OWNER’S MANUAL
MANUAL DE INSTRUCCIONES
MODE D’EMPLOI
MANUAL DO PROPRIETÁRIO
ENGLISH
A. INPUT: Plug instrument in here.
B. BRIGHT: Pushbutton switch provides greater high-end sparkle.
C. GAIN: Adjusts preamp gain and signal overdrive.
D. STRUCTURE: Three-position switch delivers three distinct preamp
gain tonal flavors: clean sparkle (LOW), bluesy crunch (MED) and full-
on burn (HIGH).
Set the STRUCTURE control to one of the preamp gain tonal flavors
listed above, then adjust both the GAIN (C) and MASTER (F) controls
to further tailor the sound and volume to individual preference.
E. BASS, MIDDLE, TREBLE: Tone controls.
F. MASTER: Master volume control; use with GAIN (C) and STRUCTURE
(D) to set overall volume.
G. REVERB: Digital hall reverb level control.
H. POWER INDICATOR: Illuminates when Bassbreaker is on.
I. MUTE: Mutes power amp and speaker while DIRECT OUT (R) signal
remains live for recording and sound reinforcement use. POWER
INDICATOR (H) flashes when MUTE is in use.
J. POWER: Turns Bassbreaker on (up) and off (down).
The Bassbreaker 15 is a versatile 15-watt amp that delivers the big, thick
and crunching tone sound of pure tube greatness, with a special preamp
gain structure control and many other great features. Bassbreaker guitar
amplifiers continue the acclaimed lineage established by the great Fender
Bassman® amp of the late 1950s, taking classic Bassman design and “break-
ing” it with features including unusual-for-Fender circuitry and compo-
nents, dark gray tweed covering, refined pointer knobs, and the early
Fender block-letter logo.
With its full sound and distinctive style, the Bassbreaker 15 comes in combo
and head models ideal for stage and studio alike. Its preamp gain structure
control lets players effortlessly shift gears among three impeccably voiced
tonal flavors from clean sparkle to bluesy crunch to full-on burn.
Bassbreaker 15 also features a bright switch for extra brilliance, shimmering
reverb, convenient front-panel mute switch, recording-quality speaker emu-
lated line out, dual EL84 output tubes, a 12” Celestion® speaker for tighter
rock distortion (combo model), impedance select switch and more. The
Bassbreaker 15 head pairs neatly with the Bassbreaker BB-112 and BB-212
speaker enclosures.
Register your Bassbreaker 15 online at www.fender.com/product-registration.

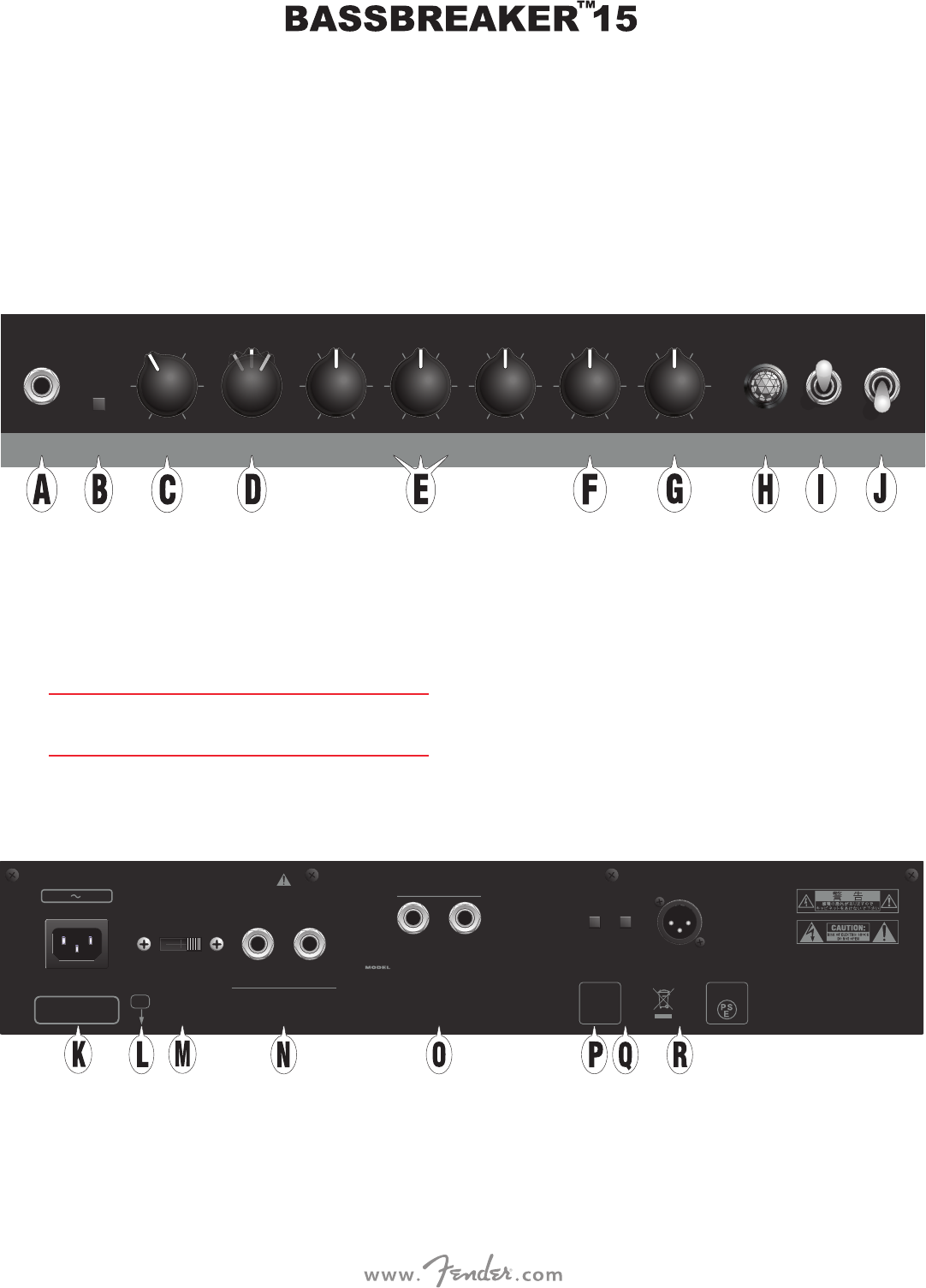

Control Panel
BRIGHT
MED
LOW HIGH
BASSBREAKER 15
TM
FENDER MUSICAL INSTRUMENTS
INPUT GAIN STRUCTURE
0 10
BASS
0 10
MIDDLE
0 10
TREBLE
0 10
MASTER
0 10
REVERB MUTE POWER
0 10
CHASSIS BASSBREAKER 15
7706197000
REV
2.0
4Ω - 8Ω -16Ω
IMPEDANCE
SELECT
15 WATTS 4Ω min TOTAL
SPEAKER OUTPUTS
PARALLEL
FX1 L
250V
FUSE
MAIN
SPEAKER
EXTENSION
SPEAKER
SEND RETURN
LINE OUT
EFFECTS
MUTES
INTERNAL
SPEAKER
CABINET
EMULATION
GROUND
LIFT
CAUTION: TO REDUCE THE RISK OF FIRE,
REPLACE FUSE WITH SAME TYPE AND RATING
TYPE: PR 3034
SERIAL
NUMBER
A PRODUCT OF:
FENDER MUSICAL INSTRUMENTS CORP.,
CORONA, CA U.S.A.
MADE IN MEXICO
BASSBREAKER 15
TM
WARNING: MAINTAIN 6" CLEARANCE FOR VENTILATION.
CAUTION: TO REDUCE THE RISK OF
ELECTRIC
SHOCK, DO NOT REMOVE BACK COVER.
NO USER
SERVICEABLE PARTS INSIDE, REFER SERVICING TO
QUALIFIED PERSONNEL ONLY.
WARNING: FENDER AMPLIFIER SYSTEMS ARE CAPABLE OF PRODUCING VERY HIGH SOUND PRESSURE
LEVELS WHICH MAY CAUSE TEMPORARY OR PERMANENT HEARING DAMAGE. USE CARE WHEN SETTING AND
ADJUSTING VOLUME LEVELS DURING USE.
THIS DEVICE COMPLIES WITH PART 15 OF FCC RULES. OPERATION IS SUBJECT TO
THE FOLLOWING TWO CONDITIONS: (1) THIS DEVICE MAY NOT CAUSE HARMFUL
INTERFERENCE, AND (2) THIS DEVICE MUST ACCEPT ANY INTERFERENCE
RECEIVED, INCLUDING INTERFERENCE THAT MAY CAUSE UNDESIRED OPERATION.
フェンダー·
ミュージック(株)
CAUTION: CHASSIS SURFACE HOT
W A R NIN G :
TO REDUCE THE RISK OF FIRE OR
ELECTRIC SHOCK, DO NOT EXPOSE THIS EQUIPMENT TO
RAIN OR MOISTURE
AVERTISSEMENT
: RISQUE DE CHOC ELECTRIQUE !
NE PAS OUVRIR !
ATTENTION: SUPERFICIE DE CHASSIS CHAUDE
INPUT POWER
95W
230V 50Hz

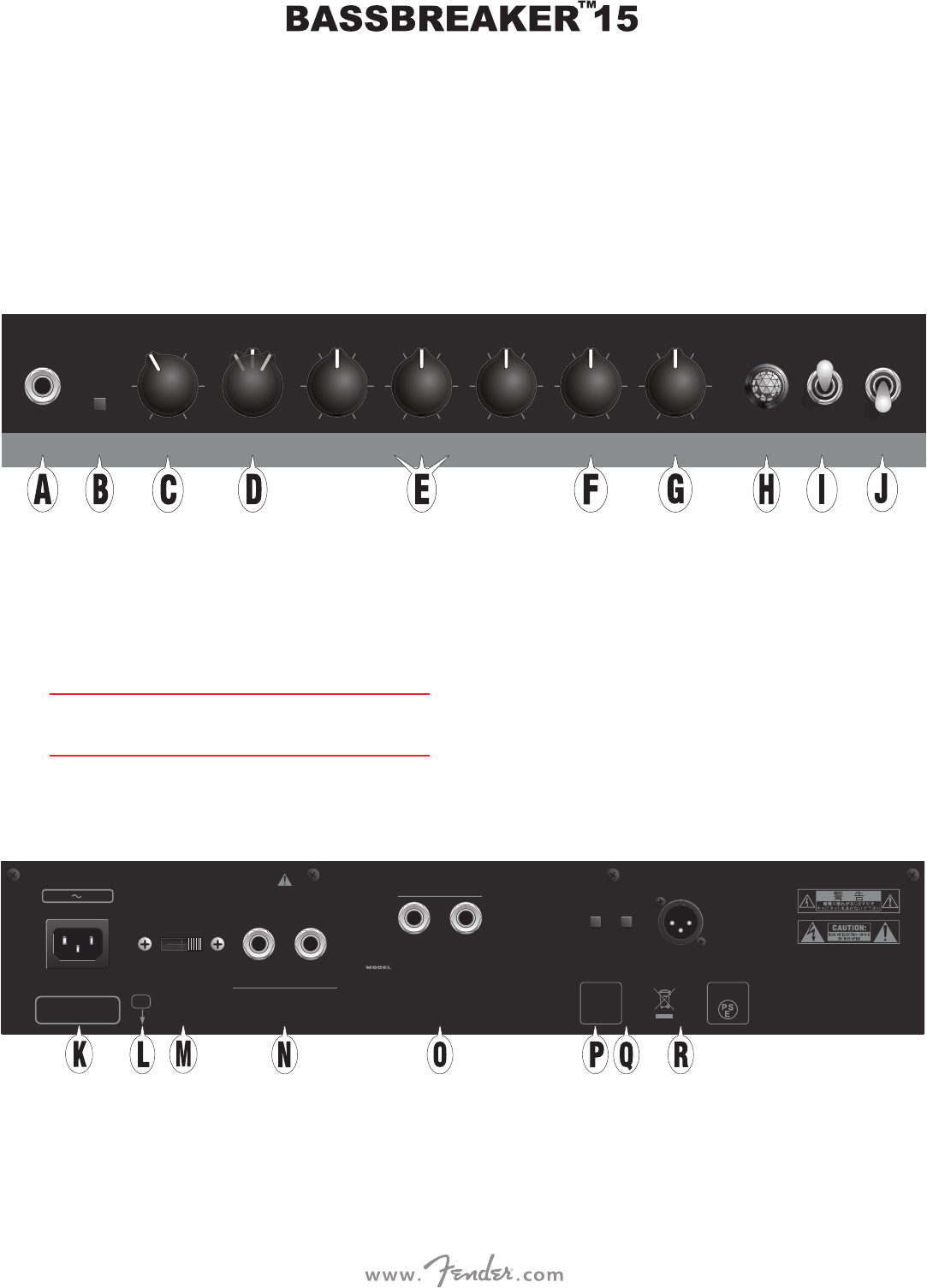

Rear Panel
K. IEC POWER INLET: Using the included power cord, connect to a
grounded outlet in accordance with the INPUT POWER voltage and
frequency specified at the power inlet.
L. FUSE: Provides electrical over-current protection. With power
disconnected, replace a blown fuse only with one of the type and
rating specified on the amp’s rear panel.
M. IMPEDANCE SELECT: If no external enclosures are connected to
PARALLEL SPEAKER OUTPUTS (N), this switch should be set to the
position. To avoid damage to the amplifier when using PARALLEL
SPEAKER OUTPUTS, this switch must be set in accordance with the
total impedance load as shown in the tables at on the facing page
for the Bassbreaker combo (first table) and head (second table)
models. Also to avoid damage, turn the amplifier off when changing
IMPEDANCE SELECT switch settings.
2
ENGLISH
Using two speaker enclosures of different impedance ratings is not rec-
ommended. If using enclosures with different ratings, set IMPEDANCE
SELECT switch (M) to the lower of the two speaker enclosure ratings.
When using both speaker jacks, do not use an enclosure rated at less
than 4Ω. When using MAIN SPEAKER jack alone, do not use an enclo-
sure rated at more than 16Ω.
N. PARALLEL SPEAKER OUTPUTS: Connect external speaker enclosures
here. To avoid damage, turn the amplier o when changing speaker
connections. For the Bassbreaker 15 combo, use an external speaker
enclosure in combination with the internal speaker by plugging external
enclosure into EXTENSION SPEAKER. To use an external speaker enclo-
sure only, plug external enclosure into MAIN SPEAKER (internal speaker
will automatically be disconnected). For the Bassbreaker 15 amp head,
use the MAIN SPEAKER jack when using only one enclosure (there will
be no sound if the MAIN SPEAKER jack is not used). See tables below for
acceptable parallel speaker enclosure impedance combinations for the
Bassbreaker combo (rst table) and amp head (second table) models.
Bassbreaker 15 combo acceptable parallel speaker enclosure imped-
ance combinations with correct IMPEDANCE SELECT switch (M) set-
tings:
INTERNAL SPEAKER MAIN SPEAKER EXTENSION SPEAKER IMPEDANCE SELECT
NONE NONE
NONE
DISCONNECTED* NONE
DISCONNECTED* NONE
DISCONNECTED* NONE
DISCONNECTED*
DISCONNECTED*
*NOTE: When a plug is inserted into MAIN SPEAKER jack, internal speaker load (8) is
automatically disconnected and does not aect total impedance load.
Bassbreaker 15 amp head acceptable parallel speaker enclosure
impedance combinations with correct IMPEDANCE SELECT switch (M)
settings:
MAIN SPEAKER EXTENSION SPEAKER IMPEDANCE SELECT
NONE
NONE
NONE
O. EFFECTS LOOP: Optimized for use with pedals. Connect SEND to
effects input and RETURN to effects output.
P. CABINET EMULATION: Pushbutton switch sends a speaker-emulated
signal through the DIRECT OUT (R) to recording and sound reinforcement
equipment (instead of preamp-only signal).
Q. GROUND LIFT: Pushbutton switch helps eliminate unwanted
electrical noise associated with ground loops.
R. DIRECT OUT: High-quality XLR output sends preamp signal for
recording and sound reinforcement use.
For questions and troubleshooting, contact a Fender
specialist at:
--- (U.S. toll free)
--- (International)
Specifications
TYPE PR 3034
POWER Requirements: 95 watts Output: 15 watts into 16/8/4
IMPEDANCE 1M
SPEAKER (COMBO) 12” Celestion® V70 S6125 (8, PN 7700343000)
EXTERNAL SPEAKER ENCLOSURE Bassbreaker BB-112 (optional, PN 226700000), Bassbreaker BB-212 (optional, PN 226800000)
TUBES V1-V3: 7025/12AX7A/ECC83 V4-V5: EL84
ACCESSORIES Combo cover (optional, PN 7707953000) Amp head cover (optional, PN 7707954000)
DIMENSIONS (COMBO) Width: 19.56” (49.68 cm) Height: 17.5” (44.45 cm) Depth: 9” (22.86 cm)
DIMENSIONS (HEAD) Width: 19.56” (49.68 cm) Height: 9.75” (24.76 cm) Depth: 8.81” (22.37 cm)
WEIGHT (COMBO) 40 lbs. (18.16 kg)
WEIGHT (HEAD) 25.5 lbs. (11.57 kg)
Product specifications subject to change without notice.
3
