取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

安全にお使いいただくために

この表示は本製品キャビネット内に危険なレベルの電

圧が通っていることを示しています。

この表示は安全にお使いいただくために、添付の説明

書を参考にされることをアドバイスするものです。

警告：

警告：警告：

警告：

u損傷、火災、ショックによる災害を防止するために、

本製品を雨や湿気に曝さないで下さい。

u本製品にはアース線を取り付けて下さい。

u本製品の後部プレートに示されている電圧および周波数に応じた電源に接

続して下さい。

u本体の表面部をお手入れされる場合は、本体の電源スイッチを切り、電源

からコンセントを外して下さい。汚れは湿らせた布で拭き取る程度にして

ください。本体が完全に乾いてから電源に接続して下さい。

u電源コードを変えないで下さい。

u熱がこもらないよう十分な換気を行うため、本製品は壁から 6 INCHES

(15.3 cm)離してご使用下さい。

uFENDER 製のアンプとスピーカーは非常に高い音圧レベルにまで達し、急

性または慢性の聴覚障害をおこす危険性があります。ご使用の際は、ボ

リュームの調整に十分ご注意下さい。

uお客様による修理は危険です。お買い求めの販売店にご相談下さい。

FCC 準拠通告本製品は FCC 規定第 15 部に従い、クラス Bデジタルデバイスの基準以内で

あることがテストで証明されています。このような基準は住居空間での設置に

よる有害な干渉から適切に保護するため定められたものです。本製品はラジオ

周波エネルギーを発生、使用、放射するため、指示通りに使用されない場合、

ラジオ通信の障害となり、特定の設置方法で障害が発生しないという保証はあ

りません。この装置がラジオまたはテレビの受信に有害な干渉を起こす場合に

は(このことはこの装置をオンオフして確認できます )、干渉を解消するため

に以下の方法をお試しください。受信アンテナの向きや位置を変える、装置と

受信機の間隔を広くする、受信機と異なる回路のアウトレットに装置を接続す

る。ご不明な点は、販売店または経験の深いラジオ /テレビの技術者にご相談

ください。

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

まえがき

十分に進んだ技術はまさにマジックだ

十分に進んだ技術はまさにマジックだ十分に進んだ技術はまさにマジックだ

十分に進んだ技術はまさにマジックだ

—Arthur C. Clark

おかしなことに、技術的性能が高くなるほど、それから産み出される演出に観客の感動は薄れる

ものだ。たとえば、Jimi Hendrix のライブをご覧になったことがあるだろうか？ビデオでも実演

でも、Jimi の際だった点は、あの独特な不協和音をいとも簡単に操ることだ。表情を変えず、腹

痛でも起したかのような前かがみの姿勢で、汗ばむ様子もない。完全に自分の魂と対話している

といった崇高で穏やかな表情が印象的だ。

テクノロジーはついに、我々、好古趣味のギタリスト達さえも巻き込んでしまった。最初は大衆

のお笑いの種だったデジタル効果やアンプが、今や調的主流に取って代わった。しかし、まだ払

わなければならない代償がある。解説書で指示されている要件はさて置き、優雅さや簡易性を欠

いた現代のデジタル技術は、最も需要の多いギターの音色を「モデル化」あるいは「写し出す」

ために使用され、場合によってはその需要も満たされている。しかし、その殆どが最初に味わっ

た興奮を模倣しているだけで、直ぐに飽きがくるものだ。結局、これらの製品は単に特定のパラ

メータやある瞬間の一元的なスナップショットを真似ているに過ぎないのだ。偉大な音色の神髄

にある素晴らしいカオスからは遠く離れた存在なのだ。

Cyber-Twine プロジェクトの開始。いつからか、 Fender は独自の路を歩んできた。アーチ型の

ジャズギターが流行している時代に、 Telecaster のオリジナルな発明は Leo Fender の自己表現

であり自由な発想の最たる例といえる。最初は、“プランク”と揶揄されていた Telecaster も、

信頼の高いギターとギターに必要なアンプの総合産業を築き上げた。 Cyber-Twin チームは同じス

ローガンの下で伴に団結を深めている - “Innovate... Don’t Emulate”がその合い言葉だ。

今日の市場に出回る他の“デジタル”Amp やプロセッサと異なり、 Cyber-Twin は、瞬く間にト

ポロジーやコンポーネントを変更し、文字通り別の Amp に

変身

するロボティック“shape

shifter”だ。結果は驚くに値しない。“スナップショット”Amp と違い、 Cyber-Twin の個々のマ

スター･プログラムすなわち“ソース Amp”は異なるアンプで、それぞれが音調について独自の完

全パレットを備えており、あなたの探求心もそそられる筈だ。

Cyber-Twin は Fender 製のアンプおよびヴォイス･メドレーの完成されたコレクションであり、

特許を得た最新技術と50 年の歴史を持つ真空チューブ回路が一体となり協働作業を行う。唯一

の欠点といえば、Jimi のように Cyber-Twin の馴染みのある概観と簡易なインターフェイスが何

もかも容易に思わせることだろう。それは、恐らく本当のマジックなのかもしれない。ｫ

Ritchie Fliegler

取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . クイック･スタート 3

クイック･スタート

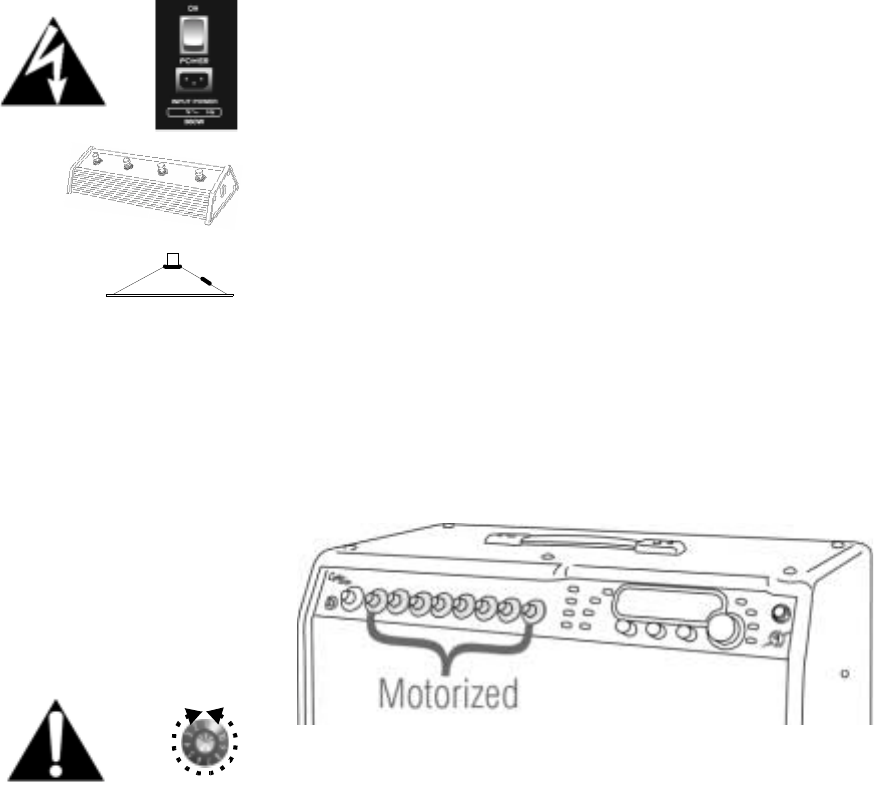

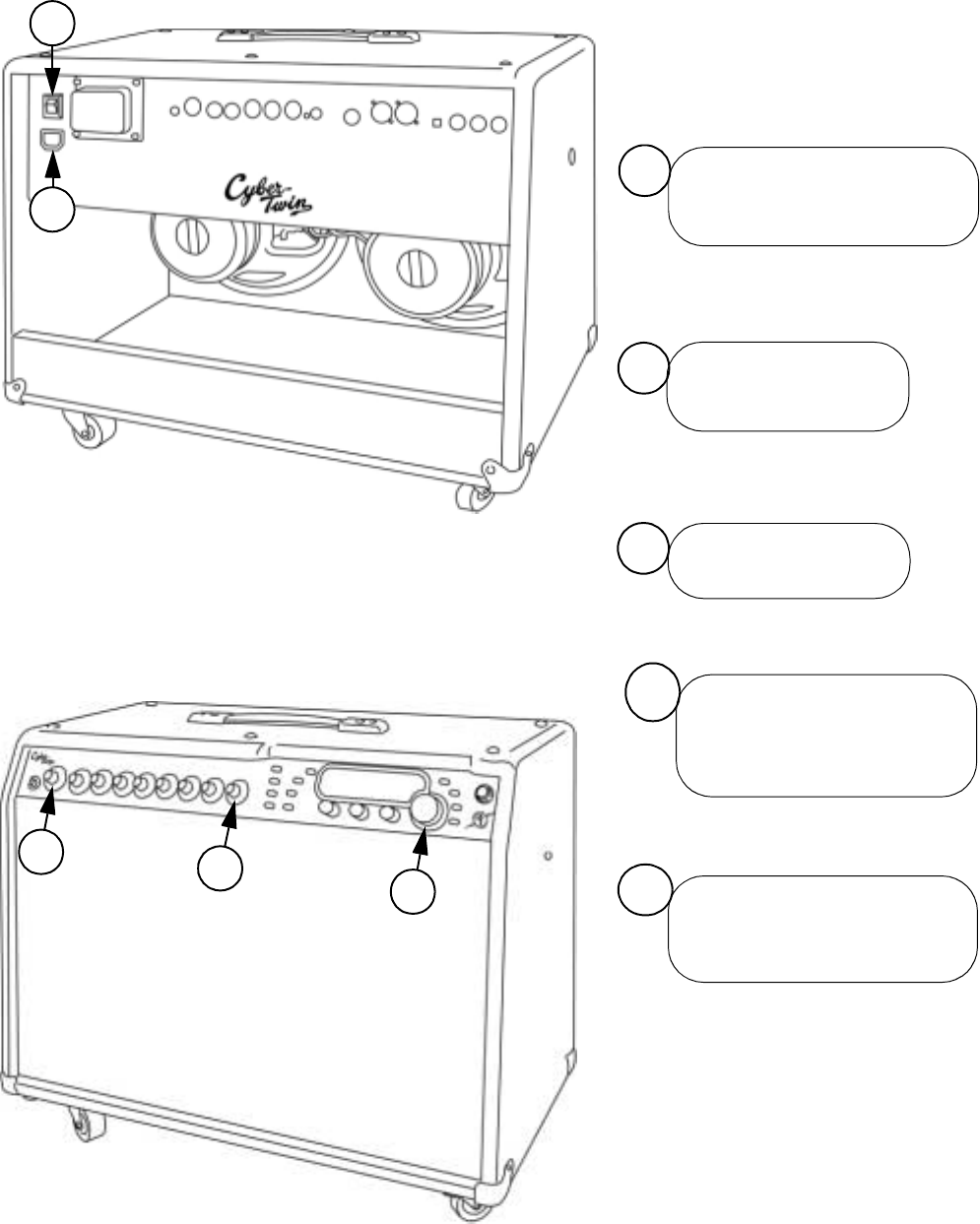

1･安全にお使いいただくために・

ページの 1をよく読んで

付属の

電源コードを接続して下さい。

2MASTER を下に向けギ

ターにプラグを挿し込ん

で下さい。

3スイッチを POWER ON

にして下さい。

4通常の演奏中は LED が緑色に

点灯し時折赤のLED が点滅する

よう TRIM を調整して下さい。

MASTER を好みのレベルに合わ

せて下さい。

5大きな DATA WHEEL を回転さ

せ、異なるアンプデザインの

Preset をお試し下さい。さあ、

ギターを演奏してみましょう!

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

4 目次 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

安全にお使いいただくために･…. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

まえがき . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

クイック･スタート . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

1 . はじめに

Cyber-Twin の説明と特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

基本的な設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Demonstration モード、DEMO モードのスイッチを OFF にする . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

2 . パネル･コントロールとジャック

フロント･パネル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

リア･パネル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

3 . Cyber-Twin インターフェイス

Display Screen、DATA WHEEL、6モード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

PLAY モード･インターフェイス･FDisplay の体裁と DATA WHEEL 機能 . . . . . . . . . . . . . . . . . . . . 20

メニュー･ナビゲーション、ベーシック . . . . . . . . . . . . . . . . . . . . . . . . . . 20

取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 目次 5

4 . Preset Edit

Preset Edit Preset Edit

Preset Edit AMP モード (AMP Edit モード )

メニュー･ナビゲーション･

メニュー･ナビゲーション･メニュー･ナビゲーション･

メニュー･ナビゲーション･AMP Edit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

AMP Edit メニュー･アイテム

メニュー･アイテムメニュー･アイテム

メニュー･アイテム

Name Change ð Tone Stack Type ð Tone Stack Location ð Drive Circuitry ð

Reverb Type ð Reverb In Level (Dwell) ð . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

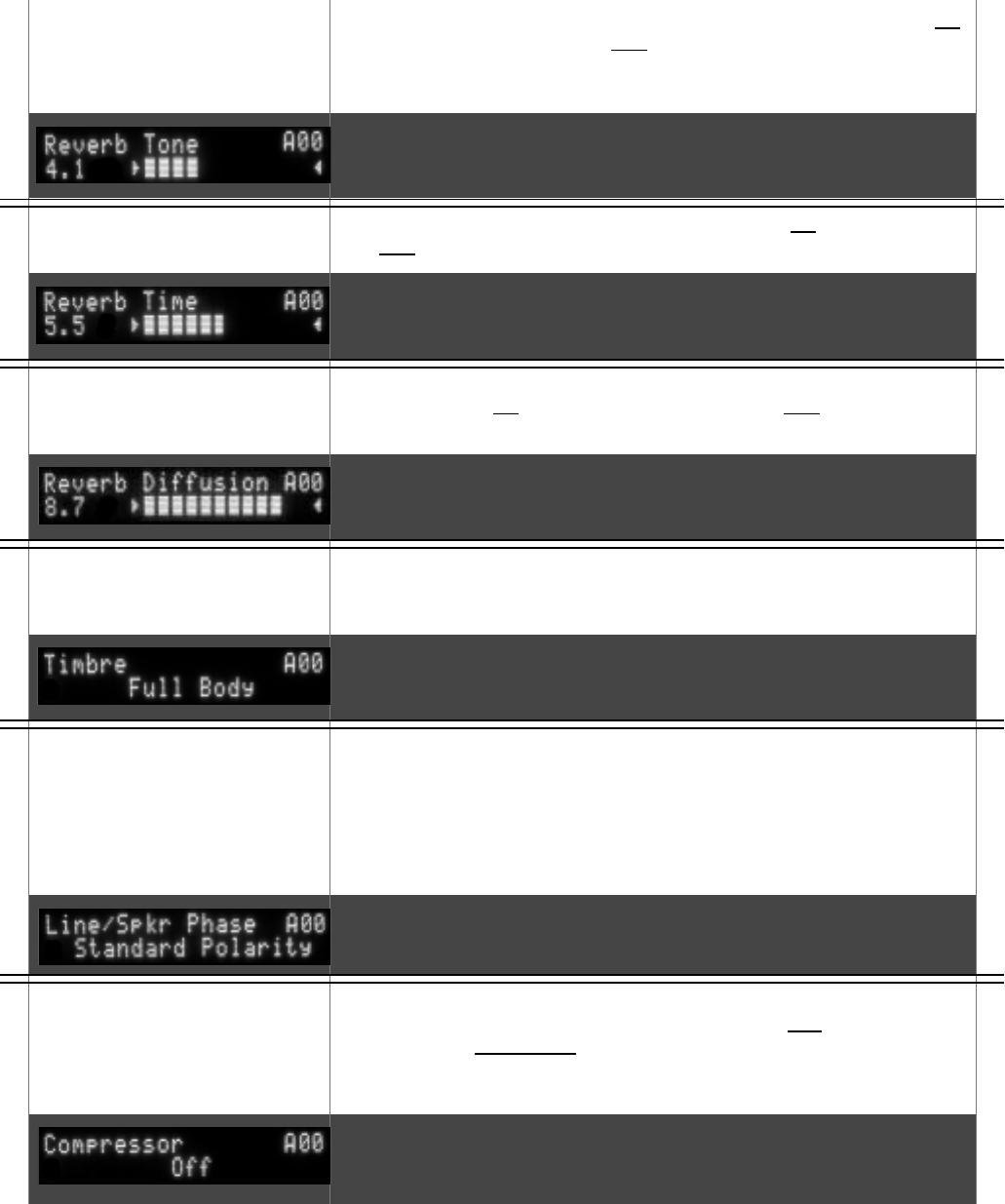

Reverb Tone (Shape) ð Reverb Time ð Reverb Diffusion ð Speaker Phase Polarity ð

Timbre ð Compression ð . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

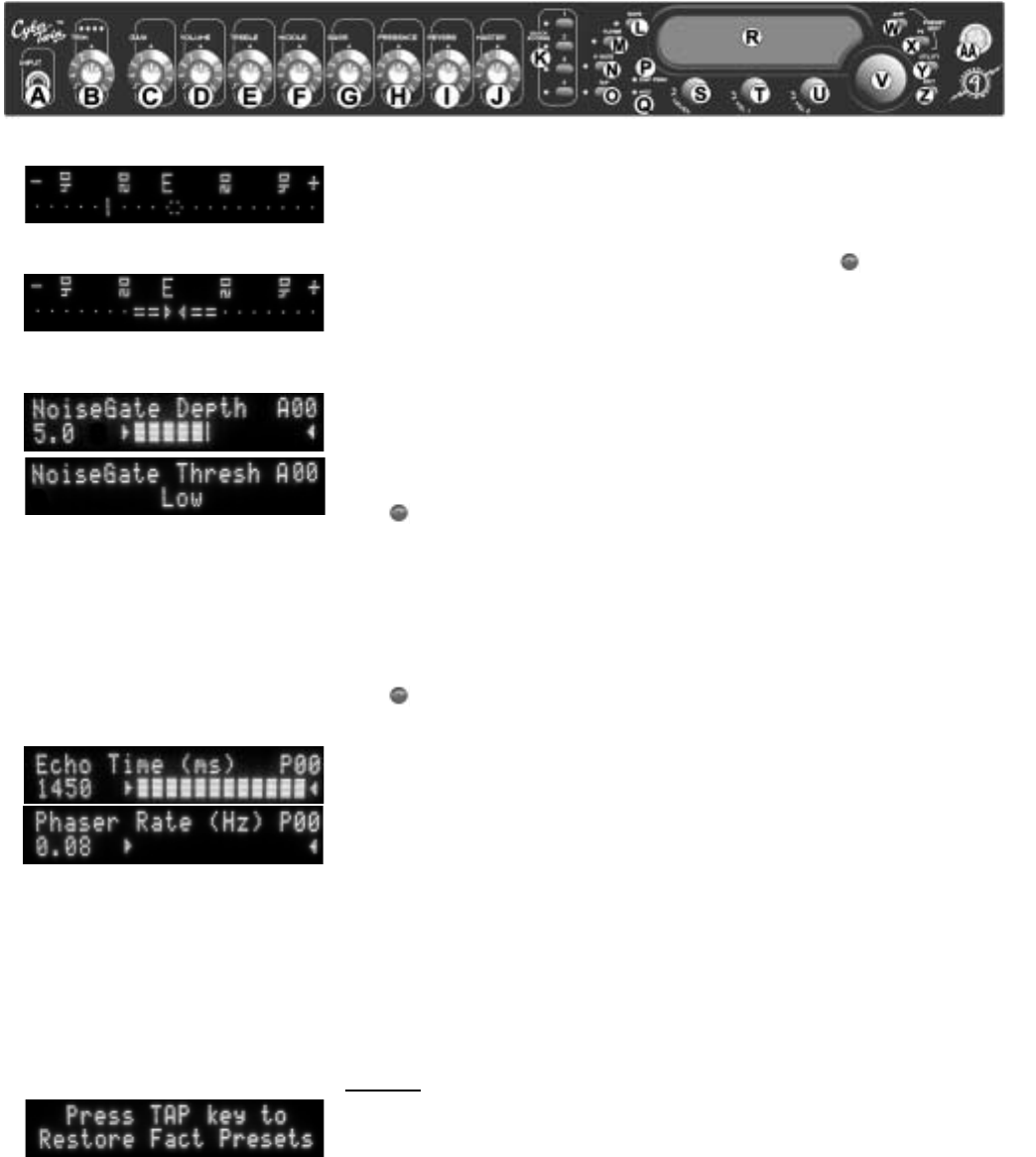

NoiseGate Depth ð NoiseGate Threshold ð Expression Pedal Assignment ð

Continuous Controller ð Reverb/FX Bypass (Rotor Speed Shift) ð . . . . . . . . . . . . . . . . . . . . . . 24

Reverb 定義

定義定義

定義

n Fender Reverb, n Gated Reverb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

n Small Ambience, n Small/Large Room, n Small/Large Hall, n Small/Large Plate,

n Arena, n Blackface Reverb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

5 . Preset Edit FX モード (FX Edit モード )

メニュー･ナビゲーション･

メニュー･ナビゲーション･メニュー･ナビゲーション･

メニュー･ナビゲーション･FX Edit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

FX Edit メニュー･アイテム

メニュー･アイテムメニュー･アイテム

メニュー･アイテム

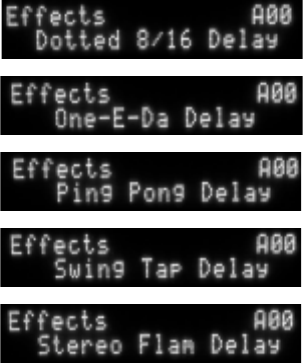

Mono Delay ð Dotted 8/16 Delay ð One-E-Da Delay ð Ping-Pong Delay ð Swing Tap Delay ð

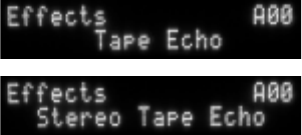

Tape Echo ð Stereo Tape Echo ð Stereo Flam Delay ð Ducking Delay ð Backwards Delay ð

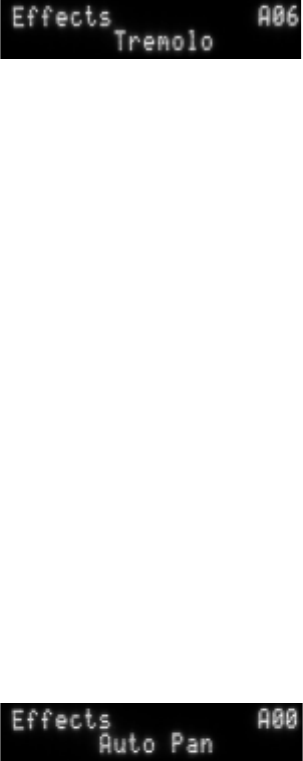

Tremolo ð Amp Tremolo ð Auto Pan ð Phaser ð Vibratone ð . . . . . . . . . . . . . . . . . . . . . . . . 28

Pedal Wah ð Touch Wah ð Sine Chorus ð Triangle Chorus ð Sine Flange ð Triangle Flange ð

Delay+Chorus ð Delay+Flange ð Delay+Phaser ð AutoSwell+Chorus ð Ultra-Clean+Chorus ð

Pitch Shift ð Ring Modulator+Delay ð None ð . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

FX 定義

定義定義

定義

n Mono Delay. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

n Dotted 8/16 Delay, n One-E-Da Delay, n Ping-Pong Delay, n Swing Tap Delay,

n Stereo Flam Delay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

n Ducking Delay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

n Backwards Delay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

n Tape Echo, n Stereo Tape Echo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

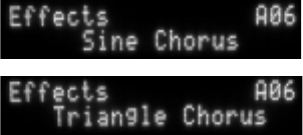

n Sine Chorus, n Triangle Chorus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

n Sine Flange, n Triangle Flange . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

n Amp Tremolo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

6 目次 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

n Tremolo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

n AutoPan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

n Pedal Wah . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

n Touch Wah . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

n Vibratone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

n Phaser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

n Delay+Chorus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

n Delay+Flange. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

n Delay+Phaser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

n AutoSwell+Chorus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

n Ultra-Clean+Chorus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

n Pitch Shift. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

n Ring Modulator+Delay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

6 . UTILITY モード

メニュー･ナビゲーション･

メニュー･ナビゲーション･メニュー･ナビゲーション･

メニュー･ナビゲーション･UTILITY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

UTILITY メニュー･アイテム

メニュー･アイテムメニュー･アイテム

メニュー･アイテム

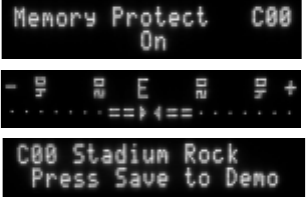

DEMO モード ð Memory Protect ð SPDIF Patching ð Continuous Controller 指定 ð . . . . . . 45

MIDI Receive Channel ð MIDI Transmit Channel ð System Exclusive ID ð

MIDI Preset Mapping ð Continuous Controller Echo ð Factory Preset Restore ð

MIDI Dump Utilities ð MIDI Dump Any Preset ð MIDI Dump All Presets ð . . . . . . . . . . . . . . . . 45

7 . MIDI 実装

n連続コントローラ･デバイス、n MIDI チャネル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46

n連続コントローラとプログラム変更、n連続コントローラ Echo、

n MIDI Preset マッピング . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

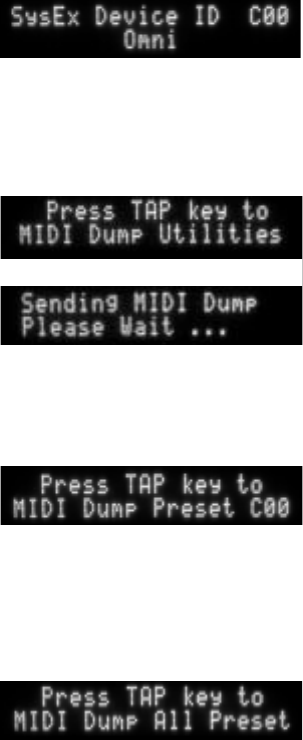

nシステム専用デバイス ID、n MIDI Dump Utilities 、n MIDI Dump Any Preset、

n MIDI Dump All Presets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 目次 7

補遺

補遺 1) MIDI 実装チャート . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

補遺 2) MIDI プログラム変更. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

補遺 3) システム専用メッセージ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

補遺 4) データ伝送フォーマット . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

補遺 5) トラブルシューティング . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

補遺 6) Cyber-Twin 仕様 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

8 はじめに . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

はじめに

はじめにはじめに

はじめに

Cyber-Twin™ はFender® の新クラスの中でも先駆的なアンプです。

irtual Tone Interpolation™ (

新

案特許出願中

)によって Cyber-Twin は、独創的な特殊性を持ち別のアンプへと“

変身

”します。

仮想

回路板や電子コンポーネントを始めに、Cyber-Twin はデジタル的に内部の回路要素を“接続し直し”、

'59 Bassman®, Twin Reverb®, Dyna-Touch™, Hot Rod™, Pro Amp™ そして “Her Majesty’s

Bassman” などの優れた

アンプ回路

をデザインします。

Cyber-Twinで

あなたも

Amp Designerです。あなたは、Hot Rod™のdrive circuitryを、またBritishアン

プの tone stack を取入れる技術に感銘を覚えるでしょう。

たとえ、

tone stack はdrive circuitry の後に

すべきだという人もいるでしょうが、あなたは

前に

設定するのです。それから、Gated Reverb を試

し、Speaker Polarity メニューに入り

右

側のスピーカーのフェーズを逆にしてみます。設定ドライブ

をテストし、気に入ったら保存して下さい。もし気に入らないようであれば、120 もの内蔵アンプ･デ

ザインの中から 1つ選び最初からやり直してみましょう。Player’s Lounge にはあなた自身が作成し

た85 のデザインを取り込むゆとりがあります

。

これは書き換え可能なアンプ･デザイン preset で、

Cyber -Twinの他の所有者とバックアップや交換する目的でMIDI (Musical Instrument Digital Interface)

を使用し Cyber -Twin との間でやり取りすることができます。

Cyber-Twin は、あなたが自由に操作できるスタジオ並みのFX 一式を取入れ、アンプ･デザインを完璧

なものに仕上げています。この中には、あなたが期待されるステレオ･ディレイやモジュレーション･

エフェクト、さらに

仮想

アナログ Tape Echo や Backwards Delay などの特殊効果デバイスも含ま

れます。Spring Reverb から Plate Reverb まで一堂に会した Reverb タイプも、Cyber-Twin の自慢

の製品です。

幅広い特性を持ち、可能性は限りなく広がります。何はさて置き、FENDER CUSTOM SHOP でAmp と

FXの85既成設定に接続、または YOUR AMP COLLECTION で35のクラシックなアンプ･デザインから 1つ

選び、パーツ交換や FX を加え自分自身のCyber-rig

を創造してみましょう

。

Fender をご利用いただきありがとうございます―音色,伝統 ,革新を合言葉に―1946 年創業。

1 .

取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . はじめに 9

Cyber-Twin の特性

40 キャラクタ、

キャラクタ、キャラクタ、

キャラクタ、2ライン

ラインライン

ライン Display によってメニューオプション、プロンプト、一般情報が示されます。

1ダイナミック

ダイナミックダイナミック

ダイナミック DATA WHEEL はひとつのノブで複数のインプットを可能にします。

6 オペレーション･モード：

オペレーション･モード：オペレーション･モード：

オペレーション･モード：n Play、n Amp Edit、 n FX Edit、n Utility、 n ギター Tuner、 n Demonstration

8電動ノブ

電動ノブ電動ノブ

電動ノブで、Preset 変更、 MIDI 連続コントローラ･シーケンス、MIDI ペダルやアナログ音調ペダルからの

インプットによる自動調整が行われます。

205 アンプ･デザイン

アンプ･デザインアンプ･デザイン

アンプ･デザイン Presets：

n85 “

““

“FENDER CUSTOM SHOP”

” ”

” ― 固定 ― FX を含むカスタム･アンプデザイン

n85 “

““

“PLAYER’S LOUNGE”

” ”

” ―

書き換え可能

―

磨

\ あなたがデザインする Amp

n35 “

““

“YOUR AMP COLLECTION”

””

” ― ﾅ定 ― 製造ラインのクラシックなアンプ･デザイン

=MIDI 実装

実装実装

実装:1

n 23 連続コントローラ

連続コントローラ連続コントローラ

連続コントローラは外部 MIDI 装置による自動コントロール (シーケンサ/コンピュータ )

n 1指定連続コントローラ

指定連続コントローラ指定連続コントローラ

指定連続コントローラは

ダイナミック

パラメータのリモート･コントロール

n 4システム専用機能

システム専用機能システム専用機能

システム専用機能による Preset 伝送とシステムアップグレード

16 Drive Circuitry セレクション : n 12 チューブタイプ , n 4

ソリッドステートタイプ

2 真空チューブ

真空チューブ真空チューブ

真空チューブはチューブDrive Circuitry とアナログ回路に使用されます (2AX7WA)

4 Tone Stacks, それぞれに n 2 つのロケーションパラメータ (Drive Circuitry の前または後 )

28 FX ( エフェクト ) セレクション、それぞれに n 4つまたは 5つの調整パラメータ :

n 10 Delay エフェクト、n 11 モジュレーションエフェクト、 n 3 スペシャルエフェクト、 n 4 ペア

エ

フェクト

11 Reverb タイプ、それぞれに n 4つの調整パラメータ

4 Compression レベル設定

3 Noise Gate レベル設定、

n 1 つの調整低音パラメータ

4Timbre タイプによるアクセントやバランスのためのインスタント･トーン･ブースト

4 4 Line/Speaker Phase, それぞれのスピーカーに対しスタンダードまたはリーバス polarity を選択

8バイパス

バイパスバイパス

バイパス Reverb/Effects コンビネーション; フットスイッチによるトグル, preset毎にプログラム可能な

1コンビネーションまたは n Vibratone 効果使用時のトグル ‘rotor speeds’

4 Quick Access Keys により、便利なワンキーアクセスでお気に入りのアンプ･デザイン Preset を指定。

4ボタン･フットスイッチ

ボタン･フットスイッチボタン･フットスイッチ

ボタン･フットスイッチ Quick Access Keys への

リモート

･インスタント･アクセス

1 Expression Pedal Jack アナログ表示ペダルからの Preset コントロール･パラメータを容易に制御（オプ

ショナル）

130 ステレオ･アウトプットの

ステレオ･アウトプットのステレオ･アウトプットの

ステレオ･アウトプットの電力

電力電力

電力ワット数 , (1チャネル当り65 ワット )

2 Celestion スピーカー

スピーカースピーカー

スピーカー , G12T-100 (12”/8Ω)

1ステレオ･デジタル･ライン･アウトプット

ステレオ･デジタル･ライン･アウトプットステレオ･デジタル･ライン･アウトプット

ステレオ･デジタル･ライン･アウトプット、デジタル･サウンド装置に接続の RCA SPDIF ジャック

2 ステレオ

ステレオステレオ

ステレオ XLR ライン･アウトプット

ライン･アウトプットライン･アウトプット

ライン･アウトプット , n 2 ポジション･スイッチ付きインピーダンス平衡ジャック（モ

ノ/ステレオ）

3 Effects Loop ジャック、Mono アウト、Mono またはステレオ･イン、n 2 ポジション･スイッチ付き

(-10dBv/+4dBu)

1. Cyber-Twin MIDI

を他の

MIDI

機器に接続する際には、

MIDI

ケーブルをご使用下さい (オプション )。

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

10 はじめに . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

基本設定

基本設定基本設定

基本設定

本セクションでは最初の立ち上げと

DEMO

モードのディセーブルまで説明します。

接続

接続接続

接続

nPOWER スイッチを OFF の位置にしたまま、本製品のリアパネルに表示さ

れている周波数と電圧を参考に、付属の IEC 電源コードを Cyber-Twin の

リアパネルソケットに、もう一方をアース付きのコンセントに挿し込みま

す。嶋ﾀ全にお使いいただくために・ページの 1を参照下さい )。

nTRIM を回しMASTER VOLUME ノブを1に下げます。

n付属のコードを使用し、4ボタン･フットスイッチを Cyber-Twin のリアパネ

ルにある FOOTSWITCH ジャックに差し込みます。

n1ボタン･フットスイッチをリア･パネルの REVERB/FX BYPASS ジャック

に差し込みます。

nCyber-Twin のフロント･パネルにある INPUT ジャックにギターを接続して

下さい。

nCyber-Twin のPOWER スイッチを ON にすると、フロント･パネルの赤いラ

ンプが点灯します。

nTRIM を設定し MASTER ノブを好みのレベルに合わせます。

= 正常な状態でPOWERスイッチ

をON にすると、8つの電動ノブが

自動的に作動します。

自動的に回転しているノブを止めても構いません

自動的に回転しているノブを止めても構いません自動的に回転しているノブを止めても構いません

自動的に回転しているノブを止めても構いません

。ノブは抵抗力を感知し運

動を停止するようプログラムされています。

=電動ノブが“キャッチ･アップ”

する前に調整開始の音が聞こえてき

ます。

電動ノブは、Preset 変更などの内部ソースや、MIDI メッセージまたは音調ペ

ダル･アクションなどの外部ソースのコマンドに基づき動作します。

MASTER VOLUME ノブは、外部ソースによってのみ電動化し制御されます。

TRIM ノブは電動ではありません。

取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . はじめに 11

=コントロール･パネルが数秒間

停止した後、Display は下の

Screen 状態に入ります。

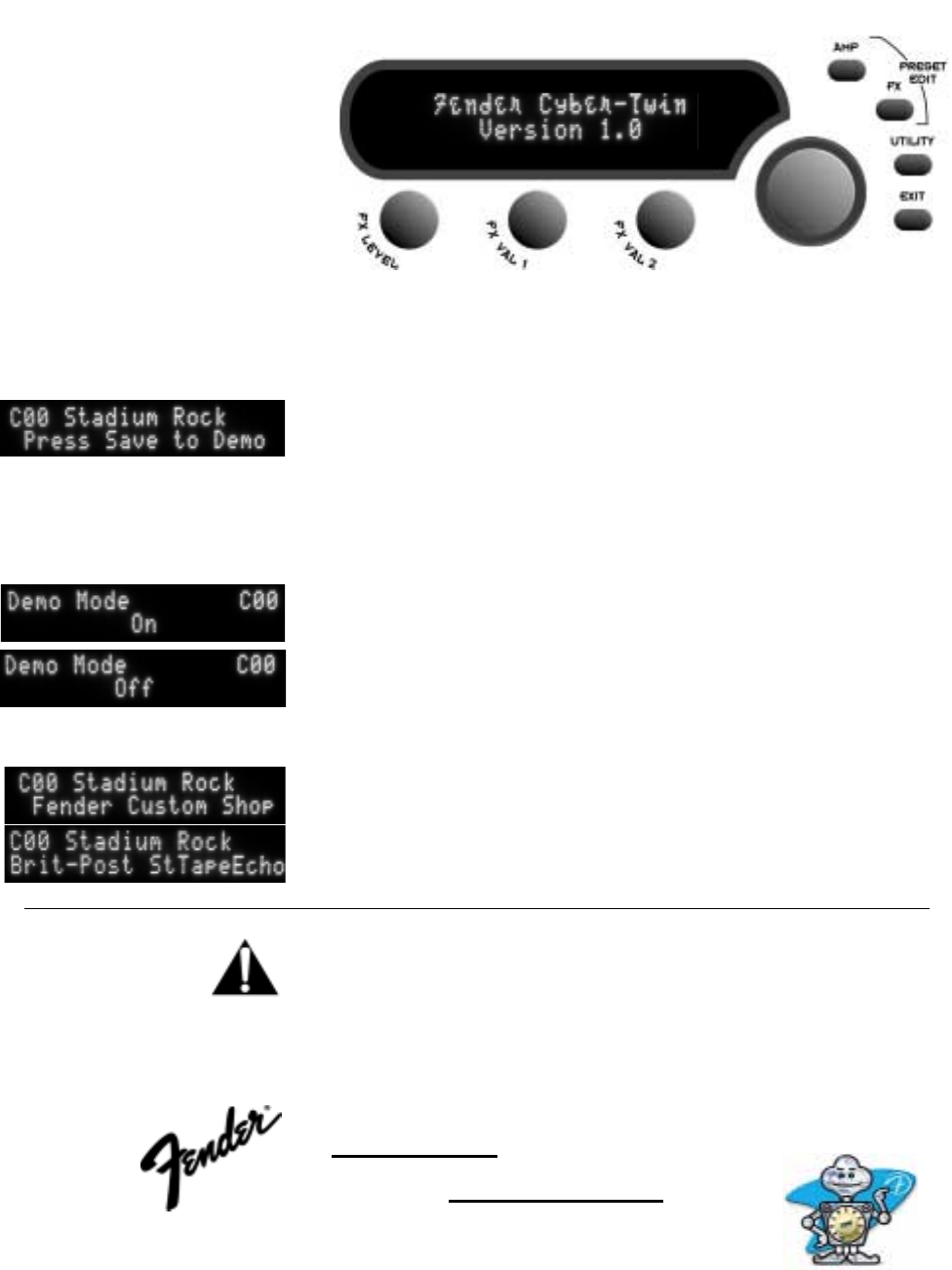

Demonstration モード

モードモード

モード

Cyber-Twin が初めて設定された時または factory preset

restore が行われた後 , DEMO モードによって screen がdisplay され

Screen の例に従いデモンストレーションを実行するよう促します (左)。

Save キーを押してデモンストレーションに合わせplay するかまたは

以下の指示に従って DEMO モードを OFF にして下さい。

DEMO モードは SAVE キーの通常のセーブ機能を無効にします。

DEMO モード - スイッチを

モード - スイッチをモード - スイッチを

モード - スイッチを OFF

OFFOFF

OFF にする

にするにする

にする

1) UTILITYキーを一度押します。ScreenでDEMOモードがONであることが

示されます。

2) DATA WHEEL を反時計周りに回しOFF を選択します。

3) EXIT キーを押し

PLAY

モードに戻ります。

Screen の2行目では一時的にバンクネームが示され、

現在のアンプ･デザイン Preset に関する情報が現れます。

本説明書による解説から指示通りの結果を得るには、DEMO モードを OFF

にし Cyber-Twin を通常の PLAY モードにし、新しいオペレーションを開始し

て下さい。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Fender のホームページをご覧ください :

G www.fender.com

G www.mrgearhead.net

DATA

Display Screen

WHEEL

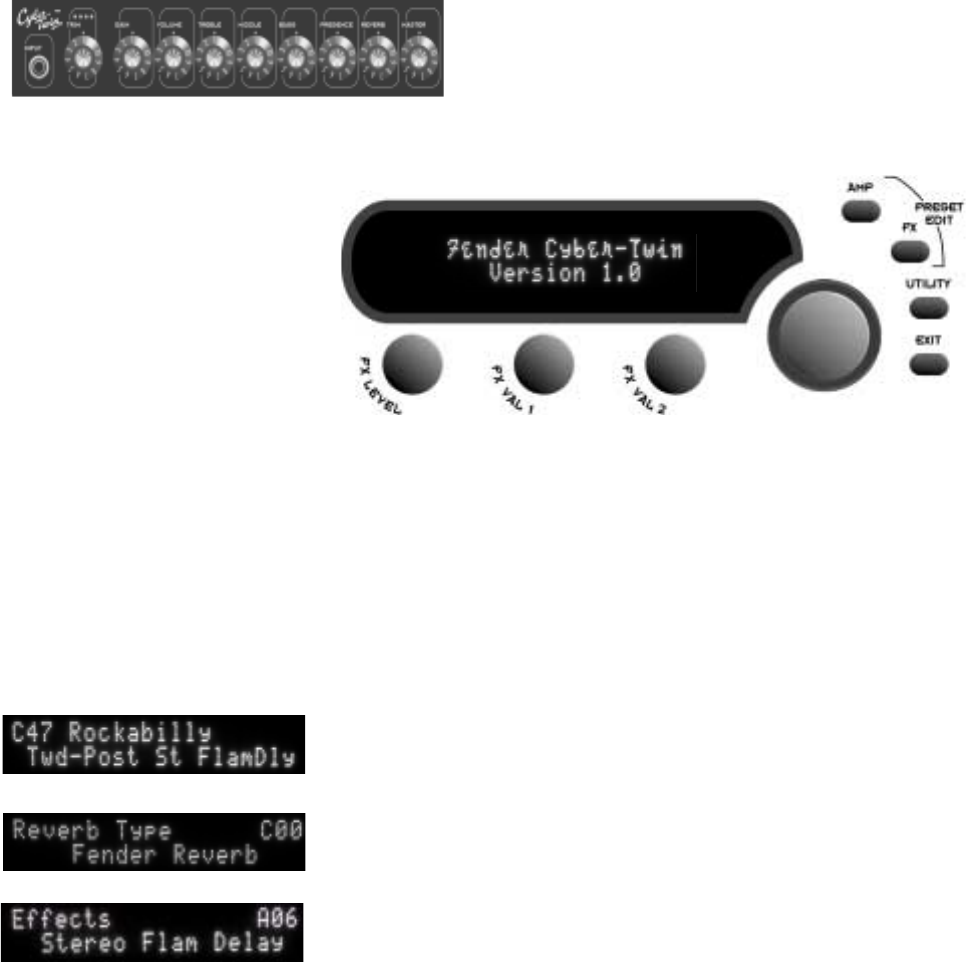

=Power アップした時、Screen

上では Cyber-Twin のソフトウエ

ア･バージョンが最初に示され、

その後メッセージがスクロールし

ます。

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

12 フロント･パネル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

フロント･パネル

フロント･パネルフロント･パネル

フロント･パネル

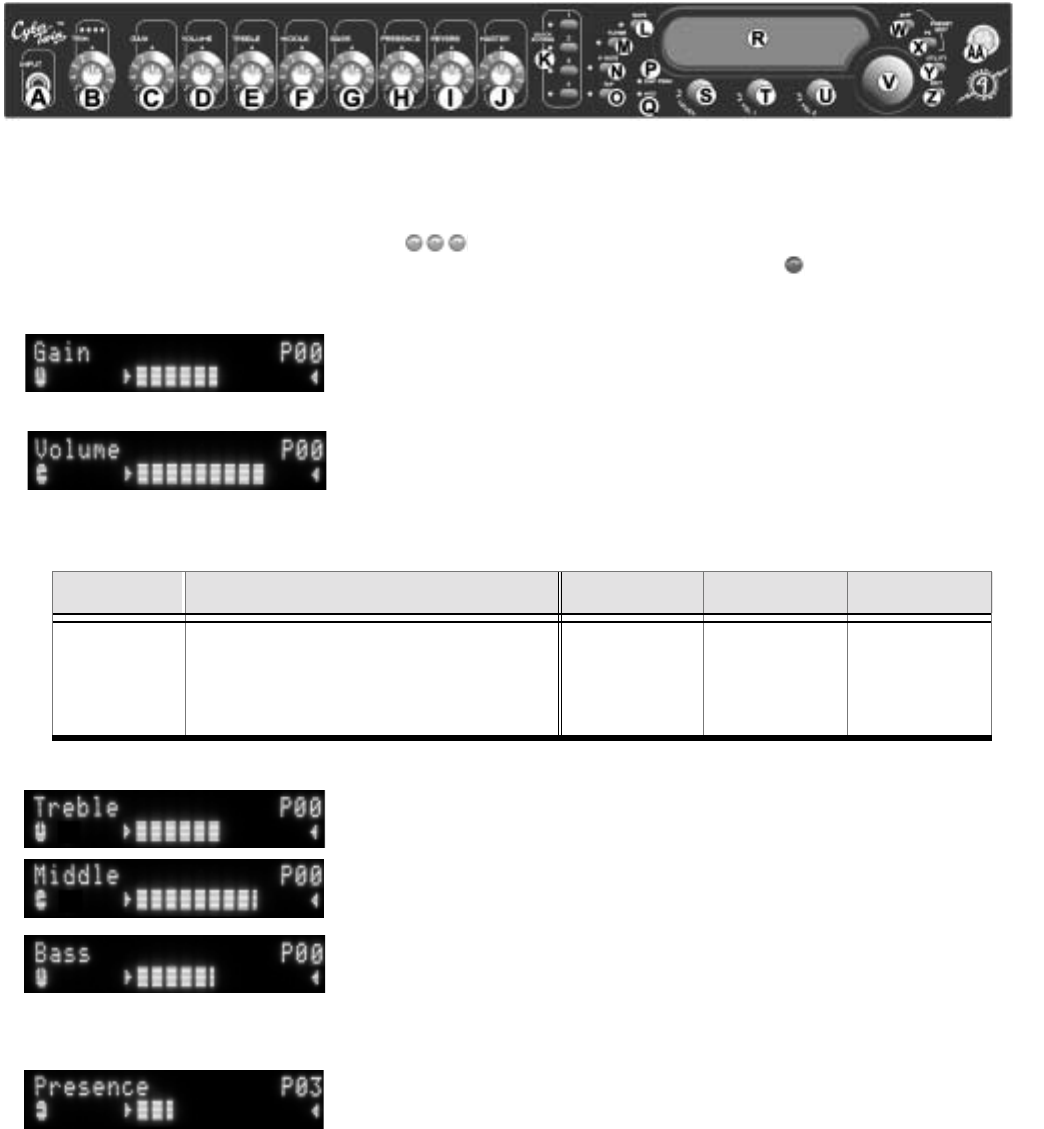

A) INPUT - エレキギターに接続して下さい。

B) TRIM - 適切なアナログ‐デジタル変換を行うためシグナル･インプット･

レベルを調整して下さい。通常のボリューム･レベルで演奏している間、

の緑色LEDが点灯し続けるようTRIMを設定して下さい。ピー

ク･レベルでの演奏中に、ギターの最大出力での赤色 LED が時折点滅

します。

C) GAIN - ディストーション･レベルとシグナルレベルを調整します。

VOLUMEノブを使用し、GAINレベルの変更によって発生した Preset間の

不要なボリューム差を補正して下さい。

D) VOLUME - ポスト･ディストーション･シグナル･レベルを調整します。

Preset レベルの差を標準化するには GAIN と一緒にご使用下さい。

=ボリューム･レベルのコントロールには複数のノブで利用できます。

E) TREBLE - 高周波数域でシグナル･レベルを調整します。

F) MIDDLE - 中周波数域でシグナル･レベルを調整します。

G) BASS - 低周波数域でシグナル･レベルを調整します。

= Blackface tone stack を使用しているアンプ･デザインでは、TREBLE、

MIDDLE、BASS が、

レベル

だけでなくトーンにも影響します。これは

Blackface Amp の特徴です。

H) PRESENCE - 超高周波数域でシグナル･レベルを調整します。シグナル･

パスでディストーション回路要素の後に位置します。

I) REVERB - アクティブなREVERB タイプのアウト･レベルを調整しドラ

イ･シグナルと混成します。それぞれが 4つの調整パラメータを持つ11

のREVERB タイプから選択して下さい。ノブを1に合わせ、reverb を

OFF にして下さい , (25 ページの“Reverb —Defined”をご覧ください )。

2 .

ÌÌ

ÓÓ

Ô

“レベル” ノブとコントローラ

“レベル” ノブとコントローラ“レベル” ノブとコントローラ

“レベル” ノブとコントローラ

“レベル” ノブ

“レベル” ノブ“レベル” ノブ

“レベル” ノブ目的

目的目的

目的 Preset

変更

変更変更

変更MIDI

コマンド

コマンドコマンド

コマンド

音調

音調音調

音調

ペダル

ペダルペダル

ペダル

TRIM デジタル変換のためインプット･レベルを設定

デジタル変換のためインプット･レベルを設定デジタル変換のためインプット･レベルを設定

デジタル変換のためインプット･レベルを設定しない

しないしない

しない

GAIN ディストーション･レベルを調整

ディストーション･レベルを調整ディストーション･レベルを調整

ディストーション･レベルを調整する

するする

する

VOLUME Preset レベルの差を均等化

レベルの差を均等化レベルの差を均等化

レベルの差を均等化する

するする

する

MASTER 全体的なボリューム調整

全体的なボリューム調整全体的なボリューム調整

全体的なボリューム調整しない

しないしない

しないする

するする

するa

aする

するする

する a

a).

a). a).

a). 電動コントロール

電動コントロール電動コントロール

電動コントロールの上限は

の上限はの上限は

の上限はMASTER VOLUME ノブの位置に設定されています（手動設定）。

ノブの位置に設定されています（手動設定）。ノブの位置に設定されています（手動設定）。

ノブの位置に設定されています（手動設定）。

取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . フロント･パネル 13

J) MASTER VOLUME - アンプからの全体的なボリューム･アウトプットを

コントロールします。MASTER VOLUME レベルは、Preset のプログラ

ム向けではありません。このノブは、電動で音調ペダルや MIDI コマンド

からのコントロールを可能にします。MASTER VOLUME ノブを回してお

好みの最大レベルに設定し、電動コントロールの上限を設定して下さい。

K) QUICK ACCESS KEYS -後でインスタント･リコールを行うため気に

入った 4つのアンプ･デザイン Preset をここで割り当てて下さい。

LED が点灯するのは、隣接するキーがアクティブである時

と

Quick

Access キーの割り当てが完了した時です。

•割り当てを行うには：

割り当てを行うには：割り当てを行うには：

割り当てを行うには： DATA WHEEL で伴に好みのpreset を選択し、隣

接する LED lights up.

•リコールを行うには :

リコールを行うには :リコールを行うには :

リコールを行うには :気に入った preset が割り当てされた時点で、

QUICK ACCESS キーを押すか、または、相応するフットスイッチ･ボ

タンを使用します。

L)SAVE - 新しい Amp DesignをSAVE したり、このキーで既存のPreset を

コピーすることができます。このオペレーションで SAVE を2度押すと、

選択した PLAYER'S LOUNGE Preset が消去され現在のAmp Design に置き

換わります。 LED はアクティブなPreset を調整した後に点滅を開始

し、全てのパラメータが元の設定に戻されても点滅を継続します。

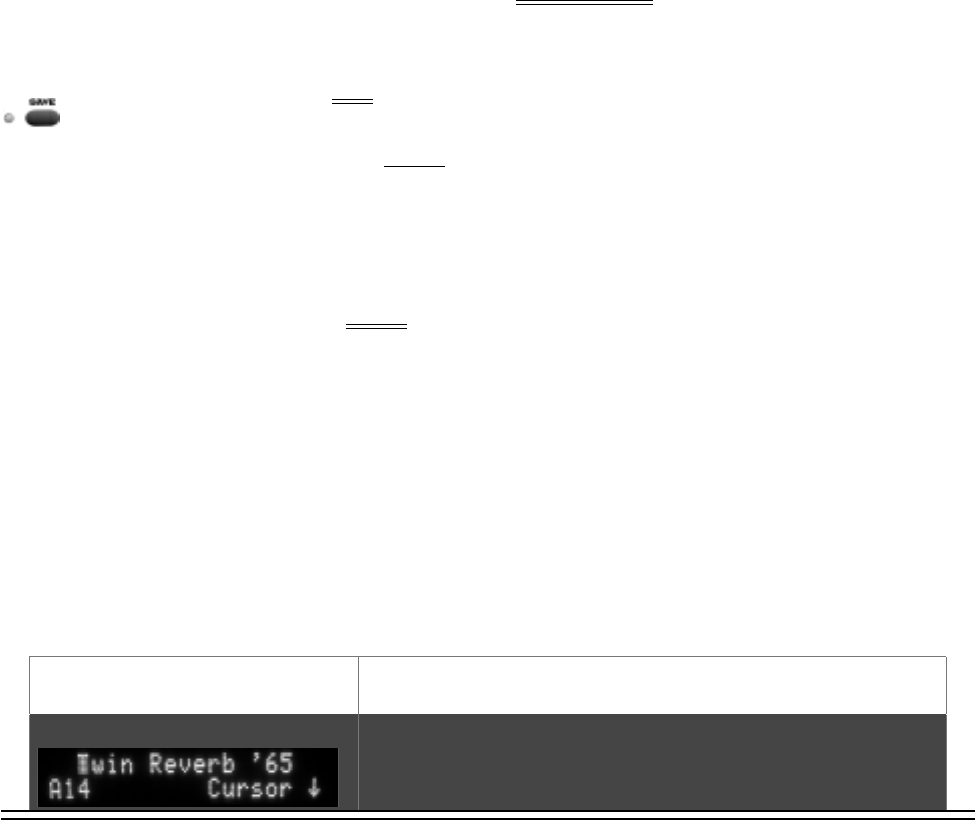

SAVE オペレーション :

オペレーション :オペレーション :

オペレーション :

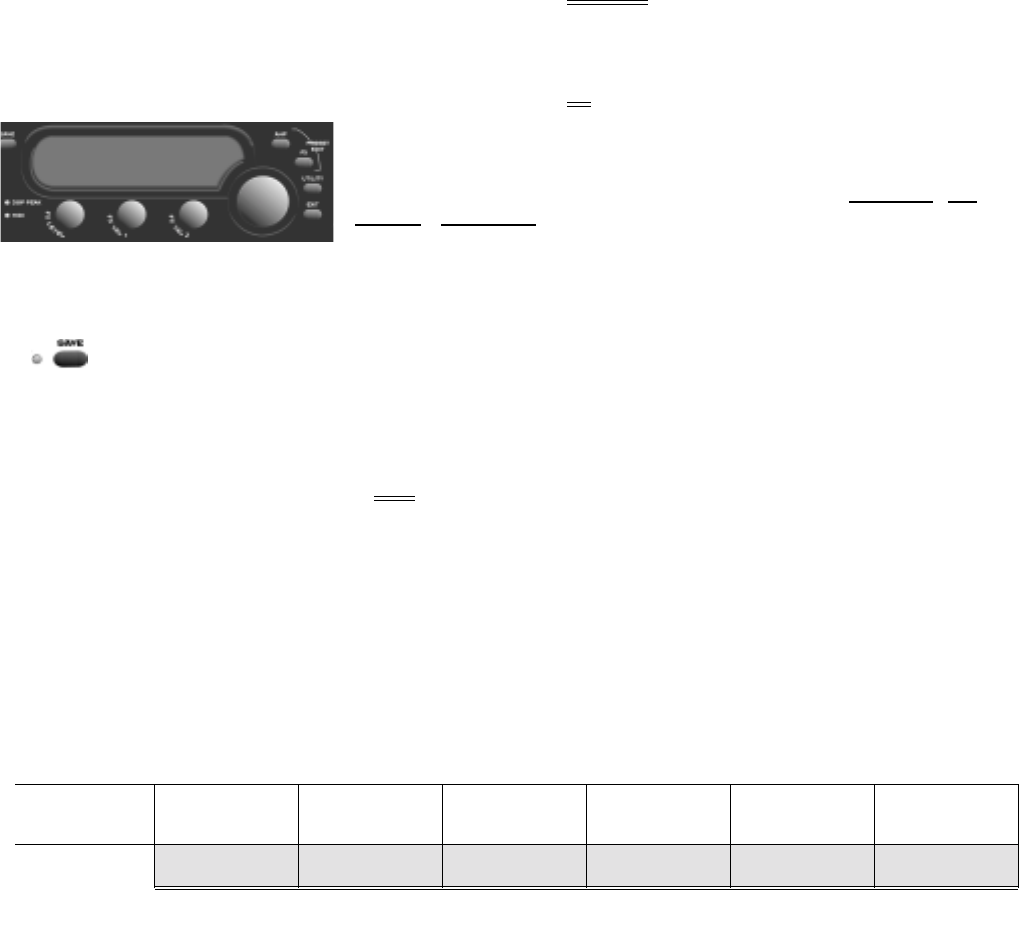

1) SAVE キーを一度押すとプロンプトが現れます (左)。

2) DATA WHEEL を回し、PLAYER’S LOUNGE preset を選択、現在の

amp design で上書きします。

(SAVE オペレーションをキャンセルするには EXIT を押します。)

3) もう一度、SAVE キーを押しsave 処理を終えます。

一時的に

“固定”preset (FENDER CUSTOM SHOP および YOUR AMP

COLLECTION)の設定を修正することはできますが、修正された PRESET が

PLAYER’S LOUNGE に保存されなければ、現在のpresetが変更された時点で

修正は無効になります。Preset をMIDI ソフトウエアや MIDI カード搭載

のコンピュータなどMIDI ストレージ･デバイスにコピーすることができ

ます。

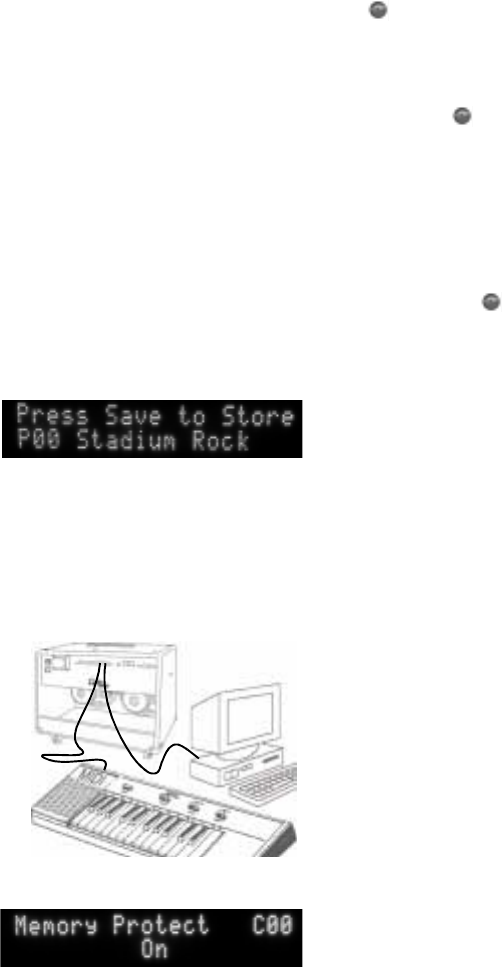

= Cyber-Twin のMIDI Dump機能を利用し、PLAYER'S LOUNGE presetをMIDI

ソフトウエアや MIDI カード搭載のコンピュータなどMIDI ストレージ･デ

バイスにコピーすることができます。Preset をCyber-Twin に戻すのも、

同じ装置で行うことができます。

=Memory Protection を設定し不注意による保存や誤操作を防止して下さ

い。UTILITY モードから Memory Protection Menu にアクセスできます (

ページ 45 を参照)。

=MASTER VOLUME は総合的な

レベルのコントロールです。

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

14 フロント･パネル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

M) TUNER - Cyber -Twin の内蔵ギターTunerを使用するにはこのキーを押し

て下さい。オーディオは自動的にミュートし、Tuner スケールが表示され

ます。ストリングを1本弾いてみると、Tuner が最も近い音符を文字表示

し、調律が完全でなければ針がフラットまたはシャープに傾きます。ス

トリングの調律が正しければ

、

2本の矢印が表示されます。TUNER また

はEXITキーを押して、 PLAYモードに戻って下さい。 LEDは、TUNER

モードがアクティブな状態の間、点灯し続けます。

=この Tuner は非常に精度が高いので、ストリングがピッチ調整を行う間、

Screen 上の針が揺れることもあります。

N) NOISE GATE - Noise Gate のスイッチを ON/OFF にするにはこのキーを

押します。Noise Gate は、蛍光燈やその他の電気器具からギター･ピック

アップまたはケーブルが拾う背後の静電気や雑音を抑えます。AMP Edit

モードを使用し、Noise Gate の低さや閾値を調整することができます (

ページ 25 を参照)。

LED は、Noise Gate がアクティブな状態にある間、点灯し続けます。

O) TAP -このキーをリズミカルに押し、アクティブ･エフェクト(WahとPitch

Shift エフェクトは含まれません )のタイム /速度間隔を設定します。これ

は感覚的なタイム基調のパラメータを設定するのに有利です。TAP キー

調整に指定のパラメータは、通常 FX VAL1 ノブで調整されます。ペー

ジ29 の FX メニュー･マップを参照)。パラメータと最新のタイム /速

度間隔を示す Screen は、TAP キーが使用された後に現れます。

LED は、アクティブ･エフェクトのタイム基調パラメータの速度で点

滅します。

PLAY モードの

モードのモードの

モードの TAP キー：

キー：キー：

キー：

･TAP を

一度

一度一度

一度

押すと、タイム値が最大に設定され（左）、速度値が最低

に設定されます（左下）。Screen の例ではこれが反対に

見えます

が、

最大タイム

（最長ディレイ）と

最低速度

は同様のエフェクトを持っ

ています。

･TAP

を

をを

を

度押すことによって、

度押すことによって、度押すことによって、

度押すことによって、

値は、2 tap 間の間隔に等しくなりま

す。

･TAP

を繰り返し押して下さい。

を繰り返し押して下さい。を繰り返し押して下さい。

を繰り返し押して下さい。

そうすると

Cyber-Twin は最後5つ

の間隔の平均

を求めます。

=TAP キーに2秒以上動きがない場合は、連続TAP の最初のTAP として次のTAP

がカウントされ、間隔が決定されます。

UTILITY モードの

モードのモードの

モードの TAP キー：

キー：キー：

キー：

TAP キーはシステムおよび MIDI の動作を決定するために使用されます (

ページ 45 参照)。

取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . フロント･パネル 15

P) DSP PEAK - この LEDは、DSP回路がクリップ(ディストーション)し

ている時に点滅します。LED が点滅している間、不快なディストーショ

ンが聞こえるようであれば、VOLUME レベルを下げて下さい（外部エ

フェクトを使用している場合は、Cyber-Twin へのアウトプット･レベルを

下げて下さい）。MASTER VOLUME で変更されたアウトプット･レベルは

回復します。

Q) MIDI LED

- この LED は、Cyber-Twin がMIDI 情報を、送信、受信、転

送している時に点滅します。

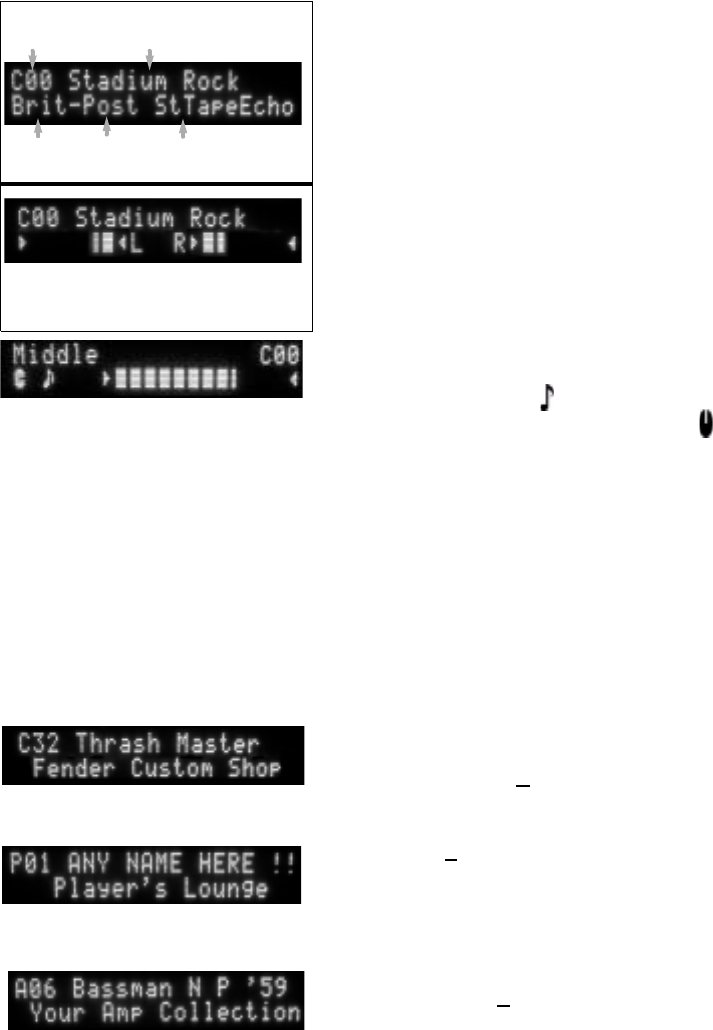

R) DISPLAY SCREEN

- Cyber-Twin は、フロント･パネルにある薄色のウィ

ンドウを使い、オプションや情報をお伝えします (ページ 18 の

“Cyber-Twin インターフェイス”参照)。

S) FX LEVEL

- アクティブ･エフェクト（FX）をエフェクトの種類によって

0-50% または 0-100% のレベルに調整します (詳細については、ペー

ジ31 の各FX 定義を参照)。

T ) FX VALUE

1 - アクティブ･エフェクトの主要パラメータを調整します。

FXパラメータの一覧については、FX メニュー･マップを参照して下さい (

ページ 29 )。

U) FX VALUE

2 - アクティブ･エフェクトの二次パラメータを調整します。

FX パラメータの一覧については、FX メニュー･マップを参照して下さい

(ページ 29 )。

V) DATA WHEEL

- Cyber-Twin の現在モードに基づいた幅広い説明のため

のダイナミックなインプット･コントロール。

•PLAYモード -アクティブなアンプ･デザイン Preset を選択します。

•AMP Editモード - 各Amp Designコンポーネントのためのパラメータ

値を選択します。

•FX Editモード - 各エフェクトに対するアクティブ･エフェクトやパラ

メータ値を選択します。

•UTILITY モード - 殆どのシステムまたは MIDI メニューのパラメータ

値を選択します。

•TUNERモード - 使用されていません。

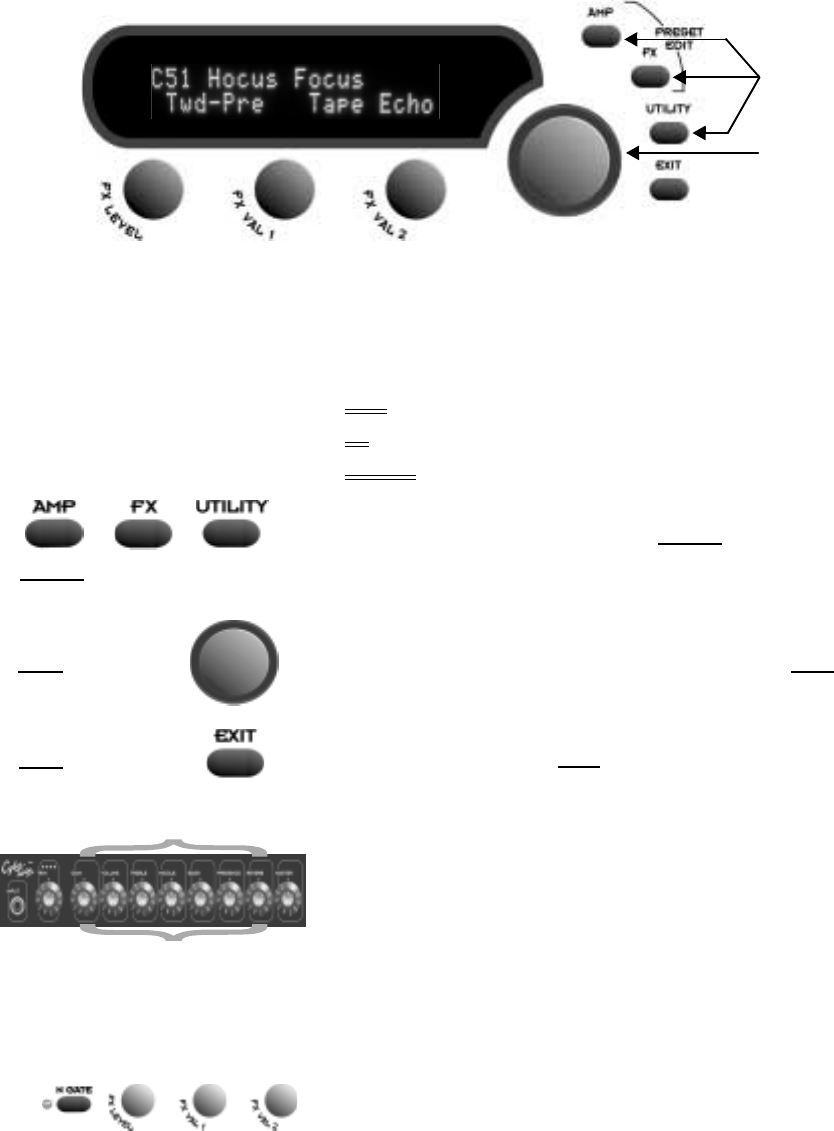

W) PRESET EDIT AMP - Ampコンポーネントやそのパラメータを選択する

ための AMP Edit モードを作動させます ( ページ 22 参照)。

X) PRESET EDIT FX - エフェクトやそのパラメータを選択するための FX

Edit モードを作動させます (ページ 28 参照)。

Y) UTILITY - システム管理やMIDI実装のためのUTILITYモードを作動させま

す。ページ 45 参照)。

Z) EXIT - Factory Preset Restore が実行されている場合と MIDI データの転

送中を除き、デフォルトの PLAY モードを作動させます。

PLAY モードで、デフォルト･スクリーン（左上）と代替スクリーン（左）

の間をトグルする場合は、EXIT キーを使用します。

)

))

)

= Cyber-Twin は前

回の編集メニューの

内容を記憶し、Edit

モード間で飛び越し

があった場合、編集

メニュー内容に戻り

ます。

RED JEWEL -

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

16 リア･パネル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

リア･パネル

リア･パネルリア･パネル

リア･パネル

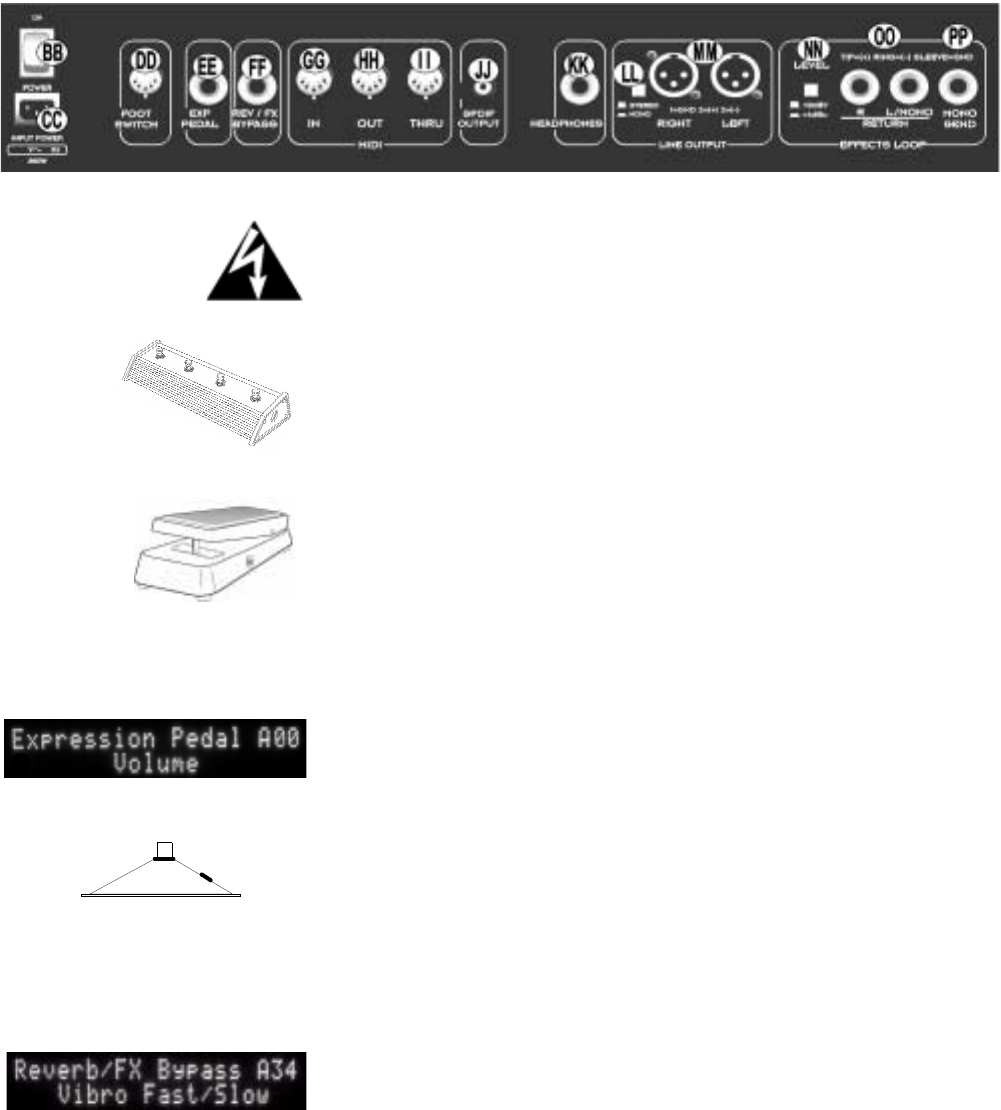

BB) POWER - Cyber-Twin のPOWER スイッチを ON ／OFF にします。

CC) IEC AC POWER LINE CONNECTOR - Power コードは、本製品のリア･

パネルに示されている電圧と周波数に基づきアースの付いた AC コンセ

ントに接続して下さい。

DD) FOOTSWITCH - 付属の MIDI タイプ･ケーブルを使用し、同梱の4ボタン

型フットスイッチをこれのジャックに接続します。このフットスイッチ

は、フロント･パネルの QUICK ACCESS キーと同じ

リコール

機能を

持っています。

割り当て

機能は、フットスイッチから利用できません。

MIDI ケーブルが使用されていますが、これはアナログ･デバイスである

ため FOOTSWITCH ジャックにのみ接続して下さい。

EE) EXPRESSION PEDAL - どのスタンダード音調ペダル（オプション）の

OUT ジャックも、このジャックに接続できます。音調ペダルを割り当

てし、Preset 毎に次のパラメータのどれかをコントロールすることが

できます。

nGAIN nVOLUME nTREBLE nMIDDLE nBASS nPRESENCE

nREVERB nMASTER VOLUME nREVERB パラメータ

パラメータパラメータ

パラメータ

nEFFECT パラメータ

パラメータパラメータ

パラメータ

Expression Pedal Assignment をPreset の一部として保存します。これ

によって、それぞれの Preset 変更が自動的に行われ、音調ペダル

Assignment 変更の柔軟性が増します。

Expression Pedal AssignmentはAMP Editモードから実行できます ( 詳

細は “Expression Pedal Assignment” ページ 25 を参照)。

FF) REVERB / EFFECTS BYPASS - 同梱の1ボタン型ON/OFF トグル･フッ

トスイッチをこのジャックに接続し、以下に示すどれか 1つをリモート

･スイッチにします：

1) インプット /アウトプットの最大 8つの組合せで Reverb やエフェ

クトをバイパスする。各Preset の一部として保存。AMP Edit モード

を使用し、REVERB/FX BYPASS にアクセス (ページ 16 の

REVERB/FX BYPASS を参照)。

2) VIBRATONE エフェクトがアクティブな状態で、さらに、Reverb/FX

のバイパス･パラメータに対しVibro Fast/Slow 値が選択されている

時、Rotor Speed を切り替える (･Vibratone ・ページの 39

を参照)。

Fender P/N

099-4055-000 または

00-57122-000

取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . リア･パネル 17

GG) MIDI IN - MIDI ジャックを MIDI デバイスのアウトプットに接続します。

HH) MIDI OUT - アウトプット MIDI ジャックを MIDI デバイスのインプット

に接続します。

I I) MIDI THRU

- MIDI のIN ジャックで受信した MIDI シグナルは、直ちに

THRU ジャックに送信されます。

デジタル機器にのみ接続

して下さい！JJ) SPDIF OUTPUT - デジタル･レコーダーなどのデジタル機器に接続す

るためのアウトプット･ジャックです。スタンダード RCA ジャックを

ご使用下さい。このアウトプットは、デジタル･ステレオ･ソースであ

り、通常 RCA ジャックと伴に使用される機器との互換性はありませ

ん。

KK) HEADPHONES - スタンダード 1/4”ステレオフォン･プラグを使用し、

ヘッドフォンに接続するアウトプット･ジャックです。このジャックが

使用されている場合、スピーカーへのアウトプットは自動的にミュート

されます。ラインアウト･シグナルはミュートされません。

LL) STEREO / MONO - このスイッチが IN の時、インピーダンス平衡 XLR

ジャックで

デュアル

MONO アウトプットを行うため、左右のライン･

アウトプットがミックスされます。

MM) 左右

左右左右

左右 XLR LINES OUT - 音響補強器や録音機器へ、ステレオまたは

デュアル Mono でアウトプットするためのインピーダンス平衡ジャック

です。アウトプット･シグナルは、マイク付きスピーカーをシミュレー

トするための補正周波数です。

NN) EFFECTS LEVEL - このスイッチで、-10dBv(フットペダルFX コンパ

チブル)にするには IN を、+4dBu には OUT(ラックマウント FX コン

パチブル)を押して下さい。

=これらのジャックは、平衡また

は不平衡の両ソースからインプット

を受信します。

OO) 左右 /

左右 / 左右 /

左右 / MONO RETURN

- ステレオまたは MonoFX デバイスのアウト

プットに接続するインピーダンス平衡インプット･ジャックです。

PP) MONO SEND - FX デバイスのインプットに接続するインピーダンス平

衡アウトプット･ジャック (ポスト･ディストーション送信)です。

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

18 Cyber-Twin インターフェイス . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cyber-Twin インターフェイス

インターフェイスインターフェイス

インターフェイス

Cyber-Twin は、左側では伝統的なギター Amp のように、右

側でより高度な機能にアクセスします。Cyber-Twin がどの

ようにしてあなたと対話し、世界で最も柔軟性の高いギ

ター Amp になり得るのか覗いてみましょう。

概要

Display screen Display Screen には、オプションやインプット用プロンプト、現在のAmp

Design に関する情報などメニュー･アイテムが示されます。

DATA WHEEL DATA WHEELはDisplay上の内容と密接にリンクし、現在のScreenをコント

ロールします。DATA WHEEL は、Amp デザイン Preset やそのパラメータ

など選択します。

モード

モードモード

モード Cyber-Twin は、6モードのオペレーションに体系化されています。

各モードでどのようなことができるのか下に示されています。

Screen 例G

PLAY

モード

モードモード

モード・n ギター Play n Preset の作動 n パラメータ設定の調節

n 新しい Amp デザインの保存 n MIDI ネットワークでの Play

=PLAY モードは、Power アップ後のデフォルト･モードです。

=EXIT Key で Amp はいつでも PLAY モードに入ります。

GPreset Edit AMPモード

モードモード

モード

・

n ReverbなどAMPコンポーネントの選択や

Edit。

GPreset Edit FX モード

モードモード

モード・n FX の選択とEdit。

3 .

Display Screen

WHEEL

DATA

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

19 Cyber-Twin インターフェイス . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

GUTILITY モード

モードモード

モード

・

n グローバル･システムの管理MIDI 実装。

GTUNER モード

モードモード

モード・n ギターの Tune-up。

GDEMO モード

モードモード

モード・n 自動 Amp Design変更によるインタラクティブなデモ

ンストレーションとの Play。

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

20 Cyber-Twin インターフェイス . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PLAY モード･インターフェイス

Display の外観

PLAY モードは 2種類の情報をDiplay します：

1)主要な Preset コンポーネント ( デフォルト )、2) ステレオ･アウトプット

･レベルメーター ( 代替)。これらの Display はEXIT Key でトグルします。

n デフォルト

デフォルトデフォルト

デフォルト Screen - Preset バンク、ネーム、主要 Preset コンポーネント

(Tone Stack タイプとロケーションおよび現在設定のエフェクト ) が示され

ます。

n 代替

代替代替

代替 Screen - 2 行目のステレオ･アウトプット･レベル･メーターは、

PLAY モード Screen に代るものです。

n テンポラリ

テンポラリテンポラリ

テンポラリ Screen - Cyber-Twin にある 8つの電動ノブの内どれかひとつ

を回転させると、その設定を示すバー･グラフと伴にテンポラリ Display が

現れます。8番目の音符アイコンは、表示されている値が現在のPreset

の保存値であることを示しています。ノブ･アイコンは実際にノブが凡そ

どの位置にあるかを示すものです。

DATA WHEEL 機能

PLAY モードでは、DATA WHEEL が利用可能な205 のAmp デザイン Preset

から選択します。この Preset は、3つのバンクにまとめられています：

IC00-C84 - FENDER CUSTOM SHOP:

:固定メモリに保存されている85のプレ

ミアム Amp と

エフェクト

の組み合せ。

IP00-P84 - PLAYER’S LOUNGE:あなた独自のアンプ･デザインのための書き

換え可能な 85 Preset。FENDER CUSTOM SHOP のPresetは、変更が加え

られるまでプレース･ホルダーとしてこれらのロケーションに保存されま

す。これらの Preset は、UTILITY モードでデフォルトを設定する際にリ

セットできます。

IA00-A34 - YOUR AMP COLLECTION:メーカー直送、ストック装備で最大級

の35 Amp 回路です。

Tone Stack

(タイプ - ロケーション )

ステレオ･アウトプット･レベル

FX セレクション

バンクネームPresetPreset

表示

電動ノブ：GAIN, VOLUME, TREBLE,

MIDDLE, BASS, PRESENCE、

REVERB、MASTER

取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cyber-Twin インターフェイス 21

メニュー･ナビゲーション

メニュー･ナビゲーションメニュー･ナビゲーション

メニュー･ナビゲーション

3つのモードが編集機能を持ったメニューを含んでいます。AMP Edit とFX

Edit のキーによって、Preset パラメータ設定を行うモードが作動します。

UTILITY モードは、グローバルなシステム機能のためのものです。これら 3

モードは、下に示されたページのメニューにまとめられています。

(1) AMP Edit モードページ 22

(2) FX Edit モードページ 28

(3) UTILITY モードページ 45

モード･キーを押し、相応するモードに ENTER します。

繰り返し押すと .連続ループ内でその度毎に１パラメータ進みます。

DATA WHEEL を回転し、上で選択されたパラメータを EDIT します。

EXIT Key を押し、モードを EXIT しPLAY モードに戻ります。

Preset パラメータ

パラメータパラメータ

パラメータ

各アンプ･デザイン Preset の一部として保存されている調整パラメータは数

多くあります。中でも最も頻繁に調整されているパラメータは、フロント･パ

ネルで直接アクセスでき、以下のものが含まれます：

n GAIN n VOLUME n TREBLE n MIDDLE n BASS n PRESENCE

n REVERB n Noise Gate n FX LEVEL n FX VALUE 1 n FX VALUE 2

DATA

モード･キー

WHEEL

ENTER

モード

EDIT パラメータ

EXIT モード

ブラケット内に、各Preset の一部

として SAVE されているパラメー

タ。

(TRIM と MASTER は含まれない )

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

22 Preset Edit AMP モード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

メニュー･ナビゲーション･

メニュー･ナビゲーション･メニュー･ナビゲーション･

メニュー･ナビゲーション･AMP Edit

=編集するパラメータを選択する

編集するパラメータを選択する編集するパラメータを選択する

編集するパラメータを選択する -

• AMP キーを繰り返し押し、18 のメニュー･アイテムまで進めるか、あるいは

• DATA HWEEL をどちらか一方の方向に回転させながら AMP キーを押し

そのままの状態にします。

=調整

調整調整

調整 -

• DATA WHEEL を回転させ、上で選択したパラメータを調整します。

次の3ページに示されている AMP メニュー･マップ

メニュー･マップメニュー･マップ

メニュー･マップは、Preset Edit AMP モード用のガイドです。各アイテムは下

に示すように 2行(網掛けと白抜き)で構成されています。

ôコラム

コラムコラム

コラム 1

—

18 のAMP デザイン･パラメータの一覧 ( 上の“編集するパラメータの選択” を参照).

ó 白抜き行

白抜き行白抜き行

白抜き行 —

パラメータ名とそれに関する情報を右側に一覧 .

網掛け行

網掛け行網掛け行

網掛け行 —

左側のメニュー･アイテムに対するパラメータ値の領域を一覧 ( 上の“調整”を参照)。

連続ループ内にメニュー･アイテムが含まれる

コラム

を示しています。

連続ループ内にメニュー･アイテムが含まれる

行

を示しています。

パラメータ名

パラメータ名パラメータ名

パラメータ名解説ならびに指示

解説ならびに指示解説ならびに指示

解説ならびに指示

サンプル

サンプルサンプル

サンプル Screen

List or range of values.

Value1

➔

Value2

➔

Value3

➔（連続メニューループ）

（連続メニューループ）（連続メニューループ）

（連続メニューループ）

Preset Edit AMP

AMPAMP

AMP モード

モードモード

モード

=修正をPLAYER'S LOUNGE Presetに

保存しなければ、

現在の

Preset が変更された時、一緒に消去

されます。

AMP Edit モードには、Amp デザインの中心コンポーネントである 18 のメ

ニュー･アイテムが含まれています。ナビゲーションの説明は下に、AMP

Editモードのマップは23ページから始まっています。本章は26および26ペー

ジの“Reverb 定義”で完結しています。

4 .

取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Preset Edit AMP モード 23

AMP メニュー･マップ

メニュー･マップメニュー･マップ

メニュー･マップ

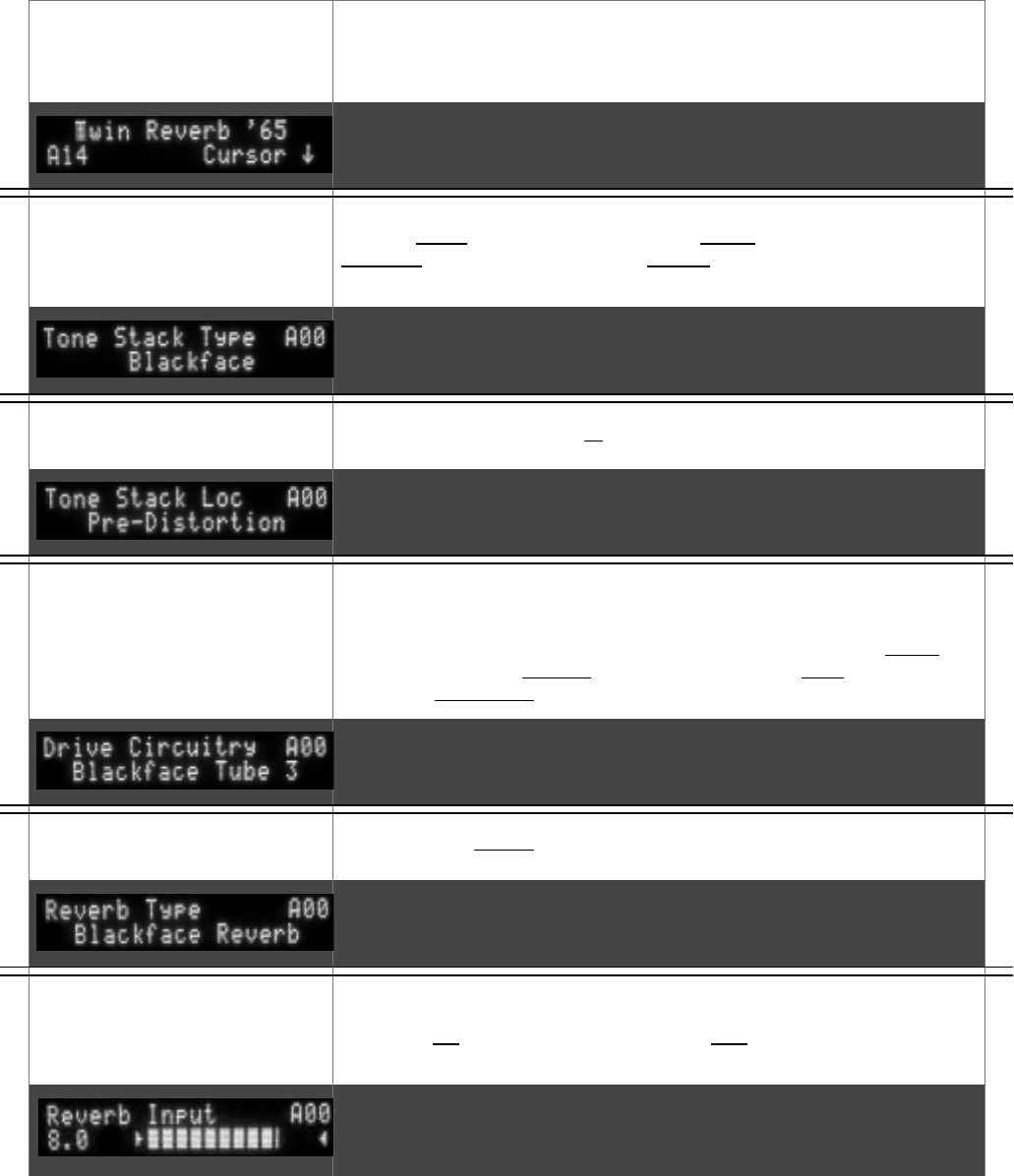

NAME CHANGE

最初のメニュー･アイテム

最初のメニュー･アイテム最初のメニュー･アイテム

最初のメニュー･アイテム

FX Val2 ノブで点滅するカーソルを移動し、DATA WHEEL でキャラクタを選

択します。

Alphanumeric Characters in a sequential list.

TONE STACK タイプ

タイプタイプ

タイプ

Tone Stack は、TREBLE、MIDDLE、BASS コントロールの回路要素を意味

します。British ・典型的な UK スタイル ; Tweed - Fender Tweed Amp；

Blackface ・Fender Blackface Amp；Modern - 通常のギターAmp にはない能

力を備えた幅広いTone Stack。

British ➔ Tweed ➔ Blackface ➔ Modern ➔（連続メニューループ）

（連続メニューループ）（連続メニューループ）

（連続メニューループ）

TONE STACK LOCATION ディストーション回路要素の前または後ろのロケーションを選択します。

Pre-Distortion ➔ Post-Distortion

DRIVE CIRCUITRY

Blackface Tube および Tweed Tube のドライブ･タイプはクリーンなサウン

ドを、それ以外は高い Gain サウンドを高めるために使用されます。ドライ

ブ･タイプの番号が、(1 ➔ 2 ➔ 3 ➔ [4]) と増加するにつれ、各ドライブ･タ

イプの Gain も増加します。Blackface ･ Fender Blackface Amp；Tweed ･

Fender Tweed Amp；Hot Rod - Fender Hot Rod Amp、HMB ・典型的なUK

スタイル；Dyna-Touch - Fender Dyna-Touch Amp。

Blackface Tube 1 ➔ 2 ➔ 3 ➔ Tweed Tube1 ➔ 2 ➔ 3 ➔

Hot Rodô Tube 1 ➔ 2 ➔ 3 ➔ HMB Tube 1 ➔ 2 ➔

3 ➔

Dyna-Touchô 1 ➔ 2 ➔ 3 ➔ 4 ➔（連続メニューループ）

（連続メニューループ）（連続メニューループ）

（連続メニューループ）

REVERB タイプ

タイプタイプ

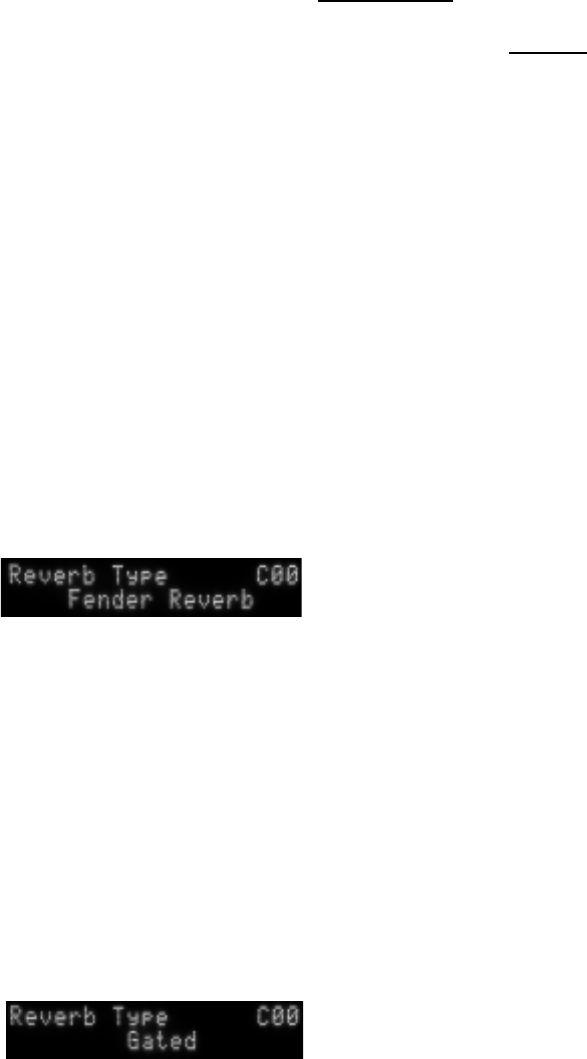

タイプ 26 ページの “Reverb 定義”を参照。

Small Room ➔ Large Room ➔ Small Hall ➔ Large Hall ➔ Arena ➔ Small

Plate ➔ Large Plate ➔ Blackface Reverb ➔ Gated ➔ Small Ambient ➔

Fender Reverb ➔（連続メニューループ）

（連続メニューループ）（連続メニューループ）

（連続メニューループ）

REVERB IN LEVEL

[DWELL]

フロント･パネルの REVERB ノブによってコントロールされている OUT レ

ベルよりも、IN レベルを Reverb 回路に合わせて下さい。最低IN レベル

[Dwell]の1.0 から最大 IN レベル [Dwell]の10.0 までの間で選択を行いま

す。

1.0–10.0

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

24 Preset Edit AMP モード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

REVERB - トーン

[SHAPE]

Reverb の高周波数トーンを調整します。最低の高周波数トーン･レベル 1.0

から最大高周波数トーン･レベル 10.0 までの間で選択します。Gated

Reverb

の

[Shape] は、

方形や線形

、

リバース･テール

などラジカルな残響特

性を可能にします。

1.0–10.0

REVERB TIME Reverb の持続タイムを調整します。最短持続タイムの 1.0 から最長持続タイ

ムの 10.0 の間で選択して下さい。

1.0–10.0

REVERB DIFFUSION Reverb サウンドの密度を調整します。均一性のない残響を伴う不規則な

Reverb Diffusionの1.0からスムーズで高密度のReverb10.0までの間で選択し

ます。

1.0–10.0

TIMBRE スペクトルの特定範囲でトーンが形成されるよう Cyber-Twin の等化を調整

します。防音設備の乏しい空間で、これは即効的な修正手段として利用価値

があります。4つの Timbre タイプから 1つを選択して下さい。

None ➔ Full Body ➔ Razor Edge ➔ Bright & Light ➔ Bass Booster ➔

（連続メニューループ）

（連続メニューループ）（連続メニューループ）

（連続メニューループ）

SPEAKER PHASE

POLARITY

フェーズ Polarity は、周波数応答の各サイクルに対しスピーカーの“プッ

シュ /プル”オーダーを決定します。可能な全ての組み合わせで、Cyber-

Twinの左右のスピーカーにあるフェーズPolarityのスイッチを入れて下さい。

Reverb

付きの

Fender Amp

は、伝統的にリバース

Polarity

で動作するスピーカーを

備えてきましたが、これは

Reverb

を作動するのにチューブ

Gain

ステージが余分に必

要だからです。

Standard Polarity ➔ Both Reverse Polarity ➔ Left Reverse Polarity ➔

Right Reverse Polarity ➔（連続メニューループ）

（連続メニューループ）（連続メニューループ）

（連続メニューループ）

COMPRESSION

ギターの演奏強度によるボリューム･アウトプットの高低差を緩和するため

にCompression を使用します。最低 Compression のLow と最大

Compression のEven Higher との間で選択して下さい。Compression はギ

ターのボリューム持続タイムに余裕を持たせる目的でしばしば使用されま

す。また、これは、多くのアンプでも基本的なコンポーネントです。

OFF ➔ Low ➔ Medium ➔ High ➔ Even Higher ➔

（連続メニューループ）

（連続メニューループ）（連続メニューループ）

（連続メニューループ）

取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Preset Edit AMP モード 25

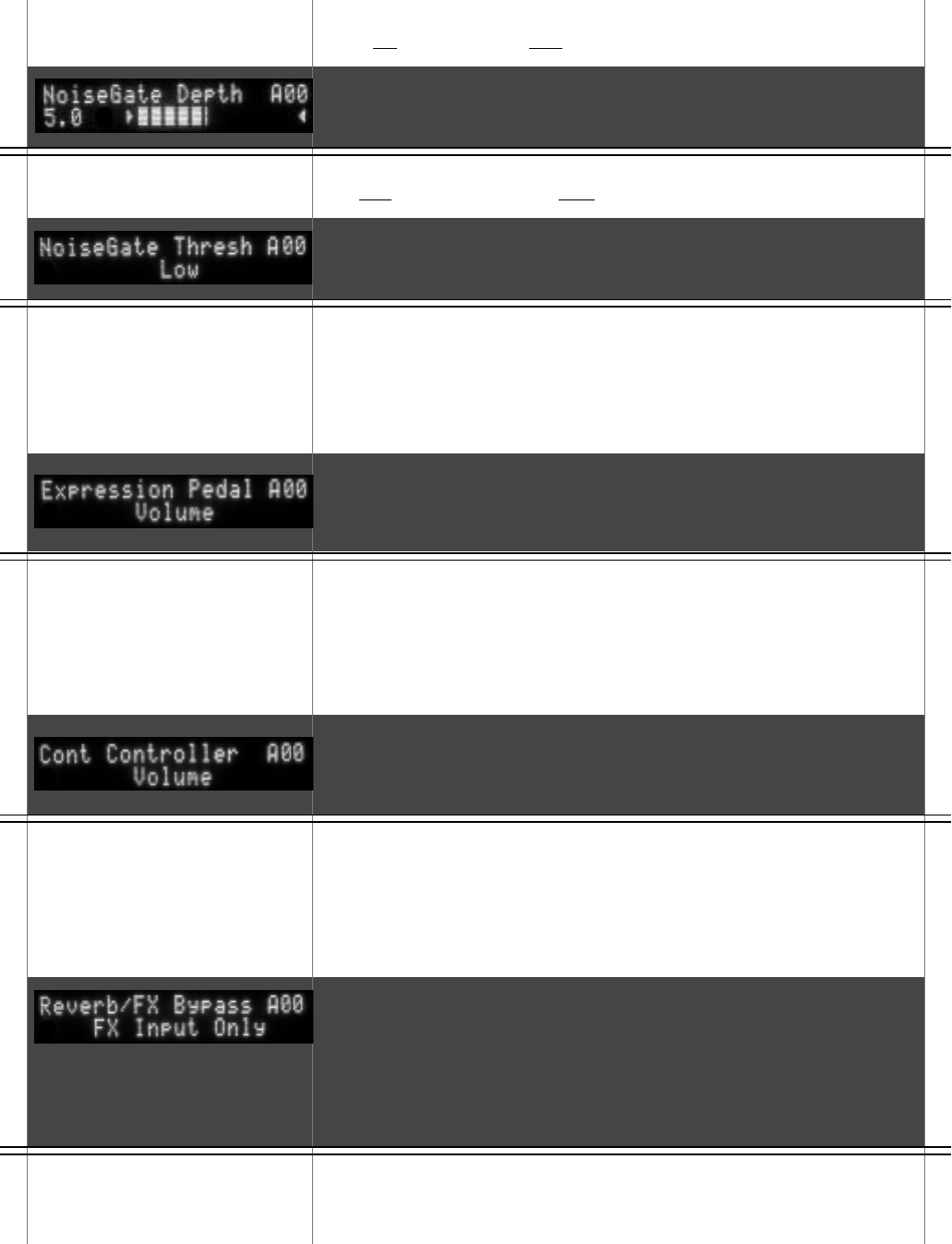

NOISEGATE DEPTH Noise Gate を使用し、静止状態のAmp から出されるハムやバズを低下させ

ます。1.0 と必要な低音の 10.0 の間で選択します。

1.0-10.0

NOISEGATE THRESHOLD Noise Gate の感度を閾値パラメータと共に設定して下さい。最低雑音ゲー

トの Low と最大雑音ゲートの High の間で選択します。

Low ➔ Medium ➔ High ➔（連続メニューループ）

（連続メニューループ）（連続メニューループ）

（連続メニューループ）

EXPRESSION

PEDAL

ASSIGNMENT

音調ペダル(オプション )を割り当てし、以下のパラメータの内 1つをコ

ントロールして下さい。エフェクトと Reverb は、下のブレース内に一覧さ

れた多くの動的な値を含んでいます。

エフェクト･パラメータの一覧については、 ( ページ 29 の擢Xメニュー･

マップ狽･Q照)。Reverb パラメータの一覧については、(5ページの

Reverb 定義を参照してください。を参照)。

Volume ➔ Gain ➔ Treble ➔ Middle ➔ Bass ➔ Presence ➔ Reverb ➔ [FX

Level] ➔ [FX value 1] ➔ [FX value 2] ➔ [FX value 3] ➔ [FX value 4] ➔ Master

Volume ➔ Reverb In Level/[Dwell] ➔ Reverb Tone/[Shape] ➔ Reverb Time ➔

Reverb Diffusion ➔（連続メニューループ）

（連続メニューループ）（連続メニューループ）

（連続メニューループ）

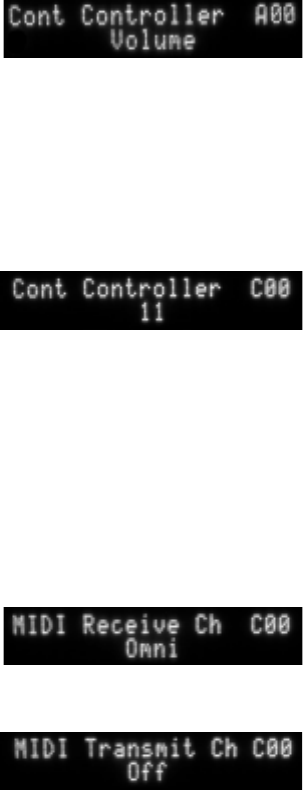

CONTINUOUS

CONTROLLER

ASSIGNMENT

連続コントローラ･ペダル(オプション )を割り当てし、以下のパラメータ

の内 1つをコントロールして下さい。エフェクトと Reverb は、下のブレー

ス内に一覧された多くの動的な値を含んでいます。

エフェクト･パラメータの一覧については、 ( ページ 29 の擢Xメニュー･

マップ・を参照)。Reverb パラメータの一覧については、(5ページの

Reverb 定義を参照してください。を参照)。

Volume ➔ Gain ➔ Treble ➔ Middle ➔ Bass ➔ Presence ➔ Reverb ➔ [FX

Level] ➔ [FX value 1] ➔ [FX value 2] ➔ [FX value 3] ➔ [FX value 4] ➔ Master

Volume ➔ Reverb In Level [Dwell] ➔ Reverb Tone [Shape] ➔ Reverb Time ➔

Reverb Diffusion ➔（連続メニューループ）

（連続メニューループ）（連続メニューループ）

（連続メニューループ）

REVERB / FX BYPASS

内部 Reverb やエフェクトに対しあらゆる組み合わせで内向または外向シグ

ナルをバイパスします (ページ 16 のReverb/FX bypass 参照)。

また、9番目のパラメータである [Rotor Speed Fast/Slow] は、Vibratone が

エフェクトとしてアクティブな場合にのみ現れます。フットスイッチは、調

整可能なRotor Speed の2設定間で切替わります (39ページの

Vibratone を参照してください。を参照)。

スクリーンの

スクリーンのスクリーンの

スクリーンの 2行目にはシグナルのバ

行目にはシグナルのバ行目にはシグナルのバ

行目にはシグナルのバ

イパス部分が示されます。たとえば、

イパス部分が示されます。たとえば、イパス部分が示されます。たとえば、

イパス部分が示されます。たとえば、

「

「「

「Input Only」はインプットがバイパス

」はインプットがバイパス」はインプットがバイパス

」はインプットがバイパス

されたという意味です。

されたという意味です。されたという意味です。

されたという意味です。

FX Input Only ➔ Reverb Input Only ➔ FX Output Only ➔ Reverb Output

Only ➔ FX & Reverb Input ➔ FX In & Reverb Out ➔ FX Out & Reverb In ➔ FX

& Reverb Output ➔ [Rotor Speed Fast/Slow] ➔（連続メニューループ）

（連続メニューループ）（連続メニューループ）

（連続メニューループ）

コラムはページ 23 の

Name Change メニューに

続きます。

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

26 Preset Edit AMP モード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Reverb: Defined

Cyber-Twin には 11 のREVERB タイプがあり、それぞれが Level パラメータ

（フロント･パネル REVERB ノブ）1つとそれ以外の 4つのパラメータを持っ

ています (L, 1, 2, 3, 4)。 REVERB ノブは重要なReverb パラメータで、

PLAY モードだけでなく他の殆どのモードでも調整可能です。他の Reverb オ

ペレーションは全て、AMP Edit モードを使用しアクセスできます (22ペー

ジの Preset Edit AMP モードを参照してください。 )。Reverb タイプや全て

のReverb パラメータは、Preset の一部として保存可能です。

Reverb やエフェクトを同時に利用する場合、より柔軟性を高めるために、

Reverb はFX よりもむしろAmp Design コンポーネントと一緒にグループ化さ

れます。全ての Reverb タイプは、同一グループの調整パラメータを使用しま

す；L) Out Level, 1) In Level, 2) トーン , 3) タイム , 4) 拡散。ただし、こ

れには 2つの例外があり、Fender Reverb と Gated Reverb はそれぞれ特有の

パラメータを有しています：

•Fender Reverb はDwell を2) パラメータとして特徴付けています。

•Gated Reverb はShape を3) パラメータとして特徴付けています

これら 2つの Reverb タイプおよび固有のパラメータについては、以下で説

明されています。その他のパラメータは、次のページで記述されている 9

Reverb タイプに共有されます。

Fender Reverb

解説

解説解説

解説需要の高いチューブ駆動型 Brown Tolex ‘63 Fender Reverb ユニットに基づい

ています。これは、Reverb がついていない Amp を使用するプレーヤーが主

に使用したアウトボード･ユニットです ('59 Bassman など)。Cyber-Twin で

は、オリジナル'63 Fender Reverb のように、Fender Reverb がDrive

Circuitry やトーン･コントロールの前に置かれます。これによって、Amp は

Reverb

で

ギター･サウンドをディストーション回路に送り込むことができま

す。これはポスト･ディストーション Reverb と大きく異なります（Fender

Hot Rod Deluxe/DeVille などエフェクト･ループを伴うマスター･ボリューム

Amp）。

調整パラメータ

調整パラメータ調整パラメータ

調整パラメータ 2) Reverb Dwell - ギターのシグナル･レベルを Reverb に

適合

させます（レベ

ル調整を Reverb に

合わせない

REVERB ノブとは逆です）。

Gated Reverb

解説

解説解説

解説他の Reverb タイプと異なるストラクチャで構成された Reverb で、方形、線

形、リバース Reverb テール (残響 )を可能にする特有の Reverb Shape パラ

メータを持ちます。

調整パラメータ

調整パラメータ調整パラメータ

調整パラメータ 3) Reverb Shape - 方形から線形残響、リバースへとReverb テールの形を

変化させます。

取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Preset Edit AMP モード 27

Small Ambience

Small/Large Room

Small/Large Hall

Small/Large Plate

Arena

Blackface Reverb

グループ解説

グループ解説グループ解説

グループ解説Small Ambience は、非常に小さな音響空間用のサウンドを持ちます。部屋の

大小は、比較的小さな空間のサイズの違いと言うことができるのです。ホー

ル用 Reverb は講堂やコンサート･ホールなどの空間サウンドを提供し、本

来、録音スタジオだけにしか利用されていなかったプレート Reverb は、明

るい Timbre を醸し出しなおかつ温かさも含んでいます。Arena は、非常に大

きな空間用のサウンド、最後に Blackface Reverb はクラシックな Fender

Spring Reverb のサウンドで、Blackface 時代のAmp で聞くことができます (

例、酎'65 Twin Reverb、 '65 Deluxe Reverb)。

調整パラメータ

調整パラメータ調整パラメータ

調整パラメータ L) Reverb - これは、電動フロント･パネル REVERB ノブで、総合的なAmp

サウンドで聞こえるポスト Reverb レベルの量を調整します。ノブの設定

は、他の Amp 設定と共にPreset に保存することはできますが、Reverb

が Preset Edit AMP メニューから選択される時のデフォルト値は持って

いません。Reverb のサウンドが全く聞こえてこない時は、ノブが1.0 以

上になっているか確認し、Reverb In Level (下)をチェックして下さい。

1) Reverb In Level - ギター･シグナルのレベルを Reverbに

適合

させます（レ

ベル調整を Reverb に

合わせない

REVERB ノブとは逆です）。

2) Reverb Tone - Reverb の高周波数を調整します。重厚なサウンド･レベル

の1.0 から軽快な10.0 の間で選択します。

3) Reverb Time - Reverb が継続するタイムの長さを調整します。選択

Reverb の最短タイムとして 1.0 から最長タイムの 10.0 までです。

4) Reverb Diffusion - Reverb のサウンド密度を調整します。ｻReverb のサ

ウンド密度を調整します。1.0 でReverb は“パチパチ”という音を発し

非均一的な残響になります。10.0 でサウンドは最もスムーズになり密度

が高くなります。

取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Preset Edit FX モード 28

Preset Edit FX

FXFX

FX モード

モードモード

モード

Cyber-Twin では 28 種のFX (

エフェクト

)タイプが利用でき、それぞれに

Level パラメータと、それ以外に 4つまたは 5つのパラメータが含まれていま

す(L, 1, 2, 3, 4, [5])。FX タイプ及び全ての FX パラメータは Preset の一

部として保存されます。

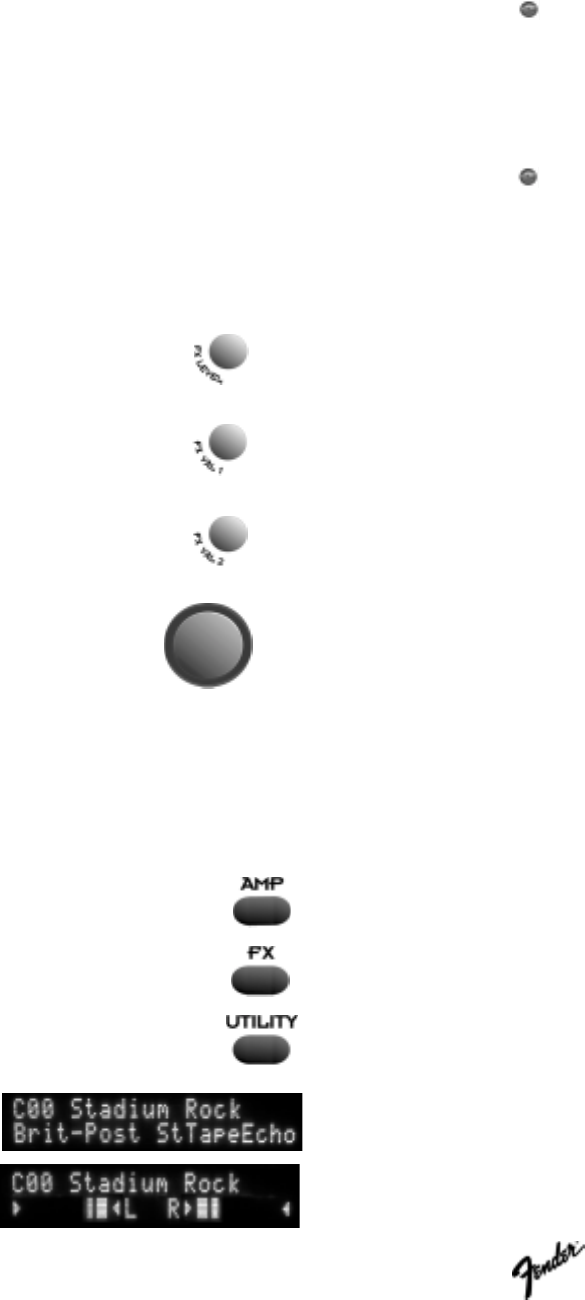

各FX(L,1 and 2)の主要パラメータは、フロント･パネル FX Level、 FX

Value 1 、 FX Value 2 ノブを使用し、PLAY モードだけでなくその他のモー

ドからも調整可能です。指定されたタイム基調のパラメータ（殆どのFX

に適応）は、特殊な方法で調整可能です―TAP キーを使用し感覚的なタイ

ム間隔でTap することができます (ページ 14 の“O. TAP キー” 参照)。

=修正をPLAYER'S LOUNGE Presetに

保存しなければ、

現在の

Preset が変更された時、一緒に消去

されます。

FX Editモードを使用し全てのFXパラメータが調整可能で、

各FXの二次的な

パラメータ (3

3,4

4and 5

5)へのアクセスではこれを

へのアクセスではこれをへのアクセスではこれを

へのアクセスではこれを

使用しなければなりませ

ん。

以下に示す FX モードのナビゲーション指示については、ページ 29

および 29 ページの FX モード･マップに従います。個々のFX 定義について

はページ 31 から 43 ページを参照して下さい。

メニュー･ナビゲーション･

メニュー･ナビゲーション･メニュー･ナビゲーション･

メニュー･ナビゲーション･FX Edit

=編集するパラメータを選択する

編集するパラメータを選択する編集するパラメータを選択する

編集するパラメータを選択する -

- -

• FX キーを繰り返し押し、アクティブ FX のメニュー・アイテムを進むかあるいは

• DATA WHEEL を一方の方向に回転させながら FX キーを

押し続けます。

=調整

調整調整

調整 -

- -

DATA WHEEL を回転させ、上の手順で選択されたパラメータを調整します。

ページ 29 および 29 ページの FX メニューマップ

メニューマップメニューマップ

メニューマップは、FX Edit モードのためのガイドです各FX は以下に示される

ように 2行（白抜きと網掛け）で構成されています。

ôコラム

コラムコラム

コラム 1 ―

――

― 使用可能な29FX タイプのセレクション一覧 (28 エフェクト･タイプと 1 “無効” Selection)です。

ó白抜き行

白抜き行白抜き行

白抜き行 ―

――

― セレクションに対するエフェクト･パラメータ一覧 (“上記パラメータ選択”を参照)です。

ó 網掛け行

網掛け行網掛け行

網掛け行 ―

――

― 調整に対する値の領域 (“上記値の調整” を参照)です。

アイコンは、連続ループ内にメニュー･アイテムが含まれる

コラム

を示しています。

アイコンは、連続ループ内にメニューアイテムが含まれる

行

を示しています。

5 .

セレクショ

ン

パラメータ

➔

パラメータ

➔

パラメータ

➔

パラメータ

➔

パラメータ

➔

パラメータ

レンジ

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

29 Preset Edit FX モード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

FX メニューマップ

メニューマップメニューマップ

メニューマップは、TAP キーがパラメータを有効にしたことを示しています（TAP の使用について

は14 ページを参照してください）。

Mono Delay Delay

Out Level➔

Delay

Time➔

Delay

Feedback➔

Delay

Brightness➔

Delay

In Level➔

Delay Time

Change

1.0-10.0 30-1450 ms 1.0-10.0 1.0-10.0 1.0-10.0 Ramp or Step

Dotted 8/16

Delay Delay

Out Level➔

Delay

Time➔

Delay

Feedback➔

Delay

Brightness➔

Delay

Stereo➔

Delay Time

Change

1.0-10.0 30-1450 ms 1.0-10.0 1.0-10.0 1.0-10.0 Ramp or Step

One-E-Da-Delay Delay

Out Level➔

Delay

Time➔

Delay

Feedback➔

Delay

Brightness➔

Delay

Stereo➔

Delay Time

Change

1.0-10.0 30-1450 ms 1.0-10.0 1.0-10.0 1.0-10.0 Ramp or Step

Ping-Pong Delay Delay

Out Level➔

Delay

Time➔

Delay

Feedback➔

Delay

Brightness➔

Delay

Stereo➔

Delay Time

Change

1.0-10.0 30-1450 ms 1.0-10.0 1.0-10.0 1.0-10.0 Ramp or Step

Swing Tap Delay Delay

Out Level➔

Delay

Time➔

Delay

Feedback➔

Delay

Brightness➔

Delay

Stereo➔

Delay Time

Change

1.0-10.0 30-1450 ms 1.0-10.0 1.0-10.0 1.0-10.0 Ramp or Step

Tape Echo Echo

Out Level➔

Echo

Time➔

Echo

Feedback➔

Echo

Brightness➔

Echo

Wow&Flutter➔ Echo Time

Change

1.0-10.0 30-1450 ms 1.0-10.0 1.0-10.0 1.0-10.0 Ramp or Step

Stereo Tape

Echo Echo

Out Level➔

Echo

Time➔

Echo

Feedback➔

Echo

Brightness➔

Echo

Wow&Flutter➔

Echo Time

Change

1.0-10.0 30-1450 ms 1.0-10.0 1.0-10.0 1.0-10.0 Ramp or Step

Stereo Flam

Delay Delay

Out Level➔

Delay

Time➔

Delay

Feedback➔

Delay

Brightness➔

Delay

Stereo➔

Delay Time

Change

1.0-10.0 30-1450 ms 1.0-10.0 1.0-10.0 1.0-10.0 Ramp or Step

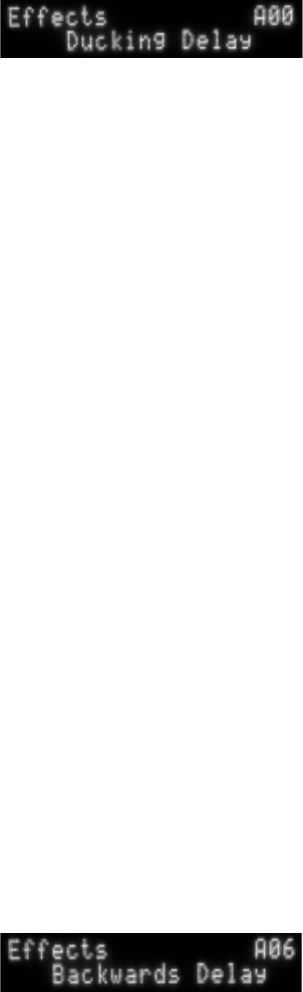

Ducking Delay Delay

Out Level➔

Delay

Time➔

Delay

Feedback➔

Delay

Release➔

Delay Ducking

Sensitivity➔

Delay Time

Change

1.0-10.0 30-1450 ms 1.0-10.0 1.0-10.0 1.0-10.0 Ramp or Step

Backwards

Delay Delay

Out Level➔

Delay

Time➔

Delay Forward

Feedback➔

Delay Reverse

Feedback➔

Delay

Brightness➔

Delay Time

Change

1.0-10.0 30-1450 ms 1.0-10.0 1.0-10.0 1.0-10.0 Ramp or Step

Tremolo Tremolo

Out Level➔

Tremolo

Rate➔

Tremolo

Depth➔

Tremolo

Duty Cycle➔

Tremolo

Shape

1.0-10.0 0.08-10.0Hz 1.0-10.0 1.0-10.0 1.0-10.0

AmpTremolo Tremolo

Out Level➔

Tremolo

Rate Tremolo

Depth➔

Tremolo

Duty Cycle➔

Tremolo

Shape

1.0-10.0 0.08-10.0Hz 1.0-10.0 1.0-10.0 1.0-10.0

Auto Pan Pan

Out Level➔

Pan

Rate➔Pan Depth➔Pan Shape ➔Pan Phase

1.0-10.0 0.08-10.0Hz 1.0-10.0 1.0-10.0 1.0-10.0

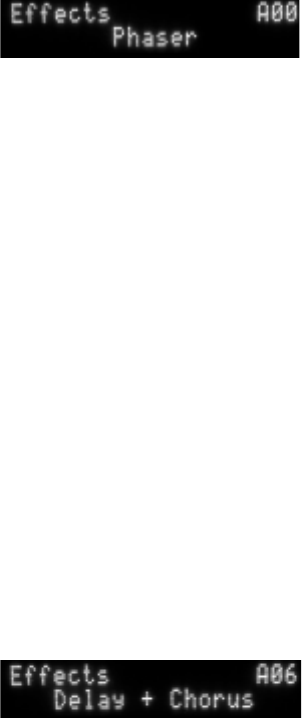

Phaser Phaser

Out Level➔

Phaser

Rate➔

Phaser

Depth➔

Phaser

Feedback➔

Phaser

Stereo

1.0-10.0 0.08-10.0Hz 1.0-10.0 1.0-10.0 0.08-10.0Hz

Vibratone Vibratone

Out Level➔

Rotor

Speed➔

Vibratone

Doppler➔

Rotor Frequency

Speed1

➔

Rotor Frequency

Speed2

1.0-10.00 0.08-10.0Hz 1.0-10.0 0.08-10.0Hz 0.08-10.0Hz

取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Preset Edit FX モード 30

コラム 1は

前ページの

Mono Delay メニューに

戻ります。

Pedal Wah Wah

Out Level➔Wah➔Wah Heel

Frequency➔

Wah Toe

Frequency➔

Wah

Sweep Type

1.0-10.0 1.0-10.0 1.0-10.0 1.0-10.0

The Babyís Cryiní or

The Real McCoy

Touch Wah Wah

Out Level➔

Wah

Sensitivity➔

Wah Minimum

Frequency➔

Wah Maximum

Frequency➔

Wah

Sweep Type

1.0-10.0 1.0-10.0 1.0-10.0 1.0-10.0 LowQ or HighQ

Sine Chorus Chorus

Out Level➔

Chorus

Rate➔

Chorus

Depth➔

Chorus

Average

Delay➔

Sine

Chorus

Phase

1.0-10.0 0.08-10.0Hz 1.0-10.0 1.0-10.0 1.0-10.0

Triangle Chorus Chorus

Out Level➔

Chorus

Rate➔

Chorus

Depth➔

Chorus

Average Delay➔

Tri-

Chorus

Phase

1.0-10.0 -0.08-10.0Hz 1.0-10.0 1.0-10.0 1.0-10.0

Sine Flange Flange

Out Level➔

Flange

Rate➔

Flange

Depth➔ Flange

Feedback➔

Sine Flange

Phase

1.0-10.0 -0.08-10.0Hz 1.0-10.0 1.0-10.0 1.0-10.0

Triangle Flange Flange

Out Level➔

Flange

Rate➔

Flange

Depth➔

Flange

Feedback➔

Tri-Flange

Phase

1.0-10.0 -0.08-10.0Hz 1.0-10.0 1.0-10.0 1.0-10.0

Delay+Chorus FX Wet

Out Level➔

Delay

Time➔

Chorus

Depth➔

Delay

Feedback➔

Chorus

Rate➔

Delay Time

Change

1.0-10.0 30-1450 ms 1.0-10.0 1.0-10.0 1.0-10.0 Ramp or Step

Delay+Flange FX Wet

Out Level➔

Delay

Time➔

Flange

Depth➔

Delay

Feedback➔

Flange

Rate➔

Delay Time

Change

1.0-10.0 30-1450 ms 1.0-10.0 1.0-10.0 1.0-10.0 Ramp or Step

Delay+Phaser FX Wet

Out Level➔

Delay

Time➔

Phaser

Depth➔

Delay

Feedback➔

Phaser

Rate➔

Delay Time

Change

1.0-10.0 30-1450 ms 1.0-10.0 1.0-10.0 1.0-10.0 Ramp or Step

AutoSwell

+Chorus FX Wet

Out Level➔

AutoSwell

Attack Time➔

Chorus

Depth➔

AutoSwell

Sensitivity➔

Chorus

Rate

1.0-10.0 1.0-10.0 1.0-10.0 1.0-10.0 0.8-10.0 Hz

Ultra-Clean

+Chorus FX Wet

Out Level➔

Chorus

Rate➔

Chorus

Depth➔Body➔Brilliance

1.0-10.0 30-1450 ms 1.0-10.0 1.0-10.0 1.0-10.0

Pitch Shift Pitch Shift

Out Level➔Pitch➔ Pitch

Detune➔

Pitch

Feedback➔

Pitch

PreDelay

1.0-10.0 1.0-10.0 1.0-10.0 1.0-10.0 1.0-10.0

Ring Modulate

+Delay FX Wet

Out Level➔

Modulator

Frequency➔

Delay

Out Level➔

Delay

Time➔

Delay

Feedback➔

Delay Time

Change

1.0-10.0 0.08-10.0Hz 1.0-10.0 1.0-10.0 1.0-10.0 Ramp or Step

None None

The FX knobs are disabled when no FX are selected

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

31 Preset Edit FX モード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Delay Effect タイプ

Mono Delay

解説

解説解説

解説最も基本的なデジタル･ディレイ･エフェクトです。この機能を利用し簡単な

シングル･タップ･ディレイを創作します。

調整パラメータ

調整パラメータ調整パラメータ

調整パラメータ L) Delay Out Level。

。。

。ウェット /ドライのシグナル率を調整します。1.0

で0％のウェット (エフェクト無し)、10.0 で50％ミックスされます。

1) Delay Time (ms)。

。。

。レンジ :30 － 1450 ミリ秒。ディレイ･リピートで時間

間隔を調整します。変更は最短ディレイ･タイムの 1ミリ秒から最長ディ

レイ･タイムの 10 ミリ秒まで徐々に増加されます。ディレイ･タイムを感

覚的に調整する際に、TAP ボタンが使用可能であることを忘れないで下

さい。

2) Delay Feedback。

。。

。ディレイのリピート数を調整します。ディレイのシン

グル･リピートは 1.0 で、複数回のリピートを選択する場合は 10.0 に設定

します。

3) Delay Brightness。

。。

。ディレイがリピートされる度に除去される高周波の

量を調整します。リピートをダークにする 1.0 から高周波数でリピート

を行う 10.0 の間で選択して下さい。これをコントロールし、音響的に切

れの悪い空間やアナログ･エコー装置の高周波吸収をシミュレートして下

さい。この機能は、シグナルから高周波を除去するため、ディレイのリ

ピート数に影響することも留意して下さい。

4) Delay In Level。

。。

。ディレイ･エフェクトにインプット･レベルを適合させま

す。Mono Delay はこのコントロールを伴う唯一のエフェクトです。この

コントロールをペダルに付設することによって、コントロールが最低の

設定に変更された場合でも、

インプット

をディレイまで高め、リピート

のリングアウトを可能にします。

=MIDI 連続コントローラ･メッ

セージを利用しディレイ･タイムを

直ちに変更するには、Delay Time

Change

をStep

設定にして下さ

い。

5) Delay Time Change - Ramp または Step を選択し、Delay Time パラメー

タの変更に対するエフェクトの処理方法を決定します。Ramp 設定で、

Delay Time Change はディレイ･タイムが安定するまで、アナログ･サウン

ド･ピッチ震音を伴い漸次的に行われます。Step 設定で、Delay Time

Change は直ちに行われ、その間に“デジタル･ジップ”サウンドが聞こ

えます。

取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Preset Edit FX モード 32

Dotted 8/16 Delay

One-E-Da Delay

Ping Pong Delay

Swing Tap Delay

Stereo Flam Delay

解説

解説解説

解説種々の Tap タイミングとステレオ能力を備えたマルチ･タップ (例、マルチ･

アウトプット )デジタル･ディレイ･エフェクト。

調整パラメータ

調整パラメータ調整パラメータ

調整パラメータ L) Delay Out Level。

。。

。ウェット /ドライのシグナル率を調整します。1.0 で0％

のウェット (エフェクト無し)、10.0 で50％ミックスされます。

1) Delay Time (ms)。

。。

。レンジ :30 － 1450 ミリ秒。ディレイ･リピートで時間

間隔を調整します。変更は最短ディレイ･タイムの 1ミリ秒から最長ディ

レイ･タイムの 10 ミリ秒まで徐々に増加されます。ディレイ･タイムを感

覚的に調整する際に、TAP ボタンが使用可能であることを忘れないで下

さい。

2) Delay Feedback。

。。

。ディレイのリピート数を調整します。ディレイのシン

グル･リピートは 1.0 で、複数回のリピートを選択する場合は 10.0 に設定

します。

3) Delay Brightness。

。。

。ディレイがリピートされる度に除去される高周波の

量を調整します。リピートをダークにする 1.0 から高周波数でリピート

を行う 10.0 の間で選択して下さい。これをコントロールし、音響的に切

れの悪い空間やアナログ･エコー装置の高周波吸収をシミュレートして下

さい。この機能は、シグナルから高周波を除去するため、ディレイのリ

ピート数に影響することも留意して下さい。

4) Delay Stereo。

。。

。ディレイ･タップのパンニング(左右のチャネル･シフト )

でステレオのスプレッド量を調整します。センターでパンニングを行な

うリピートの 1.0(左右のチャネル･シフト無し)から最大パンニングの

10.0（ステレオ効果）の間で選択して下さい。

=MIDI 連続コントローラ･メッ

セージを利用しディレイ･タイムを

直ちに変更するには、Delay Time

Change

をStep

設定にして下さ

い。

5) Delay Time Change。

。。

。 Ramp または Step を選択し、Delay Time パラメー

タの変更に対するエフェクトの処理方法を決定します。Ramp 設定で、

Delay Time Change はディレイ･タイムが安定するまで、アナログ･サウン

ド･ピッチ震音を伴い漸次的に行われます。Step 設定で、Delay Time

Change は直ちに行われ、その間に“デジタル･ジップ”サウンドが聞こ

えます。

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

33 Preset Edit FX モード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Ducking Delay

解説

解説解説

解説演奏中はディレイを抑え、演奏を中止するとディレイ･テールが前面に現ると

いった付加的な特性を伴うMono ディレイです。ドライなギター･シグナルが

出されるとウェットなディレイ･シグナルが“ダッキング”します。高い FX

レベルの設定であってもシグナルを無駄にしないため、このエフェクトは他

のディレイ･エフェクトに比べディレイをより有効に使用します。

調整パラメータ

調整パラメータ調整パラメータ

調整パラメータ L) Delay Out Level。

。。

。ウェット /ドライのシグナル率を調整します。 1.0 で0％

のウェット (エフェクト無し)、10.0 で50％ミックスされます。

1) Delay Time (ms)。

。。

。レンジ :30 － 1450 ミリ秒。ディレイ･リピートで時間

間隔を調整します。変更は最短ディレイ･タイムの 1ミリ秒から最長ディ

レイ･タイムの 10 ミリ秒まで徐々に増加されます。ディレイ･タイムを感

覚的に調整する際に、TAP ボタンが使用可能であることを忘れないで下

さい。

2) Delay Feedback。

。。

。ディレイのリピート数を調整します。ディレイのシン

グル･リピートは 1.0 で、複数回のリピートを選択する場合は 10.0 に設定

します。

3) Delay Release。

。。

。ダッキングのリリース･タイムを調整します。最短のリ

リース･タイム 1.0 を選択すれば、直ぐにディレイ･テールがボリューム

中に現れます。最長リリース･タイム 10.0 で、ディレイ･シグナルはダッ

キング後ゆっくり回復します。

4) Delay Ducking Sensitivity。

。。

。演奏に対するダッキングの感度を調整しま

す。1.0 はダッキング無しで、10.0 はギターからのインプットに対し最も

高い感度を示す最大ダッキングです。TRIM、GAIN、

VOLUME、TONE

の調整、また Drive Circuitry の選択で、ドライ･シグナル、ディレイ･シ

グナル、ダッキングの感度の大きさに影響があることを留意して下さい。

=MIDI 連続コントローラ･メッ

セージを利用しディレイ･タイムを

直ちに変更するには、Delay Time

Change

をStep

設定にして下さ

い。

5) Delay Time Change。

。。

。Ramp または Step を選択し、Delay Time パラメー

タの変更に対するエフェクトの処理方法を決定します。Ramp 設定で、

Delay Time Change は、アナログ･サウンド･ピッチ震音を伴い漸次的に行

われます (ディレイ･タイムが安定するまで音が聞こえます )。Step 設定

で、Delay Time Change は直ちに行われ、その間に“デジタル･ジップ”

サウンドが聞こえます。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Backwards Delay

解説

解説解説

解説インプット･シグナルを

リバース

･タイム･フレームでリピートする奇妙なエ

フェクトです。

調整パラメータ

調整パラメータ調整パラメータ

調整パラメータ L) Delay Out Level。

。。

。ウェット /ドライのシグナル率を調整します。 1.0 で0％

のウェット (エフェクト無し)、10.0 で100％のウエット (全効果 )で

す。

1) Delay Time (ms)。

。。

。レンジ :30 － 1450 ミリ秒。ディレイ･リピートで時間

間隔を調整します。変更は最短ディレイ･タイムの 1ミリ秒から最長ディ

レイ･タイムの 10 ミリ秒まで徐々に増加されます。ディレイ･タイムを感

覚的に調整する際に、TAP ボタンが使用可能であることを忘れないで下

さい。

取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Preset Edit FX モード 34

2) Delay Forward Feedback ディレイのリピート数を調整します。ディレイ

のシングルリピートは 1.0 で、複数回のリピートを選択する場合は 10.0

に設定します。このコントロールによってディレイリピートは全て、最

初のディレイ･リピート (すなわち、逆方向)のようになります。

3) Delay Rev Feedback ディレイのリピート数を調整します。ディレイのシ

ングルリピートは 1.0 で、複数回のリピートを選択する場合は 10.0 に設

定します。このコントロールによって、リバースとリバース無しのディ

レイ･リピートが交互に行われます。このエフェクトに対し2つのフィー

ドバック･コントロールが実行できるため、フィードバックをコントロー

ルするためどちらかを使用して下さい。

4) Delay Brightness。

。。

。ディレイがリピートされる度に除去される高周波の

量を調整します。リピートをダークにする 1.0 から高周波数でリピート

を行う 10.0 の間で選択して下さい。これをコントロールし、音響的に切

れの悪い空間やアナログ･エコー装置の高周波吸収をシミュレートして下

さい。この機能は、シグナルから高周波を除去するため、ディレイのリ

ピート数に影響することも留意して下さい。

=MIDI 連続コントローラ･メッ

セージを利用しディレイ･タイムを

直ちに変更するには、Delay Time

Change

をStep

設定にして下さ

い。

5) Delay Time Change。

。。

。 Ramp または Step を選択し、Delay Time パラメー

タの変更に対するエフェクトの処理方法を決定します。Ramp 設定で、

Delay Time Change は、アナログ･サウンド･ピッチ震音を伴い漸次的に行

われます (ディレイ･タイムが安定するまで音が聞こえます )。Step 設定

で、Delay Time Change は直ちに行われ、その間に“デジタル･ジップ”

サウンドが聞こえます。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Tape Echo

Stereo Tape Echo

解説

解説解説

解説Tape Echo サウンドを作るための付加特性を伴うディレイ･エフェクトです。

Tape Echo は純粋な Mono を、Stereo Tape Echo は 2 Tap ピンポン･エフェク

トを作ります。ただし、旧式の Tape-Echo マシンと違い、テープ･ヒスやテー

プ･ループを破壊する恐れはありません。これが本製品の自慢です。さらに注

意することは、これを利用する場合、他のディレイに戻ることはありません。

調整パラメータ

調整パラメータ調整パラメータ

調整パラメータ L) Echo Output Level。

。。

。ウェット /ドライのシグナル率を調整します。1.0 で

0％のウェット (エフェクト無し)、10.0 で50％ミックスされます。

1) Echo Time (ms)。

。。

。レンジ :30 － 1450 ミリ秒。エコーのリピートでタイ

ム間隔を調整します。変更は最短エコー･タイムの 1ミリ秒から最長エ

コー･タイムの 10 ミリ秒まで徐々に増加されます。エコー･タイムを感覚

的に調整する際に、TAP ボタンが使用可能であることを忘れないで下さ

い。

2) Echo Feedback。

。。

。エコーのリピート数を調整します。エコーのシングル･

リピートは 1.0 で、複数回のリピートを選択する場合は 10.0 に設定しま

す。

3) Echo Brightness。

。。

。ディレイがリピートされる度に除去される高周波の

量を調整します。リピートをダークにする 1.0 から高周波数でリピート

を行う 10.0 の間で選択して下さい。これをコントロールし、音響的に切

れの悪い空間やアナログ･エコー装置の高周波吸収をシミュレートして下

さい。この機能は、シグナルから高周波を除去するため、ディレイのリ

ピート数に影響することも留意して下さい。

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

35 Preset Edit FX モード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

=“Tape Echo

マッドネス

”につい

ては、デフォルト Ramp 設定を使

用し、エコー･タイムとフィード

バックをほぼ最大まで設定、次に

次に次に

次に

Echo Time (ms) (FX VAL 1)ノブを

回転し聞いてみて下さい。数多くの

トーン･マスターが旧式のTape

Echo ユニットでリアルタイムなス

ライディング･テープ･ヘッドを使用

するやり方でフィードバックにエ

コーを通し捩れた震音のダークな

ピッチ変更ができます。また、

MIDI 連続コントローラ

連続コントローラ連続コントローラ

連続コントローラペダルまた

は音調ペダルを使用し、同じエフェ

クトに対しエコー･タイムを調整す

ることができます。

4) Wow & Flutter。

。。

。エコー・シグナルに含まれるワウ(ランダム周波応答モ

ジュレーション )やフラッター (ランダム･ピッチ変更)の量を調整しま

す。1.0 の最低レベルから 10.0 の最大レベルの間で選択して下さい。こ

の領域の高い部分でこのコントロールを行なうことによって、ワウやフ

ラッターがエコーのリピート上で作動し複合的なランダムネスが発生し

ます。

5) Echo Time Change Ramp または Step を選択し、Echo Time パラメータ

の変更に対するエフェクトの処理方法を決定します。Ramp 設定で、エ

コー･タイムの変更はアナログ･サウンド･ピッチ震音を伴い漸次的に行わ

れます（ディレイ･タイムが安定するまで音が聞こえます )。Step 設定

で、エコー･タイムの変更は直ちに行われ、その間に“デジタル･ジップ”

サウンドが聞こえます。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Chorus Effects

Sine Chorus

Triangle Chorus

解説

解説解説

解説サイン･ウェーブまたはトライアングル･ウェーブ･ディレイ･モジュレーショ

ンを伴うステレオ･コーラス･エフェクトです。サイン･ウェーブは音が捩れ加

減で、トライアングル･ウェーブは本質的にサウンドは均一的です。

調整パラメータ

調整パラメータ調整パラメータ

調整パラメータ L) Chorus Output Level。

。。

。ウェット /ドライのシグナル率を調整します。1.0

で0％のウェット (エフェクト無し)、10.0 で50％ミックスされます。

1) Chorus Rate (Hz)。

。。

。レンジ :0.08Hz から 10Hz。コーラス･エフェクトの割

合を調整します。変更は最も遅い割合の 0.01Hz から最速の0.08Hz まで

で漸次的に増加します。コーラス･レートを感覚的に調整する際に、TAP

ボタンが使用可能であることを忘れないで下さい―2つの TAP で、コー

ラス LFO(低周波震動器)が1サイクル回るタイムを設定します。注：

これはステレオ･コーラスですが、コーラス･ヴォイスは共に同じ速度で

す。

2) Chorus Depth。

。。

。ドップラー･シフトの量とエフェクトの明瞭さを調整し

ます。1.0 の無効果から 10.0 の最大効果の間で選択します。

櫛形フィルター

･エフェクトを

作るために、Chorus Depth

コン

トロールを 1.0 に合わせ、Chorus

Average Delay を積極的に調整して

みて下さい。

3) Chorus Avg Delay。

。。

。コーラス･タップの平均ディレイ･タイムを調整しま

す。1.0 は単調な自然のサウンドを作成し、10.0 でオリジナル･シグナル

とコーラス･シグナルの間で明らかなディレイを伴う合成サウンドを作り

ます。ダブル･エフェクトを出すには高い設定を行なって下さい。

4) Sine Chorus/Tri Chorus Phase。

。。

。 2 つのコーラス低周波震動器のフェーズ

関係を調整します。1.0 ではコーラスの 2つの声が同一のフェーズとなり

エフェクトは小さく、10.0 でLFO はフェーズを異にし最大のステレオ･

エフェクトが得られます。サイン･コーラスに対しては、通常 5.5 が理想

的なサウンドで、トライアングル･コーラスに関しては 10.0 が最良の設

定です。

取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Preset Edit FX モード 36

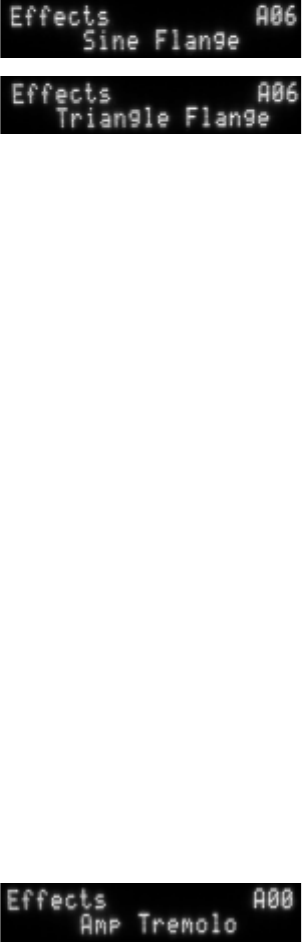

Flange Effects

Sine Flange

Triangle Flange

解説

解説解説

解説サイン･ウェーブまたはトライアングル･ウェーブ･ディレイ･モジュレーショ

ンを伴うステレオ･フランジです。コーラス･エフェクトのように、サイン･

ウェーブ･フランジは捩れたサウンドを作り、トライアングル･ウェーブは透

明感が高くなります。

調整パラメータ

調整パラメータ調整パラメータ

調整パラメータ L) Flange Output Level。

。。

。ウェット /ドライのシグナル率を調整します。1.0

で0％のウェット (エフェクト無し)、10.0 で50％ミックスされます。

1) Flange Rate (Hz)。

。。

。レンジ :0.08Hz から 10Hz。フランジ･エフェクトの割

合を調整します。変更は最も遅い割合の 0.01Hz から最速の0.08Hz まで

で漸次的に増加します。フランジ･レートを感覚的に調整する際に、TAP

ボタンが使用可能であることを忘れないで下さい―2つの TAP で、フラ

ンジ LFO(低周波震動器)が1サイクル回るタイムを設定します。注意：

これはステレオ･フランジですが、フランジ･ヴォイスは共に同じ速度で

す。

2) Flange Depth。

。。

。ドップラー･シフトの量とエフェクトの明瞭さを調整しま

す。1.0 の無効果から 10.0 の最大効果の間で選択します。

3) Flange Feedback。

。。

。フランジ･タップからのシグナルがどの程度インプッ

トにリサイクルされるかを調整します。コーラスのようなサウンドを作

る1.0 の最低レベルから 10.0 の最大フランジの間で選択して下さい。

4) SineFlange/Tri Flange Phase。

。。

。 2 つのフランジ低周波震動器のフェーズ

関係を調整します。1.0 ではフランジの 2つの声が同一のフェーズとなり

フランジは深くなり、10.0 でLFO はフェーズを異にし最大のステレオ･

エフェクトが得られます。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Tremolo Effects

Amp Tremolo

解説

解説解説

解説年代ものの Blackface Amp のサウンドを醸し出す Tremolo です。

調整パラメータ

調整パラメータ調整パラメータ

調整パラメータ L) Tremolo Output Level。

。。

。ウェット /ドライのシグナル率を調整します。

1.0 で0％のウェット (エフェクト無し)、10.0 でウェットは 100％(全エ

フェクト )になります。

1) Tremolo Rate (Hz)。

。。

。レンジ :0.08Hz から 10Hz。Tremolo エフェクトの割

合を調整します。スローな 0.08 から速めの 10 の間で選択して下さい。

変更は最も遅い割合の 0.01Hz から最速の0.08Hz までで漸次的に

増加

し

ます。Tremolo レートを感覚的に調整する際に、TAP ボタンが使用可能

であることを忘れないで下さい―2つの TAP で、LFO(低周波震動器)

が1サイクル回るタイムを設定します。

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

37 Preset Edit FX モード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2) Tremolo Depth。

。。

。 Tremolo がどの程度ボリュームを深く沈めるかを調整し

ます。最低低音の 1.0 から最大低音の 10.0 の間で選択して下さい。

3) Tremolo Duty Cycle。

。。

。低周波震動器の最大 / 最低ボリューム間隔率を調

整します。1.0 の短い高ボリューム間隔から 10.0 の長い高ボリューム間

隔の間で選択します。

4) Tremolo Shape。

。。

。 Tremolo ウェーブフォームのスムーズ性を連続的に調整

します。微かな自然エフェクトの 1.0 から不規則性の高い 10.0 の間で選

択します。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Tremolo

解説

解説解説

解説グリッドバイアスの Tremolo に近いものを出す、または Tweed Tremolux で

使用されるようなパーカッションの反復を行なうために使用されるサイン･

ウェイブTremolo エフェクトです。

調整パラメータ

調整パラメータ調整パラメータ

調整パラメータ L) Tremolo Output Level。

。。

。ウェット /ドライのシグナル率を調整します。

1.0 で0％のウェット (エフェクト無し)、10.0 でウェットは 100％(全エ

フェクト )になります。

1) Tremolo Rate (Hz)。

。。

。レンジ :0.08Hz から 10Hz。Tremolo エフェクトの割

合を調整します。変更は最も遅い割合の 0.01Hz から最速の0.08Hz まで

で漸次的に増加します。Tremolo レートを感覚的に調整する際に、TAP

ボタンが使用可能であることを忘れないで下さい―2つの TAP で、

Tremolo LFO (低周波震動器)が1サイクル回るタイムを設定します。

2) Tremolo Depth。

。。

。ボリュームの沈み具合とエフェクトの明瞭性を調整しま

す。1.0 の無効果から 10.0 の最大効果の間で選択します。

3) Tremolo Offset。

。。

。 LFO ウェーブフォームのセンターを調整します。1.0 で

LFO はギター･シグナルをかなり変調するためフェーズがフリップし極端

な特性を発揮します。10.0 では LFO がボリューム調整だけ行ないます。

4) Tremolo Shape。

。。

。 Tremolo ウェーブフォームのスムーズ性を連続的に調整

します。微かな自然エフェクトの 1.0 から不規則性の高い 10.0 の間で選

択します。Tremolo Shape、Trem Output Level、Tremolo Depth、こ

れら全てを最大値にあわせ、深みのある不規則的なリピート･パーカッ

ションのサウンドをお試し下さい。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

AutoPan

解説

解説解説

解説サイン･ウェーブ･パンニング･エフェクト。FLO がステレオ･フィールドでシ

グナルを前後に移動させます。

調整パラメータ

調整パラメータ調整パラメータ

調整パラメータ L) Pan Output Level。

。。

。ウェット /ドライのシグナル率を調整します。

1.0 で0％のウェット (エフェクト無し)、10.0 でウェットは 100％

(全エフェクト )になります。

1) Pan Rate (Hz)。

。。

。レンジ :0.08Hz から 10Hz。AutoPan エフェクトの割合を

調整します。変更は最も遅い割合の 0.01Hz から最速の0.08Hz までで漸

次的に増加します。AutoPan レートを感覚的に調整する際に、TAP ボタ

ンが使用可能であることを忘れないで下さい―2つの TAP で、AutoPan

LFO(低周波震動器)が1サイクル回るタイムを設定します。

取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Preset Edit FX モード 38

2) Pan Depth。

。。

。左右チャネルの間でパンナーがギター･サウンドをどの程度

深く移動し、エフェクトがどれだけ明瞭であるかを調整します。1.0 の無

効果から 10.0 の最大効果の間で選択します。

3) Pan Shape。

。。

。 AutoPan ウェーブフォームのスムーズ性を連続的に調整しま

す。微かな自然エフェクトの 1.0 から不規則性の高い 10.0 の間で選択し

ます。

4) Pan Phase。

。。

。左右チャネルのボリュームを変調する 2つの LFO ウェーブ

フォームの相対フェーズを調整します。1.0 でFLO は完全に同一フェー

ズとなり Mono Tremolo エフェクトを作ります。10.0 でLFO は異なる

フェーズを持ち最大のステレオ環境を作ります。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Wah Effects

Pedal Wah

解説

解説解説

解説足操作によるワゥ

調整パラメータ

調整パラメータ調整パラメータ

調整パラメータ L) Wah Output Level。

。。

。ウェット /ドライのシグナル率を調整します。

1.0 で0％のウェット (エフェクト無し)、10.0 でウェットは 100％

(全エフェクト )になります。

=最適音調ペダル仕様：パッシブ

10K から 250K ohm。1) Wah。

。。

。ワゥ･フィルターのセンター周波を調整します。1.0 の最低周波数か

ら10.0 の最高周波数の間で選択します。足操作でこのエフェクトを行う

には、音調ペダルまたは MIDI 連続コントローラ

･ペダルへの接続が

適しています。

=ペダル･トラベルの底部に

死角

があるため、このコントロールを利

用しワゥ･

スイート･スポット

の広さ

を調整できます。

2) Wah Heel Frequency。

。。

。ヒール･ダウン･ポジションで、ワゥ･ペダルが移

動する度数を調整します。1.0 の最小数から 10.0 の最大数の間で選択し

ます。注：Wah Heel Frequency とWah Toe Frequency はポジション

を逆にすることができるので一般的な設定である、低度のヒールダウン

は低度の

トウ

･ダウンになります。

3) Wah Toe Frequency。

。。

。トウ･ダウン･ポジションでワゥ･ペダルが移動する

度数を調整します。1.0 の最小数から 10.0 の最大数の間で選択します。

4) Wah Sweep Type。

。。

。 Baby’s Cryin’またはReal McQの2つのワゥ･タイプか

ら選択して下さい。前者は人気の高い近代的なワゥで、後者は旧式の

ワゥです。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Touch Wah

解説

解説解説

解説ダイナミックなボリューム･コントロールのワゥです。演奏強度に反応し、

ワゥ･フィルターが上下に移動します。

調整パラメータ

調整パラメータ調整パラメータ

調整パラメータ L) Wah Output Level。

。。

。ウェット /ドライのシグナル率を調整します。

1.0 で0％のウェット (エフェクト無し)、10.0 でウェットは 100％

(全エフェクト )になります。

1) Wah Sensitivity。

。。

。演奏ボリュームに対するエフェクトの感度を調整しま

す。最低感度の 1.0 から最高感度の 10.0 の間で選択して下さい。

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

39 Preset Edit FX モード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2) Wah Minimum Frequency。

。。

。演奏ボリュームが最小の時、ワゥが軽減され

る周波を調整します。1.0 の最低周波数から 10.0 の最高周波数の間で選

択します。Wah Minimum Frequency とWah Maximum Frequency は、

ワゥのドライブ方向を逆にするなどお互いに“クロス”することができ

ます (つまり、高周波がアイドル状態であり、大きな音で演奏すること

によって低周波でスイープします )。

3) Wah Maximum Frequency。

。。

。演奏ボリュームが最大の時、ワゥがスィー

プする周波を調整します。1.0 の最低周波数から 10.0 の最高周波数の間

で選択します。

4) Wah Sweep Type LowQ とHighQ の2つのワゥ･タイプから選択して下さ

い。前者でスムーズな効果が得られ、後者はそれがより極端です。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Modulation Effects タイプ

Vibratone

解説

解説解説

解説スピーカー･エフェクトを回転させます。シングル･スピーカーと 2速回転

バッファを備えたキャビネットである、CBS 時代の1Fender Vibratone を基調

としています。

調整パラメータ

調整パラメータ調整パラメータ

調整パラメータ L) Vibro Out Level。

。。

。ウェット /ドライのシグナル率を調整します。

1.0 で0％のウェット (エフェクト無し)、10.0 でウェットは 100％

(全エフェクト )になります。

1) Rotor Speed (Hz)。

。。

。レンジ :0.08Hz から 10Hz。Vibratone エフェクトの割

合を調整します。変更は最も遅い割合の 0.01Hz から最速の0.08Hz まで

で漸次的に増加します。ローター速度を感覚的に調整する際に、TAP ボ

タンが使用可能であることを忘れないで下さい―2つの TAP で、LFO が

1サイクル回るタイムを設定します。これはステレオ･エフェクトですが、

両方の声は同じ速度になります。

2) Vibro Doppler。

。。

。ドップラー･シフトの量とエフェクトの明瞭さを調整しま

す。1.0 の無効果から 10.0 の最大効果の間で選択します。

Rotor Speed 1 (Hz) &

3) Rotor Speed 2 (Hz)。

。。

。

レンジ :0.08Hz から 10Hz。2つのルーター速度を選択し、REV/FX

BYPASSジャックに接続されたフットスイッチ(オプション)で交互に使

用します (フットスイッチ接続に関する詳細は、ページ 16 のアイテム

“FF) REVERB / EFFECTS BYPASS”を参照)。その他の要件

その他の要件その他の要件

その他の要件：最初に、

アクティブなFX として Vibratone を選択します。次に、AMP キーを使

用し Reverb/FX Bypass メニュー･アイテムにアクセスします。DATA

WHEEL でVibro Fast/Slow の値を選択します。フットスイッチをプレス

すると Rotor Speed 1 とRotor Speed 2 の間で切替わります。仮想バッ

フルのはずみが増す(低下する )まで、多少の時間を必要とするため

･Arotor speed 間のシフトは徐々に実行されます。

1. CBS

CBS Inc

の登録商標です。

取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Preset Edit FX モード 40

Phaser

解説

解説解説

解説12 段階のステレオ･フェイザー･エフェクト。

調整パラメータ

調整パラメータ調整パラメータ

調整パラメータ L) Phaser Out Level。

。。

。ウェット /ドライのシグナル率を調整します。

1.0 で0％のウェット (エフェクト無し)、10.0 でウェットは 100％

(全エフェクト )になります。

1) Phaser Rate (Hz)。

。。

。レンジ :0.08Hz から 10Hz。Phaser エフェクトの割合

を調整します。変更は最も遅い割合の 0.01Hz から最速の0.08Hz までで

漸次的に増加します。Phaser レートを感覚的に調整する際に、TAP ボタ

ンが使用可能であることを忘れないで下さい―2つの TAP で、Phaser

LFO(低周波震動器)が1サイクル回るタイムを設定します。

2) Phaser Depth。

。。

。 Phaserスィープの幅とエフェクトの明瞭性を調整します。

1.0 の無効果から 10.0 の最大効果の間で選択します。

3) Phaser Feedback。

。。

。 Phaser エフェクトからのシグナルがどの程度イン

プットにリサイクルされるかを調整します。1.0 の最低レベルから 10.0

までの最大レベルの間で選択して下さい。

4) Phaser Stereo。

。。

。エフェクトのステレオ･スプレッド量を調整します。1.0

のMono から 10.0 の最大ステレオ･スプレッドの間で選択して下さい。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Combination Effects Choices

Delay + Chorus

解説

解説解説

解説Mono Delay およびステレオ Triangle Chorus。

調整パラメータ

調整パラメータ調整パラメータ

調整パラメータ L) FX Wet Out Level。

。。

。ウェット /ドライのシグナル率を調整します。1.0 で

0％のウェット (エフェクト無し)、10.0 で50％ミックスされます。

1) Delay Time (ms)。

。。

。レンジ :30 － 1450 ミリ秒。ディレイ･リピートで時間

間隔を調整します。変更は最短ディレイ･タイムの 1ミリ秒から最長ディ

レイ･タイムの 10 ミリ秒まで徐々に増加されます。ディレイ･タイムを感

覚的に調整する際に、TAP ボタンが使用可能であることを忘れないで下

さい。

2) Chorus Depth。

。。

。ドップラー･シフトの量とコーラス･エフェクトの明瞭性

を調整します。1.0 の無効果から 10.0 の最大効果の間で選択します。

3) Delay Feedback。

。。

。ディレイのリピート数を調整します。ディレイのシン

グル･リピートは 1.0 で、複数回のリピートを選択する場合は 10.0 に設定

します。

4) Chorus Rate (Hz)。

。。

。レンジ :0.08Hz から 10Hz。コーラス･エフェクトの割

合を調整します。変更は最も遅い割合の 0.01Hz から最速の0.08Hz まで

で漸次的に増加します。

=MIDI 連続コントローラ･メッ

セージを利用しディレイ･タイムを

直ちに変更するには、Delay Time

Change

をStep

設定にして下さ

い。

5) Delay Time Change。

。。

。 Ramp または Step を選択し、Delay Time パラメー

タの変更に対するエフェクトの処理方法を決定します。Ramp 設定で、

Delay Time Change は、アナログ･サウンド･ピッチ震音を伴い漸次的に行

われます (ディレイ･タイムが安定するまで音が聞こえます )。Step 設定

で、Delay Time Change は直ちに行われ、その間に“デジタル･ジップ”

サウンドが聞こえます。

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

41 Preset Edit FX モード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Delay + Flange

解説

解説解説

解説Mono Delay およびステレオ Triangle Flange。

調整パラメータ

調整パラメータ調整パラメータ

調整パラメータ L) FX Wet Out Level。

。。

。ウェット /ドライのシグナル率を調整します。1.0 で0

％のウェット (エフェクト無し)、10.0 で50％ミックスされます。

1) Delay Time (ms)。

。。

。レンジ :30 － 1450 ミリ秒。ディレイ･リピートで時間

間隔を調整します。変更は最短ディレイ･タイムの 1ミリ秒から最長ディ

レイ･タイムの 10 ミリ秒まで徐々に増加されます。ディレイ･タイムを感

覚的に調整する際に、TAP ボタンが使用可能であることを忘れないで下

さい。

2) Flange Depth。

。。

。ドップラー･シフトの量とフランジ･エフェクトの明瞭性

を調整します。1.0 の無効果から 10.0 の最大効果の間で選択します。

3) Delay Feedback。

。。

。ディレイのリピート数を調整します。ディレイのシン

グル･リピートは 1.0 で、複数回のリピートを選択する場合は 10.0 に設定

します。

4) Flange Rate (Hz)。

。。

。レンジ :0.08Hz から 10Hz。フランジ･エフェクトの割

合を調整します。変更は最も遅い割合の 0.01Hz から最速の0.08Hz まで

で漸次的に増加します。

=MIDI 連続コントローラ･メッ

セージを利用しディレイ･タイムを

直ちに変更するには、Delay Time

Change

をStep

設定にして下さ

い。

5) Delay Time Change。

。。

。 Ramp または Step を選択し、Delay Time パラメー

タの変更に対するエフェクトの処理方法を決定します。Ramp 設定で、

Delay Time Change は、アナログ･サウンド･ピッチ震音を伴い漸次的に行

われます (ディレイ･タイムが安定するまで音が聞こえます )。Step 設定

で、Delay Time Change は直ちに行われ、その間に“デジタル･ジップ”

サウンドが聞こえます。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Delay + Phaser

解説

解説解説

解説Mono Delay およびステレオ Phaser。

調整パラメータ

調整パラメータ調整パラメータ

調整パラメータ L) FX Wet Out Level。

。。

。ウェット /ドライのシグナル率を調整します。1.0 で

0％のウェット (エフェクト無し)、10.0 で50％ミックスされます。

1) Delay Time (ms)。

。。

。レンジ :30 － 1450 ミリ秒。ディレイ･リピートで時間

間隔を調整します。変更は最短ディレイ･タイムの 1ミリ秒から最長ディ

レイ･タイムの 10 ミリ秒まで徐々に増加されます。ディレイ･タイムを感

覚的に調整する際に、TAP ボタンが使用可能であることを忘れないで下

さい。

2) Phaser Depth.

.フェイザー･スィープの幅とPhaserエフェクトの明瞭性を

調整します。1.0 の無効果から 10.0 の最大効果の間で選択します。

3) Delay Feedback。

。。

。ディレイのリピート数を調整します。ディレイのシン

グル･リピートは 1.0 で、複数回のリピートを選択する場合は 10.0 に設定

します。

4) Phaser Rate (Hz)。

。。

。レンジ :0.08Hz から 10Hz。Phaser エフェクトの割合

を調整します。変更は最も遅い割合の 0.01Hz から最速の0.08Hz までで

漸次的に増加します。

取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Preset Edit FX モード 42

=MIDI 連続コントローラ･メッ

セージを利用しディレイ･タイムを

直ちに変更するには、Delay Time

Change

をStep

設定にして下さ

い。

5) Delay Time Change。

。。

。 Ramp または Step を選択し、Delay Time パラメー

タの変更に対するエフェクトの処理方法を決定します。Ramp 設定で、

Delay Time Change は、アナログ･サウンド･ピッチ震音を伴い漸次的に行

われます (ディレイ･タイムが安定するまで音が聞こえます )。Step 設定

で、Delay Time Change は直ちに行われ、その間に“デジタル･ジップ”

サウンドが聞こえます。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

AutoSwell + Chorus

解説

解説解説

解説自動作用でボリュームが拡大するコーラス付きのエフェクトです。適度なボ

リュームで演奏している最中にAutoSwell が作用します。トリガをリセット

するためには、エフェクトが新たに音符またはコードを拡大させる前に暫く

の間演奏を止めます。

調整パラメータ

調整パラメータ調整パラメータ

調整パラメータ L) FX Wet Out Level。

。。

。ウェット /ドライのシグナル率を調整します。

1.0 で0％のウェット (エフェクト無し)、10.0 でウェットは 100％

(全エフェクト )になります。AutoSwell は特定の Preset に対し音の無い

状態から最大までボリュームを理想的に増加させるため、10.0 以下でこ

のコントロールを行なうと swell の開始時点を含めいつでもドライ･シグ

ナルが発生します。最大のswell 効果を出すには 10.0 に設定して下さい。

1) Autoswell Attack Time。

。。

。AutoSwell が完全ボリュームになるまでに費や

される時間を調整します。

2) Chorus Depth。

。。

。ドップラー･シフトの量とコーラス･エフェクトの明瞭さ

を調整します。1.0 の無効果から 10.0 の最大効果の間で選択します。

3) Autoswell Sensitivity。

。。

。演奏に対するAutoSwellトリガリング･メカニズム

の感度を調整します。1.0 でswell 無しのアクション、10.0 でギターから

のどのようなインプットにも最も高い感度を示す最大 swell アクションが

得られます。エフェクトが適切に応答するために、ギターのボリューム

や、TRIM, GAIN, VOLUME などのコントロールが適切なレベルに設定さ

れていることを確認して下さい。

4) Chorus Rate (Hz)。

)。)。

)。レンジ :0.08Hz から 10Hz。コーラス･エフェクトの割

合を調整します。変更は最も遅い割合の 0.01Hz から最速の0.08Hz まで

で漸次的に増加します。

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

43 Preset Edit FX モード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Ultra-Clean + Chorus

解説

解説解説

解説Triangle Chorus を伴うUltra-clean なギター･トーンです。最良の結果を生み出

すために、クリーンな Amp 設定とギターのネック (リズム)ピックアップを

使用して下さい。

調整パラメータ

調整パラメータ調整パラメータ

調整パラメータ L) FX Wet Out Level。

。。

。ウェット /ドライのシグナル率を調整します。

1.0 で0％のウェット (エフェクト無し)、10.0 でウェットは 100％

(全エフェクト )になります。

1) Chorus Rate (Hz).レンジ :0.08Hzから 10Hz。コーラス･エフェクトの割合

を調整します。変更は最も遅い割合の 0.01Hz から最速の0.08Hz までで

漸次的に増加します。

2) Chorus Depth。

。。

。ドップラー･シフトの量とコーラス･エフェクトの明瞭さ

を調整します。コーラス･エフェクトが現れない 1.0 から 10.0 の最大効果

の間で選択します。

3) Body。

。。

。このエフェクトの低周波数を調整します。1.0 の抑制された bass

から 10.0 の増幅された bass の間で選択します。

4) Brilliance。

。。

。このエフェクトの高周波数を調整します。1.0 の抑制された

Treble から 10.0 の増幅された Treble の間で選択します。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

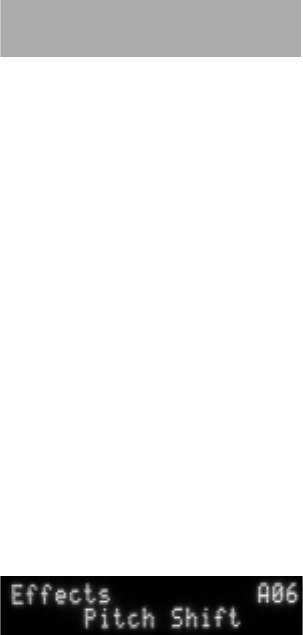

Pitch Shift

解説

解説解説

解説半音可変 Pitch Shifter とDetuner。

調整パラメータ

調整パラメータ調整パラメータ

調整パラメータ L) Pitch Shift Out Level。

。。

。ウェット /ドライのシグナル率を調整します。1.0

で0％のウェット (エフェクト無し)、10.0 でウェットは 100％(全エ

フェクト )になります。

1) Pitch。

。。

。このエフェクトの半音シフト値を4オクターブ領域で調整します。

ドライなインプット･ピッチから 2オクターブ下にシフトする 1.0 と、2

オクターブ上にシフトする 10.0 の間で選択します。調整増加は、5.5 を

インプット･シグナルとの一致点(シフト無し)とし半音間隔で行われま

す。ノブを中心 (5.5)から大きく回転させるとその効果が顕著に現れま

す。

2) Pitch Detune。

。。

。 1音内でノミナル半音からのオフセットを調整します。離

調１半音フラットの 1.0 から離調１半音シャープの 10.0 の間で選択して

下さい。調整増加は、5.5(デフォルト )をインプット･シグナル(離調無

し)との一致点としミクロトーン間隔で行われます。

3) Pitch Feedback。

。。

。 Pitch Shifter エフェクトからのシグナルがどれだけイン

プットにリサイクルされるか調整します。1.0 の最低レベルから 10.0 ま

での最大レベルの間で選択して下さい。高いフィードバックレベルに

よってシグナルの一部が何度もサイクルをリピートし、それによって

Pitch Shift を合成します。

4) Pitch Pre-Delay。

。。

。ピッチ･シフトされたシグナルが聞こえる前のディレイ

の量を調整します。固定されたタイム変更インターバルでピッチ･カス

ケードの連続的な上昇または下降を行なうために、Pitch Feedback コン

トロールと共に使用することができます。最も簡易なピッチ･シフティン

グを行なうには、このコントロールを 1.0 に調節します。

=セミトーン = 半音

取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Preset Edit FX モード 44

Ring Mod + Delay

解説

解説解説

解説Ring Modulator+Mono Delay。リング･モジュレーターは元になるギター･シグ

ナルの上下の音を作り出します。

調整パラメータ

調整パラメータ調整パラメータ

調整パラメータ L) FX Wet Out Level。

。。

。ウェット /ドライのシグナル率を調整します。1.0 で0

％のウェット (エフェクト無し)、10.0 でウェットは 100％(全エフェク

ト)になります。

=この代わりに、外部 MIDI 連続コ

ントローラ

を同様の目的で利用で

きます。連続コントローラ･メ

ニューを出すには、音調ペダル･メ

ニュー後に AMP キーを押します。

選択値は同じです。

1) Mod Frequency。

。。

。リング･モジュレーターの周波数を調整します。1.0 の

最低周波数から 10.0 の最高周波数の間で選択します。このエフェクトで

顕著な結果を得るには、音調ペダル(オプション )を使用しこのパラ

メータをコントロールします (音調ペダル接続の詳細については、ペー

ジ16 の“EE―

――

―EXPRESSION PEDAL”のアイテムを参照)。その他の

条件：アクティブなPreset の音調ペダルパラメータに Mod Frequency

が選択されなければなりません (AMP キーを使用し、Expression Pedal

メニューにアクセスし、

DATA WHEEL でMod Frequency パラメータを

選択して下さい )。また、EXP PEDAL ジャックに接続されたアナログ音

調ペダルを使用し、Ring Mod+Delay がアクティブなエフェクトとして

選択されなければなりません。

2) Delay Out Level。

。。

。ウェット/ドライのディレイ･エフェクトを調整します。

1.0 で0％のウェット (エフェクト無し)、10.0 で50％ミックスされます。

3) Delay Time (ms)。

。。

。レンジ :30 － 1450 ミリ秒。ディレイ･リピートで時間

間隔を調整します。変更は最短ディレイ･タイムの 1ミリ秒から最長ディ

レイ･タイムの 10 ミリ秒まで徐々に増加されます。ディレイ･タイムを感

覚的に調整する際に、TAP ボタンが使用可能であることを忘れないで下

さい。

4) Delay Feedback。

。。

。ディレイのリピート数を調整します。ディレイのシン

グル･リピートは 1.0 で、複数回のリピートを選択する場合は 10.0 に設定

します。

=MIDI 連続コントローラ･メッ

セージを利用しディレイ･タイムを

直ちに変更するには、Delay Time

Change

をStep

設定にして下さ

い。

5) Delay Time Change。

。。

。 Ramp または Step を選択し、Delay Time パラメー

タの変更に対するエフェクトの処理方法を決定します。Ramp 設定で、

Delay Time Change は、アナログ･サウンド･ピッチ震音を伴い漸次的に行

われます (ディレイ･タイムが安定するまで音が聞こえます )。Step 設定

で、Delay Time Change は直ちに行われ、その間に“デジタル･ジップ”

サウンドが聞こえます。

UTILITY モード

モードモード

モード

13 のUTILITY パラメータは全て UTILITY モードからアクセスできます。これらパラメータの内、9つは MIDI 機能で、

残り4つは Cyber-Twin システム管理で使用されます。UTILITY 機能は領域的にグローバルで Preset に影響される

ことはありません。以下に示されているのは、UTILITY モードのナビゲーション指示で、44 および 45 ページに

UTILITY モードのマップが続きます。本モードの MIDI アイテムに関する詳細は、ページ 47 第7章“MIDI 実装”を

参照して下さい。

メニュー･ナビゲーション･

メニュー･ナビゲーション･メニュー･ナビゲーション･

メニュー･ナビゲーション･UTILITY

❑編集するパラメータの選択

編集するパラメータの選択編集するパラメータの選択

編集するパラメータの選択 -

• UTILITY キーを繰り返し押し、13 までメニュー･アイテムを進めるか、あるいは

• DATA WHEEL をどちらか一方の方向に回転させながら FX キーを押し

そのままの状態にします。

❑調整

調整調整

調整 -

• DATA WHEEL を回転させ、上で選択したパラメータを調整します。

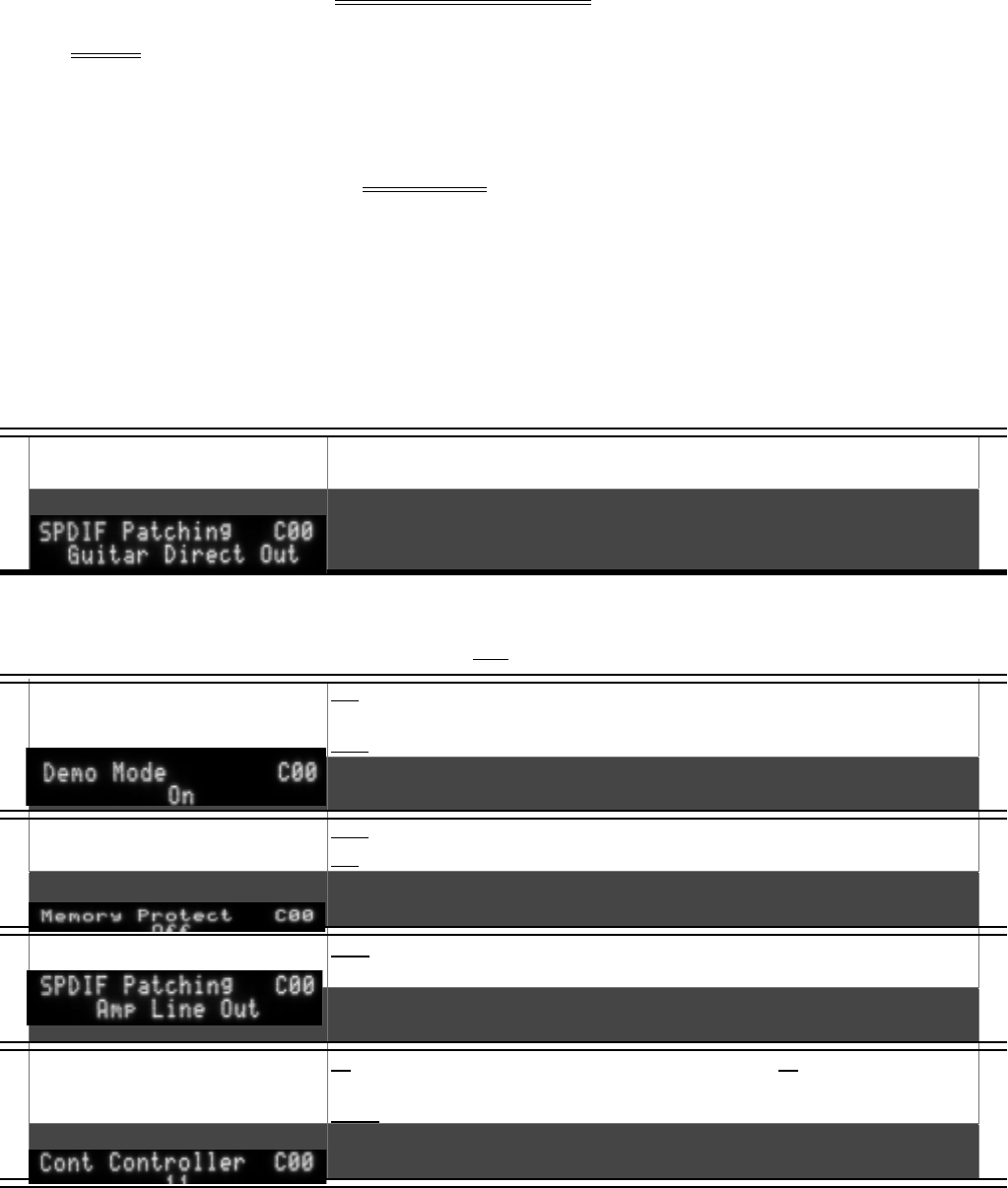

以下の UTILITY メニュー･マップは UTILITY モード用のガイドです。各メニュー･アイテムは以下の例に示される

ように 2行(白抜きと網掛け)で構成されています。

パラメータ名

パラメータ名パラメータ名

パラメータ名

解説ならびに指示

スクリーン例

スクリーン例スクリーン例

スクリーン例Listing or Range of values

ôコラム

コラムコラム

コラム 1 ― 13 のUTILITY パラメータの一覧 ( 上の“編集するパラメータの選択”を参照)。

ó白抜き行

白抜き行白抜き行

白抜き行 ― パラメータ名とそれに関する情報を右側に一覧。

ó 網掛け行

網掛け行網掛け行

網掛け行 ― パラメータ値の領域を一覧

(上の “調整” を参照)。

DEMO モード

モードモード

モード

最初のメニュー･アイテム

最初のメニュー･アイテム最初のメニュー･アイテム

最初のメニュー･アイテム ON (デフォルト ) ― SAVE キーが、PLAY モードでデモンストレーションを

開始。

OFF― 通常の

SAVE

キー機能、次のパラメータ参照.

ON ➔

OFF

MEMORY PROTECT OFF (デフォルト ) ― 通常の SAVE キー機能

ON ―

SAVE

キー無効。

OFF ➔

SPDIF PATCHING Amp ライン･アウト ― 全エフェクトと処理を伴ったデジタル･シグナル。

ギター･ディレクト･アウト

―処理無し

デジタル･シグナル

Amp Line Out ➔

Guitar Direct Out

MIDI 連続

連続連続

連続

コントローラ数

コントローラ数コントローラ数

コントローラ数

11 ( デフォルト ) ― 多数の CC MIDI 音調ペダルが 11 をデフォルトとして

使用。

1-100 ( レンジ ) ― CC ペダルに一致するセレクション数

1–100

6 .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

46 UTILITY モード. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

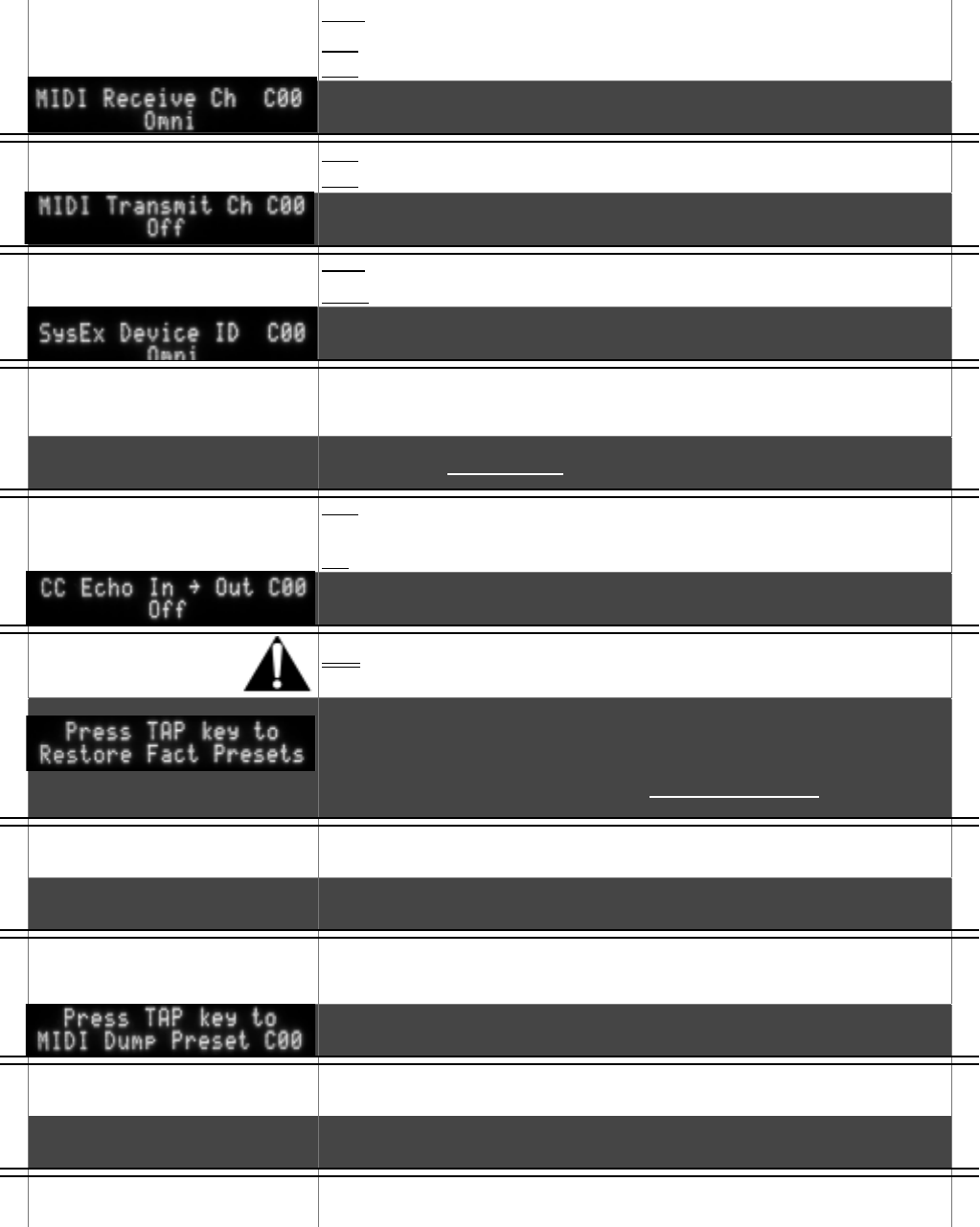

MIDI RECEIVE CHANNEL

Omni (デフォルト ) ― 全16 チャネルに対応。

1-16 ( レンジ ) ― シングル･チャネルに対応。

OFF ― Receive Channel を無効にする。

Omni

➔

1–16

➔ OFF

MIDI TRANSMIT CHANNEL OFF (デフォルト ) ― Transmit Channel を無効にする。

1-16 (レンジ ) ― シングル･チャネルで伝送。

1 –16 ➔

OFF

MIDI システム専用

システム専用システム専用

システム専用

ID 番号

番号番号

番号

Omni (デフォルト ) ― Sys Ex コマンドに対応。

17-32 ( レンジ ) ― １ID の Sys Ex コマンドにのみ対応。

Omni ➔

17 – 32

MIDI PRESET MAPPING MIDI #___ = Preset #___ ― 各 MIDIプログラム変更番号をあらゆるPreset番

号に再割り当て。FX LEVEL FX VAL2 ノブを使用し、値を選択 ( スクリー

ン上で下向きの矢印がFX ノブを指定 )。

MIDI# 1 – 127 redirected to preset# P00-P84, C00-C84, A00-A34

MIDI 連続

連続連続

連続

CONTROLLER ECHO

OFF (デフォルト ) ― 連続コントローラのデータが入ってくるそれぞれの

ループで外向データが混在するのを阻止。

ON ― 連続コントローラ･データの反復エコーを可能にする

OFF ➔ ON

FACTORY PRESET

RESTORE

警告

警告警告

警告 :

この機能によって全ての

この機能によって全てのこの機能によって全ての

この機能によって全ての

Preset

が消去されます。

が消去されます。が消去されます。

が消去されます。

(

((

(

LAYER

OUNGE

Presets

)

))

)

は

はは

は

ENDER

USTOM

HOP

Presets

によって上書きされます。

によって上書きされます。によって上書きされます。

によって上書きされます。

❑ Press the TAP key once to initiate this operation.

(Press the EXIT key to cancel.)

❑ Press the TAP key a second time to reset all Presets to factory.

MIDI DUMP –

UTILITY 設定

設定設定

設定この機能は全ての UTILITY パラメータ設定をダンプします。

Press the TAP key once.

MIDI DUMP – ANY PRESET

この機能はCyber-Twin から MIDI デバイスへ選択 Preset をダンプします。

ダンプに送られるアイテムには、この Preset の全パラメータ値が含まれま

す。

Select a Preset with the DATA WHEEL to dump.

Press the TAP once to dump.

MIDI DUMP – ALL PRESETS

この機能は

Cyber-Twin

から

MIDI

デバイスに全

Preset

をダンプします。ダン

プに送られるアイテムには、各

Preset

の全パラメータ値が含まれます。

Press TAP key once.

コラムは

ページの

DEMO

メ

ニュー･モードに続きます。

取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . MIDI 実装 47

MIDI 実装

実装実装

実装

UTILITY キーを使用し、以下のオペレーションで使用されているメニューにアクセスします（AMP

キーを使用する

最初のオペレーションを除く

）。DATA WHEEL を使用しメニュー内の値を選択します (ページ 20 の“メニュー･

ナビゲーション”を参照)。

MIDI 連続コントローラ･デバイス

連続コントローラ･デバイス連続コントローラ･デバイス

連続コントローラ･デバイス

連続コントローラの指定

連続コントローラの指定連続コントローラの指定

連続コントローラの指定

デジタル音調ペダルやコンピュータの MIDI ソフトウエアなど、MIDI デバ

イスでコントロールするため、Cyber-Twin パラメータの 1つを指定しま

す。パラメータの指定は Preset の一部として保存できるので、パラメータ

指定は Amp デザイン Preset 変更と共に変えることができます。

=Cyber-Twin 上にある連続コント

ローラ･データに対する値領域は

0-127 です。

指定可能なパラメータ1 — (AMP ・Volume, キーを使用したアクセス )

• Gain, • Treble, • Middle, • Bass, • Presence, • Reverb, • Master Volume, •

FX Level, • FX value 1, • FX value 2, • FX value 3, • FX value 4, • Reverb In/

Dwell, • Reverb Tone/Shape • Reverb Time, and • Reverb Diffusion.

連続コントローラ･デバイス数設定

連続コントローラ･デバイス数設定連続コントローラ･デバイス数設定

連続コントローラ･デバイス数設定

連続コントローラ･デバイス数と一致するよう Cyber-Twin を設定します。

Cyber-Twin のデフォルト設定は 11 で、この数字は多くの MIDI ペダル･メーカ

に採用されています。

=連続コントローラ･デバイス数は

Cyber-Twin 上で総合的に保存されま

す。

数が一致しない場合は、Cyber-Twin の連続コントローラ･ナンバー･メ

ニューを使い、MIDI デバイスの数を選択します。

レンジ 1-100。

MIDI チャネル

チャネルチャネル

チャネル

MIDI Receive Channel

プログラムの変更や連続コントローラの変更に対応するため、Cyber-Twin

が使用する MIDI Receive Channel を設定します MIDI Receive Channel の領

域：(1-16, Omni, OFF)デフォルトは Omni です。

MIDI Transmit Channel

プログラムの変更や連続コントローラの変更を送信するため、Cyber-Twin

が使用する MIDI チャネルを設定します。MIDI Transmit Channel の選択：

(1-16, OFF)デフォルトは OFF です。

7 .

イタリック体

のパラメータはアクティブなエフェクトまたは

Reverb

タイプでダイナミックに変化します。

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

48 MIDI 実装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

連続コントローラおよびプログラム変更

連続コントローラおよびプログラム変更連続コントローラおよびプログラム変更

連続コントローラおよびプログラム変更

ノブの動作を(連続コントローラのデータとして )記録し、パフォーマン

ス･シーケンスのためにリプレイすることができます。MIDI MIDI Transmit

Channel (1-16) を選択すると、以下のパラメータが送信されます (レンジ

0-127)：

Cyber-Twin は、プログラム変更も伝送します。Preset の各グループに関連

したバンクが下の表に示されています。

• FENDER CUSTOM SHOP Bank #01: C00 – C84

• PLAYER’S LOUNGE Bank #02: P00 – P84

• YOUR AMP COLLECTION Bank #03: A00 – A34

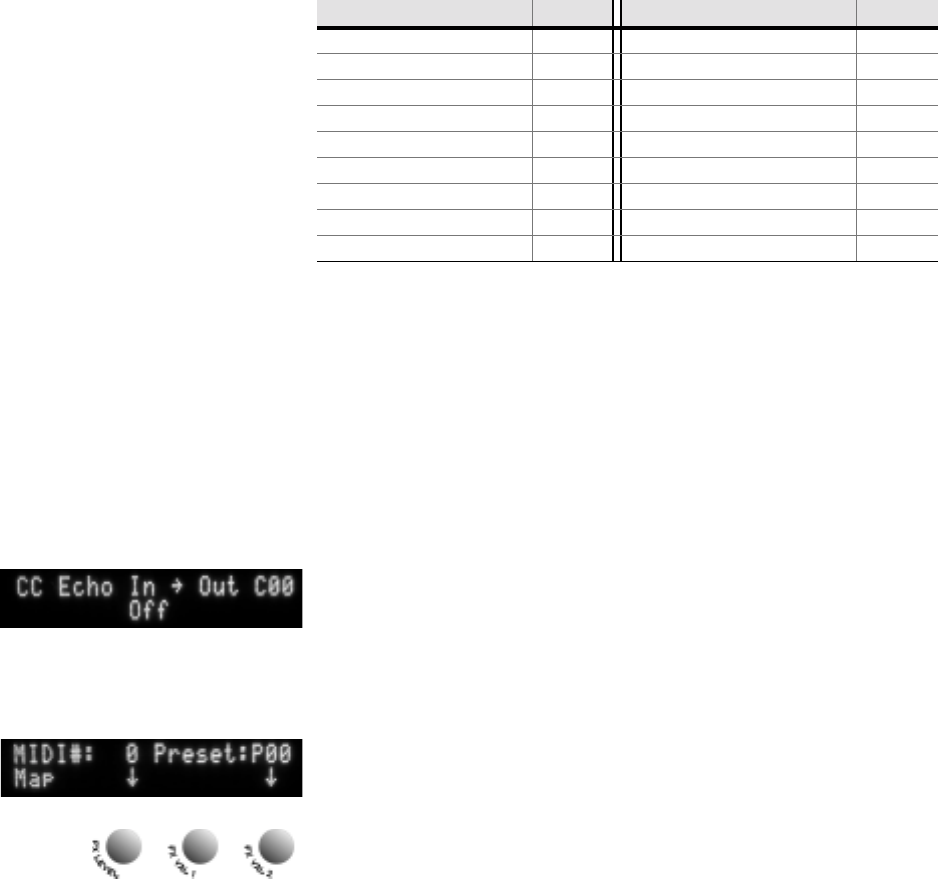

=スクリーン例はデフォルト値を示

しています。

連続コントローラ

連続コントローラ連続コントローラ

連続コントローラ Echo

ON に設定されると、受信された連続コントローラ情報はMIDI OUT ジャック

に返送 (エコー )されます。OFF が選択されると、送信された連続コント

ローラ情報だけが、ノブの回転やアナログ音調ペダルの操作から伝送され

る新データとなります。この特性は、連続コントローラ･シーケンスの記録

に有意です。

MIDI Preset Mapping

バンク #00 に含まれる任意の MIDI プログラム変更は、Cyber-Twin のどの

Preset にもマップすることができます。2つの FX ノブを使用し、このメ

ニューの値を選択します。FX LEVEL ノブはMIDI プログラムの変更番号 0-

127 を選択し、FX VAL2 はコントロールのターゲット Preset を選びます。

バ

ンク

#00

の

MIDI

プログラム変更のみ、

MIDI Preset

マップにアクセスする

ことができます。

パラメータ

パラメータパラメータ

パラメータ CC# パラメータ

パラメータパラメータ

パラメータ CC#

Gain 102 FX Level 110

Volume 103 FX Val 1 111

Treble 104 FX Val 2 112

Middle 105 FX Val 3 113

Bass 106 FX Val 4 114

Presence 107 Reverb In [Dwell] 115

Reverb 108 Reverb Tone [Shape] 116

Master 109 Reverb Time 117

Reverb Diffusion 118

取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . MIDI 実装 49

システム専用機能

システム専用機能システム専用機能

システム専用機能

=システム専用メッセージ･フォー

マットについては、ページ 53 の補

遺3を参照して下さい。

このページで示されている全てのオペレーションについて：

このページで示されている全てのオペレーションについて：このページで示されている全てのオペレーションについて：

このページで示されている全てのオペレーションについて：

システム専用情報を受け取るためには、各

システム専用情報を受け取るためには、各システム専用情報を受け取るためには、各

システム専用情報を受け取るためには、各

Cyber-Twin

で

でで

で

Omni

にデバイ

にデバイにデバイ

にデバイ

ス

スス

ス

が設定されているか、または特定のメッセージが転送された時に使っ

が設定されているか、または特定のメッセージが転送された時に使っが設定されているか、または特定のメッセージが転送された時に使っ

が設定されているか、または特定のメッセージが転送された時に使っ

た

たた

た

同一の

同一の同一の

同一のID 番号を使用しなくてはなりません。

番号を使用しなくてはなりません。番号を使用しなくてはなりません。

番号を使用しなくてはなりません。

システム専用デバイス

システム専用デバイスシステム専用デバイス

システム専用デバイス

の選択は：

の選択は：の選択は：

の選択は：

(17-32, Omni)

デフォルトは

デフォルトはデフォルトは

デフォルトは

Omni

です。

です。です。

です。

システム専用デバイス ID

システム専用デバイス ID とシステム専用Messages とをリンクします

(Utilities ロード , Preset ロードならびに外部デバイスから送られた全

Player's Lounge ロード･メッセージ )。これによって、MIDI チャネルの設定

に関りなく、ネットワーク上にある Cyber-Twin の専用サブセットに転送が

可能になります。

Dump1 Utilities

Cyber-Twin Utilitiesの設定をDumpします：DEMOモード, Memory Protect,

SPDIF Patching, 連続コントローラ数、MIDI Receive/Transmit チャネル、

システム専用 ID および MIDI Map。

Dump Any Preset

選択された Preset をDump します。デフォルト選択は現在のPreset です。

Any Preset Dump メニュー (左)をアクティブにし、DATA WHEEL で他の

Preset を選択して下さい。このダンプで転送されるアイテムには、選択され

たPreset の全パラメータ値が含まれています。

=このメニューでは、Preset セレク

ションによって Amp からオーディオ

に変更が加えられることはありませ

ん。

“Any Preset”情報がAmp に送り返された時、PLAYER'S LOUNGE 内に保存

するためのロケーションを選択することができます。

Dump All Presets

Cyber-Twin に全ての Preset をDump します。Dump で転送されるアイテム

は、各Preset の全パラメータ値です。

PLAYER’S LOUNGE Presets だけが、Cyber-Twin の元のロケーションに再ロー

ドされます。

1. Dump

とは、“適切な

MIDI

ストレージ･デバイスに転送すること”です。

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

50 補遺 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

補遺

補遺補遺

補遺 1

MIDI 実装チャート

実装チャート実装チャート

実装チャート . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

補遺

補遺補遺

補遺 2

MIDI プログラム変更 . . . . . . . . . . . . . . . . . . . . . . . . . . 52

補遺

補遺補遺

補遺 3

システム専用メッセージ. . . . . . . . . . . . . . . . . . . . . . . . 53

補遺

補遺補遺

補遺 4

データ伝送フォーマット. . . . . . . . . . . . . . . . . . . . . . . . 54

補遺

補遺補遺

補遺 5

トラブルシューティング. . . . . . . . . . . . . . . . . . . . . . . . 57

補遺

補遺補遺

補遺 6

仕様. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 補遺 51

補遺

補遺補遺

補遺 1

MIDI 実装チャート

機能

機能機能

機能伝送済み

伝送済み伝送済み

伝送済み認証済み

認証済み認証済み

認証済み備考

備考備考

備考

ベーシックデフォルト

チャネルチャネル

1-16

記憶済み

デフォルト

モードメッセージ

変更

モード 2、モード 4

記憶済み

ノート

番号正調

速度ノート ON

ノート OFF

タッチ後キー

チャネル

ピッチ･ベンダーXX

コントロール変更OO 指定連続コントローラ番号：

1-100

プログラム

変更真番号

OO 内部でマップ化

システム専用OO 補遺参照

システムソング Pos

一般ソング Sel

チューン

システムクロック

リアルタイムコマンド

Aux ローカル ON /

OFF

メッセージ全ノート OFF

アクティブ･

センス

リセット

GM ON

注：

する

しない

モード 1：OMNI ON, POLY

モード 2：OMNI ON, MONO

モード 3：OMNI OFF, POLY

モード 4：OMNI OFF, MONO

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

52 補遺 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

補遺

補遺補遺

補遺 2

MIDI プログラム変更

プログラム変更プログラム変更

プログラム変更

Cyber-Twin

は、

MIDI

チャネルが

Omni

に設定されているか、または

MIDI

コントローラと同一の

MIDI

チャネルに設定

されている場合、

MIDI

プログラム変更に対応します。

MIDI

プログラムの変更では、これらの

バンクから Preset の

セレクションも可能です :

nMIDI MAP

nFENDER CUSTOM SHOP

nPLAYER’S LOUNGE

nYOUR AMP COLLECTION

Cyber-Twin

は、

MIDI

の様式に則りゼロ

(0)

から始まる番号割り当てを採用しています。たとえば、“

MIDI

バンク #

MIDI

プログラム #

は

FENDER CUSTOM SHOP

Preset C06

に等しく

C07

にはなりません。

バンク変更ではこのフォーマットが使用されます：Bn 00 00 32 bb Cn pp

n = MIDI チャネル、bb = バンク番号、pp = MIDI Preset #

nバンク #00 MIDI Map

nバンク #01 FENDER CUSTOM SHOP Presets

nバンク #02 PLAYER’S LOUNGE Presets

nバンク #03 YOUR AMP COLLECTION Presets

Cyber-Twin は現在のバンク番号を

保存

しますが、Preset バンクを変更する際に送られるバンク変更メッセージは 1

つだけです。

バンク 01-03 内の MIDI

プログラム

変更番号 127 を使用し、Tuner にアクセスできます。

MIDI 連続コントローラ

連続コントローラ連続コントローラ

連続コントローラ

以下の表は、各パラメータが自動的に対応する連続コントローラ番号の一覧です：

CC# パラメータ

パラメータパラメータ

パラメータ値レンジ

値レンジ値レンジ

値レンジ 1

07 Master Volume (0 - 127)

32 バンク変更のLSB (0 - 127)

85 Effects/Reverb バイパス OFF (0=63)、ON (64-127)

96 データ増加 2(DATA WHEEL にリンク )

97 データ減少 2(DATA WHEEL にリンク )

102 Gain (0 - 127)

103 Volume (0 - 127)

104 Treble (0 - 127)

105 Middle (0 - 127)

106 Bass (0 - 127)

107 Presence (0 - 127)

108 Reverb (0 - 127)

109 Master Volume (0 - 127)

110 FX Level (0 - 127)

111 FX Val 1 (0 - 127)

112 FX Val 2 (0 - 127)

113 FX Val 3 (0 - 127)

114 FX Val 4 (0 - 127)

115 Reverb In [Dwell] (0 - 127)

116 Reverb Tone [Shape] (0 - 127)

117 Reverb Time (0 - 127)

118 Reverb Diffusion (0 - 127)

119 Tap

テーブル･ノート：

テーブル･ノート：テーブル･ノート：

テーブル･ノート：

1Cyber-Twin に対する連続

コントローラのレゾリュー

ションは、0-127 です

（16,384 ステップ･サイズは

受け付けません）。

2データ増加 /減少は、1/-1

の間隔でDATA WHEEL を

Model とします。

取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 補遺 53

補遺

補遺補遺

補遺 3

システム専用メッセージ

システム専用メッセージシステム専用メッセージ

システム専用メッセージ

注：

システム専用データの全値は、明確にするために Hを伴う

進数で示されています。

システム専用ヘッダ

システム専用データ･パケット

ファイル･メッセージのシステム専用終了

値

値値

値解説

解説解説

解説

F0H システム専用メッセージの開始機能

機能機能

機能

08H Fender の製造者 ID ID

nnH nn = デバイス ID ( マイナス1)番号

番号番号

番号解説

解説解説

解説

11H Amp ID 番号 11H。上位ニブルは Cyber-Twin を、下位ニブルは

ソフトウエア･バージョンを特定しています。 01H Utilities メッセージ

ffH 機能 ID 番号。

値については右の表を参照。>

02H 1 Preset メッセージ

F7H システム専用メッセージの終了 03H 全 Presets メッセー

ジ

値

値値

値解説

解説解説

解説

F0H システム専用メッセージの開始

08H Fender の製造者 ID

nnH nn = デバイス ID ( マイナス1)

11H Amp ID 番号 11H。上位ニブルは Cyber-Twin を、下位ニブ

ルはソフトウエア･バージョンを特定しています。

ffH 機能 ID 番号。値についてはリスト参照。

PnH パケット番号

Data データ･バイト：データ･バイトは MIDI 仕様1.0 に従い

フォーマットされています。

CBH エラー･チェックに使用されるチェックサム･バイト

F7H システム専用メッセージの終了

値

値値

値解説

解説解説

解説

F0H システム専用メッセージの開始

08H Fender の製造者 ID

nnH nn = デバイス ID ( マイナス1)

11H Amp ID 番号 11H: 上位ニブルは Cyber-Twin を、下位ニブルはソフ

トウエア･バージョンを特定しています。

ffH 機能 ID 番号。値についてはリスト参照。

7BH システム専用ファイル･バイトの終了

F7H システム専用メッセージの終了

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

54 補遺 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

補遺

補遺補遺

補遺 4

データ伝送フォーマット

MIDI 仕様のガイドラインに従い、データは次のように伝送されます：最初に、システム専用ヘッダが送られます。

Amp は200ms の間ハンドシェイクを待ちます。ハンドシェイクが得られない場合、Amp は最初のデータ･パケット

を伝送します。情報が全て送り出されるまで伝送を続け、最後のパケットが済むと、ファイル･メッセージの終了

が送られます。ハンドシェイクが効力を発揮するには、デバイス ID がAmp と同じID に設定されなければなりま

せん。 Amp が対応するハンドシェイク･メーッセージには以下のものが含まれます：

以下のシステム専用message を使用し、他の Preset パラメータを編集します。

値

値値

値解説

解説解説

解説ハンドシェイク

ハンドシェイクハンドシェイク

ハンドシェイク ID 解説

解説解説

解説

F0H システム専用メッセージの開始 7CH 待機

7EH ユニバーサルなメッセージ 7DH キャンセル

nnH nn = デバイス ID ( マイナス1)7EH 非承認

hdH ハンドシェイク ID 7FH 承認

ppH パケット番号

F7H システム専用メッセージの終了

パラメータ編集

パラメータ編集パラメータ編集

パラメータ編集 ID 解説

解説解説

解説

F0H システム専用メッセージの開始

08H Fender の製造者 ID

nnH nn = デバイス ID ( マイナス1)

11H Amp ID 番号 11H。上位ニブルは Cyber-Twin を、下位ニブル

はソフトウエア･バージョンを特定しています。

05H 付加パラメータ･コントロールのためのメッセージ ID 番号

ddH パラメータ ID 番号 (下のリスト参照)

vvH 編集を行なうパラメータの値 ( 下のリスト参照)。

7BH システム専用ファイル･バイトの終了

F7H システム専用メッセージの終了

パラメータ

パラメータパラメータ

パラメータ ID

パラメータ

パラメータパラメータ

パラメータ

ID 番号

番号番号

番号 (ddH) 値

値値

値 (HEX) (vvH)

Tone Stack Type 00H 00H = Tweed

01H = Blackface

02H = British

03H = Modern

Tone Stack Position 01H 00H = Pre-Distortion

01H = Post-Distortion

Drive Circuitry 02H 00H = Blackface Tube1

01H = Blackface Tube2

02H = Blackface Tube3

03H = Tweed Tube1

04H = Tweed Tube2

05H = Tweed Tube3

06H = Hot Rod Tube1

07H = Hot Rod Tube2

08H = Hot Rod Tube3

09H = HMB Tube1

0AH = HMB Tube2

取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 補遺 55

0BH = HMB Tube3

0CH = Dyna Touch 1

0DH = Dyna Touch 2

0EH = Dyna Touch 3

0FH = Dyna Touch 4

Effects Type Selection 03H 00H = None

01H = Mono Delay

02H = Dotted 8/16 Delay

03H = One-E-Da Delay

04H = Ping Pong Delay

05H = Swing Tap Delay

06H = Tape Echo

07H = Stereo Tape Echo

08H = Stereo Flam Delay

09H = Ducking Delay

0AH = Backwards Delay

0BH = Tremolo

0CH = Amp Tremolo

0DH = Auto Pan

0EH = Phaser

0FH = Vibratone

10H = Pedal Wah

11H = Touch Wah

12H = Sine Chorus

13H = Triangle Chorus

14H = Sine Flange

15H = Triangle Flange

16H = Delay+Chorus

17H = Delay+Flange

18H = Delay+Phaser

19H = Auto Swell +Chorus

1AH = Ultra-Clean+Chorus

1BH = Pitch Shift

1CH = Ring Mod+Delay

Reverb Type Selection 04H 00H = Small Room

01H = Large Room

02H = Small Hall

03H = Large Hall

04H = Arena

05H = Small Plate

06H = Large Plate

07H = Blackface Reverb

08H = Gated Reverb

09H = Small Ambience

0AH = Fender Reverb

Timbre Selection 05H 00H = None

01H = Full Body

02H = Razorís Edge

03H = Bright & Light

04H = Bass Booster

Speaker Phase Selection 06H 00H = Standard Polarity

01H = Reverse Polarity

02H = Left Rev Polarity

03H = Right Rev Polarity

Compressor Selection 07H 00H = OFF

01H = Low

02H = Medium

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

56 補遺 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

以下のメッセージ･グループを利用し、MIDI ダンプを開始します。

03H = High

04H = Even Higher

Noise Gate Depth Selection 08H 0 - 127(00H-7FH)

Noise Gate Threshold Selection 09H 00H = Low

01H = Medium

02H = High

Expression Pedal Assignment Selection 0AH 00H = Volume

01H = Gain

02H = Treble

03H = Middle

04H = Bass

05H = Presence

06H = Reverb

07H = Effects Level

08H = Effects Val 1

09H = Effects Val 2

0AH = Effects Val 3

0BH = Effects Val 4

0CH = Master Volume

0DH = Reverb Input

0EH = Reverb Tone

0FH = Reverb Time

10H = Reverb Diffusion

continuous controller Assignment Selection

0BH Same As Expression Pedal

Effects/Reverb Bypass Selection 0CH 00H = FX Input

01H = Reverb Input

02H = FX Output

03H = Reverb Output

04H = FX & Reverb Input

05H = FX In & Reverb Out

06H = FX Out & Reverb In

07H = FX & Reverb Out

08H = Vibro Fast/Slow

パラメータ編集

パラメータ編集パラメータ編集

パラメータ編集 ID 解説

解説解説

解説

F0H システム専用メッセージの開始

08H Fender の製造者 ID

nnH nn = デバイス ID ( マイナス1)

11H Amp ID 番号 11H。上位ニブルは Cyber-Twin を、下位ニブ

ルはソフトウエア･バージョンを特定しています。

04H 付加パラメータ･コントロールのためのメッセージ ID 番号

22H MIDI Dump の必要を示す ID 番号。

00H 未使用のデータ･バイト

ddH Dump ID byte.

値については下の表参照。

7BH システム専用ファイル･バイトの終了

F7H システム専用メッセージの終了

Dump ID 解説

解説解説

解説

01H Utilities 伝送

02H 選択 Preset 伝送

03H 全ての Preset を伝送

取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 補遺 57

補遺

補遺補遺

補遺 5

トラブルシューティング

トラブルシューティングトラブルシューティング

トラブルシューティング

ユニットから音が出ない ...

MASTER VOLUME、 TRIM、 GAIN、 VOLUME、 TREBLE、 MIDDLE、 BASS、ギター Volume、

これら全て

を

最低より上に回して下さい。

HEADPHONE ジャックに何か詰まっていませんか ?取り除いて下さい。

TUNER Mode になっていませんか ? EXIT を押して下さい。

Preset を保存することができない ...

Memory Protection がON に入っていませんか ( UTILITY キーでアクセス )? スイッチを OFF にして下さ

い。

DEMO モードが ON になっていませんか (UTILITY キーでアクセス )? スイッチを OFF にして下さい。

クリーンなトーンサウンドに歪みが...

演奏中、赤のLED が点灯し続けていませんか ? Trim を下げて下さい。

エフェクト･ループのデバイスがオーバーライディングしていませんか ?調整して下さい。

3つの FX ノブが働かない ...

FX キーを押した時、Screen 上に“None”表示が現れましたか ? DATA WHEEL を“None”スクリーン

に回しFX を選択します。

FX/Reverb バイパス･スイッチ（1ボタンのフットスイッチ）は作動していますか？

4ボタンのフットスイッチが機能しない ...

MIDI ジャックではなくフットスイッチに接続されていることを確認して下さい。

エラー･メッセージが Screen に出る...

スクリーン上のメッセージを

正確に

書き写し、近くの Fender 修理センターにその情報をお持ち下さい。

ユニットが外部デバイスからの MIDI プログラム変更メッセージに対応しない ...

MIDI Receive Channel が適切に設置されていることを確認して下さい。

MIDI ケーブルが適切に設置されていることを確認して下さい。

ユニットが外部デバイスの MIDI 連続コントローラ･メッセージに対応しない ...

MIDI Receive Channel が適切に設置されていることを確認して下さい。

連続コントローラの数が UTILITY メニューの値と一致しているか、または補遺に一覧されている事前定義

数の中の1つであるか確認して下さい。

MIDI ケーブルが適切に設置されていることを確認して下さい。

ユニットが外部デバイスからのどのシステム専用情報にも対応しない ...

システム専用デバイス ID が適切に設定されていることを確認して下さい。

MIDI ケーブルが適切に設置されていることを確認して下さい。

=MIDI に関するオンライン情報は、www.midi.org をご覧下さい。

=これらのソリューションをお試しになってもなお問題が解消しない場合は、認可された Fender

サービス･

センター

、または以下のサイトをご覧ください。

www.fender.com

www.mrgearhead.net

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CYBER - TWIN

58 補遺 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

補遺

補遺補遺

補遺 6

Cyber-Twin 仕様

仕様仕様

仕様

型式:

型式:型式:

型式:

パーツ番号

パーツ番号パーツ番号

パーツ番号 :

022-9000-000 (120V, 60Hz)

米国

022-9030-000 (240V, 50Hz)

オーストラリア

022-9040-000 (230V, 50Hz)

英国

022-9060-000 (230V, 50Hz)

ヨーロッパ

022-9070-000 (100V, 50/60Hz)

日本

必要電力:

必要電力:必要電力:

必要電力:

360W

電力アウトプット

電力アウトプット電力アウトプット

電力アウトプット :

:5% THD でチャネル当り65W（合計130W）

定格負荷インピーダンス

定格負荷インピーダンス定格負荷インピーダンス

定格負荷インピーダンス :

:チャネル当り8 ohms

感度

感度感度

感度:

:TRIM コントロールで調整可能

プレアンプインプットインピーダンス

プレアンプインプットインピーダンスプレアンプインプットインピーダンス

プレアンプインプットインピーダンス :

900k ohm

効果ループ

効果ループ効果ループ

効果ループ

(

Mono send, ステレオ return)

ノーマルレベル

ノーマルレベルノーマルレベル

ノーマルレベル :

:-10dBv/+4dBu 切替可能

アウトプットインピーダンス

アウトプットインピーダンスアウトプットインピーダンス

アウトプットインピーダンス :

220 ohm,

インピーダンス平衡

インプットインピーダンス

インプットインピーダンスインプットインピーダンス

インプットインピーダンス :

20k ohm

最小, 平衡

SPDIF LINE OUT

ジャック

ジャックジャック

ジャック :

RCA

ジャック、デジタルステレオ

XLR OUTPUT

ジャック

ジャックジャック

ジャック

(

ステレオ／Mono 切替可能

)

公称レベル

公称レベル公称レベル

公称レベル :

0dBv

アウトプットインピーダンス

アウトプットインピーダンスアウトプットインピーダンス

アウトプットインピーダンス :

300 ohm,

インピーダンス平衡

チューブコンプリメント

チューブコンプリメントチューブコンプリメント

チューブコンプリメント :

:グルーブチューブ、2

(2) x 12AX7WA

スピーカーコンプリメント

スピーカーコンプリメントスピーカーコンプリメント

スピーカーコンプリメント :

Celestion, Two (2) x G12T-100 (

12 インチ , 8 ohm

)

フューズプライマリ

フューズプライマリフューズプライマリ

フューズプライマリ:

:100V および 120V ユニットについては F4A 125V、230V および

240V ユニットについては F2A 250V

セカンダリ

セカンダリセカンダリ

セカンダリ:

デジタルサプライ

F2A

アナログサプライ

2 x T1A

フットスイッチ

フットスイッチフットスイッチ

フットスイッチ 4ボタン

ボタンボタン

ボタン :

:Quick-access key リコール機能 , 5ピン DIN (MIDI タイプ ) コード

1ボタン

ボタンボタン

ボタン :

:Reverb/Effects Bypass および Vibratone rotor speed セレクト

標準 1ボタン型トグルタイプ P/N 099-4055-000 または 00-57172-000

EXPRESSION PEDAL

ジャック

ジャックジャック

ジャック :

:1/4 インチ ( チップ , スリーブ) アナログ , パッシブなvolume pedal

との互換性、10k - 250k ohm、（理想的なオーディオテーパーは

20k 25%）

REVERB/FX BYPASS

ジャック

ジャックジャック

ジャック :

:同梱の1ボタン型フットスイッチ用 1/4 インチ

MIDI

ジャック

ジャックジャック

ジャック :

:イン、アウト、スルー

HEADPHONES

ジャック

ジャックジャック

ジャック :

:1/4 インチステレオ

寸法

寸法寸法

寸法高さ

高さ高さ

高さ :

18 9/32 in (46.4 cm)

幅

幅幅

幅:

26 1/8 in (66.4 cm)

奥行き

奥行き奥行き

奥行き :

12 1/8 in (30.8 cm)

重量

重量重量

重量:

55 lb (25 kg)

製品の仕様は予告無しに変更されることがあります。

Instruction Manual P/N:USA 056487 revA, Europe 057077 revA, Japan 057078 revA

Fender Em33_forwrd Cyber Twin Japanese Manual

Navigation menu

Versions of this User Manual:

Views

Navigation
