DEUTSCH

ITALIANO

FRANçAIS

ESPAÑOL

ENGLISH

FRANçAIS

ENGLISH - PAGES . . . . . . 6-7

ESPAÑOL - PAGINAS . . . . 8-9

FRANÇAIS - PAGES . . . . . 10-11

ITALIANO - PAGINE . . . . . 12-13

DEUTSCH - SEITEN . . . . . 14-15

. . . . . 16-17

Important Safety Instructions

This symbol warns the user of dangerous voltage levels

localized within the enclosure.

This symbol advises the user to read all accompanying

literature for safe operation of the unit.

∆Read, retain, and follow all instructions. Heed all warnings.

∆Only connect the power supply cord to an earth grounded AC

receptacle in accordance with the voltage and frequency ratings

listed under INPUT POWER on the rear panel of this product.

∆WARNING: To prevent damage, fire or shock hazard, do not

expose this unit to rain or moisture.

∆Unplug the power supply cord before cleaning the unit exterior

(use a damp cloth only). Wait until the unit is completely dry

before reconnecting it to power.

∆Maintain at least 6 inches (15.25 cm) of unobstructed air space

behind the unit to allow for proper ventilation and cooling of the

unit.

∆This product should be located away from heat sources such as

radiators, heat registers, or other products that produce heat.

∆This product may be equipped with a polarized plug (one blade

wider than the other). This is a safety feature. If you are unable

to insert the plug into the outlet, contact an electrician to replace

your obsolete outlet. Do not defeat the safety purpose of this

plug.

∆Protect the power supply cord from being pinched or abraded.

∆This product should only be used with a cart or stand that is

recommended by the manufacturer.

∆The power supply cord of this product should be unplugged from

the outlet when left unused for a long period of time, or during

electrical storms.

∆This product should be serviced by qualified service personnel

when: the power supply cord or the plug has been damaged; or

objects have fallen, or liquid has been spilled onto the product;

or the product has been exposed to rain; or the product does not

appear to operate normally or exhibits a marked change in

performance; or the product has been dropped, or the enclosure

damaged.

∆Do not drip nor splash liquids, nor place liquid filled containers on

the unit.

∆CAUTION: No user serviceable parts inside, refer servicing to

qualified personnel only.

∆Fender®amplifiers and loudspeaker systems are capable of

producing very high sound pressure levels which may cause

temporary or permanent hearing damage. Use care when

setting and adjusting volume levels during use.

Instrucciones de Seguridad Importantes

Este símbolo advierte al usuario que en el interior de la

carcasa hay niveles peligrosos de voltaje.

Este símbolo advierte al usuario que lea toda la

documentación adjunta para utilizar la unidad con

seguridad.

∆Lea las atentamente instrucciones y sígalas al pie de la letra.

Tenga en cuenta todas las instrucciones.

∆Conecte únicamente el cable de alimentación eléctrica a una

toma de CA de acuerdo con las especificaciones de voltaje y

frecuencia que se indican en la potencia de entrada INPUT

POWER del panel posterior de este producto.

∆ADVERTENCIA: Para evitar daños, incendios y descargas

eléctricas, no exponga esta unidad a la lluvia ni a la humedad.

∆Antes de limpiar el exterior de la unidad, desconecte el cable de

alimentación (utilícese únicamente un paño húmedo). Deje que

la unidad se seque completamente antes de volver a conectarla

a la corriente.

∆Para una ventilación y refrigeración adecuadas, deje un espacio

mínimo de 15.25 cm detrás de la unidad.

∆Este producto deberá estar situado lejos de fuentes de calor

tales como radiadores, registros de calefacción u otros

productos que generen calor.

∆Es posible que este producto esté equipado con un enchufe

polarizado (un blade más ancho que el otro). Esta es una

función de seguridad. Si no puede introducir el enchufe dentro

de la toma de corriente, póngase en contacto con un electricista

para que la cambie ya que podría estar anticuada. No anule el

propósito de seguridad de este enchufe.

∆Tenga cuidado de que el cable de alimentación no se pinche ni

se erosione.

∆Este producto sólo se debe utilizar con el soporte recomendado

por el fabricante.

∆El cable de alimentación de este producto deberá estar

desconectado de la toma de corriente cuando no se vaya a

utilizar durante un período de tiempo largo o en caso de

tormenta eléctrica.

∆Este producto deberá ser reparado por personal cualificado si:

el cable de alimentación o el enchufe están dañados, ha caído

algún objeto o se ha derramado líquido encima, el producto ha

estado expuesto a la lluvia, no funciona normalmente o muestra

signos de cambio en el rendimiento, ha sufrido algún golpe o la

caja esta dañada.

∆Evite que goteen o salpiquen líquidos y no coloque recipientes

con líquidos sobre la unidad.

∆PRECAUCIÓN: Contiene piezas cuyo mantenimiento no lo

puede realizar el usuario, sino sólo personal cualificado.

∆Los amplificadores y altavoces Fender®pueden producir niveles

de presión acústica muy elevados, que pueden provocar daños

temporales o permanenetes en el oído. Utilice la precaución al

ajustar el volumen nivela.

Importanti Istruzioni per la Sicurezza

Questo simbolo indica che si avvisa l'utente della

presenza di livelli di tensione pericolosi all'interno della

struttura.

Questo simbolo indica che si consiglia all'utente di

leggere tutta la documentazione allegata ai fini del

funzionamento sicuro dell'unità.

∆Leggere, conservare e seguire le istruzioni. Osservare le

avvertenze.

∆Collegare il cavo di alimentazione solo a una presa c.a. con

messa a terra conforme ai requisiti di tensione e frequenza

indicati sull'etichetta INPUT POWER del pannello posteriore di

questo prodotto.

∆AVVERTIMENTO: Per evitare danni, rischi di incendi o scosse

elettriche, non esporre questa unità alla pioggia o all'umidità.

∆Scollegare il cavo di alimentazione prima di pulire l'esterno

dell'unità (usare solo un panno umido). Attendere che l'unità sia

completamente asciutta prima di ricollegarla all'alimentazione.

∆Lasciare almeno 15.25 cm di spazio libero dietro all'unità per

consentirne il corretto raffreddamento tramite ventilazione.

∆Questo prodotto va collocato lontano da fonti di calore come

radiatori, unità di riscaldamento o altri prodotti che producono

calore.

∆Questo prodotto può essere dotato di spina polarizzata (con poli

grandi). Si tratta di una misura di sicurezza. Se non si riesce a

inserire la spina nella presa, far sostituire la presa obsoleta ad

un elettricista. Non eliminare la spina di sicurezza.

∆Proteggere il cavo di alimentazione da danni e abrasioni.

∆Questo prodotto deve essere usato solo con un carrello o con un

supporto consigliato dal produttore.

∆Il cavo di alimentazione di questo prodotto deve essere

scollegato dalla presa quando il prodotto non viene usato per

lunghi periodi o durante le tempeste elettromagnetiche.

∆La manutenzione per il prodotto deve essere eseguita da

personale di assistenza qualificato nei casi seguenti: danno del

cavo o della spina di alimentazione; caduta di oggetti o di liquido

sul prodotto; esposizione del prodotto alla pioggia;

funzionamento anomalo del prodotto o marcata variazione delle

prestazioni del prodotto; caduta del prodotto; danno della

struttura del prodotto.

∆Non disporre alcun contenitore riempito di liquido sul prodotto.

∆ATTENZIONE: Non contiene parti riparabili dall'utente: fare

eseguire la manutenzione soltanto da personale qualificato.

∆I sistemi di amplificazione e gli altiparlanti Fender® sono in

grado di produrre livelli di pressione acustica molto alti che

possono provocare danni temporanei o permanenti all'udito.

Prestare attenzione all'impostazione e regolazione dei livelli di

volume durante l'uso.

Consignes de Sécurité Importantes

Ce symbole avertit l'utilisateur de la présence de niveaux

de tension à risque dans l'appareil.

Ce symbole conseille à l'utilisateur de lire toute la

documentation jointe au produit pour garantir une

sécurité de fonctionnement.

∆Veuillez lire attentivement toutes les instructions et vous y

conformer. Respectez scrupuleusement tous les avertissements.

∆Connectez le câble d'alimentation électrique à une prise CA mise

à la terre selon le voltage et la fréquence indiqués sur le panneau

arrière de l'amplificateur sous INPUT POWER.

∆AVERTISSEMENT: Pour éviter l’endommagement de l’appareil,

un départ d’incendie, ou un choc électrique, ne l’exposez jamais

a l’humidité ou à la pluie.

∆Débranchez le câble d'alimentation avant de nettoyer le boîtier de

l'appareil (utiliser un chiffon légèrement humide). Attendez que

l'appareil soit complètement sec avant de le rebrancher sur le secteur.

∆Conservez au moins 15.25 cm d'espace derrière l'appareil pour

permettre une aération appropriée de celui-ci.

∆Il est conseillé d'entreposer cet appareil loin de toute source de

chaleur, telle que des radiateurs, des accumulateurs de chaleur

ou autres unités produisant de la chaleur.

∆Cet appareil peut être équipé d'une prise polarisée (une fiche plus

large que l'autre). C'est une garantie de sécurité. Si vous ne

parvenez pas à insérer la prise dans la sortie, contactez un

électricien pour qu'il remplace la sortie. Ne modifiez rien qui

puisse supprimer les garanties de sécurité qu'offre cette prise.

∆Veillez à ce que le câble d'alimentation ne soit pas coincé ou

abrasé.

∆Cet appareil doit uniquement être utilisé avec un support à

roulettes ou un pied conseillé par le fabricant.

∆Le câble d'alimentation de cet appareil doit être débranché de la

sortie lorsqu'il reste longtemps sans être utilisé ou en cas d'orage

électrique.

∆Les réparations et la maintenance de cet appareil doivent être

effectuées par un personnel qualifié dans les cas suivants : le

câble d'alimentation ou la prise sont endommagés ; des objets

sont tombés sur l'appareil, du liquide a été renversé dessus ou

l'appareil a été exposé à la pluie ; l'appareil ne semble pas

fonctionner normalement ou vous notez des changements

notables dans la performance de l'amplificateur, ou encore le

produit est tombé ou l'enceinte est endommagée.

∆Ne placez aucun récipient rempli de liquide sur le produit.

∆ATTENTION: Aucune maintenance ne doit être effectuée pour

les pièces situées dans l’appareil. Les réparations et la

maintenance doivent être exécutées uniquement par une

personne qualifiée.

∆Les niveaux sonores élévés émis par les systèmes d'emplificateur

et haut-parleurs Fender®peuvent entraîner des lésions auditives

durables. Faites attention lorsque vous réglez ou ajustez le

volume lors de l'utilisation des appareils.

Wichtige Sicherheitshinweise

Dieses Symbol warnt den Benutzer vor gefährlichen

Spannungen innerhalb des Gehäuses.

Dieses Symbol bedeutet für den Benutzer, dass er für

einen sicheren Betrieb des Geräts die gesamte

begleitende Dokumentation lesen muss.

∆Befolgen Sie sämtliche Sicherheitshinweise und bewahren Sie

sie auf. Beachten Sie alle Warnungen.

∆Das Netzkabel muss an eine geerdete Netzsteckdose

angeschlossen werden, die die auf der Rückseite des

Verstärkers unter INPUT POWER angegebene Spannung und

Frequenz liefert.

∆WARNUNG: Setzen Sie dieses Gerät niemals Regen oder

Feuchtigkeit aus, um Beschädigung, Brandentwicklung und

elektrische Schläge zu vermeiden.

∆Ziehen Sie den Netzstecker, bevor Sie das Gehäuse des Geräts

reinigen (verwenden Sie zum Reinigen nur ein feuchtes Tuch).

Stecken Sie den Netzstecker erst wieder ein, wenn das Gerät

vollständig getrocknet ist.

∆Halten Sie hinter dem Gerät einen Freiraum von mindestens 15.25

cm ein, damit eine ausreichende Belüftung gewährleistet ist.

∆Der Verstärker darf nicht in der Nähe von Wärmequellen wie

Heizkörpern oder anderen wärmeerzeugenden Geräten

aufgestellt werden.

∆Dieses Produkt ist möglicherweise mit einem unvertauschbaren

Stecker ausgestattet (unterschiedlich breite Pole). Dabei

handelt es sich um eine Sicherheitsvorrichtung. Wenn Sie den

Stecker nicht in die Steckdose stecken können, lassen Sie Ihre

alte Steckdose von einem Elektriker auswechseln. Zerstören Sie

nicht die Sicherheitsfunktion des Steckers.

∆Das Netzkabel darf nicht eingeklemmt oder abgescheuert werden.

∆Das Produkt sollte nur mit vom Hersteller empfohlenen Karren

oder Ständern verwendet werden.

∆Bei Gewitter oder wenn das Gerät längere Zeit nicht gebraucht

wird, sollte der Netzstecker gezogen werden.

∆In folgenden Fällen sollte das Gerät repariert werden, und zwar

ausschließlich von qualifizierten Technikern: Schäden an

Netzkabel oder -stecker; Beschädigung durch herabfallende

Gegenstände, ausgelaufene Flüssigkeit oder Regen;

Funktionsstörungen oder deutlich verändertes

Betriebsverhalten; Beschädigung durch Herunterfallen; Schäden

am Gehäuse.

∆Setzen Sie das Gerät keiner tropfenden oder spritzenden

Flüssigkeit aus; stellen Sie keine mit Flüssigkeit gefüllten

Behälter auf dem Gerät ab.

∆VORSICHT: Im Gerät sind keine zu wartenden Teile.

Reparaturarbeiten dürfen nur von qualifizierten Technikern

durchgeführt werden.

∆Fender®-Verstärker und Lautsprecher können sehr hohe

Lautstärkepegel erzeugen, die vorübergehende oder dauerhafte

Gehörschäden verursachen können. Gehen Sie beim Einstellen

bzw. Regulieren der Lautstärke vorsichtig vor.

∆

15.25 cm

DEUTSCH

ITALIANO

FRANçAIS

ESPAÑOL

ENGLISHENGLISH

ENGLISH

PRESENCEREVERBMASTERMIDDLEBASSTREBLEDRIVEVOLUMEINPUTS

NORMAL

BRIGHT

DRIVE

CHANNEL

SELECT

PREAMP

OUT

POWER

AMP IN

FOOT

SWITCH ON ON

OFFSTANDBY

5678

ABCDEFGIJKL

HNOPQRS

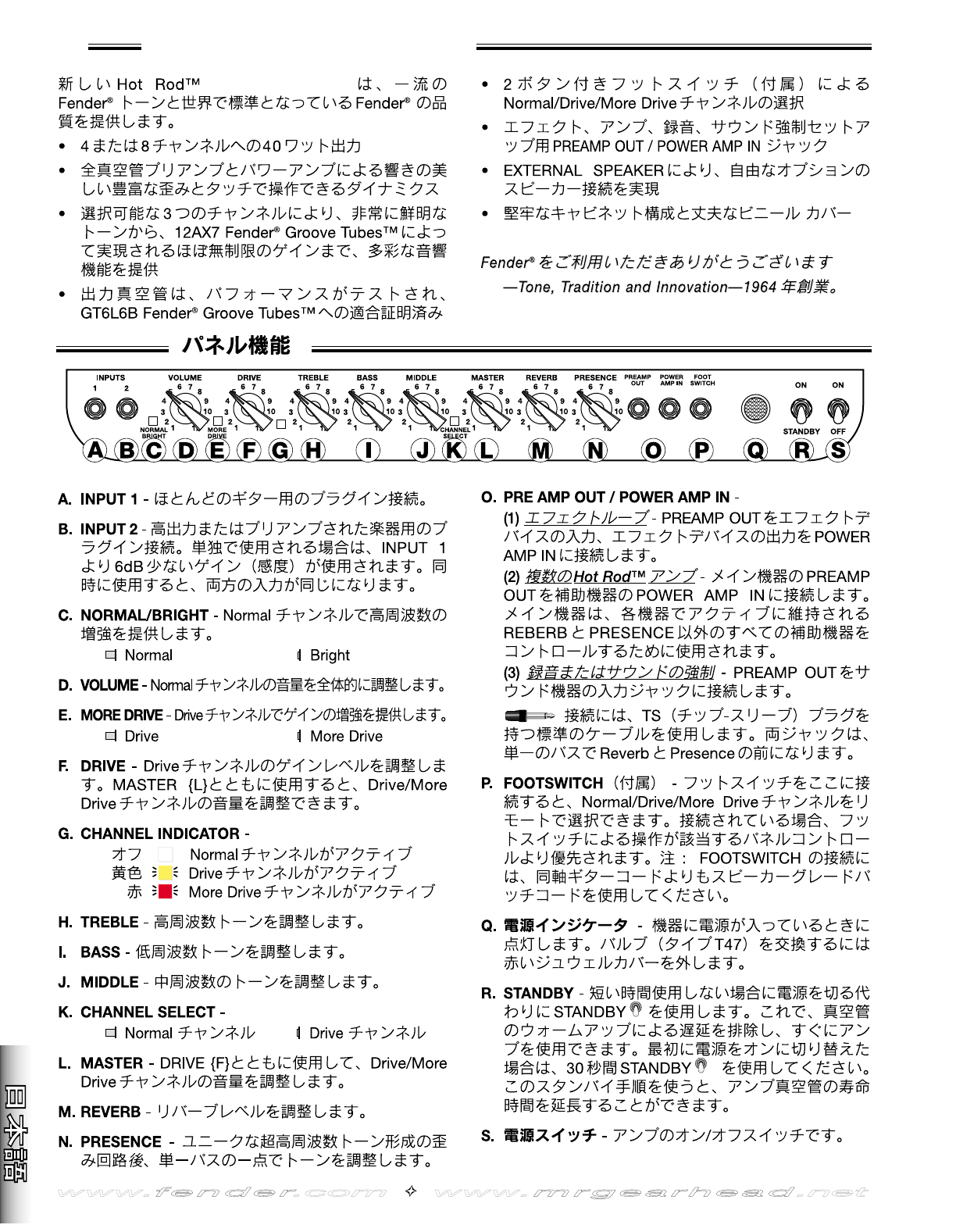

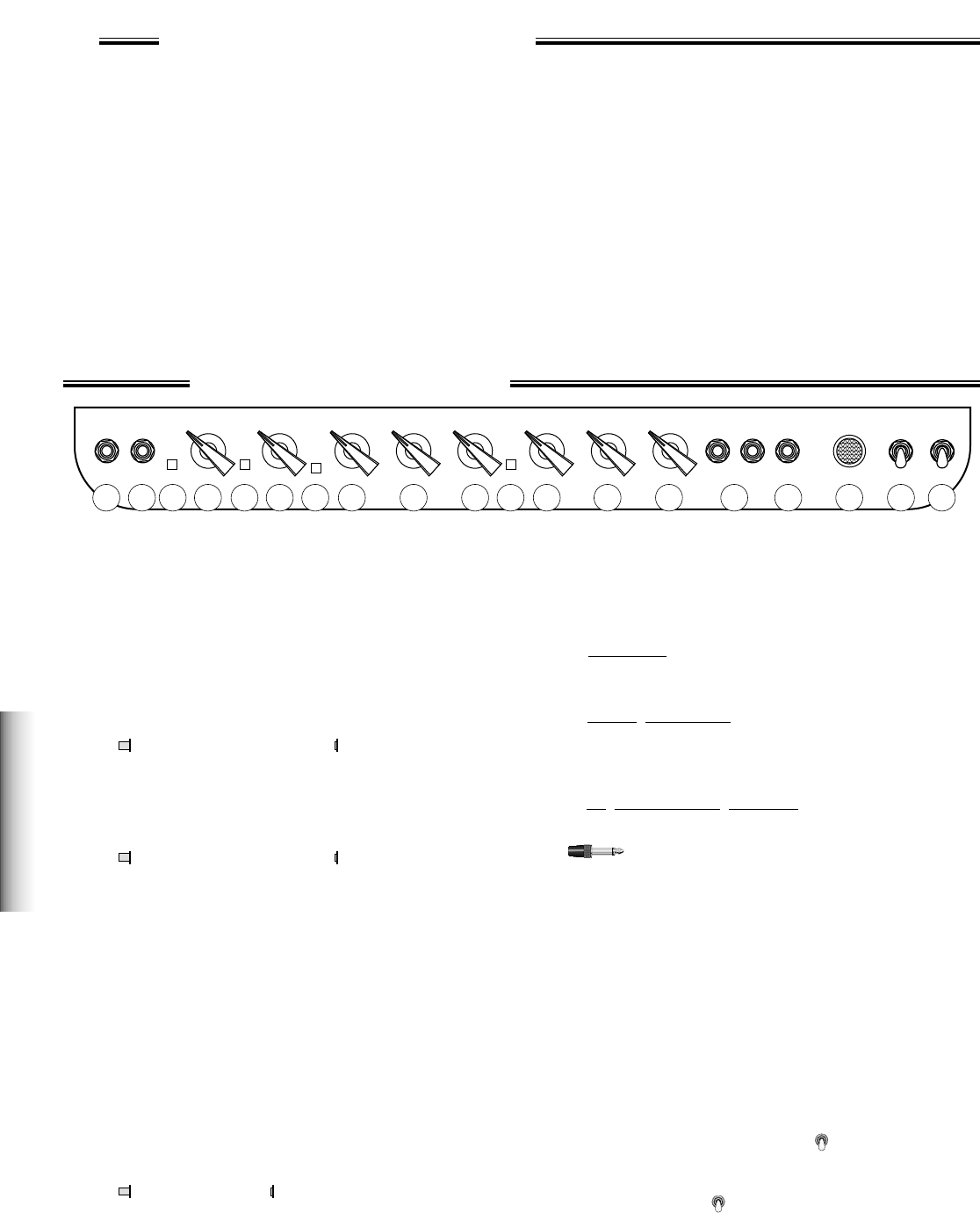

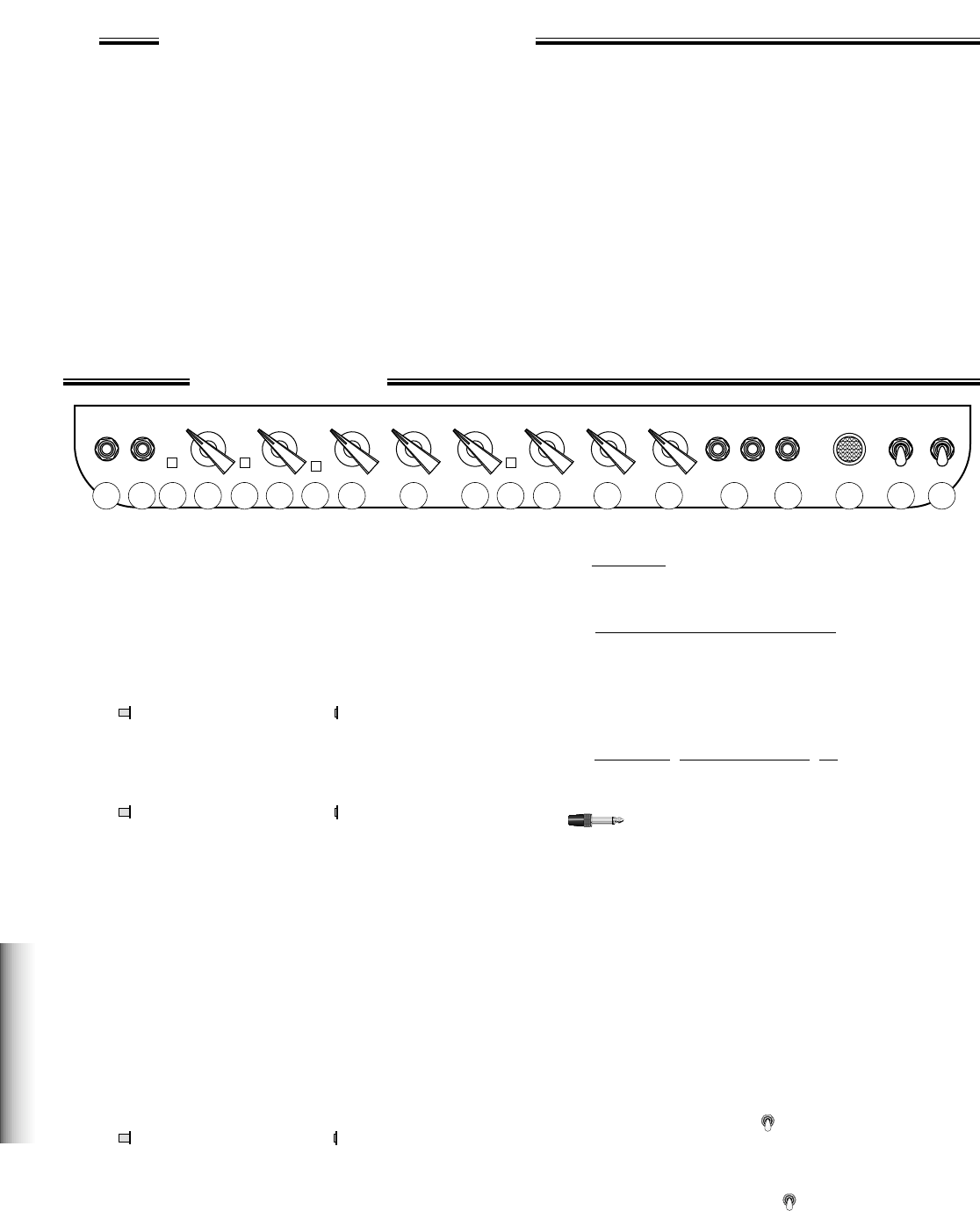

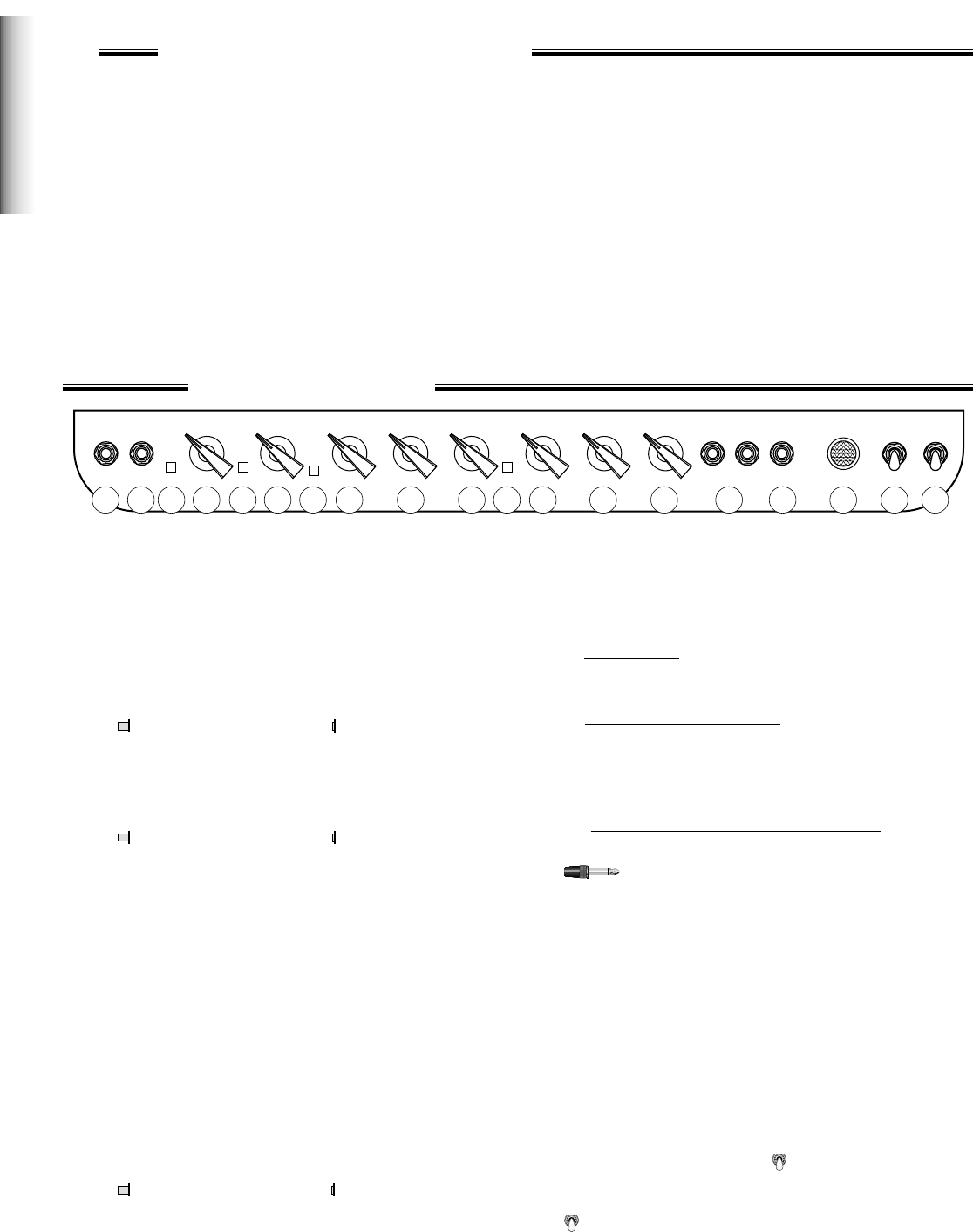

A. INPUT 1 - Plug in connection for most guitars.

B. INPUT 2 - Plug in connection for high-output/

pre-amplified instruments. Provides 6dB less gain

(sensitivity) than INPUT 1 if used alone - both inputs are

identical if used simultaneously.

C. NORMAL/BRIGHT - Provides a high-frequency boost

for the Normal channel.

Normal Bright

D. VOLUME - Adjusts the loudness of the Normal channel.

E. MORE DRIVE - Provides gain boost for the Drive

channel.

Drive More Drive

F. DRIVE - Adjusts the gain level of the Drive/

More Drive channel. Use together with MASTER {L} to

adjust the loudness of the Drive/

More Drive channel.

G. CHANNEL INDICATOR -

Off 

Normal channel is active

Yellow

Drive channel is active

Red

More Drive channel is active

H. TREBLE - Adjusts the high-frequency tone.

I. BASS - Adjusts the low-frequency tone.

J. MIDDLE - Adjusts the mid-frequency tone.

K. CHANNEL SELECT -

Normal channel Drive channel

L. MASTER - Adjusts the loudness of the Drive/

More Drive channels in conjunction with DRIVE {F}.

M. REVERB - Adjusts the Reverb level.

N. PRESENCE - Adjusts the tone at a point in the signal

path after the distortion circuitry for unique ultra high-

frequency tone shaping.

O. PRE AMP OUT / POWER AMP IN -

(1) Effects Loop - Connect PREAMP OUT to the input of

an effects device and the output of the effects device to

POWER AMP IN.

(2) Multiple Hot Rod™ Amps - Connect PREAMP OUT

on the primary unit to POWER AMP IN on the auxiliary

unit. The primary unit is used to control all auxiliary

units, except for REVERB and PRESENCE which

remain active on each unit.

(3) Recording or Sound Reinforcement - Connect

PREAMP OUT to the input jack of sound equipment.

Use standard cables with TS (Tip-Sleeve)

plugs for connections. Both jacks are before Reverb

and Presence in the signal path.

P. FOOTSWITCH (Included) - Connect the footswitch here

to enable remote selection of Normal/Drive/More Drive

channels. When connected, the footswitch overrides

the corresponding panel controls. NOTE: A speaker

grade patch cord is preferable to a coax guitar cord for

connecting the footswitch.

Q. POWER INDICATOR - Illuminates when the unit is on.

Unscrew the red jeweled cover to access the bulb (type

T47) for replacement.

R. STANDBY - Use STANDBY instead of switching the

power off during short breaks to eliminate the tube

warm-up delay upon returning to play. Use STANDBY

for 30 seconds when first switching the power on.

Using these standby procedures will extend the life

span of your amplifier tubes.

S. POWER SWITCH - Turns the unit on and off.

Your new Hot Rod™ Deluxe delivers world–class

Fender®tone and world–standard Fender®quality.

• 40 watts output into 4Ωor 8Ω

• All tube preamp and power amp provide

harmonically rich distortion and touch-sensitive

dynamics

• Three selectable channels offer a sonic arsenal from

sparkling clean tones to virtually unlimited gain

fueled by 12AX7 Fender®Groove Tubes™

• Output tubes are performance tested and matched

GT6L6B Fender®Groove Tubes™

• Two-button footswitch (included) enables remote

Normal/Drive/More Drive channel selection

•

PREAMP OUT / POWER AMP IN

jacks for effects,

amplifiers, recording or sound reinforcement setups

• EXTERNAL SPEAKER jack offers flexibility of

optional speaker array connections

• Rugged cabinet construction and durable vinyl cover

Thank you for choosing Fender

Thank you for choosing Fender®

—T

—Tone, T

one, Tradition and Innovation—since 1946

radition and Innovation—since 1946

Panel Functions

wwwwww

ffeennddeerr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaadd..nneett

Fender

Fender®

®Hot Rod™ Deluxe

Hot Rod™ Deluxe

DEUTSCH

ITALIANO

FRANçAIS

ESPAÑOL

ENGLISH

ENGLISHENGLISH

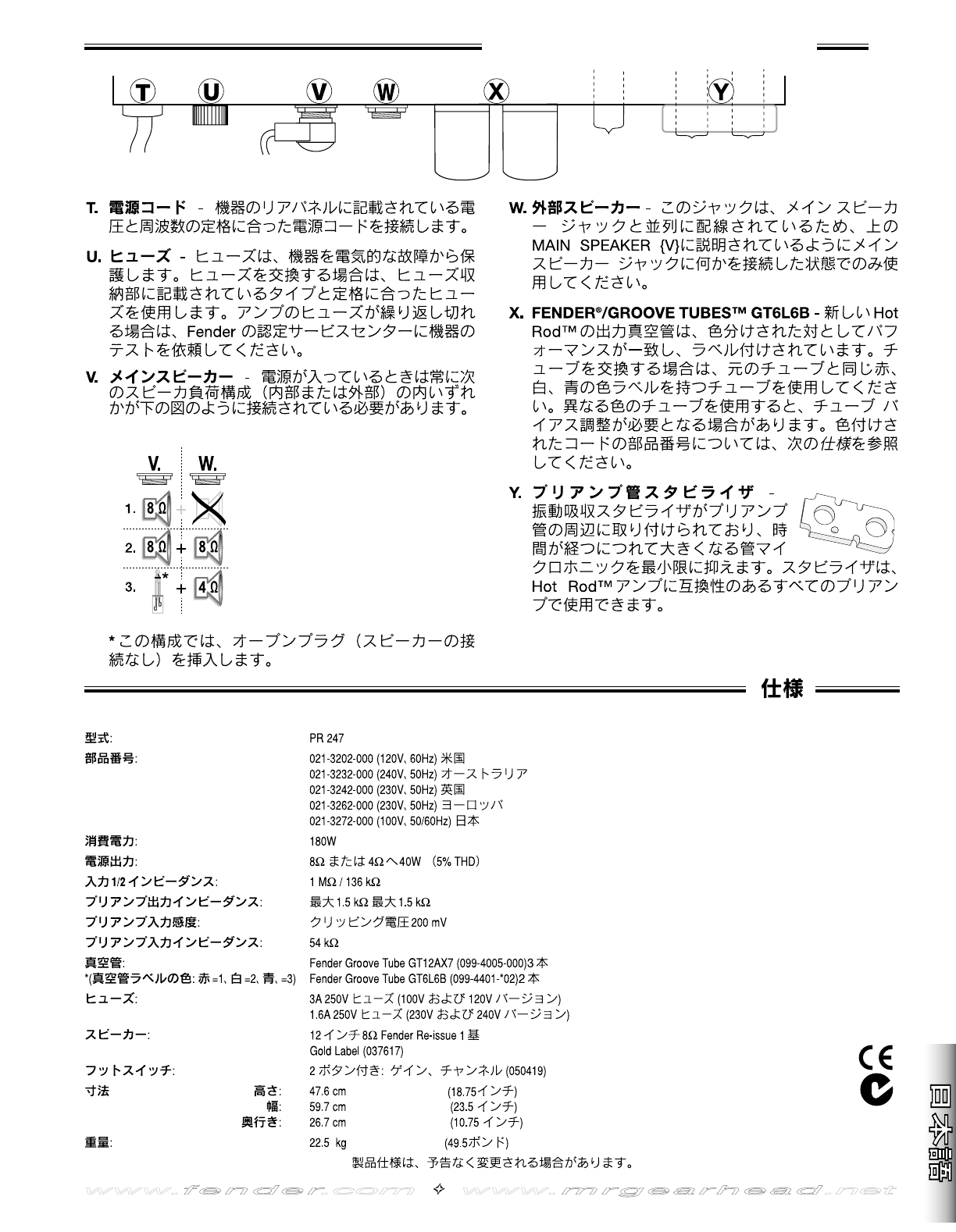

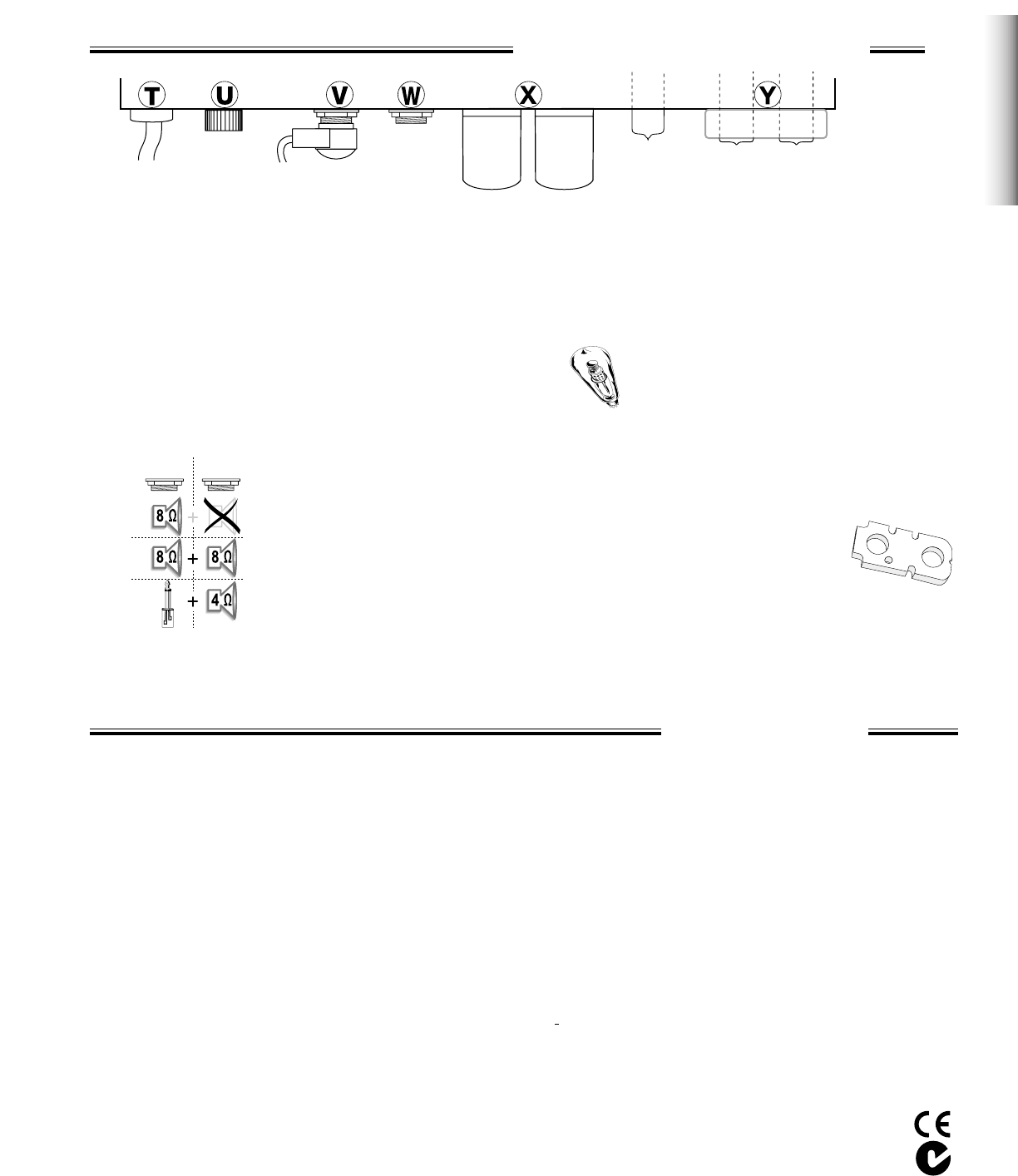

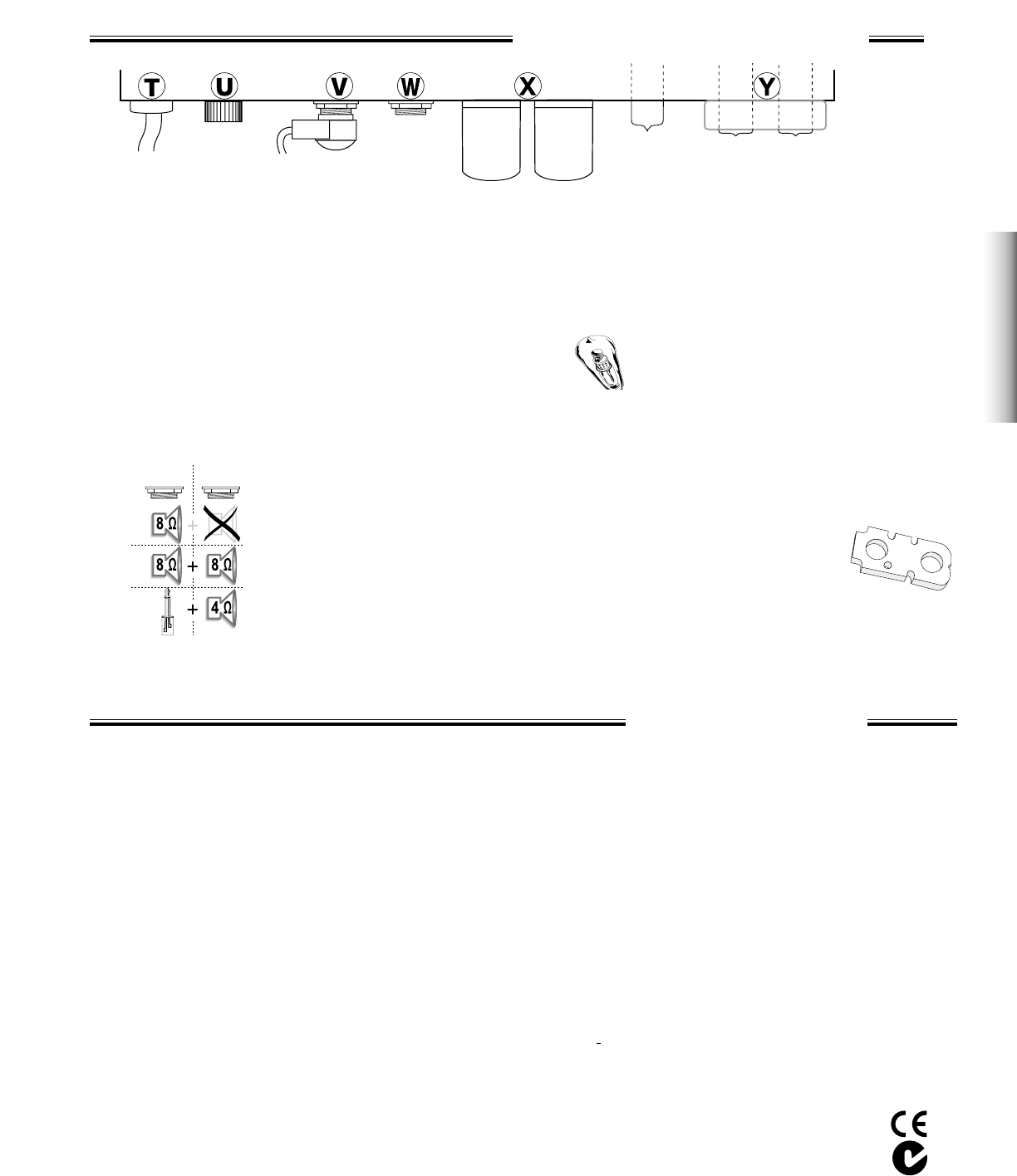

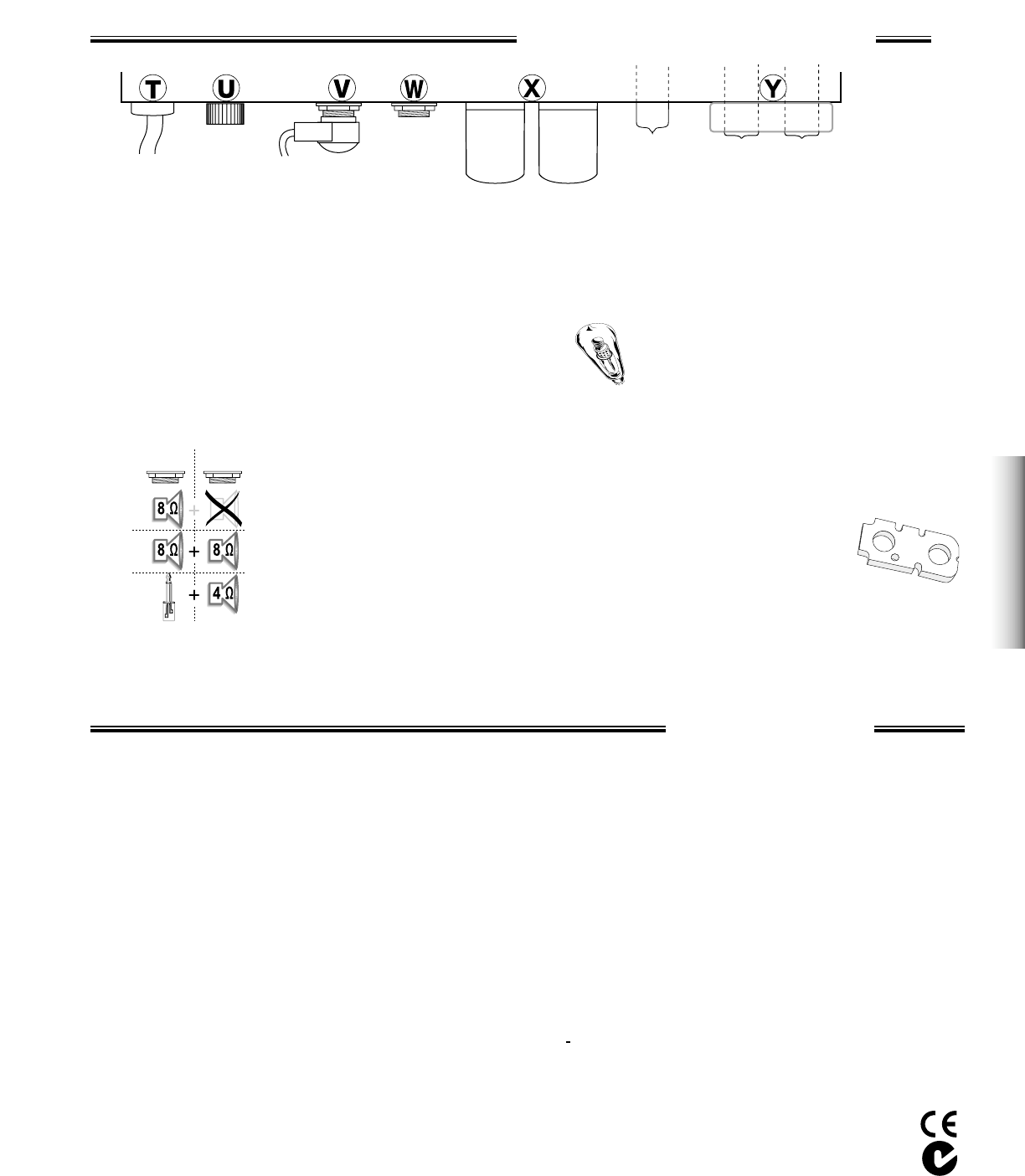

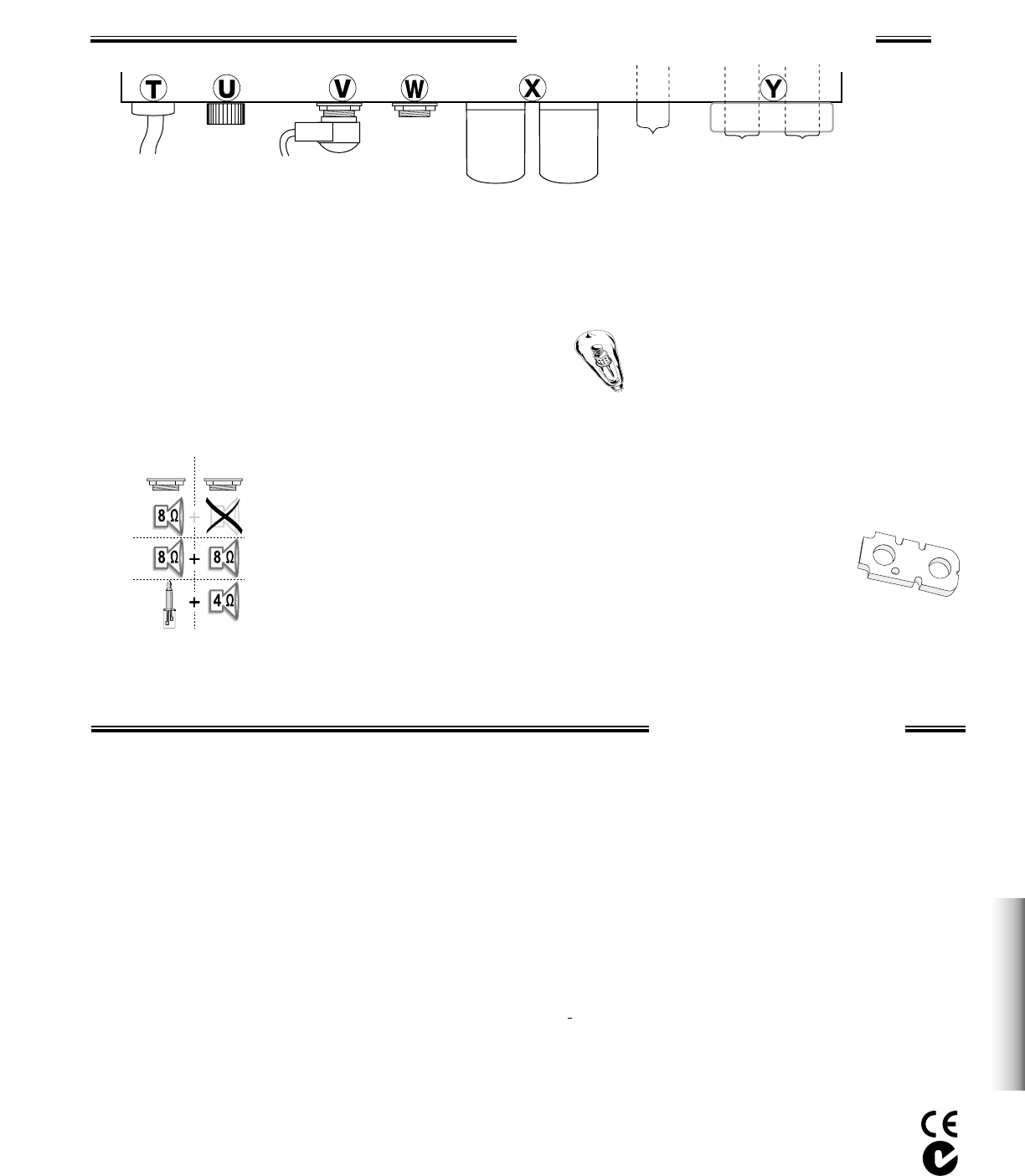

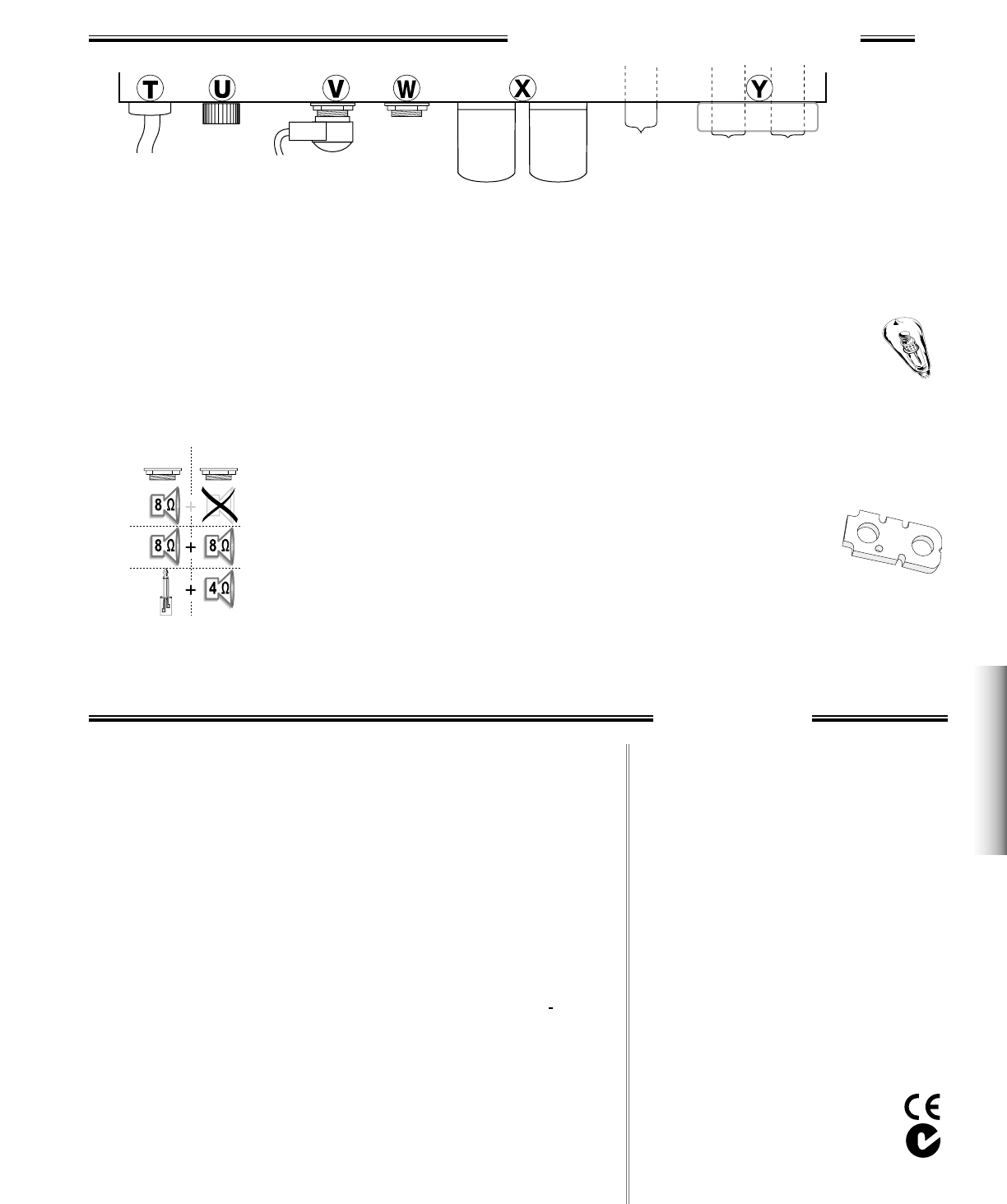

T. POWER CORD - Connect the power cord in

accordance with the voltage and frequency ratings

listed on the rear panel of the unit.

U. FUSE - The fuse protects the unit from electrical

faults. Replacement fuses must match the type and

rating specified on the fuse holder. If the unit

repeatedly blows fuses, have the unit tested at an

authorized Fender®Service Center.

V. MAIN SPEAKER - One of the following speaker load

configurations (internal or external) must always be

connected as shown below, when the unit is on:

*Insert an open plug (no speakers connected) for this

configuration.

W. EXTERNAL SPEAKER - This jack is wired in parallel

with the main speaker jack and must only be used

with something connected to the main speaker jack

as shown in the MAIN SPEAKER {V} description

above.

X. FENDER®/GROOVE TUBES™ GT6L6B - The

output tubes in your new Hot Rod™

amplifier are performance matched and

labeled as a color-coded pair. When

replacing these tubes, we recommend

selecting new tubes that have the same red, white or

blue color labels as the originals. Otherwise, tube

bias may need adjustment. See Specifications

below for your color coded part number.

Y. PREAMP TUBE STABILIZER -

A vibration–absorbing stabilizer is

installed around the preamp tubes to

minimize tube microphonics that

normally develop over time. The stabilizer can be

used with all preamp tubes compatible with your

Hot Rod™ amplifier.

3. *

V. W.

TYPE: PR 247

PART NUMBERS: 021-3202-000 (120V, 60Hz) USA

021-3232-000 (240V, 50Hz) AUS

021-3242-000 (230V, 50Hz) UK

021-3262-000 (230V, 50Hz) EUR

021-3272-000 (100V, 50/60Hz) JPN

POWER REQUIREMENT: 180W

POWER OUTPUT: 40W into 8Ωor 4Ωat 5% THD

INPUT 1/2 IMPEDANCES: 1 MΩ/ 136 kΩ

PRE-AMP OUTPUT IMPEDANCE: 1.5 kΩMax

POWER-AMP INPUT SENSITIVITY: 200 mV for clipping

POWER-AMP INPUT IMPEDANCE: 54 kΩ

TUBES: Three Fender Groove Tube GT12AX7 (099-4005-000)

*(Tube label color: Red=1, White=2, Blue=3) Two Fender Groove Tube GT6L6B (099-4401-*02)

FUSE: 3A 250V fuse (100V and 120V versions)

1.6A 250V fuse (230V and 240V versions)

SPEAKER: One 12” 8ΩFender Re-issue

Gold Label (037617)

FOOTSWITCH: 2 Button: Gain, Channel (050419)

DIMENSIONS HEIGHT: 18.75 in (47.6 cm)

WIDTH: 23.5 in (59.7 cm)

DEPTH: 10.5 in (26.7 cm)

WEIGHT: 49.5 lb (22.5 kg)

Product specifications are subject to change without notice.

Specifications

wwwwww

ffeennddeerr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaadd..nneett

Fender

Fender®

®Hot Rod™ Deluxe

Hot Rod™ Deluxe

DEUTSCH

ITALIANO

FRANçAIS

ESPAÑOL

ENGLISH

PRESENCEREVERBMASTERMIDDLEBASSTREBLEDRIVEVOLUMEINPUTS

NORMAL

BRIGHT

DRIVE

CHANNEL

SELECT

PREAMP

OUT

POWER

AMP IN

FOOT

SWITCH ON ON

OFFSTANDBY

5678

ABCDEFGIJKL

HNOPQRS

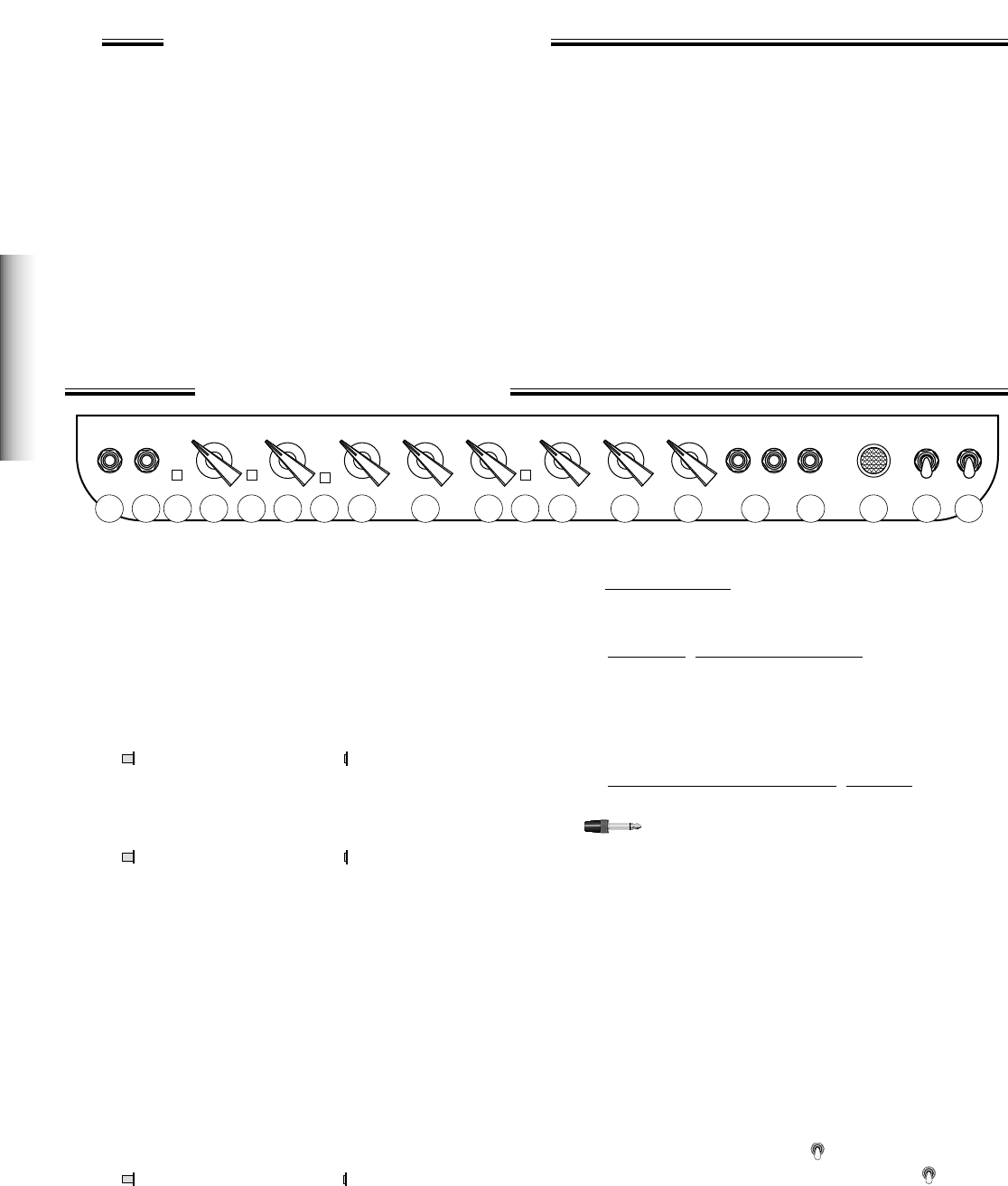

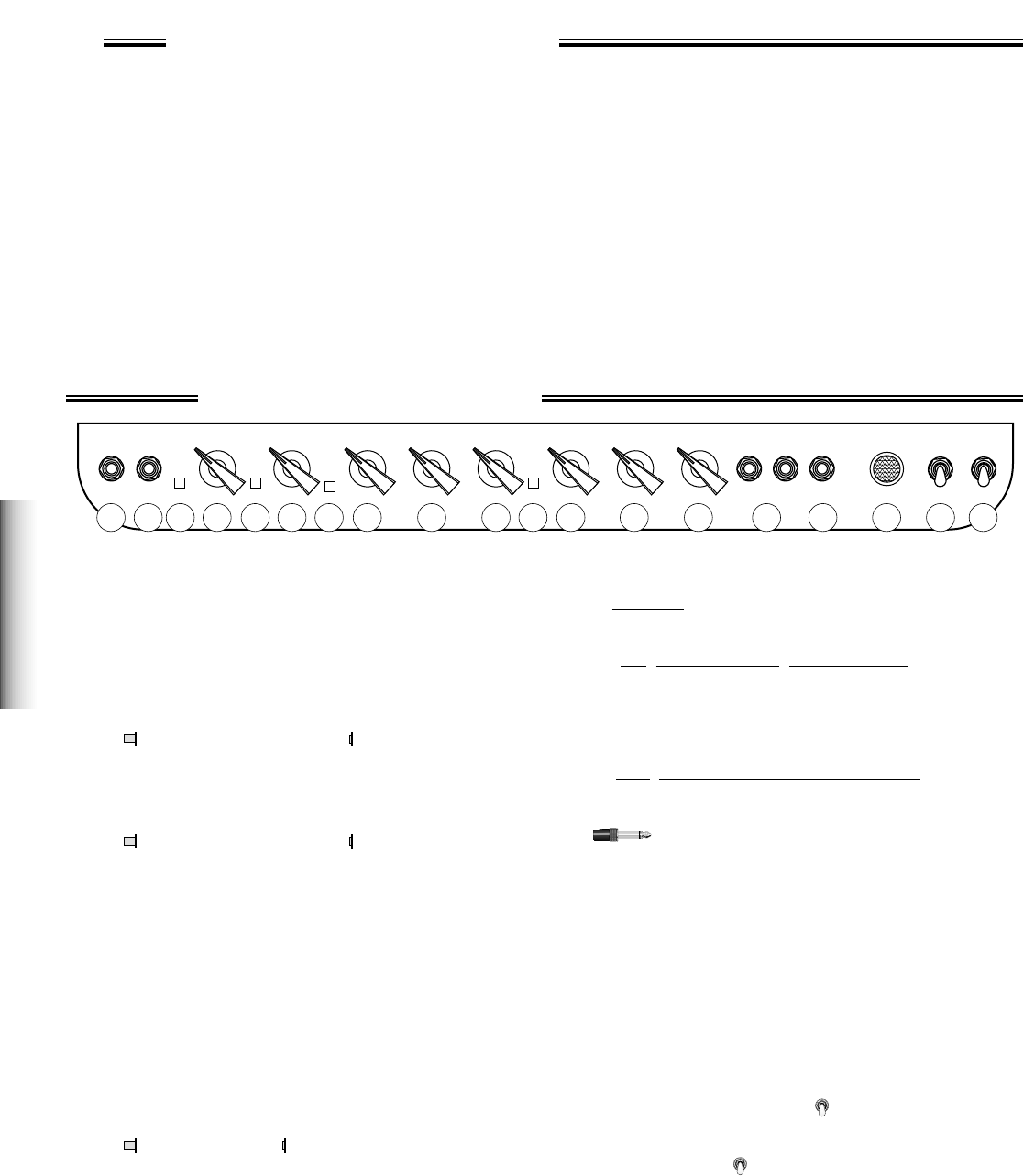

A. INPUT 1: Conexión de entrada para la mayoría de

guitarras.

B. INPUT 2: Conexión de entrada para instrumentos con

gran potencia de salida/preamplificados. Tiene una

ganancia (sensibilidad) inferior en 6dB a la de la entrada

INPUT 1 si se utiliza sola; ambas entradas son idénticas si

se utilizan simultáneamente.

C. NORMAL/BRIGHT: Aumenta las frecuencias altas del

canal Normal.

Normal Bright

D. VOLUME: Permite ajustar el volumen del canal Normal.

E. MORE DRIVE: Permite aumentar la ganancia del canal

Drive.

Drive More Drive

F. DRIVE: Permite ajustar el nivel de ganancia del canal

Drive/More Drive. Se utiliza junto con el botón MASTER {L}

para ajustar el volumen del canal Drive/

More Drive.

G. INDICADOR DE CANAL:

Apagado 

El canal Normal está activado

Amarillo

El canal Drive está activado

Rojo

El canal More Drive está activado

H. TREBLE: Permite ajustar las frecuencias altas.

I. BASS: Permite ajustar las frecuencias bajas.

J. MIDDLE: Permite ajustar las frecuencias medias.

K. CHANNEL SELECT:

Canal Normal Canal Drive

L. MASTER: Permite ajustar el volumen de los canales

Drive/More Drive junto con el botón DRIVE {F}.

M. REVERB: Permite ajustar el nivel de reverberación.

N. PRESENCE: Permite ajustar el sonido en un punto del

recorrido de la señal tras los circuitos de distorsión para

conseguir una modulación de sonido de frecuencias ultra

altas sin igual.

O. PRE AMP OUT / POWER AMP IN:

(1) Bucle de efectos: Conecte la salida PREAMP OUT a la

entrada de un dispositivo de efectos y la salida de el

dispositivo de efectos a la entrada POWER AMP IN.

(2) Varios amplificadores Hot Rod™: Conecte la salida

PREAMP OUT de la unidad principal a la entrada POWER

AMP IN de la unidad auxiliar. La unidad principal se utiliza

para controlar todas las unidades auxiliares, excepto los

efectos REVERB y PRESENCE, que permanecen activa-

dos en cada unidad.

(3) Refuerzo del sonido o de la grabación: Conecte la

salida PREAMP OUT a la entrada del equipo de sonido.

Para las conexiones utilice cables estándar con

conectores de tipo TS (Tip-Sleeve, punta y anillo). Ambos

conectores se encuentran antes de los efectos Reverb y

Presence en la ruta de la señal.

P. FOOTSWITCH (Incluido): Conecte el pedal aquí para

activar la seleccione remota de los canales Normal/

Drive/More Drive. Cuando el pedal está conectado, pre-

valece sobre los controles del panel correspondientes.

NOTA: Para conectar el pedal es preferible utilizar un cable

tipo altavoz en lugar de un cable de guitarra coaxial.

Q. INDICADOR DE ENCENDIDO: Se ilumina cuando el

amplificador está encendido. Para sustituir la bombilla

(tipo T47), desenrosque la cubierta roja.

R. STANDBY: P ara evitar el retardo en el calentamiento de

las válvulas al volver a tocar tras realizar pausas breves,

utilice la posición STANDBY en lugar de apagar el

amplificador. Utilice la posición STANDBY durante

30 segundos la primera vez que encienda el amplificador.

Si utiliza esta posición prolongará la vida de las válvulas

del amplificador.

S. INTERRUPTOR DE ENCENDIDO: Permite encender y

apagar el amplificador.

El nuevo amplificador Hot Rod™ Deluxe proporciona el

estándar de calidad mundial de Fender®y el sonido líder en

el mundo de Fender®.

• 40 vatios de salida en 4 Ωu 8 Ω

• Todas las válvulas de preamplificación y amplificación

proporcionan una distorsión de gran riqueza armónica

con una dinámica de gran sensibilidad al tacto

• Tres canales seleccionables ofrecen un arsenal

acústico, desde tonos brillantes y limpios hasta una

ganancia virtualmente ilimitada, impulsados por las

válvulas 12AX7 Fender®Groove Tubes™

• Se ha comprobado el rendimiento de las válvulas de

salida para que sea el adecuado para las válvulas

GT6L6B Fender®Groove Tubes™

• El pedal de dos botones (incluido) permite seleccionar

de forma remota los canales Normal/Drive/More Drive

•

Incorpora conectores de SALIDA DE PREAMPLIFICADOR /

ENTRADA DE AMPLIFICADOR

para configuraciones de

refuerzo, efectos, amplificadores o grabación

• El conector para ALTAVOZ EXTERNO ofrece una gran

flexibilidad para conectar diversos grupos de altavoces

externos opcionales

• La construcción de la caja es resistente y tiene una

cubierta de vinilo

Gracias por elegir Fender

– Sonido, tradición e innovación – desde 1946.

Funciones del panel

wwwwww

ffeennddeerr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaadd..nneett

8Fender

Fender®

®Hot Rod™ Deluxe

Hot Rod™ Deluxe

DEUTSCH

ITALIANO

FRANçAIS

ESPAÑOL

ENGLISH

T. CABLE DE ALIMENTACIÓN: Conecte la toma de

corriente alterna de acuerdo a la frecuencia y el voltaje

indicados en el panel posterior de la unidad.

U. FUSIBLE: Protege la unidad frente a fallos eléctricos.

Los fusibles de recambio deben ser del mismo tipo y

valor especificado en el soporte del fusible. Si los

fusibles de la unidad se funden repetidamente, lleve la

unidad a que la comprueben en un centro de

reparación autorizado por Fender®.

V. ALTAVOZ PRINCIPAL: Mientras la unidad esté

encendida, siempre debe estar conectada una de las

configuraciones de altavoces siguientes (interna o

externa), como se muestra a continuación:

*Para esta configuración inserte un conector abierto

(sin altavoces conectados).

W. ALTAVOZ EXTERNO: Este conector está cableado en

paralelo con el conector de altavoz principal, y sólo se

debe utilizar cuando hay algo conectado al conector de

altavoz principal, como se indica en la descripción de

ALTAVOZ PRINCIPAL {V} anterior.

X. VÁLVULAS FENDER®/GROOVE TUBES™ GT6L6B :

Las válvulas de salida desu nuevo amplifi-

cador Hot Rod™ corresponden a determinada

función y están etiquetadas como un para con

códigos de colores. Para sustituir estas

válvulas se recomienda utilizar válvulas nuevas con las

mismas etiquetas de color rojo, blanco o azul que las

válvulas originales. De lo contrario, puede que haya que

realizar ajustes en la polarización de las válvulas. Para

obtener el número de referencia de cada código de

color, consulte las Especificaciones a continuación.

Y. ESTABILIZADOR DE VÁLVULAS DE

PREAMPLIFICACIÓN: Alrededor de

las válvulas de preamplificación se ha

instalado un estabilizador que absorbe

las vibraciones para minimizar las

microfonías de válvulas que se suelen desarrollar al

cabo de cierto tiempo. El estabilizador se puede utilizar

con todas las válvulas de preamplificación compatibles

con su amplificador Hot Rod™.

3. *

V. W.

TIPO: PR 247

NÚMEROS DE REFERENCIA: 021-3202-000 (120 V, 60 Hz) EE.UU.

021-3232-000 (240 V, 50 Hz) AUS

021-3242-000 (230 V, 50 Hz) RU

022-3262-000 (230 V, 50 Hz) EUR

021-3272-000 (100 V, 50/60 Hz) Japón

CONSUMO DE CORRIENTE: 180 W

POTENCIA DE SALIDA: 40 W a 8 Ωó 4 Ωa 5 % THD

IMPEDANCIAS DE LAS ENTRADAS INPUT 1/2: 1 MΩ/ 136 kΩ

IMPEDANCIA DE SALIDA DEL

PREAMPLIFICADOR: 1,5 kΩMáx.

SENSIBILIDAD DE ENTRADA DEL

AMPLIFICADOR: 200 mV para cortes

IMPEDANCIA DE LA ENTRADA DEL

AMPLIFICADOR POWER AMP: 54 kΩ

VÁLVULAS: Tres válvulas Fender Groove Tube GT12AX7 (099-4005-000)

*(Tube label color: Red=1, White=2, Blue=3) Dos válvulas Fender Groove Tube GT6L6B (099-4401-*02)

FUSIBLE: Fusible de 3 A y 250 V para las versiones de 100 V y 120 V

Fusible de 1,2 A y 250 V para las versiones de 230 V y 240 V

ALTAVOZ: 1 Fender Re-issue de 12" y 8 Ω

Etiqueta dorada (037617)

PEDAL: De 2 botones: Ganancia, Canal (050419)

DIMENSIONES ALTO: 47,6 cm (18.7")

ANCHO: 59,7 cm (23.5")

FONDO: 26,7 cm (10.5")

PESO: 22,5 kg (49.5 lb)

Las especificaciones del producto están sujetas a cambios sin previo aviso.

Especificaciones

wwwwww

ffeennddeerr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaadd..nneett

Fender

Fender®

®Hot Rod™ Deluxe

Hot Rod™ Deluxe

DEUTSCH

ITALIANO

FRANçAIS

ESPAÑOL

ENGLISH

PRESENCEREVERBMASTERMIDDLEBASSTREBLEDRIVEVOLUMEINPUTS

NORMAL

BRIGHT

DRIVE

CHANNEL

SELECT

PREAMP

OUT

POWER

AMP IN

FOOT

SWITCH ON ON

OFFSTANDBY

5678

ABCDEFGIJKL

HNOPQRS

A. INPUT 1 – Prise de branchement pour la plupart des guitares.

B. INPUT 2 – Prise de branchement pour des instruments

préamplifiés/à sortie élevée. Produit un gain (sensibilité) de

6dB de moins que INPUT 1 si utilisé seul – les deux sorties

sont identiques si elles sont simultanément utilisées.

C. NORMAL/BRIGHT – Produit une gamme de hautes fréquen-

ces pour le canal Normal.

Normal Bright

D. VOLUME – Permet de régler le volume du canal Normal.

E. MORE DRIVE – Permet une suramplification du gain pour

le canal Drive.

Drive More Drive

F. DRIVE – Permet de régler le niveau du gain pour le canal

Drive/More Drive. A combiner avec MASTER {L} pour régler le

volume du canal Drive/More Drive.

G. CHANNEL INDICATOR –

Éteint 

Le canal Normal est actif

Jaune

Le canal Drive est actif

Rouge

Le canal More Drive est actif

H. TREBLE – Permet de régler les aigus.

I. BASS – Permet de régler les graves.

J. MIDDLE – Permet de régler les médiums.

K. CHANNEL SELECT -

Canal Normal Canal Drive

L. MASTER – Règle le volume des canaux Drive/More Drive en

combinaison avec DRIVE {F}.

M. REVERB – Permet de régler le niveau de réverbération.

N. PRESENCE – Permet de régler le son à un point donné du

chemin du signal après le circuit de distortion pour une

modélisation sonore unique de ultra haute fréquence.

O. PRE AMP OUT / POWER AMP IN -

(1) Effets Loop– Permet de raccorder la prise PREAMP OUT à

l’entrée d’un appareil à effets et la sortie de l’appareil à effets à

la prise POWER AMP IN.

(2) Amplificateurs multiples Hot Rod™ – Permet de

raccorder la prise PREAMP OUT de l’unité principale à la prise

POWER AMP IN de l’unité auxiliaire. Vous pouvez contrôler

toutes les unités auxiliaires à partir de l’unité principale,

excepté les commandes REVERB et PRESENCE qui

demeurent actives sur chaque unité.

(3) Enregistrement ou renforcement de son – Permet de

raccorder la prise PREAMP OUT à la prise jack de

l’équipement son.

Utilise des câbles standard avec des prises TS

(Pointe-Nuque à manchon) pour les connexions. Les deux

prises se situent devant les commandes Reverb et Presence

dans le chemin du signal.

P. FOOTSWITCH (Incluse) – Branchez la pédale à cet

emplacement pour permettre une sélection à distance des

canaux Normal/Drive/More Drive. Lorsqu’elle est branchée, la

pédale prime sur les potentiomètres correspondants.

REMARQUE : un câble de raccordement non blindé de type

haut-parleur est préférable à un câble coaxial pour guitare.

Q. POWER INDICATOR – S’allume lorsque l’appareil est sous

tension. Pour accéder à l’ampoule (de typeT47) afin de la

remplacer, dévissez le couvercle transparent rouge.

R. STANDBY – Utilisez STANDBY au lieu de mettre l’appareil

hors tension durant les courtes pauses pour éviter d’attendre

que le tube ne chauffe lorsque vous recommencez à jouer.

Utilisez STANDBY pendant 30 secondes lorsque vous

mettez l’appareil sous tension pour la première fois. L’utili-

sation des ces procédures de veille permet de prolonger la

durée de vie de vos tubes d’amplificateur.

S. POWER SWITCH – Permet de mettre l’appareil sous et

hors tension.

Le nouvel amplificateur Hot Rod™ Deluxe allie la qualité

supérieure Fender®au son Fender®mondialement reconnu.

• Sortie de 40 watts sous 4Ωou 8Ω

• Préamplificateur et amplificateur de puissance offrant une

compression tactile et une distorsion riche en harmonie

• Trois canaux variables offrant une gamme musicale

incluant sons limpides et gain pratiquement illimité,

alimentés par des tubes 12AX7 Fender®Groove Tubes™

• Les tubes de sortie sont des tubes GT6L6B Fender®

Groove Tubes™, testés pour satisfaire aux performances

les plus élevées

• Pédale à deux boutons (incluse) permettant une sélection

à distance des canaux Normal/Drive/More Drive

•

PRISES JACK PREAMP OUT / POWER AMP IN

pour les

configurations d’effets, d’amplificateur, d’enregistrement

ou de renforcement du son

• PRISE HAUT PARLEUR EXTERNE permettant des

connexions à des haut-parleurs supplémentaires

• Châssis renforcé et housse résistante en vinyle

Mer

Merci d’avoir choisi Fender

ci d’avoir choisi Fender®

– Le son, la tradition et l’innovation – depuis 1946.

Fonctions du panneau

wwwwww

ffeennddeerr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaadd..nneett

10 Fender

Fender®

®Hot Rod™ Deluxe

Hot Rod™ Deluxe

DEUTSCH

ITALIANO

FRANçAIS

ESPAÑOL

ENGLISH

T. POWER CORD – Branchez le câble d’alimentation selon la

tension et la fréquence indiquées sur le panneau arrière de

l’appareil.

U. FUSE – Ce fusible protège l’appareil des incidents élec-

triques. Les fusibles de rechange doivent correspondre au

type et à la caractéristique mentionnés sur le porte-fusible.

Si les fusibles de l’amplificateur sautent régulièrement,

faites-les tester dans un centre d’assistance Fender ®

agréé.

V. MAIN SPEAKER – L’une des configurations suivantes de

charge du haut-parleur (interne ou externe) doit toujours

être branchée comme indiqué ci-dessous, lorsque

l’appareil est sous tension :

*Insérez une fiche ouverte (aucun haut-parleur connecté)

pour cette configuration.

W. EXTERNAL SPEAKER – Cette prise est branchée paral-

lèlement à la prise principale du haut-parleur et ne doit être

utilisée qu’en combinaison avec un élément raccordé à la

prise principale comme indiqué dans la description relative

à MAIN SPEAKER {V} ci-dessus.

X. FENDER®/GROOVE TUBES™ GT6L6B – Les tubes de

sortie de votre nouvel amplificateur Hot Rod™

Deville ont été testés pour satisfaire aux

performances les plus élevées. De plus, les

paires sont signalées par des codes de couleur.

Nous vous recommandons, lors du remplace-

ment de ces tubes, de choisir de nouveaux tubes

possédant des plaques signalétiques du même rouge,

blanc ou bleu que les originaux. Dans le cas contraire, un

ajustement du bias du tube peut s’avérer nécessaire.

Reportez-vous aux spécifications ci-dessous pour

connaître le code couleur du numéro de pièce souhaité.

Y. PREAMP TUBE STABILIZER – Un sta-

bilisateur anti-vibrations est installé

autour des tubes du préamplificateur afin

de réduire les effets microphoniques qui

apparaissent avec le temps. Le stabili-

sateur peut être utilisé avec tous les tubes de préampli-

ficateur compatibles avec l’amplificateur Hot.

3. *

V. W.

TYPE : PR 247

NUMÉROS DE PIÈCE : 021-3202-000 (120 V, 60 Hz) États-Unis

021-3232-000 (240 V, 50 Hz) AUS

021-3242-000 (230 V, 50 Hz) RU

021-3262-000 (230 V, 50 Hz) EUR

021-3272-000 (100 V, 50/60 Hz) Japon

ALIMENTATION ÉLECTRIQUE : 180 W

PUISSANCE DE SORTIE : 40 W sous 8 Ωou 4 Ωà 5 % DHT

1/2 IMPÉDANCES D’ENTRÉE : 1 MΩ/ 136 kΩ

IMPÉDANCE DE SORTIE DU

PRÉAMPLIFICATEUR : 1,5 kΩMax

SENSIBILITÉ D’ENTRÉE DE

L’AMPLIFICATEUR DE PUISSANCE : 200 mV pour l’écrêteur

IMPÉDANCE D’ENTRÉE DE

L’AMPLIFICATEUR DE PUISSANCE : 54 kΩ

TUBES : Trois tubes Groove Fender GT12AX7 (099-4005-000)

*(Plaque signalétique couleur :

Rouge = 1, blanc = 2, bleu = 3) Deux tubes Groove Fender GT6L6B (099-4401-*02)

FUSIBLES : Fusible 3 A 250 V (versions 100 V et 120 V)

Fusible 1,6 A 250 V (versions 230 V et 240 V)

HAUT-PARLEUR : 1 réédition Fender 12 pouces, 8 Ω

Gold Label (037617)

PÉDALE : 2 boutons : Gain, Canal (050419)

DIMENSIONS HAUTEUR : 47,6 cm (18,7 pouces)

LARGEUR : 59,7 cm (23,5 pouces)

PROFONDEUR : 26,7 cm (10,5 pouces)

POIDS : 22,5 kg (49.5 livres)

Les spécifications du produit sont susceptibles de changer sans préavis.

Spécifications

wwwwww

ffeennddeerr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaadd..nneett

Fender

Fender®

®Hot Rod™ Deluxe

Hot Rod™ Deluxe

DEUTSCH

ITALIANO

FRANçAIS

ESPAÑOL

ENGLISH

PRESENCEREVERBMASTERMIDDLEBASSTREBLEDRIVEVOLUMEINPUTS

NORMAL

BRIGHT

DRIVE

CHANNEL

SELECT

PREAMP

OUT

POWER

AMP IN

FOOT

SWITCH ON ON

OFFSTANDBY

5678

ABCDEFGIJKL

HNOPQRS

A. INPUT 1 – Connessioni a spina per la maggior parte delle

chitarre.

B. INPUT 2 – Connessioni a spina per gli strumenti

preamplificati/ad alta emissione. Fornisce 6dB in meno di

guadagno (sensibilità) rispetto ad INPUT 1 se usato da solo; i

due input sono uguali se usati contemporaneamente.

C. NORMAL/BRIGHT – Fornisce il boost delle alte frequenze per

il canale Normal.

Normal Bright

D. VOLUME – Regola il volume del canale Normal.

E. MORE DRIVE – Fornisce il boost del guadagno per il canale

Drive.

Drive More Drive

F. DRIVE – Regola il livello di guadagno del canale Drive/

More Drive. Utilizzare insieme a MASTER {L} per regolare il

volume del canale Drive/More Drive.

G. INDICATORE DI CANALE -

Spento 

Canale Normal attivo

Giallo

Canale Drive attivo

Rosso

Canale More Drive attivo

H. TREBLE – Regola il tono delle alte frequenze.

I. BASS – Regola il tono delle basse frequenze.

J. MIDDLE – Regola il tono delle medie frequenze.

K. CHANNEL SELECT –

Canale Normal Canale Drive

L. MASTER – Regola il volume dei canali Drive/More Drive

insieme a DRIVE {F}.

M. REVERB – Regola il livello di reverbero.

N. PRESENCE – Regola il tono in un punto del percorso di

segnale dopo il circuito di distorsione per una modulazione

dei toni di altissima frequenza assolutamente unica.

O. PRE AMP OUT / POWER AMP IN –

(1) Effects Loop– Collegare PREAMP OUT all’ingresso di un

dispositivo effetti, quindi collegare l’uscita del dispositivo effetti

a POWER AMP IN.

(2) Più ampli Hot Rod™ – Collegare PREAMP OUT dell’unità

primaria a POWER AMP IN dell’unità ausiliaria. L’unità primaria

si usa per controllare tutte le unità ausiliarie, tranne per

REVERB e PRESENCE che rimangono attive su ogni unità.

(3) Registrazione o amplificazione – Collegare PREAMP OUT

al jack di input dell’apparecchiatura di amplificazione.

Usare cavi standard con spinotti TS per le

connessioni. I due jack sono prima di Reverb e Presence nel

percorso del segnale.

P. FOOTSWITCH (Incluso) – Collegare il pedale per l’attivazione

remota della selezione di canale Normal/Drive/More Drive.

Quando il pedale è collegato, ha la priorità sui corrispondenti

controlli del pannello. NOTA: Per il collegamento del pedale,

un cavo per speaker è preferibile a un cavo coassiale da

chitarra.

Q. INDICATORE DI ALIMENTAZIONE – Si illumina quando

l’unità è accesa. Per accedere alla lampadina (tipo T47) e

sostituirla, svitare la copertura sfaccettata.

R. STANDBY – Utilizzare STANDBY invece di spegnere

l’alimentazione per brevi pause, per eliminare il ritardo

necessario al riscaldamento quando si riprende a suonare.

Utilizzare STANDBY per 30 secondi quando si accende

l’unità inizialmente. L’uso di queste procedure di standby

prolunga la durata delle valvole dell’amplificatore.

S. INTERRUTTORE DI ALIMENTAZIONE – Spegne e accende

l’amplificatore.

Il nuovo amplificatore Hot Rod™ Deluxe offre il suono e la

qualità Fender®famosi in tutto il mondo.

• 40 watt di uscita a 4Ωo 8Ω

• Il preamplificatore a valvole e l’ampificatore di potenza

forniscono una distorsione armonicamente ricca e una

dinamica sensibile al tocco

• Tre canali selezionabili offrono una scelta sonora da toni

puliti e brillanti a un guadagno praticamente illimitato,

alimentato dalle 12AX7 Fender®Groove Tubes™

• Le valvole di output sono GT6L6B Fender®Groove

Tubes™ collaudate e abbinate

• Pedale a 2 pulsanti (incluso) per l’attivazione remota della

selezione di canale Normal/Drive/More Drive

• Jack PREAMP OUT / POWER AMP IN per l’impostazione

degli effetti, degli amplificatori, della registrazione o

dell’amplificazione

• JACK SPEAKER ESTERNO offre la flessibilità delle

connessioni in array di speaker opzionali

• Costruzione robusta della cassa e copertura resistente in

vinile

Grazie per aver

Grazie per avere scelto Fender

e scelto Fender®

– T

– Tone, T

one, Tradition and Innovation – dal 1946

radition and Innovation – dal 1946

Funzioni del pannello

wwwwww

ffeennddeerr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaadd..nneett

12 Fender

Fender®

®Hot Rod™ Deluxe

Hot Rod™ Deluxe

DEUTSCH

ITALIANO

FRANçAIS

ESPAÑOL

ENGLISH

T. CAVO DI ALIMENTAZIONE – Collegare il cavo di

alimentazione a una presa conforme ai requisiti di tensione

e frequenza indicati sul pannello posteriore dell’unità.

U. FUSE – Protegge l’unità dagli sbalzi di tensione. Sostituire

il fusibile solo con un fusibile dello stesso tipo e della stessa

potenza (come indicato sul portafusibile). Se i fusibili

dell’amplificatore si bruciano ripetutamente, far controllare

l’amplificatore da un tecnico autorizzato Fender®.

V. MAIN SPEAKER – Quando l’unità è accesa, deve essere

sempre connessa una delle seguenti configurazioni di

carico speaker (interni o esterni), come mostrato di seguito:

*Inserire uno spinotto aperto (senza speaker collegati) per

questa configurazione.

W. EXTERNAL SPEAKER – Questo jack è collegato in

parallelo con il jack SPEAKER PRINCIPALE e deve essere

usato solo insieme a una configurazione collegata al jack

dello speaker principale, come mostrato prima, nella

descrizione di MAIN SPEAKER {V}.

X. FENDER®/GROOVE TUBES™ GT6L6B – Le

valvole di output del nuovo amplificatore Hot

Rod™ Deville sono abbinate in base alle

prestazioni ed etichettate per colore in coppie.

Quando si sostituiscono, si consiglia di scegliere le nuove

valvole che hanno le stesse etichette rosse, bianche o blu

delle valvole originali. Altrimenti, è possibile che occorra la

regolazione del bias delle valvole. Per il numero di parte

con il codice colore, vedere Specifiche.

Y. STABILIZZATORE VALVOLE PREAMPLI –

Intorno alle valvole del preampli è

installato uno stabilizzatore di assorbi-

mento delle vibrazioni, per ridurre al

minimo il rumore che normalmente si manifesta nel tempo.

Lo stabilizzatore può essere usato con tutte le valvole

preampli compatibili con l’amplificatore Hot.

3. *

V. W.

TIPO: PR 247

NUMERI DI PARTE: 021-3202-000 (120 V, 60 Hz) USA

021-3232-000 (240 V, 50 Hz) AUS

021-3242-000 (230 V, 50 Hz) Regno Unito

021-3262-000 (230 V, 50 Hz) EUR

021-3272-000 (100 V, 50/60 Hz) Giappone

REQUISITI DI ALIMENTAZIONE: 180 W

POTENZA IN USCITA: 40 W per 8 Ωo 4 Ωal 5 % di distorsione armonica totale

IMPEDENZA INPUT 1/2: 1 MΩ/ 136 kΩ

IMPEDENZA DI USCITA PREAMPLI: 1,5 kΩMax

SENSIBILITÀ DI INGRESSO AMPLIF. DI POTENZA: 200 mV per clipping

IMPEDENZA DI INGRESSO AMPLIF. DI POTENZA: 54 kΩ

VALVOLE: Tre Fender Groove Tube GT12AX7 (099-4005-000)

*(Colore etichette valvole: Rosso=1, Bianco=2, Blu=3) Due Fender Groove Tube GT6L6B (099-4401-*02)

FUSIBILE: Fusibile da 3 A 250 V per le versioni 100 V e 120 V

Fusibile da 1,6 A 250 V per le versioni 230 V e 240 V

SPEAKER: 1 Fender Reissue da 12 pollici 8Ω

Gold Label (037617)

PEDALE: A due pulsanti: Gain, Channel (050419)

DIMENSIONI ALTEZZA: 47,6 cm (18,75 poll.)

LARGHEZZA: 59,7 cm (23,5 poll.)

PROFONDITÀ: 26,7 cm (10,5 poll.)

PESO: 22,5 kg (49.5 libbre)

Le specifiche dei prodotti sono soggette a modifica senza preavviso.

Specifiche

wwwwww

ffeennddeerr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaadd..nneett

Fender

Fender®

®Hot Rod™ Deluxe

Hot Rod™ Deluxe

DEUTSCH

ITALIANO

FRANçAIS

ESPAÑOL

ENGLISH

PRESENCEREVERBMASTERMIDDLEBASSTREBLEDRIVEVOLUMEINPUTS

NORMAL

BRIGHT

DRIVE

CHANNEL

SELECT

PREAMP

OUT

POWER

AMP IN

FOOT

SWITCH ON ON

OFFSTANDBY

5678

ABCDEFGIJKL

HNOPQRS

A. INPUT 1 – Anschlussbuchse für fast alle Gitarren.

B. INPUT 2 – Anschlussbuchse für Instrumente mit

starkem Ausgangssignal oder vorverstärkte Instrumente.

6 dB weniger Gain (Empfindlichkeit) als INPUT 1 bei

alleiniger Nutzung. Bei gleichzeitiger Nutzung sind beide

Eingänge identisch.

C. NORMAL/BRIGHT – Liefert einen Boost im hohen

Frequenzbereich für den NORMAL-Kanal.

NORMAL BRIGHT

D. VOLUME – Regelt die Lautstärke des NORMAL-Kanals.

E. MORE DRIVE – Liefert einen Gain-Boost für den DRIVE-

Kanal.

DRIVE MORE DRIVE

F. DRIVE – Regelt die Stärke des Gain für den

DRIVE-/MORE DRIVE-Kanal. In Verbindung mit MASTER

{L} können Sie hiermit die Gesamtlautstärke des DRIVE-

/MORE DRIVE-Kanals einstellen.

G. KANALANZEIGE –

Aus 

NORMAL-Kanal ist aktiv

Gelb

DRIVE-Kanal ist aktiv

Rot

MORE DRIVE-Kanal ist aktiv

H. TREBLE – Regelt den hohen Frequenzbereich.

I. BASS – Regelt den tiefen Frequenzbereich.

J. MIDDLE – Regelt den mittleren Frequenzbereich.

K. CHANNEL SELECT –

NORMAL-Kanal DRIVE-Kanal

L. MASTER – Regelt zusammen mit DRIVE {F} die Lautstärke

der Kanäle DRIVE/MORE DRIVE.

M. REVERB – Regelt die Intensität des Reverb-Effekts.

N. PRESENCE – Regelt den Klang an einem Punkt im

Signalpfad nach der Verzerrung für eine einzigartige

Klangabstimmung im ultra-hohen Frequenzbereich.

O. PRE AMP OUT/POWER AMP IN –

(1) Effekt-Loop – Anschluss von PREAMP OUT an den

Eingang eines Effektgeräts und Anschluss des Ausgangs

des Effektgeräts an POWER AMP IN.

(2) Mehrere Hot Rod™-Verstärker – Anschluss von

PREAMP OUT des Primärgeräts an POWER AMP IN des

Zusatzverstärkers. Alle Zusatzverstärker werden über den

Primärverstärker geregelt. Ausgenommen sind REVERB

und PRESENCE, die weiterhin über die einzelnen

Verstärker geregelt werden können.

(3) Aufnahmegerät oder Mischpult – Anschluss von

PREAMP OUT an den Eingang von zusätzlichem

Equipment.

Der Anschluss erfolgt standardmäßig über Kabel

mit 6,3-mm-Klinkenstecker. Beide Buchsen befinden sich

im Signalpfad vor REVERB und PRESENCE.

P. FOOTSWITCH (mitgeliefert) – Zur Auswahl der Kanäle

NORMAL/DRIVE/MORE DRIVE über den Fußschalter. Ist

der Fußschalter angeschlossen, übersteuert er die

Einstellungen der entsprechenden Regler auf der

Bedienleiste. HINWEIS: Für den Anschluss des Fuß-

schalters sind Lautsprecherkabel besser geeignet als

Koaxial-Gitarrenkabel.

Q. POWER-ANZEIGE – Leuchtet auf, wenn der Verstärker

eingeschaltet ist. Um das Birnchen (Typ T47) auszu-

wechseln, müssen Sie die rote Abdeckung abschrauben.

R. STANDBY – Schalten Sie den Verstärker bei kürzeren

Spielpausen auf STANDBY , anstatt ihn auszuschalten,

um die Röhren auf Betriebstemperatur zu halten und die

Aufwärmphase nach einem Kaltstart zu umgehen.

Schalten Sie den Verstärker beim Einschalten zunächst für

30 Sekunden auf STANDBY Durch Befolgen dieser

Standby-Regeln verlängern Sie die Lebensdauer Ihrer

Verstärkerröhren.

S. POWER-SCHALTER – Dient zum Ein- und Ausschalten

des Verstärkers.

Ihr neuer Hot Rod™ Deluxe-Verstärker liefert Ihnen den

Weltklasse-Fender®-Sound und die weltweit führende

Fender®-Qualität.

• 40 Watt Ausgangsleistung an 4 Ωoder 8 Ω

• Alle Röhrenvorstufen und -endstufen liefern eine

satte Verzerrung und Dyna-Touch-Steuerung.

• Drei wählbare Kanäle bieten ein umfangreiches

Klangarsenal von kristallklaren Tönen bis hin zu

praktisch unbegrenztem Gain, erzeugt von den

12AX7 Fender®Groove Tubes™.

• Das Leistungsverhalten der Endstufenröhren ist

gestestet und entspricht dem von GT6L6B Fender®

Groove Tubes™.

• Zweifach-Fußschalter (mitgeliefert) zur externen

Auswahl der Kanäle NORMAL/DRIVE/MORE DRIVE

•

PREAMP OUT / POWER AMP IN

-Buchsen für den An-

schluss von Effekten, Aufnahmegeräten oder

Mischpulten

• EXTERNAL SPEAKER-Anschlussbuchse für mehr

Flexibilität durch Anschluss von externen Laut-

sprechern

• Robustes Gehäuse und strapazierfähige Abdeck-

haube aus Vinyl

Vielen Dank, dass Sie sich für Fender

ielen Dank, dass Sie sich für Fender®

® entschieden

entschieden

haben!

– T

– Ton, T

on, Tradition und Innovation – seit 1946!

radition und Innovation – seit 1946!

Bedienleiste

wwwwww

ffeennddeerr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaadd..nneett

14 Fender

Fender®

®Hot Rod™ Deluxe

Hot Rod™ Deluxe

DEUTSCH

ITALIANO

FRANçAIS

ESPAÑOL

ENGLISH

T. NETZKABEL – Schließen Sie das Netzkabel gemäß der

auf der Rückseite des Geräts angegebenen Spannung

und Frequenz an.

U. FUSE – Schützt den Verstärker vor Spannungsspitzen.

Verwenden Sie nur Sicherungen des gleichen Typs und

der gleichen Stärke (siehe Angaben auf Siche-

rungshalter). Wenn wiederholt Sicherungen durch-

brennen, bringen Sie den Verstärker zu einem

autorisierten Fender®Service-Center.

V. MAIN SPEAKER – Wenn der Verstärker eingeschaltet

ist, muss immer eine der folgenden Lautsprecherkonfi-

gurationen (intern oder extern) angeschlossen sein.

*Fügen Sie für diese Konfiguration (keine Lautsprecher

angeschlossen) einen Blindstecker hinzu.

W. EXTERNAL SPEAKER – Diese Buchse ist mit der MAIN

SPEAKER-Buchse parallel geschaltet und darf nur

genutzt werden, wenn die MAIN SPEAKER-Buchse

belegt ist (siehe Beschreibung von MAIN SPEAKER {V}

oben).

X. FENDER®/GROOVE TUBES™ GT6L6B – Die

Endstufenröhren in Ihrem neuen Hot Rod™-

Verstärker sind auf die Leistung des Geräts

abgestimmt und paarweise farblich gekenn-

zeichnet. Wenn diese Röhren ausgetauscht

werden, sollten die neuen Röhren möglichst die gleiche

rote, weiße oder blaue Farbkennzeichnung wie die

Originalröhren aufweisen. Ansonsten muss die Bias-

Einstellung der Röhre möglicherweise angepasst

werden. Die Artikelnummer für die Röhren mit Farbcode

finden Sie in den Technischen Daten unten.

Y. PREAMP TUBE STABILIZER –

Ein vibrationsdämpfender Stabilisator

wird um die Vorstufenröhren montiert,

um die Röhrengeräusche zu minimie-

ren, die im Laufe der Zeit entstehen.

Dieser Stabilisator kann für alle Vorstufenröhren

verwendet werden, die mit Ihrem Hot Rod™-Verstärker

kompatibel sind.

3. *

V. W.

TYP: PR 247

ARTIKELNUMMERN: 021-3202-000 (120 V, 60 Hz) USA

021-3232-000 (240 V, 50 Hz) AUS

021-3242-000 (230 V, 50 Hz) UK

021-3262-000 (230 V, 50 Hz) EUR

021-3272-000 (100 V, 50/60 Hz) JPN

STROMVERSORGUNG: 180 W

AUSGANGSLEISTUNG: 40 W an 8 Ωoder 4 Ωbei 5 % THD (Gesamtverzerrung)

IMPEDANZEN INPUT 1/2: 1 MΩ/ 136 kΩ

AUSGANGSIMPEDANZ VORSTUFE: 1,5 kΩMax.

EINGANGSEMPFINDLICHKEIT ENDSTUFE: 200 mV für Clipping

EINGANGSIMPEDANZ ENDSTUFE: 54 kΩ

RÖHREN: Drei Fender Groove Tubes GT12AX7 (099-4005-000)

*(Röhrentypenschild Farbcode: Zwei Fender Groove Tubes GT6L6B (099-4401-*02)

Rot=1, Weiß=2, Blau=3)

SICHERUNG: 3 A, 250 V (100-V- und 120-V-Geräte)

1,6 A, 250 V (230-V- und 240-V-Geräte)

LAUTSPRECHER: 1, 12" 8 ΩFender Re-issue

Gold Label (Art.-Nr. 037617)

FUSSSCHALTER: 2 Schalter: Gain, Kanal (Art.-Nr. 050419)

ABMESSUNGEN HÖHE: 47,6 cm (18.75")

BREITE: 59,7 cm (23.5")

TIEFE: 26,7 cm (10.5")

GEWICHT: 22,5 kg (49.5 lb)

Die technischen Daten des Produkts können jederzeit ohne vorherige Ankündigung geändert werden.

Technische Daten

echnische Daten

wwwwww

ffeennddeerr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaadd..nneett

Fender

Fender®

®Hot Rod™ Deluxe

Hot Rod™ Deluxe

Deluxe

DEUTSCH

ITALIANO

FRANçAIS

ESPAÑOL

ENGLISH

16 Fender

Fender®

®Hot Rod™ Deluxe

Hot Rod™ Deluxe

DEUTSCH

ITALIANO

FRANçAIS

ESPAÑOL

ENGLISH

DEUTSCH

ITALIANO

FRANçAIS

ESPAÑOL

ENGLISH

Fender

Fender®

®Hot Rod™ Deluxe

Hot Rod™ Deluxe

wwwwww

ffeennddeerr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaadd..nneett

18 Fender

Fender®

®Hot Rod™ Deluxe

Hot Rod™ Deluxe

wwwwww

ffeennddeerr..ccoomm

✧

wwwwww

..mmrrggeeaarrhheeaadd..nneett

Fender

Fender®

®Hot Rod™ Deluxe

Hot Rod™ Deluxe

A PRODUCT OF:

FENDER MUSICAL INSTRUMENTS CORP.

CORONA, CA USA

Hot Rod™ is a trademark and Fender® is a registered trademark of FMIC,

other trademarks are properties of their respective owners.

Fender HotRod Dlx 050405 C Hot Rod Deluxe Manual
