ENGLISH - PAGES . . . . . . 3-9

ESPAÑOL - PAGINAS . . . . 10-16

FRANÇAIS - PAGES . . . . . 17-23

ITALIANO . - PAGINE. . . . 24-30

DEUTSCH - SEITEN . . . . . 31-37

PORTUGUÊS - PAGINA . . 38-44

. . . . . . . . . . 45-51

80 Watts of Professional Power

Built-in Digital Reverb

VIP™ (Vocal Input Priority) Allows input one to

automatically override all other inputs when a signal is

present on input one

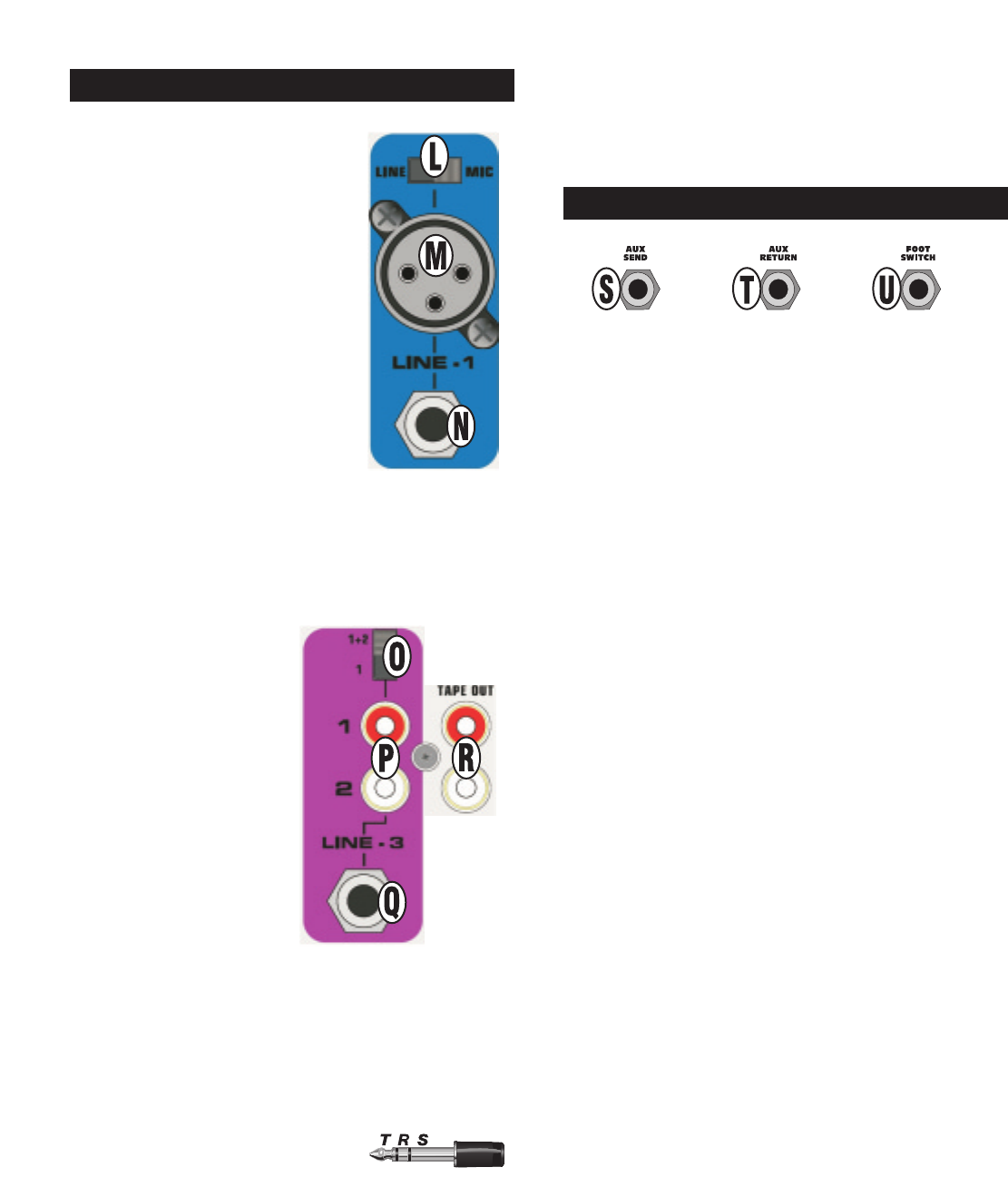

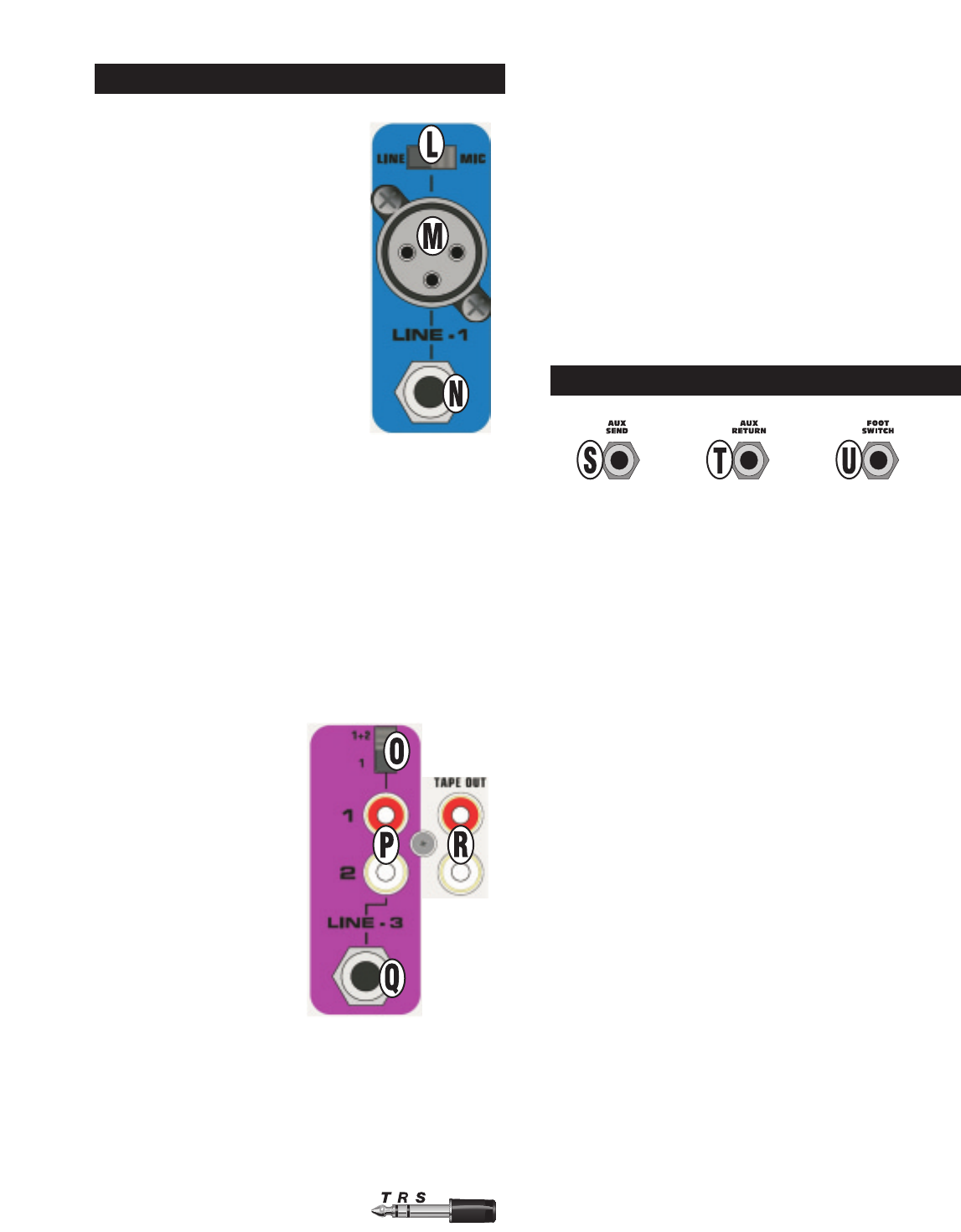

Two Mono Microphone / Line Inputs with XLR and 1/4”

balanced inputs connections

Tape Input with 1/4" TRS and RCA Connections

Switch Mode Power Supply Allows Use Anywhere In The

World

Everything You Need To Get Started:

– Passport Mixer Amplifier

– A Dynamic Microphone & 6m (20’) Cable

– Two Speaker Cables, 9m (30’)

– IEC Power Cable

– Two, Full-Range Speaker Enclosures

– Full transportation enclosure

Congratulations on your purchase of a Fender Passport P80

high performance, self-contained portable audio system. Your

Passport includes everything you will need for great sound…

Anywhere.

Carry your Passport as you would a medium sized suit case.

Flip open the speaker latches, and you’ll discover two full-

range speaker cabinets, a powered mixer, a dynamic

microphone, plus all the cables you need to get started. Use

your Passport to amplify voices, musical instruments,

computer sound cards, CD’s, tape playback and more.

Passport’s quick and easy set-up, its ability to cover large

audiences and simple operation are the hallmarks of this

innovative product line.

The Passport’s control panel features two mono mic/line

inputs and one additional line input (three channels total).

Input 3 can be configured for single or summing operation

allowing superb flexibility in input use. Moreover, the

revolutionary speaker technology in each speaker enclosure

delivers remarkably clean, full range sound with exceptional

audience coverage. The self-powered mixer provides a total

of 80 watts of high quality sound.

For vocal operation, the Passport’s VIP (Vocal Input Priority)

feature can be used to reduce or “duck” the background

music level as you begin to speak and then restore your

background music when you have finished speaking.

Experiment with the tone controls, digital reverb and speaker

placement and discover the Passport’s incredible power and

versatility.

INTRODUCTION

Fender Passport - P80

Portable Sound System

SAFETY GUIDELINES

INSTRUCTIONS PERTAINING TO A RISK OF FIRE, ELECTRIC SHOCK OR INJURY TO PERSONS.

CAUTION: To reduce the risk of electric shock, do not remove

cover (or back). No user serviceable parts inside. Refer

servic-ing to qualified service personnel.

WARNING: To reduce the risk of fire or electric shock, do not

expose this apparatus to rain or moisture.

The lightning flash with an arrowhead symbol within an equilateral

triangle, is intended to alert the user to the presence of

uninsulated ‘dangerous voltage’ within the product’s enclosure

that may be of sufficient magnitude to constitute a risk of electric

shock to persons.

The exclamation point within an equilateral triangle is intended to

alert the user to the presence of important operating and mainte-

nance (servicing) instructions in the literature accompanying the

product.

CAUTION: In Canada and the USA, to prevent electric shock,

match the wide blade of the plug to the wide slot in the socket

and insert the plug fully into the socket.

Important safety instructions

This product is designed and manufactured to meet strict quality and safety

standards. However, you should be aware of the following installation and

operation precautions:

1. Take heed of warnings and instructions. Save these instructions.

You should read all the safety and operating instructions before operating this

appliance.

Retain this handbook for future reference and adhere to all warnings in the

handbook or on the appliance.

2. Water and moisture

The presence of electricity near water can be dangerous. Do not use the

appliance near water – for example next to a bathtub, washbowl, kitchen sink,

in a wet basement or near a swimming pool, etc.

3. Object or liquid entry

Take care that objects do not fall and liquids are not spilled into the enclosure

through any openings. Liquid filled objects such as vases should not be placed

on the equipment.

4. Ventilation

Do not place the equipment on a bed, sofa, rug or similar soft surface, or in an

enclosed book-case or cabinet, since ventilation may be impeded. We

recommend a minimum distance of 150mm (6 inches) around the sides and top

of the appliance to provide adequate ventilation.

5. Heat

Locate the appliance away from flames or heat producing equipment such as

radiators, stoves or other appliances (including other amplifiers) that produce

heat.

6. Power sources

Only connect the appliance to a power supply of the type described in the

operating instruc-tions or as marked on the appliance.

7. Power-cord protection

Power supply cords should be routed so that they are not likely to be walked on

or pinched by items placed upon or against them, paying particular attention to

cords and plugs, and the point where they exit from the appliance.

8. Grounding

Ensure that the grounding means of the appliance is not defeated.

CAUTION ATTENTION

RISK OF ELECTRIC

SHOCK DO NOT OPEN

RISQUE D’ LECTROCUTION

NE PAS OUVRIR

9. Power lines

Locate any outdoor antenna/aerial away from power lines.

10. Non-use periods

If the unit has a stand-by function, a small amount of current will continue to

flow into the equipment in this mode. Unplug the power cord of the appliance

from the outlet if left unused for a long period of time.

11. Servicing

You should not attempt to service the appliance beyond that described in this

handbook. All other servicing should be referred to qualified service personnel.

12. Damage requiring service

The appliance should be serviced by qualified service personnel when:

A. the power-supply cord or the plug has been damaged, or

B. objects have fallen, or liquid has spilled into the appliance, or

C. the appliance has been exposed to rain, or

D. the appliance does not appear to operate normally or exhibits a

marked change in performance, or

E. the appliance has been dropped or the enclosure damaged.

Safety compliance

This product has been designed to meet the IEC 60065 international; C22.2 No

1; UL813 electrical safety standards in addition to applicable EMC standards.

The Fender Passport sound system is supplied

with a detachable power cable with an IEC female

connector and a male AC connector. Depending

on the territory in which the Passport system is

purchased, the power cable will be supplied with one of a

number of male AC connectors to accommodate the different

safety and code requirements of specific countries. All AC

cables supplied with Passport products are three pin

grounded types.

Under no circumstances should the ground (earth) pin be

disconnected or removed.

Your Passport System features a Switch-Mode-Power-Supply

designed to operate on any AC voltage and line frequency to

convert AC power with maximum efficiency.

If you are not sure of the wiring codes & colors, AC

grounding, or correct procedures for connection, consult

a qualified technician.

WARNING

Under no circumstances should the ground pin on

the Passport or on any of your electrical

equipment be lifted. It is possible that under

certain circumstances a combination of different

types of ungrounded equipment can create a life threatening

shock hazard. Microphones have metal cases and are

connected through the mic cable to the mixer’s chassis. Your

Passport mixer may be correctly grounded if the building’s

wiring is to code and the ground pin on the AC plug is properly

connected. However if for any reason external AC powered

equipment with ungrounded AC connections are used in

conjunction with the Passport system (e.g. an ungrounded

music amplifier), there may be a difference in potential to the

microphone case. With this combination a performer holding

a (grounded) microphone coming into contact with an

ungrounded item of powered equipment may be subject to

dangerous electrical shocks.

By following the correct procedures and safety precautions,

risks of severe shock hazard can be minimized. Always check

the AC connection and particularly the voltage between the

microphone and any other AC equipment. Best of all, avoid

operating the system in conjunction with ungrounded or

improperly grounded electrical equipment.

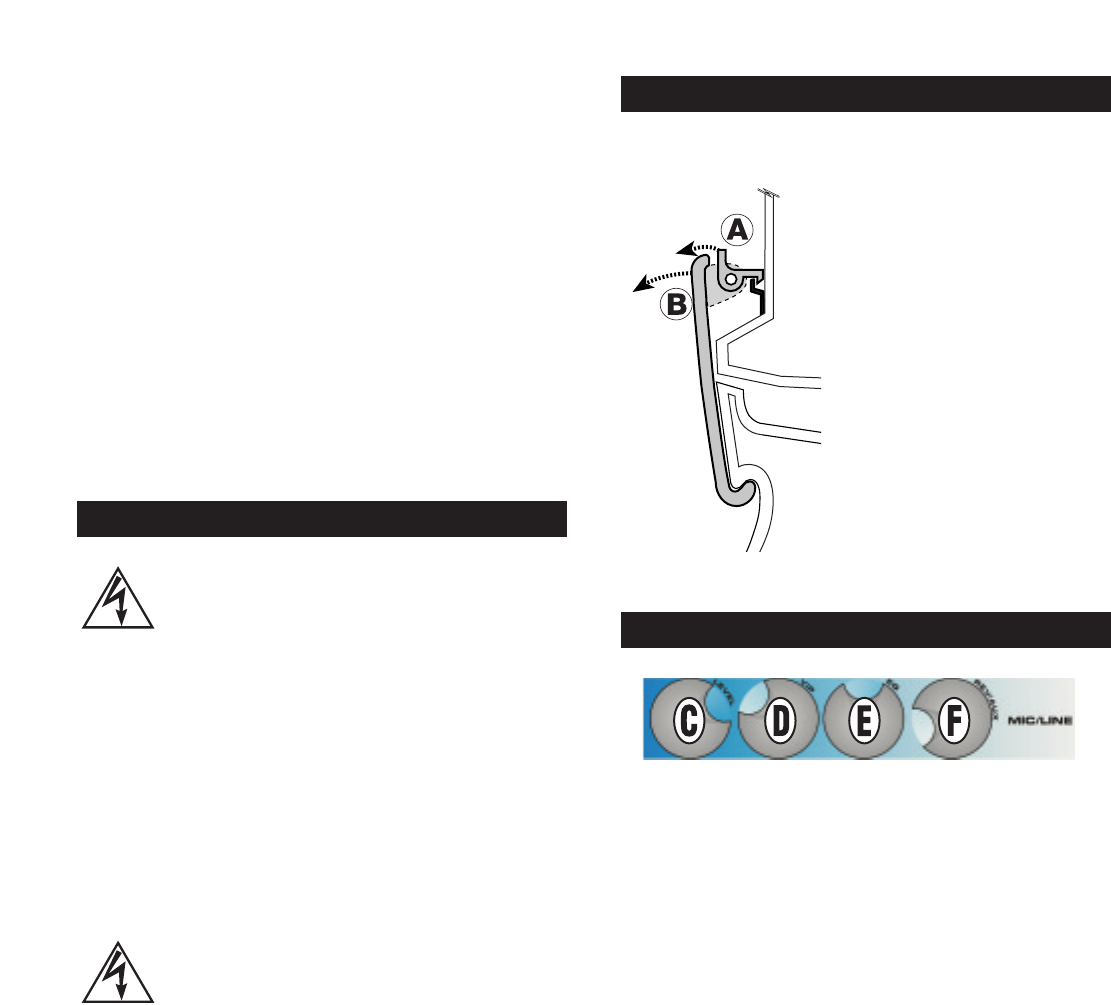

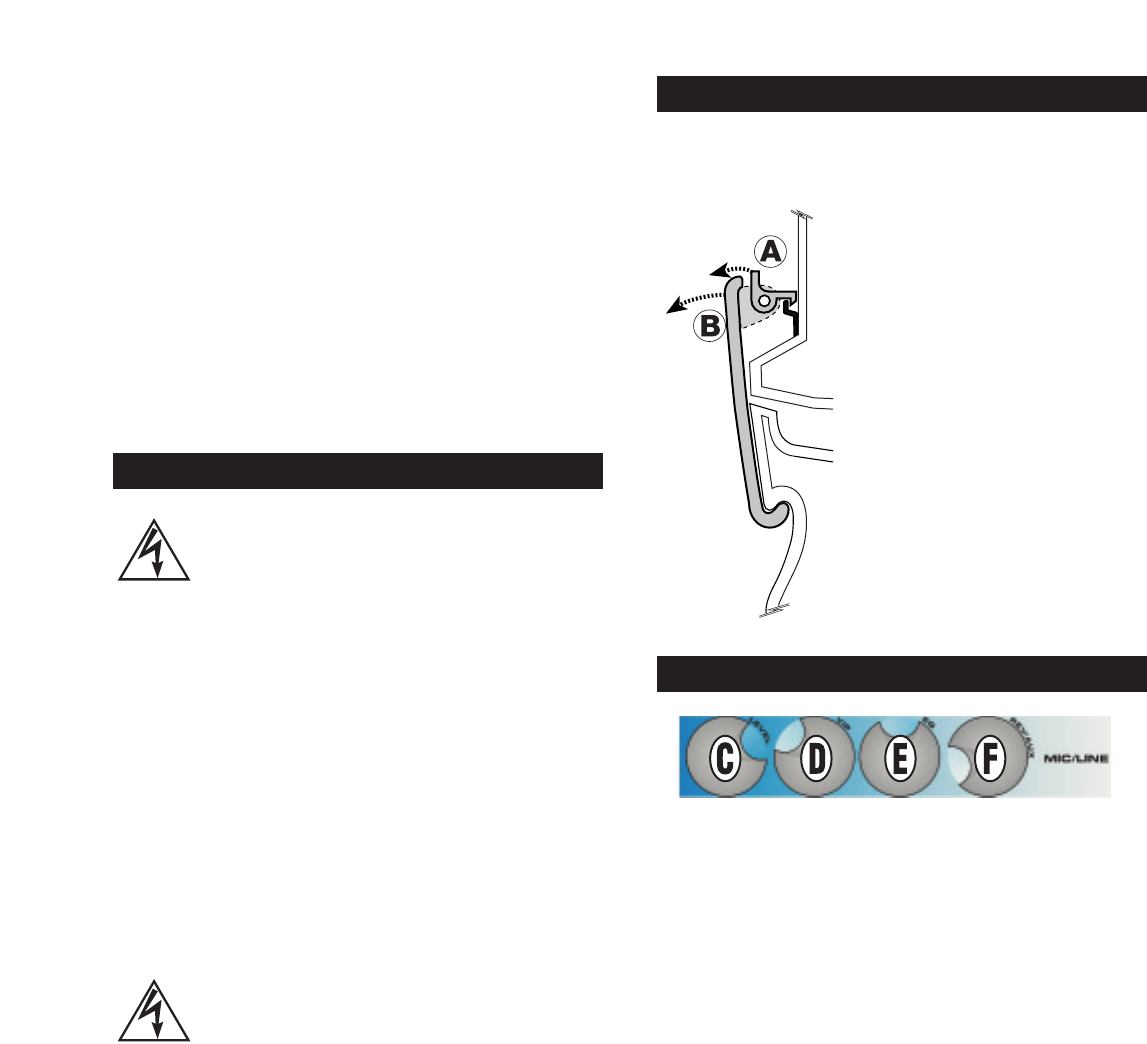

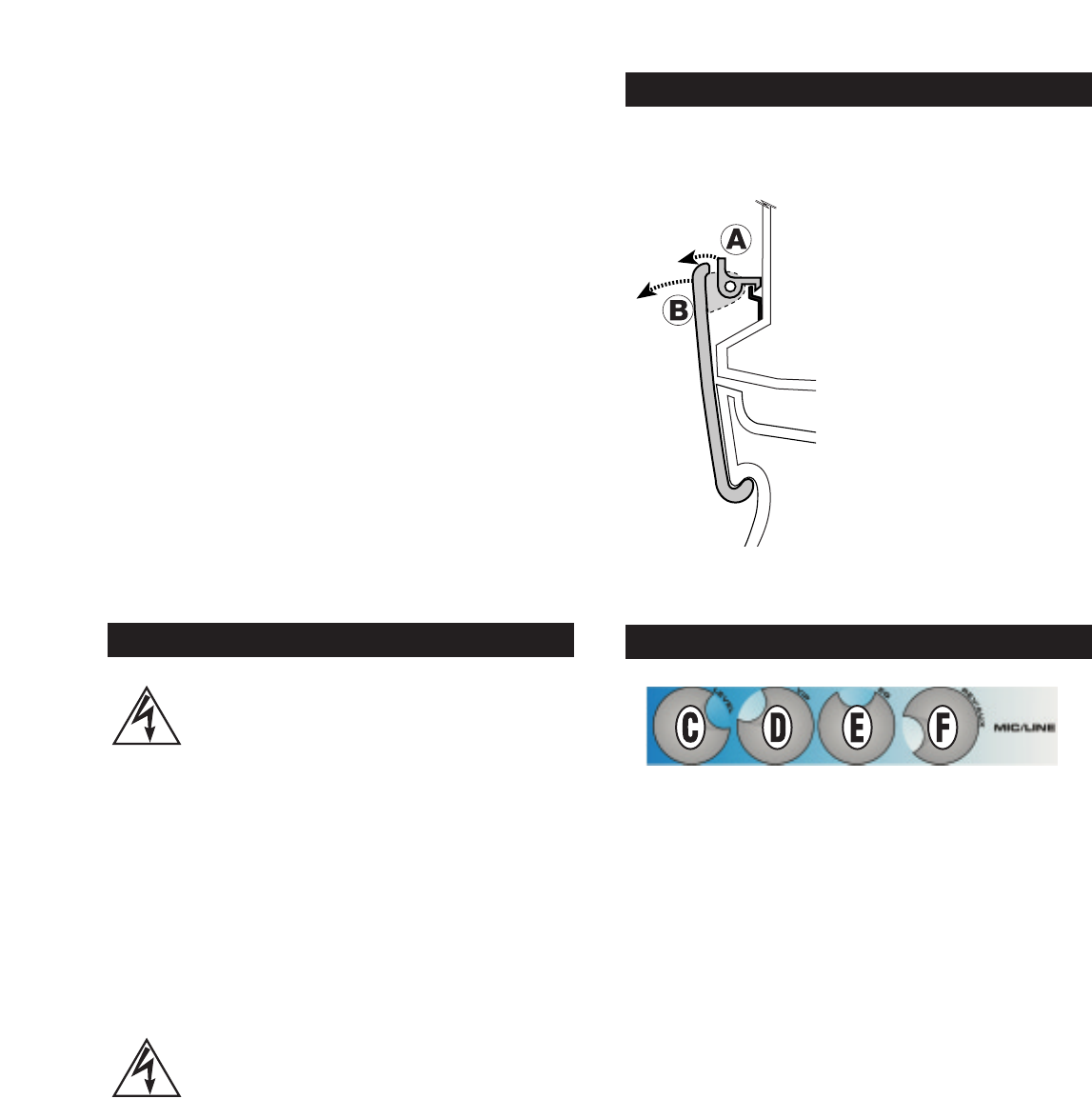

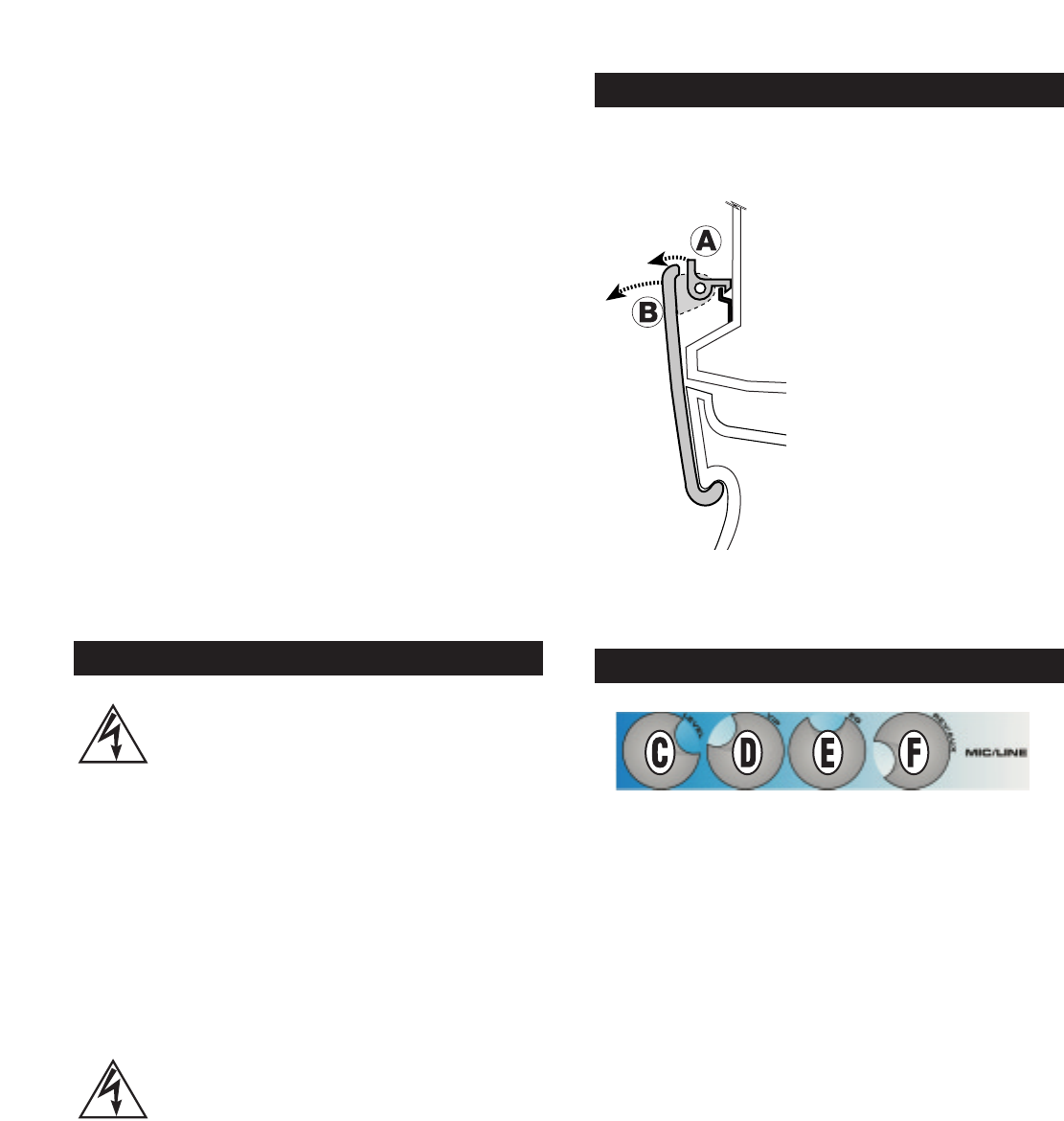

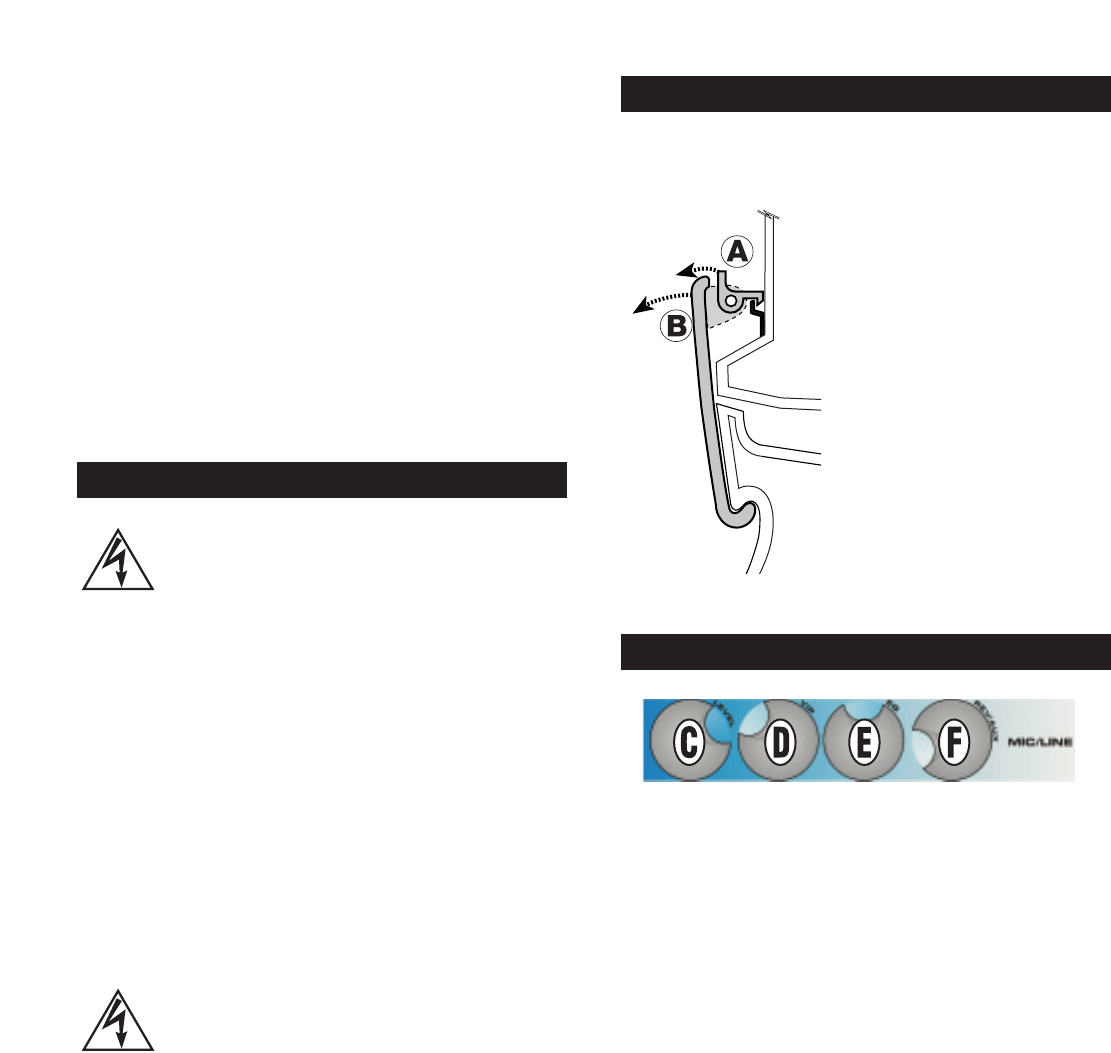

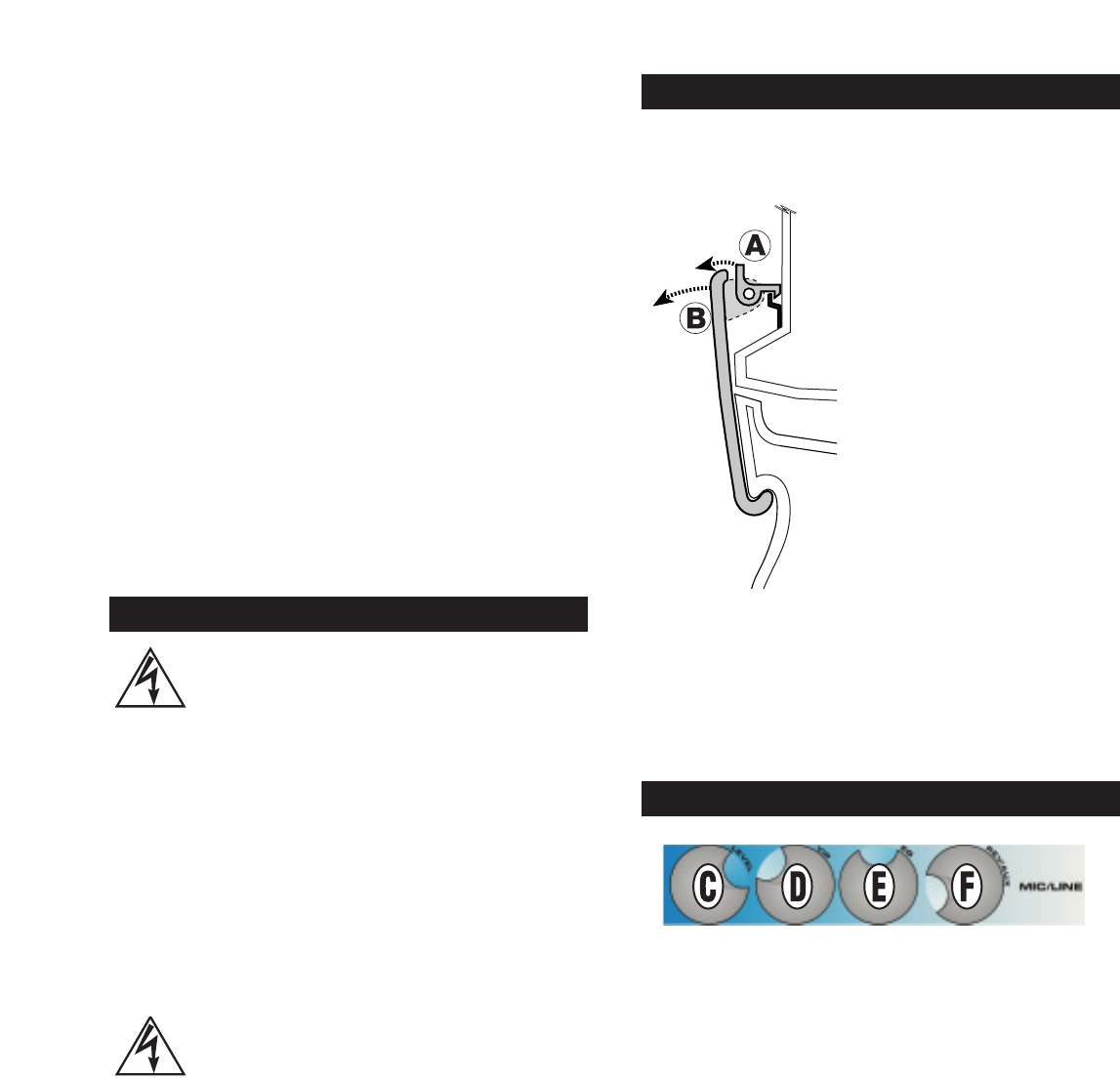

To open and close your Passport system, simply follow these

guidelines:

1. Place your finger tip under the

safety latch {A} and gently lift.

When the safety latch has dis-

engaged, lift both main latches {B}

clear on each speaker before

attempting to remove the speaker.

2. To replace, position each

speaker on the tower foot and

bring the speaker in to close the

engagement with the tower and

latches. Position the latch hooks

over the speaker notch and close

the latches. The 4 latches will

automatically engage.

Note: These parts are precision

engineered and no force is needed

to secure them. Careful alignment

of parts will ensure easy operation.

C. LEVEL – Adjusts the volume level of the individual

channel. Rotating the knob clockwise increases the

respective channel’s contribution to the “Main Out” mix,

while rotating it counterclockwise decreases the volume.

Adjust this control after the Passport’s master output level

volume has been set.

D. VIP (CHANNEL 1 ONLY) – The VIP or Vocal Input Priority

control adjusts the level at which the volume of all other

channels are automatically reduced in favor of the source

attached to the Mic/Line Input 1. This unique feature permits

a user to speak while other inputs (such as background music)

continue at temporarily reduced levels. The VIP circuit is “pre-

volume control” which means it is effective regardless of level

control setting of channel one.

Adjust this control while speaking into a microphone on

channel 1, with other program material input through another

channel. Depending on the duration and level of the signal

being input to Mic/Line 1 and the position of the control, the

VIP circuit will trigger a reduction in level of all the other

channels. The original levels will be automatically restored

when there is no signal present on channel 1. In typical use,

the circuit will return normal levels in about 4 seconds. With

the level set at a higher or a stronger signal, normal levels will

be restored after approximately 6 seconds. The VIP circuit has

an intentionally slow release time which prevents interruptions

when a speaker pauses for thought or effect. Care should be

taken to avoid the VIP triggering on sound from the main

speakers. At high settings, the microphone may “hear” the

main system speakers and trigger a reduction in level. When

not using the VIP feature, be sure to turn the control

completely counterclockwise.

MIC / LINE - CONTROLS

TRANSPORTATION LATCHES

SAFETY PRECAUTIONS

E. EQ – Adjusts the amount of equalization, or high and low

frequency boost and cut in the channel. Rotating the knob left,

counterclockwise decreases the bass or low frequency

response. Rotating the knob clockwise increases the treble or

high frequency response while simultaneously increasing the

bass or low frequency response. When the tone controls are

set at their notched or straight up position, the channel

response is “flat” or normal. For close microphone use, where

low frequencies may become excessive, simply rotate the

control to the left until things sound correct. For musical

instruments or other sources where subtle or more significant

boosting of both the high and low frequencies is desired,

simply rotate the control to the right.

F. REV/AUX – Adjusts the amount of signal sent to the Reverb

processor, and to the Rev/Aux output jack. Reverb can be

used to enhance the sound quality of any performance where

appropriate and desired. In the full left position there is no

level sent to the reverb processor or Rev/ Aux jack. Care

should be taken to set the Reverb return master control to a

middle position or above, before adjusting levels from the

individual channels. When the reverb/auxiliary mix is set,

overall levels of reverb can be adjusted at the master control.

Keep in mind that while Reverb or effects can enhance a

musical performance or presentation. Too much reverb can

make the same performance or presentation unintelligible or

“muffled”. Keep your audience in mind when setting reverb

levels.

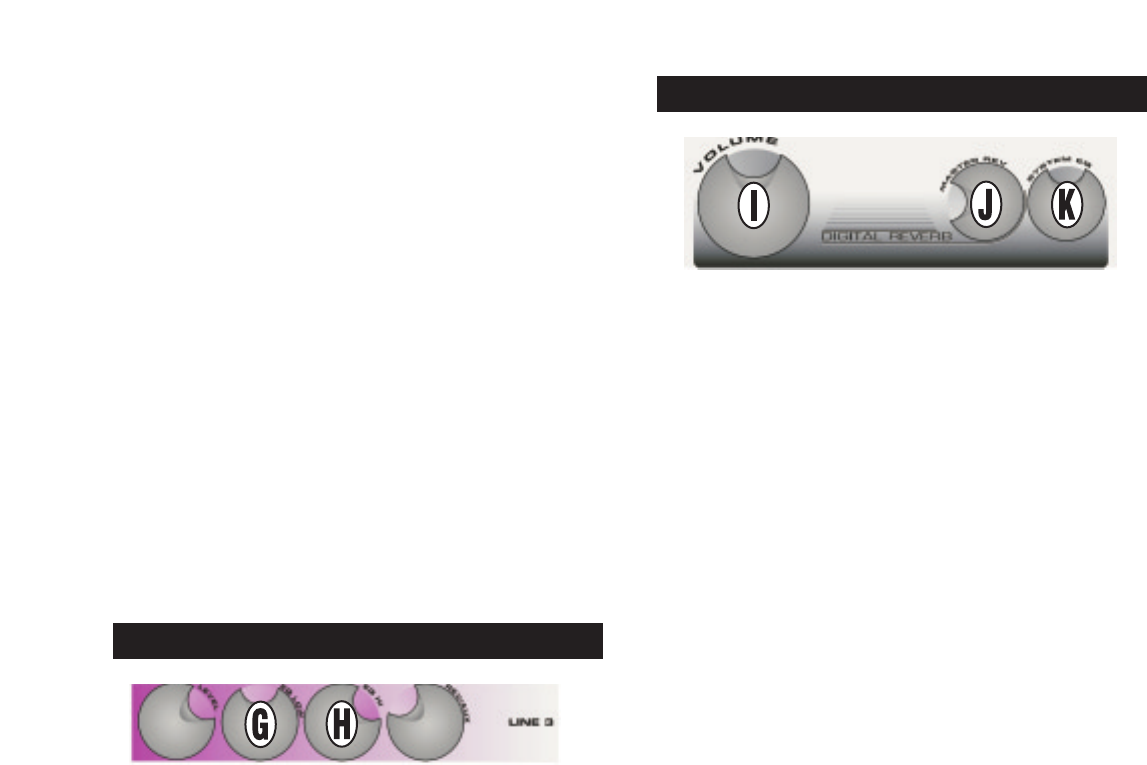

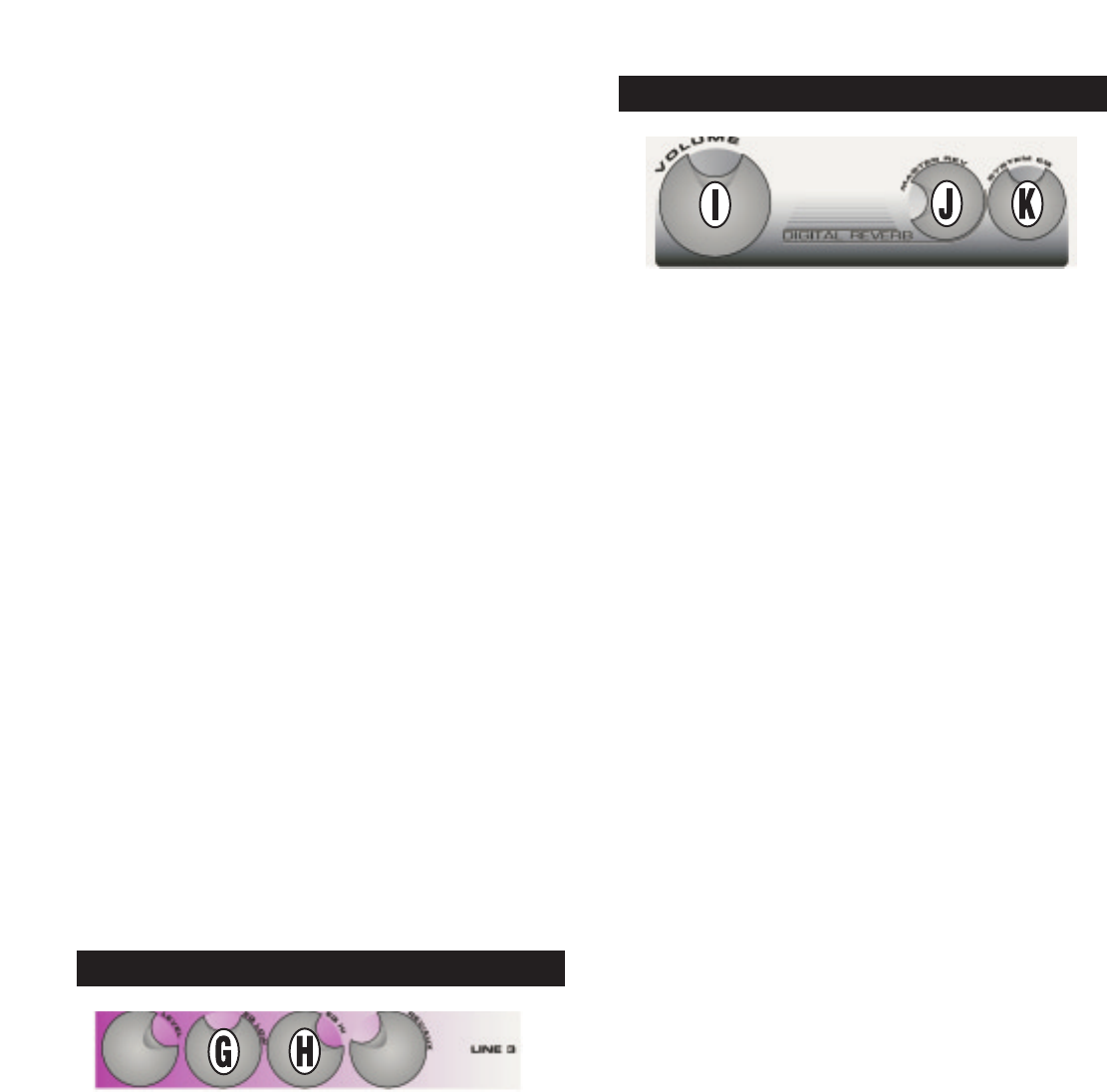

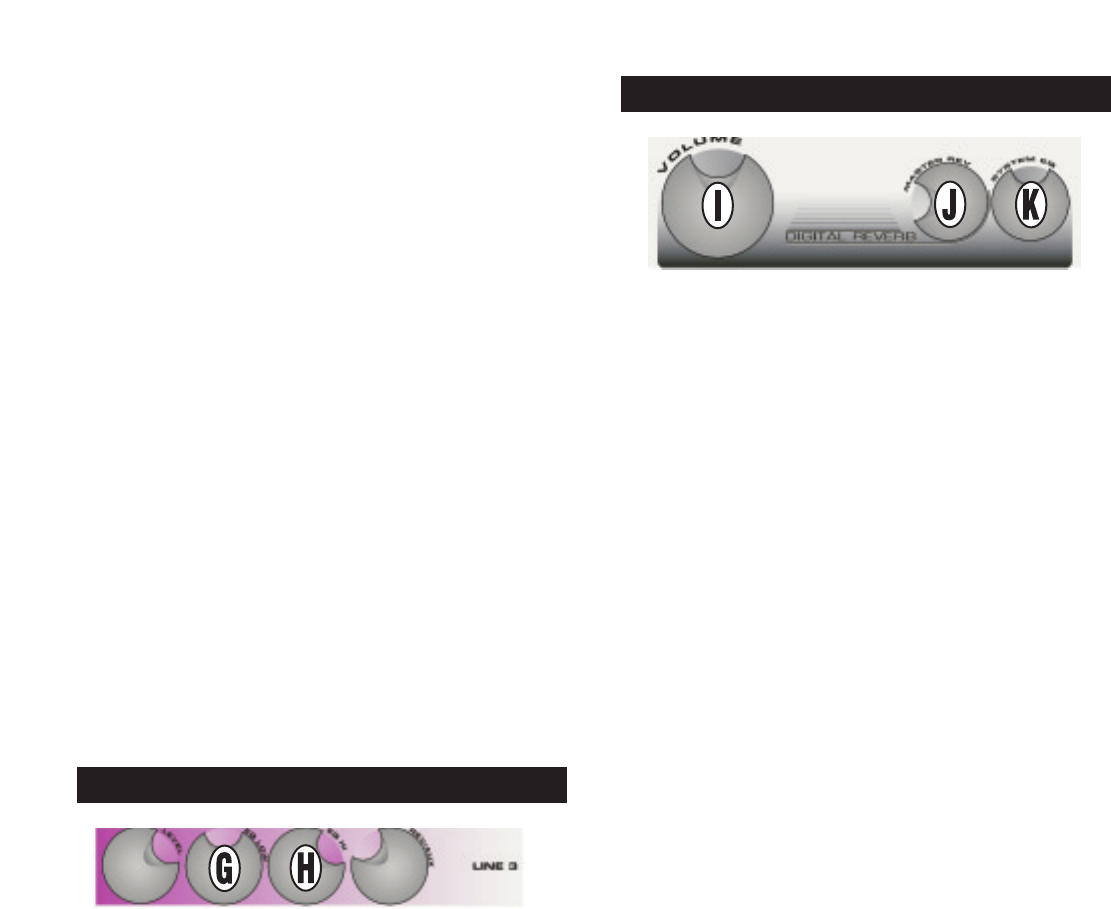

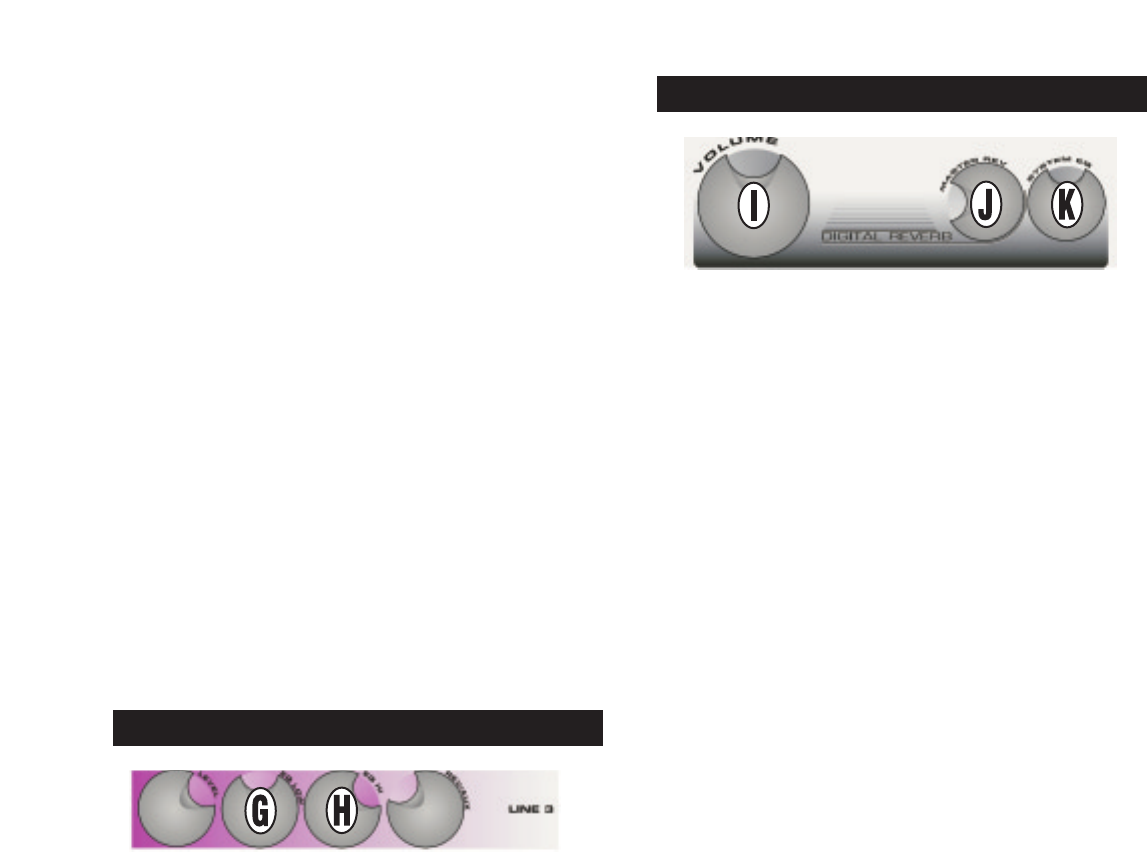

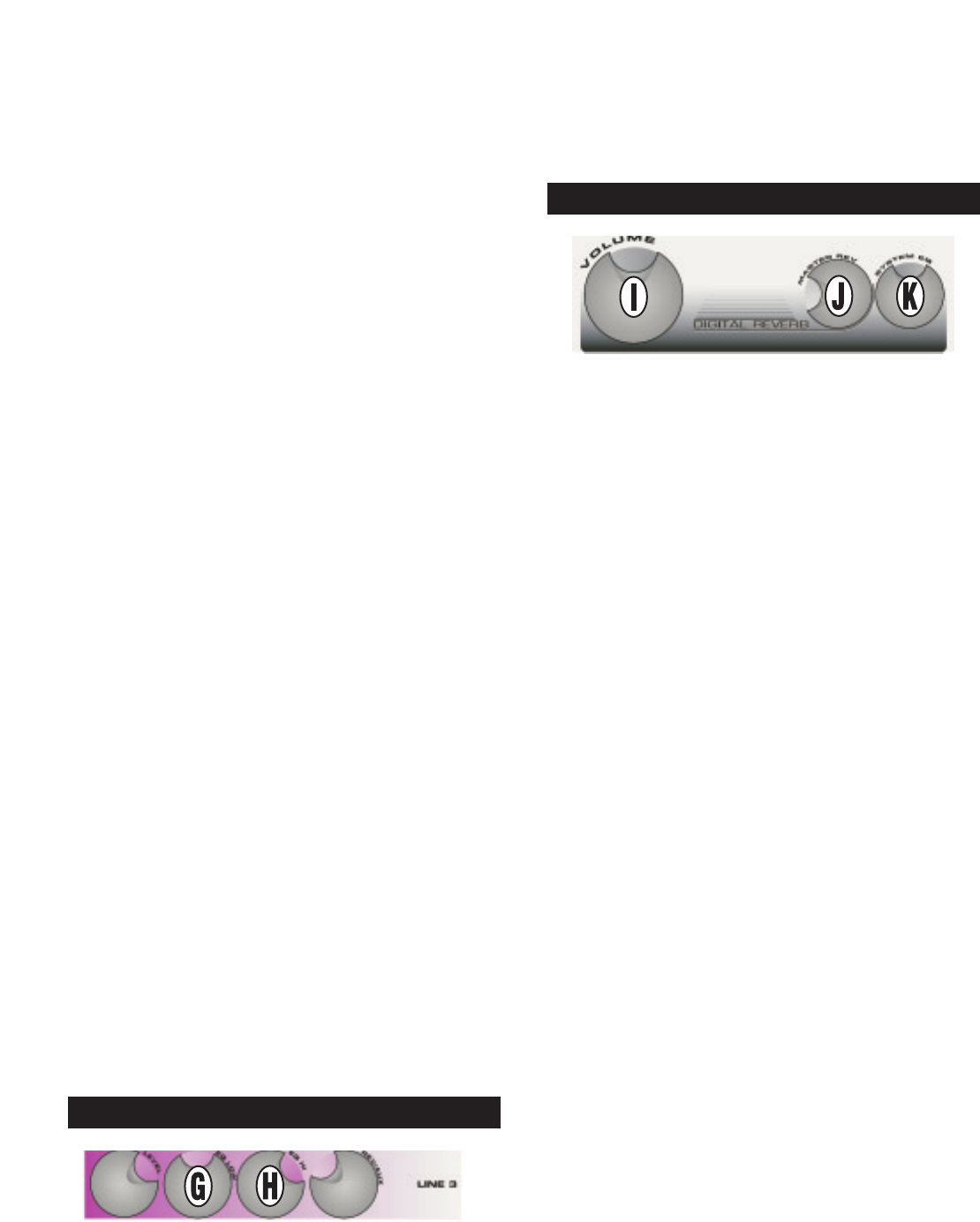

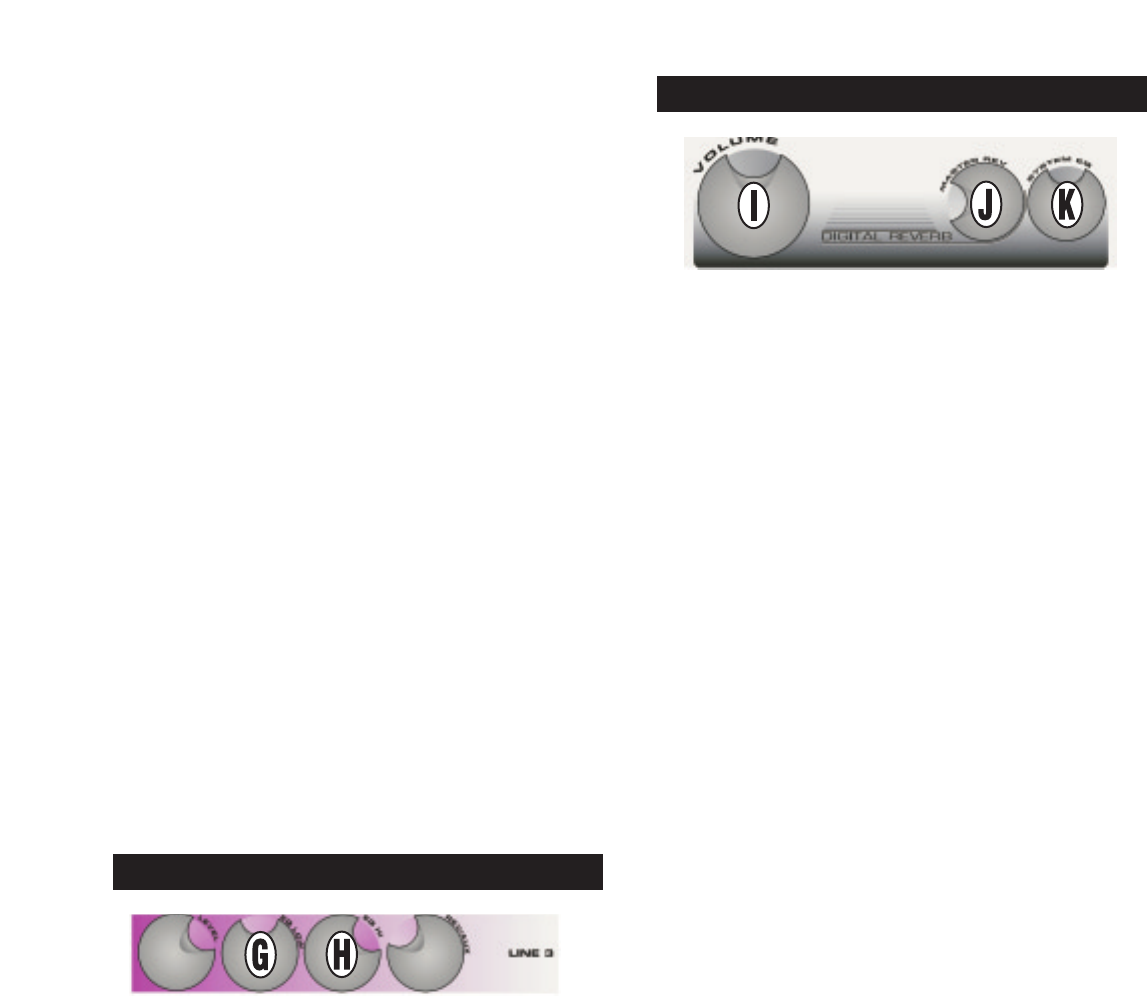

G. EQ LOW – Adjusts the relative level of the low frequency

content for the channel. Rotating the knob counterclockwise

decreases the bass or low frequency response. Likewise,

rotating the knob clockwise increases the bass or low

frequency response.

H. EQ HI – Adjusts the relative level of the high frequency

content. Rotating the knob counterclockwise decreases the

treble or high frequency response. Likewise, rotating the knob

clockwise increases the treble or high frequency response.

When the EQ controls are set at their notched or straight up

position, the channel frequency response is “flat” with no

frequencies increased or decreased.

I. MASTER VOLUME LEVEL CONTROL – The master volume

control adjusts the output volume of the P80. The master

control features a notched position indicator. For the majority

of applications the Passport system has been balanced to

operate with this control at its notched 12 o’clock position. In

situations where more volume is required the master control

can provide an additional 6 dB of gain when turned to the right

of the center position.

Set the system up in the normal manner and adjust levels as

necessary. Raise the master volume control beyond its 12

o’clock position only after increasing the individual channel

level controls.

Passport’s internal amplifier has on-board processing

designed to optimize the system’s performance when used

with the custom designed P80 speakers.

J. MASTER REVERB – Adjusts the amount of reverb signal

level sent to the mix or output. Rotating the knob clockwise

increases the reverb signal sent to the main mix. When the

knob is in its full counterclockwise position, there is no reverb

heard in the mix.

K. SYSTEM EQ – Adjusts the overall amount of frequency

increase or decrease on the Passport. Rotating the knob

counterclockwise increases the bass frequency response

while simultaneously decreasing the high frequency response.

Rotating the knob clockwise increases the high frequency

response while simultaneously decreasing the bass frequency

response. When the system EQ control is set at its notched or

straight up position, the channel response is “flat” with no

frequencies increased or decreased. To set the System EQ,

start with this control in the 12 o’clock (flat) position. Simply

turn the control until things sound good!

You will notice that the input jacks and channel controls

are color coded. This is done to easily identify which set of

controls is associated with which input connections.

MASTER CONTROLS

LINE 3 - EQ CONTROLS

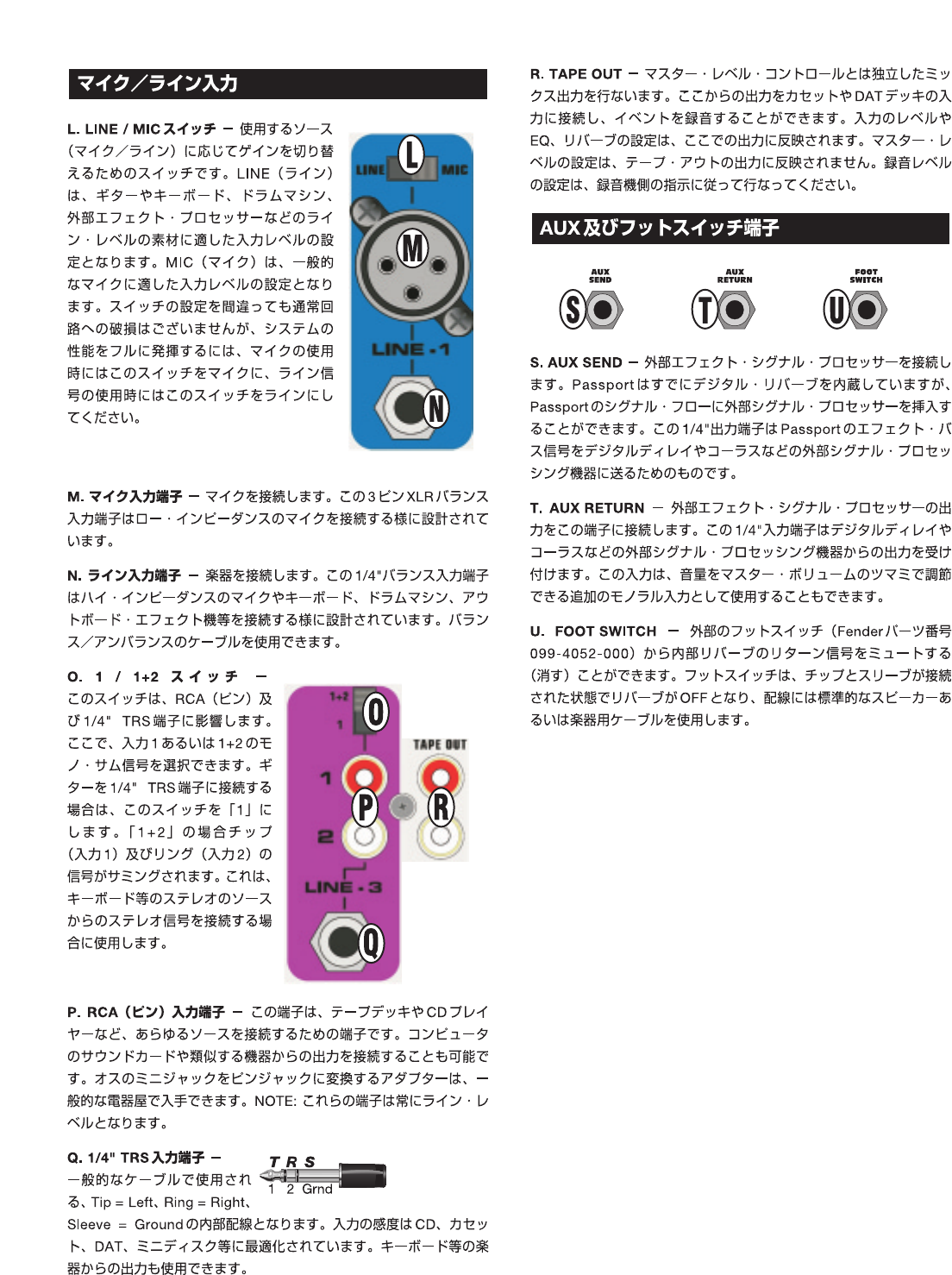

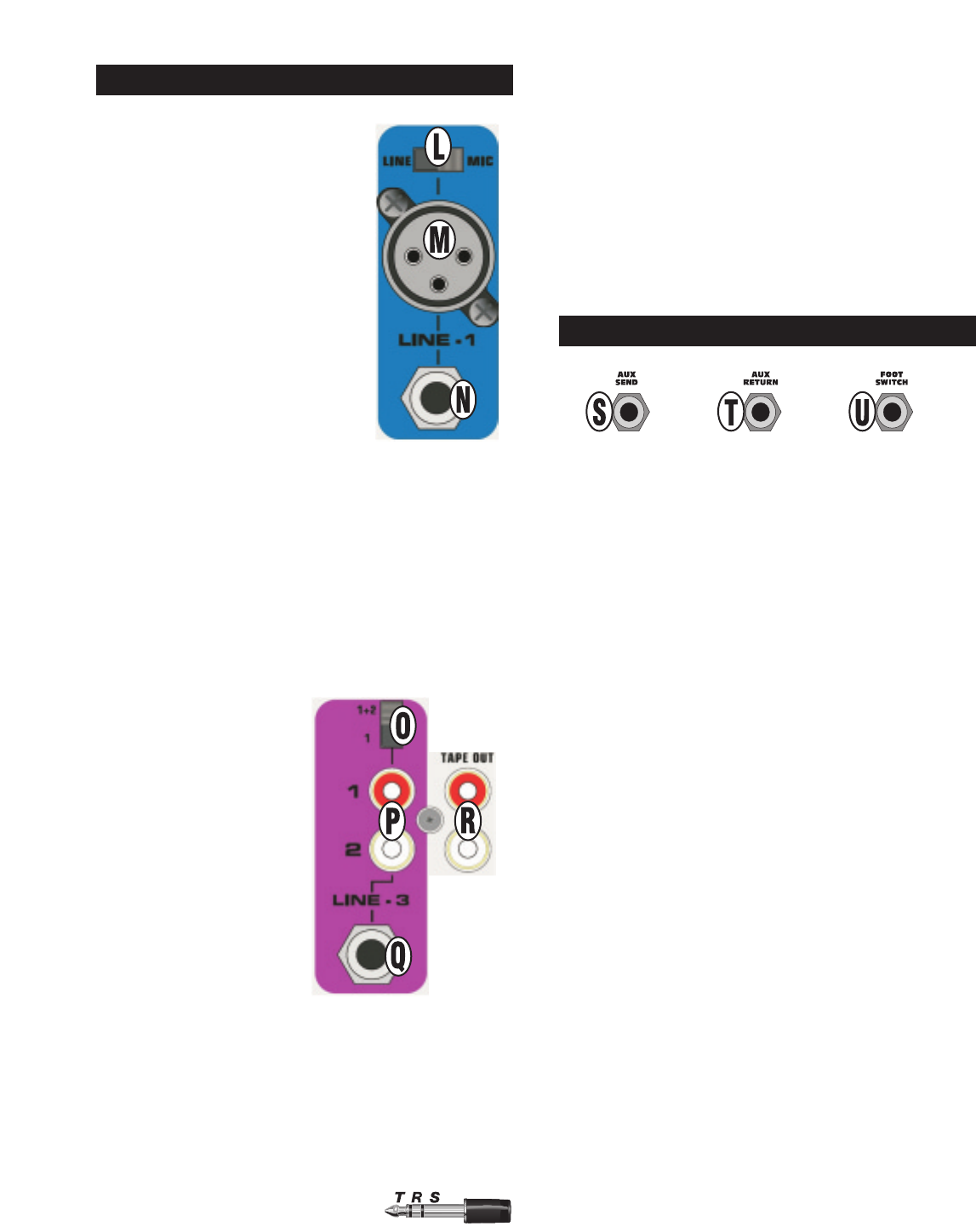

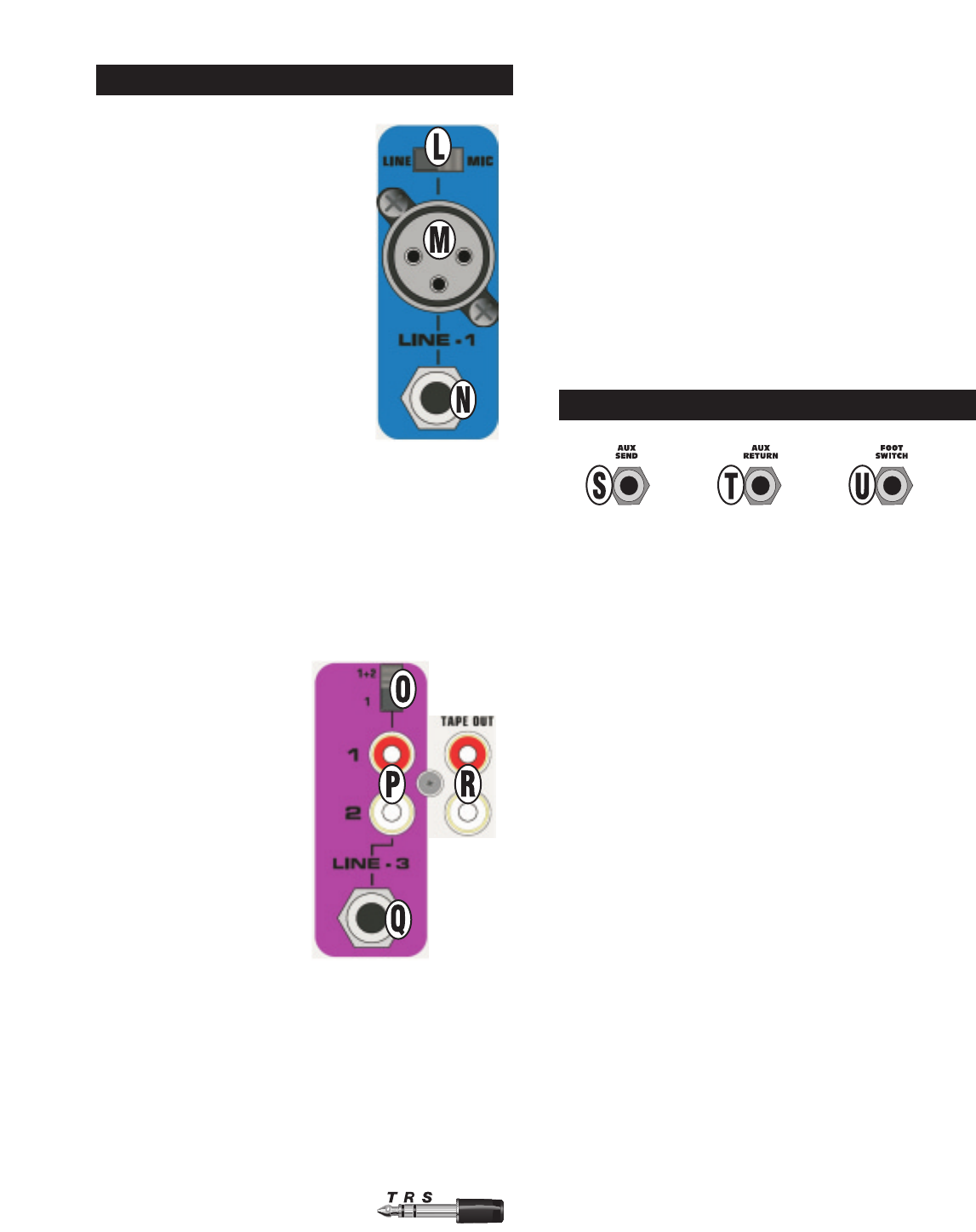

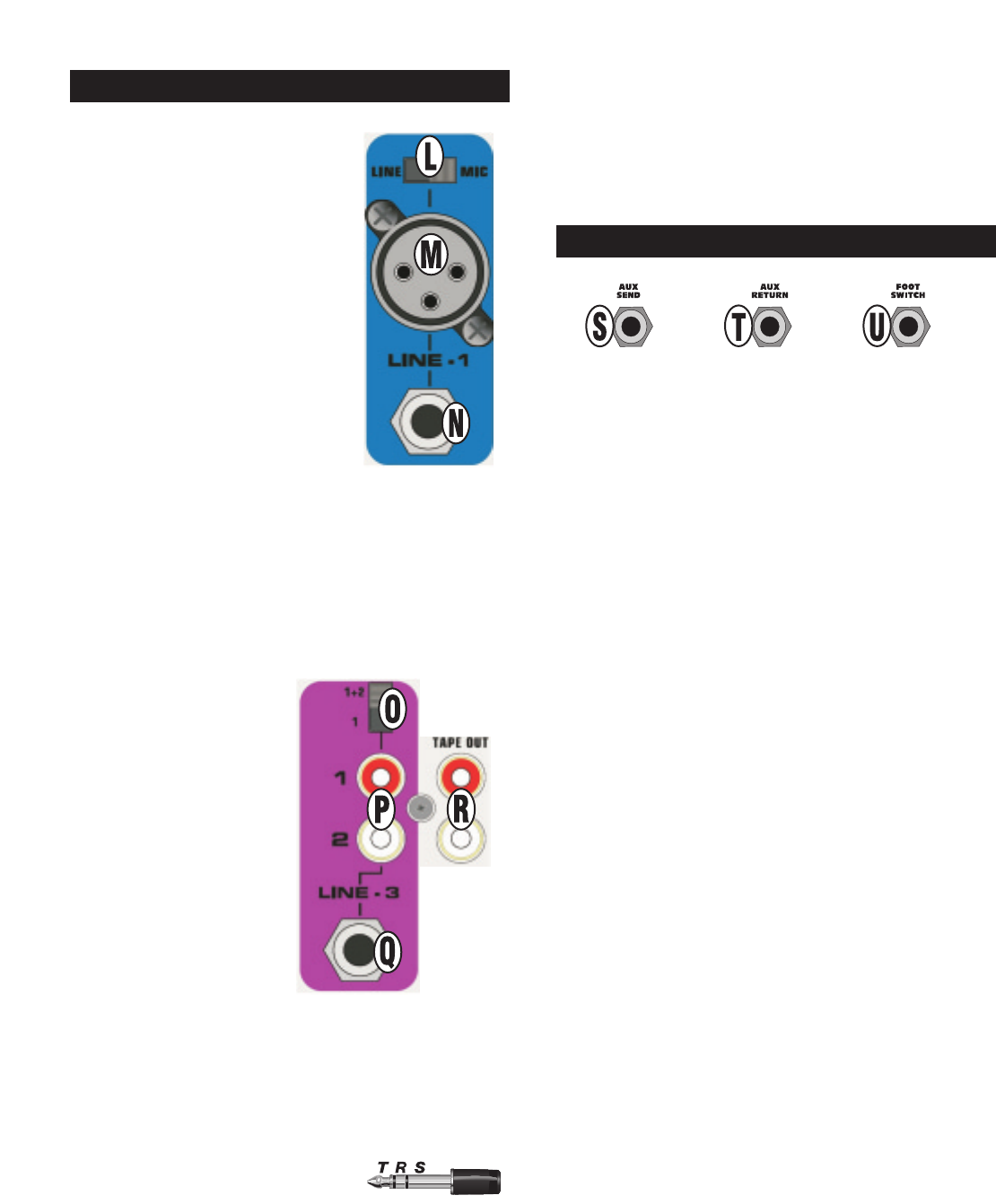

L. LINE / MIC SWITCH –

This switch allows you to select gain

levels for either a microphone or line

level source. When the switch is in the

line position, the input level is

optimized for items such as guitars,

keyboards, drum machines, outboard

effects, etc. When the switch is in the

mic position, the input level is

optimized for most commonly used

microphones. No harm will come to the

circuitry if the switch is in the wrong

position. However, for optimum

performance, be sure to use the mic

position when a microphone is

plugged into the respective channel

and the line position when an item

using a line level signal is used.

M. MIC INPUT JACK – Plug your microphone in here. This

three pin XLR balanced female input connector is intended for

input signals from low impedance microphones.

N. LINE INPUT JACK – Plug your instrument in here. This 1/4

inch balanced input jack suited for use with items having a

line level output such as high impedance microphones,

keyboards, drum machines, outboard effects, etc. It accepts

both balanced and unbalanced cables.

O. 1 / 1+2 SWITCH –

This switch affects the RCA

and 1/4" TRS jacks. Select

either input 1 or a mono sum

of both inputs 1 and 2. If a

guitar is plugged into the 1/4"

TRS jack, have the switch in

the “1” position. The tip

(input 1) and ring (input 2) of

the TRS jack are summed

when the switch is in the

“1+2” position; use this

setting when using a stereo

output from a keyboard or

other stereo source.

P. RCA INPUTS – Phono

(RCA) input jacks designed

for use with a tape player, CD

player, or any other source. Use these jacks for connecting

the output of a computer sound card or other similar device

to your Passport. Adapters that convert an 1/8” male plug to

RCA male phono plugs are readily available at electronics

stores. Note: These connectors are set at a constant “line

level”.

Q. 1/4" TRS INPUT –

This jack is wired for Tip=Left,

Ring=Right and Sleeve=Ground, the

standard format of commercially available cables. The

sensitivity of this input is suited for playback devices such as

CDs, Cassettes, DAT or Mini Disc. Outputs from instruments

such as keyboards can also be used here.

R. TAPE OUT – The Tape Out RCA jacks provide a mix output

that is independent of the Master Level Controls. Connect

these to the inputs of a recording device, such as a cassette

or DAT recorder, to record your event. Changes made during

the performance, to the input level controls, channel EQ, and

reverb controls will be heard in the Tape Out mix. Changes

made to the master level controls will not effect the level of the

recording. Adjust recording levels according to the

instructions on your recording device.

S. AUX SEND – Plug your external effects signal processor in

here. Although the Passport is already equipped with on-

board digital reverb, an external effects signal processor can

be incorporated into the Passport’s signal flow. This 1/4 inch

output jack is designed to feed the Passport’s effects bus

signal to an external signal processing device, such as a

digital delay or a chorus.

T. AUX RETURN – Plug your external effects signal

processor’s output signal in here. This 1/4 inch input jack is

designed to accept signals from an external processing

device, such as a digital delay or a chorus unit. This input can

also be used as an additional mono input with the volume

controlled at the master volume knobs.

U. FOOT SWITCH – The Footswitch connector allows the

internal reverb return to be muted, or shut off, through the use

of a simple foot operated switch (Fender part number 099-

4052-000). The footswitch should be wired to connect the tip

to the sleeve to turn the reverb off, and requires a standard

speaker or instrument cable.

AUX AND FOOTSWITCH JACKS

1 2 Grnd

MIC / LINE INPUTS

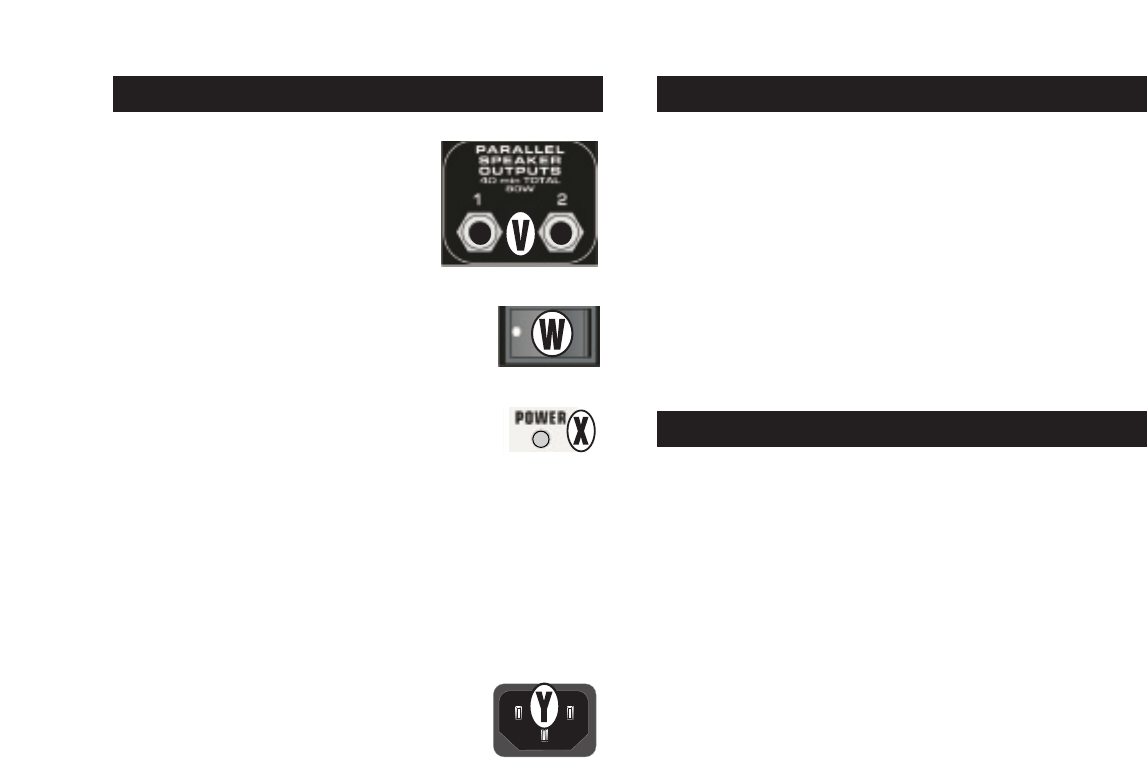

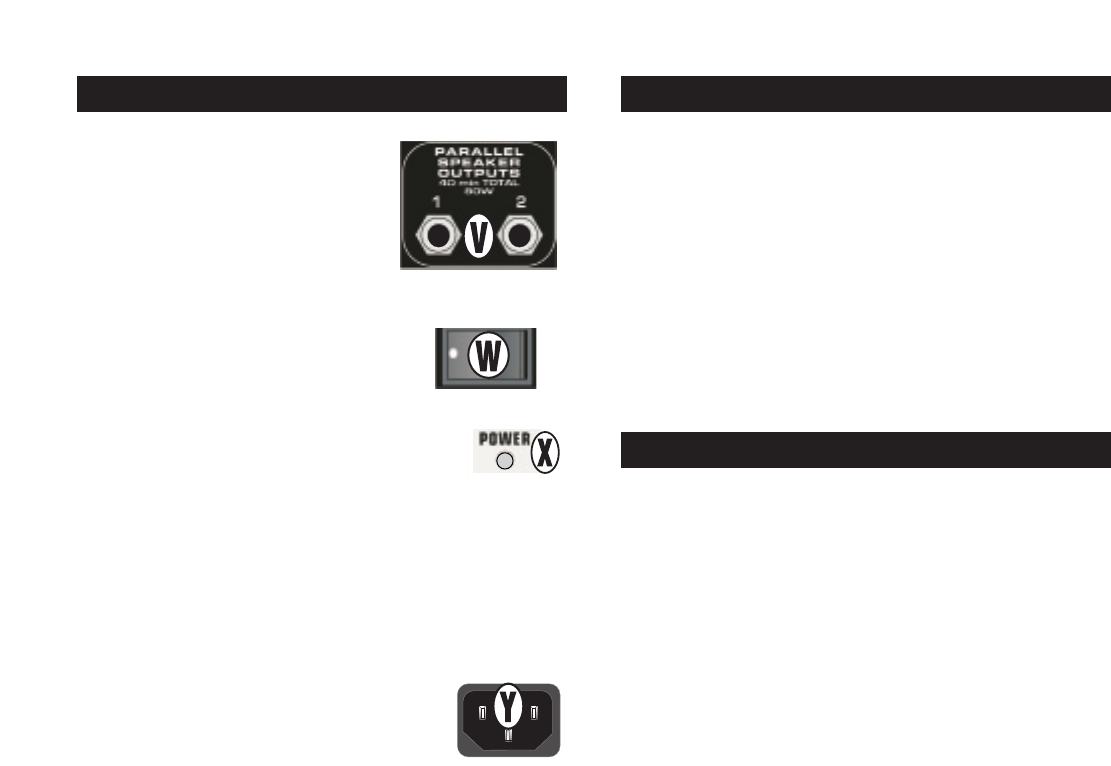

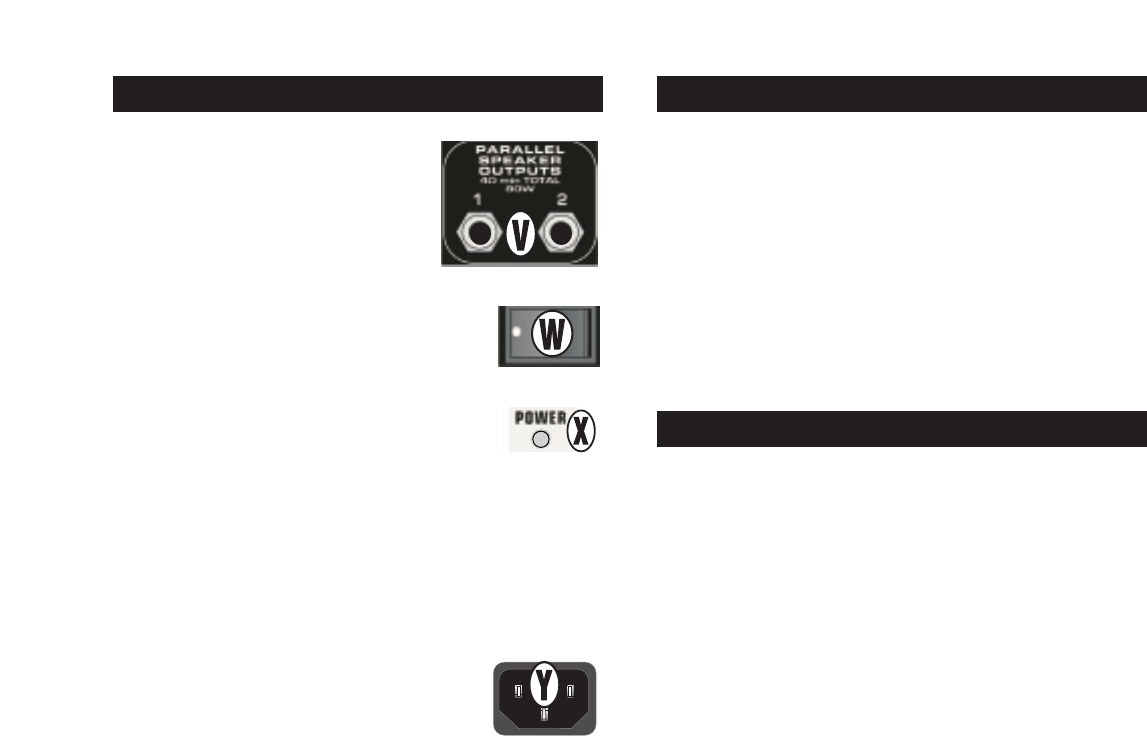

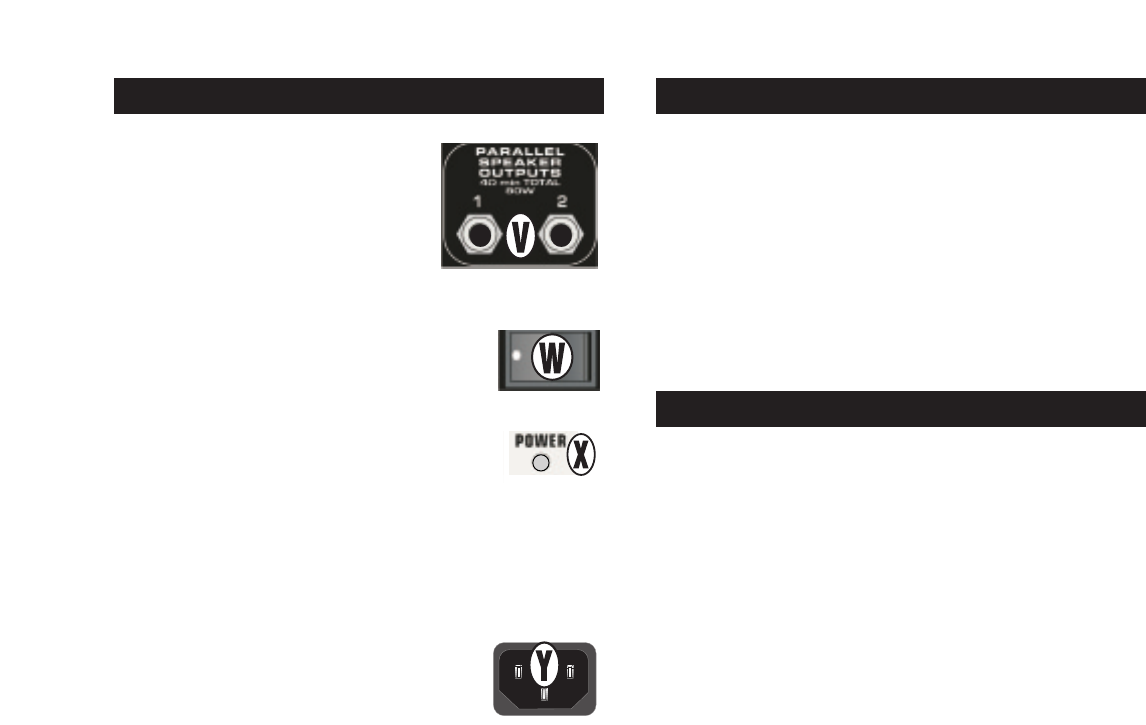

V. SPEAKER OUTPUTS –

These are speaker level (powered)

output jacks designed to feed each of

your Passport speaker enclosures.

Use the enclosed cables (or other

speaker cable) to connect the

Passport’s speakers to the power

tower.

W. POWER SWITCH –

Turns the AC power ON and OFF. When the

switch is in the OFF position, your Passport is

completely shut down.

X. POWER LED –

The power LED illuminates green for normal

operation. In the unlikely event your Passport

overheats, this LED will glow red until the unit cools. If the

power LED blinks red, the unit is in over-current protection

mode. Try reducing the volume level. If over-current

protection mode occurs again, a speaker cable or speaker

may have a short. Try disconnecting them. If problems still

persist, consult an authorized Fender Service Center.

Y. AC POWER CORD CONNECTOR –

The Passport is equipped with a grounding

type IEC supply cord to reduce the possibility

of shock hazard. Be sure to connect it to a

grounded AC receptacle. DO NOT alter the

AC plug.

The power mains (AC) fuse and fuse holder are under the IEC

(power cord) socket. Replacement fuses must be of the same

rating (T4AH, 250V) and size as originally equipped. To

replace a blown fuse, remove the IEC power cord. Pull out the

fuse holder and find the spare fuse inside.

Your Passport system is capable of running on battery power.

The off-white plastic connector on the rear of your Passport is

the DC power input connector for connecting the Passport

DC-DC converter. The converter is then connected to a

battery. Available accessories include the Passport DC-DC

converter (Fender part number 069-1002-000) and 12 volt

battery pack (Fender part number 069-9003-000).

A small storage compartment can be found on the rear of the

Passport tower. To access this compartment, simply lift the

latch and pull open the storage door. This compartment is

ideal for storing cables, microphones or other items when you

are transporting your Passport.

On the back panel of the storage compartment you will see a

narrow metal strip with a screw on either end. This is the

protective cover for the wireless adapter terminal. Custom

wireless systems are available for your Passport. The receiver

for the wireless system installs in the storage compartment.

Before turning on the Power, read and heed the safety

warnings above.

It is wise to establish a routine for connecting and powering

up your sound system. Provided you have a properly

grounded AC outlet or outlet strip with sufficient power

handling capacity, plug all sound system equipment into the

same outlet or strip. This will enhance system safety and

performance. Take care that the AC circuit is capable of

handling the peak power demands of your system. Consult

the product handbooks or a qualified electrician if in doubt.

When setting up, be sure to follow these simple set-up

guidelines:

1. First, turn all channel Level, VIP (channel 1 ONLY) and

Rev/Aux controls to their full counterclockwise (OFF)

positions. Next, place all EQ and Master controls at 12 o’clock

in their center notched positions. Be sure to set the

appropriate input (mic/line switch position) for the source you

are setting up.

2. Next, connect each speaker cable to the Speaker outputs

on the rear tower and on each speaker front panel with the

enclosed cables.

3. Connect all sources such as microphones, tape decks,

keyboards etc., into the appropriate inputs.

4. Finally, check the local voltage and set the voltage selector

switch located adjacent to the power input socket on the rear

of the mixer / amplifier to the appropriate operating range.

(See Safety Precautions above.) Plug the power cable into the

IEC (power cord) socket on the rear of the Passport Tower

and connect the other end to a properly grounded 3 wire AC

power outlet.

POWERING UP

Turn the Power Switch to the ON position. The Power LED will

illuminate green and the system will turn on. If other powered

equipment is to be attached to the system, it is always

advisable to turn on your Passport last. In this way any

transient spikes and thumps caused by other equipment will

not be amplified and sent to your system speakers. For the

same reasons it is advisable to turn off your Passport system

first before turning off the attached equipment.

Should the Power LED not illuminate when the rear panel

power switch is operated, check your power connections and

retry. Should the Power LED still fail to illuminate after you

have confirmed the power connections, disconnect all cables

SET-UP AND CONNECTIONS

REAR STORAGE COMPARTMENTREAR PANEL

and check the Passport fuses. Be sure to replace any blown

fuses with fuses of the correct value. Reconnect the power

and speaker cables and turn the rear panel power switch on.

Re-set the system by turning on the power switch. If the

Power LED illuminates red, the system is indicating a thermal

protect mode or cooling problem. Be sure to check the air

inlet filter at the base of the unit by removing it and making

sure it is clear of debris.

Turn power off and wait for a few minutes allowing heat to

dissipate and the Passport to reset itself. If after doing so the

Power LED continues to glow red this indicates a fault with

your system and you should consult an authorized Fender

service center.

If no audio is present in one of the speakers, check to see if

your control settings are correct. Next, unplug the cable from

your working speaker and reconnect it to the other speaker. If

the second speaker now works, this indicates that the first

cable is bad, and should be repaired or replaced.

SET-UP SYSTEM VOLUME AND LEVELS

To set system volume and operating levels, be sure to follow

these simple set-up guidelines:

1. First, slowly raise the large Master volume control to its 12

o’clock notched position.

2. Use a microphone (or other source) in the same position as

it will be used on stage and in the manner in which it will be

used for the event. Slowly bring up the appropriate channel

input level control listening for the onset of feedback or

howling or until the required level is reached. Have a helper

“walk” the audience area to make sure coverage and levels

are sufficient for your needs. The system’s overall volume can

be raised simply by rotating the Master volume control to the

desired level.

3. Consider the application and needs of the event and set the

System EQ control as appropriate. This is best achieved by

playing recorded material of the same type as your show

program, or by having an assistant speak into the microphone

while you listen in the audience area.

For public address (spoken voice), it is advisable to rotate the

System EQ control clockwise to enhance the mid and high

frequencies, and limit the low frequency content. For large

outdoor spaces this will also give the maximum headroom

and output capability. Carefully consider the individual event’s

needs and set your control for the maximum effect.

POWER TOWER™

In setting up the system, the Passport Mixing console should

ideally be placed where system performance can be

evaluated by the operator. If no ongoing adjustments will be

necessary, the mixer may be placed conveniently and where

the cable lengths allow.

Take care to place the Power Tower where the cables will not

trip anyone. All cables should be carefully secured.

The storage compartment in the rear of the Tower can hold

cables, microphones and other system parts. To open simply

slide the catch upwards and pull open.

The mains (AC) fuse holder is under the IEC (power cord)

socket on the right rear of the Tower. To change a fuse,

remove the IEC plug and, using an appropriate tool pull out

the fuse holder. Note there is a spare fuse in the fuse holder;

the Passport utilizes a T4AH, 250V fuse. Only replace fuses

with one of an identical value and size.

The Passport System is weather resistant in its packed

transport mode. However, when operating outdoors, take

care to fully protect the Power Tower in the event of exposure

to rain. Remember to allow free air flow through the front

air inlet located at the bottom of the front panel on the

Passport power tower.

VISIT US ON THE WEB – For information on all of Fender’s

Passport and Fender Audio products, go to

www.fenderaudio.com.

PASSPORT ACCESSORIES – A complete line of accessories

are available for your Passport Sound System. Contact your

local dealer or visit our website for more information.

ST275 SPEAKER STAND KIT – Includes 2 heavy duty,

lightweight aluminum speaker stands and a carry bag.

Part Number 069-9001-000

ST280 STAND KIT – Includes 2 heavy duty, lightweight

aluminum speaker stands, two tripod microphone stands and

a carry bag.

Part Number 069-9008-000

P51 MICROPHONE KIT – Contains one dynamic cardioid

microphone, mic clip, mic cable and vinyl carry pouch.

Part Number 069-9000-000

DC-DC CONVERTER – Necessary for running your Passport

system off battery power.

Part Number 069-9002-000

PASSPORT BATTERY PACK – Deep-cycle 12v battery

capable of running a Passport system for up to 6 hours on a

single charge. (note must use the DC-DC converter when

running a Passport off a battery).

Part Number 069-9003-000

DC ACCESSORY BAG – Custom designed carry bag for the

DC-DC Converter and Passport Battery Pack.

Part Number 069-9009-000

PASSPORT P150 PROTECTIVE COVER – Padded vinyl cover

for your Passport P80, P150 and/or PD150 system.

Part Number - 069-9010-000

DUAL SPEAKER MOUNT – Adapter for mounting two

speakers on a single speaker stand.

Part Number - 069-9007-000

WALL MOUNT ADAPTER – A single heavy duty wall-mount

bracket for mounting a Passport speaker for installation.

Part Number - 069-9006-000

Part Numbers

0691003000 (120V, 60Hz) USA,

0691003030 (240V, 50Hz) AUS,

0691003040 (230V, 50Hz) UK,

0691003060 (230V, 50Hz) EUR,

0691003070 (100V, 50Hz) JPN

Frequency Response

20 Hz to 40 kHz ± 1 dB (at send output)

30 Hz to 30 kHz ± 1 dB (at speaker output,

with processor threshold exceeded)

Distortion

< 0.1%, 20 Hz to 20 kHz, 1 dB below rated output

System Signal to Noise Ratio

> 80 dB @ 1 w, “A” WTD

Power Output

80W continuous average power, 4ohm,

both channels driven with THD < 1 %

Input Impedance (Channels 1-2-3 XLR and 1/4”)

“Mic” switch position: 2 k ohm

“Line” switch position: 66 k ohm

Input Impedance (Phono Channel 1/4”)

78 k ohm

Max. Input Level

Mic: -7 dBu

Line: 30 dBu

Stereo: 26 dBu

Return Input Impedance

47k ohm

Fuse type

T4AH, 250V

Passport System

Width: 610 mm (24 in.)

Height: 541 mm (18 in.)

Depth: 254 mm (10 in.)

Weight: 11.83 kgs (26 lbs)

Speakers

Width: 245 mm (9.65 in.)

Height: 439 mm (17.5 in.)

Depth: 241 mm (9.5 in.)

Weight: 3.3 kgs (7.25 lbs)

Power Tower

Width 254 mm (10 in.)

Height 451 mm (18 in.)

Depth 178 mm (7 in.)

Weight 5.23 kgs (11.5 lbs)

Tower Footprint

241 x 298 mm (9.5 x 11.75 in.)

Microphone

Dynamic Cardioid, balanced

Microphone Cable

XL -Male to XL-Female, 6 m (20 feet)

Speaker Cables

1/4 in. to 1/4 in., 9 m (30 feet)

0 dBu is referenced to 0.775 volts rms

SPECIFICATIONS

PASSPORT HAND HELD WIRELESS SYSTEM –

Custom designed wireless system for use with

Passport sound systems. Once installed, this system

becomes a permanent part of your sound system.

Includes a hand held electret condenser microphone

and receiver module.

Part Number - 069-1201-00x (x indicates frequency)

PASSPORT EXECUTIVE WIRELESS SYSTEM –

Custom designed wireless system for use with

Passport sound systems. Once installed, this system

becomes a permanent part of your sound system.

Includes a receiver module, and a belt pack

transmitter with interchangeable headset, lavalier and

instrument cable elements. Custom molded carry

case included.

Part Number - 069-1205-00x (x indicates frequency

FENDER DYNAMIC CARDIOID MICROPHONE - High

quality, dynamic cardioid hand held microphone.

Includes mic clip.

Part Number - 069-9012-000

A PRODUCT OF:

FENDER MUSICAL INSTRUMENTS CORPORATION

CORONA, CA USA

Passport® and Fender® are registered trademarks

and Power Tower™ is a trademark of FMIC. Other

trademarks are property of their respective owners.

P/N 063679 REV B

Printed in China

80 watios de auténtica potencia profesional

Reverb digital interna

El sistema VIP™ (prioridad de entrada vocal) permite que

la entrada uno anule automáticamente al resto de

entradas cuando hay una señal presente en ella

Dos entradas mono de micrófono / línea con conexiones

balanceadas XLR y de 6,3 mm

Entrada de cinta con conexiones RCA y TRS de 6,3 mm

Fuente de alimentación conmutable que le permite usar

esta unidad en cualquier parte del Mundo

Aquí tiene todo lo que necesita para funcionar:

– Este mezclador autoamplificado Passport

– Un micrófono dinámico y un cable de 6 m (20’)

– Dos cables de altavoz, 9 m (30’)

– Cable de conexión a la corriente

– Dos recintos acústicos de rango completo

– Una caja para transportarlo todo

Felicidades y gracias por la compra de este sistema portátil

de audio de alto rendimiento y todo-en-uno Fender Passport

P80. Su nuevo Passport incluye todo lo que necesitará para

conseguir un buen sonido... en cualquier lugar.

Maneje su Passport como haría con una maleta de tamaño

medio. Abra los seguros de los altavoces y descubrirá dos

recintos acústicos de rango completo, una mesa de mezclas

autoamplificada, un micrófono dinámico y todos los cables

que necesitará para hacer funcionar todo. Use su Passport

para amplificar voces, instrumentos musicales, tarjetas de

sonido, reproducciones de CD, cintas y otros. La sencilla y

rápida configuración de su nuevo Passport, su capacidad

para cubrir grandes aforos y su sencillo manejo son los

puntos clave de esta innovadora línea de productos.

El panel de control del Passport está compuesto por dos

entradas mono de micro/línea y una entrada de línea adicional

(tres canales en total). Puede configurar la entrada 3 para que

funcione de forma individual o sumada, lo que le ofrece una

enorme flexibilidad. Además, la revolucionaria tecnología de

altavoces incluida en cada uno de sus recintos produce un

sonido de rango completo muy limpio, con una cobertura

excepcional. La mesa de mezclas autoamplificada le ofrece

un total de 80 watios de sonido de alta calidad.

Para el funcionamiento con voces, puede usar la función VIP

(prioridad de la entrada vocal) del Passport para reducir o

aplicar un efecto “duck” al nievl de la música de fondo cuando

hable y recuperar después el nivel normal cuando deje de

hablar. Experimente con los controles de tono, la reverb

digital y la colocación de los altavoces y descubra la

tremenda potencia y versatilidad de su nuevo Passport.

INTRODUCCION

Fender Passport - P80

Sistema portátil de sonido

NORMAS DE SEGURIDAD

INSTRUCCIONES RELATIVAS A LOS RIESGOS DE INCENDIO, DESCARGAS ELECTRICAS O DAÑOS A LAS PERSONAS.

PRECAUCION: Para reducir el riesgo de descargas eléctricas, no quite la

tapa (o la parte trasera). Dentro de este aparato no hay ninguna pieza

susceptible de ser reparada por el usuario. Consulte cualquier

reparación solamente con un servicio técnico oficial.

ATENCION: Para reducir el riesgo de fuego o descargas eléctricas, no

permita que este aparato quede expuesto a la lluvia o la humedad.

El símbolo del rayo dentro de un triángulo equilátero quiere advertir al

usuario de la presencia de ‘voltajes peligrosos’ no aislados dentro de

la carcasa del recinto, que pueden ser de magnitud suficiente como

para suponer un riesgo de descargas eléctricas a las personas.

El símbolo de exclamación dentro del triángulo equilátero quiere

advertir al usuario de la presencia de instrucciones importantes de uso

y mantenimiento (reparaciones) en los documentos que vienen con

este aparato.

PRECAUCION: En Canadá y EE.UU., y de cara a evitar descargas

eléctricas, haga coincidir el borne ancho del enchufe con la ranura

ancha de la salida de corriente e introduzca el enchufe hasta el

fondo en la salida.

Instrucciones importantes de seguridad

Este producto ha sido diseñado y fabricado de acuerdo a una serie de

standards de seguridad y calidad muy estrictos. No obstante, debe tener en

cuenta las siguientes precauciones durante su instalación y uso:

1. Cumpla con lo indicado en los avisos e instrucciones. Conserve este manual.

Lea todas las instrucciones de seguridad y manejo antes de usar este aparato.

Conserve este manual para cualquier referencia en el futuro y tenga siempre en

cuenta todas las advertencias que aparezcan tanto en este manual como en el propio

aparato.

2. Agua y humedad

La presencia de agua cerca de aparatos eléctricos puede ser peligrosa. No utilice este

aparato cerca del agua – por ejemplo al lado de una bañera, lavadora, piscina, lavabo,

en un sótano húmedo o similares.

3. Entrada de objetos o líquidos

Evite la entrada de objetos o que se derramen líquidos en el aparato a través de sus

aberturas. Nunca coloque objetos que contengan líquidos sobre este aparato.

4. Ventilación

Nunca coloque este aparato sobre un sofá, cama, almohadón o superficie blanda

similar, ni encastrado en una estantería o recinto similar, dado que es posible que el

aparato no pueda refrigerarse correctamente. Le recomendamos una distancia

mínima de 150 mm alrededor del aparato y en la parte superior para permitir su

correcta ventilación.

5. Calor

Coloque este aparato lejos de llamas o unidades que produzcan calor como

radiadores, hornos u otros aparatos (incluyendo amplificadores).

6. Fuente de alimentación

Conecte este aparato solo a una fuente de alimentación del tipo indicado en estas

instrucciones o que aparezca marcado en el propio aparato.

7. Protección del cable de corriente

Coloque los cables de corriente de forma que sea difícil que puedan quedan

aplastados o retorcidos a causa de elementos colocados sobre o contra ellos, con

una especial atención a los cables y enchufes, y al punto en el que el cable sale del

aparato.

8. Conexión a tierra

Asegúrese que la toma de tierra de este aparato no esté anulada.

CAUTION ATTENTION

RISK OF ELECTRIC

SHOCK DO NOT OPEN

RISQUE D’LECTROCUTION

NE PAS OUVRIR

9. Líneas de corriente

Trate de colocar siempre cualquier antena exterior alejada de las líneas de corriente.

10. Periodos en que no use esta unidad

Si la unidad está en reposo o standby, siempre continuará fluyendo al aparato una

pequeña cantidad de corriente. Desconecte el cable de corriente de la salida si no va

a usarlo durante un periodo de tiempo largo.

11. Reparaciones

Nunca trate de hacer ningún tipo de mantenimiento a este aparato excepto lo que

pueda venir indicado en este manual. Cualquier otro tipo de mantenimiento o

reparación debe ser dirigido al servicio técnico oficial.

12. Daños que obligan a una reparación

Deberá enviar este aparato al servicio técnico oficial para su reparación cuando:

A. el cable de corriente o el enchufe se hayan dañado, o

B. se hayan introducido objetos o derramado líquidos dentro de él, o

C. este aparato haya quedado expuesto a la lluvia, o

D. este aparato dé muestras de no funcionar correctamente o se observe

un claro cambio en su rendimiento, o

E. si este aparato ha caído al suelo o su carcasa se ha dañado.

Normativas de seguridad

Este aparato ha sido diseñado para cumplir la norma de seguridad internacional IEC

60065; C22.2 Nº 1 y los standards de seguridad eléctrica UL813 además de los

standards EMC aplicables.

El sistema de sonido Fender Passport incluye un

cable de corriente extraible con una clavija IEC

hembra y un enchufe AC macho. Dependiendo de

donde haya comprado este sistema Passport, el

cable de corriente vendrá con un único conector AC macho o

con varios, para amoldarse a las distintas normaticas de

seguridad de cada país. Todos los cables de corriente que

vienen con los productos Passport son de tres puntas con

toma de tierra.

Bajo ninguna circunstancia desconecte o anule la punta

de conexión a tierra.

Su sistema Passport dispone de una fuente de alimentación

conmutable diseñada para funcionar con cualquier tipo de

voltaje de corriente y ofrecerle la máxima eficiencia.

Si no está seguro de los códigos de colores de los cables,

conexión a tierra o los procesos de conexión correctos,

consulte a un técnico especialista.

PRECAUCION

En ningún caso anule la conexión a tierra de este

Passport o de ningún otro aparato eléctrico. Es

posible que en algunos casos concretos una

combinación de distintos tipos de aparatos

conectados a tierra puedan llegar a constituir un riesgo de

descargas eléctricas. Los micrófonos tienen una carcasa

metálica y están conectados a través del cable de micro al

chasis de la mesa de mezclas. Su mezclador Passport puede

ser conectado correctamente a la toma de masa del edificio

siguiendo el código de colores adecuado y conectándolo a la

salida de corriente de la forma correcta. No obstante, si por

alguna razón utiliza unidades sin conexión a tierra junto con

este sistema Passport (p.e. un amplificador musical sin

conexión a toma de tierra), puede haber una diferencia en el

potencial que va a la carcasa del micrófono. En este caso un

músico que sujete un micro conectado a tierra que esté

entrando en contacto con un dispositivo no conectado a tierra

puede quedar sujeto a descaras eléctricas peligrosas. Si

cumple con las precauciones de seguridad e instrucciones

siguientes, podrá reducir al mínimo el riesgo de descargas.

Compruebe siempre la conexión a la salida de corriente y

especialmente el voltaje entre el micrófono y el resto de

unidades conectadas a la corriente. Y dentro de lo posible

trata de evitar usar este sistema junto con unidades no

conectadas a tierra o mal conectadas.

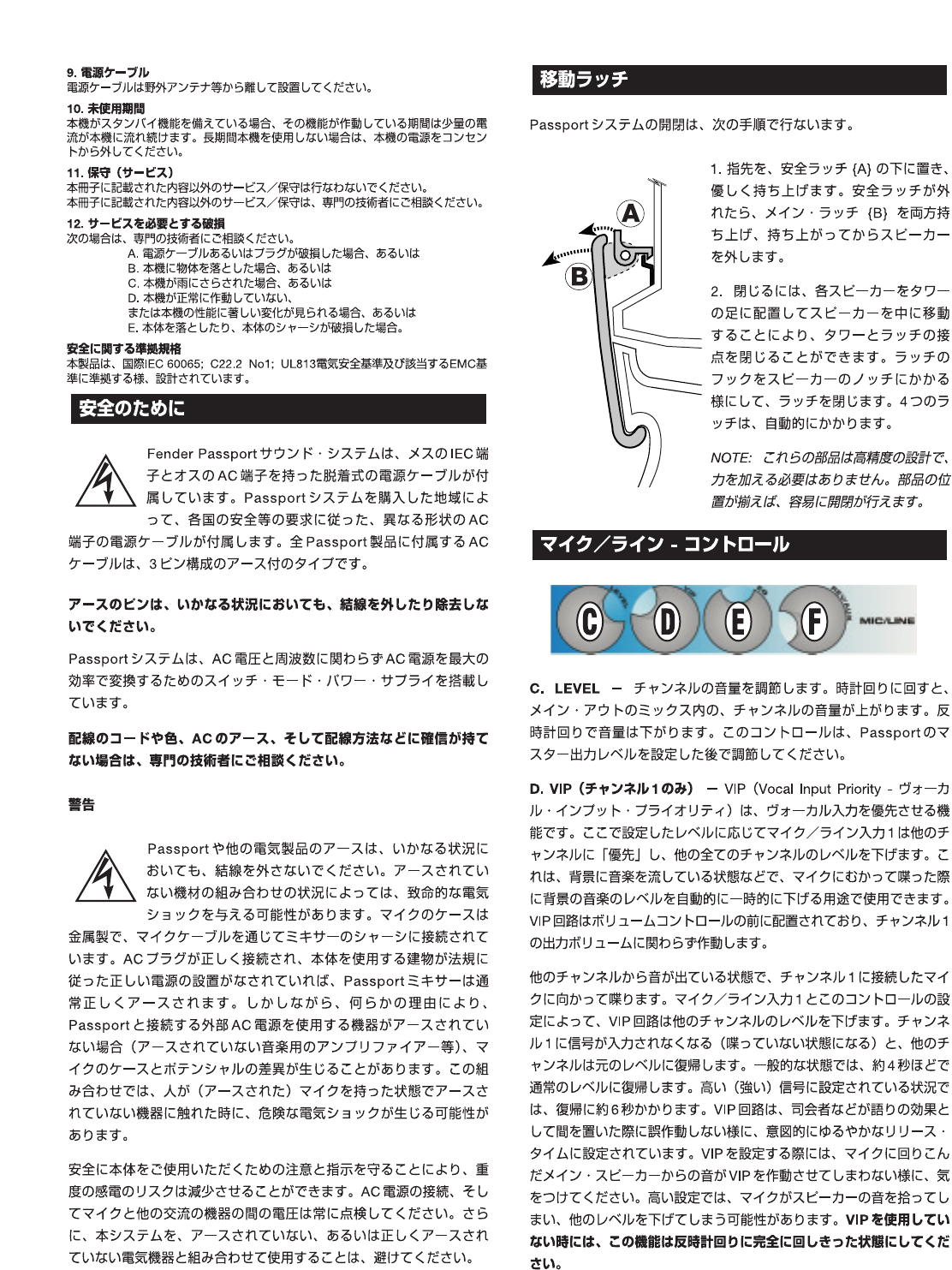

Para abrir y cerrar su sistema Passport, simplemente siga

estos pasos:

1. Coloque su dedo debajo de la

fijación de seguridad {A} y tire

suavemente. Cuando se

desenganche, quite ambos

enganches {B} de los altavoces antes

de tratar de separarlos.

2. Para volver a colocar las fijaciones,

coloque cada altavoz en el soporte de

la torre y haga que todo vuelva a

forma un bloque compacto con los

altavoces, el soporte y las fijaciones.

Coloque los enganches en sus

muescas y cierre las fijaciones.

Nota: Estas piezas han sido

cuidadosamente diseñadas y no hace

falta que aplique mucha fuerza para

cerrarlas. Alinee con cuidado las

piezas para que se ajusten

correctamente.

C. LEVEL – Ajusta el nivel de volumen del canal individual. El

giro del mando hacia la derecha aumenta la contribución del

canal respectivo a la mezcla de “salida principal”, mientras

que el giro a la izquierda reduce el volumen. Ajuste este

control después de que haya ajustado el nivel de salida

master del Passport.

D. VIP (SOLO CANAL 1) – El control VIP o de prioridad de

entrada vocal ajusta el nivel al que será reducido de forma

automática el volumen del resto de canales en favor de la

fuente conectada a la entrada Mic/Line 1. Esta función

exclusiva permite que un usuario hable y que el resto de

entradas (música de fondo) sigan adelante a un menor nivel.

El circuito VIP es “pre control de volumen” lo que implica que

actúa sea cual sea el ajuste de control de nivel del canal uno.

Ajuste este control mientras habla en el micro del canal 1, con

otro material de programa entrando a través de otro canal.

Dependiendo de la duración y del nivel de la señal que entre

por Mic/Line 1 y de la posición del control, el circuito VIP

disparará una reducción en el nivel del resto de canales. Los

niveles originales serán restaurados automáticamente cuando

no haya ya ninguna señal en el canal 1. En un uso típico, este

circuito devolverá los niveles normales en unos 4 segundos.

Con el nivel ajustado a una señal más alta o potente, los

niveles normales serán restaurados tras unos 6 segundos. La

circuitería VIP tiene un tiempo de salida intencionalmente

lento que evita las interrupciones cuando se produce una

pausa de los altavoces. Tenga cuidado al utilizar el VIP para

disparar el sonido emitido a las salidas principales. Con

valores altos, el micrófono puede llegar a “oir” su sistema de

altavoces y producir una reducción del nivel. Cuando no esté

CONTROLES - MIC / LINE

FIJACIONES PARA EL TRANSPORTE

PRECAUCIONES DE SEGURIDAD

usando la función VIP asegúrese de dejar su control

completamente a la izquierda.

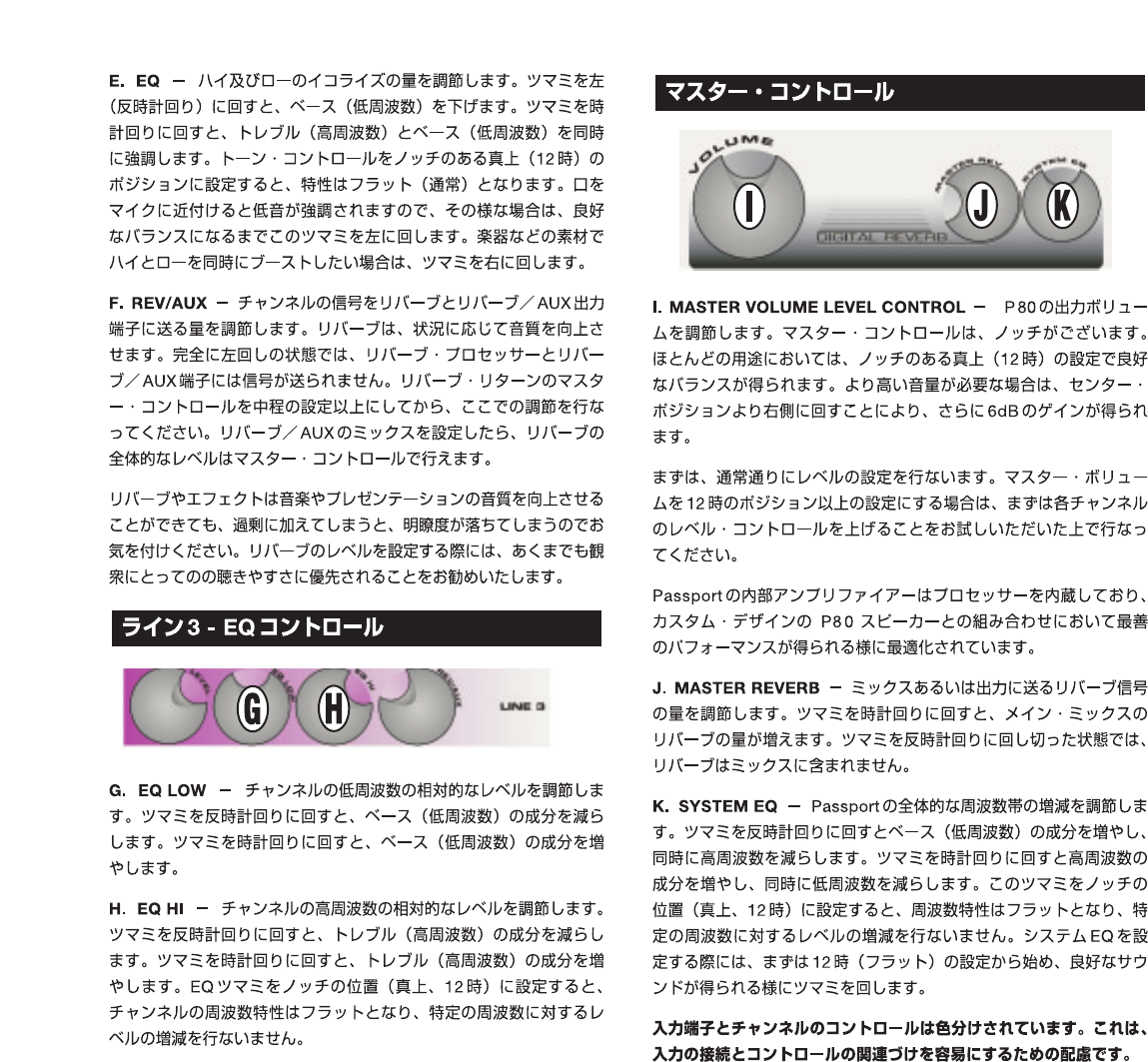

E. EQ – Ajusta la cantidad de cualización, realce y corte de

frecuencias graves y agudas en el canal. El giro del mando

hacia la izquierda reduce la respuesta de graves. El giro del

mando a la derecha aumenta la respuesta de altas frecuencias

a la vez que aumenta simultáneamente la respuesta en graves.

Cuando ajuste los controles de tono en su posición central o

con muesca, la respuesta del canal será “plana” o normal. Si

usa un micrófono muy cerca de la boca, zona en la que las

frecuencias graves pueden ser excesivas, simplemente gire

este control a la izquierda hasta que el sonido sea correcto.

Para instrumentos musicales u otras fuentes de sonido en las

que quiera un realce mayor de ambas frecuencias,

simplemente gire este control a la derecha.

F. REV/AUX – Ajusta la cantidad de señal enviada al

procesador de reverb y a la clavija de salida Rev/Aux. Puede

usar la reverb para potenciar la calidad del sonido de algunas

interpretaciones. En el tope izquierdo del mando no será

enviada ninguna señal al procesador de reverb o a la clavija

de envío/retorno. Antes de ajustar los niveles de los canales

individuales ajuste el control de retorno master de la reverb a

una posición central o incluso superior. Cuando la mezcla de

reverb/auxiliar esté ajsutada, podrá ajustar los niveles

globales de la reverb en el control master.

Recuerde que aunque la reverb o los efectos pueden

potencial una interpretación o actuación musical, demasiada

puede hacer que esa misma actuación resulte ininteligible o

“borrosa”. Tenga en cuenta a su público al ajustar la reverb.

G. EQ LOW – Ajusta el nivel relativo de contenido de bajas

frecuencias para el canal. El giro de este control a la izquierda

disminuye la respuesta en graves. Por contra, el giro a la

derecha aumenta la respuesta de bajas frecuencias.

H. EQ HI – Ajusta el nivel relativo de contenido de altas

frecuencias para el canal. El giro de este control a la izquierda

disminuye la respuesta en agudos. Por contra, el giro a la

derecha aumenta dicha respuesta. Cuando coloque los

controles EQ en su posición central o con muesca, la

respuesta de frecuencia del canal será “plana” y no habrá

ninguna frecuencia realzada o cortada.

I. CONTROL DE NIVEL MASTER VOLUME – Este control

ajusta el volumen de salida del P80. Este control master

dispone de un indicación de posición central. Para la mayoría

de las aplicaciones el sistema Passport ha sido ajustado para

funcionar con este control en esa posición de muesca de “las

12 en punto”. En aquellas situaciones en las que necesite un

mayor volumen, este control master le puede ofrecer 6 dB de

ganancia adicionales al girarlo a la derecha.

Configure el sistema de la forma normal y ajuste después sus

niveles según sea necesario. Coloque el control de volumen

master por encima de la posición central solo después de

haber aumentado los controles de nivel de los canales

individuales.

El amplificador interno del Passport tiene un sistema de

procesado interno diseñado para optimizar el rendimiento del

sistema cuando lo utilice con los altavoces de diseño especial

P80.

J. MASTER REVERB – Ajusta la cantidad de señal reverb

enviada a la mezcla o salida. Gire este control a la derecha

para aumentar la señal reverb enviada a la mezcla principal.

Cuando este mando esté totalmente a la izquierda no se

escuchará señal de reverb en la mezcla.

K. SYSTEM EQ – Ajusta la cantidad global de realce o corte

de frecuencia en el Passport. Gire el mando a la izquierda

para aumentar la respuesta de los graves y a la vez disminuir

la de agudos. Gire este control a la derecha para aumentar la

respuesta en altas frecuencias y reducir simultáneamente los

graves. Cuando coloque este control System EQ en su

posición de muesca central, la respuesta del canal será

“plana” y en ella no habrá realce o corte de ninguna

frecuencia. Para ajustar esta ecualización del sistema,

comience siempre con el control en su posición central y

gírelo después hasta que consiga el sonido que quiera!

Observará que los conectores de entrada y los controles

de los canales tienen un código de colores. Hemos hecho

esto para que pueda identificar fácilmente qué grupo de

controles está asociado con cada conexión.

CONTROLES MASTER

CONTROLES LINE 3 - EQ

L. INTERRUPTOR LINE / MIC –

Este interruptor le permite elegir los

niveles de ganancia para un micrófono

o una fuente de nivel de línea. Cuando

coloque este interruptor en la posición

de línea, el nivel de entrada será

optimizado para dispositivos como

guitarras, teclados, cajas de ritmo,

unidades de efectos, etc. Cuando lo

coloque en la posición Mic, el nivel de

entrada es optimizado para los micros

que se usan más habitualmente.

Aunque coloque este interruptor en la

posición incorrecta no se producirá

ningún daño en la circuitería. No

obstante, para conseguir el máximo

rendimiento, asegúrese de usar la

posición Mic cuando tenga un

micrófono conectado al canal

respectivo y a la posición Line cuando esté usando una

unidad con señal de nivel de línea.

M. CONECTOR MIC INPUT – Conecte aquí su micrófono.

Esta es una toma XLR de tres puntas balanceada hembra

pensada para señales de entrada de micrófonos con baja

impedancia.

N. CONECTOR LINE INPUT – Conecte aquí su instrumento.

Esta es una toma de entrada balanceada de 6,3 mm

adecuada para su uso con dispositivos con una salida de nivel

de línea como un micrófono de alta impedancia, teclados,

cajas de ritmos, efectos exteriores, etc. Acepta cables tanto

balanceados como no balanceados.

O. INTERRUPTOR 1 / 1+2 –

Esto afecta a los conectores

RCA y de 6,3 mm. elija entre

la entrada 1 o una suma en

mono de las entradas 1 y 2.

Si conecta una guitarra en la

toma TRS de 6,3 mm, deje

este interruptor en la posición

“1”. La punta (entrada 1) y el

anillo (entrada 2) de la clavija

TRS son sumadas cuando

este interruptor es colocado

en la posición “1+2”; use esta

opción cuando esté utilizando

una salida stereo de un

teclado u otra fuente stereo.

P. ENTRADAS RCA –

Conectores de entrada phono

(RCA) diseñados para su uso con reproductores de CD,

pletinas y otras fuentes de línea. Utilice estas clavijas para

coenctar la salida de una tarjeta de sonido u otro dispositivo

similar a su Passport. En tiendas de electrónica también

puede encontrar adaptadores que convierten una clavija

macho de 3,5 mm a clavijas RCA. Nota: Estos conectores

están configurados como de “nivel de línea” constante.

Q. ENTRADA TRS 6,3 MM –

Esta clavija está cableada de la

siguiente forma Punta=izquierda,

Anillo=derecha y lateral=tierra, que es el formato standard de

los cables de este tipo. La sensibilidad de esta entrada es la

más adecuada para dispositivos de reproducción como CD,

pletinas o MiniDisc. También puede usar en esta entrada la

salida de instrumentos musicales (teclados, etc).

R. SALIDA DE CINTA – Las clavijas RCA Tape Out ofrecen

una salida de mezcla que no depende de los controles de

nivel master. Conecte estas tomas a las entradas de una

unidad de grabación, como una grabadora DAT o una pletina,

para grabar su interpretación. Los cambios que haga durante

su actuación en los niveles de entrada, EQ de canal y

controles de reverb se reflejarán en esta mezcla Tape Out.

Los cambios que haga en los controles de nivel master no

afectarán al nivel de la grabación. Ajustes los niveles de

grabación de acuerdo a lo indicado en las instrucciones de la

unidad de grabación.

S. AUX SEND – Conecte aquí un procesador de efectos

exterior. Aunque el Passport ya viene equipado con una

reverb digital interna, puede incorporar un procesador de

efectos esterior en el flujo de señal del Passport. Esta clavija

de salida de 6,3 mm está diseñada para dar señal al bus de

efectos del Passport que es enviado a un dispositivo de

efecto exterior, como un retardo digital o un chorus.

T. AUX RETURN – Conecte aquí la señal de salida

procedente de su procesador de efectos exterior. Esta clavija

de entrada de 6,3 mm ha sido diseñada para aceptar señales

de un dispositivo de efectos exterior, como un retardo digital

o un chorus. Puede usar esta entrada como una entrada

mono adicional cuyo volumen será controlado con los

mandos de volumen master.

U. FOOT SWITCH – Este conector le permite anular o

desconectar el retorno de reverb interno a través de un simple

pedal de disparo (referencia Fender 099-4052-000). En el

cableado de este pedal puede conectar la punta al lateral para

desactivar la reverb, y el cable de conexión puede ser tanto

uno de altavoz como uno de instrumentos standard.

CONECTORES AUX Y FOOTSWITCH

1 2 Grnd

ENTRADAS MIC / LINE

V. SALIDAS DE ALTAVOZ –

Esto son conectores de salida de nivel

de altavoz (autoamplificados)

diseñados para dar señal a sus

recintos acústicos Passport. Use los

cables que incluye la unidad (u otro

cable de altavoz) para conectar los

altavoces del Passport a la etapa de potencia.

W. INTERRUPTOR DE ENCENDIDO –

Permite encender y apagar la unidad. Cuando

este interruptor esté en la posición OFF, su

Passport estará completamente apagado.

X. PILOTO POWER –

Este piloto se ilumina en verde cuando la unidad

funciona normalmente. En el improbable caso

de que el Passport se recaliente, este piloto se iluminará en

rojo hasta que se refrigere. Si parpadea en rojo, eso indicará

que la unidad está en el modo de protección de sobre-

corriente. Pruebe a reducir en ese caso el nivel de volumen.

Si se vuelve a activar este modo de sobre-corriente, puede

que uno de los cables de altavoz tenga un cortocircuito;

desconéctelos. Si el problema persiste, póngase en contacto

con el servicio técnico oficial de Fender.

Y. CONECTOR DE CABLE AC –

Su Passport está equipado con un cable de

corriente de tipo IEC con toma de tierra de

cara a reducir la posibilidad de una descarga

eléctrica. Asegúrese de conectarlo a una

salida de corriente alterna con toma de tierra. NUNCA trate

de modificar el enchufe de corriente.

El fusible de corriente (AC) y el compartimento de este están

debajo del conector del cable de alimentación IEC. Si tiene

que cambiar el fusible, utilice solo un recambio con las

mismas especificaciones (T4AH, 250V) y tamaño que los del

original. Para sustituir un fusible quemado, quite primero el

cable de corriente. Tire del compartimento del fusible hacia

fuera y extraiga de dentro de él el fusible quemado.

Su sistema Passport es capaz de funcionar a pilas. El

conector blanco de plástico que está en la parte trasera de su

Passport es el conector de entrada de corriente DC que le

permite conectar el convertidor Passport DC-DC. Conecte

después este convertidor a una pila o batería. Puede adquirir

el convertidor DC-DC Passport (referencia Fender 069-1002-

000) y el pack de pila de 12 voltios (referencia Fender 069-

9003-000) como accesorios.

En la parte trasera de la torre Passport puede encontrar un

pequeño compartimento de almacenamiento. Para acceder a

él, simplemente tire de su tapa. Este compartimento ha sido

diseñado para que guarde en él los cables, micrófonos y otros

artículos de pequeño tamaño que quiera transportar junto con

su Passport.

En el panel trasero de este compartimento de

almacenamiento encontrará una pequeña tira metálica con un

tornillo en cada extremo. Esta tira es la tapa de protección

para el terminal del adaptador inalámbrico. Puede adquirir

como accesorios sistemas inalámbricos específicos para este

equipo. El receptor para dicho sistema inalámbrico se instala

en este compartimento de almacenamiento.

Antes de encender la unidad, lea todas las advertencias e

instrucciones anteriores.

Le recomendamos que se habitúe a realizar la conexión y

encendido de su sistema de sonido siempre en la misma

secuencia. Suponiendo que tenga una salida de corriente AC

con toma de tierra o una regleta de enchufes con la suficiente

capacidad de manejo de potencia, conecte todas las

unidades de su sistema de sonido a la misma salida o regleta.

Esto mejorará la seguridad y rendimiento de su sistema.

Asegúrese de que el circuito AC sea capaz de manejar los

picos de potencia necesarios para su sistema. Consulte los

manuales de instrucciones de todos los aparatos o a un

técnico electricista en caso de dudas.

Durante la configuración de su sistema, asegúrese de seguir

siempre estas líneas de actuación generales:

1. Primero, baje todos los controles de nivel de canal, VIP

(SOLO canal 1) y Rev/Aux al tope izquierdo (OFF). Después,

coloque todos los controles Master y EQ en su posición de

muesca central. Asegúrese de ajustar la entrada adecuada

(posición de interruptor mic/line) para la fuente que vaya a usar.

2. Después, conecte cada uno de los cables de altavoz que se

incluyen a las salidas de altavoz de la parte trasera de la torre

y al panel frontal de cada altavoz.

3. Conecte todas las fuentes como micrófonos, pletinas,

teclados, etc. a las entradas adecuadas.

4. Finalmente, compruebe el voltaje local y ajuste el selector

de voltaje que está situado al lado del conector del enchufe

de corriente de la parte trasera de su mezclador / amplificador

al rango operativo correcto. (Vea Precauciones de seguridad

antes). Introduzca el cable de alimentación IEC en el conector

que está en el panel trasero de la torre Passport y conecte el

otro extremo a una salida de corriente con toma de tierra.

ENCENDIDO

Coloque el interruptor de encendido en la posición ON. El

piloto Power se iluminará en verde y el sistema se encenderá.

Si tiene otras unidades autoamplificadas conectadas a este

sistema, le recomendamos que siempre encienda el Passport

el último. De esta forma nunca serán amplificados ni pasados

a los altavoces ningún tipo de picos o transitorios producidos

por esos otros aparatos. Por esta misma razón le

recomendamos que apague su sistema Passport antes que el

resto de aparato a los que esté conectado.

En caso de que el piloto Power no se encienda cuando active

el interruptor de encendido del panel trasero, compruebe el

CONFIGURACION Y CONEXIONES

COMPARTIMENTO DE ALMACENAMIENTOPANEL TRASERO

cable de alimentación y vuelva a probar. Si aun así tampoco

se ilumina el piloto tras haber comprobado que la entrada de

corriente es correcta, desconecte todos los cables y

compruebe el fusible. Si ha saltado, asegúrese de usar un

fusible de recambio de las mismas especificaciones. Vuelva a

conectar los cables de altavoces y de alimentación.

Reinicie el sistema encendiendo de nuevo la unidad con el

interruptor. Si el piloto Power se ilumina en rojo, eso será una

indicación de la activación del modo de protección térmico o

un problema de refrigeración. Compruebe que la entrada de

aire que está en la base de la unidad no está obstruida por

suciedad o polvo. Apague en ese caso la unidad y espere

unos minutos para que el calor se disipe y después vuelva a

reiniciar su Passport. Si después de hacer eso el piloto Power

sigue iluminándose en rojo eso será indicativo de que hay una

avería en el sistema y que debe ponerse en contacto con el

servicio técnico oficial Fender. Si no hay señal audio en uno

de los altavoces, compruebe que los ajustes de control sean

correctos. Después, desconecte el cable del altavoz que

funcione y conéctelo al otro. Si el segundo altavoz ahora

suena, entonces sabrá que el cable estaba dañado y que

debe cambiarlo.

AJUSTE DE NIVELES Y VOLUMEN DEL SISTEMA

Para ajustar los niveles operativos y el volumen del sistema,

asegúrese de seguir estos pasos:

1. Primero, suba lentamente el control de volumen Master

hasta su posición de muesca central (doce en punto).

2. Use un micrófono (u otra fuente) en la misma posición y de

la misma forma que lo usará en concierto. Suba lentamente el

control de nivel de entrada del canal adecuado mientras

escucha cualquier posible aparición de realimentación hasta

que llegue al nivel que quiera. Haga que alguien le ayude

“paseando” por la zona de público para asegurarse que los

niveles y la cobertura son adecuadas para sus necesidades.

Puede aumentar el volumen global del sistema simplemente

girando el control de volumen master hasta el nivel que quiera.

3. Teniendo en cuenta su aplicación concreta ajuste la EQ del

sistema de acuerdo a ella. La mejor manera de ajustar esto es

reproduciendo material grabado que sea del mismo tipo que

el que usará en su actuación, o haciendo que alguien le ayude

hablando en el micro mientras usted escucha el sonido desde

la zona de público.

Para aplicaciones de megafonía (voz hablada), le

recomendamos que gire el control de EQ del sistema a la

derecha para intensificar las frecuencias medias y agudas, y

limitar el contenido en grave. Para grandes espacios

exteriores esto también le dará el máximo margen o

headroom y capacidad de salida. Tenga en cuenta las

necesidades concretas de su actuación y ajuste los controles

en consecuencia para conseguir el máximo efecto.

POWER TOWER™

En el montaje de su sistema, debería colocar la mesa de

mezclas Passport en un punto en el que el usuario pudiese

comprobar el rendimiento del sistema. Si no van a ser

necesarios más ajustes, puede colocar la mesa donde más le

interese y donde le permita la longitud de los cables.

Tenga cuidado de colocar la Power Tower de tal forma que

nadie se pueda enganchar con los cables. Coloque todos los

cables de forma segura.

El compartimento de almacenamiento que está en la parte

trasera de la torre le permite que guarde dentro los cables,

micrófonos y otras piezas del sistema. Para abrir este

compartimento simplemente tire de su tapa hacia fuera.

La tapa del fusible de alimentación (AC) está debajo del

conector del cable de corriente IEC en la parte derecha del

panel trasero de la torre. Para cambiar un fusible, quite el

enchufe de corriente y, usando una herramienta adecuada

abra la tapa del fusible. En la misma tapa del fusible

encontrará uno de recambio; el Passport usa un fusible T4AH,

250V. Sustituya los fusibles solo por otro de las mismas

características y tamaño.

El sistema Passport es casi impermeable cuando está cerrado

en su estado de transporte. Sin embargo, cuando lo esté

utilizando en exteriores proteja completamente la torre para

que no quede nunca expuesta a la lluvia. Compruebe que

exista en todo momento un flujo de aire a través de la

toma del panel frontal de la torre Passport.

VISITENOS EN LA WEB – Si quiere más información acerca

de todos los productos Passport y otros productos audio de

Fender, vaya a la página www.fenderaudio.com.

ACCESORIOS PASSPORT – Su sistema de sonido Passport

dispone de una amplia gama de accesorios. Para más

información sobre ellos póngase en contacto con su

distribuidor local o vaya a nuestra página web.

SOPORTE DE ALTAVOCES ST275 – Incluye dos soportes de

altavoz de aluminio ligero y de gran resistencia y una bolsa

de transporte.

Referencia 069-9001-000

SOPORTE ST280 – Incluye dos soportes de altavoz de

aluminio ligero y de gran resistencia, dos trípodes para

micros y una bolsa de transporte.

Referencia 069-9008-000

KIT DE MICROFONO P51 – Contiene un micrófono cardioico

dinámico, una pinza de micro, un cable y un maletín de

transporte.

Referencia 069-9000-000

CONVERTIDOR DC-DC – Necesario para usar su sistema

Passport con pilas o batería.

Referencia 069-9002-000

BATERIA PASSPORT – Batería de 12 v capaz de hacer

funcionar un sistema Passport durante una 6 horas con la

batería cargada. (Tenga en cuenta que debe usar el

convertidor DC-DC cuando utilice el Passport con esta

batería).

Referencia 069-9003-000

BOLSA DE ACCESORIOS DC – Bolsa de transporte de

diseño específico para el convertidor DC-DC y la batería del

Passport.

Referencia 069-9009-000

TAPA DE PROTECCION DEL PASSPORT P150 –

Recubrimiento de vinilo para su sistema Passport P80, P150

y/o PD150.

Referencia - 069-9010-000

PIEZA PARA MONTAJE DE DOS ALTAVOCES – Adaptador

que le permite montar dos altavoces en un único soporte.

Referencia - 069-9007-000

ADAPTADOR PARA MONTAJE EN PARED – Una abrazadera

de gran resistencia que le permite colocar un altavoz

Passport de forma fija en una pared.

Referencia - 069-9006-000

SISTEMA INALAMBRICO MANUAL PASSPORT – Sistema

inalámbrico de diseño exclusivo para su uso con sistemas de

sonido Passport. Una vez instalado, este sistema pasa a ser

una parte fija de su sistema de sonido. Incluye un micrófono

condensador electreto manual y un módulo receptor.

Referencia - 069-1201-00x (x indica la frecuencia)

SISTEMA INALAMBRICO EJECUTIVO PASSPORT – Sistema

inalámbrico de diseño exclusivo para su uso con sistemas de

sonido Passport. Una vez instalado, este sistema pasa a ser

una parte fija de su sistema de sonido. Incluye un módulo

receptor, un transmisor de petaca con un elemento de micro

de tipo diadema, lavalier y de cable de instrumento

intercambiable. Incluye maletín de transporte.

Referencia - 069-1205-00x (x indica la frecuencia)

MICROFONO CARDIOICO DINAMICO FENDER - Micrófono

cardioico dinámico manual de alta calidad. Incluye pinza de

micrófono.

Referencia - 069-9012-000

UN PRODUCTO DE:

FENDER MUSICAL INSTRUMENTS CORPORATION

CORONA, CA USA

Passport® y Fender® son marcas registradas y Power

Tower™ es una marca comercial de FMIC. El resto de

marcas comerciales son propiedad de sus dueños

respectivos.

P/N 063679 REV B

Impreso en China

Referencia

0691003000 (120V, 60Hz) USA,

0691003030 (240V, 50Hz) AUS,

0691003040 (230V, 50Hz) UK,

0691003060 (230V, 50Hz) EUR,

0691003070 (100V, 50Hz) JPN

Respuesta de frecuencia

20 Hz a 40 kHz ± 1 dB (en salida de envío)

30 Hz a 30 kHz ± 1 dB (en salida de altavoz,

con umbral de procesador sobrepasado)

Distorsión

< 0.1%, 20 Hz a 20 kHz, 1 dB por debajo de

salida media

Relación señal-ruido del sistema

> 80 dB @ 1 w, medición “A”

Potencia de salida

80 W potencia media continua, 4 ohmios,

ambos canales con señal a THD < 1 %

Impedancia entrada (canales 1-2-3 XLR y 6,3 mm)

Posición interruptor “Mic”: 2 kohmios

Posición interruptor “Line”: 66 kohmios

Impedancia entrada (canal phono 6,3 mm)

78 kohmios

Nivel de entrada máximo

Micro: -7 dBu

Línea: 30 dBu

Stereo: 26 dBu

Impedancia de entrada de retorno

47 kohmios

Tipo de fusible

T4AH, 250V

Sistema Passport

Anchura: 610 mm (24 pulgadas)

Altura: 541 mm (18 pulgadas)

Profund.: 254 mm (10 pulgadas)

Peso: 11.83 kgs (26 libras)

Altavoces

Anchura: 245 mm (9.65 pulgadas)

Altura: 439 mm (17.5 pulgadas)

Profund.: 241 mm (9.5 pulgadas)

Peso: 3.3 kgs (7.25 libras)

Etapa de potencia

Anchura 254 mm (10 pulgadas)

Altura 451 mm (18 pulgadas)

Profund. 178 mm (7 pulgadas)

Peso 5.23 kgs (11.5 libras)

Soporte de torre

241 x 298 mm (9.5 x 11.75 pulgadas)

Micrófono

Cardioico dinámico, balanceado

Cable de micrófono

XL macho a XL hembra, 6 m (20 pies)

Cables de altavoz

6,3 mm a 6,3 mm., 9 m (30 pies)

0 dBu está referenciado a 0.775 voltios rms

ESPECIFICACIONES TECNICAS

Puissance professionnelle de 80 Watts

Réverbération numérique intégrée

La fonction VIP™ (Vocal Input Priority) donne

automatiquement la priorité à l’entrée 1 sur les autres en

présence d’un signal sur l’entrée 1

Deux entrées mono Micro/Ligne au format XLR et Jack

6,35 mm symétriques

Entrées Tape en Jacks stéréo et RCA

Alimentation à découpage utilisable dans le monde entier

Tout ce dont vous avez besoin pour commencer :

– Mélangeur amplifié Passport

– Micro dynamique avec cordon de 6 m

– Deux câbles d’enceintes de 9 m

– Cordon secteur

– Deux enceintes large bande

– Système global de transport

Nous tenons à vous remercier d’avoir choisi le Fender

Passport P80 — il met à votre disposition un système haute

performance et totalement intégré. Le système Passport

regroupe tous les éléments dont vous avez besoin et délivre

un son d’une extrême qualité. Partout où vous allez...

Vous pouvez transporter le système Passport comme une

valise de taille moyenne. Ouvrez les poignées, et vous avez à

votre disposition deux enceintes large bande, un mélangeur

amplifié, un micro dynamique, plus tous les câbles dont vous

avez besoin. Utilisez le système Passport pour amplifier les

voix, les instruments de musique, les cartes son d’ordinateur,

les CD, les cassettes, etc. La mise en oeuvre simple et rapide

du système Passport, sa capacité à couvrir un public

nombreux, et son utilisation simple en font le Leader de ce

type de produit.

La surface de réglage du système Passport est équipée de

deux entrées micro/ligne mono et d’une entrée ligne

supplémentaire (trois canaux au total). L’entrée 3 peut être

configurée pour être utilisée seule ou mélangée avec les

autres, ce qui vous offre une polyvalence indéniable au niveau

des entrées. De plus, la technologie révolutionnaire utilisée

pour les enceintes vous garantit un son remarquablement

clair, couvrant une vaste plage de fréquences avec une

couverture sonore vous permettant de vous adresser à un

public nombreux. Le mélangeur amplifié délivre une

puissance totale de 80 Watts et offre une sonorité de haute

qualité.

Pour l’amplification de la voix, la fonction VIP (Vocal Input

Priority) du système Passport peut être utilisée pour atténuer

(fonction de Ducking) automatiquement le niveau de la

musique de fond dès que vous commencez à parler. Le

niveau de la musique reprend son niveau normal dès que vous

cessez de parler. N’hésitez pas à essayer les réglages de

tonalité, de réverbération et à modifier la position des

enceintes : vous découvrirez ainsi l’incroyable puissance et

polyvalence du système Passport.

INTRODUCTION

Fender Passport - P80

Système de Sonorisation Portable

CONSIGNES DE SECURITE

INSTRUCTIONS RELATIVES AUX RISQUES D’INCENDIE, D’ÉLECTROCUTION OU D’ACCIDENT.

ATTENTION : Pour réduire les risques d’électrocution, ne pas

ouvrir l’appareil (aucune pièce remplaçable par l’utilisateur à

l’intérieur). Consultez un service spécialisé.

MISE EN GARDE : Pour réduire les risques d’électrocution, ne

pas exposer cet appareil à la pluie ou à l’humidité.

Le triangle avec l’éclair prévient l’utilisateur de la présence d’une

tension électrique “dangereuse” et non isolée à l’intérieur du

produit, et d’une intensité suffisante à constituer un risque

d’électrocution.

Le triangle avec le point d’exclamation prévient l’utilisateur de la

présence d’instructions importantes sur l’utilisation et la

maintenance de ce produit dans le mode d’emploi accompagnant

le produit.

ATTENTION : Au Canada et aux USA, pour éviter tout risque

d’électrocution, faites correspondre la lame la plus large de la

fiche secteur avec la fente la plus large de la prise murale et

insérez la fiche jusqu’au fond de la prise murale.

Consignes de sécurité importantes

Ce produit a été conçu et fabriqué selon des normes de qualité et de sécurité

très strictes. Néanmoins, veillez à respecter les mises en garde suivantes :

1. Respectez les mises en garde et les instructions. Conservez ces

instructions.

Lisez toutes les consignes de sécurité et les instructions d’utilisation avant

d’utiliser cet appareil. Conservez ce mode d’emploi pour toute consultation.

Respectez les consignes de sécurité de ce manuel.

2. Eau et humidité

La présence d’une source électrique à proximité d’une source liquide est

dangereuse. Ne pas utiliser cet appareil près d’une source liquide – par exemple

à côté d’une baignoire, évier, lavabo, dans un sous-sol humide, à côté d’une

piscine, etc.

3. Infiltration liquide ou solide

Évitez toute infiltration d’objet ou de liquide dans le boîtier par les ouvertures.

Ne placez jamais un objet contenant un liquide sur l’appareil.

4. Ventilation

Ne pas placer cet appareil sur un lit, canapé, tapis, ou toute surface similaire,

ou dans un endroit clos (placard, étagères closes, etc.), ce qui pourrait nuire à

sa correcte ventilation. Il est conseillé de respecter une distance minimum de

150 mm (6 pouces) autour des côtés et au-dessus de l’appareil pour assurer

une ventilation suffisante.

5. Chaleur

Éloignez l’appareil des flammes ou de toute source de chaleur (radiateurs,

poêles, etc.).

6. Sources d’alimentation

Connectez cet appareil uniquement à une source électrique décrite dans le

mode d’emploi ou indiquée sur l’appareil.

7. Protection du cordon secteur

Vous devez installer le cordon secteur de sorte que personne ne puisse marcher

dessus ou de sorte qu’il ne puisse pas être pincé par les objets avoisinants.

Prêtez attention aux câbles, cordons, fiches et prises et au point où ceux-ci

sortent de l’appareil.

8. Terre

Veillez à conserver la mise à la terre de l’appareil.

CAUTION ATTENTION

RISK OF ELECTRIC

SHOCK DO NOT OPEN

RISQUE D’LECTROCUTION

NE PAS OUVRIR

9. Lignes secteur

Placez les antennes extérieures à distance des lignes secteur haute ou basse

tension.

10. Périodes de non utilisation

Même si l’appareil dispose d’un système de veille, il consomme quand même

une faible quantité de courant. Déconnectez le cordon d’alimentation du

secteur si vous n’utilisez pas l’appareil pendant une période prolongée.

11. Entretient

Ne réparez pas vous-même l’appareil. Confiez vos réparations à un centre de

réparation agréé.

12. Dommages nécessitant réparation

Cet appareil doit être réparé par un personnel qualifié lorsque :

A. Le cordon secteur est endommagé.

B. En cas d’infiltration d’un objet ou d’un liquide dans l’appareil.

C. L’appareil a été exposé à la pluie.

D. L’appareil semble ne pas fonctionner normalement ou lorsque

ses performances sont altérées.

E. L’appareil est tombé ou son boîtier est endommagé.

Normes de sécurité

Ce produit a été conçu pour répondre aux normes internationales IEC 60065 ;

C22.2 No 1 et UL813 en plus des normes EMC applicables.

Le système de sonorisation Fender Passport est

llivré avec un cordon secteur détachable avec

fiches mâle et femelle. Selon le pays d’utilisation

du système, le cordon secteur est différent et

répond aux normes de sécurité en vigueur. Tous les cordons

secteur fournis avec Passport sont équipés de la terre.

Vous ne devez JAMAIS déconnecter la terre de

l’alimentation secteur.

Le système Passport est équipé d’une alimentation à

découpage utilisable dans tous les pays du monde.

Si vous n’êtes pas sûr des normes et des codes de

couleur, de la mise à la terre ou des procédures de

connexion, consultez un technicien qualifié.

ATTENTION

Vous ne devez JAMAIS supprimer la terre ou une

autre broche des fiches secteur du système

Passport ou de tout équipement électrique. Dans

certains cas, l’association de plusieurs

équipements dépourvus de terre peut devenir source

d’électrocution. Les micros sont équipés de boîtiers en métal

et sont connectés au mélangeur par le câble. Le mélangeur

Passport sera correctement relié à la terre si le bâtiment dans

lequel il est utilisé est correctement câblé et si tous les

équipements sont reliés à une terre répondant aux normes en

vigueur. Ceci dit, si pour une raison ou une autre des

équipements secteur externes sans mise à la terre sont

utilisés en conjonction avec le système Passport

(amplificateur instrument non mis à la terre, par exemple), il

peut se produire une différence de potentiel dans le boîtier du

micro. Dans ce cas, un musicien tenant un micro (mis à la

terre) et en contact avec un équipement qui n’est pas mis à la

terre, peut être soumis à des tensions électriques

extrêmement dangeureuses.

En suivant les procédures correctes et les consignes de

sécurité, vous pouvez minimiser les risques d’électrocution.

Vérifiez toujours les connexions secteur et notamment la

différence de tension entre le micro et les autres équipements

raccordés au secteur. Évitez d’utiliser ce système avec des

équipements qui ne sont pas raccordés à la terre.

Pour ouvrir et fermer le système Passport :

1. Placez la pointe de votre doigt

sous la fixation de sécurité {A} et

levez doucement. Une fois la

fixation libérée, levez les deux

fixations {B} et éloignez-les du

corps des enceintes avant de les

dégager.

2. Pour fermer, placez les

enceintes dans leur position

supérieure originale et regroupez-

les de façon compacte. Placez les

crochets sur le rebord des

enceintes et fermez. Les 4 fixations

s’engagent automatiquement.

Remarque : Ces pièces sont des

pièces de précision — n’appliquez

aucune force pour les fermer.

Alignez les éléments avec soin pour faciliter la fermeture.

C. LEVEL – Règle le volume de la voie. Tournez vers la droite

pour augmenter le niveau de la voie dans le mixage général.

Réglez ce bouton après avoir réglé le niveau général Master

du Passport.

D. VIP (VOIE 1 UNIQUEMENT) – La fonction VIP (Vocal Input

Priority) détermine l’atténuation de toutes les autres voies lors

de la détection d’un signal sur l’entrée Mic/Line Input 1. Cette

fonction vous permet d’atténuer les autres voies (fond sonore

musical, par exemple) lorsque vous parlez. Le circuit VIP est

situé “pré-volume control”, ce qui signifie qu’il ne dépend pas

du réglage de volume de la voie une.

Réglez le bouton tout en parlant dans le micro de la voie 1, en

veillant à connecter un signal musical à une autre voie. Selon

la durée et le niveau du signal de l’entrée Mic/Line 1 et la

position du bouton, le circuit VIP déclenche l’atténuation du

niveau de toutes les autres voies. Les niveaux reprennent

automatiquement leur valeur initiale en absence de signal sur

l’entrée 1. En général, le niveau reprend son niveau initial

après 4 secondes. Lorsque le niveau est réglé sur une valeur

plus importante, le niveau reprend sa valeur initiale après

environ 6 secondes. Le temps de rétablissement du circuit VIP

est volontairement lent, ce qui évite les interruptions par la

musique lors des pauses dans le discours. Évitez de

déclencher le circuit VIP avec le son en provenance des

enceintes. Avec une valeur de réglage élevée, il se peut que le

micro détecte le son en provenance des enceintes et

déclenche la réduction de niveau. Lorsque vous n’utilisez

pas la fonction VIP, veillez à régler le bouton en position

minimale.

MIC/LINE - REGLAGES

FIXATIONS DE TRANSPORT

CONSIGNES DE SECURITE

E. EQ – Permet d’égaliser (modifier la réponse en fréquence)

de la voie. Tournez le bouton vers la gauche pour atténuer les

basses fréquences. Tournez le bouton vers la droite pour

accentuer les hautes fréquences (fréquences aiguës) ainsi que

les basses fréquences (fréquences graves). Lorsque le bouton

est en position crantée centrale, la réponse de la voie est

plate, sans égalisation. Lors de l’utilisation d’un micro près de

la bouche, il se peut que les basses fréquences deviennent

excessives — il vous suffit de tournez le bouton vers la

gauche. Pour les instruments de musique ou les sources

nécessitant l’accentuation des basses et des hautes

fréquences en même temps, tournez vers la droite.

F. REV/AUX – Détermine le niveau du signal envoyé à l’effet

de réverbération et à la sortie Rev/Aux Out. La réverbération

peut être utilisée pour améliorer la qualité du son. En position

minimum, le signal n’est pas transmis à la réverbération ou à

la sortie Rev/Aux. Veillez à réglez le bouton Master Reverb en

position intermédiaire ou plus avant de régler les niveaux de

chaque voie. Une fois que vous avez réglé le niveau

réverbération/auxiliaire, utilisez le potentiomètre Master

Reverb pour régler le niveau général de la réverbération.

Gardez à l’esprit, que la réverbération peut améliorer le son,

mais peut aussi le dégrader si vous l’utilisez avec excès.

G. EQ LOW – Règle le niveau des basses fréquences de la

voie. Tournez le bouton vers la gauche pour atténuer les

basses fréquences, et vers la droite pour les accentuer.

H. EQ HI – Règle le niveau des hautes fréquences de la voie.

Tournez le bouton vers la gauche pour atténuer les hautes

fréquences, et vers la droite pour les accentuer.

Lorsque les réglages d’égalisation sont en position centrale

crantée, la réponse de la voie est plate et l’égalisation est

inactive.

I. MASTER VOLUME – Le Master Volume détermine le niveau

de sortie général du P80. Ce potentiomètre est équipé d’une

position crantée. Pour la plupart des applications, le système

Passport a été conçu pour fonctionner sur cette position

crantée centrale. Lorsque vous avez besoin d’un niveau

sonore plus important, le bouton Master Volume peut vous

offrir un gain supplémentaire de 6 dB en le tournant vers la

droite à partir de la position centrale.

Configurez le système et réglez-le en fonction de vos besoins.

Réglez le Master Volume au-delà de sa position centrale

uniquement après avoir augmenté le niveau des voies

individuelles.

L’amplificateur interne de Passport est équipé d’un

processeur interne conçu pour optimiser les performances

lorsque vous utilisez les enceintes P80.

J. MASTER REVERB – Détermine le niveau général de la

réverbération dans le mixage ou en sortie. Tournez le bouton

vers la droite pour augmenter le niveau général de la

réverbération dans le mixage. En position minimale, la

réverbération est coupée.

K. SYSTEM EQ – Régle le niveau général d’égalisation du

mixage. Tournez le bouton vers la gauche pour accentuer les

basses fréquences tout en atténuant les hautes fréquences.

Tournez le bouton vers la droite pour accentuer les hautes

fréquences et atténuer les basses fréquences. Lorsque les

réglages d’égalisation sont en position centrale crantée, la

réponse de la voie est plate et l’égalisation est inactive. Pour

régler l’égalisation générale, commencez par régler le

potentiomètre en position centrale (égalisation inactive).

Tournez le bouton jusqu’à obtenir la sonorité la plus plaisante

à l’écoute.

Vous remarquerez que les connecteurs d’entrées et les

réglages de voies sont repérés par des couleurs. Ceci

vous permet d’identifier rapidement quels connecteurs

correspondent à quelles voies.

REGLAGES GENERAUX MASTER

LINE 3 - REGLAGES D’EGALISATION

L. SELECTEUR LINE/MIC –

Ce sélecteur vous permet de

sélectionner la plage de gain de

l’entrée (pour un micro ou une entrée à

niveau ligne). En position Line, la voie

est optimisée pour les guitares,

claviers, boîtes à rythmes, effets

externes, etc. En position Mic, la voie

est optimisée pour les micros. La

mauvaise position du sélecteur

n’entraîne aucun dommage. Ceci dit,

pour des résultats optimum, utilisez la

position Mic avec un micro, et Line

avec un signal à niveau ligne.

M. ENTREE XLR MIC – Connectez

votre micro basse impédance à cette

entrée XLR symétrique.

N. ENTREE LINE – Connectez votre

instrument à cette entrée. Ce Jack 6,35 mm symétrique

convient aux sources à niveau ligne, aux micros haute

impédance, aux boîtes à rythmes, aux effets externes, etc.

L’entrée est compatible avec les signaux symétriques et

asymétriques.

O. SELECTEUR 1/1+2 –

Ce sélecteur fonctionne avec

les entrées RCA et Jacks

stéréo 6,35 mm.

Sélectionnez l’entrée 1 ou le

mélange mono des entrées

1 et 2. Si vous connectez une

guitare dans l’entrée Jack

stéréo, placez le sélecteur sur

“1”. La pointe (entrée 1) et la

bague (entrée 2) du jack

stéréo sont mélangées

lorsque le sélecteur est en

position “1+2” ; utilisez ce

réglage lorsque vous utilisez

la sortie stéréo d’un clavier ou

de toute autre source stéréo.

P. ENTREES RCA – Les

entrées RCA ont été conçues pour recevoir les signaux d’un

lecteur de cassette, d’une platine CD, ou de toute autre

source. Utilisez ces entrées pour connecter la sortie de votre

carte son d’ordinateur, etc., au système Passport. Vous

trouverez des adaptateurs Jacks 3,5 mm/RCA dans la plupart

des magasins de produits électroniques. Remarque : Ces

entrées sont à niveau ligne.

Q. ENTREE JACK STEREO –

Ce Jack est câblé comme suit :

Pointe=gauche, Bague=droite et

Corps=masse. Cette entrée convient pour la connexion de

platines cassette, CD, DAT ou Mini Disc. Vous pouvez

également connecter la sortie de vos claviers à cette entrée.

R. TAPE OUT – Les sorties RCA Tape Out portent le signal du

mixage général, indépendant des réglages de niveaux

généraux Master. Connectez ces sorties aux entrées de vos

enregistreurs (cassette, DAT, etc.). Les modifications de

réglages de niveau d’entrée, d’égalisation de voie, et de

réverbération sont tansmises par la sortie Tape Out, et donc

enregistrées. Les modifications apportées aux réglages

généraux Master ne sont pas enregistrées. Réglez le niveau

d’enregistrement selon les indications du mode d’emploi de

l’enregistreur utilisé.

S. AUX SEND – Connectez l’entrée de votre processeur

d’effets externe à cette sortie. Bien que le système Passport

soit déjà équipé d’une réverbération numérique interne, vous

pouvez utiliser un processeur d’effets externe. Cette sortie

Jack 6,35 mm est conçue pour transmettre le signal du bus

d’effet du Passport vers un processeur externe comme un

délai numérique ou un Chorus.

T. AUX RETURN – Connectez la sortie de votre processeur

d’effets externe à cette entrée. Cette entrée Jack 6,35 mm

est conçue pour recevoir le signal d’un processeur externe

comme un délai numérique ou un Chorus. Cette entrée peut

également être utilisée comme entrée supplémentaire mono,

son niveau étant directement réglable avec le bouton de

Master Volume.

U. FOOT SWITCH – Le connecteur Footswitch vous permet

d’activer/désactiver la réverbération interne au pied, à l’aide

d’une pédale (référence Fender 099-4052-000). Le contacteur

doit être câblé de sorte que lorsque la pointe est reliée à la

masse du Jack, la réverbération est désactivée. Utilisez un

câble d’enceinte ou instrument standard.

JACKS AUX ET FOOTSWITCH

1 2 Grnd

ENTREES MIC/LINE

V. SORTIES SPEAKER OUTPUTS –

Sorties en Jacks pour la connexion

des deux enceintes Passport. Utilisez

les câbles fournis (ou d’autres câbles

d’enceinte vendus dans le commerce)

pour connecter les enceintes à l’unité

principale.

W. INTERRUPTEUR SECTEUR –

Place l’appareil sous/hors tension. En

position OFF, le système Passport est hors

tension.

X. LED POWER –

La Led Power s’allume en vert lors du

fonctionnement normal du système. Dans le cas

improbable d’une surchauffe du système Passport, cette Led

s’allume en rouge jusqu’au refroidissement du système. Si la

Led Power clignote en rouge, le système est en protection

contre les sur-courants. Réduisez le volume. Si cette

protection contre les sur-courants s’active à nouveau, il se

peut qu’un câble d’enceinte ou une enceinte soit en court-

circuit. Essayez de les déconnecter. Si le problème persiste,

consultez un centre de réparation agréé par Fender.

Y. EMBASE SECTEUR –

Le système Passport est équipé d’une

embase pour cordon secteur avec terre,

réduisant les risques d’électrocution. Veillez à

connecter le système uniquement à une prise

secteur reliée à la terre. NE JAMAIS MODIFIER le brochage

du cordon secteur.

Le fusible secteur est situé sous l’embase secteur. Veillez à ne

remplacer le fusible que par un autre de valeur et de taille

absolument identiques (T4AH, 250 V). Pour remplacer le

fusible, retirez le cordon secteur et tirez sur le cache du porte

fusible.

Le système Passport est capable de fonctionner avec une

batterie. Le connecteur plastique blanc à l’arrière du Passport

permet son alimentation en tension continue (adaptateur

continu/continu). Vous pouvez ainsi connecter le système à

une batterie. Parmi les accessoires disponibles, vous

trouverez un convertisseur continu/continu Passport

(référence Fender 069-1002-000) et une batterie 12 Volts

(référence Fender 069-9003-000).

Vous trouverez un petit compartiment de rangement à l’arrière

de la tour principale du Passport. Pour accéder à ce

compartiment, tirez sur la poignée pour ouvrir. Ce

compartiment est parfait pour ranger vos câbles, micros, ou

tout autre accessoire.

Au fond du compartiment, vous trouverez une petite bande en

métal avec une vis à chaque extrémité. Cette bande protège

le connecteur de l’adaptateur sans fil. Nous mettons à votre

disposition divers systèmes sans fil utilisables avec le

Passport. Le récepteur du système sans fil s’installe dans le

compartiment de rangement.

Avant de placer le système sous tension, lisez et suivez les

chapitres qui suivent.

Il est conseillé de suivre une routine de connexion et de mise

sous tension de votre système de sonorisation. Vérifiez que le

cordon secteur est relié à une prise avec terre, et offrant une

puissance suffisante. Reliez tous les éléments de la

sonorisation à la même prise multiple, reliée à la terre. Ceci

vous garantit une sécurité et des performances accrues.

Veillez à ce que la ligne secteur et la prise multiple puissent

répondre à la demande en courant requise par le système de

sonorisation. Consultez les modes d’emploi des équipements

ou consultez un électricien en cas de doute. Lors de

l’installation, respectez les points suivants :

1. Commencez par placer tous les réglages de niveau de

voies, de VIP (voie 1 UNIQUEMENT) et de Rev/Aux au

minimum (OFF). Ensuite, placez tous les réglages

d’égalisation et Master en position centrale crantée.

Sélectionnez le niveau d’entrée correspondant à l’équipement

connecté en entrée (sélecteur Mic/Line).

2. Connectez ensuite les câbles d’enceintes entre les sorties

Speaker à l’arrière de la tour et les enceintes, avec les

cordons fournis.

3. Connectez toutes les sources (micros, platine cassette,

claviers, etc.) aux entrées correspondantes.

4. Enfin, vérifiez la tension secteur locale et placez le sélecteur

de tension à côté de l’embase secteur, sur la valeur

correspondante (Voir Consignes de sécurité). Connectez le

cordon secteur dans l’embase à l’arrière du Passport et

connectez la fiche secteur mâle dans une prise secteur avec

terre.

MISE SOUS TENSION

Placez l’interrupteur secteur sur la position ON. La Led Power

s’allume en vert — le système est sous tension. Si vous avez

des équipements connectés au système, veillez à toujours

placer le Passport sous tension en dernier. Ceci évitera aux

transitoires d’endommager vos enceintes lors de la mise sous

tension de ces équipements. Pour la même raison, il est

conseillé de placer le Passport hors tension en premier.

Si la Led Power ne s’allume pas, vérifiez les connexions au

secteur et recommencez. Si la Led Power ne s’allume toujours

pas, déconnectez tous les câbles et vérifiez les fusibles du

Passport. Remplacez les fusibles par d’autres de valeur et de

taille excatement identiques. Reconnectez le secteur et les

MISE EN OEUVRE ET CONNEXIONS

COMPARTIMENT ARRIÈREFACE ARRIÈRE

câbles d’enceintes et placez à nouveau sous tension avec

l’interrupteur.

Si la Led s’allume en rouge, le système est en protection

thermique. Contrôlez le filtre d’entrée d’air situé à la base de

l’appareil et nettoyez-le.

Placez l’appareil hors tension et attendez quelques minutes

qu’il refroidisse. Si la Led Power reste allumée en rouge,

consultez un réparateur agréé par Fender.

Si vous n’entendez aucun son dans l’une des enceintes,

vérifiez les réglages. Ensuite, échangez le cordon de

l’enceinte qui fonctionne correctement avec celui de

l’enceinte déffectueuse. Si la deuxième enceinte fonctionne

correctement, ceci indique que le premier cordon est

défectueux et doit être réparé.

REGLAGE DU VOLUME ET DES NIVEAUX

Pour régler les volumes et les niveaux, procédez comme suit :

1. Tout d’abord, montez lentement le Master Volume control

en position centrale crantée.

2. Utilisez un micro (ou toute autre source) dans la position

dans laquelle il sera utilisé sur scène. Montez lentement le

niveau de la voie à laquelle il est connecté en veillant à rester

en-dessous du déclenchement du Larsen. Une deuxième

personne peut se déplacer dans la zone du public pour vérifier

que la couverture sonore est suffisante. Vous pouvez monter

le volume général à l’aide du potentiomètre Master Volume.

3. En fonction de vos besoins, réglez l’égalisation. Vous

pouvez utiliser un CD, etc., pour écouter le résultat. Vous

pouvez aussi utiliser un assitant qui parle dans le micro : vous

pouvez alors vous déplacer dans la salle et juger de

l’égalisation à apporter.

Pour la sonorisation de la voix en Public Address, il est

conseillé de tourner le bouton System EQ vers la droite pour

accentuer les hautes fréquences et les médiums, tout en

limitant la réponse dans les basses fréquences. En extérieur,

ceci vous permet d’obtenir une réserve de puissance

suffisante. Chaque lieu nécessite des réglages spécifiques.

CONFIGURATION DE LA TOUR POWER TOWER™

Lors de l’installation, placez la tour de mixage Passport où

vous pouvez facilement modifier les réglages. Si vous n’avez

pas besoin de faire de réglages, vous pouvez la placer où

vous le souhaiter (tant que les câbles sont assez longs).

Veillez à organiser les câbles de sorte qu’ils ne soient pas

dans le passage de l’utilisateur ou du public. Les câbles

doivent être protégés.

Le compartiment de rangement à l’arrière de la tour de mixage

peut contenir les câbles, les micros, etc. Il vous suffit de tirer

la poignée vers le haut pour l’ouvrir.

Le fusible secteur est situé sous l’embase secteur, à droite, à

l’arrière de la tour. Pour remplacer un fusible, déconnectez le

cordon secteur, utilisez un outil qui convient et tirez sur le

porte-fusible. Notez que le porte-fusible contient un fusible de

rechange. Le système Passport utilise un fusible de type

T4AH, 250 V. Veillez à ne remplacer le fusible que par un autre

de valeur et de taille absolument identiques.

Le système de sonorisation Passport résiste aux intempéries

lorsqu’il est refermé en mode de transport. Cependant,

lorsque vous utilisez le système en extérieur, veillez à protéger

la tour de la pluie. Veillez à assurer la circulation de l’air

dans les ouïes de ventilation situées en bas de la face

avant de la tour de mixage du système Passport.

CONSULTEZ NOTRE SITE INTERNET – Pour toute

information sur les produits Fender Passport et Fender

Audio, consultez notre site Internet : www.fenderaudio.com.

ACCESOIRES PASSPORT – Nous mettons à votre

disposition une gamme complète d’accessoires pour les

sonorisations Passport. Contactez votre revendeur ou

consultez notre site Internet.

PIEDS D’ENCEINTES ST275 – Comprend 2 pieds robustes

et légers pour enceintes en aluminium et un sac de transport.

Référence 069-9001-000.

KIT DE PIEDS ST280 – Comprend 2 pieds robustes et légers

pour enceintes en aluminium, deux pieds de micro (tripodes)

et un sac de transport.

Référence 069-9008-000.

KIT MICRO P51 – Contient un micro dynamique cardioïde,

une pince micro, le câble micro et sac de transport en vinyle.

Référence 069-9000-000.

CONVERTISSEUR CONTINU/CONTINU – Nécessaire pour

alimenter le système Passport par une batterie.

Référence 069-9002-000.

PACK BATTERIE PASSPORT – Accumulateur longue durée

de 12 Volts pouvant alimenter le système Passport pendant

6 heures (Remarque : vous devez utiliser le convertisseur

continu/continu lorsque le Passport est alimenté par

accumulateur).

Référence 069-9003-000.

SAC D’ACCESSOIRES D’ALIMENTATION EN TENSION

CONTINUE – Sac spécial de transport du convertisseur

continu/continu et du Pack batterie.

Référence 069-9009-000.

HOUSSE DE PROTECTION DU SYSTÈME PASSPORT

P150 – Housse vinyle matelassée pour les systèmes

Passport P80, P150 et/ou PD150.

Référence - 069-9010-000.

DOUBLE PIED D’ENCEINTES – Adaptateur permettant de

monter deux enceintes sur un seul peid d’enceintes.

Référence - 069-9007-000.

ADAPTATEUR DE FIXATION MURALE – Adapateur de

fixation murale robuste permettant l’installation sur un mur

d’une seule enceinte Passport.

Référence - 069-9006-000.

MICRO MAIN SANS FIL PASSPORT – Système sans fil

conçu spécialement pour l’utilisation avec les systèmes

Passport. Une fois installé, ce système fait totalement partie

de votre système de sonorisation. Comprend un micro main

sans fil à condensateur à électret et le récepteur.

Référence - 069-1201-00x (x indique la fréquence).

SYSTÈME SANS FIL PASSPORT EXECUTIVE – Système

sans fil conçu spécialement pour l’utilisation avec les

systèmes Passport. Une fois installé, ce système fait

totalement partie de votre système de sonorisation.

Comprend un module récepteur, un émetteur ceinture avec

système interchangeable pour micro serre-tête, micro-

cravate et câble instrument. Boîtier de protection moulé

spécial fourni.

Référence - 069-1205-00x (x indique la fréquence).

MICRO DYNAMIQUE CARDIOÏDE FENDER - Micro main

dynamique cardioïde de haute quallité. Fourni avec pince

micro.

Référence - 069-9012-000.

UN PRODUIT :

FENDER MUSICAL INSTRUMENTS CORPORATION

CORONA, CA USA

Passport®, Power Tower™ et Fender® sont des marques

déposées de FMIC. Les autres marques sont déposées par

leurs propriétaires respectifs.

P/N 063679 REV B

Imprimé en Chine.

Référence

0691003000 (120V, 60Hz) USA,

0691003030 (240V, 50Hz) AUS,

0691003040 (230V, 50Hz) UK,

0691003060 (230V, 50Hz) EUR,

0691003070 (100V, 50Hz) JPN

Bande passante

20 Hz à 40 kHz ± 1 dB (sortie Send)

30 Hz à 30 kHz ± 1 dB (sortie Speaker, avec

seuil du processeur dépassé)

Distorsion

< 0,1 %, 20 Hz à 20 kHz, 1 dB sous puissance

nominale

Rapport signal/bruit

> 80 dB à 1 W, mesure pondérée “A”

Puisance de sortie

80 W continu, 4 Ohms, les deux canaux en

fonctionnement avec DHT < 1 %

Impédance d’entrée (XLT et Jacks des voies 1-2-3)

Position “Mic” : 2 kOhms

Position “Line” : 66 kOhms

Impédance d’entrée (RCA)

78 kOhms

Niveau d’entrée maximum

Mic : -7 dBu

Line : 30 dBu

Stéréo : 26 dBu

Impédance d’entrée Return

47 kOhms

Type de fusible

T4AH, 250 V

Système Passport

Largeur : 610 mm

Hauteur : 541 mm

Profondeur : 254 mm

Poids : 11,83 kg

Enceintes

Largeur : 245 mm

Hauteur : 439 mm

Profondeur : 241 mm

Poids : 3,3 kg

Tour Power Tower

Largeur : 254 mm

Hauteur : 451 mm

Profondeur : 178 mm

Poids : 5,23 kg

Base de la tour

241 x 298 mm

Micro

Dynamique, cardioïde, symétrique

Câble micro

XLR - Mâle à XLR - Femelle, 6 m

Câbles d’enceintes

Jack 6,35 mm à Jack 6,35 mm, 9 m

0 dBu = 0,775 Volts efficace

CARACTERISTIQUES TECHNIQUES

80 Watts di Potenza Professionale

Riverbero digitale integrato

La funzione VIP™ (Vocal Input Priority) permette al

segnale presente nell’ingresso 1 di avere la priorità, in

termini di livello d’uscita, sugli altri canali

Due ingressi Microfonici/Linea Mono, con connessioni

XLR e 1/4” bilanciate

Ingresso Tape con connessioni da 1/4" TRS e RCA

L’alimentazione Switch consente l’utilizzo di Passport in

qualsiasi parte del mondo

Con Passport avrai tutto ciò che ti occorre per

cominciare:

– Mixer amplificato Passport

– Microfono dinamico con cavo da 6m

– Due cavi per diffusori da 9m

– Cavo d’alimentazione IEC

– Due diffusori Full-Range

– Sistema completamente trasportabile

Congratulazioni per aver acquistato Passport P80, il nuovo

sistema portatile Fender capace di prestazioni elevate. Il tuo

nuovo Passport è compatto e autonomo, dotato di tutto ciò

che occorre per ottenere un sound eccezionale... ovunque!

Sarai in grado di trasportare il tuo Passport come se fosse una

valigia di medie dimensioni. È sufficiente sbloccare i fermi

d'aggancio per scoprire i due diffusori Full-Range, un mixer

amplificato, un microfono dinamico e tutti i cavi necessari per

effettuare tutti i collegamenti. Utilizza Passport per amplificare

la voce, strumenti musicali, la scheda audio del tuo PC, lettori

CD/nastro e altro ancora. La praticità e l'immediatezza

nell'installazione, unite alla semplicità d'uso e alle prestazioni

audio in grado di ricoprire un'estesa area di pubblico,

rappresentano i punti di forza di questa innovativa linea di

prodotti.

Il pannello di controllo del mixer Passport offre due ingressi

mono mic/line e un ingresso linea aggiuntivo, per un totale di

tre canali. L'ingresso 3 è configurabile come canale singolo o

come somma di segnali, fornendo un'efficace flessibilità

nell'uso della sezione degli ingressi. Inoltre, la rivoluzionaria

tecnologia impiegata nei diffusori garantisce un segnale Full-

Range notevolmente pulito, con un eccezionale area di

copertura. Il mixer amplificato è in grado di erogare un totale

di 80 watts, per un segnale d'elevata qualità.

La funzione VIP (Vocal Input Priority) è fondamentale

nell'impiego del microfono, in quanto permette di ridurre il

livello della musica in sottofondo non appena si inizia a parlare

nel microfono (funzione simile all'effetto "ducking"),

ristabilendo il livello originale al termine dell'intervento vocale.

Potrai sperimentare l'azione dei controlli di tono, del riverbero

digitale e del posizionamento dei diffusori: scoprirai

l'incredibile potenza e versatilità di Passport.

INTRODUZIONE

Fender Passport - P80

Portable Sound System

NORME DI SICUREZZA

ISTRUZIONI RIGUARDANTI I RISCHI DI INCENDIO, SCOSSA ELETTRICA O DANNO FISICO ALLE PERSONE

ATTENZIONE: Per ridurre il rischio di scosse elettriche, non

rimuovere la copertura o lo chassis dalla sua sede. L'interno

dell'unità non contiene parti utilizzabili dall'utente. Per

l'assistenza tecnica, rivolgersi a personale tecnico

qualificato.

AVVERTENZA: Per ridurre il rischio di scosse elettriche, non

esporre l'unità alla pioggia o all'umidità.

Il simbolo del fulmine con la freccia, incluso in un triangolo

equilatero, mette in guardia l’utente sui rischi dovuti alla presenza

di componenti non isolati elettricamente all’interno del prodotto,

che possono costituire pericolo di scosse elettriche.

Il punto esclamativo incluso in un triangolo equilatero avverte

l’utente della presenza di importanti istruzioni operative e di

manutenzione nella documentazione allegata allo strumento.

ATTENZIONE: In Canada e negli USA, per prevenire le scosse

elettriche, assicurarsi che la lamella più larga, presente nella

spina del cavo di corrente, sia corrispondente alla relativa

scanalatura presente nella presa e che la spina sia

completamente inserita nella presa.

Importanti norme per la sicurezza

Questo prodotto è stato progettato e realizzato in base a severi standard

qualitativi e di sicurezza. Tuttavia, occorre prestare attenzione alle seguenti

precauzioni relative all’installazione e alle modalità operative:

1. Seguire le presenti istruzioni e avvertenze. Conserva queste istruzioni.

Prima di effettuare qualsiasi operazione, è necessario leggere tutte le norme

operative e d’installazione. Conserva questo manuale per future consultazioni e

rispetta ogni avvertenza presente all’interno o riportate sul prodotto stesso.

2. Acqua e umidità

La presenza di elettricità in prossimità di acqua può essere pericolosa. Non

usare questo prodotto in prossimità di acqua – ad esempio, vicino ad una vasca

da bagno, ad un catino o tinozza, ad un lavello, in un seminterrato umido o nelle

vicinanze di una piscina, ecc.

3. Entrata di oggetti o liquidi all’interno dell’unità

Fare attenzione a non far penetrare oggetti o liquidi all’interno del prodotto, da

nessuna delle apertura presenti. Oggetti contenenti liquidi (ad esempio, vasi o

bicchieri) non devono essere posizionati sul prodotto.

4. Ventilazione

Per evitare qualsiasi impedimento alla ventilazione interna, non posizionare il

prodotto su letti, divani, tappeti, coperte e simili superfici morbide, oppure

all’interno di librerie chiuse o di cabinet. Raccomandiamo di mantenere una

distanza minima di 150mm (6”) dal pannello superiore e dai pannelli laterali in

modo da garantire un adeguata areazione.

5. Calore

Tenere il prodotto lontano da sorgenti di calore, quali radiatori, stufe o altri

dispositivi in grado di produrre calore (inclusi gli amplificatori).

6. Alimentazione

Collegare il prodotto unicamente ad una sorgente d’alimentazione del tipo

descritto nel manuale d’uso o riportato sul prodotto stesso.

CAUTION ATTENTION

RISK OF ELECTRIC

SHOCK DO NOT OPEN

RISQUE D’LECTROCUTION

NE PAS OUVRIR

7. Protezione del cavo d’alimentazione

I cavi di corrente devono essere posizionati in modo tale che non intralcino il

passaggio e che non vengano schiacciati dall’unità stessa, o da qualsiasi altro

oggetto pesante, facendo particolare attenzione ai cavi, alle spine di corrente e

al punto in cui il cavo fuoriesce dall’apparecchiatura.

8. Messa a terra

Assicurarsi che la messa a terra del prodotto non venga annullata.

9. Linee elettriche

Posizionare qualsiasi antenna/parabola esterna lontano dalle linee elettriche.

10. Periodi di inutilizzo

Se l’unità è dotata di funzione stand-by, una minima quantità di corrente elettrica

continuerà ad essere presente al suo interno. Se non intendete usare l’unità per

un lungo periodo, scollegate il cavo di alimentazione dalla presa di corrente.

11. Assistenza e riparazione

Non effettuare alcun intervento diverso da quelli descritti in questo manuale

d’istruzioni. Qualsiasi altra operazione o riparazione dev’essere effettuata da

personale tecnico qualificato.

12. Danni che necessitano di assistenza tecnica

Questo prodotto deve essere riparato solo da personale qualificato nei casi in

cui:

A. il cavo di alimentazione o la spina sono stati danneggiati;

B. oggetti o liquidi sono penetrati all’interno dell’unità;

C. l’unità è stata esposta alla pioggia;

D. l’unità non funziona normalmente o mostra un decadimento

qualitativo nelle prestazioni;

E. l’unità è caduta, o l’involucro esterno è stato danneggiato.

Conformità alle norme di sicurezza

Questo prodotto è stato progettato in conformità alle norme internazionali IEC

60065; C22.2 N° 1; UL813 standards sulla sicurezza relativa all’elettricità in

aggiunta agli standards EMC applicabili.

Il nuovo sistema audio Fender Passport è dotato di cavo

d'alimentazione IEC distaccabile, con connettori CA

maschio e femmina. In base alla zona in cui Passport è

stato acquistato, il connettore maschio del cavo

d'alimentazione sarà del tipo conforme ai requisiti adottati in quella

determinata area. Tutti i cavi CA forniti con i prodotti della serie

Passport sono di tipo a 3 poli con messa a terra.

Il polo con la messa a terra non deve essere rimosso o

disconnesso per nessun motivo e in nessuna circostanza.

Il Sistema Passport è dotato di alimentazione Switch-Mode che

permette di operare a qualsiasi voltaggio CA e frequenza di linea,

convertendoli per la massima efficienza.

Se non sei sicuro sui codici e colori del cablaggio, sulla messa a

terra CA o sulle corrette procedure di connessione, consulta un

tecnico qualificato.

ATTENZIONE

Il polo con la messa a terra di Passport, e di qualsiasi

altra apparecchitura elettrica collegata, non deve essere

rimosso o disconnesso in nessuna circostanza. In alcuni

casi, l'uso di tipi diversi di apparecchiature senza messa

a terra possono causare shock elettrico. I microfoni sono costruiti in

metallo e sono collegati allo chassis del mixer mediante cavo

microfonico. Il mixer Passport può essere correttamente collegato a

terra se l’impianto elettrico utilizzato è a norma e se il polo del

connettore CA per la messa a terra risulta correttamente collegato.

Tuttavia, se per qualsiasi ragione un'apparecchiatura esterna con

alimentazione CA senza messa a terra debba venire utilizzata in

congiunzione al sistema Passport (ad esempio, un amplificatore

senza messa a terra), si potrebbe generare un diverso potenziale

elettrico inviato al corpo del microfono. In questo caso, tenendo in

mano un microfono collegato a terra ma in contatto con

apparecchiture esterne alimentate e non collegate a terra, potrebbero

verificarsi scariche elettriche pericolose. Seguendo le corrette

procedure d’installazione e ogni precauzione per la sicurezza, è

possibile minimizzare il rischio di eventuali scosse elettriche. Verifica

sempre la connessione CA e in particolar modo il voltaggio presente

tra il microfono e qualsiasi altra apparecchiatura elettrica. Inoltre,

occorre prestare particolare attenzione a non operare col sistema

Passport in congiunzione apparecchiature elettriche non collegate a

terra o non correttamente collegate a terra.

Per aprire e chiudere il sistema Passport, procedi come

segue:

1. Con la punta di un dito solleva

delicatamente il fermo di sicurezza

{A}. Dopo che il fermo è stato

sganciato, prima di estrarre il

diffusore solleva entrambe le

chiusure a scatto principali {B}

estraendole completamente.

2. Per richiudere, inserire il

diffusore nell’alloggiamento

dell’unità Power Tower,

posizionandolo in modo da farlo

combaciare per poter chiudere il

sistema. Quindi, posizionare i

ganci delle due chiusure a scatto,

precedentemente asportate, sui

punti d’aggancio posti sul diffusore

e bloccare le chiusure.

I 4 fermi di sicurezza si inseriranno

automaticamente.

Nota: Ogni parte che compone il sistema di chiusura è stata

progettata con elevata precisione, consentendo un

meccanismo di chisura semplice e senza l’impiego di sforzi

particolari. Per ottenere la maggior facilità operativa occorre

allineare accuratamente le parti che compongono il sistema.

C. LEVEL – Regolazione del livello di volume del canale.

Ruotando la manopola in senso orario si incrementa il livello

del nei rispettivi canali, che andranno mixati nell’uscita

generale “Main Out”, mentre ruotando in senso anti-orario il

volume verrà diminuito. Effettua la regolazione di questo

controllo dopo aver impostato il livello dell’uscita Master di

Passport.

D. VIP (SOLO CANALE 1) – Il controllo VIP (Vocal Input

Priority) permette la regolazione del livello col quale il volume

di ogni altro canale sarà automaticamente ridotto in favore del

segnale audio presente nell’ingresso del canale Mic/Line 1.

Questa esclusiva funzione permette di poter parlare nel

microfono insieme ad altri segnali presenti negli altri ingressi

(ad esempio, una musica di sottofondo), riducendone

temporaneamente il volume. Il controllo della circuitazione VIP

è “Pre-Volume” (cioè, posizionato prima del controllo di

regolazione del livello): ciò significa che il VIP sarà attivo a

prescindere dalla regolazione di livello del canale uno. Effettua

la regolazione di questo controllo parlando nel microfono,

collegato nel canale 1, inviando contemporaneamente un altro

segnale audio in un altro canale. In base alla durata e al livello

del segnale inviato all’ingresso Mic/Line 1, e alla posizione di

questo controllo, la funzione VIP avvierà la riduzione del livello

dei segnali presenti in tutti gli altri canali. I livelli originali

MIC / LINE - CONTROLLI

CHIUSURE A SCATTO PER IL TRASPORTO

PRECAUZIONI DI SICUREZZA

saranno automaticamente ristabiliti in assenza di segnale nel

canale 1. Normalmente, la circuitazione VIP impiega circa 4

secondi per ristabilire i livelli originali. Impostando un livello

elevato del controllo VIP, oppure inviando al canale 1 un

segnale dotato di livello elevato, i livelli originali degli altri

canali saranno ristabiliti dopo circa 6 secondi. Lo stadio della

circuitazione VIP è intenzionalmente caratterizzata da un

rilascio relativamente lento utile per prevenire interruzioni

durante eventuali pause del segnale (ad esempio, nelle pause

del parlato). Occorre prestare attenzione a non far attivare il

VIP mediante il segnale Main in uscita dai diffusori principali.

Con regolazioni estreme, il microfono potrebbe “catturare” il

segnale proveniente dagli altoparlanti e attivare la funzione

VIP. In caso di non utilizzo della funzione VIP, assicurati

che questa manopola sia ruotata completamente in senso

anti-orario.

E. EQ – Controllo per la regolazione della quantità di

equalizzazione, ovvero taglio o incremento delle frequenze

alte e basse del canale. Ruotando la manopola in senso anti-

orario, si diminuisce il contenuto di basse frequenze del

segnale, mentre ruotando in senso orario è possibile

incrementare il livello delle alte frequenze, aumentando

simultaneamente anche il livello delle basse frequenze.

Impostando la manopola nella sua posizione centrale, la

risposta del segnale audio sarà normale, o “flat”. Utilizzando il

microfono in posizione ravvicinata, dove le basse frequenze

possono risultare eccessive, è sufficiente ruotare questa

manopola in senso anti-orario fino a che il tono del segnale

audio non risulta corretto. Nel caso di strumenti musicali o

altre sorgenti sonore dove occorra un incremento lieve o

intenso delle alte e basse frequenze, occorre ruotare questo

controllo in senso orario.

F. REV/AUX – Questo controllo permette di regolare la

quantità di segnale inviato al processore Reverb e all’uscita

Rev/Aux. Il riverbero è utile per migliorare la qualità sonora del

segnale in qualsiasi situazione (ma solo se il suo utilizzo è

appropriato o voluto). Ruotando il controllo completamente in

senso anti-orario, nessun segnale sarà inviato al processoe

Reverb o all’uscita Rev/ Aux. Prima di regolare i livelli dei

canali individuali, ricordati di impostare in una posizione

intermedia o superiore il controllo Master Reverb, presente

nella sezione Master. Dopo che il bilanciamento

Reverb/Auxiliary è stato impostato, i livelli generali del

riverbero potranno essere regolati mediante il controllo della

sezione Master.

Ricordati che sebbene l’uso del riverbero o altri effetti possa

migliorare una performance musicale o una presentazione,

una regolazione estrema può rendere la stessa performance

“offuscata” e il parlato intelleggibile. Regolando il livello del

riverbero, tieni sempre a mente l’ipotetico ascolto da parte del

pubblico.

G. EQ LOW – Regolazione relativa del livello delle basse

frequenze del canale. Ruotando in senso anti-orario è

possibile diminuire il livello delle basse frequenze. Vice versa,

ruotando in senso orario le basse frequenze verranno esaltate.

H. EQ HI – Regolazione relativa del livello delle alte frequenze.

Ruotando in senso anti-orario è possibile diminuire il livello

delle alte frequenze. Vice versa, ruotando in senso orario le

alte frequenze verranno esaltate. Se le manopole EQ sono

regolate in posizione centrale, la risposta del segnale audio

sarà “flat”, senza alcun intervento sulle frequenze.

I. CONTROLLO MASTER VOLUME LEVEL – Il controllo

Master Volume regola il volume in uscita di P80. Il sistema

Passport è stato bilanciato per la maggior parte delle

applicazioni ad operare con questo controllo regolato nella

sua posizione centrale. Nelle situazioni in cui si renda

necessario utilizzare un livello maggiore di volume, il controllo

Master è in grado di fornire ulterori 6 dB di guadagno,

ruotando la manopola in senso orario.

Imposta il sistema regolando i vari livelli come desideri; è

consigliabile regolare il controllo Master Volume ad un valore

superiore alla sua posizione centrale solo dopo aver effettuato

le regolazioni di volume dei canali individuali.

L’amplificatore interno di Passport è dotato di un processore

integrato progettato per ottimizzare le prestazioni del sistema

nell’impiego dei diffusori P80, realizzati appositamente per

questo sistema.

J. MASTER REVERB – Regolazione che determina la quantità

di riverbero applicata al segnale in uscita. Ruotando la

manopola in senso orario aumenta il livello del riverbero

inviato al Mix principale. Ruotando in senso anti-orario, il

segnale Mix principale sarà privo di riverbero.

K. SYSTEM EQ – Regolazione per l’equalizzazione generale

di Passport. Ruotando la manopola in senso anti-orario si

esaltano le basse frequenze, diminuendo allo stesso tempo le

alte frequenze. Vice versa, ruotando in senso orario è

possibile incrementare le alte frequenze, smorzando le basse.

Con la manopola System EQ in posizione centrale, la risposta

in frequenza sarà “flat”, senza nessun intervento sulle

frequenze. Per impostare il System EQ, comincia sempre con

la manopola in questa posizione, ruotandola fino ad ottenere

la sonorità desiderata.

Come puoi notare, gli ingressi jack e i controlli dei canali

sono colorati in base ad un determinato codice-colore.

Ciò permette un’identificazione immediata del controllo

alla relativa connessione d’ingresso.

CONTROLLI MASTER

LINE 3 - CONTROLLI EQ

L. SELETTORE LINE / MIC –

Questo selettore permette di impostare

il livello di guadagno per una sorgente

audio microfonica o di linea.

Selezionando Line, il livello d’ingresso

sarà ottimizzato per accogliere segnali

di linea (ad esempio, chitarre, tastiere,

batterie elettroniche, unità d’effetti,

ecc.). Selezionando Mic, il livello

d’ingresso sarà ottimizzato per normali

segnali microfonici. In caso di

selezione errata la circuitazione interna

non subirà alcun danno; tuttavia, per

ottenere le migliori prestazioni, occorre

assicurarsi che questo selettore sia

posizionato su Mic, in caso di utilizzo di

un microfono collegato al relativo

canale, o in posizione Line se si utilizza

uno strumento con segnale di linea.

M. INGRESSO MIC – Connettore per microfono. Questa

connessione femmina XLR (bilanciata, a tre-pin), è dedicata a

segnali generati da microfoni a bassa impedenza.

N. INGRESSO LINE – Connettore per strumento. Questa

connessione jack da 1/4 (bilanciata) è dedicata a segnali con

un livello di linea, generati da microfoni ad alta impedenza,

oppure da chitarre, tastiere, batterie elettroniche, unità

d’effetto, ecc. Può accogliere cavi bilanciati o sbilanciati.

O. SELETTORE 1 / 1+2 –

Questo selettore agisce sulle

connessioni RCA e jack TRS

da 1/4", permettendo di

selezionare l’ingresso 1 o la

somma mono di entrambi gli

ingressi 1 e 2. Se colleghi una

chitarra all’ingresso jack TRS

da 1/4", questo selettore

dev’essere posizionato su

“1”. Selezionando “1+2”, la

punta/tip (ingresso 1) e

l’anello/ring (ingresso 2) del

connettore jack TRS verranno

sommati; questa

impostazione è utile per la

gestione di sorgenti stereo (ad

esempio, l’uscita audio di una

tastiera).

P. INGRESSO RCA – Gli ingressi Phono RCA sono dedicati al

collegamento di lettori CD/nastro, o qualsiasi altra sorgente.

Potrai utilizzare queste connessioni per collegare l’uscita della

scheda audio del tuo computer o altre apparecchiature di

questo tipo. All’occorrenza, potrai anche servirti di adattatori

per inserire un connettore maschio da 1/8” in un connettore

RCA (facilmente reperibili in tutti i negozi di materiale

elettronico). Nota: Queste connessioni sono impostate ad un

livello di linea costante.

Q. INGRESSO TRS DA 1/4" –

Questa connessione jack è assemblata

seguendo il formato standard dei cavi

che si trovano comunemente in commercio, che prevede la

seguente assegnazione dei poli: Tip=Canale Sinistro (Left),

Ring=Canale Destro (Right) e Sleeve=Terra. La sensibilità di

questo ingresso è ottimizzata al segnale audio generato da

apparecchiature come lettori CD/nastro, DAT, MiniDisc, ecc.

Inoltre, è possibile collegare l'uscita audio di strumenti

musicali (ad esempio, tastiere elettroniche).

R. USCITA TAPE – L'uscita RCA Tape fornisce un segnale

Mix indipendente dal controllo di livello Master. Questa uscita

è utile per effettuare registrazioni audio, collegandola

all'ingresso di un sistema di registrazione (ad esempio, un

registratore a cassette o DAT). Ogni regolazione effettuata sul

pannello di controllo (controlli di livello, EQ, controllo Reverb)

sarà applicata anche al segnale inviato all'uscita Tape. La

regolazione dei controlli di livello Master non influiranno sul

livello dell'uscita Tape. Il livello di registrazione dev'essere

impostato seguendo le istruzioni del sistema di registrazione a

cui si invia il segnale.

S. AUX SEND – Connessione dedicata al collegamento di

un'unità d'effetti esterna. Sebbene Passport sia dotato di un

processore digitale di riverbero integrato, è possibile

aggiungere al flusso del segnale un processore di segnale

esterno. Questa uscita jack da 1/4 è dedicata all'invio di un

segnale Effect Bus verso un'unita d'effetti esterna (ad

esempio, un delay o un chorus).

T. AUX RETURN – Collega l'uscita audio dell'unità d'effetti

esterna a questo ingresso jack da 1/4, dedicato ad accogliere

il segnale proveniente da effetti esterni (ad esempio, un delay

digitale o un'unità chorus). Questo ingresso può essere anche

impiegato come ulteriore ingresso mono, con volume

regolabile dal controllo Master Volume.

U. FOOT SWITCH – La connessione Footswitch permette di

attivare/disattivare il riverbero interno mediante un pedale di

tipo Switch (Fender - codice 099- 4052-000). Per il

collegamento è necessario che il pedale sia dotato di un cavo

standard (da strumento o da diffusore) con connettore jack, il

quale dev'essere assemblato collegando il Tip allo Sleeve in

modo da consentire la disattivazione della sezione riverbero.

CONNESSIONI AUX E FOOTSWITCH

1 2 Grnd

INGRESSI MIC / LINE

V. USCITE SPEAKER –

Queste uscite inviano un segnale

amplificato adatto al collegamento dei

diffusori del tuo sistema Passport. Usa

i cavi in dotazione (o altri cavi per

diffusori) per collegare l'unità Power

Tower ai diffusori del sistema

Passport.

W. TASTO POWER –

Tasto ON/OFF per l'attivazione/disattivazione

del sistema. In posizione OFF, il sistema

Passport si disattiva completamente.

X. POWER LED –

Durante la normale operatività del sistema,

l'indicatore LED Power è illuminato di verde .

Nell'eventualità remota di un surriscaldamento del sistema,

l'indicatore si illuminerà di rosso fino a che non viene ristabilita

una condizione normale. Se l'indicatore lampeggia di rosso,

significa che l'unità si trova in modalità di protezione. In questo

caso occorre ridurre il livello del volume; se la modalità di

protezione si presenta nuovamente, il cavo di collegamento al

diffusore, o il diffusore stesso, potrebbe essere danneggiato, per

cui occorre disconnettere entrambi. Se il problema persiste è

necessario consultare un centro d’assistenza autorizzato

Fender.

Y. CONNESSIONE ALIMENTAZIONE CA –

Il sistema Passport include un cavo

d'alimentazione IEC, dotato di messa a terra

per ridurre le possibilità di eventuali scosse

elettriche. Assicurati di collegare il cavo ad

una presa CA collegata a terra. NON modificare in alcun

modo la spina CA.

Il fusibile d'alimentazione principale (CA) e il relativo porta-

fusibile si trova sotto la connessione per il cavo

d'alimentazione IEC. In caso di sostituizione occorre utilizzare

un fusibile dello stesso tipo e dimensioni dell'originale (T4AH,

250V). Per sostituire un fusibile bruciato (dopo aver

disconnesso il cavo d'alimentazione IEC), estrai il porta-

fusibile: troverai un fusibile di ricambio al suo interno.

Il sistema Passport è in grado di operare anche mediante l'uso

di batterie. La connessione d'alimentazione DC (posto nel

pannello posteriore del sistema Passport, realizzata in

materiale plastico di colore bianco opaco), permette la

connessione del convertitore Passport DC-DC.

La serie di accessori Passport include il DC-DC Converter

(Fender - codice 069-1002-000) e il Battery Pack a 12 volt

(Fender - codice 069-9003-000).

Nel pannello posteriore dell'unità Power Tower di Passport è

disponibile un vano utile per l’alloggiamento dei cavi audio,

del microfono e di altre componenti utili al sistema. Per

accedere al vano è sufficiente sollevare il fermo di chiusura e

aprire lo sportellino.

Sul fondo del compartimento è visibile un pannellino in

metallo, assicurato mediante due viti poste alle estremità. Si

tratta del pannello che protegge il terminale dell'adattatore per

il collegamento del sistema opzionale Wireless. Il ricevitore del

sistema Wireless è installabile all'interno del compartimento.

Prima di attivare il sistema, leggi e osserva ogni precauzione

di sicurezza.

È consigliabile stabilire una procedura standard per le

operazioni di collegamento e attivazione del sistema. Dopo

aver collegato Passport ad una presa di corrente, collegata a

terra in modo appropriato e dotata di un voltaggio sufficiente,

collega anche le varie apparecchiature audio alla medesima

presa (utilizzando una ciabatta). Assicurati che il circuito CA

sia in grado di gestire i picchi di potenza generabili dal

sistema. Consulta i manuali d'uso delle varie apparecchiature

o, se necessario, contatta un elettricista qualificato.

Per effettuare i collegamenti, segui queste semplici procedure

di setup:

1. Innanzi tutto, abbassa completamente il livello dei canali, il

controllo VIP (SOLO canale 1) e i controlli Rev/Aux, ruotando

le manopole completamente in senso anti-orario. Quindi,

imposta i controlli EQ e Master in posizione centrale.

Assicurati di selezionare il tipo di ingresso appropriato per il

tipo di sorgente sonora utilizzata (selettore Mic/Line).

2. Ora, collega ciascun cavo per diffusori (forniti in dotazione)

alle uscite Speaker, poste sul pannello posteriore dell'unità

Power Tower, e nel pannello frontale di ciascun diffusore.

3. Collega le varie sorgenti sonore (microfoni, lettore

CD/nastro, tastiere, ecc.) negli ingressi appropriati.

4. Infine, verifica il voltaggio in uso e imposta in modo

adeguato il selettore del voltaggio, posto accanto alla

connessione del cavo d'alimentazione presente nel pannello

posteriore dell'unità Power Tower (fai riferimento alle

precauzioni di sicurezza). Collega il cavo d'alimentazione in

dotazione nella connessione IEC del pannello posteriore

dell'unità Power Tower; quindi, inserisci la spina in una presa

CA a tre poli, correttamente collegata a terra.

ATTIVAZIONE

Posiziona l'interruttore Power su ON: l'indicatore LED Power

si illuminerà di colore verde e il sistema Passport si attiverà.

Se altre apparecchiature già attivate devono essere collegate

a Passport, è consigliabile attivare Passport per ultimo in

modo da evitare che eventuali transienti e picchi di segnale

vengano amplificati e inviati ai diffusori. Per la stessa ragione,

occorre disattivare prima il sistema Passport e quindi le altre

apparecchiature ad esso collegate.

Nel caso in cui l'indicatore LED non si illumini dopo aver

premuto l'interruttore Power del pannello posteriore, controlla

SET-UP E CONNESSIONI

VANO DEL PANNELLO POSTERIOREPANNELLO POSTERIORE

la connessione d'alimentazione e prova nuovamente. Se il

problema persiste, disconnetti ogni cavo e controlla il fusibile

di Passport. In caso di fusibile bruciato, assicurati di effettuare

la sostituzione utilizzando un fusibile dello stesso tipo e valore.

Al termine dell’operazione, ricollega l’alimentazione e i cavi ai

diffusori, quindi attiva nuovamente il sistema premendo

l’interruttore Power.

Riavvia il sistema premendo l'interruttore Power. Se

l'indicatore LED Power si illumina di rosso, significa che il

sistema è entrato in protezione oppure che esiste un

problema relativo al raffreddamento. Estrai il filtro della

bocchetta di ventilazione che si trova alla base dell'unità e

verifica che sia pulita e non ostruita da detriti.

Disattiva il sistema posizionando l'interrutore Power su Off e

attendi qualche minuto per consentire la dissipazione del

calore e il successivo reset di Passport. Se anche procedendo

in questo modo l'indicatore Power LED continua a illuminarsi

di rosso, signifca che il sistema è danneggiato e occorre

contattare un centro d'assistenza autorizzato Fender.

Se uno dei diffusori non emette alcun segnale audio, controlla

che le regolazioni effettuate siano corrette. Quindi, disconnetti

il cavo dal diffusore funzionante e collegalo al diffusore non

funzionante. Se in questo modo il secondo diffusore funziona,

significa che il primo cavo è danneggiato e occorre ripararlo o

sostituirlo.

IMPOSTAZIONE DEL VOLUME DEL SISTEMA E DEI LIVELLI

Per impostare il volume dell'intero sistema e i livelli operativi,

ti consigliamo di procedere con le seguenti istruzioni:

1. Innanzi tutto, regola la manopola Master Volume in

posizione centrale.

2. Usa un microfono (o un'altra fonte sonora) regolato con le

stesse impostazioni che verranno impiegate nell'utilizzo reale.

Regola lentamente il livello del canale in cui è collegato il

microfono, fino a che non si è raggiunto il livello desiderato.

Assicurati che il livello impostato sia sufficiente per l'area

destinata al pubblico (facendoti aiutare da una seconda

persona per verificare le varie zone d'ascolto). Il livello

generale del sistema può essere regolato semplicemente

agendo sulla manopola Master Volume.

3. Tenendo conto dell'applicazione e del tipo di utilizzo, regola

il System EQ in maniera appropriata. Il miglior modo per fare

ciò consiste nell'eseguire materiale pre-registrato simile a ciò

che si dovrà eseguire veramente, oppure facendo parlare nel

microfono un assistente e accertarsi personalmente della

qualità dell'ascolto dall'area destinata al pubblico.

Per applicazioni di tipo Public Address (parlato), è

consigliabile ruotare la manopola System EQ in senso orario

in modo da migliorare e ottimizzare le frequenze medie e alte,

e limitando il contenuto di basse frequenze. Questa

regolazione si rivela efficace anche nell'utilizzo di Passport in

grandi spazi esterni, permettendo di ottenere il massimo

headroom e le migliori prestazioni in termini di livello del

segnale in uscita. Cerca sempre di valutare attentamente la

tipologia di ogni singola applicazione in cui farai uso del

sistema Passport, effettuando le opportune regolazioni.

POWER TOWER™

In fase di impostazione del sistema, il mixer del sistema

Passport dovrebbe essere posizionato in una zona dove sia

possibile valutare correttamente la qualità e le prestazioni

audio del sistema. Se non è necessario effettuare particolari

regolazioni durante l'utilizzo del sistema, il mixer può essere

posizionato in una zona di pratico accesso e ad una distanza

consentita dalla lunghezza dei cavi.

Assicurati di posizionare l'unità Power Tower in un luogo in cui

i cavi di collegamento non siano di intralcio, evitando che

qualcuno possa inciampare. Tutti i cavi dovrebbero essere

accuratamente assicurati.

Il vano che si trova nel pannello posteriore dell'unità Power

Tower è utile per contenere cavi, microfoni e altre parti utili al

sistema. Per aprire il vano è sufficiente sollevare il gancio di

chisura e tirare.

Il porta-fusibile dell'alimentazione (CA) si trova sotto la

connessione per il cavo d'alimentazione (IEC), presente nella

parte destra del pannello posteriore dell'unità Power Tower.

Per sostituire il fusibile, rimuovi il cavo d'alimentazione IEC e,

utilizzando un attrezzo adatto, estrai il porta-fusibile, il quale

contiene già al suo interno un fusibile di ricambio. Il sistema

Passport impiega un fusibile di tipo T4AH da 250V. Effettua la

sostituzione impiegando esclusivamente fusibili dello stesso

tipo e valore.

Il sistema Passport, quando è chiuso in modalità da trasporto,

è resistente all'acqua. Tuttavia, operando all'aperto, in caso di

pioggia assicurati di proteggere adeguatamente ogni parte

dall'esposizione all'acqua. Ricordati di consentire

un'adeguata areazione dalle prese d'aria presenti nella

parte inferiore del pannello frontale dell'unità Power

Tower.

Per informazioni riguardanti i modelli della Serie Passport e i

prodotti Fender Audio, visita il sito www.fenderaudio.com.

ACCESSORI PASSPORT – Il sistema Passport Sound

System dispone di una linea completa di accessori. Per

maggiori informazioni, rivolgiti presso il tuo negoziante di

fiducia oppure visita il nostro sito internet.

ST275 SPEAKER STAND KIT – Include: 2 supporti per

diffusori, realizzati in alluminio, leggeri e molto resistenti; una

borsa per il trasporto.

Codice - 069-9001-000

ST280 STAND KIT – Include: 2 supporti per diffusori,

realizzati in alluminio, leggeri e molto resistenti; due aste

microfoniche a treppiede; una borsa per il trasporto.

Codice - 069-9008-000

P51 MICROPHONE KIT – Contiene: un microfono dinamico a

cardioide; pinza per asta microfonica; cavo microfonico;

custodia in materiale vinilico.

Codice - 069-9000-000

DC-DC CONVERTER – Accessorio utile per alimentare il

sistema Passport senza batterie.

Codice - 069-9002-000

PASSPORT BATTERY PACK – Batteria 12v Deep-Cycle in

grado di garantire un'autonomia d'uso del sistema Passport

di almeno 6 ore per ogni singola ricarica. (nota: l'uso del

sistema Passport senza Battery Pack necessita la presenza

dell'accessorio DC-DC Converter).

Codice - 069-9003-000

DC ACCESSORY BAG – Borsa disegnata appositamente per

il trasporto degli accessori DC-DC Converter e Battery Pack.

Codice - 069-9009-000

PASSPORT P150 PROTECTIVE COVER – Custodia protettiva

imbottita, realizzata in materiale vinilico, disegnata

appositamente per i sistemi Passport P80, P150 e/o PD150.

Codice - 069-9010-000

DUAL SPEAKER MOUNT – Adattatore che permette

l'installazione di due diffusori su un singolo supporto per

cassa.

Codice - 069-9007-000

WALL MOUNT ADAPTER – Braccio singolo, robusto e

resistente, che permette il montaggio a parete di un diffusore

Passport, utile per le installazioni fisse.

Codice - 069-9006-000

PASSPORT HAND HELD WIRELESS SYSTEM – Sistema

Wireless realizzato appositamente per i Sistemi Passport.

Una volta installato, questo accessorio opzionale sarà parte

integrante del sistema Passport. Include un microfono a

condensatore Electret a mano e un modulo ricevitore.

Codice - 069-1201-00x (la "x" indica la frequenza)

PASSPORT EXECUTIVE WIRELESS SYSTEM – Sistema

Wireless realizzato appositamente per i Sistemi Passport.

Una volta installato, questo accessorio opzionale sarà parte

integrante del sistema Passport. Include: un modulo

ricevitore; un trasmettitore Belt Pack con elementi

intercambiabili (microfono Headset, microfono Lavalier e

cavo per strumenti); valigetta Custom.

Codice - 069-1205-00x (la "x" indica la frequenza)

FENDER DYNAMIC CARDIOID MICROPHONE - Microfono a

mano dinamico, di ottima qualità. Include pinza per asta

microfonica.

Codice - 069-9012-000

PRODOTTO DA:

FENDER MUSICAL INSTRUMENTS CORPORATION

CORONA, CA USA

Passport® e Fender® sono marchi registrati; Power Tower™

è un marchio di proprietà FMIC.

Altri marchi citati sono registrati dalle rispettive aziende

produttrici.

P/N 063679 REV B

Stampato in China

Codice Parte

0691003000 (120V, 60Hz) USA,

0691003030 (240V, 50Hz) AUS,

0691003040 (230V, 50Hz) UK,

0691003060 (230V, 50Hz) EUR,

0691003070 (100V, 50Hz) JPN

Risposta in frequenza

da 20 Hz a 40 kHz ± 1 dB (uscita Send)

da 30 Hz a 30 kHz ± 1 dB (uscita Speaker,

con eccedenza del Threshold del processore)

Distorsione

< 0.1%, da 20 Hz a 20 kHz, 1 dB al di sotto

dell’uscita nominale

Rapporto segnale/rumore del sistema

> 80 dB @ 1 w, “A” WTD

Potenza in uscita

80W continui a 4 ohm (potenza media),

entrambi i canali testati con THD < 1 %

Impedenza in ingresso (canali 1-2-3 XLR e 1/4”)

Selettore impostato su “Mic”: 2 k ohm

Selettore impostato su “Line”: 66 k ohm

Impedenza in ingresso (Canale Phono 1/4”)

78 k ohm

Max. Livello in ingresso

Mic: -7 dBu

Line: 30 dBu

Stereo: 26 dBu

Impedenza in ingresso - Return

47k ohm

Tipo di fusibile

T4AH, 250V

Sistema Passport

Larghezza: 610 mm (24 in.)

Altezza: 541 mm (18 in.)

Profondità: 254 mm (10 in.)

Peso: 11.83 kgs (26 lbs)

Diffusori

Larghezza: 245 mm (9.65 in.)

Altezza: 439 mm (17.5 in.)

Profondità: 241 mm (9.5 in.)

Peso: 3.3 kgs (7.25 lbs)

Power Tower

Larghezza 254 mm (10 in.)

Altezza 451 mm (18 in.)

Profondità 178 mm (7 in.)

Peso 5.23 kgs (11.5 lbs)

Ingombro unità Tower

241 x 298 mm (9.5 x 11.75 in.)

Microfono

Dinamico a cardioide, bilanciato

Cavo microfono

da XL -Maschio a XL-Femmina, 6 m (20 feet)

Cavi diffusori

da 1/4 in. a 1/4 in., 9 m (30 feet)

0 dBu riferiti a un valore di 0.775 volts rms

SPECIFICHE

80 Watt Profi-Power

Integrierter Digitalreverb

VIP™ (Vocal Input Priority): Input 1 kann automatisch alle

anderen Eingänge bedämpfen, wenn ein Signal an diesem

Eingang anliegt.

Zwei Mono Microphone/Line-Eingänge mit

symmetrischen XLR- und 1/4”-Eingängen

Tape-Eingang mit 1/4" TRS- und Cinch-Anschlüssen

Switch Mode-Netzteil ermöglicht den weltweiten Betrieb

Alles für den sofortigen Einsatz:

– Passport-Mischerverstärker

– Dynamisches Mikrofon & 6 m (20’) Kabel

– Zwei Boxenkabel, 9 m (30’)

– IEC Netzkabel

– Zwei breitbandige Boxen

– Komplettes Transportgehäuse

Herzlichen Glückwunsch zum Kauf eines tragbaren,

eigenständigen Fender Passport P80 Hochleistungs-

Audiosystems. Ihr Passport enthält alles, was Sie für einen

großartigen Sound benötigen… Überall.

Tragen Sie Ihr Passport wie einen mittelgroßen Koffer. Wenn

Sie die Boxen-Verriegelung öffnen, werden Sie zwei

breitbandige Boxen, einen Aktivmischer, ein dynamisches

Mikrofon sowie alle anfänglich benötigten Kabel entdecken.

Mit Ihrem Passport können Sie Stimmen, Musikinstrumente,

Computer-Soundkarten, CDs, Bandgeräte und vieles mehr

verstärken. Ein schneller und einfacher Aufbau, eine hohe

Reichweite und eine einfache Bedienung sind die

Kennzeichen der innovativen Passport Produktlinie.

Das Passport Bedienfeld verfügt über zwei mono Mic/Line-

Eingänge und einen zusätzlichen Line-Eingang (insgesamt

drei Kanäle). Input 3 kann für den Einzel- oder Summen-

Betrieb konfiguriert werden und ist sehr flexibel einsetzbar.

Außerdem liefert die revolutionäre Lautsprechertechnologie

der Boxen einen bemerkenswert sauberen, breitbandigen

Sound mit außergewöhnlich hoher Publikums-Reichweite. Der

Aktivmischer liefert insgesamt 80 Watt an hochwertiger

Beschallung.

Bei Spracheinsätzen können Sie mit der Passport VIP (Vocal

Input Priority) Funktion den Pegel der Background-Musik

verringern („Ducking“), sobald Sie zu sprechen beginnen, und

deren Pegel automatisch wieder anheben, wenn Ihre Ansage

beendet ist. Experimentieren Sie mit den Klangreglern, dem

Digitalreverb und der Boxenplatzierung und entdecken Sie die

unglaubliche Leistungsstärke und Vielseitigkeit des Passport

Audiosystems.

EINLEITUNG

Fender Passport - P80

Portable Sound System

SICHERHEITSRICHTLINIEN

ANWEISUNGEN, DIE DAS RISIKO VON BRÄNDEN, STROMSCHLÄGEN UND VERLETZUNGEN BETREFFEN.

VORSICHT: Um das Risiko eines Stromschlags zu verringern,

sollten Sie weder Gerätedeckel noch -rückseite entfernen. Im

Innern befinden sich keine Bauteile, die vom Anwender

gewartet werden können. Überlassen Sie die Wartung

qualifiziertem Fachpersonal.

VORSICHT: Um das Risiko eines Brandes oder Stromschlags

zu verringern, sollten Sie das Gerät weder Regen noch

Feuchtigkeit aussetzen.

Der Blitz mit Pfeilspitze im gleichseitigen Dreieck soll den

Anwender vor nichtisolierter "gefährlicher Spannung" im

Geräteinnern warnen. Diese Spannung kann so hoch sein, dass

die Gefahr eines Stromschlags besteht.

Das Ausrufezeichen im gleichseitigen Dreieck soll den Anwender

auf wichtige Bedienungs- und Wartungsanleitungen aufmerksam

machen, die im mitgelieferten Informationsmaterial näher

beschrieben werden.

VORSICHT: Um in Kanada und den USA Stromschläge zu

vermeiden, sollten Sie den breiten Stift des Steckers in die

breite Steckdosen-Öffnung stecken und den Stecker bis zum

Anschlag in die Steckdose drücken.

Wichtige Sicherheitsvorkehrungen

Dieses Produkt wurde nach strengen Qualitäts- und Sicherheitsstandards

entwickelt und hergestellt. Treffen Sie bei der Installation und dem Betrieb

dennoch folgende Vorkehrungen:

1. Beachten Sie die Warnungen und Anweisungen. Bewahren Sie die

Anweisungen auf.

Lesen Sie alle Sicherheits- und Betriebsanleitungen, bevor Sie das Gerät in

Betrieb nehmen.

Bewahren Sie das Handbuch für den zukünftigen Gebrauch auf und befolgen

Sie alle Warnungen im Handbuch und auf dem Gerät.

2. Wasser und Feuchtigkeit

Stromquellen in der Nähe von Wasser können gefährlich sein. Benutzen Sie

Geräte nicht in der Nähe von Wasser (z. B. Badewanne, Waschschüssel,

Spülbecken, nasser Keller, Schwimmbecken usw.).

3. Objekte oder Flüssigkeiten

Lassen Sie keine Gegenstände und Flüssigkeiten durch Öffnungen ins

Gehäuseinnere gelangen. Stellen Sie keine Behälter mit Flüssigkeit, z. B. Vasen,

auf das Gerät.

4. Belüftung

Stellen Sie das Gerät nicht auf ein Bett, ein Sofa, einen Teppich oder eine

ähnlich weiche Oberfläche und bauen Sie es nicht in ein geschlossenes

Bücherregal oder Gehäuse ein, um die Belüftung nicht zu behindern. Wir

empfehlen einen Mindestabstand von 150 mm (6“) an den Seiten und der

Oberfläche, um eine ausreichende Belüftung sicherzustellen.

5. Hitze

Platzieren Sie das Gerät in ausreichender Entfernung von Feuer bzw. Wärme

erzeugenden Geräten, wie Heizkörper, Öfen oder anderen Geräten (inklusive

Verstärker).

CAUTION ATTENTION

RISK OF ELECTRIC

SHOCK DO NOT OPEN

RISQUE D’LECTROCUTION

NE PAS OUVRIR

6. Stromquellen

Schließen Sie das Gerät nur an die Art von Stromquelle an, die im

Bedienungshandbuch beschrieben oder auf dem Gerät vermerkt ist.

7. Schutz des Netzkabels

Verlegen Sie das Stromkabel so, dass niemand darüber laufen oder stolpern

und es nicht durch schwere Gegenstände geknickt werden kann. Achten Sie

besonders auf Netzstecker, Mehrfachsteckdosen und den Kabelanschluss am

Gerät.

8. Erdung

Treffen Sie Vorkehrungen dahingehend, dass die Erdung oder Polung des

Geräts nicht außer Kraft gesetzt wird.

9. Stromkabel

Platzieren Sie Außenantennen in ausreichender Entfernung von Stromkabeln.

10. Nicht-Benutzung

Bei Geräten mit Standby-Funktion fließt in diesem Modus ständig etwas Strom.

Ziehen Sie den Netzstecker des Geräts, falls dieses über einen längeren

Zeitraum nicht benutzt wird.

11. Wartung

Beschränken Sie sich bei der Wartung des Geräts auf die in der

Bedienungsanleitung beschriebenen Maßnahmen. Andere Wartungsarbeiten

sollten qualifiziertem Fachpersonal vorbehalten bleiben.

12. Notwendige Wartungsarbeiten

Das Gerät sollte zu einem qualifizierten Kundendienst gebracht werden, wenn:

A. Stromkabel oder Netzstecker beschädigt wurden

B. Gegenstände oder Flüssigkeit in das Gerät gelangt sind

C. das Gerät dem Regen ausgesetzt war

D. das Gerät nicht mehr wie gewohnt bedient werden kann oder

Funktionsfehler auftreten

E. das Gerät heruntergefallen ist oder das Gehäuse beschädigt wurde.

Sicherheits-Übereinstimmung

Dieses Produkt entspricht – zusätzlich zu den anwendbaren EMC Standards –

den internationalen IEC 60065; C22.2 No 1; UL813 elektrischen

Sicherheitsstandards.

Das Fender Passport Sound System ist mit einem

abnehmbaren Netzkabel mit IEC Buchse und AC Stecker

ausgerüstet. Abhängig von der Region, in der das Passport

System gekauft wurde, ist das Netzkabel mit verschiedenen

AC Steckern ausgestattet, um den unterschiedlichen

Sicherheits- und Kodierungsanforderungen von bestimmten Ländern zu

entsprechen. Alle mit Passport Produkten gelieferten AC Kabel sind 3-polig

und geerdet.

Unter keinen Umständen dürfen Sie die Masse (Erdungs) Verbindung

unterbrechen oder entfernen.

Ihr Passport System zeichnet sich durch ein Switch-Mode-Netzteil aus, das

mit jeder AC Spannung und Leitungsfrequenz betrieben werden kann, um

AC Strom mit maximaler Effizienz umzuwandeln.

Falls Sie sich mit den Verdrahtungscodes & -farben, der AC Erdung

oder den korrekten Anschlussverfahren nicht auskennen, lassen Sie

sich von einem qualifizierten Techniker beraten.

VORSICHT

Unter keinen Umständen dürfen Sie den Erdungspol des

Passport oder eines anderen elektrischen Geräts außer Kraft

setzen. Unter bestimmten Umständen kann eine Kombination

von unterschiedlichen Arten ungeerdeter Geräte zu einem

lebensbedrohlichen Stromschlag führen. Mikrofone besitzen

Metallgehäuse und werden über das Mikrofonkabel mit dem Mischer-

Chassis verbunden. Ihr Passport Mischer ist wahrscheinlich korrekt geerdet,

wenn die Verkabelung des Gebäudes code-gemäß vorgenommen wurde

und der Erdungspol des AC Steckers korrekt angeschlossen ist. Wenn

allerdings aus irgendeinem Grund externe AC-betriebene Geräte mit

ungeerdeten AC Anschlüssen (z. B. ein ungeerdeter Musikverstärker)

zusammen mit dem Passport System benutzt werden, kann eine

Potentialdifferenz zum Mikrofongehäuse entstehen. Bei dieser Kombination

kann ein Akteur, der ein (geerdetes) Mikrofon hält und mit einem

ungeerdeten Objekt eines elektrischen Geräts in Kontakt kommt,

gefährlichen Stromschlägen ausgesetzt sein.

Indem Sie die korrekten Verfahren und Sicherheitsvorkehrungen befolgen,

können Sie die Risiken eines starken Stromschlags minimieren. Überprüfen

Sie immer die AC Anschlüsse und besonders die Spannung zwischen

Mikrofon und anderen AC Geräten. Am besten betreiben Sie das System

überhaupt nicht zusammen mit ungeerdeten oder falsch geerdeten

elektrischen Geräten.

Um Ihr Passport-System zu öffnen und zu schließen, gehen

Sie einfach wie folgt vor:

1. Greifen Sie mit einer Fingerspitze

unter den Sicherheitsbügel {A} und

heben Sie diesen sanft an. Nach

der Deaktivierung des

Sicherheitsbügels spreizen Sie die

beiden Hauptbügel {B} von den

Boxen weg, bevor Sie diese

trennen.

2. Zum Zusammensetzen stellen

Sie die Boxen auf die Tower-Füße

und schieben die Boxen

zusammen, um sie mit den Bügeln

einzuklinken. Richten Sie die

Bügelhaken über den

Boxeneinkerbungen aus und

schließen Sie die Bügel. Die 4

Bügel rasten automatisch ein.

Hinweis: Die Bauteile sind präzise gefertigt und können ohne

Kraftaufwand betätigt werden. Zur einfachen Bedienung

sollten Sie die Teile sorgfältig ausrichten.

C. LEVEL – Regelt die Lautstärke des einzelnen Kanals.

Eine Rechtsdrehung erhöht den Anteil des entsprechenden

Kanals an der “Main Out” Mischung, während eine

Linksdrehung den Pegel verringert. Stellen Sie diesen Regler

ein, nachdem der Master-Ausgangspegel des Passport

eingestellt ist.

D. VIP (NUR KANAL 1) – Der VIP oder Vocal Input Priority-

Regler steuert die Stärke, mit der der Pegel aller anderen

Kanäle automatisch zugunsten der an den Mic/Line Input 1

angeschlossenen Quelle verringert wird. Mit dieser

Spezialfunktion können Sie ins Mikrofon sprechen, während

die anderen Eingänge (z. B. Background Musik) mit

momentan verringerter Lautstärke weiterlaufen. Die VIP

Schaltung ist „pre-volume control” angeordnet - sie wirkt also

ungeachtet der Pegeleinstellung von Kanal 1.

Stellen Sie diesen Regler ein, während Sie auf Kanal 1 in ein

Mikrofon sprechen und weiteres Programmmaterial über

einen anderen Kanal einspeisen. Abhängig von Dauer und

Pegel des in Mic/Line 1 eingespeisten Signals und der

Position des Reglers, löst die VIP-Schaltung eine Pegel-

Verringerung aller anderen Kanäle aus. Die Originalpegel

werden automatisch wiederhergestellt, wenn kein Signal auf

Kanal 1 anliegt. Bei normalen Anwendungen stellt die

Schaltung die Normalpegel innerhalb von 4 sec. wieder her.

Wenn der Pegel auf ein höheres oder stärkeres Signal

eingestellt ist, werden die Normalpegel innerhalb von etwa 6

sec. wiederhergestellt. Die Release-Zeit der VIP-Schaltung ist

absichtlich lang eingestellt, um Unterbrechungen zu

verhindern, wenn ein Sprecher pausiert, um nachzudenken

MIC / LINE - REGLER

TRANSPORT-VERRIEGELUNG

SICHERHEITSVORKEHRUNGEN

oder seine Worte wirken zu lassen. Vermeiden Sie unbedingt,

dass der VIP von den Signalen der Hauptboxen gesteuert

wird. Bei hohen Einstellungen kann das Mikrofon die Boxen

des Hauptsystems „hören“ und eine Pegelreduktion auslösen.

Wenn Sie die VIP-Funktion nicht verwenden, sollten Sie

den Regler unbedingt ganz nach links drehen.

E. EQ – Regelt die Stärke der Entzerrung - d. h. der Höhen-

und Bass-Anhebung/Absenkung im Kanal. Eine Linksdrehung

des Reglers verringert die Bass-Ansprache. Eine

Rechtsdrehung verstärkt die Höhenansprache und

gleichzeitig auch die Bass-Ansprache. In der 12-Uhr Position

(Einkerbung) der Regler ist der Frequenzgang des Kanals

linear oder normal. Wenn das Mikrofon sehr nah am Mund

gehalten wird und die Bässe extrem stark werden, drehen Sie

den Regler einfach nach links, bis der Sound ausgewogen ist.

Bei Musikinstrumenten oder anderen Quellen, deren Höhen

und Bässe subtil oder stärker angehoben werden sollen,

drehen Sie den Regler einfach nach rechts.

F. REV/AUX – Bestimmt den Signalanteil, der zum Reverb-

Prozessor und zur Rev/Aux-Ausgangsbuchse geleitet wird.

Mit Reverb können Sie die Soundqualität jeder Darbietung

verbessern, sofern geeignet und gewünscht. Bei völliger

Linksdrehung werden keine Signale zum Reverb Prozessor

oder der Rev/Aux-Buchse geleitet. Der Reverb Return Master-

Regler muss unbedingt in der Mitte oder höher stehen, bevor

Sie die Pegel an den einzelnen Kanälen einstellen. Nachdem

die Reverb/Auxiliary Mischung eingestellt ist, lässt sich der

Gesamtpegel des Reverb mit dem Master-Regler einstellen.

Hinweis: Reverb oder Effekte können eine musikalische

Darbietung oder Präsentation verbessern. Allerdings kann zu

viel Reverb die gleiche Darbietung oder Präsentation

unverständlich oder dumpf klingen lassen. Denken Sie beim

Einstellen der Reverb-Pegel auch an Ihr Publikum.

G. EQ LOW – Regelt den relativen Bass-Pegel des Kanals.

Eine Linksdrehung des Reglers verringert die Bass-

Ansprache. Entsprechend wird durch eine Rechtsdrehung die

Bass-Ansprache verstärkt.

H. EQ HI – Regelt den relativen Höhen-Pegel des Kanals. Eine

Linksdrehung des Reglers verringert die Höhen-Ansprache.

Entsprechend wird durch eine Rechtsdrehung die Höhen-

Ansprache verstärkt. In der 12-Uhr Stellung der EQ-Regler ist

der Frequenzgang des Kanals linear und es werden keine

Frequenzen angehoben oder abgesenkt.

I. MASTER VOLUME-PEGELREGLER – Der Master

Volume-Regler steuert den Ausgangspegel des P80. Der

Master-Regler besitzt eine Einkerbung zur Positionsanzeige.

Das Passport-System wurde so abgestimmt, dass dieser

Regler bei den meisten Anwendungen auf 12 Uhr (Kerbe)

eingestellt werden kann. In Situationen, in denen mehr Pegel

benötigt wird, kann der Master-Regler durch eine

Rechtsdrehung zusätzliche 6 dB Verstärkung erzeugen.

Richten Sie das System normal ein und stellen Sie die Pegel

nach Bedarf ein. Drehen Sie den Master Volume-Regler erst

dann weiter als 12 Uhr auf, nachdem Sie die einzelnen Kanal-

Pegelregler aufgedreht haben.

Die Leistung des Passport-Systems wird von der

Signalverarbeitung des internen Verstärkers optimiert, wenn

dieser mit den P80 Spezial-Boxen betrieben wird.

J. MASTER REVERB – Steuert den Pegel des Reverb-

Signals, das zur Mischung oder zum Ausgang geleitet wird.

Eine Rechtsdrehung des Reglers erhöht den zur

Hauptmischung geleiteten Reverb-Anteil. Bei völliger

Linksdrehung erklingt kein Reverb in der Mischung.

K. SYSTEM EQ – Steuert die Gesamtstärke der

Frequenzanhebung/-absenkung des Passport-Systems. Eine

Linksdrehung des Reglers verstärkt die Bass-Ansprache und

verringert gleichzeitig die Höhen-Ansprache. Eine

Rechtsdrehung des Reglers verstärkt die Höhen-Ansprache

und verringert gleichzeitig die Bass-Ansprache. In der 12-Uhr

Stellung des System EQ-Reglers ist der Frequenzgang linear

und es werden keine Frequenzen angehoben oder abgesenkt.

Beginnen Sie beim Einstellen des System EQs mit der 12-Uhr

Stellung dieses Reglers. Drehen Sie einfach am Regler, bis

alles gut klingt!

Die Eingangsbuchsen und Kanalregler sind farblich

markiert. Dadurch können Sie leicht erkennen, welches

Regler-Set zu welchem Eingang gehört.

MASTER-REGLER

LINE 3 - EQ REGLER

L. LINE / MIC SCHALTER –

Mit diesem Schalter können Sie die

Verstärkungspegel für Mikrofon-

oder Line Level-Quellen wählen. In

der Line-Position des Schalters ist

der Eingangspegel für Signale von

Gitarren, Keyboards, Drum Machines,

externen Effekten usw. optimiert. In der

Mic-Position ist der Eingangspegel für

die am häufigsten benutzten Mikrofone

optimiert. Die Schaltung wird nicht

beschädigt, wenn sich der Schalter in

der falschen Position befindet. Um die

optimale Systemleistung zu erzielen,

sollten Sie jedoch bei

angeschlossenem Mikrofon die Mic-

Position und bei angeschlossenem

Line Level-Signal die Line-Position

wählen.

M. MIC INPUT-BUCHSE – Hier schließen Sie Ihr Mikrofon an.

Diese 3-polige, symmetrische XLR-Eingangsbuchse ist für

Signale von niederohmigen Mikrofonen ausgelegt.

N. LINE INPUT-BUCHSE – Hier schließen Sie Ihr

Instrument an. Diese symmetrische 1/4“ Eingangsbuchse ist

für Geräte mit Line-Ausgangspegel, z. B. hochohmige

Mikrofone, Keyboards, Drum Machines, externe Effekte usw.

geeignet. Es sind symmetrische und asymmetrische Kabel

anschließbar.

O. 1 / 1+2 SCHALTER –

Dieser Schalter wirkt auf die

Cinch- und 1/4" TRS-

Buchsen. Wählen Sie

entweder Eingang 1 oder eine

Mono-Summe der Eingänge 1

und 2. Wenn eine Gitarre an

die 1/4" TRS-Buchse

angeschlossen ist, stellen Sie

den Schalter auf “1” ein. Die

Spitze (Input 1) und Ring

(Input 2) des TRS-

Anschlusses werden sum-

miert, wenn sich der Schalter

in der “1+2” Position befindet.

Wählen Sie diese Einstellung

für den Stereo-Ausgang eines

Keyboards oder einer anderen

Stereo-Quelle.

P. CINCH-EINGÄNGE – Cinch-Eingangsbuchsen für

Bandgeräte, CD Player oder andere Quellen. An diese

Buchsen können Sie auch den Ausgang einer Computer-

Soundkarte oder ähnlicher Geräte an das Passport

anschließen. Adapter zum Umwandeln eines 1/8” Steckers in

Cinch-Stecker sind problemlos in Elektronik-Shops erhältlich.

Hinweis: Diese Anschlüsse sind auf einen konstanten „Line-

Pegel“ eingestellt.

Q. 1/4" TRS EINGANG –

Diese Buchse ist wie folgt verdrahtet:

Spitze=Links, Ring=Rechts und

Schirm=Masse. Dies ist das Standardformat handelsüblicher

Kabel. Die Empfindlichkeit dieses Eingangs ist für

Wiedergabegeräte von CDs, Cassetten, DATs oder Mini Discs

geeignet. Hier können Sie auch die Ausgänge von

Instrumenten, wie Keyboards, anschließen.

R. TAPE OUT – Die Tape Out Cinch-Buchsen liefern eine von

den Master Level-Reglern unabhängige Ausgangsmischung.

Verbinden Sie die Buchsen mit den Eingängen eines

Aufnahmegeräts, z. B. Cassetten- oder DAT-Recorder, um

Ihre Darbietung aufzunehmen. Während der Darbietung

vorgenommene Änderungen an den Eingangspegelreglern,

dem Kanal-EQ und den Reverb-Reglern wirken sich auf die

Tape Out-Mischung aus. Änderungen an den Master Level-

Reglern wirken nicht auf den Pegel der Aufnahme. Stellen Sie

die Aufnahmepegel entsprechend den Anleitungen Ihres

Aufnahmegeräts ein.

S. AUX SEND – Schließen Sie hier Ihren externen

Effektprozessor an. Obwohl das Passport bereits mit einem

internen Digitalreverb ausgerüstet ist, lässt sich ein externer

Effektprozessor in den Signalfluss des Passport integrieren.

Über diese 1/4“ Ausgangsbuchse wird das Effekt Bus-Signal

des Passport zu einem externen Signalprozessor, z. B. einem

Digitaldelay oder Chorus, weitergeleitet.

T. AUX RETURN – Schließen Sie an diese 1/4“

Eingangsbuchse das Ausgangssignal Ihres externen

Effektprozessors, z. B. Digitaldelay oder Chorus, an.

Dieser Anschluss ist auch als zusätzlicher Mono-Eingang

einsetzbar, wobei dessen Pegel mit den Master Volume-

Reglern gesteuert wird.

U. FOOT SWITCH – Uber den Footswitch-Anschluss können

Sie den internen Reverb Return stumm- oder ausschalten,

indem Sie einen einfachen Fußschalter betätigen (Fender

Teilenummer 099-4052-000). Der Fußschalter sollte so

verdrahtet sein, dass die Spitze mit der Abschirmung

verbunden ist, um den Reverb auszuschalten. Verwenden Sie

ein normales Boxen- oder Instrumentenkabel.

AUX- UND FOOTSWITCH-BUCHSEN

1 2 Grnd

MIC / LINE-EINGÄNGE

V. SPEAKER-AUSGÄNGE –

Diese (aktiven) Ausgangsbuchsen

mit Lautsprecherpegel steuern die

Boxen des Passport-Systems.

Verbinden Sie die Passport-Boxen

über die beiliegenden Kabel mit dem

Power Tower.

W. POWER-SCHALTER–

Schaltet das Gerät EIN und AUS. In der

OFF-Position des Schalters ist das Passport

komplett deaktiviert.

X. POWER LED –

Die Power LED leuchtet bei normalem

Betrieb grün. Sollte das Passport in seltenen

Fällen überhitzen, leuchtet die LED rot, bis sich das Gerät

abgekühlt hat. Wenn die LED rot blinkt, befindet sich das

Gerät im Überspannungsschutz-Modus. Verringern Sie

zunächst die Lautstärke. Wenn der Überspannungsschutz-

Modus erneut auftritt, ist vielleicht im Boxenkabel oder in der

Box ein Kurzschluss aufgetreten. Trennen Sie Kabel bzw. Box

vom Verstärker. Sollte das Problem weiterhin bestehen,

setzen Sie sich mit einem autorisierten Fender Service Center

in Verbindung.

Y. AC-NETZKABELANSCHLUSS –

Das Passport ist mit einem geerdeten IEC

Netzkabel ausgerüstet, um die Gefahr eines

Stromschlags zu verringern. Es muss an eine

geerdete AC-Steckdose angeschlossen

werden. VERÄNDERN Sie NICHT den AC-Stecker.

Die Netzsicherung (AC) und Halterung befinden sich unter

dem IEC Netzkabel-Anschluss. Ersatzsicherungen müssen

den gleichen Nennwert (T4AH, 250V) und die gleiche Größe

wie das Original haben. Um eine defekte Sicherung zu

ersetzen, entfernen Sie das IEC Netzkabel. Ziehen Sie die

Sicherungshalterung heraus, um die Ersatzsicherung zu

verwenden.

Ihr Passport-System kann auch mit Batteriespannung

betrieben werden. Der weiße Plastik-Anschluss auf der

Rückseite des Passport ist der DC-Netzeingang zum

Anschließen des Passport DC-DC Konverters. Der Konverter

wird dann mit einer Batterie verbunden. Der Passport DC-DC

Konverter (Fender Teilenummer 069-1002-000) und ein 12

Volt Batteriepaket (Fender Teilenummer 069-9003-000) sind als

Zubehör erhältlich.

Auf der Rückseite des Passport Towers befindet sich ein

kleines Ablagefach. Um darauf zuzugreifen, heben Sie einfach

die Verriegelung an und öffnen die Klappe. In diesem Fach

können Sie Kabel, Mikrofone oder andere Dinge ablegen,

wenn Sie das Passport transportieren.

An der Rückwand des Ablagefachs befindet sich ein schmaler

Metallstreifen mit einer Schraube an beiden Enden. Dies ist

die Schutz-Abdeckung für das Drahtlos-Adapter-Terminal.

Für Ihr Passport sind spezielle Drahtlossysteme erhältlich. Der

Empfänger des Drahtlossystems wird im Ablagefach

installiert.

Bevor Sie das Gerät einschalten, sollten Sie die obigen

Sicherheitsvorkehrungen lesen und befolgen.

Sie sollten eine konsistente Vorgehensweise beim

Anschließen und Einschalten Ihres Soundsystems entwickeln.

Wenn eine korrekt geerdete AC-Steckdose oder Steckerleiste

mit ausreichender Stromzufuhr zur Verfügung steht, sollten

Sie alle Soundsystem-Geräte an die gleiche Steckdose oder

Leiste anschließen. Dies verbessert die Systemsicherheit und

-leistung. Stellen Sie sicher, dass das AC-Netz den

Spitzenspannungsbedarf Ihres Systems verkraften kann.

Lesen Sie im Zweifelsfall in den Produkt-Handbüchern nach

oder fragen Sie einen qualifizierten Elektriker um Rat.

Beachten Sie bei der System-Einrichtung bitte folgende

Richtlinien:

1. Drehen Sie zuerst alle Level-, VIP- (NUR Kanal 1) und

Rev/Aux-Regler ganz nach links (OFF). Stellen Sie alle EQ-

und Master-Regler auf 12 Uhr (gekerbte Mitte-Position).

Stellen Sie den Eingang (Mic/Line-Schalterposition)

entsprechend der anliegenden Quelle ein.

2. Verbinden Sie dann die Boxenkabel mit den Speaker-

Ausgängen auf der Tower-Rückseite und der Boxen-

Vorderseite.

3. Schließen Sie alle Signalquellen, z. B. Mikrofone,

Bandgeräte, Keyboards usw., an die entsprechenden

Eingänge an.

4. Prüfen Sie schließlich die örtliche Netzspannung und stellen

Sie den Spannungswahlschalter neben dem Netzeingang auf

der Rückseite des Mischers/Verstärkers auf den geeigneten

Betriebsbereich ein (siehe Sicherheitsvorkehrungen oben).

Stecken Sie das Netzkabel in den IEC (Netzkabel) Anschluss

auf der Rückseite des Passport Tower und das andere Ende

in eine korrekt geerdete 3-adrige AC-Netzsteckdose.

EINSCHALTEN

Stellen Sie den Power-Schalter auf ON. Die Power LED

leuchtet grün und das System ist aktiviert. Wenn andere

strombetriebene Geräte mit dem System verbunden sind,

sollten Sie das Passport immer zuletzt einschalten. Auf diese

Weise werden die von anderen Geräten verursachten

Transienten nicht verstärkt und zu den Systemboxen geleitet.

Aus den gleichen Gründen sollten Sie Ihr Passport-System als

erstes vor den angeschlossenen Geräten ausschalten.

SETUP UND ANSCHLÜSSE

RÜCKSEITIGES ABLAGEFACHRÜCKSEITE

Falls die Power LED beim Betätigen des rückseitigen Power-

Schalters nicht leuchtet, prüfen Sie die Netzanschlüsse und

versuchen Sie es noch einmal. Sollte die Power LED nach

Überprüfung der Netzanschlüsse immer noch nicht leuchten,

ziehen Sie alle Kabel ab und prüfen Sie die Passport-

Sicherungen. Ersetzen Sie defekte Sicherungen nur durch

Sicherungen mit dem korrekten Nennwert. Schließen Sie

wieder alle Netz- und Boxenkabel an und betätigen Sie erneut

den rückseitigen Power-Schalter.

Setzen Sie das System zurück, indem Sie den Power-Schalter

auf ON stellen. Bei rot leuchtender Power LED zeigt das

System einen Hitzeschutz-Modus oder ein Kühlungsproblem

an. Prüfen Sie das Lufteinlass-Filter am Boden des Geräts,

indem Sie es entfernen und von Rückständen säubern.

Schalten Sie das Passport einige Minuten lang aus, damit es

sich abkühlen und zurücksetzen kann. Falls die Power LED

danach immer noch rot leuchtet, weist dies auf einen

Systemfehler hin. Setzen Sie sich bitte mit einem autorisierten

Fender Service Center in Verbindung.

Wenn eine der Boxen keine Audiosignale ausgibt, überprüfen

Sie Ihre Steuerungseinstellungen. Ziehen Sie als nächstes das

Kabel aus der funktionierenden Box und verbinden Sie es mit

der anderen Box. Wenn diese jetzt funktioniert, ist das erste

Kabel defekt und muss repariert oder ersetzt werden.

SYSTEM-LAUTSTÄRKE UND -PEGEL EINRICHTEN

Um die Lautstärke und Betriebspegel des Systems

einzurichten, befolgen Sie bitte diese einfachen Richtlinien:

1. Drehen Sie zuerst den großen Master Volume-Regler

langsam auf die (gekerbte) 12-Uhr Position.

2. Benutzen Sie ein Mikrofon (oder eine andere Quelle) in der

gleichen Position und auf die gleiche Weise, wie es auf der

Bühne und für die Veranstaltung benutzt wird. Drehen Sie

langsam den entsprechenden Kanal-Eingangspegelregler auf,

bis der erforderliche Pegel erreicht ist. Achten Sie hierbei auf

das Einsetzen von Feedback/Heulen. Lassen Sie einen Helfer

im Publikumsbereich umhergehen und prüfen, ob Reichweite

und Pegel für Ihre Bedürfnisse ausreichen. Die

Gesamtlautstärke des Systems können Sie durch Aufdrehen

des Master Volume-Reglers erhöhen.

3. Berücksichtigen Sie den Anwendungsbereich und die

Erfordernisse der Veranstaltung und stellen Sie den System

EQ-Regler entsprechend ein. Am besten spielen Sie hierzu

Aufnahmematerial des gleichen Typs ab, der auch bei der

Show benutzt wird, oder lassen Sie einen Assistenten ins

Mikrofon sprechen, während Sie im Publikumsbereich

zuhören.

Bei Beschallungen für Sprache sollten Sie den System EQ-

Regler nach rechts drehen, um die Mitten und Höhen zu

betonen und die Bässe zu begrenzen. Dies sorgt bei größeren

Open-Air Veranstaltungen auch für ein Maximum an

Headroom und Ausgangsleistung. Berücksichtigen Sie

sorgfältig die jeweiligen Anforderungen der Veranstaltung und

stellen Sie den Regler auf die maximale Wirkung ein.

POWER TOWER™

Beim Einrichten des Systems sollte der Passport Mischer

möglichst dort aufgestellt werden, wo die Systemleistung vom

Betreiber beurteilt werden kann. Wenn keine weiteren

Einstellungen mehr nötig sind, kann der Mischer im

Verkabelungsbereich an einer praktischen, bequemen Stelle

platziert werden.

Stellen Sie den Power Tower möglichst so auf, dass niemand

über die Kabel stolpern kann. Sichern Sie alle Kabel sorgfältig.

Das Ablagefach auf der Tower-Rückseite kann Kabel,

Mikrofone und andere Systemkomponenten aufnehmen. Um

die Klappe zu öffnen, ziehen Sie den Riegel einfach nach oben

und heben die Klappe an.

Die Halterung der Netzsicherung (AC) befindet sich unter dem

IEC (Netzkabel) Anschluss auf der rechten Tower-Rückseite.

Zum Wechseln der Sicherung entfernen Sie den IEC-Stecker

und ziehen die Sicherungshalterung mit einem geeigneten

Werkzeug heraus. Die Sicherungshalterung enthält eine

Ersatzsicherung. Das Passport benutzt eine Sicherung des

Typs T4AH, 250V. Die Ersatzsicherung muss den gleichen

Nennwert und die gleiche Größe besitzen.

In gepacktem Transportzustand ist das Passport System

wetterresistent. Wenn Sie den Power Tower im Freien

betreiben, muss er jedoch vollständig vor Regen geschützt

werden. Sorgen Sie stets für eine ungehinderte Luftzufuhr

über den Luftschacht, der sich am unteren Rand des

vorderseitigen Bedienfelds des Passport Power Tower

befindet.

BESUCHEN SIE UNS IM WEB – Informationen über alle

Fender Passport und Fender Audio Produkte finden Sie unter

www.fenderaudio.com.

PASSPORT ZUBEHÖR – Für Ihr Passport Sound System ist

eine komplette Zubehörreihe verfügbar. Weitere

Informationen erhalten Sie bei Ihrem örtlichen Händler oder

auf unserer Website.

ST275 BOXENSTÄNDER-KIT – Umfasst 2 robuste, leichte

Aluminium-Boxenständer und eine Tragetasche.

Teilenummer 069-9001-000

ST280 STÄNDER-KIT – Umfasst 2 robuste, leichte

Aluminium-Boxenständer, 2 Mikrofonstative und eine

Tragetasche.

Teilenummer 069-9008-000

P51 MIKROFON-KIT – Enthält ein dynamisches Mikrofon mit

Nierencharakteristik, eine Mikrofonhalterung, ein

Mikrofonkabel sowie eine Vinyl-Tragetasche.

Teilenummer 069-9000-000

DC-DC KONVERTER – Notwendig zum Betreiben des

Passport Systems mit Batteriespannung.

Teilenummer 069-9002-000

PASSPORT BATTERIE-PAKET – Hochwertige 12V-Batterie,

mit der das Passport-System bis zu 6 Stunden betrieben

werden kann. (Hinweis: Benutzen Sie den DC-DC Konverter,

um das Passport mit Batterie zu betreiben).

Teilenummer 069-9003-000

DC ZUBEHÖR-TASCHE – Spezial-Tragetasche für den DC-

DC Konverter und das Passport Batterie-Paket.

Teilenummer 069-9009-000

PASSPORT P150 SCHUTZHÜLLE – Gepolsterte Vinyl-

Schutzhülle für Ihr Passport P80, P150 und/oder PD150

System.

Teilenummer - 069-9010-000

BOXEN-DOPPELHALTERUNG – Adapter für die Montage von

zwei Boxen auf einem Boxenständer.

Teilenummer - 069-9007-000

BOXEN-WANDHALTERUNG – Einzelner robuster

Wandmontage-Winkel zum Befestigen einer Passport-Box für

Festinstallationen.

Teilenummer - 069-9006-000

PASSPORT HAND-HELD DRAHTLOSSYSTEM – Spezial-

Drahtlossystem für den Einsatz mit Passport

Soundsystemen. Nach der Installation ist dieses System ein

fester Bestandteil Ihres Soundsystems. Umfasst ein hand-

held Elektret-Kondensatormikrofon und ein Empfängermodul.

Teilenummer - 069-1201-00x (x zeigt die Frequenz an)

PASSPORT EXECUTIVE DRAHTLOSSYSTEM – Spezial-

Drahtlossystem für den Einsatz m it Passport

Soundsystemen. Nach der Installation ist dieses System ein

fester Bestandteil Ihres Soundsystems. Umfasst ein

Empfängermodul und einen am Gürtel befestigten Sender mit

austauschbaren Headset-, Lavalier- und Instrumentenkabel-

Elementen. Inklusive gegossenem Spezialkoffer.

Teilenummer - 069-1205-00x (x zeigt die Frequenz an)

DYNAMISCHES FENDER NIERENMIKROFON -

Hochwertiges, dynamisches, hand-held Nierenmikrofon.

Inklusive Mikrofonhalterung.

Teilenummer - 069-9012-000

EIN PRODUKT DER:

FENDER MUSICAL INSTRUMENTS CORPORATION

CORONA, KAL. USA

Passport® und Fender® sind eingetragene Warenzeichen

und Power Tower™ ist ein Warenzeichen der FMIC. Andere

Warenzeichen sind Eigentum der jeweiligen Firmen.

P/N 063679 REV B

Gedruckt in China

Teilenummer

0691003000 (120V, 60Hz) USA,

0691003030 (240V, 50Hz) AUS,

0691003040 (230V, 50Hz) UK,

0691003060 (230V, 50Hz) EUR,

0691003070 (100V, 50Hz) JPN

Frequenzgang

20 Hz bis 40 kHz ± 1 dB (am Send-Ausgang)

30 Hz bis 30 kHz ± 1 dB (am Boxen-Ausgang,

bei überschrittenem Prozessor-Schwellenwert)

Verzerrung

< 0.1%, 20 Hz bis 20 kHz, 1 dB unter

Nennleistung

System-Geräuschspannungsabstand

> 80 dB @ 1 W, “A” WTD

Ausgangsleistung

80 W Dauerleistung, 4 Ohm,

beide Kanäle betrieben mit einem Klirrfaktor von

< 1 %

Eingangsimpedanz (Kanäle 1-2-3 XLR und 1/4”)

“Mic” Schalterposition: 2 k Ohm

“Line” Schalterposition: 66 k Ohm

Eingangsimpedanz (Phono-Kanal 1/4”)

78 k Ohm

Max. Eingangspegel

Mic: -7 dBu

Line: 30 dBu

Stereo: 26 dBu

Return-Eingangsimpedanz

47k Ohm

Sicherungstyp

T4AH, 250V

Passport System

Breite: 610 mm (24 in.)

Höhe: 541 mm (18 in.)

Tiefe: 254 mm (10 in.)

Gewicht: 11.83 kg (26 lbs)

Boxen

Breite: 245 mm (9.65 in.)

Höhe: 439 mm (17.5 in.)

Tiefe: 241 mm (9.5 in.)

Gewicht: 3.3 kg (7.25 lbs)

Power Tower

Breite: 254 mm (10 in.)

Höhe: 451 mm (18 in.)

Tiefe: 178 mm (7 in.)

Gewicht: 5.23 kg (11.5 lbs)

Tower-Standbereich

241 x 298 mm (9.5 x 11.75 in.)

Mikrofon

Dynamisches Nierenmikrofon, symmetrisch

Mikrofonkabel

XL-Stecker auf XL-Buchse, 6 m (20 Fuß)

Boxenkabel

1/4“ auf 1/4“, 9 m (30 Fuß)

0 dBu ist referenziert auf 0.775 Volt RMS

TECHNISCHE DATEN

80 Watts de Potência Profissional

Reverb Digital Embutido

VIP™ (Vocal Input Priority) Permite que a entrada 1 (input

one) sobreponha automaticamente todas as outras

entradas quando outro sinal está presente.

Dois Microfones Mono / Entrada de linha e conexões XLR

e de entradas balanceadas de 1/4” (Mono Mic/Line).

Tape Input (entrada de gravador) para Conexões 1/4" TRS

(plug P10) e RCA.

“Switch Mode Power Supply” Permite Uso Em Todo O

Mundo

Tudo O Que Você Precisa Para Começar:

– Amplificador Passport Mixer

– Microfone Dinamico & e um cabo 6m (20’)

– Dois Cabos para alto falante, 9m (30’)

– Cabo de alimentação IEC

– Dois sonofletores “Full range”

– Sonofletor de transporte completo

Parabéns por adquirir seu sistema de áudio portátil Fender

Passport P80, de alta performance e completo. Seu Passport

inclui tudo o que você precisa para conseguir som

excelente... em qualquer lugar!

Carregue seu Passport como se fosse uma maleta tamanho

médio. Abra as travas do alto-falante e vai descobrir dois

sonofletores para alto-falante “full-range”, um mixer potente,

um microfone dinâmico, mais todos os cabos necessários

para começar a trabalhar. Use seu Passport para amplificar

vozes, instrumentos musicais, placas de som para

computador, CD’s, tape playback e mais. A instalação rápida

e fácil de Passport, sua capacidade de abranger grandes

platéias e a operação simples são os diferenciais dessa linha

inovadora de produtos.

O painel de controle do Passport contém duas entradas mono

Mic/line e uma entrada de linha adicional (três canais no total).

A entrada 3 pode ser configurada para operação individual ou

múltipla, dando flexibilidade excepcional ao uso das entradas.

Além disso, a tecnologia revolucionária nos sonofletores

fornece som “Full Range”, extremamente limpo, com

cobertura excepcional de todo o público. O mixer de

alimentação própria fornece um total de 80 watts de som de

alta qualidade.

Para operação vocal, a função VIP (Vocal Input Priority) do

Passport pode ser usada para reduzir ( “duck” ) o nível da

música de fundo conforme você começa a falar, para então

retomá-la quando você terminar de falar. Brinque com os

controles de tom, reverb digital e colocação das caixas de

som e descubra assim a incrível potência e versatilidade de

Passport.

INTRODUÇÃO

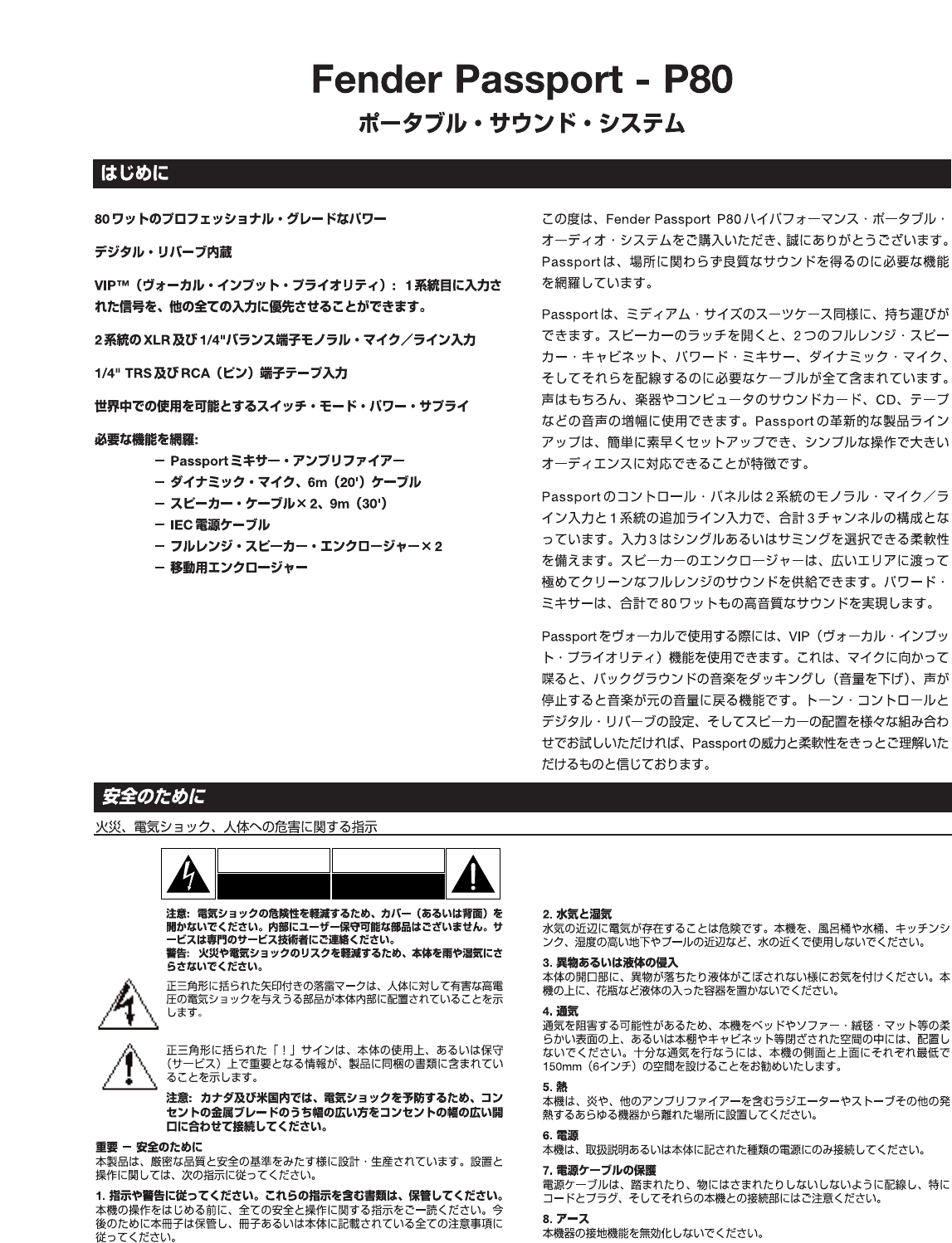

Fender Passport - P80

Sistema de Som Portátil

GUIA DE SEGURANÇA

INSTRUÇÕES REFERINDO AO RISCO DE FOGO, CHOQUE ELÉTRICO OU FERIMENTO DE PESSOAS

PRECAUÇÃO: Para reduzir o risco de choque elétrico, não

remova a capa (ou painel traseiro). Não há peças de

manutenção por dentro. Qualquer manutenção pode ser feito

apenas por uma equipe qualificada.

AVISO: Para reduzir o risco de fogo ou choque elétrico, não

exponha este aparelho para chuva ou umidade.

A flecha de raio dentro de um triangulo eqüilateral, é intencionada

de alertar o usuário para a presencia de voltagem perigosa não

insulada dentro da gabinete do produto que possa ser de uma

magnitude suficiente grande para constituir um risco de choque

elétrico para pessoas.

A ponta de exclamação dentro de uma triangulo eqüilateral é

intencionada de alertar o usuário da presencia de instruções

importantes de uso e manutenção na literatura acompanhando o

produto.

PRECAUÇÃO: No Canadá e nos Estados Unidos, para

prevenir choque elétrico, combine o pino largo do plug com o

slot largo na tomada e insira o plug inteiramente dentro da

tomada.

Instruções de segurança importantes

Este produto é designado e manufaturado de acordo com padrões rigorosas de

segurança e de qualidade. Entre tanto, você deve estar consciente das

seguintes precauções de instalação e operação:

1. Preste bem atenção dos avisos e das instruções. Salva estas instruções.

Você deve ler todas as instruções de segurança e de uso antes utilizar este

aparelho. Mantenha este manual para referencias futuras e segue todos os

avisos neste livro ou no produto.

2. Água e umidade

A presencia de eletricidade próxima água pode ser perigosa. Não use o

equipamento próximo água - por exemplo próximo banheiras, pias, tigelas de

água, próximo porões úmidas ou piscinas etc.

3. Entrada de objetos e líquidos

Tome cuidado que líquidos não estejam derramados dentro da gabinete através

uma abertura. Objetos contendo líquidos tais como vasos não devem ser

colocados em cimas deste equipamento.

4. Ventilação

Não coloque o equipamento em cima uma cama, sofá, carpete o outro

superfície macio, ou em uma estante fechada ou gabinete, devido á ventilação

que possa ser impedido. Recomendamos uma distancia mínima de 150 mm (6

polegadas) ao redor de todos dos lados do equipamento, para fornecer uma

ventilação adequado.

5. Calor

Mantenha o equipamento longe de chamas ou outros equipamentos que

produzem calor tais como fornos e aquecedores ou outros equipamentos

(incluindo amplificadores) que produzem calor.

6. Fontes de força

Conecta o equipamento apenas para uma fonte do tipo descrito nas instruções

de uso ou como indicado no equipamento.

CAUTION ATTENTION

RISK OF ELECTRIC

SHOCK DO NOT OPEN

RISQUE D’LECTROCUTION

NE PAS OUVRIR

7. Proteção do Cabo de Força

Cabos de força devem ser usados assim que não há probabilidade que alguém

pisa em cima dos cabos. Objetos também não deve ser colocados em cima do

cabo. Atenção nas proximidades de conectores e os pontos onde os

encontram -se com o equipamento é necessário.

8. Aterramento

Tenha certeza que haja aterramento do seu equipamento.

9. Cabos de Força

Mantenha qualquer antena longe dos cabos de força.

10. Períodos sem uso

Caso o equipamento tem função “stand-by”, uma pequena quantia de força

continuará de correr. Desconecta o cabo de força do equipamento da tomada

se o equipamento não for usado por longos períodos de tempo.

11. Manutenção

Você não deve tentar de fazer manutenção no seu equipamento alem o que

esta descrito neste manual. Qualquer outro manutenção é referido á uma

equipe qualificada de manutenção.

12. Dano que requer manutenção

Este equipamento deve ter prestado serviços de manutenção de uma equipe

qualificada quando:

A. O cabo de força da fonte ou plug tem sido danificada, ou

B. Objetos tem destruído o equipamento, ou líquidos tem entrados

no equipamento, ou

C. O equipamento tem sido exposta a chuva, ou

D. O equipamento não aparece de estar funcionando normalmente

ou exibe mudanças em desempenho, ou

E. A capa do equipamento tem sido danificado.

Conformidade de segurança

Este produto foi produzido para estar de acordo com as padrões de segurança

internacionais de eletricidade IEC 60065, C22.2 No 1; UL813 alem das padrões

aplicáveis EMC.

O sistema de som Fender Passport é fornecido com cabo de

alimentação que pode ser desconectado, com um conector

fêmea IEC e um macho AC. Dependendo do território onde o

sistema Passport é adquirido, o cabo de alimentação será

fornecido com um número espeíifico de conectores machos

AC para se adaptar a diferentes exigências de segurança e ao código de

cada país. Todos os cabos AC fornecidos com produtos Passport são do

tipo de pino de três contatos com aterramento.

A presilha de terminal de terra não deve ser desconectada ou removida

em nenhuma circunstância.

Seu Passport System possui Switch-Mode-Power-Supply (botão seletor de

energia) desenvolvido para operar em qualquer voltagem AC ou linha de

frequência para converter força AC com eficiência máxima.

Se você não estiver seguro sobre o código de cores e de fios, terminal

de terra do fio AC, ou sobre os procedimentos corretos de conexão,

consulte um técnico qualificado.

ADVERTÊNCIA:

Sob nenhuma circunstância o fio terra do Passport ou de

qualquer outro equipamento elétrico deve ser suspenso. É

possível que sob certas circunstâncias, a combinação de

diferentes tipos de equipamentos sem terminal de terra possa

criar perigo de choque elétrico com risco de morte. Os

microfones têm caixas de metal e estão conectados através do cabo de

microfone à base do mixer. O mixer de seu Passport pode estar

corretamente aterrado se a fiação do local estiver de acordo com o código

vigente e o plug AC com fio terra estiver conectado adequadamente.

Entretanto, se por qualquer razão o equipamento elétrico externo sem fio

terra AC for usado em conjunto com o sistema Passport (como um

amplificador de música não aterrado), pode haver diferença de potencial

para a caixa do microfone. Com tal combinação, a pessoa segurando um

microfone aterrado que entrar em contato com algum item de um

equipamento elétrico não aterrado pode ser vítima de choques elétricos

perigosos.

Seguindo os procedimentos corretos e as medidas de segurança, os riscos

de choques elétricos severos podem ser minimizados. Verifique sempre a

conexão AC e particularmente a voltagem entre o microfone e qualquer

equipamento AC. Melhor ainda, evite operar o sistema em conjunto com

equipamento elétrico não aterrado ou aterrado de forma incorreta.

Para abrir e fechar seu sistema Passport, siga estas

instruções:

1. Posicione a ponta de seu dedo

abaixo da trava de segurança {A} e

levante-a com cuidado. Quando a

trava se soltar, erga ambas as

travas {B} livres em cada alto-

falante antes de tentar remover o

mesmo.

2. Para recolocar, posicione cada

alto-falante na base da torre e

insira o alto-falante para fechar o

engreno com a torre e as travas.

Posicione os ganchos das travas

sobre o entalhe do alto-falante e

feche as travas. As quatro travas

vão se fechar automaticamente.

Nota: Essas peças são

desenvolvidas com precisão e não

há necessidade de uso de força para lacrá-las. O

posicionamento correto das peças assegura o fácil manuseio

NÍVEL C – Ajusta o nível de volume do canal individual. Girar

o botão no sentido horário aumenta a contribuição do canal

respectivo para o mix “Main Out”, enquanto que girá-lo em

sentido anti horário diminui o volume. Ajuste este controle

depois que o volume do nível principal de saída estiver

definido.

D. VIP (SOMENTE CANAL 1) – O controle VIP ajusta o nível

em que o volume de todos os outros canais são

automaticamente reduzidos em favor da fonte anexada à

entrada 1 Mic/Line . Esta característica singular permite que o

usuário fale enquanto outras entradas (como música de

fundo) continuam em níveis temporariamente reduzidos. O

circuito VIP tem “controle pré-volume”, o que significa que é

eficiente, não importando o ajuste de controle de nível do

canal um.

Adjuste este controle enquanto estiver falando em um

microfone no canal um, com outra entrada material de

programa através de outro canal. Dependendo da duração e

nível do sinal sendo conectado à entrada Mic/Line 1 e a

posição do controle, o circuito VIP acionará uma redução no

nível de todos os outros canais. Os níveis originais serão

automaticamente restaurados quando não houver um sinal

presente no canal um. No uso normal, o circuito retornará a

niveis normais em aproximadamente quatro segundos. Com

o nível definido em um sinal mais alto ou mais forte, níveis

normais serão reestabelecidos após aproximadamente 6

segundos. O circuito VIP possui um tempo de “release”

intencionalmente lento o qual evita interrupções quando o

usuário fizer pausas para pensar ou para produzir algum

CONTROLES MIC/LINE

TRAVAS DE TRANSPORTE

MEDIDAS DE SEGURANÇA

efeito. Deve-se tomar cuidado para evitar que o VIP acione o

som dos alto-falantes principais. Em definições altas, o

microfone pode “ouvir” os alto-falantes do sistema principal e

acionar uma redução no nível. Quando não estiver usando a

função VIP, certifique-se de girar completamente o

controle em sentido anti horário.

E. EQ – Ajusta a quantidade de equalização, ou boost de

frequência alta e baixa e corte no canal. Girar o botão para a

esquerda, no sentido anti horário, diminue o grave (Bass) ou a

resposta de frequência baixa. Girar o botão no sentido horário

aumenta o agudo (Treble) ou a resposta de frequência alta

enquanto ao mesmo tempo aumenta o grave (Bass) ou a

resposta de frequência baixa. Quando os controles de tom

estiverem definidos nas posições às 12 horas (vertical para

cima), a resposta do canal é “flat” (linear) ou normal. Para o

uso próximo do microfone, onde as baixas frequências

podem se tornar excessivas, simplesmente gire o controle

para a esquerda até que tudo soe bem. Para instrumentos

musicais ou outras fontes, onde uma elevação sutil ou mais

significante das frequências alta ou baixa for desejada,

simplesmente gire o controle para a direita.

F. REV/AUX – Ajusta a quantidade de sinal enviada para o

processador Reverb e para o jack de saída Rev/Aux . O

Reverb pode ser usado para melhorar a qualidade do som de

qualquer apresentação onde for apropriado ou desejado. Na

posição total à esquerda não há nível enviado para o

processador Reverb ou para o jack Rev/ Aux . Deve-se ter

cuidado ao definir o controle master de retorno do Reverb na

posição média ou acima antes de ajustar os níveis dos canais

individuais. Quando o mix reverb/auxiliar estiver definido,

todos os níveis de reverb podem ser ajustados no controle

master.

Lembre-se de que enquanto o Reverb ou efeitos podem

melhorar uma performance ou apresentação, reverb em

excesso pode fazer com que esta mesma performance ou

apresentação fique incompreensível ou “abafada” ( “muffled”

). Pense em sua platéia quando definir os níveis de reverb.

G. EQ LOW – Ajusta o nível relativo do contúdo da frequência

baixa para o canal. Girar o botão no sentido anti horário

diminue o grave ou resposta de frequência baixa. Do mesmo

modo, girar o botão no sentido horário aumenta o grave ou

resposta de frequência baixa.

H. EQ HI – Ajusta o nível relativo do conteúdo da frequência

alta. Girar o botão no sentido anti horário diminue o agudo ou

resposta de frequência alta. Do mesmo modo, girar o botão

no sentido horário aumenta o agudo ou resposta de

frequência alta. Quando os controles EQ (de Equalização)

estiverem definidos nas posições às 12 horas (vertical para

cima) , a resposta de frequência do canal será “flat” com

frequências sem aumento ou diminuição.

I.CONTROLE MASTER DE NÍVEL DO VOLUME - O controle

master de volume ajusta o volume de saída do P80. O

controle master tem um indicador às 12 horas (vertical para

cima). O sistema Passport foi balanceado para operar com

este controle na posição às 12 horas (vertical para cima) na

maioria dos aplicativos. Nas situações em que se exija mais

volume, o controle master pode fornecer um ganho adicional

de 6 dB, quando posicionado para a direita da posição

central.

Inicie o sistema no modo normal e ajuste os níveis quando

necessário. Eleve o volume do controle master além de sua

posição às 12 horas (vertical para cima) somente após

aumentar o controle de nível dos canais individuais.

O amplificador interno Passport possue processamento “ on

board” desenvolvido para otimizar o desempenho do sistema

quando utilizado com os alto-falantes P80.

J. REVERB MASTER – Ajusta a quantidade de nível de sinal

de reverb enviado para o mix ou para a saída. Girar o botão

no sentido horário aumenta o sinal do reverb enviado para o

mix principal. Quando o botão estiver na posição anti-horária

total, não se escuta nenhum reverb no mix.

K. SISTEMA EQ – Ajusta a quantidade total de aumento e

diminuição de frequência no Passport. Girar o botão no

sentido anti horário, aumenta a resposta de frequência baixa

enquanto diminue simultaneamente a resposta de frequência

alta. Girar o botão no sentido horário aumenta a resposta de

frequência alta enquanto diminue simultaneamente a resposta

de frequência baixa. Quando o controle do sistema EQ estiver

definido na posição notched or straight up, a resposta do

canal será “flat”, sem aumento ou diminuição de frequências.

Para ajustar o Sistema EQ, inicie com o controle na posição

às 12 horas (vertical para cima/ flat). Simplesmente gire o

controte até tudo soar bem!

Você irá perceber que os jacks de entrada e controles de

canais são codificados por cores. Isto é feito para se

identificar facilmente à qual conexão de entrada está

associado cada conjunto de controles.

CONTROLES MASTER

LINE 3 - CONTROLES EQ

L. LINE / MIC SWITCH (CHAVE) –

Esta chave permite a você selecionar

níveis ganhos tanto para um microfone

como para uma fonte de nivél de linha.

Quando a chave estiver na posição de

linha, o nível de entrada é otimizado

para itens tais como guitarras,

teclados, baterias, efeitos etc. Quando

a chave estiver na posição mic, o nível

de entrada é otimizado para a maioria

dos microfones geralmente utilizados.

Não haverá nenhum dano ao circuito

se a chave estiver na posição errada.

Contudo, para uma performance

excelente, certifique-se de usar a

posição mic quando o microfone

estiver conectado no respectivo canal

e na posição de linha quando um item

usando um sinal de nível de linha for

utilizado.

M. MIC INPUT JACK – Conecte seu microfone aqui. Este

conector de entrada fêmea de três pontos XLR balanceado é

destinado aos sinais de entrada de microfones de baixa

impedância.

N. LINE INPUT JACK – Conecte seu instrumento aqui. Este

jack de entrada balanceado de 1/4” é adequado para usar

com itens que tiverem nível de linha de saída como

microfones de alta impedância, teclados, baterias, efeitos etc.

Ele aceita tanto cabos balanceados como não balanceados.

O.1 / 1+2 SWITCH -

Esta chave influi nos jacks

RCA e TRS 1/4". Selecione a

entrada 1 ou a combinação

de duas entradas mono 1 e 2.

Se a guitarra estiver

conectada ao jack TRS 1/4",

ponha a chave na posição

“1”. A ponta (tip)(entrada 1) e

o anel (ring) (entrada 2) do

jack TRS terão seus sinais

combinados quando a chave

estiver na posição “1+2”. Use

esta configuração quando

estiver usando uma saída

estereo de um teclado ou de

outra fonte estereo.

P. RCA INPUTS – Jack de

entrada RCA desenvolvido para ser utilizado com toca-fitas,

CD player, ou qualquer outra fonte. Use esses jacks para

conectar saída de placa de som de computador ou outro

dispositivo similar ao seu Passport. Adaptadores que

convertem um plugue macho de 1/8” em plugs macho RCA

estão a disposição em qualquer loja de equipamentos

eletrônicos. Nota: Estes conectores estão definidos em um

“nível de linha” constante.

Q.1/4"TRS INPUT- –

Este jack is wired for Ponta=Left,

Anél=Right and Sleeve=Terminal de

Terra, a formatação padrão dos cabos disponíveis no

mercado. A suscetibilidade desta entrada é apropriada para

dispositivos de playback como CDs, Cassetes, DAT ou Mini

Disc. Saídas de instrumentos como teclados também podem

ser usados aqui.

R. TAPE OUT – Os Tape Out RCA jacks fornecem uma saída

de mix que é indepentente do Controle de Nível Master.

Conecte estes às saídas de dispositivo de gravação, como

um gravador cassete ou DAT, para gravar seu evento.

Alterações feitas durante a performance, nos controles de

nível de entrada, canal EQ e controles reverb serão ouvidas

no mix Tape Out. Alterações nos controles master de nível

não afetam o nível da gravação. Ajuste os níveis de gravação

de acordo com as instruções de seu gravador.

S. AUX SEND – Conecte seu processador de sinal de efeitos

externos aqui. Apesar do Passport já estar equipado com

reverb digital on-board, um processador de sinal de efeito

externo pode ser incorporado ao fluxo de sinal de seu

Passaport. Este jack de saída de 1/4” foi desenvolvido para

alimentar o sinal com efeito do Passport em um aparelho

processador de sinal externo como um delay digital ou um

chorus.

T. AUX RETURN – Conecte o sinal de saída do seu

processador de sinal de efeito externo aqui. Este jack de 1/4”

é desenvolvido para aceitar sinais de um dispositivo

processamento externo como um delay digital ou uma

unidade chorus. Esta entrada também pode ser usada como

entrada mono adicional com o volume controlado nos botões

de volume master.

U. FOOT SWITCH – O conector de pedal permite que o

retorno de reverb interno fique em “mute”, ou desligado,

através de um pedal de operação simples (peça Fender

número 099-4052-000). O pedal deve estar ligado por fio para

conectar a ponta (tip) ao terminal de terra (sleeve/ground) para

desligar o reverb, e requer um alto-falante padrão ou um cabo

instrumental.

JACKS AUXILIARES E DE PEDAL

1 2 Grnd

ENTRADAS MIC / LINE

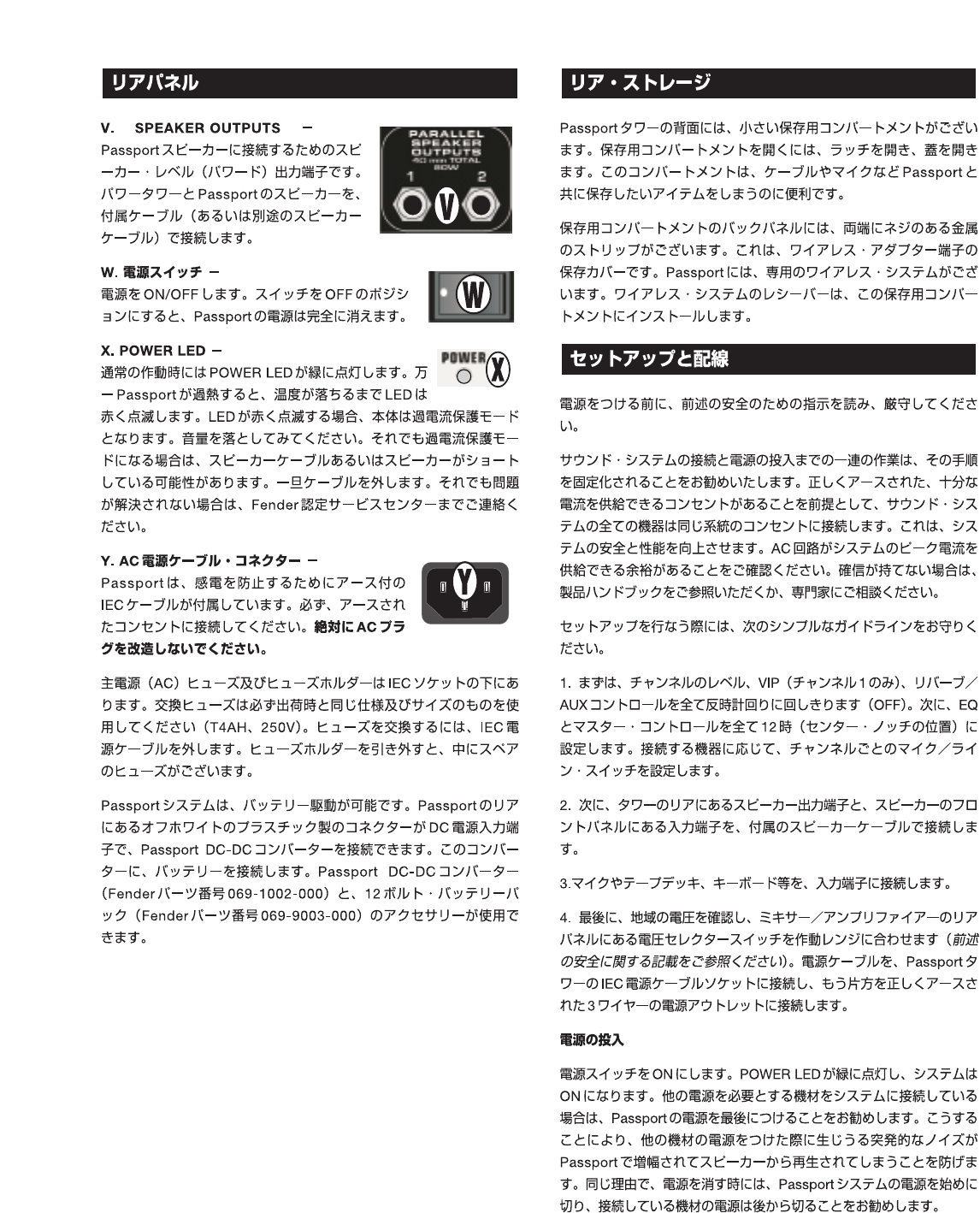

V. SPEAKER OUTPUTS –

Estes são os jacks de saída de nível

dos alto-falantes (elétricos)

desenvolvidos para alimentar cada

uma das caixas de som embutidas do

Passport. Use os cabos internos (ou

outro cabo de alto-falante) para

conectar os alto-falantes do Passport à torre de energia.

W. POWER SWITCH –

Liga e desliga o AC (ON/OFF). Quando a

chave estiver na posição OFF, seu

Passport está completamente desligado.

X. POWER LED –

O LED de força acende luz verde para operação

normal. Na improvável ocorrência de

superaquecimento de seu Passport, o LED vai brilhar em

vermelho até que a unidade esfrie. Se o LED de força piscar a

luz vermelha, a unidade está em modo de proteção de super

alimentação de corrente elétrica. Tente reduzir o nível do

volume. Se o modo de proteção ocorrer outra vez, um cabo

do alto-falante ou o próprio alto-falante pode entrar em curto-

circuito. Tente desconectá-los. Se o problema persistir,

consulte uma assistência técnica autorizada Fender.

Y. AC POWER CORD CONNECTOR –

O Passport é equipado com um tipo de fio

terra de suprimento IEC para reduzir a

possibilidade de risco de choque. Certifique-

se de conectá-lo a um receptáculo AC

aterrado. Não altere o plug AC.

Os fusíveis (AC) principais e compartimentos do fusível ficam

abaixo do soquete do IEC (fio de energia). Fusíveis substitutos

devem ser da mesma especificação (T4AH, 250V) e tamanho

dos originais. Para substituir um fusível queimado, remova o

fio de energia IEC. Retire o compartimento do fusível e

procure o fusível sobressalente.

Seu sistema Passport pode funcionar com baterias. O

conector de plástico esbranquiçado (off-white) atrás de seu

Passport é o conector de entrada de energia DC (CC) para

conectar o conversor DC-DC. O conversor é então conectado

à bateria. Acessórios disponíveis incluem o conversor

Passport DC-DC (peça Fender número 069-1002-000) e kit de

bateria 12 volt (peça Fender número 069-9003-000).

Um compartimento pequeno de armazenagem pode ser

encontrado na parte de trás da torre do Passport. Para

acessar este compartimento, simplesmente levante a trava e

abra a porta do mesmo. Este compartimento é ideal para

armazenar cabos, microfones ou outros ítens quando você

estiver transportando seu Passport.

Na parte de trás do painel você pode encontrar uma tira fina

de metal com um parafuso em cada ponta. Esta é a cobertura

protetora para o terminal do adaptador sem fio. Sistemas

padronizados sem fio estão à venda para seu Passport. O

receptor do sistema sem fio se instala no compartimento de

armazenagem.

Antes de acionar a chave Power, leia cuidadosamente as

instruções de segurança acima.

É aconselhável estabeler uma rotina para conectar e ligar seu

sistema de som. Uma vez que você já tenha uma saida AC

apropriadamente aterrado e fio terra com capacidade

suficiente para suportar a energia em circulação, conecte

todo o equipamento do sistema de som na mesma saída. Isso

irá aprimorar a performance e a segurança do sistema.

Assegure-se de que o circuito AC é capaz de suportar as

demandas de picos de energia de seu sistema. Consulte o

manual do produto ou um eletricista qualificado em caso de

dúvida.

Ao fazer a instalação, siga estas simples instruções:

1. Primeiro, gire todos os canais Nível, VIP (APENAS canal 1)

e controles Rev/Aux totalmente para a esquerda (posição

OFF). Em seguida, coloque os controles EQ e Master às 12

horas (vertical para cima). Certifique-se de ajustar a saída

adequada (a chave na posição mic/line) para a fonte que você

estiver instalando.

2. Depois, conecte cada cabo do alto-falante às saídas do

alto-falante na parte de trás da torre e em cada painel frontal

com os cabos embutidos.

3. Conecte todas as fontes como microfones, teclados etc.,

nas entradas apropriadas.

4. Finalmente, verifique a voltagem local e posicione a chave

de seleção de voltagem adjacente ao soquete de entrada de

energia na parte de trás do mixer/amplificador na faixa de

operação apropriada. (Veja as Instruções de Segurança

Acima). Plugue o cabo de alimentação no soquete IEC na

parte de trás da torre do Passport e conecte a outra ponta à

saída de energia AC (Terminal de terra com 3 fios)

LIGANDO O PASSPORT

Gire a chave Power para a posição ON. O LED de força vai

acender a luz verde e o sistema vai ligar. Se outro

equipamento eletrônico for ligado ao sistema, sempre é

aconselhável ligar o Passport por último. Desta forma,

qualquer ocorrência de picos ou choque mecânico causados

por outro equipamento não será amplificada e enviada para

os alto-falantes de seu sistema. Pela mesma razão,

aconselhamos desligar o Passport primeiro antes de desligar

o equipamento anexado. Se o LED não acender quando a

chave de energia da parte de trás estiver em operação,

INSTALAÇÃO E CONEXÕES

COMPARTIMENTO TRASEIROPAINEL TRASEIRO

verifique se as conexões estão bem encaixadas e tente

novamente. Se ainda assim o LED não acender, desconecte

todos os cabos e verifique os fusíveis do Passport. Certifique-

se de substituir todos os fusíveis queimados por outros de

mesmo valor. Conecte novamente a energia e os cabos do

alto-falante e ligue a chave ON no painel traseiro.

Reinicie o sistema ligando a chave de força. Se o LED de

força acender a luz vermelha, o sistema estará indicando

modo de proteção térmica ou problema de refrigeração.

Verifique o filtro de ar interno na base da unidade,

removendo-o para retirar impurezas.

Desligue a força e espere por alguns minutos, para que o

calor dissipe e o Passport se auto-ajuste. Se depois disso o

LED continuar vermelho, isto indica uma falha no sistema e

você deverá consultar a assistência técnica autorizada

Fender.

Se não tiver som em um dos alto-falantes, verifique se a

posição dos controles está correta. Após isto, desconecte o

cabo do alto-falante que está funcionando e conecte-o ao

outro alto-falante. Se o segundo alto-falante funcionar, isto

indica que o primeiro cabo está ruim e deve ser consertado ou

substituído.

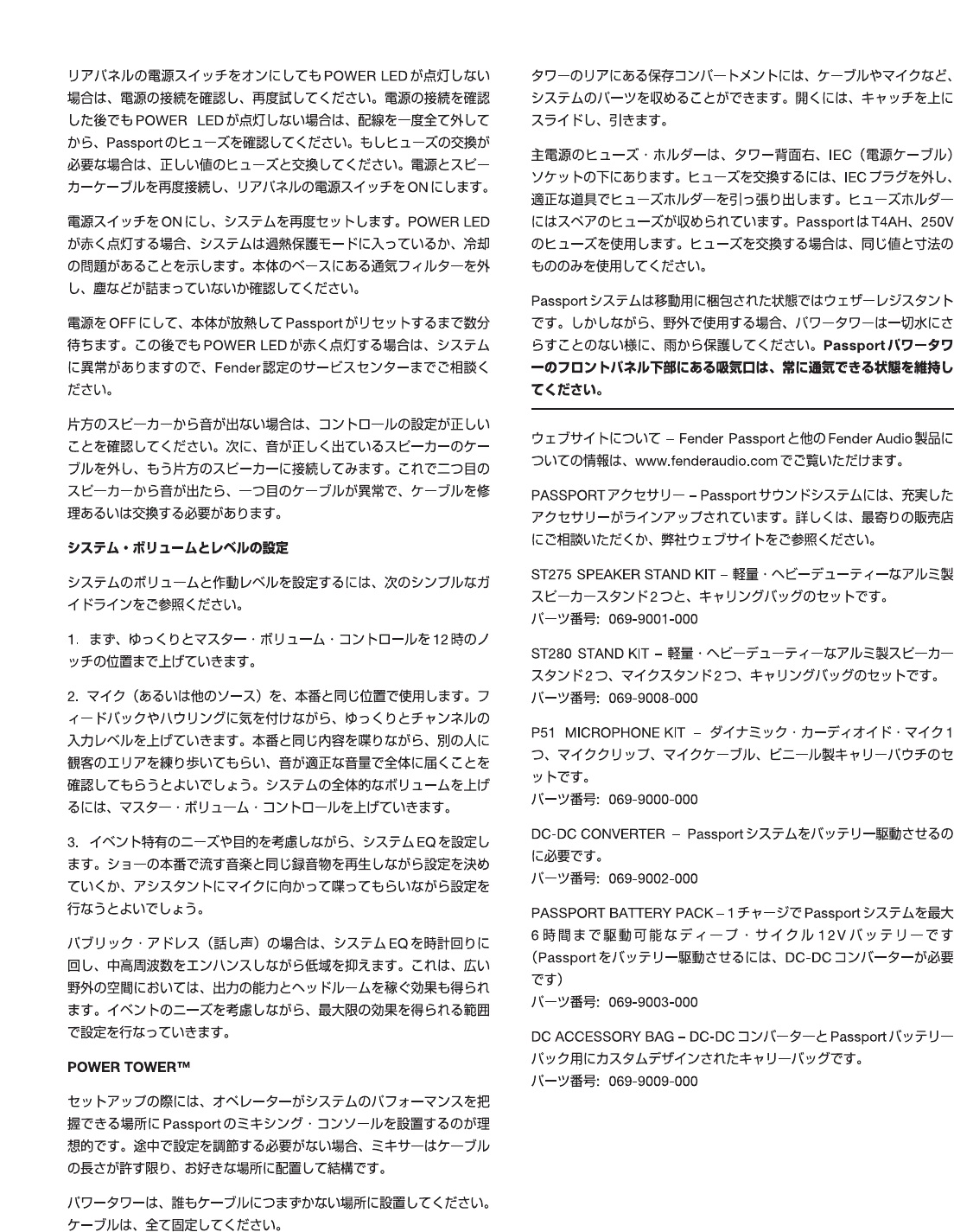

SISTEMA DE AJUSTE DE VOLUME E NÍVEIS

Para ajustar o volume do sistema e níveis operacionais, siga

estas intruções simples de ajuste:

1. Primeiro, aumente lentamente o controle maior de volume

Master até as 12 horas (posição vertical para cima).

2. Use um microfone (ou outra fonte) na mesma posição em

que será usado no palco e do mesmo modo que será usado

no evento. Erga lentamente o controle de canal de nível de

entrada ouvindo a realimentação (feedback) ou até que o nível

desejado seja alcançado. Peça para alguém andar pela

platéia para verificar se a abrangência dos níveis está de

acordo com o necessário. O volume geral do sistema pode

ser aumentado simplesmente girando-se o controle Master

de volume até o nível desejado.

3. Leve em consideração as aplicações e as necessidades de

cada evento e configure o controle EQ de acordo. Consegue-

se isto melhor reproduzindo-se material gravado do mesmo

tipo que o de seu programa para o evento ou pedindo a um

assintente que fale ao microfone enquanto você escuta da

platéia.

Para se dirigir ao público (voz falada), aconselha-se girar o

controle do sistema EQ no sentido horário para melhorar as

frequências médias e altas, e limitar o conteúdo das

frequências baixas. Para grandes espaços abertos, isto vai

dar a máxima capacidade de reserva dinâmica e de saída.

Considere cuidadosamente as necessidades individuais do

evento e estabeleça seu controle para o efeito máximo.

POWER TOWER™

Ao instalar o sistema, o console Mixing do Passport deve ser

colocado preferencialmente onde o desempenho do sistema

pode ser avaliado pelo operador. Se nenhum ajuste mais for

necessário, o mixer pode ser colocado convenientemente até

onde o comprimento do cabo permitir.

Tenha cuidado para que ninguém tropece nos cabos da

Torre. Todos os cabos devem ser posicionados com

segurança.

O compartimento de armazenagem atrás da torre pode

guardar cabos, microfones e outras peças do sistema. Para

abrir, deslize a tampa e puxe.

O compartimento principal de fusíveis (AC) fica abaixo do

soquete IEC (fio de energia) atrás da torre, à direita. Para

trocar um fusível, remova o plug IEC e, usando uma

ferramenta apropriada, retire o compartimento do fusível. Veja

que há um fusível sobressalente no compartimento. O

Passport utiliza o fusível T4AH, 250V. Somente substitua

fusíveis por outros de mesma especificação a do original.

O Passport System resiste às condições climáticas em seu

modo de transporte. Entretanto, quando operar ao ar livre,

assegure-se de proteger completamente a Torre no caso de

exposição à chuva. Lembre-se de permitir livre circulação

de ar através da entrada frontal de ar localizada na parte

de baixo do painel frontal, na Power Tower de Energia do

Passport.

_________________________________________________

VISITE NOSSO SITE – Para informação sobre todos os

produtos Fender Passport e Fender Audio acesse

www.fenderaudio.com.

ACESSORIOS PASSPORT – Uma linha completa de

acessórios está disponível para seu Passport System. Entre

em contato com o revendedor local ou visite nosso website

para mais informações.

ST275 SPEAKER STAND KIT – Inclue dois suportes para

alto-falante resistentes ao desgaste , leves ( alumínio) e uma

maleta de transporte.

Peça Número 069-9001-000

ST280 STAND KIT – Inclue dois suportes para alto-falante

resistentes ao desgaste, leves (alumínio), dois tripés para

microfone e uma maleta de transporte.

Peça Número 069-9008-000

P51 MICROPHONE KIT – Contém um microfone cardióide

dinâmico, mic clip, cabo mic e uma bolsa de vinil.

Peça Número 069-9000-000

CONVERSOR DC-DC – Necessário para colocar seu sistema

Passport em funcionamento sem uso de baterias.

Peça Número 069-9002-000

PASSPORT BATTERY PACK – Bateria de 12v de ciclo

completo capaz de alimentar um sistema Passport por até 6

horas sem recarga. (nota: deve-se usar o conversor DC-DC

ao utilizar o Passport sem bateria).

Peça Número 069-9003-000

DC ACCESSORY BAG – Bolsa de transporte feita sob

medida para o Conversor DC-DC e o Passport Battery Pack.

Peça Número 069-9009-000

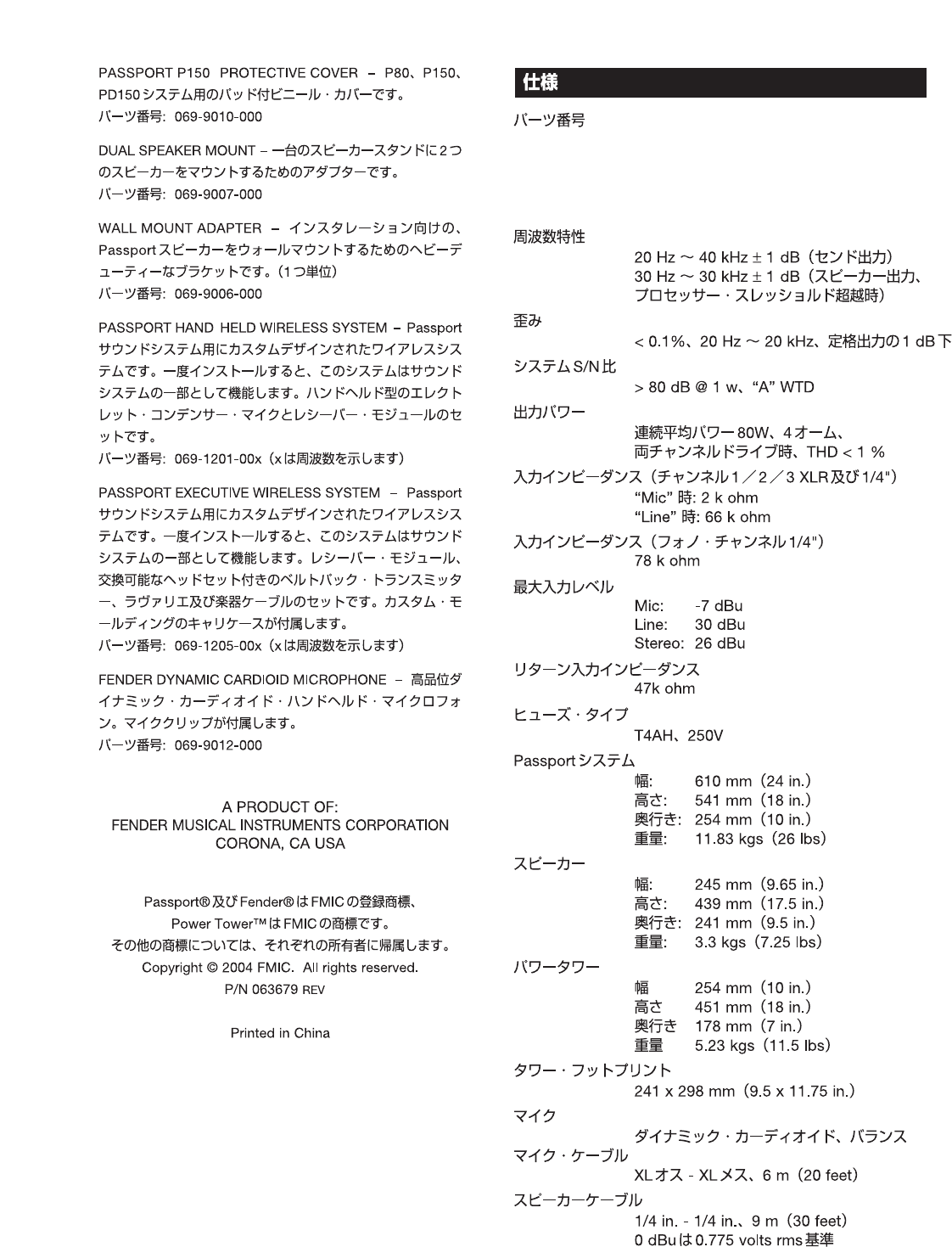

PASSPORT P150 PROTECTIVE COVER – Capa acolchoada

de vinil para seu Passport P80, P150 e/ou sistema PD150.

Peça Número - 069-9010-000

DUAL SPEAKER MOUNT – Adaptador para colocar dois alto-

falantes em um único apoio.

Peça Número - 069-9007-000

WALL MOUNT ADAPTER – Um único suporte de parede

triangular resistente ao desgaste para suspender o alto-

falante Passport para instalação.

Peça Número - 069-9006-000

PASSPORT HAND HELD WIRELESS SYSTEM – Sistema sem

fio desenvolvido especialmente para o uso com sistemas de

som Passport. Uma vez instalado, este sistema se torna

parte permanente de seu sistema de som. Inclue um

microfone de mão condensador elétrico e módulo de

recepção.

Peça Número - 069-1201-00x (x indica frequência)

PASSPORT EXECUTIVE WIRELESS SYSTEM – Sistema sem

fio desenvolvido sob medida para o uso com sistemas de

som Passport. Uma vez instalado, este sistema se torna

parte permanente de seu sistema de som. Inclue um receiver

e “belt pack transmitter com headset” intercambiável, lavalier

e elementos de cabo instrumental. Maleta de transporte feita

sob medida incluída.

Peça Número - 069-1205-00x (x indica frequência)

FENDER DYNAMIC CARDIOID MICROPHONE - Microf one

de mão de alta qualidade, dinâmico e cardióide. Inclue mic

clip.

Peça Número - 069-9012-000

UM PRODUTO DE:

FENDER MUSICAL INSTRUMENTS CORPORATION

CORONA, CA USA

Passport® e Fender® são marcas registradas e Power

Tower™ é marca registrada da FMIC. Outras marcas

registradas são propriedade de seus respectivos

proprietários.

P/N 063679 REV B

IMPRESSO NA CHINA

Número da Peça

0691003000 (120V, 60Hz) USA,

0691003030 (240V, 50Hz) AUS,

0691003040 (230V, 50Hz) UK,

0691003060 (230V, 50Hz) EUR,

0691003070 (100V, 50Hz) JPN

Resposta de Frequência

20 Hz a 40 kHz ± 1 dB (no envio de saída)

30 Hz a 30 kHz ± 1 dB (na saída do alto-falante,

com processador de limiar (threshold)

excedida)

Distorção

< 0.1%, 20 Hza 20 kHz, 1 dB abaixo da potençia

nominal de saída

Sistema de Relaçao Sinal / Ruído

> 80 dB @ 1 w, “A” WTD

Saída de Energia

80W energia média contínua, 4ohm,

ambos os canais dirigidos com THD < 1 %

Entrada de Impedância (Canais 1-2-3 XLR e 1/4”)

Posição da chave “Mic”: 2kohm

Posição da chave “Line”: 66kohm

Entrada de Impedância (Canal de Áudio 1/4”)

78kohm

Nível Máx. de Entrada

Mic:.........-7 dBu

Line:........30 dBu

Stereo:....26 dBu

Impedância de Retorno de Entrada

47kohm

Tipo de Fusível

T4AH, 250V

Passport System

Largura:.................. 610 mm (24 in.)

Altura:..................... 541 mm (18 in.)

Comprimento:......... 254 mm (10 in.)

Peso:...................... 11.83 kgs (26 lbs)

Alto-falantes

Largura:.................. 245 mm (9.65 in.)

Altura:..................... 439 mm (17.5 in.)

Comprimento:......... 241 mm (9.5 in.)

Peso:...................... 3.3 kgs (7.25 lbs)

Power Tower

Largura:.................. 254 mm (10 in.)

Altura:..................... 451 mm (18 in.)

Comprimento:......... 178 mm (7 in.)

Peso:...................... 5.23 kgs (11.5 lbs)

Tower Footprint

241 x 298 mm (9.5 x 11.75 in.)

Microfone

Cardióide, dinâmico, balanceado

Cabo do Microfone

XL-Macho a XL-Fêmea, 6 m (20 pés)

Cabos do Alto-falante

1/4”. a 1/4”, 9 m (30 pés)

0dBu se refere a 0.775 volts rms

ESPECIFICAÇÕES

CAUTION ATTENTION

RISK OF ELECTRIC

SHOCK DO NOT OPEN

RISQUE D’LECTROCUTION

NE PAS OUVRIR

0691003000 (120V, 60Hz) USA,

0691003030 (240V, 50Hz) AUS,

0691003040 (230V, 50Hz) UK,

0691003060 (230V, 50Hz) EUR,

0691003070 (100V, 50Hz) JPN

Fender Passport_P80_manual Passport P80 Manual

Navigation menu

Versions of this User Manual:

Views

Navigation
