1507/1503
Insulation Testers
Brugsanvisning
June 2005 (Danish)
© 2005 Fluke Corporation. All rights reserved.
All product names are trademarks of their respective companies.
BEGRÆNSET GARANTI OG BEGRÆNSNING AF ANSVAR
Fluke garanterer at alle artikler er fri for materiale- og fabrikationsfejl ved normal anvendelse og vedligeholdelse. Garantien gælder i 1 år fra
afsendelsesdato at regne. Reservedele, produktreparationer og serviceydelser garanteres i 90 dage. Denne garanti omfatter kun den originale køber
eller slutbrugerkunde af en Fluke-autoriseret forhandler, og gør sig ikke gældende for sikringer, engangsbatterier eller for noget produkt, som efter
Flukes mening har været brugt forkert, ændret, forsømt, kontamineret eller beskadiget af en ulykke eller unormale driftsforhold eller -handlinger. Fluke
garanterer, at softwaren vil fungere rigtigt i overensstemmelse med dets funktionelle specifikationer i 90 dage, og at den er indlæst korrekt på et
medie, som ikke er defekt. Men Fluke garanterer hverken at software er fejlfri eller fungerer uden afbrydelse.
Flukes autoriserede forhandlere skal yde denne garanti på nye og ubrugte produkter udelukkende til slutbrugerkunder og har ikke autoritet til at yde
en større eller anden garanti på Flukes vegne. Garantisupport er kun til rådighed, hvis produktet er købt gennem en Fluke-autoriseret forretning, eller
hvis køberen har betalt den relevante internationale pris. Fluke forbeholder sig ret til at opkræve kunden evt. told- og importafgifter på reparation og
ombytningsdele forbundet med indsendelse af et produkt købt i et, men indsendt til reparation i et andet land.
Flukes garantiforpligtelse er begrænset til enten, efter Flukes skøn, refundering af købspris, vederlagsfri reparation eller ombytning af defekte
produkter indsendt til reparation til et autoriseret Fluke-servicecenter i garantiperioden.
Krav om garantiservice gøres gældende ved at kontakte det nærmeste autoriserede Fluke-servicecenter og få indsendelsesgodkendelse, og derpå
indsende det defekte produkt til det pågældende servicecenter med en beskrivelse af problemet og forudbetalt forsendelse og forsikring (FOB
destination). Fluke påtager sig intet ansvar for forsendelsesskade. Efter reparation iht. garantien returneres produktet til kunden med porto betalt
(FOB modtager). Hvis Fluke konstaterer, at produktfejlen var forårsaget af forsømmelse, fejlagtigt brug, kontaminering, forandring, uheld eller
unormale drifts- eller håndteringsforhold, inklusive overspændingssvigt, der er forårsaget af brug uden for produktets specificerede arbejdsområde,
eller normal slitage af mekaniske komponenter, vil Fluke give et tilbud på reparationsomkostninger og indhente tilladelse, før arbejdet påbegyndes.
Efter reparation returneres produktet til kunden med portoen betalt, og kunden får regning for reparation og returneringsomkostninger (FOB afsender).
DENNE GARANTI ER KØBERS ENESTE RETSMIDDEL, OG DER GIVES INGEN ANDEN, HVERKEN UDTRYKKELIG ELLER UNDERFORSTÅET,
GARANTI, SÅSOM FOR SALGBARHED OG ANVENDELIGHED TIL GIVNE FORMÅL. FLUKE VIL IKKE VÆRE ANSVARLIG FOR NOGEN
SÆRLIGE, INDIREKTE, TILFÆLDIGE ELLER FØLGESKADER ELLER TAB, INKLUSIVE TAB AF DATA, UANSET ÅRSAG OG RETSGRUNDLAG.
Da tidsbegrænsning af underforstået garanti og udelukkelse og begrænsning af tilfældig skade og følgeskade ikke er tilladt i visse lande og delstater,
gælder ovenstående garantibetingelser og fraskrivelse af erstatningspligt muligvis ikke alle købere. Hvis nogen bestemmelse af denne garanti
dømmes at være ugyldig eller uden retskraft af en retsinstans eller anden beslutningstager i en komptent jurisdiktion, vil en sådan bedømmelse ikke
påvirke gyldigheden eller retskraften af nogen anden bestemmelse.
Fluke Corporation
P.O. Box 9090
Everett, WA 98206-9090
USA
Fluke Europe B.V.
P.O. Box 1186
5602 BD Eindhoven
Holland
11/99
Garantiregistrering af instrumentet kan foretages på register.fluke.com.
i
Indholdsfortegnelse
Afsnit Side
Indledning....................................................................................................................... 1
Henvendelse til Fluke ..................................................................................................... 1
Sikkerhed ....................................................................................................................... 2
Risikabel spændingsstyrke............................................................................................. 4
Batterisparer (dvale)....................................................................................................... 4
Indstillingsknap............................................................................................................... 4
Taster og indikatorer ...................................................................................................... 5
Skærm............................................................................................................................ 7
Indgangsstik ................................................................................................................... 9
Startalternativer.............................................................................................................. 9
Almindelige målinger ...................................................................................................... 10
Spændingsmåling...................................................................................................... 11
Modstand til jord ........................................................................................................ 11
Isoleringsafprøvning .................................................................................................. 13
Måling af polarisationsindeks og dielektrisk absorption model 1507 .............................. 14
Isolationsafprøvning med tærskelindstilling på model 1507 ........................................... 16
Rengøring ...................................................................................................................... 17
1507/1503
Brugsanvisning
ii
Batteriafprøvning ........................................................................................................... 17
Sikringsafprøvning ......................................................................................................... 18
Sikrings- og batteriskifte................................................................................................. 19
Specifikationer ............................................................................................................... 20
Alm. specifikationer................................................................................................... 20
Jævn- og vekselspændingsmåleusikkerhed ............................................................. 21
Modstand til jord........................................................................................................ 22
Isoleringsmåling ........................................................................................................ 22
Model 1507 .......................................................................................................... 23
Model 1503 .......................................................................................................... 24
Specifikationer iht. EN61557 ................................................................................ 24
Maksimum- og minimumvisningsværdi ved isolationsafprøvning ......................... 26
Maksimumvisning ved modstandsmåling til jord................................................... 30
iii
Skemafortegnelse
Skema Afsnit Side
1. Signaturforklaring .................................................................................................................. 3
2. Indstillingsknap...................................................................................................................... 5
3. Taster og indikatorer.............................................................................................................. 6
4. Skærmvisning........................................................................................................................ 7
5. Fejlmeldinger......................................................................................................................... 8
6. Indgangsstikbeskrivelse ........................................................................................................ 9
7. Alternativer ved start.............................................................................................................. 10
1507/1503
Brugsanvisning
iv
v
Illustrationsfortegnelse
Figur Afsnit Side
1. Indstillingsknap...................................................................................................................... 4
2. Taster og indikatorer.............................................................................................................. 5
3. Skærmelementer................................................................................................................... 7
4. Indgangsstik .......................................................................................................................... 9
5. Spændingsmåling.................................................................................................................. 11
6. Modstandsmåling .................................................................................................................. 12
7. Isolationsafprøvning .............................................................................................................. 14
8. Måling af polarisationsindeks og dielektrisk absorption......................................................... 16
9. Isolationsmåling med tærskelindstilling ................................................................................. 17
10. Sikringsafprøvning................................................................................................................. 18
11. Sikrings- og batteriskiftning ................................................................................................... 19
1507/1503
Brugsanvisning
vi
1
1507/1503
Insulation Testers
Indledning
Flukes model 1507 og 1503 er batteridrevne
isolationsprøveinstrumenter (de benævnes som
'instrumentet' her i brugsanvisningen). Brugsanvisningen
gælder både model 1507 og 1503, men model 1507
benyttes i alle eksempler og illustrationer.
Disse instrumenter holder IEC 61010 KAT IV. IEC 61010
opstiller fire målekategorier (KAT I - IV) efter faremoment
ved stødstrøm. KAT IV instrumenter er lavet til at have
beskyttelse mod stødstrøm i primære forsyningsnet
(luft- og jordledningsnet).
Instrumentet kan måle hhv. afprøve følgende:
• Jævn- og
vekselspændingsmåling • Modstand til jord
• Isolationsmodstand
Henvendelse til Fluke
Man kan ringe til Fluke på følgende numre:
1 888 993 5853 i USA
1 800 363 5853 i Canada
+ 31 402 678 200 i Europa
+ 81 3 3434 0181 i Japan
+ 65 738 5655 i Singapore
+1 425 446 5500 i hele verden
Ligesom man kan slå op på Flukes webside:
www.fluke.com.
Garantiregistrering kan foretages på adresse:
register.fluke.com.
1507/1503
Brugsanvisning
2
Sikkerhed
Instrumentet må kun benyttes som anvist her i brugsanvisningen. Ellers kan man ikke regne med, at dets indbyggede
sikkerhedsforanstaltninger virker. Signaturer, der står her i brugsanvisningen og på instrumentet, står forklaret i skema 1.
XWAdvarsel! står anført ved forhold og fremgangsmåder, der indebærer risiko for brugeren.
XWForsigtig står anført ved forhold og fremgangsmåder, der enten kan skade instrumentet, udstyret, der afprøves, eller
indebære permanent tab af data.
XWAdvarsel!
Man skal, til forebyggelse af elektrisk stød og personskade, altid overholde følgende retningslinier:
• Instrumentet må kun anvendes efter anvisningerne her i brugsanvisningen, ellers bliver dets
indbyggede sikkerhedsforanstaltninger virkningsløse.
• Brug aldrig hverken instrument eller søgeledninger, hvis de har defekter, og heller ikke hvis
instrumentet synes ikke at virke rigtigt. I tvivlstilfælde skal man få instrumentet efterset på værksted.
• Indstil altid både funktion og måleområde passende til opgavens art, og sæt søgeledningerne i
de relevante indgangsstik, inden der forbindes til emner.
• Konstatér at instrumentet virker, som det skal, ved at måle en kendt spændingsstyrke.
• Der må aldrig lægges højere spænding, end der står på instrumentet, det er normeret til, hverken
mellem indgangsstik eller et stik og jord.
• Udvis altid største forsigtighed ved spænding over 30 V vekselstrøm effektiv strømværdi, 42 V
vekselstrømsspidsværdi og 60 V jævnstrøm, da risikoen for stød i så fald er større.
• Batteriet skal skiftes, så snart batteriindikatoren (b) kommer frem på skærmen.
• Afbryd strømmen i kredsen, og aflad alle højspændingskondensatorer forud for måling af modstand,
gennemgang, kondensatorkapacitet og diodeafprøvning.
• Instrumentet må aldrig bruges ved tilstedeværelse af eksplosionsfarlig gasart, damp eller støv.
• Hold altid på søgeledninger bag fingerskærmene.
Insulation Testers
Sikkerhed
3
• Tag altid søgeledningerne af instrumentet, inden instrumenthus eller batteridæksel åbnes. Instrumentet
må aldrig bruges med huset eller batteridækslet åbnet.
• Overhold altid gældende sikkerhedsregulativ ved arbejde i Ex-områder.
• Benyt altid beskyttelsesudstyr iht. gældende regulativ til arbejde i Ex-områder.
• Undgå at arbejde alene.
• Sikringer skal skiftes med foreskreven type, ellers virker instrumentets indbyggede
sikkerhedsforanstaltninger ikke.
• Afprøv, at der er gennemgang i søgeledningerne, inden de benyttes. Brug aldrig instrumentet, hvis det
viser høje eller støjbehæftede målinger.
Skema 1. Signaturforklaring
B Vekselstrøm J Jord
F Jævnstrøm I Sikring
X ADVARSEL: Risiko for elektrisk stød T Dobbeltisoleret
b Batteriindikator (kommer på skærmen, når
batterier er for svage til brug) W Vigtig anvisning; læs brugsanvisning
1507/1503
Brugsanvisning
4
Risikabel spændingsstyrke
Instrumentet viser Z ved registrering af spænding ≥ 30 V
ved isolationsafprøvning, ≥ 2 V ved modstandsmåling og
overbelastningsspænding (OL) som varsel om
tilstedeværelse af risikabel spændingsstyrke.
Batterisparer (dvale)
Instrumentet går automatisk i dvale med blank skærm,
hvis man hverken stiller på indstillingsknappen eller
trykker på tasterne i 10 minutter. Det tjener til at spare på
batteriet. Instrumentet går fra dvale til normal funktion af
sig selv, når man trykker på en tast hhv. stiller på
indstillingsknappen.
Dvalefunktionen er spærret under isolationsafprøvning og
måling af modstand til jord; men aktiveres igen, så snart
sådan måling er færdig.
Indstillingsknap
Man tænder instrumentet ved at stille knappen på en af
funktionerne. Så kommer standardvisningen for den
pågældende funktion på skærmen (område, måleenhed,
osv.). Man stiller på de alternative funktioner (markeret
med blåt) ved at trykke på den blå tast. Instrumentets
funktioner fremgår af fig. 1 og beskrives nærmere i
skema 2.

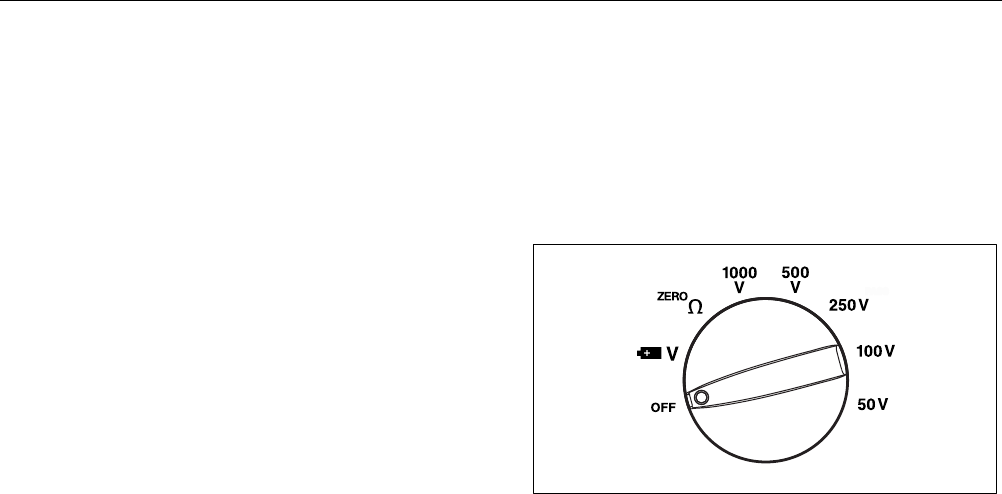

bbw03f.eps
Figur 1. Indstillingsknap
Insulation Testers
Taster og indikatorer
5
Skema 2. Indstillingsknap
Indstilling Målefunktion
b 0,1 − 600 V jævn- og vekselspænding
O 0,01 Ω – 20 kΩ modstand.
f
e
250V
100V
50V
Modstand på 0,01 MΩ − 10,0 GΩ på model
1507 og 0,01 − 2000 MΩ på model 1503.
Isolationsafprøvning med 50, 100, 250,
500 og 1000 V afgivelse på model 1507, og
500 og 1000 V afgivelse på model 1503.
Taster og indikatorer
Man kan slå udvidelsesfunktioner til
indstillingsknapfunktionerne til ved at trykke på tasterne.
Instrumentet har også 2 lysindikatorer forpå. Tast- og
indikatorfunktionerne fremgår af fig. 2 og beskrives
nærmere i skema 3.

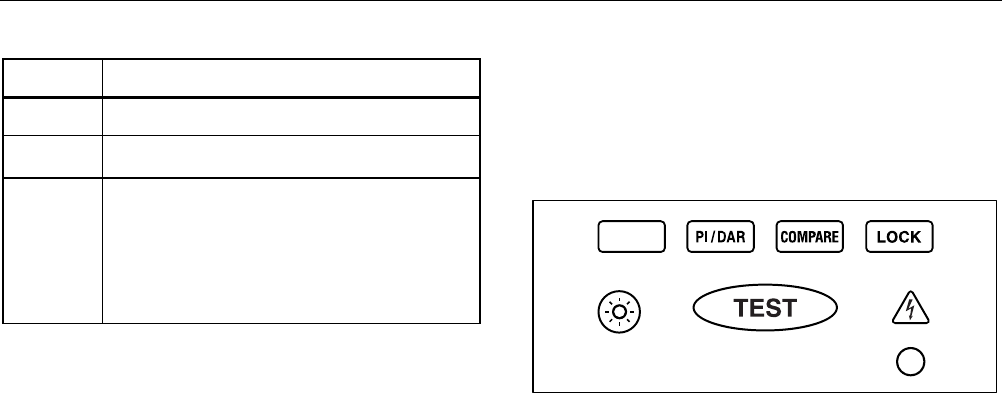

bbw02f.eps
Figur 2. Taster og indikatorer
1507/1503
Brugsanvisning
6
Skema 3. Taster og indikatorer
Tast hhv.
indikator
Beskrivelse
A Man stiller på udvidelsesfunktioner ved tryk
på den blå tast.
E
Instrumentet indstilles til polarisationsindeks
og dielektrisk absorptionsafprøvning ved
tryk på denne tast. Afprøvning startes ved
tryk på T-tasten.
C Indstilling af tærskel til isolationsafprøvning.
L
Låsetast. Når man trykker på denne forud
for T tasten, kører prøven indtil man
låser op ved at trykke på enten den eller
prøvetasten igen.
H Instrumentbelysningsafbryder. Belysningen
slukker automatisk efter 2 minutter.
Tast hhv.
indikator
Beskrivelse
T
Man starter isoleringsafprøvning ved at
trykke på tasten, når indstillingsknappen
står på INSULATION. Dvs. instrumentet afgiver
høj spænding og måler
isoleringsmodstanden.
Man starter isoleringsafprøvning ved at
trykke på tasten, når indstillingsknappen
står på modstandsmåling.
I
Advarsel om farlig spændingsstyrke. Betyder
at der registreres 30 V (veksel- hhv.
jævnspænding alt efter given funktion) eller
derover på indgang. Kommer også frem, når
0L vises i b funktionerne, og når batt
kommer på skærmen. Z kommer også frem,
mens isoleringsafprøvning står på.
J
Tærskelprøveindikator. Tænder når den
målte isoleringsmodstand er højere end den
indstillede tærskelværdi.
Insulation Testers
Skærm
7
Skærm
Skærmelementerne fremgår af fig. 3 og står beskrevet
i skema 4. Fejlmedlinger på skærmen står beskrevet i
skema 5.

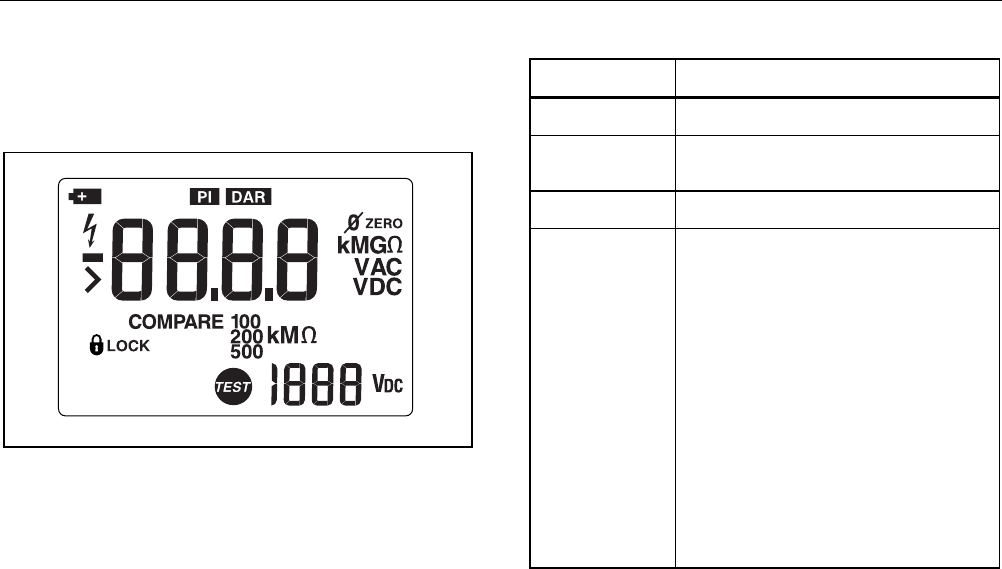

bbw01f.eps
Figur 3. Skærmelementer
Skema 4. Skærmvisning
Visning Beskrivelse
l Låseindikator for isolationsafprøvning.
-
Q
Minus- og større end-tegn.
Z Advarsel om farlig spændingsstyrke.
B Batteriindikator. Kommer frem, når
batteriet skal skiftes.
Instrumentbelysningsafbryderen er
spærret, når B er tændt, for at
spare på batteriet.
XW Advarsel!
Man bør skifte batteriet, så snart
batteriindikatoren kommer frem
på skærmen, som forebyggelse
mod fejlagtige målinger, der
selvsagt indebærer risiko for
elektrisk stød og anden
personskade.
1507/1503
Brugsanvisning
8
Skema 4. Skærmvisning (fortsat)
Visning Beskrivelse
P d Der er indstillet på polarisationsindeks
hhv. dielektrisk
absorptionsforholdsmåling.
ZERO Kompensering for
søgeledningsmodstand slået til.
VAC, VDC, Ω,
kΩ, MΩ, GΩ Relevante måleenheder.
88.8.8 Primærrude.
VDC Volt jævnspænding.
1888 Sekundærrude.
COMPARE Indstillet tærskelværdi.
t Isoleringsafprøvningsindikator.
Kommer frem, når
isoleringsafprøvningsspænding er til
stede.
Skema 5. Fejlmeldinger
Melding Beskrivelse
batt
Melding i primærrude, der betyder at
batteriet er for svagt til pålidelig drift.
Instrumentet virker slet ikke før batteriet
er skiftet. Batteriindikatoren B
kommer også frem, når batt meldingen
er i primærruden.
> Betyder registreringsværdi uden for det
givne måleområde.
CAL Err Ugyldige kalibreringsdata. Kalibrér
instrumentet.
Insulation Testers
Indgangsstik
9
Indgangsstik
Indgangsstik fremgår af fig. 4 og beskrives nærmere i
skema 6.
1 3
2
bbw08f.eps
Figur 4. Indgangsstik
Skema 6. Indgangsstikbeskrivelse
Nr. Beskrivelse
A Indgangsstik til modstandsmåling.
B Fælleslederindgang til alle målefunktioner
undtagen isoleringsafprøvning.
C Indgangsstik til spændings- og isolationsmåling.
Startalternativer
Man indstiller startalternativ ved at holde en tast nede,
mens man tænder instrumentet. Startalternativerne udgør
diverse øvrige funktioner på instrumentet. Man indstiller til
et givet startalternativ ved at holde den tilhørende tast
nede, mens indstillingsknappen stilles fra slukket (OFF) til
en af funktionerne. Men startalternativer bibeholdes ikke,
når instrumentet slukkes. Startalternativerne fremgår af
skema 7.
1507/1503
Brugsanvisning
10
Skema 7. Alternativer ved start
Tast Beskrivelse
A
b på indstillingsknappen tænder alle
skærmelementer.
O på indstillingsknappen får
programversionsnummeret frem på
skærmen.
f på indstillingsknappen får
modelnummeret frem på skærmen.
L
Åbner kalibreringsfunktion. Instrumentet går i
kalibreringsfunktion med CAL på skærmen,
når tasten slippes.
Bemærk
Startalternativer aktiveres ved tryk på tasten.
Almindelige målinger
Man foretager almindelige målinger som illustreret på de
følgende sider.
Forbind altid fælleslederen (COM) først og derpå til den
strømførende leder på emner (kredse og komponenter),
og omvendt, skal søgeledningen først tages af den
strømførende leder.
XW Advarsel!
Som forebyggelse mod elektrisk stød,
tilskadekomst og instrumentskade skal man
altid afbryde strøm til emner og aflade alle
højspændingskondensatorer, inden måling.
Insulation Testers
Almindelige målinger
11
Spændingsmåling
INSULATION TESTER
1507
bbw09f.eps
Figur 5. Spændingsmåling
Modstand til jord
Modstandsmåling bør kun foretages på kredse uden strøm
på. Afprøv altid sikringen forud for måling. Der henvises til
anvisning i sikringsafprøvning nedenfor. Tilslutning til
kredse med strøm på med instrumentet indstillet til måling
slår sikringen.
Bemærk
Impedans i evt. parallelforbundne kredse
med strøm på og stødstrøm kan bevirke
målingsupålidelighed og således større risiko
for brugeren.

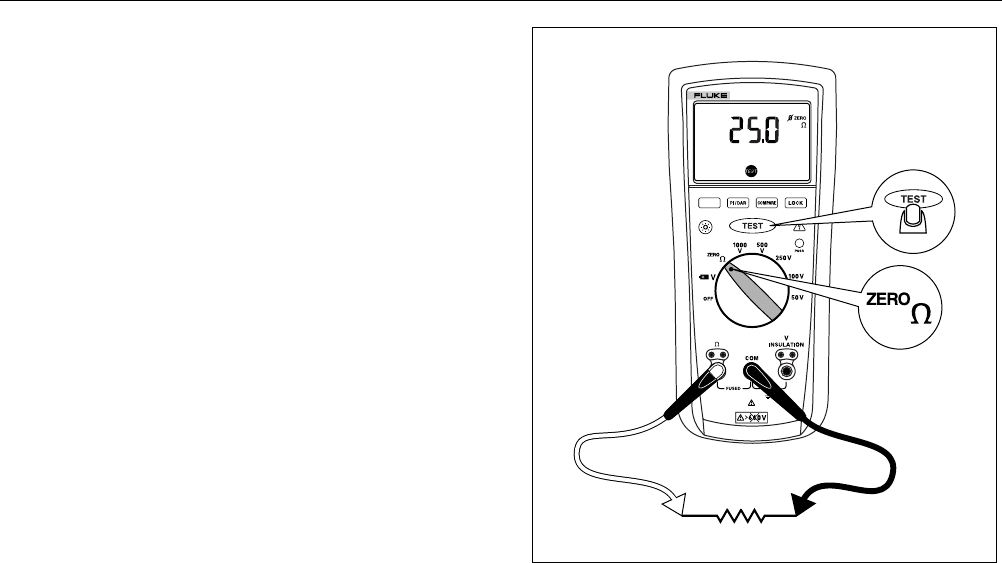

Modstandsmåling foretages på følgende måde:
1. Sæt søgeledningerne i stik Ω og COM.
2. Stil indstillingsknappen på O.
3. Hold søgebenene mod hinanden, tryk på den blå tast
og vent så på der kommer tankestreger på skærmen.
Instrumentet måler modstanden I søgeledningerne,
lagrer den og subtraherer den fra påfølgende
målinger. Søgebensmodstanden bliver gemt, selvom
instrumentet slukkes. Søgeledningsmodstand > 2 Ω
bliver ikke gemt.
1507/1503
Brugsanvisning
12
4. Forbind så søgeledningerne til kredsen. Instrumentet
registrerer automatisk, om der er strøm på kredsen.
• Der står ---- i primærruden til man trykker på
T og der registreres en gyldig
modstandsværdi.
• Højspændingssignaturen (Y) tænder og
primærruden viser > 2 V som advarsel, hvis der
er over 2 V jævn- hhv. vekselspænding til stede.
I så fald bliver afprøvning spærret. Så skal
instrumentforbindelserne aftages, og der skal
slukkes for strømmen, inden man går videre.
• Hvis instrumentet piber, når man trykker på
T-tasten, er måling spærret, fordi der er
spænding til stede ved søgebenene.
5. Afprøvning startes ved at holde T-tasten nede.
t-tegnet bliver stående forneden på skærmen, til
man slipper T-tasten. Den målte
modstandsværdi bliver i primærruden, til man enten
starter en anden afprøvning eller stiller område hhv.
funktion om.
Instrumentet viser > og den højeste modstandsværdi i
det givne område, hvis modstanden er højere end kan
måles i det område.
.
INSULATION TESTER
1507
bbw04f.eps
Figur 6. Modstandsmåling
Insulation Testers
Almindelige målinger
13

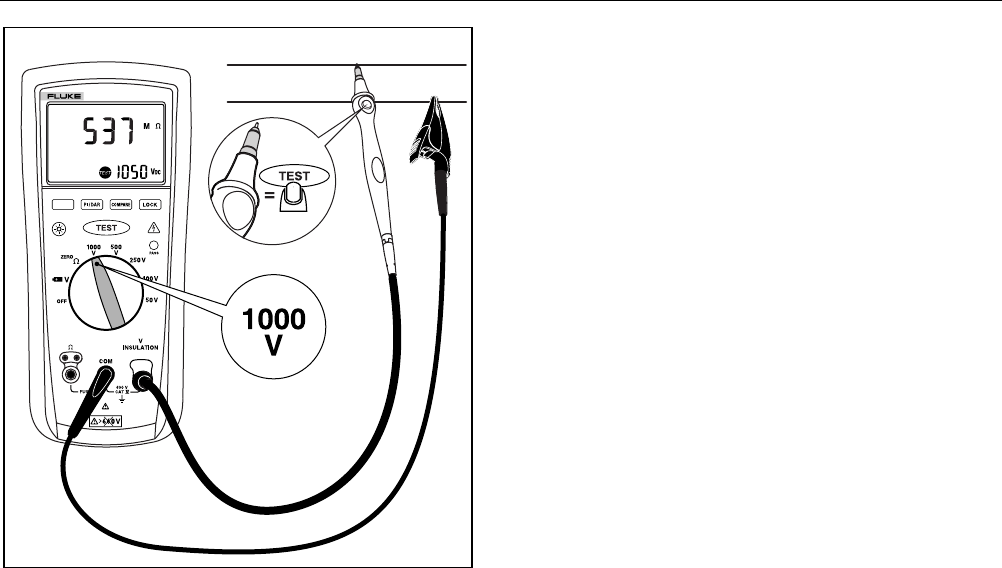

Isoleringsafprøvning
Isolationsafprøvning bør kun foretages på kredse ud
en strøm på. Instrumentet indstilles og forbindes som vist
på fig. 7 til isolationsafprøvning på følgende måde:
1. Sæt søgeledningerne i stik V og COM.
2. Stil indstillingsknappen på den spændingsstyrke, man
vil have.
3. Forbind så søgeledningerne til kredsen. Instrumentet
registrerer automatisk, om der er strøm på kredsen.
• Der står - - - - i primærruden til man trykker
på T og der registreres en gyldig
isoleringsmodstandsværdi.
• Højspændingsindikatoren (Z) tænder og
primærruden viser > 30 V som advarsel, hvis der
er over 30 V jævn- hhv. vekselspænding til stede.
I så fald bliver afprøvning spærret. Så skal
instrumentforbindelserne aftages, og der skal
slukkes for strømmen, inden man går videre.
4. Afprøvning startes ved at holde T-tasten nede.
Prøvespændingen, der afgives til kredsen, står i
sekundærruden. Og højspændingsindikatoren (Z)
tænder, mens modstanden står i primærruden i enten
MΩ eller GΩ. t-tegnet bliver stående forneden på
skærmen, til man slipper T-tasten.
Instrumentet viser Q og den højeste modstandsværdi i
det givne område, hvis modstanden er større end kan
måles i det indstillede område.
5. Hold søgeledningerne tilsluttet kredsen og slip
T-tasten. Kredsen, der afprøves, aflades nu via
instrumentet. Den målte modstandsværdi bliver i
primærruden til man enten starter en anden
afprøvning, stiller området om eller der registreres
> 30 V.
1507/1503
Brugsanvisning
14
INSULATION TESTER
1507
bbw05f.eps
Figur 7. Isolationsafprøvning
Måling af polarisationsindeks og
dielektrisk absorption model 1507
Ved polariseringsindeks (PI) forstås forholdet mellem
isoleringsmodstandmåling i 10-minutter og i et minut.
Og ved dielektrisk absorption forstås forholdet mellem
isoleringsmodstandsmåling I 60-sekunder og 30 sekunder.
Isolationsafprøvning bør kun foretages på kredse uden
strøm på. Polariseringsindeks og dielektrisk absorption
måles på følgende måde:
1. Sæt søgeledningerne i stik INSULATION og COM.
Bemærk
Vi anbefaler at benytte søgebensnæb til
polarisationsindeks- og dielektrisk
absorptionsmålinger i betragtning af den tid
disse tager.
2. Stil omstillingsknappen på den spændingsstyrke,
man vil have.
3. Indstil på polariseringsindeks hhv. dielektrisk
absorptionsmåling ved at trykke på E-tasten.
Insulation Testers
Måling af polarisationsindeks og dielektrisk absorption model 1507
15
4. Forbind så søgeledningerne til kredsen. Instrumentet
registrerer automatisk, om der er strøm på kredsen.
• Der står ---- i primærruden, til man trykker på
T-og der registreres en gyldig
modstandsværdi.
• Højspændingsindikatoren (Z) tænder og
primærruden viser > 30 V som advarsel, hvis der
er over 30 V jævn- hhv. vekselspænding til stede.
Afprøvning bliver spærret, hvis der er
højspænding til stede.
5. Afprøvning startes ved at trykke på og slippe T-
tasten. Prøvespændingen, der afgives til kredsen, står
i sekundærruden. Og højspændingsindikatoren (Z)
tænder, mens modstanden står i primærruden i enten
MΩ eller GΩ. t-tegnet bliver stående forneden på
skærmen til måling er færdig.
Når måling så er færdig, står polariseringsindeks (PI)
hhv. dielektrisk absorption (DAR) i primærruden.
Kredsen, der afprøves, aflades nu automatisk via
instrumentet. Der står Err I primærruden, dels hvis
nogen af værdierne i beregning af PI hhv. DAR har
været højere end maksimum i måleområdet, dels hvis
1-minuts værdien var over 5000 MΩ.
• Instrumentet viser > og den højeste
modstandsværdi i det givne område, hvis
modstanden er højere end kan måles i
det område.
• Man kan afbryde PI- og DAR-måling ved at
trykke momentant på T-tasten. Kredsen,
der afprøves, aflades nu automatisk via
instrumentet, når man slipper T-tasten.
1507/1503
Brugsanvisning
16

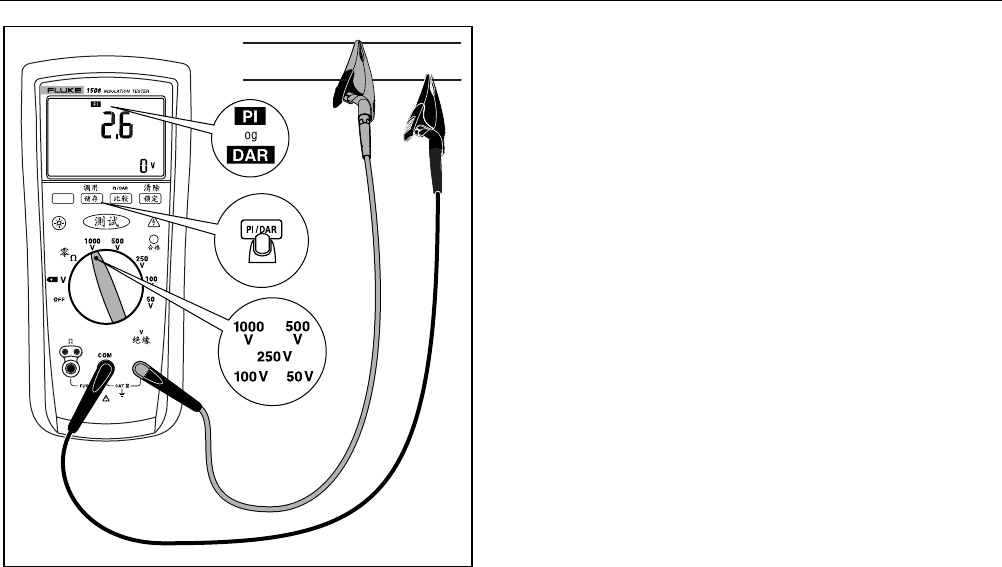

bbz10f.eps
Figur 8. Måling af polarisationsindeks og
dielektrisk absorption
Isolationsafprøvning med
tærskelindstilling på model 1507
Man kan indstille en tærskelværdi og få
isoleringsmodstandsmålingsresultat i form af bestået hhv.
fejlet med funktionen Compare. Det gør man på
følgende måde:
1. Man indstiller den tærskelværdi, man vil have, ved at
trykke på C-tasten. Tærskeludvalget er 100 kΩ,
200 kΩ, 500 kΩ, 1 MΩ, 2 MΩ, 5 MΩ, 10 MΩ, 20 MΩ,
50 MΩ, 100 MΩ, 200 MΩ og 500 MΩ.
2. Kør så isoleringsafprøvning som anvist ovenfor.
3. Så lyser den grønne indikator (bestået), hvis den
målte modstand er højere end den indstillede
tærskelværdi.
4. Man slår Compare-funktionen fra igen ved at holde
C-tasten nede i 1 sekund. Bestået-indikatoren
slukker, når man starter en ny afprøvning, og når man
stiller om på en anden tæskelværdi.
Insulation Testers
Rengøring
17
INSULATION TESTER
1507
bbw11f.eps
Figur 9. Isolationsmåling med tærskelindstilling
Rengøring
Man skal jævnligt gøre instrumenthuset rent med en fugtig
klud og mildt vaskemiddel. Der må aldrig bruges skure- og
opløsningsmidler. Snavs og fugt i indgangsstikkene kan
give misvisende måling.
Batteriafprøvning
Instrumentet registrerer hele tiden batteristanden. Så når
batteriindikatoren (B) kommer på skærmen, er
batterierne snart brugt op. Batteriafprøvning foretages på
følgende måde: Så man skal lade instrumentet tørre,
inden man bruger det igen.
1. Stil indstillingsknappen på b uden søgeledninger
i instrumentet.
2. Batteriafprøvning startes nu ved tryk på den blå tast.
Spændingsmålingsvisningen går nu af skærmen i
2 sekunder, mens den målte batterispænding står i
primærruden, og kommer så igen.
1507/1503
Brugsanvisning
18
Sikringsafprøvning
XWAdvarsel!
Man skal altid tage søgeledninger af og
afbryde indgangssignaler som forebyggelse
mod stød og tilskadekomst under udskiftning
af sikringer.
Sikringer i instrumentet afprøves som anvist herunder, jf.
fig. 10. Sikringer skiftes som vist i fig. 11.
1. Stil indstillingsknappen på O.
2. Hold T nede. Sikringen er defekt og skal skiftes,
hvis der nu står FUSE på skærmen.
INSULATION TESTER
1507
315 mA
Sikring
OK
bbz06f.eps
Figur 10. Sikringsafprøvning
Insulation Testers
Sikrings- og batteriskifte
19
Sikrings- og batteriskifte
Sikringer og batterier skiftes som illustreret i fig. 11.
Batterier skiftes på følgende måde:
XWAdvarsel!
Til forebyggelse af elektrisk stød, person-
og instrumentskade:
• Man bør skifte batterier, så snart
batteriindikatoren (B) kommer på
skærmen, som forebyggelse mod
fejlagtige målinger, der selvsagt
indebærer risiko for elektrisk stød og
anden personskade.
• Ny sikringer skal holde forskriften
både mht. amperetal, spænding,
afbrydenormering og hastighed.
• Sluk instrumentet på
indstillingsknappen (OFF), og tag
søgeledningerne ud af stikkene.
1. Løsn låsen (med en alm. skruetrækker) så oplåst-
tegnet retter ind med pilen, og tag batteridækslet af.
2. Tag de gamle batterier ud og sæt nye i.
3. Sæt batteridækslet på igen, og spænd låsen så låst-
tegnet retter ind med pilen.
bbz15f.eps
Sikring: Hurtig, 315 mA, 1000 V,
min. afbrydenormering 10000 A.
Fluke rsd.nr.
2279339
Batteritype: 1,5 V alkali, størrelse
AA, NEDA 15A, IEC LR6
Fluke rsd.nr.
376756

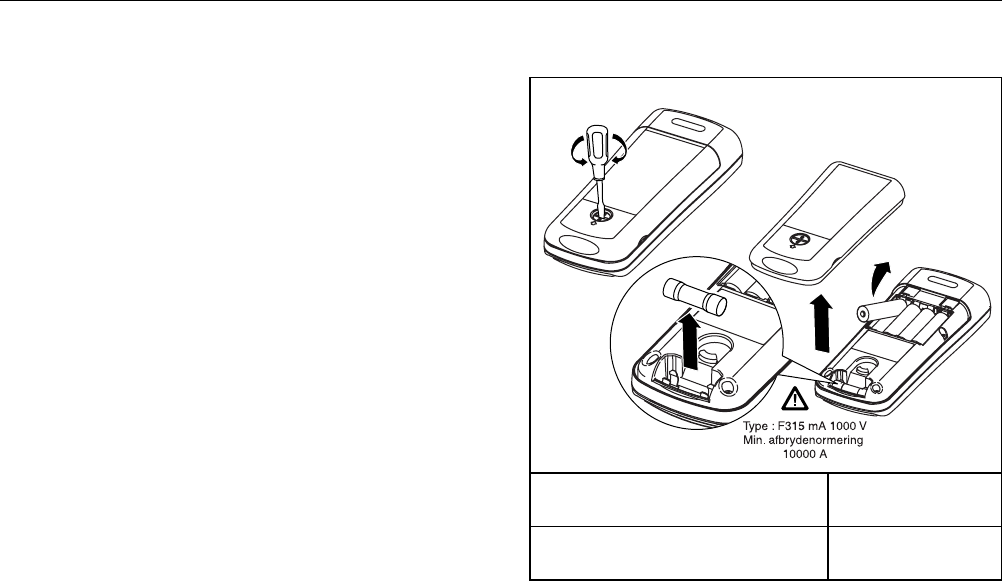

Figur 11. Sikrings- og batteriskiftning
1507/1503
Brugsanvisning
20
Specifikationer
Alm. specifikationer
Maks. spænding på stik ......................................600 V enten vekselspænding effektiv strømværdi eller jævnspænding
Opbevaringstemperatur ......................................-40 − 60 °C
Driftstemperatur ..................................................-20 − 55 °C
Temperaturkoefficient .........................................0,05 gange opgivne usikkerhedsfaktor pr. 1 ºC ved temperatur < 18 og > 28 ºC
Relativ luftfugtighed.............................................Uden kondensering
0 − 95 % ved 10 − 30 °C
0 − 75 % ved 30 − 40 °C
0 − 40 % ved 40 − 55 °C
Vibration..............................................................Vilkårlig, 2 G, 5 − 500 Hz iht. MIL-PRF-28800F, klasse 2 instrumenter
Stød.....................................................................1 m fald iht. IEC 61010-1 2. udgave (1 m faldprøve, seks sider, egetræsgulv)
Elektromagnetisk kompatibilitet ..........................I radiofelter på 3 Vm er usikkerheden som anført, undtagen mht. (EN 61326-1:1997).
Sikkerhed ............................................................Overensstemmelse med ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 nr.
61010-1-04 og IEC/EN 61010-1 2. udgave til målekategori IV 600 V (KAT IV)
Certificering.........................................................CSA iht. standard CSA/CAN C22.2 nr. 61010.1-04; TUV iht. standard IEC/EN 61010-1
2. udg.
Batteritype:..........................................................4 stk., størrelse AA (NEDA 15A eller IEC LR6)
Batterivarighed....................................................Til isoleringsafprøvning: Mindst 1000 afprøvninger med nye alkalibatterier ved
stuetemperatur. Dette godtgjort ved standardafprøvning med 1000 V afgivet til 1 MΩ i
5 sekunder ad gangen med 25 sekunders mellemrum. Til modstandsmåling: Mindst
2500 modstandsmålinger med nye alkalibatterier ved stuetemperatur. Dette godtgjort ved
standardafprøvning på 1 Ω i 5 sekunder ad gangen med 25 sekunders mellemrum.
Dimensioner........................................................højde 5 cm, bredde 10 cm, længde 20,3 cm
Vægt....................................................................550 g
Insulation Testers
Specifikationer
21
IP-normering........................................................IP40
Driftshøjde over havets overflade........................Drift: 2000 m KAT IV 600 V, og 3000 m KAT III 600 V
Opbevaringshøjde: 12.000 m
Områdeoverbelastningsdygtighed.......................110 % i alle områder
Overensstemmelse med EN 61557 ....................IEC61557-1, IEC61557-2, IEC61557-4, IEC61557-10
Tilbehør til model 1503........................................TL224 Søgeledninger
TP74 Søgeben
Næb rsd.nr. 1958654 (rød) og rsd.nr. 1958646 (sort)
Hylster
Tilbehør til model 1507........................................TL224 Søgeledninger
TP74 Søgeben
Næb rsd.nr. 1958654 (rød) og rsd.nr. 1958646 (sort)
Hylster
Søgebenb med prøveknap
Jævn- og vekselspændingsmåleusikkerhed
Måleusikkerhed
Område
Måleenhed
50 − 60 Hz
± (% af måling + afvigelse)
600,0 V 0,1 V + (2 % + 3)
Indgangsimpedans..............................................3 MΩ (nominel) < 100 pF
Balanceringsfaktor
(1 kΩ asymmetrisk) .............................................> 60 dB ved 50 Hz og 60 Hz jævnstrøm
Overbelastningssikring........................................600 V såvel vekselspænding effektiv strømværdi som jævnspænding
1507/1503
Brugsanvisning
22
Modstand til jord
Område
Måleenhed
Usikkerhed1
+ (% af måling + afvigelse)
20,00 Ω 0,01 Ω
200,0 Ω 0,1 Ω
2000 Ω 1 Ω
20,00 kΩ 0,01 kΩ
+ (1,5 % + 3)
Måleusikkerhedsopgivelse gælder i 0-100 % af det givne område. Måleusikkerhed opgives i alle tilfælde som ± (% af
måleing + afvigelse), hvor ved afvigelse forstås hvor meget sidste ciffer hhv. sidste decimal kan vise forkert.
Overbelastningssikring........................................2 V såvel vekselspænding effektiv strømværdi som jævnspænding
Afprøvningsspænding til afbrudte kredse ...........> 4,0 V men < 8 V
Kortslutning, strømstyrke ....................................> 200,0 mA
Isoleringsmåling
Måleområde ........................................................0,01 MΩ - 10 GΩ model 1507, 0,01 MΩ - 2000 MΩ model 1503
Afprøvningsspænding .........................................på model 1507: 50, 100, 250, 500 og 1000 V; på model 1503: 500 og 1000 V
Afprøvningsspænding, usikkerhedsfaktor...........+ 20 %, - 0 %
Afprøvningsstrømstyrke til kortslutning ...............nominelt 1 mA
Automatisk afladning...........................................Afladningstid < 0,5 sekund ved C = 1 uF og derunder.
Registrering af strømførende leder .....................Afprøvning bliver spærret ifald spænding > 30 V registreres forud for start af afprøvning.
Maksimal kapacitiv belastning.............................Virker ved op til 1 µF ladning.
Insulation Testers
Specifikationer
23
Model 1507
Afgiven
spænding
Visningsområde
Måleenhed
Afprøvningsstrømstyrke
Modstandsmålingsusikkerhed
± (% af måling + afvigelse)
0,01 - 20,00 MΩ 0,01 MΩ
50 V
(+ 0 - 20 %) 20,0 - 50,0 MΩ 0,1 MΩ
1 mA pr. 50 kΩ ± (3% + 5)
0,01 - 20,00 MΩ 0,01 MΩ
100 V
(0 til+ 20 %) 20,0 -100,0 MΩ 0,1 MΩ 1 mA pr. 100 kΩ ± (3% + 5)
0,01 - 20,00 MΩ 0,01 MΩ
250 V
(0 til + 20 %) 20,0 - 200,0 MΩ 0,1 MΩ
1 mA pr. 250 kΩ ± (1,5 % + 5)
0,01 - 20,00 MΩ 0,01 MΩ
20,0 - 200,0 MΩ 0,1 MΩ
500 V
(0 til + 20 %)
200 - 500 MΩ 1 MΩ
1 mA pr. 500 kΩ ± (1,5 % + 5)
0,1 - 200,0 MΩ 0,1 MΩ
200,0 - 2000,0 MΩ 1 MΩ ± (1,5 % + 5)
1000 V
(0 til + 20 %)
2,0 − 10,0 GΩ 0,1 GΩ
1 mA pr. 1 MΩ
± (10 % +3)
1507/1503
Brugsanvisning
24
Model 1503
Afgiven
spænding
Visningsområde
Måleenhed
Afprøvningsstrømstyrke
Modstandsmålingsusikkerhed
± (% af måling + afvigelse)
0,1 - 20,0 MΩ 0,01 MΩ
20,0 - 200,0 MΩ 0,1 MΩ
500 V
(0 − + 20 %)
200 - 500 MΩ 1 MΩ
1 mA pr. 500 kΩ ± (2,0 % + 5)
0,1 - 200,0 MΩ 0,1 MΩ
1000 V
(0 − + 20 %) 200 - 2000 MΩ 1 MΩ 1 mA pr. 1 MΩ ± (2,0 % + 5)
Specifikationer iht. EN61557
Nedenstående skemaer opgives iht. gældende EU-regler.
Målefunktion Instrumentets måleusikkerhed Måleusikkerhed i drift1
Spænding. ± (2,0 % + 3) 30 %
Mostand til jord ± (1,5 % + 3) 30 %
Isolationsmodstand Alt efter afgiven spændingsstørrelse og
indstillingsområde. Jf.
isolationsafprøvningsspecifikationer.
30 %
1. Største usikkerhed iht. standarden.
Insulation Testers
Specifikationer
25
Variabler og usikkerheder iht. EN61557
Variabel mht. modstand
til jord
Type iht. EN61557
Usikkerhed ved
isolationsmodstand1
Usikkerhed ved
modstand til jord1
Spændingsafgivelse E2 5 % 5 %
Temperatur: E3 5 % 5 %
1. Specifikationer, konfidensniveau: 99 %.
Maksimal- og minimalvisningsværdi iregnet instrumentets største driftsfejl iht. EN61557-1, 5.2.4 fremgår af følgende skemaer.
1507/1503
Brugsanvisning
26
Maksimum- og minimumvisningsværdi ved isolationsafprøvning
50 V 100 V 250 V 500 V 1000 V
Tærskel-
værdi
Minimum-
visning
Tærskel-
værdi
Minimum-
visning
Tærskel-
værdi
Minimum-
visning
Tærskel-
værdi
Minimum-
visning
Tærskel-
værdi
Minimum-
visning
0,05 0,07 0,05 0,07 0,05 0,07 0,05 0,07
0,06 0,08 0,06 0,08 0,06 0,08 0,06 0,08
0,07 0,09 0,07 0,09 0,07 0,09 0,07 0,09
0,08 0,10 0,08 0,10 0,08 0,10 0,08 0,10
0,09 0,12 0,09 0,12 0,09 0,12 0,09 0,12
0,1 0,13 0,1 0,13 0,1 0,13 0,1 0,13 0,1 0,1
0,2 0,26 0,2 0,26 0,2 0,26 0,2 0,26 0,2 0,3
0,3 0,39 0,3 0,39 0,3 0,39 0,3 0,39 0,3 0,4
0,4 0,52 0,4 0,52 0,4 0,52 0,4 0,52 0,4 0,5
0,5 0,65 0,5 0,65 0,5 0,65 0,5 0,65 0,5 0,7
Insulation Testers
Specifikationer
27
Maksimum- og minimumvisningsværdi ved isolationsafprøvning (fortsat)
50 V 100 V 250 V 500 V 1000 V
Tærskel-
værdi
Minimum-
visning
Tærskel-
værdi
Minimum-
visning
Tærskel-
værdi
Minimum-
visning
Tærskel-
værdi
Minimum-
visning
Tærskel-
værdi
Minimum-
visning
0,6 0,78 0,6 0,78 0,6 0,78 0,6 0,78 0,6 0,8
0,7 0,91 0,7 0,91 0,7 0,91 0,7 0,91 0,7 0,9
0,8 1,04 0,8 1,04 0,8 1,04 0,8 1,04 0,8 1,0
0,9 1,17 0,9 1,17 0,9 1,17 0,9 1,17 0,9 1,2
1,0 1,30 1,0 1,30 1,0 1,30 1,0 1,30 1,0 1,3
2,0 2,60 2,0 2,60 2,0 2,60 2,0 2,60 2,0 2,6
3,0 3,90 3,0 3,90 3,0 3,90 3,0 3,90 3,0 3,9
4,0 5,20 4,0 5,20 4,0 5,20 4,0 5,20 4,0 5,2
5,0 6,50 5,0 6,50 5,0 6,50 5,0 6,50 5,0 6,5
6,0 7,80 6,0 7,80 6,0 7,80 6,0 7,80 6,0 7,8
1507/1503
Brugsanvisning
28
Maksimum- og minimumvisningsværdi ved isolationsafprøvning (fortsat)
50 V 100 V 250 V 500 V 1000 V
Tærskel-
værdi
Minimum-
visning
Tærskel-
værdi
Minimum-
visning
Tærskel-
værdi
Minimum-
visning
Tærskel-
værdi
Minimum-
visning
Tærskel-
værdi
Minimum-
visning
7,0 9,10 7,0 9,10 7,0 9,10 7,0 9,10 7,0 9,1
8,0 10,40 8,0 10,40 8,0 10,40 8,0 10,40 8,0 10,4
9,0 11,70 9,0 11,70 9,0 11,70 9,0 11,70 9,0 11,7
10,0 13,0 10,0 13,0 10,0 13,0 10,0 13,0 10,0 13,0
20,0 26,0 20,0 26,0 20,0 26,0 20,0 26,0 20,0 26,0
30,0 39,0 30,0 39,0 30,0 39,0 30,0 39,0 30,0 39,0
40,0 52,0 40,0 52,0 40,0 52,0 40,0 52,0 40,0 53,0
50,0 65,0 50,0 65,0 50,0 65,0 50,0 65,0
60,0 78,0 60,0 78,0 60,0 78,0 60,0 78,0
70,0 91,0 70,0 91,0 70,0 91,0 70,0 91,0
80,0 104,0 80,0 104,0 80,0 104,0 80,0 104,0
Insulation Testers
Specifikationer
29
Maksimum- og minimumvisningsværdi ved isolationsafprøvning (fortsat)
50 V 100 V 250 V 500 V 1000 V
Tærskel-
værdi
Minimum
visning
Tærskel-
værdi
Minimum-
visning
Tærskel-
værdi
Minimum-
visning
Tærskel-
værdi
Minimum-
visning
Tærskel-
værdi
Minimum-
visning
90,0 117,0 90,0 117,0 90,0 117,0 90,0 117.0
100,0 130,0 100,0 130,0 100,0 130,0
200,0 260,0 200,0 260,0
300,0 390,0 300,0 390,0
400,0 520,0 400,0 520,0
500,0 650,0
600,0 780,0
700,0 910,0
800,0 1040,0
900,0 1170,0
1000,0 1300,0
2000,0 2600,0
1507/1503
Brugsanvisning
30
Maksimumvisning ved modstandsmåling til jord
Tærskelværdi Maksimumvisning
0,4 0,28
0,5 0,35
0,6 0,42
0,7 0,49
0,8 0,56
0,9 0,63
1,0 0,7
2,0 1,4
3,0 2,1
4,0 2,8
5,0 3,5
6,0 4,2
Tærskelværdi Maksimumvisning
7,0 4,9
8,0 5,6
9,0 6,3
10,0 7,0
20,0 14,0
30,0 21,0
40,0 28,0
50,0 35,0
60,0 42,0
70,0 49,0
80,0 56,0
90,0 63,0
Tærskelværdi Maksimumvisning
100,0 70,0
200,0 140,0
300,0 210,0
400,0 280,0
500,0 350,0
600,0 420,0
700,0 490,0
800,0 560,0
900,0 630,0
1000,0 700,0
2000,0 1400,0

Navigation menu
