Fluke 175 True Users Manual

: Fluke Fluke-175-True-Users-Manual-805799 fluke-175-true-users-manual-805799 fluke pdf

Open the PDF directly: View PDF .
Page Count: 34

56x

Infrared Thermometers

Instrukcja użytkownika

October 2010 (Polish)

© 2010 Fluke Corporation, All rights reserved. Product specifications are subject to change without notice.

All product names are trademarks of their respective companies.

OGRANICZONA GWARANCJA I OGRANICZENIE ODPOWIEDZIALNOŚCI

Każdy produkt firmy Fluke posiada gwarancje na brak usterek materiałowych i produkcyjnych w warunkach

normalnego użytkowania i konserwacji. Okres gwarancji obejmuje dwa lata i rozpoczyna się w dniu wysłania

produktu. Części, naprawy produktu oraz serwisowanie są objęte gwarancją przez 90 dni. Niniejsza

gwarancja obejmuje jedynie oryginalnego nabywcę lub użytkownika końcowego będącego klientem

autoryzowanego sprzedawcy firmy Fluke i nie obejmuje bezpieczników, jednorazowych baterii lub żadnych

innych produktów, które, w opinii firmy Fluke, były używane niezgodnie z ich przeznaczeniem,

modyfikowane, zaniedbane, zanieczyszczone lub uszkodzone przez przypadek lub w wyniku nienormalnych

warunków użytkowania lub obsługiwania. Firma Fluke gwarantuje zasadnicze działanie oprogramowania

zgodnie z jego specyfikacjami funkcjonalności przez 90 dni oraz, że zostało ono prawidłowo nagrane na

wolnym od usterek nośniku. Firma Fluke nie gwarantuje, że oprogramowanie będzie wolne od błędów lub że

będzie działać bez przerwy.

Autoryzowani sprzedawcy firmy Fluke przedłużą niniejszą gwarancję na nowe i nieużywane produkty

jedynie dla swoich klientów będących użytkownikami końcowymi, jednak nie będą posiadać uprawnień do

przedłużenia obszerniejszej lub innej gwarancji w imieniu firmy Fluke. Wsparcie gwarancyjne jest dostępne

jedynie w przypadku, gdy produkt został zakupiony w autoryzowanym punkcie sprzedaży firmy Fluke lub

Nabywca zapłacił odpowiednią cenę międzynarodową. Firma Fluke rezerwuje sobie prawo do

zafakturowania na Nabywcę kosztów importu części do naprawy/wymiany w przypadku, gdy produkt nabyty

w jednym kraju zostanie oddany do naprawy w innym kraju.

Zobowiązania gwarancyjne firmy Fluke są ograniczone, według uznania firmy Fluke, do zwrotu kosztów

zakupu, darmowej naprawy lub wymiany wadliwego produktu, który zostanie zwrócony do autoryzowanego

centrum serwisowego firmy Fluke przed upływem okresu gwarancyjnego.

Aby skorzystać z usługi gwarancyjnej, należy skontaktować się z najbliższym autoryzowanym centrum

serwisowym firmy Fluke w celu uzyskania zwrotnej informacji autoryzacyjnej, a następnie przesłać produkt

do tego centrum serwisowego wraz z opisem problemu, zwrotną kopertą ze znaczkami oraz opłaconym

ubezpieczeniem (miejsce docelowe FOB). Firma Fluke nie jest odpowiedzialna za wszelkie uszkodzenia

powstałe w czasie transportu. Po naprawie gwarancyjnej produkt zostanie zwrócony Nabywcy przy

wcześniej opłaconym transporcie (miejsce docelowe FOB). Jeśli firma Fluke dojdzie do wniosku, że usterka

została spowodowana przez zaniedbanie, niewłaściwe użytkowanie, zanieczyszczenie, modyfikacje lub

nienormalne warunki użytkowania lub obsługi, łącznie z przepięciami spowodowanymi użytkowaniem

urządzenia w środowisku przekraczającym jego wyszczególnione zakresy pracy lub normalne zużycie

części mechanicznych, firma Fluke zapewni szacunkowe wartości kosztów naprawy i uzyska upoważnienie

przed rozpoczęciem pracy. Po zakończeniu naprawy, produkt zostanie zwrócony Nabywcy przy wcześniej

opłaconym transporcie i Nabywca zostanie obciążony kosztami naprawy i transportu zwrotnego (punkt

wysłania FOB).

NINIEJSZA GWARANCJA STANOWI JEDYNE I WYŁĄCZNE ZADOŚĆUCZYNIENIE DLA NABYWCY W

MIEJSCE WSZYSTKICH INNYCH GWARANCJI, WYRAŹNYCH LUB DOROZUMIANYCH,

OBEJMUJĄCYCH, ALE NIE OGRANICZONYCH DO ŻADNEJ DOROZUMIANEJ GWARANCJI

ZBYWALNOŚCI LUB ZDATNOŚCI DO DANEGO CELU. FIRMA FLUKE NIE BĘDZIE ODPOWIEDZIALNA

ZA ŻADNE SPECJALNE, POŚREDNIE, PRZYPADKOWE LUB NASTĘPUJĄCE STRATY, ŁĄCZNIE Z

UTRATĄ DANYCH, WYNIKAJĄCE Z JAKIEJKOLWIEK PRZYCZYNY LUB TEORII.

Ponieważ niektóre kraje lub stany nie zezwalają na ograniczenie terminu dorozumianej gwarancji lub

wyłączenia, lub ograniczenia przypadkowych, lub następujących strat, ograniczenia i wyłączenia z niniejszej

gwarancji mogą nie mieć zastosowania dla każdego nabywcy. Jeśli którykolwiek z przepisów niniejszej

Gwarancji zostanie podważony lub niemożliwy do wprowadzenia przez sąd lub inny kompetentny organ

decyzyjny odpowiedniej jurysdykcji, nie będzie to mieć wpływu na obowiązywanie wszystkich innych

przepisów niniejszej Gwarancji.

Fluke Corporation

P.O. Box 9090

Everett, WA 98206-9090

U.S.A.

Fluke Europe B.V.

P.O. Box 1186

5602 BD Eindhoven

Holandia

11/99

Aby zarejestrować produkt przez Internet, proszę przejść do witryny pod adresem http://register.fluke.com.

i

Spis treści

Tytuł Strona

Wstęp .................................................................................................... 1

Kontakt z firmą Fluke............................................................................. 1

Informacje na temat bezpieczeństwa .................................................... 2

Cechy urządzenia.................................................................................. 5

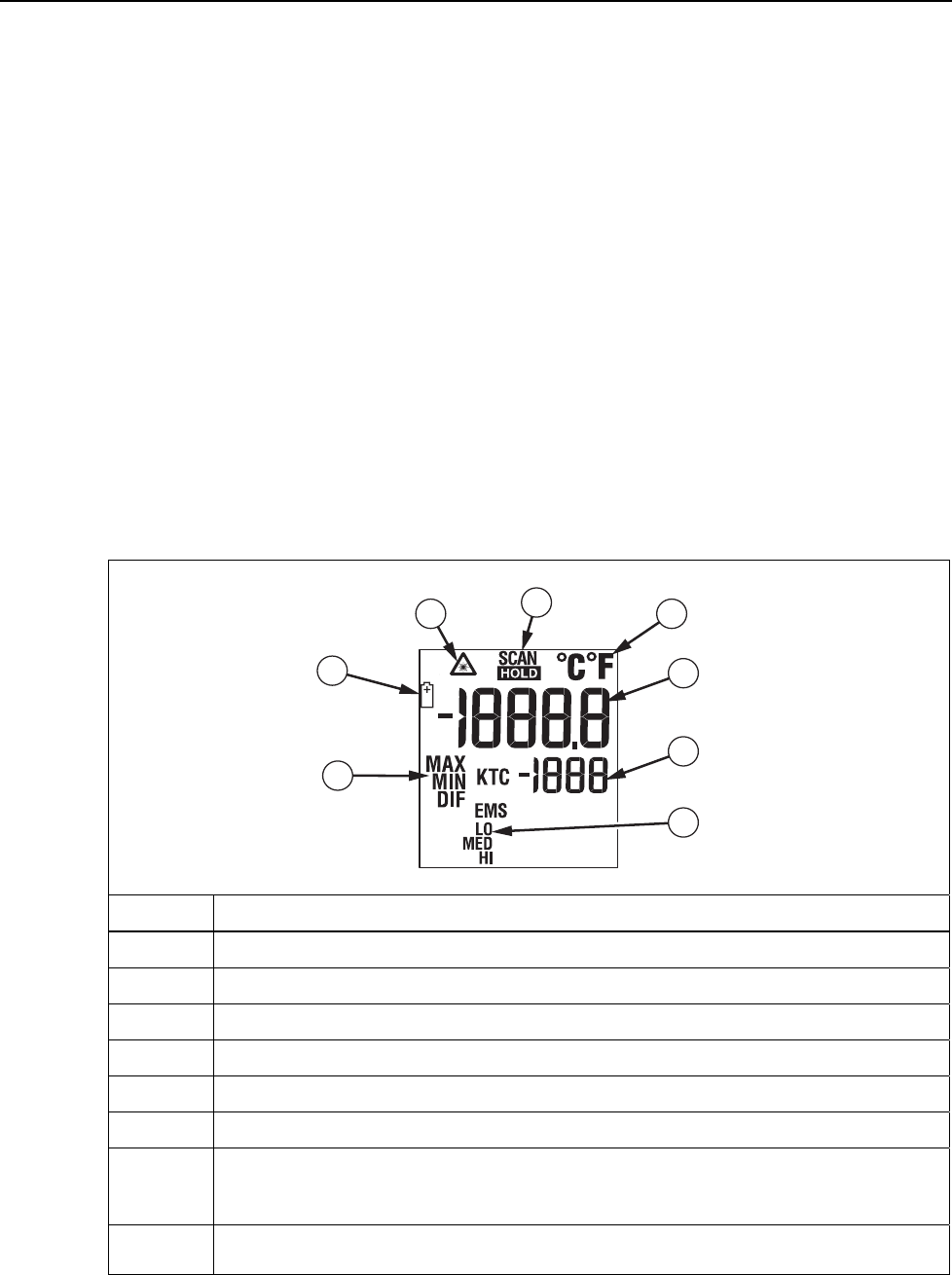

Wyświetlacz 561.................................................................................... 6

Wyświetlacz 566/568............................................................................. 7

Opis menu urządzenia 566/568......................................................... 7

Zapis.................................................................................................. 8

Podświetlenie .................................................................................... 8

Pamięć............................................................................................... 9

Menu Emissivity (Emisyjność)........................................................... 9

Stopnie °C i °F................................................................................... 11

Temperatury minimalna, maksymalna i średnia oraz różnica między

temperaturą minimalną a maksymalną.............................................. 11

Alarm ................................................................................................. 12

Blokada spustu.................................................................................. 12

Laser.................................................................................................. 12

Setup ................................................................................................. 13

Podświetlenie ................................................................................ 13

Godzina/Data................................................................................. 13

Język ............................................................................................. 14

Usuwanie danych .............................................................................. 14

Usuwanie wszystkich danych ........................................................ 14

Usuwanie poszczególnych rekordów danych................................ 15

Przyciski i złącze ................................................................................... 15

Zasada działania termometrów ............................................................. 16

Używanie termometru............................................................................ 16

Pomiar temperatury........................................................................... 16

Lokalizowanie gorącego lub zimnego punktu.................................... 17

Odległość i powierzchnia pomiaru..................................................... 18

Pole widzenia .................................................................................... 19

Emisyjność ........................................................................................ 19

HOLD................................................................................................. 19

Przechowywanie danych................................................................... 20

Pobieranie danych............................................................................. 20

Zewnętrzna sonda kontaktowa.............................................................. 21

56x

Instrukcja użytkownika

ii

Rozwiązywanie problemów i diagnostyka ............................................. 21

Konserwacja.......................................................................................... 22

Ładowanie baterii .............................................................................. 22

Wymiana baterii................................................................................. 22

Czyszczenie soczewki....................................................................... 23

Czyszczenie obudowy....................................................................... 23

Części zamienne i akcesoria................................................................. 23

Części zamienne ............................................................................... 23

Akcesoria........................................................................................... 24

Zalecane sondy temperatury............................................................. 24

Dane techniczne.................................................................................... 25

Akcesoria 561.................................................................................... 26

Akcesoria 566/568............................................................................. 26

iii

Spis tabel

Tabela Tytuł Strona

1. Symbole .................................................................................................... 3

2. Opis najwyższego poziomu menu............................................................. 8

3. Emisyjność powierzchni (561)................................................................... 10

4. Znamionowa emisyjność powierzchni (566/568)....................................... 11

5. Przyciski i złącza ....................................................................................... 15

6 Rozwiazywanie problemów i diagnostyka ................................................. 21

7. Części zamienne....................................................................................... 23

8. Zalecane sondy temperatury..................................................................... 24

56x

Instrukcja użytkownika

iv

v

Spis rysunków

Rysunek Tytuł Strona

1. Oznaczenia dotyczące bezpieczeństwa urządzeń laserowych................. 4

2. Oznaczenia dotyczące bezpieczeństwa urządzeń laserowych 566/568... 4

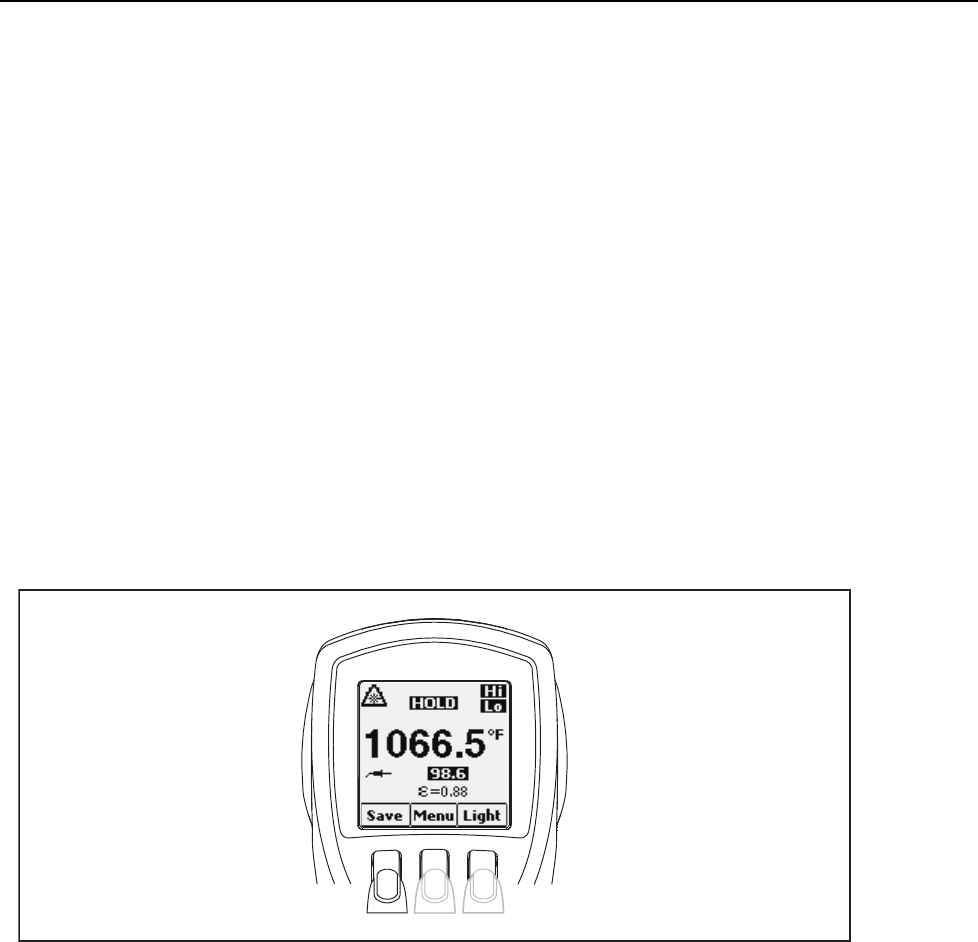

3. Wyświetlacz termometru ........................................................................... 6

4. Nawigacja w menu .................................................................................... 7

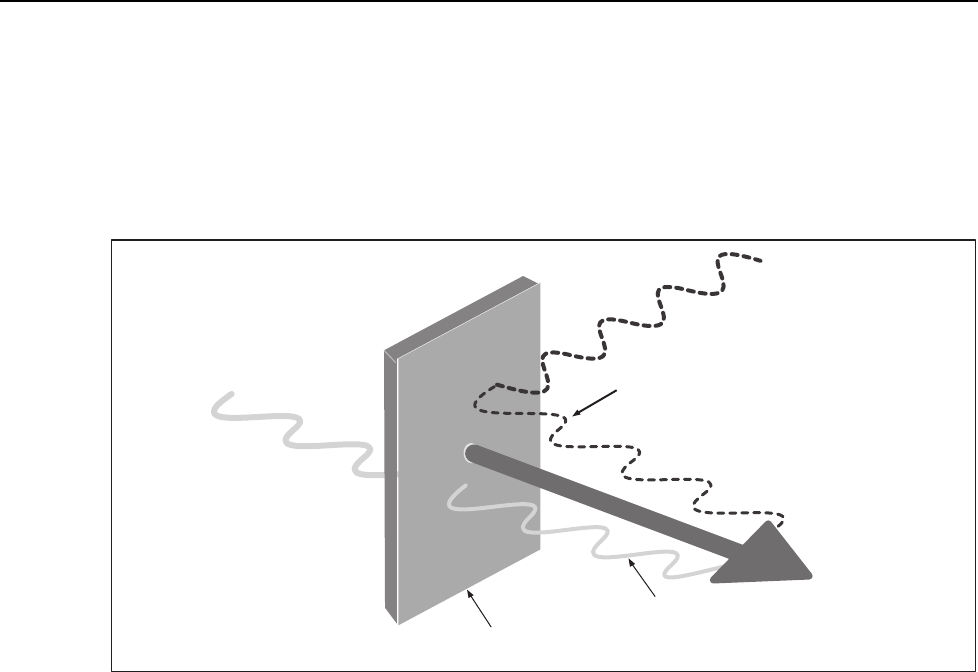

5. Zasada działania termometru.................................................................... 16

6. Lokalizowanie gorącego lub zimnego punktu............................................ 17

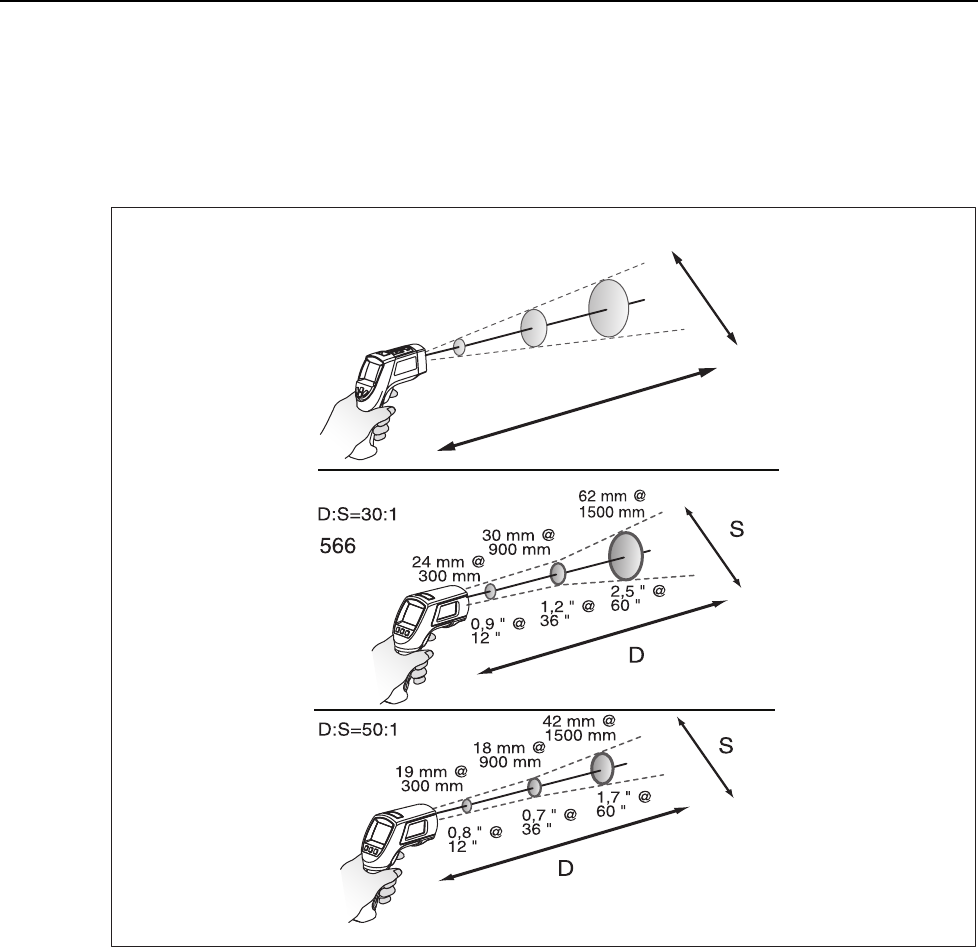

7. Odległość i powierzchnia pomiaru............................................................. 18

8. Pole widzenia ............................................................................................ 19

9. Złącza termopary i USB ............................................................................ 20

10. Wymiana baterii 566/568........................................................................... 23

56x

Instrukcja użytkownika

vi

1

Infrared Thermometers

Wstęp

Termometry 561, 566 i 568 Infrared Thermometers (zwane dalej „termometrami”

lub „urządzeniem”) są urządzeniami do pomiaru temperatury bez kontaktu z

obiektem. Umożliwiają określanie temperatury powierzchni danego obiektu za

pomocą pomiaru ilości energii promieniowania podczerwonego emitowanego

przez powierzchnię tego obiektu. Termometry pozwalają także na pomiar

temperatury przez kontakt z obiektem za pomocą termopary typu K.

Uwaga: Modele japońskie wskazują temperaturę tylko w stopniach Celsjusza.

Kontakt z firmą Fluke

Aby skontaktować się z firmą Fluke, należy zadzwonić pod jeden z

następujących numerów telefonów:

• Dział pomocy technicznej, Stany Zjednoczone: 1-800-44-FLUKE (1-800-443-

5853)

• Kalibracja/naprawa, Stany Zjednoczone: 1-888-99-FLUKE (1-888-993-5853)

• Kanada: 1-800-36-FLUKE (1-800-363-5853)

• Europa: +31 402-675-200

• Japonia: +81-3-3434-0181

• Singapur: +65-738-5655

• Z każdego miejsca na świecie: +1-425-446-5500

Można także odwiedzić stronę internetową firmy Fluke pod adresem

www.fluke.com.

Aby zarejestrować produkt, należy przejść do witryny internetowej pod adresem

http://register.fluke.com.

Aby wyświetlić, wydrukować lub pobrać najnowszy suplement do instrukcji

obsługi, należy przejść do witryny internetowej pod adresem

http://us.fluke.com/usen/support/manuals.

56x

Instrukcja użytkownika

2

Informacje na temat bezpieczeństwa

Ostrzeżenia dotyczą warunków i czynności, które mogą stwarzać zagrożenie dla

użytkownika. Uwagi dotyczą warunków i czynności, które mogą spowodować

uszkodzenie miernika lub testowanego sprzętu albo trwałą utratę danych.

Symbole użyte na urządzeniu i w tym podręczniku przedstawia Tabela 1 oraz

Rysunek 1 i 2.

*W Ostrzeżenie

W celu uniknięcia niebezpieczeństwa uszkodzenia wzroku i

odniesienia innych obrażeń:

• Zanim przystąpisz do pracy z urządzeniem przeczytaj

informacje dotyczące bezpieczeństwa.

• Nie wolno spoglądać bezpośrednio na laser używając

przyrządów optycznych (np. lornetek, teleskopów lub

mikroskopów). Przyrządy optyczne mogą zadziałać jak

soczewka, przez co promień mógłby uszkodzić wzrok.

• Nie spoglądać na lasera. Nie wolno kierować lasera w

stronę oczu ludzi ani zwierząt, zarówno bezpośrednio,

jak i pośrednio przez odbicie od powierzchni

odblaskowych.

• Nie wolno patrzeć na laser przez okulary do podglądu

promienia laserowego. Okulary do podglądu promienia

laserowego służą wyłącznie do zapewnienia

użytkownikowi lepszej widoczności promienia przy

intensywnym oświetleniu.

• Nie wolno otwierać urządzenia. Promień lasera może

uszkodzić wzrok. Urządzenie mogą naprawiać wyłącznie

upoważnione zakłady obsługowe.

• Gdy wskaźnik stanu naładowania akumulatora

zasygnalizuje niski poziom naładowania, wymienić

akumulatory. W przeciwnym razie wyniki pomiarów

mogą być nieprawidłowe.

• Przedział akumulatora musi zostać zamknięty i

zablokowany. Dopiero wtedy można rozpocząć

użytkowanie urządzenia.

• Nie wolno używać urządzenia, jeśli działa w sposób

nieprawidłowy.

• Nie wolno używać urządzenia w pobliżu gazów

wybuchowych, oparów oraz w środowisku wilgotnym lub

mokrym.

• Nie należy podłączać dodatkowej sondy zewnętrznej do

obwodów elektrycznych pod napięciem.

• Wartości temperatury podano w części Emisyjność.

Wyniki pomiarów obiektów odbijających światło dają

wartości niższe od rzeczywistych. Takie obiekty

stanowią zagrożenie pożarowe.

• Nie należy zostawiać termometru na obiektach o

wysokiej temperaturze ani w ich pobliżu.

• Stosowanie metod kontrolowania lub dopasowywania

wydajności procedur innych niż metody opisane w tym

dokumencie może prowadzić do wystawienia na

szkodliwe promieniowanie światła laserowego.

Infrared Thermometers

Informacje na temat bezpieczeństwa

3

• Urządzenie może być używane wyłącznie według

podanych zaleceń. W przeciwnym razie praca z nim

może być niebezpieczna.

W Uwaga

Aby uniknąć uszkodzenia termometru i akcesoriów podczas

pomiaru, należy chronić je przed działaniem:

• pól elektromagnetycznych (EMF) emitowanych przez

spawarki łukowe, nagrzewnice indukcyjne itp.;

• elektryczności statycznej;

• szoku termicznego (spowodowanego przez duże lub

nagłe zmiany temperatury otoczenia – przed użyciem

należy pozostawić termometr na 30 minut w celu

ustabilizowania i zapewnienia najwyższej dokładności).

Tabela 1. Symbole

Symbol Objaśnienie

X Niebezpieczne napięcie. Ryzyko porażenia elektrycznego.

W Niebezpieczeństwo. Ważne informacje.

* Ostrzeżenie. Laser.

P Spełnia wymogi Unii Europejskiej oraz Europejskiego Stowarzyszenia Wolnego Handlu

(EFTA)

°C Celsjusz

°F Fahrenheit

M Bateria

~ Nie wyrzucać urządzenia wraz z niesortowanymi odpadami komunalnymi. Informacje na

temat utylizacji można znaleźć w witrynie internetowej firmy Fluke.

B Bateria

„ Znak chińskiego certyfikatu metrologicznego dla urządzeń pomiarowych wyprodukowanych

w Chińskiej Republice Ludowej (ChRL).

56x

Instrukcja użytkownika

4

AVOID EXPOSURE - LASER RADIATION

IS EMITTED FROM THIS APERTURE

CAUTION

LASER RADIATION - DO NOT STARE INTO BEAM

OUTPUT < 1mW WAVELENGTH 630 - 670nm

CLASS 2 (II) LASER PRODUCT

COMPLIES WITH FDA 21CFR

1040.10 AND 1040.11

COMPLIES WITH IEC 60825

AVOID EXPOSURE - LASER RADIATION

IS EMITTED FROM THIS APERTURE

CAUTION

LASER RADIATION - DO NOT STARE INTO BEAM

OUTPUT < 1mW WAVELENGTH 630 - 670nm

CLASS 2 (II) LASER PRODUCT

COMPLIES WITH FDA 21CFR

1040.10 AND 1040.11

COMPLIES WITH IEC 60825

Apertura

lasera

gbu010f.eps

Rysunek 1. Oznaczenia dotyczące bezpieczeństwa urządzeń laserowych 561

Apertura

lasera

gbu08b.eps

Rysunek 2. Oznaczenia dotyczące bezpieczeństwa urządzeń laserowych 566/568

Infrared Thermometers

Cechy urządzenia

5

Cechy urządzenia

561:

• Punktowy celownik laserowy

• Podświetlany wyświetlacz

• Bieżąca temperatura oraz wskazania temperatury MAX (Maks.), MIN (Mn.),

DIF (Różn.) i AVG (Średn.)

• Dwie baterie typu AA

• Twardy futerał

• Sonda 80PK-1 i 80PK-11 z termoparą typu K

• Kontrolowanie emisyjności i tabela wstępnie zdefiniowanej emisyjności

• Wyświetlacz temperatury mierzonej przy użyciu promieniowania

podczerwonego i termopary

• Wyświetlanie temperatury w skali Fahrenheita lub Celsjusza

• Uchwyt statywu

• Automatyczne wyłączanie

• Standardowe, miniaturowe wejście złącza termopary typu K

• Drukowany Podręcznik eksploatacji użytkowników urządzenia 56x

• Dysk CD z podręcznikami do urządzenia 56x

Urządzenia 566 i 568 zawierają elementy wymienione powyżej oraz:

• Zegar w formacie 12- lub 24-godzinnym

• Utrzymywanie ostatniego odczytu (przez 20 sekund)

• Interfejs wielojęzyczny

• Alarm dla wartości niskich i wysokich

• Przechowywanie i przeglądanie danych

• Blokada spustu

• Kabel do podłączenia urządzenia do gniazda USB 2.0 w komputerze (dot.

modelu 568)

• Oprogramowanie dokumentacyjne FlukeView Forms (dot. modelu 568)

56x

Instrukcja użytkownika

6

Wyświetlacz 561

Na głównym wyświetlaczu temperatury jest wyświetlana temperatura bieżąca lub

temperatura z ostatniego odczytu energii podczerwieni (podczas 7-sekundowego

okresu wstrzymania).

Na pomocniczym wyświetlaczu temperatury jest wyświetlana bieżąca

temperatura termopary (jeśli podłączono termoparę typu K). Jeśli termopara nie

została podłączona, na pomocniczym wyświetlaczu jest widoczny wybór

wyświetlania temperatury maksymalnej, minimalnej lub różnicy między ich

wartościami.

Kiedy wyświetlacz jest włączony, można przełączać się między wartościami

minimalnej i maksymalnej temperatury promieniowania podczerwonego oraz

różnicą między tymi wartościami. Temperatura minimalna (MIN), temperatura

maksymalna (MAX) oraz różnica między nimi (DIF) są obliczane na bieżąco i

aktualizowane po naciśnięciu wyzwalacza. Po zwolnieniu wyzwalacza wartości

MIN, MAX i DIF są wyświetlane przez 7 sekund.

Uwaga

Gdy poziom naładowania baterii jest niski, na wyświetlaczu jest

widoczny symbol B.

Ostatnio wybrana opcja (MIN/MAX/DIF) jest widoczna na wyświetlaczu

pomocniczym nawet po wyłączeniu termometru, o ile poziom naładowania baterii

nie jest zbyt niski. Patrz Rysunek 3.

3

4

5

6

2

1

8

7

efh01af.eps

Numer Opis

A Symbol włączonego lasera

B Tryb SCAN (SKANUJ) lub HOLD (WSTRZYMAJ)

C Symbol °C/°F (stopnie Celsjusza/Fahrenheita)

D Główny wyświetlacz temperatury

E Pomocniczy wyświetlacz temperatury

F Emisyjność: LO (NISKA), MED (ŚREDNIA), HI (WYSOKA)

G

Wartości temperatury: MIN (MINIMALNA), MAX (MAKSYMALNA), DIF (RÓŻNICA), KTC

(TERMOPARA).

Symbol KTC oznacza temperaturę termopary.

H Symbol niskiego poziomu naładowania baterii. Jest widoczny, gdy poziom naładowania

baterii jest mniejszy niż 25%.

Rysunek 3. Wyświetlacz termometru 561

Infrared Thermometers

Wyświetlacz 566/568

7

Wyświetlacz 566/568

Termometry 566/568 wyświetlają dane w następujących językach:

• Angielski

• Hiszpański

• Francuski

• Niemiecki

• Portugalski

• Japoński

• Chiński uproszczony

Aby zmienić język wyświetlacza, należy zapoznać się z rozdziałem

„Konfiguracja”.

Opis menu urządzenia 566/568

Menu umożliwia łatwe zmienianie wielu ustawień. Rysunek 4 przedstawia

wyświetlacz LCD i interfejs menu. Naciśnięcie przycisku Menu powoduje

przejście do kolejnego poziomu menu. Tabela 2 opisuje najwyższy poziom menu.

eyl01a.eps

Rysunek 4. Nawigacja w menu

56x

Instrukcja użytkownika

8

Tabela 2. Opis najwyższego poziomu menu

Poziom Lewy

przycisk Opis Środkowy

przycisk

Prawy

przycisk Opis

1 Save Zapis odczytu w pamięci Menu Light

Dostosowanie jasności

podświetlenia

2 Mem Przeglądanie/usuwanie

pozycji w pamięci Menu I Ustawianie emisyjności

3 MnMx Włączanie pomiaru wartości

minimalnej/maksymalnej Menu Avg

Włączanie pomiaru

wartości

średniej/różnicy między

wartością minimalną a

maksymalną

4 °C/°F

Przełączanie między

stopniami Celsjusza i

Fahrenheita

Menu Alarm

Ustawianie i włączanie

alarmów

5

G

(Lock)

Włączanie blokady

termometru Menu Laser

Włączanie/wyłączanie

lasera

6 Setup

– Włączanie/wyłączanie

podświetlenia

– Zmiana godziny/daty

– Zmiana języka

Menu - -

Każda pozycja i funkcja menu została szczegółowo opisana w następujących

sekcjach.

Zapis

W celu zapisania odczytów:

1. Pociągnij spust, aby rozpocząć pomiar.

2. Zwolnij spust, aby zakończyć pomiar.

3. Naciśnij przycisk Save (Zapisz), aby przejść do menu Save (Zapisywanie).

4. Naciśnij przycisk Yes (Tak), aby zapisać odczyt.

Do odczytu zostanie przypisana pozycja w pamięci oraz oznaczenie daty i

godziny.

Odczyt obejmuje następujące wartości:

• Temperatura zmierzona na podstawie promieniowania podczerwonego

• Temperatura zmierzona przy użyciu termopary (jeśli została podłączona)

• Emisyjność

• Temperatura minimalna/maksymalna/średnia lub różnica między temperaturą

minimalną a maksymalną (jeśli włączono odpowiednią opcję)

• Data/Godzina

Aby anulować zapisywanie odczytu, można także nacisnąć przycisk Cancel

(Anuluj).

Podświetlenie

Termometry są wyposażone w podświetlany wyświetlacz o dwóch poziomach

jasności. Przycisk Light (Podświetlenie) służy do dostosowywania jasności

podświetlenia. Podświetlenie jest włączane po każdym pociągnięciu spustu.

Aby zmienić jasność podświetlenia, należy nacisnąć przycisk Light

(Podświetlenie).

Infrared Thermometers

Wyświetlacz 566/568

9

Podświetlenie można wyłączyć za pomocą menu Setup (Konfiguracja). Więcej

informacji zawiera sekcja „Konfiguracja”.

Pamięć

Termometry mogą przechowywać rekordy dotyczące pomiarów, w tym godziny,

daty, informacje dotyczące emisyjności i numery rekordów dotyczących

pomiarów (więcej informacji zawiera sekcja „Zapisywanie”). Model 566 może

przechowywać 20 rekordów, a model 568 – 99 rekordów.

Aby uzyskać dostęp do rekordów przechowywanych w pamięci:

1. Naciskaj przycisk Menu do momentu, gdy lewy przycisk przyjmie funkcję

Mem (Pamięć).

2. Naciśnij przycisk Mem (Pamięć), aby uzyskać dostęp do menu Memory

(Pamięć). Teraz można odczytać zapisane pomiary.

Menu Emissivity (Emisyjność)

Menu Emissivity (Emisyjność) zawiera listę wstępnie zdefiniowanych materiałów i

ich typowe wartości emisyjności (zobacz Tabela 3 i 4). Więcej informacji zawiera

sekcja „Emisyjność”.

Uwaga

Domyślna wartość emisyjności wynosi 0,95.

Aby uzyskać dostęp do menu Emissivity (Emisyjność):

1. Naciskaj przycisk Menu do momentu, gdy prawy przycisk przyjmie funkcję I

(emisyjność).

2. Naciśnij przycisk I.

Dostęp do listy Emissivity (Emisyjność) można uzyskać, naciskając przycisk

Table (Tabela). Naciskając przycisk No. (Liczba).

• Po otwarciu tabeli Emissivity (Emisyjność) zostanie wyświetlona lista

materiałów i ich sugerowane wartości emisyjności.

1. Za pomocą przycisku strzałki w dół można poruszać się między

pozycjami listy.

2. Naciśnij przycisk Enter (Wprowadź), aby wybrać odpowiedni materiał.

• Aby ręcznie wprowadzić wartość emisyjności:

1. Naciśnij przycisk No. (Liczba).

2. Za pomocą przycisku strzałki w dół lub strzałki w górę zmień wpis.

Przytrzymaj przycisk strzałki w dół lub strzałki w górę, aby zwiększyć

stopień zmiany.

3. Po zakończeniu naciśnij przycisk Done (Gotowe), aby wrócić do menu

głównego.

56x

Instrukcja użytkownika

10

Tabela 3. Emisyjność powierzchni (561)

Materiały Ustawienie

przełącznika

Materiały Ustawienie przełącznika

Aluminium Żeliwo

Oksydowane Low (Niska) Oksydowane High (Wysoka), Medium

(Średnia)

Stop A3003 Nieoksydowane Low (Niska)

Oksydowany Low (Niska) Ciekłe Low (Niska)

Szorstkowany Low (Niska) Żelazo zgrzewne

Mosiądz Matowe High (Wysoka)

Polerowany Low (Niska) Ołów

Oksydowany Low (Niska) Nieobrobiony Low (Niska)

Miedź Oksydowany

Low (Niska), Medium

(Średnia)

Oksydowana Medium (Średnia) Molibden

Kostki elektryczne Medium (Średnia) Oksydowany Low (Niska), Medium

(Średnia)

Haynes Nikiel

Stop Medium (Średnia) Oksydowany Low (Niska)

Inconel Platyna

Oksydowany High (Wysoka),

Medium (Średnia) Czarna High (Wysoka)

Piaskowany Medium (Średnia) Stal

Elektropolerowany Low (Niska) Walcowana na zimno High (Wysoka)

Żelazo Blacha matowa Medium (Średnia)

Oksydowane High (Wysoka),

Medium (Średnia) Blacha polerowana Low (Niska)

Zardzewiałe Medium (Średnia) Cynk

Oksydowany Low (Niska)

Infrared Thermometers

Wyświetlacz 566/568

11

Tabela 4. Znamionowa emisyjność powierzchni (566/568)

Materiał Wartość Materiał Wartość

Domyślnie**** 0,95 Szkło (tafla) 0,85

Aluminium* 0,30 Żelazo* 0,70

Azbest 0,95 Ołów* 0,50

Asfalt 0,95 Olej 0,94

Mosiądz* 0,50 Farba 0,93

Ceramika 0,95 Plastik** 0,95

Beton 0,95 Guma 0,95

Miedź* 0,60 Piasek 0,90

Żywność

(zamrożona) 0,90 Stal* 0,80

Żywność (gorąca) 0,93 Woda 0,93

Drewno*** 0,94

* Oksydowane

** Nieprzezroczysty, ponad 0,5 mm

*** Naturalne

**** Ustawienie fabryczne

Wyróżnione elementy można także znaleźć w termometrze we wbudowanej tabeli emisyjności.

Stopnie

°

C i

°

F

Aby przełączyć skalę Celsjusza (°C) na skalę Fahrenheita (°F) i odwrotnie,

należy naciskać przycisk Menu do momentu, gdy lewy przycisk przyjmie funkcję

°C lub °F. Aby zmienić daną skalę, należy nacisnąć odpowiedni przycisk.

Temperatury minimalna, maksymalna i średnia oraz różnica między temperaturą

minimalną a maksymalną

Termometry mogą mierzyć temperaturę minimalną (MIN), maksymalną (MAX)

lub średnią (AVG) albo różnicę między temperaturą minimalną a maksymalną (Δ)

podczas wykonywania każdego pomiaru. Te wartości nie są wyświetlane, jeśli

termopara jest podłączona do termometru.

Aby włączyć tryb Min Max (Minimum/Maksimum):

1. Naciskaj przycisk Menu do momentu, gdy lewy przycisk przyjmie funkcję

MnMx (Min./Maks.).

2. Naciśnij przycisk MnMx (Min./Maks.).

Na wyświetlaczu pojawi się bieżący odczyt, wartość minimalna i maksymalna

oraz ustawienie emisyjności.

Aby włączyć tryb Avg/Dif (Wartość średnia/Różnica):

1. Naciskaj przycisk Menu do momentu, gdy prawy przycisk przyjmie funkcję

Avg (Wartość średnia).

2. Naciśnij przycisk Avg (Wartość średnia).

Na wyświetlaczu pojawi się bieżący odczyt, wartość średnia, różnica między

temperaturą minimalną a maksymalną (oznaczona symbolem Δ) oraz ustawienie

emisyjności.

56x

Instrukcja użytkownika

12

Uwaga

Temperatury minimalne, maksymalne i średnie oraz różnica między

temperaturą minimalną a maksymalną są rejestrowane jako część

zapisywanych danych, gdy tryb Min/Max (Minimum/Maksimum) lub

Avg/Dif (Wartość średnia/Różnica) jest włączony.

Alarm

Termometry oferują funkcję programowalnego alarmu dla wartości niskich i

wysokich umożliwiającą wyznaczenie wysokich lub niskich odczytów w

zależności od wprowadzonych progów. Gdy poziom alarmowy zostanie

osiągnięty, urządzenie odtworzy dźwięk alarmu, a wyświetlacz będzie migał

pomarańczowym i białym światłem. Aby ustawić alarm dla wartości niskiej lub

wysokiej:

1. Naciskaj przycisk Menu do momentu, gdy prawy przycisk przyjmie funkcję

Alarm.

2. Naciśnij przycisk Alarm, aby uzyskać dostęp do menu Alarm.

3. Naciśnij przycisk Hi (Wysokie) lub Lo (Niskie) w zależności od rodzaju

alarmu, który ma zostać ustawiony.

4. Naciśnij przycisk ON (Włącz), aby włączyć alarm.

5. Naciśnij przycisk OFF (Wyłącz), aby wyłączyć alarm.

6. Używając przycisku Set (Ustaw), otwórz menu ustawiania alarmu dla

wartości niskich lub wysokich.

7. Używając przycisku strzałki w dół lub strzałki w górę, zmień ustawienie

alarmu.

8. Po wprowadzeniu odpowiednich ustawień naciśnij przycisk Done (Gotowe).

Blokada spustu

Spust termometru można zablokować w celu dokonania pomiaru ciągłego. Aby

zablokować spust:

1. Naciskaj przycisk Menu do momentu, gdy symbol blokady (G) zostanie

wybrany jako funkcja lewego przycisku.

2. Naciśnij przycisk G, aby zablokować spust. Na wyświetlaczu pojawi się

symbol blokady oznaczający zablokowany spust. Gdy spust jest zablokowany,

przycisk G zmienia się na przycisk H. Naciśnij ten przycisk, aby odblokować

spust.

Laser

*W Ostrzeżenie

W celu uniknięcia niebezpieczeństwa uszkodzenia wzroku i

odniesienia innych obrażeń:

• Nie spoglądać na lasera. Nie wolno kierować lasera w

stronę oczu ludzi ani zwierząt, zarówno bezpośrednio,

jak i pośrednio przez odbicie od powierzchni

odblaskowych.

Termometr jest wyposażony w laser służący wyłącznie do celowania. Laser

wyłącza się, gdy spust zostaje zwolniony.

Infrared Thermometers

Wyświetlacz 566/568

13

Aby włączyć lub wyłączyć laser:

1. Naciskaj przycisk Menu do momentu, gdy prawy przycisk przyjmie funkcję

Laser.

2. Naciśnij przycisk Laser, aby włączyć lub wyłączyć laser. Symbol * pojawi

się na wyświetlaczu, gdy laser zostanie włączony.

Setup

W menu Setup (Konfiguracja) można zmienić podświetlenie, godzinę i datę oraz

język wyświetlacza.

Podświetlenie

Podczas normalnego użytkowania podświetlenie jest zawsze włączone. Za

pomocą tego menu można włączyć lub wyłączyć podświetlenie. Wyłączenie

podświetlenia oszczędza energię baterii.

1. Naciskaj przycisk Menu do momentu, gdy lewy przycisk przyjmie funkcję

Setup (Konfiguracja).

2. Naciśnij przycisk Setup (Konfiguracja).

3. Obok tego przycisku znajduje się wskaźnik podświetlenia. Aby przejść

do menu podświetlenia, naciśnij przycisk Enter (Wprowadź).

4. Naciśnij przycisk OFF (Wyłącz), aby wyłączyć podświetlenie, lub przycisk ON

(Włącz), aby je włączyć.

5. Naciśnij przycisk Back (Wstecz), aby wrócić do menu Setup (Konfiguracja).

Godzina/Data

Aby zmienić godzinę w termometrze:

1. Naciskaj przycisk Menu do momentu, gdy lewy przycisk przyjmie funkcję

Setup (Konfiguracja).

2. Naciśnij przycisk Setup (Konfiguracja), aby wejść do menu Setup

(Konfiguracja).

3. Naciśnij przycisk strzałki w dół, aby wybrać opcję Time/Date (Godzina/Data).

4. Naciśnij przycisk Enter (Wprowadź).

5. Wybierz przycisk Time (Godzina).

6. Wybierz odpowiedni przycisk formatu godziny (24- lub 12-godzinny ).

7. Używając przycisków strzałki w górę i strzałki w dół, ustaw odpowiednią

godzinę.

8. Naciśnij przycisk Next (Dalej), aby wybrać minuty.

9. Używając przycisków strzałki w górę i strzałki w dół, ustaw odpowiednią

minutę.

10. W trybie 12-godzinnym naciśnij przycisk Next (Dalej), aby podświetlić

parametr am/pm.

11. Używając przycisków strzałki w górę i strzałki w dół, zmień parametr am lub

pm.

56x

Instrukcja użytkownika

14

12. Po zakończeniu naciśnij przycisk Done (Gotowe). Na wyświetlaczu znowu

pojawi się pierwszy ekran menu Time/Date (Godzina/Data).

Aby zmienić datę w termometrze:

1. W menu głównym naciskaj przycisk Menu do momentu, gdy lewy przycisk

przyjmie funkcję Setup (Konfiguracja).

2. Naciśnij przycisk Setup (Konfiguracja).

3. Naciśnij przycisk strzałki w dół, aby wybrać opcję Time/Date (Godzina/Data).

4. Naciśnij przycisk Enter (Wprowadź).

5. Naciśnij przycisk Date (Data).

6. Wybierz format daty: Dzień/Miesiąc/Rok (dmy) lub Miesiąc/Dzień/Rok (mdy).

7. Używając przycisków strzałki w górę i strzałki w dół, zmień wybrany parametr.

8. Naciśnij przycisk Next (Dalej) i przyciski strzałek, aby wybrać parametry

miesiąca, daty lub roku.

9. Używając przycisków strzałki w górę i strzałki w dół, zmień wybrany parametr.

10. Naciskając przycisk Next (Dalej), możesz przechodzić między

poszczególnymi parametrami.

11. Po zakończeniu naciśnij przycisk Done (Gotowe). Na wyświetlaczu znowu

pojawi się pierwszy ekran menu Time/Date (Godzina/Data).

Język

Aby zmienić język wyświetlacza:

1. W menu głównym naciskaj przycisk Menu do momentu, gdy lewy przycisk

przyjmie funkcję Setup (Konfiguracja).

2. Naciśnij przycisk Setup (Konfiguracja).

3. Za pomocą przycisku strzałki w dół przesuń wskaźnik do pozycji Language

(Język).

4. Naciśnij przycisk Enter (Wprowadź).

5. Za pomocą przycisku strzałki w dół przesuń wskaźnik do odpowiedniego

języka.

6. Naciśnij przycisk Enter (Wprowadź), aby zakończyć wybieranie języka, lub

przycisk Back (Wstecz), aby powrócić do menu Setup (Konfiguracja).

Usuwanie danych

Aby usunąć dane zapisane w termometrze, w menu głównym należy naciskać

przycisk Menu do momentu, gdy lewy przycisk przyjmie funkcję Mem (Pamięć).

Na wyświetlaczu pojawi się ostatnia pozycja pamięci. Aby przejść do menu

Delete (Usuwanie), należy nacisnąć przycisk Delete (Usuń). W tym menu można

usunąć całą pamięć termometru lub poszczególne rekordy.

Usuwanie wszystkich danych

Aby usunąć wszystkie rekordy, należy nacisnąć przycisk All (Wszystko). Na

ekranie potwierdzenia należy nacisnąć przycisk Yes (Tak).

Infrared Thermometers

Przyciski i złącze

15

Usuwanie poszczególnych rekordów danych

Aby usunąć poszczególne rekordy, należy nacisnąć przycisk View (Widok), a

następnie za pomocą przycisków strzałki w dół i strzałki w górę należy przejść do

odpowiedniego rekordu. Po wyświetleniu odpowiedniego rekordu należy

nacisnąć przycisk Yes (Tak), aby usunąć ten rekord. W celu anulowania

usunięcia danych należy pociągnąć spust.

Przyciski i złącze

Tabela 5 przedstawia przyciski i złącza termometrów.

Tabela 5. Przyciski i złącza

Przycisk/

Złącze Opis

C

(561)

Naciśnij przycisk C, a następnie użyj przycisku A do przełączania między

opcjami MIN (MINIMALNA), MAX (MAKSYMALNA) i DIF (RÓŻNICA).

D

(561)

Umożliwia wybranie ustawienia emisyjności. Za pomocą przycisku A można

przełączać się między opcjami LO (NISKA=0,3), MED (ŚREDNIA=0,7) lub HI

(WYSOKA=0,95).

A Przycisk A służy do wybierania wartości MIN, MAX lub DIF, która będzie

wyświetlana na wyświetlaczu pomocniczym.

Sonda z termoparą typu K służąca do pomiaru temperatury przez kontakt z

obiektem.

56x

Instrukcja użytkownika

16

Zasada działania termometrów

Termometry na podczerwień pozwalają dokonywać pomiaru temperatury

powierzchni obiektów. Układ optyczny termometru wykrywa emitowaną, odbijaną

i przekazywaną energię, która jest gromadzona i skupiana na detektorze.

Następnie układ elektroniczny termometru przekształca sygnał na wartość

temperatury, która jest wyświetlana na wyświetlaczu (zobacz Rysunek 5).

Energia odbijana

Energia

emitowana

Energia

przekazywana

Cel

gbu002f.eps

Rysunek 5. Zasada działania termometru

Używanie termometru

Pomiar temperatury

Aby zmierzyć temperaturę, należy skierować termometr w stronę obiektu i

pociągnąć spust. Użycie wskaźnika laserowego ułatwia odpowiednie

wycelowanie termometru. Można także podłączyć sondę z termoparą typu K w

celu wykonania pomiaru temperatury przez kontakt z obiektem. Należy

uwzględnić stosunek odległości do powierzchni pomiaru i pole widzenia (zobacz

sekcję „Odległość i powierzchnia pomiaru” oraz „Pole widzenia”). Temperatura

pojawi się na wyświetlaczu.

Uwaga

Laser służy wyłącznie do celowania i nie ma związku z pomiarem

temperatury.

Termometr ma funkcję automatycznego wyłączania, która powoduje

automatyczne wyłączanie urządzenia po 20 sekundach bezczynności. Aby

włączyć termometr, należy pociągnąć spust.

Infrared Thermometers

Używanie termometru

17

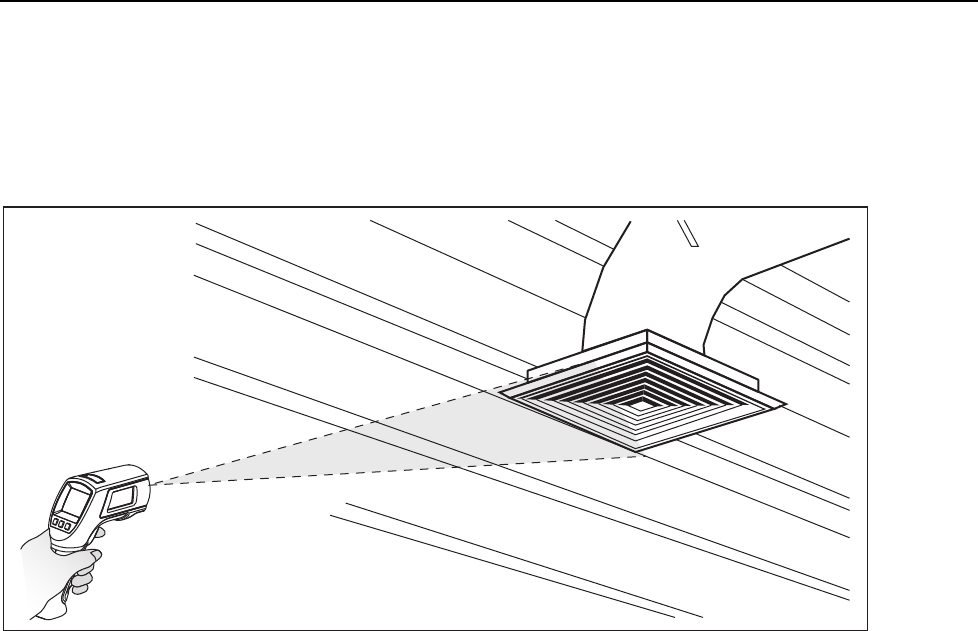

Lokalizowanie gorącego lub zimnego punktu

Aby znaleźć gorący lub zimny punkt, należy skierować termometr poza badany

obszar. Następnie, wykonując pionowe ruchy, należy wolno skanować żądany

obszar do momentu zlokalizowania gorącego lub zimnego punktu (zobacz

Rysunek 6).

eyl07.eps

Rysunek 6. Lokalizowanie gorącego lub zimnego punktu

56x

Instrukcja użytkownika

18

Odległość i powierzchnia pomiaru

W miarę zwiększania odległości (D) od badanego obiektu pole powierzchni (S)

mierzonej przez termometr zwiększa się. Stosunek odległości do powierzchni

(D:S) jest przedstawiony dla każdego termometru na Rysunku 7. Ilość

zmierzonej energii zależy w 90% od pola powierzchni pomiaru.

568

D:S=12:1

38 mm @

300 mm

75 mm @

900 mm

132 mm @

1500 mm

1.5 " @

12 "

3 " @

36 "

5.3 " @

60 "

S

D

561

eyl06a.eps

Rysunek 7. Odległość i powierzchnia pomiaru

Infrared Thermometers

Używanie termometru

19

Pole widzenia

Aby zapewnić dokładność pomiarów, należy się upewnić, że obiekt jest większy

niż powierzchnia pomiaru dla danego termometru. Im mniejszy obiekt, tym

mniejsza powinna być odległość między nim a termometrem (zobacz Rysunek 8).

Tak Nie

gbu05.eps

Rysunek 8. Pole widzenia

Emisyjność

Emisyjność określa właściwości materiałów w zakresie emitowania energii. Dla

większości materiałów organicznych oraz powierzchni malowanych lub

oksydowanych emisyjność wynosi około 0,95 (jest to wartość domyślna dla

termometru).

W celu wyeliminowania niedokładności pomiarów temperatury błyszczących

powierzchni metalowych należy pokryć badany obszar taśmą izolacyjną lub

matową czarną farbą (temperatura musi być mniejsza niż 148°C/300°F), a

emisyjność należy ustawić na wartość 0,95. Należy zaczekać, aż taśma lub farba

osiągnie taką samą temperaturę jak powierzchnia pod spodem. Następnie należy

zmierzyć temperaturę taśmy lub pomalowanej powierzchni.

Jeśli nie można pomalować powierzchni lub nakleić na nią taśmy, można

zwiększyć dokładność pomiarów, dostosowując emisyjność ręcznie lub używając

menu Emisyjność w celu uzyskania dostępu do tabeli niektórych materiałów

podstawowych. Termometry umożliwiają numeryczne regulowanie emisyjności w

przedziale wartości od 0,10 do 1,00. Tej funkcji można używać w połączeniu z

wartościami emisyjności z Tabel 3 i 4. Ponadto w termometrach są na stałe

zapisane wartości odpowiadające materiałom podstawowym, które można

ustawić w menu Emisyjność. Wbudowane wartości przedstawiają Tabele 3 i 4.

HOLD

Gdy spust zostanie zwolniony, wynik ostatniego pomiaru promieniowania

podczerwonego będzie widoczny na wyświetlaczu przez 20 sekund razem z

symbolem HOLD. Jeśli podłączono sondę, termometr pozostanie włączony. Aby

utrzymać wyświetlanie temperatury zmierzonej na podstawie promieniowania

podczerwonego, gdy sonda nie została podłączona, należy zwolnić spust i

poczekać na pojawienie się na wyświetlaczu symbolu HOLD.

56x

Instrukcja użytkownika

20

Przechowywanie danych

Termometr 566 może przechowywać do 20 rekordów danych. Termometr 568

może przechowywać do 99 rekordów danych. Każdy rekord zawiera następujące

informacje:

• Numer rekordu

• Temperatura zmierzona na podstawie promieniowania podczerwonego i

temperatura sondy wyrażona w °F lub °C

• Data/Godzina

• Emisyjność

• Temperatura minimalna/maksymalna/średnia lub różnica między temperaturą

minimalną a maksymalną (jeśli włączono odpowiednią opcję)

Więcej informacji zawiera sekcja „Zapisywanie”.

Pobieranie danych

Dane przechowywane w modelu 568 można pobrać na komputer PC za

pośrednictwem dołączonego kabla USB i oprogramowania dokumentacyjnego

FlukeView® Forms. Szczegółowe informacje zawiera dokumentacja

oprogramowania FlukeView® Forms. Wejście USB B znajduje się u góry

termometru obok wejścia sondy zewnętrznej A (zobacz Rysunek 9).

Uwaga

Dla uniknięcia nieprawidłowych odczytów nie należy wykonywać

pomiarów temperatury uziemionego przewodnika, podczas gdy

urządzenie 568 jest podłączone do komputera PC uziemionego przy

użyciu wtyczki trójfazowej z uziemieniem.

1

2

eyl03.eps

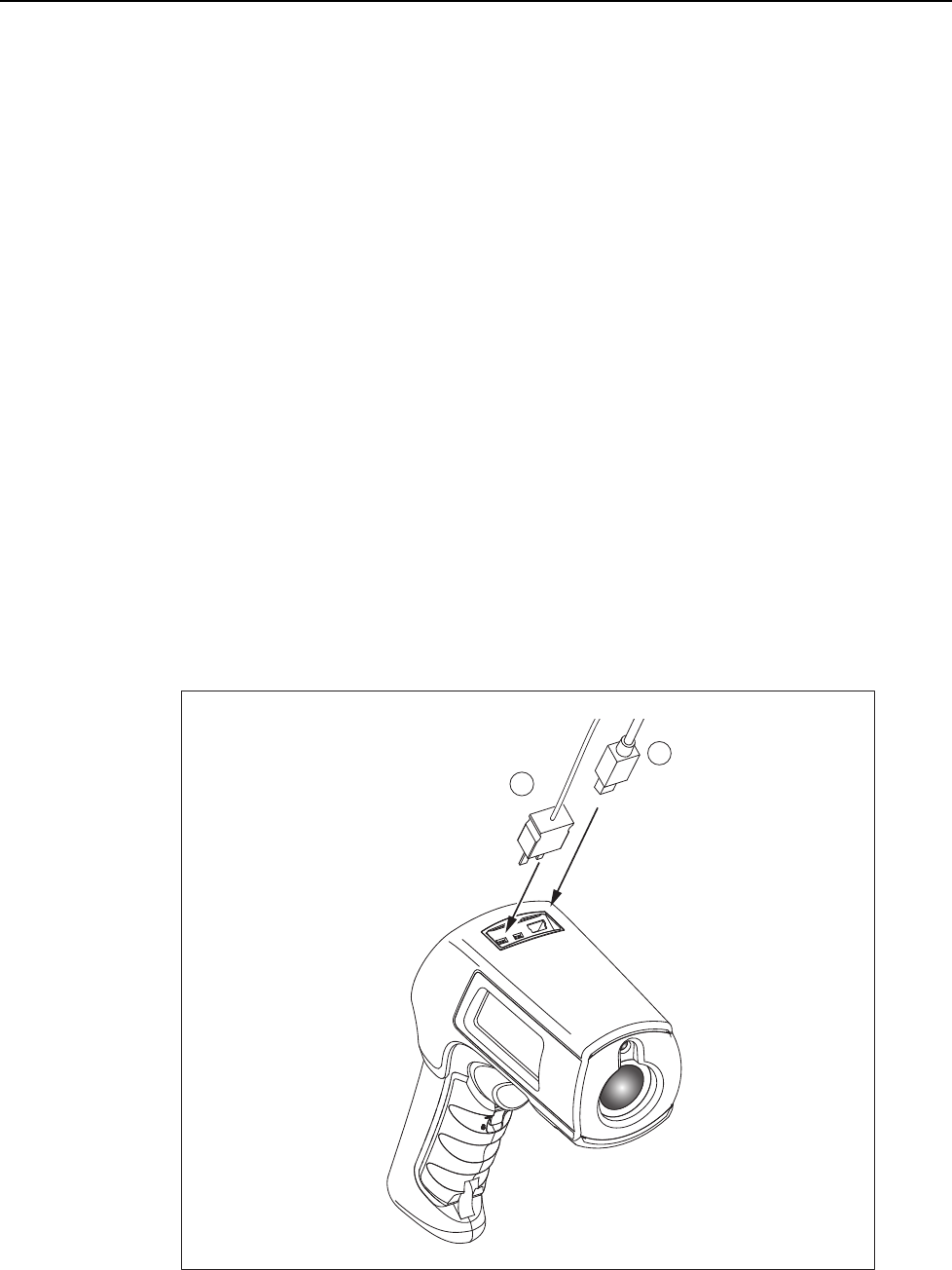

Rysunek 9. Złącza termopary i USB

Infrared Thermometers

Zewnętrzna sonda kontaktowa

21

Zewnętrzna sonda kontaktowa

XW Ostrzeżenie

Aby uniknąć porażenia elektrycznego lub zranienia, nie należy

podłączać zewnętrznej sondy kontaktowej do obwodów

elektrycznych pod napięciem.

Termometry są wyposażone w sondę paciorkową z termoparą typu K. Sondę

podłącza się do termometru za pomocą wejścia, które znajduje się u góry

termometru (zobacz Rysunek 9).

Gdy sonda zostanie zainstalowana, na wyświetlaczu pojawi się symbol sondy

(A). Podczas wykonywania pomiarów bez kontaktu z obiektem można

jednocześnie używać sondy. Odczyty sondy są wyświetlane pod wynikami

pomiarów wykonanych bez kontaktu z badanym obiektem. Gdy do termometru

jest podłączona sonda, pozostaje on włączony. Gdy termometr jest używany z

komputerem osobistym i oprogramowaniem FlukeView Forms (dotyczy tylko

modelu 568), funkcja automatycznego wyłączania urządzenia jest nieaktywna.

Rozwiązywanie problemów i diagnostyka

Sposoby rozwiązywania problemów, jakie mogą wystąpić podczas eksploatacji

termometru, przedstawia Tabela 6.

Tabela 6. Rozwiazywanie problemów i diagnostyka

Objaw Przyczyna Czynność

Wyświetlanie symboli --- Temperatura obiektu wykracza

poza zakres.

Wybierz obiekt zgodnie z

danymi technicznymi

J Niski poziom naładowania

baterii Wymień baterie

Pusty wyświetlacz Termometr jest w trybie uśpienia

Baterie mogą być rozładowane

Pociągnij spust

Wymień baterie

Laser nie działa

Słabe lub rozładowane baterie

Temperatura otoczenia

przekracza 40°C (104°F)

Wymień baterie

Użyj termometru w miejscu o

niższej temperaturze otoczenia

Komunikacja za pośrednictwem

złącza USB nie powiodła się

Termometr jest wyłączony

Program FlukeView Forms nie

jest uruchomiony

Pociągnij spust

Uruchom program FlukeView

Forms

Niedokładność pomiarów

Możliwe nieprawidłowe

ustawienie emisyjności, pola

widzenia lub powierzchni

pomiaru

Zobacz sekcje „Emisyjność”,

„Pole widzenia” oraz „Odległość

i powierzchnia pomiaru”.

Ustawienia dotyczące

emisyjności, daty/godziny lub

stopni Celsjusza/Fahrenheita

oraz zapisane dane zostały

utracone

Baterie są rozładowane lub nie

zostały wymienione na nowe

przed upływem jednej minuty od

czasu ich wyjęcia

Zresetuj ustawienia. Wymień

baterie natychmiast po

pojawieniu się wskaźnika

niskiego poziomu naładowania

baterii; nowe baterie włóż przed

upływem jednej minuty od

wyjęcia starych. Zapoznaj się z

sekcją „Wymiana baterii”.

56x

Instrukcja użytkownika

22

Konserwacja

Ładowanie baterii

Symbole naładowania baterii ułatwiają określenie przybliżonej ilości energii

pozostałej w bateriach.

Uwagi

Termometr pracujący w trybie niskiego poziomu naładowania baterii

nie przechowuje zmierzonych wartości. Próba odczytania tych

wartości zakończy się wyświetleniem komunikatu „Err”.

J Poziom naładowania baterii wynosi 5%. Przed rozpoczęciem

dalszych pomiarów należy wymienić baterie.

Wymiana baterii

W Ostrzeżenie

W akumulatorach znajdują się niebezpieczne związki chemiczne,

które mogą spowodować oparzenia lub wybuchnąć. W razie

kontaktu z niebezpiecznymi związkami chemicznymi spłukać

wodą i zapewnić pomoc medyczną. W celu uniknięcia

niebezpieczeństwa odniesienia obrażeń oraz bezpiecznego

użytkowania i konserwowania urządzenia:

• Przed otwarciem przedziału akumulatora odłączyć

wszystkie sondy, przewody testowe i akcesoria.

• Nie wolno rozbierać akumulatorów.

• Jeśli akumulator jest nieszczelny, przed przystąpieniem do

użytkowania urządzenia przeprowadzić niezbędne naprawy.

• Jeśli urządzenie nie będzie używane przez dłuższy okres,

wymontować akumulatory, aby zapobiec wyciekom i

ewentualnemu uszkodzeniu urządzenia.

• Przy wymianie należy zwracać uwagę na polaryzację

akumulatorów. Nieprawidłowa instalacja może być

przyczyną wycieku.

• Nie wolno zwierać biegunów akumulatora.

• Nie wolno rozbierać ani zgniatać ogniw ani zestawów

akumulatorów.

• Ogniw ani akumulatorów nie wolno przechowywać w

pojemnikach, w których mogłoby dojść do zwarcia

biegunów.

• Ogniwa ani akumulatory nie mogą znajdować się w pobliżu

źródła ciepła lub ognia. Nie wolno narażać na działanie

światła słonecznego.

Uwaga

Po wyjęciu baterii należy je wymienić przed upływem jednej minuty,

aby uniknąć konieczności ręcznego ponownego ustawiania daty i

godziny.

Aby zainstalować lub wymienić dwie baterie typu AA (zobacz Rysunek 10):

1. Przesuń blokadę na pokrywce pojemnika na baterie na pozycję „unlock”

(odblokowane), a następnie otwórz uchwyt.

Infrared Thermometers

Części zamienne i akcesoria

23

2. Włóż baterie, zwracając uwagę na poprawne ułożenie ich biegunów.

3. Zamknij i zablokuj uchwyt.

AA

(+)

eyl04.eps

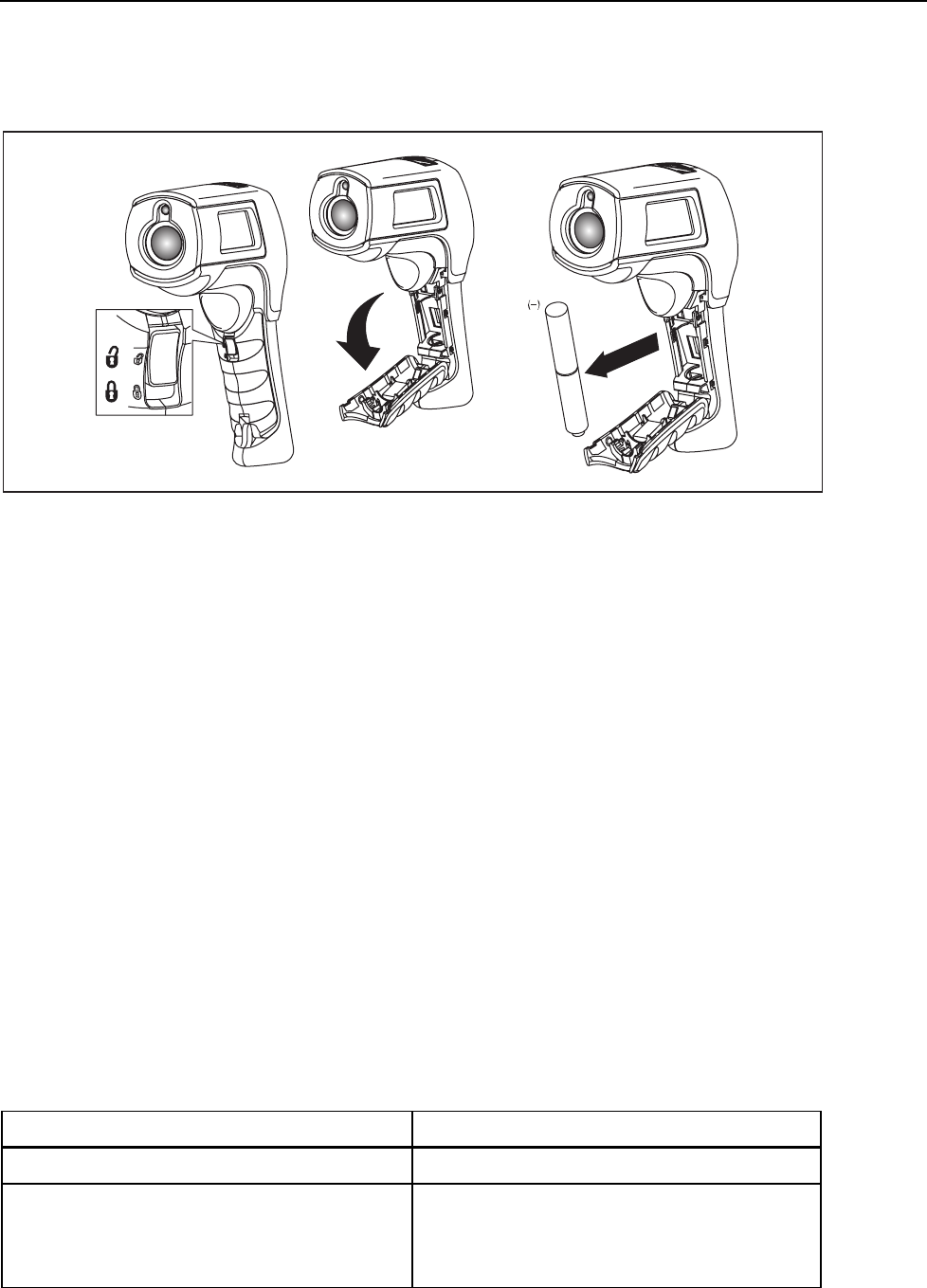

Rysunek 10. Wymiana baterii

Czyszczenie soczewki

Drobne zanieczyszczenia należy usunąć za pomocą strumienia czystego,

sprężonego powietrza. Następnie należy ostrożnie przetrzeć powierzchnię

bawełnianym wacikiem zwilżonym wodą.

Czyszczenie obudowy

Do czyszczenia należy używać wody z mydłem i wilgotnej gąbki lub miękkiej

ściereczki.

W Uwaga

NIE WOLNO zanurzać termometrów w wodzie, ponieważ może

to spowodować ich uszkodzenie. Nie należy także używać

ściernych środków czyszczących, ponieważ mogą uszkodzić

obudowę.

Części zamienne i akcesoria

Części zamienne

Tabela 7 zawiera listę części zamiennych.

Tabela 7. Części zamienne

Część Numer części

Dysk CD z podręcznikami do urządzenia 56x 3833037

Eksploatacja urządzenia 56x

(Angielski, Chiński uproszczony, Czeski, Francuski,

Hiszpański, Japoński, Niemiecki, Polski, Portugalski,

Rosyjski, Włoski)

3833028

56x

Instrukcja użytkownika

24

Akcesoria

Akcesoria opcjonalne dla termometrów:

• Miękka torba przenośna (H6)

• Certyfikat kalibracji

• Wszystkie sondy temperatury z termoparą typu K i standardowym

minizłączem. Więcej informacji zawiera Tabela 8.

Zalecane sondy temperatury

Tabela 8 zawiera listę zalecanych sond temperatury.

Tabela 8. Zalecane sondy temperatury

Sonda Używanie

80PK-1

Sonda paciorkowa do zastosowań ogólnych jest alternatywnym rozwiązaniem

umożliwiającym szybkie i dokładne pomiary temperatury powierzchni i powietrza w

przewodach oraz systemach wentylacyjnych.

80PK-8

2 sondy zaciskowe są niezbędne do śledzenia zmieniających się różnic

temperatury rur wodociągowych i pętli rur. Umożliwiają również szybkie i dokładne

pomiary temperatury substancji chłodniczych.

80PK-9

Sonda do przebijania izolacji posiada ostrą końcówkę do przebijania izolacji oraz

ściętą końcówkę zapewniającą dobry kontakt termiczny z powierzchnią oraz

umożliwiającą pomiary temperatury w przewodach i systemach wentylacyjnych.

80PK-11

Sonda termoczuła jest wyposażona w termoparę z elastycznym pierścieniem,

umożliwiającym wygodne przymocowanie termopary do rury, dzięki czemu

użytkownik nie ma zajętych rąk.

80PK-25

Sonda z ostrą końcówką to najbardziej uniwersalna opcja. Sprawdza się podczas

pomiarów temperatury płynów, powietrza w przewodach i systemach

wentylacyjnych oraz temperatury powierzchni pod wykładzinami/osłonami. Nadaje

się do umieszczania w pochwach termometrycznych i przebijania izolacji rur.

80PK-26

Sonda z końcówką stożkową do zastosowań ogólnych umożliwia pomiar

temperatury gazów i powierzchni. Długa i lekka końcówka sondy zapewnia

szybsze reagowanie na temperatury powierzchni i powietrza.

Infrared Thermometers

Dane techniczne

25

Dane techniczne

Funkcja 561 566 568

Zakres temperatury

mierzonej na podstawie

promieniowania

podczerwonego

od -40°C do 550°C

(od -40°F do 1 022°F)

od -40°C do 650°C

(od -40°F do 1 202°F)

od -40°C do 800°C

(od -40°F do 1472°F)

Dokładność

< 0°C: ± (1°C + 0,1°/1°C)

> 0°C: ± 1% lub ± 1°C (wyższa z wartości)

(< 32°F ± 2°F ± 0,1°/1°F)

(> 32°F: ± 1% lub ± 2°F) (wyższa z wartości)

Powtarzalność

± 0,5% wartości

odczytu lub ± 1 °C

(2 °F) (wyższa z

wartości).

± 0,5% wartości odczytu lub ± 0,5°C (1°F)

(wyższa z wartości).

Rozdzielczość

wyświetlacza 0,1°C/0,1°F

Odpowiedź spektralna 8 do 14 μm

Czas odpowiedzi (95%) <500 ms

Zakres temperatury

wejściowej termopary typu

K

0°C do 100°C

(32°F do 212°F) od -270°C do 1 372°C (od -454°F do 2 501°F)

Dokładność danych

wejściowych termopary

typu K

Dokładność danych

wejściowych ± 2,2°C

(± 4°F)

od -270°C do -40°C: ±(1°C + 0,2°/1°C)

(od -454°F do -40°F: ±(2°F + 0,2°/1°F))

-40°C do 1 372°C: ± 1% lub 1°C (-40°F do 2

501°F: ± 1% lub 2°F) (wyższa z wartości)

Rozdzielczość termopary

typu K 0,1°C (0,1°F) 0,1°C/0,1°F

Odległość: punkt (90%

energii) 12:1 30:1 50:1

Celownik laserowy Pojedynczy laser, wyjście < 1 mW, klasa II, długość fali od 630 do 670 nm

Emisyjność Lo, Med, Hi

Regulowana cyfrowo (przedział wartości od

0,10 do 1,00 co 0,01) lub ustawiana na

podstawie wbudowanej tabeli wartości dla

materiałów podstawowych

Przechowywanie danych - 20 punktów 99 punktów

Przesyłanie danych brak Złącze USB 2.0

Wysokość pracy n.p.m. 3 000 m n.p.m.

Wysokość przechowywania 12 000 m n.p.m.

Względna wilgotność 10% to 90% RH bez kondensacji do 30°C (86°F)

Temperatura pracy 0°C do 50°C

(32°F do 122°F) 0°C do 50°C (32°F do 122°F)

Temperatura

przechowywania

od -20°C do 65°C

(od -4°F do 149°F) -20°C do 60°C (-4°F do 149°F)

Wibracje 2,5 G, IEC 68-2-6

Waga 0,322 kg (0,7099 lb)

Wymiary 17,69 cm (6,965 cala) (wysokość) x 16,36 cm (6,441 cala) (długość) x

5,18 cm (2,039 cala) (szerokość)

Zasilanie 2 baterie typu AA/LR6 (alkaliczne lub NiCD)

2 baterie typu

AA/LR6 lub gniazdo

USB po podłączeniu

termometru do

komputera

Czas pracy akumulatora

12 godzin z włączonym laserem i podświetleniem lub 100 godzin z

wyłączonym laserem i podświetleniem przy współczynniku czasu pracy na

poziomie 100% (termometr stale włączony)

Certyfikaty CE

EN/IEC 61326-1:2006, Class B, Criteria A

EN/IEC 61010-1:2001

EN/IEC 60825-1:2007

56x

Instrukcja użytkownika

26

Akcesoria 561

Funkcja Sonda owijana z termoparą typu K

Zakres pomiarowy 0°C do 100°C (32°F do 212°F)

Dokładność ± 2,2°C (4,0°F)

Długość kabla

Przewód o długości 505 mm (20 cali) zakończony termoparą typu K

umieszczoną w elastycznym pierścieniu nylonowym 495 mm

(19,5 cala)

Akcesoria 566/568

Funkcja Sonda paciorkowa z termoparą typu K

Zakres pomiarowy -40°C do 260°C (-40°F do 500°F)

Dokładność ± 1,1°C (± 2,0°F) od 0°C do 260°C (32°F do 500°F). Zwykle do 1,1°C

(2,0°F) od -40°C do 0°C (-40°F do 32°F)

Długość kabla 1-metrowy (40-calowy) kabel termopary typu K ze standardowym

miniaturowym złączem termopary i zakończeniem paciorkowym
