Fluke 373 Users Manual

: Fluke Fluke-373-Users-Manual-807681 fluke-373-users-manual-807681 fluke pdf

Open the PDF directly: View PDF .
Page Count: 22

(Traditional Chinese)

July 2010

© 2010 Fluke Corporation. All rights reserved. Printed in Taiwan. Specifications are subject to change without notice.

All product names are trademarks of their respective companies.

373

Clamp Meter

有限保證和有限責任

此 Fluke 產品自購買日起三年之內毫無材料及工藝上的瑕疵。本產品保固不適用於保

險絲、可拋式電池或由於意外、疏忽、濫用、變造、污染或異常的操作或處理情況而導

致的損壞。零售商並未獲得授權代表 Fluke 提供其他任何售後保證。如欲在保固期間

獲得服務，請與您附近的 Fluke 授權維修中心聯絡以取得送還產品的授權資訊，然後

將產品附上有關問題的說明，送到您附近的 Fluke 授權維修中心。

本保固是您所能獲得的唯一補償。絕無其他明示或暗示的保證，例如特定目的之適用

性。FLUKE 對任何特殊的、間接的、偶然的或後續的損壞或損失概不負責，無論是否

由於任何原因或推論而導致這些損失。由於某些州或國家不允許排除或限制暗示的保證

或是意外或後續損壞，因此本限制責任條款可能不適用於您。

Fluke Corporation

P.O. Box 9090

Everett, WA 98206-9090

U.S.A.

Fluke Europe B.V.

P.O. Box 1186

5602 BD Eindhoven

The Netherlands

i

目錄表

標題 頁碼

簡介 ............................................................................................................................ 1

如何聯絡 Fluke ........................................................................................................... 1

安全須知 ..................................................................................................................... 2

儀錶 ............................................................................................................................ 7

電磁規格 ................................................................................................................. 15

機械規格 ................................................................................................................. 16

環境規格 ................................................................................................................. 16

373

使用手冊

ii

1

簡介

XW警告

使用儀錶之前，請先參閱「安全資訊」。

Fluke 373 (儀錶) 測量真均方根值 AC 與 DC 電壓、AC 電流、電阻與電容。

如何聯絡

Fluke

請撥打以下任何電話號碼與 Fluke 聯絡﹕

• 技術支援（美國）：1-800-44-FLUKE (1-800-443-5853)

• 校準/維修（美國）：1-888-99-FLUKE (1-888-993-5853)

• 加拿大：1-800-36-FLUKE (1-800-363-5853)

• 歐洲：+31 402-675-200

• 日本：+81-3-3434-0181

• 新加坡：+65-738-5655

• 其他地區：+1-425-446-5500

373

使用手冊

2

或者，瀏覽 Fluke 網站：www.fluke.com。

若要註冊產品，請瀏覽 http://register.fluke.com。

若要檢視、列印或下載最新的手冊附錄，請瀏覽 http://us.fluke.com/usen/support/manuals。

安全須知

警告表示各種會對用戶造成傷害的狀況以及動作：注意表示各種可能造成儀錶、受測設備損毀或永

久性資料丟失的情況或程序。

請參閱表 1 中有關儀錶及本手冊所用的符號。

XW警告

為避免電擊或個人傷害，請遵照這些準則：

• 請按照本手冊的說明來使用本儀錶，否則可能會破壞儀錶提供的保護。

• 使用儀錶之前，請先檢查外殼。查看是否有裂痕或缺損的塑膠。請注意檢查連接插頭附

近的絕緣體。

• 當測試導線插入輸入插口時，請勿測量交流電流。

• 使用儀錶之前，請先確定電池蓋已關閉且扣緊。

• 請先將測試導線從儀錶取開，然後再打開的電池蓋。

• 檢查測試導線的絕緣體是否損壞或暴露的金屬。檢查測試導線的連續性。請先更換損壞

的測試導線之後再使用儀錶。

Clamp Meter

安全須知

3

• 如果儀錶無法正常操作，則請勿使用。儀錶的保護措施可能已遭破壞。若有疑問，請將

儀錶送還維修。

• 切勿在有爆炸性氣體、蒸汽或潮濕環境附近使用儀錶。

• 手指請握在防誤觸裝置後面。請參閱「儀錶」。

• 本儀錶必須由 AA 電池供電，同時電池必須正確地安裝在儀錶機殼內。

• 為了防止錯誤的數據造成電擊和傷害，請在電量不足指示器 ( ) 顯示時，立即更換電

池。

• 維修本儀錶時，務必採用指定的更換零件。

• 只能由合格的維修人員進行本儀錶的維修。

• 請小心電壓值應 > 30 V 交流均方根值，42 V 交流峰值或 60 V 直流電。上述這類電壓具

有造成觸電的危險。

• 請勿在端子之間或在任何端子及地線之間施加超出儀錶所標明的額定電壓。

• 使用探針時，應將手指保持在探針護指裝置之後。

• 接線時，先連接公共測試導線，然後才連接主測試導線。拆線時，先拆除主測試導線。

• 請勿獨自處理，以便發生緊急狀況時，能得到他人的協助。

• 於裸露的導體或匯流排條四周工作時請務必格外謹慎。接觸導體可能會導致觸電。

• 請遵守當地和本國安全規章和法令。務必使用個人防護裝置，以免有危險的通電導體暴

露在外時造成觸電或電弧過載的傷害。

• 在測量電阻、連續性或電容之前，應先切斷電源，並將所有的高壓電容器放電。

• 電路傳導的電流超過 600 V 或 600 A 時，請勿使用儀錶鉗口進行測量。

373

使用手冊

4

• 在儀錶取下後蓋或打開機殼時，切勿操作儀錶。

W注意

為了避免造成儀錶或被測設備的損壞：

• 進行測量時，請使用正確的輸入端口、功能以及範圍。

• 請僅使用濕布與溫和清潔劑以清潔機殼與配件。請勿使用研磨劑或溶劑。使用前請

確認乾燥無水。

Clamp Meter

安全須知

5

表 1。符號

符號 涵意 符號 涵意

B AC (交流) J 地線

F DC (直流) ~ 請勿將本產品與未經分類處理的都市

廢棄物一起丟棄。請瀏覽 Fluke 網站

以瞭解回收資訊。

X 危險電壓 P 符合歐盟 (European Union) 的指導規

範

W 有危險。重要資訊。請參閱手冊。 ) 符合北美相關安全標準。

M 電池 T 雙重絕緣

® 經 TÜV 產品服務 (TÜV Product

Services) 檢驗及許可。 ; 符合澳洲相關標準。

373

使用手冊

6

符號 涵意 符號 涵意

CAT III

IEC 測量第 III 類

CAT III 設備的設計旨在防止固定的

設備裝置，例如大型建築物中的配

電盤、饋電線和短支電路及照明系

統等產生瞬變電壓。

CAT IV

IEC 測量第 IV 類

CAT IV 設備的設計旨在防止如電錶

或空中地下公用事業的主要供電產生

瞬變電壓。

, 可以在危險的電導體週圍使用和取

開。

備註

Measurement Category (CAT)

和任何測試探針、測試探針配件、電流鉗配件以及本儀錶

的任一組合之後的電壓分級，為任何獨立組件的最低分級。

Clamp Meter

儀錶

7

儀錶

1

ghl008.eps

373

使用手冊

8

Auto Off

20

ghl001.eps

Clamp Meter

儀錶

9

Backlight

ghl002.eps

373

使用手冊

10

A

ghl003.eps

Clamp Meter

儀錶

11

V

V

VV

or

> 30 V

ghl004.eps

373

使用手冊

12

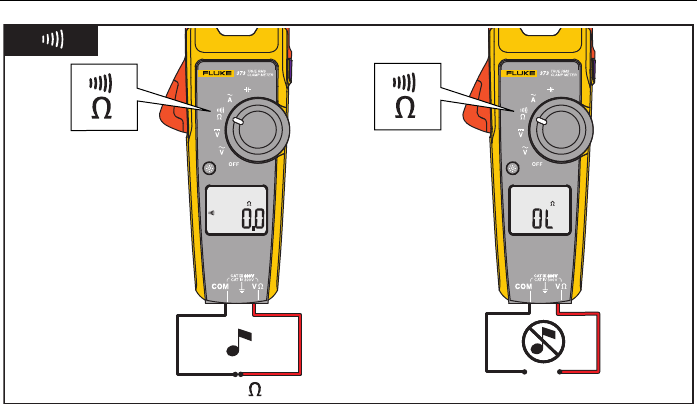

< 30

ghl005.eps

Clamp Meter

儀錶

13

CAT III

600 V

CAT IV

300V

1 3

2

HOLD

HOLD

ghl006.eps

373

使用手冊

14

1

2

3

ghl007.eps

Clamp Meter

儀錶

15

電磁規格

交流電流

範圍.........................................................600.0 A

解析度 .....................................................0.1 A

精確度 ....................................................2 % ± 5 位數 (48 – 62 Hz)

波峰因數 (50/60 Hz)................................2.5 @ 600 A

交流電壓

範圍.........................................................600.0 V

解析度 .....................................................0.1 V

精確度 ....................................................1.0 % ± 5位數 (48 – 62 Hz)

直流電壓

範圍.........................................................600.0 V

解析度 .....................................................0.1 V

精確度 .....................................................1 % ± 5 位數

電阻

範圍.........................................................600.0 Ω/6000 Ω

373

使用手冊

16

解析度.....................................................0.1 Ω/1 Ω

精確度.....................................................1 % ± 5 位數

連續蜂鳴器..............................................≤ 30 Ω

電容

範圍......................................................... 10.0 – 100.0 μF / 1000 μF

解析度.....................................................0.1 μF/1 μF

精確度.....................................................1.9 % ± 2 位數

機械規格

尺寸 (長 x 寬 x 高) ..................................232 公釐 x 85 公釐 x 45 公釐

重量 ........................................................370 公克

環境規格

操作溫度.................................................. -10 °C 至 +50 °C

儲存溫度.................................................. -40 °C 至 +60 °C

操作濕度..................................................無凝結物 (< 10 °C)

≤ 90 % RH (10 °C 至 30 °C)

Clamp Meter

儀錶

17

≤ 75 % RH (30 °C 至 40 °C)

≤ 45 % RH (40 °C 至 50 °C)

(無凝結物)

操作高度 .................................................3000 公尺

儲存高度 .................................................12,000 公尺

EMI、EMC ..............................................符合 EN61326-1:2006 中所有適用要求

溫度係數..................................................每增加攝氏一度，會增加 0.1 倍的特定精確度

28 °C 或低於 18 °C

安全規範..................................................ANSI/ISA S82.02.01:2004

CAN/CSA-C22.2，編號 61010-1-04

IEC/EN 61010-1:2001，600V CAT III，300V CAT IV

污染等級 2

EN/IEC 61010-2-32:2002

EN/IEC 61010-031:2002/A1:2008

P

373

使用手冊

18

安規認證.................................................. )、;、®

電池......................................................... 2 個 AA，NEDA 15A，IEC LR6
