PN 3833028 (Russian)

December 2010

©2010 Fluke Corporation. All rights reserved. Printed in China. Specifica-

tions are subject to change without notice.

All product names are trademarks of their respective companies.

56x

Infrared

Thermometers

ОГРАНИЧЕННАЯ ГАРАНТИЯ И ОГРАНИЧЕНИЕ

ОТВЕТСТВЕННОСТИ

Данный продукт корпорации Fluke будет свободен от дефектов

материалов или производственных дефектов в течение 2 года

от даты продажи. Эти гарантийные обязательства не

охватывают плавкий предохранитель ,одноразовые

аккумуляторные батареи или

повреждения ,вызванные несчастными случаями ,небрежным

или неправильным обращением ,деформацией ,загрязнением

или непредусмотренными условиями эксплуатации. Торговые

посредники не имеют права от имени корпорации Fluke

расширять рамки данных гарантийных обязательств. Если в

течение гарантийного срока возникнет необходимость в

обслуживании, то следует обратиться в ближайший центр

обслуживания, авторизованный корпорацией Fluke, за

информацией о предоставлении права на возврат, а затем

отправить продукт в этот центр обслуживания вместе с

описанием проблемы.

ДАННАЯ ГАРАНТИЯ ЯВЛЯЕТСЯ ЕДИНСТВЕННЫМ СРЕДСТВОМ

ЗАЩИТЫ ПРАВ КЛИЕНТА НА ВОЗМЕЩЕНИЕ. НИКАКИЕ ДРУГИЕ

ГАРАНТИИ ,НАПРИМЕР ,ПРИГОДНОСТЬ К КОНКРЕТНОЙ ЦЕЛИ

ИСПОЛЬЗОВАНИЯ ,НЕ ФОРМУЛИРУЮТСЯ И НЕ

ПОДРАЗУМЕВАЮТСЯ. КОРПОРАЦИЯ FLUKE НЕ НЕСЕТ

ОТВЕТСТВЕННОСТИ НИ ЗА КАКИЕ СПЕЦИФИЧЕСКИЕ,

КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ ПОВРЕЖДЕНИЯ ИЛИ

УЩЕРБ, ВЫЗВАННЫЕ КАКИМИ-ЛИБО ПРИЧИНАМИ. Так как в

некоторых штатах или странах не допускаются исключения или

ограничения ,связанные с подразумеваемой гарантией либо со

случайными или косвенными убытками ,данное ограничение

ответственности может быть неприменимым.

Fluke Corporation

P.O. Box 9090

Everett, WA 98206-9090

U.S.A.

Fluke Europe B.V.

P.O. Box 1186

5602 BD Eindhoven

The Netherlands

11/99

i

Содержание

Название Страница

Введение......................................................1

Информация по безопасности ......................1

Использование Thermometer ........................5

Замена батареек ..........................................5

Кабельные соединения (только 568) ............6

561 Дисплей.................................................6

Обзор меню 566/568 ....................................8

Обзор технических характеристик ...............10

56x

Infrared Thermometers

ii

1

Infrared Thermometers

Введение

Infrared Thermometers 561, 566 и 568 (далее – “термометры”

или “Прибор”) предназначены для бесконтактного

измерения. Эти термометры определяют температуру

поверхности объекта путем измерения количества

инфракрасной энергии, излучаемой поверхностью объекта.

Термометры также поддерживают контактное измерение

температуры с помощью термопары типа К.

Модели для Японии отражают показания только в градусах

Цельсия.

Информация по безопасности

Предупреждение характеризует условия и действия,

представляющие опасность для пользователя. Осторожно

указывает на условия и процедуры, которые могут привести

к повреждению прибора и тестируемого оборудования или

стать причиной безвозвратной потери данных.

Символы, используемые на приборе и в данном руководстве,

описаны в Таблице 1 и на рисунках 1 и 2.

56x

Начало работы

2

*WПредупреждение

Следуйте данным инструкциям, чтобы избежать травм

и повреждения глаз:

• Ознакомьтесь со всеми правилами техники

безопасности перед использованием прибора.

• Не смотрите непосредственно на лазер при

помощи оптических инструментов (например,

биноклей, телескопов или микроскопов).

Оптические инструменты могут фокусировать

лазер и могут быть опасны для глаз.

• Не смотрите на лазер. Не направляйте лазер на

людей или животных непосредственно или через

отражающие поверхности.

• Не используйте очки для лазера или защиты от

лазера. Очки для лазера используются только для

улучшения видимости лазера в ярком свете.

• Не открывайте прибор. Лазерный луч опасен для

глаз. Обращайтесь только в ремонтные

мастерские, рекомендованные на проверенном

техническом веб-сайте.

• Если загорелся индикатор низкого заряда батареи,

их необходимо заменить. Это позволит избежать

ошибок в измерениях.

• Перед использованием прибора необходимо

закрыть и зафиксировать дверцу отсека батареи.

• Не используйте прибор, если в его работе

возникли неполадки.

• Не используйте прибор вблизи от взрывоопасного

газа, пара или во влажной среде.

• Не подключайте дополнительный внешний зонд к

электрическим цепям под напряжением.

Infrared Thermometers

Информация по безопасности

3

• Фактическая температура указана в информации

об излучательной способности.

Светоотражающие объекты показывают

температуру ниже, чем фактическая температура.

Использование таких объектов может привести к

ожогу.

• Не оставляйте прибор на предметах с высокой

температурой или вблизи них.

• Использование органов управления или

регулировки, или выполнение других процедур,

кроме указанных в данном руководстве, может

привести к опасному лазерному облучению.

• Используйте данный прибор только по

назначению. Ненадлежащая эксплуатация может

привести к нарушению защиты, обеспечиваемой

прибором.

WОсторожно

Во избежание повреждения прибора или тестируемого

оборудования защищайте их от следующего:

• ЭМП (электромагнитных полей) от дуговой сварки,

индукционных нагревателей и т.д.

• Статического электричества

• Теплового удара (вызванного большим или

резким изменением температуры окружающей

среды – для достижения максимальной точности

перед использованием термометра дайте ему

застабилизироваться в течение 30 минут).

56x

Начало работы

4

AVOID EXPOSURE - LASER RADIATION

IS EMITTED FROM THIS APERTURE

CAUTION

LASER RADIATION - DO NOT STARE INTO BEAM

OUTPUT < 1mW WAVELENGTH 630 - 670nm

CLASS 2 (II) LASER PRODUCT

COMPLIES WITH FDA 21CFR

1040.10 AND 1040.11

COMPLIES WITH IEC 60825

AVOID EXPOSURE - LASER RADIATION

IS EMITTED FROM THIS APERTURE

CAUTION

LASER RADIATION - DO NOT STARE INTO BEAM

OUTPUT < 1mW WAVELENGTH 630 - 670nm

CLASS 2 (II) LASER PRODUCT

COMPLIES WITH FDA 21CFR

1040.10 AND 1040.11

COMPLIES WITH IEC 60825

fgs010f.eps

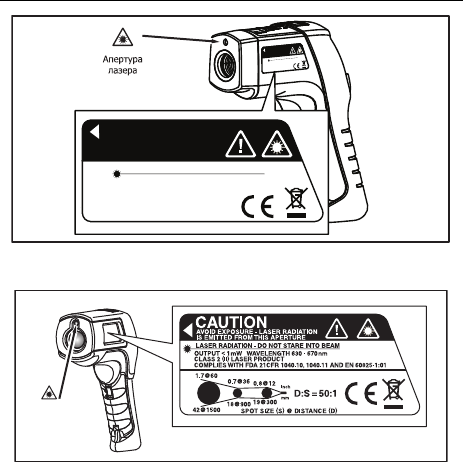

Рисунок 1. Отметки лазерной безопасности 561

Апертура

лазера

ewm08b.eps

Рисунок 2. Отметки лазерной безопасности 566/568

Infrared Thermometers

Использование Thermometer

5

Использование Thermometer

Для считывания температурных показаний наведите

Thermometer на требуемый объект и потяните пусковое

устройство. Можно воспользоваться лазерным указателем,

который поможет нацелить Thermometer. Для контактных

измерений можно также вставить зонд термопары типа К.

Замена батареек

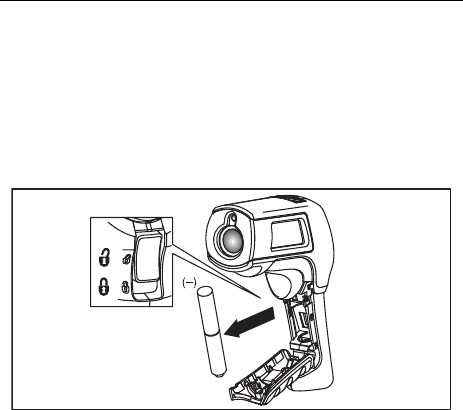

Замена батареек проиллюстрирована на рисунке 3.

AA

(+)

ewm04.eps

Рис. 3. Замена батареек (показано 566/568)

56x

Начало работы

6

Кабельные соединения (только 568)

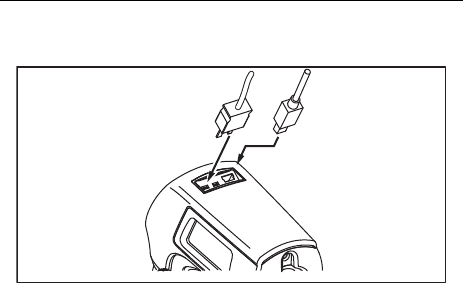

Подключение USB и термопары к 568 показано на рис. 4.

ewm05.eps

Рис. 4. Подсоединение термопары типа K, кабеля USB

(только 568)

Примечание

Чтобы не допустить неточности показаний, не

измеряйте температуру заземленного проводника,

когда прибор 568 подключен к ПК, заземленному

трехфазным заземляющим штекером.

561 Дисплей

На основном дисплее отображается текущий или последний

показатель ИК температуры до истечения 7 секунд

удержания.

На вторичном дисплее отображается текущая температура

термопары, когда подключена термопара типа K. См.

рисунок 5.

Infrared Thermometers

561 Дисплей

7

Примечание

Когда низкий заряд батареи, на дисплее

отображается

B

.

3

4

5

6

2

1

8

7

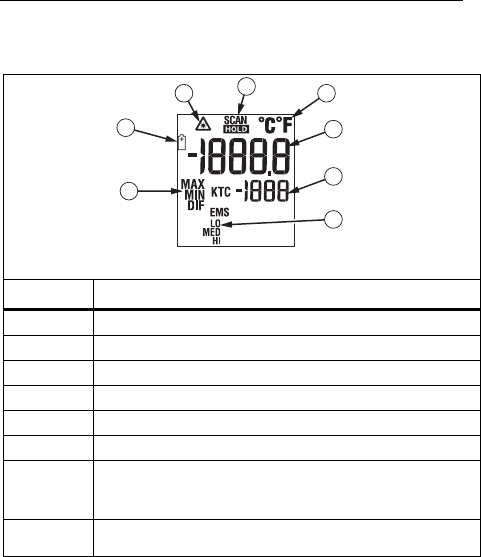

efh01af.eps

Номер Описание

A Символ “включения” лазера

B SCAN или HOLD

C Символ °C/°F (по Цельсию/Фаренгейту)

D Основной дисплей температуры

E Вторичный дисплей температуры

F Коэффициент излучения LO, MED, HI

G

Значения температуры для MIN, MAX, DIF, KTC.

Значение KTC указывает температуры

термопары.

H Индикатор разрядки батареи. Появляется,

когда заряд батареи составляет меньше 25%.

Рисунок 5. Дисплей Thermometer 561

56x

Начало работы

8

Обзор меню 566/568

Есть множество установок, которые можно изменить с

помощью меню. Табл. 1 содержит описание верхнего уровня.

Нажатие кнопки Меню осуществляет переход на

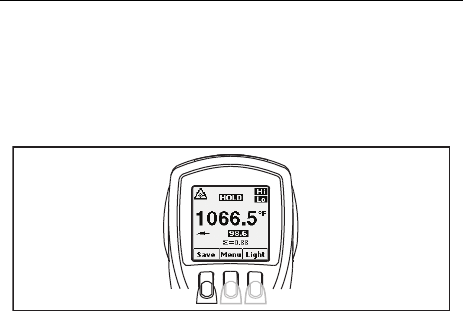

следующий уровень меню. На рисунке 6 показан ЖКД и

интерфейс меню. Руководство пользователя содержит

полное описание меню.

ewm01a.eps

Рисунок 6. Навигация по меню

Infrared Thermometers

9

Таблица 1. Описание меню верхнего уровня

Уровень

Лев.

програм.

клавиша

Описание

Центр.

Програм.

Клавиша

Прав.

Програм.

клавиша

Описание

1 Сохранить

Сохр.

показания в

памяти

Меню Подсветка Вкл. яркой

подсветки

2 Память Просм./удал.

содерж.памяти Меню ε Устан. коэф.

излучения

3 МинМакс Вкл. Мин/Макс Меню Сред. Вкл. Сред/Разн

4 °F/°C Перекл. между

C и F Меню Сигнал

тревоги

Устан. и вкл.

сигналы тревоги

5 G

(Блокировка)

Зафиксир. Вкл.

Thermometer Меню Лазер Вкл./выкл.лазер

6 Установка

-Выкл.

подсветку

-Измен.

времени/даты

-Измен. языка

Меню

56x

Начало работы

10

Обзор технических характеристик

Руководство пользователя на компакт-диске содержит

полные технические характеристики.

Элемент 561 566 568

ИК тем-

пературный

диапазон

От -40°C до +

550°C

(от -40°F до

1022°F)

От -40°C до

650°C

(от -40°F

до 1202°F)

От -40°C до

800°C

(от -40°F до

1472°F)

Погрешность

< 0°C: ± (1,0°C + 0,1°/1°C)

> 0°C: ± 1% или ± 1,0°C (используется

большее значение)

(< 32°F ± 2°F ± 0,1°/1°F)

> 32°F: ± 1% или ± 2°F) (используется

большее значение)

Термопара типа

К: температурный

диапазон на

входе

От 0°C до

100°C

(от 32°F до

212°F)

От -270°C до 1372°C (от -

454°F до 2501°F)

Точность на

входе термопары

типа К

Точность

ввода ± 2,2°C

(± 4°F)

От -270°C до -40°C: ± (1°C

+ 0,2°/1°C)

(-454°F до -40°F: ± (2°F +

0,2°/1°F))

-40°C до 1372°C: ±1% или

1°C (-40°F до 2501°F: ±1%

или 2°F) (используется

большее значение)

Infrared Thermometers

Обзор технических характеристик

11

Элемент 561 566 568

Расстояние:П

ятно (90%

энергии)

12:1 30:1 50:1

Лазерное

нацеливание

Один лазер, выходная мощность < 1 мВт,

класс II, длина волны 630-670 нм

Коэффициент

излучения LO, MED, HI

Регулируемый цифровым

методом от 0,10 до 1,00 с

шагом 0,01 или через

встроенную таблицу

распространенных

материалов

Хранение

данных - 20 точек 99 точек

Связь Отсутствует USB 2.0

Рабочая высота

над уровнем

моря

3000 метров над средним уровнем моря

Высота

хранения 12000 метров над средним уровнем моря

Относительная

влажность

От 10% до 90% отн. вл. без конденсации

до 30°C (86°F)

Рабочая

температура

От 0°C до 50°C

(от 32°F до

122°F)

От 0°C до 50°C (от 32°F до

122°F)

Температура

хранения

От -20°C до

65°C

(от -4°F до

149°F)

От -20°C до 60°C (от -4°F

до 149°F)

56x

Начало работы

12

Элемент 561 566 568

Питание 2 батарейки AA/LR6

(щелочные или NiCD)

2 батарейки

AA/LR6 или

разъем USB

при

использован

ии с ПК

Срок службы

батареи

12 часов при включенных лазере и

подсветке; 100 часов при выключенных

лазере и подсветке, при рабочем цикле

100% (Thermometer постоянно включен)

Элемент Зонд термопары типа К (бусинкового

типа)

Диапазон

измерений От -40°C до 260°C (от -40°F до 500°F)
