62 MAX/62 MAX +

Infrared Thermometer

ユーザーズ・マニュアル

保証および責任

本 Fluke 製品は、使用されている部分の欠陥、または製造上の問題に起因する欠陥により生

ずる故障に関し、購入日より 3 年間、保証がされています。この保証は、ヒューズ、消耗部

品である電池、偶発的な事故･天災に基づく本品への損傷、操作上、取扱い上の不注意、使用

上の誤り、又は普通でない状況下から生ずる本品への損傷に関しては適用されません。販売

代理店は、その他いかなる保証も、Fluke 社を代表して、あるいは Fluke 社に代わって、約

束することを許されておりません。保証期間中にサービスをお受けになる必要が生じた時

は、故障内容を本品に添えて、最寄りのサービスセンターへお送りください。

この保証は、お客様に対する唯一の保証です。特定の目的に対する適合性といっ

た、その他いかなる保証を意味するものでも、また暗示するものでもありませ

ん。FLUKE 社は、なんらかの理由、又は理論に起因して生ずる、いかなる特別な

損傷又は損失、間接的な損傷又は損失、偶発的な損傷又は損失、又は必然的な損

傷又は損失に対し、責任を負うものではありません。州（米国）また国によって

は、暗示的な保証の除外又は制限、あるいは偶然的、必然的な損傷の除外又は制

限を認めていない場合があります。この場合、この責任の制限はお客様に適用さ

れません。

Fluke Corporation

P.O .Box 9090

Everett ,WA 98206-9090

U.S.A.

Fluke Europe B.V.

P.O .Box 1186

5602BD Eindhoven

The Netherlands

11/99

i

目次

題目 ページ

はじめに ..................................................................................................................... 1

Flukeへの連絡先 ......................................................................................................... 1

安全に関する情報 ....................................................................................................... 2

メンテナンス .............................................................................................................. 6

電池の交換方法 ...................................................................................................... 6

本製品のクリーニング方法 .................................................................................... 6

仕様 ............................................................................................................................ 7

規格および認証 .......................................................................................................... 9

本製品 ......................................................................................................................... 10

62 MAX/62 MAX +

ユーザーズ・マニュアル

ii

1

はじめに

Fluke 62 MAX および 62 MAX + Infrared Thermometer (本製品) は、対象物の表面から放射さ

れる赤外線のエネルギー量を測定することによって、表面温度を測定できます。日本向けモ

デルは、摂氏 () のみを表示します。

警告

本製品を使用する前に、安全に関する情報をすべてお読みください。

Fluke

への連絡先

フルークにご連絡いただく場合は、次の電話番号をご利用ください。

• テクニカル・サポート米国：1-800-44-FLUKE (1-800-443-5853)

• 校正/修理 米国：1-888-99-FLUKE (1-888-993-5853)

• カナダ：1-800-36-FLUKE (1-800-363-5853)

• ヨーロッパ：+ 31 402-675-200

• 日本: +81-03-6714-3114

• シンガポール: +65-6799-5655

• その他の国：+ 1-425-446-5500

62 MAX/62 MAX +

ユーザーズ・マニュアル

2

またはFlukeのWebサイト www.fluke.com（英語）をご覧ください。日本語のサイトは、

www.ja.fluke.com/jp です。

製品の登録には、http://register.fluke.com をご利用ください。

最新のマニュアルの補足を見る、印刷、あるいはダウンロードするには、

http://us.fluke.com/usen/support/manuals をご利用ください。

安全に関する情報

「警告」は使用者に危険を及ぼすような条件や手順であることを示します。「注意」は、テ

スト中の製品や機器の損傷の原因となることがある条件や手順であることを示します。

表 1 に、本製品とこのマニュアルで使用されている記号を示します。

警告

目や身体の怪我を防ぐため、次の事項を厳守してください。

• 本製品を使用する前に、安全に関する情報をすべてお読みください。

• 作動に異常が見られる場合は使用しないでください。

• 本製品は指定された方法で使用してください。指定外の方法で使用した場

合、製品の安全性に問題が生じることがあります。

Infrared Thermometer

安全に関する情報

3

• ご使用になる前に、ケースを点検してください。破損している場合は絶対に

使用しないでください。割れやプラスチックの欠損がないことを確認してく

ださい。

• 実際の温度測定の前に、放射率に関する情報を参照してください。反射性の

物質では、実際の測定温度より低く表示されます。こうした物質によるやけ

どの危険があります。

• 光学機器を通してのレーザー光を見ないようにしてください（双眼鏡、望遠

鏡、顕微鏡など）。光学機器はレーザー光を集中させるため、目に悪影響を

与える可能性があります。

• レーザー光を直接見ないでください。レーザー光を直接または反射面を介し

て人や動物に当てないでください。

• バッテリー残量の低下インジケーターが表示されたら、測定値が不正確にな

るのを防ぐために電池を交換してください。

• 爆発性のガスまたは蒸気の周辺、結露した環境、または湿気の多い場所で本

製品を使用しないでください。

• 製品は指定された手順でのみ使用してください。指定外の手順で使用した場

合、危険なレーザー放射が発生する可能性があります。

62 MAX/62 MAX +

ユーザーズ・マニュアル

4

表 1。記号

記号 意味 記号 意味

 危険。重要な情報を表しま

す。マニュアルを参照。 

本製品は WEEE 指令

(2002/96/EC) マークの要件に適

合しています。製品に貼付され

ているラベルは、この電気製品/

電子製品は国内の家庭ごみとし

て廃棄できないことを意味して

います。製品カテゴリー: WEEE

指令の付録 I に明記されている

機器の種類に従い、本製品はカ

テゴリー 9「監視・制御機器」

製品に分類されます。この製品

は、分別されていない一般廃棄

物として処分しないでくださ

い。リサイクルの情報について

は、フルークの Web サイトをご

覧ください。

Infrared Thermometer

安全に関する情報

5

表 1. 記号 (続き)

記号 意味 記号 意味

 警告。レーザー。  欧州共同体規格に準拠。

 電池が消耗しています  関連するオーストラリアの規格

に準拠。

中国の計量法認定に準拠

62 MAX/62 MAX +

ユーザーズ・マニュアル

6

メンテナンス

注意

損傷を避けるため、本製品を高温の物体の上または近くに放置しないでくださ

い。

電池の交換方法

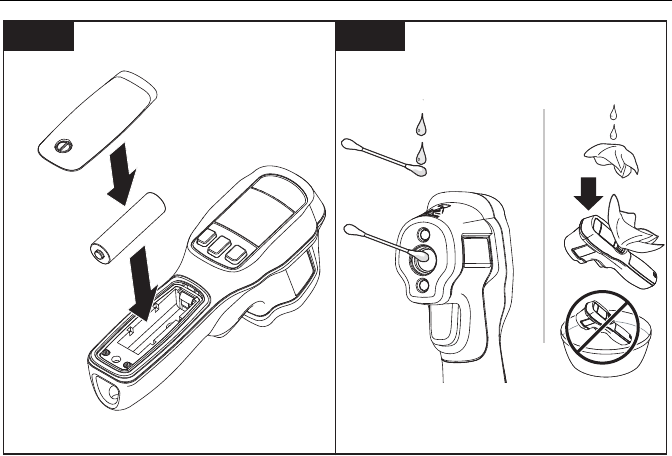

単 3 形電池を装着または交換するには、電池箱のふたを開け、電池を交換します。図 16 を

参照してください。

本製品のクリーニング方法

本製品のケースをクリーニングするには、石鹸水をスポンジまたは柔らかい布に含ませて拭

きます。湿らせた綿棒で表面をていねいに拭きます。綿棒は水で湿らせます。図 17 を参照

してください。

Infrared Thermometer

仕様

7

仕様

62 MAX 62 MAX +

温度範囲 -30 °C ～ 500 °C

(-22 °F ～ 932 °F)

-30 °C ～ 650 °C

(-22 °F ～ 1202 °F)

確度

(校正ジオメトリー、

周囲温度 23 °C ±2 °C)

0 °C 以上: 読み値の ±1.5 °C また

は ±1.5 % のどちらか大きい値

(32 °F 以上: 読み値の ±3 °F また

は ±1.5 % のどちらか大きい値

-10 °C 以上 ～ 0 °C 未満: ±2 °C

(≥14 °F ～ <32 °F: ±4 °F)

-10 °C 未満: ±3 °C

(<14 °F: ±6 °F)

0 °C 以上: 読み値の ±1 °C ま

たは ±1 % のどちらか大きい

値°±°±

-10 °C 以上 ～ 0 °C 未満:

±2 °C

(≥14 °F ～ <32 °F: ±4 °F)

-10 °C 未満: ±3 °C

(<14 °F: ±6 °F)

応答時間 (95 %) 500 ms 未満 (読み値の 95 %) 300 ms 未満 (読み値の 95 %)

スペクトル反応 8 ～ 14 ミクロン

放射率 0.10 ～ 1.00

温度係数 読み値の ±0.1 °C/°C または ±0.1 %/°C (どちらか大きい値)

62 MAX/62 MAX +

ユーザーズ・マニュアル

8

光学分解能 10:1

(90 % のエネルギーで計算)

12:1

(90 % のエネルギーで計算)

ディスプレイ分解能 0.1 °C°

反復性 (読み値の %)

読み値の ±0.8 % または

±1.0 °C のいずれか大きい方

の値°

読み値の ±0.5 % または

±0.5 °C のいずれか大きい方

の値°

電源 単 3 形アルカリ電池 1 本

電池の寿命 レーザーおよびバックライ

トがオンの状態で 10 時間

レーザーおよびバックライト

がオンの状態で 8 時間

重量 255 g

サイズ (175 x 85 x 75) mm

作動温度 0 °C ～ 50 °C°°

保管温度 -20 °C ～ 60 °C°° (電池を抜いた状態)

作動湿度 10 % ～ 90 % RH、結露なし、30 °C°

作動高度 海抜 2000 メートル

保管高度 海抜 12,000 メートル

Infrared Thermometer

規格および認証

9

防水防塵保護 (IP) 等級 IEC 60529 による IP 54

落下テスト 3 メートル

振動および衝撃 IEC 60068-2-6、2.5 g、10 ～ 200 Hz、IEC 60068-2-27、

50 g、11 ms

EMC EN 61326-1:2006、EN 61326-2:2006

規格および認証

準拠 ......................................................... EN/IEC 61010-1

レーザーの安全性 ................................... EN 60825-1 Class 2

実装標準 ................................................. Q/SXAV37

62 MAX/62 MAX +

ユーザーズ・マニュアル

10

本製品

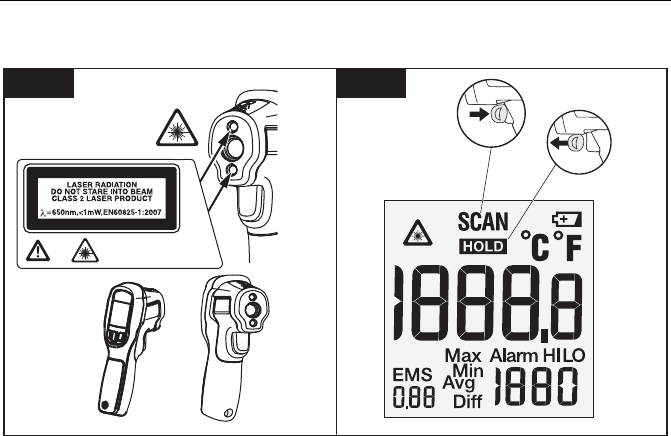

1 2

gtt01.eps

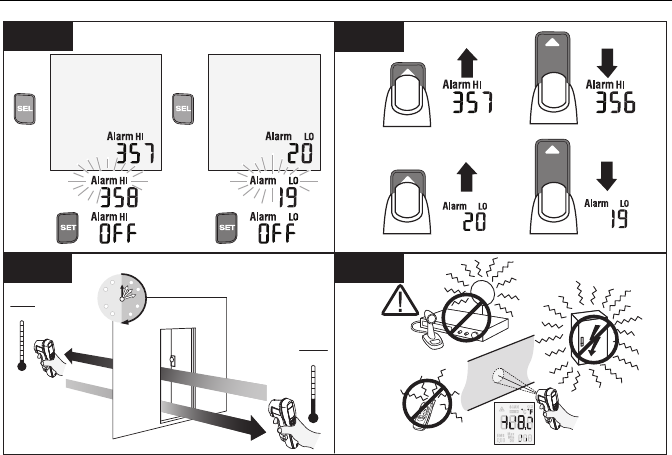

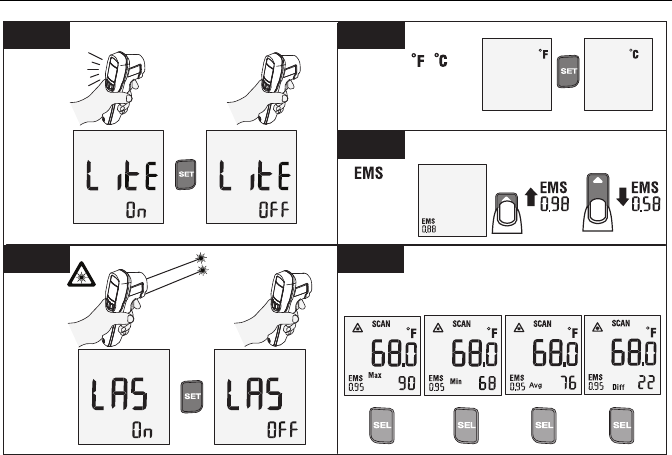

Infrared Thermometer

本製品

11

3 4

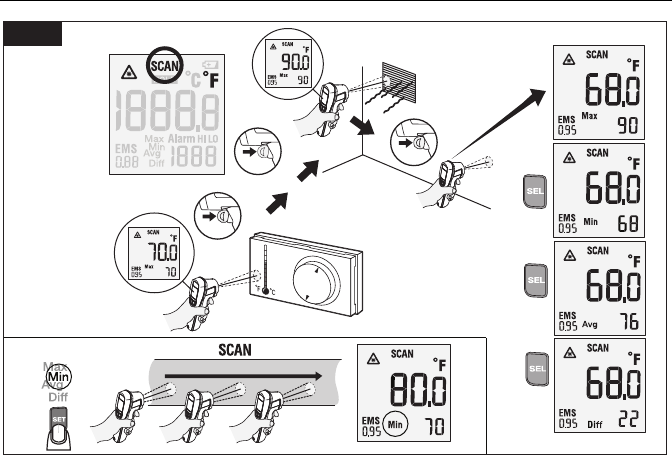

Max/Min/Avg/Diff

/

5

56

gtt14.eps

62 MAX/62 MAX +

ユーザーズ・マニュアル

12

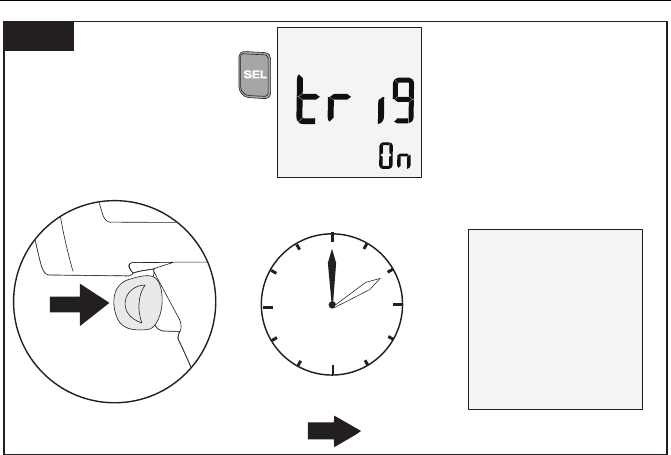

7

10 min

OFF

+=

gtt16.eps

Infrared Thermometer

本製品

13

9

11

125°F

8

10

0ºC

32ºF

22ºC

72ºF

12

6

39

30 Min

gtt15.eps

62 MAX/62 MAX +

ユーザーズ・マニュアル

14

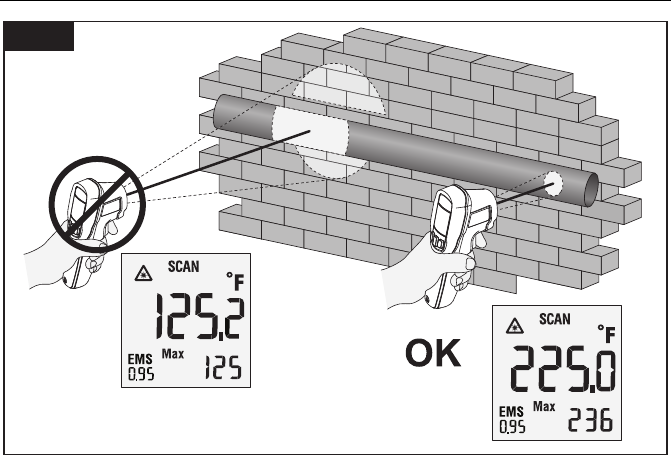

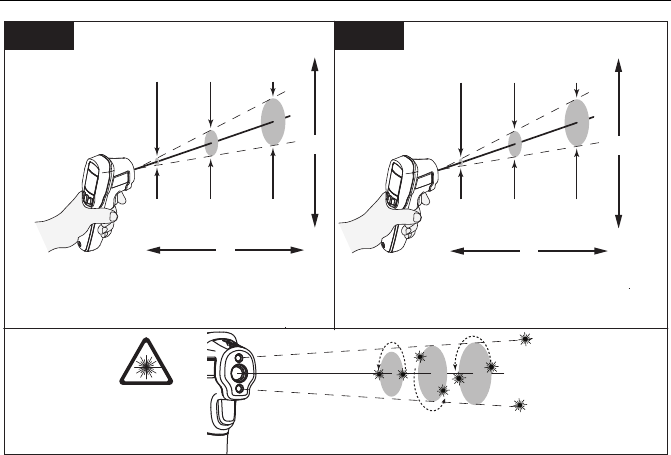

12 13

38 mm @

300 mm

60 mm @

600 mm

100 mm @

900 mm

1.5" @

12"

2.4" @

24"

4" @

36"

D

S

62 MAX

D:S = 10:1

33 mm @

300 mm

50 mm @

600 mm

85 mm @

900 mm

1.4" @

12"

2" @

24"

3.4" @

36"

D

S

62 MAX +

D:S = 12:1

gtt08-11.eps

Infrared Thermometer

本製品

15

14

70 21

gtt03.eps

62 MAX/62 MAX +

ユーザーズ・マニュアル

16

15

75°

75°

225°

gtt04.eps

Infrared Thermometer

本製品

17

16 17

+

-

gtt13.eps

62 MAX/62 MAX +

ユーザーズ・マニュアル
