62 MAX/62 MAX +

Infrared Thermometer

Bruksanvisning

BEGRENSET GARANTI OG ANSVARSBEGRENSNING

Dette Fluke-produktet er garantert å være fritt for mangler i materiale og utførelse i tre år

fra kjøpedatoen. Denne garantien dekker ikke éngangsbatterier eller skade som følge av

ulykke, vanskjøtsel, misbruk eller unormale driftsforhold eller håndtering. Forhandlere

har ikke rett til å forlenge garantier på vegne av Fluke. For å få service i garantiperioden,

skal det defekte produktet sendes til nærmeste Fluke-autoriserte servicesenter sammen

med en beskrivelse av problemet.

DENNE GARANTIEN ER DITT ENESTE RETTSMIDDEL. DET YTES INGEN ANDRE

GARANTIER SOM F.EKS. EGNETHET FOR ET BESTEMT FORMÅL, VERKEN

DIREKTE ELLER UNDERFORSTÅTT. FLUKE ER IKKE ERSTATNINGSANSVARLIG

FOR SPESIELL, INDIREKTE ELLER PÅLØPEN SKADE ELLER FØLGESKADE SAMT

TAP, UANSETT ÅRSAK ELLER TEORETISK GRUNNLAG. Da noen stater og land ikke

anerkjenner unntak eller begrensninger for underforståtte garantier, påløpen skade eller

følgeskader, kan det hende at denne ansvarsbegrensningen ikke gjelder for deg.

Fluke Corporation

P.O. Box 9090

Everett WA 98206-9090

USA

Fluke Europe B.V.

P.O. Box 1186

5602 B.D. Eindhoven

Nederland

11/99

i

Innholdsfortegnelse

Tittel Side

Innledning ................................................................................................................... 1

Kontakte Fluke............................................................................................................ 1

Sikkerhetsopplysninger .............................................................................................. 2

Vedlikehold ................................................................................................................. 6

Slik skifter du batteriet ............................................................................................ 6

Slik rengjør du produktet ........................................................................................ 6

Spesifikasjoner ........................................................................................................... 7

Standarder og byrågodkjenning ................................................................................. 9

Produktet .................................................................................................................... 10

62 MAX/62 MAX +

Bruksanvisning

ii

1

Innledning

Fluke 62 MAX og 62 MAX + Infrared Thermometers (produktet) can fastslå

overflatetemperaturen ved å måle mengden infrarød energi som utstråles fra målets overflate.

Vær oppmerksom på at de japanske modellene bare viser Celsius.

 Advarsel!

Les sikkerhetsinformasjonen før produktet tas i bruk.

Kontakte Fluke

Hvis du vil kontakte Fluke, kan du ringe et av følgende telefonnumre:

• Teknisk støtte i USA: 1-800-44-FLUKE (1-800-443-5853)

• Kalibrering/reparasjon i USA: 1-888-99-FLUKE (1 888 993 5853)

• Canada: 1-800-36-FLUKE (1 800 363 5853)

• Europa: +31 402-675-200

• Japan: +81-03-6714-3114

• Singapore: +65 6799 5655

• Andre steder i verden: +1-425-446-5500

62 MAX/62 MAX +

Bruksanvisning

2

Eller besøk Flukes nettsted på www.fluke.com.

Når du skal registrere produktet, går du til http://register.fluke.com.

Hvis du vil se, skrive ut eller laste ned oppdaterte bilag til bruksanvisningen, går du til

http://us.fluke.com/usen/support/manuals.

Sikkerhetsopplysninger

Forhold og/eller prosedyrer som er farlige for brukeren, er merket med Advarsel. Forhold

og/eller prosedyrer som kan skade produktet eller utstyret under testing, er merket med

Forsiktig.

Tabell 1 gir informasjon om symboler som brukes på produktet og i denne brukerhåndboken.

Advarsel

Slik unngås øyeskade og personskade:

• Les sikkerhetsinformasjonen før produktet tas i bruk.

• Ikke bruk produktet dersom det ikke virker som det skal.

• Bruk produktet bare som spesifisert, ellers kan beskyttelsen som

produktet gir, gå tapt.

• Inspiser hylsteret før produktet tas i bruk. Bruk ikke produktet hvis det

har synlige skader. Se etter sprekker eller plastdeler som mangler.

Infrared Thermometer

Sikkerhetsopplysninger

3

• Se informasjonen om strålingsevne for faktiske temperaturer.

Reflekterende objekter fører til lavere målinger enn den faktiske

temperaturen. Disse objektene utgjør fare for brannskader.

• Ikke se rett inn i laseren med optisk utstyr (f.eks. kikkert, teleskop,

mikroskop). Optisk utstyr kan fokusere laseren og være skadelig for

øynene.

• Ikke se inn i laseren. Ikke rett laseren direkte mot personer eller dyr, eller

indirekte via reflekterende overflater.

• Skift ut batteriene når batteriindikatoren viser lavt batterinivå. Dermed

unngår du uriktige målinger.

• Ikke bruk produktet rundt eksplosiv gass, damp eller i fuktige eller våte

omgivelser.

• Bruk bare produktet som spesifisert, ellers kan eksponering for farlig

laserstråling forekomme.

62 MAX/62 MAX +

Bruksanvisning

4

Tabell 1. Symboler

Symbol Betydning Symbol Betydning

 Fare. Viktig informasjon. Se

bruksanvisningen. 

Dette produktet overholder

WEEE-direktivets (2002/96/EF)

merkingskrav. Det festede

merket angir at du ikke må

kassere dette

elektriske/elektroniske produktet

i husholdningsavfallet.

Produktkategori: I henhold til

utstyrstypene i tillegg I til WEEE-

direktivet er dette produktet

klassifisert som et produkt i

kategori 9 "Overvåkings- og

kontrollinstrumenter". Dette

produktet skal ikke kasseres

sammen med

husholdningsavfallet. Gå til

Flukes nettsted for informasjon

om gjenvinning.

Infrared Thermometer

Sikkerhetsopplysninger

5

Tabell 1. Symboler (forts.)

Symbol Betydning Symbol Betydning

 Advarsel. Laser.  Oppfyller kravene i EU-

direktivene.

 Batteri  Samsvarer med relevante

australske standarder.

I samsvar med Kinas meteorologisertifisering

62 MAX/62 MAX +

Bruksanvisning

6

Vedlikehold

Forsiktig

Unngå å la termometeret ligge i nærheten av objekter med høy temperatur, da

dette kan skade produktet.

Slik skifter du batteriet

Installasjon eller bytte av AA IEC LR06-batteriet gjøres ved å åpne batterirommet og bytte

batteriet, som vist i figur 16.

Slik rengjør du produktet

Bruk såpe og vann på en fuktig svamp eller myk klut for å rengjøre produkthylsteret. Tørk av

overflaten med en fuktig bomullspinne. Bomullspinnen kan fuktes med vann. Se figur 17.

Infrared Thermometer

Spesifikasjoner

7

Spesifikasjoner

62 MAX 62 MAX +

Temperaturområde -30 °C til 500 °C

(-22 °F til 932 °F

-30 °C til 650 °C

(-22 °F til 1202 °F

Nøyaktighet

(Kalibreringsgeometri med

omgivelsestemperatur på

23 °C ±2 °C)

≥ 0 °C: ±1,5 °C eller ±1,5 %

av avlesning, den som er

høyest

(≥ 32 °F: ±3 °F eller ±1,5 %

av avlesning, den som er

høyest)

≥ -10 °C til < 0 °C: ±2 °C

(≥ 14 °F til < 32 °F: ±4 °F)

< -10 °C: ±3 °C

(< 14 °F: ±6 °F)

≥ 0 °C: ±1 °C eller ±1 % av

avlesning, den som er

høyest (≥ 32 °F: ±2 °F eller

±1 % av avlesning, den

som er høyest)

≥ -10 °C til < 0 °C: ±2 °C

(≥ 14 °F til < 32 °F: ±4 °F)

< -10 °C: ±3 °C

(< 14 °F: ±6 °F)

Responstid (95 %) < 500 ms (95 % av avlesning) < 300 ms (95 % av avlesning)

Spektralrespons 8 til 14 mikroner

Strålingsevne 0,10 til 1,00

Temperaturkoeffisient ±0,1 °C/°C eller ±0,1 %/°C av avlesning (den som er høyest)

62 MAX/62 MAX +

Bruksanvisning

8

Optisk oppløsning 10:1

(beregnet ved 90 % energi)

12:1

(beregnet ved 90 % energi)

Skjermoppløsning 0,1 °C (0,2 °F)

Gjentakelsesnøyaktighet

(% av avlesning)

±0,8 % av avlesning eller

±1,0 °C (2 °F), den som er

høyest

±0,5 % av avlesning eller

±0,5 °C (1 °F), den som er

høyest

Strøm 1 AA IEC LR06-batteri

Batteriets levetid 10 timer med laser og

bakgrunnsbelysning på

8 timer med laser og

bakgrunnsbelysning på

Vekt 255 g (8,99 oz)

Størrelse 175 x 85 x 75 mm (6,88 x 3,34 x 2,95 tommer)

Driftstemperatur 0 °C til 50 °C (32 °F til 122 °F)

Lagringstemperatur -20 °C til 60 °C (-4 °F til 140 °F), (uten batteri)

Luftfuktighet under bruk 10 % til 90 % RH ikke-kondenserende ved 30 °C (86 °F)

Driftshøyde 2000 meter over havflaten

Høyde over havet ved

lagring

12,000 meter over havflaten

Infrared Thermometer

Standarder og byrågodkjenning

9

Klassifisering for

inngangsbeskyttelse

IP54 per IEC 60529

Falltest 3 meter

Vibrasjon og støt IEC 60068-2-6 2,5 g, 10 til 200 Hz, IEC 60068-2-27, 50 g, 11

ms

EMC EN 61326-1:2006 EN 61326-2:2006

Standarder og byrågodkjenning

Samsvar .................................................. EN/IEC 61010-1

Lasersikkerhet ......................................... EN 60825-1 klasse 2

Redskapsstandard ................................. Q/SXAV37

62 MAX/62 MAX +

Bruksanvisning

10

Produktet

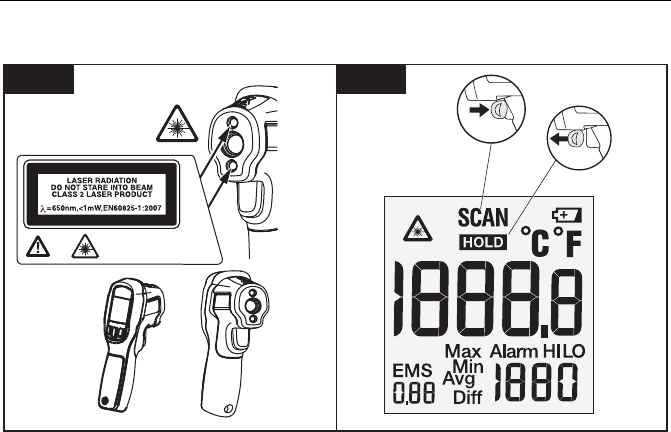

1 2

gtt01.eps

Infrared Thermometer

Produktet

11

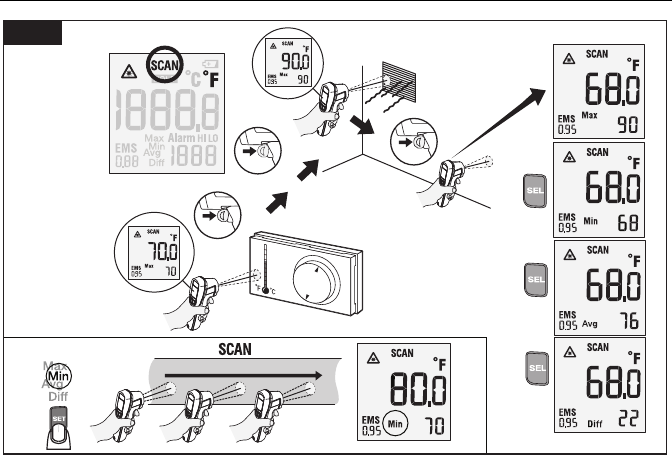

3 4

Max/Min/Avg/Diff

/

5

56

gtt14.eps

62 MAX/62 MAX +

Bruksanvisning

12

7

10 min

OFF

+=

gtt16.eps

Infrared Thermometer

Produktet

13

9

11

125°F

8

10

0ºC

32ºF

22ºC

72ºF

12

6

39

30 Min

gtt15.eps

62 MAX/62 MAX +

Bruksanvisning

14

12 13

38 mm @

300 mm

60 mm @

600 mm

100 mm @

900 mm

1.5" @

12"

2.4" @

24"

4" @

36"

D

S

62 MAX

D:S = 10:1

33 mm @

300 mm

50 mm @

600 mm

85 mm @

900 mm

1.4" @

12"

2" @

24"

3.4" @

36"

D

S

62 MAX +

D:S = 12:1

gtt08-11.eps

Infrared Thermometer

Produktet

15

14

70 21

gtt03.eps

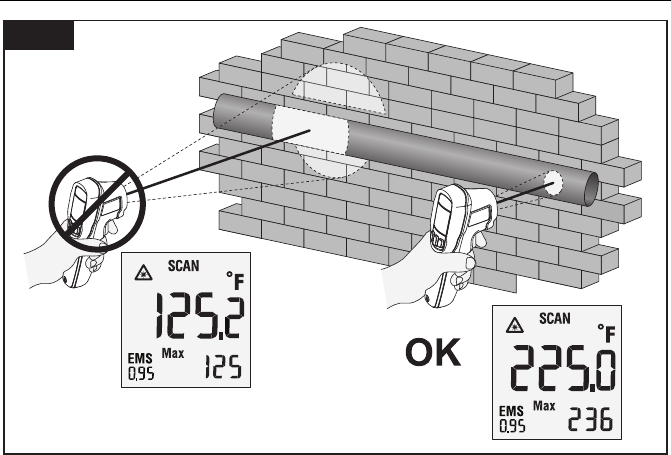

62 MAX/62 MAX +

Bruksanvisning

16

15

75°

75°

225°

gtt04.eps

Infrared Thermometer

Produktet

17

16 17

+

-

gtt13.eps
