62 MAX/62 MAX +

Infrared Thermometer

Kullanım Kılavuzu

SINIRLI GARANTİ VE SORUMLULUK SINIRI

Bu Fluke ürününün malzeme ve işçilik arıza bakımı satın alıma tarihinden sonra üç

yıl ücretsizdir. Bu garanti, sigortaları, tek kullanımlık pilleri veya kaza, ihmal, yanlış

kullanım, değişiklik yapma, kirlilik veya anormal çalışma ve kullanım koşullarını

kapsamaz. Bu ürünün satıcılarının, Fluke adına başka herhangi bir garanti verme

yetkisi yoktur. Garanti süresi boyunca servisten faydalanabilmek, iadeyle ilgili yetkili

belge alabilmek için en yakın Fluke yetkili servis merkeziyle irtibata geçin, daha

sonra ürünü sorunun açıklamasıyla beraber Servis Merkezi'ne gönderin.

BU GARANTİ SİZİN TEK ÇÖZÜMÜNÜZDÜR. BELLİ BİR AMACA UYGUNLUK

GİBİ BAŞKA HİÇBİR GARANTİ, AÇIK YA DA KAPALI OLARAK, VERİLMEMİŞTİR.

FLUKE, HERHANGİ BİR NEDEN VEYA TEORİ SONUCU OLUŞAN ÖZEL,

DOLAYLI, NİHAİ VEYA TESADÜFİ VERİ KAYBI DAHİL, HİÇ BİR KAYIP VE

ZARARDAN SORUMLU DEĞİLDİR. Bazı devletler, ima edilmiş bir garantinin ya da

arızi veya nihai hasarların hariç tutulmasına veya sınırlanmasına izin

vermediğinden, bu sorumluluk sınırlaması sizin için geçerli olmayabilir.

Fluke Corporation

P.O. Box 9090

Everett, WA 98206-

9090

ABD

Fluke Europe B.V.

P.O. Box 1186

5602 BD Eindhoven

Hollanda

11/99

i

İçindekiler

Başlık Sayfa

Giriş ............................................................................................................................ 1

Fluke ile İletişim .......................................................................................................... 1

Güvenlik Bilgileri ......................................................................................................... 2

Bakım ......................................................................................................................... 6

Pili Değiştirme ........................................................................................................ 6

Ürünü Temizleme ................................................................................................... 6

Teknik Özellikler ......................................................................................................... 7

Standartlar ve Kurum Onayı ....................................................................................... 9

Ürün ............................................................................................................................ 10

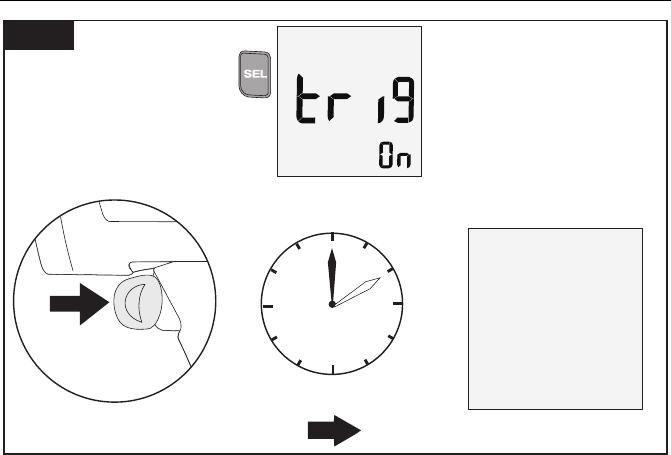

62 MAX/62 MAX +

Kullanım Kılavuzu

ii

1

Giriş

Fluke 62 MAX ve 62 MAX + Infrared Thermometers (Ürün), hedef yüzey tarafından yayılan

kızıl ötesi enerji miktarını ölçerek yüzey sıcaklığını belirleyebilir. Japon modellerin yalnızca

Santigradı gösterdiğini unutmayın.

 Uyarı

Ürünü kullanmadan önce tüm güvenlik bilgilerini okuyun.

Fluke ile İletişim

Fluke ile iletişim kurmak için aşağıdaki numaralardan birini arayabilirsiniz:

• Teknik Destek ABD: 1-800-44-FLUKE (1-800-443-5853)

• Kalibrasyon/Onarım ABD: 1-888-99-FLUKE (1-888-993-5853)

• Kanada: 1-800-36-FLUKE (1-800-363-5853)

• Avrupa: +31 402-675-200

• Japonya: +81-03-6714-3114

• Singapur: +65-6799-5655

• Dünyanın her yerinde: +1-425-446-5500

62 MAX/62 MAX +

Kullanım Kılavuzu

2

Veya web sitemizi ziyaret edebilirsiniz: www.fluke.com.

Cihazınızı kayıt ettirmek için, http://register.fluke.com adresini ziyaret edebilirsiniz.

En yeni elkitabı eklerini görüntülemek, yazdırmak veya indirmek için,

http://us.fluke.com/usen/support/manuals adresini ziyaret edin.

Güvenlik Bilgileri

Uyarı, kullanıcı için tehlikeli olan koşulları ve prosedürleri tanımlar. Dikkat, Ürüne veya test

edilen cihaza hasar verebilecek koşulları ve prosedürleri tanımlar.

Tablo 1, Ürün üzerinde ve bu kılavuzda kullanılan semboller hakkında size bilgi verir.

 Uyarı

Göz hasarı ve kişisel yaralanmaları önlemek için:

• Ürünü kullanmadan önce tüm güvenlik bilgilerini okuyun.

• Doğru çalışmaması durumunda Ürünü kullanmayın.

• Ürünü yalnızca belirtilen şekilde kullanın, aksi takdirde Ürün tarafından

sağlanan koruma geçersiz kalabilir.

• Ürünü kullanmadan önce mahfazasını inceleyin. Hasarlı görünüyorsa

Ürünü kullanmayın. Çatlak veya eksik plastik olup olmadığına bakın.

Infrared Thermometer

Güvenlik Bilgileri

3

• Gerçek sıcaklıklar için emisivite bilgisine bakın. Yansıtıcı nesneler

gerçek sıcaklık ölçümlerinden daha düşük sonuçlar verir. Bu nesneler

yanık tehlikesine neden olur.

• Optik cihazlı lazerlere (örneğini dürbün, teleskop, mikroskop) direkt

olarak bakmayın. Optik cihazlar lazeri odaklayarak gözler için tehlikeli

olabilirler.

• Lazere bakmayın. Lazeri direkt olarak insanlara veya hayvanlara ya da

dolaylı olarak yansıtıcı yüzeylere tutmayın.

• Yanlış ölçümleri önlemek için, düşük pil göstergesi göründüğünde pilleri

değiştirin.

• Ürünü patlayıcı gazların veya buharın mevcut olduğu yerlerde ya da ıslak

veya nemli ortamlarda kullanmayın.

• Ürünü yalnızca belirtildiği şekilde kullanın, aksi takdirde lazer

radyasyonuna maruz kalınabilir.

62 MAX/62 MAX +

Kullanım Kılavuzu

4

Tablo 1. Semboller

Sembol Anlamı Sembol Anlamı

 Tehlike riski. Önemli bilgiler.

Kılavuza bakınız. 

Bu ürün, WEEE Direktifi

(2002/96/EC) işaret

gerekliliklerine uygundur. Ekli

etiket, bu elektrikli/elektronik

ürünü evsel atıklarla birlikte

bertaraf etmemeniz gerektiğine

işaret eder. Ürün Kategorisi:

WEEE Direktifi Ek I'deki ekipman

türlerine göre, bu ürün Kategori 9

"İzleme ve Kontrol Araçları"

ürünü olarak sınıflandırılır. Bu

ürünü sınıflandırılmamış belediye

atığı olarak atmayın. Geri

dönüşüm bilgileri için Fluke web

sitesine gidin.

Infrared Thermometer

Güvenlik Bilgileri

5

Tablo 1. Semboller (içerik)

Sembol Anlamı Sembol Anlamı

 Uyarı. Lazer.  Avrupa Topluluğu direktiflerine

Uygundur.

 Pil  İlgili Avustralya standartlarına

uygundur.

Çin Metroloji Sertifikasyonuna uygundur.

62 MAX/62 MAX +

Kullanım Kılavuzu

6

Bakım

Dikkat

Ürüne zarar gelmesini önlemek için, termometreyi yüksek sıcaklık veren

nesnelerin üzerinde veya yakınında bırakmayın.

Pili Değiştirme

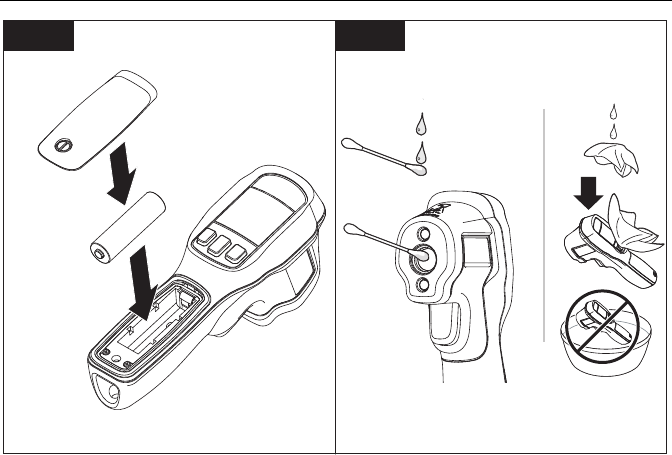

AA IEC LR06 pili takmak veya değiştirmek için, Şekil 16'da gösterildiği gibi pil bölmesini açın

ve pili değiştirin.

Ürünü Temizleme

Ürün mahfazasını temizlemek için nemli bir sünger veya yumuşak bir bez ile sabun ve su

kullanın. Nemli bir pamuklu bez ile yüzeyi dikkatli bir şekilde silin. Bez suyla nemlendirilmiş

olabilir. Bkz. Şekil 17.

Infrared Thermometer

Teknik Özellikler

7

Teknik Özellikler

62 MAX 62 MAX +

Sıcaklık Aralığı -30 °C ila 500 °C

(-22 °F ila 932 °F)

-30 °C ila 650 °C

(-22 °F ila 1202 °F)

Doğruluk

(23 °C ±2 °C ortam

sıcaklığında kalibrasyon

geometrisi)

≥0 °C: ±1,5 °C veya ölçümün

±%1,5'i, hangisi büyükse

(≥32 °F: ±3 °F veya ölçümün

±%1,5'i, hangisi büyükse)

≥ -10 °C ila <0 °C: ±2 °C

(≥14 °F ila <32 °F: ±4 °F)

< -10 °C: ±3 °C

(<14 °F: ±6 °F)

≥0 °C: ±1 °C veya ölçümün

±%1'i, hangisi büyükse

(≥32 °F: ±2 °F veya

ölçümün ±%1'i, hangisi

büyükse)

≥ -10 °C ila <0 °C: ±2 °C

(≥14 °F ila <32 °F: ±4 °F)

< -10 °C: ±3 °C

(<14 °F: ±6 °F)

Respons Süresi (%95) <500 ms (ölçümün %95'i) <300 ms (ölçümün %95'i)

Spektral Respons 8 ila 14 mikron

Salım Gücü 0,10 ila 1,00

Sıcaklık Katsayısı ±0,1 °C/°C veya ölçümün ±%0,1 /°C'si, hangisi büyükse

62 MAX/62 MAX +

Kullanım Kılavuzu

8

Optik Çözünürlük

10:1

(%90 enerjide

hesaplanmıştır)

12:1

(%90 enerjide

hesaplanmıştır)

Görüntüleme Çözünürlüğü 0,1 °C (0,2 °F)

Tekrarlanabilirlik (ölçümün

%'si)

Ölçümün ±%0,8'i veya

±1,0 °C (2 °F), hangisi

büyükse

Ölçümün ±%0,5'i veya

±0,5 °C (1 °F), hangisi

büyükse

Güç 1 AA IEC LR06 Pil

Pil Ömrü 10 saat, lazer ve ekran ışığı

açık

8 saat, lazer ve ekran ışığı

açık

Ağırlık 255 g (8,99 oz)

Boyut (175 x 85 x 75) mm (6,88 x 3,34 x 2,95) inç

Çalışma Sıcaklığı 0 °C ila 50 °C (32 °F ila 122 °F)

Depolama Sıcaklığı -20 °C ila 60 °C (-4 °F ila 140 °F), (pil olmadan)

Çalışma Nemi %10 ila % 90 BN yoğuşmasız @ 30 °C (86 °F)

Çalıştırma Yüksekliği 2000 metre deniz seviyesinden

Depolama Yüksekliği Deniz seviyesinden 12.000 metre yükseklikte

Infrared Thermometer

Standartlar ve Kurum Onayı

9

IP (Ingress Protection)

Koruma Sınıfı

IEC 60529’a göre IP 54

Düşürme Testi 3 metre

Titreşim ve Şok IEC 60068-2-6 2,5 g, 10 ila 200 Hz, IEC 60068-2-27, 50 g,

11 ms

EMC EN 61326-1:2006 EN 61326-2:2006

Standartlar ve Kurum Onayı

Uyumluluk ............................................... EN/IEC 61010-1

Lazer Güvenliği ....................................... EN 60825-1 Sınıf 2

Uygulama Standardı .............................. Q/SXAV37

62 MAX/62 MAX +

Kullanım Kılavuzu

10

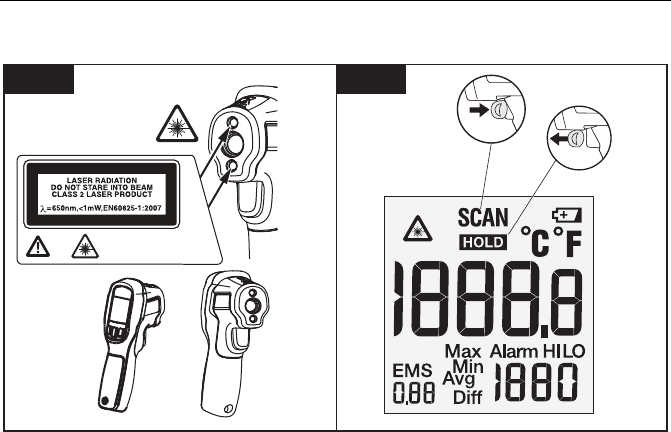

Ürün

1 2

gtt01.eps

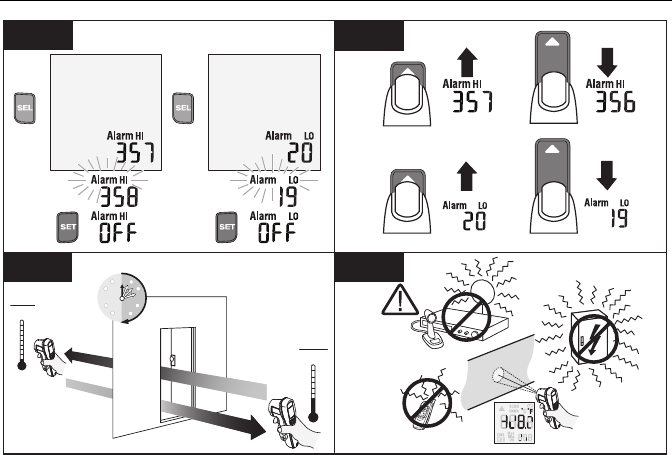

Infrared Thermometer

Ürün

11

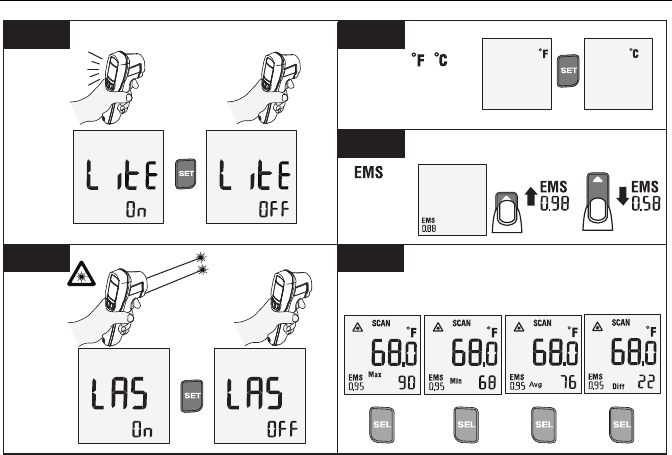

3 4

Max/Min/Avg/Diff

/

5

56

gtt14.eps

62 MAX/62 MAX +

Kullanım Kılavuzu

12

7

10 min

OFF

+=

gtt16.eps

Infrared Thermometer

Ürün

13

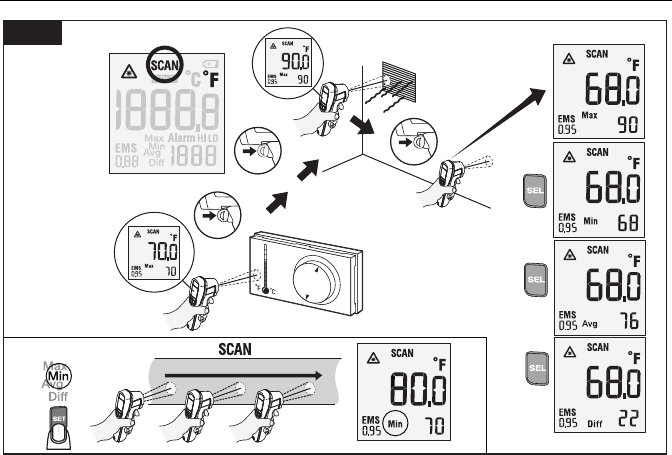

9

11

125°F

8

10

0ºC

32ºF

22ºC

72ºF

12

6

39

30 Min

gtt15.eps

62 MAX/62 MAX +

Kullanım Kılavuzu

14

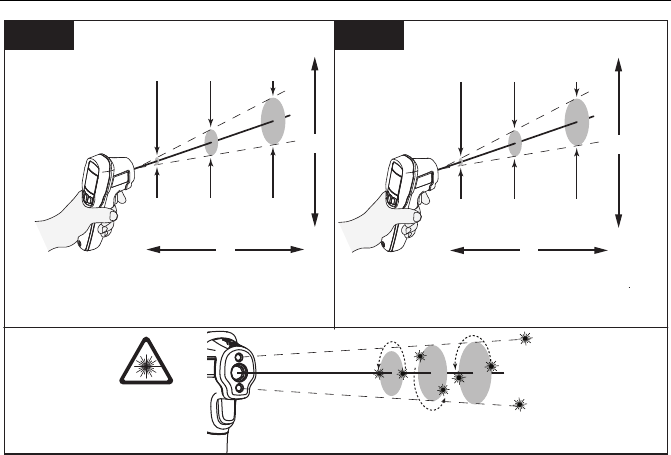

12 13

38 mm @

300 mm

60 mm @

600 mm

100 mm @

900 mm

1.5" @

12"

2.4" @

24"

4" @

36"

D

S

62 MAX

D:S = 10:1

33 mm @

300 mm

50 mm @

600 mm

85 mm @

900 mm

1.4" @

12"

2" @

24"

3.4" @

36"

D

S

62 MAX +

D:S = 12:1

gtt08-11.eps

Infrared Thermometer

Ürün

15

14

70 21

gtt03.eps

62 MAX/62 MAX +

Kullanım Kılavuzu

16

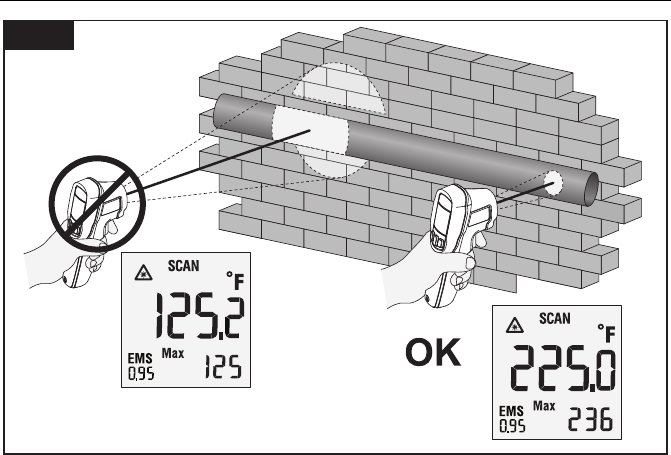

15

75°

75°

225°

gtt04.eps

Infrared Thermometer

Ürün

17

16 17

+

-

gtt13.eps
