700G Series

Pressure Gauge

Bruksanvisning

BEGRENSET GARANTI OG BEGRENSET ERSTATNINGSANSVAR

Dette Fluke-produktet er garantert å være fritt for mangler i materiale og utførelse i tre år fra kjøpedatoen. Denne garantien

dekker ikke éngangsbatterier eller skade som følge av ulykke, vanskjøtsel, misbruk eller unormale driftsforhold eller

håndtering. Forhandlere har ikke rett til å forlenge garantier på vegne av Fluke. For å få service i garantiperioden, skal det

defekte produktet sendes til nærmeste Fluke-autoriserte servicesenter sammen med en beskrivelse av problemet.

DENNE GARANTIEN ER DITT ENESTE RETTSMIDDEL. DET YTES INGEN ANDRE GARANTIER SOM F.EKS.

EGNETHET FOR ET BESTEMT FORMÅL, VERKEN DIREKTE ELLER UNDERFORSTÅTT. FLUKE ER IKKE

ERSTATNINGSANSVARLIG FOR SPESIELL, INDIREKTE ELLER PÅLØPEN SKADE ELLER FØLGESKADE SAMT TAP,

UANSETT ÅRSAK ELLER TEORETISK GRUNNLAG. Da noen stater og land ikke anerkjenner unntak eller begrensninger

for underforståtte garantier, påløpen skade eller følgeskader, kan det hende at denne ansvarsbegrensningen ikke gjelder for

deg.

Fluke Corporation

P.O. Box 9090

Everett, WA 98206-9090

USA

Fluke Europe B.V.

P.O. Box 1186

5602 BD Eindhoven

Nederland

11/99

i

Innholdsfortegnelse

Tittel Side

Innledning ....................................................................................................................... 1

Kontakte Fluke ............................................................................................................... 1

Standardutstyr ................................................................................................................ 2

Sikkerhetsinformasjon .................................................................................................... 2

Informasjon om og godkjenninger for farlige områder ............................................... 3

Spesielle betingelser for trygg bruk ........................................................................... 3

Symboler ................................................................................................................... 4

Skjerm og knapper ......................................................................................................... 5

Betjening ........................................................................................................................ 7

Oppsett av produktet ................................................................................................. 7

Måleenheter .......................................................................................................... 7

Angi automatisk avslåing ...................................................................................... 7

Vise batterispenning ............................................................................................. 7

Vise faktisk temperatur ......................................................................................... 7

Angi demping ........................................................................................................ 7

700G Series

Bruksanvisning

ii

Angi samplinghastighet ........................................................................................ 8

Angi tarering ......................................................................................................... 8

Funksjonslås ........................................................................................................ 8

Overvåkningsmodus ................................................................................................. 8

Tilgjengelige trykkområder ........................................................................................ 9

Slik angir du egendefinert måleenhet eller skala....................................................... 9

Batteriets levetid ............................................................................................................ 9

Vedlikehold .................................................................................................................... 10

Slik rengjør du produktet ........................................................................................... 10

Slik skifter du batterier .............................................................................................. 10

Tilbehør ......................................................................................................................... 11

RS-232-grensesnitt ................................................................................................... 11

Spesifikasjoner .............................................................................................................. 12

Tilgjengelige inngangsområder ................................................................................. 12

Nøyaktighet for 700G-områder ................................................................................. 12

Nøyaktighet for 700RG-områder ............................................................................... 12

Mediekompatibilitet ................................................................................................... 13

Miljøvern ................................................................................................................... 13

Mekaniske spesifikasjoner ........................................................................................ 14

Trykkområder og oppløsning .................................................................................... 15

iii

Liste over tabeller

Tabell Tittel Side

1. Symboler ............................................................................................................................... 4

2. Skjerm og knapper ................................................................................................................ 5

700G Series

Bruksanvisning

iv

v

Liste over figurer

Figur Tittel Side

1 Produktet .............................................................................................................................. 5

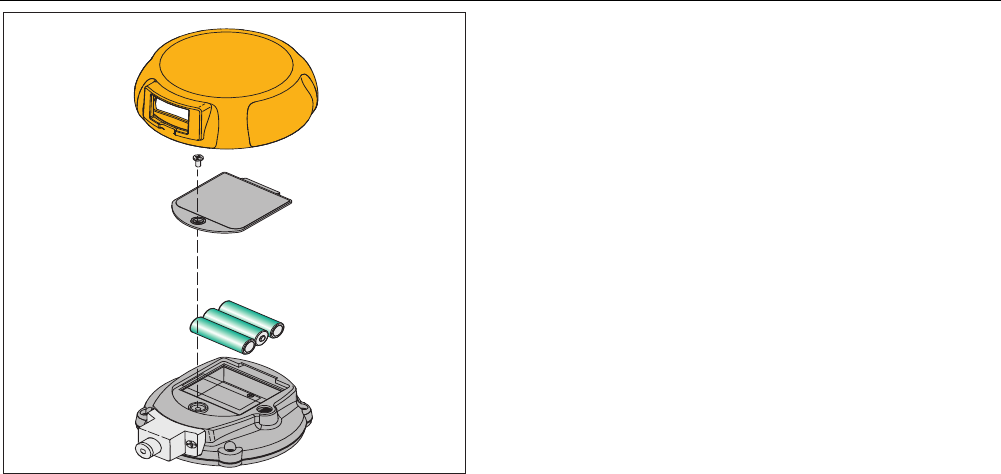

2. Skifte batterier ....................................................................................................................... 11

700G Series

Bruksanvisning

vi

1

Innledning

700G Series Pressure Gauges (produktet) er digitale

trykkmålere med høy nøyaktighet. Produktene er

nøyaktige til 0,05 % FS og kan brukes som en

kalibreringsreferanse eller til bruksområder der man må

måle trykk med høy nøyaktighet.

Produktet har brukerkonfigurerbare funksjoner som bl.a.:

• samplinghastighet

• tarering

• demping

• automatisk avslåing

• Min Maks

Når produktet er konfigurert kan du låse innstillingene og

bruke passordbeskyttelse til å forhindre

konfigurasjonsendringer.

Kontakte Fluke

Hvis du vil kontakte Fluke, kan du ringe et av følgende

telefonnumre:

• Teknisk støtte i USA: 1-800-44-FLUKE

(1-800-443-5853)

• Kalibrering/reparasjon USA:

1-888-99-FLUKE (1-888-993-5853)

• Canada: 1-800-36-FLUKE (1-800-363-5853)

• Europa: +31 402-675-200

• Japan: +81-3-6714-3114

• Singapore: +65-738-5655

• Andre steder i verden: +1-425-446-5500

Eller besøk Flukes nettsted på www.fluke.com.

Gå til http://register.fluke.com for å registrere produktet

ditt.

700G Series

Bruksanvisning

2

Gå til http://us.fluke.com/usen/support/manuals for å se,

skrive ut eller laste ned siste bilag til brukerhåndboken.

Standardutstyr

Produktet leveres med:

• beskyttelsesdeksel

• tre AA-batterier (installert)

• adapter NPT/metrisk

Sikkerhetsinformasjon

Forhold og/eller prosedyrer som er farlige for brukeren, er

merket med Advarsel. Forhold og/eller prosedyrer som

kan skade produktet eller utstyret under testing, er merket

med Forsiktig.

Advarsel

Slik unngås elektrisk støt, brann eller

personskade:

• Du må ikke montere og betjene

høytrykkssystemer med mindre du er

kjent med de korrekte

sikkerhetsprosedyrene. Væsker og

gasser under høyt trykk er farlige, og

disse kan trykkavlastes uten forvarsel.

• Bruk produktet bare som spesifisert,

ellers kan beskyttelsen som produktet

gir, gå tapt.

• Batteridøren må være lukket og låst før

du betjener produktet.

• Skift ut batteriene når batteriindikatoren

viser lavt batterinivå () for å unngå

uriktige målinger.

• Ikke bruk produktet dersom det er

ødelagt, men sett det ut av drift.

• Les sikkerhetsinformasjonen før

produktet tas i bruk.

• Ikke bruk produktet i fuktige eller våte

omgivelser.

Forsiktig

Gjør følgende for å unngå skade på

produktet eller utstyret under testing:

• Hvis OL vises på skjermen, er

områdegrensen overkredet og trykkilden

må fjernes umiddelbart.

• Ikke overskrid det maksimalt tillatte

dreiemomentet. Maksimalt tillatt

dreiemoment er 13,5 Nm = 10 fotpund.

Pressure Gauge

Sikkerhetsinformasjon

3

Informasjon om og godkjenninger for farlige

områder

Eksplosjonsfarlige områder

Et eksplosjonsfarlig område, som brukt i denne

håndboken, viser til et område som er farlig fordi det

forekommer ildsfarlige eller eksplosive gasser der. Disse

områdene kalles også farlige områder, se NFPA 70

artikkel 500.

 ® LR110460

Klasse I, avd. 2, gruppe A-D

 II 3 G Ex nA IIB T6

KEMA 06ATEX0014 X

Ta=–10 °C til 55 °C

Spesielle betingelser for trygg bruk

Misbruk

Hvis produktet utsettes for overtrykk eller fysiske støt

(f.eks. mistes i bakken), må det undersøkes for skader

som kan forårsake sikkerhetsproblemer. Om nødvendig,

sender du produktet til Fluke for evaluering. Se delen

Kontakte Fluke

 Advarsel!

Slik unngås brann eller personskade:

• Ikke bruk produktet sammen med

brennbare stoffer.

• Produktet er ment for installasjon på

steder med tilstrekkelig beskyttelse mot

fysiske fremmedlegemer og vann som

kan forårsake sikkerhetsproblemer.

700G Series

Bruksanvisning

4

Symboler

Symboler på produktet og i denne håndboken er forklart i

tabell 1.

Tabell 1. Symboler

Symbol Betydning Symbol Betydning

 Fare. Viktig informasjon. Se håndboken.  Oppfyller kravene i EU-direktivene.

 Farlig spenning. Fare for elektrisk støt.  I samsvar med relevante

sikkerhetsstandarder i Nord-Amerika

(North American Safety Standards).

 Trykk  Oppfyller relevante EMC-standarder i

Sør-Korea.

 Oppfyller relevante australske standarder.  Oppfyller kravene i henhold til ATEX



Dette produktet overholder WEEE-direktivets (2002/96/EF) merkingskrav. Det festede merket angir at du ikke

skal kassere dette elektriske/elektroniske produktet i husholdningsavfallet. Produktkategori: I henhold til

utstyrstypene i tillegg I til WEEE-direktivet er dette produktet klassifisert som et produkt i kategori 9,

Overvåkings- og kontrollinstrumenter. Dette produktet skal ikke kasseres sammen med husholdningsavfallet.

Du finner informasjon om gjenvinning på Flukes nettsted.

Pressure Gauge

Skjerm og knapper

5

Skjerm og knapper

Skjermen og knappene vises i figur 1. Knappene er

beskrevet i tabell 2.

10K PSI

700 BAR

700G31 10K PSIG

PRESSURE

GAUGE

3

1

2

4

gsn001.eps

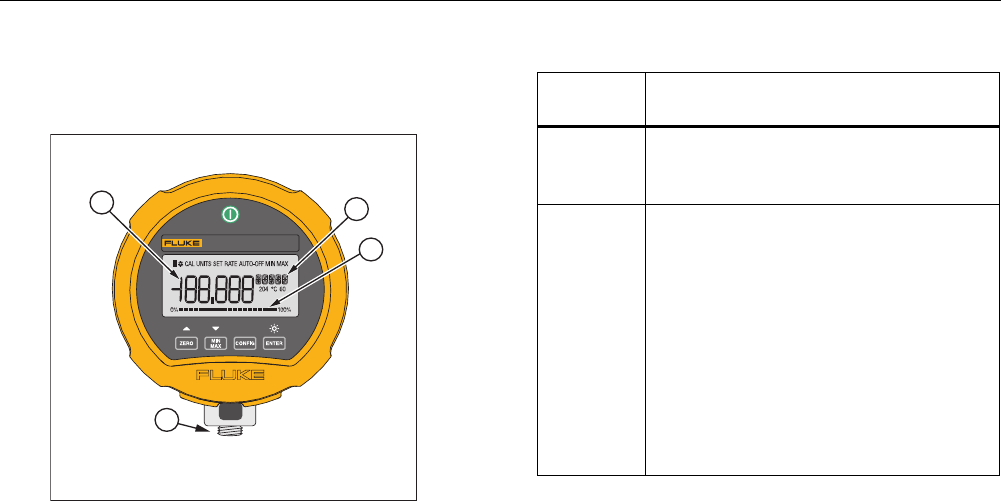

Figur 1. Produktet

Tabell 2. Skjerm og knapper

Element Funksjon

 Trykk for å slå på produktet. Trykk på

nytt for å slå det av.



Nullstiller skjermen. I

konfigurasjonsmodus trykker du på

knappene for å gå fremover i menyene.

Merk

For absoluttversjoner av måleren

må du angi barometrisk

referansetrykk etter å ha trykket

på . Bruk  og  til å

justere verdien etter behov, og

trykk deretter på .

700G Series

Bruksanvisning

6

Tabell 2. Skjerm og knapper (forts.)

Element Funksjon



MIN MAX registrerer minimums- og

maksimumstrykkverdiene, og lagrer dem i

minnet. Trykk på  for å vise

maksimumsverdi (MAX). Trykk på nytt for

å vise laveste verdi (MIN). Etter to

sekunder går måleinstrumentet tilbake til

direktebetjening.

Hvis du vil tømme MIN MAX-verdiene i

minnet, trykker du på og holder  inne i

to sekunder til CLr vises.

I konfigurasjonsmodus trykker du på 

() for å gå bakover i menyene.

 Trykk for å gå til oppsett- og

konfigurasjonsmenyene.



Trykk for å gjøre et valg. Når produktet

ikke er i konfigurasjonsmodus, kan du

trykke for å slå på bakgrunnsbelysningen.

Trykk på nytt for å slå av

bakgrunnsbelysningen.

Element Funksjon

 ¼-tommes NPT-kobling

 Trykkvisning

 Måleenheter

 Strekdiagram

Pressure Gauge

Betjening

7

Betjening

Delene nedenfor forklarer hvordan du bruker produktet.

Trykk på  for å slå på produktet.

Det analoge strekdiagrammet nederst på skjermen viser

det gjeldende trykknivået i forhold til hele måleområdet.

Merk

Hvis du angir en tareringsverdi, er ikke trykkes

som vises det samme som trykket som brukes.

Oppsett av produktet

Før du bruker produktet må det konfigureres til ditt

bruksområde. Trykk på  for å gå til oppsettmenyen.

Hver gang du trykker på , går skjermen videre til

neste funksjon. Trykk på  eller  for å endre

parameterverdien. Når du har angitt en parameter, trykker

du på  for å gå ut av konfigurasjonsmenyen, eller på

 for å gå til neste parameter.

Måleenheter

Produktet viser psi som standard. Hvis du vil endre dette,

trykker du på  og  for å bla gjennom de 23

standardmåleenhetene samt en egendefinert enhet/skala.

Når du ser ønsket enhet, trykker du på  eller .

Trykket vises nå i den valgte måleenheten. Se delen

Spesifikasjoner for en liste over tilgjengelige måleenheter.

Se delen Overvåkingsmodus for instruksjoner om

hvordan du angir egendefinerte enheter.

Angi automatisk avslåing

Automatisk avslåing kan angis i intervaller på et minutt fra

1 til 30 minutter. Du kan også slå av funksjonen hvis du

vil bruke produktet kontinuerlig. Produktet er konfigurert til

30 minutter. Trykk på  og  for å angi nødvendig

intervall. Du finner av-stillingen nederst, under 1 minutt.

Vise batterispenning

Du ser gjeldende batterispenning og et strekdiagram med

gjenværende batterlevetid i prosent. Du gjør ingen

justeringer i denne parameteren.

Vise faktisk temperatur

Produktet har temperaturkompensasjon. Denne

parameteren viser hvordan temperaturen måles av den

interne sensoren. Trykk på  eller  for å vise grader i F

eller C.

Angi demping

Valgene er på  og av . Demping utjevner avlesninger

fra pulserende trykkilder.

700G Series

Bruksanvisning

8

Angi samplinghastighet

Denne funksjonen finner ut hvor ofte trykket samples og

skjermen oppdateres. Valgene er 0,5, 1, 3 og 10

samplinger/sekund. Merk at 10/sekund gir den raskeste

responstiden.

Angi tarering

Bruk denne funksjonen til å angi en konstant

forskyvningsverdi som trekkes fra det målte trykket. Hvis

du for eksempel angir en tareringsverdi på 30 psi og det

målte trykket er 37 psi, vises 7 psi.

Et trykk på 27 psi vises som -3 psi.

Trykk på  og  for å angi tareringsverdien. Verdien er

basert på måleenhetene og oppløsningen på skjermen.

Tareringsveriden kan angis til det maksimale

målingsområdet.

Av sikkerhetshensyn viser strekdiagrammet det faktiske

trykket basert på hele målingsområdet, uavhengig av

tareringsverdien. Dette gjøres slik at måleren skal måle et

trykk selv når den leser av verdien 0.

Funksjonslås

Denne funksjonen kan brukes til å slå av konfigurerbare

parametere for å forhindre uautoriserte

konfigurasjonsendringer. Dette gjøres med

passordbeskyttelse i overvåkningsmodus. Trykk på 

for å gå til overvåkningsmodus, eller på  for å gå

tilbake til vanlig bruk.

Overvåkningsmodus

Om nødvendig kan du redigere hver enkelt

brukerkonfigurerbar parameter når du mottar produktet.

Noen parametere er låste og må låses opp før de kan

konfigureres. Bruk overvåkingsmodus for å gjøre dette.

Når du er på konfigurasjonsmenyen og FUnC LOCK

vises, betyr dette at det finnes låste parametere.

Slik deaktiverer du funksjonslåsen:

1. Trykk på  . 0 PWRD vises.

2. Passordet 101 låser opp overvåkingsmodus. Trykk

på  for å angi passordet. Hold nede  eller  for å

bla raskere gjennom valgene med en faktor på 10.

Når du stopper telleren, kan du trykke på  og  på

nytt for å gå en fremover eller bakover med en faktor

på 1. Passordet er en fabrikkinnstilling som ikke kan

endres.

3. Trykk på .

Her kan hver enkelt parameter låses eller låses opp.

Trykk på  og  for å velge UnLOCK eller LOC for

Pressure Gauge

Batteriets levetid

9

hver parameter. Trykk på  for å gå til neste

parameter.

Du kan låse, låse opp eller få tilgang til følgende

funksjoner:

• nullfunksjon (aktiver/deaktiver)

• angi trykkenheter (aktiver/deaktiver)

• justering av automatisk avslåing (aktiver/deaktiver)

• dempingsinnstillinger (aktiver/deaktiver)

• samplingshastighetsinnstillinger (aktiver/deaktiver)

• tareringsinnstillinger (aktiver/deaktiver)

• egendefinert måleenhet (angi faktor for skala)

Når en funksjon er låst, må du gå til overvåkingsmodus

og låse den opp før du kan få tilgang til den eller endre

den.

Tilgjengelige trykkområder

Du finner de tilgjengelige trykkområdene i delen

Spesifikasjoner.

Slik angir du egendefinert måleenhet eller skala

Det siste menyvalget i overvåkningsmodus er SET

FACTR. Du kan lage en egendefinert skala ved å angi en

multipliseringsfaktor fra 0,001 til 100 Den angitte faktoren

ganges med målt psi, og resultatet vises.

For eksempel: 40 psi tilsvarer 1000 pund med produkt i

en tank. Du vil vise produktvekten med en måling på 100

psi. Hvis du angir en faktor på 25, vises et trykk på 40 psi

som 1000 (40 x 25). Måleenheten vises som Cust

(egendefinert).

Batteriets levetid

Batterilevetiden er cirka 1500 timer (60 dager) ved

kontinuerlig bruk med bakgrunnsbelysningen slått av. Ved

periodisk bruk kan batteriene vare i et år eller mer. Når

batterispenningen er lav, vises ikonet for lavt batterinivå

() øverst til venstre på skjermen. Se delen Slik skifter du

batterier for informasjon om nettopp dette.

700G Series

Bruksanvisning

10

Vedlikehold

Slik rengjør du produktet

Rengjør produktet med en myk klut som er fuktet med

vann eller vann og mildt vaskemiddel.

Forsiktig

For å unngå å skade produktet skal du ikke

bruke løsemidler eller skuremidler.

Forsiktig

For sikker drift og vedlikehold av produktet:

• Reparer produktet før bruk hvis batteriet

lekker.

• Fjern batteriene for å unngå

batterilekkasje og skade på produktet

dersom det ikke brukes over en lengre

tidsperiode.

• Sjekk at batteripolariteten er riktig for å

unngå batterilekkasje.

• Be en godkjent tekniker reparere

produktet.

Slik skifter du batterier

Advarsel

Unngå elektrisk støt, brann eller

personskade ved kun å skifte batterier i et

område som ikke er farlig. Eksplosjonsfare.

Se figur 2 for veiledning om hvordan du skifter batterier:

1. Bruk en stjernetrekker til å løsne skruen til

batteridekselet.

2. Fjern batteridekselet.

3. Skift de tre AA-batteriene.

4. Sett på batteridekselet igjen.

5. Stram skruen.

Pressure Gauge

Tilbehør

11

gsn002.eps

Figur 2. Skifte batterier

Tilbehør

RS-232-grensesnitt

Produktet har et RS-232-grensesnitt. Ta av hylsteret, så

finner du inngangskontakten på baksiden av produktet.

Du kan bruke seriell kommunikasjon til å konfigurere og

kalibrere produktet, og til å flytte målingsdata fra

produktet til en PC. RS-232-/USB-kabel selges separat

og inkluderer 700G/TRACK-programvare. Du finner

spesifikasjoner for grensesnittet i delen Spesifikasjoner.

Advarsel

Unngå elektrisk støt, brann eller

personskade ved ikke å bruke RS-232-

grensesnittet i farlige områder.

700G Series

Bruksanvisning

12

Spesifikasjoner

Tilgjengelige inngangsområder

Se tabellen Trykkområder og oppløsning for informasjon om tilgjengelige områder i psi samt tilsvarende områder og

oppløsning for alle måleenheter.

Nøyaktighet for 700G-områder

Positivt trykk ................................................................................... ± 0,05 % FS

Positivt trykk (700G01, 700G02) ..................................................... ± 0,1 % FS

Vakuum .......................................................................................... ± 0,1 % FS

Temperaturkompensasjon .............................................................. 15 til 35 °C til beregnet nøyaktighet

Merk: For temperaturer fra –10 til 15 °C og 35 til 55 °C, legger du til 0,003 % FS/°C

Nøyaktighet for 700RG-områder

Positivt trykk ................................................................................... ± 0,04 % rdg ± 0,01 % FS

Vakuum (70000RG05) .................................................................... ± 0,05 % FS

Vakuum (alle andre områder) ......................................................... ± 0,1 % FS

Temperaturkompensasjon .............................................................. 0 til 50 °C til beregnet nøyaktighet

Merk

For temperaturer fra –10 til 0 °C og 50 til 55 °C må det legges til 0,005 % FS/°C

Pressure Gauge

Spesifikasjoner

13

Mediekompatibilitet

700G01, 700G02, 700G04, 700G05, 700RG05 .............................. alle rene, tørre, ikke-etsende gasser

Alle andre områder, 15 til 1000 psi .................................................. alle væsker eller gasser som er kompatible med rustfritt

stål type 316

Over 1000 psi .................................................................................. alle væsker eller gasser som ikke er brennbare, giftige,

eksplosive, oksiderende, eller som er kompatible med

rustfritt stål type 316

Miljøvern

Driftstemperatur .............................................................................. –10 til 55 °C

Ved lagring

Med batterier .............................................................................. I henhold til batteriprodusentens spesifikasjoner, må ikke

overskride lagringsspesifikasjoner uten batterier.

Uten batterier ............................................................................. –40 til 70 °C

Luftfuktighet ..................................................................................... 10 % til 95 % RF (ikke-kondenserende)

Forurensingsgrad ........................................................................... 2

IP-klassifisering ............................................................................... 64 (med mansjett og seriell port-plugg installert)

Elektromagnetisk miljø .................................................................... IEC 61326-1, bærbart utstyr

Elektromagnetisk kompatibilitet ....................................................... Gjelder bare for bruk i Korea. Klasse A utstyr (Industriell

kringkastings- og kommunikasjonsutstyr) [1]

[1] Dette produktet tilfredsstiller kravene til industrielt

(klasse A) eletromagnetisk bølgeutstyr og selgeren og

brukerne skal merke seg det. Dette utstyret er tiltenkt

brukt i forretningsmiljøer og skal ikke brukes i boliger.

700G Series

Bruksanvisning

14

Mekaniske spesifikasjoner

Mål ................................................................................................. 11,4 x 12,7 (cm), dybde = 3,7 cm

(4,5 x 5 (tommer), dybde = 1,5 tomme)

Trykk

Kobling ................................................................................... ¼ tomme NPT, hann

Kabinett .................................................................................. støpt ZnAl

Skjerm

5-1/2 siffer, 16,53 mm høy

Strekdiagram med 20 segmenter, 0-100 %

Strøm

Batteri ................................................................................... 3 x AA alkaliske batterier

Batterilevetid ......................................................................... 1500 timer uten bakgrunnsbelysning (kontinuerlig på),

2000 timer med lav samplingshastighet

Pressure Gauge

Spesifikasjoner

15

Trykkområder og oppløsning

Modellnr. 700G01 700G02 700G04 700G05 700G06 700G27 700G07 700G08 700G10 700G29 700G30 700G31

Trykkområde

(psi) 0,4 1 15 30 100 300 500 1000 2000 3000 5000 10000

Vakuumområde

(psi) -0.4 –1 -14 -14 -12 -12 -12 -14 -14 -14 -14 -14

Sprengningstrykk

(psi) 3 5 60 120 400 1200 2000 4000 8000 10000 15000 20000

Prøvingstrykk

(psi) 1 3 30 60 200 600 1000 2000 4000 6000 10000 15000

Måleenhet Faktor

psi 1.0000 0.4000 1.0000 15,000 30,000 100,00 300,00 500,00 1000,0 2000.0 3000,0 5000,0 10000

bar 0,06894757 0.0276 0.0689 1,0342 2,0684 6,8948 20,684 34,474 68,948 137.90 206,84 344,74 689,48

mbar 68,94757 27.579 68,948 1034,2 2068,4 6894,8 20684 34474 68948 * * * *

kPa 6,894757 2.7579 6,8948 103,42 206,84 689,48 2068,4 3447,4 6894,8 13790 20684 34474 68948

MPa 0,006894757 0.0028 0.0069 0,1034 0,2068 0,6895 2,0684 3,4474 6,8948 13.790 20,684 34,474 68,948

kg/cm2 0,07030697 0.0281 0.0703 1,0546 2,1092 7,0307 21,092 35,153 70,307 140.61 210,92 351,53 703,07

mm Hg ved 0 °C 51,71507 20.686 51.715 775,73 1551,5 5171,5 15515 25858 51715 * * * *

Tommer Hg ved

0 °C 2,03603 0.8144 2.0360 30,540 61,081 203,60 610,81 1018,0 2036,0 4072.1 6108,1 10180 20360

cm H2O ved 4 °C 70,3089 28.124 70,309 1054,6 2109,3 7030,9 21093 35154 70309 * * * *

cm H2O ved 20 °C 70,4336 28.173 70,434 1056,5 2113,0 7043,4 21130 35217 70434 * * * *

mm H2O ved 4 °C 703,089 281.24 703,09 10546 21093 70309 * * * * * * *

mm H2O ved 20 °C 704,336 281.73 704,34 10565 21130 70434 * * * * * * *

*– området vises ikke på grunn av begrensninger i visningsoppløsning. Oppløsningen er alltid begrenset til 100 000 tellinger.

700G Series

Bruksanvisning

16

Modellnr. 700G01 700G02 700G04 700G05 700G06 700G27 700G07 700G08 700G10 700G29 700G30 700G31

Trykkområde

(psi) 0,4 1 15 30 100 300 500 1000 2000 3000 5000 10000

Vakuumområde

(psi) -0.4 –1 -14 -14 -12 -12 -12 -14 -14 -14 -14 -14

Sprengningstrykk

(psi) 3 5 60 120 400 1200 2000 4000 8000 10000 15000 20000

Prøvingstrykk

(psi) 1 3 30 60 200 600 1000 2000 4000 6000 10000 15000

Måleenhet Faktor

mm H2O ved 4 °C 0,703089 0.2812 0.7031 10,546 21,093 70,309 210,93 351,54 703,09 1406.2 2109,3 3515,4 7030,9

Meter H2O ved

20 °C 0,704336 0.2817 0.7043 10,565 21,130 70,434 211,30 352,17 704,34 1408.7 2113,0 3521,7 7043,4

Tommer H2O ved

4 °C 27,68067 11.072 27.681 415,21 830,42 2768,1 8304,2 13840 27681 55361 83042 * *

Tommer H2O ved

20 °C 27,72977 11.092 27.730 415,95 831,89 2773,0 8318,9 13865 27730 55460 83189 * *

Tommer H2O ved

60 °F 27,70759 11.083 27.708 415,61 831,23 2770,8 8312,3 13854 27708 55415 83123 * *

Fot H2O ved 4 °C 2,306726 0.9227 2.3067 34,601 69,202 230,67 692,02 1153,4 2306,7 4613.5 6920,2 11534 23067

Fot H2O ved 20 °C 2,310814 0.9243 2.3108 34,662 69,324 231,08 693,24 1155,4 2310,8 4621.6 6932,4 11554 23108

Fot H2O ved 60 °F 2,308966 0.9236 2.3090 34,634 69,269 230,90 692,69 1154,5 2309,0 4617.9 6926,9 11545 23090

Fot sjøvann 2,24719101 0.8989 2.2472 33,708 67,416 224,72 674,16 1123,6 2247,2 4494.4 6741,6 11236 22472

Meter sjøvann 0,68494382 0.2740 0.6849 10,274 20,548 68,494 205,48 342,47 684,94 1369.9 2054,8 3424,7 6849,4

Torr 51,71507 20.686 51.715 775,73 1551,5 5171,5 15515 25858 51715 * * * *

*– området vises ikke på grunn av begrensninger i visningsoppløsning. Oppløsningen er alltid begrenset til 100 000 tellinger.

Pressure Gauge

Spesifikasjoner

17

Modellnr. 700GA4 700GA5 700GA6 700GA27 700RG05 700RG06 700RG07 700RG08 700RG29 700RG30 700RG31

Trykkområde

(psi) 15 psia 30 psia 100 psia 300 psia 30 100 500 1000 3000 5000 10000

Vakuumområde

(psi) 0 psia 0 psia 0 psia 0 psia -14 -12 -12 -14 -14 -14 -14

Sprengningstrykk

(psi) 60 120 400 1200 90 400 2000 4000 10000 15000 20000

Prøvingstrykk

(psi) 30 60 200 600 60 200 1000 2000 6000 10000 15000

Måleenhet Faktor

psi 1.0000 15,000 30,000 100,00 300,00 30,000 100.000 500,00 1000.00 3000,0 5000,0 10000.0

bar 0,06894757 1,0342 2,0684 6,8948 20,684 2,0684 6,8948 34,474 68,948 206,84 344,74 689,48

mbar 68,94757 1034,2 2068,4 6894,8 20684 2068,4 6894,8 34474 68948 * * *

kPa 6,894757 103,42 206,84 689,48 2068,4 206,84 689,48 3447,4 6894,8 20684 34474 68948

MPa 0,006894757 0,1034 0,2068 0,6895 2,0684 0,2068 0,6895 3,4474 6,8948 20,684 34,474 68,948

kg/cm2 0,07030697 1,0546 2,1092 7,0307 21,092 2,1092 7,0307 35,153 70,307 210,92 351,53 703,07

mm Hg ved 0 °C 51,71507 775,73 1551,5 5171,5 15515 1551,5 5171,5 25858 51715 * * *

Tommer Hg ved

0 °C 2,03603 30,540 61,081 203,60 610,81 61,081 203,60 1018,0 2036,0 6108,1 10180 20360

cm H2O ved 4 °C 70,3089 1054,6 2109,3 7030,9 21093 2109,3 7030,9 35154 70309 * * *

cm H2O ved 20 °C 70,4336 1056,5 2113,0 7043,4 21130 2113,0 7043,4 35217 70434 * * *

mm H2O ved 4 °C 703,089 10546 21093 70309 * 21093 70309 * * * * *

mm H2O ved 20 °C 704,336 10565 21130 70434 * 21130 70434 * * * * *

*– området vises ikke på grunn av begrensninger i visningsoppløsning. Oppløsningen er alltid begrenset til 100 000 tellinger.

700G Series

Bruksanvisning

18

Modellnr. 700GA4 700GA5 700GA6 700GA27 700RG05 700RG06 700RG07 700RG08 700RG29 700RG30 700RG31

Trykkområde (psi) 15 psia 30 psia 100 psia 300 psia 30 100 500 1000 3000 5000 10000

Vakuumområde

(psi) 0 psia 0 psia 0 psia 0 psia -14 -12 -12 -14 -14 -14 -14

Sprengningstrykk

(psi) 60 120 400 1200 90 400 2000 4000 10000 15000 20000

Prøvingstrykk (psi) 30 60 200 600 60 200 1000 2000 6000 10000 15000

Måleenhet Faktor

mm H2O ved 4 °C 0,703089 10,546 21,093 70,309 210,93 21,093 70,309 351,54 703,09 2109,3 3515,4 7030,9

Meter H2O ved

20 °C

0,704336 10,565 21,130 70,434 211,30 21,130 70,434 352,17 704,34 2113,0 3521,7 7043,4

Tommer H2O ved

4 °C

27,68067 415,21 830,42 2768,1 8304,2 830,42 2768,1 13840 27681 83042 * *

Tommer H2O ved

20 °C

27,72977 415,95 831,89 2773,0 8318,9 831,89 2773,0 13865 27730 83189 * *

Tommer H2O ved

60 °F

27,70759 415,61 831,23 2770,8 8312,3 831,23 2770,8 13854 27708 83123 * *

Fot H2O ved 4 °C 2,306726 34,601 69,202 230,67 692,02 69,202 230,67 1153,4 2306,7 6920,2 11534 23067

Fot H2O ved 20 °C 2,310814 34,662 69,324 231,08 693,24 69,324 231,08 1155,4 2310,8 6932,4 11554 23108

Fot H2O ved 60 °F 2,308966 34,634 69,269 230,90 692,69 69,269 230,90 1154,5 2309,0 6926,9 11545 23090

Fot sjøvann 2,24719101 33,708 67,416 224,72 674,16 67,416 224,72 1123,6 2247,2 6741,6 11236 22472

Meter sjøvann 0,68494382 10,274 20,548 68,494 205,48 20,548 68,494 342,47 684,94 2054,8 3424,7 6849,4

Torr 51,71507 775,73 1551,5 5171,5 15515 1551,5 5171,5 25858 51715 * * *

*– området vises ikke på grunn av begrensninger i visningsoppløsning. Oppløsningen er alltid begrenset til 100 000 tellinger.
