90˚

www.fluke.com

805/805 FC

LCD-enhet

Strömbrytare

Mät

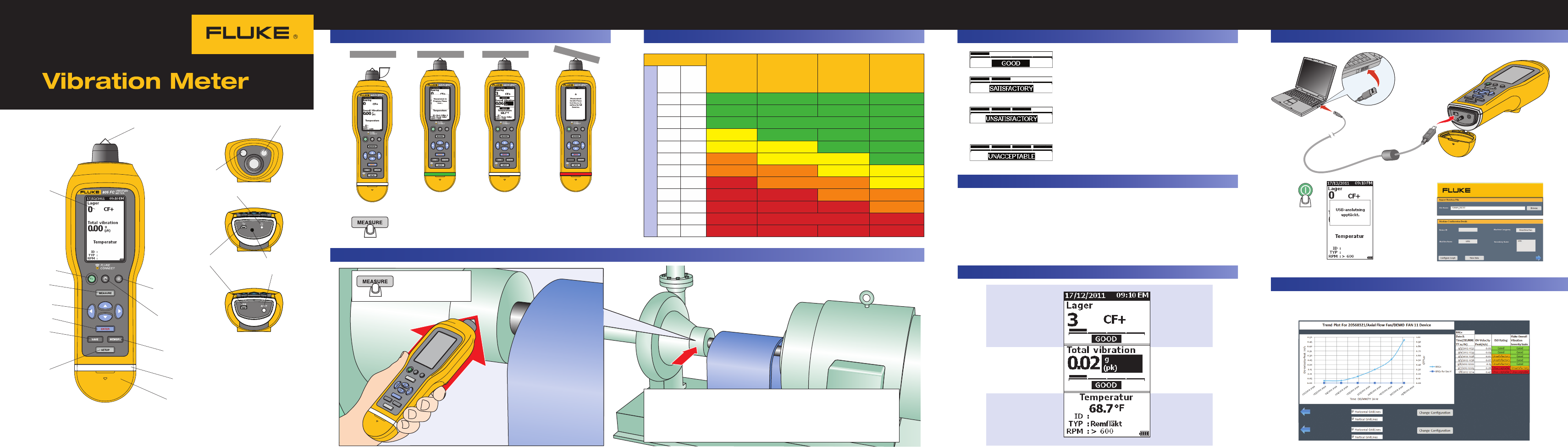

Snabbreferensguide

PN 4045074 May 2012 Rev.2, 12/14 (Swedish)

© 2012-2014 Fluke Corporation. All rights reserved.

Vibrationsallvarlighet enligt ISO 10816-1

Grön släckt

Grön tänd

Tryck sensorspetsen mot

testytan, på solid metall, så nära

lagret som möjligt. Fortsätt att

trycka mot ytan tills den gröna

lysdioden släcks.

Grön släckt

Datamätningen är klar.

Röd tänd

Fel, otillräcklig

kraft mot ytan eller

för kort tid, ingen

datamätning.

Crest Factor + (CF+)

Sensorplacering

Trender

Statuslysdiod

Mätaren använder en egenutvecklad algoritm som kallas Crest Factor +

(CF+). För att göra tolkningen enkel för användaren visas CF+-värdet som en

allvarlighetsgrad. Ett högre CF+-värde innebär större skada på lagret.

CF+-värdet visas för varje mätning i fältet Bearing (Lager) på mätarens display.

Tryck på  och  för att växla mellan CF+-värdet och högfrekvensvibrationsnivån i

enheter för acceleration.

Navigering

Enter

Spara

Inställning

Kontaktskydd

Minne

Lampa på/av

Bakgrundsbelysning

på/av

Vibrationssensor

IR-temperatursensor

Lampa

USB-port Uttag för

extern sensor

Ljudutgång (endast 805)

Tips för mätning

Lysdiodstatus

Tryck på  innan du

låter mätaren komma i

kontakt med testytan.

Använd följande riktlinjer för bästa mätresultat:

• Tryck på  och håll mätaren vinkelrätt mot testytan.

• Tryck sensorspetsen mot testytan, på solid metall, så nära lagret som möjligt tills den gröna

lysdioden tänds.

• Håll mätaren på plats med en konstant tryckkraft tills den gröna lysdioden släcks. Testresultatet

visas på displayen.

Maskin Klass I

Små maskiner

Klass II

Medelstora

maskiner

Klass III

Stora fasta

fundament

Klass IV

Stora mjuka

fundament

Vibrationshastighet Vrms

tum/s mm/s

0,01 0,28

0,02 0,45

0,03 0,71 BRA

0,04 1,12

0,07 1,80

0,11 2,80 TILLFREDSSTÄLLANDE

0,18 4,50

0,28 7,10 OTILLFREDSSTÄLLANDE

0,44 11,20

0,70 18,00

1,10 28,00 OACCEPTABEL

1,77 45,90

Allvarlighetsskala

Ingen reparation rekommenderas.

Ingen omedelbar reparation krävs. Öka frekvensen av

mätningar och övervaka maskinens tillstånd.

Se till att en kunnig vibrationstekniker utför ytterligare

avancerade tester vid nästa möjliga tillfälle. Överväg underhåll

vid nästa planerade driftstopp eller underhållsperiod.

Se till att en kunnig vibrationstekniker utför ytterligare

avancerade tester så snart som möjligt. Överväg att

omedelbart stoppa maskinen för reparation och för att undvika

att den går sönder.

Mätardisplay

Högfrekvens

4 000 Hz till 20 000 Hz

Total vibration

Frekvensområde:

10 Hz till 1 000 Hz

Temperatur

-20 ◦C to 200 ◦C

Lagervibration

(CF+)

Total vibration

IR-temperatur

Dataöverföring

Exportera data

I den anpassade Microsoft Excel-mallen får du hjälp att utvärdera dina mätdata.

Om du vill hämta mallen Trender går du till www.uke.com. Se Exportera data i

Användarhandboken för mer information om mallen och mätkurvor.

 I användarhandboken finns viktig säkerhetsinformation och en fullständig lista med

varningar för produkten. Om du vill hämta användarhandboken öppnar du www.fluke.com.

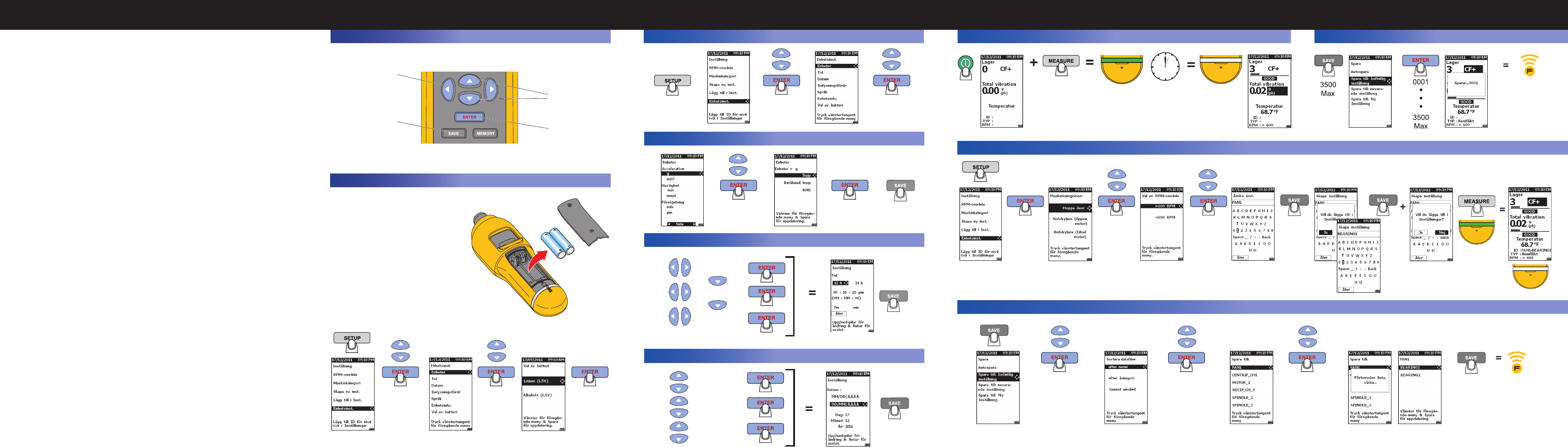

Inställningsmenyn (Setup)

Enheter

Tid

Datum

Snabbmätning

Navigering

Säkerhet och garanti

 Varning

Undvik risk för elektriska stötar, brand och personskador:

●Läs noga alla instruktioner.

●Rör inte vid farliga spänningar med produkten. Spänningarna kan orsaka personskada

eller dödsfall.

●Använd endast produkten enligt instruktionerna, annars kan produktskyddet förstöras.

● Undersök höljet innan produkten används. Kontrollera om det nns sprickor eller om

plastbitar saknas.

●Kontrollera att batteriet sitter ordentligt på plats före användning.

●Använd inte produkten i närheten av explosiv gas, ånga eller i fuktiga eller våta miljöer.

●Följ lokala och nationella säkerhetskrav. Använd personlig skyddsutrustning (godkända

gummihandskar, ansiktsskydd och brandsäkra kläder) för att undvika chock och

gnistexplosion där farliga spänningsförande ledare är exponerade.

För att undvika personskador från den infraröda termometern:

● Se emissivitetsinformation för aktuella temperaturer. Reektiva föremål resulterar i

lägre mätningsresultat än den faktiska temperaturen. Dessa föremål utgör en brandrisk.

För att förhindra personskador i närheten av roterande utrustning:

●Var försiktig i närheten av roterande utrustning.

●Stoppa in snören och remmar.

BEGRÄNSAD GARANTI OCH ANSVARSBEGRÄNSNING

Denna Flukeprodukt garanteras vara fri från felaktigheter i material och utförande i ett år från

inköpsdatum. Denna garanti innefattar inte säkringar och engångsbatterier, och inte heller

skador som uppkommer som en följd av olyckshändelser, försummelse, felaktig användning,

ändring, nedsmutsning eller onormala förhållanden eller onormal hantering. Återförsäljare har ej

rätt att lämna några ytterligare garantier å Flukes vägnar. För att få garantiservice kontaktar du

närmaste Flukeauktoriserade serviceverkstad för returtillstånd och skickar sedan produkten till

serviceverkstaden ifråga med en beskrivning av de problem som föreligger.

DENNA GARANTI UTGÖR DIN ENDA GOTTGÖRELSE. INGA ANDRA GARANTIER,

EXEMPELVIS MED AVSEENDE PÅ LÄMPLIGHET FÖR EN VISS ANVÄNDNING, ÄR

UTTRYCKTA ELLER UNDERFÖRSTÅDDA. FLUKE ÄR EJ ANSVARIGT FÖR NÅGRA

SPECIELLA SKADOR, INDIREKTA SKADOR, OFÖRUTSEDDA SKADOR ELLER

FÖLJDSKADOR ELLER FÖRLUSTER, OAVSETT OM DE INTRÄFFAR PÅ GRUND AV

GARANTIBROTT ELLER OM DE BASERAS PÅ KONTRAKT. På vissa platser är det inte

tillåtet att exkludera eller begränsa något i en underförstådd garanti, vilket innebär att denna

ansvarsbegränsning kanske inte gäller dig.

Fluke Corporation Fluke Europe B.V.

P.O. Box 9090 P.O. Box 1186

Everett, WA 98206-9090 5602 BD Eindhoven

USA The Netherlands

11/99

Innan du börjar

För allmän användning:

Flyttar markören

genom de olika

menyalternativen och

redigerar alternativen

Öppnar nästa meny

eller sätter valet

Uppdaterar

mätaren med en ny

inställning

Öppnar föregående

meny

I varje meny visas navigeringstips för innehållet längst ned på skärmen.

Batteri

Innan mätaren används för första

gången skall du installera de nya

batterierna som medföljde leveransen.

Obs!

Ställ in batteritypen i menyn Device

Settings (Inställningar).

Mätaren har inte någon

uppladdningsfunktion.  visas på

displayen när batteriladdningen är låg. Byt

ut batterierna innan du fortsätter att använda

mätaren.

Mätarkonguration Utföra mätningar

Spara mätning automatiskt

Spara till bentlig inställning

Luo uusi alkuasetus

Allmänna specikationer

Arbetstemperatur -20

◦C till 50 ◦C (-4 ◦F till 122 ◦F)

Förvaringstemperatur -20

◦C till 60 ◦C (-4 ◦F till 140 ◦F)

Drifts-/förvaringsaltitud Havsnivå till 3 048 meter (10 000 fot)

 En komplett lista över specikationerna hittar du i Användarmanualen.

Obs!

Fluke Connect™

måste vara aktiverat.

Obs!

Fluke Connect™

måste vara aktiverat.

12 h / 24 h

HH / MM / SS

am / pm

MM/DD/ÅÅÅÅ

DD/MM/ÅÅÅÅ

Dag

Månad

År
