80 Series V
Multimeters
Brugsanvisning
May 2004 Rev.2, 11/08 (Danish)
©2004, 2008 Fluke Corporation. All rights reserved.
Specifications are subject to change without notice.
All product names are trademarks of their respective companies.
Garanti
Fluke garanterer serie 20, 70, 80,170 og 180 digitaluniversalinstrumenter mod materiale- og fabrikationsfejl så længe instrumentet holder. Ved
udtrykket “så længe instrumentet holder” forstås en periode på syv år efter Fluke ophører med at fremstille det pågældende instrument, men i alle
tilfælde mindst ti år fra købsdato. Garantien omfatter hverken sikringer, engangsbatterier, skade, der skyldes vanrøgt, misbrug, kontaminering,
modificering, uheld og anomale driftsforhold og behandling, herunder skade ved anvendelse af instrumentet uden for dets kapacitet iht.
specifikationerne eller normal slitage på mekaniske dele. Garantien gælder oprindelig køber og kan ikke overdrages.
Garantien dækker kun LCD-skærmen i ti år fra købsdato; herefter kan man, så længe instrumentet holder, få LCD-skærmen fornyet hos Fluke for et
beløb, der fastsættes efter gældende indkøbspris for komponenten til den tid.
Som bevis for købsdato og at man er den oprindelige køber skal man enten udfylde og indsende returpostkortet, der følger med instrumentet, eller
registrere det på webstedet http://www.fluke.com. Fluke vil, efter eget skøn, enten reparere gratis, ombytte eller refundere købsprisen for defekte
instrumenter, der er købt hos autoriseret Fluke-forhandler til gældende international pris. Fluke forbeholder sig ret til at opkræve kunden evt. told- og
importafgifter på reparation og reservedele, ifald instrumenter, der er købt i et land, indsendes til reparation i et andet land.
Krav iht. garantien rejses ved henvendelse til nærmeste autoriserede Fluke servicecenter ang. returneringsgodkendelse og indsendelse af produktet
med en beskrivelse af problemet med fragt og forsikring betalt (FOB modtager) til dette autoriserede Fluke servicecenter. Fluke påtager sig intet
ansvar for forsendelsesskader. Fluke betaler returnering efter reparation hhv. ombytning iht. garantien til køber. Fluke giver tilbud på reparationspris
og indhenter købers samtykke inden arbejde, der ikke dækkes af garantien, udføres, og fakturerer køber for reparation og forsendelse.
GARANTIEN ER KØBERS ENESTE RETSMIDDEL. DER STILLES INGEN ANDEN, HVERKEN UDTRYKKELIG ELLER UNDERFORSTÅET,
GARANTI, SÅSOM FOR EGNETHED TIL GIVNE FORMÅL. FLUKE FRASKRIVER SIG ENHVER FORM FOR ERSTATNINGSPLIGT FOR SÆRLIG,
INDIREKTE, TILFÆLDIG OG FØLGESKADE OG TAB, HERUNDER DATATAB, UANSET FAKTISK OG TEORETISK ÅRSAG. AUTORISEREDE
FORHANDLERE HAR INGEN BEMYNDIGELSE TIL AT UDSTEDE ANDEN GARANTI PÅ FLUKES VEGNE. Da udelukkelse og begrænsning af
underforstået garanti og fraskrivelse af erstatningspligt for tilfældig og følgeskade er ulovlig i visse lande og stater, gælder ovenstående begrænsning
i erstatningspligt muligvis ikke alle kunder. Dersom en given betingelse i nærværende garanti bliver kendt ugyldig eller uden hævd af kompetent rets-
eller anden instans, får sådan kendelse ingen indflydelse på de øvrige garantibetingelser.
Fluke Corporation Fluke Europe B.V.
P.O. Box 9090 P.O. Box 1186
Everett, WA 98206-9090 NL-5602 B.D. Eindhoven
2/02 U.S.A. Holland
i
Indholdsfortegnelse
Afsnit Side
Indledning....................................................................................................................... 1
Henvendelse til Fluke ..................................................................................................... 1
Sikkerhed ....................................................................................................................... 2
Instrumentets indretning................................................................................................. 6
Startalternativer ......................................................................................................... 13
Automatisk slukning................................................................................................... 13
Input Alert™ funktion ................................................................................................. 13
Måling............................................................................................................................. 13
Måling af veksel- og jævnspænding .......................................................................... 13
Visning uden indgangssignal på instrumenter med sand
effektiv strømværdi (model 87).................................................................................. 15
Lavpasfilter (på model 87) ......................................................................................... 15
Temperaturmåling (med model 87) ........................................................................... 16
Gennemgangsafprøvning .......................................................................................... 16
Modstandsmåling ...................................................................................................... 18
Måling af høj modstand og lækstrøm med ledeevneafprøvning ................................ 20
Kapacitansmåling ...................................................................................................... 21
80 Series V
Brugsanvisning
ii
Diodeafprøvning........................................................................................................ 22
Måling af veksel- og jævnstrømstyrke....................................................................... 24
Frekvensmåling......................................................................................................... 27
Udnyttelsesforholdsmåling ........................................................................................ 29
Bestemmelse af pulsbredde...................................................................................... 30
Blokskala ....................................................................................................................... 30
Zoomfunktion (startalternativ).................................................................................... 31
Benyttelse af zoomfunktion ....................................................................................... 31
HiRes funktion (model 87) ............................................................................................. 31
MIN MAX registrering..................................................................................................... 32
Udglatning (startalternativ)............................................................................................. 32
AutoHOLD ..................................................................................................................... 34
Kompensering................................................................................................................ 34
Vedligeholdelse.............................................................................................................. 35
Almindelig vedligeholdelse........................................................................................ 35
Sikringsafprøvning .................................................................................................... 35
Batteriudskiftning....................................................................................................... 36
Sikringsudskiftning .................................................................................................... 37
Service og reservedele .................................................................................................. 37
Specifikationer ............................................................................................................... 43
Måleusikkerhed......................................................................................................... 44
iii
Skemafortegnelse
Table Emne Side
1. El-signaturer .......................................................................................................................... 5
2. Indgange ............................................................................................................................... 6
3. Indstillingsknap...................................................................................................................... 7
4. Tastatur ................................................................................................................................. 8
5. Skærmvisning........................................................................................................................ 11
6. Funktioner og tærskelværdier ved frekvensmåling ................................................................ 28
7. MIN MAX funktioner .............................................................................................................. 33
8. Reservedele .......................................................................................................................... 39
9. Tilbehør ................................................................................................................................. 42
10. Måleusikkerhed i vekselspændingsfunktionerne på model 87............................................... 44
11. Usikkerhed for velselspændingsmålefunktioner på model 83................................................ 45
12. Måleusikkerhed i jævnspændings-, modstands- og ledeevnemålefunktioner........................ 46
13. Temperaturmålingsusikkerhed på model 87.......................................................................... 47
14. Måleusikkerhed i strømstyrkefunktioner ................................................................................ 48
15. Usikkerhed i kapacitansmåling og diodeafprøvning............................................................... 49
16. Usikkerhed i frekvensmåling.................................................................................................. 49
17. Frekvensmålingsfølsomhed og -tærskler............................................................................... 50
18. Indgangsstikspecifikation....................................................................................................... 51
19. Usikkerhed i MIN MAX registrering........................................................................................ 52
80 Series V
Brugsanvisning
iv
v
Illustrationsfortegnelse
Figure Emne Side

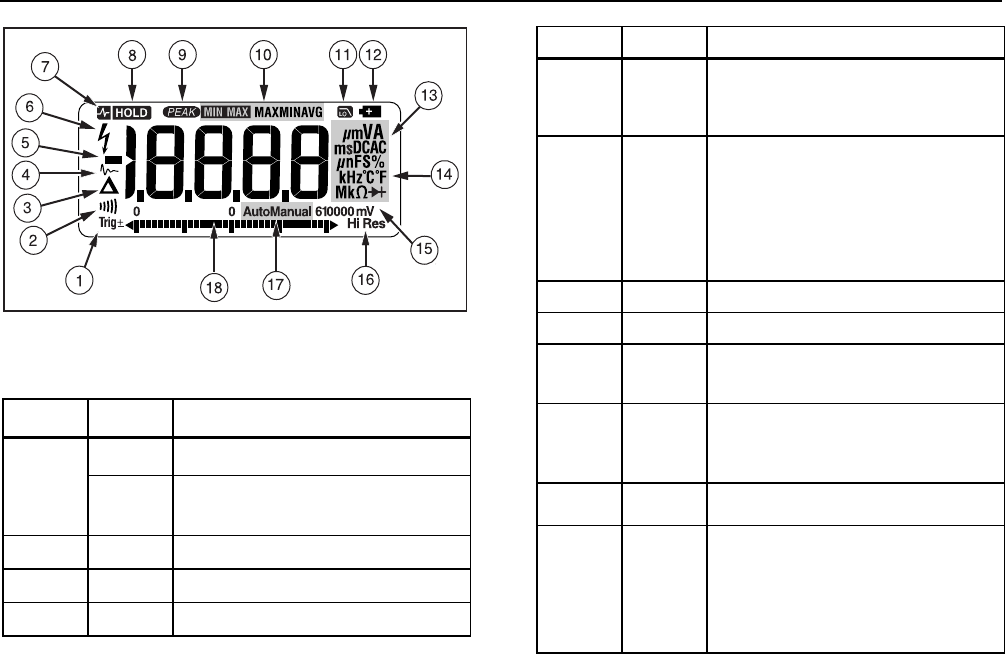

1. Skærmvisning (på model 87)................................................................................................. 11

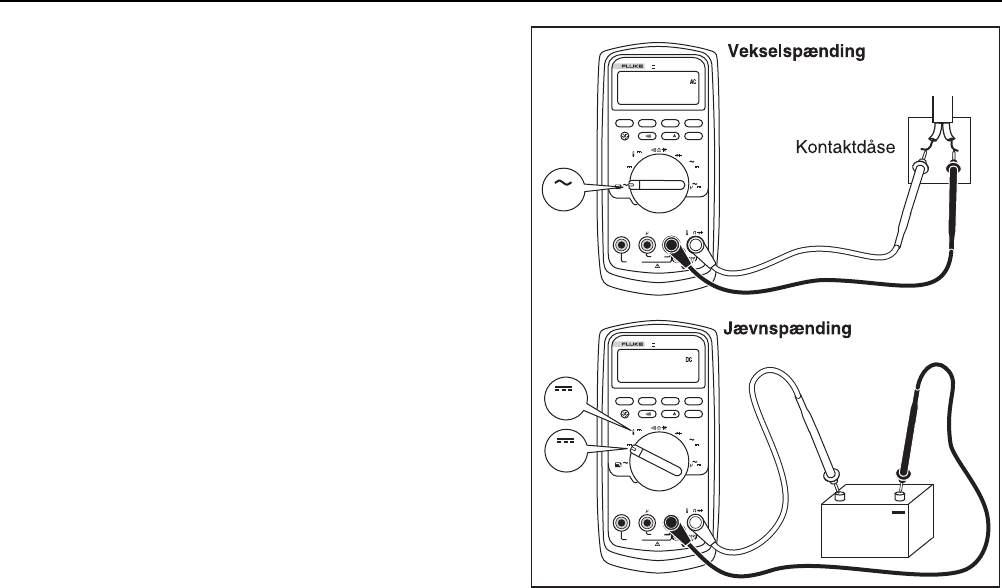

2. Måling af veksel- og jævnspænding ...................................................................................... 14

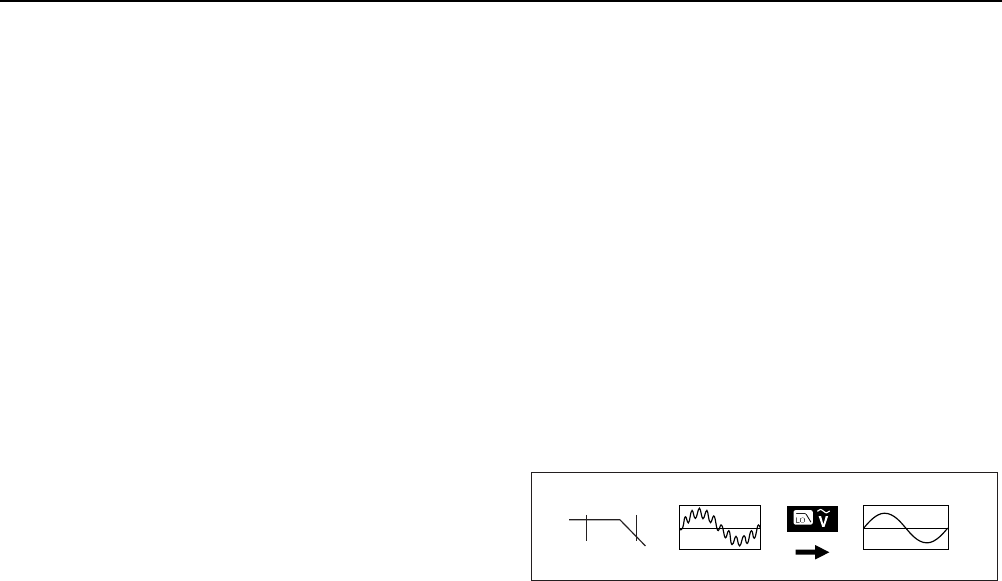

3. Lavpasfilter ............................................................................................................................ 15

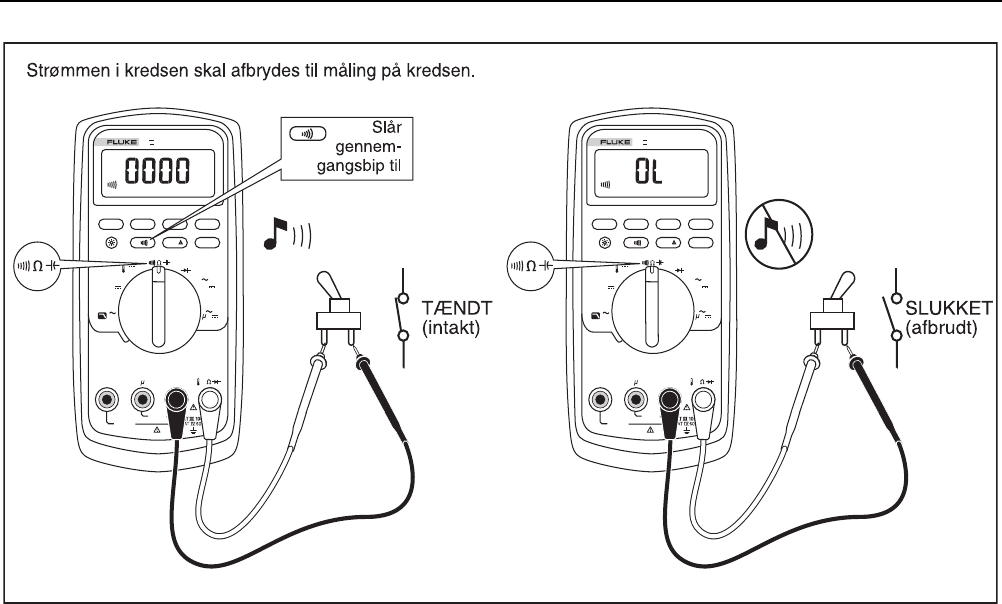

4. Testing for Continuity............................................................................................................. 17

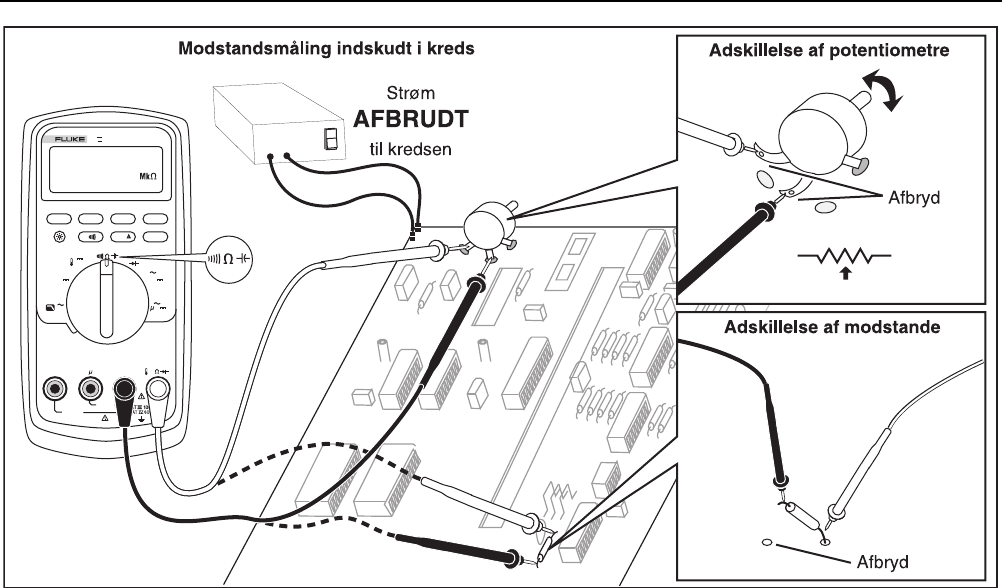

5. Modstandsmåling .................................................................................................................. 19

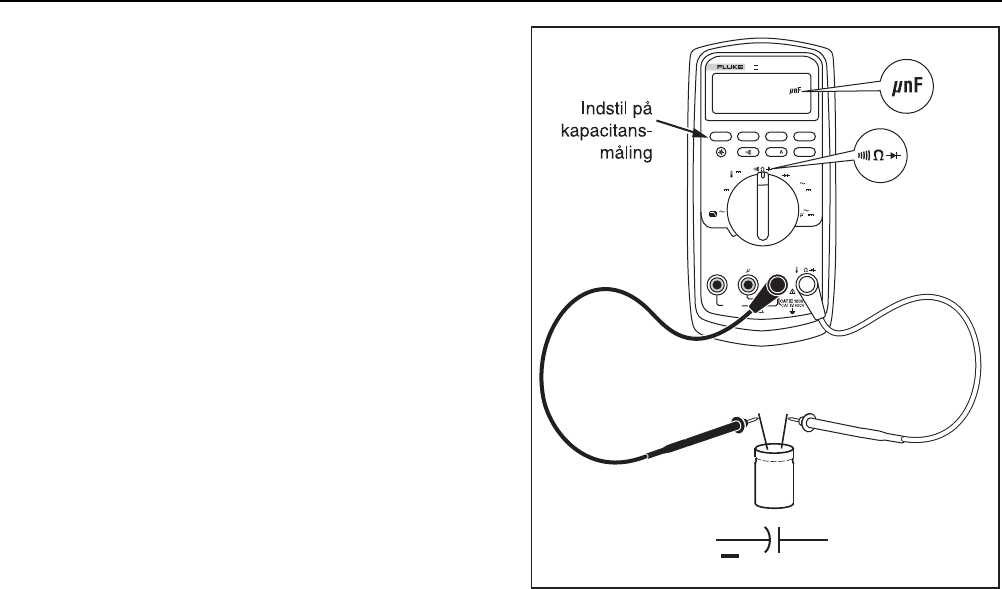

6. Kapacitansmåling .................................................................................................................. 21

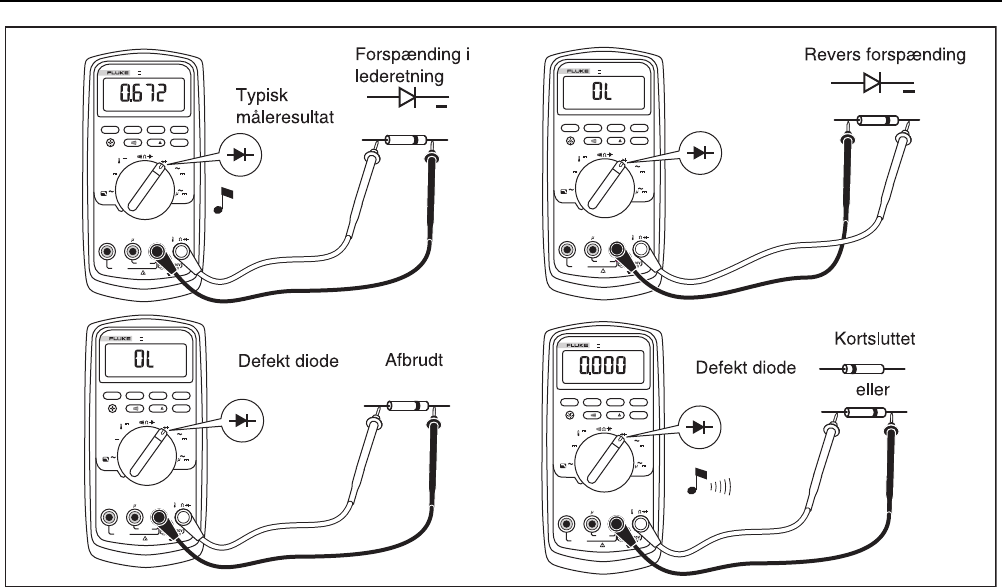

7. Diodeafprøvning .................................................................................................................... 23

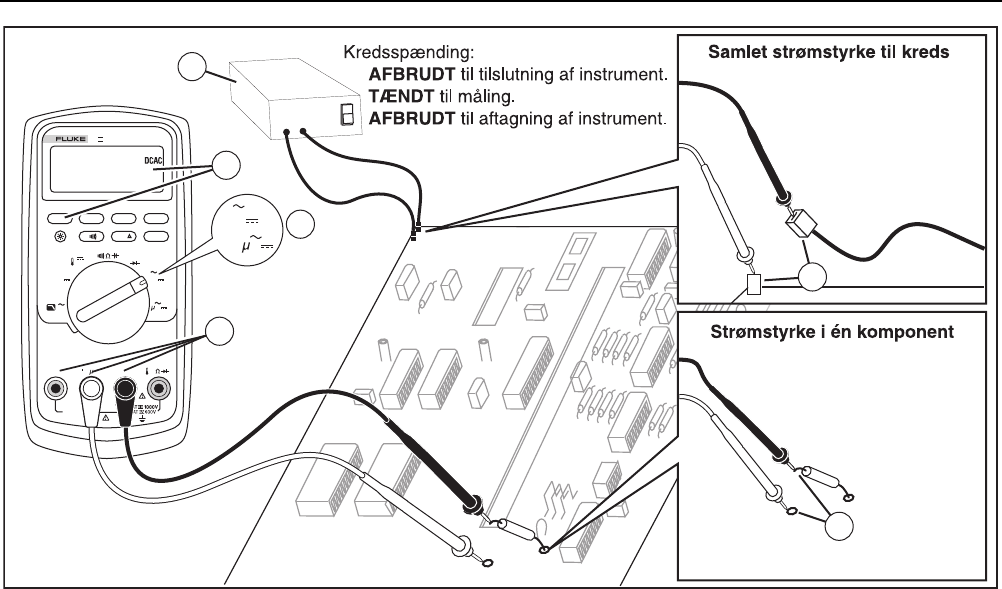

8. Strømstyrkemåling................................................................................................................. 25

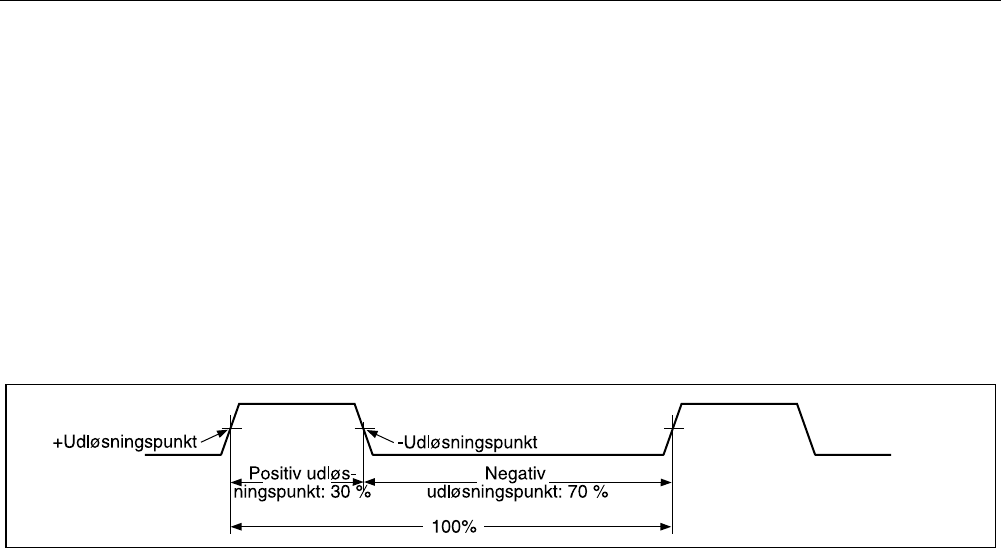

9. Udnyttelsesforholdsmåling..................................................................................................... 29

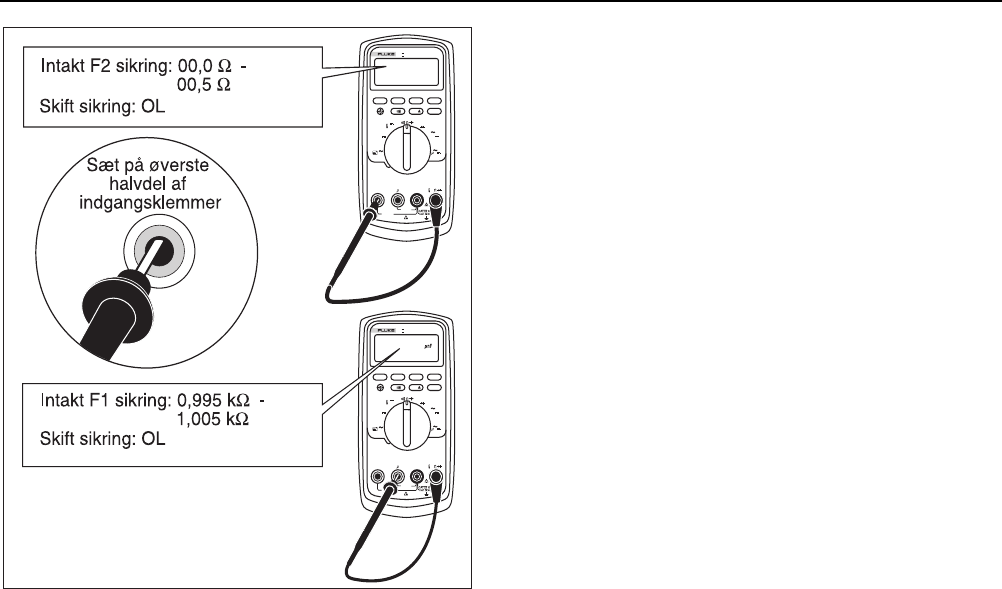

10. Afprøvning af sikringer........................................................................................................... 36

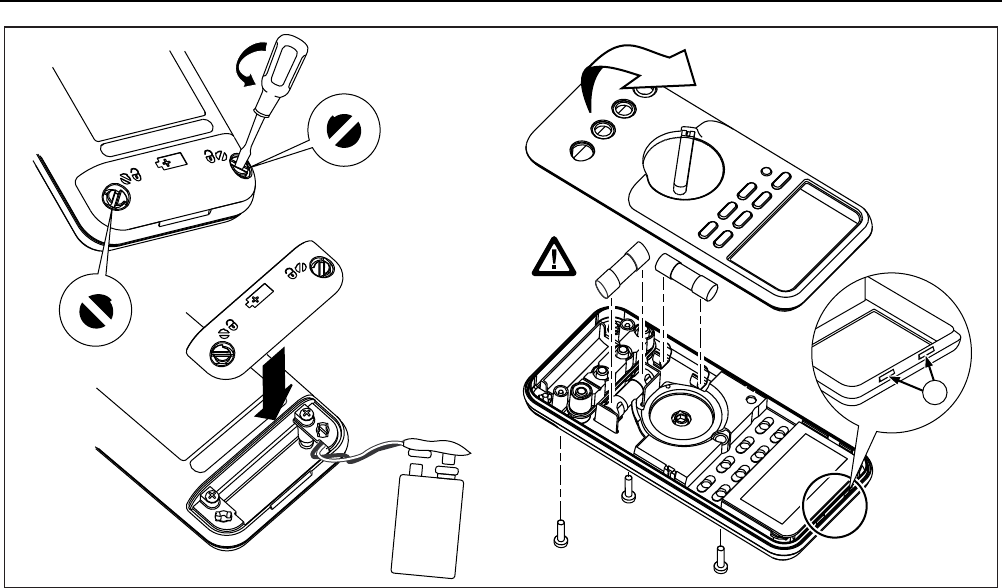

11. Udskiftning af batteri og sikringer .......................................................................................... 38

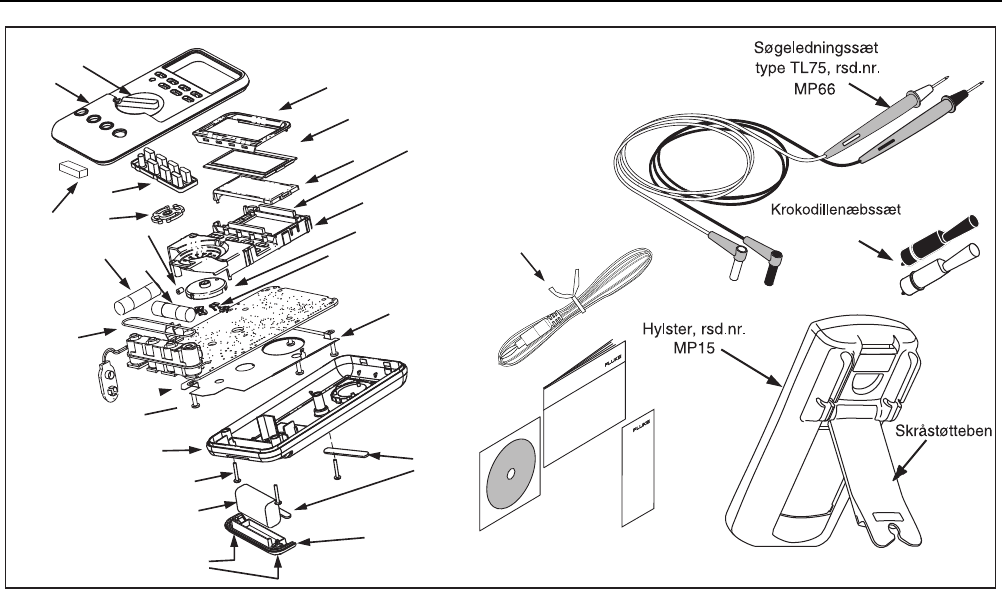

12. Udskiftelige dele .................................................................................................................... 41
80 Series V
Brugsanvisning
vi
Indledning
1
Indledning
XWAdvarsel
Læs afsnittet "Sikkerhed", inden instrumentet
tages i brug.
Beskrivelse og anvisning i nærværende brugsanvisning
gælder serie V multimetre, model 83 og 87 (heri omtalt
som instrumentet), medmindre andet udtrykkeligt anføres.
Alle illustrationer afbilder model 87.
Henvendelse til Fluke
Man kan ringe til Fluke på følgende numre:
I USA: 1 888 443 5853
I Canada: 1 800 363 5853
I Europa: +31 402 675 200
I Japan: +81 3 3434 0181
I Singapore: +65 738 5655
I hele verden: +1 425 446 5500
Ang. service i USA: 1 888 993 5853
Ligesom man kan slå op på Flukes websted
www.fluke.com.
Garantiregistrering af instrumentet kan foretages på
register.fluke.com.
80 Series V
Brugsanvisning
2
Sikkerhed
Instrumentet er i overensstemmelse med:
• EN61010-1:2001
• ANSI/ISA S82.01-2004
• CAN/CSA C22.2 NO. 1010.1:2004
• UL610101-1
• Måleinstrumentkategori III, 1000 V,
forureningsgrad 2
• Måleinstrumentkategori IV, 600 V,
forureningsgrad 2
"Advarsel!" står anført ved forhold og fremgangsmåder,
der indebærer risiko for brugeren. "Forsigtig!"
står anført ved forhold og fremgangsmåder, der
indebærer risiko for beskadigelse af instrument og
komponent under afprøvning.
Signaturforklaring på mærker, der er på instrumentet og
her i brugsanvisningen, står i skema 1.
XWAdvarsel!
Overhold følgende retningslinier
til forebyggelse af elektrisk stød
og personskade:
• Instrumentet må kun anvendes efter
anvisningerne her i brugsanvisningen,
ellers bliver dets indbyggede
sikkerhedsforanstaltninger virkningsløse.
• Brug aldrig instrumentet, hvis det er
beskadiget. Se instrumenthuset efter,
inden De bruger instrumentet. Se det
efter for revner og manglende plastdele.
Se især isoleringen om
indgangsstikkene godt efter for defekter.
• Se efter, at batteridækslet er på plads
og låseskruerne spændt, inden
instrumentet bruges.
• Batteriet skal skiftes, så snart
batteriindikatoren (M) kommer frem
på skærmen.
• Søgeledningerne skal tages af
instrumentet, inden batteridækslet
tages af.
Sikkerhed
3
• Se altid søgeledningerne efter for defekt
isolering og blottet metal. Afprøv at der er
gennemgang i søgeledningerne. Defekte
søgeledninger skal udskiftes, inden
instrumentet bruges.
• Der må aldrig lægges højere spænding, end
der står på instrumentet, det er normeret til
hverken mellem indgangsstik indbyrdes eller
et stik og jord.
• Instrumentet må aldrig bruges med huset
åbnet eller dækslet aftaget.
• Ved spændingsstyrke over 30 V
vekselspænding effektiv strømværdi, 42 V
spidsvekselspænding og 60 V
jævnspænding skal der udvises største
forsigtighed, da risikoen for stød i så fald
er større.
• Instrumentet må kun isættes sikringstype
efter forskriften her i brugsanvisningen.
• Indstil altid både funktion og måleområde
passende til opgavens art, og benyt
ligeledes kun de relevante indgangsstik.
• Undgå at arbejde alene.
• Strømmen skal afbrydes til kredse, inden
instrumentet forbindes til
strømstyrkemåling. Husk at instrumentet
altid skal serieforbindes i kredse hertil.
• Forbind altid til fælleslederen først og derpå
til faselederen; og omvendt, når
søgeledningerne aftages, skal faselederen
altid tages først af.
• Man må aldrig bruge instrumentet, hvis det
ikke virker rigtigt. For så kan det være at dets
indbyggede sikkerhedsforanstaltninger er
virkningsløse. I tvivlstilfælde skal man få
instrumentet efterset på værksted.
• Instrumentet må aldrig bruges i
tilstedeværelse af eksplosionsfarlig gasart,
damp og støv.
• Instrumentet må kun få strømforsyning fra et
stk. 9 V batteri, der er sat korrekt i
instrumenthuset.
• Der må kun benyttes foreskrevne reservedele.
• Man skal altid holde på søgeben bag
fingerskærmene.
• Man må aldrig benytte lavpasfilter
(ekstraudstyr) til afprøvning af
tilstedeværelse af farlig spændingsstyrke.
Der er altid risiko for tilstedeværelse af højere
spænding end anført. Man skal først måle
spændingen uden filteret til konstatering af
om der er evt. er farlig spændingsstyrke til
stede. Og først derpå slå filteret til.
80 Series V
Brugsanvisning
4
WForsigtig!
Tag altid følgende forholdsregler, så hverken
instrument eller udstyr, der afprøves,
tager skade:
• Afbryd strømmen i kredsen, og aflad
alle højspændingskondensatorer
forud for måling af modstand,
gennemgang, kondensatorkapacitet
og diodeafprøvning.
• Indstil altid både funktion og
måleområde passende til opgavens
art, og benyt ligeledes kun de
relevante indgangsstik.
• Afprøv sikringerne i instrumentet forud
for strømstyrkemåling. (Jf. afsnittet
"Sikringsafprøvning").
Sikkerhed
5
Skema 1. El-signaturer
B Vekselstrøm J Jord
F Jævnstrøm I Sikring
X Farlig spændingsstyrke P I overensstemmelse med EU-direktiver.
W Fare. Vigtigt: Læs brugsanvisning. $ I overensstemmelse med relevant Canadian
Standards Association-direktiv.
M Batteri Batteriindikator. T Dobbeltisoleret
R Gennemgangsafprøvning eller
gennemgangsbipsignal. E Kapacitans
CAT
III
Udstyr i IEC kategori III er indrettet til at yde
beskyttelse mod stødspænding i faste
installationer, såsom fordelingstavler, ledere
og korte forgreningskredse og
belysningsinstallationer i store bygninger.
CAT
IV
IEC overspændingskategori IVUdstyr i kategori IV er
indrettet til at yde beskyttelse mod stødspænding i
forsyningsnettet, såsom el-målere, luft- og jordstik.
t Underwriters Laboratories G Diode
s Inspiceret og godkendt af TÜV Product Services.
80 Series V
Brugsanvisning
6
Instrumentets indretning
Instrumentets funktioner beskrives kortfattet i skema 2 − 5.
Skema 2. Indgange
Stik Beskrivelse
A Indgang til 0 − 10,00 A strømstyrke- (20 A overbelastning i højest 30 sekunder), frekvens- og
udnyttelsesforholdsmåling.
mA μA Indgang til 0 μA - 400 mA strømstyrke (600 mA i højst 18 timer), frekvens- og udnyttelsesforholdsmåling.
COM Returstik til alle målingstyper
I Indgang til spændings-, gennemgangs-, modstands-, diode-, kapacitans-, frekvens-, temperatur-
(på model 87) og udnyttelsesforholdsmåling.
Instrumentets indretning
7
Skema 3. Indstillingsknap
Indstilling Beskrivelse
Alle indstillinger Modelnummeret kommer kort frem på skærmen, hver gang instrumentet tændes.
J Vekselspændingsmåling
Omstilling til lavpasfilter (K) (på model 87) ved tryk på A.
L Måling af jævnstrømspænding
600 mV måleområde til jævnstrømspænding
M
Temperaturmåling (T) (på model 87) ved tryk på A.
Tryk på E til gennemgangsafprøvning.
e Modstandsmåling
N
Tryk på A til kapacitansmåling.
O Diodeafprøvning
P Vekselstrømstyrkemåling i området 0 mA − 10,00 A. Og ved tryk på A
jævnstrømstyrkemåling i området 0 mA − 10,00 A.
Q Vekselstrømstyrkemåling i området 0 − 6000 μA
Og ved tryk på A jævnstrømstyrkemåling i området 0 − 6000 μA.
80 Series V
Brugsanvisning
8
Skema 4. Tastatur
Tast Indstilling Beskrivelse
N Indstiller på kapacitansmåling.
M Indstiller på temperaturmåling (på model 87)
J Indstiller på lavpasfilter til vekselstrøm (på model 87)
P Omstilling mellem jævn- og vekselstrømstyrke.
Q Omstilling mellem jævn- og vekselstrømstyrke.
A
(gul)
Start-alternativ Slår automatisk slukning fra (instrumentet slukker ellers efter 30 minutters henstand
af sig selv).
Der står "PoFF" på skærmen til A slippes.
B Alle indstillinger
Start-alternativ
Starter registrering af minimums- og maksimumsværdier. Får MIN, MAX, AVG
(gennemsnitsværdi) og aktuel måleværdi på skærmen efter tur. Slukker MIN MAX-funktion
(ved tasten holdes nede i 1 sekund).
Åbner kalibreringsfunktionen på instrumentet med anmodning om adgangskode.
åstår "CAL" på skærmen og instrumentet går i kalibreringsfunktion. Der henvises til
serviceinformation til 80 serie V.
C Alle indstillinger Omstilling mellem måleområder i den pågældende funktion. Man skifter til automatisk
områdeindstilling ved at holde tasten nede i 1 sekund.
M Omstilling mellem visning i °C og °F.
Start-alternativ Tænder udglatningsfunktionen på instrumentet. Der står "5___" på skærmen til C slippes.
Instrumentets indretning
9
Skema 4. Tastatur (forts.)
Tast Indstilling Beskrivelse
D Alle indstillinger
MIN MAX
registrering
Frekvens-måling
Start-alternativ
AutoHOLD (der hidtil hed TouchHold) fastholder indeværende måling på skærmen. Når der
registreres en ny stabil måling, giver instrumentet et bip, og værdien vises på skærmen.
Starter og stopper registrering uden at slette registrerede værdier.
Starter og stopper frekvensmåling.
Tænder alle skærmsegmenter.
H
Alle indstillinger Tænder skærmbelysning, stiller den op og slukker den.
Åbner HiRes ciffervisning på model 87 ved at holde H nede i 1 sekund. "HiRes" signaturen
kommer på skærmen. Man stiller om til 3-1/2 ciffer visning igen ved at holde H nede i
1 sekund. HiRes = 19.999
E Gennemgang
ReE
MIN MAX
registrering
Hz, Udnyttelses-
forhold:
Start-alternativ
Tænder og slukker for gennemgangsbip.
Omstilling mellem spids- (250 μs) og normal (100 ms) registreringstid.
Omstilling mellem registrering af positiv og negativ periodedel.
Slukker bippet i alle funktioner. Der står "bEEP" på skærmen til E slippes.
80 Series V
Brugsanvisning
10
Skema 4. Tastatur (forts.)
Tast Indstilling Beskrivelse
F
(kompensering)
Alle indstillinger
Start-alternativ
Lagrer aktuel måling som referenceværdi til påfølgende målinger. Målevisningen
stilles på nul, og den lagrede værdi subtraheres alle påfølgende målinger.
Tænder zoomfunktion på blokskala. Der står "2rEL" på skærmen til F slippes.
G
Alle indstillinger
undtagen
diodeafprøvning
Start-alternativ
Indstilling på frekvensmåling ved tryk på G.
Starter frekvensmåling.
Ved fornyet tryk åbnes udnyttelsesforholdsmåling.
Aktiverer instrumentets højimpedansfunktion i mV jævnspændingsmålefunktion.
Der står "Hi2" på skærmen til G slippes.
Instrumentets indretning
11
aom1_af.eps
Figur 1. Skærmvisning (på model 87)
Skema 5. Skærmvisning
Nummer Signatur Betydning
Y Polaritetsindikator for analogblokskala.
A
TrigY
Indikator for positiv hhv. negativ
periodedelsregistrering ved frekvens-
og udnyttelsesforholdsmåling.
B X Kontinuitetsbip tændt.
C W Kompensering (REL) tændt.
D g Udglatning tændt.
Nummer Tegn Betydning
E - Betyder negativ måling. Ved
kompensering betyder dette tegn, at
indeværende indgangssignal er lavere
end den værdi, der er lagret som nulpunkt.
F Z
Tilstedeværelse af højt
spændingsindgangssignal. på
skærmen ved indgangsspænding på
30 V og derover (både ved jævn- og
vekselspænding). Kommer ligeledes
frem i lavpasfilterfunktion. Kommer
ligeledes frem i kalibrerings-, frekvens-
og udnyttelsesforholdsfunktionerne.
G RS AutoHOLD tændt.
H S Visningsfrysning aktiveret.
p Spids Min Max-funktion tændt og
registreringstid er på 250 μs
(på model 87).
J
m
MAX
MIN
AVG
Indikatorer for minimum-maksimum
registrering.
K K Lavpasfilterfunktion (på model 87). Jf.
afsnittet "Lavpasfilter" (på model 87).
L b
Batteriet skal skiftes. XWAdvarsel!
Man bør skifte batteriet, så snart
batteriindikatoren kommer frem på
skærmen, som forebyggelse mod
fejlagtige målinger, der selvsagt
indebærer risiko for elektrisk stød
og anden personskade.
80 Series V
Brugsanvisning
12

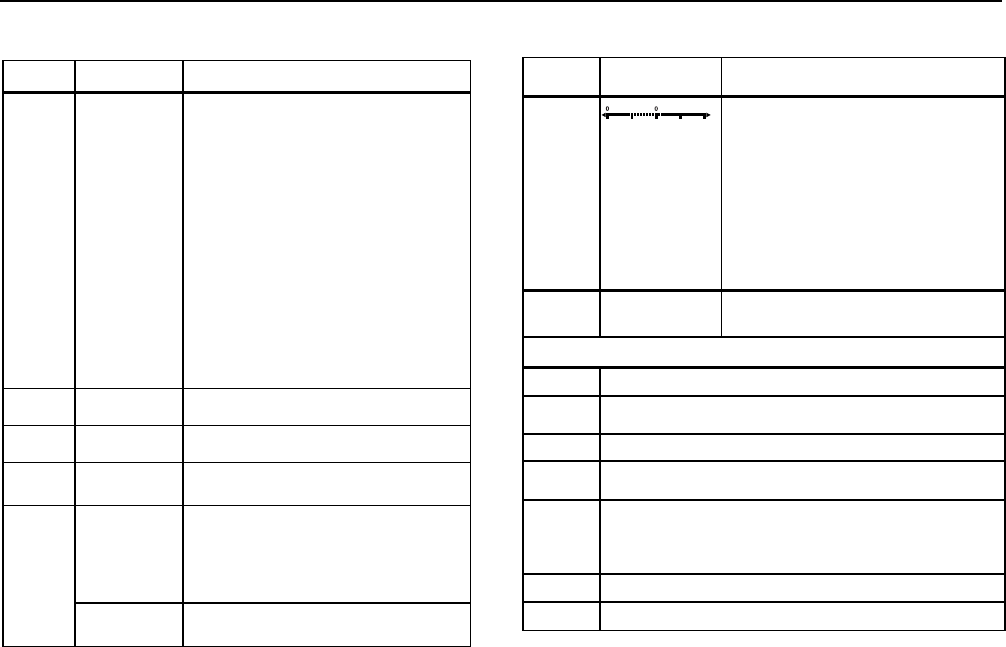

Skema 5. Skærmvisning (forts.)
Nummer Signatur Betydning
M A, μA, mA Ampere, mikroampere, milliampere
V, mV Volt, millivolt
μF, nF Mikrofarad, nanofarad
nS Nanosiemens
% Procent. Benyttes til udtryk af
udnyttelsesforholdsmåling.
e, Me, ke Ω, MΩ, kΩ
Hz, kHz Hertz, kilohertz
AC DC Vekselstrøm, jævnstrøm
N °C, °F Celsius grader, Fahrenheit grader
O 610000 mV Områdeindstilling
P HiRes Instrumentet står på højopløsning,
HiRes = 19.999
Auto
Instrumentet står på automatisk
områdeindstilling, hvor det af sig selv
indstiller på måleområdet med den
mest egnede måleenhed til
signalets art.
Q
Manual Instrumentet står på manuel
områdeindstilling.
Nummer Signatur Betydning
R Segmentantal bestemmes efter det
indstillede områdes størrelse. 0 (nul)
er normalt til venstre.
Indgangssignalets polaritet vises på
indikatoren til venstre for
blokskalaen. Blokskalaen virker ikke
i kapacitans-, frekvens-, temperatur-
og spids min maks-funktionerne. Der
henvises endvidere til afsnittet
"Blokskala". Blokskalaen har
desuden zoomfunktion, jf.
Afsnittet "Zoomfunktion".
-- 0L Overbelastning registreret.
Skærmmeldinger
bAtt Skift batteriet med det samme.
diSC I kapacitansmålingsfunktionen betyder dette, at den
aktuelle kapacitans har for høj ladning.
EEPr Err Ugyldige EEPROM data. Få instrumentet set efter.
CAL Err Ugyldige kalibreringsdata. Kalibrér instrumentet.
LEAd
Tilslutningsadvarsel. Kommer frem hvis
søgeledningerne er sat i A hhv. mA/μA
indgangsstikkene, og indstillingen af omstillingsknappen
ikke passer til det.
F8/Err Ugyldig model. Få måleinstrumentet set efter.
OPEn Der er registreret et åbent termoelement.
Måling
13
Startalternativer
Man indstiller startalternativ ved at holde en tast nede,
mens man tænder måleren. Startalternativerne fremgår af
skema 4.
Automatisk slukning
Instrumentet slukker af sig selv, hvis der går 30 minutter,
uden at man stiller på omstillingsknappen eller trykker på
tastaturet. Automatisk slukning er slået fra i funktionen MIN
MAX registrering. Automatisk slukning kan slås fra som
anvist i skema 4.
Input Alert™ funktion
Hvis der er sat søgeledning i mA/μA eller A stikket, men
omstillingsknappen ikke er stillet på korrekt
strømstyrkemålingsfunktion, piber instrumentet og "LEAd"
blinker på skærmen som advarsel. Advarslen tjener til at
hindre, at man forsøger at måle spænding, gennemgang,
modstand, kapacitans og afprøve dioder med søgeledning
i strømstyrkeindgangsstik.
W Forsigtig!
Hvis man sætter prøvebenene (parallelt) på
en kreds med strøm på, og en af
prøveledningerne er sat i et stik til
strømstyrkemåling, kan kredsen, der
afprøves, tage skade og sikringen springe i
instrumentet. Dette sker, fordi modstanden i
strømstyrkestikkene i instrumentet er meget
lav, og instrumentet derved fungerer som
en kortslutning.
Måling
I nedenstående afsnit beskrives, hvorledes man foretager
el-målinger med instrumentet.
Måling af veksel- og jævnspænding
Model 87 viser sand effektiv strømværdi, der også er
nøjagtig for forvrængede sinusbølger og andre
bølgeformer (uden jævnstrømsomformning) som f.eks.
firkantbølger, trekantbølger og trinbølger.
Instrumentet har spændingsområderne 600,0 mV,
6,000 V, 60,00 V, 600,0 V og 1000 V. Man indstiller
på 600,0 mV jævnstrømsområde ved at stille
omstillingsknappen på mV.
Jævn- og vekselspænding måles som anvist i fig. 2.
80 Series V
Brugsanvisning
14
Når man måler spænding, virker instrumentet omtrent som
en 10 MΩ (10.000.000 Ω) impedans parallelforbundet med
kredsen. Denne belastningseffekt kan forårsage målefejl
på kredse med høj impedans. Hvis kredsimpedansen er på
10 kΩ (10.000 Ω) eller mindre, er fejlen i de fleste tilfælde
ubetydelig (nemlig 0,1 % eller mindre).
Man får større nøjagtighed ved måling af
jævnstrømsomformning af vekselstrømspænding, når man
først måler vekselstrømspændingen. Læg mærke til
vekselstrømspændingsområdet, og indstil manuelt på et
tilsvarende eller højere jævnstrømsmåleområde. På denne
måde bliver jævnstrømsmåling mere nøjagtig, fordi
indgangsbeskyttelseskredsene ikke er aktiveret.
MIN MAX RANGE
REL Hz %
AutoHOLD
Peak MIN MAX
4½ DIGITS
1 Second
˚
C/
˚
F
OFF
mA
A
mV
V
VA
A
mA
COM V
400mA
FUSED
10A MAX
FUSED
A
TRUE RMS MULTIMETER
87V
LOLO
MIN MAX RANGE
REL Hz %
AutoHOLD
Peak MIN MAX
4½ DIGITS
1 Second
˚
C/
˚
F
OFF
mA
A
mV
V
VA
A
mA
COM V
400mA
FUSED
10A MAX
FUSED
A
TRUE RMS MULTIMETER
87V
LOLO
V
+
V
mV
aqt2f.eps
Figur 2. Måling af veksel- og jævnspænding
Måling
15
Visning uden indgangssignal på instrumenter
med sand effektiv strømværdi (model 87)
Instrumenter til sand effektiv strømværdi kan måle
forvrængede bølgeformer med nøjagtighed, men når
søgeledningerne kortsluttes i vekselspændings-
funktionerne, har instrumentet en restvisning på 1-30. Og
når søgeledningerne ikke er tilsluttet emner, kan visningen
svinge frem og tilbage pga. interferens. De har ingen
indvirkning på instrumentets nøjagtighed i måleområderne
iht. specifikationerne.
Vi opgiver imidlertid ikke måleusikkerhed for
indgangssignal som følger:
• Vekselspænding: under 3 % af 600 mV, dvs.
under 18 mV
• Vekselstrømstyrke: under 3 % af 60 mA, dvs.
under 1,8 mA
• Vekselstrømstyrke: under 3 % af 600 μA, dvs.
under 18 μA
Lavpasfilter (på model 87)
Model 87 har indbygget lavpasvekselstrømsfilter. Man
aktiverer lavpasfilterfunktionen (K) til måling af
vekselspænding og -frekvens ved at trykke på A.
Instrumentet måler fortsat i den indstillede
vekselstrømsfunktion, men signalet ledes nu gennem et
filter, der blokerer uønsket spænding over 1 kHz, jf. fig. 3.
Spænding med lavere frekvens passerer med højere
måleusikkerhed til måling under 1 kHz. Lavpasfiltre kan
forbedre måling af sammensatte sinusbølger, der typisk
udvikles af vekselrettere og motordrev med
variabel frekvens.
XWAdvarsel!
Man bør aldrig benytte lavpasfilterfunktionen til
konstatering af tilstedeværelse af farlig
spændingsstyrke for at forebygge stød
og personskade. Der er altid risiko for
tilstedeværelse af højere spænding end anført.
Man skal altid først måle spændingen uden
filter til konstatering af, om der evt. er farlig
spændingsstyrke til stede. Og først derpå slå
filteret til.
Bemærk
Instrumentet går automatisk på manuel funktion
ved indstilling på lavpasfilter. Man skal derfor
indstille på relevant måleområde på
RANGE-tasten. Automatisk områdeindstilling
virker ikke i lavpasfilterfunktion.
1 kHz
100 Hz
aom11f.eps
Figur 3. Lavpasfilter
80 Series V
Brugsanvisning
16
Temperaturmåling (med model 87)
Instrumentet kan måle temperatur med et type K
termoelement (der følger med). Omstilling mellem måling
efter Celsius (°C) og Fahrenheit (°F) skala foretages ved at
trykke på C.
W Forsigtig!
Til forebyggelse af skade på instrument og
andet udstyr skal man huske på, at selvom
instrumentet har nominel kapacitet til
-200,0 − +1090,0 °C (-328,0 − 1994,0 °F), er
det medfølgende type K termoelement kun
normeret til 260 °C. Så til temperaturmåling
udover det område, skal man anskaffe andet
passende termoelement.
Skærmen kan vise - 200,0 − 1090,0 °C (- 328,0 −
1994,0 °F). Målinger uden for dette område vises med OL
på skærmen. Når der ikke er et termoelement tilsluttet, står
der også OPEn (afbrudt) på skærmen for
måleinstrumenter med et serienummer over 90710501 og
OL for måleinstrumenter med et serienummer under
90710501.
Bemærk
Tag måleinstrumentet ud af hylstret for at finde
serienummeret. Serienummeret er bag på
måleinstrumentet.
Man måler temperatur på følgende måde:
1. Forbind et type K termoelement til COM og dV eG
indgangstikkene på instrumentet.
2. Sæt omstillingsknappen på M.
3. Åbn temperaturmåling ved at trykke på A-tasten.
4. Stil på Celsius- hhv. Fahrenheit-skala ved at trykke på
C-tasten efter ønske.
Gennemgangsafprøvning
WForsigtig
Man skal slukke strømmen i kredsen og
aflade alle højspændingskondensatorer forud
for gennemgangsafprøvning, så instrument
og kreds, der afprøves, ikke tager skade.
Instrumentet bipper hele tiden i
gennemgangsafprøvningsfunktionen, når kredsen er i
orden. Man kan således hurtigt afprøve for gennemgang
uden man behøver se på skærmen i kraft af bippet.
Instrumentet skal indstilles til gennemgangsafprøvning
som vist i fig. 4.
Man tænder og slukker for bippet i gennemgangsfunktionen
ved at trykke på E-tasten.
Gennemgangsfunktionen kan registrere sporadisk
afbrydelse og kortslutning af så kort varighed som 1 ms.
En kortvarig kortslutning får instrumentet til at give et
kort bip.
Måling
17
MIN MAX RANGE
REL Hz %
AutoHOLD
Peak MIN MAX
4½ DIGITS
1 Second
˚
C/
˚
F
OFF
mA
A
mV
V
VA
A
mA
COM V
400mA
FUSED
10A MAX
FUSED
A
TRUE RMS MULTIMETER
87 V
LOLO
MIN MAX RANGE
REL Hz %
AutoHOLD
Peak MIN MAX
4½ DIGITS
1 Second
˚
C/
˚
F
OFF
mA
A
mV
V
VA
A
mA
COM V
400mA
FUSED
10A MAX
FUSED
A
TRUE RMS MULTIMETER
87 V
LOLO
aqt4f.eps
Figur 4. Gennemgangsafprøvning
80 Series V
Brugsanvisning
18
Modstandsmåling
WForsigtig!
Man skal slukke for strømmen i kredsen og
aflade alle højspændingskondensatorer, forud
for modstandsmåling, så instrument og kreds,
der afprøves, ikke tager skade.
Instrumentet måler modstand ved at sætte en lille
strømstyrke på kredsen. Da denne strøm går gennem
alle mulige stier mellem søgebenene, viser
modstandsmålinger den samlede modstand i samtlige
stier mellem søgebenene.
Instrumentet har følgende modstandsmåleområder:
600,0 Ω, 6,000 kΩ, 60,00 kΩ, 600,0 kΩ, 6,000 MΩ og
50,00 MΩ.
Instrumentet skal indstilles til modstandsmåling som vist
i fig. 5.
Tip om modstandsmåling:
• Den målte modstand på en resistor i en kreds afviger
ofte fra dens nominelle modstand.
• Søgeledningernes modstand kan give fejl
på 0,1 - 0,2 Ω ved modstandsmåling. Man kan afprøve
søgeledningerne ved at sætte dem mod hinanden og
aflæse modstanden. Man kan i givet fald benytte
kompensering (REL) til at subtrahere denne
modstand automatisk.
• I visse tilfælde kan modstandsmålingsfunktionen afgive
høj nok spænding til at silicium diode- og
transitorovergange forspændt i lederetningen bliver
ledende. Har man mistanke om, at dette er tilfældet, skal
man sætte den mindre strøm i næste højere område på
kredsen ved at trykke på C-tasten. Hvis målingen da
er højere, skal man regne med den højere værdi, jf.
skema 18.
Måling
19
MIN MAX RANGE
REL Hz %
AutoHOLD
Peak MIN MAX
4½ DIGITS
1 Second
˚
C/
˚
F
OFF
mA
A
mV
V
VA
A
mA
COM V
400mA
FUSED
10A MAX
FUSED
A
TRUE RMS MULTIMETER
87V
LOLO
12
3
132
aqt6f.eps
Figur 5. Modstandsmåling
80 Series V
Brugsanvisning
20
Måling af høj modstand og lækstrøm med
ledeevneafprøvning
Ved ledeevne, der er det omvendte af modstand, forstås
en kreds evne til at føre strøm. Høj ledeevne svarer til
lav modstand.
Instrumentets 60 nS måleområde måler ledeevne i
nanosiemens (1 nS = 0,000000001 siemens). Da så lav
ledeevne svarer til meget høj modstand, kan man måle
komponentmodstand på op til 100.000 MΩ,
(idet 1 nS = 1.000 MΩ).
Man måler ledeevne ved at indstille instrumentet til
modstandsmåling som vist i fig. 5, og så trykke på
C-tasten til nS signaturen kommer på skærmen.
Tip om ledeevnemåling:
• Måling af høj modstand har tendens til modtagelighed
for el-støj. Man kan udglatte de fleste støjbehæftede
målinger ved at åbne MIN MAKS registrering og så
stille på gennemsnitsvisning (AVG).
• Det er normalt, at der er en rest-ledeevnevisning,
efter søgeledningerne er aftaget emnet. Man får
derfor mere nøjagtig visning ved at benytte
kompensering (REL) til subtraktion af rest-værdien.
Måling
21
Kapacitansmåling
WForsigtig!
Man skal slukke for strømmen i kredsen og
aflade alle højspændingskapacitanser forud
for kapacitansmåling, så instrument og
udstyret, der afprøves, ikke tager skade. Man
kan benytte jævnstrømspændingsfunktionen
til at konstatere, om kapacitansen er afladet.
Instrumentet har følgende kapacitansmåleområder:
10,00 nF, 100,0 μF, 1,000 μF, 10,00 μF, 100,0 μ Fog
9999 μF.
Instrumentet skal indstilles som vist i fig. 6
til kapacitansmåling.
Man kan øge visningsnøjagtigheden ved måling af
værdier under 1000 nF ved at benytte kompensering
(REL), så instrumentets og søgeledningernes
restkapacitans subtraheres automatisk.
Bemærk
Der står "diSC" på skærmen, ifald den aktuelle
kapacitans har for høj ladning.
MIN MAX RANGE
REL Hz %
AutoHOLD
Peak MIN MAX
4½ DIGITS
1 Second
˚
C/
˚
F
OFF
mA
A
mV
V
VA
AmA COM V
400mA
FUSED
10A MAX
FUSED
A
TRUE RMS MULTIMETER
87V
LOLO
+
+
+
+
+
+
+
+
+
aqt10f.eps
Figur 6. Kapacitansmåling
80 Series V
Brugsanvisning
22
Diodeafprøvning
WForsigtig!
Man skal slukke for strømmen i kredsen og
aflade alle højspændingskapacitanser forud
for diodeafprøvning, så instrument og udstyr,
der afprøves, ikke tager skade.
Man benytter diodeafprøvningsfunktionen til at afprøve
dioder, transistorer, siliciumstyrede ensrettere og lignende
halvlederkomponenter. Funktionen afprøver
halvlederovergange ved at sætte en vis strøm på og
derpå måle spændingsfaldet i overgangen. Intakte
siliciumhalvledere har spændingsfald på 0,5 − 0,8 V.
Instrumentet indstilles som vist i fig. 7 til afprøvning af
dioder, der er taget af kredse. Til direkte
forspændingsmåling på halvlederkomponenter, sættes
den røde søgeledning på komponentens positive pol og
den sorte på den negative pol.
Intakte dioder, der sidder i kredse, skal også give en
direkte forspændingsmåling på 0,5 − 0,8 V; mens invers
forspændingsværdi varierer efter modstanden i andre stier
mellem søgebenene.
Instrumentet giver et kort bip, hvis dioden er intakt
(< 0,85 V). Og fortsat bippen, hvis målingen er ≤ 0,100 V.
Sådant resultat er tegn på kortslutning. Der står "OL" på
skærmen, hvis dioden er defekt.
Måling
23
MIN MAX RANGE
REL Hz %
AutoHOL D
Peak MIN MAX
˚
C/
˚
F
OFF
mA
A
mV
V
VA
A
mA
COM V
400mA
FUSED
10A MAX
FUSED
A
TRUE RMS MULTIMETER
87V
LOLO
++
MIN MAX RANGE
REL Hz %
AutoHOLD
Peak MIN MAX
˚
C/
˚
F
OFF
mA
A
mV
V
VA
A
mA
COM V
400mA
FUSED
10A MAX
FUSED
A
TRUE RMS MULTIMETER
87V
LOLO
MIN MAX RANGE
REL Hz %
AutoHOLD
Peak MIN MAX
˚
C/
˚
F
OFF
mA
A
mV
V
VA
A
mA
COM V
400mA
FUSED
10A MAX
FUSED
A
TRUE RMS MULTIMETER
87V
LOLO
MIN MAX RANGE
REL Hz %
AutoHOL D
Peak MIN MAX
˚
C/
˚
F
OFF
mA
A
mV
V
VA
A
mA
COM V
400mA
FUSED
10A MAX
FUSED
A
TRUE RMS MULTIMETER
87V
LOLO
Enkeltbip
aqt9f.eps
Figur 7. Diodeafprøvning
80 Series V
Brugsanvisning
24
Måling af veksel- og jævnstrømstyrke
XWAdvarsel!
Man må aldrig måle strømstyrke i kredse med
over 1000 V til jord pga. risiko for person- og
instrumentskade, hvis sikringen springer
under målingen.
WForsigtig!
Tag altid følgende forholdsregler, så hverken
instrument eller udstyr, der afprøves,
tager skade:
• Afprøv sikringerne i instrumentet forud
for strømstyrkemåling.
• Indstil altid både funktion og måleområde
passende til opgavens art, og benyt
ligeledes kun de relevante indgangsstik.
• Søgebenene må aldrig parallelforbindes
med en kreds eller komponent, når
prøveledningerne er sat i stikkene til
strømstyrkemåling.
Instrumentet skal serieindskydes i kredsen til måling
af strømstyrke.
Instrumentet har følgende strømstyrkemåleområder:
600,0 μA, 6000 μA, 60,00 mA, 400,0 mA, 6000 mA og
10 A. Vekselstrømstyrke vises som effektiv strømværdi.
Strømstyrkemåling foretages som vist i fig. 8 på
følgende måde:
1. Sluk for strømmen i kredsen. Aflad alle
højspændingskapacitanser.
2. Sæt den sorte prøveledning i COM-stikket. Den røde
prøveledning sættes i mA/μA-stikket til måling af
strømstyrke på 6 − 400 mA. Til måling af strømstyrke
over 400 mA sættes den røde prøveledning i
A-stikket.
Bemærk
Sæt kun prøveledningen i mA/
μ
A-stikket, hvis
De er sikker på, at strømstyrken er under
400 mA uafbrudt og under 600 mA i højst
18 timer, så 400 mA sikringen i instrumentet
ikke springer.
Måling
25
MIN MAX RANGE
REL Hz %
AutoHOLD
Peak MIN MAX
4½ DIGITS
1 Second
˚
C/
˚
F
OFF
mA
A
mV
V
VA
A
mA
COM V
400mA
FUSED
10A MAX
FUSED
A
TRUE RMS MULTIMETER
87V
LOLO
4
5
5
2
3
1
mA
A
A
aqt7f.eps
Figur 8. Strømstyrkemåling
80 Series V
Brugsanvisning
26
3. Når man benytter A-stikket, skal indstillingsknappen
stilles på mA/A; og når man benytter mA/μA-stikket,
skal den stilles på μA til strømstyrke under 6000 μA
(6 mA) og på mA/A til strømstyrke over 6000 μA.
4. Tryk på A til måling af jævnstrømstyrke.
5. Stik ind på kredsen, der skal måles på. Sæt det sorte
søgeben på den mest negative side af indskuddet, og
det røde søgeben på den mest positive side af
indskuddet. Omvendt tilslutning resulterer i negativ
instrumentvisning, men skader ikke instrumentet.
6. Tænd for strømmen til kredsen, og aflæs resultatet på
skærmen. Husk at se efter måleenhedstypen til højre
på skærmen (μA, mA eller A).
7. Sluk for strømmen til kredsen igen og aflad alle
højspændingskapacitanser. Tag instrumentet af
kredsen, og genetablér den til normal drift.
Tip om strømstyrkemåling:
• Hvis strømstyrkemålinger viser 0, og De er sikker på, at
instrumentet er korrekt indstillet og forbundet, skal De
afprøve sikringerne i instrumentet som anvist i
afsnittet "Sikringsafprøvning".
• Amperemetre påfører selv kredsen et mindre
spændingsfald, der kan have indflydelse på kredsens
funktion. Man kan beregne denne belastningsspænding
efter de opførte værdier i skema 14.
Måling
27
Frekvensmåling
Instrumentet måler frekvens i spændings- og
strømstyrkesignaler ved at tælle det antal gange bølgen
passerer en given tærskel i sekundet.
Tærskelværdier og funktion mht. frekvensmåling i
måleområderne til spændings- og strømstyrkemåling på
instrumentet fremgår af skema 6.
Frekvensmåling foretages ved først at forbinde
instrumentet til signalkilden og så trykke på G.
Udløsningspunktet omstilles mellem + og - ved tryk på
E-tasten, og den aktuelle indstilling vises med signatur
til venstre på skærmen (jf. fig. 9 i afsnit
"Udnyttelsesforholdsmåling"). Man starter og stopper
frekvensmåling ved tryk på D- tasten.
Instrumentet indstiller automatisk på et af dets fem
frekvensmåleområder: 199,99 Hz, 1999,9 Hz, 19,999 kHz,
199,99 kHz samt over 200 kHz. Visningen ajourføres i takt
med indgangssignalfrekvensen ved frekvens under 10 Hz.
Visningen kan være ustabil ved frekvens under 0,5 Hz.
Tip om frekvensmåling:
• Hvis instrumentet viser 0 Hz, og hvis visningen er
ustabil, kan det skyldes indgangssignalet ligger under
eller meget nær tærskelværdien. Man kan
almindeligvis blive af med disse problemer ved at stille
om på et lavere måleområde, hvor instrumentets
følsomhed er større. I L funktionen har de lave
måleområder også lave tærskelværdier.
• Hvis målingen ser ud til at give et multiplum af den
frekvens, man forventer, kan det skyldes, at
indgangssignalet er forvrænget. Forvrængning kan
forårsage flerdobling af frekvenstællingsudløsningen.
Dette problem kan løses ved at indstille på et højere
spændingsområde, hvor instrumentets følsomhed er
mindre. Man kan også prøve at stille om på et
jævnstrømsområde, hvor udløsningstærsklen sættes
op. I almindelighed gælder det, at den laveste
frekvens, der vises, er den korrekte måling.
80 Series V
Brugsanvisning
28
Skema 6. Funktioner og tærskelværdier ved frekvensmåling
Funktion
Område
Ca. udløs-
ningsværdi
Typisk anvendelse
K 6 V, 60 V,
600 V, 1000 V
± 5 % af
område
De fleste signaltyper.
K 600 mV ± 30 mV Højfrekvente 5 V logiksignaler. (Jævnstrømskoblingen i L funktionen kan
dæmpe højfrekvente logiksignaler, så amplituden reduceres så meget, at
tællingsudløsning forstyrres).
mL 600 mV 40 mV Der henvises til tip om måling ovenfor.
L 6 V 1,7 V 5 V logiksignaler (TTL).
L 60 V 4 V Kontaktsignaler i biler.
L 600 V 40 V Der henvises til tip om måling ovenfor.
L 1000 V 100 V
R e E Gd Frekvensmålingskarakteristik opgives ikke for disse funktioner.
\ Alle områder ± 5 % af
område
Vekselstrømstyrkesignaler.
μAF 600 μA, 6000 μA 30 μA, 300 μA Der henvises til tip om måling ovenfor.
^ 60 mA, 400 mA 3,0 mA, 30 mA
AF 6 A, 10 A 0,30 A, 3,0 A
Måling
29
Udnyttelsesforholdsmåling
Ved udnyttelsesforhold (udnyttelsesfaktor) forstås den
procentdel af tiden, et signal ligger over eller under en
given tærskelværdi i en svingningsperiode (jf. fig. 9).
Udnyttelsesforholdsmålingsfunktionen er særligt udviklet
til måling af den tid, logik- og kontaktsignaler er tændt og
slukket. Elektroniske brændstofindsprøjtninger og
kontaktomformere styres f.eks. af pulser med varierende
bredde, der kan efterses ved at måle
udnyttelsesforholdet.
Instrumentet indstilles først til frekvensmåling, hvorpå man
trykker på Hz-tasten én gang til til
udnyttelsesforholdsmåling. Og ligesom i
frekvensmålingsfunktionen kan man indstille
måleregistreringspunktet ved tryk på E-tasten.
Man skal bruge 6 V jævnstrømsområde til 5 V
logiksignaler. Man skal bruge 60 V jævnstrømsområde til
12 V kontaktsignaler i biler. Og man skal bruge det
laveste område, hvor der ikke forekommer adskillige
udløsninger, til sinusbølger. (Signaler uden forvrængning
kan normalt have amplitude op til ti gange så stor som det
indstillede spændingsområde).
Hvis en udnyttelsesforholdsmåling er ustabil, kan
man trykke på MIN MAX-tasten og derpå rulle til
gennemsnitsvisning (AVG).
iy3f.eps
Figur 9. Udnyttelsesforholdsmåling
80 Series V
Brugsanvisning
30
Bestemmelse af pulsbredde
Man kan bestemme tidsrummet, et signal er lavt eller højt
for periodiske bølgeformer (dvs. bølger hvis form
gentages med fast tidsinterval) på følgende måde:
1. Mål signalets frekvens.
2. Tryk på G -tasten én gang til for at måle
signalets udnyttelsesforhold. Tryk derpå på
E-tasten til indstilling til måling af enten signalets
positive eller negative puls, (jf. fig. 9).
3. Herefter bestemmes pulsbredden efter
følgende formel:
Pulsbredde = % udnyttelsesforhold : 100
(i sekunder) Frekvens
Blokskala
Blokskalaen fungerer ligesom visere på analoginstrumenter,
men uden oversving. Blokskalaen ajourføres 40 gange i
sekundet. Da blokskalaen således reagerer 10 gange
hurtigere end digitalvisningen, er den velegnet til spids- og
nuljustering og til holde øje med hastigt varierende
indgangssignaler. Blokskalaen kommer ikke på skærmen til
kapacitans-, frekvens- og temperaturmåling og ej heller til
spids min maks-registrering.
Det lysende segmentantal viser måleværdien i forhold til
det indstillede områdes størrelse.
Hovedinddelingerne på skalaen står for eksempel i 60 V
området for 0, 15, 30, 45 og 60 V. Og ved et
indgangssignal på -30 V, tændes minustegnet og
segmenterne hen til midten af skalaen.
Blokskalaen har desuden zoomfunktion, jf.
Afsnittet "Zoomfunktion".
HiRes funktion (model 87)
31
Zoomfunktion (startalternativ)
Indstilling til zoom på blokskala foretages på
følgende måde:
1. Hold F nede, mens instrumentet tændes. Så
står der "2rEL" på skærmen.
2. I kompensering ved at trykke på F igen.
3. Nu er skalaens midtpunkt nulpunkt, og dens
følsomhed er tidoblet. Målingsværdier, der er
negative i forhold til den lagrede referenceværdi,
tænder segmenter til venstre for midten, og
måleværdier der er positive tænder segmenter til
højre for midten.
Benyttelse af zoomfunktion
Man kan justere nul- og spidsværdier hurtigt og nøjagtigt
med kompensering og zoomfunktionens højere følsomhed
på blokskalaen.
Instrumentet stilles på den ønskede funktion til indstilling
af nulværdi; kortslut søgeledningerne, tryk på F
tasten, og sæt derpå søgeledningerne på kredsen, der
skal afprøves. Indstil kredsens variable komponent, så der
står nul på skærmen. Således er det kun segmentet midt
på zoomblokskalaen, der er tændt.
Instrumentet stilles på den ønskede funktion til indstilling
af spidsværdi; sæt så prøveledningerne på kredsen, der
skal afprøves, og tryk derpå på F tasten. Så står der
nul på skærmen. I takt med at De indstiller en positiv hhv.
negativ spidsværdi, øges blokskalaen til højre hhv.
venstre for midten (nul). Hvis områdeoverskridel-
sestegnet (< >) kommer på skærmen, skal man
indstille en ny nulværdi ved at trykke på F-tasten
to gange; hvorpå man kan fortsætte indstillingen.
HiRes funktion (model 87)
Man stiller model 87 på højopløsnings- 4-1/2 cifferfunktion
(HiRes) ved at holde H -tasten nede i 1 sekund.
Måleresultater vises nu med 10 gange normal
opløsning, dog højest som 19.999.
Højopløsningsfunktionen virker i alle funktioner
undtagen kapacitans-, frekvens- og temperaturmåling
og 250 μs (spids) MIN MAX registrering.
Man stiller om til 3-1/2 cifferfunktion igen ved at holde
H nede i 1 sekund.
80 Series V
Brugsanvisning
32
MIN MAX registrering
MIN MAX funktionen registrerer minimum og maksimum
indgangssignaler. Falder indgangssignalet under den
hidtidigt registrerede minimums-, hhv. overstiger den
hidtidigt registrerede maksimumsværdi, bipper
instrumentet og gemmer den ny værdi. Man benytter
denne funktion til at registrere sporadiske målinger,
maksimumsmålinger mens man ikke er til stede, og til
registrering af målinger mens man kører udstyret, der
afprøves, og ikke kan aflæse instrumentet. MIN MAX
funktionen kan også beregne gennemsnittet af alle
måleværdier, der er registreret siden MIN MAX funktionen
blev tændt. MIN MAX funktionen benyttes som anvist i
skema 7.
Ved reaktionstid forstås det tidsrum, et indgangssignal
skal vare, for at der registreres en ny værdi. Med kort
reaktionstid registreres kortvarige udsving, men med
mindre nøjagtighed. Når man stiller om på reaktionstiden,
slettes alle registrerede værdier. Model 83 har
reaktionstid på 100 millisekunder, og model 87 har
både 100 millisekunder og 250 μs (spids) reaktionstid.
Reaktionstiden på 250 μs vises med "p"
på skærmen.
Reaktionstid på 100 millisekunder egner sig bedst til
registrering af spændingsstød i el-forsyning, stødstrøm og
til at finde sporadiske fejl.
Den sande gennemsnitsværdi (AVG), der vises med
100 ms reaktionsregistreringstid, er integralet af samtlige
registreringer siden, der blev tændt for registrering (idet
evt. overbelastning dog ikke indregnes).
Gennemsnitsværdien er velegnet til udglatning af ustabile
indgangssignaler, beregning af strømforbrug og til at
anslå den procentdel af tiden den givne kreds er aktiv.
Min Max funktionen registrerer kun de højeste og laveste
værdier af over 100 ms varighed i signalet.
Og spidsregistrering tilsvarende værdier af over
250 μs varighed.
Udglatning (startalternativ)
Hvor det drejer sig om meget hastigt skiftende
indgangssignaler, kan man få mere stabil visning på
skærmen med udglatningsfunktionen.
Udglatning indstilles på følgende måde:
1. Hold C nede, mens instrumentet tændes. Der
står "5___" på skærmentil C slippes.
2. Så kommer signaturen (g) frem til venstre på
skærmen som indikator på, at udglatningsfunktionen
er tændt.
Udglatning (startalternativ)
33
Skema 7. MIN MAX funktioner
Tast MIN MAX funktion
B
Åbner MIN MAX registrering. Instrumentet er låst i det måleområde, MIN MAX funktionen
åbnes i. (Dvs. man skal indstille målingstype og måleområde, inden MIN MAX åbnes).
Instrumentet bipper hver gang, der registreres en ny minimum- maksimumværdi.
B
(mens instrumentet er i
MIN MAX funktion)
Ruller gennem visning af værdierne for minimum (MIN), maksimum (MAX) og
gennemsnit (AVG).
E
PEAK MIN MAX
Model 87: Indstil på enten 100 ms eller 250 μs reaktionstid. Reaktionstid på 250 μs vises
med "p" på skærmen. Lagrede værdier slettes. Når man benytter 250 μs reaktionstid,
kan instrumentet ikke vise aktuel værdi og gennemsnitsværdi (AVG).
D Standser registrering uden at slette lagrede værdier. Registrering startes igen ved at
trykke en gang til.
B
(holdes nede i 1 sekund)
Afslutter MIN MAX funktion. Lagrede værdier slettes. Instrumentet forbliver på det
indstillede måleområde.
80 Series V
Brugsanvisning
34
AutoHOLD
XWAdvarsel!
Som forebyggelse af stød og personskade
må AutoHOLD-funktionen aldrig benyttes til
at konstatere, at der ikke er strøm på kredse.
AutoHOLD-funktionen kan ikke registrere
ustabile og støjbehæftede signaler.
AutoHOLD-funktionen fastholder den aktuelle måling på
skærmen. Når der registreres en ny stabil måling, giver
instrumentet et bip, og værdien vises på skærmen. Man
åbner og afslutter AutoHOLD-funktionen ved at trykke på
D-tasten.
Kompensering
Når man tænder for kompensering (F), stiller
instrumentet visningen på nul og lagrer den aktuelle
måleværdi som nulpunkt for efterfølgende målinger.
Instrumentet er låst i det måleområde, som kompensering
F åbnes i. Man afslutter kompensering ved at trykke
på F igen.
I kompenseringsfunktionen er den viste værdi altid lig
forskellen mellem den aktuelle måleværdi og den værdi,
der er gemt som nulværdi. Hvis f.eks. den gemte nulværdi
er 15,00 V, og den aktuelle måling er på 14,10 V, vises
-0,90 V på skærmen.
Vedligeholdelse
35
Vedligeholdelse
XWAdvarsel
Som forebyggelse mod stød og personskade
bør al service og reparation udover som
anvist her i brugsanvisningen udføres af
fagtekniker som beskrevet i publikationen
80 Series V Service Information.
Almindelig vedligeholdelse
Man skal jævnligt gøre instrumenthuset rent med en fugtig
klud og mildt vaskemiddel; der må aldrig bruges skure-
og opløsningsmidler.
Snavs og fugt i stikkene kan påvirke måling og fejlagtigt
udløse indgangsalarmen. Man gør stikkene rene på
følgende måde:
1. Sluk instrumentet og tag søgeledningerne af.
2. Ryst evt. løst skidt ud af stikkene.
3. Dyb en ny vatpind i et rense- og olieringsmiddel
(såsom WD-40). Rens stikkene med vatpinden.
Smøremidlet isolerer stikkene mod fugtfremkaldt
aktivering af indgangsalarmen.
Sikringsafprøvning
Instrumentet piber og beskeden "LEAd" blinker på
skærmen, når der er sat en søgeledning enten i mA/μA
eller A stikket, og omstillingsknappen samtidig står på en
anden funktion end strømstyrkemålefunktionerne, hvis
sikringen på det strømstyrkeindgangsstik er intakt. Hvis
instrumentet ikke piber og "LEAd" ikke blinker på
skærmen, er sikringen sprunget og skal skiftes. Der
henvises til sikringsforskrift i skema 8.
Afprøvning af sikringsstand:
Afprøv den relevante sikring, som vist i fig. 10, forud for
strømstyrkemåling. Dersom afprøvningen giver anden
visning end de foreskrevne, skal instrumentet efterses.
XWAdvarsel!
Man skal altid tage søgeledninger af og
afbryde indgangssignaler som forebyggelse
mod stød og tilskadekomst ved udskiftning
af batterier og sikringer. Ligeledes til
forebyggelse af instrument- og personskade
må sikringer KUN udskiftes med den
foreskrevne type, dvs. den størrelse (ampere,
spænding og hastighed), der er anført i
skema 8.
80 Series V
Brugsanvisning
36
MIN MAX RANGE
REL Hz %
AutoHOLD
Peak MIN MAX
4½ DIGITS
1 Second
˚
C/
˚
F
OFF
mA
A
mV
V
VA
A
mA
COM V
400mA
FUSED
10A MAX
FUSED
A
TRUE RMS MULTIMETER
87V
LOLO
MIN MAX RANGE
REL Hz %
AutoHOLD
Peak MIN MAX
4½ DIGITS
1 Second
˚
C/
˚
F
OFF
mA
A
mV
V
VA
A
mA
COM V
400mA
FUSED
10A MAX
FUSED
A
TRUE RMS MULTIMETER
87V
LOLO
aqt5f.eps
Figur 10. Afprøvning af sikringer
Batteriudskiftning
Batteriet skal udskiftes med et 9 V batteri (type:
NEDA A1604, 6F22 eller 006P).
XWAdvarsel!
Man bør skifte batteriet, så snart som
batteriindikatoren (b) kommer frem på
skærmen, som forebyggelse mod fejlagtige
målinger, der selvsagt indebærer risiko for
elektrisk stød og anden personskade.
Instrumentet virker ikke, før batteriet er
skiftet, hvis der står "bAtt" på skærmen.
Batteriet skiftes på følgende måde, jf. fig. 11:
1. Sluk instrumentet på indstillingsknappen (OFF), og
tag søgeledningerne ud af stikkene.
2. Løsn de 3 skruer i batteridækslet en kvart omgang
med en skruetrækker; tag batteridækslet af.
3. Skift batteriet og sæt dækslet på igen. Spænd
dækselskruerne en kvart omgang.
Service og reservedele
37
Sikringsudskiftning
Sikringer inspiceres og skiftes på følgende måde, jf. fig11:
1. Sluk instrumentet på indstillingsknappen (OFF), og
tag søgeledningerne ud af stikkene.
2. Løsn de 3 skruer i batteridækslet en kvart omgang
med en skruetrækker; tag batteridækslet af.
3. Skru de tre stjerneskruer ud i bunden af huset, og
vend instrumentet om.
4. Man skiller husdelene fra hinanden ved at trykke
forsigtigt op på overdelen (i enden med stikkene) inde
i batterirummet.
5. Vip forsigtigt den ene ende af sikringen ud af
holderen og tag sikringen ud.
6. Der må KUN isættes sikringer af den foreskrevne
størrelse (jf. ampere, spænding og hastighed, som
anført i skema 8).
7. Kontrollér, at indstillingsknappen og kontakten på
kredskortet er slukket (OFF).
8. Sæt overhusdelen på igen, idet pakningen skal sæde
rigtigt og delene smække sammen over skærmen (nr.
A).
9. Sæt de tre skruer i igen og batteridækslet på. Spænd
dækselskruerne en kvart omgang.
Service og reservedele
Hvis instrumentet ikke virker, skal man afprøve batteriet
og sikringerne. Gå brugsanvisningen igennem, så De er
sikker på, De bruger instrumentet rigtigt.
Reservedele og tilbehør står opført i skema 8 og 9 og
afbildes i fig. 12.
Der henvises til afsnittet "Henvendelse til Fluke" ang.
bestilling af reservedele og tilbehør.
80 Series V
Brugsanvisning
38
F1
F2
1
aom12f.eps
Figur 11. Udskiftning af batteri og sikringer
Service og reservedele
39
Skema 8. Reservedele
Nr.
Beskrivelse
Antal Fluke rds.nr. hhv.
model nr.
BT1 Batteri, 9 V 1 2139179
BT2 Ledningssæt til at klemme på 9 V batterier 1 2064217
F1 W Hurtigsikring, 0,440 A, 1000 V 1 943121
F2 W Hurtigsikring, 11 A, 1000 V 1 803293
H2-4 Skruer til hus 3 832246
H5-9 Skrue til bundskærm 5 448456
J1-2 Elastomerkonnektor 2 817460
MP2 Topskærm 1 2073906
MP4 Bundskærm 1 2074025
MP5 Husoverdel (PAD XFER) med rude 1 2073992
MP6 Husunderdel 1 2073871
MP8 Kontaktknap (PAD XFER) 1 2100482
MP9 Knapstop 1 822643
MP10-11 Skridsikre tæer 2 824466
MP13 Støddæmper 1 828541
MP14 O-ring til indgangsstik 1 831933
MP15 Hylster 1 2074033
MP22 Batteridæksel 1 2073938
MP27-MP30 Kontakt til indstillingsknap 4 1567683
MP31 Skærmmaske (PAD XFER) 1 2073950
MP41 Hus til indstillingsknap 1 2073945
WAf sikkerhedshensyn må der kun bruges sikringer af den foreskrevne type.
80 Series V
Brugsanvisning
40
Skema 8. Reservedele (forts.)
Nr.
Beskrivelse
Antal Fluke rds.nr. hhv.
model nr.
AC72 Krokodillenæb (sort) 1 1670652
AC72 Krokodillenæb (rødt) 1 1670641
TL75 Søgeledningssæt 1 855742
MP81 Type K termoelement, perletype, støbt dobbelt bananstik, spiralledning 1 1273113
MP390-391 Dækselskruer 2 948609
ingen Skråstøtte 1 2074040
U5 Skærm (LCD), 4,5 ciffer, TN, refleksfri, blokskala, OSPR80 1 2065213
CR6 Lysrør 1 2074057
S2 Tastatur 1 2105884
TM1 Flersproget brugsanvisning til 80 Serie V 1 2101973
TM2 Oversigtskort til 80 Serie V 1 2101986
TM3 Brugsanvisning til 80 Serie V på cd-rom 1 2101999
Service og reservedele
41
H2-4 (3)
BT1
MP390-391
MP6
MP22
MP10-11
MP5
TM3 TM2
MP8
TM1
W
F2 F1
MP14
S2
MP31
U5
CR6
MP2
MP4
MP81
MP9 MP41
J1-2
MP27-30
J3
H5-9 (5)
MP13
AC72
aqt015c.eps
Figur 12. Udskiftelige dele
80 Series V
Brugsanvisning
42
Skema 9. Tilbehør
Nr. Beskrivelse
AC72 Krokodillenæb til TL75 prøveledningssæt
AC220 Sikkerhedskrokodillenæb med brede kæber
TPAK Magnetophængskrog til instrumenttaske
H87 Gult hylster
C25 Blødt etui
TL76 Søgeledninger, 4 mm diameter
TL220 Prøveledningssæt til industribrug
TL224 Søgeledningssæt, varmebestandig silicium
TP1 Søgeben, flade ,slanke
TP4 Søgeben, 4 mm diameter, slanke
Fluke tilbehør fås hos autoriserede Fluke forhandlere.
Specifikationer
43
Specifikationer
Maksimum spænding mellem klemmer og mellem klemme og jord: 1000 V effektiv strømværdi
W Sikring på mA- og μA-indgange: 44/100 A, 1000 V hurtigsikring
W Sikring på A-indgang: 11 A, 1000 V hurtigsikring
Skærm: Digital: Tælling til 6000, ajourføring 4 gange i sekundet; (model 87 har desuden tælling til 19.999 i højopløsningsfunktion).
Blokskala: 33 segmenter, ajourføring 40 gange i sekundet. Frekvens: Tælling til 19.999, ajourføring 3 gange i sekundet ved > 10 Hz
Temperatur: Drift: 20 − +55 °C; opbevaring: -40 − +60 °C
Højde over havoverfladen: Drift: 2000 m; opbevaring: 10.000 m
Temperaturkoefficient: 0,05 x (opgivne usikkerhedsfaktor) pr. 1 °C ved temperatur < 18 °C og > 28 °C.
Elektromagnetisk forenelighed: I radiofelter på 3 V/m er usikkerhedsfaktoren som anført + afvigelse på 20
Undtagelse: A jævnstyrkemåleområde, hvor usikkerhedsfaktoren er som anført + afvigelse på 60.
Temperaturbetingelser opgives ikke.
Relativ fugtighed: 0 −- 90 % ved 0 − 35 °C; 0 − 70 % ved 35 − 55 °C.
Batteritype: 9 V zink, NEDA 1604, 6F22 eller 006P
Batterivarighed: Typisk i 400 timer med alkalibatteri (uden instrumentbelysning tændt)
Vibration: Klasse 2 instrument iht. MIL-T-28800
Stød: 1 m faldprøve iht. IEC 61010-1:2001
Dimensioner: 3,1 cm høj, 8,6 cm bred, 18,6 cm lang
Dimensioner inkl. hylster og Flex-Stand: 5,2 cm høj, 9,8 cm bred, 20,1 cm lang
Vægt: 355 g
Vægt inkl. hylster og Flex-Stand: 624 g
Sikkerhed: Fremstillet i overensstemmelse med ANSI/ISA S82.01-2004, CSA 22.2 nr. 1010.1:2004 til 1000 V overspændingskategori III,
IEC-664 til 600 V overspændingskategori IV. UL opført iht. UL61010-1. TÜV godkendt iht. EN61010-1.
IP-normering: 30
80 Series V
Brugsanvisning
44
Måleusikkerhed
For alle måleusikkerhedsopgivelser gælder:
Usikkerheden opgives på følgende måde: ± ([% af måling] + [afvigelse]), hvor ved "afvigelse" forstås, hvor meget op- eller
nedad sidste ciffer eller decimal af målervisningen kan afvige, ved 18 − 28 °C og relativ luftfugtighed på op til 90 %, og gælder
i ét år efter kalibrering. For model 87 gælder endvidere, at afvigelsen skal multipliceres med 10 i 4 ½-cifferfunktionen.
Vekselstrømsomformning er fuldperiodeensrettet gældende 3 − 100 % af måleområdet. Model 87 viser sand effektiv
strømværdi. Vekselstrøm amplitudefaktoren kan gå op til 3 på fuldt område, og 6 i midten af området. Ved ikke-sinusformede
bølger skal typisk adderes - (2 % af måling + 2 % af hele området) ved en amplitudefaktor på op til 3.
Skema 10. Måleusikkerhed i vekselspændingsfunktionerne på model 87
Funktion Område Måleenhed Usikkerhed
45 − 65 Hz 30 − 200 Hz 200 − 440 Hz 440 Hz − 1 kHz 1 − 5 kHz 5 − 20 kHz1
600,0 mV 0,1 mV ± (0,7 % + 4)
6,000 V 0,001 V
60,00 V 0,01 V
± (2,0 % + 4) ± (2,0 % + 20)
600,0 V 0,1 V
± (0,7 % + 2)
± (2,0 % + 4)3 opgives ikke
1000 V 1 V
± (1,0 % + 4)
opgives ikke opgives ikke
K 2,4
Lavpasfilter Som for
45-65 Hz ± (1,0 % + 4) +1 % + 4
-6 % - 45 opgives ikke opgives ikke opgives ikke
1. Ved mindre end 10 % af området skal afvigelsen adderes 12.
2. Instrumentet viser sand effektiv strømværdi. Når indgangsledningerne kortsluttes med hinanden i vekselstrømsfunktionerne, kan der være
restvisning på 1-30. Restvisning på 30 giver bare en afvigelse på 2 i måling af værdier, der ligger over de første 3 % af området. Hvis der
benyttes kompensering herfor, kan det afstedkomme systematisk meget større fejl i påfølgende målinger.
3. I frekvensområde:1 − 2,5 kHz.
4. Restvisning på op til 13 med prøveledningerne kortsluttet har ingen indvirkning på angivne usikkerhedsfaktor for værdier, der er større end 3 %
af området.
5. Usikkerheden går op fra -1 % ved 200 Hz til -6 % ved 440 Hz, når filteret benyttes.
Specifikationer
45
Skema 11. Usikkerhed for vekselspændingsmålefunktioner på model 83
Funktion Område Måleenhed Usikkerhed
50 − 60 Hz 30 Hz − 1 kHz 1 − 5 kHz
K1
600,0 mV
6,000 V
60,00 V
600,0 V
1000 V
0,1 mV
0,001 V
0,01 V
0,1 V
1 V
± (0,5 % + 4)
± (0,5 % + 2)
± (0,5 % + 2)
± (0,5 % + 2)
± (0,5 % + 2)
± (1,0 % + 4)
± (1,0 % + 4)
± (1,0 % + 4)
± (1,0 % + 4)
± (1,0 % + 4)
± (2,0 % + 4)
± (2,0 % + 4)
± (2,0 % + 4)
± (2,0 % + 4)2
opgives ikke
1. Ved visninger under 200 skal der adderes 10.
2. I frekvensområde: 1 − 2,5 kHz.
80 Series V
Brugsanvisning
46
Skema 12. Måleusikkerhed i jævnspændings-, modstands- og ledeevnemålefunktioner
Usikkerhed
Funktion
Område
Måleenhed Model 83 Model 87
L 6,000 V
60,00 V
600,0 V
1000 V
0,001 V
0,01 V
0,1 V
1 V
± (0,1 % + 1)
± (0,1 % + 1)
± (0,1 % + 1)
± (0,1 % + 1)
± (0,05 % + 1)
± (0,05 % + 1)
± (0,05 % + 1)
± (0,05 % + 1)
F
mV 600,0 mV 0,1 mV ± (0,3 % + 1) ± (0,1 % + 1)
e
nS
600,0 Ω
6,000 kΩ
60,00 kΩ
600,0 kΩ
6,000 MΩ
50,00 MΩ
60,00 nS
0,1 Ω
0,001 kΩ
0,01 kΩ
0,1 kΩ
0,001 MΩ
0,01 MΩ
0,01 nS
± (0,4 % + 2)1
± (0,4 % + 1)
± (0,4 % + 1)
± (0,7 % + 1)
± (0,7 % + 1)
± (1,0 % + 3)2
± (1,0 % + 10)1
± (0,2 % + 2)1
± (0,2 % + 1)
± (0,2 % + 1)
± (0,6 % + 1)
± (0,6 % + 1)
± (1,0 % + 3)2
± (1,0 % + 10)1
1. Opgivne usikkerhedsfaktor forudsætter, at man har kompenseret for forstyrrelser (med REL Δ funktion).
2. Der skal adderes 0,5 % af visningen ved måling af modstand over 30 MΩ i 50 MΩ området og 20 enheder ved måling under 33 nS i
60 nS området.
Specifikationer
47
Skema 13. Temperaturmålingsusikkerhed på model 87
Temperatur: Måleenhed Usikkerhed1,2
- 200 − 1090 °C
- 328 − 1994 °F
0,1 °C
0,1 °F
1 % + 10
1 % + 18
1. Ekskl. fejl og usikkerhed i termoelement.
2. Usikkerhedsopgivelse forudsætter stabil omgivelsestemperatur, dvs. med udsving på højest ± 5 °C. Ved udsving i
omgivelsestemperatur på ± 5 °C gælder usikkerhedsangivelse først efter 1 time.
80 Series V
Brugsanvisning
48
Skema 14. Måleusikkerhed i strømstyrkefunktioner
Usikkerhed
Funktion
Område
Måleenhed Model 831 Model 872, 3
Belastningsspænding
(normalt)
mA
\
(45 Hz− 2 kHz)
mA
[
60,00 mA
400,0 mA6
6,000 A
10,00 A4
60,00 mA
400,0 mA6
6,000 A
10,00 A4
0,01 mA
0,1 mA
0,001 A
0,01 A
0,01 mA
0,1 mA
0,001 A
0,01 A
± (1,2 % + 2)5
± (1,2 % + 2)5
± (1,2 % + 2)5
± (1,2 % + 2)5
± (0,4 % + 4)
± (0,4 % + 2)
± (0,4 % + 4)
± (0,4 % + 2)
± (1,0 % + 2)
± (1,0 % + 2)
± (1,0 % + 2)
± (1,0 % + 2)
± (0,2 % + 4)
± (0,2 % + 2)
± (0,2 % + 4)
± (0,2 % + 2)
1,8 mV/mA
1,8 mV/mA
0,03 V/A
0,03 V/A
1,8 mV/mA
1,8 mV/mA
0,03 V/A
0,03 V/A
μA B
(45 Hz - 2 kHz)
μAF
600,0 μA
6000 μA
600,0 μA
6000 μA
0,1 μA
1 μA
0,1 μA
1 μA
± (1,2 % + 2)5
± (1,2 % + 2)5
± (0,4 % + 4)
± (0,4 % + 2)
± (1,0 % + 2)
± (1,0 % + 2)
± (0,2 % + 4)
± (0,2 % + 2)
100 μV/μA
100 μV/μA
100 μV/μA
100 μV/μA
1. Vekselstrømsomformning på model 83 er fuldperiodeensrettet og kalibreret efter effektiv strømværdi i sinusformet indgangssignal.
2. Vekselstrømsomformning på model 87 er fuldperiodeensrettet registrering af sand effektiv strømværdi i 3 − 100 % af området,
undtagen i 400 mA området (hvor det er 5 − 100 % af området) og i 10 A området (hvor det er 15 − 100 % af området).
3. Model 87 viser sand effektiv strømværdi. Når indgangsledningerne kortsluttes med hinanden i vekselstrømsfunktionerne, kan der
være restvisning på 1-30. Restvisning på 30 giver bare en afvigelse på 2 i måling af værdier, der ligger over de første 3 % af
området. Hvis der benyttes kompensering herfor, kan det afstedkomme systematisk meget større fejl i påfølgende målinger.
4. W 10 A ved uafbrudt drift i op til 35 °C; < 20 minutter tændt, og 5 minutter slukket ved 35-55 °C. 20 A i højst 30 sekunder; > 10 A
opgives ikke.
5. Ved visninger under 200 skal der adderes 10.
6. 400 mA uafbrudt; 600 mA i højest 18 timer.
Specifikationer
49
Skema 15. Usikkerhed i kapacitansmåling og diodeafprøvning
Funktion Område Måleenhed Usikkerhed
E 10,00 nF
100,0 nF
1,000 μF
10,00 μF
100,0 μF
9999 μF
0,01 nF
0,1 nF
0,001 μF
0,01 μF
0,1 μF
1 μF
± (1 % + 2)1
± (1 % + 2)1
± (1 % + 2)
± (1 % + 2)
± (1 % + 2)
± (1 % + 2)
G 3,000 V 0,001 V ± (2 % + 1)
1. Opgivne usikkerhed forudsætter, at man benytter kompensering til undertrykkelse af forstyrrelser til måling af kapacitanser af film- eller
bedre type.
Skema 16. Usikkerhed i frekvensmåling
Funktion Område Måleenhed Usikkerhed
Frekvensmåling
(0,5 Hz - 200 kHz,
pulsbredde > 2 μs)
199,99
1999,9
19,999 kHz
199,99 kHz
> 200 kHz
0,01 Hz
0,1 Hz
0,001 kHz
0,01 kHz
0,1 kHz
± (0,005 % + 1)
± (0,005 % + 1)
± (0,005 % + 1)
± (0,005 % + 1)
opgives ikke
80 Series V
Brugsanvisning
50
Skema 17. Frekvensmålingsfølsomhed og -tærskler
Minimum følsomhed
(effektiv strømværdi i sinusbølge)
Ca. udløs-ningsværdi
Indgangsområde1 5 Hz - 20 kHz 0,5 Hz - 200 kHz (jævnspændingsfunktion)
600 mV jævnstrøm
600 mV vekselstrøm
6 V
60 V
600 V
1000 V
70 mV (op til 400 Hz)
150 mV
0,3 V
3 V
30 V
100 V
70 mV (op til 400 Hz)
150 mV
0,7 V
7 V (≤ 140 kHz)
70 V (≤ 14,0 kHz)
200 V (≤ 1,4 kHz)
40 mV
⎯
1,7 V
4 V
40 V
100 V
Udnyttelsesforholds-område Usikkerhed
0,0 til 99,9 % Ikke over ± (0,2 % pr. kHz + 0,1 %) ved stigetid < 1 μs.
1. Opgivne usikkerhed gælder for indgangssignal på højst enten 10 gange området eller 1000 V.
Specifikationer
51
Skema 18. Indgangsstikspecifikation
Beskrivelse
Overbelastnin
gs-sikring1
Indgangs- impedans
(nominel)
Balanceringsfaktor
(1 kΩ asymmetrisk)
Dynamisk impedans
L 1000 V effektiv
strømværdi
10 MΩ < 100 pF > 120 dB ved 50 Hz
og 60 Hz jævnstrøm
> 60 dB ved 50 Hz og 60 Hz
F
mV 1000 V effektiv
strømværdi
10 MΩ < 100 pF > 120 dB ved 50 Hz
og 60 Hz jævnstrøm
> 60 dB ved 50 Hz og 60 Hz
10 MΩ < 100 pF
(fuldperiode-ensrettet)
> 60 dB ved op
til 60 Hz jævnstrøm
Fuld spænding
i område Typisk kortslutningsstrømstyrke
K 1000 V effektiv
strømværdi
Afbrudt kreds
Afprøvningsspænding op til
6,0 MΩ
50 MΩ
eller 60 nS 600 Ω 6 k 60 k 600 k 6 M 50 M
e 1000 V effektiv
strømværdi
< 7,9 V jævnstrøm
< 4,1 V
jævnstrøm
< 4,5 V
jævnstrøm 1 mA 100 μA 10 μA 1μA 1 μA 0,5 μA
G 1000 V effektiv
strømværdi
< 7,9 V jævnstrøm
3,000 V jævnstrøm
Normalt 1,0 mA
1. Maksimalt 106 V Hz.
80 Series V
Brugsanvisning
52
Skema 19. Usikkerhed i MIN MAX registrering
Model Nominel reaktionstid Usikkerhed
83 100 ms op til 80 % Opgivne usikkerhed ± 12 ved ændring > 200 ms varighed (± 40 ved vekselstrøm med bip slået til)
87 100 ms op til 80 %
(jævnstrøms-funktioner)
120 ms op til 80 %
(vekselstrøms-funktioner)
250 μs (spids)
(model 87)
Opgivne usikkerhed ± 12 ved ændring > 200 ms varighed
Opgivne usikkerhed ± 40 ved ændring > 350 ms varighed og indgangssignal > 25 % af område
Opgivne usikkerhed ± 100 ved ændring > 250 μs varighed
(adder ± 100 i afvigelse ved instrumentvisning over 6000)
(adder ± 100 i afvigelse i lavpasfunktion)
1. Gælder ved spids, der forekommer gentagne gange. 1 ms ved spids, der kun forekommer en gang.

Navigation menu
