80 Series V
Multimeters
Käyttöohje
May 2004 Rev.2, 11/08 (Finnish)
©2004, 2008 Fluke Corporation. All rights reserved.
Specifications are subject to change without notice.
All product names are trademarks of their respective companies
Rajoitettu laitteen käyttöikäinen takuu
Missään Fluke 20-, 70-, 80-, 170- ja 180 Series DMM -digitaalisessa monitoimimittarissa ei laitteen käyttöiän aikana ilmene materiaali- tai
valmistusvirheitä. Laitteen ”käyttöikä” tarkoittaa tässä seitsemän vuotta sen jälkeen kun Fluke lakkaa valmistamasta tuotetta, mutta takuuaika tulee
olemaan vähintään kymmenen vuotta ostopäivästä. Tämä takuu ei kata sulakkeita, vaihdettavia paristoja tai laiminlyönnistä, väärinkäytöstä,
likaantumisesta, muutoksista, onnettomuuksista tai epänormaaleista käyttöolosuhteista tai käsittelystä johtuvia vaurioita, mukaan lukien tuotteen
teknisten määritysten ulkopuolisesta käytöstä johtuvat viat, eikä mekaanisten komponenttien normaalia kulumista. Tämä takuu myönnetään
ainoastaan tuotteen alkuperäiselle ostajalle, eikä sitä voi siirtää.
Kymmenen vuoden ajan ostopäivästä lukien takuu kattaa myös LCD-näytön. Sen jälkeen, digitaalisen monitoimimittarin käyttöiän ajan, Fluke vaihtaa
LCD-näytön uuteen maksua vastaan, joka perustuu tällöin voimassa oleviin komponentin hankintakustannuksiin.
Saadaksesi alkuperäisen omistajuuden ja todistaaksesi ostopäivän täytä ja palauta tuotteen mukana toimitettu rekisteröintikortti tai rekisteröi tuote
osoitteessa http://www.fluke.com. Valintansa mukaan Fluke joko korjaa Fluken valtuutetulta jälleenmyyjältä käypään kansainväliseen hintaan ostetun
viallisen tuotteen veloituksetta, vaihtaa sen uuteen tai palauttaa siitä maksetun hinnan. Fluke pidättää oikeuden laskuttaa asiakasta mahdollisista
korjauksen/varaosien tuontikustannuksista, jos tuote on ostettu eri maasta kuin missä se korjataan.
Jos tuote on viallinen, ota yhteyttä lähimpään Fluken valtuutettuun huoltokeskukseen saadaksesi takuupalautukseen tarvittavat tiedot ja lähetä sitten
tuote kyseiseen huoltokeskukseen ja toimita sen mukana ongelman kuvaus, postikulut ja vakuutus maksettuina (FOB määränpää). Fluke ei vastaa
kuljetuksen aikana syntyneistä vaurioista. Fluke maksaa tuotteen kuljetuksen takaisin asiakkaalle, kun tuote on korjattu tai vaihdettu takuun
puitteissa. Ennen sellaisiin korjauksiin ryhtymistä, jotka eivät kuulu takuun piiriin, Fluke laatii kustannusarvion ja pyytää asiakkaan valtuutuksen ja
laskuttaa asiakasta sitten korjauksesta ja paluukuljetuksesta.
TÄMÄ TAKUU ON OSTAJAN AINOA KEINO. FLUKE EI ANNA MUITA EKSPLISIITTISIÄ TAI IMPLISIITTISIÄ TAKUITA, KUTEN TAKUUTA
SOVELTUVUUDESTA TIETTYYN TARKOITUKSEEN. FLUKE EI OLE KORVAUSVELVOLLINEN MISTÄÄN ERITYISISTÄ, EPÄSUORISTA,
SATUNNAISISTA TAI SEURAAMUKSELLISISTA VAHINGOISTA TAI TAPPIOISTA, MUKAAN LUKIEN DATAN KATOAMISESTA JOHTUVAT
VAHINGOT, PERUSTUIVATPA NE MIHIN TAHANSA SYYHYN TAI TEORIAAN. VALTUUTETUILLA JÄLLEENMYYJILLÄ EI OLE OIKEUTTA
MYÖNTÄÄ MITÄÄN MUUTA TAKUUTA FLUKEN PUOLESTA. Joissain maissa välillisten takuiden rajoitus tai epääminen sekä välillisten tai
johdannaisten vahinkojen korvausvelvollisuuden epääminen ei ole sallittua. Tämä vastuun rajoitus ei siis välttämättä koske Sinua. Jos paikallinen
tuomioistuin pitää jotain tämän sopimuksen pykälää lainvastaisena tai mahdottomana panna täytäntöön, tällainen tulkinta ei vaikuta sopimuksen
muiden pykälien laillisuuteen tai toimeenpantavuuteen.
Fluke Corporation Fluke Europe B.V.
P.O. Box 9090 P.O. Box 1186
Everett WA 5602 B.D. Eindhoven
2/02 98206-9090 The Netherlands
i
Sisällysluettelo
Otsikko Sivu
Johdanto ........................................................................................................................ 1
Yhteydenotto Flukeen..................................................................................................... 1
Turvatiedot ..................................................................................................................... 2
Mittarin toiminnot ............................................................................................................ 6
Käynnistysvaihtoehdot (Power-Up)............................................................................ 13
Automaattinen virrankatkaisu (Power-Off)................................................................. 13
Input Alert™ -toiminto................................................................................................ 13
Mittausten suorittaminen ................................................................................................ 13
Vaihtovirta- ja tasavirtajännitteen mittaaminen .......................................................... 13
Todellisen tehollisarvon (True RMS) mittareiden nollasyöttö (mallissa 87)................ 15
Alipäästösuodatin (mallissa 87) ................................................................................. 15
Lämpötilan mittaaminen (mallissa 87) ....................................................................... 16
Jatkuvuuden testaaminen.......................................................................................... 16
Vastuksen mittaaminen ............................................................................................. 18
Johtavuuden käyttäminen suurten vastusten ja vuotojen mittauksissa...................... 20
Kapasitanssin mittaaminen........................................................................................ 21
Dioditestit................................................................................................................... 22
80 Series V
Käyttöohje
ii
Vaihtovirta- ja tasavirtamittaukset ............................................................................. 24
Taajuuden mittaaminen............................................................................................. 27
Tehollisen syklin mittaukset....................................................................................... 29
Pulssin leveyden määrittäminen................................................................................ 30
Pylväsnäyttö................................................................................................................... 30
Zoomaustila (vain käynnistysvaihtoehto)................................................................... 31
Zoomaustilan käyttöjä ............................................................................................... 31
HiRes-tila (mallissa 87) .................................................................................................. 31
MIN MAX -taltiointitila..................................................................................................... 32
Tasoitustoiminto (vain käynnistysasetus)....................................................................... 32
AutoHOLD-tila................................................................................................................ 34
Suhteutustila .................................................................................................................. 34
Kunnossapito ................................................................................................................. 35
Yleinen kunnossapito ................................................................................................ 35
Sulaketesti ................................................................................................................ 35
Pariston vaihto .......................................................................................................... 36
Sulakkeiden vaihto .................................................................................................... 37
Huolto ja varaosat.......................................................................................................... 37
Erittelyt........................................................................................................................... 43
Yksityiskohtaiset erittelyt ........................................................................................... 44
iii
Taulukot
Taulukko Otsikko Sivu
1. Sähkösymbolit ....................................................................................................................... 5
2. Syötöt .................................................................................................................................... 6
3. Kiertokytkimen asennot ......................................................................................................... 7
4. Painikkeet.............................................................................................................................. 8
5. Näytön toiminnot.................................................................................................................... 11
6. Taajuuslaskimen toiminnot ja liipaisutasot............................................................................. 28
7. MIN MAX -toiminnot .............................................................................................................. 33
8. Varosat.................................................................................................................................. 39
9. Accessories ........................................................................................................................... 42
10. Mallin 87 vaihtovirtajännitetoiminnon erittely ......................................................................... 44
11. Mallin 83 Vaihtovirtajännitetoiminnon erittely......................................................................... 45
12. Tasavirtajännite-, vastus ja johtavuustoimintojen erittely....................................................... 46
13. Lämpötilaerittelyt (vain mallissa 87)....................................................................................... 47
14. Virtatoimintojen erittely .......................................................................................................... 48
15. Kapasitanssi- ja dioditoimintojen erittelyt............................................................................... 49
16. Taajuuslaskimen erittely ........................................................................................................ 49
17. Taajuuslaskimen herkkyys ja liipaisutasot ............................................................................. 50
18. Liittimien sähköiset arvot ....................................................................................................... 51
19. MIN MAX -taltioinnin erittely .................................................................................................. 52
80 Series V
Käyttöohje
iv
v
Kuvat
Kuva Otsikko Sivu

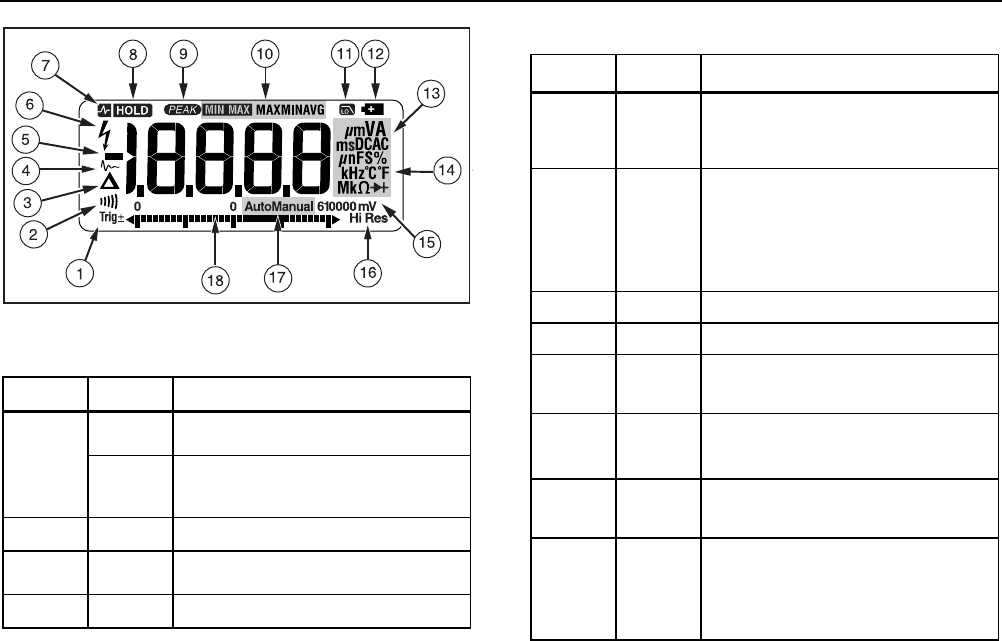

1. Näytön toiminnot (malli 87).................................................................................................... 11

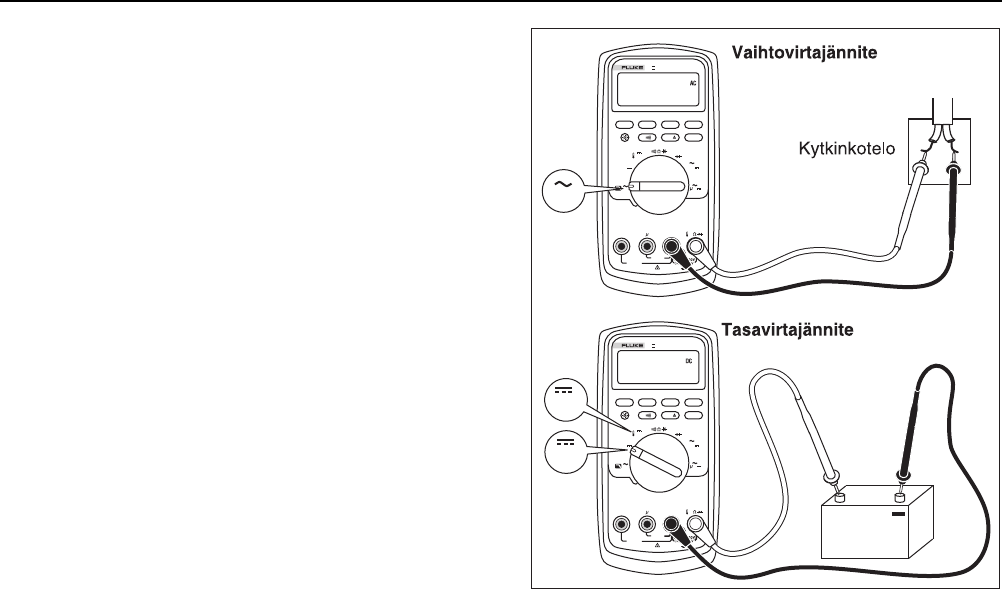

2. Vaihtovirta- ja tasavirtamittaukset.......................................................................................... 14

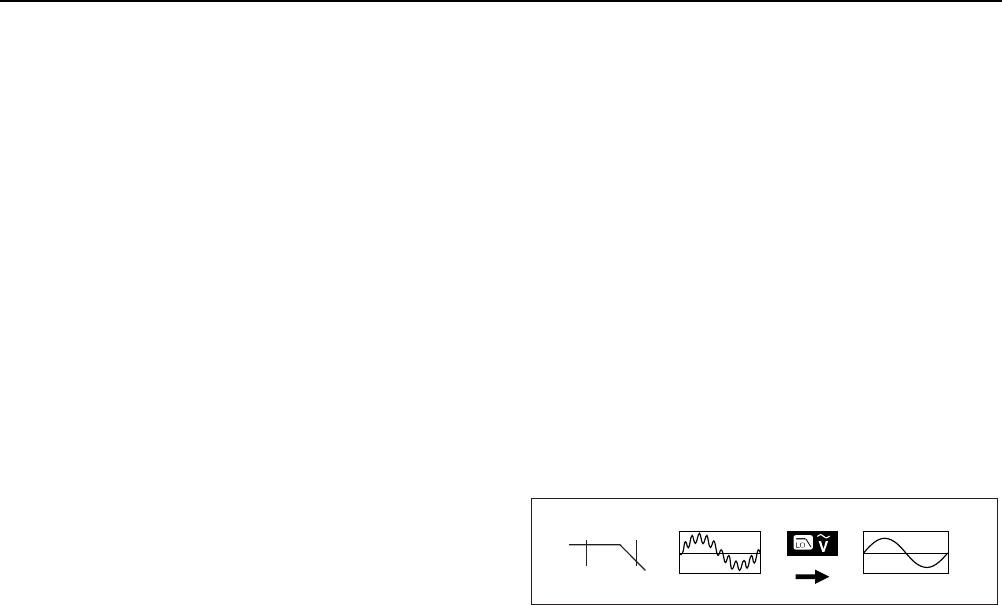

3. Alipäästösuodatin .................................................................................................................. 15

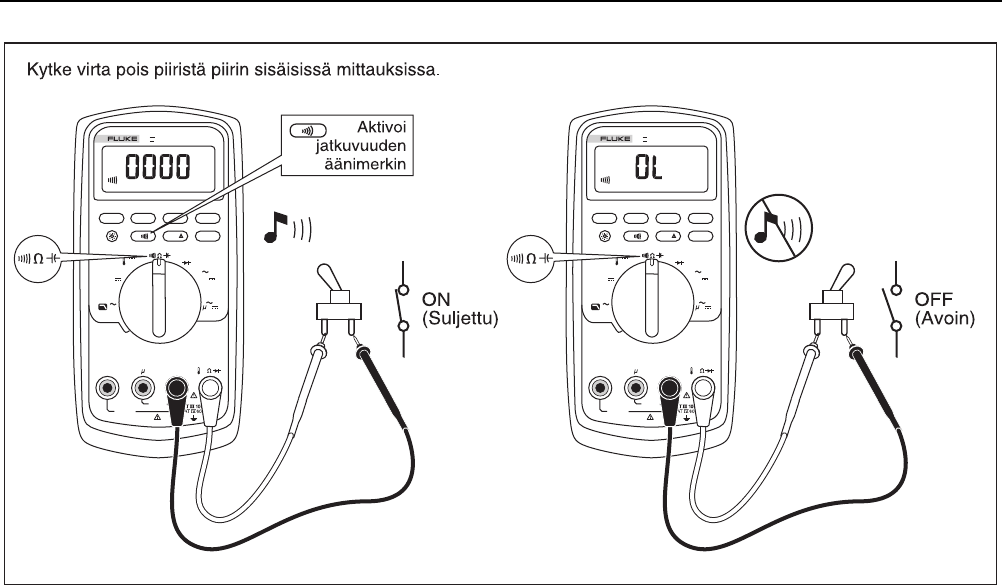

4. Jatkuvuuden testaaminen...................................................................................................... 17

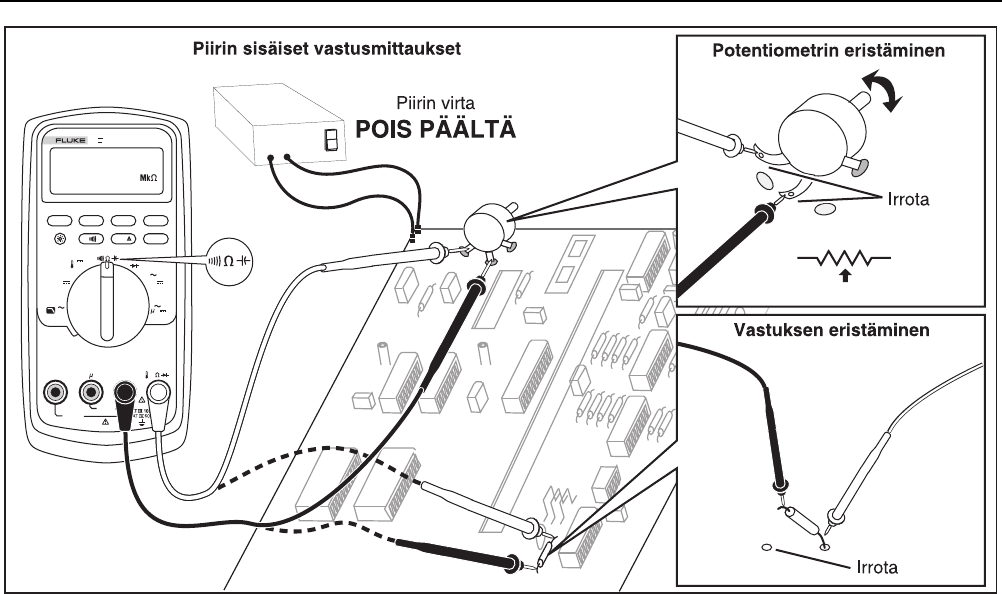

5. Vastusmittaukset ................................................................................................................... 19

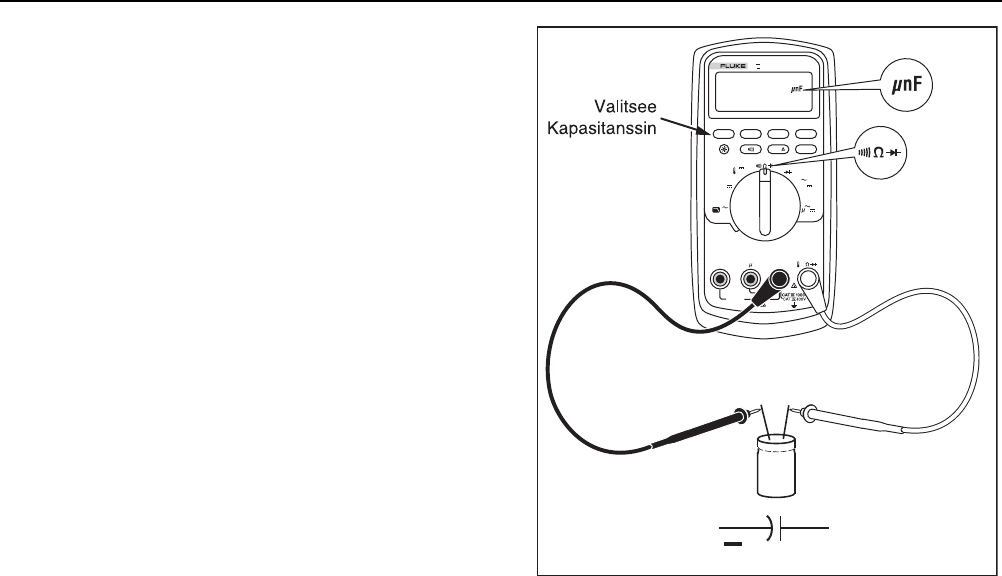

6. Kapasitanssin mittaaminen.................................................................................................... 21

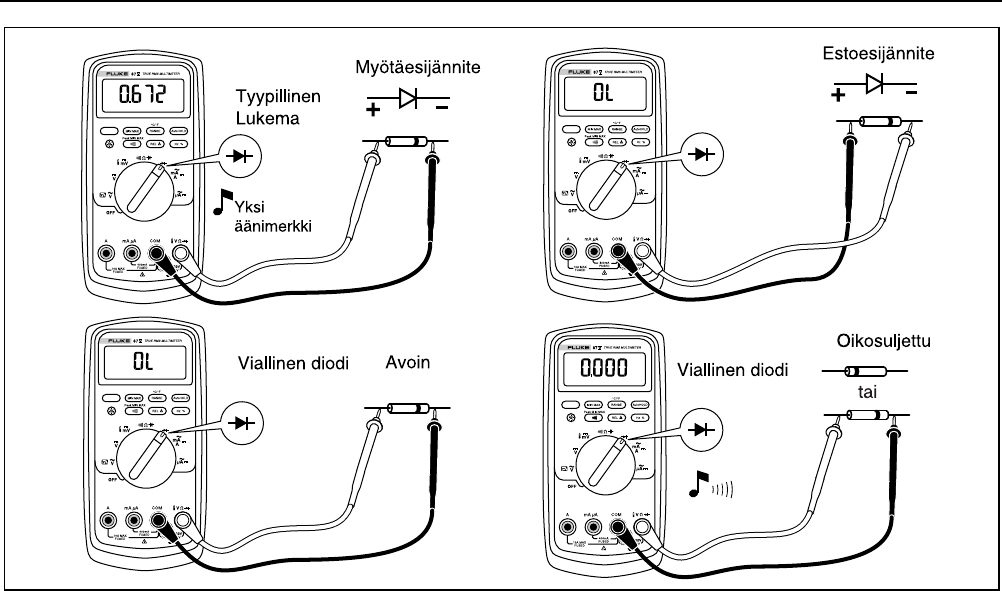

7. Dioditesti................................................................................................................................ 23

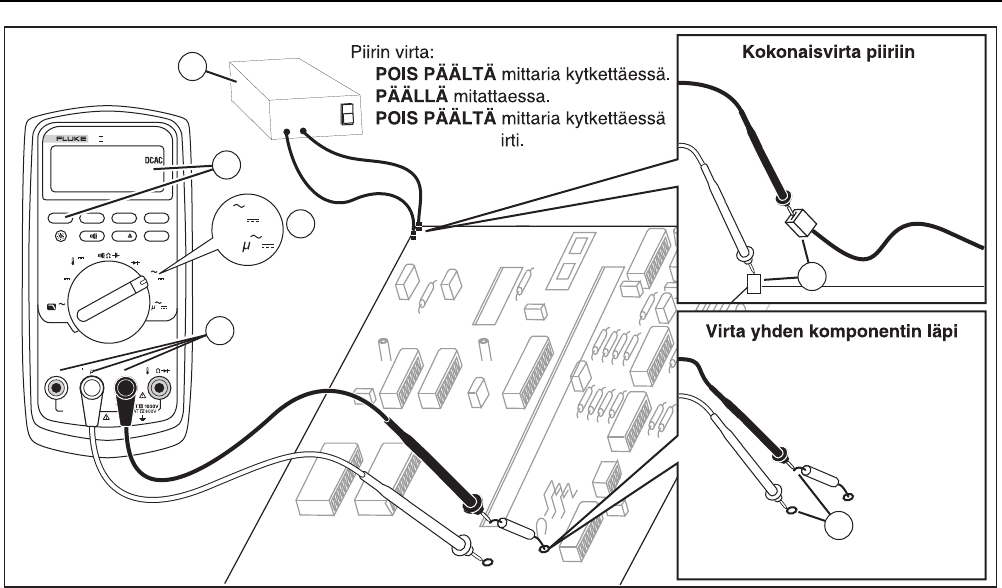

8. Virtamittaukset....................................................................................................................... 25

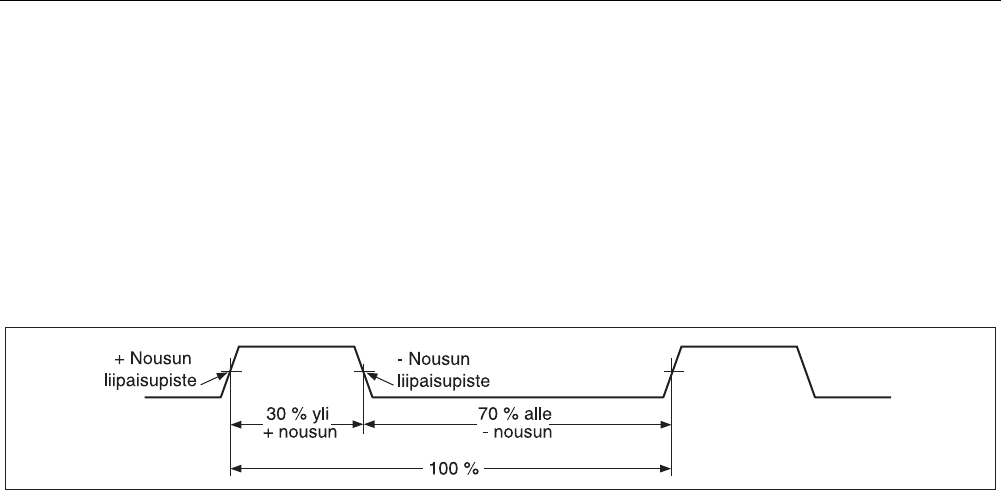

9. Tehollisen syklin mittauksen komponentit.............................................................................. 29

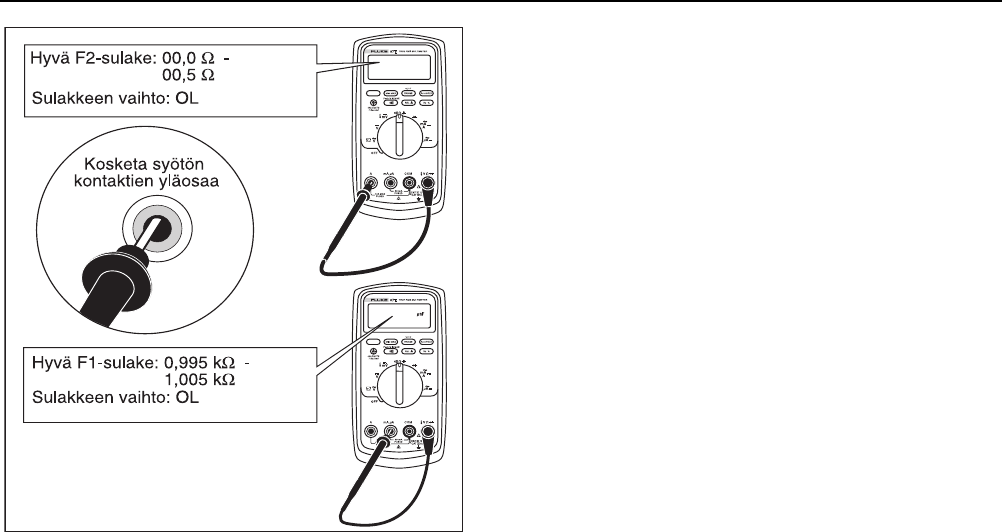

10. Sulakkeiden testaus .............................................................................................................. 36

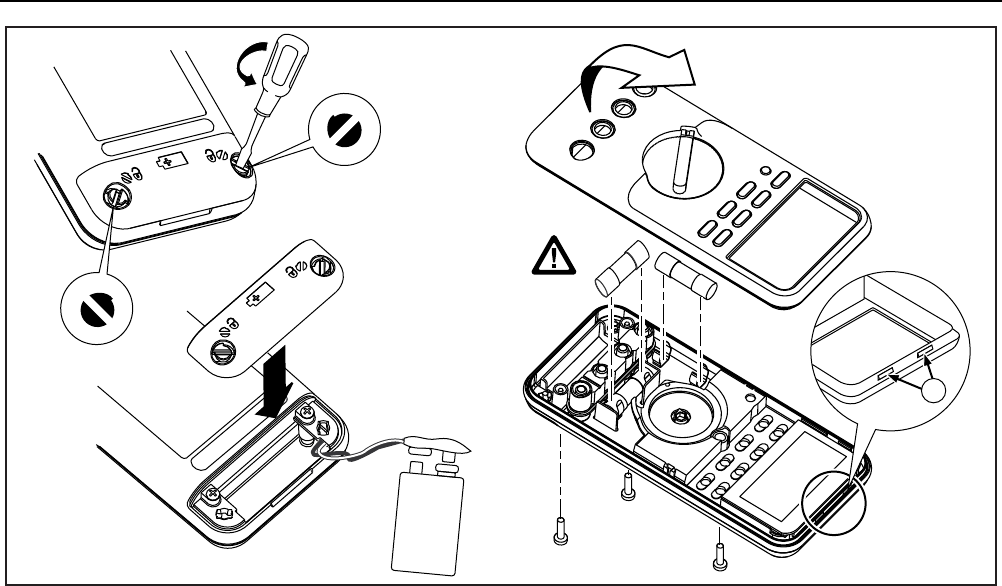

11. Pariston ja sulakkeen vaihto.................................................................................................. 38

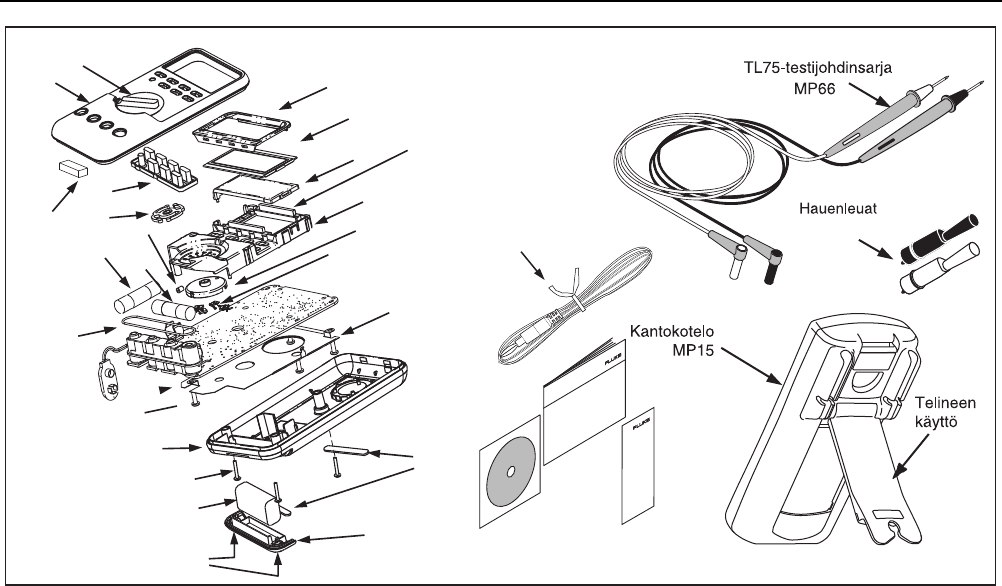

12. Varaosat ................................................................................................................................ 41
80 Series V
Käyttöohje
vi
Johdanto
1
Johdanto
XWVaroitus
Lue ”Turvaohjeet” ennen mittarin käyttöä.
Ellei toisin mainittu, tämän ohjekirjan kuvaukset ja ohjeet
koskevat sarjan V monitoimimittareiden malleja 83 ja 87
(joihin tämän jälkeen viitataan nimellä mittari).
Malli 87 näkyy kaikissa kuvissa.
Yhteydenotto Flukeen
Ota yhteyttä Flukeen soittamalla johonkin seuraavista
numeroista:
USA: 1-888-44-FLUKE (1-888-443-5853)
Kanada: 1-800-36-FLUKE (1-800-363-5853)
Eurooppa: +31 402-675-200
Japani: +81-3-3434-0181
Singapore: +65-738-5655
Muualla maailmassa: +1-425-446-5500
USA:n huolto: 1-888-99-FLUKE
(1-888-993-5853)
Tai vieraile Fluken web-sivuilla osoitteessa
www.fluke.com.
Rekisteröi tuotteesi osoitteessa register.fluke.com.
80 Series V
Käyttöohje
2
Turvatiedot
Tämä mittari vastaa standardeja:
• EN61010-1:2001
• ANSI/ISA S82.01-2004
• CAN/CSA C22.2 nro 1010.1:2004
• UL610101-1
• Mittausluokka III, 1000 V, saasteaste 2
• Mittausluokka IV, 600 V, saasteaste 2
Ohjekirjassa mainittu Varoitus tarkoittaa tilannetta tai
toimia, jotka voivat aiheuttaa vaaran mittarin käyttäjälle.
Vaara ilmoittaa tilanteesta tai toimista, jotka voivat
vaurioittaa mittaria tai testattavaa laitetta.
Mittarissa ja tässä ohjekirjassa käytetyt kansainväliset
symbolit on selitetty taulukossa 1.
XWVaroitus
Vältä sähköiskut ja henkilövahingot
toimimalla seuraavasti:
• Käytä tätä mittaria vain tässä
ohjekirjassa määritellyllä tavalla tai
mittarin antama suoja voi heikentyä.
• Älä käytä vaurioitunutta mittaria.
Tarkasta mittarin kotelo ennen käyttöä.
Etsi halkeamia tai puuttuvia muovipaloja.
Kiinnitä erityistä huomiota liittimiä
ympäröivään eristykseen.
• Varmista ennen mittarin käyttöä, että
paristotilan luukku on kiinni ja salvattu.
• Vaihda paristo heti, kun pariston merkki
(M) tulee esiin.
• Poista testijohtimet mittarista ennen
paristotilan luukun avaamista.
Turvatiedot
3
• Tarkasta, ettei testijohtimien eriste ole
vaurioitunut eikä paljasta metallia ole
näkyvillä. Tarkasta testijohtimien
virtapiirin jatkuvuus. Vaihda
vaurioituneet testijohtimet ennen
mittarin käyttöä.
• Liittimien välillä tai liittimien ja
maadoituksen välillä ei saa käyttää
mittariin merkittyä jännitettä
korkeampaa jännitettä.
• Älä koskaan käytä mittaria, jos sen kansi
on poistettu tai kotelo on auki.
• Ole varovainen jännitteiden kanssa, jotka
ovat yli 30 V vaihtovirtaa rms, 42 V
vaihtovirtaa huippu tai 60 V tasavirtaa.
Nämä jännitteet aiheuttavat
sähköiskuvaaran.
• Käytä vain vaihtosulaketta, joka on
määritetty käyttöoppaassa.
• Käytä mittauksiin oikeita liittimiä, oikeaa
toimintoa ja asteikkoa.
• Vältä työskentelyä yksin.
• Kytke virtamittauksissa virta pois piiristä
ennen mittauksen aloittamista. Muista
kytkeä mittari sarjaan mitattavan
piirin kanssa.
• Kun liität johdot, yhdistä yleistestijohdin
ennen jännitteistä testijohdinta; kun
irrotat johtimet, irrota jännitteinen
testijohdin ennen yleistestijohdinta.
• Älä käytä mittaria, jos se tuntuu
käyttäytyvän omituisesti. Suojaus
saattaa olla heikentynyt. Jos olet
epätietoinen, vie mittari korjattavaksi.
• Älä käytä mittaria räjähdysalttiiden
kaasujen, höyryjen tai pölyn
läheisyydessä.
• Käytä jännitelähteenä ainoastaan yhtä
9 V:n paristoa, joka on asennettu oikein
mittarin koteloon.
• Käytä ainoastaan erittelyä vastaavia
varaosia mittaria huoltaessasi.
• Pidä sormesi antureissa olevien suojien
takana antureita käyttäessäsi.
• Älä käytä alipäästösuodatinasetusta
vaarallisten jännitteiden läsnäolon
tarkistamiseen. Käytössä voi olla
jännitteitä, jotka ovat suurempia kuin
osoitetut. Tee ensin jännitteen mittaus
ilman suodatinta mahdollisen vaarallisen
jännitteen läsnäolon havaitsemiseksi.
Valitse sen jälkeen suodatintoiminto.
80 Series V
Käyttöohje
4
WVaara
Vältä mittarin vauriot ja testattavien laitteiden
vahingot seuraavasti:
• Katkaise piirin virta ja kytke kaikki
korkeajännitteiset kondensaattorit pois
päältä ennen vastuksen, jatkuvuuden,
diodien tai kapasitanssin testaamista.
• Käytä mittauksiin oikeita liittimiä, oikeaa
toimintoa ja asteikkoa.
• Tarkasta ennen virtamittauksia mittarin
sulakkeet. (Katso ”Sulaketesti”.)
Turvatiedot
5
Taulukko 1. Sähkösymbolit
B AC (vaihtovirta) J Maa
F DC (tasavirta) I Sulake
X Vaarallinen jännite P Vastaa EU:n direktiivejä
W Vaara. Tärkeitä tietoja. Katso ohjekirjaa. $ Vastaa ao. Canadian Standards Associationin
direktiivejä
M Paristo. Pariston varaus vähissä, kun
tämä on näkyvissä. T Kaksoiseristetty
R Jatkuvuustestin tai jatkuvuuden
äänimerkki. E Kapasitanssi
CAT
III
IEC ylijänniteluokka III
CAT III -laitteet on suunniteltu
suojaamaan transienteilta kiinteissä
laiteasennuksissa, kuten
jakelupaneeleissa, syöttölaitteissa ja
lyhythaaroituskytkennässä sekä isojen
rakennusten valaistusjärjestelmissä.
CAT
IV
IEC-ylijänniteluokka IV
CAT IV -laitteet on suunniteltu suojaamaan
transienteilta päävirtalähteistä kuten sähkömittarista
tai maanpinnan yläpuolella olevasta tai maanalaisesta
energiajakelusta.
t Underwriters Laboratories G Diodi
s TÜV Product Servicesin tarkastama ja hyväksymä
80 Series V
Käyttöohje
6
Mittarin toiminnot
Taulukoissa 2 – 5 kuvataan lyhyesti mittarin toiminnot.
Taulukko 2. Syötöt
Liitäntä Kuvaus
A Syöttö 0–10,00 A:n virralle (20 A:n ylikuormitus enintään 30 sekunniksi), virran taajuus ja tehollisen
syklin mittaukset.
mA μA Syöttö 0 μ A–400 mA virran mittauksille (600 mA 18 tunniksi) ja virran taajuus ja tehollinen sykli.
COM Paluuliitin kaikille mittauksille.
I Syöttö jännite-, jatkuvuus-, vastus-, diodi-, kapasitanssi-, taajuus-, lämpötila- (87) ja tehollisen
syklin mittauksille.
Mittarin toiminnot
7
Taulukko 3. Kiertokytkimen asennot
Kytkimen asento Toiminto
Mikä tahansa asento Kun mittari kytketään päälle, mittarin mallinumero näkyy hetken näytössä.
J Vaihtovirtajännitemittaus
Paina A alipäästösuodattimelle (K) (vain mallissa 87).
L Tasavirtajännitemittaus
600 mV:n tasavirtajänniteasteikko
M
Paina A lämpötilalle (T) (vain 87).
N Paina E jatkuvuustestille.
e Vastusmittaus
Paina A kapasitanssimittaukselle.
O Dioditesti
P Vaihtovirtamittaukset 0 mA – 10,00 A
Paina A tasavirtamittauksille, 0 mA – 10,00 A.
Q Vaihtovirtamittaukset 0 – 6000 μA
Paina A tasavirtamittauksille, 0 – 6000 μA.
80 Series V
Käyttöohje
8
Taulukko 4. Painikkeet
Painike
Kytkimen
asento Toiminto
N Valitsee kapasitanssin.
M Valitsee lämpötilan (vain mallissa 87).
J Valitsee vaihtovirran alipäästösuodatintoiminnon (vain mallissa 87).
P Vaihtaa vaihtovirran ja tasavirran välillä.
Q Vaihtaa vaihtovirran ja tasavirran välillä.
A
(keltainen)
Power-up
(Käynnistys)
Poistaa käytöstä automaattisen sammutustoiminnon. (Mittari sammuu tavallisesti
30 minuutin kuluttua). Mittarissa lukee ”PoFF”, kunnes A vapautetaan.
B Mikä tahansa
kytkimen
asento
Power-up
(Käynnistys)
Aloittaa minimi- ja maksimiarvojen taltioinnin. Askeltaa näytön toimintojen MAX, MIN,
AVG (keskiarvo) ja nykyisen lukeman välillä. Peruuttaa toiminnot MIN MAX
(paina 1 sekunnin ajan).
Ottaa käyttöön mittarin kalibrointitilan ja kehottaa antamaan salasanan.
Mittarissa lukee ”CAL” ja se siirtyy kalibrointitilaan. Katso 80 sarjan V huoltotietoja.
C Mikä tahansa
kytkimen asento Vaihtaa toiminnon eri asteikkojen välillä. Pidä painike alhaalla 1 sekunnin ajan
palataksesi automaattiseen asteikon valintaan.
M Vaihtaa °C:n ja °F:n välillä.
Power-up
(Käynnistys) Ottaa käyttöön mittarin tasoitustoiminnon. Mittarissa lukee ”5___”, kunnes
C vapautetaan.
Mittarin toiminnot
9
Taulukko 4. Painikkeet (jatkoa)
Painike
Kytkimen
asento Toiminto
D Mikä tahansa
kytkimen
asento
MIN MAX -
taltiointi
Taajuuslaskin
Power-up
(Käynnistys)
AutoHOLD (aiemmin Touch Hold) sieppaa näytössä olevan nykyisen lukeman. Kun mittari
havaitsee uuden vakaan lukeman, mittari antaa äänimerkin ja tuo näyttöön uuden lukeman.
Aloittaa ja lopettaa taltioinnin ilman taltioitujen lukemien poistoa.
Aloittaa ja lopettaa taajuuslaskennan.
Kytkee kaikki LCD-segmentit päälle.
H Mikä tahansa
kytkimen asento
Kytkee taustavalon päälle, säätää sen kirkkaammaksi ja sammuttaa sen.
Mallissa 87, pidä H alhaalla yhden sekunnin ajan päästäksesi HiRes-numerotilaan. ”HiRes”-
kuvake näkyy näytössä. Palaa 3-1/2-numerotilaan pitämällä H alhaalla yhden sekunnin ajan.
HiRes = 19 999
E Jatkuvuus
ReE
MIN MAX –
taltiointi
Hz, Tehollinen
sykli
Power-up
(Käynnistys)
Kytkee jatkuvuuden äänimerkin päälle ja pois.
Vaihtaa vasteaikojen huipun (250 μs) ja normaalin (100 ms) välillä.
Vaihtaa mittarin liipaisemaan positiivisessa tai negatiivisessa nousussa.
Kytkee äänimerkin pois päältä kaikissa toimintatiloissa. Mittarissa lukee ”bEEP”, kunnes
E vapautetaan.
80 Series V
Käyttöohje
10
Taulukko 4. Painikkeet (jatkoa)
Painike
Kytkimen
asento Toiminto
F
(Suhteellinen
toimintatila)
Mikä tahansa
kytkimen
asento
Power-up
(Käynnistys)
Taltioi nykyisen lukeman viitteeksi tuleville lukemille. Näyttö nollataan ja taltioitu lukema
vähennetään kaikista seuraavista lukemista.
Ottaa käyttöön zoomaustilan pylväskaaviolle. Mittarissa lukee ”2rEL”, kunnes
F vapautetaan.
G
Mikä tahansa
kytkimen
asento, paitsi
dioditesti
Power-up
(Käynnistys)
Paina G taajuusmittauksille.
Aloittaa taajuuslaskennan.
Paina uudestaan päästäksesi tehollisen syklin toimintatilaan.
Ottaa käyttöön mittarin korkean impedanssin tilan, kun mV-tasavirtatoiminto
on käytössä.
Mittarissa lukee ”Hi2”, kunnes G vapautetaan.
Mittarin toiminnot
11
aom1_af.eps
Kuva 1. Näytön toiminnot (malli 87)
Taulukko 5. Näytön toiminnot
Numero Toiminto Näyttö
Y Napaisuusnäyttö analogiselle
pylväsnäytölle.
A
TrigY
Positiivisen tai negatiivisen nousun
ilmaisin Hz/tehollisen syklin
liipaisua varten.
B X Jatkuvuuden äänimerkki on päällä.
C W Suhteutus (REL) -toimintatila
on päällä.
D g Tasoitus on aktiivinen.
Numero Toiminto Näyttö
E - Merkitsee negatiivisia lukemia.
Suhteutusnäytössä tämä merkitsee
sitä, että nykyinen lukema on pienempi
kuin aiemmin taltioitu viite.
F Z
Osoittaa korkeajännitteisen syötön
läsnäoloa. Tulee esiin, jos
syöttöjännite on 30 V tai suurempi
(vaihtovirtaa tai tasavirtaa). Tulee esiin
myös alipäästösuodatintilassa. Tulee
esiin myös cal-, Hz- ja tehollisen
syklin tiloissa.
G RS AutoHOLD on aktiivinen.
H S Display Hold on aktiivinen.
I p Osoittaa, että mittari on huippuminimi-
maksimitilassa ja vasteaika on 250 μs
(vain 87 mallissa).
J
m
MAX
MIN
AVG
MIN MAX -taltioinnin osoittimet.
K K Alhaisen ohituksen suodatintila (vain
mallissa 87). katso ”Alipäästösuodatin”
(mallissa 87).
L b
Pariston jännite on alhainen.
XWVaroitus: Vaihda paristo heti,
kun pariston merkki tulee esiin,
jotta välttäisit väärät lukemat, jotka
voivat johtaa sähköiskuihin
tai vammoihin.
80 Series V
Käyttöohje
12

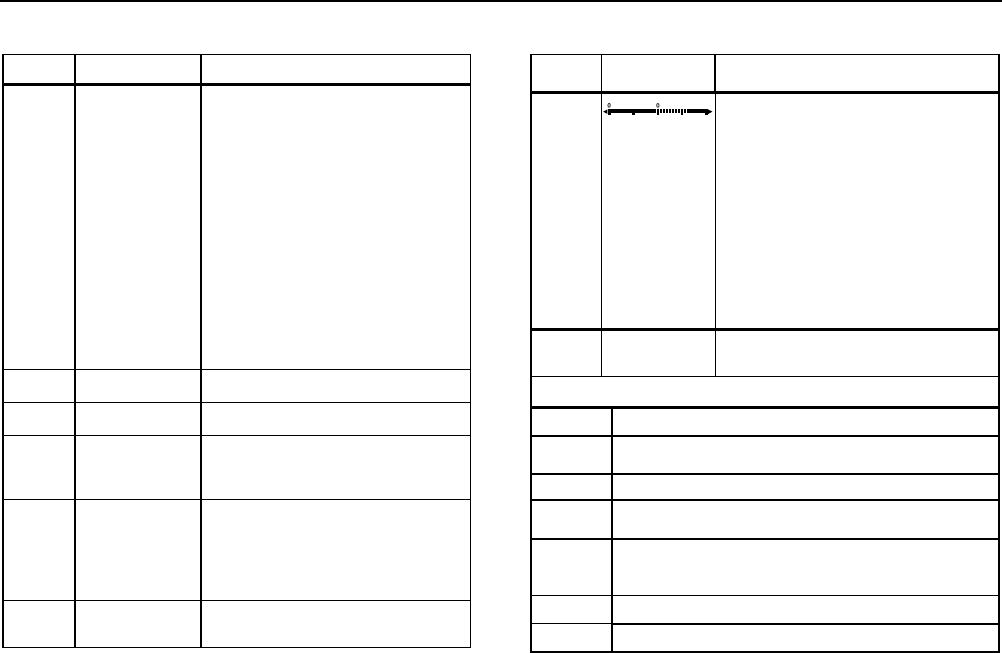

Taulukko 5. Näytön toiminnot (jatkoa)
Numero Toiminto Näyttö
M A, μA, mA Ampeerit, mikroampeeri,
milliampeeri
V, mV Voltit, millivoltit
μF, nF Mikrofaradi, nanofaradi
nS Nanosiemen
% Prosentti. Käytetään tehollisen
syklin mittauksissa.
e, Me, ke Ohmi, megaohmi, kilo-ohmi
Hz, kHz Hertsi, kilohertsi
AC DC Vaihtovirta, tasavirta
N °C, °F Celsius-asteet, Fahrenheit-asteet
O 610000 mV Näyttää valitun asteikon
P HiRes
Mittari on suuren
erottelutarkkuuden tilassa
(Hi Res). HiRes = 19 999
Q Auto
Mittari on asteikon automaattisen
valinnan toimintatilassa ja se
valitsee automaattisesti asteikon,
jolla saavutetaan paras
erottelukyky.
Manuaalinen Mittari on manuaalisen asteikon
valinnan tilassa.
Numero Toiminto Näyttö
R Segmenttien määrä on suhteessa
valitun asteikon koko laajuuteen.
Normaalissa käytössä 0 (nolla) on
vasemmalla. Näytön vasemmassa
osassa oleva napaisuusmerkintä
osoittaa mittausarvon napaisuuden.
Kaavio ei toimi kapasitanssin,
taajuuslaskintoimintojen, lämpötilan
tai huippuminimimaksimin kanssa.
Katso lisätietoja kohdasta
”Pylväskaavio”. Pylväsnäytössä on
myös zoomaus, kuten kohdassa
”Zoomaus” on selostettu.
-- 0L On havaittu ylikuormitustila.
Näytön viestit
bAtt Vaihda paristo heti.
diSC Kapasitanssitoiminnossa on liikaa sähköä
testattavassa kondensaattorissa.
EEPr Err Virheellinen EEPROM-data. Mittari on huollettava.
CAL Err Virheellinen kalibrointidata. Kalibroi mittari.
LEAd
W Testijohdinvaroitus. Tulee näyttöön, kun
testijohtimet ovat A- tai mA/μA-liittimessä ja valittu
kiertokytkimen asento ei vastaa käytettyä liitintä.
F8/Err Malli ei kelpaa. Mittari on huollettava.
OPEn Avoin termoelementti havaittu.
Mittausten suorittaminen
13
Käynnistysvaihtoehdot (Power-Up)
Painikkeen pitäminen alhaalla mittaria päälle kytkettäessä
aktivoi käynnistysvaihtoehdot. Taulukko 4 sisältää
käynnistysvaihtoehdot.
Automaattinen virrankatkaisu (Power-Off)
Mittari kytkeytyy automaattisesti pois päältä, jos
painikkeita ei paineta tai kytkintä kierretä 30 minuuttiin. Jos
MIN MAX -taltiointi on käytössä, mittari ei sammu. Poista
automaattinen virrankatkaisu käytöstä taulukon 4 ohjeiden
mukaan.
Input Alert™ -toiminto
Jos testijohdin on liitetty mA/μA- tai A-liittimiin, mutta
kiertokytkintä ei ole asetettu oikeaa virtaa vastaavaan
asentoon, äänimerkki varoittaa tilanteesta visertävällä
äänellä ja näytössä vilkkuu "LEAd". Tämän äänimerkin
tarkoituksena on estää jännite-, jatkuvuus-, vastus-,
kapasitanssi- tai diodimittaukset johtimien ollessa
kytkettyinä virtaliittimiin.
W Vaara
Testijohtimien kytkeminen tehollisen piirin yli
(rinnan) johtimien ollessa kytkettyinä
virtaliittimiin voi vaurioittaa testattavaa piiriä
ja polttaa mittarin sulakkeen. Tämä voi
tapahtua, koska vastus mittarin virtaliittimien
kautta on hyvin pieni ja mittari siten
oikosulkee mitattavan piirin.
Mittausten suorittaminen
Seuraavat kappaleet opastavat mittauksien tekemisessä.
Vaihtovirta- ja tasavirtajännitteen mittaaminen
Malli 87 näyttää todellisen rms-arvon, joka on tarkka
vääristyneille siniaalloille ja muillekin aaltomuodoille (ilman
tasavirtasiirtymää), kuten sakara-aalloille, kolmioaalloille ja
porrasaalloille.
Mittarin jänniteasteikot ovat 600,0 mV, 6,000 V, 60,00 V,
600,0 V, ja 1000 V. Valitse 600,0 mV tasavirta-asteikko
kiertämällä kiertokytkin asentoon mV.
Katso vaihtovirta- tai tasavirtajännitteen mittauksen
kuvasta 2.
80 Series V
Käyttöohje
14
Mittari toimii jännitettä mitattaessa suurin piirtein kuten
10 MΩ:n (10 000 000 Ω) impedanssi piirin kanssa rinnan
kytkettynä. Tämä kuormitusvaikutus voi aiheuttaa virheitä
korkeaimpedanssisissa piireissä. Useimmissa tapauksissa
virhe ei ole oleellinen (0,1 % tai vähemmän),
jos piirin impedanssi on korkeintaan 10 kΩ (10 000 Ω).
Mitattaessa vaihtovirtajännitteen tasavirtasiirtoa tarkkuus
paranee, jos vaihtovirtajännite mitataan ensin. Havaitse
vaihtovirtajänniteasteikko ja valitse sitten käsin
tasavirtajänniteasteikoksi sama tai laajempi
kuin vaihtovirta-asteikko. Tämä toimenpide
parantaa tasavirtamittauksen tarkkuutta
varmistamalla, että syötön suojauspiirit
eivät ole kytkettyinä.
MIN MAX RANGE
REL Hz %
AutoHOLD
Peak MIN MAX
4½ DIGITS
1 Second
˚
C/
˚
F
OFF
mA
A
mV
V
VA
A
mA
COM V
400mA
FUSED
10A MAX
FUSED
A
TRUE RMS MULTIMETER
87V
LOLO
MIN MAX RANGE
REL Hz %
AutoHOLD
Peak MIN MAX
4½ DIGITS
1 Second
˚
C/
˚
F
OFF
mA
A
mV
V
VA
A
mA
COM V
400mA
FUSED
10A MAX
FUSED
A
TRUE RMS MULTIMETER
87V
LOLO
V
+
V
mV
aqu2f.eps
Kuva 2. Vaihtovirta- ja tasavirtajännitemittaukset
Mittausten suorittaminen
15
Todellisen tehollisarvon (True RMS) mittareiden
nollasyöttö (mallissa 87)
Todellisen tehollisarvon mittarit mittaavat vääristyneet
aaltomuodot tarkasti, mutta kun testijohtimet oikosuljetaan
yhteen AC-toiminnoissa, mittarissa voi näkyä
jäännöslukema alueella 1–30. Kun testijohtimet ovat
avoinna, näytön lukemat voivat vaihdella häiriöiden vuoksi.
Nämä siirtymälukemat ovat normaaleja. Ne eivät vaikuta
mittarin AC-mittauksen tarkkuuteen määritetyillä
mittausalueilla.
Määrittämättömät syöttötasot ovat:
• Vaihtovirtajännite: alle 3 % 600 mV:sta vaihtovirtaa eli
alle 18 mV vaihtovirtaa
• Vaihtovirta: alle 3 % 60 mA:sta vaihtovirtaa eli alle
1,8 mA vaihtovirtaa
• Vaihtovirta: alle 3 % 600 μA:sta vaihtovirtaa eli alle
18 μA vaihtovirtaa
Alipäästösuodatin (mallissa 87)
Mallissa 87 on varusteena alipäästösuodatin. Kun mittaat
vaihtovirtajännitettä tai vaihtovirtataajuutta, aktivoi
alipäästösuodatintila (K) painamalla A. Mittari jatkaa
mittaamista valitussa vaihtovirtatilassa, mutta signaali
suuntaa suodattimen kautta, joka estää yli 1 kHz:n ei-
halutut jännitteet. Katso kuvaa 3. Alemman taajuuden
jännitteet kulkevat pienennetyllä tarkkuudella alle 1 kHz:n
mittaukseen. Alipäästösuodatin voi parantaa
mittaussuorituskykyä komposiittisiniaalloille, jotka ovat
normaalisti inverttereiden ja muuttuvan taajuuden
moottoreiden luomia.
XWVaroitus
Välttääksesi mahdollisen sähköiskun tai
henkilövamman älä käytä alipäästösuodatinta
tarkistamaan vaarallisten jännitteiden
läsnäoloa. Käytössä voi olla jännitteitä, jotka
ovat suurempia kuin osoitetut. Tee ensin
jännitteen mittaus ilman suodatinta
mahdollisen vaarallisen jännitteen läsnäolon
havaitsemiseksi. Valitse sen jälkeen
suodatintoiminto.
Huomautus
Alipäästötilassa mittari siirtyy manuaaliseen
tilaan. Valitse mittausalueet painamalla
ASTEIKKO-painiketta. Automaattinen asteikon
valinta ei ole käytettävissä alipäästötilassa.
1 kHz
100 Hz
aom11f.eps
Kuva 3. Alipäästösuodatin
80 Series V
Käyttöohje
16
Lämpötilan mittaaminen (mallissa 87)
Mittari mittaa tyyppi-K-lämpöparin (mukana) lämpötilan.
Valitse Celsius (°C) tai Fahrenheit (°F) painamalla C.
W Vaara
Välttääksesi mittarin tai muun laitteiston
mahdollisen vaurioitumisen muista,
että vaikka mittari on luokiteltu
lämpötiloille -200,0 °C – +1090,0 °C ja
– 328,0 °F – 1994,0 °F, sen K-tyypin
lämpöparin luokitus on 260 °C. Käytä alueen
ulkopuolisille lämpötiloille korkeamman
luokituksen lämpöparia.
Näytön asteikkoalueet ovat -200,0 °C–+1090,0 °C ja
-328,0 °F–1994,0 °F. Tämän asteikon ulkopuolisille
lukemille näkyy mittarinäytössä OL. Kun termoelementtiä
ei ole kytketty, näytöllä lukee myös OPEn mittareissa,
joiden sarjanumero on suurempi kuin 90710501, ja OL
mittareissa, joiden sarjanumero on pienempi kuin
90710501.
Huomautus
Sarjanumeron näet, kun otat mittarin pois
kotelosta. Sarjanumero on mittarin takana.
Mittaa lämpötila seuraavasti:
1. Kytke tyyppi-K-lämpöpari mittarin COM- ja
dV eG -liittimiin.
2. Käännä kiertokytkin asentoon M.
3. Käynnistä lämpötila-toimintatila painamalla A.
4. Valitse Celsius tai Fahrenheit painamalla C.
Jatkuvuuden testaaminen
WVaara
Vältä mittarin ja testattavien laitteiden
vauriot kytkemällä testattavan piirin virta
pois päältä ja purkamalla korkeajännitteiset
kondensaattorit ennen jatkuvuuden
mittaamista.
Jatkuvuusmittauksessa on äänimerkki, joka kuuluu niin
kauan kuin piiri on katkeamaton. Äänimerkin avulla voit
mitata nopeasti piirin jatkuvuuden katsomatta näyttöä.
Kytke mittari jatkuvuusmittauksia varten kuvan 4
opastamalla tavalla.
Paina Eto kytkeäksesi jatkuvuuden äänimerkin päälle
ja pois päältä.
Jatkuvuusmittaus havaitsee ajoittaiset katkot ja oikosulut,
jotka ovat vähintään 1 millisekunnin pituisia. Lyhyt
oikosulku laukaisee mittarin lyhyen äänimerkin.
Mittausten suorittaminen
17
MIN MAX RANGE
REL Hz %
AutoHOLD
Peak MIN MAX
4½ DIGITS
1 Second
˚
C/
˚
F
OFF
mA
A
mV
V
VA
A
mA
COM V
400mA
FUSED
10A MAX
FUSED
A
TRUE RMS MULTIMETER
87V
LOLO
MIN MAX RANGE
REL Hz %
AutoHOLD
Peak MIN MAX
4½ DIGITS
1 Second
˚
C/
˚
F
OFF
mA
A
mV
V
VA
A
mA
COM V
400mA
FUSED
10A MAX
FUSED
A
TRUE RMS MULTIMETER
87V
LOLO
aqu4f.eps
Kuva 4. Jatkuvuuden testaaminen
80 Series V
Käyttöohje
18
Vastuksen mittaaminen
WVaara
Vältä mittarin ja testattavien laitteiden vauriot
kytkemällä testattavan piirin virta pois
päältä ja purkamalla korkeajän-
nitteiset kondensaattorit ennen
vastuksen mittaamista.
Mittari mittaa vastuksen lähettämällä pienen virran piirin
läpi. Koska tämä virta kulkee kaikkia mahdollisia reittejä
pitkin testijohtimesta toiseen, mittarin lukema on kaikkien
testijohtimien välisten etenemisreittien kokonaisvastus.
Mittarin vastusasteikot ovat 600,0 Ω, 6,000 kΩ, 60,00 kΩ,
600,0 kΩ, 6,000 MΩ ja 50 MΩ.
Mittaa vastusta kytkemällä mittari kuvan
5 opastamalla tavalla.
Seuraavassa on joitain vinkkejä vastusmittauksiin:
• Piirissä olevan vastuksen mitattu arvo on yleensä eri
kuin vastuksen nimellisarvo.
• Testijohtimet voivat lisätä 0,1–0,2 Ω virhettä
vastusmittauksiin. Mittaa testijohtimien vastus
koskettamalla niiden kärkiä toisiinsa. Jos tarpeen, voit
käyttää suhteutustoimintoa (REL) vähentämään
automaattisesti mittauslukemista johtimien vastus.
• Vastustoiminto voi tuottaa riittävästi jännitettä piidiodin
tai transistoriliitännän etuherätteeksi (tämä saa
komponentit johtaviksi). Jos näin epäillään, käytä
pienempää virtaa seuraavaksi korkeammassa
asteikossa painamalla C. Jos arvo on korkeampi,
käytä korkeampaa arvoa. Katso taulukkoa 18.
Mittausten suorittaminen
19
MIN MAX RANGE
REL Hz %
AutoHOLD
Peak MIN MAX
4½ DIGITS
1 Second
˚
C/
˚
F
OFF
mA
A
mV
V
VA
A
mA
COM V
400mA
FUSED
10A MAX
FUSED
A
TRUE RMS MULTIMETER
87V
LOLO
12
3
132
aqu6f.eps
Kuva 5. Vastusmittaukset
80 Series V
Käyttöohje
20
Johtavuuden käyttäminen suurten vastusten ja
vuotojen mittauksissa
Konduktanssi (johtavuus) on vastuksen käänteissuure –
se kuvaa virran kykyä läpäistä virtapiiri. Korkea
konduktanssi merkitsee matalaa vastusta ja päinvastoin.
Mittarin 60 nS -asteikko mittaa konduktanssia
nanosiemenseinä (1 nS = 0,000000001 S). Koska näin
vähäinen konduktanssi vastaa erittäin suurta vastusta,
nS-asteikon avulla voit mitata myös suuria vastuksia aina
100 000 MΩ:iin saakka, 1/1 nS = 1000 MΩ.
Kytke mittari johtavuusmittauksia varten kuten
vastusmittauksessa kuvassa esitetyllä tavalla; paina sitten
C kunnes nS-merkki tulee näyttöön.
Seuraavassa on joitain vinkkejä johtavuusmittauksiin:
• Suurivastuksiset lukemat ovat alttiita sähköiselle
kohinalle. Tasoita kohina siirtymällä MIN MAX -
taltiointiin ja siirry sitten askelin
keskiarvolukemaan (AVG) .
• Mittarissa on yleensä jäännöskonduktanssia
testijohtimien ollessa irti. Varmista mittauksien
tarkkuus käyttämällä suhteutusta (REL)
vähentääksesi tämän jäännöskonduktanssin
mittauslukemasta.
Mittausten suorittaminen
21
Kapasitanssin mittaaminen
WVaara
Vältä mittarin ja testattavien laitteiden vauriot
kytkemällä testattavan piirin virta pois päältä
ja purkamalla korkeajännitteiset
kondensaattorit ennen kapasitanssin
mittaamista. Tarkasta kondensaattorin
purkautuminen DC jännitemittauksen avulla.
Mittarin kapasitanssiasteikot ovat 10,00 nF, 100,0 nF,
1,000 μF, 10,00 μF, 100,0 μF ja 9999 μF.
Mittaa kapasitanssia kytkemällä mittari
kuvassa 6 opastetulla tavalla.
Voit tarkentaa alle 1000 nF:n mittauksia käyttämällä
suhteutusta (REL) ja vähentää mittausarvosta
testijohtimien ja mittarin kapasitanssin.
Huomautus
Jos testattavassa kondensaattorissa on liikaa
sähköä, näytössä näkyy ”diSC”.
MIN MAX RANGE
REL Hz %
AutoHOLD
Peak MIN MAX
4½ DIGITS
1 Second
˚
C/
˚
F
OFF
mA
A
mV
V
VA
AmA COM V
400mA
FUSED
10A MAX
FUSED
A
TRUE RMS MULTIMETER
87V
LOLO
+
+
+
+
+
+
+
+
+
aqu10f.eps
Kuva 6. Kapasitanssin mittaaminen
80 Series V
Käyttöohje
22
Dioditestit
WVaara
Vältä mittarin ja testattavien laitteiden vauriot
kytkemällä testattavan piirin virta pois päältä
ja purkamalla kaikki korkeajännitteiset
kondensaattorit ennen diodin testaamista.
Dioditestin avulla voit tarkastaa diodeja, transistoreja,
puolijohdeohjattuja tasasuuntaajia (SCR) ja muita
puolijohdelaitteita. Tämä toiminto testaa
puolijohdeliitoksen lähettämällä siihen virran ja
mittamaalla sen jälkeen liitoksen jännitehäviön. Hyvä
liitos pudottaa jännitettä 0,5 – 0,8 V.
Kytke mittari dioditestiä varten kuvan 7 opastamalla
tavalla.
Saat etuherätearvon mistä tahansa
puolijohdekomponentista kytkemällä mittarin punaisen
johtimen komponentin positiiviseen liittimeen ja mustan
johtimen komponentin negatiiviseen liittimeen.
Piiriin kytketty hyväkuntoinen diodi saa aikaan 0,5 –
0,8 V:n etuherätearvon; herätearvo voi kuitenkin
riippua testijohtimien kärkien välisten muiden
reittien vastuksista.
Kuuluu lyhyt äänimerkki, jos diodi on hyvä (< 0,85 V).
Jatkuva äänimerkki kuuluu, jos lukema on ≤ 0,100 V.
Tämä lukema voi osoittaa oikosulkua. Näytössä
näkyy OL, jos diodi on auki.
Mittausten suorittaminen
23
aqu9f.eps
Kuva 7. Dioditesti
80 Series V
Käyttöohje
24
Vaihtovirta- ja tasavirtamittaukset
XWVaroitus
Mahdollisen sähköiskun tai henkilövamman
välttämiseksi älä koskaan yritä mitata virtaa
piirissä, jossa auki olevan piirin potentiaali
maahan nähden on yli 1000 V. Mittari voi
vaurioitua ja voit itse loukkaantua, jos sulake
palaa tällaisessa mittauksessa.
WVaara
Välttääksesi mahdollisia vaurioita mittarille
tai koestettavalle laitteelle:
• Tarkasta mittarin sulakkeet
ennen testaamista.
• Käytä mittauksiin oikeita liittimiä, oikeaa
toimintoa ja asteikkoa.
• Älä koskaan kytke mittaria rinnan piiriin,
jos testijohtimet on kytketty mittarin
virtaliittimiin.
Virtamittauksessa sinun täytyy katkaista mitattava
virtapiiri ja kytkeä mittari sarjaan virtapiirin kanssa.
Mittarin virta-asteikot ovat 600,0 μA, 6000 μA, 60,00 mA,
400,0 mA, 6000 mA ja 10 A. Vaihtovirta ilmoitetaan
rms-arvona.
Mittaa virta kuvan 8 mukaisesti ja toimi seuraavasti:
1. Kytke virta pois mitattavasta piiristä. Pura kaikki
korkeajännitteiset kondensaattorit.
2. Kytke musta johdin COM-liittimeen. Välillä 6–400 mA
olevilla virroilla kytke punainen johdin mA/μA-
liittimeen. Yli 400 mA:n virroilla kytke punainen johdin
A-liittimeen.
Huomautus
Vältä polttamasta mittarin 400 mA -sulaketta
käyttämällä mA/
μ
A-liitintä vain, jos olet varma,
että virta on alle 400 mA jatkuvasti tai alle
600 mA 18 tuntia tai sitä lyhyemmän ajan.
Mittausten suorittaminen
25
MIN MAX RANGE
REL Hz %
AutoHOLD
Peak MIN MAX
4½ DIGITS
1 Second
˚
C/
˚
F
OFF
mA
A
mV
V
VA
A
mA
COM V
400mA
FUSED
10A MAX
FUSED
A
TRUE RMS MULTIMETER
87V
LOLO
4
5
5
2
3
1
mA
A
A
aqu7f.eps
Kuva 8. Virtamittaukset
80 Series V
Käyttöohje
26
3. Jos käytät A-liitintä, kierrä kytkin asentoon mA/A. Jos
käytät mA/μA-liitintä, kierrä kytkin asentoon μA
alle 6000 μA:n virroilla (6 mA) tai mA/A yli
6000 μA:n virroilla.
4. Mittaa tasavirta painamalla A.
5. K atkaise mitattava virtapiiri. Kosketa mustalla
johtimella katkon negatiivista puolta ja punaisella
johtimella katkon positiivista puolta. Jos johtimet ovat
toisinpäin, lukema on negatiivinen, mutta mittari ei
tästä vaurioidu.
6. Kytke virta piiriin ja lue näyttö. Muista lukea myös
näytön oikealla puolella oleva yksikkö (μA, mA tai A).
7. Kytke virta pois piiristä ja pura kaikki
korkeajännitteiset kondensaattorit. Irrota mittari ja
palauta virtapiiri normaaliin toimintaan.
Seuraavassa on joitain vinkkejä virtamittauksiin:
• Jos virran mittausarvo on 0 ja olet varma, että mittari
on oikein asetettu, testaa mittarin sulakkeet kohdassa
”Sulakkeiden testaus” opastetulla tavalla.
• Virtaa mittaava mittari aiheuttaa piiriin oman
jännitehäviön. Voit laskea tämän kuormajännitteen
käyttämällä taulukon 14 erittelyssä olevia arvoja.
Mittausten suorittaminen
27
Taajuuden mittaaminen
Mittari mittaa jännitteen tai virran taajuuden laskemalla,
kuinka monta kertaa signaali ylittää tietyn referenssitason
kunkin sekunnin aikana.
Taulukossa 6 on yhteenveto liipaisutasoista ja
taajuusmittaussovelluksista mittarien eri jännite- ja
virtatoimintoja käyttämällä.
Taajuuden mittaamiseksi yhdistä mittari signaalin
lähteeseen ja paina G. Voit valita joko + tai –
nousun (tämä ilmoitetaan näytön vasempaan reunaan
tulevalla merkillä) (katso kuvaa 9 kohdasta “Tehollisen
syklin mittaukset”).
Painamalla D voit käynnistää ja pysäyttää laskimen.
Mittari asettuu automaattisesti johonkin seuraavista
viidestä taajuusasteikoista: 199,99 Hz, 1999,9 Hz,
19,999 kHz, 199,99 kHz ja yli 200 kHz. Alle 10 Hz:n
taajuuksilla näyttö päivitetään syöttötaajuudella.
Alle 0,5 Hz:n taajuuksilla näyttö voi olla epävakaa.
Seuraavassa on joitain vinkkejä taajuusmittauksiin:
• Jos näyttö on 0 Hz tai epävakaa, syöttösignaali
saattaa olla liipaisutason alapuolella tai tason lähellä.
Voit yleensä korjata tämän puutteen valitsemalla
kapeamman asteikon, mikä lisää mittarin herkkyyttä.
Toiminnossa L kapeammilla asteikoilla on myös
alempi liipaisutaso.
• Jos mittausarvo vaikuttaisi olevan kaksinkertainen
todelliseen arvoon verrattuna, syöttösignaali saattaa
olla vääristynyt. Vääristynyt signaali saattaa aiheuttaa
taajuuslaskijan useampikertaista laukeamista.
Laajemman jänniteasteikon valitseminen saattaa
korjata tämän ongelman vähentämällä mittarin
herkkyyttä. Voit myös koettaa valita tasavirta-
asteikon, mikä nostaa liipaisutasoa. Yleensä oikea
taajuus on alhaisin mittarin näyttämä taajuus.
80 Series V
Käyttöohje
28
Taulukko 6. Taajuuslaskimen toiminnot ja liipaisutasot
Toiminto
Asteikko
Liipaisutaso
suurin piirtein
Tyypillinen sovellus
K 6 V, 60 V,
600 V, 1000 V
± 5 % asteikosta Useimmat signaalit.
K 600 mV ± 30 mV Korkeataajuuksiset 5 V:n logiikkasignaalit. (L-toiminnon tasavirtakytkentä
saattaa vaimentaa korkeataajuuksisia logiikkasignaaleja pienentämällä niiden
amplitudia sen verran, että se häiritsee laskimen laukeamista.)
mL 600 mV 40 mV Katso ennen tätä taulukkoa annettuja mittausvinkkejä.
L 6 V 1,7 V 5 V:n logiikkasignaalit (TTL).
L 60 V 4 V Ajoneuvojen kytkentäsignaalit.
L 600 V 40 V Katso ennen tätä taulukkoa annettuja mittausvinkkejä.
L 1000 V 100 V
R e E Gd Taajuuslaskimen ominaisuuksia ei ole käytettävissä tai eritelty näille toiminnoille.
\ Kaikki asteikot ±5 % asteikosta Vaihtovirtasignaalit.
μAF 600 μA, 6000 μA 30 μA, 300 μA Katso ennen tätä taulukkoa annettuja mittausvinkkejä.
^ 60 mA, 400 mA 3,0 mA, 30 mA
AF 6 A, 10 A 0,30 A, 3,0 A
Mittausten suorittaminen
29
Tehollisen syklin mittaukset
Tehollinen sykli (tai tehokerroin) on prosenttiosuus, jonka
signaali on tietyn liipaisutason yläpuolella yhden jakson
aikana (kuva 9). Tehollisen syklin mittaustoiminto on
optimoitu mittaamaan logiikka- ja kytkentäsignaalien
päällä- tai poissaoloaikaa. Esimerkiksi elektroniset
polttoaineen ruiskutuslaitteistot ja kytketyt jännitelähteet
ovat eri levyisten pulssien ohjaamia. Tehollisen syklin
mittaustoiminnolla voi tarkastaa näiden
pulssien toiminnan.
Mittaa tehollista sykliä asettamalla mittari
taajuuslaskintoimintoon ja paina sitten Hz toisen kerran.
Kuten taajuuslaskintoiminnossakin, voit muuttaa
taajuuslaskimen nousua painamalla E.
5 V:n logiikkasignaaleille voit käyttää 6 V:n tasavirta-
asteikkoa. 12 V:n kytkentäsignaaleille ajoneuvoissa tulee
käyttää 60 V:n tasavirta-asteikkoa. Käytä siniaalloille
kapeinta asteikkoa, joka ei aiheuta useampikertaista
liipaisua. (Yleensä vääristymätön signaali voi olla aina
kymmenkertainen valittuun jänniteasteikkoon verrattuna.)
Jos tehollisen syklin mittausarvo on epävakaa, paina MIN
MAX; vieritä sitten AVG (keskiarvo) näyttöön.
je3f.eps
Kuva 9. Tehollisen syklin mittauksen komponentit
80 Series V
Käyttöohje
30
Pulssin leveyden määrittäminen
Voit määritellä toistuvalle aaltomuodolle signaalin päällä-
ja poissaoloajan seuraavasti:
1. Mittaa signaalin taajuus.
2. Paina G toisen kerran mitataksesi pulssin
tehollisen syklin. Paina E valitaksesi joko signaalin
negatiivisen tai positiivisen pulssin mittauksen. Katso
kuvaa 9.
3. Määritä pulssin leveys seuraavalla kaavalla:
Pulssin leveys = % Tehollinen sykli ÷ 100
(sekunteina) Taajuus
Pylväsnäyttö
Analoginen pylväsnäyttö toimii kuten analoginen mittarin
neula, mutta siinä ei ole inertiaa (ei heilahda yli).
Pylväsnäyttö päivittyy 40 kertaa sekunnissa. Koska
pylväsnäyttö reagoi 10 kertaa nopeammin kuin
digitaalinäyttö, sen käyttö on oivaa huippu- ja
nollaussäädöissä ja nopeasti muuttuvien mittausarvojen
havainnoinnissa. Kaaviota ei näytetä kapasitanssille,
taajuuslaskintoiminnoille, lämpötilalle tai huippuminmax-
toiminnolle.
Valaistuna olevien segmenttien määrä osoittaa mittavat
arvot ja se on suhteessa valitun asteikon koko laajuuteen.
Jos valittuna on esimerkiksi 60 V:n asteikko, asteikon
isommat jaot vastaavat 0, 15, 30, 45 ja 60 V.
Mittausarvon ollessa -30 V, negatiivinen merkki ja näytön
segmentit asteikon keskellä syttyvät.
Pylväsnäytössä on myös zoomaus, kuten kohdassa
”Zoomaus” on selostettu.
HiRes-tila (mallissa 87)
31
Zoomaustila (vain käynnistysvaihtoehto)
Käytä Rel Zoom -pylväskaaviota seuraavasti:
1. Pidä F painettuna, kun kytket mittarin virran
päälle. Näytössä lukee ”2rEL”.
2. Valitse suhteellinen tila painamalla
uudelleen F.
3. Pylväsnäytön keskusta edustaa nyt nollaa ja
pylväsnäytön herkkyys kasvaa
kymmenkertaiseksi. Taltioitua viitearvoa
negatiivisemmat arvot aktivoivat keskustan
vasemmalla puolella olevia segmenttejä,
viitearvoa positiivisemmat arvot aktivoivat
keskustan oikealla puolella olevia segmenttejä.
Zoomaustilan käyttöjä
Suhteellisen tilan avulla yhdessä pylväsnäytön
zoomaustilan kanssa voit tehdä nopeita ja tarkkoja nolla-
ja huippusäätöjä.
Aseta nollasäädöissä mittari haluamaasi toimintoon,
oikosulje testijohtimet, paina F; kytke sitten johtimet
testattavaan piiriin. Säädä piirin muuttujakomponenttia,
kunnes näytössä on nolla. Vain pylväsnäytön
keskimmäinen segmentti on valaistuna.
Aseta huippusäädöissä mittari haluttuun toimintoon, kytke
testijohtimet koestettavaan piiriin ja paina F. Näytön
lukema on nolla. Kun säädät positiivista tai negatiivista
huippua, pylväsnäyttö pitenee nollan oikealle tai
vasemmalle puolelle. Jos näyttöön tulee (< >), paina
F kahdesti asettaaksesi uuden viitearvon ja
jatka säätötoimia.
HiRes-tila (mallissa 87)
Mallissa 87 H-painikkeen painaminen sekunnin ajan
siirtää mittarin korkean erottelukyvyn (HiRes)
4-1/2 lukeman toimintatilaan. Lukemat tulevat näyttöön
kymmenkertaisella erottelukyvyllä ja enintään
19 999 lukeman näytöllä. HiRes-tila toimii kaikissa tiloissa
paitsi kapasitanssi, taajuuslaskimen toiminnot, lämpötila
ja 250 μs (huippu) MIN MAX -tilat.
Palaa 3-1/2-numerotilaan painamalla H uudelleen yhden
sekunnin ajan.
80 Series V
Käyttöohje
32
MIN MAX -taltiointitila
MIN MAX -toimintatila taltioi pienimmän ja suurimman
mittausarvon. Kun uusi mittausarvo alittaa taltioidun
alimman tai ylittää taltioidun ylimmän arvon, mittari antaa
äänimerkin ja taltioi uuden arvon. Tätä toimintoa voit
käyttää taltioimaan epäjatkuvia mittausarvoja, taltioimaan
maksimiarvoja poissa ollessasi tai taltioimaan arvoja
ollessasi käyttämässä testattavaa laitetta poissa mittarin
ääreltä. MIN MAX -toiminto voi myös laskea kaikkien
toiminnan päälle kytkemisen jälkeen taltioitujen arvojen
keskiarvon. Katso tietoja MIN MAX -toiminnon käytöstä
taulukosta 7.
Vasteajalla tarkoitetaan aikaa, jonka mittausarvon täytyy
pysyä uudessa lukemassa, jotta se tulisi taltioiduksi.
Lyhyempi vasteaika taltioi nopeampia tapahtumia, mutta
samalla tarkkuus kärsii. Vasteajan muuttaminen poistaa
kaikki taltioidut arvot. Mallissa 83 on 100 millisekunnin
vasteaika; mallissa 87 on 100 millisekunnin ja 250 μs:n
(huippu) vasteajat. 250 µs:n vasteajan osoittaa
näytössä oleva ”p”.
100 millisekunnin vasteaika on paras virtapiikkejä ja
syöksyvirtoja mitattaessa sekä epäjatkuvia
vikoja etsittäessä.
Todellinen keskiarvo (AVG), joka tulee näyttöön 100 ms:n
toimintatiloissa, on matemaattinen integraali kaikista
taltioinnin aloittamisen jälkeen taltioiduista arvoista
(ylikuormitukset hylätään).
Keskiarvo on kätevä toiminto tasoittamaan epävakaita
lukemia, laskemaan virran kulutusta tai arvioimaan
prosentuaalista aikaa, jonka virtapiiri on aktiivinen.
Min Max taltioi signaalin ääriarvot, jotka kestävät
kauemmin kuin 100 ms.
Peak (huippu) taltioi signaalin ääriarvot, jotka kestävät
kauemmin kuin 250 µs.
Tasoitustoiminto (vain
käynnistysasetus)
Kun syöttösignaali muuttuu nopeasti, ”tasoitus” tuottaa
näytön vakaamman lukeman.
Ota tasoitustoiminto käyttöön seuraavasti:
1. Pidä C alhaalla kytkiessäsi mittaria päälle.
Näytössä lukee ”5___”, kunnes C on vapautettu.
2. Tasoituskuvake (g) näkyy näytön vasemmassa
laidassa merkkinä siitä, että tasoitus on aktiivinen.
Tasoitustoiminto (vain käynnistysasetus)
33
Taulukko 7. MIN MAX -toiminnot
Painike MIN MAX -toiminto
B
Siirtyy MIN MAX -taltiointitoimintoon. Mittari lukittuu asteikkoon, joka oli valittuna ennen
MIN MAX -toimintoon siirtymistä. (Valitse haluamasi asteikko ennen MIN MAX -
toimintoon siirtymistä.) Mittari antaa äänimerkin joka kerran taltioidessaan uuden minimi-
tai maksimiarvon.
B
(MIN MAX -toiminnossa
oltaessa)
Siirry askelin maksimin (MAX), minimin (MIN), keskiarvon (AVG) ja nykyisen arvon välillä.
E
PEAK MIN MAX
Vain mallissa 87: Valitse 100 ms:n tai 250 μs:n vasteaika. (250 µs:n vasteajan osoittaa
näytössä oleva ”p”.) Taltioidut arvot poistetaan. Nykyinen ja AVG (keskiarvo) eivät
ole saatavilla 250 μs:n vasteajan ollessa valittuna.
D Taltioinnin lopettaminen ilman taltioitujen arvojen poistamista. Paina uudelleen
jatkaaksesi taltiointia.
B
(pidä alhaalla 1 sekunti)
Poistuu MIN MAX -toimintatilasta. Taltioidut arvot poistetaan. Mittari pysyy valitulla
asteikolla.
80 Series V
Käyttöohje
34
AutoHOLD -tila
XWVaroitus
Mahdollisen sähköiskun tai henkilövamman
välttämiseksi älä käytä AutoHOLD-tilaa
todentamaan piirien virrattomuutta.
AutoHOLD-toiminto ei havaitse kohinaisia tai
epävakaita mittausarvoja.
AutoHOLD-toiminto sieppaa näytöllä olevan nykyisen
mittausarvon. Kun mittari havaitsee uuden vakaan
lukeman, mittari antaa äänimerkin ja tuo näyttöön uuden
lukeman. Voit käynnistää ja pysäyttää AutoHOLD-
toiminnon painamalla D.
Suhteutustila
Suhteutuksen valitseminen (F) saa mittarin
nollaamaan näytön sekä taltioimaan ja käyttämään
nykyistä arvoa viitteenä seuraaville mittausarvoille. Mittari
on lukittu asteikolle, joka oli valittuna ennen painikkeen
F painamista. Paina F uudestaan poistuaksesi
toiminnosta.
Suhteutuksessa näytössä oleva mittausarvo on aina
nykyisen arvon ja aiemmin taltioidun viitearvon erotus.
Jos esimerkiksi taltioitu viitearvo on 15,00 V ja nykyinen
mittausarvo 14,10 V, näyttöön tulee -0,90 V.
Kunnossapito
35
Kunnossapito
XWVaroitus
Sähköiskun tai henkilövamman välttämiseksi
korjaukset tai huolto, joita ei ole käsitelty
tässä oppaassa, on annettavat pätevien
ammattihenkilöiden tehtäväksi kuten
selitetään kohdassa
80 sarjan V huoltotiedot.
Yleinen kunnossapito
Pyyhi kotelo säännöllisesti kostealla kankaalla ja miedolla
pesuaineella. Älä käytä hankausaineita tai liuottimia.
Liittimissä oleva kosteus tai lika voi vaikuttaa mittarin
lukemiin ja aktivoida vahingossa Input Alert -toiminnon.
Puhdista liittimet seuraavasti:
1. Katkaise virta mittarista ja irrota kaikki testijohtimet
2. Ravista ulos kaikki liittimissä oleva lika.
3. Kyllästä uusi moppi puhdistus- ja voiteluaineessa
(esimerkiksi WD-40). Käy läpi jokainen liitin mopin
kanssa. Voiteluaine eristää liittimet kosteuden
aiheuttamalta Input Alert -toiminnon laukeamiselta.
Sulaketesti
Jos testijohdin on kytketty mA/μA- tai A-liittimeen ja
kiertokytkin on käännetty virrattomaan toimintoon, mittari
visertää ja näytössä vilkkuu ”LEAd”, jos tähän
virtaliittimeen kuuluva sulake on hyvä. Jos mittari ei
viserrä tai ”LEAd” ei vilku, sulake on huono ja se on
vaihdettava. Katso tietoja varasulakkeesta taulukosta 8.
Testaa sulakkeen laatu seuraavasti:
ennen virran mittausta, testaa kyseinen sulake kuten
esitetään kuvassa 10. Jos testi antaa muun kuin mainitun
tuloksen, vie mittari huollettavaksi.
XWVaroitus
Vältä sähköiskut tai henkilövammat
irrottamalla testijohtimet ja kaikki
syöttösignaalit ennen paristojen tai
sulakkeen vaihtoa. Estä vauriot ja vammat
käyttämällä AINOASTAAN erittelyssä
mainittuja varaosasulakkeita, joiden virta-,
jännite- ja nopeusluokitus vastaa
taulukossa 8 mainittuja.
80 Series V
Käyttöohje
36
aqu5f.eps
Kuva 10. Sulakkeiden testaus
Pariston vaihto
Käytä 9 V:n paristoa (NEDA A1604, 6F22 tai 006P).
XWVaroitus
Vaihda paristo heti, kun pariston merkki (b)
tulee esiin, jotta välttäisit väärät lukemat,
jotka voivat johtaa sähköiskuihin tai
vammoihin. Jos näytössä näkyy ”bAtt”,
mittari ei toimi ennen kuin paristo on
vaihdettu.
Vaihda paristo seuraavasti (katso kuvaa 11):
1. Kierrä kytkin asentoon OFF ja irrota
testijohtimet liittimistään.
2. Irrota paristotilan kansi käyttämällä vakiopäistä
ruuvitalttaa ja kiertämällä paristotilan kannen
ruuveja neljänneskierroksen vastapäivään.
3. Aseta paristo ja paristotilan kansi paikoilleen. Kiristä
kansi paikalleen kiertämällä ruuveja
neljänneskierroksen myötäpäivään.
Huolto ja varaosat
37
Sulakkeiden vaihto
Katso kuvaa 11 ja tarkasta tai vaihda mittarin sulakkeet
seuraavasti:
1. Kierrä kytkin asentoon OFF ja irrota testijohtimet
liittimistään.
2. Irrota paristotilan kansi käyttämällä vakiopäistä
ruuvitalttaa ja kiertämällä paristotilan kannen ruuveja
neljänneskierroksen vastapäivään.
3. Irrota kotelon pohjassa olevat kolme ristipääruuvia ja
käännä kotelo toisinpäin.
4. Erota kotelon puoliskot toisistaan työntämällä
varovasti kotelon syöttöliittimien puoleinen pää ylös
paristokotelon sisäpuolelta.
5. Irrota sulake hiertämällä varovasti sen toinen pää irti
ja siirrä sulake sitten ulos korvakkeestaan.
6. Asenna mittariin AINOASTAAN eritelty
varaosasulake, joka vastaa virta-, jännite ja
nopeusluokitukseltaan taulukossa 8 olevaa erittelyä.
7. Tarkasta, että kytkin ja piirilevyn kytkin ovat
asennossa OFF.
8. Asenna kotelon yläosa takaisin paikalleen
varmistuen, että tiiviste asettuu kunnolla paikalleen ja
että kotelon puolikkaat napsahtavat kiinni toisiinsa
LCD:n (osa A yläpuolelta.)
9. Asenna kolme ristipääruuvia ja paristotilan kansi
takaisin paikalleen. Kiristä kansi paikalleen
kiertämällä ruuveja neljänneskierroksen
myötäpäivään.
Huolto ja varaosat
Jos mittari ei toimi, tarkasta paristo ja sulakkeet. Varmista
tästä ohjekirjasta, että käytät mittaria oikein.
Varaosat ja lisävarusteet on lueteltu taulukoissa 8 ja 9 ja
kuvassa 12.
Jos tilaat osia ja lisävarusteita, katso ohjeita kohdasta
”Yhteydenotto Flukeen”.
80 Series V
Käyttöohje
38
F1
F2
1
aom12f.eps
Kuva 11. Pariston ja sulakkeen vaihto
Huolto ja varaosat
39
Taulukko 8. Varaosat
Osa Kuvaus Määrä Fluken malli- tai
osanumero
BT1 Paristo, 9 V 1 2139179
BT2 Kaapeliyksikkö, 9 V paristokiinnitys 1 2064217
F1 W Sulake, 0,440 A, 1000 V, NOPEA 1 943121
F2 W Sulake, 11 A, 1000 V, NOPEA 1 803293
H2-4 Ruuvi, kotelo 3 832246
H5-9 Ruuvi, pohjasuojus 5 448456
J1-2 Elastomeeriliitin 2 817460
MP2 Suojus, ylä 1 2073906
MP4 Suojus, pohja 1 2074025
MP5 Ikkunallinen kotelon yläosa (PAD XFER) 1 2073992
MP6 Kotelon pohja 1 2073871
MP8 Nuppi, kytkin (PAD XFER) 1 2100482
MP9 Lukitus, nuppi 1 822643
MP10-11 Jalka, liukumaton 2 824466
MP13 Iskunvaimennin 1 828541
MP14 O-rengas, syöttöliitin 1 831933
MP15 Kantokotelo 1 2074033
MP22 Paristotilan kansi 1 2073938
MP27-MP30 Kontaktikiertokytkin (RSOB) 4 1567683
MP31 Maski, LCD (PAD XFER) 1 2073950
MP41 Kotelo, RSOB 1 2073945
WKäytä turvallisuuden vuoksi ainoastaan tarkalleen mainittuja osia.
80 Series V
Käyttöohje
40
Taulukko 8. Varaosat (jatkoa)
Osa Kuvaus Määrä Fluken malli- tai
osanumero
AC72 Hauenleukapuristin, musta 1 1670652
AC72 Hauenleukapuristin, punainen 1 1670641
TL75 Testijohdinsarja 1 855742
MP81 Lämpöpariyksikkö, K-tyyppi, helmitetty, puristettu kaksoisbanaanipistoke, käämi 1 1273113
MP390-391 Kannen kiinnitin 2 948609
NA Teline 1 2074040
U5 LCD, 4,5 DIGIT, kierretty nemaattinen, transreflektiivinen, pylväsnäyttö, OSPR80 1 2065213
CR6 Valoputki 1 2074057
S2 Näppäimistö 1 2105884
TM1 80 sarjan V monikielinen alkuopas 1 2101973
TM2 80 sarjan V pikaopaskortti 1 2101986
TM3 CD ROM, 80 sarjan V käyttöopas 1 2101999
Huolto ja varaosat
41
H2-4 (3)
BT1
MP390-391
MP6
MP22
MP10-11
MP5
TM3 TM2
MP8
TM1
WF2 F1
MP14
S2
MP31
U5
CR6
MP2
MP4
MP81
MP9 MP41
J1-2
MP27-30
J3
H5-9 (5)
MP13
AC72
aqu015c.eps
Kuva 12. Varaosat
80 Series V
Käyttöohje
42
Taulukko 9. Lisävarusteet
Osa Kuvaus
AC72 Alligaattoriliittimet TL75-testijohdinsarjaan
AC220 Turvakädensija, leveäleukaiset alligaattoriliittimet
TPAK Magneettinen ToolPak-ripustin
H87 Kantokotelo, keltainen
C25 Kantolaukku, pehmeä
TL76 Testijohtimet, 4 mm:n läpimittaiset
TL220 Ammattikäytön testijohdinsarja
TL224 Testijohdinsarja, kuumuutta kestävä silikoni
TP1 Testikärjet, talttapää, hoikka
TP4 Testikärjet, 4 mm:n läpimitta, hoikka
Fluke-lisävarusteet ovat saatavissa valtuutetulta Fluke-jälleenmyyjältä.
Erittelyt
43
Erittelyt
Maksimijännite liittimen ja maan välissä: 1000 V rms
W Sulakesuojaus mA- tai μA-liittimille: 44/100 A, 1000 V NOPEA sulake
W Sulakesuojaus A-liittimelle: 11 A, 1000 V NOPEA sulake
Näyttö: Digitaalinen: 6000 lukemaa, päivitystaajuus 4/s; (mallissa 87 on myös 19 999 lukemaa korkean resoluution tilassa).
Analoginen pylväskaavio: 33 segmenttiä, päivittää 40/sek. Taajuus: 19.999 lukemaa, päivitystaajuus 3/s yli 10 Hz:n taajuudella.
Lämpötila: Käyttö: -20 °C – +55 °C; Varastointi: -40 °C – +60 °C
Korkeus: Käyttö: 2000 m; varastointi: 10 000 m
Lämpötilakerroin: 0,05 x (eritelty tarkkuus)/ °C (<18 °C tai >28 °C)
Elektromagneettinen vastaavuus: RF-kentässä, jossa 3 V/m kokonaistarkkuus = eritelty tarkkuus + 20 lukemaa.
Poikkeus: 600 μA Tasavirtamittausalueen kokonaistarkkuus=eritelty tarkkuus + 60 lukemaa.
Lämpötila ei eritelty.
Suhteellinen kosteus: 0–90 % (0–35 °C); 0–70 % (35–55 °C)
Pariston tyyppi: 9 V sinkki, NEDA 1604 tai 6F22 tai 006P
Pariston kestoikä: 400 tuntia tyypillisesti alkalilla (taustavalo pois päältä)
Tärinä: MIL-PRF-28800 luokan 2 instrumentille
Isku: 1 metrin pudotus IEC 61010-1:2001:n mukaan
Koko (KxLxP): 3,1 cm x 8,6 cm x 18,6 cm (1,25 tuumaa x 3,41 tuumaa x 7,35 tuumaa)
Koko kantokotelon ja joustavan telineen kanssa: 5,2 cm x 9,8 cm x 20,1 cm (2,06 tuumaa x 3,86 tuumaa x 7,93 tuumaa)
Paino: 355 g (12,5 unssia)
Paino kantokotelon ja joustavan telineen kanssa: 624 g (22,0 unssia)
Turvallisuus: Vastaa ANSI/ISA S82.01-2004, CSA 22.2 No. 1010.1:2004–1000 V ylijännitekategoria III, IEC 664–600 V ylijännitekategoria
IV. UL vastaavuus UL61010-1. TÜV:n lisensoima EN61010-1.
IP-luokitus: 30
80 Series V
Käyttöohje
44
Yksityiskohtaiset erittelyt
Kaikille yksityiskohtaisille erittelyille:
Tarkkuus on annettu ± ([% lukemasta] + [vähiten merkitsevien numeroiden määrä]) 18–28 °C lämpötilassa ja korkeintaan
90 % suhteellisessa kosteudessa yhden vuoden ajaksi kalibroinnista. Mallin 87 4½ lukeman toiminnossa kerro vähiten
merkitsevien lukujen määrä kymmenellä. AC-muunnokset ovat AC-kytkettyjä ja ne täsmäävät välillä 3–100% asteikosta.
Mallissa 87 on todellinen rms-vaste. AC-huippukerroin voi olla korkeintaan 3 täydellä asteikolla ja 6 puolella asteikolla. Lisää
ei-sinimuotoisille - (2 % lukemasta + 2 % täydestä asteikosta) tyypillisesti aina huippukertoimelle 3.
Taulukko 10. Mallin 87 vaihtovirtajännitetoiminnon erittely
Toiminto Asteikko Erottelukyky Tarkkuus
45 – 65 Hz 30 – 200 Hz 200 – 440 Hz 440 Hz - 1 kHz 1 - 5 kHz 5 - 20 kHz1
600.0 mV 0.1 mV ± (0.7 % + 4)
6.000 V 0.001 V
60.00 V 0.01 V
± (2.0 % + 4) ± (2.0 % + 20)
600.0 V 0.1 V ± (2.0 % + 4)3 unspecified
1000 V 1 V
± (0.7 % + 2) ± (1.0 % + 4)
erittelemätön erittelemätön
K 2,4
Alipäästösuodatin Sama kuin
45-65 Hz ± (1.0 % + 4) +1 % + 4
-6 % - 45 erittelemätön erittelemätön erittelemätön
1. Alle 10 % asteikosta, lisää 12 lukua.
2. Mittarissa on todellinen rms-vaste. Kun testijohtimet oikosuljetaan yhteen vaihtovirtatoiminnoissa, mittarissa voi näkyä jäännöslukema
väliltä alueella 1–30 lukemaa. 30 numeron jäännöslukema aiheuttaa vain 2 numeron muutoksen lukemille, jotka ovat yli 3 %
asteikosta. REL-ominaisuuden käyttäminen tämän lukeman tasoittamiseksi voi tuottaa paljon suuremman vakiovirheen
myöhemmissä mittauksissa.
3. 1 kHz – 2,5 kHz.
4. Korkeintaan 13 numeron jäännöslukema oikosuljetuilla johtimilla ei vaikuta mainittuun tarkkuuteen yli 3 % asteikosta.
5. Erittely kasvaa -1 %:sta 200 Hz:ssä -6 %:iin 440 Hz:ssä, kun suodatin on käytössä.
Erittelyt
45
Taulukko 11. Mallin 83 Vaihtovirtajännitetoiminnon erittely
Toiminto Asteikko Tarkkuus Tarkkuus
50 – 60 Hz 30 Hz – 1 kHz 1 – 5 kHz
K1
600,0 mV
6,000 V
60,00 V
600,0 V
1000 V
0,1 mV
0,001 V
0,01 V
0,1 V
1 V
± (0,5 % + 4)
± (0,5 % + 2)
± (0,5 % + 2)
± (0,5 % + 2)
± (0,5 % + 2)
± (1,0 % + 4)
± (1,0 % + 4)
± (1,0 % + 4)
± (1,0 % + 4)
± (1,0 % + 4)
± (2,0 % + 4)
± (2,0 % + 4)
± (2,0 % + 4)
± (2,0 % + 4)2
erittelemätön
1. Alle 200 lukeman lukemalla lisää 10 lukemaa.
2. Taajuusasteikko: 1 – 2,5 kHz.
80 Series V
Käyttöohje
46
Taulukko 12. Tasavirtajännite-, vastus ja johtavuustoimintojen erittely
Tarkkuus
Toiminto Asteikko Erottelukyky Malli 83 Malli 87
L 6,000 V
60,00 V
600,0 V
1000 V
0,001 V
0,01 V
0,1 V
1 V
± (0,1 % + 1)
± (0,1 % + 1)
± (0,1 % + 1)
± (0,1 % + 1)
± (0,05 % + 1)
± (0,05 % + 1)
± (0,05 % + 1)
± (0,05 % + 1)
F
mV
600,0 mV 0,1 mV ± (0,3 % + 1) ± (0,1 % + 1)
e
nS
600,0 Ω
6,000 kΩ
60,00 kΩ
600,0 kΩ
6,000 MΩ
50,00 MΩ
60,00 nS
0,1 Ω
0,001 kΩ
0,01 kΩ
0,1 kΩ
0,001 MΩ
0,01 MΩ
0,01 nS
± (0,4 % + 2)1
± (0,4 % + 1)
± (0,4 % + 1)
± (0,7 % + 1)
± (0,7 % + 1)
± (1,0 % + 3)2
± (1,0 % + 10)1
± (0,2 % + 2)1
± (0,2 % + 1)
± (0,2 % + 1)
± (0,6 % + 1)
± (0,6 % + 1)
± (1,0 % + 3)2
± (1,0 % + 10)1
1. Jos käytät REL Δ -toimintoa siirtymien kompensoimiseen.
2. Lisää 0,5 % lukemasta mitattaessa 30 MΩ:n yläpuolella 50 MΩ:n asteikossa, ja 20 lukemaa 33 nS:n alapuolella 60 nS:n asteikossa.
Erittelyt
47
Taulukko 13. Lämpötilaerittelyt (vain mallissa 87)
Lämpötila Erottelukyky Tarkkuus1, 2
- 200 °C – + 1090 °C
- 328 °F – + 1994 °F
0,1 °C
0,1 °F
1 % + 10
1 % + 18
1. Ei sisällä lämpöparin koettimen virhettä.
2. Tarkka erittely olettaa ympäristölämpötilan vakaan ± 1 °C:seen. Ympäristölämpötilan muutoksille, jotka ovat ± 5 °C, nimellistarkkuus on
käytössä 1 tunnin jälkeen.
80 Series V
Käyttöohje
48
Taulukko 14. Virtatoimintojen erittely
Tarkkuus
Toiminto Asteikko Erottelukyky Malli 831 Malli 872, 3
Kuormajännite
(tyypillinen)
mA
\
(45 Hz - 2 kHz)
mA
[
60,00 mA
400,0 mA6
6,000 A
10,00 A4
60,00 mA
400,0 mA6
6,000 A
10,00 A4
0,01 mA
0,1 mA
0,001 A
0,01 A
0,01 mA
0,1 mA
0,001 A
0,01 A
± (1,2 % + 2)5
± (1,2 % + 2)5
± (1,2 % + 2)5
± (1,2 % + 2)5
± (0,4 % + 4)
± (0,4 % + 2)
± (0,4 % + 4)
± (0,4 % + 2)
± (1,0 % + 2)
± (1,0 % + 2)
± (1,0 % + 2)
± (1,0 % + 2)
± (0,2 % + 4)
± (0,2 % + 2)
± (0,2 % + 4)
± (0,2 % + 2)
1,8 mV/mA
1,8 mV/mA
0,03 V/A
0,03 V/A
1,8 mV/mA
1,8 mV/mA
0,03 V/A
0,03 V/A
μA B
(45 Hz - 2 kHz)
μAF
600,0 μA
6000 μA
600,0 μA
6000 μA
0,1 μA
1 μA
0,1 μA
1 μA
± (1,2 % + 2)5
± (1,2 % + 2)5
± (0,4 % + 4)
± (0,4 % + 2)
± (1,0 % + 2)
± (1,0 % + 2)
± (0,2 % + 4)
± (0,2 % + 2)
100 μV/μA
100 μV/μA
100 μV/μA
100 μV/μA
1. AC-muunnos mallissa 83 on AC-kytketty ja kalibroitu mitattavan siniaallon rms-arvoon.
2. AC-muunnokset mallissa 87 ovat AC-kytkettyjä, rms-vasteisia ja ne täsmäävät 3 %–100 % asteikosta, paitsi 400 mA -asteikko
(5 % –100 % asteikosta) ja 10 A -asteikko (15 %–100 % tai asteikko).
3. Mallissa 87 on todellinen rms-vaste Kun testijohtimet oikosuljetaan yhteen vaihtovirtatoiminnoissa, mittarissa voi näkyä jäännöslukema
alueella 1–30. 30 lukeman jäännöslukema aiheuttaa vain 2 numeron muutoksen lukemille, jotka ovat yli 3 % asteikosta. REL-
toiminnon käyttäminen tämän lukeman tasoittamiseksi voi tuottaa paljon suuremman virheen vakioon myöhemmissä mittauksissa.
4. W 10 A jatkuva 35 °C:seen; < 20 minuuttia päällä, 5 minuuttia pois päältä 35–55 °C:ssa. 20 A enintään 30 sekunniksi; > 10 A
erittelemätön.
5. Alle 200 lukeman lukemassa lisää 10 lukemaa.
6. 400 mA jatkuva; 600 mA 18 tuntia maksimi.
Erittelyt
49
Taulukko 15. Kapasitanssi- ja dioditoimintojen erittelyt
Toiminto Asteikko Erottelukyky Tarkkuus
E 10,00 nF
100,0 nF
1,000 μF
10,00 μF
100,0 μF
9999 μF
0,01 nF
0,1 nF
0,001 μF
0,01 μF
0,1 μF
1 μF
± (1 % + 2)1
± (1 % + 2)1
± (1 % + 2)
± (1 % + 2)
± (1 % + 2)
± (1 % + 2)
G 3 000 V 0,001 V ±(2 % + 1)
1. Nollaa jäännösvaraus käyttäen suhteutusta, kun mittaat kalvokondensaattoria tai laadukkaampaa.
Taulukko 16. Taajuuslaskimen erittely
Toiminto Asteikko Erottelukyky Tarkkuus
Taajuus
(0,5 Hz - 200 kHz,
pulssin leveys > 2 μs)
199,99
1999,9
19,999 kHz
199,99 kHz
> 200 kHz
0,01 Hz
0,1 Hz
0,001 kHz
0,01 kHz
0,1 kHz
± (0.005 % + 1)
± (0.005 % + 1)
± (0.005 % + 1)
± (0,005 % + 1)
erittelemätön
80 Series V
Käyttöohje
50
Taulukko 17. Taajuuslaskimen herkkyys ja liipaisutasot
Minimiherkkyys (RMS siniaalto)
Asteikko1 5 Hz – 20 kHz 0,5 Hz – 200 kHz
Liipaisutaso suurin piirtein
(DC-jännitetoiminto)
600 mV dc
600 mV dc
6 V
60 V
600 V
1000 V
70 mV (< 400 Hz)
150 mV
0,3 V
3 V
30 V
100 V
70 mV (< 400 Hz)
150 mV
0,7 V
7 V (≤ 140 kHz)
70 V (≤ 14,0 kHz)
200 V (≤ 1,4 kHz)
40 mV
⎯
1,7 V
4 V
40 V
100 V
Tehollisen syklin
asteikko
Tarkkuus
0,0–99,9 % ± (0,2 % / kHz + 0,1 %) nousuajoille < 1 μs.
1. Maksimisyöttö eritellylle tarkkuudelle = 10 X asteikko tai 1000 V.
Erittelyt
51
Taulukko 18. Liittimien sähköiset arvot
Toiminto
Ylijännite-
suojaus1
Nimellinen
syöttöimpe-
danssi
Yleinen hylkäyssuhde
(1 kΩ epätasapaino)
Tavallinen hylkäys
L 1000 V rms 10 MΩ < 100 pF > 120 dB tasavirralla, 50 Hz tai
60 Hz
> 60 dB / 50 Hz tai 60 Hz
F
mV 1000 V rms 10 MΩ < 100 pF > 120 dB tasavirralla, 50 Hz tai
60 Hz
> 60 dB / 50 Hz tai 60 Hz
K 1000 V rms 10 MΩ < 100 pF
(vaihtovirta
kytketty)
> 60 dB tasavirralla 60 Hz:iin
saakka
Aukinaisen
piirin
Täyden asteikon jännite Tyypillinen oikosulkuvirta
testi-jännite 6,0 MΩ
saakka
50 MΩ tai
60 nS
600 Ω 6 k 60 k 600 k 6 M 50 M
e 1000 V rms < 7,9 V DC < 4,1 V DC < 4,5 V DC 1 mA 100 μA 10 μA 1μA 1 μA 0,5 μA
G 1000 V rms < 7,9 V
tasavirtaa
3,000 V tasavirtaa 1,0 mA tyypillinen
1. 106 V Hz max
80 Series V
Käyttöohje
52
Taulukko 19. MIN MAX -taltioinnin erittely
Malli Nimellinen vaste Tarkkuus
83 100 ms 80 %:iin saakka Eritelty tarkkuus ± 12 lukemaa > 200 ms kestoisille vaihteluille (±40 lukemaa vaihtovirtaäänimerkin
ollessa päällä)
87 100 ms 80 %:iin saakka
(tasavirtatoiminnot)
120 ms 80 %:iin saakka
(vaihtovirtatoiminnot)
250 μs (huippu)
(vain Malli 87)
Eritelty tarkkuus ± 12 lukemaa > 200 ms:n kestoisille vaihteluille
Eritelty tarkkuus ± 40 lukemaa > 350 ms:n kestoisille vaihteluille ja > 25 % asteikosta oleville
arvoille
Eritelty tarkkuus ± 100 lukemaa > 250 μs:n kestoisille vaihteluille.
(lisää ± 100 lukemaa yli 6000 lukemille)
(lisää ± 100 lukemaa alipäästötilan mittausarvoille)
1. Toistuville huipuille: 1 ms yksittäisille tapahtumille.

Navigation menu
