October 2012, Rev.2, 4/14 (Romanian)
© 2012-2014 Fluke Corporation. All rights reserved.
Specifications are subject to change without notice.
All product names are trademarks of their respective companies.
VT02, VT04A, VT04
Visual IR Thermometer
Manualul utilizatorului
GARANȚIE LIMITATĂ ȘI LIMITAREA RĂSPUNDERII
Acest produs Fluke nu va prezenta defecte materiale sau de execuţie timp de
doi ani de la data achiziției. Această garanție nu acoperă rezistențele, bateriile
nereutilizabile sau deteriorarea rezultată în urma accidentelor, neglijenței,
utilizării incorecte, alterării, contaminării sau condițiilor anormale de operare
sau manevrare. Distribuitorii nu sunt autorizați să extindă garanția în numele
Fluke. Pentru service în perioada de garanție, contactați cel mai apropiat
centru autorizat de service Fluke pentru a obține informații despre autorizarea
returnării, apoi trimiteți produsul la Centrul de service respectiv, cu o descriere
a problemei.
ACEASTĂ GARANŢIE REPREZINTĂ SINGURA CALE LEGALĂ DE
ACŢIONARE. NU SE ACORDĂ, ÎN MOD EXPLICIT SAU IMPLICIT, NICIO
ALTĂ GARANȚIE, CUM AR FI ADECVAREA PENTRU UN ANUMIT SCOP.
FLUKE NU ESTE RESPONSABILĂ PENTRU DAUNELE SAU PAGUBELE
SPECIALE, INDIRECTE, INCIDENTALE SAU SUBSECVENTE REZULTATE
DIN ORICE POSIBILĂ CAUZĂ SAU TEORIE. Deoarece unele state sau țări nu
permit excluderea sau limitarea unei garanții implicite sau a daunelor
incidentale sau subsecvente, este posibil ca această limitare a răspunderii să
nu se aplice în cazul dvs.
Fluke Corporation
P.O. Box 9090
Everett, WA 98206-9090
U.S.A.
Fluke Europe B.V.
P.O. Box 1186
5602 BD Eindhoven
The Netherlands
11/99
i
Cuprins
Titlul Pagina
Introducere ........................................................................ 1
Cum contactaţi Fluke ......................................................... 2
Informaţii privind siguranţa ................................................ 2
Înainte de a începe ............................................................ 4
Pornirea şi oprirea ............................................................. 5
Baterie reîncărcabilă .......................................................... 6
Funcţii şi comenzi .............................................................. 7
Funcţii butoane .................................................................. 8
Îmbinarea imaginilor ....................................................... 8
Comandă de aliniere imagini vizuale ............................. 9
Captură şi salvare .......................................................... 10
Funcţiile meniului ............................................................... 11
Navigare de bază ........................................................... 11
Memorie revizualizare .................................................... 14
Emisivitate ...................................................................... 14
Măsurarea temperaturii .................................................. 15

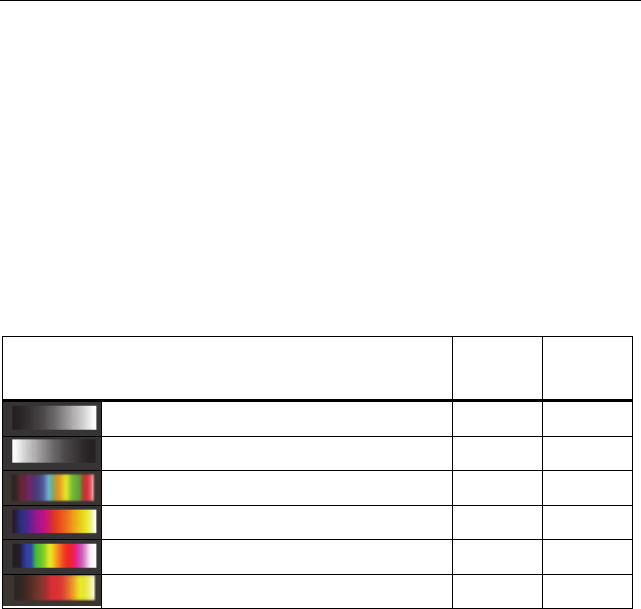

Paletă de culori ............................................................... 18
Temperatura de fundal reflectată ................................... 18
Marcaje de punctele calde şi reci ................................... 18
Unităţi de temperatură .................................................... 19

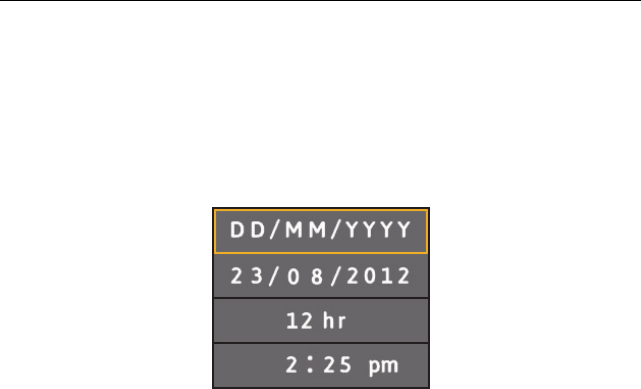

Data şi ora ...................................................................... 19
Alarmă de temperatură ridicată/scăzută
(VT04A, VT04) ............................................................... 20

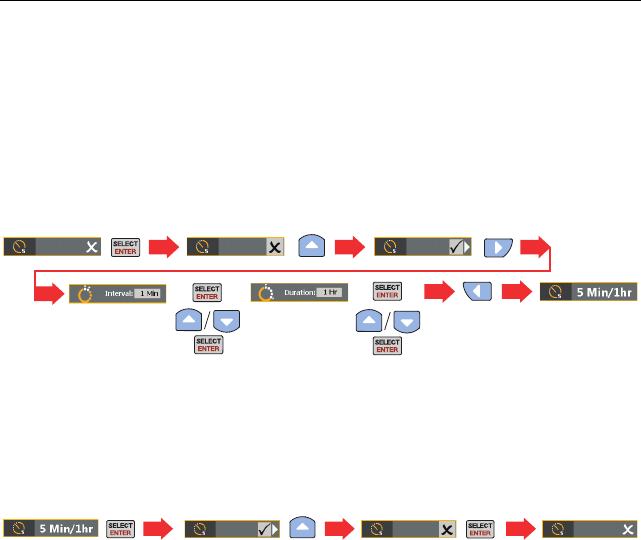

Captură de imagini cu declanşare lentă
(VT04A, VT04) ............................................................... 21
Alarmă de monitorizare automată (VT04A, VT04) ......... 22
Oprire automată (VT04A, VT04) .................................... 24
Luminozitate LCD (VT04A, VT04) .................................. 24
Format de fişier BMP (VT04A, VT04) ............................ 24
Resetare la valorile din fabrică (VT04A, VT04) .............. 24
Măsurători .......................................................................... 25
Software Smartview® ......................................................... 25
Întreţinere........................................................................... 26
Curăţarea produsului ...................................................... 26
Întreţinere baterie ........................................................... 27
VT02, VT04A ............................................................... 28
VT04 ............................................................................ 29
Specificaţii ......................................................................... 29
VT02, VT04A, VT04
Manualul utilizatorului
ii
iii
Listă de Tabelul
Tabelul Titlul Pagina
1. Simboluri ............................................................................ 3
2. Listă de colisaj ................................................................... 4

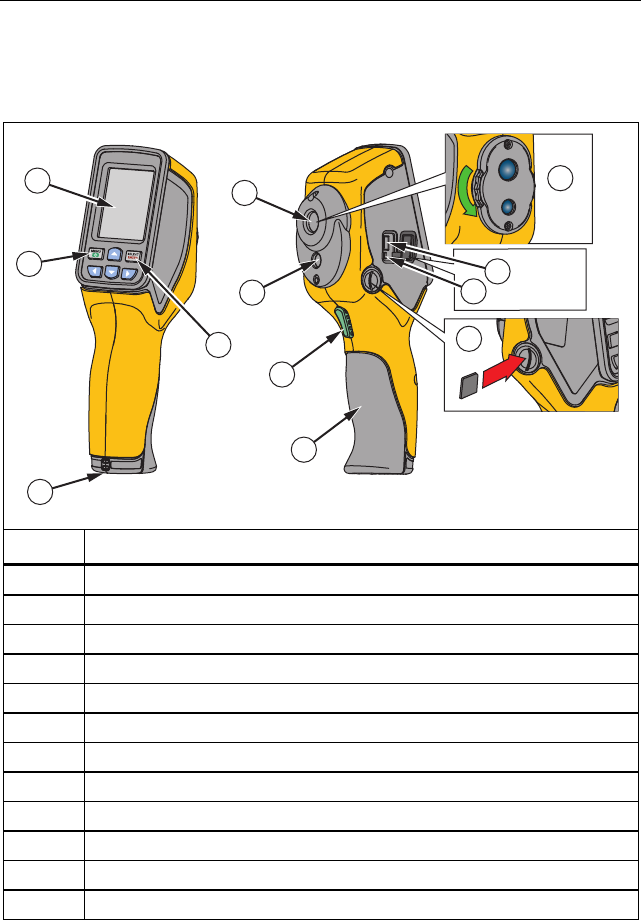

3. Funcţii ................................................................................ 7

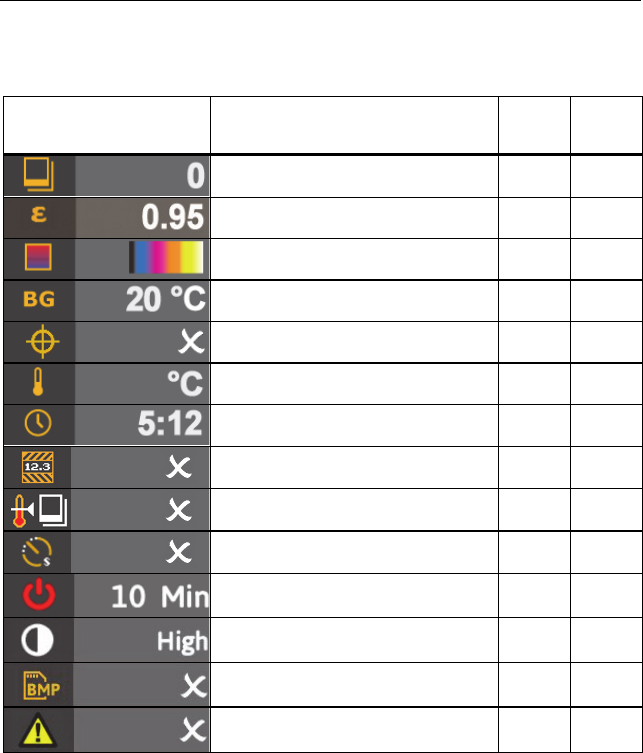

4. Pictograme din meniu ........................................................ 13
5. Precizia măsurătorii de temperatură ................................. 16
VT02, VT04A, VT04
Manualul utilizatorului
iv
v
Listă de Figuras
Figura Titlul Pagina

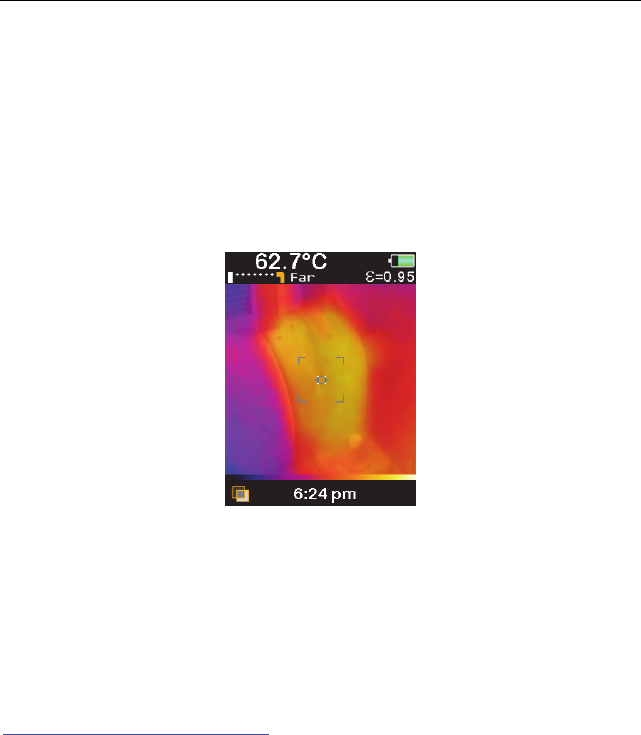

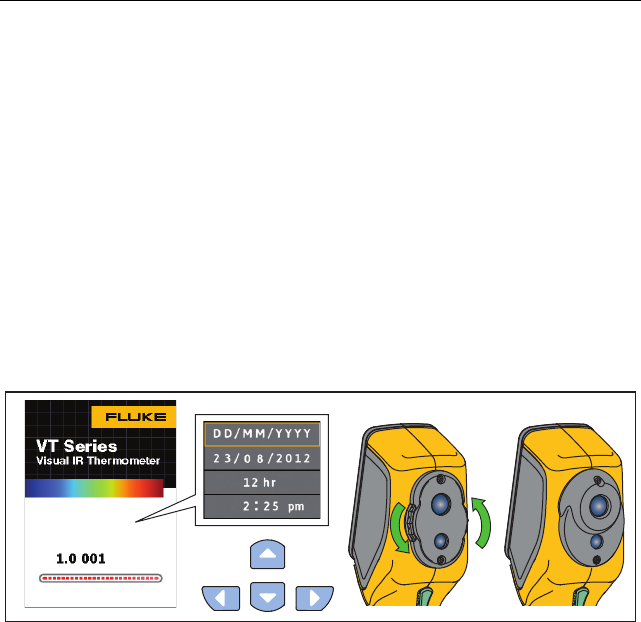

1. Ecranul de pornire şi indicatorul de stare .......................... 5

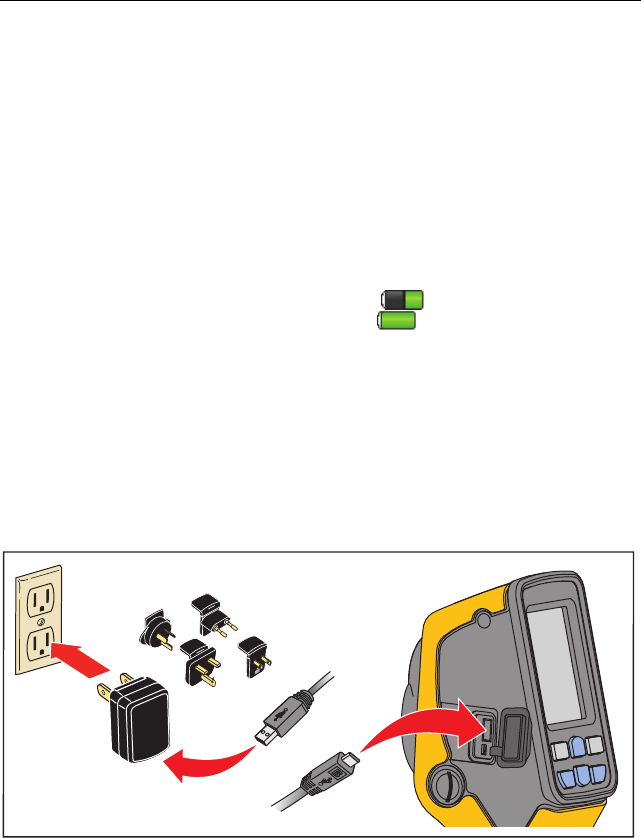

2. Baterie reîncărcabilă .......................................................... 6

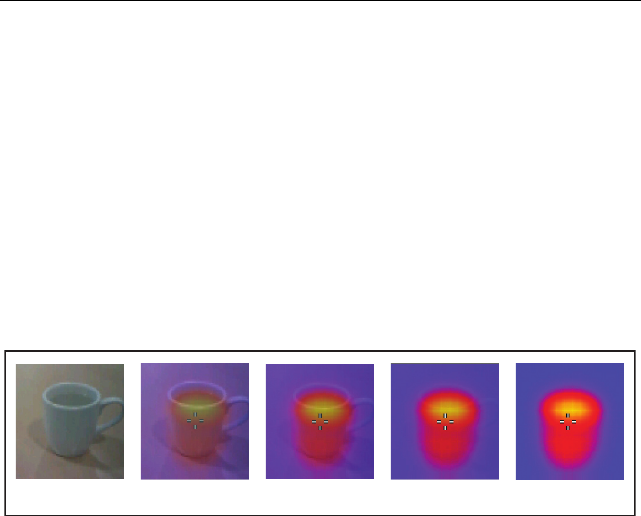

3. Opţiuni Îmbinare ................................................................ 8
4. Alinierea imaginii vizuale ................................................... 9
5. Pictogramele de avertizare referitoare la cardul de
memorie micro SD ............................................................. 10

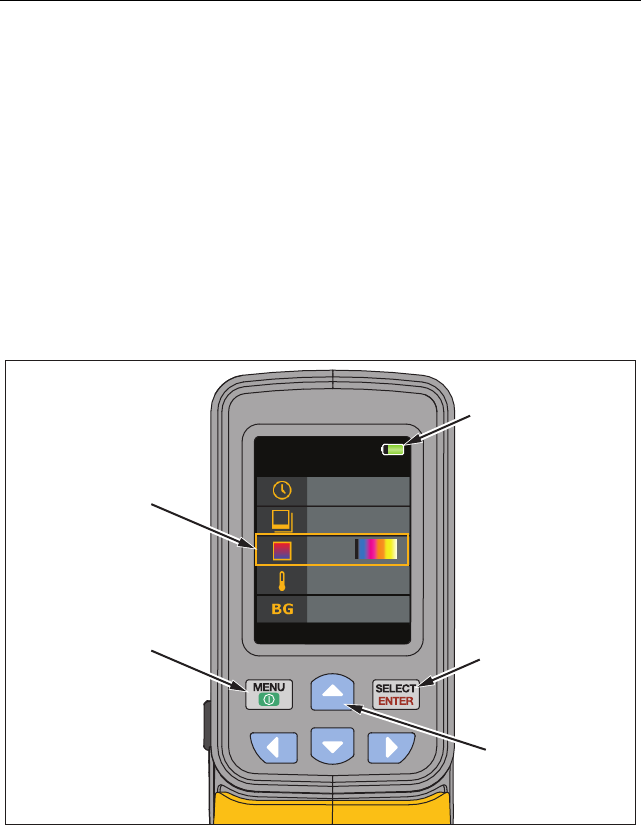

6. Navigarea în meniu şi pictograma bateriei ........................ 11

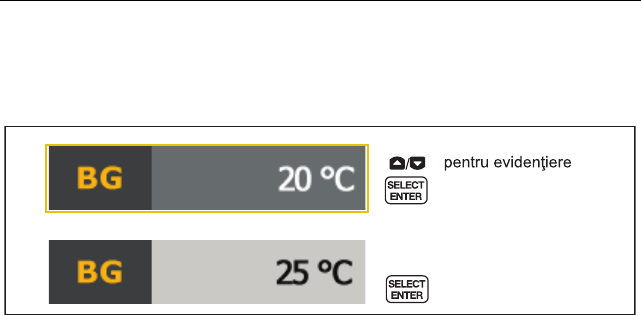

7. Reglare parametrii ............................................................. 12

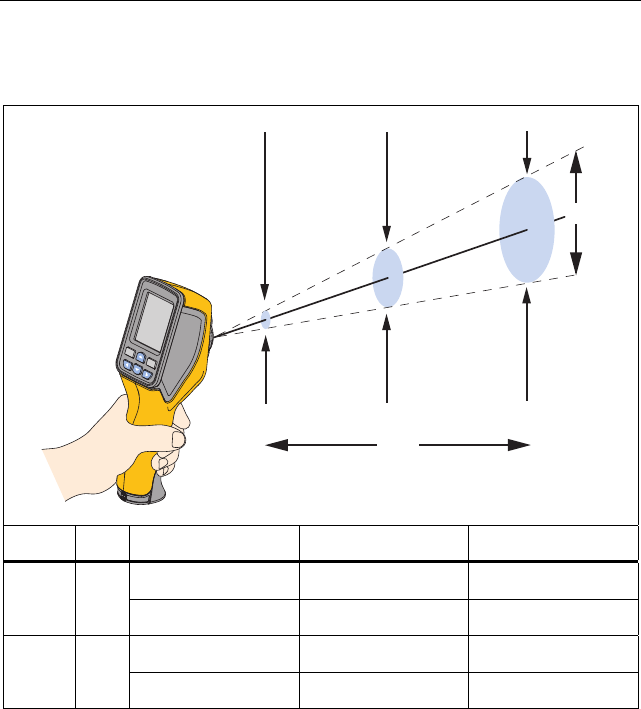

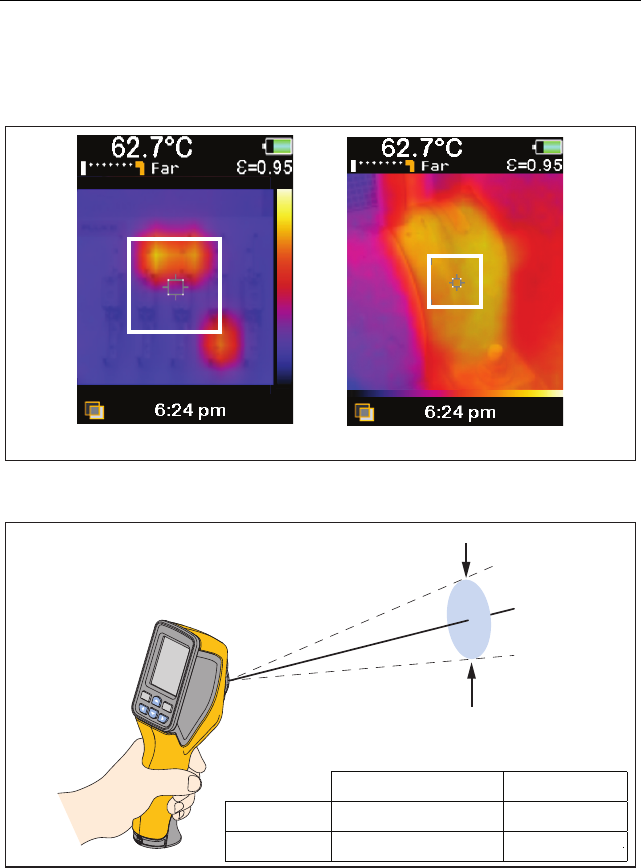

8. Comparaţie pe ecran a raportului D:S ............................... 17
9. Capacitatea de detecţie ..................................................... 17

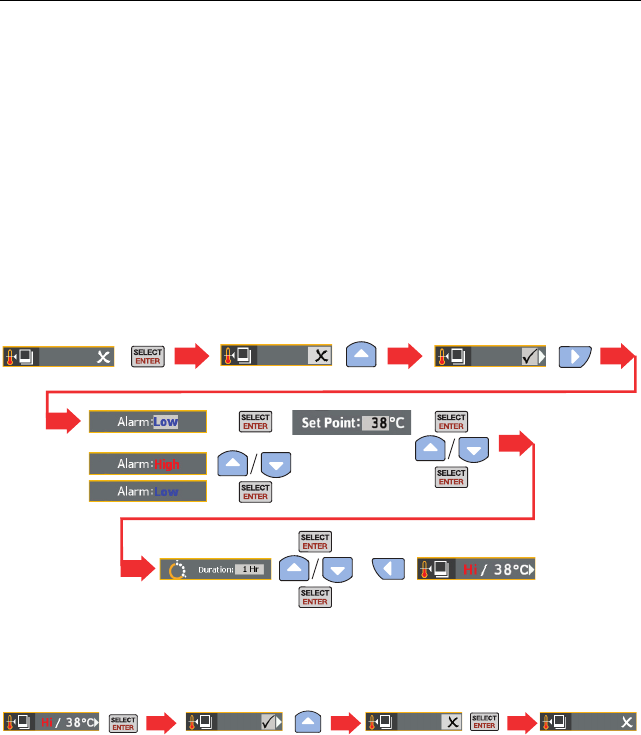

10. Alarmă de temperatură ridicată/scăzută ............................ 20

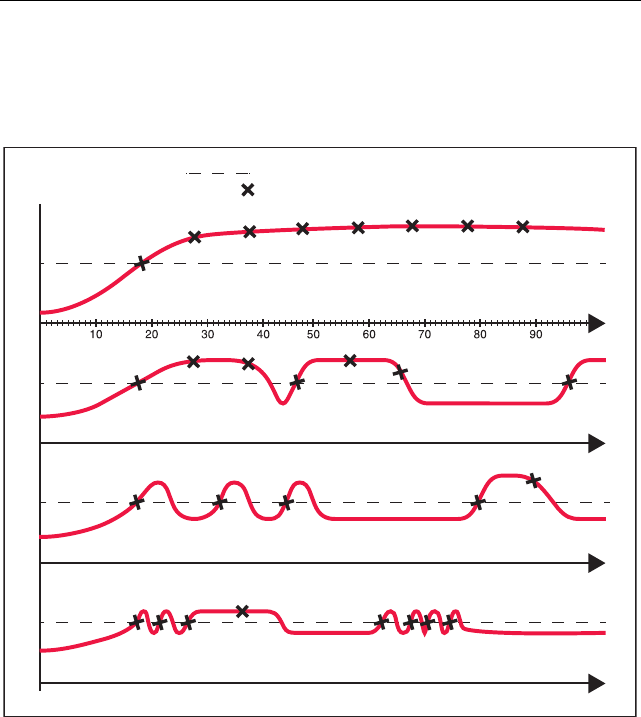

11. Scenarii de capturare a imaginilor pentru Alarma
de monitorizare automată .................................................. 23

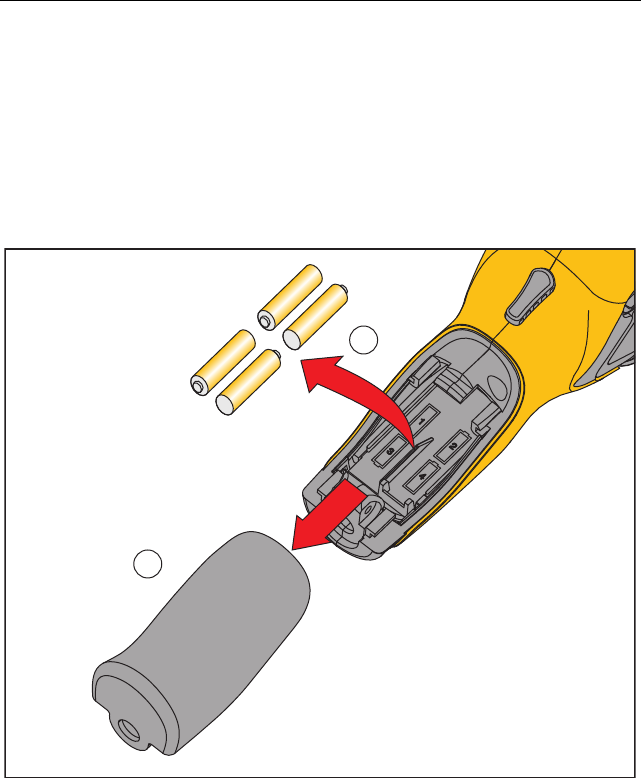

12. Înlocuirea bateriei VT02, VT04A ....................................... 28
VT02, VT04A, VT04
Manualul utilizatorului
vi
1
Introducere
Seria VT (Produsul) conţine termometre vizuale cu infraroşu care combină
măsurarea temperaturii în punctul central cu o imagine digitală îmbinată şi
suprapunerea unei hărţi termice. Termoviziunea elimină timpul necesar pentru
măsurarea fiecărei componente, asociată cu termometrele (radiometrele)
tradiţionale cu măsurare punctuală. Produsul este ideal pentru aplicaţiile
electrice, HVAC şi de întreţinere a unităţilor.
Metoda recomandată de utilizare este:
1. Scanaţi o zonă amplă cu imaginea digitală îmbinată şi suprapunerea hărţii
termice pentru a identifica rapid anomaliile de temperatură care au nevoie
de o inspecţie mai amănunţită.
2. Utilizaţi câmpul de vizualizare larg pentru a vă apropia de ţintă pentru o
măsurare a temperaturii cu mai multe detalii.
3. Capturaţi atât imagini termice, cât şi imagini vizuale la o singură
declanşare.
4. Creaţi un raport utilizând software-ul Fluke SmartView® .
Produsul este uşor de utilizat. Porniţi-l şi în câteva secunde furnizează o
imagine, fără a fi necesară instruirea. Multe funcţii sporesc precizia şi facilitatea
de utilizare a Produsului:
• Emisivitatea reglabilă şi compensarea temperaturii reflectate a fundalului
sporesc precizia în cazul suprafeţelor cu semi-reflecţie
• Marcajele de temperatură cu puncte calde şi reci care ghidează utilizatorul
către zonele cele mai calde sau cele mai reci de pe harta termică cu
infraroşu
• Palete de culoare selectabile
• Alinierea imaginii vizuale/hărţii termice
Modelele VT04A şi VT04 includ următoarele caracteristici suplimentare:
• Alarme de temperatură ridicată/scăzută
• Captură de imagini cu filmare lentă
• Monitorizare automată Alarmă
VT02, VT04A, VT04
Manualul utilizatorului
2
Cum contactaţi Fluke
Pentru a contacta Fluke, utilizaţi următoarele numere de telefon:
• SUA: 1-800-760-4523
• Canada: 1-800-36-FLUKE (1-800-363-5853)
• Europa: +31 402-675-200
• Japonia: +81-3-6714-3114
• Singapore: +65-6799-5566
• Orice locaţie: +1-425-446-5500
Sau vizitaţi site-ul web al companiei Fluke la adresa www.fluke.com.
Pentru a înregistra produsul, vizitaţi http://register.fluke.com.
Pentru a vizualiza, a tipări sau a descărca cel mai recent supliment al
manualului, vizitaţi http://us.fluke.com/usen/support/manuals.
Informaţii privind siguranţa
Semnul Avertizare identifică procedurile şi condiţiile riscante care sunt
periculoase pentru utilizator. Semnul Atenţie identifică procedurile şi condiţiile
care pot cauza deteriorarea Produsului sau a echipamentului testat.
 Avertizare
Pentru a evita un eventual şoc electric, un eventual incendiu sau
o eventuală accidentare personală:
• Citiţi informaţiile privind siguranţa înainte de a utiliza
Produsul.
• Citiţi cu atenţie toate instrucţiunile.
• Folosiţi Produsul numai aşa cum este specificat, în caz
contrar protecţia furnizată de Produs ar putea fi compromisă.
• Înlocuiţi sau încărcaţi bateriile atunci când este afişat
indicatorul pentru baterii descărcate, pentru a împiedica
apariţia unor măsurători incorecte.
• Nu folosiţi Produsul în medii care prezintă gaze explozive
sau vapori explozivi sau în medii umede.
• Nu folosiţi Produsul dacă acesta funcţionează incorect.
• Nu folosiţi Produsul dacă este deteriorat.
• Consultaţi informaţiile referitoare la emisivitate pentru a
consulta temperaturile reale. Obiectele reflectorizante
creează rezultate care indică o temperatură mai mică faţă de
cea reală. Aceste obiecte reprezintă un risc de arsuri.
Visual IR Thermometer
Informaţii privind siguranţa
3
• Îndepărtaţi bateriile dacă Produsul nu este utilizat pe o
perioadă lungă de timp sau dacă este depozitat la
temperaturi de peste 50 °C. Dacă bateriile nu sunt
îndepărtate, scurgerile de baterie pot deteriora Produsul.
• Urmaţi toate instrucţiunile din acest manual legate de
întreţinerea şi încărcarea bateriilor.
• Folosiți numai piesele de schimb specificate.
• Utilizaţi numai adaptorul de alimentare furnizat de Fluke
pentru a încărca bateria dispozitivului VT04.
Tabelul 1 este o listă de simboluri utilizate pe Produs şi în acest manual.
Tabelul 1. Simboluri
Simbol Descriere
Informaţii importante. Consultaţi manualul.
Tensiune periculoasă. Risc de şoc electric.
Conform cu standardele relevante australiene.
Conform cu cerinţele Uniunii Europene şi ale Asociaţiei
Europene a Liberului Schimb.
Conform cu standardele aplicabile EMC din Coreea de Sud.
Această cameră conţine o baterie cu Litiu-ion. Nu o eliminaţi ca
gunoi menajer obişnuit. Bateriile uzate trebuie eliminate la un
centru de reciclare autorizat sau un centru pentru materiale
periculoase, conform reglementărilor locale. Accesaţi site-ul web
Fluke pentru informaţii despre reciclare.
Conform cu cerinţele de marcare ale Directivei DEEE
(2002/96/CE). Eticheta lipită indică faptul că nu trebuie să
aruncaţi acest produs electric/electronic la un coş de gunoi
obişnuit. Categorie produs: Conform tipurilor de echipamente
listate de Directiva DEEE, Anexa I, acest produs este clasat în
categoria 9 „Instrumente de monitorizare şi control”. Nu casaţi
acest produs împreună cu deşeurile urbane nesortate. Accesaţi
site-ul web Fluke pentru informaţii despre reciclare.
VT02, VT04A, VT04
Manualul utilizatorului
4
Înainte de a începe
Tabelul 2 este o listă a tuturor elementelor incluse în Produs.
Tabelul 2. Listă de colisaj
Descriere Număr
piesă
Model
VT02 VT04A VT04
VT02 Visual IR Thermometer 4253599 •
VT04A Visual IR Thermometer 4485211 •
VT04 Visual IR Thermometer 4366444 •
Baterii AA alcaline (Cantitate: 4) 1560231 • •
Baterie reîncărcabilă 4365971 •
Cardul de memorie Micro SD şi
adaptorul pentru card de memorie SD
standard[1]
4269849 • • •
Toc de transport/depozitare moale 466029 • •
Toc de transport/depozitare 4426115 •
Încărcător micro USB/Sursă de
alimentare
4366918
•
Card de referinţă rapidă pentru seria
VT[2]
4477229 • • •
[1] Fluke recomandă cardul de memorie micro SD oferit împreună cu Produsul. Fluke
nu garantează utilizarea sau fiabilitatea cardurilor de memorie SD neincluse în
pachet, de la mărci sau de capacităţi diferite.
[2] Tipărit în engleză, spaniolă, franceză, germană şi chineză simplificată. Consultaţi
http://www.fluke.com/vtquickstart pentru mai multe limbi. Pentru a solicita un card
de referinţă rapidă tipărit într-o limbă care nu este oferită împreună cu produsul,
trimiteţi un e-mail la TPubs@fluke.com. Specificaţi denumirea produsului şi limba
dorită în subiect.
Visual IR Thermometer
Pornirea şi oprirea
5
Pornirea şi oprirea
Pentru a porni Produsul, ţineţi apăsat butonul timp de 2 secunde. Ecranul
de pornire apare pe afişaj, iar bara indicatoare arată starea, consultaţi figura 1.
Bara indicatoare se măreşte la activare şi se reduce la dezactivare. După
afişarea ecranului de pornire, Produsul este gata de utilizare. Pentru a
dezactiva Produsul, ţineţi apăsat butonul timp de 2 secunde.
Iluminarea de fundal LCD (VT04A şi VT04) se opreşte pentru a economisi
puterea bateriei dacă nu este apăsat niciun buton timp de peste 2 minute.
Puteţi apăsa orice buton pentru a activa iluminarea de fundal înainte de
depăşirea intervalului de oprire automată. Această caracteristică este
dezactivată în modul Alarmă.
Caracteristica Oprire automată (VT04A şi VT04) opreşte Produsul după un
interval de timp selectat. Setarea implicită este de 10 minute şi poate fi
selectată de utilizator dintre 5, 10, 15 sau 20 de minute de inactivitate. Această
caracteristică este dezactivată în modul Alarmă.
VT02 VT04A, VT04
hak03.eps
Figura 1. Ecranul de pornire şi indicatorul de stare
La prima utilizare sau când bateriile sunt îndepărtate pentru mai mult de câteva
ore, va apărea meniul Dată şi oră. Consultaţi pagina 19 pentru informaţii
suplimentare referitoare la modul de setare a datei şi orei.
Notă
Toate termometrele Visual IR Thermometer au nevoie de timp
suficient de încălzire pentru a oferi cele mai precise măsurători de
temperatură. Această durată poate varia în funcţie de model şi
condiţiile de mediu. Deşi majoritatea termometrelor Visual IR
Thermometer se încarcă în 3-5 minute, cel mai bine este să aşteptaţi
minim 10 minute dacă este important pentru dvs. să obţineţi cele mai
precise măsurători de temperatură. Atunci când mutaţi termometrul
Visual IR Thermometer în condiţii cu temperatură ambiantă cu
diferenţe de valori mari, este nevoie de un timp de ajustare mai mare.
VT02, VT04A, VT04
Manualul utilizatorului
6
Baterie reîncărcabilă
VT04 dispune de o baterie reîncărcabilă cu Li-ion.
Notă
Bateriile noi nu sunt complet încărcate. Pot fi necesare de la două
până la zece cicluri de încărcare/descărcare înainte ca bateria să se
încarce la capacitate maximă.
Înainte de prima utilizare a dispozitivului VT04, încărcaţi bateria:
1. Introduceţi sursa de alimentare c.a. într-o priză de perete c.a.
2. Conectaţi conectorul micro-USB la termometrul VT04. Consultaţi figura 2.
În timpul încărcării bateriei, pe afişaj apare şi LED-ul de stare este
roşu. Când este încărcată, pe afişaj apare şi LED-ul de stare este
verde. Durata de încărcare normală de la 100% descărcată la 100%
încărcată este cuprinsă între 5 şi 6 ore.
Notă
Asiguraţi-vă că Produsul este aproape de temperatura camerei înainte
de a-l conecta la încărcător. Consultaţi specificaţiile legate de
temperatura de încărcare. Nu îl încărcaţi în spaţii cu temperatură
foarte joasă sau foarte înaltă. Încărcarea în cazuri de temperatură
extremă reduce abilitatea acumulatorului de a susţine o încărcare.
hak18.eps
Figura 2. Baterie reîncărcabilă
Notă
Utilizaţi cardul de memorie micro SD pentru a descărca imagini de pe
Produs pe un PC. Cablul micro SD este exclusiv pentru încărcarea
bateriei.
Visual IR Thermometer
Funcţii şi comenzi
7
Funcţii şi comenzi
Tabelul 3 este o listă cu funcţii ale Produsului şi amplasarea fiecărei comenzi.
Tabelul 3. Funcţii
3
VT04A/VT04 VT02
VT04 only
5
2
4
1
8
9
11
12
10
6
7
hak04.e
p
s
Articol Descriere
Afişaj LCD
Pornire/Oprire şi meniu
Fantă card de memorie micro SD
Suport trepied
Selectare/Acceptare
Obiectiv infraroşu
Capac obiectiv rotativ (VT02)
Cameră video
Declanşator captură imagine
Capac baterie
Conector micro USB (Intrare 2,5 W, 0,5 A la 5 V)
LED de stare a încărcării bateriei
VT02, VT04A, VT04
Manualul utilizatorului
8
Funcţii butoane
Două dintre funcţii sunt accesate direct de la butoane: Îmbinare/Captură şi
Salvare. Butoanele cu săgeţi sunt utilizate pentru navigarea în meniu.
Îmbinarea imaginilor
Îmbinarea imaginilor permite înţelegerea mai uşoară a hărţilor termice cu
infraroşu prin intermediul unei imagini vizibile aliniate cu o hartă termică în
infraroşu. Produsul realizează o imagine vizibilă împreună cu hartă termică în
infraroşu pentru a indica exact zona ţintă şi pentru a putea prezenta imaginea
altor persoane mai eficient.
Pentru a utiliza funcţia de îmbinare, apăsaţi / pentru a regla îmbinarea de
la 0 % la 100 %. Opţiunile funcţiei de îmbinare sunt prezentate în figura 3.
0 % 25 % 50 % 100 %75 %
hak01.eps
Figura 3. Opţiuni Îmbinare
Visual IR Thermometer
Funcţii butoane
9
Comandă de aliniere imagini vizuale
Suprapunerea hărţii termice şi camera vizuală sunt poziţionate vertical în cadrul
seriei VT. Paralaxa verticală se va schimba odată cu distanţa faţă de obiect.
Pentru a corecta paralaxa pentru o distanţă mai mare sau mai mică, dispuneţi
de o comandă pentru alinierea imaginii vizuale. Consultaţi figura 4.
Pentru a comuta comanda între un obiect apropiat şi un obiect îndepărtat:
1. Apăsați pe APROAPE () pentru o distanță de măsurare de la 15 cm
până la 23 cm (6 in până la 9 in).
2. Apăsați pe DEPARTE () sau o distanță de măsurare de peste 23
cm/9 in.
Pictograma Aproape sau Departe este afișată în colțul stânga sus al afişajului.
FLUKE CORPORATION
EVERETT, WA USA
US PAT:
www.patentlabel.com/uke
IMAGING IR
THERMOMETER
VT02
FLUKE CORPORATION
EVERETT, WA USA
US PAT:
www.patentlabel.com/uke
IMAGING IR
THERMOMETER
VT02
> 9 in / 23 cm
≤ 9 in / 23 cm
hak19.eps
Figura 4. Alinierea imaginii vizuale
VT02, VT04A, VT04
Manualul utilizatorului
10
Captură şi salvare
Produsul memorează până la 10.000 de imagini/GB pe cardul de memorie
micro SD.
Notă
Utilizaţi cardul de memorie micro SD pentru a descărca imagini de pe
Produs pe un PC. Cablul micro SD este exclusiv pentru încărcarea
bateriei.
Pentru a realiza imaginea şi a salva în memorie:
1. Îndreptaţi Produsul către obiectul sau zona dorit(ă).
2. Apăsaţi declanşatorul pentru a captura imaginea.
Imaginea rămâne afişată pe ecran pentru aproximativ 4 secunde. Apoi, o
casetă de dialog vă solicită să salvaţi sau să ştergeţi imaginea.
3. Apăsaţi pentru a salva sau pentru a şterge imaginea.
Afişajul arată o pictogramă care indică starea actuală a cardului de memorie
micro SD, consultaţi Figura 5.
1 2 34
hak02.eps
Figura 5. Pictogramele de avertizare referitoare la cardul de memorie
micro SD
Fanta cardului de memorie micro SD este goală
Eroare de memorie micro SD
Card de memorie micro SD gol
Card de memorie micro SD plin
Notă
Se recomandă o procedură de rutină de realizare a unor copii de
rezervă ale fişierelor de pe cardul de memorie micro SD, pentru a le
stoca într-o locaţie sigură.
Visual IR Thermometer
Funcţiile meniului
11
Funcţiile meniului
Pentru a deschide meniul afişajului, apăsaţi . Meniul dispune de opţiuni
pentru memorie, emisivitate, temperatură de fundal, marcaje de puncte calde şi
reci, dată şi oră. Pentru modelele VT04A şi VT04, opţiunile de meniu setate de
dvs. sunt salvate în memorie şi rămân setate de fiecare dată când opriţi sau
porniţi Produsul. În momentul pornirii, ecranul de pornire afişează pentru scurt
timp setările curente pentru a le revizui.
Navigare de bază
Funcţiile de bază ale Produsului sunt accesibile prin intermediul celor şase
butoane şi afişajului color. Doar până la cinci opţiuni pot fi afişate deodată.
Butoanele / permit navigarea în meniul afişajului. Opţiunea din mijloc este
întotdeauna evidenţiată cu galben. Consultaţi figura 6.
5:12
˚C
20˚C
0
Evidenţiere cu
galben
Deschidere meniu
afişaj Selectare/Acceptare
Sus/Jos pentru
modificarea valorilor
Nivel încărcare
baterie
hbq07.eps
Figura 6. Navigarea în meniu şi pictograma bateriei
VT02, VT04A, VT04
Manualul utilizatorului
12
Apăsaţi pentru a selecta opţiunea meniului şi pentru a edita valoarea
respectivă. Butoanele / schimbă valoarea din cadrul selecţiei din meniu.
După efectuarea reglajelor, apăsaţi pentru a accepta o nouă valoare şi
pentru a ieşi din modul de editare. Consultaţi figura 7.
pentru selectare
(inversiune culori)
D/C schimbare valori
acceptare valoare nouă
hbq08.eps
Figura 7. Reglare parametrii
Visual IR Thermometer
Funcţiile meniului
13
Tabelul 4 reprezintă o listă de pictograme din meniu şi descrierile acestora.
Tabelul 4. Pictograme din meniu
Pictogramă Descriere VT02
VT04A
VT04
Vizualizare imagini stocate • •
Emisivitate • •
Paletă de culori • •
Temperatură fundal • •
Marcaje de puncte calde şi rece • •
Unităţi de temperatură • •
Ceas (ora şi data) • •
Alarme de temperatură
ridicată/scăzută •
Alarmă de monitorizare automată •
Captură de imagini cu filmare lentă •
Oprire automată •
Luminozitate LCD (redusă, medie,
ridicată) •
Salvare în format BMP •
Resetare la valorile din fabrică •
VT02, VT04A, VT04
Manualul utilizatorului
14
Memorie revizualizare
Modul Memorie vă permite să vizualizaţi imaginile memorate. De asemenea
puteţi şterge imaginile din acest meniu.
1. Evidenţiaţi pictograma Memorie.
2. Apăsaţi pentru a accesa modul Memorie.
3. Apăsaţi / pentru a naviga şi revizualiza imaginile memorate.
4. Apăsaţi pentru a şterge imaginea.
Emisivitate
Emisivitatea este reglabilă în 0,01 unităţi, de la 0,10 la 01,00. Valoarea implicită
este setată la 0,95.
Valorile corecte de emisivitate sunt importante pentru a vă permite să realizaţi
cele mai eficiente măsurători de temperatură. Emisivitatea unei suprafeţe poate
avea un efect major asupra temperaturilor aparente identificate de produs.
Înţelegerea emisivităţii unei suprafeţe inspectate poate duce, însă nu
întotdeauna, la obţinerea unor măsurători de temperatură mai precise.
Accesaţi http://www.fluke.com/emissivityexplanation pentru informaţii
suplimentare referitoare la emisivitate şi la obţinerea celor mai precise
măsurători de temperatură.
Accesaţi http://www.fluke.com/emissivity pentru un grafic care arată valorile
emisivităţii materialelor comune.
Visual IR Thermometer
Funcţiile meniului
15
Măsurarea temperaturii
Toate obiectele emit radiaţii infraroşii. Cantitatea de energie radiată depinde de
temperatura reală a suprafeţei şi emisivitatea de suprafaţă a obiectului.
Produsul detectează radiaţiile infraroşii de pe suprafaţa obiectului şi utilizează
aceste date pentru a calcula valoarea de temperatură estimată. Multe obiecte şi
materiale obişnuite, precum metalul vopsit, lemnul, apa, pielea şi
îmbrăcămintea sunt emiţătoare eficiente de energie radiantă, obţinerea
măsurătorilor precise fiind foarte uşoară în acest caz. În cazul suprafeţelor care
sunt emiţătoare bune de energie radiantă (emisivitate mare), factorul de
emisivitate este ≥90 % (0,90). Această simplificare nu este valabilă şi în cazul
suprafeţelor strălucitoare sau metalelor nevopsite, deoarece au o emisivitate
<60 % (0,60). Aceste materiale nu sunt emiţătoare bune de energie radiantă şi
fac parte din clasa de emisivitate scăzută. Pentru a măsura mai precis
materialele cu emisivitate scăzută, este necesară o corecţie de emisivitate.
Reglarea valorii de emisivitate va permite de obicei produsului să estimeze mai
precis temperatura reală.
Notă
Suprafeţele cu o emisivitate <0,60 îngreunează determinarea fiabilă şi
consecventă a temperaturilor reale. Cu cât emisivitatea este mai mică,
erorile potenţiale pot apărea mai des, acestea fiind asociate cu
calculul temperaturilor efectuat de produs, chiar şi când reglările de
emisivitate şi ale temperaturii de fundal reflectate sunt încercate şi
realizate corect.
Avertizare
Pentru a evita vătămarea corporală, consultaţi informaţiile
referitoare la emisivitate despre temperaturile reale. Obiectele
reflectorizante creează rezultate care indică o temperatură mai
mică faţă de cea reală. Aceste obiecte reprezintă un risc de
arsuri.
VT02, VT04A, VT04
Manualul utilizatorului
16
Tabelul 5 indică raportul distanţă faţă de punct (D:S) pentru precizia
măsurătorilor.
Tabelul 5. Precizia măsurătorii de temperatură
AB C
AB C
D
S
Pentru cea mai bună precizie a temperaturii,
străduiţi-vă să obţineţi un câmp de vizualizare complet.
hbq09.eps
Model D:S A B C
VT02 6:1
38 mm la 230 mm 60 mm la 360 mm 100 mm la 600 mm
1,5 in la 9 in 2,4 in la 14,5 in 4 in la 24 in
VT04A
VT04 9:1
26 mm la 230 mm 40 mm la 360 mm 67 mm la 600 mm
1 in la 9 in 1,6 in la 14,5 in 2,7 in la 24 in
Visual IR Thermometer
Funcţiile meniului
17
Figura 8 indică modul în care raportul D:S efectuează comparaţiile pentru
ambele modele. Cu cât raportul este mai mare, cu atât mai mică trebuie să fie
zona ţintă pentru a obţine o măsurătoare precisă. Figura 9 ilustrează
capacitatea de detecţie.
VT02 D:S = 6:1 VT04A/VT04 D:S = 9:1
hak21.eps
Figura 8. Comparaţie pe ecran a raportului D:S
A
B
Poate detecta un punct de 1″ în câmpul dvs. de vizualizare,
care este cu cel puţin 5
°
C diferit de zona înconjurătoare.
A
B
VT02
25 mm @ 762 mm
1 in @ 30 in
VT04A/VT04
25 mm @ 1090 mm
1 in @ 43 in
hbq14.eps
Figura 9. Capacitatea de detecţie
VT02, VT04A, VT04
Manualul utilizatorului
18
Paletă de culori
Meniul Paletă de culori schimbă afişarea culorilor false care compun imaginile
cu infraroşu de pe afişaj sau cele capturate. Este disponibilă o gamă largă de
palete. Unele palete sunt mai adecvate pentru aplicaţii specifice şi sunt setate
după cum este nevoie.
Paletele pe scară gri oferă o prezentare liniară, egală a culorilor, permiţând o
prezentare mai bună a detaliilor.
Paleta cu contrast înalt oferă o prezentare ponderată a culorilor. Această paletă
este potrivită pentru situaţiile cu contrast termic înalt pentru contrast de culoare
sporit între temperaturile înalte şi cele scăzute.
Paletele Ironbow şi Rainbow oferă o combinaţie între paleta cu contrast înalt şi
cea pe scară gri.
Palete VT02
VT04A
VT04
Scară de gri (alb cald) • •
Scară de gri (negru cald) • •
Contrast înalt • •
Ironbow • •
Rainbow • •
Metal încins •
Temperatura de fundal reflectată
Temperatura de fundal poate fi setată la valori cuprinse între -10 °C şi +100 °C.
Compensarea pentru temperatura de fundal reflectată poate fi setată în cadrul
filei Fundal. Obiectele foarte calde sau foarte reci pot afecta temperatura
aparentă şi precizia măsurătorilor efectuate asupra obiectului ţintă, mai ales
atunci când emisivitatea suprafeţei este scăzută. Reglarea temperaturii de
fundal reflectate poate îmbunătăţi măsurarea temperaturii în mai multe situaţii.
Pentru informaţii suplimentare, consultaţi Emisivitate la pagina 14.
Marcaje de punctele calde şi reci
Marcajele de punctele calde şi reci pot fi activate şi dezactivate. Atunci când
sunt activate, marcajul indică un punct cald sau rece în cadru, care ar putea
necesita evaluare suplimentară. Atunci când este dezactivat, utilizatorul se
poate concentra asupra imaginii de măsurare cu pixel.
Visual IR Thermometer
Funcţiile meniului
19
Unităţi de temperatură
Produsul afişează temperatura în °C sau °F.
Data şi ora
În cadrul meniului Ceas, utilizatorul poate seta ora şi data.
Apăsaţi pentru a selecta Ceas.
1. Apăsaţi din nou pentru a selecta formatul datei. Navigaţi prin meniu cu
butoanele /.
Opţiunile sunt:
• ZZ/LL/AAAA
• LL/ZZ/AAAA
2. Mutaţi cursorul la dată.
3. Utilizaţi butoanele / pentru a selecta fiecare element al datei. Utilizaţi
/ pentru a schimba valoarea.
4. Apăsaţi pentru a accepta valoarea.
5. Mutaţi cursorul la ceasul cu 12/24 ore.
6. Apăsaţi pentru a edita opţiunea.
7. Utilizaţi / pentru a vă deplasa prin opţiuni.
8. Apăsaţi pentru a selecta formatul:
• 12 h
• 24 h
9. Mutaţi cursorul la oră.
10. Apăsaţi pentru a edita opţiunea.
11. Utilizaţi / pentru a vă selecta elementele individuale ale orei.
12. Utilizaţi / pentru a schimba valoarea.
13. Apăsaţi pentru a accepta valoarea.
14. Apăsaţi pentru a ieşi din meniul Ceas şi pentru a comuta la modul
imagine în timp real.
VT02, VT04A, VT04
Manualul utilizatorului
20
Alarmă de temperatură ridicată/scăzută (VT04A, VT04)
Pe modelul VT04A şi VT04 sunt disponibile alarme de temperatură ridicată şi
scăzută. Pragul de temperatură este setat atât pentru alarma de temperatură
ridicată, cât şi pentru cea de temperatură scăzută. Când alarma este setată,
puteţi scana rapid cadrul şi puteţi găsi obiecte care au temperatura peste sau
sub prag. Starea alarmei este indicată clar pe ecran sub forma unei benzi
roşii/negre (nivel ridicat) sau al unei benzi albastre/negre (nivel scăzut)
intermitente. Consultaţi Figura 10. Conform raportului D:S (consultaţi Tabelul
5), dimensiunea obiectului trebuie să fie suficient de mare pentru a acoperi
zona definită de cele 4 marcaje ale colţurilor.
Alarmă nivel înalt Alarmă nivel scăzut Zonă de măsurare
hbq15.eps
Figura 10. Alarmă de temperatură ridicată/scăzută
Notă
Caracteristica oprire automată este dezactivată în modul Alarmă.
Pentru a porni alarma:
Pentru a opri alarma:
Pentru a seta o alarmă:
(-10 °C to +250 °C)
Visual IR Thermometer
Funcţiile meniului
21
Captură de imagini cu declanşare lentă (VT04A, VT04)
Modelul VT04A şi VT04 dispune de funcţia de declanşare lentă care
monitorizează echipamentul prin intermediul unor imagini capturate la un
interval setat de utilizator. Utilizatorul selectează dintr-un meniu de valori
presetate atât pentru intervalul de timp, cât şi pentru durată.
Implicit, numele fişierului pentru aceste imagini capturate include un S, de
exemplu XXXS.is2.
Pentru a seta intervalul de timp până la declanşare:
(30 sec, 1 min, 2 min, 5 min,
15 min, 30 min, 1 hr)
(15 min, 30 min,1 hr,
2 hr, 4 hr, 8 hr)
Notă
Durata de timp trebuie să fie mai mare decât intervalul de timp.
Pentru a opri capturarea imaginii cu declanşare lentă:
Notă
• Caracteristica oprire automată este dezactivată în modul
Captură imagine cu declanşare lentă.
• Caracteristica Captură imagine cu declanşare lentă este
dezactivată când produsul este conectat la sursa de
alimentare.
VT02, VT04A, VT04
Manualul utilizatorului
22
Alarmă de monitorizare automată (VT04A, VT04)
Caracteristica Alarmă de monitorizare automată este similară caracteristicii de
alarmă de temperatură ridicată/scăzută. Diferenţa este că, în loc de un
avertisment cu iluminare intermitentă, Produsul salvează o imagine. Când
temperatura unui obiect din cadru este peste sau sub valoarea pragului,
Produsul salvează imaginea.
Implicit, numele fişierului pentru aceste imagini capturate include un A, de
exemplu XXXA.is2.
Notă
Măsurătorile reprezintă temperatura cadrului (zona indicată în
interiorul marcajelor).
Pentru a seta Alarma de monitorizare automată:
(-10 °C to +250 °C)
(15 min, 30 min,
1 hr, 2 hr, 4 hr, 8 hr)
Pentru a opri Alarma de monitorizare automată:
Notă
• Caracteristica Oprire automată este dezactivată în modul
Alarmă de monitorizare automată.
• Caracteristica Alarmă de monitorizare automată este
dezactivată când Produsul este conectat la sursa de
alimentare.
Visual IR Thermometer
Funcţiile meniului
23
Pentru a evita salvarea prea multor imagini, există o întârziere de 10 minute
între imaginile salvate. Întârzierea se aplică numai când se încalcă un prag de
temperatură şi încălcarea persistă. Când temperatura cadrului ajunge sub (sau
peste) temperatura pragului, întârzierea este resetată la zero. Consultaţi figura
11 pentru scenarii tipice.
Imagine salvată
Ora
Ora
Ora
Ora
Prag
hbq20.eps
Figura 11. Scenarii de capturare a imaginilor pentru Alarma de
monitorizare automată
VT02, VT04A, VT04
Manualul utilizatorului
24
Oprire automată (VT04A, VT04)
Caracteristica Oprire automată se opreşte Produsul după un interval de timp
selectat. Setarea implicită este de 10 minute şi poate fi selectată de utilizator
dintre 5, 10, 15 sau 20 de minute de inactivitate.
Luminozitate LCD (VT04A, VT04)
Luminozitatea iluminării de fundal LCD are o setare redusă, medie şi ridicată.
Luminozitatea ridicată este setarea implicită.
Format de fişier BMP (VT04A, VT04)
Produsul include o caracteristică de salvare a imaginilor pe cardul micro SD în
format .bmp în loc de formatul de fişier implicit .is2. Puteţi vizualiza imaginile
salvate în format .bmp fără Smartview. Setarea implicită pentru această opţiune
este oprită.
Resetare la valorile din fabrică (VT04A, VT04)
Opţiunile de meniu setate de dvs. sunt salvate în memorie şi rămân setate
(constant) de fiecare dată când opriţi sau porniţi Produsul. În momentul pornirii,
ecranul de pornire afişează pentru scurt timp setările curente pentru a le
revizui.
Puteţi reseta aceste opţiuni de meniu la setările din fabrică:
• Emisivitate - 0,95
• Temperatură de fundal – 68 °F
• Paletă de culori - Ironbow
• Marcaje de puncte calde şi reci - Oprite
• Unităţi de temperatură – °F
• Oprire automată – 10 minute
• Salvare BMP – Oprită
• Luminozitate LCD - Ridicată
Visual IR Thermometer
Măsurători
25
Măsurători
Măsurătorile de temperatură ale zonei centrale sunt afişate în partea
superioară a afişajului. Setarea emisivităţii este afişată de asemenea în partea
superioară a afişajului. Atunci când marcajele de temperatură ridicată şi
scăzută sunt activate, deplasaţi Produsul până când punctul cald sau rece
coincide cu zona de măsurare mediană. Pentru cele mai bune rezultate,
îndreptaţi Produsul către un obiect care este probabil mai cald sau mai rece
decât obiectele înconjurătoare. Valoarea punctului cald/rece apare în partea
superioară a ecranului. Acest exemplu indică o măsurătoare pe afişajul VT04.
Software Smartview®
Software-ul Smartview® oferă funcţii care pot analiza imagini, organiza date şi
informaţii şi pot crea rapoarte profesionale.
SmartView® include o funcţie de exportare a imaginilor infraroşu şi vizuale ca
fişiere .is2.
Pentru a descărca software-ul Smartview, accesaţi:
http://www.fluke.com/vtsmartview
VT02, VT04A, VT04
Manualul utilizatorului
26
Întreţinere
Acest produs nu necesită întreţinere.
 Avertizare
Pentru a evita un posibil şoc electric, incendiu, vătămare
corporală, utilizaţi doar piese de schimb specificate.
Atenţie
Pentru a preveni deteriorarea Produsului, nu lăsaţi camera
expusă la o sursă de căldură sau medii cu temperatură înaltă,
precum un vehicul nesupravegheat la soare.
Curăţarea produsului
Pentru a curăţa carcasa utilizaţi o cârpă umedă şi o soluţie cu conţinut scăzut
de săpun. Nu utilizaţi abrazivi, alcool izopropilic sau solvenţi pentru curăţarea
carcasei sau a obiectivului/geamului. Dacă este utilizat şi depozitat
corespunzător, obiectivul cu infraroşu de pe Produsul dvs. poate necesita
numai o curăţare ocazională.
Când este necesar să curăţaţi obiectivul:
1. Utilizaţi o pompă de aer manuală pentru a sufla uşor orice urme de praf
sau murdărie de pe suprafaţa obiectivului.
2. Dacă suprafaţa obiectivului necesită curăţare suplimentară, utilizaţi o
lavetă curată din fibre celulozice sau microfibre, înmuiată într-o soluţie
slabă de apă cu săpun. Ştergeţi uşor suprafaţa obiectivului pentru a
îndepărta petele sau murdăria.
3. Ştergeţi cu o lavetă absorbantă, curată, din fibre celulozice sau microfibre.
Notă
Petele şi urmele uşoare de murdărie nu ar trebui să afecteze
semnificativ performanţa produsului. Totuşi, zgârieturile mari sau
îndepărtarea învelişului de protecţie de pe obiectivul cu infraroşu pot
afecta atât calitatea imaginii, cât şi precizia măsurătorii de
temperatură.
Visual IR Thermometer
Întreţinere
27
Întreţinere baterie
Avertizare
Pentru a evita vătămarea corporală şi pentru o utilizare şi
întreţinere în siguranţă a produsului:
• Bateriile conţin substanţe chimice periculoase care pot
provoca arsuri sau pot exploda. Dacă sunteţi expus la aceste
substanţe chimice, curăţaţi cu apă şi solicitaţi ajutor medical.
• Asiguraţi-vă că respectaţi polaritatea corectă a bateriilor,
pentru a preveni scurgerea acestora.
• Nu scurtcircuitaţi bornele bateriei.
• Păstraţi celulele şi acumulatorii curaţi şi uscaţi. Curăţaţi
conectorii murdari cu o lavetă uscată şi curată.
• Nu dezasamblaţi sau loviţi celulele bateriei sau acumulatorii.
• Nu amplasaţi celulele sau acumulatorii în apropierea focului.
Feriţi de razele solare.
• Utilizaţi numai adaptoarele de alimentare furnizate de Fluke
pentru a încărca bateria dispozitivului VT04.
Atenţie
Nu daţi foc produsului şi/sau bateriei. Accesaţi site-ul web Fluke
pentru informaţii despre reciclare.
VT02, VT04A, VT04
Manualul utilizatorului
28
VT02, VT04A
Pentru a înlocui bateriile:
1. Îndepărtaţi capacul bateriei prin intermediul mânerului.
2. Scoateţi bateriile descărcate.
Notă
Nu încărcaţi bateriile furnizate împreună cu modelele VT02 şi VT04A.
3. Instalaţi baterii noi, respectând polaritatea, conform figurii 12.
1
2
hak06.eps
Figura 12. Înlocuirea bateriei VT02, VT04A
4. Glisaţi capacul bateriei în poziţie pe mâner.
Visual IR Thermometer
Specificaţii
29
VT04
Pentru a obţine cele mai bune performanţe de la bateria cu Li-Ion, respectaţi
următoarele instrucţiuni:
• Nu lăsaţi produsul pe încărcător mai mult de 24 de ore, deoarece acest
lucru poate determina reducerea duratei de viaţă a bateriei.
• Încărcaţi produsul timp de minim 2 ore, cel puţin o dată la şase luni pentru
a prelungi durata de viaţă a bateriei.
• Dacă produsul nu este utilizat, bateria se va descărca automat în
aproximativ 6 luni. Bateriile depozitate perioade prea îndelungate pot
necesita două până la zece cicluri de încărcare înainte de atinge
capacitatea completă.
• Utilizaţi întotdeauna Produsul în intervalul de temperatură de funcţionare
menţionat în specificaţii.
Specificaţii
Temperatură
Interval de măsurare a temperaturii .................... -10 °C până la +250 °C
Precizia măsurătorii de temperatură ................... ±2 °C sau ±2 % conform testării (la
25 °C), oricare este mai mare
Corecţie pe ecran a emisivităţii ........................... Da
Fundal reflectat pe ecran
Compensare temperatură ................................... Da
Performanţă imagine
Frecvenţă de captură a imaginii.......................... 8 Hz
Tip detector ......................................................... Material ceramic piroelectric nerăcit
Sensibilitate termică (NETD) .............................. ≤250 mK
Bandă spectrală cu infraroşu .............................. 6,5 µm până la 14 µm
Cameră video ..................................................... 11025 pixeli
Câmp de vizualizare
VT02 ............................................................... 20° X 20°
VT04A, VT04 .................................................. 28° X 28°
Mecanism de focalizare ...................................... Focalizare fixă
VT02, VT04A, VT04
Manualul utilizatorului
30
Prezentare imagine
Palete
VT02 ................................................................ Ironbow, Rainbow, Rainbow contrast
înalt, Scară gri (alb cald) şi Scară gri
(negru cald)
VT04A, VT04 ................................................... Metal încins, Ironbow, Rainbow,
Rainbow contrast înalt, Scară gri (alb
cald) şi Scară gri (negru cald)
Nivel şi interval .................................................... Auto
Informaţii îmbinare
Corecţie de paralaxă a îmbinării vizuale şi
cu infraroşu .......................................................... Fixă cu selectare Aproape/Departe
efectuată de utilizator
Aproape <23 cm
Departe >23 cm
Opţiuni de vizualizare .......................................... Îmbinare a imaginii vizuale cu cea cu
infraroşu de la infraroşu complet la
vizual complet în paşi de 25%
Monitorizare punct cald şi punct rece .................. Da
Captură imagine şi memorare date
Captură imagine .................................................. Imaginea poate fi vizualizată înainte
de salvare
Medii de stocare .................................................. Card de memorie micro-SD, poate
stoca până la 10.000 de imagini/GB
Format fişier
Toate modelele ................................................ .is2
VT04A, VT04 ................................................... .bmp
Revizualizare memorie ........................................ Navigaţi prin toate imaginile salvate şi
vizualizaţi-le pe ecran
Temperatura de lucru ............................................ -5 °C până la +45 °C
Temperatura de depozitare .................................. -20 °C până la +60 °C
Umiditate relativă................................................... fără condens între 10 % şi 90 %
Altitudine de funcţionare ...................................... 2.000 metri
Ecran....................................................................... Diagonală de 2,2 inch
Visual IR Thermometer
Specificaţii
31
Comenzi şi reglaje VT02 VT04A VT04
Selectare paletă de culori • • •
Scală de temperatură selectabilă de către utilizator (°F/°C) • • •
Setare oră/dată • • •
Selecţie emisivitate • • •
Compensare temperatură de fundal reflectată • • •
Luminozitate LCD • •
Oprire automată • •
Resetare la valorile din fabrică • •
Salvare BMP • •
Alarme de temperatură ridicată/scăzută • •
Captură de imagini cu filmare lentă • •
Monitorizare automată Alarmă • •
Software ................................................................. Smartview®
Pentru a descărca software-ul Smartview, accesaţi: http://www.fluke.com/vtsmartview
VT02, VT04A, VT04
Manualul utilizatorului
32
Baterii
Tip
VT04 ................................................................ Li-Ion reîncărcabile, 3,6 V, 2250 mAh,
8,1 Wh
VT02, VT04A ................................................... 4 AA, LR6 1,5 V
Durată de viaţă baterie ........................................ 8 ore
Economisire energie ............................................ Oprire automată după 10 minute de
inactivitate
Standarde
Mediu electromagnetic ........................................ EN 61326-1: Portabil
US FCC ............................................................... CFR47: Clasa A. Partea 15 subpartea
B.
Compatibilitate electromagnetică ........................ Se aplică exclusiv utilizării în Coreea.
Echipament clasa A (echipamente
industriale de emisie şi comunicare)[1]
[1] Acest produs îndeplineşte cerinţele
pentru echipamente industriale care emit
unde electromagnetice (clasa A), iar
comerciantul şi utilizatorul trebuie să
respecte acest lucru. Echipamentul este
proiectat pentru utilizarea în mediul
comercial, nu în gospodării.
Conformitate în materie de siguranţă .................. IEC/EN 61010-1 Grad de poluare 2
Test de cădere
VT02, VT04A ....................................................... MIL-PRF-28800F;
Clasa 2 secţiunea 4.5.5.4.2; 30 cm
VT04 .................................................................... 2 metri
Dimensiuni (Î x l x L).............................................. 21 cm x 7,5 cm x 5,5 cm
(8,3 in x 3 in x 2,2 in)
Greutate (baterie inclusă) ..................................... <300 gm (10,5 oz)
Garanţie .................................................................. 2 ani
Ciclu de calibrare recomandat ............................. 2 ani
