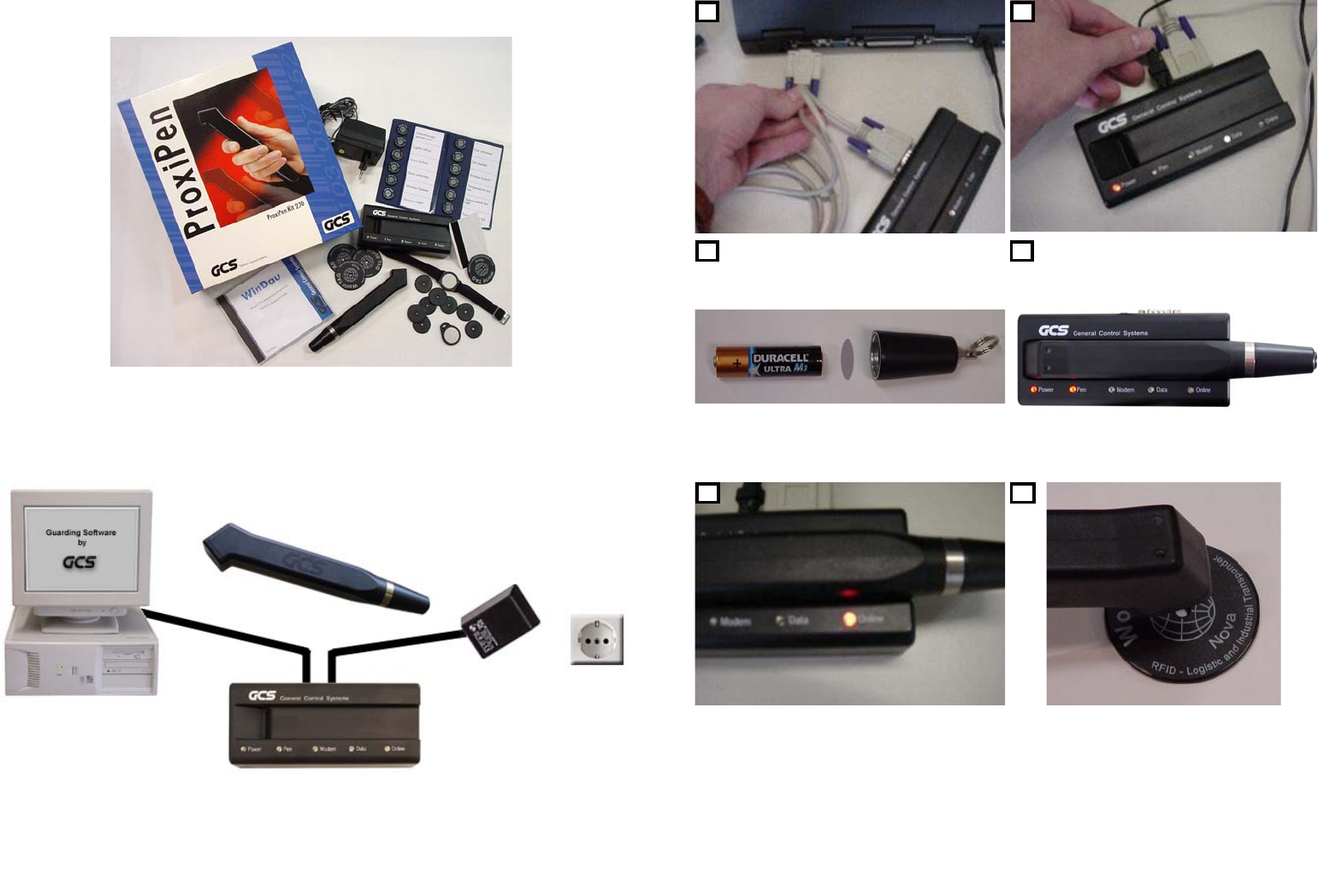

ProxiPen Starter Kit
ProxiPen System
[6]
[2]
[5]
[4]
[3]
[1]
A B
C D
E F
Deutsch
Schnellstartanleitung
1. Schalten Sie den PC [1] aus und schließen Sie die DTU [2] mit dem beiliegenden
Kabel [3] an eine freie serielle Schnittstelle des PCs [1] an (Abb. A).
2. Schließen Sie das beiliegende Netzgerät [4] an die DTU [2] an und stecken Sie das
Netzgerät [4] in eine Steckdose [5].
Das Lämpchen „Power“anderPenDTU [2] leuchtet (Abb. B).
3. Öffnen Sie das Batteriefach am ProxiPen [6] durch Drehen gegen den
Uhrzeigersinn und entfernen Sie die Batterieisolierung (Abb. C).
4. Schließen Sie das Batteriefach wieder und legen Sie den ProxiPen [6] auf die
PenDTU [2]. Das Lämpchen „Pen“aufderPenDTU [2] leuchtet (Abb. D).
5. Schalten Sie den PC [1] ein.
Das Lämpchen „Online“ auf der PenDTU [2] leuchtet (Abb. E).
6. Installieren Sie die beiliegende Software. Nähere Informationen hierzu finden Sie in
der CD Box.
7. Setzen Sie mit der Software die Zeitzone der PenDtu.
Nähere Informationen hierzu entnehmen Sie bitte der Online-Hilfe der Software.
8. Setzen Sie mittels der Software das Datum und die Zeit des ProxiPen.
Nähere Informationen hierzu entnehmen Sie bitte der Online-Hilfe der Software.
Lesen mit dem ProxiPen
Den ProxiPen dem TAG nähern (Abb. F).
Gültige Lesungen werden akustisch und durch Aufblitzen der Lämpchen quittiert.
English
Quick Start Up Instructions
1. Turn off your PC [1] and connect the DTU [2] with the PC-Cable included in the
kit [3] toafreeserialportonthePC [1] (Ill. A).
2. Connect the Power Supply included in the kit [4] to the DTU [2] and plug the
Power Supply [4] into an outlet [5].
The light „Power“onthePenDTU [2] is now illuminated (Ill. B).
3. Open the battery cap on the ProxiPen [6] by turning it counter-clockwise and re-
move the battery insulation tab (Ill. C).
4. Put the battery into the ProxiPen and screw the battery cap back on. Place the
ProxiPen [6] on the PenDTU [2]. The light „Pen“onthe PenDTU [2] is now illu-
minated (Ill. D).
5. Turn on your PC [1].
The light „Online“onthePenDTU [2] is now illuminated (Ill. E).
6. Install the Software in your PC from the CD-ROM included in the kit. For more in-
formation about installing the software see the instructions in the CD case.
7. Set the time zone in the PenDTU using the software now installed on your PC.
For more information about setting the time zone, see the Online-Help included in
the Software.
8. Set the date and time in the ProxiPen using the Software now installed on your PC.
For more information about setting the date and time, see the Online-Help included
in the Software.
Reading RF Tags with the ProxiPen
Move the ProxiPen to an RF-TAG. (Ill. F)
Good readings are confirmed by an acoustic signal and a flash of the LEDs on the
ProxiPen.
Français
Instructions d’installation rapide
1. Eteignez le PC [1] et connectez la DTU [2] avec le câble [3] fourni à un port série
libre du PC [1] (fig. A).
2. Connectez le transformateur [4] fourni à la DTU [2] et branchez-le à une prise de
courant [5].
La diode „Power“surlaPenDTU [2] s’allume (fig. B).
3. Dévissez en sens inverse des aiguilles d’une montre la fermeture de la batterie du
ProxiPen [6] et retirez la pellicule d’isolation de la batterie (fig. C).
4. RefermezlafermeturedelabatterieetposezleProxiPen [6] sur la PenDTU [2]. La
diode „Pen“surlaPenDTU [2] s’allume (fig. D).
5. Allumez le PC [1].
La diode „Online“surlaPenDTU [2] s’allume (fig. E).
6. Installez le logiciel fourni. Vous trouvez plus d’informations dans le boîtier du CD.
7. RéglezlefuseauhorairedelaPenDtuaveclelogiciel.
Vous trouvez plus d’informations dans l’aide en ligne du logiciel.
8. Réglez la date et l’heure du ProxiPen avec le logiciel.
Vous trouvez plus d’informations dans l’aide en ligne du logiciel.
Lire avec le ProxiPen
Approchez le ProxiPen du TAG (fig. F).
Des lectures valables sont confirmées par un signal acoustique et optique
(les diodes s’allument).
Español
Instrucciones iniciales para un correcto uso:
1. Apague su PC [1] y conecte el DTU [2] mediante el Cable-PC incluido en el kit [3]
a cualquier puerto serie libre del PC [1] (Ill. A).
2. Conecte el Alimentador incluido en el kit [4] al DTU [2] y enchufe el Alimentador
[4] alacorriente[5]. La luz „Power“delPenDTU [2] debe aparecer encendida (Ill.
B).
3. Abra la tapa de la batería del ProxiPen [6] girándo en sentido contrario a las agujas
del reloj. Quite la batería y retire la tapa protectora que se encuentra en el inter-
ior (Ill. C).
4. Ponga de nuevo la batería en el ProxiPen y apriete la tapa. Coloque el ProxiPen [6]
sobre el PenDTU [2]. La luz „Pen“delPenDTU [2] debe encenderse (Ill. D).
5. Encienda su PC [1].Laluz„Online“delPenDTU [2] debe iluminarse (Ill. E).
6. Instale en su PC el software suministrado en el CD-ROM incluido en el kit. Para
más información sobre la instalación de este software siga las instrucciones incluidas
en la caja del CD.
7. Configure la zona horaria del PenDTU mediante el software que ha instalado en su
PC. Para más información sobre cómo configurar la zona horaria puede utilizar el
menú de ayuda del propio Software.
8. Configure la fecha y hora del ProxiPen mediante el software que ha instalado en su
PC. Para más información sobre cómo configurar la fecha y hora puede utilizar el
menú de ayuda del propio Software.
Lectura de etiquetas RF-TAG con el ProxiPen
Acerque el ProxiPen a cualquier etiqueta RF-TAG (Ill. F).
Si la lectura es correcta recibirá una confirmación mediante una señal acústica y un par-
padeo de los LEDs del ProxiPen.
