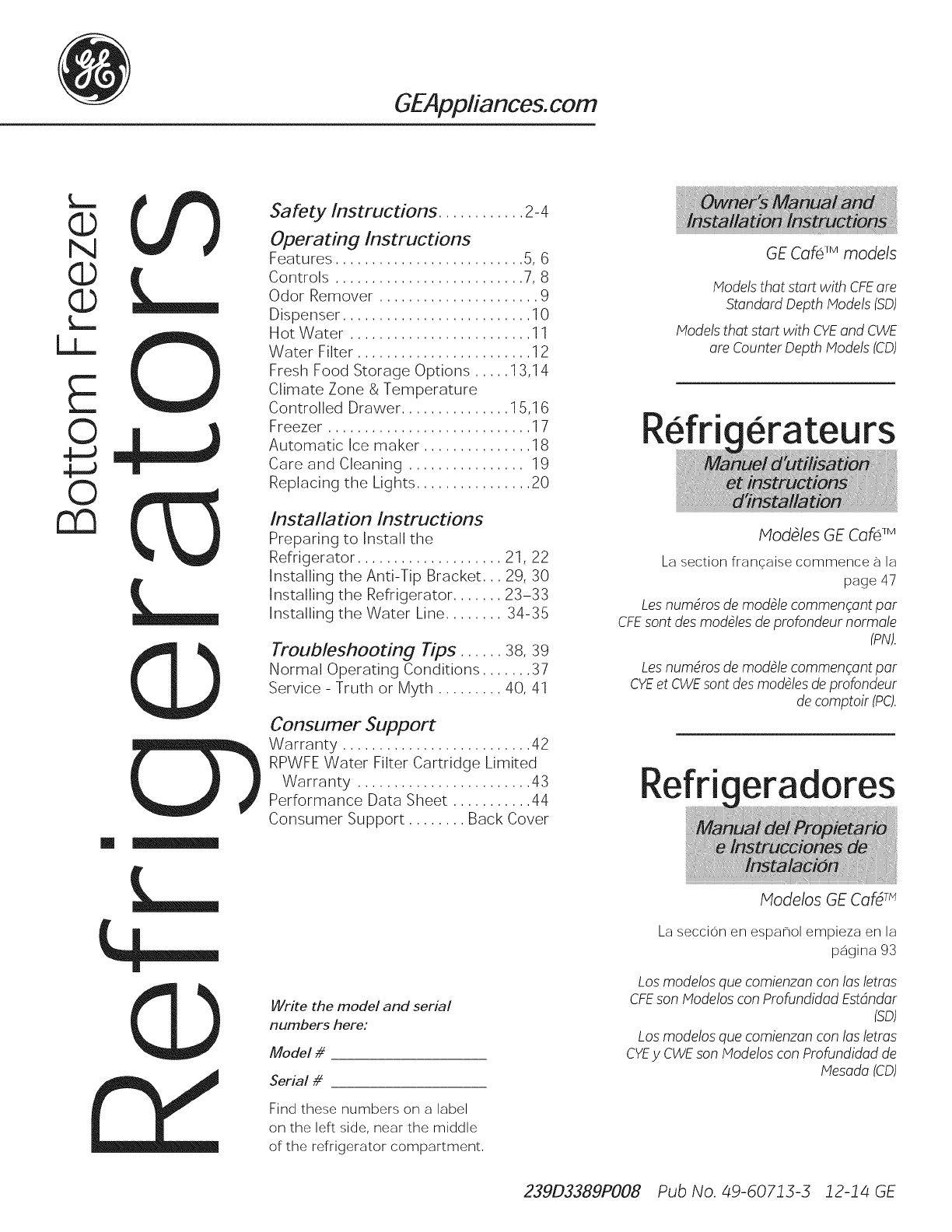

Safe ty Instructions ............ 2-4

Operating Instructions

Features .......................... 5, 6

Controls .......................... 7, 8

Odor Remover ...................... 9

Dispenser .......................... 10

Hot Water ......................... 11

Water Filter ........................ 12

Fresh Food Storage Options ..... 13,14

Climate Zone & Temperature

Controlled Drawer ............... 15,16

Freezer ............................ 17

Automatic Ice maker ............... 18

Care and Cleaning ................ 19

Replacing the Lights ................ 20

Installation Instructions

Preparing to Install the

Refrigerator .................... 21, 22

Installing the Anti-Tip Bracket... 29, 30

Installing the Refrigerator ....... 23-33

Installing the Water Line ........ 34-35

Troubleshooting Tips ...... 38, 39

Normal Operating Conditions ....... 37

Service - Truth or Myth ......... 40, 41

Consumer Support

Warranty .......................... 42

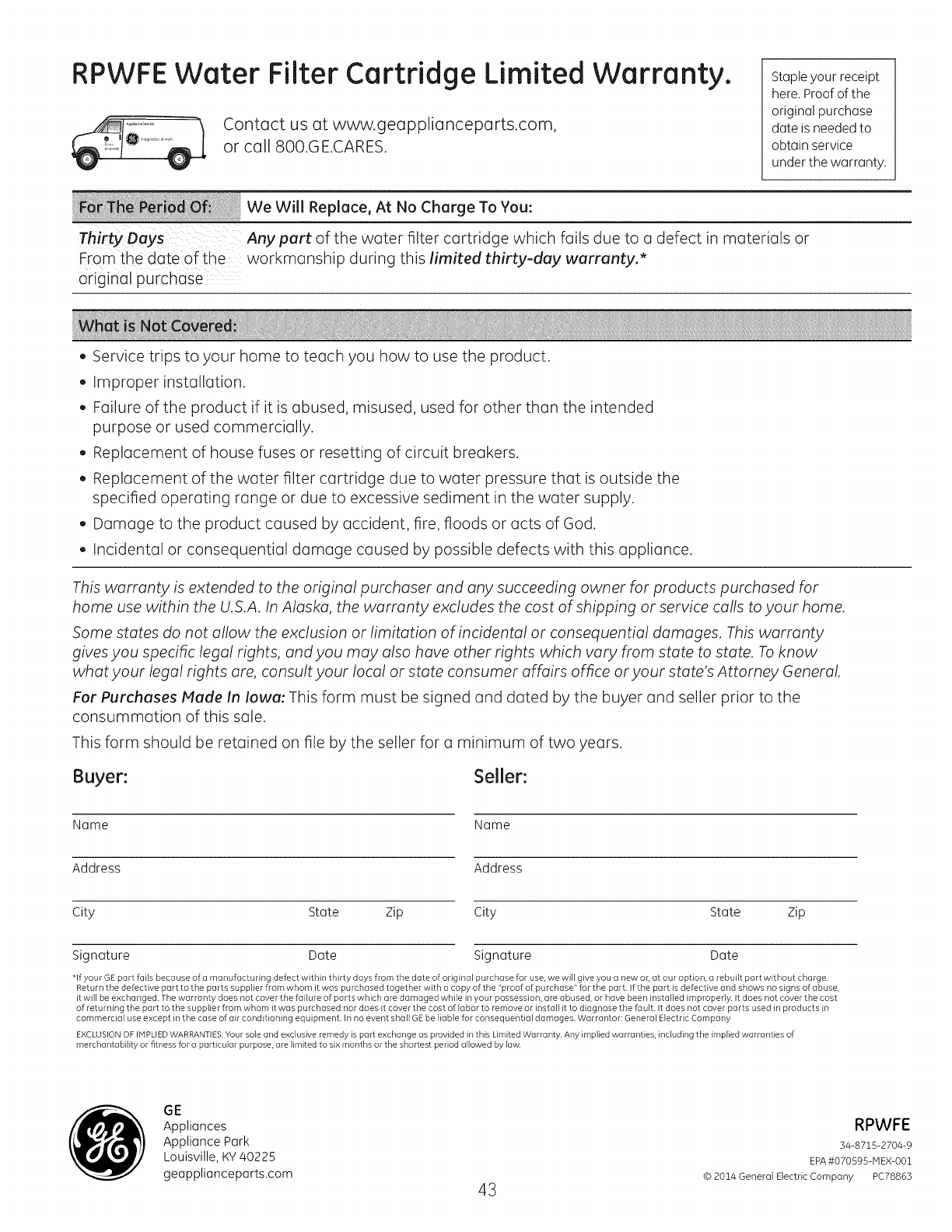

RPWFE Water Filter Cartridge Limited

Warranty ........................ 43

Performance Data Sheet ........... 44

Consumer Support ........ Back Cover

Write the model and serial

numbers here:

Model #

Serial #

Find these numbers on a label

on the left side, near the middle

of the refrigerator compartment,

GE Cole TM models

Hodels that start with CFEare

Standard Depth Hodels (SD)

Hodels that start with CYEand CWE

are CounterDepth Hodels (CD)

Refri erateurs

ModUles GE Cole TM

La section franc aise commence _-_la

page 47

Lesnumdros de module commenqant par

CFEsont des modules de profondeur normale

(PN).

Lesnumdros de module commenqant par

CYEet CWEsont des modulesdeprofondeur

de comptoir (PC).

Refri ores

Modelos GE Card TM

La seccion en espahol empieza en la

pagina 93

Los modelos que comienzan con las letras

CFEson Modeloscon Profundidad Estdndar

(SD)

Los modelos que comienzan con las letras

CYEy CWEson Modelos con Profundidad de

Mesada (CD)

239D3389PO08 Pub No. 49-60713-3 12-14 GE

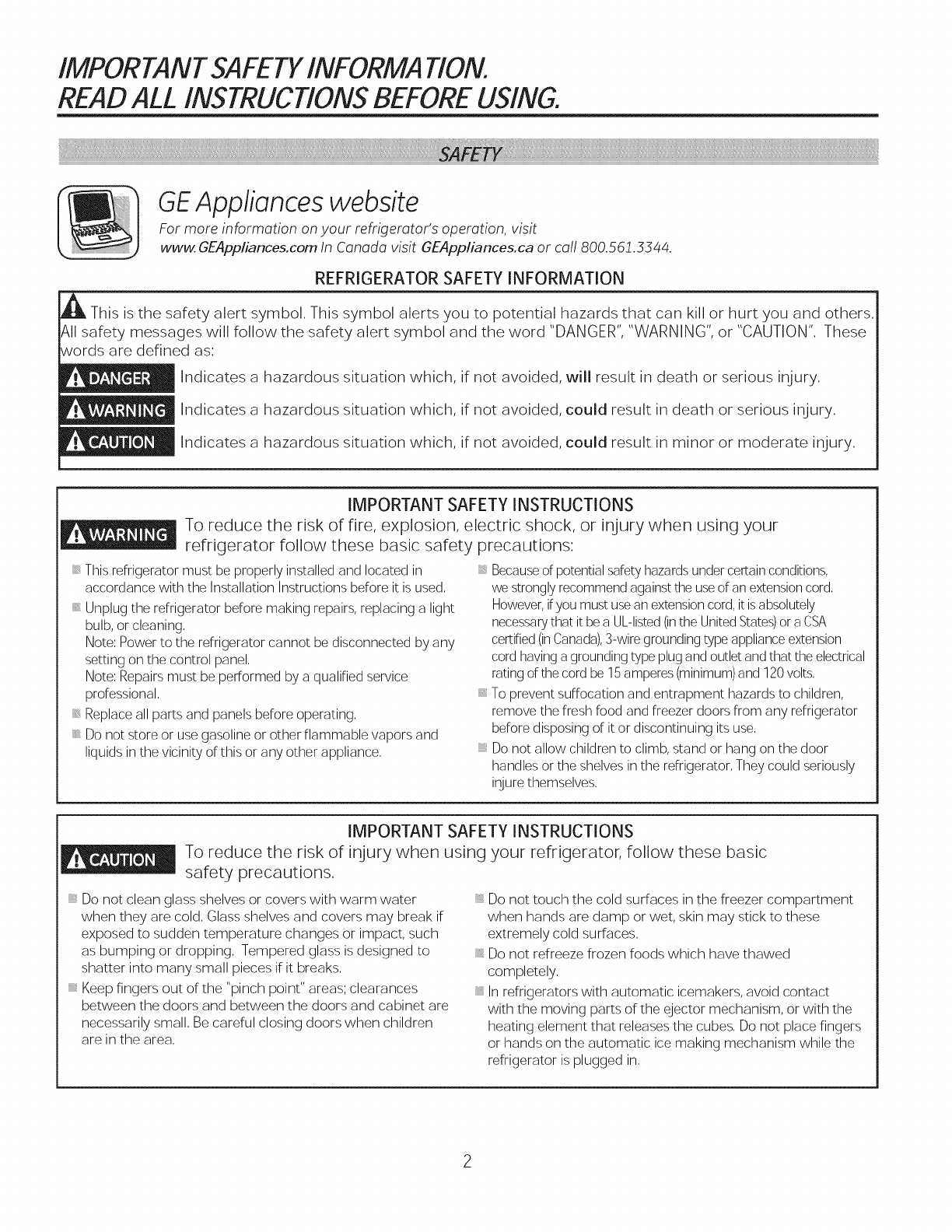

IMPORTANT SAFETYINFORMATION.

READ ALL INSTRUCTIONSBEFOREUSING.

GEAppliances website

For more information on your refrigerator's operation, visit

www. GEAppliances.com In Canada visit GEAppliances.ca or call 800.562.5544.

REFRIGERATOR SAFETY INFORMATION

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others.

safety messages will follow the safety alert symbol and the word "DANGER", "WARNING", or "CAUTION". These

are defined as:

Indicates a hazardous situation which, if not avoided, will result in death or serious injury.

Indicates a hazardous situation which, if not avoided, could result in death or serious injury.

Indicates a hazardous situation which, if not avoided, could result in minor or moderate injury.

IMPORTANT SAFETY INSTRUCTIONS

To reduce the risk of fire, explosion, electric shock, or injury when using your

refrigerator follow these basic safety precautions:

This refrigerator must be properly installed and located in

accordance with the Installation Instructions before it is used.

Unplug the refrigerator before making repairs, replacing a light

bulb, or cleaning.

Note: Power to the refrigerator cannot be disconnected by any

setting on the control panel.

Note: Repairs must be performed by a qualified service

professional.

Replace all parts and panels before operating.

Do not store or use gasoline or other flammable vapors and

liquids in the vicinity of this or any other appliance.

Becauseof potential safety hazards under certain conditions,

we strongly recommend against the use of an extension cord,

However,ifyou must use an extension cord, it isabsolutely

necessarythat it be a UL-listed(inthe United States)or a CSA

certified (inCanada), g-wire grounding type appliance extension

cord having a grounding type plug and outlet and that the electrical

rating of the cord be 15 amperes (minimum) and 120 volts,

To prevent suffocation and entrapment hazards to children,

remove the fresh food and freezer doors from any refrigerator

before disposing of it or discontinuing its use,

Do not allow children to climb, stand or hang on the door

handles or the shelves in the refrigerator, They could seriously

injure themselves,

IMPORTANT SAFETY INSTRUCTIONS

I__ o reduce the risk of injury when using your refrigerator, follow these basic

safety precautions,

Do not clean glass shelves or covers with warm water , Do not touch the cold surfaces in the freezer compartment

when they are cold. Glass shelves and covers may break if

exposed to sudden temperature changes or impact, such

as bumping or dropping. Tempered glass is designed to

shatter into many small pieces if it breaks.

, Keep fingers out of the "pinch point" areas; clearances

between the doors and between the doors and cabinet are

necessarily small. Be careful closing doors when children

are in the area.

when hands are damp or wet, skin may stick to these

extremely cold surfaces.

Do not refreeze frozen foods which have thawed

completely.

In refrigerators with automatic icemakers, avoid contact

with the moving parts of the ejector mechanism, or with the

heating element that releases the cubes. Do not place fingers

or hands on the automatic ice making mechanism while the

refrigerator is plugged in.

IMPORTANT SAFETYINFORMATION.

READ ALL INSTRUCTIONSBEFOREUSING. GEAppliances.com

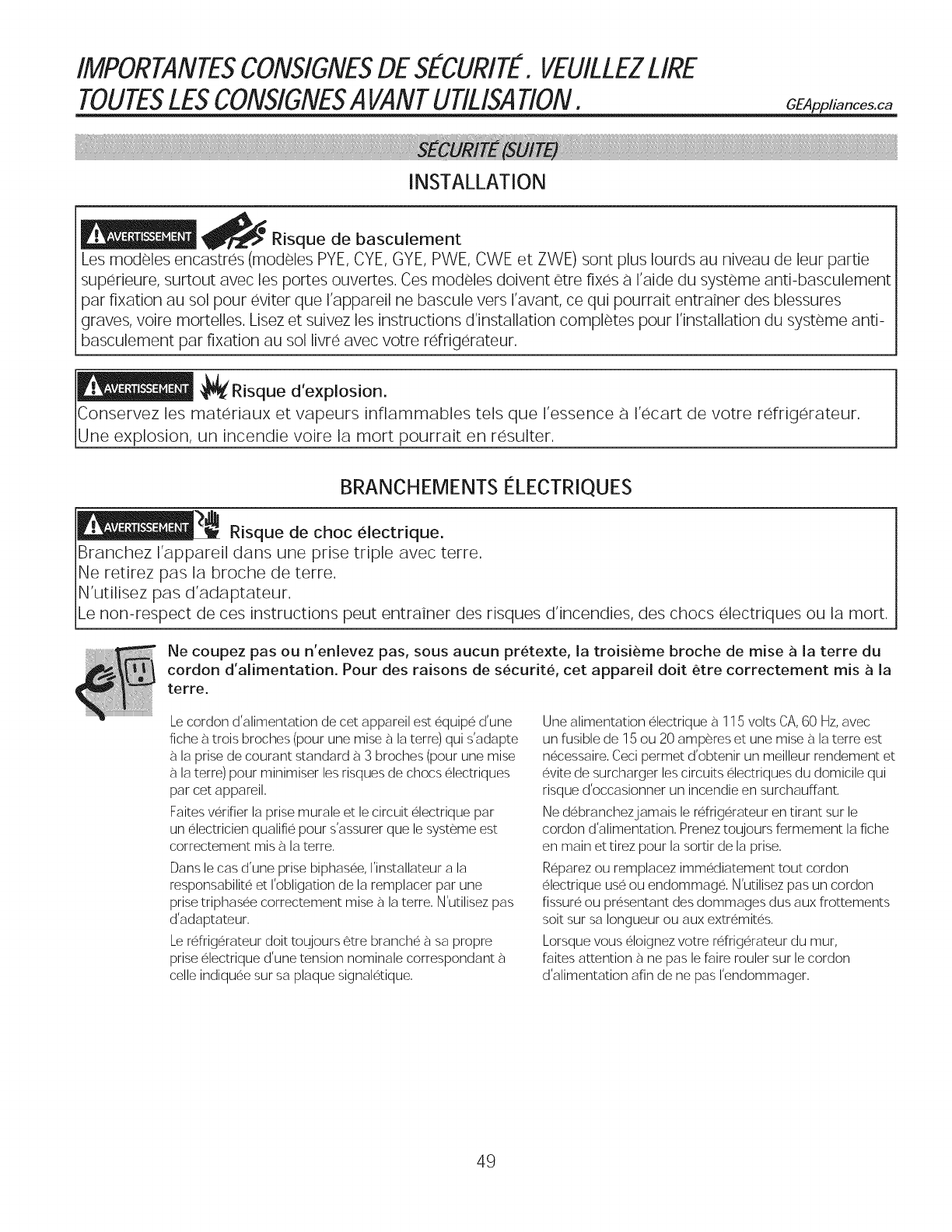

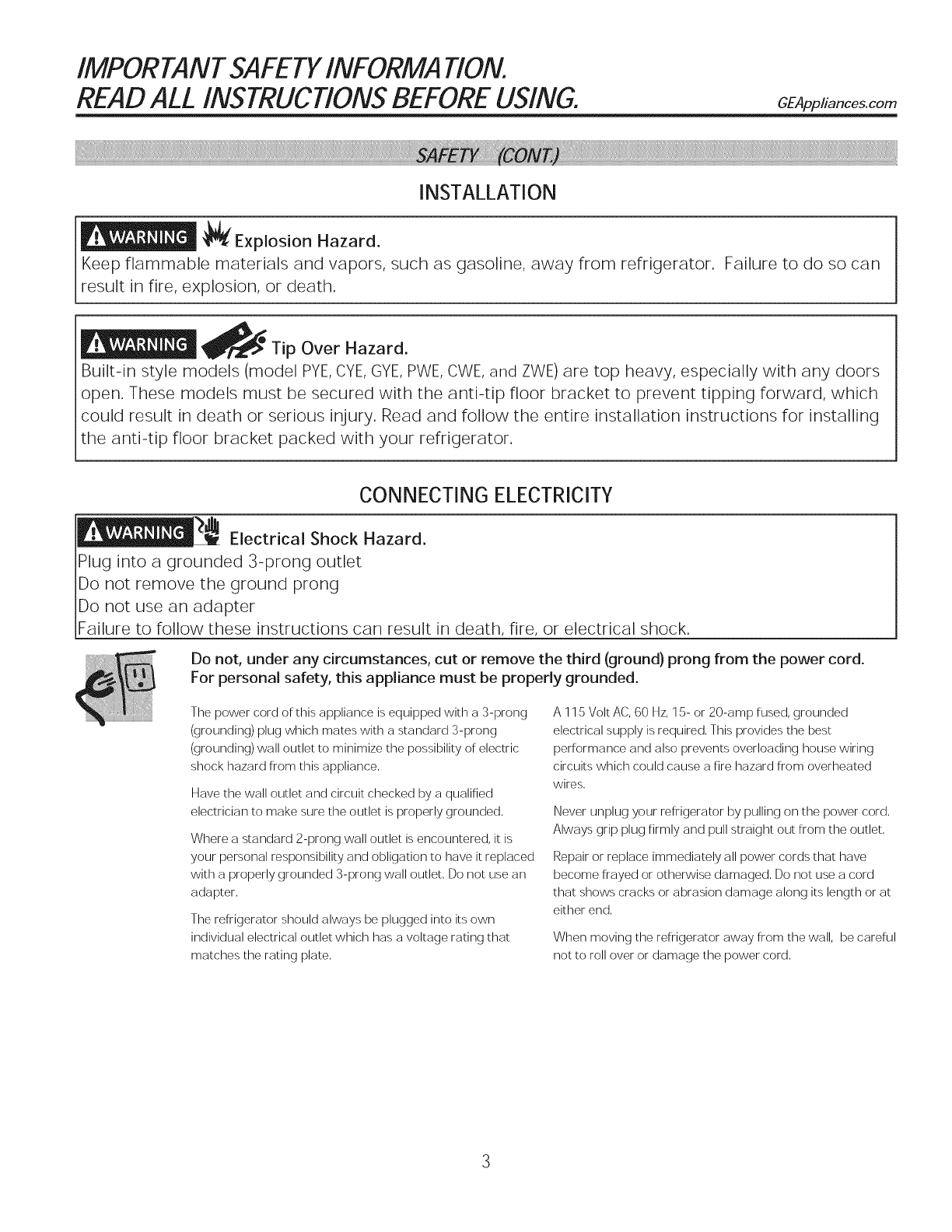

INSTALLATION

'_ Explosion Hazard.

Keep flammable materials and vapors, such as gasoline, away from refrigerator.

result in fire, explosion, or death.

Failure to do so can

_/_ Tip Over Hazard.

Built-in style models (model PYE, CYE,GYE, PWE, CWE, and ZWE) are top heavy, especially with any doors

open. These models must be secured with the anti-tip floor bracket to prevent tipping forward, which

could result in death or serious injury. Read and follow the entire installation instructions for installing

the anti-tip floor bracket packed with your refrigerator.

CONNECTING ELECTRICITY

Electrical Shock Hazard.

Plug into a grounded 3-prong outlet

Do not remove the ground prong

IDo not use an adapter

lFailure to follow these instructions can result in death, fire, or electrical shock.

Do not, under any circumstances, cut or remove the third (ground) prong from the power cord.

For personal safety, this appliance must be properly grounded.

The power cord of this appliance is equipped with a 3-prong

(grounding) plug which mates with a standard 3-prong

(grounding) wall outlet to minimize the possibility of electric

shock hazard from this appliance,

Have the wall outlet and circuit checked by a qualified

electrician to make sure the outlet is properly grounded,

Where a standard 2-prong wall outlet is encountered, it is

your personal responsibility and obligation to have it replaced

with a properly grounded 3-prong wall outlet, Do not use an

adapter,

The refrigerator should always be plugged into its own

individual electrical outlet which has a voltage rating that

matches the rating plate,

A 115 Volt AC, 60 Hz, 15- or 20-amp fused, grounded

electrical supply is required, This provides the best

performance and also prevents overloading house wiring

circuits which could cause a fire hazard from overheated

wires,

Never unplug your refrigerator by pulling on the power cord,

Always grip plug firmly and pull straight out from the outlet,

Repair or replace immediately all power cords that have

become frayed or otherwise damaged, Do not use a cord

that shows cracks or abrasion damage along its length or at

either end,

When moving the refrigerator away from the wall, be careful

not to roll over or damage the power cord,

IMPORTANT SAFETYINFORMATION.

READALL INSTRUCTIONSBEFOREUSING.

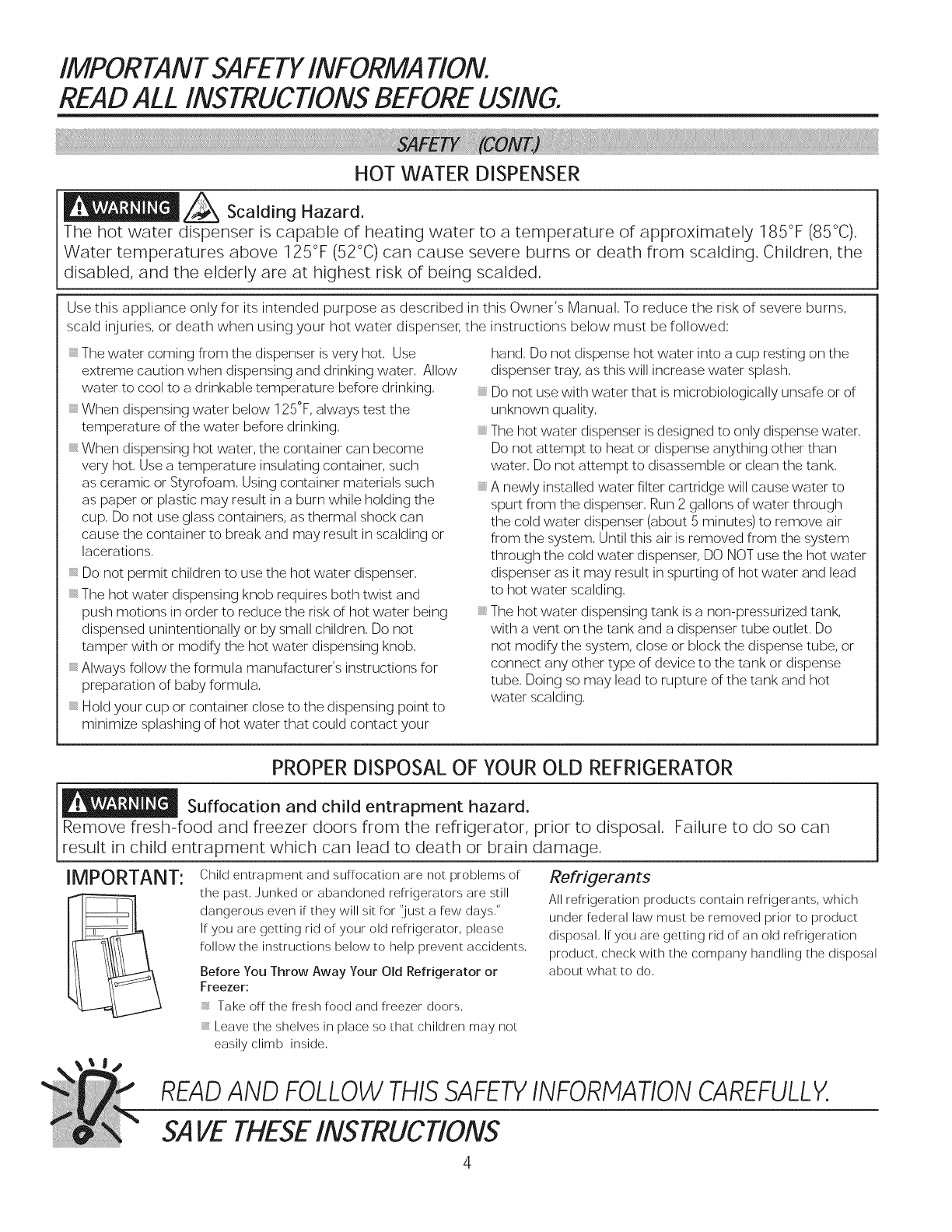

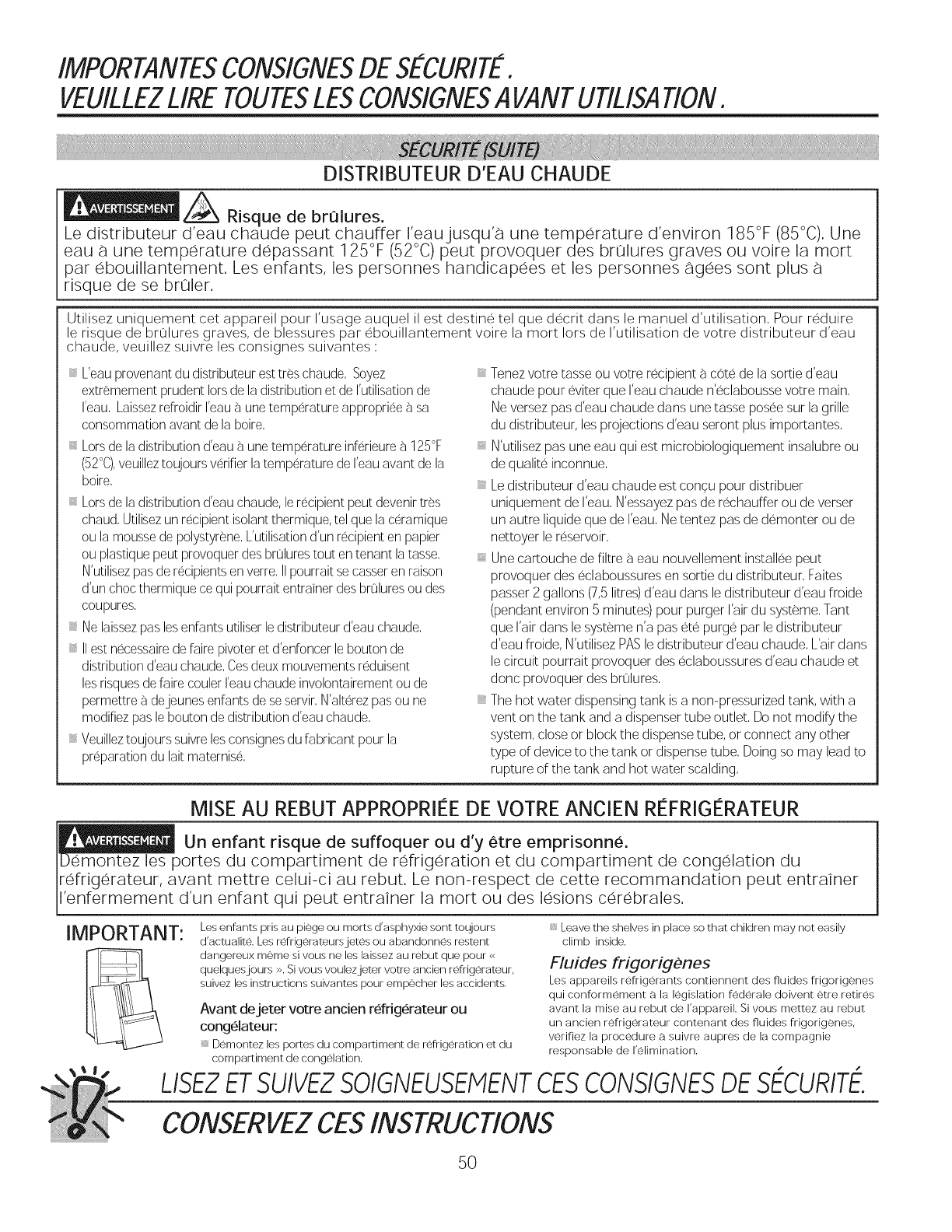

HOT WATER DISPENSER

A Scalding Hazard.

The hot water dispenser is capable of heating water to a temperature of approximately 185°F (85°C).

Water temperatures above 125°F (52°C) can cause severe burns or death from scalding. Children, the

disabled, and the elderly are at highest risk of being scalded.

Use this appliance only for its intended purpose as described in this Owner's Manual, To reduce the risk of severe burns,

scald injuries, or death when using your hot water dispenser, the instructions below must be followed:

, The water coming from the dispenser is very hot, Use

extreme caution when dispensing and drinking water, Allow

water to cool to a drinkable temperature before drinking,

, When dispensing water below 125°F, always test the

temperature of the water before drinking,

, When dispensing hot water, the container can become

very hot, Use a temperature insulating container, such

as ceramic or Styrofoam, Using container materials such

as paper or plastic may result in a burn while holding the

cup, Do not use glass containers, as thermal shock can

cause the container to break and may result in scalding or

lacerations,

, Do not permit children to use the hot water dispenser,

, The hot water dispensing knob requires both twist and

push motions in order to reduce the risk of hot water being

dispensed unintentionally or by small children, Do not

tamper with or modify the hot water dispensing knob,

, Always follow the formula manufacturer's instructions for

preparation of baby formula,

, Hold your cup or container close to the dispensing point to

minimize splashing of hot water that could contact your

hand, Do not dispense hot water into a cup resting on the

dispenser tray, as this will increase water splash,

, Do not use with water that is microbiologically unsafe or of

unknown quality,

, The hot water dispenser is designed to only dispense water,

Do not attempt to heat or dispense anything other than

water, Do not attempt to disassemble or clean the tank,

, A newly installed water filter cartridge will cause water to

spurt from the dispenser, Run 2 gallons of water through

the cold water dispenser (about 5 minutes) to remove air

from the system, Until this air is removed from the system

through the cold water dispenser, DO NOT use the hot water

dispenser as it may result in spurting of hot water and lead

to hot water scalding,

, The hot water dispensing tank is a non-pressurized tank,

with a vent on the tank and a dispenser tube outlet, Do

not modify the system, close or block the dispense tube, or

connect any other type of device to the tank or dispense

tube, Doing so may lead to rupture of the tank and hot

water scalding,

PROPER DISPOSAL OF YOUR OLD REFRIGERATOR

Suffocation and child entrapment hazard.

Remove fresh-food and freezer doors from the refrigerator, prior to disposal.

result in child entrapment which can lead to death or brain damage.

IMPORTANT:

Failure to do so can

Child entrapment and suffocation are not problems of

the past, Junked or abandoned refrigerators are still

dangerous even if they will sit for 'lust a few days,"

If you are getting rid of your old refrigerator, please

follow the instructions below to help prevent accidents,

Before You Throw Away Your Old Refrigerator or

Freezer:

Take off the fresh food and freezer doors,

Leave the shelves in place so that children may not

easily climb inside,

Refrigerants

All refrigeration products contain refrigerants, which

under federal law must be removed prior to product

disposal, If you are getting rid of an old refrigeration

product, check with the company handling the disposal

about what to do,

READAND FOLLOWTHISSAFETYINFORMATIONCAREFULLY.

SAVE THESEINSTRUCTIONS

About the features. GEAppliances.com

0 Space-saving ice maker*

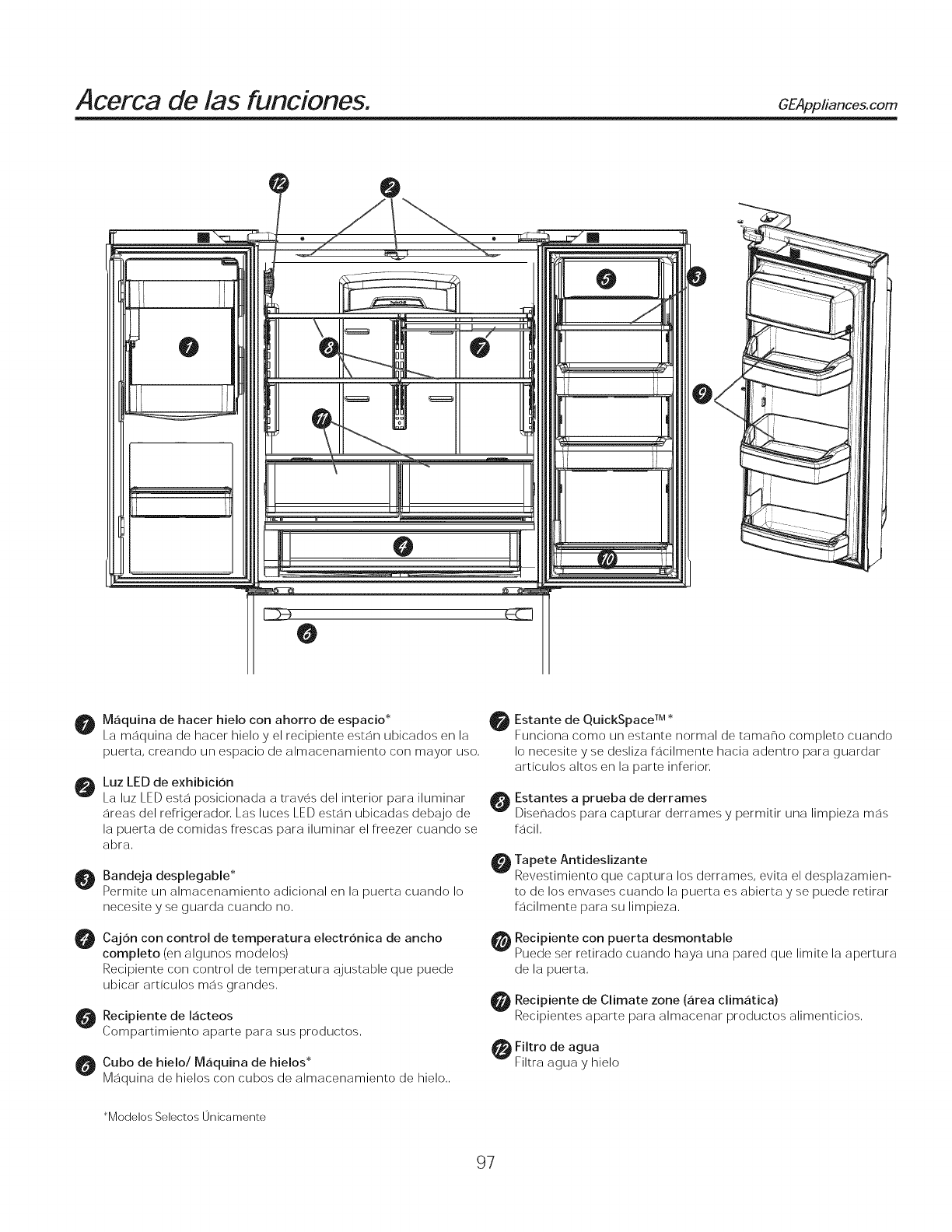

Ice maker and bin are located on the door creating

more usable storage space,

0Showcase LED lighting

LED lighting is positioned throughout the interior to

spotlight areas in the refrigerator, LEDs are located

under the fresh food door to light the freezer when

opened,

Drop-down tray*

Allows for extra door storage when you need it and

tucks away when you don't,

Full-width temperature controlled drawer

Adjustable temperature control bin that can accommo-

date larger items,

!_ Dairy bin

Separate compartment for your items,

Ice bin/Ice maker*

Ice maker with ice storage bins,

@QuickSpace TM shelf*

Functions as a normal full-sized shelf when needed and

easily slides back to store tall items below,

O Spillproof shelves

Designed to capture your spills for easier clean up,

Anti-slip Mat

Liner that captures spills, keeps containers from shifting

when the door is opened and is easily removable for

cleaning,

Removable door bin

Can be removed for those with a wall limiting the door

opening,

Climate zone bin

Separate bins for produce storage,

_ Water filter

Filters water and ice,

Select models only.

About the features.

Door ice bin*

1, Open left fresh food door,

2, Pull down latch to release bin

door,

3, Using handhold lift ice bucket up

and out to clear Iocators in bot-

tom of bin,

4, To replace the ice bucket, set

it on the guide brackets and

push until the ice bucket seats

properly,

5, If bucket cannot be replaced,

rotate the Ice Bucket Fork 1/4

turn clockwise,

@ Drop down dairy bin*

1, Open right fresh food door,

2, Depress both buttons on lower

sides and bin will drop down,

3, Reverse to reinstall,

0Ice/water filter

Remove filter/bypass plug

Push the indent on the cover and

open filter door, Pull out on filter/

bypass plug and pull straight ,tack

to remove,

Installing the filter cartridge

Push the indent at the bottom of

the cover and open, Lift door and

align tabs on filter to filter/holder

and push filter into place,

Ice bucket

Push in and

Push \ Pull

*Select Models Only

Drop tray

(tray open)

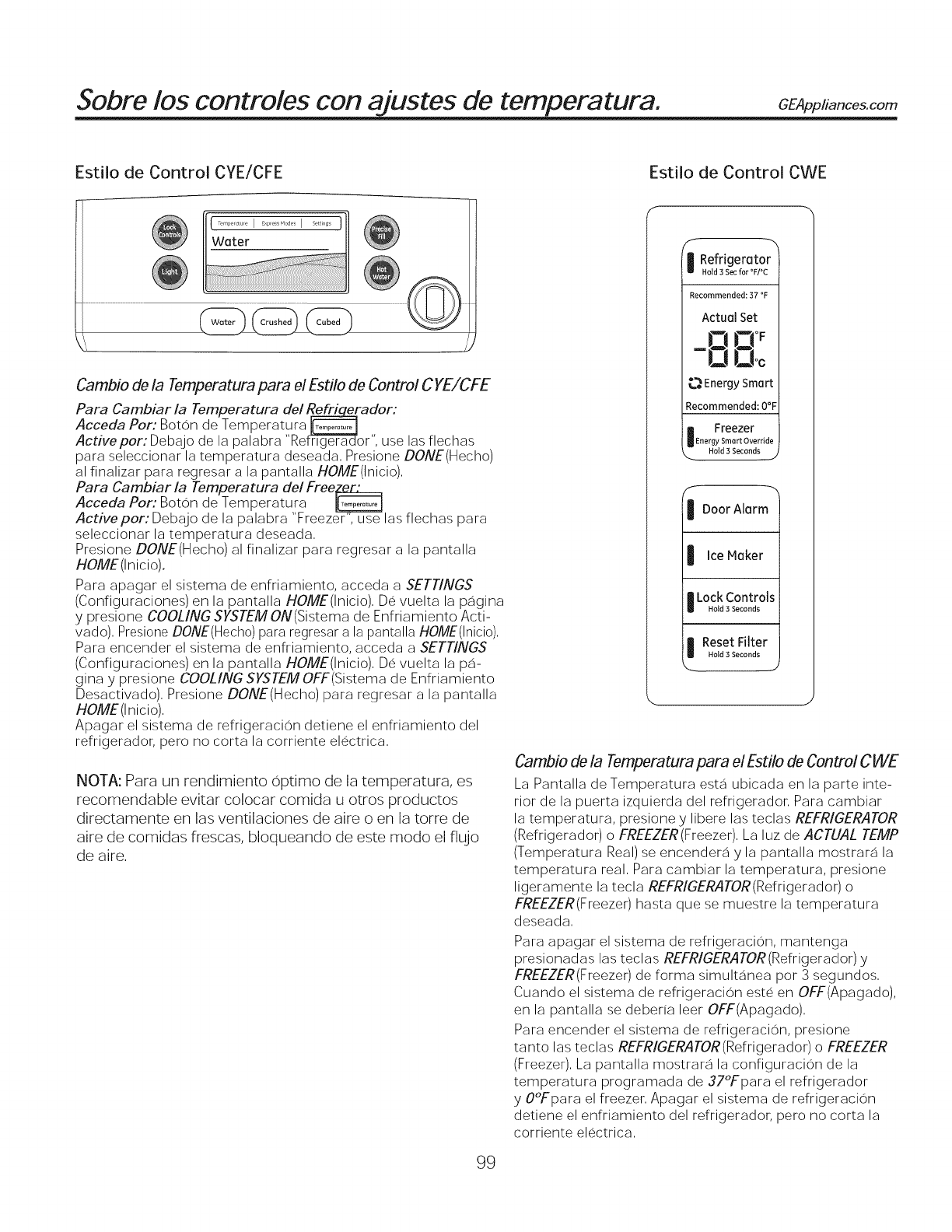

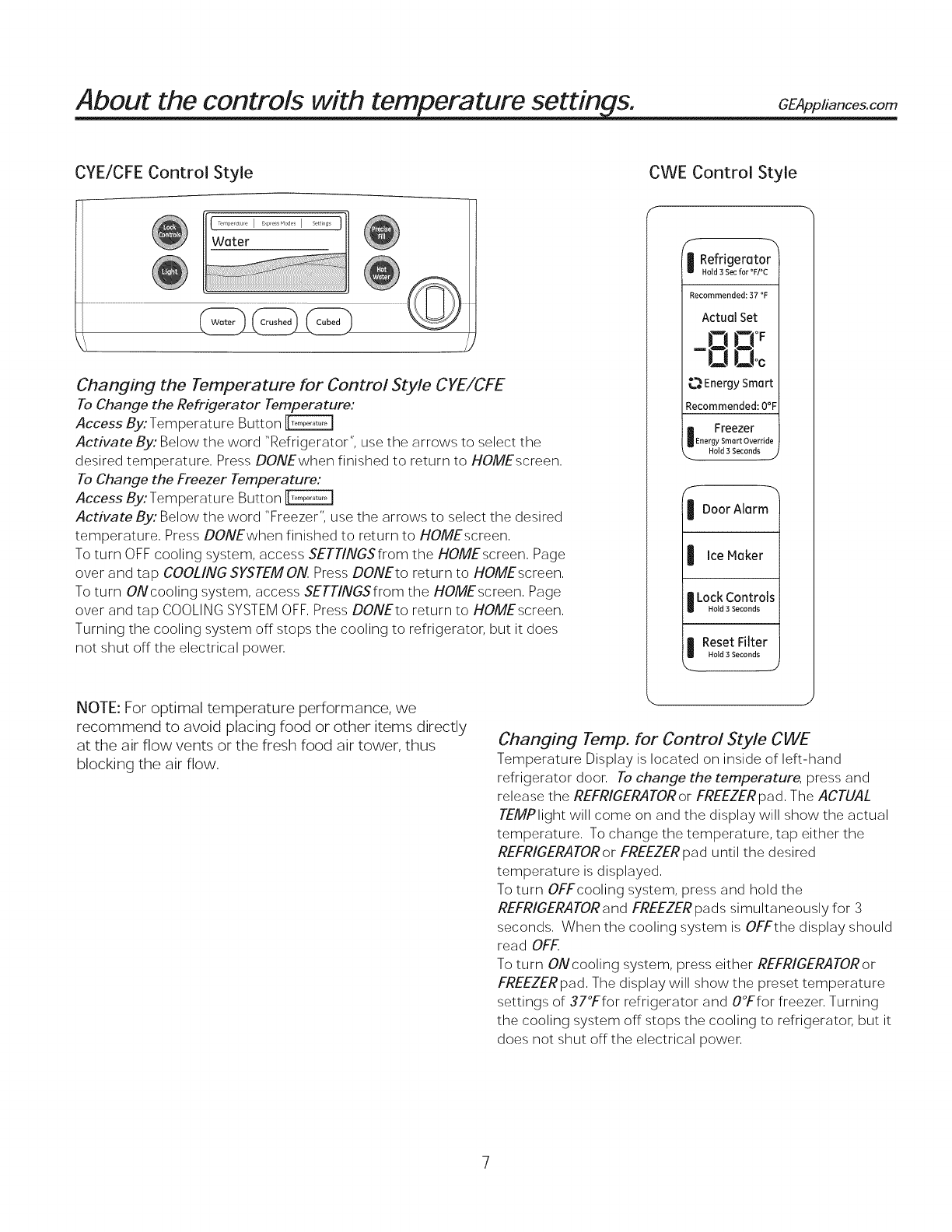

About the controls with temperature settin s. GEAppliancescom

CYE/CFE Control Style CWE Control Style

............................................@ /

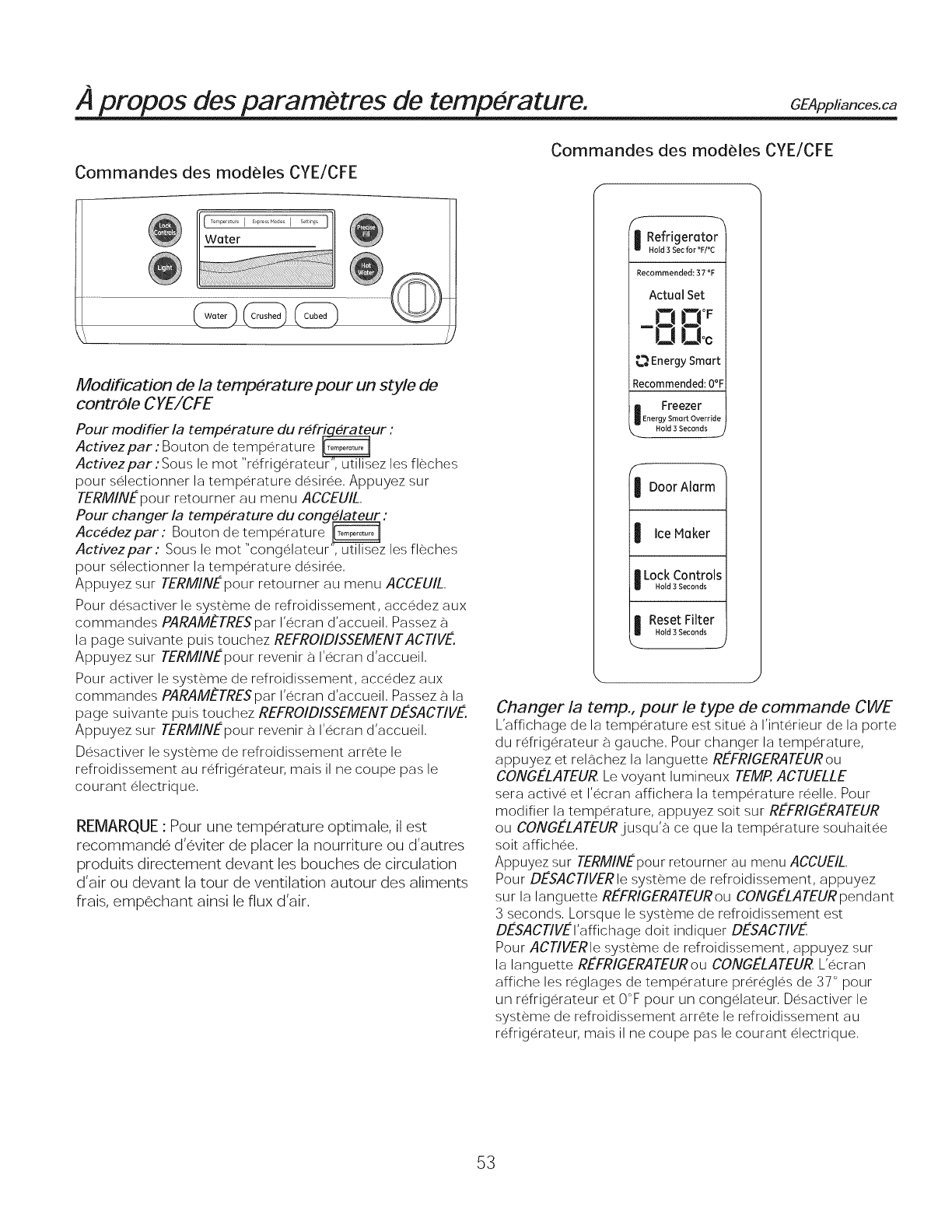

Changing the Temperature for Control Style CYE/CFE

To Change the Refrigerator Temperature:

Access By: Temperature Button \

Activate By: Below the word "Refrigerator", use the arrows to select the

desired temperature, Press DONEwhen finished to return to HOME screen,

To Change the Freezer Temperature:

Access By: Temperature Button

Activate By: Below the word "Freezer", use the arrows to select the desired

temperature, Press DONEwhen finished to return to HOME screen,

To turn OFF cooling system, access SETT/NGSfrom the HOME screen, Page

over and tap COOLING SYSTEM OA! Press DONEto return to HOME screen,

To turn ONcooling system, access SETT/NGSfrom the HOME screen, Page

over and tap COOLING SYSTEM OFF, Press DONEto return to HOME screen,

Turning the cooling system off stops the cooling to refrigerator, but it does

not shut off the electrical power,

I Refrigerator

Hold 3 Sec for °F/°C

Recommended: 37 °F

ActuaJ Set

-13 C!°F

_._EnergySmart

Recommended:0°F

iFreezer

Energy Smart Override

Hold 3 Seconds

I DoorAlarm

IIce Maker

I Lock Controls

Hold 3 Seconds

I Reset Filter

HoJd 3 Seconds

NOTE: For optimal temperature performance, we

recommend to avoid placing food or other items directly

at the air flow vents or the fresh food air tower, thus

blocking the air flow.

Changing Temp. for Control Style CWE

Temperature Display is located on inside of left-hand

refrigerator door, To change the temperature, press and

release the REFRIGERATOR or FREEZERpad, The ACTUAL

TEMPlight will come on and the display will show the actual

temperature, To change the temperature, tap either the

REFRIGERATOR or FREEZER pad until the desired

temperature is displayed,

To turn OFFcooling system, press and hold the

REFRIGERATOR and FREEZER pads simultaneously for 3

seconds, When the cooling system is OFFthe display should

read OFF

To turn ONcooling system, press either REFRIGERATOR or

FREEZER pad, The display will show the preset temperature

settings of 37°Ffor refrigerator and O°Ffor freezer, Turning

the cooling system off stops the cooling to refrigerator, but it

does not shut off the electrical power,

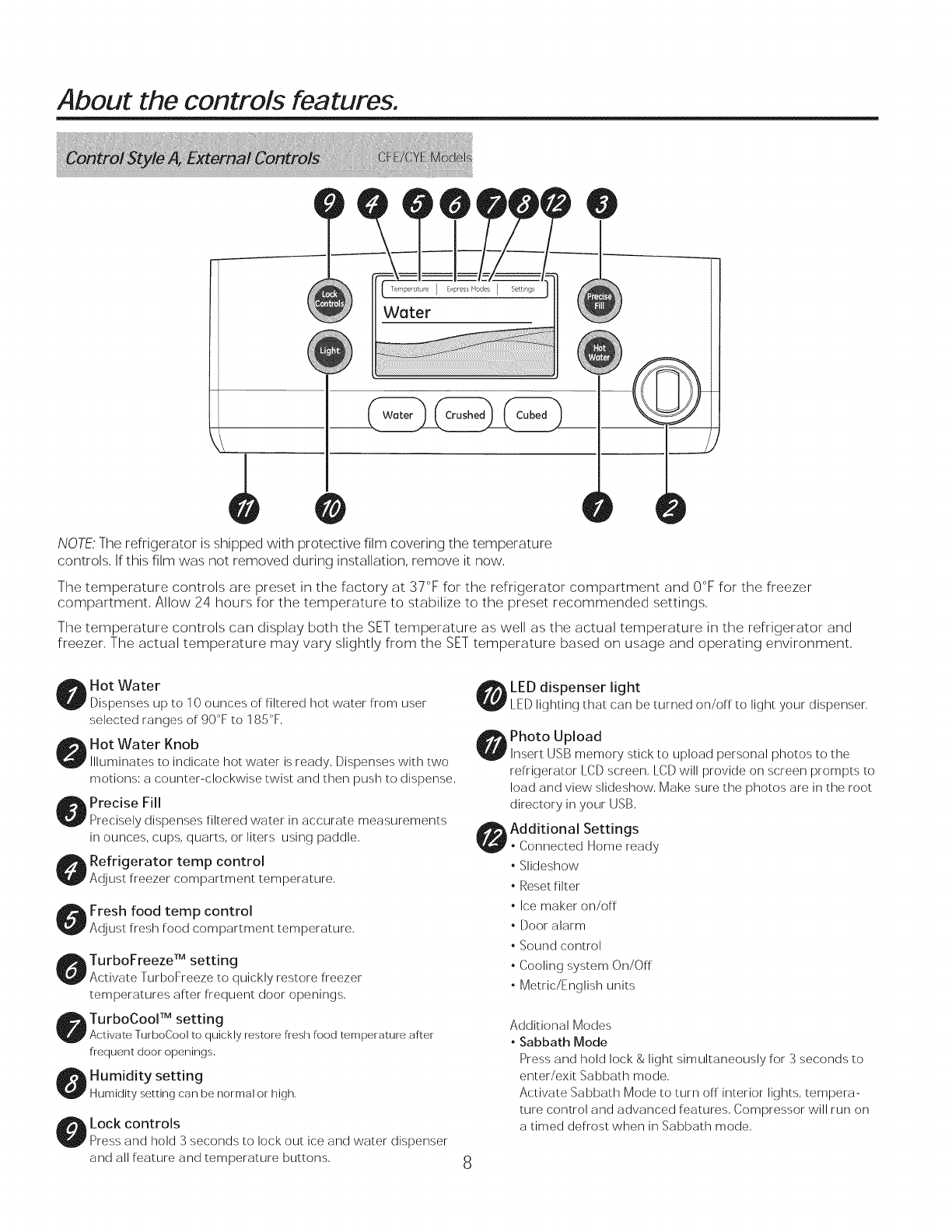

About the controls features.

lemperature J E×pressModes J Settngs

Water

NOTE."The refrigerator is shipped with protective film covering the temperature

controls, If this film was not removed during installation, remove it now,

The temperature controls are preset in the factory at 37°F for the refrigerator compartment and 0°F for the freezer

compartment, Allow 24 hours for the temperature to stabilize to the preset recommended settings,

The temperature controls can display both the SET temperature as well as the actual temperature in the refrigerator and

freezer, The actual temperature may vary slightly from the SET temperature based on usage and operating environment,

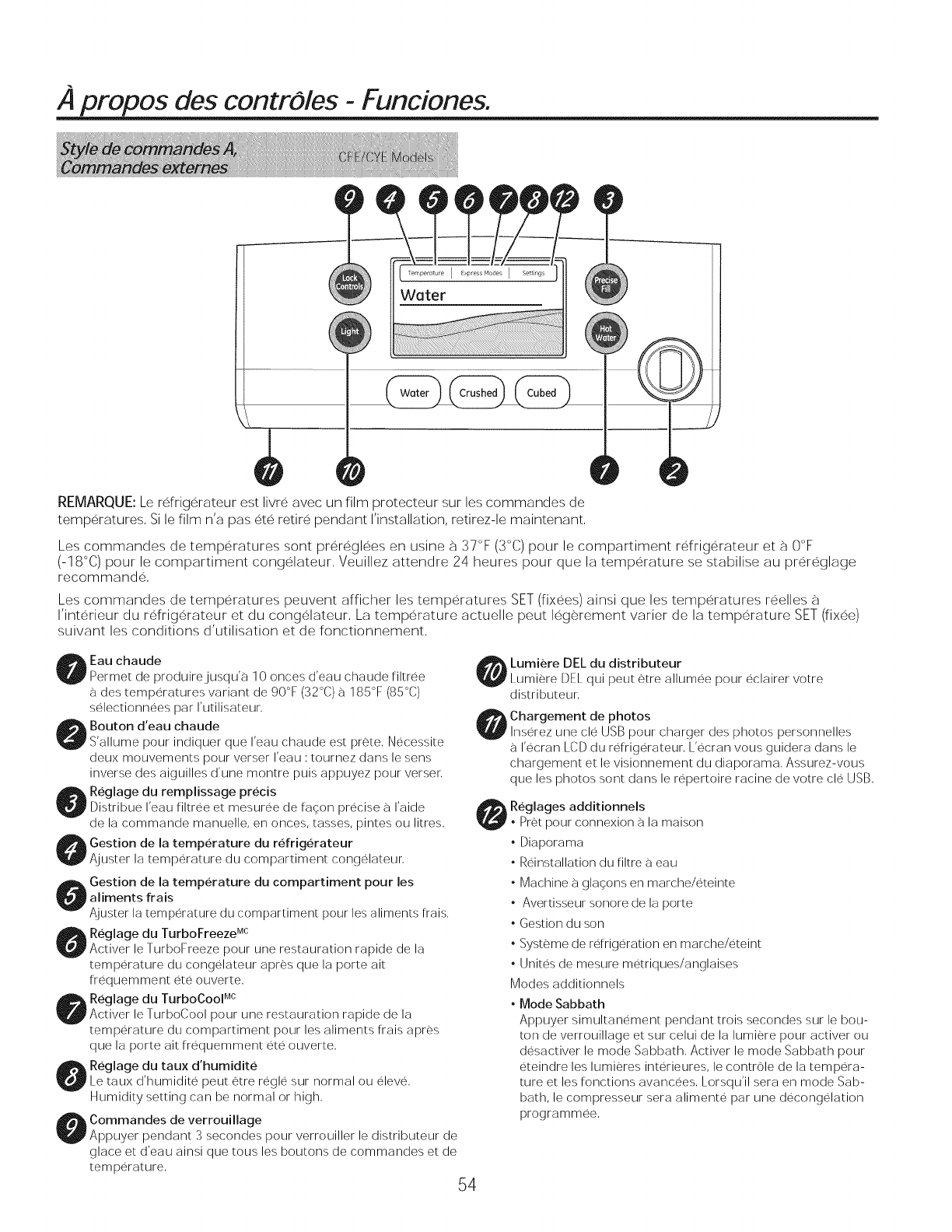

Hot Water

Dispenses up to 10 ounces of filtered hot water from user

selected ranges of 90°F to 185°F,

Hot Water Knob

Illuminates to indicate hot water is ready, Dispenses with two

motions: a counter-clockwise twist and then push to dispense,

Precise Fill

Precisely dispenses filtered water in accurate measurements

in ounces, cups, quarts, or liters using paddle,

Refrigerator temp control

Adjust freezer compartment temperature,

Fresh food temp control

Adjust fresh food compartment temperature,

TurboFreeze TM setting

Activate TurboFreeze to quickly restore freezer

temperatures aRer frequent door openings,

TurboCool TM setting

Activate TurboCool to quickly restore fresh food temperature after

frequent door openings,

Humidity setting

Humidity setting can be normal or high.

lock controls

Press and hold 3 seconds to lock out ice and water dispenser

and all feature and temperature buttons,

LED dispenser light

LEDlighting that can be turned on/off to light your dispenser,

Photo Upload

Insert USB memory stick to upload personal photos to the

refrigerator LCD screen, LCD will provide on screen prompts to

load and view slideshow, Make sure the photos are in the root

directory in your USB,

Additional Settings

• Connected Home ready

• Slideshow

• Reset filter

• Ice maker on/off

• Door alarm

• Sound control

• Cooling system On/Off

• Metric/English units

Additional Modes

• Sabbath Mode

Press and hold lock & light simultaneously for 3 seconds to

enter/exit Sabbath mode,

Activate Sabbath Mode to turn off interior lights, tempera-

ture control and advanced features, Compressor will run on

a timed defrost when in Sabbath mode,

GEAppliances.com

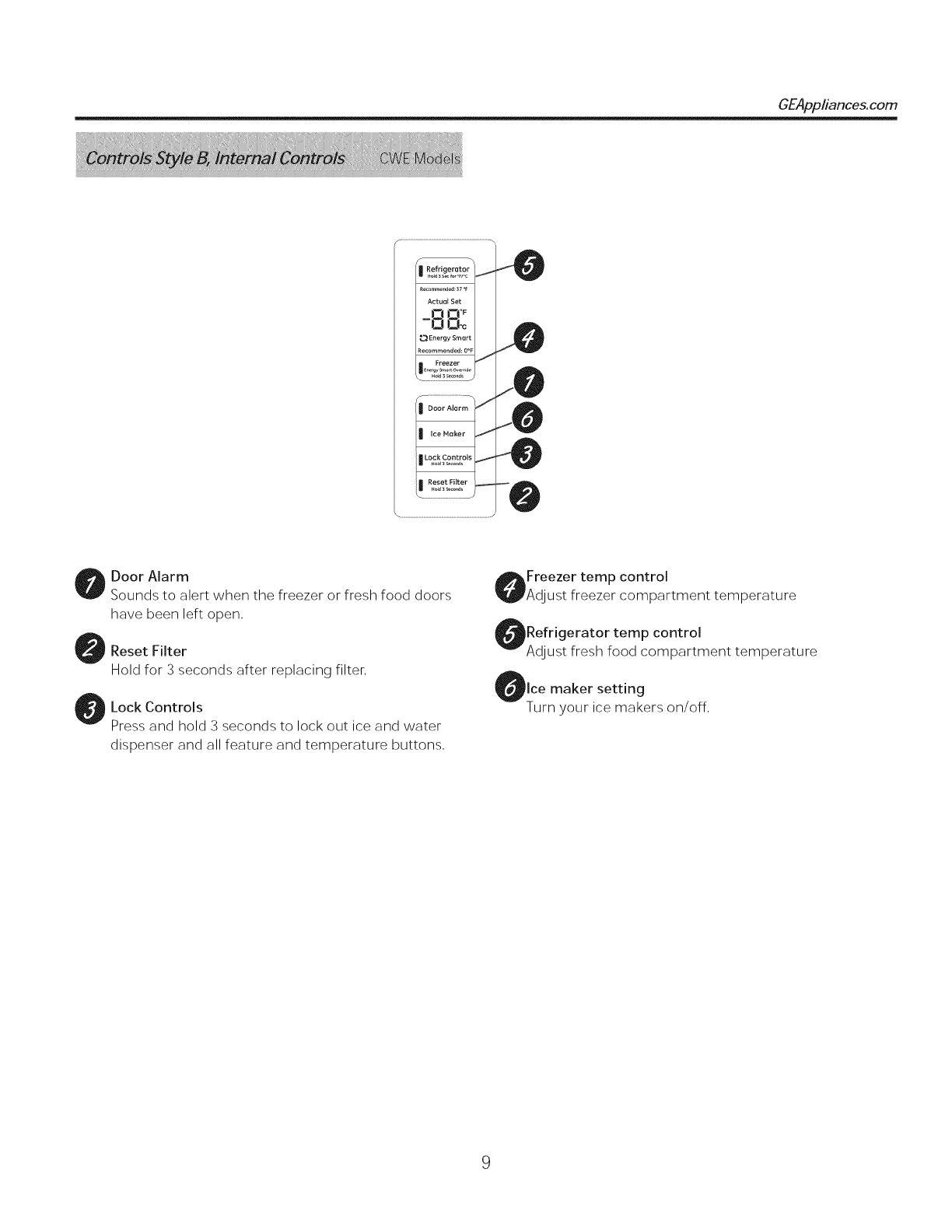

Door Alarm

Sounds to alert when the freezer or fresh food doors

have been left open,

Reset Filter

Hold for 3 seconds after replacing filter,

Lock Controls

Press and hold 3 seconds to lock out ice and water

dispenser and all feature and temperature buttons,

Freezer temp control

Adjust freezer compartment temperature

Refrigerator temp control

Adjust fresh food compartment temperature

Ice maker setting

Turn your ice makers on/off,

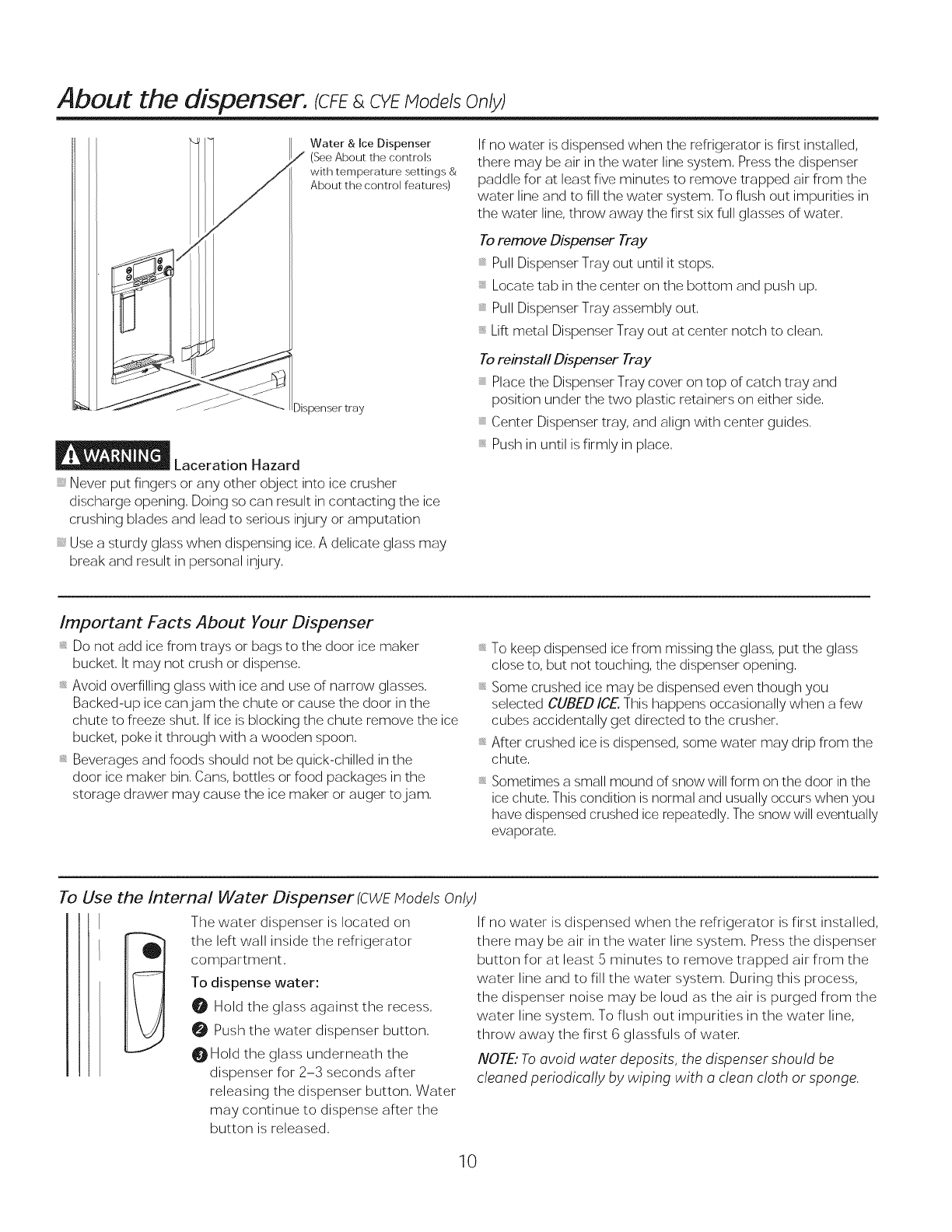

About the dispenser. (CFS&CYEModels Only)

Water & ice Dispenser

(See About the controls

with temperature settings &

About the control features)

Dispenser tray

Laceration Hazard

, Never put fingers or any other object into ice crusher

discharge opening. Doing so can result in contacting the ice

crushing blades and lead to serious injury or amputation

, Use a sturdy glass when dispensing ice. A delicate glass may

break and result in personal injury.

If no water is dispensed when the refrigerator is first installed,

there may be air in the water line system. Press the dispenser

paddle for at least five minutes to remove trapped air from the

water line and to fill the water system. To flush out impurities in

the water line, throw away the first six full glasses of water.

To remove Dispenser Tray

_ Pull Dispenser Tray out until it stops.

_ Locate tab in the center on the bottom and push up.

_ Pull Dispenser Tray assembly out.

_ Lift metal Dispenser Tray out at center notch to clean.

To reinstall Dispenser Tray

_ Place the Dispenser Tray cover on top of catch tray and

position under the two plastic retainers on either side.

_ Center Dispenser tray, and align with center guides.

_ Push in until is firmly in place.

Important Facts About Your Dispenser

_ Do not add ice from trays or bags to the door ice maker

bucket, It may not crush or dispense,

_ Avoid overfilling glass with ice and use of narrow glasses,

Backed-up ice can jam the chute or cause the door in the

chute to freeze shut, If ice is blocking the chute remove the ice

bucket, poke it through with a wooden spoon,

_ Beverages and foods should not be quick-chilled in the

door ice maker bin, Cans, bottles or food packages in the

storage drawer may cause the ice maker or auger to jam,

_ To keep dispensed ice from missing the glass, put the glass

close to, but not touching, the dispenser opening.

_ Some crushed ice may be dispensed even though you

selected CUBED ICE. This happens occasionally when a few

cubes accidentally get directed to the crusher.

_ After crushed ice is dispensed, some water may drip from the

chute.

_ Sometimes a small mound of snow will form on the door in the

ice chute. This condition is normal and usually occurs when you

have dispensed crushed ice repeatedly. The snow will eventually

evaporate.

To Use the Internal Water Dispenser (CWEModels Only)

The water dispenser is located on If no water is dispensed when the refrigerator is first installed,

the left wall inside the refrigerator

compartment.

To dispense water:

O Hold the glass against the recess.

O Push the water dispenser button.

OHold the glass underneath the

dispenser for 2-3 seconds after

releasing the dispenser button. Water

may continue to dispense after the

button is released.

there may be air in the water line system, Press the dispenser

button for at least 5 minutes to remove trapped air from the

water line and to fill the water system, During this process,

the dispenser noise may be loud as the air is purged from the

water line system, To flush out impurities in the water line,

throw away the first 6 glassfuls of water,

NOTE: To avoid water deposits, the dispenser should be

cleaned periodically by wiping with a clean cloth or sponge.

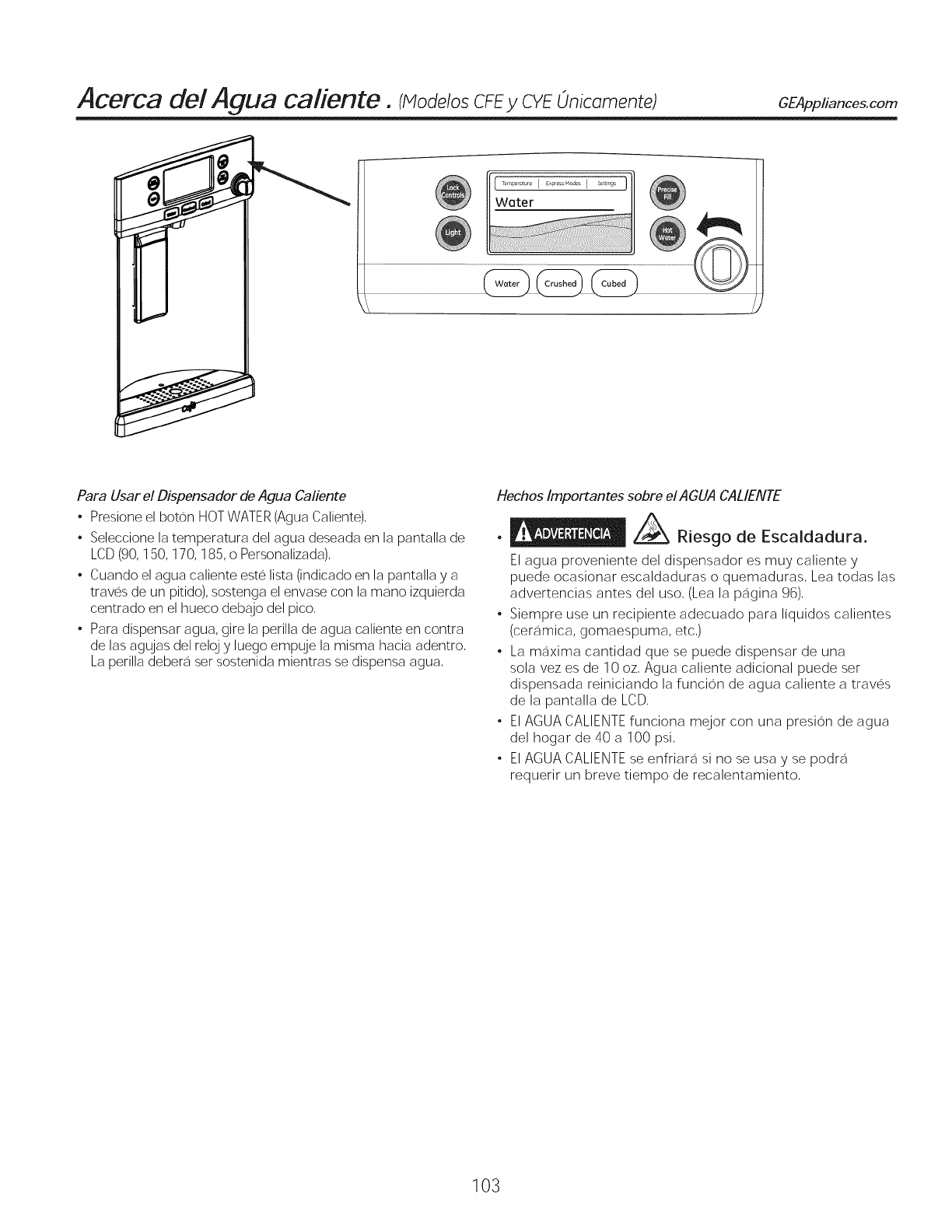

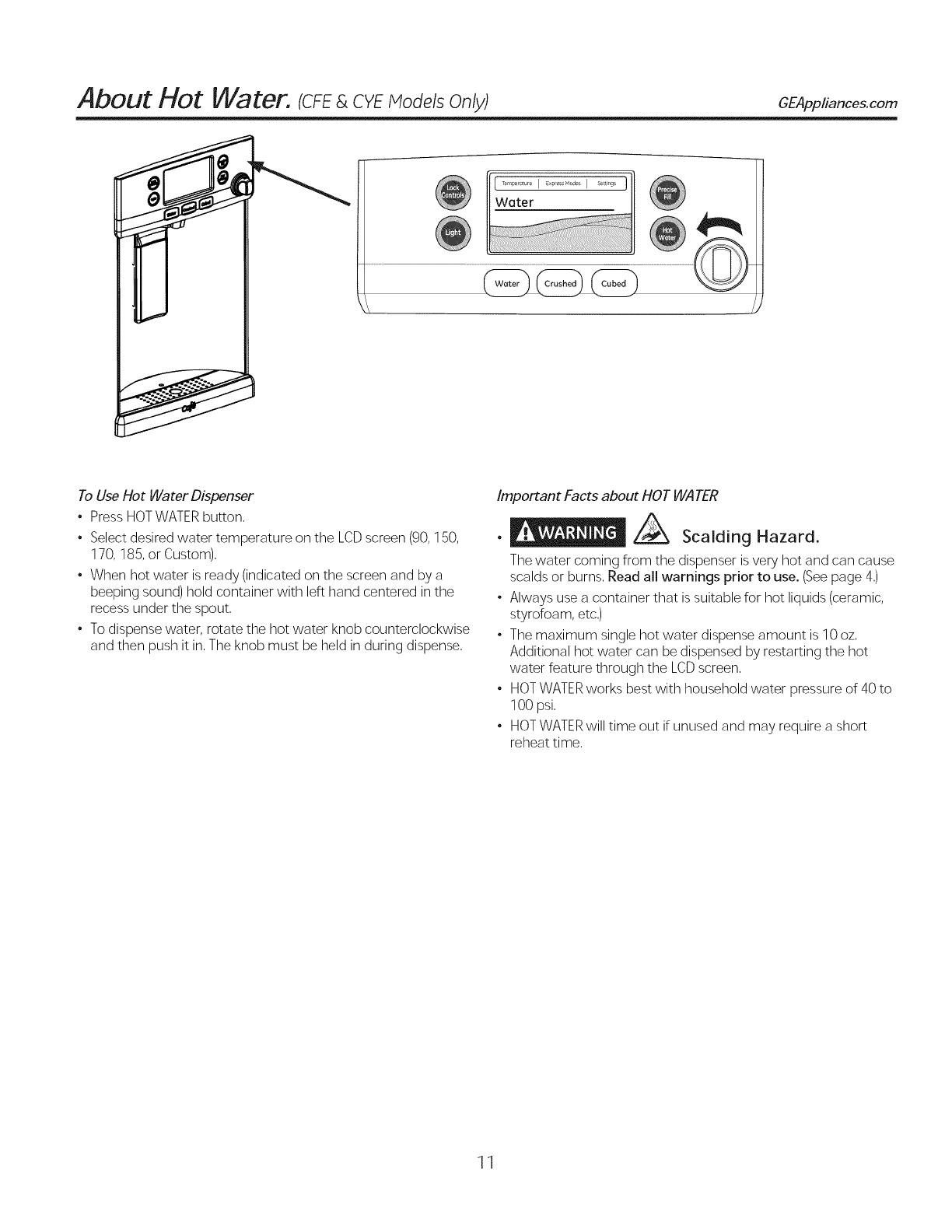

About Hot Water. (CFE &CYE Models Only) GEAppliances.com

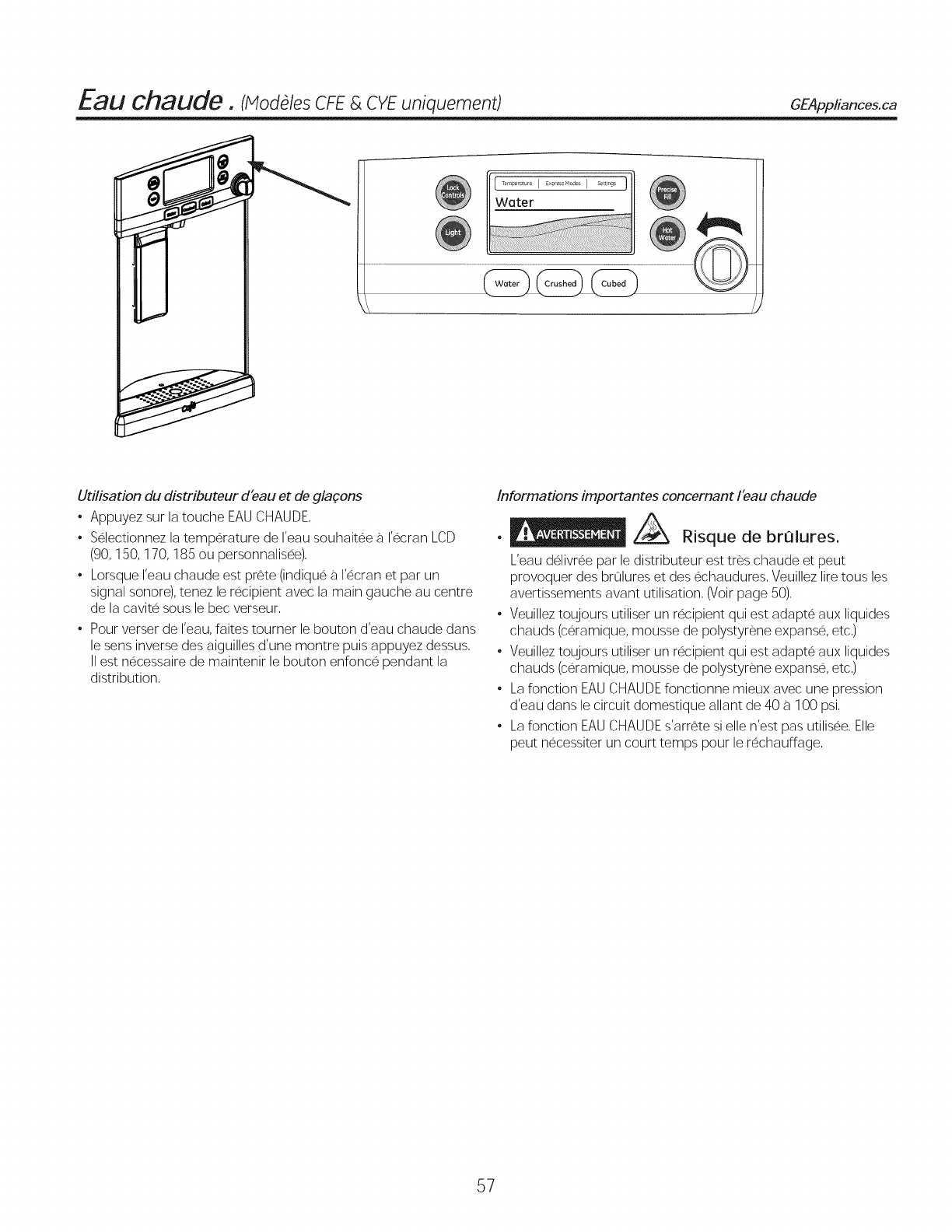

To Use Hot Water Dispenser

• Press HOTWATER button,

• Select desired water temperature on the LCDscreen (90, 150,

170, 185, or Custom),

• When hot water is ready (indicated on the screen and by a

beeping sound) hold container with left hand centered in the

recess under the spout,

• To dispense water, rotate the hot water knob counterclockwise

and then push it in, The knob must be held in during dispense,

Important Facts about HOT WA TEl?

Scalding Hazard.

The water coming from the dispenser is very hot and can cause

scalds or burns, Read all warnings prior to use. (See page 4,)

Always use a container that is suitable for hot liquids (ceramic,

styrofoam, etc,)

The maximum single hot water dispense amount is 10 oz,

Additional hot water can be dispensed by restarting the hot

water feature through the LCDscreen,

HOTWATERworks best with household water pressure of 40 to

1O0 psi,

HOTWATERwill time out if unused and may require a short

reheat time,

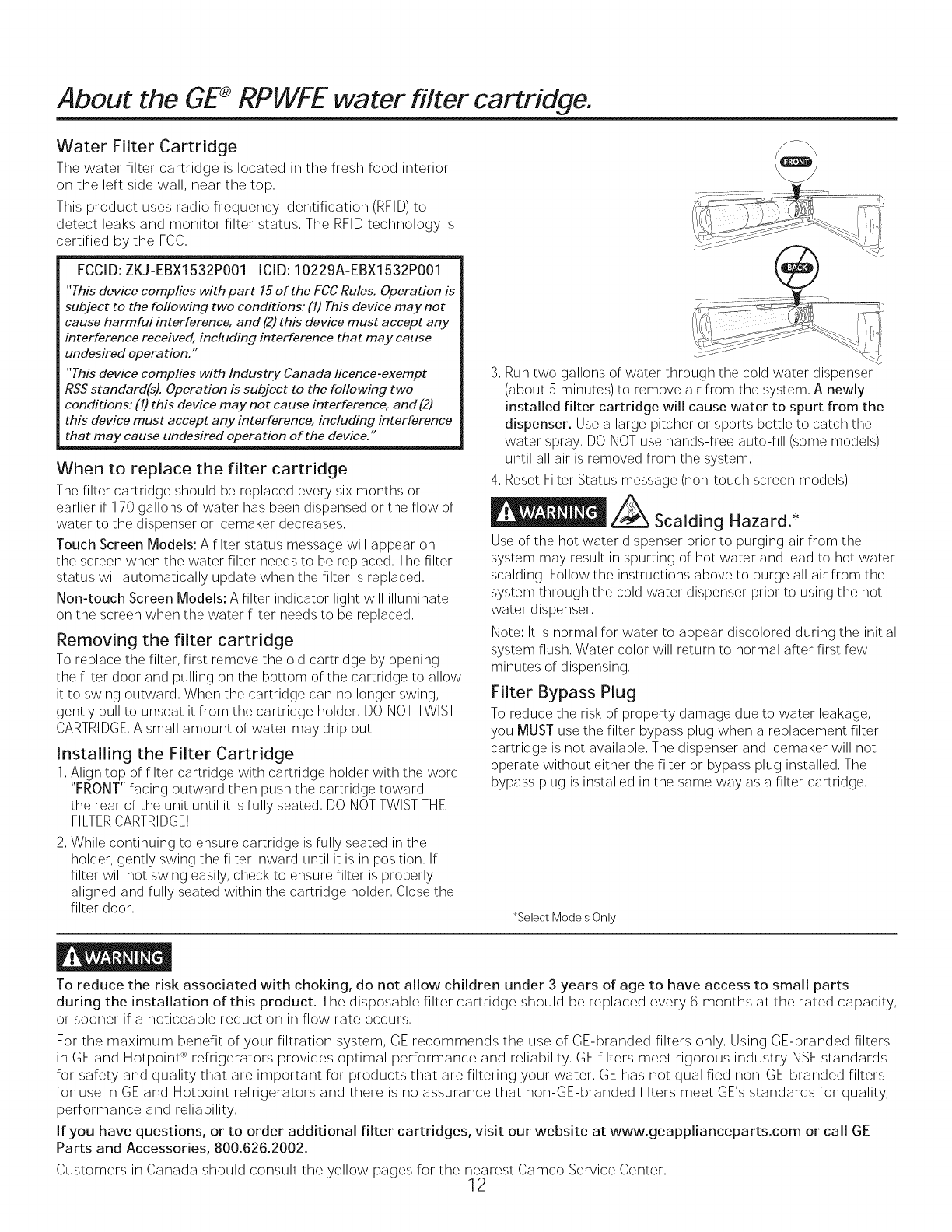

About the GE®RPWFE water filter cartridge.

Water Filter Cartridge

The water filter cartridge is located in the fresh food interior

on the left side wall, near the top,

This product uses radio frequency identification (RFID) to

detect leaks and monitor filter status, The RFID technology is

certified by the FCC,

FCCID:ZKJ-EBX1532P001 ICID:10229A-EBX1532P001

"This device complies with part 15 of the FCC Rules. Operation is

subject to the fo!lowing two conditions: (1} This device may not

cause harmful interference, and (2) this device must accept any

interference received, including interference that may cause

undesired opera tion."

"This device complies with Industry Canada licence-exempt

RSS standard(s). Operation is subject to the following two

conditions: (1) this device may not cause interference, and (2)

this device must accept any interference, including interference

that may cause undesired operation of the device."

When to replace the filter cartridge

The filter cartridge should be replaced every six months or

earlier if 170 gallons of water has been dispensed or the flow of

water to the dispenser or icemaker decreases,

Touch Screen Models: A filter status message will appear on

the screen when the water filter needs to be replaced, The filter

status will automatically update when the filter is replaced,

Non-touch Screen Models: A filter indicator light will illuminate

on the screen when the water filter needs to be replaced,

Removing the filter cartridge

To replace the filter, first remove the old cartridge by opening

the filter door and pulling on the bottom of the cartridge to allow

it to swing outward, When the cartridge can no longer swing,

gently pull to unseat it from the cartridge holder, DO NOT TWIST

CARTRIDGE,A small amount of water may drip out,

Installing the Filter Cartridge

1, Align top of filter cartridge with cartridge holder with the word

"FRONT" facing outward then push the cartridge toward

the rear of the unit until it is fully seated, DO NOT TWIST THE

FILTERCARTRIDGE!

2, While continuing to ensure cartridge is fully seated in the

holder, gently swing the filter inward until it is in position, If

filter will not swing easily, check to ensure filter is properly

aligned and fully seated within the cartridge holder, Close the

filter door,

3, Run two gallons of water through the cold water dispenser

(about 5 minutes) to remove air from the system, A newly

installed filter cartridge will cause water to spurt from the

dispenser. Use a large pitcher or sports bottle to catch the

water spray, DO NOT use hands-free auto-fill (some models)

until all air is removed from the system,

4, Reset Filter Status message (non-touch screen models),

Z_ Scalding Hazard.*

Use of the hot water dispenser prior to purging air from the

system may result in spurting of hot water and lead to hot water

scalding, Follow the instructions above to purge all air from the

system through the cold water dispenser prior to using the hot

water dispenser,

Note: It is normal for water to appear discolored during the initial

system flush, Water color will return to normal after first few

minutes of dispensing,

Filter Bypass Plug

To reduce the risk of property damage due to water leakage,

you MUST use the filter bypass plug when a replacement filter

cartridge is not available, The dispenser and icemaker will not

operate without either the filter or bypass plug installed, The

bypass plug is installed in the same way as a filter cartridge,

*Select Models Only

To reduce the risk associated with choking, do not allow children under 3 years of age to have access to small parts

during the installation of this product. The disposable filter cartridge should be replaced every 6 months at the rated capacity,

or sooner if a noticeable reduction in flow rate occurs,

For the maximum benefit of your filtration system, GE recommends the use of GE-branded filters only, Using GE-branded filters

in GE and HotpoinP' refrigerators provides optimal performance and reliability, GE filters meet rigorous industry NSF standards

for safety and quality that are important for products that are filtering your water, GE has not qualified non-GE-branded filters

for use in GE and Hotpoint refrigerators and there is no assurance that non-GE-branded filters meet GE's standards for quality,

performance and reliability,

If you have questions, or to order additional filter cartridges, visit our website at www.geapplianceparts.com or call GE

Parts and Accessories, 800.626.2002.

Customers in Canada should consult the yellow pages for the nearest Camco Service Center,

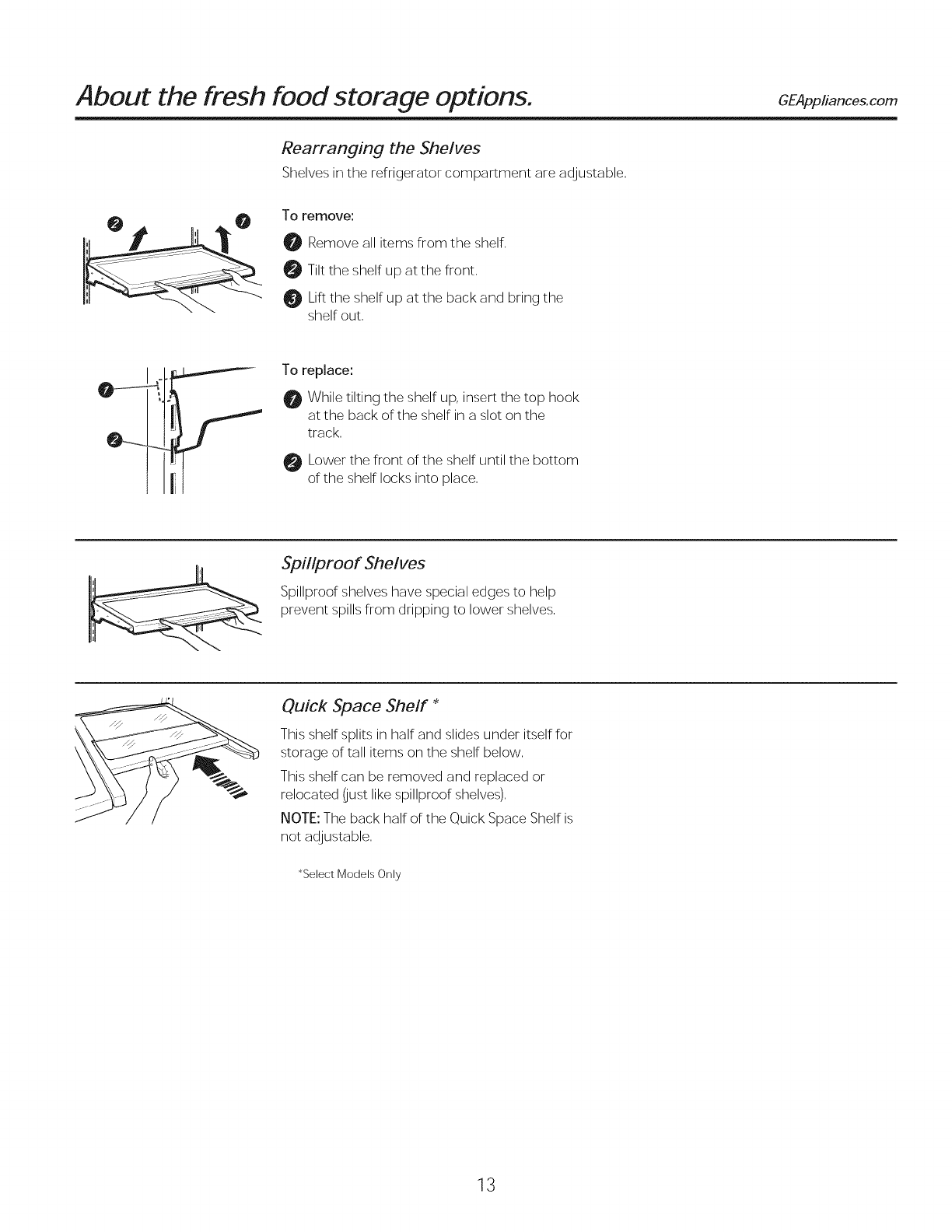

About the fresh food storage options. GEAppliancescom

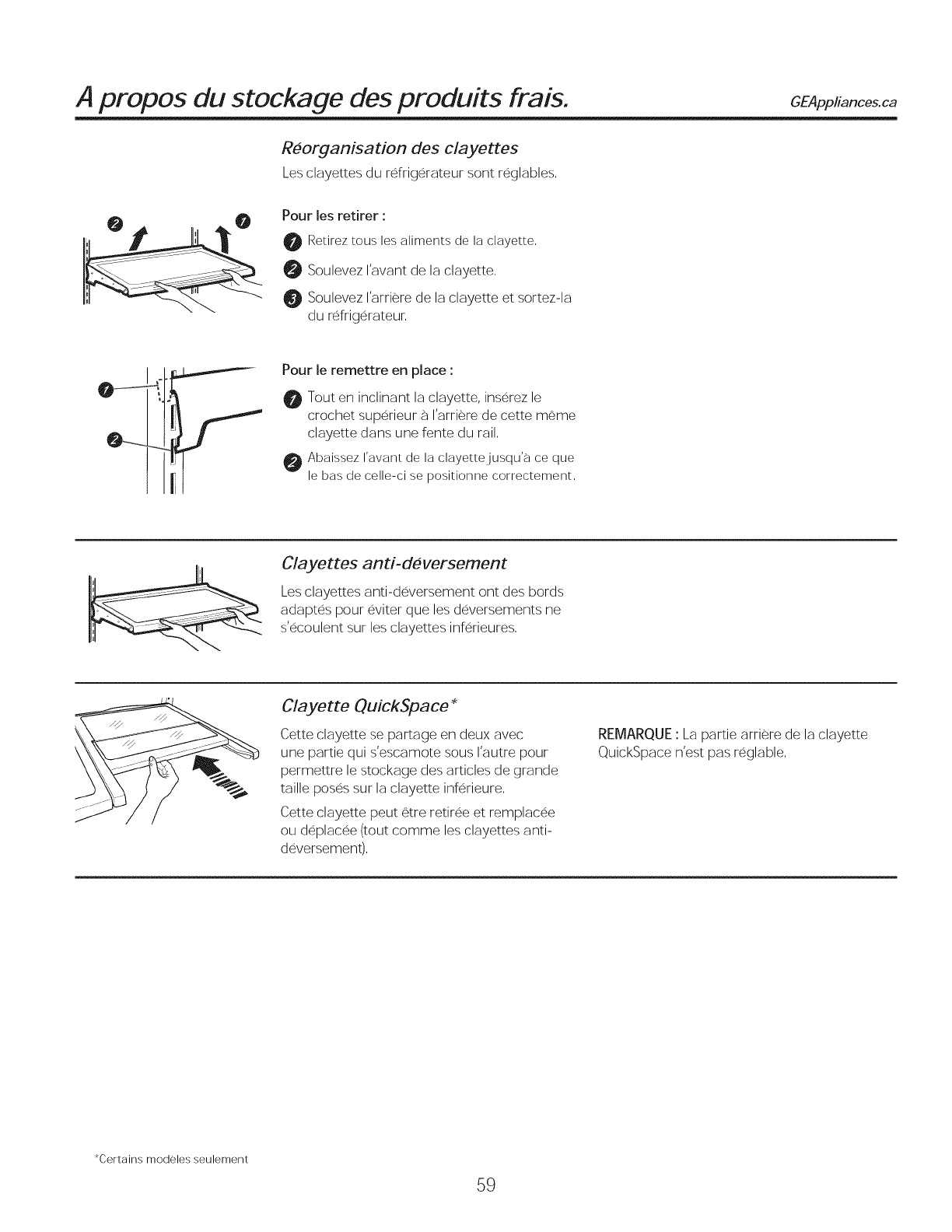

Rearranging the Shelves

Shelves in the refrigerator compartment are adjustable,

To remove:

0 Remove all items from the shelf,

Tilt the shelf up at the front,

Lift the shelf up at the back and bring the

shelf out,

To replace:

While tilting the shelf up, insert the top hook

at the back of the shelf in a slot on the

track,

Lower the front of the shelf until the bottom

of the shelf locks into place,

Spillproof Shelves

Spillproof shelves have special edges to help

prevent spills from dripping to lower shelves,

Quick Space Shelf *

This shelf splits in half and slides under itself for

storage of tall items on the shelf below,

This shelf can be removed and replaced or

relocated (just like spillproof shelves),

NOTE: The back half of the Quick Space Shelf is

not adjustable,

*Select Models Only

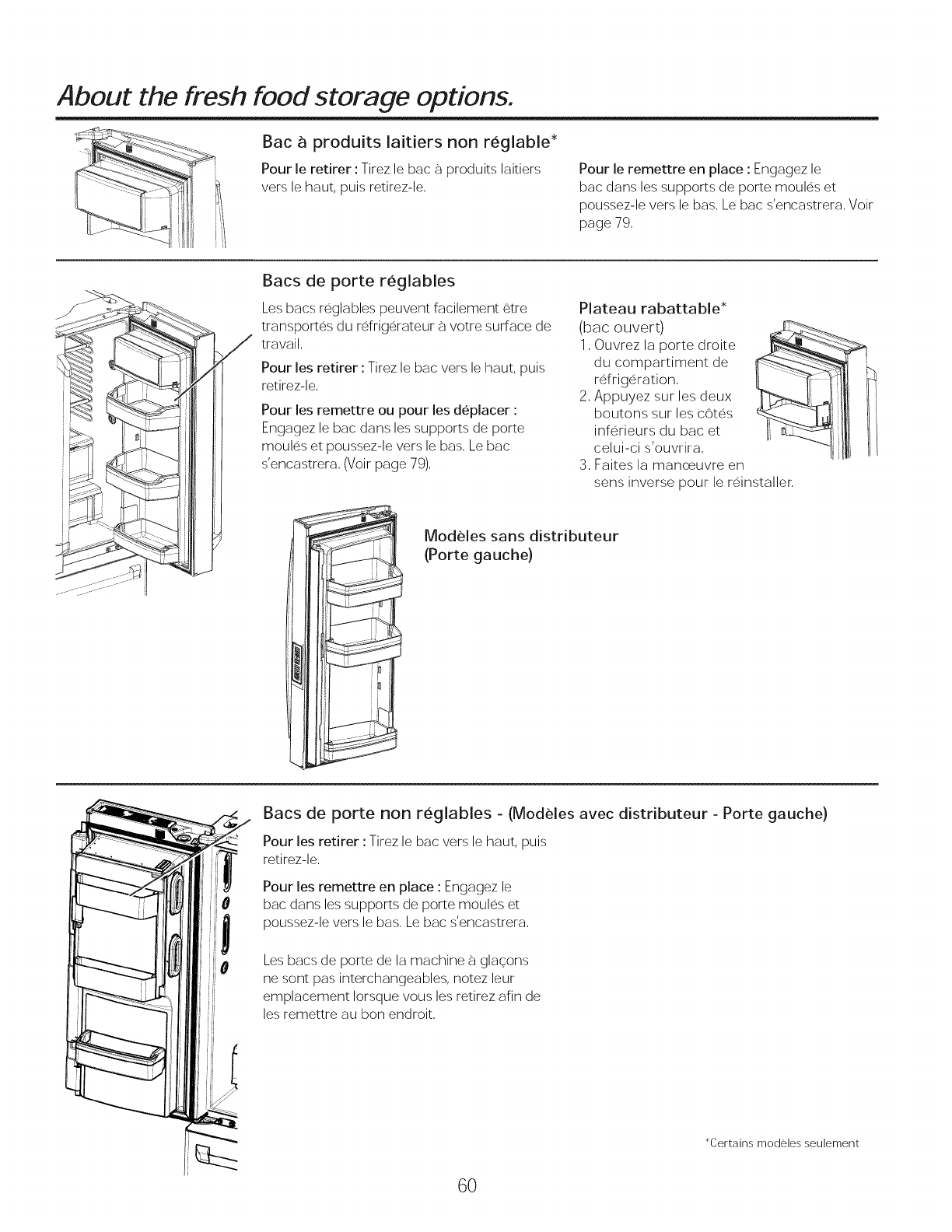

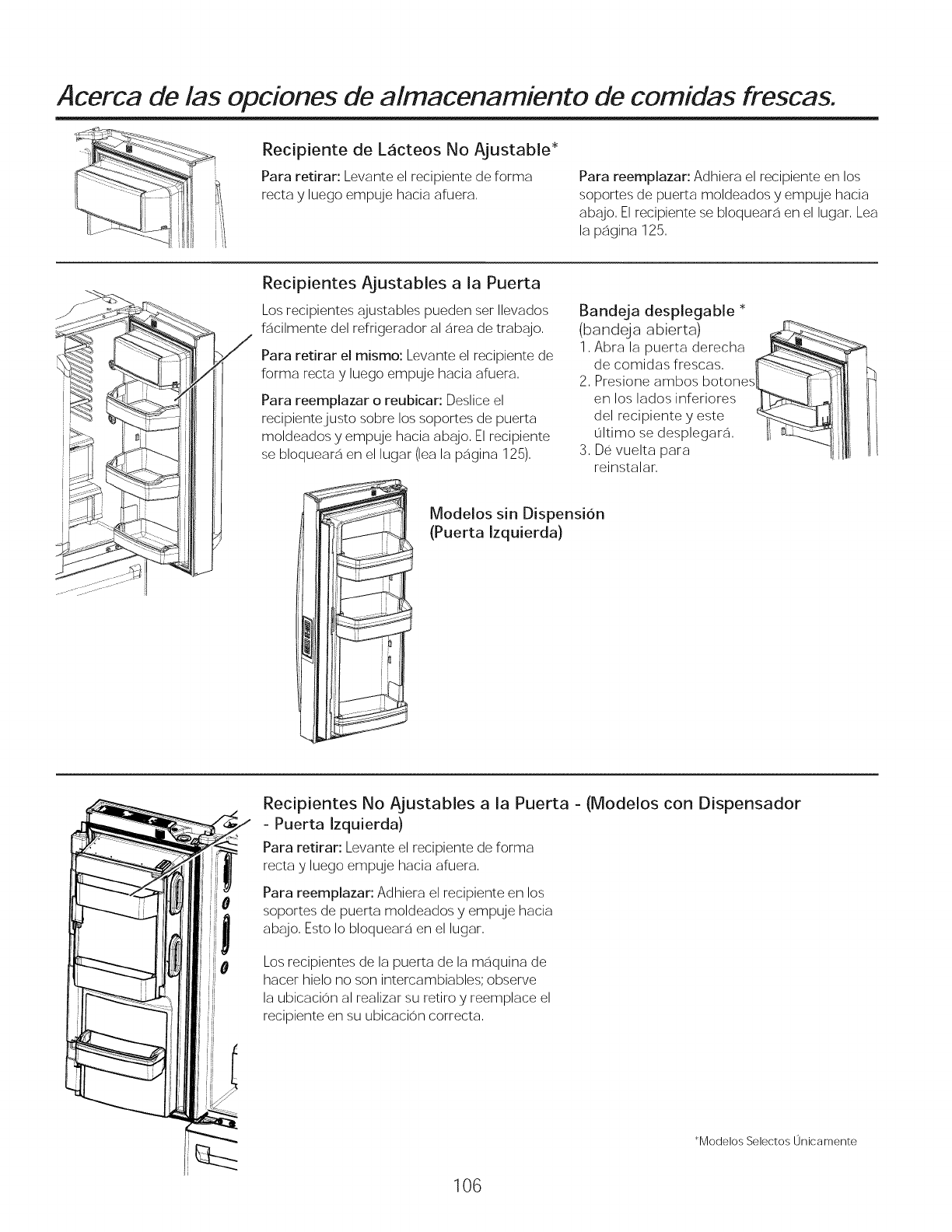

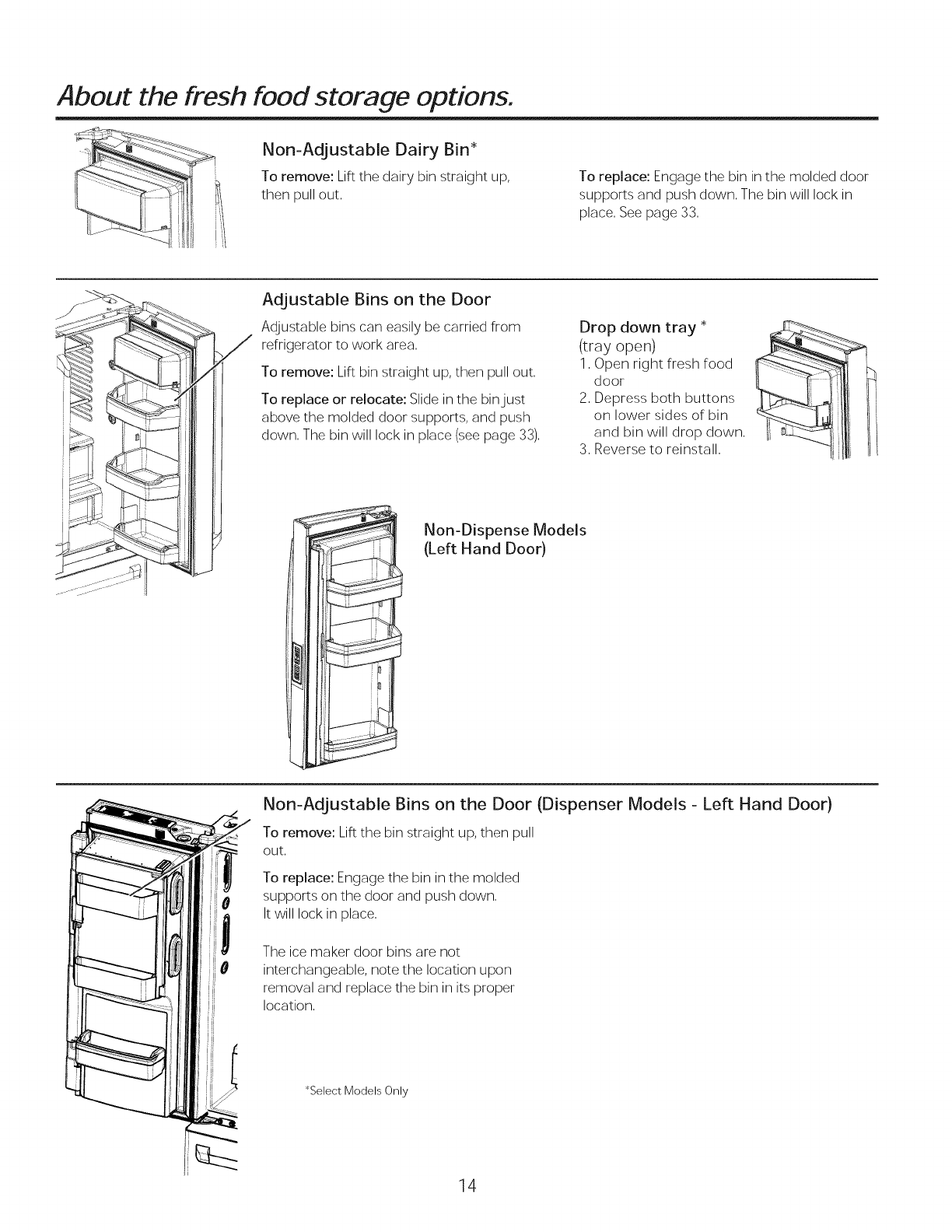

About the fresh food storage options.

Non-Adjustable Dairy Bin*

To remove: Lift the dairy bin straight up,

then pull out,

To replace: Engage the bin in the molded door

supports and push down, The bin will lock in

place, See page 33,

Adjustable Bins on the Door

Adjustable bins can easily be carried from

refrigerator to work area,

To remove: Lift bin straight up, then pull out,

To replace or relocate: Slide in the bin just

above the molded door supports, and push

down, The bin will lock in place (see page 33),

Drop down tray *

(tray open)

1, Open right fresh food

door

2, Depress both buttons

on lower sides of bin

and bin will drop down,

3, Reverse to reinstall,

Non-Dispense Models

(Left Hand Door)

Non-Adjustable Bins on the Door (Dispenser Models - Left Hand Door)

To remove: Lift the bin straight up, then pull

out,

To replace: Engage the bin in the molded

supports on the door and push down,

It will lock in place,

The ice maker door bins are not

interchangeable, note the location upon

removal and replace the bin in its proper

location,

*Select Models Only

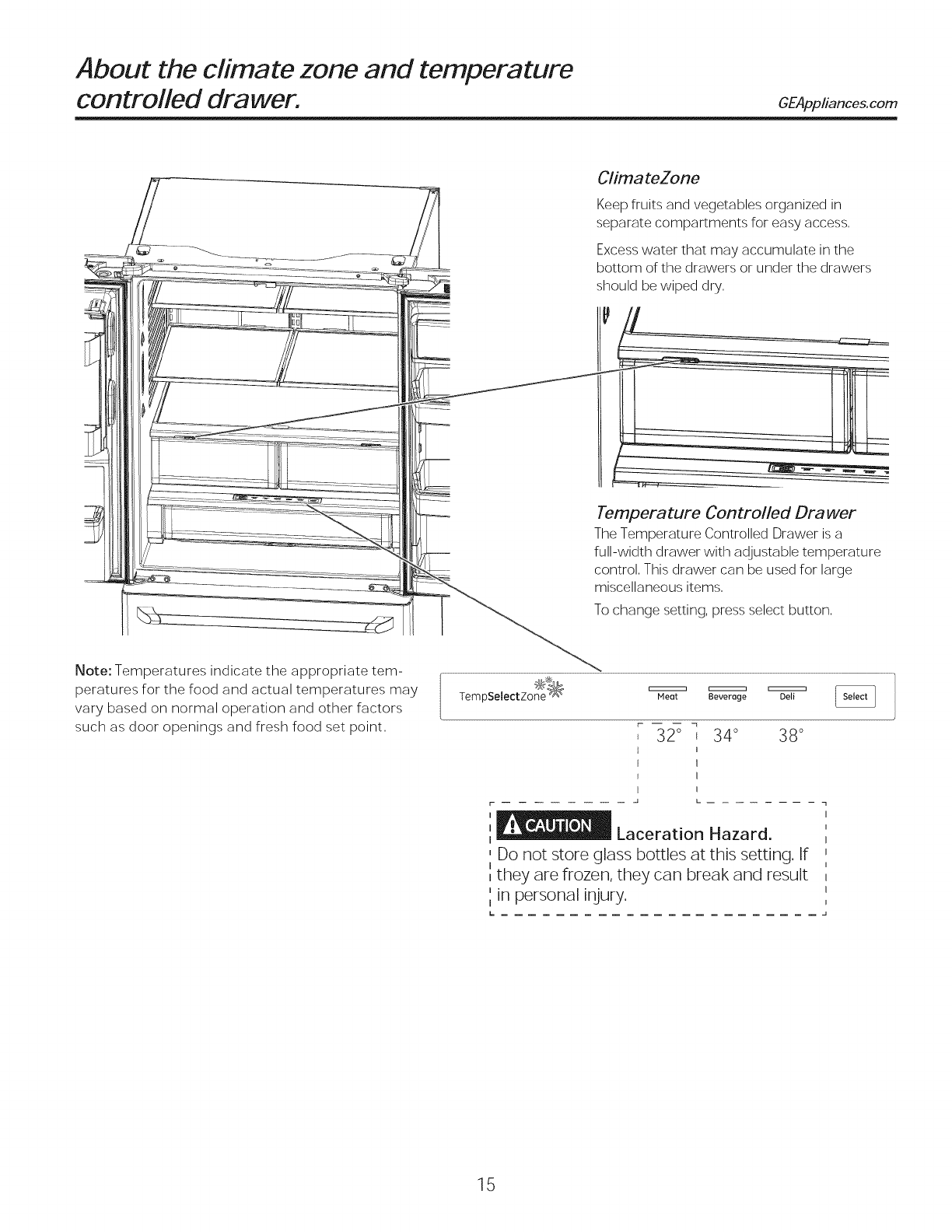

About the climate zone and temperature

controlled drawer. GEAppliances.com

Clima rezone

Keep fruits and vegetables organized in

separate compartments for easy access,

Excess water that may accumulate in the

bottom of the drawers or under the drawers

should be wiped dry,

=_g:::g:;;2====

Temperature Controlled Drawer

The Temperature Controlled Drawer is a

full-width drawer with adjustable temperature

control, This drawer can be used for large

miscellaneous items,

To change setting, press select button,

Note: Temperatures indicate the appropriate tem-

peratures for the food and actual temperatures may

vary based on normal operation and other factors

such as door openings and fresh food set point,

TempSelectZone Meat Beverage Dell

r -- -- m

, 32°_ 34 ° 38 °

1 J

t I

i I

I I

_1 L

ILaceration Hazard.

, Do not store glass bottles at this setting. If

Ithey are frozen, they can break and result

_in personal injury.

.... i

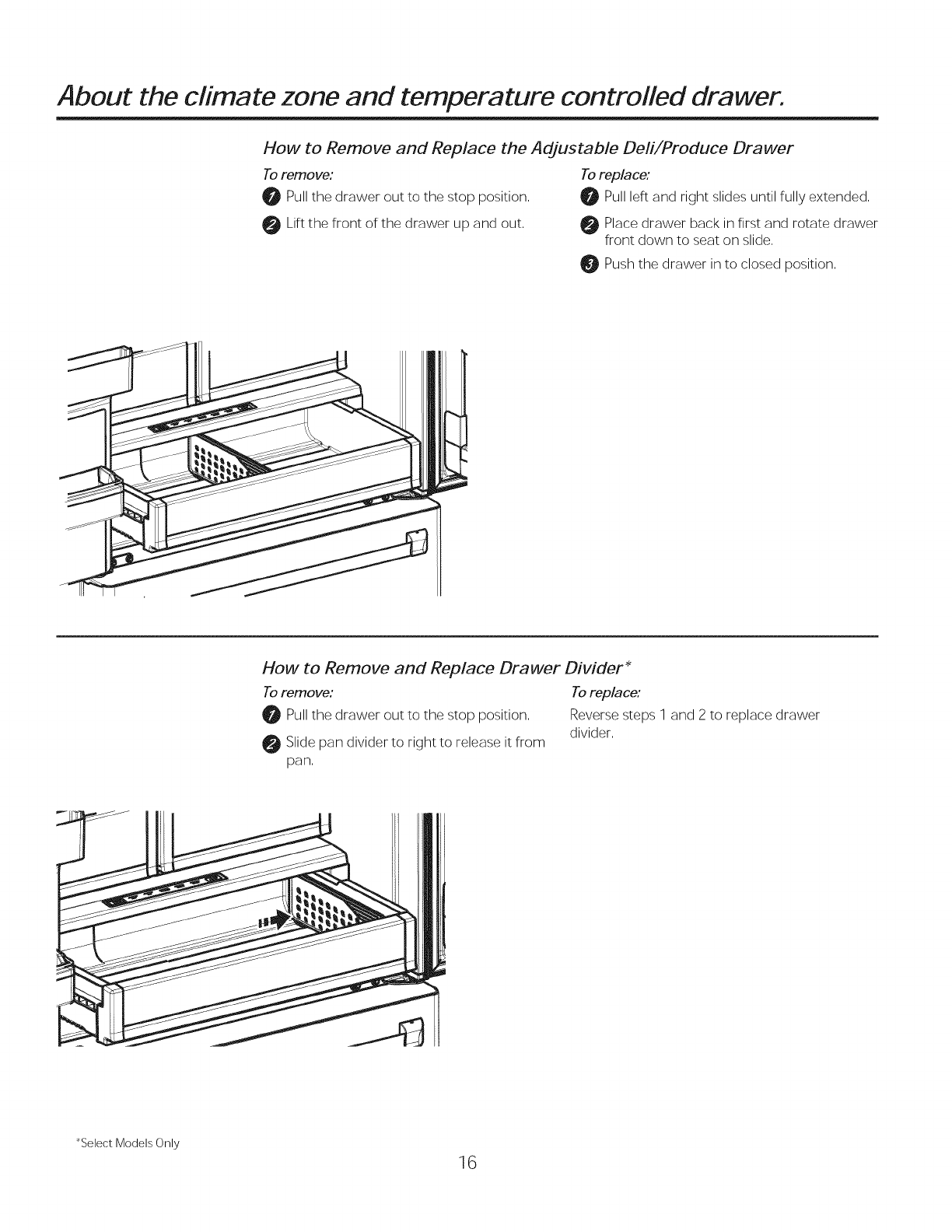

About the climate zone and temperature controlled drawer.

To remove:

0 Pull the drawer out to the stop position,

0 Lift the front of the drawer up and out,

How to Remove and Replace the Adjustable Dell/Produce Drawer

To replace:

Pull left and right slides until fully extended,

Place drawer back in first and rotate drawer

front down to seat on slide,

0 Push the drawer in to closed position,

How to Remove and Replace Drawer Divider*

To remove: To replace:

Pull the drawer out to the stop position, Reverse steps 1 and 2 to replace drawer

divider,

Slide pan divider to right to release it from

pan,

*Select Models Only

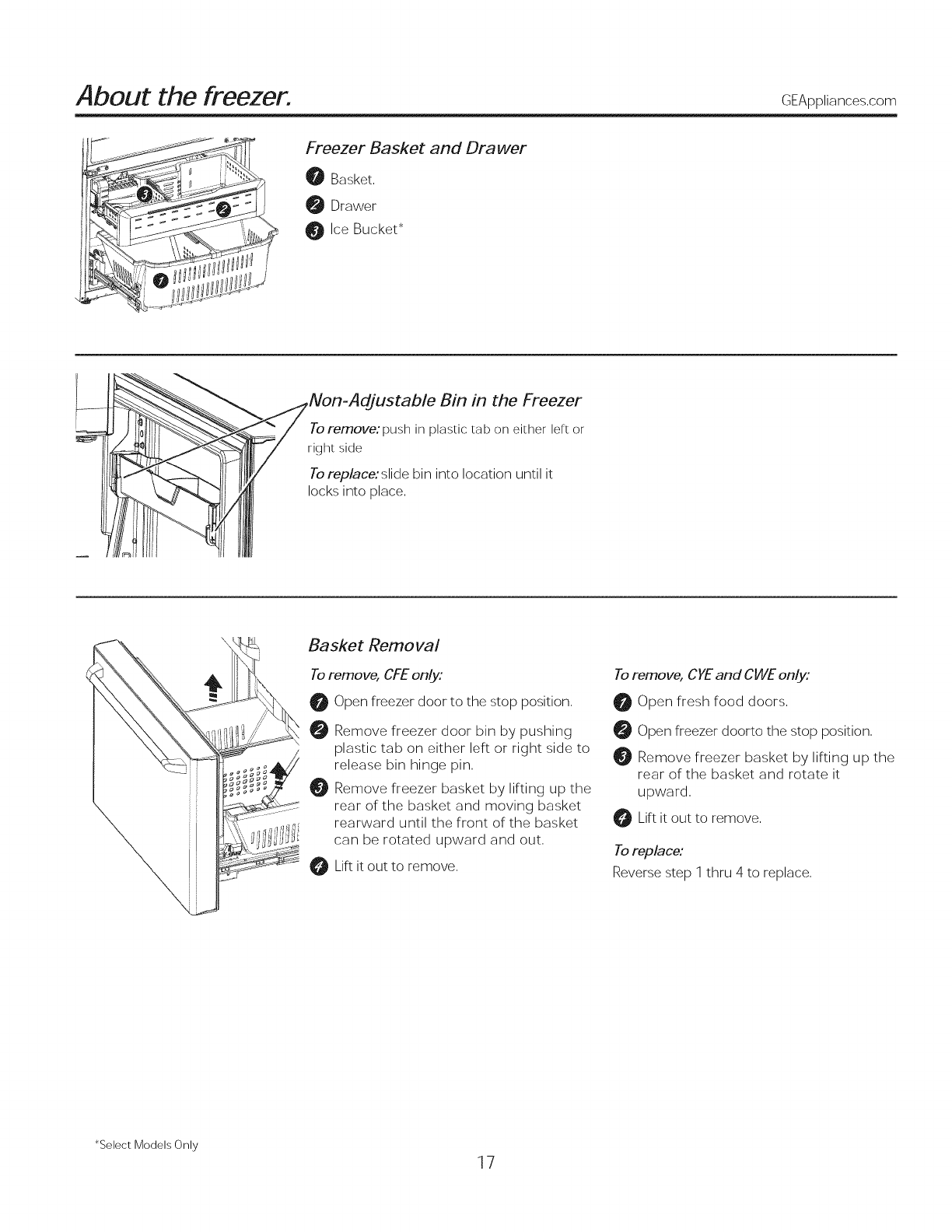

About the freezer. GEAppliancescom

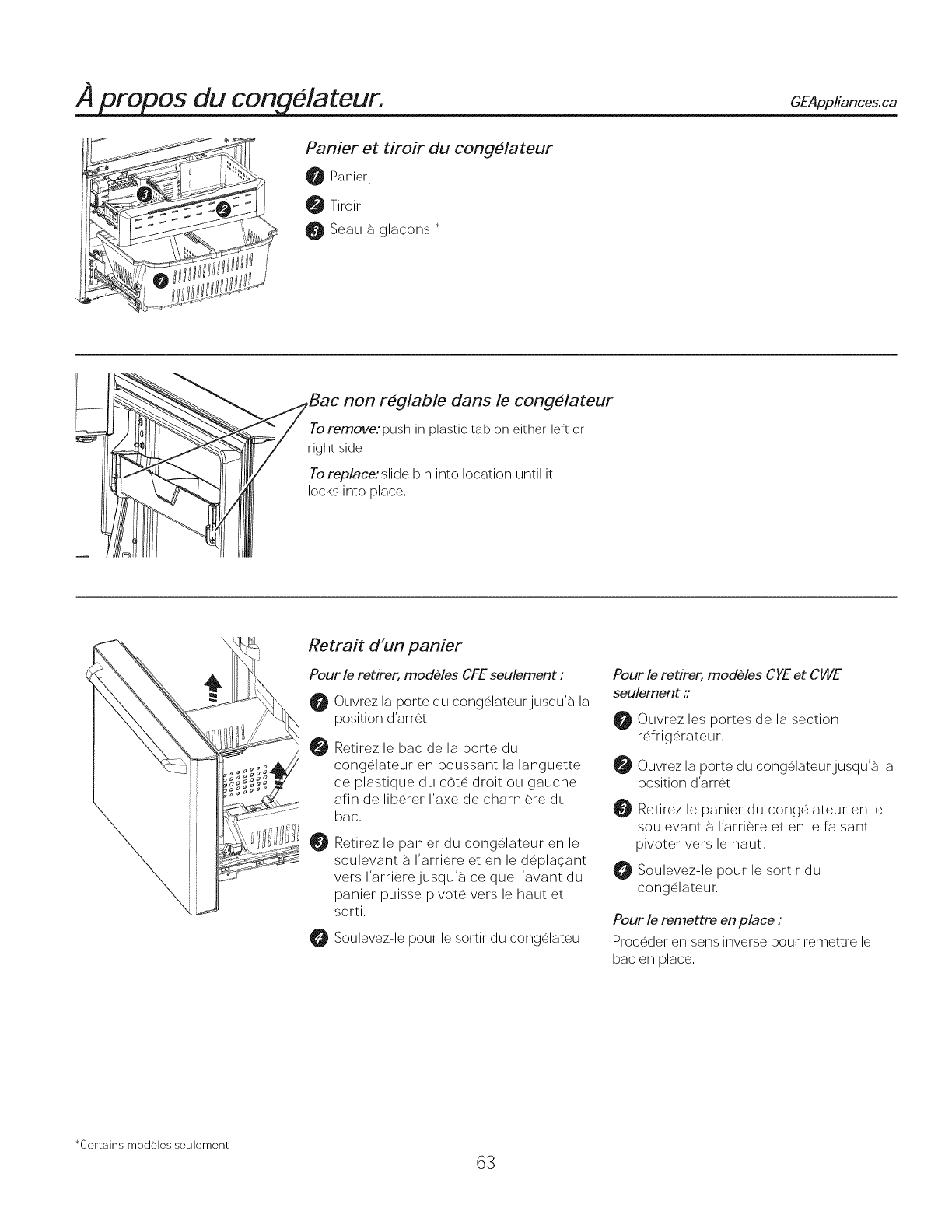

Freezer Basket and Drawer

0 Basket,

Drawer

Ice Bucket*

Non-AdJustable Bin in the Freezer

To remove: push in plastic tab on either left or

right side

To replace: slide bin into location until it

locks into place,

Basket Removal

To remove, CFE only:

Open freezer door to the stop position,

Remove freezer door bin by pushing

plastic tab on either left or right side to

release bin hinge pin,

Remove freezer basket by lifting up the

rear of the basket and moving basket

rearward until the front of the basket

can be rotated upward and out,

Lift it out to remove,

To remove, CYEand CWE only:

Open fresh food doors,

0 Open freezer doorto the stop position,

Remove freezer basket by lifting up the

rear of the basket and rotate it

upward,

Lift it out to remove,

To replace:

Reverse step 1 thru 4 to replace,

*Select Models Only 17

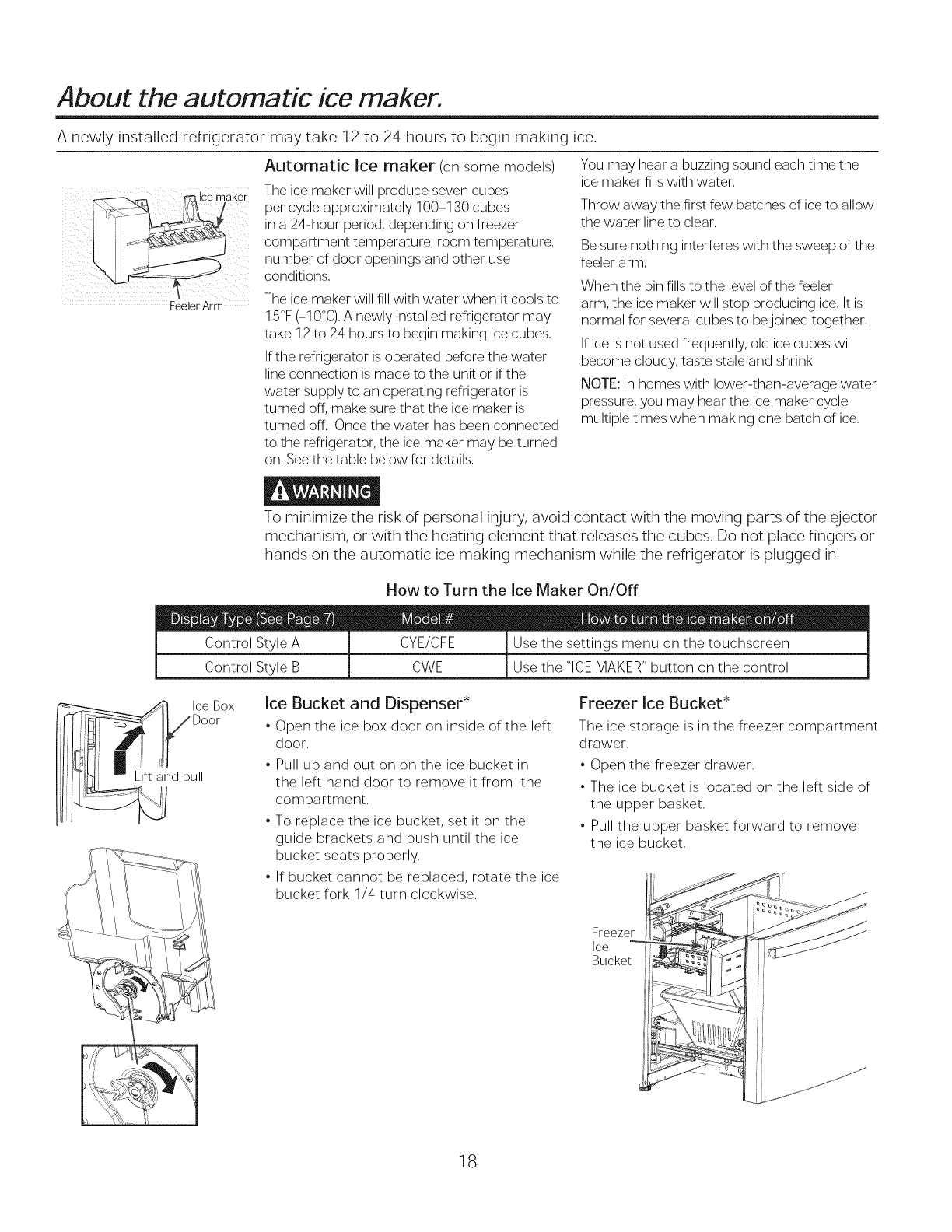

About the automatic ice maker.

A newly installed refrigerator may take 12 to 24 hours to begin making ice.

Ice maker

Automatic Ice maker (on some models)

The ice maker will produce seven cubes

per cycle approximately 100-130 cubes

in a 24-hour period, depending on freezer

compartment temperature, room temperature,

number of door openings and other use

conditions,

The ice maker will fill with water when it cools to

15°F (-10°C), A newly installed refrigerator may

take 12 to 24 hours to begin making ice cubes,

If the refrigerator is operated before the water

line connection is made to the unit or if the

water supply to an operating refrigerator is

turned off, make sure that the ice maker is

turned off, Once the water has been connected

to the refrigerator, the ice maker may be turned

on, See the table below for details,

You may hear a buzzing sound each time the

ice maker fills with water,

Throw away the first few batches of ice to allow

the water line to clear,

Be sure nothing interferes with the sweep of the

feeler arm,

When the bin fills to the level of the feeler

arm, the ice maker will stop producing ice, It is

normal for several cubes to bejoined together,

If ice is not used frequently, old ice cubes will

become cloudy, taste stale and shrink,

NOTE: In homes with lower-than-average water

pressure, you may hear the ice maker cycle

multiple times when making one batch of ice,

To minimize the risk of personal injury, avoid contact with the moving parts of the ejector

mechanism, or with the heating element that releases the cubes. Do not place fingers or

hands on the automatic ice making mechanism while the refrigerator is plugged in.

Control Style A

Control Style B

How to Turn the ice Maker On/Off

CYE/CFE Use the settings menu on the touchscreen

CWE Use the "ICE MAKER" button on the control

Ice Box

Lift and pull

Ice Bucket and Dispenser*

, Open the ice box door on inside of the left

door,

, Pull up and out on on the ice bucket in

the left hand door to remove it from the

compartment,

, To replace the ice bucket, set it on the

guide brackets and push until the ice

bucket seats properly,

, If bucket cannot be replaced, rotate the ice

bucket fork 1/4 turn clockwise,

Freezer Ice Bucket*

The ice storage is in the freezer compartment

drawer,

, Open the freezer drawer,

, The ice bucket is located on the left side of

the upper basket,

, Pull the upper basket forward to remove

the ice bucket,

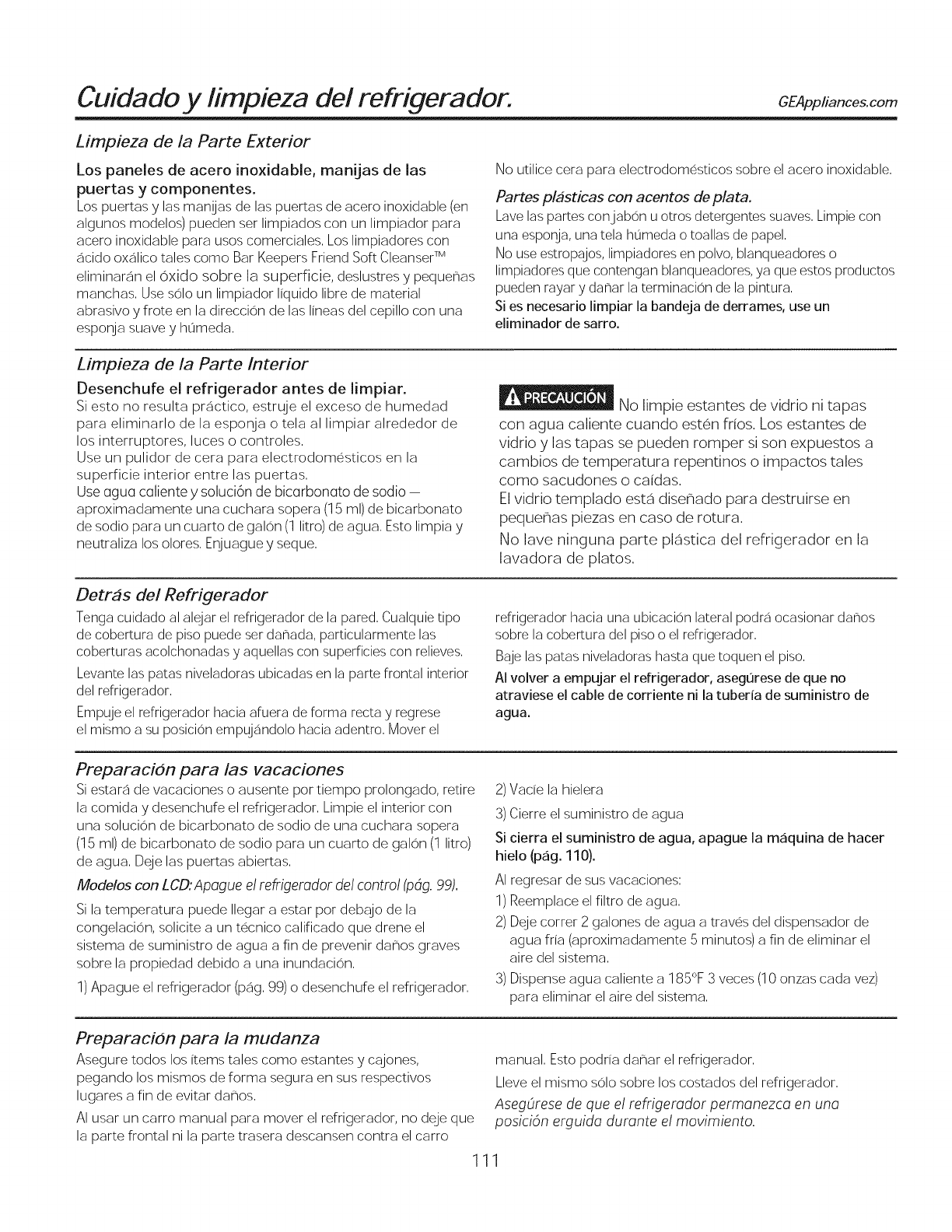

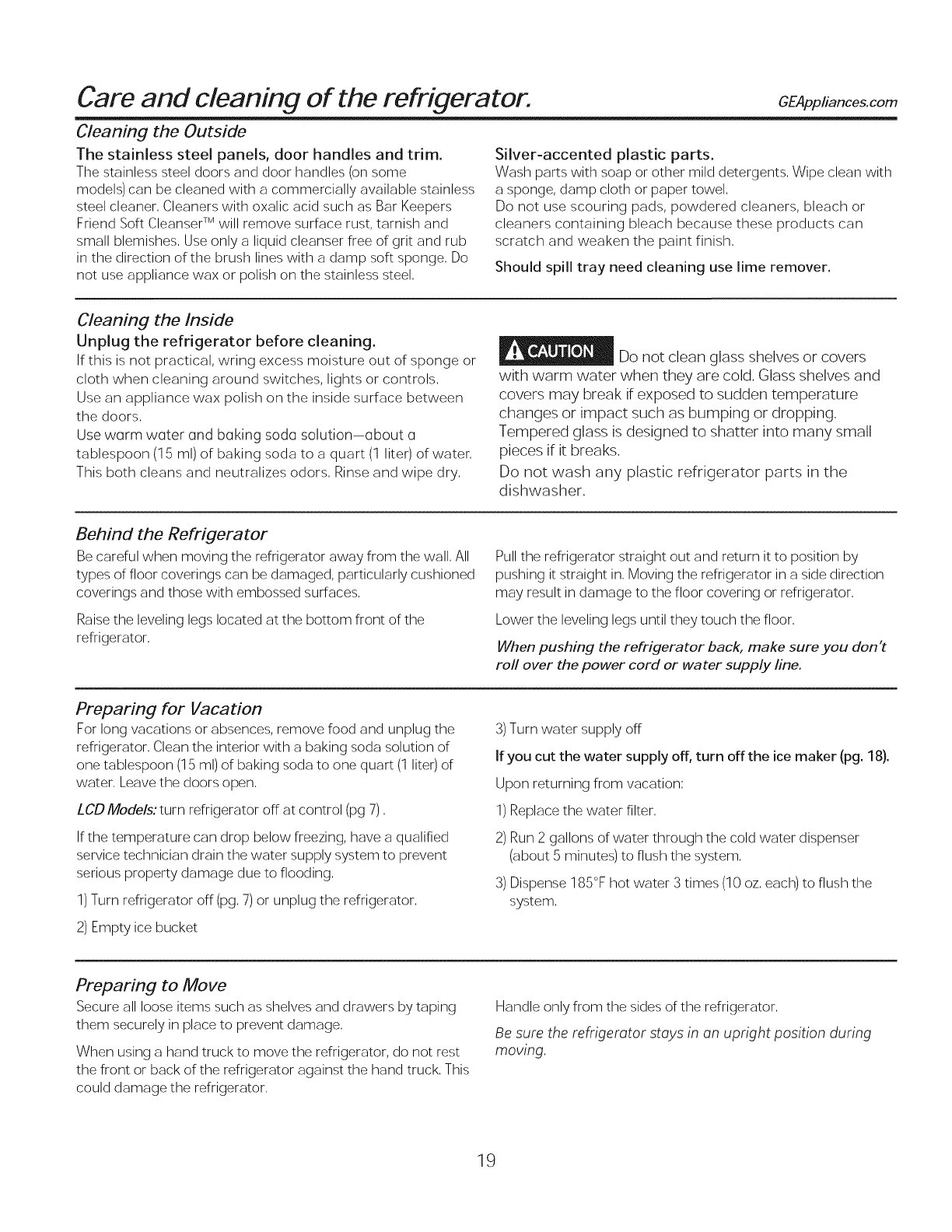

Care and cleaning of the refrigerator. GEAppliancescom

Cleaning the Outside

The stainless steel panels, door handles and trim.

The stainless steel doors and door handles (on some

models) can be cleaned with a commercially available stainless

steel cleaner, Cleaners with oxalic acid such as Bar Keepers

Friend Soft Cleanser TM will remove surface rust, tarnish and

small blemishes, Use only a liquid cleanser free of grit and rub

in the direction of the brush lines with a damp soft sponge, Do

not use appliance wax or polish on the stainless steel,

Silver-accented plastic parts.

Wash parts with soap or other mild detergents, Wipe clean with

a sponge, damp cloth or paper towel,

Do not use scouring pads, powdered cleaners, bleach or

cleaners containing bleach because these products can

scratch and weaken the paint finish,

Should spill tray need cleaning use lime remover.

Cleaning the Inside

Unplug the refrigerator before cleaning.

If this is not practical, wring excess moisture out of sponge or

cloth when cleaning around switches, lights or controls,

Use an appliance wax polish on the inside surface between

the doors,

Use worm woter ond boking sodo solution-obout o

tablespoon (15 ml) of baking soda to a quart (1 liter) of water,

This both cleans and neutralizes odors, Rinse and wipe dry,

Do not clean glass shelves or covers

with warm water when they are cold, Glass shelves and

covers may break if exposed to sudden temperature

changes or impact such as bumping or dropping,

Tempered glass is designed to shatter into many small

pieces if it breaks.

Do not wash any plastic refrigerator parts in the

dishwasher.

Behind the Refrigerator

Be careful when moving the refrigerator away from the wall, All

types of floor coverings can be damaged, particularly cushioned

coverings and those with embossed surfaces,

Raise the leveling legs located at the bottom front of the

refrigerator,

Pull the refrigerator straight out and return it to position by

pushing it straight in, Moving the refrigerator in a side direction

may result in damage to the floor covering or refrigerator,

Lower the leveling legs until they touch the floor,

When pushing the refrigerator back, make sure you don't

rofl over the power cord or water supply line.

Preparing for Vacation

For long vacations or absences, remove food and unplug the

refrigerator, Clean the interior with a baking soda solution of

one tablespoon (15 ml) of baking soda to one quart (1 liter) of

water, Leave the doors open,

LCD Models: turn refrigerator off at control (pg 7),

If the temperature can drop below freezing, have a qualified

service technician drain the water supply system to prevent

serious property damage due to flooding,

1) Turn refrigerator off (pg, 7) or unplug the refrigerator,

2) Empty ice bucket

3) Turn water supply off

If you cut the water supply off, turn offthe ice maker (pg. 18).

Upon returning from vacation:

1) Replace the water filter,

2) Run 2 gallons of water through the cold water dispenser

(about 5 minutes) to flush the system,

3) Dispense 185°F hot water 3 times (10 oz, each) to flush the

system,

Preparing to Move

Secure all loose items such as shelves and drawers by taping

them securely in place to prevent damage,

When using a hand truck to move the refrigerator, do not rest

the front or back of the refrigerator against the hand truck, This

could damage the refrigerator,

Handle only from the sidesof the refrigerator,

Be sure the refrigerotor stoys in on upright position during

moving,

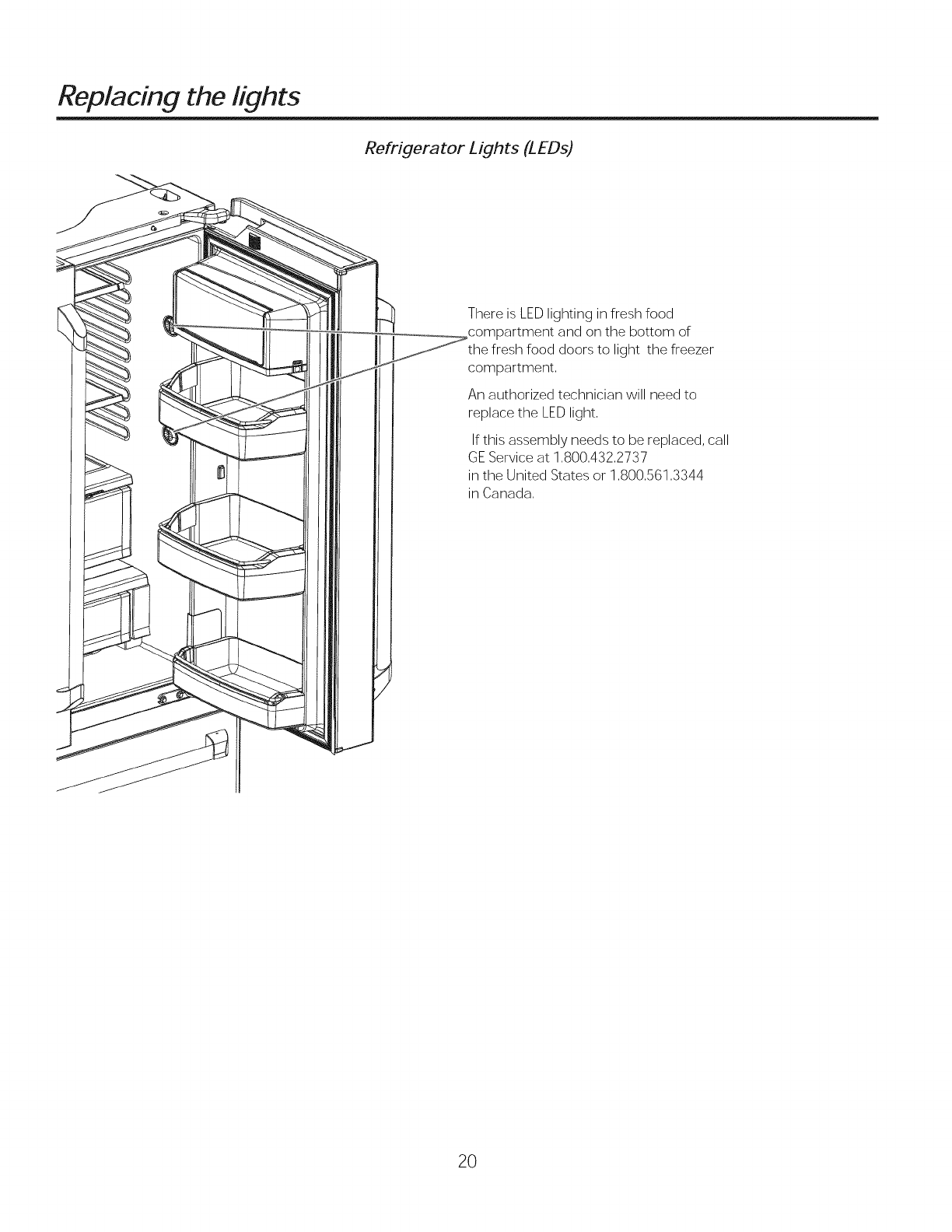

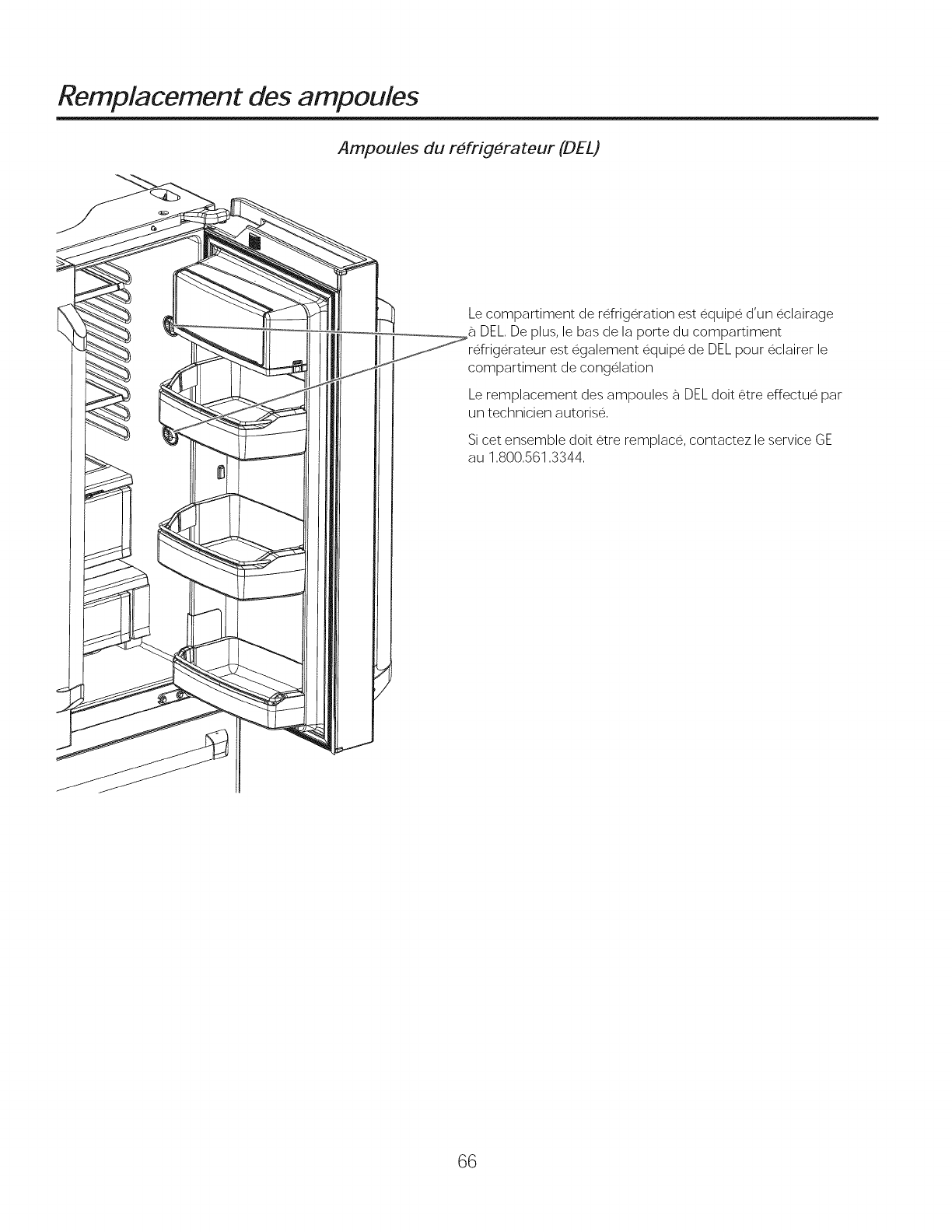

Replacing the lights

Refrigerator Lights (LEDs)

There is LED lighting in fresh food

compartment and on the bottom of

the fresh food doors to light the freezer

compartment,

An authorized technician will need to

replace the LED light,

If this assembly needs to be replaced, call

OE Service at 1,800,432,2737

in the United States or 1,800,561,3344

in Canada,

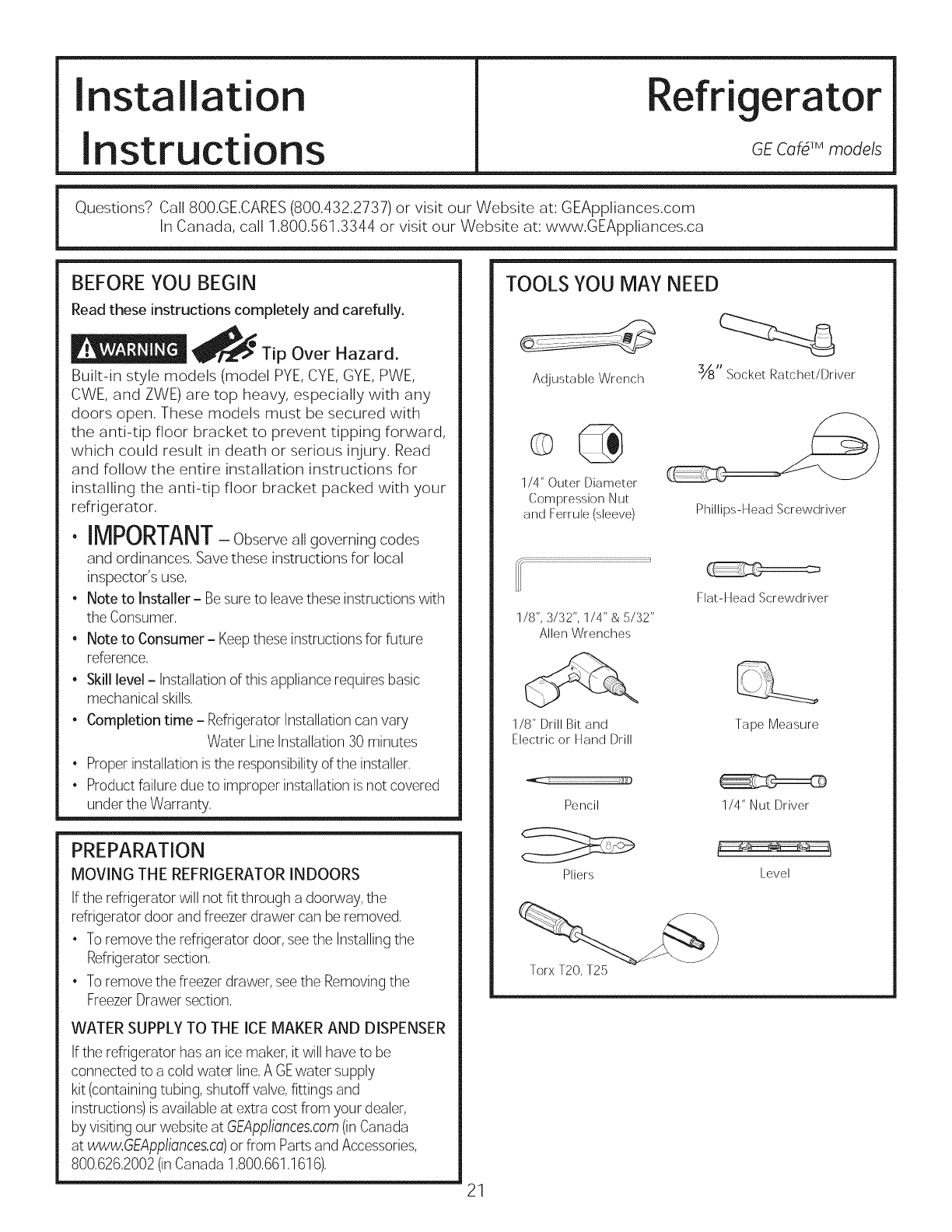

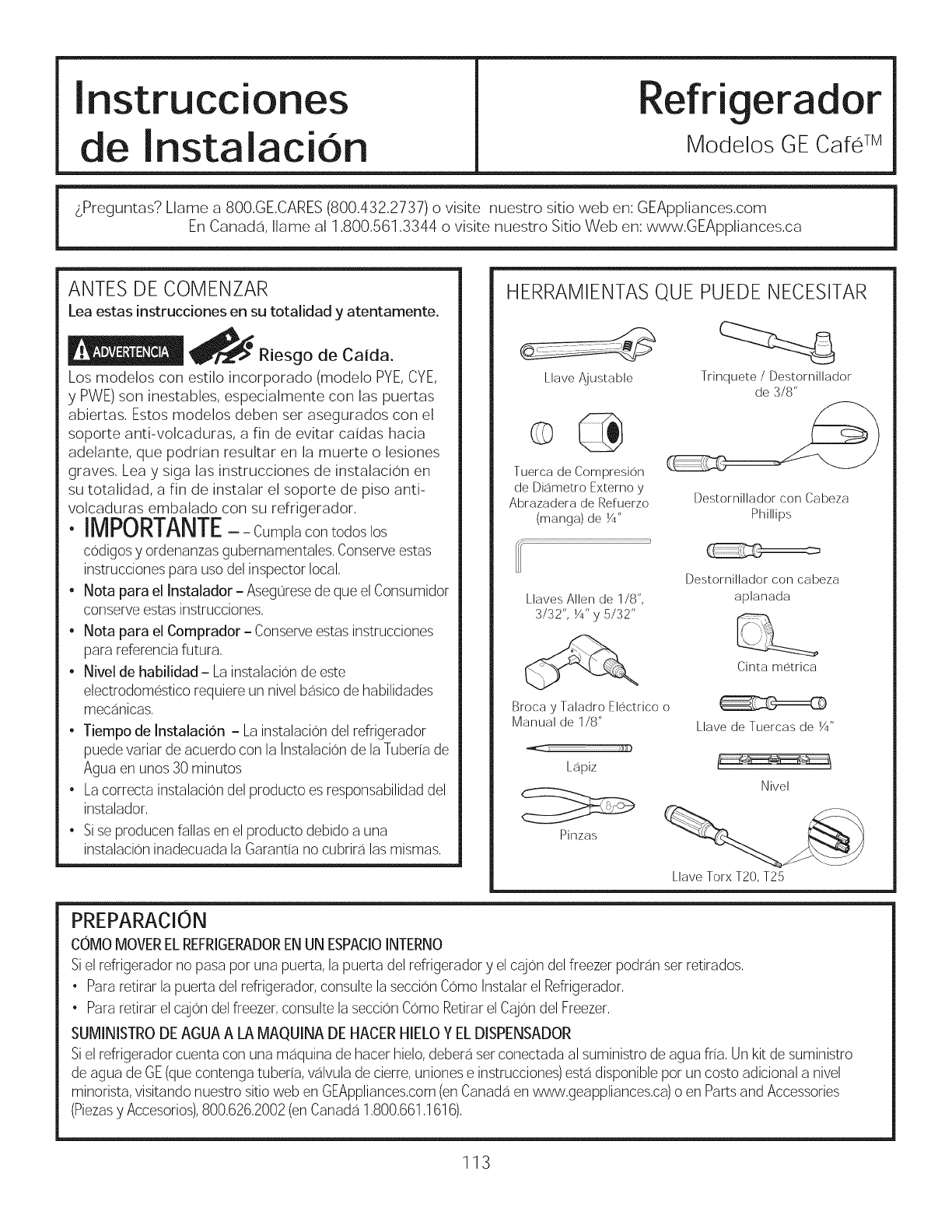

Installation

Instructions Refrigerator

GE Cold TM models

Questions? Call 800.GE.CARES(800.432.2737) or visit our Website at: GEAppliances.com

In Canada, call 1.800.561.3344 or visit our Website at: www.GEAppliances.ca

BEFORE YOU BEGIN

Read these instructions completely and carefully.

Built-in style models (model PYE, CYE,GYE, PWE,

CWE, and ZWE) are top heavy, especially with any

doors open. These models must be secured with

the anti-tip floor bracket to prevent tipping forward,

which could result in death or serious injury. Read

and follow the entire installation instructions for

installing the anti-tip floor bracket packed with your

refrigerator.

•IMPORTANT-Observeallgoverningcodes

and ordinances. Save these instructions for local

inspector's use,

• Note to Installer- Besure to leave these instructions with

the Consumer.

• Note to Consumer- Keepthese instructions for future

reference.

• Skill level- Installation of this appliance requires basic

mechanical skills.

• Completion time - Refrigerator Installation can vary

Water Line Installation 30 minutes

• Properinstallation isthe responsibilityof the installer.

• Product failure due to improper installation is not covered

under the Warranty.

PREPARATION

MOVING THE REFRIGERATOR INDOORS

If the refrigerator will not fit through a doorway, the

refrigerator door and freezer drawer can be removed.

• To remove the refrigerator door, seethe Installing the

Refrigerator section.

• To remove the freezer drawer, see the Removing the

FreezerDrawer section.

WATER SUPPLY TO THE ICE MAKER AND DISPENSER

If the refrigerator has an ice maker, it will have to be

connected to a cold water line.AGEwater supply

kit (containing tubing, shutoff valve, fittings and

instructions) is available at extra cost from your dealer,

by visiting our website at GEAppliances.com(inCanada

at www.GEAppliances.ca)or from Partsand Accessories,

800.626.2002(inCanada 1.800.661.1616).

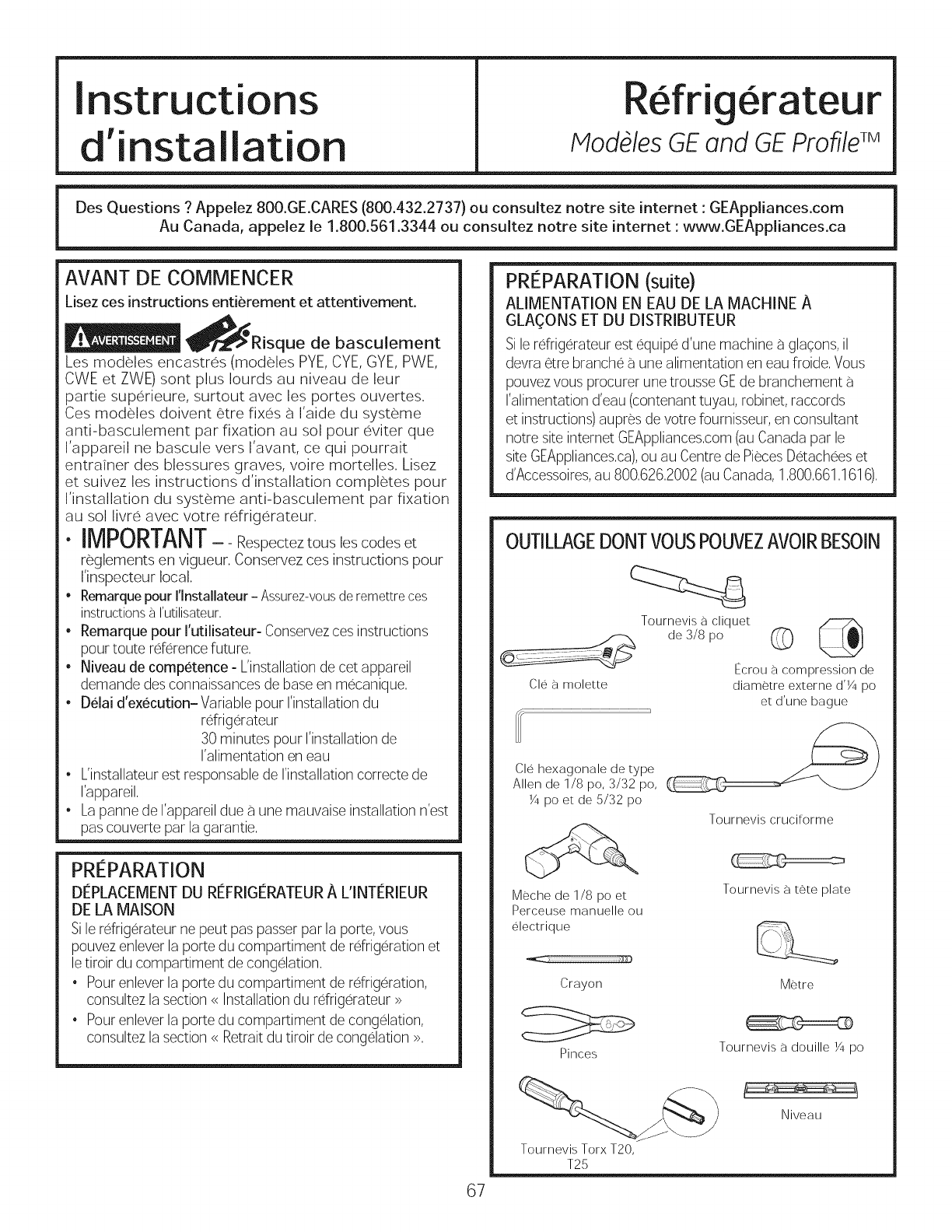

TOOLS YOU MAY NEED

Adjustable Wrench 3/_" Socket Ratchet/Driver

1/4" Outer Diameter

Compression Nut

and Ferrule (sleeve) Phillips-Head Screwdriver

1/8", 3/32", 1/4" & 5/32"

Allen Wrenches

Flat-Head Screwdriver

1/8" Drill Bit and

Electric or Hand Drill

Tape Measure

Pencil 1/4" Nut Driver

Pliers Level

Torx T20,T25

Installation Instructions

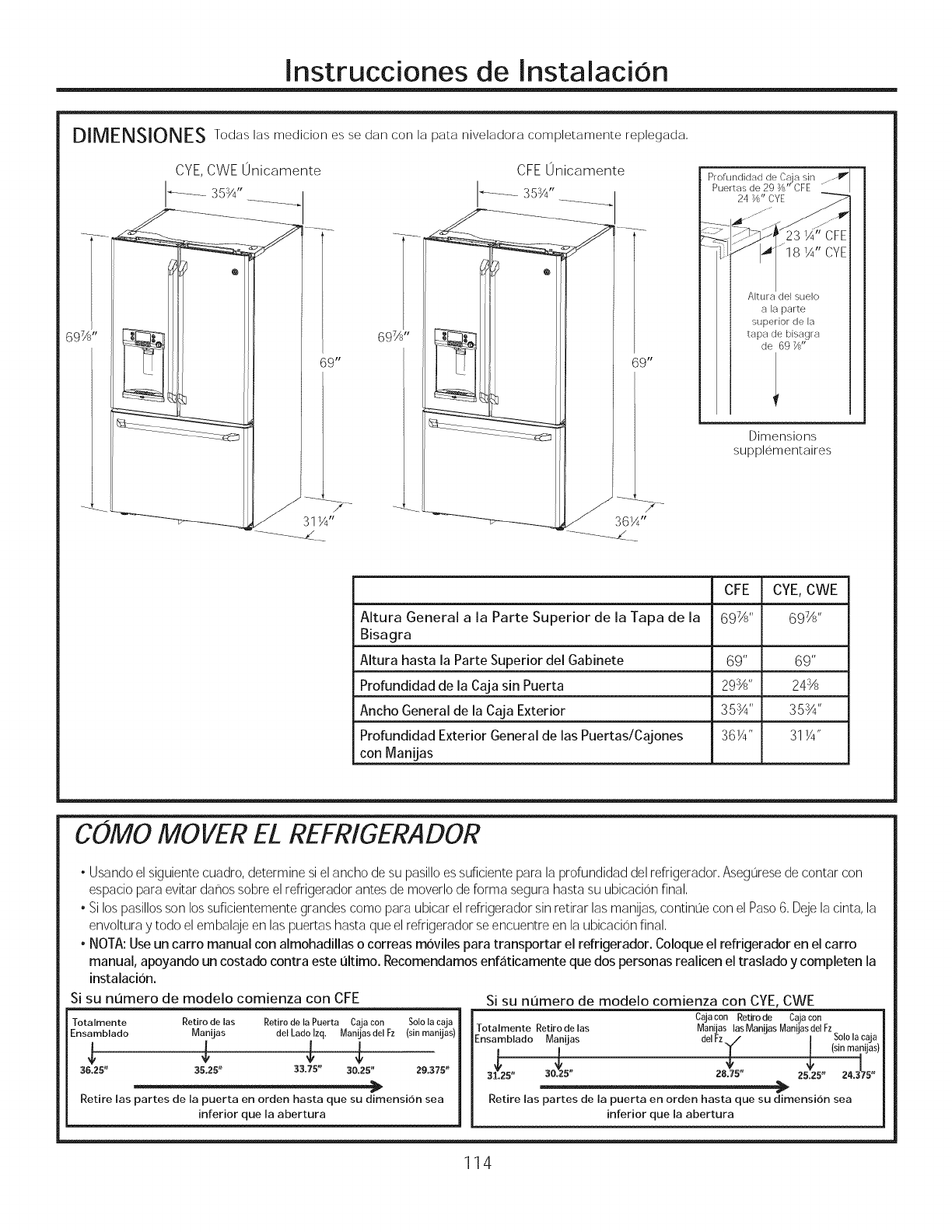

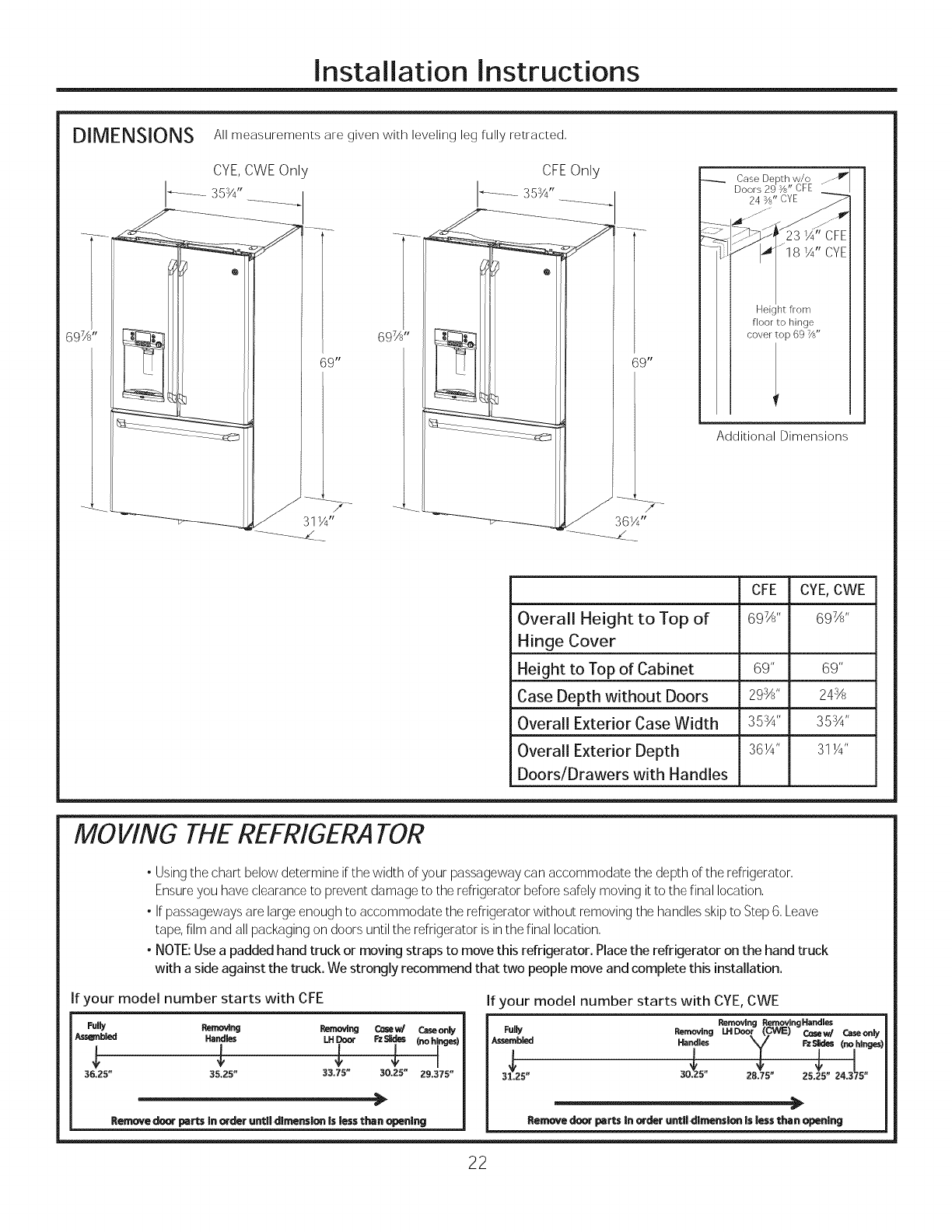

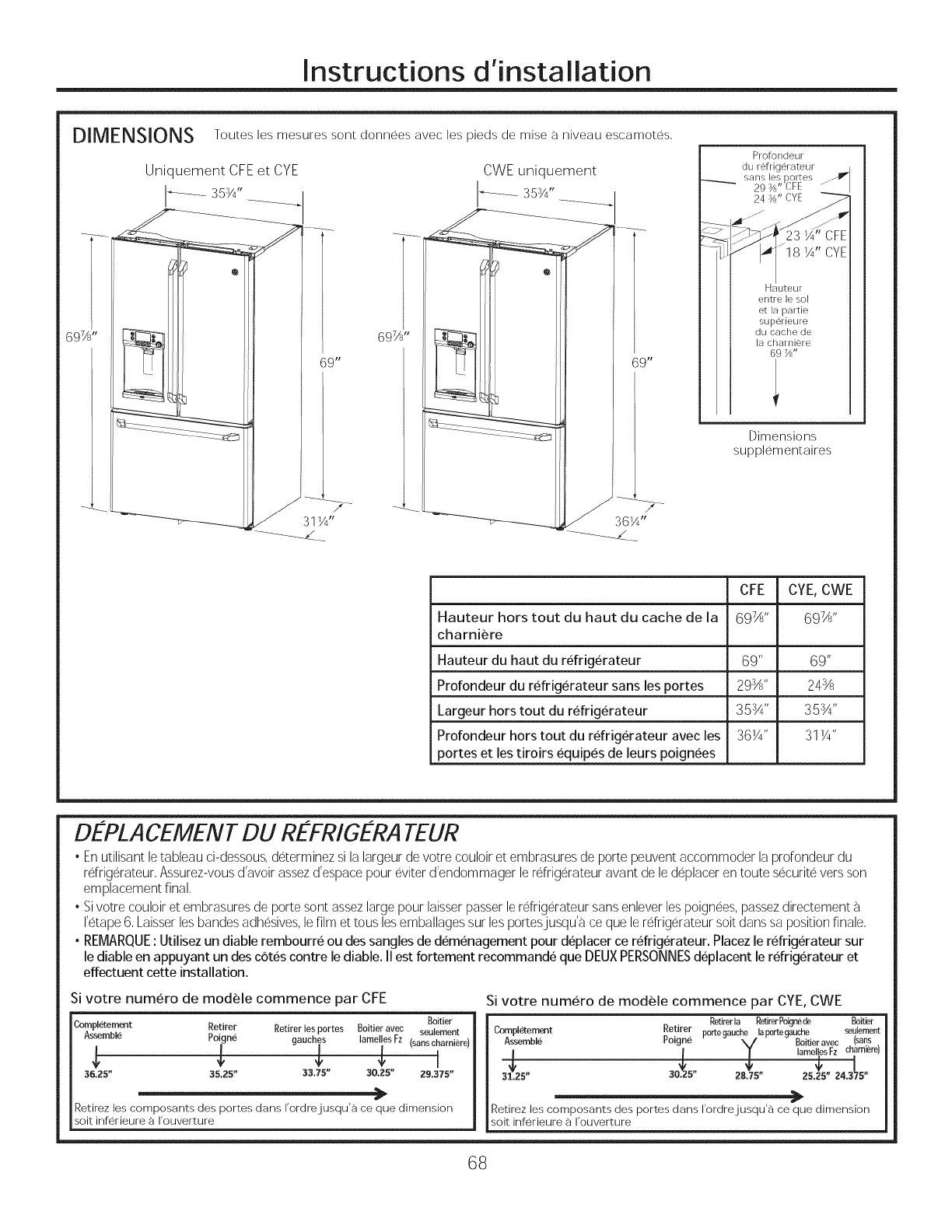

DIMENSIONS All measurements are given with leveling leg fully retracted,

CYE, CWE Only

......... 35_4" ..............

69"

31¼"

CFE Only

......... 3 53/4" ...............

Case Depth w/o

Doors 29 _" CFE

24 _/' CYE

23 ¼" CFE

¼" CYE

Height from

floor to hinge

cover top 69 7/_,,

Additional Dimensions

CFE CYE,CWE

Overall Height to Top of 697A'' 697A''

Hinge Cover

Height to Top of Cabinet 69" 69"

Case Depth withoutDoors _ 29%11_ 24%

Overall Exterior Case Width 35sA'' 35sA''

Overall Exterior Depth 36Y/' 31Y/'

Doors/Drawers with Handles

MOVING THEREFRIGERATOR

• Using the chart below determine ifthe width ofyour passageway can accommodate the depth of the refrigerator,

Ensureyou have clearance to prevent damage to the refrigerator before safely moving it to the final location,

• If passageways are large enough to accommodate the refrigerator without removing the handles skip to Step 6, Leave

tape, film and all packaging on doors until the refrigerator is in the final location,

• NOTE:Usea padded hand truck or moving straps to move this refrigerator. Placethe refrigerator on the hand truck

with a side against the truck. We strongly recommend that two people move and complete this installation.

If your model number starts with CFE

Fully l_movlng Removing Casev_ Case only

AsseNted Handles LH Door FzSlides (no hines}

36.25" 35.25" 33.75" 30.25 '_ 29,375"

Remove d_ parts In €_rder untlldlmenslon Is less than _penlng

If your model number starts with CYE, CWE

Full_

Assembled

3_25"

Removing Removing Handles

Removing LHDoo{ (CWE) C_ew/ CaseoNy

Handles__ y FzSli_es {no hinges)

3U.ZS" 28.75" 2525" 24.375"

Remove door petts In order until dimension Is less than opening

Installation Instructions

INSTALLING THE REFRIGERATOR

REFRIGERATORLOCATION

, Do not install the refrigerator where the temperature

will go below 60°F (16°C)because it will not run often

enough to maintain proper temperatures,

, Do not install the refrigerator where the temperature

will go above IO0°F (37°C)because it will not perform

properly,

, Do not install the refrigerator in a location exposed to

water (rain, etc,) or direct sunlight,

, Install it on a floor strong enough to support it fully

loaded,

CLEARANCES

Allow the following clearances for ease of installation, proper

air circulation and plumbing and electrical connections,

Sides 1/8" (3 ram)

Top 1"(25 ram) Cabinet/Hinge Cover

Back 2" (50ram)

REMOVINGTHEREFRIGERATORDOORS

•IMPORTANTNOTE.'Thisrefrigerator is 361/4"deep (311/4"

for CYEmodels),Doors and passageways leading to the

installation location must be at least 36W' wide in order to

leave the doors and handles attached to the refrigerator

while transporting it into the installation location, If

passageways are lessthan 36W', the refrigerator doors and

handles can easily be scratched and damaged, Thetop cap

and doors can be removed to allow the refrigerator to be

safely moved indoors,If passageways are lessthan 31W',

start with Step 1,

• If it is not necessaryto remove doors,skipto Step 11, Leave

tape and all packaging on doors until the refrigerator is inthe

final location,

•NOTE."Usea padded hand truck to move this refrigerator,

Placethe refrigerator on the hand truck with a side against

the truck, We strongly recommend that TWOPEOPLEmove

and complete this installation,

REMOVE THE FRESH FOOD

DOOR HANDLE

Handle Design varies based on models, however

Installation is same,

Stainlesssteel and plastic handles:

Q Loosen the set screws with the 1/8" Allen wrench and

remove the handle,

NOTE: If the handle mounting fasteners need to be tightened or

removed, use a 1/4" Allen wrench,

Mounting

Fasteners

Leave film

on until after

installation

REMOVE THE FREEZER DOOR HANDLE

Handle Designvaries based on models, however

Installation is same,

Stainlesssteel and plastic handles:

Loosen the set screws with the 1/8" Allen wrench and remove the

handle,

NOTE:If the handle mounting fasteners need to be tightened or

removed, use a 1/4" Allen wrench,

Mounting

Fasteners

Leave film

on until after

installation

Reinstall the handles using the same

procedure as removing.

Installation Instructions

INSTALLING THE REFRIGERATOR (cont.)

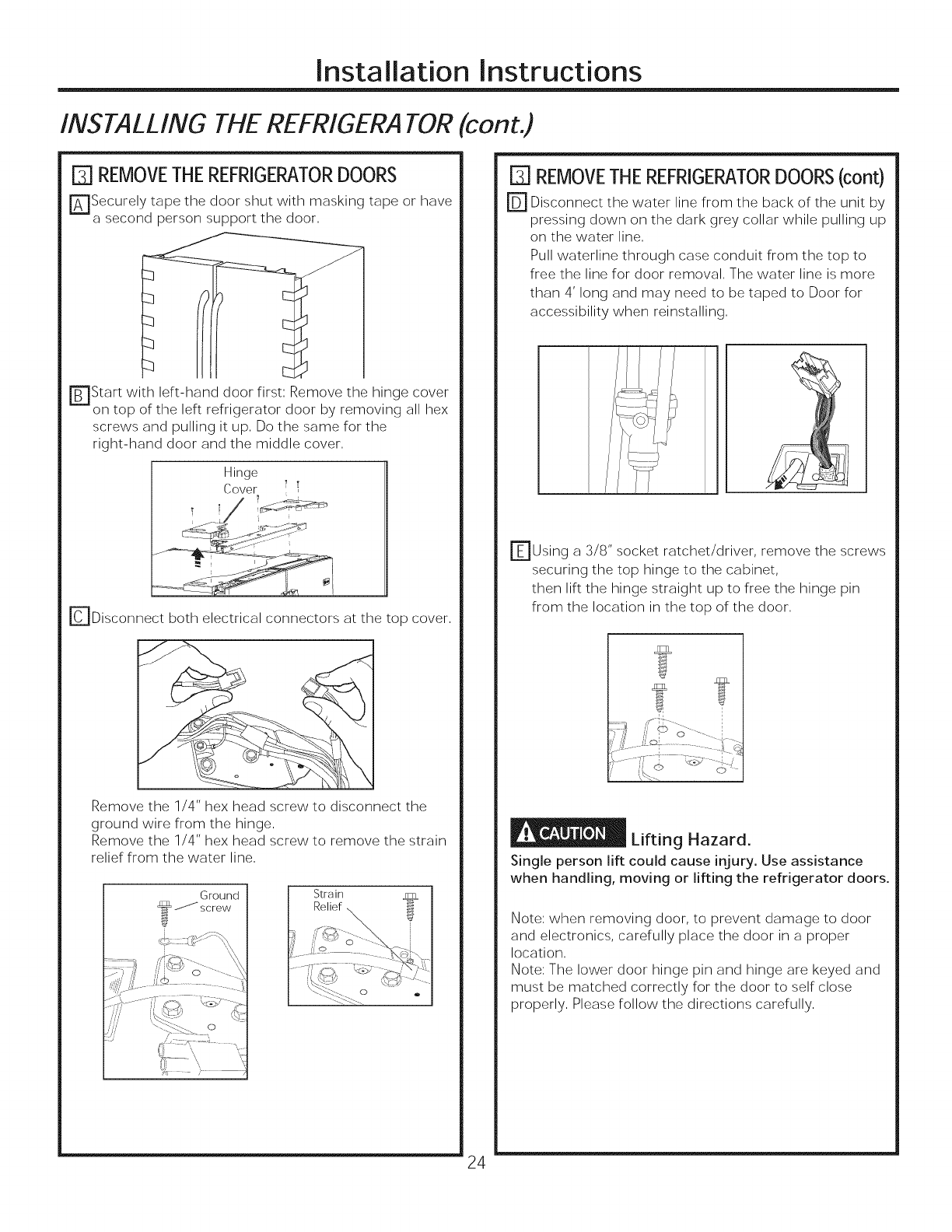

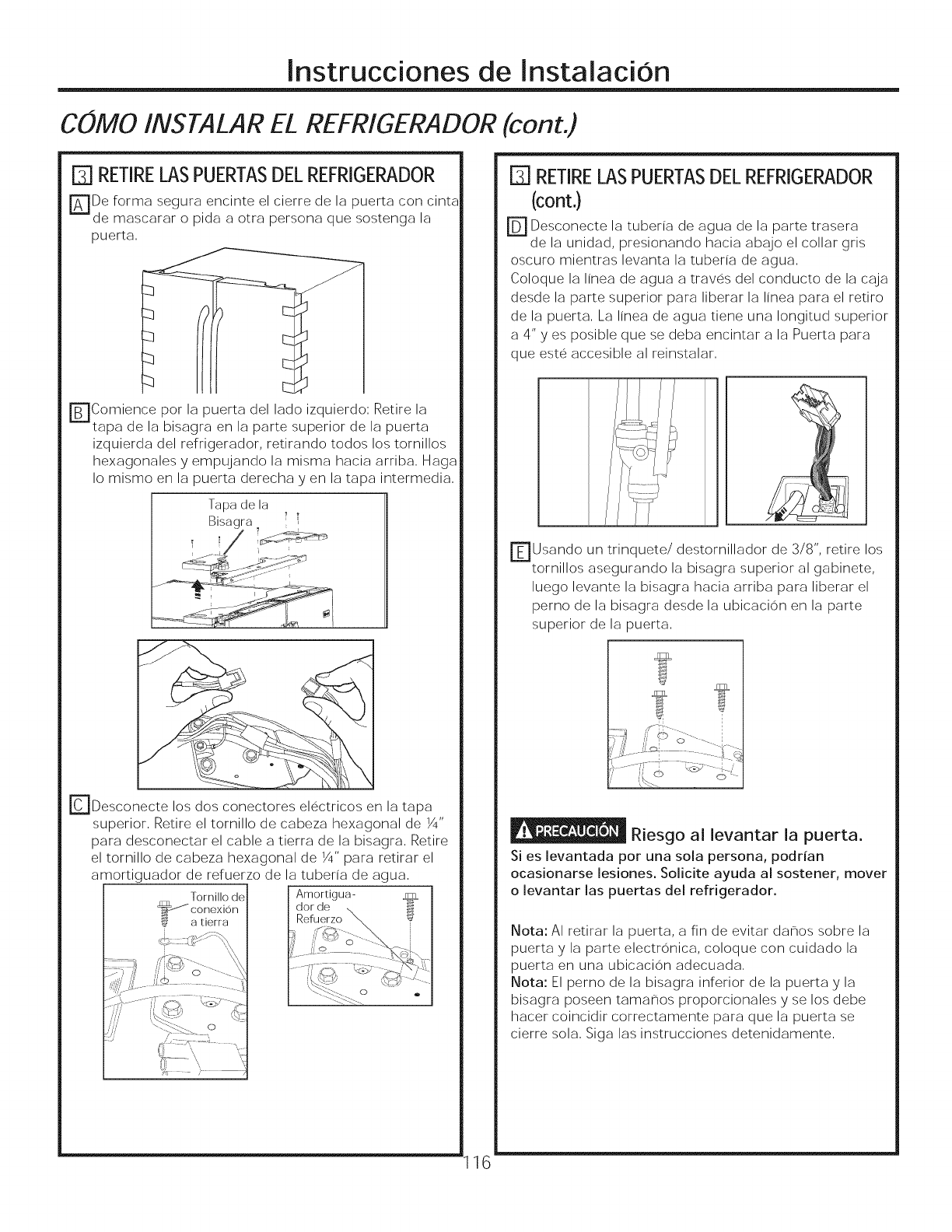

D REMOVETHEREFRIGERATORDOORS

r_Securely tape the door shut with masking tape or have

a second person support the door,

r_Start with left-hand door first; Remove the hinge cover

on top of the left refrigerator door by removing all hex

screws and pulling it up, Do the same for the

right-hand door and the middle cover,

Hinge

Cover '_

r_Disconnect both electrical connectors at the top cover,

Remove the 1/4" hex head screw to disconnect the

ground wire from the hinge,

Remove the 1/4" hex head screw to remove the strain

relief from the water line,

Ground

/11 screw

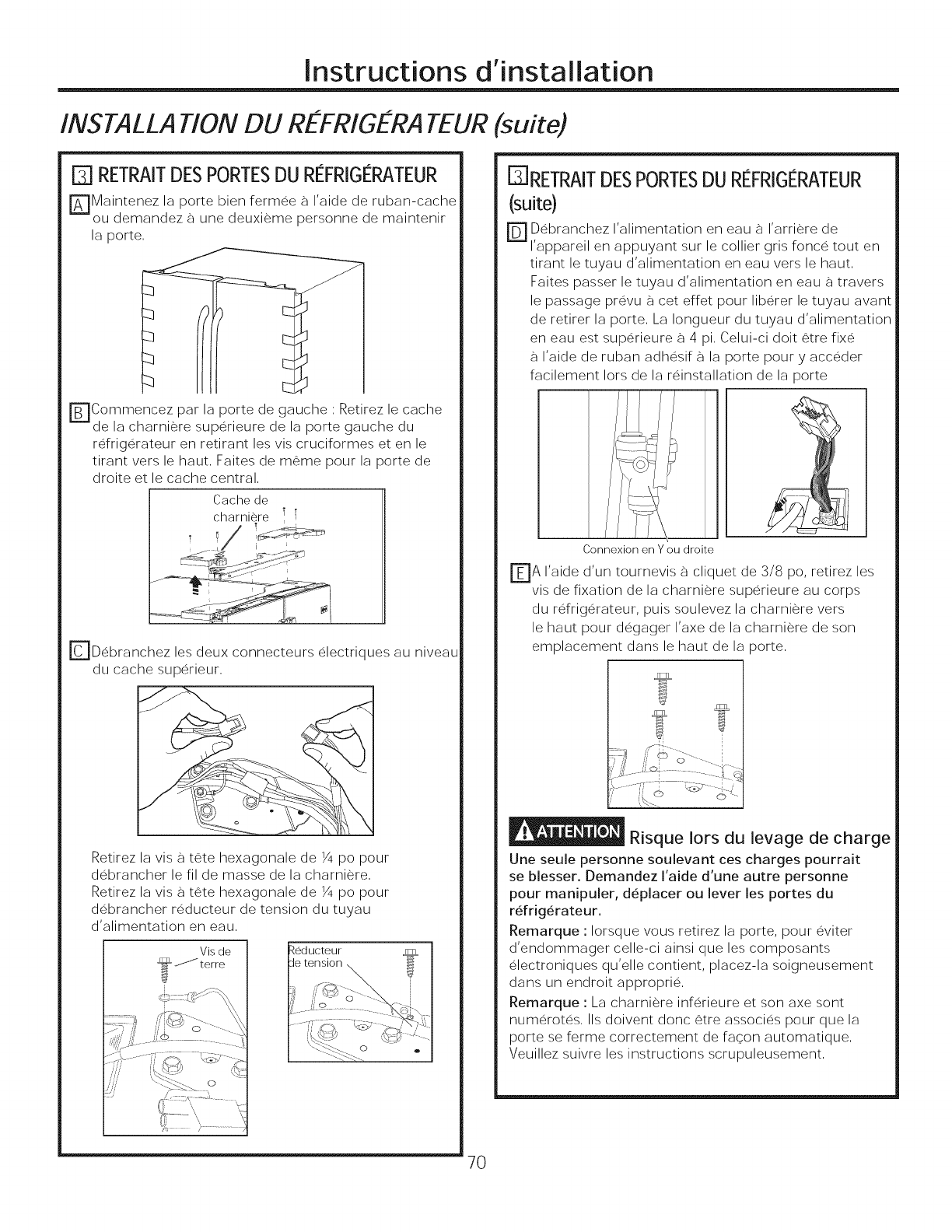

[]] REMOVETHE REFRIGERATORDOORS(cont)

r_ Disconnect the line from the back of the unit

water by

pressing down on the dark grey collar while pulling up

on the water line,

Pull waterline through case conduit from the top to

free the line for door removal, The water line is more

than 4' long and may need to be taped to Door for

accessibility when reinstalling,

r_using a 3/8" socket ratchet/driver, remove the screws

securing the top hinge to the cabinet,

then lift the hinge straight up to free the hinge pin

from the location in the top of the door,

Lifting Hazard.

Single person lift could cause injury. Use assistance

when handling, moving or lifting the refrigerator doors.

Note: when removing door, to prevent damage to door

and electronics, carefully place the door in a proper

location,

Note: The lower door hinge pin and hinge are keyed and

must be matched correctly for the door to self close

properly, Please follow the directions carefully,

Installation Instructions

INSTALLING THE REFRIGERATOR (cont.)

[Z] REMOVETHEREFRIGERATORDOORS(cent)

Note: for proper installation later, please follow the next step

carefully.

F] Fresh Food doors to be REMOVED and INSTALLED

opened at 90 ° with case front.

Lift up & off

center hinge

)en Door to

90°

REMOVE OPPOSITE DOOR

Follow the same procedure on the opposite

door. There are no wires or water lines on the opposite

side

TIREMOVE CENTER HINGE (if necessary)

Remove the 3/8" screws securing the center hinge to the

cabinet. Use T20 driver to remove outboard screw

Remove

center screw ¢

Loosen Outer screws

E]REINSTALLINGTHEREFRIGERATORDOORS

Reverse steps 1 through 4 to reinstall refrigerator, follow

details below for critical alignments.

r_ Reinstall center hinge first and torque the screws to 65

in-lbs. With the LH door at 90 ° to the front of

the case, lower the refrigerator door onto the center hinge.

Ensure that the door and hinge align correctly.

r_ Rotatedoors closedand makesure moveablecentersealing

portionof the door alignswith the striker.Ifthe door will not

self-closeofferreinstalling,removedoor,turn doorupsidedown

checkalignmentmark and arrow,(thereis on alignmentmark

onthe door closuremechanismItcorrespondsto on alignment

markon the bottom endcap.Rotatedoor closuremechanism

to alignmark and arrow,reinstalldoor).

@Underside of Fresh Food Door

align marks

If door cannot be installed at 90 ° follow steps below:

1. If space or model limits opening door to less than 180 °, then:

a) Remove door, carefully turn door upside down.

b) Check alignment of door closure mechanism shaft on

underside of door. The flats on the shaft should

correspond to alignment tab on plastic ring or mark

on bottom end cap.

c) If shaft is not aligned to tab/mark, using 5/32" Allen

wrench, rotate door closure mechanism shaft

counterclockwise for right door and clockwise for left

door. Then align flat with tab/mark.

d) Install the door at 90 _'.

Securely tape the door shut with masking tape or have a

second person support the door. Reinstall the top hinge

and torque the screws to 65 in-lbs.

r_Be sure to reinstall the ground wire and strain relief to the top

hinge.

r_ Reinstallthe hinge cover. Note: Ensure wires are not pinched or

under screw bosses before tightening screws.

Installation Instructions

INSTALLING THE REFRIGERATOR (cont.)

l'_ REMOVETHE FREEZERDOOR

E] Pullthe freezer door open to full extension,

r_ Remove3 attachment screws, located at the bottom

on each side of the freezerdoor using 3/8" hex socket

driver,

_ Lifting Hazard

Freezerdoor is heavy Useboth hands to secure the

door before lifting,

[] Liftthe freezer door to disengage it from the slide

mechanism

The door can safely rest on the bottom, Do not rest the

door on any other surfacesto avoid scratches,

Pushthe slide mechanism back completely until it self

retracts,

E] REPLACING THE FREEZER DOOR

r_ Pullthe slide Mechanism to full extension using both

hands simultaneously,

r_ Removethe basket resting on the slides,

4,,' )

Lifting Hazard

Freezerdoor is heavy Useboth hands to secure the

door before lifting,

r_ Liftthe freezer door and place it on the slide mechanism

Align and insert

tab on freezer

door bracket

into slot on

freezer slide

bracket,

r_ Replacethe attachment screws and torque the screws

to 65 in-lb

r_ Foradjusting freezer door gaps, follow the instructions

on pg 27,

r_ Replacethe basket

Installation Instructions

INSTALLING THE REFRIGERATOR (cont.)

Instructions for adjusting freezer door gaps:

IMPORTANT!

The 6 mounting screws (3 on each side) are NOT interchangeable with the center or top hinge

screws. Drawer screws have flat washer heads, and other screws have lines/ribs on washer heads.

After installation of the freezer door, check for uniform gaps (top and bottom of right and left hand side)

with the template provided.

In the event of excessive gaps use the following steps to adjust the freezer door.

Step 1 - Loosen the 3 screws on each side (right and left) of the freezer door.

Step 2 - Adjust set screw clockwise if gap at the top is too big (see template). Turn the set screw using 3/32" hex

key clockwise by quarter to half a rotation

Step 3 - Adjust set screw counter-clockwise if gap at the bottom is too big (see template). Turn the set screw

using 3/32" hex key counter-clockwise by quarter to half a rotation

Step 4 - Tighten the 3 screws on each side (right and left).

Step 5 - Re-check the gaps using the template and repeat steps 1 to 4 if required and complete with step 5.

Template for checking gaps,

Gap should be 0,6" or below,

Gabarit pour verifier les

ecarts, L'ecart dolt 6tre de

0,6 po (1,5 cm) ou moins,

Plantilla para el control de

espacios, El espacio deberia

ser de 0,6" o inferior,

Set Screw

Vis d'ajustement

Tornillo del Set

GE Appliances

General Electric Company

Louisville, KY 40225

GEApptionces.com

Fold here for using template

Step 2

Etape 2

Paso 2

Plier ici pour utiliser le gabarit

Step 3

Etape 3

Paso 3

Refer to 239D4144PO01

D6blelo aqui para usar la plantilla

\Step 1

Etape 1

Paso 1

Step 4

Etape 4

Paso 4

Pub No. 31-45474-2 11-12 GE

Installation Instructions

INSTALLING THE REFRIGERATOR (cont.)

LEVEL THE FREEZER DOOR

DLocate the height adjuster cam in the freezer

door. Slightly loosen the three door attachment

screws on both sides using a 3/8" hex socket

driver.

r_ Locate and loosen the cam screw using the

T-27 screw driver.

LEVELTHE FREEZERDOOR(cont.)

[] Lift the door on the side requiring adjustment,

rotate the cam to required position.

0 - Initial position

1 - Lift by 0.050"

-1 - Lower by 0.050"

-2 - Lower by 0.100

-3 - Lower by 0.150"

r_ After adjustment tighten the 3 attachment

screws using to 65 in-lb.

[_1 REMOVE PACKAGING

A) Remove all tape, foam and protective

packing from shelves and drawers.

Installation Instructions

INSTALLING THE REFRIGERATOR (cont,)

Anti-Tip Floor Bracket Installation (Models PYE,CYE,GYE,PWE,CWE,and ZWEonly)

_t_ Tip Over Hazard.

Built-in style models (model PYE,CYE, GYE, PWE,

CWE, and ZWE) are top heavy, especially with any

doors open. These models must be secured with

the anti-tip floor bracket to prevent tipping forward,

which could result in death or serious injury. Read

and follow the entire installation instructions for

installing the anti-tip floor bracket packed with your

refrigerator.

NOTE:

If you did not receive an anti-tip bracket with your

purchase, call 1.800.626.8774 to receive one at no

cost. (In Canada, call 1.800.561.3344.)

For installation instructions of the bracket, visit:

www.GEAppliances.com.

(In Canada, www.GEAppliances.ca.)

MATERIALS YOU MAY NEED (notincluded)

1/4" (6 mm) x 1-1/2" (38 mm) Anchor Sleeves

1/2" (12 mm) OD

Drill Bit Appropriate for Anchors

For Anti-Tip Bracket Mounted on CONCRETEFloors Only

[_] MEASURECABINETOPENING

AVAILABLEVS.REFRIGERATORWIDTH

Measure width of cabinet opening where refrigerator

will be placed, W.

Be sure to account for any countertop overhang,

baseboard thickness and any clearance desired. Width,

W, should not be lessthan 36".The refrigerator will be

placed approximately in the middle of this opening.

Rear Wall Baseboard

I _ Thickness or

' I Countertop

._ W '_' Overhang

(Whichever Is

"_ Larger) Plus

Any Desired

Clearance

REFRIGERATOR

Front RH Side

TOOLS YOU WILL NEED

1/8" (3 mm) Drill Bit and

Electric or Hand Drill

Pencil

Tape measure

5/16" (8 mm) Nut Driver

_ OCATING THE ANTI-TIP FLOOR

BRACKET

r_ Place the anti-tip floor bracket locater template

(included inside the anti-tip kit) onto the floor up

against the rear wall, within W, and in line with the

desired location of the RHside of the refrigerator

(see Figure 1).

Figure 1 - Installation Overview

Floor - Concrete Holes

(2 Holes) Floor Bracket

to Install

Floor -

(2 Holes) Holes

Base Bracket .--_ RH Side of

on the

Refrigerator Refrigerator

[]

r61

Rear RH

Corner of

Cabinet Wall

Locater Template

Sheet

Place the anti-tip floor bracket onto the locater

template with its RHfloor holes lined up with

the floor holes indicated on the template sheet,

approximately 15 X" from the edge of the sheet or

the RHside of the refrigerator.

Hold down in position and use the anti-tip floor

bracket as a template for marking the holes based

upon your configuration and type of construction

as shown in Step 3. Mark the hole locations with a

pencil, nail or awl.

NOTE:

• It is REQUIREDto use at least 2 screws to mount

the floor bracket (one on each side of the anti-tip

floor bracket). Both must be into either the wall

or the floor. Figure 2 indicates all the acceptable

mounting configurations for screws. Identify the

screw holes on the anti-tip floor bracket for your

configuration.

Refertp 239D1142 POOl Pub# 31-45484-3

Installation Instructions

INSTALLING THE REFRIGERA TOM (cont.)

Anti-Tip FloorBracket Installation (ModelsPYECYE,GYE,PWE,CWE,and ZWEonly)(cont.)

I_ OCATING THE ANTI-TIP FLOOR

BRACKET (cont.)

Figure 2 - Acceptable Screw

Placement Locations

Recommended Installation

- Wood Recommended Installation

- Concrete

Minimum Acceptable #1 -

Wall Plate Stud Minimum Acceptable #2 -

Wood Floor

Minimum Acceptable #3 -

Concrete Floor

_ ANTI-TIP BRACKETINSTALLATION

r_ WOOD Wall and Floor Construction:

• Drill the appropriate number of 1/8" (3 ram)

pilot holes in the center of each floor bracket

hole being used (a nail or awl may be used

if a drill is not available) AND remove the

Iocator template from the floor,

• Mount the anti-tip floor bracket by fastening the

2, or recommended 4, #10-16 hex-head screws

tightly into place as illustrated in Figure 3.

Figure 3 - Attachment to Wall and Floor

2 Screws Floor [-] Wall

RearRH Must Enter Bracket II

Corner of the Wood or _ I I

Refrigerator _ Metal Stud _ X I I Wa,

./ I1_ _. "_ I Plate

,Floor 3O

CONCRETE Wall and Floor Construction:

• Anchors required (not provided):

4 each 1/4" (6 ram) x 1-1/2" (38 ram)lag bolts

4 each 1/2" (12 ram) O.D. sleeve anchors

• Drill the recommended size holes for the

anchors into the concrete at the center of the

holes marked in Step 2.

• Install the sleeve anchors into the drilled

holes. Place the anti-tip floor bracket as

indicated in Step 2. Remove the Iocator

template from the floor.

• Install the lag bolts through the anti-tip floor

bracket and tighten appropriately.

WOOD Wall and TILE Floor Construction:

• For this special case, locate the 2 wall holes

identified in Fig. 1. Drill an angled 1/8" (3 mm)

pilot hole (approx. as shown in Fig. 3)in the

center of each hole.

• Mount the anti-tip floor bracket using the

Minimum Acceptable Installation #1, as

illustrated in Fig. 2.

_] OSITIONING THE REFRIGERATOR

TO ENGAGETHE ANTI-TIP FLOOR

AND BASEBRACKETS

Before pushing the refrigerator into the

opening, plug the power cord into the

receptacle and connect waterline (if equipped).

Check for leaks.

Locate the refrigerator's RH side and move back

approximately in line with the RH side of the

cabinet opening, W. This should position the

anti-tip floor bracket to engage the anti-tip base

bracket on the refrigerator.

r_ Gently roll the refrigerator back into the cabinet

opening until it comes to a complete stop, Check to

see if the refrigerator front lines up with the cabinet

front face, If not, carefully rock the refrigerator

forward and backward until engagement occurs

and you notice that the refrigerator is fully pushed

up against the rear wall,

r_ if Applicable: Adjust the rear (and front) wheel

height settings to fully engage the rear anti-tip

brackets, while also aligning the refrigerator

front with the cabinet front face,

NOTE:

If you pull the refrigerator out and away from the wall for

any reason, make sure the anti-tip floor bracket is engaged

when the refrigerator is pushed back against the rear wall,

Refertp239Dl142P001 Pub#31-45484-3

Installation Instructions

INSTALLING THE REFRIGERATOR (cont.)

CONNECTING THE REFRIGERATOR

TO THE HOUSEWATER LINE

A cold water supply is required for automatic ice maker

operation, If there is not a cold water supply, you will

need to provide one, SeeInstalling the Water Linesection,

NOTES:

• Before making the connection to the refrigerator, be

sure the refrigerator power cord is not plugged into the

wall outlet,

F1If you are using copper tubing, insertthe end of the

tubing into the refrigerator connection, at the back of the

refrigerator, as far as possible,While holding the tubing,

tighten the fitting,

If you are using GESmartConnec£ tubing, insert

the molded end of the tubing into the refrigerator

connection, at the back of the refrigerator, and tighten

the compression nut until it is hand tight, Thentighten

one additional turn with a wrench, Overtightening may

cause leaks,

• Ifyour refrigerator does not have a water filter, we

recommend installing one if your water supply has

sand or particles that could clog the screen of the

refrigerator's water valve, Install it in the water line

near the refrigerator, If using GESmartConnecfM

Refrigerator Tubing Kit,you will need an additional tube

(WXOSX10002)to connect the filter, Do not cut plastic

tube to install filter,

D Fasten the tubing into the clamp provided to hold it in

position, Youmay need to pry open the clamp,

• Before connecting the water lineto the house,purge

the house linefor at least 2 minutes,

Ifyou are using copper tubing, place a compression nut

and ferrule (sleeve)onto the end of the tubing coming

from the house cold water supply,

Ifyou are using the GESmartConnectTMtubing, the nuts

are already assembled to the tubing,

1/4" Compression

Nut

SmartConnect TM

Tubing

Ferrule

(sleeve)

Tubing Clamp

Bride

brazadera del tubo

1/4' Tubing

Tuyau de 1/4 po

Tuberia de 114

gerator

Connection

Installation Instructions

INSTALLING THE REFRIGERATOR (cont.)

IT_ TURN ON THE WATER SUPPLY

Turn the water on at the shutoff valve (housewater

supply)and check for any leaks,

IT_ PLUG IN THE REFRIGERATOR

Seethe grounding information attached to the power

cord,

LEVELTHE REFRIGERATOR

The leveling legs have 2 purposes:

1) Leveling legs adjust so the refrigerator is

firmly positioned on the floor and does not

wobble.

2) Leveling legs serve as a stabilizing brake

to hold the refrigerator securely in position

during operation and cleaning. The leveling

legs also prevent the refrigerator from

tipping.

r_ Turn the leveling legs clockwise to raise

the refrigerator, counterclockwise to lower it.

Flat-Head Screwdriver

NOTICE:To avoid possible property

damage, the leveling legs must be firmly

touching the floor.

LEVELTHE REFRIGERATORDOORS

Remember a level refrigerator is necessary for

getting the doors perfectly even. If you need

help, review the previous section on leveling the

refrigerator.

When

the left

door is

lower than

the right

door,

When

the left

door is

higher

than

the right

door.

Adjustment

point

r_ if you open the freezer door, you can see

the center hinge.

r_ Insert 1/4" Allen wrench into the shaft of the

center hinge.

r_ Adjust the height by turning clockwise

or counterclockwise. When you turn

counterclockwise, the door will move up.

Installation Instructions

INSTALLING THE REFRIGERATOR (cont.)

r" "3

Non-Dispense

Models

Refrigerator Assembly Instructions, suggested assembly.

L .J i_l ,i rl r,,

_>1 eZZ3

To place bins into doors:

O Match your bin with the letter shown.

Position the bin hooks over the

bin Iocator and push forward until

inserted fully. Bin hook

rear each side

O Push bin down until locked into

position.

Bin Iocatol

each side

Installation Instructions

INSTALLING THE WA TE!?LINE

BEFOREYOU BEGIN

Recommended copper water supply kits are WX8X2,

WXSX3 or WXSX4, depending on the amount of tubing

you need. Approved plastic water supply lines are GE

SmartConnect _MRefrigerator Tubing (WXOSX10006,

WXOSX10015 and WXOSX10025).

When connecting your refrigerator to a GE Reverse

Osmosis Water System, the only approved installation

is with a GE RVKit. For other reverse osmosis water

systems, follow the manufacturer's recommendations.

If the water supply to the refrigerator is from a

Reverse Osmosis Water Filtration System (RO)

AND the refrigerator also has a water filter,

use the refrigerator's filter bypass plug. Using

the refrigerator's water filtration cartridge in

conjunction with an RO water filter can result in

hollow ice cubes.

This water line installation is not warranted by the

refrigerator or ice maker manufacturer. Follow

these instructions carefully to minimize the risk of

expensive water damage.

Water hammer (water banging in the pipes)in

house plumbing can cause damage to refrigerator

parts and lead to water leakage or flooding. Call a

qualified plumber to correct water hammer before

installing the water supply line to the refrigerator.

To prevent burns and product damage, do not hook

up the water line to the hot water line.

For LCD Models: If the refrigerator is operated

before the water connection is made to the ice

maker, see ICE MAKER under "settings" menu of

the LCD Operations section and follow the screen

commands to turn the ice maker OFF.

Do not install the ice maker tubing in areas where

temperatures fall below freezing.

When using any electrical device (such as a power

drill) during installation, be sure the device is double

insulated or grounded in a manner to prevent the

hazard of electric shock, or is battery powered.

All installations must be in accordance with local

plumbing code requirements.

WHAT YOU WILL NEED

• Copper or GE SmartConnect 'MRefrigerator Tubing

kit, 1/4" outer diameter to connect

the refrigerator to the water supply. If using

copper, be sure both ends of the tubing are

cut square.

To determine how much tubing you need:

measure the distance from the water valve

on the back of the refrigerator to the water supply

pipe. Be sure there is sufficient extra tubing to allow

the refrigerator to move out from the wall after

installation.

GE SmartConnect 'MRefrigerator Tubing Kits are

available in the following lengths:

8' (2.4 m) - WXOSX10006

15'(4.6 m) - WXOSX10015

25'(7.6 m) - WXOSX10025

Installation Instructions

INSTALLING THE WATE!?LINE (cont,)

WHAT YOU WILL NEED (CONT.)

NOTE: The only GE approved plastic tubing

is that supplied in GE SmartConnect _MRefrigerator

Tubing kits. Do not use any other plastic water

supply line because the line is under pressure at all

times. Certain types of plastic will crack or rupture

with age and cause water damage to your home.

• AGE water supply kit (containing tubing,

shutoff valve and fittings listed below)is available

at extra cost from your dealer or from Parts

and Accessories, 800.626.2002 (in Canada

1.800.661.1616).

• A cold water supply. The water pressure must be

between 20 and 120 p.s.i.(1.4-8.1 bar).

• Power drill. "-Y "_

.1/2" or adjustable wrench.

• Straight and Phillips blade screwdriver.

• Two 1/4" outer diameter compression nuts

and 2 ferrules (sleeves)-to connect the copper

tubing to the shutoff valve and the refrigerator

water valve.

• If you are using a GE SmartConnect rM

Refrigerator Tubing kit, the necessary fittings

are preassembled to the tubing.

• If your existing copper water line has a flared

fitting at the end, you will need an adapter

(available at plumbing supply stores) to connect

the water line to the refrigerator OR you can cut

off the flared fitting with a tube cutter and then

use a compression fitting. Do not cut formed end

from GE SmartConnect _MRefrigerator tubing.

• Shutoff valve to connect to the cold water line.

The shutoff valve should have a water inlet with

a minimum inside diameter of 5/32" at the point of

connection to the COLD WATER LINE. Saddle-type

shutoff valves are included in many water supply

kits. Before purchasing, make sure a saddle-type

valve complies with your local plumbing codes.

Install the shutoff valve on the nearest frequently

used drinking water line.

IT] SHUT OFF THE MAIN WATER SUPPLY

Turn on the nearest faucet long enough to clear

the line of water.

IT] CHOOSE THE VALVE LOCATION

Choose a location for the valve that is easily

accessible. It is best to connect into the side

of a vertical water pipe. When it is necessary

to connect into a horizontal water pipe, make

the connection to the top or side, rather than at

the bottom, to avoid drawing off any sediment

from the water pipe.

D DRILL THE HOLE FOR THE VALVE

Drill a 1/4" hole in the water pipe (even if using

a self-piercing valve), using a sharp bit. Remove

any burrs resulting from drilling the hole in

the pipe.

Take care not to allow water to drain into

the drill.

Failure to drill a 1/4" hole may result in reduced

ice production or smaller cubes.

Installation

INSTALLING THE WATER LINE (cent,)

Instructions

I_3 FASTEN THE SHUTOFF VALVE

Fasten the shutoff valve to the cold water pipe

with the pipe clamp.

Pipe Clam

Saddle-Type

Shutoff Valve

-- Vertical Cold

Water Pipe

NOTE: Commonwealth of Massachusetts

Plumbing Codes 248CMR shall be adhered to.

Saddle valves are illegal and use is not permitted

in Massachusetts. Consult with your licensed

plumber.

D TIGHTEN THE PIPECLAMP

Tighten the clamp screws until the sealing

washer begins to swell.

NOTE: Do not over tighten or you may crush

the tubing.

Pipe

Washer

Inlet End

Clam

Screw

E] ROUTE THE TUBING

Route the tubing between the cold water line

and the refrigerator.

Route the tubing through a hole drilled in the

wall or floor (behind the refrigerator or adjacent

base cabinet) as close to the wall as possible.

F1CONNECT THE TUBING TO THE VALVE

Place the compression nut and ferrule (sleeve)

for copper tubing onto the end of the tubing

and connect it to the shutoff valve.

Make sure the tubing is fully inserted into

the valve. Tighten the compression nut securely.

For plastic tubing from a GE SmartConnect _M

Refrigerator Tubing kit, insert the molded end

of the tubing into the shutoff valve and tighten

compression nut until it is hand tight, then

tighten one additional turn with a wrench. Over

tightening may cause leaks.

Saddle-Type

Shutoff Valve

Packing Nut

Outlet Valve

Compression Nut

/SrnartConnect 'M

,_ _ lubing

Ferrule (sleeve)

NOTE: Commonwealth of Massachusetts

Plumbing Codes 248CMR shall be adhered to.

Saddle valves are illegal and use is not permitted

in Massachusetts. Consult with your licensed

plumber.

[] FLUSH OUT THE TUBING

Turn the main water supply on and flush out

the tubing until the water is clear.

Shut the water off at the water valve after about

one quart (1 liter), or 2 minutes, of water has

been flushed through the tubing.

To complete the installation of the refrigerator, go back

to Step 11 in Installing the Refrigerator.

conditions.

Newer refrigerators sound different from older refrigerators.

Modern refrigerators have more features and use newer technology.

Do you hear what I hear? These conditions are normal.

HUMMM...

--WHOOSH...

The new high efficiency compressor may run faster and longer

than your old refrigerator and you may hear a high-pitched hum

or pulsating sound while it is operating,

You may hear a whooshing sound when the doors close,This is

due to pressure equalizing within the refrigerator,

After dispensing ice, a motor will close the ice chute to keep

warn room air from entering the ice bucket, maintaining ice at a

freezing temperature,

The hum of the motor closing the ice chute is normal, shortly after

dispensing ice,

CLICKS, POPS,

CRACKSand SNAPS

You may hear cracking or popping sounds when the refrigerator

isfirst plugged in,This happens as the refrigerator cools to the

correct temperature,

Expansion and contraction of cooling coils during and after

defrost can cause a cracking or popping sound,

On models with an ice maker, after an ice making cycle, you may

hear the ice cubes dropping into the ice bucket,

On models with a dispenser, during water dispense,you may

hear the water lines move at initial dispense and after dispenser

button isreleased,

STARTUPCOOLING

It can take up to 24 hours for the refrigerator and freezer

temperatures to match the display, During that time refrigerator and

freezer door openings should be minimized,

TIPS

Freezer cools first,

Refrigerator compartment cools last; it may take several

hours after the freezen

Turning off ice maker makes both fresh food and freezer

food cool fasten

iiiiiii_i¸

WHIRl

You may hear the fans spinning at high speeds,This happens

when the refrigerator is first plugged in, when the doors are

opened frequently or when a large amount of food is added to

the refrigerator or freezer compartments, The fans are helping to

maintain the correct temperatures,

Thefans change speeds in order to provide optimal cooling and

energy savings,

WATERSOUNDS

Theflow of refrigerant through the cooling coils may make a

gurgling noise like boiling water,

Water dropping on the defrost heater can cause a sizzling,

popping or buzzing sound during the defrost cycle,

A water dripping noise may occur during the defrost cycle as ice

melts from the evaporator and flows into the drain pan,

Closing the door may cause a gurgling sound due to pressure

equalization,

Before you carl for service...

_roubleshooting Tips

Save time and money! Review the charts on the following

............................................................pages first and you may not need to call for service.

Possible Causes What to Do

Water filter installed backward or is Check for leak. If no leak is present,

leaking, remove filter/bypass plug, rotate 180 °

and reinstall.

Filter timer has not been reset or filter

is installed backward.

Internal Dispense models:

-Press and hold reset button for 3 seconds

External Dispense models:

-Remove filter and rotate 180 degrees

and reinstall.

Handle needs adjusting See Attach Fresh Food Handle and

Attach the Freezer Handle sections for

detailed instructions.

This is door alarm Turn off or disable with door closed.

If door open and alarm is sounding, you

can only snooze the alarm.

The cooling system is off See About Controls.

Water dispenser has not been used Dispense water, until all water in system

for a long time is replenished.

Normal when refrigerator is first Wait 24 hours for the refrigerator to

installed completely cool down.

Water dispenser has not been used Dispense water, until all water in system

for a long time is replenished.

Water system has drained Allow several hours for replenished

supply to chill,

Water supply line turned off or not See Installing the Water Line.

connected

Water filter clogged or filter/bypass Replace filter cartridge or remove filter

plug not installed and install bypass plug.

Air may be trapped in the water Press the dispenser arm for at least 5

system minutes.

Water in reservoir is frozen because Set the refrigerator control to a warmer

the controls are set too cold setting and wait 24 hours. If the water

does not dispense after 24 hours, call for

service.

Newly installed filter cartridge Run cold water from the dispenser for

5 minutes (about 2 gallons)..

Troubleshooting Tips (cont)

GEAppliances.com

Possible Causes What to Do

Supply line or shutoff valve is clogged Call a plumber

Water filter is clogged Replace filter cartridge or remove filter and

install bypass plug

Filter cartridge not properly installed Remove and reinstall filter cartridge,

being certain that it locks in place.

Ice maker is turned off Check that the ice maker is turned on. See

About the Automatic Ice Maker.

Air may be present in the water line Dispense water for at least 5 minutes to

system, causing water to drip after remove air from system

being dispensed

Photos not in root directory of USB Make sure the photos are in the root direc-

tory in your USB

Photos not in JPEG format Photos must be in JPEG format

Camera/PC used with USB cord Must use a USB drive

Normal, PRECISE FILL requires use of For a specific amount of water, select PRE-

dispenser paddle ClSE FILL to dispense water

Normal, when refrigerator first Wait 24 hours for temperature in both

plugged in or after extended power compartments to reach selected

outage temperatures.

Normal The ice dispenser door may open after

closing freezer door to allow access

Operation disabled Make sure "Hot Water Disabled" is not

selected

Low water pressure Make sure water line is not kinked

Water supply line turned off or not See Installing the Water Line

connected

Water filter clogged or filter/bypass

plug not installed

Water filter is partially clogged or low

water pressure (<40 psi)

Replace filter cartridge or remove filter and

install bypass plug

Replace filter cartridge or remove filter

and install bypass plug or increase water

pressure

Truth or Myth?

The refrigerator water filter may require replacement

prior to six months of use

The automatic ice maker in my refrigerator will

produce ice when the refrigerator is plugged in to a

power receptacle,

After the refrigerator has been plugged in and

connected to water, I will immediately have unlimited

chilled water available from the water dispenser,

After water dispenses, a few drops of water are

normal,

I will never see frost inside the freezer compartment,

When the refrigerator is installed, or after replac-

ing the water filter, I must dispense water for five

minutes,

To fill the ice bucket to the maximum capacity, I

should dispense 1 2 and 18 hours after installation,

I can use the water filter bypass plug to determine if

the filter requires replacement,

The top of the refrigerator doors will always be

aligned,

Answer

TRUE

MYTH

TRUE

MYTH

TRUE

MYTH

Explanation

The water filter indicator will indicate the need to replace the water

filter every six months or 170 gallons of water dispensed (select models

only), Water quality varies from city to city, If water flow from the

dispenser slows, or ice production decreases, the water filter should be

replaced, even though the filter indicator may not indicate the need for

replacement,

The refrigerator must be connected to water, and the ice maker must be

turned on, Make sure the ice maker is turned on, only after the water line

is connected and water is turned on, The ice maker can be turned on/

offfrom the controls and ensure the ice maker is on, as indicated on the

refrigerator control panel, See About the Automotic Ice Moker,

The water dispenser tank located inside the refrigerator stores water

for dispensing, The water in this tank requires 24 hours to chill after

installation, High usage conditions will not allow time for the water to

chill,

A few drops of water may fall from the dispenser, after the dispenser

paddle has been released, To minimize the drops, remove the glass

slowly from the dispenser,

Frost inside the freezer typically indicates that the door is not properly

sealed, or has been left open, If frost is found, clear the frost using a

plastic spatula and towel, then check to ensure that no food packages

or containers are preventing the freezer door from closing, Check the

refrigerator control panel to ensure the door alarm is on,

A newly installed refrigerator or water filter contains air in the water lines,

Press the dispenser paddle and dispense cold water for at least 5 minutes

to remove air from the water line, and flush the filter,

Dispensing 3-4 cubes 12 hours and 18 hours after installation, allows ice

to disperse within the ice bucket, which in turns calls on the ice maker to

produce additional ice, Normal ice production lOO cubes in 24 hours,

Decrease in flow from the water dispenser, or decreased ice production,

may indicate the need to replace the water filter, Install the water filter

bypass plug (provided with the refrigerator), and check flow from the

dispenser, If water flow returns to normal with the bypass plug in place,

replace the water filter,

Several things can affect the fresh food door alignment, including the

floor the refrigerator is installed on and loading of doors, If the top of the

fresh food doors are not aligned, use a 1/4" allen wrench to adjust the

right/left hand door, The adjustment screw is located on the bottom right

or left hand side of the door; open the freezer door to access the screw,

If door handles are loose or have a gap, the handle can be adjusted using

a 1/8" allen wrench, on set screws located on the ends of the handles,

Refrigerator door handles can be easily tightened, TRUE

There may be odor and taste problems with your ice, TRUE After starting the ice maker throw away 24 hours of ice production to

avoid odor and taste problems,

I can make fine adjustments to the fresh food doors TRUE If the fresh food doors are not aligned, use a 1/4" Allen wrench to adjust

to align them, the right hand door, The adjustment screw is located on the bottom of the

right/left door, Open the freezer door to access,

Door handles should always be removed for MYTH Check chart on reverse side of this instruction, If the doors must be

installation, removed do not remove the handles, or if the refrigerator will fit easily

through the passage way opening, Adjust handles that are loose or have

a gap, by adjusting 1/8" set screws on either end of handles,

Truth or Myth? Answer Explanation

Door removal is always required for installation, MYTH Check chart on reverse side of this instruction, Doors should only be

removed when necessary to prevent damage from passage way or

access to final location,

Refrigerator doors that won't close aRer installation, TRUE Door mechanism works best if installed at 90°+, If installed at 180 °,

can be adjusted to close properly, remove the door from the mid hinge, and swing the door 180 ° before

reinstalling, See Reinstolling the Refrigerotor Doors,

There is an adjustment to rear wheels, MYTH Front leveling legs are adjustable and should be used to balance the

refrigerator, Leveling legs are used to make initial fresh food door

adjustment,

Check for leaks after all water connections are made, TRUE While purging the air from the water system, check all water line

connections for leaks, Check the connection to the household water

supply at back of refrigerator, and door water line connect,

My LCD display will always be on when I plug the MYTH If the refrigerator has been stored in a cold environment, the LCD may be

power cord in at installation, slow to give a proper display, Give the refrigerator enough time to warm

up, and the display should be okay,

Any packaging residue can be cleaned off the MYTH Do not use wax, polish, bleach, or other products containing chlorine on

refrigerator using any cleaner, Stainless Steel panels, door handles and trim, Check this instruction under

"Cleaning the Outside" for full details,

Refrigerator Warranty.

For US Customers, all warranty service provided by our Factory Service

Centers, or an authorized Customer Care ®technician. To schedule

service, visit us online at GEAppliances.com, or call 800.GE.CARES

(800.432.2737). Please have serial number and model number available

when calling for service. In Canada, call 800.561.3344.

Staple your receipt here.

Proof of the original

purchase date is needed

to obtain service under the

warranty,

Servicing your refrigerator may require the use of the onboard data port for diagnostics. This gives a GE

Factory Service technician the ability to quickly diagnose any issues with your appliance and helps GE

improve its products by providing GE with information on your appliance, ff you do not want your appliance

data to be sent to GE, please advise your technician NOT to submit the data to GE at the time of service.

GE Will Replace

One Year Any part of the refrigerator which fails due to a defect in materials or workmanship.

From the dote of the original During the limited one-year warranty, GE will also provide, free of charge, all labor and related

purchase service to replace the defective part.

irtyD.ays Any part of the water filter cartridge which fails due to a defect in materials or workmanship. During

ter filter, if included) this limited thirty-day warranty, GEwill also provide, free of charge, a replacement water filter

From the originol purchase

dote otthe refrigerator cartridge.

Five Years Any part of the sealed refrigerating system (the compressor, condenser, evaporator an all

From the dote of the connecting tubing) which fails due to a defect in materials or workmanship.

purchase During this limited five-year sealed refrigerating system warranty, GEwill also provide, free of

charge, all labor and related service to replace the defective part in the sealed refrigerating system.

_Service trips to your home to teach you how to use the

product.

Improper installation, delivery or maintenance.

Failure of the product if it is abused, misused, or used for other

than the intended purpose or used commercially.

Loss of food due to spoilage.

Replacement of house fuses or resetting of circuit breakers.

Damage to finish, such as surface rust, tarnish, or small

blemishes not reported within 48 hours of delivery.

Replacement of the water filter cartridge, if included, due to

water pressure that is outside the specified operating range or

due to excessive sediment in the water supply.

Replacement of the light bulbs, if included, or water filter

cartridge, if included, other than as noted above.

Damage to the product caused by accident, fire, floods or acts

of God.

Incidental or consequential damage caused by possible

defects with this appliance.

Product not accessible to provide required service.

Damage caused by a non-GE Brand water filter.

EXCLUSION OF IMPLIED WARRANTIES--Your sole and exclusive remedy is product repair as provided in this

Limited Warranty. Any ,implied warranties, including the implied warranties of merchantability or fitness

for a particular purpose, are limited to one year or the shortest period allowed by law

For US Customers: This warranty is extended to the original purchaser and any succeeding owner for products

purchased for home use within the USA. If the product is located in an area where service by a GE Authorized

Servicer is not available, you may be responsible for a trip charge or you may be required to bring the product

to an Authorized GE Service location for service. In Alaska, the warranty excludes the cost of shipping or service

calls to your home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives

you specific legal rights, and you may also have other rights which vary from state to state. To know what your

legal rights are, consult your local or state consumer affairs office or your state's Attorney General.

Warrantor: General Electric Company. Louisville, KY 40225

For Customers in Canada: This warranty is extended to the original purchaser and any succeeding owner for

products purchased in Canada for home use within Canada. In-home warrant service will be provided in areas

where it is available and deemed reasonable by Mabe to provide.

Warrantor Canada: MC Commercial, Burlington, Ontario, LZR 5B6

RPWFE Water Filter Cartridge Limited

or call 800.GE.CARES.

Warranty. Staple your receipt

here, Proof of the

original purchase

date is needed to

obtain service

under the warranty.

We Will Replace, At No Charge To You:

Any part of the water filter cartridge which fails due to a defect in materials or

From the date of the workmanship during this limited thirty-dey werrenty.*

original purchase

• Service trips to your home to teach you how to use the product.

Improper installation.

Failure of the product if it is abused, misused, used for other than the intended

purpose or used commercially.

Replacement of house fuses or resetting of circuit breakers.

Replacement of the water filter cartridge due to water pressure that is outside the

specified operating range or due to excessive sediment in the water supply.

Damage to the product caused by accident, fire, floods or acts of God.

Incidental or consequential damage caused by possible defects with this appliance.

This warranty is extended to the original purchaser and any succeeding owner for products purchased for

home use within the U.S.A. In Alaska, the warranty excludes the cost of shipping or service calls to your home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty

gives you specific legal rights, and you may also have other rights which vary from state to state. To know

what your legal rights are, consult your local or state consumer affairs office or your state's Attorney General.

For Purcheses tffede In Iowe, This form must be signed and dated by the buyer and seller prior to the

consummation of this sale.

This form should be retained on file by the seller for a minimum of two years.

Buyer: Seller:

Name Name

Address Address

City State Zip City State Zip

Signature Date Signature Date

*If your GE part fails because of a manufacturing defect within thirty days from the date of original purchase for use, we will give you a new or, at our option, a rebuilt part without charge.

Return the defective part to the parts supplier from whom it was purchased together with a copy of the "proof of pu rchase" for the part. If the part is defective a nd shows no signs of abuse,

it will be exchanged. The warranty does not cover the failure of parts which are damaged while in your possession, are abused, or have been installed improperly. It does not cover the cost

of returning the part to the supplier from whom it was pu rchased nor does it cover the cost of labor to remove or install it to diagnose the fault. It does not cover parts used in products in

commercial use except in the case of air conditioning equipment. In no event shall GE be liable for consequential damages. Warrantor: General Electric Company

EXCLUSION OF IMPLIED WARRANTIES:Your sole and exclusive remedy is part exchange as provided in this Limited Warranty. Any implied warranties, including the implied warranties of

merchantability or fitness for a particular purpose, are limited to six months or the shortest period allowed by law.

Appliances

Appliance Park

Louisville, KY40225

geapplianceparts.com 43

RPWFE

34-8715-2704-9

EPA #070595-HEM-001

Performance Data Sheet

Model GE RPWFE

Use Replacement Cartridge RPWFE.

Theconcentration of the indicated substances in water entering the system was reduced to a concentration lessthan or equal to the permissible

limit for water leaving the system as specified in NSF/ANSIStandard 42 and Standard 53.System tested and certified by NSFInternational against

NSF/ANSIStandard 42 and Standard 53 for the reduction of substances listed below.

Substance Tested

for Reduction

Capacity 170 Gallons (643.5 Liters).

NSF specified Avg%

Average Influent Challenge Concentration Reduction

2.0 m g/L 2.0 m g/L _+10% 97.4%

Contaminant Reduction Determined )y NSF testing.

AverageProduct

Water

Concentration

iC SS 7,633,333 pts/mL At least !0,000 particles/mL 99.0%

107 to l0 s fibers/L; fibers

109 HFL greater than !OIJm in length 99.99%

0.009 mg/L 0.009 mg/L _+10% 94.4%

0.016 mg/L 0.015 mg/L _+10% 96.4%

0.08 mg/L 0.08 mg/L _+10% 98.8%

104,750 cysts/L Hinimum 50,000 cysts/L 99.99%

0.140 mg/L 0.15 mg/L _+10% 99.3%

0.158 mg/L 0.15 mg/L _+10% 98.3%

0.006 mg/L 0.006 mg/L _+10% 91%

0.006 mg/L 0.006 mg/L _+10% 88.3%%

0.002 mg/L 0.002 mg/L _+10% 99%

0.222 mg/L 0.225 mg/L _+10% 99.8%

0.015 mg/L 0.015 mg/L _+10% 93.5%

0.218 mg/L 0.210 mg/L_+lO% 99.9%

0.278 mg/L 0.300 mg/L _+10% 97.7%

*Based on the useof Cryptosporidium parvum oocysts.

0.05 mg./L

71,850 pts/ml

<! HFL

0.0005 mg/L

0.001 mg/L

3 cyst/L

0.001 mg/L

0.002 mg/L

0.0003 mg/L

0.0007 mg/L

0.00002 mg/L

0.0005 mg/L

0.001 mg/L

0.0001 mg/L

0.0015 mg/L

Max Permissible

Product Water

Concentration

N/A

0.003 mg/L

0.005 mg/L

0.04 mg/L

N/A

0.0!0 mg/L

0.002 mg/L

0.0002 mg/L

0.075 mg/L

0.003 mg/L

0.07 mg/L

N/A

NSFReduction NSF

Requirements

_>50%

_>85%

_>99%

N/A

_>99.95%

N/A

_>95%

Test Report

J-O0102044

J-00106249

J-00102069

J-00102058

J-00102065

J-00102059

J-00102057

J-00102052

J-00102053

J-00102054

J-00104087

J-00102063

J-00102067

J-00102061

J-00102064

J-00102070

The following pharmaceutical reduction claims have not been certified by NSFInternational. Claims tested and verified

by independent laboratory:

Reduction Averagelnfluent

1088 ng/L

845 ng/L

898 ng/L

945 ng/L

403 ng/L

I I I Mo× Permissible I

NSF SpeCified Average PrOduct water Product water I

Challenge Concentration Reduction Concentration ..... _ Concentration Test Report

N/A 99.5% 5.0 ng/L N/A J-00103221

N/A 99.4% 5.0 ng/L N/A J-00!0322!

N/A 98.8% 9.9 ng/L N/A J-00!03726

N/A 99.4% 5.5 ng/L N/A J-00!03727

N/A 99.5% 2.0 ng/L N/A J-00!0322 !

Application Guidelines!Water Supply Parameters

Service Flow Water Pressure

Water Su_ Water Temperature

It is essentiql that the manufacturer's recommended installation, maintenance and filter replacement requirements be carried out for the product to perform as advertised.

See Installation Hanual for Warranty information.

Note: While the testing was performed under standard laboratory conditions,

actual performance may vary.

Replacement Cartridge: RPWFE. For estimated costs of replacement elements

please call 1-800-626-2002 or visit our website at www.geapplianceparts.com.

Z_WARNING

To reduce the risk associated with ingestion of contaminants:

• Do not use with water that is microbiologically unsafe or of unknown quality

without adequate disinfection before and after the system. Systems certified

for cyst reduction may be used on disinfected water that may contain filterable

cysts. EPA Establishment Number 070595-HEX-O01.

NOTICE

To reduce the risk of water leakage or flooding, and to ensure optimal filter

performance:

Read and follow use instructions before installation and use of this system.

Installation and use MUST comply with all state and local plumbing codes.

Do not install if water pressure exceeds 120 psi (827 kPo). If your water pressure

exceeds 80 psi, you must install o pressure-limiting valve. Contact o plumbing

professional if you are uncertain how to check your water pressure.

Do not install where water hammer conditions may occur. If water hammer

conditions exist you must install o water hammer orrester. Contact o plumbing

professional if you ore uncertain how to check for this condition.

Do not install on hot water supply lines. The maximum operating water

temperature of this filter system is !00 ° F (38° C).

Protect filter from freezing. Drain filter when temperatures drop

below 33°F (0.6°C).

* Change the disposable filter cartridge every six months or sooner if you observe

u noticeable reduction in water flow rate.

* Failure to replace the disposable filter cartridge at recommended intervals may

lead to reduced filter performance and cracks in the filter housing, causing water

leakage or flooding.

(_ Tested and certified by NSFInternational

against NSF/ANSI Standard 42 and Standard 53

in model GERPWFand GERPWFE fol the

leduction of the claims specified orlthe

RE_.T pelformance data sheet

44 RPWFE

Notes GEAppliances.com

Consignes de securite ..... 48-5 0

Consignes d'utilisation

Fonctions ................... 51, 52

Commandes ................... 53, 55

Distributeur ........................ 56

Eau chaude ........................ 57

Filtre a eau ......................... 58

Options de stockage des

produits frais ................. 59, 60

Zone climatisee & Tiroir

temperature contrOlee ....... 61, 62

Congelateur ....................... 63

Machine a glaqons automatique .... 64

Entretien et nettoyage ............. 65

Remplacement des ampoules ...... 66

Instructions d'installation

Preparation avant installation

du refrigGrateur .............. 67, 68

Installation du support

anti-basculement ............ 75, 76

Installation du refrigGrateur ..... 69-79

Installation de I'alimentation

en eau ...................... 80-82

Conseils de depannage .... 84, 85

Fonctionnement normal ............ 83

Entretien - Mythe ou realit6 ..... 86, 87

Assistance a la clientele

Garantie pour les clients ............ 88

Certificat de garantie du filtre a eau

cartouche RPWFE .............. 89

Donnees de performance .......... 90

Assistance a la clientele ............ 92

Inscrivez ici les num#ros de mod#le et de

s#rie :

Modale #

Num#ro de S#rie #

Vous trouverez ces numeros sur I%tiquette

apposee sur le cote gauche _-_mi-hauteur

du compartiment de refrigeration,

IMPORTANTE$CON$1GNE$DE$£CURITE.

VEUILLEZLIRE TOUTE$LE$ CON$1GNE$A VANTUTILISATION.

f**

Site Intemet d'Electromenagers GE

Pour de plus amples informations sur le fonctionnement de votre rdfrigdrateur, consultez

le site www.electromenagersge.ca ou composez le 800.561.3344.

CONSIGNES DE SECURITE POUR LE REFRIGERATEUR

_Ce symbole represente une alerte de securite. Ce symbole vous avise de dangers possibles pouvant causer

la mort, des blessures ou autres. Tous les messages de securite seront precedes du symbole d'alerte de

securite ainsi que des mots <<DANGER >>,<<AVERTISSEMENT >>ou <<MISE EN GARDE >>.Ces messages sont les

suivants :

I_ ignale une situation qui p@sente un danger imminent et qui, si elle n'est pas evitee, entrainera des blessuresgraves, voire la mort,

I_ ignale une situation qui p@sente un danger imminent et qui, si elle n'est pas evitee, peut entrainer des

blessures graves, voire la mort,

Signale une situation qui presente un danger imminent et qui, si elle n'est pas evitee, peut entrainer des

blessures mineures ou graves,

IMPORTANTES CONSIGNES DE SFtCURITE

Pour reduire le risque d'incendie, d'explosion, de choc @ectrique ou de blessures

Iorsque vous utilisez votre refrigerateurde, veuillez suivre ces consignes de securite :

Ce @frigerateur doit _tre correctement instalB conformement

aux Consignes d'lnstallation avant route utilisation,

Debranchez le @frigerateur avant d'effectuer une @paration,

de remplacer une ampoule ou de le nettoyer,

Remarque : L'alimentation du @ffigerateur ne peut @re

deconnect6e par aucune des fonctions sur le panneau de

commande,

Remarque : Les @parations doivent etre effectuees par un

professionnel qualifie,

Remettez routes les pieces et panneaux en place avant

d'utiliser I'appareil,

Ne stockez pas ou n'utilisez pas d'essence ou d'autres vapeurs

et liquides inflammables a proximite de cet appareil ou de tout

autre appareil electrom6nager,

Nous deconseillons fortement I'utilisation dune rallonge

cause des risques potentiels dans certaines conditions,

Cependant, si I'utilisation dun cordon prolongateur est

necessaire, ce dernier doit obligatoirement @trehomologue UL

(aux USA)ou CSA(au Canada), a trois brins avec mise a la terre

pour appareil electrom6nager et doit @re equip6 dune fiche et

dune prise femelle avec terre, Lescaracte,ristiques electriques

du cordon prolongateur doivent etre de 15 amperes

(minimum) et de 120 volts,

Pour eviter les risques d'asphyxie et d'enfermement pour

les enfants, Demontez les portes du congelateur et du

compartiment de @frigeration avant de le mettre au rebut ou

d'interrompre son utilisation,

Ne laissez pas les enfants grimper, se mettre debout ou se

suspendre aux poignees de portes dans le @ffigerateur ou aux

clayettes du @frigerateur, IIs pourraient se blesser gravement,

IMPORTANTES CONSIGNES DE SECURITFt

Pour reduire le risque de blessures Iorsque vous utilisez votre refrigerateurde, veuillez

suivre ces consignes de securite.

, Ne nettoyez pas les clayettes ou les couvercles en verre

avec de I'eau tiede quand ceux-ci sont froids, Les clayettes

et couvercles en verre peuvent se casser s'ils sont exposes

_ des changements soudains de temperature ou si vous les

cognez ou les faites tomber, Le verre trempe est concu pour

se briser en petits morceaux en cas de casse

, @oignez les doigts des parties du congelateur o@I'on peut

facilement se pincer : les espaces entre les portes, et entre

les portes et les placards sont toujours etroits, Soyez prudent

Iorsque vous fermez les portes en presence d'enfants,

, Ne touchez pas les surfaces froides du congelateur Iorsque

vous avez les mains humides ou mouillees, La peau risque

d'adherer _ ces surfaces extr6mement froides,

, Ne recongelez pas les aliments surgeBs qui ont

completement degeB,

, Si votre refrigerateur est dote d'une machine _ glacons

automatique, evitez le contact avec les pieces mobiles du

mecanisme ejecteur, ou avec I%lement chauffant qui libere

les glaqons, Ne posez pas les doigts ou les mains sur le

mecanisme de la machine _ glaqons automatique pendant

que le refrigerateur est branche,

IMPORTANTESCONSIGNESDESECURITE.VEUILLEZLIRE

TOUTESLESCONSIGNESAVANTUTILISATION. GEAppliances.ca

INSTALLATION

_11_/,_ Risque de basculement

Les modeles encastres (modeles PYE, CYE, GYE, PWE, CWE et ZWE) sont plus Iourds au niveau de leur pattie

superieure, surtout avec les pores ouvertes. Ces modeles doivent Ctre fixes 8 I'aide du systeme anti-basculement

3at fixation au sol pour eviter que I'appareil ne bascule vers I'avant, ce qui pourrait entrainer des blessures

graves, voire mortelles. Lisez et suivez les instructions d'installation completes pour I'installation du systeme anti-

basculement par fixation au sol livre avec votre refrigerateur.

_l_(Risque d'explosion.

Conservez les materiaux et vapeurs inflammables tels que I'essence a I'ecart de votre reffigerateur.

Une explosion, un incendie voire la mort pourrait en resulter.

BRANCHEMENTS leLECTRIQUES

Risque de choc electrique.

Branchez I'appareil dans une prise triple avec terre.

N,e retirez pas la broche de terre.

iN utilisez pas d adaptateur.

[Le non-respect de ces instructions peut entrainer des risques d'incendies, des chocs electriques ou la mort.

Ne coupez pas ou n'enlevez pas, sous aucun pretexte, la troisieme broche de raise a la terre du

cordon d'alimentation. Pour des raisons de securite, cet appareil doit ¢tre correctement mis a la

terre.

Le cordon d'alimentation de cet appareil est 6quipe dune

fiche a trois broches (pour une mise a la terre) qui s'adapte

la prise de courant standard a 3 broches (pour une mise

la terre) pour minimiser les risques de chocs electriques

par cet appareil,

Faites verifier la prise murale et le circuit electrique par

un electricien qualifie pour s'assurer que le systeme est

correctement mis a la terre,

Dans le cas d'une prise biphasee, I'installateur a la

responsabilite et I'obligation de la remplacer par une

prise triphasee correctement mise a la terre, N'utilisez pas

d'adaptateur,

Le refrig6rateur dolt toujours etre branche a sa propre

prise electrique dune tension nominale correspondant

celle indiquee sur sa plaque signaletique,

Une alimentation electrique a 115 volts CA, 60 Hz,avec

un fusible de 15 ou 20 amperes et une mise a la terre est

necessaire, Ceci permet d'obtenir un meilleur rendement et

evite de surcharger les circuits electriques du domicile qui

risque d'occasionner un incendie en surchauffant,

Ne debranchezjamais le refrig6rateur en tirant sur le

cordon d'alimentation, Prenez toujours fermement la fiche

en main et tirez pour la sortir de la prise,

Reparez ou remplacez immediatement tout cordon

electrique use ou endommage, N'utilisez pas un cordon

fissure ou presentant des dommages dus aux frottements

soit sur sa Iongueur ou aux extremit6s,

Lorsque vous eloignez votre refrig6rateur du mur,

faites attention a ne pas le faire fouler sur le cordon

d'alimentation afin de ne pas I'endommager,

IMPORTANTESCONSIGNESDES£CURIT£.

VEUILLEZLIRETOUTESLESCONSIGNESAVANTUTILISATION.

DISTRIBUTEUR D'EAU CHAUDE

z_ Risque de brQlures.

Le distributeur d'eau chaude peut chauffer I'eaujusqu'a une temperature d'environ 185°F (85°C). Une

eau a une temperature depassant 125°F (52°C) peut provoquer des brOlures graves ou voire la mort

par ebouillantement. Les enfants, les personnes handicapees et les personnes agees sont plus a

risque de se brOler.

Utilisez uniquement cet appareil pour I'usage auquel il est destine, tel que decrit dans le manuel d'utilisation. Pour re.duire

le risque de brOlures graves, de blessures par ebouillantement voire la mort lots de I'utilisation de votre distributeur d'eau

chaude, veuillez suivre les consignes suivantes :

L'eau provenant du distributeur est t@s chaude. Soyez

ext@mement prudent lots de la distribution et de I'utilisationde

I'eau, Laissezrefroidir I'eau_ une temperature appropriee _ sa

consommation avant de la boire,

Lotsde la distribution d'eau _ une temperature inferieure _ 125°F

(52°C),veuillezto@ours verifier la temperature de I'eau avant de la

boire,

Lorsde la distribution d'eau chaude, le@cipient peut devenir t@s

chaud, Utilisezun @cipient isolant thermique, tel que la ceramique

ou la mousse de polysty@ne,L'utilisation d'un @cipient en papier

ou plastique peut provoquer des br@lurestout en tenant la tasse,

N'utilisezpas de @cipientsen verre, IIpourrait se casser en raison

d'un choc thermique ce qui pourrait entrainer des b@luresou des

coupures,

Ne laissezpas lesenfants utiliser le distributeur d'eau chaude,

IIest necessaire defaire pivoter et d'enfoncer le bouton de

distribution d'eau chaude, Cesdeux mouvements @duisent

lesrisques de faire couler I'eau chaude involontairement ou de

permettre _ dejeunes enfants de seservir, N'alterez pasou ne

modifiez pas le bouton de distribution d'eau chaude,

Veuillezto@ourssuivre les consignesdu fabricant pour la

p@paration du lait maternise,

Tenez votre tasse ou votre @cipient a c0t'_ de la sortie d'eau

chaude pour eviter que I'eau chaude n%clabousse votre main.

Nevemez pas d'eau chaude dans une tasse posee sur la grille

du distributeur, les projections d'eau seront plus importantes.

N'utilisez pas une eau qui est microbiologiquement insalubre ou

de qualit'_ inconnue.

Le distributeur d'eau chaude est conqu pour distribuer

uniquement de I'eau. N'essayez pas de @chauffer ou de verser

un autre liquide que de I'eau. Netentez pas de demonter ou de

nettoyer le @servoir.

Une cartouche de filtre a eau nouvellement instalBe peut

provoquer des eclaboussures en sortie du distributeur. Fakes

passer 2 gallons (7,5 litres) d'eau dans le distributeur d'eau froide

(pendant environ 5 minutes) pour purger I'air du systeme. Tant

que I'air dans le systeme n'a pas ere purge par le distributeur

d'eau ffoide, N'utilisez PASle distributeur d'eau chaude. L'air dans

le circuit pourrait provoquer des eclaboussures d'eau chaude et

donc provoquer des b@lures.

The hot water dispensing tank is a non-pressurized tank, with a

vent on the tank and a dispenser tube outlet. Do not modify the

system, close or block the dispense tube, or connect any other

type of device to the tank or dispense tube. Doing so may lead to

rupture of the tank and hot water scalding.

MISE AU REBUT APPROPRIEE DE VOTRE ANCIEN RI_FRIGERATEUR

Un enfant risque de suffoquer ou d'y etre emprisonne.

,emontez les portes du compartiment de refrigeration et du compartiment de cong@ation du

refrigerateur, avant mettre celui-ci au rebut. Le non-respect de cette recommandation peut entrainer

I'enfermement d'un enfant qui peut entrainer la mort ou des lesions cerebrales.

IMPORTANT: Les enfants pris au piege ou morts d'asphyxie sont to@ours

d'actualite. Les refrigerateursjetes ou abandonnes restent

dangereux meme si vous ne les laissez au rebut que pour <<

quelquesjours ,>.Si vous voulezjeter votre ancien reffigerateur,

suivez les instructions suivantes pour empecher les accidents.

Avant dejeter votre ancien refrigerateur ou

congelateur:

' Demontez les portes du compartiment de refrigeration et du

compartiment de congelation.

' Leave the shelves in place so that children may not easily

climb inside.

Fluides frigorigenes

Les appareils refrigerants contiennent des fluides frigorigenes

qui conformement ;J la legislation federale doivent etre retires

avant la mise au rebut de I'appareil. Si vous mettez au rebut

un ancien refrigerateur contenant des fluides frigorigenes,

verifiez la procedure ;J suivre aupres de la compagnie

responsable de I%limination.

LISEZETSUIVEZSOIGNEUSEMENTCESCONSIGNESDESECURITE.

CONSERVEZCESINSTRUCTIONS

A propos des fonctions. GEAppliances.ca

OMachine a gla£:ons a faible encombrement *

La machine a glaqons et son bac sont situes sur la porte permettant

d'avoir un espace de stockage plus spacieux,

OEclairage a DEL

L'eclairage a DEL est place dans tout le compartiment pour eclairer

differentes zones du refrigerateur. Des DEL sont situees sous la porte du

refrigerateur pour eclairer le congelateur Iorsque celui-ci est ouvert.

_Plateau rabattable*

Permet un espace de stockage dans la porte en cas de besoin. II se

replie Iorsqu'il ne sert pas,

OTiroir de pleine largeur a temperature contrOlee

Bac a temperature contrOlee qui peut accueillir les produits les plus

volumineux.

OBac a produits laitiers

Compartiment separe pour vos produits.

OSeau/Machine a gla_ons*

Machine a glaqons avec bacs de stockage des glaqons.

O Clayette QuickSpace TM *

Elle s'utilise comme une clayette normale de pleine largeur. Elle se glisse

vers I'arriere pour stocker des produits hauts.

O Clayettes anti-debordements

Conques pour empecher les aliments renverses de couler et permettre

ainsi un nettoyage facile.

OTapis antiderapant

Doublure qui recueille les renversements, empeche les contenants de

bouger a I'ouverture de la porte et se retire aisement pour le nettoyage.

Bac amovible a condiments

Bac separe conqu pour faciliter le retrait et le stockage.

O Bac climatise

Bacs separes pour le stockage des produits.

OFiltre a eau

Filtre I'eau et I'eau destinee a se transformer en glace.

_Certains modeles seulement 51

A propos des fonctions.

O Bac a glace de porte*

1, Ouvrez la porte gauche du

compartiment de refrigeration,

2, Tirez le Ioquet vers le bas pour

ouvrir la porte du bac,

3, A I'aide de la poignee, soulevez

le seau 8 glace pour liberer les

reperes au fond du bac,

4, Pour remettre le seau 8 glace,

placez-le sur les guides et

enfoncez-lejusqu'a ce qu'il soit

correctement en place,

5, Si vous n'arrivez pas a le

remettre, fares tourner la

fourche d'1/4 de tour dans le

sens des aiguilles d'une montre,

Bac rabattable pour les pro-

duits laitiers*

1, Ouvrez la porte droite du

compartiment de r6frigeration,

2, Appuyez sur les deux boutons

sur les cotes inferieurs et le bac

s'ouvrira,

3, FaRes la manoeuvre en sens

inverse pour le reinstaller,

Filtre a eau/a glace

Retrait du filtre et du bouchoi_

de derivation

Poussez sur I'encoche sur le couvercle

et ouvrez la porte du filtre. Retirez le

bouchon du filtre/de derivation puis

tirez directement vers I'arriere pour

sortir le filtre.

Installation de la cartouche

filtra nte

Poussez sur I'encoche au bas du

couvercle et ouvrez celui-ci. Soulevez

la porte et alignez les languettes du

filtre avec celle du support de filtre et

appuyez sur le filtre pour le positionner

correctement.

*Certains modeles seulement

Seau a glace

Poussez puis

tirez pour

Pousser/E nlever

Plateau rabattable

[bac ouvert]

A propos des parametres de temperature. GEAppliances.ca

Commandes des modeles CYE/CFE

Modification de la temp#rature pour un style de

contrOle CYE/CFE

Pour modifier la temp#rature du r#fr_ur :

Activezpar: Bouton de temperature

Activezpar:Sous le mot "refrigerateur, utili"""sez les fleches

pour selectionner la temperature desiree Appuyez sur

TERMINEpour retourner au menu ACCEUIL

Pour changer la temp#rature du cong#lateur :

Acc#dezpar: Bouton de temperature

Activezpar: Sous le mot"congelateur, utilise""" z les fleches

pour selectionner la temperature desiree

Appuyez sur TERMINEpour retourner au menu ACCEUIL

Pour desactiver le systeme de refroidissement, accedez aux

commandes PARAMETRESpar I'ecran d'accueil Passez _

la page suivante puis touchez REFROIDISSEMENTACTIVE.

Appuyez sur TERMINEpour revenir _ I'ecran d'accueil

Pour activer le systeme de refroidissement, accedez aux

commandes PARAMETRES par I'ecran d'accueil Passez _ la

page suivante puis touchez REFROIDISSEMENT DESACTIVE.

Appuyez sur TERMINEpour revenir _ I'ecran d'accueil

Desactiver le systeme de refroidissement arr6te le

refroidissement au refrigerateur, mais il ne coupe pas le

courant electrique

REMARQUE : Pour une temperature optimale, il est

recommande d'eviter de placer la nourriture ou d'autres

produits directement devant les bouches de circulation

d'air ou devant la tour de ventilation autour des aliments

frais, empechant ainsi le flux d'air.

| Refrigerator

Hotd 3 Sec for °F/°C

Recommended: 37 °F

Actual Set

-13 C!°F

_ EnergySmart

Recommended:O°F

i Freezer

Energy Smart Override

Hold 3 Seconds

Door Alarm

I Ice Maker

Lock Controls

Hold 3 Seconds

I Reset Filter

Hold 3 Seconds

Changer la temp., pour le type de commande CWE

L'affichage de la temperature est situe _ I'interieur de la porte

du refrigerateur _ gauche, Pour changer la temperature,

appuyez et rel_chez la languette REFR/GERATEURou

CONGELATEU_ Le voyant lumineux TEMP. ACTUELLE

sera active et I'ecran affichera la temperature reelle, Pour

modifier la temperature, appuyez soit sur REFR/GERATEUR

ou CONGELATEUR jusqu?_ ce que la temperature souhaitee

soit affichee,

Appuyez sur TERM/NEpour retourner au menu ACCUE/L,

Pour DESACT/VER le systeme de refroidissement, appuyez

sur la languette REFRIGERATEUR ou CONGELATEUR pendant

3 seconds, Lorsque le systeme de refroidissement est

DESACT/VEl'affichage dolt indiquer DESACT/VI_

Pour ACT/VERle systeme de refroidissement, appuyez sur

la languette REFRIGERATEUR ou COIVGELATEUR_ L'ecran

affiche les reglages de temperature preregles de 37 ° pour

un refrigerateur et O°F pour un congelateur, Desactiver le

systeme de refroidissement arr_te le refroidissement au

refrigerateur, mais il ne coupe pas le courant electrique,

A propos des contrOles -Funciones.

REMARQUE: Le refrigerateur est livre avec un film protecteur sur les commandes de

temperatures, Si le film n'a pas ete retire pendant I'installation, retirez-le maintenant,

Les commandes de temperatures sont prereglees en usine f-_37°F (3°C) pour le compartiment refrigerateur et f-_0°F

(-18°C) pour le compartiment congelateur, Veuillez attendre 24 heures pour que la temperature se stabilise au prereglage

recommande,

Les commandes de temperatures peuvent afficher les temperatures SET (fixees) ainsi que les temperatures reelles f-_

I'interieur du refrig6rateur et du congelateur, La temperature actuelle peut legerement varier de la temperature SET (fixee)

suivant les conditions d'utilisation et de fonctionnement,

Eau chaude

Permet de produirejusqu'a 10 onces d'eau chaude filtree

a des temp6ratures variant de 90°F (32°C) a 185°F (85°C)

selectionn6es par I'utilisateur,

Bouton d'eau chaude

S'allume pour indiquer que I'eau chaude est prete, Necessite

deux mouvements pour verser I'eau :tournez dans le sens

inverse des aiguilles d'une montre puis appuyez pour verser,

Reglage du remplissage precis

Distribue I'eau filtree et mesuree de fac_on precise 8 I'aide

de la commande manuelle, en onces, tasses, pintes ou litres,

Gestion de la temperature du refrigerateur

Ajuster la temp6rature du compartiment cong61ateur,

Gestion de la temperature du compartiment pour les

aliments frais

Ajuster la temperature du compartiment pour les aliments frais,

Reglage du TurboFreeze Mc

Activer le TurboFreeze pour une restauration rapide de la

temperature du congelateur apres que la porte ait

frequemment 616 ouverte,

Reglage du TurboCool Mc

Activer le TurboCool pour une restauration rapide de la

temperature du compartiment pour les aliments frais apres

que la porte ait frequemment 616 ouverte,

Reglage du taux d'humidite

Le taux d'humidite peut etre regle sur normal ou elev6,

Humidity setting can be normal or high,

Commandes de verrouillage

Appuyer pendant 3 secondes pour verrouiller le distributeur de

glace et d'eau ainsi que tousles boutons de commandes et de

temperature, 54

_ umiere DEL du distributeur

Lumiere DEL qui peut etre allumee pour eclairer votre

distributeur,

Chargement de photos

Inserez une cle USB pour charger des photos personnelles

I'ecran LCD du r6frigerateur, L'ecran vous guidera dans le

chargement et le visionnement du diaporama, Assurez-vous

que les photos sont dans le repertoire racine de votre cle USB,

Reglages additionnels

• Pret pour connexion a la maison

• Diaporama

• R6installation du filtre a eau

• Machine a glacpns en marche/6teinte

• Avertisseur sonore de la porte

• Gestion du son

• Syst6me de r6frig6ration en marche/6teint

• Unites de mesure metriques/anglaises

Modes additionnels

• Mode Sabbath

Appuyer simultanement pendant trois secondes sur le bou-

ton de verrouillage et sur celui de la lumiere pour activer ou

desactiver le mode Sabbath, Activer le mode Sabbath pour

eteindre les lumieres interieures, le contrOle de la tempera-

ture et les fonctions avancees, Lorsqu'il sera en mode Sab-

bath, le compresseur sera alimente par une d6cong61ation

programmee,

GEAppliances.ca

Avertisseur sonore de la porte

Vous entendrez un avertissement sonore Iorsque la porte du

congelateur ou celle du compartiment pour les aliments frais

aurait et6 laissee ouverte,

Reinstallation du filtre

Appuyer pendant 3 secondes apres avoir replace le filtre,

Commandes de verrouillage

Appuyer pendant 3 secondes pour verrouiller le distributeur

de glace et d'eau ainsi que tousles boutons de commandes

et de temperature,

Gestion de la temperature du congelateur

Ajuster la temperature du compartiment congelateur.

Gestion de la temperature du refrigerateur

Ajuster la temperature du compartiment pour les aliments frais.

Reglage de la machine a gla_ons

Mettre en marche ou eteindre vos machines a glaqons.

A propos du distributeur. CommandesdesmoddlesCYE/CFE

Distributeur d'eau et de

glace

(Consulter la section sur les

parametres de temperature

et les fonctions de contrOle)

Grille du distributeur

ue de laceration

, N'introduisezjamais les doigts ou tout autre objet dans

I'ouverture de sortie du broyeur de glace. Vous risqueriez

de toucher les lames du broyeur de glace et entrafner des

blessures graves, voire une amputation.

, Utilisez un verre robuste Iorsque vous prenez les glacons. Un

verre fragile pourrait se Gasser et occasionner une blessure.

Si I'eau n'est pas distribuee Iorsque le r(S.frigeateur vient d%tre

install6 il y a peut-6tre de I'air dans le conduit d'eau. Appuyez

sur le bras du distributeur pendant au moins cinq minutes pour

purger I'air contenu dans le conduit d'alimentation en eau et

ainsi remplir ce dernier d'eau. Afin d%liminer les impurete.s du

syste.me,jetez les six premiers verres d'eau.

Pour retirer la grille du distributeur

Tirez la grille du distributeur vers vousjusqu%_ la bute.e.

_ Localisez la languette centrale sur le fond de la grille et

appuyez.

* Tirez I'ensemble de la grille du distributeur vers vous..

_ Soulevez la grille m(Xallique du distributeur de me.tal par

I'encoche centrale pour la nettoyer.

Pour remettre /a grille du distributeur

_ Placez le couvercle de la grille du distributeur sur le dessus de

la clayette de re.cuperation et placez-le sous les deux pattes

en plastique de chaque cote.

_ Centrez la grille du distributeur et alignez-la f-_I'aide des guides

centraux.

_ Poussezjusqu%_ ce qu'elle soit bien en place.

Informations importantes concemant votre distributeur

N'ajoutez pas de gla_ons provenant des baGs ou de sac f-_ Pour e.viter que la glace distribuee ne manque le verre, placez

glacons au seau de la machine f-_glacons de la porte. IIs

peuvent 6tre difficile f-_piler ou f-_distribuer.

Evitez de trop remplir les verres de glacons et d'utiliser des

verres e.troits. La glace accumuBe peut bloquer le conduit ou

peut geler le volet en position ferm(S.e.Si des glacons bloquent

le conduit, retirer le seau f-_glace et faites-les passer f-_I'aide

d'une cuille.re en bois.

Ne placez pas de boisson ou d'aliment dans le bac de

la machine _-_glacons pour les refroidir rapidement. Les

canettes, bouteilles et paquets alimentaires peuvent bloquer

la machine f-_glacons ou la vis sans fin.

ce dernier f-_proximite, de I'ouverture du distributeur, mais

sans la toucher.

II est possible que de la @ace piBe soit distribue.e

m_.me si vous avez choisi CUBED/CE(glacons). Cela se

produit de temps _-_autre Iorsque plusieurs glacons sont

accidentellement achemin(S.s vers le broyeur.

Ap@s distribution de @ace piBe, de I'eau peut s%couler du

conduit.

Parfois, un peu de givre se forme sur le volet du conduit a glace.

Ce phenomene est normal et se produit en general ap@s des

distributions @petees de glace piBe. Legivre va eventuellement

s%vaporer.

Pour utiliser le distributeur d'eau interne*

Le distributeur d'eau est situe sur lemur inte-

rieur gauche du compartiment rdrigerateur.

Pour la distribution d'eau :

O Placer le verre contre la cavite.

O Appuyer sur le bouton du distributeur

d'eau.

OTenir le verre sous le distributeur

pendant 2 ou 3 secondes ap@s avoir

rel_ch6 le bouton du distributeur. L'eau

pourrait continuer a couler ap@s que

le bouton air et6 rel_che.

Si I'eau ne coule pas Iorsque le distributeur est utilise pour la

premiere fois, il se pourrait qu'il y ait de I'air dans le systeme de

conduites d'eau. Appuyez sur le bouton du distributeur pendant

au moins 5 minutes pour permettre a I'air emprisonne de sortir

des conduites et pour permettre a I'eau de les remplir. II se pour-

rait que le distributeur emette beaucoup de bruit pendant le pro-

cessus; ce bruit sera provoque par la sortie de I'air des conduites

d'eau. Afin de nettoyer les conduites d'eau de route impuret6

jetez les 6 premiers verres d'eau qui sortiront du distributeur.

Note : Pour dviter I'occumulotion d'eou, le distrituteur devroit

_tre essuyd de temps _autre _I'aide d'un chiffon ou d'une

dponge propre.

Eau chaude .(ModUlesCFE&CYEuniquement) GEAppliances.ca

Utilisation du distributeur d'eau et de glagons

• Appuyez sur la touche EAUCHAUDE,

• %lectionnez la temperature de I'eau souhaitee a I%cran LCD

(90, 150, 170, 185 ou personnalisee),

• Lorsque I'eau chaude est p@te (indique a I%cran et par un

signal sonore), tenez le @cipient avec la main gauche au centre

de la cavite sous le bec verseur,

• Pour verser de I'eau, faites tourner le bouton d'eau chaude dans

le sens inverse des aiguilles d'une montre puis appuyez dessus, .

II est necessaire de maintenir le bouton enfonce pendant la

distribution,

Informations importantes concernant I'eau chaude

A Risque de brQlures.

L'eau delivr6e par le distributeur est tres chaude et peut

provoquer des brOlures et des echaudures, Veuillez lire tousles

avertissements avant utilisation, (Voir page 50),

Veuillez toujours utiliser un @cipient qui est adapte aux liquides

chauds (ceramique, mousse de polysty@ne expanse, etc,)

Veuillez toujours utiliser un @cipient qui est adapte aux liquides

chauds (ceramique, mousse de polysty@ne expanse, etc,)

La fonction EAU CHAUDE fonctionne mieux avec une pression

d'eau dans le circuit domestique allant de 40 a 100 psi,

La fonction EAU CHAUDE s'ar@te si elle n'est pas utilisee, Elle

peut necessiter un court temps pour le @chauffage,

A propos de la cartouche RPWFE du filtre a eau GEt

Cartouche filtrante a eau

La cartouche filtrante f-_eau est situee sur la paroi gauche de

I'interieur du compartiment refrigerateur, dans le hauL,

Certains modeles utilisent I'identification par radiofrequence

(IRF) pour detecter les fuites et contrOler I%tat du filtre, La

t_e IRFest homolo uee ar la FCC,

FCClD: ZKJ-EBX1532PO01 IClD: I0229A-EBX1532PO01

<<Cet appareil est conforme aux prescriptions de la pattie 15

des r#gles de la FCC. Le fonctionnement de cet #quipement est

assujetd aux deux conditions suivantes : (1} Cet apparel! ne dolt

pas causer de brouillage pr#iudiciable; et (2) cet apparefl dolt

accepter tout brouillage qu'il re_oit, y compris celui pouvant

entrafner un fonctionnement ind#sirable. _>

<<Cet apparefl est conforme aux normes RSS d'lndustrie Canada

relatives aux dispositifs exempts de ficence. Le fonctionnement

de cet equipement est assujetti aux deux conditions suivantes

: (1) Cet apparefl ne doitpas causer de broui!lage; et (2) cet

apparel/dolt accepter tout broui//age, y compris ce/ui pouvant

entrafner un fonctionnement indesirable. *>

A quel moment remplacer la cartouche filtrante

La cartouche filtrante dolt 6tre remplacee tous les 6 mois ou

plus tot si 644 litres (170 gallons) d'eau ont ere distribues ou

si le debit d'eau du distributeur ou de la machine f-_glacons

diminue,

Modeles a ecran tactile : Un message d%tat du filtre

apparaftra f-_I%cran Iorsqu'il faudra remplacer le filtre f-_eau,

L%tat du filtre sera mis f-_jour des le remplacement du filtre,

Modeles sans ecran tactile : Un temoins lumineux s'allumera

sur I%cran Iorsqu'il faudra remplacer le filtre f-_eau,

Remplacement de ia cartouche filtrante

Pour remplacer le filtre, retirer d'abord la cartouche usee en

ouvrant le panneau d'acces du filtre puis Liter sur le bas de

la cartouche pour permettre son pivotement vers I'exterieur,

Lorsque la cartouche ne peut plus pivoter, Liter delicatement

pour la degager de son support, NE PAS TORDRE LA

CARTOUCHE, Une petite quantite d'eau pourrait s%chapper,

Installation de la cartouche filtrante

1, Alignez le haul du filtre sur le support de la cartouche et

poussezjusqu% ce que la cartouche soil engagee a fond, La

cartouche dolt _tre introduite dans son support de faqon que

le mot FRONT (Avant) soil oriente vers I'exterieur, puis poussee

fermement en place, NE PAS TORDRE LA CARTOUCHE!

2, Tout en s'assurant que la cartouche se trouve bien au fond de son

support, pivoter delicatement la cartouche vers I'interieurjusqu'en

position, Sila cartouche ne pivote pas aisement, s'assurer qu'elle

est correctement alignee et bien a fond dans son support,

..... r::tr :: :: ---

3, Fakes circuler 8 litres (2 gallons) d'eau dans le distributeur

d'eau froide (environ 5 minutes) afin d%vacuer I'air

du systeme, De I'eaujaillira du distributeur suite

I'installation d'une nouvelle cartouche. Utiliser une

grande cruche ou une bouteille d'eau pour le sport pour

recueillir lejet d'eau, NE PAS utiliser le distributeur d'eau

chaude rant que I'air n'est pas totalement evacue du

systeme,

4, Reinitialiser le message d%tat du filtre (modeles sans ecran

tactile),

Z_ Risque d'ebouillantement.*

L'utilisation du distributeur d'eau chaude avant I%vacuation

de I'air du systeme peut provoquer unjaillissement d'eau

tres chaude causant des brOlures, Veiller f-_observer les

instructions ci-dessus pour evacuer la totalite de I'air du

systeme par le distributeur d'eau froide avant d'utiliser le

distributeur d'eau chaude,

Nora : II est normal d'apercevoir un changement de la

couleur de I'eau lots de la purge initiale du systeme, La

couleur de I'eau reviendra f-_la normale ap@s quelques

minutes d%coulement

Bouchon de derivation du fiitre

Pour reduire le risque de dommage f-_la propriete en raison

de fuites d'eau, vous DEVEZ utiliser un bouchon de derivation

du filtre Iorsqu'une cartouche filtrante de rechange n'est

pas disponible, Le distributeur et la machine f-_glaqons ne

fonctionneront pas sans que ne soient installes le filtre ou le

bouchon de derivation, Le bouchon de derivation s'installe de

la m_me maniere que la cartouche filtrante,

*Certains modeles seulement

Pour reduire le risque d'etouffement pendant I'instailation de ce prod@t, ne pas laisser les petites pieces a la portee des

enfants 8ges de moins de 3 arts. La cartouche de filtrejetable dolt _tre remplacee tous les 6 mois, si sa capacite nominale est

atteinte ou si une reduction notable du debit est observee,

Pour les meilleurs resultats de votre systeme de filtration, GE recommande I'utilisation de filtres de marque GE seulement,

L'utilisation de filtres de marque GE dans les refrigerateurs GE et Hotpointe procure les meilleurs rendement et fiabilite,

Les filtres GE satisfont aux rigoureuses normes NSF de I'industrie relatives f-_la sOrete etla qualit6 facteur important pour

les produits qui filtrent votre eau, GE n'a pas evalue le rendement des filtres d'autres marques dans les refrigerateurs GE et

Hotpoint et il n'existe aucune assurance qu'ils satisferont les normes de qualite et de fiabilite GE,

Pour toute question ou pour commander des cartouches fiitrantes de rechange, visitez notre site Web au

www.geappiiance.ca, ou composez le 800.661.1616.

Les consommateurs du Canada doivent consulter les pagesjaunes pour connaftre le centre de service Camco le plus proche,

A propos du stockage des produits frais.

Reorganisation des clayettes

Les clayettes du refrigerateur sont reglables,

Pour les retirer :

Retirez tousles aliments de la clayette,

0 Soulevez I'avant de la clayette,

0 Soulevez I'arriere de la clayette et sortez-la

du refrigerateur,

GEAppliances.ca

Pour le remettre en place :

0 Tout en inclinant la clayette, inserez le

crochet superieur _-)I'arriere de cette m6me

clayette dans une fente du rail,

Abaissez I'avant de la clayettejusqu'a ce que

le bas de celle-ci se positionne correctement,

Clayettes anti-d#versement

Les clayettes anti-deversement ont des bords

adaptes pour eviter que les deversements ne

s'ecoulent sur les clayettes inferieures,

Clayette QuickSpace *

Cette clayette se partage en deux avec

une partie qui s'escamote sous I'autre pour

permettre le stockage des articles de grande

taille poses sur la clayette inferieure,

Cette clayette peut 6tre retiree et remplacee

ou deplacee (tout comme les clayettes anti-

deversement),

REMARQUE : La partie arriere de la clayette

QuickSpace n'est pas reglable,

_Certains modeles seulement

About the fresh food storage options.

Bac a produits laitiers non reglable*

Pour le retirer : Tirez le bac _-_produits laitiers

vers le haut, puis retirez-le,

Pour le remettre en place : Engagez le

bac dans les supports de porte moules et

poussez-le vers le bas, Le bac s'encastrera, Voir

page 79,

Bacs de porte reglables

Les bacs reglables peuvent facilement 6tre

transportes du refrigerateur _ votre surface de

travail,

Pour les retirer : Tirez le bac vers le haut, puis

retirez-le,

Pour les remettre ou pour les deplacer :

Engagez le bac dans les supports de porte

moules et poussez-le vers le bas, Le bac

s'encastrera, (Voir page 79),

Plateau rabattable*

(bac ouvert)

1, Ouvrez la porte droite

du compartiment de

refrigeration,

2, Appuyez sur les deux

boutons sur les cotes

inferieurs du bac et

celui-ci s'ouvrira,

3, Faites la manceuvre en

sens inverse pour le reinstaller,

Modeles sans distributeur

(Porte gauche)

Bacs de porte non reglables - (Modeles avec distributeur - Porte gauche)

Pour les retirer : Tirez le bac vers le haut, puis

retirez-le,

Pour les remettre en place : Engagez le

bac dans les supports de porte moules et

poussez-le vers le bas, Le bac s'encastrera,

Les bacs de porte de la machine _ glacons

ne sont pas interchangeables, notez leur

emplacement Iorsque vous les retirez afin de

les remettre au bon endroit,

*Certains modeles seulement

A propos de la zone climatisee & du tiroir

temperature contrOlee. GEAppliances.ca

Zone clima tisee

Conservez les fruits et les Bgumes dans des

compartiments separes pour un acces facile,

Essuyez I'eau accumulee dans le fond ou en

dessous des bacs,

Tiroir a temperature contrblee

Le tiroir _ temperature contrOlee est un tiroir

de pleine largeur equip6 d'un controle de la

temperature, Ce tiroir peut 6tre utilise pour les

produits divers de grande taille,

Pour modifier les parametres, appuyez sur

bouton de selection,

Remarque : Les temperatures indiquent les tem-

peratures appropriees pour la conservation des

aliments, les temperatures reelles peuvent varier en

fonction de I'utilisation du refrigerateur et d'autres

facteurs tels que les ouvertures de portes et du

reglage de la temperature selon les aliments,

TempSelectZone Meat Beverage Dell

r m

, 3Z, 34 ° 38 °

I I

( I

I i

Risque de laceration,

Ne stockez pas les bouteilles en verre Iorsque

cette fonction est s@ectionnee. Si de la @ace se

forme, les bouteilles peuvent se briser et causer

des blessures corporelles.

A propos de la zone climatisee & du tiroir a temperature contrOlee.

Retrait et remise en place du tiroir a charcuterie/a produits frais r#glable

Pour le retirer :

0 Tirez le tiroirjusqu?-_ la butee,

0 Soulevez I'avant du tiroir puis fakes le sortir

en tirant,

Pour le remettre en place :

Tirez les glissieres gauche et droitejusqu?-_

ce qu'elles soient completement sorties,

Placez I'arriere du tiroir en premier, puis

fakes pivoter I'avant du tiroir vers le has

pour que celui-ci repose sur les glissieres,

Poussez le tiroirjusqu?-_ sa position fermee,

Comment retirer le s#parateur du tiroir et le remettre en place*

Pour le retirer : Pour le remettre en place :

Tirez le tiroirjusqu?-_ la butee, Procedez en sens inverse pour remettre le

Fakes glisser le separateur vers la droite separateur en place,

pour le degager du tiroir,

_Certains modeles seulement

e.lateur.

Panier et tiroir du cong#lateur

0 Panier

0 Tiroir

0 Seau _ glacons *

GEAppliances.ca

Bac non r#glable darts le cong#lateur

To remove: push in plastic tab on either left or

right side

To replace: slide bin into location until it

locks into place,

Retrait d'un panier

Pour le retirer, mod#les CFEseulement :

00uvrez la porte du congelateurjusqu% la

position d'ar@t,

Retirez le bac de la porte du

congelateur en poussant la languette

de plastique du cote droit ou gauche

afin de liberer I'axe de charniere du

bac,

Retirez le panier du congelateur en le

soulevant _-_I'arriere et en le deplagant

vers I'arrierejusqu%_ ce que I'avant du

panier puisse pivote vers le haut et

sorti,

Soulevez-le pour le sortir du congelateu

Pour le retirer, mod#les CYEet CWE

seulement ::

Ouvrez les portes de la section

refrigerateur,

Ouvrez la porte du congelateurjusqu% la

position d'ar@t,

Retirez le panier du congelateur en le

soulevant _-_I'arriere et en le faisant

pivoter vers le haut,

Soulevez-le pour le sortir du

congelateur,

Pour le remettre en p/ace :

Proceder en sens inverse pour remettre le

bac en place,

*Certains modeles seulement

A propos de la machine a gla¢ons automatique.

II faut prevoir entre 12 et 24 heures avant qu'un rdrigerateur nouvellement

Machine

Bras de detection

instalb commence a produire des gla¢ons.

Machine a gla_;ons automatique *

La machine a gla_ons produit sept gla_ons par

cycle- environ 100-130 cycles par 24 heures,

selon la temperature du compartiment de

congelation, la temperature de la pi6ce, le nombre

d'ouverture de porte et les autres conditions

d'utilisation,

La machine a glaqons se remplit d'eau Iorsque

sa temperature atteint 15°F (-10°C),IIfaut p@voir

entre 12 et 24 heures avant qu'un @frigerateur

nouvellement instalB commence a produire des

glaqons,

Sile @frigerateur est mis en marche avant

que la machine a glaqons ne soit raccordee

I'alimentation en eau ou si I'alimentation en eau

du @frigerateur est fermee, assurez-vous que

la machine a glaqons est eteinte, Une fois que

I'eau a et6 raccordee au @frigerateur, la machine

gla_ons peut 6tre mise en marche, R6ferez-

vous au tableau ci-dessous pour de plus amples

informations,

Vous entendrez un bourdonnement a chaque fois

que la machine a glaqons se remplit d'eau,

Jetez les premiers bacs de glaqons pour bien

nettoyer le conduit d'eau,

Verifiez que rien n'interf_re avec le deplacement

du bras de detection,

Quand le bac se remplitjusqu'au niveau du bras

de detection, la machine a glaqons s'arr6te de

produire des glaqons, IIest normal de trouver des

glaqons qui soient soudes ensemble,

Sivous n'utilisez pas souvent vos glaqons, les

vieux gla_ons deviennent opaques, prennent un

mauvais go@tet @t@cissent

REMARQUE: Dans les maisons qui ont une

pression d'eau plus faible que la moyenne,

vous entendrez peut-6tre la machine a glaqons

recommencer plusieurs fois son cycle pour

produire un lot de glaqons,

Pour minimiser les risques de blessures, evitez le contact avec les pieces mobiles du mecanisme ejecteur, ou avec

I%lement chauffant qui libere les gla_ons. Ne posez pas les doigts ou les mains sur le mecanisme de la machine _a

gla_ons automatique pendant que le reffig6rateur est branche.

Comment allumer ou eteindre la machine a glaqons ?

Style de commandes A CYE/CFE Utiliser le menu de reglages de I%cran tactile,

Style de commandes B CWE Utiliser le bouton <<Machine _ glacons >>Utiliser le

bouton <<Machine _ glacons >>

Porte du

glace

Soulevez et tirez

Seau a gla_:ons et distributeur*

. Ouvrez la porte du bac _ @ace _ I'interieur

de la porte de gauche,

. Tirez le seau _ gla_ons vers le haut dans

la porte de gauche pour le sortir du

compartiment,

. Pour remettre le seau _ glace, placez-le sur

les guides et enfoncez-lejusqu% ce qu'il

soit correctement en place,

. Si vous n'arrivez pas _ le remettre, faites

tourner la fourche d'1/4 de tour dans le

sens des aiguilles d'une montre,

Seau a gla(;ons du congelateur*

Le seau de stockage se trouve dans le tiroir

de congelation,

. Ouvrez le tiroir de congelation,

. Le seau f-]glacons est situe sur le cote

gauche sous panier superieur,

. Tirez le panier superieur vers vous pour

enlever le seau _ glacons,

Seau a

glacons

cong61ateur

*Certains modeles seulement

Entretien et nettoyage du refrigerateur. GEAppliancesca

Nettoyage de I'exterieur

Panneaux, poignees de porte et garniture en acier

inoxydabie.

Vous pouvez nettoyer les portes et les poignees de porte en

acier inoxydable (sur certains modeles) avec un nettoyant

d'acier inoxydable vendu sur le marche, Les nettoyants qui

contiennent de I'acide oxalique, tels que Bar Keepers Friend

Soft Cleanser TM, eliminent la rouille de surface, le ternissement

et les petites taches, Utilisez uniquement un nettoyant liquide

exempt d'abrasif et frottez dans la direction des lignes de

brossage a I'aide d'une eponge souple imbibee, N'utilisez pas

de cite pour appareils menagers sur I'acier inoxydable,

Pi#ces en p/astique argent#.

Lavez ces pieces avec du savon ou un autre detergent doux, Essuyez

ensuite avec une eponge, un linge humide ou de I'essuie-tout,

N'utilisez pas de tampons a recurer, de produits nettoyants en

poudre, dejavellisants ou de produits contenant dujavellisant

sous peine de rayer la finition et de la rendre moins resistante,

Si vous avez besoin de nettoyer le plateau de collecte des

gouttes, utilisez un produit detartrant.

Nettoyage de I'int#rieur

Debranchez I'appareil avant de le nettoyer.

S'il est trop difficile de debrancher I'appareil, essorez bien

votre chiffon ou votre eponge pour enlever I'exces d'eau

Iorsque vous nettoyez autour des interrupteurs, des lampes

ou des commandes, Utilisez une cite pour appareil menager

sur la surface interieure entre les portes,

Utilisez une solution d'eau tiede et de bicarbonate de soude

(environ une cuillere _ soupe (15 ml) de bicarbonate de soude

dans un litre d'eau) afin de nettoyer tout en neutralisant les

odeurs, Rincez et sechez,

Ne nettoyez pas les clayettes ou les

couvercles en verre avec de I'eau tiede quand ceux-ci

sont froids, Les clayettes et couvercles en verre peuvent

se casser s'ils sont exposes a des changements soudains

de temperature ou si vous les cognez ou les fakes

tomber, Le verre trempe est concu pour se briser en petits

morceaux en cas de casse,

Ne lavez aucune piece en plastique du refrig6rateur

au lave-vaisselle.

Derri#re le r#frig#rateur

Soyez prudent Iorsque vous eloignez votre refrigerateur

du tour, Tousles types de revetements de sol peuvent 6tre

endommages, en particulier les revetements matelasses et ceux

dont la surface est gaufree,

Relevez les pieds de raise _ niveau situes sur la partie inferieure

avant du refrigerateur,

Tirez le refrigerateur en ligne droite et Iorsque vous le

remettez en place, poussez-le vers le tour en ligne droite,

Les deplacements lateraux du refrigerateur pourraient

endommager le revetement de sol ou le refrigerateur,

Abaissez les pieds de raise _ niveaujusqu% ce qu'ils touchent

le sol,

Lorsque vous remettez le r#frig#rateur en place en le

poussant, veillez a ne pas le faire rouler sur le cordon

d'a limenta tion,

D#part en vacances

Encas d'absences ou de vacances prolongees, retirez tousles

aliments du refrigerateur et debranchez-le, Nettoyez I'interieur

avec une solution de bicarbonate de soude (environ une cuillere

_ soupe (15 ml) de bicarbonate de soude dans un litre d'eau),

Laissez les portes ouvertes,

Mod#les a vec affichage LCD: Eteind re le refrigerateu r au

niveau des commandes (page 53),

Dans le cas ou la temperature pourrait descendre en dessous

de zero, demandez _ un technicien qualifie de vidanger le

systeme d'alimentation en eau pour eviter les deg_ts des eaux,

1) Eteignez ou debranchez le refrigerateur (p, 53),

2) Videz le seau _ glacons,

3) Fermez I'arrivee d'eau

Si vous fermez I'alimentation en eau, eteignez la machine

gla_:ons (p. 64).

Retour de vacances :

1) Remettez le filtre _ eau,

2) Faites passer 2 gallons (7,5 litres) d'eau dans le distributeur

d'eau ffoide (pendant environ 5 minutes) pour purger le

systeme,

3) Faites couler de I'eau b_185°F (85°C) _ 3 reprises (10 onces _

chaque lois) pour vidanger le systeme,

D#m#nagement

Immobilisez routes les pieces amovibles, telles que les clayettes

et les bacs, _ I'aide de ruban gomme pour eviter de les

endommager,

Lorsque vous utilisez un diable pour deplacer le refrigerateur, ne

fakes pas reposer le devant ou I'arriere du refrigerateur contre

le diable, sous peine d'endommager votre refrigerateur,

Ne le manipulez que par les cotes,

Assurez-vous que le rUrigdrateur reste en position verdcole

pendont son d_m_nogemenL

Remplacement des ampoules

Ampoules du refrigerateur (DEL)

Le compartiment de refrigeration est equipe d'un eclairage

_ DEL, De plus, le bas de la porte du compartiment

refrigerateur est egalement equipe de DEL pour eclairer le

compartiment de congelation

Le remplacement des ampoules _ DEL doit 6tre effectue par

un technicien autorise,

Sicet ensemble doit 6tre remplac6 contactez leservice GE

au 1,800,561,3344,

Instructions

d'installation Refrigerateur

ModUles GEand GE ProfileTM

Des Questions ? Appelez 8OO.GE.CARES(800.432.2737) ou consultez notre site internet" GEAppliances.com

Au Canada, appelez le 1.8OO.561.3344 ou consultez notre site internet" www.GEAppliances.ca

AVANT DE COMMENCER

Lisez ces instructions entierement et attentivement.

_l_Risque de basculement

Les modeles encastres (modeles PYE,CYE,GYE, PWE,

CWE et ZWE) sont plus Iourds au niveau de leur

pattie superieure, surtout avec les portes ouvertes.

Ces modeles doivent 6tre fixes a I'aide du systeme

anti-basculement par fixation au sol pour eviter que

I'appareil ne bascule vers I'avant, ce qui pourrait

entrainer des blessures graves, voire mortelles. Lisez

et suivez les instructions d'installation completes pour

I'installation du systeme anti-basculement par fixation

au sol livre avec votre refrigerateur.

•IMPORTANT-- Respecteztouslescodeset

reglements en vigueur. Conservez ces instructions pour

I'inspecteur local.

• Remarquepour I'lnstallateur- Assurez-vousderemettreces

instructions_ I'utilisateur.

• Remarque pour I'utilisateur- Conservezces instructions

pour route referencefuture.

• Niveau de competence - L'installationde cet appareil

demande des connaissances de baseen mecanique.

• Delai d'execution- Variable pour I'installationdu

rdrigerateur

30 minutes pour I'installation de

I'alimentation en eau

• L'installateur est responsablede I'installationcorrecte de

I'appareil,

• La panne de I'appareil due a une mauvaise installation n'est

pas couverte par la garantie,

PREPARATION

DEPLACEMENT DU REFRIGERATEURA L'INTI:_-RIEUR

DE LA MAISON

Sile rdrigerateur ne peut pas passerpar la porte, vous

pouvezenlever la porte du compartiment de refrigeration et

letiroir du compartiment de congelation.

• Pourenlever la porte du compartiment de refrigeration,

consultez la section <<Installation du refrigerateur >>

• Pourenlever la porte du compartiment de congelation,

consultez la section <<Retrait du tiroir de congelation >>.

PREPARATION (suite)

ALIMENTATION EN EAU DE LA MACHINE A

GLA[_ONS ET DU DISTRIBUTEUR

Sile rdrigerateur estequipe dune machine a glagons,il

devra etre branche a une alimentation en eau froide.Vous

pouvezvous procurer une trousse GEde branchement

I'alimentation d'eau (contenant tuyau, robinet, raccords

et instructions)aupres de votre fournisseur,en consultant

notre site internet GEAppliances.com(au Canada par le

site GEAppliances.ca),ou au Centrede PiecesDetacheeset

dAccessoires,au 800.626.2002(auCanada, 1.800.661.1616).

OUTILLAGEDONT VOUSPOUVEZAVOIRBESOIN

Cle a molette

Tournevisa cliquet /----/X

de3/8 pc O

Ecrou a compression de

diametre externe d'Y4 pc

et d'une bague

Cle hexagonale de type

Allen de 1/8 pc, 3/32 pc,

¼ pc et de 5/32 pc

Tournevis cruciforme

Meche de 1/8 pc et

Perceuse manuelle ou

electrique

Crayon

Pinces

Tournevis Torx T20,

T25

Tournevis a t6te plate

M6tre

Tournevis a douille Y4 po

Niveau

Instructions d'installation

DIMENSIONS Toutes les rnesures sont donnees avec les pieds de rnise 8 niveau escarnotes,

Uniquement CFE et CYE

I......... 35_4"

31¼"

CWE uniquement

......... 35Y4" ...............

Profondeur

du refrigerateur

sans les portes .4r

29 ?_" CFE .....

24 %" CYE

23 W' CFE

W' CYE

Hauteur

entre le sol

et la pattie

superieure

du cache de

la charniere

69 F/'

Dimensions

supplementaires

CFE CYE, CWE

Hauteur hors tout du haut du cache de la 697_ '' 697_''

charniere

Hauteur du haut du refrig6rateur 69" 69"

Profondeur du refrigerateur sans les portes 29%" 24%

Largeur hors tout du refrigerateur 353i '' 353i ''

Profondeur hors tout du refrigerateur avec les 36W' 31Y4"

portes et les tiroirs equipes de leurs poignees

DEPLACEMENT DU REFRIGERA TEUR

• En utilisant letableau ci-dessous, determinez si la largeur de votre couloir et embrasures de porte peuvent accommoder la profondeur du

rdrigerateur, Assurez-vous d'avoir assezd'espace pour eviter d'endommager le reffig6rateur avant de le deplacer en toute securite vers son

emplacement final,

• Sivotre couloir et embrasures de porte sont assez large pour laisser passer le reffigerateur sans enlever lespoignees, passezdirectement _

I'etape6, Laisserles bandes adhesives, le film et tousles emballages sur les portesjusqu?-_ce que le reffigerateur soit dans sa position finale,

• REMARQUE: Utilisez un diable rembourre ou des sangles de demenagement pour deplacer ce refrigerateur. Placez le refrigerateur sur

le diable en appuyant un des cotes contre le diable. II est fortement recommande que DEUXPERSONNESdeplacent le rdrigerateur et

effectuent cette installation.

Si votre numero de modele commence par CFE

Boitier

Completement Retirer Retirer les portes Boitier avec seulement

Assemble Poigne gauches lamelles Fz (sans charniere)

36.25" 35,25" 33.75" 30,25 _29,375"

Retirez les composants des portes dans I'ordrejusqu'a ce que dimension

soit inferieure a I'ouverture

Si votre numero de modele commence par CYE, CWE

Retirerla RetirerPoignede Boitier

Completement Retirer portegauche aportegauche seulement

Assemble Poigne \ /Boitier avec (sans

h Z _ lamelles Fz chamlere)

.28.75" 25.25" 24._75"

Retirez les composants des portes dans I'ordrejusqu'a ce que dimension

soit inferieure a I'ouverture

Instructions d'installation

INSTALLATION DU REFRIGERA TEUR

EMPLACEMENT DU REFRIGERATEUR

• N'installezpas le refrigerateur dans une piece o@les

temperatures descendent en-dessous de 60°F(16°0)parce

qu'il serait difficile d'y maintenir une temperature correcte.

• N'installezpas lerdrigerateur dans un endroit ou la

temperature ambiante sera superieure 8 37°C,il ne

fonctionnera pas correcternent.

• N'installezpas le refrigerateur dans un endroit expose 8 I'eau

(pluie,etc.)ou directement aux rayonssolaires.

IIdoit etre installesur une surface suffisamment solide pour

supporter le poids dun rdrigerateur rempli.

DEGAGEMENTS

Prevoyez les degagements suivants pour faciliter

I'installation, la circulation d'air et les raccordements

hydrauliques et electriques.

Cotes 1/8po(3mm)

Dessus 1 po (25ram)corps du rdrigerateur/

cache de charniere

Arriere 2 po (50ram)

RETRAITDESPORTESDURfiFRIGfiRATEUR

•REMARQUEIMPORTANTE:La profondeur de ce rdrigerateur

est de 36 1/4po (31 Y4po pour les modeles CYE),Lesportes

et les passagesqui menent 8 I'emplacement d'installation

doivent avoir une largeur d'au moins 36 Y4po si vous

souhaitez les portes et les poignees sur le rdrigerateur lots de

son deplacement, Si la largeur des passagesest inferieure 8

36 F4po, les portes et les poignees du rdrigerateur peuvent

etre facilement rayees et endommagees, Lecache superieur

et les portes peuvent _tre retires pour permettre de deplacer

le rdrigerateur 8 I'interieuren route securite,Sila largeur des

passages est inferieure 8 31 _/4po, commencez par I'etape 1,

• S'iln'est pas necessairede retirer les portes, passez

directement 8 I'etape 11, Laisserles bandes adhesives et tous

les emballages sur les portesjusqu'a ce que le rdrigerateur

soit dans sa position finale,

•REMARQUE:Utilisezun diable rembourre pour deplacer ce

rdrigerateur, Placezle rdrigerateur sur lediable en appuyant

un des cotes centre le diable, IIest fortement recommande

que DEUXPERSONNESdeplacent lerdrigerateur et

effectuent cette installation,

iT] RETRAIT DES POIGNEES DE PORTE DU

COMPARTIMENT DE REFRIGERATION

La conception des poignees varie on fonction des

modeles, mais I'installation reste la meme,

Poigneesen acier inoxydable et en plastique :

Q Desserrez les vis de reglage avec la cle Allen d'l/8 poet

retirez la poignee,

REMARQUE: Si les fixations de la poignee ont besoin d'etre

resserrees ou enlevees, utilisez une cB Allen d'1/4 po,

Fixations

Ne retirez le

film qu'apres

installation

E] RETRAIT DES POIGNCES DEPORTE DU

COMPARTIMENT DE CONGELATION

Laconception des poignees varie on fonction des

modeles, mais I'installation reste la meme,

Poigneesen acier inoxydable et en plastique :

Desserrez lesvis de reglage avec la cB Allen d'1/8 poet retirez la

poignee,

REMARQUE: Si les fixations de la poignee ont besoin d'etre resserrees

ou enlevees, utilisez une cB Allen d'1/4 po,

Fixations

Ne retirez le

film qu'apres

installation

Reinstallez les poignees en utilisant la mCme

procedure que pour les retirer,

Instructions d'installation

INSTALLATION DU REFRIGERATEUR(suite)

RETRAITDESPORTESDUREFRIGERATEUR

r_Maintenez la porte bien fermee f-_I'aide de ruban-cache

ou demandez f-_une deuxieme personne de maintenir

la porte,

r_Commencez par la porte de gauche : Retirez le cache

de la charniere superieure de la porte gauche du

refrigerateur en retirant les vis cruciformes et en le

tirant vers le haut, Fakes de m6me pour la porte de

droite et le cache central,

Cache de

charniere f !

r_Debranchez les deux connecteurs electriques au niveau

du cache superieur,

Retirez la vis f-_t_te hexagonale de 1/4po pour

debrancher le fil de masse de la charniere,

Retirez la vis f-_t6te hexagonale de 1/4po pour

debrancher reducteur de tension du tuyau

d'alimentation en eau,

Vis de

-_ terre

,s! I.............

_educteur 1

Ide tension ?

DRETRAITDESPORTESDUREFRIGERATEUR

(suite)

r_ Debranchez I'alimentation en eau hI'arriere de

I'appareil en appuyant sur le collier gris fence tout en

tirant le tuyau d'alimentation en eau vers le haut,

Faites passer le tuyau d'alimentation en eau f-_travers

le passage prevu f-_cet effet pour liberer le tuyau avant

de retirer la porte, La Iongueur du tuyau d'alimentation

en eau est superieure f-_4 pi, Celui-ci doit 6tre fixe

f-_I'aide de ruban adhesif f-_la porte pour y acceder

facilement Iors de la reinstallation de la porte

---6 !i

Connexion en You droite

r_A I'aide d'un tournevis f-_cliquet de 3/8 po, retirez les

vis de fixation de la charniere superieure au corps

du refrigerateur, puis soulevez la charniere vers

le haut pour degager I'axe de la charniere de son

emplacement dans le haut de la porte,

Risque Iors du levage de charge

Une seule personne soulevant ces charges pourrait

se blesser. Demandez I'aide d'une autre personne

pour manipuler, deplacer ou lever les portes du

refrigerateur.

Remarque : Iorsque vous retirez la porte, pour eviter

d'endommager celle-ci ainsi que les composants

electroniques qu'elle contient, placez-la soigneusement

dans un endroit approprie,

Remarque : La charniere inferieure et son axe sent

numerotes, IIs doivent donc 6tre associes pour que la

porte se ferme correctement de facon automatique,

Veuillez suivre les instructions scrupuleusement,

Instructions d'installation

INSTALLAlION DU REFRIGERATEUR(suite)

FIRETRAITDESPORTESDUREFRIGERATEUR

(suite)

Remarque : pour que I'instaiiation se lasso correctement plus

tard, veuillez suivre attentivement la prochaine etape.

FiLes portos du compartimont do refrigeration doivont

RETIREES ot INSTALLEES on position ouvorte _ 90 °

avec la facade du refrigerateur.

Soulevez et retirez la

charniere centrale

RETRAIT DE LA PORTE OPPOSEE

Effectuez la m6me procedure sur la porte du cote oppose.

II n'y a pas de c_bles ou de tuyau d'alimentation en eau

sur la porte du cote oppose.

F1RETRAIT DE LA CHARNIERE CENTRALE (si

necessaire)

Retirez leg vis de 3/8 DOmaintenant la charniere centrale au

corps du refrig6rateur. U@isezle tournevis T20 pour rotifer la

vis exterieure.

Retirez la vis

centrale

Desserrez los vis exterieures

I%IREINSTALLATIONDESPORTESDU

REFRIGERATEUR

Invorsor on sons inverse, etapos 4 _ 1, pour reinstallor los

portes du refrigerateur. Suivez los instructions suivantes

pour los alignements critiques.

r_ Reinstallez la charniere centrale d'abord0 puis serrez losvis

un couple de 65 po-lb. Avec la porte gauche a 90° par rapport

lafaqade du rdrigerateur, abaissez la porte du rdrigerateur sur

la charniere centrale.Assurez-vous que la porte et la charniere

s'alignent correctement.

['@'7Fermezlosporteset assurez-vousque lapartiemobile

d%tancheit6dela portesoitaligneeaveclagSche.Si/oporte

nesefermepos outomodquementopr_sto r#instoffotion,redrez

toporte,retournez-/o,v#fifieztereputed'ofignementetto ft_che(if

y o unreputed'ofignementsurtem_conismedefermeturedeto

porte. Cdui-cicorrespondou reputed'olignementsur lecoche

inf_rieur.Foitespivotertem_conismedefermeturedetoporte

pouroligner/ereputeet /of/_che.£#insto/fezensuitetoporte).

Dessous de la porte

du compartiment de refrigeration

Alignez los reperes

Si la porte ne peut pas _tre installe a 90 °, suivez los etapes ci-dessous :

1. Si I'espace disponible ou le modele limite I'ouverture de la porte a moins

de 180 °, alors :

a) Enlevez la porte, retournez-la doucement.

b)Wrifier I'alignement de I'axe du mecanisme de fermeture de la porte

sur le dessous de la porte. Los parties planes sur I'axe correspondent

au repere d'alignement sur I'anneau en plastique ou au repere sur le

cache inferieur

c) Si I'axe n'est pas aligne sur le repere, a I'aide dune cle Allen de 5/32 po,

fakes pivoter I'axe du mecanisme de fermeture de la porte dans le sons

inverse des aiguilles d'une montre pour la porte droite, et dans le sons

des aiguilles d'une montre pour la porte gauche. Ensuite, alignez los

parties planes avec le repere.

d) Installez la porte a 90 °.

Maintenez la porte bien fermee a ['aide de ruban-cache ou

demandez a une deuxieme personne de maintenir [a pore.

Reinstallez [a charniere superieure d'abord, puis serrez losvis

un couple de 65 po-ib.

r_] Assurez-vous d'avoir remis lefil de terre et le @ducteur de

tension au niveau de la charniere superieure.

r_ Reinstallezle cache de la charniere. Remarque :Assurez-vous

que losills ne sent pas pinces ou sous des emplacement de vis

avant de sorter cos dernieros.

Instructions d'installation

INSTALLATION DU REFRIGERA TEUR (suite)

[_ RETRAITDE LA PORTEDU

CONGELATEUR

E] Tirezsur la porte du congelateurjusqda ce qdelle soit

compbtement ouverte,

r_ Retirezles 3 vis de fixation, situees au bas de chaque

cote de la porte du congelateur en utilisant letournevis

cliquet hexagonal de 3/8 po,

tue lots du levage de charge

Laporte du congelateur est Iourde,Utilisezles deux

mains pour maintenir la porte avant de la soulever

r_ Soulevezla porte du congelateur et placez-lasur le

mecanisme a glissieres,

Laporte peut reposer en route securite sur lefond, Ne

posezpas la porte surtoute autre surface pour eviter

les rayures,

Repoussezle mecanisme a glissbres compbtement

jusqu'a ce qu'il se retracte automatiquement

E] REINSTALLATIONDE LA PORTEDU

CONGELATEUR

r_ Tirezsimultanement avec les deux mains sur le

mecanisme a glissieresjusqu'a extension complete,

r_ Retirezle panier reposant sur les glissbres,

f jl

Risque Iors du levage de charge

La porte du congelateur est Iourde,Utilisezles deux

mains pour maintenir la porte avant de la soulever,

r_ Soulevezla porte du congelateur et placez-la sur le

mecanisme a glissbres,

Alignez et inserez

la languette

J sur le support

de la porte du

congelateur dans

la fente du support

du mecanisrne

_ glissieres du

congelateur,

r_ Remettez lesvis de fixation en place et serrez-lesau

couple de 65 po-lb,

r_ Pourajuster les ecarts au niveau de la porte du

congelateur, suivezles instructions donnees en page 73,

r_ Remettez le panier en place,

Instructions d'installation

INSTALLATION DU REFRIGERA TEUR (suite)

instructions concernant i'a]ustement des ecarts

de ia porte du congelateur •

iMPORTANT!

Les 6 vis de montage (3 de chaque cote) ne sont PAS interchangeabies avec ies vis de ia charniere

centrale ou superieure. Apres I'installation de la porte du congelateur, verifiez que les ecarts sont uniformes (le

haut et le bas des cotes gauche et droit) _aI'aide du gabarit fourni.

Si des ecarts trop importants sont observes, suivez les etapes suivantes pour ajuster la porte du congelateur.

I_tape 1 - Desserrez les 3 vis de chaque cote (droit et gauche) de la porte du congelateur.

I_tape 2 - Tournez la vis d'ajustement dans le sens des aiguilles si I%cart dans le haut est trop important (voir le

gabarit). A I'aide d'une cle hexagonale de 3/32 po, tournez la vis d'ajustement dans le sens des aiguilles sur un

quart _sun demi- tour.

I_tape 3 - Tournez la vis d'ajustement dans le sens contraire des aiguilles si I%cart dans le bas est trop important

(voir le gabarit). A I'aide d'une cle hexagonale de 3/32 po, tournez la vis d'ajustement dans le sens contraire des

aiguilles sur un quart _aun demi- tour.

I_tape 4 - Serrez les 3 vis de chaque cote (droit et gauche).

I_tape 5 - Verifiez les ecarts de nouveau _aI'aide du gabarit et rep6tez les etapes 1 _a4 s'il y a lieu et terminez par

I%tape 5.

Gabarit pour verifier les

ecarts, L%cart dolt 6tre de

0,6 po (1,5 cm) ou moins,

Vis d'ajustement

Plier ici pour udliser le gotorit

[tape 2 [tape 3

[tape 1

[tape 4

Reportez-vous a 239D4144PO01 PuS No. 31-45474-2

Instructions d'installation

INSTALLATION DU REFRIGERA TEUR (suite)

MISE A NIVEAU DE LA PORTE DU

CONGELATEUR

r_ Localisez la came de reglage de la hauteur dans

la porte du congelateur. Desserrez les trois vis

de fixation de la porte sur les deux glissieres

I'aide d'un tournevis a cliquet hexagonal de 3/8

po.

Localisez et desserrez la visa came en utilisant

r_ le tournevis T-27.

MISE A NIVEAU DE LA PORTE DU

CONGELATEUR(suite}

[_Soulevez la porte sur le cote necessitant un

reglage, fakes tourner la camejusqu% la

position requise.

0 - Position initiale

1 - Lever de 0,050 po

-1 - Abaisser de 0,050 po

-2 - Abaisser de 0,1 O0 po

-3 - Abaisser de 0,150 po

r_After adjustment tighten the 3 attachment

screws using to 65 in-lb.

RETRAIT DE L'EMBALLAGE

A) Retirez les bandes adhesives, les emballages

en mousse et les protections des clayettes et

des tiroirs.

Instructions d'installation

INSTALLATION DU REFRIGERA TEUR (suite) Installationdu supportanti-

basculement par fixation au sol (Moddes PYE,CYE,GYE,PWE,CWE,et ZWE seulement)

_I_ Risque de basculement

Les modeles encastres (modeles PYE, CYE,GYE, PWE,

CWE, et ZWE) sont plus Iourds au niveau de leur

pattie superieure, surtout avec les portes ouvertes.

Ces modeles doivent 6tre fixes a I'aide du systeme

anti-basculement par fixation au sol pour eviter que

I'appareil ne bascule vers I'avant, ce qui pourrait

entrainer des blessures graves, voire mortelles. Lisez

et suivez les instructions d'installation completes pour

I'installation du systeme anti-basculement par fixation

au sol livre avec votre refrig6rateur.

REMARQUE :

Si vous n'avez pas requ de systeme anti-basculement

par fixation au sol avec votre achat, appelez le

1.800.626.8774 pour en recevoir un gratuitement (Au

Canada, appelez le 1.800.561.3344).

Pour les instructions d'installation du systeme

consultez le site : www.GEAppliances.com.

(Au Canada, www.GEAppliances.ca)

MATERIEL DONT VOUS POUVEZ AVOIR

BESOIN (non inclus)

Tire-f_ %_#

Manchons d'ancrage

1/4po(6mm) xl -Y2po(38mm) Y2po(12mm) dediametre

Meche adaptee aux ancrages externe

Uniquement pour les systemes anti-basculement par

fixation au sol en BNON

[_] ESUREDE L'OUVERTUREDISPONIBLE

COMPAREEA LA LARGEURDU

REFRIGERATEUR

Mesurez W, la largeur de I'ouverture dans laquelle vous

voulez mettre votre refrigerateur,

Assurez-vous de tenir compte de tout surplomb du comptoir,

de I%paisseur de la plinthe et de tout espace libre desi@,

La largeur W dolt 6tre superieure a 36 pouces, Vous devez

placer le @frigerateur approximativement au milieu de cette

ouverture, Mur arriere • [paisseur de

' i la plinthe ou

_I I_ surplomb du

W _, comptoir (la

I mesure la plus

,_ I grand@ plus

i tout espace

Iibre d_}sir_}

R[FRIGt'RATEUR

COte droit du

refrig6rateur

Avant

OUTILLAGE NECESSAIRE

Meche de 1/8 po (3 mm) et

Perceuse manuelle ou electrique

Crayon

Metre

Tournevis a douille 5/16 po

(8 mm)

_ OSITIONNEMENTDU SYSTFMEANTI-

BASCULEMENTPARFIXATIONAU SOL

r_ Placez le gabarit de positionnement du systeme

anti-basculement par fixation au sol (fourni dans

la trousse anti-basculement) sur le sol contre le

mur arriere, 8 I'interieur de W, et en ligne avec

I'emplacement souhaite pour le cote droit du

rdrigerateur (voir figure 1),

Figure 1 - - Vue d'ensemble de I'installation

2 trous clans lemur

r@frig@rateur refrigerateur positionnement

[]

Placez le systeme anti-basculement par fixation au

sol sur le gabarit de positionnement avec ses trous

au sol de droite alignes aux trous au sol indiques sur

le gabarit, a approximativement 15 1/4po du bord

du gabarit ou du cote droit du rdrigerateur.

Maintenez en position et utilisez le systeme anti-

basculement par fixation au sol comme gabarit

pour marquer les trous en vous basant sur votre

configuration et la categorie de construction

indiquee dans I%tape 3. Marquez I%mplacement des

trous avec un crayon, un clou ou un poin¢on.

REMARQUE :

• IIest OBLIGATOIREd'utiliser au moins 2 vis pour

fixer le systeme de fixation au sol (un de chaque

cote du systeme anti-basculement par fixation au

sol). Les deux doivent entrer dans lemur ou dans

le sol. La figure 2 indique routes les configurations

acceptables de montage pour ces vis. Identifiez les

trous de vis sur le systeme anti-basculement par

fixation au sol pour votre configuration.

Reportez-vous _ 239D1142 POOl Pub# 31-45484-2

Instructions d'installation

INSTALLATION DU REFRIGERATEUR(suite)

POSITIONNEMENTDU SYSTEMEANTI-

BASCULEMENTPARFIXATIONAU SOL

(suite)

Figure 2 - Emplacements acceptables

pour les vis

Installation recommandee Installation recommandee

- Bois - Beton

Minimum Acceptable #1 -

Montant de poutre Minimum Acceptable #2 -

Plancher en bois

Minimum Acceptable #3 -

Sol en beton

_ NSTALLATION DU SYSTEME ANTI-

BASCULEMENT

r_ Mur et plancher en BOIS :

• Percez le nombre approprie de trous de guidage

de 1/8 po au centre de chaque trou pour la fixation

de sol utilise (vous pouvez utiliser un clou ou un

poin¢on si vous n'avez pas de perceuse) ETenlevez

le gabarit du sol,

• Montez la fixation de sol anti-basculement en

vissant fermement les 2 ou 4 (recommande) vis

t6te hexagonale, n ° 10-16 comme illustre a la

figure 3,

Figure 3- Fixation au rnur et au sol

Coin arriere droit

du refrigerateur

2 Vis doivent Systeme Mur

penetrerdansle de fixation

montant en bois ou au sol

en metal clu mur

Montant

du mur

Sol

rB] Mur et plancher en BETON:

• Ancrages necessaires (non fourni) :

4 tire-fond d' Y4po (6 mm) x 1- Y2po (38 mm) 4

manchons d'ancrage d' Y2po (12 mm) de diametre

externe

• Percez les trous de taille recommandees pour

les ancrages dans le heron au centre des trous

marques dans I'etape 2,

• Placez les manchons d'ancrage dans les trous

perces, Placez la fixation de sol anti-basculement

comme indiquee a I'etape 2, Retirez le gabarit de

positionnement du sol,

• Installez les tire-fond a travers la fixation de sol

anti-basculement et serrez correctement,

[] Mur en BOISet sol CARRELE:

• Pour ce cas particulier, Iocalisez les 2 trous sur le

mur identifie dans la figure 1, Percez diagonalement

un trou de guidage de 1/8 po (3 mm) au centre de

chaque trou (comme indique 8 la Fig, 3),

• Installez la fixation de sol anti-basculement en

utilisant le Minimum Acceptable #1, comme illustre

dans la Fig, 2,

[_ OSITIONNEMENT DU REFRIGERATEUR

POUR L'ENGAGER DANS LE SYSTEME

ANTI-BASCULEMENT

[A-]Avant de mettre le rdrigerateur dans son

emplacement final, branchez le cordon

d'alimentation dans la prise de courant et raccorder

I'eau (si necessaire), Verifiez qu'il n'y a pas de fuite,

r_ Trouvez le cote droit du r6frigerateur et faites le

reculerjusqu'a ce qu'il soit approximativement

aligne avec le cote droit de I'ouverture W, Cette

manoeuvre devrait positionner le systeme anti-

basculement pour que celui-ci s'accroche a la base

anti-basculement du r6frigerateur

r_ Faites doucement rouler le rdrigerateur clans

I'ouverturejusqu'a ce qu'il s'arrOte, Verifiez que

I'avant du reffigerateur s'aligne avec la facade des

placards, Dans le cas contraire, faites delicatement

basculer le r6ffigerateur vers I'avant et vers I'arriere

jusqu'a ce que le systeme anti-basculement soit

engage et que vous remarquez que le r6ffigerateur

est completement pousse contre le mur du fond

r_ si necessaire : Reglez la hauteur des roulettes arriere

(et avant) de maniere a engager completement le

systeme anti-basculement, tout en alignant I'avant du

rdrigerateur a I'avant des placards,

REMARQUE •si vous faites sortir lerdrigerateur en le

tirant et I'ecartezdu mur pour une raison quelconque, assurez-

vous de bien engager le systeme anti-basculement quand

vous repoussez lerdrigerateur contre lemur du fond,

Reportez-vous _ 239Dl142 POOl Pub# 31-45484-2

Instructions d'installation

INSTALLATION DU REFRIGERATEUR(suite)

RACCORDEMENTDU REFRIGERATEURA

LA CONDUITE D'EAU DE LA MAISON

Unealimentation d'eau froide est requise pour faire

fonctionner la machine a gla¢ons automatique, Vous

devrez enfournir une si elle n'existepas,Consultezla

section <<Installation de I'alimentation en eau >>,

REMARQUES:

• Avant de raccorder la conduite d'eau au rdrigerateur,

assurez-vousque le cordon d'alimentation electrique

du rdrigerateur n'est )as branche a la prise murale,

• Sivotre rdrigerateur n'est pas equipe de filtre

eau, nous recommandons den monter un si votre

alimentation d'eau contient du sable ou des particules

qui )euvent boucher la grille du robinet d'eau du

rdrigerateur, Installezle dans la conduite d'alimentation

d'eau froide presdu rdrigerateur, Sivous utilisezune

trousse GESmartConnectTM RefrigeratorTubing,vous

aurez besoin dun tuyau suppbmentaire (WXO8X10002)

pour brancher le filtre, Ne coupez pas le tuyau en

plastique pour installer lefiltre,

• Avant de raccorder la conduite d'eau a la maison,

purgez la ligne de la maison ]endant au moins 2

minutes,

[] Sivous utilisez un tuyau de cuivre, placez un ecrou de

compression et une bague (manchon)a I'extremite

du tuyau qui vient de I'alimentation d'eau froide de la

maison, Sivous utilisezletuyau GESmartConnectTM, les

ecrous sont deja assemblesau tuyau,

_] Sivous utilisez un tuyau de cuivre, inserezaussi loin que

possibleI'extremite du tuyau dans le raccord a I'arriere du

rdrigerateur, Tout en tenant le tuyau, serrezle raccord,

Sivous utilisezun tuyau GESmartConnectTM, inserez

I'extremite moube du tuyau dans leraccord a I'arrbre du

rdrigerateur, puis serrez I'ecrou a compression a la main,

Serrezensuite dun autre tour a I'aidedune cb, Desfuites

peuvent survenir si I'ecrouest trop serre,

D Fixezle tuyau dans le collier de serrage fourni pour

le maintenir en position,Vous aurez peut etre besoin

d'ecarter la bride,

Tuyau

Ecrou de SmartConnectTM

corn pres,_ /

Ernbout /_ _

___ _ ,/"'--_-'-- Raccord du

_J____/ refrig6rateur

Bribe

_yaude 1/4 po

Instructions d'installation

INSTALLATION DU REFRIGERATEUR(suite)

[] OUVRIR L'ALIMENTATION EN EAU

OuvrezI'alimentation d%auau niveau du robinet

d%r@t(alimentation en eau de la maison)et verifiez

qu'il n'y a pas de fuite.

[] BRANCHEMENTDU CORDON

D'ALIMENTATIONDU REFRIGERATEUR

Veuillezlire los informations de mise a la torte fixees au

cordon d%limentation,

MISE ANIVEAU DU REFRIGERATEUR

Les pieds de raise a niveau servent :

1) a ajuster le refrigGrateur pour que celui-ci

soit correctement positionne sur le sol et ne

vacille pas

2) de frein pour stabiliser le refrig6rateur

pendant son utilisation et son nettoyage.

Les pieds de raise a niveau permettent aussi

d'empecher le refrig6rateur de basculer.

r_ Tournez les pieds de mise a niveau dans le

sens des aiguilles d'une montre pour relever le

refrigGrateur et darts le sens inverse des aiguilles

d'une montre pour I'abaisser.

Toumevis a tete plate

REMARQUE " Pour6vitertout

dommage materiel, les pieds de raise a niveau

doivent bien reposer sur le sol.

MISEA NIVEAUDESPORTESDU

REFRIGERATEUR

Rappelez-vous qu'il est necessaire que le

refrigGrateur soit de niveau pour que les portes

soient parfaitement de niveau. Si vous avez besoin

d'aide, consultez la section prec6dente sur la raise

niveau du refrig6rateur.

Lorsque la

_ orte de

gauche

est plus

basse que

la porte de

droite

Lorsque la

porte de

gauche

est plus

haute que

la porte de

droite,

Point de reglage

rA] Si vous ouvrez la porte du congelateur, vous

verrez la charniere centrale.

r_ Inserez une cle Allen d'¼ po darts I'axe de la

charniere centrale.

D Ajustez la hauteur en tournant dans le sens des

aiguilles d'une montre ou darts le sens inverse

des aiguilles d'une montre. Lorsque vous

tournez darts le sens inverse des aiguilles d'une

montre la porte se deplace vers le haul

Instructions d'installation

INSTALLATION DU REFRIGERA TEUR (suite)

P "3

Modeles sans

distributeur

L .J

Instructions de montage du refrigerateur (suggestion).

i_1,i rl r,,

Pour positionner les bacs darts les

portes •

Faites correspondre votre bac avec

la lettre indiquee. Positionnez les

crochets du bac sur le repere et le

pousser en avantjusqu'a insertion

complete,

01Appuyez sur le bacjusqu'a ce qu'il

soit bien encastre dans sa position

finale,

Crochet de

bac arriere

de chaque

cote

Repere

du bac de

chaque cote

Instructions d'installation

INSTALLATION DE LA CONDUITE D'EAU

AVANT DE COMMENCER

Nous recommandons les trousses d'alimentation

d'eau en cuivre WX8X2, WXSX3, WXSX4, selon

la Iongueur de tuyau dont vous avez besoin.

Nous approuvons les conduites d'eau en matiere

plastique GE SmartConnect TM Refrigerator Tubing

(WXO8X10006, WXO8X10015 et WXO8X10025).

Si vous installez un systeme d'eau a osmose inverse GE

dans votre rdrigerateur, la trousse GERVKITest la seule

installation approuvee, Pour les autres systemes a osmose

inverse, suivez les recommandations du fabricant,

Si I'alimentation d'eau du refrigerateur provient d'un

systeme de filtration de I'eau par osmose inverse

(01) ET si votre refrigerateur est equipe d'un filtre

eau, utilisez le bouchon de derivation du filtre du

refrigerateur. En cas d'utilisation de la cartouche de

filtration d'eau du refrigerateur associee a un filtre

OI peut produire des gla¢ons creux.

L'installation de cette conduite d'eau n'est pas

garantie par le fabricant du refrigerateur ou de

la machine a glaqons. Suivez attentivement ces

instructions afin de minimiser le risque de fuite

d'eau et de dommages onereux.

Les coups de belier (coups dans les tuyaux) darts la

tuyauterie de la maison peuvent endommager les

pieces de votre refrigerateur et provoquer des fuites

d'eau ou des inondations. Appelez un plombier

certifie pour corriger les coups de belier avant de

brancher I'alimentation en eau au refrigerateur.

Pour prevenir les br@lures et eviter d'endommager

votre produit, ne branchez pas le tuyau d'eau a une

conduite d'eau chaude.

Pour les modeles avec affichage LCD : Si le

refrigerateur est mis en marche avant le

raccordement de I'alimentation d'eau a la machine

gla¢ons, voir ICE MAKER (machine a gla¢ons)

sous le menu SETTINGS (Re@ages) de la section

LCD Operations (Operations LCD) et suivre les

commandes a I%cran pour eteindre I'appareil (OFF).

Ne pas installer la tubulure de la machine a gla¢ons

des endroits ou la temperature baisse sous le

point de congelation.

Lots de I'utilisation d'un appareil electrique (tel

qu'une perceuse) durant I'installation, s'assurer que

celui-ci est doublement isole et qu'il est mis a la

terre de fa¢on a prevenir les chocs electriques, ou

qu'il est alimente par batterie.

Toutes les installations doivent etre conformes aux

codes de plomberie Iocaux.

PIFCES NECESSAIRES

• Tuyaux en cuivre ou trousse GE SmartConnect TM

Refrigerator Tubing, diametre exterieur d'¼ po

pour brancher le refrigerateur a I'alimentation

d'eau. Si vous utilisez un tuyau en cuivre, les deux

extremites du tuyau doivent etre coupees bien

droll

Pour determiner la Iongueur de tuyau dont vous

avez besoin : mesurez la distance entre le robinet

d'eau a I'arriere du refrigerateur et le tuyau

d'alimentation en eau. Assurez-vous d'avoir une

Iongueur de tuyau suffisante pour permettre

d%loigner le refrigerateur du tour apres I'installation.

Les trousses de tuyauterie pour refrigerateur GE

SmartConnect TM sont disponibles darts les Iongueurs

suivantes :

8 pi (2,4 m) - WXOSX10006

15 pi (4,6 m) - WXOSXl 0015

25 pi (7,6 m) - WXOSX10025

Instructions d'installation

INSTALLATION DE LA CONDUITE D'EAU (suite)

PIECES NECESSAIRES (suite)

REMARQUE : Les seuls tuyaux en plastique

autorises par GE sont fournis avec la trousse GE

SmartConnect TMRefrigerator Tubing. N'utilisez pas

d'autres tuyaux d'alimentation d'eau en plastique,

cette ligne etant sous pression en permanence.

Certains types de plastique peuvent se fissurer

ou se rompre avec le vieillissement et causer des

degSts d'eau dans votre maison.

• Vous pouvez vous procurer une trousse GE de

branchement a I'alimentation d'eau (contenant

tuyau, robinet, raccords et instructions) aupres

de votre fournisseur ou au Centre de Pieces

Detachees et d'Accessoires, au 800.626.2002 (au

Canada, 1.800.661.1 61 6).

• Alimentation en eau froide La pression de

I'alimentation d'eau dolt 6tre entre 20 et 120 psi (1,4

8,1 bar). ___

• Perceuse electrique.

. Cle d'Y2 po ou cle re@able

• Un tournevis a t#te plate et un tournevis

cruciforme.

• Deux ecrous a compression d'un _Q-,_

diametre exterieur de ¼ poet deux

bogues {monchons)-pour broncher

le tuyau en cuivre au robinet d'arr#t

et au robinet d'eau du refrigerateur.

• Si vous utilisez une trousse GE SmartConnect TM

Refrigerator Tubing, les raccords necessaires sont

deja assembles au tuyau.

• Si votre canalisation d'eau

actuelle en cuivre est -11s_/(, //

equipee d'un raccord evase

une extremite, vous aurez

besoin d'un adaptateur (que vous trouverez

dans votre magasin de materiel de plomberie)

pour brancher le tuyau d'eau au refrigerateur,

OU BIEN vous pouvez couper le raccord evase

I'aide d'un coupe-tube, puis utiliser un raccord

compression. Ne coupezjamais I'extremite finie

d'un tuyau de la trousse GE SmartConnect TM

Refrigerator Tubing.

• Robinet d'ar@t pour brancher

le tuyau d'eau froide. Le robinet

d'ar@t dolt avoir une entree d'eau

avec un diametre interieur minimal

de 5/32 po au point dejonction avec le TUYAU

D'EAU FROIDE. Des robinets d'arr#t de type vanne

etrier sont souvent inclus dans les trousses

d'alimentation d'eau. Avant d'en acheter, assurez-

vous que ce type de robinet est conforme a vos

codes de plomberie Iocaux.

Installez le robinet d'arr6t sur la canalisation d'eau

potable la plus proche.

rT] FERMETUREDEL'ALIMENTATIOND'EAU

PRINCIPALE

Ouvrez le robinet le plus proche pour purger

I'eau des tuyauteries.

FIOUVREZLEROBINETLEPLUSPROCHEPOUR

PURGERL'EAUDESTUYAUTERIES.

Choisissez un emplacement pour le robinet qui

soit facilement accessible. II est preferable de se

connecter sur le cote d'un tuyau vertical. Si vous

devez vous connecter a un tuyau horizontal,

fakes le branchement vers le haut ou sur le

cote, plutOt qu'en has du tuyau pour eviter de

recevoir des sediments provenant de la conduite

d'eau.

[_] PERCAGE D'UN TROU POUR LE ROBINET

Percez un trou de 1/4 po dans le tuyau d'eau,

I'aide d'un foret dur, m6me si vous utilisez un

robinet auto-forant. Enlevez routes les bavures

dues au per€age du trou dans le tuyau.

Veillez a ne pas laisser I'eau couler dans votre

perceuse.

Si vous ne percez un trou d' ¼ po, votre

production de glace ainsi que la taille des

gla¢ons seront reduites.

Instructions d'installation

INSTALLATION DE LA CONDUITE D'EAU (suite)

D FIXATION DU ROBINET D'ARRFT

Fixez le robinet d'ar@t a la canalisation d'eau

froide a I'aide du collier de serrage.

Collier de \,

serra_

Robinet d'arret de

type vanne a etrier

-- Tuyau vertical

d'eau froide

REMARQUE : L'installation sera conforme aux

codes de plomberie 248CMR du Commonwealth

du Massachusetts. L'utilisation de robinets-

vannes a etrier sont interdites au Massachusetts.

Demandez I'avis de votre plombier qualifie.

D SERRAGE DU COLLIER

Serrez les vis du collierjusqu% ce que la rondelle

d%tanch6ite commence a enfler.

REMARQUE : Ne serrez pas trop, vous risquez

d%craser le tuyau.

Rondelle

Collier de Entree

serrage

Vis

collier

E] PASSAGE DU TUYAU

Fakes passer le tuyau entre la conduite d'eau

froide et le refrig6rateur.

Fakes passer le tuyau par un trou perce dans le

tour ou le plancher (derriere le r6frigerateur ou

au niveau du placard adjacent) aussi pres du

tour que possible.

FflBRANCHEMENTDU TUYAUAU ROBINET

Placez un ecrou de compression et une bague

(manchon) a I'extremit6 du tuyau et branchez-les

au robinet d'ar@t

Assurez-vous que le tuyau soit bien inser6 dans

le robinet. Serrez bien I%crou de compression.

Pour le tuyau en matiere plastique d'une trousse

GE SmartConnect TM Refrigerator Tubing, inserez

I'extr6mite moulee du tuyau dans le robinet

d'ar@t et serrez I%crou de compression a la

main, puis serrez d'un tour supplementaire avec

une cle. Des fuites peuvent survenir si I%crou est

trop serre.

Robinet d'arret de

type vanne a etrier

Presse:joint

Robinet de sortie

Ecrou de compression

_,_ /_Tuyau

__ SmartC°nnecVM

Bague (manchon)

REMARQUE : L'installation sera conforme aux

codes de plomberie 248CMR du Commonwealth

du Massachusetts. L'utilisation de robinets-

vannes a etrier sont interdites au Massachusetts.

Demandez I'avis de votre plombier qualifie.

[_]PURGE DU TUYAU

Ouvrez le robinet d'alimentation principale d'eau et

purgez le tuyaujusqu% ce que I'eau soit claire.ear.

Fermez I'eau au niveau du robinet d'eau apres

ecoulement d'environ 1 litre (1 quart) d'eau par le

tuyau ou au bout de 2 minutes.

Pour terminer I'installation du refrigGrateur, retournez

I%tape 11 de la section Installation du refrig6rateur.

Conditions normaux de fonctionnement. GEAppliances.ca

Les rdfrig4rateurs plus rdcents font des bruits diffdrents de ceux des anciens. Les rdfrigdrateurs modernes

proposent plus de fonctions et sont plus avanc4s sur le plan technologique.

Entendez-vous ce quej'entends ? Ces conditions sont normaux.

HUMMM...

OUUCH...

Lenouveau compresseur brendement elev6 peut fonctionner

plus Iongtemps et plus vite que votre ancien reffig6rateur et vous

pouvez entendre un son module ou un ronflement aigu pendant

son fonctionnement,

Vous entendrez peut-etre un sifflement Iorsque les portes se

ferment,

Ceci est dL]hI%quilibragede la pressiondans le r6ffig6rateu_

Ap@sdistribution de @ace,un moteur ferme la goulotte de glace

pour empecher I'air tiede ambiant d'entrer dans le seau h@ace,

permettant ainsi de maintenir la glace hune temperature en

dessous de zero,

Leronronnement du moteur fermant la goulotte de gla_ons est

normal, quelques instants ap@s la distribution de glace,

iiiiiii_i¸

CLICS, CRAQUEMENTS ET

CLAQUEMENTS

Vous entendrez peut-etre des craquements ou des bruits secs

Iorsque le @frig6rateur vient d%tre branche, Cecise produit

Iorsque le @frigerateur se reffoidit pour atteindre la bonne

temperature,

L'expansion et la contraction des serpentins de reffoidissement

pendant et apres le degivrage peuvent provoquer des

craquements ou des claquements,

Sur les modeles 6quipes d'une machine hgla6ons, apres un cycle

de fabrication de gla6ons, vous entendrez les gla6ons tomber

dans le seau hglace,

Sur les modeles equip6s d'un distributeur, au cours de la

distribution d'eau, vous entendrez peut-etre le deplacement des

tuyaux d'eau au debut de la distribution et ap@savoir rehch6 le

bouton du distributeur,

REFROIDISSEMENTAU

DEMARRAGE

24 heures peuvent etre necessaires pour que lestemperatures dans

lereffig6rateur et le congelateur correspondent hcelles affichees _

I%cran,Pendant ce temps, il est pref6rable de @duire au maximum

I'ouverture des portes du reffig6rateur et du congelateur,

CONSEILS

, Le congelateur se refroidit en premier,

, Le compartiment de refrigeration se refroidit en dernier,

cela peut prendre plusieurs heures apres le congelateur,

, En eteignant la machine hglagons, les aliments dans

le congelateur et le refrigerateur se refroidissent plus

rapidement,

iiiiiii_i¸

WHIR!

Vous pouvez entendre lesventilateurs tourner hhautes vitesses,

Cela se produit Iorsque lereffig6rateur vient d%tre branche,

Iorsque les portes sont ouvertes ffequemment ou lots de I'ajout

d'une grande quantite d'aliments dans le reffig6rateur ou le

congelateur, Lesventilateurs permettent de maintenir les bonnes

temperatures,

Lavitesse des ventilateurs varie pour fournir un refroidissement

et une economie d%nergie optimum,

BRUITSD'EAU

La circulation du liquide ffigorigene dans le systeme provoque

parfois des gargouillements comme de I'eau en ebullition,

L'eau qui tombe sur lechauffage de degivrage peut parfois

provoquer des crepitements, des bourdonnements pendant le

cycle de degivrage,

Vous entendrez peut-etre des bruits de ruissellement pendant le

cycle de degivrage quand la glace sur I%vaporateur fond et coule

dans le bac collecteur,

iiiiiii_i¸ La fermeture de la porte peut provoquer un gargouillement dL]h

I%quilibragede la pression,

Avant d'ap_peler a un reparateur...

Conseils de ddpannage

Economisez du temps et de I'argent ! Consultez d'abord les

tableaux dons les pages suivantes pour peut-_tre dviter de

faire aooel _un technicien.

Causes Possibles Solution

Lo filtre f-_eau installe f-_I'envers ou Verifiez qu'il n'y a pas de fuite, Si aucune

fuit, fuite n'est detectee, retirez le filtre/le

bouchon de derivation, retournez le filtre

(rotation f-) 180 °) et reinstallez le,

L'indicateur du filtre f-_eau doit 6tre

reinstalle,

Mod#les sans #cran LCD :

-Appuyer pendant un moment sur le

bouton Reinstaller,

Mod#les avec LCD :

-Sur I%cran LCD, selectionner %glages,

puis Filtre f-_eau, %lectionner %installer,

Ceci est normal, Ce voyant s'allume Consultez la section A propos du Filtre

pour vous signaler que le filtre devra Eou pour de plus amples informations,

bientOt 6tre remplace,

La poignee doit 6tre ajustee, Consultez les sections Fixation de to

Poign_e du Comportiment de Rdrig_rotion

eLFixation de to Poign_e du Cong_toteur

pour des instructions detailBes,

II s'agit de I'alarme de la porte Ar@tez-la ou desactivez-la avec la

porte fermee, Si la porte est ouverte

et I'alarme retentit, vous ne pouvez

qu'ar@ter I'alarme,

Le systeme de refroidissement est Consultez la section A propos des com-

eteint mondes

Le distributeur d'eau n'a pas ere uti- Tirez de I'eaujusqu%_ ce que route I'eau

lise pendant une Iongue periode, du systeme soit remplacee,

Ceci est normal Iorsque le refrigera- Attendez 24 heures pour que le

teur vient d%tre branche refrigerateur refroidisse completement

Le distributeur d'eau n'a pas ere uti- Tirez de I'eaujusqu%_ ce que route I'eau

lise pendant une Iongue periode du systeme soit remplacee,

Le systeme d'eau a ete vidange Attendez quelques heures pour que

I'eau se refroidisse,

Le robinet d'eau est ferme ou n'est Consultez la section Installation de Io

pas branche, conduite d'eou

Le filtre a eau est bouche ou le filtre/le Remplacez la cartouche de filtre ou retirez

bouchon de derivation n'est pas installe le filtre et installez le bouchon de d@ivation,

De I'air peut _tre piege dans le sys- Appuyez sur le bras de distribution pen-

teme d'eau, dant au mains 5 minutes,

L'eau dans le reservoir est gelee parce

que les commandes sont reglees sur

une temperature trap froide,

La cartouche du filtre vient d%tre

installee

%glez la commande du refrigerateur

sur une temperature plus elevee et

attendez 24 heures, Si le distributeur ne

donne pas d'eau au bout de 24 heures,

contactez un reparateur

Faites couler I'eau du distributeur

pendant 5 minutes (environ 2 gallons ou

7,5 litres),

Avant d'appeler a un reparateur.o.

Conseils de ddpannage (suite)

GEAppliances.ca

Causes Possibles

La ligne d'alimentation ou le robinet

d'ar@t est bouche

Le filtre _ eau est bouche

Solution

Appelez un plombier

Remplacez la cartouche de filtre ou

retirez le filtre et installez le bouchon de

derivation,

La cartouche du filtre n'est pas cor-

rectement installee

La machine _ glacons est eteinte

L'air est peut 6tre present dans le

systeme d'alimentation en eau,

amenant I'eau _ goutter ap@s

distribution

Les photos ne sont pas dans le reper-

toire racine de I'USB

Retirez et reinstallez la cartouche de filtre,

en etant certain qu'elle est bien verrouillee

Verifier que la machine _ glacons est en

marche Consultez la section/_ propos de Io

mochine _gloqons outomotique

Distribuez de I'eau pendant au moins 5

minutes pour eliminer I'air du systeme

Les photos ne sont pas au format

JPEG

Vous devez utiliser une cle USB

L'appareil photo/l'ordinateur est uti-

lise avec le cordon USB

C'est normal, PRECISE FILL (Remplis-

sage precis) necessite I'utilisation d'un

bras de distribution

Ceci est normal Iorsque le refrigera-

teur vient d%tre branche ou ap@s

une panne d%lectricite d'une Iongue

duree,

Normal

Le fonctionnement est desactive

La pression d'eau est basse

Le robinet d'eau est ferme ou n'est

pas branche,

Le filtre _ eau est bouche ou le filtre/

le bouchon de derivation n'est pas

installe

Le filtre _ eau est partiellement

bouche ou la pression d'eau est faible

(<40 psi)

Assurez-vous que les photos sont dans le

repertoire racine de votre cle USB

Les photos doivent 6tre au format JPEG

Pour une quantite specifique d'eau,

selectionnez PRECISE FILL (Remplissage

precis) pour distribuer de I'eau

Attendez 24 heures pour que la

temperature dans les deux compartiments

atteigne les temperatures selectionnees,

La porte du distributeur de glace peut

s'ouvrir apres la fermeture de la porte du

congelateur pour permettre I'acces

Assurez-vous que <<Eau chaude Desac-

tivee >>n'est pas selectionne

Assurez-vous que le tuyau d'eau n'est pas

plie

Consultez la section Instollotion de Io con-

duite d'eou

Remplacez la cartouche de filtre ou retirez

le filtre et installez le bouchon de deriva-

tion,

Remplacez la cartouche de filtre ou retirez

le filtre et installez le bouchon de derivation

ou encore augmentez la pression d'eau,

Mythe ou realite ?

Le filtre a eau du refrigerateur peut necessiter un

remplacement meme si I'indicateur de filtre n'a pas

vire au rouge ou indique Filtre Epuise,

La machine a glac_ons automatique dans mon

refrigerateur produira de la glace Iorsque le refrigera-

Reponse

VRAI

MYTHE

Explication

The water filter indicator will indicate the need to replace the water

filter every six months or 170 gallons of water dispensed (select models

only), Si le debit d'eau du distributeur ralentit ou si la production de glace

diminue, le filtre a eau doit etre remplace, meme si I'indicateur de filtre

peut ne pas indiquer la necessit6 d'un remplacement,

Le refrigerateur doit etre raccorde a une alimentation en eau et la

machine a glac_ons doit etre allumee, Assurez-vous que la machine

teur est branche a une prise secteur, glac_ons est en marche, mais

Une lois que le refrigerateur est branche a une prise

electrique et raccorde a une alimentation en eau,

j'aurai immediatement des quantites illimitees d'eau

glacee disponibles au distributeur d'eau,

Apres distribution d'une quantite d'eau, la presence

de quelques gouttes d'eau est normale,

MYTHE

VRAI

II n'y aurajamais de givre dans le compartimen[ de MYTHE

congelation,

Apres installation du refrigerateur ou apres le rem-

placement de la cartouche filtrante,je dois tirer de

I'eau pendant cinq minutes,

Pour remplir le seau a glacejusqu'a sa capacite

maximale,je dois distribuer des glac_ons environ 12

18 heures apres I'installation,

Je peux utiliser le bouchon de derivation du filtre

eau pour determiner si le filtre doit etre remplace,

La partie superieure de la porte du refrig6rateur sera

toujours alignee,

VRAI

MYTHE

seulement apres avoir raccorde le systeme

I'alimentation en eau et que celle-ci est ouverte, La machine a glac_ons

peut etre allumee ou eteinte a partir des commandes, Veillez ace que

la machine a glac_ons soit en marche, comme indigue sur le panneau de

commande du refrigerateur, Consultez la section A propos de/o mochine

gla_ons automatique,

Le bac du distributeur d'eau situe a I'interieur du refrigerateur sert a

stocker I'eau a distribuer, 24 heures sont necessaires pour que I'eau de ce

reservoir soit refroidie apres I'installation, Une utilisation trop importante

ne permet pas a I'eau de se refroidir,

Quelques gouttes d'eau peuvent tomber du distributeur apres que le bras

de distribution ait et6 relSch6, Pour minimiser les pertes, retirez lentement

votre verre du distributeur,

La presence de givre dans le congelateur indique generalement que la

porte n'est pas bien fermee ou a ete laissee ouverte, En cas de givre,

eliminez le I'aide d'une spatule en plastique et d'un torchon, Puis verifiez

qu'aucun aliment ou conteneur empeche la fermeture de la porte du

congelateur, Verifiez sur le panneau de contrOle du refrigerateur si

I'alarme de la porte est activee,

Un refrigerateur ou un filtre a eau nouvellement installe contient de I'air

dans les tuyaux d'eau, Appuyez sur le bras du distributeur pour tirer de

I'eau froide pendant au moins 5 minutes pour eliminer I'air du tuyau

d'alimentation en eau et rincer le filtre,

La distribution de 3 ou 4 glac_ons, entre 12 heures et 18 heures apres

I'installation, permet a la glace de se disperser dans le seau a glace,

Celui-ci indique a la machine a glac_ons de produire des glac_ons

supplementaires, Production normale de glac_ons 100 glac_ons en 24

heures,

La reduction de debit du distributeur d'eau ou de la production de glace

peut indiquer la necessite de remplacer le filtre a eau, Installez le bouchon

de derivation du filtre a eau (fourni avec le refrigerateur), et verifiez le

debit au niveau du distributeur, Si le debit d'eau revient a la normale avec

le bouchon de derivation en place, remplacez le filtre a eau,

Plusieurs facteurs peuvent affecter I'alignement des portes du

compartiment de r6frigeration, y compris le sol sur lequel le r6frigerateur

est installe et la quantite d'aliment (charge) dans les portes, Si les parties

superieures des portes du compartiment de refrig6ration ne sont pas

alignees, utilisez une cle Allen de 6,3 mm (1/4 po) pour ajuster les portes

gauche et droite, La vis de reglage se trouve sur le cote inferieur gauche

ou droit de la porte, Ouvrez la porte du congelateur pour acceder a cette

vis,

Les poignees de porte du refrigerateur peuvent etre VRAI Si les poignees de porte sont 18ches ou s'il y a un espace vide au niveau

facilement resserrees, de la poignee, celle-ci peut etre ajustee a I'aide d'un cle Allen d' 1/8 po sur

les vis de reglage situees sur les extremites des poignees,

Ilpeutyavoirdesproblemesd'odeuretdegot]tavec VRAI Apreslamiseenmarchedelamachineaglac_ons, jetez les premieres 24

votre glace, heures de production de glace pour eviter tous probleme d'odeur et de

got]t,

Mythe ou realite ? Reponse

Je peux effectuer des reglages precis des portes du VRAI

compartiment de refrigeration pour les aligner,

MYTHE

Les poignees de porte doivent tot)jours etre retirees

pour I'installation,

Les portes doivent toujours etre retirees pour

I'installation,

Les portes du refrig6rateur qui ne ferment pas apres

I'installation peuvent etre a_just6es pour qu'elles

ferment correctement,

Les roues arriere peuvent etre ajustees,

Verifiez I'absence de fuites d'eau apres avoir effectue

tousles raccordements,

Mon ecran LCDsera toujours allume Iorsqueje

branche le cordon d'alimentation Iors de I'installation,

Tout residu d'emballage peut etre nettoye a I'aide de

n'importe quel detergent,

MYTHE

VRAI

MYTHE

VRAI

MYTHE

Explication

Si les portes du compartiment de refrig6ration ne sont pas alignees,

utilisez une cle Allen d' Y4 po pour ajuster la porte de droite, La vis de

reglage est situee au bas de les portes gauche et droite, Ouvrez la porte

du congelateur pour _/acceder,

Consultez le tableau au verso de ces instructions, Si les portes doivent

etre retirees ou si le refrigerateur passe facilement dans les ouvertures, ne

retirez pas les poignees, Ajustez les poignees qui sont 18ches ou s'il _/a un

espace vide au niveau de celles-ci, en ajustant les vis de reglage a chaque

extremit6 des poignees,

Consultez le tableau au verso de ces instructions, Les portes doivent

uniquement etre enlevees Iorsque cela est necessaire pour prevenir les

dommages provoques par des ouvertures trop etroites ou pour acceder

I'emplacement final,

Le mecanisme de la porte fonctionne mieux si celle-ci est installee a 90°+,

Si elle est installee a 180 °, retirez la porte a partir de la charniere centrale

puis ouvrez la porte a 180 ° avant de la reinstaller, Consultez la section

Rdinstallation des portes du rdfrigdrateur

Lorsque vous purgez I'air du systeme, verifiez I'absence de fuites au

niveau de toutes les connexions, Verifiez la connexion a I'alimentation en

eau du domicile a I'arriere du refrig6rateur ainsi que la connexion de ce

tuyau au niveau de la porte,

Si le refrig6rateur a et6 stocke dans un environnement froid, il est possible

que I'ecran LCD mette un certain temps avant de donner un affichage

correct, Laissez assez de temps pour que le refrig6rateur atteigne une

temperature normale, I'affichage devrait alors etre correct,

If the refrigerator has been stored in a cold environment, the LCD may be

slow to give a proper display, Give the refrigerator enough time to warm

up, and the displa] should be oka],

N'utilisez pas de cire, de javellisant ou de tout autre produit contenant

du chlore sur les panneaux, les poignees de porte et les garnitures en

acier inoxydable, Verifiez ces instructions dans la section Nettoyage de

I'exterieur du refrig6rateur pour plus de details,

Garantie du refrigerateur.

Touteslesr@arationsenvertudelagarantiesont fournispar nosCentre

de Serviced'Usineou par un technicien autorisd CustomerCare@.Pour

prdvoir une rdparation, consulteznotre siteGEAppliances.comou appelezle

800.GE.CARE5(800.432.2737).Veuillezavoir votre numdro desdrie et votre

numdro de module _portde de main Iorsquevousappelez pour obtenir un

service.Au Canada, appelezle 800.561.3344.

Agrafez votre facture ici.

Pour bendicier du service

de @paration sous garantie,

une preuve de la date d'achat

initial est necessaire.

Pour le diagnostic, la r#paration de votre r#frig#rateur peut n#cessiter I'utilisation du port de donn#es

embarqu#. Celui-ci permet au technicien de r#paration GE de diagnostiquer rapidement des probl#mes

avec votre appareil. II permet #galement a GE d'am#liorer ses produits en fournissant aces derniers des

informations sur votre appareil. Si vous ne voulez pas que les donn#es de votre appareil soient envoy#es

GE, veuillez demander a votre technicien de NE PAS soumettre les donn#es a GE pendant la r#paration.

GE remplacera :

Toutepi#cedu @frigerateur qui s'avere defectueuse en raison d'un defaut de materiau ou de

Acompterde Io dote d'ochat fabrication. Pendant la validite de la pr#sentegarantie limitee d'un an, GEfournira egalement

initial gratuitement la main d'ceuvre et le service pour @parer la piece defectueuse.

Trentejours T_ute Piecede _acart_uche fi_trante qui ne f_ncti_nne pas _ cause d_un vice de materiau _u de main

(filtre_ #ou,siindus)A compterde d'ceuvre. Pendant la validite de la p@sente garantie limitee de 30jours, GE fournira gratuitement une

Iodote d'ochotinitial cartouche filtrante de remplacement.

CinqA#S Toutepiecedu systeme ferme du refrigerateur (compresseur, condenseur, evaporateur et tous

Acompte_d e Iodoted'ochot les tuyaux de raccordement) qui s'avere defectueuse en raison d'un defaut de materiau ou de

fabricati_n. Pendant _ava_idite de _aPresente garantie _mitee de cinq an_GE f_urnira ega_ement

gratuitement la main d'ceuvre et le service pour @parer la piece defectueuse dans le systeme ferme

du refrigerateun

Les deplacements a votre domicile pour vous expliquer

rutilisation de ce produit

Une installation, livraison ou maintenance defectueuse.

Une panne du produit par abus d'utilisation, par mauvaise

utilisation, par modification ou s'il a ete utilise darts un but autre

que celui pour lequel il a ete fabriqu&

Deterioration des aliments.

Le remplacement des fusibles ou le reenclenchement du

disjoncteur du domicile.

Les dommages a la finition, tels que rouille de surface,

ternissement ou petites taches, non signales darts un delai de

48 heures suivant la livraison.

Le remplacement de la cartouche filtrante, si incluse, a cause

d'une pression d'eau en dehors de la gamme de fonctionnement

recommandee ou a cause d'une concentration excessive de

sediments darts I'eau d'alimentation.

Le remplacement des ampoules, si incluses, ou la cartouche

filtrante, si incluse, et darts des conditions autres que celles

susmentionnees.

Tout dommage cause par accident, incendie, inondation ou une

catastrophe naturelle.

Tout dommage fortuit ou indirect cause par des defauts

eventuels de cet appareil.

Le service s'il est impossible d'avoir acces au produit.

Dommages causes par I'utilisation d'un filtre qui n'est pas de

marque GE.

EXCLUSION DES GARANTIES TACITES-Votre recours exclusff est I_change du produit suivant les modafit#s de

la Garantie Limitee. Toutes garanties tacites, ycompris les garanties de valeurs marchandes ou d'adequation

des fins particulieres, sont limitees a une duree d'un an ou a la duree la plus courte autorisee par la Ioi.

Pour ies clients des Etats-Unis : Cette garantie est etendue a I'acheteur d'origine et aux proprietaires suivants

pour tout produit achete pour une utilisation domestique aux Etats-Unis. Si le produit est installe clans une

region ou ne se trouve aucun reparateur autorise GE, vous devrez peut-_tre assumer les frais de transport ou

apporter I'appareil a un centre de service autorise GE. En Alaska, cette garantie exclut le coot d'expedition ou de

depannage a votre domicile.

Certains etats n'acceptent pas d'exclusion ou de limites aux dommages indirects consecutifs. Certains droits

particuliers vous sont devolus en vertu de la presente garantie et peuvent s'accompagner d'autres droits qui

varient selon votre lieu de residence. Pour connaitre vos droitsjuridiques, veuillez consulter le bureau local ou le

bureau d%tat des affaires aux consommateurs ou le Procureur General de votre etat.

Garant : Etats-Unis : General Electric Company. Louisville, KY 40225

Cette garantie est etendue a I'acheteur d'origine et aux proprietaires suivants pour tout produit achete aux

Canada pour une utilisation domestique aux Canadaie service a domicile en vertu de la garantie sera fourni

darts les regions ou il est disponible et ou Mabe estime raisonnable de le fournir.

Garant Canada: MC Commercial, Burlington, Ontario, L7R 5B6

Certificat de garantie de ia cartouche

RPWFE du filtre a eau

d_-! :_Communiquez avec nous sur www.geapplianceparts.com,.........

::::@............. ou appelez le 800.GE.CARES.

Agrafez votre facture

ici, Pour obtenir le

service sous garantie,

une preuve de la date

d'achat initial est

necessaire,

Trentejours

A €omptei de la date

d'achat initial

Nous remplacerons gratuitement •

Toute piece de la cartouche filtrante qui s'avere ddectueuse en raison dun ddaut

de materiau ou de fabrication pendant cette periode de garantie de trentejours.*

• Les deplacements a votre domicile pour vous expliquer I'utilisation de ce produit.

• Une installation incorrecte.

• Une panne d u produit par abus d'utilisation, par mauvaise utilisation, par modification ou s'il a et6 utilise dans un but

autre que celui pour lequel il a et6 fabriqu6 ou s'il a et6 utilise a des fins commerciales.

• Le remplacement des fusibles ou le @enclenchement du disjoncteur du domicile.

• Le remplacement de la cartouche filtrante a cause d'une pression d'eau en dehors de la gamme de fonctionnement

recommandee ou a cause d'une concentration excessive de sediments dans I'eau d'alimentation.

• Tout dommage cause par accident, incendie, inondation ou catastrophe naturelle.

• Tout dommage fortuit ou indirect cause par des defauts eventuels de cot appareil.

Cettegarantie est dtendue _ I'acheteurd'origine et aux propridtaires suivants pour tout produit achetd pour une utilisation

domestiqueaux Etats-Unis.EnAlaska, cette garantie exclut le coot d'expddition ou de ddpannage _votre domicile.

Certainsdtats n'acceptent pas d'exclusionou de limites aux dommages indirects consdcutifs.Certains droits particuliers

voussont ddvolus en vertu de la prdsentegarontie et peuvent s'accompagner d'autres droits qui varient d'un dtat c}un

autre.Pour connaTtrevos droits, veuillez consulter votre bureau local ou le bureau d'dtat desaffaires aux consommateurs

ou le ProcureurGdndral de votre dtat.

Pour los achats effectues en Iowa :Co formulaire dolt _tre signd et datd par I'acheteuret le vendeur event la rdalisation de

cettevente.

Ceformulaire dolt _tre conservdau dossierpar levendeur pendant unepdriode minimale de deux ans.

Acheteur" Vendeur"

Nom Nom

Adresse Adresse

Ville Etat Code postal Ville Etat Code postal

Signature Date Signature Date

* Si votre piece GE s'avere detectueuse en raison d'un defaut de fabrication dans les trente]ours a compter de la date d'achat initiaJe, nous vous tournirons gratuitement une nouvelle piece, ou, a notre gre,

une piece reconstruite, Renvoyez la piece defectueuse au tournisseur de pieces aupres duque] cette piece a ere achetee avec une copie de la preuve d'acbat de ]a piece, Si la piece est detectueuse et n'indique

aucun signe d'une utilisation abusive, celle ci sera ecbangee, La garantie ne couvre pas la deft@Jance de pieces qui sont endommagees en votre possession, sont utiJisees de tK:on abusive ou ant ere mal instaJJees,

EHe ne couvre pas los frais de retour de la piece au fournisseur aupres duquel erie a ere achetee EHe ne couvre pas non pJus ]e coot de main d'ceuvre pour retirer ou instafler cette piece pour diagnostiquer la panne

EHe ne couvre pas ]es pieces utilisees dens los produits a usage commercial, saul dens le cas des equipements de dimatisation En aucun cas, GE ne pout etre tenu responsaNe des dommages indirects

Garant : General Electric Company

EXCLUSION DES GARANTIES TACJTES : Votre recours exdusif est ]'ecbange du produit suivant ]es modalites de ]a Garantie Limitee Toutes garanties tacites, y compris les garanties de velours marchandes

ou d'adequation a des fins partic@ieres, sont limitees a une duree de six mois ou a la duree la @us courte autorisee par la Ioi,

Appliances

Appliance Park

Louisville, KY 40225

gewaterfilters.com

Fiche technique de performance

Modole' GE RPWFE

Utilisez une cartouche de rechange RPWFE,

La concer_tratior_ des substances mentior_r_6es dans I'eau p6n6trar_t dans le systOme a OtO r6duite a une valour irffOrieure ou egale a la

limite permissible relative a I'eau quittant le syst6me, solon les specifications des normes NSF/ANSI 42 et 53, Le systOme a Or6 mis a I'essai

et homologue par NSF hlterrlatiorlal conform6merlt aux normes NSF/ANSI 42 et 53 relatives a la r6duction des substances enum6r6es

ci-dessous,

Capacite 170 gal. (643,5 litres). Reduction des contaminants determinee par essai NSF.

IConcentr I

Substancetestee Concentr, Reduction Concentr. max, Spec,de Rapport

Influentmoyen

2,0 mg/L

7,633,333 pts/mL

109 MFL

0,009 mg/L

0,016 mg/L

0,08 mg/L

104,750 oocystes/I

0,140 mg/L

0,158 mg/L

0,006 mg/L

0,002 mg/L

0,222 mg/L

0,015 mg/L

0,218 mg/L

0,278 mg/L

D'aprosI'utilisationd'oocystesde¢ryptosporidiurn parvurn,

d'essai selon NSF moy. (%)

2,0 mg/L ± 10% 97,4%

Au moins 10 000

particules/mL 99,0%

107 to 10 s fibres/L ; fibres

sup. a 10um de long

0,009 mg/L ± 10%

0,015 mg/L ± 10%

0,08 mg/L ± 10%

Minimum 50,000 cysts/L

0,15 mg/L± 10%

0,15 mg/L ± 10%

0,006 mg/L ± 10%

0,002 mg/L ± 10%

0,225 mg/L ± 10%

0,015 mg/L ± 10%

0,210 mg/L±l 0%

0,300 mg/L ± 10%

99,99%

94,4%

96,4%

98,8%

99,99%

99,3%

98,3%

91%

88,3%%

99%

99,8%

93,5%

99,9%

97,7%

moyenne

0,05 mg/L

71,850 pts/ml

<1 MFL

0,0005 mg/L

0,001 mg/L

3 cyst/L

0,001 mg/L

0,002 mg/L

0,0003 mg/L

0,0007 mg/L

0,00002 mg/L

0,0005 mg/L

0,001 mg/L

0,0001 mg/L

0,0015 mg/L

permissible

N/A

0,003 mg/L

0,005 mg/L

0,04 mg/L

N/A

0,010 mg/L

0,002 mg/L

0,0002 mg/L

0,075 mg/L

0,003 mq/L

0,07 mg/L

N/A

reduction NSF

>50%

>85%

->99%

N/A

->99,95%

N/A

->95%

d'essaiNSF

J-00102044

J-00106249

J-00102069

J-00102058

J-00102065

J-00102059

J-00102057

J-00102052

J-00102053

J-00102054

J-00104087

J-00102063

J-00102067

J-00102061

J-00102064

J-00102070

Les resultats de reduction pharmaceutique suivants n'ont pas ete certifies par NSF International, IIs ont ete testes et verifies

par un laboratoirel_[l_b'@_a_!& filtre, entra?nant ainsi des fuites ou I'inondation.

de substance Influentmoyen "selon NSF

1088 ng/L N/A

845 ng/L N/A

898 ng/L N/A

945 ng/L N/A

403 ng/L N/A

moy.(%)

99,5%

99,4%

98,8%

99,4%

99,5%

Concentr. moyenne

5,0 ng/L

9,9 ng/L

5,5 ng/L

2,0 ng/L

max.permissible d'essaiNSF

N/A J-00103221

N/A J-00103726

N/A J-00103727

N/A J-00103221

Conditions d'application/Parametres d'alimentation d'eau

D(_bitde service (1,89I/min.) Pression d'eau kPa)

Alimentation d'eau TempOrature de I'eau _ - 1()(_ F(0.6° C - 38° C)

Le rendement du produit sera conrorme ace qui est promis 3 condition que I'installation, I'entretien et le remplacement du filtre s'erfectuent selon

los recommandations du fabricant.

Remarque : Bien que los tests aient et0 realis0s dans des conditions

Bien que los tests aient OtO roalisos dans des conditions de laboratoire.

Cartouche de rechange : RPWFE. Pour une estimation du colt des pisces

de rechange, veuillez composer le 1-800-626-2002 ou visitez notre site

Web au www.geapplianceparts.com.

Pour rg_luire le risque associe a I'ingestion de contaminants:

• N'utilisez pas I'appareil avec de reau d'une qualite incertaine ou non potable

sur le plan microbiologique sans une dosinfection en amont et en aval

du systeme. Les systornes homologuos relativement a la roduction d'oocystes

peuvent Otre utilisos avec de I'eau dosinfectoe pouvant contenir des oocystes

oocystes filtrables. NumOro d'otablissement EPA 070595-MEX-001.

AVIS

Pour re:luire le risque de fuite ou d'inondation et pour garantir un rendement

optimal du filtre :

•Ne procedez pas 3 I'installation si la pression d'eau excode 120 psi (827 kPa).

Si votre pression d'eau excode 80 psi, vous devez poser une valve de limitation

de pression. Faites appel a un plombier si vous avez des doutes sur la faqon

de mesurer votre pression d'eau.

• Ne procedez pas 3 I'installation si une condition de coup de belier est susceptible

de survenir. Si cette condition existe, vous devez poser un antibolier. Faites appel 3

un plombier si vous avez des doutes sur la maniore d'identifier cette condition.

° Ne procedez pas 3 I'installation sur des conduites d'eau chaude. La temporature

temporature de service maximale de I'eau pour ce systome de filtre est de 100 °F (38 °C).

• Protegez le filtre contre le gel, Drainez le filtre Iorsque la temporature tombe sous 33 °F (0,6 °C),

• Remplacez la cartouche filtrantejetable tousles six mois, ou plus tot si vous vous

constatez une reduction approciable du dobit d'eau.

• L'omission de remplacer la cartouche filtrantejetable aux intervalles recommandos

peut monet a une roduction du rendement du filtre et au fendillement du boitier

du filtre, entrainant ainsi des fuites ou I'inondation.

• Lisez et observez los instructions d'utilisation avant I'installation et I'utilisation de ce systome.

• L'installation et I'utilisation DOIVENT satisfaire tousles codes de plomberie Iocaux et nationaux.

REPLACEMENT

ELEMENT

Tested and certified by NSFInternational

against NSF/ANSI Standald 42 and Standald 53

in model GE RPWFand GERPWFE Furthe

leduc[ion of the claims specified on the

I_ltul marlc_ data sheet

9O RPWFE

Notes GEAppliances.ca

Assistance a la clientele.

Site Internet d'Electromenagers GE 6EAppliances.ca

Vous avez une question ou avez besoin d'aide pour votre appareil electromenager, Consultez le Site Internet

Electromenagers GE 24 heures sur 24, tous lesjours de I'annee ! Pour une plus grande commodite et un service plus

rapide, vous pouvez maintenant telecharger votre Manuel d'Utilisation ou m6me programmer un entretien en ligne,

Programmation d'une reparationl 6EAppliances.ca

I_l Le service de reparations GE est tout p@s de chez vous, Allez en ligne et programmez votre reparation au moment qui

vous convient, ;_tout moment ! Ou appelez le 1,800,561,3344 pendant les heures normales d'ouverture,

Studio de Conception Realiste 6EAppliances.ca

GE soutient I'idee de Conception Universelle o@les produits, les services et I'environnement peuvent 6tre utilises par

des personnes de tout F_ge,taille et capacite, Nous reconnaissons le besoin de concevoir nos produits pour un vaste

eventail d'aptitudes et de deficiences mentales et physiques, Pour de plus amples informations sur les applications de

la Conception Universelle de GE,y compris des idees de conception de cuisine pour les personnes ;_mobilite reduite,

consultez notre site Internet des aujourd'hui, Pour les consommateurs malentendants, veuillez appeler le 800,TDD,

GEAC (800,833,4322),

Au Canada, contactez : Directeur, Relations Clientele, Mabe Canada Inc,

Suite 310, 1 Factory Lane

Moncton,N,B, EIC9M3

ntie GEApplionces.co

I pouvez souscrire ;_une extension de garantie et en savoir davantage sur les remises particulieres disponibles

Vous

avant expiration de votre garantie, Vous pouvez souscrire en ligne ;_tout moment ou en appelant le 1,888,261,2133

_.. J pendant les heures normales d'ouverture, Les Services _ Domicile pour les Clients GE seront toujours disponibles

m6me apes expiration de la garantie,

_I] Pieces Detach s et Accessoires GEApplioncePorts.co

Les personnes qualifiees pour reparer leurs propres appareils peuvent commander des pieces detachees et des

accessoires et les faire envoyer directement _ leur domicile, Consulter les pagesjaunes pour trouver le Centre de

Service Mabe le plus proche ou appeler le 1,800,661,1616,

Les instructions contenues dans ce manuel detaillent les procedures _ utiliser pour n'importe quel utilisateu_ IIest

preferable que les autres reparations soient effectuees par un reparateur qualifie, La prudence doit 6tre de mise, toute

maintenance incorrecte peut entrainer un fonctionnement dangereux,

Nous contacter GEAppliances.ca

Sivous n%tes pas satisfait du service requ par GE, veuillez nous contacter par I'intermediaire de notre site internet avec

toutes vos coordonnees, y compris votre numero de telephone ou ecrivez ;_ I'adresse suivante :

Directeur, Relations Clientele, Mabe Canada Inc,

Suite 310, 1 Factory Lane

Moncton, N,B, E1C 9M3

_de votre _apparei! GEApplionces.co

Enreglstrez votre nouvel apparell en hgne quand cela vous convlent Un enreglstrement de votre prodult dans

I' / ,es temp:vous I_ermettra une mei,,eure communication et garanlira,'si be%oin,d'es_@parations r_pides clans ,es

_..J conditions de votre garantie, Vous pouvez egalement envoyer la carte d'enregistrement pre-imprimee incluse dans

I'emballage,

92 Imprime aux Etats-Unis.

Instrucciones de seguridad. . . 94-96

Instrucciones de Funcionamiento

Funciones ..................... 97, 98

Controles ..................... 99-101

Dispensador ..................... 102

Agua Caliente .................... 103

Filtro de Agua .................... 104

Opciones de Almacenamiento

de Comidas Frescas ....... 105, 106

Climate Zone y Cajon

de Temperatura Controlada. 107, 108

Freezer .......................... 109

Maquina de Hacer Hielo

Automatica .................... 110

Cuidado y Limpieza .............. 111

Reemplazo de las Luces .......... 112

Instrucciones de Insta/acidn

Preioaracion ioara Instalar

el Refrigerador ............. 113, 114

Instalacion del Soioorte

Anti-Volcaduras ........... 121, 122

Instalacion del Refrigerador . .115-125

Instalacion del Suministro

de Agua ................... 126-128

Consejos para /a Solucion

de Problemas .......... 130, 131

Condiciones de Funcionamiento

Normal ........................ 129

Servicio Tecnico - Verdad

o Mito ..................... 132, 133

Soporte al Cliente

Garantia para Clientes ........... 134

Certificado Limitado del

Dispositivo del Cartucho

del Filtro de Agua RPWFE ...... 135

Ficha Tecnica de Rendimiento .... 136

Soporte al Cliente ................ 139

_Modelos Selectos Unicamente

Escriba los numeros de modelo y de serie aquf:

N ° de Modelo

N ° de Serie

Busque estos numeros en una etiqueta del

lado izquierdo, cerca de la parte intermedia

del compartimiento del refrigerador,

INFORMACION IMPORTANTEDE SEGURIDAD.

LEA TODASLAS INSTRUCCIONESANTES DE USAR.

5itio Web de Electrodomdsticosde GE

Para rods informaci6n sobre el funcionamiento de su refrigerador, visite

www. GEAppiiances. corn

INFORMACION DE SEGURIDAD DEL REFRIGERADOR

A Este es el simbolo de alerta de seguridad. El misrno alerta sobre potenciales riesgos de muerte

o lesiones tanto para usted con para otras personas. Todos los mensajes de seguridad esta,,ran a

continuacion del simbolo de alerta de seguridad y con la palabra PEL1GRO, ADVERTENCIA o PRE-

CAUCION". Estas palabras se definen como:

_ Indica una situacion de riesgo que, si no se evita, podria resultar en la muerte o en lesiones graves,

Indica una situacion de riesgo que, si no se evita, podria resultar en la muerte o en lesiones graves,

_ Indica una situacion de riesgo que, si no se evita, podria resultar en lesiones menores o moderadas,

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

A fin de reducir el riesgo de incendio, explosion, descargas electricas o lesiones al usar

su refrigerador, siga estas precauciones basicas de seguridad:

Este refrigerador se debera instalar y ubicar adecuadamente

de acuerdo con las Instrucciones de Instalacion antes de set

usado,

Desenchufe el refrigerador antes de hacer reparaciones,

reemplazar una lampara de luz o hacer una limpieza,

Nota: La corriente que va al refrigerador no puede set

desconectada pot ninguna configuracion del panel de control,

Nota: Las reparaciones deberan set realizadas pot un

Profesional del Servicio Tecnico calificado,

Reemplace todas las piezas y paneles antes del uso,

No guarde ni use gasolina u otros vapores inflamables y

liquidos cerca de este u otros electrodomesticos,

Debido a los posibles riesgos sobre la seguridad bajo

ciertas condiciones, recomendamos enfaticamente no usar

iiiiii_,

iiiiii_

prolongadores, Sin embargo, si se debe usar un prolongador,

es absolutamente necesario que sea un prolongador para

electrodomestico de la lista UL (en Estados Unidos) o uno

certificado pot CSA(en Canada), de 3 cables con conexion a

tierra, que cuente con un enchufe con conexion a tierra y un

tomacorriente con una graduacion electrica del cable de 15

amperes (minimo) y 120 volts,

A fin de evitar riesgos de que los ninos suffan asfixia o queden

atrapados, retire las puertas de comidas frescas y del freezer

de cualquier reffigerador antes de deshacerse o dejar de usar

el mismo,

No permita que los ninos se trepen, paten o cuelguen de las

man_as de la puerta o de los estantes del reffigerador, Podrian

sufrir lesiones graves,

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

A fin de reducir el riesgo de lesiones al usar el refrigerador, siga estas precauciones basicas.

, No limpie estantes de vidrio ni tapas con agua caliente

cuando esten frios, Los estantes de vidrio y las tapas se

pueden romper si son expuestos a cambios de temperatura

repentinos o impactos, tales como sacudones o caidas, El

vidrio templado esta diser_ado para destruirse en pequer_as

piezas en caso de rotura,

, Mantenga los dedos fuera de los espacios de "riesgo de

lastimaduras"; los despejes entre las puertas y entre las

puertas y el gabinete son necesariamente pequer%s,

Tenga el cuidado de cerrar las puertas cuando los nitros se

encuentren en el area,

, No toque las superficies frias del compartimiento del freezer

cuando las manos esten humedas o mojadas, ya que la piel

se podra adherir a estas superficies extremadamente frias,

, No vuelva a congelar comidas que hayan estado

totalmente congeladas en forma previa,

, En refrigeradores con maquinas de hacer hielo automaticas,

evite el contacto con las partes moviles del mecanismo

eyector o con el elemento de calefaccion que libera los

cubos, No coloque los dedos ni las manos en el mecanismo

de la maquina de hielo automatica mientras el refrigerador

este enchufado,

INFORMACION IMPORTANTEDE SEGURIDAD.

LEA TODASLAS INSTRUCCIONESANTES DE USAR. GEAppliances.com

INSTALACION

Riesgo de Explosion.

Mantenga cualquier material y vapores inflamables, tales como gasolina, alejados del refrigerador. Si

no se cumple con esto se podra producir una explosion, incendio o la muerte.

_/_ Riesgo de Caida.

Los modelos con estilo incorporado (modelo PYE, CYE, y PWE) son inestables, especialmente con

las puertas abiertas. Estos modelos deben ser asegurados con el soporte anti-volcaduras, a fin

de evitar caidas hacia adelante, que podrian resultar en la muerte o lesiones graves. Lea y siga

las instrucciones de instalacion en su totalidad, a fin de instalar el soporte de piso anti-volcaduras

embalado con su refrigerador.

CONEXlON DE LA ELECTRICIDAD

Riesgo de Descarga Electrica.

Enchufe en un tomacorriente con conexion a tierra de 3 cables.

No elimine el cable de conexion a tierra.

iNo use un adaptador.

iSi no se siguen estas instrucciones se podra producir a muerte, incendios o descargas electricas.

Nunca, bajo ninguna circunstancia, corte o elimine

Para su seguridad personal, este eiectrodomestico

Elcable de corriente de este electrodomestico contiene

un enchufe de 3 cables (conexion a tierra) que se conecta

a un tomacorriente de pared estandar de 3 cables

(conexion a tierra) para minimizar la posibilidad de riesgos

de descargas eBctricas pot parle del mismo,

Contrate a un electricista calificado para que controle el

tomacorriente y el circuito eBctrico, a fin de asegurar que

el enchufe este correctamente conectado a tierra,

Encaso de contar con un tomacorriente de pared

de 2 cables, es su responsabilidad y obligacion

reemplazarlo pot un tomacorriente de pared de 3 cables

correctamente conectado a tierra, No use un adaptador,

Elrefrigerador deberia estar siempre conectado a un

enchufe especifico con un indice de voltaje equivalente al

que figura en su etiqueta de caracteristicas tecnicas,

ei tercer cable (tierra) del cable de corriente.

debe estar adecuadamente conectado a tierra.

Se requiere un suministro eBctrico con fusible y conexion

a tierra de 115 voltios de CA,60 Hz, 15 o 20 amperes, Esto

garantiza el mejor funcionamiento y ademas previene

la sobrecarga de los circuitos del hogar, Io cual podria

ocasionar riesgos de incendio debido al recalentamiento

de cables,

Nunca desenchufe el refrigerador tirando del cable de

corriente, Siempre tome su enchufe firmemente y empuje

el mismo hacia afuera para retirarlo,

Repare o reemplace de inmediato todos los cables de

corriente pelados o con cualquier tipo de dano, No use

un cable con cortaduras o abrasion sobre su extension o

extremos,

AI alejar el refrigerador de la pared, se debera tenet

cuidado de que no ruede sobre ni dane el cable de

corriente,

INFORMACION IMPORTANTEDE SEGURIDAD.

LEA TODASLAS INSTRUCCIONESANTES DE USAR.

DISPENSADOR DE AGUA CALIENTE

Z_ Riesgo de Escaldadura

El dispensador de agua caliente puede calentar agua a una temperatura de aproximadamente 185% (85%). Las

temperaturas del agua superiores a los 1250 F (520 C) pueden ocasionar quemaduras graves o la muerte pot

escaldadura. Los ninos, las personas incapacitadas y los mayores presentan el mayor riesgo de sufrir escaldaduras.

Use este electrodomestico solo para su proposito original, como se describe en el Manual del Propietario, A fin de reducir el riesgo de quema-

duras severas, lesiones pot escaldadura, o la muerte al usar el dispensador de agua caliente, se deber_in seguir las siguientes instrucciones:

Elagua proveniente del dispensador esta muy caliente, Tenga

extremo cuidado al dispensary beber agua, Espere a que el

agua se enffie hasta que sea posible beberla antes de tomarla,

AI dispensar agua pot debajo de los 125°F, siempre controle la

temperatura del agua antes de beber la misma,

AI dispensar agua caliente, el recipiente puede alcanzar una

temperatura muy alta, Use un recipiente con aislante de

temperatura tal como ceramica o gomaespuma, Eluso de

materiales para envases tales como el papel o el plastico

pueden resultar en una quemadura al sostener la taza, No use

envases de vidrio, ya que los cambios de temperatura pueden

hacer que el envase se rompa y produzca escaldaduras o

laceraciones,

No permita que los ninos usen el agua caliente del dispensador,

La perilla para dispensar agua caliente requiere movimientos

de giro y empuje, a fin de reducir el riesgo de que se dispense

agua caliente de forma no intencional o pot parte de ninos

pequenos, No manipule indebidamente ni modifique la perilla

para dispensar agua caliente,

Siempre siga las instrucciones del fabricante para la

preparacion de formula de bebe,

Mantenga la taza o el recipiente cerca del punto desde donde

se dispensa, a fin de minimizar salpicaduras de agua caliente

que poddan tomar contacto con su mano, No dispense agua

caliente en una taza apoyada en la bandeja del dispensador,

ya que esto incrementara las salpicaduras de agua,

No use con agua que no sea segura a nivel microbiologico o de

calidad desconocida,

Eldispensador de agua caliente esta disenado para dispensar

agua Linicamente, No intente calentar o dispensar ninguna otra

cosa que no sea agua, No intente desensamblar o limpiar el

tanque,

Un cartucho del filtro de agua instalado en forma reciente hara

que chorree agua del dispensador, Deje cotter 2 galones de

agua a traves del dispensador de agua fria (aproximadamente

5 minutos) a fin de eliminar el aire del sistema, Hasta que el aire

sea eliminado del sistema a traves del dispensador de agua

fria, NO use el dispensador de agua caliente ya que puede

hacer que chorree agua caliente y ocasionar escaldaduras con

agua caliente,

Eltanque para dispensar agua caliente no esta presurizado, y

cuenta con una ventilacion en el tanque y una salida del tubo

para dispensar, No modifique el sistema, ni cierre o bloquee

el tubo para dispensar, ni conecte cualquier otto dispositivo al

tanque o tubo para dispensar, Hacer esto podra conducir a la

ruptura del tanque y escaldaduras con agua caliente,

FORMA ADECUADA DE DESCARTAR SU ANTIGUO REFRIGERADOR

•Riesgo de que los nirlos sufran asfixia o y queden atrapados.

Retire del refrigerador las puertas de comidas frescas y del freezer, antes de descartar el refrigerador.

Si esto no se realiza, los ninos podran quedar atrapadosy ocasionar la muerte o dano cerebral.

IMPORTANTE: Que un nino quede atrapado o que sufra una asfixia no

son problemas del pasado. Los reffigeradores antiguos o

abandonados aun son peligrosos, incluso aunque se conserven

pot "solo unos pocos alias". Si se deshara de su antiguo

refrigerador, siga las siguientes instrucciones a fin de evitar

accidentes.

Antes de Descartar su Antiguo Refrigerador o

Freezer:

Retire las puertas de comidas frescas y del freezer.

' Deje los estantes en su lugar de modo que los ninos no

puedan trepar dentro con facilidad.

LEA

Refrigerantes

Todos los productos de refrigeraciOn cuentan con

refrigerantes, que de acuerdo con la ley federal deberan set

eliminados antes de descartar el producto. Si se deshara de

un producto de refrigeracion antiguo, consulte a la compahia

a cargo sobre como deshacerse del mismo.

YSIGAESTAINFORF1ACIONDESEGURIDADCUIDADOSAIENTE.

GUARDE ESTASINSTRUCCIONES

Acerca de las funciones. GEAppliances.com

0 aquina de hacer hielo con ahorro de espacio*

La maquina de hacer hieloy el recipiente estan ubicados en la

puerta, creando un espacio de almacenamiento con mayor uso,

O uz LED de exhibicion

La luz LED esta posicionada a traves del interior para iluminar

areas del refrigerador, Las luces LED est._in ubicadas debajo de

la puerta de comidas frescas para iluminar el freezer cuando se

abra,

Bandeja desplegable*

Permite un almacenamiento adicional en la puerta cuando Io

necesite y se guarda cuando no,

O Caj6n control de electronica de ancho

con temperatura

completo (en algunos modelos)

Recipiente con control de temperatura ajustable que puede

ubicar articulos mas grandes,

Recipiente de lacteos

Compartimiento aparte para sus productos,

O Cubo de hielo/[Vlaquina de hielos*

Maquina de hielos con cubos de almacenamiento de hielo,,

*Modelos Selectos Onicamente

@Estante de QuickSpace TM *

Funciona como un estante normal de tamano completo cuando

Io necesite y se desliza facilmente hacia adentro para guardar

articulos altos en la parte inferior,

O stantes a prueba de derrames

Disenados para capturar derrames y permitir una limpieza mas

facil,

OTapete Antideslizante

Revestimiento que captura los derrames, evita el desplazamien-

to de los envases cuando la puerta es abierta y se puede retirar

facilmente para su limpieza,

Recipiente con puerta desmontable

Puede ser retirado cuando haya una pared que limite la apertura

de la puerta,

G Recipiente de Climate zone (area climatica)

Recipientes aparte para almacenar productos alimenticios,

t_ Filtro de agua

Filtra agua y hielo

Acerca de las funciones.

O Recipiente de hielo en la puerta*

1, Abra la puerta izquierda de comidas

frescas,

2, Baje la traba para abrir la puerta del

recipiente,

3,, Uso del recipiente con sujeciOn

manual hacia arriba y afuera para

despejar los Iocalizadores en la parte

inferior del recipiente,

4, Para reemplazar la hielera, ajuste

la misma a los soportes de la guia y

empuje hasta que la misma se ubique

correctamente,

5, Si la hielera no se puede reemplazar,

gire la Horquilla de la Hielera Y4en

direccion de las agujas del relqj,

O Recipiente de lacteos desplegable*

1, Abra la puerta derecha de comidas

frescas,

2, Presione ambos botones en los lados

inferiores y el recipiente descendera,

3, De vuelta para reinstalar,

Hielera

Jeja

(bandeja abierta)

0Hielo en la puerta/filtro de agua

Retire el filtro/tapon del bypass

1, Presione la depresion sobre la tapa y

abra la puerta del filtro, Levante el fil-

tro/tapon del bypass y empuje hacia

afuera para retirar el mismo

Instale el cartucho del filtro

1, Presione la depresion en la parte

inferior de la tapa y abra, Levante la

puerta y alinee las lenguetas de un

filtro a otro/suspensor y empuje el

filtro para colocarlo en su lugar,

Poussez puis

tirez pour

La tapa del filtro fue diseffada para

ser reinstalada si se retira de forma

accidental

*Modelos Selectos Onicamente

Empujar o tirar

Sobre los controles con ajustes de temperature. GEApplia.ces.com

Estilo de Control CYE/CFE Estilo de Control OWE

............................................@ /

Carnbio de la Temperature pare el Estilo de Control CYE/CFE

Pare Cambiar la Temperature del R_rador:

Accede Por: Boton de Temperatura I_

Activepor: Debajo de la palabra "Re--or", use Ins flechas

pare seleccionar la temperature deseada. Presione DONE(Hecho)

al finalizar pare regresar ala pantalla HOME(Inicio).

Pare Cambiar /a Temperature c/el Free_

Accede Por: Boton de Temperature |

Activepor: Debajo de la palabra "Freezer,us_ e las flechas para

seleccionar la temperatura deseada.

Presione DONE(Hecho) al finalizar para regresar ala pantalla

HOME(Inicio).

Pare apagar el sistema de enfriamiento, acceda a SETTINGS

(Configuraciones) en la pantalla HOME(Inicio). De vuelta la pagina

y presione COOL/NGSFSTEMON(Sistema de Enfriamiento Acti-

vado). Presione DONE(Hecho) pare regresar ala pantalla HOME(Inicio).

Para encender el sistema de enfriamiento, accede a SETTINGS

(Configuraciones) en la pantalla HOME(Inicio). De vuelta la pa-

gina y presione COOL/NGSFSTEMOFF(Sistema de Enfriamiento

Desactivado). Presione DONE(Hecho) para regresar ala pantalla

HOME(Inicio).

Apagar el sistema de refrigeracion detiene el enfriamiento del

refrigerador, pero no corta la corriente electrica.

NOTA: Para un rendimiento optimo de la temperatura, es

recomendable evitar colocar comida u otros productos

directamente en Ins ventilaciones de aire o en la torte de

aire de comidas frescas, bloqueando de este modo el flujo

de aire.

I Refrigerator

Hotd 3 Sec for °F/°C

Recommended: 37 °F

Actual Set

-13 C!°F

!_!°c

_ Energy Smart

Recommended: 0°F

IFreezer

Energy Smart Override

Hold 3 Seconds

I DoorAlarm

IIce Maker

I Lock Controls

Hotd 3 Seconds

I Reset Filter

Hold 3Seconds

Cambio de la Temperatura para el Estilo de Control CWE

La Pantalla de Temperature esta ubicada en la parte inte-

rior de la puerta izquierda del refrigerador. Pare cambiar

la temperature, presione y libere Ins teclas REFRIGERATOR

(Refrigerador) o FREEZER(Freezer). La luz de ACTUAL TEMP

(Temperature Real) se encendera y la pantalla mostrara la

temperature real. Pare cambiar la temperature, presione

ligeramente la tecla REFRIGERATOR(Refrigerador) o

FREEZER(Freezer) haste que se muestre la temperature

deseada.

Pare apagar el sistema de refrigeracion, mantenga

presionadas Ins teclas REFRIGERATOR(Refrigerador) y

FREEZER(Freezer) de forma simultanea por 3 segundos.

Cuando el sistema de refrigeracion este en OFF(Apagado),

en la pantalla se deberia leer OFF(Apagado).

Pare encender el sistema de refrigeracion, presione

tanto Ins teclas REFRIGERATOR(Refrigerador)o FREEZER

(Freezer). La pantalla mostrara la configuracion de la

temperature programada de 37°Fpara el refrigerador

yO°Fpara el freezer. Apagar el sistema de refrigeracion

detiene el enfriamiento del refrigerador, pero no corta la

corriente electrica.

Acerca de las funciones de los controles.

NOTA: El refrigerador se envia con una envoltura que protege los controles de temperatura. Siesta envoltura no rue

retirada durante la instalacion, retire la misma ahora.

Los controles de temperatura fueron configurados previamente en la fabrica en 37°F para el compartimiento del refrigerador yen

0°F para el compartimiento del freezer, Espere 24 horas hasta que la temperatura se estabilice hasta los ajustes de preconfiguracion

recomendados,

Es posible que los controles de temperatura muestren la temperatura en SET(Ajustada), como tambien la temperatura real en el

refrigerador yen el freezer, La temperatura real puede variar levemente de la temperatura en SET(Ajustada) en base al uso y al

ambiente donde se usa,

Agua caliente

Dispensa hasta 10 onzas de agua caliente filtrada a partir de

tangos seleccionados pot el usuario entre 90°F y 185°F,

Perilla de Agua Caliente

Ilumina para indicar que el agua caliente esta lista, Dispensa

con dos movimientos: de un giro en contra de las agL_jas del

relqj y luego empuje para dispensar,

Configuracion de Llenado Preciso

Dispensa de forma precisa agua filtrada en medidas precisas

tanto en onzas como en tazas, cuartos de galones o litros

usando la paleta,

Control de temperatura del refrigerador

usta la temperatura del compartimiento del freezer,

Control de temperatura de comida fresca

Ajusta la temperatura del compartimiento de alimentos

frescos,

Configuracion de TurboFreeze TM

Active TurboFreeze para restaurar raipidamente las tempera-

turas del freezer luego de aperturas de puerta frecuentes,

Configuracion TurboCool TM

Activa TurboCool rapidamente para recuperar la temperatura

de las comidas frescas luego de aperturas de puerta fre-

cuentes,

Configuracion de humedad

La configuraciOn de humedad puede set normal o alta,

Controles de bloqueo

Mantenga presionado pot 3 segundos para bloquear el

dispensador de hielo y agua y todos los botones de funciones

y temperatura, 1 00

Luz del dispensador LED

La Luz LED puede ser encendida/apagada para iluminar

el dispensador,

Carga de fotos*

Inserte la tarjeta de memoria USB para cargar fotos person-

ales en la pantalla de LCD del refrigerador, El LCD brindara

instrucciones en pantalla sobre la carga y visualizacion de

diapositivas, Asegurese de que las fotos esten en el directorio

raiz de su USB,

Configuraciones adicionales:

• Connected Home (Hogar Conectado) esta listo

• Diapositivas

• Reset filter

• Reinicie el filtro de agua

• Maquina de hacer hielo encendida/apagada

• Alarma de la puerta

• Control de sonido

• Sistema de enfriamiento encendido/apagado

• Unidades metricas/inglesas

Modos Adicionales

• Modo Sabatico

Mantenga presionado el bloqueo y la luz de forma simul-

tanea pot 3 segundos para entrar/salir del modo Sabaitico,

Active el Modo Sabatico para apagar las luces internas,

el control de temperatura y las funciones avanzadas, El

compresor funcionara con una descongelacion pot tiempo

cuando este en modo Sabatico

GEAppliances.com

Alarma de la Puerta

Suena para alertarlo cuando las puertas del freezer o de comidas

frescas se hayan dejado abiertas,

Reinicio del Filtro*

Espere 3 segundos luego de reemplazar el filtro,r,

Controles de Bloqueo

Mantenga presionado por 3 segundos para bloquear

el dispensador de hielo y agua y todos los botones de funciones y

temperatura

Control de temperatura del freezer

Ajusta la temperatura del compartimiento del freezer.

Control de temperatura del refrigerador

At!just fresh food compartment temperature

Configuracion de la maquina de hacer hielo

Enciende/apaga sus maquinas de hacer hielo

101

Acerca del dispensador. (Modelos CFEyCYEOnicomente)

Acerca del dispensador

(Consulte acerca de

los controles con

configuraciones de

temperatura y acerca de las

funciones de los controles)

Bandeja del Dispensador

go de Laceracion

, Nunca coloque los dedos o cualquier otto objeto en la

abertura de descarga de la picadora de hielo, Hacer esto

puede resultar en el contacto entre los filos de la picadora de

hielo y ocasionar lesiones graves o una amputacion,

, Use un vidrio resistente al dispensar hielo, Un vidrio no

resistente se podra romper y ocasionar lesiones personales,

Si no se dispensa agua cuando el refrigerador se instala por

primera vez, es posible que la tuberia de agua posea aire,

Presione la paleta dispensadora durante por Io menos cinco

minutos para eliminar el aire atrapado de la tuberia de agua y

para Ilenar el sistema de agua, A fin de limpiar las impurezas en

la tuberia de agua, descarte los seis primeros vasos de agua,

A fin de eliminar la Bandeja de/Dispensador

A fin de eliminar la Bandeja del Dispensador

_ Ubique la lengueta en el centro sobre la parte inferior y

empuje hacia adentro,

_ Empuje el ensamble de la Bandeja del Dispensador hacia

afuera,

_ Levante la Bandeja del Dispensador de metal hacia afuera en

la ranura central para limpiar,

Para reinstalar la Bandeja de/Dispensador

Coloque la tapa de la Bandeja del Dispensador sobre la

bandeja de agarre y posicione la misma debajo de los dos

tensores sobre cada lado,

Centre la bandeja del dispensador y alinee la misma con las

guias centrales,

Empuje hacia adentro hasta que este firmemente en su lugar,

Hechos Importantes sobre Su Dispensador

_ No agregue hielo de bandejas o bolsas a la hielera de la

maquina de hacer hielo de la puerta, Es posible que no Io

pique o vierta correctamente,

_ Evite Ilenar el vaso con hielo de forma excesiva y use vasos

angostos, El hielo estancado puede trabar el vertedor o hacer

que la puerta del vertedor quede cerrada por congelacion, Si

el hielo bloquea el vertedor, retire la hielera y desbloquee el

mismo con una cuchara de madera,

_ Las bebidas y las comidas no se deberan enfriar de

forma rapida en el cajon de almacenamiento de hielo,

Las latas, botellas o paquetes de comida en el c_on de

almacenamiento pueden hacer que la maquina de hacer

hielo o el taladro se bloqueen,

_ Para que el hielo dispensado no caiga afuera del vaso,

coloque el vaso cerca de, pero sin que tenga contacto con, la

abertura del dispensador,

_ Es posible que cierta cantidad de hielo picado sea dispensada

incluso aunque haya seleccionado CUBED ICE(Hielo en

Cubos), Esto sucede ocasionalmente cuando algunos cubos

son dirigidos accidentalmente a la picadora,

_ Una vez que el hielo picado es dispensado, es posible que

parte del agua gotee del vertedor,

_ A veces se formar_i una pequena cantidad de nieve en la

puerta del vertedor de hielo, Esta condicion es normal y

habitualmente sucede cuando se dispenso hielo picado en

forma repetida, La nieve finalmente se evaporarA

Para Isar el Dispensador de Agua Intemo (CWE h4odels

El dispensador de agua esta ubicado Si

f I enlaparedizquierdadentrodel

compartimiento del refrigerador,

Para dispensar agua:

O Sostenga el vaso contra el hueco,

O Presione el boton dispensador

de agua,

Sostenga el vaso debajo del

dispensador entre 2 y 3 segundos

luego de liberar el boton del

dispensador, Es posible que continue

dispensando agua luego de que el

boton fue liberado,

On/yl

no se dispensa agua cuando el refrigerador se instala

por primera vez, es posible que la car]eria de agua posea

aire, Presione el boton dispensador durante por Io menos

5 minutos para eliminar el aire atrapado de la car]eria de

agua y para Ilenar el sistema de agua, Durante este proceso,

es posible que el dispensador produzca un ruido fuerte a

medida que se elimina el aire de la car]eria de agua, A fin de

limpiar las impurezas en la car]eria de agua, descarte los seis

primeros vasos de agua,

NOTA: A fin de evitar dep6sitos de aguo, el dispensodor debe

set limpiado en forma peri6dica con un paho limpio o una

esponja.

102

Acerca del Agua caliente . (Modelos CFEy CYEOnicamente) GEAppliances.com

Para Usar d Dispensador de Agua Caliente

• Presione el boron HOT WATER(Agua Caliente),

• Seleccione la temperatura del agua deseada en la pantalla de •

LCD (90, 150, 170, 185, o Personalizada),

• Cuando el agua caliente este lista (indicado en la pantalla y a

traves de un pitido), sostenga el envase con la mano izquierda

centrado en el hueco debajo del pico,

• Para dispensar agua, gire la perilla de agua caliente en contra

de las agujas del reloj y luego empuje la misma hacia adentro, ,

La perilla debera ser sostenida mientras se dispensa agua,

Hechos Importantes sobre el AGUA CALIENTE

A Riesgo de Escaldadura.

El agua proveniente del dispensador es muy caliente y

puede ocasionar escaldaduras o quemaduras, Lea todas las

advertencias antes del uso, (Lea la pagina 96),

Siempre use un recipiente adecuado para liquidos calientes

(ceramica, gomaespuma, etc,)

La maxima cantidad que se puede dispensar de una

sola vez es de 10 oz, Agua caliente adicional puede set

dispensada reiniciando la funcion de agua caliente a traves

de la pantalla de LCD,

El AGUA CALIENTE funciona mejor con una presion de agua

del hogar de 40 a 100 psi,

El AGUA CALIENTE se enfriara si no se usa y se podra

requerir un breve tiempo de recalentamiento,

103

Acerca del cartucho del filtro de agua RPWFE de GEt

Cartucho del Filtro de Agua

El cartucho del filtro de agua est,1 ubicado en el interior de los

alimentos frescos en la pared del lado izquierdo, cerca de la pare

superior,

Modelos selectos utilizan identificacion pot ffecuencia radial (RFID,

segun sus siglas en ingles) para detectar goteras y monitorear el

estado del filtro, La tecnologia RFIDest,1 certificada pot la FCC,

FCCID: ZKJ-EBX1532P001 IClD: 10229A-EBX1532P001

"Estedispositivo cumple con la Parte 15dela Normativa de la FCC.

Sufuncionamiento esta sujeto a las dos condiciones siguientes:.

(1)Este dispositivo no podra ocasionar interferencias nocivas, y

(2)este dispositivo debeaceptar cualquier interferencia recibida,

incluyendo interferencias que puedan ocasionar un funcionarniento

no deseado'_

"Estedispositivo cumple el estandar(es)de exencion de licencia de

la RS$de la Industria deCanada. Su funcionarniento esta sujeto

a/as dos condiciones siguientes: (1)Estedispositivo no podra

ocasionar interferencias, y (2)este dispositivo debe aceptar cualquier

interferencia recibida, incluyendo interferencias que puedan

ocasionar un funcionarniento no deseado'_

Cu_indo es necesario reemplazar el cartucho del filtro

El cartucho del filtro se debe reemplazar cada seis meses o

antes si 170 galones de agua fueron dispensados o el fiujo de

agua al dispensador o la maquina de hielos se ve reducido,

Modelos con Pantalla Tactil: Un mensaje del estado del filtro

aparecera en la pantalla cuando sea necesario reemplazar

el filtro de agua, El estado del filtro se actualizara de forma

automatica cuando el filtro sea reemplazado,

Modelos sin Pantalla Tactil: Una luz del indicador del filtro se

ilumina@ en la pantalla cuando sea necesario reemplazar el

filtro de agua,

Retiro del cartucho del filtro

Para reemplazar el filtro, primero retire el cartucho gastado

abriendo la puerta del filtro y empujando la parle inferior del

cartucho a fin de permitir que se balancee hacia afuera, Cuando

el cartucho ya no se pueda balancear, de forma suave empuje

para desconectar el mismo del porta cartuchos, NO TUERZA EL

CARTUCHO, Es posible que gotee una pequena cantidad de agua,

Instalacion del Cartucho del Filtro

1, Alinee la pare superior del cartucho del filtro con el suspensor

del cartucho con la palabra "FRONT"(Frente) hacia afuera; luego

empuje el cartucho hacia la parle trasera de la unidad hasta que

este totalmente insertado, iNO TUERZAELCARTUCHODEL FILTRO!

Balancee

Empuje hacia

adentro/afuera

2, Mientras continL]a asegurando que el cartucho este

completamente insertado en el sosten, gire suavemente el filtro

hacia adentro hasta que se afirme en su posicion, Si el filtro no

gira facilmente, controle para asegurar que el filtro este alineado

de forma adecuada y completamente insertado dentro del porta

cartuchos,

3, Deje cotter 2 galones de agua a traves del dispensador de agua

ffia (aproximadamente 5 minutos) a fin de eliminar el aim del sistema,

Un cartucho del filtro de agua instalado en forma reciente hara que

chorree agua del dispensador, Use unajarra grande o una botella

deportiva para atrapar el agua rociada. NO use el dispensador de

agua caliente hasta que todo el aim haya sido eliminado del sistema,

4, Mensaje de Estado de Reinicio del Filtro (modelos sin pantalla tactil),

A Riesgo de Escaidadura,*

Usar el dispensador de agua caliente antes de purgar el aim del

sistema podra generar chorreos de agua caliente y ocasionar

escaldaduras con agua caliente, Siga las instrucciones

anteriores sobre como purgar todo el aire del sistema, a traves

del dispensador de agua fria antes de usar el dispensador de

agua caliente,

Nota: Es normal que el agua se vea descolorida durante el

flujo inicial del sistema, El color del agua regresa@ a su estado

normal luego de unos pocos minutos de comenzar a dispensar,

Tapon de Bypass del Filtro

To reduce the risk of property damage due to water leakage,

you MUST use the filter bypass plug when a replacement filter

cartridge is not available, The dispenser and icemaker will not

operate without either the filter or bypass plug installed, The

bypass plug is installed in the same way as a filter cartridge,

*Modelos Selectos Onicamente

A fin de reducir el riesgo asociado con asfixia, no permita que los nifros menores de 3 afros tengan acceso a las partes pequefras

durante la instalacion de este producto. El cartucho del filtro descartable debera ser reemplazado cada 6 meses luego de agotar

su capacidad, o antes si se produce una reduccion notoria en el caudal.

Para obtener el maximo beneficio de su sistema de filtrado, GE recomienda el uso de los filtros de la marca GE 0nicamente, El uso de

filtros de la marca GE en refrigeradores GE y Hotpointe brinda un optimo funcionamiento y confiabilidad, Los filtros GE cumplen con

rigurosos estandares NSFde la industria sobre seguridad y calidad, que son importantes para los productos que estan filtrando su

agua, OE no posee filtros de la marca OE que no esten calificados para su uso en refrigeradores GE y Hotpoint, y no existe seguridad

de que los filtros que no son de la marca OE cumplan con los estandares de OE en relacion a calidad, funcionamiento y confiabilidad,

Ante cualquier consulta, o para ordenar cartuchos de filtros adicionales, visite nuestro sitio Web en www.geapplianceparts.com,

o Ilame a GE Parts and Accessories (Piezas y Accesorios de GE), 800.626.2002.

Los clientes de Canada deberan buscar el Centro de Servicio Tecnico Camco en las paginas amarillas

104

Acerca de las opciones de almacenamiento

de comidas frescas GEAppliances.com

Cdmo Reorganizar los Estantes

Los estantes del compartimiento del refrigerador son ajustables,

Para retirar:

O Retire todos los articulos del estante,

Incline el estante hacia arriba en la parte

frontal,

Levante el estante hacia arriba desde la

parte trasera y retire el mismo,

Para reemplazar:

AI inclinar el estante hacia arriba, inserte el

gancho superior en la parte trasera del

estante en una ranura del soporte,

Incline hacia abajo la parte frontal del

estante, basra que la parte inferior del

mismo quede bloqueada,

Estantes a Prueba de Derrames

Los estantes a prueba de derrames poseen

extremos especiales que ayudan a evitar

derrames sobre estantes inferiores,

Estante Quick Space _

Este estante se divide a la mitad y se desliza por

debajo de si mismo para almacenar productos

altos en el estante de abajo,

Este estante puede set retirado y reemplazado

o reubicado (al igual que los estantes a prueba

de derrames),

NOTA: La mitad trasera del Estante Quick

Space no es ajustable,

*Modelos Selectos Onicamente

105

Acerca de las opciones de almacenamiento de comidas frescas.

Recipiente de Lacteos No Ajustable*

Para retirar: Levante el recipiente de forma

recta y luego empuje hacia afuera,

Para reemplazar: Adhiera el recipiente en los

soportes de puerta moldeados y empuje hacia

abajo, El recipiente se bloqueara en el lugar, Lea

la pagina 125,

Recipientes Ajustables a la Puerta

Los recipientes ajustables pueden ser Ilevados

f_cilmente del refrigerador al area de trabajo,

Para retirar el mismo: Levante el recipiente de

forma recta y luego empuje hacia afuera,

Para reemplazar o reubicar: Deslice el

recipientejusto sobre los soportes de puerta

moldeados y empuje hacia abajo, El recipiente

se bloqueara en el lugar (lea la pagina 125),

Bandeja desplegable *

(bandeja abierta) _i

1, Abra la puerta derecha

de comidas frescas, i

2, Presione ambos botones I

en los lados inferiores

del recipiente y este

ultimo se desplegara,

3, De vuelta para

reinstalar,

Modelos sin Dispension

(Puerta Izquierda)

Recipientes No Ajustables a la Puerta - (Modelos con Dispensador

- Puerta Izquierda)

Para retirar: Levante el recipiente de forma

recta y luego empuje hacia afuera,

Para reemplazar: Adhiera el recipiente en los

soportes de puerta moldeados y empuje hacia

abajo, Esto Io bloqueara en el lugar,

Los recipientes de la puerta de la maquina de

hacer hielo no son intercambiables; observe

la ubicacion al realizar su retiro y reemplace el

recipiente en su ubicacion correcta,

*Modelos Selectos Onicamente

106

Acerca de climate zone (area climatica) y del cajon

con control de temperatura. GEAppliances.com

Clima reZone

Mantenga las frutas y verduras organizadas

en compartimientos separados para un facil

acceso,

El exceso de agua que se puede acumular en

la parte inferior de los cajones o debajo de los

mismos se debera limpiar,

Nota: Las temperaturas indican las temperaturas

adecuadas para la comida y la temperatura real

puede variar de acuerdo con el funcionamiento

normal y otros factores tales como aperturas de

puertas y el punto de configuracion de comidas

frescas.

Cajon con Control de Temperatura

ElCajon con Control de Temperatura es un

cajon de anchura completa con control de

temperatura ajustable, Este cajon puede

ser usado para productos grandes de tipos

variados,

Para cambiar la configuracion, presione el boron

de seleccion,

TempSelectZone Meat Beverage Dell

)

, 32°_ 34 ° 38 °

I i

I I

i I

I J

F J L q

I Riesgo de Laceracion.

I No guarde botellas de vidrio en esta

ubicacion. Si estan congeladas, se podran i

I romper y producir lesiones personales,

L J

107

Acerca de ciimatezone _rea climatica) y del cajdn

con control de temperatura.

Como Retirar y Reemplazar el Cajon Ajustable de Embutidos

Cultivados

Para retirar:

0 Empuje el cajon fuera de su posicion final,

0 Levante la parte frontal del cajon hacia

arriba y hacia afuera,

/ Productos

Para reemplazar:

Empuje los costados izquierdo y derecho

hasta que esten completamente

extendidos,

Primero vuelva a colocar el cajon

nuevamente y gire el mismo del frente

hacia abajo para que se apoye en el

deslizador,

Empuje el cajon hacia adentro hasta la

posicion cerrada,

C6mo Retirar y Reemplazar el Divisor del Caj6n *

Para retirar:

Empuje el cajon fuera de su posicion final,

Deslice el divisor de cacerolas hacia la

derecha para liberar el mismo de la

cacerola,

Para reemp/azar:

Invierta los pasos 1 y 2 para reemplazar el

divisor del cajon,

*Modelos Selectos Onicamente

108

Acerca del freezer. GEAppliances,com

Canasta y Cajon del Freezer

0 Basket,

Cajon

Hielera*

No Ajustable en el Freezer

Para retirar: Empuje hacia adentro la

lengL]eta plastica, ya sea hacia la izquierda o

la derecha,

Para reemp/azar: Deslice el recipiente en la

ubicacion hasta que quede bloqueado,

Retiro de la Canasta

Para retirar , modelos CFE unicamente:

Abra la puerta del freezer basra la

posicion de detencion,

Retire el cubo de la puerta del freezer

empujando la lengL]eta de plastico

tanto hacia la derecha como hacia la

izquierda para liberar el perno de las

bisagras del cubo,

Retire la canasta del freezer

levantando su parte trasera y

moviendo la misma hacia arras basra

que el frente se pueda rotar hacia

arriba y afuera,

Levante hacia afuera para retirar la

misma,

Para retirar los modelos CFEy CWE

unicamente:

Abra las puertas de alimentos frescos,

0 Abra la puerta del freezer basra la

posicion de detencion,

Retire la canasta del freezer

levantando la parte trasera de la

canasta y rotando la misma hacia

arriba,

Levante hacia afuera y retire la misma,

Para reemp/azarla:

Invierta el paso 1 al 4 para reemplazarla,

*Modelos Selectos Unicamente

109

Acerca de la maquina de hacer hielo automatica.

Puede Ilevar entre 12 y 24 horas que un refrigerador recien instalado comience a fabricar hielo.

Maquina

de hacer

Interruotor de EnergJa

Maquina de Hacer Hielo Automatica*

Lam_iquina de hacer hielo producir_'_siete cubos

pot ciclo,y aproximadamente entre 100y 130

cubos en un periodo de 24 horas,dependiendo de

la temperatura del compartimiento del freezer, la

temperatura ambiente, la cantidad de veces que se

abra la puerta y otras condiciones de uso,

Lam_:/quinade hacer hielo se Ilenar_:lde agua

cuando se enffie y Ilegue a los 15°F (-10°C),Puede

Ilevar entre 12 y 24 horas que un reffigerador recien

instalado comience a fabricar hielo,

Siel reffigerador es utilizado antes de realizar

las conexiones de la tuberia de agua a la unidad

o si el suministro de agua a un reffigerador en

funcionamiento es apagado, asegorese de que la

m_'_quinade hacer hielo este apagada, Una vez

que el agua haya sido conectada al refrigerador, la

m_:_quinade hacer hielo podr_'_ser encendida, Para

m_'_sdetalles, lea la tabla que aparece m_'_sab_o,

Esposible que escucheun zumbido cada vez que la

m_'_quinade hacer hielose Ilene de agua,

Descarte las primeras cantidades de hielo para

permitir que el suministro de agua se despeje,

Aseg0resede que nada interfiera con laextension del

brazo indicador,

Cuando el cubo se Ilene hasta el nivel del interruptor

de energia,la m_'_quinade hacer hielo dejara de

producir hielo,Esnormal que varios cubos queden

juntos,

Siel hielo no se usa con frecuencia, los cubos de

hieloviejos sevolveran turbios, con sabor rancio y su

tamano se reducir&

NOTA:En hogares con un nivel de presion inferior

a la normal, es posible que escuche que la v_lvula

de agua de la m_quina de hacer hielo realice varios

ciclos para producir una cantidad de hielo,

Para minimizar el riesgo de lesiones personales,evite el contacto con las partes moviles del mecanismo eyector

o con el elemento de calefaccion que libera los cubos. No coloque los @dos ni las manos en el mecanismo de la maquina de hielo

automatica mientras el refrigerador este enchufado.

Como Encender/Apagar la Maquina de Hacer Hielo

Estilo de Control A CYE/CFE Use el menu de configuraciones en la pantalla tactil

Estilo de Control B CWE Use el boron "ICE MAKER" (Hielera) en el control

Puerta de

Caja de

Hielo

Levante y empuje

Hielera y Dispensador*

, Abra la puerta de la caja de hielos dentro

de la puerta izquierda,

, Empuje hacia arriba y afuera la hielera en

la puerta del lado izquierdo para retirar la

misma del compartimiento,

, Para reemplazar la hielera, ajuste la misma

a los soportes de la guia y empuje basra

que la hielera se ubique correctamente,

, Si la hielera no se puede reemplazar, gire la

horquilla de la hielera 1/4en direccion de las

agujas del reloj,

Hielera del Freezer*

El almacenamiento de hielo se encuentra en

el cajon del compartimiento del freezer,

, Abra el cajon de freezer,

, La hielera se encuentra ubicada en el lado

izquierdo de la canasta superior,

, Empuje la canasta superior hacia adelante

para retirar la hielera,

}_!!:

Hielera

del .....

Freezer

110

Cuidado y limpieza del refrigerador. GEAm,ia.cescom

Limpieza de la Parte Exterior

Los paneles de acero inoxidable, manijas de las

puertas y componentes.

Los puertas y las manijas de las puertas de acero inoxidable (en

algunos modelos) pueden set limpiados con un limpiador para

acero inoxidable para usos comerciales, Los limpiadores con

acido oxalico tales como Bar Keepers Friend Soft Cleanser TM

eliminaran el oxido sobre la superficie, deslustres y pequer]as

manchas, Use solo un limpiador liquido libre de material

abrasivo y frote en la direccion de las lineas del cepillo con una

esponja suave y hOmeda,

No utilice cera para electrodomesticos sobre el acero inoxidable.

Partes plasticas con acentos de plata.

Lave las pares conjabon u otros detergentes suaves. Limpie con

una esponja, una tela htimeda o toallas de papel.

No use estropajos, limpiadores en polvo, blanqueadores o

limpiadores que contengan blanqueadores, ya que estos productos

pueden rayar y danar la terminacion de la pintura.

Si es necesario limpiar la bandeja de derrames0 use un

eliminador de sarro.

Limpieza de la Parte Interior

Desenchufe el refrigerador antes de limpiar.

Si esto no resulta practico, estruje el exceso de humedad

para eliminarlo de la esponja o tela al limpiar alrededor de

los interruptores, luces o controles,

Use un pulidor de cera para electrodomesticos en la

superficie interior entre las puertas,

Use agua caliente y soluci6n de bicarbonato de sodio -

aproximadamente una cuchara sopera (15 ml) de bicarbonato

de sodio para un cuarto de galon (1 litro) de agua, Esto limpia y

neutraliza los olores, Enjuague y seque,

_No limpie estantes de vidrio ni tapas

con agua caliente cuando esten frios. Los estantes de

vidrio y las tapas se pueden romper si son expuestos a

cambios de temperatura repentinos o impactos tales

como sacudones o caidas.

Elvidrio templado esta disehado para destruirse en

pequehas piezas en caso de rotura,

No lave ninguna parte plastica del refrigerador en la

lavadora de platos.

Detras del Refrigerador

Tenga cuidado al alejar el refrigerador de la pared, Cualquie tipo

de cobertura de piso puede set danada, particularmente las

coberturas acolchonadas y aquellas con superficies con relieves,

Levante las patas niveladoras ubicadas en la parte frontal interior

del refrigerador,

Empuje el refrigerador hacia afuera de forma recta y regrese

el mismo a su posicion empujandolo hacia adentro, Mover el

refrigerador hacia una ubicacion lateral podra ocasionar danos

sobre la cobertura del piso o el refrigerador.

Baje las patas niveladoras hasta que toquen el piso.

AI volver a empujar el refrigerador0 asegurese de que no

atraviese el cable de corriente ni la tuberla de suministro de

agua.

Preparacidn para las vacaciones

Si estara de vacaciones o ausente por tiempo prolongado, retire

la comida y desenchufe el refrigerador, Limpie el interior con

una solucion de bicarbonato de sodio de una cuchara sopera

(15 ml) de bicarbonato de sodio para un cuarto de galon (1 litro)

de agua, Deje las puertas abiertas,

Mode,os con LCD: Apague el refrigerador del control (pdg. 99).

Si la temperatura puede Ilegar a estar por debajo de la

congelacion, solicite a un tecnico calificado que drene el

sistema de suministro de agua a fin de prevenir da_os graves

sobre la propiedad debido a una inundacion,

1) Apague el refrigerador (pag, 99) o desenchufe el refrigerador,

2) Vade la hielera

3) Cierre el suministro de agua

Si cierra el suministro de agua, apague la maquina de hacer

hielo (pag. 110).

AI regresar de sus vacaciones:

1) Reemplace el filtro de agua.

2) Deje correr 2 galones de agua a traves del dispensador de

agua fria (aproximadamente 5 minutos) a fin de eliminar el

aire del sistema.

3) Dispense agua caliente a 185°F 3 veces (10 onzas cada vez)

para eliminar el aire del sistema.

Preparacidn para la mudanza

Asegure todos los items tales como estantes y cajones,

pegando los mismos de forma segura en sus respectivos

lugares a fin de evitar da_os,

AI usar un carro manual para mover el refrigerador, no deje que

la parte frontal ni la parte trasera descansen contra el carro

manual. Esto podria dar]ar el refrigerador.

Lleve el mismo solo sobre los costados del refrigerador.

AsegOrese de que el refrigerador permanezca en una

posici6n erguida durante el movimiento.

111

Reemplazo de las luces

Luces del Refrigerador (LEDs)

Hay una luz LED en el compartimiento

de comidas frescas yen la parte inferior

de las puertas de comidas frescas para

iluminar el compartimiento del freezer,*

Sera necesario que un tecnico autorizado

reemplace las luces LED,

En caso de set necesario un reemplazo de

este ensamble, Ilame al Servicio Tecnico

de GE al 1,800,432,2737 en Estados

Unidos o al 1,800,561,3344 en Canada,

112

]nstrucciones

de Instalaci6n Refrigerador

Modelos GE Cafe TM

/Preguntas? Llame a 800.GE.CARES(800.432.2737) o visite nuestro sitio web en: GEAppliances.com

En Canada, Ilame al 1.800.561.3344 o visite nuestro Sitio Web en: www.GEAppliances.ca

ANTES DE COMENZAR

Lea estas instrucciones en su totalidad y atentamente.

_1_ Riesgo de Caida.

Los modelos con estilo incorporado (modelo PYE,CYE,

y PWE) son inestables, especialmente con las puertas

abiertas. Estos modelos deben ser asegurados con el

soporte anti-volcaduras, a fin de evitar caidas hacia

adelante, que podrian resultar en la muerte o lesiones

graves. Lea y siga las instrucciones de instalacion en

su totalidad, a fin de instalar el soporte de piso anti-

volcaduras embalado con su refrigerador.

• IMPORTANTE-- Cumpla con todoslos

codigosy ordenanzas gubernamentales. Conserveestas

instrucciones para uso del inspector local.

• Nota para el Instalador- Aseguresede que el Consumidor

conserve estas instrucciones.

• Nota para el Comprador - Conserve estas instrucciones

para referenciafutura.

• Nivel de habilidad - Lainstalacion de este

electrodomestico requiere un nivel basico de habilidades

mecanicas.

• Tiempo de Instalacion - La instalacion del refrigerador

puede variar de acuerdo con la Instalacion de la Tuberia de

Agua en unos 30 minutos

• Lacorrecta instalacion del producto es responsabilidaddel

instalador.

• Sise producen fallas en el producto debido a una

instalacion inadecuada la Garantia no cubrira las mismas.

HERRAMIENTASQUE PUEDENECESITAR

Llave Ajustable

Tuerca de Compresion

de Diametro Externo y

Abrazadera de Refuerzo

(manga) de Y4"

Trinquete /Destornillador

de 3/8"

Destornillador con Cabeza

Phillips

Llaves Allen de 1/8",

3/32", Y4"y 5/32"

Destornillador con cabeza

aplanada

Broca y Taladro Electrico o

Manual de 1/8"

La]piz

Pinzas

Cinta metrica

Llave de Tuercas de Y4"

Nivel

LlaveTorxT20,T25

PREPARACION

COMOMOVERELREFRIGERADOREN UNESPACIOINTERNO

Siel refrigerador no pasa pot una puerta, la puerta del refrigerador y el cajon delfreezer podran set retirados,

• Para retirar la puerta del refrigerador, consulte la seccion Como Instalar el Refrigerador,

• Para retirar el cajon delfreezer, consulte la seccion Como Retirarel Cajon del Freezer,

SUMINISTRODE AGUA A LA MAQUINA DE HACERHIELOY ELDISPENSADOR

Siel refrigerador cuenta con una maquina de hacer hielo,debera set conectada al suministro de agua frla. Un kit de suministro

de agua de GE(quecontenga tuberla, valvula de cierre,uniones e instrucciones)esta disponible pot un costo adicional a nivel

minorista,visitando nuestro sitio web en GEAppliances.com(enCanada en www.geappliances.ca)o en Partsand Accessories

(Piezasy Accesorios),800.626.2002(enCanada 1.800.661.1616).

113

Instrucciones de InstalaciOn

DIMENSIONES Todas las medicion es se dan con la pata niveladora completamente replegada,

CYE, CWE 0nicamente

......... 35_4" ..............

311/4"

CFE @nicamente

......... 353/4" ...............

Profundidad de C_a sin _4r"

Puertas de 29_' _CFE .....

24 _" CYE

23 ¼" CFE

¼" CYE

Altura del suelo

a la parte

superior de la

tapa de bisagra

de 69 7/s,,

Dimensions

supplementaires

CFE CYE, CWE

Altura General a la Parte Superior de la Tapa de la 697A'' 697A''

Bisagra __

Altura hasta la Parte Superior del Gabinete 69" 69"

Profundidad de la Caja sin Puerta 293A'' 243A

Ancho General de la Caja Exterior 35¾" 35¾"

Profundidad Exterior General de las Puertas/Cajones 36W' 311/4"

con Manijas

COMO MOVER EL REFRIGERADOR

• Usando el siguiente cuadro, determine si el ancho de su pasillo essuficiente para la profundidad del reffigerador. Asegurese de contar con

espacio para evitar daflos sobre el reffigerador antes de moverlo de forma segura hasta su ubicacion final.

• Si los pasillos son los suficientemente grandes como para ubicar el reffigerador sin retirar las manijas, contin0e con el Paso6. Deje la cinta, la

envoltura y todo el embah!je en las puertas hasta que el reffigerador se encuentre en la ubicacion final.

• NOTA: Use un carro manual con almohadillas o correas moviles para transportar el refrigerador. Coloque el refrigerador en el carro

manual, apoyando un costado contra este Ultimo. Recomendamos enfaticamente que dos personas realicen el traslado y completen la

instalacion.

Si su numero de modelo comienza con CFE

Totalmente Retiro de las Retiro de la Puerta Caja con Solo la caja

Ensamblado Manijas delLadolzq. ManijasdelFz (sinmanijas)

36.25" 35,25 _ 33.75" 30.25" 29°375 '_

Retire las partes de la puerta en orden hasta que su dimension sea

inferior que la abertura

Si su numero de modelo comienza con CYE, CWE

Caja con Retiro de Caja con

Totalmente Retiro de las Manijas las Manijas Manijas del Fz

I Solo la caja

Ensamblado Manijas del Fz_

,_zs" ,o_s" *, 4,

,, 28,75' 25.25" 24.375"

Retire las partes de la puerta en orden hasta que su dimension sea

inferior que la abertura

114

Instrucciones de Instalaci6n

COMO INSTALAR EL REFRIGERADOR

• No instale el refrigerador donde latemperatura Ileguea

ser inferior a los 60°F(16°C),ya que no se activara con la

frecuencia necesaria para mantener las temperaturas

apropiadas.

• No instale el refrigerador donde latemperatura sea

superior a los 100°F(37°C),ya que no funcionara de forma

correcta.

• No instale el refrigerador en una ubicacion

expuesta al agua (lluvia, etc.) o en contacto

directo con la luz solar.

• Instale el mismo en un piso Io suficientemente fuerte

como para soportarlo completamente cargado.

ESPACIONECESARIO

Dejeel siguiente espacio para facilitar la instalacion, una

adecuada circulacion de airey plomeria y conexiones

ebctricas.

Costados 1/8" (3 ram)

Parte superior Gabinete/Tapa de la Bisagra de 1" (25ram)

Parte trasera 2" (50ram)

COMORETIRARLASPUERTASDEL

REFRIGERADOR

•NOTAIMPORTANTE"Esterefrigeraclor posee una

profundidad de 36 Y4"(31Y4"para los modelos CYE).Las

puertas y pasillosque conducen a la ubicacion de la

instalacion deberan tenet pot Io menos 36 1/4" de ancho,

a fin de poder dejar las puertasy manijas adheridas al

refrigerador mientras se Iotransporta hasta la ubicacion

de la instalacion, Silospasillosposeen menos de 36 1/4",

las puertas y las manijas del refrigerador se podran rayar y

dar]ar facilmente, La tapa superior y las puertas podran ser

retiradas, a fin de permitir que el refrigerador sea movido

de forma segura en areas interiores,Silos pasillosposeen

menos de 31 1/4",comience por el Paso1,

• Sino es necesario retirar las puertas, continL]econ el Paso

11, Deje la cinta y todo elembalaje en las puertas hasta que

el refrigerador se encuentre en su ubicacion final,

•NOTA:Use un carro manual para transportar el refrigerador,

Coloqueel refrigerador en el carro manual, apoyando un

costado contra este L]ltimo,%comendamos enfaticamente

que DOSPERSONASrealicen eltraslado y completen la

instalacion,

n] RETIRE LA MANIJA DE LA PUERTA DE

COMIDAS FRESCAS

ElDiser]o del Mango varia dependiendo de los modelos;

sin embargo, la instalacion es igual.

Manijas de acero inoxidable y de pStico:

QAfloje el conjunto de tornillos con la Ilave Allen de 1/8" y

retire la manija,

NOTA; Si es necesario ajustar o retirar los tensores de

monta_je de la man!ja, use una Ilave Allen de 1/4",

Tensores

de Monta

Deje la pelicula

puesta hasta finalizar

la instalaciOn

DRETIRE LA MANIJA DE LA PUERTA DEL

FREEZER

ElDiser]odel Mango varia dependiendo de los modelos;

sin embargo, la instalacion es igual.

Manijas de acero inoxidable y de pStico:

QAfloje el conjunto de tornillos con la Ilave Allen de 1/8" y retire la

manija,

NOTA; Sies necesario ajustar o retirar los tensores de montaje de la

manija, use una Ilave Allen de X",

Tensoresde

Montaje

Deje la pelicula

puesta hasta

finalizar la

instalacion

Vuelva a instalar las manijas usando el procedimiento

que uso para retirar las mismas,

115

Instrucciones de Instalacion

COMO INSTALAR EL REFRIGERADOR (cont.)

D RETIRELASPUERTASDELREFRIGERADOR

r_De forma segura encinte el cierre de la puerta con cint_

de mascarar o pida aotra persona que sostenga la

puerta,

r_Comience por la puerta del lado izquierdo: Retire la

tapa de la bisagra en la parte superior de la puerta

izquierda del refrigerador, retirando todos los tornillos

hexagonales y empujando la misma hacia arriba, Haga

Io mismo en la puerta derecha y en la tapa intermedia,

Tapa de la

Bisagra _

]

r_Desconecte los dos conectores electricos en la tapa

superior, Retire el tornillo de cabeza hexagonal de Y4"

para desconectar el cable a tierra de la bisagra, Retire

el tornillo de cabeza hexagonal de Y4" para retirar el

amortiguador de refuerzo de la tuberia de agua,

f conexion dorde \.

a tierra Refuerzo \\

f;_ 7- -

/9/; 0 " \\

D RETIRELASPUERTASDELREFRIGERADOR

(cont.)

r_ Desconecte la tuberia de agua de la parte trasera

de la unidad, presionando hacia abajo el collar gris

oscuro mientras levanta la tuberia de agua,

Coloque la linea de agua a traves del conducto de la caja

desde la parte superior para liberar la linea para el retiro

de la puerta, La linea de agua tiene una Iongitud superior

a 4" yes posible que se deba encintar a la Puerta para

que este accesible al reinstalar,

r_Usando un trinquete/destornillador de 3/8", retire los

tornillos asegurando la bisagra superior al gabinete,

luego levante la bisagra hacia arriba para liberar el

perno de la bisagra desde la ubicacion en la parte

superior de la puerta,

llllnlnmmlemi Riesgo al levantar la puerta,

Si es levantada por una sola persona, podrian

ocasionarse lesiones. Solicite ayuda al sostener, mover

o levantar las puertas del refrigerador.

Nota: AI retirar la puerta, a fin de evitar dar]os sobre la

puerta y la parte electronica, coloque con cuidado la

puerta en una ubicacion adecuada,

Nota: El perno de la bisagra inferior de la puerta y la

bisagra poseen tamar]os proporcionales y se los debe

hacer coincidir correctamente para que la puerta se

cierre sola, Siga las instrucciones detenidamente,

116

lnstrucciones de lnstalaci6n

COMO INSTALAR EL REFRIGERADOR(cont.)

171RETIRELASPUERTASDELREFRIGERADOR

(cont.)

Nota: Para una instalacion posterior adecuada, siga el

siguiente paso de farina cuidadosa.

r_ Las puertas de comidas frescas so deben RETIRAR e

INSTALAR abiertas a 90 ° con la caja hacia el frente.

Levante la bisagra

central hacia arriba y

afuera

Abra la Puerta

a 90°

RETIRE LA PUERTA OPUESTA

Siga el mismo procedimiento en la puerta opuesta. No

hay cables ni Iineas de agua en el lado opuesto.

F]RETIRE LA BISAGRA CENTRAL (si es necesario)

Retire los tornillos de 3/8" asegurando la bisagra central al

gabinete. Use un destornillador T20 para retirar el tornillo

externo,

Retire el

tomillo central C¢"

Afloje los tornillos exteriores

E]REINSTALACIONDELASPUERTASDEL

REFRIGERADOR

Invierta los pasos 1 a 4 para reinstalar el refrigerador,

siga los detalles qua figuran a continuacion para conocer

las alineaciones criticas.

r_ Reinstale la bisagra central primero y ajuste los tornillos

con giros de torsion de 65 libras pulgada. Con la puerta del

lado izquierdo a mas de 90° hacia el ffente de la caja, baje la

puerta del reffigerador sabre la bisagra central. Asegurese de

qua la puerta y la bisagra se alineen correctamente.

[ IREINSTALACIONDELASPUERTASDEL

REFRIGERADOR(cont.)

r_ Gire las puertas hasta cerrarlas y asegurese de qua la

posicion de sellado del centro movil de la puerta se alinee

con el cerradero. 5i Io puerto no se cierro solo luego de Io

reinstolociOn, retire Io puerto, d# vuelto Io mismo, controle Io

morco y Io flecho de olineociOn;(hay uno marco de olineociOn

en el meconismo de cierre de la puerto. Corresponde a uno

marco de alineaciOn en la tapa del extremo inferior. Gireel

mecanismo de cierre de la puerto paro alinear la marca y la

flecha, reinstale la puerto).

Marcas de alineacion

Sila puerta no puede ser instalada a 90 °, siga estos proximos

pasos.

1. Si el espacio o el modelo limitan la apertura de la puerta a menos de

180 °, entonces:

a) Retire la puerta, y con cuidado de vuelta la misma.

b) Controle la alineacion del hueco del mecanismo de cierre de la

puerta en la parte trasera de la misma. Las partes

planas del hueco deberian corresponder con la lengueta de

alineacion en el anillo plastico o con la marca en la tapa del

extremo inferior.

c) Si el hueco no esta alineado con la lengueta/marca, usando

una Ilave Allen de 5/32", rote el hueco del mecanismo de cierre

de la puerta en contra de las agujas del reloj para la puerta

derecha y a favor de las agujas del relqj para la puerta izqui-

erda, Luego alinee la parte plana con la lengueta/marca,

d) Instale la puerta a 90 °,

De forma segura encinte el cierre de la puerta con cinta de

mascarar o pida a otra persona que sostenga la pueRa.

Reinstale la bisagra superior y ajuste los tornillos con giros

de torsion de 65 libras pulgada.

r_ Asegurese.... de reinstalar..,el.cable.. a tierra y el amortiguador de

refuerzo a la blsagra supenor.

r_ Vuelva a instalar la tapa de la bisagra. Nota: Aseg0rese de qua

los cables no suffan cortes ni queden debajo de tomillos antes

de ajustar estos Liltimos.

Instrucciones de InstalaciOn

COMO INSTALAR EL REFRIGERADOR (cont.)

[] RETIRE LA PUERTA DEL FREEZER

[A'=[Abra la puerta del freezer hasta su extension completa,

r_[ Retirelos 3 tornillos adheridos, ubicados en la parte

inferior a cada lade de la puerta del freezer usando un

destornillador con cabeza hueca hexagonal de 3/8",

Riesgo al levantar la puerta

Lapuerta delfreezer es pesada,Useambas manes

para asegurar la puerta antes de levantar la misma,

[] Levantela puerta del freezer para desconectarla del

mecanismo de deslizamiento,

Lapuerta puede descansar de forma segura en la

parte inferior, No apoye la puerta sobre ninguna otra

superficie a fin de evitar rayones,

Haga retroceder el mecanismo de deslizamiento

completamente hasta que se repliegue,

[_ REEMPLAZODE LAPUERTADEL FREEZER

r_ Empujeel mecanismo de deslizamiento hasta su

extension completa usando ambas manes de forma

r_[ simultanea,

Retirela canasta que se apoya sobre los deslizadores,

Riesgo al levantar la puerta

Lapuerta delfreezer es pesada,Useambas manes

para asegurar la puerta antes de levantar la misma,

r_[ Lapuerta delfreezer es pesada,Useambas rnanos

para asegurar la puerta antes de levantar la misma,

_ii i _ ..... Alinee e inserte

ii la lengueta en

• ,_ ii J el soporte de la

::_ , puerta del freezer

F_'_,__',_,L _i!lWi i dentro de la ranura

del soporte de

,J iI

_ :_s deslizamiento del

freezer,

r_ Reemplacelos tornillos aclheridosy ajuste los tornillos

con giros de torsion de 65 libras pulgada,

F_ Para ajustar los espacios de la puerta del freezer,siga

las instrucciones de la pagina 119,

r_ Reemplacela canasta,

lnstrucciones de lnstalaci6n

COMO INSTALAR EL REFRIGERADOR(cont.)

instrucciones para ajustar los espacios de la puerta del freezer:

jIMPORTANTE!

Los 6 tornJllos de montaje (3 en cada lado) NO son intercambiables con los tornJllos de la bisagra

central o superior.

Luego de la instalacion de la puerta del freezer, controle que los espacios sean uniformes (la parte superior e

inferior del lado derecho e izquierdo) con la plantilla provista.

En caso de espacios excesivos siga los siguientes pasos para ajustar la puerta del freezer.

Paso 1 -Afioje los 3 tornillos a cada lado (derecha e izquierda) de la puerta del freezer.

Paso 2 -Ajuste el tornillo del set en direccion de las agujas del reloj si el espacio en la parte superior es

demasiado grande (vea la plantilla). Gire el tornillo del set usando una Ilave hexagonal de 3/32" en direccion de

las agujas del reloj con una rotacion de un cuarto hasta la mitad.

Paso 3 -Ajuste el tornillo del set en direccion contraria a las agujas del reloj si el espacio en la parte inferior

es demasiado grande (vea la plantilla). Gire el tornillo del set usando una Ilave hexagonal de 3/32" en direccion

contraria alas agujas del reloj con una rotacion de un cuarto basra la mitad.

Paso 4 -Ajuste los 3 tornillos a cada lado (derecha e izquierda).

Paso 5 - Vuelva a controlar los espacios usando la plantilla y repita los pasos 1 a 4 si se requiere y complete con

el paso 5.

Plantilla para el control de

espacios, El espacio deberia

set de 0,6" o inferior,

Tornillo del Set

D6blelo aqui para usar la plandlla

Paso 2 Paso 3

Paso 1

Paso 4

Consulte 239D4144PO01 Pub N°31-45474-2 11-12 GE

119

Instrucciones de Instalacion

COMO INSTALAR EL REFRIGERADOR (cont.)

NIVELACIONDE LA PUERTADELFREEZER

[]

Ubique la leva de ajuste de altura en la puerta

del freezer. Lentamente afioje los tres tornillos

de ajuste de la puerta a ambos lados usando

un destornillador con cabeza hueca hexagonal

de 3/8".

Ubique y afloje el tornillo de leva usando un

des_nillador T-27.

NIVELACION DE LA PUERTA DEL

FREEZER(cont.)

[] LLevante la puerta del lado que requiera

ajustes, gire la leva hacia la posicion requerida.

0 - Initial position

1 - Levante de a 0.050"

-1 - Baje de a 0.050"

-2 - Baje de a 0.100

-3 - Baje de a 0.150"

r_ Luego del ajuste tense los 3 tornillos de ajuste

usando hasta 65 libras pulgada.

RETIRE EL EMBALAJE

A) Retire toda la cinta, gomaespuma y

embalajes protectores de los estantes y

cajones.

120

Instrucciones de Instalacion

COMO INSTALAR EL REFRIGERADOR (cont.)

SOPORTEDEPISOANTI-VOLCADURAS_odelos de PYE,CYE,GYE,PWE,CWE,and ZWEsolo)

_f'_ Riesgo de Caida.

Los modelos con estilo incorporado (modelo PYE,CYE,

y PWE) son inestables, especialmente con las puertas

abiertas, Estos modelos deben ser asegurados con el

soporte anti-volcaduras, a fin de evitar caidas hacia

adelante, que podrian resultar en la muerte o lesiones

graves, Lea y siga las instrucciones de instalacion en

su totalidad, a fin de instalar el soporte de piso anti-

volcaduras embalado con su refrigerador,

NOTA:

Si no recibiO el soporte anti-volcaduras con su compra,

Ilame al 1.800.626.8774 para recibir uno sin costo. (En

Canada, Ilame al 1.800.561.3344).

Para acceder a instrucciones sobre el soporte, visite:

www.G EApplia nces.com.

MATERIALESQUEPUEDENECESITAR(noincluidos)

Tirafo_ f_J

Casquillos de Anclaje

1/4"(6mm) xl-1/2"(38mm) 1/2" (12 mm) Diametro Exterior

Broca para Taladro Apropiada para Anclajes

Para Soporte Anti-Volcaduras Montado en Pisos de

Concreto Unicamente

_] IDALAABERTURADELGABINETE

DISPONIBLEVS.ELANCHODEL

REFRIGERADOR

Mida el ancho de la abertura del gabinete donde sera

ubicado el refrigerador, W.

Asegurese de contar con espacio por encima de la mesada,

grosor en el rodapie y cualquier despeje deseado. El

ancho, W, no deberia ser inferior a 36". El refrigerador sera

ubicado aproximadamente en el medio de esta abertura.

approximately in the middle of this opening,

Pared Trasera

REFRIGERADOR

Frente

El Grosor del

Rodapie o el

Espacio Encima

de la Mesada

(Cualquiera Sea

Mt_is Grande)

Ademas de

Cualquier

Despeje

Deseado

Lado Derecho 121

HERRAMIENTAS NECESARIAS

Broca y Taladro Electrico o

Manual de 1/8" (3 mm)

•ao= F..................... _]_T}

Lapiz

Cinta metrica

Llave de tuercas de 5/16" (8 mm)

_1 BICACION DEL SOPORTE DE PISO

ANTI-VOLCADURAS

r_ Coloque la plantilla de ubicacion del soporte de piso

anti-volcaduras (incluido dentro del kit anti-volcaduras)

sobre el piso contra la pared trasera, dentro de W, y

alineado con la ubicacion deseada del lado derecho del

refrigerador (vea la Figura 1).

Figura 1 - Vision General de Instalacion

Refrigerador de Ubicacion

Refrigerador

r_ Coloque el soporte para piso anti-volcaduras en la

plantilla de ubicacion con sus agujeros para piso del lado

derecho alineado con los agujeros del piso indicados en

la hoja de la plantilla, aproximadamente 15 1/4" desde el

extremo de la hoja o del lado derecho del refrigerador.

F_ Sostenga en la posicion y use el soporte para piso anti-

volcaduras como una plantilla para hacer los agujeros,

basados en su configuracion y tipo de construccion

como se muestra en el Paso 3. Marque las ubicaciones

de los agujeros con un kipiz, clavo o punzon.

NOTA:

, Se REQUIERE el uso de pot Io menos 2 tornillos

para montar el soporte (uno a cada lado del

soporte para piso anti-volcaduras). Ambos deben

estar en la pared o en el piso. La figura 2 indica

todas las configuraciones de montaje aceptables

para los tornillos. Identifique los agujeros de los

tornillos en el soporte para piso anti-volcaduras

para su configuracion.

Consulte 239D1142 P001 Pub n° 31-45484-3

Instrucciones de Instalacion

COMO INSTALAR EL REFRIGERADOR (cont.)

SOPORTEDEPISOANTI-VOLCADURAStModeiosde PYE,CYE,GYE,PWE,CWE,and ZWEsolo)

UBICACION DEL SOPORTE DE PISO

ANTI-VOLCADURAS (cont.)

Figura 2- Ubicaciones A_ceptables

para la ColocaciOn de/ornillos

Instalacion Recomendada - Instalacion Recomendada -

Madera Concreto

Minimo Aceptable N° 1 -

Pernos de la Placa de Pared Minimo Aceptable N° 2 -

Piso de Madera

Minimo Aceptable N° 3 -

Piso de Concreto

_ INSTALACIONDELSOPORTEANTI-VOLCADURAS

[] Construccion del Pisoy la Pared de MADERA:

• Realice la cantidad apropiada de agujeros de

prueba de 1/8" (3 mm) en el centro de cada

agujero de soporte del piso que se usara (se podra

usar un clavo o punzon si no se cuenta con una

broca) Yretire la plantilla de ubicacion del piso,

• Monte el soporte para piso anti-volcaduras

ajustando los 2, o se recomienda 4, tornillos de

cabeza hexagonal no10-16 de forma ajustada en

cada lugar como se ilustra en la Figura 3,

Figura 3 - Ajuste a la Pared y el Piso

2 Tornillos _ _ r ,

DebenEntrar boporte I Ivared

Esquina Trasera ., - del Piso I I

• " " en la Maaera " I I

del Lado Derecho .... \ m i

" . " O la/acnuel8 "_ _

de,Refr,geradorX:;fff deMeta,\ \ H P_rno

_I,,,,,,,_ _ _lJl de la

I|1| X IIInao_d_

Piso

r_ Construccion del Piso y la Pared de CONCRETO:

• Se requiere el uso de anclajes (no provistos):

4 tirafondos cada uno de X" (6mm) x 1-1/2" (38 mm)

4 sujetadores de manga cada uno de Y/' (12 mm) de

diametro exterior

• Realice los agujeros usando los tamar]os

recomendados para los anclajes en el concreto sobre

el centro de los agujeros marcados en el Paso 2,

• Instale los sujetadores de mangas en los agujeros

perforados, Coloque el soporte de piso anti-

volcaduras como se indica en el Paso 2, Retire la

plantilla de ubicacion desde el piso,

• Instale los tirafondos a traves del soporte para

piso anti-volcaduras y ajuste los mismos de forma

apropiada,

r_ ConstrucciondelPisode MOSAICOy laParedde MADERA::

• For this special case, locate the 2 wall holes identified

in Fig,1, Drill an angled 1/8" (3 mm) pilot hole (approx,

as shown in Fig, 3)in the center of each hole,

• Monte el soporte para piso anti-volcaduras usando

la Instalacion Minima Aceptable no 1, como se ilustra

en la Figura 2,

C0MO POSICIONARELREFRIGERADOR

PARAADHERIRLOSSOPORTESDEL

PISOANTI-VOLCADURASY DE LABASE

_] Antes de empujar el refrigerador hacia la abertura,

enchufe el cable de corriente en el receptaculo y

conecte el suministro de agua (si esta equipado),

Controle que no haya perdidas,

r_ Ubique el lado derecho delrefrigerador y mueva el

mismo hacia atras aproximadamente en lineacon

el lado derecho de laabertura del gabinete,W, Esto

deberia posicionar elsoporte del piso anti-volcaduras,a

fin de adherir la base anti-volcaduras con elrefrigerador,

r_ De forma suave haga girar el refrigerador

nuevamente hacia el gabinete, abriendo el mismo

hasta que se detenga completamente, Controle

que el frente del refrigerador se alinee con la cara

frontal del gabinete, Si no es asi, con cuidado mueva

el refrigerador hacia adelante y atras hasta que se

produzca la adherencia y observe que el refrigerador

este completamente apoyado sobre la pared trasera,

FD] Si Corresponde: Realice los ajustes de altura

de las ruedas traseras (y frontales) para adherir

completamente los soportes anti-volcaduras

traseros, mientras tambien alinea el frente del

refrigerador con la cara frontal del gabinete,

NOTA:Si empuja el refrigerador hacia afuera y Io aleja de la

pared pot alguna razon, asegurese de que el soporte para

piso anti-volcaduras este adherido cuando el refrigerador es

empujado hacia arras contra la pared trasera,

Consulte 239D1142 POOl Pub n° 31-45484-3

122

Instrucciones de Instalacion

COMO INSTALAR EL REFRIGERADOR (cont.)

COMO CONECTAR EL REFRIGERADOR

AL SUMINISTRO DE AGUA DEL HOGAR

Serequiere un suministro de agua fria para el

funcionamiento de la maquina de hielo automatica, Si

no se cuenta con un suministro de agua fria, debera

proveer uno, Consulte la seccion sobre Como Instalar el

Suministro de Agua,

NOTAS:

• Antes de realizar la conexion al refrigerador, asegurese

de que el cable de corriente del mismo no se encuentre

enchufado al tomacorriente,

• Sisu refrigerador no cuenta con un filtro de agua, le

recomendamos que instale uno si el suministro de agua

posee arena o particulas que podrian atascar la rejilla

de la valvula de agua del refrigerador, Instale el mismo

en la tuberia de agua mas cercana al refrigerador,

Siusarael Kit de Tuberiaspara Refrigeradoresde GE

SmartConnectTM,necesitara una tuberia adicional

(WXOSX10002)para realizar la conexion al filtro, No

corte latuberia de plastico para instalar el filtro,

• Antes de conectar la tuberia de agua al hogar, purgue

la car]eria del hogar durante pot Io menos 2 minutos,

Siusara una tuberia de cobre, coloque una tuerca de

compresion y una abrazadera de refuerzo (mango)en el

extremo de la tuberia proveniente del suministro de agua

fria del hogar,

rB1 Siusara tuberias de GESmartConnectTM,lastuercas ya

estan ensambladas en latuberia,

Siusara tuberias de cobre,inserte el extremo de la

tuberia en la conexion del refrigerador, en la parte trasera

del refrigerador, Io mas lejos posible,AI sostener la

tuberia, ajuste la union,

Siusara tuberias de GESmartConnectTM, inserte el

extremo moldeado de la tuberia en la conexion del

refrigerador, en la parte trasera del refrigerador,y ajuste

la tuerca de compresion hasta que quede ajustada

r_ manualmente, Luegorealice un ajuste adicional con

un giro de Ilave, Un ajuste excesivo podra ocasionar

perdidas,

Ajuste latuberia en la abrazadera provista para sostener

la misma en la posicion correcta, Sera necesarioque

abra la abrazadera haciendo palanca,

Tuberia de

Tuerca de SmartConnectTM

de refuerzo

(manga)

___ _ _ Conexion del

Reffigerador

Abrazadera

del Tubo

Tuberia de 1/4"

123

lnstrucciones de lnstalaciOn

COMO INSTALAR EL REFRIGERADOR(cont.)

ABRA EL SUMINISTRO DE AGUA

Abra el suministro de agua usando la valvula de cierre

(suministrode agua hogarer]o)y controle que no haya

perdidas,

IT_ ENCHUFE EN EL REFRIGERADOR

Consulte la informacion de conexion a tierra adjunta

con el cable de corriente,

NIVELACION DEL REFRIGERADOR

Las patas niveladoras poseen 2 propositos:

1) Las patas niveladoras se ajustan de modo

que el refrigerador quede posicionado de

manera firme en el piso y no se tambalee.

2) Las patas niveladoras sirven como freno

estabilizador para sostener el refrigerador

de forma segura en su posicion durante

el funcionamiento y la limpieza. Las patas

niveladoras tambien evitan la caida del

refrigerador.

r_ Gire las patas niveladoras en direccion de las

agujas del reloj para levantar el refrigerador, en

contra de las agujas del reloj para bajarlo.

Destornillador con cabeza aplanada

AV_SO: a fin de evitar posibles dahos sobre

la propiedad, las patas niveladoras deberan

estar tocando el piso de rnanera firrne.

NIVELACION DE LAS PATAS DEL

REFRIGERADOR

Recuerde que es necesario que el refrigerador este

nivelado para que las puertas esten perfectamente

apoyadas. Si necesita ayuda, revise la seccion

previa sobre nivelacion del refrigerador.

Cuando

la pue_ta

izquierda

est8 mas

baja que

la pue_ta

derecha,

Cuando

la puerta

izquierda

esta mas

alta que

la puerta

derecha,

Punto de ajuste

r_ si abre la puerta del freezer, podra ver la

bisagra central.

rB] Inserte una Ilave Allen de X" en el hueco de la

bisagra central.

r_ Ajuste la altura girando en direccion a favor

o en contra de las agujas del reloj. AI girar

en contra de las agujas del reloj, la puerta se

movers.

124

Instrucciones de InstalaciOn

COMO INSTALAR EL REFRIGERADOR (cont.)

r=I

Modelos sin

Dispension

Instrucciones de Ensamble del Refrigerador, ensamble sugerido.

L .J i_1,i rl r,,

tE:]

•*11

Coloque los recipientes en las

puertas:

Enlace su recipiente con la letra

mostrada. Posicione los ganchos

del recipiente sobre el ubicador

del recipiente y empuje hacia

adelante basra que se inserte

completamente. Parte trasera del

gancho del recipi-

ente a cada lado

Empuje el recipiente hacia abajo

hasta que se bloquee en su

posicion.

Ubicador del re-

cipiente a cada

lado

125

Instrucciones de Instalaci6n

COMO INSTALAR LA TUBERiA DE AGUA

ANTES DE COMENZAR

Los kits de suministro de agua de cobre recomendados

son WXSX2, WX8X3 o WX8X4, dependiendo de

la cantidad de tuberia necesaria. Las tuberias de

suministro de agua de plastico aprobadas son las

Tuberias para Refrigerador de GESmartConnectTM

(WXO8X10006, WXO8X10015 y WXOSX10025).

AI conectar su refrigerador a un Sistema de Agua por

Osmosis Inversa de GE, la @nicainstalacion aprobada es

con el Kit GERV.Con otros sistemas de agua por Osmosis

inversa, siga las recomendaciones del fabricante.

Si el suministro de agua al refrigerador es de un Sistema

de Filtracion de Agua por Osmosis Inversa (RO)Yel

refrigerador tambien cuenta con un filtro de agua, use

el tapon del bypass del filtro del refrigerador. Como usar

el tapon del bypass del filtro del Refrigerador. Eluso del

cartucho de filtracion de agua del refrigeradorjunto con

un filtro de agua ROpod@ producir cubos de hielo huecos.

Esta instalacion de la tuberia de agua no posee

garantia del fabricante del refrigerador o de la maquina

de hacer hielo. Siga estas instrucciones con cuidado, a

fin de minimizar el riesgo de dahos caros sobre el agua.

Los golpes de ariete (agua que golpea las tuberia) en la

plomeria del hogar pueden ocasionar dahos sobre las

piezas del refrigerador y generar perdidas de agua o

inundacion. Llame a un plomero calificado para corregir

los golpes de ariete antes de instalar la tuberia de

suministro de agua al refrigerador.

A fin de evitar quemaduras y dar]os sobre los productos, no

adhiera la tuberia de agua a la tuberia de agua caliente.

Para los Modelos LCD: Si el refrigerador es utilizado

antes de haber realizado la conexion de agua a

la maquina de hacer hielo, consulte ICE MAKER

(Maquina de Hacer Hielo) en el menLi SETTINGS

(Configuraciones) de la seccion LCD Operations

(Funciones del LCD) y siga los comandos en pantalla

para apagar la maquina de hacer hielo.

No instale la tuberia de la maquina de hacer hielo

en areas donde las temperaturas Ileguen a estar

bajo cero.

AI usar un dispositivo electrico (tal como un taladro

electrico) durante la instalacion, asegorese de que

el dispositivo cuente con done aislacion o que este

conectado a tierra de modo que se eviten riesgos

de descargas electricas, o que sea cargados a

traves del uso de una bateria.

Todas las instalaciones de deben realizar de

acuerdo con los requisitos indicados en el codigo

local de plomeria.

LO QUE NECESITARA

• Kit de Tuberia para Refrigerador de Cobre o GE

SmartConnectTM de ¼" de diametro externo para

conectar el refrigerador al suministro de agua. Si

usara cobre, asegurese de que ambos extremos

de la tuberia hayan sido cortados de forma recta.

A fin de determinar cuanta tuberia es necesaria:

mida la distancia desde la valvula de agua en

la parte trasera del refrigerador basra la tuberia

del suministro de agua. AsegLirese de que haya

suficiente tuberia adicional para permitir que el

refrigerador pueda ser retirado de la pared luego de

la instalacion.

Los Kits de Tuberias para Refrigerador de GE

SmartConnectTM estan disponibles en las siguientes

longitudes:

8' (2.4 m) - WXOSX10006

15'(4.6 m) - WXOSX10015

25'(7.6 m) - WXO8X10025

126

lnstrucciones de lnstalacion

COMO INSTALAR LA TUBERiADE AGUA (Cont.)

LO QUE NECESITARA (CONT.)

NOTA: La Onica tuberia plastica aprobada es aquella

provista con los Kits de Tuberias para Refrigerador de

GE SmartConnectTM, No use ningon otro suministro de

agua plastico, ya que el suministro se encuentra bajo

presion en todo momento, Ciertos tipos de plasticos

podran sufrir fisuras o roturas con el paso del tiempo y

ocasionar problemas con el agua en su hogar,

• Un kit de suministro de agua de GE (el cual

contiene tuberia, valvula de cierre y uniones que

figuran en la lista siguiente) esta disponible pot un

costo adicional a traves de su vendedor minorista

o de Parts and Accessories (Piezas y Accesorios),

800.626.2002 (En Canada 1.800.661.1 616).

• Un suministro de agua ffia. La presion del agua

debera estar entre 20 y 120 p.s.i.(barra 1.4-8.1).

• Taladro electrico. __'_

.1/2" o Ilave ajustable.

• Destornillador de punta plana o Phillips.

• 2abrazaderasdecompresion __b_

(mangas) y dos tuercas

de compresion de ¼" de

diametro externo - para

conectar la tuberia de cobre a la valvula de cierre

y a la valvula de agua del refrigerador.

• Si usara un kit de Tuberias para Refrigerador de

GE SmartConnect TM, las uniones necesarias estan

preensambladas a la tuberia.

• Si su tuberia de agua de cobre

existente posee una union con .I-_'_/( /)

avellanado en su extremo, necesitara

un adaptador (disponible en las

tiendas de suministros) para conectar la tuberia

de agua al refrigerador O puede cortar la union

con avellanado con un cortador de tubo y

luego usar una union de compresion. No corte

los extremos con forma de la tuberia para

refrigerador de GE SmartConnect TM.

• Cierre la valvula para conectar a la

tuberia de agua fria. La valvula de

cierre deberia tener una entrada de

agua con un diametro interior minimo

de 5/32" en el punto de conexion a la TUBERiA DE

AGUA FRiA. Las valvulas de cierre tipo montura

estan incluidas en muchos kits de suministro de

agua. Antes de su adquisicion, asegorese de que

la valvula tipo montura cumpla con los codigos de

plomeria locales.

Instale la valvula de cierre en la tuberia de agua

potable de uso frecuente mas cercana.

rT] CIERREEL SUMINISTRO DE AGUA

PRINCIPAL

Encienda la canilla mas cercana que sea Io

suficientemente larga para despejar la tuberia

de agua.

FI ELIJA LA UBICACION DE LA VALVULA

Elija una ubicacion para la valvula que sea de

facil acceso. Es mejor conectar la misma en el

lateral de una tuberia de agua vertical. Cuando

sea necesario conectarla en una tuberia de

agua horizontal, realice la conexion a la parte

superior o lateral, en vez de la parte inferior, a

fin de evitar el drenaje de cualquier sedimento

de la tuberia de agua.

[-_ TALADRE EL AGUJERO DE LA

VALVULA

Taladre un agujero de ¼" en la tuberia de agua

(incluso si usara una valvula auto-perforante),

usando una punta afilada. Elimine cualquier

zumbido que resulte de haber taladrado el

agujero en la tuberia.

Tenga cuidado de no permitir que el agua se

drene en el taladro.

Si no se taladra un agujero de ¼" se pod@ ver

reducida la produccion de hielo o los cubos de

hielo podran ser mas pequeAos.

127

lnstrucciones de lnstalacion

COMO INSTALAR LA TUBERIA DE AGUA (Cont.)

D AJUSTE LA VALVULA DE CIERRE

Ajuste la valvula de cierre de la tuberia de agua

fria con la abrazadera de la tuberia.

Abrazadera

de la tuberia \,

Valvula de Cierre

Tipo Montura

-- Tuberia de Agua

Fria Vertical

NOTA: Se debera cumplir con los Codigos de

Plomeria del Commonwealth de Massachusetts

248CMR. Las valvulas tipo montura son ilegales

y su uso esta prohibido en Massachusetts.

Consulte a un plomero matriculado.

E] AJUSTE LA ABRAZADERA DE LA

TUBERJA

Ajuste los tornillos de la abrazadera basra que la

arandela de sellado comience a hincharse.

BIOTA; No ajuste en exceso o se podra romper la

tuberia.

Abrazadera Lavadora

de la tuberia Extremo de

"N_ la Entrada

Tornillos con

Abrazadera --

D ENRUTE LA TUBERIA

Enrute la tuberia entre la entrada de agua fria y

el refrigerador.

Enrute la tuberia a traves de un agujero

perforado en la pared o el piso (detras del

refrigerador o del gabinete con base adyacente)

tan cerca a la pared como sea posible.

E]CONECTE LA TUBERJAA LA VALVULA

Coloque la tuerca de compresion y la

abrazadera de refuerzo (manga) para colocar la

tuberia de cobre en el extremo de la tuberia y

conecte la misma a la valvula de cierre.

Asegtirese de que la tuberia este completamente

insertada en la valvula. Ajuste la tuerca de

compresion de forma segura.

Para usar una tuberia de plastico del kit de

Tuberias para Refrigerador GE SmartConnectTM,

inserte el extremo moldeado de la tuberia

en la valvula de cierre y ajuste la tuerca

de compresion hasta que quede ajustada

manualmente, y luego de un giro de ajuste

adicional con una Ilave. Un ajuste excesivo podra

ocasionar perdidas.

Valvula de Cierre

Tipo Montura

Tuerca de

Embalaje

Valvula de Salida

Tuerca de Compresion

/ .Tuberiade

_/SrnartC°nnectTM

Abrazadera de refuerzo

(manga)

BIOTA: Se debera cumplir con los Codigos de

Plomeria del Commonwealth de Massachusetts

248CMR. Las valvulas tipo montura son ilegales

y su uso esta prohibido en Massachusetts.

Consulte a un plomero matriculado.

[_] DESPEJE LA TUBERJA

Abra el suministro de agua principal y despeje la

tuberia hasta que el agua este limpia.

Cierre el agua usando la valvula de agua luego

de haber dejado correr aproximadamente un

galon (1 litro), o 2 minutos, de agua a traves de

la tuberia.

128

Para completar la instalacion del reffigerador, vuelva al

Paso 11 en Como Instalar el Reffigerador.

Condiciones de funcionamiento normal. GEAppliances.corn

El sonido de los refrigeradores nuevos es diferente al de aquellos mds antiguos.

Los reffigeradores modemos cuentan con mds funciones y utilizan una tecnologfa mds nueva.

g Escuchas Io que yo escucho ? Estos condiciones son normales.

HUMMM...

--WHOOSH...

Esposible que el nuevo compresor de alta efectividad funcione

m_isr_'_pidoy pot m_istiempo que aquel de su refrigerador

antiguo, yes posible que escuche unzumbido o sonido de

pulsacion en un tono alto mientras est_ifuncionando.

Esposible que escuche gorgoteos al cerrar la puerta. Estose

debe al equilibrio de la presion dentro del reffigeradon

Luego de dispensar hielo, un motor cerrara el vertedor de

hielo para evitar que entre aire caliente en el cubo de hielo,

manteniendo el hielo en una temperatura de congelamiento.

Elzumbido del motor al cerrar el cubo de hielo es normal, poco

despues de dispensar hielo.

iiiiiii_i¸

SONIDOS DE CLIC, ESTALLIDOS

ROTURASy CHASQUIDOS

Esposible que escuche sonidos de roturas o estallidos cuando se

enchufe el reffigerador pot primera vez. Esto sucede mientras el

reffigerador se enffia hasta la temperatura correcta.

La expansion y contraccion de las bobinas de enffiamiento

durante y despues de la descongelacion pueden producir

sonidos de roturas o estallidos.

Enlos modelos con m_iquina de hacer hielo, luego de un ciclo de

produccion de hielo,es posible que escuche los cubos de hielo

caer al recipiente del hielo.

Enlos modelos con dispensador, cuando se dispense el agua

es posible que escuche el movimiento de lastuberias de agua

al iniciar el proceso y luego de que el boron del dispensador sea

liberado.

COMIENZO DEL ENFRIAMIENTO

Esposible que pasen hasta 24 horas para que las temperaturas del

reffigerador y del freezer igualen la pantalla. Durante dicho tiempo,

se deberian minimizar las aperturas de las puertas del refrigerador y

del ffeezen

CONSEJOS

iiiiiiiiiiii_i_

Elfreezer se enfria primero.

Elcompartimiento del refrigerador se enfria en ultimo

lugar; es posible que alcance el nivel de frio luego de

varias horas despue.s que el freezer

Apagar la maquina de hacer hielo permite que tanto la

comida fresca como la comida del freezer se enfrien con

mayor rapidez.

WHIB!

iiiiiii_i¸

Esposible que escuche losventiladores girar en altas

velocidades. Estosucede cuando el refrigerador se enchufa

pot primera vez, cuando las puertas se abren con ffecuencia

o cuando una gran cantidad de comida es agregada a los

compartimientos del reffigerador o del freezer. Los ventiladores

est_inayudando a mantener las temperaturas correctas.

Losventiladores cambian de velocidad a fin de proveer un

enfriamiento optimo y ahorros de energia.

SONIDOSDELAGUA

Esposible que el flujo de reffigerante a traves de las bobinas de

enffiamiento produzca un gorgoteo similar a agua hirviendo.

- Elagua que cae sobre el calentador de descongelamiento

puede producir un chisporroteo, estallido o zumbido durante el

ciclo de descongelamiento.

Esposible que se escuche un sonido de goteo durante el ciclo

de descongelacion, a medida que el hielo se derrite desde el

evaporador y fluye hasta la olla de drenaje

Cerrar la puerta podr_i provocar un sonido de burbujeo debido a

la igualacion de la presion

129

Antes de Solicitar el Servicio Tecnico...

Consejos para la Soluci6n de Problemas

iAhorre tiempo y dinero! Primero revise los cuadros que aparecen en las siguientes

pdginas yes posible que no necesite solicitar reparaciones.

Causas Posibles Que Hacer

El filtro de agua se instalo al roves o Controle que no haya perdidas, Si no

tiene una perdida, hay perdidas presentes, retire el filtro/

tapon del bypass, gire 180 ° y reinstale,

El indicador del filtro de agua debe set Modelos sin LCD:

reiniciado -Mantenga presionado el boron de

reinicio,

Modelos con LCD:

-En la pantalla de LCD seleccione SET-

TINOS (Configuraciones), y luego WATER

FILTER(Filtro de Agua), Seleccione RESET

(Reiniciar),

Para acceder a instrucciones detalladas,

consulte las secciones Camo Ajustar

la Manija de Comidas Frescas y Camo

Ajustar la Manija del Freezer.

Apague o desactive la misma con la

Duerta cerrada, Si la puerta esta abierta

y la alarma esta sonando, solo podra

detener la alarma,

Es necesario ajustar la manija

Se trata de la alarma de la puerta

Consulte Acerca de los Controles, Consulte Acerca de los Controles

El dispensador de agua no fue usado

durante un tiempo prolongado

Es normal cuando el refrigerador es

usado por primera vez luego de su

instalacion

Dispense agua hasta que toda el agua

en el sistema sea repuesta,

Espere 24 horas hasta que el refrigera-

dot se enfr[e completamente,

El dispensador de agua no fue usado Dispense agua hasta que toda el agua

durante un tiempo prolongado en el sistema sea repuesta,

El sistema de agua fue drenado Espere varias horas hasta que el sumin-

istro repuesto se haya enfriado,

El suministro de agua esta apagado o

no esta conectado Consulte Camo Instalar el Suministm de

Agua..

El filtro de agua esta atascado o Reemplace el cartucho del filtro o retire

el enchufe del filtro/bypass no fue el filtro e instale el tapon del bypass,

instalado

Es posible que haya aire atrapado en Presione el brazo dispensador durante

el sistema de agua Dot Io menos 5 minutos,

El agua en la reserva esta congelada

debido a que los controles estan

configurados en una temperatura

demasiado fr[a

Configure el control del refrigerador en

una configuracion mas caliente y espere

24 horas, Si el agua no es dispensada

luego de 24 horas, comun[quese al servi-

cio tecnico,

El cartucho del filtro fue instalado en Deje correr agua del dispensador du-

forma reciente rante 5 minutos (aproximadamente 2

galones),

130

consejos para la Soluci6n de Problemas (cont.)

GEAppliances.com

Causas Posibles Que hacer

La linea de suministro o la valvula de Llame a un plomero

cierre estan atascadas

El filtro de agua esta atascado Reemplace el cartucho del filtro o retire el

filtro e instale el tapon del bypass,

EIcartuchodelfiltronoestainstalado Retireyvuelvaainstalarelcartuchodel

de forma apropiada filtro, asegurandose de que se puede blo-

quear correctamente en su lugar,

La maquina de hacer hielo esta apa- Controle que la maquina de hacer hielo

gada este. encendida. Consulte Acerca de la

Mdquina de Hacer Hielo Automdtica.

Puede haber aire presente en el sis- Dispense agua durante por Io menos 5

tema de entrada de agua, haciendo minutos para eliminar el aire del sistema

que gotee agua luego de ser dispen-

sada

Las fotos no se encuentran en el Asegurese de que las fotos este.n en el

directorio de origen del USB directorio de origen en su USB

Las fotos no estan en formato JPEG Las fotos deberan estar en formato JPEG

Uso de la camara/PC con un cable Se debera usar un dispositivo USB

USB

Es normal, PRECISE FILL (Llenado Para una cantidad especifica de agua,

Preciso) requiere el uso de una paleta seleccione PRECISE FILL (Llenado Preciso)

dispensadora para dispensar agua

Es normal, cuando el refrigerador se Espere 24 horas para que la temperatura

enchufa pot primera vez o luego de en ambos compartimiento alcance las

un corte de energia prolongado temperaturas seleccionadas.

Normal La puerta del dispensador de agua se

podra abrir luego de cerrar la puerta del

freezer para permitir el acceso

Funcionamiento imposibilitado Asegurese de que la funcion "Agua Cali-

ente Inaccesible" no sea seleccionada

Presion baja del agua Asegurese de que la tuberia de agua no

este. retorcida.

El suministro de agua esta apagado o Consulte la Instalaci6n del Suministro de

no esta conectado. Agua.

El filtro de agua esta atascado o Reemplace el cartucho del filtro o retire el

el enchufe del filtro/bypass no fue filtro e instale el enchufe del bypass.

instalado.

El filtro de agua esta parcialmente

atascado o la presion del agua es

baja (<40 psi).

Reemplace el cartucho del filtro o retire

el filtro e instale el enchufe del bypass o

incremente la presion del agua.

131

Verdad o Mito? Respuesta

El filtro de agua del refrigerador podra requerir un reem- VERDADERO

plazo, incluso aunque el indicador del filtro no se haya

vuelto rqjo o que se lea "Filtro Vencido".

MITO

La m_Jquina de hacer hielo automatica de mi refrigerador

produce hielo cuando el refrigerador se encuentra enchu-

fado a un receptaculo de corriente.

Luego de que el refrigerador haya sido enchufado y

conectado al agua, tendre inmediatamente agua fria

disponible desde el dispensador de agua.

MITO

Luego de dispensar agua, es normal que caigan unas VERDADERO

pocas gotas de agua..

Nunca vere escarcha dentro del compartimiento del MITO

freezer.

Cuando se instala el refrigerador, o luego de reemplazar el

filtro de agua, debo dispensar agua pot cinco minutos.

Para Ilenar la hielera hasta su capacidad maxima, deberia

dispensar entre 12 y 18 horas despues de la instalacion.

Puede usar el tapon del bypass del filtro de agua para

determinar si el filtro requiere un reemplazo,

La parte superior de las puertas del refrigerador siempre

estara alineada.

VERDADERO

MITO

Las manijas de la puerta del refrigerador se pueden VERDADERO

ajustar facilmente.

Es posible que el hielo presente problemas con su olor y VERDADERO

sabor.

Puedo hacer ajustes finos sobre las puertas de alimentos VERDADERO

frescos para alinearlas.

Explicacion

The water filter indicator will indicate the need to replace the water filter every

six months or 170 gallons of water dispensed (select models only). La calidad del

agua varia de una ciudad a otra; si el fh._jo del agua del dispensador disminuye, o

la produccion de hielo decrece, el filtro de agua deberia set reemplazado, incluso

aunque el indicador del filtro no indique la necesidad del reemplazo

El refrigerador debe set conectado al agua, y la m_Jquina de hacer hielo debe

set encendida. Asegurese de que la maquina de hacer hielo este encendida, solo

despues de que la caCreria de agua este conectada y que el agua este abierta.

La maquina de hacer hielo puede ser encendida/apagada desde los controles y

asegurar que la misma est_ encendida, como se indica en el panel de control del

refrigerador. Consulte Acerco de la _dquina de Hocer Hielo Automdtico.

El tanque del dispensador de agua ubicado dentro del refrigerador guarda agua

para dispensar, El agua del tanque necesita 24 horas para enfriarse luego de la

instalacion, Las altas condiciones de uso no permitiran que haya tiempo para que

el agua se enfrie,

Es posible que caigan unas pocas gotas de agua del dispensador, luego de que

la paleta del mismo se haya liberado, A fin de minimizar los goteos, retire el vidrio

lenta mente del dispensador,

La escarcha dentro del freezer tipicamente indica que la puerta no esta

correctamente sellada, o se dejo abierta, Si se encuentra escarcha, despeje la

misma utilizando una espatula de plastico y una toalla, luego asegurese de que

no haya paquetes ni envases de comida que impidan que la puerta del freezer se

cierre, Controle el panel de control del refrigerador para asegurar que la alarma de

la puerta este activada,

Un refrigerador o filtro de agua instalado en forma reciente contiene aire en las

ca¢_erias de agua, Presione la paleta del dispensador y dispense agua durante por Io

menos 5 minutos para eliminar el aire de la ca¢_eria de agua y despejar el filtro,

Dispensar 3 o 4 cubos entre 12 y 18 horas luego de la instalacion permite que

el hielo se dispense dentro de la hielera, que a su vez requiere de la maquina de

hacer hielo para producir hielo adicional, Produccion normal de hielo = 100 cubos

en 24 horas,

Una reduccion en el flujo del dispensador de agua o una reduccion en la

produccion de hielo podr_Jn indicar la necesidad de reemplazar el filtro de agua,

Instale el tapon del bypass del filtro de agua (provisto con el refrigerador), y

controle el flujo desde el dispensador, Si el flL_jo de agua regresa a la normalidad

con la colocacion del tapon del bypass, reemplace el filtro de agua,

Varias cosas pueden afectar la alineacion de la puerta de alimentos frescos,

incluyendo el piso sobre el cual el refrigerador esta instalado, y la carga de

las puertas. Si la parte superior de las puertas de alimentos frescos no est_Jn

alineadas, use una Ilave Allen de ¼" para ajustar la puerta derecha o izquierda.

El tornillo de ajuste est_J ubicado en el costado inferior derecho o izquierdo de la

puerta; abra la puerta del freezer para acceder al tornillo.

Si las manijas de la puerta estan flqjas o tienen una separacion con la puerta, se

podran ajustar usando una Ilave Allen de 1/8", sobre los tornillos ubicados en los

extremos de las man!jas.

Luego de iniciar la m_Jquina de hacer hielo, deshagase de 24 horas de produccion

de hielo para evitar problemas de olory sabor.

Si las puertas de alimentos frescos no estan alineadas, use una Ilave Allen de ¼"

para ajustar la puerta de la derecha. El tornillo de _juste esta ubicado en la parte

inferior de la puerta derecha o izquierda. Abra la puerta del freezer para tenet

acceso.

Las man!jas de la puerta siempre se deben retirar para la MITO Controle el cuadro sobre el lado inverso de esta instruccion. Si las puertas se deben

instalacion, retirar, no retire las man!jas, o si el refrigerador cabe comodamente a traves de la

abertura del pasillo. Ajuste las man!jas que esten flc_jas o que posean un espacio,

ajustando el cor)junto de tornillos de 1/8" en cada extremo de las man!jas.

132

Verdad o Mito? (cont.) Respuesta Explicacion

Siempre se requiere el retiro de la puerta para la MITO Controle el cuadro sobre el lado inverso de esta instruccion, Las puertas

instalacion, solo se deben retirar cuando sea necesario para evitar danos en el pasillo

o en el acceso hasta la ubicacion final,

Las puertas del refrigerador que no cierren luego VERDADERO El mecanismo de la puerta funciona mejor si se instala a mas de 90 <',

de la instalacion se podr__in ajustar para que Si se instala a 180 °, retire la puerta de la bisagra media, y balancee la

cierren de forma correcta, puerta 180 <'antes de reinstalarla, Lea Como Reinstalar las Puertas del

Refrigerador,

Hay un _qjuste sobre las ruedas traseras, MITO Las patas niveladoras frontales son ajustables y se deberian usar para

equilibrar el refrigerador, Las patas niveladoras se usan para hacer el

ajuste inicial de la puerta de alimentos frescos,

Controle perdidas una vez realizadas todas las VERDADERO AI purgar el aire del sistema de agua, controle perdidas en todas

conexiones del agua, las conexiones de las caherias de agua, Controle la conexion con el

suministro de agua del hogar en la parte trasera del refrigerador, yen la

conexion de la tuberia de agua de la puerta,

Mi pantalla de LCD siempre estara encendida MITO Si el refrigerador se ubico en un ambiente frio, es posible que la pantalla

cuando enchufe el cable de corriente en la de LCD este lenta al dar la imagen, De al refrigerador suficiente tiempo

instalacion, para calentarse, yla pantalla funcionara bien,

Cualquier residuo del embalaje se podra eliminar MITO No use cera, pulidor, blanqueador u otros productos que contengan

del refrigerador con un limpiador, cloro sobre los paneles de Acero Inoxidable, manijas de puertas y

componentes, Para acceder a detalles completos, controle estas

instrucciones en "Limpieza de la Parte Exterior",

133

Garantfa del Refrigerador.

Todo el servicio de garontfa es provisto par nuestros Centros de

5ervicio de Fobricoci6n, o un tdcnico outorizodo de 5ervicio ol

Cliente (Customer Care®). Pora programar una visito del servicio

tdcnico, visftenos en GEApplionces.com, o comunfquese ol 800.

GE.CARES (800.432.2737). Cuando Ilame poro solicitor el servicio,

tengo los nOmeros de serie y modelo disponibles.

Abroche su recibo aqui. Para

acceder al servicio tecnico de

acuerdo con la garantia debera

cantor con la prueba de la fecha

original de compra.

Para realizar el servicio t#cnico de su refrigerador sepodra requerir el usa de datos delpuerto de abordaje para su

diagnostico. Esto da al t#cnico del Servicio de Fabrica de GEla habilidad de diagnosticar de forma rapida cualquier problema

con su electrodom#stico, y de ayudar a GEa mejorar sus productos al brindarle a GEla informacion sabre su electrodom#stico.

Si no desea que los datos de su electrodom#stico sean enviados a GE,solicitamos que le indique a su t#cnico NO entregar los

datos a GEen el momenta de/servicio.

Un A#o

Oesde la fecha de la compra

original

Treinta [][as

tFiltro de Agua, si est6

induido)

Desde la fecha de la compro

original del refrigeraoor

Cinco A#os

Desde !o fecha de la compra

anginal

GE Reemplazar_i

Cua/quierpartedel refrigerador que falle debido a un defecto en los materiales o la fabricacion.

Durante esta garanda/imitada de un at}o, GEtambien proveer& sin costa, todo el trab_o y el

servicio relacionado con el reemplazo de la porte qua presente defectos.

Cua/quierpartedel cartucho del filtro de Agua que falle debido a un defecto en los materiales o

la fabricacion. Durante la garantia/imitada par treinta alias, GE tambien le brindar& sin costa, el

reemplazo de un cartucho del filtro de agua.

Cualquier parte del sistema de refrigeracion se//ado (el compresor, condensador, evaporador y

todas los tuberias de conexion) qua falle debido a un defecto en los materiales o la fabricacion.

Durante esta garantia de cinco a#os de/ sistema de refrigeracion se//ado, GEtambien proveer& sin

costa, todo el trabajo y el servicio relacionado con el reemplazo de la porte qua presente defectos en

el sistema de refrigeracion sellado.

Viajes del tecnico del servicio a su hogar para enseharle sabre

coma usar el producto.

Instalaci6n, entrega o mantenimiento inadecuados.

Fallas del producto en caso de abuso, real usa, o usa para

prop6sitos diferentes al original o usa comercial.

Perdida de alimentos par real estado.

Reemplazo de fusibles de la casa o reinicio de disyuntores.

Dahos sabre el acabado, tales coma oxido sabre la superficie,

deslustres o manchas pequehas no informadas dentro de las

48 horas luego de la entrega.

Reemplazo del cartucho del filtro de agua, si se incluye, debido a

la presi6n del agua que esta fuera del tango de funcionamiento

especifico o debido a exceso de sedimentos en el suministro de

agua.

Reemplazo de bombillas de luz, si se incluyen, o del cartucho

del filtro de agua, si se incluye, a diferencia de Io detallado

anteriormente.

Da_os ocasionados sabre el producto par accidente, incendio,

inundaciones o catastrofes naturales.

Dahos consecuentes o incidentales causados par posibles

defectos de este producto.

Producto no accesible para brindar el servicio requerido.

Dana ocasionado par un filtro de agua de una marco que no es GE.

EXCLUSION DE GARANT[AS IMPLiCITAS--Su _nica y exclusiva alternativa es la reparaci6n del producto, como

se indica en la Garantia Limitada. Las garantias implicitas, incluyendo garantias implicitas de comerciabilidad

o conveniencia sobre un proposito particular, se limitan a un aho o al periodo mas corto perrnitido pot la ley.

Esta garantia se extiende al comprador original y a cualquier dueho subsiguiente de productos comprados para

usa hogareho dentro de EE.UU. Si el producto esta en un area donde no se encuentra disponible un Proveedor

Autorizado del Servicio Tecnico de GE, usted sara responsable par el costa de un viaje o se podra requerir qua

traiga el producto a una ubicacion del Servicio Tecnico de GE Autorizado para recibir el servicio. En Alaska, la

garantia excluye el costa de envio o Ilamadas del servicio a su hogar.

AIgunos estados no permiten la exclusion o limitacion de dahos fortuitos o consecuentes. Esta garantia le da

derechos legales especificos yes posible qua tango otros derechos legales qua varian entre un estado y otto.

Para conocer cuales son sus derechos legales, consulte a la oficina de asuntos del consumidor local o estatal o

al Fiscal de su estado.

Warrantor: General Electric Company. Louisville, KY 40225

134

Garantia Limitada del Cartucho del Filtro

de Agua RPWFE

Comuniquese con nosotros en www.geapplianceparts.com,

o Ilame a1800.GE.CARES.

Abroche su recibo aqui,

Para acceder al servicio

tecnico de acuerdo con

la garantia debera contar

con la prueba de la fecha

original de compra,

Reemplazaremos, Sin Costa:

Treinta Dfas Cualquierparte del cartucho del filtro de agua que falle debido a un defecto en los

Desde la fecha materiales o ia fabricacion durante esta garantfa limitada de treinta dias.*

de comp_a original,

• Viajes del tecnico del servicio a su hogar para enseriarle sabre coma usar el producto.

• Instalacion inadecuada.

• Fallas del producto en caso de abuso, real usa, o usa para propositos diferentes al original o usa comercial

• Reemplazo de fusibles de la casa o reinicio de disyuntores.

• Reemplazo del cartucho del filtro de agua debido a la presion del agua que esta fuera del rango de funcionamiento

especifico o debido a exceso de sedimentos en el suministro de agua.

• Darios ocasionados sabre el producto par accidente, incendio, inundaciones o catastrofes naturales.

• Darios consecuentes o incidentales causados par posibles defectos de este producto.

Esta garantfa se extiende al comprador original y a cualquier due_o subsiguiente de productos adquiridos para usa

hogare_o dentro de EE.UU.En Alaska, la garantfa excluye el costa de envfo o Ilamadas al servicio t_cnico desde su hogar.

Algunos estados no permiten la exclusi6n o limitaci6n de dahos fortuitos o consecuentes. Esta garantia le do derechos

legales espedficos yes posible que tenga arras derechos legales que ration entre un estado y otto. Para conocer cudles

son sus derechos legales, consulte a la oficina de asuntos del consumidor local o estatal o al Fiscal de su estado.

Para Adquisiciones Realizadas en Iowa: Este formulario debe poseer la firma y fecha del comprador y del vendedor

antes de ia consumacion de esta venta.

Este formulario deberia ser retenido par el vendedor en un archivo durante un minima de dos arias.

Comprador: Vendedor:

Nombre Nombre

Domicilio Domicilio

Ciudad Estado Codigo Postal Ciudad Estado Codigo Postal

Firma Fecha Firma Fecha

*Si su pieza de GE f_flla debido a un defecto en la fabricacion dentro de los treinta dias desde la fecha de compra original, le entregaremos una pieza nueva o, a su eleccion, una pieza reconstruida

sin cargo, Devuelva la pieza defectuosa al proveedor de piezas a quien le realizO la compra,junto con una copia de la "prueba de compra" de la pieza, Si la pieza es defectuosa y no muestra signos

de abuso, ser_/cambiada, La garantia no cubre la falla de las piezas que estnn danadas mientras estan en su posesiOn, si son abusadas, o si fueron instaladas de farina incorrecta No cubre el costa

de regresar la pieza al proveedor a quien le realizO la compra ni cubre el costa del trabnjo para retirar o instalar la misma a fin de diagnosticar la f_dla, No cubre las piezas usadas en productos

de usa comercial, excepto en el caso de equipos acondicionadores de aire En ningun caso GE sera responsable par dallas consecuentes, Garante: General Electric Company

EXCLUSION DE GARANT[AS IMPL[CITAS: Su c]nica y exclusiva alternativa es el cambio de la pieza, coma se indica en esta Garantia Limitada Las garantias implicitas, incluyendo garantias

implicitas de comerciabilidad o conveniencia sabre un propOsito particular, se Iimitan a seis meses o al periodo mas corto permitido par la ley

Appliances

Appliance Park

Louisville, KY 40225

geapplianceparts.com

135

RPWFE

34-871 >2704-9

EPA#070595-MEX-001

2014 Oenerad Electric Compa_ny PC78863

Ficha Tecnica de Funcionamiento

del Modelo: GE RPWFE

Use el Cartucho de Reemplazo de RPWFE,

La concentracion de las sustancias indicadas en el agua que ingresa al sistema rue reducida a la concentracion menor que o igual al limite

permisible para el agua que deja el sistema, como se especifica en el Estandar 42 yen el Estandar 53 de NSF/ANSI, ,Sistema evaluado y certificado

por NSF International contra el Estandar 42 y el Estandar 53 de NSF/ANSI para la reduccion de sustancias que figuran a continuacion,

0.009

0.278

Capacidad de 170

Susta[

para la Reduction

543.5 litros ReducciOn de Contaminantes Determinada por la evaluaciOn de NSF.

Promediode ConcentraciOnMaxim_ Requisit0s Informe de

% Promedio

de Reducci6n

97.4%

' Basadoenel usode Cryptosporidiumparvum oocysts,

0.08 10%

Minimo de 50,000 quistes/L

0.15 mg/L ± 10%

0.15 mg/L +_10%

0.006 mg/L ± 10%

0.006 mc!/L +_10%

0.002 mg/L ± 10%

0.225 mg/L ± 10%

0.015 mg/L ± 10%

0.210 mg/L±lO%

0.300 mg/L ± 10%

99.0%

99.99%

94.4%

96.4%

98.8%

99.99%

99.3%

98.3%

91%

88.3%%

99%

99.8%

93.5%

99.9%

97.7%

Concentraci6n del

Agua Procesada

0.05 mg/L

71,850 pts/ml

<1 HFL

0.0005 mg/L

0.001 mg/L

0.001 mc!/L

3 quistes/L

0.001 mg/L

0.002 mq/L

0.0003 mg/L

0.0007 mc!/L

0.00002 mg/L

0.0005 mg/L

0.001 mg/L

0.0001 mg/L

0.0015 mg/L

Aut0rizada Aceptable

de Agua Procesada

N/A

de Reducci6n Evaluaci6n

deNSF ' deNSF

>-50% J-O0102044

N/A >-85% J-00106249

N/A

0.003 mg/L

0.005 mg/L

0.04 mg!/L

N/A

0.010 mg/L

0.010 mf!/L

0.002 mg/L

0.002 mg!/L

0.0002 mg/L

0.075 mg/L

0.003 mg/L

0.07 mg/L

N/A

>-99%

N/A

>-99.95%

N/A

>-95%

J-00102069

J-00102058

J-00102065

J-00102059

J-00102057

J-00102052

J-00102053

J-00102054

J-00104087

J-00102063

J-00102067

J-00102061

J-00102064

J-00102070

Los siguientes reclamos de reduccion farmaceutica no fueron certificados pot NSF

por un laboratorio independiente:

Reducci6n de la Sustancia

International. Reclamos evaluados y verificados

I I [

Concentraci6n ConcentraciQnMaxima %Promedio Promediode Concentraci6n

Promedio

1088 ng/L

845 ng/L

898 ng/L

945 ng/L

403 ng/L

Especificada per NSF

N/A

de Reducci6n

99.5%

99.4%

98.8%

99.4%

99.5%

delAguaProcesada

5.0 ng/L

9.9 ng/L

5.5 ng/L

2.0 ng/L

Concentraci6n Maxima

Autodzada Aceptable

deAgua Procesada

N/A

Informe

de Evaluaci6n

......de NSF

J-00103221

J-00103726

J-00103727

J-00103221

Pautas de Aplicaci6n/Par,imetros de Suministro de Agua

3o de 8ervicio Presion del

8uministro de A_ua Temperatura del agua

Es esencial clue se cumpla con los requisitos de instalaci0n, mantenimiento y reemplazo de filtros recomendados por el fabricante, a fin de clue el producto funcione de acuerdo a como

rue promocionado. Para acceder a inf()rmaci0n sobre la Garantia, consulte el Manual de Instalaci0n.

Nota: Observe que aunque la evaluacion se realizo de acuerdo con condiciones

estandares de laboratorio, el desempeno puede variar

Reemplazo del Cartucho: RPWFE. Para conocer costos estimados de elementos

de reemplazo, comuniquese al 1-800-626-2002 o visite nuestro sitio Web

en www.geapplianceparts.com.

AWARNING

A fin de reducir el riesgo asociado con la ingesti6n de contaminantes:

. No se deben usar con agua que no sea microbiol6gicamente segura o de calidad

desconocida sin una desinfeccion adecuada, antes o despues, del sistema.

Los sistemas certificados para la reduccion de quistes se podrian usar en aguas

desinfectadas que puedan contener quistes filtrables. Numero de Establecimiento

de EPA 070595-MEX-O01.

AVISO

A fin de reducir el riesgo de perdidas de agua o inundacion, y para asegurar

un rendimiento 6ptimo del filtro:

. Lea y siga las Instrucciones de uso antes de la instalacion y uso de este sistema.

. La instalacion y uso DEBERAN cumplir con todos los codigos estatales y locales

de plomeria.

. No se debera instalar si la presion del agua supera los 120 psi (827 kPa). 8i la

presion del agua es superior a los 80 psi, debera instalar una valvula limitadora

de presion. Si no esLa seguro sobre como controlar la presion del agua,

comuniquese con un plomero profcsional,

. No instale cuando se puedan producir condiciones de golpe de ariete, 81existen

condiciones de golpe de ariete, debera instalar un suspensor de golpes de ariete.

Si no esta seguro sobre como controlar esta condicion, comuniquese con un

plomero profesional.

" No instale en lineas de suministro de agua caliente, [a temperatura maxima de

funcionamiento del agua para este sistema de fiitro es de 100°F (37,8°C),

. Proteja el filtro de heladas. Drene el filtro cuando las temperaturas sean

inferiores a 33% (0,6°C).

"Cambie el cartucho de[ filtro descartable cada seis meses o antes, si observa una

reduccion notoria en el promedio de[ flujo de agua.

. Si no se reemplaza el cartucho de[ filtro des(;artable en intervalos recomenda-

dos, se podra producir un rendimiento inferior del filtro y quebraduras en e[

espacio de colocacion del filtro, ocasionando perdidas de agua o inundacion.

(_ aluado y certificado pot NSF ]ntematbnal cc_-itra

el E_andar 42y el Estandar 53 de NSF/ANS]enel

modeb OERPWFpara lareducd® de losreclamos

a<n,_<_,tOo esl_cfficacbs en a fic _at_ncadetu .......... to 136 RPWFE

Notas GEAppliances.com

137

Notas

138

Consumer Support.

ISitio Web de Electrodomesticos de GE EnEE,UU,:GEAppliances.com

_,Desea realizar una consulta o necesita ayuda con su electrodomestico? ilntente a traves del Sitio Web de

Electrodomesticos de GE las 24 horas del dia, cualquier dia del ano! Para mayor conveniencia y un servicio mas rapido,

ahora puede descargar el Manual del Propietario, ordenar piezas o incluso programar el servicio tecnico a traves de

Internet,

Servicio ramado EnEE,UU,:GEAppliances.com

El servicio de reparacion de expertos de GE esta a solo un paso de su puerta, iConectese a traves de Internet y

programe su servicio a su conveniencia cualquier dia del a_o! O Ilame al 800,GE,CARES(800,432,2737) durante el

horatio comercial habitual,

Estudio de Diseno de la Vida Real EnEE,UU,:GEAppliances.com

GE apoya el concepto de Disefio Universal - productos, servicios y ambientes que pueden ser usados pot personas de

todas las edades, tama_os y capacidades, Reconocemos la necesidad de realizar dise_os para una amplia gama de

habilidades e incapacidades fisicas y mentales, Para mas detalles sobre las aplicaciones de Dise_o Universal de GE,

incluyendo ideas de dise_o de cocinas para personas con incapacidades, visite nuestro sitio web boy, Sobre casos de

incapacidad auditiva, comuniquese al 800,TDD,GEAC (800,833,4322),

Garantias Extendidas EnEE,UU,:GEAppliances.com

Adquiera una garantia extendida de GE y aprenda sobre descuentos especiales que estan disponibles mientras su

garantia aun esta vigente, La puede adquirir a traves de Internet en cualquier momento o Ilamando al 800,626,2224

durante el horatio comercial habitual, Los Servicios para el Consumidor Hogare_o de GE aun estaran alli cuando su

garantia caduque,

Piezasy_Accesorios EnEE,UU,:GEApplioncePorts.com

Individuos calificados para realizar el servicio tecnico de sus propios electrodomesticos podran solicitar el envio de

piezas o accesorios directamente a sus hogares (se aceptan las tarjetas VISA, MasterCard y Discover), Ordene hoy a

traves de Internet, las 24 horas del dia o en forma telefonica Ilamando al 800,626,2002, durante el horatio comercial

habitual,

Las instrucciones que figuran en este manual cubren los procedimientos que seran realizados por cualquier usuario,

Otros servicios tecnicos generalmente deberian ser derivados a personal calificado del servicio, Se debera tener

cuidado, ya que una reparacion indebida podra ocasionar que el funcionamiento no sea seguro,

Cont_ictenos EnEE,UU,:GEAppliances.com

Si no se encuentra satisfecho con el serviclo que recibio de GE,comuniquese con nosotros a traves de nuestro sitio web

con todos los detalles, incluyendo su numero telefonico, o escriba a: General Manager, Customer Relations

GE Appliances, Appliance Park

Louisville, KY 40225

Re istre su Electrodomestico EnEE,UU,:GEApplionces.com

I Registre su nuevo a traves - ia su registro puntual su producto

electrodomestico de Internet conveniencia! Un de

| permitira una mejor comunicacion y un servicio mas puntual de acuerdo con los terminos de su garantia, en caso

Jde surgir la necesidad, Tambien puede enviar una carta en la tarjeta de inscripcion preimpresa que se incluye con el

material embalado,

139 Impreso en Estados Unidos

Soporte al Cliente.

i) GEAppliances Website In the U,S,:GEAppliances.com

Have a question or need assistance with your appliance? Try the GE Appliances website, 24 hours a day, any day

of the year! For greater convenience and faster service, you can now download Owner's Manuals, order parts

or even schedule service on-line, In Canada: www,GEAppliances,ca

Schedu]e Service ,otheU,S,:GEAppliances.com

Expert GE repair service is only one step away from your door, Get on-line and schedule your service at your

convenience any day of the yeafi Or call 800,GE,CARES(800,432,2737) during normal business hours,

In Canada, call 1,800,561,3344

_nStud Jo intheUS,,,GEAppliances.com

i: Ii GE supports the Universal Design concept-products, services and environments that can be used by people of

| all ages, sizes and capabilities, We recognize the need to design for a wide range of physical and mental abilities

Jand impairments, For details of GE's Universal Design applications, including kitchen design ideas for people with

disabilities, check out our Website today, For the hearing impaired, please call 800,TDD,GEAC (800,833,4322),

In Canada, contact: Manager, Consumer Relations, Mabe Canada Inc,

Suite 310, 1 Factory Lane

Moncton, N,B, E1C 9M3

Extended Warranties In the U,S,:GEAppliances.com

Purchase a GE extended warranty and learn about special discounts that are available while your warranty is still

in effect, You can purchase it on-line anytime, or call 800,626,2224 during normal business hours, GE Consumer Home

Services will still be there after your warranty expires, In Canada, call 1,888,261,2133

Parts and Accessories In the U,S,:GEApplianceParts.com

Individuals qualified to service their own appliances can have parts or accessories sent directly to their homes

(VISA,MasterCard and Discover cards are accepted), Order on-line today, 24 hours every day or by phone at

800,626,2002 during normal business hours,

Instructions contained in this manual cover procedures to be performed by any user, Other servicing generally should

be referred to qualified service personnel, Caution must be exercised, since improper servicing may cause unsafe

operation,

Customers in Canada should consult the yellow pages for the nearest Mabe service center, or call 1,800,661,1616,

If you are not satisfied with the service you receive from GE,contact us on our Website with all the details including your

phone number, or write to: General Manager, Customer Relations

GE Appliances, Appliance Park

Louisville, KY 40225

In Canada: www,GEAppliances,ca, or write to: Director, Consumer Relations, Mabe Canada Inc,

Suite 310, 1 Factory Lane

Moncton, N,B, E1C 9M3

I! R'_ister Your _ _ntheUS:GEAppliances.com

Registeryour new appliance on line at your convenience_Timely product registration will allow for enhanced

/ J c°mmunicati°n and pr°mpt service under the terms °f y°ur warranty' sh°uld the need arise' Y°u may als°

k. J mail in the pre-printed registration card included in the packing material, In Canada: www,GEAppliances,ca

Printed in United States

GE CFE28TSHCSS User Manual BOTTOM MOUNT REFRIGERATOR Manuals And Guides 1503185L

Navigation menu

Versions of this User Manual:

Views

Navigation
