GE GFD45ESPK0DG 49 90556 1_EN_v04 User Manual ELECTRIC DRYER Manuals And Guides 1702448L

User Manual: GE GFD45ESPK0DG GFD45ESPK0DG GE ELECTRIC DRYER - Manuals and Guides View the owners manual for your GE ELECTRIC DRYER #GFD45ESPK0DG. Home:Laundry & Garment Care Parts:GE Parts:GE ELECTRIC DRYER Manual

Open the PDF directly: View PDF .
Page Count: 44

234D2270P003

DRYERS

SAFETY INSTRUCTIONS .........2

OPERATING INSTRUCTIONS

Controls ............................ 4

Loading and Using .....................8

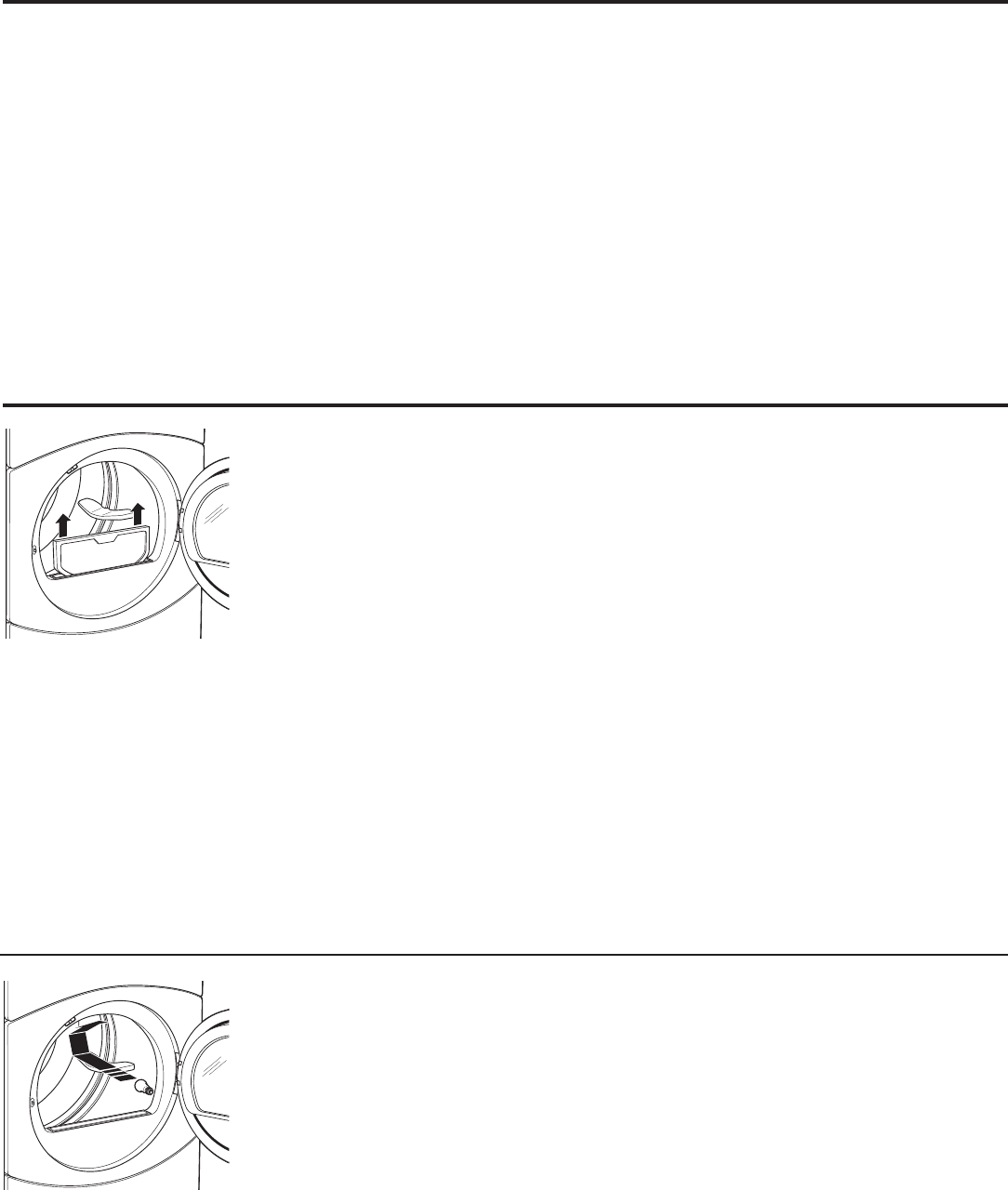

CARE AND CLEANING ...........8

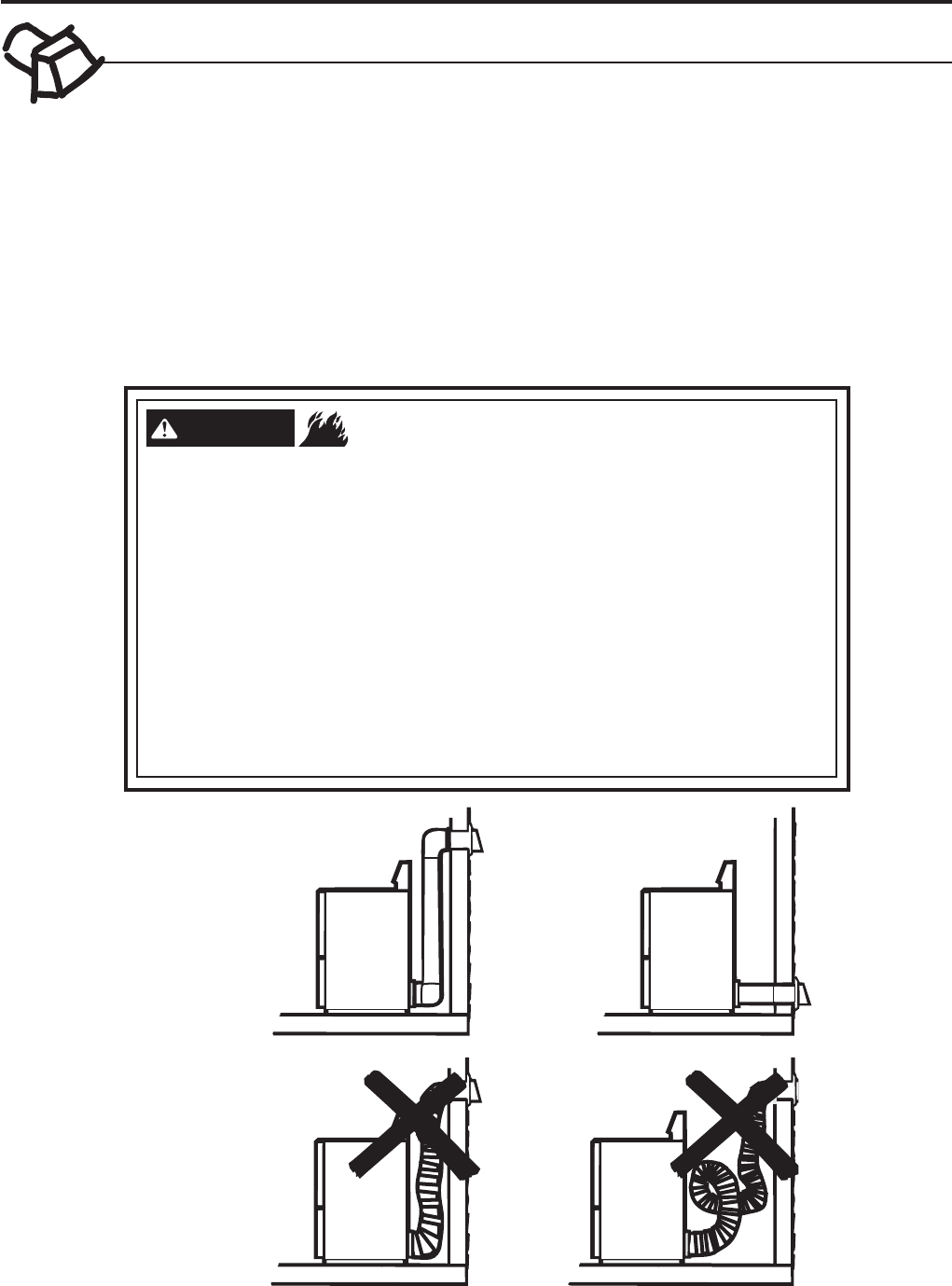

Venting ...............................9

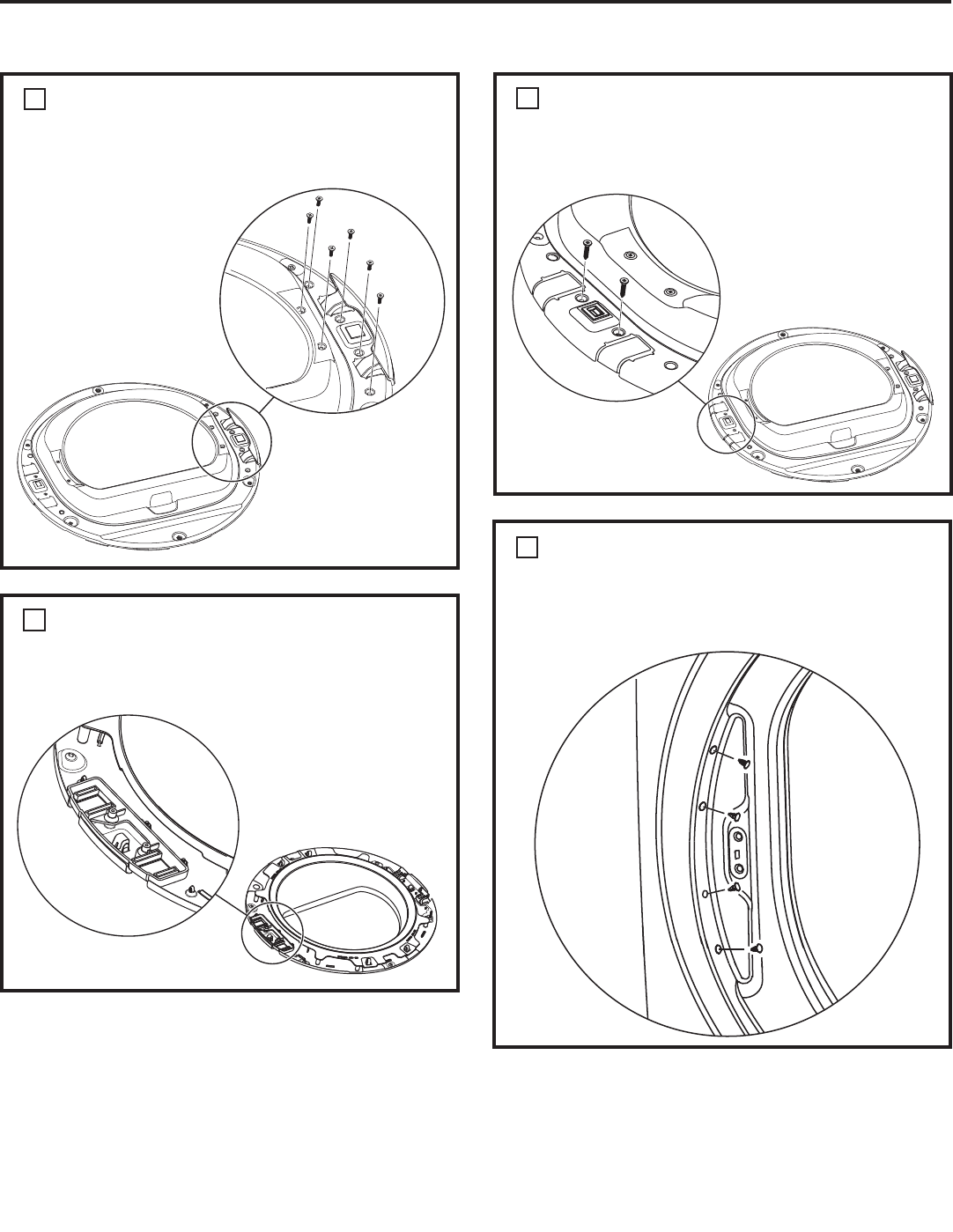

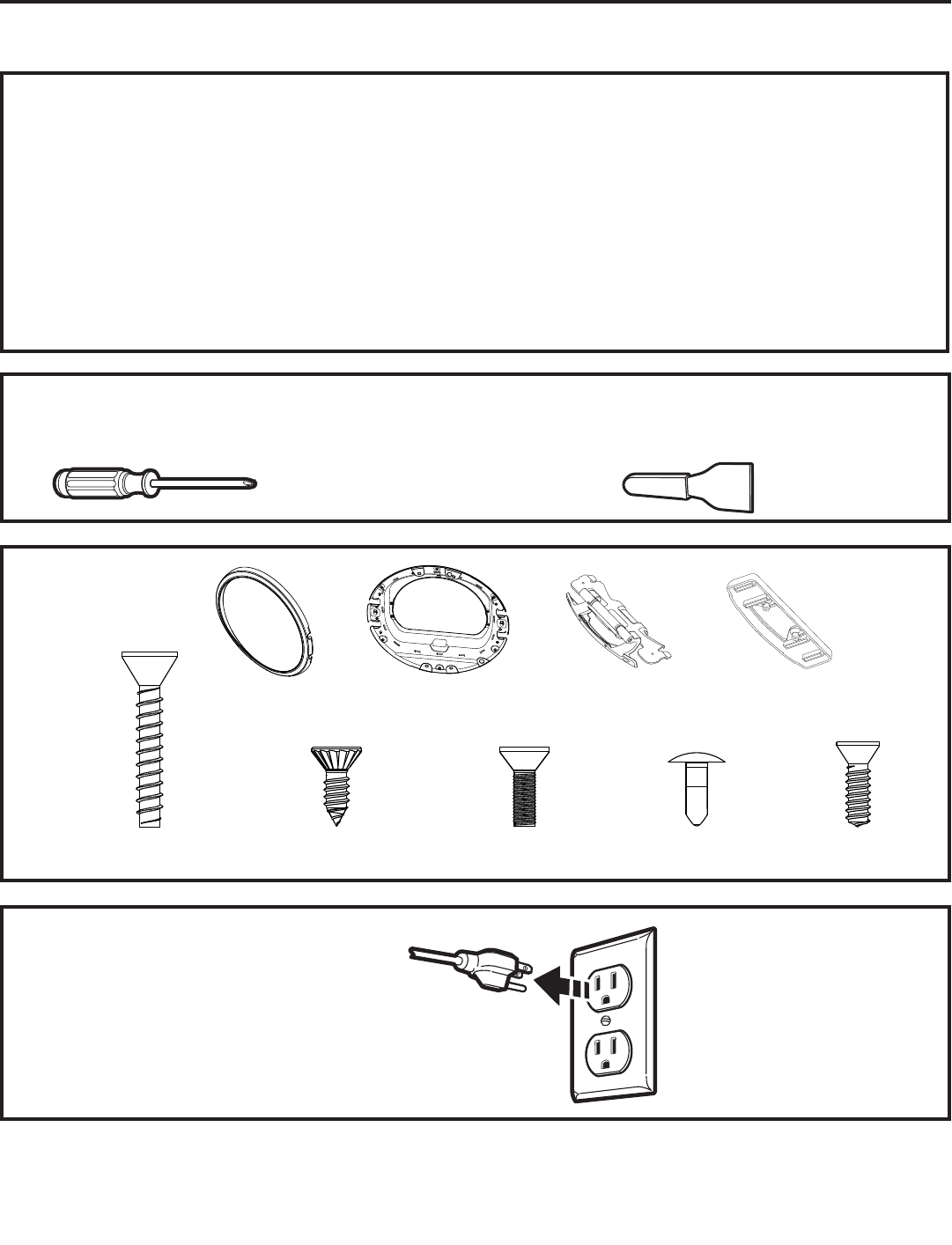

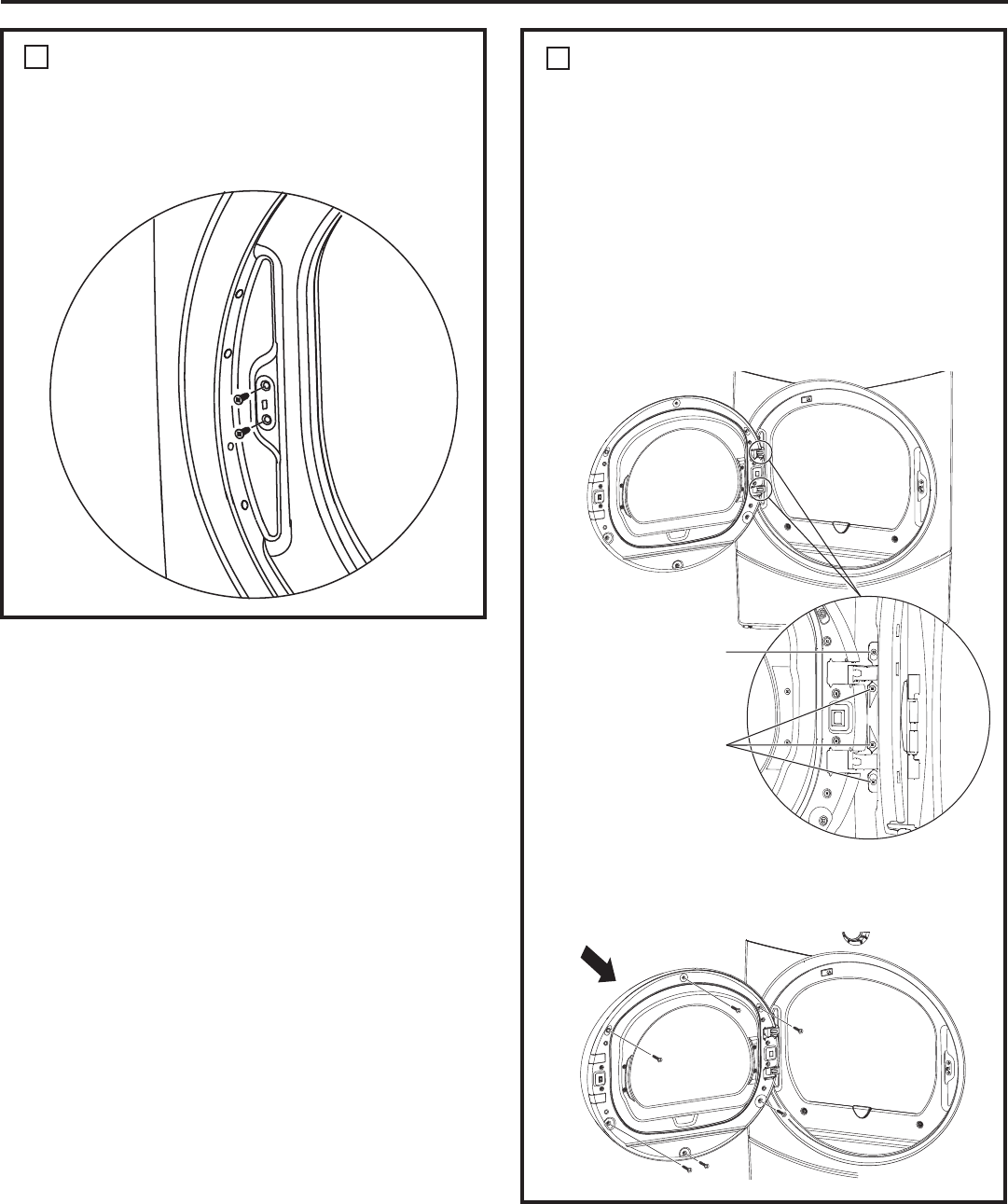

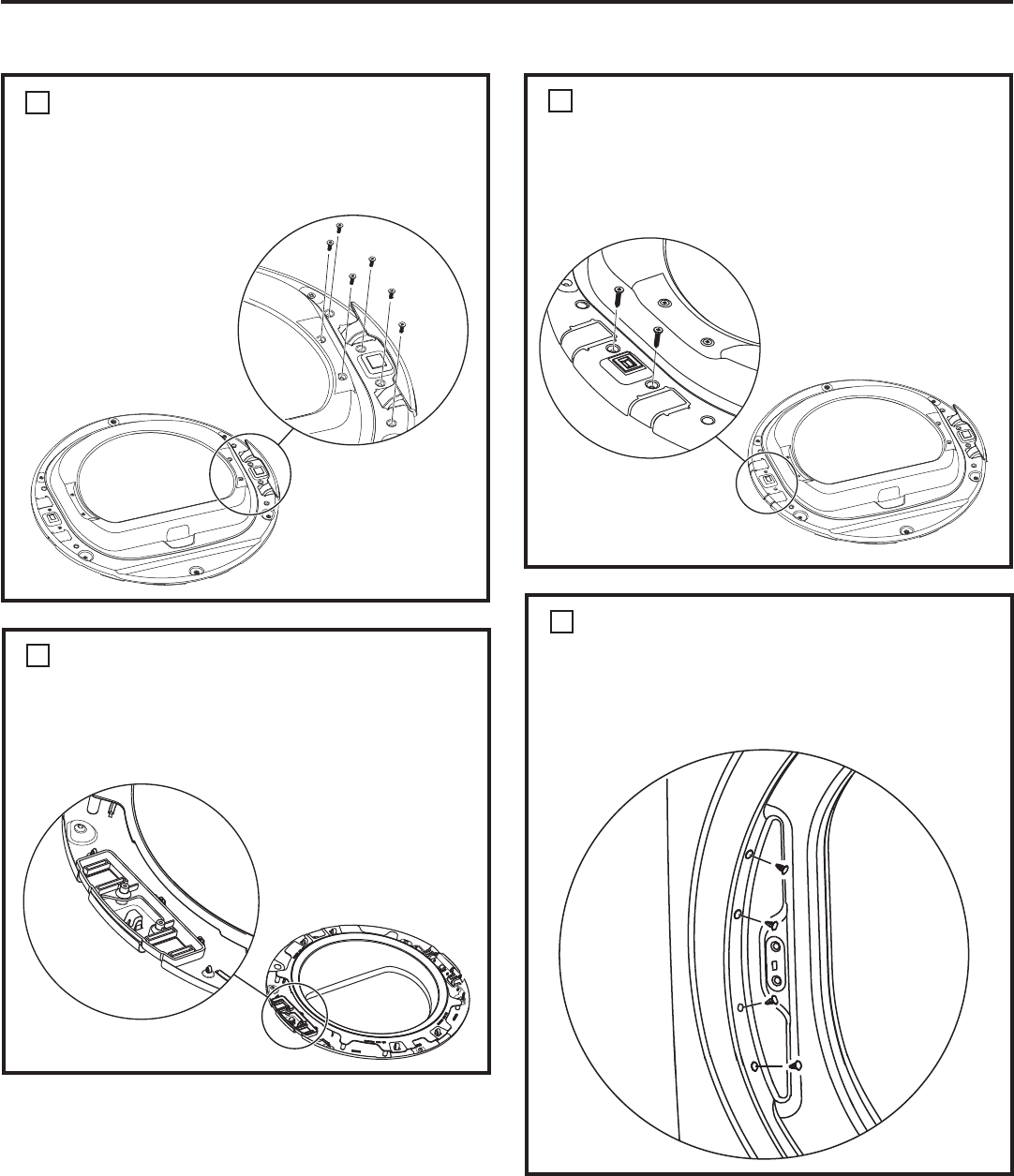

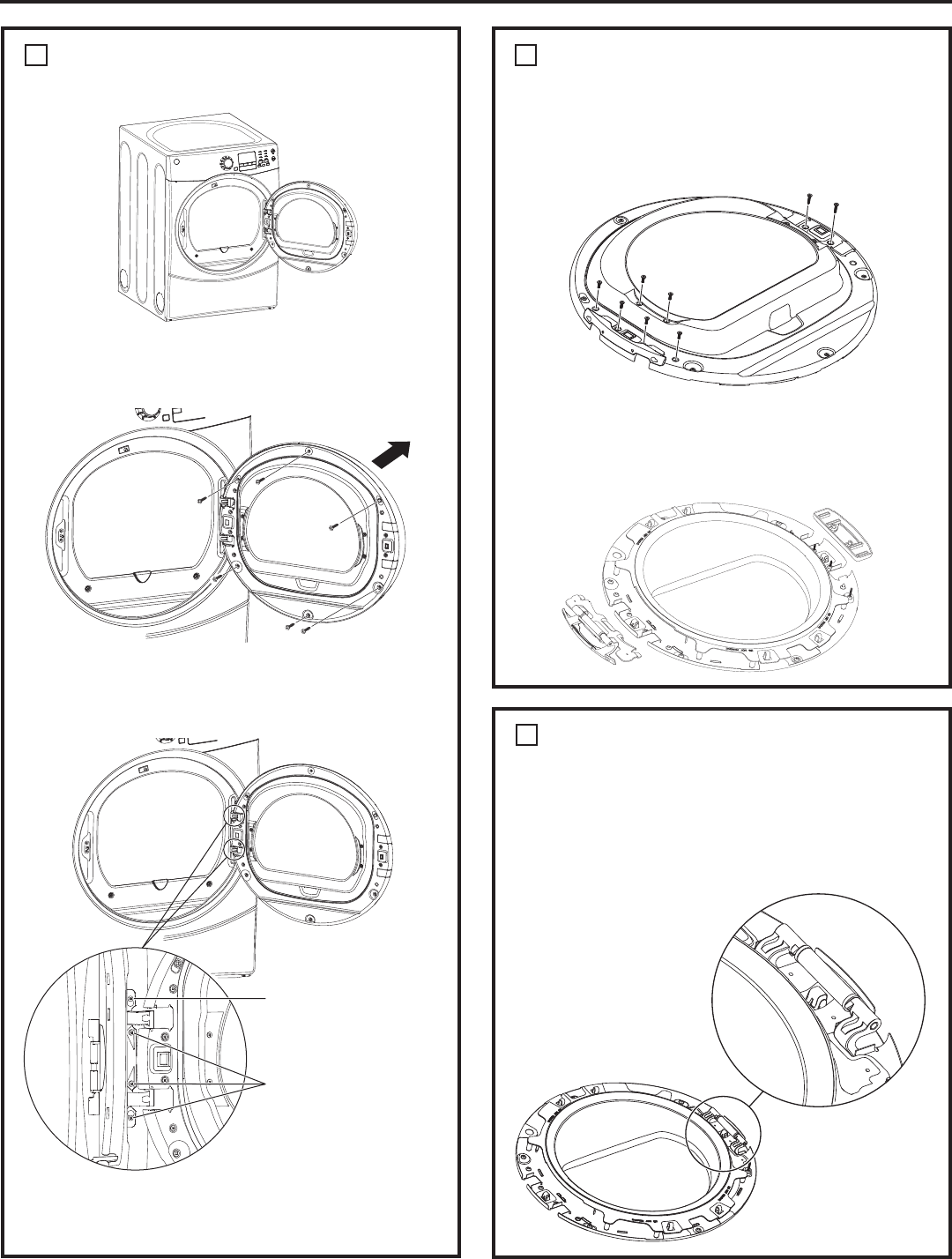

Reversing the Door Swing .............10

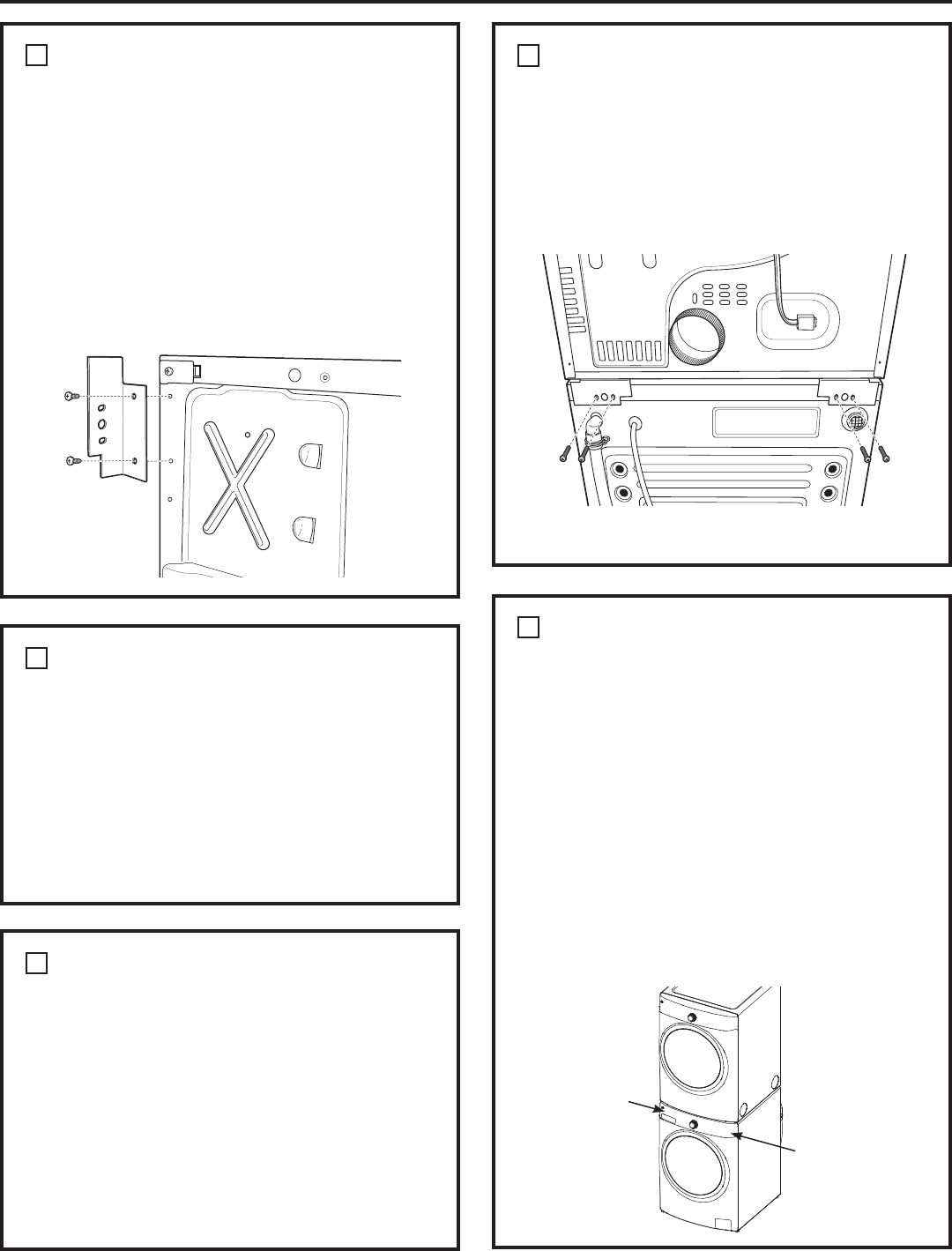

Stacking .............................14

TROUBLESHOOTING TIPS ......17

CONSUMER SUPPORT

Warranty ........................... 21

Consumer Support ................... 22

GFDS175

GFDS170

GFDN160

GFD45

OWNER’S MANUAL

49-90556-1 05-16 GEA

Write the model and serial

numbers here:

Model # _________________

Serial # _________________

They are on the label on

the front of the dryer behind

the door.

IMPORTANT SAFETY INFORMATION.

READ ALL INSTRUCTIONS BEFORE USING.

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill you or hurt you and others. All

safety messages will follow the safety alert symbol and the word “DANGER”, “WARNING”, or “CAUTION”. These words

are defined as:

Indicates a hazardous situation which, if not avoided, will result in death or serious injury.

Indicates a hazardous situation which, if not avoided, could result in death or serious injury.

Indicates a hazardous situation which, if not avoided, could result in minor or moderate injury.

DANGER

WARNING

CAUTION

IMPORTANT SAFETY INSTRUCTIONS

To reduce the risk of fire, explosion, electric shock, or injury to persons when using your appliance, follow basic

precautions, including the following:



Read all instructions before using the appliance.



DO NOT dry articles that have been previously cleaned in, washed in, soaked in or spotted with gasoline, dry-cleaning

solvents, or other flammable or explosive substances, as they give off vapors that could ignite or explode.



DO NOT place items exposed to cooking oils in your dryer. Items contaminated with cooking oils may contribute to a

chemical reaction that could cause a load to catch fire.



DO NOT allow children to play on or in this appliance. Close supervision of children is necessary when this appliance

is used near children. Before the appliance is removed from service or discarded, remove the door to the drying

compartment.



DO NOT reach into the appliance if the drum is moving.



DO NOT install or store this appliance where it will be exposed to the weather.



DO NOT tamper with controls,

repair or replace any part of this appliance or attempt any servicing unless specifically

recommended in the user maintenance instructions or in published user repair instructions that you understand and have

the skills to carry out.



DO NOT use fabric softeners or products to eliminate static unless recommended by the manufacturer of the fabric

softener or product.



DO NOT use heat to dry articles containing foam rubber or similarly textured rubber-like materials.



Clean lint screen before or after each load. DO NOT operate the dryer without the lint filter in place.



Do not store combustible materials, gasoline or other flammable liquids near the dryer.

Keep area around the exhaust opening

and adjacent surrounding areas free from the accumulation of lint, dust and dirt. Keep dryer area clear and free from items

that would obstruct the flow of combustion and ventilation air.



The interior of the appliance and exhaust duct should be cleaned periodically by qualified service personnel.



Unplug the appliance or turn off the circuit breaker before servicing. Pressing the Power or Start/Pause button DOES NOT

disconnect power.



DO NOT operate this appliance if it is damaged, malfunctioning, partially disassembled, or has missing or broken parts, including a

damaged cord or plug.



DO NOT spray any type of aerosol into, on or near dryer at any time. Do not use any type of spray cleaner when cleaning dryer

interior. Hazardous fumes or electrical shock could occur



See “Electrical Connection” located in the Installation Instructions for grounding instructions.

SAVE THESE INSTRUCTIONS

WARNING

GEAppliances.com

ADDITIONAL GAS DRYER WARNINGS

For your safety, the information in this manual must be followed to minimize the risk of fire or explosion

or to prevent damage, personal injury, or death.

- DO NOT store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other appliance.

- WHAT TO DO IF YOU SMELL GAS:

• DO NOT try to light any appliance.

• DO NOT touch any electrical switch; DO NOT use any phone in your building.

• Clear the room, building, or area of any occupants.

• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s instructions.

• If you cannot reach your gas supplier, call the fire department.

- Installation and service must be performed by a qualified installer, service agency, or the gas supplier.

WARNING

State of California Proposition 65 Warnings

WARNING

This product contains one or more chemicals known to the State of California to cause cancer, and birth defects

or other reproductive harm.

Gas appliances can cause low-level exposure to some of these substances, including benzene, carbon monoxide, formaldehyde, and

soot, caused primarily by the incomplete combustion of natural gas or LP fuels. Exposure to these substances can be minimized by

properly venting the dryer to the outdoors.

SAVE THESE INSTRUCTIONS

About the dryer control panel.

To reduce the risk of fire, electric shock, or injury to persons, read the IMPORTANT SAFETY INSTRUCTIONS before

operating this appliance.

WARNING!

WARNING WARNING

Explosion Hazard Fire Hazard

Keep flammable materials and vapors, such as gasoline, away

from dryer.

DO NOT dry anything that has ever had anything flammable on it

(even after washing).

Failure to do so can result in death, explosion, or fire.

No washer can completely remove oil.

Do not dry anything that has ever had any type of oil on it

(including cooking oils).

Items containing foam, rubber, or plastic must be dried on a

clothesline or by using an air dry cycle.

Failure to follow these instructions can result in death or fire.

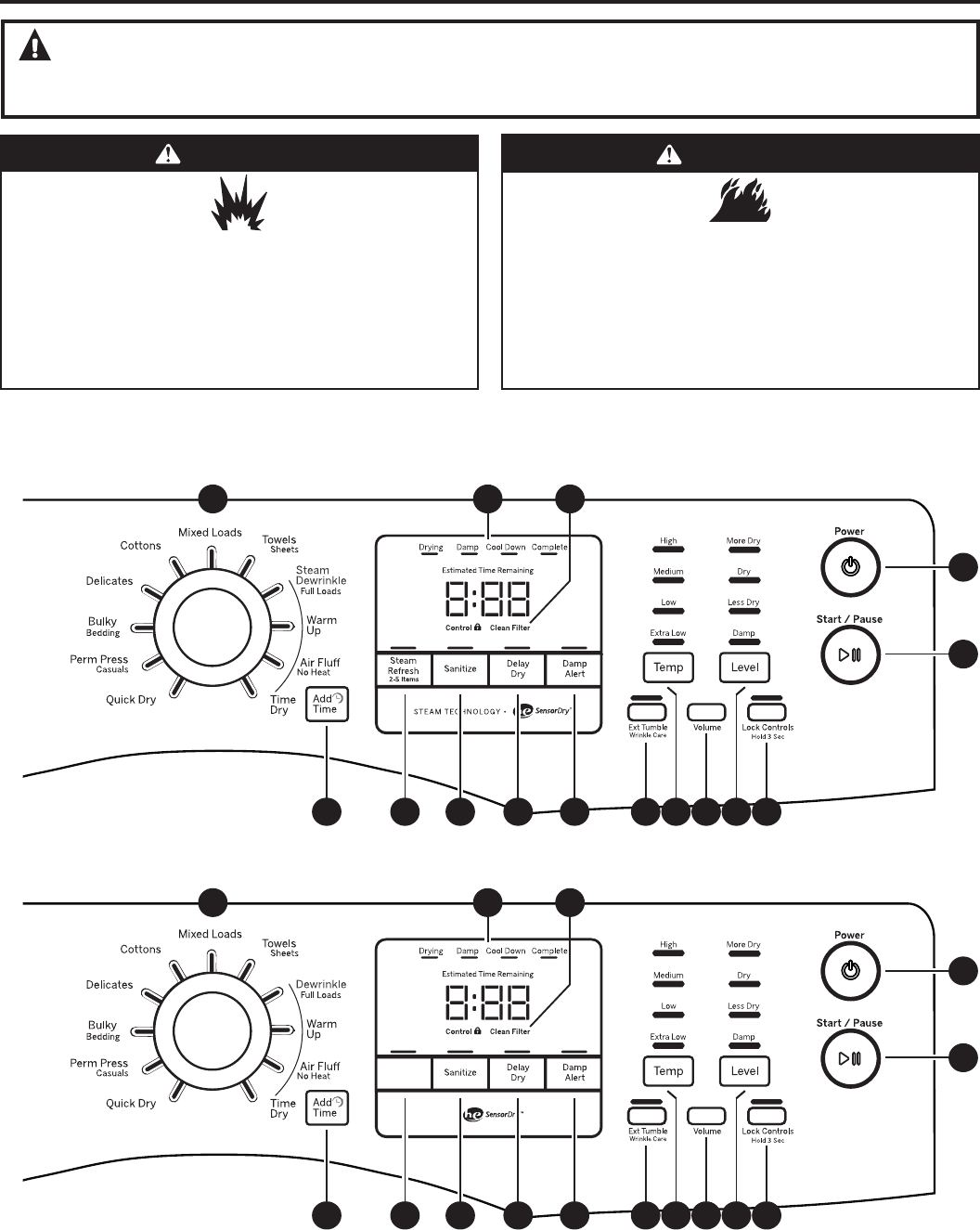

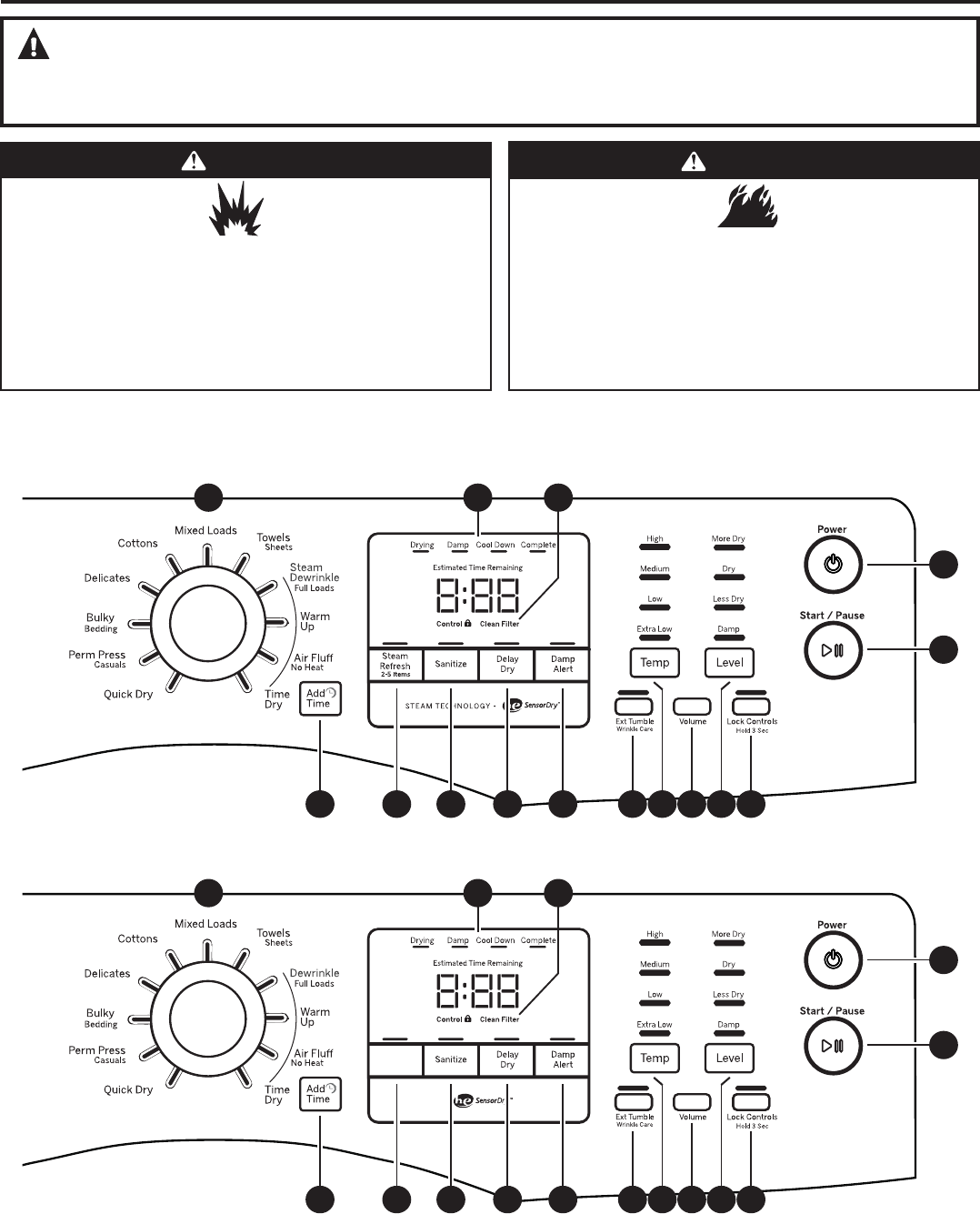

Throughout this manual, features and appearance may vary from your model.

15 14

11 4 512 137 8 109

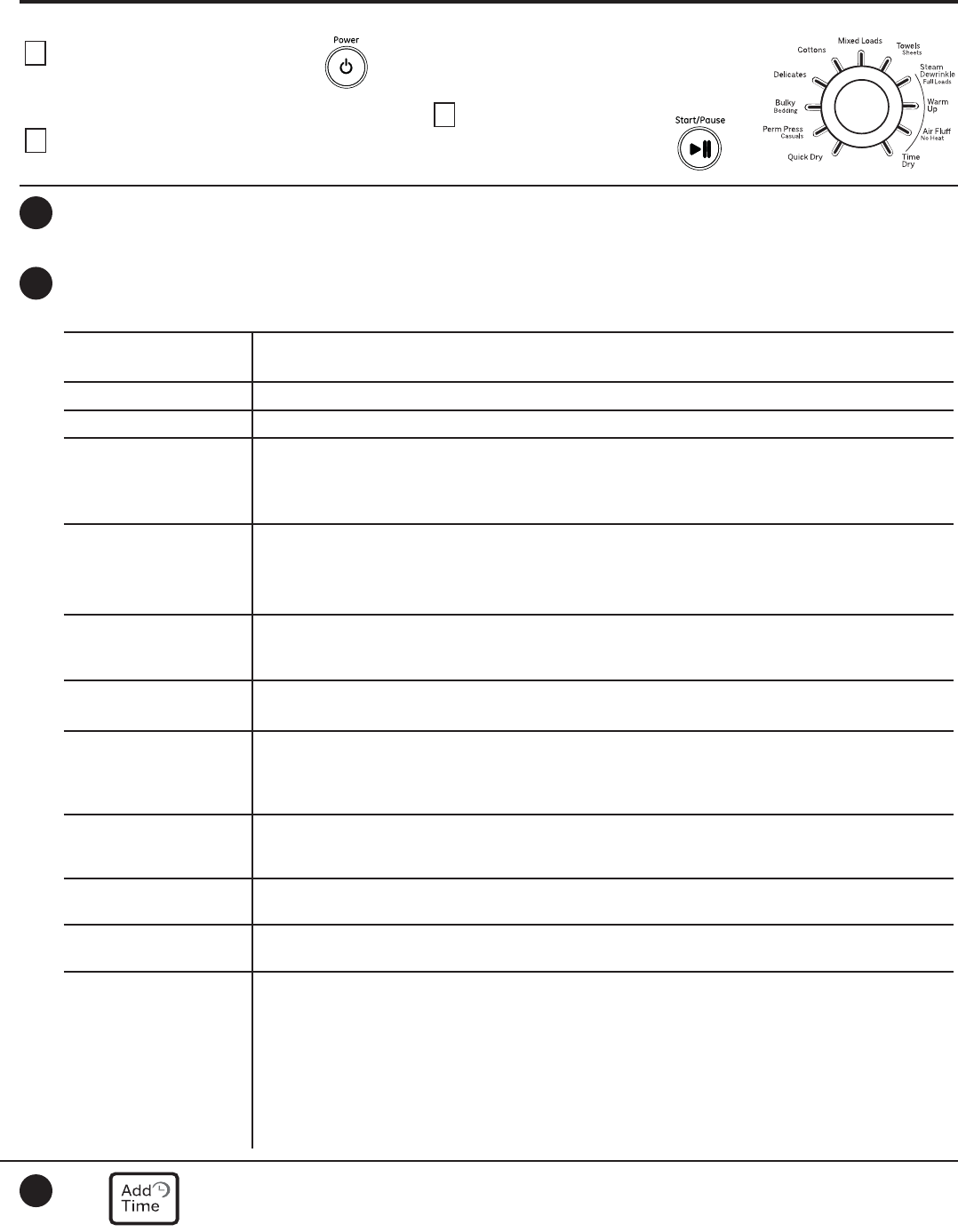

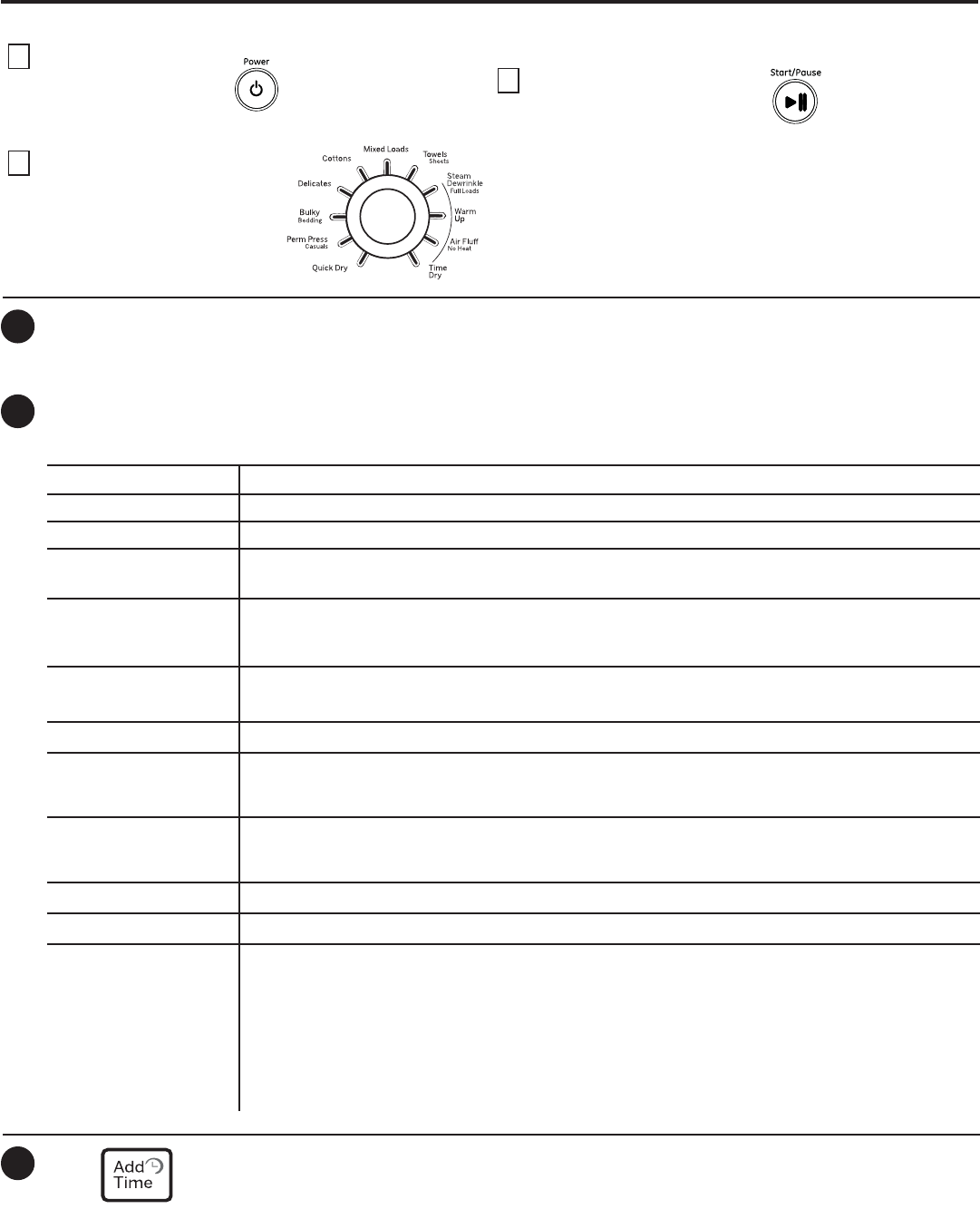

Cycle

15 14

11 4 512 1316 8109

Models: GFDS170, GFDS175 and GFD45– Steam Dryer with HE SensorDry™

Model: GFDN160 – Dryer with HE SensorDry™

Power

Press to “wake up” the display. If the display is active, press to turn the dryer off.

NOTE: Pressing Power does not disconnect the appliance from the power supply.

Control settings. GEAppliances.com

Mixed Loads For loads consisting of cottons and poly-blends.

Cottons For cottons and most linens.

Delicates For lingerie and special-care fabrics.

Bulky/Bedding or

Bulky Items For large coats, bed spreads, mattress covers, sleeping bags, blankets, comforters, jackets, small rugs,

and similar large and bulky items.

Perm Press/Casuals Clothing worn for active sports exercise and some casual wear. Fabrics include new technology

finishes and stretch fibers such as Spandex. Also for clothing labeled Easy Care or Perma Press: For

wrinkle-free and permanent press items.

Quick Dry For small loads that are needed in a hurry, such as sports or school uniforms. Can also be used if the

previous cycle left some items damp, such as collars or waistbands.

Towels/Sheets

Use for towels OR sheets. It is not recommended to mix towels and sheets in the same load.

Steam Dewrinkle

Full Loads

(on some models)

Provides 20 minutes of steam drying to assist with dewrinkling clothes.

Ideal for loads left in dryer

for an extended time.

Dewrinkle

Full Loads

(on some models)

Provides 20 minutes of drying to assist with dewrinkling items that are dry or slightly damp. This

cycle is not recommended for delicate fabrics.

Warm Up Provides 10 minutes of warming time to warm up clothes.

Air Fluff/No Heat Provides 10 minutes of tumbling time without heat.

Time Dry

Use to set your own dry time. Time Dry is also recommended for small loads. To use:

1. Turn dry cycle dial to Time Dry.

2. Increase the drying time by pressing the Add Time button.

Note: This button only increases the time. When max time is reached, pressing the button again

will reset the counter to the lowest setting.

3. Select the Temp.

4. Close the door.

5. Press Start/Pause.

Dry Cycles

The dry cycle controls the length and tumble speed of the drying process. The chart below will help you match the dry

setting with the loads.

Quick Start

Press the

Power

button.

Select a dry cycle. (Defaults are set

for each cycle. These default

settings can be changed. See

Control settings for more

information.)

3 Press the Start/Pause button.

If the screen is dark, a press

of the Power button will

“wake up” the display.

Add Time

Press to add time to the Steam Dewrinkle,

Dewrinkle, Warm Up, Air Fluff or Time Dry

cycles in 10 minute increments.

Control settings.

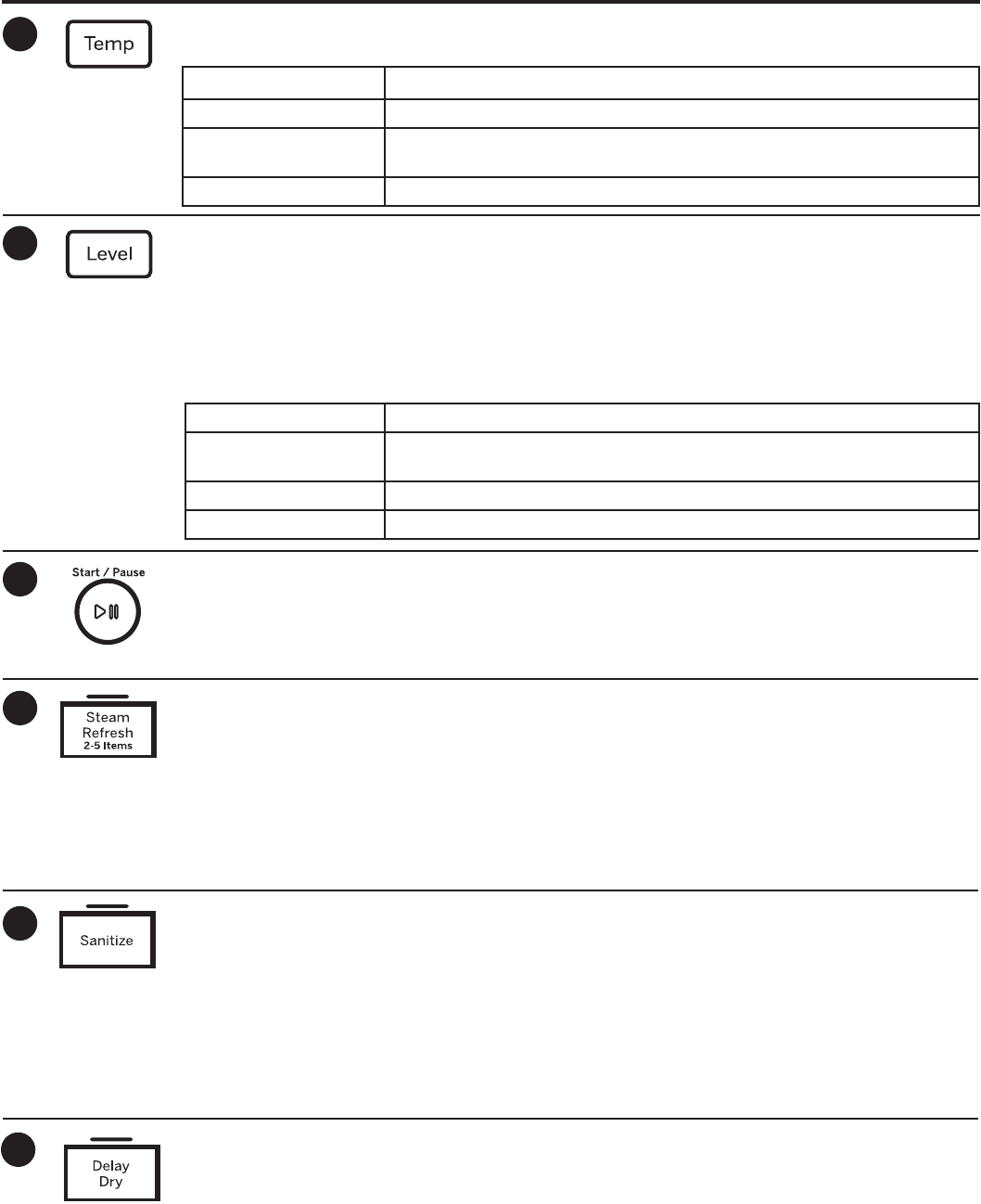

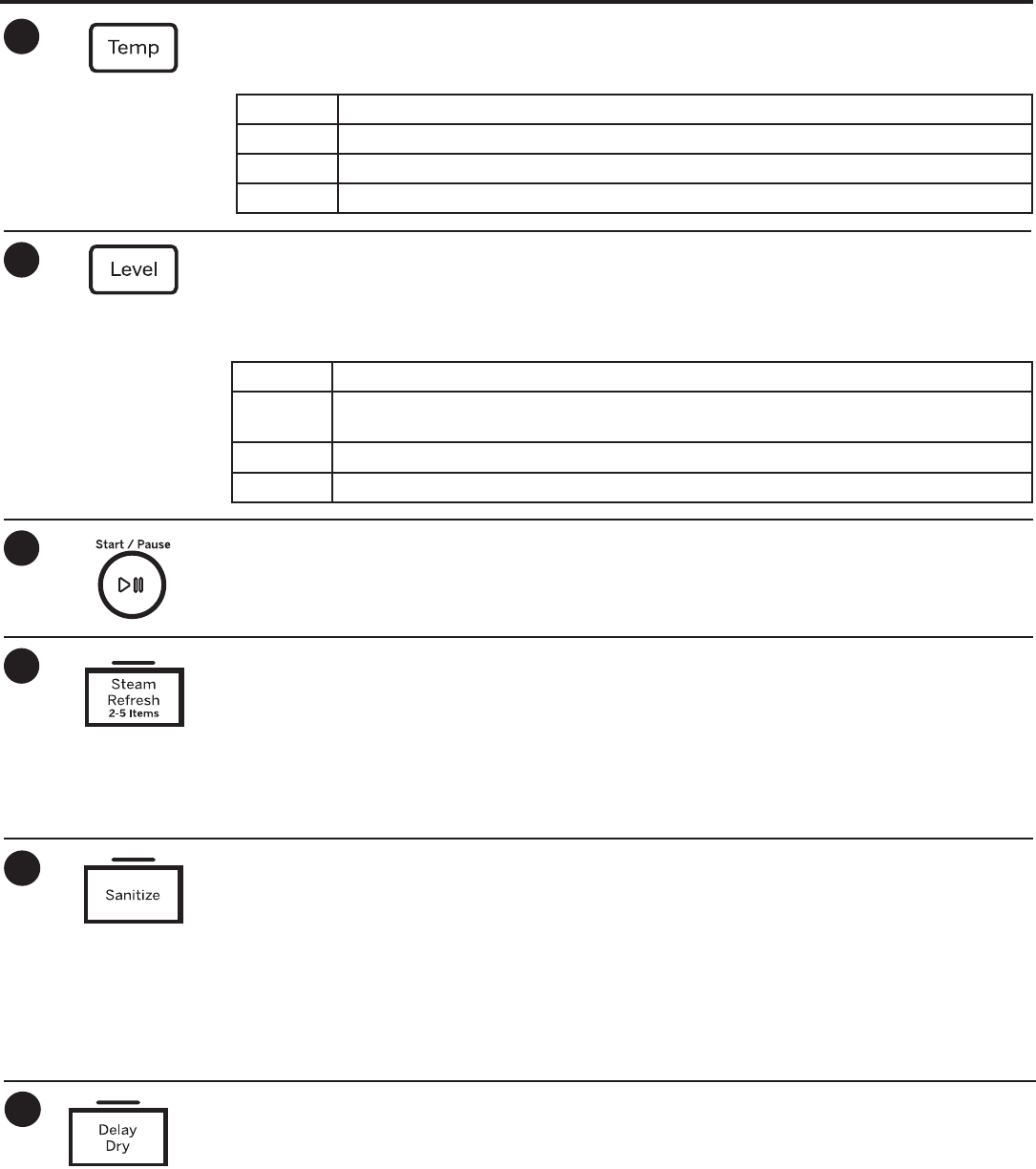

Temp

You can change the temperature of your dry

cycle.

High For regular to heavy cottons.

Medium For synthetics, blends and items labeled Permanent Press.

Low For delicates, synthetics and items labeled Tumble Dry Low.

Extra Low For lingerie and special-care fabrics.

Level

The sensor continuously monitors the amount of

moisture in the load. When the moisture in your

clothes reaches your selected dry level, the dryer

will stop.

NOTE: Sensor dry Level only works with

Cottons, Normal, Perm Press, Delicates,

Quick Dry, Bulky, Towels/Sheets, Dewrinkle

and Steam Dewrinkle cycles.

More Dry Use for heavy or mixed type of fabrics.

Dry Use for normal dryness level suitable for most loads. This is the preferred cycle for energy

saving.

Less Dry Use for lighter fabric (ideal for ironing).

Damp For leaving items partially damp.

6Start/Pause

Press to start a dry cycle. If the dryer is running,

press it once and it will pause the dryer. Press it

again to resume the dry cycle.

Sanitize

This option reduces certain types of bacteria

by 99.8%, including: Staphylococcus aureus,

Pseudomonas aeruginosa and Klebsiella

pneumoniae. The anti-bacterial process occurs

when high heat is used during a portion of the

drying cycle.

NOTE: Do not use this cycle on delicate fabrics.

Steam Refresh Cycle (on some models)

For slightly wrinkled dry garments. Significantly

reduces wrinkles on up to 5 garments. After the

Steam Refresh Cycle, the unit will beep and display

“0:00.” If the unit is not turned off or if the door is

not opened, the dryer will continue to tumble for

30 minutes. At the end of 30 minutes, it will display

“0:00” and the cycle will be complete.

NOTE: A single extremely light fabric item may

need to have an additional item included to

achieve optimum results.

9Delay Dry

Use to delay the start of your dryer.

1. Choose your dry cycle and any options.

2. Press Delay Dry. You can change the delay time

in 1 hour increments up to 24 hours, using the

Delay Dry button.

3. Press the Start/Pause button to start the

countdown.

NOTE: If the door is opened while the dryer is in

Delay Dry, the countdown time will not restart

unless the door is closed and Start/Pause button

has been pressed again.

GEAppliances.com

Ext Tumble/Wrinkle Care

Minimizes wrinkles by adding approximately 60

minutes of no-heat tumbling after clothes are

dry. The beeper will sound every five minutes as a

reminder to remove the clothes.

The estimated time remaining display will show

“0:00”.

The extended tumble time does not get added to

the cycle time on the display.

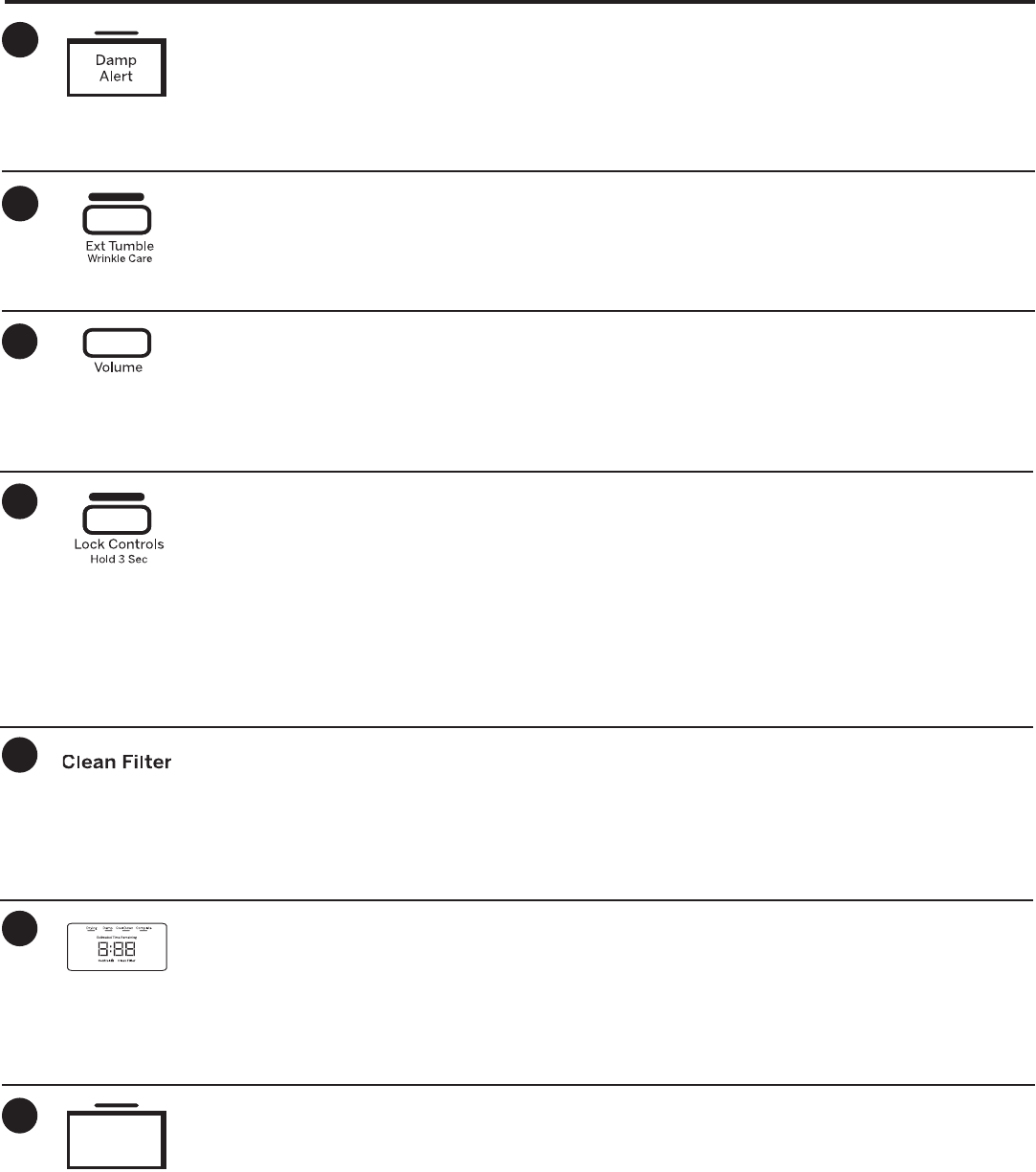

Damp Alert

This option causes the dryer to beep when clothes

have dried to a damp level. Remove items that you

wish to hang dry. The Damp Alert will only beep

when this option is selected, and the dryer will

continue to dry.

Removing clothes and hanging them when they are

damp can reduce the need to iron some items.

Volume

Alerts you that the cycle is complete. The beeper

will continue to sound every minute for the next 5

minutes, until the clothes have been removed. The

clothes should be removed when the beeper goes

off so wrinkles don’t set in.

Press Volume to select low, medium or high volume,

or to turn the beeper off.

To turn on or off the sounds the buttons make

when pressed, press and hold the Volume button

for 3 seconds.

Lock Control

You can lock the controls to prevent any

selections from being made. Or you can lock

or unlock the controls after you have started a

cycle.

Children cannot accidentally start the dryer by

touching buttons with this option selected.

To lock the dryer, press and hold the Lock

Control button for 3 seconds.

To unlock the dryer controls, press and hold the

Lock Control button for 3 seconds.

A sound is made to indicate the lock/unlock

status.

The indicator light above the button will

illuminate when the controls are locked.

NOTE: The Power button can still be used when

the machine is locked.

14 Clean Filter Message

This message represents only a reminder and does

not always appear when the filter needs cleaning.

The filter should be cleaned after every drying cycle

is complete.

This message will disappear after the Start/

Pause button is pressed. Even though you may

have already cleaned the filter (before or after the

Power button has been pressed), the “Clean Filter”

message will still be displayed until the Start/Pause

button is activated.

15 Display

Displays the approximate time remaining until

the end of the cycle.

As the cycle begins, you will see an initial

approximate total cycle time in the display.

Then lights will “race” in the display. This means

the dryer is continuously monitoring the amount

of moisture in the load. The lights will continue

until the dryer senses a low level of moisture in

the load. At that point, the dryer will calculate

and display the approximate time remaining.

My Cycle (on some models)

Set up your favorite combination of settings and

save them here for one touch recall. These custom

settings can be set while a cycle is in progress.

To store a My Cycle combination of settings:

1. Select your drying cycle.

2. Change Temp and Level settings to fit your

needs.

3. Select any drying options you want.

4. Press and hold the My Cycle button for 3

seconds to store your selection. A beep will

sound and the button will light up.

To recall your stored My Cycle combination:

Press the My Cycle button before drying a load.

To change your stored My Cycle combination:

Repeat steps 1–4.

Cycle

As a general rule, if clothes are sorted properly

for the washer, they are sorted properly for the

dryer. Try also to sort items according to size.

For example, do not dry a sheet with socks or

other small items.

Do not add fabric softener sheets once the

load has become warm. They may cause fabric

softener stains. Bounce® Fabric Conditioner

Dryer Sheets have been approved for use in

this dryer when used in accordance with the

manufacturer’s instructions.

Do not overload. This wastes energy and

causes wrinkling.

Sorting and Loading Hints

Using the dryer.

The Lint Filter: Clean the lint filter before

each use.

Pull out the lint filter. Moisten your fingers

and remove the captured lint. Once clean,

slide the filter back into position. Have a

qualified technician vacuum the lint from the

dryer once a year.

NEVER OPERATE THE DRYER WITHOUT ITS

FILTER IN PLACE.

Stainless Steel: To clean stainless steel

surfaces use a damp cloth with a mild, non-

abrasive cleaner suitable for stainless steel

surfaces. Remove the cleaner residue and

then dry with a clean cloth.

The stainless steel used to make the dryer

drum provides the highest reliability available

in a GE Appliances dryer. If the dryer drum

should be scratched or dented during normal

use, the drum will not rust or corrode. These

surface blemishes will not affect the function

or durability of the drum.

The Exterior: Wipe or dust any spills or

washing compounds with a damp cloth.

Dryer control panel and finishes may be

damaged by some laundry pretreatment

soil and stain remover products. Apply these

products away from the dryer. The fabric

may then be washed and dried normally.

Damage to your dryer caused by these

products is not covered by your warranty.

Dryer Interior and Duct: The interior of

the appliance and exhaust duct should be

cleaned once a year by qualified service

personnel.

The Exhaust Duct: Inspect and clean the

exhaust ducting at least once a year to

prevent clogging. A partially clogged exhaust

can lengthen the drying time.

The Exhaust Hood: Check with a mirror that

the inside flaps of the hood move freely when

operating. Make sure that there is no wildlife

(birds, insects, etc.) nesting inside the duct or

hood.

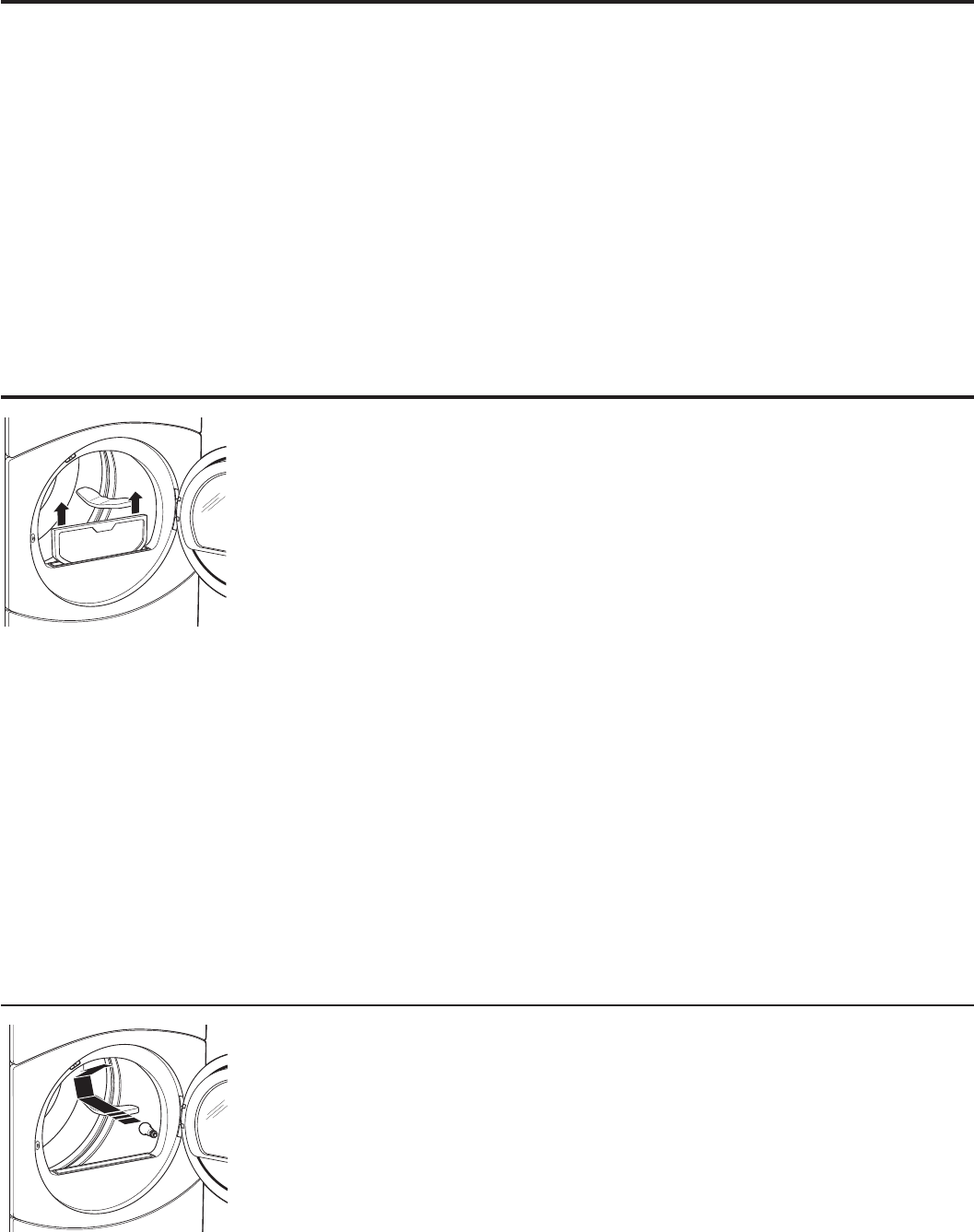

The drum lamp comes on automatically

when the door is opened.

Before replacing the light bulb, be sure to

unplug the dryer power cord or disconnect

the dryer at the household distribution panel

by removing the fuse or switching off the

circuit breaker. Reach above dryer opening

from inside the drum. Remove the bulb and

replace with the same size bulb.

Order replacement bulb WE4M305 on-line

at GEApplianceParts.com, by phone at

800.626.2002 during normal business hours,

or purchase appliance bulb 7C7 from your

local retailer.

Drum Lamp

Care and Cleaning of the Dryer.

Always follow the fabric manufacturer’s care label when laundering.

For the best drying performance, the dryer needs to be properly vented. The dryer will use more energy

and run longer if it is not vented to the below specifications. Carefully follow the details on Exhausting in

the Installation Instructions.

 Use only rigid metal 4” diameter ductwork inside the dryer cabinet. Use only rigid metal or UL listed

flexible metal 4” diameter ductwork for exhausting to the outside.

 Do not use plastic or other combustible ductwork.

 Use the shortest length possible.

 Do not crush or collapse.

 Avoid resting the duct on sharp objects.

 Venting must conform to local building codes.

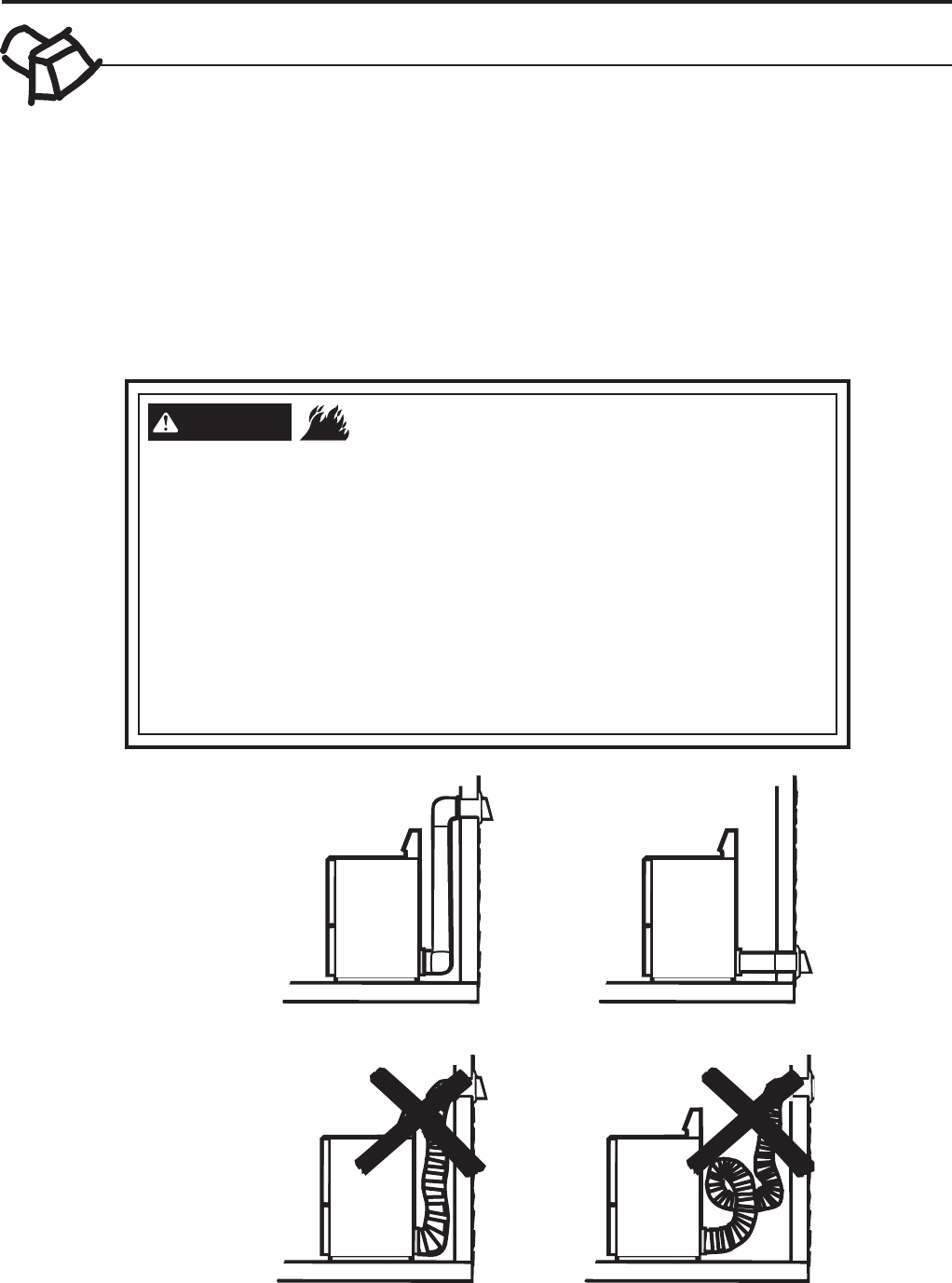

Venting the Dryer

Correct

Venting

Incorrect

Venting

About venting the dryer. GEAppliances.com

- Fire Hazard

WARNING

This dryer MUST be exhausted to the outdoors.

Use only 4” rigid metal ducting for the home exhaust duct.

Use only 4” rigid metal or UL-listed dryer transition duct to connect the dryer

to the home exhaust.

DO NOT use a plastic vent.

DO NOT exhaust into a chimney, kitchen exhaust, gas vent, wall, ceiling,

attic, crawl space, or concealed space of a building.

DO NOT install a screen in or over the exhaust duct.

DO NOT install a booster fan in the exhaust duct.

DO NOT use duct longer than specified in the exhaust length table.

Failure to follow these instructions can result in death or fire.

Phillips-head screwdriver Putty Knife or Thin-Blade Screwdriver

Installation Instructions

REVERSING THE DOOR SWING (if desired)

IMPORTANT NOTES

• Read the instructions all the way through before

starting.

• Handle parts carefully to avoid scratching paint.

• Set screws down by their related parts to avoid

using them in the wrong places.

• Provide a non-scratching work surface for

the doors.

• Normal completion time to reverse the door swing

is 30–60 minutes.

IMPORTANT: Once you begin, do not move the

cabinet until door-swing reversal is completed.

These instructions are for changing the hinges

IURPWKHULJKWVLGHWRWKHOHIWVLGH³LI\RXHYHUZDQW

to switch them back to the right side, follow these

same instructions and reverse all references

to the left and right.

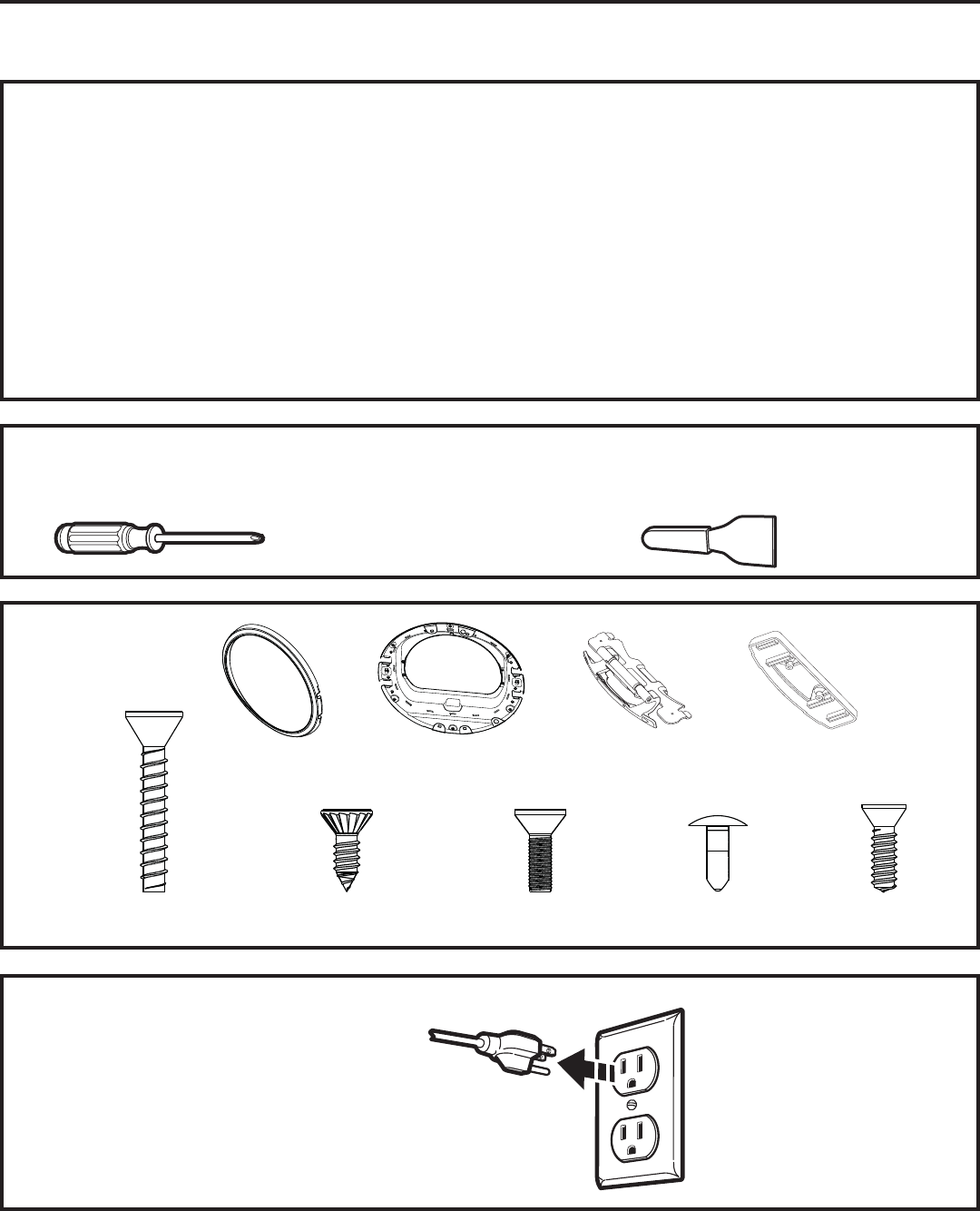

TOOLS YOU WILL NEED

DOOR PARTS

BEFORE YOU START

Unplug the dryer from its electrical outlet.

Hinge Cover

Hinge

6 - Tapping Screws 4 - Hinge Screws 8 - Machine Screws 4 - Beauty Buttons 2 - Strike Bracket

Screws

Inner DoorOuter Ring

REMOVE THE DOOR ASSEMBLY

A. Open the door to approximately 130 degrees.

1 REMOVE HINGE AND COVER

IMPORTANT: Note the location of the hinge (left or

right) before removing.

A. Remove the 6 machine screws from the hinge

and the 2 machine screws from the hinge cover.

Installation Instructions

B. Remove the 6 tapping screws located around

the perimeter of the door outlining the gasket.

Remove the outer ring.

C. Remove 3 hinge screws starting at the bottom

and move up. Make sure the door is supported

while removing the screws. REINSTALL HINGE ASSEMBLY

A. Place the hinge in the opposite side of the door

as shown. Push the hinge in place until the hinge

holes align with the door holes.

D. Loosen the top screw as shown. Unhook the door

by lifting and pulling. Remove the top screw.

First remove

three lower

hinge screws

Then loosen top

screw, remove door

and remove screw

B. With the screws removed, turn the door over and

separate the outer door assembly and hinge cover

of the door from the door frame and set aside.

Hinge

Cover

Hinge

Cover

Hinge shown

on opposite

side

Installation Instructions

REINSTALL HINGE COVER

A. Turn the door over and place the hinge cover in

the opposite side of the door as shown. Align the

hinge cover holes with the holes in the door.

MOVE STRIKE BRACKET

A. Using a putty knife or any other flat tool, remove

the 4 beauty buttons located on the dryer where

the door will be installed and install them on the

opposite side.

REVERSING THE DOOR SWING (if desired)

REINSTALL HINGE ASSEMBLY (cont.)

B. Hold the hinge in place and turn the door over.

Install the hinge using the 6 machine screws

removed earlier.

Hinge

Hinge cover

shown on

opposite

side

Hinge

Cover

REINSTALL HINGE COVER (cont.)

B. Hold the hinge cover in place and turn the door

over. Install the hinge cover using the 2 machine

screws removed earlier.

Installation Instructions

MOVE STRIKE BRACKET (cont.)

B. Switch the strike bracket and its cover to the

opposite side by removing the screws. Reinstall

both on the opposite side.

REINSTALL DOOR ASSEMBLY

A. Install the door on the dryer. To ease this step,

the hinge has keyholes that allow a partially

fastened screw to be used as a hook.

Partially fasten a screw to the uppermost screw

hole. Hook the door on the partially fastened

screw.

Fasten the hinge by installing the other 3 screws

and tightening the partially fastened screw

above.

B. Align the outer ring in the door and fasten the 6

tapping screws located around the perimeter of

the door outlining the gasket.

First partially install

top hinge screw in

dryer and hang door

from it

Then secure with all

screws

STACKING THE WASHER AND DRYER (if desired)

BEFORE YOU BEGIN

Read these instructions completely and carefully.

• IMPORTANT – Save these instructions for

local electrical inspector’s use.

• IMPORTANT – Observe all governing

codes and ordinances.

• Note to Installer – Be sure to leave these

instructions with the Consumer.

• Note to Consumer – Keep these instructions for

future reference.

• Service must be performed by a qualified

installer.

• Proper installation is the responsibility of the

installer.

• Disconnect power before installing. Failure to do

so could result in serious injury or death.

• Avoid Tipping and Rupture of Utility Services.

Dryer must be securely attached to the washer.

DO NOT place the washer on top of the dryer.

Failure to do so could result in personal injury/

death or property damage.

• Mobile Home or Manufactured Home Installation

– Stacking of a gas dryer is not permitted in a

mobile home or manufactured home.

Installation Instructions

GE APPLIANCES STACK KIT:

Order on-line at GEApplianceParts.com, 24 hours a day or by

phone at 800.626.2002 during normal business hours. Part Number Accessory

GEFLSTACK Complete Stack Kit

- Excessive Weight Hazard

WARNING

Use two or more people to install dryer.

Failure to do so may result in back or other injury.

REQUIREMENTS FOR ALCOVE OR

CLOSET INSTALLATION

- Explosion Hazard

WARNING

Keep flammable materials and vapors, such as gasoline,

away from dryer.

Place dryer at least 18” (46 cm) above the floor for a

garage installation.

Failure to do so can result in death, explosion, or fire.

• The dryer MUST be vented to the outdoors. See

the EXHAUSTING THE DRYER section.

• Minimum clearance between dryer cabinet and

adjacent walls or other surfaces is:

0” either side

1” front

1” rear

1” top

• Consideration must be given to provide adequate

clearance for installation and service.

• Closet doors must be louvered or otherwise

ventilated and have at least 60 square inches

(387 square cm) of open area. If the closet

contains both a washer and a dryer, doors must

contain a minimum of 120 square inches (774

square cm) of open area.

NOTE: WHEN THE EXHAUST DUCT IS LOCATED IN

THE REAR OF THE DRYER, THE CONFIGURATION OF

THE DUCTING MAY REQUIRE GREATER THAN 1” OF

REAR CLEARANCE.

Gas Dryers Only:

• No other fuel burning appliance shall be installed

in the same closet as a gas dryer.

• The dryer must be disconnected from the gas

supply piping during pressure testing at pressures

greater than ½ psi (3.5 kPa).

• A 1/8 inch NPT minimum plugged tapping,

accessible for test gauge connection, must be

installed immediately upstream of the gas supply

connection to the dryer.

MINIMUM CLEARANCE OTHER THAN

ALCOVE OR CLOSET INSTALLATION

Minimum clearance to combustible surfaces and

for air opening are: 0” both sides; 1” rear; 1” top.

Consideration must be given to provide adequate

clearance for installation and service.

STACKING THE WASHER AND

DRYER (if desired) (cont.)

Installation Instructions

INSTALLATION PREPARATION

Remove the packaging.

Flatten the product carton to use as a pad to lay the

dryer down on its side. Continue using the carton to

protect the finished floor in front of

the installation location.

STACKING KIT GEFLSTACK CONTENTS

(OPTIONAL ACCESSORY)

 Left hand bracket

 Right hand bracket

 4 rubber pads

 4 #12 x 1” screws

 4 #8 x 1/2” screws

TOOLS YOU WILL NEED

 Phillips screwdriver

 Open-ended wrench

 Pliers

 Gloves

 Level

INSTALLING THE STACK BRACKET

KIT

REMOVE THE DRYER LEVELING LEGS

A. Carefully lay the dryer on its side. Use the

packing material so you don’t scratch the finish

on the dryer.

B. Use an open-end wrench or pliers to remove the

dryer leveling legs.

INSTALL RUBBER PADS TO DRYER

BASE

Locate the 4 rubber pads in the parts package.

Remove the adhesive backing and firmly place

over each bracket where you removed the

leveling legs.

Place pads over

all four leveling

leg brackets

Back out and remove

all 4 leveling legs

INSTALL BRACKET TO DRYER

A. Align the holes in the left bracket with the holes

in the bottom left corner of the dryer. Use a

Phillips screwdriver to install the 2 #12 x 1”

tapping screws.

B. Repeat the above step with the right bracket on

the bottom right corner of the dryer.

C. Set the dryer upright.

NOTE: Make sure to set the dryer on a piece of

packing material so the brackets that are attached

to the bottom of the dryer do not damage the floor.

FINALIZE THE INSTALLATION

A. Refer to the washer Installation Instructions to

complete the washer installation.

B. Refer to the dryer Installation Instructions to

complete the dryer installation.

C. Carefully slide or walk the stacked washer and

dryer into place. Use felt pads or other sliding

device to assist moving and to protect flooring.

Do not push on the dryer once installed to top of

the washer. Pushing on the dryer may result in

pinched fingers.

Place

hands

here

Place

hands

here

Installation Instructions

INSTALL DRYER AND BRACKET ON

WASHER (cont.)

B. Align the holes in the bracket with the holes

in the back of the washer. Using a Phillips

screwdriver, attach the 2 #8 x 1/2” tapping

screws. Repeat on both sides of the washer.

Attach brackets to

back of washer

STACKING THE WASHER AND DRYER (if desired)

Install

brackets

on bottom

back

Bottom

of dryer

INSTALL DRYER AND BRACKET ON

WASHER

A. Lift the dryer on top of the washer. Be careful

not to scratch the top of the washer with the

brackets. Protect the washer control panel with

cardboard or other protection. Be sure to lift the

dryer high enough to clear the washer control

panel.

More than two people are recommended to lift

the dryer into position because of its weight and

size. Failure to do so could result in personal

injury or death.

PREPARE WASHER AND DRYER

A. Place the washer in the approximate location.

B. Make sure the washer is level. Refer to washer

Installation Instructions for details.

C. Reverse dryer door swing if desired. See dryer

Installation Instructions for details.

Place the washer in the approximate location.

NOTE: The washer door swing is not reversible.

Troubleshooting Tips

Save time and money! Review the charts on the following pages,

or visit GEAppliances.com. You may not need to call for service.

Before you call for service…

PROBLEM Possible Causes What To Do

Dryer shakes or Some shaking/noise is normal. • Move dryer to an even floor space, or adjust leveling legs

makes noise Dryer may be sitting unevenly as necessary until even.

Clothes take too long Improper or obstructed ducting • Check the Installation Instructions to make sure the

to dry dryer venting is correct.

• Make sure ducting is clean, free of kinks and

unobstructed.

• Check to see if outside wall damper operates easily.

Improper sorting • Separate heavy items from lightweight items (generally,

a well-sorted washer load is a well-sorted dryer load).

Large loads of heavy fabrics • Large, heavy fabrics contain more moisture and take

(like beach towels) longer to dry. Separate large, heavy fabrics into smaller

loads to speed drying time.

Controls improperly set • Match control settings to the load you are drying.

Lint filter is full • Clean lint filter before every load.

Blown fuses or tripped circuit • Replace fuses or reset circuit breakers. Since most

breaker dryers use 2 fuses/breakers, make sure both are

operating.

Overloading/combining loads • Do not put more than one washer load in the dryer at

a time.

Underloading • If you are drying only one or two items, add a few items

to ensure proper tumbling.

The Dry dryness level Load consists of a mixture • When combining heavy and light fabrics in a load,

was chosen but load is of heavy and light fabrics choose More Dry.

still damp

Exhaust system is blocked • Inspect and clean exhaust system.

Control buttons not Controls accidentally put in • Press Start/Pause.

responding service mode

Controls accidentally put in • Hold the Lock Control button for 3 seconds to unlock the dryer.

lock mode

Controls performed an • Reset the in-house breaker.

incorrect operation

Dryer doesn’t start Control panel is “asleep” • This is normal. Press Power to activate the control panel.

Dryer is unplugged • Make sure the dryer plug is pushed completely into

the outlet.

Fuse is blown/circuit breaker • Check the building’s fuse/circuit breaker box and

is tripped replace fuse or reset breaker. NOTE: Electric dryers

use two fuses or breakers.

Dryer was accidentally paused • If the light on the Start/Pause button is flashing,

when starting Delay Dry the dryer is paused. Press Start/Pause to restart

the countdown.

No numbers displayed Dryer is continuously • This is normal. When the dryer senses a low level of

during cycle, only lights monitoring the amount of moisture in the load, the dryer will display the dry time

moisture in the clothes remaining.

Before you call for service…

PROBLEM Possible Causes What To Do

Time Remaining The estimated time may change • This is normal.

jumped to a when a smaller load than usual

lower number is drying

Cannot make a The dryness Level, Temp • This is normal.

selection and the or option that you are

dryer beeps twice trying to select is incompatible

with the chosen dry cycle

Dryer is running but The Ext Tumble/Wrinkle Care • This is normal. During extended tumbling, the time

END is displayed in option was chosen remaining is not displayed. The extended tumbling

Time Remaining option lasts approximately 60 minutes.

Clean Lint Filter (message) Power button was activated • Press Start/Pause to begin a dry cycle and the message

will disappear.

Dryer doesn’t heat Fuse is blown/circuit breaker • Check the building’s fuse/circuit breaker box and

is tripped; the dryer may tumble replace both fuses or reset both breakers. Your dryer

but not heat may tumble if only one fuse is blown or one breaker

tripped.

Gas service is off (gas models • Make sure gas shutoff at dryer and main shutoff are

only) fully open.

LP gas supply tank is empty • Refill or replace tank. Dryer should heat when utility

or there has been a utility service is restored.

interruption of natural gas

(gas models only)

Inconsistent drying times Type of heat • Drying time will vary according to the type of heat used.

If you recently changed from an electric to a gas

(natural or LP) dryer, or vice versa, the drying time

could be different.

Type of load and • The load size, types of fabric, wetness of clothes and the

drying conditions length and condition of the exhaust system will affect

drying times.

Clothes are still wet The door was opened mid-cycle. • A dry cycle must be reselected each time a new load

and dryer shut off The load was then removed from is put in.

after a short time the dryer and a new load put in

without selecting a new cycle

Small load • When drying 3 items or less, choose Quick Dry or

Time Dry.

Load was already dry except • Choose Quick Dry or Time Dry to dry damp collars

for collars and waistbands and waistbands. In the future, when drying a load with

collars and waistbands, choose More Dry.

Dryer is not level • Move dryer to an even floor space or adjust leveling legs

as necessary until even.

Clothes are wrinkled Overdrying • Select a shorter drying time.

• Remove items while they still hold a slight amount of

moisture. Select a Less Dry or Damp setting.

Letting items sit in dryer after • Remove items when cycle ends and fold or hang

cycle ends immediately, or use the Ext Tumble/Wrinkle Care option.

Overloading • Separate large loads into smaller ones.

PROBLEM Possible Causes What To Do

Clothes shrink Some fabrics will naturally shrink • To avoid shrinkage, follow garment care labels exactly.

when washed. Others can be

safely washed, but will shrink • Some items may be pressed back into shape after drying.

in the dryer. • If you are concerned about shrinkage in a particular

item, do not machine wash or tumble dry it.

Greasy spots on clothes Improper use of fabric softener • Follow directions on fabric softener package.

Drying dirty items • Use your dryer to dry only clean items. Dirty items can

with clean ones stain clean items and the dryer.

Clothes were not • Sometimes stains which cannot be seen when the

completely clean clothes are wet appear after drying. Use proper washing

procedures before drying.

Lint on clothes Lint filter is full • Clean lint screen before each load.

Improper sorting • Sort lint producers (like chenille) from lint collectors

(like corduroy).

Static electricity can attract lint • See suggestions in this section under Static occurs.

Overloading • Separate large loads into smaller ones.

Paper, tissue, etc., left in pockets • Empty all pockets before laundering clothes.

Static occurs No fabric softener was used • Try a fabric softener.

• Bounce

Fabric Conditioner Dryer Sheets have been

approved for use in all GE Appliances Dryers when used

in accordance with the manufacturer’s instructions.

Overdrying • Try a fabric softener.

• Adjust setting to Less Dry or Damp.

Synthetics, permanent press • Try a fabric softener.

and blends can cause static

Collars and waistbands The dryness monitor senses • Choose Quick Dry or Time Dry to dry damp collars

still wet at end of cycle that the body of the clothes and waistbands. In the future, when drying a load with

is dry collars and waistbands, choose More Dry.

Slight variation This is normal • Due to the metallic properties of paint used for this unique

in metallic color product, slight variations of color may occur due to

viewing angles and lighting conditions.

Door is too foggy to see Steam condenses on inner door • This is normal.

clothes during a steam

cycle

Water seen on inside of Steam condenses on these • This is normal.

door and top of lint filter surfaces

when opening door after

steam cycle

Small areas on clothes are Steam condenses on inner drum • If using the Steam Dewrinkle cycle, manually reduce the

damp after steam cycle cycle time. If using the Steam Refresh cycle, add more

garments to the load.

Before you call for service… GEAppliances.com

PROBLEM Possible Causes What To Do

Small amount of water Inadequate load size for steam • If using the Steam Dewrinkle cycle, manually reduce the

on floor in front of dryer cycle selected, excess steam cycle time. If using the Steam Refresh cycle, add more

condenses inside cabinet and garments to the load.

leaks out

Water on floor in back Loose water hose connection to • Tighten connection.

of dryer valve

Hose missing rubber washer at • Install rubber washer provided with hose.

connection with valve

Dryer makes water Water valve is open filling steam • This is normal.

noises generator

Steam generator is dispensing • This is normal.

steam into drum

Water drips from door Steam condenses on inner door • This is normal.

when opened after

a Steam Cycle

Cannot see steam at Steam released at different • This is normal.

beginning of cycle times in the cycle

Cannot see steam at any The steam nozzle might be • Call 800.GE.CARES to order nozzle replacement kit

time during cycle clogged with debris from your WE25M71 or to request a technician to replace this for you.

water supply

Garments still wrinkled Too many garments • Load fewer garments; manually increase time.

after steam cycle

Dryer continues to Ext Tumble/Wrinkle Care • Ensure Ext Tumble/Wrinkle Care option is not selected.

tumble after display was selected For the Steam Refresh cycle, Ext Tumble/Wrinkle Care will

says Complete automatically be turned on and cannot be turned off.

Before you call for service…

 Service trips to your home to teach you how to use the

product.

 Improper installation, delivery or maintenance.

 Failure of the product if it is abused, misused or used for

other than the intended purpose or used commercially.

 Replacement of the light bulb after its expected useful

life.

 Replacement of house fuses or resetting of circuit

breakers.

 Damage to the product caused by accident, fire, floods

or acts of God.

 Incidental or consequential damage caused by possible

defects with this appliance.

 Damage caused after delivery.

 Product not accessible to provide required service.

 Defects or damage due to operation in freezing

temperatures.

 Products which are not defective or broken, or which

are working as described in the Owner’s Manual.

What Is Not Covered:

This warranty is extended to the original purchaser and any succeeding owner for products purchased for home

use within the USA. If the product is located in an area where service by a GE Appliances Authorized Servicer is not

available, you may be responsible for a trip charge or you may be required to bring the product to an Authorized

GE Appliances Service location for service. In Alaska, the warranty excludes the cost of shipping or service calls to

your home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives

you specific legal rights, and you may also have other rights which vary from state to state. To know what your

legal rights are, consult your local or state consumer affairs office or your state’s Attorney General.

Warrantor: General Electric Company. Louisville, KY 40225

All warranty service provided by our Factory Service Centers,

or an authorized Customer Care® technician. To schedule

service, on-line, visit us at GEAppliances.com, or call 800.

GE.CARES (800.432.2737).

Please have serial number and model number available when

calling for service.

Staple your receipt here.

Proof of the original purchase

date is needed to obtain

service under the warranty.

GE Appliances Dryer Warranty. (For customersthe United States) GEAppliances.com

(;&/86,212),03/,(':$55$17,(6³<RXUVROHDQGH[FOXVLYHUHPHG\LVSURGXFWUHSDLUDVSURYLGHGLQ

this Limited Warranty. Any implied warranties, including the implied warranties of merchantability or

fitness for a particular purpose, are limited to one year or the shortest period allowed by law.

For The Period Of: We Will Replace:

One Year Any part of the dryer which fails due to a defect in materials or workmanship. During this

From the date of the limited one-year warranty, GE Appliances will also provide, free of charge, all labor and related service

original purchase costs to replace the defective part.

Consumer Support.

GE Appliances Website GEAppliances.com

Have a question or need assistance with your appliance? Try the GE Appliances Website, any day of the year!

For greater convenience and faster service, you can now download Owner’s Manuals, order parts or even

schedule service on-line.

Schedule Service GEAppliances.com

Expert GE Appliances repair service is only one step away from your door. Get on-line and schedule your service

at your convenience any day of the year! Or call 800.GE.CARES (800.432.2737) during normal business hours.

Real Life Design Studio GEAppliances.com

*($SSOLDQFHVVXSSRUWVWKH8QLYHUVDO'HVLJQFRQFHSW³SURGXFWVVHUYLFHVDQGHQYLURQPHQWVWKDWFDQEHXVHG

by people of all ages, sizes and capabilities. We recognize the need to design for a wide range of physical and

mental abilities and impairments. For details of GE Appliances Universal Design applications, including kitchen

design ideas for people with disabilities, check out our Website today. For the hearing impaired, please call 800.

TDD.GEAC (800.833.4322).

Extended Warranties GEAppliances.com

Purchase a GE Appliances extended warranty and learn about special discounts that are available while

your warranty is still in effect. You can purchase it on-line anytime, or call 800.626.2224 during normal

business hours.

GE Appliances Consumer Home Services will still be there after your warranty expires.

Parts and Accessories GEApplianceParts.com

Individuals qualified to service their own appliances can have parts or accessories sent directly to their homes

(VISA, MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or by phone

at 800.626.2002 during normal business hours.

Instructions contained in this manual cover procedures to be performed by any user. Other servicing

generally should be referred to qualified service personnel. Caution must be exercised, since improper

servicing may cause unsafe operation.

If you are not satisfied with the service you receive from GE Appliances, contact us on our Website with all the

details including your phone number, or write to: General Manager, Customer Relations

GE Appliances, Appliance Park

Louisville, KY 40225

5HJLVWHU\RXUQHZDSSOLDQFHRQOLQH³DW\RXUFRQYHQLHQFHTimely product registration will allow for

enhanced communication and prompt service under the terms of your warranty, should the need arise.

You may also mail in the pre-printed registration card included in the packing material.

Printed in Mexico

SECADORAS

INSTRUCCIONES DE

SEGURIDAD .......................2

INSTRUCCIONES DE OPERACIÓN

Controles ........................... 4

Cargar y usar ..........................8

CUIDADO Y LIMPIEZA ...........8

Ventilación ............................9

Cambiar el sentido de apertura

de la puerta ..........................10

Apilado ..............................14

SOLUCIÓN DE

LA PROBLEMAS .................17

SOPORTE AL CONSUMIDOR

Garantía ............................ 21

Soporte al consumidor ............... 22

GFDS175

GFDS170

GFDN160

GFD45

MANUAL DEL

PROPIETARIO

Escriba el número de modelo

y de serie aquí:

No. de modelo ___________

No. de serie _____________

Estos números se encuentran

en una etiqueta en la parte

delantera de la secadora,

detrás de la puerta.

49-90556-1 05-16 GEA

234D2270P003

INFORMACIÓN DE SEGURIDAD IMPORTANTE.

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR.

Éste es el símbolo de alerta de seguridad. El mismo alerta sobre potenciales riesgos que le pueden producir la muerte

o lesiones tanto a usted como a otras personas. Todos los mensajes de seguridad estarán a continuación del símbolo

de alerta de seguridad y con la palabra “PELIGRO”, “ADVERTENCIA” o “PRECAUCIÓN”. Estas palabras se definen como:

Indica una situación de riesgo que, si no se evita, producirá la muerte o lesiones graves.

Indica una situación de riesgo que, si no se evita, podría producir la muerte o lesiones graves.

Indica una situación de riesgo que, si no se evita, podría resultar en lesiones menores o moderadas.

PELIGRO

ADVERTENCIA

PRECAUCIÓN

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Para reducir el riesgo de incendio, explosión, descargas eléctricas o lesiones sobre las personas al usar su

electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:



Lea todas las instrucciones antes de usar este electrodoméstico.



NO seque prendas que en forma previa hayan sido secadas, lavadas, penetradas o manchadas con gasolina, solventes de

limpieza en seco, u otras sustancias inflamables o explosivas, ya que despiden vapores que se podrían encender o explotar



NO coloque prendas expuestas a aceites de cocción en su secadora. Las prendas contaminadas con aceites de cocción

podrán contribuir a una reacción química que podría hacer que una carga de ropa se prenda fuego



NO permita que los niños jueguen sobre o dentro de este electrodoméstico. Cuando el electrodoméstico se use cerca de

niños, será necesario supervisarlos de cerca

Antes de que este electrodoméstico quede fuera de uso o se descarte, retire la

puerta del compartimiento de secado



NO introduzca las manos en la secadora cuando el tambor se encuentre en movimiento



NO instale ni guarde este electrodoméstico donde quede expuesto a los factores climáticos



NO manipule indebidamente los controles,

reparar ni reemplazar cualquier parte del electrodoméstico o realizar cualquier

otro trabajo técnico, a menos que esto sea específicamente recomendado en las instrucciones de mantenimiento del

usuario o en instrucciones publicadas sobre reparaciones del usuario, que entienda y para las cuales posea las destrezas

necesarias.



NO utilice suavizantes de tela ni productos para eliminar la estática, a menos que esto sea recomendado por el fabricante del

suavizante de tela u otro producto



NO utilice calor para secar artículos que contengan gomaespuma o materiales de goma con textura similar.



Limpie la rejilla para pelusas antes o después de cada carga

NO utilice la secadora si el filtro de pelusas no se encuentra

colocado



No guarde materiales combustibles, gasolina u otros líquidos inflamables cerca de la secadora.

Evite la acumulación

de pelusa, polvo o tierra alrededor del área de la apertura de ventilación y áreas adyacentes. Mantenga el área de la

secadora despejada y libre de objetos que puedan obstruir el flujo del aire de la ventilación y combustión.



La parte interior del electrodoméstico y el conducto de ventilación se deberán limpiar periódicamente por personal calificado

del servicio técnico



Desenchufe el electrodoméstico o apague el disyuntor antes de realizar el servicio técnico. Presionar el botón Power

(Encendido) o Start/Pause (Inicio/Pausa) NO desconecta el encendido



NO utilice este electrodoméstico si se encuentra dañado, funcionando mal, parcialmente desensamblado, o si tiene partes

faltantes o rotas, incluyendo un cable o enchufe dañado



NO rocíe ningún tipo de aerosol dentro, sobre ni cerca de la secadora en ningún momento. No use ningún tipo de limpiador

en espray para limpiar el interior de la secadora. Se podrán producir vapores o una descarga eléctrica.



Para acceder a las instrucciones de conexión a tierra, lea los “Conexión Eléctrica” ubicados en las Instrucciones de Instalación

GUARDE ESTAS INSTRUCCIONES

ADVERTENCIA

GEAppliances.com

ADVERTENCIAS ADICIONALES SOBRE LA SECADORA A GAS

Para su seguridad, siga las instrucciones de este manual a fin de minimizar riesgos de incendio o

explosión, o para evitar daños, lesiones personales o la muerte.

- NO guarde ni use gasolina u otros vapores y líquidos inflamables cerca de éste ni de otros electrodomésticos.

- QUÉ DEBE HACER SI HUELE GAS:

• NO intente iluminar ningún electrodoméstico.

• NO toque ningún interruptor eléctrico; NO use teléfonos en su edificio.

• Haga que se retiren los ocupantes de la sala, edificio o área.

• De inmediato llame a su proveedor de gas desde el teléfono de un vecino. - Siga las instrucciones del proveedor de gas.

• Si no se puede comunicar con su proveedor de gas, llame al departamento de bomberos.

- La instalación y las reparaciones deberán ser realizadas por un instalador calificado, agencia de servicios o el proveedor de gas.

GUARDE ESTAS INSTRUCCIONES

Advertencias de la Proposición 65 del Estado de California

Este producto contiene uno o más químicos que el Estado de California entiende que producen cáncer,

y defectos en el nacimiento u otros daños reproductivos.

Los electrodomésticos a gas puedan causar una exposición de bajo nivel a algunas de estas sustancias, incluyendo

benceno, monóxido de carbono, formaldehido, y hollín, ocasionado principalmente por la combustión incompleta de

gas natural o combustibles de LP. La exposición a estas sustancias puede ser minimizada ventilando correctamente la

secadora hacia el exterior.

ADVERTENCIA

Sobre el panel de control de la secadora. GEAppliances.com

Para reducir el riesgo de incendios, descargas eléctricas o heridas, lea las INSTRUCCIONES IMPORTANTES DE

SEGURIDAD antes de utilizar este electrodoméstico.

¡ADVERTENCIA!

Es posible que las funciones y apariencias varíen con relación a su modelo a lo largo del manuall.

Riesgo de Explosión Riesgo de Incendio

Mantenga cualquier material y vapores inflamables, tales como

gasolina, alejados de la secadora.

NO seque nada que alguna vez haya tenido algo inflamable en

éste (incluso luego de lavar).

Si no se cumple con esto, se podrá producir muerte, explosión

o incendio.

Ninguna lavadora puede eliminar el aceite por completo.

No seque nada que alguna vez haya tenido algún tipo de

aceite (incluyendo aceites de cocina).

Las prendas con gomaespuma, goma, o plástico deberán ser secadas

en un tendedero o utilizando un ciclo de Air Dry (Secado con Aire).

Si no se siguen estas instrucciones se podrá producir la

muerte o un incendio.

WARNING WARNING

ADVERTENCIA ADVERTENCIA

15 14

11 4 512 137 8 109

Cycle

15 14

11 4 512 1316 8109

Modelos: GFDS170, GFDS175 y GFD45– Secadora a vapor con Sensor de Humedad de Alta Eficiencia

(HE SensorDry™)

Modelo: GFDN160 – Secadora con Sensor de Humedad de Alta Eficiencia (HE SensorDry™)

Power (Encendido)

Presione para “despertar” la pantalla. Si la pantalla está activa, presione para apagar la secadora.

NOTA: Presionar Power (Encendido) no desconecta el artefacto del suministro de energía.

Ajustes de control. GEAppliances.com

2Ciclos de secado

El ciclo de secado controla el tiempo y velocidad de giro del proceso de secado. El cuadro que aparece a continuación

le ayudará a establecer el ajuste de secado según las cargas.

Mixed Loads

(Carga mixta) Para cargas que cuentan con algodones y mezclas de poliéster.

Cottons

(Algodones) Para algodones y la mayoría de los linos.

Delicates

(Delicados) Para lencería y telas delicadas.

Bulky/Bedding (Prendas

voluminosas) or

Bulky Items (Objetos

voluminosas)

Para abrigos grandes, prendas de cama, cubiertas de colchones, bolsas de dormir, mantas,

edredones, fundas y tapetes pequeños, y artículos tales como grandes y gruesos similares.

Perm Press/Casuals

(Planchado Perm)

Prendas utilizadas para ejercicio físico activo y algunas prendas informales. Las telas

incluyen acabados de tecnología nueva y fibras elásticas como el Spandex.

También para

vestimenta con etiqueta Easy Care (Cuidado Fácil) y Perma Press (Planchado Permanente): Para

prendas y tejidos sin arrugas y planchado permanente.

Quick Dry

(Secado rápido)

Para cargas pequeñas que se necesitan cuando antes, como uniformes deportivos o

escolares. También puede usarse si el ciclo anterior dejó húmedas algunas partes, como

cuellos o cinturas.

Towels/Sheets

Toallas/ Sábanas

Use para toallas O sábanas No se recomienda mezclar toallas y sábanas en la misma carga.

Steam Dewrinkle

(Estirar por vapor)

Full Loads

(en algunos modelos)

Proporciona 20 minutos de secado a vapor para desarrugar la ropa. Ideal para cargas que

se dejan en la secadora durante períodos prolongados.

Dewrinkle

(Estirar)

Full Loads

(en algunos modelos)

Proporciona 20 minutos de secado para desarrugar artículos que están secos o ligeramente

húmedos. Este ciclo no se recomienda para tejidos delicados.

Warm Up

(Calentamiento) Brinda 10 minutos de calentamiento de las ropas.

Air Fluff/No Heat

(Esponjado con aire) Proporciona 10 minutos de giro del tambor sin calor.

Time Dry

(Secado

cronometrado

)

Utilícelo para configurar su propio tiempo de secado.

Time Dry (Secado cronometrado)

también se recomienda para cargas de poco volumen. Para utilizar Time Dry:

1. Gire la perilla de ciclo a Time Dry (Secado cronometrado).

2. Seleccione el tiempo de secado presionando el botón Add Time (Tiempo de agregar).

Nota: Este botón sólo aumenta el tiempo. Al alcanzar el tiempo máximo, si presiona el

botón de nuevo se reconfigura el contador en la configuración más baja.

3. Seleccione Temp (Temperatura).

4. Cierre la puerta.

5. Presione Start/Pause (

Inicio/Pausa

Inicio rápido

Si la pantalla está oscura, presione el

botón Power (Encendido) para “despertar” la pantalla.

Estas configuraciones

predeterminadas

pueden cambiarse. Para

más información,

ver Ajustes de control.

Presione el botón

Start/Pause (Iniciar/Pausa).

Presione el botón

Power

(Encendido).

Add Time (Agregue Tiempo)

Presione para agregar tiempo a los ciclos

Steam Dewrinkle (Desarrugar al Vapor),

Dewrinkle (Desarrugar), Warm Up (Calentar),

Air Fluff (Secado por Aire) o Time Dry

(Secado por Tiempo) en incrementos de

10 minutos.

2 Seleccione un ciclo de secado. (Existen

configuraciones predeterminadas para cada ciclo.

Ajustes de control.

Temp (Temperatura)

Usted puede cambiar la temperatura de su ciclo de secado.

High (Alto) Para algodones normales a pesados.

Medium (Medio) Para sintéticos, mezclas y prendas marcadas como planchado permanente.

Low (Bajo) Para delicados, sintéticos y prendas marcadas como Tumble Dry Low

(secado bajo en secadora).

Extra Low (Extra bajo) Para lencería y telas delicadas.

Level (Nivel)

El sensor continuamente monitorea la cantidad

de humedad de la carga. Cuando la humedad

de sus ropas alcanza su nivel de secado

seleccionado, la secadora se detendrá.

NOTA: El Nivel de secado por sensor sólo funciona

con los ciclos Cottons (Algodones), Normal

(Normal), Perm Press (Presión Permanente),

Delicates (Prendas Delicadas), Quick Dry (Secado

Rápido), Bulky (Abultado), Towels/ Sheets (Toallas/

Sábanas), Dewrinkle (Desarrugar) y Steam

Dewrinkle (Desarrugar al Vapor).

More Dry (

Más seco

)

Úselo para telas pesadas o de tipo mixto.

Dry (Seco)

Úselo para un nivel de secado normal adecuado para la mayoría de las

cargas. Este es el ciclo preferido para ahorrar energía.

Less Dry (

Menos seco

)

Úselo para telas más livianas (ideal para planchado).

Damp (

Húmedo

)

Para dejar las prendas parcialmente húmedas.

6Start/Pause (Inicio/Pausa)

Presione para comenzar un ciclo de secado. Si la

secadora está funcionando, presiónelo una vez

y la secadora se detendrá. Presiónelo de nuevo

para volver al ciclo de secado.

9Delay Dry (Secado retardado)

Utilícelo para retardar el inicio de su secadora.

1. Elija un ciclo de secado y cualquier otra opción.

2. Presione Delay Dry (Secado retardado).

Puede modificar el tiempo de retraso con

incrementos de 1 hora hasta 24 horas, usando

el botón Delay Dry (Secado con Retraso).

3. Presione Start/Pause (Inicio/Pausa) para iniciar la

cuenta regresiva.

NOTA: Si la puerta se abre mientras la secadora

se encuentra en Delay Dry (Secado retardado), la

cuenta regresiva no volverá a iniciarse a menos

que la puerta esté cerrada y el botón Start/Pause

(Inicio/Pausa) se haya presionado de nuevo.

Steam Refresh Cycle

Para prendas secas ligeramente arrugadas.

Reduce significativamente las arrugas en 5

prendas. Después del ciclo Steam Refresh

(Renovación por vapor), la unidad emitirá un pitido

y mostrará y “0:00”. Si la unidad no se apaga o si la

puerta no se abre, la secadora seguirá girando por

30 minutos. Al finalizar los 30 minutos, aparecerá

en la pantalla “0:00” y el ciclo completo.

NOTA:

En el ciclo de renovación por vapor puede

hacer falta que se agregue una prenda adicional

a una prenda única de tela extremadamente

liviana para lograr resultados óptimos.

(Renovación por Vapor) (en algunos modelos)

Sanitize

Esta opción reduce ciertos tipos de bacterias en

un 99.8%, incluyendo: staphylococcus aureus,

pseudomonas aeruginosa y klebsiella pneumoniae.

El proceso antibacteriano ocurre cuando se utiliza

un alto nivel de calor durante una parte del ciclo de

secado.

NOTA: No use este ciclo con telas delicadas.

Clean Filter Message

Este mensaje representa sólo un recordatorio

y no siempre aparece cuando debe limpiarse

el filtro. El filtro debe limpiarse después de la

finalización de cada ciclo de secado.

Este mensaje desaparecerá después de

presionar el botón Start/Pause (Inicio/Pausa).

Aunque haya limpiado el filtro (antes o después

de presionar el botón Power (Encendido/

Apagado), seguirá apareciendo el mensaje “Clean

Filter” (Mensaje limpiar el filtro) hasta que se

active el botón Start/Pause (Inicio/Pausa).

GEAppliances.com

Ext Tumble/Wrinkle Care (Prolongar

secado/Cuidado de Arrugas)

Minimiza las arrugas al agregar aproximadamente 60

minutos de secado sin calor después de que las prendas

están secas. El pitido sonará cada cinco minutos como

recordatorio de que se deben retirar las prendas.

La pantalla de tiempo estimado restante mostrará

“0:00”.

El tiempo de giro extendido no se agrega al tiempo

del ciclo en la pantalla.

Damp Alert (Alerta de humedad)

Esta opción hace que la secadora emita un pitido

cuando las prendas se han secado hasta un nivel

húmedo. Retire las prendas que quiere colgar.

Damp Alert (Alerta de humedad) sólo sonará

cuando se selecciona esta opción, y la secadora

continuará de secar.

Quitar algunas prendas y colgarlas cuando

están húmedas puede reducir la necesidad de

plancharlas.

Volume (Volumen)

Le indica que el ciclo ha finalizado. El pito seguirá

sonando cada minuto durante los 5 minutos

siguientes, hasta que retire las prendas. Las prendas

deben retirarse cuando el pito deja de sonar para

que no se fijen las arrugas.

Presione Volume (Volumen) para seleccionar

volumen bajo, medio o alto, o para apagar el pito.

Para activar o desactivar los sonidos que los botones

hacen al ser presionados, mantenga presionado el

botón Volume (Volumen) durante 3 segundos.

13 Lock Control (Bloquear de control)

Puede bloquear los controles para impedir que se

realice cualquier selección. O bien puede bloquear

los controles después de haber iniciado un ciclo.

Con esta opción seleccionada, los niños no

podrán poner en marcha la secadora de manera

fortuita aunque toquen el panel.

Para bloquear la secadora, mantenga pulsado el

botón Lock Control (Bloquear de control) durante 3

segundos.

Para desbloquear los controles de la secadora,

mantenga pulsado el botón Lock Control

(Bloquear de control) durante 3 segundos.

Se escuchará un sonido que indica la condición de

bloqueado/desbloqueado.

La luz indicadora sobre el botón se iluminará

cuando los controles estén bloqueados.

NOTA: El botón Power (Encendido/Apagado) puede

seguir utilizándose cuando la lavadora está bloqueada.

14 (Mensaje limpiar el filtro)

15 Pantalla

Muestra el tiempo restante estimado hasta el

final del ciclo.

A medida que inicia el ciclo, podrá ver un tiempo

de ciclo total inicial aproximado en la pantalla.

Las luces se encenderán “a modo de carrera”

en la pantalla. Esto significa que la secadora

está monitoreando continuamente la cantidad

de humedad en la carga. Las luces continuarán

encendiéndose hasta que la secadora detecte

un nivel de humedad bajo en la carga. En este

punto la secadora calculará y mostrará el tiempo

restante aproximado.

Cycle

My Cycle (Mi ciclo) (en algunos modelos)

Ingrese su combinación favorita de

configuraciones y guárdelas aquí para

poder acceder a ellas con un toque. Estas

configuraciones personales pueden ingresarse

mientras un ciclo está en funcionamiento.

Para guardar una combinación de

configuraciones My Cycle (Mi ciclo):

1. Seleccione su ciclo de secado.

2. Cambie las configuraciones de Temp y Level

para ajustarse a sus necesidades.

3. Seleccione cualquier opción de secado que

desee en opciones.

4. Presione y sostenga el botón My Cycle (Mi

ciclo) durante tres segundos para conservar

su selección. Sonará un pitido y el botón se

encenderá.

Para recordar su combinación conservada My

Cycle (Mi ciclo):

Presione el botón My Cycle (Mi ciclo) antes de

secar una carga.

Para cambiar su combinación conservada My

Cycle (Mi ciclo):

Repetir los pasos de 1–4.

Cómo usar la secadora.

Siempre siga las instrucciones del fabricante de la ropa cuando lave.

Como regla general, si las prendas están bien

clasificadas para la lavadora, estarán bien

clasificadas para la secadora. También trate

de clasificar las prendas de acuerdo al tamaño.

Por ejemplo, no seque una sábana con medias

u otros elementos pequeños.

No agregue suavizante de telas una vez que

la carga se ha calentado. Esto puede provocar

manchas de suavizante. El acondicionador

de telas Bounce® en hojas para secadoras

ha sido aprobado para su uso en esta

secadora cuando se utiliza de acuerdo con las

instrucciones del fabricante.

No la sobrecargue. Eso malgasta energía y

provoca arrugas.

Consejos de clasificación y carga

Cuidado y limpieza de la secadora.

El filtro de pelusa: Limpie el filtro de pelusa

antes de cada uso.

Saque el filtro de pelusa. Humedezca sus

dedos y quite la pelusa capturada. Una vez

que se encuentre limpio, deslice el filtro

nuevamente a su lugar.

Pida a un técnico de

servicio calificado que aspire la pelusa de la

secadora una vez al año.

NUNCA OPERE LA SECADORA SIN EL FILTRO

EN SU LUGAR.

Acero inoxidable: Para limpiar superficies de

acero inoxidable, utilice un paño húmedo con

un limpiador suave y no abrasivo adecuado

para superficies de acero inoxidable. Quite

los restos de limpiador y luego seque con un

paño limpio.

El acero inoxidable utilizado para fabricar

el tambor de la secadora ofrece la mayor

confiabilidad de una secadora GE Appliances.

Si el tambor de la secadora se raya o abolla

durante un uso normal, éste no se oxidará o

corroerá. Estas imperfecciones de la superficie

no afectan la función o durabilidad del tambor.

El exterior: Pásele un trapo y elimine el polvo o

cualquier derrame de productos de lavandería

con un trapo húmedo. Los productos de

tratamiento para quitar mugre y manchas

podrían dañar el panel de control de la secadora

y afectar su apariencia. Aplique estos productos

a cierta distancia de la secadora. Luego las

telas podrán lavarse y secarse normalmente.

Los daños causados a la secadora por estos

productos no están cubiertos bajo su garantía.

Interior y conducto de la secadora: Un técnico

calificado debe limpiar la parte interna del

aparato y del conducto de salida una vez por

año.

El ducto de escape: Inspeccione y limpie

el ducto de escape por lo menos una vez

al año para evitar los obstrucciones. Un

escape parcialmente taponado puede

prolongar el plazo de secado.

La salida de escape: Verifique, utilizando un

espejo, que las aletas interiores de la salida

de escape se mueven libremente durante la

operación.

Asegúrese de que ningún animal

(pájaros, insectos, etc.) haya hecho su nido

en el interior del conducto o en la salida de

escape.

La bombilla del tambor se enciende

automáticamente al abrir la puerta.

Antes de reemplazar la bombilla,

asegúrese de desconectar la secadora del

tomacorriente o de desconectar la secadora

del panel de distribución de su casa

removiendo el fusible o interrumpiendo el

circuito eléctrico. Alcance por encima de la

abertura de la puerta de la secadora dentro

del tambor. Quite la bombilla y reemplace

con una bombilla del mismo tamaño.

Ordene la lámpara de reemplazo WE4M305 a

través de Internet en GEApplianceParts.com,

en forma telefónica al 800.626.2002 durante

el horario comercial normal, o adquiera la

lámpara del electrodoméstico 7C7 a través

de su vendedor minorista.

La bombilla del tambor giratorio

Para obtener el mejor desempeño, la secadora necesita tener una ventilación adecuada. La secadora

consumirá más energía y tendrá que funcionar durante un tiempo más prolongado si no cuenta con

ventilación de acuerdo a las especificaciones indicadas más abajo. Siga cuidadosamente los detalles

sobre Escape indicados en las Instrucciones de instalación.

 Utilice únicamente ducto de metal rígido de 4ļ de diámetro en el interior del gabinete de la secadora. Utilice

únicamente ducto de metal rígido o ducto flexible de metal de 4” de diámetro con aprobación UL para

ducto de ventilación hacia el exterior.

 No utilice plástico u otra red de conductos de material combustible.

 Use la longitud más corta posible.

 No aplaste ni pliegue.

 Evite descansar el conducto sobre objetos filosos.

 La ventilación debe complir con los códigos de construcción locales.

Ventilación de la secadora

Ventilación

adecuada

Ventilación

inadecuada

Acerca de ventilación de la secadora. GEAppliances.com

ADVERTENCIA - Riesgo de incendio

Esta secadora DEBE tener una ventilación al exterior.

Use sólo un conducto de metal rígido de 4” para la ventilación de salida doméstico.

Use sólo un conducto de transición de la secadora de metal rígido de 4” o de

la lista de UL para conectar la secadora a la salida del hogar.

NO use una ventilación del plástico.

NO use la salida de una chimenea, la salida de la cocina, ventilación de gas, pared,

cielo raso, ático, espacio de rastreo, o espacio escondido de una edificación.

NO instale una pantalla en o sobre el conducto de salida.

NO instale un ventilador de refuerzo en el ducto de ventilación.

NO use un conducto más largo que aquél especificado en la tabla de longitud

de salida.

Si no se siguen estas instrucciones se podrá producir la muerte o un incendio.

Instrucciones de instalación

CÓMO INVERTIR LA APERTURA DE LA PUERTA (si así se desea)

NOTAS IMPORTANTES

• Lea todas las instrucciones antes de comenzar.

• Manipule las piezas con cuidado para no rayar la

pintura.

• Separe los tornillos por sus piezas relacionadas

para evitar usarlos en lugares equivocados.

• Coloque las puertas sobre una superficie

de trabajo que no raye.

• El tiempo normal utilizado para invertir la apertura

de la puerta es de 30–60 minutos.

IMPORTANTE: Una vez que haya comenzado,

no mueva el gabinete hasta haber finalizado la

inversión de la apertura de la puerta.

Estas instrucciones son para cambiar las bisagras

del lado derecho al lado izquierdo; si alguna

vez desea cambiarlas de nuevo al lado derecho, siga

las mismas instrucciones e invierta todas

las referencias de izquierda a derecha.

PIEZAS DE

LA PUERTA

ANTES DE COMENZAR

Desenchufe la secadora del tomacorriente.

Destornillador Phillips Espátula o destornillador de hoja delgada

HERRAMIENTAS NECESARIAS

Tapa de la

Bisagra

6 - Tornillos

Autoperforantes 4 - Tornillos para

Bisagra 8 - Tornillos para

Máquina 4 - Botones Decrativos 2 - Tornillos para

Soporte de Impacto

Puerta InternaAnillo Externo

QUITE LA BISAGRA Y LA TAPA

Instrucciones de instalación

RETIRE EL ENSAMBLE DE LA PUERTA

A. Abra la puerta 130 grados aproximadamente.

IMPORTANTE: Observe la ubicación de la bisagra

(izquierda o derecha) antes de retirar la misma.

A. Retire los 6 tornillos para máquina de la bisagra

y los 2 tornillos para máquina de la tapa de la

bisagra.

B. Quite los 6 tornillos roscadores ubicados alrededor

del perímetro de la puerta que rodea la junta. Retire

el anillo externo.

C. Retire los 3 tornillos para bisagra comenzando

por la parte inferior y moviéndose hacia arriba.

Asegúrese de sostener la puerta mientras quita

los tornillos. REINSTALE EL CONJUNTO DE

BISAGRAS

A. Coloque el montaje de la bisagra en el lado

opuesto de la puerta como se indica. Empuje el

montaje de la bisagra en su lugar hasta que los

orificios de la bisagra queden alineados con los

orificios de la puerta.

D. Afloje el tornillo superior de la manera indicada.

Desenganche la puerta levantando y jalando.

Retire el tornillo superior.

Primero retire los

tres tornillos de la

bisagra inferior.

Luego afloje el

tornillo superior,

retire la puerta y

retire el tornillo.

B. Una vez que haya quitado los tornillos, gire la

puerta y separe el montaje de la puerta exterior y

la tapa de la bisagra de la puerta del armazón de la

puerta y coloque a un lado.

Bisagra

Tapa de

la bisagra

Bisagra

Tapa de

la bisagra

La bisagra se

muestra del

lado opuesto

Instrucciones de instalación

RETIRE EL ENSAMBLE DE LA PUERTA

A. Dé vuelta la puerta y coloque la tapa de la

bisagra del lado opuesto de la puerta, como se

muestra. Alinee los agujeros de la cubierta de

bisagra con los agujeros en la puerta.

MUEVA EL SOPORTE DE IMPACTO

A. Utilizando una espátula u otra herramienta plana,

quite los 4 botones decrativos ubicados en la

secadora en el sitio donde se instalará la puerta e

instálelos en el lado opuesto.

CÓMO INVERTIR LA APERTURA DE LA PUERTA (si así se desea)

REINSTALE EL CONJUNTO DE

BISAGRAS (cont.)

B. Sostenga la bisagra y dé vuelta la puerta. Instale

la bisagra usando los 6 tornillos para máquina

retirados previamente.

Bisagra

La bisagra

se muestra

del lado

opuesto

Tapa de

la bisagra

RETIRE EL ENSAMBLE DE LA PUERTA

(cont.)

B. Sostenga la tapa de la bisagra y dé vuelta la

puerta. Instale la bisagra usando los 2 tornillos

para máquina retirados previamente.

Instrucciones de instalación

MUEVA EL SOPORTE DE IMPACTO

(cont.)

B. Cambie el soporte de impacto y su cubierta

al lado opuesto al quitar los tornillos. Luego,

reinstale ambos en el lado opuesto.

REINSTALE EL CONJUNTO DE

PUERTA

A. Instale la puerta en la secadora. Para facilitar

este paso, la bisagra dispone de ojos para

cerradura que permiten utilizar un tornillo

parcialmente apretado a modo de gancho.

Apriete parcialmente un tornillo en el agujero

para tornillo más alto. Enganche la puerta en el

tornillo parcialmente apretado.

Ajuste la bisagra instalando los 3 tornillos

adicionales y apretando el tornillo que está

parcialmente apretado y que se ubica más

arriba.

B. Alinee el anillo externo en la puerta y ajuste los 6

tornillos autoperforantes, ubicados alrededor del

perímetro de la puerta que rodean la junta.

Primero instale

de forma parcial

el tornillo de la

bisagra superior

en la secadora y

sostenga la puerta

Luego asegure la

misma con todos

los tornillos

CÓMO APILAR LA LAVADORA Y LA SECADORA (si así lo desea)

ANTES DE COMENZAR

Lea detenidamente todas las instrucciones.

• IMPORTANTE – Guarde estas

instrucciones para uso del inspector local.

• IMPORTANTE – Cumpla todos

los códigos y ordenanzas regulatorias.

• Nota al instalador – Asegúrese de dejar

estas instrucciones al usuario.

• Nota al usuario – Guarde estas instrucciones

para consultas futuras.

• La instalación debe efectuarla un instalador calificado.

• La instalación adecuada es responsabilidad

del instalador.

Instrucciones de instalación

KIT DE APILADO DE GE Appliances:

Ordene hoy a través de Internet en GEAppliancesparts.com,

las 24 horas del día o en forma telefónica llamando al

800.626.2002, durante el horario comercial habitual.

Número de Pieza Accesorio

GEFLSTACK

Kit Completo de Apilado

• Desconecte la energía antes de instalar. No

hacerlo puede provocar una lesión personal

grave o la muerte.

• Evite la inclinación y ruptura de los servicios

públicos. La secadora debe estar bien sujeta

a la lavadora. NO coloque la lavadora sobre

la secadora. Hacerlo puede provocar una lesión

personal/la muerte o daños a la propiedad.

• Instalación en casas rodantes o casas

prefabricadas – No se permite apilar

una secadora a gas en casas rodantes

o casas prefabricadas.

ADVERTENCIA - Riesgo de Peso Excesivo

Se deberá contar con dos o más personas para

instalar la secadora.

Si esto no se cumple, se podrán producir lesiones

en la espalda u otras heridas.

ESPACIO LIBRE MÍNIMO EN OTROS

ESPACIOS QUE NO SEAN INSTALACIONES

EN NICHOS O ARMARIOS

Los espacios libres mínimos respecto de superficies

combustibles y de aberturas de aire son: 0” a ambos

lados; 1” (7,62 cm) en la parte trasera; 1” (2,54 cm)

en la parte superior. Debe tenerse en cuenta un

espacio libre adecuado para un funcionamiento y

reparación correctos.

REQUERIMIENTOS PARA INSTALACIÓN

EN NICHOS O ARMARIOS

- Riesgo de

explosión

ADVERTENCIA

Mantenga cualquier material y vapores inflamables,

tales como gasolina, alejados de la secadora.

Coloque la secadora a por lo menos 18” (46 cm.) del

piso cuando sea instalada en un garaje.

Si no se cumple con esto, se podrá producir una

explosión, incendio o la muerte.

• Esta secadora DEBE tener una ventilación

al exterior. Ver la sección SALIDA AL EXTERIOR

DE LA SECADORA.

• El espacio libre mínimo entre la secadora y las

paredes adyacentes u otras superficies es:

0” en ambos lados

1” en el frente

1” en la parte trasera

1” en la parte superior

• Se deberá considerar que se debe brindar el

despeje adecuado para la instalación y el servicio

técnico.

•

Las puertas del armario deben contar con rejillas

u otro tipo de ventilación y tener por lo menos

60 pulgadas cuadradas de espacio abierto

igualmente distribuido. Si el armario incluye una

lavadora y una secadora, las puertas deben

contener un mínimo de 120 pulgadas cuadradas

de espacio abierto distribuido uniformemente.

NOTA: CUANDO EL CONDUCTO DE ESCAPE

SE ENCUENTRA EN LA PARTE TRASERA DE LA

SECADORA, LA CONFIGURACIÓN DEL DUCTO DE

ESCAPE PUEDE REQUERIR MAS DE 1” DE ESPACIO

EN LA PARTE TRASERA.

Secadoras a Gas Únicamente:

• No se deberá instalar ningún otro electrodoméstico

que consuma combustible en el mismo armario

donde haya una secadora a gas.

• La secadora se deberá desconectar de la tubería de

suministro de gas durante la prueba de presión en

presiones superiores a ½ psi (3.5 kPa).

• Una rosca cubierta NPT de 1/8”, accesible para

la conexión de un dispositivo de calibración,

deberá ser instalada inmediatamente arriba de la

conexión del suministro de gas a la secadora.

Coloque

almohadillas sobre

los soportes de

las cuatro patas

niveladoras.

CÓMO APILAR LA LAVADORA Y LA

SECADORA (si así lo desea) (cont.)

Instrucciones de instalación

PREPARACIÓN PARA LA INSTALACIÓN

Quite el envoltorio.

Aplaste el cartón del producto para poder utilizarlo

para colocar la secadora de costado. Siga usando

el cartón para proteger el piso frente al lugar

de instalación.

CONTENIDOS DEL KIT DE APILADO

GEFLSTACK (ACCESORIO OPCIONAL)

 Soporte de lado

izquierdo

 Soporte de lado

derecho

 4 almohadillas de goma

 4 tornillos #12 x 1”

 4 tornillos #8 x 1/2”

HERRAMIENTAS NECESARIAS

 Destornillador Phillips

 Llave de extremo abierto

 Pinzas

 Guantes

 Nivel

CÓMO INSTALAR EL KIT

DE SOPORTE DE APILADO

CÓMO QUITAR LAS PATAS

NIVELADORAS DE LA SECADORA

A. Con cuidado coloque la secadora sobre su lado.

Utilice el material de empaque para no rayar

el acabado de la secadora.

B. Utilice una llave de extremo abierto o pinzas para

quitar las patas niveladoras de la secadora.

INSTALE ALMOHADILLAS DE GOMA

EN LA BASE DE LA SECADORA

Ubique las 4 almohadillas de goma en el paquete

de piezas. Quite el papel que recubre el adhesivo

y colóquelas firmemente sobre el soporte donde

quitó las patas niveladoras.

Destornille y retire

las 4 patas niveladoras

CÓMO INSTALAR EL SOPORTE

EN LA SECADORA

Instrucciones de instalación

A. Alinee los orificios del soporte izquierdo con

los orificios del extremo inferior izquierdo de la

secadora. Utilice un destornillador Phillips para

instalar los 2 tornillos auto-roscantes #12 x 1”.

B. Repita el paso anterior con el soporte derecho

en el extremo inferior derecho de la secadora.

C. Coloque la secadora en posición vertical.

NOTA: Asegúrese de que la secadora se encuentre

sobre un pedazo de material de empaque para

que los soportes sujetos a la parte inferior

de la secadora no dañen el piso.

CÓMO INSTALAR LA SECADORA

Y EL SOPORTE EN LA LAVADORA

Levante la secadora sobre la lavadora. Tenga

cuidado de no rayar la parte superior de la

lavadora con los soportes. Proteja el panel de

control de la lavadora con cartón u otra protección.

Asegúrese de levantar la secadora lo suficiente

para liberar el panel de control de la lavadora.

Se recomienda que más de dos personas levanten

la secadora hasta su posición debido a su peso y

tamaño. No hacerlo puede provocar una lesión

personal o la muerte.

Instale los

soportes

en la parte

trasera

inferior

Parte inferior

de la secadora

CÓMO INSTALAR LA SECADORA

Y EL SOPORTE EN LA LAVADORA

(cont.)

FINALICE LA INSTALACIÓN

A. Consulte las Instrucciones de instalación

de la lavadora para completar la instalación

de la lavadora.

B. Consulte las Instrucciones de instalación

de la secadora para completar la instalación

de la secadora.

C. Con cuidado deslice o desplace la lavadora

y secadora apiladas a su lugar. Utilice

almohadillas u otro dispositivo para ayudar a

deslizar los artefactos y para proteger el piso.

No empuje la secadora una vez que se haya

instalado sobre la lavadora. Si empuja la

secadora puede pellizcarse los dedos.

B. Alinee los orificios del soporte con los orificios

de la parte trasera de la lavadora. Con

un destornillador Phillips, sujete los 2 tornillos

auto-roscantes #8 x 1/2”. Repita en ambos

lados de la lavadora.

Coloque

las

manos

aquí

Coloque

las

manos

aquí

PREPARE LA LAVADORA Y LA SECADORA

A. Coloque la lavadora en la ubicación aproximada.

B. Asegúrese de que la lavadora se encuentre

nivelada. Consulte las Instrucciones de instalación

de la lavadora para obtener más detalles.

C. Invierta el sentido de apertura de la puerta de la

secadora si lo desea. Consulte las Instrucciones

de instalación de la secadora para obtener más detalles.

NOTA: El sentido de apertura de la puerta de la lavadora

no es reversible.

Adhiera los soportes a la

parte trasera de la lavadora

Consejos para la solución de problemas

¡Ahorre tiempo y dinero! Consulte primero las tablas de las páginas siguientes o

visite GEAppliances.com y quizás no necesite llamar al servicio.

Problema Causas posibles Solución

La secadora se mueve El movimiento/ruido es normal. • Desplace la secadora a un lugar nivelado, o ajuste

o hace ruido La secadora puede estar colocada las patas niveladoras según sea necesario.

en un lugar desnivelado

Las prendas tardan Conducto inadecuado u obstruido • Controle las Instrucciones de instalación para verificar que

mucho en secarse la ventilación de la secadora sea la correcta.

• Verifique que el conducto se encuentre limpio, libre

de abolladuras y sin obstrucciones.

•

Controle que el regulador de tiro externo de pared funcione

bien.

Clasificación inadecuada • Separe prendas pesadas de livianas (generalmente, una

carga bien clasificada para la lavadora es una carga bien

clasificada para la secadora).

Cargas grandes de telas pesadas • Las telas grandes y pesadas contienen más humedad y

(como toallas de playa) tardan más en secarse. Separe las telas grandes y pesadas

en cargas más pequeñas para acelerar el tiempo de secado.

Los controles están mal • Ajuste las configuraciones de control a la carga que esté

configurados secando.

El filtro de pelusas está lleno • Limpie el filtro de pelusas antes de cada carga.

Fusible quemado o disyuntor • Cambie los fusibles o reconfigure los disyuntores. Ya que

accionado la mayoría de las secadoras utilizan 2 fusibles/disyuntores,

asegúrese de que ambos estén funcionando.

Carga excesiva/cargas • No coloque más de una carga en la secadora por vez.

combinadas

Poca carga • Si va secar sólo una o dos prendas, agregue algunas

más para asegurar un secado correcto.

Se ha seleccionado La carga consiste de • Cuando combine telas pesadas con livianas en una carga,

el nivel de secado Dry una combinación de telas escoja More Dry (Más seco).

(Seco) pero la carga aún pesadas y livianas

se encuentra húmeda El sistema de escape está tapado • Inspeccione y limpie el sistema de escape.

Las teclas de control Los controles se accionaron • Presione Start/Pause (Inicio/Pausa).

no responden accidentalmente en el modo

de servicio

Los controles se accionaron • Sostenga el botón Lock Control (bloqueo de control)

accidentalmente en el modo durante 3 segundos para desbloquear la secadora.

de de bloqueo

Los controles efectuaron una • Reconfigure el disyuntor.

operación incorrecta

La secadora no se El panel de control está “dormido” • Esto es normal. Presione Power (encendido) para activar

enciende el panel de control.

La secadora está desenchufada • Verifique que el enchufe de la secadora esté bien colocado

en el tomacorriente.

Fusible quemado/disyuntor • Verifique la caja de fusibles/disyuntor del edificio y cambie

accionado el fusible o reconfigure el disyuntor. NOTA: Las secadoras

eléctricas utilizan dos fusibles o disyuntores.

La secadora se puso en pausa • Si la luz del botón Start/Pause (Inicio/Pausa) destella, la

accidentalmente cuando se iniciaba

secadora se encuentra en pausa. Presione Start/Pause

Delay Dry (Secado retardado) (Inicio/Pausa) para volver a iniciar la cuenta regresiva.

Antes de llamar al servicio de asistencia técnica… GEAppliances.com

Antes de llamar al servicio de asistencia técnica…

Consejos para la solución de problemas

Problema Causas posibles Qué hacer

No aparecen números en La secadora monitorea • Esto es normal. Cuando la secadora detecta un nivel

la pantalla durante el ciclo, constantemente la cantidad bajo de humedad en la carga, la secadora mostrará

sólo luces de humedad en la ropa el tiempo restante de secado.

El tiempo restante El tiempo estimado podría • Esto es normal.

ha saltado a un número cambiar si seca una carga

inferior menor a la normal

No puede realizar una El Level (nivel de secado), Temp • Esto es normal.

selección y la secadora (temperatura) o la opción

activa la alarma sonora que intenta seleccionar es

dos veces incompatible con el ciclo

de secado que ha escogido

La secadora se encuentra Se ha escogido la opción • Esto es normal. Durante el secado prolongado,

funcionando, pero el tiempo Ext Tumble/Wrinkle Care no se muestra el tiempo restante. La opción de secado

restante muestra END (Prolongar secado/Cuidado prolongado tarda 60 minutos aproximadamente.

de Arrugas)

Mensaje “Clean Filter” Se activó el botón Power • Presione Start/Pause (

Inicio/Pausa

) para iniciar un ciclo de

(Limpie filtro de pelusa) (Encendido/Apagado) secado y desaparecerá el mensaje.

La secadora no calienta Fusible quemado/disyuntor • Revise la caja de fusibles/disyuntores y reemplace ambos

desconectado; es posible que fusibles y reconecte ambos disyuntores. Es posible que

la secadora gire sin calentar la secadora gire si únicamente un fusible se ha quemado

o un solo disyuntor ha saltado.

Se ha cortado el suministro de • Asegúrese que la válvula de cierre en la secadora

gas (modelos a gas solamente) y la válvula maestra está completamente abierta.

El tanque de suministro de gas LP • Rellene o reemplace el tanque. La secadora se deberá

está vacío o se ha producido una calentar cuando se reestablezca el servicio de gas.

interrupción en el servicio de gas

natural (en los modelos a gas solamente)

Plazos de secado Tipo de calor • Los plazos de secado automático pueden variar según

inconsistentes el tipo de calor utilizado. Se ha cambiado recientemente

de una secadora eléctrica a una a base de gas (natural

o LP), o viceversa, el tiempo de secado podría ser diferente.

Tipo de carga y condiciones • El tamaño de la carga, tipos de telas, humedad de

de secado la ropa y longitud y condición del sistema de escape

afectará los tiempos de secado.

Las prendas aún Se abrió la puerta a la mitad del • Se debe volver a seleccionar un ciclo de secado cada vez

se encuentran húmedas ciclo. Luego se procedío a retirar que se coloca una carga nueva.

y la secadora se apaga la carga de la secadora y se colocó

después de un tiempo corto una carga nueva sin seleccionar

un ciclo nuevo

Carga pequeña • Cuando seque 3 o menos prendas, escoja Speed Dry

(Secado rápido)

o Time Dry (Secado cronometrado).

La carga ya se encontraba seca a • Escoja Quick Dry

(Secado rápido)

o Time Dry (Secado

excepción de los cuellos y pretinas cronometrado) para secar los cuellos y pretinas que

estén húmedos. En el futuro, al secar una carga que

contenga cuellos y pretinas, escoja More Dry (Más seco).

La secadora no está nivelada • Mueva la secadora a un área con piso nivelado o ajuste

las patas niveladoras como sea necesario hasta que

se encuentre nivelada.

Antes de llamar al servicio de asistencia técnica… GEAppliances.com

Problema Causas posibles Qué hacer

Las prendas están Sobresecado • Seleccione un plazo de secado más breve.

arrugadas • Retire las prendas mientras están húmedas. Programe

el ajuste a Less Dry (Menos seco) o Damp

(Secado húmedo).

Las prendas permanecen en • Retire las prendas cuando finaliza el ciclo y doble o

la secadora después que ha cuélguelas inmediatamente, o utilice la opción Ext Tumble/

terminado el ciclo Wrinkle Care (Secado prolongado/Cuidado de Arrugas).

Sobrecarga • Separe las cargas más grandes en más pequeñas.

Las prendas se encogen Algunas telas se encogen de • Para evitar encoger las prendas, siga las instrucciones

manera natural cuando se lavan. de las etiquetas exactamente.

Otras pueden lavarse sin • Algunas prendas pueden plancharse nuevamente

problemas, pero se encogerán a su forma original después de secarlas.

en la secadora • Si tiene dudas sobre si una prenda en particular encogerá,

no la lave a máquina ni la seque con giro.

Manchas de grasa Uso inapropiado de suavizador • Siga las direcciones en el envase del suavizador de telas.

en la ropa de telas

Secado de artículos sucios • Utilice su secadora para secar únicamente artículos

con limpios limpios. Los artículos sucios pueden manchar

los artículos limpios y la secadora.

Las prendas no están • Algunas manchas que no se pueden ver cuando

completamente limpias las prendas están mojadas aparecen después del secado.

Utilice procedimientos apropiados de lavado antes

del secado.

Pelusa en las prendas El filtro de pelusa está lleno • Limpie el filtro antes de cada carga.

Clasificación incorrecta • Clasifique las prendas que producen pelusa (como

felpilla) de las prendas que juntan pelusa (como la pana).

La electricidad estática puede • Consulte las sugerencias en esta sección bajo Ocurre

atraer pelusa estática.

Sobrecarga • Separe las cargas más grandes en menor tamaño.

Papel, servilletas, etc., quedan • Vacie todos los bolsillos antes de lavar la ropa.

dentro de los bolsillos de la ropa

Ocurre estática No se utilizó ningún tipo • Intente utilizar un suavizador de telas.

de suavizador de telas • Bounce® Fabric Conditioner Dryer Sheets ha sido

aprobado para ser usado con todas las Secadoras

GE Appliances y cuando se usen de acuerdo con las

instrucciones del fabricante.

Sobresecado • Intente utilizar un suavizador de telas.

• Programe el ajuste a Less Dry (Menos seco)

o Damp Dry (Secado húmedo).

Artículos sintéticos, planchado • Intente utilizar un suavizador de telas.

permanente y combinaciones

pueden causar estática

Los cuellos y pretinas El monitor de sequedad detecta • Escoja Quick Dry

(Secado rápido)

o Time Dry (Secado

aún se encuentran que el cuerpo de las prendas cronometrado) para secar dejando húmedos los cuellos y

húmedos al final del ciclo está seco pretinas. En el futuro, cuando seque una carga con cuellos y

pretinas, escoja More Dry (Más seco).

Pequeña variación del Esto es normal. • Debido a las propiedades metálicas de la pintura utilizada

color metálico. con este producto único, pueden ocurrir pequeñas

variaciones de color debido ángulos de visualización y

condiciones de iluminación.

Antes de llamar al servicio de asistencia técnica…

Problema Causas posibles Qué hacer

Durante un ciclo de vapor El vapor se condensa en • Esto es normal.

no pueden verse las la puerta interna.

prendas porque la puerta

está muy cubierta por

vapor.

Se ve agua dentro de la El vapor se condensa • Esto es normal.

puerta y sobre el filtro de sobre estas superficies.

pelusa cuando se abre la

puerta después del ciclo de

vapor

Pequeñas áreas de las El vapor se condensa en • Si va a utilizar el ciclo Steam Dewrinkle (Desarrugar con vapor),

prendas se encuentran el tambor interno. reduzca manualmente el tiempo del ciclo. Si va a utilizar el ciclo

húmedas después del ciclo garments to the load. Steam Refresh (Refrescar con vapor),

de vapor agregue más prendas a la carga.

Hay una pequeña cantidad Tamaño de carga inadecuado • Si va a utilizar el ciclo Steam Dewrinkle (Desarrugar con vapor),

de agua sobre el piso para el ciclo de vapor seleccionado, reduzca manualmente el tiempo del ciclo. Si va a utilizar el ciclo

frente a la secadora. el vapor excedente se condensa Steam Refresh (Refrescar con vapor), agregue más prendas

dentro del gabinete y se escapa. a la carga.

Hay agua en el piso en la La conexión de manguera • Ajuste la conexión.

parte trasera de la de agua a la válvula se

secadora encuentra floja.

La manguera no cuenta con la • Instale la arandela de goma provista con la manguera.

arandela de goma en la

conexión con la válvula.

Cae agua de la puerta El vapor se condensa en • Esto es normal.

cuando se la abre después la puerta interna.

de un ciclo de vapor.

No puede verse vapor al El vapor se libera en un • Esto es normal.

comienzo del ciclo momento diferente en el ciclo.

Las prendas siguen Demasiadas prendas. • Cargue menos prendas; incremente el tiempo manualmente.

arrugadas después de

ciclo de vapor

No se ve vapor en La boquilla de vapor puede estar • Llame al 800.GE.CARES para solicitar el kit de reemplazo de

ningún momento bloqueada con suciedad boquilla WE25M71 o para solicitar un técnico que lo reemplace

durante el ciclo proveniente del suministro de agua por usted.

La secadora sigue Se seleccionó Ext Tumble/Wrinkle • Asegúrese de que Ext Tumble/Wrinkle Care (Secado prolongado/

girando después de que Care (Secado prolongado/Cuidado Cuidado de Arrugas) la opción de secado prolongado no esté

la pantalla indica de Arrugas) el secado prolongado. seleccionada. Para el ciclo Steam Refresh (Refrescar con vapor),

Complete (finalización) se accionará automáticamente Ext Tumble/Wrinkle Care

(Secado prolongado/Cuidado de Arrugas) el secado prolongado

y no podrá apagarse.

Garante: General Electric Company. Louisville, KY 40225

Período: Se sustituirá:

Garantía de la secadora GE Appliances. (Para clienes de Estados Uno) GEAppliances.com

Todos los servicios de garantía se ofrecen a través de nuestros centros

de asistencia técnica o un técnico autorizado de Customer Care®.

Para programar servicio de asistencia técnica, en línea, visite la página

GEAppliances.com o llame al 800.GE.CARES (1.800.432.2737). Cuando

llame para solicitar servicio, por favor tenga a mano el número de serie y

el número de modelo.

Esta garantía se extiende al comprador original y cualquier comprador posterior de productos comprados para uso

residencial dentro des Estados Unidos. Si el producto está situado en un área que no dispone de servicio por parte de un

proveedor de servicio autorizado de GE Appliances, podría tener que hacerse cargo de los costes de envío o bien podría

solicitársele que lleve el producto a una centro de servicio de GE Appliances autorizado para realizar la reparación. En

Alaska, la garantía excluye el costo de envío o las visitas de servicio a su casa.

Algunos estados no permiten la exclusión o las limitaciones de daños incidentales o consecuenciales. Esta garantía da

derechos legales específicos, y usted podría tener otros derechos que variarán de estado a estado. Para saber cuáles son

sus derechos legales, consulte a la oficina de asuntos del consumidor local o la oficina del Prucurador (Attorney General)

en su localidad.

Engrape el recibo aquí.

Se necesita el comprobante

con la fecha de compra

original para que la garantía

cubra los servicios.

Un año Cualquier pieza de la secadora que falle debido a un defecto de los materiales o mano

Desde la fecha de de obra. Durante esta garantía limitada de un año, GE Appliances también ofrece, en forma

compra original gratuita, toda la mano de obra y los costos de servicio para reemplazar la pieza defectuosa.

(;&/86,Ï1'(*$5$17Ë$6,03/Ë&,7$6³6X~QLFR\H[FOXVLYRGHUHFKRHVODUHSDUDFLyQGHOSURGXFWRWDO\

como se indica en esta Garantía limitada. Cualquier garantía implícita, incluyendo las garantías implícitas

de comerciabilidad o adecuación para un fin determinado, están limitadas a un año o el período de tiempo

más breve permitido por la ley.

 Visitas a su hogar para enseñarle a usar el producto.

 Instalación, entrega o mantenimiento inadecuados.

 Fallas del producto debido a abuso, uso indebido, uso

diferente para el que fue diseñado, o uso comercial.

 Recambio de la bombilla de luz después de su vida

útil esperada.

 Reemplazo de fusibles domésticos o la reconfiguración

de los interruptores de circuito.

 Daños al producto provocados por accidentes, incendios,

inundaciones o fuerza mayor.

 Daños incidentales o resultantes provocados por posibles

defectos en este artefacto.

 Daños provocados después de la entrega.

 Producto no accesible para prestar el servicio técnico

solicitado.

 Defectos o daños causados por la operación en

temperaturas bajo cero C.

 Productos que no están defectuosos o dañados o que

funcionan según la descripción del Manual del usuario.

No se encuentra cubierto:

Soporte al consumidor.

Página Web de GE Appliances GEAppliances.com

¿Tiene alguna pregunta sobre su electrodoméstico? ¡Pruebe la página Web de GE Appliances, cualquier día

del año! Para mayor conveniencia y servicio más rápido, ya puede descargar los Manuales de los Propietarios,

pedir piezas o incluso hacer una cita en línea para que vengan a realizar una reparación.

Solicite una reparación GEAppliances.com

El servicio de expertos GE Appliances está a tan sólo un paso de su puerta. ¡Entre en línea y solicite su

reparación cuando le venga cualquier día del año! O llame al 800.GE.CARES (800.432.2737) durante horas

normales de oficina.

Real Life Design Studio (Estudio de diseño para la vida real)

GEAppliances.com

*($SSOLDQFHVDSR\DHOFRQFHSWRGH'LVHxR8QLYHUVDO³SURGXFWRVVHUYLFLRV\DPELHQWHVTXHSXHGHQ

usar gente de todas las edades, tamaños y capacidades. Reconocemos la necesidad de diseñar para

una gran gama de habilidades y dificultades físicas y mentales. Para más detalles cobre las aplicaciones

de GE Appliances Diseño Universal, incluyendo ideas de diseño para la cocina para personas con

discapacidades, mire nuestra página Web hoy mismo. Para personas con dificultades auditivas, favor de

llamar al 800.TDD.GEAC (800.833.4322).

Garantías ampliadas GEAppliances.com

Compre una garantía ampliada y obtenga detalles sobre descuentos especiales disponibles mientras

su garantía está aún activa. Puede comprarla en línea en cualquier momento, o llamar al 800.626.2224

durante horas normales de oficina. GE Appliances Consumer Home Services estará aún ahí cuando su garantía

termine.

Piezas y accesorios GEApplianceParts.com

Aquellos individuos con la calificación necesaria para reparar sus propios electrodomésticos pueden

pedir que se les manden las piezas o accesorios directamente a sus hogares (aceptamos las tarjetas VISA,

MasterCard y Discover). Haga su pedido en línea hoy, 24 horas cada día o llamar por teléfono al 800.626.2002

durante horas normales de oficina.

Las instrucciones descritas en este manual cubren los procedimientos a seguir por cualquier usuario.

Cualquier otra reparación debería, por regla general, referirse a personal calificado autorizado. Debe ejercerse

precaución ya que las reparaciones incorrectas pueden causar condiciones de funcionamiento inseguras.

Póngase en contacto con nosotros GEAppliances.com

Si no está satisfecho con el servicio que recibe de GE Appliances, póngase en contacto con nosotros en nuestra

página Web indicando todos los detalles así como su número de teléfono o escríbanos a:

General Manager, Customer Relations

GE Appliances, Appliance Park

Louisville, KY 40225

Registre su electrodoméstico GEAppliances.com

£5HJLVWUHVXQXHYRHOHFWURGRPpVWLFRHQOtQHD³FXDQGRXVWHGSUHILHUD El registrar su producto a tiempo

le proporcionará, si surgiera la necesidad, una mejor comunicación y un servicio más rápido bajo los términos

de su garantía. También puede enviar su tarjeta de registro pre-impresa que se incluye en el material

de embalaje.

Impreso en Mexico

GE GFD45ESPK0DG 49 90556 1_EN_v04 User Manual ELECTRIC DRYER Manuals And Guides 1702448L

Navigation menu

Versions of this User Manual:

Views

Navigation
