WASHERS
SAFETY INSTRUCTIONS .........3
USING THE WASHER
Getting Started ...................... 5
Controls ............................ 6
Features .............................13
Loading .............................15
CARE AND CLEANING ..........16
INSTALLATION
INSTRUCTIONS ..................19
TROUBLESHOOTING TIPS ......25
CONSUMER SUPPORT
Warranty (United States) ............. 30
Warranty (Canada) .................. 31
Consumer Support ................... 32
GFW490
GFW480
GFWR4805
GFWR4800
GHWS3605
GHWS3600
GFWR2705
GFWR2700
GFWS2605
GFWS2600
OWNER’S MANUAL &
INSTALLATION
INSTRUCTIONS
Write the model and serial
numbers here:
Model # _________________
Serial # _________________
You can find them on a label
on the side of the washer.
49-90518-2 06-16 GEA
ENGLISH/FRANÇAIS/
ESPAÑOL
GE is a trademark of the General Electric Company. Manufactured under trademark license.
2
THANK YOU FOR MAKING GE APPLIANCES A PART OF YOUR HOME.
Whether you grew up with GE Appliances, or this is your first, we’re happy to have you in the family.
We take pride in the craftsmanship, innovation and design that goes into every GE Appliances
product, and we think you will too. Among other things, registration of your appliance ensures that we
can deliver important product information and warranty details when you need them.
Register your GE appliance now online. Helpful websites and phone numbers are available in the
Consumer Support section of this Owner’s Manual. You may also mail in the pre-printed registration
card included in the packing material.
3
IMPORTANT SAFETY INFORMATION.
READ ALL INSTRUCTIONS BEFORE USING. GEAppliances.com
IMPORTANT SAFETY INSTRUCTIONS
To reduce the risk of death, fire, explosion, electric shock, or injury to persons when using your appliance,
follow basic precautions, including the following:
Read all instructions before using the appliance.
DO NOT wash or dry articles that have been previously cleaned in, washed in, soaked in or spotted with gasoline, dry-
cleaning solvents, or other flammable or explosive substances, as they give off vapors that could ignite or explode.
DO NOT add gasoline, dry-cleaning solvents, or other flammable or explosive substances to the wash water. These
substances give off vapors that could ignite or explode.
Under certain conditions, hydrogen gas may be produced in a hot-water system that has not been used for 2 weeks
or more. HYDROGEN GAS IS EXPLOSIVE. If the hot water system has not been used for such a period, before using a
washing machine, turn on all hot-water faucets and let the water flow from each for several minutes. This will release
any accumulated hydrogen gas. As the gas is flammable, DO NOT smoke or use an open flame during this time.
DO NOT allow children to play on or in this appliance. Close supervision of children is necessary when this appliance
is used near children. Before the washer is removed from service or discarded, remove the door or lid. Failure to follow
these instructions may result in death or injury to persons.
DO NOT reach into the appliance if the basket or agitator is moving to prevent accidental entanglement.
DO NOT install or store this appliance where it will be exposed to the weather.
DO NOT tamper with controls, repair or replace any part of this appliance or attempt any servicing unless specifically
recommended in the user maintenance instructions or in published user repair instructions that you understand and
have the skills to carry out.
Keep the area around your appliance clean and dry to reduce the possibility of slipping.
DO NOT operate this appliance if it is damaged, malfunctioning, partially disassembled, or has missing or broken parts
including a damaged cord or plug.
Unplug the appliance or turn off the circuit breaker before servicing. Pressing the Power button DOES NOT disconnect power.
See “ELECTRICAL REQUIREMENTS” located in the Installation Instructions for grounding instructions.
SAVE THESE INSTRUCTIONS
WARNING
4
WHEN NOT IN USE
Turn off water faucets to minimize leakage if a break or
rupture should occur. Check the condition of the fill hoses;
GE Appliances recommends changing the hoses every 5
years.
Ensure that the hot water hose is connected to the “H”
(internal red screened) valve and the cold water hose is
connected to the “C” (internal blue screened) valve.
Install or store where it will not be exposed to
temperatures below freezing or exposed to the weather,
which could cause permanent damage and invalidate the
warranty.
Properly ground washer to conform with all
governing codes and ordinances. Follow details
in Installation Instructions.
This washer does not include water supply hoses.
GE Appliances strongly recommends the use of factory
specified parts. A list of factory hoses available for
purchase are listed below. These hoses are manufactured
and tested to meet GE Appliances specifications.
GE Appliances strongly recommends the use of new water
supply hoses. Hoses degrade over time and need to be
replaced every 5 years to reduce the risk of hose failures
and water damage.
Parts and Accessories
Order on-line at GEApplianceparts.com today, 24 hours a
day or by phone at 800.626.2002 during normal business
hours.
Part Number Accessory
PM14X10002 4 ft Rubber Water Supply Hoses
Or
PM14X10005 4 ft Braided Metal Water Supply Hoses
WX10X10011 Tide® Washing Machine Cleaner*
PM7X1 Washer Floor Tray
PM7X3
Low Profile Universal Washer Floor Tray
(for use with pedestal models)
GFP1328PK
GE Appliances 28" pedestal (available color
GFP1328SK matched to your washer or dryer)
NOTE: The GE Appliances RightHeight™ Design frontload
washer equipped with a Built-In Pedestal™ cannot be
mounted on a pedestal.
PROPER INSTALLATION
This washer must be properly installed and located in accordance with the Installation Instructions before it is used.
If you did not receive an Installation Instructions, you can receive one by visiting GEAppliances.com or by calling
GE Appliances at 800.GE.CARES (800.432.2737).
* Tide® is a registered trademark of Procter & Gamble
SAVE THESE INSTRUCTIONS

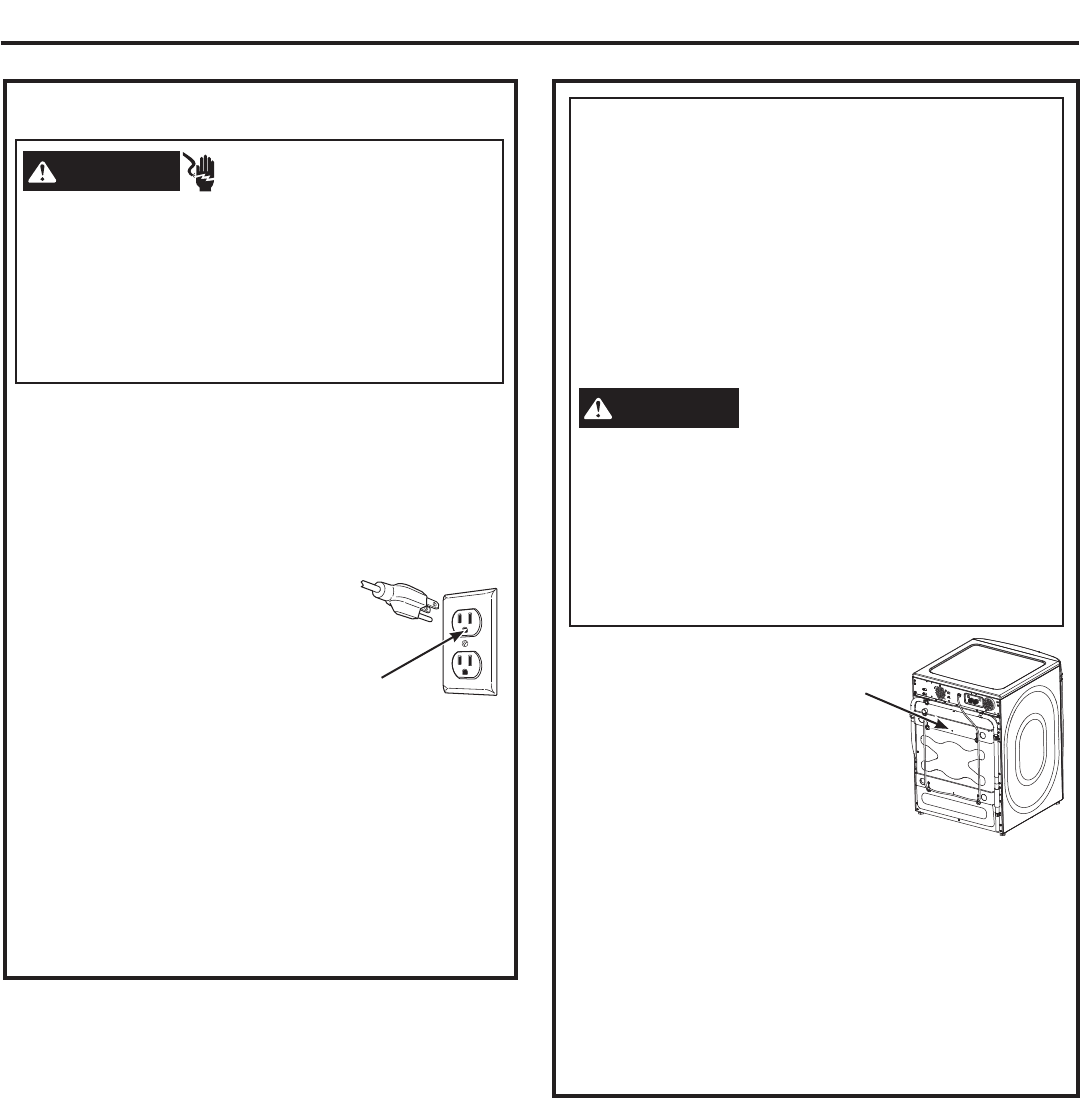

- Electrical Shock Hazard
WARNING
Plug into a grounded 3 prong outlet.
DO NOT remove ground prong.
DO NOT use an adapter.
DO NOT use an extension cord.
Failure to follow these instructions can result in death,
fire or electrical shock.
IMPORTANT SAFETY INFORMATION.
READ ALL INSTRUCTIONS BEFORE USING.
5
Using the washer. GEAppliances.com
Throughout this manual, features and appearance may vary from your model.
Models: GFWR4805, GFWR4800, GHWS3605, GHWS3600 - GE Appliances RightHeight™ Design Steam Washer with Built-In Pedestal™
Models: GFWR2705, GFWR2700, GFWS2605, GFWS2600 - GE Appliances RightHeight™ Design Steam Washer with Built-In Pedestal™

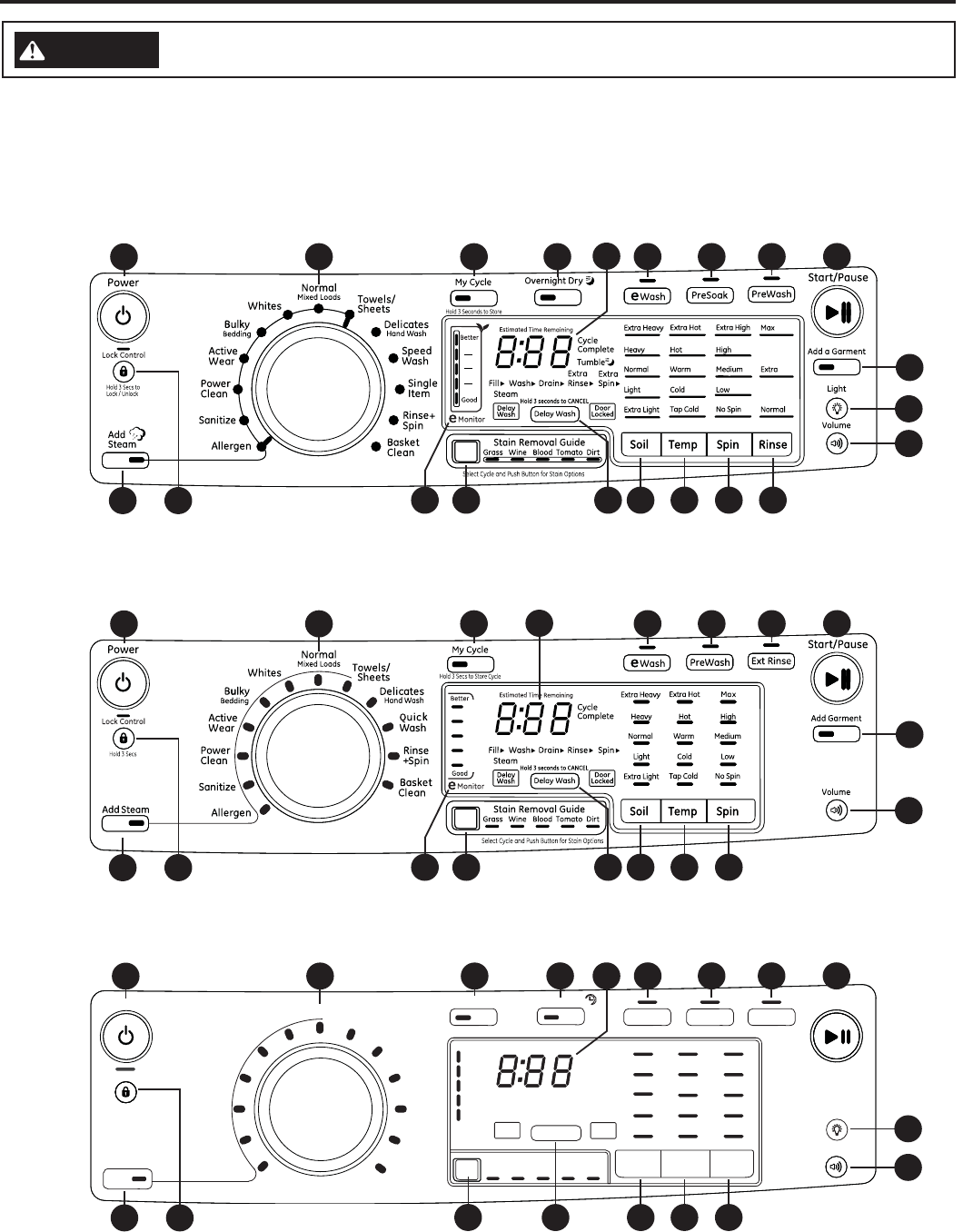

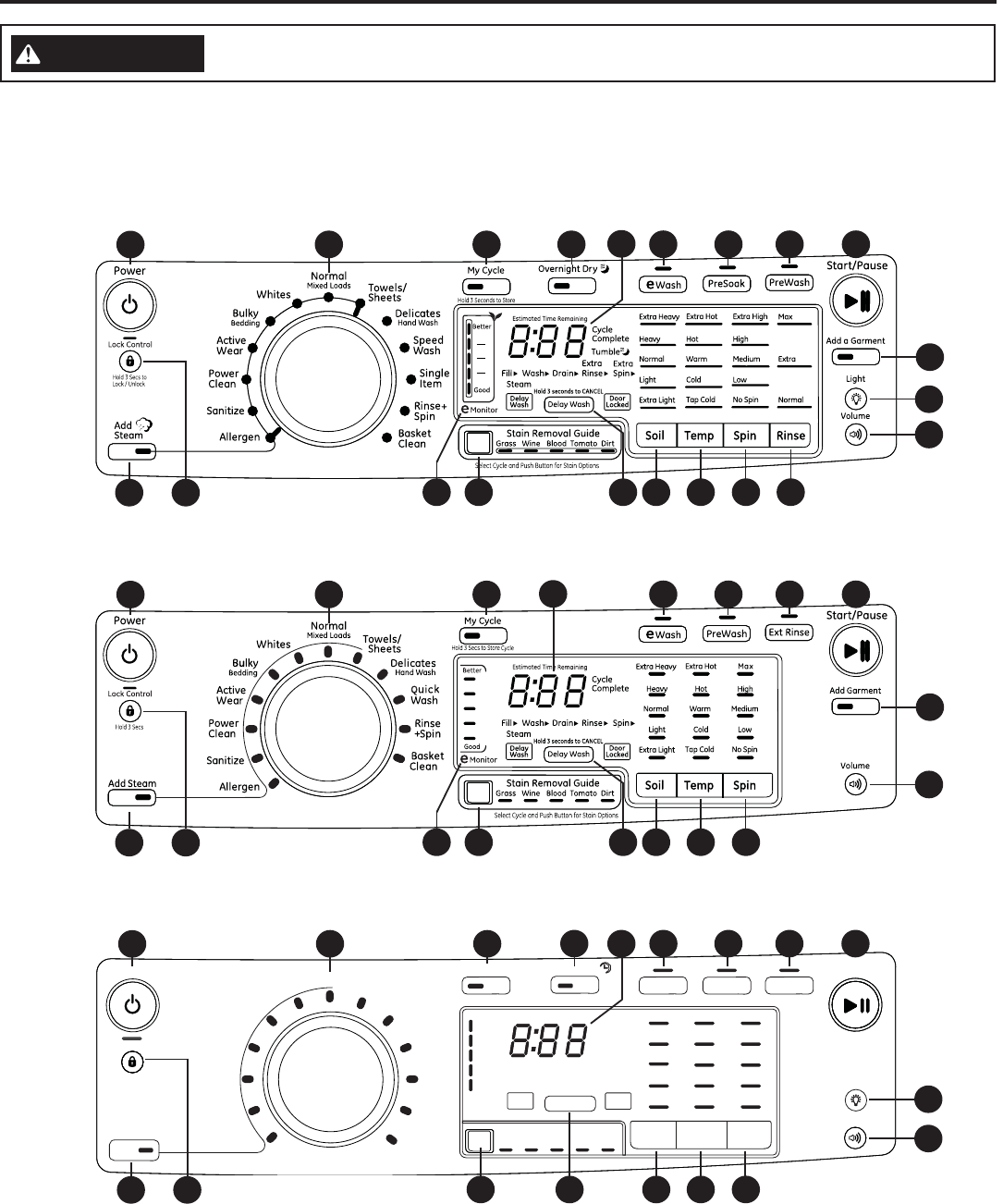

Controls -
You can locate your model number on a label on the side of the washer or inside the washer door.
Models: GFW490, GFW480 - Steam Washer with Built-In Pedestal™
1
19
3
11
45
10
7
8
13
9 2
201521
6
18
16
17
2
22
1
19
3
10
7
13
8 2
201521
17
2
18
45 6
22
To reduce the risk of fire, electric shock, or injury to persons, read the IMPORTANT SAFETY
INSTRUCTIONS
before operating this appliance.
WARNING
Wash
Soil Temp Spin
Delay Wash
Tumble
Add a
Garment
Steam
Complete
Wash
Stain Removal Guide
Add Steam
Power
Lock Control
Light
Tap C old No Spin
Normal
Heavy
Ext ra H ea vy
C old
Hot
Warm
Ext ra Hot
Medium
Low
High
Max
Volume
Start/Pause
Add Garment
Allergen
Sanitize
Whites
Quick Wash
Towels
Sheets
Rinse
Bulky
Normal
Delicates
Active
Wear
Status
BloodGrass Dirt
Hold 3 S ec s
Estimated Time Remaining
Hand Wash
Items
Cold
Wash
Small
Load
My Cycle
PreWash Ext Rinse Tumble Care
Time Saver
Hold 3 Secs to Cancel
Tub
Light
Wash
Drain
Rinse
Spin
Done
+ Spin
Clean
CoeeTomato
Delay Door
Locked
Extra Light
Select Cycle and Push Button for Stain Options
Hold 3 Secs to Store Cycle
1
19
3
8
14
20
7 2
13
17
18
45 6
16
22
12
15
6
Control settings.
Power
Press to “wake up” the display. If the display is active, press to put the washer into standby mode.
NOTE: Pressing Power does not disconnect the appliance from the power supply.
1
2Start/Pause
Press to start a wash cycle. If the washer is running, pressing it once will pause the washer and unlock the door. It will take a
few seconds for the door to unlock after pressing Pause. Press again to restart the wash cycle.
NOTE: If the washer is paused and the cycle is not restarted within 15 minutes, the current wash cycle will be cancelled.
NOTE: The washer performs automatic system checks after pressing the Start button. Water will flow in 45 seconds or less.
You may hear the door lock and unlock before water flows; this is normal.
3Wash Cycles
The wash cycles are optimized for specific types of wash loads.
The chart below will help you match the items to be washed with the best wash cycle settings.
For optimal performance, select the cycle that most closely matches the items being washed.
Selections and options shown in bold are the suggested settings for that cycle.
*Some cycles and options may not be available on some models.
Items to Wash Cycle Soil
Level Wash Temp Spin Selection Options Available Cycle Details
Cycle for normal,
regular, or typical
use for washing
up to a full load
of normally soiled
cotton clothing.
Normal Ex. Heavy
Heavy
Normal
Light
Ex. Light
Extra Hot
Hot
Warm
Cold
Tap Cold
Extra High
High
Medium
Low
No Spin
Stain Removal Guide
Prewash or Presoak
Add Steam
Time Saver
Extra Rinse
Delay Wash
Tumble Care
Overnight Dry
Cycle for normal, regular, or typical
use for washing up to a full load
of normally soiled cotton clothing.
Choose the Heavy or Extra Heavy
soil level selection and Warm or
Hot water temperature selection as
appropriate for your clothes load for a
higher degree of cleaning.
Whites and
household linens. Whites Ex. Heavy
Heavy
Normal
Light
Ex. Light
Extra Hot
Hot
Warm
Cold
Tap Cold
Extra High
High
Medium
Low
No Spin
Stain Removal Guide
Prewash or Presoak
Add Steam
Time Saver
Extra Rinse
Delay Wash
Tumble Care
Overnight Dry
Cycle tailored to clean and brighten
your whites.
Add Garment (on some models)
If you need to add a garment after the cycle has started, press the Add Garment button and the unit will unlock the door, allowing
additional garments. The Add Garment feature is only available when the LED is lit on the button. After a certain point in the cycle, the
LED will not be lit any longer and adding a garment is not allowed.
(cycle options vary by model)
(appearance will vary)

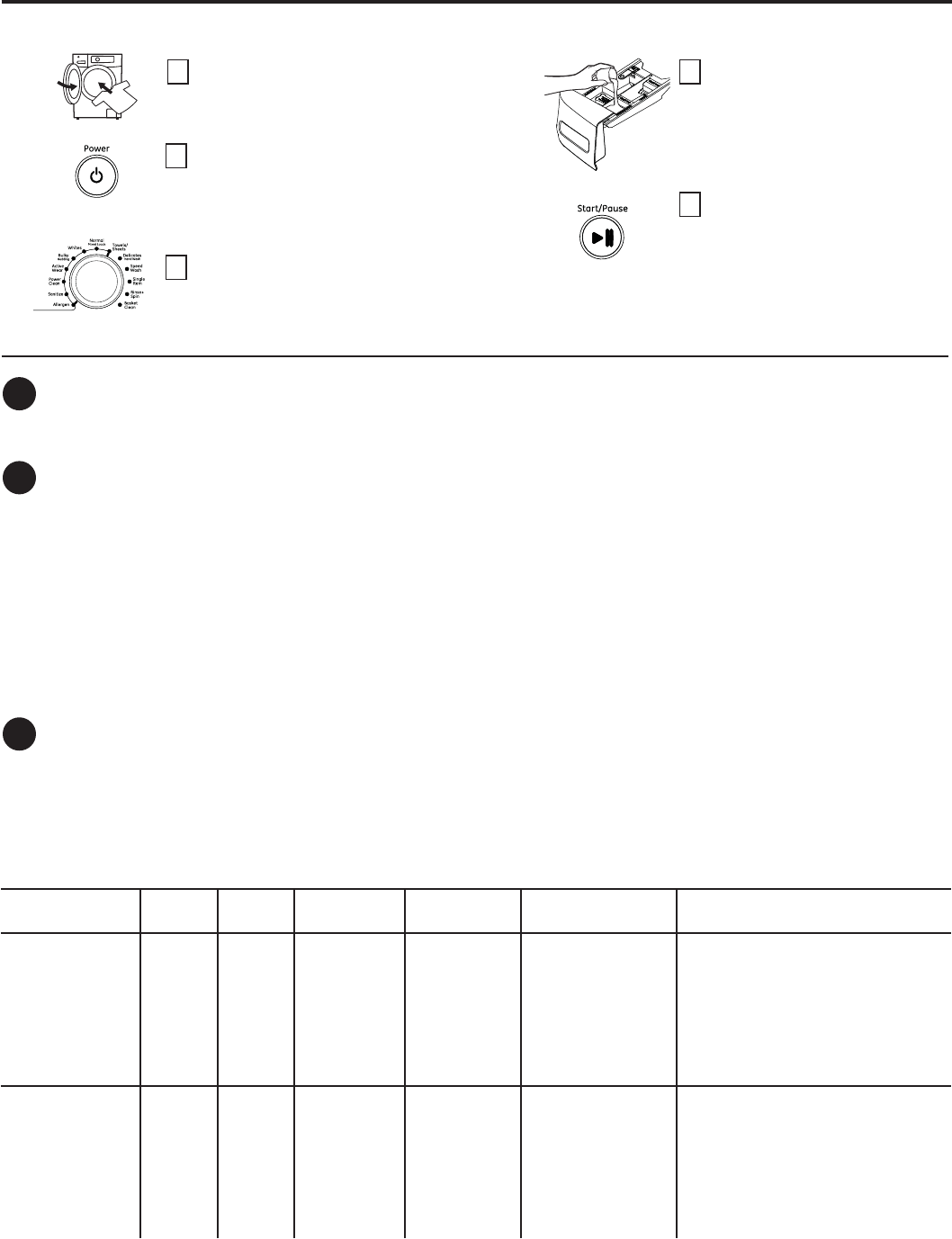

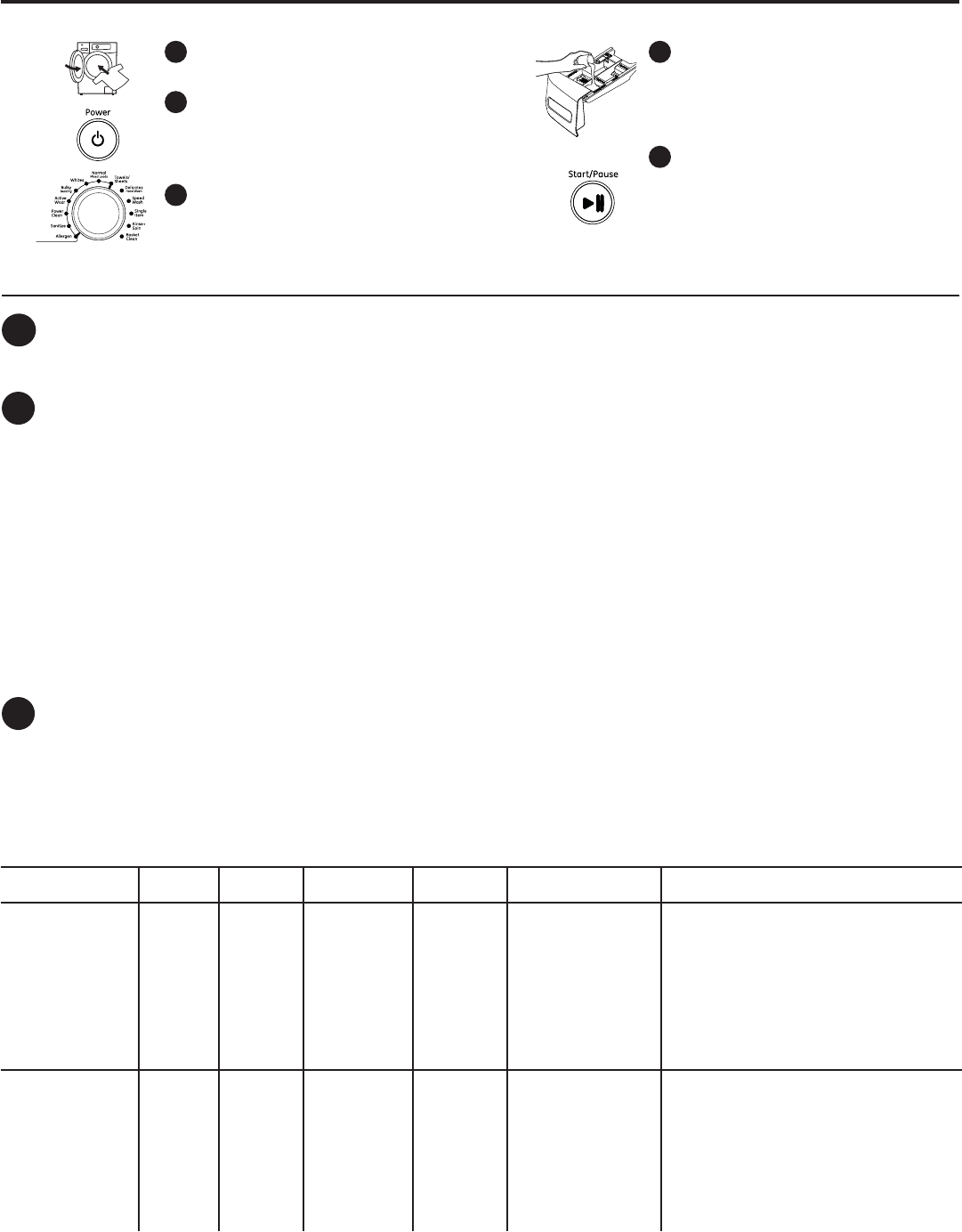

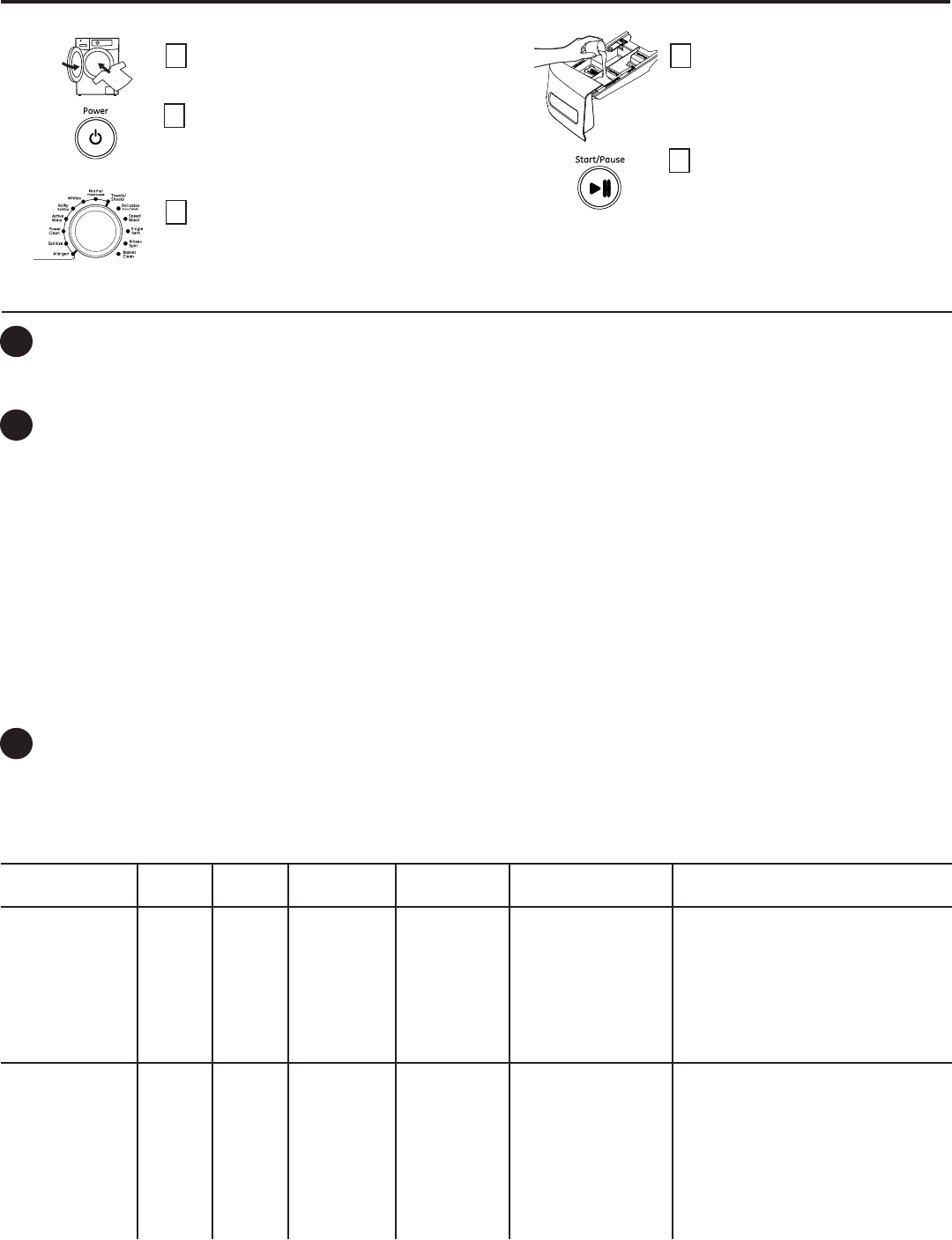

Getting Started
1
Load clothes into your washer
and close the door.
2
Press Power to turn on the washer.
If the screen is dark, a press of the
Power button will “wake up” the display.
3
Turn the knob to the desired cycle or
use My Cycle (on some models) to
program or recall your favorite cycle.
4

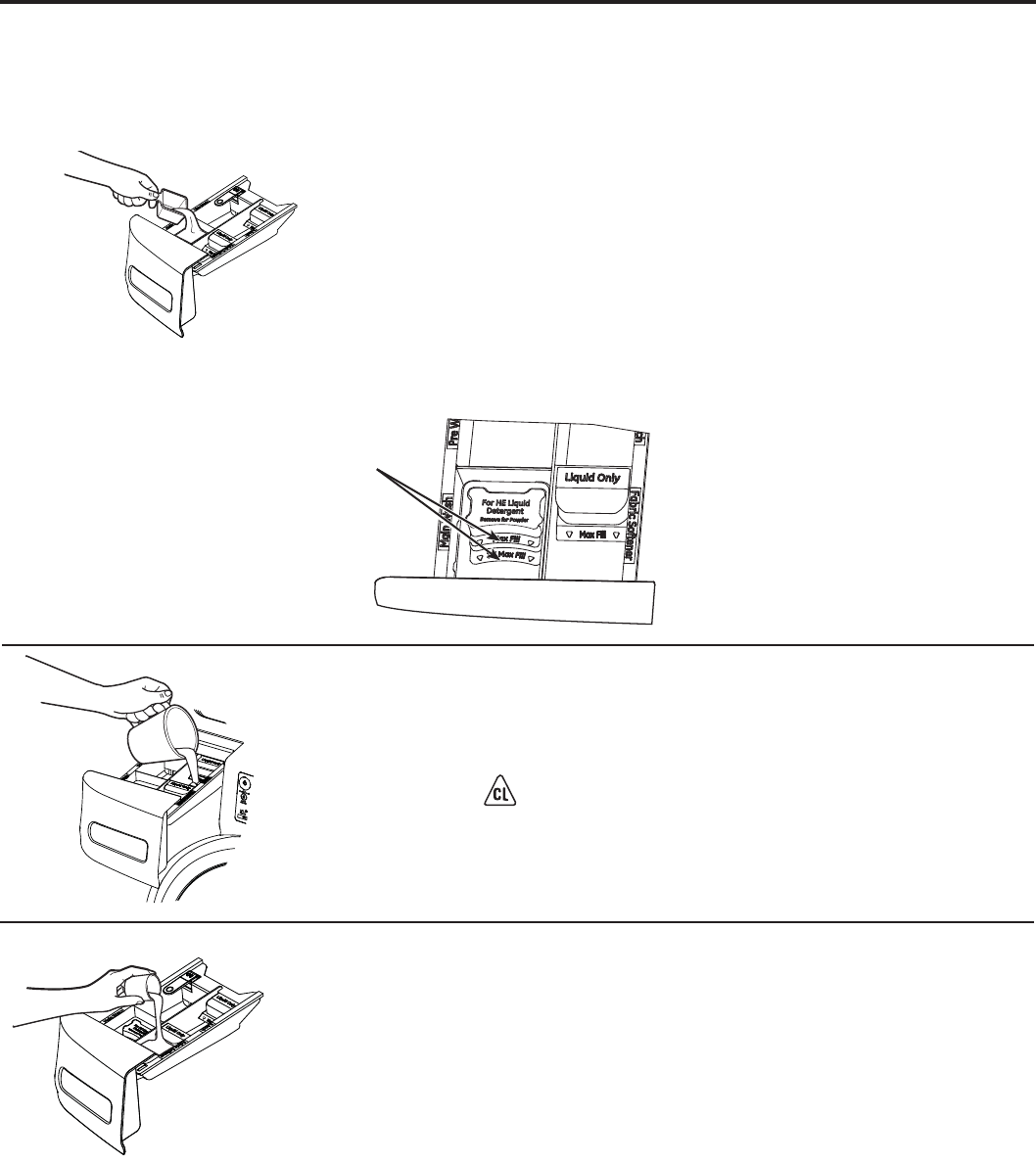

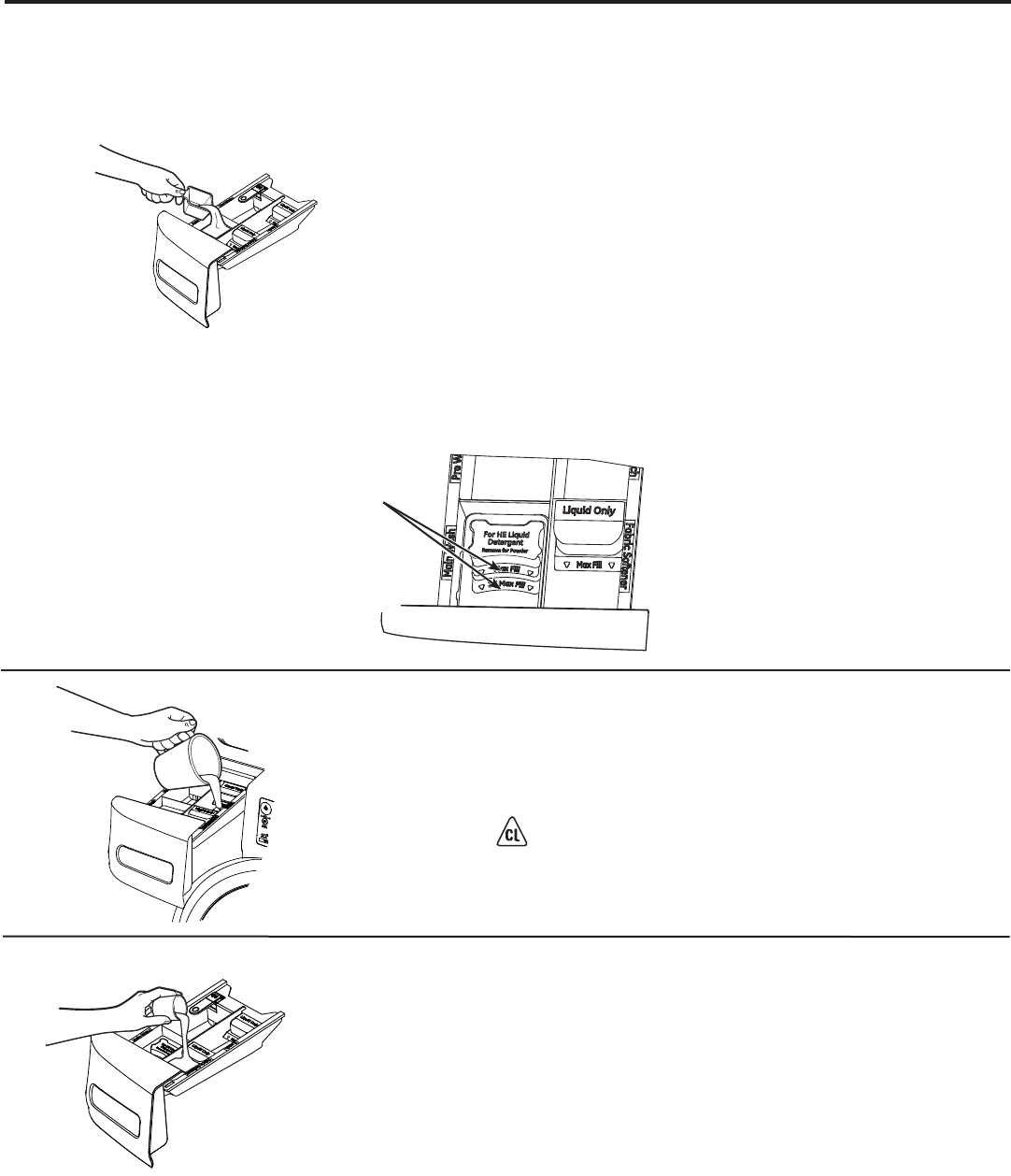

Open the dispenser and add
detergent, bleach and fabric
softener, as desired.
5
Press Start to begin the wash
cycle. The machine will weigh
your clothes and add the proper
amount of water. When the wash
cycle is finished, the door will
unlock.
7
GEAppliances.com
3Wash Cycles - Continued
Items to Wash Cycle Soil
Level Wash Temp Spin Selection Options Available Cycle Details
Towels, sheets,
pillowcases and
dish rags.
Towels
Sheets Ex. Heavy
Heavy
Normal
Light
Ex. Light
Hot
Warm
Cold
Tap Cold
Extra High
High
Medium
Low
No Spin
Stain Removal Guide
Prewash or Presoak
Add Steam
Time Saver
Extra Rinse
Delay Wash
Tumble Care
Cycle designed for washing towels,
sheets, pillowcases and dish rags. It is
recommended that towels and sheets
be washed separately for best care
and washing performance.
Lingerie and
special care
fabrics with
light soil.
Delicates/
Hand
Wash
Ex. Heavy
Heavy
Normal
Light
Ex. Light
Warm
Cold
Tap Cold
High
Medium
Low
No Spin
Stain Removal Guide
Prewash or Presoak
Time Saver
Extra Rinse
Delay Wash
Tumble Care
For lighty soiled items labeled hand-
washable. Provides gentle tumbling
and soak during wash and rinse.
Small loads of
lightly soiled items
that are needed in
a hurry.
Quick
Wash or
Speed
Wash
Ex. Heavy
Heavy
Normal
Light
Ex. Light
Hot
Warm
Cold
Tap Cold
Extra High
High
Medium
Low
No Spin
Stain Removal Guide
Prewash or Presoak
Extra Rinse
Delay Wash
Tumble Care
For cleaning lightly soiled loads in the
fastest time possible. Cycle time is
approximately 30 minutes, depending
on selected options.
Medium to lightly
soiled athletic
wear items of
technical or
synthetic fabrics.
Active
Wear Ex. Heavy
Heavy
Normal
Light
Ex. Light
Hot
Warm
Cold
Tap Cold
Extra High
High
Medium
Low
No Spin
Stain Removal Guide
Prewash or Presoak
Add Steam
Time Saver
Extra Rinse
Delay Wash
Tumble Care
Overnight Dry
Cycle designed for care of medium
to lightly soiled active wear, athletic
wear and technical fabrics.
Cycle for normal,
regular, or typical
use for washing
up to a full load
of normally soiled
cotton clothing
using only cold
water.
Cold
Wash* Ex. Heavy
Heavy
Normal
Light
Ex. Light
Cold
Tap Cold
Extra High
High
Medium
Low
No Spin
Prewash or Presoak
Extra Rinse
Delay Wash
Tumble Care
Cycle for normal, regular, or typical
use for washing up to a full load of
normally soiled cotton clothing. This is
an energy saving cycle that uses cold
water only to provide comparable
wash performance to a warm water
wash.
For heavily soiled
items which
require extra
cleaning power.
Power
Clean* Ex. Heavy
Heavy
Normal
Light
Ex. Light
Hot
Warm
Cold
Tap Cold
Extra High
High
Medium
Low
No Spin
Stain Removal Guide
Prewash or Presoak
Add Steam
Extra Rinse
Delay Wash
Tumble Care
Effectively clean heavily soiled fabrics
with this cycle that uses a built-in
soak time, extended wash times and
more vigorous wash action.
Large coats, bed
spreads, mattress
covers, sleeping
bags, and similar
large bulky items.
Bulky
Items or
Bulky/
Bedding
Ex. Heavy
Heavy
Normal
Light
Ex. Light
Hot
Warm
Cold
Tap Cold
Extra High
High
Medium
Low
No Spin
Stain Removal Guide
Prewash or Presoak
Add Steam
Time Saver
Extra Rinse
Delay Wash
Tumble Care
Cycle for care of large bulky items.
Incorporates intermittent soak
periods in main wash to effectively
treat soils and odors.
8
3Wash Cycles - Continued
Items to Wash Cycle Soil
Level Wash Temp Spin Selection Options Available Cycle Details
Heavily soiled
colorfast items
with the need
for sanitization.
Sanitize Ex. Heavy
Heavy
Normal
Light
Ex. Light
Extra Hot Extra High
High
Medium
Low
No Spin
Prewash or Presoak
Add Steam
Extra Rinse
Delay Wash
Tumble Care
Use this cycle to eliminate 99.9% of
bacteria from fabrics. Cycle uses an
increased water temperature and
a longer wash cycle to provide the
sanitization benefit. A longer rinse is
incorporated to remove contaminates.
For best results, select the Extra Heavy
soil selection if available. See NOTE
below.
Heavily soiled
colorfast items
with the need for
allergen removal.
Allergen Ex. Heavy
Heavy
Normal
Light
Ex. Light
Extra Hot Extra High
High
Medium
Low
No Spin
Prewash or Presoak
Add Steam
Extra Rinse
Delay Wash
Tumble Care
Use this cycle to remove common
allergens such as dust mites and pet
dander. Cycle uses an increased water
temperature and a longer wash cycle
to provide the sanitization benefit.
A pump purge and longer rinse is
incorporated to remove contaminates.
For best results, select the Extra Heavy
soil selection if available. See NOTE
below.
For single item
or small loads of
normally soiled
items.
Single
Item or
Small
Load
Ex. Heavy
Heavy
Normal
Light
Ex. Light
Hot
Warm
Cold
Tap Cold
Extra High
High
Medium
Low
No Spin
Stain Removal Guide
Prewash or Presoak
Extra Rinse
Delay Wash
Tumble Care
Overnight Dry
To wash a small load or bulky blanket,
use this cycle that manages out-
of-balance loads and saves water,
energy and time compared to any
other cycle.
For items that need
only to be rinsed,
use this cycle.
Rinse +
Spin* Extra High
High
Medium
Low
No Spin Extra Rinse
Delay Wash
Tumble Care
To quickly rinse and spin out any items
at any time. Utilizes a high speed spin
to extract water from wet items. To
achieve a drain and spin, delselect the
Extra Rinse option.
Wet load of items.
For items that need
only to be spun out
use this cycle.
Drain +
Spin* Extra High
High
Medium
Low
No Spin Extra Rinse
Delay Wash
Utilizes a high speed spin to extract
water from wet items. For items that
need to be rinsed, select the Extra Rinse
option.
Cleaning the
basket of residue
and odor. No
clothes to be
washed using this
cycle.
Tub
Clean
or
Basket
Clean
Delay Wash
Recommended use of at least once
per month to clean the basket of
residue and odor. Never load laundry
when using this cycle; laundry may
become damaged. Cycle incorporates
a hot extended wash, intense agitation
action and a flush out of the pump.
NOTE: The Sanitize and Allergen cycle water temperatures CANNOT be changed. The Sanitize and Allergen cycles are
certified by NSF International, an independent third party testing and certification organization.
The Sanitize certification verifies that the cycle reduced 99.9% of bacteria typically found in residential laundry and that no
significant contamination is transferred to subsequent washer loads. Only the Sanitize cycle has been designed to meet the
requirements of NSF Protocol P172 for sanitizing effectiveness.
The Allergen certification verifies that the cycle reduced at least 95% of dust mites and pet dander. Only the Allergen cycle
has been designed to meet the requirements of NSF Protocol P351 for allergen reducing effectiveness.
NSF Protocol P351
Allergen Reduction Performance of Residential
and Commercial, Family-Sized Clothes Washers
NSF Protocol P172
Sanitization Performance of Residential and
Commercial, Family-Sized Clothes Washers
Control settings.
9
PreWash
Prewash is an extra wash before the
main wash. Use it for heavily soiled
clothes or for clothes with a care
label that recommends prewashing
before washing. Be sure to add liquid
or powder high-efficiency detergent,
or the proper wash additive to the
prewash dispenser.
PreWash must be selected prior to
pressing Start.
The PreWash feature will fill the washer
(adding the prewash detergent), tumble
the clothes, drain and spin. Then the
washer will run the selected wash cycle.
NOTE: In some special cycles, the
prewash is selected automatically
as the default. You can modify this
selection at any time.
8
4
5
6

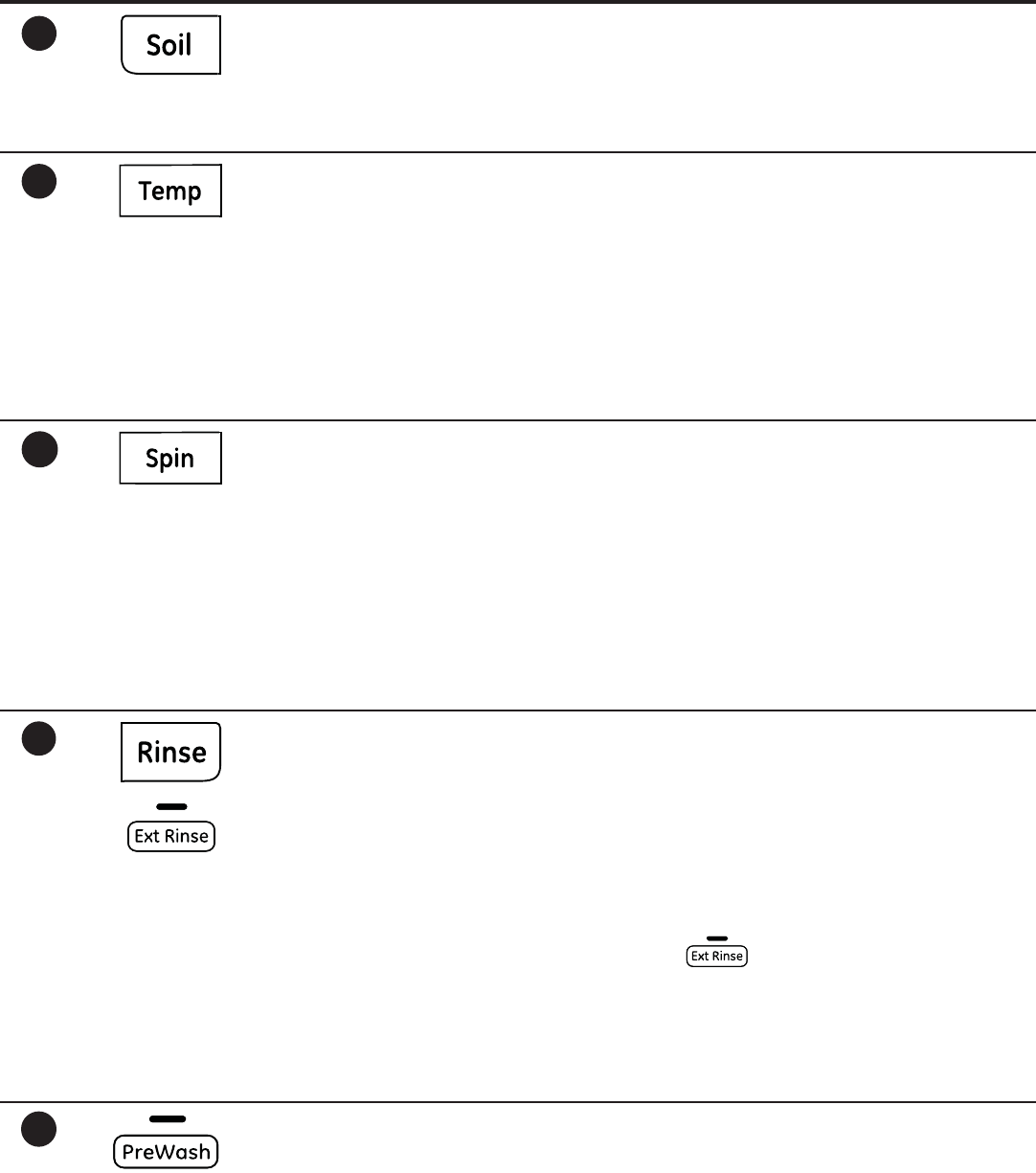

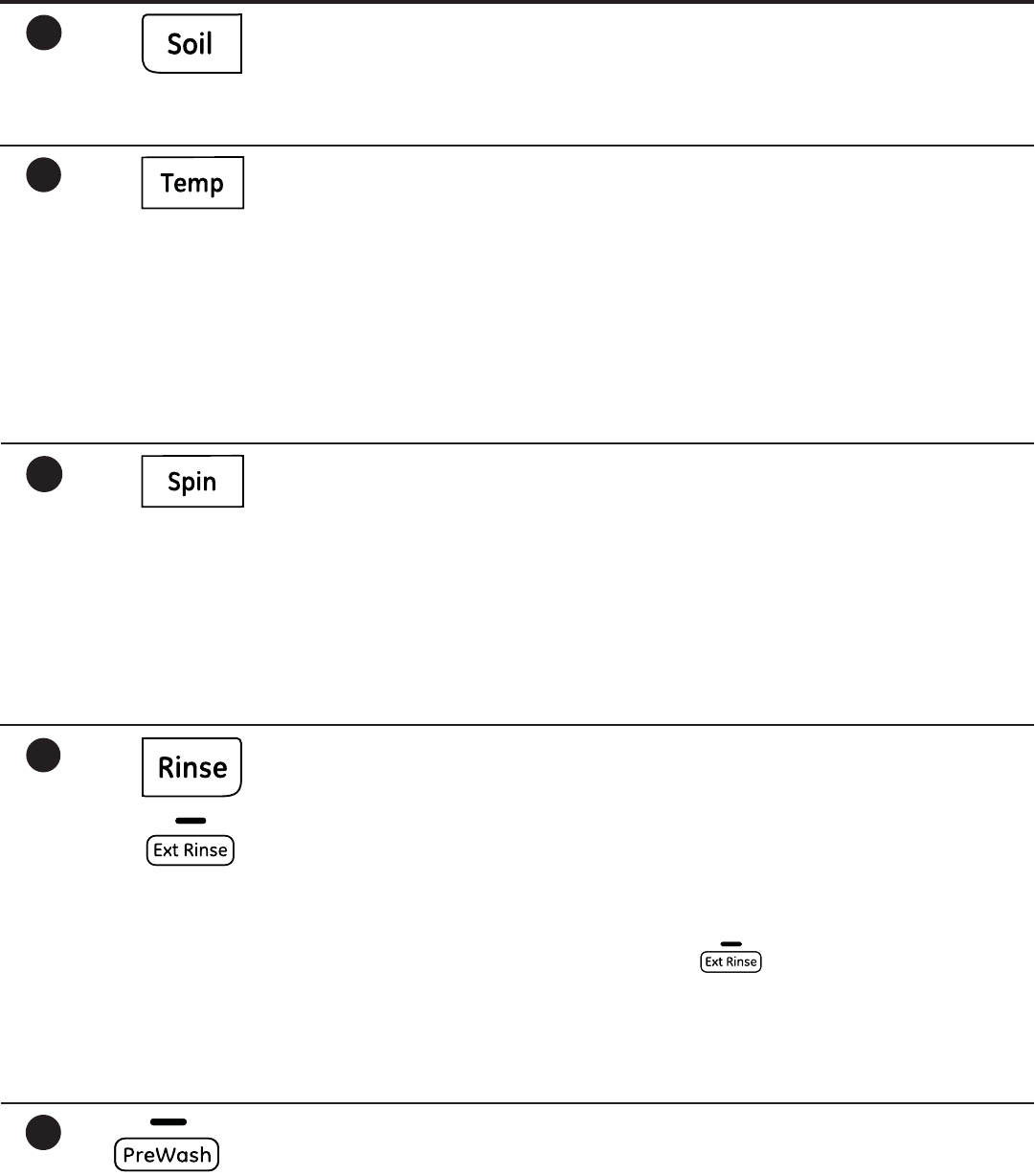

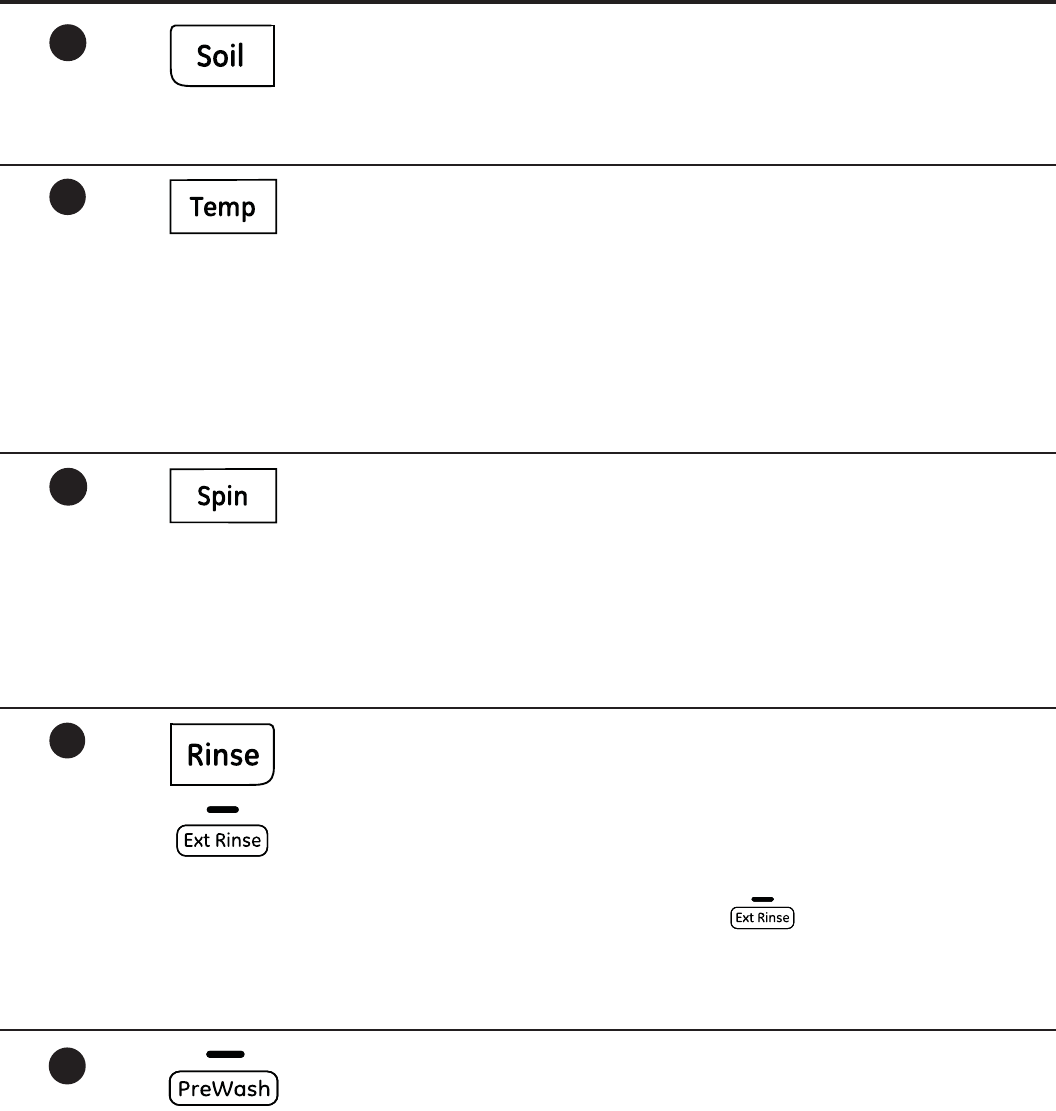

Soil
Changing the Soil level increases or
decreases the wash time to remove
different amounts of soil.
To change the Soil level, press the Soil
level button until you have reached the
desired setting. You can choose between
Extra Light, Light, Normal, Heavy or Extra
Heavy soil levels.
Temp
Adjust to select the proper water
temperature for the wash cycle. The
PreSoak and PreWash rinse water is
always cold to help reduce energy usage
and reduce setting of stains and wrinkles.
Follow the fabric manufacturer’s
care label when selecting the wash
temperature.
To change the wash temperature, press
the wash Temp button until you have
reached the desired setting. You can
choose between Tap Cold, Cold, Warm,
Hot or Extra Hot. By design, to protect
fabrics, not all wash temperatures are
available for certain wash cycles.
NOTE: The first 10 seconds of the wash
fill is always cold. This feature assists in
conditioning the fabric and preventing
stains from setting on garments.
Spin
Changing the Spin speed changes the
final spin speed of the cycles. Always
follow the garment manufacturer’s care
label when changing the Spin speed.
To change the Spin speed, press the Spin
speed button until you have reached the
desired setting. You can choose between
No Spin, Low, Medium, High or Extra High
Spin. Higher spin speeds are not available
on certain cycles, such as Delicates.
Higher spin speeds remove more water
from the clothes and will help reduce dry
time, but may also increase the possibility
of setting wrinkles on some fabrics.
7Rinse
Changing Rinse will change the number
of rinses the cycle will use. To change the
rinse option, press Rinse until you have
reached the desired setting. On some
models you can choose between Normal,
Extra, Max (a third rinse), and no rinse. In
order to select no rinse, press the Rinse
button until no lights are lit in the rinse
window.
On models with Rinse+Spin cycle, a
drain and spin cycle can be achieved by
pressing the Rinse or Ext Rinse button
until the LED is no longer illuminated.
On models with Drain+Spin cycle, a
rinse and spin cycle can be achieved by
selecting Ext Rinse option.
NOTE: Some models have only
an Extra Rinse option. This
option allows for an extra rinse during a
cycle to remove excess dirt and
detergent from soiled loads. Press the
Ext Rinse button to select.
(Depending on model)
GEAppliances.com
10

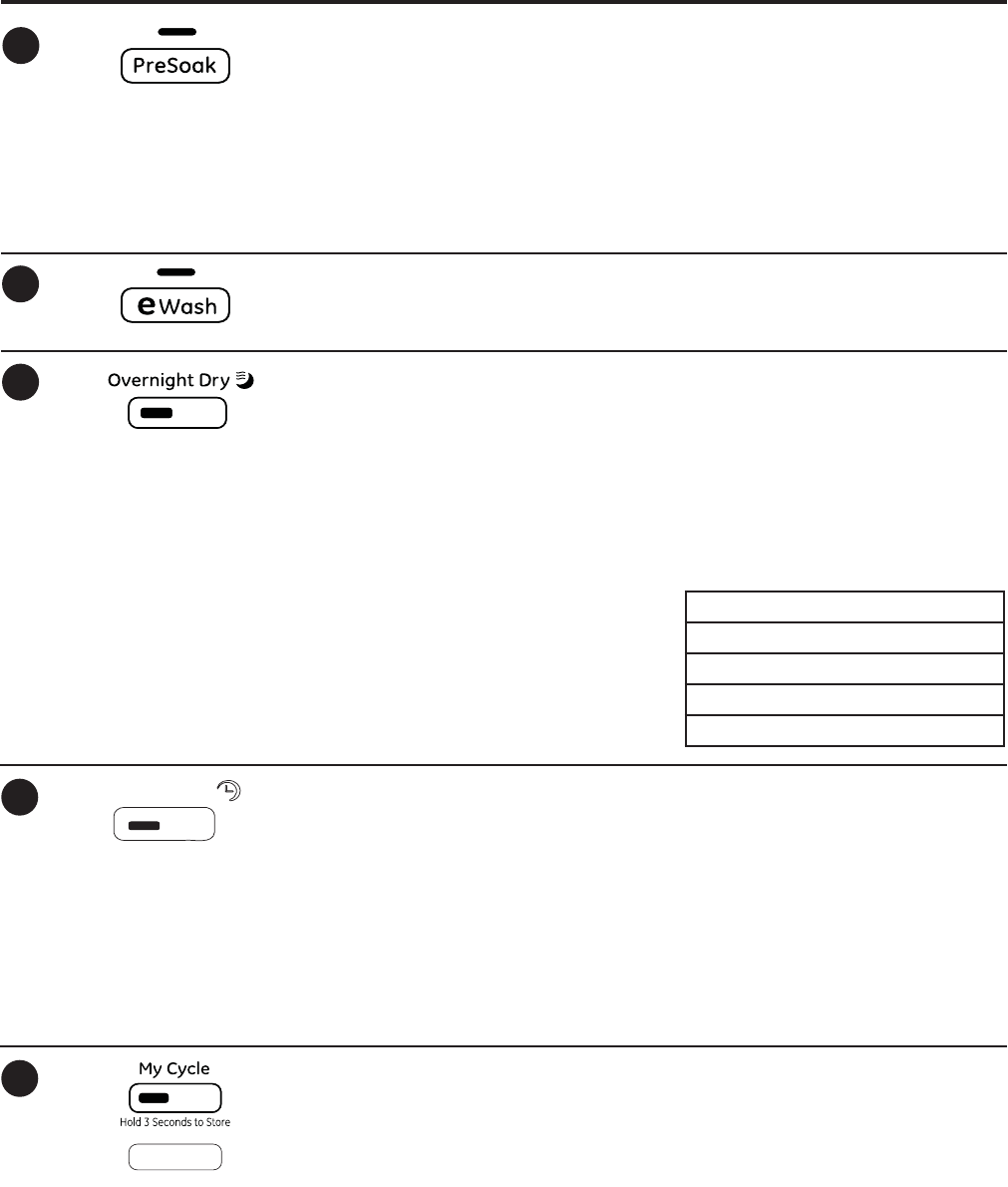

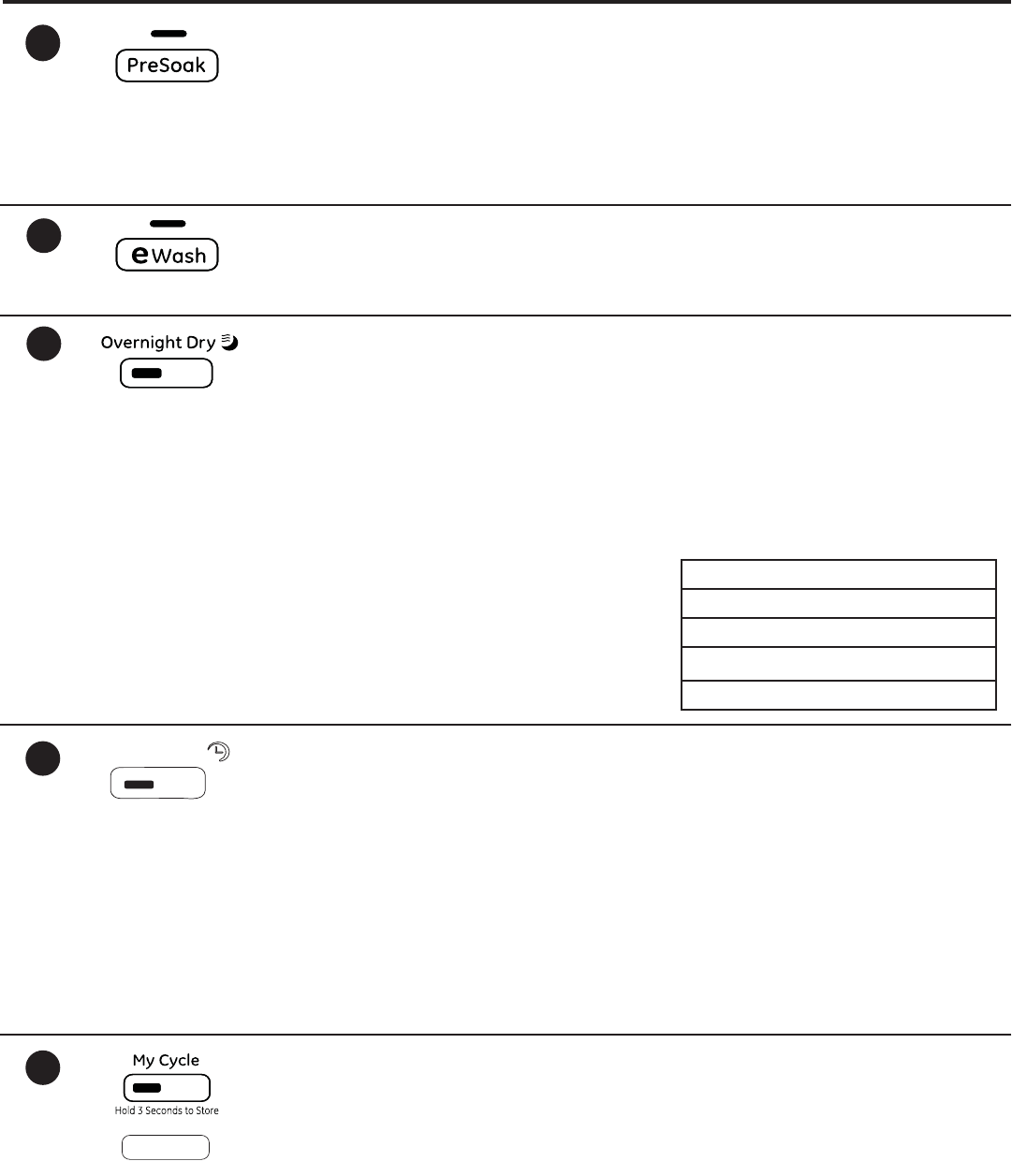

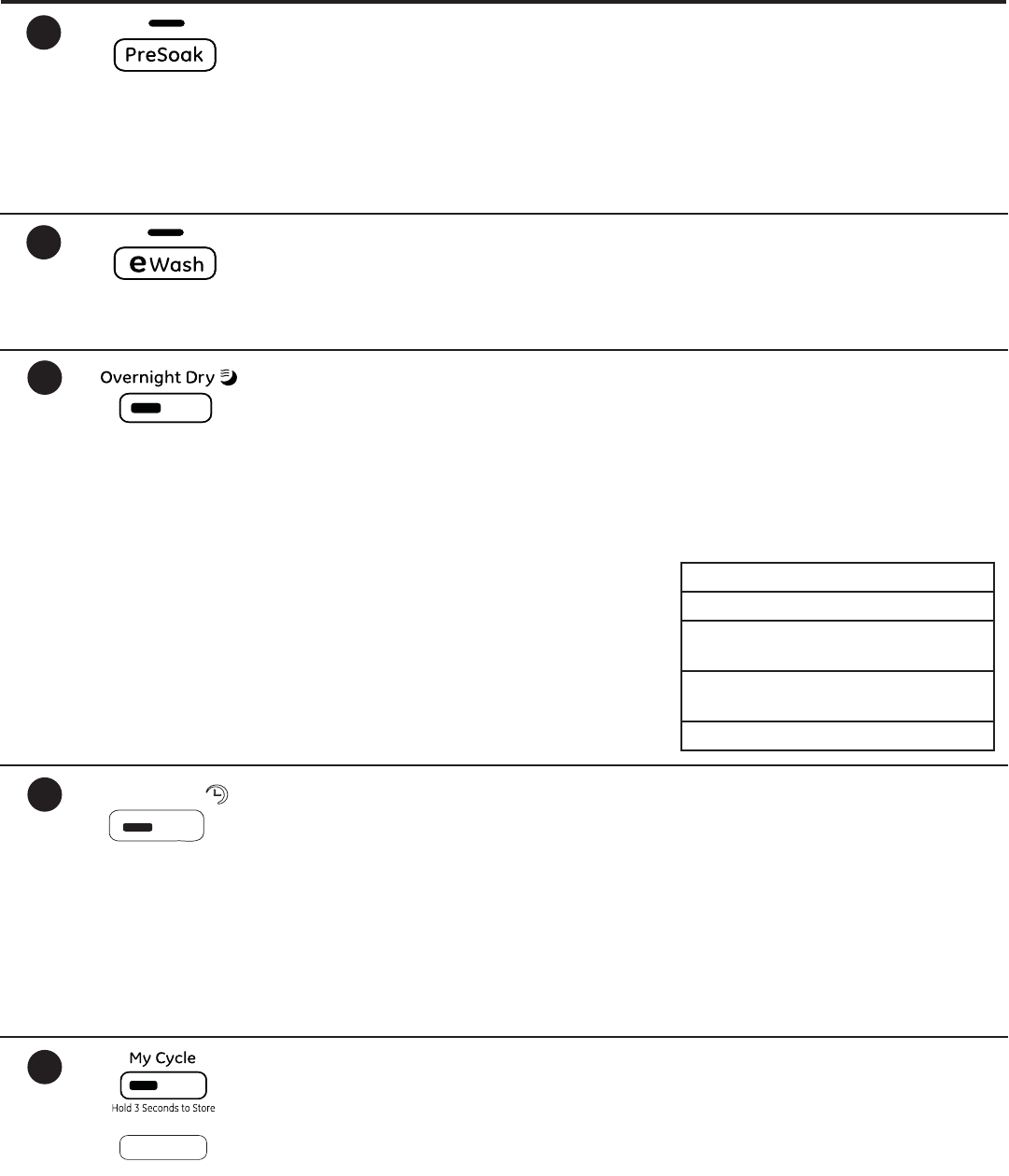

PreSoak (on some models)
For soaking your garments prior to
the PreWash (if selected) and/or wash
cycle. This option begins with a brief
tumble and then proceeds to soak the
clothes for a specified period of time.
Once complete, the cycle will begin
automatically.
PreSoak must be selected prior to
pressing Start.
The PreSoak time is set in ½ hour
increments, with the maximum
presoak set option of 8 hours.
If desired, add high-efficiency detergent
or the proper wash additive to the
prewash dispenser.
9
10
13
eWash (Energy Savings Wash)
Use eWash to save energy on specified
wash cycles. eWash cannot be used with Allergen,
Sanitize, Power Clean and Tub Clean.
My Cycle
To save a favorite cycle, set the desired
settings for wash cycle, soil level, spin speed
and wash temp settings and hold down the
My Cycle button for 3 seconds. A beep will
sound to indicate the cycle has been saved.
To use your custom cycle, press the
My Cycle button before washing a load.
To change the saved cycle, set the
desired settings and hold down the
My Cycle button for 3 seconds.
NOTE: When using My Cycle, wash
options cannot be modified after the
cycle has been started.
NOTE: If you change wash options with
My Cycle before starting the cycle, the
My Cycle light will turn off and you will
be returned to the base cycle.
11 Overnight Dry™
(on some models)
Overnight Dry is available on the
following cycles: Active Wear, Whites,
Normal and Single Item.
Overnight Dry is intended for smaller
loads only. This feature is intended for
use when clothes need to be washed,
dried and ready to wear or finished the
next morning. This feature will tumble
clothes and introduce a constant
stream of air into the machine
compartment upon completion of
select wash cycles. Clothes can be
removed at any time by pressing
Pause.
To use the feature, press the Overnight
Dry button any time before the end of
the wash cycle. The display will change
to add the default 8 hours max dry time.
High wear or delicate articles are not
recommended for this cycle.
The table below describes example
loads that can be used with this feature:
2-3 athletic uniforms
2 sets of scrubs
2 sets of baby's crib sheets
1 dress shirt, 1 pair of dress pants
3 dress shirts
12 Time Saver (on some models)
This option reduces the overall washer
cycle time by optimizing the wash,
rinse and spin actions and/or gently
raising the wash temperature to
get clothes cleaned faster. Option is
available on Normal, Whites, Towels/
Sheets, Delicates, Bulky Items and
Active Wear cycles. Total wash time
will vary based on cycle chosen and
options selected.
To use:
1. Turn power on and select a wash
cycle which has Time Saver as an
option.
2. Make any adjustments to Soil, Temp
and Spin as desired.
3. Press the Time Saver button to
reduce the overall wash time.
4. Press the Start/Pause button.
(on some models)
Time Saver
My Cycle
Hold 3 Secs to Store Cycle
(Depending on model)
Control settings.
11

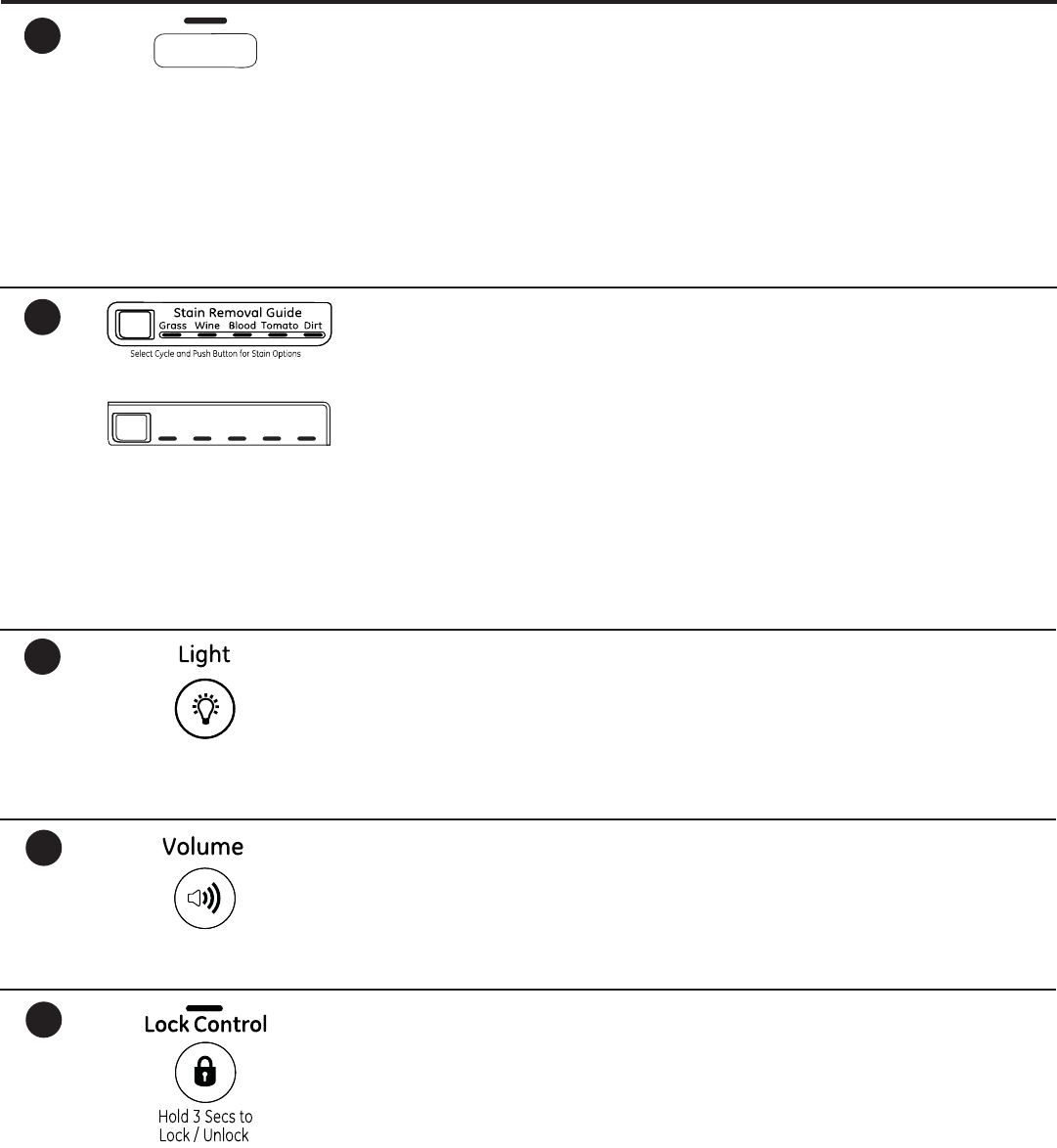

14

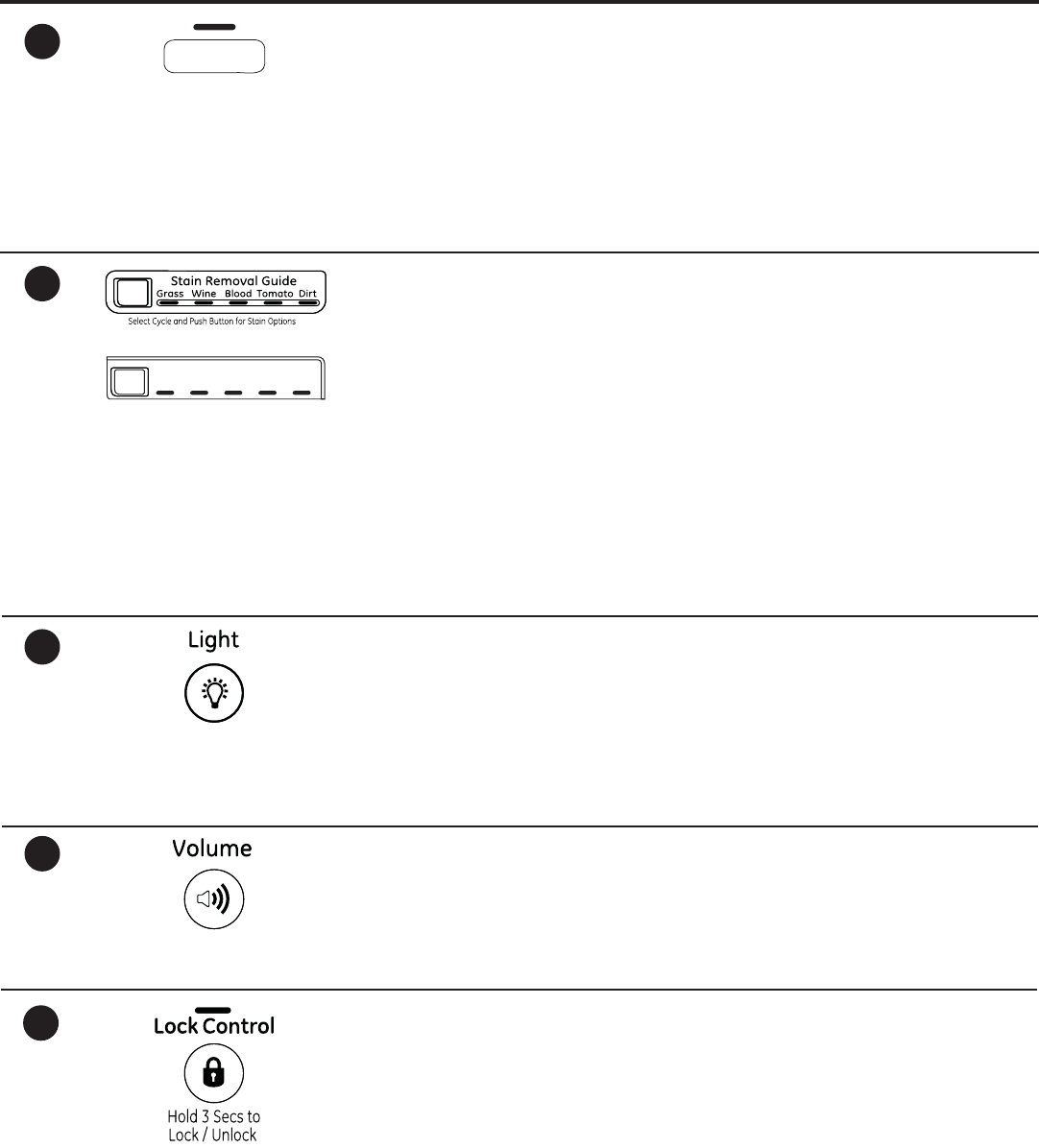

Stain Removal Guide
The Stain Removal Guide is pre-
programmed with the ideal wash and
rinse settings to tackle five common
stains: grass, dirt, blood, tomato, and
coffee or wine. To use this feature,
select the desired wash cycle and then
press the Stain Removal Guide button
until the stain you want to remove is
highlighted. Once selected, press the
Start button to start the cycle.
For some stains, a prewash will be
selected automatically. Be sure to
add liquid or powder high-efficiency
detergent, or the proper wash additive
to the prewash dispenser.
Stain Removal Guide
BloodGrass Dirt CoeeTomato
Select Cycle and Push Button for Stain Options
15

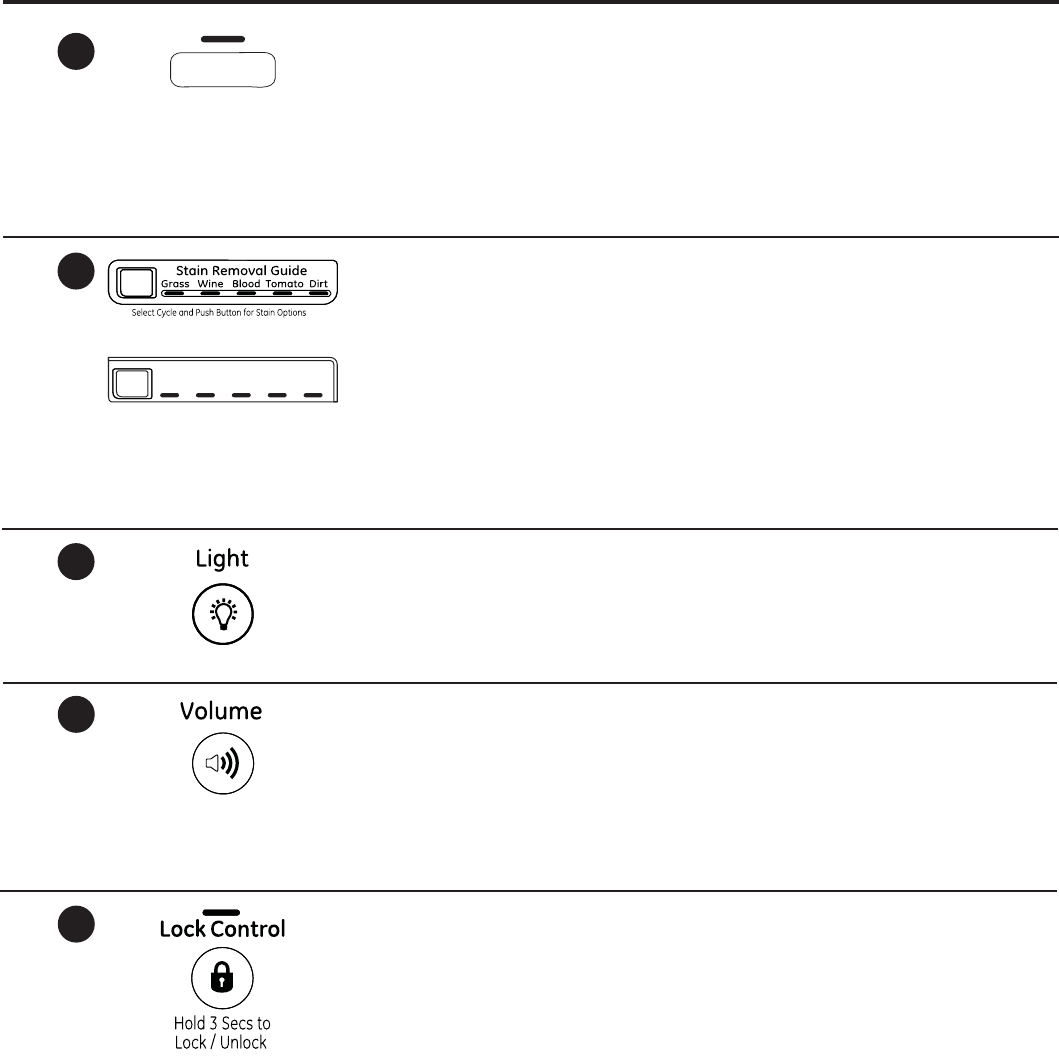

Basket Light (on some models)
The basket light will turn on and remain
on for 5 minutes when the door opens,
Start/Pause button is pressed, or by
pressing the Light button.
The basket light can be turned off by
pressing and holding the Light button.
16
17 Volume
This button has two functions:
To change the loudness of the end of
cycle signal, press the button as many
times as needed to reach the desired
volume. There are four sound levels
including OFF.
To turn the button sounds ON/OFF,
press and hold the button for 3
seconds.
18 Lock Control
You can lock the controls to prevent
any selections from being made. Or
you can lock or unlock the controls
after you have started a cycle.
Children cannot accidentally start the
washer by touching buttons with this
option selected.
To lock the washer, press and hold the
Lock Control button for 3 seconds.
To unlock the washer controls, press
and hold the Lock Control button for 3
seconds.
A sound is made to indicate the lock/
unlock status.
The indicator light above the button
will illuminate when the controls are
locked.
NOTE: The Power button can still be
used when the machine is locked.
Tumble Care (on some models)
Freshly tumbles your garments
periodically for up to 8 hours after the
wash cycle is complete to lessen the
setting of wrinkles and creases when
you are not able to move clothing to
the dryer right away.
At the end of the cycle, the display
will scroll “END” and after ten minutes
the Tumble Care will begin. It can be
stopped at any time by pressing the
Power button.
Note: The Tumble Care option cannot
be added to the My Cycle feature.
Tumble Care
(Depending on model)
GEAppliances.com
12
19
Control settings.
20

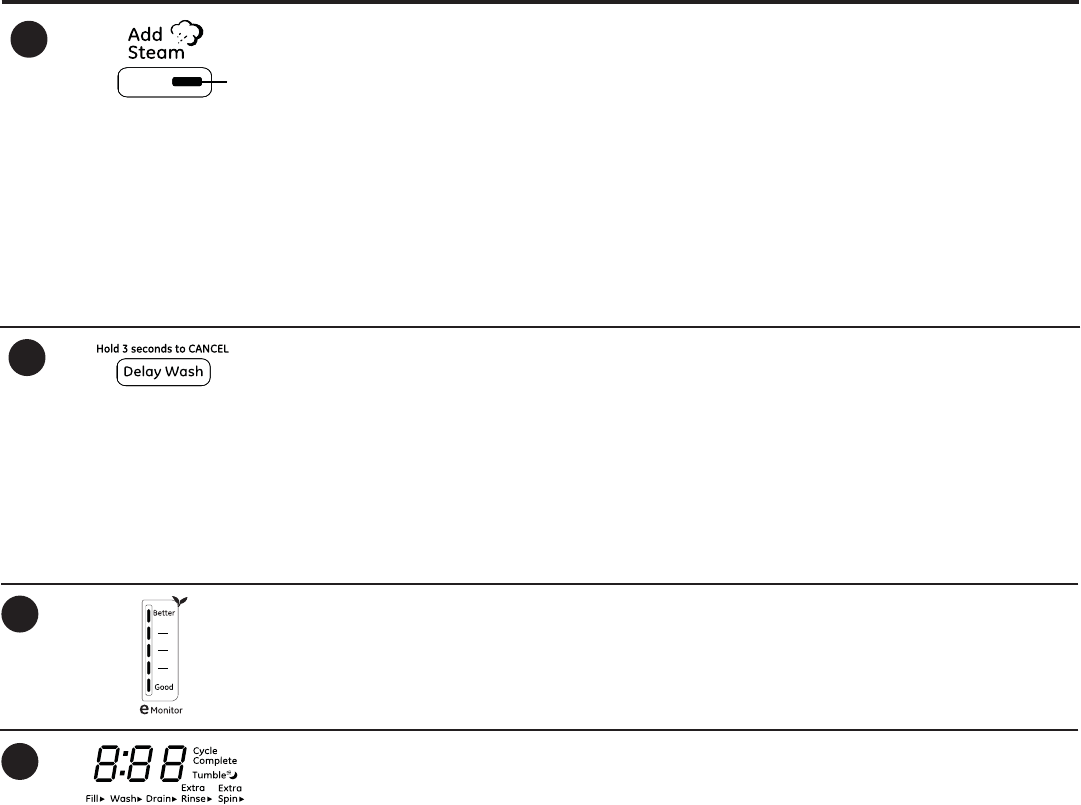

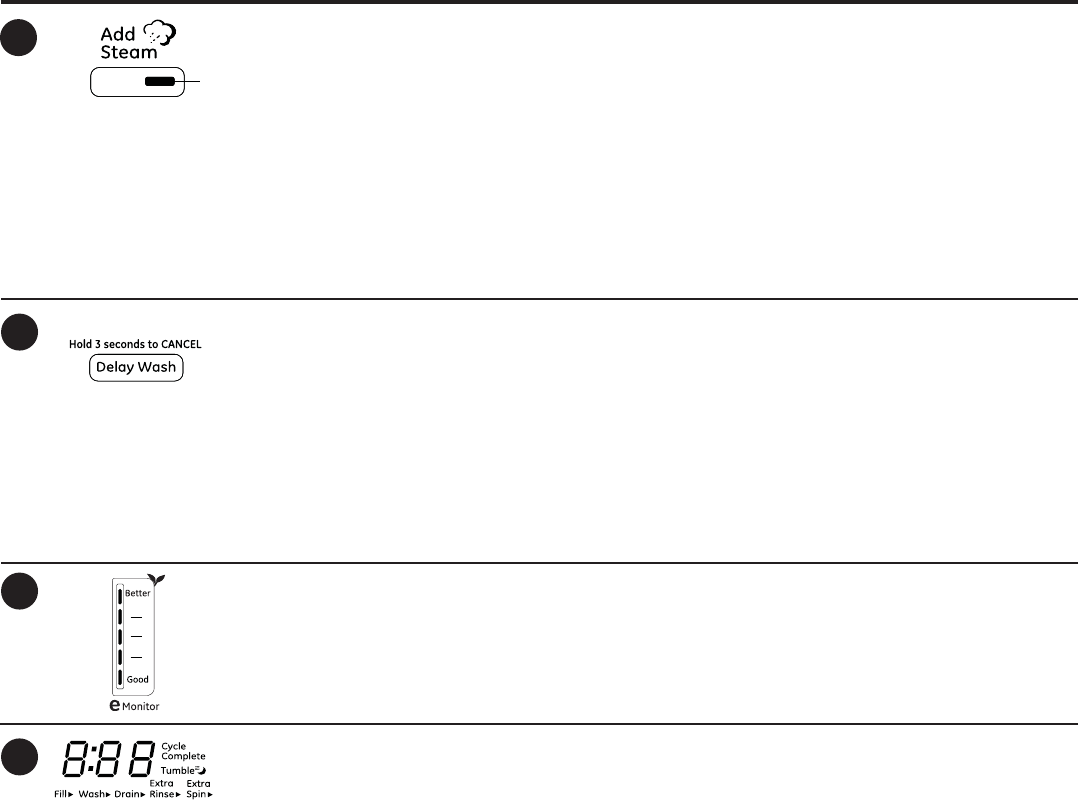

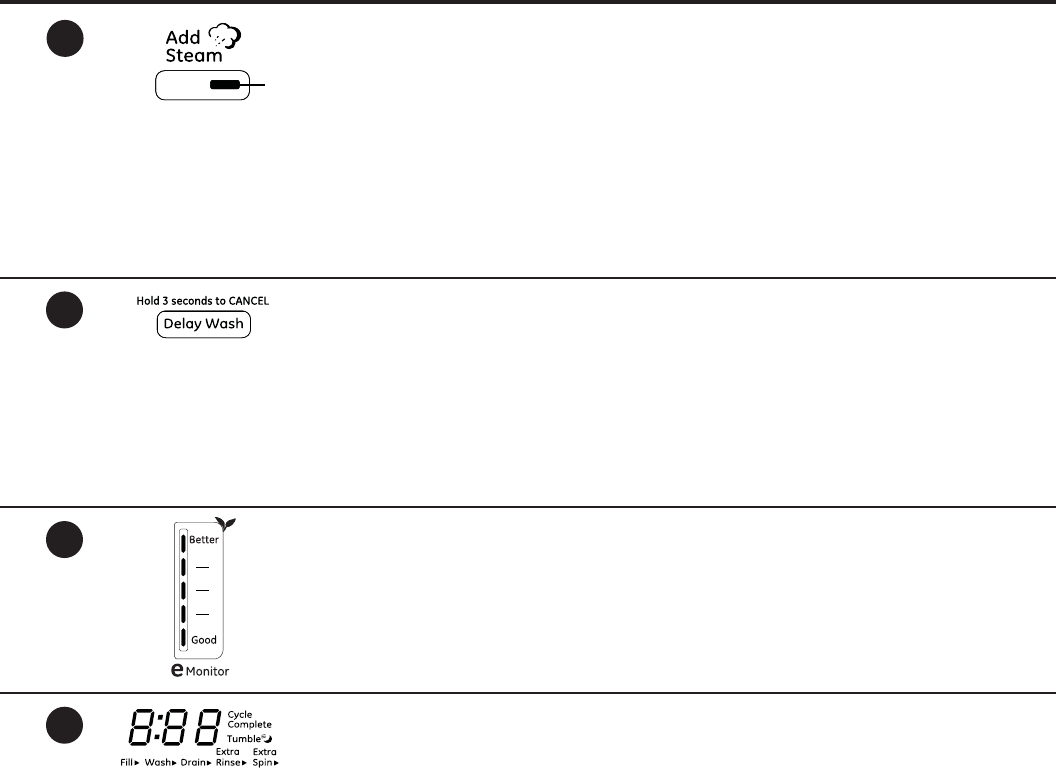

Add Steam
Add Steam adds steam into the washer
early in the cycle to assist with loosening
stains on the Towels/Sheets, Normal,
Whites, Bulky, Active Wear, Power
Clean, Sanitize or Allergen cycles.
To use:
1. Turn power ON and select a wash
cycle. The Add Steam option is only
available on Towels/Sheets, Normal,
Whites, Bulky, Active Wear, Power
Clean, Sanitize or Allergen cycles.
2. Select the Add Steam button to
activate steam.
3. Press the Start/Pause button.
Delay Wash
You can delay the start of a wash cycle
for up to 24 hours. Press the Delay
Wash button to choose the amount
of time you want to delay the start of
the wash cycle. Once the desired time
is reached, press the Start button. The
machine will count down and start
automatically at the correct time.
NOTE: If you forget to fully close the
door, a reminder signal will beep
reminding you to do so.
NOTE: If you open the door when the
delay is counting down, the machine will
enter the pause state. You must close
the door and press Start again in order
to restart the countdown.
21 eMonitor (on some models)
The eMonitor lights display the relative
energy use of your selected cycle and
options. They are provided as an energy
guide and range from Good (1 light) to
Better (5 lights). Some special cycles will
not provide a display.
22 Display
Displays the approximate time
remaining until the end of the cycle.
NOTE: The cycle time is affected by how
long it takes the washer to fill. This depends
on the water pressure in your home. The
“smart” timer “learns” the amount of time
it takes to fill your washer and adjusts the
total time accordingly.
Cycle status is also displayed and certain
features such as Delay Wash or Steam are
shown indicating they have been selected.
If an out-of-balance condition is
detected by the washer, the Spin light
will blink during the remaining portion of
the cycle and will stay illuminated for a
short time after cycle completion. When
this occurs, the washer is taking actions
to correct the out-of-balance condition
and complete the cycle normally. In
some cases, the washer may not be
able to balance the load and spin up to
full speed. If you notice the load is more
wet than usual at the end of the cycle,
redistribute the load evenly in the wash
tub and run a Drain + Spin cycle.
In addition, the display will, “scroll” the
washer status:
• dOOr The washer door is open,
causing the machine to be in PAUSE
mode until the door is properly closed.
• LOAd SenSE Sensing load size prior to
fill (normal operation). Cycles that do
not perform LOAD SENSE are Active
Wear, Delicates, Speed Wash, Single
Item, Rinse & Spin and Tub Clean.
• PAUSE Cycle paused because the
Start/Pause or Add Garment button
was pressed and the washer was set
to Pause. Press Start button again to
restart the cycle.
• End End of current cycle.
• OFF Washer is shutting down. The
washer may need to drain the water
prior to unlocking the door and shutting
down.
13
About the washer features.
GEAppliances.com
The Prewash Compartment
Only use the prewash compartment if you
are selecting the
PreWash
or
PreSoak
cycle for heavily soiled clothes. Add
measured detergent or prewash additive to
the back left prewash compartment of the
dispenser drawer.
Detergent or prewash additive is flushed
from the dispenser in the
PreWash
or
PreSoak
cycle (if selected).
NOTE: Liquid detergent will drain
into the washer basket as it is added.
Detergent usage may need to be adjusted
for water temperature, water hardness, size
and soil level of the load. Avoid using too
much detergent in your washer as it can
lead to over sudsing and detergent residue
being left on the clothes.

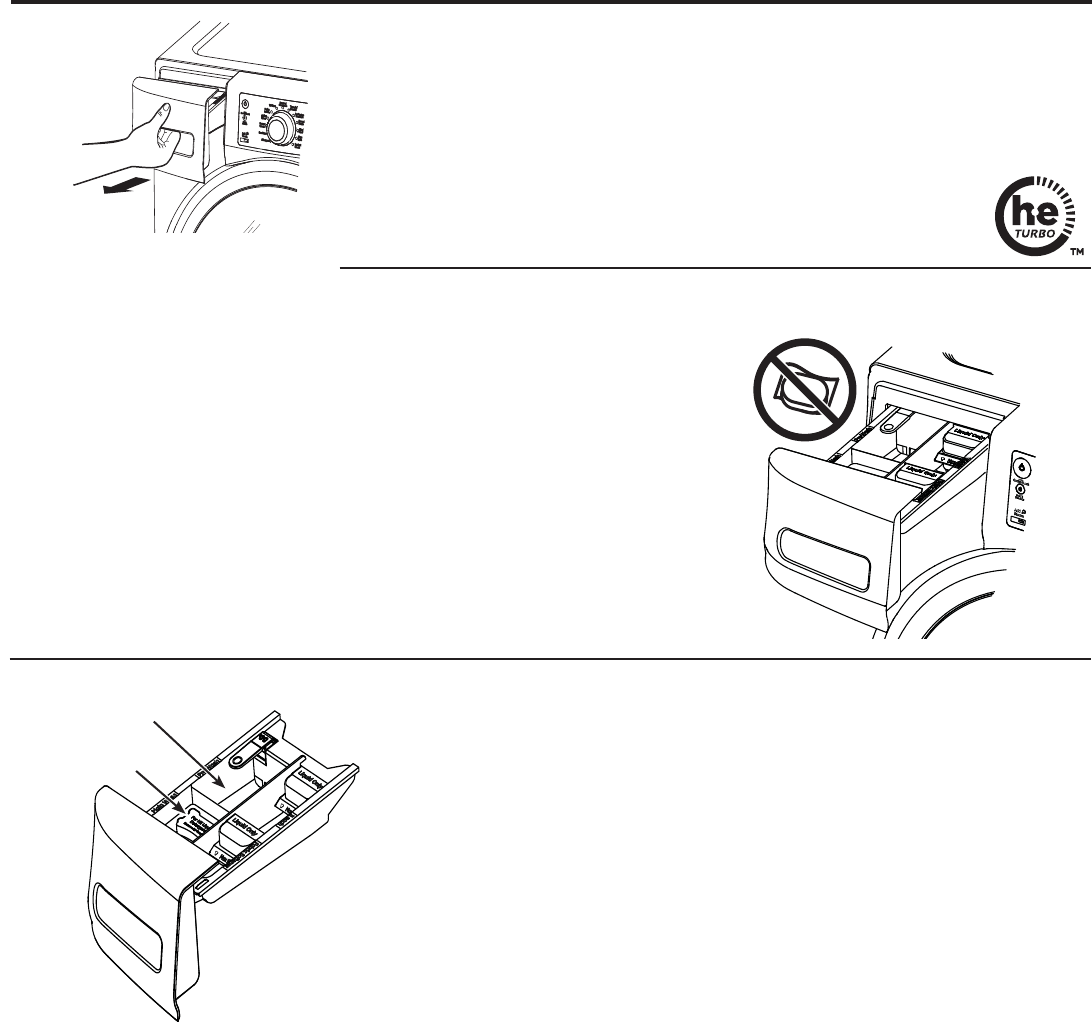

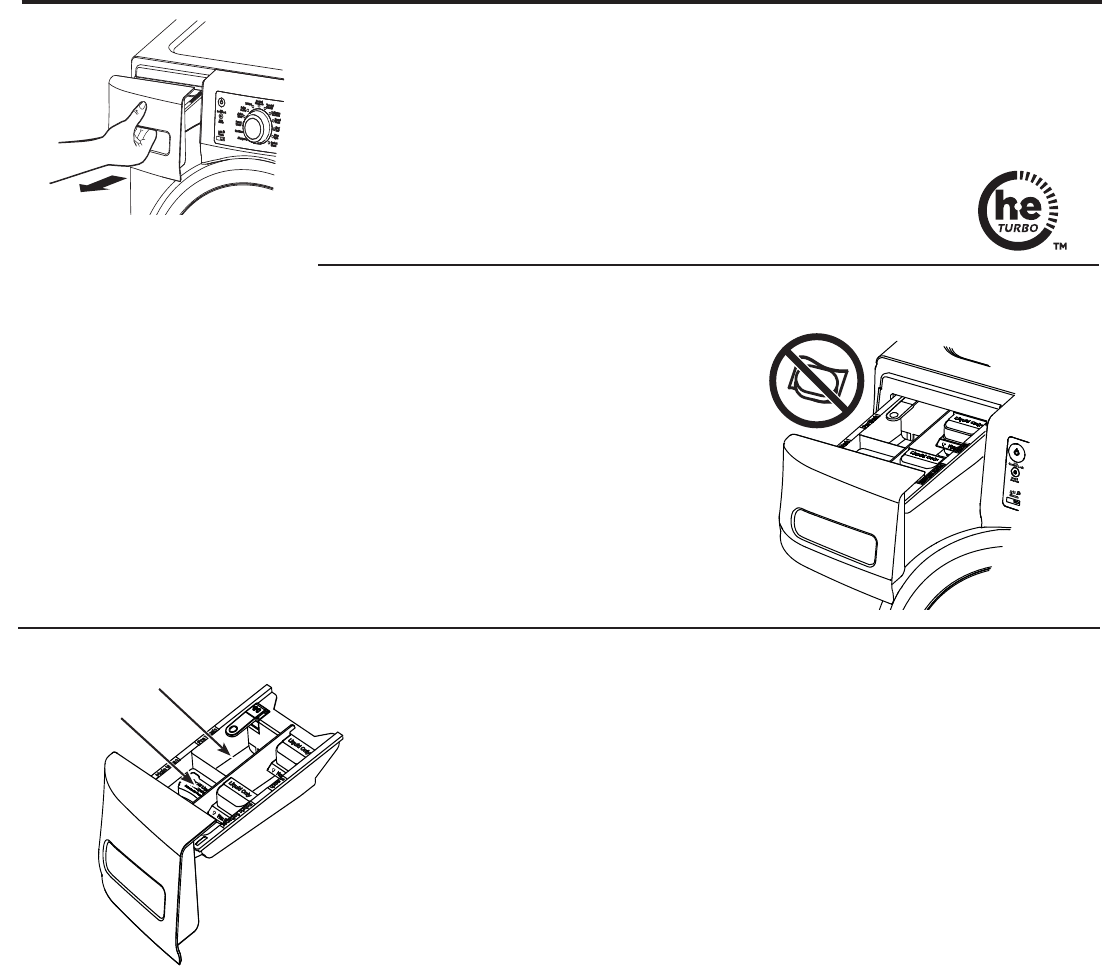

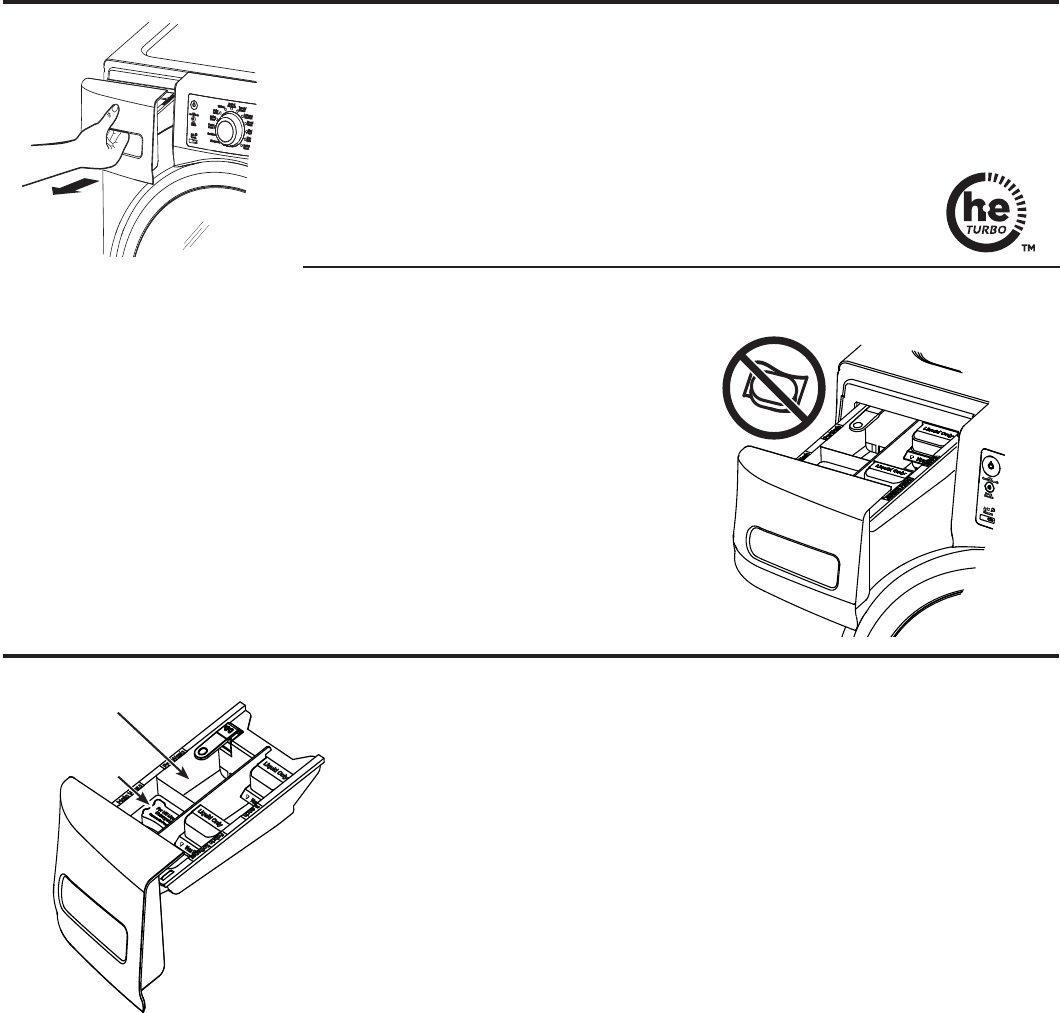

The Dispenser Drawer
Slowly open the dispenser drawer by pulling
it out until it stops.
After adding laundry products, slowly close
the dispenser drawer. Closing the drawer
too quickly could result in early dispensing
of the bleach, fabric softener or detergent.
NOTE: You may see water in the detergent,
bleach and
fabric softener compartments
at the end
of the cycle. This is a result of
the flushing/
siphoning action and is part
of the normal
operation of the washer.
Use only HE High-Efficiency
detergent.
Add pre-wash to
this location
Detergent
selection insert
NOTE: Use only liquid or powder HE
detergents and additives in the dispenser
drawer. Laundry detergent packets
should only be added directly to the wash
basket following the manufacturer's
directions.
DO NOT put detergent packets in the
dispenser drawer.
14

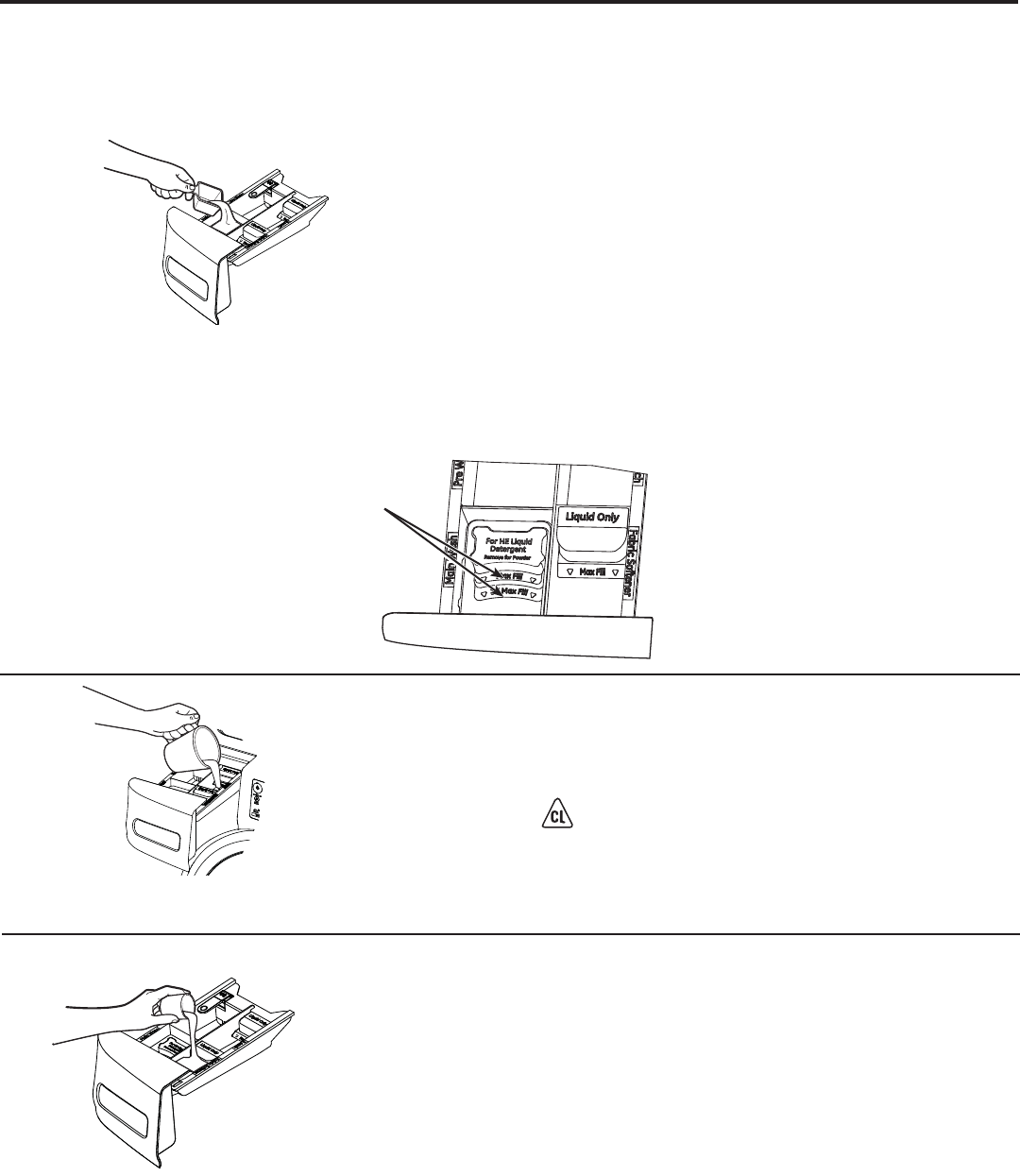

About the washer features.
The Fabric Softener Compartment
If desired, pour the recommended amount
of liquid fabric softener into the compartment
labeled “FABRIC SOFTENER.”
Use only liquid fabric softener in the dispenser.
Dilute with water to the maximum fill line.
Do not exceed the maximum fill line. Overfilling
can cause early dispensing of the fabric
softener, which could stain clothes.
NOTE: Do not pour fabric softener directly
on the wash load.
The Liquid Bleach Compartment
If desired, measure out the recommended
amount of liquid bleach, not to exceed
1/3 cup (80 ml) and pour into the center
compartment labeled “LIQUID BLEACH”
marked with this symbol .
It is recommended to use High-Efficiency (HE)
bleach in this front-load washer.
Do not exceed the maximum fill line. Overfilling
can cause early dispensing of the bleach which
could result in damaged clothes.
NOTE: Do not use powdered bleach or laundry
detergent/additive packets in the dispenser.
The Detergent Compartment
Only use high-efficiency detergent
in this washer. DO NOT fill high-
efficiency detergent over the MAX
line. Use detergent manufacturer’s
recommended amount.
Powder Detergent – Remove the
Liquid Detergent cup and place it in a
safe location outside of the washer.
Follow the detergent manufacturer’s
instructions when measuring the
amount of powder to use.
Liquid Detergent – Locate the
concentration of your detergent on the
bottle. Do not fill above the Max Fill line
in the Detergent cup for your detergent
concentration type.
Detergent usage may need to be
adjusted for water temperature, water
hardness, size and soil level of the
load. Avoid using too much detergent
in your washer as it can lead to
oversudsing, detergent residue being
left on the clothes, and could extend
wash times.
Do not put clumped detergent in the
dispenser. Clumped detergent can
cause a leak.
For HE powder
detergent
remove the
Detergent cup
and add powder
here
Max Fill line
depending
on your liquid
detergent
concentration
type
NOTE: The Detergent cup
has an easy grip handle to
allow removal for convenient
measuring and filling of the
unit.
15
Loading the washer.
Always follow fabric manufacturer’s care label when laundering. GEAppliances.com
WORKWEAR
4 Jeans
5 Work Wear Shirts
5 Work Wear Pants
LINENS
2 Bath Sheets
10 Bath Towels/
12 Washcloths
7 Hand Towels/
2 Terrycloth Bath
Mats
OR
2 Flat Queen-Sized
Sheets
2 Fitted
Queen-Sized
Sheets
4 Pillowcases
MIXED LOAD
4 Pillowcases
2 Hand Towels
2 Flat Sheets/
2 Fitted Sheets
2 Bath Towels/
4 Washcloths
OR
6 Shirts (Men’s
or Women’s)
4 Pair Pants
(Khakis
or Twills)
5 T-shirts
7 Pairs of Boxers
4 Pairs of Shorts
OR
6 T-shirts
4 Pairs of
Sweatpants
4 Sweatshirts
2 Hoodies
7 Pairs of Socks
DELICATES*
7 Bras
7 Panties
3 Slips
2 Camisoles
4 Nightgowns
* Using a nylon
mesh bag for
small items is
recommended.
SPEED WASH
(2–4 GARMENTS)
2 Casual Wear
Work Shirts
1 Pair Casual Wear
Work Pants
OR
3 Soccer Uniforms
The wash drum may be fully loaded with loosely added items.
Loading Examples
- Fire Hazard
WARNING
DO NOT wash fabrics soiled with flammable liquids or cleaning solvents.
No washer can completely remove oil.
DO NOT wash or dry anything that has been soaked in or spotted with any type of oil (including cooking
oils).
DO NOT reach into the washer until all moving parts have stopped.
Doing so can result in death, explosion, fire or amputation.
16
Care and Cleaning.

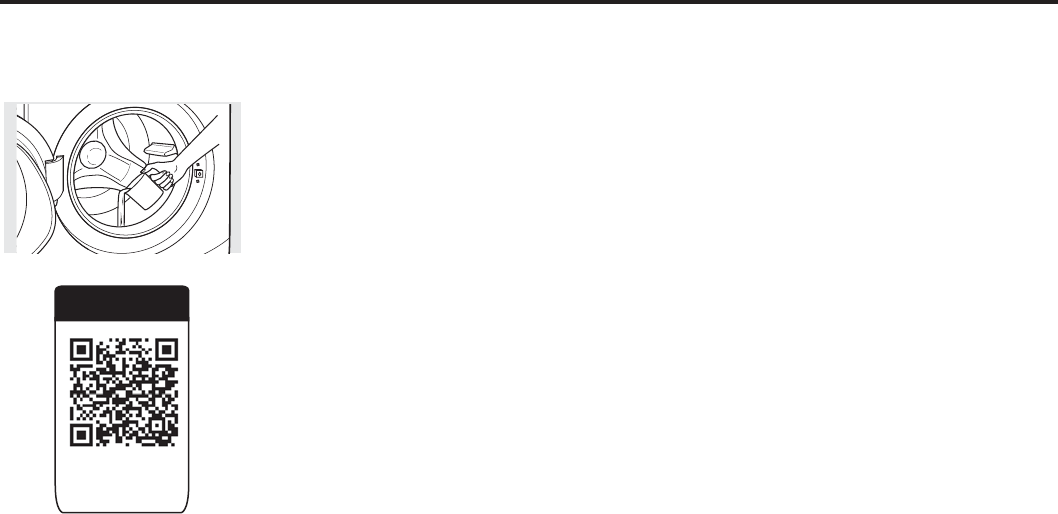

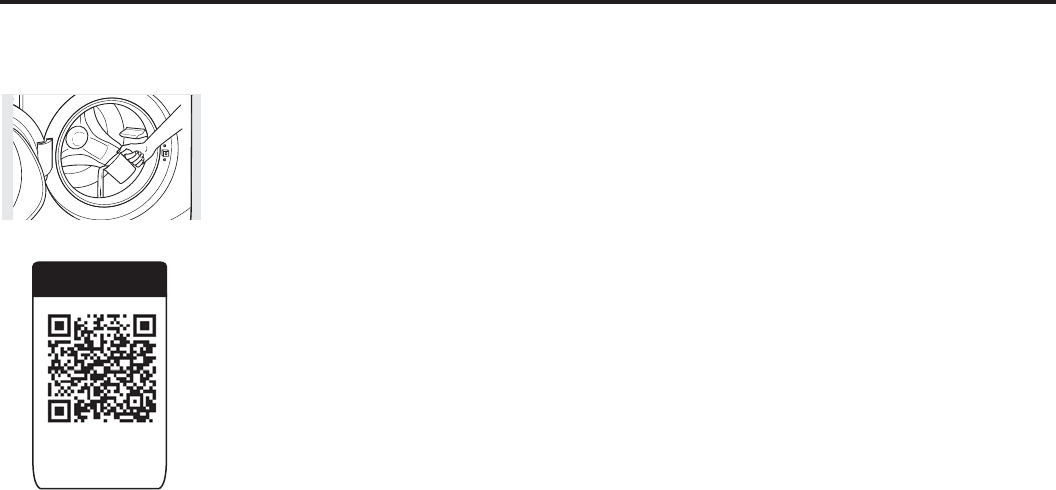

Cleaning the Interior
of the Washer
To clean the interior of the washer, select
the Tub Clean feature on the control panel.
This Tub Clean cycle should be performed,
at a minimum, once per month. This cycle
will use more water, in addition to bleach,
to control the rate at which soils and
detergents may accumulate in your washer.
NOTE: Read the instructions below
completely before starting the Tub Clean
cycle.
1. Remove any garments or objects from
the washer and ensure the washer
basket is empty.
2. Open the washer door and pour
one cup or 250 ml of liquid bleach
or other washing machine cleaner
into the basket.
3. Close the door and select the Tub Clean
cycle. Push the Start pad.
4. When the Tub Clean cycle is working,
the display will show the estimated cycle
time remaining. The cycle will complete
in about 90 minutes. Do not interrupt the
cycle.
5. After the cycle is complete, leave
the door open slightly for better
ventilation.
If for any reason the cycle needs to
be interrupted, the door will not open
immediately. Forcing open the door at
this stage may cause water to flood.
The door will open after the water is
drained to a level where it would not
flood the floor.
Tub Clean may be interrupted by pressing
the Start pad in between cycles. A power
outage in the house might also interrupt
the cycle. When the power supply is back,
the Tub Clean cycle resumes where it had
stopped. When interrupted, be sure to run a
complete Tub Clean cycle before using the
washer. If the Power pad is pressed during
BasketClean, the cycle will be lost.
IMPORTANT:
Run Tub Clean with 1 Cup (250 ml) of
bleach once a month.
After the completion of a Tub Clean
cycle, the interior of your washer may
have a bleach smell.
It is recommended to run a light color
load after the Tub Clean cycle.

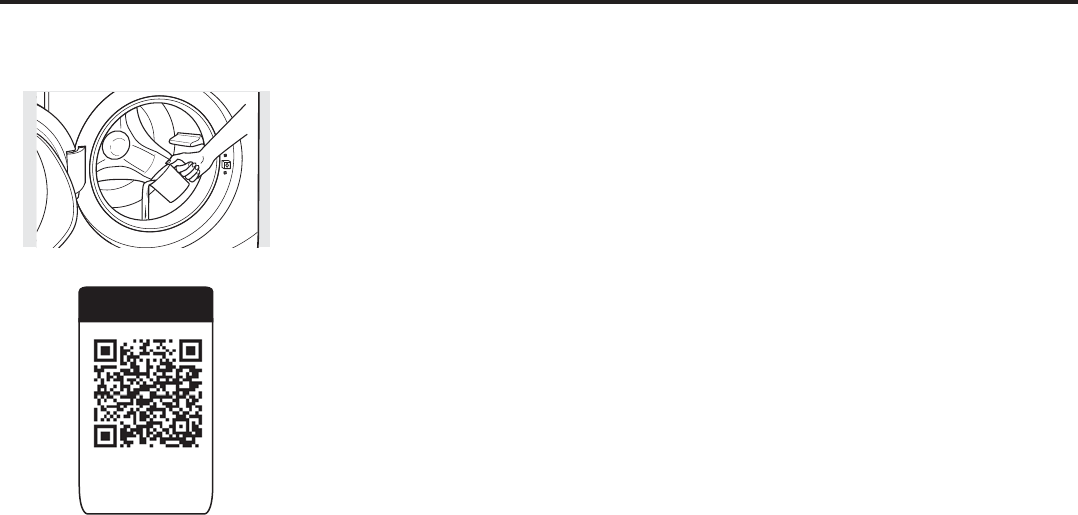

Video
Scan this code
to watch a video
on this topic.
17

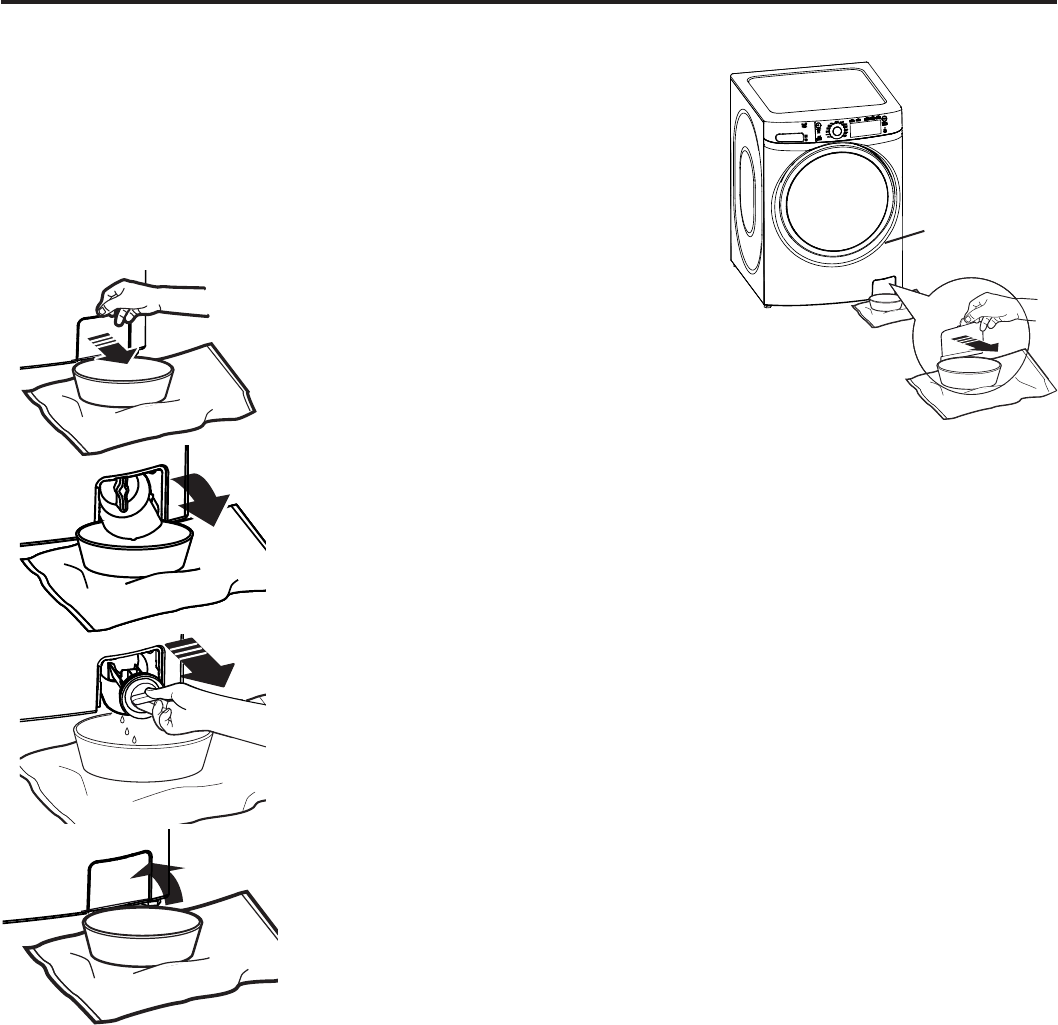

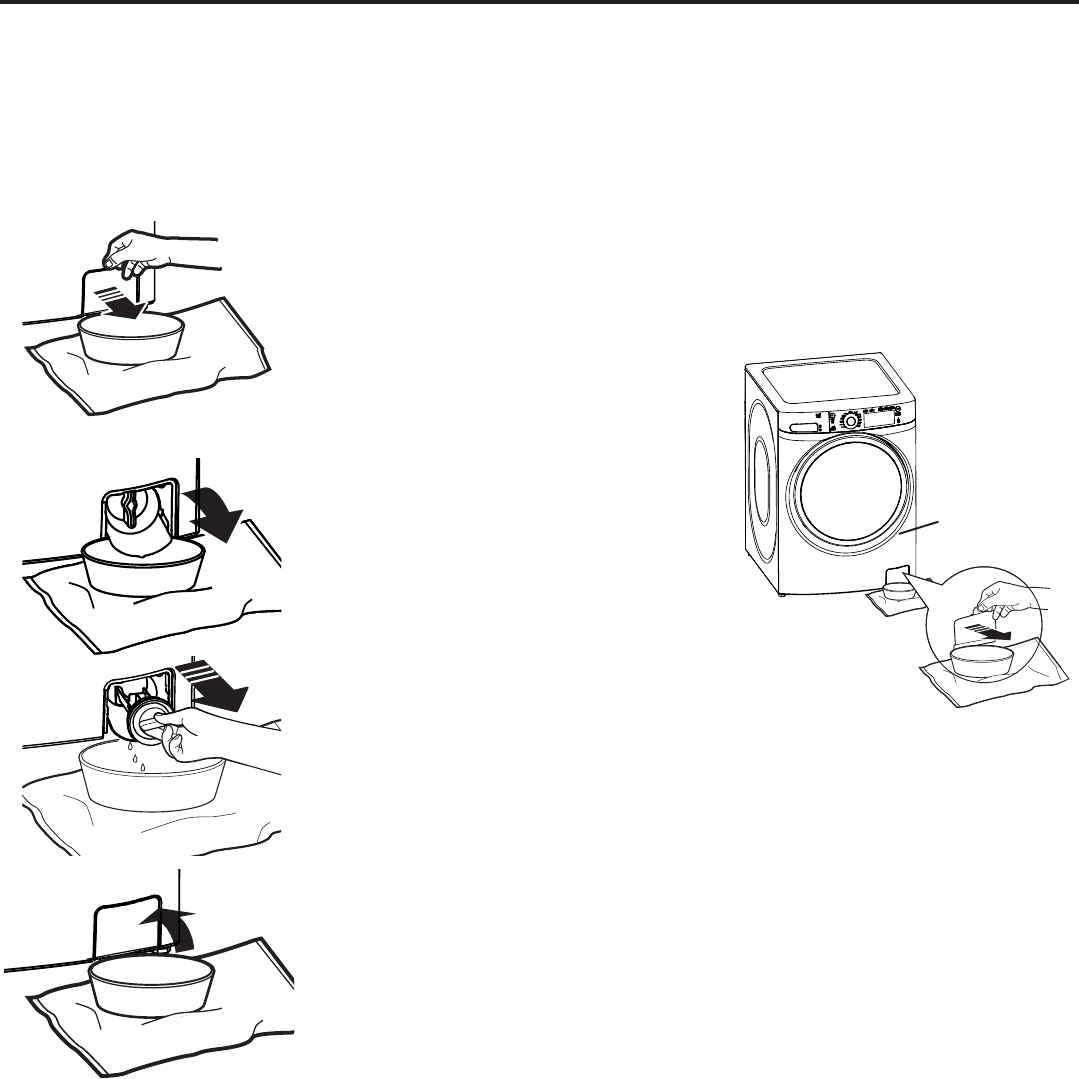

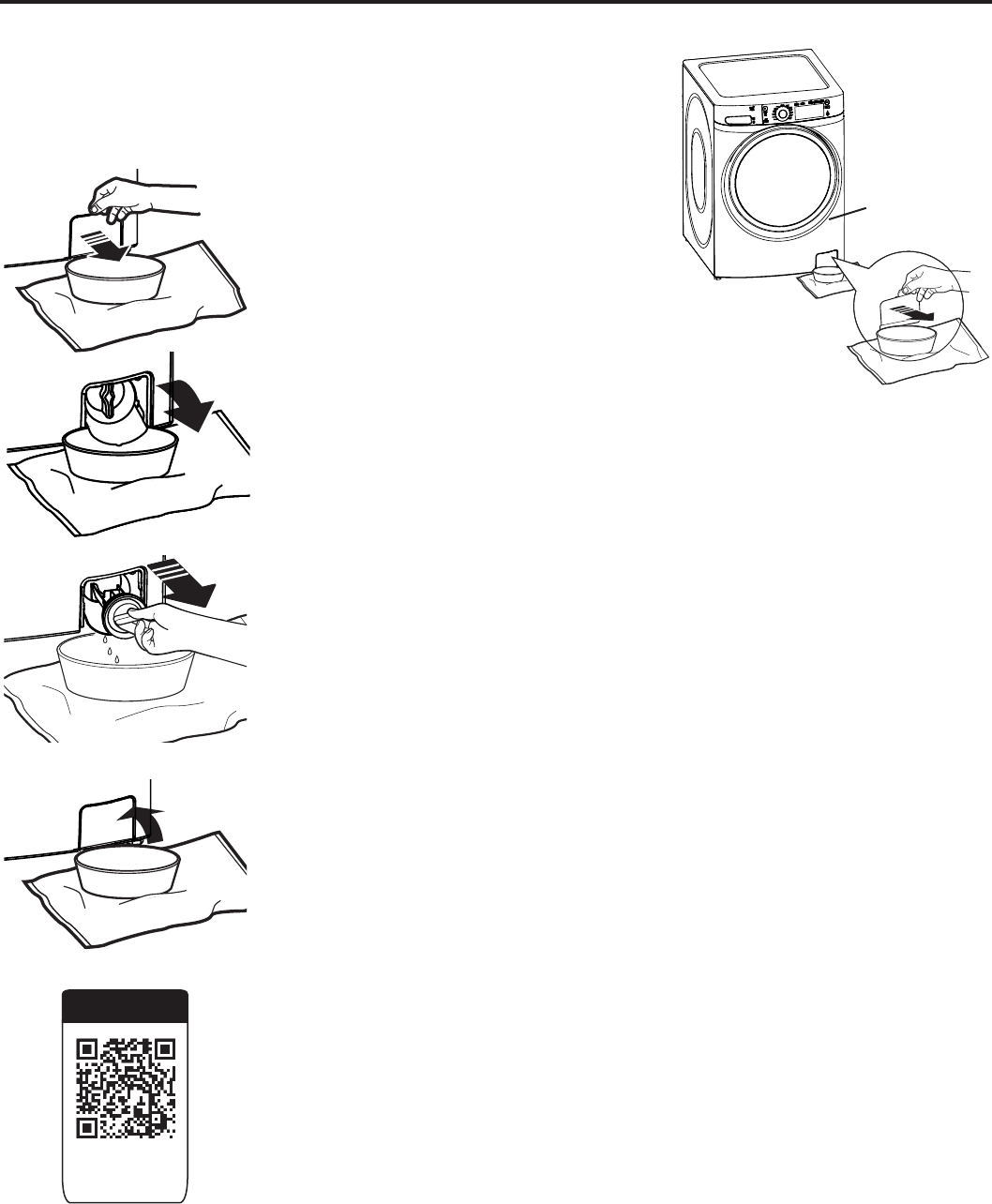

Cleaning the Pump Filter
Due to the nature of the front-load washer,
it is sometimes possible for small articles
to pass to the pump. The washer has a
filter to capture lost items so they are not
dumped to the drain. To retrieve lost items,
clean out the pump filter.
1. Using a small flathead screwdriver or
coin, open the access door.
2. Place a shallow pan or dish under
the pump access door and towels
on the floor in front of the washer to
protect the floor. It is normal to catch
about a cup of water when the filter
is removed.
3. Pull down the pour spout.
4. Turn the pump filter counterclockwise
and remove the filter slowly, controlling
the flow of the draining water.
5. Remove the filter and clean the debris
from the filter.
6. Replace the filter and turn clockwise.
Tighten securely.
7. Flip up the pour spout.
8. Close the access door by hooking the
bottom tabs first, then rotating the
access door shut.
Pump
filter
Video
Scan this code
to watch a video
on this topic.
GEAppliances.com
18

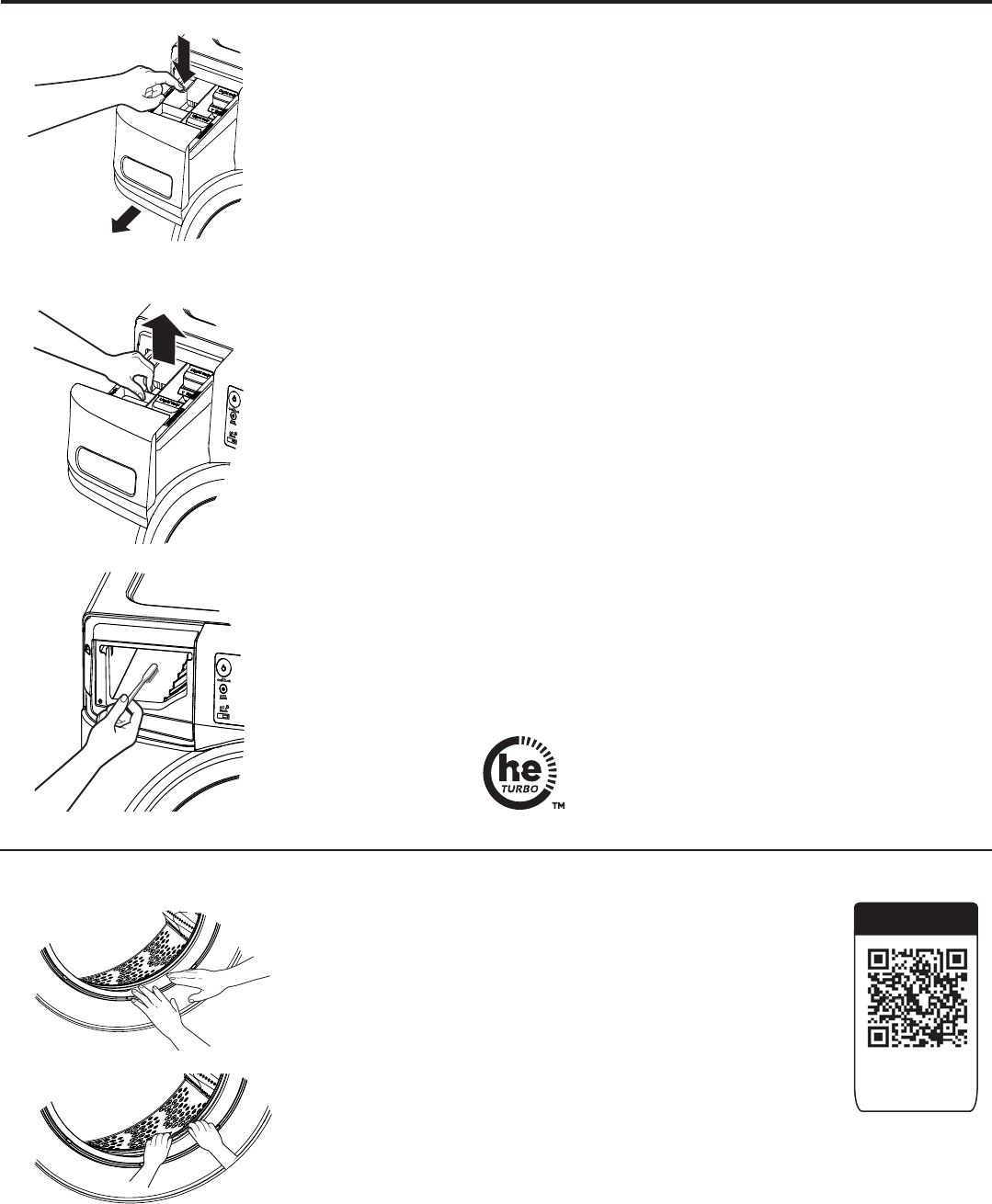

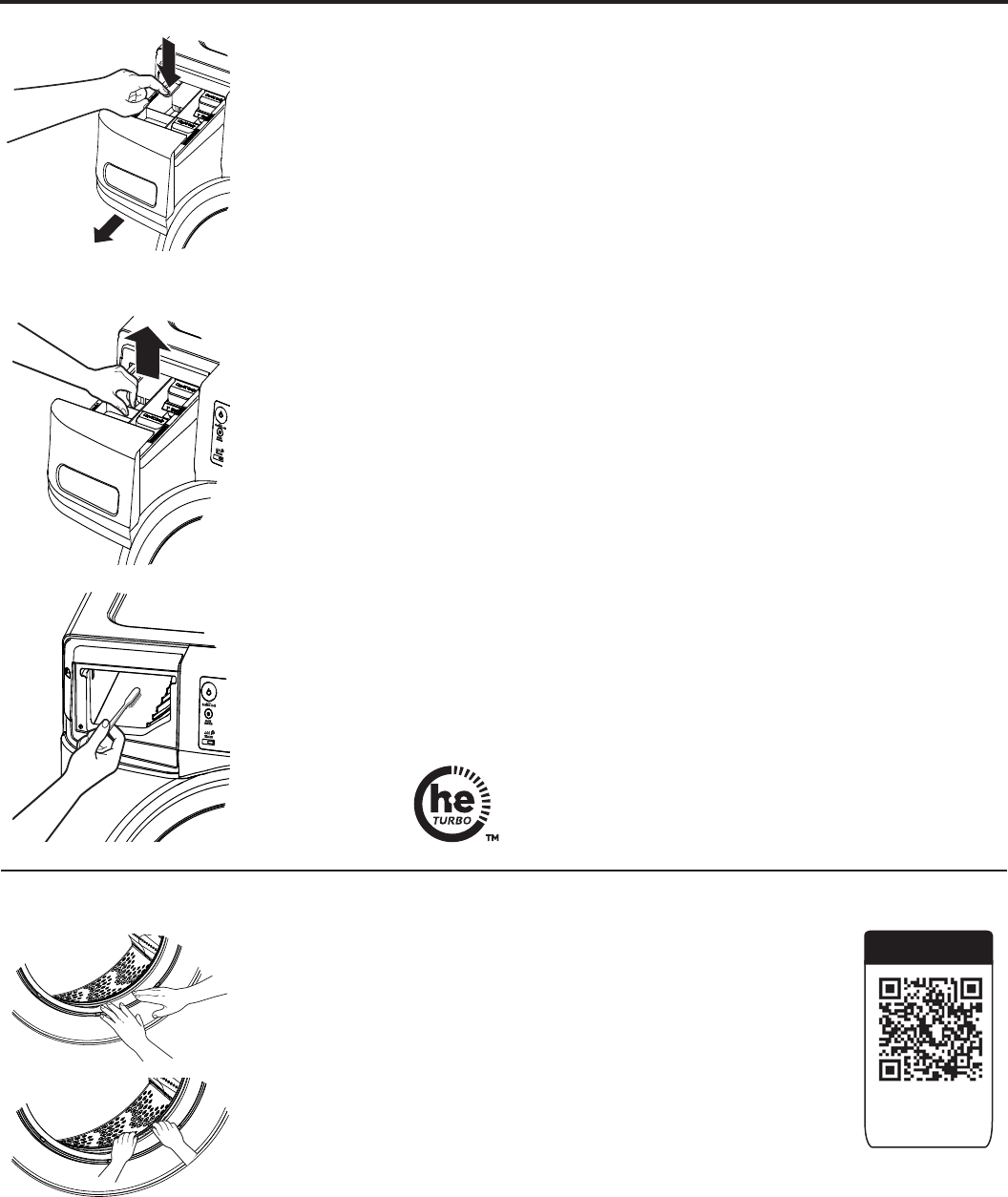

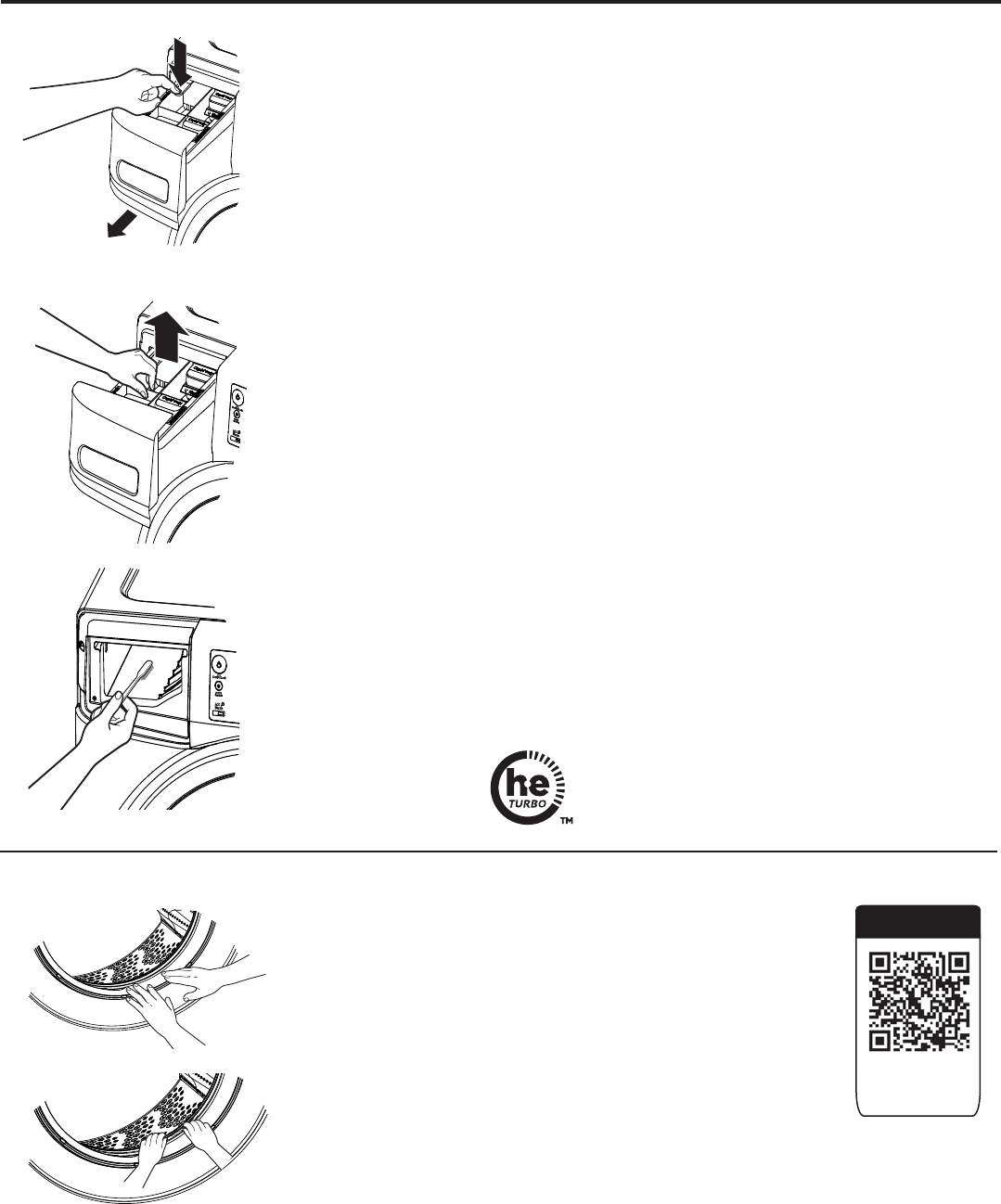

Dispenser Drawer Area: Detergent and fabric softener may build up in the dispenser
drawer. Residue should be removed once or twice a month.
Remove the drawer by first pulling it out until it stops. Then reach back into the left
rear corner of the drawer cavity and press down firmly on the lock tab,
pulling out the drawer.
Remove the insert from the bleach and fabric softener compartments and the
detergent cup. Rinse the inserts and the drawer with hot water to remove
traces of accumulated laundry products.
To clean the drawer opening, use a small brush to clean the recess.
Remove all residue from the upper and lower parts of the recess.
Return inserts to the proper compartments. Replace the dispenser drawer.
To reduce buildup in the Dispenser Drawer area:
Use only HE
High-Efficiency
detergent.
Lock tab is visible only after
drawer has been pulled out
Cleaning the Door Gasket
Open the washer door. Using both hands, press down the door
gasket. Remove any foreign objects if found trapped inside the
gasket. Make sure there is nothing blocking the holes behind the
gasket.
While holding down the door gasket, inspect the interior gasket by
pulling it down with your fingers. Remove any foreign objects if found
trapped inside this gasket. Make sure there is nothing blocking the
holes behind the gasket.
When you are finished cleaning the door gasket, remove your hands
and the gaskets will return to the operating position.
Video
Scan this code
to watch a video
on this topic.
Care and Cleaning.
Installation
Washer
Instructions
If you have any questions, call GE Appliances at 800.GE.CARES (800.432.2737)
or visit our Website at: GEAppliances.com
In Canada, call 1.800.561.3344 or visit www.GEAppliances.ca
BEFORE YOU BEGIN
Read these instructions completely and carefully.
• IMPORTANT – Save these instructions
for local inspector’s use.
• IMPORTANT – Observe all governing
codes and ordinances.
• Note to Installer – Be sure to leave these
instructions with the Consumer.
• Note to Consumer – Keep these instructions
for future reference.
• Skill level – Installation of this appliance requires
basic mechanical and electrical skills.
• Completion time – 1-3 hours
• Proper installation is the responsibility of the installer.
• Product failure due to improper installation is not
covered under the Warranty.

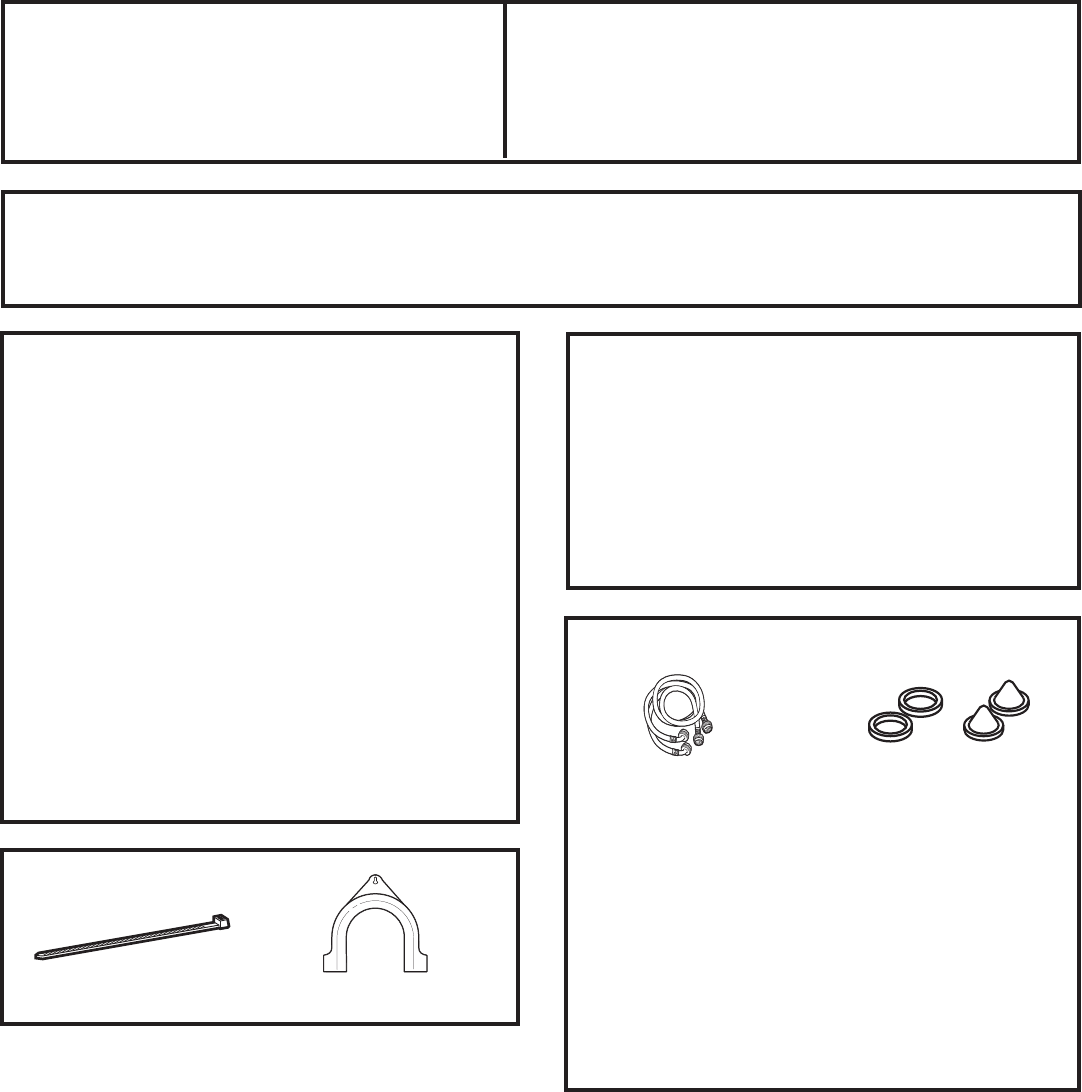

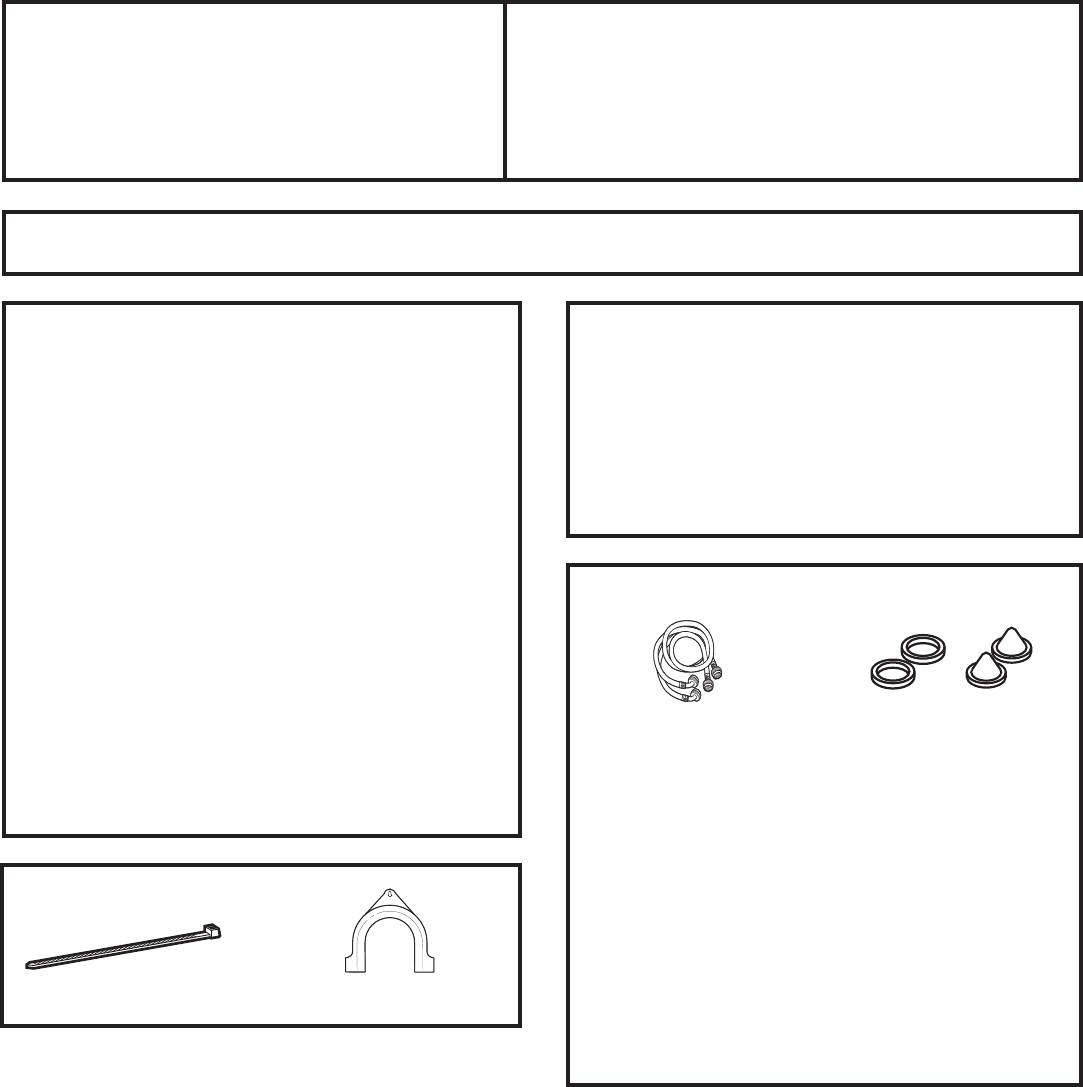

TOOLS REQUIRED FOR
WASHER INSTALLATION
1/2s socket with ratchet
Adjustable wrench or 14mm and 16mm open-end
wrenches
Channel-lock adjustable pliers
Carpenter’s level

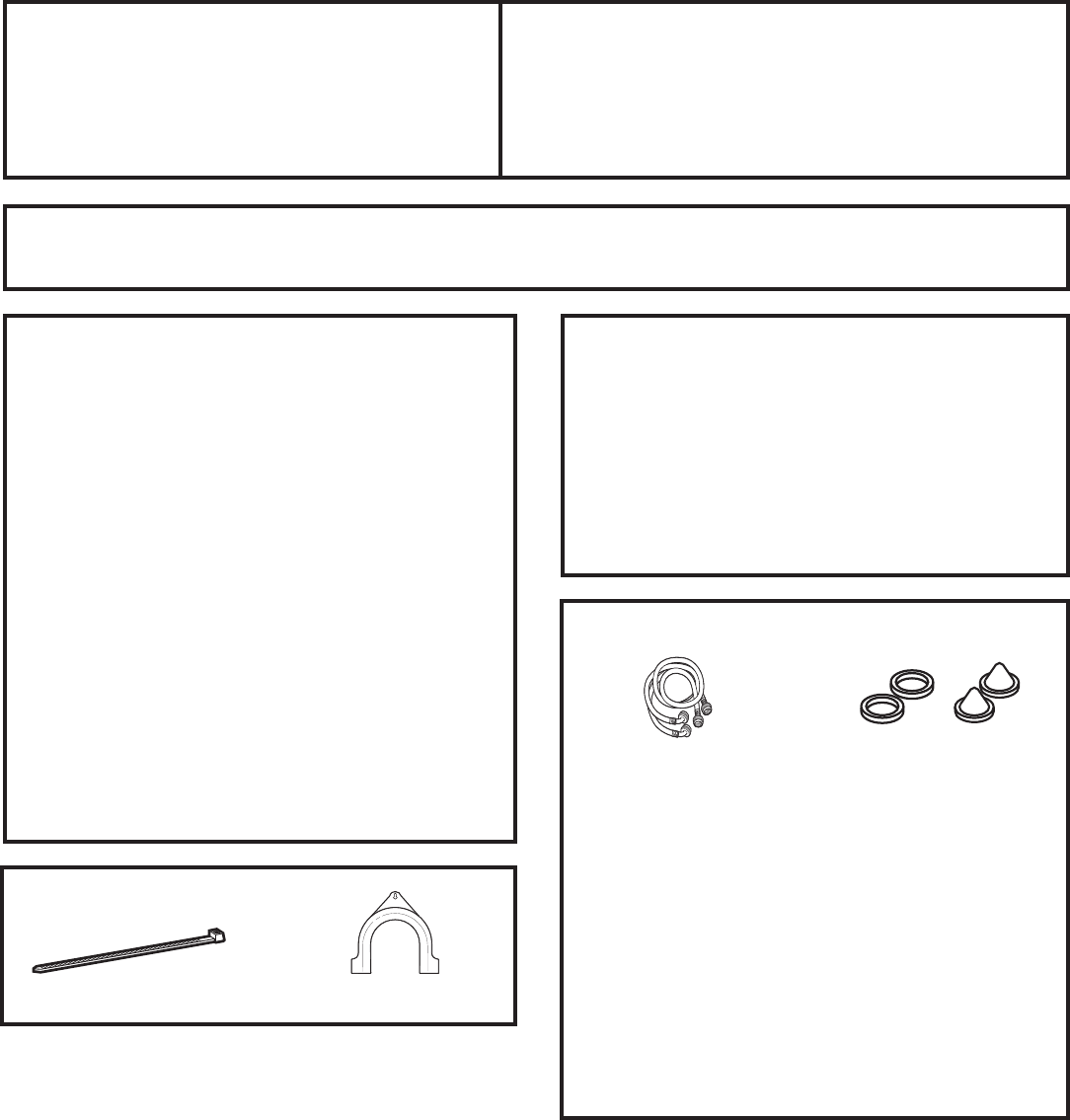

PARTS SUPPLIED
Cable Tie
PARTS REQUIRED (Sold separately)
Water Hoses (2) Rubber Washers (2)
and Strainer Screens (2)
GE Appliances Parts and Accessories
Order on-line at GEApplianceparts.com today, 24 hours a
day or by phone at 800.626.2002 during normal business
hours.
Part Number Accessory
PM14X10002 4 ft Rubber Water Supply Hoses
Or
PM14X10005 4 ft Braided Metal Water Supply Hoses
WH1X2267 Rubber Washer (1) and Screen (1)
Hose Guide
19
20
Installation Instructions
LOCATION OF YOUR WASHER
DO NOT Install the Washer:
1. In an area exposed to dripping water or outside
weather conditions. The ambient temperature
should never be below 60°F (15.6°C) for proper
washer operation.
2. In an area where it will come in contact with curtains or
drapes.
3. On carpet. The floor MUST be a hard surface with
a maximum slope of 1/2s per foot (1.27 cm per
30 cm). To make sure the washer does not vibrate
or move, you may have to reinforce the floor.
NOTE: If floor is in poor condition, use 3/4s impregnated
plywood sheet solidly attached to existing floor covering.
*NOTE:
With Legs: 40 1/2” (102.5 cm) - (3/4” (1.9 cm) adjustability)
With Built-In Pedestal™: 46” (117 cm) - (3/4” (1.9 cm) adjustability)
With Optional Pedestal (GFXP1308): 52” (132.1 cm) - (3/4” (1.9 cm) adjustability)
Stacked: 78 1/4” (198.8 cm)
IMPORTANT:
Minimum Installation Clearances
• When installed in alcove: Sides, Rear,
Top = 0s (0 cm)
• When installed in closet: Sides, Rear,
Top = 0s (0 cm), Front = 1s (2.54 cm)
• Consideration must be given to provide
adequate clearance for installation and service.
• Closet doors must be louvered or otherwise
ventilated and have at least 60 square inches of
open area. If the closet contains both a washer
and a dryer, doors must contain a minimum of
120 square inches of open area.

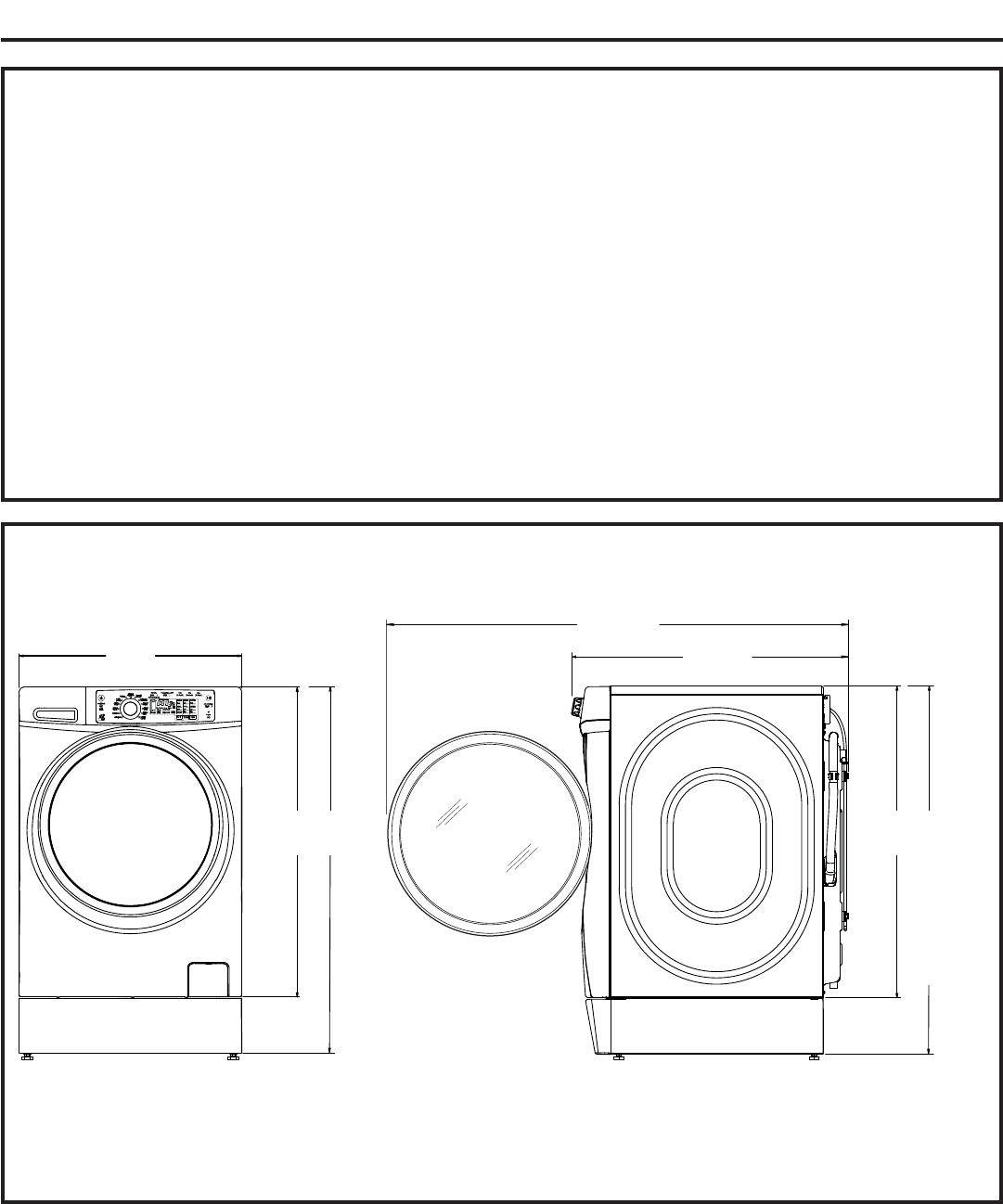

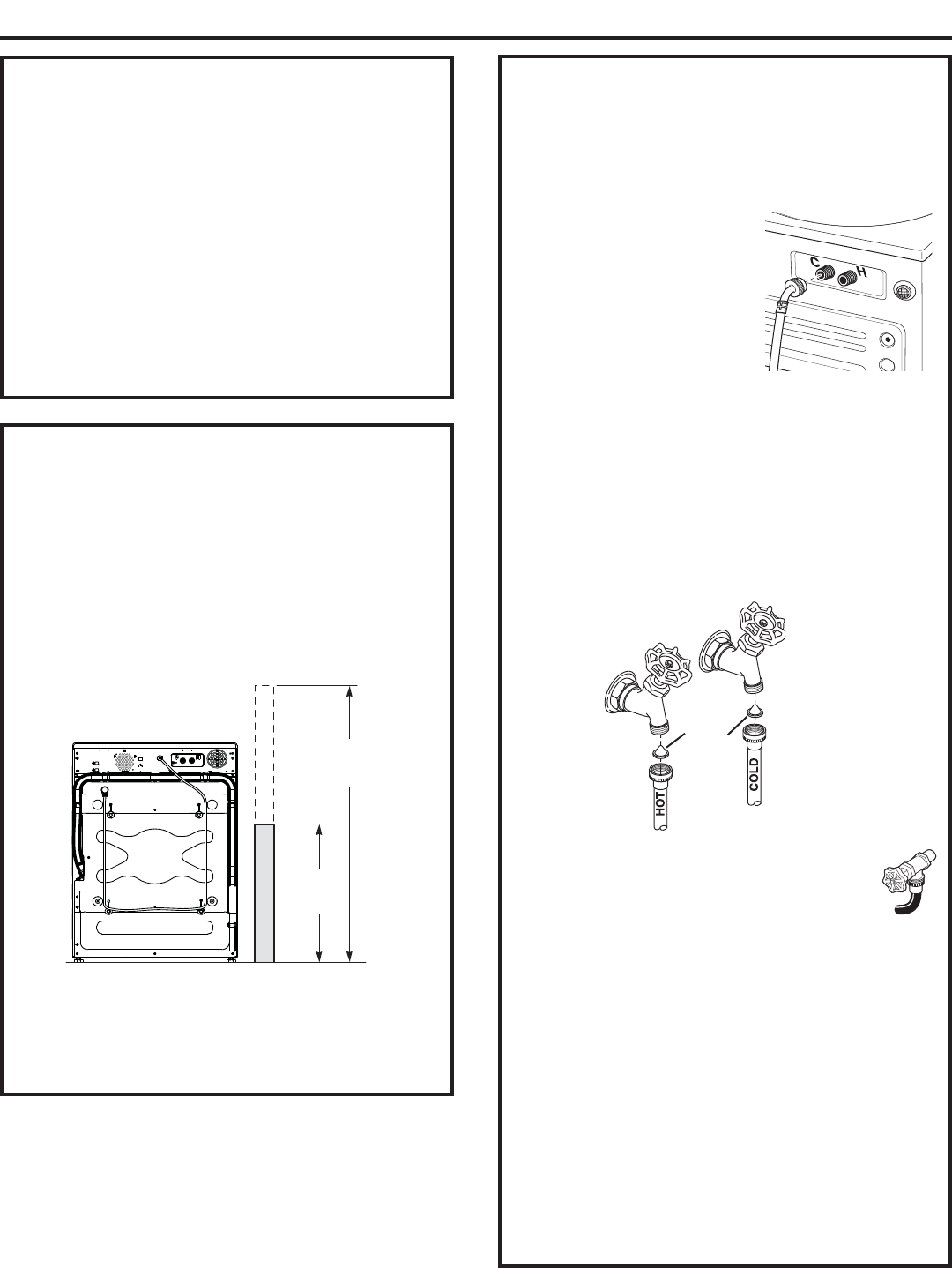

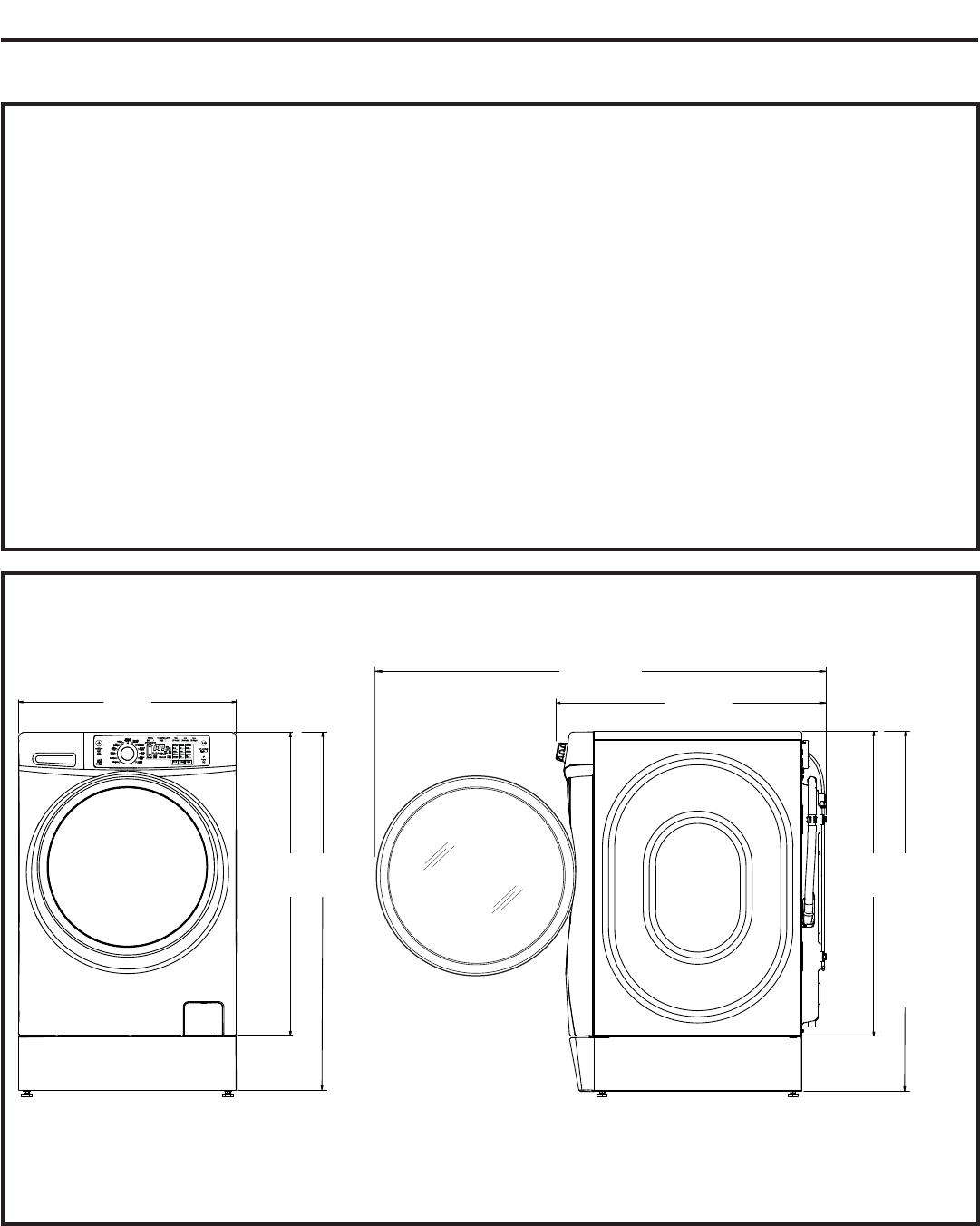

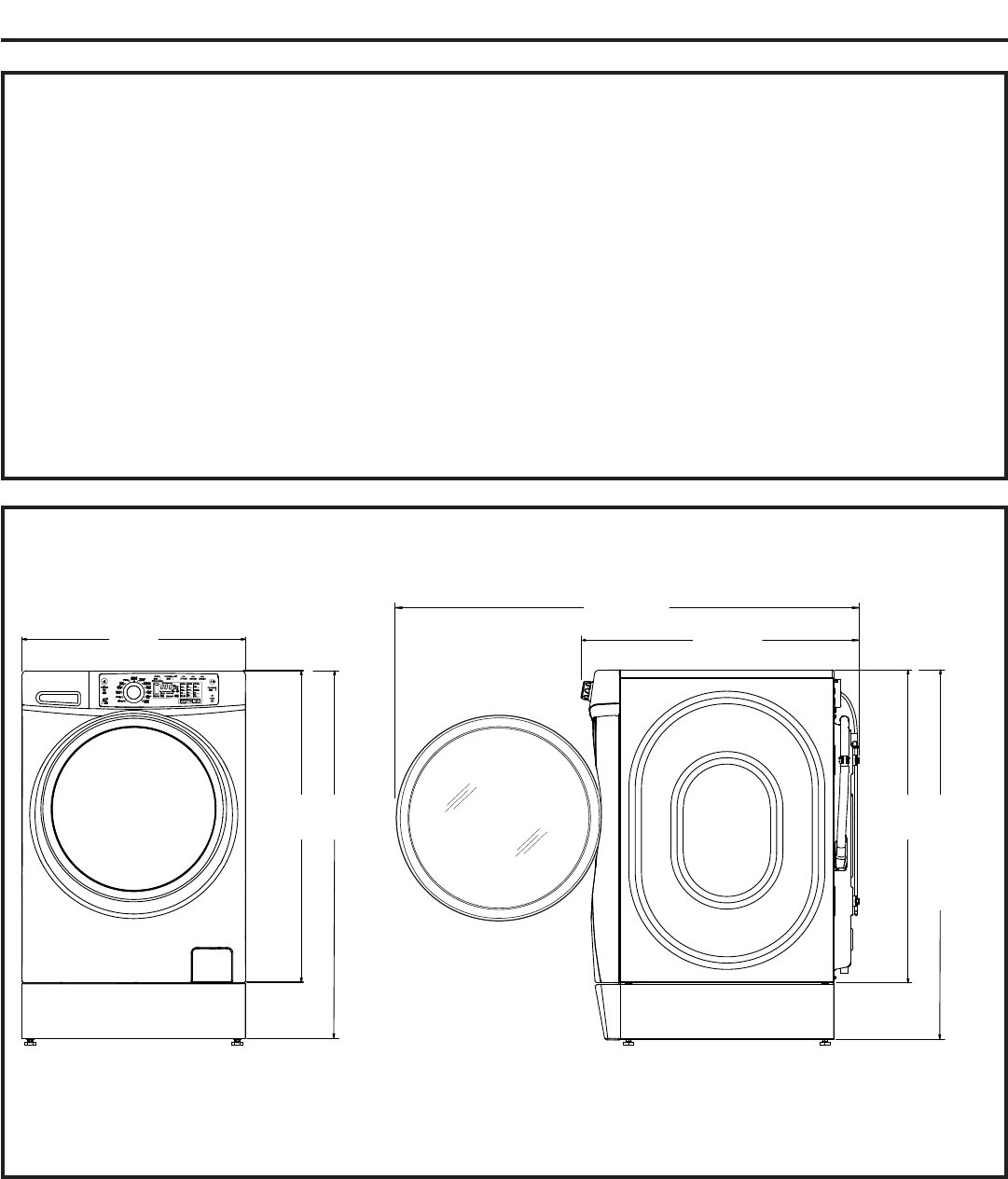

ROUGH-IN DIMENSIONS
FRONT
39”*
(99cm)
35”
(88.9cm)
28”
(71.12cm)
SIDE
46”*
(117cm)
39”*
(99cm) 46”*
(117cm)
Built-In
Pedestal™
models
only
54 3/8”
(138.2cm)
UNPACKING THE WASHER
1. After removing the washer from its carton, remove all base
packaging, including the cardboard, styrofoam base and
styrofoam basket support (inserted in center of base).
NOTE: If you are installing a pedestal, proceed to
the installation instructions that come with the pedestal.
2. Carefully move the washer to within 4 feet (122 cm)
of the final location.

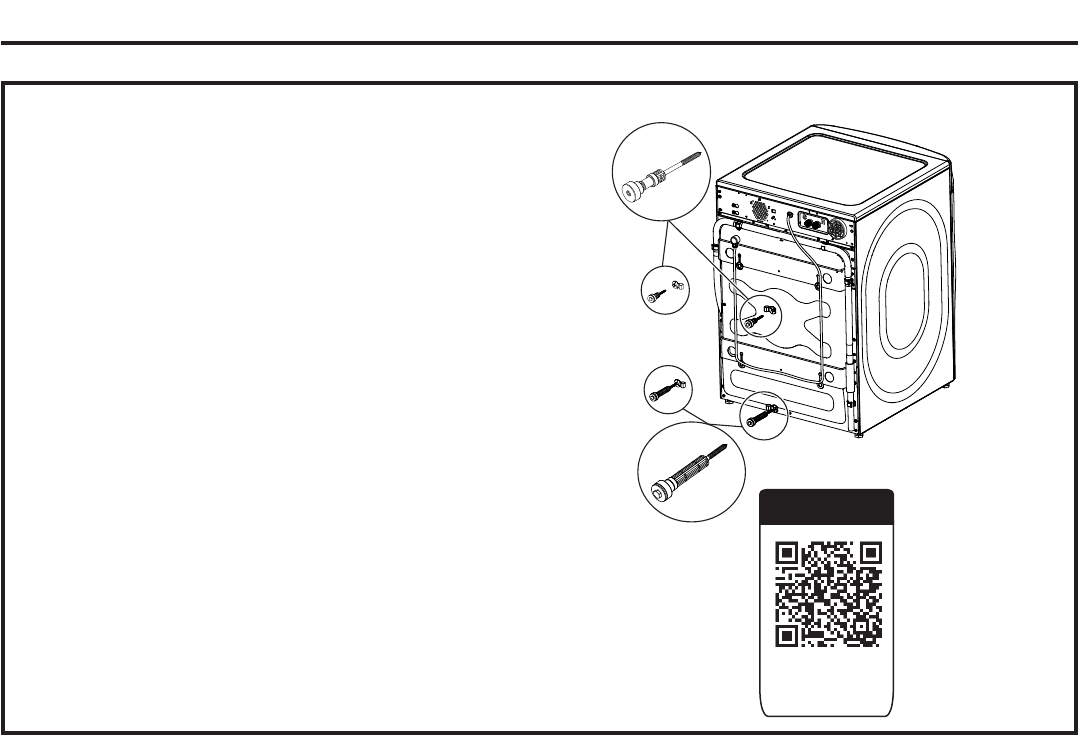

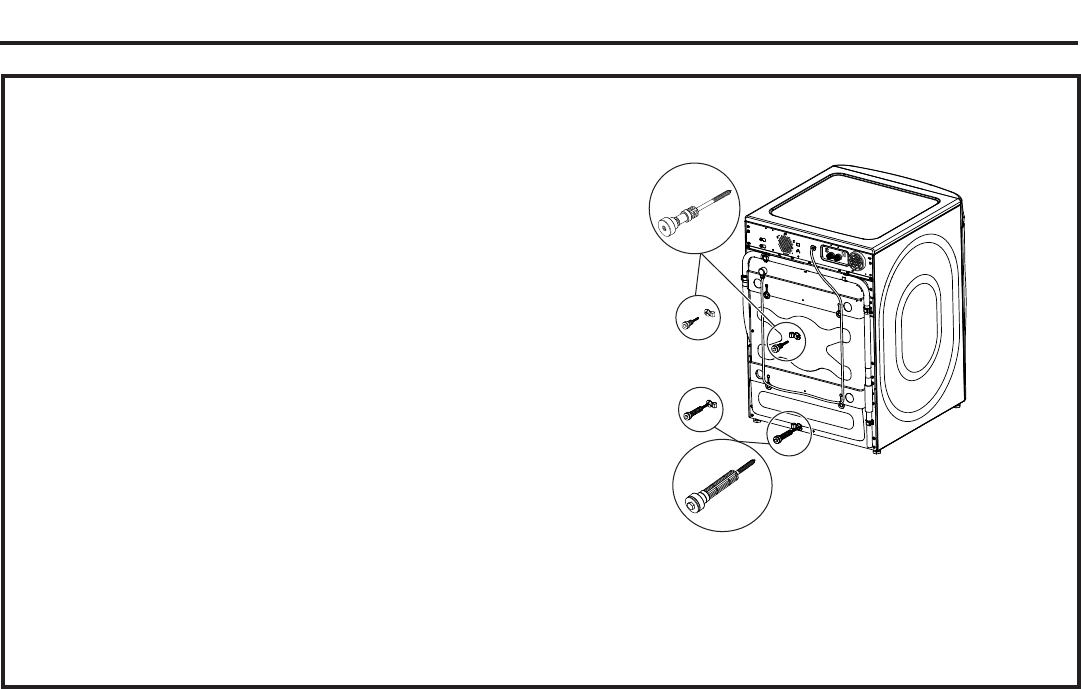

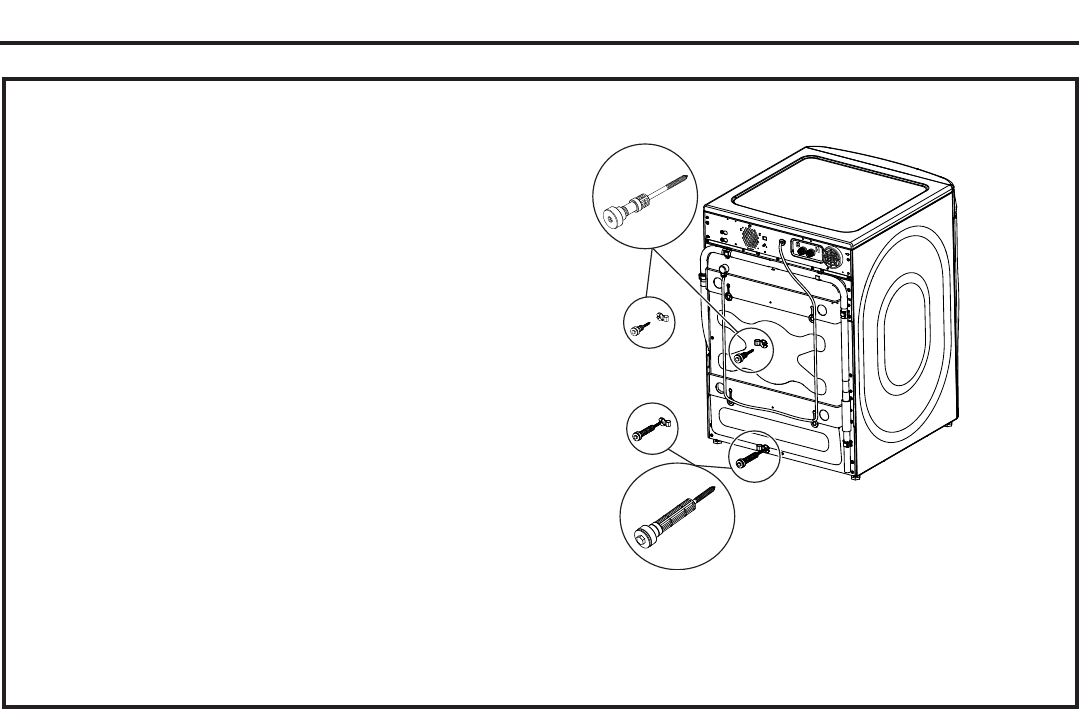

3. Remove the following from the back side of the washer:
4 bolts
4 plastic spacers (including rubber grommets)
4 power cord retainers

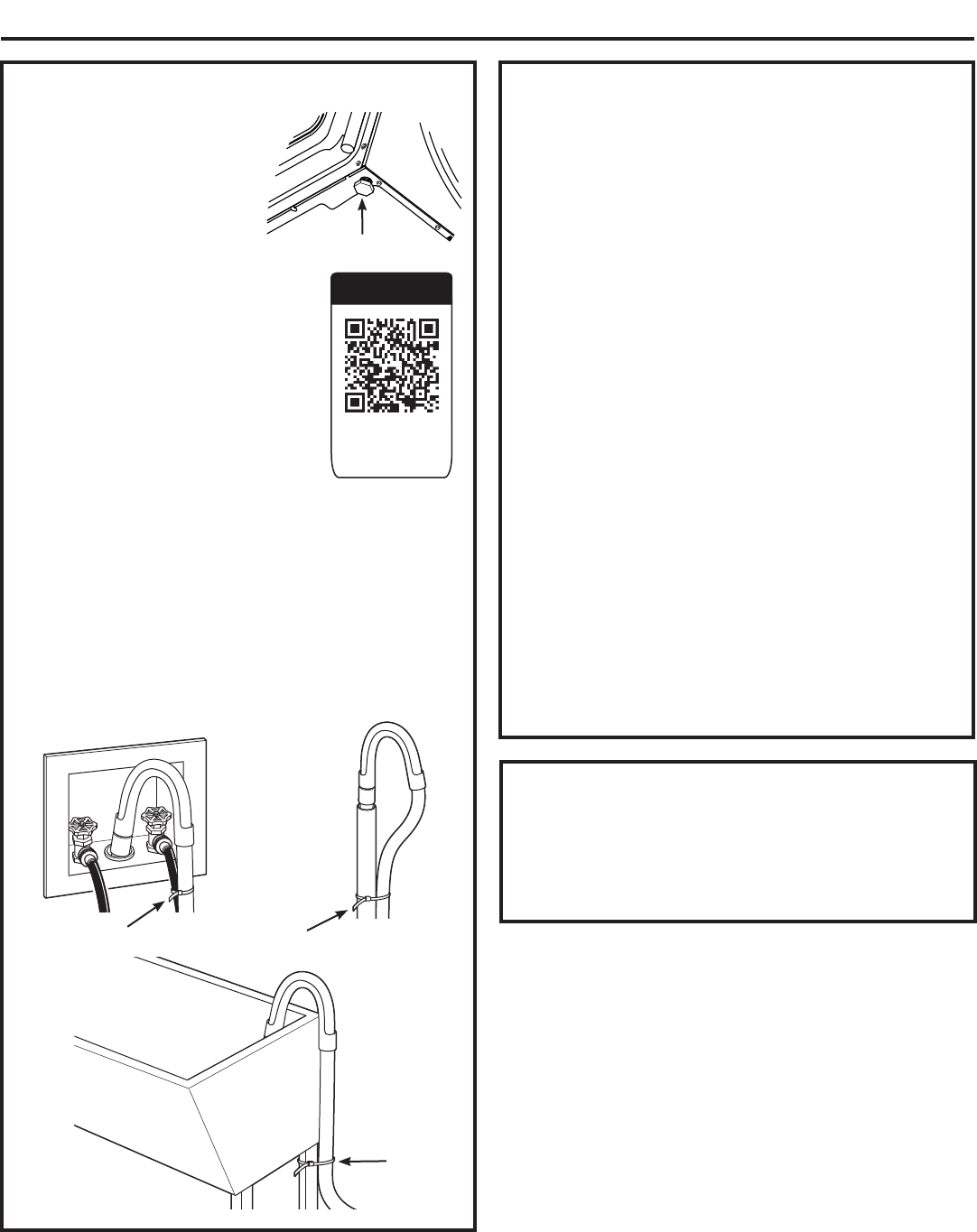

4. Remove the shipping bolt. Insert plug into shipping
bolt hole.
NOTE: Failure to remove the shipping bolts can cause
the washer to become severely unbalanced.
Save all bolts for future use.
NOTE: If you must transport the washer at a later date,
you must reinstall the shipping support hardware to prevent
shipping damage. Keep the hardware in the plastic bag
provided.
Installation Instructions
21
Video
Scan this code
to watch a video
on Step 3.

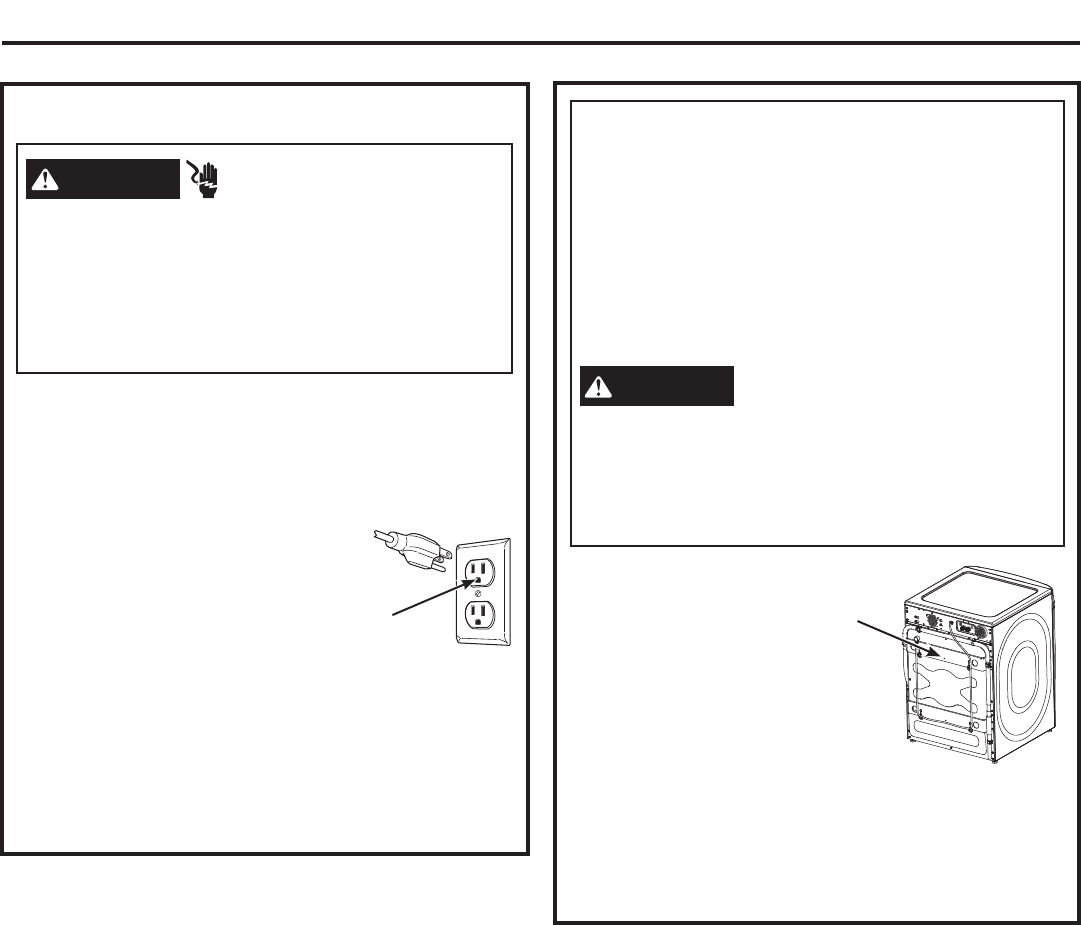

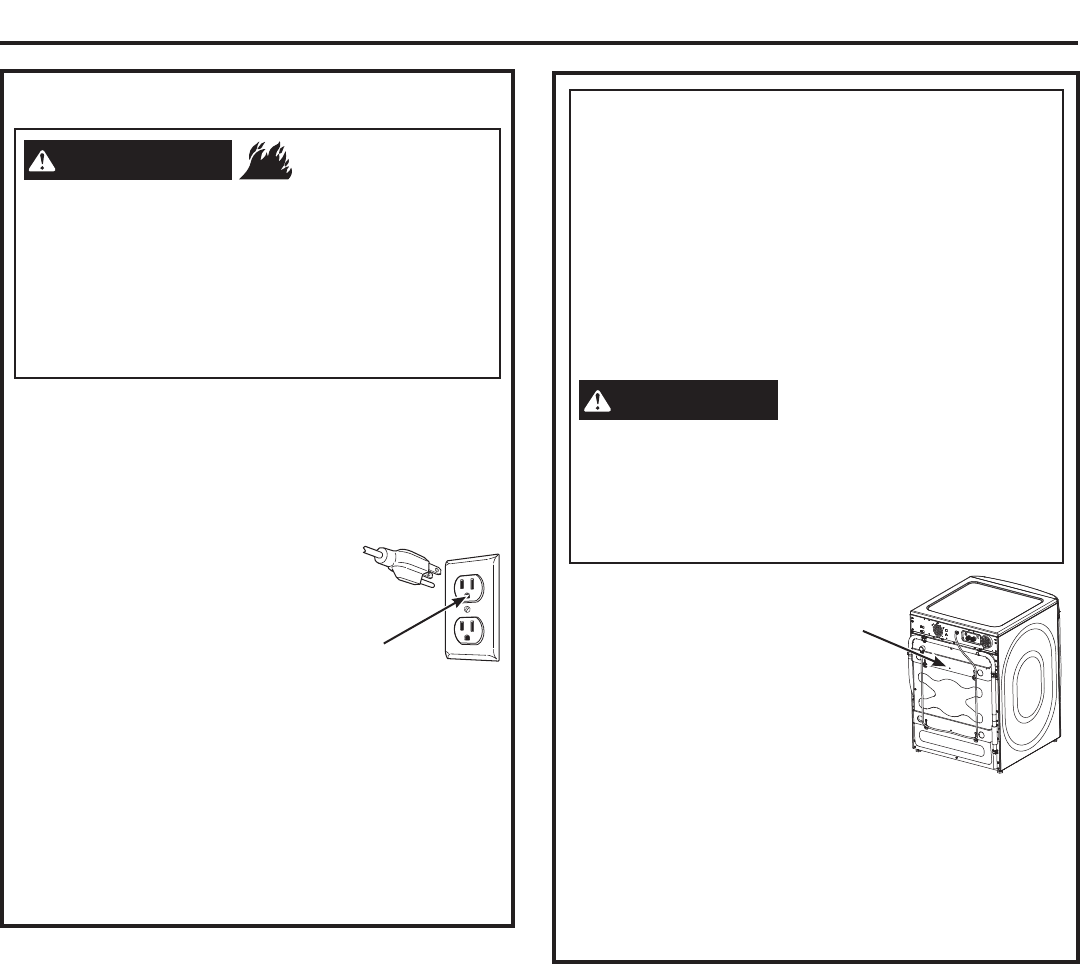

ELECTRICAL REQUIREMENTS
Plug into a grounded 3-prong outlet.
DO NOT remove ground prong.
DO NOT use an adapter.
DO NOT use an extension cord.
Failure to follow these instructions can result in death,
fire or electrical shock.
CIRCUIT – Individual, properly polarized and grounded 15
or 20 amp circuit breaker or time-delay fuse.
POWER SUPPLY – 2 wire plus ground, 120 Volt, single
phase, 60 Hz, alternating current.
Outlet Receptacle – Properly grounded 3-prong
receptacle to be located so the power
cord is accessible when the washer
is in an installed position. If a 2-prong
receptacle is present, it is the owner’s
responsibility to have a licensed
electrician replace it with a properly
grounded 3-prong grounding type
receptacle.
Washer must be electrically grounded in accordance with
local codes and ordinances, or in the absence of local
codes, with latest edition of the NATIONAL ELECTRICAL
CODE, ANSI/NFPA NO. 70 or CANADIAN ELECTRICAL CODE,
CSA C22.1. Check with a licensed electrician if you are not
sure that the washer is properly grounded.
If required by local
codes, an external
18 gauge or larger
copper ground wire
(not provided) may
be added. Attach to
washer cabinet with a
#8-18 x ½” sheet metal
screw (available at any
hardware store) to rear
of washer.
Mobile Home Installation:
Installation must conform to Standard for Mobile Homes,
ANSI A119.1 and National Mobile Home Construction and
Safety Standards Act of 1974 (PL93-383).
Installation Instructions
GROUNDING INSTRUCTIONS
This appliance must be grounded. In the event of
malfunction or breakdown, grounding will reduce the risk
of electric shock by providing a path of least resistance
for electric current. This appliance is equipped with
a cord having an equipment- grounding conductor
and a grounding plug. The plug must be plugged
into an appropriate outlet that is properly installed
and grounded in accordance with all local codes and
ordinances.
WARNING
Improper connection of the equipment-
grounding conductor can result in a risk
of electrical shock. Check with a qualified electrician, or
service representative or personnel, if you are in doubt as to
whether the appliance is properly grounded. DO NOT
modify the plug on the power supply cord. If it will not fit the
outlet, have a proper outlet installed by a qualified
electrician.
22
Ensure proper
ground exists
before use.
Attach ground
wire and
ground screw
(obtain locally)
- Electrical Shock Hazard
WARNING
Installation Instructions

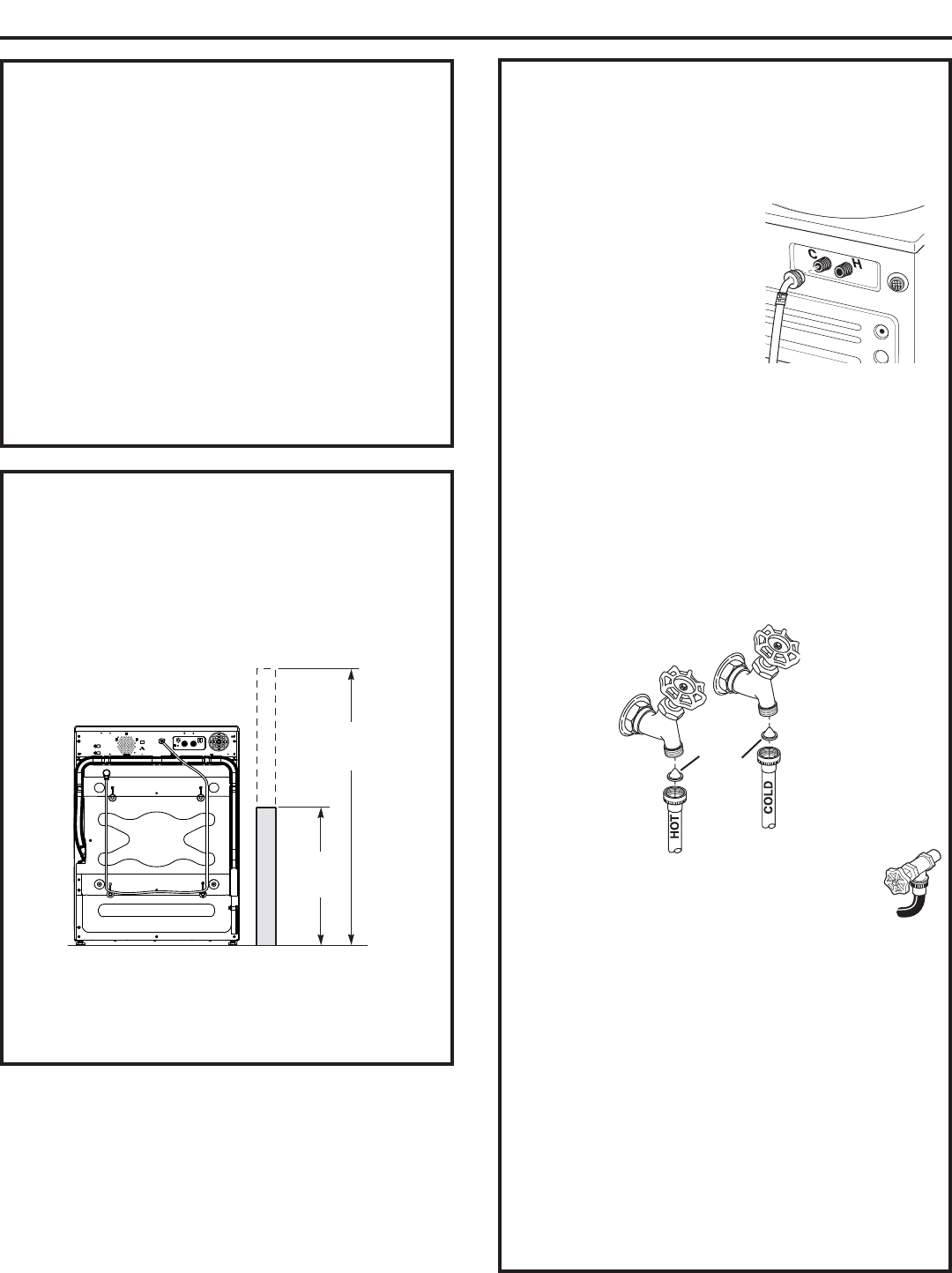

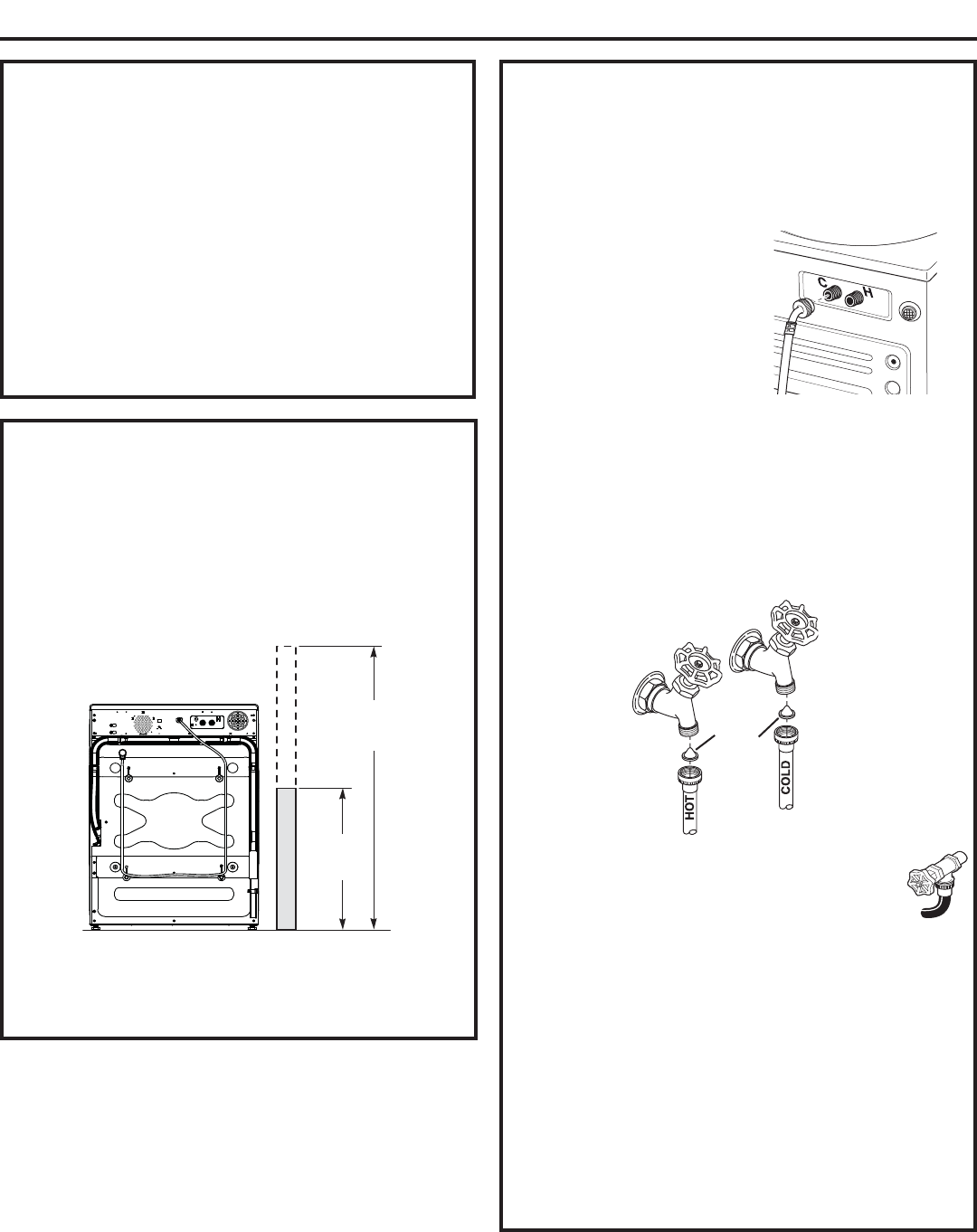

WATER SUPPLY REQUIREMENTS
Hot and cold water faucets MUST be installed within
42 inches (107 cm) of your washers water inlet. The faucets
MUST be 3/4s (1.9 cm) garden hose-type so inlet hoses can
be connected. Water pressure MUST be between 10 and 120
pounds per square inch. Your water department can advise
you of your water pressure. The hot water temperature
should be set to deliver water at 120° to 140°F (48°–60°C)
to provide proper Automatic Temperature Control (ATC)
performance.
NOTE: A water softener is recommended to reduce buildup of
scale inside the steam generator if the home water supply is
very hard.
DRAIN REQUIREMENTS
1. Drain capable of eliminating 17 gals (64.3 L)
per minute.
2. A standpipe diameter of 1 1/4s (3.18 cm) minimum.
3. The standpipe height above the floor should be:
Minimum height: 24s (61 cm)
Maximum height: 96s (244 cm)
NOTE: The drain hose attached to the washer can reach
a 58s (147 cm) high standpipe. For a higher standpipe,
contact an authorized parts distributor.
BACK
96” (8 ft.)
(244 cm)
Max.
24” (2 ft.)
(61 cm)
Min.
INSTALLING THE WASHER
1. Run some water from the hot and cold faucets to flush the
water lines and remove particles that might clog the inlet
hose and water valve screens.
2. Remove the inlet hoses from the packaging.
3. (90° elbow end) Ensure there is a rubber washer in the
90° elbow end of the HOT
and COLD hoses. Reinstall
the rubber washer into the
hose fitting if it has fallen out
during shipment. Carefully
connect the inlet hose
marked HOT to the outside
“H” outlet of the water valve.
Tighten by hand, then tighten
another 2/3 turn with pliers.
Carefully connect the other inlet hose to the inside “C” outlet
of the water valve. Tighten by hand; then tighten another
2/3 turn with pliers. Do not crossthread or over-tighten
these connections.
4. If inlet hose screen washers are not already inserted into
the inlet hoses, install them by inserting into the free ends
of the HOT and COLD inlet hoses with protruded side facing
the faucet.
5. Connect the inlet hose ends to the HOT and COLD
water faucets tightly by hand, then tighten another
2/3 turn with pliers. Turn the water on and check
for leaks.
6. Carefully move the washer to its final location. Gently rock
the washer into position. It is important not to damage the
rubber leveling legs when moving your washer to its final
location. Damaged legs can increase washer vibration. It
may be helpful to spray window cleaner on the floor to help
move your washer into its final position.
NOTE: To reduce vibration, ensure that all four rubber
leveling legs are firmly touching the floor. Push and pull
on the back right and then back left of your washer.
NOTE: Do not use the dispenser drawer or door to lift
the washer.
NOTE: If you are installing into a drain pan, you can use
a 24-inch long 2x4 to lever the washer into place.
C
H
Inlet Hose
Screen
Washers
23

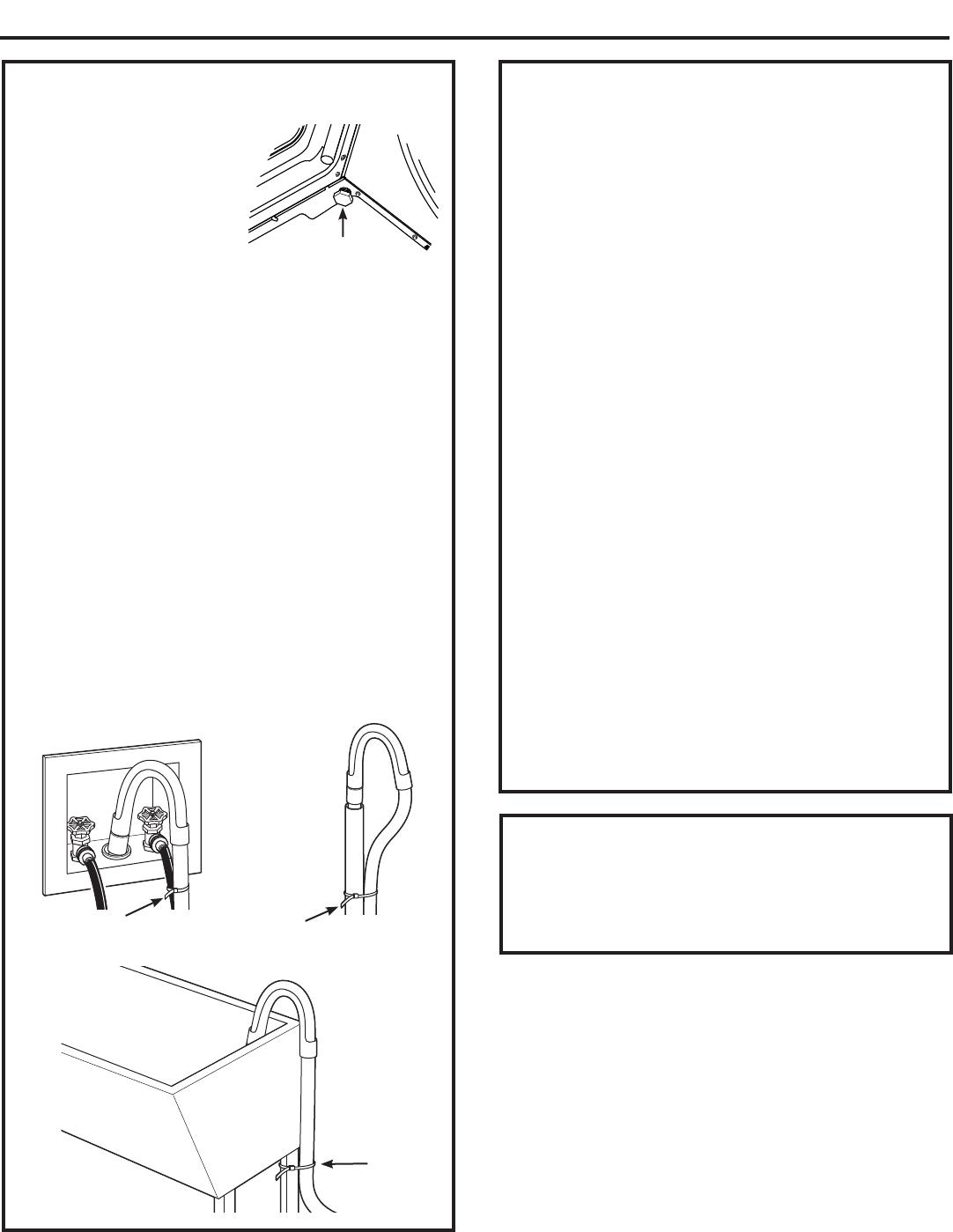

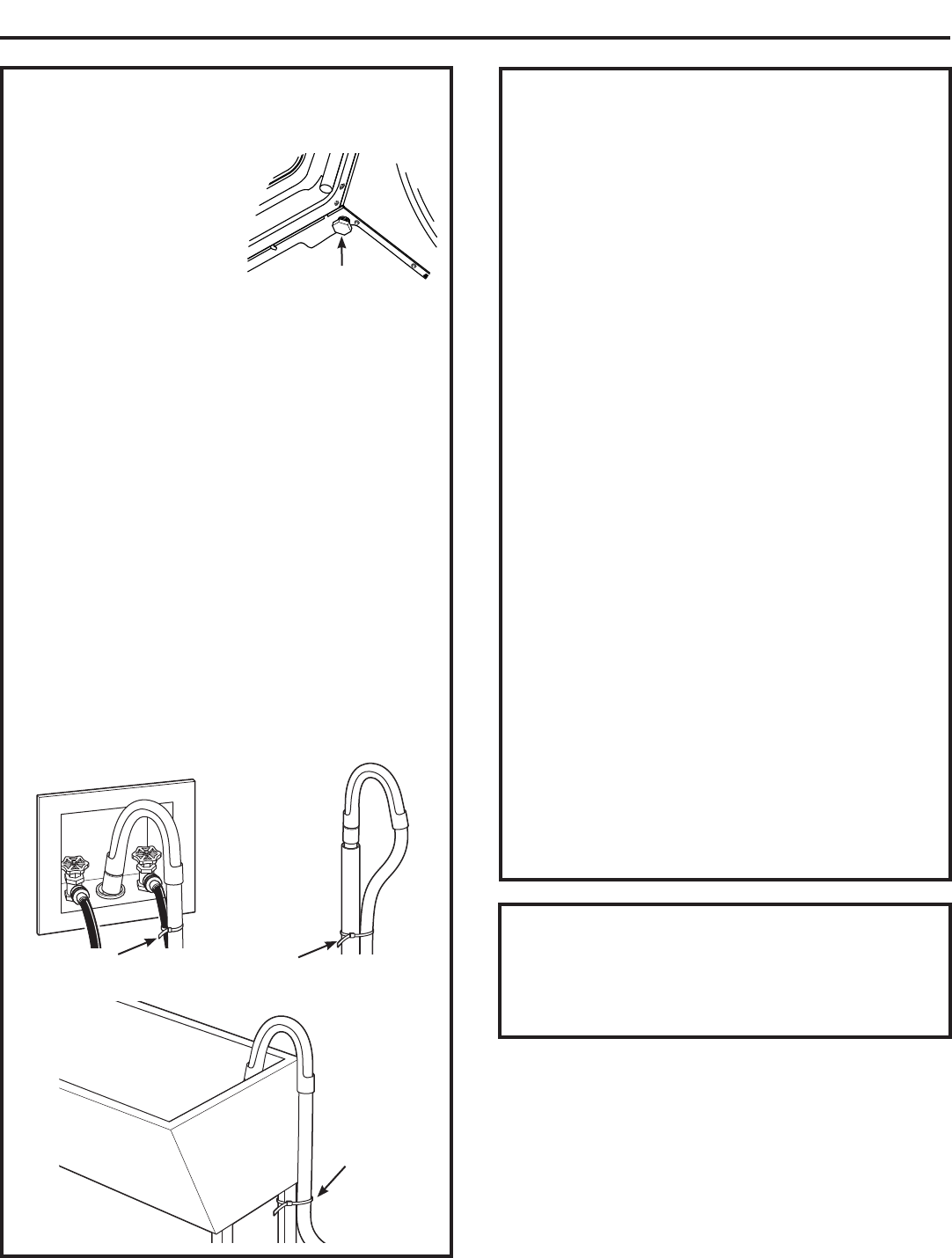

7. With the washer in its final
position, place a level on top
of the washer (if the washer
is installed under a counter,
the washer should not be
able to rock). Adjust the front
leveling legs up or down to
ensure the washer is resting
solidly. Turn the lock nuts on each leg
up toward the base of the washer
and snug with a wrench.
NOTE: Keep the leg extension at
a minimum to prevent excessive
vibration. The farther out the legs
are extended, the more the washer
will vibrate.
If the floor is not level or is damaged,
you may have to extend the rear
leveling legs.
8. Attach U-shaped hose guide to the end of the drain
hose. Place the hose in a laundry tub or standpipe and
secure it with the cable tie provided in the enclosure
package.
NOTE: Placing the drain hose too far down the drain pipe
can cause a siphoning action. No more than 7 inches of hose
should be in the drain pipe. There must be an air gap around
the drain hose. A snug fit can cause a siphoning action.
Installation Instructions
9. Plug the power cord into a grounded outlet.
NOTE: Check to be sure the power is off at the circuit
breaker/fuse box before plugging the power cord into
an outlet.
10. Turn on the power at the circuit breaker/fuse box.
11. Read the rest of this Owner’s Manual. It contains
valuable and helpful information that will save you
time and money.
12. Before starting the washer, check to make sure:
Main power is turned on.
The washer is plugged in.
The water faucets are turned on.
The unit is level and all four leveling legs are firmly
on the floor.
The shipping support hardware is removed
and saved.
The drain hose is properly tied up.
There are no leaks at the faucet, drain line
or washer.
13. Run the washer through a complete cycle.
Check for water leaks and proper operation.
14. If your washer does not operate, please review
the Before You Call For Service section before
calling for service.
15. Place these instructions in a location near the washer
for future reference.
INSTALLING THE WASHER (cont.)
If replacement parts are needed for your washer, they can be
ordered in the United States by visiting our Website
at GEApplianceparts.com or by calling GE Appliances at
800.GE.CARES. In Canada, visit geappliances.ca or call
1.800.561.3344.
REPLACEMENT PARTS
Leveling Leg
Cable Tie Cable Tie
Cable Tie
24
Video
Scan this code
to watch a video
on Step 7.
Before you call for service… GEAppliances.com
Truth or myth?
25
Below is a list of truths and myths to help you better understand your frontload washer
Truth or Myth? Answer Explanation
There is not enough water
to properly wash my clothes MYTH
6LQFHIURQWORDGZDVKHUVGRQRWUHTXLUHWKHEDVNHWWR¿OOZLWKZDWHUOLNHWRSORDG
ZDVKHUVVLJQL¿FDQWO\OHVVZDWHULVUHTXLUHGWRWKRURXJKO\ZDVKDQGULQVHHDFK
load. Except for certain cycles like Handwash and Tub Clean that use more
water, you will not see a visible water line on the door glass.
My frontload washer may
add time or run longer than
the original displayed time. TRUE
Occasionally, the washer may need to add more time to the cycle. This is mainly
due to automatic load redistributions to better balance the load and reduce
vibration. It is normal operation for the washer to add time to the cycle to
rebalance the load. Common causes of out-of-balance loads or longer cycle
WLPHVDUHDFORJJHGSXPS¿OWHUVHHWKHCare and Cleaning section), un-level
washer, or exceeding the recommended maximum load sizes.
I should see suds/foam
during a wash cycle in the
frontload washer. MYTH
HE detergents, which should be the only detergents used in your
GE Appliances frontload washer, have been formulated to clean effectively
without causing a build-up of suds. If you add detergent until a
visible suds/foam level is reached, you may be using too much
detergent and negatively impacting washer performance.
Remember, more suds/foam does not equal more cleaning
power. Follow the manufacturer's directions for HE detergent.
It is best to wash full loads
and like fabrics together. TRUE Wash multiple similar garments at one time for best results. Washing single
items can cause an out-of-balance condition.
I need to keep the washer
level for proper operation
and to reduce vibration. TRUE
,IWKHZDVKHULVXQHYHQDGMXVWWKHOHYHOLQJOHJVVRWKDWWKH\DUH¿UPO\WRXFKLQJ
WKHÀRRUDQGWKHORFNQXWVDUHVHFXUHO\WLJKWHQHG7KLVLVHVSHFLDOO\LPSRUWDQW
if the washer is installed on a pedestal. Leveling the legs on the washer or the
pedestal require the same steps.
It is impossible to overload
a frontload washer. MYTH
Although the capacity of the frontload washer allows for larger loads than a
traditional topload washer, care must be taken to not overload the wash basket.
See the Loading the Washer section for recommended maximum load sizes.
Overloading the washer can lead to reduced wash performance and clothes
becoming trapped between the door glass and the gasket, possibly causing
damage to your gasket or your clothes.
If not periodically cleaned,
my wash basket and gasket
may not maintain a fresh
smell.
TRUE
This is true for all washers, not just frontload. Regularly run a Tub Clean cycle
and clean around the rubber door gasket. When not in use, you may leave the
door slightly open for the inside of the washer to air dry. Close supervision is
necessary if this appliance is used by or near children.
Frontload washers have a
´SXPS¿OWHUµWKDWQHHGVWR
be cleaned periodically. TRUE
Due to the nature of the frontload washer, it is sometimes possible for small
DUWLFOHVWRSDVVWRWKHGUDLQSXPS7KHZDVKHUKDVD¿OWHUWRFDSWXUHORVWLWHPV
so they do not damage the drain pump. To retrieve lost items, clean out the
SXPS¿OWHUVHHWKHCare and Cleaning section). Indicators of a clogged pump
are long drain and cycle times, wet clothes at the end of a cycle, incomplete
cycles or washer pausing in the middle of a cycle.
I cannot add items to a
wash cycle once it has
started. MYTH
To add items after the washer has started, press Start/Pause or the Add
Garment button and wait until the door is unlocked. The drain pump may run
EULHÀ\EHIRUHGRRULVXQORFNHG'RQRWWU\WRIRUFHRSHQWKHGRRUZKHQLWLV
locked. After the door unlocks, open gently. Add items, close the door and press
Start/Pause to restart.
Items left in pockets can
cause damage to the
rubber door gasket TRUE
This is true for all frontload washers. Remove all loose items from your clothes.
Before you call for service…
26
Troubleshooting Tips
Save time and money! Review the charts on the
following pages first and you may not need to call for
service.
Problem Possible Cause What To Do
Not draining
Not spinning
Not agitating
Load is out of balance
Pump clogged
Drain hose is kinked or
improperly connected
Household drain may be
clogged
Drain hose siphoning; drain
hose pushed too far down the
drain
• Redistribute clothes and run drain & spin or rinse & spin.
• Increase load size if washing small load containing heavy and light
items.
• See page 17 on how to clean the Pump Filter.
• Straighten drain hose and make sure washer is not sitting on it.
• Check household plumbing. You may need to call a plumber.
• Ensure there is an air gap between hose and drain.
Leaking water Door gasket is damaged
Check back left of washer
for water
Fill hoses or drain hose is
improperly connected
Household drain may be
clogged
Dispenser clogged
Incorrect use of detergent
Dispenser box cracked
• Check to see if gasket is seated and not torn. Objects left in pockets
may cause damage to the washer (nails, screws, pens, pencils)
• Water may drip from the door when the door is opened. This is a
normal operation.
• Carefully wipe off rubber door seal. Sometimes dirt or clothing is left
in this seal and can cause a small leak
• If this area is wet, you have oversudsing condition. Use less
detergent.
• Make sure hose connections are tight at washer and faucets and
make sure end of drain hose is correctly inserted in and secured to
drain facility.
• Check household plumbing. You may need to call a plumber.
• Powder soap may cause clogs inside the dispenser and cause water
to leak out the front of the dispenser. Remove drawer and clean
both drawer and inside of dispenser box. Please refer to Cleaning the
Washer section.
• Use only HE and correct amount of detergent.
• If new installation, check for crack on inside of dispenser box.
Clothes too wet Load is out of balance
Pump clogged
Overloading
Drain hose is kinked or
improperly connected
Household drain may be
clogged
Drain hose siphoning; drain
hose pushed too far down the
drain
• Redistribute clothes and run drain & spin or rinse & spin.
• Increase load size if washing small load containing heavy and light
items.
• The machine will slow the spin speed down to 410 rpm if it has a hard
time balancing the load. This speed is normal.
• See page 17 on how to clean the Pump Filter.
• The dry weight of the load should be less then 16 lbs.
• Straighten drain hose and make sure washer is not sitting on it.
• Check household plumbing. You may need to call a plumber.
• Ensure there is an air gap between hose and drain.
GEAppliances.com
27
Problem Possible Cause What To Do
Incomplete cycle
or timer not
advancing
Automatic load redistribution
Pump clogged
Drain hose is kinked or
improperly connected
Household drain may be
clogged
Drain hose siphoning; drain
hose pushed too far down the
drain
• Timer adds 3 minutes to cycle for each rebalance. 11 or 15
rebalances may be done. This is normal operation.
Do nothing; the machine will finish the wash cycle.
• See page 17 on how to clean the Pump Filter.
• Straighten drain hose and make sure washer is not sitting on it.
• Check household plumbing. You may need to call a plumber.
• Ensure there is an air gap between hose and drain.
Loud or unusual
noise; vibration
or shaking
Cabinet moving
All rubber leveling legs are not
firmly touching the floor
Unbalanced load
Pump clogged
• Washer is designed to move 1/4” to reduce forces transmitted to the
floor. This movement is normal.
• Push and pull on the back right and then back left of your washer to
check if it is level. If the washer is uneven, adjust the rubber leveling
legs so they are all firmly touching the floor and locked in place. Your
installer should correct this problem.
• Pause unit, open door and manually redistribute load. To check
machine, run rinse and spin with no load. If normal, unbalance was
caused by load.
• See page 17 on how to clean the Pump Filter.
No power/
washer not
working or dead
Washer is unplugged
Water supply is turned off
Circuit breaker/fuse is tripped/
blown
Automatic self system checks
• Make sure cord is plugged securely into a working outlet.
• Turn both hot and cold faucets fully on.
• Check house circuit breakers/fuses. Replace fuses or reset breaker.
Washer should have separate outlet.
• First time the washer is plugged in, automatic checks occur. It may
take up to 20 seconds before you can use your washer. This is normal
operation.
Snags, holes,
tears, rips or
excessive wear
Overloaded
Pens, pencils, nails, screws or
other objects left in pockets
Pins, snaps, hooks, sharp
buttons, belt buckles, zippers
and sharp objects left in
pockets
• Do not exceed maximum recommended load sizes. See
recommended maximum load sizes on page 15.
• Remove loose items from pockets.
• Fasten snaps, hooks, buttons and zippers.
Control time
wrong or
changes
This is normal • During spin the washer may need to rebalance the load sometimes
to reduce vibrations. When this happens, the estimated time is
increased causing time left to increase or jump.
Not enough
water This is normal • Horizontal washers do not require the basket to fill with water like
top-load washers.
Washer pauses
or has to be
restarted, or
washer door is
locked and will
not open
Pump clogged • See page 17 on how to clean the Pump Filter.
Door unlocks or
press Start and
machine doesn’t
operate
This is normal
Incorrect operation
• Front-load washers start up differently than top-load washers, and it
takes 30 seconds to check the system. The door will lock and unlock.
• Simply open and close the door firmly; then press Start.
Before you call for service…
28
Problem Possible Cause What To Do
Water does not
enter washer or
enters slowly
Automatic self system checks
Water supply is turned off
Water valve screens are
stopped up
• After Start is pressed, the washer does several system checks. Water
will flow 60 seconds after Start is pressed.
• Turn on both hot and cold faucets fully.
• Turn off the water source and remove the water connection hoses
from the upper back of the washer. Use a brush or toothpick to clean
the screens in the machine. Reconnect the hoses and turn the water
back on.
Wrinkling Improper sorting
Overloading
Incorrect wash cycle
Repeated washing in water
that is too hot
• Avoid mixing heavy items (like work clothes) with light items (like
blouses).
• Load your washer so clothes have enough room to move freely.
• Match cycle selection to the type of fabric you arewashing (especially
for easy care loads).
• Wash in warm or cold water.
Grayed or
yellowed clothes Not enough detergent
Not using HE (high efficiency)
detergent
Hard water
Water is not hot enough
Detergent is not dissolving
Dye transfer
• Use correct amount of detergent.
• Use only HE detergent.
• Use hottest water safe for fabric.
• Use a water conditioner like Calgon brand or install a water softener.
• Make sure water heater is delivering water at 120°–140°F (48°–60°C).
• Try a liquid HE detergent.
• Sort clothes by color. If fabric label states wash separately, unstable
dyes may be indicated.
Colored spots Incorrect use of fabric softener
Dye transfer
• Check fabric softener package for instructions and follow directions
for using dispenser.
• Sort whites or lightly colored items from dark colors.
• Promptly remove wash load from washer.
Water
temperature is
incorrect
Water supply is improperly
connected
House water heater is not set
properly
• Make sure hoses are connected to correct faucets.
• Make sure house water heater is delivering water at 120°–140°F
(48°–60°C).
Bad odor inside
your Washer Washer unused for a long time,
not using recommended quality
of HE detergent or used too
much detergent
• Run a Tub Clean cycle.
• In case of strong odor, you may need to run the Tub Clean cycle more
than once.
• Use only the amount of detergent recommended on the detergent
container.
• Use only HE (high efficiency) detergent.
• Always remove wet items from the washer promptly after machine
stops running.
• Leave the door slightly open for the water to air dry. Close supervision
is necessary if this appliance is used by or near children. Do not allow
children to play on or in this or any other appliance.
GEAppliances.com
29
Problem Possible Cause What To Do
Detergent leak Incorrect placement of
detergent insert
This is normal
• Make sure detergent insert is properly located and fully seated. Never
put detergent above max line.
• It is normal operation to see detergent leak on door gasket about 20
seconds after filling the dispenser.
Improper
dispensing of
softener or
bleach
Dispenser clogged
Softener or bleach is filled
above the max line
Softener or bleach cap issue
• Monthly clean the dispenser drawer to remove buildup of chemicals.
• Make sure to have the correct amount of softener or bleach.
• Make sure softener and bleach cap for dispenser are seated or they
will not work.
Dispenser
drawer not
dispensing
properly
Laundry detergent packet
placed in dispenser drawer • Laundry detergent packets should not be used in the dispenser.
They should only be added directly to the wash basket following the
manufacturer's directions.
Pump running
while washer
is not in use
Clog in sump drain • This is normal. Drain sump is detecting an undesired water fill level
from a potential open faucet. Shut off water valve and inspect water
valve for blockage.
For The Period Of: We Will Replace:
GE Appliances Washer Warranty. (For customers in the United States)
All warranty service provided by our Factory Service Centers,
or an authorized Customer Care® technician. To schedule service,
on-line, visit us at GEAppliances.com, or call GE Appliances at
800.GE.CARES (800.432.2737). Please have serial number and
model number availa ble when calling for service.
This warranty is extended to the original purchaser and any succeeding owner for products purchased for home
use within the USA. If the product is located in an area where service by a GE Appliances Authorized Servicer is not
available, you may be responsible for a trip charge or you may be required to bring the product to an Authorized
GE Appliances Service location for service. In Alaska, the warranty excludes the cost of shipping or service calls to
your home.
Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives
you specific legal rights, and you may also have other rights which vary from state to state. To know what your
legal rights are, consult your local or state consumer affairs office or your state’s Attorney General.
Service trips to your home to teach you how to use
the product.
Improper installation, delivery or maintenance.
Failure of the product if it is abused, misused, or used for
other than the intended purpose or used commercially.
Replacement of house fuses or resetting of circuit
breakers.
Products which are not defective or broken, or which
are working as described in the Owner’s Manual.
Damage to the product caused by accident, fire,
floods or acts of God.
Incidental or consequential damage caused by
possible defects with this appliance.
Defects or damage due to operation in freezing
temperatures.
Damage after delivery.
Product not accessible to provide required service.
What Is Not Covered (in the United States):
Warrantor: GE Appliances
Staple your receipt here.
Proof of the original purchase
date is needed to obtain
service under the warranty.
One Year Any part of the washer which fails due to a defect in materials or workmanship. During this
From the date of the limited one-year warranty, GE Appliances will also provide, free of charge, all labor and
original purchase related service costs to replace the defective part.
(;&/86,212),03/,(':$55$17,(6³<RXUVROHDQGH[FOXVLYHUHPHG\LVSURGXFWUHSDLUDVSURYLGHGLQWKLV/LPLWHG
Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for a particular
purpose, are limited to one year or the shortest period allowed by law.
Servicing your appliance may require the use of the onboard data port for diagnostics. This gives
a GE Appliances Factory Service technician the ability to quickly diagnose any issues with your
appliance and helps GE Appliances
improve its products by providing GE Appliances with information on
your appliance. If you do not want your appliance
data to be sent to GE Appliances, please advise your
technician NOT to submit the data to GE Appliances at the time of service.
30
Ten Years The motor, if it should fail due to a defect in materials or workmanship. During this additional
From the date of the nine-year limited warranty, you will be responsible for any labor and related service costs.
original purchase
GE is a trademark of the General Electric Company. Manufactured under trademark license.
GE Appliances Washer Warranty. (For customers in Canada)
All warranty service provided by our Factory Service Centres or an authorized
technician. For service, call 1.800.561.3344.
Please have serial number and model number available when calling for service.
What Is Not Covered (in Canada):
Warrantor: MABE CANADA INC.
WARRANTOR IS NOT RESPONSIBLE FOR CONSEQUENTIAL DAMAGES.
This warranty is extended to the original purchaser and any succeeding owner for products purchased in
Canada for home use within Canada. In-home warranty service will be provided in areas where it is available
and deemed reasonable by Mabe to provide.
(;&/86,212),03/,(':$55$17,(6³<RXUVROHDQGH[FOXVLYHUHPHG\LVSURGXFWUHSDLUDVSURYLGHGLQWKLV/LPLWHG
Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for a particular
purpose, are limited to one year or the shortest period allowed by law.
For The Period Of: We Will Replace:
One Year Any part of the washer which fails due to a defect in materials or workmanship. During this
From the date of the limited one-year warranty, GE Appliances will also provide, free of charge, all labour and
original purchase related service costs to replace the defective part.
Servicing your appliance may require the use of the onboard data port for diagnostics. This gives
a GE Appliances Factory Service technician the ability to quickly diagnose any issues with your
appliance and helps GE Appliances
improve its products by providing GE Appliances with information on
your appliance. If you do not want your appliance
data to be sent to GE Appliances, please advise your
technician NOT to submit the data to GE Appliances at the time of service.
Service trips to your home to teach you how to use
the product.
Improper installation, delivery or maintenance.
Failure of the product if it is abused, misused, or used for
other than the intended purpose or used commercially.
Replacement of house fuses or resetting of circuit
breakers.
Products which are not defective or broken, or which
are working as described in the Owner’s Manual.
Damage to the product caused by accident, fire,
floods or acts of God.
Incidental or consequential damage caused by
possible defects with this appliance.
Defects or damage due to operation in freezing
temperatures.
Damage after delivery.
Product not accessible to provide required service.
31
Ten Years The motor, if it should fail due to a defect in materials or workmanship. During this additional
From the date of the nine-year limited warranty, you will be responsible for any labor and related service costs.
original purchase
GE is a trademark of the General Electric Company. Manufactured under trademark license.
32
Consumer Support.
GE Appliances Website GEAppliances.com
Have a question or need assistance with your appliance? Try the GE Appliances Website, 24 hours a day, any
day of the year! For greater convenience and faster service, you can now download Owner’s Manuals, order
parts or even schedule service on-line.
Schedule Service GEAppliances.com
Expert GE Appliances repair service is only one step away from your door. Get on-line and schedule your service
at your convenience any day of the year! Or call GE Appliances at 800.GE.CARES (800.432.2737) during normal
business hours.
Real Life Design Studio GEAppliances.com
*($SSOLDQFHVVXSSRUWVWKH8QLYHUVDO'HVLJQFRQFHSW³SURGXFWVVHUYLFHVDQGHQYLURQPHQWVWKDWFDQEH
used by people of all ages, sizes and capabilities. We recognize the need to design for a wide range of
physical and mental abilities and impairments. For details of GE Appliances Universal Design applications,
including kitchen design ideas for people with disabilities, check out our Website today. For the hearing
impaired, please call 800.TDD.GEAC (800.833.4322).
Extended Warranties GEAppliances.com
Purchase a GE Appliances extended warranty and learn about special discounts that are available while your warranty
is still in effect. You can purchase it on-line anytime, or call 800.626.2224 during normal business hours.
GE Appliances Consumer Home Services will still be there after your warranty expires.
Parts and Accessories GEAppliances.com
Individuals qualified to service their own appliances can have parts or accessories sent directly to their homes
(VISA, MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or by phone
at 800.626.2002 during normal business hours.
Instructions contained in this manual cover procedures to be performed by any user. Other servicing
generally should be referred to qualified service personnel. Caution must be exercised, since improper
servicing may cause unsafe operation.
Contact Us GEAppliances.com
If you are not satisfied with the service you receive from GE Appliances, contact us on our Website with all the
details including your phone number, or write to: General Manager, Customer Relations
GE Appliances, Appliance Park
Louisville, KY 40225
Register Your Appliance GEAppliances.com
5HJLVWHU\RXUQHZDSSOLDQFHRQOLQH³DW\RXUFRQYHQLHQFH Timely product registration will allow for
enhanced communication and prompt service under the terms of your warranty, should the need arise.
You may also mail in the pre-printed registration card included in the packing material.
LAVEUSES
GUIDE DE
L’UTILISATEUR
ET INSTRUCTION
D’INSTALLATION
Inscrivez ici les numéros
de modèle et de série :
Modèle # ________________
Série # __________________
Vous les trouverez sur une
etiquette placée du côté de
la laveuse.
49-90518-2 06-16 GEA
MESURES DE SÉCURITÉ .........3
FONCTIONNEMENT
Pour démarrer .........................5
Contrôles .............................6
Caractéristiques ......................13
Chargement ..........................15
ENTRETIEN ET
NETTOYAGE .....................16
INSTALLATION
D’INSTALLATION ................19
CONSEILS DE
DÉPANNAGE .....................25
SOUTIEN AU CONSOMMATEUR
Garantie (Canada) ....................31
Soutien au consommateur .............32
GFW490
GFW480
GFWR4805
GFWR4800
GHWS3605
GHWS3600
GFWR2705
GFWR2700
GFWS2605
GFWS2600
GE est une marque déposée de General Electric Company. Fabriqué sous licence de marque.
2
NOUS VOUS REMERCIONS D’ACCUEILLIR GE APPLIANCES CHEZ VOUS
Que vous ayez grandi avec GE Appliances ou qu’il s’agisse de votre première acquisition, nous
sommes heureux de vous accueillir dans notre famille.
Nous sommes fiers du savoir-faire, de l’innovation et de l’esthétique qui composent chaque appareil
GE Appliances, et nous pensons que vous le serez aussi. Dans cette optique, nous vous rappelons
que l’enregistrement de votre électroménager vous assure la communication de renseignements
importants sur le produit et la garantie lorsque vous en avez besoin.
Enregistrez votre électroménager GE en ligne dès maintenant. Des sites Web et des numéros de
téléphone utiles figurent dans la section Soutien au consommateur de ce manuel d’utilisation. Vous
pouvez aussi poster la fiche de garantie préimprimée incluse dans l’emballage.
3
RENSEIGNEMENTS DE SÉCURITÉ IMPORTANTS.
LISEZ TOUTES LES INSTRUCTIONS AVANT L’UTILISATION.
www.electromenagersge.ca
INSTRUCTIONS DE SÉCURITÉ IMPORTANTES
Pour réduire le risque de décès, d’incendie, d’explosion, de choc électrique ou de blessure aux
personnes utilisant cet appareil, observez des précautions élémentaires dont les suivantes :
Lisez toutes les instructions avant d’utiliser l’appareil.
NE séchez NI ne lavez les articles qui ont été précédemment nettoyés, lavés, trempés ou détachés à l’aide d’essence, de
solvants de nettoyage à sec ou d’autres substances inflammables ou explosives, puisqu’ils peuvent émettre des vapeurs
susceptibles de s’enflammer ou d’exploser.
N’ajoutez PAS d’essence, de solvants pour nettoyage à sec ni d’autres substances inflammables ou explosives dans
l’eau de lavage. Ces substances émettent des vapeurs susceptibles de s’enflammer ou d’exploser.
Dans certaines conditions, du gaz d’hydrogène peut être produit dans un système d’eau chaude qui n’a pas été utilisé
pendant 2 semaines ou plus. L’HYDROGÈNE EST UN GAZ EXPLOSIF. Si le système d’eau chaude n’a pas été utilisé sur une telle
durée, avant d’utiliser la laveuse, ouvrez tous les robinets d’eau chaude pour faire couler l’eau de chaque robinet pendant
plusieurs minutes. Cette mesure libérera tout gaz d’hydrogène accumulé. Étant donné que ce gaz est inflammable, NE fumez
NI n’utilisez une flamme nue durant cette manoeuvre
.
NE laissez PAS les enfants jouer sur ou dans cet appareil ou tout autre. Une surveillance étroite est requise lorsque des
enfants se trouvent à proximité de l’appareil en fonctionnement. Enlevez la porte ou le couvercle de la laveuse lorsque
l’appareil est mis hors service ou au rebut. L’omission d’observer ces instructions peut causer le décès ou des blessures.
NE vous penchez PAS dans l’appareil si la cuve ou l’agitateur est en mouvement afin de prévenir l’emmêlement.
N’installez NI ne rangez cet appareil dans un endroit exposé aux intempéries.
NE modifiez PAS les commandes, ne réparez NI remplacez une quelconque pièce et ne tentez aucune réparation de
cet appareil, à moins que cela ne soit expressément recommandé dans les instructions d’entretien ou de réparation
destinées à l’utilisateur et dont vous avez une compréhension et une compétence suffisantes pour les appliquer.
Gardez la zone autour de l’appareil propre et sèche afin de réduire le risque de glissement.
NE faites PAS fonctionner cet appareil s’il est endommagé, ne fonctionne pas correctement, est en partie démonté, ou encore
si des pièces sont manquantes ou abîmées, y compris le cordon électrique ou sa fiche.
Débranchez l’appareil ou fermez le disjoncteur avant une réparation. Le fait d’appuyer sur le bouton Power (Alimentation) NE
coupe PAS l’alimentation électrique.
Consultez la section « EXIGENCES ÉLECTRIQUES » des instructions d’installation pour connaître la procédure de mise à
la terre.
CONSERVEZ CES INSTRUCTIONS
AVERTISSEMENT
4
LORSQUE L’APPAREIL N’EST PAS UTILISÉ
Fermez les robinets pour minimiser les fuites dans
l’éventualité d’un bris ou d’une rupture. Vérifiez l’état des
flexibles de remplissage ; GE Appliances recommande de
remplacer les flexibles tous les 5 ans.
Assurez-vous que le flexible d’eau chaude est connecté au
robinet en « H » (grillage interne rouge) et que le flexible
d’eau froide est connecté au robinet en « C » (grillage
interne bleu).
Installez ou rangez l’appareil là où il ne sera pas exposé
à des températures inférieures au point de congélation
ou aux intempéries, sinon il y a risque de dommage
permanent et invalidation de la garantie.
Mettez correctement la laveuse à la terre conformément
à tous les codes et règlements en vigueur. Observez
la procédure détaillée décrite dans les instructions
d’installation.
Cette laveuse n’est pas livrée avec les flexibles
d’alimentation d’eau.
GE Appliances recommande vivement l’utilisation de
pièces spécifiées par le fabricant. La liste ci-dessous
énumère les flexibles que l’on peut se procurer auprès du
fabricant. Ces flexibles sont fabriqués et essayés de façon
à satisfaire aux spécifications de GE Appliances.
GE Appliances recommande vivement l’utilisation de
flexibles d’alimentation d’eau neufs. Les flexibles se
détériorent avec le temps et ils doivent être remplacés
tous les 5 ans afin de réduire le risque de défaillance ou de
dégât d’eau.
Pièces et accessoires
Commandez en ligne sur GEApplianceparts.com 24 heures
sur 24, ou en téléphonant au 800.626.2002 durant les heures
normales de bureau.
Numéro de pièce Accessoire
PM14X10002 Flexibles d’alimentation d’eau en
caoutchouc – 1,2 m (4 pi)
Ou
PM14X10005 Flexibles d’alimentation d’eau en métal
tressé – 1,2 m (4 pi)
WX10X10011 Nettoyant pour laveuse Tide®*
PM7X1 Plateau de plancher pour laveuse
PM7X3
Plateau de plancher pour laveuse Low
Profile Universal (à être utilisé avec les
modèles avec élévateur)
GFP1328PK
Piédestal GE Appliances de 28 pouces
GFP1328SK (disponible en couleurs appariées à
votre laveuse ou sécheuse)
REMARQUE : La laveuse à chargement frontal
GE Appliances RightHeight™ Design équipée de
l’élévateur Built-In Piédestal™ ne peut pas être
montée sur piédestal.
INSTALLATION APPROPRIÉE
Cette laveuse doit être installée correctement et positionnée conformément aux instructions d’installation avant
l’utilisation.Si vous n’avez pas reçu le guide d’installation, vous pouvez le recevoir en visitant www.electromenagersge.ca
ou en composant 1.800.561.3344.
* Tide® est une marque déposée de Procter & Gamble
CONSERVEZ CES INSTRUCTIONS
AVERTISSEMENT
- Risque d’électrocution
Brancher à une prise de courant à 3 broches mise à
la terre.
NE PAS retirer la broche de contact de mise à la terre.
N’UTILISEZ pas de rallonge électrique.
N’UTILISEZ pas d’adaptateur de prise.
Le non-respect de ces instructions pourrait entraîner
un décès, un incendie ou un choc électrique.
RENSEIGNEMENTS DE SÉCURITÉ IMPORTANTS.
LISEZ TOUTES LES INSTRUCTIONS AVANT L’UTILISATION.
5
Utiliser la laveuse. www.electromenagersge.ca
Dans ce manuel, les commandes et l’aspect des éléments peuvent différer de votre modèle.
Contrôles - Vous pouvez repérer le numéro de modèle sur l’étiquette figurant sur le côté de la laveuse ou à l’intérieur de la porte de la laveuse.
1
19
3
11
45
10
7
8
13
9 2
201521
6
18
16
17
2
22
Modèles : GFWR4805, GFWR4800, GHWS3605, GHWS3600 - Laveuse à la vapeur RightHeight™ Design avec élévateur Built-In
Piédestal™
1
19
3
10
7
13
8 2
201521
17
2
18
45 6
22
Modèles : GFWR2705, GFWR2700, GFWS2605, GFWS2600 - Laveuse à la vapeur RightHeight™ Design avec élévateur Built-In
Piédestal™
Modèles
: GFW490, GFW480 - Laveuse à la vapeur avec élévateur Built-In Piédestal™
Pour réduire le risque d’incendie, de choc électrique ou de blessure, lisez les IMPORTANTES CONSIGNES
DE SÉCURITÉ avant de faire fonctionner cet appareil.
AVERTISSEMENT
Wash
Soil Temp Spin
Delay Wash
Tumble
Add a
Garment
Steam
Complete
Wash
Stain Removal Guide
Add Steam
Power
Lock Control
Light
Tap C old No Spin
Normal
Heavy
Ext ra H ea vy
C old
Hot
Warm
Ext ra Hot
Medium
Low
High
Max
Volume
Start/Pause
Add Garment
Allergen
Sanitize
Whites
Quick Wash
Towels
Sheets
Rinse
Bulky
Normal
Delicates
Active
Wear
Status
BloodGrass Dirt
Hold 3 S ec s
Estimated Time R emaining
Hand Wash
Items
Cold
Wash
Small
Load
My Cycle
PreWash Ext Rinse Tumble Care
Time Saver
Hold 3 Secs to Cancel
Tub
Light
Wash
Drain
Rinse
Spin
Done
+ Spin
Clean
CoeeTomato
Delay Door
Locked
Extra Light
Select Cycle and Push Button for Stain Options
Hold 3 Secs to Store Cycle
1
19
3
8
14
20
7 2
13
17
18
45 6
16
22
12
15
6
Réglage des contrôles.
2Start/Pause
(Départ/Pause)
Appuyez pour mettre en marche un cycle de lavage. Si la laveuse fonctionne, vous l’arrêtez en appuyant une fois et
déverrouillez la porte. Après avoir appuyer sur Pause (Pause), il s’écoulera quelques secondes avant que la porte ne
s’ouvre. Appuyez à nouveau pour remettre en marche le cycle de lavage.
NOTE : En arrêtant la laveuse et en ne remettant pas en marche le cycle dans les 15 minutes qui suivent, vous annulez le
cycle de lavage actuel.
NOTE : La laveuse procède à des vérifications automatiques du système une fois que vous avez appuyé sur le bouton
Start (Départ). L’eau se mettra à couler dans un délai de 45 secondes ou moins. Vous entendrez peut-être la porte se
verrouiller et se déverrouiller avant que l’eau ne coule; ceci est normal.
Power (Alimentation)
Appuyez pour activer l’affichage. Si l’affichage est actif, appuyez pour mettre la laveuse en mode d’attente.
NOTE : Vous ne débranchez pas votre appareil de l’alimentation électrique en appuyant sur Power (Alimentation).
1
3Cycles de lavage
Les cycles sont optimisés pour des catégories particulières de charges de lavage.
Le tableau ci-dessous vous aidera à apparier les articles à laver avec les meilleurs réglages des cycles de lavage.
Pour un rendement optimal, sélectionnez le cycle qui s’approche le plus des articles à laver.
Les sélections et les options en gras sont les réglages du cycle suggérés.
*Certains cycles et options ne sont pas offerts sur tous les modèles.
Articles à laver Cycle Degré
saleté Temp. Lavage Sélection
essorage Options disponibles Description du cycle
Cycle pour une
utilisation normale,
régulière ou typique
pour le lavage
jusqu’à une charge
complète de
vêtements de coton
normalement sale.
Normal Extrêm.
sale
Très sale
Normal
Légère-
ment
Extrêm.
Légère-
ment
Très chaude
Chaude
Tiède
Froide
Froide du
robinet
Très rapide
Rapide
Modéré
Lent
Pas d’essorage
Guide de détachage
Prélavage ou
Prétrempage
Ajout de vapeur
Sauve-temps
Rinçage supplémentaire
Lavage en différé
Nettoyage par culbute
Séchage de nuit
Cycle pour une utilisation normale,
régulière ou typique pour le lavage jusqu’à
une charge complète de vêtements de
coton normalement sale. Choisissez les
options de degré de saleté Très sale ou
Extrêmement sale et les températures
Chaude ou Très chaude selon la charge
de vêtements et le degré de nettoyage à
obtenir.
Blancs et linge de
maison.
Blancs Extrêm.
sale
Très sale
Normal
Légère-
ment
Extrêm.
Légère-
ment
Très chaude
Chaude
Tiède
Froide
Froide du
robinet
Très rapide
Rapide
Modéré
Lent
Pas d’essorage
Guide de détachage
Prélavage ou
Prétrempage
Ajout de vapeur
Sauve-temps
Rinçage
supplémentaire
Lavage en différé
Nettoyage par culbute
Séchage de nuit
Cycle conçu pour laver et aviver les
blancs.
Add Garment (Ajout d’un vêtement)
(sur certains modèles)
Si vous devez ajouter un vêtement après le démarrage du cycle, appuyez sur le bouton Add Garment (Ajouter un vêtement) et l’appareil
déverrouillera la porte pour permettre l’ajout de vêtements. La fonction Add Garment (Ajouter un vêtement) n’est disponible que si
le voyant DEL est allumé sur le bouton. Dépassé un certain point du cycle, le témoin DEL ne restera plus allumé et l’ajout de
vêtement ne sera plus possible.
(Les options de cycle
varient selon le modèle)
(l’apparence
peut varier)
Pour démarrer
4
Ouvrez le distributeur et
ajoutez le détergent, le
javellisant et le produit
assouplissant, au besoin.
5
Appuyez sur Start (Démarrer)
pour commencer le cycle de
lavage. L’appareil va peser vos
vêtements et ajouter la
quantité d’eau appropriée. La
porte se déverrouille une fois le
cycle de lavage terminé.
1
Chargez les vêtements dans votre
laveuse et fermez la porte.
2
Appuyez sur Power (Alimentation) pour
mettre la laveuse sous tension.
Si l’écran est obscur, appuyez sur le bouton
Power (Alimentation) pour activer l’afficheur.
3
Tournez le bouton sur le cycle désiré ou
utilisez My Cycle (Favori) (certains
modèles) pour programmer ou rappeler
votre cycle favori.
7
www.electromenagersge.ca
3Cycles de lavage - Suite
Articles à laver Cycle Degré
saleté Temp. Lavage Sélection
essorage Options disponibles Description du cycle
Serviettes, draps, taies
d’oreiller et lavettes.
Serviettes
Draps
Extrêm.
sale
Très sale
Normal
Légère-
ment
Extrêm.
Légère-
ment
Chaude
Tiède
Froide
Froide du
robinet
Très rapide
Rapide
Modéré
Lent
Pas d’essorage
Guide de détachage
Prélavage ou
Prétrempage
Ajout de vapeur
Sauve-temps
Rinçage supplémentaire
Lavage en différé
Nettoyage par culbute
Cycle conçu pour laver les serviettes,
draps, taies d’oreiller et lavettes. Il est
recommandé de laver les serviettes et
les draps séparément pour les meilleurs
résultats d’entretien et de lavage.
Pour la lingerie
fine et les tissus à
entretien spécial,
légèrement sales.
Délicats/
Lavage à
la Main
Extrêm.
sale
Très sale
Normal
Légère-
ment
Extrêm.
Légère-
ment
Tiède
Froide
Froide du
robinet
Rapide
Modéré
Lent
Pas d’essorage
Guide de détachage
Prélavage ou
Prétrempage
Sauve-temps
Rinçage supplémentaire
Lavage en différé
Nettoyage par culbute
Pour les articles étiquetés lavage à la
main peu sales. Assure un trempage et un
culbutage délicats pendant le lavage et le
rinçage
.
Petites charges
d’articles légèrement
sales dont on a un
besoin pressant.
Lavage
Rapide
Extrêm.
sale
Très sale
Normal
Légère-
ment
Extrêm.
Légère-
ment
Chaude
Tiède
Froide
Froide du
robinet
Très rapide
Rapide
Modéré
Lent
Pas d’essorage
Guide de détachage
Prélavage ou
Prétrempage
Rinçage supplémentaire
Lavage en différé
Nettoyage par culbute
Pour laver les brassées légèrement sales le
plus rapidement possible. La durée du cycle
est d’environ 30 minutes, selon les options
choisies.
Vêtements de sport
de saleté modérée
à légère de tissus
techniques et
synthétiques.
Tenue
active
Extrêm.
sale
Très sale
Normal
Légère-
ment
Extrêm.
Légère-
ment
Chaude
Tiède
Froide
Froide du
robinet
Très rapide
Rapide
Modéré
Lent
Pas d’essorage
Guide de détachage
Prélavage ou
Prétrempage
Ajout de vapeur
Sauve-temps
Rinçage supplémentaire
Lavage en différé
Nettoyage par culbute
Séchage de nuit
Cycle conçu pour l’entretien des tenues
actives, des vêtements de sport et des
tissus techniques de saleté modérée à
légère.
Cycle pour une
utilisation normale,
régulière ou typique
pour le lavage
jusqu’à une charge
complète de
vêtements de coton
normalement sale
en utilisant de l’eau
froide seulement.
Lavage à
froid* Extrêm.
sale
Très sale
Normal
Légère-
ment
Extrêm.
Légère-
ment
Froide
Froide du
robinet
Très rapide
Rapide
Modéré
Lent
Pas d’essorage
Prélavage ou
Prétrempage
Rinçage supplémentaire
Lavage en différé
Nettoyage par culbute
Cycle pour une utilisation normale,
régulière ou typique pour le lavage jusqu’à
une charge complète de vêtements de
coton normalement sale. C’est un cycle à
consommation réduite d’énergie qui utilise
de l’eau froide seulement pour fournir des
performances de lavage comparable à un
lavage à l’eau chaude.
Pour articles très
sales qui exigent
une puissance
de nettoyage
additionnelle.
Nettoyage
puissant* Extrêm.
sale
Très sale
Normal
Légère-
ment
Extrêm.
Légère-
ment
Chaude
Tiède
Froide
Froide du
robinet
Très rapide
Rapide
Modéré
Lent
Pas d’essorage
Guide de détachage
Prélavage ou
Prétrempage
Ajout de vapeur
Rinçage supplémentaire
Lavage en différé
Nettoyage par culbute
Vous nettoyez efficacement les tissus très
sales avec ce cycle qui utilise un trempage
d’une durée prédéterminée, des temps
de lavage prolongés et un lavage plus
vigoureux.
Grands manteaux,
jetés de lit, couvre-
matelas, sacs de
couchage et autres
articles volumineux
similaires.
Articles
volum-
ineux ou
Literie/
Volum-
ineuse
Extrêm.
sale
Très sale
Normal
Légère-
ment
Extrêm.
Légère-
ment
Chaude
Tiède
Froide
Froide du
robinet
Très rapide
Rapide
Modéré
Lent
Pas d’essorage
Guide de détachage
Prélavage ou
Prétrempage
Ajout de vapeur
Sauve-temps
Rinçage
supplémentaire
Lavage en différé
Nettoyage par culbute
Cycle qui prend en charge les articles
volumineux. Insère des périodes de
trempage intermittentes dans le cycle de
lavage principal afin de traiter la saleté et
les odeurs.
8
3Cycles de lavage - Suite
Articles à laver Cycle Degré
saleté Temp. Lavage Sélection
essorage Options disponibles Description du cycle
Articles de couleur
foncée très sales
nécessitant
l’enlèvement des
allergènes.
Désin-
fecter
Extrêm.
sale
Très sale
Normal
Légère-
ment
Extrêm.
Légère-
ment
Très chaude Très rapide
Rapide
Modéré
Lent
Pas d’essorage
Prélavage ou
Prétrempage
Ajout de vapeur
Rinçage supplémentaire
Lavage en différé
Nettoyage par culbute
Utilisez ce cycle pour éliminer 99,9 % des
bactéries des tissus. La température d’eau
et la durée de lavage de ce cycle sont
augmentées afin d’obtenir la désinfection.
Un rinçage prolongé est intégré afin de
retirer les contaminants. Pour les meilleurs
résultats, sélectionnez l’option Extra Heavy
soil (Extrêmement sale) si elle est offerte.
Voir REMARQUE ci-dessous.
Articles de couleur
foncée très sales
nécessitant
l’enlèvement des
allergènes.
Allergène Extrêm.
sale
Très sale
Normal
Légère-
ment
Extrêm.
Légère-
ment
Très chaude Très rapide
Rapide
Modéré
Lent
Pas d’essorage
Prélavage ou
Prétrempage
Ajout de vapeur
Rinçage supplémentaire
Lavage en différé
Nettoyage par culbute
Utilisez ce cycle pour éliminer les
allergènes communs tels que les acariens
de la poussière et les particules animales.
La température d’eau et la durée de lavage
de ce cycle sont augmentées afin d’obtenir
la désinfection. Un rinçage prolongé et la
vidange par pompe sont intégrés afin de
retirer les contaminants. Pour les meilleurs
résultats, sélectionnez l’option Extra Heavy
soil (Extrêmement sale) si elle est offerte.
Voir REMARQUE ci-dessous.
Pour un seul article
ou de petites
charges à saleté
normale.
Article
unique
ou petite
charge.
Extrêm.
sale
Très sale
Normal
Légère-
ment
Extrêm.
Légère-
ment
Chaude
Tiède
Froide
Froide du
robinet
Très rapide
Rapide
Modéré
Lent
Pas d’essorage
Guide de détachage
Prélavage ou
Prétrempage
Rinçage
supplémentaire
Lavage en différé
Nettoyage par culbute
Séchage de nuit
Pour laver une petite charge ou une cou-
verture volumineuse, utilisez ce cycle qui
gère des charges hors équilibre et permet
d’économiser l’eau, l’énergie et le temps
par rapport à tout autre cycle.
Pour les articles qui
n’ont besoin que de
rinçage, utilisez ce
cycle.
Rinçage +
Essorage*
Très rapide
Rapide
Modéré
Lent
Pas d’essorage Rinçage supplémentaire
Lavage en différé
Nettoyage par culbute
Pour rincer et essorer rapidement tout
article à tout moment. Utilise un essorage
à haute vitesse pour extraire l’eau des
articles mouillés. Pour obtenir une vidange
et un essorage, désélectionnez l’option
Extra Rinse (Rinçage supplémentaire).
Charge d’articles
mouillés. Utilisez ce
cycle pour les articles
qui nécessitent
seulement un
essorage.
Vidange +
Essorage*
Très rapide
Rapide
Modéré
Lent
Pas d’essorage Rinçage supplémentaire
Lavage en différé
Utilise un essorage à haute vitesse pour
extraire l’eau des articles mouillés. Pour
les articles qui doivent être rincés, utilisez
ce cycle avec l’option Extra Rinse (Rinçage
supplémentaire).
Nettoyage du
tambour pour
éliminer les résidus
et les odeurs. Aucun
vêtement à laver
avec ce cycle.
Nettoyage
du
tambour
Lavage en différé
Utilisation recommandée au moins une
fois
par mois pour nettoyer la cuve des
résidus et des odeurs
. Ne chargez jamais
de vêtements avec ce cycle, cela pourrait
les endommager
. Ce cycle intègre un
lavage prolongé à température élevée, une
agitation intense et une vidange par pompe.
REMARQUE : Les températures de l’eau du cycle Sanitize et Allergen NE peuvent pas être changées. Les cycles Sanitize et
Allergen sont certifiés par NSF International, une organisation tierce indépendante de testage et certification.
La certification Sanitize a vérifie que le cycle réduit 99,9% des bactéries habituellement trouvées dans la lessive résidentielle
et qu’aucune contamination importante est transférée aux charges suivantes. Seulement le cycle Sanitize a été conçu pour
répondre aux exigences du Protocole NSF P172 pour une désinfection efficace.
La certification Allergen a vérifie que le cycle réduit d’au moins 95% des acariens de la poussière et les particules animales.
Seulement le cycle Allergen a été conçu pour répondre aux exigences du Protocole NSF P351 pour une réduction efficace
des allergènes.
NSF Protocol P351
Allergen Reduction Performance of Residential
and Commercial, Family-Sized Clothes Washers
NSF Protocol P172
Sanitization Performance of Residential and
Commercial, Family-Sized Clothes Washers
Réglage des contrôles.
9
PreWash (Pré-lavage)
Prélavage est un lavage supplémentaire
avant le lavage principal. Utilisez-le pour les
vêtements très sales ou pour les vêtements
dont l’étiquette recommande un prélavage
avant le lavage. Assurez-vous d’ajouter du
détergent liquide ou en poudre à rendement
élevé ou le bon additif de lavage au
distributeur de prélavage.
PreWash (Pré-lavage) doit être sélectionné
avant d’appuyer sur Start (Marche).
La fonction de PreWash (Pré-lavage)
déclenche les étapes suivantes : remplissage
de la laveuse (ajout du détersif de prélavage),
culbutage des vêtements, évacuation et
essorage. Ensuite, la laveuse exécute le cycle
de lavage sélectionné.
NOTE : Pour certains cycles spéciaux, le
prélavage est présélectionné par défaut. Vous
pouvez modifier cette sélection en tout temps.
8
5
6
7
Soil (
Saleté)
)
En changeant le
Soil level
(niveau de saleté), vous
augmentez ou diminuez la durée de lavage pour
enlever divers montants de saleté.
Pour changer le
Soil level
(niveau de saleté),
appuyez sur le bouton
Soil level
(niveau de saleté)
jusqu’au réglage désiré. Vous pouvez choisir entre
Extra Light (très peu sale), Light (peu sale), Normal
(normal) ou Heavy Soil (vraiment sale).
Temp
(Température)
Ajustez pour choisir la bonne température de
l’eau pour le cycle de lavage. L’eau de PreSoak
(
Prétrempage) et
PreWash (Prélavage) de
rinçage est toujours froide pour réduire l’utilisation
d’énergie et diminuer la fixation des taches et les
froissements.
Suivez l’étiquette du fabricant pour choisir la
température de lavage.
Pour changer la température de lavage, appuyez
sur le bouton Temp (Température de lavage)
jusqu’au réglage désiré. Vous pouvez choisir entre
Tap Cold (Froide du robinet), Cold (Froide), Warm
(Tiède), Hot (Chaude) ou Extra Hot (Très chaude).
Pour protéger les tissus, certains cycles ne donnent
pas accès à toutes les températures de lavage.
NOTE : Pendant les dix premières secondes du
remplissage, l’eau est toujours froide. Cela aide à
conditionner les tissus et empêche la fixation des
taches sur les vêtements.
Spin (Essorage)
En changeant la Spin (Vitesse d’essorage),
vous changez la vitesse de l’essorage final
des cycles. Suivez toujours les instructions
de l’étiquette du vêtement pour changer la
Spin (Vitesse d’essorage).
Pour changer la Spin (Vitesse d’essorage),
appuyez sur le bouton Spin (Vitesse
d’essorage) jusqu’au réglage désiré. Vous pouvez
choisir entre No Spin (Pas d’essorage), Low (Lent),
Medium (Modéré), High (Rapide)
ou Extra High
(Très rapide). Les vitesses d’essorage les plus
rapides ne sont pas
offertes pour certains cycles,
comme le cycle
Delicates (Délicats).
Les vitesses d’essorage plus rapides enlèvent plus
d’eau des vêtements, et aident à réduire
le temps
de séchage, mais augmentent
également la
possibilité de froisser certains
tissus.
Rinse (Rinçage)
L’option Rinse (Rinçage) permet de
modifier le nombre de rinçages qui seront
utilisés par un cycle. Pour modifier cette
option, appuyez sur Rinse jusqu’à obtenir
le réglage désiré. Sur certains modèles,
vous pouvez choisir entre Normal (Normal),
Extra (Supplémentaire), Max (Maximum)
(un troisième rinçage) et No rinse (Aucun
rinçage). Pour sélectionner No rinse (Aucun
rinçage), appuyez sur le bouton Rinse
(Rinçage) jusqu’à ce que tous les témoins
lumineux soient éteints dans la fenêtre Rinse.
Sur les modèles dotés du cycle Rinse+Spin
(Rinçage+Essorage), un cycle vidange et essorage
peut être obtenu en appuyant sur le bouton Rinse
(Rinçage) ou Ext Rinse (Rinçage supplémentaire)
jusqu’à ce que le LED ne soit pas éclairé.
Sur les modèles dotés du cycle Drain+Spin
(Vidange + Essorage), un cycle rinçage et
essorage peut être obtenu en sélectionnant
l’option Ext Rinse (Rinçage supplémentaire).
REMARQUE : Certains modèles ne
sont dotés que de l’option Extra
Rinse (Rinçage supplémentaire). Cette option
procure un rinçage supplémentaire durant un
cycle afin d’éliminer la saleté excédentaire et
le détersif des brassées sales. Appuyez sur le
bouton Ext Rinse (Rinçage supplémentaire)
pour le sélectionner.
4
(Selon le modèle)
www.electromenagersge.ca
10
9
10
13
PreSoak (Prétrempage)
(sur certains modèles)
Pour tremper vos vêtements avant le
démarrage du cycle de PreWash (s’il est
sélectionné) et/ou lavage. Cette option débute
par un culbutage bref suivi d’un trempage
d’une durée déterminée. Une fois l’opération
terminée, le cycle démarre automatiquement.
PreSoak (Prétrempage) doit être sélectionné
avant d’appuyer sur Start (Marche).
La durée de prétrempage se règle par
périodes de ½ heure, le réglage maximal
étant de 8 heures.
Selon votre souhait, vous pouvez ajouter du
détersif haute efficacité ou un additif de lessive
approprié dans le distributeur de prélavage.
eWash (Lavage économe d’énergie)
(sur certains modèles)
Utilisez eWash pour économiser de
l’énergie sur des cycles de lavage spécifiés.
eWash ne peut pas être utilisé avec
Allergen (Allergène), Sanitize (Sanitize),
Power Clean (Nettoyage puissant) and
Tub Clean (Nettoyage Panier).
My Cycle (Favori)
Pour sauvegarder un cycle favori,
choisissez le réglage désiré pour le cycle
de lavage, le degré de souillure, la vitesse
d’essorage et la température de l’eau et
appuyez sur la touche My Cycle (Favori)
pendant 3 secondes. Un signal sonore
indiquera que le cycle a été sauvegardé.
Pour utiliser votre cycle personnalisé,
appuyez sur la touche My Cycle (Favori)
avant de laver une brassée.
Pour changer le cycle sauvegardé,
choisissez le réglage appuyez sur la touche
My Cycle (Favori) pendant 3 secondes.
REMARQUE: Lorsque vous utilisez My Cycle
(Favori), les options de lavage ne peuvent
pas être modifiées après que le cycle est
commencé.
REMARQUE: Si vous changez les options
de lavage avec My Cycle (Favori) avant de
commencer le cycle, le témoin My Cycle (Favori)
s’éteindra et vous reviendrez au cycle de base.
11 Overnight Dry™ (Séchage de nuit)
Overnight Dry (Séchage de nuit) est
disponible pour les cycles suivants : Active
Wear (Vêtements sport), Whites (Blancs),
Normal (Normal) et Single Item (Article
unique).
Overnight Dry (Séchage de nuit) ne
convient qu’aux plus petites charges.
Cette fonction peut être utilisée lorsque
les vêtements doivent être lavés, séché et
prêts à être porter ou finis le lendemain
matin. Cette fonction culbute les vêtements
et introduit un jet d’air constant dans le
compartiment de la machine à la fin de
certains cycles de lavage. Les vêtements
peuvent être sortis à tout moment en
appuyant sur Pause (Pause).
Pour utiliser la fonction, appuyez sur le
bouton Overnight Dry (Séchage de nuit)
à tout moment avant la fin du cycle de
lavage. L’affichage changera pour ajouter
par défaut max. 8 heures de séchage.
Ce cycle ne convient pas aux articles
délicats ou fréquemment portés.
Le tableau ci-dessous donne des exemples
de charge compatibles avec cette fonction :
2 à 3 uniformes athlétiques
2 tenues de personnel médical
2 parures de berceau
1 chemise habillée, 1 pantalon habillé
3 chemises habillées
12 Time Saver (Sauve-temps) (sur certains modèles)
Cette option réduit le temps total du cycle
en optimisant le lavage, le rinçage et le
culbute et / ou en augmentant doucement
la température de lavage pour obtenir
des vêtements nettoyés plus rapidement.
Cette option est disponible dans les cycles
Normal (Normal), Whites (Blancs), Towels/
Sheets (Serviettes/Draps), Delicates
(Délicats), Bulky Items (Articles volumineux)
et Active Wear (Tenue active). Le temps de
lavage total variera en fonction du cycle
choisi et les options sélectionnées.
Utilisation :
1. Mettez la laveuse en marche et
sélectionnez le cycle de lavage offrant
l’option Time Saver (Sauve-temps).
2. Effectuez les réglages nécessaires pour
Soil (Saleté), Temp (Température) et Spin
(Essorage).
3. Appuyez sur le bouton Time Saver
(Sauve-temps) pour réduire la durée
générale du lavage.
4. Appuyez sur le bouton Start/Pause (Mise
en marche/Pause).
(sur certains modèles)
Time Saver
My Cycle
Hold 3 Secs to Store Cycle
(Selon le modèle)
Réglage des contrôles.
11
Lock Control (Verrouillage de
contrôle)
Vous pouvez verrouiller les contrôles pour
empêcher tout choix de cycle, ou vous
pouvez verrouiller les contrôles après
avoir commencé un cycle.
Les enfants ne peuvent pas mettre
accidentellement en marche la laveuse
en appuyant sur des touches quand vous
choisissez cette option.
Pour verrouiller les contrôles de la
laveuse, appuyez sur le bouton Lock
Control (Verrouillage de contrôle) et
tenez-la appuyée pendant 3 secondes.
Pour déverrouiller les contrôles de la
laveuse, appuyez sur le bouton Lock
Control (Verrouillage de contrôle) et
tenez-la appuyée pendant 3 secondes.
Un son retentit pour indiquer l’état
verrouillé/déverrouillé.
Le témoin au-dessus du bouton
s’allumera une fois les commandes
verrouillées.
NOTE : Vous pouvez encore utiliser
le bouton Power (Alimentation) quand
la machine est verrouillée.
14
Stain Removal Guide
(Guide de détachage)
Le guide de détachage comporte les
meilleurs réglages préprogrammés de
lavage et rinçage afin de venir à bout
des cinq principaux types de taches :
herbe, saleté, sang, tomate, et café ou
du vin. Pour utiliser cette fonctionnalité,
sélectionnez le cycle de lavage désiré
puis appuyez sur le bouton Stain
Removal Guide (Guide de détachage)
jusqu’à ce que le type de tache à faire
disparaître soit en surbrillance. Une fois
la sélection faite, appuyez sur le bouton
Start (Marche) pour démarrer le cycle.
Pour certaines taches, un prélavage sera
automatiquement sélectionné. Assurez-vous
d’ajouter du détergent à haute efficacité
liquide ou en poudre, ou le bon additif de
lavage au distributeur de prélavage.
15
16 Basket Light (Voyant de Panier)
(sur certains modèles)
Le voyant de panier s’allume et reste
allumé pendant 5 minutes lorsque la
porte s’ouvre, que le bouton Start/
Pause (Départ/Pause) est appuyé ou
en appuyant sur le bouton de Light
(Voyant) appuyé pendant.
Le voyant de panier peut être éteint
en appuyant sur le bouton de Light
(Voyant) et en le maintenant appuyé
pendant.
17 Volume (Volume)
Ce bouton a deux fonctions :
Pour modifier l’intensité sonore du
signal de fin de cycle, appuyez sur ce
bouton autant de fois nécessaires afin
d’atteindre l’intensité sonore désirée. Il
y a quatre niveaux d’intensité incluant la
sourdine.
Pour activer cette fonction, appuyez et
maintenez le bouton ON/OFF (Marche/
Arrêt) pendant 3 secondes.
18
Tumble Care (Nettoyage par culbute)
(sur certains modèles)
Les vêtements sont culbutés
périodiquement pendant près de 8
heures après la fin du cycle de lavage
pour assouplir les plis et faux-plis si vous
ne pouvez pas mettre immédiatement
les vêtements dans la sécheuse.
À la fin du cycle, l’afficheur indiquera
« END » (fin du cycle) puis le cycle de
Tumble Care (Nettoyage par culbute)
commencera après 10 minutes.
Vous pouvez arrêter le culbutage en
appuyant sur le bouton Power (mise en
marche) à n’importe quel moment.
Remarque : L’option Tumble Care
(Nettoyage par culbute) ne peut pas être
ajoutée à la caractéristique My Cycle
(Favori).
Tumble Care
Stain Removal Guide
BloodGrass Dirt CoeeTomato
Select Cycle and Push Button for Stain Options
(Selon le modèle)
www.electromenagersge.ca
12
19 Add Steam (Ajouter vapeur)
Le Add Steam (Ajouter vapeur) ajoute de la
vapeur dans la laveuse pendant les cycles
Towels/Sheets
(Serviettes/Draps)
, Normal
(Normal), Whites (Blancs), Bulky (Literie
volumineuse), Active Wear (Vêtements sport),
Power Clean (Nettoyage puissant), Sanitize
(Sanitize) or Allergen (Allergène).
Utilisation :
1. Allumez la laveuse (ON) et sélectionnez le
cycle de lavage. L’option Add Steam
(Ajouter vapeur) est seulement disponible
avec les cycles Towels/Sheets
(Serviettes/Draps)
,
Normal (Normal), Whites (Blancs), Bulky (Literie
volumineuse), Active Wear (Vêtements sport),
Power Clean (Nettoyage puissant), Sanitize
(Sanitize) or Allergen (Allergène).
2. Sélectionnez le bouton Add Steam (Ajout
vapeur) pour activer la vapeur.
3. Appuyez sur le bouton Start/Pause
(Marche/Pause).
20 Delay Wash (Laver retardée)
Vous pouvez retarder la mise en marche d’un
cycle de lavage jusqu’à 24 heures. Appuyez sur
le bouton Delay Wash (Retarder lavage) pour
choisir la durée du délai précédant le démarrage
du cycle de lavage. Une fois la durée désirée
atteinte, appuyez sur le bouton Start (Mise en
marche). La machine compte automatiquement
le temps d’attente, puis se met en marche
automatiquement à l’heure désirée.
NOTE : Si vous oubliez de fermer complètement
la porte, un signal sonore de rappel se fait
entendre pour vous rappeler de le faire.
NOTE : Si vous ouvrez la porte pendant que
la machine compte à rebours le temps qui
reste avant la mise en marche, la machine fait
une pause. Vous devez refermer la porte et
appuyer à nouveau sur le bouton Start (
Départ)
pour recommencer le compte à rebours.
21 eMonitor (sur certains modèles)
Les témoins lumineux de l’échelle de surveillance
eMonitor indiquent la consommation relative
d’énergie des cycles et options sélectionnés. Ils
servent de guide de consommation d’énergie
et l’échelle s’étend de Good (Bon - 1 témoin) à
Better (Meilleur - 5 témoins). La consommation de
certains cycles ne sera cependant pas affichée.
22 Écran
Affiche le temps restant approximatif jusqu’à
la fin du cycle.
REMARQUE : La durée du cycle varie selon la
durée du remplissage de la laveuse. La vitesse
de remplissage dépend à son tour de la pression
d’eau à votre domicile. La minuterie « intelligente
» tient compte du temps de remplissage et
ajuste la durée totale du cycle en conséquence.
L’état d’avancement du cycle est aussi affiché
ainsi que la sélection de certaines fonctions
telles que Delay Wash (Retarder lavage) ou
Steam (Vapeur).
Si une condition de déséquilibre est détectée par
la laveuse, le voyant d’essorage (Spin) clignotera
pendant le restant du cycle et restera allumé
pendant une courte période de temps une
fois le cycle terminé. Lorsque cela se produit,
la laveuse prend des mesures pour corriger
la condition de déséquilibre et terminer le
cycle normalement. Dans certains cas, il est
possible que la laveuse ne puisse pas être en
mesure d’équilibrer la charge et essorer à pleine
vitesse. Si vous remarquez que la charge est
plus humide que normalement à la fin du cycle,
répartissez la charge uniformément dans le
panier de lavage et commencez un cycle Drain
+ Spin (Drainage + Essorage).
De plus, cet affichage fera défiler l’état de
fonctionnement de la laveuse :
• dOOr La porte de la laveuse est ouverte,
en faisant en sorte que la machine soit en
mode PAUSE jusqu’à ce que la porte soit
bien fermée.
• LOAd SenSE Détectant la taille de la charge
avant de remplir (fonctionnement normal).
Les cycles qui ne réalisent pas la détection
de charge (LOAD SENSE) sont Active Wear
(Vêtements Sport), Delicates (Délicats), Speed
Wash (Lavage Rapide), Single Item (Article
unique), Rinse & Spin (Rinçage + Essorage) et
Tub Clean (Nettoyage Panier).
• PAUSE Le cycle est en pause parce que le
bouton Start/Pause (Départ/Pause) ou Add
Garment (Ajouter un vêtement a été pressé
et la laveuse a été mise en mode Pause.
Appuyez sur le bouton Start (Départ) pour
redémarrer le cycle.
• End Fin del ciclo actual.
• OFF La laveuse est en cours d’arrêter. Il se
peut que la laveuse nécessite de vider l’eau
avant de déverrouiller la porte et d’arrêter.
Réglage des contrôles.
13
Les caractéristiques de votre laveuse. www.electromenagersge.ca
Le tiroir distributeur
Ouvrez lentement le tiroir distributeur en le tirant
jusqu’à son arrêt final.
Après avoir ajouté vos produits de lavage, fermez
lentement le tiroir distributeur. Si vous fermez le
tiroir trop vite, vous risquez de distribuer l’eau de
Javel, l’adoucissant ou le détergent trop tôt.
NOTE : Vous pouvez voir de l’eau dans les
compartiments d’eau de détergent, javel et
d’adoucissant à la fin du cycle. C’est occasionné
par l’action de vidange/siphonnage et cela fait
partie du fonctionnement normal
de la laveuse.
Utilisez seulement le détergent
à haute efficacité HE.
Le compartiment de prélavage
N’utilisez le compartiment de prélavage que
si vous choisissez le cycle de P
reWash
(Prélavage)
ou P
reSoak (Prétrempage)
pour des vêtements très sales. Ajoutez le
détergent mesuré ou l’additif de prélavage
au compartiment de prélavage situé à
l’arrière gauche du tiroir distributeur.
Le détergent ou l’additif de prélavage est
évacué du distributeur pendant le cycle
de P
reWash (Prélavage)
ou P
reSoak
(Prétrempage)
(si vous l’avez choisi).
NOTE : Le détergent liquide passe dans le
tambour de la laveuse à mesure que vous
l’ajoutez.
Vous devez ajuster la quantité de détergent
à la température de l’eau, à la dureté de
l’eau, à la taille de la charge et à son niveau
de saleté. Évitez d’utiliser trop de détergent
dans votre laveuse car cela peut provoquer
des traces de détergent et de mousse sur
les vêtements.
Ajouter le produit de
prélavage dans ce
compartiment
Étiquette de choix
de détergent
REMARQUE : Utilisez seulement des
détersifs liquides ou en poudre haute
efficacité dans le tiroir distributeur. Les
sachets de détersifs doivent être ajoutés
directement dans la cuve de lavage,
conformément aux directives du fabricant.
Ne mettez PAS de sachets de détersif dans
le tiroir distributeur.
14
Les caractéristiques de votre laveuse.
Le compartiment d’adoucissant
Si vous le désirez, versez le montant recommandé
d’adoucissant liquide dans le compartiment étiqueté
FABRIC SOFTENER (Adoucissant).
N’utilisez que de l’adoucissant liquide dans
le distributeur.
Diluez dans de l’eau jusqu’à la ligne maximum
de remplissage.
Ne dépassez jamais la ligne maximum de remplissage.
Si vous mettez trop d’adoucissant, cela risque de
provoquer une distribution prématurée d’adoucissant,
qui peut tacher
vos vêtements.
NOTE : Ne mettez jamais d’adoucissant directement
dans la charge à laver.
Le compartiment d’eau de Javel
liquide
Si vous le désirez, mesurez le montant recommandé
d’eau de Javel, ne dépassant
pas 1/3 de tasse (80 ml) et versez-le dans le
compartiment central étiqueté LIQUID BLEACH (Eau
de Javel) et portant le symbole .
Il est recommandé d’employer un javellisant à haute
efficacité (HE) pour cette laveuse à chargement frontal.
Ne dépassez jamais la ligne de remplissage
maximum. Si vous mettez trop d’eau de Javel,
cela risque de provoquer une distribution
prématurée de l’eau de Javel, qui peut
occasionner des dommages à vos vêtements.
REMARQUE : N’utilisez pas de javellisant en poudre ni
de détersifs ou d’additifs pour lessive en sachets dans
le distributeur.
Le compartiment de détergent
Utilisez seulement du détergent
haute efficacité dans cette laveuse.
NE PAS remplir de ce détergent
au-delà de la ligne MAX. Utilisez
la quantité recommandée par le
fabricant du détergent.
Détergent en poudre – Retirez le
compartiment Liquid Detergent
(Détersif liquide) et placez-le en lieu sûr
à l’extérieur de la laveuse.Respectez les
instructions du fabricant de détergent
pour la mesure de la quantité de
poudre.
Détergent liquide - Repérez la
concentration du détergent sur la
bouteille. Ne remplissez pas au-delà de
la ligne Max Fill (Remplissage maximal)
du compartiment Detergent (Détersif)
selon le niveau de concentration de
votre détersif.
Vous devrez peut-être ajuster la
quantité de détergent en fonction
de la température et de la dureté
de l’eau ainsi que du volume et du
degré de saleté de la charge. Évitez
d’utiliser trop de détergent dans
votre laveuse car cela causer un
débordement savonneux, laisser des
traces de détergent et de mousse sur
les vêtements, et allonger la durée du
lavage.
Ne versez pas de détergent grumeleux
dans le distributeur, au risque de
causer une fuite.
Dans le cas
d’un détersif
haute efficacité
en poudre,
retirez le
compartiment
à détersif et
ajoutez la
poudre ici.
Ligne Max Fill
(Remplissage
maximal) selon
le niveau de
concentration
de votre détersif
liquide.
REMARQUE : Le compartiment
Detergent (Détersif) est muni
d’une prise qui facilite son
retrait pour permettre le
mesurage et le remplissage.
15
Chargement de la laveuse.
Suivez toujours l’étiquette du fabricant de tissus pour laver.
www.electromenagersge.ca
Vous pouvez charger complètement le tambour de lavage en ajoutant les articles lachement.
VÊTEMENTS
DE TRAVAIL
4 Jeans
5 chemises de travail
5 pantalons de travail
LINGE DE MAISON
2 draps de bain
10 serviettes de bain/
12 débarbouillettes
7 essuie-mains/
2 tapis de baignoire
en tissu éponge
OU
2 draps plats format
grand lit
2 draps-housses format
grand lit
4 taies d’oreiller
BRASSÉES MIXTES
4 taies d’oreiller
2 essuie-mains
2 draps plats/
2 draps-housses
2 serviettes de bain/
4 débarbouillettes
OU
6 chemises (homme
ou femme)
4 pantalons (kakis ou
tissus croisés)
5 tee-shirts
7 boxeurs
4 caleçons
OU
6 tee-shirts
4 pantalons
molletonnés
4 pulls molletonnés
2 kangourous
7 paires de bas
TISSUS DÉLICATS*
7 soutiens-gorge
7 culottes
3 slips
2 camisoles
4 chemises de nuit
* On recommande
de placer les petits
articles dans un sac
en filet de nylon.
LAVAGES RAPIDES
(2 à 4 vêtements)
2 chemises sport
1 pantalons sport
OU
3 uniformes de soccer
Exemples de brassées
NE lavez PAS les tissus contaminés avec des liquides inflammables ou des solvants de nettoyage.
Aucune laveuse ne peut éliminer l’huile totalement.
NE lavez ou séchez RIEN qui a été trempé ou éclaboussé avec tout type d’huile (y compris les huiles de
cuisson).
NE mettez PAS à la main dans la machine à laver jusqu’à ce que toutes les pièces mobiles soient arrêtées.
Cela peut entraîner la mort, une explosion, un incendie ou une amputation.
AVERTISSEMENT
- Risque d’incendie
16
Entretien et nettoyage.
Nettoyage de l’intérieur de la
Laveuse
Pour nettoyer l’intérieur de la laveuse,
choisissez la fonction Tub Clean (Nettoyage
de Cuve) sur le panneau de commande. Le
cycle Tub Clean (Nettoyage panier) doit être
exécuté au minimum une fois par mois. Ce
cycle utilise plus d’eau, en plus du javellisant,
afin de contrôler le taux d’accumulation de la
saleté et du détersif dans votre laveuse.
REMARQUE : Lisez les instructions ci-dessous
en entier avant de démarrer le cycle de Tub
Clean (Nettoyage de Cuve).
1. Enlevez tout vêtement ou objet dela
laveuse et assurez-vous que le panier de
la laveuse est vide.
2. Ouvrez la porte de la laveuse et versez une
tasse ou 250 ml de javellisant liquide ou
autre nettoyant de laveuse dans le panier.
3. Fermez la porte et choisissez le cycle de
Tub Clean (Nettoyage de Cuve). Appuyez
sur la touche Start (Mise en Marche).
4. Lorsque le cycle Tub Clean (Nettoyage
panier), l’affichage indiquera la durée
résiduelle estimée du cycle. Le cycle se
terminera dans 90 minutes. N’interrompez
pas le cycle.
5. Lorsque le cycle est terminé, laissez
la porte légèrement ouverte pour une
meilleure aération.
Si pour une raison quelconque le cycle doit
être interrompu, la porte ne s’ouvrira pas
immédiatement. Forcer la porte à s’ouvrir à
ce stade peut causer un débordement d’eau.
La porte s’ouvrira lorsque l’eau aura été vidée
à un niveau ou elle ne débordera pas sur le
plancher.
Vous pouvez interrompre le cycle de Tub
Clean (Nettoyage de Cuve) en appuyant sur
la touche Start (Mise en marche) entre les
cycles. Une panne de courant peut également
interrompre le cycle. Au retour du courant,
le cycle de Tub Clean (Nettoyage de Cuve)
Reprend là où il s’était arrêté. Lorsque le cycle
est interrompu, assurez-vous de reprendre un
cycle complet de Nettoyage de Cuve avant
d’utiliser la laveuse. Si vous appuyez sur la
touche Start (Alimentation) durant le Tub
Clean (Nettoyage de Cuve), le cycle sera perdu.
IMPORTANT :
Effectuez le Tub Clean (Nettoyage de Cuve)
avec 250 ml (1 tasse) de javellisant une fois
par mois.
Lorsque le cycle Tub Clean (Nettoyage
de Cuve) est terminé, l’intérieur de votre
laveuse peut avoir une odeur de javellisant.
Il est recommandé de laver une brassée de
couleur pâle après le cycle de Tub Clean
(Nettoyage de Cuve).
Video
Scan this code
to watch a video
on this topic.
17
Nettoyage du filtre de la pompe
En raison de la nature de la laveuse à
chargement frontal, il est parfois possible
pour les petits articles d’atteindre la
pompe. La laveuse présente un filtre pour
piéger les articles perdus pour qu’ils ne
tombent pas dans le drain. Pour récupérer
les articles perdus, nettoyez le filtre de la
pompe.
1. Ouvrez la porte d’accès à l’aide d’un
petit tournevis à tête plate ou pièce de
monnaie.
2. Placez un plat ou un bac peu profond
sous la porte d’accès à la pompe et
des serviettes sur le sol devant la
laveuse pour protéger le sol. Il est
normal de recueillir environ une tasse
d’eau lorsque le filtre est retiré.
3. Tirez sur le bec verseur
4. Tournez le filtre de la pompe dans
le sens inverse des aiguilles d’une
montre et retirez lentement le filtre, en
contrôlant le débit de l’eau évacuée.
5. Retirez le filtre et nettoyez les débris du
filtre.
6. Remettez le filtre en place et tournez
dans le sens des aiguilles d’une
montre. Serrez fermement.
7. Relevez le bec verseur
8. Fermez la porte d’accès en accrochant
d’abord les languettes inférieures, puis en
tournant la porte d’accès pour la fermer.
Pump
filter
www.electromenagersge.ca
18
Emplacement du tiroir distributeur : Le détergent et l’adoucisseur peuvent s’amasser
dans le tiroir distributeur. Il faut enlever ces résidus une ou deux fois par mois.
Enlevez le tiroir en le tirant d’abord jusqu’à ce qu’il s’arrête. Atteignez ensuite le
coin arrière gauche de la cavité du tiroir et appuyez fermement sur le taquet de
verrouillage, en tirant le tiroir.
Enlevez les etiquettes des compartiments d’eau de Javel et d’adoucissant et
l’étiquette de détergent. Rinsez à l’eau chaude les étiquettes et le tiroir pour enlever
toute trace de produit de lessivage.
Pour nettoyer l’ouverture du tiroir, utilisez une petite brosse pour l’intérieur. Enlevez
tout résidu en haut et en bas de l’intérieur.
Remettez les étiquettes dans leur bon compartiment. Remettez en place le tiroir
de distribution.
Pour réduire l’accumulation dans le tiroir de distribution :
Utilisez seulement
un détergent à
haute efficacité HE.
Le taquet du verrou n’est visible que
quand le tiroir est complètement tiré
Nettoyage du joint d’étanchéité de la porte
Ouvrez la porte de la laveuse. Avec les deux mains, poussez le joint
d’étanchéité vers le bas. Enlevez tout objet étranger qui pourrait se
trouver dans le joint. Assurez-vous que rien ne bloque les orifices
derrière le joint.
Tout en maintenant le joint en position basse, inspectez-en
l’intérieur en tirant vers le bas avec les doigts. Enlevez tout objet
étranger qui pourrait
se trouver dans le joint. Assurez-vous que rien ne bloque les orifices
derrière le joint.
Une fois le nettoyage terminé, retirez vos mains et les joints
retourneront
à ses positions normales.
Video
Scan this code
to watch a video
on this topic.
Entretien et nettoyage.
Instructions
Laveuse
d’installation
Des questions? Appelez le 1.800.561.3344 ou Visitez notre site Web à l’adresse : www.electromenagersge.ca
AVANT DE COMMENCER
Lisez ces instructions entièrement et soigneusement.
• IMPORTANT – Conservez ces instructions
pour l’inspecteur local.
• IMPORTANT – Observez tous les codes
et les ordonnances en vigueur.
• Note à l’installateur – Assurez-vous de laisser
ces instructions au consommateur.
• Note au consommateur – Conservez ces
instructions à titre de référence.
• Niveau de compétences – L’installation de cet
appareil électoménager nécessite des compétences
mécaniques et électriques de base.
• Temps d’installation – 1-3 heures
• L’installateur est responsable de bien installer
cet appareil.
• Toute panne de produit due à une mauvaise
installation n’est pas couverte par la garantie.
OUTILS NÉCESSAIRES POUR INSTALLER
LA LAVEUSE
Douille de 1/2 po. avec clé à cliquet
Clé réglable ou clés ouvertes 14 mm et 16 mm.
Pince multiprise à crémaillère
Niveau à bulle
PIÈCES FOURNIES
Attache de câble
PIÈCES REQUISES (vendues séparément)
Flexibles d’eau (2)) Rondelles en
caoutchouc (2) et grillages
pour crépine (2)
Pièces et accessoires GE Appliances
Commandez en ligne sur www.electromenagersge.ca
24 heures sur 24 dès aujourd’hui, ou par téléphone au
1.800.561.3344 durant les heures normales de bureau.
Numéro de pièce
Accessoire
PM14X10002 Flexibles d’alimentation d’eau en
caoutchouc – 1,2 m (4 pi)
Ou
PM14X10005 Flexibles d’alimentation d’eau en métal
tressé – 1,2 m (4 pi)
WH1X2267 Rondelles en caoutchouc et grillages
Guide de tuyau
19
Instructions d’installation
20
EMPLACEMENT DE VOTRE LAVEUSE
N’installez jamais votre laveuse :
1. Dans un endroit exposé à de l’eau qui coule ou aux
conditions climatiques extérieures. La température
ambiante ne doit jamais être inférieure à 15,6°C
(60°F) pour que la laveuse fonctionne bien.
2. Dans un endroit où elle entre en contact avec des
tentures ou des rideaux.
3. Sur un tapis. Le sol DOIT être une surface dure avec une
pente maximum de 1,27 cm per 30 cm (1/2 pouce par
pied). Pour vous assurer que la laveuse ne vibre pas ou
ne bouge pas, il est possible que vous deviez renforcer
le plancher.
NOTE : Si le plancher est en mauvais état, utilisez
une feuille de contreplaqué traité de 3/4 po. fixé
solidement à la couverture de plancher actuelle.
IMPORTANT :
Espaces libres minimum pour l’installation
• Installation dans une alcôve : Côtés, arrière,
haut = 0 cm (0 po.)
• Installation dans un placard : Côtés, arrière,
haut = 0 cm (0 po.), avant = 2.54 cm (1 po.)
• Il faut veiller à procurer le dégagement nécessaire à
l’installation et aux interventions de service.
• Les portes du placard doivent être perforées ou bien
ventilées et disposer d’au moins 150 cm2 (60 pouces
carrés) d’espace. Si le placard abrite une laveuse et
une sécheuse, les portes doivent disposer de 3 m2
(120 pouces carrés) au minimum d’espace ouvert.
DIMENSIONS
AVANT
39”*
(99cm)
35”
(88,9cm)
28”
(71,12cm)
CÔTÉ
46”*
(117cm)
39”*
(99cm) 46”*
(117cm)
Built-In
Piédestal™
(Équipés
avec
élévateur)
modèles
seulement
*NOTE :
Avec les pattes de nivellement : 40 1/2 po (102,5 cm) - (réglable de 1,9 cm [3/4 po])
Avec élévateur Built-In Piédestal™ : 46 po (117 cm) - (réglable de 1,9 cm [3/4 po])
Avec piédestal optionnel (GFXP1308) : 52 po (132,1 cm) - (réglable de 1,9 cm [3/4 po])
Superposé : 78 1/4 po (198,8 cm)
54 3/8”
(138,2cm)
Instructions d’installation
DÉBALLAGE DE VOTRE LAVEUSE
1. Après avoir enlevé la laveuse de son carton, tournez vers
le bas les rebords du bas–enlevez tout l’emballage de base, y
compris le carton, la base en styrofoam et le soutien de cuve
en styrofoam (insérée au centre de la base).
NOTE : Si vous installez votre laveuse sur un piédestal, suivez les
instructions d’installation qui acccompagnent le piédestal.
2. Amenez soigneusement la laveuse à moins de 4 pieds (122
cm) de son emplacement final.
3. Enlevez les pièces suivantes de l’arrière de la laveuse :
4 boulons
4 bagues en matière plastique
(y compris les anneaux en caoutchouc)
4 dispositifs de cordon d’alimentation
4. Enlevez le boulon de transport. Insérez le bouchon
dans le trou du boulon de transport.
NOTE : Si vous n’enlevez pas les boulons d’expédition,
vous risquez de déséquilibrer sérieusement la laveuse.
Conservez tous les boulons pour un usage futur. NOTE : Si vous devez transporter la laveuse à une date future,
vous devez remettre en place la quincaillerie de soutien
d’emballage pout éviter tout dommage pendant
le transport. Conservez la quincaillerie dans le sac en matière
plastique fourni.
21
EXIGENCES ÉLECTRIQUES
Brancher à une prise de courant à 3 broches mise à la
terre.
NE PAS retirer la broche de contact de mise à la terre.
N’UTILISEZ pas de rallonge électrique.
N’UTILISEZ pas d’adaptateur de prise.
Le non-respect de ces instructions pourrait entraîner
un décès, un incendie ou un choc électrique.
CIRCUIT - Individuel, correctement polarisé et mis à
la terre, disjoncteur ou fusible temporisé de 15 ou 20
ampères.
ALIMENTATION ÉLECTRIQUE – 2 fils plus la mise à la terre,
120 volts, monophasé, 60 Hz, courant alternatif.
PRISE ÉLECTRIQUE – Prise à 3 voies correctement mise
à la terre située de façon à ce
que le cordon soit accessible
lorsque la laveuse est installée
dans sa position définitive. Si la
prise n’est qu’à 2 voies, il est de la
responsabilité du propriétaire de
demander à un électricien agréé
de la remplacer par une prise à 3
voies correctement mise à la terre.
La laveuse doit être correctement mise à la terre
conformément aux codes locaux de l’électricité, ou
dans l’absence de codes locaux, à la dernière édition du
Code Électrique National, ANSI/NFPA NO. 70 ou au Code
Électrique Canadien CSA C22.1. Demandez à un électricien
agréé de vérifier la connexion si vous n’êtes pas certain
que la laveuse est correctement mise à la terre.
Instructions d’installation
Si les codes locaux
l’exigent, un fil de
terre extérieur en
cuivre de calibre 18 ou
supérieur (non fourni)
peut être ajouté. Fixer
à l’enceinte de la
laveuse à l’aide d’une
vis à tôle #8-18 x ½
po (dans toute bonne
quincaillerie) à l’arrière de la laveuse, comme illustré.
Installation en maison mobile :
L’installation doit satisfaire les normes suivantes :
Standard for Mobile Homes, ANSI A119.1 et National
Mobile Home Construction and Safety Standards Act of
1974 (PL93-383).
INSTRUCTIONS DE MISE À LA TERRE
Cet appareil doit être mis à la terre. Dans l’éventualité
d’un malfonctionnement ou d’une panne, la mise à la
terre réduit le risque de choc électrique en procurant
un circuit de moindre résistance au courant électrique.
Cet appareil comporte un cordon doté d’un conducteur
de mise à la terre de l’appareillage et d’une fiche de
mise à la terre. La fiche doit être branchée dans une
prise compatible correctement installée et mise à la
terre conformément à tous les codes et règlements en
vigueur.
AVERTISSEMENT
Une connexion incorrecte du
conducteur de mise à la terre de
l’appareillage peut poser un risque de choc électrique.
Consultez un électricien ou réparateur qualifié si vous
doutez que l’appareil soit correctement mis à la terre. NE
modifiez PAS la fiche du cordon d’alimentation. Si elle ne
s’insère pas dans la prise, demandez à un électricien agréé
de poser une prise appropriée.
22
Assurez-vous au
préalable qu’une mise
à la terre existe bien
et qu’elle fonctionne
correctement.
Attacher le fil
de terre et sa
vis (obtenir
localement)
AVERTISSEMENT
- Risque d’incendie
Instructions d’installation
EXIGENCES D’ALIMENTATION D’EAU
Vous DEVEZ installer des robinets d’eau chaude et froide
à moins de 42 pouces (107 cm) de l’entrée d’eau de votre
laveuse. Les robinets DOIVENT être des robinets de jardin
de 1,9 cm (3/4 po.), pour pouvoir brancher les tuyaux
d’entrée. La pression de l’eau DOIT être entre 10 et 120 livres
par pouce carré. Votre service d’eau peut vous indiquer
votre pression d’eau. La température de l’eau chaude doit
être réglée de manière à fournir de l’eau à une température
de 48°C à 60°C (120°F à 140°F) pour obtenir un rendement
adéquat de la commande de température automatique (ATC).
REMARQUE : L’utilisation d’un adoucisseur d’eau est
recommandée pour réduire l’accumulation de calcaire à
l’intérieur du générateur de vapeur si votre eau est très dure.
1. Une vidange capable d’éliminer 64,3 L (17 gals) par
minute.
2. Un diamètre minimum de tuyau ascendant de
3,18 cm (1 1/4 po.).
3. La hauteur du tuyau ascendant au dessus du plancher
doit être la suivante :
Hauteur minimum : 61 cm (24 po.)
Hauteur maximum : 244 cm (96 po.)
NOTE : Le tuyau de vidange attaché à la laveuse doit
pouvoir atteindre un tuyau ascendant de 147 cm (58
po.). Pour un tuyau ascendant plus élevé, contactez un
distributeur autorisé de pièces.
EXIGENCES DE VIDANGE
ARRIÈRE
96 po
(244 cm)
Max.
24 po
(61 cm)
Min.
INSTALLATION DE LA LAVEUSE
1. Faites couler un peu d’eau chaude et froide des
robinets pour purger les tuyaux d’entrée d’eau et
enlever les particules qui peuvent boucher les filtres
des robinets et des tuyaux d’entrée d’eau.
2. Enlevez les tuyaux d’entrée d’eau du conditionnement.
3. (extrémité coudée 90°) Assurez-
vous de la présence de la
rondelle de caoutchouc aux
extrémités des coudes de 90°
des tuyaux d’eau chaude et
froide (HOT et COLD). Réinstallez
les rondelles de caoutchouc
aux extrémités des tuyaux si
ces dernières sont tombées
lors du transport. Branchez
soigneusement le tuyau d’entrée marqué HOT (chaud) à
la sortie extérieure du robinet d’eau marquée H. Serrez à
la main, puis serrez encore 2/3 de tour avec des pinces.
Branchez soigneusement l’autre tuyau d’entrée à la
sortie intérieure du robinet d’eau marquée C. Serrez à
la main, puis serrez encore 2/3 de tour avec des pinces.
Ne faussez pas le filetage ou ne serrez pas trop ces
branchements.
4. Si les rondelles grillagées pour flexibles ne sont pas déjà
insérées dans les flexibles d’admission d’eau, insérez-les
dans les extrémités libres des flexibles d’eau CHAUDE et
FROIDE en orientant la face bombée vers le robinet.
5. Branchez les extrémités du tuyau d’entrée aux robinet
d’eau CHAUDE et FROIDE, en serrant légèrement
à la main, puis en serrant encore 2/3 de tour
avec des pinces. Ouvrez l’eau et vérifiez qu’il n’y
ait pas de fuite.
6. Amenez soigneusement la laveuse dans son
emplacement final. Mettez gentillement la laveuse à
sa place, en la balançant. Il est important de ne pas
endommager les pattes de nivellement en caoutchouc
lorsque vous déplacez la laveuse vers sa position
finale. Des pattes endommagées peuvent accroître
les vibrations produites par la laveuse. La vaporisation
de nettoyant à vitres sur le plancher peut faciliter le
déplacement de la laveuse vers sa position finale.
NOTE : Afin de réduire les vibrations, assurez-vous que
les quatre pattes de nivellement reposent fermement au
plancher. Poussez et tirez sur l’arrière de la laveuse du
côté droit, puis du côté gauche pour ajuster les pattes.
NOTE : N’essayez jamais de soulever la laveuse par sa
porte ou par son tiroir distributeur.
NOTE : Si vous installez dans un bac de vidange, vous
pouvez utiliser un 2 x 4 long de 24 po. pour bien mettre à
l’horizontale la laveuse.
C
H
Filtres
des
con-
duites
23
7. La laveuse dans son
emplacement final, placez
un niveau à bulle sur la
laveuse (si elle
est installée sous un
comptoir, elle ne doit pas
bouger). Ajustez les pattes
de nivellement avant vers
le haut ou vers le bas pour
vous assurer qu’elle ne bouge pas. Tournez les contre-
écrous de chaque patte vers la base de la laveuse et
serrez avec une clé anglaise.
NOTE : Conservez les extensions des pattes à un
minimum pour empêcher les vibrations. Plus les pattes
sont tirés, et plus la laveuse vibre.
Si le plancher n’est pas bien horizontal ou est
endommagé, il est possible que vous deviez allonger
les pattes de nivellement arrière.
8. Attachez le guide de tuyau en U à l’extrémité du tuyau
de vidange. Placez le tuyau dans une cuve à lessive
ou un tuyau vertical et liez-le avec la ligature de câble
fournie dans le paquet.
REMARQUE : Placer le tuyau de vidange trop en bas
du conduit d’évacuation peut causer un siphonage.
Il ne doit pas y avoir plus de 18 cm de tuyau dans
le conduit d’évacuation. Il doit y avoir un espace
d’air autour du tuyau de vidange. Un ajustement
trop serré peut causer un siphonage.
INSTALLATION DE LA LAVEUSE 9. Branchez le cordon d’alimentation dans une prise
mise à la terre.
NOTE : Vérifiez que le courant est coupé au niveau
du disjoncteur ou de la boîte à fusibles avant de
brancher le cordon d’alimentation à une prise.
10. Branchez le courant au niveau du disjoncteur ou
de la boîte à fusibles.
11. Lisez le reste de ce Manuel du propriétaire. Il contient
des renseignements précieux et utiles qui vous feront
économiser du temps et de l’argent.
12. Avant de mettre en marche la laveuse, vérifiez que
tout est en ordre :
L’alimentation principale de courant est branchée.
La laveuse est branchée à la prise.
Les robinets d’eau sont ouverts.
L’appareil est bien horizontal et les quatre pattes
de nivellement reposent fermement sur le plancher.
La quincaillerie de soutien pour l’expédition est
enlevée et mise de côté.
Le tuyau de vidange est bien attaché.
Le robinet, les rondelles et le tuyau de vidange
ne fuient pas.
13. Faites marcher la laveuse pendant un cycle complet.
Vérifiez qu’il n’y a aucune fuite d’eau et qu’elle
fonctionne bien.
14. Si votre laveuse ne fonctionne pas, nous vous prions
de consulter la section Avant d’appeler un réparateur,
avant d’appeler le service.
15. Rangez ces instructions dans un emplacement
proche de la laveuse pour référence future.
Si vous avez besoin de pièces de rechange pour votre
laveuse, vous pouvez les commander au Canada en visitant
notre site web www.electromenagersge.ca ou en appelant
le 800.561.3344.
PIÈCES DE RECHANGE
Pattes de
nivellement
Instructions d’installation
Ligature de câble
Ligature
de câble
Ligature
de câble
24
Avant d’appeler un réparateur… www.electromenagersge.ca
Vérité ou mythe?
25
Voici une liste de vérités et de mythes destinée à mieux vous faire comprendre le fonctionne-
ment de votre laveuse à chargement frontal
Vérité ou mythe? Réponse Explication
Il n’y a pas suffisamment
d’eau pour laver mes vête-
ments correctement. MYTHE
Contrairement aux laveuses à chargement vertical, le remplissage des laveuses à
chargement frontal est moins volumineux, de sorte que beaucoup moins d’eau est
nécessaire pour laver et rincer chaque brassée à fond. À l’exception de certains cycles
tels que Handwash (Lavage à la main) et Tub Clean (Nettoyage panier) qui utilisent
plus d’eau, vous ne verrez pas de ligne d’eau apparente sur la vitre de la porte.
Ma laveuse à chargement
frontal ajoute du temps ou
fonctionne plus longtemps
que la durée affichée ini-
tialement.
VRAI
À l’occasion, la laveuse peut avoir besoin de prolonger la durée d’un cycle. Cela est
principalement causé par une redistribution de charge automatique afin de mieux
équilibrer la charge et réduire les vibrations. Il est donc tout à fait normal qu’un cycle
se prolonge pour rééquilibrer une charge. Parmi les causes fréquentes de déséquilibre
des charges et de prolongation de cycles, mentionnons l’obstruction du filtre de pompe
(consultez la section Entretien et nettoyage), l’inclinaison de la laveuse par rapport à
l’horizontale ou le dépassement de la charge maximale recommandée.
Je devrais apercevoir de
la mousse de savon du-
rant un cycle de lavage de
la laveuse à chargement
frontal.
MYTHE
Les détersifs haute efficacité, les seuls que vous devez utiliser
dans votre laveuse à chargement frontal GE Appliances, ont été formulés pour
nettoyer le linge efficacement sans causer d’accumulation de résidus
savonneux. Si vous ajoutez du détersif au point où de la mousse de savon est visible,
vous dépassez probablement la dose requise et nuisez ainsi au rendement de la laveuse.
Gardez à l’esprit que la quantité de mousse n’est pas proportionnelle à l’efficacité de
nettoyage. Observez les directives du fabricant du détersif haute efficacité.
Il est préférable de laver
des brassées pleines, et des
tissus similaires ensemble. VRAI
Lavez plusieurs vêtements similaires en même temps pour de meilleurs résultats.
Laver des articles un seul à la fois peut entraîner des conditions de déséquilibre.
Il faut maintenir la laveuse
de niveau pour obtenir un
fonctionnement adéquat et
réduire les vibrations.
VRAI
Si la laveuse n’est pas de niveau, ajustez les pieds de nivellement de façon qu’ils
reposent fermement contre le sol, contre-écrous bien serrés. Cette précaution
est particulièrement importante si la laveuse est installée sur un piédestal. La
procédure de nivellement des pieds de la laveuse est la même pour le piédestal.
Il est impossible de trop
charger une laveuse à
chargement frontal. MYTHE
Même si la capacité d’une laveuse à chargement frontal est supérieure à celle
de la laveuse à chargement vertical, il faut veiller à ne pas surcharger le panier
de lavage. Consultez la section Chargement de la laveuse pour connaître les
charges maximales recommandées. Une surcharge de la laveuse peut mener à une
réduction de l’efficacité du lavage et au coincement de vêtements entre la porte
vitrée et le joint d’étanchéité, et ainsi à la détérioration du joint ou des vêtements.
S’ils ne sont pas net-
toyés régulièrement, le
panier de lavage et le joint
d’étanchéité ne conserve-
ront pas leur odeur de
fraîcheur.
VRAI
Cela est vrai pour tous les modèles de laveuses, non seulement pour celles à
chargement frontal. Lancez régulièrement un cycle Tub Clean (Nettoyage panier) et
nettoyez le joint d’étanchéité en caoutchouc de la porte. Lorsque la laveuse n’est
pas utilisée, vous pouvez laisser la porte entrouverte pour que de l’air sec pénètre à
l’intérieur. Une surveillance étroite est requise lorsque cet appareil est utilisé par des
enfants ou si ceux-ci se trouvent à proximité.
Les laveuses à chargement
frontal sont équipées d’un
« filtre de pompe » qui doit
être nettoyé régulièrement.
VRAI
La conception de la laveuse à chargement frontal fait qu’il est parfois possible que
de petites particules soient introduites dans la pompe d’évacuation. La laveuse
est munie d’un filtre qui capture les débris perdus afin de ne pas endommager la
pompe d’évacuation. Pour retirer les débris perdus, nettoyez le filtre de la pompe
(consultez la section Entretien et nettoyage). Des indices peuvent signaler une
obstruction de la pompe : une prolongation inhabituelle de la durée du cycle et
du drainage, des vêtements mouillés à la fin du cycle, des cycles incomplets ou
encore une pause de la laveuse au milieu d’un cycle.
Je ne peux pas ajouter
d’articles à un cycle de lav-
age une fois qu’il a dé-
marré.
MYTHE
Pour ajouter des articles une fois que la laveuse a démarré, appuyez sur
le bouton
Start/
Pause (Mise en marche/Pause) ou Add Garment (Ajouter un vêtement) jusqu’à ce que
la porte se déverrouille. La pompe d’évacuation peut fonctionner brièvement avant le
déverrouillage de la porte. Ne forcez pas l’ouverture de la porte lorsqu’elle est verrouillée.
Une fois la porte déverrouillée, ouvrez-la délicatement. Ajouter les articles, fermez la
porte puis appuyez sur Start/Pause (Mise en marche/Pause) pour redémarrer.
Des articles laissés dans
les poches peuvent
endommager le joint
d’étanchéité
VRAI
Cela est vrai pour tous les modèles de laveuses à chargement frontal. Retirez tous
les articles libres de vos vêtements.
&RQVHLOVGHGpSDQQDJH³eFRQRPLVH]GXWHPSVHWGHO·DUJHQW
Consultez d’abord les tableaux qui suivent et vous pourrez
peut-être éviter de faire appel à un réparateur.
Avant d’appeler un réparateur…
Problème Causes possibles Correctifs
Pas de vidange
Pas d’essorage
Pas d’agitation
La charge est déséquilibrée
La pompe est colmatée
Le tuyau de vidange est tortillé
ou mal connecté
Le siphon d’évacuation de la
maison peut être bouché
Siphonage du tuyau de
vidange; tuyau de vidange
enfoncé trop bas dans le drain.
• Redistribuez les vêtements et faites un drainage et essorage ou un
rinçage et essorage.
• Augmentez la taille de la charge si vous lavez une petite charge
contenant des articles légers et lourds.
• Reportez-vous page 17 pour le nettoyage du filtre de la pompe.
• Redressez le tuyau de vidange et assurez-vous que la laveuse n’est
pas dessus.
• Vérifiez la plomberie de la maison. Vous pouvez avoir besoin d’appeler
un plombier.
• Assurez-vous qu’il y a un espace d’air entre le tuyau et le drain.
Fuite d’eau Le joint de la porte est
endommagé
Vérifiez la présence d’eau à
la partie arrière gauche de la
laveuse
Les tuyaux d’entrée de l’eau ou
le tuyau de vidange ne sont pas
bien branchés
La vidange de la maison est
peut-être bloquée
Distributeur colmaté
Utilisation incorrecte de
détergent
Compartiment de distributeur
fissuré
• Vérifiez si le joint est bien en place et s’il n’est pas déchiré. Les objets
oubliés dans les poches peuvent endommager la laveuse (clous, vis, stylos,
crayons).
• L’eau peut dégoutter de la porte lorsque celle-ci est ouverte. Il s’agit d’un
fonctionnement normal.
• Essuyez soigneusement le joint de porte en caoutchouc. Parfois de la
saleté ou des vêtements coincés dans le joint peuvent causer une petite
fuite.
• Si cette partie est mouillée, cela indique la présence d’un surplus de
mousse savonneuse. Utilisez moins de détergent.
• Assurez-vous que les tuyaux soient bien branchés au niveau des
robinets et la laveuse et assurez-vous que le tuyau de vidange soit bien
inséré et fixé à l’installation de vidange.
• Vérifiez la plomberie de la maison. Il est possible que vous ayez besoin
d’appeler un plombier.
• Le savon en poudre peut causer des colmatages à l’intérieur du
distributeur et causer une fuite d’eau à l’avant du distributeur. Retirez
le tiroir et nettoyez le tiroir et l’intérieur de la boîte de distributeur.
Reportez-vous à la section Nettoyage de la laveuse.
• Utilisez du détergent HE uniquement et en bonne quantité.
• Dans le cas de nouvelle installation, recherchez les fissures sur
l’intérieur du distributeur.
Vêtements trop
mouillés
La charge est déséquilibrée
La pompe est colmatée
Surcharge
Le tuyau de vidange est tortillé
ou mal connecté
Le siphon d’évacuation de la
maison peut être bouché
Siphonage du tuyau de
vidange; tuyau de vidange
enfoncé trop bas dans le drain.
• Redistribuez les vêtements et faites un drainage et essorage ou un
rinçage et essorage.
• Augmentez la taille de la charge si vous lavez une petite charge
contenant des articles légers et lourds.
• La machine ralentit la vitesse d’essorage à 410 tr/min si elle a du mal
à équilibrer la charge. Cette vitesse est normale.
• Reportez-vous page 17 pour le nettoyage du filtre de la pompe.
• Le poids à sec de la charge doit être inférieur à 16 lbs.
• Redressez le tuyau de vidange et assurez-vous que la laveuse n’est
pas dessus.
• Vérifiez la plomberie de la maison. Vous pouvez avoir besoin d’appeler
un plombier.
• Assurez-vous qu’il y a un espace d’air entre le tuyau et le drain.
26
Problème Causes possibles Correctifs
Cycle incomplet
ou minuterie
arrêtée
Redistribution automatique de
la charge
La pompe est colmatée
Le tuyau de vidange est tortillé
ou mal connecté
Le siphon d’évacuation de la
maison peut être bouché
Siphonage du tuyau de
vidange; tuyau de vidange
enfoncé trop bas dans le drain.
• La minuterie ajoute 3 minutes au cycle pour chaque rééquilibrage. 11
ou 15 rééquilibrages peuvent être effectués. C’est un fonctionnement
normal.
Ne faites rien, la machine terminera le cycle de lavage.
• Reportez-vous page 17 pour le nettoyage du filtre de la pompe.
• Redressez le tuyau de vidange et assurez-vous que la laveuse n’est
pas dessus.
• Vérifiez la plomberie de la maison. Vous pouvez avoir besoin d’appeler
un plombier.
• Assurez-vous qu’il y a un espace d’air entre le tuyau et le drain.
Secousses,
vibrations ou
bruits forts ou
inhabituels
Déplacement d’armoire
Tous les pieds de mise à niveau
en caoutchouc ne touchent
pas fermement le sol
Charge déséquilibrée
Pompe colmatée
• La laveuse est conçue pour bouger de 6 mm pour réduire les forces
transmises au sol. Ce mouvement est normal.
• Poussez tirez sur l’arrière droit puis sur l’arrière gauche de la laveuse pour
vérifier qu’elle est de niveau. Si elle ne l’est pas, réglez les pieds de mise à
niveau en caoutchouc pour qu’ils touchent fermement le sol et qu’ils se
bloquent en place. L’installateur doit corriger ce problème.
• Mettez l’appareil en pause, ouvrez la porte et redistribuez manuellement la
charge. Pour inspecter la machine, exécutez un rinçage et un essorage à
vide. Si tout est normal, le déséquilibre était causé par la charge.
• Reportez-vous page 17 pour le nettoyage du filtre de la pompe.
Pas de
puissance/
la laveuse ne
fonctionne pas
ou semble hors
tension
La laveuse est débranchée
L’arrivée d’eau est coupée
Le disjoncteur est déclenché/le
fusible a sauté
Vérifications automatiques du
système
• Assurez-vous que le cordon est bien branché dans une prise sous
tension.
• Ouvrez à fond les robinets d’eau chaude et d’eau froide
• Inspectez les disjoncteurs/fusibles de la maison. Remplacez les
fusibles ou réarmez le disjoncteur. La laveuse doit présenter une prise
distincte.
• La première fois que la laveuse est branchée, des vérifications
automatiques se produisent. Il peut être nécessaire d’attendre 20
secondes avant de pouvoir utiliser la laveuse. C’est un fonctionnement
normal.
Accrocs, trous,
déchirures, ou
usure excessive
Surcharge
Stylos, crayons, clous, vis ou
autres objets égarés dans les
poches
Aiguilles, boutons pressions,
agrafes, boutons à bord vif,
boucles de ceinture, fermetures
à glissière et objets à bord vif
égarés dans les poches
• Ne dépassez pas les tailles de charge maximum recommandées
Reportez-vous aux tailles de charge maximum recommandées page
15.
• Retirez les objets égarés dans les poches.
• Fermez les boutons pressions, agrafes, boutons et fermetures à
glissière
Temps de contrôle
incorrect ou
variations
C’est normal. • Pendant l’essorage, la laveuse peut avoir besoin de rééquilibrer la
charge parfois pour réduire les vibrations. Lorsque cela se produit,
le temps estimé est augmenté, ce qui cause une augmentation du
temps qui reste.
Pas assez d’eau
C’est normal. • Les laveuses horizontales ne nécessitent pas que la cuve se remplisse
d’eau contrairement aux laveuses à charge par le haut
La laveuse fait
une pause ou doit
être redémarrée
ou la porte de
la laveuse est
verrouillée et ne
s’ouvre pas
Pompe colmatée • Reportez-vous page 17 pour le nettoyage du filtre de la pompe.
www.electromenagersge.ca
27
Avant d’appeler un réparateur…
Problème Causes possibles Correctifs
La porte se
débloque ou
la machine ne
fonctionne pas
lorsque vous
appuyez sur
Start
C’est normal.
Fonctionnement incorrect
• Les laveuses à chargement frontal démarrent différemment de celles
à chargement par le haut, et il faut 30 secondes pour vérifier le
système. La porte se verrouille et se déverrouille
• Ouvrez et fermez simplement la porte fermement, puis appuyez sur
Start (Marche).
L’eau ne rentre
pas dans la
laveuse ou entre
lentement
Vérifications automatiques du
système
L’arrivée d’eau est coupée
Les tamis de vanne d’eau sont
colmatés
• Une fois Start (Marche) appuyé, la laveuse fait plusieurs vérifications du
système. L’eau coule 60 secondes après que Start (Marche) soit appuyé.
• Ouvrez à fond les robinets d’eau chaude et d’eau froide.
• Coupez l’arrivée d’eau et retirez les tuyaux de connexion d’eau en
haut à l’arrière de la laveuse. Utilisez une brosse ou un cure-dent pour
nettoyer les tamis dans la machine. Reconnectez les tuyaux et rouvrez
l’arrivée d’eau.
Froissement Tri incorrect
Surcharge
Cycle de lavage incorrect
Lavage répété dans de l’eau
trop chaude
• Évitez de mélanger des articles lourds (comme des vêtements de
travail) avec des articles légers (comme des chemisiers).
• Chargez la laveuse pour que les vêtements aient assez de place pour
bouger librement.
• Assortissez la sélection de cycle au type de tissus que vous lavez
(surtout pour les charges à entretien facile).
• Lavez dans l’eau froide ou chaude.
Vêtements
grisâtres ou
jaunâtres
Pas assez de détergent
Détergent utilisé pas HE (haute
efficacité)
Eau calcaire
L’eau n’est pas assez chaude
Le détergent ne se dissout pas
Transfert de colorant
• Utilisez la bonne quantité de détergent.
• Utilisez du détergent HE uniquement.
• Utilisez l’eau la plus chaude possible pour le tissu.
• Utilisez un conditionneur d’eau comme la marque Calgon ou installez
un adoucisseur d’eau.
• Assurez-vous que le chauffe-eau distribue de l’eau entre 48 et 60°C.
• Essayez un HE détergent liquide
• Triez les vêtements par couleur. Si l’étiquette du vêtement indique de
laver séparément, cela peut indiquer des colorants instables.
Taches colorées
Utilisation incorrecte
d’assouplisseur
Transfert de colorant
• Inspectez le sachet d’assouplisseur de tissu pour des instructions et
suivez les directives d’utilisation du distributeur.
• Séparez le blanc et les couleurs claires des couleurs foncées.
• Sortez rapidement le linge de la laveuse.
La température
de l’eau est
incorrecte
L’arrivée d’eau est mal
connectée
Le chauffe-eau de la maison
est mal réglé
• Assurez-vous que les tuyaux sont connectés aux bons robinets.
• Assurez-vous que le chauffe-eau distribue de l’eau entre 48 et 60°C.
28
Problème Causes possibles Correctifs
Odeur
désagréable
dans la laveuse
Laveuse inutilisée pendant
longtemps, pas d’utilisation
du détergent HE de la qualité
recommandée ou utilisation
d’une quantité excessive de
détergent
• Exécutez un cycle Tub Clean (Nettoyage de panier).
• En cas d’odeur forte, vous pouvez avoir besoin d’exécuter le cycle
Tub Clean (Nettoyage de panier) plus d’une fois.
• Utilisez uniquement la quantité de détergent recommandée sur le
conteneur de détergent.
• Utilisez uniquement du détergent HE (haute efficacité)
• Retirez toujours rapidement les vêtements humides de la laveuse
après arrêt de la machine.
• Laissez la porte légèrement ouverte pour que l’eau sèche à l’air. Une
surveillance étroite est requise pour tout appareil utilisé par des
enfants ou à leur proximité. NE laissez pas les enfants jouer sur ou
dans cet appareil ou tout autre.
Fuite de
détergent
Positionnement incorrect du
contenant de détergent
C’est normal
• Assurez-vous que le contenant de détergent est correctement positionné
et placé. Ne mettez jamais de détergent au-dessus du trait max.
• Il est normal de voir le détergent fuir sur le joint de la porte environ 20
secondes après remplissage du distributeur.
Distribution
incorrecte de
l’assouplisseur
ou de l’agent
blanchissant
Distributeur colmaté
Assouplisseur ou agent
blanchissant au-dessus du
trait max
Problème de bouchon
d’assouplisseur ou d’agent
blanchissant
• Nettoyez une fois par mois le tiroir distributeur pour retirer les dépôts
de produits chimiques.
• Assurez-vous de mettre la bonne quantité d’assouplisseur ou d’agent
blanchissant.
• Assurez-vous que les bouchons d’assouplisseur et d’agent
blanchissant du distributeur sont positionnés ou ils ne fonctionneront
pas.
Le tiroir
distributeur ne
distribue pas
correctement
Sachet de détersif placé dans
le tiroir distributeur • Les sachets de détersif ne doivent pas être utilisés dans le distributeur.
Ils doivent être ajoutés directement dans le panier de lavage
conformément aux directives du fabricant.
La pompe
fonctionne alors
que la laveuse
n’est pas utilisée
Obstruction dans le drain de
puisard • Ce phénomène est normal. Le puisard détecte un niveau d’eau
indésirable causé probablement par un robinet ouvert. Fermez la
vanne d’eau et vérifiez si elle reste bloquée.
www.electromenagersge.ca
29
30
Notes.
Garantie de laveuse GE Appliances.
Tout le service sous garantie est fourni par nos Centres de service de fabrique ou par un technicien
autorisé. Pour le service, appelez le 1.800.561.3344.
Veuillez fournir le numéro de série et le numéro de modèle lorsque vous appelez pour obtenir le service.
Les frais de déplacements à votre maison pour vous
apprendre à utiliser votre produit.
Une mauvaise installation, livraison ou entretien.
Une panne du produit si celui-ci est maltraité, mal utilisé
ou utilisé à des fins autres que celles auxquelles il est
destiné, ou utilisé commercialement.
Le remplacement de fusibles de la maison ou la remise en
marche d’un disjoncteur.
Produits qui ne sont pas défectueux ou endommagés
ou qui fonctionnent tel que décrit dans le Manuel
d’utilisation et d’installation.
Des dommages au produit causés par un accident, un
incendie, une inondation ou une catastrophe naturelle.
Tout dommage indirect ou consécutif causé par des
pannes possibles de cet appareil électroménager.
Défauts ou dommages causés par l’utilisation aux
températures en-dessous de zéro C.
Des dommages après la livraison.
Le service s’il est impossible d’avoir accès au produit
pour ce faire.
Ce qui n’est pas couvert (au Canada) :
Garant : MC Commercial, Burlington, ON
LE GARANT N’EST PAS RESPONSABLE DES DOMMAGES INDIRECTS.
Pour une période de : Nous remplacerons :
Un an Toute pièce de la laveuse qui tombe en panne à cause d’un vice de matériau ou de main-
À partir de la date d’œuvre. Pendant cette garantie limitée d’un an, GE Appliances fournit également,
de l’achat original gratuitement, tous les frais de main-d’œuvre et de services connexes pour remplacer la pièce
défectueuse.
Cette garantie est offerte à l’acheteur initial, ainsi qu’à tout propriétaire subséquent d’un produit acheté
au Canada en vue d’une utilisation domestique au Canada. Le service à domicile en vertu de la garantie
sera fourni dans les régions où il est disponible et où Mabe estime raisonnable de le fournir.
EXCLUSION DE GARANTIES IMPLICITES – Votre seul et unique recours est la réparation du produit
selon les dispositions de cette Garantie limitée. Toutes les garanties implicites, incluant les garanties
de commercialité et d’adéquation à un usage spécifique, sont limitées à une année ou à la période
la plus courte autorisée par la législation.
Pour le diagnostic, la réparation de votre appareil peut nécessiter l’utilisation du port de données embarqué.
Celui-ci permet au technicien de réparation GE Appliances de diagnostiquer rapidement des problèmes avec
votre appareil. Il permet également à GE Appliances d’améliorer ses produits en fournissant à ces derniers
des informations sur votre appareil. Si vous ne voulez pas que les données de votre appareil soient envoyées
à GE Appliances, veuillez demander à votre technicien de NE PAS soumettre les données à GE Appliances
pendant la réparation.
31
Dix ans Le moteur, si celui-ci se révèle défectueux en raison d’un vice de matériaux ou de fabrication.
À partir de la date Pendant cette garantie limitée complémentaire de neuf ans, vous serez responsable des frais
de l’achat original de main-d’œuvre service associés.
GE est une marque déposée de General Electric Company. Fabriqué sous licence de marque.
32
Soutien au consommateur.
Site Web GE Appliances www.electromenagersge.ca
Vous avez une question ou vous avez besoin d’aide pour votre appareil électroménager? Contactez-nous par
Internet au site www.electromenagersge.ca 24 heures par jour, tous les jours de l’année.
Service de réparations 1.800.561.3344
Service de réparations GE Appliances est tout près de vous.
Pour faire réparer votre GE Appliances, il suffit de nous téléphoner.
Studio de conception réaliste
Sur demande, GE Appliances peut fournir une brochure sur l’aménagement d’une cuisine pour les personnes
à mobilité réduite.
Écrivez : Directeur, Relations avec les consommateurs, Mabe Canada Inc.
Bureau 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Prolongation de garantie www.electromenagersge.ca
Achetez un contrat d’entretien GE Appliances avant que votre garantie n’expire et bénéficiez d’un rabais
substantiel. Ainsi le service après-vente GE Appliances sera toujours là après expiration de la garantie.
Visitez notre site Web ou appelez-nous au 1.888.261.2133.
Pièces et accessoires
Ceux qui désirent réparer eux-mêmes leurs électroménagers peuvent recevoir pièces et accessoires
directement à la maison (cartes VISA, MasterCard et Discover acceptées).
Les directives stipulées dans le présent manuel peuvent être effectuées par n’importe quel utilisateur.
Les autres réparations doivent généralement être effectuées par un technicien qualifié. Soyez prudent,
car une réparation inadéquate peut affecter le fonctionnement sécuritaire de l’appareil.
Vous trouverez dans les pages jaunes de votre annuaire le numéro du Centre de service Mabe le plus proche.
Autrement, appelez-nous au 1.800.661.1616.
Contactez-nous
Si vous n’êtes pas satisfait du service après-vente dont vous avez bénéficié :
Premièrement, communiquez avec les gens qui ont réparé votre appareil.
Ensuite, si vous n’êtes toujours pas satisfait envoyez tous les détails–numéro de téléphone compris–au
Directeur, Relations avec les consommateurs, Mabe Canada Inc.
Bureau 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Inscrivez votre appareil électroménager www.electromenagersge.ca
Inscrivez votre appareil électroménager en direct, aussitôt que possible. Cela améliorera nos
communications et notre service après-vente. Vous pouvez également nous envoyer par la poste
le formulaire d’inscription joint à votre documentation.
LAVADORAS
MANUAL DEL
PROPIETARIO
E INSTALACIÓN
Escriba aquí los números de
modelo y serie:
N.º de modelo # __________
N.º de serie # ____________
Puede encontrarlos en una
etiqueta situada en el costado
de la lavadora.
49-90518-2 06-16 GEA
INSTRUCCIONES DE
SEGURIDAD .......................3
INSTRUCCIONES DE
FUNCIONAMIENTO
Puesta en Marcha ......................5
Controls ..............................6
Funciones ...........................13
Carga ...............................15
CUIDADO Y LIMPIEZA ..........16
INSTRUCCIONES DE
INSTALACIÓN ...................19
CONSEJOS PARA LA SOLUCIÓN
DE PROBLEMAS .................25
ATENCIÓN AL CLIENTE
Garantía (EE.UU.) .................... 31
Servicio al consumidor ................32
GFW490
GFW480
GFWR4805
GFWR4800
GHWS3605
GHWS3600
GFWR2705
GFWR2700
GFWS2605
GFWS2600
GE es una marca registrada de General Electric Company. Fabricado bajo licencia de marca.
2
GRACIAS POR HACER QUE GE APPLIANCES SEA PARTE DE SU HOGAR.
Ya sea que haya crecido usando GE Appliances, o que ésta es su primera vez, nos complace
tenerlo en la familia.
Sentimos orgullo por el nivel de arte, innovación y diseño de cada uno de los electrodomésticos de
GE Appliances, y creemos que usted también. Entre otras cosas, el registro de su electrodoméstico
asegura que podamos entregarle información importante del producto y detalles de la garantía
cuando los necesite.
Registre su electrodoméstico GE ahora a través de Internet. Sitios Web y números telefónicos útiles
están disponibles en la sección de Soporte para el Consumidor de este Manual del Propietario.
También puede enviar una carta en la tarjeta de inscripción preimpresa que se incluye con
el material embalado.
3
INFORMACIÓN DE SEGURIDAD IMPORTANTE.
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR.
GEAppliances.com
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
Para reducir el riesgo de muerte, incendio, explosión, descargas eléctricas o lesiones sobre las personas al
usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente
Lea todas las instrucciones antes de usar este electrodoméstico.
NO lave ni seque prendas que en forma previa hayan sido secadas, lavadas, mojadas o manchadas con gasolina, solventes
de limpieza en seco, u otras sustancias inflamables o explosivas, ya que despiden vapores que se podrían encender o explotar.
NO agregue gasolina, solventes de limpieza en seco, u otras sustancias inflamables o explosivas al agua de lavado. Estas
sustancias despiden vapores que se podrían prender fuego o explotar
.
Bajo ciertas condiciones, se podrá producir gas de hidrógeno en un sistema de agua caliente que no fue usado por 2
semanas o más. EL GAS DE HIDRÓGENO ES UN EXPLOSIVO. Si el sistema de agua caliente no fue usado por dicho período,
antes de usar una lavadora, abra todos los grifos de agua caliente y deje que corra agua de cada uno durante varios minutos.
Esto liberará cualquier gas de hidrógeno acumulado. Debido a que el gas es inflamable, NO fume ni use una llama abierta
durante este proceso
.
NO permita que los niños jueguen sobre o dentro de este electrodoméstico. Cuando el electrodoméstico se use cerca de
niños, será necesario supervisarlos de cerca
.
Antes de dejar la lavadora fuera de servicio o de deshacerse de ésta, quite la
puerta o la tapa
. Si no se siguen estas instrucciones, se podrá producir la muerte o lesiones personales.
NO introduzca las manos en el electrodoméstico si el tambor o agitador se encuentra en movimiento a fin de evitar enredos
accidentales.
NO instale ni guarde este electrodoméstico donde quede expuesto a los factores climáticos
.
NO manipule indebidamente los controles,
reparar ni reemplazar cualquier parte del electrodoméstico o realizar cualquier
otro trabajo técnico, a menos que esto sea específicamente recomendado en las instrucciones de mantenimiento del
usuario o en instrucciones publicadas sobre reparaciones del usuario, que entienda y para las cuales posea las destrezas
necesarias.
Mantenga el área alrededor de su electrodoméstico limpia y seca a fin de reducir la posibilidad de resbalones.
NO intente usar este electrodoméstico si se encuentra dañado, funcionando mal, parcialmente desensamblado, o si tiene
partes faltantes o rotas, incluyendo un cable o enchufe dañado
.
Desenchufe el electrodoméstico o apague el disyuntor antes de realizar el servicio técnico. Presionar el botón Power
(Encendido) NO desconecta el encendido.
Para acceder a las instrucciones de conexión a tierra, lea los “REQUISITOS ELÉCTRICOS” ubicados en las Instrucciones de Instalación
.
GUARDE ESTAS INSTRUCCIONES
ADVERTENCIA
4
Asegúrese de que la manguera de agua caliente esté
conectada a la válvula “H” (interna proyectada de color
rojo) y que la manguera de agua fría esté conectada a la
válvula “C” (interna proyectada de color azul).
Instale o almacene la lavadora en un lugar donde
no esté expuesta a temperaturas bajo cero ni a las
inclemencias climáticas, ya que esto puede provocar daños
irreversibles e invalidar la garantía.
Conecte correctamente a tierra la lavadora de conformidad
con todos los códigos y ordenanzas regulatorias. Siga la
información de Instrucciones de instalación.
Esta lavadora no incluye mangueras de suministro de
agua.
GE Appliances recomienda enfáticamente el uso de
piezas especificadas de fábrica. A continuación se
encuentra una lista de mangueras de fábrica disponibles
para la compra. Estas mangueras están fabricadas y
probadas para cumplir con las especificaciones de
GE Appliances.
GE Appliances recomienda enfáticamente el uso de
mangueras nuevas de suministro de agua. Las mangueras
se desgastan con el tiempo y deben reemplazarse cada
5 años para reducir el riesgo de fallas en las mangueras y
daños provocados por el agua.
Piezas y accesorios
Solicítelos on-line hoy mismo a GEApplianceparts.com, las
24 horas del día o por teléfono al 800.626.2002 en horario
normal de trabajo.
Número de Pieza Accesorio
PM14X10002 Mangueras de goma de
suministro de agua de 4 pies
O
PM14X10005 Mangueras de metal trenzada de
suministro de agua de 4 pies
WX10X10011 Limpiador Tide® para Lavadoras*
PM7X1 Bandeja del Piso de la Lavadora
PM7X3
Bajo Perfil Universal Bandeja del Piso de
la Lavadora (para usar con los modelos
con pedestal)
GFP1328PK Pedestal GE Appliances de 28 pu.
GFP1328SK (disponible en colores que adecúen
a su lavadora o secadora)
NOTA: La lavadora de carga frontal
RightHeight™ Design
de GE Appliances equipada con
Built-In Pedestal™ (Elevador
Incorporado) no puede ser montada en un pedestal.
INSTALACIÓN CORRECTA
La lavadora se debe instalar y colocar correctamente de acuerdo con las instrucciones de instalación, antes de
utilizarla. Si no recibió la hoja con instrucciones de instalación, puede obtener una visitando GEAppliances.com o
llamando GE Appliances al 800.GE.CARES (800.432.2737).
CUANDO NO ESTÉ EN USO
Cierre las llaves de paso minimizar las fugas en caso
de que se produzca una rotura o grieta. Compruebe
el estado de las mangueras de llenado; GE Appliances
recomienda el cambio de las mangueras cada 5 años.
*Tide® es una marca registrada de Procter & Gamble.
GUARDE ESTAS INSTRUCCIONES
ADVERTENCIA - Riesgo de Descarga Eléctrica
Enchufe a un tomacorriente de 3 clavijas con conexión
a tierra.
NO retire la terminal de tierra.
NO UTILICE un cable de extensión.
NO UTILICE un enchufe adaptador con este artefacto.
Si no se siguen estas instrucciones, se podrá producir
la muerte, incendio o descargas eléctricas.
INFORMACIÓN DE SEGURIDAD IMPORTANTE.
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR.
5
Utilizar la lavadora.
GEAppliances.com
Es posible que las funciones y apariencias varíen con relación a su modelo a lo largo del manuall.
Controles - Puede encontrar el número de modelo en una etiqueta situada en el costado de la lavadora o dentro de la puerta de la lavadora.
Modelos: GFWR4805, GFWR4800, GHWS3605, GHWS3600 - GE Appliances RightHeight™ Design lavadora con vapor y Built-In
Pedestal™ (Elevador Incorporado)
Modelos: GFWR2705, GFWR2700, GFWS2605, GFWS2600 - GE Appliances RightHeight™ Design lavadora con vapor y Built-In
Pedestal™ (Elevador Incorporado)
Modelos: GFW490, GFW480 - Lavadora con vapor con vapor y Built-In Pedestal™ (Elevador Incorporado)
1
19
3
11
45
10
7
8
13
9 2
201521
6
18
16
17
2
22
1
19
3
10
7
13
8 2
201521
17
2
18
45 6
22
Para reducir el riesgo de incendios, descargas eléctricas o heridas, lea las INSTRUCCIONES IMPORTANTES
DE SEGURIDAD antes de utilizar este electrodoméstico.
ADVERTENCIA
Wash
Soil Temp Spin
Delay Wash
Tumble
Add a
Garment
Steam
Complete
Wash
Stain Removal Guide
Add Steam
Power
Lock Control
Light
Tap C old No Spin
Normal
Heavy
Ext ra H ea vy
C old
Hot
Warm
Ext ra Hot
Medium
Low
High
Max
Volume
Start/Pause
Add Garment
Allergen
Sanitize
Whites
Quick Wash
Towels
Sheets
Rinse
Bulky
Normal
Delicates
Active
Wear
Status
BloodGrass Dirt
Hold 3 S ec s
Estima ted Time R emaining
Hand Wash
Items
Cold
Wash
Small
Load
My Cycle
PreWash Ext Rinse Tumble Care
Time Saver
Hold 3 Secs to Cancel
Tub
Light
Wash
Drain
Rinse
Spin
Done
+ Spin
Clean
CoeeTomato
Delay Door
Locked
Extra Light
Select Cycle and Push Button for Stain Options
Hold 3 Secs to Store Cycle
1
19
3
8
14
20
7 2
13
17
18
45 6
16
22
12
15
6
Ajustes de control.
Start/Pause (Inicio/Pausa)
Pulse este botón para iniciar un ciclo de lavado. Si la lavadora está en funcionamiento, al pulsarlo una vez, la lavadora
se detendrá y se desbloqueará la puerta. La puerta tardará unos segundos en destrabarse después de presionar Pause
(Pausa). Vuelva a pulsar el botón para reiniciar el ciclo de lavado.
NOTA: Si la lavadora está detenida y el ciclo no se reinicia en 15 minutos, se cancelará el ciclo de lavado actual.
NOTA: La lavadora realiza revisiones automáticas del sistema después de presionar el botón Start (Inicio). El flujo de agua
se iniciará en 45 segundos o antes. Podrá escuchar la puerta al trabarse y destrabarse antes de que comience a fluir el
agua; esto es normal.
2
Power (Encendido/apagado)
Pulse este botón para “activar” la pantalla. Si la pantalla está activa, púlselo para poner la lavadora en modo de espera.
NOTA: Al pulsar el botón de Power (Encendido) no se desconecta la lavadora de la corriente.
1
Ciclos de lavado
Los ciclos de lavado se han optimizado para tipos específicos de cargas de lavado.
El siguiente cuadro le ayudará a encontrar la mejor combinación entre las prendas que serán lavadas y las mejores
configuraciones de ciclos de lavado. Para un rendimiento óptimo, seleccione el ciclo más conveniente para las prendas
que serán lavadas.
Las selecciones y opciones en negrita son configuraciones sugeridos para ese ciclo.
*Es posible que algunos ciclos y opciones no estén disponibles en algunos modelos.
3
Prendas a Lavar Ciclo Nivel de
Suciedad Temperatura
de Lavado Selección
del Giro Opciones
Disponibles Detalles del Ciclo
Ciclo para el
uso normal,
regular o típica
para el lavado
hasta una carga
completa de ropa
de algodón de
suciedad normal.
Normal Ext. Sucia
Sucia
Normal
Apenas
Sucia
Ext.
Apenas
Sucia
Muy caliente
Caliente
Tibio
Fría
Fría del Grifo
Extra Alto
Alto
Medio
Bajo
Sin
centrifugado
Guía de Eliminación
de Manchas
Preremojo o Prelavado
Añadir de vapor
Ahorro de Tiempo
Enjuague Adicional
Retrasar Lavado
Cuidado por agitacion
Secado por la Noche
Ciclo para el uso normal, regular o típica
para el lavado hasta una carga completa
de ropa de algodón de suciedad normal.
Elija la selección de nivel de suciedad
Heavy (Sucio) o Extra Heavy (Muy Sucio)
o la selección de temperatura Hot Water
(Agua Caliente), según sea apropiado para
su carga de ropa en un nivel de lavado
más alto.
Blanca y ropa de
cama. Blanca Ext. Sucia
Sucia
Normal
Apenas
Sucia
Ext. Apenas
Sucia
Muy caliente
Caliente
Tibio
Fría
Fría del Grifo
Extra Alto
Alto
Medio
Bajo
Sin
centrifugado
Guía de Eliminación
de Manchas
Preremojo o Prelavado
Añadir de vapor
Ahorro de Tiempo
Enjuague Adicional
Retrasar Lavado
Cuidado por agitacion
Secado por la Noche
Ciclo adaptado para limpiar y dar brillo a
sus blancos.
Add Garment (Agregue una Prenda)
(Algunos modelos)
Si necesita agregar una prenda una vez que el ciclo haya comenzado, presione el botón Add Garment (Agregar una Prenda) y
la unidad desbloqueará la puerta, permitiendo colocar prendas adicionales. La función Add Garment (Agregar una Prenda) sólo está
disponible cuando la luz LED está encendida en el botón. Luego de cierto punto en el ciclo, la luz LED ya no se iluminará ni se podrá
agregar una prenda.
(Las opciones de los ciclos
varían de acuerdo al modelo)
(apariencia puede
variar)
Cargue la ropa en la lavadora y
cierre la puerta.
Presione Power (Encendido) para encender
la lavadora.
Si la pantalla está oscura, presione el botón
Power (Encendido) para “despertar” la pantalla.
1
2
3Gire la perilla hasta el ciclo deseado o use
My Cycle (Mi Ciclo) (en algunos modelos) para
programar o recordar el ciclo preferido.
Abra el dispensador y agregue
detergente, blanqueador y
suavizante para tela, según lo
desee.
Presione Start (Inicio) para
comenzar el ciclo de lavado. La
máquina pesará la ropa y agregar la
cantidad de agua correspondiente.
Una vez finalizado el ciclo de lavado,
la puerta se destrabará.
4
5
Puesta en Marcha
7
GEAppliances.com
Ciclos de lavado - Continuado
3
Prendas a Lavar Ciclo Nivel de
Suciedad Temperatura
de Lavado Selección
del Giro Opciones
Disponibles Detalles del Ciclo
Toallas, sábanas,
fundas de
almohadas y
paños de cocina.
Toallas
Sábanas Ext. Sucia
Sucia
Normal
Apenas
Sucia
Ext.
Apenas
Sucia
Caliente
Tibio
Fría
Fría del Grifo
Extra Alto
Alto
Medio
Bajo
Sin
centrifugado
Guía de Eliminación
de Manchas
Preremojo o Prelavado
Añadir de vapor
Ahorro de Tiempo
Enjuague Adicional
Retrasar Lavado
Cuidado por agitacion
Ciclo diseñado para lavar toallas, sábanas,
fundas de almohadas y paños de cocina.
Se recomienda que las toallas y sábanas
sean lavadas de forma separada para un
mejor cuidado y rendimiento del lavado.
Lencería y telas
que requieren
cuidado especial
con suciedad
entre leve.
Delicadas/
Lavado
Manual
Ext. Sucia
Sucia
Normal
Apenas
Sucia
Ext.
Apenas
Sucia
Tibio
Fría
Fría del Grifo
Alto
Medio
Bajo
Sin
centrifugado
Guía de Eliminación
de Manchas
Preremojo o Prelavado
Ahorro de Tiempo
Enjuague Adicional
Retrasar Lavado
Cuidado por agitacion
Para prendas con etiqueta de lavado
a mano con poca suciedad. Ofrece un
secado delicado y remojo durante el
lavado y enjuague.
Para pequeñas
cantidades de
prendas con poca
suciedad que
se necesitan de
forma rápida.
Lavado
Rápido Ext. Sucia
Sucia
Normal
Apenas
Sucia
Ext.
Apenas
Sucia
Caliente
Tibio
Fría
Fría del Grifo
Extra Alto
Alto
Medio
Bajo
Sin
centrifugado
Guía de Eliminación
de Manchas
Preremojo o Prelavado
Enjuague Adicional
Retrasar Lavado
Cuidado por agitacion
Para el lavado de cargas con poca
suciedad en el menor tiempo posible. La
duración del ciclo es de aproximadamente
30 minutos, dependiendo de las opciones
seleccionadas.
Prendas
deportivas con
nivel de suciedad
entre medio y
leve de tejidos
técnicos y
sintéticos.
Ropa
Informal Ext. Sucia
Sucia
Normal
Apenas
Sucia
Ext.
Apenas
Sucia
Caliente
Tibio
Fría
Fría del Grifo
Extra Alto
Alto
Medio
Bajo
Sin
centrifugado
Guía de Eliminación
de Manchas
Preremojo o Prelavado
Añadir de vapor
Ahorro de Tiempo
Enjuague Adicional
Retrasar Lavado
Cuidado por agitacion
Secado por la Noche
Ciclo diseñado para el cuidado de la
tela de ropa informal, deportiva y de uso
técnico con un nivel de suciedad entre
medio y leve.
Ciclo para el uso
normal, regular
o típica para el
lavado hasta una
carga completa de
ropa de algodón de
suciedad
normal utilizando
solo agua fría.
Lavado
en frío* Ext. Sucia
Sucia
Normal
Apenas
Sucia
Ext.
Apenas
Sucia
Fría
Fría del Grifo
Extra Alto
Alto
Medio
Bajo
Sin
centrifugado
Preremojo o Prelavado
Enjuague Adicional
Retrasar Lavado
Cuidado por agitacion
Ciclo para el uso normal, regular o típica
para el lavado hasta una carga completa
de ropa de algodón de suciedad normal.
Este es un ciclo de ahorro de energía
que utiliza solo agua fría para lavar para
proporcionar un rendimiento comparable a
un lavado con agua caliente.
Para prendas con
mucha suciedad
que requieren una
limpieza adicional
más fuerte.
Lavado
Intenso* Ext. Sucia
Sucia
Normal
Apenas
Sucia
Ext.
Apenas
Sucia
Caliente
Tibio
Fría
Fría del Grifo
Extra Alto
Alto
Medio
Bajo
Sin
centrifugado
Guía de Eliminación
de Manchas
Preremojo o Prelavado
Añadir de vapor
Enjuague Adicional
Retrasar Lavado
Cuidado por agitacion
Limpie eficazmente los tejidos muy sucios
con este ciclo que utiliza un tiempo de
mojado predeterminado, tiempos de
lavado largos y una acción de lavado más
vigorosa.
Abrigos grandes,
acolchados,
cobertores de
colchones, bolsas
de dormir y prendas
voluminosas
similares.
Prendas
Volumi-
nosas o
Prendas/
Volum-
inosas
Ext. Sucia
Sucia
Normal
Apenas
Sucia
Ext. Apenas
Sucia
Caliente
Tibio
Fría
Fría del Grifo
Extra Alto
Alto
Medio
Bajo
Sin
centrifugado
Guía de Eliminación
de Manchas
Preremojo o Prelavado
Añadir de vapor
Ahorro de Tiempo
Enjuague Adicional
Retrasar Lavado
Cuidado por agitacion
Ciclo para el cuidado de prendas grandes
y abultadas. Incorpora períodos de remojo
intermitentes en el lavado principal para
tratar la suciedad y los olores de forma
efectiva.
8
Ciclos de lavado - Continuado
3
Prendas a Lavar Ciclo Nivel de
Suciedad Temperatura
de Lavado Selección
del Giro Opciones
Disponibles Detalles del Ciclo
Prendas muy
sucias que
no destiñen
necesitando una
desinfección.
Desin-
fecte Ext. Sucia
Sucia
Normal
Apenas
Sucia
Ext.
Apenas
Sucia
Muy caliente Extra Alto
Alto
Medio
Bajo
Sin
centrifugado
Preremojo o Prelavado
Añadir de vapor
Enjuague Adicional
Retrasar Lavado
Cuidado por agitacion
Use este ciclo para eliminar el 99.9” de
las bacterias de las telas. El ciclo use
un ciclo de lavado más prolongado,
brindando el beneficio de la desinfección.
Una purga de la bomba y un enjuague más
prolongado son incorporados a fin de eliminar
los contaminantes. Para obtener mejores
resultados, seleccione la función Extra Heavy
(Extra Sucio), si está disponible. Véase la
NOTA a continuación.
Prendas muy
sucias que
no destiñen
necesitando una
eliminación de los
alérgenos.
Alérgeno Ext. Sucia
Sucia
Normal
Apenas
Sucia
Ext.
Apenas
Sucia
Muy caliente Extra Alto
Alto
Medio
Bajo
Sin
centrifugado
Preremojo o Prelavado
Añadir de vapor
Enjuague Adicional
Retrasar Lavado
Cuidado por agitacion
Use este ciclo para eliminar alérgenos
comunes tales como ácaros del polvo y
caspa de mascotas. El ciclo use una mayor
temperatura del agua y un ciclo de lavado
más prolongado, brindando el beneficio de
la desinfección. Una purga de la bomba y un
enjuague más prolongado son incorporados a
fin de eliminar los contaminantes. Para obtener
mejores resultados, seleccione la función Extra
Heavy (Extra Sucio), si está disponible. Véase
la NOTA a continuación.
Para artículos
únicos o cargas
pequeñas de
suciedad normal.
Articulo
único o
carga
pequeña
Ext. Sucia
Sucia
Normal
Apenas
Sucia
Ext. Apenas
Sucia
Caliente
Tibio
Fría
Fría del Grifo
Extra Alto
Alto
Medio
Bajo
Sin
centrifugado
Guía de Eliminación
de Manchas
Preremojo o Prelavado
Enjuague Adicional
Retrasar Lavado
Cuidado por agitacion
Secado por la Noche
Para lavar una carga pequeña o una
manta voluminosa, utilice este ciclo que
maneja las cargas fuera de equilibrio y
ahorra agua, energía y tiempo, comparado
a cualquier ciclo demás.
Para aquellas
prendas que sólo
necesitan ser
enjuagadas, use
este ciclo.
Enjuague
+ Centrif-
ugado*
Extra Alto
Alto
Medio
Bajo
Sin
centrifugado
Enjuague Adicional
Retrasar Lavado
Cuidado por agitacion
Para enjuagar y centrifugar rápidamente
cualquier prenda en cualquier momento.
Utiliza un giro de alta velocidad para
extraer el agua de las prendas mojadas.
Para lograr la combinación de drenaje y
centrifugado, deseleccione la opción Extra
Rinse (Enjuague Adicional).
Carga de prendas
mojadas. Para
prendas que
necesitan sólo
necesitan ser giradas,
use este ciclo.
Des-
agüe +
Centrifu-
gado*
Extra Alto
Alto
Medio
Bajo
Sin
centrifugado
Enjuague Adicional
Retrasar Lavado
Utiliza un giro de alta velocidad para
extraer el agua de las prendas mojadas.
Para aquellas prendas que necesitan ser
enjuagadas, seleccione la opción Deep
Rinse (Enjuague Adicional) al usar este
ciclo.
Limpieza de
la canasta de
residuos y olores
de la canasta. No
se lavará ropa al
usar este ciclo.
Limpieza
de la
Canasta
Retrasar Lavado
Uso recomendado de una vez por mes para
limpiar la canasta de residuos y los olores.
Nunca cargue ropa sucia al usar este ciclo; la
misma podrá ser dañada. El ciclo incorpora
un lavado caliente extendido, acción de
agitación intensa y enjuague intenso.
NOTA: El valor de las temperaturas del agua del ciclo Sanitize y Allergen NO se puede cambiar. Los ciclos Sanitize y Allergen
están certificados por NSF International, una organización independiente de tercera parte de verificación y certificación.
La certificación Sanitize verifica que el ciclo reduzca 99,9% de las bacterias que se encuentran típicamente en la prenda
residencial y que ninguna contaminación significativa es transferida a las cargas siguientes. Sólo el ciclo Sanitize ha sido
diseñado para satisfacer los requisitos del Protocolo NSF P172 para una desinfección eficiente.
La certificación Allergen verifica que el ciclo reduzca al menos un 95% de las ácaros del polvo y caspa de mascotas. Sólo el ciclo
Allergen ha sido diseñado para satisfacer los requisitos del Protocolo NSF P351 para una reducción eficiente de los alérgenos.
NSF Protocol P351
Allergen Reduction Performance of Residential
and Commercial, Family-Sized Clothes Washers
NSF Protocol P172
Sanitization Performance of Residential and
Commercial, Family-Sized Clothes Washers
Ajustes de control.
9
PreWash (Prelavado)
El prelavado es un lavado adicional que
se realiza antes del lavado principal.
Utilícelo con prendas muy sucias o con
aquellas prendas en cuyas etiquetas
de cuidado se recomiende realizar
un prelavado. Asegúrese de añadir
detergente de alta eficacia líquido
o en polvo o la sustancia de lavado
correspondiente en la cubeta de prelavado.
PreWash (Prelavado) se debe de seleccionar
antes de presionar Start (Iniciar).
La característica de PreWash (Prelavado)
llenará la lavadora (agregando el detergente
de prelavado), girará la ropa, efectuará el
desagüe y el centrifugado. Luego la lavadora
realizará el ciclo de lavado seleccionado.
NOTA: En algunos ciclos especiales, el
prelavado se selecciona automáticamente
por defecto. Esta selección puede
modificarse en cualquier momento.
8
4
5
6
7
Soil
(Suciedad)
Al cambiar el Soil level (Nivel de suciedad),
aumenta o disminuye el tiempo de lavado
con el fin de eliminar las distintas cantidades
de suciedad.
Para cambiar el Soil level (Nivel de suciedad),
pulse el botón Soil level (Nivel de suciedad)
hasta obtener el valor deseado. Puede elegir
entre los niveles de suciedad Extra Light (Muy
poca), Light (Poca), Normal o Heavy (Mucha).
Temp
(Temperatura)
Ajuste este control para seleccionar la
temperatura del agua adecuada para
el ciclo de lavado. El agua de PreSoak
(Preremojo) y PreWash (Prelavado)
enjuagado está siempre fría para poder
reducir el consumo de energía y las
manchas y arrugas. Siga las indicaciones
de la etiqueta de cuidado del fabricante
del tejido al seleccionar la temperatura
de lavado.
Para cambiar la temperatura de lavado,
pulse el botón wash Temp (Temperatura
de lavado) hasta obtener el valor
deseado. Puede elegirse entre Tap Cold
(frío de grifo), Cold (frío), Warm (tibio), Hot
(caliente) o Extra Hot (Muy caliente). Por
diseño, a fin de proteger las telas, no
todas las temperaturas de lavado están
disponibles para ciertos ciclos de lavado.
NOTA: Los 10 primeros segundos de la toma
de agua, siempre está fría. Esta función
permite acondicionar el tejido y evitar que
las manchas se adhieran a las prendas.
Spin
(Ccentrifugado)
Al cambiar la Spin (Velocidad de
centrifugado), cambia la velocidad final de
centrifugado de los ciclos. Siga siempre
las indicaciones de la etiqueta de cuidado
del fabricante de la prenda al cambiar la
Spin (Velocidad de centrifugado).
Para cambiar la Spin (Velocidad de
centrifugado), pulse el botón Spin (Velocidad de
centrifugado) hasta obtener el valor deseado.
Puede elegirse entre No Spin (sin centrifugado),
Low (bajo), Medium (medio), High (alto) o Extra
High Spin (centrifugado extra alto).
Las velocidades de centrifugado
más rápidas no están disponibles en
determinados ciclos, como Delicates
(Delicadas). Con dichas velocidades, se
elimina más agua de las prendas y se
reduce el tiempo de secado, aunque
también puede aumentar la posibilidad
de que se formen arrugas en algunos
tejidos.
Rinse (Enjuague)
Cambiar Rinse (Enjuague) modificará el
número de enjuagues que el ciclo usará.
Para cambiar la opción de enjuague,
presione Rinse (Enjuague) hasta llegar
a la configuración deseada. En algunos
modelos, usted puede cambiar entre
Normal (Normal), Extra (Adicional), Max
(Máximo) (un tercer enjuague), y sin
enjuague. Para seleccionar la opción
sin enjuague, presione el botón Rinse
(Enjuague) button hasta que no haya luz
in la ventana de enjuague.
En modelos con el ciclo RINSE+SPIN
(Enjuague+Giro), se podrá lograr un ciclo
de drenaje y giro presionando el botón
Rinse (Enjuague) o Ext Rinse (Enjuague
Adicional) hasta que el LED no haya luz.
En modelos con el ciclo DRAIN+SPIN
(Drenaje+Giro), se podrá lograr un ciclo de
enjuague y giro seleccionando la opción
Ext Rinse (Enjuague Adicional).
NOTA: Algunos modelos sólo
cuentan con una opción Extra
Rinse (Enjuague Adicional). Esta opción
permite un enjuague adicional durante un
ciclo a fin de eliminar suciedad y
detergente excesivo de cargas con
suciedad. Para seleccionarlo, presione el
botón Extra Rinse (Enjuague Adicional).
(Dependiendo
del modelo)
GEAppliances.com
10
10
13
9PreSoak (Preremojo)
(Algunos modelos)
Para remojar las prendas antes de que
el ciclo de PreWash (si se selecciona) y/o
lavado comience. Esta opción comienza
con un giro breve y luego procede a
remojar la ropa durante un período de
tiempo específico. Una vez completado, el
ciclo comenzará de forma automática.
PreSoak (Preremojo) se debe de seleccionar
antes de presionar Start (Iniciar).
El tiempo de PreSoak (Preremojo) está
configurado por incrementos de ½ hora,
siendo la opción máxima de configuración
de pre remojo de 8 horas.
Si lo desea, agregue un detergente de alto
rendimiento, o el aditivo de lavado correcto
al dispensador de prelavado.
eWash (Lavado con ahorro de
energía)
(Algunos modelos)
Utilice eWash (lavado ecológico) para
ahorrar energía en ciclos de lavado
específicos.
eWash no puede utilizarse con Allergen
(Alérgeno), Sanitize (Desinfectar), Power
Clean (Lavado Intenso) and Tub Clean
(Limpieza de Tambor).
My Cycle (Mi Ciclo)
Para guardar el ciclo que prefiera, establezca
los valores deseados para los ajustes de ciclo
de lavado, nivel de suciedad, velocidad de
giro y temperatura de lavado y mantenga
pulsado el botón My Cycle (Mi Ciclo) durante 3
segundos. Sonará un pitido para indicar que
el ciclo se ha guardado.
Para utilizar el ciclo personalizado, pulse el botón
My Cycle (Mi Ciclo) antes de lavar una carga.
Para cambiar el ciclo guardado, establezca
los valores deseados y mantenga pulsado el
botón My Cycle (Mi Ciclo) durante 3 segundos.
NOTA: Al utilizar My Cycle (Mi Ciclo), no se
pueden modificar las opciones de lavado
una vez que comience el ciclo.
NOTA: Si cambia las opciones de lavado
con My Cycle (Mi Ciclo) antes de que el ciclo
comience, el indicador de My Cycle (Mi Ciclo)
se apagará y volverá al ciclo base.
11
Overnight Dry™ (Secado por la Noche)
(Algunos modelos)
Overnight Dry (Secado por la Noche) está
disponible en los siguientes ciclos: Active
Wear (Uso Activo), Whites (Blancos), Normal
(Normal) y Single Item (Prenda Única).
El ciclo Overnight Dry (Secado por la
Noche) está concebido sólo para cargas
pequeñas. Esta característica está
diseñada para cuando las prendas deben
lavarse, secado y quedar listas para
desgaste o finalizarse la mañana siguiente.
Esta característica hace girar las prendas
e introduce un chorro constante de aire
dentro del compartimento de la máquina al
finalizar los ciclos de lavado seleccionados.
Las prendas pueden quitarse en cualquier
momento presionando Pause (Pausa).
Para utilizar esta característica, presione el
botón Overnight Dry (Secado por la Noche) en
culaquier momento antes del final del ciclo de
lavado. La pantalla cambiará para añadir por
defecto max. 8 horas de tiempo de secado.
No se recomiendan para este ciclo artículos
de desgaste alto o artículos delicados.
La tabla de abajo describe ejemplos de cargas
que pueden utilizarse con esta característica:
2-3 equipos de gimnasia
2 conjuntos de uniformes médicos
2 conjuntos de sábanas de cuna de
bebé
1 camisa de vestir, 1 par de
pantalones de vestir
3 camisas de vestir
12 Time Saver (Ahorro de Tiempo)
(sur certains modèles)
Esta opción reduce el tiempo total del ciclo de
lavado mediante la optimización del lavado,
enjuague y centrifugado y / o suavemente
levantando el la temperatura de lavado para
conseguir ropa limpiada más rápido. Esta opción
está disponible en los ciclos Normal (Normal),
Whites (Blanca), Towels/Sheets (Toallas/Sábanas),
Delicates (Delicadas), Bulky Items (Prendas
Voluminosas) and Active Wear (Ropa Informal). El
tiempo total de lavado puede variar en función
del ciclo elegido y las opciones seleccionadas.
Para usar:
1. Presione el encendido y seleccione un
ciclo de lavado que posea Time Saver
(Ahorro de Tiempo) como opción.
2. Realice cualquier a ajuste a Soil
(Suciedad), Temp (Temperatura) y Spin
(Centrifugar), según lo desee.
3. Presione el botón Time Saver (Ahorro de
Tiempo) para reducir el tiempo total de
lavado.
4. Presione el botón Start/Pause (Iniciar/Pausar).
Time Saver
My Cycle
Hold 3 Secs to Store Cycle
(Dependiendo
del modelo)
Ajustes de control.
11
Lock Control (Bloquear de
control)
Puede bloquear los controles para
impedir que se realice cualquier
selección. O bien puede bloquear los
controles después de haber iniciado un
ciclo.
Con esta opción seleccionada, los niños
no podrán poner en marcha la lavadora
de manera fortuita aunque toquen el
panel.
Para bloquear la lavadora, mantenga
pulsado el botón Lock Control (Bloquear
de control) durante 3 segundos.
Para desbloquear los controles de la
lavadora, mantenga pulsado el botón
Lock Control (Bloquear de control)
durante 3 segundos.
Se escuchará un sonido que indica la
condición de bloqueado/desbloqueado.
La luz indicadora sobre el botón se
iluminará cuando los controles estén
bloqueados.
NOTA: El botón Power (Encendido/
Apagado) puede seguir utilizándose
cuando la lavadora está bloqueada.
Basket Light (Luz del tambor)
(Algunos modelos)
La luz del tambor se encenderá y
permanecerá activada durante 5
minutos cuando la puerta se abra, se
presione el botón Start/Pause (Iniciar/
Pausa), o presionando Light (Luz).
La luz del tambor puede apagarse
presionando y sosteniendo el botón de
Light (Luz).
Guía de Eliminación de Manchas
La Guía de Eliminación de Mancas está
preprogramada con las configuraciones
de lavado y secado ideal, a fin de
eliminar cinco tipos de manchas
comunes: césped, tierra, sangre,
tomate, y café o vino. Para usar esta
función, seleccione el ciclo de lavado
deseado y luego presione el botón Stain
Removal Guide (Guía de Eliminación
de Manchas), hasta que la mancha que
desee eliminar quede resaltada. Una vez
seleccionada, presione el botón Start
(Iniciar) para dar inicio al ciclo.
Para algunas manchas, un PreWash
(Prelavado) será seleccionado
automáticamente. Asegúrese de añadir
líquido o detergente en polvo de alta eficiencia,
o la sustancia de lavado correspondiente
al dispensador de prelavado.
15
16
14
17 Volume (Volumen)
Este botón cuenta con dos funciones:
Para cambiar el nivel de volumen de
la señal de final del ciclo, presione
el botón tantas veces como sea
necesario hasta llegar al volumen
deseado. Hay cuatro niveles de sonido,
incluyendo OFF (Apagado).
Para colocar los sonidos del botón
en ON/OFF (Encender/ Apagar),
mantenga presionado el botón
durante 3 segundos.
18
Tumble Care (Cuidado por agitacion)
(Algunos modelos)
Hace girar sus prendas de forma
periódica para que se mantengan
frescas hasta durante 8 horas,
hasta que el ciclo de lavado se haya
completado, a fin de reducir el nivel de
arrugas y pliegues cuando no pueda
mover la ropa a la secadora de forma
inmediata.
Al final del ciclo, en la pantalla
aparecerá “END” (Fin), y luego de
diez minutos se iniciará la función
Tumble Care (Cuidado por agitacion).
Se puede detener en cualquier
momento, presionando el botón Power
(Encendido).
Nota: La opción Tumble Care (Cuidado
por agitacion) no puede ser agregada a
la función My Cycle (Mi Ciclo).
Tumble Care
Stain Removal Guide
BloodGrass Dirt CoeeTomato
Select Cycle and Push Button for Stain Options
(Dependiendo del modelo)
GEAppliances.com
12
19
20
Add Steam (Añadir de vapor)
La función de Add Steam (Añadir de vapor)
agrega vapor a la lavadora durante los
ciclos de lavado de Towels/Sheets
(
Toallas/
Sàbanas
)
, Normal (Normal), Whites (Blanca),
Bulky (Prendas voluminosas), Active Wear
(Ropa deportiva), Power Clean (Lavado
intenso), Sanitize (Desinfectar) or Allergen
(Alérgeno).
Para usar:
1. Encienda el aparato (ON) y seleccione un
ciclo de lavado. La opción Add Steam (Añadir
de vapor) sólo se encuentra disponible en
los ciclos Towels/Sheets (Toallas/Sàbanas),
Normal (Normal), Whites (Blanca), Bulky
(Prendas voluminosas), Active Wear (Ropa
deportiva), Power Clean (Lavado intenso),
Sanitize (Desinfectar) or Allergen (Alérgeno).
2. Seleccione el botón Add Steam (Añadir
de vapor) para activar vapor.
3. Presione el botón Start/Pause (Iniciar/
Pausa).
Delay Wash (Retrasar lavar)
Puede retrasar el inicio del ciclo de lavado
hasta 24 horas. Presione el botón Delay
Wash (Retrasar Lavado) para seleccionar la
cantidad de tiempo que desee retrasar el
inicio del ciclo de lavado. Una vez alcanzado
el tiempo deseado, presione el botón Start
(Iniciar). La lavadora comenzará la cuenta
regresiva y se pondrá en funcionamiento
automáticamente a la hora señalada.
NOTA: Si olvida cerrar por completo la
puerta, sonará una señal para recordárselo.
NOTA: Si abre la puerta durante la cuenta
regresiva, la lavadora entrará en estado de
pausa. Debe cerrar la puerta y pulsar de
nuevo Start (Iniciar) para reiniciar la cuenta
regresiva.
21 eMonitor (en algunos modelos)
La luz del eMonitor muestra la energía
relativa usada para el ciclo y opciones
seleccionadas. Ellas son utilizadas como
una guia de energía y el rango es de Bueno
(1 luz) a Mejor (5 luces). Algunos ciclos no
mostraran luz de advertencia.
22 Pantalla
Muestra el tiempo restante estimado hasta
el final del ciclo.
NOTA: El tiempo del ciclo es afectado por
el tiempo que toma llenar la lavadora. Esto
depende de la presión del agua en su hogar. El
temporizador “inteligente” “registra” la cantidad
de tiempo que tarda en llenarse la lavadora y
ajusta el tiempo total de forma consecuente.
El estado del ciclo también es exhibido y
ciertas funciones tales como Delay Wash
(Retrasar Lavado) o Steam (Vapor) se muestran
indicando que fueron seleccionadas.
Si un problema de desbalance es detectado
por la lavadora, la luz de Spin (Centrifugado)
titilará durante la parte restante del ciclo y
permanecerá iluminada durante un período
de tiempo corto luego de que se complete
el ciclo. . Cuando esto sucede, la lavadora
está realizando acciones para corregir el
problema de desbalance y completar el ciclo
normalmente. En algunos casos, es posible
que la lavadora no logre equilibrar la carga
y que gire a toda velocidad. Si observa que
la carga está más mojada que lo habitual
al finalizar el ciclo, redistribuya la carga de
forma pareja en el tubo de la lavadora y
haga correr un ciclo de Drain + Spin (Drenaje
+ Centrifugado).
Además, esta pantalla “mostrará” el
estado de la lavadora:
• dOOr La puerta de la lavadora está
abierta, causando que la máquina esté
en modo de pausa (PAUSE) hasta que la
puerta esté bien cerrada.
• LOAd SenSE Detectando el tamaño de
la carga antes de llenar (funcionamiento
normal). Los ciclos que no realizan la
detección de carga (LOAD SENSE) son
Active Wear (Ropa Deportiva), Delicates
(Delicadas), Speed Wash (Lavado Rápido),
Single Item (Una sola prenda), Rinse &
Spin (Enjuague + Centrifugado) y Tub
Clean (Limpieza de Tambor).
• PAUSE Ciclo en pausa porque el botón
Start/Pause (Iniciar/Pausa) o Add
Garment (Agregue una Prenda) fue
presionado y la lavadora se pone en modo
pausa (Pause). Presione el botón Start
(Iniciar) de nuevo para reiniciar el ciclo.
• End Fin del ciclo actual.
• OFF La lavadora está parando. La lavadora
puede necesitar drenar el agua antes de
abrir la puerta y apagar.
Ajustes de control.
13
Depósito de detergente
Abra lentamente el depósito de detergente tirando
de él hasta que se detenga.
Tras añadir los productos de lavado, ciérrelo
despacio. Si cierra el depósito demasiado rápido,
puede provocar que la lejía, el suavizante o el
detergente se administren antes de tiempo.
NOTA: Es posible que observe agua en
los compartimentos de detergente, lejía y
suavizante al final del
ciclo. Este es el resultado
de la acción de trasvase y forma parte del
funcionamiento normal de la lavadora.
Use sólo detergente de alta
eficiencia HE.
Compartimento de prelavado
Utilice sólo el compartimento de prelavado
si va a seleccionar el ciclo de
PreWash
(Prelavado)
o
PreSoak (Pre remojo)
para
prendas muy sucias. Añada la cantidad de
detergente o de sustancia de prelavado al
compartimento de prevalado situado en la
parte posterior izquierda del depósito de
detergente.
El detergente o la sustancia de prelavado se
añaden desde el depósito durante el ciclo
de
PreWash (Prelavado)
o
PreSoak (Pre
remojo)
(en caso de que se seleccione).
NOTA: El detergente líquido se vaciará en el tambor
de la lavadora a medida que se añada.
Es posible que haya que ajustar el uso de
detergente a la temperatura del agua, a la
dureza de la misma, al tamaño y al nivel de
suciedad de la carga. Evite utilizar demasiado
detergente en la lavadora ya que puede
producir demasiado jabón y dejar restos
en las prendas.
Agregue el prelavado
en esta ubicación
Dispositivo de
inserción del
detergente
elegido
NOTA: Use sólo detergentes y aditivos
HE líquidos o en polvo en el cajón
dispensador. Los paquetes de detergente
para ropa sucia sólo se deberían agregar
directamente al tubo de la lavadora,
siguiendo las instrucciones del fabricante.
NO coloque paquetes de detergente en el
cajón dispensador.
Acerca de las funciones de la lavadora.
GEAppliances.com
14
Compartimento para el suavizante
Si lo desea, vierta la cantidad recomendada
de suavizante líquido en el compartimento
con la etiqueta “Fabric Softener” (Suavizante).
Utilice sólo suavizante líquido en el depósito.
Dilúyalo con agua hasta la línea de llenado
máximo.
No sobrepase la línea de llenado máximo. Un
llenado excesivo puede hacer que el suavizante
se administre demasiado pronto y manche las
prendas.
NOTA: No vierta directamente el suavizante
sobre la carga.
Compartimento para lejía líquida
Si lo desea, mida la cantidad recomendada
de lejía líquida, que no sobrepase 1/3 del
recipiente (80 ml) y viértala en el compartimento
central con la etiqueta “Liquid Bleach” (Lejía
líquida) marcado con este símbolo .
Se recomienda el uso de lejía de alta eficiencia
(HE) con esta lavadora de carga frontal.
No sobrepase la línea de llenado máximo. Un
llenado excesivo puede hacer que la lejía se
administre demasiado pronto y, como resultado,
dañe las prendas.
NOTA: No use paquetes de blanqueador en
polvo ni de detergente/ aditivo para ropa sucia
en el dispensador.
Compartimento para el detergente
Use sólo detergente con alto nivel
de eficiencia en esta lavadora.
NO supere la línea MAX al colocar
el detergente con alto nivel de
eficiencia. Use la cantidad de
detergente recomendada por el
fabricante.
Detergente en Polvo – Retire la taza de
líquido detergente elegido y coloque el
mismo en una ubicación segura afuera
de la lavadora. Siga las instrucciones
del fabricante de detergente al medir
la cantidad de polvo a usar.
Detergente Líquido – Ubique la
concentración de su detergente en
la botella. No llene por encima de
la línea de Llenado Máximo en la
taza de Detergente para su tipo de
concentración de detergente.
Es posible que el uso del detergente
se deba ajustar con relación a la
temperatura del agua, dureza del
agua, tamaño y nivel de suciedad
de la carga. Evite usar demasiado
detergente en la lavadora, ya que
puede producir exceso de jabón,
residuos de detergente en la ropa, y
podría extender los tiempos de lavado.
No use grandes cantidades de
detergente en el dispositivo de
suministro de jabón, ya que pueden
provocar escapes.
Para colocar
el detergente
en polvo HE
retire la taza
del detergente
elegido y
agregue el
polvo aquí.
La línea de
Llenado Máximo
depende del tipo
de concentración
de detergente
líquido.
Acerca de las funciones de la lavadora.
NOTA: La taza de Detergente
cuenta con una manija de fácil
agarre que permite el retiro
para una medición y llenado
convenientes de la unidad.
15
Carga de la lavadora.
Siga siempre las indicaciones de la etiqueta de cuidado del tejido del fabricante en el lavado y el planchado.
Puede que el tambor de la lavadora esté totalmente lleno con prendas sueltas que se añadan.
ROPA
DE TRABAJO
4 Jeans
5 camisas
de trabajo
5 pantalones
de trabajo
ROPA
DE CAMA
2 toallones
grandes
10 toallas de baño/
12 toallitas
7 toallas de mano/
2 alfombras de
baño de toalla
O
2 sábanas rectas
tamaño Queen
2 sábanas
ajustables
tamaño Queen
4 fundas
de almohada
CARGA MIXTA
4 fundas de
almohada
2 toallas de mano
2 sábanas rectas/
2 sábanas ajustables
2 toallas de baño/
4 toallitas
O
6 camisas
(de hombre
o de mujer)
4 pantalones
(Khakis o
de sarga)
5 camisetas
7 boxers
4 shorts
O
6 camisetas
4 pantalones
de gimnasia
4 sudaderas
2 sudaderas
con capucha
7 pares de medias
DELICADOS*
7 sostenes
7 pantaletas
3 enaguas
2 camisolas
4 camisones
* Se recomienda
el uso de una
bolsa de malla
de nylon para
elementos
pequeños
LAVADO RÁPIDO
(2–4 PRENDAS)
2 camisas de
trabajo informales
1 pantalón de
trabajo informal
O
3 uniformes
de fútbol
Ejemplos de carga
NO lave tejidos sucios con líquidos inflamables o disolventes de limpieza.
Ninguna lavadora puede eliminar el aceite por completo.
NO lave o seque cualquier cosa remojada o salpicada con cualquier tipo de aceite (incluyendo aceites
de cocina).
No toque el interior de la lavadora antes de que todas las partes en movimiento se hayan detenido.
Si lo hace, eso puede ocasionar la muerte, explosión, incendio o amputación.
ADVERTENCIA - Riesgo de incendio
16
Cuidado y limpieza
Cómo limpiar la parte interior
de la lavadora
Para limpiar la parte interna de la
lavadora, seleccione la característica Tub
Clean (limpieza de tambor) del panel de
control. Este ciclo Tub Clean (Limpieza de
la Canasta) debería ser activado, como
mínimo, una vez por mes. Este ciclo usará
más agua, además de blanqueador, para
controle el nivel en el cual las suciedades
y detergentes se podrá acumular en la
lavadora.
NOTA: Lea las instrucciones por completo
antes de comenzar el ciclo Tub Clean.
1. Quite las prendas u objetos de la
lavadora y verifique que el tambor
de la lavadora se encuentre vacío.
2. Abra la puerta de la lavadora y vierta
en la canasta una taza o 250 ml de
líquido blanqueador u otro limpiador
para lavadoras.
3. Cierre la puerta por completo y vuelva
a iniciar el ciclo Tub Clean. Presione el
botón Start (inicio).
4. Cuando el ciclo Tub Clean (Limpieza
de la Canasta) esté funcionando,
la pantalla mostrará el tiempo
restante estimado del ciclo. El ciclo
se completará en alrededor de 90
minutos. No interrumpa el ciclo.
5. Después de finalizado el ciclo,
deje la puerta un poco abierta
para una mejor ventilación.
Si por alguna razón debe interrumpirse
el ciclo, la puerta no se abrirá de
inmediato. Tratar de abrir la puerta
en esta etapa puede hacer que el agua
se derrame. La puerta se abrirá después
de que el agua haya drenado hasta
un nivel en el que no inunde el piso.
Tub Clean puede interrumpirse
presionando el botón Start/Pause
(inicio/pausa) entre ciclos. Un corte
de energía en el hogar también puede
interrumpir el ciclo. Cuando se reanuda
el servicio eléctrico, el ciclo Tub Clean
continúa desde el punto en el que
se había detenido. Cuando se interrumpe,
asegúrese de realizar un ciclo completo
de Tub Clean antes de utilizar
la lavadora. Si se presiona el botón
POWER (encendido) durante
Tub Clean, el ciclo se perderá.
IMPORTANTE:
Haga funcionar el ciclo Tub Clean
con 1 taza (250 ml) de lejía una vez
por mes.
Después de finalizar un ciclo Tub Clean,
la parte interior de su lavadora puede
tener olor a lejía.
Se recomienda lavar una carga
de colores claros después del ciclo
Tub Clean.
Video
Scan this code
to watch a video
on this topic.
17
Cómo limpiar el filtro de la bomba
Debido a la naturaleza de la lavadora
de carga frontal, es posible que a veces
pasen partículas pequeñas a la bomba.
La lavadora cuenta con un filtro para
capturar los elementos perdidos y que no
caigan en el drenaje. Para recuperar los
elementos perdidos, limpie el filtro de la
bomba.
1. Utilizando un destornillador de lados
planos o una moneda, abra la puerta
de acceso.
2. Coloque una bandeja o plato poco
profundo bajo la puerta de acceso y
toallas en el piso frente a la lavadora
para proteger el piso. Es normal que
salga alrededor de una taza de agua
cuando se quita el filtro.
3. Baje el pico vertedor.
4. Gire el filtro de la bomba en sentido
contrario a las agujas del reloj y quite
el filtro lentamente, controlando el flujo
del agua que sale.
5. Quite el filtro y limpie las suciedades.
6. Vuelva a colocar el filtro y gire en
sentido de las agujas del reloj. Ajuste
bien.
7. Eleve el pico vertedor.
8. Cierre la puerta de acceso
enganchando las lengüetas del fondo
primero, luego girando y cerrando la
puerta de acceso.
Filtro de
la bomba
GEAppliances.com
18
Cuidado y limpieza
Zona del depósito de detergente: El detergente y el suavizante pueden acumularse
en el depósito de detergente. Los residuos deben eliminarse una o dos veces al mes.
Saque el depósito tirando de él hasta que se detenga. En la esquina trasera izquierda
de la cavidad del cajón, presione firmemente en la pestaña de bloqueo y tire a la vez
del depósito.
Extraiga la pieza de los compartimentos para lejía y suavizante, así como la pieza del
la taza de líquido detergente. Lave las piezas y el depósito con agua caliente para
eliminar los restos de productos de limpieza acumulados.
Para limpiar la abertura del depósito, utilice un cepillo pequeño a fin de limpiar
el hueco. Retire todos los restos de las partes superior e inferior del hueco.
Vuelva a colocar las piezas en los compartimentos correspondientes. Introduzca
de nuevo el depósito de detergente.
Para reducir la acumulación en la zona del depósito de detergente:
Use sólo detergente
de alta eficiencia HE.
La lengüeta de bloqueo sólo
es visible tras sacar el depósito
Cómo limpiar la junta de la puerta
Abra la puerta de la lavadora. Usando ambas manos, presione
la junta de la puerta hacia abajo. Quite los objetos extraños que
encuentre atrapados dentro de la junta. Asegúrese de que no haya
ningún objeto bloqueando los orificios ubicados detrás de la junta.
Mientras presiona la junta de la puerta hacia abajo, inspeccione la
junta interior jalándola hacia abajo con los dedos. Quite los objetos
extraños que encuentre atrapados dentro de esta junta. Asegúrese
de que no haya ningún objeto bloqueando los orificios ubicados
detrás de la junta.
Cuando haya terminado de limpiar la junta de la puerta, quite las
manos y las juntas volverán a la posición de funcionamiento.
Video
Scan this code
to watch a video
on this topic.
Instrucciones
Lavadora
de instalación
Si tiene alguna pregunta, llame GE Appliances a 800.GE.CARES (800.432.2737) o visite nuestro sitio Web en:
GEAppliances.com
ANTES DE COMENZAR
Lea detenidamente todas las instrucciones.
• IMPORTANTE – Guarde estas
instrucciones para uso del inspector local.
• IMPORTANTE – Cumpla todos
los códigos y ordenanzas regulatorias.
• Nota al instalador – Asegúrese de dejar
estas instrucciones al usuario.
• Nota al usuario – guarde estas instrucciones
para consultas futuras.
• Nivel de habilidad – la instalación de este
electrodoméstico requiere habilidades mecánicas
y eléctricas básicas.
• Duración – de 1 a 3 horas
• La instalación adecuada es responsabilidad
del instalador.
• La garantía no cubre fallas producidas por
la instalación inadecuada del producto.
HERRAMIENTAS NECESARIAS PARA
LA INSTALACIÓN DE LA LAVADORA
Toma de corriente con trinquete de 1/2”
Llave ajustable o llaves con extremo abierto de 14 y
16 mm.
Alicates ajustables Channel-lock
Nivel de carpintero
PIEZAS INCLUIDAS
Abrazadera de cable
PIEZAS NECESARIAS (Se adquiere por separado)
suministro de agua (2) Arandelas de
Caucho (2) y Pantallas de
Filtro (2)
GE Appliances Piezas y accesorios
Solicítelos on-line hoy mismo a GEApplianceparts.com, las
24 horas del día o por teléfono al 800.626.2002 en horario
normal de trabajo.
Número de Pieza Accesorio
PM14X10002 Mangueras de goma de suministro de
agua de 4 pies
O
PM14X10005 Mangueras trenzada de
suministro de agua de 4 pies
WH1X2267 Arandelas de Caucho y Pantallas
Guía de la tubería
19
Instrucciones de instalación
20
UBICACIÓN DE LA LAVADORA
NO instale la lavadora:
1. En un área expuesta a goteras o a las condiciones
del exterior. La temperatura ambiente no debe ser
nunca inferior a 60°F (15,6°C) para que la lavadora
funcione correctamente.
2. En una zona en la que pueda entrar en contacto
con cortinas u otras telas.
3. Sobre una alfombra. El suelo DEBE ser una superficie
dura con una inclinación máxima de 1/2” por pie
(1,27 cm por cada 30 cm). Para asegurarse de que
la lavadora no vibre ni se mueva, es posible que tenga
que reforzar el suelo.
NOTA: Si el suelo se encuentra en mal estado, utilice
una plancha con 3/4” de contrachapado bien fija
al revestimiento existente en el suelo.
IMPORTANTE:
Distancias mínimas de separación para la
instalación
• Cuando se instale en alcoba: costados, parte trasera,
parte superior = 0” (0 cm)
• Cuando se instale en un armario: costados, parte
trasera, parte superior = 0” (0 cm), parte delantera = 1”
(2,54 cm)
• Se deberá considerar que se debe brindar el despeje
adecuado para la instalación y el servicio técnico.
• Las puertas del armario deben contar con rejillas u
otro tipo de ventilación y tener por lo menos 60
pulgadas cuadradas (387 cm2) de espacio abierto. Si
el armario incluye una lavadora y una secadora, las
puertas deben contener un mínimo de 120 pulgadas
cuadradas (774 cm2) de espacio abierto.
DIMENSIONES APROXIMADAS
PARTE DELANTERA
39”*
(99cm)
28”
(71,12cm)
46”*
(117cm)
*NOTA:
Con patas: 40 1/2” (102,5 cm) (ajustabilidad de 3/4” (1,9 cm))
Con Built-In Pedestal™ (Elevador Incorporado): 46” (117 cm) - (3/4” (1,9 cm) adjustability)
Con pedestal opcional (GFXP1308): 52” (132,1 cm) (ajustabilidad de 3/4” (1,9 cm))
Apilada: 78 1/4” (198,8 cm)
35”
(88,9cm)
COSTADO
54 3/8”
(138,2cm)
39”*
(99cm) 46”*
(117cm)
Built-In
Pedestal™
(Elevador
Incorporado)
modelos
sólo
Instrucciones de instalación
DESEMBALAJE DE LA LAVADORA
1. Después de retirar la lavadora de su caja, abra las tapas
inferiores y retire todo el embalaje de la base, incluido
el cartón, la base y el soporte de la cuba de espuma de
poliestireno (insertado en el centro de la base).
NOTA:
Si va a instalar un pedestal, continúe con las
instrucciones de instalación correspondientes.
2. Desplace poco a poco la lavadora hasta 4 pies (122 cm) de
su ubicación definitiva.
3. Quite las siguientes piezas de la parte trasera de la
lavadora:
4 pernos
4 separadores de plástico (incluidas las arandelas
de goma)
4 sujeciones del cable de alimentación
4. Quite el perno de embalaje. Introduzca la clavija dentro del
orificio del perno de embalaje.
NOTA: Si se retiran incorrectamente los pernos de
transporte, puede que la lavadora se vea gravemente
desequilibrada.
Guarde todos los pernos para uso futuro.
NOTA: Si necesitara transportar la lavadora posteriormente,
debe volver a colocar las piezas de sujeción para el transporte
con el fin de evitar daños durante el mismo. Guarde dichas
piezas en la bolsa de plástico que se incluye.
21
Si los códigos locales
lo requieren, se podrá
agregar un cable a
tierra externo de cobre
de calibre 18 o más
grande (no provisto).
Adhiera el gabinete
de la lavadora con
un tornillo de chapa
metálica Nº 8-18 x 1/2”
(disponible en cualquier tienda de repuestos) a la parte
trasera de la lavadora, siguiendo la ilustración.
Instalación en Casas Rodantes:
La instalación se deberá realizar conforme con la Ley
de Estándar para Casas Rodantes (Standard for Mobile
Homes), ANSI A119.1 y de Estándares Nacionales de
Construcción y Seguridad de Casas Rodantes (National
Mobile Home Construction and Safety Standards Act) de
1974 (PL93-383).
Instrucciones de instalación
REQUISITOS ELÉCTRICOS
Enchufe a un tomacorriente de 3 clavijas con conexión
a tierra.
NO retire la terminal de tierra.
NO UTILICE un cable de extensión.
NO UTILICE un enchufe adaptador con este artefacto.
Si no se siguen estas instrucciones, se podrá producir la
muerte, incendio o descargas eléctricas.
CIRCUITO – individual, correctamente polarizado y
conectado a un disyuntor de 15 o 20 amperes o a un
fusible con retardo.
SUMINISTRO DE CORRIENTE – 2 cables y conexión a
tierra, 120 voltios, fase simple, 60 Hz., corriente alterna.
Receptáculo Externo – receptáculo de 3 clavijas
correctamente conectado a tierra, ubicado de modo
que el cable de corriente esté
accesible cuando la lavadora esté
en una posición instalada. Si hay
un receptáculo de 2 clavijas, es
responsabilidad del propietario
solicitar a un electricista matriculado
que reemplace el mismo por
un receptáculo de 3 clavijas
con conexión a tierra, que esté
correctamente conectado a tierra.
La lavadora deberá estar correctamente conectada a
tierra de acuerdo con los códigos y ordenanzas locales, o
en ausencia de códigos locales, con la última edición del
Código Eléctrico Nacional, ANSI/NFPA NO. 70 o el Código
Eléctrico Canadiense, CSA C22.1. En caso de no estar
seguro de que la lavadora esté correctamente conectada a
tierra, consulte a un electricista matriculado.
INSTRUCCIONES DE CONEXIÓN A TIERRA
Este electrodoméstico deberá estar conectado a tierra.
En caso de avería o mal funcionamiento, la conexión
a tierra reducirá el riesgo de descargas eléctricas al
brindar un camino con una resistencia menor para la
corriente eléctrica. Este electrodoméstico está equipado
con un cable con un conductor para la conexión a tierra
del equipo y un enchufe con conexión a tierra. El enchufe
deberá estar conectado a un tomacorriente instalado en
forma adecuada y con conexión a tierra de acuerdo con
todos los códigos y ordenanzas locales.
ADVERTENCIA
Una conexión inapropiada del
conductor de conexión a tierra del
equipo puede provocar riesgos de descargas eléctricas.
Consulte a un electricista calificado o personal o
representantes del servicio técnico si tiene dudas de que el
electrodoméstico se encuentre conectado a tierra
apropiadamente. NO modifique el enchufe en el cable de
suministro de corriente. Si no coincide con la toma de
corriente, contrate a un electricista calificado para que
instale una toma de corriente en forma adecuada.
22
Verifique que
haya una
conexión a tierra
adecuada antes
del uso.
Conecte el
cable a tierra
y el tornillo de
conexión a
tierra (adquiri-
do localmente)
ADVERTENCIA - Riesgo de Descarga Eléctrica
Instrucciones de instalación
REQUISITOS DE SUMINISTRO
DE AGUA
REQUISITOS DE DESAGÜE
1. Desagüe capaz de eliminar 17 galones (64,3 l) por minuto.
2. Diámetro mínimo de tubería vertical de 1 1/4” (3,18 cm).
3. La altura de la tubería vertical desde el suelo debe ser:
Altura mínima: 24” (61 cm)
Altura máxima: 96” (244 cm)
NOTA: La tubería de desagüe de la lavadora puede alcanzar
la altura de una tubería vertical de 58” (147 cm). Para una
tubería vertical más alta, póngase en contacto con un
distribuidor de piezas autorizado.
Las llaves de paso de agua caliente y fría DEBEN
encontrarse a 42 pulgadas (107 cm) como máximo de la
toma de agua de la lavadora. Las llaves de paso DEBEN ser
de 3/4” (1.9 cm) y tipo jardín para que se puedan conectar
las tuberías de entrada. La presión del agua DEBE estar
entre 10 y 120 libras por pulgada cuadrada. La compañía
de agua puede informarle de la presión del agua. La
temperatura del agua caliente se debe establecer para
suministrar agua a una temperatura de entre 120° y 140°F
(48°– 60°C) para brindar un desempeño adecuado del
control automático de temperatura (ATC).
NOTA: Se recomienda el uso de un suavizante de agua para
reducir la acumulación de sarro dentro del generador de
vapor si el suministro doméstico contiene agua muy dura.
PARTE TRASERA
96”
(244 cm)
Máx.
24”
(61 cm)
Mín.
INSTALACIÓN DE LA LAVADORA
1. Deje correr un poco de agua de los grifos de agua
caliente y fría para purgar las tuberías de agua y
eliminar las partículas que puedan obstruir la tubería
de entrada y los filtros de la válvula de agua.
2. Saque las tuberías de entrada de la embalaje.
3. (Extremo acodado de 90°)
Verifique que haya una
arandela de goma en el
extremo acodado de 90° de
las tuberías HOT (caliente) y
COLD (fría). Vuelva a instalar
la arandela de goma en el
accesorio de la tubería si se
ha caído durante el envío.
Conecte con cuidado la
tubería de entrada marcada
con HOT (Caliente) a la salida “H” exterior de la válvula de
agua. Apriete con la mano y, a continuación, apriete 2/3
de vuelta con los alicates. Conecte con cuidado la otra
tubería de entrada a la salida “C” interior de la válvula de
agua. Apriete con la mano y, a continuación, apriete 2/3
de vuelta con los alicates. No pase las roscas ni apriete
excesivamente estas conexiones.
4.
Si los filtros de pantalla de la manguera de entrada
no se encuentran insertados en las mangueras de
entrada, instale los mismos insertando estos en
los extremos libres de las mangueras de entrada
HOT (Caliente) y COLD (Fría) con los extremos
protuberantes enfrentados hacia el grifo.
5. Conecte los extremos de la tubería de entrada a
las tomas de agua CALIENTE y FRÍA ajustándolos
con la mano y, a continuación, apriete de nuevo
2/3 de vuelta con los alicates. Abra la llave de
paso y compruebe que no hay ninguna fuga.
6. Desplace la lavadora con cuidado hasta su ubicación
final. Mueva suavemente la lavadora para situarla en su
lugar. Es importante no dañar las patas niveladoras de
caucho al trasladar su lavadora a su ubicación final. Si
las patas se dañan podría aumentar la vibración de la
lavadora. Podría ser útil rociar el piso con limpiador para
ventanas a fin de trasladar más fácilmente su lavadora a
su ubicación final.
NOTA: Para reducir la vibración, asegúrese de que cada
una de las cuatro patas niveladoras estén en contacto
con el piso. Empuje y tire de la parte posterior derecha y
luego de la parte posterior izquierda de su lavadora.
NOTA: No utilice el depósito de detergente ni la puerta
para levantar la lavadora.
NOTA: Si se instala en un depósito de desagüe, puede
utilizar una tabla 2x4 de 24 pulgadas de longitud para
colocar la lavadora en su lugar haciendo palanca.
C
H
Arande-
las del
filtro de la
tubería de
entrada
23
7. Una vez situada la
lavadora en su posición
final, coloque un nivel en la
parte superior de la misma
(si está instalada debajo de
un contador, la lavadora
no debería vibrar). Ajuste
las patas niveladoras
delanteras hacia arriba
o hacia abajo para asegurarse que la lavadora se
apoya en una superficie sólida. Gire las contratuercas
de cada pata hacia la base de
la lavadora y apriételas con una llave.
NOTA: Mantenga la extensión de los soportes al
mínimo para evitar una vibración excesiva. Cuanto
más se extiendan las patas, más vibrará la lavadora.
Si el suelo no está nivelado o está dañado, puede que
sea necesario extender las patas niveladoras traseras.
8. Coloque la guía de la tubería en forma de U en
el extremo de la tubería de desagüe. Coloque
la tubería en una pila de lavar o tubería vertical
y sujétela con la abrazadera de cable que se
proporciona en el paquete adjunto.
NOTA: Colocar la manguera de drenaje muy debajo
de la tubería de drenaje puede provocar un efecto de
sifón. No debe haber más de 7 pulgadas de manguera
en la tubería de drenaje. Debe haber un espacio de aire
alrededor de la manguera de drenaje. Si la manguera
está muy ajustada, también puede provocarse un
efecto de sifón.
INSTALACIÓN DE
LA LAVADORA (cont.)
9. Enchufe el cable de alimentación en una salida
de conexión a tierra.
NOTA: Asegúrese de que la alimentación está
cortada en un interruptor/caja de fusibles antes
de enchufar el cable de alimentación a una toma de
corriente.
10. Conecte la alimentación a un interruptor/caja
de fusibles.
11. Lea el resto del Manual del propietario. Contiene
información valiosa y útil que supondrá un ahorro
de tiempo y dinero.
12. Antes de poner en funcionamiento la lavadora,
asegúrese de comprobar lo siguiente:
La alimentación está conectada.
La lavadora está enchufada.
Las llaves de paso están abiertas.
La lavadora está nivelada y que cada una de las
cuatro patas niveladoras estén en contacto con el
piso.
Las piezas de sujeción para el transporte se han
quitado y guardado.
La tubería de desagüe se ha asegurado
correctamente.
No existe ninguna fuga en la llave de paso, la
tubería de desagüe ni la lavadora.
13. Ponga en funcionamiento la lavadora en un ciclo
completo. Compruebe que no haya fugas de agua
y que funcione correctamente.
14. Si la lavadora no funciona, revise la sección Antes
de llamar al servicio de asistencia técnica antes
de ponerse en contacto con el servicio de
asistencia técnica.
15. Coloque las instrucciones en un lugar próximo
a la lavadora para futuras consultas.
Si se necesitan piezas de repuesto para la lavadora, se
pueden solicitar en Estados Unidos a través del sitio Web
GEApplianceparts.com o llamando GE Appliances a
800.GE.CARES (800.432.2737).
PIEZAS DE REPUESTO
Instrucciones de instalación
Patas
niveladoras
Abrazadera
de cable
Abrazadera
de cable
Abrazadera
de cable
24
Antes de llamar al servicio de asistencia técnica… GEAppliances.com
¿Verdad o Mito?
25
A continuación figura una lista de verdades y mitos, la cual le ayudará a entender
el funcionamiento de su lavadora de carga frontal.
¿Verdad o Mito?
Respuesta
Explicación
No hay suficiente agua
para lavar la ropa de forma
adecuada. MITO
Debido a que las lavadoras de carga frontal no requieren el tubo para llenado de agua,
como si lo requieren las lavadoras de carga superior, una cantidad significativamente
inferior de agua es requerida para lavar y enjuagar cada carga de forma completa. Ex-
cepto en ciertos ciclos como Handwash (Lavado a Mano) y Tub Clean (Limpieza de la Ca-
nasta) que utilizan más agua, no verá una línea visible de agua en el vidrio de la puerta.
Mi lavadora de carga fron-
tal podrá agregar tiempo o
funcionar con mayor rapi-
dez que el tiempo original
exhibido.
VERDAD
D
e forma ocasional, la lavadora podrá necesitar que se agregue más tiempo al ciclo.
Esto se debe principalmente a las redistribuciones de carga automática para un mejor
equilibrio de la carga y la reducción de la vibración. Es normal en el funcionamiento de la
lavadora agregar tiempo al ciclo para reequilibrar la carga. Causas comunes de cargas
desequilibradas o tiempos más prolongados en los ciclos se pueden deber a un filtro de
la bomba atascado (consulte la sección Care and Cleaning (Cuidado y Limpieza), que la
lavadora esté desequilibrada, o superar los tamaños de carga
máxima recomendados.
Debería observar espuma
durante el ciclo de lavado
en la lavadora de carga
frontal.
MITO
Los detergentes HE, que deberían ser los únicos detergentes usados
en la lavadora de carga frontal GE Appliances, fueron formulados para limpiar
de forma efectiva sin generar acumulaciones de espuma. Si agrega
detergente hasta que se alcance un nivel de espuma, es posible que esté usando de-
masiado detergente y que esto afecte de forma negativa el rendimiento de la lavadora.
Recuerde que una mayor cantidad de espuma no es equivalente a mayor intensidad en
el lavado. Siga las instrucciones del fabricante con relación al uso del detergente HE
.
Es mejor lavar cargas com-
pletas y telas similares de
forma conjunta. VERDAD Para obtener mejores resultados, lave múltiples prendas similares de una vez.
Lavar una sola prenda puede generar problemas de desequilibrio.
Necesito mantener la
lavadora nivelada para un
funcionamiento adecuado y
para reducir la vibración.
VERDAD
Si la lavadora está desequilibrada, ajuste las pantas niveladoras de modo que toquen de
manera firme el piso y que las tuercas de bloqueo estén ajustadas de forma segura. Esto
es especialmente importante si la lavadora es instalada sobre un pedestal. Nivelar las
patas en la lavadora o en el pedestal requiere de los mismos pasos
.
Es imposible sobrecargar
una lavadora de carga
frontal. MITO
Aunque la capacidad de la lavadora de carga frontal permite cargas mayores a una
lavadora de carga superior tradicional, se deberá tener cuidado de no sobrecargar la ca-
nasta de lavado. Consulte la sección Carga de la Lavadora para conocer los tamaños de
carga máximos. Sobrecargar la lavadora puede generar una reducción en el rendimiento
de lavado y hacer que las ropas queden atrapadas entre la puerta de vidrio y la junta,
posiblemente dañando la junta o su ropa.
Si no se limpia de forma
periódica, es posible que la
canasta de lavado y la junta
no mantengan un aroma
fresco.
VERDAD
Esto es cierto con todas las lavadoras, no sólo las de carga frontal. Regularmente haga
funcionar un ciclo Tub Clean (Limpieza de la Canasta) y limpie alrededor de la junta de
goma de la puerta. Cuando no se encuentre en uso, podrá dejar la puerta levemente
abierta para que el interior de la lavadora se seque con el aire. Se deberá estar especial-
mente atento si el electrodoméstico es usado por o se encuentra cerca de los niños.
Las lavadoras de carga
frontal cuentan con un
“filtro de bomba” que debe
ser limpiado de forma
periódica.
VERDAD
Debido a la naturaleza de la lavadora de carga frontal, a veces es posible que pequeños
artículos pasen a la bomba de drenaje. La lavadora cuenta con un filtro que permite
capturar prendas perdidas, de modo que no dañen la bomba de drenaje. Para retirar
prendas perdidas, limpie el filtro de la bomba (consulte la sección Care and Cleaning
(Cuidado y Limpieza) ). Indicadores de una bomba atascada son los drenajes prolongados
y los tiempos de los ciclos, las ropas mojadas al final de un ciclo, ciclos incompletos o
pausas en la lavadora en medio de un ciclo.
No puedo agregar prendas
a un ciclo de lavado una vez
que éste comenzó. MITO
Para Agregar prendas una vez iniciado un lavado, presione el botón Start/Pause (Iniciar/
Pausar) o Add Garment (Agregar una Prenda) y espere hasta que la puerta esté
desbloqueada. Es posible que la bomba de drenaje funcione brevemente antes de
que la puerta sea desbloqueada. No intente forzar la puerta una vez que se encuentre
bloqueada. Una vez que la puerta se desbloquee, abra la misma de forma suave. Agregue
prendas, cierre la puerta y presione Start/Pause (Iniciar/ Pausar) para reiniciar el ciclo.
Los artículos olvidados en
bolsillos pueden dañar la
junta de goma de la puerta. VERDAD
Esto es cierto con todas las lavadoras de carga frontal. Retire todos los artículos
sueltos de sus prendas.
Antes de llamar al servicio de asistencia técnica…
26
Problema Causas posibles Solución
No hay drenaje
No hay rotación
No hay agitación
La carga está desequilibrada
La bomba está tapada
La manguera de drenaje está torcida
o mal conectada
El drenaje de la vivienda puede estar
obstruido
La manguera de drenaje hace efecto
sifón; la manguera de drenaje se ha
empujado muy profundamente dentro
del drenaje
•
Redistribuya las prendas y accione el drenaje y centrifugado o enjuague y
centrifugado
•
Aumente el tamaño de la carga si lava una carga pequeña que contiene elementos
pesados y livianos.
•
Ver la página 17 sobre cómo limpiar el filtro de la bomba.
•
Enderece la manguera de drenaje y verifique que la lavadora no la esté aplastando.
•
Controle la cañería de la vivienda. Quizás deba llamar a un plomero
•
Verifique que haya un espacio de aire entre la manguera y el drenaje
Fugas de aguar La junta de la puerta está
desbalanceada
Revise la parte posterior izquierda
de la lavadora para verificar si hay
presencia de agua
Las tuberías de toma de agua la tubería
de desagüe no se han conectado
correctamente
Puede que la tubería de desagüe de la
vivienda esté obstruida
Depósito tapado
Uso incorrecto del detergente
Rotura en la caja del depósito
•
Revise que la junta esté colocada en su sitio y que no se haya roto. Los objetos dejados
en los bolsillos podrían causar daños a la lavadora (clavos, tornillos, lápices, bolígrafos).
•
El agua podría gotear de la puerta cuando la misma está abierta. Esto forma parte del
funcionamiento normal.
•
Con cuidado limpie el sellado de goma de la puerta. A veces quedan suciedades o
prendas en este sellado y pueden provocarse pequeñas pérdidas.
•
Si esta área se encuentra mojada, existe una condición haya roto. Los objetos
dejados en los bolsillos podrían detergente
•
Asegúrese de que se han apretado correctamente las conexiones de las tuberías de la
lavadora y las llaves de paso y que el extremo de la tubería de desagüe se ha introducido
y fijado correctamente al desagüe.
•
Compruebe las tuberías de la vivienda. Puede que sea necesario llamar a un plomero.
•
El jabón en polvo puede provocar atascos dentro del depósito y hacer que salga
agua desde el frente del depósito. Quite el cajón y límpielo, al igual que la parte
interna de la caja del depósito.Consulte la sección de Limpieza de la lavadora.
•
Use sólo detergente HE en la cantidad correcta.
•
Si la instalación es nueva, controle que no haya roturas en la parte interna de la
caja del depósito.
Las prendas están
muy mojadas La carga está desequilibrada
La bomba está tapada
Carga excesiva
La manguera de drenaje está torcida
o mal conectada
El drenaje de la vivienda puede estar
obstruido
La manguera de drenaje hace efecto
sifón; la manguera de drenaje se ha
empujado muy profundamente dentro
del drenaje.
•
Redistribuya las prendas y accione el drenaje y centrifugado o enjuague y
centrifugado.
•
Aumente el tamaño de la carga si lava una carga pequeña que contiene elementos
pesados y livianos.
•
La máquina reducirá la velocidad del centrifugado a 410 rpm si le cuesta equilibrar
la carga. Esta velocidad es normal.
•
Ver la página 17 sobre cómo limpiar el filtro de la bomba.
•
El peso seco de la carga debe ser menor a 16 lb.
•
Enderece la manguera de drenaje y verifique que la lavadora no la esté aplastando
•
Controle la cañería de la vivienda. Quizás deba llamar a un plomero.
•
Verifique que haya un espacio de aire entre la manguera y el drenaje.
Consejos para la solución de problemas
¡Ahorre tiempo y dinero! Consulte primero las tablas de
las páginas siguientes y quizás no necesite llamar al
servicio de asistencia técnica.
GEAppliances.com
27
Problema Causas posibles Solución
Ciclo incompleto o
el temporizador no
avanza
Redistribución de carga
automática
La bomba está tapada
La manguera de drenaje está
torcida o mal conectada
El drenaje de la vivienda puede
estar obstruido
La manguera de drenaje hace
efecto sifón; la manguera de
drenaje se ha empujado muy
profundamente dentro del drenaje
• El temporizador agrega 3 minutos al ciclo por cada reequilibrio. Pueden
efectuarse 11 o 15 reequilibrios. Esto es una operación normal. No haga
nada; la máquina finalizará el ciclo de lavado.
• Ver la página 17 sobre cómo limpiar el filtro de la bomba.
• Enderece la manguera de drenaje y verifique que la lavadora no la esté
aplastando.
• Controle la cañería de la vivienda. Quizás deba llamar a un plomero.
• Verifique que haya un espacio de aire entre la manguera y el drenaje.
Ruido fuerte o
inusual; vibración
o movimiento
Se mueve el gabinete
Las patas de nivelación de goma
no tocan el piso firmemente
Carga desequilibrada
La bomba está tapada
• La lavadora está diseñada para moverse 1/4” para reducir las fuerzas
transmitidas al piso. Este movimiento es normal.
• Presione y tire en la parte trasera derecha y luego en la parte trasera
izquierda de su lavadora para verificar que esté nivelada. Si la lavadora
está desequilibrada, ajuste las patas de nivelación de goma para que
estén firmemente en contacto con el piso y trabadas en su lugar. Su
instalador debe corregir este problema.
• Pausar la unidad, abra la puerta y redistribuya la carga manualmente. Para
controlar la máquina, accione el enjuague y centrifugado sin carga. Si es
normal, el desequilibrio fue provocado por la carga.
• Ver la página 17 sobre cómo limpiar el filtro de la bomba.
No hay suministro
eléctrico/la
lavadora no está
en funcionamiento
La lavadora está desconectada
El suministro de agua está cerrado
El interruptor/fusible se ha
quemado/saltado
Revisiones automáticas del
sistema
• Asegúrese de que el cable esté enchufado de manera segura en un
enchufe funcional.
• Abra por completo las llaves de paso de agua fría y caliente.
• Compruebe los interruptores/fusibles de la vivienda. Cambie los fusibles o
restablezca el interruptor La lavadora debe tener una toma individual.
• La primera vez que se enchufa la lavadora, se efectúan las verificaciones
automáticas. Podrían pasar hasta 20 segundos antes de que pueda
utilizar su lavadora. Esto forma parte del funcionamiento normal.
Enganchones,
agujeros, Ver rotos,
rasgaduras o
deterioro excesivo
Sobrecargado
Lápices, bolígrafos, clavos, tornillos u
otros objetos dejados en los bolsillos
Alfileres, broches, corchetes, botones
en punta, hebillas de cinturones,
cremalleras y objetos puntiagudos
olvidados en los bolsillos
• No supere los tamaños máximos recomendados de carga. Ver la página
15 para los tamaños máximos recomendados de carga.
• Retire todos los elementos sueltos de los bolsillos.
• Abroche los corchetes, broches, botones y cremalleras.
Error o cambios
en el control de
tiempo
Esto es normal • Durante el giro, es posible que en ocasiones se necesite volver a equilibrar
la carga de la lavadora a fin de reducir vibraciones. Cuando esto sucede,
se produce como consecuencia una prolongación en el tiempo estimado
de lavado.
Cantidad de agua
insuficiente Esto es normal • Las lavadoras horizontales no requieren que el tubo se llene de agua,
como sí ocurre con las lavadoras con carga superior.
La lavadora
se detiene o se
debe reiniciar o
la puerta de la
lavadora lavadora
está bloqueada y
no se abre
Obstrucción de la bomba •
Ver la página 17 sobre cómo limpiar el filtro de la bomba.
La puerta no se
destraba
o presiona
Start (inicio) y
la máquina no
funciona
Esto es normal
Funcionamiento incorrecto
• Las lavadoras con tapa frontal comienzan su funcionamiento de manera
diferente que las lavadoras con carga superior, y toma 30 segundos
realizar un control del sistema. La puerta se bloqueará y desbloqueará.
• Simplemente abra y cierre la puerta firmemente y luego presione Start
(Iniciar).
Antes de llamar al servicio de asistencia técnica…
28
Problema Causas posibles Solución
El agua no
ingresa a la
lavadora o
ingresa muy
lentamente
Auto-controles automáticos del
sistema
El suministro de agua está
cerrado
Los filtros de válvula de agua
quedaron trabados
• Después de presionar Start (Iniciar), la lavadora realiza varios
controles del sistema. El agua comenzará a correr 60 segundos
después de presionar Start (Iniciar).
• Abra por completo los grifos de agua caliente y fría.
• Cierre el suministro de agua y quite las mangueras de conexión de
agua de la parte superior trasera de la lavadora. Utilice un cepillo
o escarbadientes para limpiar los filtros de la máquina. Vuelva a
conectar las mangueras y abra el suministro de agua.
Formación de
arrugas Clasificación inadecuada
Carga excesiva
Ciclo de lavado incorrecto
Lavados repetidos en agua
demasiado caliente
• No mezcle elementos pesados (como prendas de trabajo) con
prendas livianas (como blusas).
• Load your washer so clothes have enough room
to move freely.
• Coincida la selección del ciclo con el tipo de tela que está lavando
(especialmente para cargas de cuidado fácil).
• Lave con agua tibia o fría.
Prendas grises o
amarillentas No se colocó suficiente
detergente
No se usó detergente HE (alta
eficiencia)
Agua dura
El agua no está lo
suficientemente caliente
El detergente no se disuelve
Transferencia de colores
• Use la cantidad correcta de detergente.
• Use
sólo
detergente HE.
• Utilice agua caliente segura para las telas.
• Utilice un acondicionador de agua como Calgon o instale un
suavizante de agua.
• Verifique que el calentador de agua esté suministrando agua a
120°–140°F (48°–60°C).
• Pruebe con un detergente HE líquido.
• Divida las prendas por color. Si la etiqueta de la tela dice “lavar por
separado”, puede indicarse colores inestables.
Manchas de
color Uso incorrecto del suavizante
de telas
Dye transfer
• Consulte el paquete del suavizante de telas sobre las instrucciones
y siga las indicaciones de uso del depósito.
• Separe los blancos o los colores claros de los colores oscuros.
• Quite rápidamente la carga de la lavadora.
La temperatura
del agua es
incorrecta
El suministro de agua está mal
conectado
El calentador de agua de
la vivienda no está bien
configurado
• Verifique que las mangueras estén conectadas a los grifos
correctos
• Verifique que el calentador de agua de la vivienda esté
suministrando agua a 120°–140°F (48°–60°C).
Mal olor dentro
de la lavadora La lavadora no se usó durante
un período prolongado,
no se utiliza una calidad
recomendada de detergentes
HE (alta eficiencia) o se está
usando demasiado detergente
• Haga funcionar un ciclo Tub Clean (Limpieza de tambor).
• En caso de un fuerte olor, puede necesitarse el funcionamiento del
ciclo Tub Clean (Limpieza de tambor) más de una vez.
• Use sólo la cantidad de detergente recomendada en el recipiente
del detergente.
• Use sólo detergente HE (alta eficiencia).
• Deje la puerta un poco abierta para que el agua se seque. Se
requiere una supervisión estricta cuando este aparato es utilizado
por niños o en su cercanía. NO permita que los niños jueguen
sobre o dentro de este electrodoméstico.
GEAppliances.com
29
Problema Causas posibles Solución
Pérdida de
detergente Ubicación incorrecta de la pieza
del detergente
Esto es normal
• Asegúrese de que la pieza del detergente esté bien ubicado y
colocado. Nunca coloque detergente sobre la línea máxima de
llenado.
• Es normal ver una pérdida de detergente sobre la junta de la puerta
alrededor de 20 segundos después de llenar el depósito.
Dosificación
inadecuada de
suavizante o
blanqueador
Depósito tapado
Se colocó suavizante o
blanqueador por encima de la
línea máxima de llenado
Softener or bleach cap issue
Problemas con el suavizante o
la tapa del blanqueador
• Monthly clean the dispenser drawer to remove buildup of chemicals.
• Asegúrese de contar con la cantidad correcta de suavizante o
blanqueador.
• Verifique que el suavizante o la tapa del blanqueador estén bien
colocados en el depósito o no funcionarán.
El cajón
dispensador
no dispensa de
forma adecuada
El paquete de detergente para
ropa sucia se colocó en el cajón
dispensador
• Los paquetes de detergente de ropa sucia no deberían ser usados en
el dispensador. Sólo se deberían agregar directamente a la canasta
de la lavadora, siguiendo las instrucciones del fabricante.
La bomba
funciona
mientras la
lavadora no se
encuentra en uso
Atascada en el drenaje del
sumidero • Esto es normal. El drenaje del sumidero está detectando un nivel de
llenado de agua no deseado desde un grifo posiblemente abierto.
Cierre la válvula de agua e inspeccione que no haya bloqueos en la
misma.
30
Notas.
Garantía de la lavadora GE Appliances. (Para clientes de Estados Unidos)
Todos los servicios de garantía se ofrecen a través de nuestros
centros de asistencia técnica o un técnico autorizado de Customer
Care®. Para programar servicio de asistencia técnica en línea, visite
la página GEAppliances.com o llame GE Appliances al 800.GE.CARES
(1.800.432.2737). Cuando llame para solicitar servicio, por favor tenga
a mano el número de serie y el número de modelo.
Esta garantía se extiende al comprador original y cualquier comprador posterior de productos comprados para uso
residencial dentro des Estados Unidos. Si el producto está situado en un área que no dispone de servicio por parte
de un proveedor de servicio autorizado de GE Appliances, podría tener que hacerse cargo de los costes de envío o
bien podría solicitársele que lleve el producto a una centro de servicio de GE Appliances autorizado para realizar la
reparación. En Alaska, la garantía excluye el costo de envío o las visitas de servicio a su casa.
Algunos estados no permiten la exclusión o las limitaciones de daños incidentales o consecuenciales. Esta garantía
da derechos legales específicos, y usted podría tener otros derechos que variarán de estado a estado. Para saber
cuáles son sus derechos legales, consulte a la oficina de asuntos del consumidor local o la oficina del Prucurador
(Attorney General) en su localidad.
Visitas de servicio a domicilio para mostrarle cómo
utilizar el producto.
Instalación, envío o mantenimiento incorrectos.
Fallas del producto por manipulación, uso incorrecto
o distinto al destinado o previsto comercialmente.
Sustitución de los fusibles de la vivienda o
restablecimiento de los interruptores.
Productos que no están defectuosos o dañados o
que funcionan según la descripción del Manual del
propietario e instalación.
Daños causados por accidentes, incendios,
inundaciones o fenómenos naturales.
Daños emergentes o fortuitos causados por posibles
defectos del electrodoméstico.
Defectos o daños causados por la operación en
temperaturas bajo cero C.
Daños tras la entrega.
Producto no accesible para facilitar el servicio
requerido.
Exclusiones de la garantía (en Estados Unidos):
Garante: GE Appliances
Engrape el recibo aquí.
Se necesita el comprobante
con la fecha de compra
original para que la garantía
cubra los servicios.
Período: Se sustituirá:
Un año Cualquier pieza de la lavadora que falle debido a un defecto en los materiales o la
A partir de la fecha de fabricación. Durante este garantía limitada de un año, GE Appliances correrá además, sin
compra original cargo alguno, con todos los gastos de mano de obra y reparación relacionados para sustituir
la pieza defectuosa.
(;&/86,Ï1'(*$5$17Ë$6,03/Ë&,7$6³6X~QLFR\H[FOXVLYRGHUHFKRHVODUHSDUDFLyQGHOSURGXFWR
tal y como se indica en esta Garantía limitada. Cualquier garantía implícita, incluyendo las garantías
implícitas de comerciabilidad o adecuación para un fin determinado, están limitadas a un año o
el período de tiempo más breve permitido por la ley.
Para realizar el servicio técnico de su electrodoméstico se podrá requerir el uso de datos del puerto de abordaje
para su diagnóstico. Esto da al técnico del Servicio de Fábrica de GE Appliances la habilidad de diagnosticar de
forma rápida cualquier problema con su electrodoméstico, y de ayudar a GE Appliances a mejorar sus productos al
brindarle a GE Appliances la información sobre su electrodoméstico. Si no desea que los datos de su electrodoméstico
sean enviados a GE Appliances, solicitamos que le indique a su técnico NO entregar los datos a GE Appliances en el
momento del servicio.
31
Diez años
El motor, si falla debido a un defecto de fabricación o de mano de obra. Durante estos nueve
A partir de la fecha de
años
adicionales de garantía limitada, usted será responsable por cualquier trabajo y los costos
compra original
relacionados con el servicio técnico
.
GE es una marca registrada de General Electric Company. Fabricado bajo licencia de marca.
32
Servicio al consumidor.
Página Web de GE Appliances GEAppliances.com
¿Tiene alguna pregunta sobre su electrodoméstico? ¡Pruebe la página Web de GE Appliances 24 horas al día,
cualquier día del año! Para mayor conveniencia y servicio más rápido, ya puede descargar los Manuales
de los Propietarios, pedir piezas o incluso hacer una cita en línea para que vengan a realizar una reparación.
Solicite una reparación GEAppliances.com
El servicio de expertos GE Appliances está a tan sólo un paso de su puerta. ¡Entre en línea y solicite su
reparación cuando le venga bien cualquier día del año! O llame al 800.GE.CARES (800.432.2737) durante horas
normales de oficina.
Real Life Design Studio (Estudio de diseño para la vida real)
GEAppliances.com
*($SSOLDQFHVDSR\DHOFRQFHSWRGH'LVHxR8QLYHUVDO³SURGXFWRVVHUYLFLRV\DPELHQWHVTXHSXHGHQXVDUJHQWH
de todas las edades, tamaños y capacidades. Reconocemos la necesidad de diseñar para una gran gama de
habilidades y dificultades físicas y mentales. Para más detalles cobre las aplicaciones de GE Appliances Diseño
Universal, incluyendo ideas de diseño para la cocina para personas con discapacidades, mire nuestra página Web
hoy mismo. Para personas con dificultades auditivas, favor de llamar al 800.TDD.GEAC (800.833.4322).
Garantías ampliadas GEAppliances.com
Compre una garantía ampliada y obtenga detalles sobre descuentos especiales disponibles mientras su garantía
está aún activa. Puede comprarla en línea en cualquier momento, o llamar al (800.626.2224) durante horas
normales de oficina. GE Appliances Consumer Home Services estará aún ahí cuando su garantía termine.
Piezas y accesorios GEAppliances.com
Aquellos individuos con la calificación necesaria para reparar sus propios electrodomésticos pueden
pedir que se les manden las piezas o accesorios directamente a sus hogares (aceptamos las tarjetas
VISA, MasterCard y Discover). Haga su pedido en línea hoy, 24 horas cada día o llamar por teléfono
al 800.626.2002 durante horas normales de oficina.
Las instrucciones descritas en este manual cubren los procedimientos a seguir por cualquier usuario. Cualquier otra
reparación debería, por regla general, referirse a personal calificado autorizado. Debe ejercerse precaución ya que
las reparaciones incorrectas pueden causar condiciones de funcionamiento inseguras.
Póngase en contacto con nosotros GEAppliances.com
Si no está satisfecho con el servicio que recibe de GE Appliances, póngase en contacto con nosotros en nuestra
página Web indicando todos los detalles así como su número de teléfono o escríbanos a:
General Manager, Customer Relations
GE Appliances, Appliance Park
Louisville, KY 40225
Registre su electrodoméstico GEAppliances.com
£5HJLVWUHVXQXHYRHOHFWURGRPpVWLFRHQOtQHD³FXDQGRXVWHGSUHILHUD El registrar su producto a tiempo le
proporcionará, si surgiera la necesidad, una mejor comunicación y un servicio más rápido bajo los términos de
su garantía. También puede enviar su tarjeta de registro pre-impresa que se incluye en el material de embalaje
o recorte y use el formulario de este Manual del Propietario.
Printed in the United States
