GE GXSF30V00 User Manual WATER SOFTENER Manuals And Guides 1206452L

User Manual: GE GXSF30V00 GXSF30V00 GE WATER SOFTENER - Manuals and Guides View the owners manual for your GE WATER SOFTENER #GXSF30V00. Home:Plumbing Parts:GE Parts:GE WATER SOFTENER Manual

Open the PDF directly: View PDF .
Page Count: 72

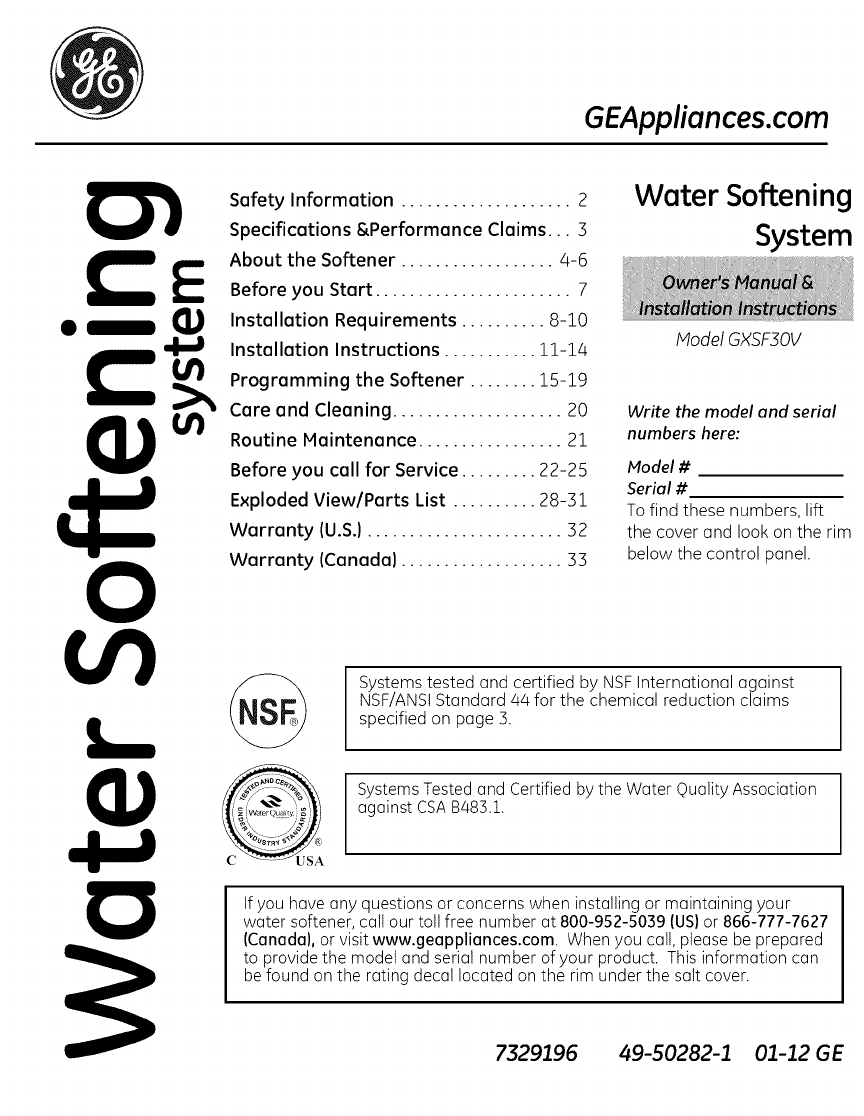

GEAppliances.com

Safety Information .................... 2

Specifications &Performance Claims... 3

About the Softener .................. 4-6

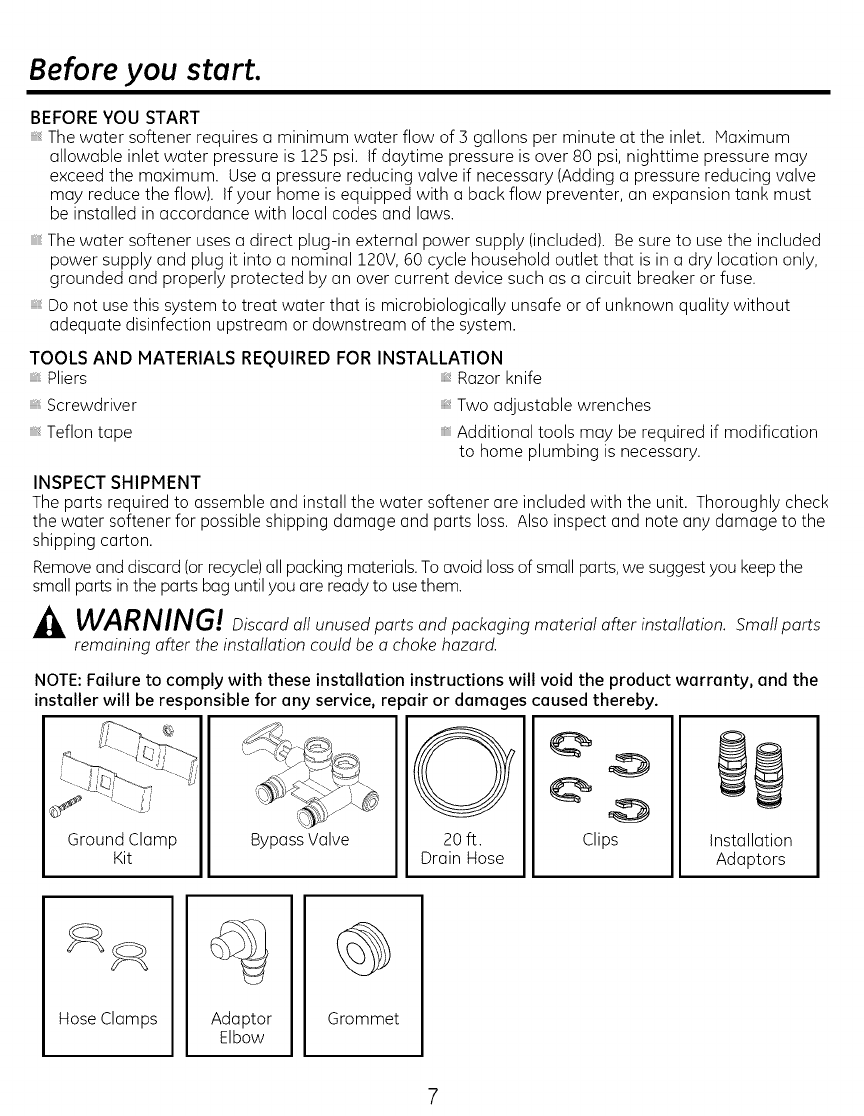

Before you Start ....................... 7

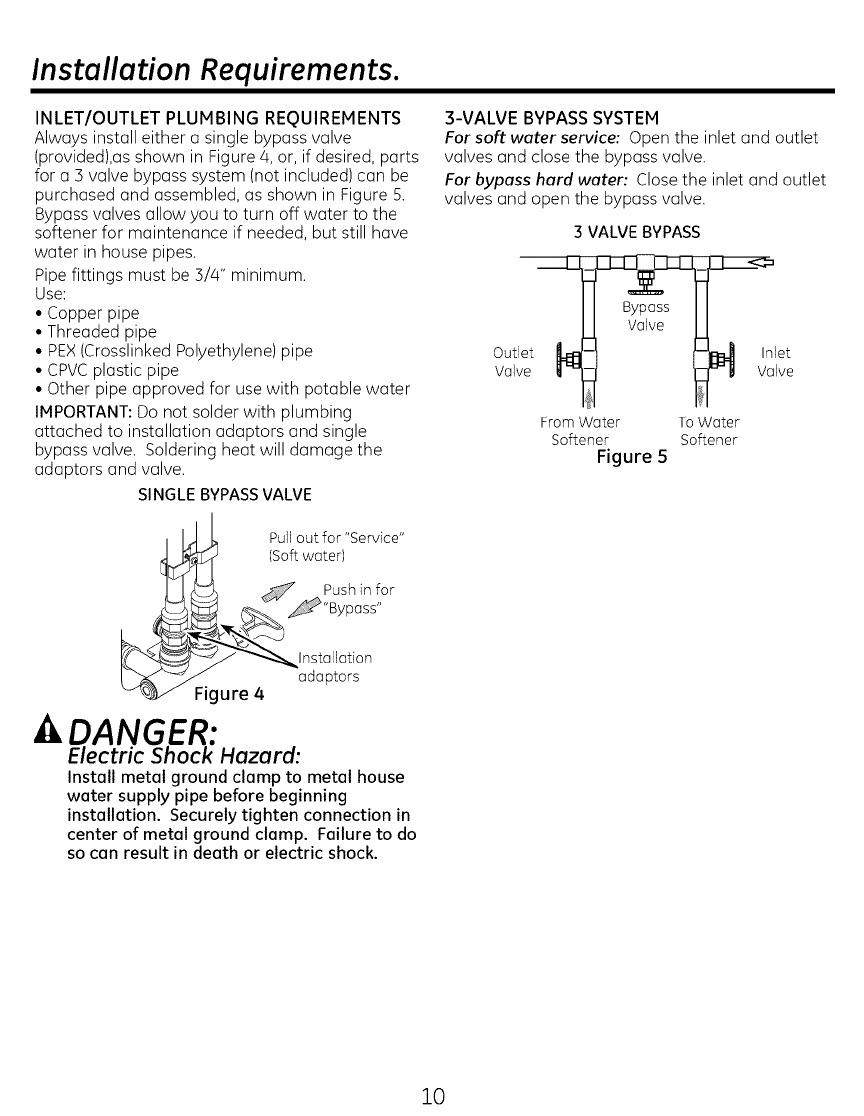

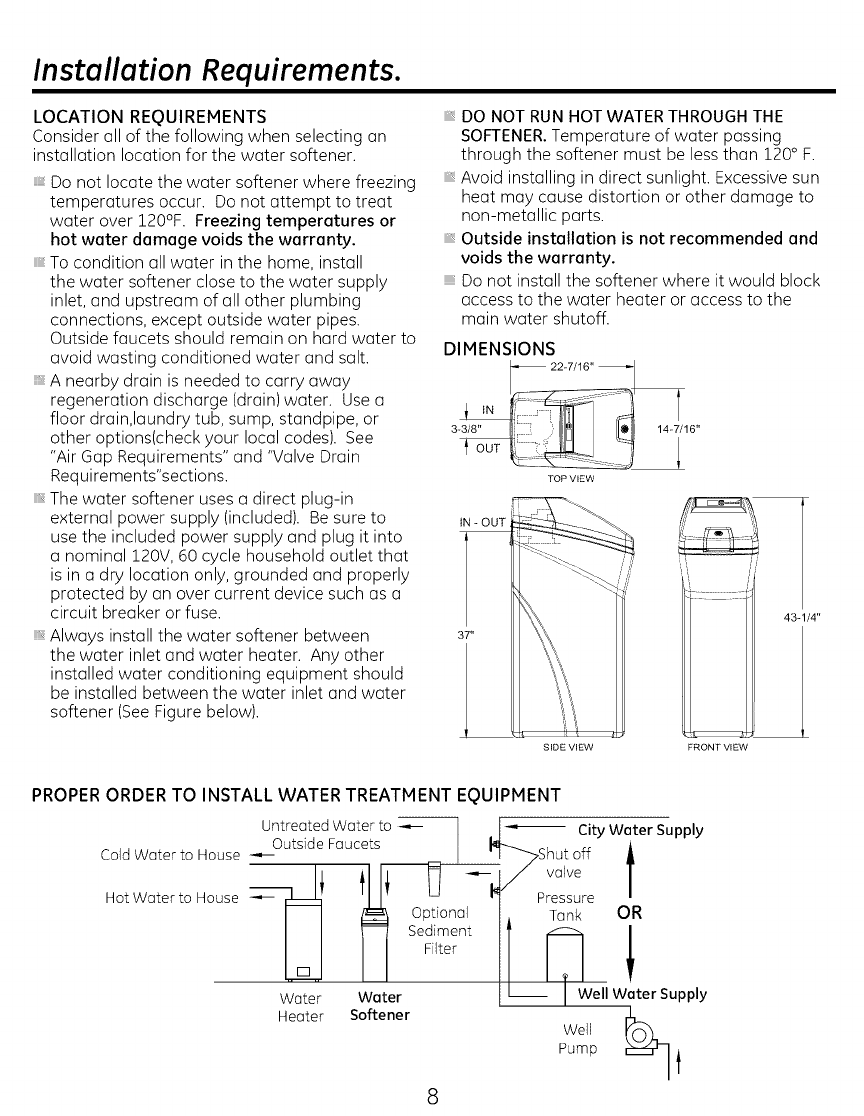

Installation Requirements .......... 8-10

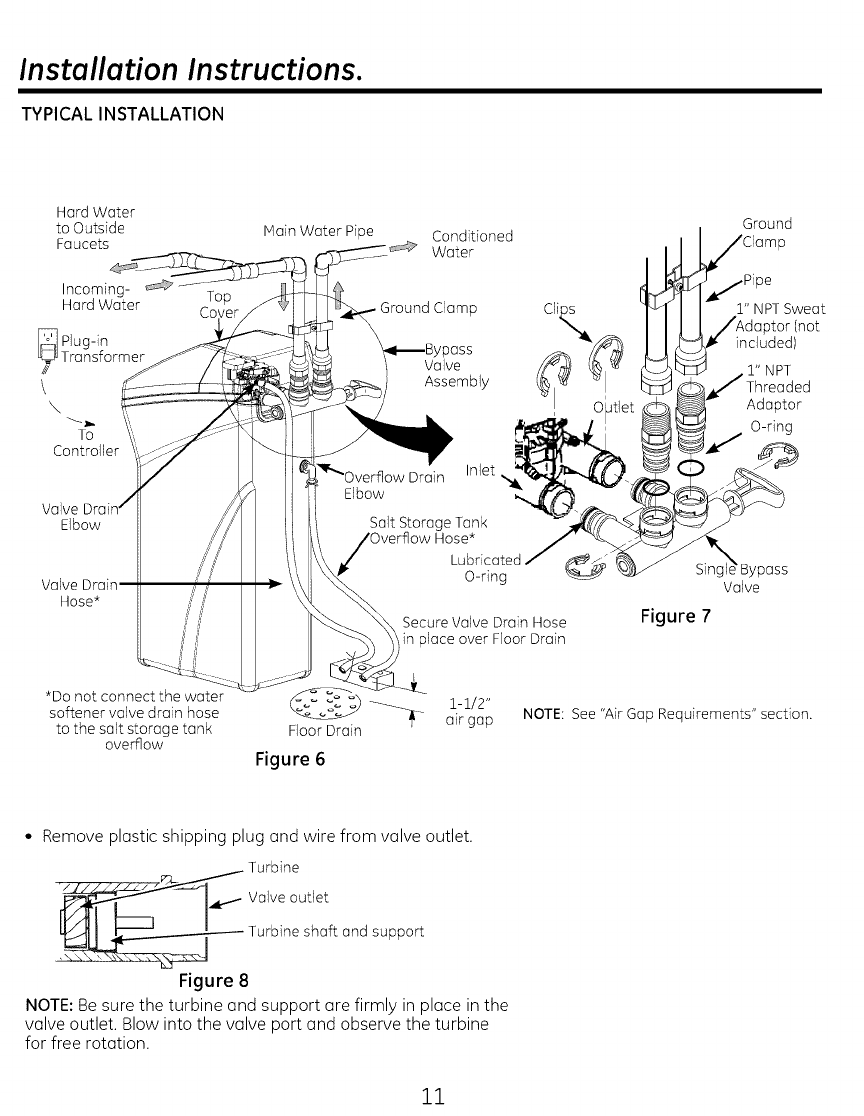

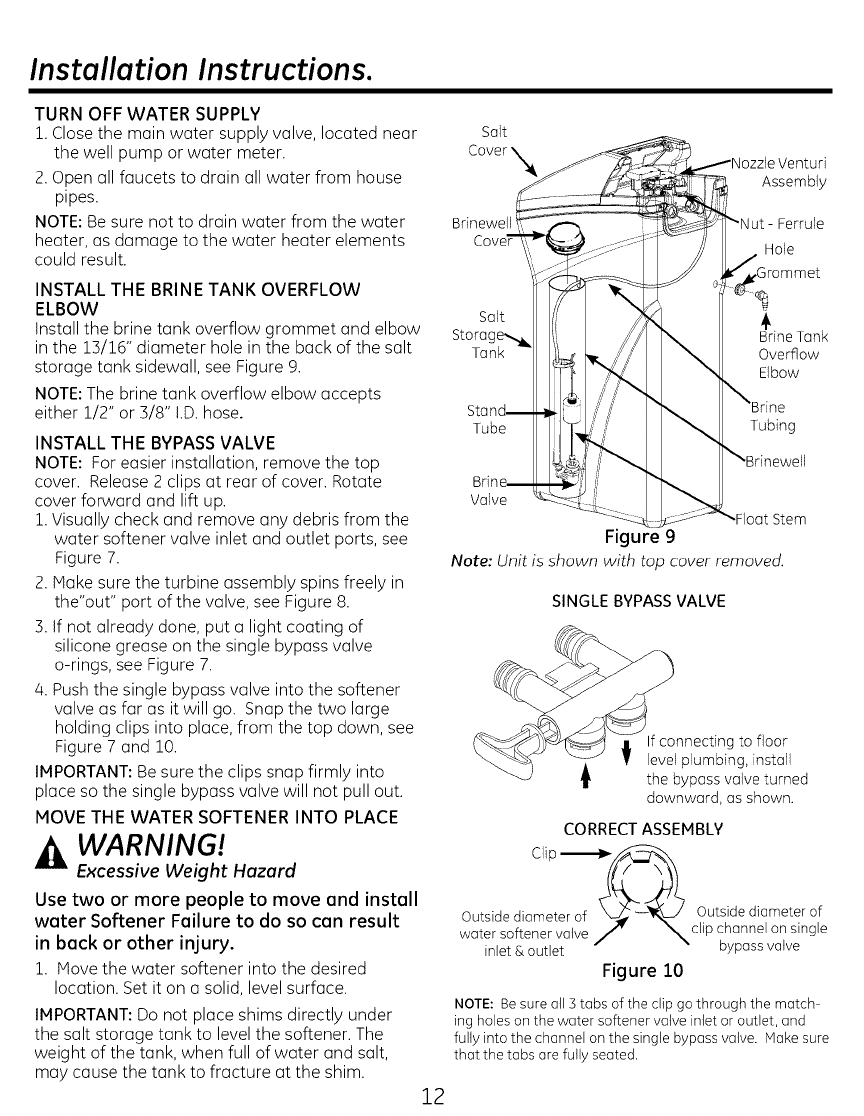

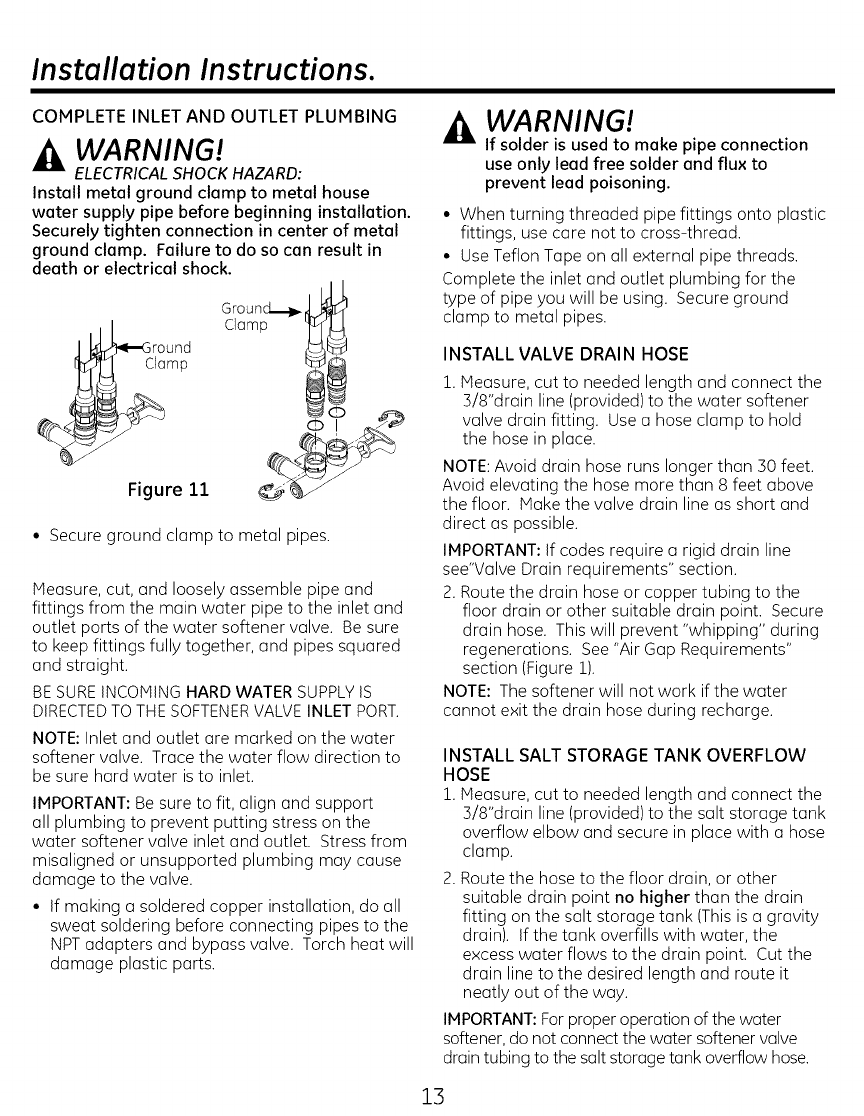

Installation Instructions ........... ii-14

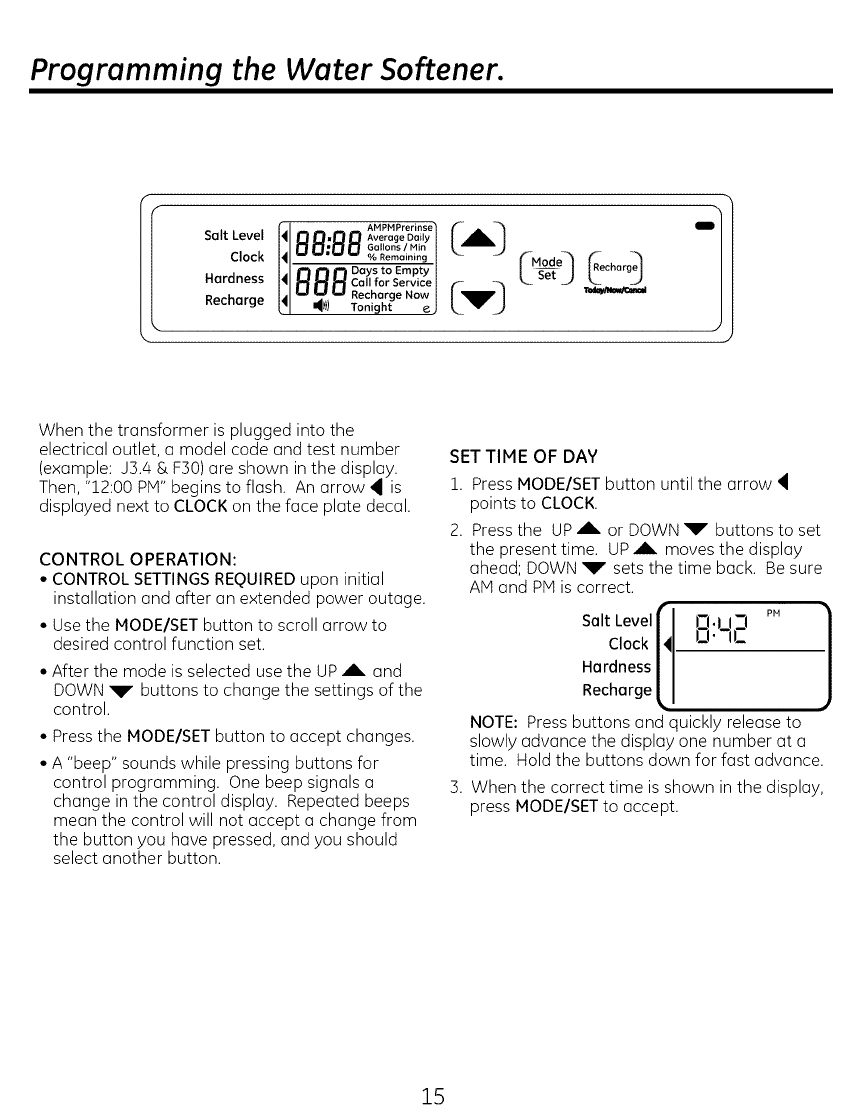

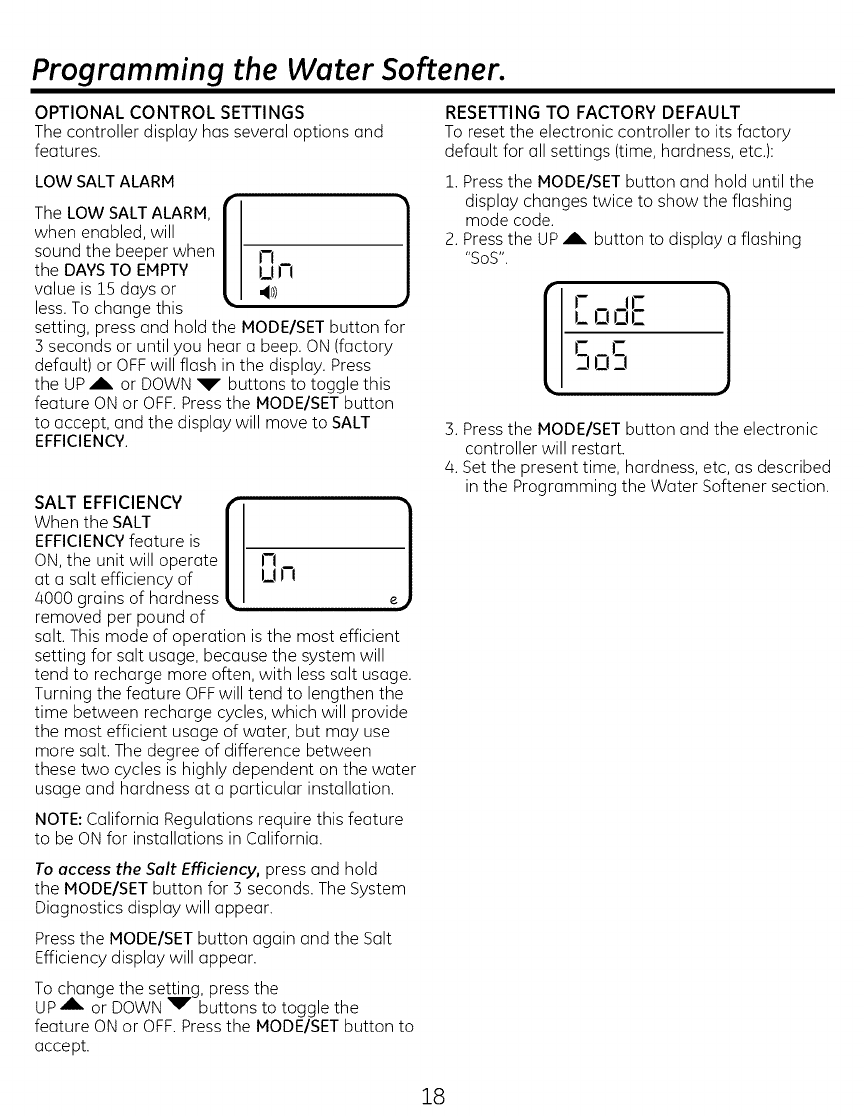

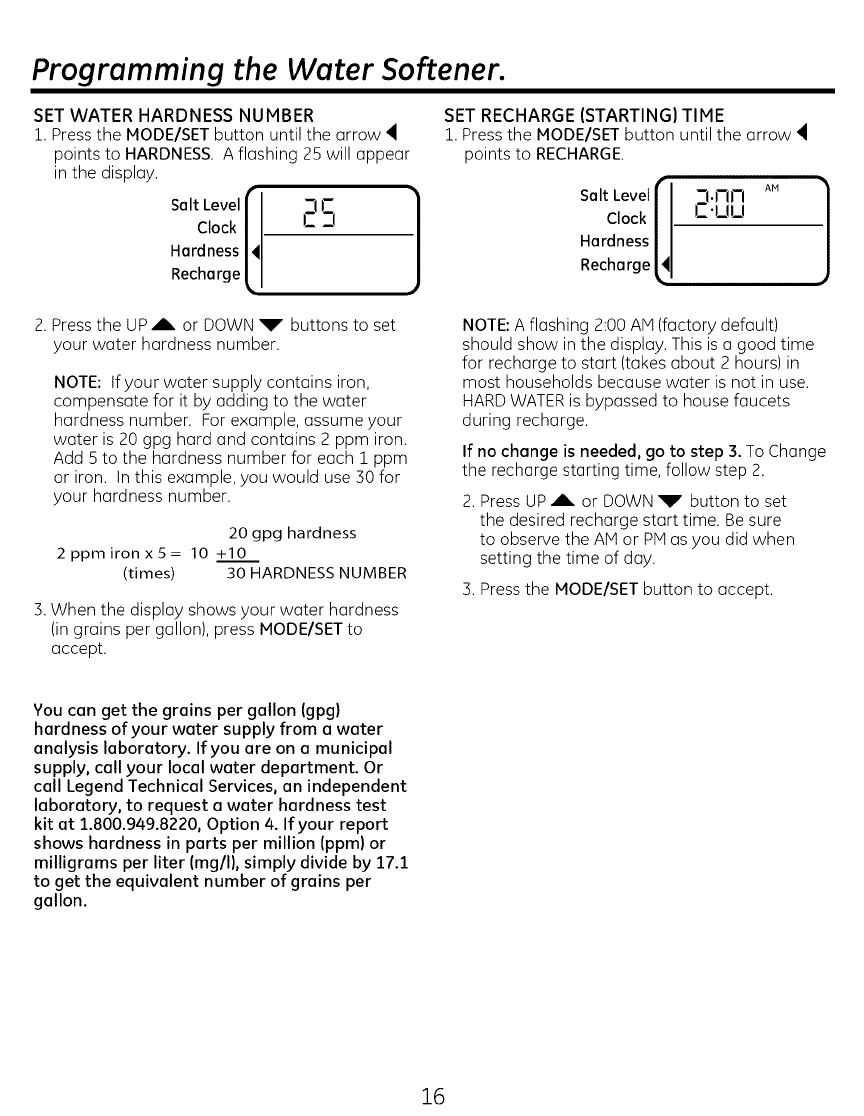

Programming the Softener ........ 15-19

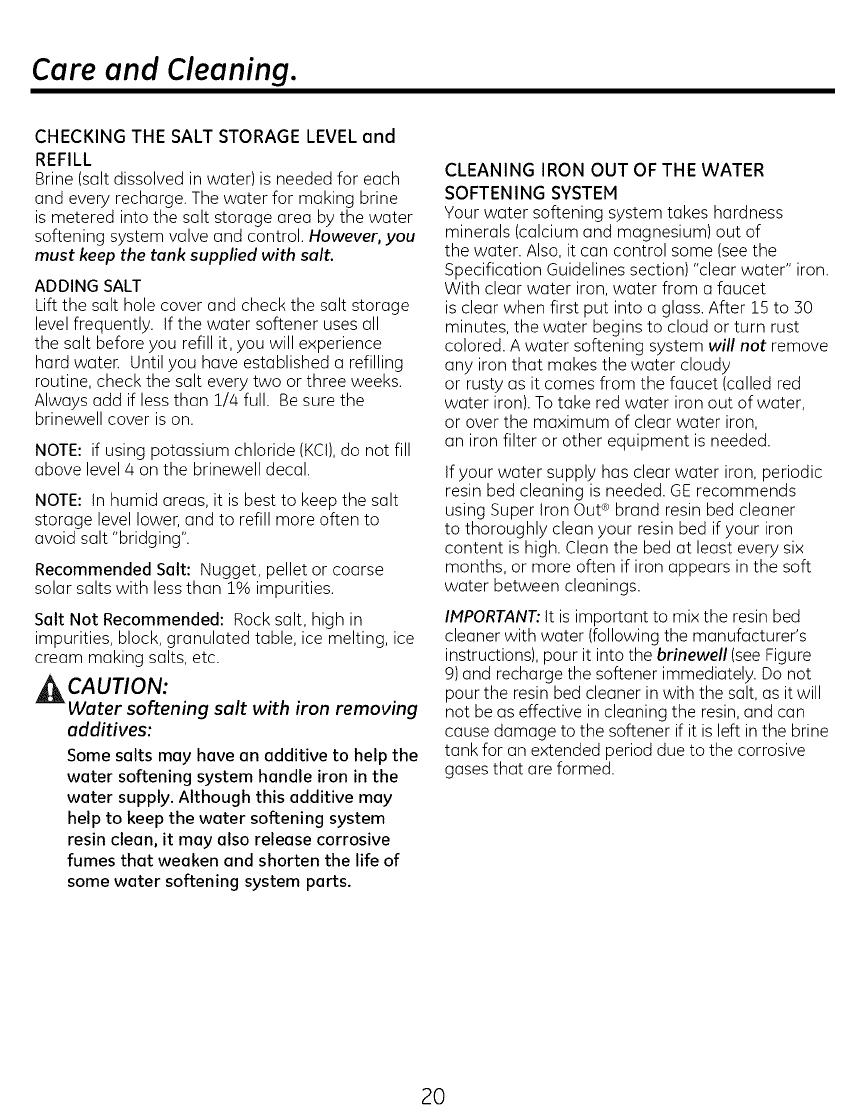

Care and Cleaning .................... 20

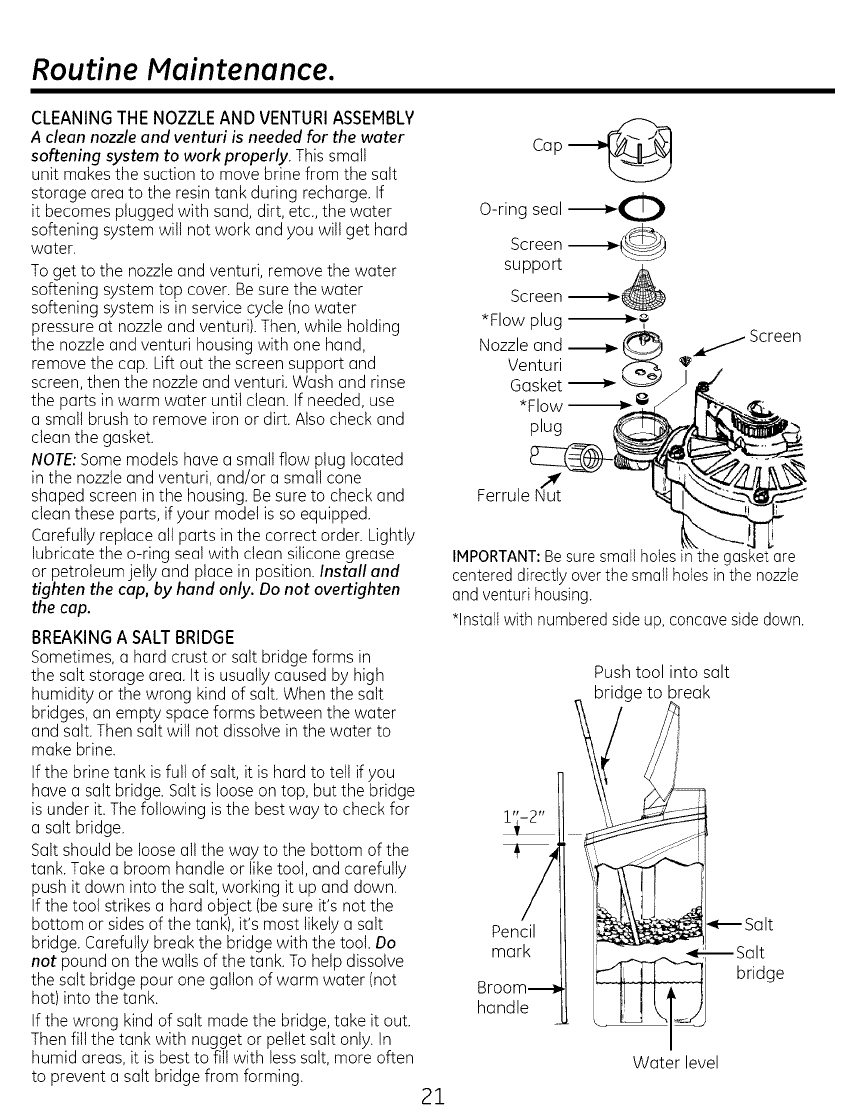

Routine Maintenance ................. 21

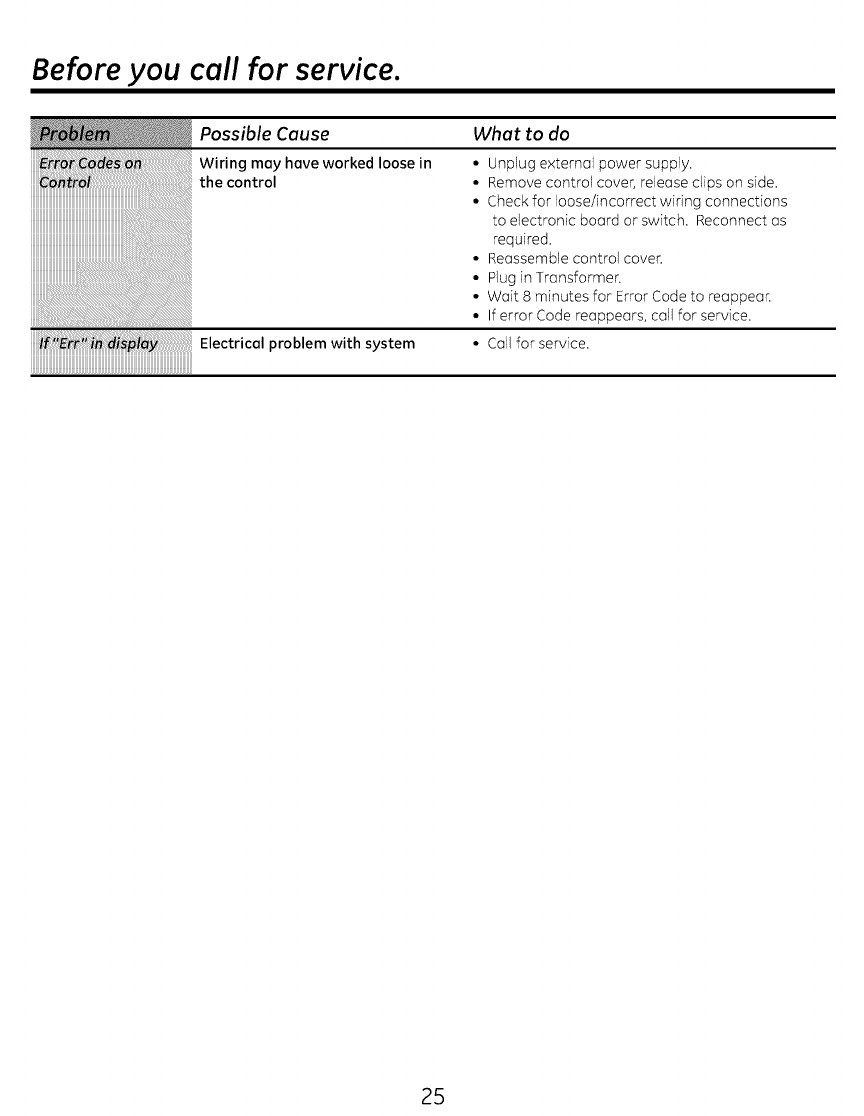

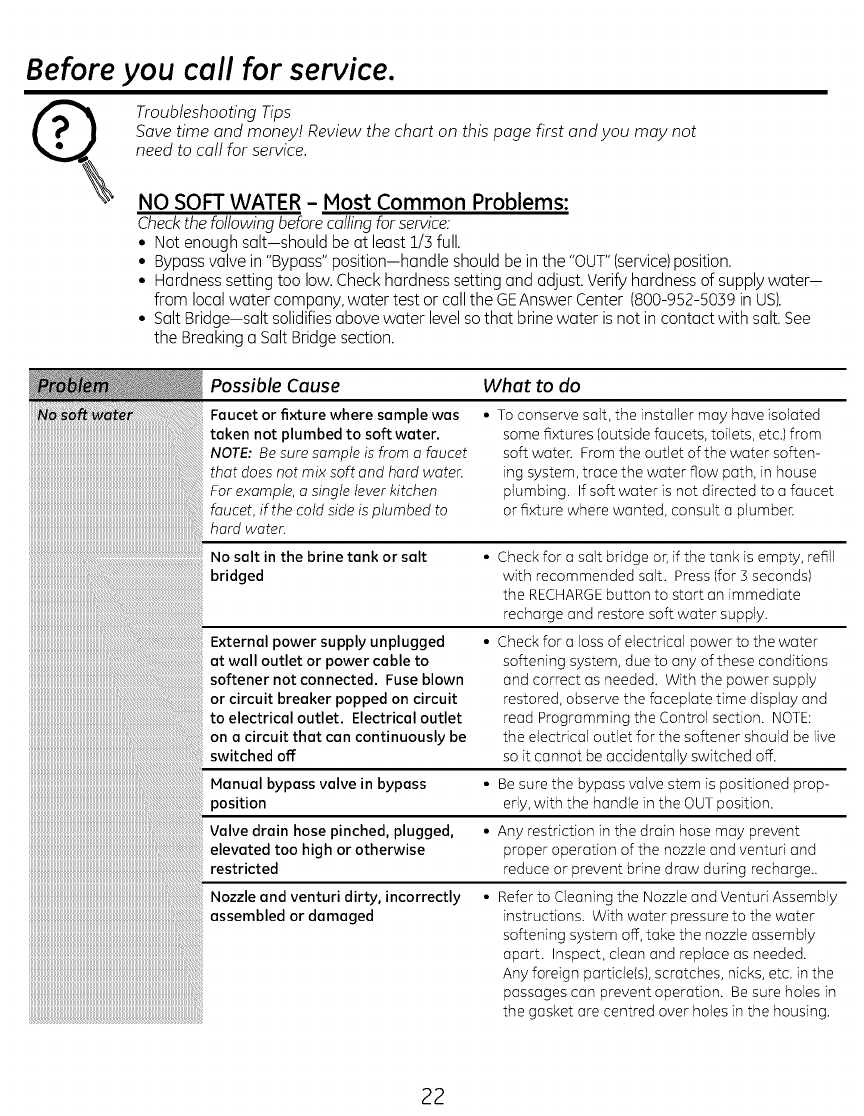

Before you call for Service ......... 22-25

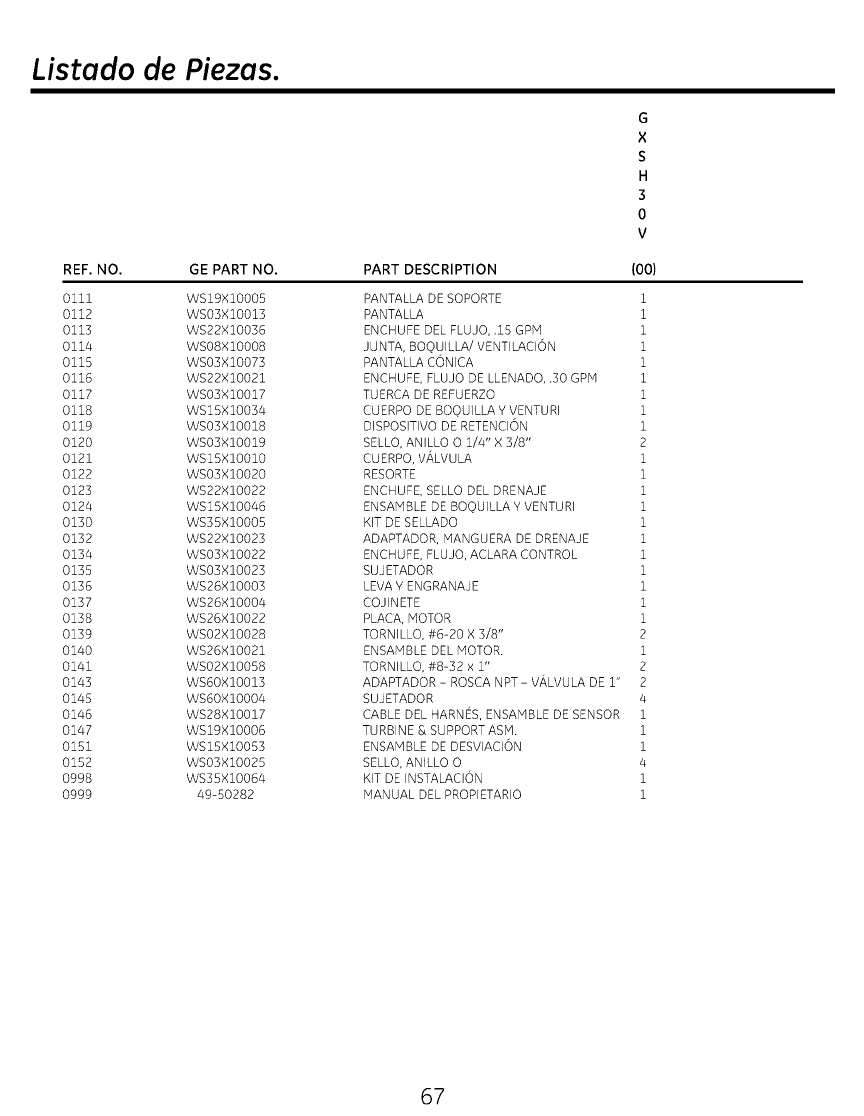

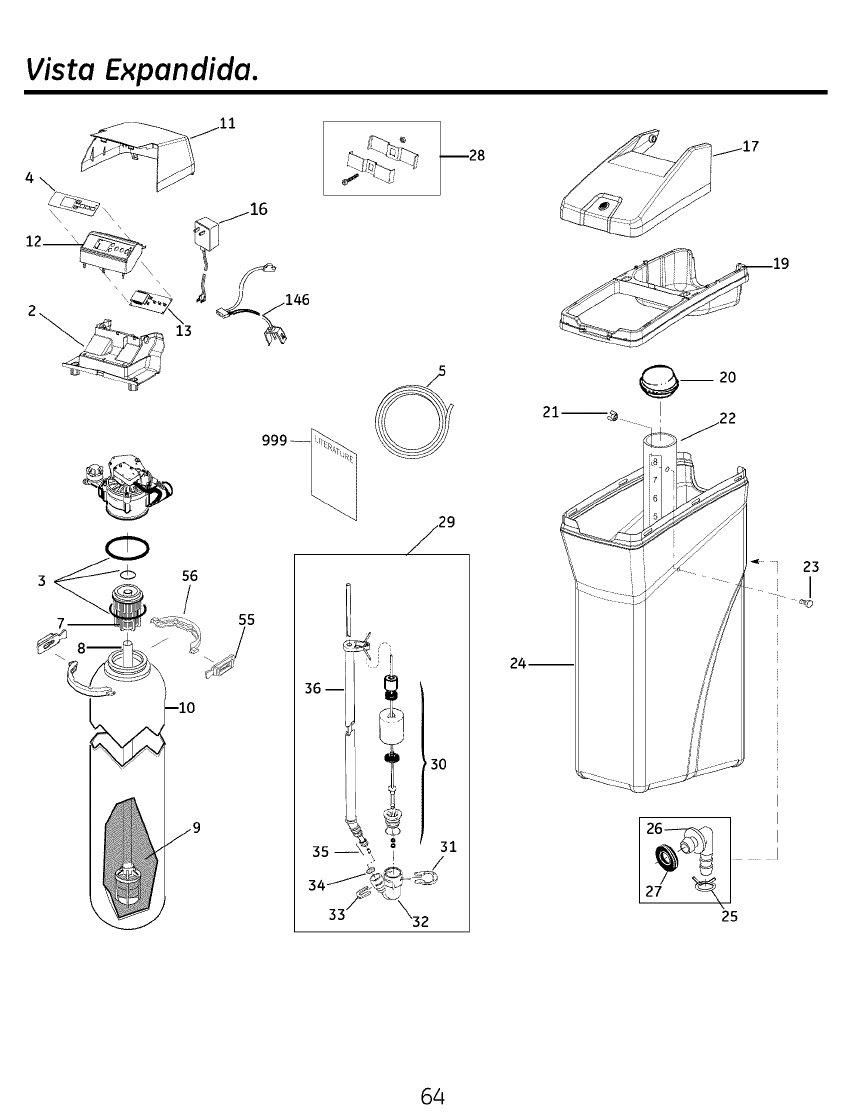

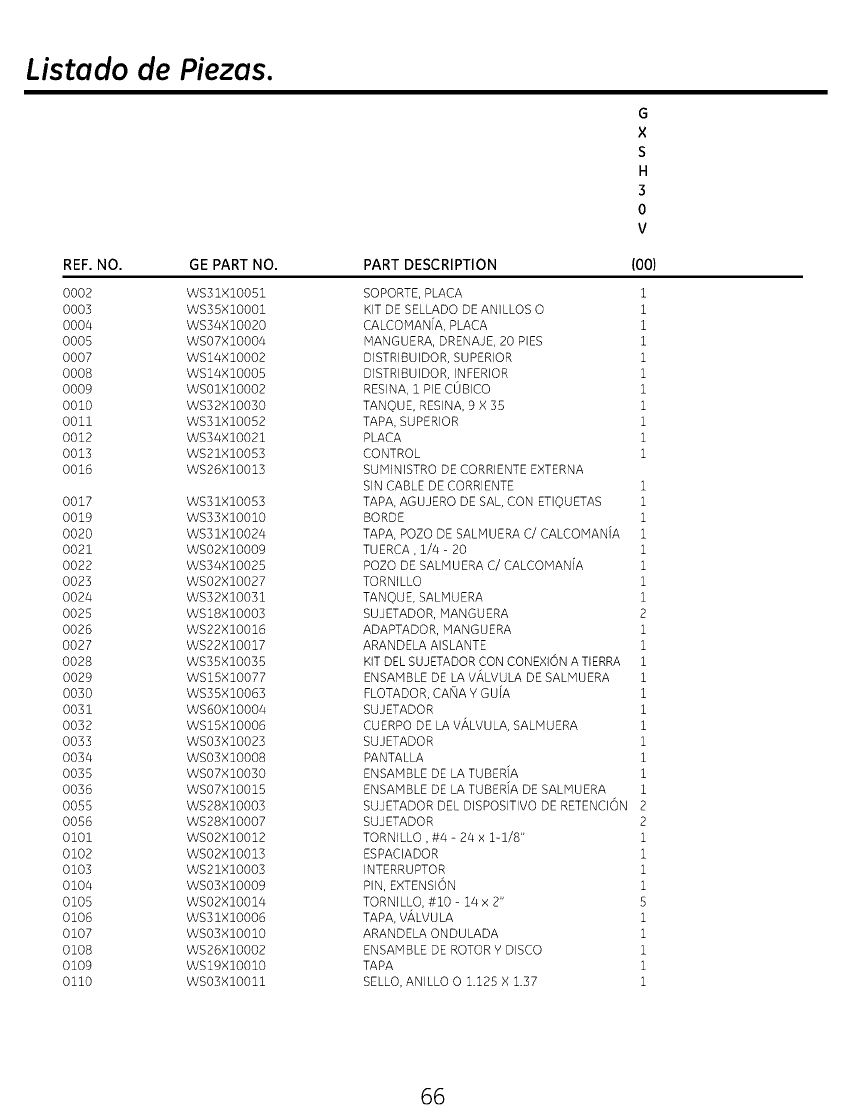

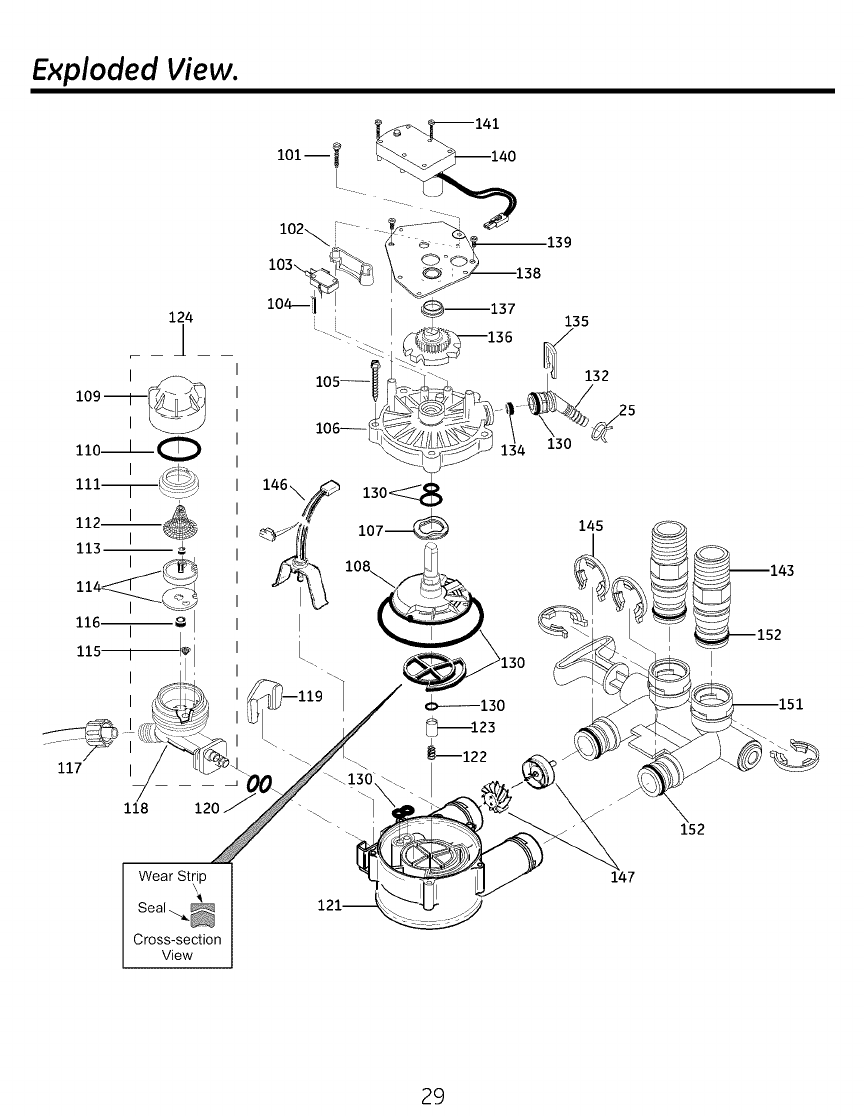

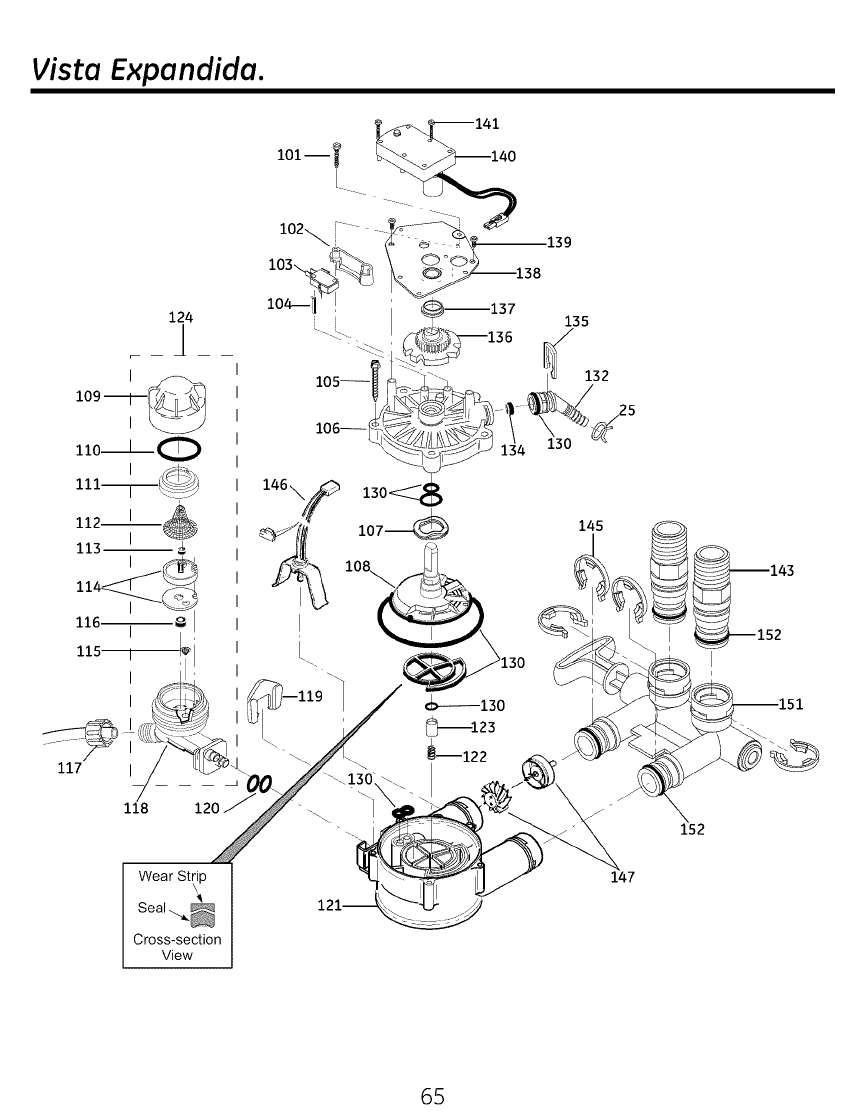

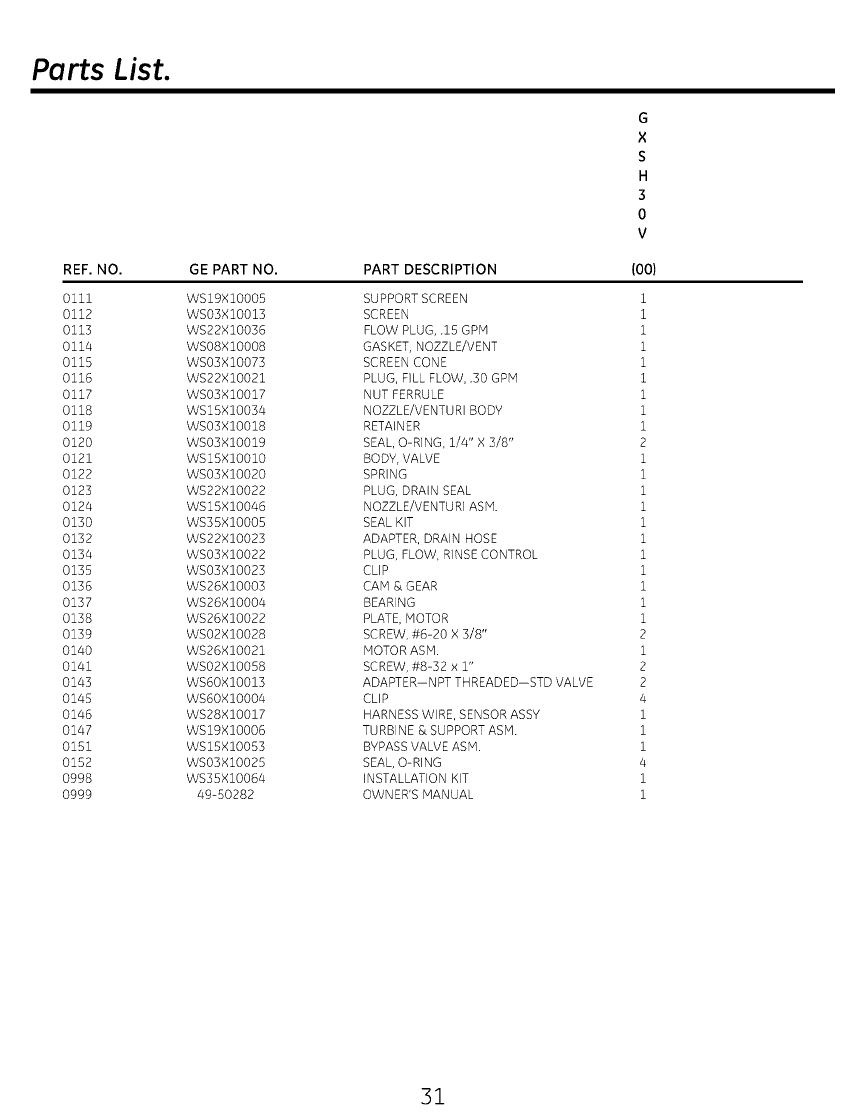

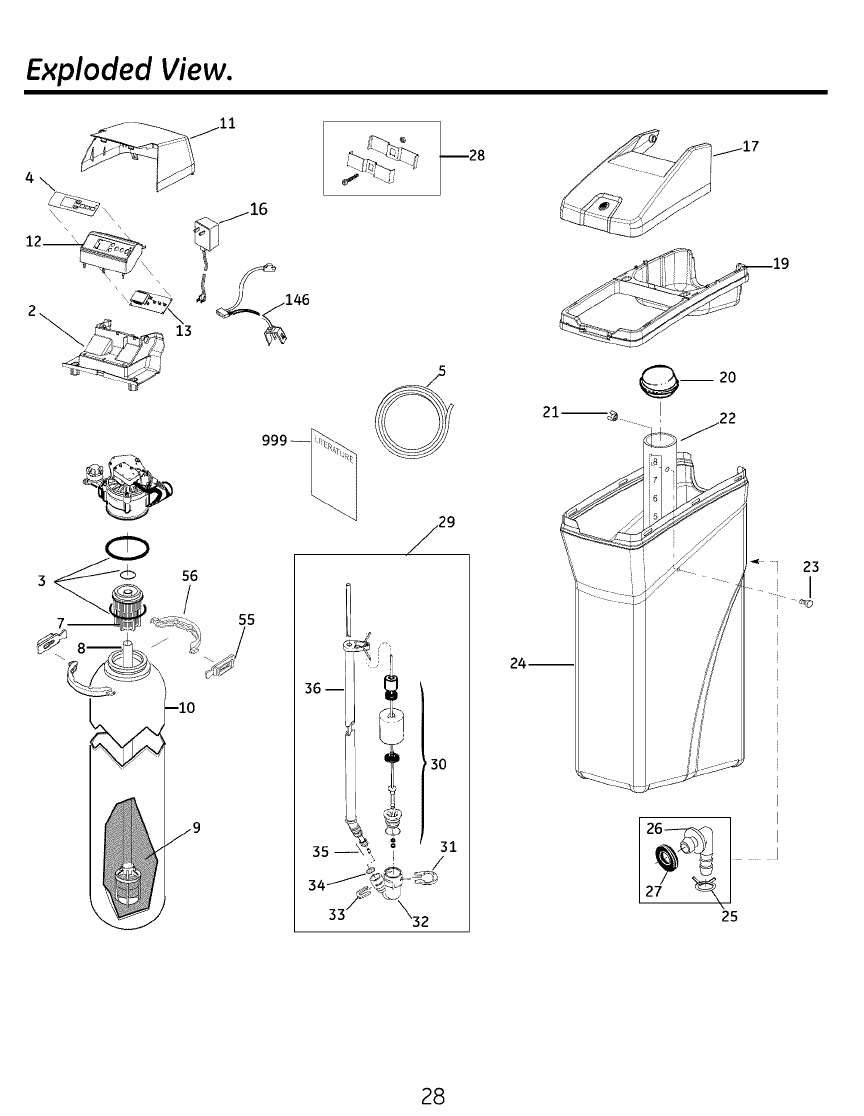

Exploded ViewlParts List .......... 28-31

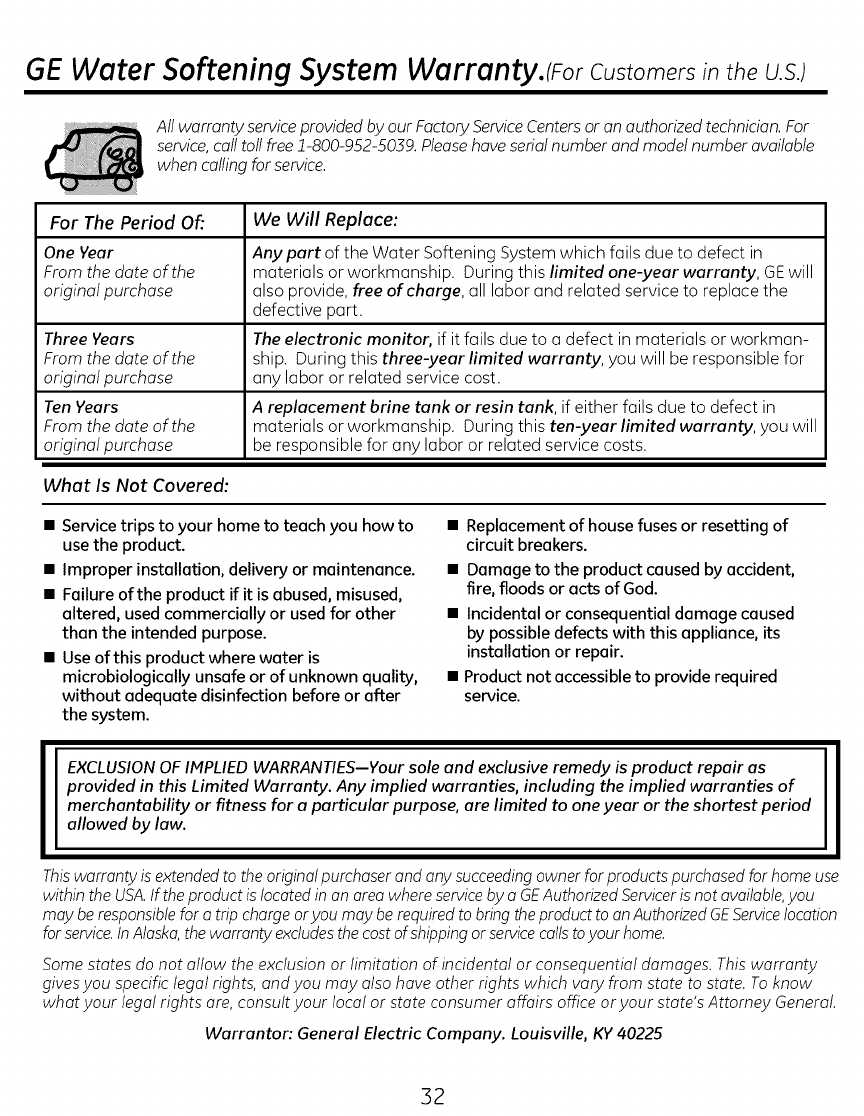

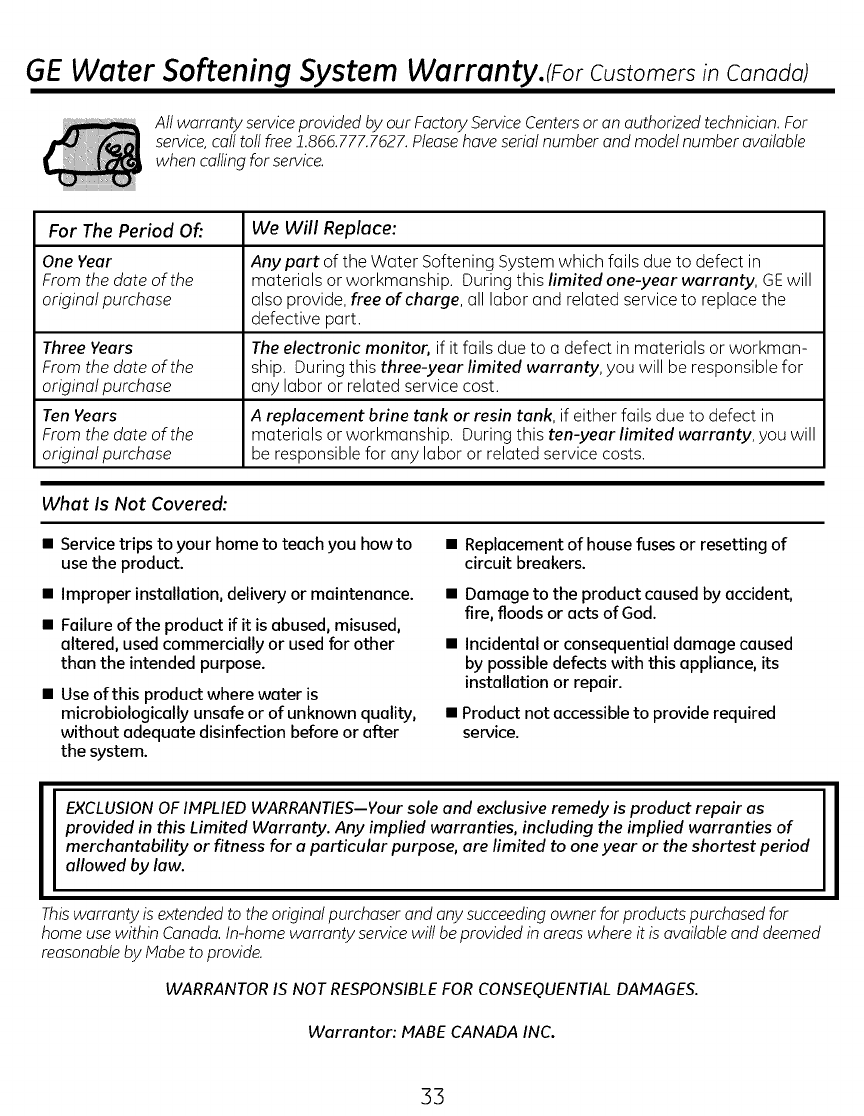

Warranty (U.S.)....................... 32

Warranty (Canada) ................... 33

Water Softening

System

Model GXSF30V

Write the model and serial

numbers here:

Model #

Serial #

To find these numbers, lift

the cover and look on the rim

below the control panel.

Systems tested and certified by NSFInternational against

NSF/ANS!Standard 44 for the chemical reduction claims

specified on page 3.

Systems Tested and Certified by the Water Quality Association

against CSAB483.1.

If you have any questions or concerns when installing or maintaining your

water softener, call our toll free number at 800-952-5039 (US)or 866-777-7627

(Canada}, or visit www.geappliances.com When you call, please be prepared

to provide the model and serial number of your product. This information can

befound on the rating decal located on the rim under the salt cover.

7329196 49-50282-1 01-12GE

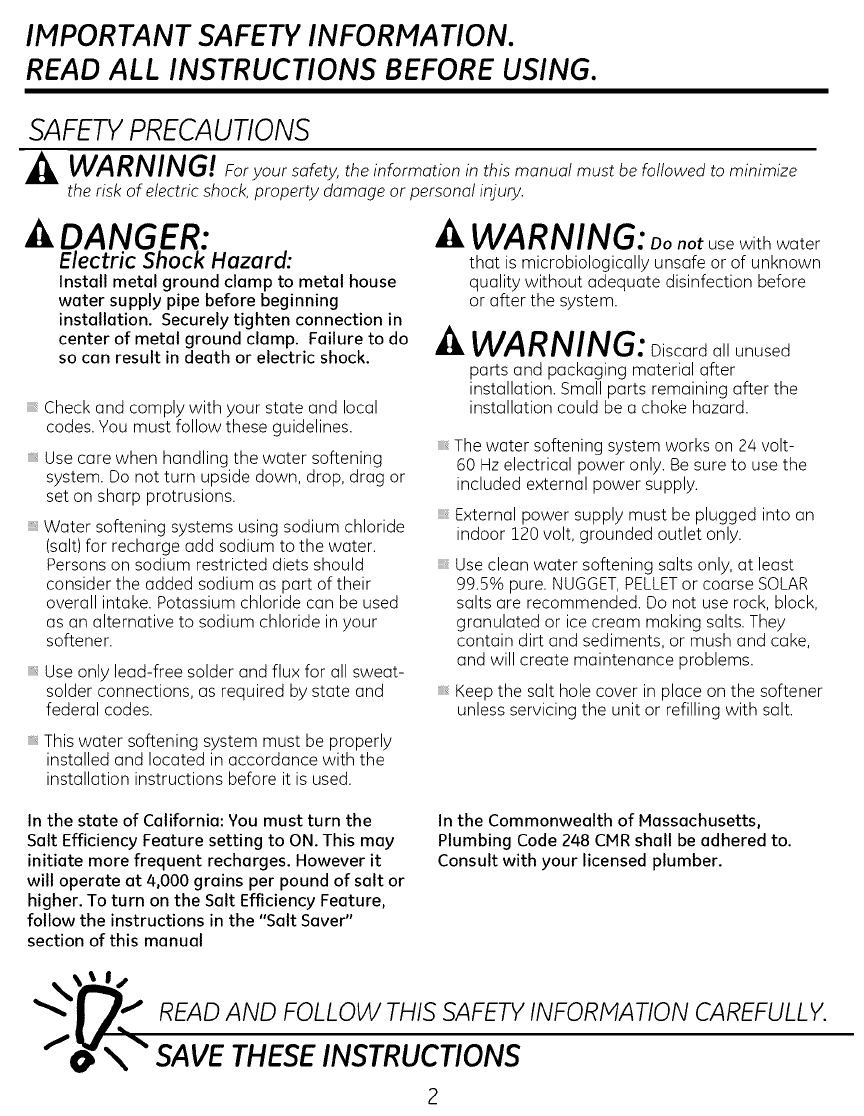

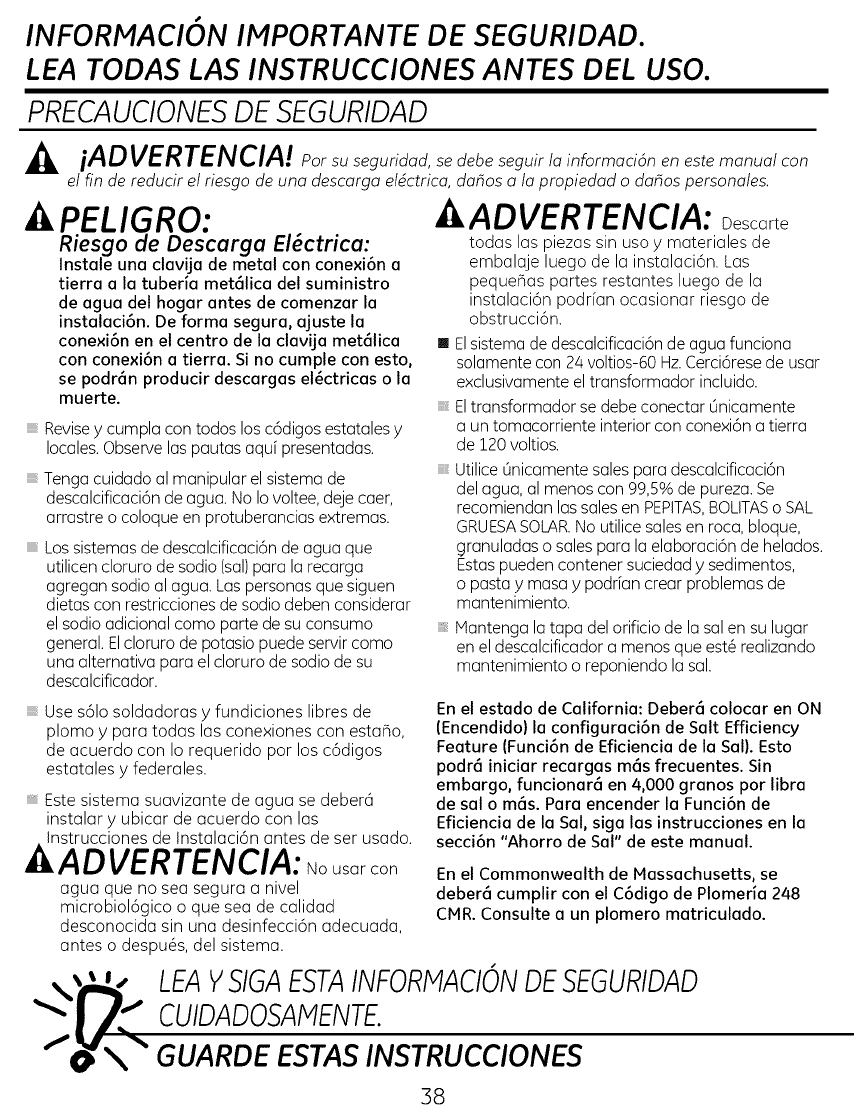

IMPORTANT SAFETY INFORMATION.

READ ALL INSTRUCTIONS BEFORE USING.

SAFETYPRECAUTIONS

_k WARNING! Foryoursdety,theinformationinthismanualmustbe_ollo_edtominimize

the risk of electric shock, property damage or personal injury.

&DANGER:

Electric Shock Hazard:

Install metal ground clamp to metal house

water supply pipe before beginning

installation. Securely tighten connection in

center of metal ground clamp. Failure to do

so can result in death or electric shock.

Check and comply with your state and local

codes. You must follow these guidelines.

_: Use care when handling the water softening

system. Do not turn upside down, drop, drag or

set on sharp protrusions.

Water softening systems using sodium chloride

(salt)for recharge add sodium to the water.

Persons on sodium restricted diets should

consider the added sodium as part of their

overall intake. Potassium chloride can be used

as an alternative to sodium chloride in your

softener.

Use only lead-free solder and flux for all sweat-

solder connections, as required by state and

federal codes.

This water softening system must be properly

installed and located in accordance with the

installation instructions before it is used.

AWAR NING:oonot use with water

that is microbiologically unsafe or of unknown

quality without adequate disinfection before

or after the system.

WARNING: Discard all unused

parts and packaging material after

installation. Small parts remaining after the

installation could be a choke hazard.

iiiiiii_

The water softening system works on 2/4volt-

60 Hzelectrical power only. Be sure to use the

included external power supply.

External power supply must be plugged into an

indoor 120 volt, grounded outlet only.

Use clean water softening salts only, at least

99.5% pure. NUGGET,PELLETor coarse SOLAR

salts are recommended. Do not use rock, block,

granulated or ice cream making salts. They

contain dirt and sediments, or mush and cake,

and will create maintenance problems.

Keep the salt hole cover in place on the softener

unless servicing the unit or refilling with salt.

In the state of California: You must turn the

Salt Efficiency Feature setting to ON. This may

initiate more frequent recharges. However it

will operate at 4,000 grains per pound of salt or

higher. To turn on the Salt Efficiency Feature,

follow the instructions in the "Salt Saver"

section of this manual

In the Commonwealth of Massachusetts,

Plumbing Code 248 CMR shall be adhered to.

Consult with your licensed plumber.

_'1__ _ READ AND FOLLOW THI_ _FET_ INFORMATION C_REFULL_.

/_F-_ SAVE THESE INSTRUCTIONS

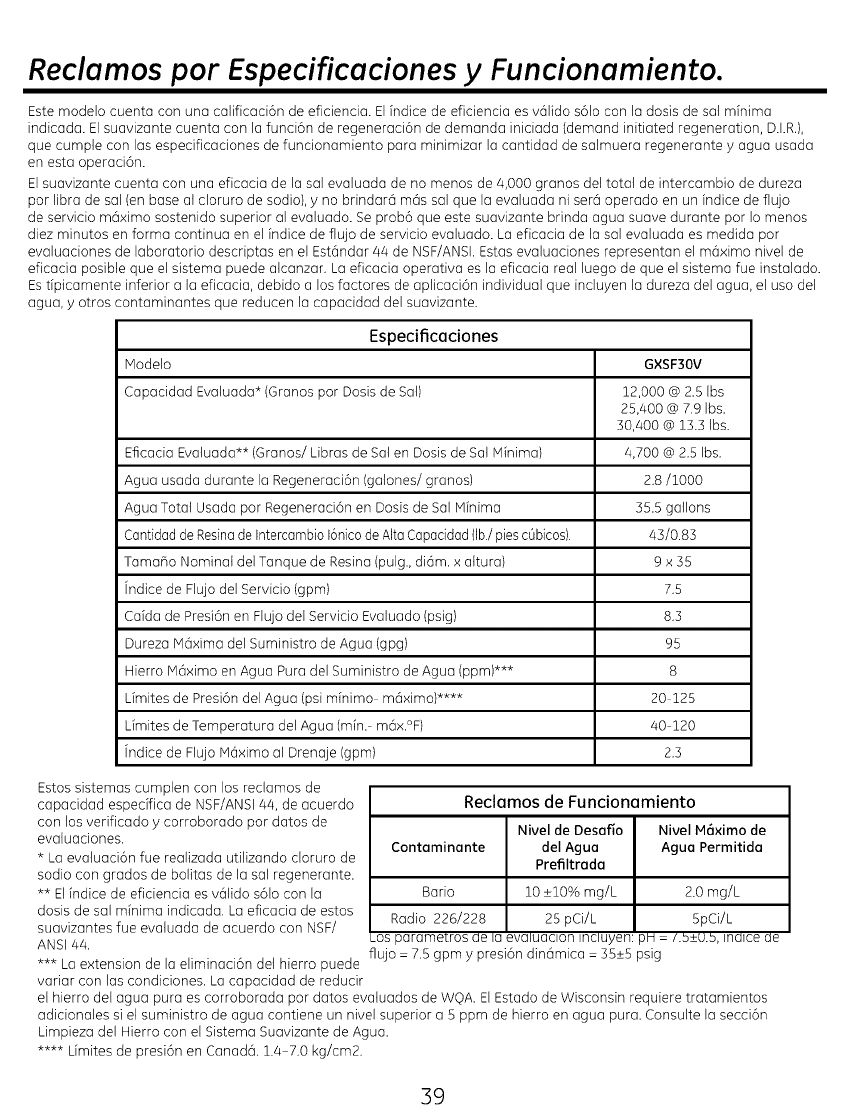

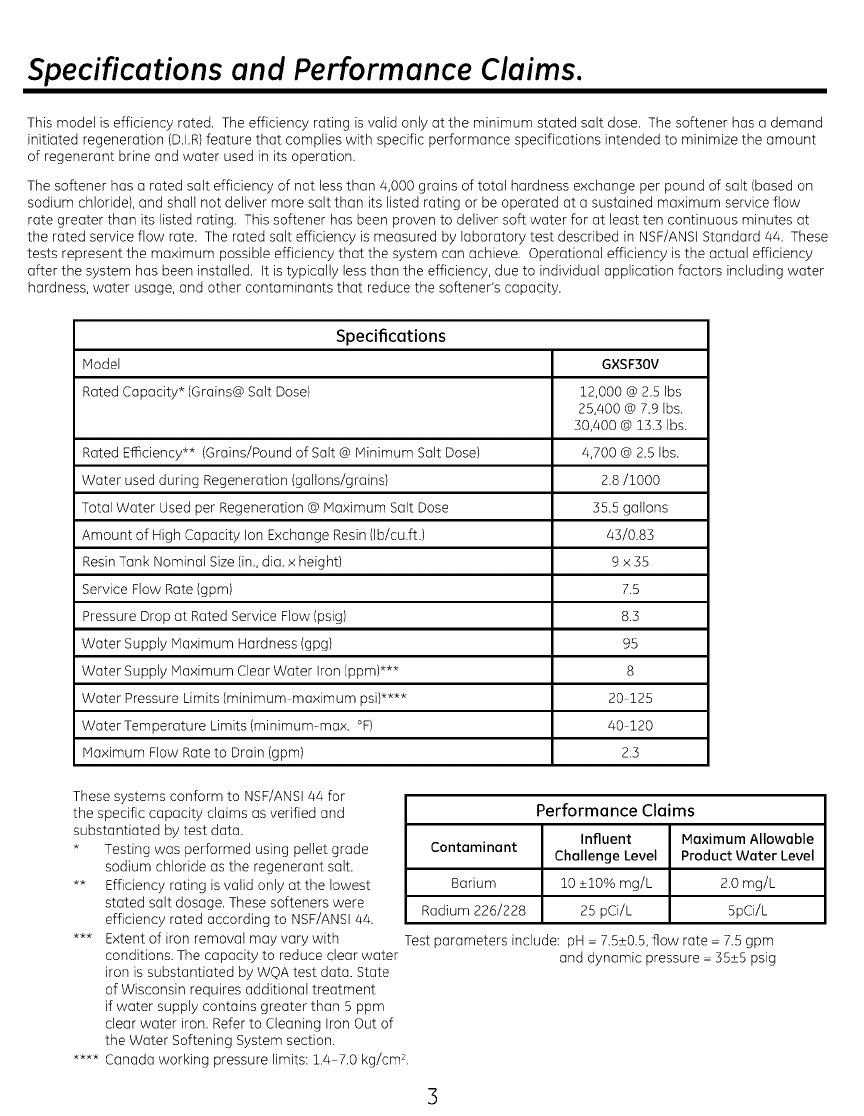

Specifications and Performance Claims.

This model is efficiency rated, The efficiency rating is valid only at the minimum stated salt dose, The softener has a demand

initiated regeneration (D,I,R)feature that complies with specific performance specifications intended to minimize the amount

of regenerant brine and water used in its operation.

The softener has a rated salt efficiency of not less than 4,000 grains of total hardness exchange per pound of salt (based on

sodium chloride}, and shall not deliver more salt than its listed rating or be operated at a sustained maximum service flow

rate greater than its listed rating. This softener has been proven to deliver soft water for at least ten continuous minutes at

the rated service flow rate. The rated salt efficiency is measured by laboratory test described in NSF/ANSI Standard/44, These

tests represent the maximum possible efficiency that the system can achieve, Operational efficiency is the actual efficiency

after the system has been installed, It is typically less than the efficiency, due to individual application factors including water

hardness, water usage, and other contaminants that reduce the softener's capacity.

Specifications

Hodel GXSF30V

Rated Capacity* (Grains@ Salt Dose} i2,OOO @ 2,5 Ibs

25,400 @7.9 Ibs.

30,/400 @ 13,3 Ibs,

Rated Efficiency** (Grains/Pound of Salt @ Minimum Salt Dose) /4,700 @ 2.5 Ibs.

Water used during Regeneration (gallons/grains} 2,8/1000

Total Water Used per Regeneration @ Maximum Salt Dose 35.5 gallons

Amount of High Capacity Ion Exchange Resin (Ib/cu,ft.) 43/0,83

Resin Tank Nominal Size (in., dia. x height) 9 x 35

Service Flow Rate (gpm) 7.5

Pressure Drop at Rated Service Flow (psi@ 8.3

Water Supply Haximum Hardness (gpg) 95

Water Supply Maximum Clear Water Iron (ppm)*** 8

Water Pressure Limits (minimum maximum psi}**** 20 125

Water Temperature Limits (minimum-max. °F) 40 120

Maximum Flow Rate to Drain (gpm) 2.3

These systems conform to NSF/ANSI/44 for

the specific capacity claims as verified and

substantiated by test data.

* Testing was performed using pellet grade

sodium chloride as the regenerant salt.

** Efficiency rating is valid only at the lowest

stated salt dosage, These softeners were

efficiency rated according to NSF/ANSI/44,

*** Extent of iron removal may vary with

conditions. The capacity to reduce clear water

iron is substantiated by WOA test data. State

of Wisconsin requires additional treatment

if water supply contains greater than S ppm

clear water iron. Refer to Cleaning Iron Out of

the Water Softening System section.

Performance Claims

Influent Maximum Allowable

Contaminant Challenge Level Product Water Level

Barium 10 _+10% mg/L 2.0 mg/L

Radium 226/228 25 pCi/L 5pCi/L

Test parameters include: pH - 7.5_+0.5,flow rate - 7.5 gpm

and dynamic pressure - 35_+5 psig

Canada working pressure limits: 1.4 7,0 kg/cm£

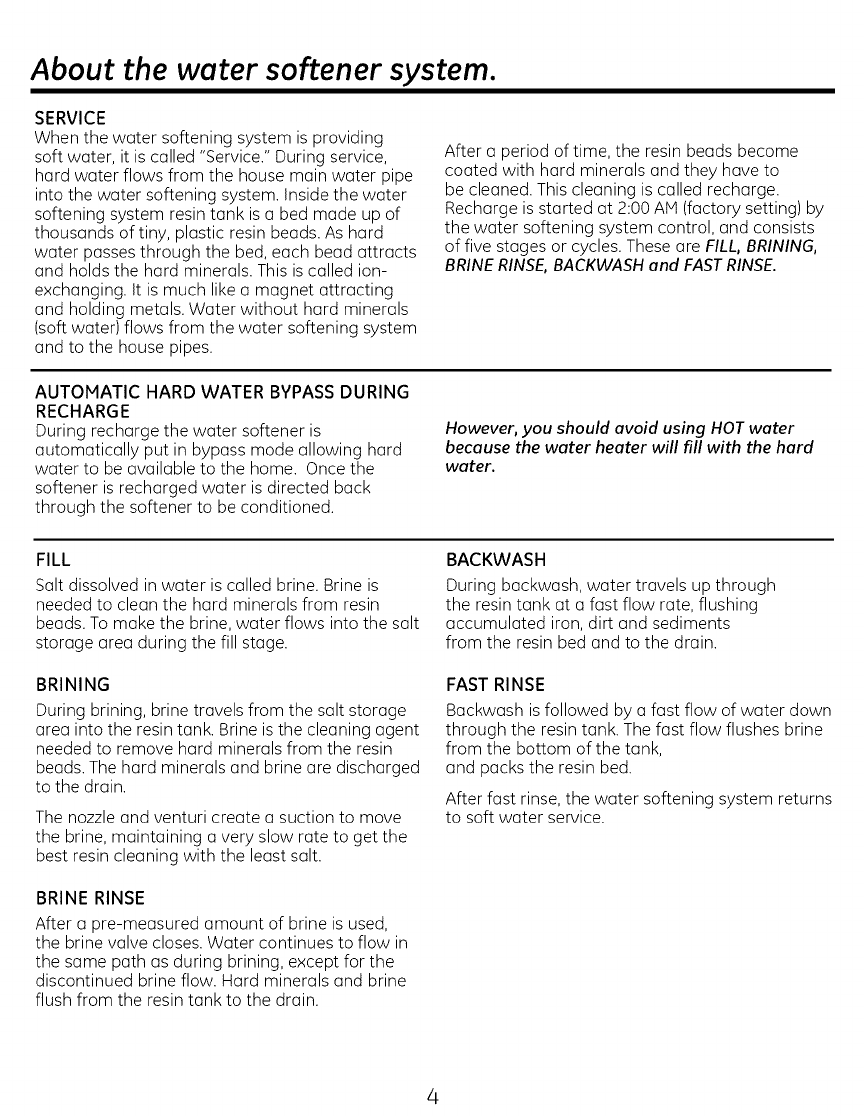

About the water softener system.

SERVICE

When the water softening system is providing

soft water, it is called "Service." During service,

hard water flows from the house main water pipe

into the water softening system. Inside the water

softening system resin tank is a bed made up of

thousands of tiny, plastic resin beads. As hard

water passes through the bed, each bead attracts

and holds the hard minerals. This is called ion-

exchanging. It is much like a magnet attracting

and holding metals. Water without hard minerals

(soft water) flows from the water softening system

and to the house pipes.

After a period of time, the resin beads become

coated with hard minerals and they have to

be cleaned. This cleaning is called recharge.

Recharge is started at 2:00 AM (factory setting) by

the water softening system control, and consists

of five stages or cycles. These are FILL, BRINING,

BRINE RINSE, BACKWASH and FASTRINSE.

AUTOMATIC HARD WATER BYPASS DURING

RECHARGE

During recharge the water softener is

automatically put in bypass mode allowing hard

water to be available to the home. Once the

softener is recharged water is directed back

through the softener to be conditioned.

However, you should avoid using HOT water

because the water heater will fill with the hard

water.

FILL

Salt dissolved in water is called brine. Brine is

needed to clean the hard minerals from resin

beads. To make the brine, water flows into the salt

storage area during the fill stage.

BRINING

During brining, brine travels from the salt storage

area into the resin tank. Brine is the cleaning agent

needed to remove hard minerals from the resin

beads. The hard minerals and brine are discharged

to the drain.

The nozzle and venturi create a suction to move

the brine, maintaining a very slow rate to get the

best resin cleaning with the least salt.

BRINE RINSE

After a pre-measured amount of brine is used,

the brine valve closes. Water continues to flow in

the same path as during brining, except for the

discontinued brine flow. Hard minerals and brine

flush from the resin tank to the drain.

BACKWASH

During backwash, water travels up through

the resin tank at a fast flow rate, flushing

accumulated iron, dirt and sediments

from the resin bed and to the drain.

FAST RINSE

Backwash is followed by a fast flow of water down

through the resin tank. The fast flow flushes brine

from the bottom of the tank,

and packs the resin bed.

After fast rinse, the water softening system returns

to soft water service.

About the water softener system.

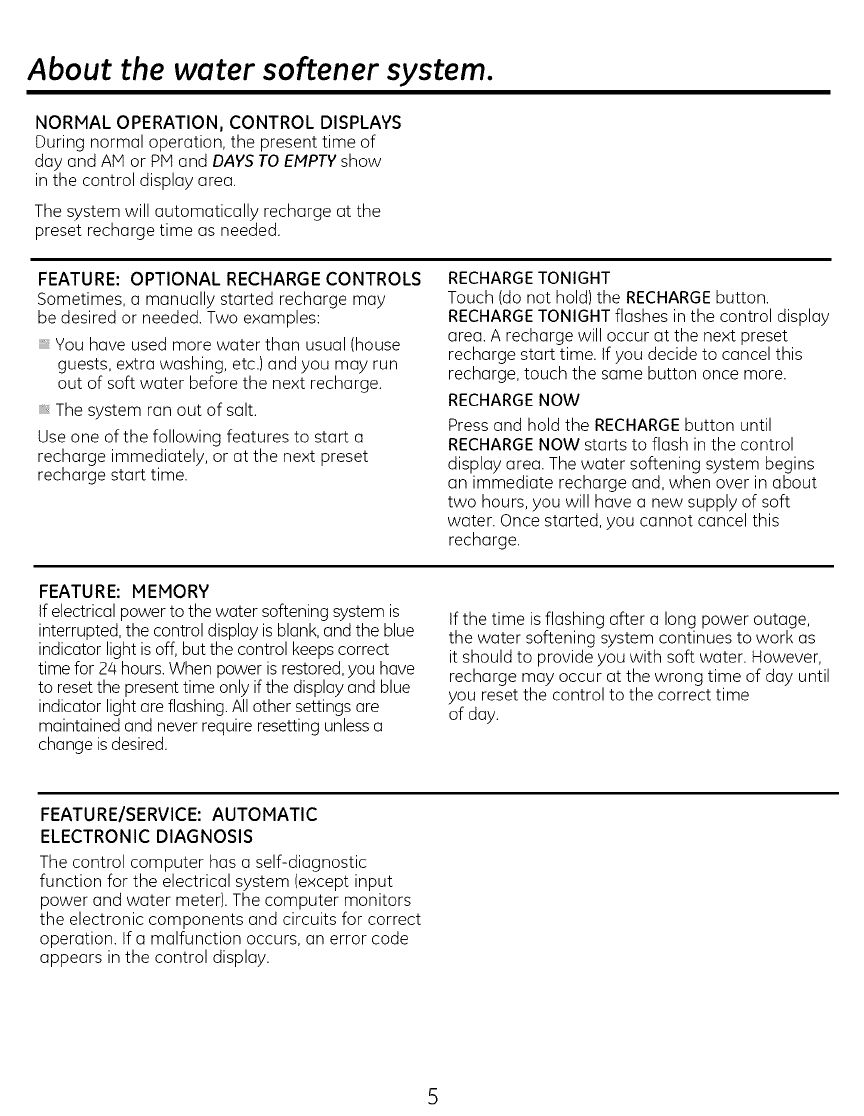

NORMAL OPERATION, CONTROL DISPLAYS

During normal operation, the present time of

day and AM or PM and DAYS TO EMPTYshow

in the control display area.

The system will automatically recharge at the

preset recharge time as needed.

FEATURE: OPTIONAL RECHARGE CONTROLS

Sometimes, a manually started recharge may

be desired or needed. Two examples:

You have used more water than usual (house

guests, extra washing, etc.) and you may run

out of soft water before the next recharge.

The system ran out of salt.

Use one of the following features to start a

recharge immediately, or at the next preset

recharge start time.

RECHARGE TONIGHT

Touch (do not hold) the RECHARGE button.

RECHARGE TONIGHT flashes in the control display

area. A recharge will occur at the next preset

recharge start time. If you decide to cancel this

recharge, touch the same button once more.

RECHARGE NOW

Press and hold the RECHARGE button until

RECHARGE NOW starts to flash in the control

display area. The water softening system begins

an immediate recharge and, when over in about

two hours, you will have a new supply of soft

water. Once started, you cannot cancel this

recharge.

FEATURE: MEMORY

If electrical power to the water softening system is

interrupted, the control display is blank, and the blue

indicator light is off, but the control keeps correct

time for 24 hours. When power is restored, you have

to reset the present time only if the display and blue

indicator light are flashing. All other settings are

maintained and never require resetting unless a

change is desired.

If the time is flashing after a long power outage,

the water softening system continues to work as

it should to provide you with soft water. However,

recharge may occur at the wrong time of day until

you reset the control to the correct time

of day.

FEATURE/SERVICE: AUTOMATIC

ELECTRONIC DIAGNOSIS

The control computer has a self-diagnostic

function for the electrical system (except input

power and water meter). The computer monitors

the electronic components and circuits for correct

operation. If a malfunction occurs, an error code

appears in the control display.

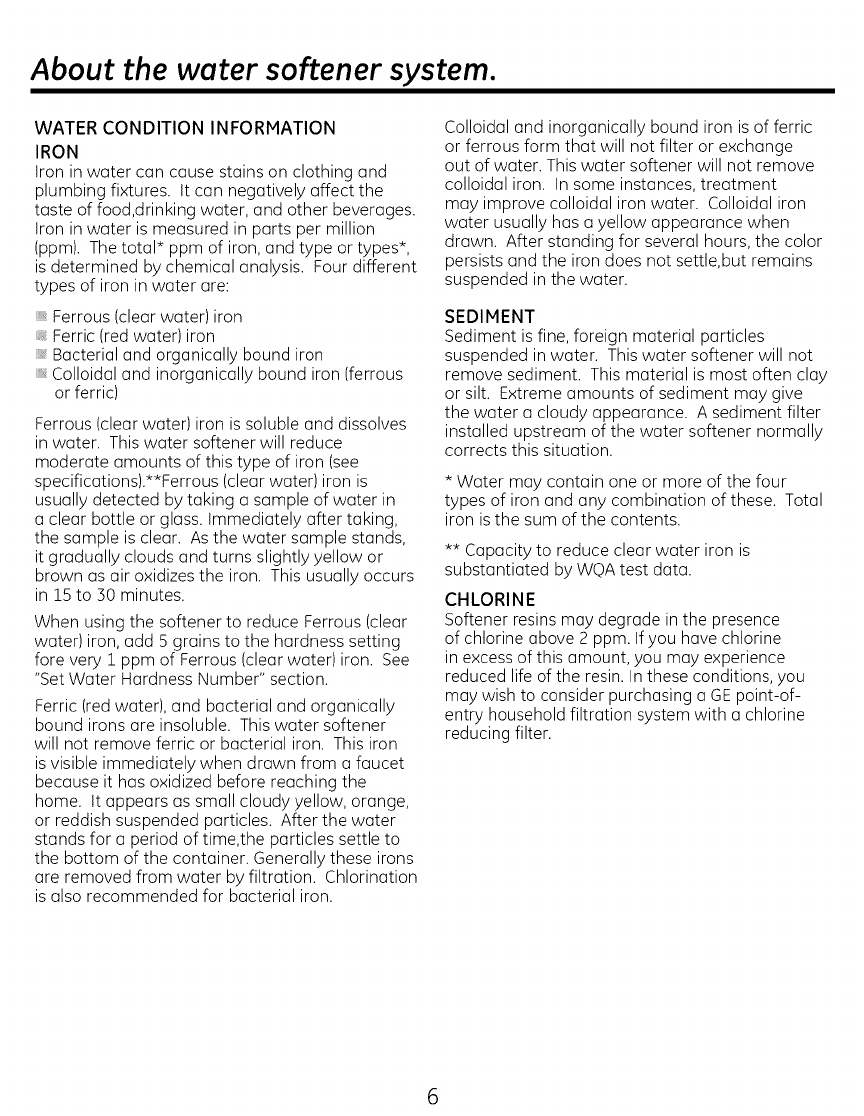

About the water softener system.

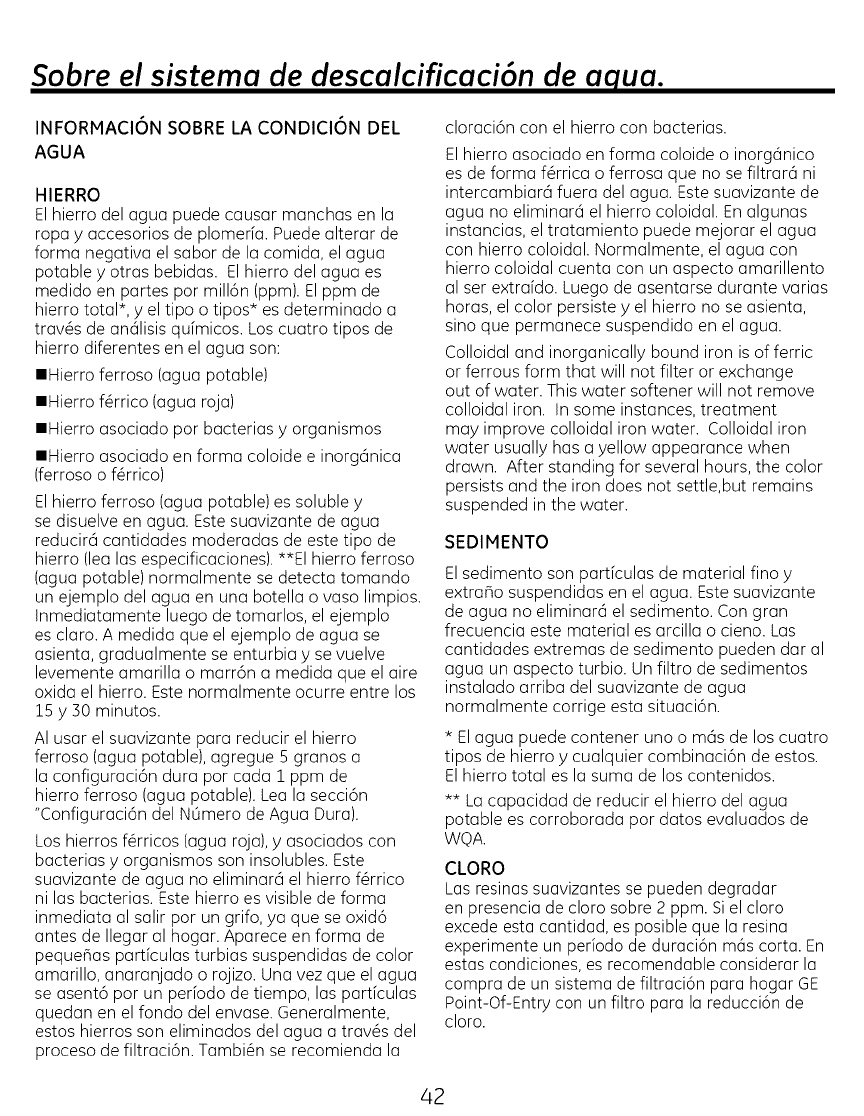

WATER CONDITION INFORMATION

IRON

Iron in water can cause stains on clothing and

plumbing fixtures. It can negatively affect the

taste of food,drinking water, and other beverages.

Iron in water is measured in parts per million

(ppm). The total* ppm of iron, and type or types*,

is determined by chemical analysis. Four different

types of iron in water are:

Ferrous (clear water)iron

Ferric (red water)iron

Bacterial and organically bound iron

Colloidal and inorganically bound iron (ferrous

or ferric)

Ferrous (clear water)iron is soluble and dissolves

in water. This water softener will reduce

moderate amounts of this type of iron (see

specifications).**Ferrous (clear water)iron is

usually detected by taking a sample of water in

a clear bottle or glass. Immediately after taking,

the sample is clear. As the water sample stands,

it gradually clouds and turns slightly yellow or

brown as air oxidizes the iron. This usually occurs

in 15 to 30 minutes.

When using the softener to reduce Ferrous (clear

water) iron, add 5 grains to the hardness setting

fore very 1 ppm of Ferrous (clear water)iron. See

"Set Water Hardness Number" section.

Ferric (red water), and bacterial and organically

bound irons are insoluble. This water softener

will not remove ferric or bacterial iron. This iron

is visible immediately when drawn from a faucet

because it has oxidized before reaching the

home. It appears as small cloudy yellow, orange,

or reddish suspended particles. After the water

stands for a period of time,the particles settle to

the bottom of the container. Generally these irons

are removed from water by filtration. Chlorination

is also recommended for bacterial iron.

Colloidal and inorganically bound iron is of ferric

or ferrous form that will not filter or exchange

out of water. This water softener will not remove

colloidal iron. In some instances, treatment

may improve colloidal iron water. Colloidal iron

water usually has a yellow appearance when

drawn. After standing for several hours, the color

persists and the iron does not settle, but remains

suspended in the water.

SEDIMENT

Sediment is fine, foreign material particles

suspended in water. This water softener will not

remove sediment. This material is most often clay

or silt. Extreme amounts of sediment may give

the water a cloudy appearance. A sediment filter

installed upstream of the water softener normally

corrects this situation.

* Water may contain one or more of the four

types of iron and any combination of these. Total

iron is the sum of the contents.

** Capacity to reduce clear water iron is

substantiated by WOA test data.

CHLORINE

Softener resins may degrade in the presence

of chlorine above 2 ppm. If you have chlorine

in excess of this amount, you may experience

reduced life of the resin. In these conditions, you

may wish to consider purchasing a GE point-of-

entry household filtration system with a chlorine

reducing filter.

Before you start.

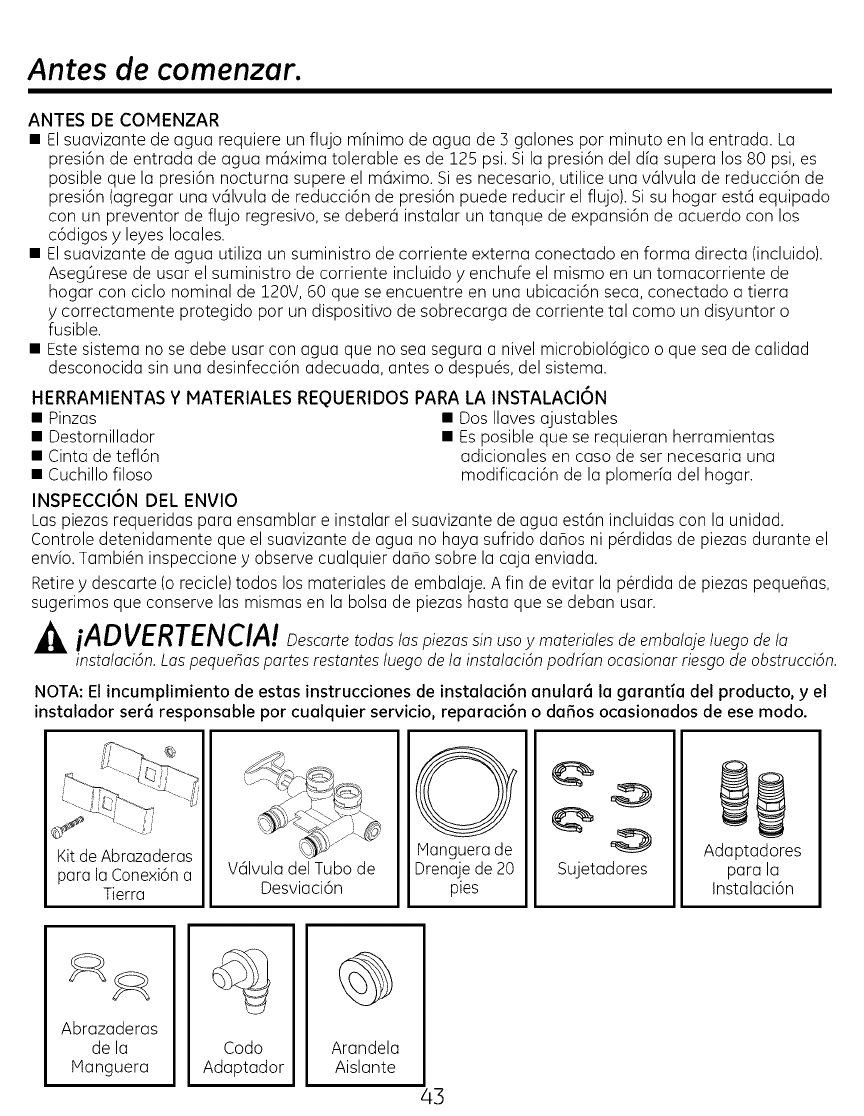

BEFORE YOU START

The water softener requires a minimum water flow of 3 gallons per minute at the inlet. Maximum

allowable inlet water pressure is 125 psi. If daytime pressure is over 80 psi, nighttime pressure may

exceed the maximum. Use a pressure reducing valve if necessary (Adding a pressure reducing valve

may reduce the flow). If your home is equipped with a back flow preventer, an expansion tank must

be installed in accordance with local codes and laws.

The water softener uses a direct plug-in external power supply (included). Be sure to use the included

power supply and plug it into a nominal 120V, 60 cycle household outlet that is in a dry location only,

grounded and properly protected by an over current device such as a circuit breaker or fuse.

Do not use this system to treat water that is microbiologically unsafe or of unknown quality without

adequate disinfection upstream or downstream of the system.

TOOLS AND MATERIALS REQUIRED FOR INSTALLATION

Pliers Razor knife

Screwdriver

Teflon tape

Two adJustable wrenches

Additional tools may be required if modification

to home plumbing is necessary.

INSPECT SHIPMENT

The parts required to assemble and install the water softener are included with the unit. Thoroughly check

the water softener for possible shipping damage and parts loss. Also inspect and note any damage to the

shipping carton.

Remove and discard (or recycle)all packing materials. To avoid lossof small parts, we suggest you keep the

small parts in the parts bag until you are ready to usethem.

WARNING! Discard all unused parts and packaging material after installation. Small parts

remaining after the installation could be a choke hazard.

NOTE: Failure to comply with these installation instructions will void the product warranty, and the

installer will be responsible for any service, repair or damages caused thereby.

Ground Clamp

Kit Bypass Valve

20ft.

Drain Hose Clips Installation

Adaptors

Hose Clamps Adaptor

Elbow Grommet

Installation Requirements.

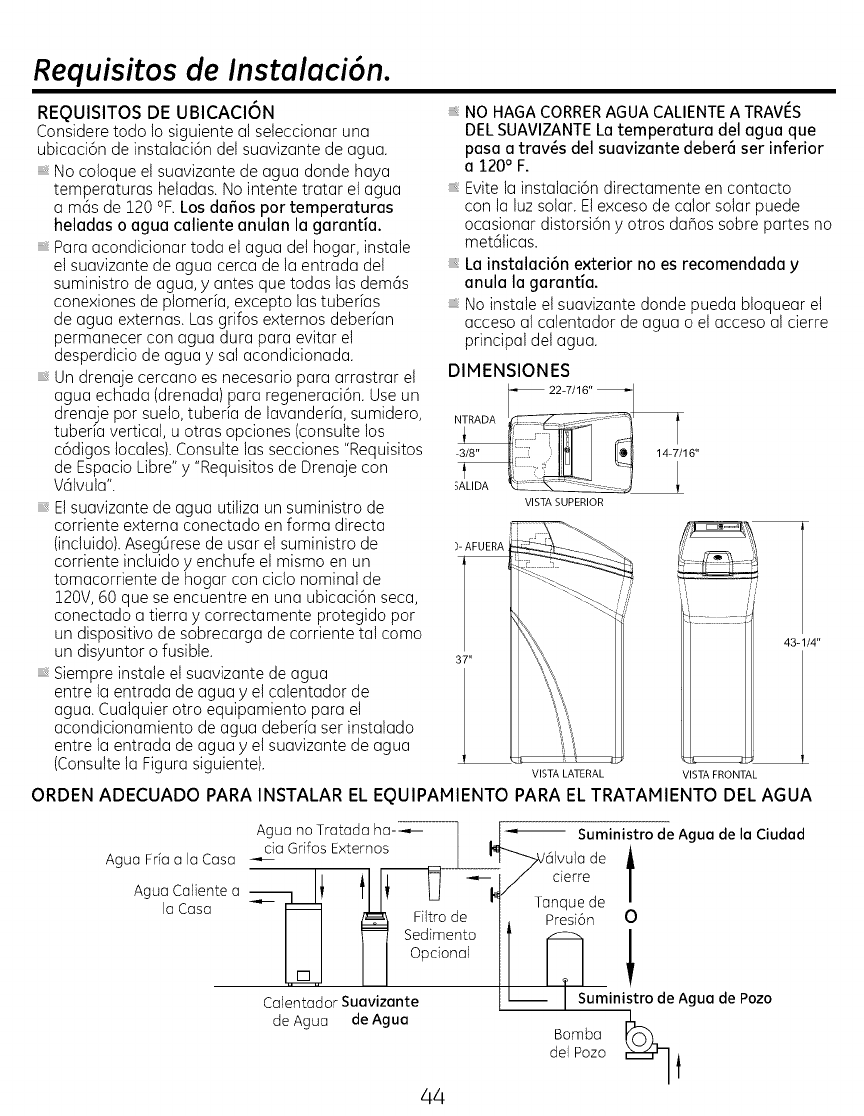

LOCATION REQUIREMENTS

Consider all of the following when selecting an

installation location for the water softener.

Do not locate the water softener where freezing

temperatures occur. Do not attempt to treat

water over 120°F. Freezing temperatures or

hot water damage voids the warranty.

To condition all water in the home, install

the water softener close to the water supply

inlet, and upstream of all other plumbing

connections, except outside water pipes.

Outside faucets should remain on hard water to

avoid wasting conditioned water and salt.

A nearby drain is needed to carry away

regeneration discharge (drain) water. Use a

floor drain,laundry tub, sump, standpipe, or

other options(check your local codes). See

"Air Gap Requirements" and "Valve Drain

Requirements"sections.

The water softener uses a direct plug-in

external power supply (included). Be sure to

use the included power supply and plug it into

a nominal 120V, 60 cycle household outlet that

is in a dry location only, grounded and properly

protected by an over current device such as a

circuit breaker or fuse.

Always install the water softener between

the water inlet and water heater. Any other

installed water conditioning equipment should

be installed between the water inlet and water

softener (SeeFigure below).

DO NOT RUN HOT WATER THROUGH THE

SOFTENER. Temperature of water passing

through the softener must be less than 120 ° F.

Avoid installing in direct sunlight. Excessive sun

heat may cause distortion or other damage to

non-metallic parts.

Outside installation is not recommended and

voids the warranty.

Do not install the softener where it would block

access to the water heater or access to the

main water shutoff.

DIMENSIONS

14-7/16"

TOP VIEW

"'_ _ \_

37"

SIDE VIEW

FRONT VIEW

43-1/4"

PROPER ORDER TO INSTALL WATER TREATMENT EQUIPMENT

UntreatedWater to _ I , I_ City Water Supply

_.Outside Faucets_l_--_Shut off i

ColdWater to House _t _ _] '"--I_ valvePressure /

HotWatertoHouse _ _ Optional l, Tank OR

I I _ Sediment iT _ I

wU;oL

Heater Softener PumpWell_ {

Installation Requirements.

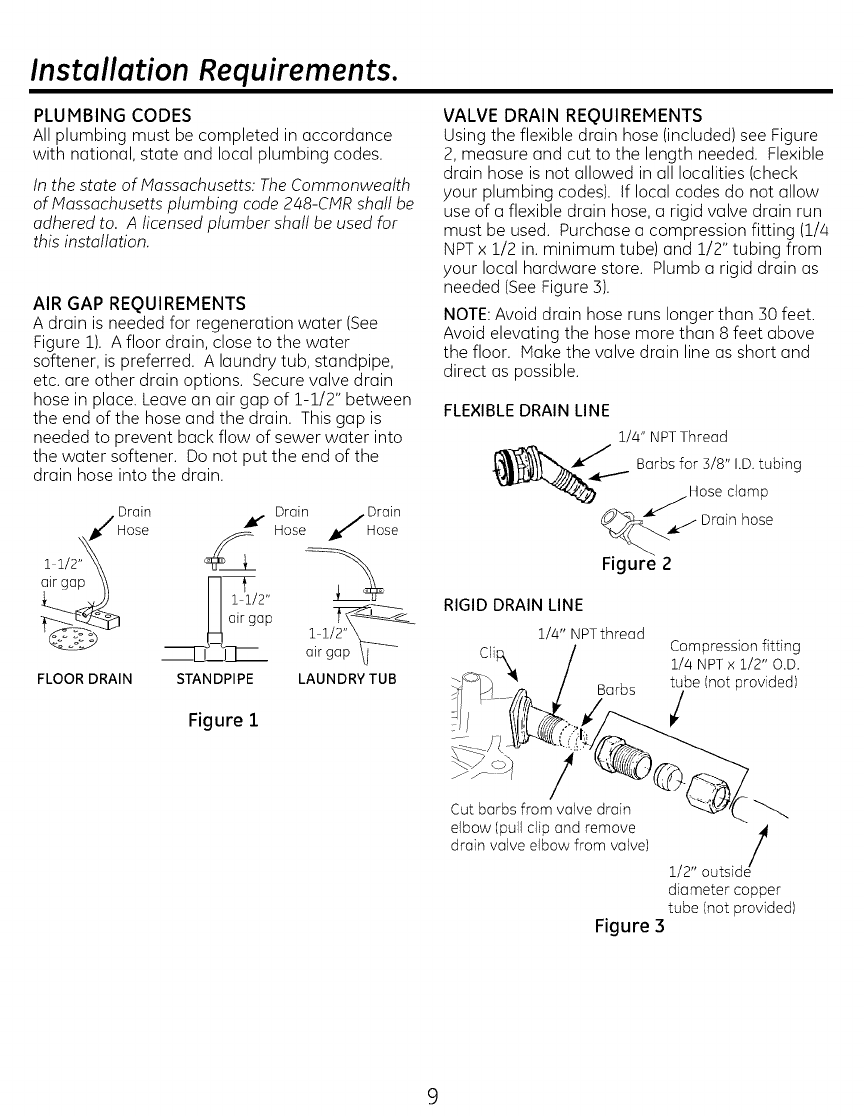

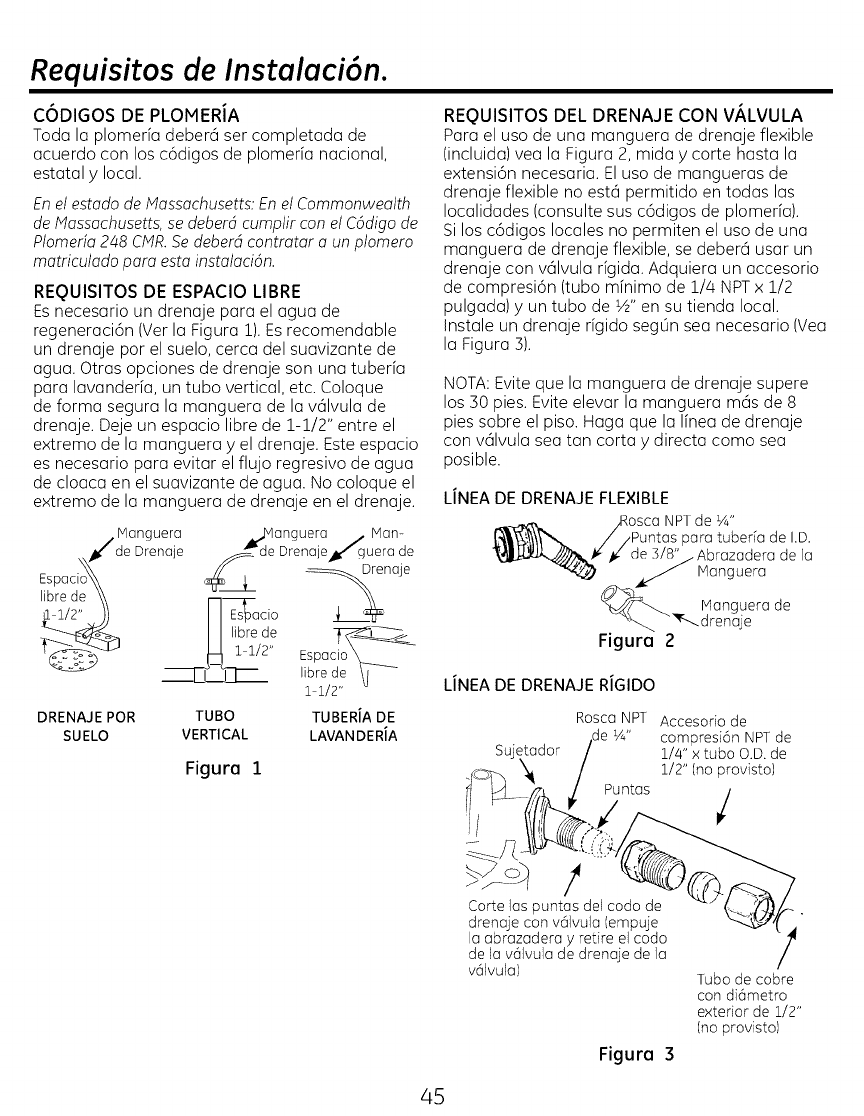

PLUMBING CODES

All plumbing must be completed in accordance

with national, state and local plumbing codes.

In the state of Massachusetts: TheCommonwealth

of Massachusetts plumbing code 2¢8-CMR shall be

adhered to. A licensed plumber shall be used for

this installation.

AIR GAP REQUIREMENTS

A drain is needed for regeneration water (See

Figure 1). A floor drain, close to the water

softener, is preferred. A laundry tub, standpipe,

etc. are other drain options. Secure valve drain

hose in place. Leave an air gap of 1-1/2" between

the end of the hose and the drain. This gap is

needed to prevent back flow of sewer water into

the water softener. Do not put the end of the

drain hose into the drain.

Drain

11/2"_ Hose

FLOOR DRAIN

Hose / Drain

Drain ,_/ Hose

M air

__. I_ airgap \l

STANDPIPE LAUNDRY TUB

Figure 1

VALVE DRAIN REQUIREMENTS

Using the flexible drain hose (included) see Figure

2, measure and cut to the length needed. Flexible

drain hose is not allowed in all localities (check

your plumbing codes). )f local codes do not allow

use of a flexible drain hose, a rigid valve drain run

must be used. Purchase a compression fitting (1//4

NPTx 1/2 in. minimum tube) and 1/2" tubing from

your local hardware store. Plumb a rigid drain as

needed (SeeFigure 3).

NOTE:Avoid drain hose runs longer than 30 feet.

Avoid elevating the hose more than 8 feet above

the floor. Make the valve drain line as short and

direct as possible.

FLEXIBLE DRAIN LINE

i/a/' NPTThread

]___4---'-" Barbsfor 3/8" I.D.tubing

Hoseclamp

_<._J Drainhose

Figure 2

RIGID DRAIN LINE

1/W' NPTthread

Cli

Barbs

Compression fitting

1/4 NPT × 1/2" O.D.

tube (notprovided)

...

Cut barbs from valve drain

elbow(pullclipand remove

drain valve elbowfrom valve) 1/2" outsid!

diametercopper

tube (notprovided)

Figure 3

Installation Requirements.

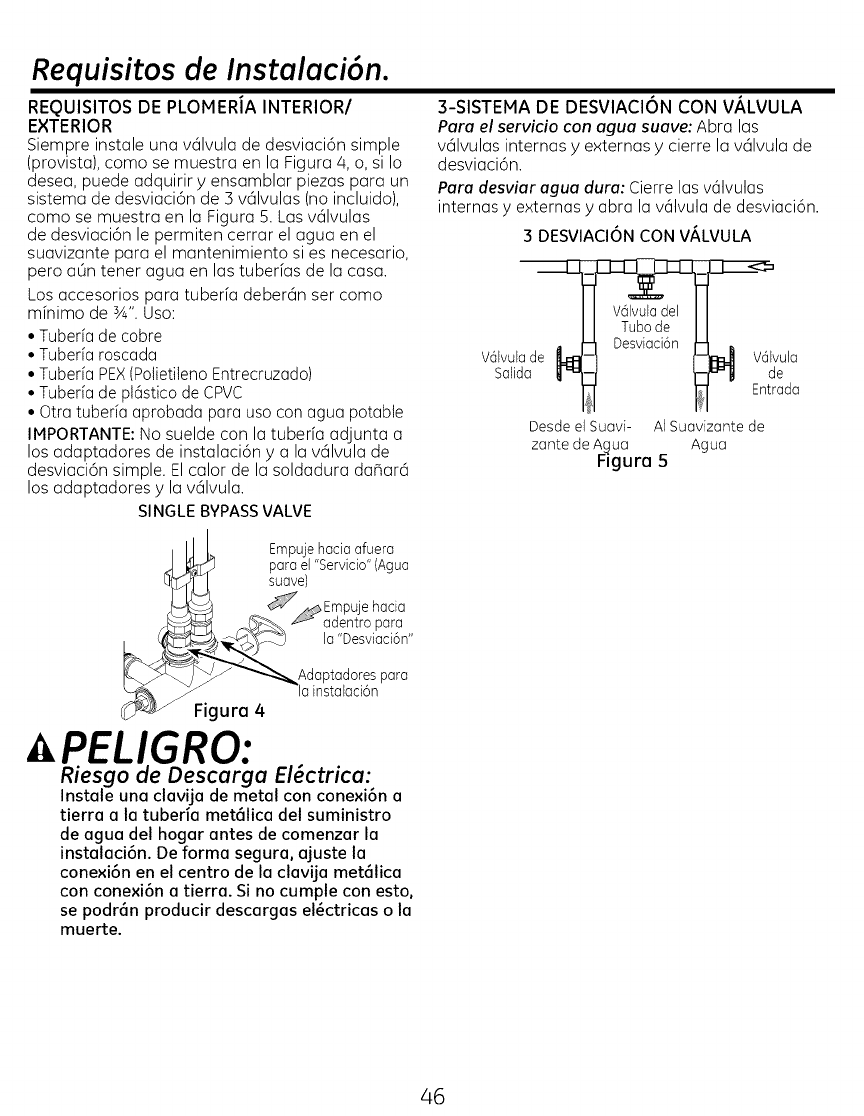

INLET/OUTLET PLUMBING REQUIREMENTS

Always install either a single bypass valve

(provided),as shown in Figure 4, or, if desired, parts

for a 3 valve bypass system (not included) can be

purchased and assembled, as shown in Figure 5.

Bypass valves allow you to turn off water to the

softener for maintenance if needed, but still have

water in house pipes.

Pipe fittings must be 3/4" minimum.

Use:

• Copper pipe

• Threaded pipe

• PEX(Crosslinked Polyethylene) pipe

• CPVCplastic pipe

• Other pipe approved for use with potable water

IMPORTANT: Do not solder with plumbing

attached to installation adaptors and single

bypass valve. Soldering heat will damage the

adaptors and valve.

SINGLEBYPASSVALVE

_ ull out for "Service"

(Softwater)

Pushinfor

_ _'Bypass"

Installation

adaptors

DANGER:

Electric Shock Hazard:

Install metal ground clamp to metal house

water supply pipe before beginning

installation. Securely tighten connection in

center of metal ground clamp. Failure to do

so can result in death or electric shock.

3-VALVE BYPASS SYSTEM

For soft water service: Open the inlet and outlet

valves and close the bypass valve.

For bypass hard water: Close the inlet and outlet

valves and open the bypass valve.

3 VALVE BYPASS

Outlet

Valve

let

alve

FromWater ToWater

Softener Softener

Figure S

Installation Instructions.

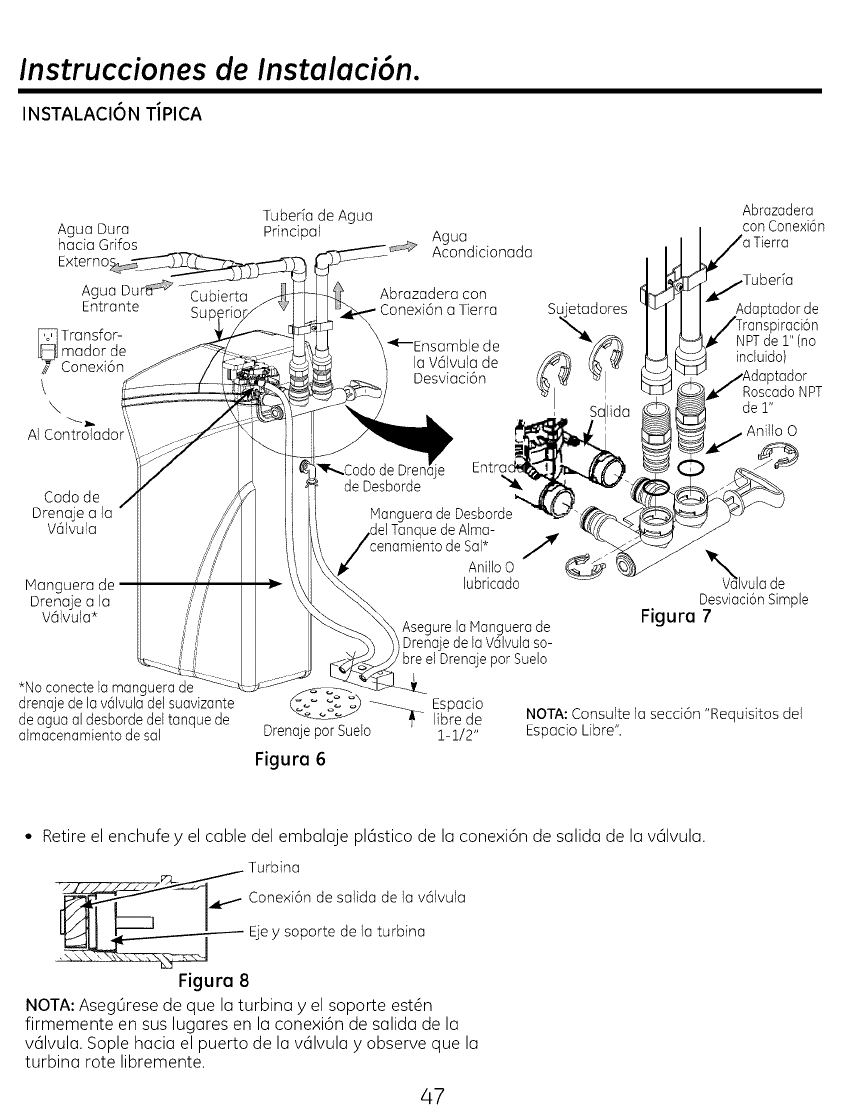

TYPICAL INSTALLATION

Hard Water

to Outside

Faucets

Incoming- Top

Hard Water Cc

_ lug-in

Transformer

Controller

Elbow

Valve

Hose* Valve

Secure Valve Drain Hose

in place over Floor Drain

Figure 7

Ground

1" NPTSweat

included)

,1" NPT

Threaded

Adaptor

O-ring

)ass

*Do not connect the water _¢s_==£7,_-_ - 1-1/2"

softener valve drain hose __ _/Y _ air gap

to the salt storage tank Floor Drain

overflow

Figure 6

NOTE: See "Air Gap Requirements" section.

• Remove plastic shipping plug and wire from valve outlet.

__ Turbine

Valve outlet

_ Turbine shaft and support

Figure 8

NOTE: Be sure the turbine and support are firmly in place in the

valve outlet. Blow into the valve port and observe the turbine

for free rotation.

Installation Instructions.

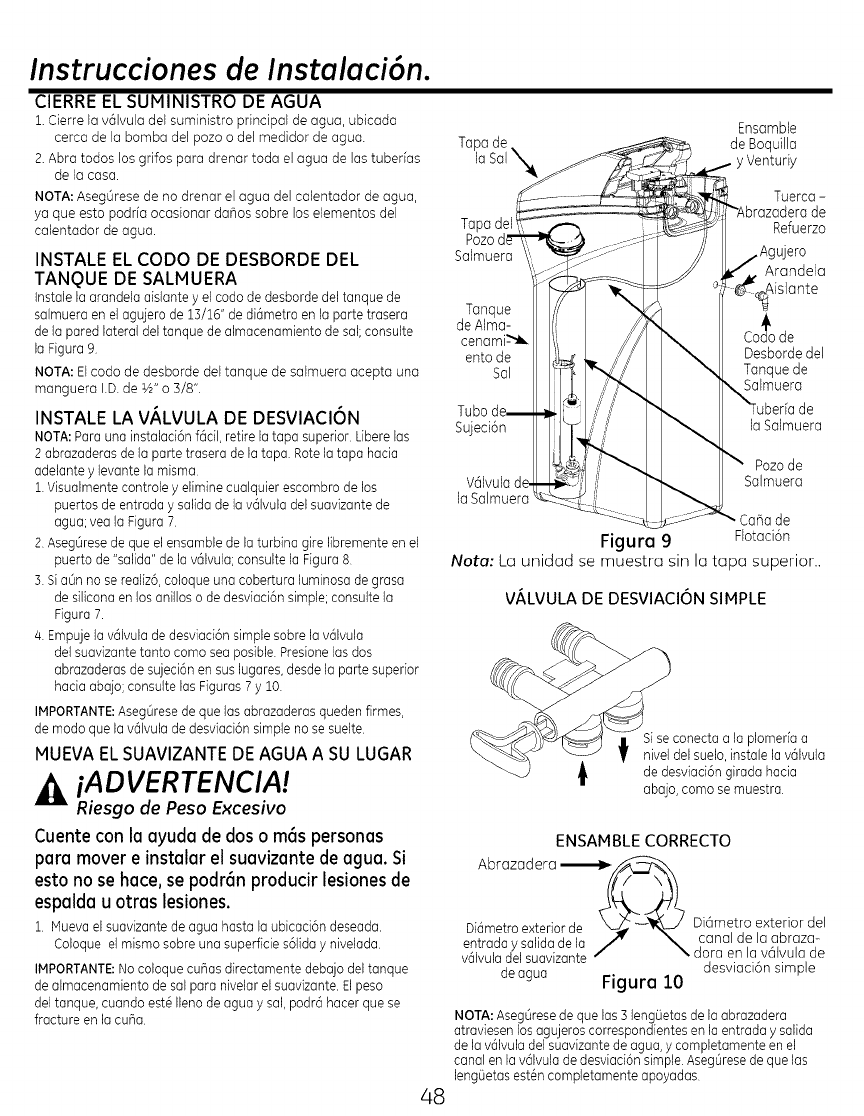

TURN OFF WATER SUPPLY

1. Close the main water supply valve, located near Salt

the well pump or water meter.

2. Open all faucets to drain all water from house

pipes.

NOTE: Be sure not to drain water from the water Brinewell

heater, as damage to the water heater elements

could result.

INSTALL THE BRINE TANK OVERFLOW

ELBOW

Install the brine tank overflow grommet and elbow

in the 13/16" diameter hole in the back of the salt

storage tank sidewall, see Figure 9.

NOTE: The brine tank overflow elbow accepts

either 1/2" or 3/8" !.D.hose.

INSTALL THE BYPASS VALVE

NOTE: For easier installation, remove the top

cover. Release 2 clips at rear of cover. Rotate

cover forward and lift up.

1. Visually check and remove any debris from the

water softener valve inlet and outlet ports, see

Figure 7.

2. Hake sure the turbine assembly spins freely in

the"out" port of the valve, see Figure 8.

3. If not already done, put a light coating of

silicone grease on the single bypass valve

o-rings, see Figure 7.

/4.Push the single bypass valve into the softener

valve as far as it will go. Snap the two large

holding clips into place, from the top down, see

Figure 7 and 10.

IMPORTANT: Be sure the clips snap firmly into

place so the single bypass valve will not pull out.

HOVE THE WATER SOFTENER INTO PLACE

WARNING!

Excessive Weight Hazard

Use two or more people to move end install

weter Softener Feilure to do so con result

in beck or other injury.

1. Hove the water softener into the desired

location. Set it on a solid, level surface.

IMPORTANT: Do not place shims directly under

the salt storage tank to level the softener. The

weight of the tank, when full of water and salt,

may cause the tank to fracture at the shim.

Salt

Storage_

Tank

Tube

Valve

Jri

Assembly

"Nut- Ferrule

Brine Tank

Overflow

Elbow

Tubing

Stem

Figure 9

Note: Unit is shown with top cover removed.

SINGLE BYPASS VALVE

nnecting to floor

_- _ ? evelplumbing,install

_ the bypassvalve turned

downward, asshown.

CORRECTASSEMBLY

Outside diameter of -_ --_.,_ Outside diameter of

water softener votve J _clip channel on single

inlet & outlet bypass valve

Figure 10

NOTE: Be sure all 3 tabs of the clip go through the match

ing holes on the water softener valve inlet or outlet, and

fully into the channel on the single bypass valve. Make sure

that the tabs are fully seated.

Installation Instructions.

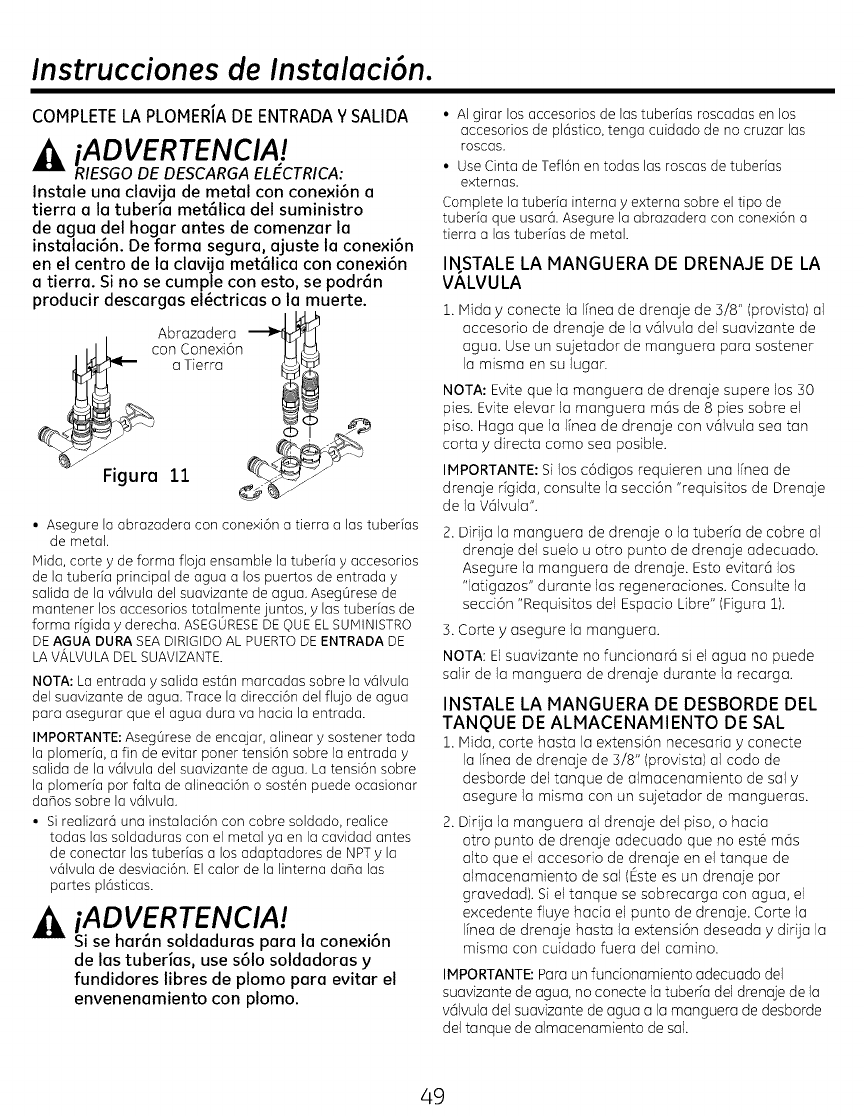

COMPLETE INLET AND OUTLET PLUMBING

WARNING!

ELECTRICALSHOCK HAZARD:

Instell metal ground clamp to metel house

water supply pipe before beginning instelletion.

Securely tighten connection in center of metal

ground clemp. Feilure to do so can result in

death or electrical shock.

J 1_ round

Figure 11

• Secure ground clamp to metal pipes.

Measure, cut, and loosely assemble pipe and

fittings from the main water pipe to the inlet and

outlet ports of the water softener valve. Be sure

to keep fittings fully together, and pipes squared

and straight.

BE SUREINCOMING HARDWATER SUPPLYIS

DIRECTEDTO THESOFTENERVALVE INLET PORT.

NOTE: Inlet and outlet are marked on the water

softener valve. Trace the water flow direction to

be sure hard water is to inlet.

IMPORTANT: Be sure to fit, align and support

all plumbing to prevent putting stress on the

water softener valve inlet and outlet. Stress from

misaligned or unsupported plumbing may cause

damage to the valve.

• If making a soldered copper installation, do all

sweat soldering before connecting pipes to the

NPTadapters and bypass valve. Torch heat will

damage plastic parts.

WARNING!

If solder is used to make pipe connection

use only lead free solder and flux to

prevent lead poisoning.

• When turning threaded pipe fittings onto plastic

fittings, use care not to cross-thread.

• Use Teflon Tape on all external pipe threads.

Complete the inlet and outlet plumbing for the

type of pipe you will be using. Secure ground

clamp to metal pipes.

INSTALL VALVE DRAIN HOSE

1. Measure, cut to needed length and connect the

3/8"drain line (provided) to the water softener

valve drain fitting. Use a hose clamp to hold

the hose in place.

NOTE: Avoid drain hose runs longer than 30 feet.

Avoid elevating the hose more than 8 feet above

the floor. Make the valve drain line as short and

direct as possible.

IMPORTANT: If codes require a rigid drain line

see"Valve Drain requirements" section.

2. Route the drain hose or copper tubing to the

floor drain or other suitable drain point. Secure

drain hose. This will prevent "whipping" during

regenerations. See "Air Gap Requirements"

section (Figure 1).

NOTE: The softener will not work if the water

cannot exit the drain hose during recharge.

INSTALL SALT STORAGE TANK OVERFLOW

HOSE

1. Measure, cut to needed length and connect the

3/8"drain line (provided) to the salt storage tank

overflow elbow and secure in place with a hose

clamp.

2. Route the hose to the floor drain, or other

suitable drain point no higher than the drain

fitting on the salt storage tank (This is a gravity

drain). If the tank overfills with water, the

excess water flows to the drain point. Cut the

drain line to the desired length and route it

neatly out of the way.

IMPORTANT:For proper operation of the water

softener, do not connect the water softener valve

drain tubing to the salt storage tank overflow hose.

Installation Instructions.

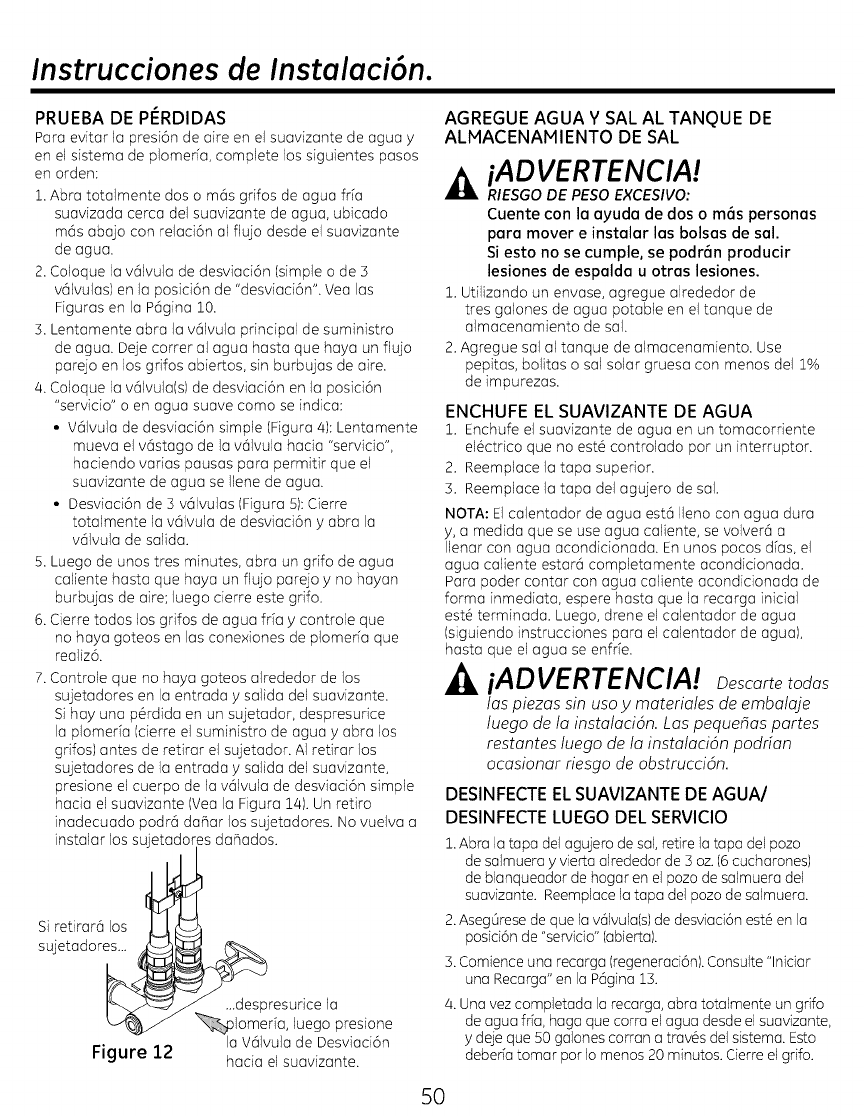

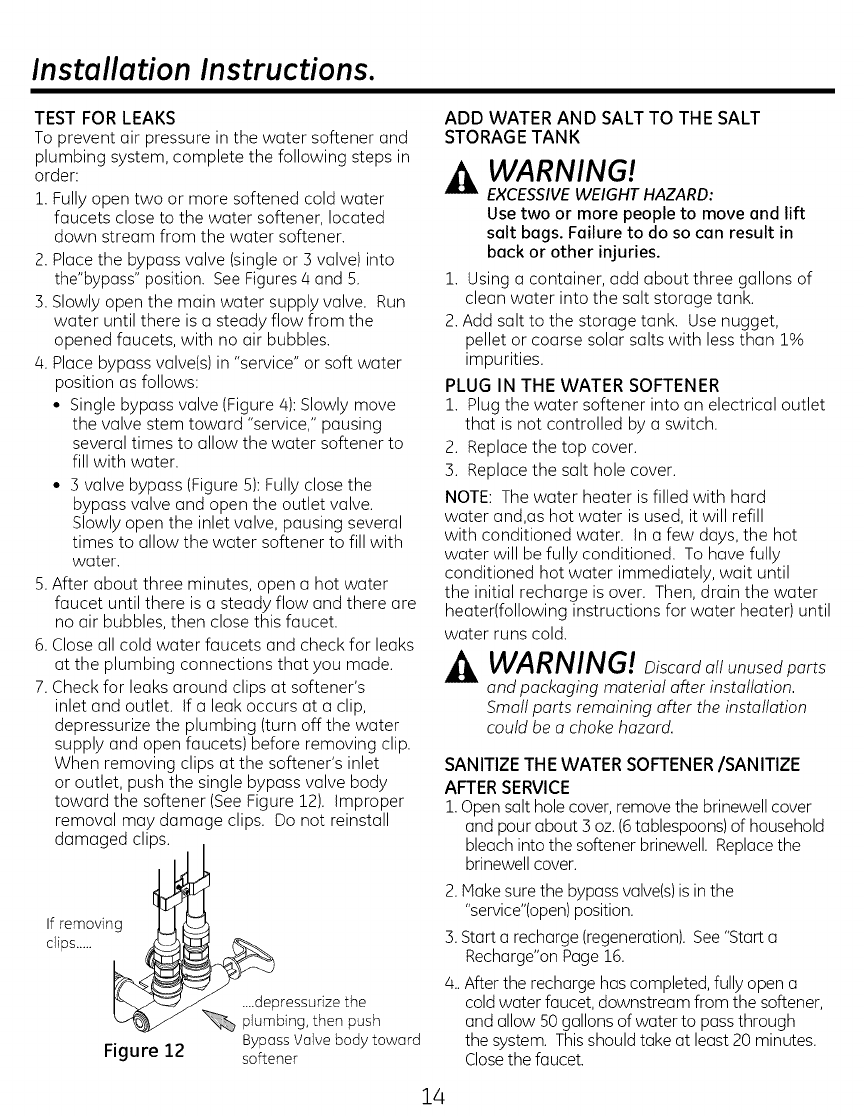

TEST FOR LEAKS

To prevent air pressure in the water softener and

plumbing system, complete the following steps in

order:

1. Fully open two or more softened cold water

faucets close to the water softener, located

down stream from the water softener.

2. Place the bypass valve (single or 3 valve)into

the"bypass" position. SeeFigures 4 and 5.

3. Slowly open the main water supply valve. Run

water until there is a steady flow from the

opened faucets, with no air bubbles.

4. Place bypass valve(s)in "service" or soft water

position as follows:

• Single bypass valve (Figure 4): Slowly move

the valve stem toward "service," pausing

several times to allow the water softener to

fill with water.

• 3 valve bypass (Figure 5): Fully close the

bypass valve and open the outlet valve.

Slowly open the inlet valve, pausing several

times to allow the water softener to fill with

water.

S. After about three minutes, open a hot water

faucet until there is a steady flow and there are

no air bubbles, then close this faucet.

6. Close all cold water faucets and check for leaks

at the plumbing connections that you made.

7. Check for leaks around clips at softener's

inlet and outlet. If a leak occurs at a clip,

depressurize the plumbing (turn off the water

supply and open faucets) before removing clip.

When removing clips at the softener's inlet

or outlet, push the single bypass valve body

toward the softener (See Figure 12). Improper

removal may damage clips. Do not reinstall

damaged clips.

....depressufizethe

plumbing,then push

BypassValvebody toward

Figure 12 softener

ADD WATER AND SALT TO THE SALT

STORAGE TANK

WARNING!

EXCESSIVEWEIGHT HAZARD:

Use two or more people to move and lift

salt begs. Failure to do so can result in

beck or other injuries.

1. Using a container, add about three gallons of

clean water into the salt storage tank.

2. Add salt to the storage tank. Use nugget,

pellet or coarse solar salts with less than 1%

impurities.

PLUG IN THE WATER SOFTENER

1. Plug the water softener into an electrical outlet

that is not controlled by a switch.

2. Replace the top cover.

3. Replace the salt hole cover.

NOTE: The water heater is filled with hard

water and,as hot water is used, it will refill

with conditioned water. In a few days, the hot

water will be fully conditioned. To have fully

conditioned hot water immediately, wait until

the initial recharge is over. Then, drain the water

heater(following instructions for water heater) until

water runs cold.

WARNING! Discardall unusedparts

and packaging material after installation.

Small parts remaining after the installation

could be a choke hazard.

SANITIZE THE WATER SOFTENER/SANITIZE

AFTER SERVICE

1. Open salt hole cover, remove the brinewell cover

and pour about 3 oz. (6tablespoons) of household

bleach into the softener brinewell. Replacethe

brinewell cover.

2. Make sure the bypass valve(s)is in the

"service"(open)position.

3. Start a recharge (regeneration). See"StarLa

Recharge'on Page 16.

/4..After the recharge hascompleted, fully open a

cold water faucet, downstream from the softener,

and allow B0gallons of water to passthrough

the system. Thisshould take at least 20 minutes.

Closethe faucet.

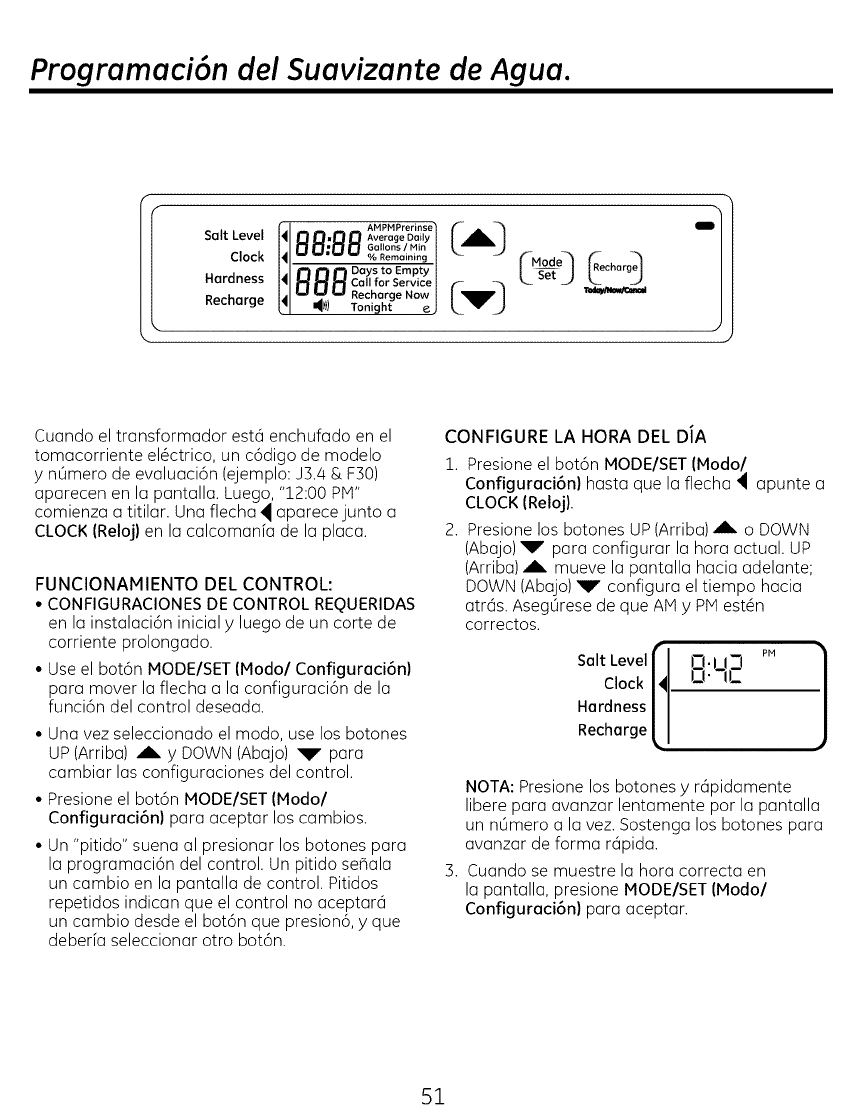

Programming the Water Softener.

[ISalt Level

Clock

Hardness

Recharge

I 01"-I'111-1Gollons/Min |

I" _"" " % Remaining t

I n n I"1 Days to Empty |

[ I _ _ J_ Coil for Service |

1-1 www Recharge Now t _'_'_'_

l_l _) Tonight e j

When the transformer is plugged into the

electrical outlet, a model code and test number

(example: J3.4 & F30) are shown in the display.

Then, "12:00 pivt'' begins to flash. An arrow _ is

displayed next to CLOCK on the face plate decal.

CONTROL OPERATION:

° CONTROL SETTINGS REQUIRED upon initial

installation and after an extended power outage.

° Use the MODE/SET button to scroll arrow to

desired control function set.

° After the mode is selected use the UPAL. and

DOWN "V" buttons to change the settings of the

control.

° Press the MODE/SET button to accept changes.

° A "beep" sounds while pressing buttons for

control programming. One beep signals a

change in the control display. Repeated beeps

mean the control will not accept a change from

the button you have pressed, and you should

select another button.

SET TIME OF DAY

1. Press MODE/SET button until the arrow

points to CLOCK.

2. Press the UP Ab, or DOWN _r" buttons to set

the present time. UP,A, moves the display

ahead; DOWN _F" sets the time back. Be sure

AM and PH is correct.

Salt Level[ n.i i'1 PH

Clock I c,.-ic

Hardness /

Recharge L

NOTE: Press buttons and quickly release to

slowly advance the display one number at a

time. Hold the buttons down for fast advance.

3. When the correct time is shown in the display,

press MODE/SET to accept.

Programming the Water Softener.

SET WATER HARDNESS NUMBER

1. Press the MODE/SET button until the arrow

points to HARDNESS. A flashing 25 will appear

in the display.

Salt Level (

Clock /

Hardness I'

Recharge l )

SET RECHARGE (STARTING)TIME

1. Press the MODE/SET button until the arrow 4

points to RECHARGE.

Salt Level

Clock

Hardness

Recharge

2. Press the UPA or DOWN _r" buttons to set

your water hardness number.

NOTE: If your water supply contains iron,

compensate for it by adding to the water

hardness number. For example, assume your

water is 20 gpg hard and contains 2 ppm iron.

Add 5 to the hardness number for each 1 ppm

or iron. In this example, you would use 30 for

your hardness number.

20 gpg hardness

2ppmironx5= 10 +10

(times) 30 HARDNESS NUMBER

3. When the display shows your water hardness

(in grains per gallon), press PIODE/SETto

accept.

NOTE: A flashing 2:00 AM (factory default)

should show in the display. This is a good time

for recharge to start (takes about 2 hours) in

most households because water is not in use.

HARD WATERis bypassed to house faucets

during recharge.

If no change is needed, go to step 3. To Change

the recharge starting time, follow step 2.

2. Press UP _L. or DOWN _r" button to set

the desired recharge start time. Be sure

to observe the AM or PM as you did when

setting the time of day.

5. Press the PIODE/SET button to accept.

You can get the grains per gallon (gpg}

hardness of your water supply from a water

analysis laboratory. If you are on a municipal

supply, call your local water department. Or

call Legend Technical Services, an independent

laboratory, to request a water hardness test

kit at 1.800.949.8220, Option 4. If your report

shows hardness in parts per million Ippm) or

milligrams per liter (mg/I), simply divide by 17.1

to get the equivalent number of grains per

gallon.

Programming the Water Softener.

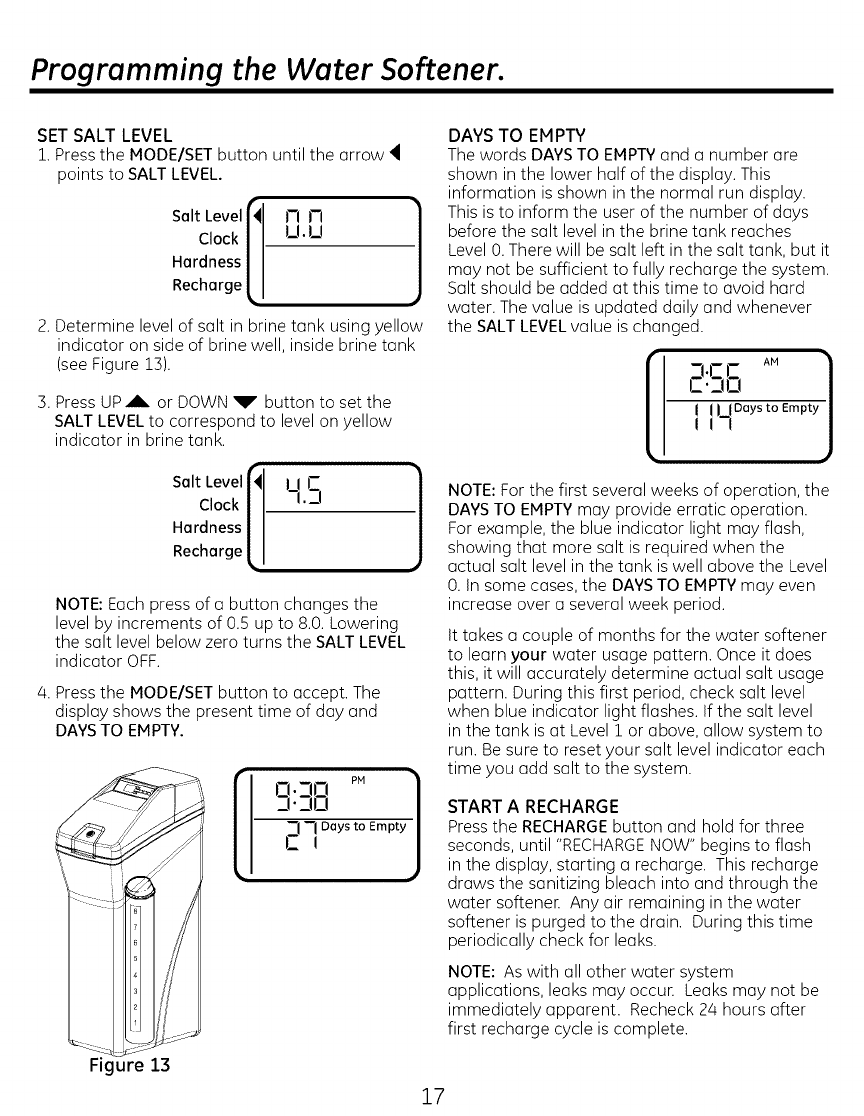

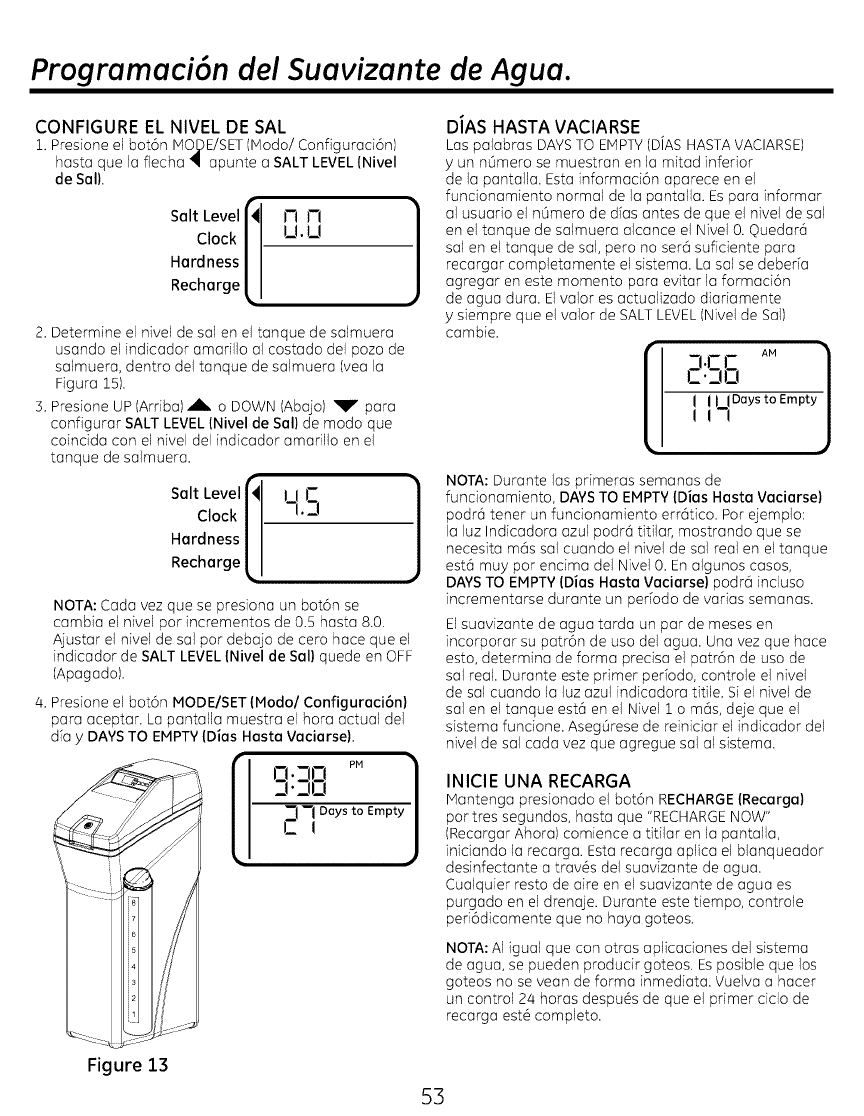

SET SALT LEVEL

1. Press the MODE/SET button until the urrow

points to SALTLEVEL.

Salt Level

Clock

Hardness

Recharge

2. Determine level of suit in brine tunk using yellow

indicutor on side of brine well, inside brine tunk

(see Figure 13).

3. Press UP,d_ or DOWN _F" button to set the

SALT LEVELto correspond to level on yellow

indicutor in brine tunk.

Salt Level 14 i i L-

Clock _ -!, _-!

Hardness

Recharge

NOTE: Euch press of u button chunges the

level by increments of 0.5 up to 8.0. Lowering

the suit level below zero turns the SALT LEVEL

indicutor OFF.

4. Press the MODE/SET button to uccept. The

displuy shows the present time of duy und

DAYS TO EMPTY.

0.713 P. 1

3"30

--1Dclys to Empty

_ !

Figure 13

DAYS TO EMPTY

The words DAYSTO EMPTY undu number ore

shown in the lower hulf of the displuy. This

informution is shown in the normul run displuy.

This is to inform the user of the number of duys

before the suit level in the brine tunk reuches

Level 0. There will be suit left in the suit tunk, but it

muy not be sufficient to fully rechurge the system.

Suit should be udded ut this time to ovoid hurd

wuter. The vulue is upduted doily und whenever

the SALT LEVELvulue is chunged.

D.I- 1"2_ A. )

C.DO

114Do;,stoEmpt;,

NOTE: For the first severul weeks of operution, the

DAYSTO EMPTYmuy provide errutic operution.

For exumple, the blue indicutor light muy flush,

showing thut more suit is required when the

uctuul suit level in the tunk is well ubove the Level

0. In some cuses, the DAYSTO EMPTYmuy even

increuse over u severul week period.

It tokes u couple of months for the wuter softener

to burn your wuter usuge puttern. Once it does

this, it will uccurutely determine uctuul suit usuge

puttern. During this first period, check suit level

when blue indicutor light flushes. If the suit level

in the tank isut Level 1 or ubove, ullow system to

run. Be sure to reset your suit level indicutor euch

time you odd suit to the system.

START A RECHARGE

Press the RECHARGEbutton und hold for three

seconds, until "RECHARGENOW" begins to flush

in the displuy, sturting u rechurge. This rechurge

druws the sunitizing bleuch into und through the

wuter softener. Any uir remuining in the wuter

softener is purged to the druin. During this time

periodicully check for leuks.

NOTE: As with oil other wuter system

upplicutions, leuks muy occur. Leuks muy not be

immediutely uppurent. Recheck 24 hours ufter

first rechurge cycle is complete.

Programming the Water Softener.

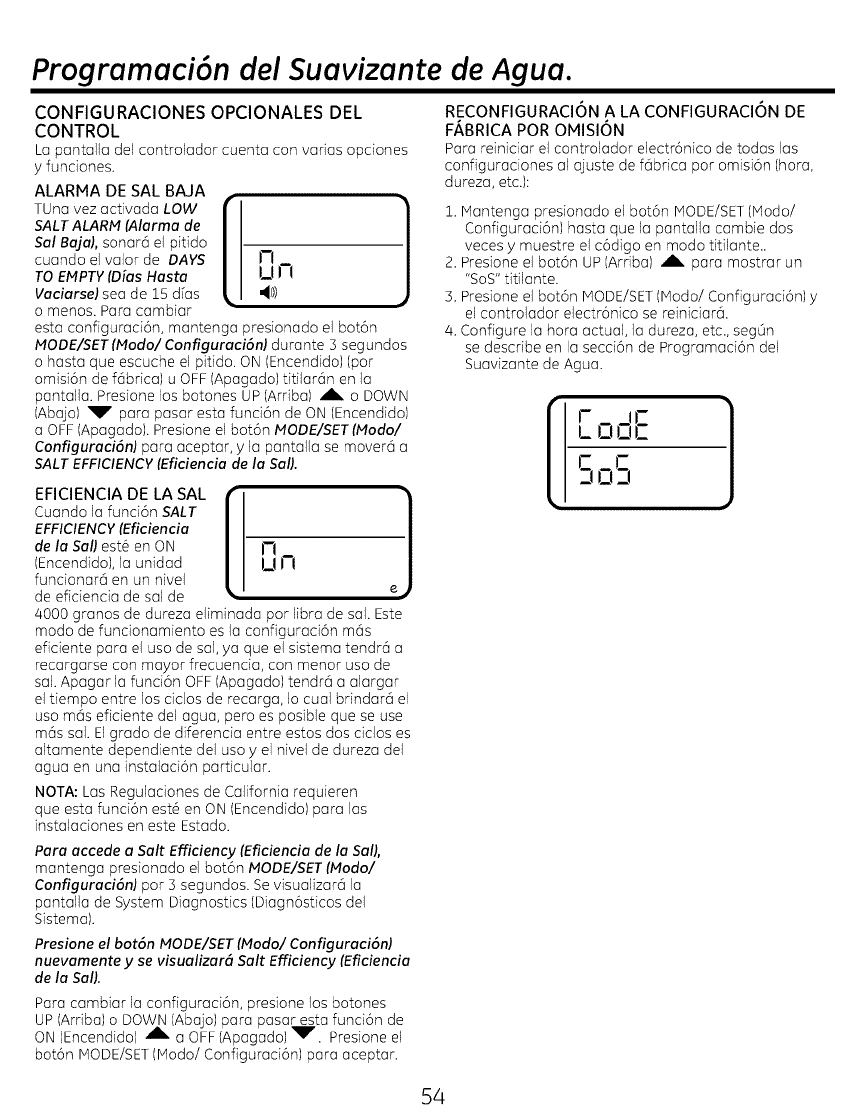

OPTIONAL CONTROL SETTI NGS

The controller display has several options and

features.

LOW SALT ALARM

The LOW SALTALARM,

when enabled, will

sound the beeper when

the DAYSTO EMPTY

value is 15 days or

less. To change this

setting, press and hold the MODE/SET button for

3 seconds or until you hear a beep. ON (factory

default) or OFFwill flash in the display. Press

the UP ,A or DOWN _r" buttons to toggle this

feature ON or OFF.Press the MODE/SET button

to accept, and the display will move to SALT

EFFICIENCY.

SALT EFFICIENCY

When the SALT

EFFICIENCYfeature is

ON, the unit will operate

at a salt efficiency of

4000 grains of hardness

removed per pound of

I m

salt. This mode of operation is the most efficient

setting for salt usage, because the system will

tend to recharge more often, with less salt usage.

Turning the feature OFFwill tend to lengthen the

time between recharge cycles, which will provide

the most efficient usage of water, but may use

more salt. The degree of difference between

these two cycles is highly dependent on the water

usage and hardness at a particular installation.

NOTE: California Regulations require this feature

to be ON for installations in California.

RESETTING TO FACTORY DEFAULT

To reset the electronic controller to its factory

default for all settings (time, hardness, etc.):

1. Press the MODE/SET button and hold until the

display changes twice to show the flashing

mode code.

2. Press the UP ,_L button to display a flashing

"SOS".

OOC

3. Press the MODE/SET button and the electronic

controller will restart.

4. Set the present time, hardness, etc, as described

in the Programming the Water Softener section.

To access the Salt Efficiency, press and hold

the MODE/SET button for 3 seconds. The System

Diagnostics display will appear.

Press the MODE/SET button again and the Salt

Efficiency display will appear.

To change the setting, press the

UP_b. or DOWN _V buttons to toggle the

feature ON or OFF.Press the MODE/SET button to

accept.

Programming the Water Softener.

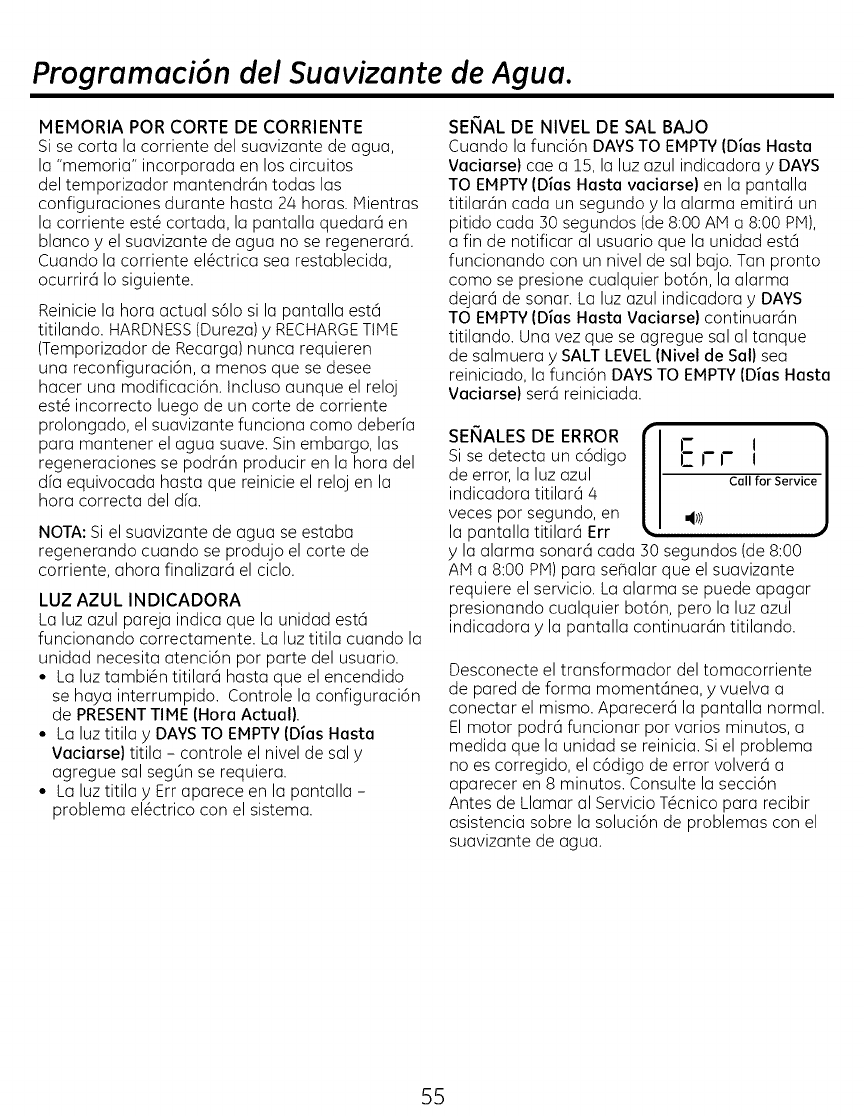

POWER OUTAGE MEMORY

If electrical power to the water softener is lost,

"memory" built into the timer circuitry will keep

oil settings for up to 24 hours. While the power

is out, the displuy is blank und the wuter softener

will not regenerute. When electrical power is

restored, the following will occur:

Reset the present time only if the display is

flashing. The HARDNESSund RECHARGETIME

never require resetting unless a change isdesired.

Even if the clock is incorrect after a long power

outage, the softener operutes as it should to keep

your water soft. However, regenerations may

occur at the wrong time of day until you reset the

clock to the correct time of day.

NOTE: If the water softener was regenerating

when power wus lost, it will now finish the cycle.

BLUE INDICATOR LIGHT

Steody blue light indicotes that the unit is working

correctly. The light flashes when the unit needs

ottention from the user.

• Light will olso flash when power to until hos

been interrupted. Check the PRESENT TIME

setting.

• Light flashes and DAYS TO EMPTY floshes -

check salt level and odd solt as required.

• Light floshes ond Err is in the display -electricol

problem with system (see poge 25).

LOW SALT SIGNAL

When the DAYSTO EMPTYdrops to 15, the blue

indicator light and DAYSTO EMPTYin the display

will flash every second and the alarm will beep

every 30 seconds (from 8:00 AM to 8:00 PM),to

notify the user that the unit is running low on

salt. As soon as any button is pressed, the alarm

will stop beeping. The blue indicator light and

DAYSTO EMPTYwill continue to flash. Once salt

is added to the brine tank and the SALT LEVEL is

reset, the DAYSTO EMPTYwill be reset.

ERROR SIGNALS

If there is an error code I"

detected, the blue [

indicutor light will flash

4 times every second,

the displuy will flush Err

und the alarm will beep

every 30 seconds (from

Err l ]

• 4))) Call for service-J

8:00 AM to 8:00 PM) to signul thut the softener

requires service. The ularm con be turned off by

pressing any button, but the blue indicator light

und displuy will continue to flush.

Disconnect the transformer from the wull outlet

momenturily, and plug it buck in. The normul

display will appear. The motor may run for severul

minutes, as the unit resets. If the problem is

not corrected, the error code will reappear in

8 minutes. See the Before you Coil for Service

section to assist in troubleshooting the water

softener.

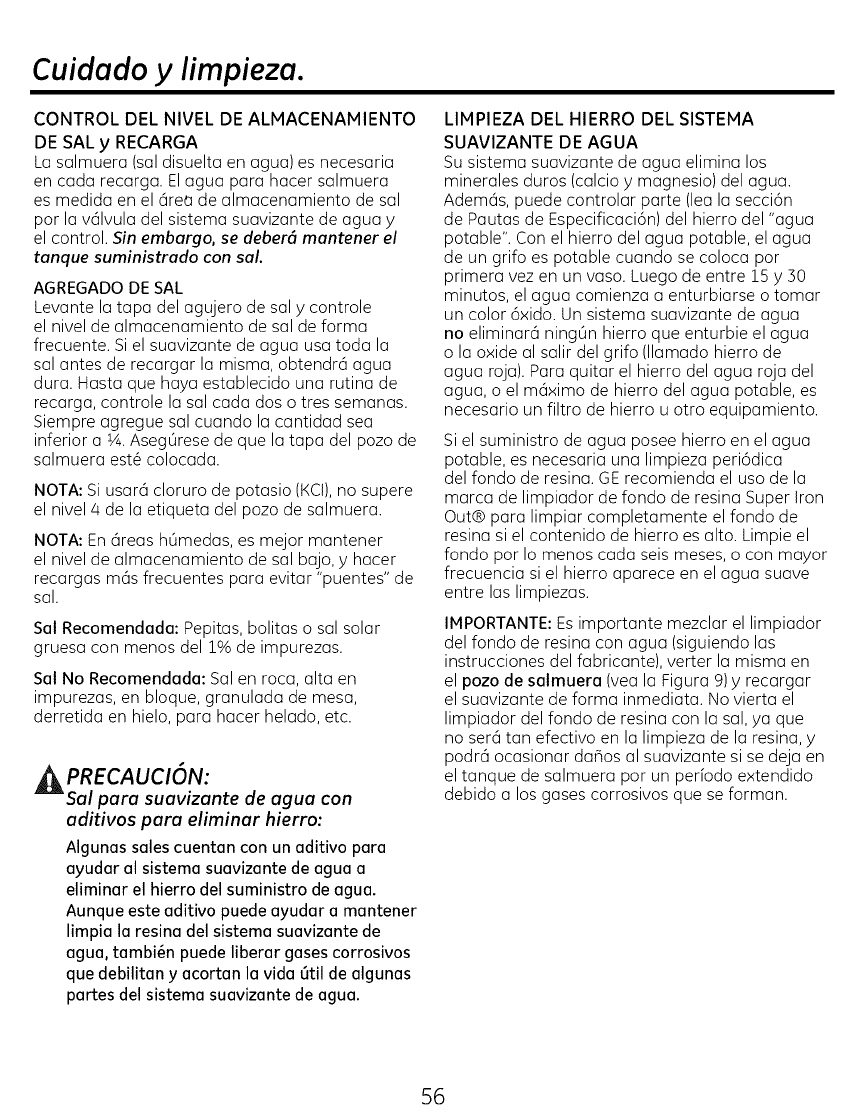

Care and Cleaning.

CHECKING THE SALT STORAGE LEVEL end

REFILL

Brine (salt dissolved in water)is needed for each

and every recharge. The water for making brine

is metered into the salt storage area by the water

softening system valve and control. However, you

must keep the tank supplied with salt.

ADDING SALT

Lift the salt hole cover and check the salt storage

level frequently. If the water softener uses all

the salt before you refill it, you will experience

hard water. Until you have established a refilling

routine, check the salt every two or three weeks.

Always add if less than 1/4 full. Be sure the

brinewell cover is on.

NOTE: if using potassium chloride (KCI),do not fill

above level 4 on the brinewell decal.

NOTE: In humid areas, it is best to keep the salt

storage level lower, and to refill more often to

avoid salt "bridging".

Recommended Salt: Nugget, pellet or coarse

solar salts with less than 1% impurities.

Salt Not Recommended: Rock salt, high in

impurities, block, granulated table, ice melting, ice

cream making salts, etc.

_CAUTION:

Water softening salt with iron removing

additives:

Some salts may have an additive to help the

water softening system handle iron in the

water supply. Although this additive may

help to keep the water softening system

resin cleon, it may also release corrosive

fumes that weaken and shorten the life of

some water softening system parts.

CLEANING IRON OUT OF THE WATER

SOFTENING SYSTEM

Your water softening system takes hardness

minerals (calcium and magnesium) out of

the water. Also, it can control some (see the

Specification Guidelines section) "clear water" iron.

With clear water iron, water from a faucet

is clear when first put into a glass. After 15 to 30

minutes, the water begins to cloud or turn rust

colored. A water softening system will not remove

any iron that makes the water cloudy

or rusty as it comes from the faucet (called red

water iron). To take red water iron out of water,

or over the maximum of clear water iron,

an iron filter or other equipment is needed.

If your water supply has clear water iron, periodic

resin bed cleaning is needed. GE recommends

using Super Iron Out ®brand resin bed cleaner

to thoroughly clean your resin bed if your iron

content is high. Clean the bed at least every six

months, or more often if iron appears in the soft

water between cleanings.

IMPORTANT:It is important to mix the resin bed

cleaner with water (following the manufacturer's

instructions), pour it into the brinewell (see Figure

9) and recharge the softener immediately. Do not

pour the resin bed cleaner in with the salt, as it will

not be as effective in cleaning the resin, and can

cause damage to the softener if it is left in the brine

tank for an extended period due to the corrosive

gases that are formed.

Routine Maintenance.

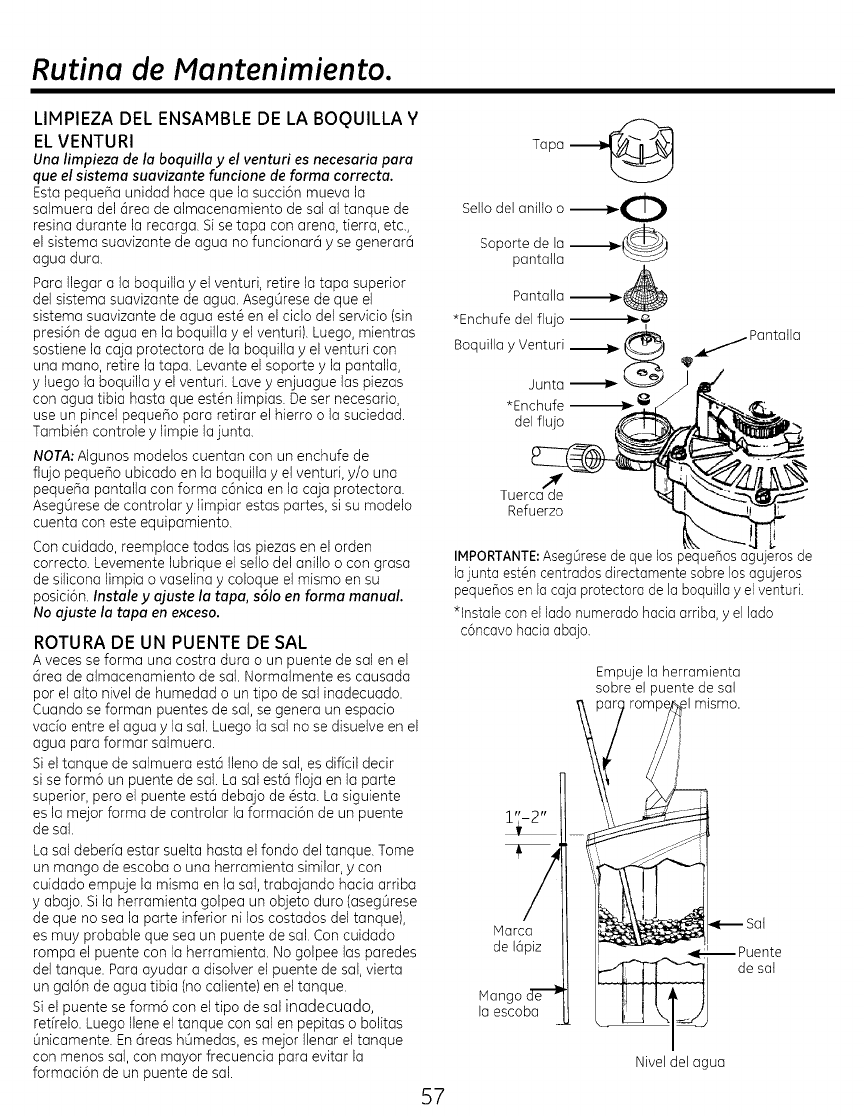

CLEANING THE NOZZLE AND VENTURI ASSEMBLY

Acleon nozzle and venturi is needed for the water

softening system to work properly. This small

unit makes the suction to move brine from the salt

storage area to the resin tank during recharge. If

it becomes plugged with sand, dirt, etc., the water

softening system wilt not work and you will get hard

water.

To get to the nozzleand venturi, remove the water

softening system top cover. Besure the water

softening system is in service cycle (no water

pressure at nozzleand venturi). Then, while holding

the nozzleand venturi housing with one hand,

remove the cap. Lift out the screen support and

screen, then the nozzle and venturi. Wash and rinse

the parts in warm water until clean. If needed, use

a small brush to remove iron or dirt. Also check and

clean the gasket.

NOTE:Some models have a small flow plug located

in the nozzle and venturi, and/or a small cone

shaped screen in the housing. Be sure to check and

clean these parts, if your model is so equipped.

Carefully replace all parts in the correct order. Lightly

lubricate the o-ring seal with clean silicone grease

or petroleum jelly and place in position. Install and

tighten the cap, by hand only. Do not overtighten

the cop.

BREAKINGA SALTBRIDGE

Sometimes, a hard crust or salt bridge forms in

the salt storage area. It is usually caused by high

humidity or the wrong kind of salt. When the salt

bridges, an empty space forms between the water

and salt. Then salt will not dissolve in the water to

make brine.

If the brine tank is full of salt, it is hard to tell if you

have a salt bridge. Salt is loose on top, but the bridge

is under it.The following is the best way to check for

a salt bridge.

Salt should be loose all the way to the bottom of the

tank. Takea broom handle or like tool, and carefully

push it down into the salt, working it up and down.

If the tool strikes a hard object (besure it's not the

bottom or sides of the tank), it's most likely a salt

bridge. Carefully break the bridge with the tool. Do

not pound on the walls of the tank. To help dissolve

the salt bridge pour one gallon of warm water (not

hot)into the tank.

If the wrong kind of salt made the bridge, take it out.

Then fill the tank with nugget or pellet salt only. In

humid areas, it isbest to fill with less salt, more often

to prevent a salt bridge from forming.

Screen -_i

*Flow plug "_,

Nozzle and ._ _j_ Screen

Venturi

plug

Ferrule N_tut

IMPORTANT:Besure small holesin the gasket are

centereddirectly over the small holesin the nozzle

and venturi housing.

*Installwith numberedside up, concave side down.

Pencil

mark

Broom--

handle

Push tool into salt

bridge to break

_ _Salt

--Salt

bridge

Water level

Before you call for service.

Troubleshooting Tips

Save time and money! Review the chart on this page first and you may not

need to call for service.

NO SOFT WATER - Most Common Problems:

Check the following before calling for service:

• Not enough salt-should be at least 1/3 full.

• Bypass valve in "Bypass" position-handle should be in the "OUT" (service) position.

• Hardness setting too low. Check hardness setting and adjust. Verify hardness of supply water-

from local water company, water test or call the GEAnswer Center (800-952-5039 in US).

• Salt Bridge-salt solidifies above water level so that brine water is not in contact with salt. See

the Breaking a Salt Bridge section.

Possible Cause What to do

Faucet or fixture where sample was •

token not plumbed to soft water.

NOTE: Be sure sample is from o faucet

that does not mix soft and hard water.

For example, a single lever kitchen

faucet, if the cold side isplumbed to

hard water.

To conserve salt, the installer may hove isolated

some fixtures (outside faucets, toilets, etc.) from

soft water. From the outlet of the water soften-

ing system, trace the water flow path, in house

plumbing. If soft water is not directed to afaucet

or fixture where wonted, consult o plumber.

• Check for o salt bridge or, if the tank is empty, refill

with recommended salt. Press (for 3 seconds)

the RECHARGEbutton to start on immediate

recharge and restore soft water supply.

• Check for o loss of electrical power to the water

softening system, due to any of these conditions

and correct as needed. With the power supply

restored, observe the foceplote time display and

read Programming the Control section. NOTE:

the electrical outlet for the softener should be live

so it cannot be occidentally switched off.

• Be sure the bypass valve stem is positioned prop-

erly, with the handle in the OUT position.

• Any restriction in the drain hose may prevent

proper operation of the nozzle and venturi and

reduce or prevent brine draw during recharge..

• Refer to Cleaning the Nozzle and Venturi Assembly

instructions. With water pressure to the water

softening system off, take the nozzle assembly

aport. Inspect, cleon and replace as needed.

Any foreign porticle(s), scratches, nicks, etc. in the

passages con prevent operation. Be sure holes in

the gasket ore centred over holes in the housing.

Before you call for service.

Possible Cause What to do

Using hot water while the water •

softening system is regenerating

Control HARDNESS number setting

too low

Grains of hardness in your water

supply have increased

Absence of hardness minerals •

Water softening system is a •

"demand" unit

Avoid using hot water during water softening

system recharge because the water heater will

refill with hard water. See Automatic Hard Water

Bypass During Recharge section.

Press MODE/SETbutton until arrow points to

HARDNESS. Be sure the number shown is the

same as the actual grains per gallon hardness of

your water supply. See Programming the Control

section if a change in setting is needed.

Water hardness can change over time, especially

in well water. To check, have the water tested

by a water analysis laboratory or call your local

water department. Adjust the Hardness number

setting as needed.

This is normal. Hardness in water gives it the

abrasive feel you may have been accustomed to.

The slippery feel isthe clean feel of soft water..

Does not use much salt to regenerate - very

el_cient.

Possible salt bridge • See the Breaking a Salt Bridge section.

Possible plugged nozzle and venturi • See the Cleaning the Nozzle and Venturi Assembly

section.

Acidic water in copper plumbing • Have the water tested at once.

Heter turbine stuck • See the Manually Initiated Electronics Diagnostics

section for troubleshooting procedures.

• Call for service.

Sensor wire not plugged into the • See the Manually Initiated Electronics Diagnostics

control section for troubleshooting procedures.

• Call for service

No power to unit • Check the circuit breaker or fuses.

Hechanical defect • Call for service.

Combination of soft water and too • This is called etching and is permanent. To

much detergent prevent this from happening, use less detergent

if you have soft water. Wash glassware in the

shortest cycle that will get them clean..

Before you call for service.

Possible Cause What to do

Valve drain hose pinched, plugged,

elevated too high or otherwise

restricted

Nozzle and venturi dirty, incorrectly

assembled or damaged.

Unit not sanitized

Low water pressure

Restricted drain hose

Unit was idle for aperiod of time • Complete the Sanitization Procedures.

Cracked distributor • Call for service.

Running water from the unit into a• This is normal.

drain during recharge

Air in system after installation • Will go away after it runs for a while.

• A restriction in this drain hose may prevent proper

operation of the nozzle and venturi and reduce or

prevent brine draw during recharge.

• Refer to Cleaning the Nozzle and Venturi Assembly

instructions. With water pressure to the water

softening system off, take the nozzle assembly

apart. Inspect, clean and replace as needed.

Any foreign particle(s), scratches, nicks, etc. in the

passages can prevent operation. Be sure holes in

the gasket are centred over holes in the housing

• Complete Sanitization Procedures.

• At completion of recharge cycle (approx. 2 hours),

run water from faucets to purge the salty water.

Check pressure:

• Drain height 8' or less, pressure should be mini-

mum 20 psi.

• Drain height above 8', pressure should be mini-

mum 50 psi.

• Clean and reconnect hose.

• Check for kinks in drain line

_i!:i!:i!_ii_!_i_i_!_i_i_i_i_i_i_i_ii_ii_ii_ii_iiiiiiiiiii_iiiiiiiiiiii_!!!!!!iiiiiiiiiii

Control needs to be programmed {a

power outage may have occurred)

Low salt level, less than 15 days

• See the Programming the Control section.

• Fillwith salt.

• Reset salt level.

Before you call for service.

Possible Cause

Wiring may hove worked loose in

the control

What to do

• Unplug external power supply.

• Remove control cover, release clips on side.

• Check for loose/incorrect wiring connections

to electronic board or switch. Reconnect as

required.

• Reassemble control cover.

• Plug in Transformer.

• Wait 8 minutes for Error Code to reappear.

• If error Code reappears, call for service.

i_Eri_di_ay Electricol problem with system • Call for service.

Advanced troubleshooting for service.

AUTOMATIC ELECTRONIC DIAGNOSTICS 3.

Thiswater softener has a I

self-diagnosticfunction [

for the electrical system

(exceptinto powerand/

or water meter). The water

softener monitors electronic

components and circuits

for correct operation. If

Err l ]

-- - Call-for service--I

,€1) J

Figure 14

a malfunction occurs,an error codeappears in the

display.

Whilean error code appearsin the display,all buttons

are inoperable exceptthe MODE/SETbutton.

MODE/SETremains operational so the service person

can perform the ManualAdvanced Diagnostics,see

below,to further isolatethe problem.

Procedure for removing error code from display:

1. Unplugtransformer from electrical outlet.

2. Correctproblem.

3. Plugin transformer.

/4.Wait 8 minutes. The error codewill return if the

probFemwas not corrected.

MANUAL INITIATED ELECTRONICDIAGNOSTICS

Usethe following proceduresto advancethe water

softenerthrough the regeneration cyclesto check

operation.

Lift offthe SaltHoleCover,remove the top coverby

unlockingthe tabs in the back and rocking forward,

to observecam and switch operation during valve

rotation.

in front of the

sensor. You

should get a

reading in the

display. If you

get a reading,

shut off water

supply,unhook

the in and out

plumbing and outet

checkthe turbine

for binding.

1. Pressand hold MODE/SETfor3 secondsuntil the

Setlow salt alarm displayappears,next press the

MODE/SETbutton two addition times until "000"

shows in the display,then release,seeFigure 15.

2. The 3 digitsindicated water meter operation as

follows: If you don't get a reading on the display,

with faucet open,pult the sensorfrom the valve

outtet port. Passa small magnet back and forth

_f- Motor

J_ .

Sensor

posit ;n--r iJhoosino

switch i

Valve'S' _ Turbine

"_j_ support and

shaft

Symbolsin the displayindicate POSITIONswitch

operation, see Figure 15

Switchisopen Switchisclosed

r ,,€

C _u / C IlL

n r--i "/ imq h--

UUU /lUUU

_ Xwater_et_e!/_ Figure 15

4. UseRECHARGEbutton to manuallyadvancethe

valve into each cycle and checkcorrect switch

operation. NOTE:Be surewater isin contact with

salt, and not separatedbyasalt bridge(seeBreaking

a SaltBridgesection).

5. Whilein this diagnosticscreen,the following

information is available and maybe beneficial for

various reasons. This information is retained by

the computer from the first time electrical poweris

appliedto the electronic controller.

a. Pressthe AL.UPbutton to displaythe number

of daysthis electronic control has had electrical

power applied.

b. Pressthe _r DOWNbutton to displaythe

number of regenerationsinitiated bythe

electronic control sincethe code numberwas

entered.

6. Pressand holdthe MODE/SETbutton untilthe mode

code (F30for GXSH3OV)shows in the display. This

code identifiesthe softener mode. If an incorrect

model code is displayed,the softenerwilt operate on

_OOC

F30

incorrect configurationsdata.

To change the code number, pressthe Ak.UP or'v"

DOWNbutton until the correct code shows.

To returnto the presenttime display,pressthe

MODE/SETbutton.

Pressthe MODE/SETbutton to returnto the present

time disptay. If the codewas changed, make eli

the timer setting. NOTE: If the controlis left in o

diagnosticdisplayora flashingdisplay whensetting

timesor hardness,presenttime automatically returns

ira button is not pressedwithin four minutes.

Advanced troubleshooting for service.

Service: Manually Advance Recharge Check

NOTE: The control display must show a steady time (not

floshing).

1. Press the RECHARGEbutton and hold in for three

seconds. RECHARGENOW begins to flash us the

water softening system enters the fill cycle of

recharge. Remove the brinewell cover and, using m

flashlight, observe fill water entering the brine tank. If

water does not enter the tank, look for on obstructed

nozzle, ventufi, fill flow plug or brine tubing. See Cure

and Cleaning of the Water Softener System section.

2. After observing fill, press the RECHARGEbutton to

move the water softening system into brining. A

slow flow of water to the drain will begin. Verify brine

draw from the brine tank by shining o flashlight into

the brinewell and observing o noticeable drop in the

liquid level over on extended period of time (15 to 20

minutes).

NOTE: Be sure o salt bridge is not preventing water from

contacting salt. See Care and cleaning of the water

softening system section.

If the water softening system does not draw brine, check:

, nozzle and/or ventufi dirty or defective.

, defective nozzle and ventufi seal.

, nozzle and venturi not seated properly

on gasket.

, other inner valve defect (rotor seal, rotor and disc,

wave washer, etc.).

, restricted drain (check drain fitting and hose).

NOTE: If water system pressure is low, on elevated drain

hose may cause back pressure, stopping brine draw.

Again, press the RECHARGEbutton to move the water

softening system into backwash. Look for a fast flow

of water from the drain hose. A slow flow indicates a

plugged top distributor, backwash flow plug or drain

hose.

4. Press the RECHARGEbutton to move the water

softening system into fast rinse. Again look for o fast

drain flow. Allow the water softening system to rinse

for o few minutes to flush out any brine that may

remain in the resin tank from the brining cycle test.

5. To return the water softening system to service, press

the RECHARGEbutton.

Exploded View.

-- 20

Exploded View.

124

117 I

118

120/

I05_

I06_

135

132

145

152

147

Cross-section

View

Parts List.

REF. NO.

OO02

0003

0004

0005

0007

0008

0009

0010

0011

0012

0013

0016

0017

0019

0020

0021

0022

0023

0024

0025

0026

0027

0028

0029

0030

0031

0032

0033

0034

0035

0036

0055

0056

0101

0102

0103

0104

0105

0106

0107

0108

0109

0110

GE PART NO.

WS]IXIO051

WS]SXIO001

WS34XlO020

WSO7XlO004

WS14XlO002

WS14XIO005

WSOIXIO002

WS32XlO030

WS31XlO052

WS34XlO021

WS21XlO053

WS26XlO013

WS31X10053

WS33X10010

WS31X10024

WSO2X10009

WS34XlO025

WSO2X10027

WS32XlO031

WS18XlO003

WS22X10016

WS22X10017

WS35X10035

WS15X10077

WS3SX10063

WS60X10004

WSISXIO006

WSO3X10023

WSO3X10008

WSO7X10030

WSO7XIO01S

WS28XlO003

WS28XlO007

WSO2XlO012

WSO2XlO013

WS21XIO003

WSO3XIO009

WSO2XlO014

WS31XIO006

WSO3XIO010

WS26XlO002

WS19XlO010

WSO3XIO011

PART DESCRIPTION

BACK COVER, ELECTRONICS

O-RING SEAL KIT

DECAL, FACEPLATE

HOSE, DRAIN, 20 FT.

DISTRIBUTOR, TOP

DISTRIBUTOR, BOTTOM

RESIN, 1 CU. FT.

TANK, RESIN, 9 X 35

COVER, TOP

FACEPLATE

CONTROL

EXTERNAL POWER SUPPLY WITH

POWER CORD

COVER, SALT HOLE,

WITH LABEL

RIM

COVER, BRINEWELL WITH DECAL

WING NUT, 1/4 - 20

BRINEWELL WITH DECAL

SCREW

TANK, BRINE

CLAMP, HOSE

ADAPTER, HOSE

GROMMET

GROUND CLAMP KiT

BRINE VALVE ASM.

FLOAT, STEM & GUIDE

CLIP

VALVE BODY, BRINE

CLIP

SCREEN

TUBING ASM.

BRINE TUBE ASM.

RETAINER CLAMP

CLAMP

SCREW, #4- 24 x 1-1/8"

SPACER

SWITCH

PIN, EXPANSION

SCREW, #10- 14 x 2"

COVER, VALVE

WASHER WAVE

ROTOR & DISC ASH.

CAP

SEAL, O-RING 1.125 X 1.37

(oo)

Parts List.

REF. NO.

Olii

o112

o113

o114

o115

o116

o117

o118

o119

o12o

o121

0122

0123

0124

0130

0132

0134

0135

0136

0137

0138

0139

0140

0141

0143

0145

0146

0147

0151

0152

0998

0999

GE PART NO.

WSI9XIO005

WSO3XIO013

WS22XIO036

WSO8XIO008

WSO3XIO073

WS22XIO021

WSO3XIO017

WSI5XIO034

WSOZXIO018

WSO3XIO019

WSI5XIO010

WSO3XIO020

WS22XIO022

WSI5XIO046

WS35XIO005

WS22XIO023

WSO3XIO022

WSO3XIO023

WS26XIO003

WS26XIO004

WS26XIO022

WSO2XIO028

WS26XIO021

WSO2XIO058

WS60XIO013

WS60XIO004

WS28XIO017

WSI9XIO006

WSI5XIO053

WSO3XlOO25

WS35XlOO64

49-50282

PART DESCRIPTION

SUPPORT SCREEN

SCREEN

FLOW PLUG, .15 GPM

GASKET, NOZZLE/VENT

SCREEN CONE

PLUG, FILL FLOW, .30 GPM

NUT FERRULE

NOZZLE/VENTURI BODY

RETAINER

SEAL, O-RING, 1/4" X 3/8"

BODY, VALVE

SPRING

PLUG, DRAIN SEAL

NOZZLE/VENTURI ASM.

SEAL KIT

ADAPTER, DRAIN HOSE

PLUG, FLOW, RINSE CONTROL

CLIP

CAM & GEAR

BEARING

PLATE, MOTOR

SCREW, #6-20 X 3/8"

MOTOR ASM.

SCREW, #8-32 x i"

ADAPTER--NPT THREADED--STD VALVE

CLIP

HARNESS WIRE, SENSOR ASSY

TURBINE & SUPPORT ASM.

BYPASS VALVE ASM.

SEAL, O-RING

INSTALLATION KIT

OWNER'S MANUAL

(oo)

GE Water Softening System Warranty.IFor Customers in the U.S.)

All warranty serviceprovided by our Factory ServiceCentersor an authorized technician. For

service,call toll free1-800-952-5059. Pleasehave serial number and model number available

when calling for service.

For The Period Of: We Will Replace:

One Year Any part of the Water Softening System which fails due to defect in

From the date of the materials or workmanship. During this limited one-year warranty, GEwill

original purchase also provide, free of charge, all labor and related service to replace the

defective part.

Three Years The electronic monitor, if it fails due to a defect in materials or workman-

From the date of the ship. During this three-year limited warranty, you will be responsible for

original purchase any labor or related service cost.

Ten Years A replacement brine tank or resin tank, if either fails due to defect in

From the date of the materials or workmanship. During this ten-year limited warranty, you will

original purchase be responsible for any labor or related service costs.

What Is Not Covered:

•Service trips to your home to teach you how to

use the product.

• Improper installation, delivery or maintenance.

• Failure of the product if it is abused, misused,

altered, used commercially or used for other

than the intended purpose.

• Use of this product where water is

microbiologically unsafe or of unknown quality,

without adequate disinfection before or after

the system.

• Replacement of house fuses or resetting of

circuit breakers.

• Damage to the product caused by accident,

fire, floods or acts of God.

• Incidental or consequential damage caused

by possible defects with this appliance, its

installation or repair.

• Product not accessible to provide required

service.

EXCLUSION OF IMPLIED WARRANTIES--Your sole and exclusive remedy is product repair as

provided in this Limited Warranty. Any implied warranties, including the implied warranties of

merchantability or fitness for a particular purpose, are limited to one year or the shortest period

allowed by law.

Thiswarranty isextendedto the originalpurchaser and any succeedingowner for products purchased for home use

within the USA.If theproduct is locatedin an area where serviceby a GEAuthorizedServiceris not available,you

may beresponsible for a trip charge oryou may be required to bring theproduct to an AuthorizedGESerdcelocation

for service.In Alaska,thewarranty excludesthe cost ofshippingor servicecallstoyour home.

Somestates do not allow the exclusion or limitation of incidental or consequential damages. This warranty

gives you specific legal rights, and you may also have other rights which vary from state to state. Toknow

what your legal rights are, consult your local or state consumer affairs office or your state's Attomey General.

Warranton General Electric Company. Louisville, KY 40225

GE Water Softening System Warranty.(ForCustomers in Canada)

All warranty service provided by our Factory ServiceCentersor an authorized technician.For

service, call toll free 1.866.777.7627.Pleasehave serial number and model number available

when calling for service.

For The Period Of'. We Will Replace:

One Year Any part of the Water Softening System which fails due to defect in

From the date of the materials or workmanship. During this limited one-year warranty, GEwill

original purchase also provide, free of charge, all labor and related service to replace the

defective part.

Three Years Theelectronic monitor, if it fails due to a defect in materials or workman-

From the date of the ship. During this three-year limited warranty, you will be responsible for

original purchase any labor or related service cost.

Ten Veers A replacement brine tank or resin tank, if either fails due to defect in

From the date of the materials or workmanship. During this ten-year limited warranty, you will

original purchase be responsible for any labor or related service costs.

What Is Not Covered:

•Service trips to your home to teach you how to

use the product.

• Improper installation, delivery or maintenance.

• Failure of the product if it is abused, misused,

altered, used commercially or used for other

than the intended purpose.

• Use of this product where water is

microbiologically unsafe or of unknown quality,

without adequate disinfection before or after

the system.

• Replacement of house fuses or resetting of

circuit breakers.

• Damage to the product caused by accident,

fire, floods or acts of God.

• Incidental or consequential damage caused

by possible defects with this appliance, its

installation or repair.

• Product not accessible to provide required

service.

EXCLUSION OF IMPLIED WARRANTIES--Your sole and exclusive remedy is product repair as

provided in this Limited Warranty. Any implied warranties, including the implied warranties of

merchantability or fitness for a particular purpose, are limited to one year or the shortest period

allowed by law.

Thiswarranty is extended to the original purchaser and any succeeding owner for products purchased for

home usewithin Canada. In-home warranty servicewill be provided in areas where it is available and deemed

reasonable by Mabe to provide.

WARRANTOR IS NOT RESPONSIBLE FOR CONSEQUENTIAL DAMAGE&

Warrantor: MABE CANADA INC.

California certificate.

State of California

Department of Public Health

Water Treatment Device

Certificate Number

11 - 2107

Date Issued: September 16, 2011

'[rademark/Model Designation

GXSF30

Manufacturer: 3eneral ElectricCompany

Rep|acelnent Elements

Microbiological Contaminan:_s and Turbidity

Organic (_'ontanlinallts

Rated Serv ce Capac ty n/a Ratcd:Serviee Flow: 7.5 9pm

Conditi0ns of Cerlifieation:

Do not use with water _na_ is microbiologically unsafe or of unknown ooa ty, without adequate disinfection before or

after the system.

FOR IOWA USE ONLY

All sales in Iowa require the following signature before consummation of sale. These signatures must be

retained by seller/renter for 2 years minimum.

Buyer/Renter

Seller

Seller's Address

Seller's Phone No.

Date

Model G×SF30V

Notes.

Informaci6n sabre Seguridad ......... 38

Especificaciones y Dimensiones ...... 39

Acerca del Suavizante ............. 40-/42

Antes de Comenzar ................... 43

Requisitos de Instalaci6n .......... 44-46

Instrucciones de Instalaci6n ....... 47-50

Programaci6n del Suavizante ...... 51-55

Cuidado y Limpieza ................... 56

Rutina de Mantenimiento ............. 57

Antes de solicitar el servicio .............

t_cnico ............................ 58-61

Vista Ampliadal Listado de Piezas. 64-67

Garantia (EE.UU.)..................... 68

Garantia (Canad6) .................... 69

INFORMACION IMPORTANTE DE SEGURIDAD.

LEA TODAS LAS INSTRUCCIONES ANTES DEL USO.

PRECAUCIONESDE SEGURIDAD

,_, iADVERTENCIA! po_su seguridad, se debe seguir /a informaci6n en este manual con

el fin de reducir el riesgo de una descarga eldctrica, dahos a la propiedad o dahos personales.

kPELIGRO:

Riesgo de Descarga El_ctrica:

Instale una clavija de metal con conexi6n a

tierra a la tuberia met61ica del suministro

de agua del hogar antes de comenzar la

instalaci6n. De forma segura, ajuste la

conexi6n en el centro de la clavija met61ica

con conexi6n a tierra. Si no cumple con esto,

se podr6n producir descargas el_ctricas o la

muerte.

Revisey cumpla con todos los c6digos estatales y

locales.Observe las pautas aquf presentadas.

Tenga cuidado al manipular el sistema de

descalcificaci6n de agua. No Io voltee, deje caer,

arrastre o coloque en protuberancias extremas.

Lossistemas de descalcificaci6n de agua que

utilicen cloruro de sodio (sal)para la recarga

agregan sodio al agua. Laspersonas que siguen

dietas con restricciones de sodio deben considerar

el sodio adicional como parte de su consumo

general. Elcloruro de potasio puede servir como

una alternativa para el cloruro de sodio de su

descalcificador.

Use s61osoldadoras y fundiciones libres de

plomo y para todas las conexiones con estar%,

de acuerdo con Io requerido por los c6digos

estatales y federales.

Este sistema suavizante de agua se debera

instalar y ubicar de acuerdo con las

nstrucciones de Instalaci6n antes de ser usado.

ADVERTENCIA: No.sarcon

agua que no sea segura a nivel

microbiol6gico o que sea de calidad

desconocida sin una desinfecci6n adecuada,

antes o despu@s,del sistema.

,IkADVERTENCIA: Descarte

todas las piezas sin uso y materiales de

embalaje luego de la instalaci6n. Las

pequeflas partes restantes luego de la

instalaci6n podr[an ocasionar riesgo de

obstrucci6n.

[] Elsistema de descalcificaci6n de agua funciona

solamente con 24 voltios-60 Hz.Cerci6rese de usar

exclusivamente el transformador incluido.

Eltransformador se debe conectar Linicamente

a un tomacorriente interior con conexi6n a tierra

de 120 voltios.

Utilice 0nicamente sales para descalcificaci6n

del agua, al menos con 99,5% de pureza. Se

recomiendan las sales en PEPlTAS,BOUTASo SAL

GRUESASOLAR.No utilice sales en roca, bloque,

granuladas o sales para la elaboraci6n de helados.

Estaspueden contener suciedad y sedimentos,

o pasta y masa ypodrfan crear problemas de

mantenimiento.

Mantenga la tapa del orificio de la sal en su lugar

en el descalcificador a menos que est@realizando

mantenimiento o reponiendo la sal.

En el estado de California: Deber6 colocar en ON

(Encendido) la configuraci6n de Salt Efficiency

Feature (Funci6n de Eficiencia de la SaIL Esto

podr6 iniciar recargas m6s frecuentes. Sin

embargo, funcionar6 en 4,000 granos por libra

de sal o m6s. Para encender la Funci6n de

Eficiencia de la Sal, siga las instrucciones en la

secci6n "Ahorro de Sal" de este manual.

En el Commonwealth de Massachusetts, se

deber6 cumplir con el C6digo de Plomeria 248

CMR. Consulte a un plomero matriculado.

%11 SVSIGA STAINFOnMACIONS GUnI A

CUIDADOSAMENTE.

/_; GUARDE ESTAS INSTRUCCIONES

Reclamos por Especificaciones y Funcionamiento.

Este modelo cuenta con una calificaci6n de eficienda. El indice de eficienda es v61ido s61o con la dosis de sal minima

indicada. El suavizante cuenta con la funci6n de regenerad6n de demanda iniciada (demand initiated regeneration, D.kR,),

que cumple con las especificaciones de funcionamiento para minimizar la cantidad de salmuera regenerante y agua usada

en esta operad6n.

El suavizante cuenta con una eficacia de la sal evaluada de no menos de 4,000 granos del total de intercambio de dureza

par libra de sal (en base at doruro de sodio), y no brindar6 m6s sal que la evaluada ni ser6 operado en un fndice de flujo

de servicio m6ximo sostenido superior al evaluado. Se prob6 que este suavizante brinda agua suave durante par Io menos

diez minutos en farina continua en el fndice de flujo de servicio evaluado. La eficacia de la sal evaluada es medida par

evaluaciones de laboratorio descriptas en el Est6ndar 44 de NSF/AN81, Estas evaluaciones representan el m6ximo nivel de

eficacia posible que el sistema puede atcanzar, La eficacia operativa es la eficacia real luego de que el sistema fue instalado.

Es tfpicamente inferior a la eficacia, debido a los factores de aplicaci6n individual que incluyen la dureza del agua, el usa del

agua, y otros contaminantes que reducen la capaddad del suavizante.

Especificaciones

Modelo GXSF30V

Capacidad Evaluada* (Granos par Dosis de Sat) 12,000 @ 2.5 Ibs

25,400 @ 7,9 Ibs.

30,400 @ 13.3Ibs.

Eficacia Evatuada** (Granos/Libras de Sat en Dosis de Sat Minima) 4,700 @ 2,5 Ibs,

Agua usada durante la Regeneraci6n (gatones/granos) 2,8/1000

Agua Total Usada par Regenerad6n en Dosis de Sal Minima 55.5 gallons

Cantidad de Resina de Intercambio 16nico de Alta Capacidad (Ib/pies c0bicos) 43/0.83

Tamaflo Nominal del Tanque de Resina (pulg., di6m. x altura) 9 x 35

[ndice de Flujo del Servicio (gpm) 7.5

Cdda de Presi6n en Flujo del Servicio Evaluado (psig} 8,3

Dureza M6xima del Suministro de Agua (gpg) 95

Hierro M6ximo en Agua Pura del Suministro de Agua (ppm)*** 8

Lfmites de Presi6n del Agua (psi minima m6ximo) .... 20 125

Lfmites de Temperatura del Agua (min. m6x,°F) 40 120

[ndice de Flujo iV16ximo al Drenaje (gpm) 2,3

Estos sistemas cumplen con los reclamos de

capacidad especffica de NSF/ANSI 44, de acuerdo

con los verificado y corroborado par datos de

evaluaciones.

* La evaiuad6n fue realizada utilizando cloruro de

sodio con grados de bolitas de la sal regenerante.

** El indice de eficiencia es v61ido s6lo con la

dosis de sal minima indicada, La eficacia de estos

suavizantes fue evaluada de acuerdo con NSF/

Reclamos de Funcionamiento

Nivel de Desafio Nivel M6ximo de

Contaminante deI Agua Agua Permitida

Prefiltrada

Bario i0 _+10% mg/L 2.0 mg/L

Radio 226/228 25 pCi/L 5pCi/L

ANSI 44, _as parametros ae _a eva_uaaon incluyen pH = /.b_+U.b,inalce de

*** La extension de la eliminaci6n det hierro puede flujo = 7.5 gpm y presi6n din6mica = 35_+5psig

variar con las condidones. La capaddad de redudr

el hierro del agua pura es corroborada par datos evatuados de WOA. ElEstado de Wisconsin requiere tratamientos

adicionales si el suministro de agua contiene un nivel superior a 5 ppm de hierro en agua pura. Consulte la secci6n

Limpieza del Hierro con el Sistema Suavizante de Agua.

.... Lfmites de presi6n en Canad6, 1.4 7,0 kg/cm2,

Sobre el sistema de descalcificaci6n de aqua.

SERVICIO

Cuando el sistema descalcificador de agua esta

proporcionando agua descalcificada, a esto se le

llama "Servicio".Durante el servicio, el agua dura

fluye des@ la tuberia de agua principal de la

casa hacia el sistema de descalcificaci6n de agua.

En el interior del tanque de resina del sistema de

descalcificaci6n de agua hay una pelicula o capa

compuesta de miles de resinas plasticas ctiminutas.

Cuando el agua dura pasa a trav6s de la capa, cada

resina diminuta atrapa los minerales duros.A esto se

le llama intercambio de iones.Escomo un iman que

atrae yatrapa metales. Luego, el agua sin minerales

duros (agua descalcificada o agua blanda) fluye

hacia la casa des@ el sistema de descalcificaci6n.

Despu@sde un periodo de tiempo, la capa de

resina se obstruye o se satura con los minerales

duros ydebe limpiarse. Esta limpieza se denomina

recarga. La recarga comienza alas 2:00 AM (ajustado

en fabrica) por el control del sistema

de descalcificaci6n de agua, y consiste en cinco

etapas o ciclos. Estas son FILL(llenadol, BRINING

(proceso de salado), BRINE RINSE (enjuague salado),

BACKWASH (lavado regresivo) y FAST RINSE (lavado

r4pido).

CIRCUNVALACION AUTOM/_TICA DEL AGUA

DURA DURANTE LA RECARGA

Durante la recarga, el suavizante de agua se

coloca autom6ticamente en el modo de tubo de

desviaci6n, permitiendo que el agua dura est@

disponible en el hogar. Una vez que el suavizante

es recargado, el agua es dirigida nuevamente a

trav@sdel suavizante para sea acondicionada.

Sin embargo, se debe evitar el uso de agua

CALIENTE debido a que el calentador de agua se

Ilenar4 con el agua dura.

LLENADO

Lasal disuelta en agua es Ilamada salmuera. La

salmuera es necesaria para limpiar los minerales

duros de las diminutas particulas de resina.Para

formar la salmuera, el agua fluye hacia el interior

del tanque de sal durante el periodo de Ilenado.

SALADO

Durante el proceso de salado, la salmuera se

desplaza del area del tanque de almacenamiento

de la sal hacia el tanque de la resina. La salmuera

es el agente de limpieza necesario para remover los

minerales duros de la capa de resina. Losminerales

duros yla salmuera son descargados hacia el

desag0e.

Laboquilla yelVenturi crean una succi6n para

mover la salmuera, manteniendo un ritmo muy

bajo para obtener la resina de limpieza con la menor

cantidad de sal.

ENJUAGUE DE SALMUERA

Despu@sde que se use una cantidad de salmuera

medida con anterioridad, la v61vulade salmuera

se cierra. Elagua contin0a fluyendo en la misma

trayectoria que durante el proceso de salado,

excepto por elflujo de salmuera discontinuado.

Losminerales duros yla salmuera fluyen

del tanque de resina hacia el desag0e.

LAVADO REGRESIVO

Durante el lavado regresivo,el agua viaja hacia

arriba a trav@sdel tanque de resina a un flujo de

ritmo r6pido, purgando el hierro acumulado, la

suciedad, ylos sedimentos desde la capa de

resina hacia el desag0e.

ENJUAGUE R/_PIDO

Ellavado regresivo es seguido por un flujo de agua

r6pido hacia abajo a trav@sdel tanque de resina.El

flujo r6pido purga la salmuera del fondo del tanque, y

rellena el tanque de resina.

A continuaci6n del enjuague r6pido, el sistema de

descalcificaci6n de agua regresa al servicio de agua

descalcificada.

Sobre el sistema de descalcificaci6n de a,qua.

FUNCIONAMIENTO NORMAL, PANTALLAS DE

CONTROL

Durante el funcionamiento normal, la hora actual

del dia y AM o PH y DAYSTO EMPTY(DiASHASTA

VACIARSE)aparecen en el area de la pantalla de

control.

El sistema se recargara de forma automatica en el

tiempo de recarga presente, seg0n sea necesario.

FUNCION: CONTROLES OPCIONALES DE

RECARGADO

A veces, es posible que usted desee o necesite

una recarga iniciada manualmente. Dos ejemplos:

Usted ha usado mas agua que de costumbre

(hu@spedesen la casa, lavado adicional, etc.) y

quizas se quede sin agua descalcificada antes

de la pr6xima recarga.

Sele acab6 la sal al sistema.

Use una de las funciones siguientes para

comenzar una recarga inmediatamente, o en el

pr6ximo inicio de recarga preprogramada.

RECARGARESTANOCHE

Presione (sin mantener presionado) el bot6n

RECHARGE(RecargarJ. RECHARGETONIGHT

(Recargar Esta NocheJ titila en el area de la

pantalla de control Serealizara una recarga en el

pr6ximo tiempo de inicio de recarga presente Si

decide cancelar esta recarga, presione el mismo

bot6n una vez mas

RECARGARAHORA

Mantenga presionado el bot6n RECHARGE

(Recargad hasta que RECHARGENOW (Recargar

Ahora) comience a titilar en el area de la pantalla

de control El sistema suavizante de agua inicia

una recarga de inmediato y, al finalizar en unas

dos horas, contara con un nuevo suministro

de agua suave Una vez iniciada, ya no podra

cancelar esta recarga

FUNCION: MEMORIA

Si el suministro el@ctrico del sistema de

descalcificaci6n de agua es interrumpido,

la pantalla de control estara en blanco, y la

luz indicadora azul se apaga, pero el control

mantiene la hora correcta por seis horas

aproximadamente. Cuando el suministro es

restaurado, usted tendra que reajustar la hora

actual solamente si la visualizaci6n y la luz

indicadora azul estan intermitentes. Todos los

otros ajustes se mantienen y nunca requieren

ser ajustados a no ser que usted desee hacer

algOn cambio.

Si la hora estci intermitente despu@sde una

interrupci6n prolongada en el suministro el@ctrico,

el sistema de descalcificaci6n de agua continOa

operando como deberfa para proporcionarle agua

descalcificada. Sin embargo, la recarga podrfan

ocurrir a la hora equivocada del dfa

hasta que usted reajuste el control a la hora

correcta del dfa.

CARACTER/STICA/SERVICIO: DIAGNOSTICO

ELECTRONICO AUTOM/_TICO

La computadora de control tiene una funci6n

de diagn6stico automatico para el sistema

el@ctrico(excepto para la energfa de entrada y la

medici6n del agua). La computadora monitorea

los componentes electr6nicos y los circuitos para

una operaci6n correcta. Si ocurre un error, un

c6digo de error aparece en la pantalla de control.

Sobre el sistema de descalcificaci6n de aqua.

INFORMACION SABRE LA CONDICION DEL

AGUA

HIERRO

El hierro del agua puede causar manchas en la

ropa y accesorios de plomerfa. Puede alterar de

forma negativa el sabor de la comida, el agua

potable y otras bebidas. El hierro del agua es

medido en partes par mill6n (ppm). El ppm de

hierro total*, y el tipo o tipos* es determinado a

trav6s de analisis qufmicos. Los cuatro tipos de

hierro diferentes en el agua son:

1Hierro ferroso (agua potable)

1Hierro f@rico (agua roja)

1Hierro asociado par bacterias y organismos

1Hierro asociado en forma coloide e inorg6nica

(ferroso o f@rico)

El hierro ferroso (agua potable) es soluble y

se disuelve en agua. Este suavizante de agua

reducir6 cantidades moderadas de este tipo de

hierro (lea las especificaciones). **El hierro ferroso

(agua potable) normalmente se detecta tomando

un ejemplo del agua en una botella o vaso limpios.

Inmediatamente luego de tomarlos, el ejemplo

es clara. A medida que el ejemplo de agua se

asienta, gradualmente se enturbia y se vuelve

levemente amarillo o marr6n a medida que el aire

oxida el hierro. Este normalmente ocurre entre los

15 y 30 minutos.

AI usar el suavizante para reducir el hierro

ferroso (agua potable), agregue 5 granos a

la configuraci6n dura par cada 1 ppm de

hierro ferroso (agua potable). Lea la secci6n

"Configuraci6n del N0mero de Agua Dura).

Los hierros f@ricos (agua roja), y asociados con

bacterias y organismos son insolubles. Este

suavizante de agua no eliminar6 el hierro f@rico

ni las bacterias. Este hierro es visible de forma

inmediata al salir par un grifo, ya que se oxid6

antes de Ilegar al hogar. Aparece en forma de

pequer_as partfculas turbias suspendidas de color

amarillo, anaranjado o rojizo. Una vez que el agua

se asent6 par un perfodo de tiempo, las partfculas

quedan en el fondo del envase. Generalmente,

estos hierros son eliminados del agua a trav6s del

proceso de filtraci6n. Tambi6n se recomienda la

cloraci6n con el hierro con bacterias.

El hierro asociado en forma coloide o inorgcinico

es de forma f6rrica o ferrosa que no se filtrard ni

intercambiarci fuera del agua. Este suavizante de

agua no eliminard el hierro coloidal. En algunas

instancias, el tratamiento puede mejorar el agua

con hierro coloidal. Normalmente, el agua con

hierro coloidal cuenta con un aspecto amarillento

al ser extrddo. Luego de asentarse durante varias

horas, el color persiste yel hierro no se asienta,

sino que permanece suspendido en el agua.

Colloidal and inorganically bound iron is of ferric

or ferrous form that will not filter or exchange

out of water. This water softener will not remove

colloidal iron. In some instances, treatment

may improve colloidal iron water. Colloidal iron

water usually has a yellow appearance when

drown. After standing for several hours, the color

persists and the iron does not settle,but remains

suspended in the water.

SEDIMENTO

El sedimento son partfculas de material fino y

extrar_o suspendidas en el agua. Este suavizante

de agua no eliminard el sedimento. Con gran

frecuencia este material es arcilla o cieno. Las

cantidades extremas de sedimento pueden dar al

agua un aspecto turbio. Un filtro de sedimentos

instalado arriba del suavizante de agua

normalmente corrige esta situaci6n.

* El agua puede contener uno o mcis de los cuatro

tipos de hierro y cualquier combinaci6n de estos.

El hierro total es la suma de los contenidos.

** La capacidad de reducir el hierro del agua

potable es corroborada por datos evaluados de

Wq)A.

CLORO

Lasresinassuavizantesse puedendegradar

en presenciade cloro sobre2 ppm.Siel cloro

excedeestacantidad,es posibleque la resina

experimenteun periodode duraci6n mdscorta.En

estascondiciones,esrecomendableconsiderarla

comprade un sistemadefiltraci6n para hogarGE

Point-Of-Entrycon unfiltro para la reducci6nde

cloro.

Antes de comenzar.

ANTES DE COMENZAR

• El suavizante de agua requiere un flujo mfnimo de agua de ] galones por minuto en la entrada. La

presi6n de entrada de agua m6xima tolerable es de 125 psi. Si la presi6n del d[a supera los 80 psi, es

posible que la presi6n nocturna supere el m6ximo. Si es necesario, utilice una v61vula de reducci6n de

presi6n (agregar una v61vula de reducci6n de presi6n puede reducir el flujo). Si su hogar est6 equipado

con un preventor de flujo regresivo, se deber6 instalar un tanque de expansi6n de acuerdo con los

c6digos y leyes locales.

• El suavizante de agua utiliza un suministro de corriente externa conectado en forma directa (incluido).

Aseg0rese de usar el suministro de corriente incluido y enchufe el mismo en un tomacorriente de

hogar con ciclo nominal de 120V, 60 que se encuentre en una ubicaci6n seca, conectado a tierra

y correctamente protegido por un dispositivo de sobrecarga de corriente tal como un disyuntor o

fusible.

• Este sistema no se debe usar con agua que no sea segura a nivel microbiol6gico o que sea de calidad

desconocida sin una desinfecci6n adecuada, antes o despu@s, del sistema.

HERRAMIENTAS Y MATERIALES REQUERIDOS PARA LA INSTALACI6N

• Pinzas • Dos Ilaves ajustables

• Destornillador • Es posible que se requieran herramientas

• Cinta de tefl6n adicionales en caso de ser necesaria una

• Cuchillo filoso modificaci6n de la plomerfa del hogar.

INSPECCION DEL ENVIO

Las piezas requeridas para ensamblar e instalar el suavizante de agua est6n incluidas con la unidad.

Controle detenidamente que el suavizante de agua no haya sufrido dar_os ni p@didas de piezas durante el

envio. Tambi@n inspeccione y observe cualquier daho sobre la caja enviada.

Retire y descarte (o recicle) todos los materiales de embalaje. A fin de evitar la p@dida de piezas pequehas,

sugerimos que conserve las mismas en la bolsa de piezas hasta que se deban usar.

J_4LiADVERTENCIA! n_con_ to_o_ /o_ sin uso ymateria/es de emba/aje /uego de/a

instalaci6n. Las pequehas partes restantes luego de la instalaci6n podrfan ocasionar riesgo de obstrucci6n.

NOTA: El incumplimiento de estas instrucciones de instalaci6n anular6 la garantia del producto, y el

instalador ser6 responsable por cualquier servicio, reparaci6n o da_os ocasionados de ese modo.

Kit de Abrazaderas

para la Conexi6n a

Tierra

V61vuladel Tubo de

Desviaci6n

iVlanguera de

Drenaje de 20

pies

Sujetadores

Adaptadores

para la

Instalaci6n

Abrazaderas

de la

tVtanguera

Codo

Adaptador

Aranctela

Aislante

Requisitos de Instoloci6n.

REQUISITOS DE UBICACION

Considere todo lo siguiente al seteccionar una

ubicaci6n de instalaci6n del suavizante de agua.

, No coloque et suavizante de agua donde haya

temperaturas hetadas. No intente tratar et agua

a mas de 120 °F. Los dafios por temperaturas

heladas o agua caliente anulan la garantia.

Para acondicionartoda elagua delhogar,instale

elsuavizantede agua cerca de laentrada del

suministrode agua, y antes que todas lasdem6s

conexiones de plomeria,excepto lastuber[as

de agua externas.Las grifosexternosdeberian

permanecer con agua dura para evitarel

desperdiciode agua y salacondicionada.

Un drenajecercano es necesariopara arrastrarel

agua echada (drenada)para regeneraci6n.Use un

drenajepor suelo,tuberiade lavander[a,sumidero,

tuber[avertical,u otrasopciones(consultelos

c6digoslocales).Consultelassecciones"Requisitos

de EspacioLibre"y "Requisitosde Drenajecon

V6tvula".

El suavizante de agua utiliza un suministro de

corriente externa conectado en forma directa

(incluido). Aseg0rese de usar et suministro de

corriente incluido y enchufe el mismo en un

tomacorriente de hogar con ciclo nominal de

120V, 60 que se encuentre en una ubicaci6n seca,

conectado a tierra y correctamente protegido por

un dispositivo de sobrecarga de corriente tal como

un disyuntor o fusible.

Siempre instale et suavizante de agua

entre la entrada de agua y el calentador de

agua. Cualquier otro equipamiento para et

acondicionamiento de agua deberia ser instalado

entre la entrada de agua y et suavizante de agua

NO HAGA CORRERAGUA CALIENTEA TRAVI%

DELSUAVIZANTELatemperatura del agua que

pasa a tray,s del suavizante deber6 ser inferior

a120° F.

, Evite la instalaci6n directamente en contacto

con la luz solar. Elexceso de calor solar puede

ocasionar distorsi6n y otros da_os sobre partes no

met6ticas.

, La instalaci6n exterior no es recomendada y

anula la garantia.

, No instale et suavizante donde pueda bloquear et

acceso al calentador de agua o el acceso al cierre

principal det agua.

DIMENSIONES

NTRADA

-3/8"

5ALIDA

VISTASUPERIOR

)-AFUERA

37"

43-1/4"

(Consulte la Figura siguiente). VISTALATERAL VISTAFRONTAL

ORDEN ADECUADO PARA INSTALAR EL EQUIPAMIENTO PARA EL TRATAMIENTO DEL AGUA

Agua no Tratada ha---,,-- I .I _ Suministro

l" .e ouo.e,o

__cia

ngua Frfaa laCasa I_ _1I$ FI ----,I/ :_ /

ngua Caliente a -------------_lv '1 I' U I_ Tanque de /

la Casa I I _ F]jtro de j_ Presi6n 0

I I _ Sedimento IT _ I

!! 7 IJ ! !t

orSu vi nt umini rodeAgua de Pozo

de Agua de Agua delB°mbapozo_

Requisitos de Instalaci6n.

C6DIGOS DE PLOMERIA

Toda la plomerfa deberci ser completada de

acuerdo con los c6digos de plomeria nacional,

estatal ylocal.

Enel estado deMassachusetts: En el Commonwealth

de Massachusetts,se deberd cumplir con el Cddigo de

Plomerfa 248 CMR.ge deberd contratar a unplomero

matriculado para esta instalacidn.

REQUISITOS DE ESPACIO LIBRE

Esnecesario un drenaje para el agua de

regeneraci6n (Ver la Figura 1).Es recomendable

un drenaje par el suelo, cerca del suavizante de

agua. Otras opciones de drenaje son una tuberfa

para lavanderfa, un tuba vertical, etc. Coloque

de forma segura la manguera de la valvula de

drenaje. Deje un espacio libre de 1-1/2" entre el

extremo de la manguera y el drenaje. Este espacio

es necesario para evitar el flujo regresivo de agua

de cloaca en el suavizante de agua. No coloque el

extremo de la manguera de drenaje en el drenaje.

/Manguera _jVlanguera /Man-

_de Drenaje_ guerade

Espaci<de Drenaje _enaje

,ibrede \\ IIEs_ar-]_ci°

DRENAJE PaR TUBa TUBERJA DE

SUELO VERTICAL LAVANDERJA

Figura i

REQUISITOS DEL DRENAJE CON V/_LVULA

Para el uso de una manguera de drenaje flexible

(incluida) yea la Figura 2, mida ycorte hasta la

extensi6n necesaria. Eluso de mangueras de

drenaje flexible no esta permitido en todas las

Iocalidades (consulte sus c6digos de plomerfa).

Si los c6digos locales no permiten el uso de una

manguera de drenaje flexible, se debera usar un

drenaje con valvula rfgida. Adquiera un accesorio

de compresi6n (tubo mfnimo de 1/4 NPTx 1/2

pulgada) yun tubo de ½" en su tienda local.

Instale un drenaje rfgido seg0n sea necesario (Vea

la Figura 3).

NOTA:Evite que la manguera de drenaje supere

los 30 pies. Evite elevar la manguera mds de 8

pies sabre el piso. Haga que la Ifnea de drenaje

con vdlvula sea tan corta ydirecta coma sea

posible.

LINEA DE DRENAJE FLEXIBLE

osca NPTde ¼"

Puntaspara tuberfade I.D.

de3/8"j Abrazaderade la

,, _Manguera

_ Manguerade

- "_<...._r-_ drenaje

Figura 2

LINEA DE DRENAJE RIGIDO

Rosca NPT Accesorio de

¼" compresi6n NPT de

i/a," x tuba O.D.de

1/2" (no provisto)

Puntas /

/'F-- I/

Cartelaspuntas del coda de

drenajecon v@lvula(empuje

la abrazaderayretire elcoda

dela valvulade drenajede la

v@lvula) !

Tubadecobre

condidmetro

exterior de 1/2"

(noprovisto)

Figura 3

Requisitos de Instalaci6n.

REQUISITOS DE PLOMERJA INTERIOR/

EXTERIOR

Siempre instale una valvula de desviaci6n simple

(provista), coma se muestra en la Figura/4, o, si Io

desea, puede adquirir y ensamblar piezas para un

sistema de desviaci6n de 3 valvulas (no incluido),

coma se muestra en la Figura 5. Las valvulas

3-SISTEMA DE DESVIACION CON V/_LVULA

Para el servicio con agua suave: Abra las

valvulas internas y externas y cierre la valvula de

desviaci6n.

Para desviar agua dura: Cierre las vdlvulas

internas yexternas yabra la v61vula de desviaci6n.

de desviaci6n le permiten cerrar el agua en el

suavizante para el mantenimiento si es necesario,

pero aLin tener agua en las tuberfas de la casa.

Los accesorios para tuberfa debercin ser como

mfnimo de ¾". Uso:

• Tuberia de cobre

• Tuberia roscada

• Tuberia PEX(Polietileno Entrecruzado)

• Tuberia de pkistico de CPVC

• Otra tuberia aprobada para uso con agua potable

IMPORTANTE: No suelde con la tuberfa adjunta a

los adaptadores de instalaci6n y a la vcilvula de

desviaci6n simple. El calor de la soldadura dar_arci

los adaptadores y la vcilvula.

SINGLE BYPASSVALVE

3 DESVIACION CON V/_LVULA

V@lvulasalidade_vula

___ Entrada

Desde el Suavi- AI Suavizante de

zante de A_ua Agua

Rgura 5

_ Empujehacia afuera

para el "Servicio"(Agua

suave)

Empuje hacia

_adentro para

la "Desviaci6n"

Adaptadores para

la instalaci6n

_vJ_ Figura 4

,PELIGRO:

Riesgo de Descarga El_ctrica:

Instale una clavija de metal con conexi6n a

tierra a la tuberia met61ica del suministro

de agua del hogar antes de comenzar la

instalaci6n. De forma segura0 ajuste la

conexi6n en el centro de la clavija met61ica

con conexi6n a tierm. Si no cumple con esto0

se podr6n producir descargas el_ctricas o la

muerte.

Instrucciones de Instalaci6n.

INSTALACIONTJPICA

Agua Dura

haciaGrifos

E×terno_

Agua Dur_ Cubierta

Entrante Su

_ Transfor-

mador de

// Conexi6n

AIControlado

Coda de

Drenajea la

V_Ivulo

Manguera de

Drenojea la

V@lvula*

*No conecte la manguera de

drenaje de la valvula del suavizante

de agua al desborde del tanque de

almacenamiento de sal

TubeFa de Agua

Principal Agua

Acondicionada

Abrazadera con

Conexi6n a Tierra

_--Ensamble de

la V@IvuIode

Desviad6n

Sujetadores

e Entra(

de Desborde

Manguerade Desborde

JedeAlma-

de Sal* J

AnilloO

lubricado

Asegurela nanguera de

Drenajede la V61vulasa-

diepar Suelo

Abrazadera

con Conexi6n

I_lJ_ aTierra

J_ Tuberia

I I I Adaptadorde

I1 l Jmranspiraci6n

I ,t_d# NPTde 1" (no

;kl___ incluido)

_ L_/Adap tador

RoscadoNPT

de 1"

_" %lvula de

Desviaci6nSimple

Figura 7

NOTA:Consulte la secci6n "Requisitos del

Espacio Libre".

• Retire el enchufe yel cable del embalaje plcistico de la conexi6n de salida de la vcilvula.

___- Turbina

Cone×i6n de salida de Io v@lvula

Ejeysoporte de la turbina

Figura 8

NOTA: Aseg0rese de que la turbina yel soporte est6n

firmemente en sus lugares en la conexi6n de salida de la

vcilvula. Sople hacia el puerto de la vcilvula yobserve que la

turbina rote libremente.

Instrucciones de Instalaci6n.

ClERRE EL SUMINISTRO DE AGUA

1. Cierre lav61vuladel suministro principal de aguo, ubicada

cercade la bomba del pozo o del medidor de agua.

2. Abra todos los grifos pare drenar toda el ague de las tuberias

de la case.

NOTA:AsegOresede no drenar el ague del calentador de agua,

ya que esto podria ocasionar da_ossobre los elementosdel

calentador de agua.

INSTALE EL CODO DE DESBORDE DEL

TANQUE DE SALMUERA

Instalelaarandelaaislantey elcodode desbordedel tanquede

salmueraen el agujerode 13/16" de di6metroen la parte trasera

de la paredlateral deltanquede almacenamientode sal;consulte

la Figura9

NOTA:Elcodo de desbordedel tanque de salmuera acepta una

manguera I.D.de ½" o 3/8".

INSTALE LA V/_LVULA DE DESVIACION

NOTA:Pareuna instalaci6nf6cil,retire la tape superiorLiberelas

2 abrazaderasde la partetrasera de latapa Rotela tapa hacia

adelanteylevantelamisma

i Visualmentecontroley eliminecualquierescombrode los

puertosde entraday salidade lav61vuladelsuavizantede

agua;yea la Figura7

2 Aseg@esede queel ensambledela turbinagire librementeen el

puerto de"salida"de la v61vula;consultela Figura8

3 SiaOnno serealiz6,coloqueuna coberturaluminosadegrasa

de siliconaen losanilloso dedesviaci6nsimple;consultela

Figura7.

/4 Empujelav61vulade desviaci6nsimplesabrela v6lvula

delsuavizantetanto comoseaposible Presionelasdos

abrazaderasdesujeci6nensus lugares,desdela parte superior

haciaabajo;consulte lasFiguras7 ylO

IMPORTANTE:AsegOresede que lasabrazaderasquedenfirmes,

de modoque lav61vulade desviaci6nsimpleno sesuelte

MUEVA EL SUAVIZANTE DE AGUA A SU LUGAR

iADVERTENCIA!

Riesgo de Peso Excesivo

Cuentecon la ayuda de dos o m6s personas

para mover e instalar el suavizante de agua. Si

esto no se hace,se podr6n producir lesionesde

espalda u otras lesiones.

i jvluevael suavizantede aguahaste la ubicaci6ndeseada.

Coloqueelmismosabreuna superficies61iday nivelada

IMPORTANTE:Nocoloquecu_asdirectamentedebajodeltanque

de almacenamientode sal para nivelarel suavizante.Elpeso

deltanque,cuandoest@Ilenode aguay sal,podr6 hacerquese

fractureen la cuba

Tape de

la Sal

Ensomble

de Boquillo

Salmuera

Tanque

de Alma-

cenami-'_

ento de

Sal

Sujeci6n

la Salmuera

! Tuerco -

_'Abrazadera de

Refuerzo

.Agujero

1€_ Arandela

_islante

Co_o de

Desbordedel

Tanque de

Salmuera

la Salmuera

Pozode

Salmuera

Figure 9 Hotaci6n

Note: La unidad se muestr a sin la tapa super ior..

V/_LVULA DE DESVIACION SIMPLE

Siseconectaala plomeriaa

niveldelsuelo,instalelav61vula

de desviaci6ngiradahacia

abajo,comosemuestra

ENSAMBLE CORRECTO

Abrazadera ._D,-_x ',z: _._ /

Di6metroexteriorde x,-J__--'_L-/ Di6metro exterior del

canal de la abraza

entraday salidadela /" \ . -

v61vuladelsuavizante/\ dora en la vatvula de

desviaci6n simple

deagua Figure 10

NOTA: AsegOrese de que las 3 lengOetas de la abrazadera

atraviesen los agujeros correspondientes en la entrada y salida

de la v61vula del suavizante de agua, y completamente en el

canal en la v6lvula de desviaci6n simple AsegOresede que las

lengQetas est@ncompletamente apoyadas

Instrucciones de Instalaci6n.

COMPLETELA PLOMERIADE ENTRADAY SALIDA

iADVERTENCIAJ

RIESGO DE DESCARGA ELECTRICA:

Inst(]le un(] cl(]vij(] de met(]l con conexi6n (]

tierr(] (] I(] tuberi(] met61ic(] del suministro

de (]gua del hog(jr (]ntes de comenz(]r I(]

inst(]l(]ci6n. De form(] segur(], (]juste I(] cone×i6n

en el centro de I(] cl(]vij(] met61ic(] con conexi6n

(] tierr(]. Si no se cumple con esto, se podr6n

producir desc(]rg(]s electric(is o I(] muerte.

a Tierra _

• Asegure la abrazadera con conexi6n a tierra alas tuberias

de metal.

Mida, carte y de forma floja ensamble la tuberia y accesorios

de la tuberfa principal de agua a los puertos de entrada y

salida de la v6tvula del suavizante de agua. Aseg0rese de

mantener los accesorios totalmente juntos, y las tuberias de

forma rigida yderecha. ASEGURESEDEOUEELSUMINISTRO

DEAGUA DURA SEADIRIGIDOAL PUERTODEENTRADADE

LAVALVULADELSUAVIZANTE.

NOTA:La entrada y salida est6n marcadas sabre la v61vula

del suavizante de agua. Trace la direcci6n del flujo de agua

para asegurar que el agua dura va hacia la entrada.

IMPORTANTE:Aseg0rese de encajar, alinear y sostener toda

la plomeFa, a fin de evitar poner tensi6n sabre la entrada y

salida de la v61vuladel suavizante de agua. La tensi6n sobre

la plomerfa pot falta de alineaci6n o sost@npuede ocasionar

daFiossobre la vc]lvula.

• Si realizarc]una instalaci6n con cobre soldado, realice

todas las soldaduras con el metal ya en la cavidad antes

de conectar las tuberias a los adaptadores de NPTy la

v6tvula de desviaci6n. Elcator de la linterna dana las

partes pl6sticas.

iADVERTENCIA!

Si se h(]r6n sold(]dur(]s p(]ra I(1conexi6n

de I(]s tuberi(]s, use s61o sold(]dor(]s y

fundidores libres de plomo p(]re evit(]r el

envenen(]miento con plomo.

• AI girar los accesorios de las tuberias roscadas en los

accesorios de pl6stico, tenga cuidado de no cruzar las

roscas.

• Use Cinta de Tefl6n en todas las roscas de tuberias

externas.

Complete la tuberia interna yexterna sabre el tipo de

tuberia que usar6. Asegure la abrazadera con conexi6n a

tierra a las tuberias de metal.

INSTALE LA MANGUERA DE DRENAJE DE LA

VALVULA

1. Mida yconecte la linea de drenaje de 3/8" (provista) al

accesorio de drenaje de la valvula del suavizante de

agua. Use un sujetador de manguera para sostener

la misma en su lugar.

NOTA: Evite que la manguera de drenaje supere los S0

pies. Evite elevar la manguera m6s de 8 pies sobre el

piso. Haga que la linea de drenaje con v61vula sea tan

corta ydirecta como sea posible.

IMPORTANTE: Silosc6digosrequierenuna lineade

drenojerigido,consultelosecci6n"requisitosde Drenoje

de la V6lvula".

2.Dirijalamanguera de drenojeo latuberfade cobreal

drenojedelsuelou otropunto de drenojeodecuodo.

Asegurelomonguero de drenoje.Estoevitor@los

"latigazos" durante los regeneraciones. Consulte la

secci6n "Requisitos del Espacio Libre" (Figura 1).

S. Corte y asegure la manguera.

NOTA: Elsuavizanteno funcionar6sielagua no puede

solirde Iomonguero de drenojeduronteIorecorgo.

INSTALE LA MANGUERA DE DESBORDE DEL

TANQUE DE ALMACENAMIENTO DE SAL

1. Mida,corte hasta la extensi6nnecesariay conecte

la linea de drenajede S/8"(provista)al codode

desbordedel tanque de almacenamiento de saly

asegurela misma conun sujetador demangueras.

2. Dirijala manguera aldrenaje del piso,o hada

otro punto de drenaje adecuadoque noest6 rods

alto que elaccesoriode drenaje en eltanque de

almacenamientodesal (Estees un drenajepor

gravedad).Siel tanque se sobrecargacon agua,el

excedentefluyehacia el punto dedrenaje.Cortela

lineade drenajehasta la e×tensi6ndeseadaydirUala

misma con cuidado fuera del camino.

IMPORTANTE:Paroun funcionamiento adecuado del

suovizontede oguo,no conecteIotuberiodeldrenojede Io

v61vulodelsuovizontede oguo o Iomonguero de desborde

deltonquede olmocenomientode sol.

Instrucciones de Instalaci6n.

PRUEBA DE PI_RDIDAS

Para evitar la presi6n de aire en el suavizante de agua y

en el sistema de plomeda, complete los siguientes pasos

en orden:

1. Abra totalmente dos o m6s gdfos de agua fifo

suavizoda cerca del suavizante de agua, ubicodo

m6s abajo con relaci6n al flujo desde el suavizante

de ogua.

2. Coloque la v61vula de desviaci6n (simple o de 3

v61vulas)en la posici6n de "desviaci6n". Vea los

Figuras en la P6gina 10.

5. Lentamente abra la v61vula principal de suministro

de agua. Deje correr al agua basra que haya un flujo

parejo en los gfifos abiertos, sin burbujas de aire.

4. Coloque la v61vulais) de desviaci6n en la posici6n

"servicio" o en agua suave como se indica:

• V61vula de desviaci6n simple (Figura 41:Lentamente

mueva el v6stago de la v61vula hacia "servicio",

haciendo varias pausas para permitir que el

suavizante de agua se Ilene de agua.

• Desviaci6n de ] v61vulas (Figura 51:Cierre

totalmente la v6lvula de desviaci6n y abra la

v61vula de salida.

5. Luego de unos tres minutes, abra un grifo de agua

caliente basra que haya un flujo parejo y no hayan

burbujas de aire; luego derre este gfifo.

6. Cierre todos los grifos de agua fifo y controle que

no haya goteos en los cone×iones de plomerfa que

realiz6.

7. Controle que no haya goteos alrededor de los

sujetadores en la entrada ysalida del suavizante.

Si hay una p@rdidaen un sujetador, despresurice

la plomerfa (cierre el suministro de agua yabra los

grifos) antes de retirar el sujetador. AI retirar los

sujetadores de la entrada ysalida del suavizante,

presione el cuerpo de la v61vula de desviaci6n simple

hada el suavizante (Yea la Figura 141.Un retiro

inadecuado podr6 da_ar los sujetadores. No vuelva a

instalar los sujetadores da_ados.

,iJ

Si retirar6 los I_

...despresurice la

Iomerfa, luego presione

la V61vula de Desviaci6n

Figure 12 hacia el suavizante.

AGREGUE AGUA Y SAL AL TANQUE DE

ALMACENAMIENTO DE SAL

iADVERTENCIA!

RIESGO DE PESO EXCESIVO:

Cuente con Io oyudo de dos o m6s personos

poro mover e instolor los bolsos de sol.

Si esto no se cumple, se podr6n producir

lesiones de espoldo u otros lesiones.

1. Utilizando un envase, agregue alrededor de

tres galones de agua potable en el tanque de

almacenamiento de sal.

2. Agregue sal al tanque de almacenamiento. Use

pepitas, bolitas o sal solar gruesa con menos del 1%

de impurezas.

ENCHUFE EL SUAVIZANTE DE AGUA

1. Enchufe el suavizante de agua en un tomacorriente

el_ctrico que no est6 controlado pot un interruptor.

2. Reemplace Jatapa superior.

5. Reemplace la tapa del agujero de sal.

NOTA: El calentador de agua est6 Ileno con agua dura

y, a medida que se use agua caliente, se volver6 a

Ilenar con agua acondicionada. En unos pocos dias, el

agua caliente estar6 completamente acondicionada.

Para poder contar con agua caliente acondicionada de

forma inmediata, espere hasta que la recarga inicial

est6 terminada. Luego, drene el calentador de agua

(siguiendo instrucdones para el calentador de agua),

hasta que el agua se enfrie.

iADVERTENCIA! Descortetodas

los piezas sin uso y matena/es de emba/aje

/uego de/a insta/aciOn. Los pequet_as partes

restantes /uego de/a insta/aciOn podrian

ocasionar nesgo de obstmcciOn.

DESINFECTE EL SUAVIZANTE DE AGUA/

DESINFECTE LUEGO DEL SERVICIO

1.Abrala tapadel agujerode sal,retirelatapa delpozo

desalmuerayviertaalrededorde ] oz.(6cucharones)

deblanqueadordehogaren el pozodesalmueradel

suavizante.Reemplacelatapa del pozode salmuera.

2.Aseg_resedequela v61vula(s)dedesviad6nest6en la

posid6nde"servicio"(abierta).

5.Comienceuna recarga(regenerad6n).Consulte"lnidar

unaRecarga"en laP6ginalS.

4.Unavezcompletadalarecarga,abratotalmenteun gdfo

deaguafria,hagaquecorraelagua desdeelsuavizante,

ydejequeS0galonescorranatrav6sdelsistema.Esto

deberiatomar potIo menos20minutos.Cierreelgrifo.

Programaci6n del Suavizante de Agua.

Salt Level

Clock

Hardness

Recharge

I Ol'-Imnl-I Gollons/Min {

I_ _"" " % Remaining t

I n n J=_ Days to Empty |

[ I _ I_ J_ Coil for Service |

I-' www Recharge Now t _'_'_'_

l"l _) Tonight ej

Cuando el transformador estci enchufado en el

tomacorriente el@ctrico, un c6digo de modelo

y nOmero de evaluaci6n (ejemplo: J3.4 & F30)

aparecen en la pantalla. Luego, "12:00 PM"

comienza a titilar. Una flecha _ aparecejunto a

CLOCK (Reloj) en la calcomanfa de la placa.

FUNCIONAMIENTO DEL CONTROL:

• CONFIGURACIONESDE CONTROL REQUERIDAS

en la instalaci6n initial y luego de un torte de

corriente prolongado.

° Use el bot6n MODE/SET(Modo/Configuraci6n)

para mover la flecha a la configuraci6n de la

funci6n del control deseada.

° Una vez seleccionado el modo, use los botones

UP (Arriba) ,A, y DOWN (Abajo) _F" para

cambiar las configuraciones del control.

° Presione el bot6n MODE/SET (Modo/

Configuraci6n) para aceptar los cambios.

° Un "pitido" suena al presionar los botones para

la programaci6n del control. Un pitido se_ala

un cambio en la pantalla de control. Pitidos

repetidos indican que el control no aceptarci

un cambio desde el bot6n que presion6, y que

deberfa seleccionar otro bot6n.

CONFIGURE LA HORA DEL D/A

i. Presione el bot6n MODE/SET(Modo/

Configuraci6n) hasta que la flecha _ apunte a

CLOCK (Reloj).

2. Presione los botones LIP(Arriba) ,A, o DOWN

(Abajo)_V' para configurar la hora actual. LIP

(Arriba) _L, mueve la pantalla hacia adelante;

DOWN (Abajo) _" configura el tiempo hacia

atrcis. AsegOrese de que AM y PiVtest@n

correctos.

o' eve'rl "1

Crock141 0'7C J

Hordnes /I

RechorgeLI

NOTA: Presione los botones y rcipidamente

libere para avanzar lentamente por la pantalla

un nOmero a la vez. Sostenga los botones para

avanzar de forma rcipida.

B. Cuando se muestre la hora correcta en

la pantalla, presione MODE/SET (Modo/

Configuraci6n) para aceptar.

Programaci6n del Suavizante de Agua.

CONFIGURE EL NUMERO DE DUREZA DEL

AGUA

1. Presione el bot6n MODE/SET (Modal

Configuraci6n) hasta que la flecha _ apunte a

HARDNESS{Durezal. Un 25 titilante aparecer6

en la pantalla.

Salt Level jr

Clock /

Hardness 14

Recharge L'

2. Presione los botones UP(Arriba) ,A_ o DOWN

(Abajo) para configurar el n0mero de dureza del

agua.

NOTA: Siel suministro de agua contiene hierro,

compense el mismo valor num@ico a la dureza

delagua. Par ejemplo: suponga que el agua

tiene una dureza de 20 pgp yque contiene

hierro de 2ppm. Agregue 5 al n0mero de dureza

par cada 1 ppm o hierro. Eneste ejemplo: el

n0mero de dureza que usarfa es 30.

20 gpg hardness

2ppmironx5= 10 +10

(times) 30 HARDNESS NUMBER

3. Cuando la pantalla muestre la dureza delagua

(en granos par gal6n), presione MODE/SET

IModo/Configuraci6n) para aceptar.

CONFIGURACION DEL TIEMPO (INICIAL) DE

RECARGA

1. Presione el bot6n MODE/SET (Modal

Configuraci6n) hasta que la flecha _ apunte a

4 -I.MN A. }

C.uu

Hardness

Recharge

RECHARGE (Recargar).

Salt Level

Clock

NOTA: Enla pantalla se deberfa visualizar

2:00 AN titilando (par omisi6n de f6brica). Este

es un buen momenta para que la recarga se

inicie (toma aproximadamente 2 horas) en la

mayoria de los hogares, porque el agua no est6

en usa. El AGUA DURA es desviada a los grifos

de la casa durante la recarga.

Si no es necesario ningOn cambio, vaya al

paso 3. Para cambiar el tiempo de inicio de la

recarga, siga el paso 2.

2. Presione el bot6n UP (Arriba) _L. o DOWN

(Abajo)_r" para configurar el tiempo de

recarga inicial deseado. Aseg0rese de observar

el AM o PiVtcoma hizo al configurar la hora del

dfa.

3. Presione el bot6n MODE/SET (Modal

Configuraci6n) para aceptar.

Puede conocer la dureza de su suministro de

agua en granos por gal6n (gpg) a tray,s de

un laboratorio de an61isis delagua. Si recibe

un suministro municipal, comuniquese a su

departamento de agua local. O Ilame a Legend

Technical Services (Servicios T_cnicos Legend},

un laborotorio independiente, para solicitor

un kit de evaluaci6n de la dureza delagua

al 1.800.949.8220, Opci6n/4. Si su informe

muestra una dureza en partes par mill6n {ppm)

o miligramos par litro lag/I), simplemente

divido esto par 17.1 para obtener el n_mero

equivalente en granos par gol6n.

Programaci6n del Suavizante de Agua.

CONFIGURE EL NIVEL DE SAL

1. Presione el bot6n IvlO,,DE/SET(Modo/Configuraci6n)

basra que la flecha • apunte a SALT LEVEL(Nivel

de Sol}.

Salt Level F n n

Clock / U. U

Hardness /

Recharge L • )

2. Determine el nivel de sol en el tanque de salmuera

usando el indicador amarillo al costado del pozo de

salmuera, dentro del tanque de salmuera (yea la

Figaro 1S).

3. Presione UP (Arriba)_b. o DOWN (Abajo) _r" para

configurar SALT LEVEL(Nivel de Sail de mode que

coincida con el nivel del indicodor amarillo en el

tanque de salmuera.

Salt Level _, t I I-

Clock"/ -i.3

Hardness |

Recharge L-

NOTA: Coda vez que se presiono un bot6n se

combia el nivel par incrementos de 0.5 haste 8.0.

Ajustar el nivel de sol par debajo de cero hace que el

indicador de SALT LEVEL(Nivel de Sol) quede en OFF

(Apagado).

4. Presione el bot6n MODE/SET (Model Configuraci6n)

para aceptar. La pantalla muestra el hera actual del

da y DAYSTO EMPTY(Dias Hasta Vaciarse).

(

]

0.-10 P" )

3'30

L_ I Dayst° Empty

D/AS HASTA VACIARSE

Los paJabras DAYSTO EMPTY(DJASHASTAVACIARSE)

y un nOmero se muestran en la mitad inferior

de la pantalla. Esta informaci6n aparece en el

funcionamiento normal de la pantalla. Espara informar

al usuario el nOmero de dos antes de que el nivel de sol

saJ en el tanque de sol, pero no ser6 suficiente para

recargar completamente el sistema. La sol se deberia

agregar en este momenta para evitar la formaci6n

de agua dura. Elvalor es actualizado diariamente

ysiempre que el valor de SALT LEVEL(Nivei de Sol)

cambie.

COO

NOTA: Durante los primeras semanos de

fundonomiento, DAYSTO EMPTY (Dias Haste Vaciarse)

podr6 tenet un fundonamiento err6tico. Par ejemplo:

la luz Indicadora azul podr6 titilar, mostrando que se

necesita m6s sol cuando el nivel de sol real en el tanque

est6 muy par endma del Nivel 0. En algunos cases,

DAYSTO EMPTY(Dies Haste Vaciarse) podr6 induso

incrementarse durante un perbdo de vadas semanas.

Elsuavizante de agua tarda un par de meses en

incorporar su patr6n de usa del agua. Una vez que hace

esto, determina de forma predsa el patr6n de usa de

sol real. Durante este primer perbdo, controle el nivel

de sol cuando la luz azul indicadora tWle. Si el nivel de

sol en el tanque est6 en el Nivel 1 o m6s, deje que el

sistema fundone. Aseg0rese de reinidar el indicador del

nivel de sol coda vez que agregue sol al sistema.

INICIE UNA RECARGA

Mantengo presionodo el bot6n RECHARGE(Recarga)

par tres segundos, basra que "RECHARGENOW"

(Recorgor Ahora) comience o titilar en la pantalla,

iniciando la recarga. Esta recarga aplica el blanqueador

desinfectante a trav6s del suavizante de agua.

Cualquier testa de aire en el suavizante de agua es

purgado en el drenaje. Durante este tiempo, controle

peri6dicamente que no haya goteos.

NOTA:AI iguol que con otras oplicodones del sistema

de agua, se pueden produdr goteos. Es posible que los

goteos no se vean de forma inmediato. Vuelva a hacer

un control 2/4heros despu6s de que el primer dale de

recarga est6 complete.

Figure 13

Programaci6n del Suavizante de Agua.

CONFIGURACIONES OPCIONALES DEL

CONTROL

Lopantalla del controlador cuentaconvarias opdones

y funciones.

ALARMA DE SAL BAJA

TUna vez activada LOW

SALT ALARM (Alarma de

Sal BajaL sonar6 el pitido

cuando el valor de DAYS

TO EMPTY(Dias Hasta

VaciarseJ sea de lS dias

o menos. Para cambiar

esta configuraci6n, mantenga presionado el bot6n

MODEISET (Modal Configuraci6nl durante ] segundos

o hasta que escuche el pitido. ON (Encendido)(par

omisi6n de fabrica) u OFF (Apagado) titilaran en la

pantalla. Presione los botones UP (Arriba) A_, o DOWN

(Abajo) _V" para pasar esta funci6n de ON (Encendido)

a OFF[Apagado). Presione el bot6n MODE/SET(Modal

Configuraci6n) para aceptar, y la pantalla se mover@a

SALT EFFICIENCY(Eficiencia de la SaIL

EFICIENCIA DE LA SAL I t

Cuando la funci6n SALT

EFFICIENCY(Eficiencia

de la SalJ est6 en ON n

(Encendido), la unidad U !-!

funcionar@ en un nivel

de eficiencia de sal de " e

4000 granos de dureza eliminada par libra de sal. Este

modo de funcionamiento es la configuraci6n m@s

eficiente para el usa de sal, ya que el sistema tendr@ a

recargarse con mayor frecuencia, con menor usa de

sak Apagar la funci6n OFF (Apagado) tendr@ a alargar

el tiempo entre los ciclos de recarga, Io cual brindar@ el

usa m@seficiente del agua, pero es posible que se use

m(_ssal. Elgrado de diferencia entre estos dos dclos es

altamente dependiente del usa y el nivel de dureza del

agua en una instalaci6n particular.

NOTA: Las Regulaciones de California requieren

que esta funci6n est6 en ON (Encendido) para las

instalaciones en este Estado.

RECONFIGURACION A LA CONFIGURACION DE

F/_,BRICA POR OMISION

Para reiniciar el controlador electr6nico de todas las

configuraciones al ajuste de f6brica par omisi6n (hora,

dureza, etc.l:

1. Mantenga presionado el bot6n MODE/SET(Modo/

Configuraci6n) hasta que la pantalla cambie dos

veces y muestre el c6digo en modo titilante..

2. Presione el bot6n UP (Arriba) Ak. para mostrar un

"SOS"titilante.

5. Presione el bot6n MODE/SET(Modo/Configuraci6n) y

el controlador electr6nico se reiniciar@.

4. Configure la hora actual, la dureza, etc., seg6n

se describe en la secci6n de Programaci6n del

Suavizante de Agua.

[ _]

OOC

5o'_-5

Para accede a Salt Efficiency (Eficiencia de la Sail,

mantenga presionado el bot6n MODE/SET (Modal

Configuraci6nl par 5 segundos. Se visualizara la

pantalla de System Diagnostics (Diagn6sticos del

Sistema).

Presione el bot6n MODE/SET (Modo/ Configuraci6nl

nuevamente y se visualizar6 Salt Efficiency (Eficiencia

de la SaIL

Para cambiar la configuraci6n, presione los botones

UP (Arriba) o DOWN (Abajo) para pasar esta funci6n de

ON (Encendido) Ak, a OFF (Apagado) _T" Presione el

bot6n MODE/SET(Modo/Configuraci6n) para aceptar.

Programaci6n del Suavizante de Agua.

MEMORIA POR CORTE DE CORRIENTE

Si se corta la corriente del suavizante de agua,

la "memoria" incorporada en los circuitos

del temporizador mantendran todas los

configuraciones durante hasta 24 horas. Mientras

la corriente est_ cortado, la pantalla quedara en

blanco y el suavizante de agua no se regenerara.

Cuando la corriente el_ctrica sea restablecida,

ocurrira Io siguiente.

Reinicie la hora actual s61osi la pantalla esta

titilando. HARDNESS(Dureza)yRECHARGETIME

(Temporizador de Recarga) nunca requieren

una reconfiguraci6n, a menos que se desee

hacer una modificaci6n. Incluso aunque el reloj

est_ incorrecto luego de un corte de corriente

prolongado, el suavizante funciona como deber[a

para mantener el agua suave. Sin embargo, las

regeneraciones se podran producir en la hora del

dfa equivocada hasta que reinicie el reloj en la

hora correcta del d[a.

NOTA: Si el suavizante de agua se estaba

regenerando cuando se produjo el corte de

corriente, ahora finalizar6 el ciclo.

LUZ AZUL INDICADORA

La luz azul pareja inctica que la unidad esta

funcionando correctamente. La luz titila cuando la

unidad necesita atenci6n por parte del usuario.

• La luz tambi6n titilar6 hasta que el encendido

se haya interrumpido. Controle la configuraci6n

de PRESENTTIME (Hora Actual).

• La luz titila y DAYSTO EMPTY(Dias Hasta

Vaciarse) titila - controle el nivel de sal y

agregue sal seg0n se requiera.

• La luz titila yErr aparece en la pantalla -

problema el6ctrico con el sistema.

SENAL DE NIVEL DE SAL BAJO

Cuando la funci6n DAYSTO EMPTY(Dias Hasta

Vaciarse) cae a 15, la luz azul indicadora yDAYS

TO EMPTYIDias Hasta vaciarse) en la pantalla

titilar6n cada un segundo y la alarma emitir6 un

pitido cada 30 segundos (de 8:00 AM a 8:00 pivt),

a fin de notificar al usuario que la unidad estci

funcionando con un nivel de sal bajo. Tan pronto

como se presione cualquier bot6n, la alarma

dejarci de sonar. La luz azul indicadora y DAYS

TO EMPTYIDias Hasta Vaciarse) continuarc]n

titilando. Una vez que se agregue sal al tanque

de salmuera ySALT LEVEL(Nivel de Sal) sea

reiniciado, la funci6n DAYSTO EMPTY(Dias Hasta

Vaciarse) sera reiniciada. ( j

SENALES DE ERROR i- I

Si se detecta un c6digo _ I" I- I

de error, la luz azul Call for Service

indicadora titilar6 4

veces por segundo, en ,€1)

la pantalla titilar6 Err

yla alarma sonarci cada 30 segundos (de 8:00

AM a 8:00 PiVl)para se_alar que el suavizante

requiere el servicio. La alarma se puede apagar

presionando cualquier bot6n, pero la luz azul

indicadora yla pantalla continuar6n titilando.

Desconecte el transformador del tomacorriente

de pared de forma momentcinea, yvuelva a

conectar el mismo. Aparecerci la pantalla normal.

El motor podrci funcionar por varios minutos, a

medida que la unidad se reinicia. Siel problema

no es corregido, el c6digo de error volverci a

aparecer en 8 minutos. Consulte la secci6n

Antes de Llamar al Servicio T6cnico para recibir

asistencia sobre la soluci6n de problemas con el

suavizante de agua.

Cuidado ylimpieza.

CONTROL DEL NIVEL DE ALMACENAMIENTO

DE SAL yRECARGA

La salmuera (sal disuelta en agua) es necesaria

en cada recarga. Elagua para hacer salmuera

es medida en el 6rea de almacenamiento de sal

por la v61vula del sistema suavizante de agua y

el control. Sin embargo, se deber4 mantener el

tanque suministrado con sal.

AGREGADO DE SAL

Levante la tapa del agujero de sal y controle

el nivel de almacenamiento de sal de forma

frecuente. Si el suavizante de agua usa toda la

sal antes de recargar la misma, obtendra agua

dura. Hasta que haya establecido una rutina de

recarga, controle la sal cada dos o tres semanas.

Siempre agregue sal cuando la cantidad sea

inferior a ¼. Aseg0rese de que la tapa del pozo de

salmuera est@colocada.

NOTA: Si usar6 cloruro de potasio (KCI),no supere

el nivel 4 de la etiqueta del pozo de salmuera.

NOTA: En6reas h0medas, es mejor mantener

el nivel de almacenamiento de sal bajo, y hacer

recargas m6s frecuentes para evitar "puentes" de

sal.

Sel Recomendede: Pepitas, bolitas o sal solar

gruesa con menos del 1% de impurezas.

Sal No Recomendede: Sal en roca, alta en

impurezas, en bloque, granulada de mesa,

derretida en hielo, para hacer helado, etc.

_PRECAUCION:

Sal pare suavizante de ague con

aditivos pare eliminar hierro:

Algunas sales cuentan con un aditivo pare

ayudar al sistema suavizante de ague a

eliminar el hierro del suministro de ague.

Aunque este aditivo puede ayudar a mantener

limpia la resina del sistema suavizante de

ague, tambi_n puede liberar gases corrosivos

que debilitan y acortan la vide 5til de algunas

partes del sistema suavizante de ague.

LIHPIEZA DEL HIERRO DEL SISTEMA

SUAVIZANTE DE AGUA

Susistema suavizante de agua elimina los

minerales duros (calcio y magnesio) del agua.

Adem6s, puede controlar parte (lea la secci6n

de Pautas de Especificaci6n) del hierro del "agua

potable". Con el hierro del agua potable, el agua

de un grifo es potable cuando se coloca por

primera vez en un vaso. Luego de entre 15 y30

minutos, el agua comienza a enturbiarse o tomar

un color 6xido. Un sistema suavizante de agua

no eliminard ning0n hierro que enturbie el agua

o la oxide al salir del grifo (llamado hierro de

agua roja), para quitar el hierro del agua roja del

agua, o el maximo de hierro del agua potable, es

necesario un filtro de hierro u otro equipamiento.

Siel suministro de agua posee hierro en el agua

potable, es necesaria una limpieza peri6dica

del fondo de resina. GE recomienda el uso de la

marca de limpiador de fondo de resina Super Iron

Out@ para limpiar completamente el fondo de

resina si el contenido de hierro es alto. Limpie el

fondo por Io menos cada seis meses, o con mayor

frecuencia si el hierro aparece en el agua suave

entre las limpiezas.

IMPORTANTE: Es importante mezclar el limpiador

del fondo de resina con agua (siguiendo las

instrucciones del fabricante), verter la misma en

el pozo de selmuere (yea la Figura 9) y recargar

el suavizante de forma inmediata. No vierta el

limpiador del fondo de resina con la sal, ya que

no sere tan efectivo en la limpieza de la resina, y

podra ocasionar dar_osal suavizante si se deja en

el tanque de salmuera por un perfodo extendido

debido a los gases corrosivos que se forman.

Rutina de Mantenimiento.

LIMPIEZA DEL ENSAMBLE DE LA BOQUILLA Y

EL VENTURI

Una limpieza de la boquilla yel venturi es necesaria para

que el sistema suavizante funcione de forma correcta.

Esta peque_a unidad hace que la succi6n mueva la

salmuera del 6rea de almacenamiento de sal al tanque de

resina durante la recarga. Si se tapa con arena, tierra, etc.,

el sistema suavizante de agua no funcionar6 y se generar6

agua dura.

Para Ilegar a la boquilla y el venturi, retire la tapa superior

del sistema suavizante de agua. Aseg0rese de que el

sistema suavizante de agua est@en el ciclo del servicio (sin

presi6n de agua en la boquilla y el venturi). Luego, mientras

sostiene la caja protectora de la boquilla y el venturi con

una mano, retire la tapa. Levante el soporte y la pantalla,

y luego la boquilla y el venturi. Lave y enjuague las piezas

con agua tibia hasta que est@nlimpias. De set necesario,

use un pincel pequeBo para retirar el hierro o la suciedad.

Tambi_n controle y limpie la junta.

NOTA;AIgunos modelos cuentan con un enchufe de

flu]o pequeBo ubicado en la boquilla y el venturi, y/o una

peque_a pantalla con forma c6nica en la caja protectora.

Aseg0rese de controlar y limpiar estas partes, si su modelo

cuenta con este equipamiento.

Con cuidado, reemplace todas las piezas en el arden

correcto. Levemente lubrique el sello del anillo o con grasa

de silicona limpia o vaselina y coloque el mismo en su

posici6n. Instale y aluste la tapa, s61oen farina manual.

No ajuste la tapa en exceso.

ROTURA DE UN PUENTE DE SAL

A veces se forma una costra dura o un puente de sal en el

6rea de almacenamiento de sal. Normalmente es causada

por el alto nivel de humedad o un tipo de sal inadecuado.

Cuando se forman puentes de sal, se genera un espacio

vado entre el agua y la sal. Luego la sal no se disuelve en el

agua para formar salmuera.

Si el tanque de salmuera est6 Ileno de sal, es dificil deck

si se form6 un puente de sal. La sal est6 floja en la parte

superior, pero el puente est6 debajo de @sta.La siguiente

es la mejor forma de controlar la formaci6n de un puente

de sal.

La sal deber[a estar suelta hasta el fondo del tanque. Tome

un mango de escoba o una herramienta similar, y con

cuidado empuje la misma en la sal, trabajando hacia arriba

y abajo. Si la herramienta golpea un objeto duro (aseg0rese

de que no sea la parte inferior ni loscostados del tanque),

es muy probable que sea un puente de sal. Con cuidado

rompa el puente con la herramienta. No golpee las paredes

del tanque. Para ayudar a disolver el puente de sal, vierta

un gal6n de agua tibia (no caliente) en el tanque.

Si el puente se form6 con el tipo de sal inadecuado,

ret[relo. Luego Ilene el tanque con sal en pepitas o bolitas

0nicamente. En 6reas h0medas, es mejor Ilenar el tanque

con menos sal, con mayor frecuencia para evitar la

formaci6n de un puente de sal.

Tapa --_

Sellodel anilto o ---l_'_l

Soporte de la --_._(_]

pantatla

Pantalla --._.

*Enchufe del fiujo _,

Boquitlay Venturi _

Junta

*Enchufe _

del flujo

_...._ Pantatla

Tuerca d'_e

Refuerzo

IMPORTANTE: AsegOrese de que lospeque_os agujerosde

lajuntaest@n centradosdirectamentesobre losagujeros

peque_os en lacajaprotectorade laboquillayelventuri.

*lnstale con el lado numerado hacia arriba, y el lado

c6ncavo hacia abajo.

Empuje la herramienta

sobre el puente de sal

fl mismo.

Marca

de 16piz

Mango cT_-_

loescoba

Jente

de sat

Nivel del agua

Antes de solicitar el servicio t cnico.

ikos Consejos pare la Soluci6n de Problemas le Permiten Ahorrar tiempo y dinero! Lea primero el

cuadro qua aparece en esta pdgina yes posible qua no necesite solicitar el servicio tdcnico.

NO HAY AGUA SUAVE - Problemas M(_s Comunes:

Reafice el control antes de Ilamar al servicio t4cnico:

• No hay suficiente sal deber@estar en par Io menos 1/3.

• V61vula de desviaci6n en la posici6n "Desviaci6n"- la manija deberia estar en la posici6n "OUT" (Fuera)(servicio).

• Configuraci6n de dureza demasiado baja. Controle la configuraci6n de la dureza yhaga un ajuste. Verifique la

dureza del agua suministrada de la empresa de agua local, evaiuaci6n del agua o llama a GEAnswer Center

(800-952-5039 en EEUU.).

• Puente de Sal la sal se solidifica sabre et nivel del agua de modo qua el agua con salmuera no entre en contacto

con la sal. Consulte la secci6n Rotura de un Puente de Sal

Causa Posible Ou_ hacer

El grifo o el accesorio donde la

muestra fue tomada no cuenta con el

sistema suavizante de agua. NOTA:

AsegOrese de qua Io muestro sea de un

grifo qua no mezcla agua suave y oguo

dura. Par ejemplo: un grifo de cocino

de uno palonca, si el lado ffio estd

conectado paro aguo dum.

• Para conservar la sal, es posible que el instalador

haya aislado atgunos accesorios (grifos exteriores,

inodoros, etc.) del agua suave. Desde la salida del

sistema suavizante de agua, trace el camino del flujo

de agua, en la plomeria del hogan Si el agua suave

no es dirigida a un grifo o accesorio at cual se desea,

consulte a un plomero.

No hay sal en el tanque de salmuera o

hay puentes de sal

• Controle que no haya un puente de sal o, si el tanque

estc] vacio, vuelva a Itenarlo con la sal recomendada.

Presione (durante 3 segundos) el bot6n RECHARGE

(Recarga) para comenzar una recarga de inmediato

y restablecer el suministro de agua suave.

Suministro de corriente externa

desenchufado del tomacorriente de

pared o el cable de corriente no est6

conectado al suavizante. Fusible

quemado o explosion del disyuntor en

el circuito al tomacorriente el_ctrico.

Tomacorriente el_ctrico en un circuito

que puede ser apagado de forma

continua.

• Controle que no haya p@dida de corriente el@ctrica

en el sistema suavizante de agua, debido a cualqui

era de estas condiciones yhaga correcdones seg0n

sea necesario. Con el suministro de corriente restabJ

ecido, observe la pantalla de tiempo de la placa y lea

la secci6n Programaci6n del Controk NOTA:la conex-

i6n del suavizante at tomacorriente el_ctrico deber6

ser directa de modo que no se pueda desconectar

de forma accidental.

V61vula de desviaci6n manual en Ia

posici6n de desvio

V6lvula de mezcla en la posici6n

abierta

La vdlvula de la manguera de drenaje

estd pinzada, obstruida, demasiado

elevada o de alg_n modo restringida

Suciedad, ensamble incorrecto o da_o

en Ia boquilla y el venturi

______________________________________________________________________________________________________________________i

• Aseg0rese de que la carla de la v61vula de desviaci6n

est@correctamente posicionada, con la manija en la

posici6n OUT(Afuera).

• Gire la vc_lvulade mezcla en favor de las agu]as del

reloj hasta la posici6n cerrada.

• Cualquier restricci6n en la manguera de drenaje

podrc_impedir un fundonamiento correcto de la

boquilia y venturi y redudr o impedir el ingreso de

satmuera durante la recarga,

• Consulte las instrucciones de Limpieza del Ensamble

de la Boquilta y el Venturi, Con la presi6n de agua

al sistema suavizante de agua cerrada, separe

el ensamble de la boquilla. Inspeccione, limpie y

haga reemplazos segt]n sea necesario. Cualquier

particula(s) extra_ia, rayones, mellas, etc, en los

pasajes pueden impedir el fundonamiento, Aseg

0rese de que los agujeros de la junta est@n centra

dos sobre los agujeros de la caja protectora.

Antes de solicitar el servicio t cnico.

Causa Posible Ou_ hacer

Uso de aguo coliente mientros el •

sistema suavizante de agua se est6

regenerando

Conflguraci6n del nSmero de control

de DUREZA demasiado bajo

Los granos de dureza en el suministro •

de agua se incrementaron

Evite usar agua caliente durante la recarga del

sistema suavizante de agua, ya que el calentador

de agua se volver6 a Ilenar con agua dura. Consulte

la secd6n de Desviaci6n del Agua Dura Durante la

Recarga

Presione el bot6n MODE/SET (iv]ado/Configuraci6n)

hasta que la flecha seflale hacia HARDNESS (Dureza).

Aseg0rese de que el n0mero mostrado sea el mismo

que aquel de la dureza de granos par gal6n real de

su suministro de agua. En caso de ser necesario

un cambio en la configuraci6n, consulte la secci6n

Programaci6n del Control.

La dureza del agua puede cambiar con el paso del

tiempo, especialmente con agua de pozo. Para

controlar esto, solicite que el agua sea evaluada

a trav_s de un an61isis de laboratorio o Itame a su

departamento de abastecimiento de agua local.

Ajuste la configurad6n del n0mero de Dureza seg0n

sea necesado.

Ausencia de minerales con dureza • Esto es normal. La dureza del agua le da una sen

saci6n abrasiva a la cual usted se pudo haber acos

tumbrado. La sensaci6n resbatosa es la sensaci6n

pura del agua suave.

• Consulte la secci6n Ajuste de la Dureza del Agua.

El sisterna suavizante de ague es una • No utiliza mucha sal para la regeneraci6n muy

unidad de "demanda" eficiente.

Posible puente de sal • Consulte la secci6n Rotura de un Puente de Sat.

Posible atascamiento de la boquilla y • Consutte la secci6n Limpieza del Ensamble de la

el venturi Boquitla y el Venturi

Agua 6cida en Ia plomeria de cobre • Solicite que el agua sea evaluada de inmediato.

Atascamiento deI contador de Ia • Para realizar los procedimientos de soluci6n de

turbina problemas, consulte la secci6n de Diagn6stico de

Componentes Electr6nicos Iniciados i4anualmente.

• Llame at servicio t@cnico.

Cable del sensor no enchufado en el • Para realizar los procedimientos de soluci6n de

control problemas, consulte la secci6n de Diagn6stico de

Componentes Electr6nicos Iniciados i4anualmente.

• Llame at servicio t@cnico,

No hay corriente en Io unidad • Controle el disyuntor o los fusibles..

Defecto mec6nico • Llame at servicio t_cnico.

Combineci6n de agua suave y dema- • Esto se llama aguafuerte y es permanente. Para evi

siado detergente tar que esto suceda, use menos detergente si cuenta

con agua suave. Lave la cristaleria en el ciclo m6s

corto en que pueda quedar limpia.

Antes de solicitar el servicio t cnico.

Causa Posible Qu_ hacer

La v61vula de la manguera de drenaje

est6 pinzada,atascada, demasiado

elevodo o de alg_n modo restringida

Suciedod, ensamble incorrecto o da_o

en Ia boquilla y el venturi

..... Unidadnodesinfectado

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiPres, nb ode,o0ua

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii_

• Cualquier restricd6n en la monguero de drenaje

podr6 impedir un funcionamiento correcto de Io

boquillo y el venturi y redudr o impedir el ingreso de

salmuero duronte la recorgo.

• Consutte k]s instrucciones de Limpiezu del Ensamble

de Io Boquillo yet Venturi. Con I(] presi6n de oguo

ol sistema su(]vizonte de aguo cerr(]do, sepore

el ensumble de lu boquillu, Inspeccione, limpie y

hugo reempluzos seg0n sea necesario, Cuulquier

part[culo(s) extrano, royones, mellos, etc. en los

pasajes pueden impedir el funcionomiento. Aseg-

0rese de que los ugujeros de lu junt(] est_n centro

dos sobre los ogujeros de Io cojo protectoro.

• Complete los Procedimientos de Desinfecci6n,

• AI completar el ciclo de recorgo (oprox. 2 horos), deje

correr el oguo en los grifos poro purgar el oguo

sotodo.

Controle Io presi6n:

• AIturo del drenoje de 8" o menos, Io presi6n debe

tener un m[nimo de 20 psi,

• Altur(] del drenoje superior o 8", Io presi6n debe tener

un minimo de 50 psi.

Manguera de drenaje restringida • Limpie yvuelvo aconectar la manguero.

• Controle que no hoyo vueltos en Io lineo de drenoje.

Lo unidod estuvo detenide por un • Complete los Procedimientos de Desinfecd6n.

periodo de tiempo

Distribuidor egrietodo • Controle que el suovizonte de Io plomer[o "IN & OUT"

seo correcto.

• Llome ol servido t6cnico.

Ague que corre de le unided e un • Esto es normot.

dreneje duronte Io recergo

Aire en el sisteme luego de Io inste- • Desaparecer5 luego de correr por un periodo de

laci6n tiempo,,

El control se deber6 programar (es

posible que haya habido un corte de

corriente}

Nivel de salbajo, menos de 15 dias

• Consulte Io secd6n de Progromad6n del Control

• Llene con sol,

• Reinicie el nivel de sol,

Antes de solicitar el servicio t_cnico.

Ou_ hacer

• Desenchufe el suministro de corriente externo.

• Retire la tapa del control, libere los sujetadores al

costado.

• Controle que no haya conexiones de cables sueltos/

incorrectas al tablero electr6nico o interruptor.

Vuelva a conectar segOn se requiera.

• Vuelva a ensamblar la tapa del control.

• Enchufe el Transformador.

• Espere 8 minutos hasta que vuelva a aparecer Error

Code (C6digo de Error).

• Si vuelve a aparecer C6digo de Error, Ilame at servicio

t_cnico.

SoluciGnde problemasavanzados para el servicio t cnico.

DIAGNOSTICO ELECTRONICO AUTOM/_TICO

Estesuavizante de agua cuenta f

con una funciGnde auto |

diagnGsticodel sistemael_ctrico/

(exceptopara la corriente |

y/o el medidor de agua). El |

suavizantede agua monitorea |

que loscomponentes y%"

circuitos electr6nicos funcionen

correctamente. Sise produce

Err l 1

Call for Service /

4,)) J

Figura 14

un mal funcionamiento, sevisualizar6 un c6digo de error en

la pantalla.

Mientras aparece el c6digo de error en la pantalla, ning0n

bot6n estar@en funcionamiento excepto el bot6n MODE/SET

(Modal ConfiguraciGn). MODEISETIModol ConfiguraciGn)

continOafuncionando de modo que la persona del servicio

t@cnicopueda realizar Diagn6sticosManualesAvanzados.Lea

a continuaciGn para aislar a0n rags el problema.

Procedimiento para eliminar el c6digo de error

de la pantalla:

1. Desenchufeel transformador del tomacorriente el@ctrico.

2. CorrUael problema.

3. Enchufeen eltransformador.

4. Espere8 minutos. ElcGdigode error se volver6 a visualizar

siel problema no fue corregido.

DIAGNOSTICO ELECTRONICO MANUAL INICIADO

Uselos siguientes procedimientos para hacer avanzar el

suavizantede agua a trav@sde los cidos de regeneraci6n para

controlar el funcionamiento.

Levante la Tapa del Agujerode Sal,retire la tapa superior

desbloqueando las leng0etas en la parte trasera yagitando

hacia adelante, para observar el funcionamiento de la leva yel

interruptor durante la rotaciGnde la v01vula.

1. Mantenga presionado el bot6n MODEISET{Modal

ConfiguraciGn) par 3 segundos hasta que se visualice la

pantalla Configurar la alarma de nivel de sal bajo,luego

presione el bot6n MODEISET{ModalConfiguraciGnl dos

veceshasta que "000" se visualice en la pantalla,yluego

libereel mismo. Yea la Figura19.

2. LosS digitos indicaron el funcionamiento del medidor de

agua de la siguiente manera:Si no se visualiza una lectura

en la pantalla, con el grifo abierto, empuje hacia usted el

sensordel puerto de salida dela v01vula.Paseun im0n

pequeflo hacia \

atr0s yadelante /_--- Motor

frente al sensor. /,o 7.

Debefiavisualizar I _._

una lectura en la J-_'_:_ _._.

pantalla Sivisualiza 7_ ^ •

"._ __-- _ - L.aja

una ,lec!ura,?erre elinterr_j protectora 8.

sumlnls[ro ae agua, deposici6qI IZ---"_J'_ delsensor

desenganchela -4 .__Turbina 9.

plomeriadeentrada_- .. I /_,,,, _"

ysalidaycontrole

que no haya de la_Y _" soportey eje

ataduras en vGIvula -\_] dela turbina

la turbina.

5. Losdmbolos en la pantalla indican el funcionamiento del

interruptor de POSICION.Yea la Figura 19

Switch is open

[

2 ,_,

J-J FI I-I

U U U_x •

\Water Meter/

Switch iLclosed

,_--'llr

nrlm

oou

!Figure 15

4. Useel botGn RECHARGE(Recarga)para hacer avanzar

la v01vulamanualmente en cada cido ycontrole el

funcionamiento correcto del interruptor. NOTA:Aseg0rese

de que el agua est@en contacto con la sal,yque no est@

separada par un puente de sal (consulte la secciGnRotura

de un Puente de Sail

5. Mientras est@en esta pantalia de diagnOstico,la siguiente

informaciOnest0 disponibleypodr0 ser beneficiosa par

diferentes razones. Estainformaci6n es retenida par la

computadora desde la primera vez que el encendido

el@ctricoes aplicado al controlador electrOnico.

a. Presioneel bot6n ,A.UP (Arriba)para mostrar la

cantidad de dias que seaplic6 corriente el@ctricasabre

estecontrol electrGnico.

b. Presioneel botOn V DOWN(Abajo)para mostrar

el n0mero de regeneracionesiniciadas par el control

electr6nico desde que el cGdigonum@ricofue

ingresado.

6. Mantenga presionado el bot6n MODE/SET{Modal

Configuraci6n) hasta que el cGdigodel modo (H40para

GXSH40Vo H45 para GXSH45V)aparezca en la pantalla.

EstecGdigoidentifica el modo del suavizante.Sise muestra

un cGdigode modo incorreeto, el suavizantefuncionarO

sabre datosde configuraciones incorrectas.

F-nn

Paracambiar el nLimerodel cGdigo,presioneel botGn UP

(Arriba) ,dL.o DOWN(Abajo)vhasta que sevisualice el

cGdigocorrecto.

Para regresara la pantalla de la hora actual, presioneel

baton MODEISET{Modal ConfiguraciGnl.

Presioneel bot6n MODE/SET(Modal ConfiguraciGn),

para regresara la pantalla de la hora actual. Siel c6digo

fue modificado, realice todas lasconfiguraciones del

temporizador. NOTA:Siel control quedoen uno pontollo de

diagnOsticoouna pantalla titilonte al configurar hororioso

la dureza,la hora actual outomdticomente regreso sino se

presiono un botdn dentro de los cuotro minutos.

SoluciGnde problemasavanzadospara elserviciot cnico.

Servicio: Control de Recarga Avanzado en forma Manual

NOTA: La pantallode controldebe mostrarelhoratiode

manera fUo(notitilando).

1. Presione el botGn RECHARGE (Recerge) y mont#ngolo

presionodo por tres segundos. RECHARGEIRecerge)

comienzo a titilar o medido que el sistema suovizonte

ingreso ol cido de Ilenodo de In recorgo. Retire la tapo

de] pozo de solmuera y, usondo una linterno, observe

el oguo ol ingresor ol tonque de solmuero. Siel oguo

no ingreso ol tonque, busque uno obstrucciGn en In

boquilla, el venturi, el enchufe de flujo de Ilenodo o In

tuber[a de In solmuero. Consulte la secciGn Cuidodo y

Limpiezo del Sistema Suovizonte de Aguo.

2. Luego de observar el Ilenado, presione el botGn

RECHARGE (Recorgo) pnrn que el sistemn sunviznnte

de ngun pose nl ngregndo de salmuern. Comenznr6

un flujo lento de ngun basra el drennje. Vedfique el

ingreso de snlmuern desde el tnnque de snlmuern

iluminnndo con unn lintemn el pozo de snlmuern y

observnndo un descenso notodo del nivel de Ifquido

durnnte un peFodo de tiempo prolongndo (hnstn 20

minutos).

NOTA: AsegOrese de que un puente de sol no est@

impidiendo que el oguo tengo contocto con Io sal.

Consulte la secdGn Cuidodo y Limpiezo del Sistema

Suovizonte de Aguo.

Si el sistema suovizonte de oguo no hoce que ingrese

solmuero, controle:

, Sudedod o defectos en In boquilla y/o el ventufi.

, Defecto en el sellado de In boquilla y el venturi.

, Lo boquilla y el venturi no estan correctamente

sellados en lajuntn.

, Otro defecto de In vGIvula interno (sellado del rotor,

rotor y disco, orandelo onduloda, etc.).

, Drenoje restringido (controle el occesorio y In

manguero de drenoje).

NOTA:Sielsistemo de presiGndel aguaes bajo,una

manguerade drenaje elevadopodr6 ocasionarpresiGn

trasera, deteniendoel ingresode salmuera.

3. Nuevomente, presione elbotGn RECHARGE(Recerge)

para pasar del sistema suavizante de agua al lavado

regresivo. Busque un flujo rdpido de agua desde la

manguera de drenaje. Un flujo lento indica que hay

un distribuidor superior, una tapa de flujo de lavado

regresivo o una manguera de drenaje atascados.

4. Presione el botGn RECHARGE(Recorgo) poro posor

el sistema suovizonte de oguo ol enjuogue rGpido.

Nuevomente bosque un flujo de drenoje rGpido. Deje

que el sistema suovizonte de oguo se enjuogue por

unos minutos poro descorgor cuolquier resto de

solmuero en el tanque de resino de la evoluociGn del

cido de ogregodo de solmuero.

5. Poro hocer que el sistemo suovizonte de oguo vuelvo

a funcionar, presione el botGn RECHARGE {Recorgo).

Vista E×pandida.

_19

-- 20

Vista E×pandida.

124

117 I

118

120/

I05_

I06_

132

145

152

147

Cross-section

View

Listado de Piezas.

REF. NO. GE PART NO.

0002 WS31XIO051

0003 WS35ZlO001

0004 WS34ZlO020

0005 WSO7XIO004

0007 WS14ZIO002

0008 WS14XSO005

0009 WSO1XSO002

0010 WS32XSO030

0011 WS31XlO052

0012 WS34XIO021

0013 WS21ZIO053

0016 WS26XI0013

0017 WS31XlO053

0019 WS33XlO010

0020 WS31XlO024

0021 WSO2XIO009

0022 WS34XlO025

0023 WSO2XlO027

0024 WS32XIO031

0025 WSI8XIO003

0026 WS22XlO016

0027 WS22XlO017

0028 WS35X10035

0029 WSI5XlO077

0030 WS35X10063

0031 WS60X10004

0032 WS15X10006

0033 WSO3XIO023

0034 WSO3XlO008

0035 WSO7XlO030

0036 WSO7XIO015

0055 WS28XIO003

0056 WS28XIO007

0101 WSO2XIO012

0102 WSO2XIOOZ3

0103 WS21XIO003

0104 WSO3XIO009

0105 WSO2XIOOZ4

0106 WS31XIO006

0107 WSO3XIO010

0108 WS26XIO002

0109 WS19XIO010

0110 WSO3XIO011

PART DESCRIPTION (00)

SOPORTE, PLACA i

KIT DE SELLADO DE ANILLOS O i

CALCOMAN[A, PLACA i

MANGUERA, DRENAJE, 20 PIES i

DISTRIBUIDOR, SUPERIOR 1

DISTRIBUIDOR, INFERIOR 1

RESINA, 1PIE cOBICO 1

TANOUE, RESINA, 9 X 35 1

TAPA, SUPERIOR 1

PLACA 1

CONTROL 1

SUMINISTRO DE CORRIENTE EXTERNA

SIN CABLE DE CORRIENTE 1

TAPA, AGUJERO DE SAL, CON ETIOUETAS 1

BORDE 1

TAPA, POZO DE SALMUERA C/CALCOMAN[A 1

TUERCA, 1/4- 20 1

POZO DE SALMUERA C/CALCOMAN{A 1

TORNILLO 1

TANOUE, SALiVjU ERA 1

SUJETADOR, MANGUERA 2

ADAPTADOR, [VjANGUERA 1

ARANDELA AISLANTE 1

KIT DEL SUJETADOR CON CONEXION A TIERRA 1

ENSAiVjBLE DE LA VALVULA DE SALMUERA i

FLOTADOR, CAiqA Y GU[A i

SUJETADOR i

CUERPO DE LA VALVULA, SALiVjUERA i

SUJETADOR 1

PANTALLA i

ENSAiVjBLE DE LA TUBER[A 1

ENSAiVjBLE DE LA TUBER[A DE SALMUERA i

SUJETADOR DEL DISPOSITIVO DE RETENCION 2

SUJETADOR

TORNILLO, #4- 24 x 1-1/8"

ESPACIADOR

INTERRUPTOR

PiN, EXTENSION

TORNILLO, #10 - 14 x 2"

TAPA, VALVULA

ARANDELA ONDULADA

ENSAMBLE DE ROTOR Y DISCO

TAPA

SELLO, ANILLO O 1.125 X 1.37

Listudo de Piezus.

REF. NO. GE PART NO.

0111 WSI9XIO005

0112 WSO3XIO013

0113 WS22XIO036

0114 WSOSXIO008

0115 WSO3XIO073

0116 WS22XIO021

0117 WSO3XIO017

0118 WSI5XIO034

0119 WSO3XIO018

0120 WSO3XIO019

0121 WSI5XIO010

0122 WSO3XIO020

0123 WS22X10022

0124 WS15X10046

0130 WS35X10005

0132 WS22X10023

0134 WSO3XIO022

0135 WSO3XIO023

0136 WS26X10003

0137 WS26X10004

0138 WS26X10022

0139 WS02X10028

0140 WS26X10021

0141 WS02X10058

0143 WS60X10013

0145 WS60X10004

0146 WS28X10017

0147 WS19X10006

0151 WSISXIOO53

0152 WS03X10025

0998 WS35X10064

0999 49-50282

PART DESCRIPTION (00)

PANTALLA DE SOPORTE 1

PANTALLA 1

ENCHUEE DEL FLUJO, .15 GPM 1

JUNTA, BOOUILLA/VENTILACION 1

PANTALLA CONICA 1

ENCHUFE, FLUJO DE LLENADO, .30 GPM 1

TUERCA DE REFUERZO 1

CUERPO DE BOQUILLA Y VENTURI 1

DISPOSITIVO DE RETENCION 1

SELLO, ANILLO O 1/4" X 3/8" 2

CUERPO, VALVULA 1

RESORTE 1

ENCHUFE, SELLO DEL DRENAJE 1

ENSAHBLE DE BOOUILLA Y VENTURI 1

KIT DE SELLADO 1

ADAPTADOR, MANGUERA DE DRENAJE 1

ENCHUFE, FLUJO, ACLARA CONTROL 1

SUJETADOR 1

LEVA Y ENGRANAJE 1

COJINETE 1

PLACA,MOTOR 1

TORNILLO, #6-20 X 3/8" 2

ENSAMBLE DEL MOTOR. 1

TORNILLO, #8-32 x 1" 2

ADAPTADOR - ROSCA NPT - VALVULA DE 1" 2

SUJETADOR 4

CABLE DEL HARNES, ENSAMBLE DE SENSOR 1

TURBINE & SUPPORT ASM. 1

ENSAMBLE DE DESVIACION 1

SELLO, ANILLO O4

KIT DE INSTALACION 1

MANUAL DEL PROPIETARIO 1

Garantia del Sistema Suavizante de A lua de GE. po o

Todoel serviciode garantfo es provisto par nuestrosCentrosde Serviciode Fobricaci6n, o un

tdcnico autorizado. Para solicitor el servicio tdcnico, llame al nOmero grotuito 1.866.777.7627.

Cuando llame para solicitor elservicio,tenga los nOmerosde seriey modelo disponibles.

Por el Periodo de: Reemplazaremos:

Un Aflo Cualquier pieza del SistemaSuavizantede Aguaque falle debido a un defectoen

Desde/o fecho de losmotedoles o Io fubdcuci6n. Durunteestugarant[a limitada de una_o, GEtam-

bi6nproveer6,sin costa,todo eltrobujo yelserviciorelocionodocon el reemplozo

compro original, de Io porte que presentedefectos.

TresArias Elmonitor electr6nico, si fallara debidoa un defectoenlos materialeso la fabri-

Desde lo fecha de caci6n.Duranteestagarantia limitada detres amos,usted ser6 responsoble par

compra original, cualquiertrabajo o costosrelacionadoscon elserviciot6cnico.

DiezAfios A replacement brine tank or resin tank, if either fails due to defect in

Desde la fecha de materials or workmanship. During this ten-year limited warranty, you will

compra original, be responsible for any labor or related service costs.

Ou_ No Est6 Cubierto:

• Viajes del t_cnico del servicio a su hogar para

ensefiarle sabre c6mo usar el producto.

• Instalaci6n, entrega o mantenimiento

inadecuados.

• Fallas del producto en caso de abuso, mal usa,

alteraci6n, usa comercial o usa para prop6sitos

diferentes al original.

• Uso de este producto donde el agua que no sea

microbiol6gicamente segura o seade calidad

desconocida sin una desinfecci6n adecuada,

antes o despu_s, del sistema.

• Reemplazo de fusibles de la casa o reinicio de

disyuntores.

• Dafios ocasionados sabre el producto par

accidente, incendio, inundaciones o cat6strofes

naturales.

• Dafios consecuentes o incidentales causados

par posibles defectos sabre este producto, su

instalaci6n o reparaci6n.

• Producto no accesible para brindar el servicio

requerido.

EXCLUSIONDE GARANT[ASIMPL[CITAS--Su Bnica y exclusiva alternativa es la reparaci6n

del praducta, coma se indica en la Garantia Limitada. Las garanUas implicitas, incluyenda

garanUas implicitas de camerciabilidad a canveniencia sabre un prap6sita particular, se limitan

aun aria a al periada mds carta permitida par la ley.

Estagarantfa seextiendeal comprador originaly a cualquierdue_o subsiguientedeproductos comprados para usa

hogare_o dentro de EE.UU.Sielproducto se encuentra enun drea dondeno se encuentra disponibleun Proveedor

Autorizado de ServicioT_cnicode GE,usted serd responsablepar el costade un viajeo se podrd requerir quetraiga

elproducto a una Ubicaci6ndelServicio T_cnicodeGEAutorizado paro recibir el servicio.EnAlaska,la garantfa

excluyeelcosta de envfo o Ilamadas del servicioa su hogar.

Algunosestadosno permiten la exclusi6no limitaci6n dedahosfortuitos o consecuentes.Estagamntfa ledo

derechoslegalesespedficosyes posible que tenga otrosderechoslegalesque varfan entreun estadoy otto. Para

conocer cudlessonsus derechoslegales,consulte a la oficina de asuntosdel consumidor local o estatal o al Fiscal

desu Estado. Garante: General Electric Company. Louisville, KV 40225

Garantia del Sistema Suavizante de Agua de EJparaClientesen Canadd)

Todo elservicio de garantfa esprovisto par nuestros Centrosde Serviciode Fobricaci6n,o un

tdcnico autorizado. Para solicitor el serviciotdcnico, llame al nOmero gratuito Z866. 777.7627.

Cuando llame para solicitor el servicio,tenga losnOmerosde seriey modelo disponibles.

Por el Periodo de: Reemplazaremos:

Un ASo Cualquierpieza del SistemaSuavizantede Agua quefalle debido a un defecto en

Desde lo fecho de losmaterialeso la fabricaci6n. Duranteestagorontio limitada deun afro,GEtam-

compro original, bi@nproveer&sin costa, todo el trabajo yelservicio relacionadocon elreemplazo

de ]aparte quepresentedefectos.

Ires Arias Elmonitor electr6nico,si fallara debidoa un defectoen losmaterialeso lafabri-

Desde/a fecha de caci6n. Duranteestagorontfa limitododetres arias,ustedsera responsablepar

compro original, cualquier trabajo o costosrelacionadoscon elserviciot6cnico.

DiezAfios A replacement brine tank or resin tank, if either fails due to defect in

Desde lo fecha de materials or workmanship. During this ten-year limited warranty, you will

compro original, be responsible for any labor or related service costs.

Qu_ No Est6 Cubierto:

•Viajes del t6cnico del servicio a su hogar para

ensefiarle sobre c6mo usar el producto.

•Instalaci6n, entrega o mantenimiento

inadecuados.

•Fallas del producto en caso de abuso, mal uso0

alteraci6n0 uso comercial o uso para prop6sitos

diferentes al original.

• Uso de este producto donde el agua que no sea

microbiol6gicamente segura o sea de calidad

desconocida sin una desinfecci6n adecuada,

antes o despu_s, del sistema.

• Reemplazo de fusibles de la casa o reinicio de

disyuntores.

• Dafios ocasionados sobre el producto por

accidente0 incendio, inundaciones o cat6strofes

naturales.

• Dafios consecuentes o incidentales causados

por posibles defectos sobre este producto, su

instalaci6n o reparaci6n.

• Producto no accesible para brindar el servicio

requerido.

EXCLUSION DE GARANTIAS IMPLICITAS--Su 6nica y exclusiva alternativa es la reparaci6n

del producto, como se indica en la Garan6a Limitada. Las garan6as implicitas, incluyendo

garan6as implicitas de comerciabilidad o conveniencia sobre un prop6sito particular, se limitan

a un afio oal periodo m6s corto permitido por la ley.

Estagaranda se extiende al comprador original y a cualquier dueho subsiguiente deproductos comprodos paro

usa hogarefio dentro de Canadd. Elservicio tdcnico hogareho de la garanda serd brindado en dreasdonde Mabe

se encuentre disponibley 1oconsidere opropiado.

EL GARANTE NO ES RESPONSABLE POR CUALQUIER DAI¢IO CONSECUENTE.

Garante: MABE CANADA INC.

Certificado de California.

State of California

Department of Public Health

Water Treatment Device

Certificate Number

11 - 2107

Date Issued: September 16, 2011

'[rademark/Model Designation

GXSF30

Manufacturer: 3eneral ElectricCompany

Rep|acelnent Elements

Microbiological Contaminan:_s and Turbidity

Organic (_'ontanlinallts

Rated Serv ce Capac ty n/a Ratcd:Serviee Flow: 7.5 gpm

Conditi0ns of Cerlifieation:

Do not use with water _na_ is microbiologically unsafe or of unknown aoa ty, without adequate disinfection before or

after the system.

SOLO PARA USO EN IOWA

Todas las ventas en Iowa requieren la siguiente firma antes de la consumaci6n de la venta. Estas firmas

deberan ser conservadas por el vendedor/arrendatario por un minimo de 2 aBos

Comprador/Arrendatario

Vendedor

Domicilio del Vendedor

N° Telef6nico del Vendedor

Fecha

Model G×SF30V

Soporte al Consumidor.

Pdgina Web de GE Appliances GEAppliances.com

?Tienealguna pregunta sabre su electrodom6stico? iPruebe la pagina Web de GEAppliances 2/4horas

al dfa, cualquier dia del aBo! Para mayor convenienda y servido mds rapido, ya puede descargar los

Manuales de los Propietados o pedir piezas en linea.

Solicite una reparaci6n GEAppliances.com

Elservicio de expertos GEest6 a tan s61oun paso de su puerta. Llame al 800.GE.CARES(800./432.2737)

durante horas normales de ofidna para solidtar su reparad6n.

RealLife Design Studio

(Estudiode diseho para la vida real) GEAppliances.com

GEapoya el concepto de Diseho Universal--productos, servicios yambientes que pueden usar genre de

todas las edades, tama_os ycapacidades. Reconocemos ]a necesidad de disehar para una gran gama

de habilidades ydificultades £sicas ymentales. Para m6s detalles cobre 1asaplicaciones de GE Dise_o

Universal, induyendo ideas de dise_o para la cocina para personas con discapacidades, mire nuestra

pagina Web hay mismo. Para personas con dificultades auditivas, favor de Ilamar al 800.TDD.GEAC

(800.833./4322).

Garantias amptiadas GEAppliances.com

Compre una garantTaampliada yobtenga detalles sabre descuentos especiales disponibles mientras su

garantia est@a0n activa. Puedecomprada en linea en cualquier momenta, o Ilamar al (800.626.222/41

durante horas normales de ofidna. GEConsumer Home Services estar6 a0n ahi cuando su garantia

termine.

Piezas y accesorios GEAppliances.com

Aquellos individuos con la calificaci6n necesaria para reparar sus propios electrodom6sticos pueden

pedir que se les manden las piezas o accesodos directamente a sus hogares (aceptamos las tarjetas

VISA,MasterCard yDiscover). Haga su pedido en linea hay, 2/4horas cada dia o Ilamar par tel6fono al

800.626.2002 durante horas normales de oficina.

Las instrucciones descritas en este manual cubren los procedimientos a seguir par cualquier usuario.

Cualquier otra reparad6n debeda, par regla general, referirse a personal calificado autorizado. Debe

ejercerse precaud6n ya que 1asreparadones incorrectas pueden causar condidones de fundonamiento

inseguras.

P6ngase en contacto con nosotros GEAppliances.com

Sino esta satisfecho con el servicio que recibe de GE,p6ngase en contacto con nosotros en nuestra

pagina Web indicando todos los detalles asf coma su n0mero de tel6fono o escrfbanos a:

General Manager, Customer Relations

GEAppliances,Appliance Park

Louisville, KY/40225

Registre su etectrodom_stico GEAppliances.com

iRegistre su nuevo electrodom6stico en Ifnea-cuando usted prefiera! Elregistrar su producto a tiempo

le proporcionar6, si surgiera la necesidad, una mejor comunicaci6n yun servicio m@sr6pido bajo los

t6rminos de su garantia. Tambi6n puede enviar su tarjeta de registro pre-impresa que se induye en el

material de embalaje.

ConsumerSupport.

GE Appliances Website GEAppliances.com

Have a question or need assistance with your appliance? Try the GEAppliances Website 2/4hours a day,

any day of the year! For greater convenience and faster service, you can now download Owner's

klanuals or order parts online.

Schedule Service GEAppliances.com

Expert GErepair service is only one step away from your door. Schedule your service at your

convenience by calling 800.GE.CARES(800./432.2737)during normal business hours.

Real LifeDesign Studio GEAppliances.com

GEsupports the Universal Design concept-products, services and environments that can be used by

people of all ages, sizesand capabilities. We recognize the need to design for a wide range of physical and

mental abilities and impairments. For details of GE's Universal Design applications, including kitchen design

ideas for people with disabilities, check out our Website today. For the hearing impaired, please call 800.

TDD.GEAC(800.833./4322).

Extended Warranties GEAppliances.com

Purchase a GEextended warranty and learn about special discounts that are available while your

warranty is still in effect. You can purchase it on-line anytime, or call 800.626.222/4during normal business

hours. GEConsumer Home Serviceswill still be there after your warranty expires.

Parts and Accessories GEAppliances.com

Individuals qualified to service their own appliances can have parts or accessories sent directly to their

homes (VISA,klasterCard and Discover cards are accepted). Order on-line today, 2/4hours every day or

by phone at 800.626.2002 during normal business hours.

Instructions contained in this manual cover procedures to be performed by any user.Other servicing

generally should be referred to qualified service personnel. Caution must be exercised, since improper

servicing may cause unsafe operation.

If you are not satisfied with the service you receive from GE,contact us on our Website with all the details

including your phone number, or write to: General Manager, Customer Relations

GEAppliances, Appliance Park

Louisville,KY40225

Registeryour new appliance on-line--at your convenience! Timely product registration will allow for

enhanced communication and prompt service under the terms of your warranty, should the need arise.

You may also mail in the pre-printed registration card included in the packing material, or detach and

use the form in this Owner's Manual.

GE GXSF30V00 User Manual WATER SOFTENER Manuals And Guides 1206452L

Navigation menu

Versions of this User Manual:

Views

Navigation
