GP Electronics 07003 KEF Wireless system User Manual A5 Manual

GP Electronics (HK) Limited. KEF Wireless system A5 Manual

User Manual

SystemWirelesswww.kef.comIssue 1: March 2007Frequency band: 2.4 - 2.4835GHz (ISM band) Sensitivity: 80dB typicalData rate: Up to 1.1Mbps Frequency range: 20Hz - 20kHzTransmission protocol: AAFHSS Peak audio output: 50W rmsRange: 25m (27.3 yds) Typical Maximum*Amplifier: 2 x 50W digital amplifierMin. Impedance: 4ΩAvailable Finishes: High Gloss BlackTransmitter Module 147 x 79 x 79mm Receiver Modules 147 x 79 x 79mmDimensions (hxwxd): (5.8 x 3.1 x 3.1in.) Dimensions (hxwxd): (5.8 x 3.1 x 3.1in.)www.kef.com 290203MLGP Acoustics (UK) Ltd., Eccleston Road,Tovil, Maidstone, Kent ME15 6QP U.K. Tel: + 44 (0)1622 672261 Fax: + 44 (0)1622 750653GP Acoustics (US) Inc., 10 Timber Lane, Marlboro, New Jersey 07746 U.S.A. Tel: +(1) 732 683 2356 Fax: +(1) 732 683 2358GP Acoustics GmbH, Heinrichstraße 51, D-44536 Lünen, Deutschland. Tel: +49 (0) 231 9860-320. Fax: +49 (0) 231 9860-330GP Acoustics (France) SAS, 39 Rue des Granges Galand - BP414, 37554 Saint Avertin CEDEX, France. Tel : +33(0)2 47 80 49 01 Fax : +33(0)2 47 27 89 64GP Acoustics (HK) Limited, 6F, Gold Peak Building, 30 Kwai Wing road, Kwai Chung, N.T., Hong Kong. Tel: +85 (0) 2410 8188 Fax: +85 (0) 2401 0754*Environmental factors such as building materials and construction may adversely affect wireless signal range.GP Acoustics (UK) Ltd. reserve the right, in line with continuous research and development, to amend or change specifications without prior notice. E. & O.E.SpecificationsInstallation ManualManuel d’installationInstallationshandbuchManual de instalaçãoManual de instalaciónManuale d’installazioneInstallatieInstallationsanvisningInstrukcja MontażuENFRDEPTITNLDKPLESRU(FR) Spécifications (DE) Technische Merkmale (PT) Especificações (ES) Especificaciones (IT) Specifiche (NL) Technische gegevens (DK) Specifikationer (PL) Specyfikacja techniczna (RU)K7236_KEF Wireless System manual A5 5/3/07 14:22 Page 1

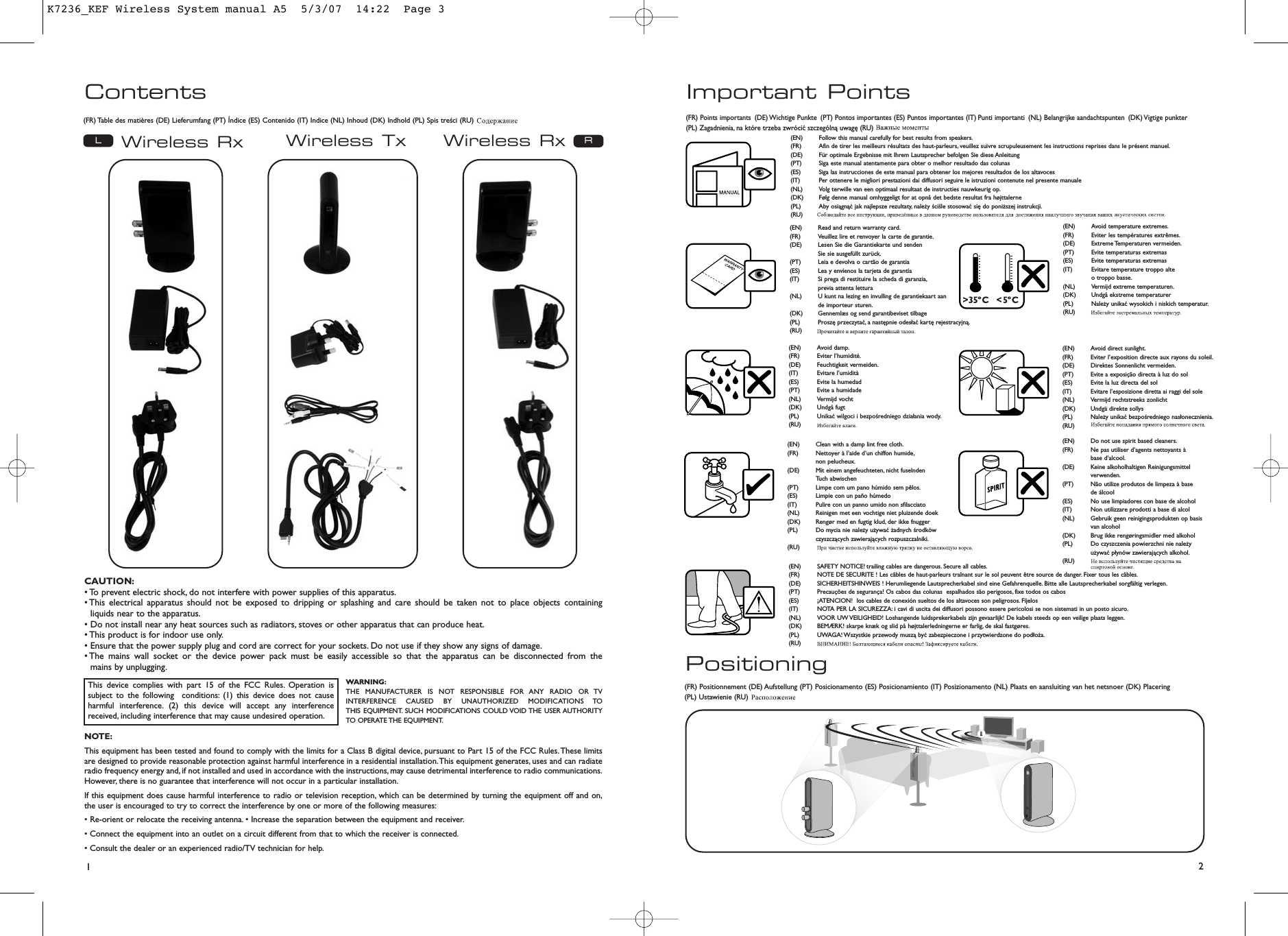

Contents12Important PointsWireless Rx Wireless RxWireless Tx RLPositioning(FR) Table des matières (DE) Lieferumfang (PT) Índice (ES) Contenido (IT) Indice (NL) Inhoud (DK) Indhold (PL) Spis treści (RU)(FR) Positionnement (DE) Aufstellung (PT) Posicionamento (ES) Posicionamiento (IT) Posizionamento (NL) Plaats en aansluiting van het netsnoer (DK) Placering (PL) Ustawienie (RU)(FR) Points importants (DE) Wichtige Punkte (PT) Pontos importantes (ES) Puntos importantes (IT) Punti importanti (NL) Belangrijke aandachtspunten (DK) Vigtige punkter (PL) Zagadnienia, na które trzeba zwrócić szczególną uwagę (RU)(EN) Follow this manual carefully for best results from speakers.(FR) Afin de tirer les meilleurs résultats des haut-parleurs, veuillez suivre scrupuleusement les instructions reprises dans le présent manuel.(DE) Für optimale Ergebnisse mit Ihrem Lautsprecher befolgen Sie diese Anleitung(PT) Siga este manual atentamente para obter o melhor resultado das colunas(ES) Siga las instrucciones de este manual para obtener los mejores resultados de los altavoces(IT) Per ottenere le migliori prestazioni dai diffusori seguire le istruzioni contenute nel presente manuale(NL) Volg terwille van een optimaal resultaat de instructies nauwkeurig op.(DK) Følg denne manual omhyggeligt for at opnå det bedste resultat fra højttalerne(PL) Aby osiągnąć jak najlepsze rezultaty, należy ściśle stosować się do poniższej instrukcji.(RU)(EN) Read and return warranty card.(FR) Veuillez lire et renvoyer la carte de garantie.(DE) Lesen Sie die Garantiekarte und senden Sie sie ausgefüllt zurück.(PT) Leia e devolva o cartão de garantia(ES) Lea y envíenos la tarjeta de garantía(IT) Si prega di restituire la scheda di garanzia,previa attenta lettura(NL) U kunt na lezing en invulling de garantiekaart aan de importeur sturen.(DK) Gennemlæs og send garantibeviset tilbage(PL) Proszę przeczytać, a następnie odesłać kartę rejestracyjną.(RU)(EN) Clean with a damp lint free cloth.(FR) Nettoyer à l’aide d’un chiffon humide,non pelucheux.(DE) Mit einem angefeuchteten, nicht fuselnden Tuch abwischen(PT) Limpe com um pano húmido sem pêlos.(ES) Limpie con un paño húmedo(IT) Pulire con un panno umido non sfilacciato(NL) Reinigen met een vochtige niet pluizende doek(DK) Rengør med en fugtig klud, der ikke fnugger(PL) Do mycia nie należy używać żadnych środkówczyszczących zawierających rozpuszczalniki.(RU)(EN) Do not use spirit based cleaners.(FR) Ne pas utiliser d’agents nettoyants à base d’alcool.(DE) Keine alkoholhaltigen Reinigungsmittel verwenden.(PT) Não utilize produtos de limpeza à base de álcool(ES) No use limpiadores con base de alcohol(IT) Non utilizzare prodotti a base di alcol(NL) Gebruik geen reinigingsprodukten op basis van alcohol(DK) Brug ikke rengøringsmidler med alkohol(PL) Do czyszczenia powierzchni nie należyużywać płynów zawierających alkohol.(RU)(EN) Avoid direct sunlight.(FR) Eviter l’exposition directe aux rayons du soleil.(DE) Direktes Sonnenlicht vermeiden.(PT) Evite a exposição directa à luz do sol(ES) Evite la luz directa del sol(IT) Evitare l’esposizione diretta ai raggi del sole(NL) Vermijd rechtstreeks zonlicht(DK) Undgä direkte sollys(PL) Należy unikać bezpośredniego nasłonecznienia.(RU)(EN) Avoid temperature extremes.(FR) Eviter les températures extrêmes.(DE) Extreme Temperaturen vermeiden.(PT) Evite temperaturas extremas(ES) Evite temperaturas extremas(IT) Evitare temperature troppo alte o troppo basse.(NL) Vermijd extreme temperaturen.(DK) Undgå ekstreme temperaturer(PL) Należy unikać wysokich i niskich temperatur.(RU)(EN) SAFETY NOTICE! trailing cables are dangerous. Secure all cables.(FR) NOTE DE SECURITE ! Les câbles de haut-parleurs traînant sur le sol peuvent être source de danger. Fixer tous les câbles.(DE) SICHERHEITSHINWEIS ! Herumliegende Lautsprecherkabel sind eine Gefahrenquelle. Bitte alle Lautsprecherkabel sorgfältig verlegen.(PT) Precauções de segurança! Os cabos das colunas espalhados são perigosos, fixe todos os cabos(ES) ¡ATENCION! los cables de conexión sueltos de los altavoces son peligrosos. Fíjelos(IT) NOTA PER LA SICUREZZA: i cavi di uscita dei diffusori possono essere pericolosi se non sistemati in un posto sicuro.(NL) VOOR UW VEILIGHEID! Loshangende luidsprekerkabels zijn gevaarlijk! De kabels steeds op een veilige plaats leggen.(DK) BEMÆRK! skarpe knæk og slid på højttalerledningerne er farlig, de skal fastgøres.(PL) UWAGA! Wszystkie przewody muszą być zabezpieczone i przytwierdzone do podłoża.(RU)(EN) Avoid damp.(FR) Eviter l’humidité.(DE) Feuchtigkeit vermeiden.(IT) Evitare l’umidità(ES) Evite la humedad(PT) Evite a humidade(NL) Vermijd vocht(DK) Undgå fugt(PL) Unikać wilgoci i bezpośredniego działania wody.(RU)This device complies with part 15 of the FCC Rules. Operation issubject to the following conditions: (1) this device does not causeharmful interference. (2) this device will accept any interferencereceived, including interference that may cause undesired operation.WARNING:THE MANUFACTURER IS NOT RESPONSIBLE FOR ANY RADIO OR TVINTERFERENCE CAUSED BY UNAUTHORIZED MODIFICATIONS TO THIS EQUIPMENT. SUCH MODIFICATIONS COULD VOID THE USER AUTHORITYTO OPERATE THE EQUIPMENT.CAUTION:• To prevent electric shock, do not interfere with power supplies of this apparatus.• This electrical apparatus should not be exposed to dripping or splashing and care should be taken not to place objects containing liquids near to the apparatus.• Do not install near any heat sources such as radiators, stoves or other apparatus that can produce heat.• This product is for indoor use only.• Ensure that the power supply plug and cord are correct for your sockets. Do not use if they show any signs of damage.• The mains wall socket or the device power pack must be easily accessible so that the apparatus can be disconnected from the mains by unplugging.NOTE:This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules.These limitsare designed to provide reasonable protection against harmful interference in a residential installation.This equipment generates, uses and can radiateradio frequency energy and, if not installed and used in accordance with the instructions, may cause detrimental interference to radio communications.However, there is no guarantee that interference will not occur in a particular installation.If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on,the user is encouraged to try to correct the interference by one or more of the following measures:• Re-orient or relocate the receiving antenna. • Increase the separation between the equipment and receiver.• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.• Consult the dealer or an experienced radio/TV technician for help.K7236_KEF Wireless System manual A5 5/3/07 14:22 Page 3

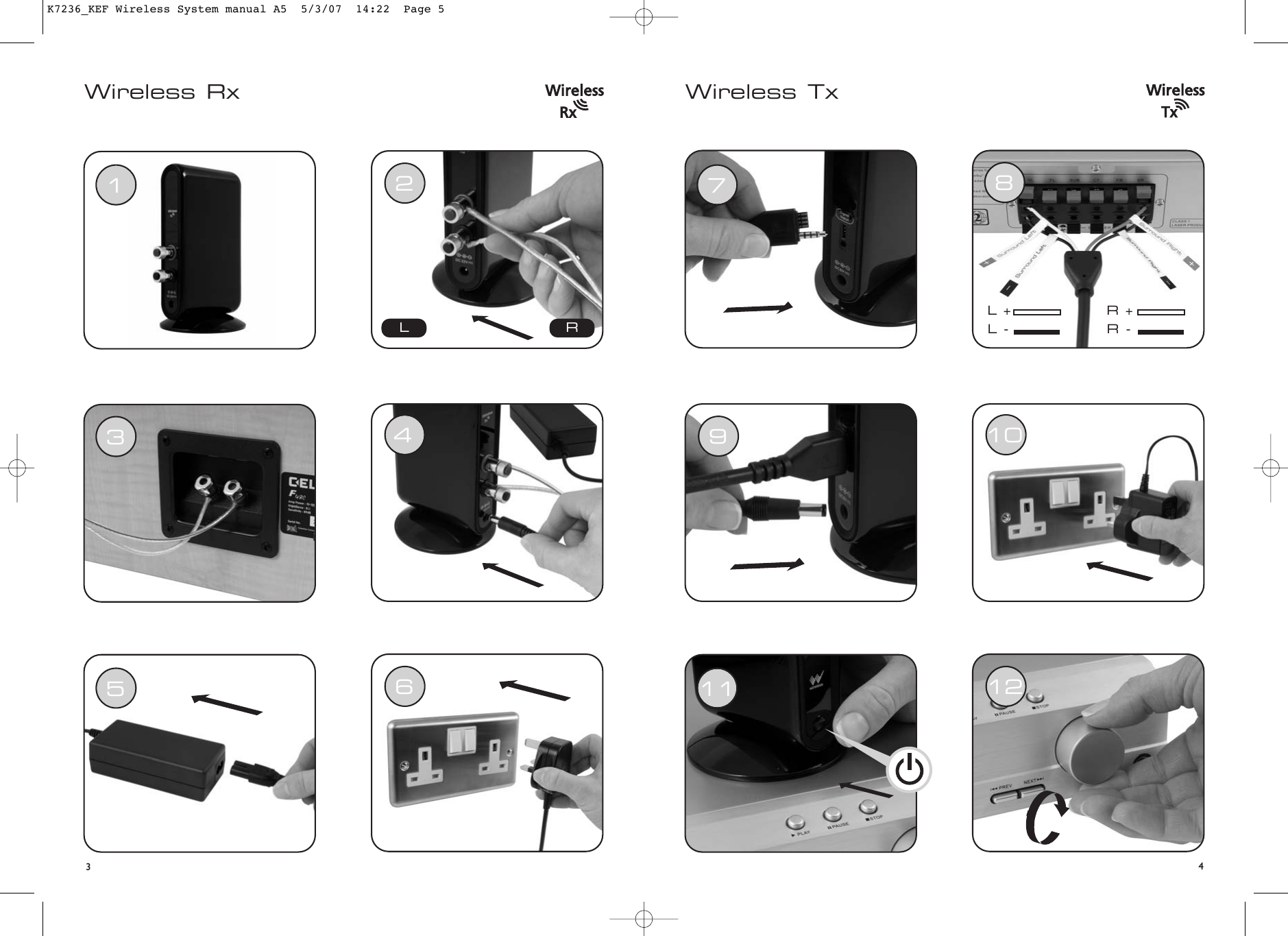

Wireless Rx Wireless Tx1234567981011 1234L +L -R +R -RLK7236_KEF Wireless System manual A5 5/3/07 14:22 Page 5

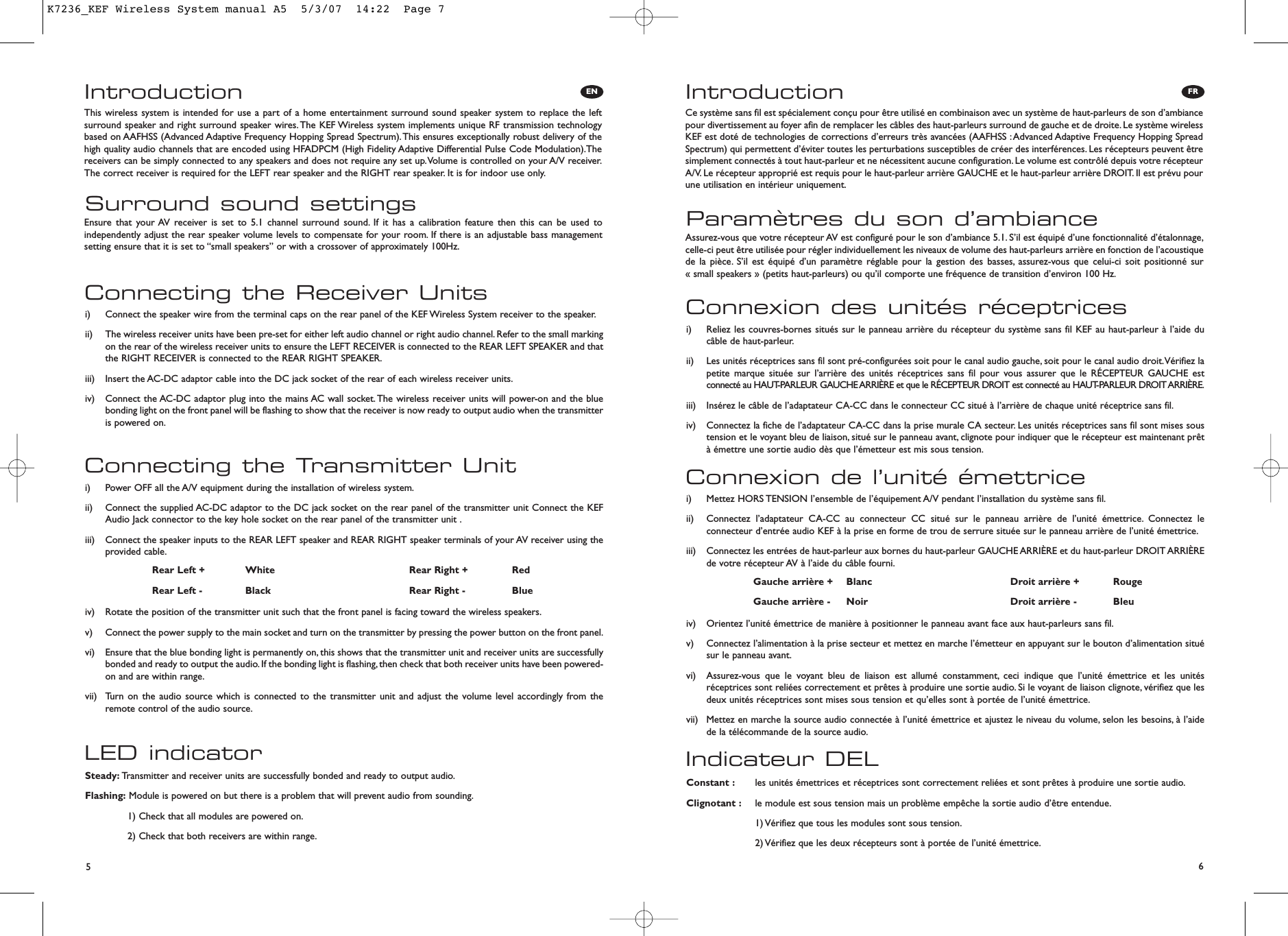

56IntroductionParamètres du son d’ambianceCe système sans fil est spécialement conçu pour être utilisé en combinaison avec un système de haut-parleurs de son d’ambiancepour divertissement au foyer afin de remplacer les câbles des haut-parleurs surround de gauche et de droite. Le système wirelessKEF est doté de technologies de corrections d’erreurs très avancées (AAFHSS :Advanced Adaptive Frequency Hopping SpreadSpectrum) qui permettent d’éviter toutes les perturbations susceptibles de créer des interférences. Les récepteurs peuvent êtresimplement connectés à tout haut-parleur et ne nécessitent aucune configuration. Le volume est contrôlé depuis votre récepteurA/V. Le récepteur approprié est requis pour le haut-parleur arrière GAUCHE et le haut-parleur arrière DROIT. Il est prévu pourune utilisation en intérieur uniquement.Assurez-vous que votre récepteur AV est configuré pour le son d’ambiance 5.1. S’il est équipé d’une fonctionnalité d’étalonnage,celle-ci peut être utilisée pour régler individuellement les niveaux de volume des haut-parleurs arrière en fonction de l’acoustiquede la pièce. S’il est équipé d’un paramètre réglable pour la gestion des basses, assurez-vous que celui-ci soit positionné sur « small speakers » (petits haut-parleurs) ou qu’il comporte une fréquence de transition d’environ 100 Hz.Indicateur DELConstant : les unités émettrices et réceptrices sont correctement reliées et sont prêtes à produire une sortie audio.Clignotant : le module est sous tension mais un problème empêche la sortie audio d’être entendue.1) Vérifiez que tous les modules sont sous tension.2) Vérifiez que les deux récepteurs sont à portée de l’unité émettrice.Connexion de l’unité émettricei) Mettez HORS TENSION l’ensemble de l’équipement A/V pendant l’installation du système sans fil.ii) Connectez l’adaptateur CA-CC au connecteur CC situé sur le panneau arrière de l’unité émettrice. Connectez leconnecteur d’entrée audio KEF à la prise en forme de trou de serrure située sur le panneau arrière de l’unité émettrice.iii) Connectez les entrées de haut-parleur aux bornes du haut-parleur GAUCHE ARRIÈRE et du haut-parleur DROIT ARRIÈREde votre récepteur AV à l’aide du câble fourni.iv) Orientez l’unité émettrice de manière à positionner le panneau avant face aux haut-parleurs sans fil.v) Connectez l’alimentation à la prise secteur et mettez en marche l’émetteur en appuyant sur le bouton d’alimentation situésur le panneau avant.vi) Assurez-vous que le voyant bleu de liaison est allumé constamment, ceci indique que l’unité émettrice et les unitésréceptrices sont reliées correctement et prêtes à produire une sortie audio. Si le voyant de liaison clignote, vérifiez que lesdeux unités réceptrices sont mises sous tension et qu’elles sont à portée de l’unité émettrice.vii) Mettez en marche la source audio connectée à l’unité émettrice et ajustez le niveau du volume, selon les besoins, à l’aidede la télécommande de la source audio.Connexion des unités réceptricesi) Reliez les couvres-bornes situés sur le panneau arrière du récepteur du système sans fil KEF au haut-parleur à l’aide ducâble de haut-parleur.ii) Les unités réceptrices sans fil sont pré-configurées soit pour le canal audio gauche, soit pour le canal audio droit.Vérifiez lapetite marque située sur l’arrière des unités réceptrices sans fil pour vous assurer que le RÉCEPTEUR GAUCHE estconnecté au HAUT-PARLEUR GAUCHE ARRIÈRE et que le RÉCEPTEUR DROIT est connecté au HAUT-PARLEUR DROIT ARRIÈRE.iii) Insérez le câble de l’adaptateur CA-CC dans le connecteur CC situé à l’arrière de chaque unité réceptrice sans fil.iv) Connectez la fiche de l’adaptateur CA-CC dans la prise murale CA secteur. Les unités réceptrices sans fil sont mises soustension et le voyant bleu de liaison, situé sur le panneau avant, clignote pour indiquer que le récepteur est maintenant prêtà émettre une sortie audio dès que l’émetteur est mis sous tension.Gauche arrière + Blanc Droit arrière + RougeGauche arrière - Noir Droit arrière - BleuEN FRIntroductionSurround sound settingsThis wireless system is intended for use a part of a home entertainment surround sound speaker system to replace the leftsurround speaker and right surround speaker wires.The KEF Wireless system implements unique RF transmission technologybased on AAFHSS (Advanced Adaptive Frequency Hopping Spread Spectrum).This ensures exceptionally robust delivery of thehigh quality audio channels that are encoded using HFADPCM (High Fidelity Adaptive Differential Pulse Code Modulation).Thereceivers can be simply connected to any speakers and does not require any set up.Volume is controlled on your A/V receiver.The correct receiver is required for the LEFT rear speaker and the RIGHT rear speaker. It is for indoor use only.Ensure that your AV receiver is set to 5.1 channel surround sound. If it has a calibration feature then this can be used toindependently adjust the rear speaker volume levels to compensate for your room. If there is an adjustable bass managementsetting ensure that it is set to “small speakers” or with a crossover of approximately 100Hz.LED indicatorSteady: Transmitter and receiver units are successfully bonded and ready to output audio.Flashing: Module is powered on but there is a problem that will prevent audio from sounding.1) Check that all modules are powered on.2) Check that both receivers are within range.Connecting the Transmitter Uniti) Power OFF all the A/V equipment during the installation of wireless system.ii) Connect the supplied AC-DC adaptor to the DC jack socket on the rear panel of the transmitter unit Connect the KEFAudio Jack connector to the key hole socket on the rear panel of the transmitter unit .iii) Connect the speaker inputs to the REAR LEFT speaker and REAR RIGHT speaker terminals of your AV receiver using theprovided cable.iv) Rotate the position of the transmitter unit such that the front panel is facing toward the wireless speakers.v) Connect the power supply to the main socket and turn on the transmitter by pressing the power button on the front panel.vi) Ensure that the blue bonding light is permanently on, this shows that the transmitter unit and receiver units are successfullybonded and ready to output the audio. If the bonding light is flashing, then check that both receiver units have been powered-on and are within range.vii) Turn on the audio source which is connected to the transmitter unit and adjust the volume level accordingly from theremote control of the audio source.Connecting the Receiver Unitsi) Connect the speaker wire from the terminal caps on the rear panel of the KEF Wireless System receiver to the speaker.ii) The wireless receiver units have been pre-set for either left audio channel or right audio channel. Refer to the small markingon the rear of the wireless receiver units to ensure the LEFT RECEIVER is connected to the REAR LEFT SPEAKER and thatthe RIGHT RECEIVER is connected to the REAR RIGHT SPEAKER.iii) Insert the AC-DC adaptor cable into the DC jack socket of the rear of each wireless receiver units.iv) Connect the AC-DC adaptor plug into the mains AC wall socket.The wireless receiver units will power-on and the bluebonding light on the front panel will be flashing to show that the receiver is now ready to output audio when the transmitteris powered on.Rear Left + White Rear Right + RedRear Left - Black Rear Right - BlueK7236_KEF Wireless System manual A5 5/3/07 14:22 Page 7

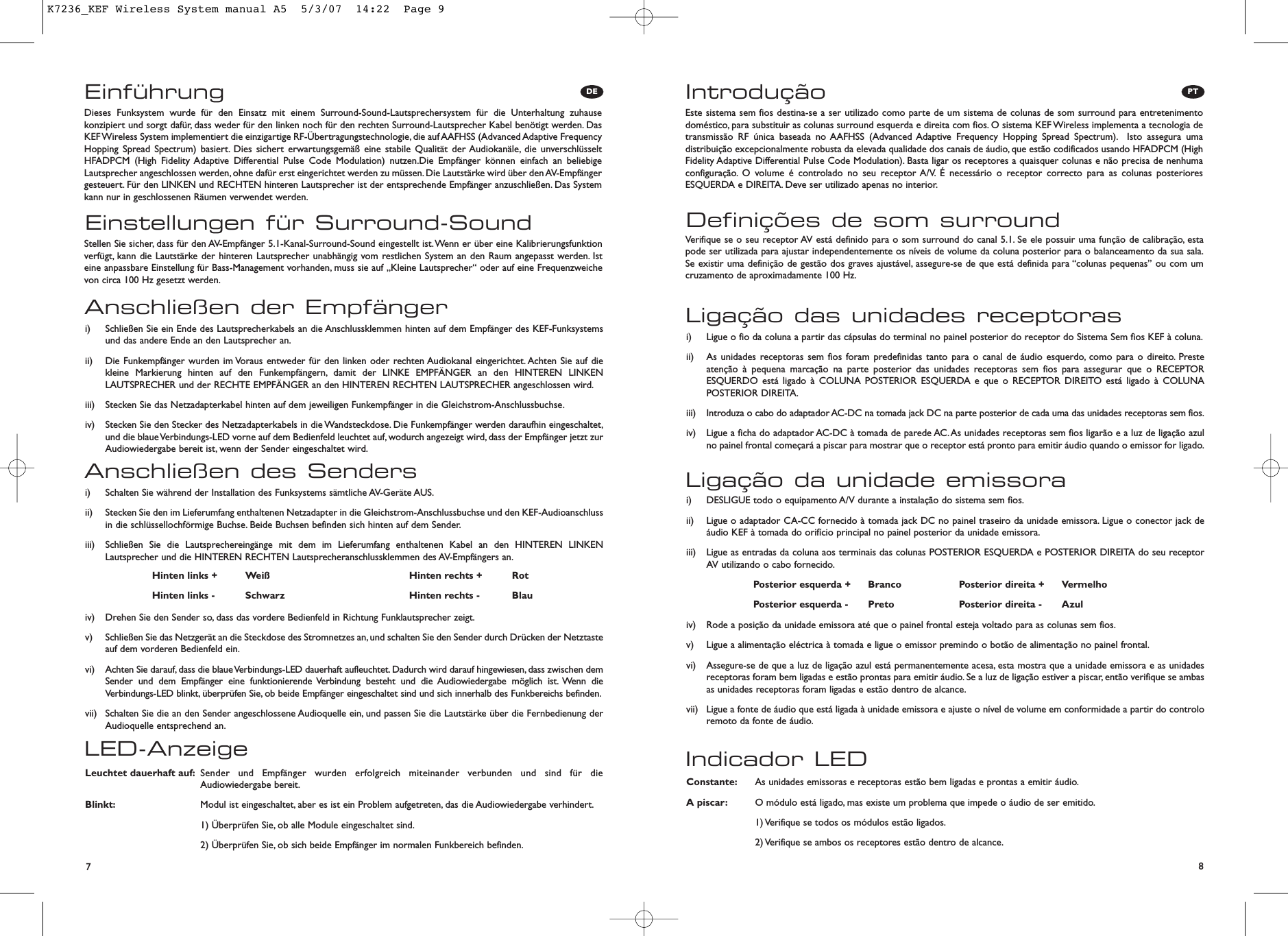

PT87DEEinführungEinstellungen für Surround-SoundDieses Funksystem wurde für den Einsatz mit einem Surround-Sound-Lautsprechersystem für die Unterhaltung zuhausekonzipiert und sorgt dafür, dass weder für den linken noch für den rechten Surround-Lautsprecher Kabel benötigt werden. DasKEF Wireless System implementiert die einzigartige RF-Übertragungstechnologie, die auf AAFHSS (Advanced Adaptive FrequencyHopping Spread Spectrum) basiert. Dies sichert erwartungsgemäß eine stabile Qualität der Audiokanäle, die unverschlüsseltHFADPCM (High Fidelity Adaptive Differential Pulse Code Modulation) nutzen.Die Empfänger können einfach an beliebigeLautsprecher angeschlossen werden, ohne dafür erst eingerichtet werden zu müssen. Die Lautstärke wird über den AV-Empfängergesteuert. Für den LINKEN und RECHTEN hinteren Lautsprecher ist der entsprechende Empfänger anzuschließen. Das Systemkann nur in geschlossenen Räumen verwendet werden.Stellen Sie sicher, dass für den AV-Empfänger 5.1-Kanal-Surround-Sound eingestellt ist.Wenn er über eine Kalibrierungsfunktionverfügt, kann die Lautstärke der hinteren Lautsprecher unabhängig vom restlichen System an den Raum angepasst werden. Isteine anpassbare Einstellung für Bass-Management vorhanden, muss sie auf „Kleine Lautsprecher“ oder auf eine Frequenzweichevon circa 100 Hz gesetzt werden.LED-AnzeigeLeuchtet dauerhaft auf: Sender und Empfänger wurden erfolgreich miteinander verbunden und sind für die Audiowiedergabe bereit.Blinkt: Modul ist eingeschaltet, aber es ist ein Problem aufgetreten, das die Audiowiedergabe verhindert.1) Überprüfen Sie, ob alle Module eingeschaltet sind.2) Überprüfen Sie, ob sich beide Empfänger im normalen Funkbereich befinden.Anschließen des Sendersi) Schalten Sie während der Installation des Funksystems sämtliche AV-Geräte AUS.ii) Stecken Sie den im Lieferumfang enthaltenen Netzadapter in die Gleichstrom-Anschlussbuchse und den KEF-Audioanschlussin die schlüssellochförmige Buchse. Beide Buchsen befinden sich hinten auf dem Sender.iii) Schließen Sie die Lautsprechereingänge mit dem im Lieferumfang enthaltenen Kabel an den HINTEREN LINKENLautsprecher und die HINTEREN RECHTEN Lautsprecheranschlussklemmen des AV-Empfängers an.iv) Drehen Sie den Sender so, dass das vordere Bedienfeld in Richtung Funklautsprecher zeigt.v) Schließen Sie das Netzgerät an die Steckdose des Stromnetzes an,und schalten Sie den Sender durch Drücken der Netztasteauf dem vorderen Bedienfeld ein.vi) Achten Sie darauf, dass die blaue Verbindungs-LED dauerhaft aufleuchtet. Dadurch wird darauf hingewiesen,dass zwischen demSender und dem Empfänger eine funktionierende Verbindung besteht und die Audiowiedergabe möglich ist. Wenn dieVerbindungs-LED blinkt, überprüfen Sie, ob beide Empfänger eingeschaltet sind und sich innerhalb des Funkbereichs befinden.vii) Schalten Sie die an den Sender angeschlossene Audioquelle ein, und passen Sie die Lautstärke über die Fernbedienung derAudioquelle entsprechend an.Anschließen der Empfängeri) Schließen Sie ein Ende des Lautsprecherkabels an die Anschlussklemmen hinten auf dem Empfänger des KEF-Funksystemsund das andere Ende an den Lautsprecher an.ii) Die Funkempfänger wurden im Voraus entweder für den linken oder rechten Audiokanal eingerichtet. Achten Sie auf diekleine Markierung hinten auf den Funkempfängern, damit der LINKE EMPFÄNGER an den HINTEREN LINKENLAUTSPRECHER und der RECHTE EMPFÄNGER an den HINTEREN RECHTEN LAUTSPRECHER angeschlossen wird.iii) Stecken Sie das Netzadapterkabel hinten auf dem jeweiligen Funkempfänger in die Gleichstrom-Anschlussbuchse.iv) Stecken Sie den Stecker des Netzadapterkabels in die Wandsteckdose. Die Funkempfänger werden daraufhin eingeschaltet,und die blaue Verbindungs-LED vorne auf dem Bedienfeld leuchtet auf,wodurch angezeigt wird, dass der Empfänger jetzt zurAudiowiedergabe bereit ist, wenn der Sender eingeschaltet wird.Hinten links + Weiß Hinten rechts + RotHinten links - Schwarz Hinten rechts - BlauIntroduçãoDefinições de som surroundEste sistema sem fios destina-se a ser utilizado como parte de um sistema de colunas de som surround para entretenimentodoméstico, para substituir as colunas surround esquerda e direita com fios. O sistema KEF Wireless implementa a tecnologia detransmissão RF única baseada no AAFHSS (Advanced Adaptive Frequency Hopping Spread Spectrum). Isto assegura umadistribuição excepcionalmente robusta da elevada qualidade dos canais de áudio, que estão codificados usando HFADPCM (HighFidelity Adaptive Differential Pulse Code Modulation). Basta ligar os receptores a quaisquer colunas e não precisa de nenhumaconfiguração. O volume é controlado no seu receptor A/V. É necessário o receptor correcto para as colunas posterioresESQUERDA e DIREITA. Deve ser utilizado apenas no interior.Verifique se o seu receptor AV está definido para o som surround do canal 5.1. Se ele possuir uma função de calibração, estapode ser utilizada para ajustar independentemente os níveis de volume da coluna posterior para o balanceamento da sua sala.Se existir uma definição de gestão dos graves ajustável, assegure-se de que está definida para “colunas pequenas” ou com umcruzamento de aproximadamente 100 Hz.Indicador LEDConstante: As unidades emissoras e receptoras estão bem ligadas e prontas a emitir áudio.A piscar: O módulo está ligado, mas existe um problema que impede o áudio de ser emitido.1) Verifique se todos os módulos estão ligados.2) Verifique se ambos os receptores estão dentro de alcance.Ligação da unidade emissorai) DESLIGUE todo o equipamento A/V durante a instalação do sistema sem fios.ii) Ligue o adaptador CA-CC fornecido à tomada jack DC no painel traseiro da unidade emissora. Ligue o conector jack deáudio KEF à tomada do orifício principal no painel posterior da unidade emissora.iii) Ligue as entradas da coluna aos terminais das colunas POSTERIOR ESQUERDA e POSTERIOR DIREITA do seu receptorAV utilizando o cabo fornecido.iv) Rode a posição da unidade emissora até que o painel frontal esteja voltado para as colunas sem fios.v) Ligue a alimentação eléctrica à tomada e ligue o emissor premindo o botão de alimentação no painel frontal.vi) Assegure-se de que a luz de ligação azul está permanentemente acesa, esta mostra que a unidade emissora e as unidadesreceptoras foram bem ligadas e estão prontas para emitir áudio. Se a luz de ligação estiver a piscar, então verifique se ambasas unidades receptoras foram ligadas e estão dentro de alcance.vii) Ligue a fonte de áudio que está ligada à unidade emissora e ajuste o nível de volume em conformidade a partir do controloremoto da fonte de áudio.Ligação das unidades receptorasi) Ligue o fio da coluna a partir das cápsulas do terminal no painel posterior do receptor do Sistema Sem fios KEF à coluna.ii) As unidades receptoras sem fios foram predefinidas tanto para o canal de áudio esquerdo, como para o direito. Presteatenção à pequena marcação na parte posterior das unidades receptoras sem fios para assegurar que o RECEPTORESQUERDO está ligado à COLUNA POSTERIOR ESQUERDA e que o RECEPTOR DIREITO está ligado à COLUNAPOSTERIOR DIREITA.iii) Introduza o cabo do adaptador AC-DC na tomada jack DC na parte posterior de cada uma das unidades receptoras sem fios.iv) Ligue a ficha do adaptador AC-DC à tomada de parede AC.As unidades receptoras sem fios ligarão e a luz de ligação azulno painel frontal começará a piscar para mostrar que o receptor está pronto para emitir áudio quando o emissor for ligado.Posterior esquerda + Branco Posterior direita + VermelhoPosterior esquerda - Preto Posterior direita - AzulK7236_KEF Wireless System manual A5 5/3/07 14:22 Page 9

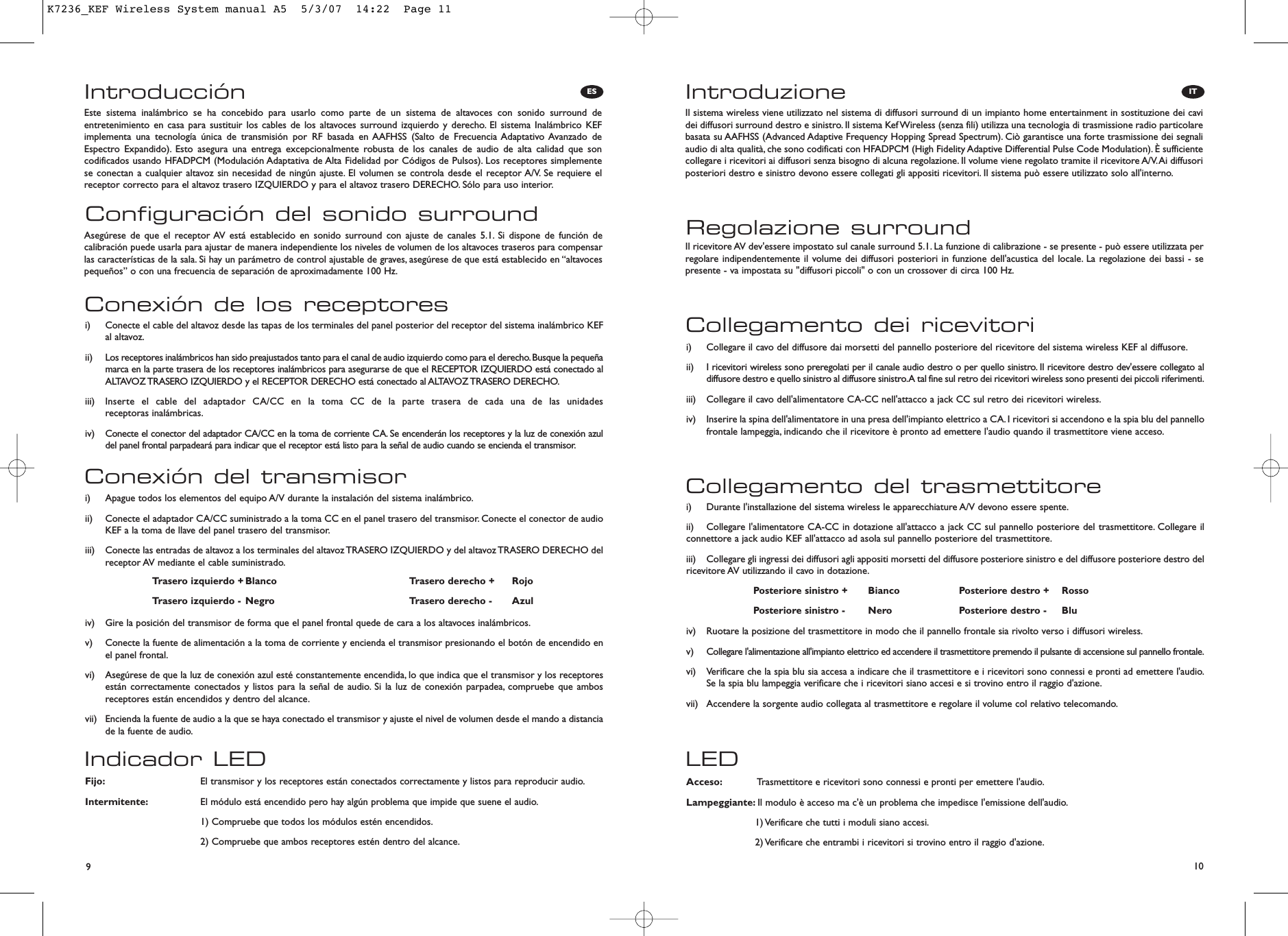

10ITES9IntroducciónConfiguración del sonido surroundEste sistema inalámbrico se ha concebido para usarlo como parte de un sistema de altavoces con sonido surround deentretenimiento en casa para sustituir los cables de los altavoces surround izquierdo y derecho. El sistema Inalámbrico KEFimplementa una tecnología única de transmisión por RF basada en AAFHSS (Salto de Frecuencia Adaptativo Avanzado deEspectro Expandido). Esto asegura una entrega excepcionalmente robusta de los canales de audio de alta calidad que soncodificados usando HFADPCM (Modulación Adaptativa de Alta Fidelidad por Códigos de Pulsos). Los receptores simplementese conectan a cualquier altavoz sin necesidad de ningún ajuste. El volumen se controla desde el receptor A/V. Se requiere elreceptor correcto para el altavoz trasero IZQUIERDO y para el altavoz trasero DERECHO. Sólo para uso interior.Asegúrese de que el receptor AV está establecido en sonido surround con ajuste de canales 5.1. Si dispone de función decalibración puede usarla para ajustar de manera independiente los niveles de volumen de los altavoces traseros para compensarlas características de la sala. Si hay un parámetro de control ajustable de graves, asegúrese de que está establecido en “altavocespequeños” o con una frecuencia de separación de aproximadamente 100 Hz.Indicador LEDFijo: El transmisor y los receptores están conectados correctamente y listos para reproducir audio.Intermitente: El módulo está encendido pero hay algún problema que impide que suene el audio.1) Compruebe que todos los módulos estén encendidos.2) Compruebe que ambos receptores estén dentro del alcance.Conexión del transmisori) Apague todos los elementos del equipo A/V durante la instalación del sistema inalámbrico.ii) Conecte el adaptador CA/CC suministrado a la toma CC en el panel trasero del transmisor. Conecte el conector de audioKEF a la toma de llave del panel trasero del transmisor.iii) Conecte las entradas de altavoz a los terminales del altavoz TRASERO IZQUIERDO y del altavoz TRASERO DERECHO delreceptor AV mediante el cable suministrado.iv) Gire la posición del transmisor de forma que el panel frontal quede de cara a los altavoces inalámbricos.v) Conecte la fuente de alimentación a la toma de corriente y encienda el transmisor presionando el botón de encendido enel panel frontal.vi) Asegúrese de que la luz de conexión azul esté constantemente encendida, lo que indica que el transmisor y los receptoresestán correctamente conectados y listos para la señal de audio. Si la luz de conexión parpadea, compruebe que ambosreceptores están encendidos y dentro del alcance.vii) Encienda la fuente de audio a la que se haya conectado el transmisor y ajuste el nivel de volumen desde el mando a distanciade la fuente de audio.Conexión de los receptoresi) Conecte el cable del altavoz desde las tapas de los terminales del panel posterior del receptor del sistema inalámbrico KEFal altavoz.ii) Los receptores inalámbricos han sido preajustados tanto para el canal de audio izquierdo como para el derecho. Busque la pequeñamarca en la parte trasera de los receptores inalámbricos para asegurarse de que el RECEPTOR IZQUIERDO está conectado alALTAVOZ TRASERO IZQUIERDO y el RECEPTOR DERECHO está conectado al ALTAVOZ TRASERO DERECHO.iii) Inserte el cable del adaptador CA/CC en la toma CC de la parte trasera de cada una de las unidades receptoras inalámbricas.iv) Conecte el conector del adaptador CA/CC en la toma de corriente CA. Se encenderán los receptores y la luz de conexión azuldel panel frontal parpadeará para indicar que el receptor está listo para la señal de audio cuando se encienda el transmisor.Trasero izquierdo + Blanco Trasero derecho + RojoTrasero izquierdo - Negro Trasero derecho - AzulIntroduzioneRegolazione surroundIl sistema wireless viene utilizzato nel sistema di diffusori surround di un impianto home entertainment in sostituzione dei cavidei diffusori surround destro e sinistro. Il sistema Kef Wireless (senza fili) utilizza una tecnologia di trasmissione radio particolarebasata su AAFHSS (Advanced Adaptive Frequency Hopping Spread Spectrum). Ciò garantisce una forte trasmissione dei segnaliaudio di alta qualità, che sono codificati con HFADPCM (High Fidelity Adaptive Differential Pulse Code Modulation). È sufficientecollegare i ricevitori ai diffusori senza bisogno di alcuna regolazione. Il volume viene regolato tramite il ricevitore A/V.Ai diffusoriposteriori destro e sinistro devono essere collegati gli appositi ricevitori. Il sistema può essere utilizzato solo all'interno.Il ricevitore AV dev'essere impostato sul canale surround 5.1. La funzione di calibrazione - se presente - può essere utilizzata perregolare indipendentemente il volume dei diffusori posteriori in funzione dell'acustica del locale. La regolazione dei bassi - sepresente - va impostata su "diffusori piccoli" o con un crossover di circa 100 Hz.LEDAcceso: Trasmettitore e ricevitori sono connessi e pronti per emettere l'audio.Lampeggiante: Il modulo è acceso ma c'è un problema che impedisce l'emissione dell'audio.1) Verificare che tutti i moduli siano accesi.2) Verificare che entrambi i ricevitori si trovino entro il raggio d'azione.Collegamento del trasmettitorei) Durante l'installazione del sistema wireless le apparecchiature A/V devono essere spente.ii) Collegare l'alimentatore CA-CC in dotazione all'attacco a jack CC sul pannello posteriore del trasmettitore. Collegare ilconnettore a jack audio KEF all'attacco ad asola sul pannello posteriore del trasmettitore.iii) Collegare gli ingressi dei diffusori agli appositi morsetti del diffusore posteriore sinistro e del diffusore posteriore destro delricevitore AV utilizzando il cavo in dotazione.iv) Ruotare la posizione del trasmettitore in modo che il pannello frontale sia rivolto verso i diffusori wireless.v) Collegare l'alimentazione all'impianto elettrico ed accendere il trasmettitore premendo il pulsante di accensione sul pannello frontale.vi) Verificare che la spia blu sia accesa a indicare che il trasmettitore e i ricevitori sono connessi e pronti ad emettere l'audio.Se la spia blu lampeggia verificare che i ricevitori siano accesi e si trovino entro il raggio d'azione.vii) Accendere la sorgente audio collegata al trasmettitore e regolare il volume col relativo telecomando.Collegamento dei ricevitorii) Collegare il cavo del diffusore dai morsetti del pannello posteriore del ricevitore del sistema wireless KEF al diffusore.ii) I ricevitori wireless sono preregolati per il canale audio destro o per quello sinistro. Il ricevitore destro dev'essere collegato aldiffusore destro e quello sinistro al diffusore sinistro.A tal fine sul retro dei ricevitori wireless sono presenti dei piccoli riferimenti.iii) Collegare il cavo dell'alimentatore CA-CC nell'attacco a jack CC sul retro dei ricevitori wireless.iv) Inserire la spina dell'alimentatore in una presa dell'impianto elettrico a CA. I ricevitori si accendono e la spia blu del pannellofrontale lampeggia, indicando che il ricevitore è pronto ad emettere l'audio quando il trasmettitore viene acceso.Posteriore sinistro + Bianco Posteriore destro + RossoPosteriore sinistro - Nero Posteriore destro - BluK7236_KEF Wireless System manual A5 5/3/07 14:22 Page 11

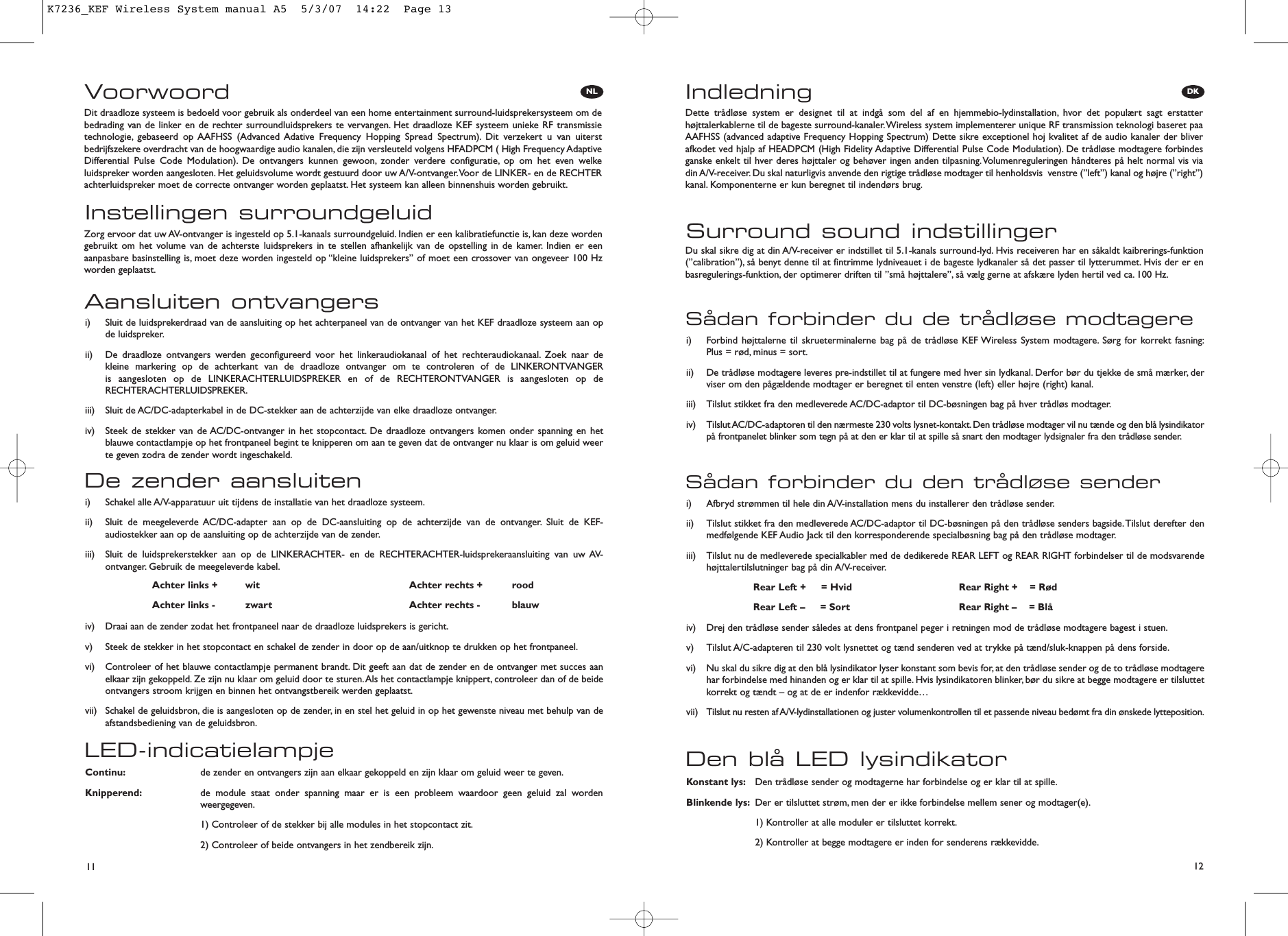

NL DK11 12VoorwoordInstellingen surroundgeluidDit draadloze systeem is bedoeld voor gebruik als onderdeel van een home entertainment surround-luidsprekersysteem om debedrading van de linker en de rechter surroundluidsprekers te vervangen. Het draadloze KEF systeem unieke RF transmissietechnologie, gebaseerd op AAFHSS (Advanced Adative Frequency Hopping Spread Spectrum). Dit verzekert u van uiterstbedrijfszekere overdracht van de hoogwaardige audio kanalen, die zijn versleuteld volgens HFADPCM ( High Frequency AdaptiveDifferential Pulse Code Modulation). De ontvangers kunnen gewoon, zonder verdere configuratie, op om het even welkeluidspreker worden aangesloten. Het geluidsvolume wordt gestuurd door uw A/V-ontvanger.Voor de LINKER- en de RECHTERachterluidspreker moet de correcte ontvanger worden geplaatst. Het systeem kan alleen binnenshuis worden gebruikt.Zorg ervoor dat uw AV-ontvanger is ingesteld op 5.1-kanaals surroundgeluid. Indien er een kalibratiefunctie is, kan deze wordengebruikt om het volume van de achterste luidsprekers in te stellen afhankelijk van de opstelling in de kamer. Indien er eenaanpasbare basinstelling is, moet deze worden ingesteld op “kleine luidsprekers” of moet een crossover van ongeveer 100 Hzworden geplaatst.LED-indicatielampjeContinu: de zender en ontvangers zijn aan elkaar gekoppeld en zijn klaar om geluid weer te geven.Knipperend: de module staat onder spanning maar er is een probleem waardoor geen geluid zal wordenweergegeven.1) Controleer of de stekker bij alle modules in het stopcontact zit.2) Controleer of beide ontvangers in het zendbereik zijn.De zender aansluiteni) Schakel alle A/V-apparatuur uit tijdens de installatie van het draadloze systeem.ii) Sluit de meegeleverde AC/DC-adapter aan op de DC-aansluiting op de achterzijde van de ontvanger. Sluit de KEF-audiostekker aan op de aansluiting op de achterzijde van de zender.iii) Sluit de luidsprekerstekker aan op de LINKERACHTER- en de RECHTERACHTER-luidsprekeraansluiting van uw AV-ontvanger. Gebruik de meegeleverde kabel.iv) Draai aan de zender zodat het frontpaneel naar de draadloze luidsprekers is gericht.v) Steek de stekker in het stopcontact en schakel de zender in door op de aan/uitknop te drukken op het frontpaneel.vi) Controleer of het blauwe contactlampje permanent brandt. Dit geeft aan dat de zender en de ontvanger met succes aanelkaar zijn gekoppeld. Ze zijn nu klaar om geluid door te sturen.Als het contactlampje knippert, controleer dan of de beideontvangers stroom krijgen en binnen het ontvangstbereik werden geplaatst.vii) Schakel de geluidsbron, die is aangesloten op de zender, in en stel het geluid in op het gewenste niveau met behulp van deafstandsbediening van de geluidsbron.Aansluiten ontvangersi) Sluit de luidsprekerdraad van de aansluiting op het achterpaneel van de ontvanger van het KEF draadloze systeem aan opde luidspreker.ii) De draadloze ontvangers werden geconfigureerd voor het linkeraudiokanaal of het rechteraudiokanaal. Zoek naar de kleine markering op de achterkant van de draadloze ontvanger om te controleren of de LINKERONTVANGER is aangesloten op de LINKERACHTERLUIDSPREKER en of de RECHTERONTVANGER is aangesloten op deRECHTERACHTERLUIDSPREKER.iii) Sluit de AC/DC-adapterkabel in de DC-stekker aan de achterzijde van elke draadloze ontvanger.iv) Steek de stekker van de AC/DC-ontvanger in het stopcontact. De draadloze ontvangers komen onder spanning en hetblauwe contactlampje op het frontpaneel begint te knipperen om aan te geven dat de ontvanger nu klaar is om geluid weerte geven zodra de zender wordt ingeschakeld.Achter links + wit Achter rechts + roodAchter links - zwart Achter rechts - blauwIndledningSurround sound indstillingerDette trådløse system er designet til at indgå som del af en hjemmebio-lydinstallation, hvor det populært sagt erstatterhøjttalerkablerne til de bageste surround-kanaler.Wireless system implementerer unique RF transmission teknologi baseret paaAAFHSS (advanced adaptive Frequency Hopping Spectrum) Dette sikre exceptionel hoj kvalitet af de audio kanaler der bliverafkodet ved hjalp af HEADPCM (High Fidelity Adaptive Differential Pulse Code Modulation). De trådløse modtagere forbindesganske enkelt til hver deres højttaler og behøver ingen anden tilpasning.Volumenreguleringen håndteres på helt normal vis viadin A/V-receiver. Du skal naturligvis anvende den rigtige trådløse modtager til henholdsvis venstre (”left”) kanal og højre (”right”)kanal. Komponenterne er kun beregnet til indendørs brug.Du skal sikre dig at din A/V-receiver er indstillet til 5.1-kanals surround-lyd. Hvis receiveren har en såkaldt kaibrerings-funktion(”calibration”), så benyt denne til at fintrimme lydniveauet i de bageste lydkanaler så det passer til lytterummet. Hvis der er enbasregulerings-funktion, der optimerer driften til ”små højttalere”, så vælg gerne at afskære lyden hertil ved ca. 100 Hz.Den blå LED lysindikatorKonstant lys: Den trådløse sender og modtagerne har forbindelse og er klar til at spille.Blinkende lys: Der er tilsluttet strøm, men der er ikke forbindelse mellem sener og modtager(e).1) Kontroller at alle moduler er tilsluttet korrekt.2) Kontroller at begge modtagere er inden for senderens rækkevidde.Sådan forbinder du den trådløse senderi) Afbryd strømmen til hele din A/V-installation mens du installerer den trådløse sender.ii) Tilslut stikket fra den medleverede AC/DC-adaptor til DC-bøsningen på den trådløse senders bagside.Tilslut derefter denmedfølgende KEF Audio Jack til den korresponderende specialbøsning bag på den trådløse modtager.iii) Tilslut nu de medleverede specialkabler med de dedikerede REAR LEFT og REAR RIGHT forbindelser til de modsvarendehøjttalertilslutninger bag på din A/V-receiver.iv) Drej den trådløse sender således at dens frontpanel peger i retningen mod de trådløse modtagere bagest i stuen.v) Tilslut A/C-adapteren til 230 volt lysnettet og tænd senderen ved at trykke på tænd/sluk-knappen på dens forside.vi) Nu skal du sikre dig at den blå lysindikator lyser konstant som bevis for, at den trådløse sender og de to trådløse modtagerehar forbindelse med hinanden og er klar til at spille. Hvis lysindikatoren blinker, bør du sikre at begge modtagere er tilsluttetkorrekt og tændt – og at de er indenfor rækkevidde…vii) Tilslut nu resten af A/V-lydinstallationen og juster volumenkontrollen til et passende niveau bedømt fra din ønskede lytteposition.Sådan forbinder du de trådløse modtagerei) Forbind højttalerne til skrueterminalerne bag på de trådløse KEF Wireless System modtagere. Sørg for korrekt fasning:Plus = rød, minus = sort.ii) De trådløse modtagere leveres pre-indstillet til at fungere med hver sin lydkanal. Derfor bør du tjekke de små mærker, derviser om den pågældende modtager er beregnet til enten venstre (left) eller højre (right) kanal.iii) Tilslut stikket fra den medleverede AC/DC-adaptor til DC-bøsningen bag på hver trådløs modtager.iv) Tilslut AC/DC-adaptoren til den nærmeste 230 volts lysnet-kontakt.Den trådløse modtager vil nu tænde og den blå lysindikatorpå frontpanelet blinker som tegn på at den er klar til at spille så snart den modtager lydsignaler fra den trådløse sender.Rear Left + = Hvid Rear Right + = RødRear Left – = Sort Rear Right – = BlåK7236_KEF Wireless System manual A5 5/3/07 14:22 Page 13

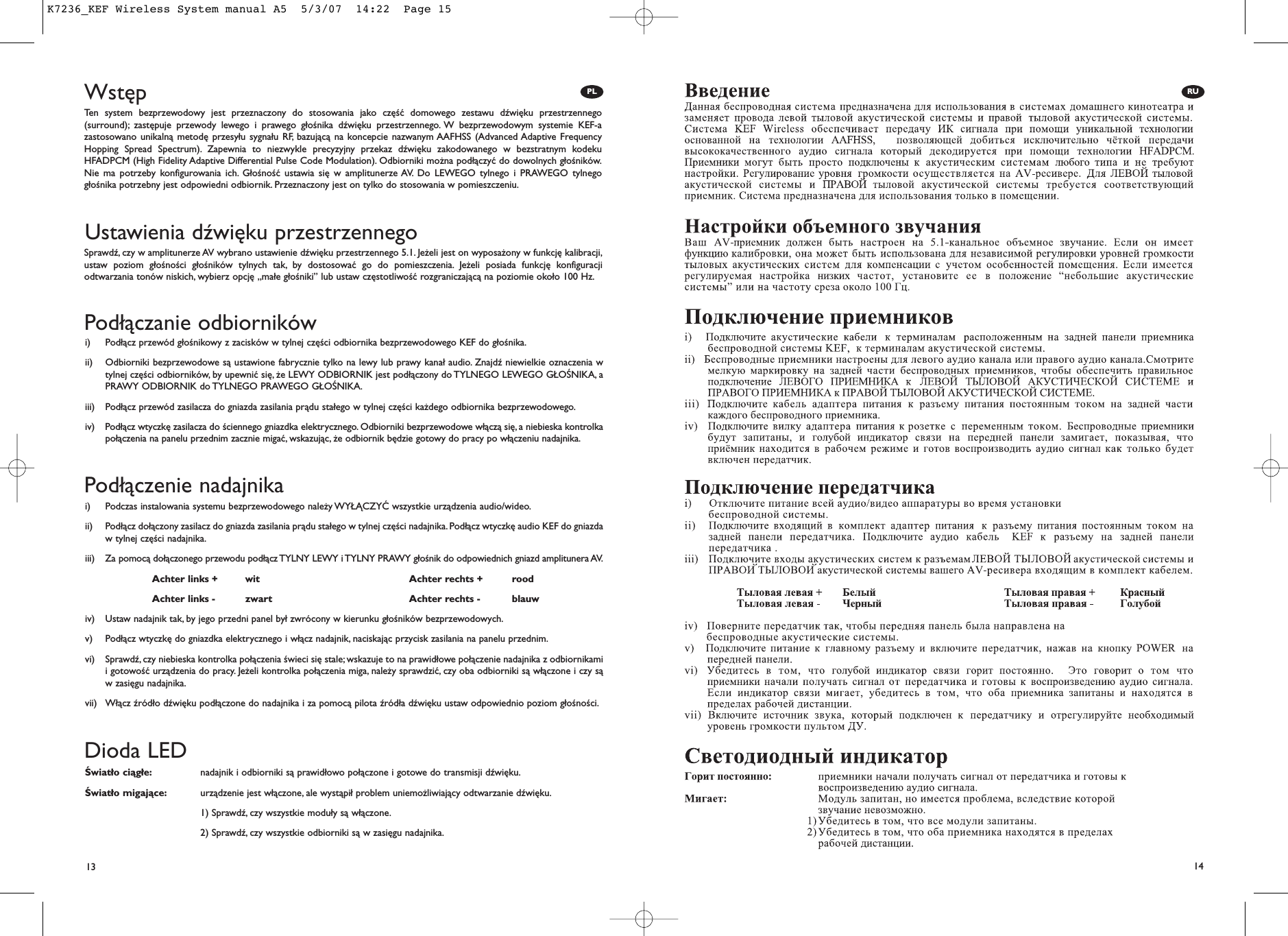

13 14PL RUWstępUstawienia dźwięku przestrzennegoTen system bezprzewodowy jest przeznaczony do stosowania jako część domowego zestawu dźwięku przestrzennego(surround); zastępuje przewody lewego i prawego głośnika dźwięku przestrzennego. W bezprzewodowym systemie KEF-azastosowano unikalną metodę przesyłu sygnału RF, bazującą na koncepcie nazwanym AAFHSS (Advanced Adaptive FrequencyHopping Spread Spectrum). Zapewnia to niezwykle precyzyjny przekaz dźwięku zakodowanego w bezstratnym kodekuHFADPCM (High Fidelity Adaptive Differential Pulse Code Modulation). Odbiorniki można podłączyć do dowolnych głośników.Nie ma potrzeby konfigurowania ich. Głośność ustawia się w amplitunerze AV. Do LEWEGO tylnego i PRAWEGO tylnegogłośnika potrzebny jest odpowiedni odbiornik. Przeznaczony jest on tylko do stosowania w pomieszczeniu.Sprawdź, czy w amplitunerze AV wybrano ustawienie dźwięku przestrzennego 5.1. Jeżeli jest on wyposażony w funkcję kalibracji,ustaw poziom głośności głośników tylnych tak, by dostosować go do pomieszczenia. Jeżeli posiada funkcję konfiguracjiodtwarzania tonów niskich, wybierz opcję „małe głośniki” lub ustaw częstotliwość rozgraniczającą na poziomie około 100 Hz.Dioda LEDŚwiatło ciągłe: nadajnik i odbiorniki są prawidłowo połączone i gotowe do transmisji dźwięku.Światło migające: urządzenie jest włączone, ale wystąpił problem uniemożliwiający odtwarzanie dźwięku.1) Sprawdź, czy wszystkie moduły są włączone.2) Sprawdź, czy wszystkie odbiorniki są w zasięgu nadajnika.Podłączenie nadajnikai) Podczas instalowania systemu bezprzewodowego należy WYŁĄCZYĆ wszystkie urządzenia audio/wideo.ii) Podłącz dołączony zasilacz do gniazda zasilania prądu stałego w tylnej części nadajnika. Podłącz wtyczkę audio KEF do gniazdaw tylnej części nadajnika.iii) Za pomocą dołączonego przewodu podłącz TYLNY LEWY i TYLNY PRAWY głośnik do odpowiednich gniazd amplitunera AV.iv) Ustaw nadajnik tak, by jego przedni panel był zwrócony w kierunku głośników bezprzewodowych.v) Podłącz wtyczkę do gniazdka elektrycznego i włącz nadajnik, naciskając przycisk zasilania na panelu przednim.vi) Sprawdź,czy niebieska kontrolka połączenia świeci się stale; wskazuje to na prawidłowe połączenie nadajnika z odbiornikamii gotowość urządzenia do pracy. Jeżeli kontrolka połączenia miga, należy sprawdzić, czy oba odbiorniki są włączone i czy sąw zasięgu nadajnika.vii) Włącz źródło dźwięku podłączone do nadajnika i za pomocą pilota źródła dźwięku ustaw odpowiednio poziom głośności.Podłączanie odbiornikówi) Podłącz przewód głośnikowy z zacisków w tylnej części odbiornika bezprzewodowego KEF do głośnika.ii) Odbiorniki bezprzewodowe są ustawione fabrycznie tylko na lewy lub prawy kanał audio. Znajdź niewielkie oznaczenia wtylnej części odbiorników, by upewnić się, że LEWY ODBIORNIK jest podłączony do TYLNEGO LEWEGO GŁOŚNIKA, aPRAWY ODBIORNIK do TYLNEGO PRAWEGO GŁOŚNIKA.iii) Podłącz przewód zasilacza do gniazda zasilania prądu stałego w tylnej części każdego odbiornika bezprzewodowego.iv) Podłącz wtyczkę zasilacza do ściennego gniazdka elektrycznego. Odbiorniki bezprzewodowe włączą się, a niebieska kontrolkapołączenia na panelu przednim zacznie migać, wskazując, że odbiornik będzie gotowy do pracy po włączeniu nadajnika.Achter links + wit Achter rechts + roodAchter links - zwart Achter rechts - blauwK7236_KEF Wireless System manual A5 5/3/07 14:22 Page 15
