ISTRUZIONI PER L’USO

OPERATING INSTRUCTIONS

GEBRAUCHSANWEISUNG

MODE D’EMPLOI

INSTRUCCIONES DE USO

MODELLO TS

DICHIARAZIONE DI CONFORMITA' CE / EC DECLARATION OF CONFORMITY

Noi / We

GAGGIA

Robecco s/Naviglio MILANO

dichiariamo sotto la nostra responsabilità che i prodotti / declare under our responsibility that the products :

MACCHINA PER CAFFE' PROFESSIONALE / PROFESSIONAL COFFEE MACHINE

Type

: LC/E LC/D – DECO D 2, 3, 4 gr. / DECO E 2, 3, 4 gr. – GE/GD 2, 3, 4 gr – GE/GD compact 1, 2 gr. – GE/GD One –

E90/D90 Evolution 2, 3 gr. – EX/XD Evolution 2, 3 gr. – EX/XD Compact 1, 2 gr. – TS – CAP002 BG

sono conformi alle seguenti norme : are in conformity with the following standards

• Sicurezza di elettrodomestici e apparecchi elettrici - Requisiti generali: EN 60335-1 1 (2002)

+A1(2004) + A11 (2004) + A12 (2006) + A2 (2006)

• Sicurezza di elettrodomestici e apparecchi elettrici - Parte 2^ Requisiti specifici per apparecchi per

riscaldare liquidi: EN 60335-2-15

• Apparecchi per uso domestico e similare – Campi elettromagnetici metodo per la valutazione e le

misure. : EN 62233

• Limiti e metodi di misurazione dei disturbi radio caratteristici di apparecchi con motore elettrico e

termici per uso domestico e simili scopi, strumenti elettrici e simili apparecchiature elettriche - EN

55014

• Compatibilità elettromagnetica (EMC) Parte 3^ Limiti - Sezione 2 : Limiti emissioni di corrente

armonica (corrente in ingresso dell'app. < 16A per fase) - EN 61000-3-2

• Compatibilità elettromagnetica (EMC) Parte 3^ Limiti - Sezione 3: Limitazione delle fluttuazioni e dei

picchi di tensione nei sistemi di alimentazione a bassa tensione con corrente < 16 A. : EN 61000-3-3

• Requisiti di immunità per elettrodomestici, strumenti e apparecchi similari. Norma per famiglia di

prodotti EN 55104

• Compatibilità elettromagnetica (EMC) Parte 4^ Tecniche di prova e misura - Sezione 2 : Prova di

immunità alle scariche elettrostatiche. Pubblicazione di base EMC - EN61000-4-2

• Compatibilità elettromagnetica (EMC). Parte 4^ Tecniche di prova e misura - Sezione 4 : Prova di

immunità ai transitori veloci/burst. Pubblicazione di base EMC - EN61000-4-4

• Compatibilità elettromagnetica (EMC). Parte 4^ Tecniche di prova e misura - Sezione 5 : Prova di

immunità a tensioni/correnti impulsive. EN61000-4-5

• Compatibilità elettromagnetica (EMC) Parte 4^ Tecniche di prova e misura - Sezione 6 : Immunità ai

disturbi condotti, indotti da campi a radiofrequenza. EN61000-4-6

• Compatibilità elettromagnetica (EMC) Parte 4^ Tecniche di prova e misura - Sezione 11:Prove di

immunità a cadute di tensione, microint. e variazioni di tensione. EN61000-4-11

• Safety of household and electrical appliances - General requirements : EN 60335-1 1 (2002)

+A1(2004) + A11 (2004) + A12 (2006) + A2 (2006)

• Safety of household and electrical appliances - Part 2^ Particular requirements for appliances for

heating liquids: EN 60335-2-15

• Household and similar electrical appliances – Electromagnetic fields – Methods for evaluation and

measurements. : EN 62233

• Limits and methods of measurements of radio disturbance characteristics of electrical motor-operated

and thermal appliances for households and similar purposes, electric tools and similar electric

apparatus - EN 55014

• Electromagnetic compatibility (EMC) Part. 3^ Limits - Section 2 : Limits for harmonic current

emissions (equipment input current < 16A per phase) - EN 61000-3-2

• Electromagnetic compatibility (EMC) Part 3^ : Limits - Section 3 : Limitation of voltage fluttuations

and flicker in low-voltage supply systems for equipment with rated current <16 A. : EN 61000-3-3

• Immunity requirements for household appliances, tools and similar apparatus. Product family standard

EN 55104

• Electromagnetic compatibility (EMC). Part 4^ : Testing and measurement technique.- Section 2 :

Elelctrostatic discharge immunity test Basic EMC publication - EN 61000-4-2

• Electromagnetic compatibility (EMC). Part 4^ : Testing and measurement.- Section 4 : Elelctrical fast

transient/burst immunity test. Basic EMC publication - EN 61000-4-4.

• Electromagnetic compatibility (EMC). Part 4^ : Testing and measurement technique.- Section 5 :

Surge immunity test. EN 61000-4-5.

• Electromagnetic compatibility (EMC) Part 4^ : Testing and measurement.- Section 6 : Immunity to

conduced disturbance, inducted by radio-frequency fields. EN 61000-4-6

• Electromagnetic compatibility (EMC) Part 4^ : Testing and measurement - Section 11 : Voltage dips,

short interrupt. and voltage variations immunity tests. EN 61000-4-11

secondo le disposizioni delle direttive / following the provisions of the Directives :

CE 2006/95, CE 2004/108, CE 93/68.

Robecco s/Naviglio MILANO

CEO GAGGIA

01/02/2010 Stefano FOLLI

Gentile cliente,

la ringraziamo per la fiducia accordataci con l’acquisto di un nostro prodotto.

Se Lei avrà la costanza di seguire attentamente le indicazioni contenute nel presente

manuale, siamo certi che potrà apprezzare nel tempo e con soddisfazione la qualità

della nostra macchina.

La preghiamo di leggere attentamente le indicazioni contenute nel manuale che ri-

guardano l’uso corretto del nostro prodotto, in conformità alle prescrizioni essenziali

di sicurezza.

We thank you for your custom in the purchase of this product.

By carefully following the instructions contained in this manual you will be sure to

appreciate the quality of our machine.

Please therefore carefully read the instructions of use contained in this manual, which

comply with essential safety regulations.

Sehr geehrter Kunde,

wir danken Ihnen für das uns durch den Erwerb eines unserer Produkte entgegen-

gebrachte Vertrauen.

Wenn Sie die Ausdauer haben, aufmerksam die im vorliegenden Handbuch enthal-

tenen Hinweise zu beachten, sind wir gewiß, daß Sie lange und mit Zufriedenheit

die Qualität unserer Maschine schätzen werden können.

Wir bitten Sie, aufmerksam die im Handbuch enthaltenen Hinweise bezüglich der

richtigen Verwendung unseres Produktes in Übereinstimmung mit den wesentlichen

Sicherheitsvorschriften zu lesen.

Cher client,

Nous vous remercions de la confiance que vous nous avez manifestée en achetant

notre produit.

Si vous suivez attentivement les indications contenues dans le présent manuel, nous

sommes certains que vous apprécierez la qualité de notre machine.

Nous vous prions de lire attentivement les indications contenues dans le manuel sur

l’utilisation correcte de notre produit, en conformité avec les prescriptions essentielles

de sécurité.

Estimado cliente:

Le agradecemos por la confianza que nos otorga con la compra de nuestro pro-

ducto.

Si Ud. tendrá la constancia de seguir atentamente las indicaciones contenidas en

este manual, estamos seguros de que podrá apreciar con satisfacción y a lo largo

del tiempo la calidad de nuestra máquina.

Le rogamos que lea atentamente las indicaciones que se refieren al empleo correcto

de nuestro producto contenidas en el manual, en conformidad con las prescripciones

esenciales de seguridad.

Prima della messa in funzione, leggere attentamente il manuale di istruzioni

Carefully read the following instruction booklet before starting up the machine.

Lesen Sie vor der Inbetriebnahme aufmerksam die Bedienungsanleitung.

Avant la mise en service, lire attentivement le manuel d’instructions.

Antes de la puesta en funcionamiento, hay que leer atentamente el manual de instrucciones

Lees de handleiding aandachtig door, alvorens tot de inwerkingstelling over te gaan.

Antes de utilizar a máquina, leia com atenção o respectivo manual de instruções.

Attenzione! Togliere l’alimentazione elettrica prima di asportare le protezioni

Carefully turn off the electrical supply before removing the protections

Achtung! Schalten Sie vor dem Entfernen der Schutzabdeckungen die Stromzufuhr ab

Attention ! Débrancher l’alimentation électrique, avant d’enlever les protections.

¡Atención! Desconectar la alimentación eléctrica antes de extraer las protecciones

Let op! Schakel de elektriciteitsvoorziening uit, alvorens de beschermingen weg te nemen.

Atenção! Desligar a alimentação eléctrica antes de retirar as protecções.

Attenzione! Superfici calde

Important ! Hot surfaces.

Achtung! Oberfläche heiß

Attention ! Surfaces chaudes.

¡Atención! Superficies calientes

Let op! Warme oppervakken

Atenção! Superfícies quentes.

Attenzione! Operazioni particolarmente importanti e/o pericolose

Important! Particularly important and/or delicate operations

Achtung! Besonders wichtige und / oder gefährliche Arbeitsgänge.

Attention ! Opérations particulièrement importantes et/ou dangereuses.

¡Atención! Operaciones particularmente importantes y/o peligrosas

Let op! Bijzonder belangrijke en/of gevaarlijke werkzaamheden

Atenção! Operações particularmente importantes e/ou perigosas.

Importante! Interventi necessari al buon funzionamento.

Important ! Operations essential to guarantee efficient function

Wichtig! Für eine gute Funktionsweise erforderliche Maßnahmen.

Important ! Interventions nécessaires au bon fonctionnement.

¡Importante! Intervenciones necesarias para el buen funcionamiento.

Belangrijk! Werkzaamheden die noodzakelijk zijn voor de goede werking

Atenção! Operações importantes para o bom funcionamento da máquina.

Interventi che possono essere svolti a cura dell’utente

Operations which may be carried out by the user

Maßnahmen, die durch den Anwender vorgenommen werden können

Interventions pouvant être effectuées par l’utilisateur.

Intervenciones que pueden ser realizadas por el usuario

Werkzaamheden die door de gebruiker verricht kunnen worden

Operações que podem ser efectuadas pelo usuário.

Interventi che devono essere svolti esclusivamente da un installatore o un tecnico autorizzato.

Interventions to be carried out exclusively by an installer or authorized technician.

Eingriffe, die nur von einem Installateur oder von einem autorisierten Techniker vorgenommen werden dürfen.

Interventions à effectuer uniquement par un installateur ou un technicien autorisé.

Intervenciones que tienen que ser efectuadas sólo por el instalador o el técnico Autorizado.

Werkzaamheden die uitsluitend door een erkende monteur of technicus verricht mogen worden

Operações que devem ser efectuadas exclusivamente por um técnico autorizado.

ITALIANO

INDICE

1 UTILIZZO E CONSERVAZIONE DEL

MANUALE D’ISTRUZIONI ............................... 6

2 USO PREVISTO DELLA MACCHINA ................. 6

3 AVVERTENZE DI SICUREZZA .......................... 7

4 CARATTERISTICHE TECNICHE ......................... 8

5 PREPARAZIONE MACCHINA .......................... 8

6 MESSA IN SERVIZIO ....................................... 10

7 MANUTENZIONE E CONSIGLI UTILI ............... 14

8 RISOLUZIONE INCONVENIENTI ..................... 15

9 SMANTELLAMENTO DELLA

MACCHINA ................................................ 15

ITALIANO 5 - 15

ENGLISH 16-26

DEUTSCH 27-37

FRANÇAIS 38-48

ESPAÑOL 49-59

ITALIANO

1 – UTILIZZO E CONSERVAZIONE DEL

MANUALE D’ISTRUZIONI

Il presente manuale di istruzioni è indirizzato all’utente della macchina,

al proprietario al tecnico installatore e deve essere sempre a disposi-

zione per qualsiasi eventuale consultazione.

Il manuale è destinato all’utilizzatore, al manutentore ed all’installatore

della macchina.

Il manuale di istruzioni serve per indicare l’utilizzo della macchina

previsto nelle ipotesi di progetto, le sue caratteristiche tecniche e per

fornire indicazioni per l’uso corretto, la pulizia la regolazione e l’uso;

fornisce inoltre importanti indicazioni per la manutenzione, per even-

tuali rischi residui e comunque per lo svolgimento di operazioni da

eseguire con particolare attenzione.

Il presente manuale è da considerare parte integrante della macchi-

na e deve essere CONSERVATO PER FUTURI RIFERIMENTI fino allo

smantellamento finale della macchina.

Il manuale di istruzioni deve essere sempre disponibile per la consul-

tazione e conservato in luogo protetto ed asciutto.

In caso di smarrimento o danneggiamento, l’utente può richiedere

un nuovo manuale al costruttore o al proprio rivenditore indicando il

modello della macchina ed il numero di matricola della stessa visibile

sulla targhetta di identificazione.

Il presente manuale rispecchia lo stato della tecnica al momento della

sua redazione, il fabbricante si riserva il diritto di aggiornare la pro-

duzione ed i manuali successivi senza l’obbligo di aggiornarne anche

le versioni precedenti.

Il costruttore si ritiene sollevato da eventuali responsabilità in caso

di:

- uso improprio o non corretto della macchina da caffè

- uso non conforme a quanto espressamente specificato nella presente

pubblicazione

- gravi carenze nella manutenzione prevista e consigliata

- modifiche sulla macchina o qualsiasi intervento non autorizzato

- utilizzo di ricambi non originali o specifici per il modello

- inosservanza totale o anche parziale delle istruzioni

- eventi eccezionali

2 – USO PREVISTO DELLA MACCHINA

La macchina deve essere fatta funzionare da un solo operatore.

L’operatore addetto deve aver letto e ben compreso le istruzioni con-

tenute in questo fascicolo in modo da fare funzionare correttamente

la macchina.

Questa macchina, è un apparecchio adatto alla preparazione

professionale di caffè espresso con miscela di caffè, al prelievo ed

all’erogazione di acqua e / o di vapore.

I suoi componenti sono costruiti in materiali atossici e duraturi, e sono

facilmente accessibili ad interventi di pulizia e di manutenzione.

Questa macchina è adatta esclusivamente per uso interno.

Temperatura ambiente per il corretto funzionamento della macchina:

5°C ÷ 25°C.

ITALIANO

3 – AVVERTENZE DI SICUREZZA

E’ consentito l’utilizzo solo a persone adulte che abbiano attentamente

letto e ben compreso questo manuale ed ogni indicazione di sicurezza

in esso contenuta.

L’apparecchio non è destinato ad essere utilizzato da persone (com-

presi i bambini) con ridotte capacità fisiche, mentali o sensoriali o con

esperienza e/o competenze insufficienti, a meno che non siano sotto

la supervisione di una persona responsabile della loro sicurezza o non

vengano da essa istruite sull’uso dell’apparecchio.

- I bambini devono essere sorvegliati per sincerarsi che non giochino

con l’apparecchio.

- Questo apparecchio è destinato a essere utilizzato nelle applicazioni

domestiche e similari quali:

. nelle zone per cucinare riservate al personale nei negozi, negli uffici

e in altri ambienti professionali;

. nelle fattorie;

. utilizzo da parte di clienti di alberghi, motel e altri ambienti a carat-

tere residenziale;

. negli ambienti tipo bed and breakfast.

L’utilizzatore ha l’obbligo di segnalare al costruttore eventuali difetti

o deterioramenti che possono compromettere l’originale sicurezza

dell’impianto.

L’utilizzatore ha l’obbligo di verificare le corrette condizioni ambientali,

in modo da garantire la sicurezza.

L’apparecchio non è adatto all’installazione in zone nelle quali può

essere utilizzato un getto d’acqua.

L’apparecchio deve essere installato solo in luoghi ove il suo impiego

e il suo mantenimento sono riservati a personale qualificato.

L’installazione deve essere effettuata esclusivamente da personale

autorizzato e qualificato.

Utilizzare la macchina solo in presenza di luce idonea.

Controllare con regolarità che il cavo di alimentazione sia in perfetto

stato. In nessun caso si deve riparare il cavo eventualmente danneggiato

con nastro isolante o con morsetti.

Non esporre la macchina ad agenti atmosferici (sole, pioggia ecc.).

La sosta prolungata (fermo macchina) a temperatura inferiore a 0°C

(zero gradi centigradi), può provocare gravi danneggiamenti o rotture

delle tubazioni e della caldaia; prima di ogni sosta prolungata svuotare

completamente il circuito idrico.

E’ vietato rimuovere le protezioni e/o i dispositivi di sicurezza previsti

sulla macchina.

I componenti dell’imballaggio devono essere consegnati negli appositi

centri di smaltimento e in nessun caso lasciati incustoditi o alla portata

di bambini, animali o di persone non autorizzate.

Per la pulizia l’apparecchio non deve essere immerso nell’acqua.

La ditta costruttrice declina ogni responsabilità per danni a cose,

persone od animali causati da eventuali interventi sulla macchina di

persone non qualificate o non autorizzate a queste mansioni.

Qualora vengano effettuati interventi di riparazioni non autorizzate

sulla macchina o vengano utilizzati ricambi non originali vengono a

decadere le condizioni di garanzia e pertanto la ditta costruttrice si

riserva il diritto di non riconoscerne più la validità.

L’utilizzatore deve attenersi alle norme di sicurezza vigenti nel Paese

d’installazione, oltre alle regole dettate dal comune buon senso ed

assicurarsi che siano effettuate correttamente le periodiche operazioni

di manutenzione.

Non effettuare la pulizia interna della macchina con tensione o la spina

inserita e comunque non utilizzare getti d’acqua o detergenti.

L’utilizzatore non deve toccare la macchina a piedi umidi o bagnati,

nonché utilizzarla a piedi nudi. Nonostante l’utilizzo di una messa

a terra della macchina, si consiglia l’uso di un impianto salvavita

conforme alle disposizioni delle leggi locali per evitare al massimo il

rischio di shock elettrici.

Non toccare con le mani o altre parti del corpo i beccucci del caffè e

le lance d’acqua calda e vapore, poiché i liquidi o il vapore erogati

sono surriscaldati e possono provocare ustioni.

Le tazze e le tazzine devono essere accuratamente asciugate prima di

essere appoggiate sull’apposito piano.

Per evitare la formazione di calcare, si può utilizzare acqua minerale

naturale.

ITALIANO

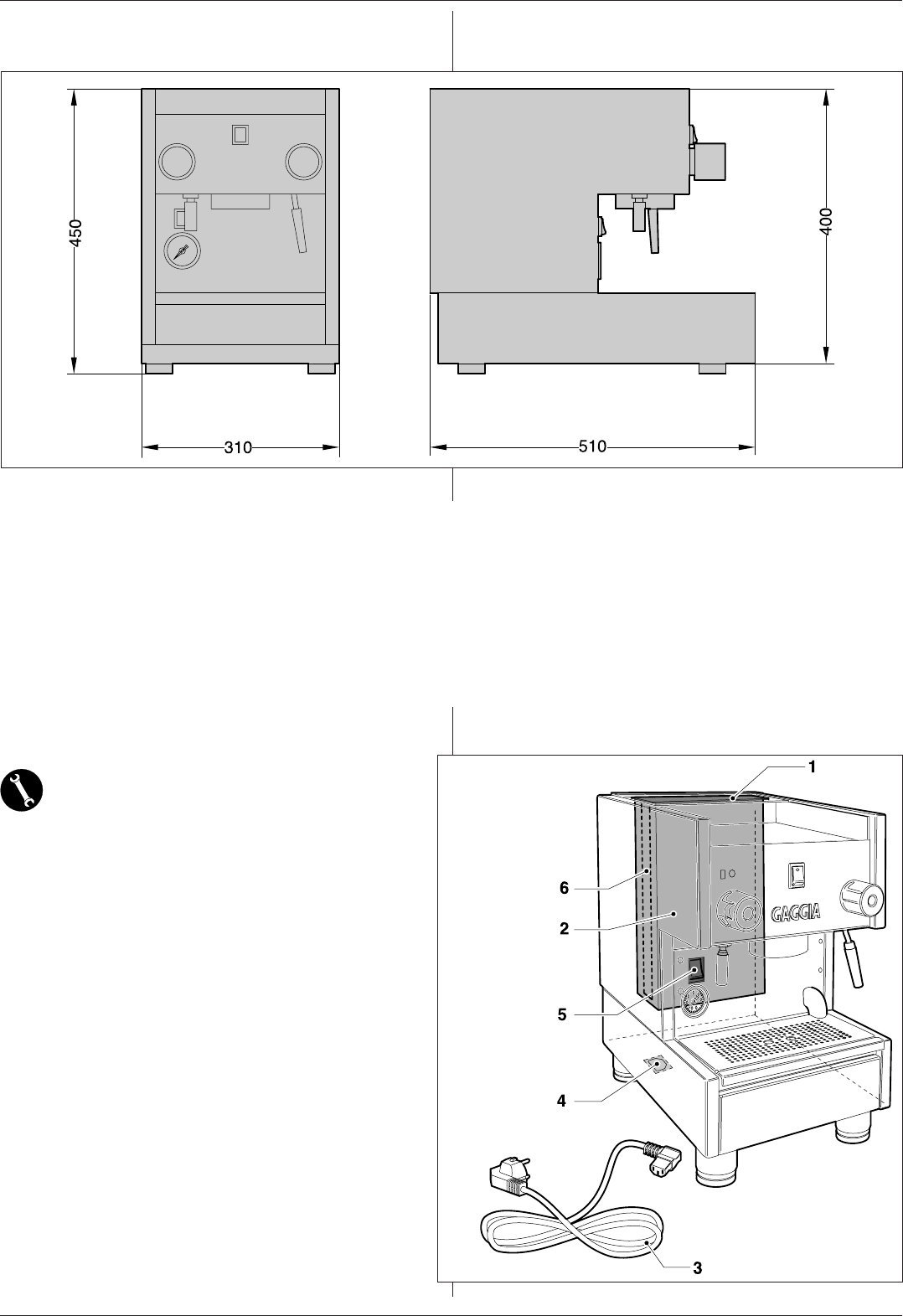

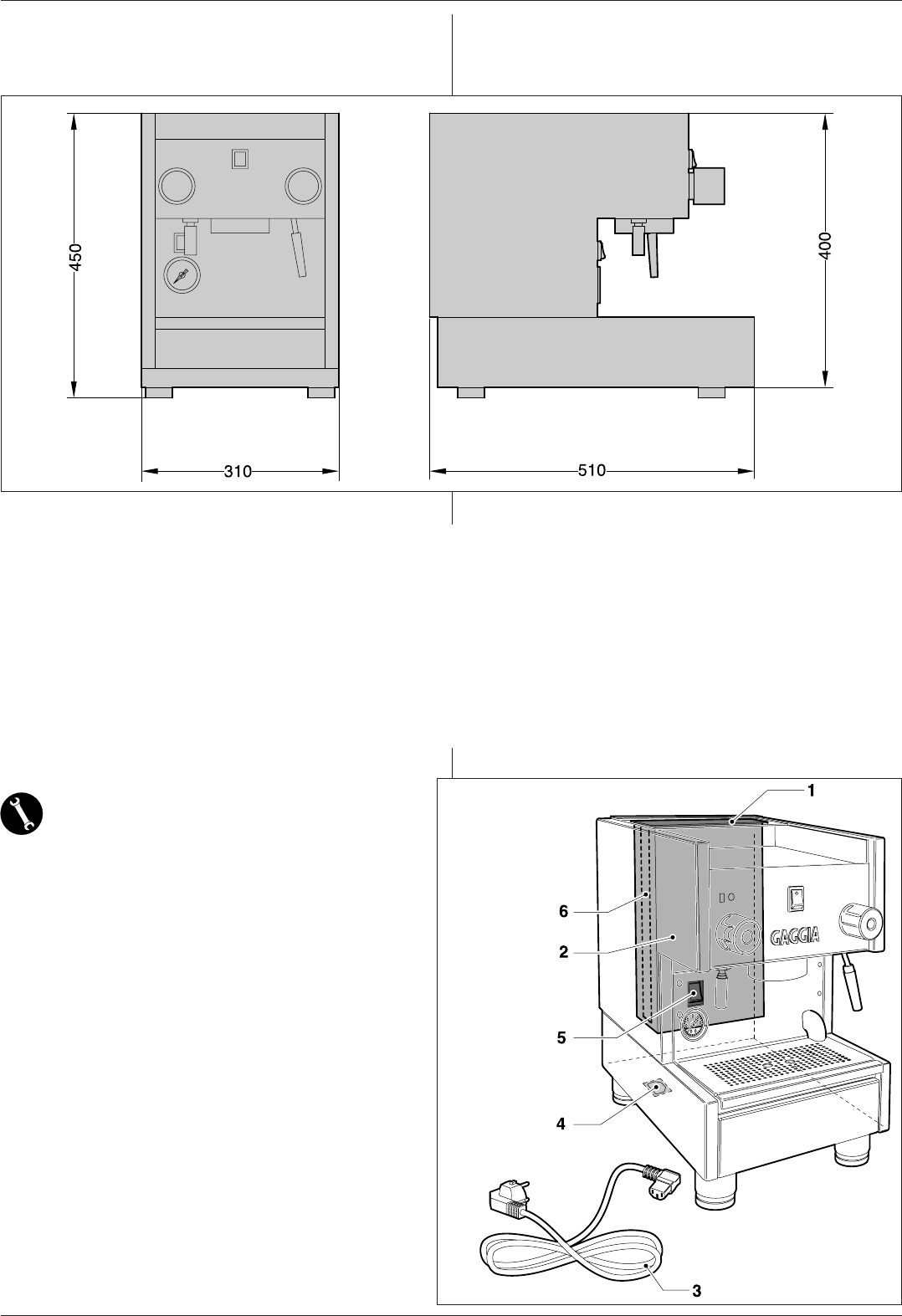

4 - CARATTERISTICHE TECNICHE

Fig.4.01

5 - PREPARAZIONE MACCHINA

1 COPERCHIO SERBATOIO

2 SERBATOIO

3 CAVO ALIMENTAZIONE

4 PRESA ELETTRICA

5 INTERRUTTORE GENERALE

6 PIASTRA PER CONTROLLO LIVELLO

Fig.5.01

Capacità caldaia L 2.3

Potenza totale assorbita W 1650

Peso kg 15

Livello di pressione sonora ponderata A: inferiore a 70 dB

ITALIANO

5.2 ALLACCIAMENTO ELETTRICO

Inserire il cavo alimentazione (3) nella macchina e la spina in una

presa adeguata (Fig.5.04).

Prima di effettuare l’allacciamento assicurarsi che l’interruttore generale

(5) sia sulla pos. O.

N.B. L’altezza minima del piano di appoggio deve essere di almeno

cm110. (comunque la superficie più alta dell’apparecchio deve essere

almeno ad 1,5m da terra.)

Fig.5.02 Fig.5.03

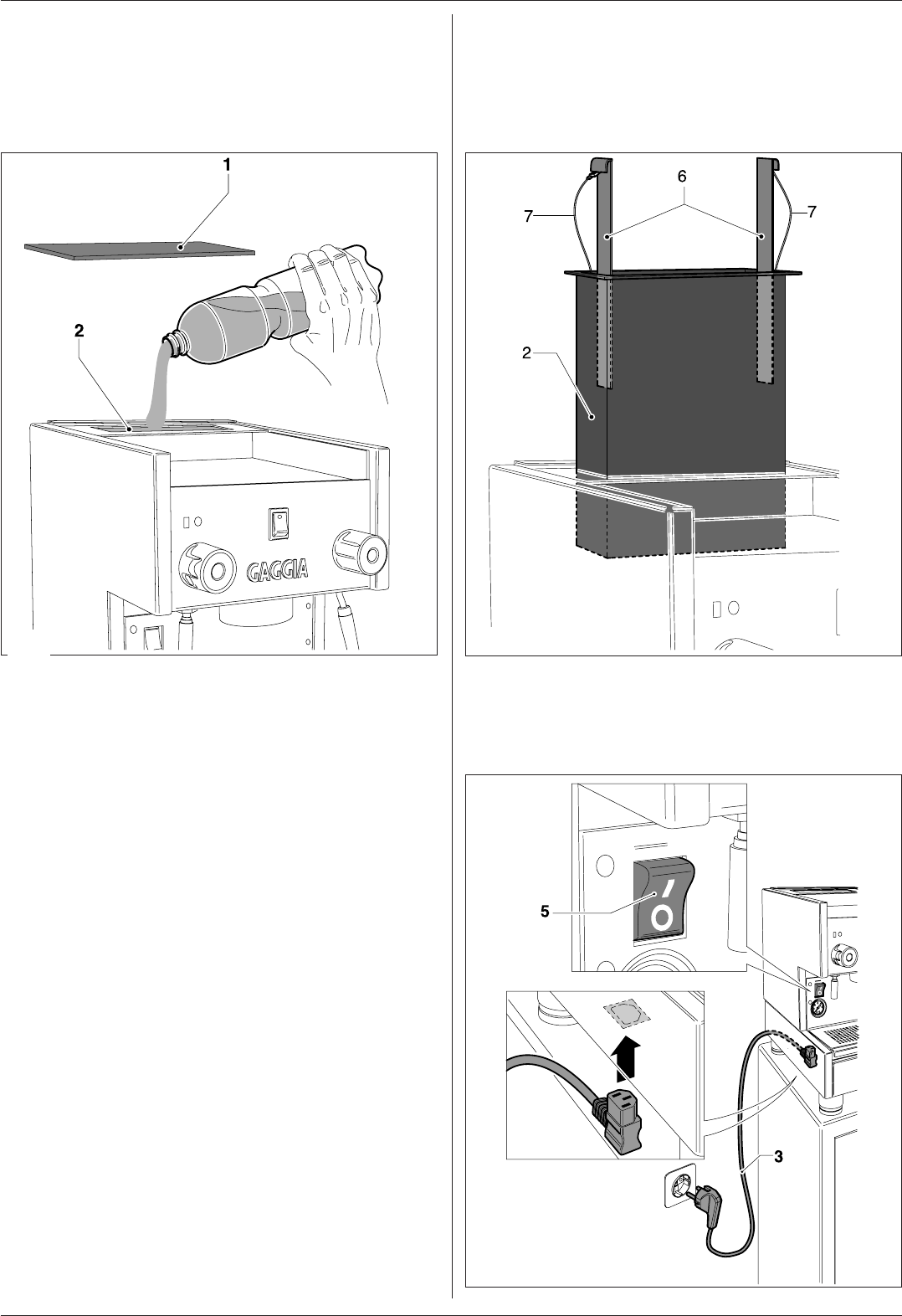

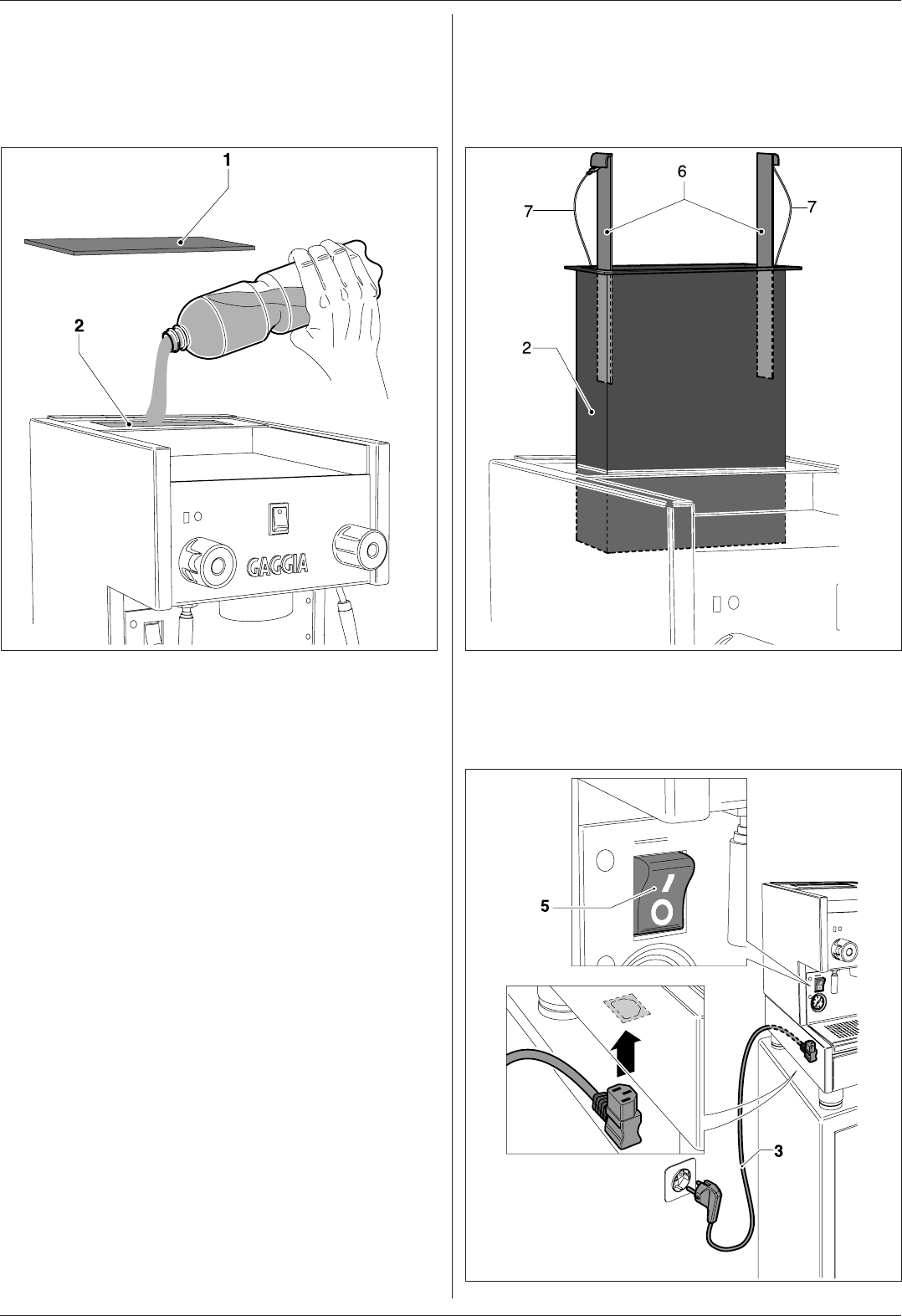

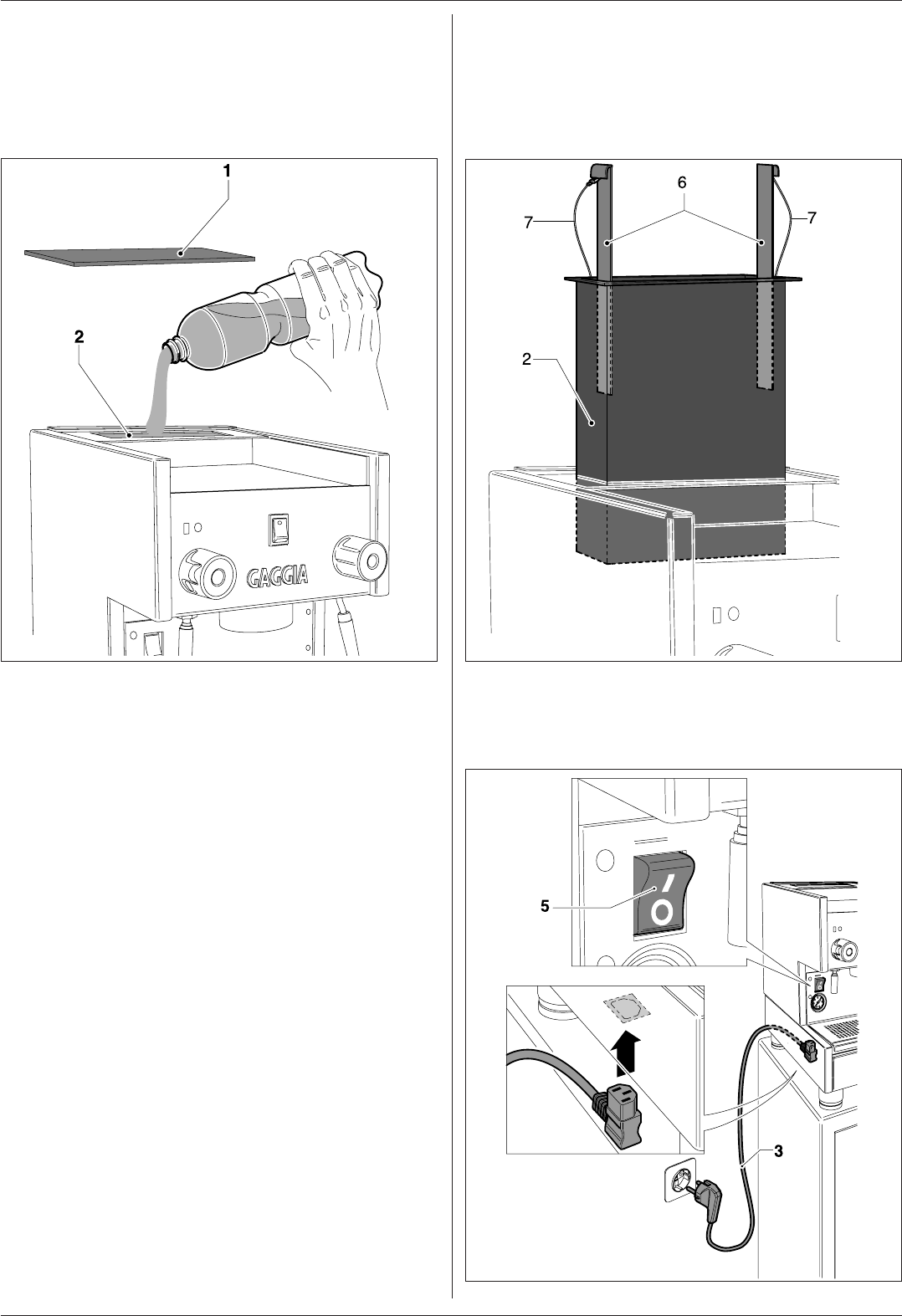

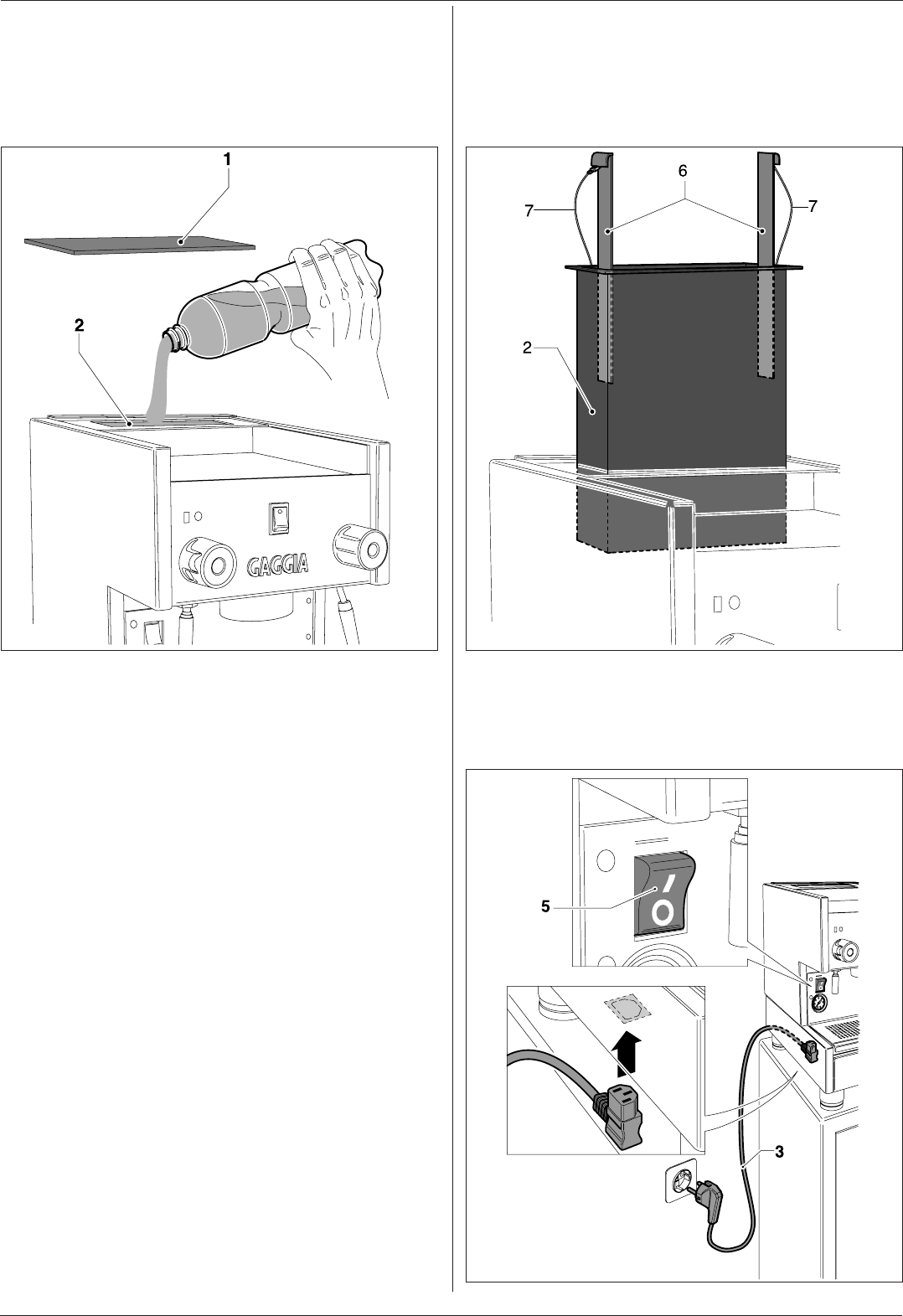

5.1 RIEMPIMENTO SERBATOIO

Togliere il coperchio (Fig.5.02-pos.1) e riempire il serbatoio (2) di

acqua fredda.

E’ consigliabile usare acqua con una durezza non superiore ai 10°F

per evitare incrostazioni.

E’ possibile estrarre il serbatoio acqua (Fig.5.03-pos.2), facendo at-

tenzione a togliere le piastre (Fig.5.03-pos.6) per il controllo del livello

senza scollegare i cavetti (Fig.5.03-pos.7) e sfilandolo verso l’alto. Nel

rimetterlo ricordarsi di riposizionare le piastre per il controllo del livello

altrimenti la macchina non ha il consenso di avviamento.

Fig.5.04

ITALIANO

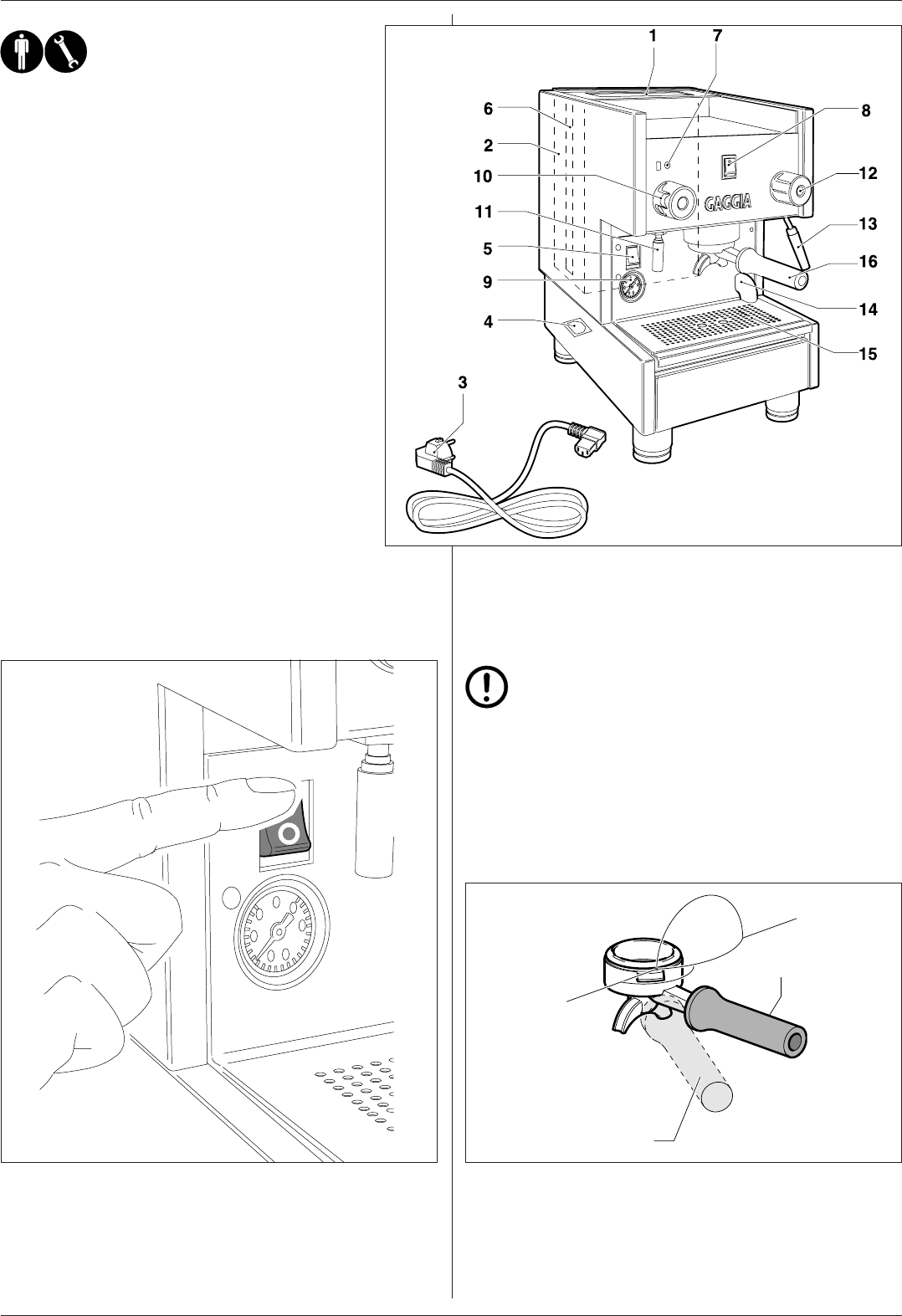

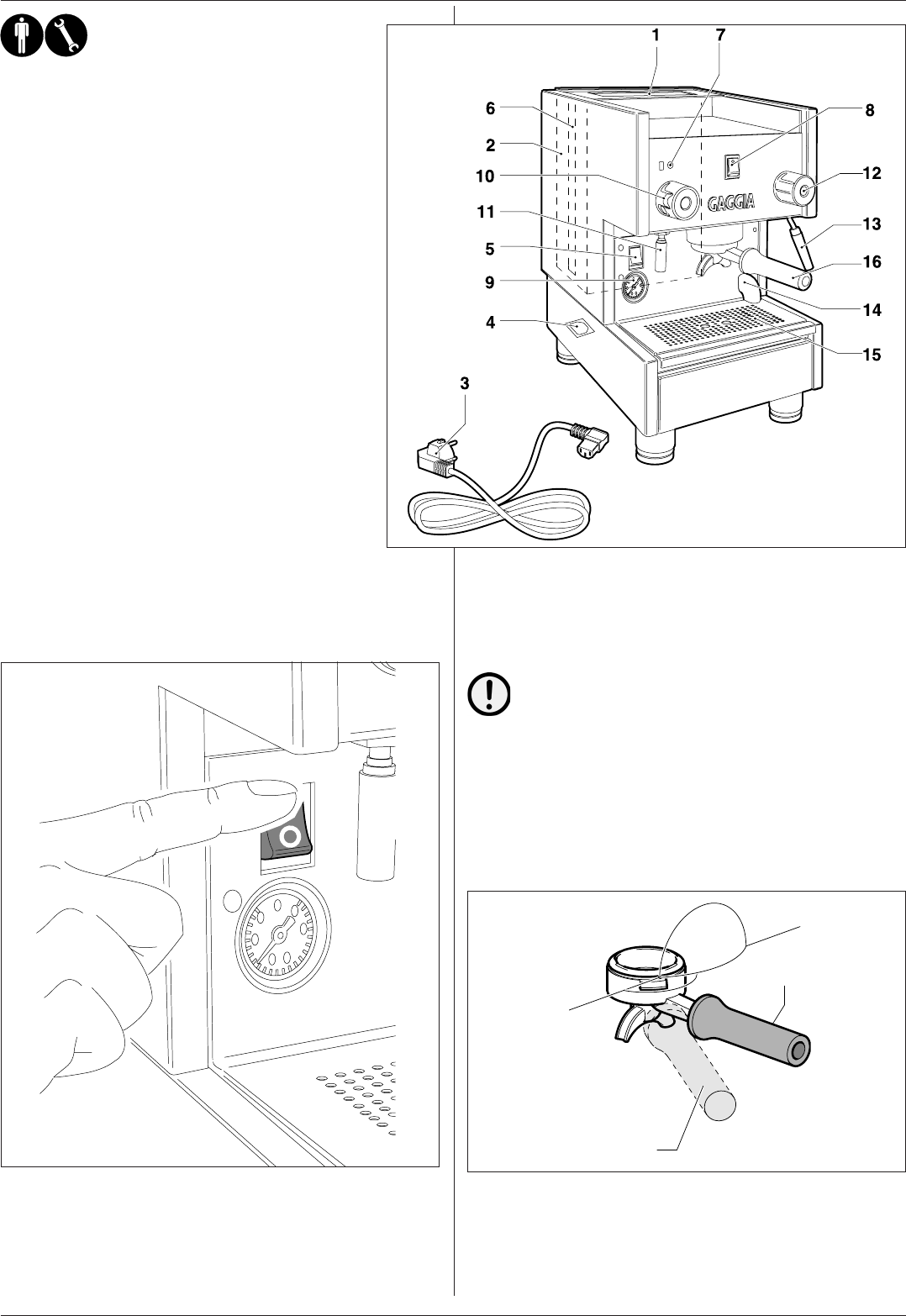

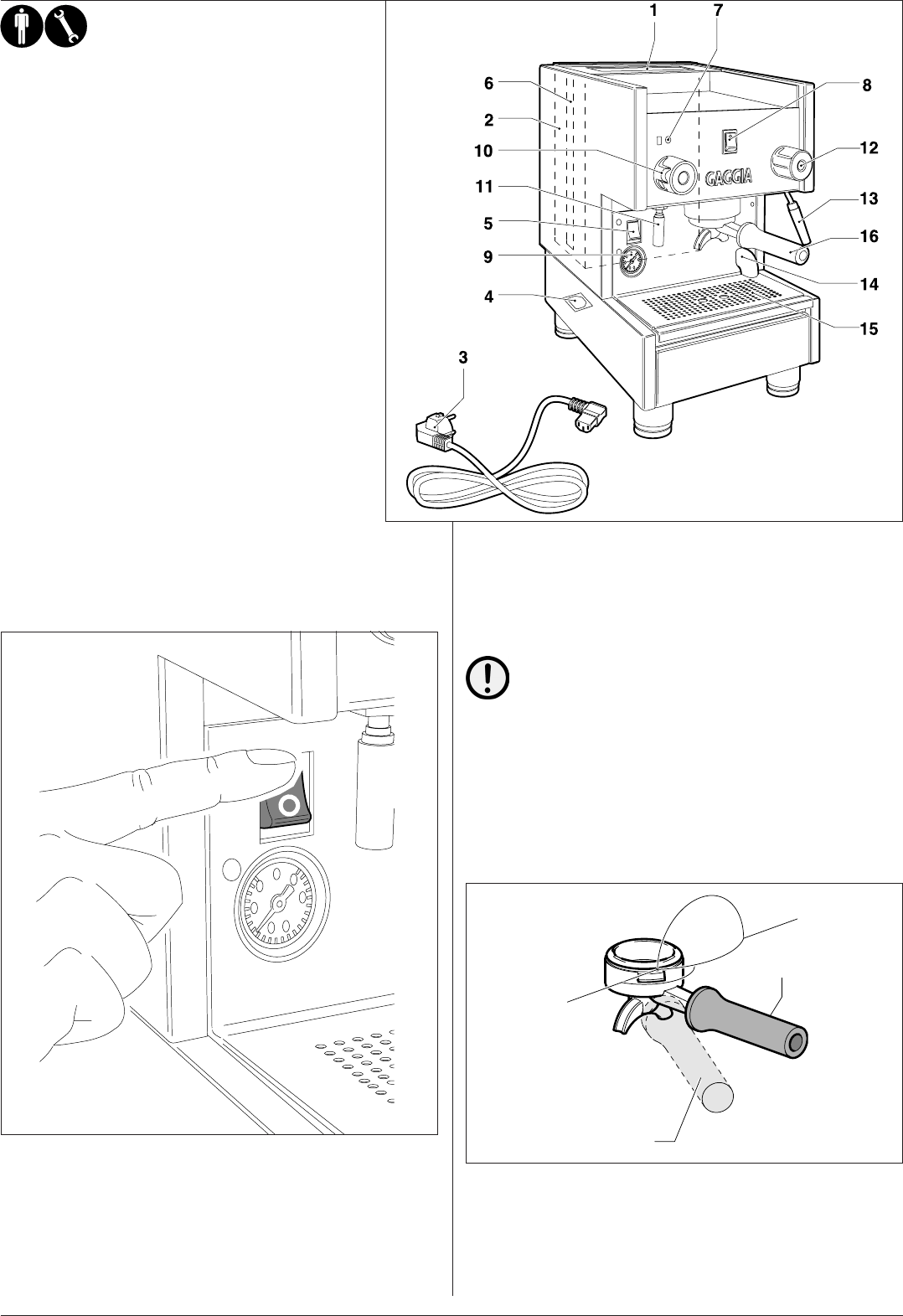

6 - MESSA IN SERVIZIO

1 COPERCHIO SERBATOIO

2 SERBATOIO

3 CAVO ALIMENTAZIONE

4 PRESA ELETTRICA

5 INTERRUTTORE GENERALE

6 PIASTRA PER CONTROLLO LIVELLO

7 SPIA LIVELLO MANCANZA ACQUA

NEL SERBATOIO

8 INTERRUTTORE CAFFÈ (CON SPIA

EROGAZIONE E CARICAMENTO CALDAIA)

9 MANOMETRO CALDAIA

10 RUBINETTO PRELIEVO ACQUA CALDA

11 TUBO PRELIEVO ACQUA CALDA

12 RUBINETTO VAPORIZZATORE

13 TUBO VAPORIZZATORE

14 DEPRESSIONATORE GRUPPO

15 BACINELLA

16 PORTAFILTRO Fig.6.01

- L’autolivello si metterà in funzione, contemporaneamente alla spia

relativa (Fig.6.01-pos.8), affinché l’acqua arrivi a raggiungere il

livello normale nella caldaia.

Questa operazione, solo nel primo caricamento, può impiegare un

tempo abbastanza lungo e determinare il blocco della macchina;

nel caso spegnerla e riaccenderla agendo sull’interruttore generale

(Fig.6.01-pos.5).

Ultimata la fase di preparazione della macchina si procede alla messa

in servizio:

- Posizionando l’interruttore generale (Fig.6.02) su I si accenderà la

spia dell’interruttore.

Attenzione!

Quando la macchina è nuova, la coppa portafiltro può risul-

tare non allineata (perpendicolare alla macchina stessa) come

indicato in figura (Fig.6.03), senza per questo compromettere

il buon funzionamento della stessa.

Dopo un breve periodo d’utilizzo, la coppa andrà man mano

a posizionarsi nella posizione corretta.

A = Posizione del portafiltro chiuso con la macchina nuova

B = Posizione del portafiltro chiuso con la macchina dopo un

breve periodo d’uso

Fig.6.02 Fig.6.03

- Attendere quindi che la macchina raggiunga la pressione d’esercizio

“ 1,2 - 1,3 BAR” controllando sul manometro (Fig.6.01-pos.9) la

pressione caldaia.

- La macchina è pronta per l’uso.

NOTA: Come optional sono disponibili guarnizioni sottocoppa di

spessore inferiore (mm 8,1 cod. NG01/005), oppure guarnizioni

sottocoppa di spessore superiore (mm 9 cod. NG01/002) a quella

montata di serie (mm 8,5 cod. NG01/001/B).

ITALIANO

Fig.6.05

Filtri caffè corredo macchina

Secondo la quantità di caffè macinato, occorre utilizzare il filtro come

indicato (Fig. 6.04) per evitare che, ad erogazione terminata, la pa-

stiglia fondi caffè resti attaccata al gruppo erogatore.

20 mm

24,5 mm

21 mm

NF08/002/B

1 Tazza 5,5 gr. ÷ 6,6 gr.

Cialda per 1 caffè

Cialda orzo per 1 dose

NF08/004/B

1 Tazza 6,5 gr. ÷ 7,5 gr.

NF08/005/B

2 Tazza 12 gr. ÷ 14 gr.

NF08/009/B

Doppia Cialda per 2 caffè

Il Filtro e riconoscibile da

una lettera “C” stampata

all’interno

Fig.6.04

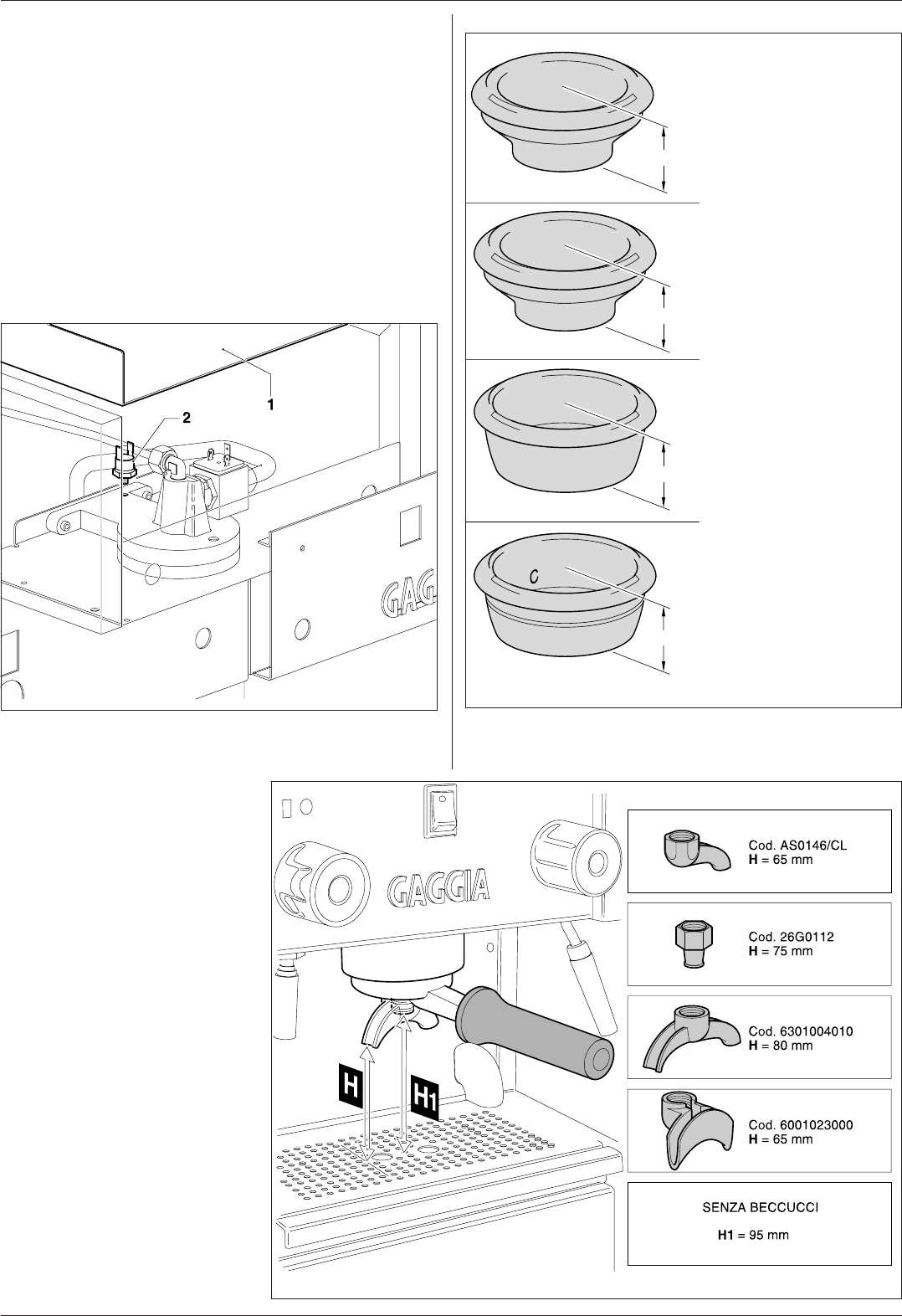

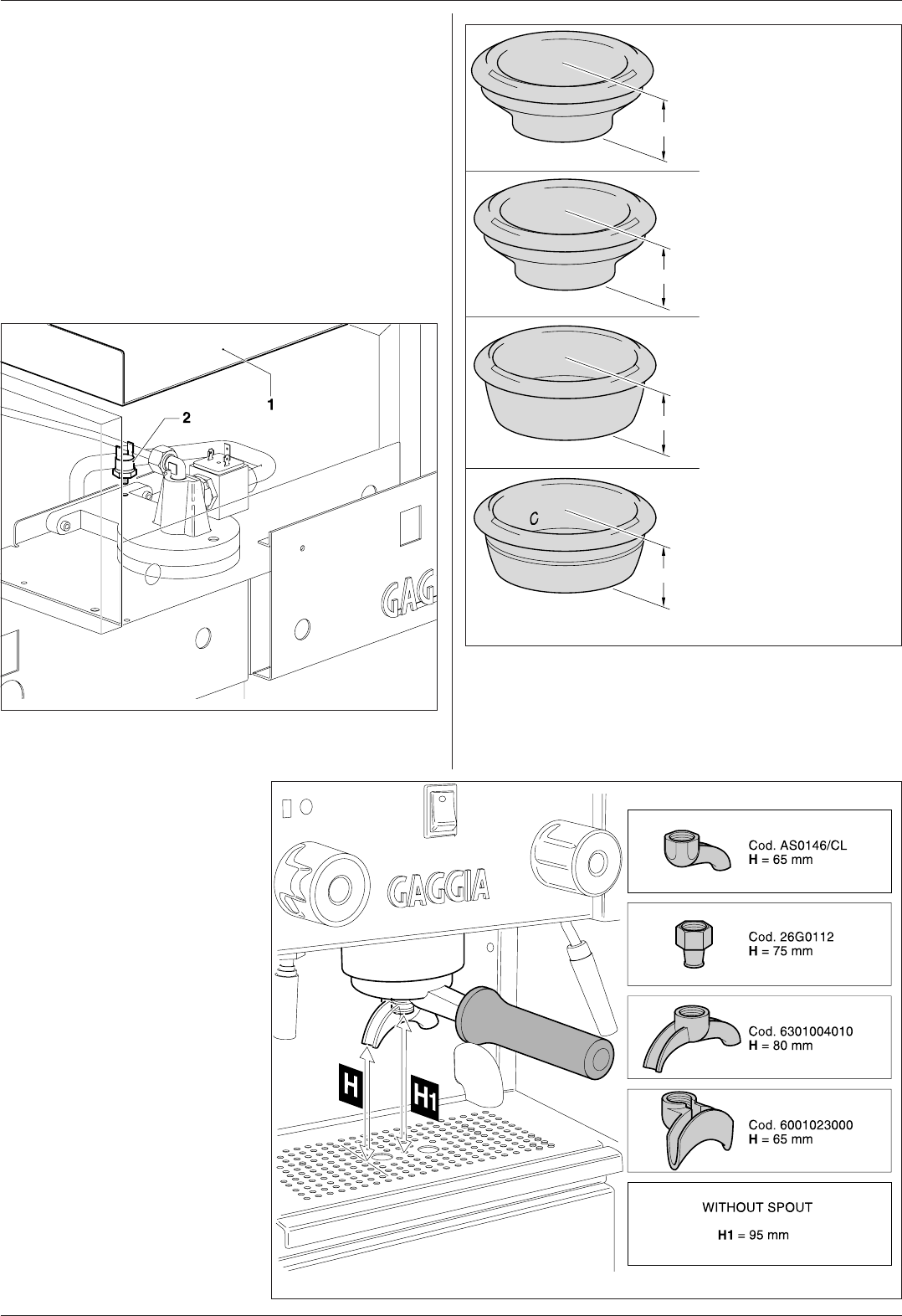

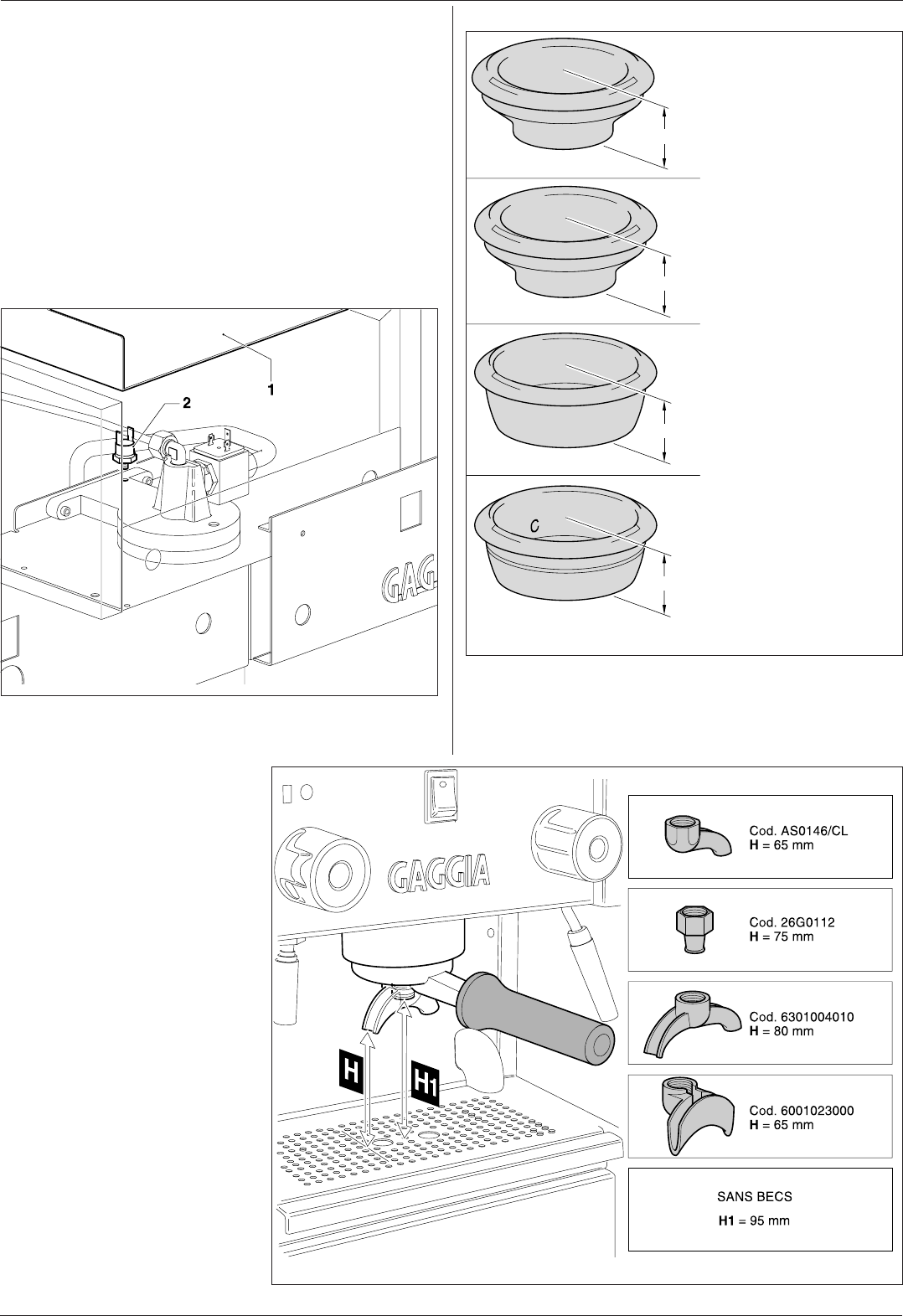

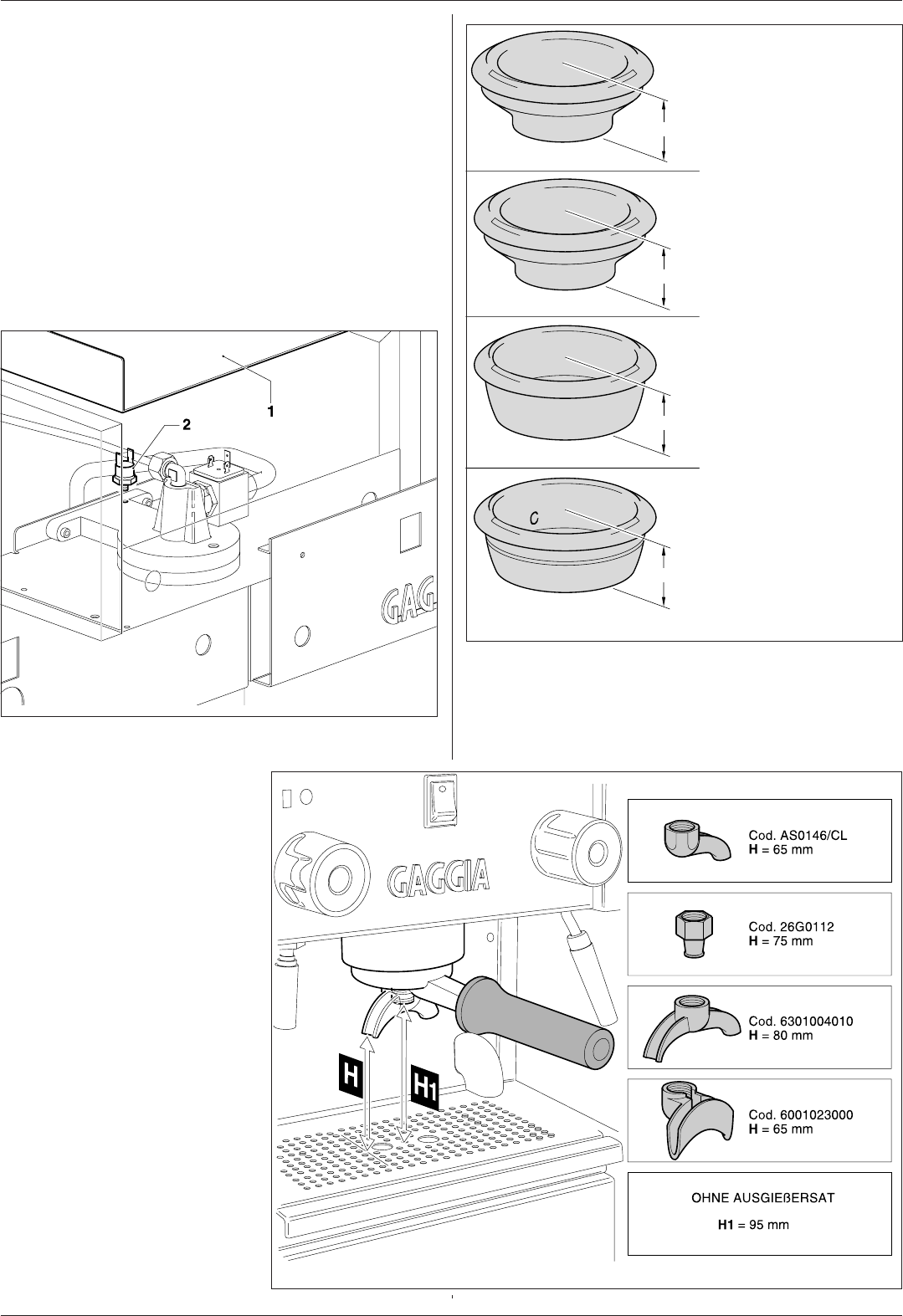

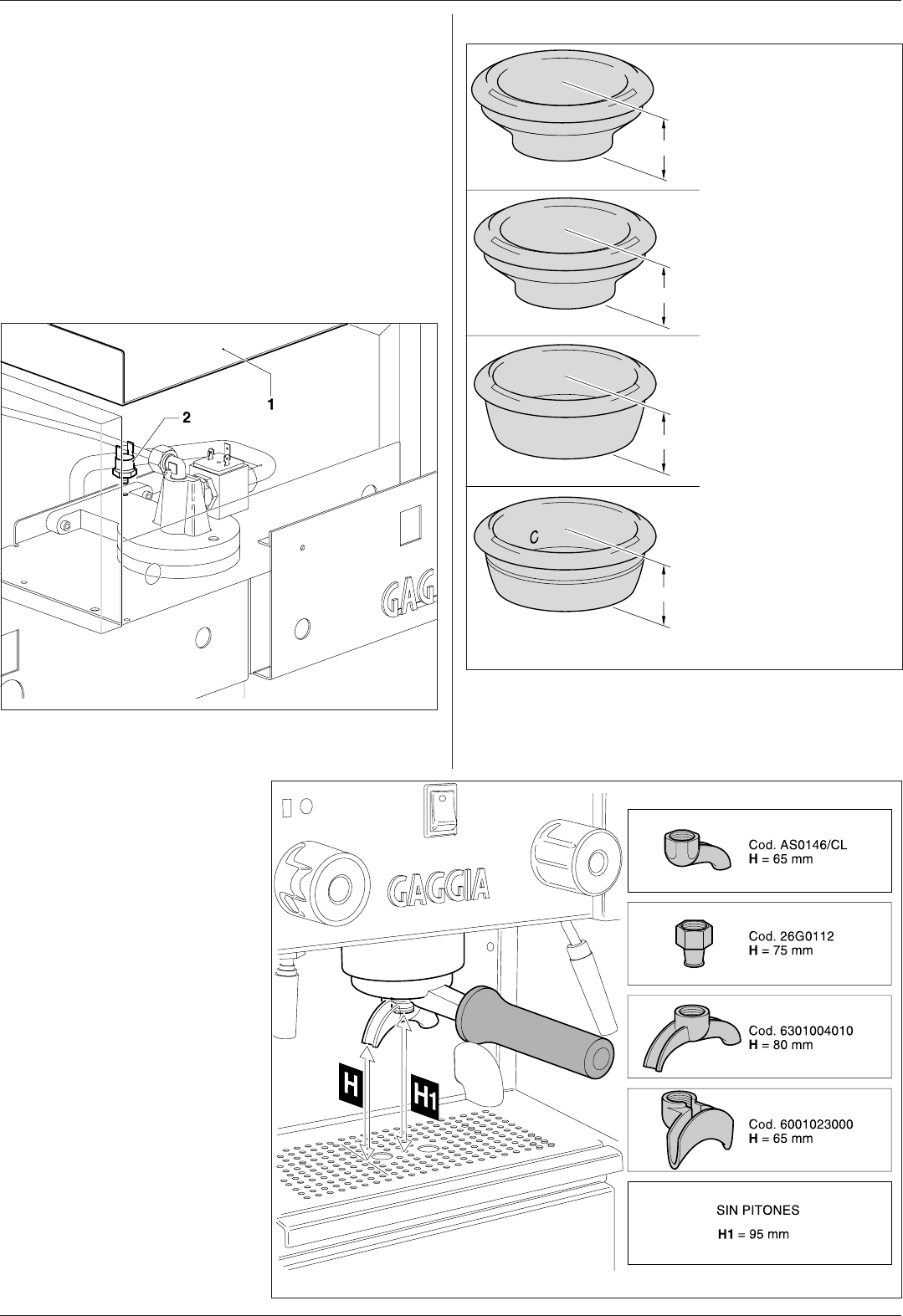

6.1 SOSTITUZIONE DEL TERMOSTATO PER

DIMINUIRE LA TEMPERATURA DEL

GRUPPO EROGAZIONE CAFFE’

(OPTIONAL)

Rimuovere la bacinella scaldatazze (1). Scollegare il termostato del

gruppo (2) (Cod.DM1561 - T 103°C) e sostituirlo con il termostato di

temperatura più bassa (Cod.DM 1736 - T 98°C), inserito nel corredo

della macchina.

Vengono forniti a corredo della macchina

N° 4 beccucci per ottenere erogazioni di

caffè singole o doppie.

Nella figura a fianco, vengono riportate

le differenti distanze dalla griglia di

appoggio caffè (H) ottenibili in funzione

delle diverse tipologie di beccucci montati

sul portafiltro.

6.2 BECCUCCI A CORREDO MACCHINA

(Fig.6.06)

Fig.6.06

ITALIANO

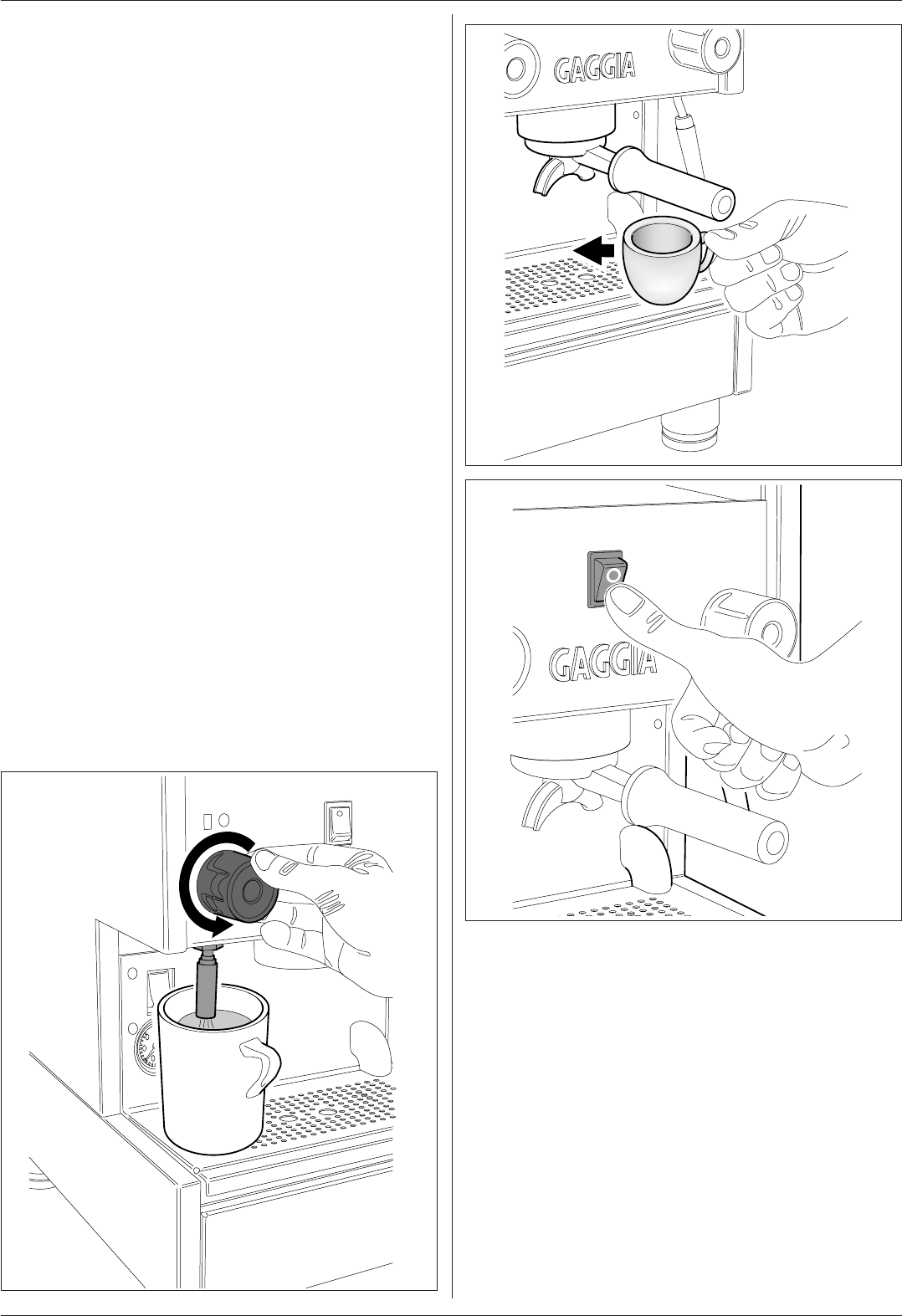

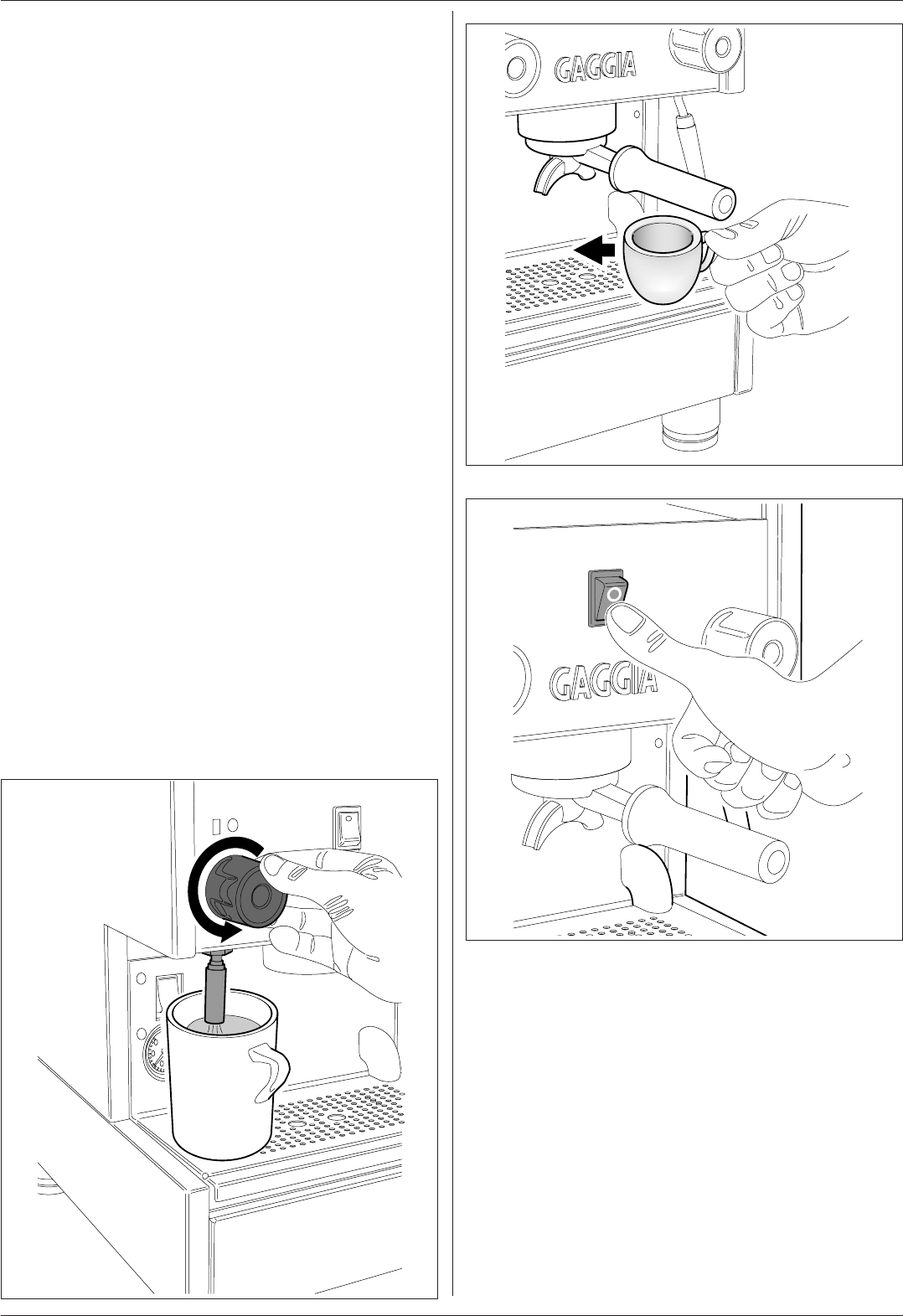

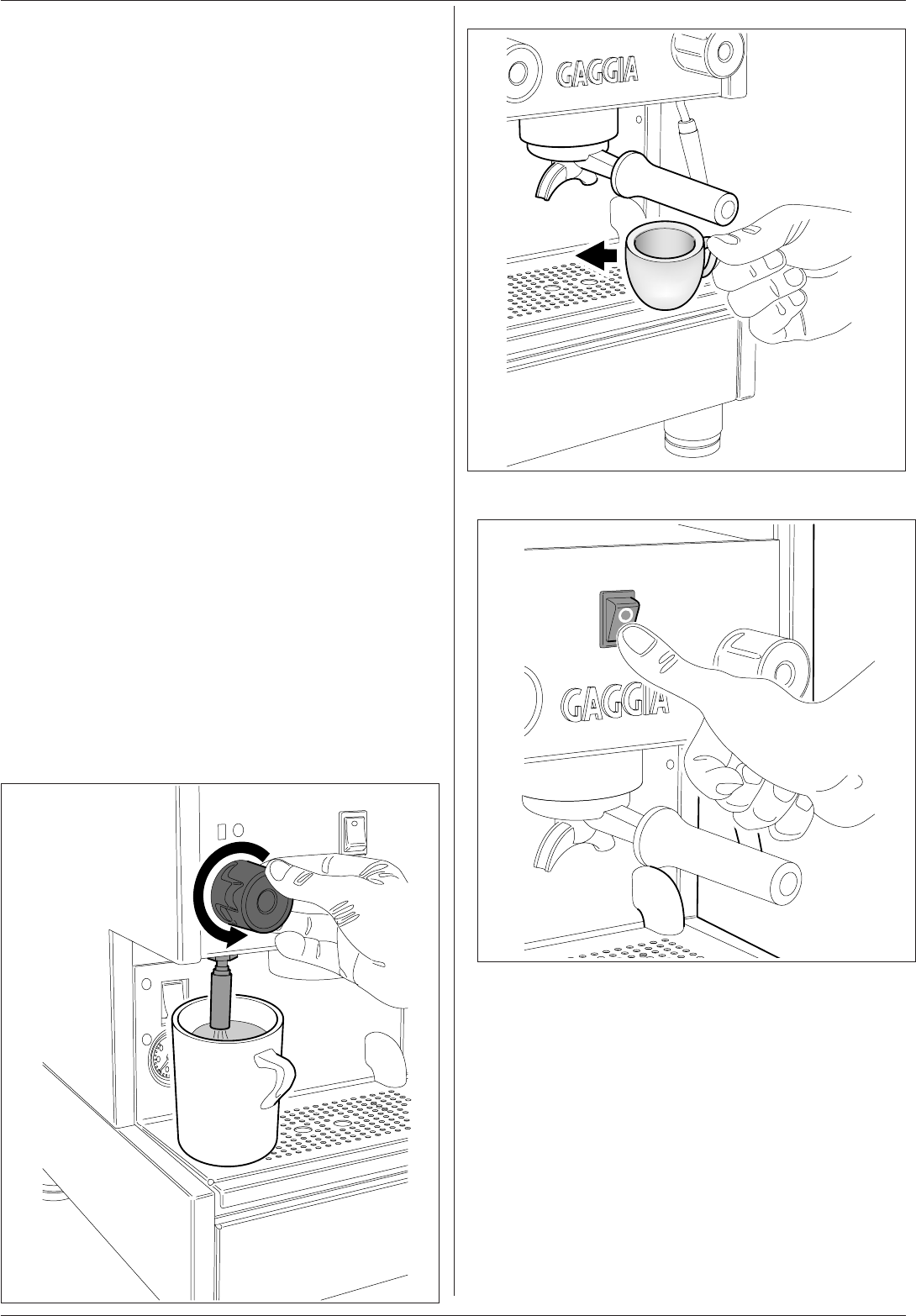

6.4 PREPARAZIONE ACQUA CALDA

- Collocare un bricco sotto l’ugello prelievo acqua calda.

- Ruotare lentamente la manopola rubinetto (Fig.6.09) in senso

antiorario per consentire l’erogazione dell’acqua calda.

N.B.: Si consiglia un’erogazione massima di 60 secondi.

- Una volta ottenuta la quantità desiderata riportare la manopola

rubinetto (Fig.6.09) nella posizione iniziale ruotandola in senso

orario.

Rimuovere quindi il bricco.

6.3 PREPARAZIONE CAFFE’

- Scegliere il filtro corretto ed inserirlo nel portafiltro, utilizzare i filtri

piccoli per una tazza ed il filtro grande per due tazze (Fig.6.04).

Inserire quindi il portafiltro nella macchina ed attendere che si

riscaldi.

- Quando la macchina ha raggiunto la pressione togliere il portafil-

tro e riempirlo di caffè macinato utilizzando l’apposito misurino.

(Considerare 1 misurino per ogni tazza di caffè).

- Premere utilizzando l’apposito pressino.

- Pulire il bordo del portafiltro da eventuali residui di caffè.

- Inserire il portafiltro nella macchina.

- Disporre una o due tazze sotto il portafiltro (Fig.6.07), posiziona-

re l’interruttore caffè (Fig. 6.01-pos.8) su “I” il caffè inizierà ad

uscire.

Quando le tazzine saranno piene riportare l’interruttore nella

posizione “O” (Fig.6.08).

- Togliere le tazze e servirle.

- Il caffè sarà più o meno forte a secondo del tipo di miscela, della

macinatura e della dose d’acqua.

Per ottenere la tipica crema espresso, l’erogazione caffè deve essere

circa 20 ÷ 30 gradi per una dose di 25-30 cc.

- Per preparare altri caffè togliere il portafiltro svuotandolo dai fondi

e ripetere le operazioni partendo dal punto 2.

Fig.6.09

Fig.6.08

Fig.6.07

ITALIANO

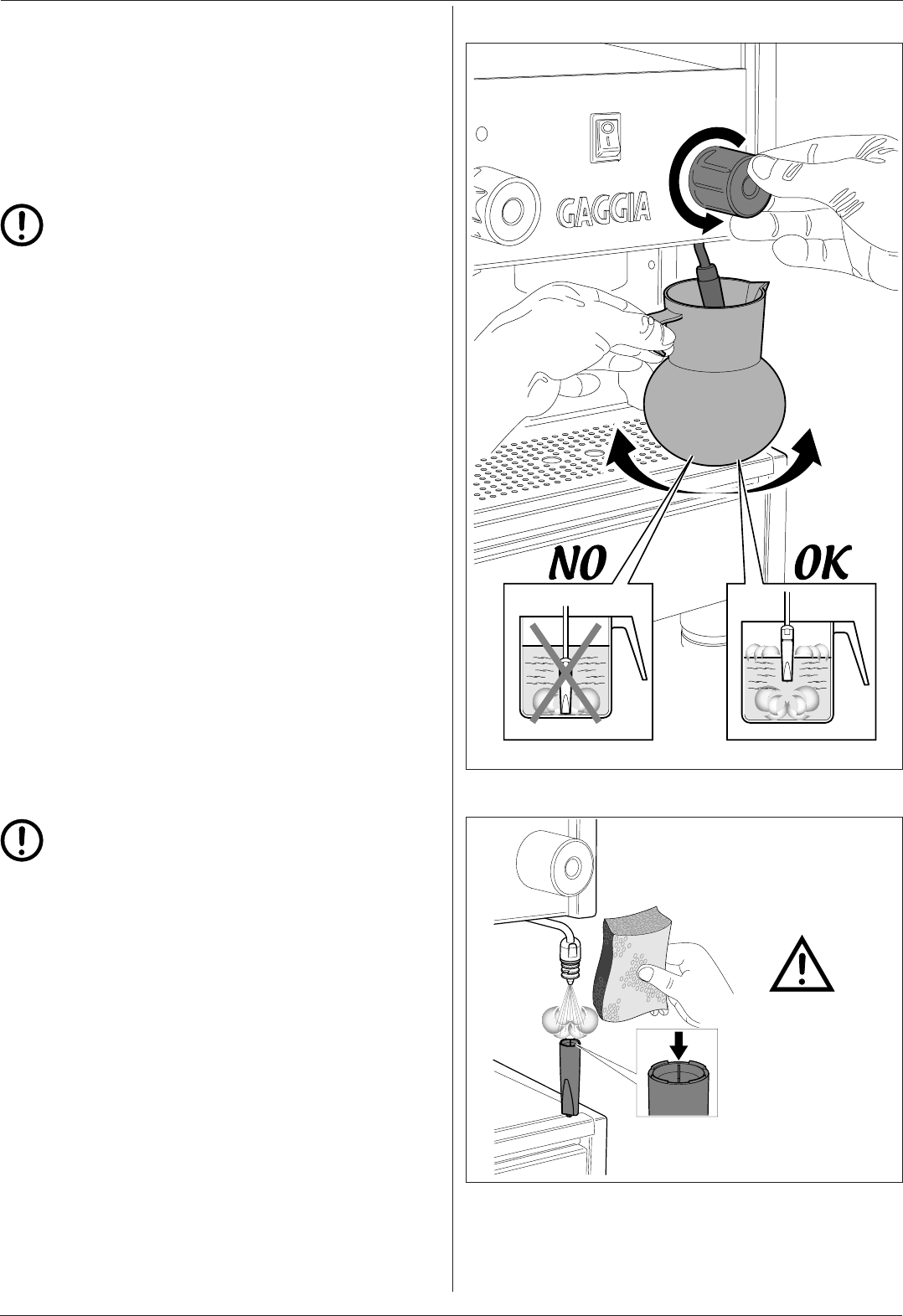

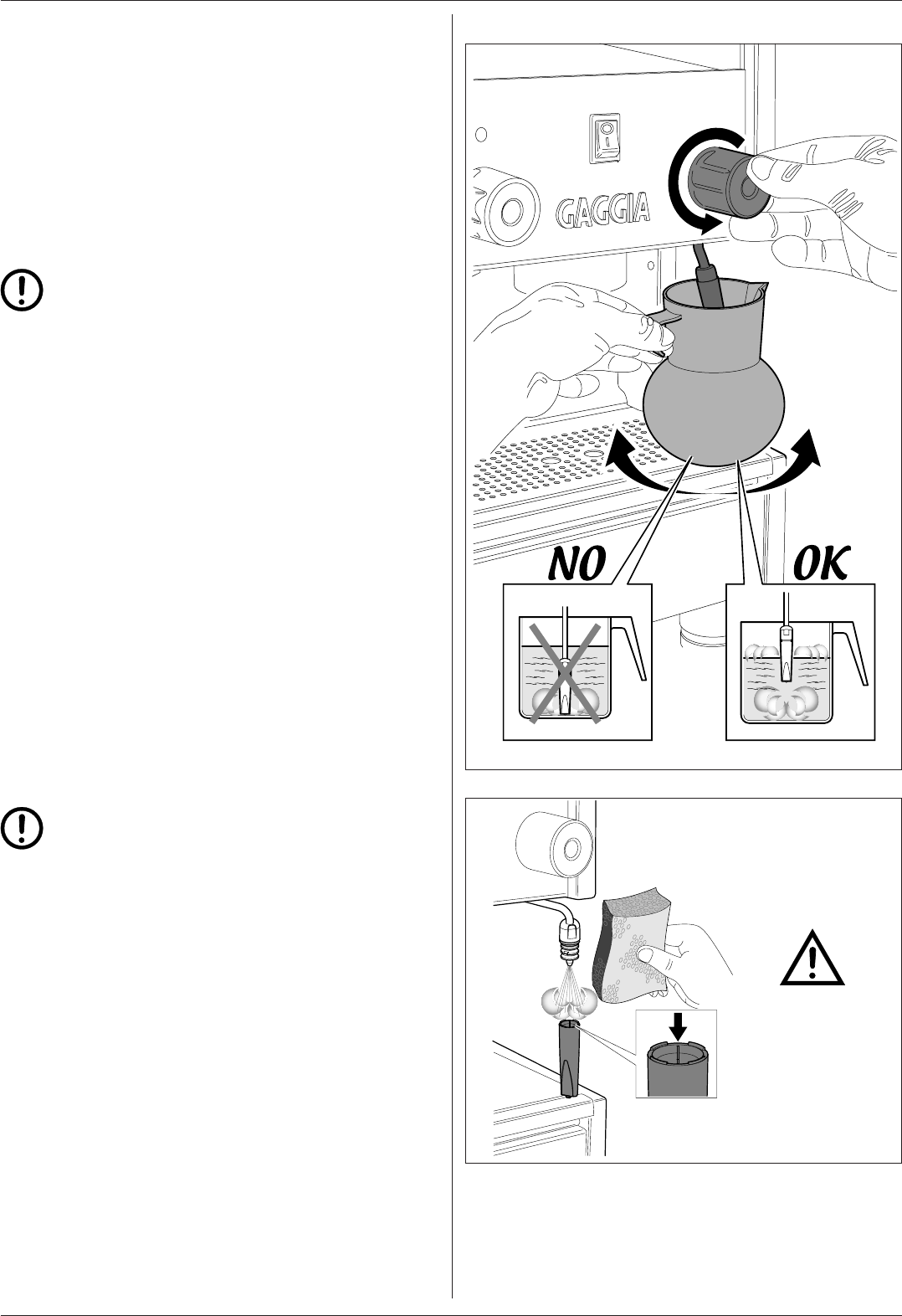

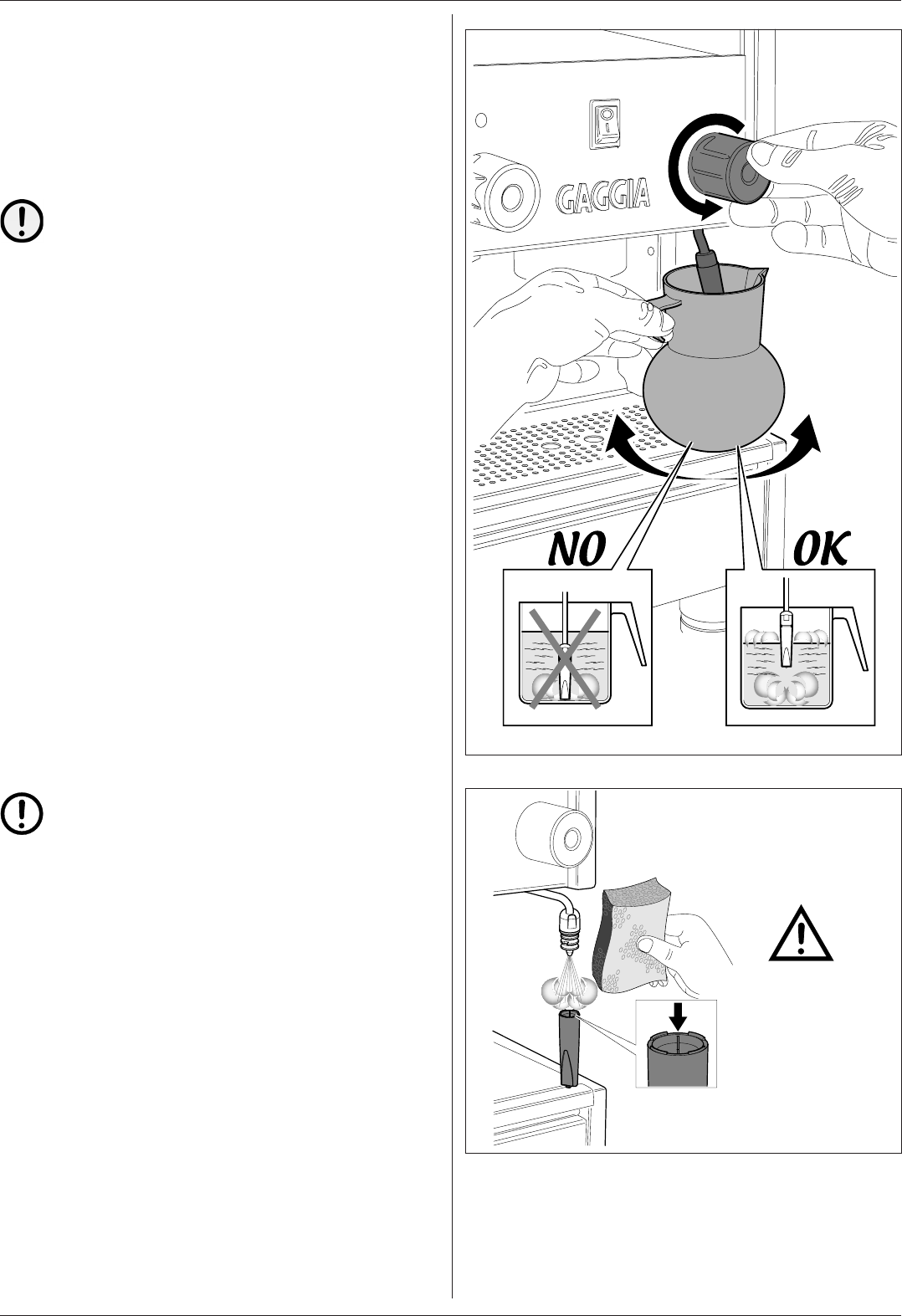

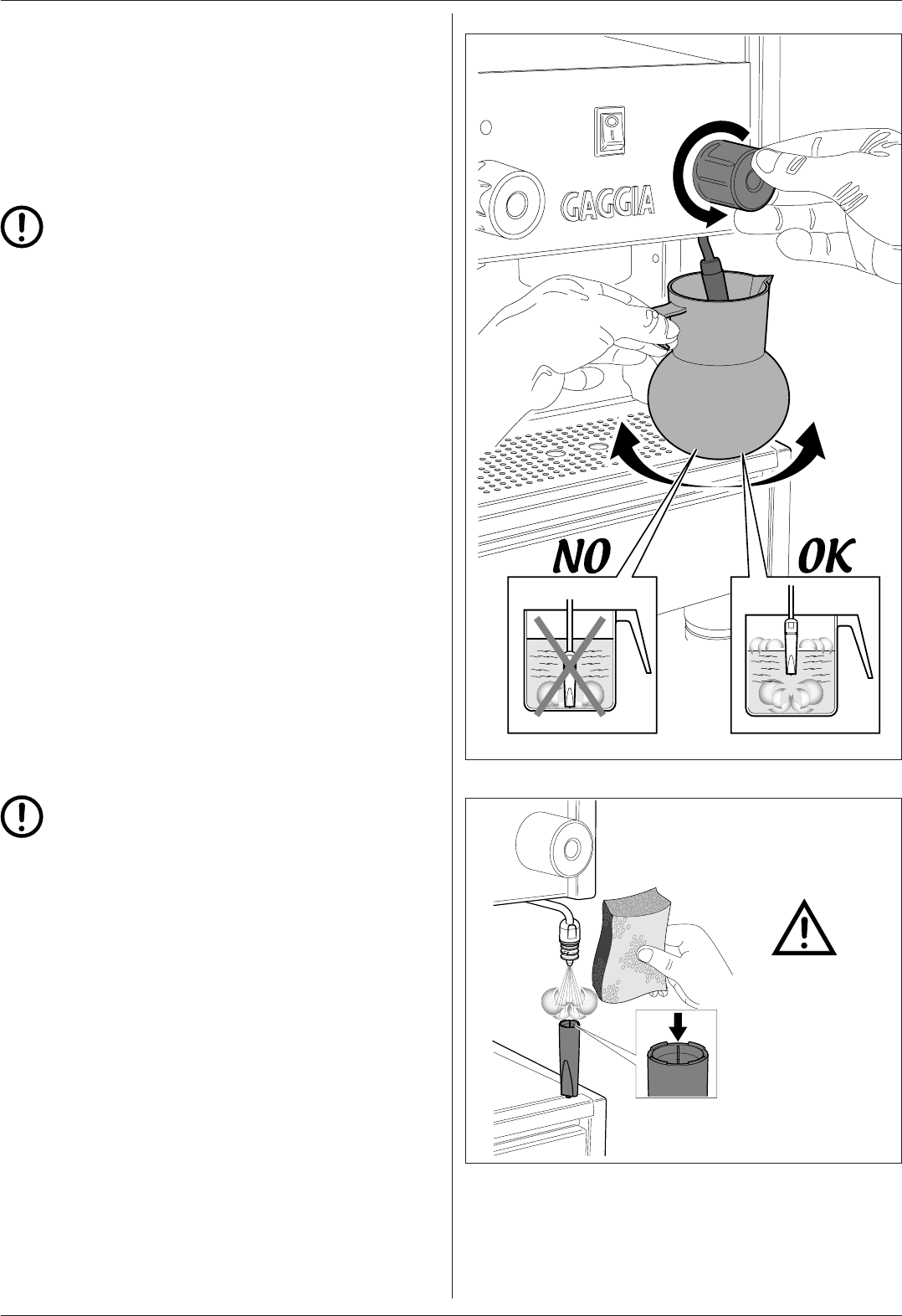

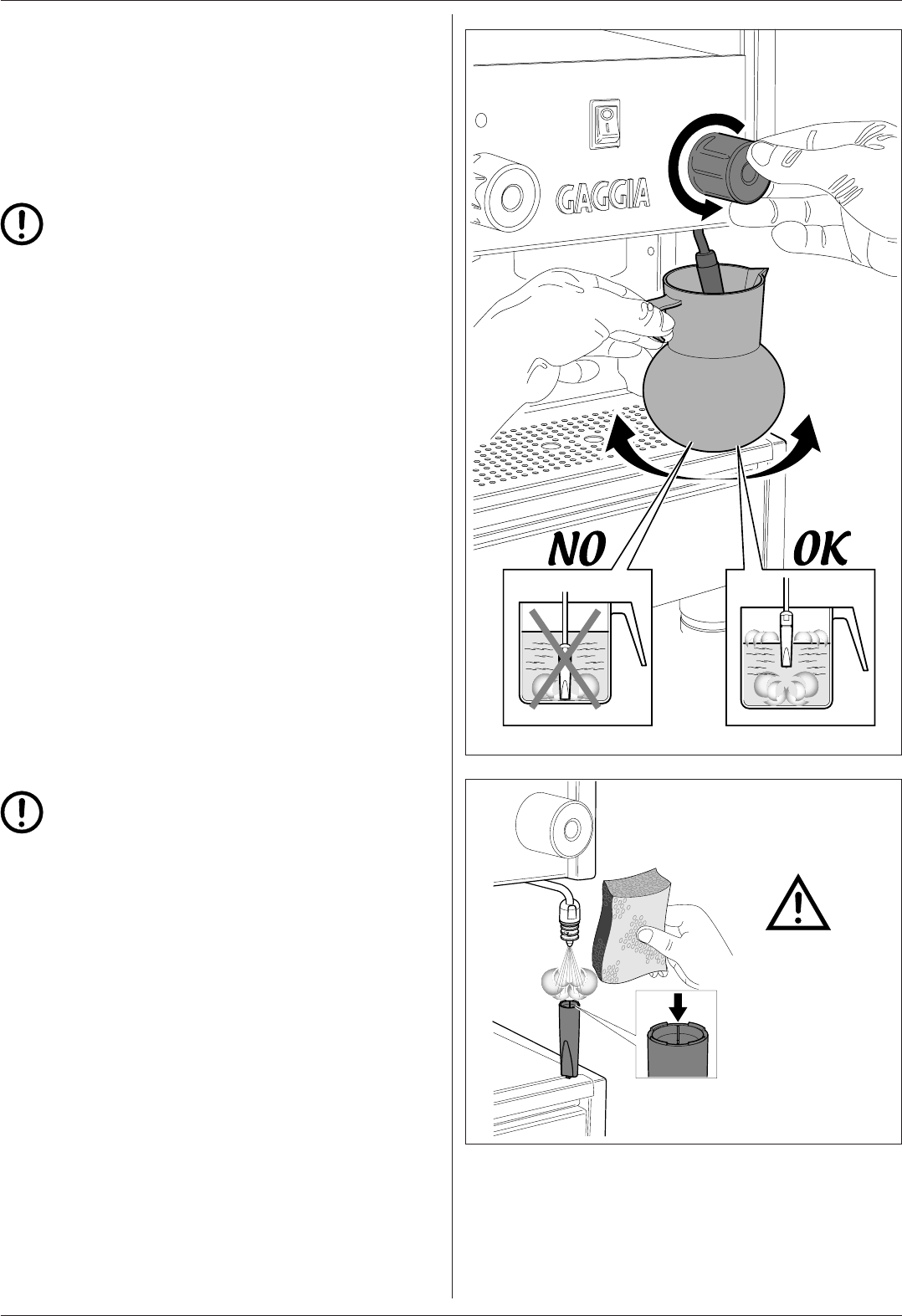

6.5 PREPARARE CAPPUCCINO

- Preparare l’espresso in tazze grandi procedendo come preceden-

temente specificato.

- Prendere un bricco riempito a metà con latte freddo e metterlo sotto

il tromboncino del vapore (Fig.6.10).

- Ruotare lentamente la manopola del rubinetto (Fig.6.10) in senso

antiorario per far fuoriuscire il vapore.

IMPORTANTE: La pressione del vapore aumenterà con il

ruotare della manopola.

N.B.: Si consiglia un’erogazione massima di 60 secondi.

- Ruotare il bricco, con movimento circolare, facendo attenzione che

l’estremità dell’ugello vapore sia appena immerso nel latte e “ non

portare il latte in ebollizione”.

- Una volta ottenuta l’emulsione desiderata, ruotare in senso orario

la manopola vapore e togliere il bricco.

- Versare il latte emulsionato nel caffè. Guarnire con cannella, cacao,

noce moscata.

Servire.

Fig.6.10

IMPORTANTE: per evitare otturazioni dell’ugello, del foro

di presa d’aria e l’indurimento dei depositi di latte esterni,

si consiglia di pulire l’ugello del vapore subito dopo averlo

immerso nel latte.

Per facilitare l’operazione di pulizia la parte esterna dell’ugello è

facilmente rimovibile tirandola verso il basso.

Utilizzare un panno umido per pulire l’estremità dell’ugello e aprire

la valvola di erogazione vapore.

Lasciare fuoriuscire il vapore per uno o due secondi per liberare

l’ugello.

Pulire l’esterno dell’ugello del vapore. Se necessario utilizzare un

ago per pulire il foro del getto del vapore.

Fare molta attenzione a

non toccare il trombon-

cino vapore: potrebbe

essere molto caldo!

Presa d’aria da tenere

pulita e libera da residui

ITALIANO

7 - MANUTENZIONE E CONSIGLI

UTILI

Controllare frequentemente i forellini dei filtri (19) per rimuovere

eventuali depositi.

Occorre inoltre dopo un lungo periodo di ristagno dell’acqua calda

nei conduttori, che si lasci scorrere un po’ d’acqua in caduta onde

rimuovere eventuali depositi.

Giornalmente è utile risciacquare i filtri (19) e portafiltri (16) in acqua

calda.

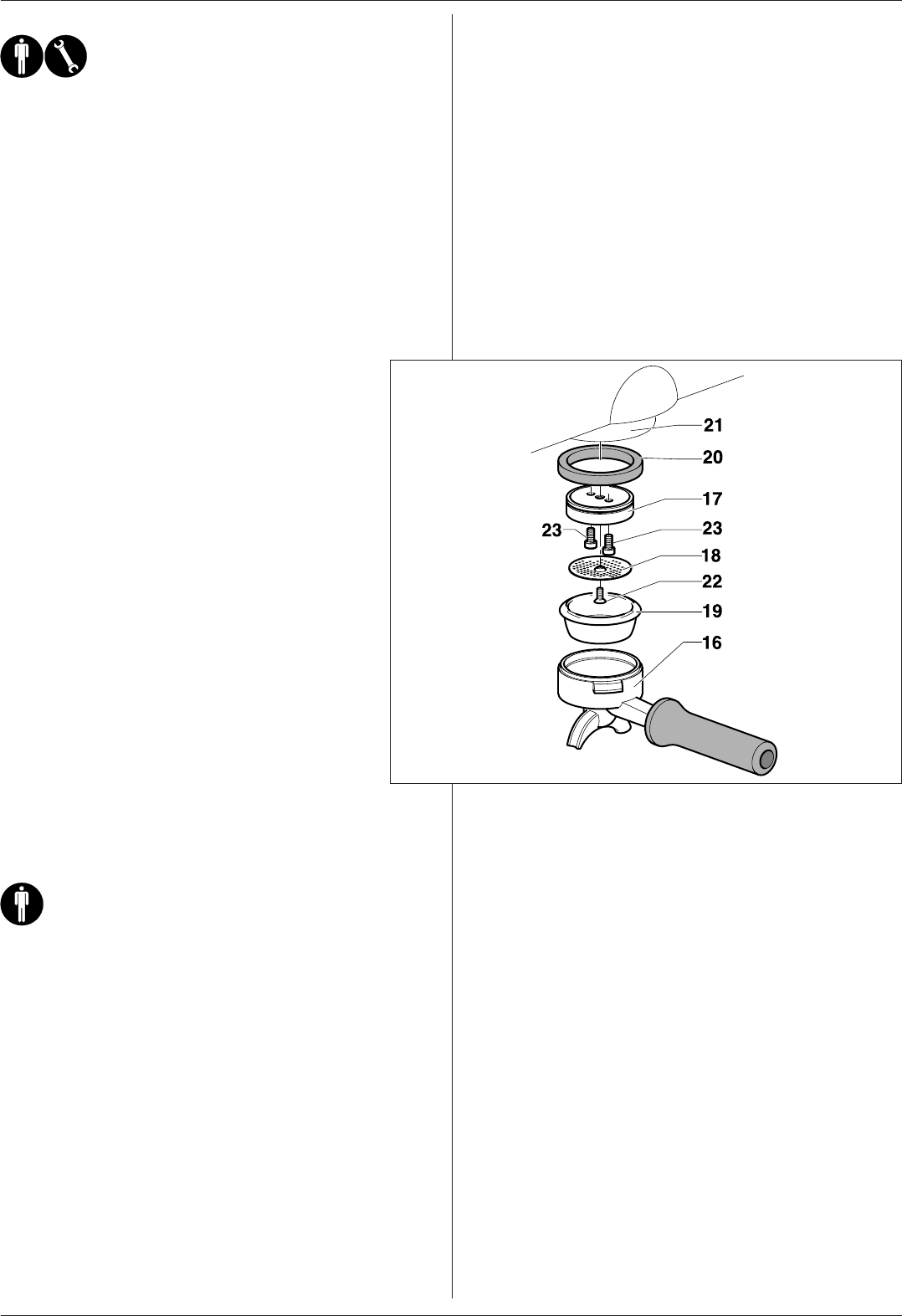

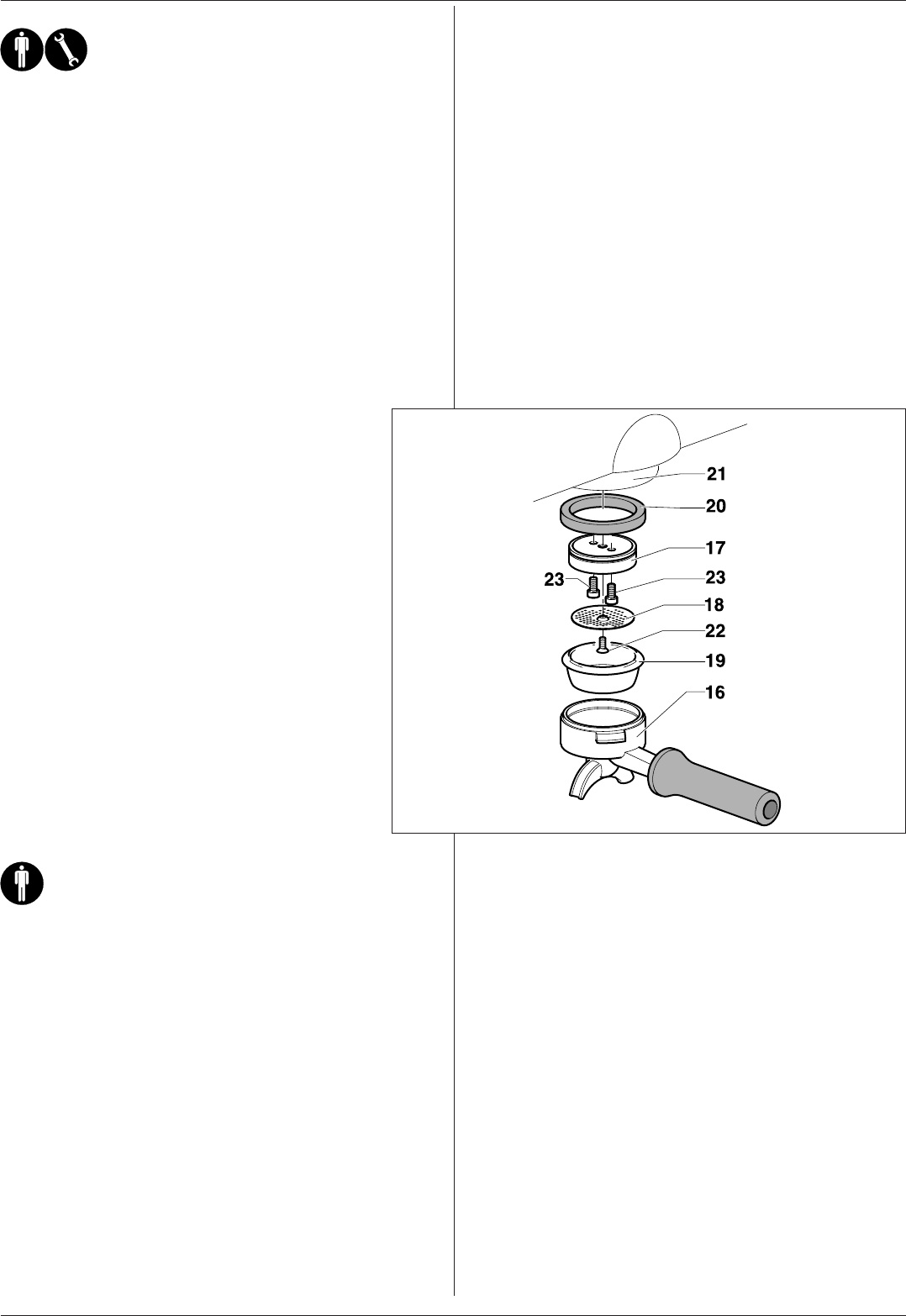

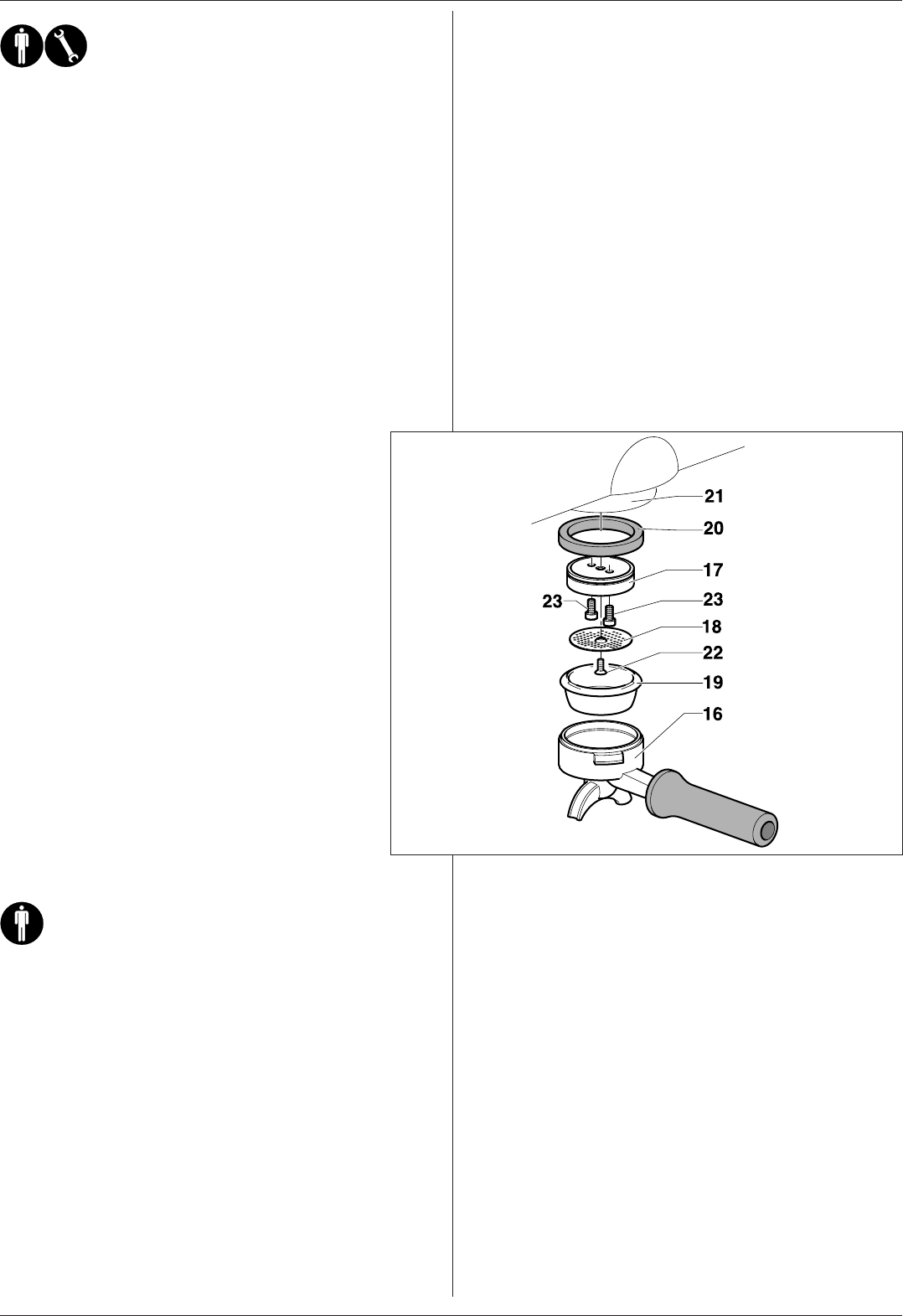

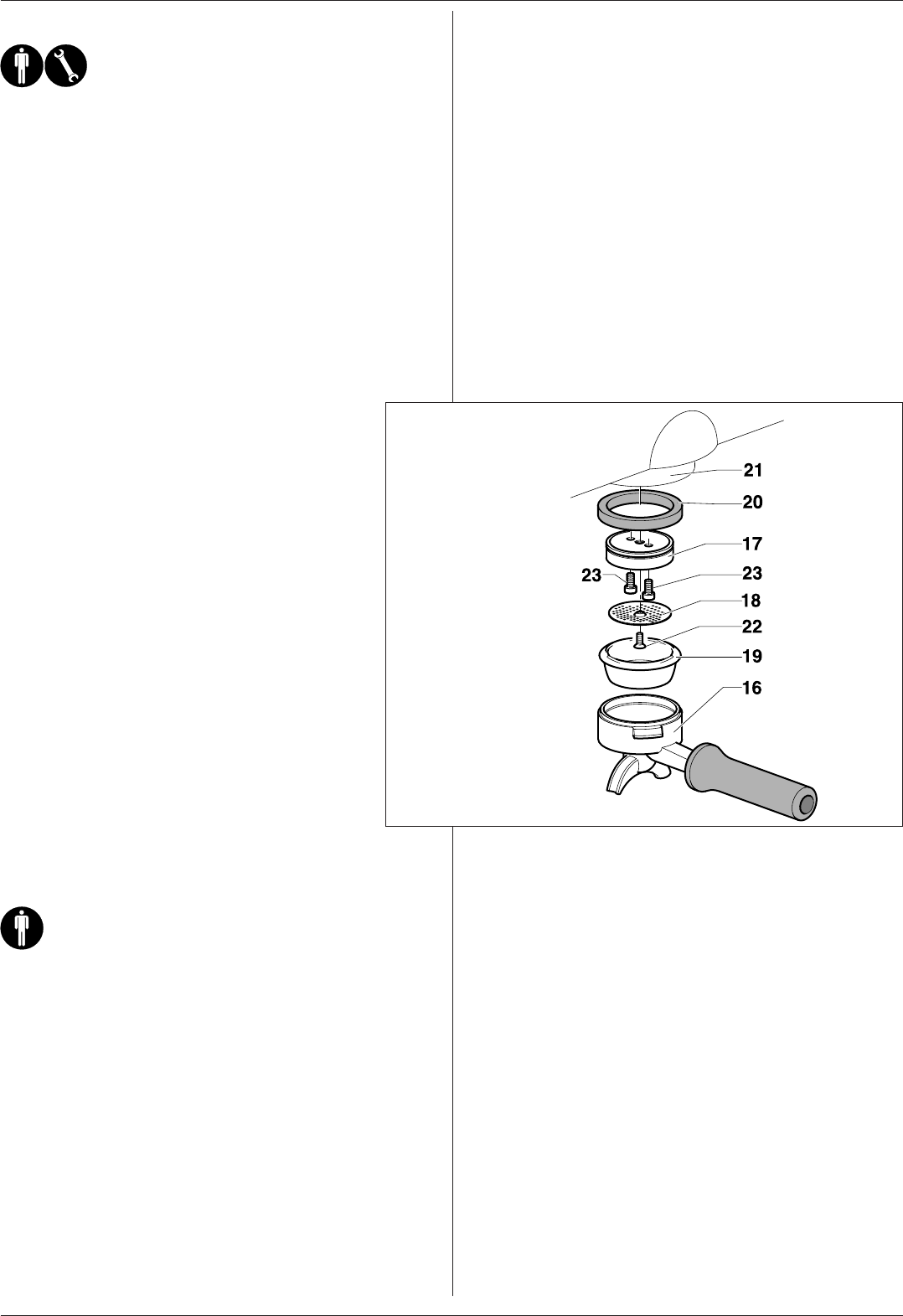

16 PORTAFILTRO

17 PORTADOCCETTA

18 DOCCETTA

19 FILTRO

20 GUARNIZIONE

21 GRUPPO

22 VITE

23 VITE A BRUGOLA

Sostituzione guarnizione sottocoppa

Si deve procedere alla sostituzione della guarnizione (20) quando, fra

il gruppo (21) e ed portafiltro (16), venga rilevata durante l’erogazione

una perdita di caffè o quando, chiudendo il portafiltro (16), venga

oltrepassato di molto il centro del gruppo.

Procedere quindi a togliere la doccetta (18) svitando la vite centrale

(22).

Togliere il portadoccetta (17) svitando le due viti a brugola (23).

Asportare quindi la guarnizione (20) aiutandosi con un cacciavite o

un punteruolo.

Dopo aver staccato la guarnizione provvedere a pulire la sede e

rimontare la nuova guarnizione facendo attenzione ad inserirla con

lo smusso rivolto in alto verso il gruppo.

Fig.7.01

Si consiglia di lasciare inserite le coppe portafiltro con i fondi di caffè

nel gruppo durante la giornata di lavoro per avere il portafiltro sempre

a temperatura ottimale.

Per la pulizia della carrozzeria evitare di usare sostanze abrasive o

solventi.

La lancia vapore deve essere pulita subito dopo l’uso onde evitare che

si formi incrostazioni che possano otturare i fori ed evitare inoltre che

la bevanda riscaldata successivamente non prenda cattivi sapori.

ITALIANO

8 - RISOLUZIONE INCONVENIENTI

PROBLEMI CAUSA SOLUZIONE

La macchina non si accende 1. Interruttore macchina spento 1. Portare l’interruttore della macchina sulla

posizione 1

2. Cavo non collegato correttamente 2. Collegare il cavo alimentazione

Manca l’acqua in caldaia 1. Serbatoio acqua vuoto 1. Riempire il serbatoio

2. Piastre serbatoio non inserite 2. Inserire le piastre nel serbatoio

3. Motopompa non funzionante 3. Rivolgersi a personale specializzato

Erogazione gruppo assente 1. Motopompa non funzionante 1. Rivolgersi a personale specializzato

2. Elettrovalvola gruppo non funzionante 2. Rivolgersi a personale specializzato

3. Interruttore gruppo non funzionante 3. Rivolgersi a personale specializzato

Dalla lancia non esce vapore 1. Troppa acqua in caldaia 1. Vedi problema specifico

2. Resistenza danneggiata 2. Rivolgersi a personale specializzato

3. Spruzzatore intasato 3. Pulire lo spruzzatore

4. Salvaresistenza disinserito 4. Rivolgersi a personale specializzato

Acqua in caldaia troppo alta 1. Il motore pompa rimane inserito 1. Rivolgersi a personale specializzato

2. Scambiatore forato 2. Rivolgersi a personale specializzato

3. Elettrovalvola carico automatico bloccata 3. Rivolgersi a personale specializzato

Fondi del caffè bagnati 1. Macinatura regolata troppo fine 1. Regolare la macinatura

2. Gruppo ancora freddo 2. Aspettare che la macchina raggiunga la tem-

peratura

3. Elettrovalvola non scarica 3. Rivolgersi a personale specializzato

Erogazione del caffè troppo lenta 1. Macinatura regolata troppo fine 1. Regolare la macinatura

2. Portafiltro sporco 2. Sostituire il filtro ed effettuare la pulizia del

portafiltro più frequentemente

3. Gruppo intasato 3. Rivolgersi a personale specializzato

4. Elettrovalvola parzialmente intasata 4. Rivolgersi a personale specializzato

Erogazione del caffè troppo veloce 1. Macinatura regolata troppo grossa 1. Regolare la macinatura

9 - SMALTIMENTO DELLA MACCHINA

Per il corretto smaltimento della macchina seguire le istruzioni riportate

nelle ultime pagine del manuale.

ENGLISH

INDEX

1 INSTRUCTIONS BOOKLET

CONSERVATION AND USE ............................ 17

2 ENVISAGED MACHINE USE ........................... 17

3 SAFETY ADVICE ............................................. 18

4 TECHNICAL FEATURES .................................. 19

5 MACHINE PREPARATION ............................... 19

6 START UP ................................................ 21

7 MAINTENANCE AND USEFUL ADVICE ........... 25

8 TROUBLE SHOOTING ..................................... 26

9 MACHINE DISMANTLING ............................... 26

ITALIANO 5 - 15

ENGLISH 16-26

DEUTSCH 27-37

FRANÇAIS 38-48

ESPAÑOL 49-59

ENGLISH

1. INSTRUCTIONS BOOKLET

CONSERVATION AND USE

The present instructions booklet has been prepared for the machine

user, the owner and the installation technician and must be always

available for reference purposes.

The manual is destined for the user, the maintenance technician and

machine installation technician.

The purpose of the instructions booklet is to indicate the envisaged uses

of the machine for which it has been designed, its technical features and

in order to provide advice on correct use, cleaning and regulation. It

also provides important maintenance information, and details on any

residual risks, and all those operations which require particular care.

The present manual is to be considered as an integral part of the ma-

chine and must be CONSERVED FOR FUTURE REFERENCE until the

final dismantling of the machine.

This instructions booklet must always be available for consultation and

must be kept in a protected and dry place.

In the event of loss or damage to the same, the user may ask the ma-

nufacturer or local dealer for a new manual, indicating the machine

model and serial number of the same as indicated on the identification

plate.

The present manual reflects the state of the art, at the time of its

preparation, the manufacturer however reserves the right to revise

production and subsequent manuals without being obliged to update

previous versions.

The manufacturer declines all responsibility in the event of :

- the improper or incorrect use of the coffee machine

- use that fails to comply with that specifically stated in the present

booklet

- serious lack of maintenance as envisaged or recommended

- machine modifications or any non-authorized intervention

- use of either non-original or non-specific spares

- total or partial failure to observe the instructions

2. ENVISAGED MACHINE USE

The machine must be operated by a single operator only.

The authorized operator must have firstly read and fully understood

all the instructions contained in the present booklet to ensure correct

machine function.

This machine is specifically intended for the professional preparation

of espresso coffee using blended coffee, as well as the drawing and

delivery of water and/or steam.

Its components are made of resilient non toxic materials, and they are

easily accessible for cleaning or maintenance operations.

This machine is intended for internal use only.

Ambient temperature for the correct operation of the machine 5°C ÷

25°C.

ENGLISH

Never clean the inside of the machine with power supply on and

plug connected and in any event avoid the use of water sprays or

detergents.

The user must not touch the machine if his hands or feet are wet or damp,

neither must be use the machine in bare feet.Despite the earth system

of the machine, the use of an automatic circuit breaker in compliance

with the local regulations is recommended in order to avoid electric

shocks as much as possible.

Do not touch the coffee spouts and the hot water and steam nozzles

with your hands or other parts of the body as the resulting liquids or

steam are overheated and can cause burns.

The cups and small coffee cups must be thoroughly dried before placed

on the relative surface.

In order to avoid the formation of scales, natural mineral water can

be used.

3. SAFETY ADVICE

The machine is to be used solely by adults who have carefully read

and fully understood this manual and all the safety advice contained

in the same.

The appliance is not to be used by persons (including children) with

reduced physical, mental or sensory abilities or with limited experience

and/or expertise, unless they are supervised by a person responsible

for their safety, or they are instructed by this person on how to properly

use the appliance.

- Children must be supervised to ensure they do not play with the

appliance.

- This appliance is to be used for household applications or in similar

areas like:

. for staff only cooking areas in shops, offices and other professional

environments;

. farms;

. for clients use in hotels, motels and other residential type areas;

. environments like bed and breakfasts.

The user are obliged to notify the constructor of any defects or faults

which may effect the original safety of the system.

The user shall check the correct environmental conditions so that safety

can be fully ensured.

Do not install the appliance in a location where water jets may be

used.

The appliance must only be installed in places where it can be used

and maintained only by qualified staff.

The machine is to be used solely in the presence of suitable lighting.

For safety reasons, all worn or damaged parts must be promptly

replaced.

Regularly check that the power supply cable is in good conditions.

Damaged cables must never be repaired using insulating tape or

clamps.

Do not expose the machine to the elements (sun, rain , etc).

Prolonged machine standstill at temperatures of under 0°C (zero

degrees centigrade), may cause serious damage or breakage to the

boiler piping: it is therefore necessary to completely empty the water

circuit before every prolonged standstill.

The removal of guard and/or safety elements fitted on the machine

is forbidden.

The packaging components must be consigned to special disposal

centres and must in any event never be left unguarded or within reach

of children, animals or non-authorized persons.

The device must not be immersed into water for cleaning.

The constructor declines responsibility for any damage to things, per-

sons or animals caused by eventual interventions on the machine by

personnel not specifically authorized to undertake such operations.

In the event of any non-authorized interventions or repairs on the machi-

ne, or in the event of the use of non-original spares all guarantee terms

become void, and the company reserves the right to reject validity.

The user must comply with the current safety laws in force in the country

of installation, as well as common sense and ensure that all maintenance

operations are regularly carried out.

ENGLISH

4. TECHNICAL FEATURES

Fig.4.01

5 - MACHINE PREPARATION

1 TANK LID

2 TANK

3 POWER CABLE

4 ELECTRIC OUTLET

5 MAIN SWITCH

6 LEVEL CONTROL PLATE

Fig.5.01

Boiler capacity L2.3

Overall absorbed power W1650

Weight kg 15

A-weighted sound pressur level is below 70 dB

ENGLISH

5.2 ELECTRIC CONNECTION

Insert the power cable (3) into the machine and the plug into an ap-

propriate outlet (Fig.5.04).

Before carrying out the connection make sure that the main switch (5)

is on pos. O.

N.B. The least height of the support’s top must be 110cm. (The higher

surface of the appliance shall however be at least 1,5 m from the

ground level)

Fig.5.02 Fig.5.03

5.1 TANK FILLING

Remove the lid (Fig.5.02-pos.1) and fill the tank (2) with cold water.

It is advisable to use water having a hardness not higher than 10°F to

avoid encrustations.

The water tank can be removed (Fig.5.03-pos.2), paying attention to

remove the level control plates (Fig.5.03-pos.6) without disconnecting

the cables (Fig.5.03-pos.7) and removing it from upwards. When re-

placing it, remember to re-place the level control plates otherwise the

machine would not be enabled to start.

Fig.5.04

ENGLISH

6 - START UP

1 TANK LID

2 TANK

3 POWER CABLE

4 ELECTRIC OUTLET

5 MAIN SWITCH

6 LEVEL CONTROL PLATE

7 LIGHT FOR WATER LACK LEVEL IN TANK

8 COFFEE SWITCH (WITH DISTRIBUTION AND

BOILER LOADING LIGHT)

9 BOILER MANOMETER

10 HOT WATER TAP

11 HOT WATER PIPE

12 VAPORIZER TAP

13 VAPORIZER PIPE

14 GROUP VACUUM UNIT

15 BASIN

16 FILTER HOLDER Fig.6.01

- The self-level device will start at the same time as the relevant light

(Fig.6.01-pos.8), so that the water can reach the regular level in

the boiler. Only during the first loading, this operation can take

quite a long time and make the machine stop; in this case switch

off the machine and switch it on again by acting on the main switch

(Fig.6.01-pos.5).

After completing the machine preparation, proceed to the start up.

- By positioning the main switch (Fig.6.02) on I the switch light will

turn on.

Fig.6.02

Fig.6.03

Warning !!

When the machine is new the filter-holder sump may not be

aligned (perpendicular to the machine itself) as shown in the

figure at the side, however this does not effect the efficient

function of the same.

After a short period of use the sump will gradually settle into

a correct position.

A = Position of closed filter-holder with new machine.

B = Position of closed filter holder with machine after a short period

of use.

- Then wait until the machine reaches the operating pressure of “1,2

- 1,3 BAR” by checking the boiler pressure on the manometer

(Fig.6.01-pos.9).

- The machine is now ready for use.

Note: Options include shower head gaskets that are thinner (8.1 mm,

part no. NG01/005) or thicker (9.0 mm, part no. NG01/002) than the

standard shower head gasket (8.5 mm, part no. NG01/001/B).

ENGLISH

Fig.6.04

FILTERS FOR COFFEE MACHINE

Depending on the quantity of coffee ground, the appropriate filter must

be as shown to avoid (Fig.6.04) that, once the coffee has dripped out,

the leftover powder remains attached to the nozzle.

20 mm

24,5 mm

21 mm

NF08/002/B

1 coffee cup of 5,5 gr. ÷ 6,6 gr.

pod for 1 coffee

barley pod for 1 dose

NF08/004/B

1 coffee cup of 6,5 gr. ÷ 7,5 gr.

NF08/005/B

2 coffee cups of 12 gr. ÷ 14 gr.

NF08/009/B

Double pod for 2 coffees

The filter may be recognised

by the letter “C” printed

inside

Fig.6.05

6.2 SPOUTS INCLUDED IN THE SUPPLY

(Fig.6.06)

Fig.6.06

6.1 REPLACEMENT OF THE THERMOSTAT TO

REDUCE THE COFFEE DISPENSING

GROUP TEMPERATURE (OPTIONAL).

Remove cup heating bowl (1). Disconnect group thermostat (2) (Code

DM1561 – T 103°C) and replace it with the lower temperature thermo-

stat (Code DM1736 – T 98°C), included in the machine equipment.

No. 4 spouts are supplied with the machine

to dispense one or two coffees.

The figure (beside) shows the different

distances from the cup-holding tray (H),

depending on the different types of spouts

fitted on the filter holder.

ENGLISH

6.3 COFFEE PREPARATION

- Select the correct filter and place it into the filter holder,use the small

filters for one cup and the big filter for two cups (Fig.6.04).

Then place the filter holder into the machine and wait until it is

heated.

- When the machine has reached the required pressure, remove the

filter holder and fill it with the relevant measure (1 measure per cup

of coffee).

- Press using the relevant pressing device.

- Remove any extra coffee from the filter holder rim.

- Place the filter holder into the machine.

- Place one or two cups under the filter holder (Fig.6.07), put the coffee

switch (Fig. 6.01-pos.8) on “I” and the coffee will start coming

out.

When the cups are full, bring the switch back to ”O” (Fig.6.08).

- Remove the cups and serve.

- The coffee will be more or less strong according to the type of coffee

mix, grinding and water dose.

To obtain the typical espresso cream , the coffee dispensing shall

be approx.20 ÷ 30 degrees for a 25-30 cc cup.

- To prepare other coffees remove the filter holder and throw away

the grounds and repeat the operations starting from point 2.

Fig.6.08

Fig.6.07

6.4 HOT WATER PREPARATION

- Place a pot under the hot water nozzle.

- Slowly rotate the tap knob (Fig.6.09) anticlockwise to dispense the

hot water.

N.B.: Dispensing should not exceed 60 seconds.

- After obtaining the desired quantity, take the tap knob back

(Fig.6.09) to the initial position by rotating it clockwise.

Then remove the pot.

Fig.6.09

ENGLISH

6.5 CAPPUCCINO PREPARATION

- Prepare the espresso coffee in big cups by proceeding as described

above.

- Take a pot half filled with cold milk and place it under the steam

rod (Fig.6.10).

- Slowly rotate the tap knob (Fig.6.10) anticlockwise to let the steam

out.

IMPORTANT: The steam pressure will increase as the knob

rotates.

N.B.: Dispensing should not exceed 60 seconds.

- Rotate the pot, with a circular movement, paying attention that the

steam nozzle end just touches the milk and “ do not let the milk

boil”

- Once the desired emulsion has been obtained, rotate the steam

knob clockwise and remove the pot.

- Pour the emulsified milk into the coffee. Garnish with cinnamon,

cocoa, nutmeg.

Serve.

Fig.6.10

IMPORTANT: To avoid any clogging of nozzle, air intake

and thickening of the external milk residuals, it is advisable to

clean the steam nozzle just after the contact with milk.

For an easier cleaning operation, the external part of the nozzle

can be easily removed by pulling it downwards.

Use a wet cloth to clean the nozzle end and open the steam val-

ve.

Let the steam come out for one or two seconds to clean the nozz-

le.

If necessary, use a needle to clean the steam hole.

Pay attention as the Tur-

bo-Frother steam nozzle

could be hot!

Air intake to be kept clean

and free from residues.

ENGLISH

7 - MAINTENANCE AND USEFUL

ADVICE

Frequently check the filter holes (19) and remove any deposits.

Should the water have been left in the ducts for a long time, it is ne-

cessary to allow some water to flow through them in order to remove

any deposits.

It is a good idea to rinse the filters (19) and filter holders (16) every

day in hot water.

It is advisable to leave the filter-holder cups inserted with the coffee

dregs for the entire working day to ensure that the filter-holder is always

at optimum temperature.

Do not use any abrasive or corrosive products for cleaning the bo-

dywork.

The steam nozzles must be cleaned immediately after use in order

to prevent the risk of the formation of any scale which may block the

holes and to ensure that any drinks made subsequently do not absorb

any unpleasant odours.

16 FILTER HOLDER

17 SPOUT HOLDER

18 SPOUT

19 FILTERS

20 SEAL

21 UNIT

22 SCREW

23 ALLEN SCREW

Fig.7.01

Below-cup seal replacement

Seal (20) needs to be replaced in the event that coffee leakage is noted

between unit (21) and filter-holder (16), or in the event that on closing

filter holder (16) the unit centre is greatly exceeded.

Remove the spout (18) by loosening the central screw (22).

Remove the spout holder (17) by loosening the two Allen screws

(23).

Then proceed to remove seal (20) using a screw driver.

After removing the seal undertake to clean the slot and then re-assemble

the new seal taking care to insert it with the chamfered part turned

upwards towards the unit itself.

ENGLISH

8 TROUBLE SHOOTING

PROBLEM CAUSE REMEDY

Machine switch off 1. Machine switch off 1. position the machine switch to position 1

2. Cable not properly connected 2. Connect power cable

No water in boiler 1. Water tank empty 1. Fill tank

2. Tank plates not inserted 2. Insert plates into tank

3. Motor driven pump not in operation 3. contact specialized personnel

No unit delivery 1. motor driven pump out of order 1. contact specialized personnel

2. unit solenoid valve out of order 2. contact specialized personnel

3. unit switch out of order 3. contact specialized personnel

Steam fails to come out of the

nozzle 1. too much water in boiler 1. see specific problem

2. damaged resistance 2. contact specialized personnel

3. clogged sprayer element 3. clean the sprayer element

4. resistance saver engaged 4. reinsert the resistance

Too much water in the boiler 1. the motor driven pump remains engaged 1. contact specialized personnel

2. perforated exchanger 2. contact specialized personnel

3. automatic charge solenoid valve blocked 3. contact specialized personnel

Wet coffee dregs 1. Grinding regulated too fine 1. Adjust grinding value

2. Unit still cold 2. wait for the machine to reach the correct tem-

perature

3. Solenoid valve fails to discharge 3. contact specialized personnel

Coffee dispensing too slow 1. grinding element set too fine 1. Adjust the grinder

2. dirty filter-holder 2. replace the filter and undertake more frequent

filter-holder cleaning

3. clogged unit 3. contact specialized personnel

4. Solenoid valve partially clogged 4. contact specialized personnel

Coffee dispensing too fast 1. grinder is regulated too large 1. regulate the grinding

9 - MACHINE DISMANTLING

For a correct disposal of the machine, please follow the instructions

contained on the last pages of the manual.

DEUTSCH

INDEX

1 BENUTZUNG UND AUFBEWAHRUNG DER

BEDIENUNGSANLEITUNG .............................. 28

2 VORGESEHENER EINSATZ DER

MASCHINE ................................................ 28

3 SICHERHEITSHINWEISE .................................. 29

4 TECHNISCHE EIGENSCHAFTEN ...................... 30

5 VORBEREITUNG DER MASCHINE.................... 30

6 INBETRIEBNAHME .......................................... 32

7 WARTUNG UND NÜTZLICHE HINWEISE ......... 36

8 BEHEBUNG VON STÖRUNGEN ..................... 37

9 VERSCHROTTUNG DER MASCHINE ................ 37

ITALIANO 5 - 15

ENGLISH 16-26

DEUTSCH 27-37

FRANÇAIS 38-48

ESPAÑOL 49-59

DEUTSCH

1 - BENUTZUNG UND AUFBEWAHRUNG DER

BEDIENUNGSANLEITUNG

Das vorliegende Handbuch richtet sich an den Anwender der Maschine,

den Eigentümer sowie den Installateurtechniker und muß für jegliches

eventuelles Nachschlagen immer zur Verfügung stehen.

Das Handbuch ist für den Anwender, das Wartungspersonal und den

Installateur der Maschine bestimmt.

Die Bedienungsanleitung dient zur Beschreibung des in der Planung-

sphase vorgesehenen Einsatzes der Maschine und ihrer Eigenschaften,

sowie zur Bereitstellung von Angaben für eine richtige Benutzung, Rei-

nigung, Einstellung und Anwendung. Außerdem liefert es wichtige An-

gaben zur Wartung, über eventuelle Restrisiken und zur Durchführung

von Arbeitsgängen, die mit besonderer Sorgfalt vorgenommen werden

müssen.

Das vorliegende Handbuch ist als Teil der Maschine zu betrachten

und muß FÜR EIN SPÄTERES NACHSCHLAGEN bis zur endgültigen

Verschrottung der Maschine AUFBEWAHRT werden.

Die Bedienungsanleitung muß immer zum Nachschlagen bereit liegen

und an einem geschützten sowie trockenen Ort aufbewahrt werden.

Im Falle des Verlusts oder der Beschädigung kann der Anwender ein

neues Handbuch beim Hersteller oder Vertriebshändler unter Angabe

des Maschinenmodells und der Seriennummer anfordern, die auf dem

Kennschild zu lesen ist.

Das vorliegende Handbuch spiegelt dn Stand der Technik zum Zeitpunkt

seiner Erstellung wider. Der Hersteller behält sich vor, die Produktion

und die nachfolgenden Handbücher zu aktualisieren, ohne daß

dabei eine Pflicht zur Überarbeitung auch der vorherigen Versionen

besteht.

Der Hersteller ist von einer eventuellen Haftung in folgenden Fällen

befreit:

- ungeeigneter oder falscher Einsatz der Kaffeemaschine

- Einsatz nicht in Übereinstimmung mit den ausdrücklichen Angaben

in der vorliegenden Veröffentlichung

- schwere Mängel bei der vorgesehenen und empfohlenen War-

tung

- Änderungen an der Maschine oder jegliche, nicht zugelassene

Maßnahmen

- Einsatz von nicht originalen oder für das Modell nicht spezifischen

Ersatzteilen

- vollständige oder auch teilweise Nichteinhaltung der Hinweise

- außergewöhnliche Ereignisse

2 - VORGESEHENER EINSATZ DER MASCHINE

Die Maschine darf nur durch einen einzigen Bediener betätigt wer-

den.

Der zuständige Bediener muß die in diesem Heft enthaltenen Hinwei-

se gelesen und gut verstanden haben, so daß die Maschine korrekt

betrieben wird.

Diese Maschine ist ein zur professionellen Zubereitung von Espresso-

Kaffee mit Kaffeemischung, zur Entnahme und Ausgabe von heißem

Wasser und / oder Dampf geeignetes Gerät.

Seine Bauteile bestehen aus ungiftigen und dauerhaften Materialien und

sind leicht bei Reinigungs- oder Wartungsarbeiten erreichbar.

Diese Maschine ist ausschließlich für den internen Gebrauch geei-

gnet.

Raumtemperatur für die korrekte Arbeitsweise der Maschine 5°C ÷

25°C.

DEUTSCH

3 – SICHERHEITSHINWEISE

Die Benutzung ist nur Erwachsenen gestattet, die dieses Handbuch

sowie alle darin enthaltenen Sicherheitshinweise gelesen und gut

verstanden haben.

Das Gerät ist nicht dazu bestimmt, von Personen (einschließlich Kin-

dern) mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder

einer Beeinträchtigung der Sinnesorgane bzw. von Personen ohne

ausreichende Erfahrung oder Kompetenz verwendet zu werden, es sei

denn, sie werden von einer Person überwacht, die für ihre Sicherheit

verantwortlich ist oder sie werden im Gebrauch des Geräts geschult.

- Kinder müssen überwacht werden, um sicherzustellen, dass diese

nicht mit dem Gerät spielen.

- Dieses Gerät ist für den Hausgebrauch und für Anwendungen in

ähnlichen Umgebungen bestimmt, und darunter:

. für das Personal vorbehaltene Küchenecke in gewerblichen Lokalen,

Büros und anderen professionellen Umgebungen;

. landwirtschaftliche Betriebe;

. von Kunden in Hotels, Motels und anderen Beherbergungsbetrie-

ben;

. Betriebe vom Typ Bed and Breakfast.

Der Anwender has die Pflicht, dem Hersteller eventuelle Defekte oder

Verschleißerscheinungen anzuzeigen, die die ursprüngliche Sicherheit

der Anlage beeinträchtigen können.

Der Nutzer hat korrekte Umgebungsbedingungen herzustellen, damit

die Sicherheit gewährleistet ist.

Das Gerät muss an einem Ort installiert werden, an dem es nur von

qualifiziertem Personal verwendet und instandgehalten werden kann.

Die Installation darf ausschließlich durch befugtes und qualifiziertes

Personal vorgenommen werden.

Verwenden Sie die Maschine nur bei Vorhandensein einer ausreichen-

den Beleuchtung.

Überprüfen Sie regelmäßig, ob sich das Stromkabel in einem perfekten

Zustand befindet. Keinesfalls darf das eventuell beschädigte Kabel mit

Isolierband oder Klemmen repariert werden.

Setzen Sie die Maschine keinen Witterungseinflüssen aus (Sonne,

Regen, usw.).

Ein längeres Aufbewahren (Stillstand der Maschine) bei Temperaturen

unter 0°C (null Grad Celsius) kann zu schweren Schäden oder Defekten

in den Heizkesselleitungen führen. Entleeren Sie vor jedem längeren

Stillstand vollständig die Wasserleitung.

Es ist verboten, die an der Maschine vorgesehenen Schutzabdeckungen

und / oder Sicherheitsvorrichtungen zu entfernen.

Die Bestandteile der Verpackung müssen bei den entsprechenden

Sammelstellen abgegeben werden und dürfen keinesfalls unbewacht

umherliegen oder sich in Reichweite von Kindern, Tieren oder

Unbefugten befinden.

Das Gerät darf zum Reinigen nicht in Wasser getaucht werden.

Der Hersteller lehnt jegliche Haftung für Schäden an Sachen, Personen

oder Tieren ab, die durch eventuelle Maßnahmen an der Maschine

durch nicht qualifizierte oder zu diesen Arbeiten nicht befugte Personen

verursacht werden.

Werden unzulässige Reparaturmaßnahmen an der Maschine

vorgenommen oder werden keine Original-Ersatzteile verwendet,

verfallen die Garantiebedingungen und der Hersteller behält sich

deshalb vor, deren Gültigkeit nicht mehr anzuerkennen.

Der Anwender muß die im Installationsland gültigen Sicherheitsvor-

schriften sowie die durch das allgemeine Dafürhalten bestimmten

Regeln beachten und sich davon überzeugen, daß die regelmäßigen

Wartungsarbeiten ausgeführt wurden.

Reinigen Sie das Innere der Maschine nie bei anliegender Spannung

oder angeschlossenem Stecker, und verwenden Sie keine Wasser- oder

Reinigungsmittelstrahlen.

Der Anwender darf die Maschine nicht mit feuchten oder nassen

Füßen berühren bzw. sie mit nackten Füßen bedienen. Auch wenn

die Maschine geerdet ist, ist zur Vermeidung von Elektroschocks für

eine zusätzliche Vorrichtung zum Personenschutz, die den örtlichen

Vorschriften entspricht, zu sorgen.

Berühren Sie nicht mit den Händen oder anderen Körperteilen die

Kaffeehähne und die Heißwasser- und Dampfrohre berühren, da die

ausgestoßenen Flüssigkeiten heiß sind und Verbrennungen verursachen

können.

Die Kaffee- und Teetassen müssen vor der Ablage auf der entsprechen-

den Fläche gründlich getrocknet werden.

Mit Mineralwasser kann eine Kalkbildung vermieden werden.

DEUTSCH

4 – TECHNISCHE EIGENSCHAFTEN

Fig.4.01

5 - VORBEREITUNG DER MASCHINE

1 BEHÄLTERDECKEL

2 BEHÄLTER

3 STROMVERSORGUNGSKABEL

4 STECKDOSE

5 HAUPTSCHALTER

6 PLATTE FÜR DIE PEGELKONTROLLE

Fig.5.01

Fassungsvermögen Heizkessel L 2.3

Gesamte Leistungsaufnahme W 1650

Gewicht kg 15

A-bewerteter Schalldruckpegel: unter 70 dB

DEUTSCH

5.2 STROMANSCHLUSS

Das Netzkabel (3) in die Maschine und den Stecker in eine angemes-

sene Steckdose (Fig.5.04) stecken.

Bevor der Anschluss ausgeführt wird, vergewissern Sie sich, dass der

Hauptschalter (5) auf Position O steht.

N.B. Die mindeste Höhe der Stützesfläche muss 110cm sein. (die

höchste Fläche des Geräts muss sich mindestens 1,5 m über dem

Boden befinden).

Fig.5.02 Fig.5.03

5.1 AUFFÜLLEN DES BEHÄLTERS

Den Deckel (Abb.5.02-Pos.1) abnehmen und den Behälter (2) mit

kaltem Wasser füllen.

Zur Vermeidung von Ablagerungen sollte Wasser mit einer Härte von

nicht mehr als 10°F verwendet werden.

Der Wasserbehälter kann von oben aus herausgenommen werden

(Abb.5.03-Pos.2). Dabei ist darauf zu achten, dass bei der Entfer-

nung der Platten (Abb.5.03-Pos.6) für die Pegelkontrolle die Kabel

(Abb.5.03-Pos.7) nicht abgetrennt werden. Beim Wiedereinsetzen

des Behälter ist darauf zu achten, dass die Platten für die Kontrolle des

Pegels wieder richtig positioniert werden, anderenfalls ist die Maschine

nicht betriebsbereit.

Fig.5.04

DEUTSCH

6 - INBETRIEBNAHME

1 BEHÄLTERDECKEL

2 BEHÄLTER

3 STROMVERSORGUNGSKABEL

4 STECKDOSE

5 HAUPTSCHALTER

6 PLATTE FÜR DIE PEGELKONTROLLE

7 KONTROLLLAMPE WASSERMANGEL IM

BEHÄLTER

8 SCHALTER FÜR KAFFEE (MIT KONTROLLLAMPE

FÜR AUSGABE UND KESSELAUFLADEN)

9 KESSELMANOMETER

10 HAHN FÜR DIE ENTNAHME VON HEISSEM

WASSER

11 ROHR FÜR DIE ENTNAHME VON HEISSEM WASSER

12 DAMPFDÜSENHAHN

13 DAMPFDÜSENROHR

14 UNTERDRUCKVORRICHTUNG DER GRUPPE

15 BECKEN

16 FILTERHALTERUNG Fig.6.01

- Die Pegelautomatik setzt sich in Betrieb, und die entsprechende Kon-

trolllampe bleibt eingeschaltet, (Abb.6.01-Pos.8), bis das Wasser im

Kessel den Normalstand erreicht hat.

Dieser Vorgang kann, nur beim ersten Aufladen, ziemlich lange

dauern und die Maschine blockieren; die Maschine eventuell mit dem

Hauptschalter aus- und wieder einschalten (Abb.6.01-Pos.5).

Nachdem die Maschine vorbereitet wurde, kann sie in Betrieb genom-

men werden.

- Stellt man den Hauptschalter (Abb.6.02) auf I, schaltet sich die

Kontrolllampe des Schalters ein.

Fig.6.02 Fig.6.03

Achtung!

Handelt es sich um eine neue Maschine kann der Becher der

Filterhalterung nicht richtig ausgerichtet sein (rechtwinklig zur

Maschine), wie in der nebenstehenden Abbildung zu erken-

nen ist. Dadurch wird aber nicht die gute Funktionsweise der

Maschine beeinträchtigt. Nach einer kurzen Benutzungszeit

positioniert sich der Becher aber richtig.

A = Position der geschlossenen Filterhalterung bei einer neuen Ma-

schine

B = Position der geschlossenen Filterhalterung nach einer kurzen Be-

nutzungszeit der Maschine

- Warten bis die Maschine den Betriebsdruck erreicht hat “ 1,2 - 1,3

BAR”, auf dem Manometer den Kesseldruck überprüfen (Abb.6.01-

Pos.9).

- Die Maschine ist betriebsbereit.

ANMERKUNG: Als Sonderzubehör können Filterhalterdichtungen

mit geringerer Dicke (8,1 mm, Code NG01/005) oder Filterhalter-

dichtungen mit höherer Dicke (9 mm, Code NG01/002) als die der

serienmäßigen Ausstattung (8,5 mm, Code NG01/001/B) bestellt

werden.

DEUTSCH

Fig.6.04

KAFFEEFILTER FÜR DIE MASCHINE

Die Filter müssen je nach der Menge des gemahlenen Kaffees, wie

beschrieben (Abb.6.04), benutzt werden. so wird vermieden, dass

die Kaffeesatzpastille nach der Kaffeeausgabe an der Brühgruppe

hängen bleibt.

20 mm

24,5 mm

21 mm

NF08/002/B

1 Tasse 5,5 gr. ÷ 6,6 gr.

Portionen für 1 Kaffee

Portionen für Malzkaffee

1 dosis

NF08/004/B

1 Tasse 6,5 gr. ÷ 7,5 gr.

NF08/005/B

2 Tassen 12 gr. ÷ 14 gr.

NF08/009/B

Doppelportionen für 2 Kaffee

Der Filter ist an dem Buchsta-

ben “C” auf der Innenseite zu

erkennen

Fig.6.05

Fig.6.06

6.1 AUSTAUSCH DES THERMOSTATS FÜR

DIE TEMPERATURVERRINGERUNG IN

DER GRUPPE FÜR DIE KAFFEEAUSGABE

(OPTIONAL)

Warmhalter für (1) die Tassen entfernen. Den Thermostat der Gruppe

(2) (Cod. DM1561 – T 103°C) abnehmen und mit dem Thermostat für

eine niedrigere Temperatur (Cod. DM1736 – T 98°C), der der Maschine

beiliegt, austauschen.

Mit der Maschine werden 4 Ausgießer für

die einzelne oder doppelte Kaffeeausgabe

geliefert.

Auf der nebenstehenden Abbildung

sind die verschiedenen Abstände vom

Ablagegitter angegeben (H), die für die

unterschiedlichen Arten von Ausgießer,

die am Filterträger angebracht werden,

möglich sind.

6.2 MIT AUSGIESSERSATZ. (Abb. 6.06)

DEUTSCH

6.4 ENTNAHME VON HEISSEM WASSER

- Die Kanne unter die Auslauflanze stellen.

- Den Hahn langsam gegen den Uhrzeigersinn drehen (Abb.6.09)

und das heiße Wasser wird ausgegeben.

NB.: Wir empfehlen ein Aufbrühen von höchstens 60 Sekunden.

- Ist die gewünschte Menge erreicht, den Hahn (Abb.6.09) im

Uhrzeigersinn wieder in Ausgangsstellung drehen.

Die Kanne entfernen.

Fig.6.09

6.3 KAFFEEZUBEREITUNG

- Den richtigen Filter wählen und in den Filterträger einlegen, dabei

kleine Filter für eine Tasse und große Filter für zwei Tassen verwen-

den (Abb.6.04).

Dann den Filterträger in die Maschine einhaken und anwärmen.

- Wenn die Maschine den richtigen Druck erreicht hat, den Filter-

träger entfernen und mit dem Messbecher Kaffeepulver einfüllen.

(Jeweils einen Messbecher pro Tasse Kaffee).

- Mit dem Stampfer andrücken.

- Eventuelle Kaffeerückstände vom Rand des Filterträgers entfer-

nen.

- Den Filterträger in die Maschine einhaken.

- Ein oder zwei Tassen unter den Filterträger stellen (Abb.6.07), den

Kaffeeschalter (Abb. 6.01-Pos.8) auf “I” stellen und die Kaffeeau-

sgabe beginnt.

Sind die Kaffeetassen gefüllt, den Schalter auf “O” (Abb.6.08)

stellen.

- Die Tassen nehmen und servieren.

- Die Stärke des Kaffees hängt von der Art der Mischung, der Mahlung

und der Dosierung des Wassers ab.

Für die typische Espressocreme, muss die Kaffeeausgabe bei unge-

fähr 20 ÷ 30 Grad pro Dosis von 25-30 cc. liegen.

- Für die Zubereitung weiterer Kaffees, den Filterträger abnehmen,

ausleeren und den Vorgang ab Punkt 2 wiederholen.

Fig.6.08

Fig.6.07

DEUTSCH

6.5 CAPPUCCINO – ZUBEREITUNG

- In einer großen Tasse einen Espresso zubereiten, wie es oben be-

schrieben wird.

- Eine Kanne bis zur Hälfte mit kalter Milch füllen und unter die

Dampfdüse halten (Abb.6.10).

- Für die Dampfausgabe den Hahn (Abb.6.10) gegen den Uhrzei-

gersinn drehen.

WICHTIG: Je weiter der Hahn aufgedreht wird, desto mehr

Dampf wird abgegeben.

NB.: Wir empfehlen ein Aufbrühen von höchstens 60 Sekunden.

- Die Kanne mit kreisförmigen Bewegungen drehen und dabei

darauf achten, dass das Ende der Dampfdüse nur wenig in die

Milch getaucht wird; die “Milch darf nicht zum Kochen gebracht

werden”.

- Wurde die gewünschte Emulsion erreicht, den Dampfhahn im

Uhrzeigersinn drehen und die Kanne entfernen.

- Die geschäumte Milch zu dem Kaffee geben. Mit Zimt, Kakao oder

Muskatnuss garnieren.

Servieren.

Fig.6.10

WICHTIG: Damit die Düse des Luftsaugers nicht verstopft und

Milchrückstände sich nicht erhärten, sollte die Dampfdüse nach

jedem Gebrauch sofort gesäubert werden.

Um diesen Reinigungsvorgang zu vereinfachen, kann der des

äußere Teil der Düse problemlos nach unten gedrückt werden.

Mit einem feuchte Tuch die Düse reinigen und dabei das Dampfventil

für die Dampfausgabe öffnen.

Ein – zwei Sekunden dampfen lassen, um die Düse von Rückständen

zu säubern.

Den äußeren Rand der Dampfdüse säubern. Wenn es nötig ist,

kann die Dampföffnung mit einer Nadel gereinigt werden.

Vorsicht: Dampfdüse nicht

anfassen; diese könnte

heiss sein!

Belüftungshaube, ist sau-

ber und frei von Rückstän-

den zu halten

DEUTSCH

7. WARTUNG UND NÜTZLICHE

HINWEISE

Überprüfen Sie regelmäßig die Filterporen (19), um eventuelle Abla-

gerungen zu entfernen.

Außerdem ist es nach einer langen Standzeit des heißen Wassers in

den Leitungen erforderlich, daß ein wenig Wasser auslaufen zu lassen,

um eventuelle Ablagerungen zu entfernen.

Täglich sollten die Filter (19) und Filterhalterungen (16) mit heißem

Wasser gespült werden.

Es wird empfohlen, die Filtertassen mit den Kaffeesätzen während des

Arbeitstages in der Gruppe zu belassen, um die Filterhalterung immer

auf einer optimalen Temperatur zu halten.

Verwenden Sie keine Scheuer- oder Lösungsmittel zur Reinigung des

Gehäuses.

Die Dampfdüsen müssen sofort nach der Benutzung gereinigt werden,

um zu vermeiden, daß sich Verkrustungen bilden, die die Öffnungen

verstopfen können. Außerdem ist zu vermeiden, daß das übermäßig

erhitzte Getränk keinen schlechten Geschmack annimmt.

Austausch der Dichtung unter dem Teller

Die Dichtung (20) muß ausgetauscht werden, wenn zwischen der

Gruppe (21) und der Filterhalterung (16) während der Ausgabe der

Austritt von Kaffee festgestellt wird, oder wenn beim Schließen der

Filterhalterung (16) die Mitte der Gruppe weit überschritten wird.

Entfernen Sie dann die Düse (18) durch Lösen der mittleren Schraube

(22).

Entfernen Sie die Düsenhalterung (17) durch Lösen der beiden Imbus-

schrauben (23).

Entfernen Sie dann die Dichtung (20) mit Hilfe eines Schraubenziehers

oder einer Ahle.

Reinigen Sie nach dem Lösen der Dichtung deren Vertiefung und brin-

gen Sie die neue Dichtung an, wobei darauf zu achten ist, diese mit

nach oben, in Richtung der Gruppe zeigender Rundung einzulegen.

Fig.7.01

16 FILTERHALTERUNG

17 DÜSENHALTERUNG

18 DÜSE

19 FILTER

20 DICHTUNG

21 GRUPPE

22 SCHRAUBE

23 IMBUSSCHRAUBEN

DEUTSCH

8. BEHEBUNG VON STÖRUNGEN

PROBLEM URSACHE LÖSUNG

Die Maschine schaltet sich

nicht ein.

1. Maschinenaschalter ausgeschaltet. 1. Maschinenschalter in Position 1 brin-

gen.

2. Das Kabel ist nicht korrekt angeschlossen. 2. Das Netzkabel anschließen.

Im Heizkessel fehl Wasser 1. Wasserbehälter leer 1. Den Wasserbehälter auffüllen

2. Behälterplatten nicht eingesetzt 2. Die Platten in den Behälter einsetzen

3. Motorpumpe funktioniert nicht 3. Wenden Sie sich an Fachpersonal

Keine Ausgabe an der Gruppe 1. Motorpumpe funktioniert nicht 1. Sie sich an Fachpersonal

2. Magnetventil der Gruppe funktioniert

nicht 2. Sie sich an Fachpersonal

3. Schalter der Gruppe funktioniert nicht 3. Sie sich an Fachpersonal

Aus den Düsen tritt kein

Dampf aus

1. Zu viel Wasser im Heizkessel 1. Siehe spezisches Problem

2. Widerstand beschädigt 2. Sie sich an Fachpersonal

3. Sprüher verstopft 3. Sprüher reinigen

4. Widerstandschutz ausgeschaltet 4. Widerstand wieder einschalten

Wasserstand im Heizkessel zu

hoch

1. Der Pumpenmotor bleibt eingeschaltet 1. Sie sich an Fachpersonal

2. Austauscher durchlöchert 2. Sie sich an Fachpersonal

3. Magnetventil automatisches Auffüllen

blockiert 3. Sie sich an Fachpersonal

Nasse Kaffeesätze 1. Mahlung zu fein eingestellt 1. Mahlung einstellen

2. Fruppe ist noch kalt 2. Warten Sie ab, die die Maschine die

Betriebstemperatur

3. Magnetventil nicht entladen 3. Sie sich an Fachpersonal

Kaffeeausgabe erfolgt zu

langsam

1. Mahlung zu fein eingestellt 1. Mahlung einstellen

2. Filterhalterung verschmutzt 2. Filter auswechseln und Reinigung der

Filterhalterung häuger vornehmen

3. Gruppe verstopft 3. Sie sich an Fachpersonal

4. Magnetventil teilweise verstopft 4. Sie sich an Fachpersonal

Kaffeeausgabe zu schnell 1. Mahlung zu grob 1. Mahlung einstellen

9 - VERSCHROTTUNG DER MASCHINE

Für die korrekte Entsorgung der Maschine sind die Hinweise zu bea-

chten, die auf den letzten Seiten des Handbuchs aufgeführt werden.

FRANÇAIS

INDEX

1 UTILISATION ET CONSERVATION DU

MANUEL D’INSTRUCTIONS ............................ 39

2 UTILISATION PREVUE DE LA MACHINE ........... 39

3 AVERTISSEMENTS DE SECURITE ...................... 40

4 CARACTERISTIQUES TECHNIQUES ................. 41

5 PREPARATION MACHINE ............................... 41

6 MISE EN SERVICE........................................... 43

7 ENTRETIEN ET CONSEILS PRATIQUES ............. 47

8 RESOLUTION DES PROBLEMES ....................... 48

9 DEPOSE DE LA MACHINE ............................... 48

ITALIANO 5 - 15

ENGLISH 16-26

DEUTSCH 27-37

FRANÇAIS 38-48

ESPAÑOL 49-59

FRANÇAIS

1 – UTILISATION ET CONSERVATION DU

MANUEL D’INSTRUCTIONS

Le présente manuel d’instructions s’adresse à l’utilisateur de la machine,

au propriétaire, au technicien installateur et doit toujours être à leur

disposition pour toute consultation éventuelle.

Le manuel est destiné à l’utilisateur, au chargé de l’entretien et à l’in-

stallateur de la machine.

Le manuel d’instructions a pour but d’indiquer l’utilisation de la machine

prévue dans les hypothèses du projet, ses caractéristiques techniques,

et de fournir les indications nécessaires à l’utilisation, au nettoyage,

au réglage. Il fournit, de plus, d’importantes indications sur l’entretien,

sur les risques résiduels éventuels, ainsi que sur le déroulement des

opérations à accomplir avec un soin particulier.

Le présent manuel est considéré comme partie intégrante de la machine

et doit être CONSERVE POUR DE FUTURES CONSULTATIONS jusqu’à

la dépose finale de la machine.

Le manuel d’instructions doit toujours être disponible pour la consulta-

tion et conservé dans un lieu protégé et sec.

En cas de perte ou de détérioration, l’utilisateur peut demander un

nouveau manuel au constructeur ou au revendeur, en indiquant le

modèle de la machine et son numéro de matricule, indiqué sur la

plaque d’identification.

Le présent manuel reflète l’état de la technique au moment de sa rédac-

tion. Le fabricant se réserve le droit de mettre à jour la production et

les manuels successifs, sans obligation de mettre à jour les versions

précédentes.

Le constructeur se retient déchargé d’éventuelles responsabilités, en

cas de :

- utilisation impropre ou incorrecte de la machine à café,

- utilisation non conforme à ce qui est expressément spécifié dans le

présent document,

- graves carences dans l’entretien prévu et conseillé,

- modifications sur la machine ou toute intervention non autorisée,

- utilisation de pièces de rechange non d’origine ou spécifiques au

modèle,

- non-observation totale ou même partielle des instructions,

- événements exceptionnels.

2 – UTILISATION PREVUE DE LA MACHINE

La machine doit être utilisée par un seul opérateur.

L’opérateur chargé de l’utilisation doit avoir lu et parfaitement compris

les instructions contenues dans ce fascicule, de manière à faire fonc-

tionnement correctement la machine.

Cette machine est un appareil adapté à la préparation professionnelle

de café espresso avec un mélange de cafés, au prélèvement et à la

distribution d’eau et / ou de vapeur.

Ses composants sont réalisés avec des matériaux atoxiques et dura-

bles, et sont facilement accessibles aux interventions de nettoyage et

d’entretien.

This machine is intended for internal use only.

Température ambiante pour le correct fonctionnement de la machine

5°C ÷ 25°C.

FRANÇAIS

3 – AVERTISSEMENTS DE SECURITE

L’utilisation n’est permise qu’aux personnes adultes, ayant lu attenti-

vement et parfaitement compris ce manuel et toutes les indications de

sécurité qui y sont contenues.

L’appareil ne doit pas être utilisé par des personnes (y compris les

enfants) ayant de faibles capacités physiques, mentales ou sensorielles,

sans expérience et/ou aux compétences insuffisantes, à moins qu’el-

les ne soient sous la supervision d’une personne responsable de leur

sécurité ou formées par cette personne en ce qui concerne l’utilisation

de l’appareil.

- Il faut s’assurer que les enfants n’aient jamais la possibilité de jouer

avec cet appareil.

- Cet appareil est destiné à une utilisation domestique et à d’autres

utilisations similaires, telles que :

. dans les zones pour cuisiner réservées au personnel dans les magasins,

les bureaux et autres environnements professionnels ;

. dans les fermes ;

. utilisation de la part de clients d’hôtel, de motel et d’autres types de

milieux résidentiels ;

. dans les milieux du type bed and breakfast.

L’utilisateur a l’obligation de signaler au constructeur les éventuels

défauts ou détériorations pouvant compromettre la sécurité d’origine

de l’installation.

L’utilisateur a l’obligation de vérifier les conditions ambiantes cor-

rectes.

Ne pas installer l’appareil dans des zones où un jet d’eau peut être

utilisé.

L’appareil ne doit être installé que dans des endroits où seulement un

personnel qualifié peut l’utiliser et s’occuper de son entretien.

L’installation doit être exclusivement effectuée par un personnel autorisé

et qualifié.

N’utiliser la machine qu’en présence d’une illumination appropriée.

Contrôler régulièrement que le câble d’alimentation est en parfait état.

On ne doit, en aucun cas, réparer le câble éventuellement détérioré

avec du ruban isolant ou des plots.

Ne pas exposer la machine aux agents atmosphériques (soleil, pluie,

etc.).

L’arrêt prolongé (arrêt machine) à une température inférieure à 0°C

(zéro degré centigrade) peut provoquer de graves détériorations ou

des ruptures des tuyauteries de la chaudière. Avant un arrêt prolongé,

vidanger complètement le circuit hydraulique.

Il est interdit d’enlever les protections et/ou les dispositifs de sécurité

prévus sur la machine.

Les composants de l’emballage doivent être remis aux centres de trai-

tement appropriés et, en aucun cas, laissés sans surveillance ou à la

portée des enfants, des animaux ou des personnes non autorisées.

Le constructeur décline toute responsabilité pour les dommages aux

biens, aux personnes ou aux animaux causés par d’éventuelles inter-

ventions sur la machine de personnes non qualifiées ou non autorisées

à ces attributions.

Pour le nettoyage l’appareil ne doit pas être plongé dans l’eau.

Dès lors que des interventions de réparation non autorisées sont ef-

fectuées sur la machine ou que sont utilisées des pièces de rechange

non d’origine, les conditions de garantie déchoient et le constructeur

se réserve alors le droit de ne plus en reconnaître la validité.

L’utilisateur doit s’en tenir aux normes de sécurité en vigueur dans le

pays de l’installation, ainsi qu’aux règles dictées par le bon sens et

s’assurer que les opérations d’entretien périodique sont correctement

effectuées.

Ne pas effectuer le nettoyage interne de la machine sous tension ou

avec la prise insérée et, de toute façon, ne pas utiliser de jets d’eau

ou des détergents.

L’utilisateur ne doit pas toucher la machine si ses pieds sont humides ou

mouillés ou s’il est pieds nus. Malgré l’emploi d’une mise à la terre de la

machine, il est conseillable d’employer aussi un disjoncteur différentiel

conforme aux dispositions des lois locales pour éviter au maximum le

risque de chocs électriques.

Ne pas toucher avec les mains ou toute autre partie du corps, les becs

du café et les lances d’eau chaude et de vapeur, car les liquides ou la

vapeur distribués sont surchauffés et peuvent provoquer des brûlures.

Les tasses et les tasses à café doivent être soigneusement essuyées avant

d’être posées sur le plan.

Pour éviter la formation de calcaire,on peut utiliser de l’eau minérale

naturelle.

FRANÇAIS

4 – CARACTERISTIQUES TECHNIQUES

Fig.4.01

5 - PREPARATION MACHINE

1 COUVERCLE RESERVOIR

2 RESERVOIR

3 CABLE D’ALIMENTATION

4 PRISE ELECTRIQUE

5 INTERRUPTEUR GENERAL

6 PLAQUE POUR CONTROLE NIVEAU

Fig.5.01

Capacité de la chaudière L2.3

Puissance totale absorbée W1650

Poids kg 15

Niveau de pression acoustique pondéré A inférieur à 70 dB

FRANÇAIS

5.2 BRANCHEMENT ELECTRIQUE

Insérer le câble d’alimentation (3) dans la machine et la fiche dans

une prise adéquate (Fig.5.04).

Avant d’effectuer le branchement vérifier que l’interrupteur général

(5) soit sur la pos. O.

N.B. L’hauteur du plan d’appui doit être au moins de 110 cm. (La

surface plus élevée de l’appareil doit de toute façon se trouver au

moins à 1,5 m du sol)

Fig.5.02 Fig.5.03

5.1 CHARGEMENT RESERVOIR

Enlever le couvercle (Fig.5.02-pos.1) et remplir le réservoir (2) avec

eau froide.

Il est conseillable d’employer de l’eau ayant une dureté non supérieure

à 10°F pour éviter toute incrustation.

Il est possible d’extraire le réservoir eau (Fig.5.03-pos.2), faisant atten-

tion à enlever les plaques (Fig.5.03-pos.6) pour le contrôle du niveau

sans débrancher les câbles (Fig.5.03-pos.7) et le faisant glisser vers

l’haut. Au moment de le réinstaller, rappeler de positionner à nouveau

les plaques pour le contrôle du niveau; en cas contraire la machine

n’est pas habilitée pour le démarrage.

Fig.5.04

FRANÇAIS

Attention !

Lorsque la machine est neuve, la coupe porte-filtre peut ne pas

être alignée (perpendiculaire à la machine), comme indiqué

sur la figure ci-contre, sans pour cela compromettre le bon

fonctionnement de la machine.

Après une courte période d’utilisation, la coupe, peu à peu, se

positionnera correctement.

A = Position du porte-filtre fermée avec une machine neuve

B = Position du porte-filtre fermée avec une machine ayant

déjà été utilisée sur une courte période

6 - MISE EN SERVICE

1 COUVERCLE RESERVOIR

2 RESERVOIR

3 CABLE D’ALIMENTATION

4 PRISE ELECTRIQUE

5 INTERRUPTEUR GENERAL

6 PLAQUE POUR CONTROLE NIVEAU

7 VOYANT NIVEAU MANQUE D’EAU DANS LE

RESERVOIR

8 INTERRUPTEUR CAFE (AVEC VOYANT

DISTRIBUTION ET CHARGEMENT CHAUDIERE)

9 MANOMETRE CHAUDIERE

10 ROBINET EAU CHAUDE

11 TUBE EAU CHAUDE

12 ROBINET VAPORISATEUR

13 TUBE VAPORISATEUR

14 DISPOSITIF DE DEPRESSION GROUPE

15 BASSIN

16 PORTE-FILTRE Fig.6.01

- L’auto-niveau va se mettre en fonction en même temps que le voyant

relatif (Fig.6.01-pos.8), afin que l’eau puisse arriver au niveau

normal dans la chaudière.

Cette opération, uniquement au cours du premier chargement, peut

employer un temps assez long et déterminer l’arrêt de la machine;

dans ce cas, éteindre la machine et l’allumer à nouveau en agissant

sur l’interrupteur général (Fig.6.01-pos.5).

A la fin de la phase de préparation de la machine, on peut procéder

à la mise en service:

- En positionnant l’interrupteur général (Fig.6.02) sur I le voyant de

l’interrupteur va s’allumer.

Fig.6.02 Fig.6.03

- Ensuite attendre que la machine arrive à la pression de travail de

“1,2 - 1,3 BAR” en contrôlant sur le manomètre (Fig.6.01-pos.9)

la pression de la chaudière.

- La machine est prête pour l’emploi.

REMARQUE: En option, il existe des joints à placer sous la coupe

d’une épaisseur inférieure (ép. 8,1 mm code NG01/005), ou des joints

sous coupe d’une épaisseur supérieure (ép. 9 mm code NG01/002) par

rapport au joint monté en série (ép. 8,5 mm code NG01/001/B).

FRANÇAIS

Fig.6.04

FILTRES A CAFE FOURNIS AVEC LA MACHINE

Selon les quantites de cafe moulu, il faut utiliser le filtre comme indique

(Fig.6.04) pour eviter que, une fois le filtrage termine, le marc de cafe

reste colle au groupe de distribution.

20 mm

24,5 mm

21 mm

NF08/002/B

1 Tasse 5,5 gr. ÷ 6,6 gr.

Portion de café monodose

Portion d’orge monodose

NF08/004/B

1 Tasse 6,5 gr. ÷ 7,5 gr.

NF08/005/B

2 Tasses 12 gr. ÷ 14 gr.

NF08/009/B

Double portion de café 2 doses

Le filtre est reconnaissable par la

lettre “C” imprimée à l’intérieur

6.1 REMPLACEMENT DU THERMOSTAT

POUR RÉDUIRE LA TEMPÉRATURE DU

GROUPE DISTRIBUTION CAFÉ

(OPTIONAL).

Enlever le bassin chauffe-tasses (1). Débrancher le thermostat du grou-

pe (2) (Code DM1561 – T 103°C) et le remplacer avec le thermostat

de température plus basse (Code DM1736 – T 98°C), inclus dans

l’équipement de la machine.

N° 4 becs sont fournis avec la machine

pour obtenir des distributions de café

simples ou doubles.

Dans la figure ci-contre, sont reportées les

différentes distances de la grille d’appui

du café (H) qui peuvent être obtenues en

fonction des différentes typologies de becs

montés sur le portefiltre.

Fig.6.05

Fig.6.06

6.2 BECS FOURNIS AVEC LA MACHINE

(Fig.6.06)

FRANÇAIS

6.3 PREPARATION CAFE

- Sélectionner le filtre correct et l’insérer dans le porte-filtre, utiliser

les filtres petits pour une tasse et le filtre grand pour deux tasses.

(Fig.6.04).

Ensuite insérer le porte-filtre dans la machine et attendre qu’il se

réchauffe.

- Quand la machine arrive à la pression, enlever le porte-filtre et le

remplir de café moulu au moyen de la mesure relative (1 mesure

par tasse de café).

- Presser au moyen du pressoir relatif.

- Enlever tout résidu éventuel de café du bord du porte-filtre.

- Insérer le porte-filtre dans la machine.

- Placer une ou deux tasses sous le porte-filtre (Fig.6.07), positionner

l’interrupteur café (Fig. 6.01-pos.8) sur “I” le café commencera à

sortir.

Quand les tasses sont pleines, remettre l’interrupteur dans la position

“O” (Fig.6.08).

- Enlever les tasses et servir.

- Le café sera plus ou moins fort selon le type de mélange, de mouture

et la dose d’eau.

Pour obtenir la typique crème express, la distribution du café doit

être de 20 ÷ 30 degrés environ pour une dose de 25-30 cc.

- Pour préparer d’autres cafés enlever le porte-filtre en le vidant du

marc et répéter les opérations à partir du point 2.

Fig.6.08

Fig.6.07

6.4 PREPARATION EAU CHAUDE

- Placer un pot sous le gicleur de l’eau chaude.

- Tourner lentement la poignée du robinet (Fig.6.09) dans le sens

inverse des aiguilles d’une montre pour permettre la sortie de l’eau

chaude.

N.B.: Une distribution maximim de 60 secondes est conseillée.

- Une fois obtenue la quantité désirée, remettre la poignée du robinet

(Fig.6.09) dans la position initiale en la tournant dans le sens des

aiguilles d’une montre.

Enfin enlever le pot.

Fig.6.09

FRANÇAIS

6.5 PREPARATION CAPPUCCINO

- Préparer le café express en tasses grandes selon les instructions

ci-dessus.

- Prendre un pot rempli à moitié avec du lait froid et le placer sous

le tige du vapeur (Fig.6.10).

- Tourner lentement la poignée du robinet (Fig.6.10) dans le sens

inverse des aiguilles d’une montre pour faire sortir le vapeur.

IMPORTANT: La pression du vapeur va augmenter avec la

rotation de la poignée.

N.B.: Une distribution maximim de 60 secondes est conseillée.

- Tourner le pot, avec un mouvement circulaire, faisant attention que

l’extrémité du gicleur vapeur soit à peine immergé dans le lait et

“ne pas porter le lait à ébullition”.

- Une fois obtenue l’émulsion désirée, tourner la poignée vapeur dans

le sens des aiguilles d’une montre et enlever le pot.

- Verser le lait émulsionné dans le café. Garnir avec cannelle, cacao,

noix muscade.

Servir.

Fig.6.10

IMPORTANT: Pour éviter toute obturation du gicleur,

du trou de prise d’air aussi bien que le durcissement des

résidus extérieurs de lait, il est conseillable de nettoyer

le gicleur du vapeur immédiatement après l’immersion

dans le lait.

Pour faciliter l’opération de nettoyage la partie extérieure du gicleur

peut être aisément enlevée en la tirant vers le bas.

Utiliser un chiffon humide pour nettoyer l’extrémité du gicleur et

ouvrir la soupape de sortie vapeur.

Laisser sortir le vapeur pour 1-2 secondes pour libérer le gicleur.

Nettoyer la partie extérieure du gicleur vapeur.Si nécessaire em-

ployer une aiguille pour nettoyer le trou de sortie vapeur.

Faire très attention à ne

pas toucher le distribu-

teur de vapeur: il peut

être brûlant!

Prise d’air qui doit être

toujours propre et sans

résidus.

FRANÇAIS

7. ENTRETIEN ET CONSEILS

PRATIQUES

Contrôler fréquemment les trous des filtres (19) pour éliminer les

éventuels dépôts.

De plus, après une longue période de stagnation de l’eau chaude dans

les conduits, il faut laisser s’écouler un peu d’eau afin d’éliminer les

éventuels dépôts.

Quotidiennement, il s’avère utile de rincer les filtres (19) et les porte-

filtres (16) dans de l’eau chaude.

Il est conseillé de laisser insérées les coupes porte-filtre avec les marcs

de café dans le groupe durant la journée de travail, afin d’avoir toujours

le porte-filtre à une température optimale.

Pour le nettoyage de la carrosserie, éviter d’utiliser des substances

abrasives ou des solvants.

Les lances de vapeur doivent être nettoyées immédiatement après leur

utilisation, afin d’éviter que ne se forment des incrustations qui pour-

raient obstruer les trous et d’éviter, de plus, que la boisson réchauffée

successivement ne prenne un mauvais goût.

Remplacement de la garniture de la sous-coupe

On doit procéder au remplacement de la garniture (20) lorsque, entre

le groupe (21) et le porte-filtre (16), est relevée, durant la distribution,

une fuite de café ou lorsque, en fermant le porte-filtre (16), le centre

du groupe est largement dépassé.

Procéder ensuite à l’enlèvement de la grille (18) en dévissant la vis

centrale (22).

Enlever le porte-grille (17) en dévissant les deux vis à tête creuse

hexagonale (23).

Oter ensuite la garniture (20) en s’aidant d’un tournevis ou d’un

poinçon.

Après avoir détaché la garniture, nettoyer le siège et remonter la

nouvelle garniture, en faisant attention de l’insérer avec le chanfrein

en haut vers le groupe.

Fig.7.01

16 PORTE-FILTRE

17 PORTE-GRILLE

18 GRILLE

19 FILTRE

20 GARNITURE

21 GROUPE

22 VIS

23 VIS À TÊTE CREUSE HEXAGONALE

FRANÇAIS

8. RESOLUTION DES PROBLEMES

PROBLEMES CAUSE SOLUTION

La machine ne s’allume pas 1.Interrupteur machine éteint 1. Porter l’interrupteur de la machine en

position 1

2. Câble non branché correctement 2. Brancher le câble d’alimentation

Manque d’eau dans la chau-

dière

1.Réservoir eau vide 1. Remplir le réservoir

2. Plaques réservoir non insérées 2. Insérer les plaques dans le réservoir

3. Pompe non en état de marche 3. S’adresser à un personnel spécialisé

Absence de distribution du

groupe

1. Pompe non en état de marche 1. S’adresser à un personnel spécialisé

2. Électrovanne du groupe non en état de

marche 2. S’adresser à un personnel spécialisé

3. Interrupteur du groupe non en état de

marche 1. S’adresser à un personnel spécialisé

La vapeur ne sort pas des

lances

1. Trop d’eau dans la chaudière 1. Voir problème spécique

2. Résistance endommagée 2. S’adresser à un personnel spécialisé

3. Gicleur engorgé 3. Nettoyer le gicleur

4. Protection de la résistance non inséré 4. Réinsérer la résistance

Eau trop élevée dans la chau-

dière

1. Le moteur de la pompe reste inséré 1. S’adresser à un personnel spécialisé

2. Echangeur percé 2. S’adresser à un personnel spécialisé

3. Électrovanne de charge auto bloquée 3. S’adresser à un personnel spécialisé

Marcs de café mouillés 1. Mouture réglée trop ne 1. Régler la mouture

2. Groupe encore froid 2. Attendre que la machine soit en tem-

pérature

3. Électrovanne non déchargée 3. S’adresser à un personnel spécialisé

Distribution du café trop lente 1. Mouture réglée trop ne 1. Régler la mouture

2. Remplacer le ltre et nettoyer le porte-

ltre plus fréquemment

2. Porte-ltre sale

3. Groupe engorgé 3. S’adresser à un personnel spécialisé

4. Électrovanne partiellement bouchés 4. S’adresser à un personnel spécialisé

Distribution du café trop ra-

pide

1. Mouture réglée trop grosse 1. Régler la mouture

9 - DEPOSE DE LA MACHINE

Pour la mise au rebut de la machine, veuillez suivre les instructions

indiquées dans les derniéres pages du manuel.

ESPAÑOL

ÍNDICE

1 EMPLEO Y CONSERVACIÓN DEL MANUAL

DE INSTRUCCIONES ...................................... 50

2 EMPLEO PREVISTO DE LA MÁQUINA .............. 50

3 ADVERTENCIAS DE SEGURIDAD .................... 51

4 CARACTERÍSTICAS TÉCNICAS ........................ 52

5 PREPARACIÓN MÁQUINA ............................. 52

6 PUESTA EN SERVICIO .................................... 54

7 MANTENIMIENTO Y CONSEJOS ÚTILES ......... 58

8 RESOLUCIÓN DE LOS

INCONVENIENTES ........................................ 59

9 DESMANTELAMIENTO DE LA MÁQUINA ........ 59

ITALIANO 5 - 15

ENGLISH 16-26

DEUTSCH 27-37

FRANÇAIS 38-48

ESPAÑOL 49-59

ESPAÑOL

1 – EMPLEO Y CONSERVACIÓN DEL

MANUAL DE INSTRUCCIONES

El presente manual de instrucciones está dirigido al usuario de la

máquina, al propietario y al técnico instalador y debe estar siempre

a disposición para cualquier eventual consultación.

El manual está destinado al utilizador, al encargado del mantenimiento

y al instalador de la máquina.

El manual de instrucciones sirve para indicar el empleo de la máquina,

previsto en las hipótesis de diseño, sus características técnicas y para

suministrar las indicaciones para el empleo correcto, la limpieza, la

regulación y el uso; suministra además importantes indicaciones para el

mantenimiento, para eventuales riesgos residuales y para el desarrollo

de operaciones que hay que realizar con un cuidado particular.

Este manual debe ser considerado como una parte de la máquina

y hay que CONSERVARLO PARA FUTURAS REFERENCIAS hasta la

eliminación final de la máquina.

El manual de instrucciones debe estar siempre disponible para consul-

tarlo y hay que conservarlo en un lugar protegido y seco.

Si se extravía o se pierde este manual, el usuario podrá solicitar uno

nuevo al fabricante o al propio revendedor, indicando el modelo de

la máquina y el número de matrícula de la misma, que está visible en

la placa de identificación.

Este manual refleja el estado de la técnica en el momento de su redac-

ción; el fabricante se reserva el derecho de actualizar la producción

y los manuales sucesivos, sin la obligación de actualizar también las

versiones precedentes.

El fabricante se considera libre de eventuales responsabilidades en

el caso de:

- un empleo impropio o incorrecto de la máquina de café

- un empleo no conforme a lo expresamente especificado en la

presente publicación

- graves carencias en el mantenimiento previsto y aconsejado

- modificaciones sobre la máquina o cualquier intervención no au-

torizada

- utilización de repuestos no originales o específicos para el mode-

- inobservancia total o inclusive parcial de las instrucciones

- Eventos excepcionales

2 – EMPLEO PREVISTO DE LA MÁQUINA

La máquina debe ser puesta en funcionamiento por un sólo opera-

dor.

El operador encargado tiene que haber leído y comprendido bien las

instrucciones contenidas en este fascículo, para poder hacer funcionar

correctamente la máquina.

Esta máquina es un aparato apto para la preparación profesional de

café exprés con mezcla de café, para la toma y la erogación de agua

y/o de vapor.

Sus componentes están fabricados con materiales atóxicos y durade-

ros y son fácilmente accesibles para intervenciones de limpieza y de

mantenimiento.

Dicha máquina se utiliza sólo en ambientes internos.

Temperatura ambiente para el correcto funcionamiento de la máquina

5°C ÷ 25°C.

ESPAÑOL

3 – ADVERTENCIAS DE SEGURIDAD

Está permitido el empleo sólo a personas adultas que hayan leído aten-

tamente y comprendido perfectamente este manual y cada indicación

de seguridad contenida en el mismo.

El aparato no está diseñado para que lo usen personas (incluidos los

niños) con reducidas capacidades físicas, mentales o sensoriales o con

experiencia y/o competencias insuficientes, a no ser que lo utilicen

bajo la supervisión de una persona responsable de su seguridad o

que ésta les enseñe a usarlo.

- Se deberá vigilar a los niños para asegurarse de que no juegan con

el aparato.

- Este aparato ha sido diseñado para usos domésticos o similares

como:

. en zonas para cocinar reservadas al personal de tiendas y oficinas,

y en otros ambientes profesionales;

. en haciendas;

. uso por parte de clientes de hoteles, moteles y otros ambientes de

carácter residencial;

. en ambientes de tipo bed and breakfast.

El utilizador tiene la obligación de indicarle al fabricante acerca de

eventuales defectos o deterioros que puedan comprometer la seguridad

original de la instalación.

El utilizador tiene la obligación de verificar las correctas condiciones

ambientales.

El aparato no es idóneo para la instalación en lugares en que puede

que se usen chorros de agua.

El aparato debe instalarse sólo en lugares en que su uso y manteni-

miento están reservados a personal cualificado.

La instalación debe ser efectuada exclusivamente por personal auto-

rizado y cualificado.

Utilizar la máquina sólo si hay luz adecuada.

Controlar con regularidad que el cable de alimentación esté en perfecto

estado. No hay que reparar en ningún caso con cinta aisladora o con

grampas el cable eventualmente dañado.

No exponer la máquina a agentes atmosféricos (sol, lluvia, etc.).

La detención prolongada (paro de la máquina) a una temperatura

inferior a 0°C (cero grados centígrados), puede provocar graves daños

o roturas de las tuberías y de la caldera; antes de cualquier detención

prolongada hay que vaciar completamente el circuito hídrico.

Está prohibido extraer las protecciones y/o los dispositivos de seguri-

dad previstos en la máquina.

Los componentes del embalaje deben entregarse a los apropiados

centros de eliminación y en ningún caso dejados sin vigilancia o al

alcance de niños, animales o de personas no autorizadas.

Para la limpieza del aparato no debe ser sumergido en el agua.

La empresa fabricante declina toda responsabilidad por daños a cosas,

personas o animales, provocados por eventuales intervenciones sobre

la máquina de personas no cualificadas o no autorizadas a realizar

estas tareas.

Si se efectúan intervenciones de reparaciones no autorizadas sobre la

máquina o si se utilizan repuestos no originales, decaen las condicio-

nes de la garantía y, por lo tanto, la empresa fabricante se reserva el

derecho de no reconocer más su validez.

El utilizador debe atenerse a las normas de seguridad en vigor en el País

donde se realiza la instalación, además de las reglas dictadas por el

sentido común y asegurarse de que se hayan efectuado correctamente

las operaciones periódicas de mantenimiento.

No hay que efectuar la limpieza interior de la máquina con la tensión

o el enchufe conectados ni tampoco hay que utilizar chorros de agua

o detergentes.

El utilizador no debe tocar la máquina con los pies húmedos o mojados

y tampoco debe utilizarla con los pies descalzos.No obstante el empleo

de una puesta a masa de la máquina, se aconseja utilizar un interruptor

diferencial automático, conforme con las disposiciones de las leyes

locales, al fin de evitar al máximo el riesgo de shock eléctricos.

No tocar con las manos u otras partes del cuerpo los picos del café ni

los lanzadores de agua caliente y de vapor, pues los líquidos o el vapor

suministrados están recalentados y pueden provocar quemaduras.

Hay que secar cuidadosamente las tazas y las tacitas antes de apo-

yarlas sobre la superficie correspondiente.

Para evitar la formación de depósitos calcáreos, se puede utilizar

agua mineral sin gas.

ESPAÑOL

4 – CARACTERÍSTICAS TÉCNICAS

Fig.4.01

5 - PREPARACIÓN MÁQUINA

1 TAPA TANQUE

2 TANQUE

3 CABLE DE ALIMENTACIÓN

4 ENCHUFE ELÉCTRICO

5 INTERRUPTOR GENERAL

6 PLACA DE CONTROL NIVEL

Fig.5.01

Capacidad de la caldera L2.3

Potencia total adsorbida W1650

Peso kg 15

Nivel de presión sonora ponderado A inferior a 70 dB

ESPAÑOL

5.2 CONEXIÓN ELÉCTRICA

Introduzcan el cable de alimentación (3) en la máquina y el enchufe

en una toma de corriente adecuada (Fig.5.04).

Antes de efectuar la conexión asegúrense de que el interruptor general

(5) se encuentre en la posición O.

N.B.la altura mínima de la mesa de apoyo tiene que ser de 110 cm.

(en todo caso la superficie más alta del aparato tiene que estar por lo

menos a 1.5m del suelo.)

Fig.5.02 Fig.5.03

5.1 LLENADO TANQUE

Quiten la tapa (Fig.5.02-pos.1) y llenen el tanque (2) con agua fría.

Se aconseja utilizar agua de dureza no superior a los 10°F al fin de

evitar incrustaciones.

Es posible extraer el tanque del agua (Fig.5.03-pos.2), poniendo

cuidado en quitar las placas (Fig.5.03-pos.6) de control de nivel sin

desconectar los cables (Fig.5.03-pos.7) y soltando el mismo tanque

hacia arriba. Al montarlo de nuevo, acuérdense reposicionar las placas

de control de nivel, en caso contrario la máquina no tiene el asenso

de puesta en marcha.

Fig.5.04

ESPAÑOL

¡Atención!

Cuando la máquina es nueva, la copa portafiltro puede estar

no alineada (perpendicular a la máquina misma) como se in-

dica en la figura de al lado, sin por ello comprometer el buen

funcionamiento de la misma.

Luego de un breve período de uso, la copa se irá colocando

en la posición correcta.

A = Posición del portafiltro cerrado con la máquina nueva

B = Posición del portafiltro cerrado con la máquina luego de un breve

período de uso

6 - PUESTA EN SERVICIO

1 TAPA TANQUE

2 TANQUE

3 CABLE DE ALIMENTACIÓN

4 ENCHUFE ELÉCTRICO

5 INTERRUPTOR GENERAL

6 PLACA DE CONTROL NIVEL

7 LUZ TESTIGO NIVEL FALTA AGUA EN EL

TANQUE

8 INTERRUPTOR CAFÉ (CON LUZ TESTIGO

SUMINISTRO Y CARGA CALDERA)

9 MANÓMETRO CALDERA

10 GRIFO RECOGIDA AGUA CALIENTE

11 TUBO RECOGIDA AGUA CALIENTE

12 GRIFO VAPORIZADOR

13 TUBO VAPORIZADOR

14 DISPOSITIVO DE DEPRESURIZACIÓN GRUPO

15 CUBETA

16 PORTAFILTRO Fig.6.01

- El nivel automático se pondrá en función, junto con la luz testigo

correspondiente (Fig.6.01-pos.8), hasta que el agua alcance el

nivel normal en la caldera.

Dicha operación, sólo durante la primera carga, puede tardar un

plazo bastante largo y determinar el bloqueo de la máquina; en

ese caso, es necesario apagar la máquina y encenderla de nuevo,

actúando en el interruptor general (Fig.6.01-pos.5).

Una vez acabada la fase de preparación de la máquina, se sigue con

su puesta en servicio:

- Posicionando el interruptor general (Fig.6.02) en I se encenderá la

luz testigo del interruptor.

Fig.6.02 Fig.6.03

- Luego esperen hasta que la máquina alcance la presión de ejercicio

“1,2 - 1,3 BAR” controlando en el manómetro (Fig.6.01-pos.9) la

presión de la caldera.

- La máquina está lista por utilizar.

ESPAÑOL

Fig.6.04

FILTROS CAFÉ EN DOTACIÓN DE LA MÁQUI-

Según las cantidades de café molido, es necesario utilizar el filtro como

Indicado (Fig.6.04) para evitar que, una vez efectuada la erogación, la

pastilla de los posos de café quede pegada al grupo suministrador.

20 mm

24,5 mm

21 mm

NF08/002/B

1 taza 5,5 gr. ÷ 6,6 gr.

pastilla para 1 cafè

pastilla cabada para 1 dosis

NF08/004/B

1 taza 6,5 gr. ÷ 7,5 gr.

NF08/005/B

2 tazas 12 gr. ÷ 14 gr.

NF08/009/B

pastillas doble para 2 cafés

El filtro se reconoce gracia a

la letra “C” impresa en el

interior

Fig.6.05

Fig.6.06

6.1 SUSTITUCIÓN DEL TERMÓSTATO PARA

DISMINUIR LA TEMPERATURA DEL

GRUPO SUMINISTRO CAFÉ (OPTIONAL).

Quiten la bandeja calienta tazas (1). Desconecten el termóstato del

grupo (2) (Cód. DM1561 – T 103°C) y sustituyan el mismo con el

termóstato de temperatura más baja (Cód. DM1736 – T 98°C), que

hace parte de la dotación de la máquina.

Se abastecen junto con la máquina N° 4

pitones para obtener suministros de café

únicos o dobles.

En la figura al lado, se indican las diferen-

tes distancias de la rejilla de apoyo café

(H) que se pueden obtener en función de

las distintas tipologías de pitones monta-

dos en el porta filtro.

6.2 PITONES EN DOTACIÓN DE LA

MÁQUINA (Fig. 6.06)

ESPAÑOL

6.4 PREPARACIÓN AGUA CALDERA

- Coloquen un jarro por debajo de la boquilla de recogida agua

caliente.

- Giren lentamente la empuñadura del grifo (Fig.6.09) en sentido

antihorario para permitir el suministro del agua caliente.

N.B.: Se aconseja un caudal máximo de 60 segundos.

- Una vez obtenida la cantidad deseada, posicionen de nuevo la

empuñadura del grifo (Fig.6.09) en la posición inicial girándola

en sentido horario.

Luego quiten el jarro.

Fig.6.09

6.3 PREPARACIÓN CAFÉ’

- Elijan el filtro correcto y lo introduzcan en el porta filtro, utilicen

los filtros pequeños para preparar una taza y el filtro grande para

preparar dos tazas (Fig.6.04).

Luego introduzcan el porta filtro en la máquina y esperen que la

misma se caliente.

- Cuando la máquina alcance la presión, quiten el porta filtro y

llenen el mismo con polvo de café, utilizando el idóneo medidor.

(Consideren 1 medidor por cada taza de café).

- Apreten utilizando el idóneo prensador.

- Limpien el borde del porta filtro, eliminando eventuales residuos de

café.

- Introduzcan el porta filtro en la máquina.

- Pongan una o dos tazas por debajo del porta filtro (Fig.6.07), posi-

cionen el interruptor café (Fig. 6.01-pos.8) en “I” el café empieza

a salir.

Cuando las tazas están llenas, posicionen el interruptor en la po-

sición “O” (Fig.6.08).

- Quiten las tazas y sirvan.

- El café resultará más o menos fuerte según el tipo de mezcla, de

molido y de la dosis de agua.

Para obtener la crema típica del café exprés, el suministro de café

tiene que tener lugar a unos 20 ÷ 30 grados con referencia a una

dosis de 25-30 cc.

- Para preparar otros cafés, quiten el porta filtro limpiándolo de los

posos y repitan las operaciones empezando del punto 2.

Fig.6.08

Fig.6.07

ESPAÑOL

Fig.6.10

IMPORTANTE: al fin de evitar obstrucciones de la boquilla,

del agujero de toma del aire y el endurecimiento de los depósi-

tos de leche externos, se aconseja limpiar la boquilla del vapor

en seguida después de su introducción en la leche.

Para facilitar la operación de limpiado la parte externa de la bo-

quilla se puede quitar fácilmente, sacándola hacia abajo.

Utilicen un trapo húmedo para limpiar la extremidad de la boquilla

y abran la válvula de suministro vapor.

Dejen salir el vapor durante uno o dos segundos para liberar la

boquilla.

Limpien la parte externa de la boquilla del vapor. Si necesario

utilicen una aguja para limpiar el agujero del chorro de vapor.

6.5 PREPARACIÓN DE CAPPUCCINO

- Preparen el café exprés en tazas grandes, según lo anteriormente

especificado.

- Pongan un jarro lleno a mitad con leche fría por debajo de la boca

del vapor (Fig.6.10).

- Giren lentamente la empuñadura del grifo (Fig.6.10) en sentido

antihorario para que salga el vapor.

IMPORTANTE: La presión del vapor aumentará al girarse

la empuñadura.

N.B.: Se aconseja un caudal máximo de 60 segundos.

- Giren el jarro, con movimiento circular, poniendo cuidado en que

la extremidad de la boquilla vapor resulte apenas introducida en

la leche y “no lleven la leche a ebullición”.

- Al obtener la emulsión deseada, giren en sentido horario la em-

puñadura vapor y quiten el jarro.

- Echen la leche emulsionada en el café. Añadan a placer canela,

cacao, nuez noscada.

Sirvan.

Prestar mucha atención

a no tocar la boquilla de

vapor: ¡podría estar muy

caliente!

Toma de aire que man-

tener limpia y libre de

residuos

ESPAÑOL

7. MANTENIMIENTO Y CONSEJOS

ÚTILES

Controlar frecuentemente los agujeritos de los filtros (19) para eliminar

eventuales depósitos.

Además, después de un largo período de restaño del agua caliente en

los conductores, hay que dejar correr un poco de agua para eliminar

los eventuales depósitos.

Es útil enjuagar cotidianamente los filtros (19) y los portafiltros (16)

en agua caliente y, mejor aún, dejarlos en agua inicialmente caliente

durante toda la noche, para disolver las grasas de café.

Se aconseja dejar introducidas las copas portafiltro con los desperdicios

de café en el grupo durante la jornada de trabajo para tener siempre

el portafiltro a una temperatura óptima.

Para la limpieza de la carrocería hay que evitar utilizar sustancias

abrasivas o solventes.

Hay que limpiar los lanzadores de vapor enseguida después del uso

para evitar que se formen incrustaciones que pueden obturar los

agujeros y evitar además que la bebida calentada sucesivamente

tome malos sabores.

Sustitución de la guarnición debajo de la copa

Hay que sustituir la guarnición (20) cuando, entre el grupo (21) y el

portafiltro (16), se detecte una pérdida de café durante la erogación

o cuando, cerrando el portafiltro (16), se sobrepase mucho el centro

del grupo.

Extraer entonces el surtidor (18) destornillando el tornillo central

(22).

Extraer el portasurtidor (17) destornillando los dos tornillos Allen

(23).

Extraer entonces la guarnición (20) ayudándose con un destornillador

o con un puntero.

Después de haber separado la guarnición, limpiar el asiento y montar

la guarnición nueva prestando atención a introducirla con el chaflán

dirigido hacia arriba, hacia el grupo.

Fig.7.01

16 PORTAFILTRO

17 PORTASURTIDOR

18 SURTIDOR

19 FILTRO

20 GUARNICIÓN

21 GRUPO

22 TORNILLO

23 TORNILLO ALLEN

ESPAÑOL

8. RESOLUCIÓN DE LOS INCONVENIENTES

PROBLEMI CAUSA SOLUCION

La máquina no se enciende 1. Interruptor máquina apagado 1. Llevar el interruptor de la máquina a la

posición 1

2. Cable no correctamente conectado 2. Conecten el cable de alimentación

Falta el agua en la caldera 1. Tanque agua vacío 1. Llenen el tanque

2. Placas tanque no insertadas 2. Inserten la placa en el tanque

3. Motobomba no funcionante 3. Dirigirse a personal especializado

Erogación del grupo ausente 1. Motobomba no funcionante 1. Dirigirse a personal especializado

2. Electroválvula del grupo no funcionante 2. Dirigirse a personal especializado

3. Interruptor del grupo no funcionante 3. Dirigirse a personal especializado

No sale vapor de los lanza-

dores

1. Demasiada agua en la caldera 1. Ver el problema especíco

2. Resistencia dañada 2. Dirigirse a personal especializado

3. Rociador atascado 3. Limpiar el rociador

4. Salvaresistencia desconectada 4. Conectar nuevamente la resistencia

Agua demasiado alta en la

caldera

1. El motor de la bomba queda conectado 1. Dirigirse a personal especializado

2. Cambiador agujereado 2. Dirigirse a personal especializado

3. Electroválvula descarga automática

bloqueada 3. Dirigirse a personal especializado

Desperdicios del café moja-

dos

1. Molido regulado demasiado no 1. Regular el molido

2. Grupo todavía frío 2. Aguardar a que la máquina alcance la

temperatura

3. Electroválvula no descarga 3. Dirigirse a personal especializado

Erogación del café demasiado

lenta

1. Molido regulado demasiado no 1. Regular el molido

2. Portaltro sucio 2. Sustituir el ltro y limpiar el portaltro

más frecuentemente

3. Grupo atascado 3. Dirigirse a personal especializado

4. Electroválvula parcialmente atascados 4. Dirigirse a personal especializado

Erogación del café demasiado

rápida

1. Molido regulado demasiado grueso 1. Regular el molido

9 - DESMANTELAMIENTO DE LA MÁQUINA

Para la correcta eliminación de la máquina siga las instrucciones

indicadas en las últimas páginas del manual.

LEGENDA COMPONENTI - COMPONENTS LIST - LEGENDE BAUTEILE

LEGENDE DES COMPOSANTS- LEYENDA COMPONENTES

1Spia luminosa rossa

livello acqua serba-

torio Control lamp red Rote Kontrolleuchte Témoin rouge Luz de aviso roja

2 Termostato gruppo Thermostat for group Thermostat Gruppe Thermostat du groupe Termostato grupo

3 Resistenza caldaia Heating element for

boiler Heizwiderstand Résistance de la chau-

dière Resistencia caldera

4 Pressostato Pressure switch Druckwächter Pressostat Presóstato

5Sonda di livello acqua

in caldaia Level probe Sonde Füllstand Sonde de niveau Sonda nivel

6 Resistenza a cartuccia Heating element for

group Kartuschenwiderstand Résistance à cartou-

che Resistencia de cartu-

cho

7Termostato riarmo Hand resetting ther-

mostat Thermostat Thermostat Termostato

8Elettrovalvola gruppo Solenoid group Magnetventil Gruppe Électrovanne du

groupe Electroválvula grupo

9Elettrovalvola livello

automatico Solenoid valve for

level Magnetventil automa-

tischer Füllstand Électrovanne de ni-

veau automatique Electroválvula nivel

automático

10 Interruttore caffè Coffee switch Schalter Kaffee Interrupteur du café Interruptor café

11 Interruttore principale Switch ON-OFF Hauptschalter Interrupteur general Interruptor general

12 Pompa Pump Pumpe Pompe Bomba

13 Centralina Electronic control box Elektronisches Steuer-

gehäuse Centrale électronique Central electrónica

14 Serbatoio acqua Tank water Behälter Wasser Reservoie eau Tanque agua

15 Spina autobloccante

di alimentazione Connector power Stecker Connecteur Conexion

MARRONE BROWN

TS 230 Volt

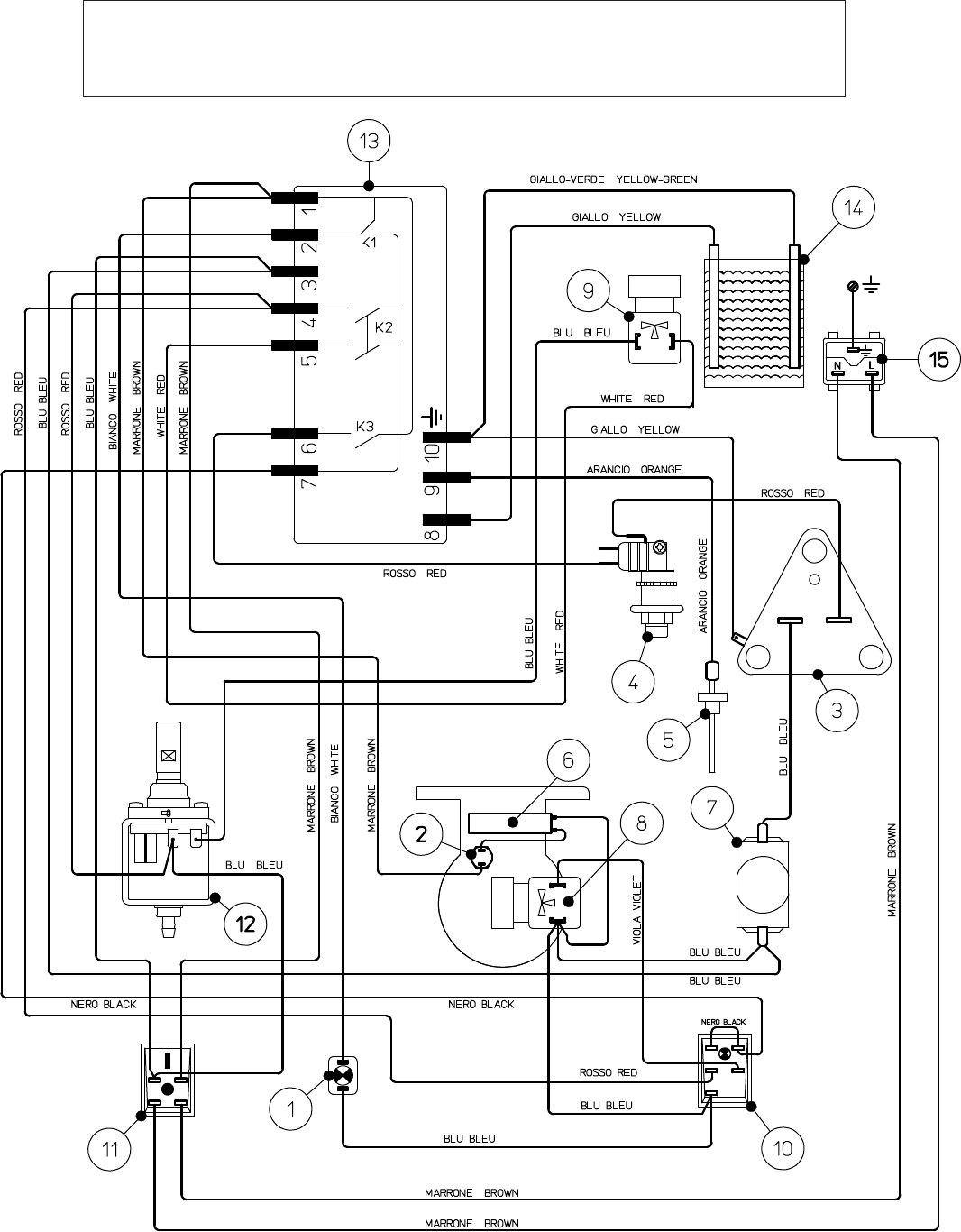

SCHEMA ELETTRICO TOPOGRAFICO - ELECTRICAL AND TOPOGRAPHICAL CIRCUIT

TS 120 Volt

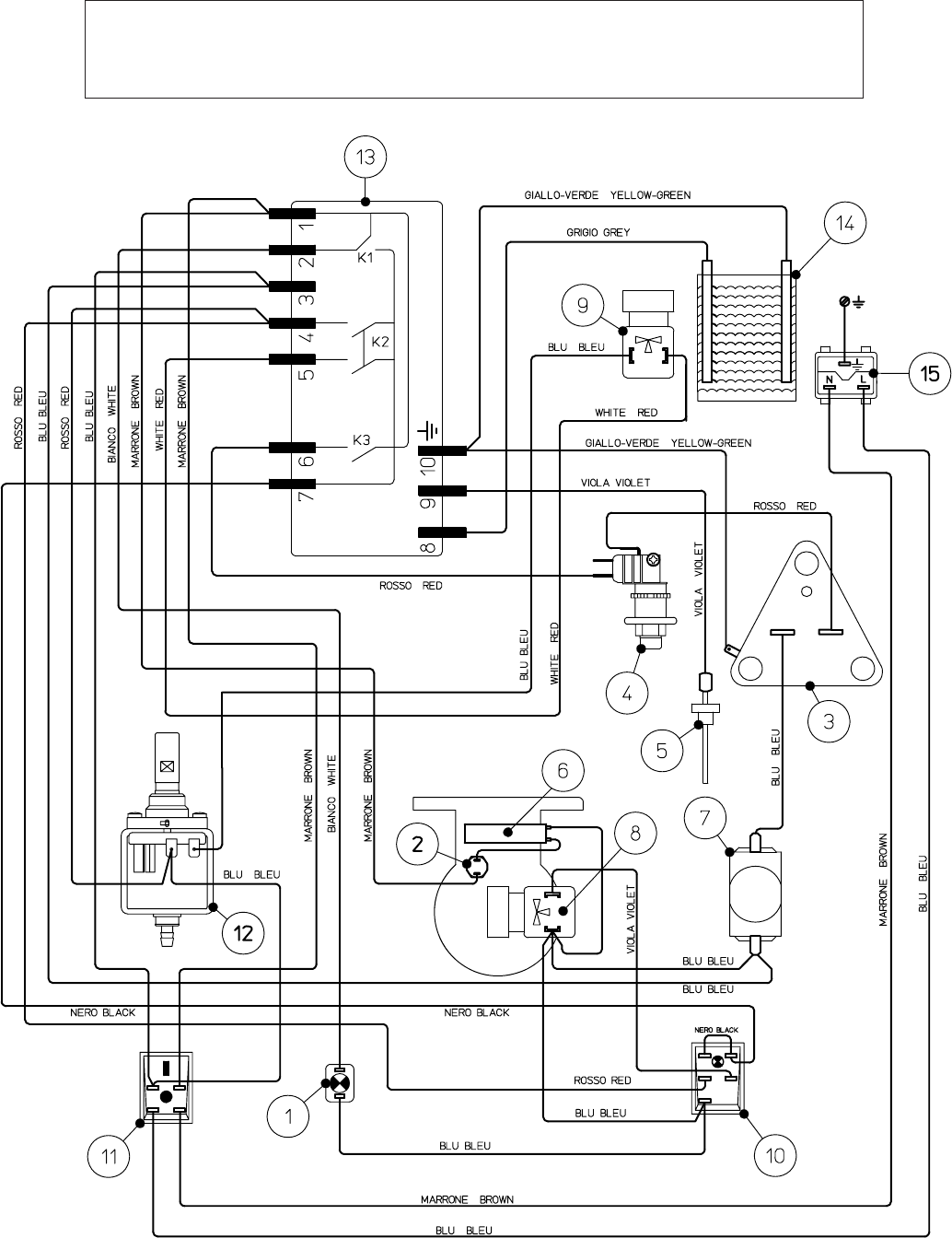

SCHEMA ELETTRICO TOPOGRAFICO - ELECTRICAL AND TOPOGRAPHICAL CIRCUIT

Allegato 1

ONLY FOR ITALY

DM2189

COMUNICAZIONE AI SENSI DELL’ARTICOLO 19, COMMA 3 DEL D. LGS. 93/2000

(luogo e data)

Spettabile:

Con la presente, il sottoscritto legale rappresentante

della società: situata:

(Nome e ragione sociale della ditta) (Indirizzo, città e CAP)

comunica la messa in servizio della seguente macchina per caffè espresso:

Gaggia s.p.a.

(marca)

(tipo)

(N° fabbrica)

In fede

(firma del legale rappresentante)

DM2190 Allegato 2

ISPESL ORGANIZZAZIONE PERIFERICA

Dipartimenti e compentenze territoriali

CAP CITTA’ INDIRIZZO TELEFONO FAX DIPART. TERRITORIALI

15100 Alessandria Via C. Lombroso,14 0331/252653 0131/262730 AL; AT

60100 Ancona Via Cadorna, 10 071/201855 071/201041 AN; AP; PS; MC

70122 Bari Via Piccinni, 164 080/5237363 08075244049 BA; FG

24100 Bergamo Via G. Paglia, 40 035/244164 035/239214 BG

13051 Biella Via V. Cerreti, 7 015/8494919 015/8494989 AO; NO; VO

40121 Bologna Via C. Boldrini, 14 051/254310 051/254450 BO; FE; MO

39100 Bolzano Via Orazio, 49 0471/272222 0471/283728 BZ; TN

25100 Brescia C.so Cavour, 15 030/294801 030/294801 BS; CR; MN

09100 Cagliari Via Malta, 45 070/651236 070/659235 CA; OR

86100 Campobasso Via N. Sauro, 6 0874/698045 0874/698045 CB; IS

95129 Catania L.go dei Vespri, 19 095/316080 095/916595 CT; ME; EN; RG; SR;

88100 Catanzaro Via F. Spasari, 3 0961/741082 0961/701499 CZ; CS; RC; KR

22100 Como V.le G. Cesare, 17 031/265266 031/260047 CO; SO; VA

50121 Firenze Via G. La Pira, 17 055/289681 055/210882 FI; AR; SI

47100 Forlì P.le della Vittoria, 12 0543/63325 0543/401415 FO; RA

16122 Genova P.zza Brignole, 3 010/566441-2-3 010/528786 GE; IM; SP; SV

57100 Livorno Via Grande, 129 0586/884624 0586/896913 LI; GR; PI

55100 Lucca Via Buonamici, 9 0583/418803 0583/418300 LU; MS; PT

20133 Milano Via Mangiagalli, 3 02/2360351 02/70636032 MI; PV

80121 Napoli Via Chiatamone, 33

Via Lomonaco, 3

081/7645868

081/411509

081/421242

081/421593

081/7640857 NA; AV; BN; CE; SA

35100 Padova Via Berchet, 9 049/651263 049/658641 PD; RO; VI

90139 Palermo Via F. Crispi, 108 091/331696 091/332709 PA; AG; CL; TP

65100 Pescara C.so V. Emanuele II, 10 085/4212024 085/4210486 PE; CH; AQ; TE

29100 Piacenza Via Taverna, 273 0523/40084 0523/499679 PC; PR; RE

85100 Potenza Via Pretoria, 108 0971/37061 0971/35069 PT; MT

00186 Roma Via Bargoni, 8 06/58330651-2-3 06/58330680 RM; FR; LT; RI; VT

07100 Sassari Via Amendola, 82 079/217172 079/217392 SS,NU

74100 Taranto Via D’acquino, 40 099/4525025 099/4525026 TA; BR; LE

05100 Terni Via della Rinascita, 10 0774/402078 0774/420171 TR; PG

10128 Torino C.so Turati, 11 011/502727 011/503826 TO; CN

33100 Udine V.le Ungheria, 32 0432/501669 0432/504187 UD; GO; PN; TS

30172 Venezia/Mestre C.so del Popolo, 133 041/980121 041/5040189 VE; BL; TV

37100 Verona Via L. Poloni, 7 045/8007071 045/594199 VR

Istruzioni per il trattamento a fine vita

Instructions for end-of-life disposal treatment

Hinweise für die Behandlung bei Außerbetriebnahme

Instructions pour le traitement de fin de vie utile

Instrucciones para el tratamiento al final de vida útil

Questo prodotto è conforme alla Direttiva EU 2002/96/EC.

Il simbolo apposto sull’ apparecchiatura o sulla confezione indica che l’ apparecchiatura, alla fine della propria vita

utile, non deve essere trattata come un rifiuto domestico generico ma deve essere portata in uno dei centri di raccolta differen-

ziata per apparecchiature elettriche ed elettroniche approntati dalla Pubblica Amministrazione. Oppure puo’ essere consegna-

ta al rivenditore al momento dell’acquisto di un’ apparecchiatura nuova equivalente. L’utente è responsabile del conferimento

dell’apparecchio a fine vita alle appropriate strutture di raccolta, pena le sanzioni previste dalla vigente legislazione sui rifiuti.

L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchio dismesso al riciclag-

gio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effet-

ti negativi sull’ambiente e sulla salute umana e favorisce il riciclo dei materiali di cui è composto il prodotto.

Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti, o al

rivenditore in cui è stato effettuato l’acquisto. Il produttore e/o l’importatore ottemperano alle proprie responsabilità per il

riciclaggio, il trattamento e lo smaltimento ambientalmente compatibile sia individualmente sia partecipando a sistemi collettivi.

This product complies with EU Directive 2002/96/EC.

The symbol on the product or on its packaging indicates that this product may not be treated as household waste.

Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic equipment.

By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human

health, which could otherwise be caused by inappropriate waste handling of this product. For more detailed information about recycling

of this product, please contact your local city office, your household waste disposal service or the shop where you purchased the product.

Dieses Produkt entspricht der EU-Richtlinie 2002/96/EG

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass das Produkt nicht als normaler Haushaltsa-

bfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben

werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer

Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling

dieses Produkts erhalten Sie von Ihrer Gemeinde, der Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

L’ appareil est en conçu et fabriqué pour faciliter sa valorisation, son recyclage ou sa réutilisation conformément à la directive eu-

ropéenne 2002/96/CEE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).

Le logo ci-contre apposé sur l’appareil indique que ce produit ne peut pas être éliminé avec les déchets ména-

gers non triés. Lorsque vous aurez décidé de vous en séparer définitivement, il convient de faire procéder à la collecte

sélective de cet appareil en vous conformant au mode de reprise mis en place dans votre commune (collecte ponctuelle

des encombrants, déchèterie), ou en aisant appel au service de reprise proposé par votre distributeur, ou bien, en le

confiant à des organisations caritatives et des associations à but non lucratif. En vous assurant que ce produit est éli-

miné correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine.

Este producto cumple con la Directiva EU2002/96/EC.

El simbolo en el producto o en su empaque indica que este producto no se puede tratar como desperdicios

normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para

reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuen-

cias negativas para el ambiente y la salud pública, lo cual podria acurrir si este producto no se manipula de forma

adecuada. Para abtener información más detallada sobre el reciclaje de este producto, póngase en contacto con

la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.

GAGGIA S.p.A.

20087 Robecco sul Naviglio - MI - Italia

Tel. +039 02 94 99 31

Fax +039 02 94 70 888

Internet: www.gaggia.it

E-mail: gaggia@gaggia.it

COD. 4008022000 - REV. 06

Gaggia Ts Manual User

Navigation menu

Versions of this User Manual:

Views

Navigation
