Tavola /7

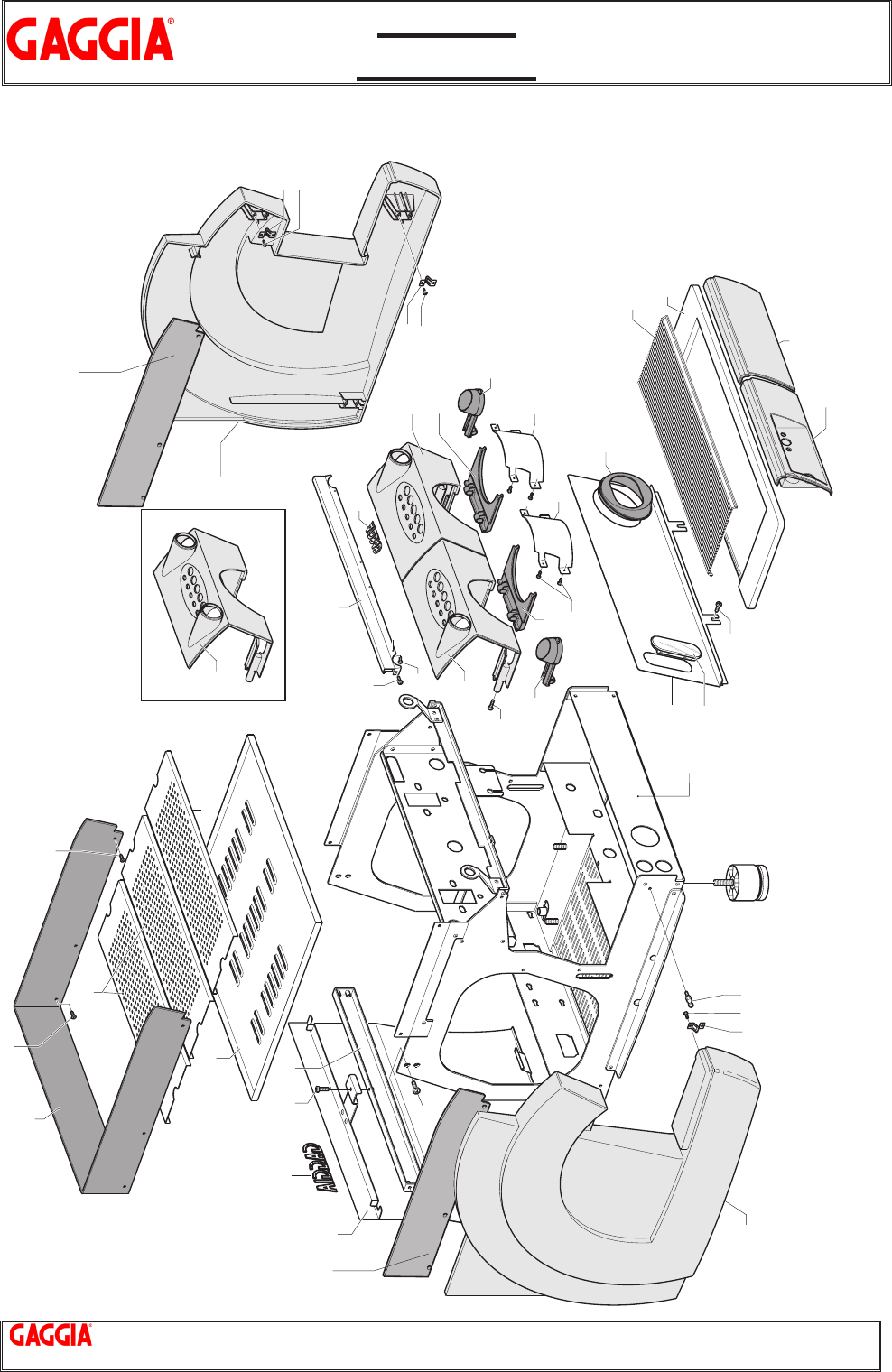

CARROZZERIA GD COMPACT































  




1
S.p.A.
GE - GD
COMPACT
ER0215
Rev.N°04 - 14/01/2010
2/18
S.p.a
Robecco s/Naviglio - Milano - Italia
Tavola /7
CARROZZERIA GD 1
1 11011859 ASS.TELAIO 1GR COMPACT UL ASS.LOOM 1 UNIT COMPACT UL
1 11011903 ASS.TELAIO 2GR COMPACT UL ASS.LOOM 2 UNIT COMPACT UL
2 WGA8009005001 GRUPPO TRAVERSA SUPER.POST.1GR. UPPER INTERIOR CROSS-BRACE 1 HEAD
2 WGA8009005002 GRUPPO TRAVERSA SUPER.POST.2GR. UPPER INTERIOR CROSS-BRACE 2 HEAD
3 WGADI7986-5X14Z VITE M 5X14 ZINCATA (DIN7985/UNI7687) SCREWS M 5X14 GALVANISED (DIN7985/U
4 WGA5011001000 PIEDINO ACCIAIO INOX STAINLESS STEEL FOOT
5 DI7987-4X10I VITE M 4X10 INOX (UNI7688) 4X10 S.S. SCREW
7 8009004001 ASS.CHIUSURA POST.1GR.ROSSO BACK RED 1 HEAD
7 8009004002 ASS.CHIUSURA POST.2GR.ROSSO BACK RED 2 HEADS
7 8009004021 ASS.CHIUSURA POST.1GR.ARGENTO BACK SILVER 1 HEAD
7 8009004022 ASS.CHIUSURA POST.2GR.ARGENTO BACK SILVER 2 HEADS
8 WGADI7986-5X10I VITE M 5X10 INOX (DIN7985/UNI7687) SCREWS M 5X10 ST.STEEL (DIN7985/UNI
9 4001145000 MARCHIO GAGGIA H.34 GAGGIA TRADEMARK H.34
10 4001146000 MARCHIO GAGGIA H.20 Emblem GAGGIA L= 75mm
11 11011910 FIANCATA DX GAGGIA SILVER UL RIGHT SIDE GAGGIA SILVER UL CSA
11 6001003000 FIANCHETTO DX ROSSO RIGHT SIDE RED
11 6001003020 FIANCHETTO DX ARGENTO RIGHT SIDE SILVER
12 11011912 FIANCATA SX GAGGIA SILVER UL LEFT SIDE GAGGIA SILVER UL CSA
12 6001004000 FIANCHETTO SX ROSSO LEFT SIDE RED
12 6001004020 FIANCHETTO SX ARGENTO LEFT SIDE GRAY
13 WGA5001004000 MOLLA ATTAC.RAP.OTECO C 4413 Snap Fitting Spring
14 DI7981P3.5X13Z VITE AF 3,5X13 ZINCATA X MAT.P SELF TAPPING GALV. SCREWPLAST
15 WGA5001003000 INSERTO FILETTATO OTECO R 6486 Insert for Snap Fitting Spring
16 WGA8009007001 GRUPPO BACINELLA SCALDATAZZE 1 GR. 1 HEAD CUPREST DRIP PAN
16 WGA8009007002 GRUPPO BACINELLA SCALDATAZZE 2 GR. 2 HEAD CUPREST DRIP PAN
17 WGA4009012001 GRIGLIA SCALDATAZZE 1 GR. 1 HEAD CUPWARMER GRILL
17 WGA4009012002 GRIGLIA SCALDATAZZE 2 GR. 2 HEAD CUPWARMER GRILL
18 4009016001 CRESTINA SCALDATAZZE 1 GR. CENTRAL 1 HEAD CUPWARMER
18 4009016002 CRESTINA SCALDATAZZE 2 GR. CENTRAL 2 HEADS CUPWARMER
19 4001029000 COPERTURA GRUPPO GROUP COVER
20 WGA5001029000 VITE AF 4,0X16 WN 1411-KA40X16-ZBC SELF-T.SCREWS 4.0X16 WN 1411-KA40X16
21 5001029010 VITE AF 4,0X10 WN 1411-KA40X10-ZBC SELF-T.SCREWS 4.0X12 WN 1411-KA40X12
22 4009015001 PANNELLO FRONTALE 1GR. 1 HEAD FRONT PANEL
22 4009015002 PANNELLO FRONTALE 2GR. 2 HEAD FRONT PANEL
23 4001046000 COPERTURA LIVELLO LEVELS COVER
24 6001021000 COPERTURA MANOMETRO CROMATA CHROMED PRESSURE GAUGE COVER
26 4009011001 PROFILO SUPERIORE 1 GR. UPPER 1 HEAD SECTION
26 4009011002 PROFILO SUPERIORE 2 GR. UPPER 2 HEAD SECTION
27 DI7981P4.2X16Z VITE AF 4,2X16 ZINCATA X MAT.P SELF TAPPING GALV. SCREWPLAST
28 DI7981P3.5X16Z VITE AF 3,5X16 ZINCATA X MAT.P SELF TAPPING GALV. SCREWPLAST
29 11011914 FRONTALINO SUP.GD COMP.1GR SILVER UL UPPER FRONT PANEL SILVER 1 UNIT UL 1GR. CSA
29 6009002000 FRONTAL.SUP.GD COMP.1GR.ROSSO COMPLETE RED 1 HEAD GD UPPER FRONT
29 6009002020 FRONTAL.SUP.GD COMP.1GR.ARGENTO COMPLETE SILVER 1 HEAD GD UPPER FRO
30 11011919 FRONTALINO SX SUP.GD ARGENTO UL LEFT UPPER FRONT PANEL SILVER GD UL 2 GR. CSA
30 6001007000 FRONT.SUP.LAT.SX GD ROSSO UPPER LFT FRONT SIDE GD RED
30 6001007020 FRONT.SUP.LAT.SX GD ARGENTO UPPER LEFT FRONT SILVER GD PANEL
31 11011921 FRONTALINO DX SUP.GD SILVER UL
RIGHT UPPER FRONT PANEL SILVER GD UL
2 GR. CSA
31 6001019000 FRONT.SUP.DX GD COMPACT ROSSO RIGHT UPPER RED GD COMPACT FRONT
31 6001019020 FRONT.SUP.DX GD COMPACT ARGENTO
RIGHT UPPER SILVER GD COMPACT FRONT
32 11011917 COPERCHIO LANCIA VAPORE GD GREZZO UL
STEAM DISTRIBUTOR COVER NO PAINT GD UL
CSA
32 4001049000 COPERCHIETTO LANCIA VAPORE STEAM DISTRIBUTOR COVER
33 11011916
COPERCHIO GRUPPO EROGAZIONE GD GREZZO UL
COVER FOR DISPENCER UNIT GD NO PAINT UL
CSA
Pos Part N° Descrizione particolare (ITA) Description of Parts (ENG) Note
S.p.A.
GE - GD
COMPACT
ER0215
Rev.N°04 - 14/01/2010
3/18
S.p.a
Robecco s/Naviglio - Milano - Italia
Tavola /7
1
Pos Part N° Descrizione particolare (ITA) Description of Parts (ENG) Note
33 4001047000 COPERCHIETTO GRUPPO COVER FOR HEADS
34 DI7981P3.5X9.5Z VITE AF 3,5X9,5 ZINCATA X MAT. SELF TAPPING GALV. SCREWPLAST
35 4009017001 BACINELLA INFERIORE 1 GR.
LOWER 1 HEAD LOWER CUPREST DRIP PAN
35 4009017002 BACINELLA INFERIORE 2 GR.
LOWER 2 HEAD LOWER CUPREST DRIP PAN
36 WGA4009013001 GRIGLIA SOTTOTAZZA 1 GR. 1 HEAD CUPREST GRILL
36 WGA4009013002 GRIGLIA SOTTOTAZZA 2 GR. 2 HEAD CUPREST GRILL
37 11011923 FRONTALINO INF.GD SILVER UL SILVER LOWER FRONT PANEL UL CSA
37 8001081000 ASS.FRONT.INFERIORE ROSSO RED LOWER FRONT
37 8001081020 ASS.FRONT.INFERIORE ARGENTO SILVER LOWER FRONT
38 11011915 FRONTALINO INF.INT.1GR SILVER UL LOWER FRONT PANEL 1 UNIT SILVER UL 1 GR. CSA
38 11011922 FRONTALINO INF. INTERR. GD SILVER UL SILVER SWITCH LOWER FRONT UL 2 GR. CSA
38 8001084000 ASS.FRONT.INFER.INTERR.ROSSO ASS.FRONT.LOWERINTERR.RED
38 8001084020 ASS.FRONT.INFER.INTERR.ARGENTO ASS.FRONT.LOWERINTERR.SILVER
38 8009045000 ASS.FRO.INF.INTER.COMP.1GR.ROS(1FOR
38 8009045020 ASS.FRO.INF.INTER.COMP.1GR.ARG.(1FO
39 11012315
PROTEZIONE LATERALE CRESTINA GAGGIA CSA
PROTECTION GAGGIA CSA CSA
S.p.A.
GE - GD
COMPACT
ER0215
Rev.N°04 - 14/01/2010
4/18
S.p.a
Robecco s/Naviglio - Milano - Italia
Tavola /7

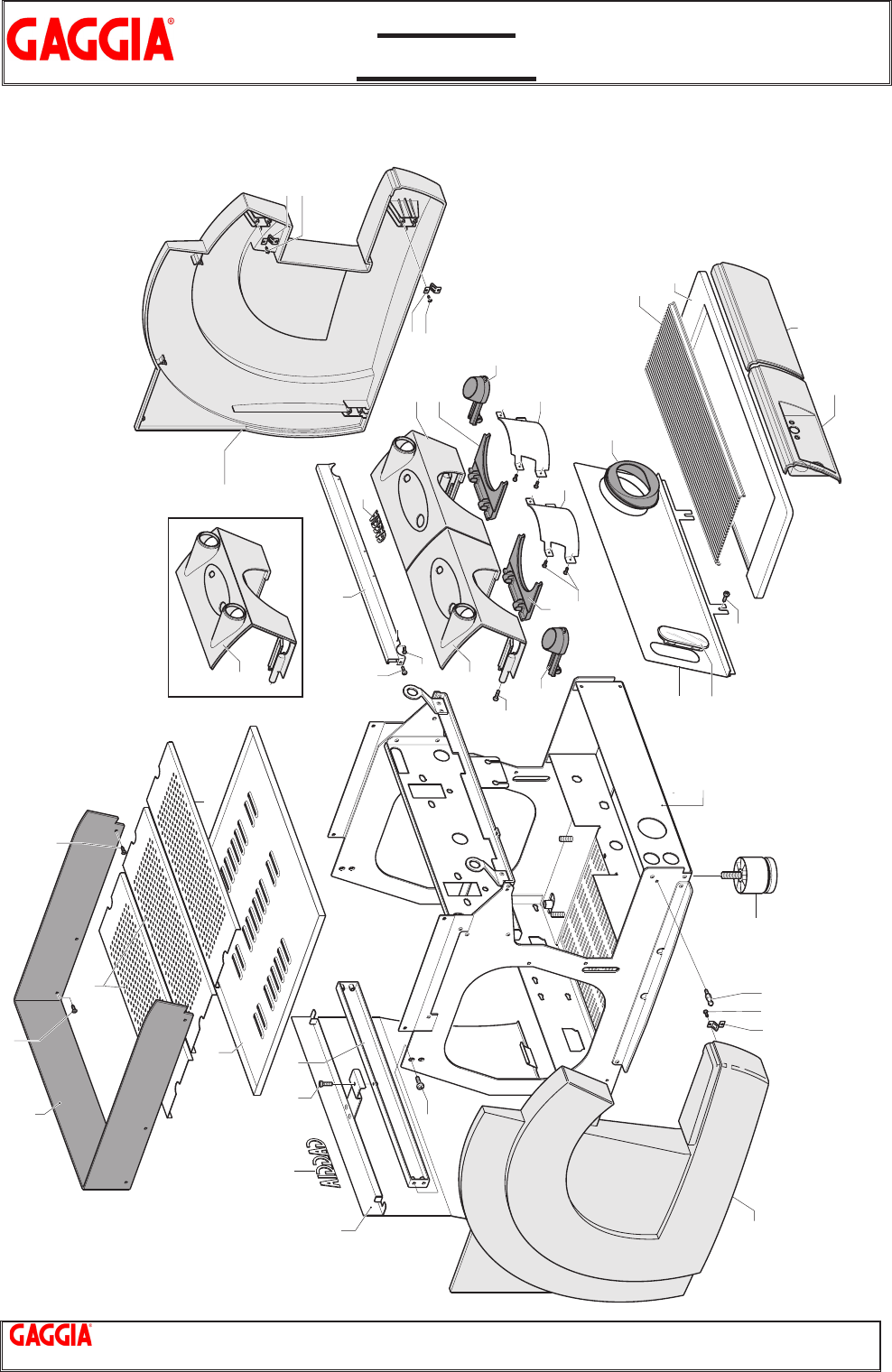

CARROZZERIA GE COMPACT 2

























 






  


S.p.A.
GE - GD
COMPACT
ER0215
Rev.N°04 - 14/01/2010
5/18
S.p.a
Robecco s/Naviglio - Milano - Italia
Tavola /7
CARROZZERIA GE 2
1 11011859 ASS.TELAIO 1GR COMPACT UL ASS.LOOM 1 UNIT COMPACT UL
1 11011903 ASS.TELAIO 2GR COMPACT UL ASS.LOOM 2 UNIT COMPACT UL
2 WGA8009005001 GRUPPO TRAVERSA SUPER.POST.1GR. UPPER INTERIOR CROSS-BRACE 1 HEAD
2 WGA8009005002 GRUPPO TRAVERSA SUPER.POST.2GR. UPPER INTERIOR CROSS-BRACE 2 HEAD
3 WGADI7986-5X14Z VITE M 5X14 ZINCATA (DIN7985/UNI7687) SCREWS M 5X14 GALVANISED (DIN7985/U
4 WGA5011001000 PIEDINO ACCIAIO INOX STAINLESS STEEL FOOT
5 DI7987-4X10I VITE M 4X10 INOX (UNI7688) 4X10 S.S. SCREW
7 8009004001 ASS.CHIUSURA POST.1GR.ROSSO BACK RED 1 HEAD
7 8009004002 ASS.CHIUSURA POST.2GR.ROSSO BACK RED 2 HEADS
7 8009004021 ASS.CHIUSURA POST.1GR.ARGENTO BACK SILVER 1 HEAD
7 8009004022 ASS.CHIUSURA POST.2GR.ARGENTO BACK SILVER 2 HEADS
8 WGADI7986-5X10I VITE M 5X10 INOX (DIN7985/UNI7687) SCREWS M 5X10 ST.STEEL (DIN7985/UNI
9 4001145000 MARCHIO GAGGIA H.34 GAGGIA TRADEMARK H.34
10 4001146000 MARCHIO GAGGIA H.20 Emblem GAGGIA L= 75mm
11 6001003000 FIANCHETTO DX ROSSO RIGHT SIDE RED
11 6001003020 FIANCHETTO DX ARGENTO RIGHT SIDE SILVER
12 6001004000 FIANCHETTO SX ROSSO LEFT SIDE RED
12 6001004020 FIANCHETTO SX ARGENTO LEFT SIDE GRAY
13 WGA5001004000 MOLLA ATTAC.RAP.OTECO C 4413 Snap Fitting Spring
14 DI7981P3.5X13Z VITE AF 3,5X13 ZINCATA X MAT.P SELF TAPPING GALV. SCREWPLAST
15 WGA5001003000 INSERTO FILETTATO OTECO R 6486 Insert for Snap Fitting Spring
16 WGA8009007001 GRUPPO BACINELLA SCALDATAZZE 1 GR. 1 HEAD CUPREST DRIP PAN
16 WGA8009007002 GRUPPO BACINELLA SCALDATAZZE 2 GR. 2 HEAD CUPREST DRIP PAN
17 WGA4009012001 GRIGLIA SCALDATAZZE 1 GR. 1 HEAD CUPWARMER GRILL
17 WGA4009012002 GRIGLIA SCALDATAZZE 2 GR. 2 HEAD CUPWARMER GRILL
18 4009016001 CRESTINA SCALDATAZZE 1 GR. CENTRAL 1 HEAD CUPWARMER
18 4009016002 CRESTINA SCALDATAZZE 2 GR. CENTRAL 2 HEADS CUPWARMER
19 4001029000 COPERTURA GRUPPO GROUP COVER
20 WGA5001029000 VITE AF 4,0X16 WN 1411-KA40X16-ZBC SELF-T.SCREWS 4.0X16 WN 1411-KA40X16
21 5001029010 VITE AF 4,0X10 WN 1411-KA40X10-ZBC SELF-T.SCREWS 4.0X12 WN 1411-KA40X12
22 4009015001 PANNELLO FRONTALE 1GR. 1 HEAD FRONT PANEL
22 4009015002 PANNELLO FRONTALE 2GR. 2 HEAD FRONT PANEL
23 4001046000 COPERTURA LIVELLO LEVELS COVER
24 6001021000 COPERTURA MANOMETRO CROMATA CHROMED PRESSURE GAUGE COVER
26 4009011001 PROFILO SUPERIORE 1 GR. UPPER 1 HEAD SECTION
26 4009011002 PROFILO SUPERIORE 2 GR. UPPER 2 HEAD SECTION
27 DI7981P4.2X16Z VITE AF 4,2X16 ZINCATA X MAT.P SELF TAPPING GALV. SCREWPLAST
28 DI7981P3.5X16Z VITE AF 3,5X16 ZINCATA X MAT.P SELF TAPPING GALV. SCREWPLAST
29 6009003000 FRONTAL.SUP.GE COMP.1GR.ROSSO COMPLETE RED 1 HEAD GE UPPER FRONT
29 6009003020 FRONTAL.SUP.GE COMP.1GR.ARGENTO COMPLETE SILVER 1 HEAD GE UPPER FRO
30 6001006000 FRONT.SUP.LAT.SX GE ROSSO UPPER LFT FRONT SIDE GE RED
30 6001006020 FRONT.SUP.LAT.SX GE ARGENTO UPPER LFT FRONT SIDE GE GRAY
31 6001018000 FRONT.SUP.DX GE COMPACT ROSSO RIGHT UPPER RED GE COMPACT FRONT
31 6001018020 FRONT.SUP.DX GE COMPACT ARGENTO RIGHT UPPER SILVER GE COMPACT FRONT
32 4001049000 COPERCHIETTO LANCIA VAPORE STEAM DISTRIBUTOR COVER
33 4001047000 COPERCHIETTO GRUPPO COVER FOR HEADS
34 DI7981P3.5X9.5Z VITE AF 3,5X9,5 ZINCATA X MAT. SELF TAPPING GALV. SCREWPLAST
35 4009017001 BACINELLA INFERIORE 1 GR. LOWER 1 HEAD LOWER CUPREST DRIP PAN
35 4009017002 BACINELLA INFERIORE 2 GR. LOWER 2 HEAD LOWER CUPREST DRIP PAN
36 WGA4009013001 GRIGLIA SOTTOTAZZA 1 GR. 1 HEAD CUPREST GRILL
36 WGA4009013002 GRIGLIA SOTTOTAZZA 2 GR. 2 HEAD CUPREST GRILL
37 8001081000 ASS.FRONT.INFERIORE ROSSO RED LOWER FRONT
Pos Part N° Descrizione particolare (ITA) Description of Parts (ENG) Note
S.p.A.
GE - GD
COMPACT
ER0215
Rev.N°04 - 14/01/2010
6/18
S.p.a
Robecco s/Naviglio - Milano - Italia
Tavola /7
2
Pos Part N° Descrizione particolare (ITA) Description of Parts (ENG) Note
37 8001081020 ASS.FRONT.INFERIORE ARGENTO SILVER LOWER FRONT
38 8001084000 ASS.FRONT.INFER.INTERR.ROSSO ASS.FRONT.LOWERINTERR.RED
38 8001084020 ASS.FRONT.INFER.INTERR.ARGENTO ASS.FRONT.LOWERINTERR.SILVER
38 8009045000 ASS.FRO.INF.INTER.COMP.1GR.ROS(1FOR
38 8009045020 ASS.FRO.INF.INTER.COMP.1GR.ARG.(1FO
S.p.A.
GE - GD
COMPACT
ER0215
Rev.N°04 - 14/01/2010
7/18
S.p.a
Robecco s/Naviglio - Milano - Italia
Tavola /7
CALDAIA - GRUPPO - LIVELLO 3




















































 














 

 
S.p.A.
GE - GD
COMPACT
ER0215
Rev.N°04 - 14/01/2010
8/18
S.p.a
Robecco s/Naviglio - Milano - Italia
Tavola /7

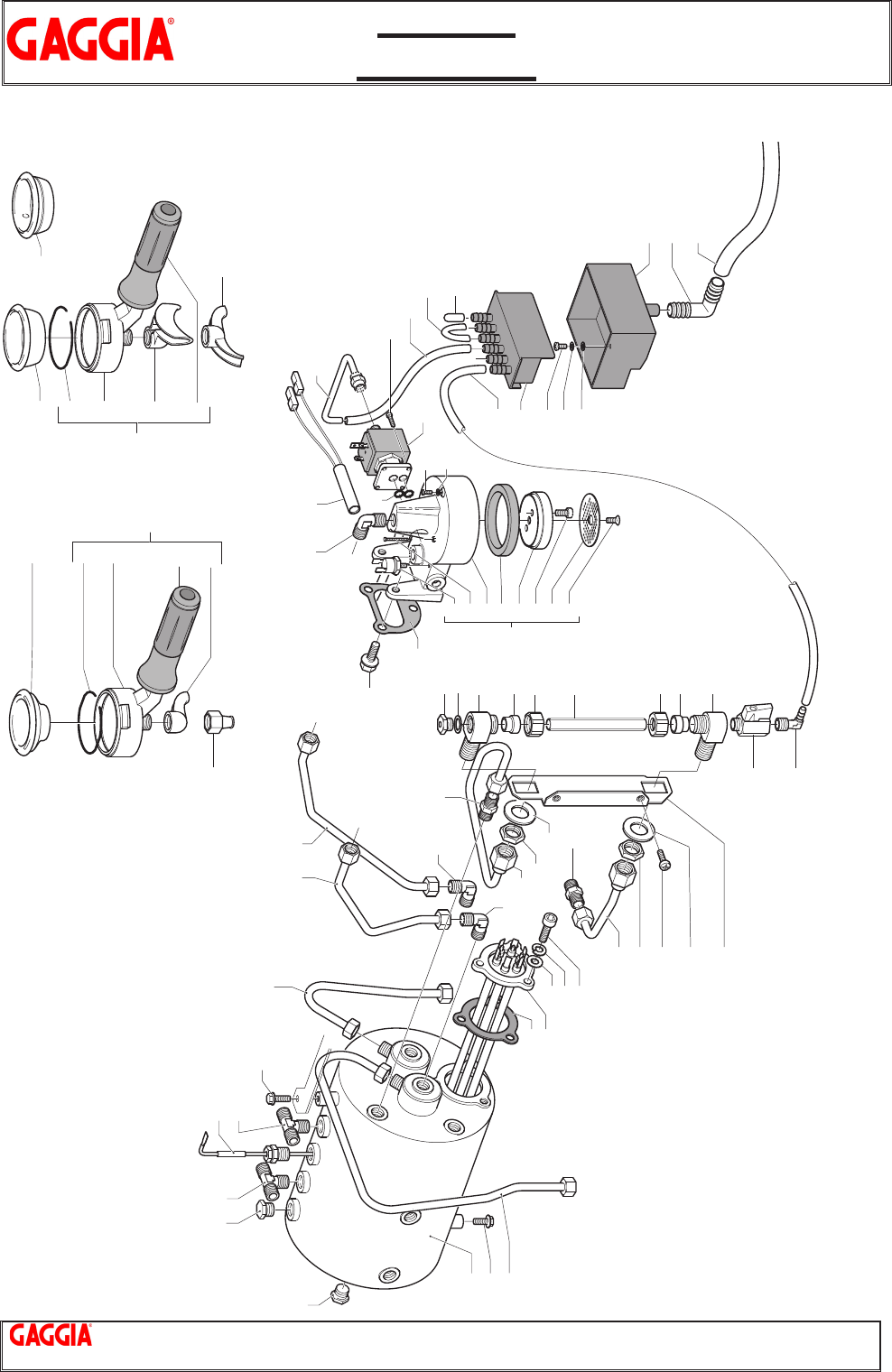

CALDAIA - GRUPPO - LIVELLO 3
1 CA0448/01/A/PR GRUPPO CALDAIA 1GR.TE-TD GROUPS BOILER 1GR: TE-TD
1 CA0448/02/A/PR ***GRUPPO CALDAIA 2GR.TE-TD GROUPS BOILER 2GR. TE-TD
2 WGACA0472 TAPPO 1/4 GAS PLUG 1/4 GAS
3 WGADM1319 VITE A TESTA ESAG.CON FINTA ROND.ZIGR. 6X16 GALVAN. SPECIAL SCREW
4 WGANRC22/005 “RACCORDO T 1/4””MASCHIO CI.-CO.” “CONNECTION “”T”” 1/4”””
5 WGADM1614 SONDA LIVELLO CALDAIA TE-TD BOILER LEVEL PROBE TE - TD
6 WGA8009015000 TUBO DOSATORE-SCAMBIAT.1GR.
VOLUM.DOSER - EXCHANGER 1 HEAD TUBE
6 WGA8009019000 TUBO DOSATORE-SCAMBIATORE 2GR.DX DOSER PIPE 2GR.
7 WGA8009020000 TUBO DOSATORE-SCAMBIATORE 2GR.SX
VOLUM.DOSER - EXCHANGER 2 HEAD LEFT
8 4027001000 GUARNIZIONE PER FLANGIA RESISTENZA RESISTOR GASKET REINZ
9 11007056 RES.220/240V 2500/2975W COMP.GAGGIA
HEAT ELEM.220/240V 2500/2975W COMP.GAG.
10 WGAUN6592-8Z RONDELLA PIANA D.8 ZINCATA NUT
11 WGAUN1751-8Z RONDELLA ELASTICA D.8 ZINCATA RING NUT
12 WGAUN5931-8X25I VITE M 8X25 INOX 8X25 S.S. SCREW
13 WGACA0490 RACCORDO PESCANTE UPTAKE PIPE FITTING
14 WGA8009016000 TUBO SCAMBIATORE-GRUPPO 1GR. 1 HEAD SHOWER HEAD EXCHANGER TUBE
14 WGA8009022000 TUBO SCAMBIATORE-GRUPPO SX 2GR. LEFT 2 HEAD EXCHANGER TUBE
15 WGA8009023000 TUBO SCAMBIATORE-GRUPPO DX 2GR. RIGHT 2 HEAD EXCHANGER TUBE
16 WGA8009026000 TUBO LIVELLO SUPERIORE 2GR. UPPER LEVEL 2 HEAD TUBE
17 WGANRC11/000 “RACCORDO DOPPIO 1/4””M.CI.-1/4””” “Dual Coupling 3/8”””
18 WGA8009025000 TUBO LIVELLO INFERIORE 2GR. LOWER LEVEL 2 HEAD TUBE
19 WGADI7986-5X14Z VITE M 5X14 ZINCATA (DIN7985/UNI7687) SCREWS M 5X14 GALVANISED (DIN7985/U
20 WGA8001060000 ASS.PORTAFILTRO A 2 VIE RAL7021 Complete 2-Cup Filter Unit
21 WGA8001059000 ASS.PORTAFILTRO A 1 VIA RAL7021 Complete 1-Cup Filter Unit
22 WGA26G0104 COPPA PORTAFILTRO FILTER HOLDER CUP
23 WGA8001061000 ASS.MANOPOLA PORTAFILTRO RAL7021 Filter Handle
24 WGA26G0075 MOLLA PER PORTAFILTRO FILTER HOLDER SPRING
25 WGA6001023000 BECCUCCIO A 2 VIE 2-Cup Spout
26 WGAAS0146/CL BECCUCCIO 1 VIA LATERALE CROM. 1-Cup SpoutNG
27 WGANF08/005/B FILTRO A 2 TAZZE 12-14 GR. 2-Cup Filter 12-14 Grams
28 WGANF08/002/B FILTRO A 1 TAZZA 5.5/6.5 GR. 1-Cup Filter - 6 Grams
28 WGANF08/004/B FILTRO A 1 TAZZA 6-7 GR. 1-Cup Filter - 7 Grams
29 WGA26G0112 BECCUCCIO 1 VIA DIRITTO-06501 06501 SPOUT 1 CUP STRAIGHT
30 WGA6301004010 BECCUCCIO 2 VIE CROMATO 2-WAY SPOUT CHROME
31 11012280 ASS.GRUPPO 240V PARKER UL V 240 PARKER UNIT UL CSA
31 WGA8001026010 ASS.GRUPPO V 230 PARKER V 230 PARKER UNIT
32 WGADI0964-5X8I VITE M.5 X 8 INOX M.5 x 8 Stainless Steel Screw
33 WGADM0269 DOCCETTA OutowDispersalPlate
34 WGADM1561 TERMOSTATOCAFFE’T.103°OMOL. OutowHeadThermostatT103C
35 WGANG01/001/B GUARNIZIONE SOTTOCOPPA (8,5) Filter Unit Gasket
36 WGAUN1336-2X25Z COPPIGLIA FORO 2 X 25 ZINCATA RING NUT
37 WGAUN5931-6X10I VITE M 6X10 INOX 6X10 S.S. SCREW
38 WGA16G1002 PORTADOCCETTA FILTER HOLDER PLATE
39 WGA6001015000 CORPOGRUPPO OutowHeadBody
40 WGA8001050000 TUBO DEPRESSIONAT.ELETTROV.GRUPPO Solenoid Valve Depressurizing Tube
41 WGADI6921-8X16Z VITE M. 8 X 16 ZINCATA SCREWS M 8X16 GALVANISED
42 WGADI7986-4X10I VITE M 4X10 INOX (DIN7985/UNI7687) 4X10 S.S. SCREW
43 WGADI6798-4I RONDELLA DENTELLATA D.4 INOX T INDENTED WASHER D.4 INOX T
44 WGA4001084000 DISTANZIALE GRUPPO UNIT SPACE
45 WGAUN5931-4X12I VITE M 4X12 INOX SCREWS M 4X12 ST.STEEL
46 WGADM2186 VALVOLA ANTIDEPRESSIONE Anti-Suction Valve
47 WGAND01/005 “DADO 3/8””GAS” Nut 3/8
Pos Part N° Descrizione particolare (ITA) Description of Parts (ENG) Note
S.p.A.
GE - GD
COMPACT
ER0215
Rev.N°04 - 14/01/2010
9/18
S.p.a
Robecco s/Naviglio - Milano - Italia
Tavola /7
CALDAIA - GRUPPO - LIVELLO 3
48 WGAUN6592-17Z RONDELLA PIANA D.17 ZINCATA NUT
49 WGA4001060000 VETRO LIVELLO LIVEL GLASS
50 WGA4001072000 CORPO LIVELLO SUPERIORE UPPER BODY LEVEL
51 WGA4001073000 CORPO LIVELLO INFERIORE LOWER BODY LEVEL
52 WGA4001074000 “GOMITO PORTAGOMMA 1/4””” “””1/4”””” ELBOW HOSE FITTING”””
53 WGA4001075000 CALOTTA LIVELLO LEVEL CUP
54 WGA4001076000 GUARNIZIONE VETRO LIVELLO SEAL
55 WGA4001077000 GUARNIZIONE P.T.F.E. 13,5X18X2X2 SEAL
56 WGA5001016000 RUBINETTO SCARICO Water Level Indicator Drain Valve
57 11010051 ASS.SUPPORTO LIVELLO CHIUSO ASS.SUPPORT CLOSED LEVEL CSA
57 WGA8001005000 SUPPORTO LIVELLO COMPLETO MOTOR SUPPORT
58 WGA5001024000 TUBO SCARICO Drain Hose
59 WGA5001021000 RACCORDOSCARICOVASCHETTA DrainTankDischargeCoupling
60 WGA4001097000 VASCHETTA PER SCARICO Drain Tank
61 WGA4009036000 GUARNIZIONE PER VASCHETTA SCARICO GASKET FOR DISCHARGE BASIN
62 WGA4001099000 CHIUSURA VASCHETTA SCARICO DRAIN TANK COVER
63 DI7986-6X16I VITE M 6X16 INOX (DIN7985/UNI7687)
SCREWS M 6X16 ST.STEEL (DIN7985/UNI
64 WGADI9021-6I RONDELLA PIANA D.6 INOX
IMPULSE COUNTER COMESTERO 6 NOS.
65 WGADM2106/005 TUBO SL-NE 5X9X275 SILIC. PIPE SL-NE 5X9X275 SILIC.
66 WGADM2106/014 TUBO SL-NE 5X9X200 SILIC. PIPE SL-NE 5X9X200 SILIC.
67 WGADM2106/011 TUBO SL-NE 5X9X60 SILIC. TUBE SL-NE 5X9X60 SILIC.
68 WGADM1908 CAPPUCCIO IN SILICONE(cod.soveco EC234) SILICONE CUP
69 WGADM0041/022 GUARNIZIONE OR 2025 SILIC.ROSS Gasket OR 2025
70 12001187 ELETTROV.3 VIE V 240/60 PARKER UL Solenoid Valve V 240/60Hz UL CSA
70 WGADM0647 ELETTROV.3 VIE V 230/50-60 PARKER Solenoid Valve V 230 Hz 50-60
71 WGANRC30/007 “RACCORDOGOMITO1/4””M.CO.-1/4””” ElbowCoupling
72 11012527 RESISTENZAULTRAWATT80W240V OutowHeadHeatingElement CSA
72 WGADM2125/01 RESIST.ACARTUCCIA80W240V OutowHeadHeatingElement
73 WGANF08/009/B FILTRO PER DOPPIA CIALDA Double Pod for 2-Cup Filter
Pos Part N° Descrizione particolare (ITA) Description of Parts (ENG) Note
S.p.A.
GE - GD
COMPACT
ER0215
Rev.N°04 - 14/01/2010
10/18
S.p.a
Robecco s/Naviglio - Milano - Italia
Tavola /7

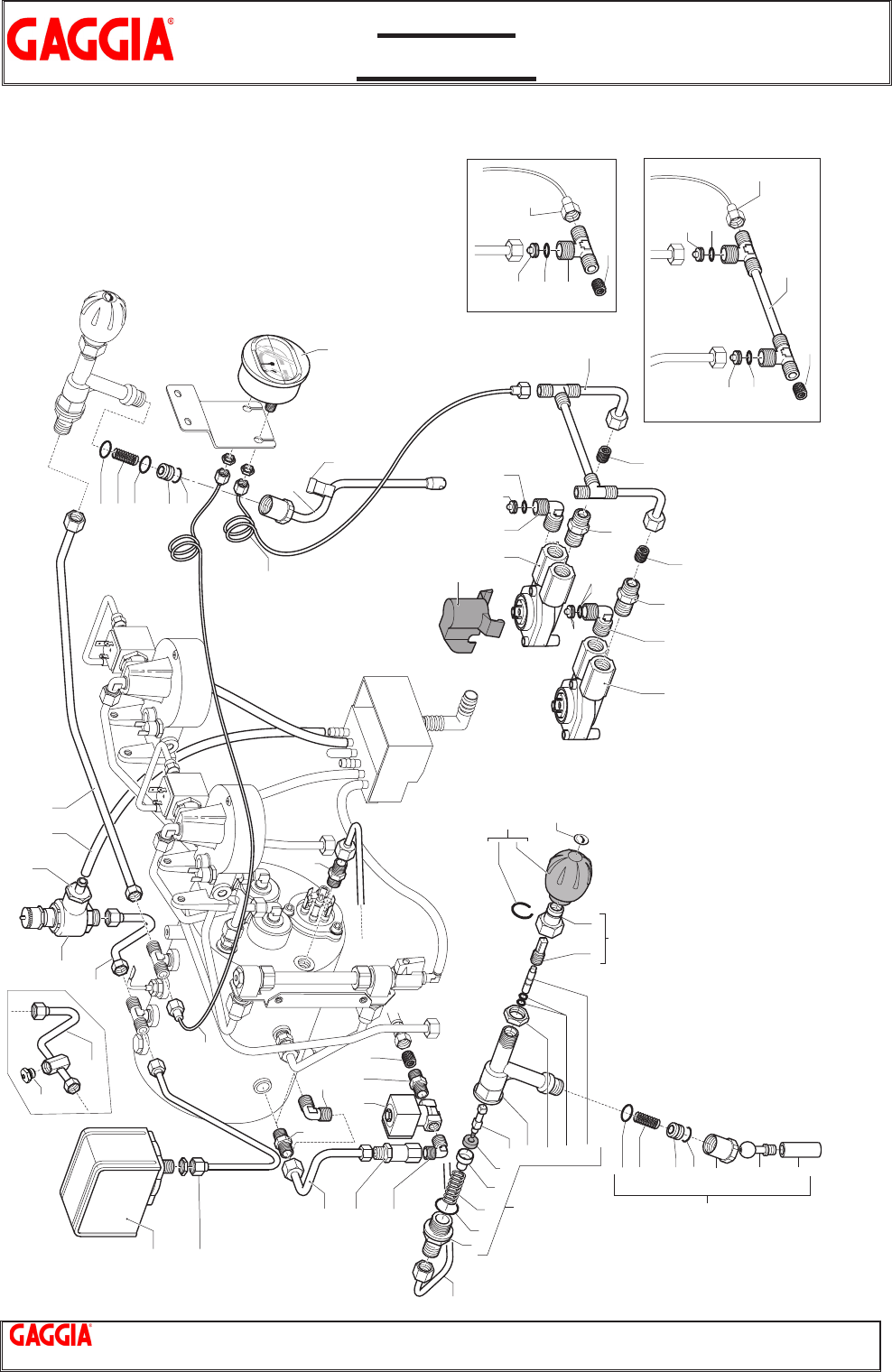

RUBINETTERIA - CARICO AUT. 4





 









 





 





 


























 









S.p.A.
GE - GD
COMPACT
ER0215
Rev.N°04 - 14/01/2010
11/18
S.p.a
Robecco s/Naviglio - Milano - Italia
Tavola /7
RUBINETTERIA - CARICO AUT. 4
1 WGA8001027000 CORPO RUBINETTO COMPLETO Complete Valve
2 WGADM0041/032 GUARNIZIONE OR 2015 VITON 70°S Gasket OR 2015
3 WGADM0041/063 GUARNIZIONE OR 128 SILIC.ROSSO Gasket OR 128
4 WGARB0606/01 RACCORDO 3/8 GAS “Coupling 3/8”””
5 WGARB0708 OTTURATORE Pressure-Containing Member
6 WGARB0709 GUARNIZIONE OTTURATORE Pressure-Containing Member Gasket
7 WGARB0710 ASTA OTTURATORE Pressure-Containing Member Rod
8 WGARB0712 MOLLA Spring
9 WGA6001002000 CORPORUBINETTO ValveShell
10 WGAND01/005 “DADO 3/8””GAS” Nut 3/8
11 WGARB0711 ASTINA COMANDO OTTURATORE Control Rod
12 WGA8001028000 ASS.MANOPOLACOMPLETARAL7021 KnobAssembly
13 WGARB0866/A ASSIEME CALOTTA ASTA VOLANTINO ASS.CAP
14 WGARB0610/02 ASTADELVOLANTINO KnobShaft
15 WGARB0721 CALOTTA RUBINETTO NICHELATA GALV. VALVE CAP
16 WGADM2186 VALVOLA ANTIDEPRESSIONE Anti-Suction Valve
17 WGADM0041/106 GUARNIZ.OR 115 VITON 70°SH Gasket OR 115
18 WGADM0041/107 GUARNIZ.OR 2062 VITON 70°SH Gasket OR 2062
19 WGARB0882 MOLLA X CALOTTA PREL.ACQUA SPRING FOR CAP WATER-DRAWING
20 WGARB0902 SCODELLINO DI TENUTA SEAL CUP
21 WGARB0881 CALOTTA PRELIEVO ACQUA COFFEE CONT. ASS.DA 10P BROWN
22 WGARB0880 SNODO TUBO ACQUA ARTICULATION PIPE WATER
23 RB0697/01 TROMBONCINO PREL.ACQUA L=25 PIPE DRAWING-WATER
24 WGA7009002000 ASS.TROMBONCINO PRELIEVO ACQUA HOT WATER UPTAKE TUBE ASSEMBLY
25 WGANRC11/000 “RACCORDO DOPPIO 1/4””M.CI.-1/4””” “Dual Coupling 3/8””” 2 GR.
26 WGA8009011000 TUBO DA ELETTROV.CARICO A CALD.1GR. FEEDER SOLENOID VALVE -BOILER 1 HEA
26 WGA8009030000 TUBO DA ELETTROV.CARICO A CALD.2GR. FEEDER SOLENOID VALVE -BOILER 2 HEA
27 WGADM1232/001 VALVOLAUNIDIREZIONALE One-WayValve
28 8001099000 RACCORDO GOMITO 1/4 M.-1/4 M.-C/OR “”UNION ELBOW 1/4””””M.-1/4””””M.-W/OR””
29 12001188 ELETTROV.2 VIE 240/60 PARKER D.1,5 UL 2-WAY SOLENOID VALVE V.240/60 D.1,5 UL CSA
29 DM1197/220/5060 ELETTROV.2 VIE V 230/50-60 PARKER 2-WAY SOLENOID VALVE V.220-50/
30 WGA8009009000 TUBO CALD.-RUB.PREL.ACQUA CALDA 1GR BOILER-HOT WATER TAP UPTAKE TUBE 1
30 WGA8009028000 TUBO DA CALD.A RUB.PREL.ACQUA 2GR
PIPE FROM BOILER TO DRAWING-WATER COCK
31 WGA8009013000 TUBO CALD.-VALV.SFIATO/SICUR.1GR. BOILER-VENT/SAFETY VALVE TUBE 1 HEA
31 WGA8009027000 TUBO VALVOLA SICUREZZA 2GR. 2 HEAD SAFETY VALVE TUBE
32 12001191
VALVOLA DI SICUREZZA ASME D10/C SEMPLICE
SAFETY VALVE ASME D10/C CSA
32 WGADM2184/A ASS.VALV.SICUR.CONV.(1,8) SV10/C-SV10/C SAFETY VALVE SET.CONVEYOR (1.8)
33 WGADM1860/004 TUBO SL-NE 8X11X360 SILIC. MEASURE
34 WGA8009014000 TUBO DA CALDAIA A RUB.VAPORE 1 GR. BOILER-STEAM TAP 1 HEAD TUBE
34 WGA8009024000 TUBO CALDAIA-RUBIN.VAPORE 2GR. BOILER-STEAM TAP 2 HEAD TUBE
35 WGA5001020000 CAPILLARE 1/8-1/4 1/8-1/4
36 WGADM0793/003 TARGHETTA ADES.PREL.ACQ.SILVER RES. REGISTRATION PLATE ADHES.PREL.ACQ.
36 WGADM0794/003 TARGHETTAADES.VAPOR.SILVERRESIN. AdhesiveSteamNameplate
38 11011247 TUBO VAPORIZZATORE COMPLETO TEFLON TUBE VAPORIZER TEFLON da matricola
9008GAP0154737
38 WGA8003013000 TUBOVAPORIZ.COMPLETO FrotherTubeAssembly noamatricola
9008GAP0154736
39 WGA5001018000 MANOMETRO DOPPIA SCALA Dual Scale Pressure Gauge
40 WGA26G0076/01 PROTEZIONE DOSATORE PROTECTION DOSER 1 GR.
41 12001274 PRESSOSTATOTRIPOLARESIRAIUL TriboelectricPressureSwitchUL
43 8001100000 RACCORDO DIRITTO 1/4 M.-1/4 M.-C/OR “”UNION STRAIGHT 1/4””M.-1/4”M.-W/OR””
44 WGA26G0074/01 GIGLEUR D.0,6 GIGLEUR D 0.6
Pos Part N° Descrizione particolare (ITA) Description of Parts (ENG) Note
S.p.A.
GE - GD
COMPACT
ER0215
Rev.N°04 - 14/01/2010
12/18
S.p.a
Robecco s/Naviglio - Milano - Italia
Tavola /7
RUBINETTERIA - CARICO AUT. 4
45 WGADM0041/031 OR 2018 IN VITON 70 SH OR 2018 IN VITON 70SH
46 11013052 DOSATORE VOLUMETRICO TEFLONATO Volumetric Doser
47 WGA8009031000 TUBO PER DOSATORE TUBE FOR DOSER
47 WGA8009032000 TUBO PER DOSATORE TUBE FOR DOSER
48 WGA26G0072/01 RACCORDO A T CON GIGLEUR TEE FITTING FOR NOZZLE
49 WGA8009033000 TUBO COLLEGAMENTO SCAMBIATORI EXCHANGERS CONNECTION TUBE
50 WGA8009008000 TUBO DA CALDAIA A PRESSOSTATO 1 GR. PIPE FROM BOILER TO PRESSOSTAT
50 WGA8009029000 TUBO DA CALDAIA A PRESSOSTATO 2 GR.
BOILER-PRESSURE SWITCH 2 HEAD TUBE
51 WGADM0962/001 FILTRO ENTRATA ACQUA Filter
52 11012210
RACCORDO SCARICO VALVOLA SICUREZZA ASME
DISCHARGE COUPLING SAFETY VALVE ASME
CSA
53 4001144000 IMPUGNATURA TUBO VAPORE GAGGIA HANDLE FOR STEAM TUBE ON GAGGIA
54 WGADM0041/053 GUARNIZIONE OR 114 EPDM 70°SH Gasket OR 114
Pos Part N° Descrizione particolare (ITA) Description of Parts (ENG) Note
S.p.A.
GE - GD
COMPACT
ER0215
Rev.N°04 - 14/01/2010
13/18
S.p.a
Robecco s/Naviglio - Milano - Italia
Tavola /7
MOTOPOMPA 5














S.p.A.
GE - GD
COMPACT
ER0215
Rev.N°04 - 14/01/2010
14/18
S.p.a
Robecco s/Naviglio - Milano - Italia
Tavola /7
5
MOTOPOMPA
1 11010116 MOTORE 230V 60Hz UL MOTOR 230V 60Hz UL CSA
1 WGA5001017000 MOTORE V230-HZ50/60-CLASSE B Motor V 230 Hz 50-60
2 WGAUN5587-8Z DADO ESAGONALE M 8 ZINCATO 8 GALV. NUT
3 WGAUN1751-8Z RONDELLA ELASTICA D.8 ZINCATA RING NUT
4 WGAUN6593-8Z RONDELLA PIANA D.8X24 ZINCATA NUT
5 WGAUN6592-8Z RONDELLA PIANA D.8 ZINCATA NUT
6 WGA8001009000 SUPPORTO POMPA COMPLETO COMPLETE PUMP MOUNT
7 WGADM1986 TUBO FLESSIBILE 1/4-174 L.450 HOSE 1/4-1/4 L.450
8 WGANRC23/002 “RACCORDO 4 VIE 1/4””M.CO.-3 X 1” “FITTING 1/4”””
9 WGA8009010000 TUBO INGRESSO ACQUA PIPE INPUT WATER
10 WGA4009025000 RACCORDO SEDE FILTRO FILTER SEATING COUPLING
11 WGA4001094000 GUARNIZIONE Gasket
12 WGA5001005000 FILTRO ENTRATA ACQUA Water Intake Filter
13 WGADM2198 VALVOLA UNIDIREZIONALE TETDTN ONE-WAY VALVE TETDTN
14 WGADM0217/002/N POMPA NU.ER.T 100L/H PR1AZ PUMP NU.ER.T 100L/H PR1AZ
15 WGA8009012000 TUBO VALVOLA SUPERPRESSIONE PIPE VALVE PRESSION
16 WGADM0262/003 VALVOLA SUPERPRESSIONE 11 BAR PRESSURE RELIEF VALVE
17 WGADM2106/011 TUBO SL-NE 5X9X60 SILIC. TUBE SL-NE 5X9X60 SILIC.
18 WGAUN5931-6X10Z VITE M 6X10 ZINCATA 6X10 GALV. SCREW
19 11010366 RACCORDO VALVOLA 3/8-F 3/4-M VALVE COUPLING 3/8-F 3/4-M da matricola
9009GAP0155523
20 12001141 VALVOLA UNIDIREZIONALE OF15 31.0006.0 ONE-WAY VALVE OF15 31.0006.0 da matricola
9009GAP0155523
21 11010368 RACCORDO INGRESSO COUPLING da matricola
9009GAP0155523
Pos Part N° Descrizione particolare (ITA) Description of Parts (ENG) Note
S.p.A.
GE - GD
COMPACT
ER0215
Rev.N°04 - 14/01/2010
15/18
S.p.a
Robecco s/Naviglio - Milano - Italia
Tavola /7

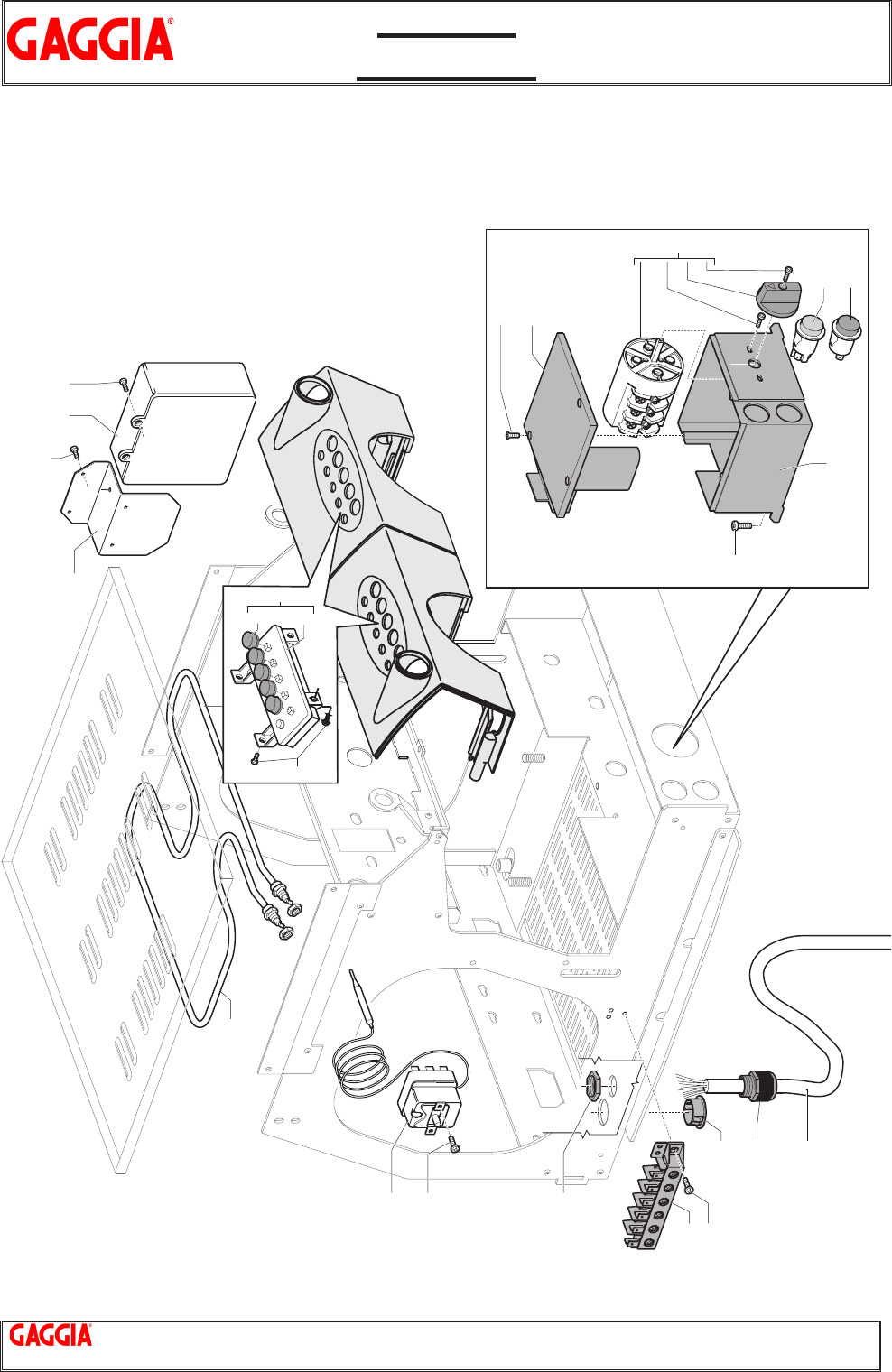

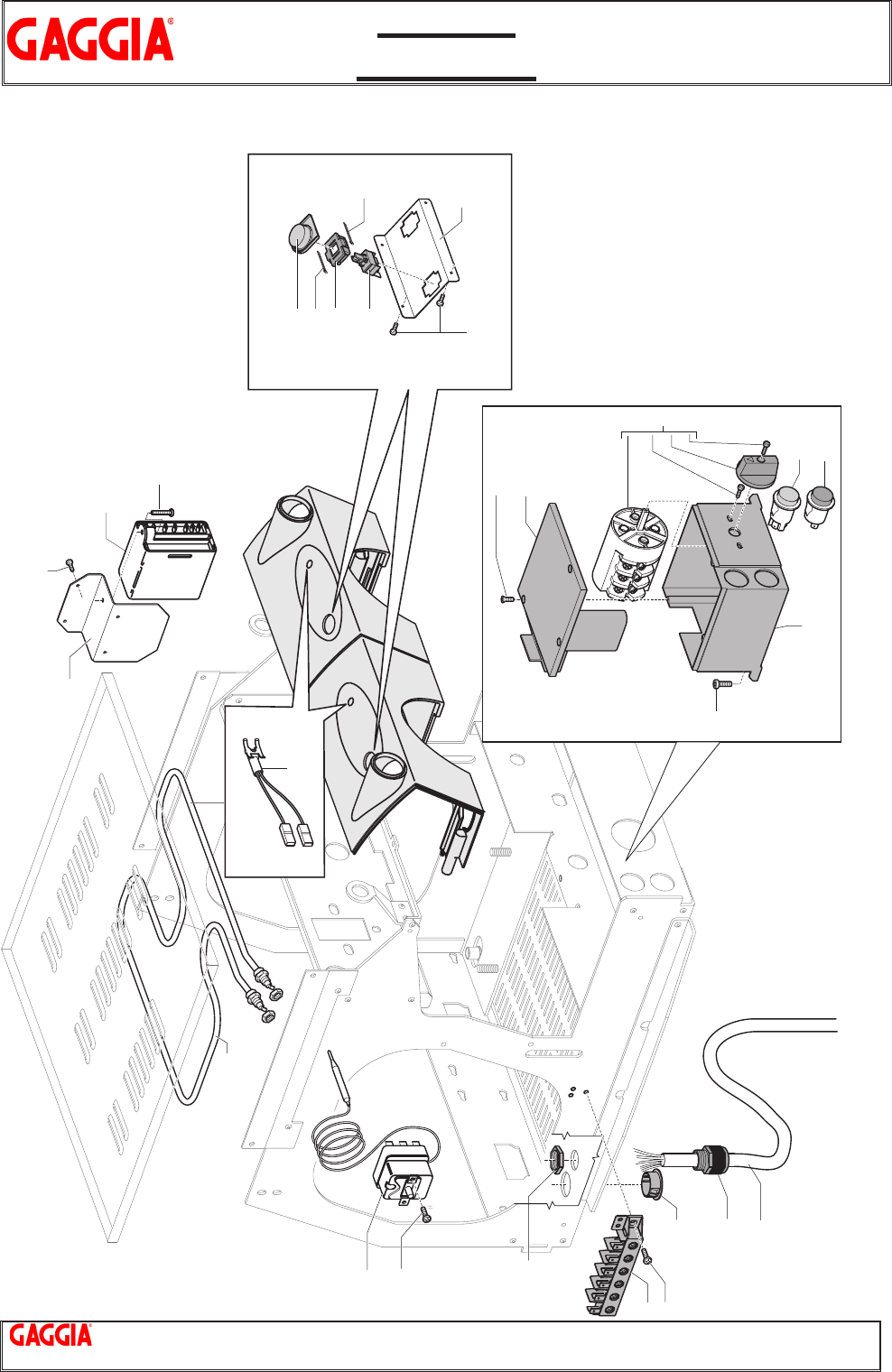

PARTI ELETTRICHE GD COMPACT 6













S.p.A.
GE - GD
COMPACT
ER0215
Rev.N°04 - 14/01/2010
16/18
S.p.a
Robecco s/Naviglio - Milano - Italia
Tavola /7
6
PARTI ELETTRICHE GD COMPACT
1 11002043 CAVO ALIMENTAZIONE 3 X 10AWG POWER CABLE 3 X 10AWG CSA
1 WGA5009003000 CAVO ALIMENTAZIONE 3X1,5 INPUT CABLE
2 WGA5009001000 PASSACAVO JACOB COD.50013M20PASW CABLE GUIDE.
3 WGA5009005000 TAPPO JACOB D.25.5MM.COD.2713 JACOB PLUG D.25.5MM.COD.2713
4 WGA5009002000 CONTRODADO JACOB COD.50.220PA/SW VS CODICE BML22.
5 WGADM1930 MORSETT.6 POLI FV122 B ALIMEN. 6-POLE TERM. BOARD FV122 B X C
6 WGADI7986-4X10Z VITE M 4X10 ZINCATA (DIN7985/UNI7687) Screw M.4 x 10
7 12001204 TERMOSTATO RIARMO MANUALE 170°C UL THERMOSTAT CSA
7 5024007000 TERMOSTATO RIARMO MANUALE 170°C THERMOSTAT 170°C
8 WGA5001012000 SEGNALATORELUMIN.ROSSOV230GEGD ONLight
9 WGA5001011022 RESIS.SCALDAT.V230 2GR.GEGD COMP. RISISTANCE 230V 2 GR.
10 WGA4001104000 SCATOLAINTERRUTTOREGENERALE MainSwitchBox
11 WGA4001013000 SQUADRETTA SUPPORTO CENTRALINA SUPPORT SQUARE GEARCASE
12 129573402 VITE TCB PH/SW 4X10 UNI 8112 ZNP SCREW TAPT M4X10 DIN 7985 GALV
13 DM2182/02/230 CENTRAL.ELETTR.2GRCTZD 3D5 MAESTRO
3D5 MAESTRO 2GRCTZD ELECTRONIC CONT
14 8001051000 PULSANTIERA COMPLETA GD COMPLETE KEYPAD
15 DI7981P3.5X9.5Z VITE AF 3,5X9,5 ZINCATA X MAT. SELF TAPPING GALV. SCREWPLAST
16 WGA6003016000 TASTOPULSANTIERACROMATO KeypadKeysChrome
17 8001073000 GRUPPO PULSANTIERA S/TASTI GD PUSH-BUTTON PANEL UNIT WITH NOT KE
18 DI7982P3.5X13I VITE AF 3,5X13 INOX X MAT.PLAS SELF TAPPING S.S.SCREWPLAST 3,
19 WGA4001105000 COPERCHIO SCATOLA INTERRUTTORE CUP SWITCH BOX
20 WGADM1944 COMMUTATORE4POS.32AAC1(CS0 4-WaySwitch30A
21 WGADM2104 INTERRUT.LUMINOSOARANCIOV125-250 CupWarmerSwitch
Pos Part N° Descrizione particolare (ITA) Description of Parts (ENG) Note
S.p.A.
GE - GD
COMPACT
ER0215
Rev.N°04 - 14/01/2010
17/18
S.p.a
Robecco s/Naviglio - Milano - Italia
Tavola /7
PARTI ELETTRICHE GE COMPACT 7

















S.p.A.
GE - GD
COMPACT
ER0215
Rev.N°04 - 14/01/2010
18/18
S.p.a
Robecco s/Naviglio - Milano - Italia
Tavola /7
7
PARTI ELETTRICHE GE COMPACT
1 WGA5009003000 CAVO ALIMENTAZIONE 3X1,5 INPUT CABLE
2 WGA5009001000 PASSACAVO JACOB COD.50013M20PASW CABLE GUIDE.
3 12001500 TAPPO D.28,8MM PLUG D.28,8MM
4 WGA5009002000 CONTRODADO JACOB COD.50.220PA/SW VS CODICE BML22.
5 WGADM1930 MORSETT.6 POLI FV122 B ALIMEN. 6-POLE TERM. BOARD FV122 B X C
6 WGADI7986-4X10Z VITE M 4X10 ZINCATA (DIN7985/UNI7687) Screw M.4 x 10
7 5024007000 TERMOSTATO RIARMO MANUALE 170°C THERMOSTAT 170°C
8 WGA5001012000 SEGNALATORELUMIN.ROSSOV230GEGD ONLight
9 WGA5001011022 RESIS.SCALDAT.V230 2GR.GEGD COMP. RISISTANCE 230V 2 GR.
10 WGA4001013000 SQUADRETTA SUPPORTO CENTRALINA SUPPORT SQUARE GEARCASE
11 129573402 VITE TCB PH/SW 4X10 UNI 8112 ZNP SCREW TAPT M4X10 DIN 7985 GALV
12 WGADM1940 CENTRAL.REGOL.LIVELLO V 230 1,7MOHM Level Control Unit V230
13 WGAUN8112-4X25Z VITE TRILOBATA M 4X25 ZINCATA
SCREWS TRILOBATE M 4X25 GALVANISED
14 WGA5001010000 SEGNALATORE LUMIN.CAFFÈ V230 GE SIGNALLER COFFE V230
15 DI7981P3.5X9.5Z VITE AF 3,5X9,5 ZINCATA X MAT. SELF TAPPING GALV. SCREWPLAST
16 4001008000 PIASTRINA FISSAGGIO INTERRUTTORE SWITCH FIXING PLATE
17 WGA4001080000 ADATTATORE INTERRUTT. SWITCH ADAPTER
18 12001020
INTERRUTTORE SIGNAL LUX COD.L52H8M9OUC
SWITCH SIGNAL LUX COD.L52H8M9OUC
19 6001024000 TASTO EROGAZIONE GE CROMATO
CHROME-PLATED GE DISTRIBUTION BUTTO
20 IS1234-3.2X32Z COPIGLIA D.3,2X32 ZINCATA GALV.SPLIT PIN D.3.2X32
21 DI7982P3.5X13I VITE AF 3,5X13 INOX X MAT.PLAS SELF TAPPING S.S.SCREWPLAST 3,
22 WGA4001105000 COPERCHIO SCATOLA INTERRUTTORE CUP SWITCH BOX
23 WGADM1944 COMMUTATORE4POS.32AAC1(CS0 4-WaySwitch30A
24 WGA4001104000 SCATOLAINTERRUTTOREGENERALE MainSwitchBox
25 WGADM2104 INTERRUT.LUMINOSOARANCIOV125-250 CupWarmerSwitch
Pos Part N° Descrizione particolare (ITA) Description of Parts (ENG) Note

Navigation menu
