Operation and maintenance manual

Before using the machine, please read the attached operating instructions.

Carefully read the safety rules

Mode d'emploi

Veuillez lire attentivement le mode d'emploi

(notamment les consignes de sécurité) avant d'utiliser l'appareil.

FOR HOUSEHOLD USE ONLY

USAGE DOMESTIQUE SEULEMENT

IMPORTANT SAFEGUARDS

When using electrical appliances, basic safety precautions should always

be followed, including the following:

1. Read all instructions.

2. Do not touch hot surfaces. Use handles or knobs.

3. To protect against fire, electric shock and injury to persons do not

immerse cord, plugs, or appliance in water or other liquid.

4. Close supervision is necessary when the appliance is used by or near

children.

5. Unplug from outlet when not in use and before cleaning. Allow to

cool before putting on or taking off parts, and before cleaning the

appliance.

6. Do not operate any appliance with a damaged cord or plug or after the

appliance malfunctions, or has been damaged in any manner. Return

appliance to the nearest authorized service facility for examination,

repair or adjustment.

7. The use of accessory attachments not recommended by the appliance

manufacturer may result in fire, electric shock or injury to persons.

8. Do not use outdoors.

9. Do not let cord hang over edge of table or counter, or touch hot

surfaces.

10.Do not place on or near a hot gas or electric burner, or in a heated

oven.

11.Always attach plug to appliance first, then plug cord into wall outlet.

To disconnect, turn any control to “off”, then remove plug from wall

outlet.

12.Do not use appliance for other than intended use.

13.Save these instructions.

SAVE THESE INSTRUCTIONS

CAUTION

This appliance is for household use only. Any servicing, other than cleaning

and user maintenance, should be performed by an authorized service centre.

Do not immerse machine in water. To reduce the risk of fire or electric

shock, do not disassemble the machine. There are no user serviceable

parts inside the machine serviceable by the user. Repair should be done by

authorized service personnel only.

1 Check voltage to be sure that the voltage indicated on the nameplate

corresponds with your voltage.

2 Never use warm or hot water to fill the water tank. Use cold water only.

3 Keep your hands and the cord away from hot parts of the appliance

during operation.

4 Never clean with scrubbing powders or harsh cleaners. Simply use a soft

cloth dampened with water.

5 For optimal taste of your coffee, use purified or bottled water. Periodic

descaling is still recommended every 2-3 months.

6 Do not use flavored or caramelized coffee.

INSTRUCTIONS FOR THE POWER

SUPPLY CORD

A A short power-supply cord is provided to reduce risks of tangling or

tripping over a longer cord.

B Longer extension cords are available and may be used if care is exercised in

their use.

C If a long extension cord is used:

1 the marked electrical rating of the extension cord should be at least as

great as the electrical rating of the appliance.

2 if the appliance is of the grounded type, the extension cord should be

a grounding type

3 the cord should not hang from the table to avoid the risk of tangling

or tripping.

2CONTENTS

GENERAL INFORMATION ................................................................................................................... 3

APPLIANCE ......................................................................................................................................... 4

ACCESSORIES ......................................................................................................................................................4

INSTALLATION .................................................................................................................................... 5

STARTING THE MACHINE .........................................................................................................................................5

SETTING THE LANGUAGE.........................................................................................................................................6

“AQUA PRIMA”WATER FILTER ...................................................................................................................................7

DISPLAY .............................................................................................................................................. 8

(OPTI-DOSE)INDICATES THE COFFEE DOSE PER CUP ....................................................................................................8

ADJUSTMENTS ................................................................................................................................... 9

COFFEE INTENSITY ................................................................................................................................................9

ADJUSTING THE HEIGHT OF THE DRIP TRAY ................................................................................................................. 9

COFFEE GRINDER ADJUSTMENT ................................................................................................................................9

BEVERAGE DISPENSING ................................................................................................................. 10

ESPRESSO / COFFEE / LONG COFFEE ......................................................................................................................10

DISPENSING BEVERAGES WITH GROUND COFFEE ........................................................................................................ 11

HOT WATER DISPENSING ....................................................................................................................................... 12

DISPENSING STEAM .............................................................................................................................................13

MAKING CAPPUCCINO ...........................................................................................................................................14

MILK ISLAND (OPTIONAL) ......................................................................................................................................15

BEVERAGE PROGRAMMING ............................................................................................................ 16

1. PROGRAMMING FOR SELF-LEARNING ....................................................................................................................16

2. PROGRAMMING FROM THE “BEVERAGE SETTINGS”MENU ..........................................................................................16

PROGRAMMING THE MACHINE ....................................................................................................... 18

MACHINE SETTINGS .............................................................................................................................................19

“LANGUAGE”MENU..............................................................................................................................................19

“WATER HARDNESS”MENU .................................................................................................................................... 20

“ACOUSTIC ALARM”MENU .....................................................................................................................................20

“FILTER ALARM”MENU .........................................................................................................................................21

“RINSE”MENU ....................................................................................................................................................21

“CUP WARMING SURFACE”MENU ............................................................................................................................21

“CLOCK SETTING”MENU .......................................................................................................................................22

MAINTENANCE ................................................................................................................................. 25

“WATER FILTER”MENU .........................................................................................................................................25

“DESCALING”MENU .............................................................................................................................................27

BREW GROUP WASHING ........................................................................................................................................30

PROGRAMMING THE MACHINE ....................................................................................................... 31

ENERGY SAVING .................................................................................................................................................31

TURN OFF DELAY ................................................................................................................................................31

TIMER SETTING ..................................................................................................................................................31

“MONDAY”TIMER SETTING ....................................................................................................................................32

SPECIAL FUNCTIONS ....................................................................................................................... 33

RESTORE SETTINGS .............................................................................................................................................33

CLEANING AND MAINTENANCE ...................................................................................................... 34

MAINTENANCE DURING OPERATION ..........................................................................................................................34

GENERAL MACHINE CLEANING ................................................................................................................................34

CLEANING THE BREW GROUP. ................................................................................................................................35

ERROR CODES ................................................................................................................................. 36

TROUBLESHOOTING ........................................................................................................................ 37

SAFETY RULES ................................................................................................................................. 38

TECHNICAL DATA ............................................................................................................................. 40

3

The coffee machine is suitable for preparing espresso coffee using coffee beans, and it is equipped with a

device to dispense steam and hot water.

The machine is designed for domestic use only, and is not suitable for heavy or professional use.

Warning: no liability is assumed for any damage caused by:

• incorrect use not in accordance with the intended uses;

• repairs not carried out by authorized customer service centres;

• tampering with the power cable;

• tampering with any part of the machine;

• the use of non-original spare parts and accessories;

• failure to descale the machine or use at temperatures below 0°C (32°F)

IN THESE CASES, THE WARRANTY IS NOT VALID.

Keep these operating instructions in a safe place and make them available to anyone else who may use the coffee

machine. For further information or in case of problems, please refer to any authorized service centre.

THE WARNING TRIANGLE INDICATES ALL IMPORTANT INSTRUCTIONS

FOR THE USER’S SAFETY. PLEASE FOLLOW THESE INSTRUCTIONS

CAREFULLY TO PREVENT SERIOUS INJURIES!

HOW TO USE THESE OPERATING INSTRUCTIONS.

GENERAL INFORMATION

4

Compartment for pre-

ground coffee

ACCESSORIES

“Aqua Prima” water ﬁ lter Ground coffee measuring scoop Water hardness tester

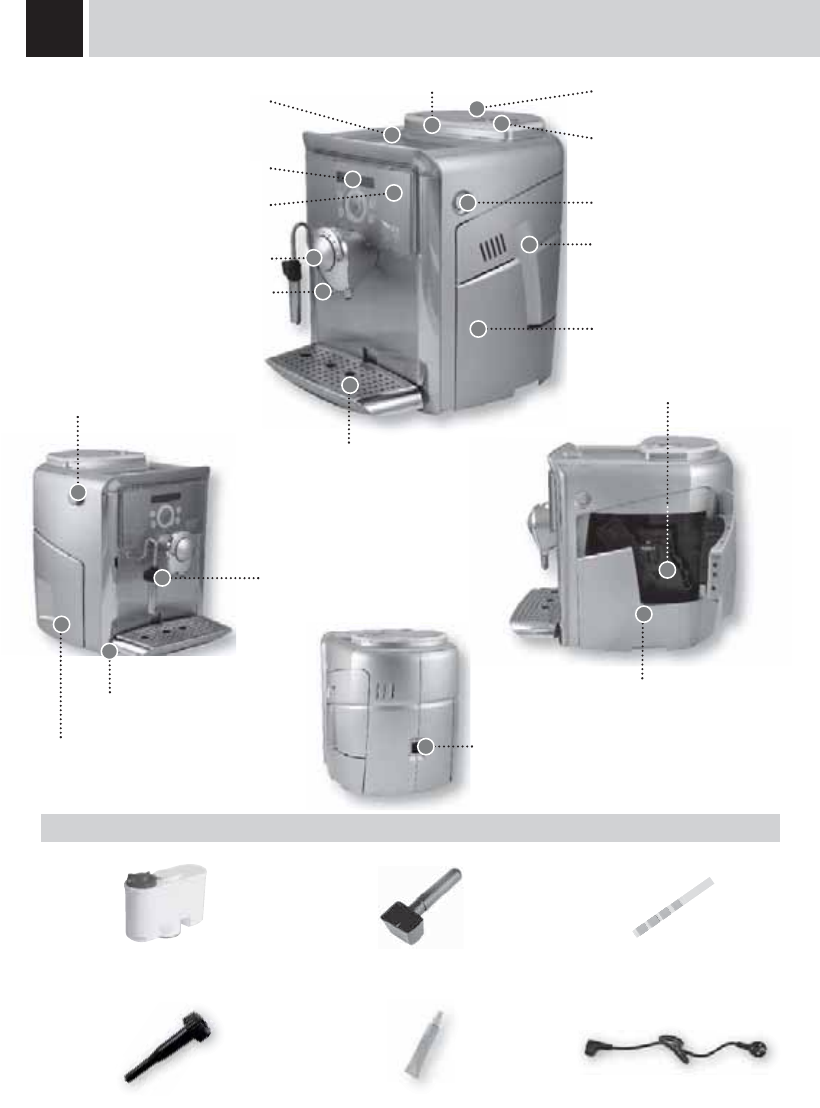

APPLIANCE

Grinder adjustment key Power cable

Brew Group

Coffee grounds drawer

Socket for power cable

Coffee bean hopper

Power button

Service door

Coffee bean hopper cover

Drip tray

Control panel

Dispensing head

Drip tray + grill

Hot water / steam spout

Water tank

Hot water / steam knob

“Milk Island” connection

Cup warming surface

Button for raising/lowering

the drip tray

Lubricant for the

Brew Group

E-Plus System

5

1 2 3

4

7

65

INSTALLATION

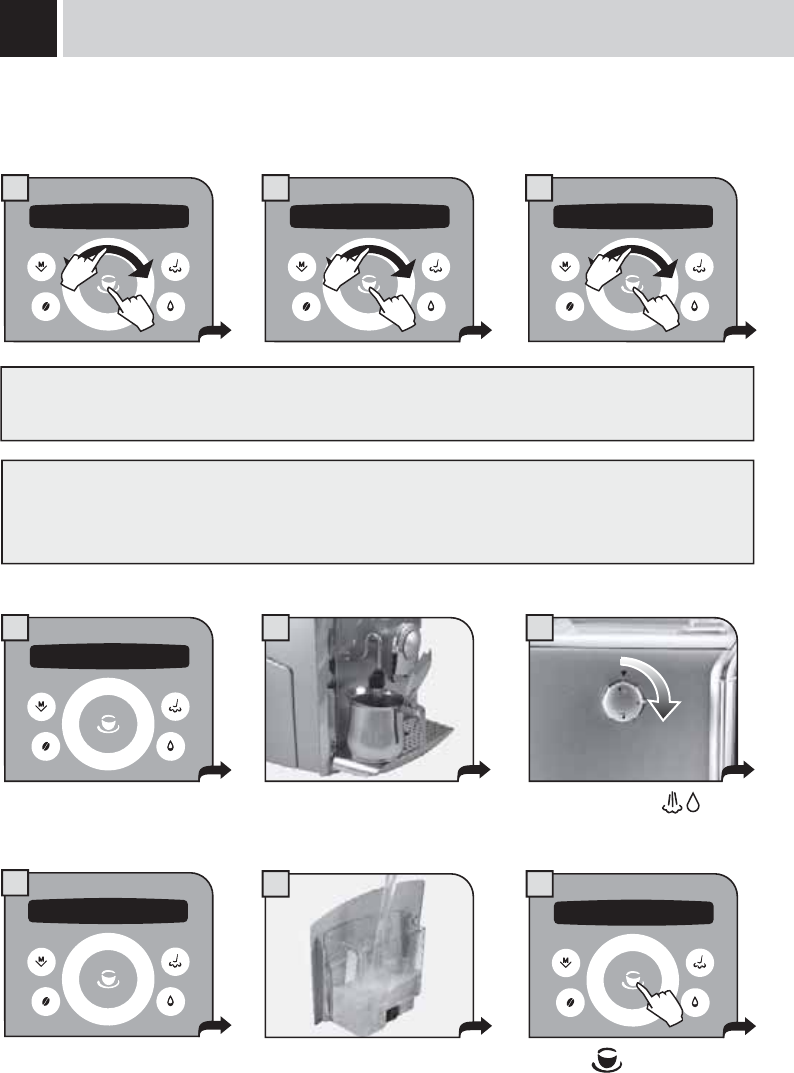

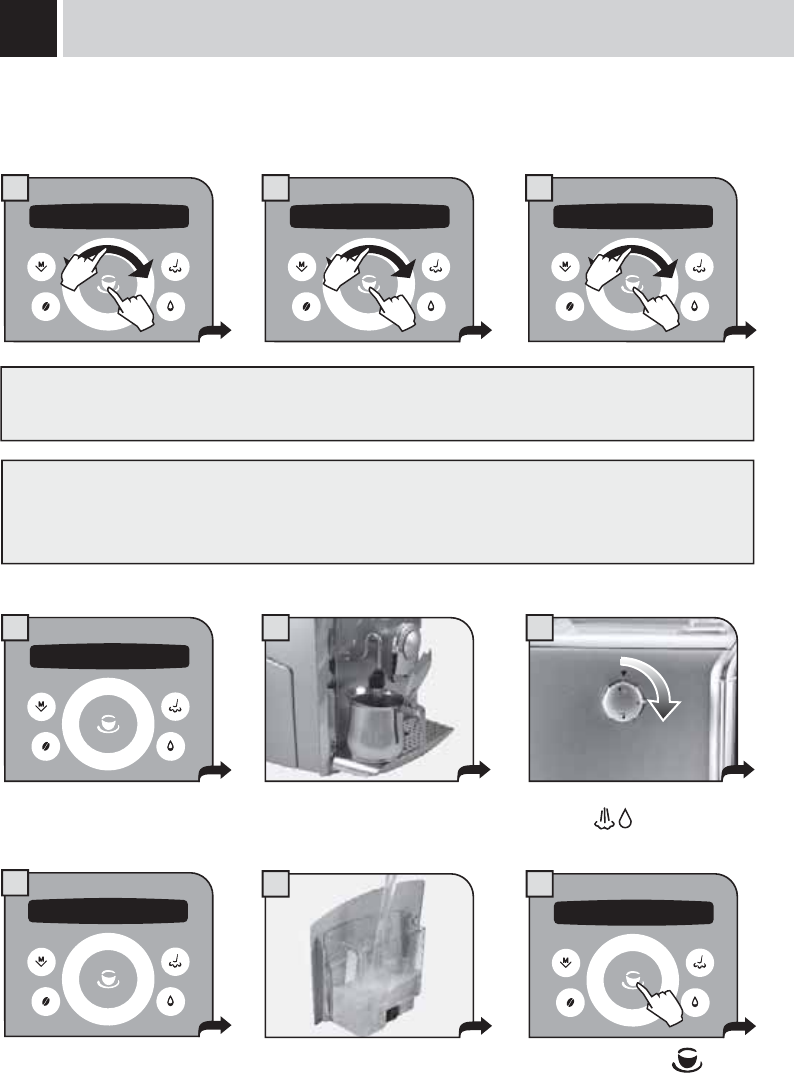

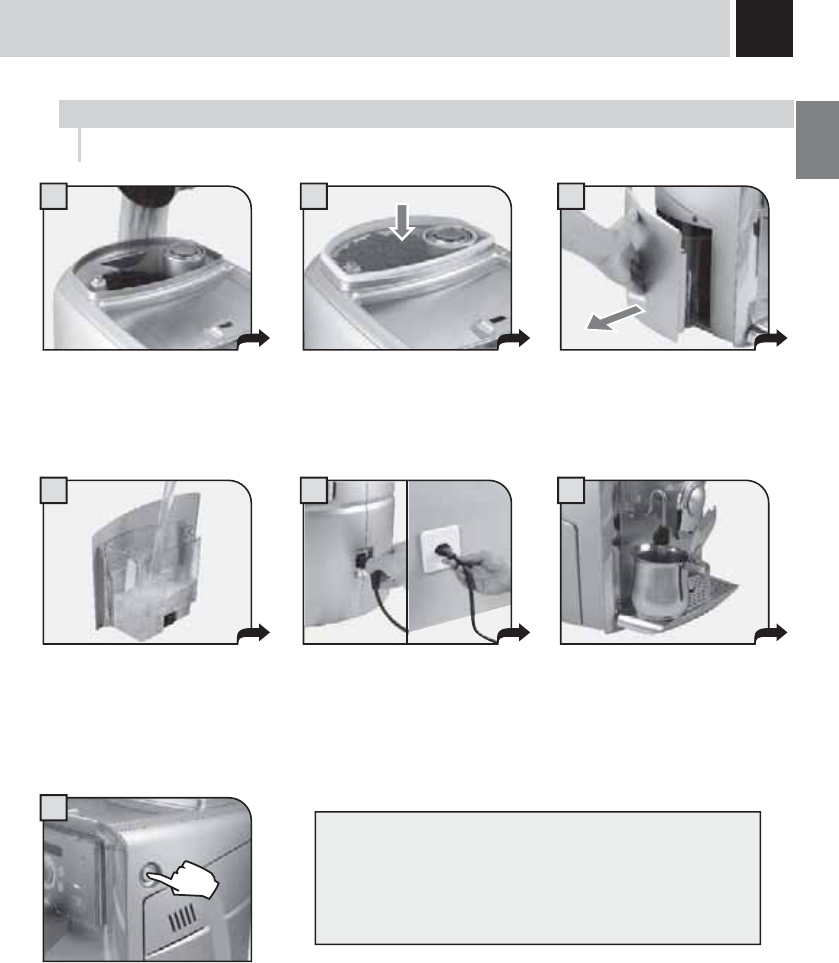

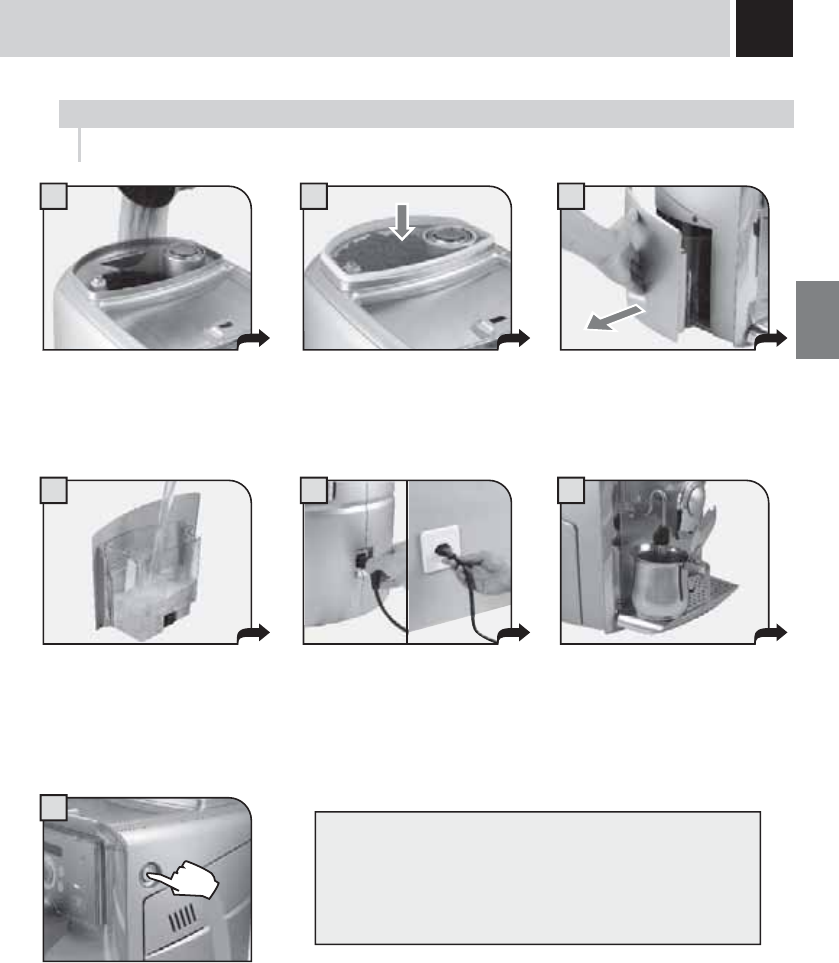

Attach the female end of the power

cord to the machine. Insert the

male end into the power outlet

(see data tag).

Place a container beneath the hot

water spout.

Remove the coffee bean hopper

cover.

Fill the hopper with coffee beans.

Close the cover pushing it down

completely. Remove the water tank. We

recommend installing the “Aqua

Prima” water ﬁ lter (see page 7).

Press the main power button to the

“ON” position.

Make sure that the main power button is not pressed in the “ON” position.

Fill the tank with fresh drinking

water. Do not exceed the “max”

level indicated on the water tank.

Once ﬁ lled place the tank back into

the machine.

STARTING THE MACHINE

TO ASSESS WATER HARDNESS, SEE “WATER

HARDNESS MENU” ON PAGE 20.

The machine automatically

primes the water circuit.

The machine is now ready for

use.

Water may not be dispensed

into the container.

This should not be considered a

malfunction.

6

5

1 2 3

4

2.1 language

English

6

87

INSTALLATION

SETTING THE LANGUAGE

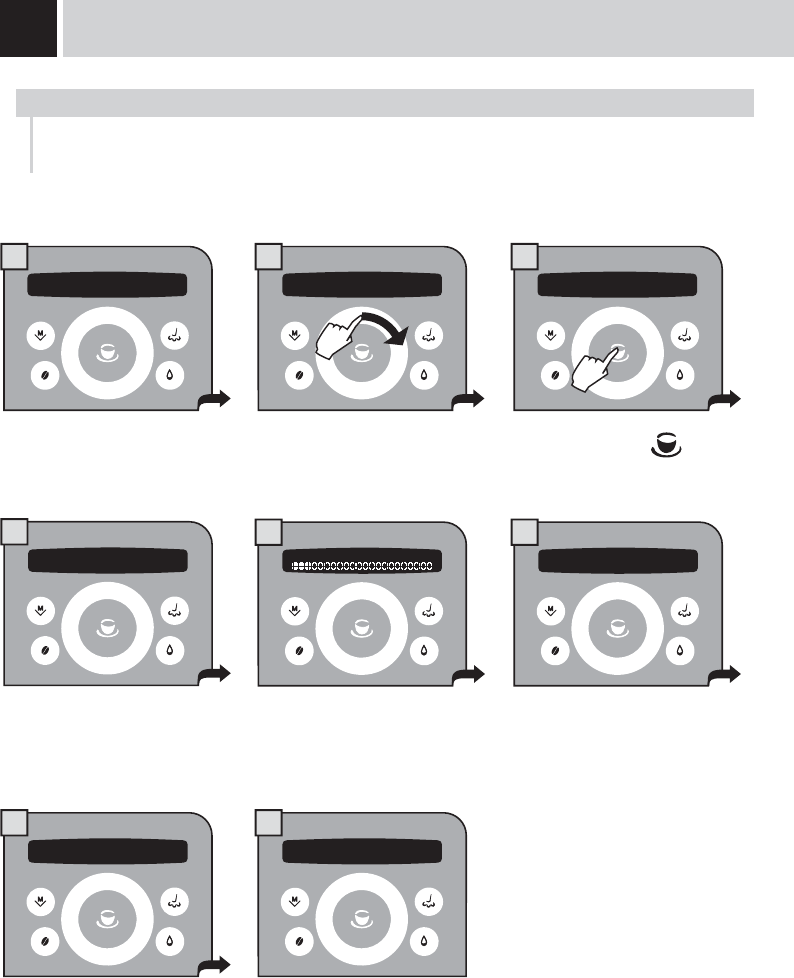

When the machine is switched-on for the ﬁ rst time, it requires the selection of the desired language.

This allows you to adjust the parameters of the beverages to the typical parameters of the country

where the machine is used. This is why some languages are differentiated also by country.

Select the desired language by

navigating the click wheel with

your ﬁ nger.

When the desired language is

displayed, press .

The machine starts and displays

all the messages in the selected

language.

2.1 language

English

2.1 language

English

Wait until the machine completes

the heating stage. When the right temperature is

reached, the machine performs a

rinse cycle of the internal circuits.

The screen for product

dispensing appears on the

display.

A small quantity of water is

dispensed. Wait for this cycle to

be completed automatically. See

page 21 to enable/disable the

function.

warming up

- +

rinse cycle

please wait

medium aroma

espresso coffee 08:33

rinse cycle

please wait

self-diagnosis

7

3

4

12

5 6

7 8 9

Remove the “Aqua Prima”

water ﬁ lter from its packaging.

Enter the date of the current

month.

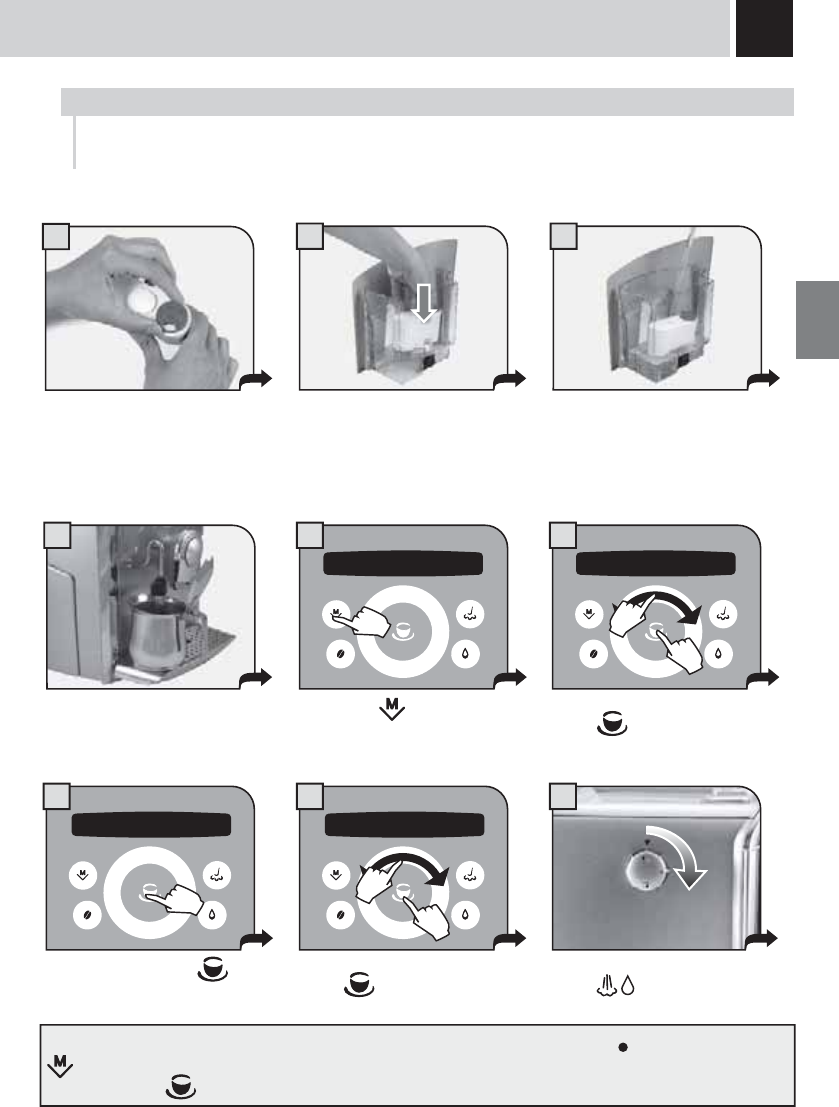

“AQUA PRIMA” WATER FILTER

To improve the quality of the water you use, and guarantee longer machine life at the same time, it is

recommended that you install the “Aqua Prima” water ﬁ lter. After installation, go to the ﬁ lter initialization

program (see programming). In this way, the machine advises the user when the ﬁ lter must be replaced.

Insert the ﬁ lter in its place within

the empty tank (see ﬁ gure);

Press down until it clicks into

place.

Press again.

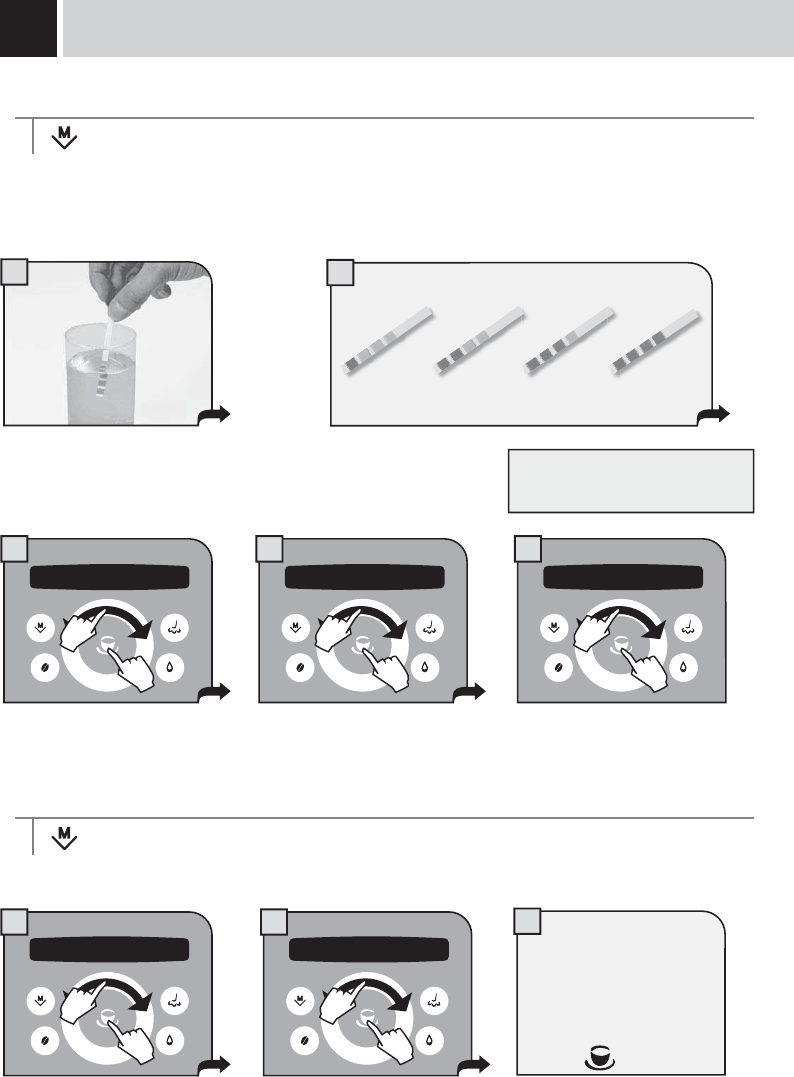

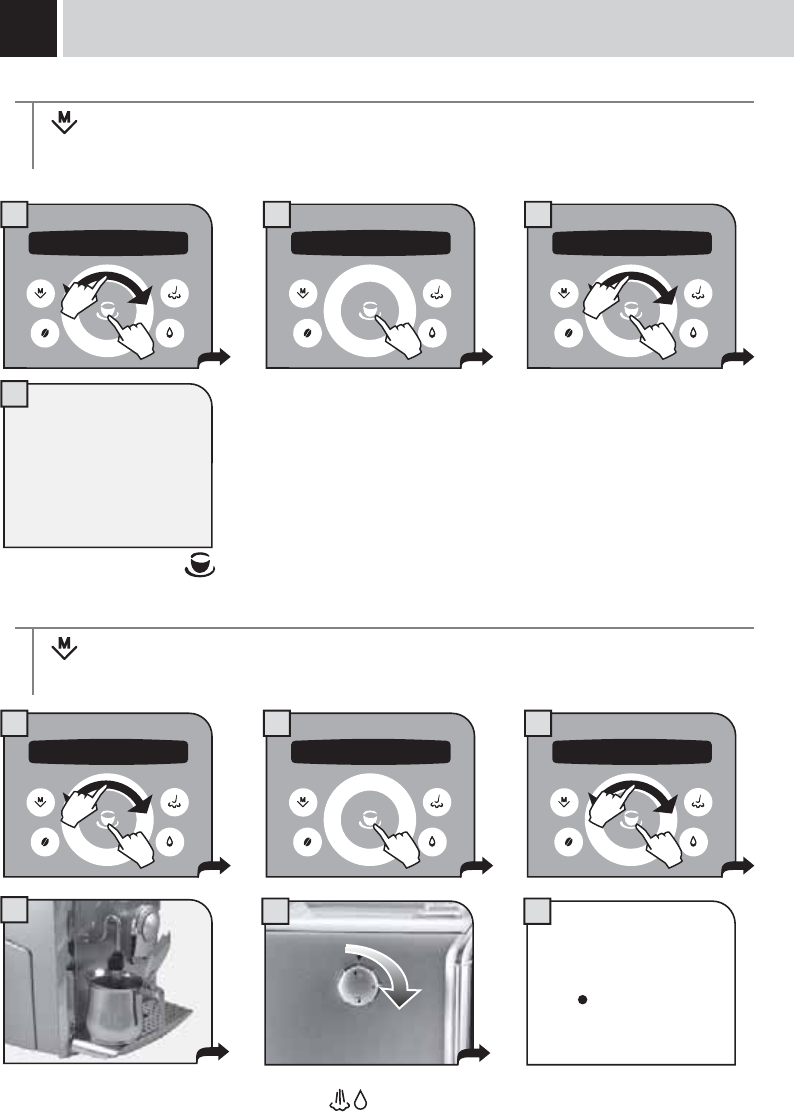

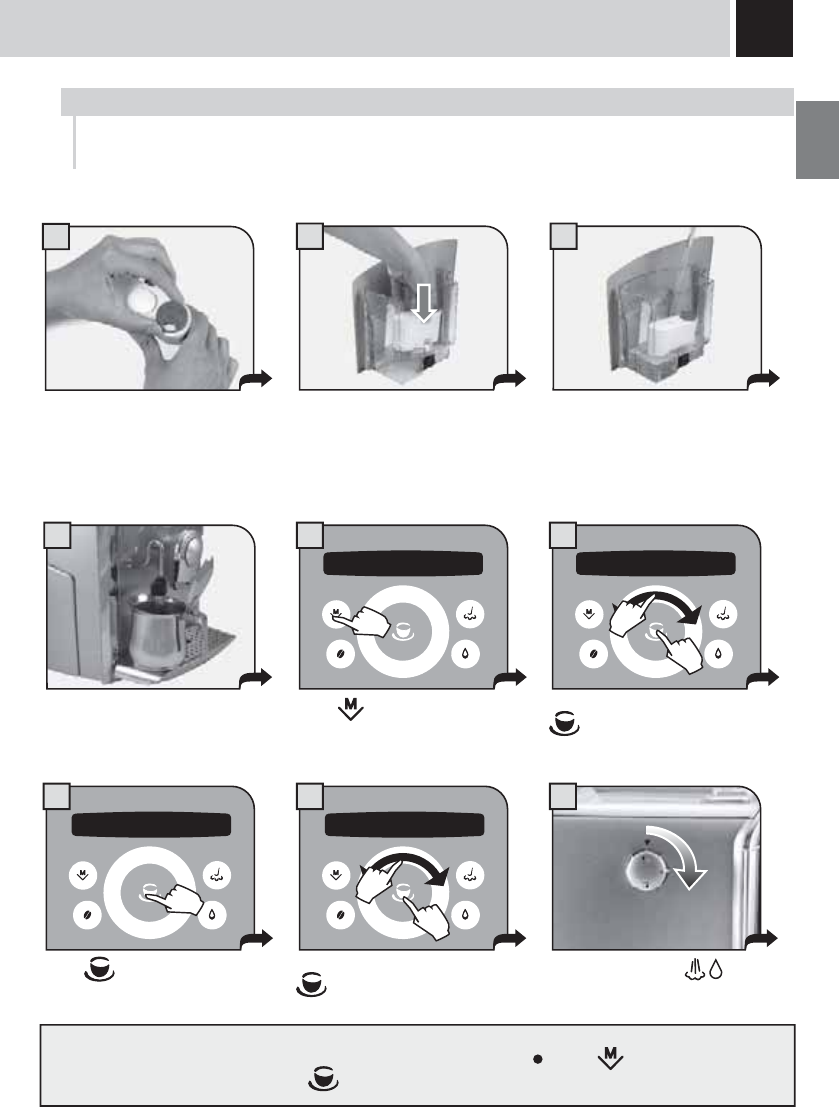

When the machine has ﬁ nished, turn the knob until it is in the rest position ( ). Press a few times until the

“exit” message is displayed. Then press . The machine is now ready for use.

Fill the tank with fresh drinking

water. Let the ﬁ lter soak in the full

tank for 30 minutes for correct

initialization.

Place a container beneath the

steam/hot water spout. Press .Select “maintenance” and press the

button.

Select “activate ﬁ lter” and press the

button. Turn the knob to the position.

Water dispensing begins.

1 beverage settings 3 maintenance

3.1 water filter 3.1.3 activate filter

execute now

1.

2.

1.

2.

8

• Press the button twice to make 2 cups.

This operation can be performed up until the grinding of the ﬁ rst cup is complete.

Press twice

It is possible to choose three options (strong,

medium and mild) by pressing the button.

These indicate the quantity of coffee the machine

grinds for each beverage. This button is also used

to select the pre-ground coffee function.

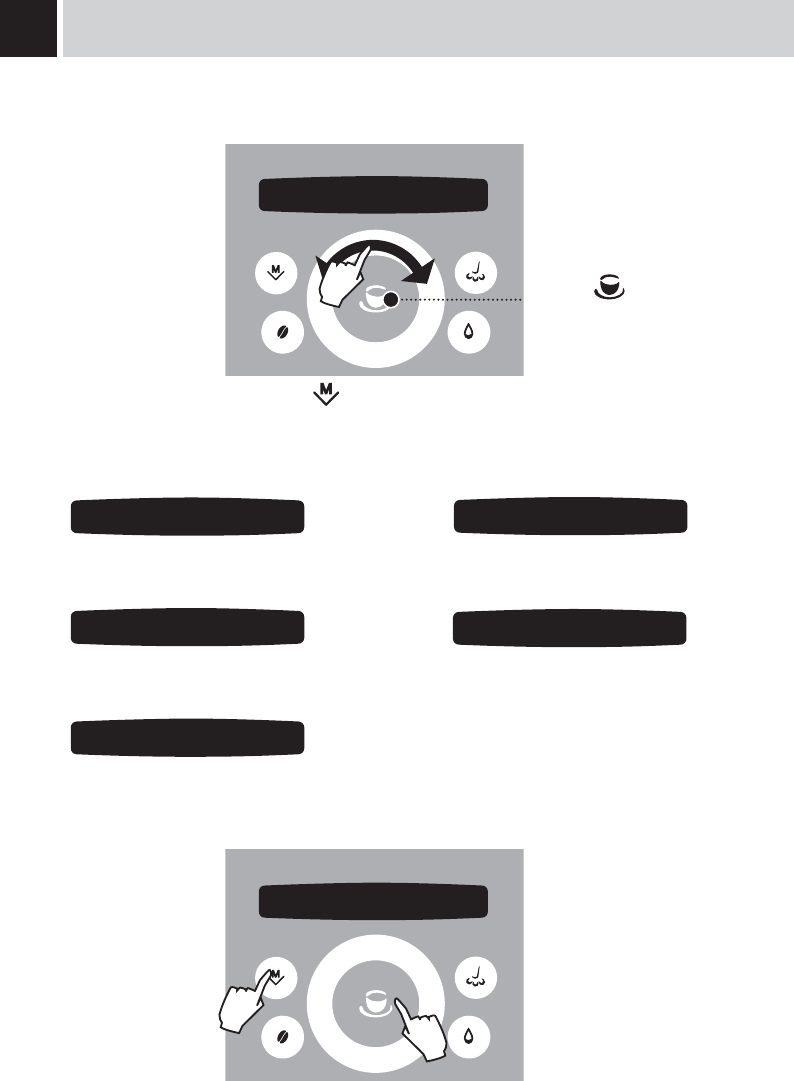

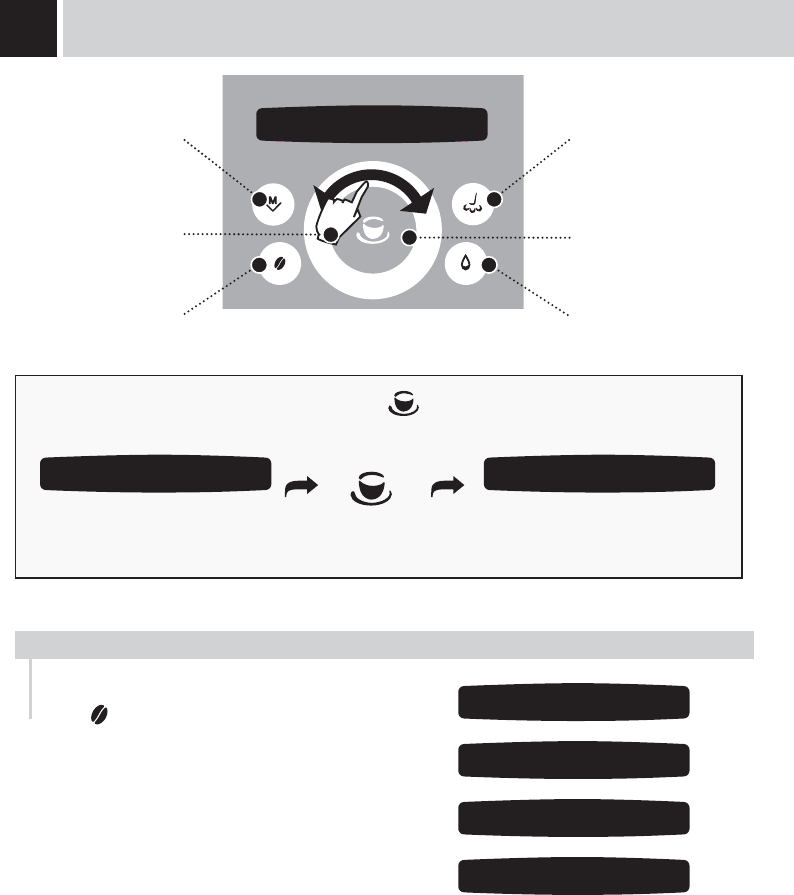

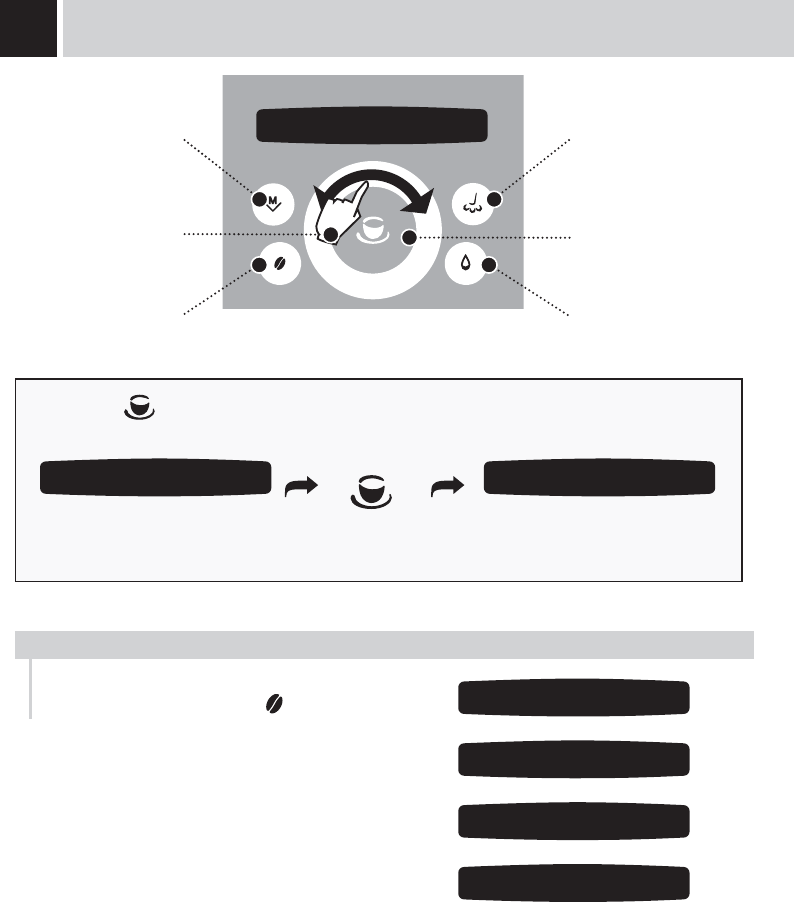

DISPLAY

Accessing the

programming menu

(OPTI-DOSE) INDICATES THE GROUND COFFEE QUANTITY

Click wheel

Select the coffee bean

dose or the quantity of

pre-ground coffee

Steam button

Conﬁ rmation button

Hot water button

• To brew 2 cups, the machine dispenses half of the entered quantity and brieﬂ y interrupts dispensing in

order to grind the second serving of coffee.

Coffee dispensing is then restarted and completed.

SELECT THE AMOUNT OF COFFEE TO

BE GROUND BEFORE DISPENSING

THE BEVERAGE.

strong aroma

espresso coffee 08:33

strong aroma

espresso coffee 08:33

selected

espresso coffee

selected

double espresso

medium aroma

espresso coffee 08:33

mild aroma

espresso coffee 08:33

pre-ground

espresso coffee 08:33

The Gaggia coffee machine allows using all types of coffee beans available on the market (except

caramelized ones).

However, coffee is a natural product and its features may change according to its origin and blend.

With some coffee blends it could happen that, after choosing the coffee, it is not brewed and the machine

returns to the initial status.

In such cases, reduce the quantity of coffee to be ground (e.g.: from “strong” to “medium”), using this

function.

9

MEDIUM

COFFEE

STRONG

COFFEE

MILD

COFFEE

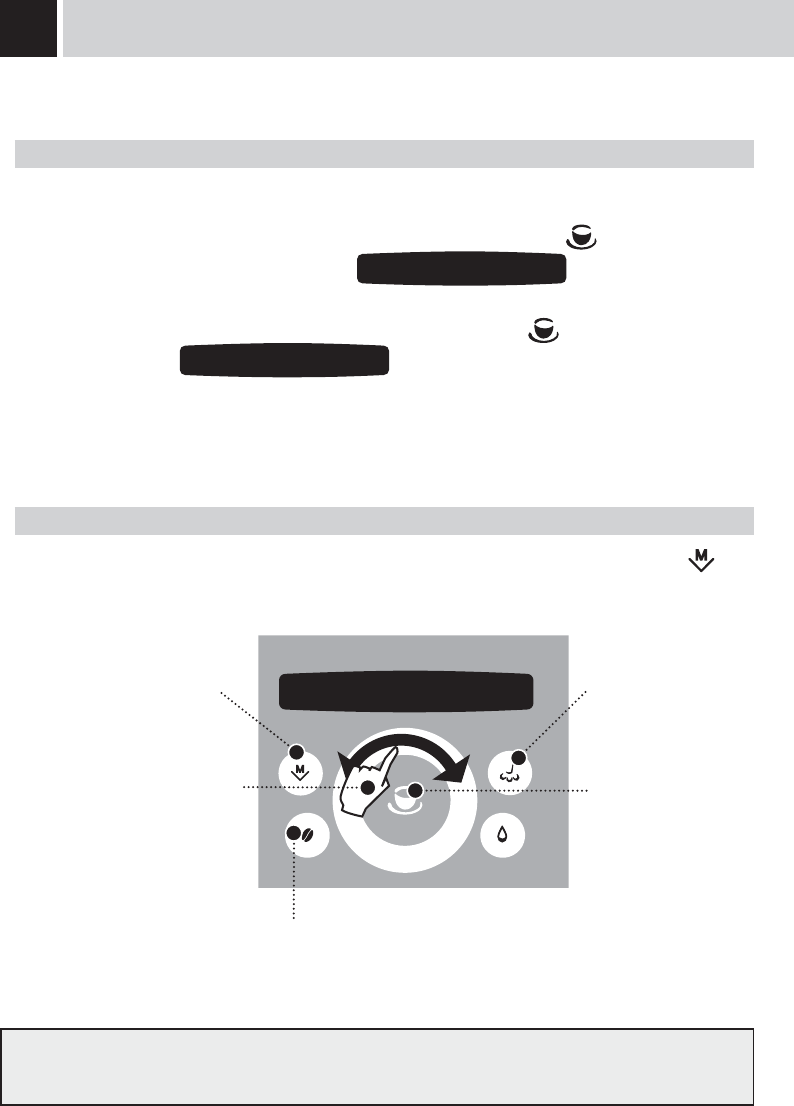

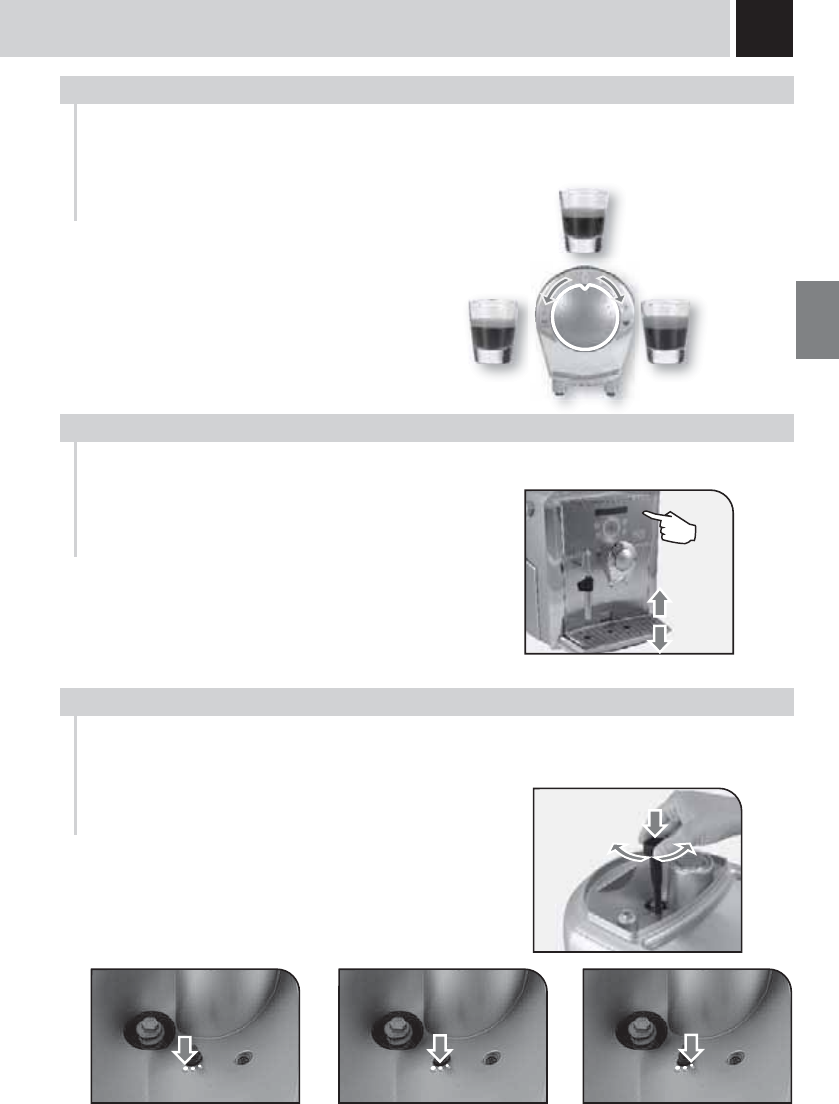

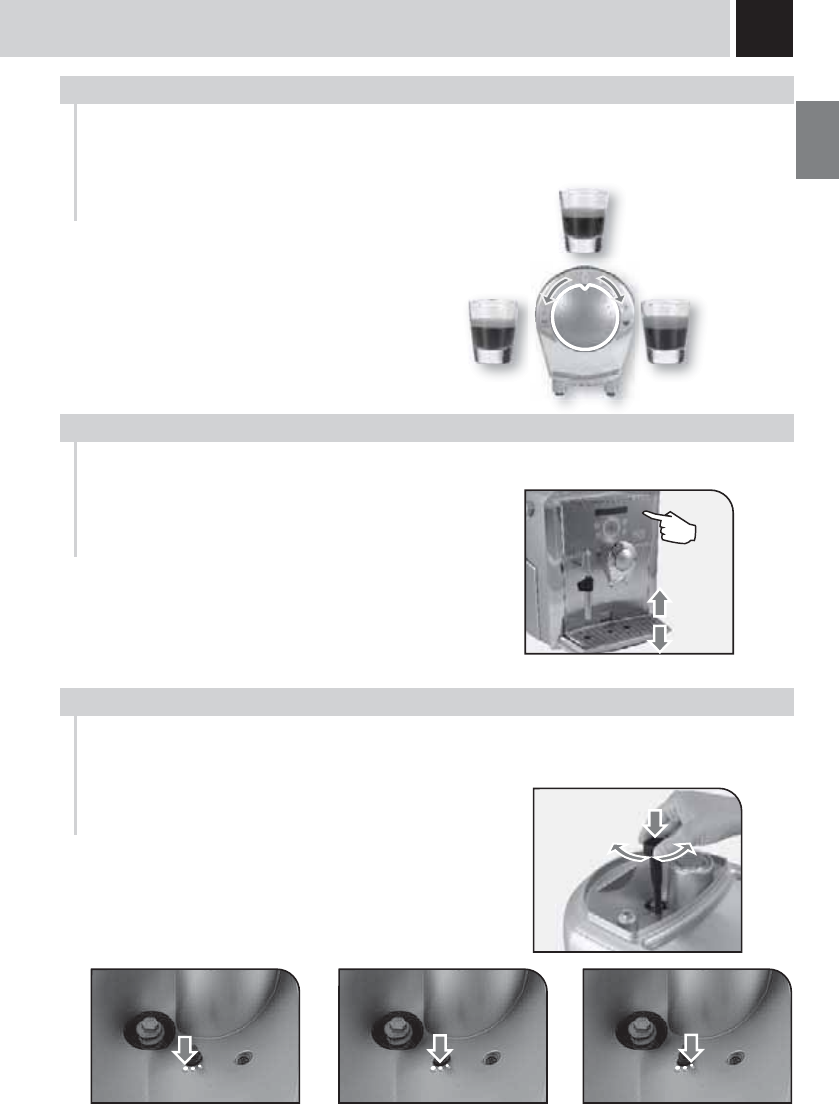

COFFEE INTENSITY

ADJUSTING THE HEIGHT OF THE DRIP TRAY

ADJUSTMENTS

Adjust the drip tray before dispensing any products so as to use any kind of cup.

The machine enables a slight adjustment of the coffee grinder. Coffee may be ground according to your

own tastes.

The adjustment must be performed by means of the pin located

inside the coffee bean hopper. This must be pressed and

turned using the supplied key only.

Press and turn the pin one notch at a time.

You must brew 2-3 coffees before you will taste a change.

The references located inside the container indicate the grind

setting.

COFFEE GRINDER ADJUSTMENT

FINE GRINDMEDIUM GRINDCOARSE GRIND

To raise the drip tray, slightly press on the upper key. To

lower the drip tray, slightly press on the lower key.

When the desired height is reached, release the key.

Note: empty and clean the drip tray daily.

To adjust the intensity of the brewed coffee.

The coffee may even be adjusted while

brewing. This adjustment has an immediate

effect on the selected type of brewing.

E-PLUS SYSTEM - ESPRESSO PLUS SYSTEM

The E-Plus System has been carefully designed to give your coffee the intense taste you desire. Simply

turn the knob and you will notice that the coffee goes from mild intensity to strong intensity.

10

3

4 5

1 2

COFFEE BREWING CAN BE STOPPED AT ANY TIME BY PRESSING THE

BUTTON AGAIN.

THE STEAM SPOUT MAY REACH HIGH TEMPERATURES: DANGER OF

SCALDING. DO NOT TOUCH IT WITH BARE HANDS.

Check that all the containers are clean. To carry out this operation, follow the instructions in the “Cleaning

and Maintenance” section (see page 34).

To brew 2 cups, the machine dispenses the ﬁ rst coffee and brieﬂ y stops dispensing in order to grind the

second serving of coffee. Coffee dispensing is then restarted and completed.

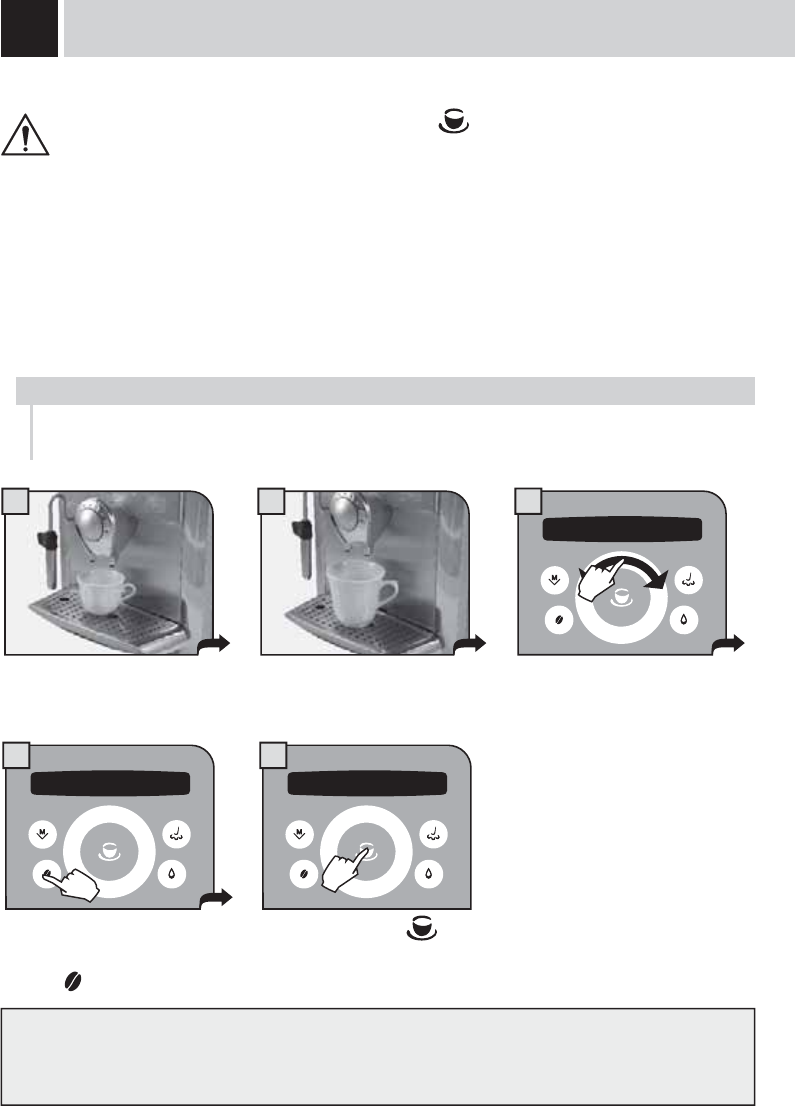

ESPRESSO / COFFEE / LONG COFFEE

If desired, select the quantity of

coffee to be ground by pressing

the button one or more times.

Press the button: once for 1

cup and twice for 2 cups. The

machine begins dispensing the

selected beverage.

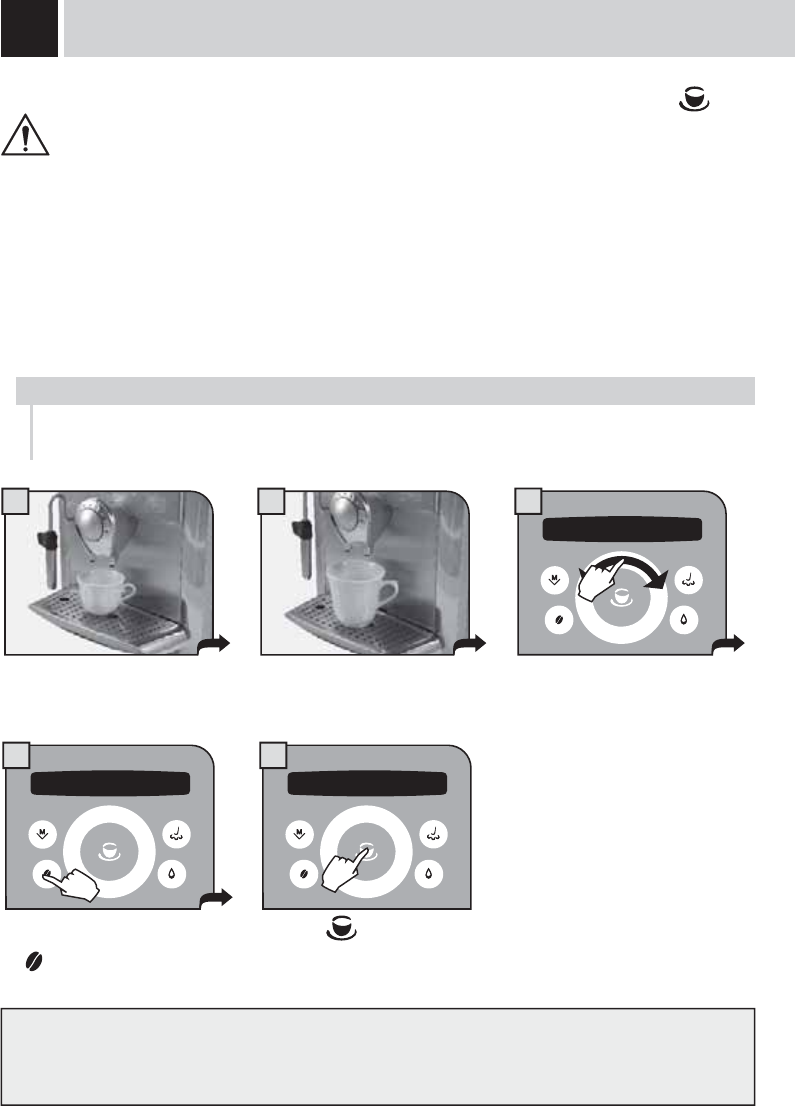

BEVERAGE DISPENSING

This procedure shows how to dispense an espresso. To dispense another type of coffee, select it by navigating

the click wheel with your ﬁ nger. Use appropriate espresso or coffee cups so that the coffee will not overﬂ ow.

The machine ends dispensing automatically on the basis of the quantity determined by the manufacturer. It is

possible to customize this quantity (see page 16).

Select the desired beverages by

navigating the click wheel with

your ﬁ nger.

Position 1 - 2 cup(s) to dispense

an espresso Position 1 - 2 cup(s) to dispense a

regular coffee or a long coffee

strong aroma

espresso coffee 08:33

strong aroma

espresso coffee 08:33

strong aroma

espresso coffee 08:33

11

4

1 2

5

3

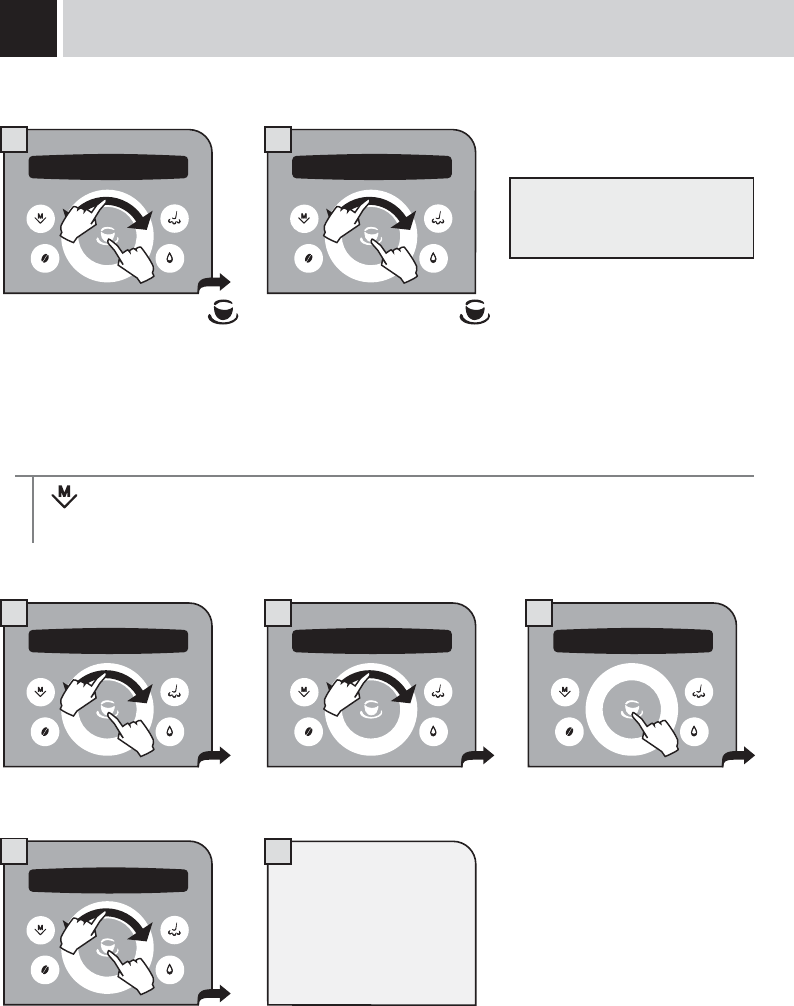

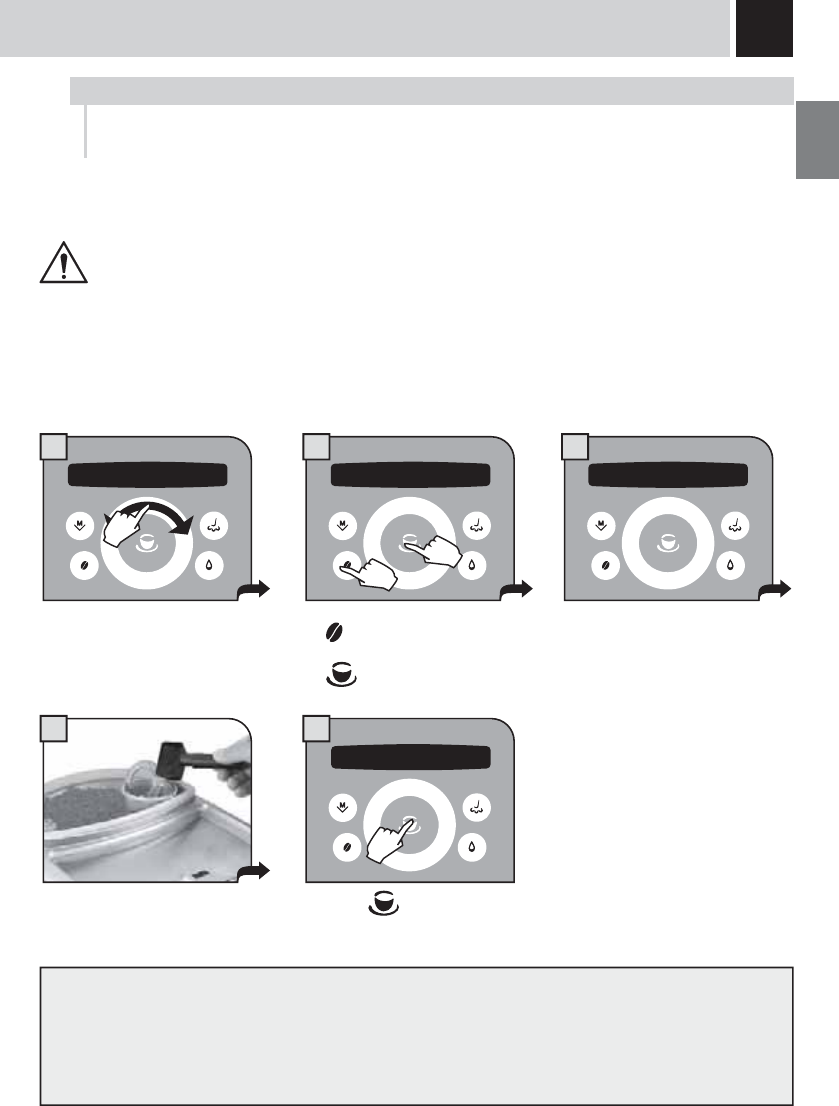

DISPENSING BEVERAGES WITH GROUND COFFEE

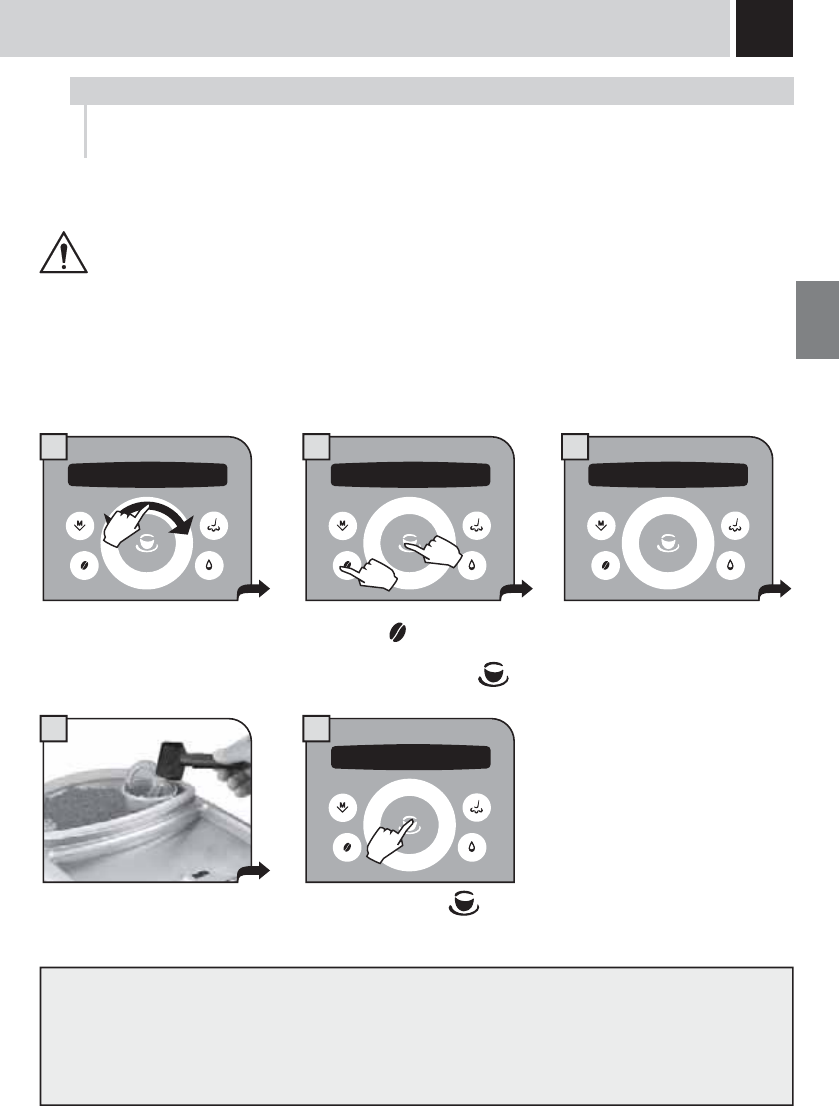

The machine allows you to use pre-ground and decaffeinated coffee.

Pre-ground coffee must be poured into the appropriate compartment positioned next to the coffee bean

hopper. Only use coffee ground for espresso machines and never coffee beans or instant coffee.

WARNING: ONLY PUT PRE-GROUND COFFEE INTO THE COMPARTMENT WHEN YOU WISH TO

DISPENSE THIS TYPE OF BEVERAGE.

ONLY INSERT ONE SCOOP OF GROUND COFFEE AT A TIME. TWO CUPS OF COFFEE CANNOT

BE DISPENSED AT THE SAME TIME.

Select the function by pressing

the button until the pre-

ground option appears. Press

the button to conﬁ rm.

Note:

• If brewing does not start within 30 seconds from the appearance of the message (3), the machine will return

to the main menu and discharge any inserted coffee into the coffee grounds drawer;

• If no pre-ground coffee is poured into the compartment, only water will be dispensed;

• If the dose is excessive or if 2 or more scoops of coffee are added, the machine will not dispense the

beverage and the coffee in the compartment will be discharged into the grounds drawer.

The preparation of an espresso using pre-ground coffee is shown in the example given below. The

customized choice of using pre-ground coffee is shown on the display.

Select the desired beverage by

navigating the click wheel with

your ﬁ nger.

Press the button to start

brewing.

Pour one scoop of ground coffee into

the appropriate compartment using

the measuring scoop provided.

A message reminds the user to

pour ground coffee into the

appropriate compartment.

strong aroma

espresso coffee 08:33

pre-ground

espresso coffee 08:33

brewing in progress

please wait

insert ground coffee

and press ok

1.

2.

12

1 2 3

56

7

4

HOT WATER DISPENSING

DISPENSING MAY BE PRECEDED BY SHORT SPURTS OF HOT WATER AND SCALDING IS

POSSIBLE. THE HOT WATER/STEAM SPOUT MAY REACH HIGH TEMPERATURES: DO NOT

TOUCH IT WITH BARE HANDS. USE THE APPROPRIATE HANDLE ONLY.

BEVERAGE DISPENSING

Press the button.

Place a container beneath the

steam/hot water spout. Turn the knob to the

position.

Wait until the machine has

dispensed the desired quantity of

water.

When the machine has dispensed

the desired quantity, turn the knob

until it is in the rest position ( ).

To dispense another cup

of hot water, repeat this

operation.

The display shows “brewing in

progress... hot water”

selected

hot water

brewing in progress

hot water

13

1 2 3

5 6

7

4

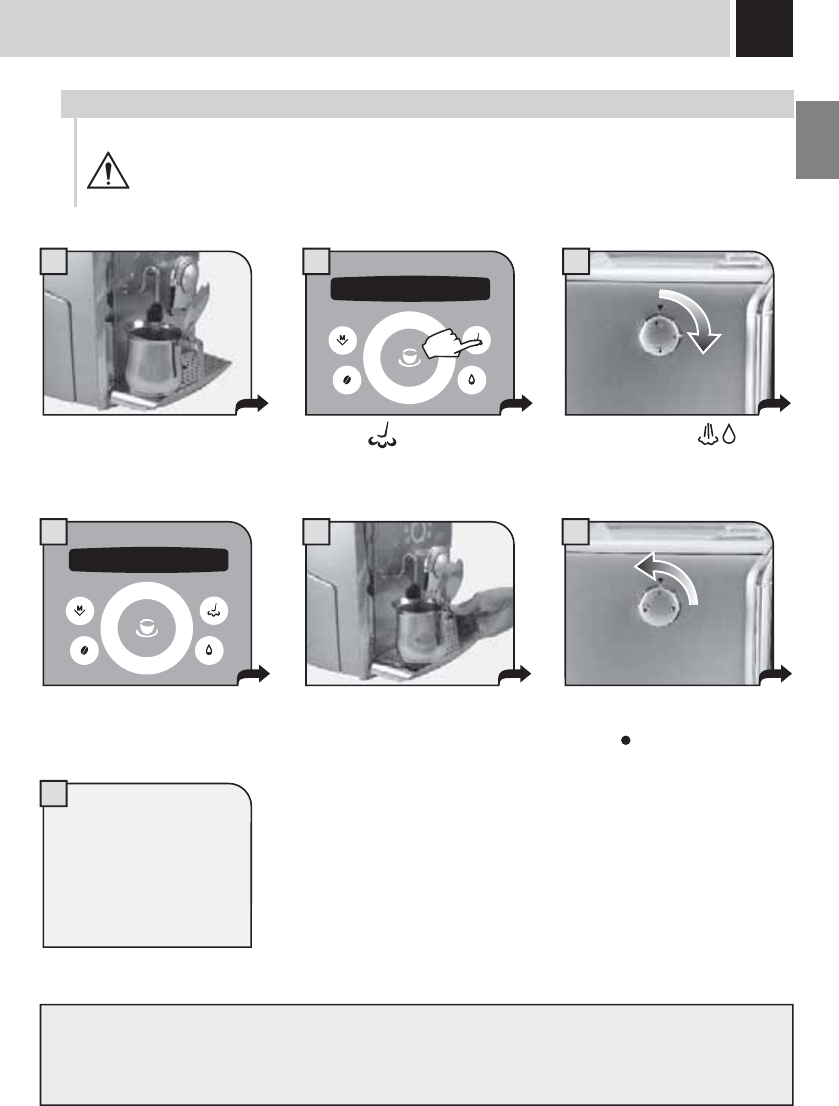

DISPENSING STEAM

Press the button.

Place a container with the

beverage to be warmed up

beneath the steam spout.

Turn the knob to the

position.

Heat the beverage; move the

container while heating. When you have ﬁ nished, turn

the knob until it is in the rest

position ( ).

After dispensing, clean the steam spout as described on page 34.

Repeat the operation to

heat another beverage.

DISPENSING MAY BE PRECEDED BY SHORT SPURTS OF HOT WATER AND SCALDING

IS POSSIBLE. THE HOT WATER/STEAM SPOUT MAY REACH HIGH TEMPERATURES: DO

NOT TOUCH IT WITH BARE HANDS. USE THE APPROPRIATE HANDLE ONLY.

The display shows “brewing in

progress... steam”

selected

steam

brewing in progress

steam

14

32

4 5 6

1

87

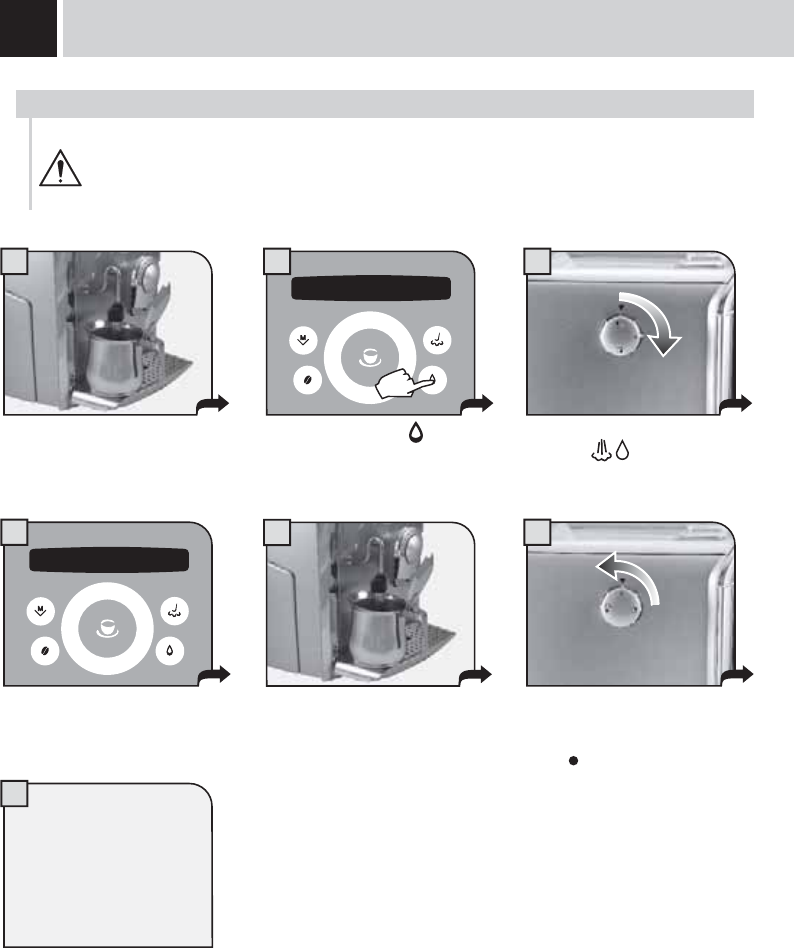

BEVERAGE DISPENSING

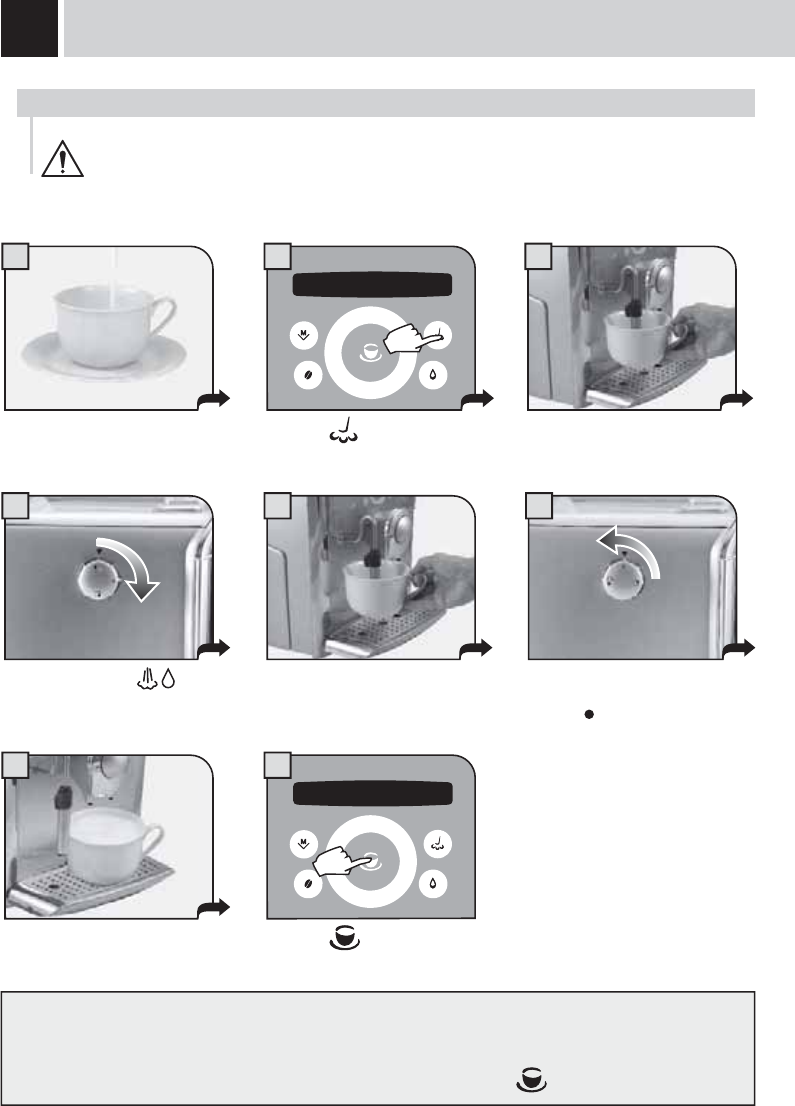

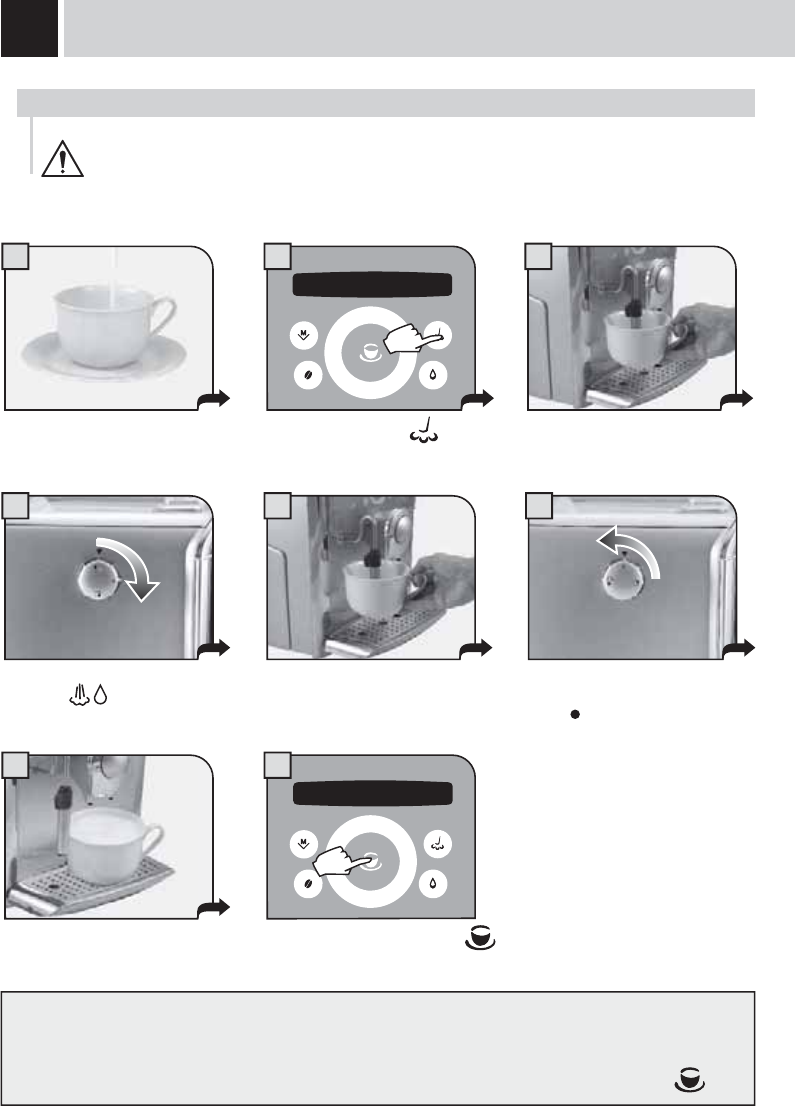

MAKING CAPPUCCINO

DISPENSING MAY BE PRECEDED BY SHORT SPURTS OF HOT WATER AND SCALDING IS

POSSIBLE. THE HOT WATER/STEAM SPOUT MAY REACH HIGH TEMPERATURES: DO NOT

TOUCH IT WITH BARE HANDS. USE THE APPROPRIATE HANDLE ONLY.

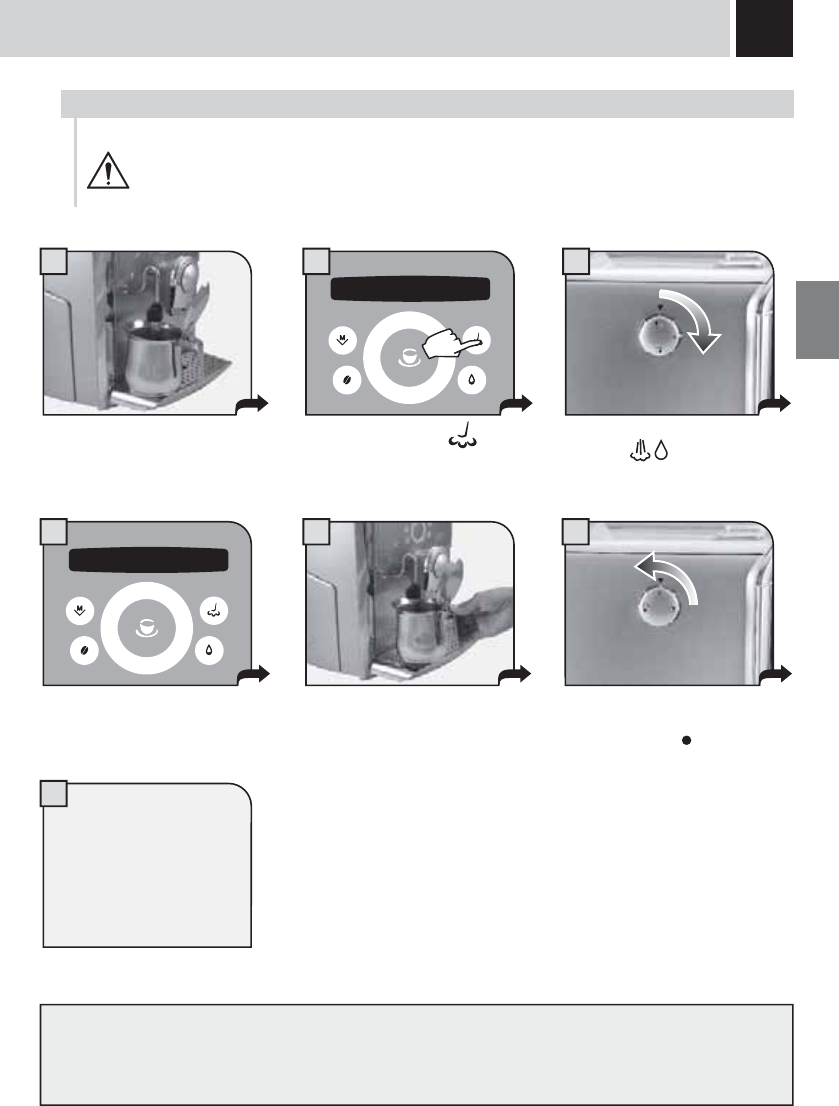

Press the button. Immerse the steam spout in the

milk.

Turn the knob to the .

position.

Froth the milk by gently swirling

the cup. When you have ﬁ nished, turn

the knob until it is in the rest

position ( ).

After dispensing, clean the steam spout as described on page 34.

To dispense 2 cappuccinos:

• froth two cups of milk by following step 1 to 6;

• dispense two coffees by following steps 7 and 8 (in this case, press the button twice).

Fill 1/3 of the cup with cold milk.

Press the button once: coffee

dispensing begins.

Place the cup beneath the

dispensing head.

strong aroma

espresso coffee 08:33

selected

steam

15

1 2 3

5

4

6 7 8

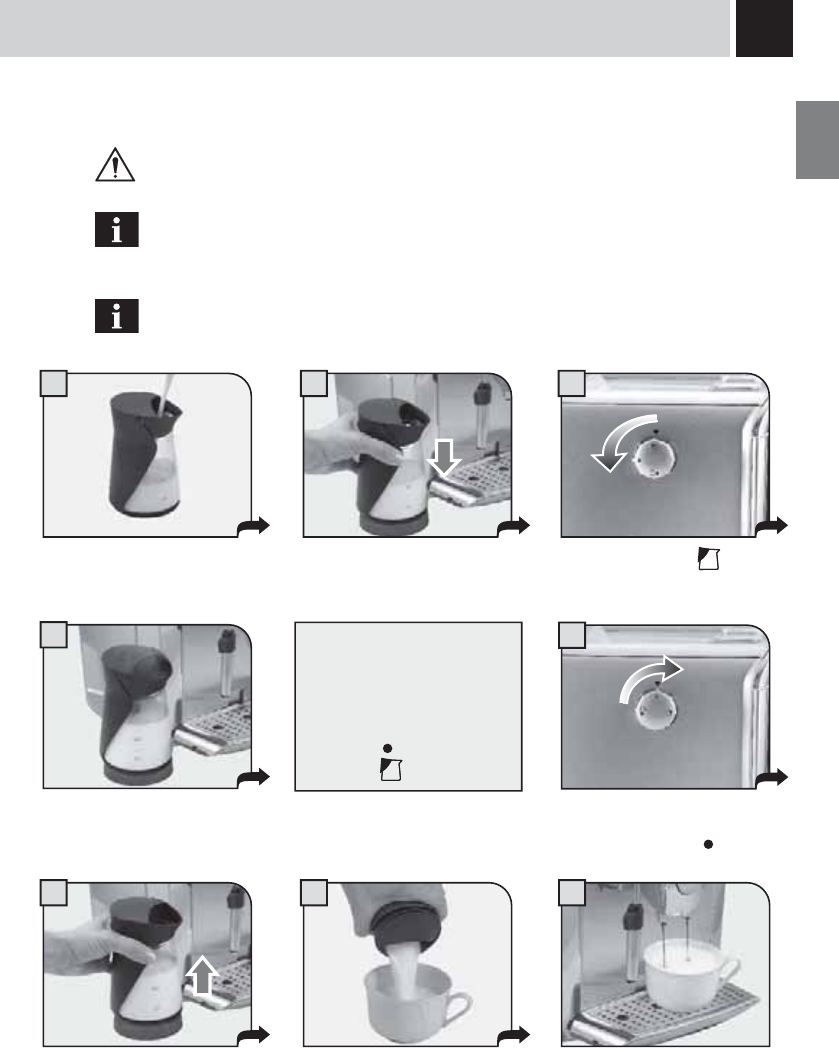

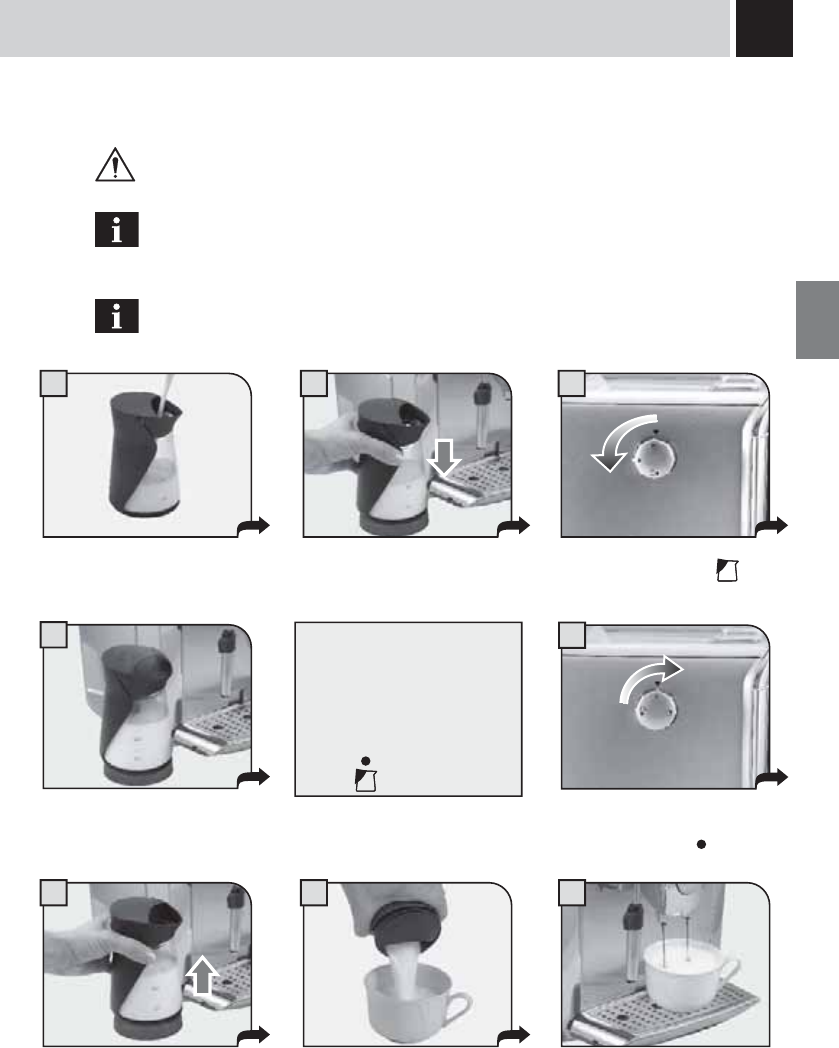

MILK ISLAND (OPTIONAL)

This device, which may be purchased separately, enables you to easily and comfortably prepare delicious

cappuccinos.

Warning: before using the Milk Island, read the manual and all precautions carefully for

correct use.

Important note: the quantity of milk in the carafe must never be below the “MIN” minimum

level nor exceed the “MAX” maximum level. Thoroughly clean all the Milk Island components

after use.

To guarantee best results when preparing cappuccino, we recommend using cold

(0-8°C / 32-45°F), partially skimmed milk.

Fill the milk carafe with the quantity

of milk desired (between the MIN

and MAX levels indicated).

Place the milk carafe onto the base

of the Milk Island. Check that the

light on the base is green.

Remove the carafe using the

handle. Gently swirl the carafe and pour

the milk into the cup. Position the cup with frothed

milk under the dispensing head.

Dispense coffee into the cup.

Turn the knob to the

position.

Wait for the milk to be frothed. When the desired emulsion has

been reached, turn the knob until it

is in the rest position ( ).

The machine will stop

automatically after dispensing

steam continuously for 2

minutes.

To dispense more steam turn the

knob to the ( ) position and then

back to the position.

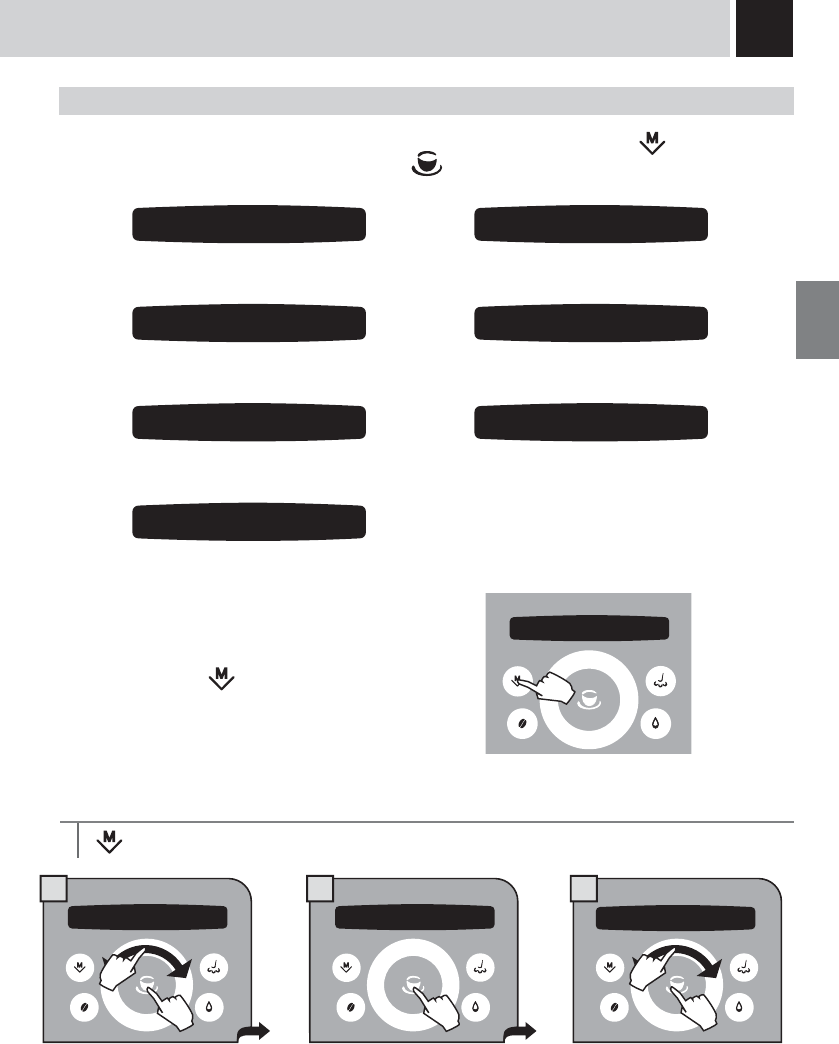

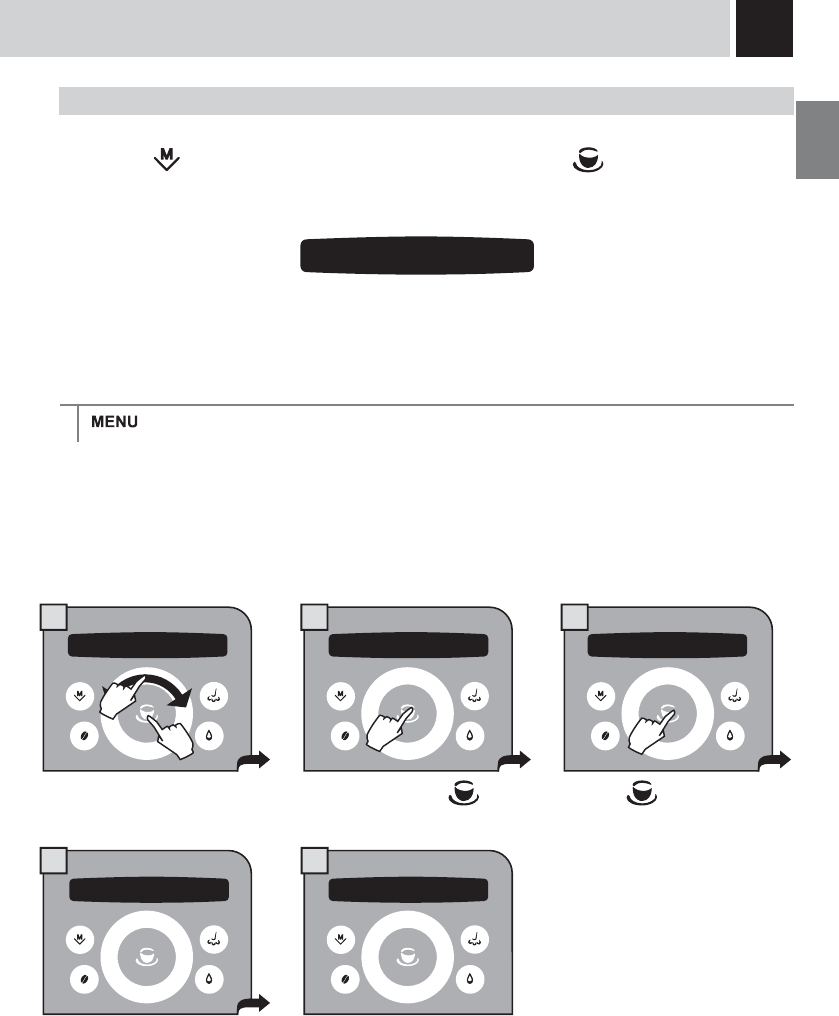

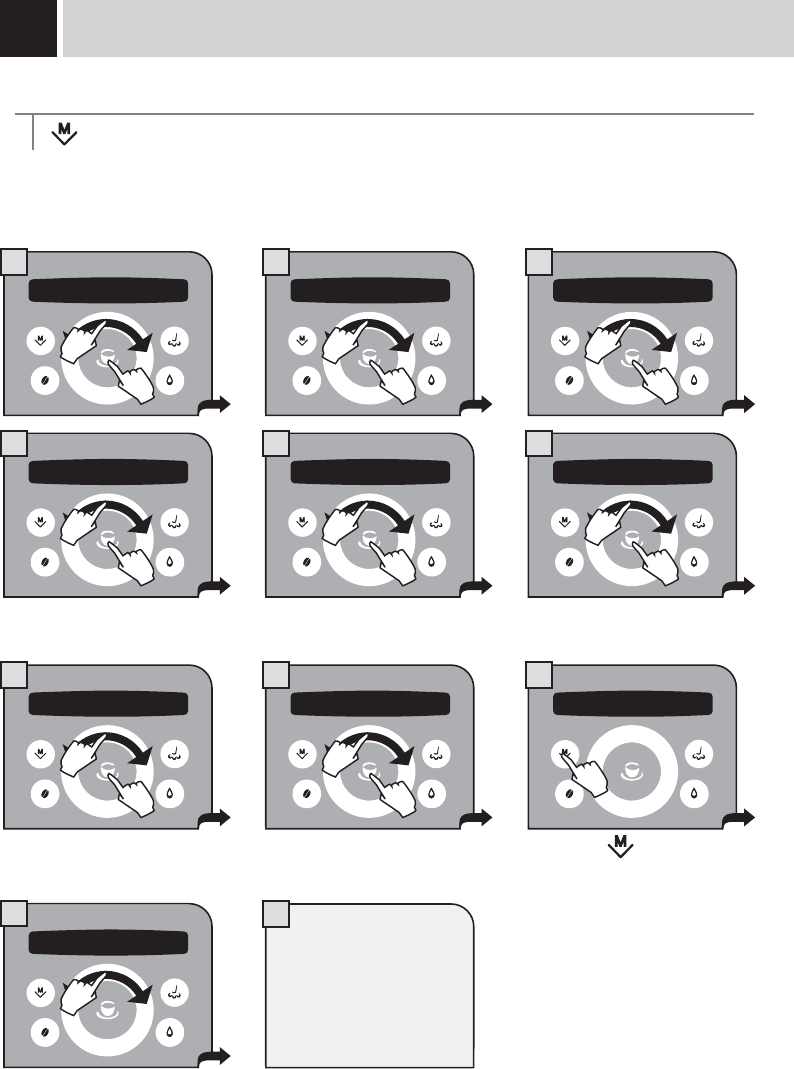

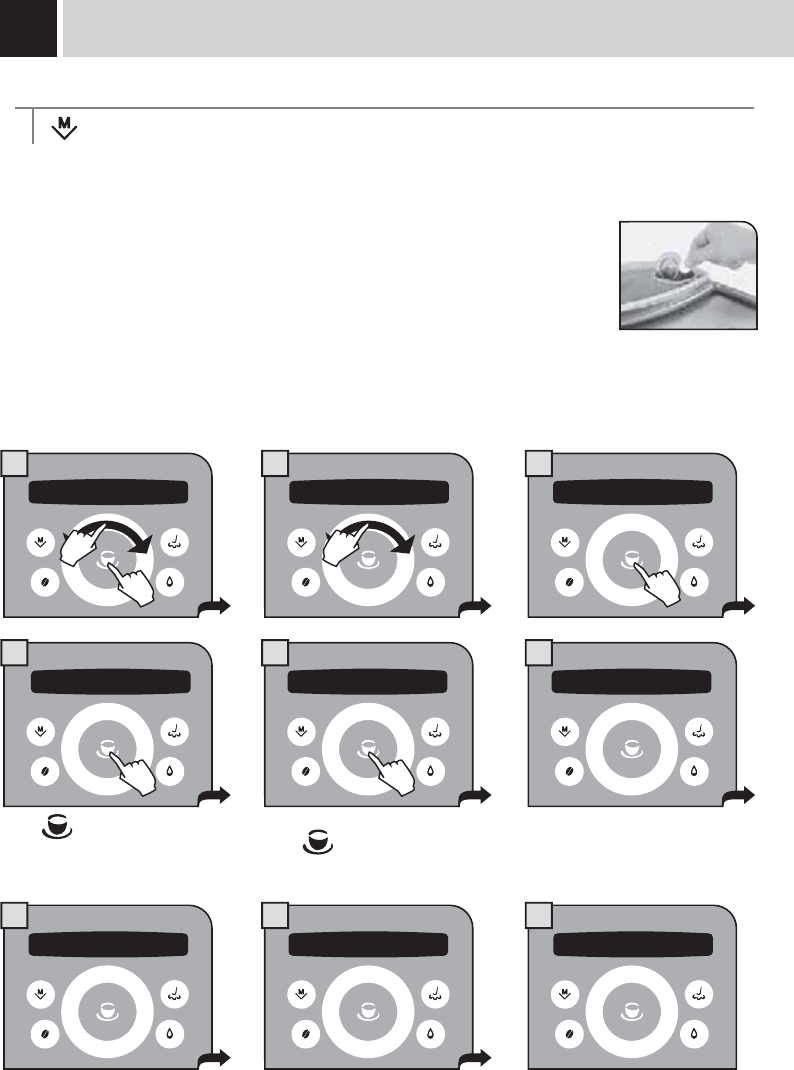

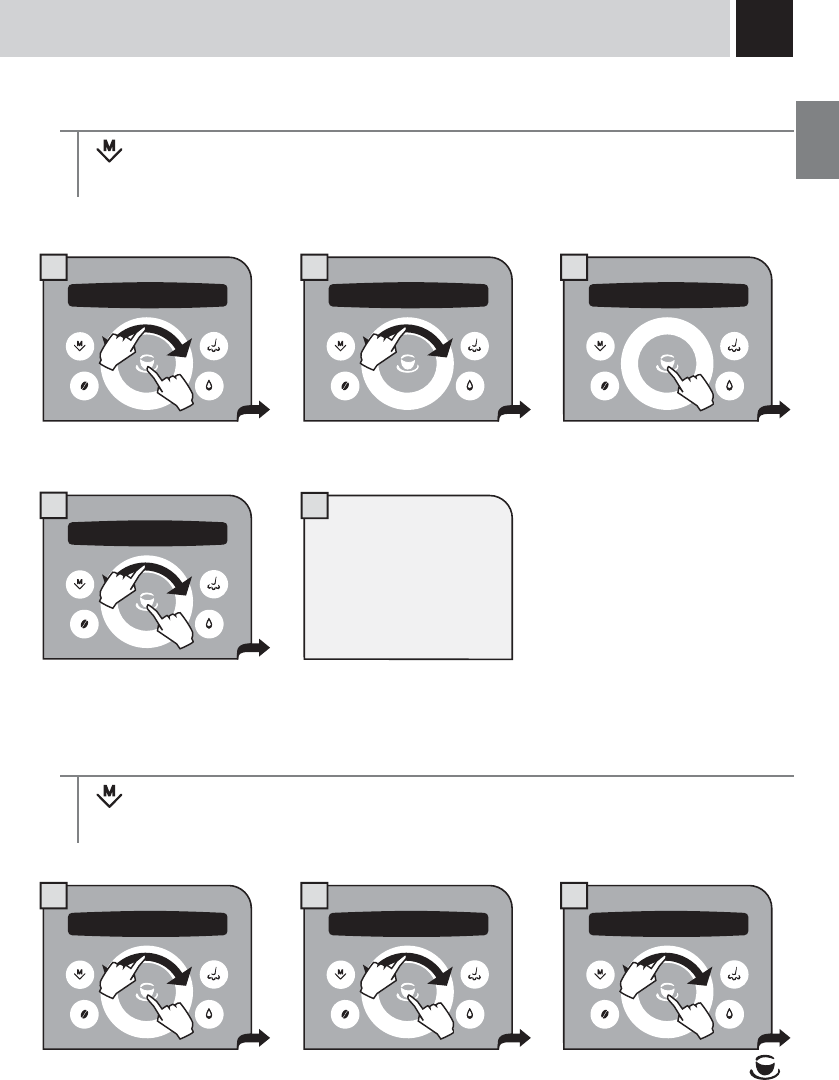

16 BEVERAGE PROGRAMMING

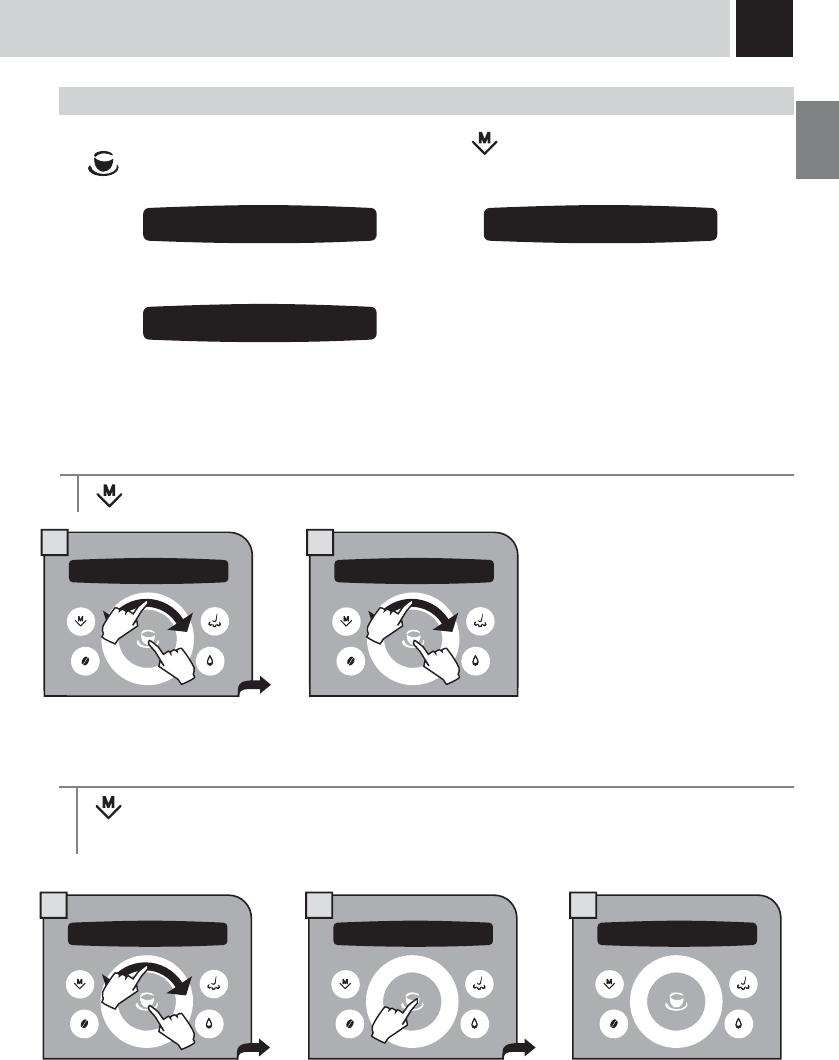

The following page describes how to program coffee beverages; the settings to program each beverage may differ

depending on the type of beverage.

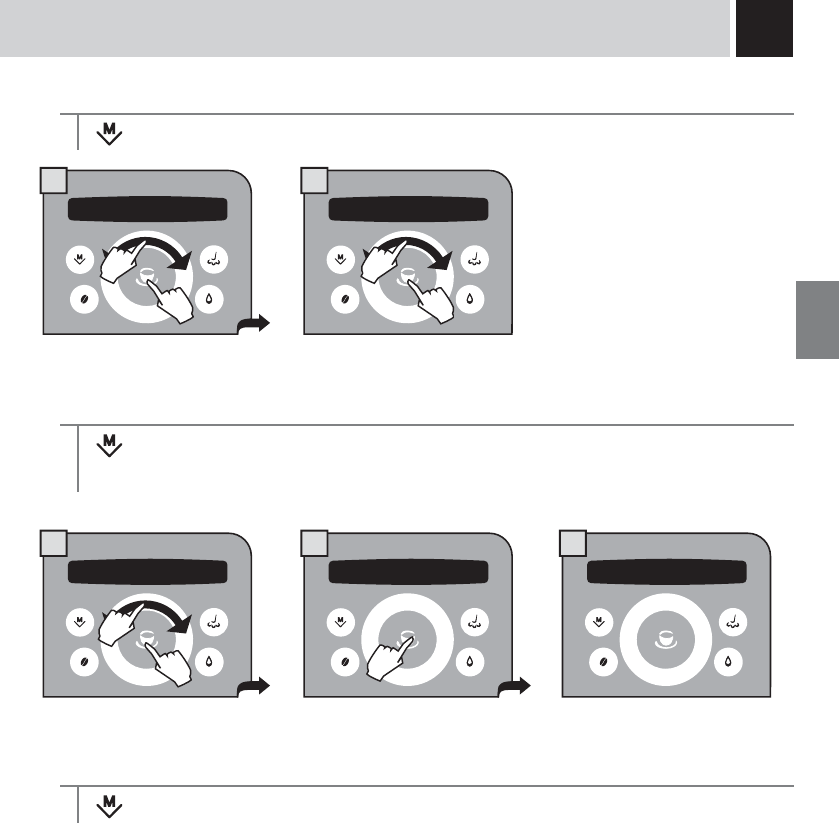

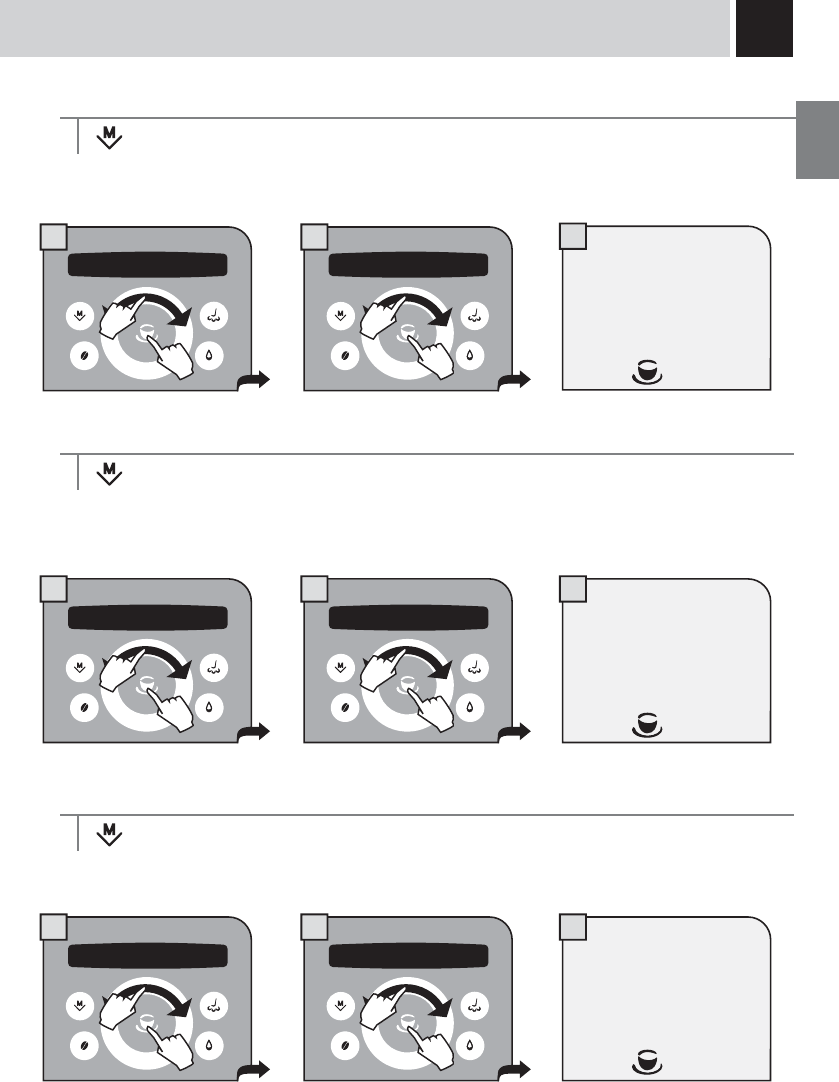

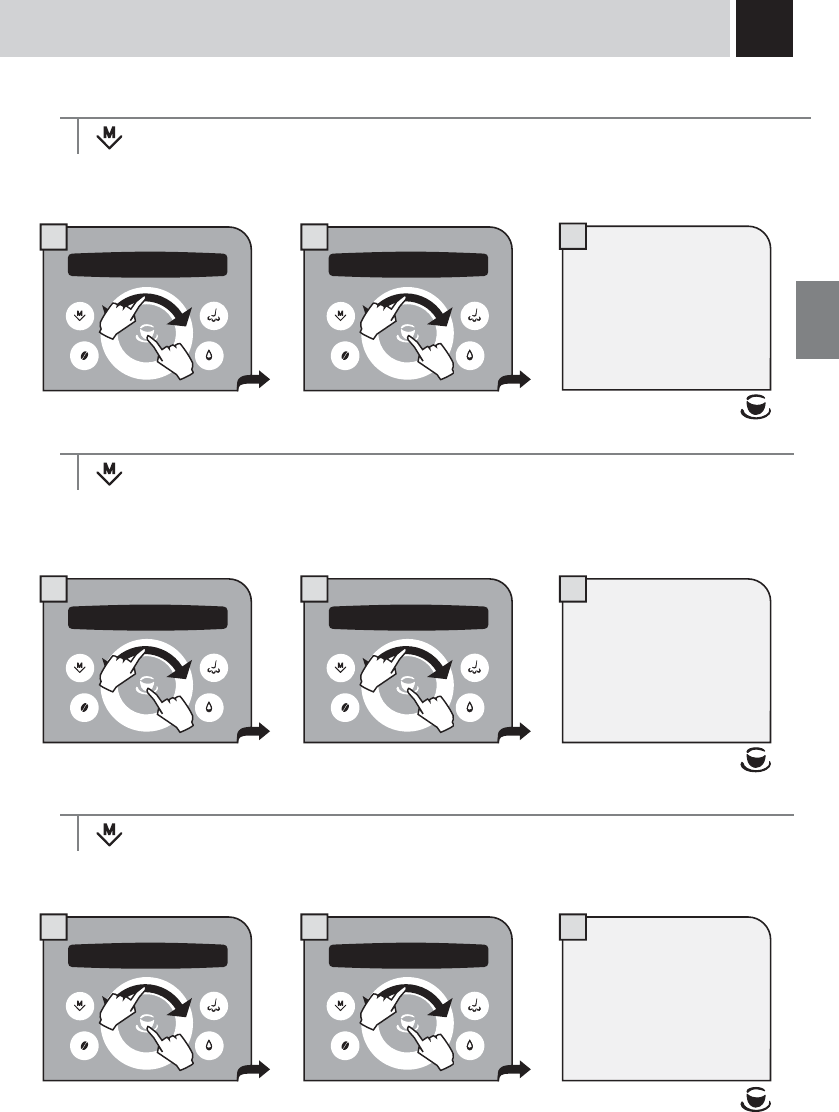

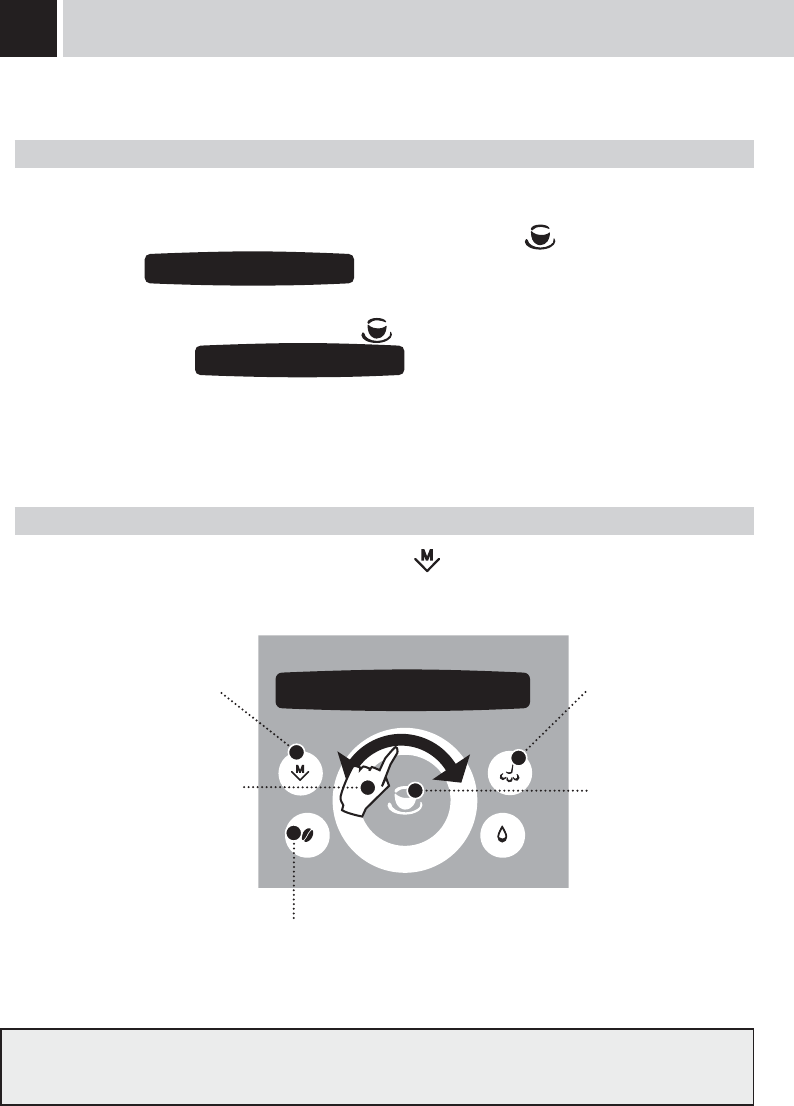

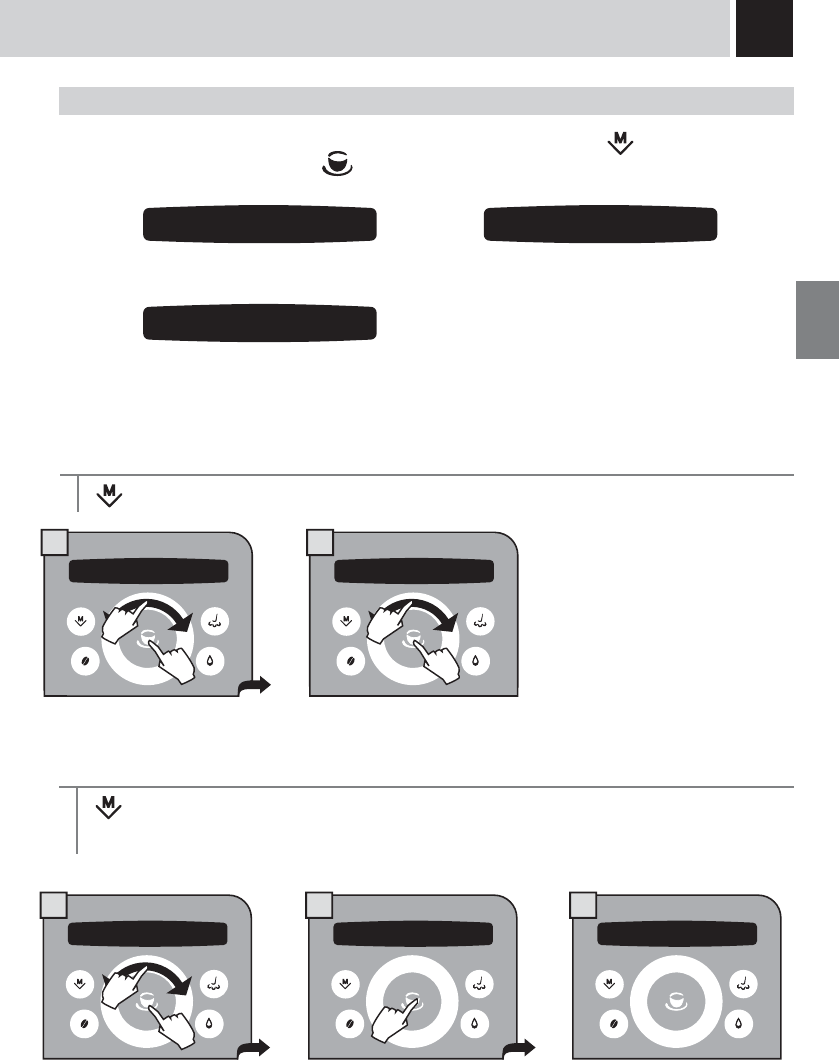

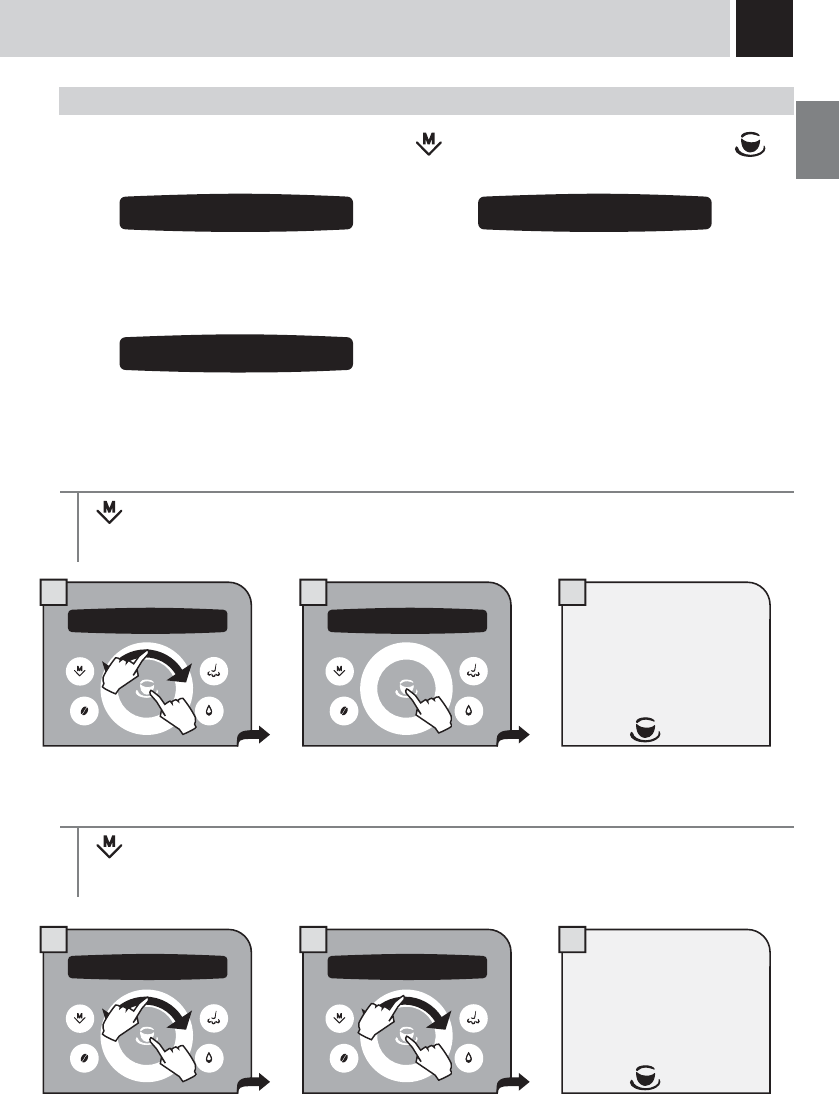

2. PROGRAMMING FROM THE “BEVERAGE SETTINGS” MENU

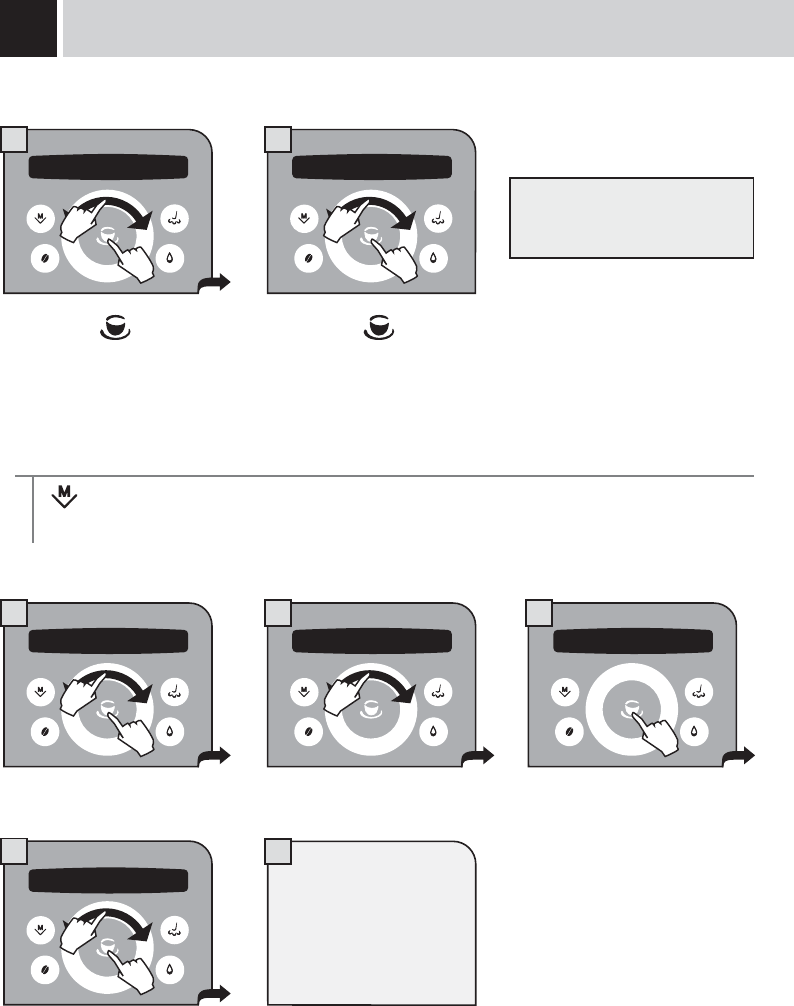

To adjust the settings for preparing beverages: press the button and select “beverage settings” by

navigating the click wheel with your ﬁ nger.

In this phase you can:

exit the programming mode.

(see page 18)

by navigating the click wheel with

your ﬁ nger you can change the

settings for:

- the quantity of coffee to be

brewed;

- the coffee temperature;

- prebrewing the coffee.

- select the quantity of coffee to be ground (opti-dose)

or

select the function to set:

- the coffee temperature;

- coffee prebrewing.

restore factory settings

save the new settings.

Every beverage can be programmed according to your individual tastes.

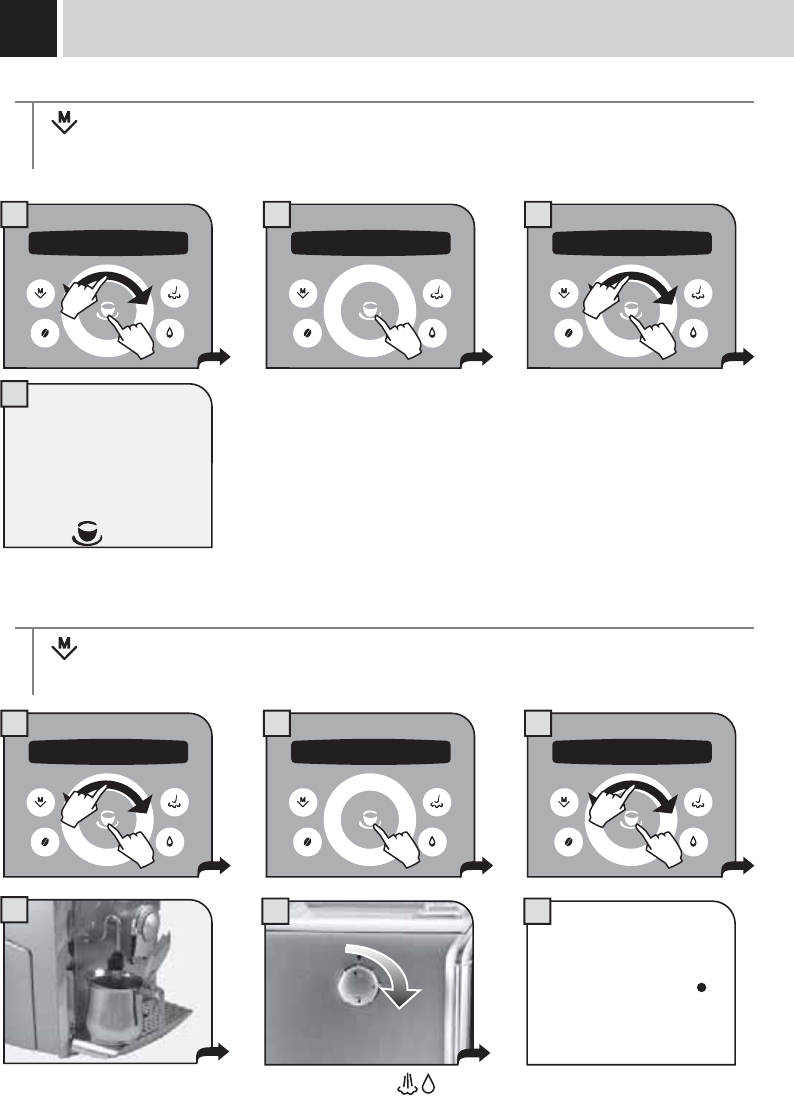

1. PROGRAMMING FOR SELF-LEARNING

You can program the quantity of coffee and/or milk you wish to be dispensed into the cups when you press the

button for any beverage.

Select the type of beverage you want to program, then press and hold the button until the display shows

(for example):

The machine dispenses coffee.

When the required amount is reached, press the button again.

The display shows:

The dispensed quantity of coffee and/or milk is memorized and replaces any previous settings.

programming

espresso coffee

saved

espresso coffee

1 beverage settings

17

1 2 3

4 5

678

9 10

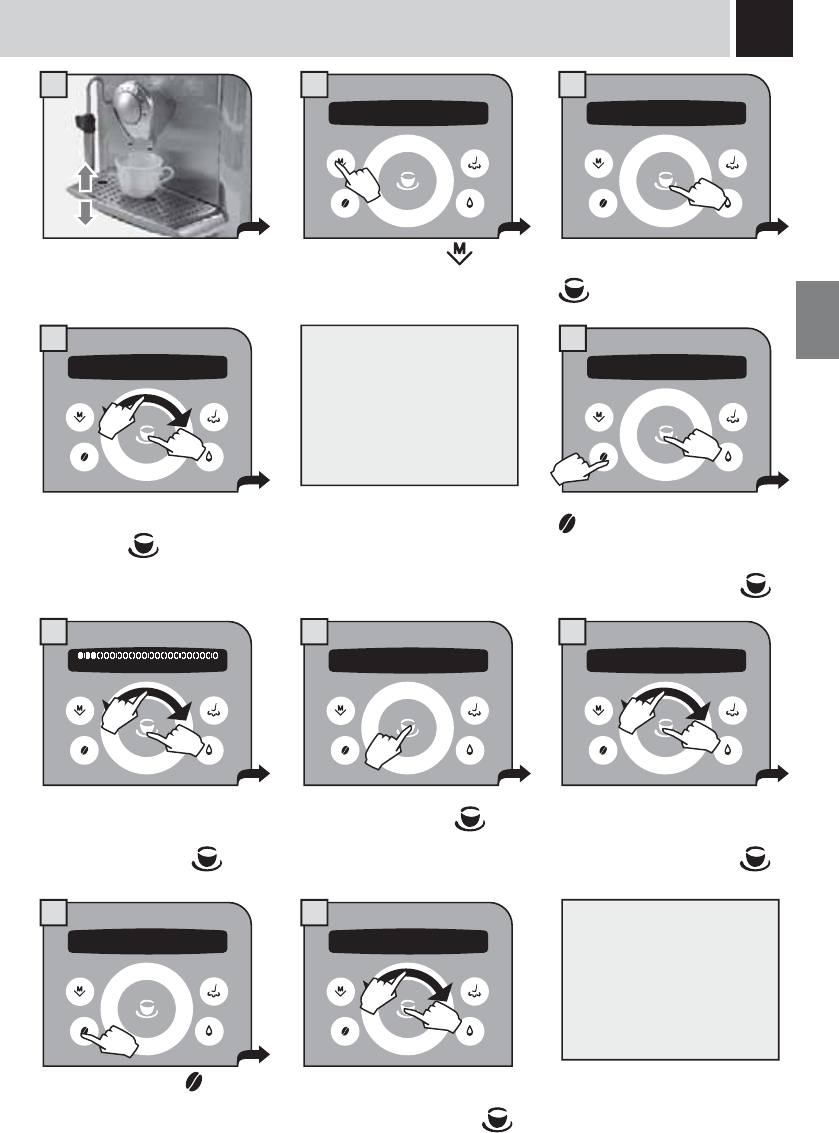

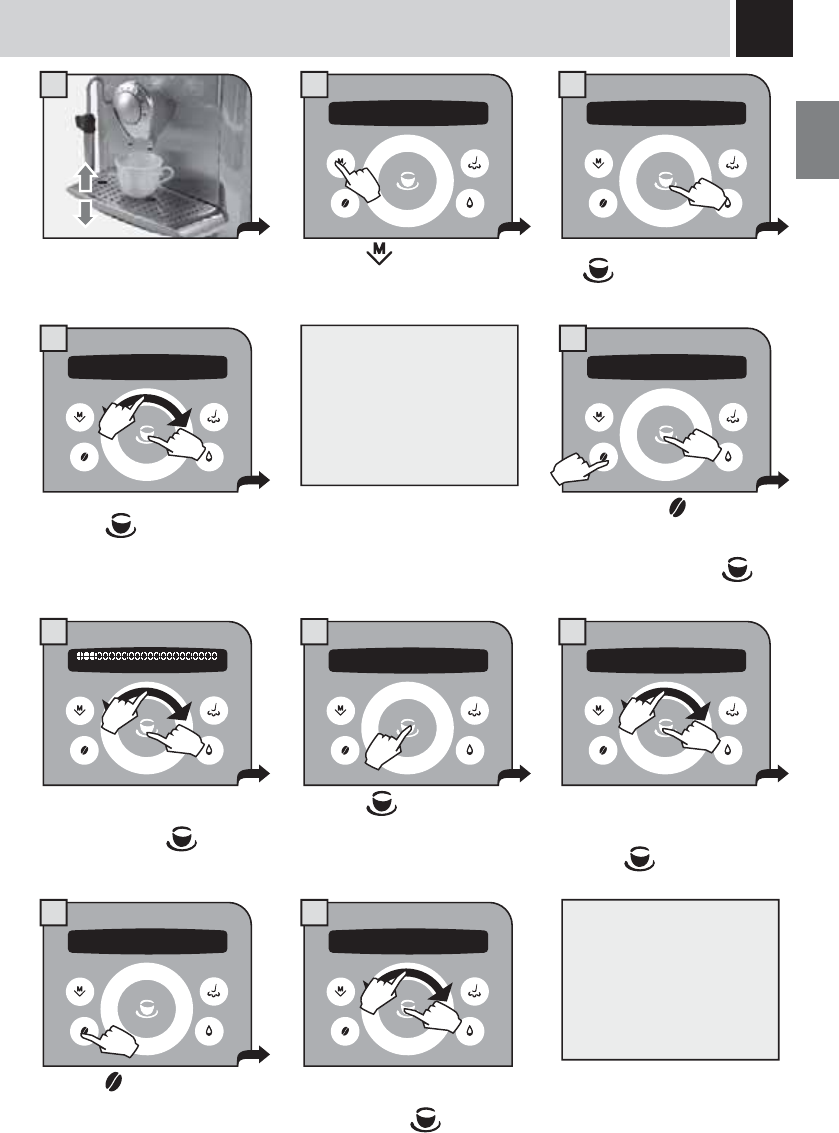

Check that the water and coffee bean

container are full; place the cup under

the dispensing head.

Press the button.

Press the button a few times to

adjust the quantity of coffee to be

ground or select the use of pre-

ground coffee. Press the

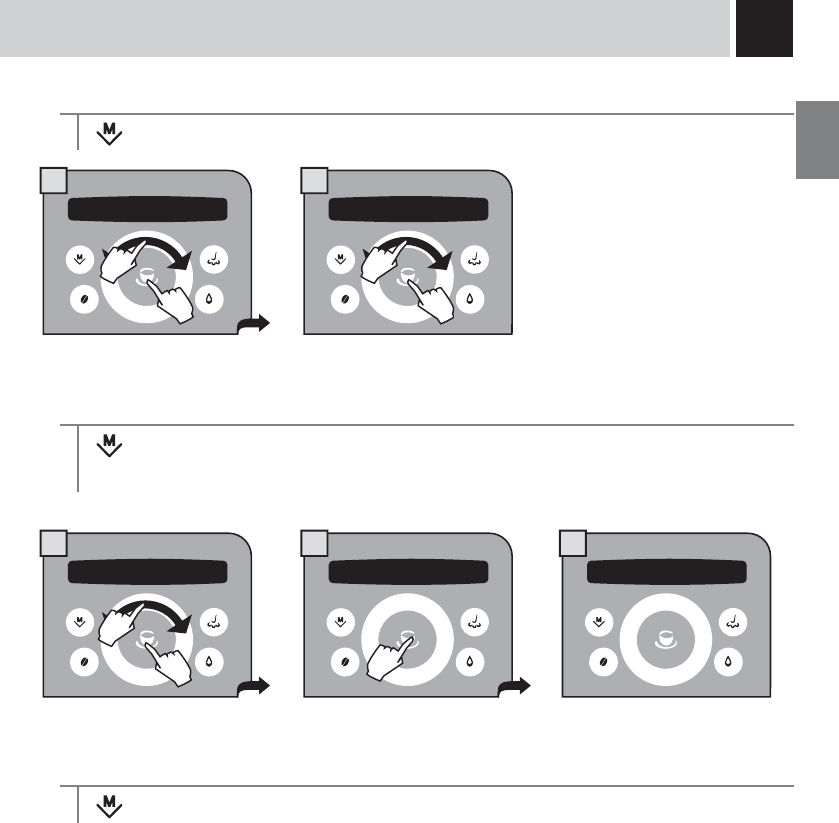

button to save.

Select the beverage to program.

Press the button to conﬁ rm.

Select “beverage settings”. Press

the button to conﬁ rm.

Change the coffee quantity by

navigating the click wheel with your

ﬁ nger; conﬁ rm with .

Press the button for more than

two seconds to access the other

settings to program.

Change the temperature setting

(high, medium, low) by navigating

the click wheel with your ﬁ nger.

Press the button to save.

Press the button to select the

prebrew setting.

Change the prebrew value (normal, long,

off) by turning the click wheel with your

ﬁ nger. Press the button to save.

Prebrewing: the coffee is

slightly dampened before

brewing to bring out the full

aroma of the coffee which

acquires an excellent taste.

strong aroma

espresso coffee 08:33

1 beverage settings

1.1 espresso coffee medium aroma

espresso coffee

- +

espresso coffe

temperature: medium

espresso coffee

temperature: medium

espresso coffee

prebrewing: normal

espresso coffee

prebrewing: normal

espresso coffee

When the settings are

changed, the message on the

display starts ﬂ ashing.

When the changes are stored

the message stops ﬂ ashing.

1.

1.

2.

1.

2.

2.

2.

2.

1.

1.

18 PROGRAMMING THE MACHINE

Some of the machine’s functions can be programmed to customize operations according to your individual

preferences.

Press the button to:

- conﬁ rm the selection;

- save the new settings.

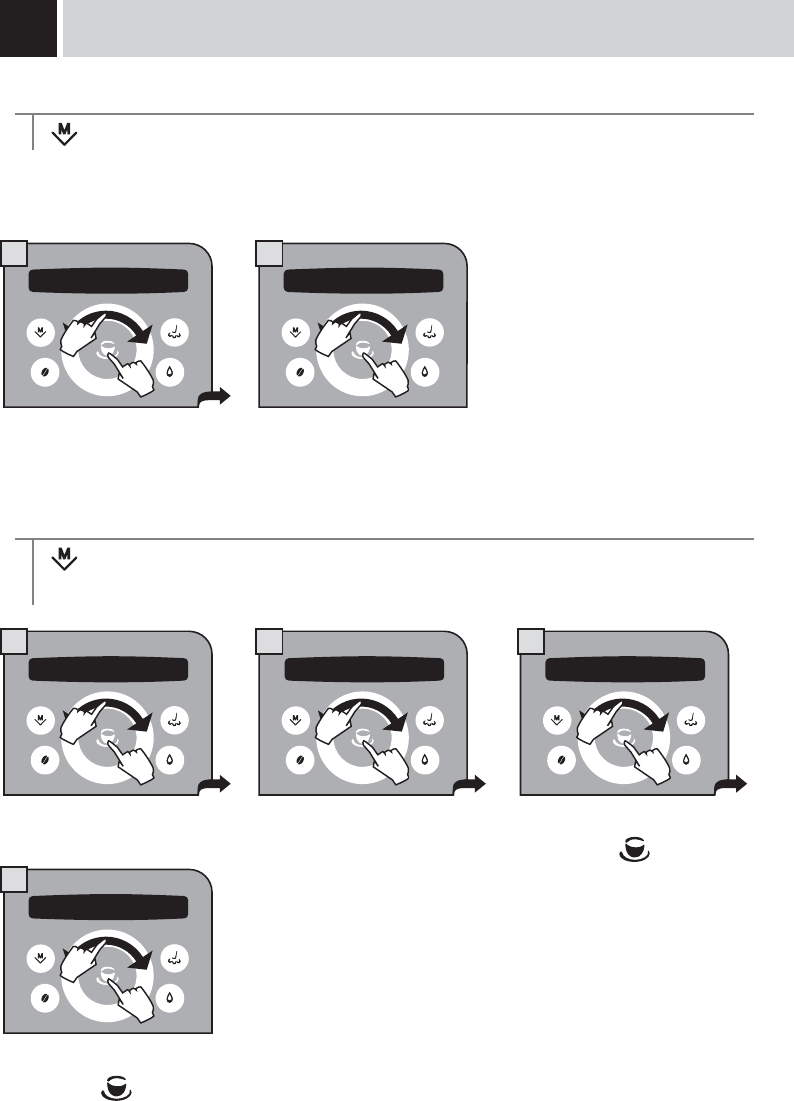

1 Press the button.

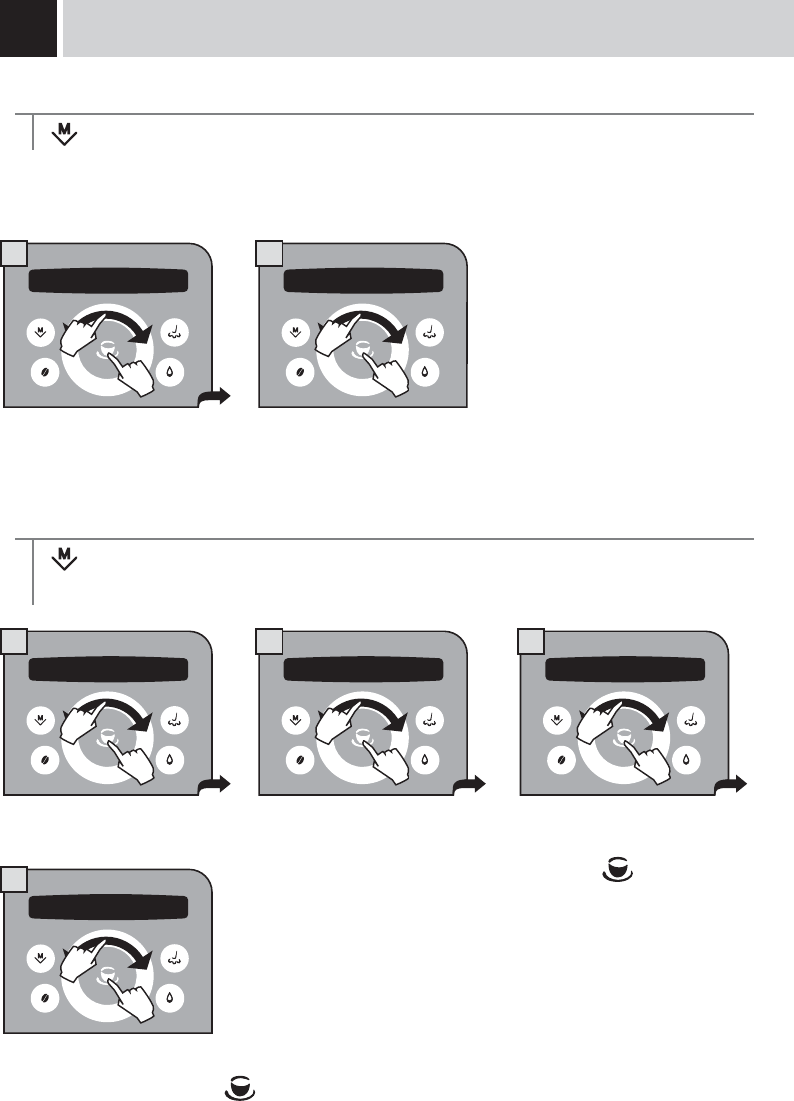

2 Navigate the click wheel with your ﬁ nger to:

- select the functions

- change the function settings.

Beverage setting

(see page 16)

Machine settings

(see page 19)

Maintenance

(see page 25)

To exit the programming mode:

Energy saving

(see page 31)

Special functions

(see page 33)

1 beverage settings

2 machine settings

3 maintenance

1 beverage settings

4 energy saving

5 special functions

exit

1.

2.

19

1 2 3

“LANGUAGE” MENU

MACHINE SETTINGS

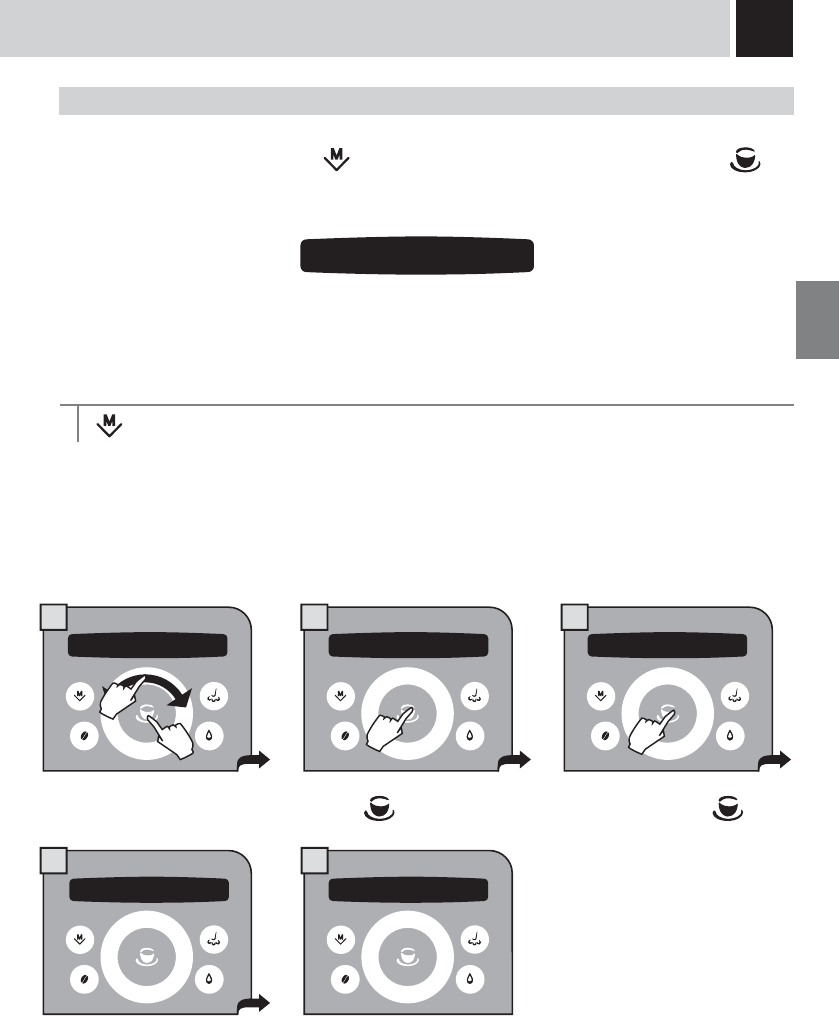

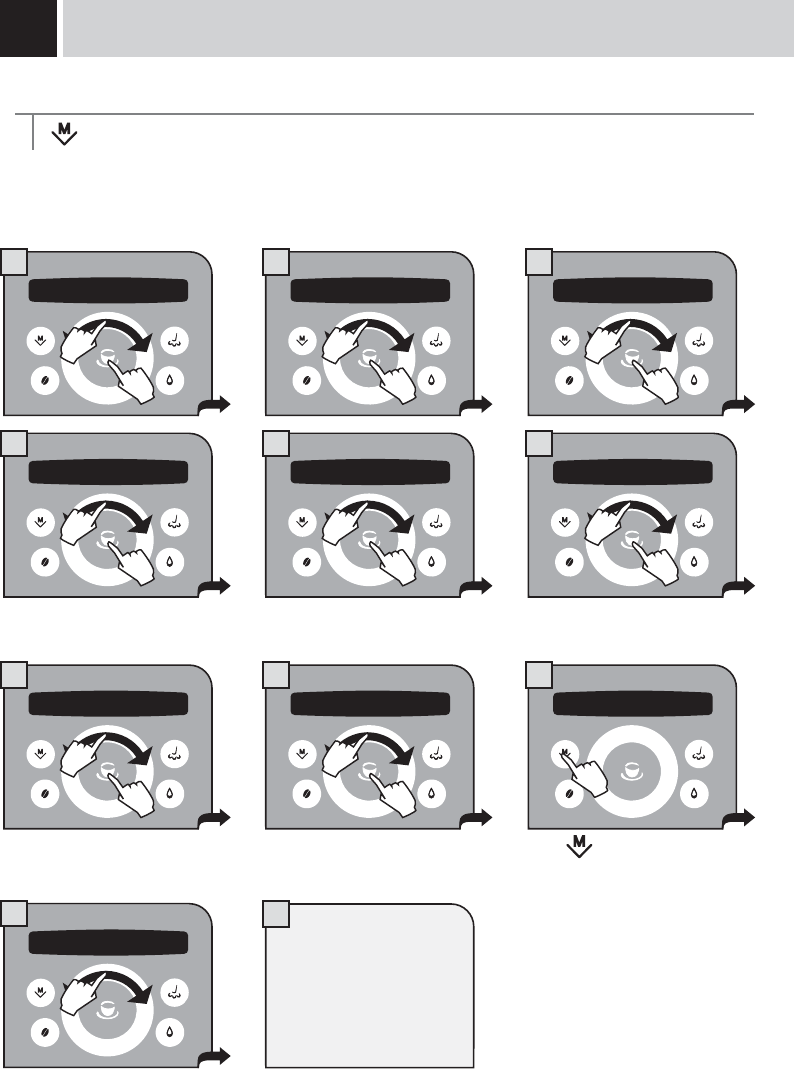

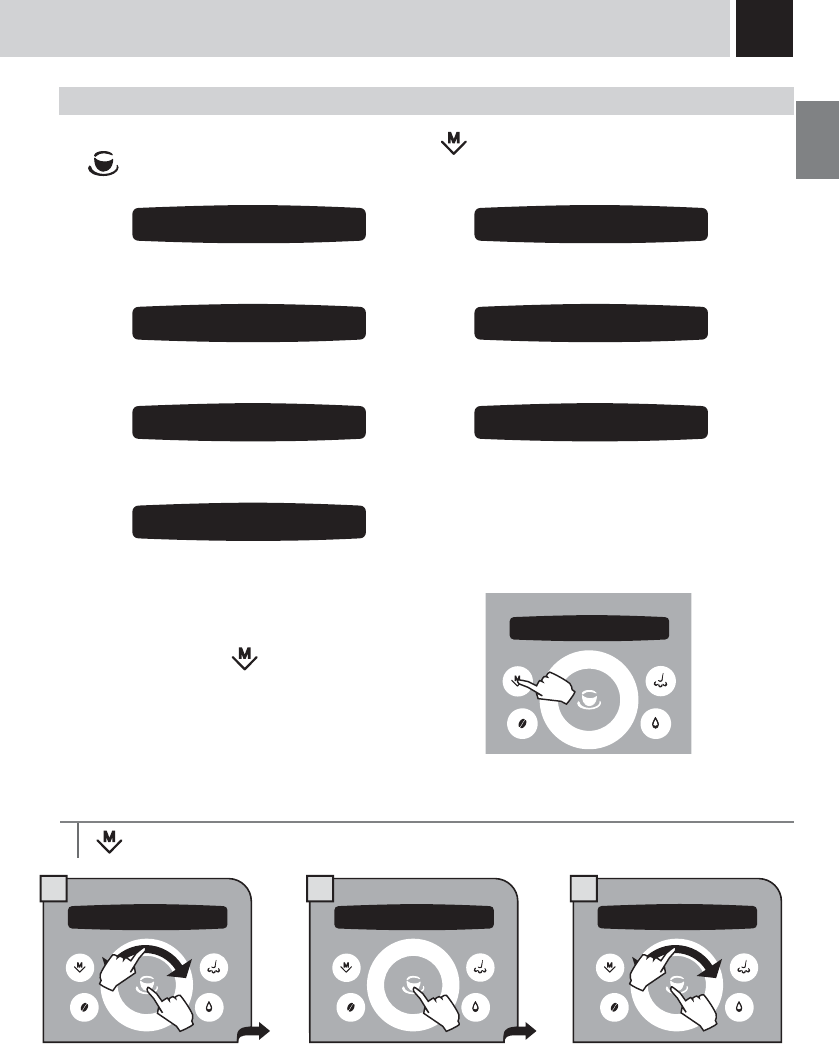

To change the machine’s operation settings, press the button, select “machine settings” and press the

button. Navigate the click wheel with your ﬁ nger to:

set the menu

language.

activate/deactivate the “Aqua Prima”

water ﬁ lter alarm

set the water hardness.

set the coffee circuit rinse cycle.

set/activate the acoustic

alarms.

To exit any level of “machine settings” without saving the

changes made, press the button. For example:

Select the desired language.

After selected, the machine

displays all the messages in the

language selected.

> machine settings > language . To change the language of the display.

activate/deactivate the operation of

the cup warming surface

To set the current time, date and hour

format to display.

2.1 language

English

2.6 cup-warming surface

off

2.3 acoustic alarm

on

2.4 filter alert

on

2.5 rinsing

on

2.2 water hardness

3

2.7 clock setting

2 machine settings 2.1 language

English

1 beverage settings

2.1 lingua

italiano

1.

2.

1.

2.

20

3

1 2

12

3 4 5

“ACOUSTIC ALARM” MENU

> machine settings > acoustic alarm

To turn on/off a tone each time a button is pressed.

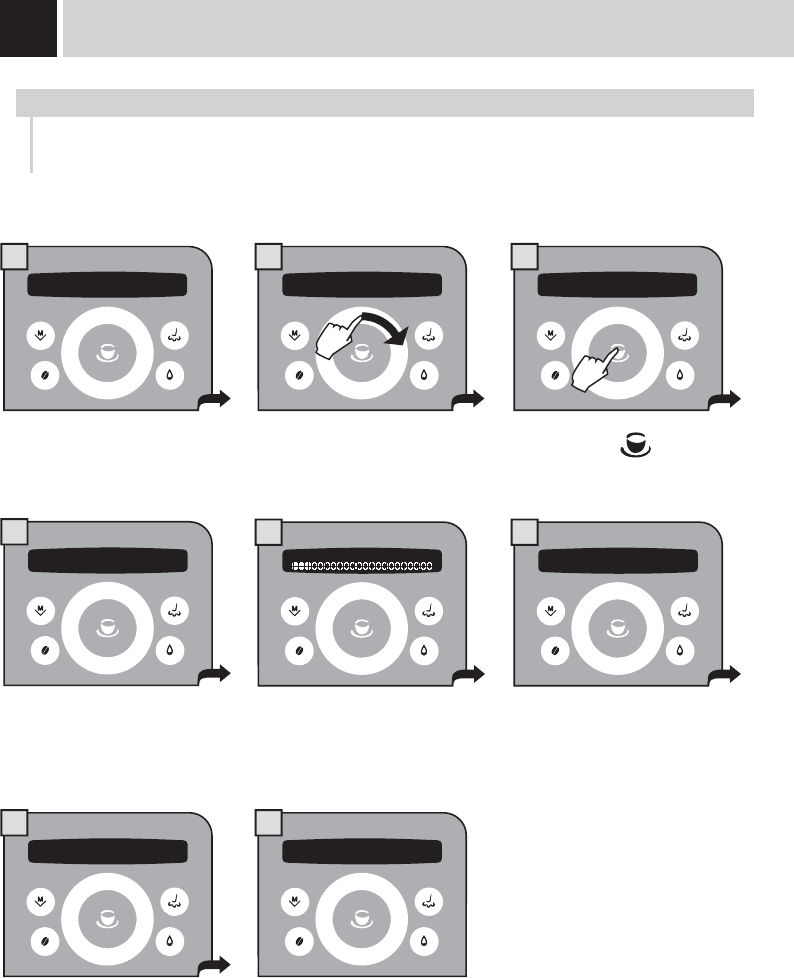

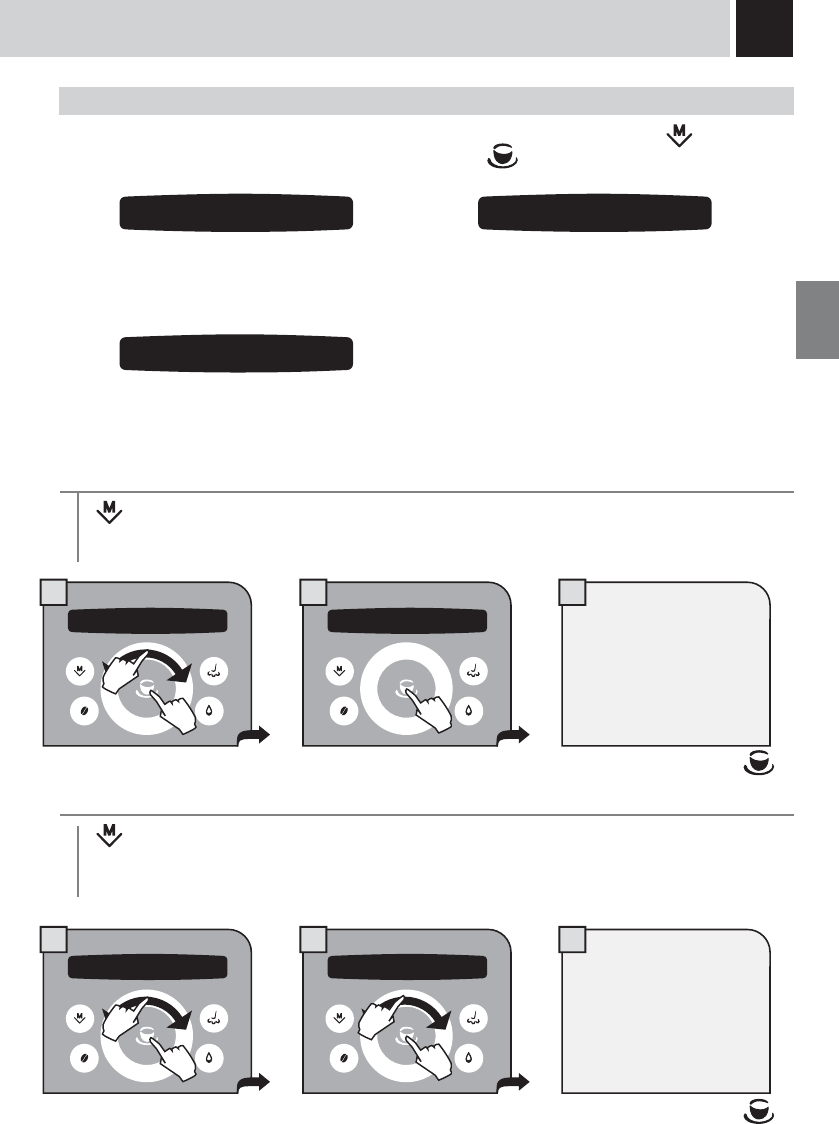

Select by navigating the click

wheel with your ﬁ nger.

It is possible to set:

-on

-off

Press the button to save.

PROGRAMMING THE MACHINE

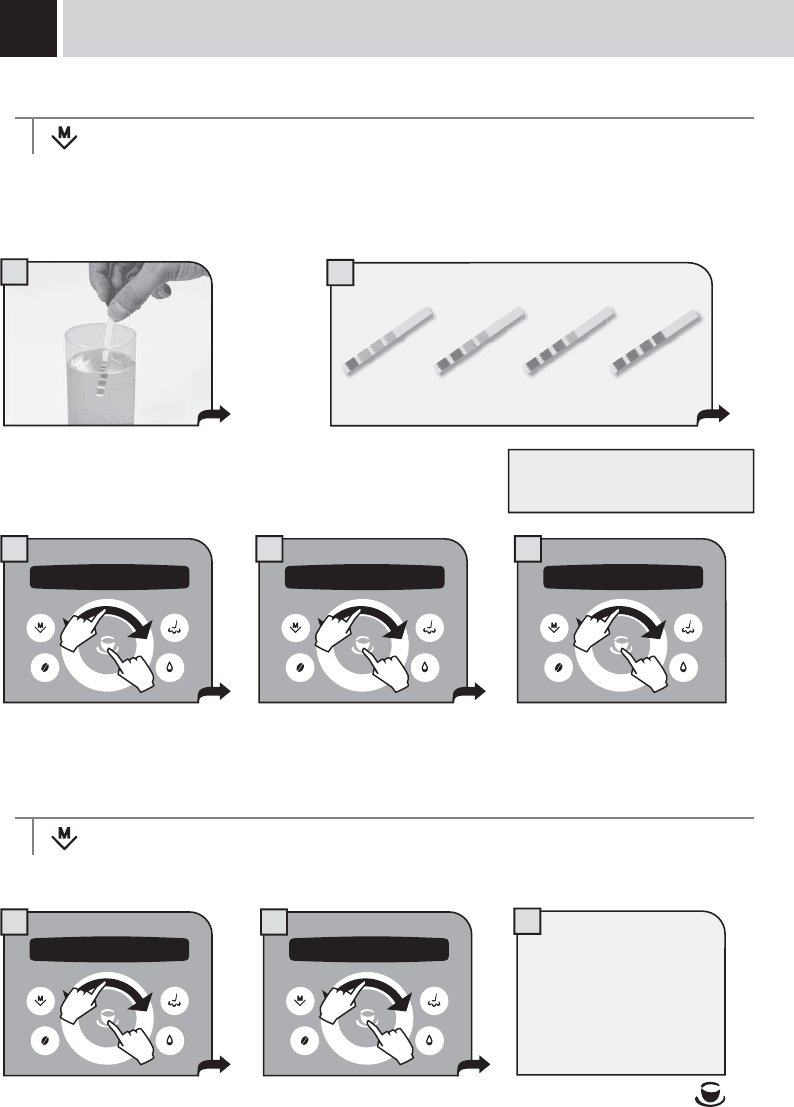

Immerse the water hardness

tester included with the machine

in water for one second.

Check the value.

The test can be used for one

measurement only.

“WATER HARDNESS” MENU

> machine settings > water hardness

With the “Water hardness” function you can adapt your machine to the degree of hardness of the water you

use, so that the machine will request descaling at the right moment.

Hardness is expressed on a scale from 1 to 4. The machine is preset at value 3.

Set the water hardness obtained

from the test and save it.

2 machine settings 2.2 water hardness

3

2.2 water hardness

3

2 machine settings 2.3 acoustic alarm

on

1.

2.

1.

2.

1.

2.

1.

2.

1.

2.

1234

21

3

1 2

31 2

31 2

“FILTER ALARM” MENU

> machine settings > filter alert

To turn on/off signalling the need to change the “Aqua Prima” water ﬁ lter. The machine informs the user

when the “Aqua Prima” ﬁ lter needs to be replaced.

“RINSE” MENU

> machine settings > rinsing

The rinse setting cleans the internal circuits in order to guarantee that the beverages are only made with

fresh water. The function is enabled as default by the manufacturer. Note: This rinse cycle is performed

every time the machine is turned on after the warming phase.

“CUP WARMING SURFACE” MENU

> machine settings > cup-warming surface

To turn on/off the operation of the cup warming surface located on the top of the machine.A warm cup allows

you to fully savour the coffee and taste its full aroma.

2 machine settings 2.4 filter alert

on

2 machine settings 2.5 rinsing

on

2 machine settings 2.6 cup-warming surface

off

Select by navigating the click

wheel with your ﬁ nger.

It is possible to set:

-on

-off

Press the button to save.

Select by navigating the click

wheel with your ﬁ nger.

It is possible to set:

-on

-off

Press the button to save.

Select by navigating the click

wheel with your ﬁ nger.

It is possible to set:

-on

-off

Press the button to save.

1.

2.

1.

2.

1.

2.

1.

2.

1.

2.

1.

2.

22

1 2

1 2 3

4

“CLOCK SETTING” MENU

> machine settings > clock setting

To set the current time, date and hour format to display.

In this menu you can set:

- the current time (hour and minutes)

- the hour format (24 hours - AM/PM)

- the current date (day - month - year

- day of the week)

- the date format (American -

international).

Time setting

> machine settings > clock setting > time setting

To set the current time on the machine

PROGRAMMING THE MACHINE

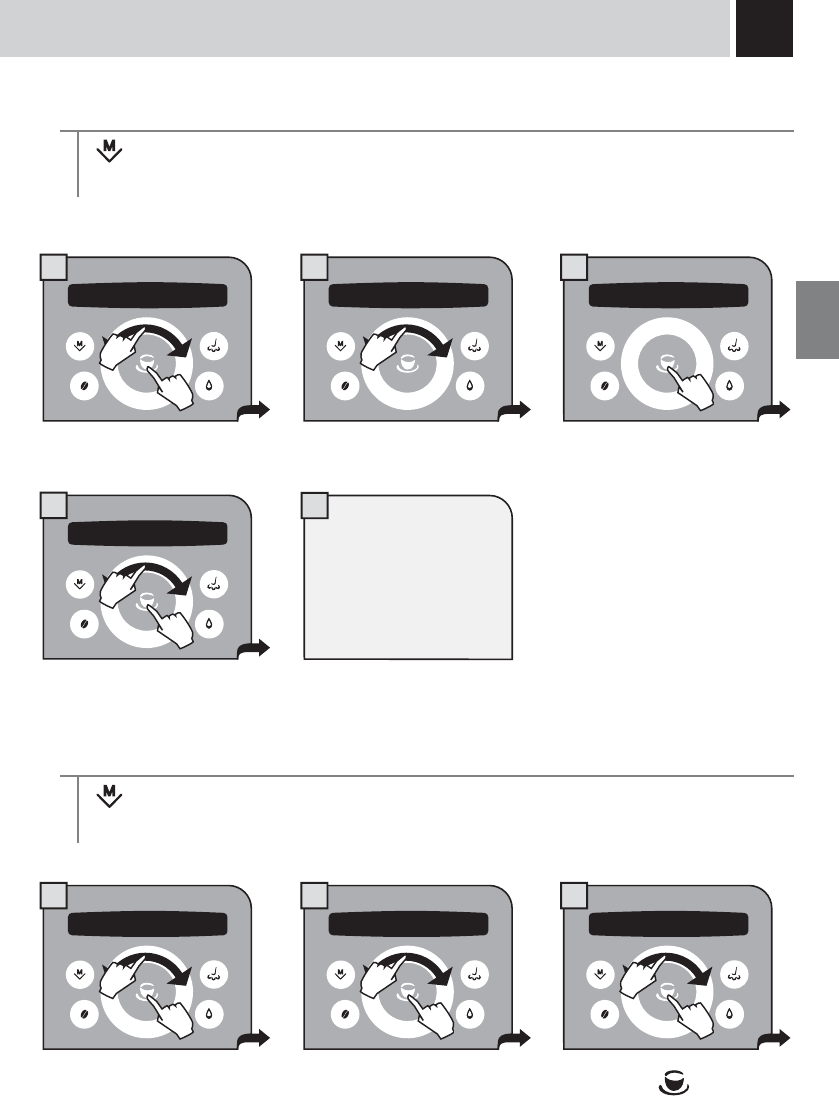

Set the minutes by navigating the

click wheel with your ﬁ nger.

Save using the button.

Set the time by navigating the

click wheel with your ﬁ nger.

Save using the button.

2 machine settings 2.7 clock setting

2.7 clock setting 2.7.1 time setting

16:54

2.7.1 time setting

16:54

2.7.1 time setting

16:54

1.

2.

1.

2.

1.

2.

1.

2.

1.

2.

1.

2.

23

1 2 3

45

1 2 3

Time format

> machine settings > clock setting > time format

To set the time view mode. This setting adjusts all clock functions to either “am/pm” or “24 hour” formats.

The machine also allows

displaying the time in the

American format (am/pm).

Date setting

> machine settings > clock setting > date setting

To set the date (day, month, year, day of the week).

Select the day and press the

button to conﬁ rm.

2.7 clock setting 2.7.2 time format

24h

2.7.2 time format

24h

2.7.2 time format

24h

2.7 clock setting 2.7.3 date setting

tuesday 18/04/06

2.7.3 date setting

tuesday 18/04/06

1.

2.

1.

2.

1.

2.

1.

2.

1.

2.

24

4 5

1 2 3

45

PROGRAMMING THE MACHINE

Select the month and press the

button to conﬁ rm. Select the year and press the

button to conﬁ rm.

The day of the week is

automatically set according to the

set date.

Date format

> machine settings > clock setting > date format

To set the date view mode. The modiﬁ cation of this setting adjusts all the parameters that require viewing/

setting the date.

The machine also allows

displaying the date in the

American format

(MM/DD/YYYY).

2.7.3 date setting

tuesday 18/04/06

2.7.3 date setting

tuesday 18/04/06

2.7 clock setting 2.7.4 time format

DD/MM/YYYY

2.7.4 time format

DD/MM/YYYY

2.7.4 time format

DD/MM/YYYY

1.

2.

1.

2.

1.

2.

1.

2.

25

1 2

1 2 3

access the speciﬁ c descaling menu.

MAINTENANCE

To access the machine’s maintenance programs, press the button, select “maintenance” and press the

button. Navigate the click wheel with your ﬁ nger to:

access the speciﬁ c “Aqua Prima”

water ﬁ lter menu wash the Brew Group.

“WATER FILTER” MENU

> maintenance > water filter . To manage the “Aqua Prima” water ﬁ lter

In this menu you can:

- check the number of litres before

replacement;

- turn the ﬁ lter state on/off;

- load/initialize the ﬁ lter.

Litres remaining

> maintenance > water filter > litres left

To display how many litres of water can still be treated before changing the “Aqua Prima” water ﬁ lter.

MAINTENANCE

3.1 water filter

3.2 descaling

3.3 group wash

3 maintenance 3.1 water filter

3 maintenance 3.1 water filter 3.1.1 water filter

litres left 59

1.

2.

1.

2.

1.

2.

26

1 2

4

1 2

5

3

4

3

When the cycle ends, turn the

knob to the rest position ( )

and remove the container.

The ﬁ lter is initialized.

Filter state

> maintenance > water filter > filter status

To turn the ﬁ lter check on/off; the machine checks when the “Aqua Prima” water ﬁ lter needs to be changed

and informs the user. This function must be activated when the ﬁ lter is installed.

Load filter

> maintenance > water filter > activate filter

To initialize the “Aqua Prima” ﬁ lter; this must be carried out when you install a new ﬁ lter.

Turn the knob to the

reference.

Place a container beneath the

steam spout.

MAINTENANCE

3 maintenance 3.1 water filter 3.1.2 filter status

on

3 maintenance 3.1 water filter 3.1.3 activate filter

execute now

Select by navigating the click

wheel with your ﬁ nger.

It is possible to set:

-on

-off

Press the button to save.

6

1.

2.

1.

2.

1.

2.

1.

2.

27

1 2

1 2 3

“DESCALING” MENU

> maintenance > descaling. To manage the decalciﬁ cation of the machine’s circuits.

In this menu you can:

- check the number of litres before

descaling;

- carry out the machine descaling

cycle.

Litres remaining

> maintenance > descaling > litres left

To display how many litres of water can still be used before the machine requests a descaling cycle.

To perform the automatic descaling cycle. Descaling is necessary every 3-4 months when water dispenses more

slowly than normal or when the machine indicates it. The machine must be turned on and will automatically manage

the distribution of the descaling agent.

A PERSON MUST BE PRESENT DURING THE OPERATION.

WARNING! NEVER USE VINEGAR AS A DESCALER.

For the descaling process use a non-toxic and/or non-harmful descaling solution for coffee machines, commonly

available on the market. The used solution is to be disposed of according to the manufacturer’s instructions and/or

regulations in force in the country of use.

Descaling cycle

> maintenance > descaling >execute now

3 maintenance 3.2 descaling

3 maintenance 3.2 descaling 3.2.1 descaling

litres left 115

1.

2.

1.

2.

1.

2.

28

1 2 3

64

78 9

5

Descaling is carried out at a controlled temperature. If the machine is cold, you must wait until it has reached the

right temperature; otherwise you must cool the boiler as follows:

Note: before beginning the descaling cycle make sure that:

1. a large enough container is positioned under the water spout;

2. THE “AQUA PRIMA” FILTER HAS BEEN REMOVED.

Turn the knob to the

reference.

Place a container beneath the

steam spout.

When the following message

appears, the heater is at the right

temperature

If the boiler needs to be heated, the machine does so automatically. When the heating stage is complete, the

“open water/steam knob” message appears. Then proceed as described in point 5.

Pour the descaling solution into

the tank. Insert the tank into the

machine.

Press the button to start.

MAINTENANCE

3 maintenance 3.2 descaling 3.2.2 descaling

execute now

open

water/steam knob

insert descaler

ok to start cycle insert descaler

ok to start cycle

1. 1. 1.

2.2.2.

29

10 12

13 14 15

16

11

When the solution is ﬁ nished the

following message appears on

the display:

Remove the water tank, rinse

with fresh drinking water to

eliminate traces of descaling

solution, then reﬁ ll with fresh

drinking water.

Insert the tank with fresh

drinking water.

Rinse the machine’s circuits by

pressing the button.

The machine performs the rinse

cycle. During the rinse cycle, the

machine may require the water

tank to be ﬁ lled.

The machine begins to dispense

the descaling solution through the

hot water spout. The dispensing

occurs at predetermined intervals,

in order to allow the solution to be

more effective.

When the rinse cycle is ﬁ nished the

following screen appears. Then the

display shows the maintenance

screen.

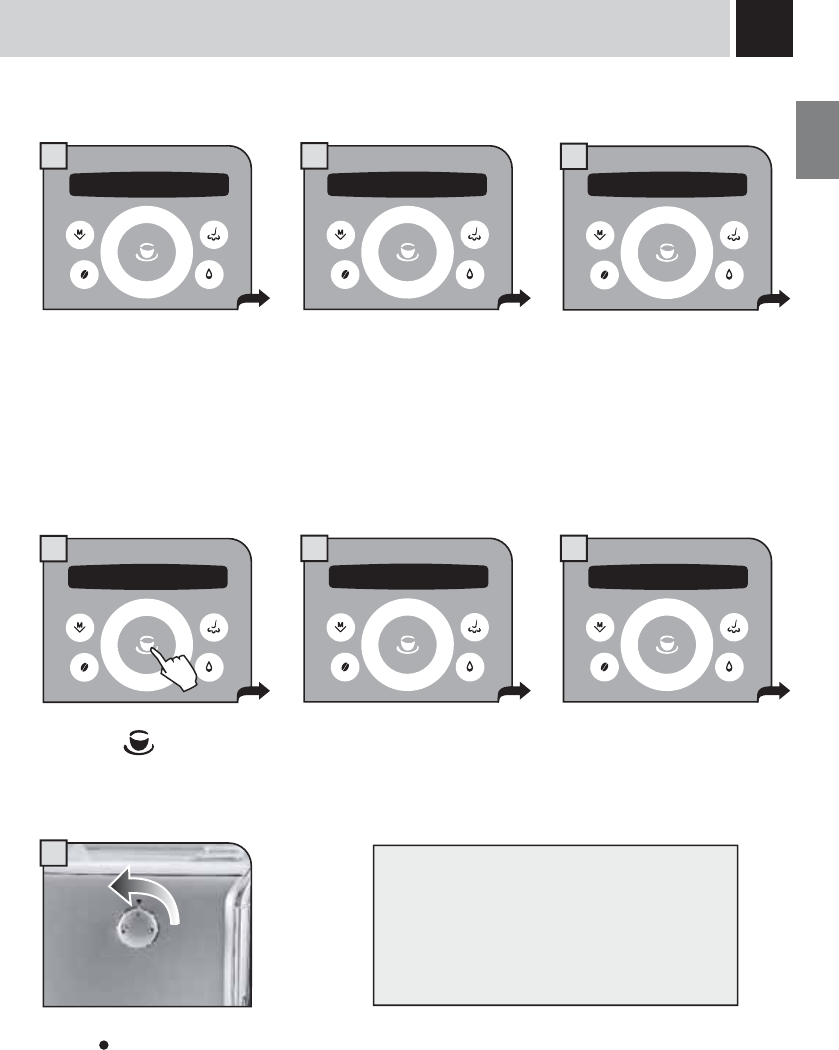

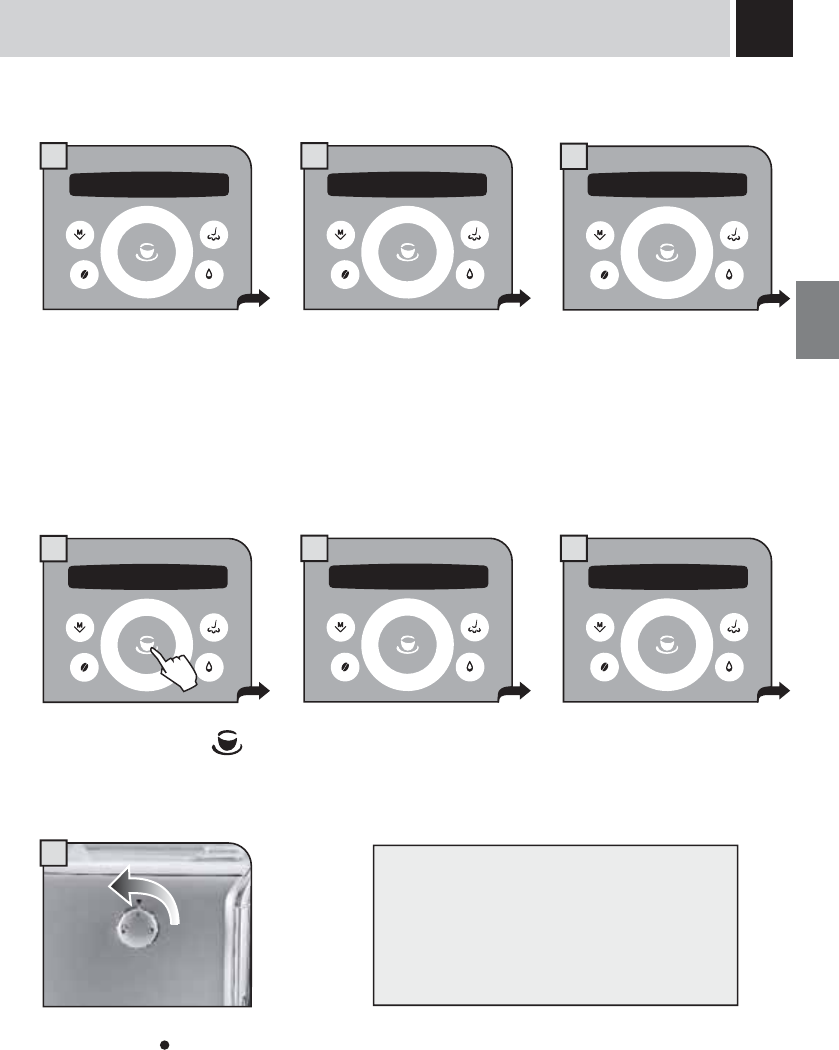

Turn the knob until it is in the rest

position ( ).

Check the quantity of water in the

tank and install the “Aqua Prima”

water ﬁ lter again, if desired.

When descaling is complete, return to the main menu

to dispense beverages.

The intervals are displayed in such

a way as to check the state of

progress of the process.

descaling cycle

please wait

passage

[ 2/15]

fill the

water tank

rinse cycle

ok to start cycle

rinse cycle

please wait

rinse cycle

completed

30

1 2

5 6

3

8 9

4

7

Brew Group Washing

> maintenance > group wash

Insert the tablet as shown above.

Press to start.

To clean the machine’s internal circuits used for brewing coffee.

To wash the Brew Group, simply clean with water as shown on page 35.

This wash completes the maintenance process of the Brew Group.

We recommend carrying out this cycle on a monthly base or every 500 coffees

using the tablets, which can be purchased separately at your local dealer.

Note: before performing this function make sure that:

1. a large enough container is positioned under the spout;

2. the appropriate tablet for cleaning the Brew Group has been inserted into the

compartment for pre-ground coffee;

3. the water tank contains a sufﬁ cient quantity of water.

THE WASH CYCLE CANNOT BE INTERRUPTED.

A PERSON MUST BE PRESENT DURING THE OPERATION.

Wait for the cycle to end.

The Brew Group has been washed.

Exiting programming mode.

(see page 18)

Press button to conﬁ rm.

You can check the status of

washing.

3 maintenance 3.3 group wash 3.3 group wash

3.3.1 group wash

execute now

insert tablet

and press start

group wash

please wait

3 maintenancepassage

[2/3]

wash cycle completed

please wait

1.

2.

31

31 2

31 2

ENERGY SAVING

To adjust the energy saving parameters, press the button, select “energy saving” and press the

button. Navigate the click wheel with your ﬁ nger to:

Set the time which must pass after the last

product dispensing before the machine

enters the energy saving mode.

TURN OFF DELAY

> energy saving > turn-off delay

By default, the off delay time is set at 180 minutes.

PROGRAMMING THE MACHINE

Enable/disable the machine’s turn on/

off times programmed for the days of

the week.

Set the machine’s turn on/off times (one

setting for each day of the week)

TIMER SETTING

> energy saving > timer setting

The set times (timer) for the days of the week will only operate if this function is activated. If this is not the

case, the timers will have no effect on the machine’s operation.

4.1 turn-off delay

180

4.2 timer setting

off

4.3 monday

4 energy saving 4.1 turn-off delay

180

4 energy saving 4.2 timer setting

off

Select by navigating the click

wheel with your ﬁ nger.

It is possible to set:

-on

-off

Press the button to save.

Select by navigating the click

wheel with your ﬁ nger.

It is possible to set:

- 15 miniutes - min

-180 miniutes - max

Press the button to save.

1.

2.

1.

2.

1.

2.

32

1 2 3

4 5 6

7 8 9

10 11

“MONDAY” TIMER SETTING

> energy saving > monday

This and the following menus are used to set the turn on/off times for each day of the week. The procedure

described below shows how to set the turn on/off times for “Monday”. To set the turn on/off times for the other

days of the week, follow the same procedure after selecting the desired day.

Set the turn on time by navigating

the click wheel with your ﬁ nger. Set the minutes by navigating the

click wheel with your ﬁ nger.

Set the turn off time by navigating

the click wheel with your ﬁ nger. Set the minutes by navigating the

click wheel with your ﬁ nger. Press to exit the programming

of the selected day.

You can set the turn on/off

times for all the days of the

week.

Navigate the click wheel with your ﬁ nger to select the

other days you want to program.

4 energy saving 4.3 monday 4.3.1 monday

switch on 8:00

4.3.1 monday

switch on 8:00

4.3.1 monday

switch on 8:00

4.3.2 monday

switch off 8:00

4.3.2 monday

switch off 8:00

4.3.2 monday

switch off 8:00

4.3 monday

4.3 monday

1.

2.

1.

2.

1.

2.

1.

2.

1.

2.

1.

2.

1.

2.

1.

2.

33

1 2

5

3

4

SPECIAL FUNCTIONS

This menu allows you to access special functions present on the machine.

Press the button to access and select “special function” and press the button. Navigate the click

wheel with your ﬁ nger to:

restore the basic machine operating

parameters.

RESTORE SETTINGS

> special function > reset settings

The function for restoring all the factory settings is contained in this menu. This function is particularly

important for restoring the basic parameters.

ALL THE CUSTOM SETTINGS WILL BE LOST AND CANNOT BE RECOVERED. AFTER

RESTORING FACTORY SETTINGS, YOU WILL NEED TO RE-PROGRAM ALL THE MACHINE

FUNCTIONS, IF DESIRED.

Press the button to reset.

The display shows the parameter

reset conﬁ rmation. All parameters have been

restored. Exit programming mode.

Select by pressing the

button.

5 special functions 5.1 reset settings

execute now

reset settings

are you sure?

5 special functionsreset settings

in progress..

5.1 reset settings

execute now

1.

2.

34

12 3

1 2

4 65

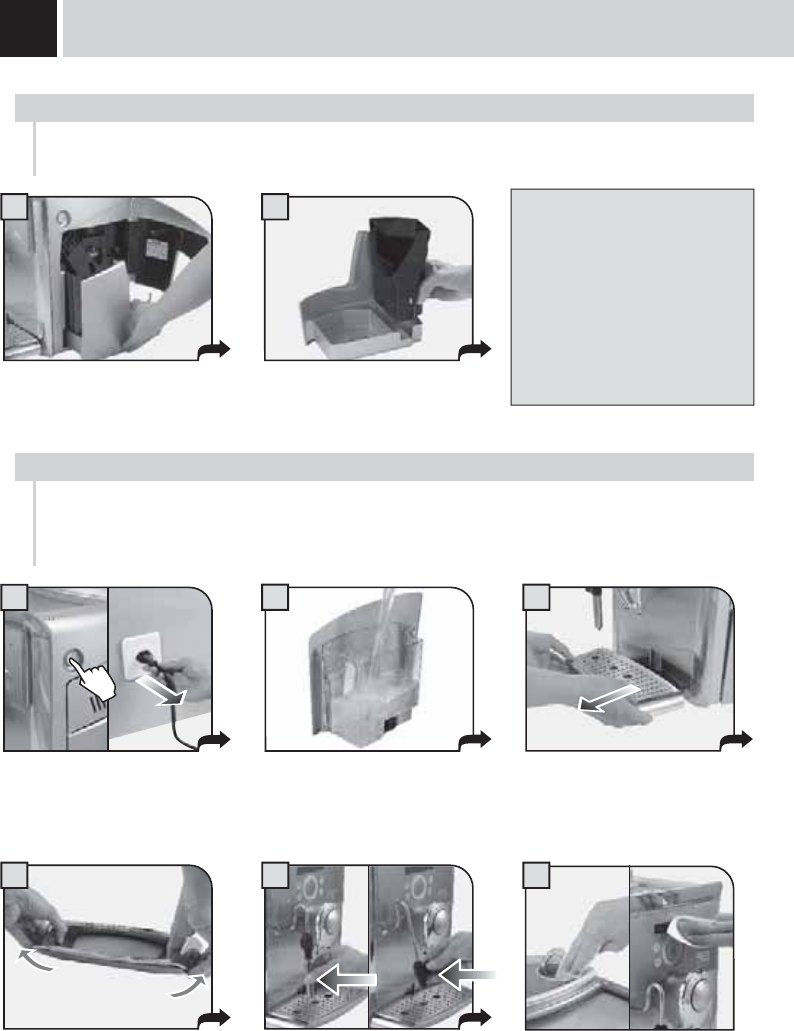

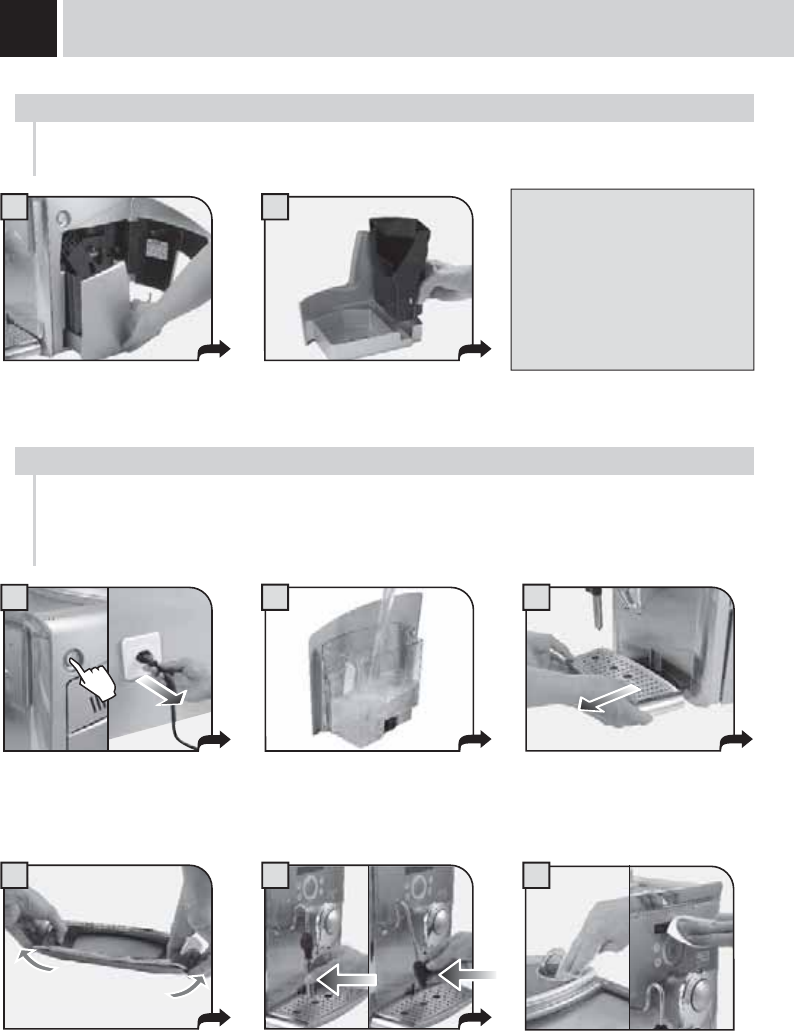

CLEANING AND MAINTENANCE

Switch off the machine and unplug

it. Clean the tank and the cover.

Remove the grounds drawer.

GENERAL MACHINE CLEANING

The cleaning described below must be performed once a week.

Note: if water remains in the tank for several days, do not use it.

WARNING! Never immerse the machine in water.

Empty and clean it.

Clean the pre-ground coffee

compartment with a dry cloth.

Clean the display.

If you remove grounds with the

machine off or when not signaled

on the display, the count of the

grounds emptied into the drawer is

not reset. For this reason the

machine might display the “empty

grounds” message even after

preparing just a few coffees.

MAINTENANCE DURING OPERATION

During normal operation, the “empty grounds” message may appear. This operation must be performed when

the machine is on.

Remove the drip tray.

Remove the end part of the steam

spout; remove and wash the steam

spout support. Then reinsert it.

Remove the upper part of the drip

tray and wash it all with running

water.

35

1 2

5

8 9

6

7

4

3

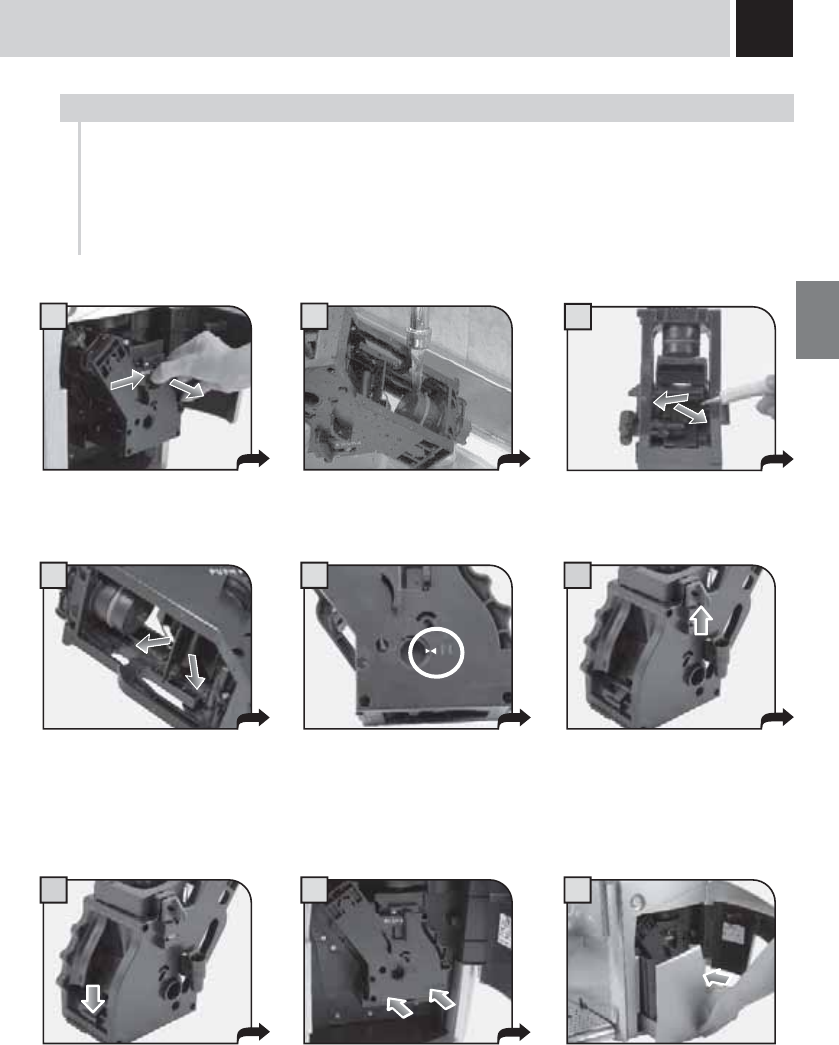

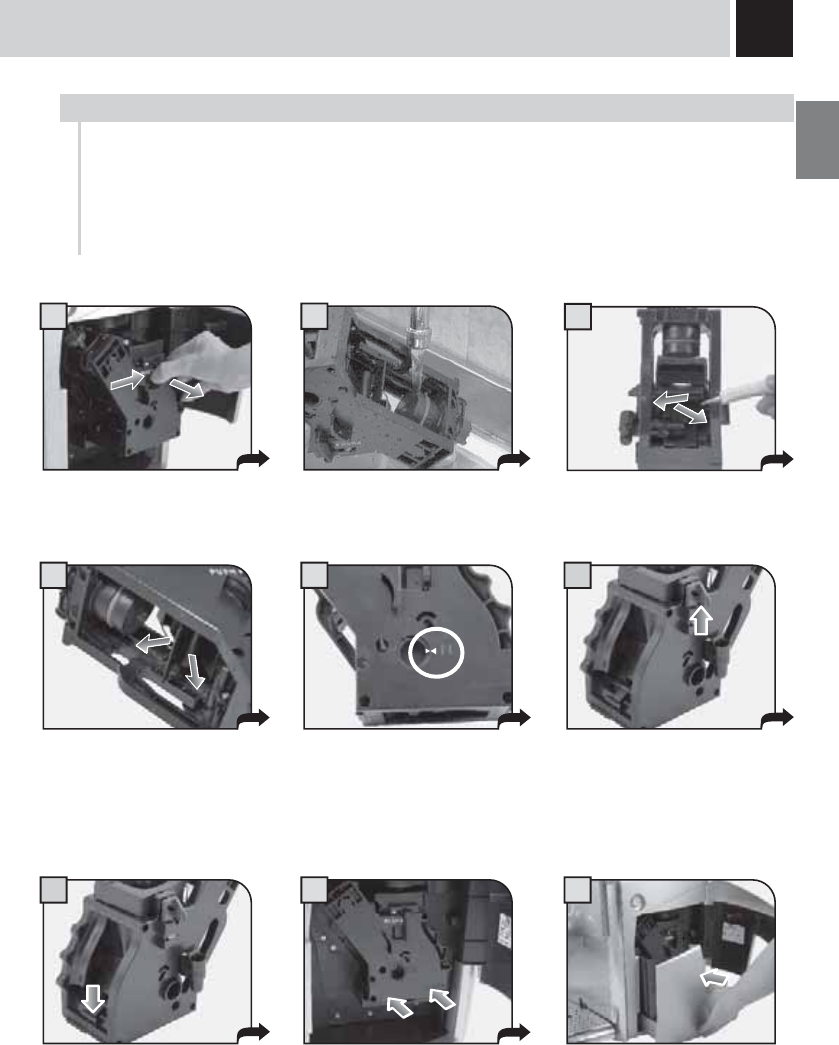

The Brew Group must be cleaned at least once a week. Before removing the group, remove the coffee

grounds drawer as shown in ﬁ g.1 on page 34.

Wash the Brew Group with lukewarm water.

Lubricate the Brew Group after approximately 500 brewing cycles. The grease for the Brew Group’s

lubrication may be purchased in authorized service centres.

WARNING! Do not wash the Brew Group with detergents that can compromise its correct operation.

Do not wash in the dishwasher.

Wash the Brew Group and the ﬁ lter

and dry.

Press the PUSH button to remove

the Brew Group.

Insert the washed and dried Brew

Group. DO NOT PRESS THE

“PUSH” BUTTON.

Make sure the Brew Group is in

rest position; the two references

must match.

Insert the coffee grounds drawer.

Close the service door.

CLEANING THE BREW GROUP

Make sure the components are in

the correct position. The hook

shown must be in the correct

position; to check its position, ﬁ rmly

press the “PUSH” button.

The lever on the rear part of the

group must be in contact with

the group base.

Apply the lubricant evenly on both

side guides.

Lubricate the Brew Group guides

using the supplied lubricant.

36 ERROR CODES

GUIDE MESSAGE THAT APPEARS HOW TO REMOVE THE MESSAGE

out of service (xx)

restart to fix…

Where (xx) identiﬁ es an error code.Turn off and after 30

seconds turn the machine on again to restore normal

operation.If the problem persists, call the service centre and

give the code (xx) shown on the display.

close coffee bean lid Close the coffee bean hopper cover to be able to make a

beverage.

fill container wth coffee Put coffee beans into the bean hopper.

insert the brew group Insert the brew group in its place.

insert grounds drawer Insert the coffee grounds drawer.

empty grounds Warning that does not block the machine. Proceed as for

the next alarm.

empty grounds drawer Remove the grounds drawer and empty the grounds into an

appropriate container (See page 34, steps 1 and 2.).

Note: The grounds drawer must be emptied only when

the machine requires it and when the machine is turned

on. If you empty the drawer with the machine turned off

it will not record the emptying operation.

close door In order for the machine to operate, the side door must be

closed.

fill the water tank. The tank must be removed and reﬁ lled with fresh drinking

water.

empty the drip tray Open the side door and empty the drip tray located under

the Brew Group.

Warning: if this operation is performed when the

machine is on, it will record the coffee grounds drawer

emptying and will reset the relative counter; therefore,

it is necessary to empty the coffee grounds as well.

change the filter The Aqua Prima ﬁ lter must be replaced in the following

cases:

1. 60 litres of water have been dispensed;

2. 90 days have passed since its installation;

3. 20 days have passed and the machine has not been

used.

Note: this message only appears when “on” has been

selected in the water ﬁ lter function (See page 21).

carafe missing

milk island missing

The steam knob has been turned to the position and

either the Milk Island has not been installed or the carafe is

not positioned correctly. Install the Milk Island or position

the carafe correctly.

Otherwise, turn the knob until it is in the rest position ( ).

37

TROUBLESHOOTING

GUIDE MESSAGE THAT APPEARS HOW TO REMOVE THE MESSAGE

descale A descaling cycle must be performed on the machine’s

internal circuits.

stand-by…

energy saving… Press the button.

PROBLEMS CAUSES SOLUTIONS

The machine does not turn on. The machine is not connected to the

power source.

Connect the machine to the power

source.

The plug has not been plugged into the

back of the machine.

Insert the plug into the machine’s power

socket.

Hot water or steam is not

dispensed.

The hole of the steam spout is clogged. Clean the hole of the steam spout using a

pin.

Coffee has little crema. The coffee blend is unsuitable or coffee

is not freshly roasted.

Change coffee blend.

Turn the E-Plus System knob leftwards. Turn the E-Plus System knob rightwards.

The Brew Group does not come

out.

The Brew Group is out of place. Turn the machine on. Close the service

door. The Brew Group is automatically

placed in the correct position.

Coffee grounds drawer is inserted. Remove the grounds drawer ﬁ rst, then the

Brew Group.

Coffee is not brewed. Water tank is empty. Fill the water tank and prime the circuit

again.

Brew group is dirty. Clean the Brew Group.

Coffee is brewed slowly. Coffee is too ﬁ ne. Change coffee blend.

Decrease the dose.

Brew group dirty. Clean the Brew Group.

Coffee leaks out of the dispensing

head.

Dispensing head is clogged. Clean the dispensing holes with a soft

cloth.

The machine grinds the coffee,

but is not brewed in the cup. The “Opti-dose” adjustment is not

optimal. Set the “Opti-dose” adjustment (see

page 8).

Please contact the service centre for any problems not covered in the above table or when the suggested

solutions do not solve the problem.

38 SAFETY RULES

IN CASE OF EMERGENCY

IMMEDIATELY UNPLUG THE CORD FROM THE OUTLET.

ONLY USE THE APPLIANCE

• Indoors.

• For preparing coffee, hot water and for frothing milk.

• For domestic use.

• This appliance is not intended for use by persons (including children) with reduced physical, sensory or

mental capabilities, or lack of experience and knowledge, unless they have been given supervision or

instruction concerning use of the appliance by a person responsible for their safety.

• Children should be supervised to ensure that they do not play with the appliance.

PRECAUTIONS FOR THE USE OF THE MACHINE

• Do not use the machine for purposes other than those indicated above, in order to avoid danger.

• Do not introduce any substances other than those indicated in the instruction manual.

• During the normal ﬁ lling of any reservoirs, all nearby reservoirs must be closed.

• Fill the water tank only with fresh drinking water: Hot water and/or any other liquid may damage the

machine.

• Do not use carbonated water.

• Do not put ﬁ ngers or any material other than coffee beans in the coffee grinder.

• Before manipulating the coffee grinder, turn of the machine’s main switch and unplug the cord.

• Do not put instant coffee or whole bean coffee in the ground coffee container.

• Only use your ﬁ nger when operating the LCD screen.

CONNECTION TO ELECTRICAL POWER

The connection to the electrical network must be carried out in accordance with the safety regulations in

force in the user’s country.

The machine must be connected to a socket which is:

• compatible with the type of plug installed on the machine;

• suitably sized to comply with the ratings shown on the machine identiﬁ cation plate.

• effectively grounded.

The power cord must not:

• come into contact with any type of liquid: danger of electric shocks and/or ﬁ re;

• be crushed and/or come in contact with sharp surfaces;

• be used to move the machine;

• be used if damaged;

• be handled with damp or wet hands;

• be wound in a coil when the machine is being operated.

• Be tampered with.

INSTALLATION

• Choose a solid, stationary ﬂ at surface (no more than 2° of inclination).

• Do not install the machine in areas where water could be sprayed.

• Optimal operational temperature: 10°C - 40°C / 50-104 degrees Fahrenheit

• maximum humidity: 90%.

• The machine should be installed in an adequately lit, ventilated, hygienic location and the electric socket

should be within easy reach.

• Do not place on heated surfaces!

• Install it at least 10 cm / 4” from the walls and cooking surfaces.

• Do not use in places where the temperature may drop to a level equal to and/or lower than 0°C / 32

degrees Fahrenheit. If the machine has been exposed to such conditions notify the customer service

center, who will have to carry out a safety check.

• Do not use the machine near inﬂ ammable and/or explosive substances.

• The machine must not be used in an explosive or volatile atmosphere or where there is a high

SOS

39

concentration of dust or oily substances suspended in the air.

• Do not install the machine on top of other appliances.

DANGERS

• The appliance must not be used by children and persons who have not been informed of its operation.

• The appliance is dangerous to children. When left unattended, unplug from the electrical outlet.

• Keep the coffee machine packaging out of the reach of children.

• Never direct the jet of hot water and/or steam towards yourself or others. Danger of scalding.

• Do not insert objects through the appliance’s openings. (Danger! Electrical Current!).

• Do not pull out the plug by yanking on the power cord or touching it with wet hands.

• Warning. Danger of burning when in contact with hot water, steam and the hot water spout.

FAILURES

• Do not use the appliance if a failure has been veriﬁ ed or suspected, for example after being dropped.

• Any repairs must be performed by an authorized customer service center.

• Do not use the appliance with a defective power cord. The manufacturer or its customer service center will

have to replace the power cable if damaged. (Caution! Electrical Current!)

• Turn off the appliance before opening the service door. Danger of burns!

CLEANING / DESCALING

• For cleaning the milk and coffee circuits use only recommended detergents provided with the machine.

These detergents must not be used for other purposes.

• Before cleaning the machine, the main switch must be turned to OFF (0), unplugged from the socket and

cooled down.

• Keep the appliance from coming into contact with splashes of water or immersing in water.

• Do not dry the machine’s parts in conventional or microwave ovens.

• The machine and its components must be cleaned and washed after the machine has not been used for a

certain period.

REPLACEMENT PARTS

For safety reasons, use only original replacement parts and original accessories.

WASTE DISPOSAL

- The packing materials can be recycled.

- Appliance: unplug the appliance and cut the power cord.

- Deliver the appliance and power cord to a service center or public waste disposal facility

This product complies with eu directive 2002/96/ec.

The symbol on the product or on its packaging indicates that this product may not be treated as household

waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and

electronic equipment.

By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for

the environment and human health, which could otherwise be caused by inappropriate waste handling of this

product. For more detailed information about recycling of this product, please contact your local city ofﬁ ce,

your household waste disposal service or the shop where you purchased the product.

FIRE SAFETY

In case of ﬁ re, use Carbon Dioxide extinguishers (CO

2

).

Do not use water or dry-powder extinguishers.

40

TECHNICAL DATA

Nominal voltage See label on the appliance

Power rating See label on the appliance

Power supply See label on the appliance

Shell material ABS - Thermoplastic

Size (w x h x d) 320 x 370 x 415 mm - 12.60” x 14.57” x 16.34”

Weight 9 Kg - 19.8 lbs

Cable length 1200 mm - 47.24”

Control panel Front (display 2 x 24 characters)

Water tank 1.7 liters - 57.5 oz / Removable

Coffee bean hopper capacity 250 grams - 8.9 oz / coffee beans

Pump pressure 15 bar

Boiler Stainless steel

Coffee grinder With ceramic burrs

Quantity of ground coffee 7 - 10.5 grams / 0.25 - 0.37 oz.

Grounds drawer capacity 14

Safety devices Boiler pressure safety valve – Double safety thermostat.

SAFETY RULES - TECHNICAL DATA

Subject to engineering and manufacturing changes due to technological developments.

The machine conforms to the European Directive 89/336/EEC (Italian Legislative Decree 476 dated 04/12/92)

concerning electromagnetic compatibility.

ADDITIONAL INFORMATION FOR CORRECTLY USING THE “AQUA PRIMA”

FILTER.

Please follow these simple instructions to correctly use the “Aqua prima” ﬁ lter:

1. Keep the “Aqua prima” ﬁ lter cool and away from sunlight; the room temperature should be between +5°C

and +40°C;

2. Do not use the ﬁ lter in temperatures over 60°C.

3. If the coffee machine is not used for 3 days, we recommend washing the “Aqua prima” ﬁ lter;

4 If the coffee machine is not used for more than 20 days, it is advisable to replace the ﬁ lter.

5. To store an already opened ﬁ lter, seal it in a nylon bag and keep in the fridge; do not store it in the freezer to

avoid damaging the ﬁ lter properties.

6. Before using the ﬁ lter, leave it to soak in the water tank for 30 minutes.

7. Once it is taken out of its pack, do not keep the ﬁ lter in the open air.

8. The ﬁ lter must be replaced 90 days after opening the packing or after treating 60 litres of drinking water.

41

Robecco sul Naviglio - li, 27/06/2007 Amministratore Unico: Ing.

Jean Paludetto

EC DECLARATION OF CONFORMITY

EC 73/23, EC 89/336

EC92/31, EC93/68

Gaggia s.p.a.

Strada prov. per Abbiategrasso, snc

20087 Robecco sul Naviglio - Milano . Italy

declare under our responsability that the product:

AUTOMATIC COFFEE MAKER

SUP 034BR

to which this declaration relates is in conformity with the following standards or other normative documents :

• Safety of household and electrical appliances - General requirements

EN 60335-1(2002) + A1(2004) + A2(2006) + A11(2004) + A12(2006)

• Safety of household and electrical appliances - Part 2-15

Particular requirements for appliances for heating liquids

EN 60335-2-15(2002) + A1(2005)

• Household and similar electrical appliances - Electromagnetic ﬁ elds - methods

for evaluation and measurement EN 50366 (2003) + A1 (2006).

• Household and similar electrical appliances - safety - Part 2-14

Particular requirements for kitchen machines EN 60335-2-14 (2006).

• Electromagnetic compatibility (EMC) - Requirements for household appliances , electric

tools and similar apparatus - Part 1

Emission EN 55014-1 (2000) + A1 (2001) + A2 (2002).

• Electromagnetic compatibility (EMC)

Part. 3^ Limits - Section 2 : Limits for harmonic current emissions (equipment input

current  16A for phase) - EN 61000-3-2 (2000)

• Electromagnetic compatibility (EMC)

Part 3^ : Limits - Section 3 : Limitation of voltage changes , voltage ﬂ uctuations and ﬂ icker

in public low - voltage supply systems , for equipment with rated current  16 A for phase

and not subject to conditional connection EN 61000-3-3 (1995) + A1 (2001)

• Electromagnetic compatibility - Requirements for household appliances , electric tools

and similar apparatus - Part 2.

Immunity - Product family standard EN 55014-2 (1997) + A1 (2001)

Following the provision of the directives: EC 73/23, EC 89/336, EC 92/31, EC 93/68

IMPORTANT

Lors de l’utilisation d’appareils électriques, il est indispensable de respecter

toujours les précautions de sécurité principales, y compris les suivantes :

1.

Lire toutes les instructions.

2.

Ne pas toucher de surfaces chaudes. Utiliser les poignées ou les boutons.

3.

Afin d’éviter tout incendie, choc électrique et blessure, ne pas plonger

le cordon, la fiche ou l’appareil dans l’eau ou dans n’importe quel

liquide.

4.

Il est nécessaire de contrôler attentivement lorsque l’appareil est utilisé

par des enfants ou à leur proximité.

5.

Débrancher de la prise de courant lorsque l’appareil n’est pas en service

et avant son nettoyage. Laisser refroidir l’appareil aussi bien avant de

retirer et de mettre en place ses accessoires qu’avant de le nettoyer.

6.

Ne pas utiliser l’appareil avec un cordon ou une fiche détériorés, après

un mauvais fonctionnement de l’appareil ou son endommagement de

n’importe quelle manière. Renvoyer l’appareil au centre d’assistance

agréé le plus proche pour tout contrôle, réparation et réglage.

7.

L’utilisation d’accessoires non recommandés par le constructeur de

l’appareil pourrait engendrer des incendies, des chocs électriques et des

blessures.

8.

Ne pas utiliser à l’extérieur.

9.

Ne pas laisser les cordons pendre des bords de la table ou du plan de

travail, ni toucher des surfaces chaudes.

10.

Ne pas placer près du feu ou sur une cuisinière, électrique et à gaz, ou

dans un four chaud.

11.

Toujours brancher le cordon d’alimentation à la machine d’abord et

ensuite à la prise de courant sur le mur. Pour débrancher, éteindre toute

commande en appuyant sur « OFF » et ensuite enlever la fiche de la

prise de courant sur le mur.

12.

Ne pas utiliser l’appareil pour toute autre utilisation non prévue.

13.

Garder ces instructions.

CONSERVER CES INSTRUCTIONS

PRÉCAUTIONS

Machine est réservée à un usage domestique. Tout entretien, en dehors du

nettoyage et de l’entretien usuel par l’usager, doit être fait par un centre de

service autorisé. Ne pas plonger la base dans l’eau. Pour éviter les courts-

circuits et les décharges électriques, ne pas démonter la base. Elle ne contient

aucune pièce qui demande un entretien de la part de l’usager. Toute réparation

doit être effectuée par le personnel d’un service après-vente autorisé.

1 Vérifier si le voltage correspond bien aux spécifications apparaissant sur

la plaque des données techniques.

2 Ne jamais mettre de l’eau tiède ou chaude dans le réservoir; mais toujours de

l’eau froide.

3 Ne pas toucher les surfaces chaudes de l’appareil pendant le

fonctionnement et en écarter le cordon électrique.

4 Ne jamais nettoyer avec des poudres à récurer ou des instruments

durs.

5 Utiliser de l’eau purifiée ou en bouteille pour assurer le bon goût du café.

Quand même il vous sera nécessaire de faire le détrartage de votre machine

tous les 2-3 mois.

6 Ne pas utiliser du café au caramel ou mélangé avec toute autre recette.

INSTRUCTIONS SUR LE

CORDON ELECTRIQUE

A Votre appareil est muni d’un cordon électrique court afin d’éviter qu’il ne

s’emmêle ou qu’on ne s’y accroche.

B On peut utiliser une rallonge électrique en prenant certaines

précautions.

C Si on utilise une rallonge, vérifier:

1 que sa tension est au moins égale à celle de l’appareil

2 qu’elle est munie d’une prise à trois fiches, avec mise à la terre, si

c’est le cas pour le cordon de l’appareil

3 que le câble ne pende pas de la table afin d’éviter de trébucher.

2TABLE DES MATIÈRES

GÉNÉRALITÉS .................................................................................................................................... 3

APPAREIL ............................................................................................................................................ 4

ACCESSOIRES ......................................................................................................................................................4

MISE EN PLACE .................................................................................................................................. 5

MISE EN MARCHE DE LA MACHINE ............................................................................................................................. 5

SÉLECTIONNER LA LANGUE......................................................................................................................................6

FILTRE « AQUA PRIMA » .........................................................................................................................................7

AFFICHEUR ......................................................................................................................................... 8

(OPTI-DOSE)INDICATION DE LA QUANTITÉ DE CAFÉ MOULU .............................................................................................8

RÉGLAGES ......................................................................................................................................... 9

DENSITÉ DU CAFÉ .................................................................................................................................................9

RÉGLAGE DE LA HAUTEUR DU BAC D’ÉGOUTTEMENT ......................................................................................................9

RÉGLAGE DU MOULIN À CAFÉ ...................................................................................................................................9

DISTRIBUTION DE LA BOISSON ...................................................................................................... 10

CAFÉ EXPRESSO / CAFÉ / CAFÉ ALLONGÉ ................................................................................................................. 10

DISTRIBUTION DE LA BOISSON AVEC DU CAFÉ MOULU .................................................................................................. 11

DISTRIBUTION D’EAU CHAUDE ................................................................................................................................12

DISTRIBUTION VAPEUR .........................................................................................................................................13

DISTRIBUTION CAPPUCCINO ...................................................................................................................................14

MILK ISLAND (EN OPTION) .....................................................................................................................................15

PROGRAMMATION BOISSON ........................................................................................................... 16

1. PROGRAMMATION POUR AUTO-APPRENTISSAGE ...................................................................................................... 16

2. PROGRAMMATION À PARTIR DU MENU « RÉGLAGE DES BOISSONS » ............................................................................16

PROGRAMMATION MACHINE ..........................................................................................................18

RÉGLAGE DE LA MACHINE .....................................................................................................................................19

MENU « LANGUE » ..............................................................................................................................................19

MENU « DURETÉ DE L’EAU » ................................................................................................................................. 20

MENU « ALERTES SONORES » ...............................................................................................................................20

MENU « ALERTE FILTRE » ..................................................................................................................................... 21

MENU « RINÇAGE » ............................................................................................................................................21

MENU « PLAQUE CHAUFFE-TASSES » ......................................................................................................................21

MENU « RÉGLAGE DE L’HORLOGE » ........................................................................................................................ 22

ENTRETIEN ....................................................................................................................................... 25

MENU « FILTRE À EAU » ....................................................................................................................................... 25

MENU « DÉTARTRAGE » ....................................................................................................................................... 27

LAVAGE DU GROUPE ............................................................................................................................................ 30

PROGRAMMATION MACHINE ..........................................................................................................31

ÉCONOMIE D’ÉNERGIE ..........................................................................................................................................31

RETARD ARRÊT...................................................................................................................................................31

RÉGLAGE MINUTERIES ..........................................................................................................................................31

RÉGLAGE MINUTERIE « LUNDI » .............................................................................................................................32

DES FONCTIONS SPÉCIALES .......................................................................................................... 33

RÉTABLIR RÉGLAGES ...........................................................................................................................................33

NETTOYAGE ET ENTRETIEN ........................................................................................................... 34

ENTRETIEN PENDANT LE FONCTIONNEMENT ...............................................................................................................34

NETTOYAGE GÉNÉRAL DE LA MACHINE .....................................................................................................................34

NETTOYAGE DU GROUPE DE DISTRIBUTION ................................................................................................................35

MESSAGES D’ERREUR .................................................................................................................... 36

PROBLÈMES - CAUSES - REMÈDES ............................................................................................... 37

CONSIGNES DE SÉCURITÉ ............................................................................................................. 38

DONNÉES TECHNIQUES .................................................................................................................. 40

3

La machine à café est indiquée pour la préparation de café expresso avec du café en grains et dotée d’un

dispositif pour la distribution d’eau chaude et de vapeur.

Au design elegant, cet appareil a ete conçu exclusivement pour un usage domestique et n’est donc pas

indique pour un fonctionnement continu de type professionnel.

Attention : la societe decline toute responsabilite en cas :

• d’emploi inapproprié et non conforme à l’usage prévu ;

• de réparations non effectuées dans des centres d’assistance agréés ;

• d’altération du câble d’alimentation ;

• d’altération de tout composant de la machine ;

• d’emploi de pièces de rechange et d’accessoires qui ne sont pas d’origine ;

• de defaut de detartrage de la machine ou de fonctionnement a des temperatures en dessous de 0°c.

DANS TOUS CES CAS, LA GARANTIE N’EST PAS VALABLE.

Conserver ces instructions dans un lieu sur. Les joindre a la machine a cafe au cas ou une autre personne la devrait

utiliser. Pour d’ulterieures informations ou en cas de problemes s’adresser aux centres d’assistance autorises.

CONSERVER TOUJOURS CES CONSIGNES.

LE TRIANGLE D’AVERTISSEMENT INDIQUE TOUTES LES CONSIGNES

IMPORTANTES POUR LA SÉCURITÉ DE L’UTILISATEUR. SE CONFORMER

SCRUPULEUSEMENT À CES INDICATIONS POUR ÉVITER TOUT RISQUE

DE BLESSURES GRAVES !

UTILISER CES INSTRUCTIONS POUR L’UTILISATION

GÉNÉRALITÉS

4

Logement café prémoulu

ACCESSOIRES

Filtre « Aqua Prima » Doseur pour le café moulu Test de dureté de l’eau

APPAREIL

Clé pour régler la mouture Câble d’alimentation

Groupe de distribution

Tiroir à marc

Prise pour câble d’alimentation

Réservoir à café en grains

Interrupteur général

Porte de service

Couvercle du réservoir à

café en grains

Bac de récupération liquides

Tableau de commande

Distributeur

Bac d’égouttement + grille

Tuyau de distribution de

l’eau chaude/vapeur

Réservoir d’eau

Bouton robinet eau-chaude/vapeur

Raccord « Milk Island »

Plaque chauffe-tasses

Touche pour lever/baisser le

bac d’égouttement

Graisse pour le

groupe de distribution

E-Plus System

5

1 2 3

4

7

65

MISE EN PLACE

Brancher la ﬁ che sur la prise située

au dos de la machine.

Brancher l’autre extrémité du câble

sur une prise de courant appropriée

(voir la plaque signalétique).

Placer un récipient sous la buse

de distribution de l’eau chaude.

Retirer le couvercle du réservoir à

café.

Remplir le réservoir avec du café

en grains.

Fermer le couvercle en appuyant à

fond. Retirer le réservoir à eau.

Nous conseillons d’installer le ﬁ ltre

« Aqua Prima » (voir page 7).

Appuyer sur l’interrupteur général et

le mettre sur la position « Allumé ».

S’assurer que l’interrupteur général n’est pas activé.

Remplir le réservoir avec de l’eau

fraîche et potable, en veillant à ne

jamais dépasser le niveau maximal

marqué sur le réservoir. Replacer

ensuite le réservoir.

MISE EN MARCHE DE LA MACHINE

RÉGLER LE DEGRÉ DE DURETÉ DE L’EAU, VOIR

« MENU DURETÉ DE L’EAU » PAGE 20.

La machine effectue

automatiquement l’amorçage

du circuit hydraulique.

La machine est maintenant

prête à fonctionner.

Il se peut que l’eau ne soit pas

distribuée dans le récipient.

Ceci ne doit pas être considéré

comme une anomalie.

6

5

1 2 3

4

2.1 language

English

6

87

MISE EN PLACE

SÉLECTIONNER LA LANGUE

Lors de la première mise en marche de la machine, il faut sélectionner la langue souhaitée ; cela

permet d’adapter les paramètres des boissons à ceux du Pays d’utilisation. C’est pourquoi certaines

langues sont différenciées aussi en fonction du pays.

Sélectionner la langue souhaitée

en faisant glisser le doigt sur le

disque de sélection.

Lorsque la langue choisie est

afﬁ chée, appuyer sur .

La machine se met en marche et

permet d’afﬁ cher tous les

messages dans la langue

souhaitée.

2.1 langue

français

2.1 langue

français

Attendre que la machine termine

la phase de chauffage. Une fois la phase de chauffage

terminée, la machine effectue un

cycle de rinçage des circuits internes.

Ensuite l’écran de distribution

des produits s’afﬁ che.

Une petite quantité d’eau est

distribuée. Attendre que ce cycle

se termine automatiquement.

Pour activer/désactiver la

fonction, voir page 21.

chauffage en cours

- +

Cycle de rinçage

veuillez patienter

arôme moyen

café expresso 08:33

Cycle de rinçage

veuillez patienter

Autodiagnostic

7

3

4

12

5 6

7 8 9

Déballer le ﬁ ltre « Aqua Prima » ;

régler la date sur le mois en cours.

FILTRE « AQUA PRIMA »

Pour améliorer la qualité de l’eau utilisée, tout en garantissant la longévité de l’appareil, il est conseillé

d’installer le ﬁ ltre « Aqua Prima ». Après l’installation, procéder avec le programme d’activation du ﬁ ltre (voir

programmation) de manière à ce que la machine puisse prévenir l’utilisateur pour le remplacement du ﬁ ltre.

Insérer le ﬁ ltre dans son logement

à l’intérieur du réservoir vide (voir

ﬁ gure) ;Appuyer jusqu’au point

d’arrêt.

Appuyer à nouveau sur .

Quand la machine a terminé, tourner le bouton pour le mettre dans la position de repos ( ). Appuyer ensuite sur

à plusieurs reprises jusqu’à ce que l’inscription « sortie » apparaisse.

Appuyer alors sur . La machine est ainsi prête à l’emploi.

Remplir le réservoir avec de l’eau

froide potable. Laisser le ﬁ ltre dans

le réservoir plein pendant 30 minutes

pour que l’activation soit correcte

Placer un récipient sous la buse

de distribution de l’eau chaude/

vapeur

Appuyer sur .Choisir et appuyer sur la

touche .

Choisir et appuyer sur la

touche .Tourner le bouton jusqu’au point de

repère . La distribution de l’eau

chaude commence.

1 réglage des boissons 3 entretien

3.1 filtre à eau 3.1.3 charge filtre

exécuter maintenant

1.

2.

1.

2.

8

• Pour obtenir 2 tasses, appuyer 2 fois sur la touche .

Cette opération est possible jusqu’à ce que le café de la première sélection soit moulé.

appuyer 2 fois

Trois sélections sont possibles en appuyant sur la

touche (fort, moyen et léger) qui indiquent la

quantité de café que la machine mout pour la

préparation de la boisson. Cette touche permet

également de sélectionner la fonction de café

prémoulu.

AFFICHEUR

Accéder au menu de

programmation

(OPTI-DOSE) INDICATION DE LA QUANTITÉ DE CAFÉ MOULU

Disque de sélection

Sélectionner la

quantité de café à

moudre ou prémoulu

Touche de sélection

distribution de la vapeur

Touche de conﬁ rmation

Touche de sélection

distribution d’eau chaude

• Pour la préparation de 2 tasses, la machine distribue la moitié de la quantité réglée et interrompt

brièvement la distribution pour moudre la seconde dose de café.

La distribution de café est ensuite reprise et terminée.

SÉLECTIONNER LA QUANTITÉ DE

CAFÉ À MOUDRE AVANT DE

DISTRIBUER LA BOISSON.

arôme fort

café expresso 08:33

arôme fort

café expresso 08:33

sélectionné

café expresso

sélectionné

café expresso double

arôme moyen

café expresso 08:33

arôme léger

café expresso 08:33

prémoulu

café expresso 08:33

Avec la machine à café Gaggia, vous pouvez utiliser tous les types de café en grains disponibles dans le

commerce (pas au caramel).

Toutefois, le café est un produit naturel et ses caractéristiques peuvent changer selon son origine et son

mélange.

Il se peut donc qu’avec certains mélanges, après avoir sélectionné le café, ceci ne soit pas distribué et que

la machine retourne à l’état d’origine.

Dans ces cas, il est conseillé de réduire la quantité de café à moudre (par ex. de « fort » à « moyen »), en

appuyant sur cette fonction.

9

CAFE

MOYEN

CAFE

FORT

CAFÉ

LÉGER

DENSITÉ DU CAFÉ

RÉGLAGE DE LA HAUTEUR DU BAC D’ÉGOUTTEMENT

RÉGLAGES

Régler le bac d’égouttement avant de distribuer les boissons aﬁ n de pouvoir utiliser n’importe quel type de

tasse.

La machine permet de régler le degré de mouture du café. Ceci dans le but d’adapter la distribution du

café au goût personnel de chacun. Le réglage doit être effectué à l’aide du pivot situé à l’intérieur du

réservoir à café ; appuyer sur le pivot et le tourner uniquement

avec la clé fournie.

Presser et tourner le pivot d’un seul cran à la fois et distribuer

2 ou 3 cafés : c’est le seul moyen pour remarquer la variation

du degré de mouture.

Les références à l’intérieur du réservoir indiquent le degré de

mouture réglé.

RÉGLAGE DU MOULIN À CAFÉ

MOUTURE FINEMOUTURE MOYENNEMOUTURE GROSSIÈRE

Appuyer doucement sur la touche supérieure pour

soulever le bac ou bien sur la touche inférieure pour

le baisser. Une fois la hauteur souhaitée atteinte,

relâcher la touche.

Remarque : vider et laver le bac d’égouttement

quotidiennement.

Pour régler la densité du café distribué. Le

réglage peut également être effectué

pendant la distribution du café. Ce réglage

a un effet immédiat sur la distribution

sélectionnée.

E-PLUS SYSTEM - ESPRESSO PLUS SYSTEM

E-Plus System a été spécialement conçu pour donner à votre café la densité et l’intensité souhaitées. Il

sufﬁ t de tourner le bouton pour modiﬁ er le caractère qui correspond le mieux à vos goûts.

10

3

4 5

1 2

LA DISTRIBUTION DE CAFÉ PEUT ÊTRE INTERROMPUE À TOUT MOMENT EN

APPUYANT DE NOUVEAU SUR LA TOUCHE .

LA VAPEUR PEUT ATTEINDRE UNE TEMPÉRATURE ÉLEVÉE : RISQUE DE

BRÛLURES. ÉVITER TOUT CONTACT DIRECT AVEC LES MAINS.

Vériﬁ er que tous les réservoirs soient propres ; suivre pour cela les indications du chapitre « Nettoyage et

entretien » (voir page 34).

Pour la préparation de 2 tasses, la machine distribue le premier café et interrompt brièvement la

distribution pour moudre la seconde dose de café. La distribution de café est ensuite reprise et terminée.

CAFÉ EXPRESSO / CAFÉ / CAFÉ ALLONGÉ

Sélectionner éventuellement la

quantité de café à moudre en

appuyant une ou plusieurs fois sur

la touche .

Appuyer sur la touche : une fois

pour 1 tasse et deux fois pour deux

tasses. La distribution de la boisson

sélectionnée commence alors.

DISTRIBUTION DE LA BOISSON

Cette procédure montre comment préparer un expresso. Pour préparer un autre type de café, le sélectionner

en faisant glisser le doigt sur le disque. Utiliser des tasses appropriées pour éviter que le café ne déborde.

La machine termine automatiquement la distribution du café selon les quantités réglées en usine. Il est possible de

personnaliser les quantités (voir page 16).

Sélectionner la boisson désirée en

faisant glisser le doigt sur le

disque de sélection.

Mettre 1 ou 2 tasse/s pour

préparer un expresso Mettre 1 ou 2 tasse/s pour

préparer un café ou un café

allongé.

arôme fort

café expresso 08:33

arôme fort

café expresso 08:33

arôme fort

café expresso 08:33

11

4

1 2

5

3

DISTRIBUTION DE LA BOISSON AVEC DU CAFÉ MOULU

La machine permet d’utiliser du café prémoulu ou décaféiné.Verser le café prémoulu dans le compartiment

prévu à cet effet à côté du réservoir à café en grains. Ne verser que du café moulu pour machines à café

expresso mais jamais du café en grains ou soluble.

ATTENTION : NE VERSER DU CAFÉ PRÉMOULU DANS LE COMPARTIMENT QUE POUR

PRÉPARER UNE BOISSON AVEC CE TYPE DE CAFÉ.

NE VERSER QU’UNE SEULE MESURE DE CAFE MOULU À LA FOIS. LA MACHINE NE PEUT PAS

DISTRIBUER DEUX CAFÉS EN MÊME TEMPS.

Sélectionner la fonction en appuyant

sur la touche jusqu’à ce que

l’option prémoulu apparaisse.

Conﬁ rmer en appuyant sur .

Remarque :

• Si la distribution ne démarre pas dans les 30 secondes qui suivent l’afﬁ chage de la page écran (3), la

machine retourne au menu principal et décharge l’éventuel café introduit dans le tiroir à marc ;

• Si le café prémoulu n’est pas versé dans son compartiment, la machine ne distribuera que de l’eau ;

• Si la dose est excessive ou que 2 ou plusieurs mesures de café sont ajoutées dans le compartiment, la

machine ne distribue pas de boisson et le café versé sera déchargé dans le tiroir à marc.

L’exemple reporté ci-dessous montre la préparation d’un expresso avec du café prémoulu. Le choix

personnalisé d’utiliser du café prémoulu apparaît sur l’afﬁ cheur.

Sélectionner la boisson désirée en

faisant glisser le doigt sur le

disque de sélection.

Appuyer sur la touche ; la

distribution commence.

Verser le café moulu dans le

compartiment prévu à cet effet à

l’aide de la mesure fournie.

La page écran rappelle à

l’utilisateur de verser le café moulu

dans le compartiment prévu à cet

effet.

arôme fort

café expresso 08:33

prémoulu

café expresso 08:33

distribution en cours

veuillez patienter

insérer poudre

et appuyer sur ok

1.

2.

12

1 2 3

56

7

4

DISTRIBUTION D’EAU CHAUDE

AU DÉBUT DE LA DISTRIBUTION, FAIRE ATTENTION AU RISQUE DE BRÛLURES CAR IL

PEUT Y AVOIR DES ÉCLABOUSSURES D’EAU CHAUDE. LA BUSE POUR LA DISTRIBUTION

DE L’EAU CHAUDE/ VAPEUR PEUT ATTEINDRE DES TEMPÉRATURES ÉLEVÉES : ÉVITER

DE LA TOUCHER DIRECTEMENT AVEC LES MAINS, UTILISER EXCLUSIVEMENT LA

POIGNÉE PRÉVUE À CET EFFET.

DISTRIBUTION DE LA BOISSON

Appuyer sur la touche .

Placer un récipient sous la buse

de l’eau chaude. Tourner le bouton jusqu’au point

de repère .

Attendre que la quantité d’eau

souhaitée ait été distribuée.

Quand la machine a distribué la

quantité désirée, tourner le bouton

pour le mettre dans la position de

repos ( ).

Répéter la procédure pour

la distribution d’une tasse

d’eau chaude

supplémentaire.

L’afﬁ cheur indique….

sélectionné

eau chaude

distribution en cours

eau chaude

13

1 2 3

5 6

7

4

DISTRIBUTION VAPEUR

Appuyer sur la touche .

Placer un récipient contenant la

boisson à réchauffer sous la buse

de vapeur.

Tourner le bouton jusqu’au point

de repère .

Chauffer la boisson en agitant le

récipient durant cette opération. Quand la boisson est chaude,

tourner le bouton jusqu’à la

position de repos ( ).

Nettoyer ensuite la buse de vapeur comme indiqué à la page 34.

Procéder de la même

façon pour chauffer une

autre boisson.

AU DÉBUT DE LA DISTRIBUTION, FAIRE ATTENTION AU RISQUE DE BRÛLURES CAR IL

PEUT Y AVOIR DES ÉCLABOUSSURES D’EAU CHAUDE. LA BUSE POUR LA

DISTRIBUTION DE L’EAU CHAUDE/ VAPEUR PEUT ATTEINDRE DES TEMPÉRATURES

ÉLEVÉES : ÉVITER DE LA TOUCHER DIRECTEMENT AVEC LES MAINS, UTILISER

EXCLUSIVEMENT LA POIGNÉE PRÉVUE À CET EFFET.

L’afﬁ cheur indique….

sélectionné

vapeur

distribution en cours

vapeur

14

32

4 5 6

1

87

DISTRIBUTION DE LA BOISSON

DISTRIBUTION CAPPUCCINO

AU DÉBUT DE LA DISTRIBUTION, FAIRE ATTENTION AU RISQUE DE BRÛLURES CAR IL

PEUT Y AVOIR DES ÉCLABOUSSURES D’EAU CHAUDE. LA BUSE POUR LA DISTRIBUTION

DE L’EAU CHAUDE/ VAPEUR PEUT ATTEINDRE DES TEMPÉRATURES ÉLEVÉES : ÉVITER

DE LA TOUCHER DIRECTEMENT AVEC LES MAINS, UTILISER EXCLUSIVEMENT LA

POIGNÉE PRÉVUE À CET EFFET.

Appuyer sur la touche .Mettre la tasse sous la buse de

vapeur.

Tourner le bouton jusqu’au point

de repère .Émulsionner le lait en agitant la

tasse durant cette opération. Quand le lait est chaud, tourner

le bouton jusqu’à la position de

repos ( ).

Nettoyer ensuite la buse de vapeur comme indiqué à la page 34.

Pour préparer 2 cappuccinos :

• émulsionner deux tasses de lait en suivant les points de 1 à 6 ;

• préparer deux cafés en suivant les points de 7 à 8 (appuyer dans ce cas deux fois sur la touche ).

Remplir la tasse avec 1/3 de lait

froid.

Appuyer une fois sur la touche :

la distribution de café commence.

Mettre la tasse sous le groupe de

distribution.

arôme fort

café expresso 08:33

sélectionné

vapeur

15

1 2 3

5

4

6 7 8

MILK ISLAND (EN OPTION)

Cet accessoire, que l’on peut acheter à part, permet de préparer très facilement et en toute commodité

d’excellents cappuccinos.

Attention : avant d’utiliser le Milk Island consulter le manuel correspondant contenant toutes

les précautions pour une utilisation correcte.

Remarque importante : la quantité de lait dans la carafe ne doit pas être inférieure au niveau

minimal « MIN » et ne doit jamais dépasser le niveau maximal « MAX ». Après avoir utilisé le

Milk Island, nettoyer soigneusement tous ses composants.

Il est conseillé d’utiliser du lait demi-écrémé et froid (0-8°C) pour préparer le cappuccino,

aﬁ n d’obtenir le meilleur résultat.

Remplir la carafe avec la

quantité de lait souhaitée. Poser la carafe sur la base du Milk

Island. Vériﬁ er que la DEL qui se

trouve sur la base soit verte.

Prélever la carafe en la prenant

par la poignée. Verser le lait dans la tasse après

avoir fait quelques mouvements

circulaires.

Mettre la tasse avec le lait

émulsionné sous le distributeur.

Distribuer le café dans la tasse.

Tourner le bouton jusqu’à ce qu’il

se place sur la position .

Attendre que le lait soit

émulsionné.

Une fois l’émulsion souhaitée

atteinte, tourner le bouton jusqu’à

la position de repos ( ).

La machine s’arrête

automatiquement au bout de 2

minutes de distribution continue

de vapeur.

Pour distribuer encore de la

vapeur, mettre le bouton sur la

position ( ) et à nouveau sur la

position .

16 PROGRAMMATION BOISSON

Pour plus de précision, la page suivante montre comment programmer une boisson contenant du café ; les

paramètres à saisir pour programmer chaque boisson peuvent être différents en fonction du type de boisson.

2. PROGRAMMATION À PARTIR DU MENU « RÉGLAGE DES BOISSONS »

Ce menu permet de régler les paramètres pour la préparation des boissons : appuyer sur la touche et

sélectionner « réglage des boissons » en faisant tourner le disque de sélection d’un doigt :

Au cours de cette phase, on peut :

quitter la programmation

(voir page 18)

le fait de laisser glisser son doigt

sur le disque permet de modiﬁ er les

réglages pour :

- la quantité de café distribuée ;

- la température du café ;

- la pré-infusion du café.

sélectionner la quantité de café à moudre (opti-dose)

o

sélectionner la fonction à régler :

- température du café ;

- pré-infusion du café.

rétablir les réglages

prédéﬁ nis en usine

mémoriser les nouveaux

réglages

L’utilisateur peut programmer chaque boisson selon son goût personnel.

1. PROGRAMMATION POUR AUTO-APPRENTISSAGE

La quantité de café qui est distribuée dans la tasse chaque fois que l’on appuie sur le bouton peut être

programmée rapidement pour toutes les boissons.

Après avoir sélectionné le type de boisson à programmer, appuyer sur la touche sans la relâcher jusqu’à

ce qu’apparaisse (par exemple) sur l’afﬁ cheur :

La machine distribue le café.

Quand la quantité souhaitée est atteinte, appuyer à nouveau sur la touche .

L’afﬁ cheur indique :

Cette quantité de café distribuée reste mémorisée et remplace les réglages précédents.

programmation

café expresso

memorisé

café expresso

1 réglage des boissons

17

1 2 3

4 5

678

9 10

Vériﬁ er que le réservoir à eau et le

réservoir à café en grains soient

pleins ; mettre la tasse sous le

distributeur.

Appuyer sur la touche .

Appuyer plusieurs fois sur la touche

pour régler la quantité de café à

moudre ou sélectionner l’emploi de

café prémoulu.

Mémoriser en appuyant sur .

Sélectionner la boisson à

programmer. Conﬁ rmer en

appuyant sur .

Sélectionner « réglage des

boissons ». Appuyer sur la touche

pour conﬁ rmer.

Modiﬁ er la densité du café en

faisant glisser le doigt sur le disque

de sélection ; conﬁ rmer en

appuyant sur la touche .

Appuyer pendant plus de deux

secondes sur la touche pour

pouvoir accéder aux autres

paramètres à programmer.

Modiﬁ er la valeur de la température

(elevée, moyenne, basse) en

tournant le disque d’un doigt.

Mémoriser en appuyant sur .

Appuyer sur la touche pour

sélectionner le paramètre pré-

infusion.

Modiﬁ er la valeur de la pré-infusion (normale,

longue, désact.) en tournant le disque d’un doigt.

Mémoriser en appuyant sur .

La pré-infusion : le café est

légèrement humidiﬁ é avant

l’infusion, ce qui lui permet de

développer l’ensemble de son

arôme, lui conférant ainsi un

goût incomparable.

arôme fort

café expresso 08:33

1 réglage des boissons

1.1 café expresso arôme moyen

café expresso

café expresso

- + température : moyenne

café expresso

température : moyenne

café expresso

pré-infusion : normale

café expresso

pré-infusion : normale

café expresso

Lorsqu’on change les réglages,

le message afﬁ ché à l’écran

commence à clignoter.

Le clignotement se termine

lorsque les variations

effectuées sont mémorisées. 1.

1.

2.

1.

2.

2.

2.

2.

1.

1.

18 PROGRAMMATION MACHINE

Certaines fonctions de la machine peuvent être programmées aﬁ n de les adapter aux exigences

personnelles.

Appuyer sur la touche pour :

- conﬁ rmer la sélection ;

- mémoriser les nouveaux

réglages

1 Appuyer sur la touche .

2 Faire glisser le doigt sur le disque pour :

- sélectionner les fonctions

- modiﬁ er les paramètres des fonctions.

Réglage des boissons

(voir page 16)

Réglage de la machine

(voir page 19)

Entretien

(voir page 25)

Pour quitter la programmation :

Économie d’énergie

(voir page 31)

Fonctions spéciales

(voir page 33)

1 réglage des boissons

2 réglage de la machine

3 entretien

1 réglage des boissons

4 economie d'énergie

5 fonctions spéciales

sortie

1.

2.

19

1 2 3

MENU « LANGUE »

RÉGLAGE DE LA MACHINE

Pour modiﬁ er les paramètres de fonctionnement de la machine, appuyer sur la touche ; sélectionner «

réglages de la machine » et appuyer sur la touche . Faire glisser le doigt sur le disque de sélection pour :

sélectionner la langue

des menus.

activer/ désactiver l’alerte

ﬁ ltre « Aqua Prima »

choisir le degré de dureté de l’eau.

régler le rinçage des

circuits du café.

activer les alertes sonores

Pour quitter la fonction « réglage de la machine » à

n’importe quel niveau, sans mémoriser les modiﬁ cations,

appuyer sur la touche . Par exemple :

Sélectionner la langue souhaitée.

La machine afﬁ che ensuite tous

les messages dans la langue

souhaitée.

> réglage de la machine > langue . Ce menu permet de modiﬁ er la langue de l’afﬁ cheur.

régler le fonctionnement de la

plaque chauffe-tasses

Ce menu permet de régler l’heure

actuelle, la date et le format de l’heure

que l’on désire afﬁ cher.

2.1 langue

français

2.6 chauffe-tasses

désactivé

2.3 alertes sonores

activé

2.4 alerte filtre

activé

2.5 rinçage

activé

2.2 dureté de l'eau

3

2.7 réglage horloge

2 réglage de la machine 2.1 langue

français

2 réglage de la machine

2.1 language

English

1.

2.

1.

2.

20

3

1 2

12

3 4 5

MENU « ALERTES SONORES »

> réglage de la machine > alertes sonores

Pour activer/ désactiver le signal sonore chaque fois que l’on appuie sur une touche.

Sélectionner en glissant le

doigt sur le disque de

sélection.

Il est possible de régler :

-activé

-désactivé

PROGRAMMATION MACHINE

Plonger dans l’eau la bande de

test fournie avec le kit pendant

une seconde, aﬁ n de vériﬁ er la

dureté de l’eau.

Déterminer la valeur.

La bande ne peut être utilisée que

pour une seule mesure.

MENU « DURETÉ DE L’EAU »

> réglage de la machine > dureté de l'eau

La fonction « Dureté de l’eau » permet d’adapter la machine au degré de dureté de l’eau utilisée, aﬁ n qu’elle

puisse demander de faire un cycle de détartrage au moment voulu.

La dureté est exprimée avec une échelle de 1 à 4. La machine est préréglée sur 3.

Régler la dureté de l’eau sur la

valeur du test et mémoriser.

2 réglage de la machine 2.2 dureté de l'eau

3

2.2 dureté de l'eau

3

2 réglage de la machine 2.3 alertes sonores

activé

Mémoriser en appuyant sur .

1.

2.

1.

2.

1.

2.

1.

2.

1.

2.

1234

21

3

1 2

31 2

31 2

MENU « ALERTE FILTRE »

> réglage de la machine > alerte filtre

Pour activer/ désactiver le signal indiquant qu’il faut remplacer le ﬁ ltre « Aqua Prima ». En activant cette

fonction, la machine avertit l’utilisateur quand le ﬁ ltre « Aqua Prima » doit être remplacé.

MENU « RINÇAGE »

> réglage de la machine > rinçage

Ce menu permet le nettoyage des conduites internes aﬁ n de garantir que la distribution des boissons soit

effectuée uniquement avec de l’eau fraîche. Cette fonction est activée par défaut par le fabricant. Remarque

: ce rinçage doit être fait après la phase de chauffage à chaque mise en marche de la machine.

MENU « PLAQUE CHAUFFE-TASSES »

> réglage de la machine > chauffe-tasses

Ce menu permet d’activer/ désactiver le fonctionnement de la plaque chauffe-tasses située dans la partie

supérieure de la machine. Le café se déguste mieux quand la tasse est chaude, en en savourant tout l’arôme.

2 réglage de la machine 2.4 alerte filtre

activé

2 réglage de la machine 2.5 rinçage

activé

2 réglage de la machine 2.6 chauffe-tasses

désactivé

Sélectionner en glissant le

doigt sur le disque de

sélection.

Il est possible de régler :

-activé

-désactivé

Sélectionner en glissant le

doigt sur le disque de

sélection.

Il est possible de régler :

-activé

-désactivé

Sélectionner en glissant le

doigt sur le disque de

sélection.

Il est possible de régler :

-activé

-désactivé

Mémoriser en appuyant sur .

Mémoriser en appuyant sur .

Mémoriser en appuyant sur .

1.

2.

1.

2.

1.

2.

1.

2.

1.

2.

1.

2.

22

1 2

1 2 3

4

MENU « RÉGLAGE DE L’HORLOGE »

> réglage de la machine > réglage horloge

Ce menu permet de régler l’heure actuelle, la date et le format de l’heure que l’on désire afﬁ cher.

Il sert à régler :

- l’heure actuelle (heure et minutes)

- le format d’afﬁ chage de l’heure (24

heures - AM/PM)

- la date actuelle (jour - mois - année

- jour de la semaine)

- le format de la date (anglo-saxon –

international).

Réglage de l’heure

> réglage de la machine > réglage horloge > réglage de l’heure

Cette fonction permet de régler l’heure actuelle sur la machine

PROGRAMMATION MACHINE

Régler les minutes en faisant glisser le

doigt sur le disque de sélection.

Mémoriser au moyen de la touche .

Régler l’heure en faisant glisser

le doigt sur le disque de

sélection. Mémoriser au moyen

de la touche .

2 réglage de la machine 2.7 réglage horloge

2.7 réglage horloge 2.7.1 réglage de l'heure

16:54

2.7.1 réglage de l'heure

16:54

2.7.1 réglage de l'heure

16:54

1.

2.

1.

2.

1.

2.

1.

2.

1.

2.

1.

2.

23

1 2 3

45

1 2 3

Format heure

> réglage de la machine > réglage horloge > format de l’heure

Cette fonction permet de régler le mode d’afﬁ chage de l’heure. Tout changement du mode d’afﬁ chage

modiﬁ e tous les paramètres qui nécessitent d’un afﬁ chage/réglage de l’heure !

La machine permet

également d’afﬁ cher l’heure

dans le format anglo-saxon

(am/pm).

Réglage de la date

> réglage de la machine > réglage horloge > réglage de la date

Cette fonction permet de régler la date (jour, mois, année, jour de la semaine).

Sélectionner le jour et conﬁ rmer

avec la touche .

2.7 réglage horloge 2.7.2 format de l'heure

24h

2.7.2 format de l'heure

24h

2.7.2 format de l'heure

24h

2.7 réglage horloge 2.7.3 réglage de la date

mardi 18/04/06

2.7.3 réglage de la date

mardi 18/04/06

1.

2.

1.

2.

1.

2.

1.

2.

1.

2.

24

4 5

1 2 3

45

PROGRAMMATION MACHINE

Sélectionner le mois et conﬁ rmer

avec la touche .Sélectionner l’année et conﬁ rmer

avec la touche .

Le jour de la semaine est réglé

automatiquement en fonction de la

date saisie.

Format date

> réglage de la machine > réglage horloge > format de la date

Cette fonction permet de régler le mode d’afﬁ chage de la date. La modiﬁ cation de ce réglage règle tous les

paramètres qui demandent un afﬁ chage/réglage de la date.

La machine permet

également d’afﬁ cher la date

dans le format anglo-saxon

(MM/JJ/AAAA).

2.7.3 réglage de la date

mardi 18/04/06

2.7.3 réglage de la date

mardi 18/04/06

2.7 réglage horloge 2.7.4 format de la date

JJ/MM/AAAA

2.7.4 format de la date

JJ/MM/AAAA

2.7.4 format de la date

JJ/MM/AAAA

1.

2.

1.

2.

1.

2.

1.

2.

25

1 2

1 2 3

accéder au menu spéciﬁ que pour la

gestion du détartrage.

ENTRETIEN

Pour accéder aux programmes d’entretien de la machine, appuyer sur la touche ; sélectionner «

entretien » et appuyer sur la touche . Faire glisser le doigt sur le disque de sélection pour :

accéder au menu spéciﬁ que pour la

gestion du ﬁ ltre « Aqua Prima » laver le groupe de distribution.

MENU « FILTRE À EAU »

> entretien > filtre à eau . Pour gérer le ﬁ ltre « Aqua prima »

Dans ce menu, on peut :

- voir les litres qui restent avant de

remplacer le ﬁ ltre ;

- activer/ désactiver l’état du ﬁ ltre ;

- exécuter le remplissage/ activation

du ﬁ ltre.

Litres restants

> entretien > filtre à eau > litres restants

Pour afﬁ cher combien de litres d’eau peuvent encore être traités avant de remplacer le ﬁ ltre « Aqua Prima ».

ENTRETIEN

3.1 filtre à eau

3.2 détartrage

3.3 rinçage du groupe

3 entretien 3.1 filtre à eau

3 entretien 3.1 filtre à eau 3.1.1 filtre à eau

litres restants 59

1.

2.

1.

2.

1.

2.

26

1 2

4

1 2

5

3

4

3

Quand le cycle est terminé,

tourner le bouton pour le

mettre dans la position de

repos ( ) et enlever le

récipient. Le ﬁ ltre est activé.

État du filtre

> entretien > filtre à eau > état du filtre

Pour activer/ désactiver le contrôle du ﬁ ltre ; la machine vériﬁ e quand le ﬁ ltre « Aqua prima » doit être

remplacé et le communique à l’utilisateur. Cette fonction doit être activée quand le ﬁ ltre est monté.

La charge du filtre

> entretien > filtre à eau > charge filtre

Pour initialiser le ﬁ ltre « Aqua prima » ; cette opération doit être exécutée au moment de monter un ﬁ ltre neuf.

Tourner le bouton jusqu’au point

de repère .

Placer un récipient sous la buse

de vapeur.

ENTRETIEN

3 entretien 3.1 filtre à eau 3.1.2 etat du filtre

activé

3 entretien 3.1 filtre à eau 3.1.3 charge filtre

exécuter maintenant

Sélectionner en glissant le

doigt sur le disque de

sélection.

Il est possible de régler :

-activé

-désactivé

Mémoriser en appuyant sur .

6

1.

2.

1.

2.

1.

2.

1.

2.

27

1 2

1 2 3

MENU « DÉTARTRAGE »

> entretien > détartrage Pour gérer le détartrage des circuits de la machine.

Dans ce menu, on peut :

- voir les litres qui restent avant le

détartrage ;

- exécuter le cycle de détartrage de la

machine.

Litres restants

> entretien > détartrage > litres restants

Pour afﬁ cher combien de litres d’eau peuvent encore être traités avant que la machine ne demande un cycle

de détartrage.

Cette fonction permet d’exécuter le cycle automatique de détartrage. Le détartrage est nécessaire tous les 3-4 mois,

quand l’eau s’écoule plus lentement que d’habitude ou quand la machine le signale. La machine doit être allumée et

elle gère automatiquement la distribution du détartrant.

PENDANT CETTE OPÉRATION, LA PRÉSENCE D’UNE PERSONNE EST NÉCESSAIRE.

ATTENTION ! NE JAMAIS UTILISER DE VINAIGRE POUR DÉTARTRER LA MACHINE.

Pour détartrer, utiliser un produit détartrant pour machines à café ni toxique ni nocif, disponible dans le commerce.

La solution utilisée doit être éliminée conformément à ce qui est prévu par le producteur et/ou par les normes en

vigueur dans le pays où la machine est utilisée.

Cycle de détartrage

> entretien > détartrage >exécuter maintenant

3 entretien 3.2 détartrage

3 entretien 3.2 détartrage 3.2.1 détartrage

litres restants 115

1.

2.

1.

2.

1.

2.

28

1 2 3

64

78 9

5

Le détartrage a lieu à une température contrôlée. Si la machine est froide, attendre qu’elle arrive à la juste

température ; dans le cas contraire, procéder comme suit pour refroidir la chaudière :

Remarque : avant de commencer le cycle de détartrage, vériﬁ er :

1. qu’un récipient de taille sufﬁ sante ait été mis sous la buse de l’eau ;

2. QUE LE FILTRE « AQUA PRIMA » NE SOIT PLUS DANS LE RÉSERVOIR À EAU .

Tourner le bouton jusqu’au point

de repère .

Placer un récipient sous la buse

de vapeur.

La chaudière est à la juste

température quand le message

suivant est afﬁ ché

S’il est nécessaire de chauffer la chaudière, la machine exécute ce processus de façon autonome ; quand la

phase de chauffage est terminée, le message « ouvrir robinet eau/vapeur » est afﬁ ché. Procéder ensuite comme

décrit à partir du point 5.

Verser la solution détartrante dans

le réservoir. Remettre ce dernier

dans la machine.

Appuyer sur la touche pour

faire démarrer le cycle.

ENTRETIEN

3 entretien 3.2 détartrage 3.2.2 détartrage

exécuter maintenant

ouvrir

robinet eau/vapeur

insérer détartrant

ok pour démarrer cycle insérer détartrant

ok pour démarrer cycle

1. 1. 1.

2.2.2.

29

10 12

13 14 15

16

11

Quand la solution est terminée,

l’afﬁ cheur indique :

Enlever le réservoir à eau, le

rincer à l’eau froide pour

éliminer toute trace de solution

détartrante et le remplir d’eau

froide potable.

Remettre le réservoir contenant

de l’eau froide potable dans la

machine.

Rincer les circuits de la machine

en appuyant sur la touche .

La machine procède au rinçage.

Durant le rinçage, la machine peut

demander de remplir le réservoir à

eau.

La machine commence à distribuer

la solution détartrante dans la buse

de distribution de l’eau chaude. La

distribution a lieu à des intervalles

préétablis pour permettre à la

solution d’agir de façon efﬁ cace.

La page écran suivante apparaît

quand le rinçage est terminé.

L’écran afﬁ che ensuite la page

écran de l’entretien.

Tourner le bouton jusqu’à la

position de repos ( ). Vériﬁ er la

quantité d’eau dans le réservoir et

monter de nouveau éventuellement

le ﬁ ltre « Aqua prima ».

Lorsque le détartrage est terminé, retourner au menu

principal pour la distribution des boissons.

Les intervalles sont afﬁ chés aﬁ n de

pouvoir vériﬁ er l’état d’avancement

du processus.

cycle de détartrage

veuillez patienter

passage

[ 2/15]

remplir le

réservoir à eau

cycle de rinçage

ok met. cycle en marche

cycle de rinçage

veuillez patienter

cycle de rinçage

terminé

30

1 2

5 6

3

8 9

4

7

Lavage du groupe

> entretien > rinçage du groupe

Introduire la pastille comme

indiqué plus haut.

Appuyer sur pour

commencer.

Cette fonction permet d’effectuer le nettoyage des circuits internes de l’appareil qui servent à la distribution du café.

Il sufﬁ t de laver le groupe de distribution avec de l’eau, comme indiqué à la page 35.

Ce lavage complète l’entretien du groupe de distribution.

On conseille d’effectuer ce cycle tous le mois ou bien après 500 cafés au moyen

des pastilles qui peuvent être achetées séparément auprès de votre revendeur.

Remarque : avant d’activer cette fonction, vériﬁ er :

1. qu’un récipient de taille sufﬁ sante se trouve sous la buse du distributeur ;

2. que la pastille spéciale pour le nettoyage ait été introduite dans le groupe de

distribution ;

3. que le réservoir à eau contienne une quantité d’eau sufﬁ sante.

LE CYCLE DE LAVAGE NE PEUT PAS ÊTRE INTERROMPU.

PENDANT CETTE OPÉRATION, LA PRÉSENCE D’UNE PERSONNE EST NÉCESSAIRE.

Attendre que le cycle soit terminé.

Le groupe est lavé. Quitter la

programmation. (voir page 18).

Conﬁ rmer avec la touche .

Il est possible de vériﬁ er l’état

d’avancement du lavage.

3 entretien 3.3 rinçage du groupe 3.3 rinçage du groupe

3.3.1 rinçage du groupe

exécuter maintenant

insérer la pastille

et appuyer sur ok

rinçage du groupe

veuillez patienter

3 entretienpassage

[2/3]

rinçage terminé

veuillez patienter

1.

2.

31

31 2

31 2

ÉCONOMIE D’ÉNERGIE

Pour régler les paramètres de l’économie d’énergie de la machine, appuyer sur la touche ;

sélectionner « économie d’énergie » et appuyer sur la touche . Faire tourner le disque de sélection

d’un doigt pour :

Saisir le temps qui doit s’écouler avant

que la machine se mette en économie

d’énergie depuis le dernier produit

distribué.

RETARD ARRÊT

> èconomie d’énergie > arrêt différé

Le temps de retard à l’arrêt est ﬁ xé par défaut à 180 minutes.

PROGRAMMATION MACHINE

Activer/désactiver la machine pour qu’elle

s’allume et s’éteigne comme programmé

durant les jours de la semaine.

Régler le moment où la machine doit

s’allumer et s’éteindre (un réglage pour

chaque jour de la semaine)

RÉGLAGE MINUTERIES

> èconomie d’énergie > réglage minuterie

Les horaires réglés (minuteries) durant les jours de la semaine ne sont valables que si cette fonction est

activée. Dans le cas contraire, les minuteries n’auront aucun effet sur le fonctionnement de la machine

même si elles sont réglées.

4.1 arrêt différé

180

4.2 réglage minuterie

désactivé

4.3 lundi

4 economie d'énergie 4.1 arrêt différé

180

4 economie d'énergie 4.2 réglage minuterie

désactivé

Sélectionner en glissant le

doigt sur le disque de

sélection.

Il est possible de régler :

-activé

-désactivé

Mémoriser en appuyant sur .

Sélectionner en glissant le

doigt sur le disque de

sélection.

Il est possible de régler :

- 15 minutes - min

-180 minutes - max

Mémoriser en appuyant sur .

1.

2.

1.

2.

1.

2.

32

1 2 3

4 5 6

7 8 9

10 11

RÉGLAGE MINUTERIE « LUNDI »

> èconomie d’énergie > lundi

Ce menu et ceux qui suivent servent à régler un horaire d’allumage et d’arrêt pour chaque jour de la

semaine. L’exemple reporte la façon de régler l’horaire d’allumage et d’arrêt du « Lundi » ; suivre la même

procédure après avoir sélectionné le jour désiré pour régler les horaires des autres jours.

Régler l’heure d’allumage en

faisant glisser le doigt sur le

disque de sélection.

Régler les minutes en faisant glisser le

doigt sur le disque de sélection.

Régler l’heure d’arrêt en faisant

glisser le doigt sur le disque de

sélection.

Régler les minutes en faisant

glisser le doigt sur le disque de

sélection.

Appuyer sur pour quitter le

réglage du jour sélectionné.

Il est possible de régler les

horaires d’allumage et d’arrêt

de tous les jours de la

semaine.

Faire glisser le doigt sur le disque pour

sélectionner les autres jours à programmer.

4 economie d'énergie 4.3 lundi 4.3.1 lundi

mise en marche 8:00

4.3.1 lundi

mise en marche 8:00

4.3.1 lundi

mise en marche 8:00

4.3.2 lundi

arrêt 8:00

4.3.2 lundi

arrêt 8:00

4.3.2 lundi

arrêt 8:00

4.3 lundi

4.3 lundi

1.

2.

1.

2.

1.

2.

1.

2.

1.

2.

1.

2.

1.

2.

1.

2.

33

1 2

5

3

4

DES FONCTIONS SPÉCIALES

Ce menu permet d’accéder aux fonctions spéciales prévues sur la machine.

Pour ce faire, appuyer sur la touche et choisir « fonctions spéciales » et appuyer sur la touche .

Faire glisser le doigt sur le disque de sélection pour :

rétablir les paramètres de base de la

machine.

RÉTABLIR RÉGLAGES

> fonctions spéciales > rétablir réglages

Ce menu contient la fonction pour rétablir toutes les valeurs réglées en usine. Cette fonction est

particulièrement importante pour rétablir les paramètres de base.

TOUS LES RÉGLAGES PERSONNELS SERONT DÉFINITIVEMENT PERDUS ET NE POURRONT

PLUS ÊTRE RÉCUPÉRÉS. UNE FOIS LES PARAMÈTRES STANDARD RÉTABLIS, L’UTILISATEUR

POURRA REPROGRAMMER TOUTES LES FONCTIONS DE LA MACHINE, S’IL LE SOUHAITE.

Le rétablissement est exécuté en

appuyant sur la touche .

Le message conﬁ rmant que les

paramètres ont été remis à zéro

apparaît sur l’afﬁ cheur.

Les paramètres ont été rétablis.

Quitter la programmation.

Sélectionner en appuyant sur

la touche .

5 fonctions spéciales 5.1 rétablir réglages

exécuter maintenant

rétablir réglages

vous êtes sûr ?

5 fonctions spécialesrétablir réglages

en cours..

5.1 rétablir réglages

exécuter maintenant

1.

2.

34

12 3

1 2

4 65

NETTOYAGE ET ENTRETIEN

Éteindre la machine et débrancher

la ﬁ che. Laver le réservoir et le couvercle.

Retirer le tiroir à marc.

NETTOYAGE GÉNÉRAL DE LA MACHINE

Le nettoyage décrit ci-dessous doit être fait au moins une fois par semaine.

Remarque : ne pas utiliser de l’eau qui n’a pas été remplacée depuis plusieurs jours.

ATTENTION ! Ne pas plonger la machine dans l’eau.

Le vider et le laver

Nettoyez le compartiment du café

prémoulu à l'aide du pinceau.

Nettoyez l'afﬁ cheur.

ENTRETIEN PENDANT LE FONCTIONNEMENT

Le message « vider marc » pourrait s’afﬁ cher lors du fonctionnement normal. Cette opération doit être

effectuée avec la machine sous tension.

Le comptage du marc déposé dans

le tiroir n’est pas remis à zéro en

vidant le marc quand la machine

est éteinte ou quand cette

opération n’est pas signalée sur

l’afﬁ cheur. C’est la raison pour

laquelle la machine peut afﬁ cher le

message « vider marc » même

après n’avoir préparé que quelques

cafés.

Extraire le bac d’égouttement.

Retirer l’extrémité de la buse de

vapeur, extraire et laver le support

de la buse de vapeur. Ensuite,

réintroduire.

Retirer la partie supérieure du bac

et laver le tout à l’eau courante.

35

1 2

5

8 9

6

7

4

3

Le groupe de distribution doit être nettoyé au moins une fois par semaine. Avant de retirer le groupe, il faut

retirer le tiroir à marc comme le montre la ﬁ g. 1 à la page 34.

Laver le groupe de distribution à l’eau tiède.

Lubriﬁ er le groupe de distribution après 500 distributions environ. Il est possible d’acheter de la graisse pour

lubriﬁ er le groupe de distribution auprès des centres d’assistance agréés.

ATTENTION ! Ne pas laver le groupe de distribution avec des détergents qui pourraient affecter son

fonctionnement. Ne pas le laver au lave-vaisselle

Laver le groupe et le ﬁ ltre et les

faire sécher.

Pour retirer le groupe de

distribution, appuyer sur la touche

PUSH.

Le remonter sans appuyer sur la

touche PUSH !

S’assurer que le groupe de

distribution est en position de repos

; les deux repères doivent

coïncider.

Insérer le tiroir à marc.

Fermer la porte de service.

NETTOYAGE DU GROUPE DE DISTRIBUTION

S’assurer que tous les composants

se trouvent dans la bonne position.

Le crochet indiqué doit être dans la

position correcte ; pour vériﬁ er,

appuyer d’un coup sec sur la

touche « PUSH ».

Le levier placé sur la partie

arrière du groupe doit être en

contact avec la base.

Distribuer la graisse de façon

uniforme sur les des convoyeurs

latéraux.

Lubriﬁ er les convoyeurs du groupe

uniquement avec la graisse

fournie.

36 MESSAGES D’ERREUR

MESSAGE QUI APPARAÎT COMMENT RÉTABLIR LE MESSAGE

hors service (xx)

redémarrer pour résoudre…

Où (xx) indique un code d’erreur.Éteindre et rallumer la

machine au bout de 30 secondes pour rétablir le

fonctionnement normal.Si le problème persiste, demander

l’intervention du Centre d’assistance agréé et communiquer

le code (xx) reporté sur l’afﬁ cheur.

fermer couvercle grains de

café

Fermer le couvercle du réservoir à café en grains pour

pouvoir préparer une boisson quelconque.

introduire café dans réservoir Introduire le café en grains dans le réservoir prévu à cet

effet.

insérer groupe de distribution Insérer le groupe de distribution dans son logement.

insérer le tiroir à marc Insérer le tiroir à marc.

Vider le marc de café Avertissement qui ne bloque pas la machine. Procéder

comme pour l’alerte suivante.

vider le tiroir à marc Retirer le tiroir à marc et le vider dans un bac approprié (Voir

page 34 points 1 et 2).

Remarque : le tiroir à marc ne doit être vidé que quand la

machine le demande et quand elle est allumée. Le fait de

vider le tiroir quand la machine est éteinte empêche tout

enregistrement du vidage effectué.

fermer porte Pour que la machine puisse de nouveau fonctionner, fermer

la porte latérale.

remplir le réservoir à eau Enlever le réservoir et le remplir d’eau fraîche potable

le bac d’égouttement Ouvrir la porte latérale et vider le bac d’égouttement qui se

trouve sous le groupe de distribution.

Attention : en effectuant cette opération lorsque la

machine est en marche, celle-ci enregistre le vidage du

tiroir à marc et remet à zéro le compteur correspondant.

Pour cette raison, il faut également vider le marc de

café.

remplacer le filtre Le ﬁ ltre Aqua Prima doit être remplacé dans les cas suivants

1. 60 litres d’eau ont déjà été distribués ;

2. 90 jours se sont écoulés depuis son installation ;

3. 20 jours se sont écoulés, au cours desquels la machine

n’a pas été utilisé.

Remarque : ce message n’apparaît que si « activé » a été

sélectionné dans la fonction ﬁ ltre à eau (Voir page 19).

carafe absent

milk island absent

Le bouton de la vapeur a été mis sur , le Milk Island

n’est pas installé ou la carafe n’est pas bien placée. Installer

le Milk Island ou placer correctement la carafe.

Dans le cas contraire, mettre le bouton dans la position de

repos ( ).

37

PROBLÈMES - CAUSES - REMÈDES

PROBLÈMES CAUSES REMÈDES

La machine ne s’allume pas La machine n’est pas branchée sur

le réseau électrique.

Brancher la machine sur le réseau

électrique.

La ﬁ che n’est pas branchée sur la

prise située au dos de la machine.

Brancher la ﬁ che sur la prise de la machine.

La machine ne distribue ni eau

chaude ni vapeur.

Le trou de la buse de vapeur est

obturé.

Nettoyer le trou de la buse de vapeur à

l’aide d’une aiguille.

Le café ne mousse pas. Le mélange ne convient pas ou il y a

longtemps que le café a été torréﬁ é.

Changer le mélange de café.

Le bouton d’E-Plus System tourné à

gauche.

Tourner le bouton d’E-Plus System à droite.

Le groupe de distribution ne peut

pas être démonté.

Le groupe de distribution est mal

positionné.

Allumer la machine. Fermer la porte de

service. Le groupe de distribution retourne

automatiquement à sa position d’origine.

Tiroir à marc inséré. Retirer le tiroir à marc avant d’extraire le

groupe de distribution.

Le café ne coule pas. Le réservoir à eau est vide. Remplir le réservoir d’eau et réamorcer le

circuit.

Le groupe est encrassé. Nettoyer le groupe de distribution

Le café coule lentement. Le café est trop ﬁ n. Changer de mélange de café.

Diminuer la dose.

Le groupe de distribution est

encrassé.

Nettoyer le groupe de distribution

Le café coule en dehors du

distributeur.

Le distributeur est obturé. Nettoyer le distributeur et ses trous de sortie

à l’aide d’un petit morceau de tissu.

La machine moud le café mais

celui-ci ne sort pas dans la tasse. Réglage « Opti-Dose » non

optimal. Régler « Opti-Dose » (voir page 8).

Pour toute panne non détaillée dans le tableau ci-dessus ou en cas de solutions insufﬁ santes, s’adresser à

un centre d’assistance agréé.

MESSAGE QUI APPARAÎT COMMENT RÉTABLIR LE MESSAGE

détartrer Faire un cycle de détartrage des circuits internes de la

machine.

standby…

économie d’énergie.... Appuyer sur la touche .

38 CONSIGNES DE SÉCURITÉ

EN CAS D’URGENCE

Retirer immediatement la ﬁ che de la prise electrique.

N’UTILISER L’APPAREIL

• que dans des locaux fermés

• que pour la préparation de café, d’eau chaude et de mousse de lait

• qu’à des ﬁ ns domestiques

• L’appareil n’est pas destiné à être employé par des personnes (y compris les enfants) avec de faibles

capacités physiques, mentales ou sensorielles ou avec expérience et/ou des compétences insufﬁ santes, à

moins qu’elles ne soient sous la supervision d’une personne responsable de leur sécurité ou qu’elles ne

soient instruites par cette personne en ce qui concerne l’emploi de l’appareil.

• Garder les enfants sous supervision, aﬁ n d’éviter qu’ils ne jouent avec l’appareil.

MESURES DE PRÉCAUTION CONCERNANT L’UTILISATION DE L’APPAREIL

• Aﬁ n d’éviter toute situation de danger, ne pas utiliser l’appareil à d’autres ﬁ ns que celles prévues.

• Ne pas mettre dans les réservoirs et récipients d’autres substances que celles prévues dans le mode

d’emploi.

• Lorsqu’un réservoir / récipient a été correctement rempli, tous les autres réservoirs doivent être fermés.

• Ne mettre que de l’eau potable fraîche dans le réservoir d’eau : l’eau chaude et / ou d’autres liquides

peuvent endommager l’appareil.

• Ne pas utiliser d’eau gazeuse.

• Ne pas mettre les doigts dans le moulin à café et ne pas y mettre d’autres substances que des grains de

café. Avant d’inspecter le moulin à café, vous devez éteindre l’appareil en appuyant sur l’interrupteur

général, puis débrancher la ﬁ che de la prise électrique.

• Ne pas mettre de café soluble ou de café en grains dans le réservoir pour café en poudre

• Aﬁ n de commander l’appareil au moyen de l’ecran a touches tactiles, vous devez uniquement utiliser les

doigts.

RACCORDEMENT ÉLECTRIQUE

Le raccordement électrique doit être conforme aux dispositions de sécurité de votre pays.

La prise électrique à laquelle la machine est branchée doit :

• être compatible avec la ﬁ che du câble de l’appareil ;

• présenter la bonne taille aﬁ n de se conformer aux instructions de la plaque du fabricant située sur la partie

inférieure de l’appareil ;

• être correctement reliée à la terre.

Le câble électrique ne doit en aucun cas :

• entrer en contact avec un quelconque liquide : risque de décharge électrique et / ou d’incendie ;

• être coincé et / ou entrer en contact avec des objets pointus ;

• être utilisé pour déplacer l’appareil ;

• être utilisé lorsqu’il est endommagé ;

• être en contact avec des mains humides ou mouillées ;

• être tordu lorsque l’appareil est en service ;

• être endommagé

INSTALLATION

• Choisir comme lieu d’emplacement de l’appareil un endroit bien aménagé, plat et solide (l’angle

d’inclinaison ne doit en aucun cas être supérieur à 2°).

• Ne pas placer l’appareil dans des endroits où l’eau pourrait s’inﬁ ltrer dedans.

• Température de service optimale : entre 10°C et 40°C.

• Humidité maximale de l’air : 90 %.

• Le lieu d’emplacement doit être propre, bien éclairé et bien aéré. La prise électrique doit être facilement

accessible.

• Ne pas poser l’appareil sur des surfaces brûlantes ou chaudes !

• Respecter un intervalle de 10 cm à partir des murs et des plaques de cuisson.

• Ne pas utiliser l’appareil dans des pièces afﬁ chant une température égale ou inférieure à 0°C. Si

SOS

39

l’appareil est exposé à de telles conditions, contacter le service après-vente aﬁ n qu’un contrôle de sécurité

puisse être effectué.

• Ne pas mettre en marche l’appareil à proximité de substances facilement inﬂ ammables et / ou explosives.

• Il est strictement interdit d’utiliser l’appareil dans des pièces soumises à un risque élevé d’explosion ou

dont l’air contient une haute concentration de poudres ou de substances à base d’huile.

• Ne pas placer la machine sur d’autres appareils.

DANGERS

• Ne pas laisser les enfants se servir de l’appareil. Cette consigne vaut également pour les personnes qui ne

connaissent pas le fonctionnement de l’appareil.

• L’appareil peut représenter un danger pour les enfants. Si l’appareil est laissé sans surveillance,

débrancher la ﬁ che.

• Ne pas conserver les matériaux d’emballage à la portée des enfants.

• Ne jamais orienter le jet de vapeur ou d’eau chaude sur soi-même ou sur d’autres personnes : risque de

brûlures.

• Ne pas insérer d’objets dans les ouvertures de l’appareil (danger : courant électrique !).

• Ne pas toucher la ﬁ che électrique avec des mains ou des pieds mouillés, ne pas débrancher la ﬁ che en

tirant sur le câble.

• Attention : risque de brulures lors du contact avec l’eau chaude, la vapeur et la buse d’eau chaude.

PANNES

• Ne pas utiliser l’appareil en cas de problèmes de fonctionnement ou en cas de doute (par ex. : après que

l’appareil est tombé par terre).

• Faire procéder aux réparations éventuelles par le service après-vente agréé.

• Ne jamais utiliser l’appareil lorsque le câble électrique est défectueux. Le câble défectueux doit être

remplacé par le producteur ou le service après-vente agréé (danger : courant électrique !).

• Eteindre l’appareil avant d’ouvrir la porte de maintenance. Risque de brulures !

NETTOYAGE / DÉTARTRAGE

• Pour le nettoyage des circuits lait et café, n’utilisez que les détergents recommandés et fournis avec la

machine. N’utilisez pas ces produits pour des usages différents.

• Avant de pouvoir commencer le nettoyage, l’interrupteur doit être en position OFF (0).

Débrancher la ﬁ che et laisser refroidir l’appareil.

• Protéger l’appareil contre les éclaboussures d’eau et ne pas le plonger dans l’eau.

• Ne pas faire sécher les pièces de l’appareil dans les fours traditionnels et / ou dans le micro-ondes.

• Nettoyer l’appareil et ses composants apres une mise hors service prolongee.

PIÈCES DÉTACHÉES

Pour des raisons de securite, toujours utiliser les pièces détachées et les accessoires du fabricant.

ELIMINATION

L’ appareil est en conçu et fabriqué pour faciliter sa valorisation, son recyclage ou sa réutilisation

conformément à la directive européenne 2002/96/CEE relative aux appareils électriques et électroniques

usagés (waste electrical and electronic equipment - WEEE).

Le logo ci-contre apposé sur l’appareil indique que ce produit ne peut pas être éliminé avec les déchets

ménagers non triés. Lorsque vous aurez décidé de vous en séparer déﬁ nitivement, il convient de faire

procéder à la collecte sélective de cet appareil en vous conformant au mode de reprise mis en place dans

votre commune (collecte ponctuelle des encombrants, déchèterie), ou en faisant appel au service de reprise

proposé par votre distributeur, ou bien, en le conﬁ ant à des organisations caritatives et des associations à but

non lucratif. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des

conséquences négatives pour l’environnement et la santé humaine.

PROTECTION CONTRE LES INCENDIES

En cas d’incendie, utiliser un extincteur à base de gaz carbonique (extincteur CO

2

).

Ne pas utiliser d’eau ni d’extincteur à base de poudre.

40

DONNÉES TECHNIQUES

Tension nominale Voir plaque signalétique placée sur l’appareil.

Puissance nominale Voir plaque signalétique placée sur l’appareil.

Alimentation Voir plaque signalétique placée sur l’appareil.

Matériau du corps ABS - Thermoplastique

Dimensions (l x a x p) 320 x 370 x 415 mm

Poids 9 Kg

Longueur du câble 1200 mm

Tableau de commande Panneau antérieur (afﬁ cheur 2 x 24 caractères)

Réservoir d’eau 1,7 litre - Extractible

Capacité du réservoir à café 250 de café en grains

Pression de la pompe 15 bar

Chaudière Acier Inox

Moulin à café en céramique

Quantité de café moulu 7-10,5 g

Capacité du tiroir à marc 14

Dispositifs de sécurité Soupape de sécurité pression chaudière – double

thermostat de sécurité

CONSIGNES DE SÉCURITÉ - DONNÉES TECHNIQUES

Toutes modiﬁ cations de construction et d’exécution réservées dans le cadre d’une amélioration technique de

l’appareil. Conformité de l’appareil avec la directive européenne 89/336/CEE relative à la compatibilité

électromagnétique (Décret n° 92-587 du 26/06/92 relatif à la compatibilité électromagnétique des appareils

électriques et électroniques (JORF du 2/07/92), modiﬁ é)

INFORMATIONS COMPLÉMENTAIRES POUR UN USAGE CORRECT DU

FILTRE «AQUA PRIMA»

Pour utiliser correctement le ﬁ ltre «Aqua prima», nous vous prions d’observer les consignes suivantes :

1. Conservez le ﬁ ltre «Aqua prima» dans un local frais, à l’abri du soleil ; la température du local doit être

comprise entre +5°C et +40°C;

2. Utilisez le ﬁ ltre dans un environnement où la température ne dépasse pas 60°C.

3. Lavez le ﬁ ltre «Aqua prima» si vous laissez la machine à café inutilisée pendant trois jours ;

4 Il est conseillé de remplacer le ﬁ ltre si vous laissez la machine à café inutilisée plus de 20 jours ;

5. Si vous souhaitez conserver un ﬁ ltre ouvert, fermez-le hermétiquement dans un sac en plastique et rangez-

le au frigo ; il est interdit de le conserver au surgélateur car les propriétés du ﬁ ltre s’altéreraient.

6. Avant d’utiliser le ﬁ ltre, laissez-le dans le réservoir d’eau pendant 30 minutes.

7. Ne conservez pas le ﬁ ltre au contact de l’air après l’avoir déballé.

8. Le ﬁ ltre doit être remplacé 90 jours après l’ouverture de l’emballage ou après avoir traité 60 litres d’eau potable.

41

Robecco sul Naviglio - li, 27/06/2007

Amministratore Unico: Ing.

Jean Paludetto

DECLARATION DE CONFORMITÉ CE

EC 73/23, EC 89/336

EC92/31, EC93/68

Gaggia s.p.a.

Strada prov. per Abbiategrasso, snc

20087 Robecco sul Naviglio - Milano . Italy

déclarons sous notre responsabilité que le produit:

MACHINE À CAFÉ AUTOMATIQUE

SUP 034BR

auquel se réfère cette déclaration est conforme aux normes suivantes :

• Sécurité d’appareils électroménagers et électriques - Prescriptions générales

EN 60335-1 (2002) + A1(2004) + A2(2006) + A11(2004) + A12 (2006)

• Sécurité d’appareils électroménagers et électriques - Partie 2-15

Prescriptions particulières pour les appareils de chauffage des liquides

EN 60 335-2-15 (2002) + A1(2005)

• Sécurité des appareils pour usage domestique et analogue. Champs électromagnétiques

Méthodes pour l’évaluation et les mesures EN 50366 (2003) + A1 (2006).

• Sécurité d’appareils électroménagers et électriques - Partie 2-14

Prescriptions particulières pour poulvérisateurs et moulins à café EN 60335-2-14 (2006).

• Limites et méthodes de mesure des perturbations radio produites par les appareils électroménagers ou

analogues com électriques ou des dispositifs thermiques, par les outils électriques et par les

appareils électriques analogues - EN 55014-1 (2000) + A1 (2001) + A2 (2002)

• Compatibilité électromagnétique (CEM)

Partie 3 Limites - Section 2 : Limites pour les émissions de courant harmonique (courant

appelé par les appareils  16A par phase) - EN 61000-3-2 (2000)

• Compatibilité électromagnétique (CEM)

Partie 3 Limites - Section 3 : Limitation des variations et des ﬂ uctuations de tension et du papillotement dans les

réseaux d’alimentation basse tension pour appareils ayant un courant nominal  16A.

EN 61000-3-3 (1995) + A1(2001)

• Prescriptions d’immunité pour les appareils électroménagers, outils électriques et appareils analogues.

Norme de famille de produits EN 55014-2 (1997) + A1 (2001)

suivant les dispositions des directives CE 73/23, CE 89/336, CE 92/31, CE 93/68.

GAGGIA S.p.A.

20087 Robecco sul Naviglio - MI - Italia

Tel. +39 02949931

Fax +39 029470888

Internet: www.gaggia.it

E-mail: gaggia@gaggia.it

The manufacturer reserves the right to change the features of the product without prior notice.

Le producteur se réserve le droit d“apporter toutes modifications sans préavis.

Type SUP-034BR Cod.15001134 Rev.00 del 15-06-07

Navigation menu
