Refrigerators

Top-mount no-frost

Réfrigérateurs

Sans givre à compartiment supérieur

Refrigeradores

Montage superior sin escarcha

PEPSI PEPSI PEPSI

PEPSI

Full Day'sFull Day's

Supply ofSupply of

Full Day'sFull Day's

Supply ofSupply of

Models 18, 19,

21, 22, 24 & 25

Owner’s Manual

Modèles 18, 19,

21, 22, 24 & 25

Manuel d’utilisation

Modelos 18, 19,

21, 22, 24 & 25

Manual del propietario

English section begins on page 2

La section française commence à la page 28

La sección en español empieza en la página 54

Part No. 162D7731P004 Pub. No. 49-6970 2-98 CG

GE Appliances

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions
Installation Instructions
Congratulations!
You Are Now Part of the GE Family
Welcome to the GE family. We’re proud of our
quality products and we are committed to providing
dependable service. You’ll see it in this easy-to-use
Owner’s Manual and you’ll hear it in the friendly
voices of our customer service department.
Best of all, you’ll experience these values each time
you use your refrigerator. That’s important, because
your new refrigerator will be part of your family for
many years. And we hope you will be part of ours for
a long time to come.
We thank you for buying GE. We appreciate your
purchase, and hope you will continue to rely on us
whenever you need quality appliances for your home.
GE & You, A Service Partnership.
Safety Information
Safety Precautions  . . . . . . . . . . . . 3
Use of Extension Cords . . . . . . . . . 3
How to Connect Electricity  . . . . . . 4
Use of Adapter Plugs  . . . . . . . . . . 4
Operating Instructions
Temperature Controls   . . . . . . . . . 5

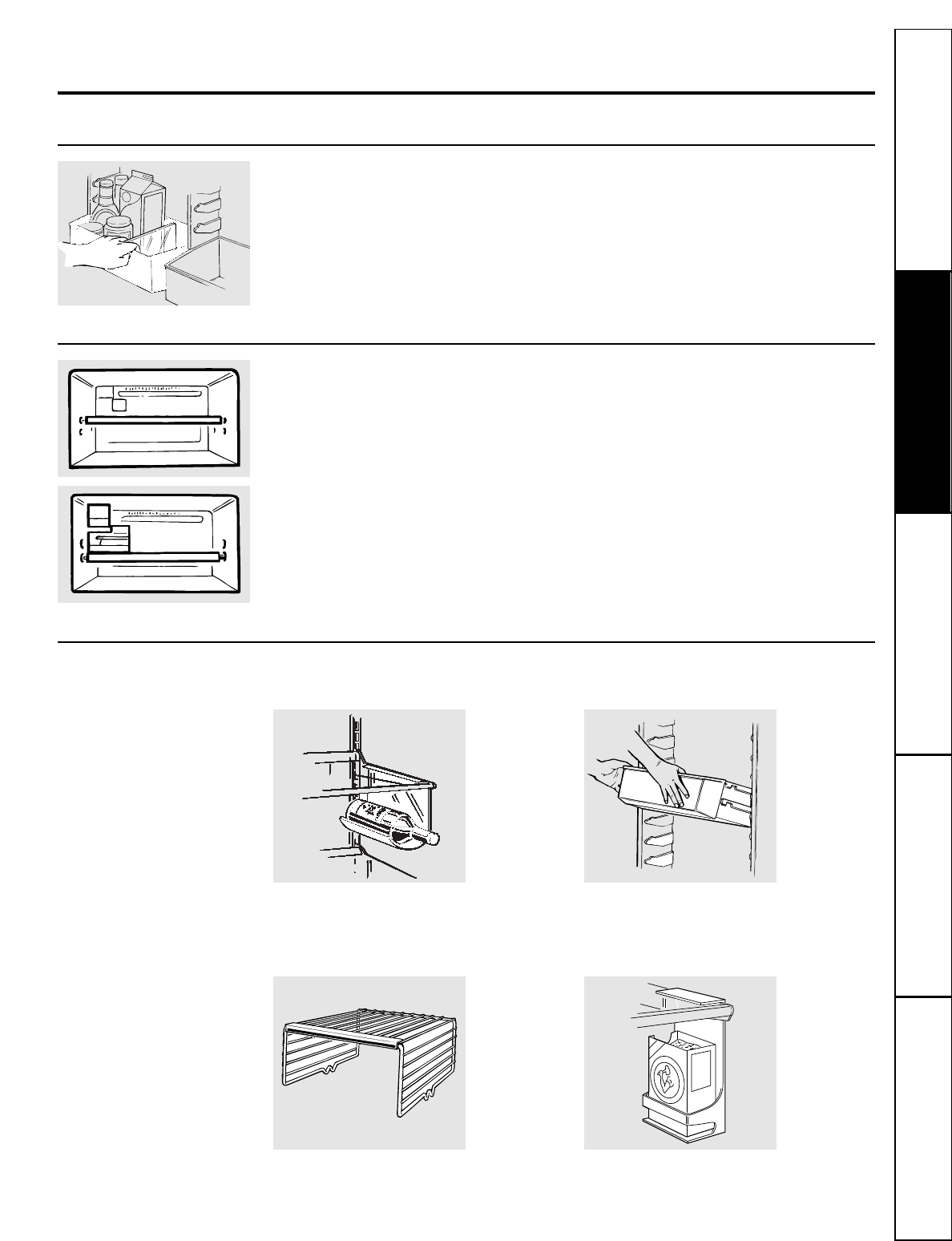

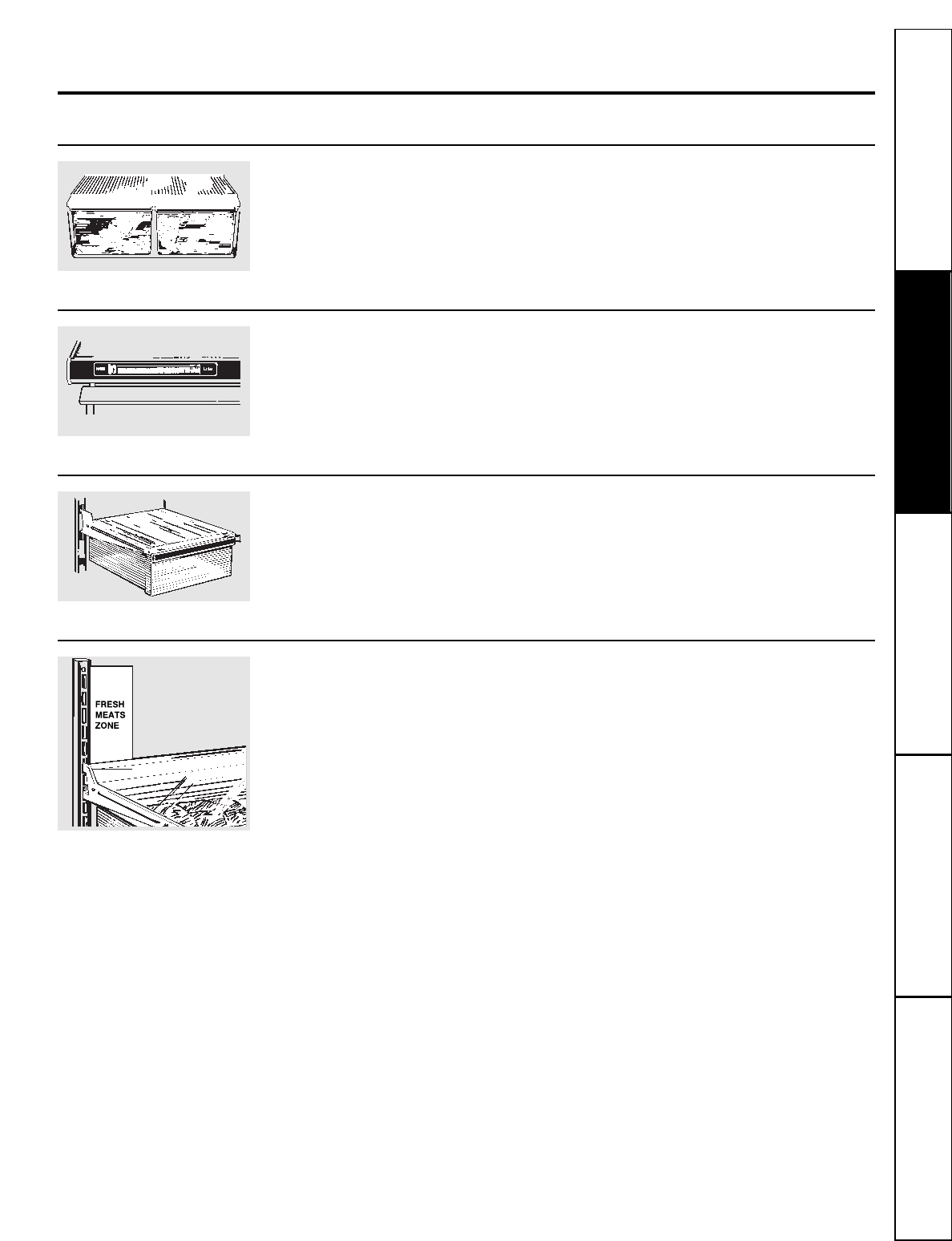

Features  . . . . . . . . . . . . . . . . . . 6–9
Automatic Icemaker  . . . . . . . . . . 10
Ice Dispenser  . . . . . . . . . . . . . . . 11

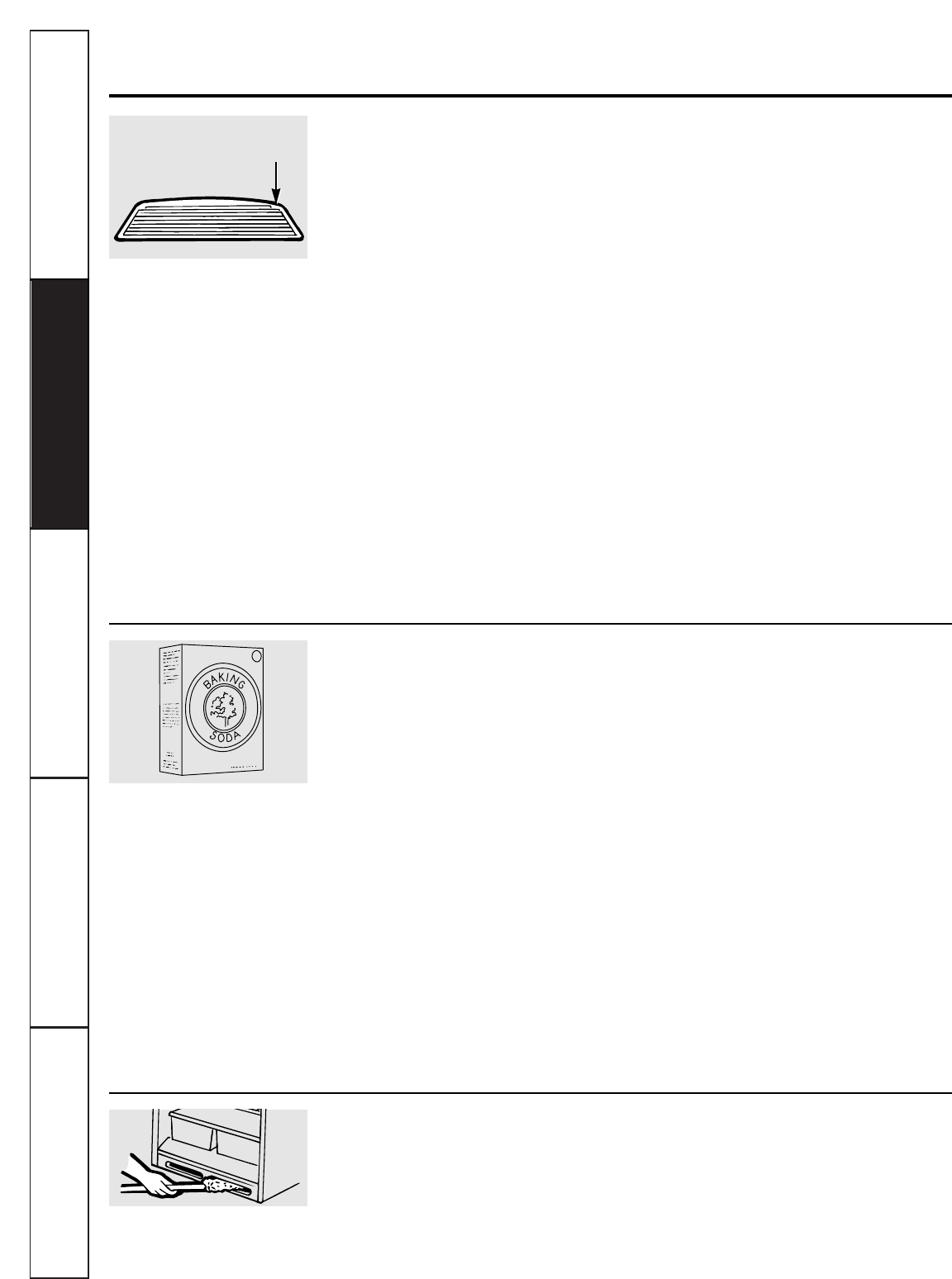

Care and Cleaning  . . . . . . . . 12, 13
Installation Instructions
Preparing to
Install the Refrigerator  . . . . . . . . 14
Water Line Installation . . . . . 15–17

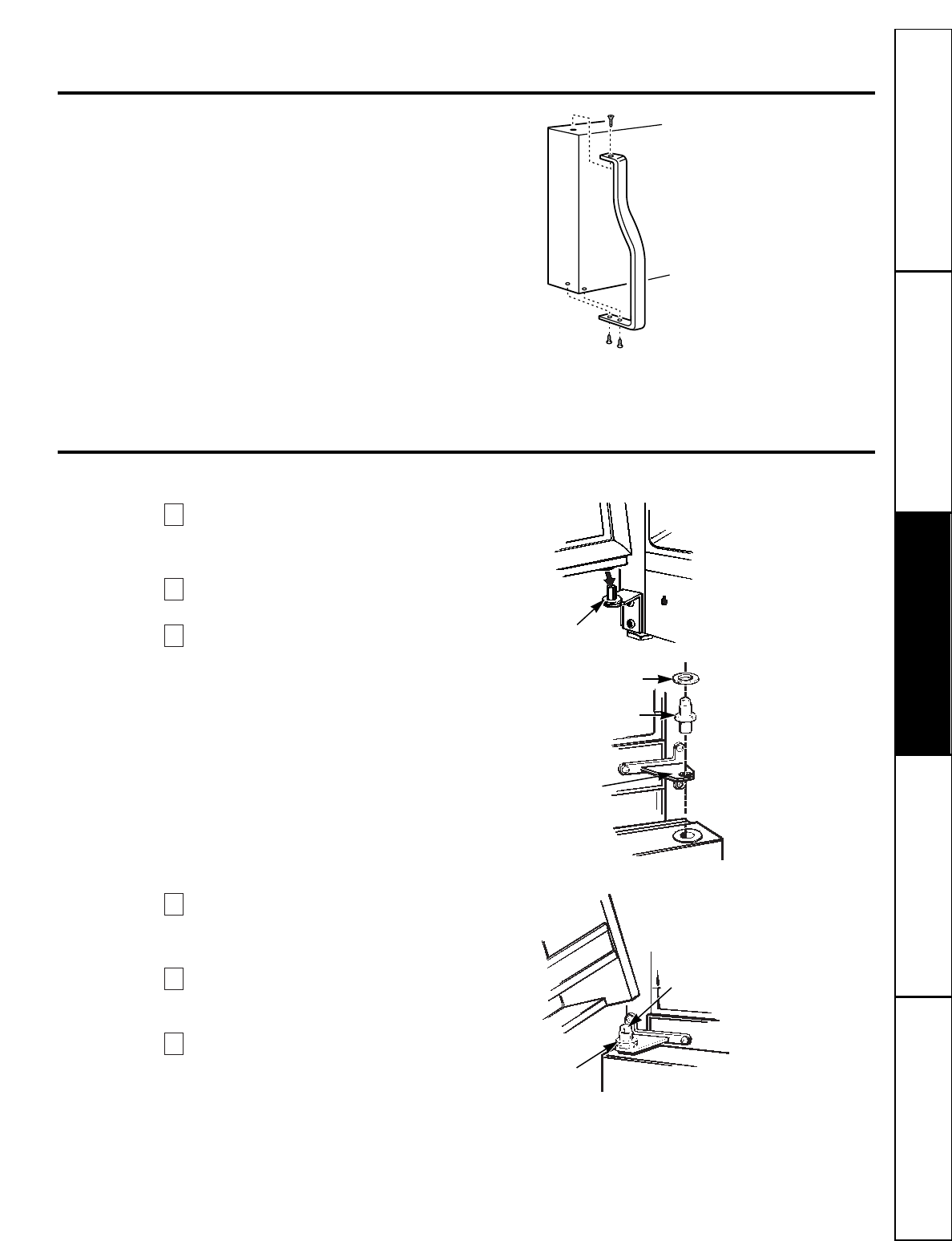

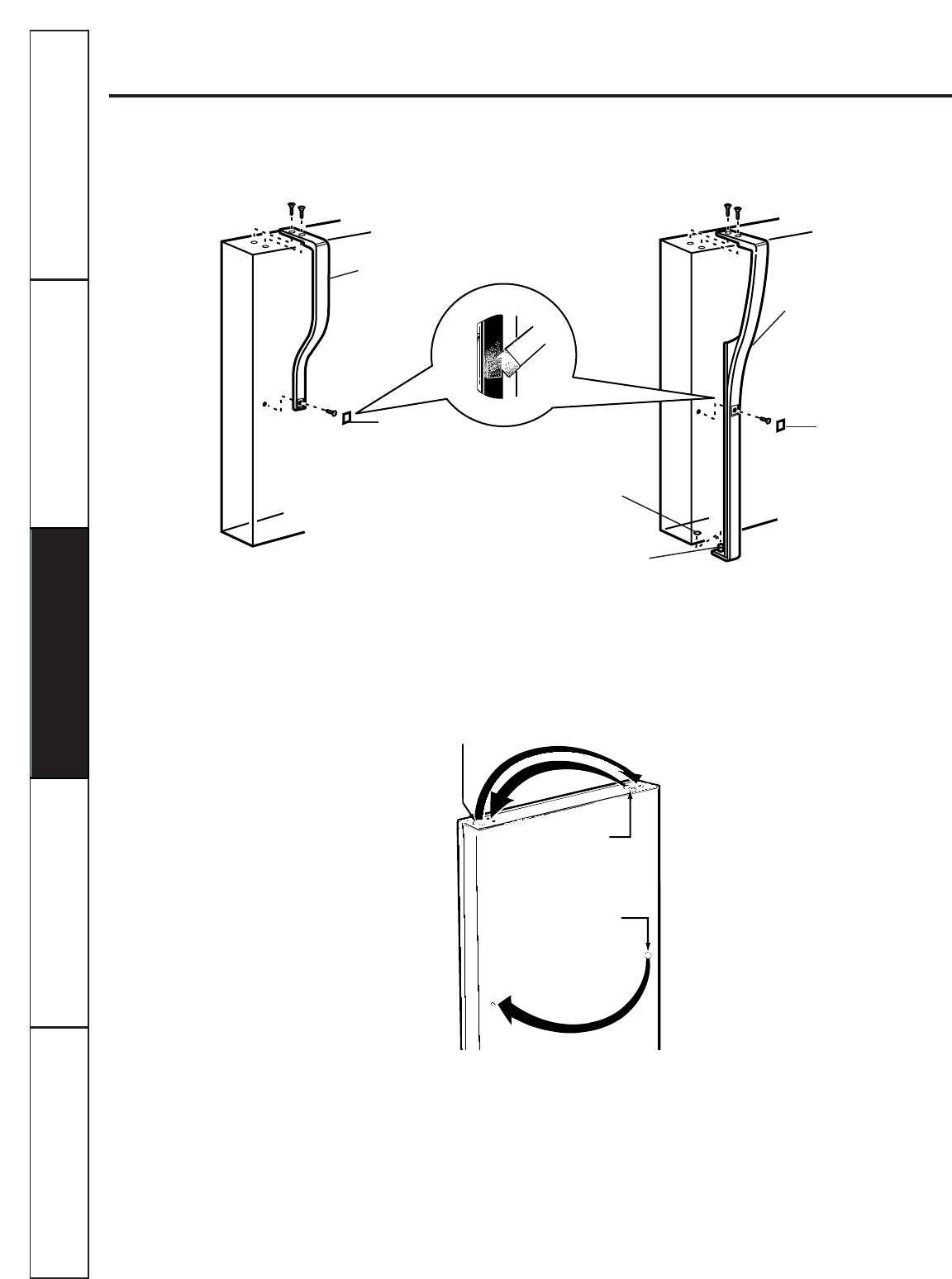

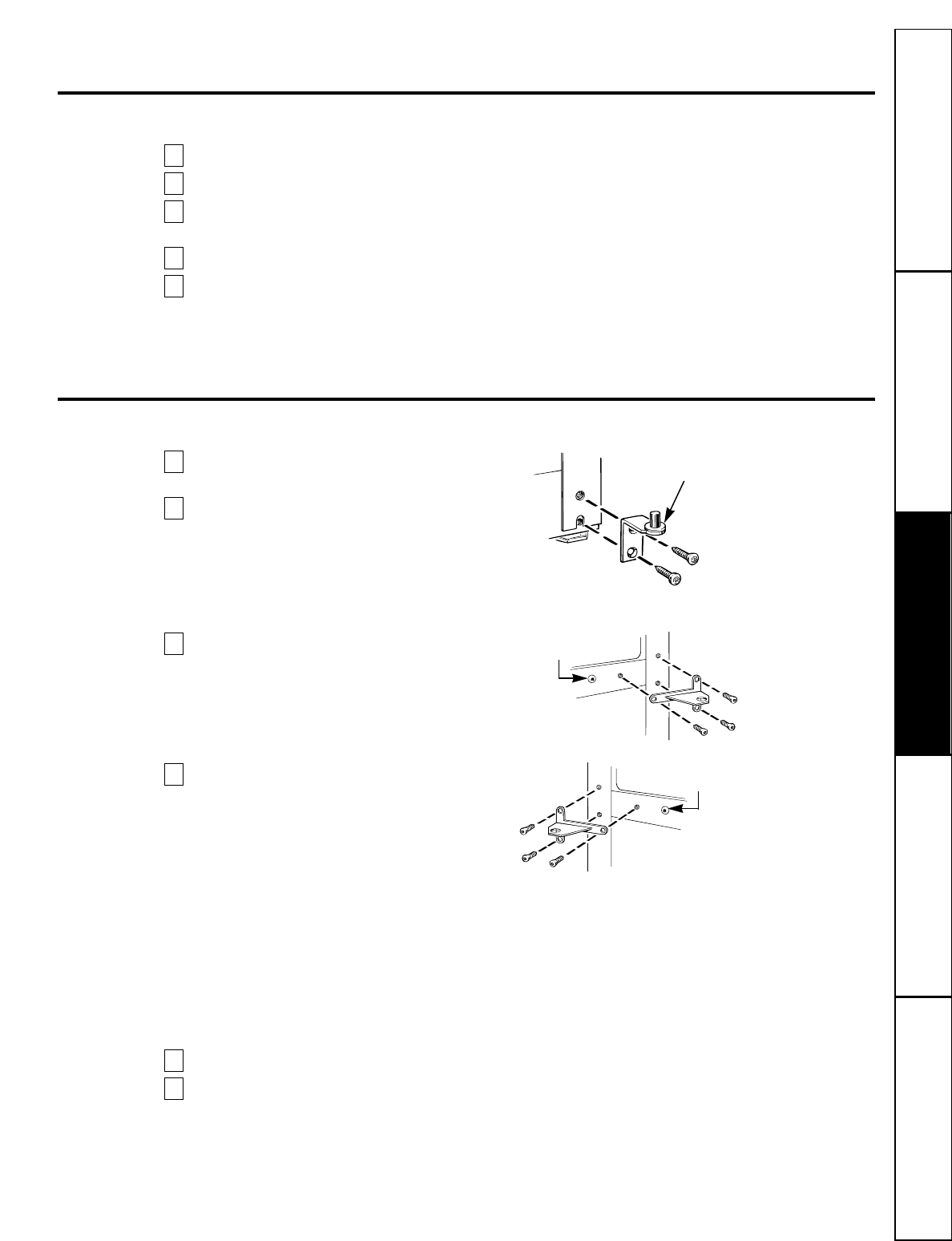

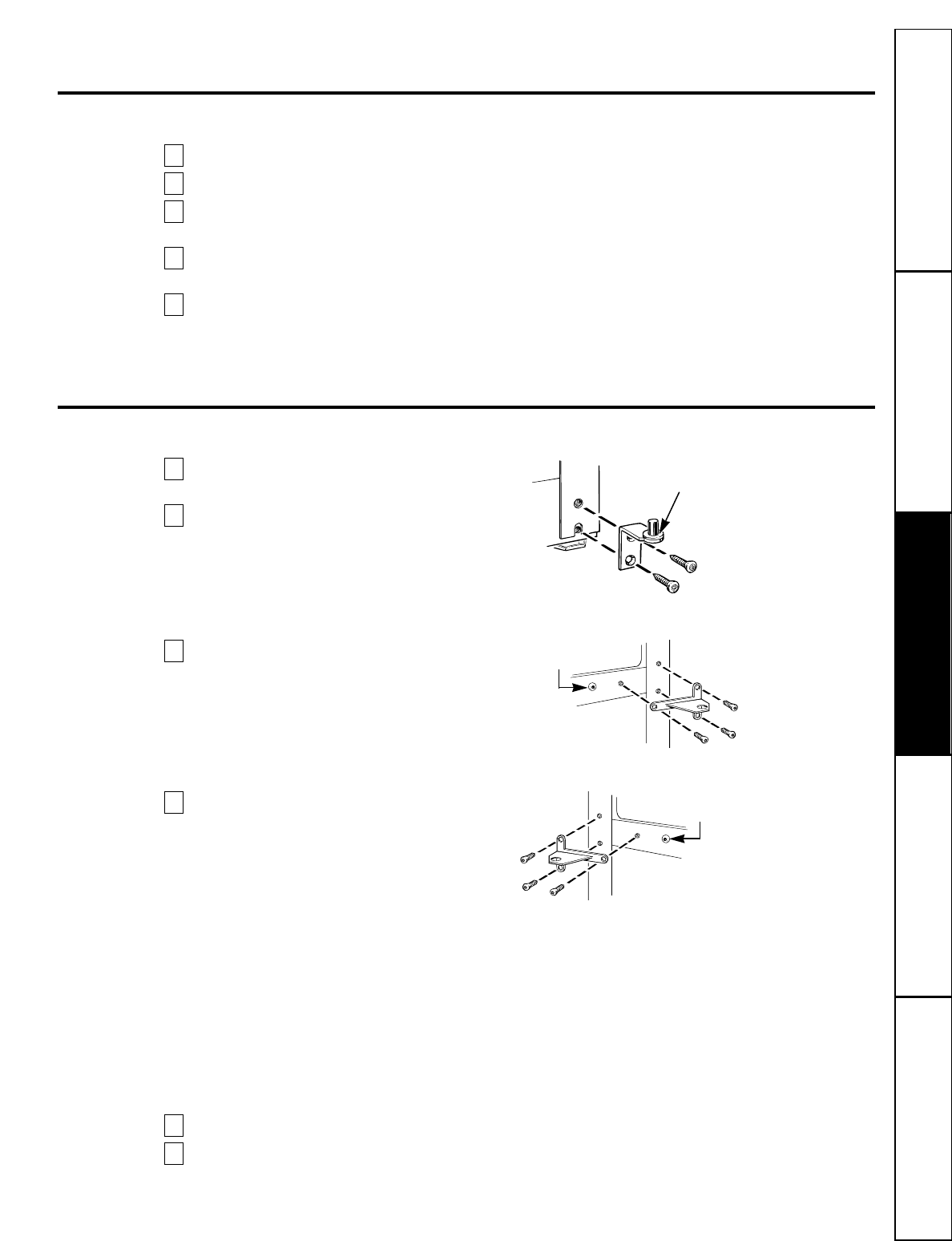

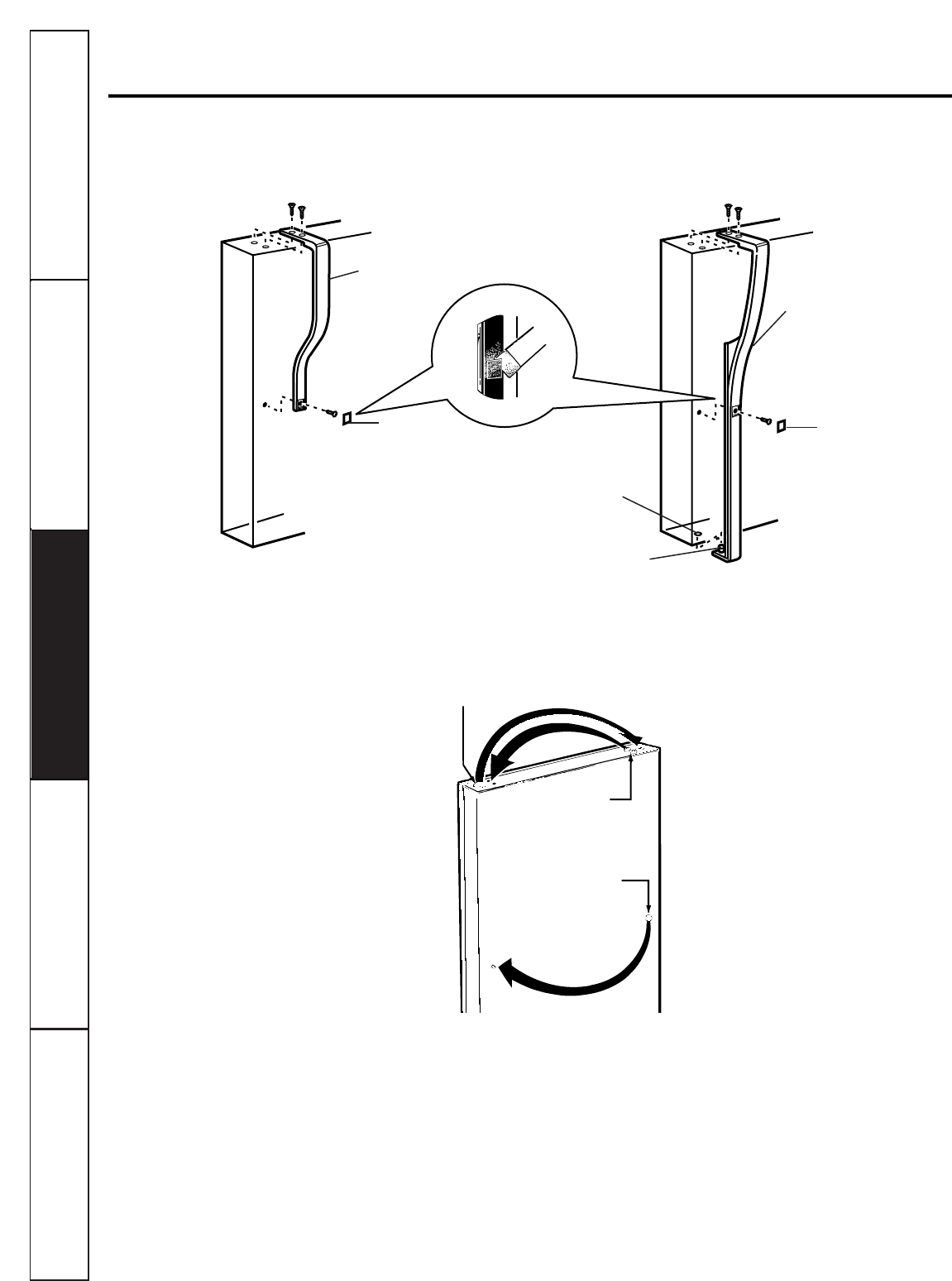

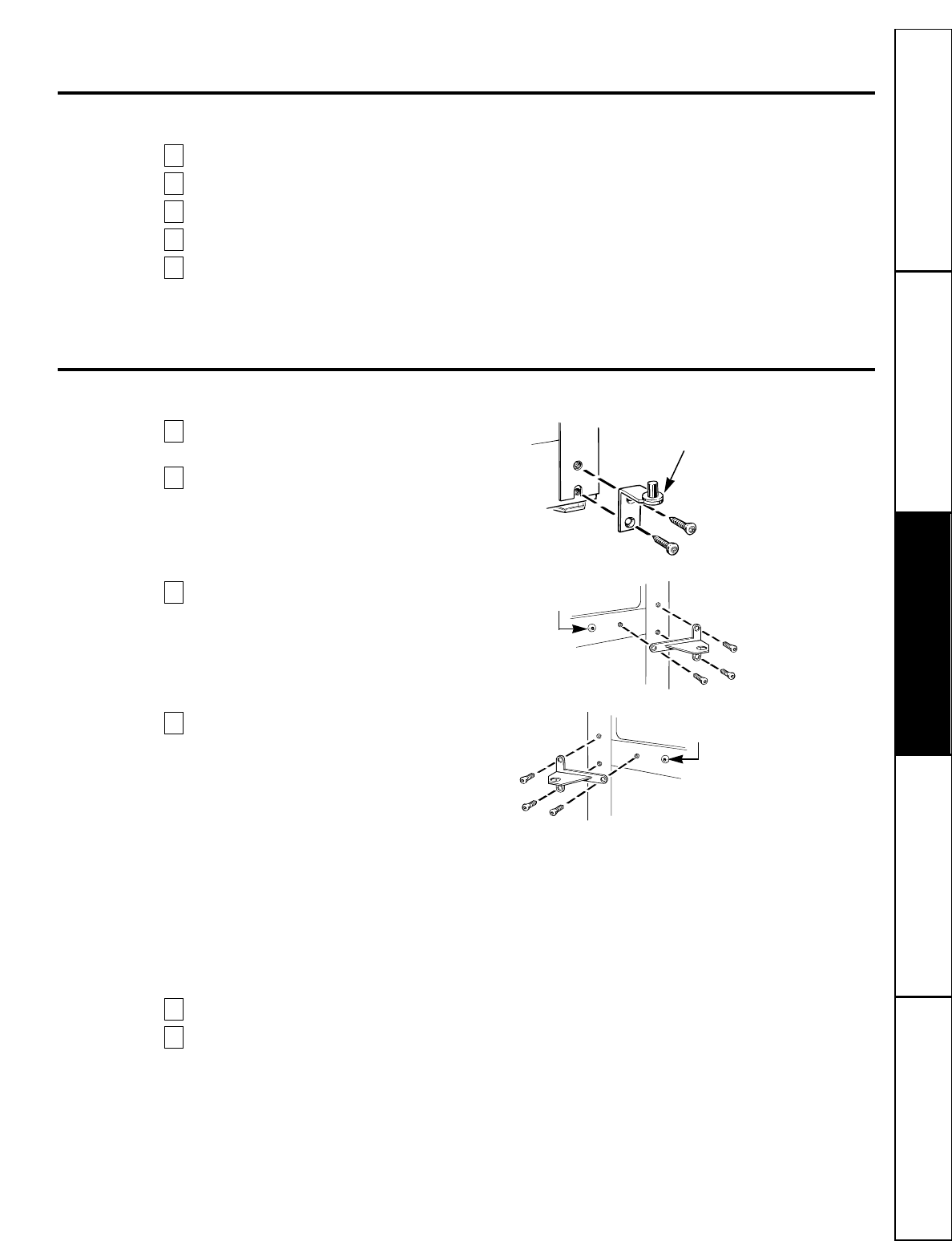

Reversing the Door Swing . . 18–21
Troubleshooting Tips

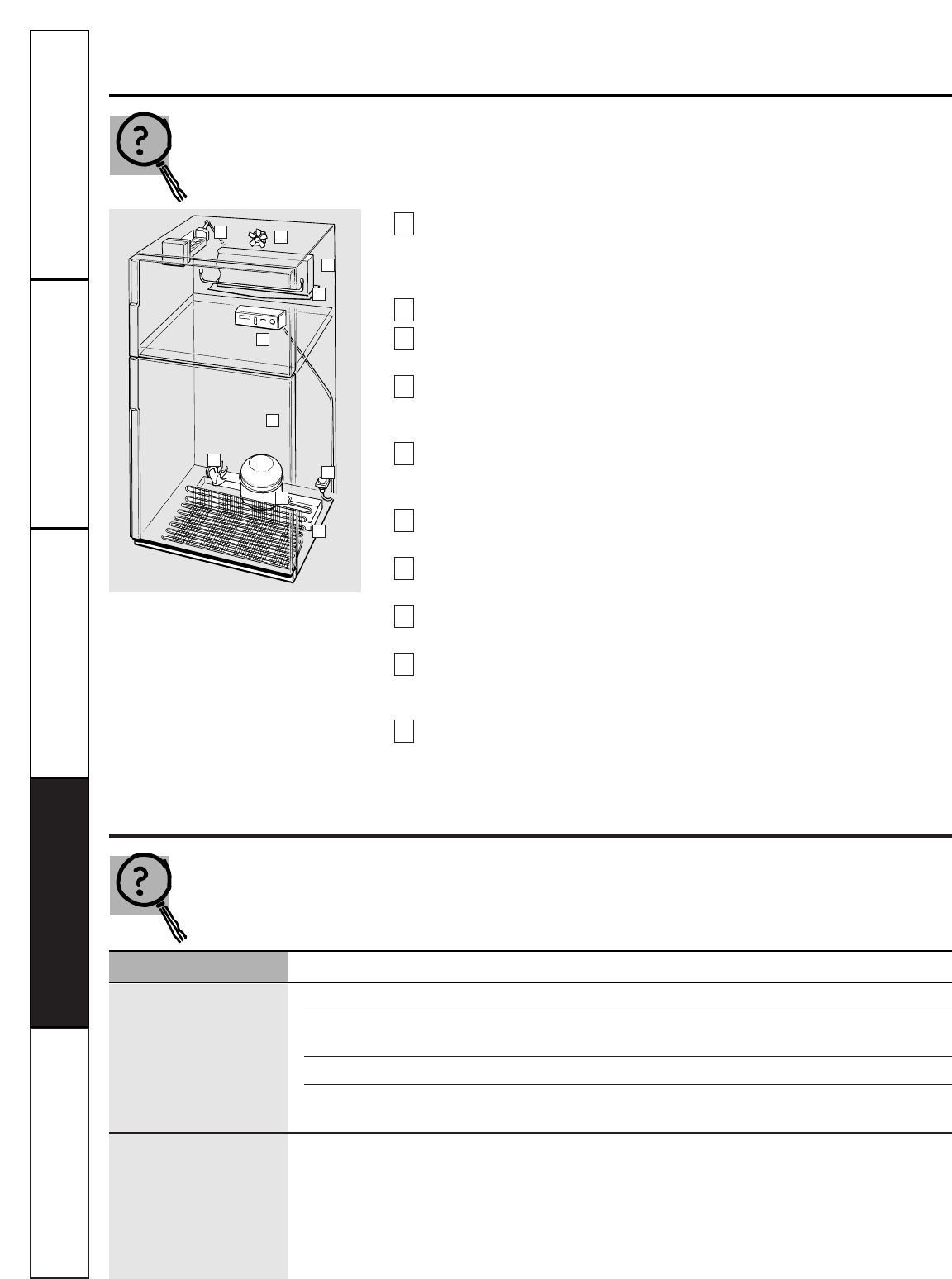

Normal Operating Sounds  . . . . . 22
Before You
Call For Service . . . . . . . . . . . 22–24
Customer Service
Warranty for Canadian
Customers . . . . . . . . . . . . . . . . . .
25
Warranty for U.S. Customers
 . . . . 26
Service Telephone
Numbers  . . . . . . . . . . . . Back Cover
FOR YOUR RECORDS
Write the model and serial numbers here:
#
#
You can find them on a label on the left side, near the top of the
fresh food compartment.
Staple sales slip or cancelled check here.
Proof of the original purchase date is needed to obtain service
under the warranty.
Inside you will find many helpful hints on how to use and maintain
your refrigerator properly. Just a little preventive care on your part
can save you a great deal of time and money over the life of your
refrigerator.
You’ll find many answers to common problems in the
Before You
Call For Service
section. If you review our chart of
Troubleshooting
Tips
first, you may not need to call for service at all.
READ THIS MANUAL
IF YOU NEED SERVICE
If you do need service, you can relax knowing help is only a phone
call away. A list of toll-free customer service numbers is included in
the back section. Or,
in the U.S.,
you can always call the GE Answer
Center® at 800.626.2000, 24 hours a day, 7 days a week.
In Canada,
call 1-800-361-3400.
2

Customer ServiceTroubleshooting Tips

Operating Instructions

Safety Instructions Installation Instructions

IMPORTANT SAFETY INFORMATION.

READ ALL INSTRUCTIONS BEFORE USING.

WARNING!

Use this appliance only for its intended purpose as described in this Owner’s Manual.

SAFETY PRECAUTIONS

When using electrical appliances, basic safety precautions should be followed, including the following:

■

■This refrigerator must be properly installed

and located in accordance with the Installation

Instructions before it is used.

■

■Do not allow children to climb, stand or hang

on the shelves in the refrigerator. They could

damage the refrigerator and seriously injure

themselves.

■

■Do not touch the cold surfaces in the freezer

compartment when hands are damp or wet.

Skin may stick to these extremely cold surfaces.

■

■Do not store or use gasoline or other flammable

vapors and liquids in the vicinity of this or any

other appliance.

■

■Keep fingers out of the “pinch point” areas;

clearances between the doors and between

the doors and cabinet are necessarily small.

Be careful closing doors when children are

in the area.

■

■In refrigerators with automatic icemakers,

avoid contact with the moving parts of the

ejector mechanism, or with the heating element

that releases the cubes. Do not place fingers or

hands on the automatic icemaking mechanism

while the refrigerator is plugged in.

■

■Unplug the refrigerator before cleaning and

making repairs.

NOTE: We strongly recommend that any servicing be performed

by a qualified individual.

■

■Turning the control to the

OFF

position does

not remove power to the light circuit.

■

■Do not refreeze frozen foods which have

thawed completely.

IMPORTANT: PROPER DISPOSAL OF THE REFRIGERATOR

Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are

still dangerous…even if they will sit for “just a few

days.” If you are getting rid of your old refrigerator,

please follow the instructions below to help prevent

accidents.

Before You Throw Away Your Old Refrigerator

or Freezer:

■Take off the doors.

■Leave the shelves in place so that children may

not easily climb inside.

CFC Disposal

Your old refrigerator has a cooling system that used

CFCs (chlorofluorocarbons). CFCs are believed to

harm stratospheric ozone.

If you are throwing away your old refrigerator, make

sure the CFC refrigerant is removed for proper

disposal by a qualified servicer. If you intentionally

release this CFC refrigerant you can be subject to

fines and imprisonment under provisions of

environmental legislation.

USE OF EXTENSION CORDS

Because of potential safety hazards under certain conditions, we strongly recommend against the use

of an extension cord.

However, if you must use an extension cord, it is absolutely necessary that it be a UL-listed (in the United

States) or a CSA-listed (in Canada), 3-wire grounding type appliance extension cord having a grounding

type plug and outlet and that the electrical rating of the cord be 15 amperes (minimum) and 120 volts.

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions

Installation Instructions

Customer Service Troubleshooting Tips Installation Instructions Safety Instructions

Operating Instructions

Customer Service Troubleshooting Tips Installation Instructions Safety Instructions

Operating Instructions

IMPORTANT SAFETY INFORMATION.

READ ALL INSTRUCTIONS BEFORE USING.

WARNING!

HOW TO CONNECT ELECTRICITY

Do not, under any circumstances, cut or remove the third (ground) prong from the power cord.

For personal safety, this appliance must be properly grounded.

The power cord of this appliance is equipped with a

3-prong (grounding) plug which mates with a

standard 3-prong (grounding) wall outlet to

minimize the possibility of electric shock hazard

from this appliance.

Have the wall outlet and circuit checked by a

qualified electrician to make sure the outlet is

properly grounded.

Where a standard 2-prong wall outlet is

encountered, it is your personal responsibility and

obligation to have it replaced with a properly

grounded 3-prong wall outlet.

The refrigerator should always be plugged into its

own individual electrical outlet which has a voltage

rating that matches the rating plate.

This provides the best performance and also

prevents overloading house wiring circuits which

could cause a fire hazard from overheated wires.

Never unplug your refrigerator by pulling on the

power cord. Always grip plug firmly and pull straight

out from the outlet.

Repair or replace immediately all power cords that

have become frayed or otherwise damaged. Do not

use a cord that shows cracks or abrasion damage

along its length or at either end.

When moving the refrigerator away from the

wall, be careful not to roll over or damage the

power cord.

USE OF ADAPTER PLUGS

(Adapter plugs not permitted in Canada)

Because of potential safety hazards under certain conditions, we strongly recommend against

the use of an adapter plug.

However, if you must use an adapter, where local

codes permit, a

temporary connection

may be made

to a properly grounded 2-prong wall outlet by use

of a UL-listed adapter available at most local

hardware stores.

The larger slot in the adapter must be aligned with

the larger slot in the wall outlet to provide proper

polarity in the connection of the power cord.

When disconnecting the power cord from the

adapter, always hold the adapter in place with one

hand while pulling the power cord plug with the

other hand. If this is not done, the adapter ground

terminal is very likely to break with repeated use.

If the adapter ground terminal breaks,

DO NOT USE

the refrigerator until a proper ground has been

established.

Attaching the adapter ground terminal to a wall outlet

cover screw does not ground the appliance unless the

cover screw is metal, and not insulated, and the wall

outlet is grounded through the house wiring. You should

have the circuit checked by a qualified electrician to make

sure the outlet is properly grounded.

Read and follow this Safety Information carefully.

SAVE THESE INSTRUCTIONS

Customer ServiceTroubleshooting Tips

Operating Instructions

Safety Instructions Installation Instructions

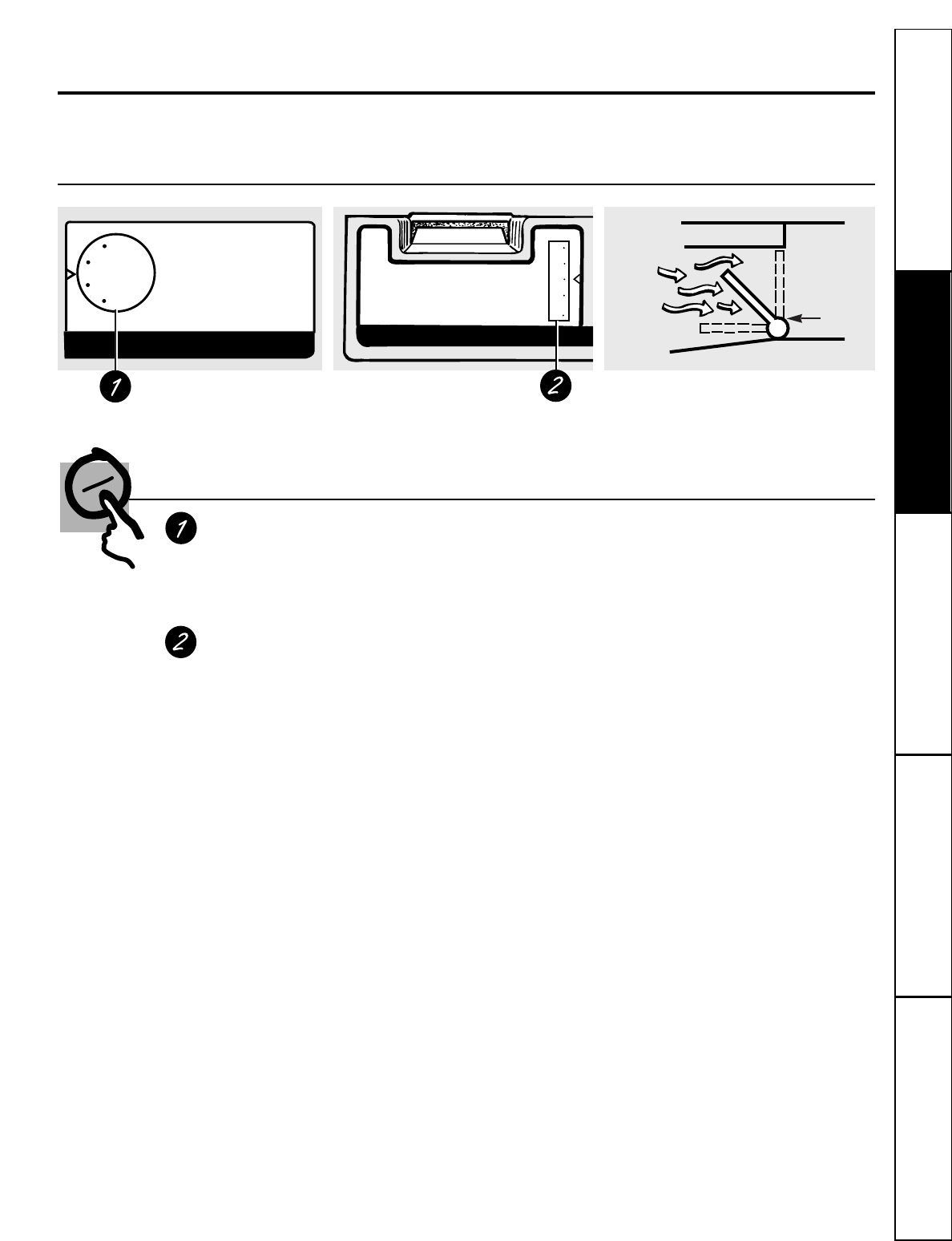

About the controls on the refrigerator.

Control Settings

Fresh Food Control

The fresh food control maintains the temperatures throughout the refrigerator.

Moving the fresh food control to

OFF

stops cooling in both areas—fresh food and freezer—but does

not shut off power to the refrigerator.

Freezer Control

The freezer control moves a damper to change the amount of cold air that moves from the freezer

to the fresh food compartment.

How To Test Temperatures

Use the milk test for the fresh food compartment. Place a container of milk on the top shelf and check

it a day later. If the milk is too warm or too cold, adjust the temperature controls.

Use the ice cream test for the freezer compartment. Place a container of ice cream in the center of the

freezer and check it after a day. If it’s too hard or too soft, adjust the temperature controls.

After changing the controls, allow 24 hours for the refrigerator to reach the temperature you have set.

Power Saver Switch

Push switch to the

POWER SAVER

setting to reduce the amount of electricity required to operate

your refrigerator.

With this switch turned to the

POWER SAVER

setting, moisture may form on the outside of the

refrigerator, especially when the weather is humid.

Over time, moisture that forms on the surface may cause rust.

To prevent moisture on the outside, move the power saver switch from the

POWER SAVER

setting.

Cost? About the same as it costs to use 2 night lights.

The temperature controls on your refrigerator have letters

and numbers. Initially set the fresh food control at 5and

the freezer control at C.

If you want colder or warmer temperatures, adjust the

fresh food temperature first. When satisfied with that

setting, adjust the freezer temperature.

OFF

5 INITIAL SETTING

9 COLDEST

FRESH FOOD

INITIAL SETTING C

COLDEST E

FREEZER A

Cold air

from freezer

compartment

(Warmest

setting)

Damper

(Coldest

setting)

Damper

Side View

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions

Installation Instructions

Customer Service Troubleshooting Tips Installation Instructions Safety Instructions

Operating Instructions

Customer Service Troubleshooting Tips Installation Instructions Safety Instructions

Operating Instructions

About the refrigerator shelves, dishes and bins.

Not all features are on all models.

Quick Serve™ System

CAUTION: Dishes and lids are not designed

for use on the range top, broiler or in the

regular oven. Such use can be hazardous.

Quick Serve™ dishes fit into a rack that

hangs on the fresh food or freezer door.

The rack can be moved in the same manner

as the door bins.

Dishes and lids are safe for use in microwave

ovens, refrigerators and freezers.

Do not use when cooking high-fat foods, such as

bacon, and high-sugar foods, such as candy and

syrup. The high temperatures of the fat and sugar

can cause bubbles to form on the inside of the dish.

Quick Store Bin

To avoid damaging the refrigerator, make

sure the bin is closed and latched before

closing the refrigerator door.

This bin can be placed on the fresh food or

freezer door.

To remove the bin,

lift up and out of the bin

housing.

To move,

lift the bin housing up and out of

the supports on the door. You do not have

to remove the bin from the housing when

moving it.

QUICK S

Pull forward

To open:

Bin Housing

Push up

Quick Store Bin

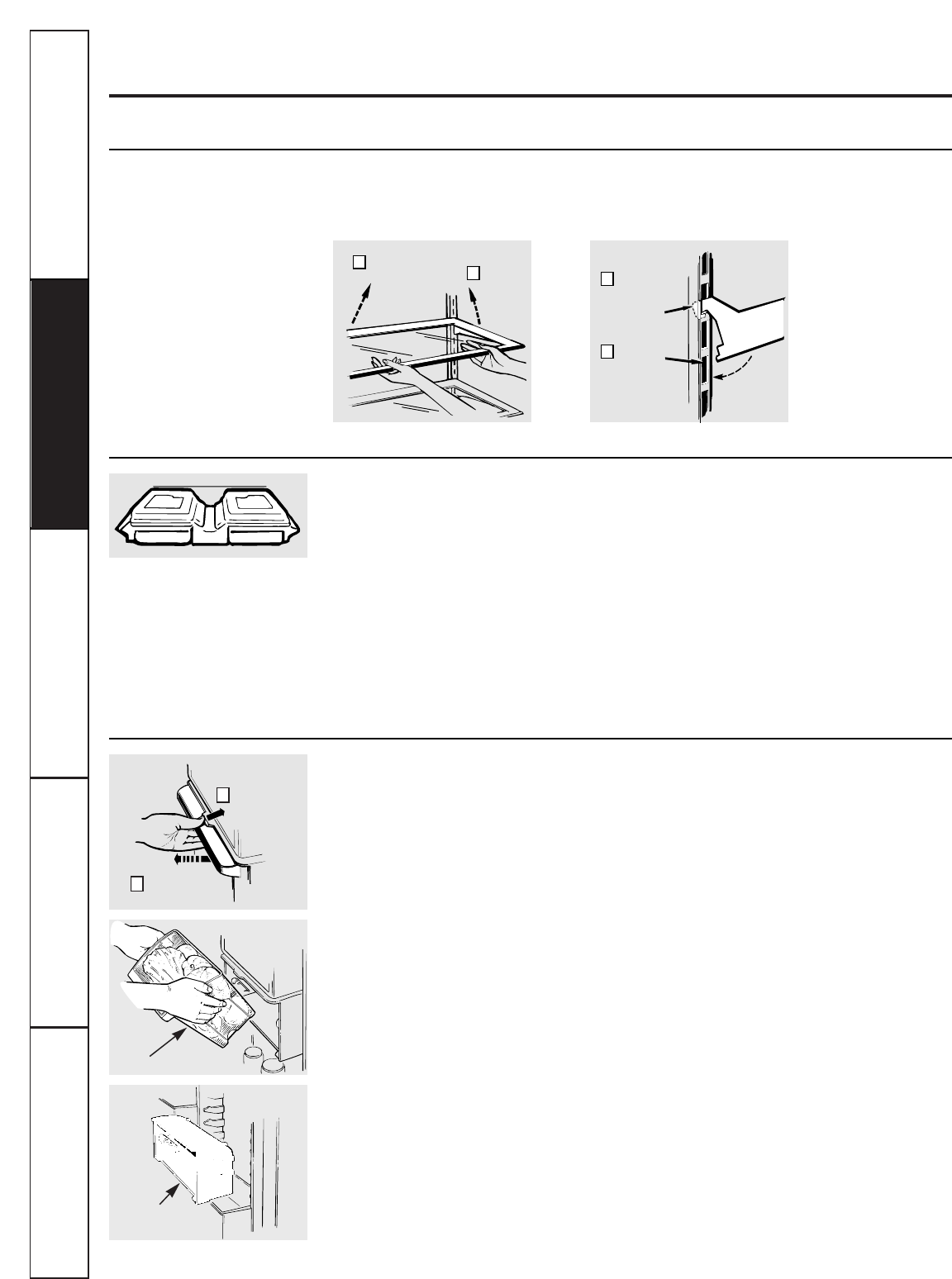

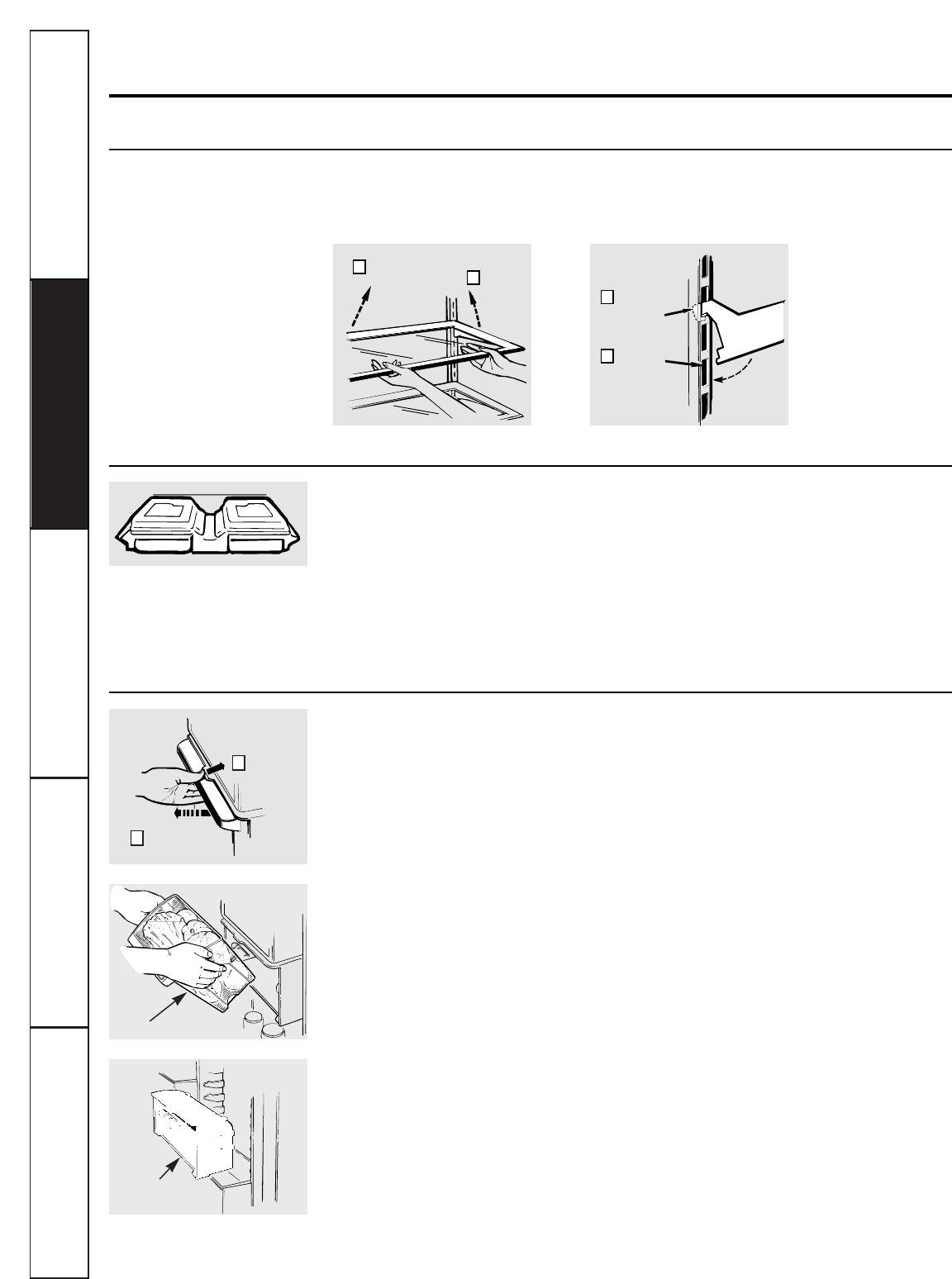

Rearranging the Shelves

Shelves in the fresh food and freezer compartments are adjustable.

To Remove To Replace

Lift up and out

Insert

top hook

Lower to

lock in place

Tilt up

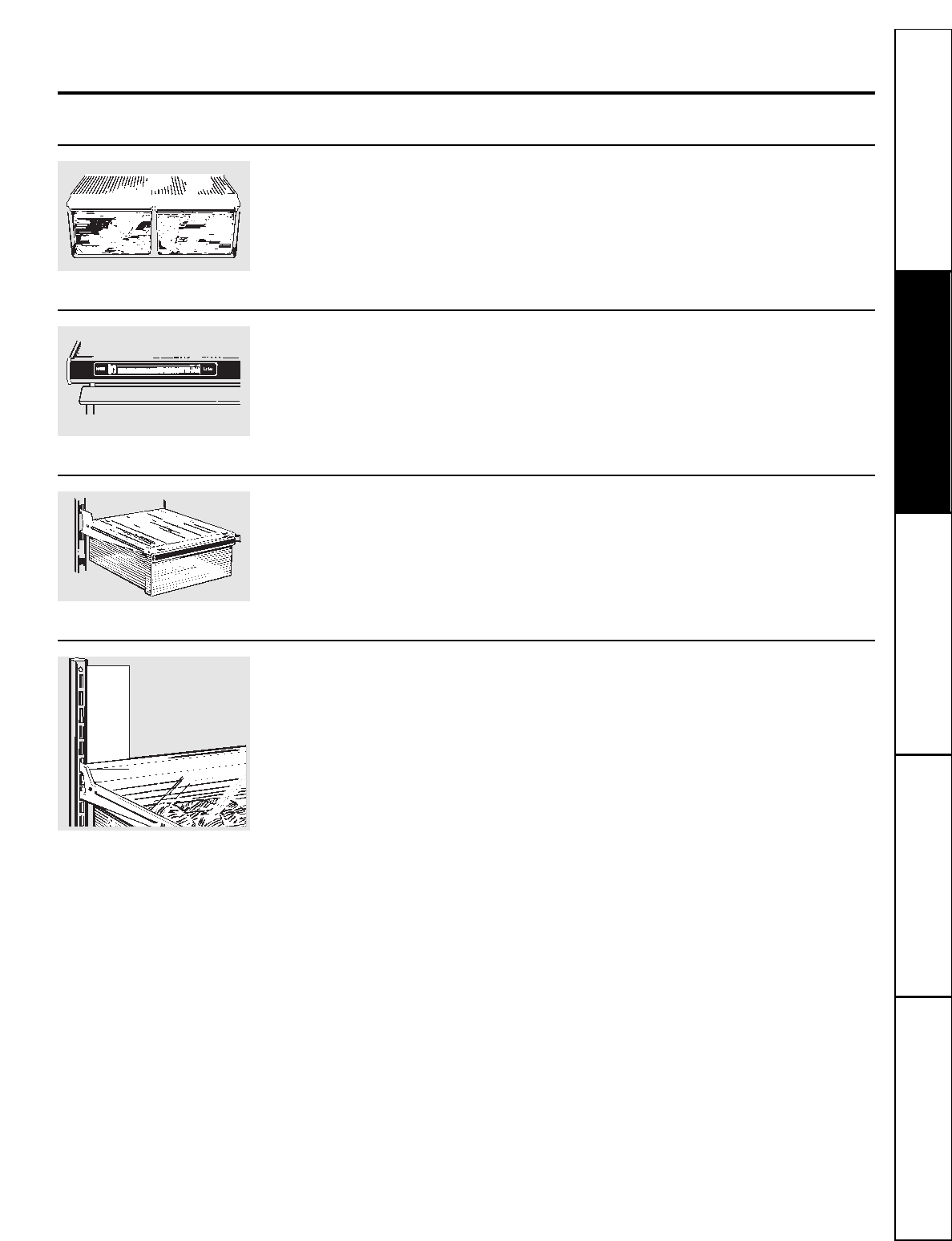

About the storage drawers.

Not all features are on all models.

Customer ServiceTroubleshooting Tips

Operating Instructions

Safety Instructions Installation Instructions

Fruit and Vegetable Drawers

Excess water that may accumulate in the

bottom of the drawers should be emptied

and the drawers wiped dry.

Adjustable Humidity Drawers

Slide the control all the way to the

HIGH

setting to provide high humidity

recommended for most vegetables.

Slide the control all the way to the

LOW

setting to provide lower humidity levels

recommended for most fruits.

Snacks Drawer

The snacks drawer can be moved to the

most useful location for your family’s needs.

Adjustable Temperature Meat Drawer

When the drawer is placed in the top 6 slots

on the left side and the lever is set at

COLDEST,

air from the freezer is forced

around the drawer to keep it very cold.

You can move the drawer to any location if

you don’t want the extra cold storage.

The settings can be adjusted anywhere

between

COLD

and

COLDEST.

When set at

COLD,

the drawer will stay at the

normal refrigerator temperature.

The

COLDEST

setting provides the coldest

storage area.

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions

Installation Instructions

Customer Service Troubleshooting Tips Installation Instructions Safety Instructions

Operating Instructions

Customer Service Troubleshooting Tips Installation Instructions Safety Instructions

Operating Instructions

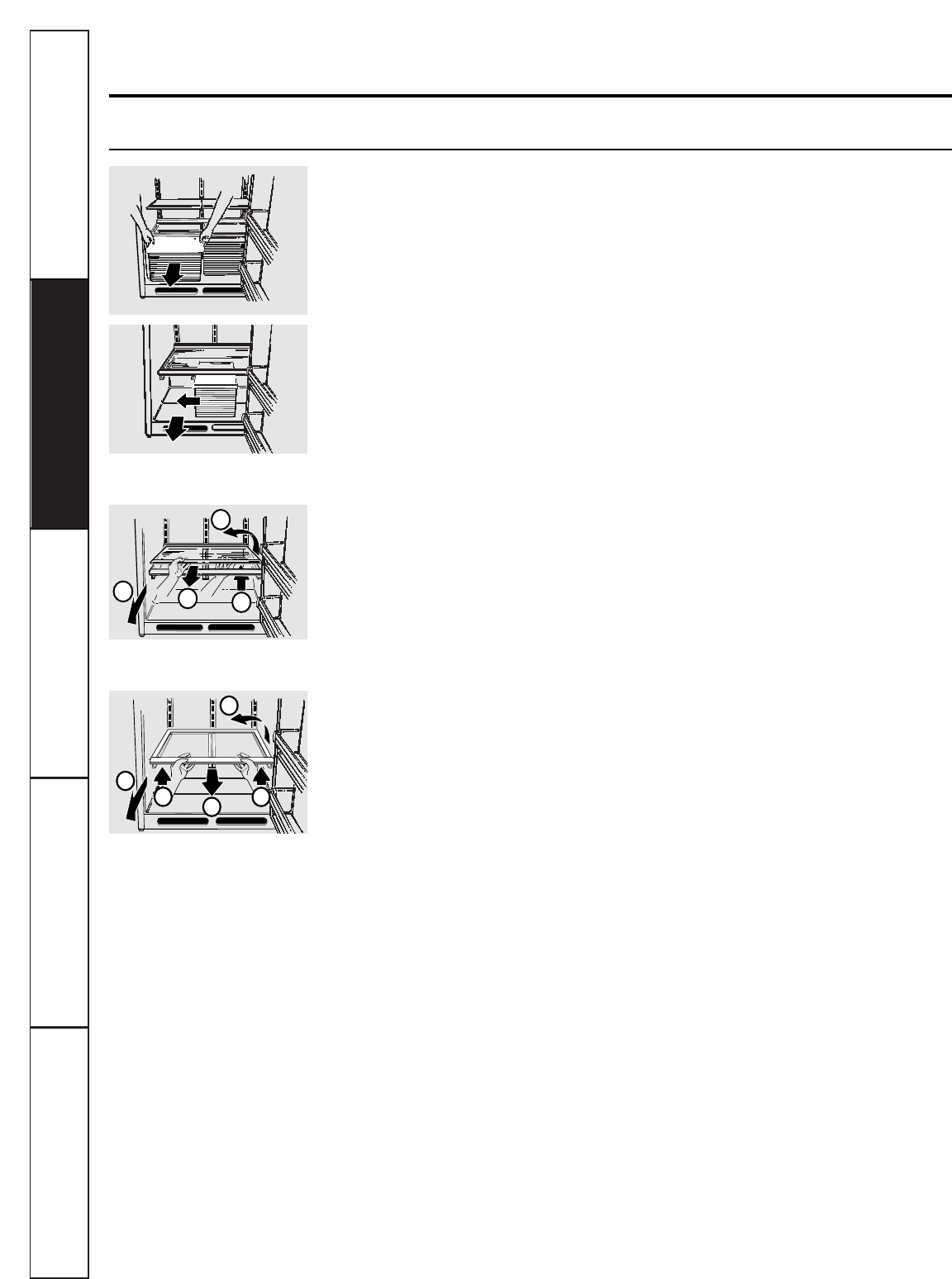

About storage drawer and cover removal.

Not all features are on all models.

Storage Drawers

To Remove:

These drawers can be removed easily by

lifting up slightly while pulling the drawers

past the

stop

location.

When the door cannot be opened enough

to pull the drawer straight out, slide the

drawer toward the middle and remove it.

Remove the glass, then the frame. When

replacing the glass, push the rear edge

firmly into the frame.

Step 1

Step 2

Step 3

Customer ServiceTroubleshooting Tips

Operating Instructions

Safety Instructions Installation Instructions

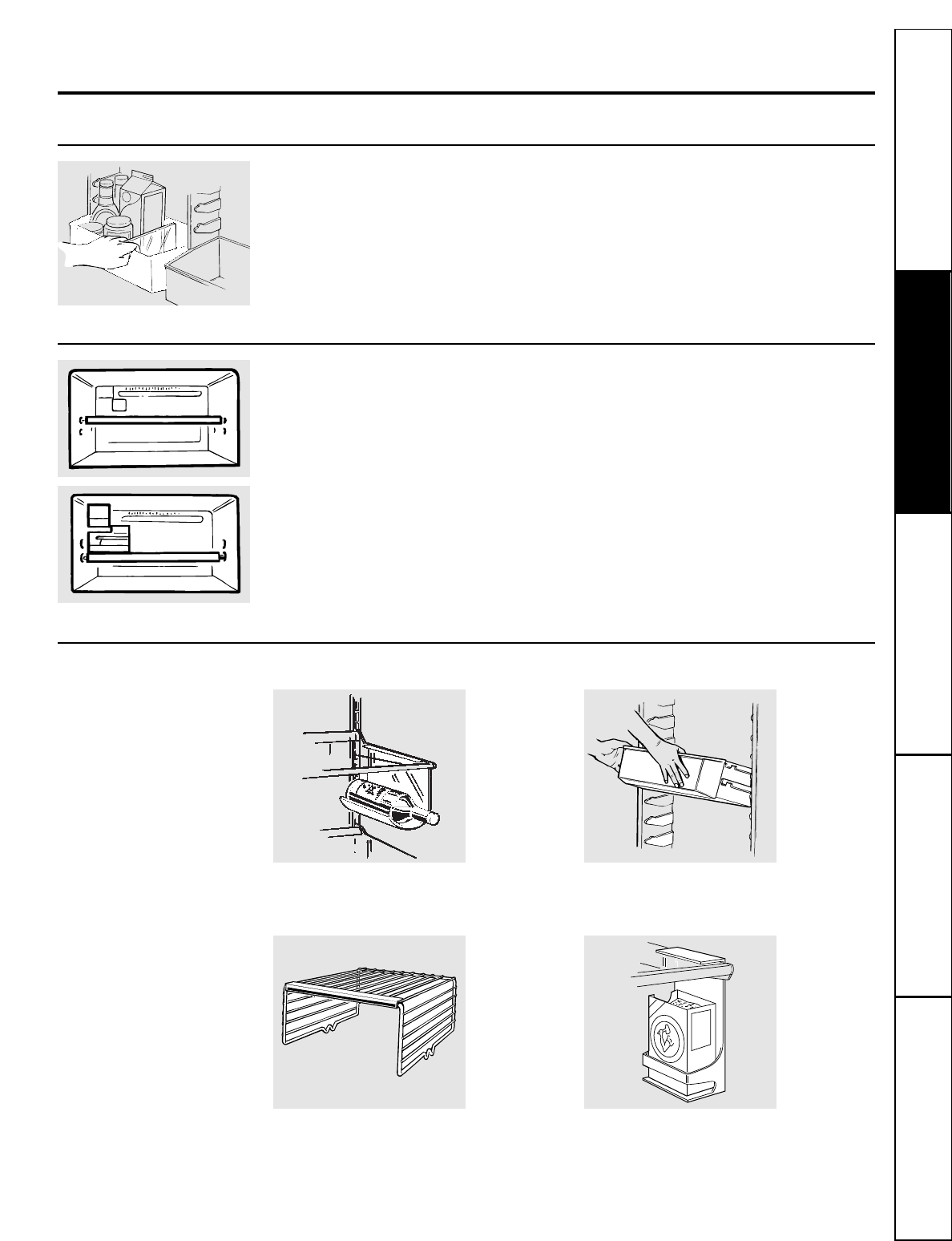

About the additional features.

Not all features are on all models.

Snuggers

Place a finger on either side of the snugger

near the front to move the snugger back

and forth to fit your needs.

Two-Position Freezer Shelf

For models without an icemaker, the shelf

can be placed in either position.

For models with an icemaker, the shelf must

be placed in the lower position.

Removable Wine Rack

Extra Freezer Shelf

Bins on the Doors

Baking Soda Holder

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions

Installation Instructions

Customer Service Troubleshooting Tips Installation Instructions Safety Instructions

Operating Instructions

Customer Service Troubleshooting Tips Installation Instructions Safety Instructions

Operating Instructions

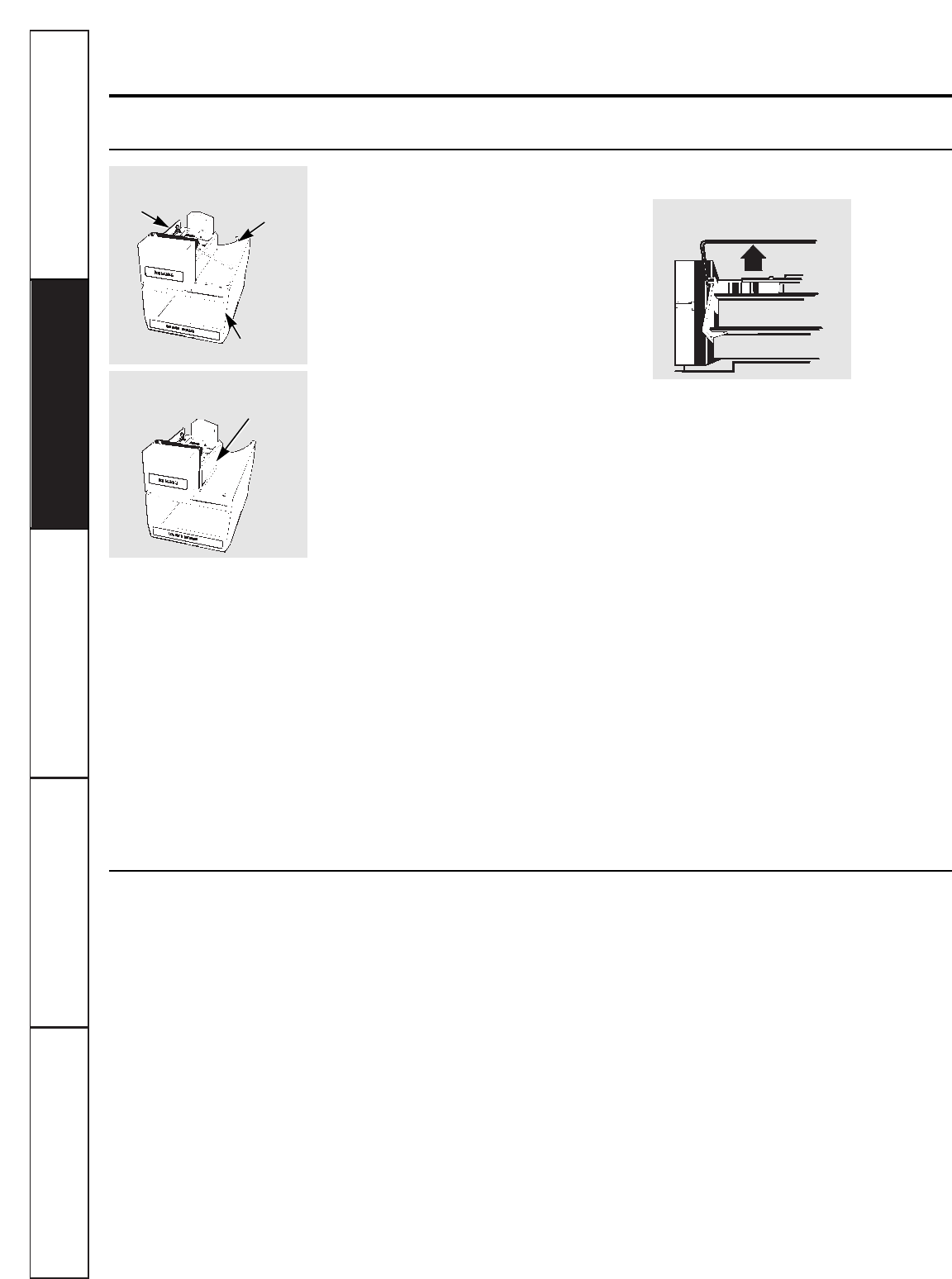

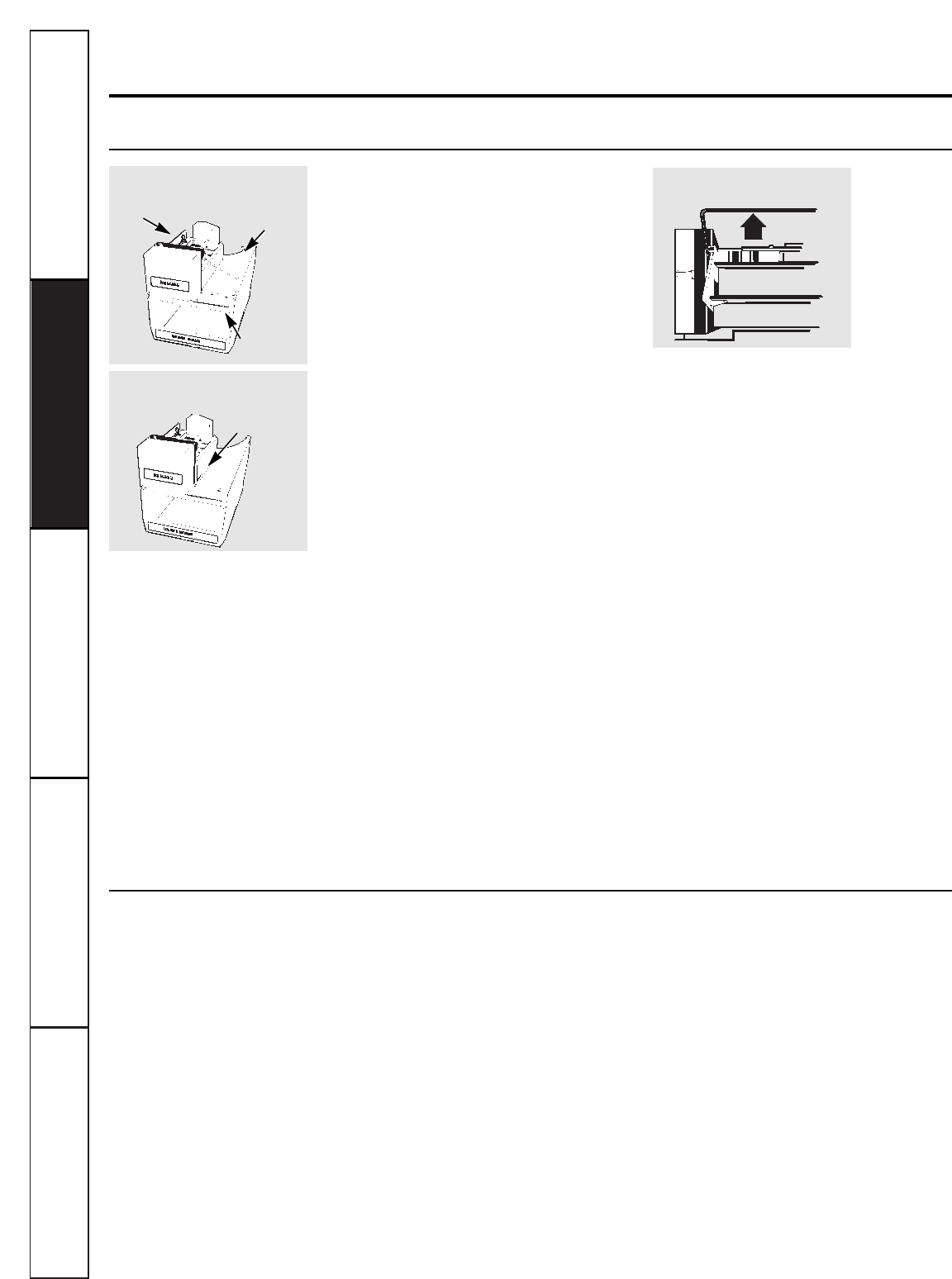

Automatic Icemaker

(on some models)

The icemaker will produce eight cubes per

cycle—approximately 100 cubes in a 24-hour

period, depending on freezer compartment

temperature, room temperature, number

of door openings and other use conditions.

If the refrigerator is operated before the

water connection is made to the icemaker,

keep the feeler arm in the

STOP

(up)

position.

When the refrigerator has been connected

to the water supply, move the feeler arm to

the

(down) position.

The icemaker will fill with water when it

cools to freezing. A newly-installed

refrigerator may take 8 to 12 hours to

begin making ice cubes.

Throw away the first few batches of ice to

allow the water line to clear.

Be sure nothing interferes with the swing of

the feeler arm.

It is normal for several cubes to be joined

together.

If ice is not used frequently, old ice cubes

will become cloudy and taste stale.

About the automatic icemaker.

A newly-installed refrigerator may take 8 to 12 hours to begin making ice.

Icemaker

Ice Storage Bin

Feeler arm

in the

STOP

(up) position

Feeler arm

in the

(down) position

Icemaker Accessory Kit

If your refrigerator did not already come

equipped with an automatic icemaker,

an icemaker accessory kit is available at

extra cost.

Check the back of the refrigerator

for the specific icemaker kit needed for

your model.

Feeler arm in the

STOP

(up) position

Feeler arm on the dispenser model.

Customer ServiceTroubleshooting Tips

Operating Instructions

Safety Instructions Installation Instructions

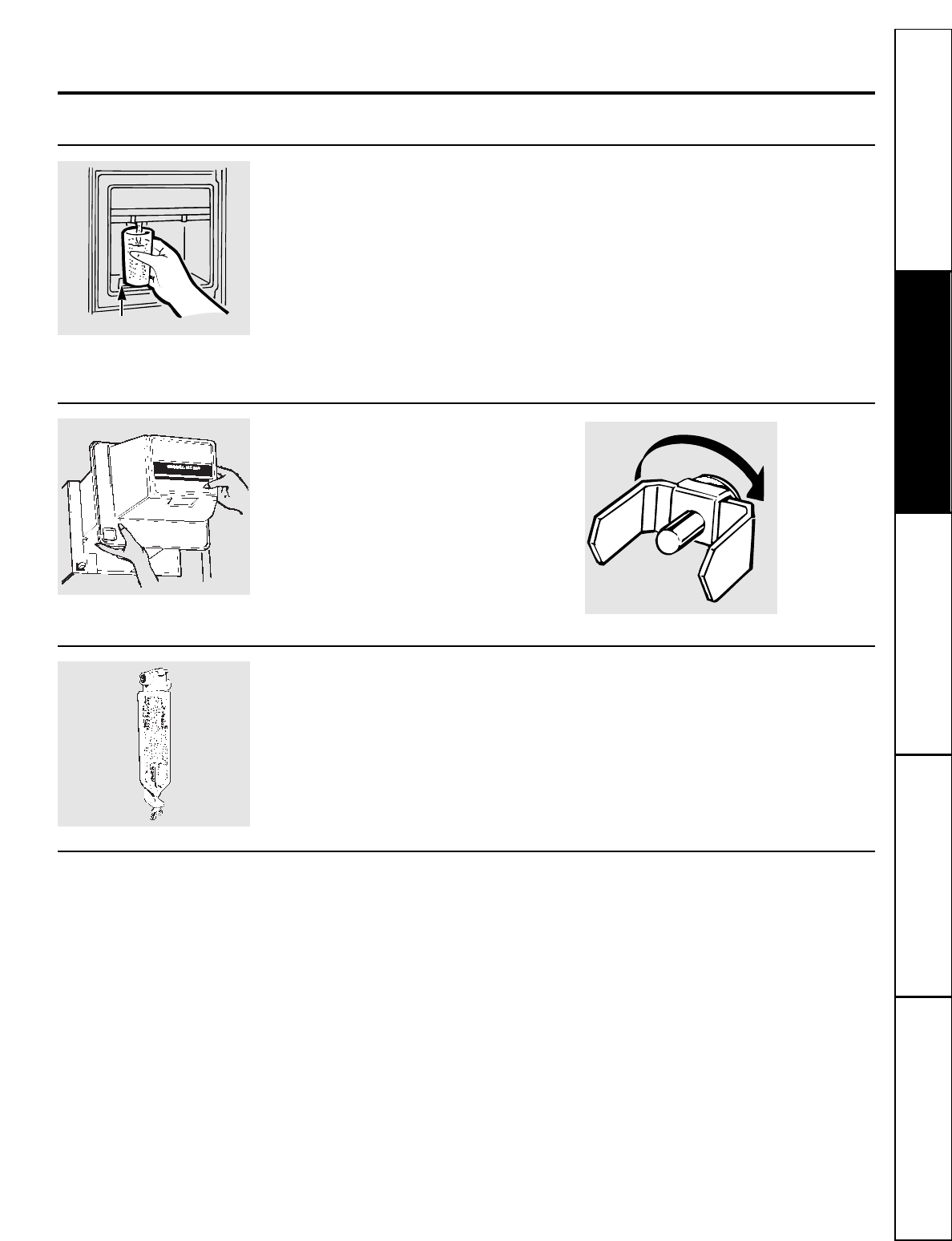

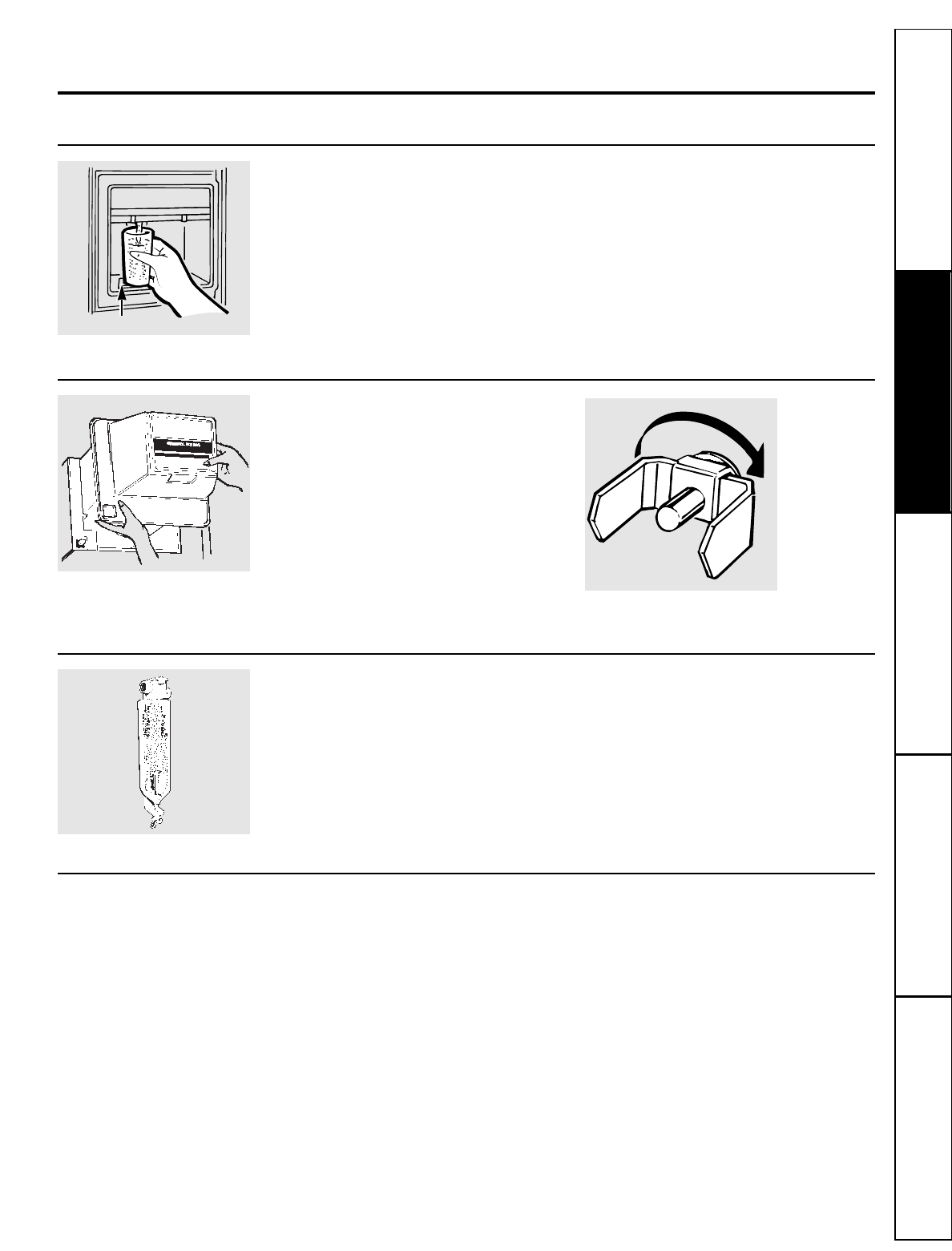

To Use the Dispenser

Press the rim of the glass gently against the

dispenser pad.

Select

ICE CUBES, CRUSHED ICE

WATER

(on some models).

The spill shelf is not self-draining. To

reduce water spotting, the shelf and its grille

should be cleaned regularly.

If no water is dispensed when the refrigerator is first

installed, there may be air in the water line system.

Press the dispenser pad for at least two minutes to

remove trapped air from the water line and to fill the

water system. To flush out impurities in the water

line, throw away the first six glassfuls of water.

CAUTION: Never put fingers or any other

objects into the ice crusher discharge opening.

About the ice dispenser.

On some models

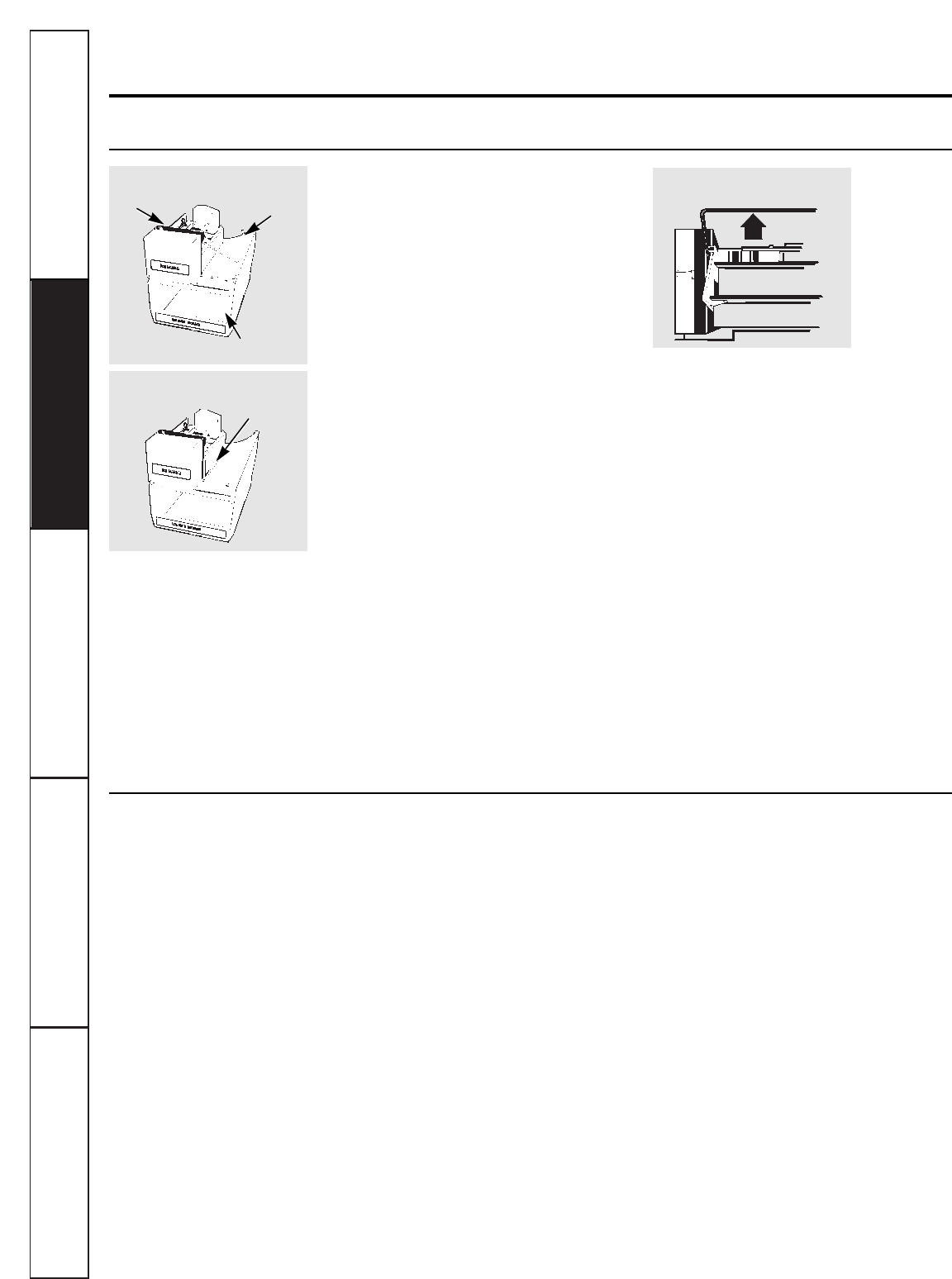

Ice Storage Bin

To remove:

Lift the front of the bin and pull the bin

straight out while supporting it at front

and rear.

To replace:

Slide it back on the ice bin shelf. If the bin

does not go all the way back, remove it and

rotate the drive mechanism 1/4 turn. Then

push the bin back again.

Rotate

Drive

Mechanism

Important Facts About Your Dispenser

■Add ice before filling the glass with a

beverage. This will prevent splashing,

which could cause the ice selector

switch to stick or bind.

■Do not add ice from trays or bags to

the storage bin. It may not crush or

dispense well.

■Avoid overfilling glass with ice and use of

narrow or extra-tall glasses. Backed-up ice

can jam the chute or cause the door in the

chute to freeze shut. If ice is blocking the

chute, poke it through with a wooden spoon.

■Beverages and foods should not be quick-

chilled in the ice storage bin. Cans, bottles

or food packages in the storage bin may

cause the icemaker or auger to jam.

■Some crushed ice may be dispensed even

though you selected

ICE CUBES.

This

happens occasionally when a few cubes

accidentally get directed to the crusher.

■After crushed ice is dispensed, some

water may drip from the chute.

■Sometimes a mound of snow will form on

the door in the ice chute. This condition

is normal and usually occurs when you

have dispensed crushed ice repeatedly.

The snow will eventually evaporate.

■Dispensed water is not ice cold. For

colder water, add crushed ice or cubes

before dispensing water.

Water Filter Accessory

The water filter is an option at extra cost

and is available from your dealer. Specify

WR97X0214. It has complete installation

instructions and installs on 1/4²O.D.

copper water line.

Spill Shelf

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions

Installation Instructions

Customer Service Troubleshooting Tips Installation Instructions Safety Instructions

Operating Instructions

Customer Service Troubleshooting Tips Installation Instructions Safety Instructions

Operating Instructions

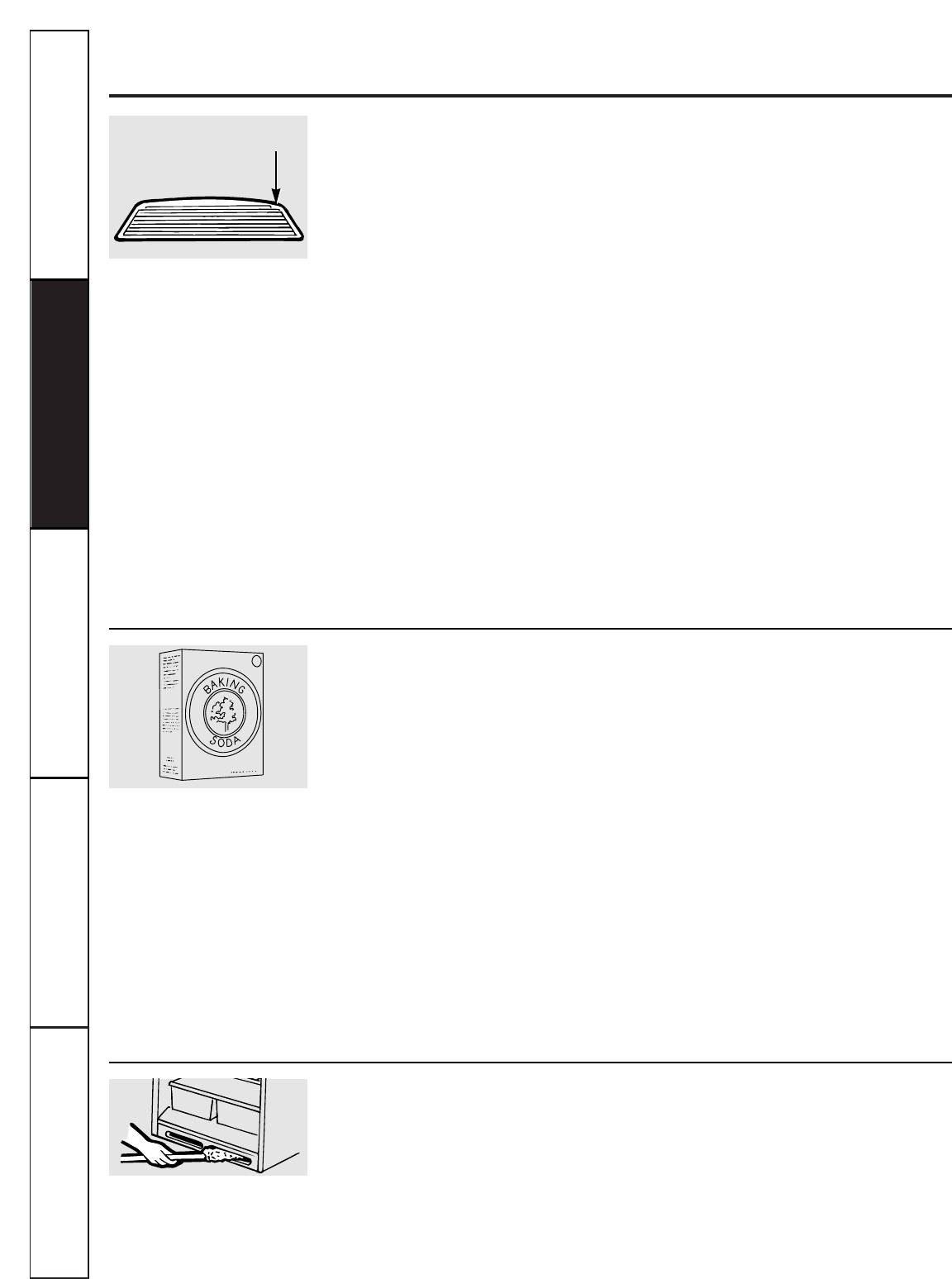

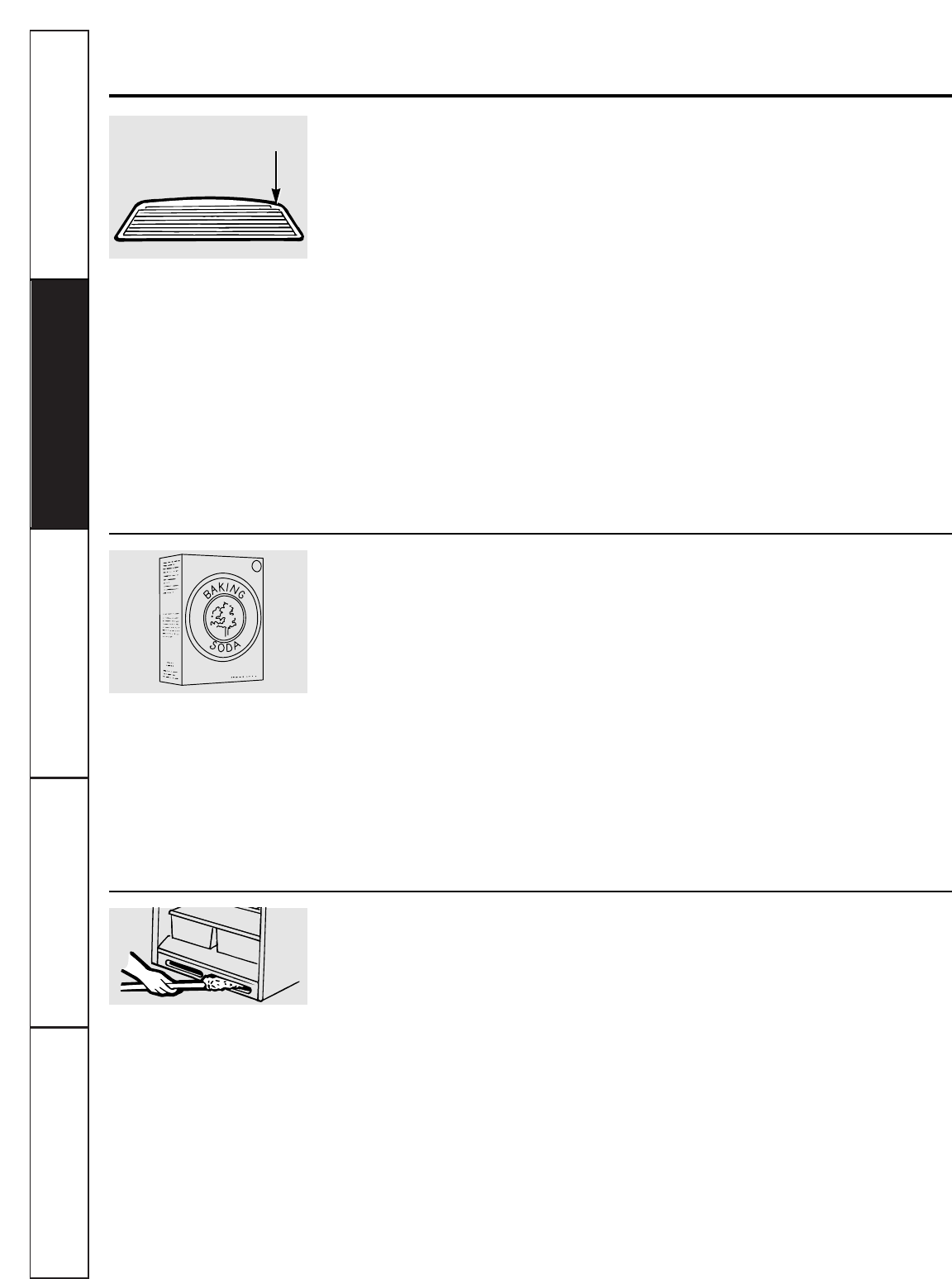

Care and cleaning of the refrigerator.

Cleaning the Outside

The dispenser well

(on some models),

beneath the grille, should be wiped dry.

Water left in the well may leave deposits.

Remove the deposits by adding undiluted

vinegar to the well. Soak until the deposits

disappear or become loose enough to

rinse away.

The dispenser pad

(on some models). Clean

with warm water and baking soda solution—

about a tablespoon (15 ml) of baking soda

to a quart (1 l) of water. Rinse thoroughly

and wipe dry.

HINT: Open the freezer door part way to prevent

dispensing of ice when cleaning.

The door handles and trim

(on some models).

Clean with a cloth dampened with soapy

water. Dry with a soft cloth.

The soft door handles

(on some models) are

easy to keep clean if they are waxed every

few months. Use a household wax such as

Pledge brand or Jubilee brand to coat the

handles. Clean with soapy water or a

non-abrasive, all-purpose cleaner.

Keep the outside clean.

Wipe with a clean

cloth lightly dampened with kitchen

appliance wax or mild liquid dish

detergent. Dry and polish with a clean,

soft cloth.

Do not wipe the refrigerator with a soiled dish

cloth or wet towel. These may leave a residue

that can erode the paint. Do not use scouring

pads, powdered cleaners, bleach or cleaners

containing bleach because these products can

scratch and weaken the paint finish.

Press here to

remove grille.

Cleaning the Inside

To help prevent odors,

leave an open box of

baking soda in the fresh food and freezer

compartments.

Unplug the refrigerator before cleaning.

If this

is not practical, wring excess moisture out

of sponge or cloth when cleaning around

switches, lights or controls.

Use an appliance wax polish on the inside

surface between the doors.

Use warm water and baking soda solution—

about a tablespoon (15 ml) of baking soda

to a quart (1 l) of water. This both cleans

and neutralizes odors. Rinse and wipe dry.

After cleaning the door gaskets, apply a thin

layer of petroleum jelly to the door gaskets

at the hinge side. This helps keep the gaskets

from sticking and bending out of shape.

Avoid cleaning cold glass shelves (on some

models) with hot water because the extreme

temperature difference may cause them to

break. Handle glass shelves carefully. Bumping

tempered glass can cause it to shatter.

Do not wash any plastic refrigerator parts in

the dishwasher except Quick Serve dishes

and lids.

Under the Refrigerator

For most efficient operation, keep the

area under the refrigerator clean. Remove

the base grille and sweep away or vacuum

up dust.

For best results, use a brush specially

designed for this purpose. It is available at

most appliance parts stores.

Clean the condenser coils at least

once a year.

Customer ServiceTroubleshooting Tips

Operating Instructions

Safety Instructions Installation Instructions

Behind the Refrigerator

Be careful when moving the refrigerator

away from the wall. All types of floor

coverings can be damaged, particularly

cushioned coverings and those with

embossed surfaces.

Pull the refrigerator straight out and return

it to position by pushing it straight in.

Moving the refrigerator in a side direction

may result in damage to the floor covering

or refrigerator.

When pushing the refrigerator back,

make sure you don’t roll over the power

cord or icemaker supply line.

Preparing for Vacation

For long vacations or absences, remove

food and unplug the refrigerator. Move the

freezer control to the

OFF

position, and

clean the interior with a baking soda

solution of one tablespoon (15 ml) of

baking soda to one quart (1 l) of water.

Leave the doors open.

Move the icemaker feeler arm to the

STOP

(up) position and shut off the water supply

to the refrigerator.

If the temperature can drop below freezing,

have a qualified servicer drain the water

supply system to prevent serious property

damage due to flooding.

Light Bulb Replacement

To replace a burned-out bulb, unplug the

refrigerator from its electrical outlet,

remove the light shield, unscrew the bulb

when cool and replace it with an appliance

bulb of the same or lower wattage.

Turning the control to the OFF position does not

remove power to the light circuit.

Preparing to Move

If the doors need to be removed, see the

Removing the doors

section.

Secure all loose items such as grille, shelves

and drawers by taping them securely

in place to prevent damage.

Be sure the refrigerator stays in an upright

position during moving.

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions

Installation Instructions

Customer Service Troubleshooting Tips Installation Instructions Safety Instructions

Operating Instructions

Customer Service Troubleshooting Tips Installation Instructions Safety Instructions

Operating Instructions

Preparing to install the refrigerator.

Read these instructions completely and carefully.

Water Supply to the Icemaker

(on some models)

If the refrigerator has an icemaker, it will have to be

connected to a cold water line. A water supply kit (containing copper tubing,

shutoff valve, fittings and instructions) is available

at extra cost from your dealer or from Parts and

Accessories, 800-626-2002.

Refrigerator Location

Do not install the refrigerator where the

temperature will go below 60°F (16°C)

because it will not run often enough to maintain

proper temperatures.

Install it on a floor strong enough to support it

fully loaded.

Clearances

Allow the following clearances for ease of

installation, proper air circulation and

plumbing and electrical connections:

Sides..............................3/4²(19 mm)

Top................................1²(25 mm)

Back ..............................1²(25 mm)

If a 19¢, 22¢or 25¢model is to be installed next to

a wall on the hinge side, allow 11⁄2² (38 mm) for

door clearance.

Rollers

(on some models)

The rollers have 3 purposes:

Rollers adjust so the door closes easily when

opened about halfway. [Raise the front about

3/4²(19 mm) from the floor.]

Rollers adjust so the refrigerator is firmly

positioned on the floor and does not wobble.

Rollers allow you to move the refrigerator away

from the wall for cleaning.

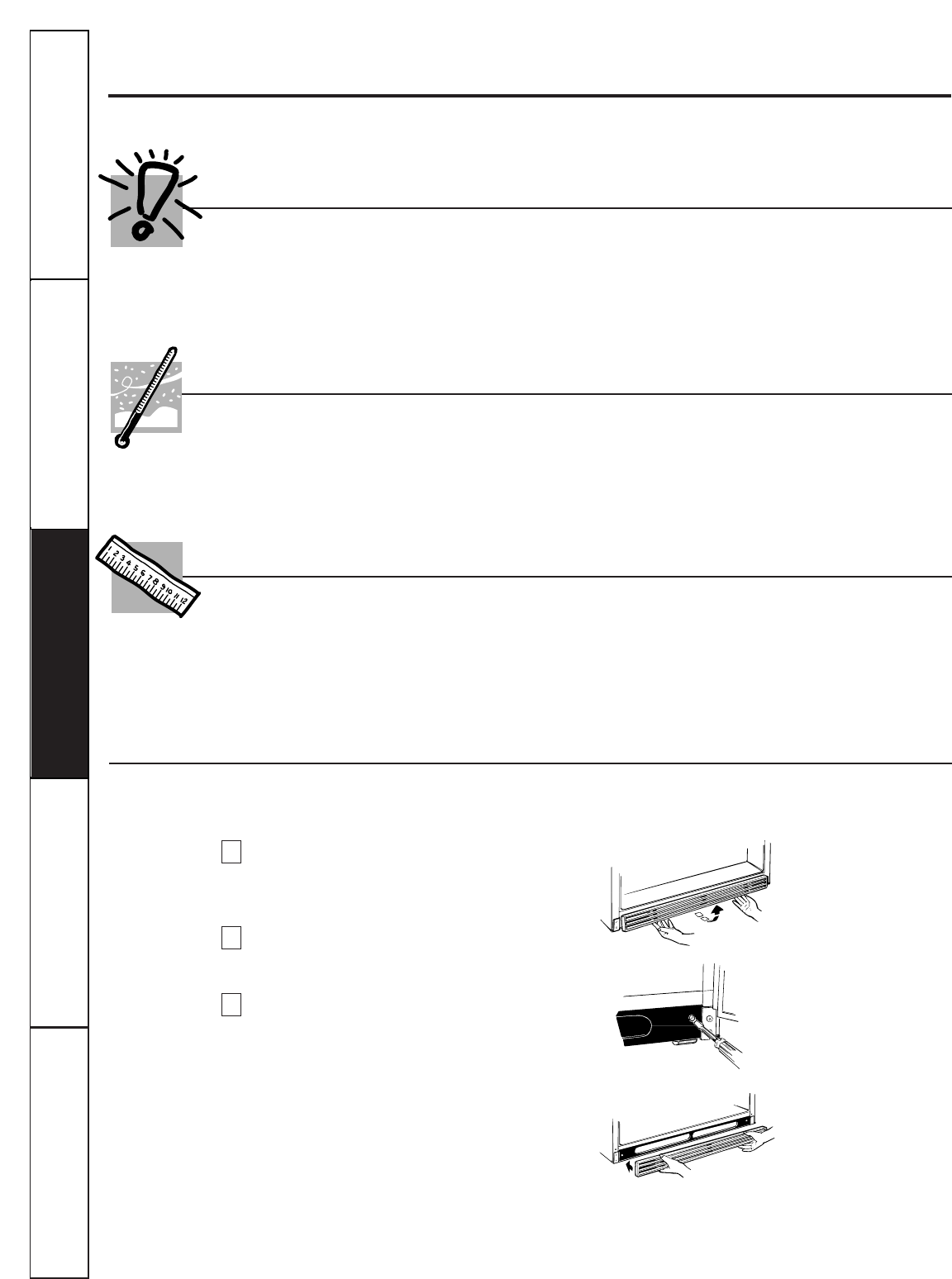

To adjust the rollers:

Remove the base grille

by pulling out at the

bottom.

Turn the two front

roller adjusting screws

clockwise to raise

the

refrigerator,

counter-

clockwise to lower it.

Replace the base grille

by pushing forward

until it snaps into place.

Customer ServiceTroubleshooting Tips

Operating Instructions

Safety Instructions Installation Instructions

What You Will Need

To determine how much copper tubing you need:

Measure the distance from the water valve on the

back of the refrigerator to the water supply pipe.

Then add 8 feet (244 cm). Be sure there is sufficient

extra tubing [about 8 feet (244 cm) coiled into

3 turns of about 10 inches (25 cm) diameter] to

allow the refrigerator to move out from the wall

after installation.

■

A water supply kit

(containing copper tubing,

shutoff valve and fittings listed below) is available

at extra cost from your dealer or from Parts and

Accessories, 800-626-2002.

■

A cold water supply.

The water pressure must be

between 20 and 120 p.s.i. (1.4–8.1 bar).

■

Power drill.

■

Copper tubing,

1/4²outer diameter to connect the

refrigerator to the water supply. Be sure both ends

of the tubing are cut square.

Do not use plastic tubing or plastic fittings because the

water supply line is under pressure at all times. Certain

types of plastic tubing may become brittle with age and

crack, resulting in water leakage.

■

Two 1/4²outer diameter compression nuts and

2 ferrules (sleeves)—

to connect the copper

tubing to the shutoff valve and the refrigerator

water valve.

■If your existing water line has a flared fitting at

the end, you will need an

adapter

(available at

plumbing supply stores) to connect the water

line to the refrigerator

you can cut off the

flared fitting with a

tube cutter

and then use a

compression fitting.

■Shutoff valve to connect to the cold water line.

The shutoff valve should have a water inlet with a

minimum inside diameter of 5/32²at the point of

connection to the

COLD WATER LINE.

Saddle-type

shutoff valves are included in many water supply

kits. Before purchasing, make sure a saddle-type

valve complies with your local plumbing codes.

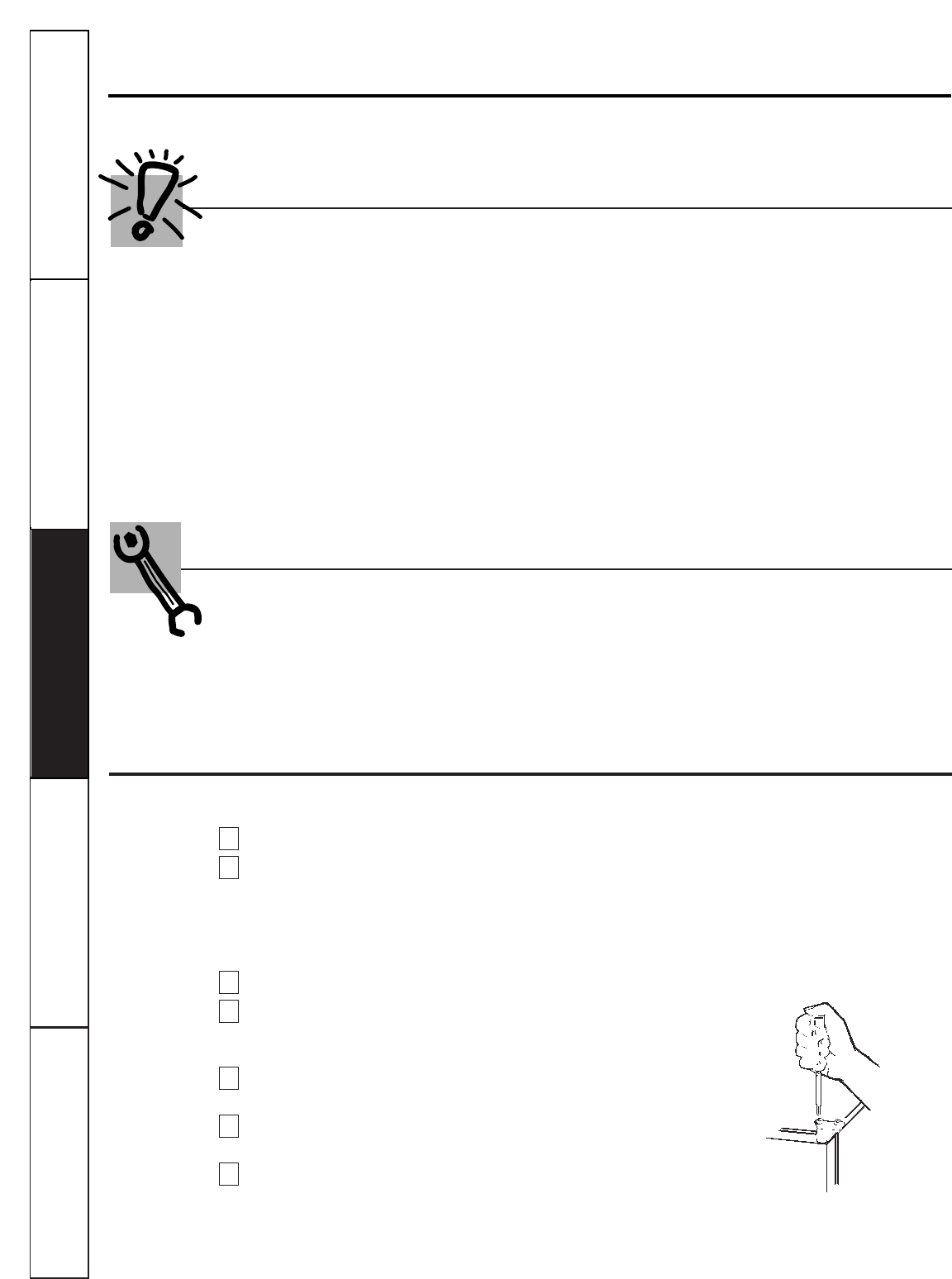

Installing the water line.

Read these instructions completely and carefully.

Before You Begin

This water line installation is not warranted by

the refrigerator or icemaker manufacturer.

Follow these instructions carefully to minimize

the risk of expensive water damage.

Water hammer (water banging in the pipes) in

house plumbing can cause damage to

refrigerator parts and lead to water leakage or

flooding. Call a qualified plumber to correct

water hammer before installing the water supply

line to the refrigerator.

To prevent burns and product damage, do not

hook up the water line to the hot water line.

If you use your refrigerator before connecting

the water line, make sure the icemaker feeler

arm is kept in the STOP (up) position.

Do not install the icemaker tubing in areas

where temperatures fall below freezing.

When using any electrical device (such as a

power drill) during installation, be sure the

device is insulated or wired in a manner to

prevent the hazard of electric shock.

All installations must be in accordance with

local plumbing code requirements.

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions

Installation Instructions

Customer Service Troubleshooting Tips Installation Instructions Safety Instructions

Operating Instructions

Customer Service Troubleshooting Tips Installation Instructions Safety Instructions

Operating Instructions

Installing the water line.

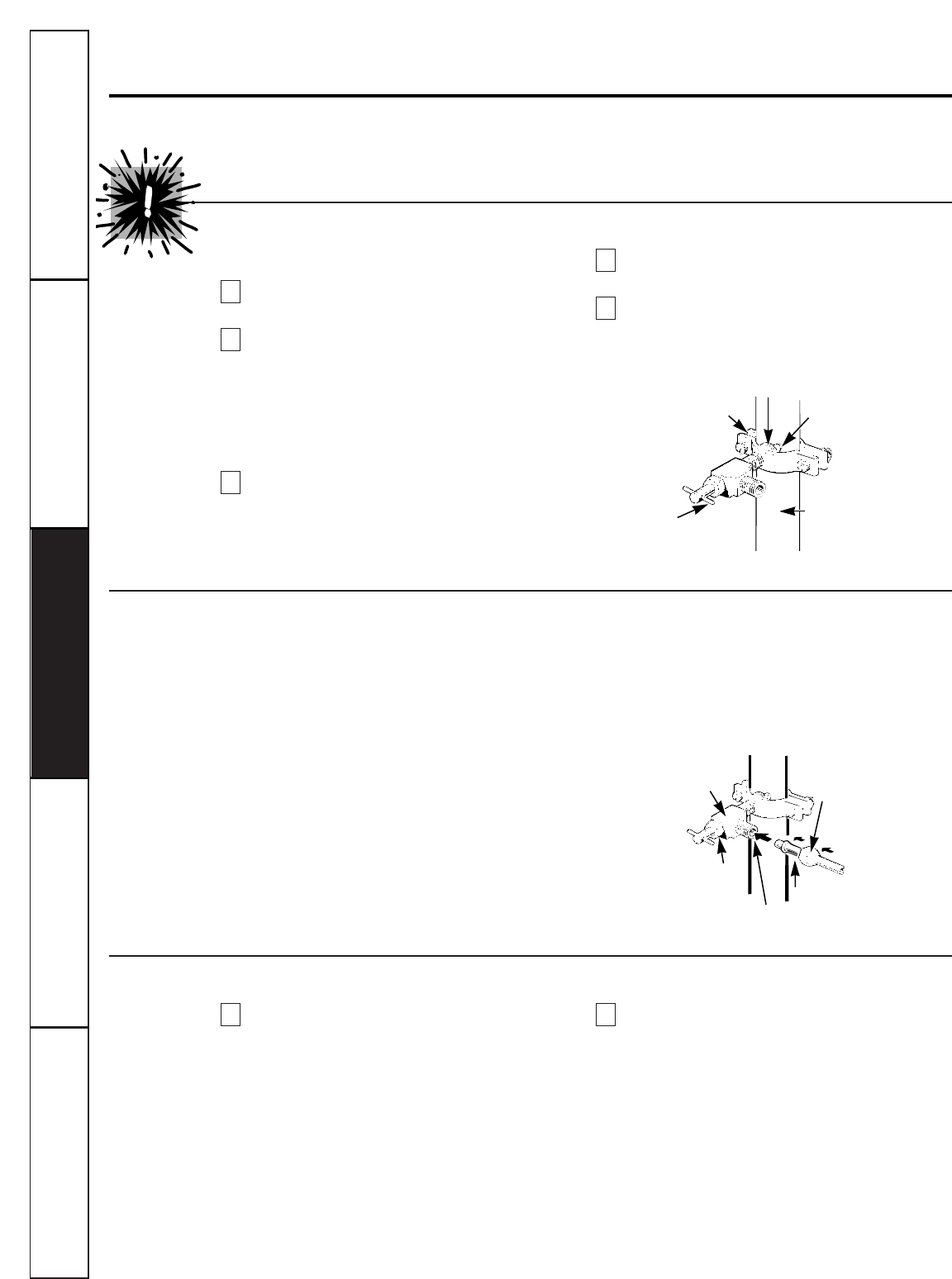

Shut Off the Main Water Supply

Turn on the nearest faucet long enough to clear the line of water.

Install the Shutoff Valve

Install the shutoff valve on the nearest

frequently used drinking water line.

Choose a location for the valve that is easily

accessible. It is best to connect into the side of a

vertical water pipe. When it is necessary to

connect into a horizontal water pipe, make the

connection to the top or side, rather than at the

bottom, to avoid drawing off any sediment from

the water pipe.

Drill a 1/4²hole in the water pipe, using a sharp

bit. Remove any burrs resulting from drilling the

hole in the pipe.

Fasten the shutoff valve to the cold water pipe

with the pipe clamp.

Tighten the clamp screws until the sealing

washer begins to swell.

Do not overtighten or you may crush the copper

tubing.

Route the Copper Tubing and Connect It to the Shutoff Valve

Route the copper tubing between the cold water

line and the refrigerator.

Route the tubing through a hole drilled in the wall

or floor (behind the refrigerator or adjacent base

cabinet) as close to the wall as possible.

Be sure there is sufficient extra tubing [about 8

feet (244 cm) coiled into 3 turns of about 10²

(25 cm) diameter] to allow the refrigerator to

move out from the wall after installation.

Place the compression nut and ferrule (sleeve)

onto the end of the tubing and connect it to the

shutoff valve.

Make sure the tubing is fully inserted into the valve.

Tighten the compression nut securely.

Turn On the Water and Flush Out the Tubing

Turn the main water supply on and flush out the

tubing until the water is clear. Shut the water off at the water valve after about

one quart (1 l) of water has been flushed

through the tubing.

Washer

Inlet End

Pipe Clamp

Vertical Cold Water Pipe

Saddle-Type

Shutoff Valve

Saddle-Type Shutoff Valve Compression Nut

Packing Nut

Outlet Valve

Ferrule (sleeve)

Read these instructions completely and carefully.

Customer ServiceTroubleshooting Tips

Operating Instructions

Safety Instructions Installation Instructions

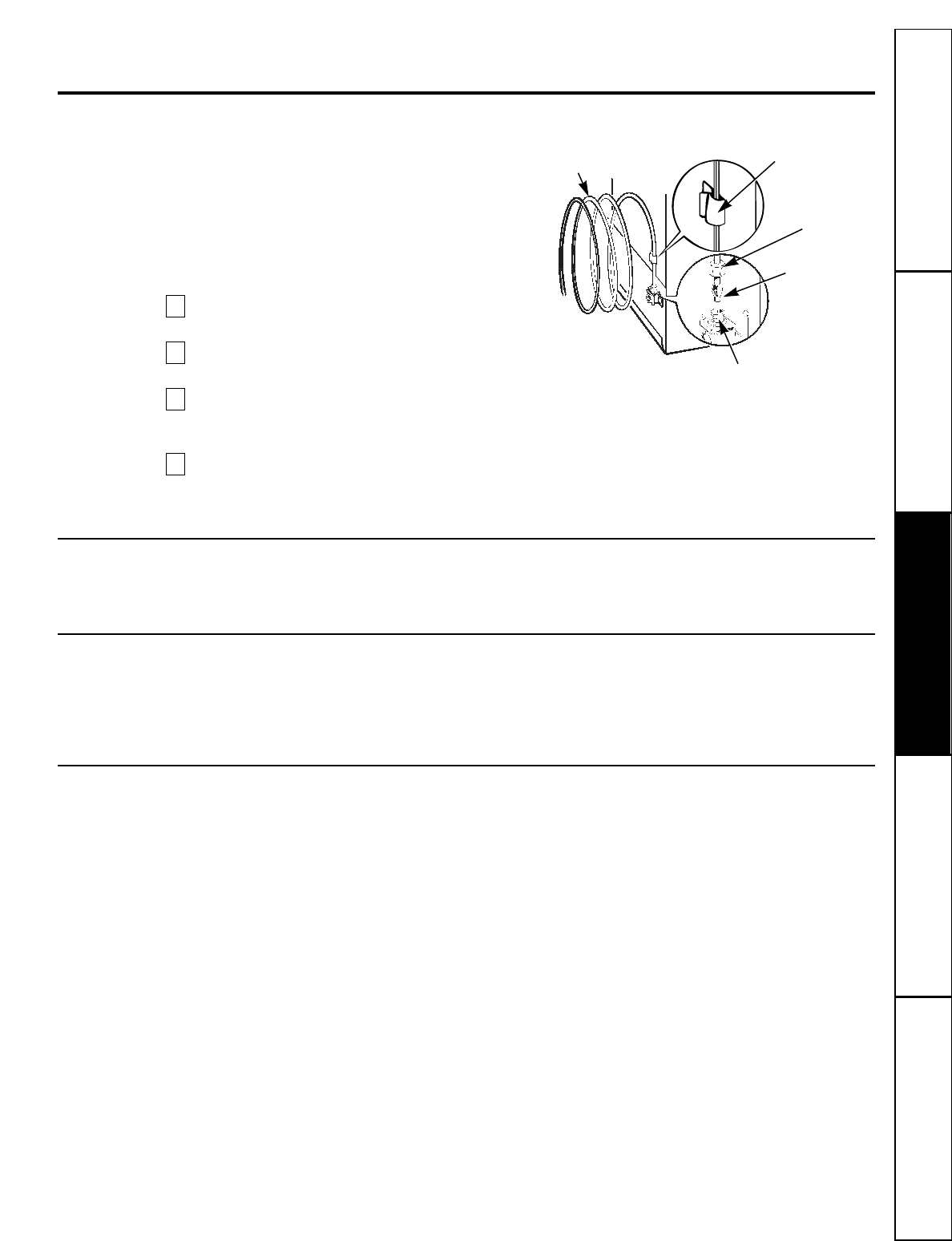

Connect the Tubing to the Refrigerator

Before making the connection to the

refrigerator, be sure the refrigerator power

cord is not plugged into the wall outlet.

We recommend installing a water filter if your water

supply has sand or particles that could clog the

screen of the refrigerator’s water valve. Install it in

the water line near the refrigerator.

Remove the plastic flexible cap from the

water valve.

Place the compression nut and ferrule (sleeve)

onto the end of the tubing as shown.

Insert the end of the copper tubing into the

water valve connection as far as possible. While

holding the tubing, tighten the fitting.

Fasten the copper tubing into the clamp

provided to hold it in a vertical position.

You may need to pry open the clamp.

Turn the Water On at the Shutoff Valve

Tighten any connections that leak.

Plug In the Refrigerator

Arrange the coil of copper tubing so that it does not

vibrate against the back of the refrigerator or against

the wall.

Push the refrigerator back to the wall.

Start the Icemaker

Set the icemaker feeler arm to the

(down)

position. The icemaker will not begin to operate

until it reaches its operating temperature of 15°F

(-9°C) or below. It will then begin operation

automatically if the icemaker feeler arm is in the

(down) position.

NOTE: The icemaker may double-cycle when it

first starts, causing some water spillage from

the icemaker into the ice bucket. This is normal

and should not happen again.

1/4²Compression Nut

1/4²Copper Tubing

Ferrule (sleeve)

Tubing Clamp

Refrigerator Connection

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions

Installation Instructions

Customer Service Troubleshooting Tips Installation Instructions Safety Instructions

Operating Instructions

Customer Service Troubleshooting Tips Installation Instructions Safety Instructions

Operating Instructions

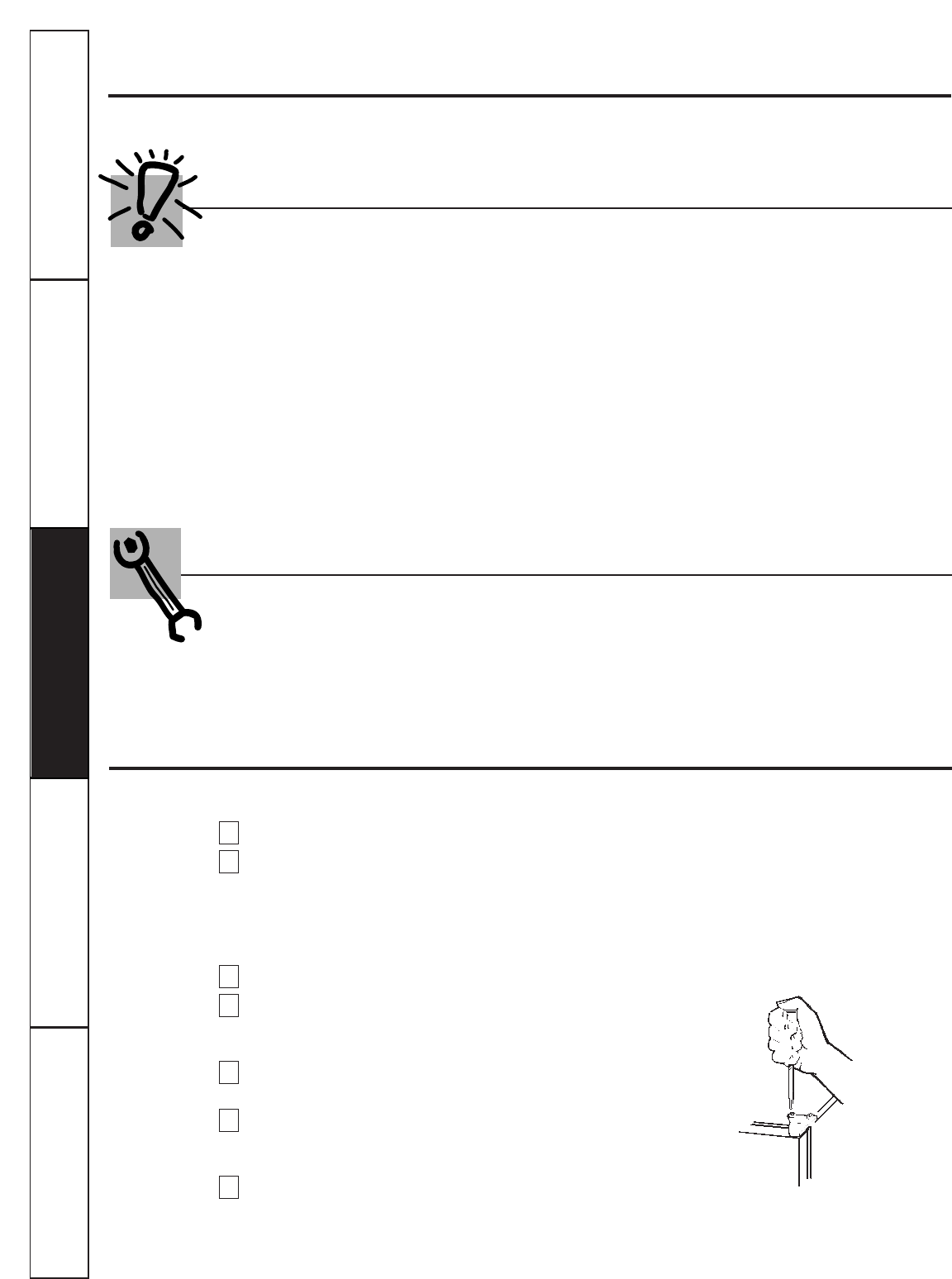

Reversing the door swing.

Read these instructions completely and carefully.

Important Notes

NOTE: Doors on dispenser models do not reverse.

When reversing the door swing:

■Read the instructions all the way through before

starting.

■Handle parts carefully to avoid scratching paint.

■Set screws down by their related parts to avoid

using them in the wrong places.

■Provide a non-scratching work surface for

the doors.

IMPORTANT: Once you begin, do not move the

cabinet until door-swing reversal is completed.

These instructions are for changing the hinges

from the right side to the left side—if you ever

want to change the hinges back to the right side,

follow these same instructions and reverse all

references to left and right.

Tools Required

■Phillips screwdriver

■Masking tape

■T20 or T25 Torxdriver, whichever your model

requires

■Putty knife or thin-blade screwdriver

■3/8²socket and ratchet (a 6-point socket is

recommended)

Removing the doors.

Removing the Doors

Unplug the refrigerator from its electrical outlet.

Empty all door shelves, including the dairy compartment.

CAUTION: Do not let either door drop to the floor. To do so could damage the door stop.

Remove the Freezer Door

Tape the door shut with masking tape.

With a Phillips screwdriver, remove the hinge over on top of the freezer door

(on some models). With a Torxdriver, remove the 2 Torx screws that hold

the top hinge to the cabinet.

Lift the hinge straight up to free the hinge pin from the socket in the

top of the door.

Remove the tape and tilt the door away from the cabinet. Lift it off the

bottom socket.

Set the door on a non-scratching surface with the outside up.

Customer ServiceTroubleshooting Tips

Operating Instructions

Safety Instructions Installation Instructions

Remove the Fresh Food Door

Tape the door shut with masking tape.

Remove the hinge pin with a 3/8²socket and ratchet.

Remove tape and tilt the door away from the cabinet. Remove and save the washer on the hinge pin.

Lift the door straight up to free its bottom socket from the pin in the bottom hinge bracket.

Set the door on a non-scratching surface with the outside up.

Reversing the hardware.

Transfer Bottom Hinge Bracket to the Left

Remove the base grille by pulling it

straight out.

Using a Torxdriver, move the bottom

hinge bracket and plastic washer from

the right side to the left side.

Transfer Center Hinge Bracket to the Left

Remove the center hinge bracket by

removing the three Torx screws.

NOTE: Keep these screws with the hinge bracket.

They are long screws and will be used when installing the

hinge on the other side.

Remove the three Torx screws from the

center left side of the cabinet. Screw them into the

holes on the right side.

Place the center hinge bracket over the

holes at the center left side of the cabinet. Insert

and tighten the three long screws.

Transfer Top Hinge to the Left

Interchange hinge and screws at top right with screws at top left of cabinet.

Do not tighten screws on hinge side at this time.

Transfer Door Stops

On each door, move the metal door stop from the right to the left.

Move any screws from the left to the right.

1Plastic Washer

Hinge Bracket

Do not remove

this screw

Center Right

Do not remove

this screw

Center Left

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions

Installation Instructions

Customer Service Troubleshooting Tips Installation Instructions Safety Instructions

Operating Instructions

Customer Service Troubleshooting Tips Installation Instructions Safety Instructions

Operating Instructions

Reversing the door handles.

Read these instructions completely and carefully.

Transfer Fresh Food Door Handle

Remove the handle plug using a putty knife under the edge. Remove the screw underneath.

Remove the two screws holding the handle to the top of the door.

Move the plug button from the left edge of the door and insert it into the hole on

the opposite side.

Move the door medallion.

Handle Plug

Plug Button

Screws for

Handle Holes

Medallion

To reattach the handle on

the opposite side.

Short Handle

Handle Plug

Long Handle

Hole

Models with long handles have a pin that

fits inside a hole at the bottom of the door.

Customer ServiceTroubleshooting Tips

Operating Instructions

Safety Instructions Installation Instructions

Transfer Freezer Door Handle

■Remove the screws holding the handle to the top

and bottom of the door.

■Move the screws on the right side of the door to the

handle screw holes on the left side.

■Reattach the handle on the opposite side using the

holes closest to the edge of the door.

Rehanging the doors.

Rehang the Fresh Food Door

Lower the fresh food door onto the bottom

hinge pin.

Be sure the washer is in place.

Straighten the door and line it up with

the center hinge bracket.

Reinstall the hinge pin with a 3/8²socket.

Turn it until it extends through the hinge

bracket and into the door.

Rehang the Freezer Door

Lower the freezer door onto the center

hinge pin.

Be sure the washer is in place.

Lift the top hinge so the pin fits into the door

socket.

Make sure the door is straight and the gap

between the doors is even across the front.

Tighten the top hinge screws.

Plastic

Washer

Plastic Washer

Fresh Food Door

Hinge Pin

Center Hinge Bracket

Center Hinge Pin

Plastic Washer

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions

Installation Instructions

Customer Service Troubleshooting Tips Installation Instructions Safety Instructions

Operating Instructions

Customer Service Troubleshooting Tips Installation Instructions Safety Instructions

Operating Instructions

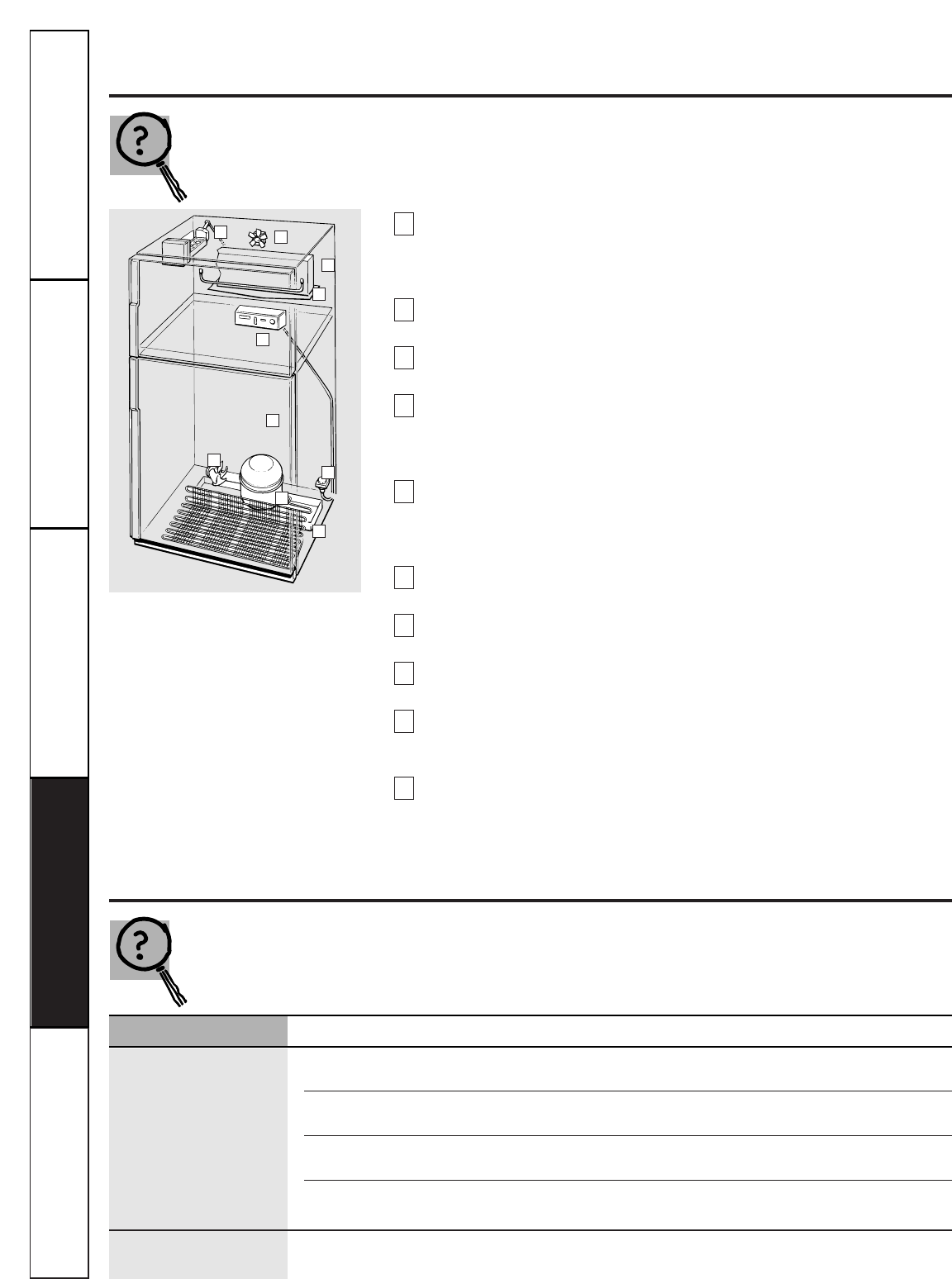

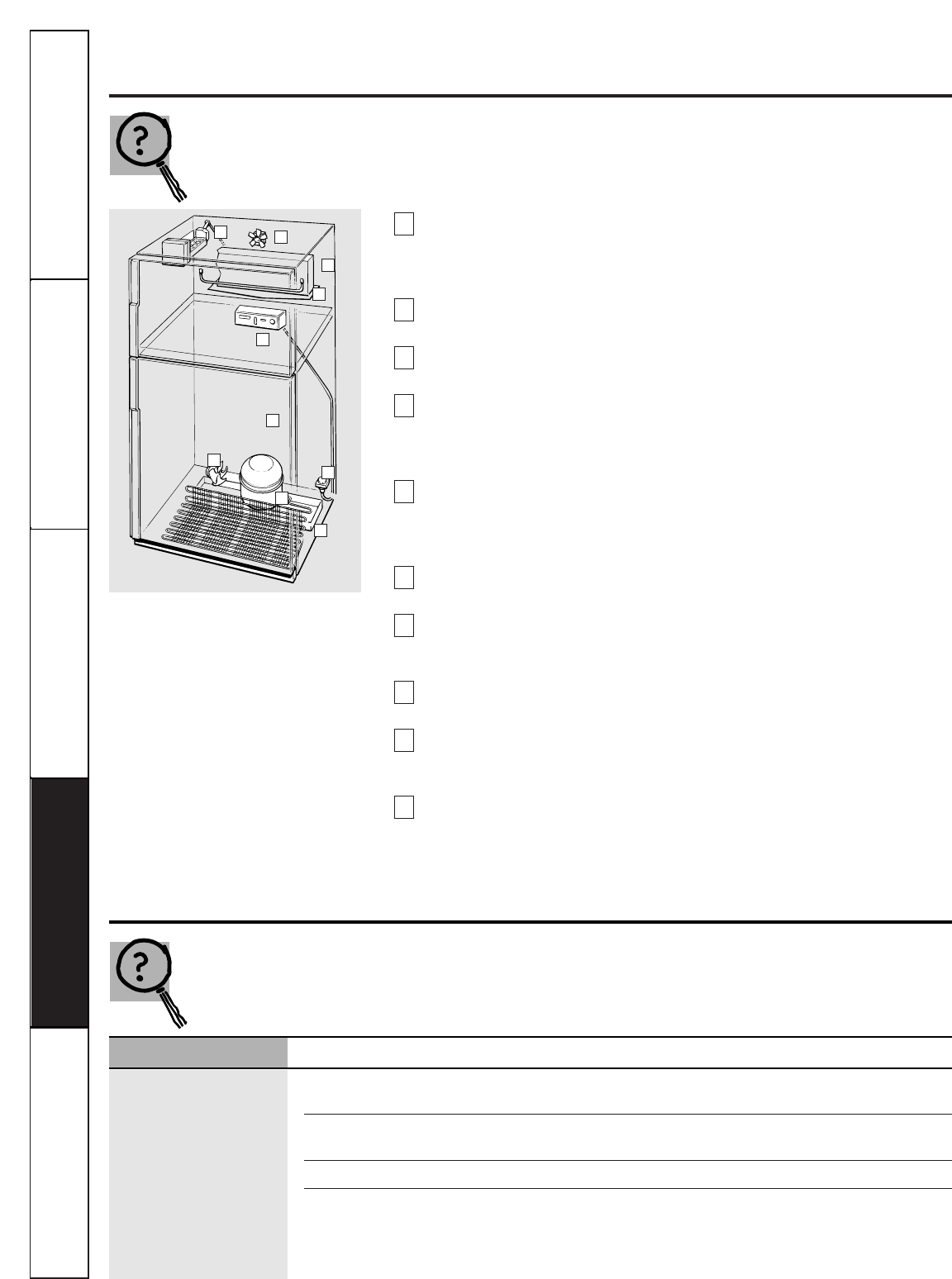

Normal operating sounds.

Depending on the placement of the refrigerator in your kitchen,

you may want to place a piece of rubber-backed carpet under

the refrigerator to reduce noise.

Icemaker (on some models).

Occasionally you will hear ice cubes dropping

into the ice bin. If this is your first icemaker, you’ll hear occasional sounds

that may be unfamiliar. They are normal icemaking sounds and are not a

cause for concern.

Evaporator Fan.

You may hear air being forced through the cabinet by the fan.

Evaporator.

The flow of refrigerant through the evaporator may create a

boiling or gurgling sound.

Defrost Heater.

During defrost cycles, water dripping onto the heater may

cause a hissing or sizzling sound. After defrosting, a popping sound may occur

and the evaporator may create a boiling or gurgling sound.

Cold Control & Defrost Timer.

These parts can produce a snapping sound when

turning the refrigerator on or off. The timer also produces a sound similar to

an electric clock.

Plastic Liner.

Cracking or popping sounds due to expansion of the

plastic liner.

Water Valve (on models equipped with an automatic icemaker).

When the

icemaker fills with water, a buzzing sound and running water will be heard.

Water Pan.

Water may be heard running into the drain pan during the

defrost cycle.

Compressor.

Modern, high efficiency compressors operate much faster

than older models. The compressor may have a high pitched hum or

pulsating sound.

Condenser Fan.

You may hear air being forced over the condenser by the fan.

Before you call for service…

Troubleshooting Tips

Save time and money! Review the charts on the following

pages first and you may not need to call for service.

Problem Possible Causes What To Do

Refrigerator does not

Refrigerator in defrost cycle. •Wait about 30 minutes for defrost cycle to end.

operate

Fresh food control in

OFF

•Move the fresh food control to a temperature setting.

position.

Refrigerator is unplugged. •Push the plug completely into the outlet.

The fuse is blown/circuit •Replace fuse or reset the breaker.

breaker is tripped.

Vibration or rattling

Rollers need adjusting. •See

Rollers.

(slight vibration

is normal)

These sounds are normal

and are due mostly to highly

efficient operation.

Customer ServiceTroubleshooting Tips

Operating Instructions

Safety Instructions Installation Instructions

Problem Possible Causes What To Do

Motor operates for

Normal when refrigerator •Wait 24 hours for the refrigerator to completely

long periods or cycles

is first plugged in. cool down.

on and off frequently.

Often occurs when large •This is normal.

(Modern refrigerators

amounts of food are

with more storage

placed in refrigerator.

space and a larger

Door left open. •Check to see if package is holding door open.

freezer require more

Hot weather or frequent •This is normal.

operating time. They

door openings.

start and stop often

Temperature controls •See

About the controls.

to maintain even

set at the coldest setting.

temperatures.)

Grille and condenser •See

Care and cleaning.

need cleaning.

Fresh food or freezer

Temperature control not set •See

About the controls.

compartment too warm

cold enough.

Warm weather or frequent •Set the temperature control one step colder.

door openings. See

About the controls.

Door left open. •Check to see if package is holding door open.

Package blocking air duct in •Check to see if package is blocking air duct in freezer

freezer compartment. compartment.

Frost or ice crystals

Door left open. •Check to see if package is holding door open.

on frozen food

Too frequent or too long

(frost within package

door openings.

is normal)

Automatic icemaker

Icemaker feeler arm in •Move the feeler arm to the

(down) position.

does not work

the

STOP

(up) position. •Cubes may have fused to the side of the mold. Move

(on some models)

the feeler arm to the

STOP

(up) position then remove

the cubes.

Water supply turned off or •See

Installing the water line.

not connected.

Freezer compartment •Wait 24 hours for the refrigerator to completely

too warm. cool down.

Piled up cubes in the storage •Level cubes by hand.

bin cause the icemaker

to shut off.

Cubes too small

Water shutoff valve connecting •Call the plumber to clear the valve.

refrigerator to water line may

be clogged.

Slow ice cube freezing

Door left open. •Check to see if package is holding door open.

Temperature control not set •See

About the controls.

cold enough.

Ice cubes have

Ice storage bin needs cleaning. •Empty and wash bin. Discard old cubes.

odor/taste

Food transmitting odor/taste •Wrap foods well.

to ice cubes.

Interior of refrigerator •See

Care and cleaning.

needs cleaning.

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions

Installation Instructions

Customer Service Troubleshooting Tips Installation Instructions Safety Instructions

Operating Instructions

Customer Service Troubleshooting Tips Installation Instructions Safety Instructions

Operating Instructions

Before you call for service…

Problem Possible Causes What To Do

Moisture forms on

Not unusual during •Wipe surface dry and make sure the power saver switch

cabinet surface

periods of high humidity. is not set at the

POWER SAVER

setting.

between the doors

Moisture collects inside

Too frequent or too

(in humid weather, air

long door openings.

carries moisture into

refrigerator when doors

are opened)

Food freezing in

Food too close to air vent. •Move the food away from the air vent (near the controls).

the refrigerator

Fresh food control is set •Move the fresh food control to a warmer temperature.

too cold.

Door does not close

Rollers need adjusting. •See

Rollers.

by itself

Cube dispenser does not

Icemaker turned off or •Turn on icemaker or water supply.

work (on some models)

water supply turned off.

Ice cubes are frozen to •Remove cubes and move the feeler arm to the

icemaker feeler arm.

(down) position.

Irregular ice clumps in •Break up with fingertip pressure and discard

storage container. remaining clumps.

•Freezer may be too warm. Adjust the freezer control

to a colder setting, one position at a time, until

clumps do not form.

Refrigerator has odor

Foods transmitting •Foods with strong odors should be tightly wrapped.

odor to refrigerator. •Keep an open box of baking soda in the refrigerator;

replace every three months.

Interior needs cleaning. •See

Care and cleaning.

Hot air from bottom

Normal air flow cooling •Your floor covering supplier should be consulted if you

of refrigerator

motor. In the refrigeration object to this discoloration.

process, it is normal that

heat be expelled in the

area under the refrigerator.

Some floor coverings will

discolor at these normal

and safe temperatures.

Orange glow in the

Defrost heater is on. •This is normal.

freezer

CONSUMER WARRANTY

(for customers in Canada)

Your refrigerator is warranted to be free of defects in material and workmanship.

What is covered How Long Warranted Parts Labour

(From Date of Sale) Repair or Replace

at Camco’s Option

Compressor Five (5) Years Five (5) Years Five (5) Years

Sealed System (including Five (5) Years Five (5) Years Five (5) Years

evaporator, condenser

tubing and refrigerant)

All Other Parts One (1) Year One (1) Year One (1) Year

TERMS AND CONDITIONS:

This warranty applies only for single family

domestic use in Canada when the

Refrigerator has been properly installed

according to the instructions supplied by

Camco and is connected to an adequate

and proper utility service.

Damage due to abuse, accident, commercial

use, and alteration or defacing of the serial

plate cancels all obligations of this warranty.

Service during this warranty must be

performed by an Authorized Camco

Service Agent.

Neither Camco nor the Dealer is liable for

any claims or damages resulting from any

failure of the Refrigerator or from service

delays beyond their reasonable control.

To obtain warranty service, purchaser must

present the original bill of sale. Components

repaired or replaced are warranted through the

remainder of the original warranty period only.

This warranty is in addition to any statutory

warranty.

WHAT IS NOT COVERED:

• Service trips to your home to teach you

how to use the product.

• Damage to finish after delivery.

• Improper installation—proper installation

includes adequate air circulation to the

refrigeration system, adequate electrical,

plumbing and other connecting facilities.

• Replacement of house fuses or resetting

of circuit breakers.

• Replacement of light bulbs.

• Damage to product caused by accident,

fire, floods or acts of God.

• Loss of food due to spoilage.

• Proper use and care of product as listed

in the owner’s manual, proper setting of

controls.

• WARRANTOR IS NOT RESPONSIBLE

FOR CONSEQUENTIAL DAMAGES.

IMPORTANT

Keep this warranty and your bill of sale as proof of original purchase and purchase date.

Camco Service is available coast to coast.

If further help is needed concerning this warranty, contact:

Manager, Consumer Relations

Camco Inc.

Suite 310

1 Factory Lane

Moncton, N.B.

E1C 9M3

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions

Installation Instructions

Customer Service Troubleshooting Tips Installation Instructions Safety Instructions

Operating Instructions

Customer Service Troubleshooting Tips Installation Instructions Safety Instructions

Operating Instructions

Refrigerator Warranty

(For customers in the United States)

All warranty service provided by our Factory Service Centers,

or an authorized Customer Care®technician. For service,

call 800-GE-CARES.

For The Period Of: GE Will Replace, At No Charge To You:

One Year Any part

of the refrigerator which fails due to a defect in materials or workmanship.

From the date of the

During this

full one-year warranty,

GE will also provide,

free of charge,

all labor

original purchase

and in-home service to replace the defective part.

Five Years Any part of the sealed refrigerating system

(the compressor, condenser, evaporator

From the date of the

and all connecting tubing) which fails due to a defect in materials or workmanship.

original purchase

During this

five-year warranty,

GE will also provide,

free of charge,

all labor and

in-home service to replace the defective part.

Lifetime Any see-through pan or drawer

furnished with the refrigerator if the pan or drawer

From the date of the

breaks during normal household use. Drawer covers are not included.

original purchase

■Service trips to your home to teach you how to use the

product.

■Improper installation.

■Failure of the product if it is abused, misused, or used for

other than the intended purpose or used commercially.

■Loss of food due to spoilage.

■Replacement of house fuses or resetting of circuit

breakers.

■Damage to the product caused by accident, fire, floods or

acts of God.

■Incidental or consequential damage to personal property

caused by possible defects with this appliance.

What GE Will Not Cover:

This warranty is extended to the original purchaser and any succeeding owner for products purchased for home

use within the USA. In Alaska, the warranty excludes the cost of shipping or service calls to your home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives

you specific legal rights, and you may also have other rights which vary from state to state. To know what your

legal rights are, consult your local or state consumer affairs office or your state’s Attorney General.

Warrantor: General Electric Company. Louisville, KY 40225

Customer ServiceTroubleshooting Tips

Operating Instructions

Safety Instructions Installation Instructions

Notes

Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité

Installation

Félicitations!

Désormais vous faites partie de la famille GE.

Bienvenue dans la famille GE. Nous sommes fiers de

la qualité de nos produits et de la fiabilité de notre

service après-vente. Vous le constaterez dans le

présent manuel, facile à utiliser, et dans la voix

amicale de notre personnel du service à la clientèle.

Mais, surtout, vous le constaterez chaque fois que

vous vous servirez de votre réfrigérateur. C’est

important, car votre nouveau réfrigérateur fera

partie de votre famille pendant des années. Et nous

espérons que vous ferez partie de la nôtre pendant

longtemps aussi.

Nous vous remercions de votre achat GE, et espérons

qu’à l’avenir vous penserez à nous chaque fois que

vous aurez besoin d’un électroménager de qualité.

GE et vous, un partenariat de service.

Mesures de sécurité

Mesures de sécurité . . . . . . . . . .29

Cordons prolongateurs . . . . . . . . .29

Raccordement électrique . . . . . . .30

Fiche d’adaptation . . . . . . . . . . . .30

Fonctionnement

Commandes . . . . . . . . . . . . . . . . .31

Caractéristiques . . . . . . . . . . .32–35

Machine à glaçons

automatique . . . . . . . . . . . . . . . . .36

Distributeur d’eau

et de glaçons . . . . . . . . . . . . . . . .37

Entretien et nettoyage . . . . . .38, 39

Installation

Préparation . . . . . . . . . . . . . . . . . .40

Installation de la

conduite d’eau . . . . . . . . . . . .41–43

Inversion de l’ouverture

des portes . . . . . . . . . . . . . . .44–47

Conseils de dépannage

Bruits de fonctionnement

normaux . . . . . . . . . . . . . . . . . . . .48

Avant d’appeler

un réparateur . . . . . . . . . . . . .48–51

Service à la clientèle

Garantie pour

la clientèle au Canada . . . . . . . . .52

Numéros de service . . . . . . . . . . .53

À CONSERVER SOIGNEUSEMENT

Transcrivez les numéros de modèle et de série ici.

Ils figurent sur l'étiquette qui se trouve à l’interieur du

compartiment réfrigérateur.

Agrafez ici votre facture ou une copie de votre chèque.

Pour bénéficier de réparations sous garantie, il faut fournir une

preuve de la date d’achat d’origine.

Vous y trouverez de nombreux conseils pour l’utilisation et

l’entretien de votre réfrigérateur. Ces quelques mesures préventives

vous permettront d’économiser du temps et de l’argent, et, ainsi, de

prolonger la vie de votre réfrigérateur.

Vous trouverez des solutions aux problèmes courants que vous

pourriez rencontrer dans la section

Avant d’appeler un réparateur.

Et, en consultant d’abord nos

Conseils de dépannage,

vous pourrez

peut-être éviter de faire appel à un réparateur.

LISEZ VOTRE MANUEL

SI VOUS AVEZ BESOIN DE SERVICE

Si vous avez besoin de service, vous savez que vous n’avez qu’à nous

téléphoner. Vous trouverez à la fin du présent manuel les numéros

sans frais du service à la clientèle.

Aux États-Unis,

vous pouvez

appeler 24 heures par jour, 7 jours par semaine au GE Answer

Center®, 800.626.2000.

Au Canada,

appelez le 1-800-361-3400.

Service à la clientèleConseils de dépannage

Fonctionnement

Mesures de sécurité Installation

MESURES DE SÉCURITÉ IMPORTANTES.

LISEZ D’ABORD TOUTES LES DIRECTIVES.

AVERTISSEMENT!

N’utilisez cet électroménager que pour l’usage auquel il est destiné, comme expliqué dans le présent manuel.

MESURES DE SÉCURITÉ

Lorsque vous utilisez un appareil électrique, observez toujours les mesures de sécurité de base,

y compris les suivantes.

■Installez le réfrigérateur conformément aux

directives d’installation avant de l’utiliser.

■Ne laissez pas les enfants grimper, s’asseoir, se

tenir debout ni se pendre aux clayettes du

réfrigérateur. Ils pourraient endommager le

réfrigérateur et se blesser gravement.

■Ne recongelez pas les aliments surgelés qui ont

complètement dégelé.

■N’entreposez et n’utilisez pas d’essence ou autres

vapeurs et liquides inflammables à proximité de

cet appareil ou de tout autre appareil

électroménager.

■Éloignez les doigts des parties du réfrigérateur où

l’on peut facilement se pincer : les espaces entre

les portes et entre les portes et les placards sont

toujours étroits. Soyez prudent lorsque vous fermez

les portes de l’appareil en présence des enfants.

■Si votre réfrigérateur est doté d’une machine à

glaçons automatique évitez le contact avec les

pièces mobiles du mécanisme éjecteur, ou avec

l’élément chauffant qui libère les glaçons. Ne

posez pas les doigts ou les mains sur le mécanisme

de la machine à glaçons pendant que le

réfrigérateur est branché.

■Ne touchez pas les surfaces froides du congélateur

si vous avez les mains humides ou mouillées : la

peau risque d’adhérer à ces surfaces très froides.

■Débranchez votre réfrigérateur avant de le

nettoyer ou de le réparer.

REMARQUE : Nous vous recommandons vivement de confier

toute réparation à un technicien qualifié.

■Lorsque vous réglez la commande sur

OFF

(éteint), l’alimentation électrique de l’ampoule

n’est pas coupée.

IMPORTANT : COMMENT VOUS DÉBARRASSER

CONVENABLEMENT DE VOTRE ANCIEN RÉFRIGÉRATEUR

Les enfants pris au piège ou morts d’asphyxie sont

toujours d’actualité. Les réfrigérateurs abandonnés

sont toujours aussi dangereux, même si on n’attend

que «quelques jours» pour s’en débarrasser. Si vous

ne gardez pas votre ancien réfrigérateur, veuillez

suivre les directives ci-dessous afin de prévenir les

accidents.

Avant de vous débarrasser de votre ancien

réfrigérateur ou congélateur :

■Démontez les portes.

■Laissez les clayettes en place afin d’empêcher les

enfants de grimper à l’intérieur.

Se débarrasser du CFC

Votre ancien réfrigérateur a un système de

refroidissement qui a utilisé les CFC

(chlorofluorocarbones). Les CFC sont jugés nocifs

pour l’ozone stratosphérique.

Si vous vous débarrassez de votre ancien

réfrigérateur, assurez-vous que le frigorigène avec

CFC soit enlevé correctement par un technicien

qualifié. Si vous libérez intentionnellement ce

frigorigène avec CFC vous pouvez être soumis aux

contraventions et à l’emprisonnement sous

provisions des lois sur l’environnement.

CORDONS PROLONGATEURS

Nous vous recommandons fortement de ne pas utiliser de cordons prolongateurs à cause des risques

potentiels qu’ils présentent dans certaines conditions.

Toutefois si vous décidez d’utiliser tout de même un cordon prolongateur, il est absolument nécessaire

qu’il s’agisse d’un cordon à 3 fils avec mise à la terre pour appareils électroménagers homologué UL

(aux États-Unis) ou homologué CSA (au Canada), pourvu d’une fiche et d’une prise mises à la terre

de 15 ampères (minimum) et de 120 volts.

MESURES DE SÉCURITÉ IMPORTANTES.

LISEZ D’ABORD TOUTES LES DIRECTIVES.

AVERTISSEMENT!

RACCORDEMENT ÉLECTRIQUE

Ne coupez ni retirez en aucun cas la troisième broche (mise à la terre) de la fiche du cordon

d’alimentation. Pour votre sécurité, cet appareil doit être correctement mis à la terre.

Le cordon d’alimentation de cet appareil est muni

d’une fiche à 3 broches (mise à la terre) qui se

branche dans une prise murale ordinaire à 3

alvéoles (mise à la terre) pour réduire au minimum

les risques de chocs électriques.

Faites examiner la prise de courant et le circuit par

un électricien qualifié pour vous assurer que la prise

est correctement mise à la terre.

Si la prise murale est du type standard à 2 alvéoles, il

vous incombe de la faire remplacer par une prise à 3

alvéoles correctement mise à la terre.

Le réfrigérateur doit toujours être branché dans sa

propre prise de courant, dont la tension nominale est

identique à celle indiquée sur la plaque signalétique.

Cette précaution est recommandée pour garantir

un rendement optimum et éviter une surcharge des

circuits électriques de la résidence, ce qui pourrait

créer un risque d’incendie par surchauffe des fils.

Ne débranchez jamais le réfrigérateur en tirant sur le

cordon d’alimentation. Saisissez fermement la fiche

du cordon et tirez droit pour la retirer de la prise.

Réparez ou remplacez immédiatement tout cordon

effiloché ou endommagé. N’utilisez pas un cordon

fendillé ou présentant des signes d’usure.

Lorsque vous déplacez votre réfrigérateur du mur,

faites attention de ne pas le faire rouler sur le cordon

d’alimentation afin de ne pas l’endommager.

FICHE D’ADAPTATION

(Fiches d’adaptation non permises au Canada)

Nous vous recommandons fortement de ne pas utiliser une fiche d’adaptation à cause des risques

potentiels qu’elle présente dans certaines circonstances.

Toutefois, si vous décidez d’utiliser tout de même

une fiche d’adaptation, vous pouvez effectuer un

raccordement temporaire,

si les codes locaux le

permettent, dans une prise de courant à 2 alvéoles

adéquatement mise à la terre en utilisant une fiche

d’adaptation homologuée UL, en vente dans la

plupart des quincailleries.

La fente la plus longue de la fiche doit être alignée

avec la fente la plus longue de la prise murale afin

d’assurer la polarité appropriée pour le

branchement du cordon d’alimentation.

Lorsque vous débranchez le cordon d’alimentation

de la fiche d’adaptation, saisissez toujours la fiche

d’une main pendant que vous tirez sur la fiche du

cordon d’alimentation de l’autre. Sinon,

la borne de mise à la terre de la fiche d’adaptation

risque de casser avec le temps.

Si la borne de mise à la terre de la fiche casse,

N’UTILISEZ PAS

l’appareil tant qu’une mise à la terre

adéquate n’aura pas été rétablie.

Le fait de fixer la borne de mise à la terre de la fiche

d’adaptation à la plaque de la prise de courant n’assure

pas automatiquement la mise à la terre de l’appareil. Il

faut que la vis soit en métal, non isolée, et que la prise de

courant soit mise à la terre par l’entremise du câblage de

la résidence. Faites vérifier le circuit par un électricien

qualifié pour vous assurer que la prise est adéquatement

mise à la terre.

Veuillez lire et suivre attentivement ces mesures de sécurité.

CONSERVEZ CES DIRECTIVES

Service à la clientèle Conseils de dépannage Fonctionnement Mesures de sécurité

Installation

Les commandes du réfrigérateur.

Réglage des commandes

Commande de température du réfrigérateur

La commande de température du réfrigérateur maintient les températures dans tout le compartiment

réfrigérateur.

Si vous réglez la commande du réfrigérateur sur

OFF

(éteint), la réfrigération cesse dans les deux

compartiments, mais le courant alimentant le réfrigérateur n'est pas coupé.

Commande de température du congélateur

La commande de température du congélateur maintient les températures dans tout le compartiment

congélateur.

Vérification de la température

Pour le réfrigérateur, placez un récipient de lait sur la clayette supérieure. Vérifiez-le le lendemain.

Si le lait est trop chaud ou trop froid, réglez la température en conséquence.

Pour le congélateur, placez un récipient de crème glacée au centre du congélateur. Vérifiez-la le

lendemain. Si la crème glacée est trop dure ou trop molle, réglez la température en conséquence.

Après avoir réglé les commandes, attendez 24 heures pour laisser le réfrigérateur atteindre la température que

vous avez réglée.

Commutateur d’économie d’énergie

Pour réduire la quantité d’électricité consommée par votre réfrigérateur, réglez le commutateur

d’économie d’énergie à la position

POWER SAVER

(économiseur d’énergie).

Lorsque ce mécanisme est coupé, la condensation peut se former sur l’extérieur de votre

réfrigérateur, particulièrement par temps humide.

Au bout d’un certain temps, cette condensation sur la surface du réfrigérateur pourra provoquer

l’apparition de la rouille .

Afin d’empêcher la formation de condensation sur l’extérieur de l’appareil, réglez le commutateur

d’économie d’énergie à la position

POWER SAVER

(économiseur d’énergie).

Combien coûte-il? Le coût de fonctionnement de ce mécanisme basse tension est à peu près le même

que celui de deux veilleuses.

Les commandes de température de votre réfrigérateur

comportent des lettres et des chiffres. Réglez initialement

la commande du réfrigérateur sur 5 et celle du congélateur

sur C.

Si vous désirez augmenter ou abaisser la température,

réglez d’abord celle du compartiment réfrigérateur.

Lorsque vous êtes satisfait du réglage du réfrigérateur,

ajustez la température du congélateur.

Service à la clientèleConseils de dépannage

Fonctionnement

Mesures de sécurité Installation

OFF

5 INITIAL SETTING

9 COLDEST

FRESH FOOD

INITIAL SETTING C

COLDEST E

FREEZER A

Air froid

du congélateur

(réglage le

plus chaud)

Damper

(réglage le

plus froid)

Clapet

Vue latérale

Les clayettes, les récipients et les balconnets.

Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.

Système Quick Serve

ATTENTION : Ces récipients et leurs

couvercles ne sont pas conçus pour être

utilisés dans un four standard, sur une

cuisinière ou dans une rôtissoire. Une telle

utilisation peut être dangereuse.

Les récipients Quick Serve se rangent dans

un support qui s’accroche sur la porte du

réfrigérateur ou du congélateur. Le support

peut être déplacé de la même manière que

les balconnets.

Les récipients et leurs couvercles peuvent

être utilisés au four à micro-ondes, au

réfrigérateur, et au congélateur.

Ne les utilisez pas pour cuire des aliments à haute

teneur en graisse, comme le bacon, ou ceux qui

contiennent beaucoup de sucre, comme les bonbons

et les sirops. Les hautes températures des graisses

et des sucres risquent de provoquer la formation de

bulles à l’intérieur du récipient.

Balconnet «Quick Store»

Pour éviter d’endommager le réfrigérateur,

assurez-vous que le balconnet est fermé et

verrouillé avant de fermer la porte du

réfrigérateur.

Ce balconnet peut être positionné sur la

porte du réfrigérateur ou du congélateur.

Pour retirer le balconnet,

soulevez-le et sortez-

le de son boîtier.

Pour repositionner le balconnet,

soulevez le

boîtier du balconnet et sortez-le des

supports moulés sur la porte. Vous n’avez

pas à retirer le balconnet de son boîtier lors

de son repositionnement.

QUICK S

Tirez en avant

Pour ouvrir :

Boîtier du

balconnet

Poussez

vers le haut

Balconnet «Quick Store»

Service à la clientèle Conseils de dépannage Installation Mesures de sécurité

Fonctionnement

Mise en place des clayettes

Les clayettes du réfrigérateur et du congélateur sont réglables.

Pour retirer Pour remettre

Soulevez

et dégagez

Engagez le

crochet

supérieur

Abaissez

pour

verrouiller

Poussez

vers le

haut

Les bacs de rangement.

Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.

Bacs à fruits et à légumes

Si une quantité d’eau excessive s’accumule

dans le fond des bacs, videz-les et essuyez-les.

Bacs à humidité réglable

Réglez la commande sur

HIGH

(élevé) pour

que le bac conserve un degré d’humidité

élevé pour la conservation des légumes.

Réglez la commande sur

LOW

(abaissé)

pour abaisser le degré d’humidité dans le

bac pour la conservation des fruits.

Bacs à collations

Le bac à collations peut être transporté à

l’endroit qui convient le mieux aux besoins

de votre famille.

Bac à viande à température variable

Lorsque le bac est mis dans les 6 fentes

supérieures sur le côté gauche et que le

levier est réglé sur

COLDEST

(le plus froid),

l’air du congélateur circule autour du bac

pour le maintenir très froid.

Vous pouvez déplacer le bac et le ranger

à n’importe quel emplacement si vous

ne désirez pas utiliser cette conservation

très froide.

Le levier du bac peut être réglé à n’importe

quelle position entre

COLD

(froid) et

COLDEST

(le plus froid).

Lorsque le levier est réglé sur

COLD

(froid),

les températures normales du réfrigérateur

seront maintenues.

Lorsque le levier est réglé sur

COLDEST

(le

plus froid) la température dans le bac est le

plus froid possible.

ZONE DE

VIANDES

FRAÎCHES

Service à la clientèleConseils de dépannage

Fonctionnement

Mesures de sécurité Installation

Enlèvement des bacs de

rangement et de leurs couvercles.

Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.

Bacs de rangement

Enlèvement :

Ces bacs peuvent être facilement enlevés en

les inclinant légèrement puis en les tirant

au-delà de leurs

butées.

Si vous ne pouvez pas ouvrir la porte

suffisamment pour enlever le bac et le tirant

droit vers vous, glissez-le vers le milieu et

enlevez-le.

Enlevez le verre et ensuite le cadre. Lors de

la remise en place du verre, poussez le bord

arrière fermement dans le cadre.

Étape 1

Étape 2

Étape 3

Service à la clientèle Conseils de dépannage Installation Mesures de sécurité

Fonctionnement

Autres caractéristiques.

Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.

Séparateurs

Placez un doigt de chaque côté du

séparateur près de l’avant et déplacez-le en

fonction de vos besoins.

Clayette de congélateur à deux positions

Dans les modèles sans machine à glaçons, la

clayette peut être installée à l’une ou l’autre

des deux positions.

Dans les modèles dotés d’une machine à

glaçons, la clayette doit être installée à la

position inférieure.

Service à la clientèleConseils de dépannage

Fonctionnement

Mesures de sécurité Installation

Support à bouteille

de vin amovible

Clayette supplémentaire

de congélateur

Balconnets de porte

Casier à bicarbonate

de soude

Machine à glaçons automatique

(sur certains modèles)

La machine à glaçons produira environ 8

glaçons par cycle—soit environ 100 glaçons

toutes les 24 heures—selon la température

du congélateur, la température ambiante,

la fréquence d’ouverture des portes et

d’autres conditions d’utilisation.

Si vous mettez votre réfrigérateur en

marche avant que la machine à glaçons ne

soit alimentée en eau, vérifiez que le bras

régulateur de la machine à glaçons est à la

position

STOP

(ARRÊT—relevé).

Lorsque la conduite d’eau est raccordée au

réfrigérateur, abaissez le bras régulateur à la

position

(MARCHE—abaissé).

La machine à glaçons se remplit d’eau

lorsqu’elle atteint le point de congélation.

Il faut prévoir entre 8 et 12 heures avant

qu’un réfrigérateur nouvellement installé

commence à produire des glaçons.

Jetez les premiers lots de glaçons afin

d’éliminer les impuretés provenant de la

conduite d’eau.

Assurez-vous que rien ne gêne le

mouvement du bras régulateur.

Il est normal que plusieurs glaçons soient

collés entre eux.

Lorsque vous n’utilisez pas souvent de

glaçons, les vieux glaçons perdent leur

transparence et prennent un goût

désagréable.

Machine à glaçons automatique.

Il faut prévoir entre 8 et 12 heures avant qu’un réfrigérateur nouvellement installé commence à produire des glaçons.

Machine à

glaçons

Bac à glaçons

Bras régulateur à la

position

STOP

(ARRÊT—relevé)

Bras régulateur à la

position

(MARCHE—abaissé)

Nécessaire de machine à glaçons automatique

Si votre réfrigérateur n’est pas déjà doté

d’une machine à glaçons automatique,

un nécessaire de machine à glaçons est

disponible, moyennant supplément.

Vérifiez au dos du réfrigérateur quel

ensemble spécifique est recommandé

pour votre modèle.

Bras régulateur à la position

STOP

(ARRÊT—relevé)

Bras régulateur du modèle à

distributeur

Service à la clientèle Conseils de dépannage Installation Mesures de sécurité

Fonctionnement

Pour utiliser le distributeur

Appuyez le bord du verre doucement

contre la commande de distribution.

Réglez la manette sur

ICE CUBES

(glaçons),

CRUSHED ICE

(glace concassée) ou

WATER

[eau (sur certains modèles)].

Le bac de trop-plein n’est pas muni d’un

système d’écoulement. Le bac de trop-plein et

sa grille doivent être nettoyés régulièrement.

S’il n’y a pas d’eau distribuée lorsque le réfrigérateur

est initialement installé, il y a peut-être de l’air dans

la conduite d’eau. Appuyez sur la commande de

distribution pendant deux minutes au minimum pour

expulser l’air de la conduite d’eau et remplir le

réservoir d’eau. Afin d’éliminer les éventuelles

impuretés provenant de la conduite d’eau, jetez les

six premiers verres d’eau.

ATTENTION : Ne mettez jamais les doigts ou

d’autres objets dans l’ouverture de distributeur.

Le distributeur de glaçons.

Sur certains modèles

Bac à glaçons

Retrait du bac :

Soulevez l’avant du bac et tirez-le droit vers

vous en soutenant le bac à l’avant et à l’arrière.

Remise en place du bac :

Glissez le bac jusqu’au fond de la clayette

du bac à glaçons. Si le bac ne va pas

jusqu’au fond, retirez-le et donnez un quart

de tour au mécanisme d’entraînement.

Glissez-le de nouveau en place .

Tournez

Mécanisme

d’entraînement

Renseignements importants concernant votre distributeur

■Ajoutez les glaçons avant de remplir

le verre de liquide. Ceci évite les

éclaboussures qui pourraient faire

coller ou plier la manette.

■N’ajoutez pas dans le bac à glaçons des

glaçons non fabriqués par votre machine

à glaçons. Ils risquent d’être difficiles à

concasser ou à distribuer.

■Évitez de trop remplir les verres de

glaçons et d’utiliser des verres étroits ou

très hauts. Le conduit peut se bloquer et

le volet peut geler et coincer. S’il y a des

glaçons qui bloquent le conduit, faites-les

passer au moyen d’une cuillère en bois.

■L’eau venant du distributeur n’est pas

glacée. Si vous désirez de l’eau plus

froide, ajoutez de la glace concassée ou

des glaçons dans votre verre avant de le

remplir d’eau.

■Après distribution de la glace concassée,

de l’eau peut s’écouler du conduit.

■Ne placez pas de boissons ou d’aliments

dans le bac à glaçons pour les rafraîchir.

Les boîtes, bouteilles et paquets

alimentaires peuvent coincer la machine

à glaçons ou la vis sans fin.

■Même si vous avez sélectionné

ICE CUBES

(glaçons), il est possible que de la glace

concassée tombe dans votre verre. Cela se

produit de temps à autre lorsque plusieurs

glaçons sont acheminés vers le broyeur.

■Un amas de givre se forme parfois sur le

volet du conduit à glaçons. Ceci est normal,

et se produit généralement après des

distributions répétées de glace concassée.

Le givre s’évaporera après quelque temps.

Filtre à eau

Offert à titre d’accessoire moyennant

supplément, ce filtre à eau est en vente

chez votre marchand sous le numéro

WR97X0214.

Il est fourni avec des directives d’installation

et s’installe sur une conduite d’eau en

cuivre de 1/4 po de D.E.

Bac de trop-plein

Service à la clientèleConseils de dépannage

Fonctionnement

Mesures de sécurité Installation

Entretien et nettoyage du réfrigérateur.

Nettoyage de l’extérieur

Le bac de trop-plein du distributeur

(sur

certains modèles), situé sous la grille,

devrait être soigneusement essuyé. Vous

pouvez éliminer les dépôts calcaires laissés

par les taches d’eau en trempant le bac dans

du vinaigre non dilué. Laissez tremper

jusqu’à ce que les dépôts disparaissent ou

soient suffisamment ramollis pour être

éliminés par rinçage.

La commande de distribution

(sur certains

modèles). Nettoyez-la au moyen d’une

solution d’eau tiede et de bicarbonate de

soude—environ une cuillère à soupe (15 ml)

de bicarbonate de soude par pinte (1 l)

d’eau. Rincez bien et essuyez.

SUGGESTION : Gardez la porte du congélateur à

demi-ouverte afin d’éviter que de la glace ou de

l’eau soit dispensée au cours du nettoyage.

Les poignées de porte et leur garniture

(sur

certains modèles). Nettoyez-les au moyen

d’un linge humecté d’eau savonneuse.

Séchez avec un linge doux.

Les poignées souples

(sur certains

modèles)sont faciles à nettoyer s’ils sont

cirées plusieurs fois par an. Appliquez une

cire de ménage, telle que Pledge ou Jubilee

sur les poignées. Nettoyez avec de l’eau

savonneuse ou un produit de nettoyage

tout usage non abrasif.

Gardez l’extérieur du réfrigérateur propre.

Essuyez-le avec un linge propre légèrement

humecté de cire pour appareils

électroménagers ou d’un détergent liquide

doux pour la vaisselle. Séchez et polissez

avec un linge doux et propre.

N’essuyez pas le réfrigérateur avec un linge à

vaisselle sale ou une serviette humide : ils

pourraient laisser un résidu qui pourra

endommager la peinture. N’utilisez pas de

tampons à récurer, de produits nettoyants en

poudre, de javellisants ou de produits nettoyants

contenant un javellisant, car ces produits peuvent

égratigner la peinture et la rendre moins

résistante.

Appuyez ici

pour enlever

la grille.

Nettoyage de l’intérieur

Pour éviter les mauvaises odeurs,

laissez

une boîte ouverte de bicarbonate de soude

dans les compartiments réfrigérateur et

congélateur.

Débranchez le réfrigérateur avant de le

nettoyer.

S’il est trop difficile de le faire,

essorez bien votre linge ou votre éponge

pour enlever l’excès d’eau lorsque vous

nettoyez autour des interrupteurs, des

lampes ou des commandes.

Appliquez une cire pour appareils

électroménagers à l’intérieur des

contre-portes.

Utilisez une solution d’eau tiède et de

bicarbonate de soude–environ une cuillère

à soupe (15 ml) de bicarbonate de soude

par pinte (1 l) d’eau—afin de nettoyer

tout en neutralisant les odeurs. Rincez et

essuyez bien.

Après avoir nettoyé les joints de porte,

appliquez une fine couche de vaseline sur

les joints du côté des charnières pour

empêcher les joints de coller et de se

déformer.

Évitez de nettoyer les clayettes en verre (sur

certains modèles) encore froides avec de l’eau

chaude car elles risquent de se casser à cause de

l’écart excessif de température. Manipulez les

clayettes en verre avec prudence. Si vous cognez

le verre trempé, il pourra se briser.

Ne lavez aucune pièce de plastique du

réfrigérateur au lave-vaisselle à l’exception des

récipients Quick Serve et leurs couvercles.

Sous le réfrigérateur

Pour un fonctionnement plus efficace, vous

devez garder la zone sous le réfrigérateur

propre. Retirez la grille inférieure et balayez

ou aspirez la poussière.

Pour de meilleurs résultats, utilisez une

brosse conçue spécialement à cet effet que

vous pouvez obtenir dans la plupart des

centres de pièces.

Nettoyez les bobines du condenseur

au moins une fois par an.

Service à la clientèle Conseils de dépannage Installation Mesures de sécurité

Fonctionnement

Derrière le réfrigérateur

Prenez un soin particulier lorsque vous

éloignez le réfrigérateur du mur. Tous les

types de revêtements de sol peuvent être

endommagés, particulièrement ceux qui

sont coussinés ou dont la surface est gaufrée.

Tirez le réfrigérateur en ligne droite et,

lorsque vous le remettez en place, poussez-

le vers le mur en ligne droite. Les

déplacements latéraux du réfrigérateur

pourraient endommager le revêtement

de sol ou le réfrigérateur.

Lorsque vous remettez le réfrigérateur

en place en le poussant, veillez à ne

pas le faire rouler sur le cordon

d’alimentation ou sur la conduite d’eau

de la machine à glaçons (sur certains

modèles).

Départ en vacances

Lorsque vous vous absentez pendant une

période prolongée, videz et débranchez le

réfrigérateur. Réglez la commande de

température du compartiment

réfrigérateur sur

OFF

(éteint) et nettoyez

l’intérieur avec une solution d’eau et de

bicarbonate de soude, à raison d’une

cuillère à soupe (15 ml) de bicarbonate

par pinte (1 l) d’eau. Laissez les portes

ouvertes.

Réglez le bras régulateur de la machine à

glaçons (sur certains modèles) à la position

STOP

(ARRÊT—relevé) et fermez le

robinet d’arrêt de la conduite d’eau du

réfrigérateur.

Si la température risque de descendre sous

le point de congélation, demandez à un

réparateur de vidanger la conduite d’eau

(sur certains modèles) afin d’éviter les

dégâts sérieux causés par les inondations.

Remplacement de l’ampoule électrique

Pour remplacer l’ampoule, débranchez le

réfrigérateur de sa prise électrique, enlevez

le protège-lumière; dévissez l’ampoule

lorsqu’elle est refroidie et remplacez-la par

une ampoule de la même puissance ou de

puissance inférieure.

Lorsque vous réglez la commande sur OFF

(éteint), l’alimentation électrique de l’ampoule

n’est pas coupée.

Déménagement

Si vous avez besoin d’enlever les portes,

consultez la section

Enlèvement des portes.

Immobilisez tous les éléments amovibles,

tels que la grille, les clayettes et les bacs, à

l’aide de ruban gommé pour éviter de les

endommager.

Assurez-vous que le réfrigérateur demeure

debout pendant son déménagement.

Service à la clientèleConseils de dépannage

Fonctionnement

Mesures de sécurité Installation

Préparation.

Veuillez lire toutes les directives attentivement.

Alimentation en eau de la machine à glaçons

(sur certains modèles)

Si votre réfrigérateur est doté d’une machine à

glaçons, la machine à glaçons doit être raccordée à

une conduite d’eau froide.

Un nécessaire d’alimentation en eau (comprenant

un tuyau de cuivre, un robinet d’arrêt, des raccords

et des directives) est disponible moyennant

supplément chez votre marchand ou auprès du

Service des pièces et accessoires, 800-626-2002.

Emplacement du réfrigérateur

N’installez pas le réfrigérateur dans une pièce où la

température ambiante risque d’être inférieure à

60 °F (16 °C) parce qu’il ne se mettra pas en

marche suffisamment souvent pour maintenir les

températures convenables.

Installez le réfrigérateur sur un plancher

suffisamment solide pour le supporter lorsqu’il

est plein.

Dégagements

Prévoyez les dégagements suivants pour faciliter

l’installation, assurer une circulation d’air adéquate,

et permettre les raccordements de plomberie et

d’électricité :

Côtés ............................ 3/4 po (19 mm)

Dessus .......................... 1 po (25 mm)

Arrière .......................... 1 po (25 mm)

Si les modèles de 19, 22 et 25 pi doivent être installés

contre un mur du côté des charnières, prévoyez un

dégagement de 11⁄2po (38 mm) pour l’ouverture de

la porte.

Roulettes de nivellement

(sur certains modèles)

Les roulettes de nivellement jouent trois rôles :

Elles peuvent être réglées pour que les portes se

referment automatiquement lorsqu’elles sont à

moitié ouvertes.[Réglez l’avant de l’appareil à

3/4 po (19 mm) du sol.]

Elles peuvent être réglées de manière à

permettre à l’appareil de reposer solidement

sur le sol et l’empêcher ainsi de branler.

Elles vous permettent d’éloigner le réfrigérateur

du mur pour le nettoyage.

Pour régler les roulettes de nivellement :

Enlevez la grille

inférieure en la

saisissant par le dessous

et en la tirant vers vous.

Tournez les vis des

roulettes avant vers la

droite pour relever le

réfrigérateur, et vers la

gauche pour l’abaisser.

Pour réinstaller la grille

inférieure, poussez-la

jusqu’à ce qu’elle

s’enclenche en place.

Service à la clientèle Conseils de dépannage Installation Mesures de sécurité

Fonctionnement

Matériel nécessaire

Pour calculer la longueur de tuyau de cuivre

nécessaire :

Mesurez la distance entre l’électrovanne à l’arrière

du réfrigérateur et la conduite d’eau. Ajoutez

ensuite 8 pieds (244 cm). Assurez-vous que la

longueur de tuyau supplémentaire est suffisante

[environ 8 pieds (244 cm) de tuyau enroulé pour

former trois boucles d’environ 10 po (25 cm) de

diamètre] pour que vous puissiez éloigner le

réfrigérateur du mur après l’installation.

■

Un nécessaire d’alimentation

en eau comprenant le

tuyau de cuivre, le robinet d’arrêt, et les raccords

détaillés ci-dessous est disponible, moyennant

supplément, chez votre marchand ou auprès du

Service de pièces et accessoires au 800-626-2002.

■

Une conduite d’eau froide.

La pression de l’eau doit

varier entre 20 et 120 livres/po2 (1.4–8.2 bar).

■

Perceuse électrique.

■

Tuyau de cuivre

de 1/4 po de diamètre extérieur

pour raccorder le réfrigérateur à la conduite

d’eau. Assurez-vous que les extrémités du tuyau et

de la conduite sont coupées à angle droit.

N’utilisez pas de tuyau ou de raccord en plastique car la

conduite d’eau est constamment sous pression. De plus,

certains types de tuyau de plastique peuvent casser et

fendiller avec le temps, provoquant des fuites d’eau.

■Deux écrous à compression de 1/4 po de

diamètre extérieur et deux douilles de

raccordement—pour raccorder le tuyau de cuivre

au robinet d’arrêt et à l’électrovanne du

réfrigérateur.

■Si votre conduite d’eau est dotée d’un raccord

évasé à une extrémité, vous aurez besoin d’un

adaptateur

(vendu dans toutes les bonnes

quincailleries) pour raccorder la conduite d’eau

au réfrigérateur

vous pouvez couper le

raccord évasé à l’aide d’un

coupe-tubes

ensuite utiliser un raccord à compression.

■

Robinet d’arrêt

pour installation sur la conduite

d’eau froide. Le robinet d’arrêt doit être doté

d’un orifice d’entrée d’au moins 5/32 po de

diamètre intérieur au point de raccordement avec

CONDUITE D’EAU FROIDE.

Bon nombre

d’ensembles de raccordement comprennent des

robinets d’arrêt à brides. Avant d’en faire l’achat,

assurez-vous que l’installation d’un robinet à

brides est conforme avec le code de plomberie

en vigueur dans votre région.

Installation de la conduite d’eau.

Veuillez lire toutes les directives attentivement.

Avant de commencer

L’installation de cette conduite d’eau n’est pas

garantie par le fabricant de la machine à

glaçons ou du réfrigérateur. Veuillez suivre ces

directives attentivement afin de réduire au

minimum les risques de dommages coûteux

causés par l’eau.

La présence d’un coup de bélier (de l’eau qui

cogne dans les tuyaux) dans la plomberie de

votre résidence risque d’endommager le

réfrigérateur et provoquer des fuites et des

dégâts d’eau. Faites corriger le problème par un

plombier qualifié avant de raccorder la conduite

d’eau au réfrigérateur.

N’installez pas le robinet d’arrêt sur la conduite

d’eau chaude. Ceci pourrait provoquer des

brûlures et endommager l’appareil.

Si vous utilisez votre réfrigérateur avant que la

conduite d’eau soit raccordée, assurez-vous que

le bras régulateur de la machine à glaçons est à

la position STOP (ARRÊT—relevé).

N’installez pas le tuyau de la machine à glaçons

dans un endroit où la température descendra

sous le point de congélation.

Lorsque vous utilisez un appareil électrique

(comme une perceuse) lors de l’installation,

assurez-vous qu’il est isolé ou câblé de façon à

éviter tout risque de chocs électriques.

Toutes les installations doivent être conformes

aux exigences du code de plomberie local en

vigueur.

Service à la clientèleConseils de dépannage

Fonctionnement

Mesures de sécurité Installation

Fermez le robinet de la conduite d’eau principale

Ouvrez le robinet le plus près pour permettre à la conduite d’eau de se vider.

Installez le robinet d’arrêt

Installez le robinet d’arrêt sur la conduite d’eau

potable fréquemment utilsée la plus proche.

Choisissez pour le robinet un emplacement

facilement accessible. Il est préférable de

l’installer sur le côté d’une conduite d’eau

froide verticale. Si vous devez le raccorder à une

conduite d’eau horizontale, effectuez le

raccordement sur le dessus ou le côté plutôt

qu’au fond de la conduite afin d’éviter la chute

de sédiments provenant de la conduite d’eau.

Percez un trou de 1/4 po dans la conduite d’eau,

à l’aide d’un foret affûté. Enlevez les bavures

produites lors du perçage de la conduite.

Fixez le robinet d’arrêt à la conduite d’eau

froide à l’aide d’une bride.

Serrez les vis de la bride jusqu’à ce que la

rondelle d’étanchéité commence à gonfler.

Ne serrez pas de façon excessive afin de ne pas

écraser le tuyau de cuivre.

Faites passer le tuyau de cuivre et raccordez-le au robinet d’arrêt

Placez le tuyau de cuivre entre la conduite d’eau

froide et le réfrigérateur.

Faites passer le tuyau par un trou percé dans le

plancher ou le mur (derrière le réfrigérateur ou à

proximité de l’armoire) le plus près possible du

mur.

Assurez-vous que la longueur de tuyau

supplémentaire est suffisante [environ 8 pieds

(244 cm) formant 3 boucles d’environ 10 po

(25 cm) de diamètre] pour que vous puissiez

éloigner le réfrigérateur du mur après

l’installation.

Installez l’écrou à compression et la douille de

raccordement à l’extrémité du tuyau et raccordez-le

au robinet d’arrêt.

Assurez-vous que le tuyau est bien inséré à

l’intérieur du robinet. Serrez solidement l’écrou à

compression.

Ouvrez le robinet et rincez le tuyau

Ouvrez le robinet de la conduite d’eau

principale et rincez le tuyau jusqu’à ce que l’eau

soit propre.

Coupez l’eau au niveau de l’électrovanne après

avoir fait couler par le tuyau environ une pinte

(1 l) d’eau.

Rondelle

Orifice d’entrée

Bride

Conduite d’eau

froide verticale

Robinet d’arrêt

à brides

Robinet d’arrêt à brides Écrou à compression

Écrou de serrage

Orifice de sortie

Douille de raccordement

Service à la clientèle Conseils de dépannage Installation Mesures de sécurité

Fonctionnement

Installation de la conduite d’eau.

Veuillez lire toutes les directives attentivement.

Raccordez le tuyau de cuivre au réfrigérateur

Avant d’effectuer le raccordement au

réfrigérateur, assurez-vous que le cordon

d’alimentation de l’appareil n’est pas branché

dans la prise de courant.

Nous recommandons d’installer un filtre à eau

si votre eau contient du sable ou des particules

qui pourraient obstruer la rondelle-filtre de

l’électrovanne du réfrigérateur. Installez ce filtre sur

la conduite d’eau, à proximité du réfrigérateur.

Retirez le capuchon en plastique souple du

raccord du réfrigérateur.

Installez l’écrou à compression et la douille

de raccordement à l’extrémité du tuyau,

comme illustré.

Insérez l’extrémité du tuyau de cuivre le plus

loin possible dans le raccord du réfrigérateur.

Serrez le raccord tout en tenant le tuyau.

Insérez le tuyau de cuivre dans la fixation

fournie pour le maintenir en place. Il peut être

nécessaire d’ouvrir légèrement la fixation.

Ouvrez le robinet d’arrêt de la conduite d’eau principale

Serrez tous les raccords qui fuient.

Branchez le réfrigérateur

Disposez les boucles de tuyau de cuivre de façon

qu’elles ne vibrent pas contre l’arrière du

réfrigérateur ou le mur.

Replacez le réfrigérateur près du mur.

Mettez la machine à glaçons en marche

Placez le bras régulateur de la machine à glaçons à

la position

(MARCHE—abaissé). La machine à

glaçons ne se met en marche que lorsqu’elle atteint

une température de fonctionnement de 15 °F

(-9 °C) ou moins. Lorsque le bras régulateur est à la

position

(MARCHE—abaissé), la machine à

glaçons se met automatiquement en marche.

REMARQUE : Lorsqu’elle se met en marche pour

la première fois, la machine à glaçons peut

effectuer un double cycle, ce qui provoquera

l’écoulement d’un peu d’eau dans le bac à

glaçons. Cette situation est normale et ne

devrait pas se reproduire.

Écrou à compression

de 1/4 po

Tuyau de cuivre de 1/4 po

Douille de

raccordement

Fixation du tuyau

Raccord du réfrigérateur

Service à la clientèleConseils de dépannage

Fonctionnement

Mesures de sécurité Installation

Remarques importantes

REMARQUE : Les portes des modèles avec distributeur de

glaçons ne sont pas réversibles.

Lorsque vous inversez le sens d’ouverture des portes :

■Veuillez lire toutes les directives avant de

commencer.

■Manipulez les pièces avec soin pour éviter

d’égratigner la peinture.

■Placez les vis à côté de leur pièce afin d’éviter de

les visser aux mauvais endroits.

■Prévoyez une surface de travail douce afin de ne

pas égratigner les portes.

IMPORTANT : Une fois que vous avez

commencé l’opération, ne déplacez pas la

carrosserie jusqu’à ce que l’inversion de

l’ouverture des portes est terminée.

Les directives qui suivent vous indiquent de

quelle façon transférer les charnières du côté

droit vers le côté gauche. Si jamais vous désirez

retransférer les charnières du côté droit, suivez

les mêmes directives—en remplaçant

seulement le mot «gauche» par le mot «droit».

Outils nécessaires

■Tournevis Phillips

■Ruban-cache

■Tournevis «Torx» T20 ou T25, selon le modèle

■Couteau à mastic ou tournevis à embout plat

■Clé à douille de 3/8 po et cliquet (une douille

polygonale est recommandée)

Enlèvement des portes.

Avant d’enlever les portes

Débranchez le réfrigérateur.

Videz tous les balconnets de porte, y compris le casier à produits laitiers.

ATTENTION : Évitez de laisser tomber les portes sur le plancher.

Vous pourriez endommager les butées de porte.

Enlèvement de la porte du congélateur

Maintenez la porte fermée au moyen de ruban-cache.

À l’aide d’un tournevis Phillips, enlevez le couvre-charnière situé sur le haut de la

porte du congélateur (sur certains modèles). À l’aide d’un tournevis «Torx»,

enlevez les deux vis qui retiennent la charnière supérieure à la carrosserie.

Soulevez la charnière pour dégager l’axe de charnière de la douille située sur le

dessus de la porte.

Enlevez le ruban-cache et éloignez la porte de la carrosserie en l’inclinant. Soulevez

la porte et sortez-la de la douille inférieure.

Couchez la porte sur sa contre-porte, sur une surface douce pour ne pas l’égratigner.

Service à la clientèle Conseils de dépannage Installation Mesures de sécurité

Fonctionnement

Inversion de l’ouverture des portes.

Veuillez lire toutes les directives attentivement.

Enlèvement de la porte du réfrigérateur

Maintenez la porte fermée au moyen de ruban-cache.

À l’aide d’une clé à douille de 3/8 po et d’un clique, enlevez l’axe de charnière.

Enlevez le ruban-cache et éloignez la porte de la carrosserie en l’inclinant. Enlevez la rondelle

et mettez-la sur l’axe de charnière.

Soulevez la porte afin de la dégager de l’axe de la charnière inférieure.

Couchez la porte sur sa contre-porte, sur une surface douce pour ne pas l’égratigner.

Transfert des charnières.

Transfert de la charnière inférieure vers le côté gauche

Enlevez la grille. Saisissez-la par le bas

et tirez-la vers vous.

À l’aide d’un tournevis «Torx», transférez la

charnière et la rondelle de plastique du côté

inférieur droit vers le côté gauche de l’appareil.

Transfert de la charnière intermédiaire

vers le côté gauche

Dévissez les trois vis «Torx» et enlevez

la charnière intermédiaire

REMARQUE : Gardez ces vis avec la charnière. Ces vis sont

longs et seront utilisés pour l’installation de la charnière de

l’autre côté de l’appareil.

Enlevez les trois vis «Torx» du milieu du

côté gauche de la carrosserie. Vissez-les

dans les trous laissés libres du côté droit.

Réinstallez la charnière intermédiaire dans les

trous situés au milieu du côté gauche de la

carrosserie. Insérez et serrez les trois vis longues.

Transfert de la charnière supérieure vers le côté gauche

Inversez la charnière et les vis situées en haut à droit avec celles qui se trouvent sur le côté gauche supérieur.

Ne serrez pas les vis situées du côté de la charnière pour le moment.

Transfert des butées de porte

Déplacez la butée de porte métallique du côté droit vers le côté gauche.

Déplacez toutes les vis situées du côté gauche vers le côté droit.

1Rondelle de plastique

Charnière

N’enlevez pas

cette vis

Au milieu à

droite

N’enlevez

pas cette vis

Au milieu à gauche

Service à la clientèleConseils de dépannage

Fonctionnement

Mesures de sécurité Installation

Service à la clientèle Conseils de dépannage Installation Mesures de sécurité

Fonctionnement

Transfert des poignées de porte.

Veuillez lire toutes les directives attentivement.

Transfert de la poignée de la porte du compartiment réfrigérateur

Enlevez le capuchon décoratif en plaçant la lame d’un couteau à mastic recouverte de ruban

gommé sous son rebord.

Retirez les deux vis qui retiennent la poignée sur le dessus de la porte.

Enlevez le capuchon situé sur le rebord gauche de la porte et insérez-le dans le trou du côté opposé.

Transférez le médaillon de la porte.

Embout de la

poignée

Capuchon

Vis pour les

trous des

poignées

Médaillon

Pour réinstaller la poignée du

côté opposé.

Poignée courte

Embout de la

poignée

Poignée longue

Goupille

Trou

Les modèles à poignée longue possèdent

une goupille qui s’insère dans un trou à la

partie inférieure de la porte.

Transfert de la poignée de la porte

du congélateur

■Enlevez les vis qui retiennent la poignée sur le

dessus et au bas de la porte.

■Enlevez les vis situées du côté droit de la porte, et

insérez-les du côté gauche dans les trous des vis de

la poignée.

■Fixez la poignée du côté opposé en vous servant

des trous situés le plus près du bord de la porte.

Réinstallation des portes.

Réinstallation de la porte du réfrigérateur

Installez la porte du réfrigérateur sur l’axe de

charnière inférieure.

Assurez-vous que la rondelle est en place.

Redressez la porte et alignez-la avec la

charnière intermédiaire.

Réinstallez l’axe de charnière à l’aide d’une clé à

douille de 3/8 po. Tournez-le jusqu’à ce qu’il

dépasse la charnière et soit enfoncé dans la porte.

Réinstallation de la porte du congélateur

Installez la porte du congélateur sur l’axe de

la charnière intermédiaire.

Assurez-vous que la rondelle est en place.

Soulevez la charnière supérieure de façon

que l’axe de charnière soit inséré dans la

douille sous la porte.

Assurez-vous que la porte est bien droite et

que le jeu entre les deux portes est uniforme

sur le devant. Serrez les vis des charnières

supérieures.

Rondelle de

plastique

Rondelle de plastique

Porte du compartiment réfrigérateur

Axe de charnière

Charnière

intermédiaire

Axe de la charnière

intermédiaire

Rondelle de

plastique

Service à la clientèleConseils de dépannage

Fonctionnement

Mesures de sécurité Installation

Bruits de fonctionnement normaux.

Selon l’emplacement du réfrigérateur dans votre cuisine,

vous aurez peut-être envie d’installer celui-ci sur un tapis

caoutchouté afin de réduire le bruit de l’appareil.

Machine à glaçons (sur certains modèles).

Vous entendrez parfois des glaçons

qui tombent dans le bac. S’il s’agit de votre première machine à glaçons,

certains bruits vous sembleront inhabituels. Il n’y a pas lieu de s’inquiéter;

ce sont des bruits normaux de la fabrication de glaçons.

Ventilateur de l’évaporateur.

Vous entendrez peut-être de l’air envoyé dans

l’appareil par le ventilateur.

Évaporateur.

Le frigorigène qui circule dans l’évaporateur peut produire un

bruit de bouillonnement ou de gargouillement.

Élément de dégivrage.

Pendant les cycles de dégivrage, de l’eau qui s’égoutte

sur l’élément de dégivrage peut produire un crépitement ou un sifflement.

Après le dégivrage, un bruit de craquement peut se produire et l’évaporateur

peut produire un bruit de bouillonnement ou de gargouillement.

Commande de température et minuterie de dégivrage.

Ces pièces peuvent

produire un bruit lorsque le réfrigérateur se met en marche ou s’arrête.

La minuterie de dégivrage produit aussi un bruit similaire à celui d’une

pendule électrique.

Cuve en plastique.

Les bruits de craquements sont dûs à l’expansion de

l’intérieur de plastique.

Électrovanne (sur modèles dotés d’une machine à glaçons).

Lorsque la

machine à glaçons se remplit d’eau, elle fera du bruit et vous entendrez

de l’eau qui circule.

Plateau de dégivrage.

On peut entendre de l’eau qui s’égoutte dans le plateau

de dégivrage pendant le cycle de dégivrage.

Compresseur.

Les compresseurs modernes à rendement hautement efficace

fonctionnent beaucoup plus rapidement que les modèles anciens et peuvent

produire un bourdonnement ou un bruit de pulsation.

Ventilateur du condenseur.

Vous entendrez peut-être de l’air envoyé au-dessus

du condenseur par le ventilateur.

Ces bruits sont normaux et,

pour la plupart, imputables

au fonctionnement à haut

rendement de l’appareil.

Service à la clientèle Conseils de dépannage Installation Mesures de sécurité

Fonctionnement

Avant d’appeler un réparateur…

Conseils de dépannage—Économisez du temps et de l’argent!

Consultez d’abord les tableaux qui suivent et vous pourrez peut-

être éviter de faire appel à un réparateur.

Problème

Causes possibles Correctifs

Le réfrigérateur ne

Le cycle de dégivrage est en cours.

•Attendez environ 30 minutes afin que le cycle de

fonctionne pas

dégivrage puisse terminer.

La commande est réglée sur •Réglez la commande de température sur un réglage

OFF

(éteint). de température.

Le réfrigérateur est débranché. •Enfoncez la fiche de l’appareil dans la prise murale.

Le disjoncteur ou le fusible •Remplacez le fusible ou réenclenchez le disjoncteur.

peut avoir sauté.

Service à la clientèleConseils de dépannage

Fonctionnement

Mesures de sécurité Installation

Problème

Causes possibles Correctifs

Vibration ou bruit

Les roulettes doivent être •Consultez

Roulettes de nivellement.

métallique (une légère

réglées.

vibration est normale)

Le moteur fonctionne

Ceci est normal lorsque le •Attendez 24 heures pour que le réfrigérateur refroidisse

pendant de longues

réfrigérateur vient d’être branché. complètement.

périodes ou démarre

Ceci arrive souvent lorsque •C’est normal.

et s’arrête fréquemment.

une grande quantité d’aliments

a été mise au réfrigérateur.

(Les réfrigérateurs

Porte laissée ouverte. •Vérifiez qu’il n’y a pas un paquet qui empêche

modernes et leurs

la porte de fermer.

congélateurs étant plus

Temps chaud ou ouverture •C’est normal.

grands, leur moteur doit

fréquente des portes.

fonctionner plus

Les commandes de température •Consultez

Les commandes.

longtemps. Ils démarrent

ont été réglées à la température

et s’arrêtent afin de

la plus froide.

maintenir des

Il faut nettoyer la grille •Consultez

Entretien et nettoyage.

températures uniformes.)

et le condenseur.

Température trop élevée

La commande de température •Consultez

Les commandes.

dans le congélateur ou

n’a pas été réglée à une

le réfrigérateur

température assez basse.

Temps chaud ou ouverture •Abaissez la commande de température d’une position.

fréquente des portes. Consultez

Les commandes.

Porte laissée ouverte. •Vérifiez qu’il n’y a pas un paquet qui empêche la

porte de fermer.

Il y a un paquet qui bloque •Vérifiez qu’il n’y a pas un paquet qui bloque le conduit

le conduit d’air dans le d’air dans le compartiment congélateur.

compartiment congélateur.

Givre sur les aliments

Porte laissée ouverte. •Vérifiez qu’il n’y a pas un paquet qui empêche la

surgelés (il est normal

porte de fermer.

que du givre se forme à

Les portes ont été ouvertes

l’intérieur du paquet)

trop souvent ou pendant trop

longtemps.

La machine à glaçons

Le bras régulateur est à la •Abaissez le bras régulateur à la position

ne fonctionne pas position STOP

(ARRÊT—relevé). (MARCHE—abaissé).

(sur certains modèles)

•Il y a peut-être des glaçons collés sur le côté du moule à

glaçons. Réglez le bras régulateur à la position

STOP

(ARRÊT—reléve) et retirez ces glaçons.

L’alimentation en eau est coupée •Consultez

Installation de la conduite d’eau.

ou n’est pas raccordée.

Le compartiment congélateur •Attendez 24 heures pour que la température du

est trop chaud. réfrigérateur se stabilise.

Un amas de glaçons dans le bac •Nivelez les glaçons à la main.

provoque l’arrêt de la machine à

glaçons.

Glacons trop petits

Le robinet d’arrêt qui relie le •Faites déboucher le robinet d’arrêt par un plombier.

(sur certains modèles)

réfrigérateur à la conduite

d’eau est peut-être bouché.

Le moteur fonctionne

pendant de longues

périodes ou démarre et

s’arrête fréquemment.

(Les réfrigérateurs

modernes et leurs

congélateurs étant plus

grands, leur moteur doit

fonctionner plus

longtemps. Ils démarrent

et s’arrênt afin de

maintenir des

températures uniformes.)

Avant d’appeler un réparateur…

Service à la clientèle Conseils de dépannage Installation Mesures de sécurité

Fonctionnement

Problème

Causes possibles Correctifs

Formation lente des

Porte laissée ouverte. •Vérifiez qu’il n’y a pas un paquet qui empêche la porte

glaçons

de fermer.

La commande de température •Consultez

Les commandes.

n’est pas réglée à une température

assez froide.

Odeur/saveur

Il faut nettoyer le bac à glaçons. •Videz et lavez le bac à glaçons. Jetez les vieux glaçons.

anormale des

Des aliments ont transmis leur •Emballez bien les aliments.

glaçons

odeur/goût aux glaçons.

Il faut nettoyer l’intérieur du •Consultez

Entretien et nettoyage.

réfrigérateur.

Il y a de l’humidité sur

Pas inhabituel pendant les •Séchez la surface mouillée et vérifiez que le

la surface extérieure

périodes de forte humidité. commutateur d’économie d’énergie n’est pas réglé

du réfrigérateur, entre

sur

POWER SAVER

(économiseur d’énergie).

les portes

De la condensation

Les portes sont ouvertes trop

s’accumule à l’intérieur

fréquemment ou pendant trop

(par temps humide,

longtemps.

l’ouverture des portes

laisse entrer de l’humidité)

Les aliments rangés

Les aliments sont trop •Éloignez les aliments du conduit

au réfrigérateur

près du conduit d’air d’air du congélateur.

sont congelés

du congélateur.

La commande de •Réglez la commande de température du réfrigérateur

température du réfrigérateur sur une température plus élevée.

est réglée à une température

trop froide.

La porte ne ferme

Les roulettes de nivellement •Consultez

Roulettes de nivellement.

pas d’elle-même

avant ou les pieds de

l’appareil ont besoin

d’être réglés.

Le distributeur de

La machine à glaçons est éteinte •Mettez en marche la machine à glaçons ou rétablissez

glaçons ne fonctionne

ou l’alimentation en eau a été l’alimentation en eau.

pas (sur certains

coupée.

modèles)

Des glaçons sont collés au bras •Retirez les glaçons et réglez la machine à glaçons à la

régulateur. position

(MARCHE—abaissé).

Blocs de glace irréguliers dans •Brisez-en autant que possible avec vos doigts et jetez ceux

le bac à glaçons. qui restent.

•Le congélateur est peut-être trop chaud. Réglez la

commande du congélateur sur une température plus

basse, en abaissant la commande d’une position à la fois

jusqu’à ce que les blocs de glace disparaissent.

Le distributeur d’eau

L’alimentation en eau est •Consultez

Installation de la conduite d’eau.

ne fonctionne pas

coupée ou n’est pas raccordée.

(sur certains modèles)

Le filtre à eau est bouché. •Remplacez la cartouche du filtre avec une nouvelle

cartouche ou installez le bouchon du filtre.

Il y a de l’air dans la conduite •Appuyez sur la commande de distribution pendant au

d’eau. moins deux minutes.

Service à la clientèleConseils de dépannage

Fonctionnement

Mesures de sécurité Installation

Problème

Causes possibles Correctifs

Odeur dans

Des aliments ont transmis •Les aliments à odeur forte doivent être emballés

le réfrigérateur

leur odeur au réfrigérateur. hermétiquement.

•Gardez une boîte ouverte de bicarbonate de soude

dans le réfrigérateur.

Il faut nettoyer l’intérieur. •Consultez

Entretien et nettoyage.

Il faut nettoyer le système •Consultez

Entretien et nettoyage.

d’évacuation de l’eau de dégivrage.

Air chaud à la base du

Courant d’air normal provenant •Si vous voulez éviter cette décoloration, consultez votre

réfrigérateur

du moteur. Pendant le processus fournisseur de revêtements de sol.

de réfrigération, il est normal que

de la chaleur soit expulsée à la

base du réfrigérateur. Certains

revêtements de sol peuvent se

décolorer sous l’effet de cette

température de fonctionnement

normale qui est sans danger.

Lueur orange dans

Le cycle de dégivrage est •C’est normal.

le congélateur

en cours.

GARANTIE DU CLIENT

(pour la clientèle au Canada)

Votre réfrigérateur est garanti contre tout défaut de matériau et de fabrication.

Ce que cette Durée de garantie Pièces Main-d’oeuvre

garantie couvre (à partir de la Réparation ou

date d’achat) remplacement au

choix de Camco

Compresseur Cinq (5) ans Cinq (5) ans Cinq (5) ans

Système scellé (y Cinq (5) ans Cinq (5) ans Cinq (5) ans

compris l’évaporateur, la

tuyauterie du condenseur

et le frigorigène)

Toutes les autres pièces Un (1) an Un (1) an Un (1) an

TERMES ET CONDITIONS :

La présente garantie ne s’applique qu’à

l’utilisation domestique par une seule famille

au Canada, lorsque le réfrigérateur a été

installé conformément aux instructions

fournies par Camco et est alimenté

correctement en eau et en électricité.

Les dommages dûs à une utilisation

abusive, un accident, une exploitation

commerciale, ainsi que la modification,

l’enlèvement ou l’altération de la plaque

signalétique annulent la présente garantie.

L’entretien effectué dans le cadre de la

présente garantie doit l’être par un

réparateur agréé Camco.

Camco et le marchand ne peuvent être

tenus pour responsables en cas de

réclamations ou dommages résultant de

toute panne du réfrigérateur ou d’un

entretien retardé pour des raisons qui

raisonnablement échappent à leur contrôle.

L’acheteur doit, pour obtenir un service

dans le cadre de la garantie, présenter la

facture originale. Les éléments réparés ou

remplacés ne sont garantis que pendant le

restant de la période de garantie initiale.

Cette garantie est en sus de toute garantie

statutaire.

EXCLUSIONS DE LA GARANTIE :

• Visites à domicile pour vous apprendre à

vous servir de l’appareil.

• Dommages causés à la peinture ou à

l’émail après livraison.

• Installation incorrecte—l’installation

correcte inclut la bonne circulation d’air

pour le système de réfrigération, des

possibilités de branchement aux circuits

électriques, d’alimentation en eau et autres.

• Remplacement des fusibles ou

réarmement des disjoncteurs.

• Remplacement des ampoules

électriques.

• Dommages subis par l’appareil à la suite

d’un accident, d’un incendie, d’inondations

ou en cas de force majeure.

• Perte des aliments dûe à la déterioration.

• Utilisation correcte et entretien adéquat

de l’appareil selon le manuel d’utilisation,

réglage correct des commandes.

• LE GARANT N’EST PAS RESPONSABLE

DES DOMMAGES INDIRECTS.

IMPORTANT

Gardez cette garantie et votre facture originale comme preuve d’achat et preuve

de la date d’achat.

Camco vous offre ses services dans tout le pays. Pour de plus amples

renseignements sur la présente garantie, veuillez prendre contact avec :

Directeur, Relations avec les consommateurs

Camco Inc., Bureau 310

1 Factory Lane

Moncton, N.B.

E1C 9M3

Service à la clientèleConseils de dépannage

Fonctionnement

Mesures de sécurité Installation

Numéros de service.

GE Answer Center

Aux États-Unis : 800.626.2000

Notre service d’information est ouvert 24 heures par jour, 7 jours par semaine.

Au Canada,

écrivez au Directeur, Relations avec les consommateurs, Camco Inc., Bureau 310,

1 Factory Lane, Moncton, N.B. E1C 9M3.

Réparations à domicile

Aux États-Unis : 800-432-2737

Pour faire réparer votre électroménager GE, il suffit de nous téléphoner.

Au Canada,

appelez le 1-800-361-3400.

Pour les besoins particuliers

Aux États-Unis : 800.626.2000

Sur demande, GE peut fournir une brochure sur l’aménagement d’une cuisine pour les

personnes à mobilité réduite.

Aux États-Unis, appelez le 800-TDD-GEAC (800-833-4322).

Au Canada,

écrivez au Directeur, Relations avec les consommateurs, Camco Inc., Bureau 310,

1 Factory Lane, Moncton, N.B. E1C 9M3.

Contrats d’entretien

Aux États-Unis : 800-626-2224

Achetez un contrat d’entretien GE avant que votre garantie n’expire et bénéficiez d’un rabais

substantiel. Ainsi le service après-vente GE sera toujours là après expiration de la garantie.

Au Canada,

appelez le 1-800-461-3636.

Pièces et accessoires

Aux États-Unis : 800-626-2002

Ceux qui désirent réparer eux-mêmes leurs électroménagers peuvent recevoir pièces et

accessoires directement à la maison (cartes VISA, MasterCard et Discover acceptées).

Les directives stipulées dans le présent manuel peuvent être effectuées par n’importe quel utilisateur.

Les autres réparations doivent généralement être effectuées par un technicien qualifié. Soyez prudent,

car une réparation inadéquate peut affecter le fonctionnement sécuritaire de l’appareil.

Les clients

au Canada

devraient consulter les pages jaunes pour connaître la succursale Camco la

plus près, ou appelez le 1-800-361-3400.

Un service satisfaisant

Si vous n’êtes pas satisfait du service après-vente dont vous avez bénéficié :

Premièrement,

communiquez avec les gens qui ont réparé votre appareil.

Ensuite,

si vous n’êtes toujours pas satisfait,

aux États-Unis,

envoyez tous les détails—numéro de

téléphone compris—au Manager, Consumer Relations, GE Appliances, Appliance Park,

Louisville, KY 40225; ou,

au Canada,

au Directeur, Relations avec les consommateurs, Camco

Inc., Bureau 310, 1 Factory Lane, Moncton, N.B. E1C 9M3.

Enfin,

si votre problème n’est toujours pas résolu, écrivez au : Major Appliance Consumer Action

Program, 20 North Wacker Drive, Chicago, IL 60606 (États-Unis uniquement).

Imprimé aux États-Unis

Servicio al consumidor Solucionar problemas Operación Seguridad

Instalación

¡Felicidades!

Ahora usted es parte de la familia GE.

Bienvenido a la familia GE. Estamos orgullosos de la

calidad de nuestros productos y creemos en el

servicio confiable. Lo verá en este manual fácil de

usar y lo escuchará en las voces de nuestro

departamento de servicio al consumidor.

Lo mejor será que usted experimentará éstos valores

cada vez que use su refrigerador. Eso es importante

porque su refrigerador será parte de su familia

durante un largo tiempo. Y esperemos que usted

será parte de nuestra familia por mucho tiempo.

Los agradecemos de comprar GE. Apreciamos su

compra y esperamos que seguirá confiando en

nosotros cuando necesite un aparato de calidad en

su hogar.

GE y usted, una asociación de servicio.

Información de

seguridad

Precauciones de seguridad . . . . .55

Cables de extensión . . . . . . . . . . .55

Conectar la electricidad . . . . . . . .56

Adaptadores . . . . . . . . . . . . . . . . .56

Instrucciones de

operación

Controles . . . . . . . . . . . . . . . . . . .57

Características . . . . . . . . . . . .58–61

Dispositivo automatico

para hacer hielo . . . . . . . . . . . . . .62

Dispensador de hielo

y de agua . . . . . . . . . . . . . . . . . . .63

Cuidado y limpieza . . . . . . . . .64, 65

Instrucciones de

instalación

Preparación para

instalar el refrigerador . . . . . . . . .66

Instalación de

la línea de agua . . . . . . . . . . .67–69

Cambiar el modo de

apertura de la puerta . . . . . . .70–73

Solucionar problemas

Sonidos normales

de la operación . . . . . . . . . . . . . .74

Antes de

solicitar un servicio . . . . . . . .74–76

Servicio al consumidor

Garantía para consumidores

en los Estados Unidos . . . . . . . . .78

Números del servicio . . . . . . . . . .79

PARA GUARDAR COMO REFERENCIA

Anote aquí los números de modelo y de serie:

No.

Usted los verá en una etiqueta en el interior del compartimiento

de alimentos frescos en la parte superior.

Engrape la factura de compra o el cheque cancelado aquí.

Se requiere prueba de la fecha de la compra original para obtener el

servicio cubierto bajo la garantía.

Este contiene instrucciones que le ayudará a usar y mantener de

manera correcta su refrigerador. Un poco de cuidado preventivo le

ayudará a ahorrar tiempo y dinero durante la vida de su

refrigerador.

Encontrará en la sección de

Antes de solicitar un servicio

soluciones a

los problemas más comunes. En revisar nuestra sección de

Solucionar problemas

primero, tal vez no necesitará de solicitar un

servicio.

LEA ESTE MANUAL

SI NECESITA SERVICIO

Si requiere un servicio, puede sentirse relajado al saber que

la ayuda está sólo a una llamada de distancia. Se incluye una

lista de números gratuitos de servicio al consumidor en la sección

trasera. O llame al GE Answer Center®al 800.626.2000, las 24

horas del día, los 7 días de la semana.

INFORMACIONES IMPORTANTES DE SEGURIDAD.

LEA PRIMERO TODAS LAS INSTRUCCIONES.

¡ADVERTENCIA!

Use este aparato sólo para los fines que se describen en este Manual del propietario.

PRECAUCIONES DE SEGURIDAD

Cuando use electrodomésticos, siga las precauciones básicas de seguridad, incluyendo las siguientes:

■Antes de usarse, este refrigerador deberá estar

instalado y ubicado de acuerdo con las

instrucciones de instalación.

■No permita que los niños se suban, se paren o se

cuelguen de las charolas del refrigerador. Podría

dañarse el refrigerador y causarles serias lesiones.

■No toque las superficies frías del congelador

cuando tenga las manos húmedas o mojadas.

La piel se podría adherir a las superficies

extremadamente frías.

■No guarde ni use gasolina u otros vapores o líquidos

inflamables cerca de este o cualquier otro aparato.

■Aleje los dedos fuera de las áreas donde se puede

pinchar los dedos; los espacios entre las puertas y

entre las puertas y los gabinetes son

necesariamente estrechos. Cierre las puertas con

cuidado en la presencia de los niños.

■Si su refrigerador tiene un dispositivo automático

para hacer hielo, evite el contacto con las partes

móviles del mecanismo de expulsión, o con el

elemento calefactor que desprende los cubos.

No ponga los dedos ni las manos en el mecanismo

automático para hacer hielo mientras el

refrigerador esté conectado.

■Desconecte el refrigerador antes de limpiarlo o

efectuar reparaciones.

NOTA: Recomendamos enfáticamente encargar cualquier servicio

a un personal calificado.

■El colocar el control en posición

OFF

(apagado)

no quita la corriente del circuito de la luz.

■No vuelva a congelar los alimentos congelados

una vez que se hayan descongelado.

IMPORTANTE:

DESHACERSE DEBIDAMENTE DE SU REFRIGERADOR

El atrapamiento y la sofocación de los niños no son

un problema del pasado. Los refrigeradores

abandonados son un peligro…aunque sea sólo por

“pocos días.” Si se deshace de su viejo refrigerador,

por favor siga las instrucciones abajo para ayudarnos

a prevenir algún accidente.

Antes de deshacerse de su viejo

refrigerador o congelador:

■Quite las puertas.

■Deje los entrepaños en su sitio para que los niños

no se suban.

Deshacerse del CFC

Su antiguo refrigerador tiene un sistema de

refrigeración que usó CFC (clorofluorocarbonos).

Se cree que los CFC son nocivos para el ozono

estratosférico.

Si se deshace del antiguo refrigerador, asegúrese de

que se deshaga del refrigerante con CFC

correctamente por un técnico calificado. Si se libera

a propósito el refrigerante con CFC puede estar

sujeto a las multas y al encarcelamiento bajo las

estipulaciones de la legislación ambiental.

USO DE CABLES DE EXTENSION

Debido a los accidentes potenciales que pudieran ocurrir bajo determinadas condiciones, se recomienda

estrictamente no usar cables de extensión.

Sin embargo, si decidiera usarlos, es absolutamente necesario que sea del tipo UL trifilar para aparatos

y cuente con una clavija con conexión a tierra y que el cable eléctrico sea de 15 amperios (mínimo) y

120 voltios.

Servicio al consumidorSolucionar problemas

Operación

Seguridad Instalación

INFORMACIONES IMPORTANTES DE SEGURIDAD.

LEA PRIMERO TODA LAS INSTRUCCIONES.

¡ADVERTENCIA!

COMO CONECTAR LA ELECTRICIDAD

Bajo ninguna circunstancia debe cortar o quitar la tercera punta (tierra) de la clavija. Para su seguridad

personal, este aparato deberá conectarse debidamente a tierra.

El cable eléctrico de este aparato está equipado con

una clavija de tres puntas (tierra) que enchufa en un

contacto estándar de pared de tres salidas (tierra)

para reducir al mínimo la posibilidad de daños por

un choque eléctrico con este aparato.

Haga que un electricista calificado verifique el

enchufe de la pared y el circuito para asegurarse

que la salida esté conectada debidamente a tierra.

Donde se disponga sólo de un contacto de pared con

salida para dos puntas, es su responsabilidad personal

y su obligación reemplazarlo por un contacto

adecuado para tres puntas con conexión a tierra.

El refrigerador deberá conectarse siempre en su

propio contacto eléctrico individual que tenga

un voltaje que vaya de acuerdo con la tabla de

clasificación.

Esto garantiza la mejor ejecución y evita la

sobrecarga del circuito eléctrico de la casa y los

daños a causa del sobrecalentamiento de los cables.

Nunca desconecte el refrigerador jalando el cable.

Tome siempre firmemente la clavija y sáquela del

contacto sin doblarla.

Repare o reemplace inmediatamente todos los

cables eléctricos de servicio que se hayan desgastado

o dañado en alguna otra forma. No utilice cables

que muestren roturas o daños por abrasión a lo

largo de éste ni en la clavija o en alguno de sus

extremos.

Al alejar su refrigerador de la pared, cuide que no

pase sobre el cable o lo dañe.

USO DE LOS ADAPTADORES

(No se permite usar enchufes adaptadores en Canadá)

Debido a los accidentes potenciales relacionados con la seguridad bajo determinadas circunstancias,

recomendamos estrictamente no utilizar un adaptador para clavija.

Sin embargo, si se decidiera usar un adaptador

donde los códigos locales lo permitan, es necesario

hacer una

conexión temporal

a un contacto de pared

para dos puntas debidamente conectado a tierra

utilizando un adaptador UL, mismo que puede

adquirirse en comercios locales especializados.

La punta más larga del adaptador se deberá alinear

con la entrada larga del contacto con el fin de tener

la polaridad adecuada en la conexión de la clavija.

Al desconectar el cable del adaptador, deténgalo

siempre con una mano tirando a la vez el cable

eléctrico con la otra mano. De no hacerlo puede

causar que el adaptador se rompiera después de

mucho uso.

Si se rompiera la terminal a tierra del adaptador,

NO USE

el aparato hasta que se haya reestablecido

la conexión a tierra de manera adecuada.

La conexión de la terminal de tierra del adaptador a la

salida del contacto de pared no conecta el aparato a tierra,

a no ser que el tornillo de la tapa sea de metal y no esté

aislado y que el contacto de la pared esté conectado a

tierra a través del cableado de la casa. Un electricista

calificado deberá revisar el circuito para asegurarse de

que el contacto esté debidamente conectado a tierra.

Favor de leer y seguir cuidadosamente las precauciones de seguridad.

GUARDE ESTAS INSTRUCCIONES

Servicio al consumidor Solucionar problemas Operación Seguridad

Instalación

Los controles del refrigerador.

El ajuste de los controles

Control del compartimiento de alimentos frescos

El control para los alimentos frescos mantiene las temperaturas en todas partes del compartamiento

de alimentos frescos.

La colocación del control del compartimiento de alimentos frescos en

OFF

(apagado) interrumpe el

enfriamiento en ambos compartimientos—el del alimentos frescos y el del congelador—pero no apaga

el refrigerador.

Control del congelador

El control para el congelador mantiene las temperaturas en todas partes del congelador.

Cómo verificar las temperaturas

Haga la prueba de la leche para el compartimiento de alimentos frescos. Coloque un recipiente con

leche en el entrepaño superior del compartimiento para alimentos frescos. Verifique el día siguiente.

Si la leche está demasiada tibia o demasiada fría, ajuste los controles de la temperatura.

Haga la prueba del helado para el congelador. Coloque un recipiente con helado en el centro del

congelador. Verifique el día siguiente. Si está demasiado duro o demasiado suave, ajuste los controles

de la temperatura.

Después de cambiar los controles, permita que transcurran 24 horas para que el refrigerador alcance la

temperatura deseada.

Interruptor para ahorrar electricidad

Ponga el interruptor en la posición

POWER SAVER

para reducir la cantidad de electricidad requerida

para el funcionamiento del refrigerador.

Con el interrruptor en la posicíon de

POWER SAVER,

se puede formar humedad en el exterior del

refrigerador, especialmente si el tiempo es húmedo.

Después de un largo tiempo, la humedad que se forma en la superficie puede causar orín.

Para prevenir humedad en el exterior, gire el interruptor de ahorro de electricidad fuera de la

posición

POWER SAVER.

¿Costo? Aproximadamente el mismo que de usar 2 luces de noche.

Los controles de temperatura en su refrigerador tienen

letras y números. Coloque primero el control del

compartimiento de alimentos frescos en 5 y el control del

congelador en C.

Si quiere temperaturas más frías o más cálidas, ajuste

primero la temperatura del compartimiento de alimentos

frescos. Cuando esté satisfecho con ésta, ajuste la

temperatura del congelador.

Servicio al consumidorSolucionar problemas

Operación

Seguridad Instalación

OFF

5 INITIAL SETTING

9 COLDEST

FRESH FOOD

INITIAL SETTING C

COLDEST E

FREEZER A

Aire frío del

compartimiento

del congelador

(Posición de

máximo calor)

Damper

(Posición de

máximo frío)

Regulador

Vista de perfil

Entrepaños, fuentes y recipientes del refrigerador.

No todos los modelos tienen todas las características.

El sistema “Quick Serve™”

PRECAUCION: Las fuentes y sus tapaderas

no están diseñadas para usarse sobre

la estufa, en el asador o en hornos

convencionales. Tal uso podría resultar

peligroso.

Las fuentes Quick Serve™ caben en una

rejilla de la puerta del compartimiento de

alimentos frescos o del compartimiento del

congelador. La rejilla se puede colocar en

cualquier puerta de la misma manera como

los recipientes.

Las fuentes y sus tapaderas se pueden usar

en hornos de microondas, refrigeradores, y

congeladores.

No se deben usar para cocinar alimentos con alto

contenido de grasa como tocino ni con alto

contenido de azúcar como caramelos y jarabes.

Las altas temperaturas de la grasa y del azúcar

pueden causar burbujas y deformaciones en el

interior de las fuentes.

Recipientes “Quick Store”

Para evitar dañar el refrigerador, asegúrese

que el recipiente esté cerrado y ajustado

antes de cerrar la puerta del refrigerador.

Este recipiente puede colocarse en la puerta

de los alimentos frescos o en la del

congelador.

Para sacar el recipiente,

tire hacia arriba y

hacia usted y sáquelo de su lugar.

Para mover,

levante el contenedor del

recipiente hacia arriba y fuera de los

soportes de la puerta. No tiene que sacar el

recipiente del contenedor cuando coloque

la unidad en otro lugar.

QUICK S

Tire hacia usted

Para abrir:

Contenedor del

recipiente

Tire

hacia arriba

Recipiente “Quick Store”

Servicio al consumidor Solucionar problemas Operación Seguridad

Instalación

Arreglar los entrepaños

Los entrepaños de los compartimientos de alimentos frescos y del congelador son ajustables.

Para sacar Para volver a colocar

Levante y saque

Empotre

el gancho

superior

Suelte

para atorar

en la posición

correcta

Incline

Gavetas para guardar.

No todos los modelos tienen todas las características.

Gavetas para frutas y vegetales

El exceso de agua que pueda acumularse en

el fondo de las gavetas deben ser vaciado y

las gavetas deben ser secadas.

Gavetas con humedad ajustable

Deslice el control hasta llegar a la posición

HIGH

(alto) para proporcionar el alto nivel

de humedad recomendado para la mayoría

de los vegetales.

Deslice el control hasta llegar a la posición

LOW

(bajo)para proporcionar el nivel de

baja humedad recomendado para la

mayoría de las frutas.

Gaveta para bocadillos sellada

La gaveta se puede cambiar de lugar para el

lugar más práctico para su familia.

Gaveta de carne con temperatura ajustable

Cuando la gaveta se coloca en los 6

primeros espacios—empezando por arriba—

del lado izquierdo, y la palanca se pone en

la posición

COLDEST

(máximo frío), aire

proveniente del congelador es forzado a

moverse alrededor de la gaveta para

mantenerla muy fría.

Puede poner la gaveta en cualquier otro

lugar si no quiere este almacenaje muy frío.

El ajuste se puede colocar a cualquier punto

entre

COLD

(frío) y

COLDEST

(máximo frío).

Cuando la palanca está en la posición

COLD

(frío), la gaveta se quedará a la temperatura

normal del refrigerador.

El ajuste de

COLDEST

(máximo frío)

proporciona la área de almacenamiento la

más fría.

Servicio al consumidorSolucionar problemas

Operación

Seguridad Instalación

Sacar la gaveta para guardar y la cubierta.

No todos los modelos tienen todas las características.

Gavetas para guardar

Para sacar:

Pueden extraerse fácilmente levantándolas

ligeramente y tirando de ellas hasta pasar el

punto donde se

atrancan.

Cuando la puerta no se puede abrir lo

suficientemente para sacar la gaveta, deslice

la gaveta hacia el centro y retírla.

Saque el vidrio, y luego el marco. Cuando

vuelva a colocar el vidrio empuje el borde

posterior dentro del marco con firmeza.

Paso 1

Paso 2

Paso 3

Servicio al consumidor Solucionar problemas Operación Seguridad

Instalación

Características adicionales.

No todos los modelos tienen todas las características.

Separadores

Coloque un dedo en ambos lados del

separador por el frente, y muévalo hacia

adelante y hacia atrás para que se acomode

a sus necesidades.

Entrepaño de posición doble para el congelador

Para los modelos sin dispositivo para hacer

hielo, el entrepaño se puede instalar en

cualquiera de las dos posiciones.

Para los modelos con dispositivo para hacer

hielo, el entrepaño se deberá instalar en la

parte inferior.

Portavinos detachable

Entrepaño extra para

el congelador

Recipiente en las puertas

Soporte del bicarbonato

de sodio

Servicio al consumidorSolucionar problemas

Operación

Seguridad Instalación

Dispositivo automático para hacer

hielo

(en algunos modelos)

El dispositivo para hacer hielo producirá

ocho cubos por ciclo—aproximadamente

100 cubos en un ciclo de 24 horas,

dependiendo de la temperatura del

congelador, de la temperatura ambiente,

del número de veces que se abra la puerta y

de otras condiciones del uso.

Si el refrigerador se usa antes de que se

haga la conexión de agua al dispositivo para

hacer hielo, ponga el brazo detector en la

posición

STOP

(PARADA—hacia arriba).

Cuando el refrigerador está conectado al

suministro de agua, mueva el brazo

detector hasta la posición

(ACTIVADA

—hacia abajo).

El dispositivo para hacer hielo se llenará de

agua cuando la temperatura alcance el

punto de congelación. Un refrigerador

recién instalado puede necesitar entre 8 y

12 horas para empezar a hacer hielo.

Deseche las primeras cargas de cubos de

hielo para permitir que la línea de agua se

limpie.

Asegúrese de que nada impide el

movimiento del brazo detector.

Es normal que algunos cubos salgan

pegados.

Si no se usa hielo con frecuencia, los cubos

de hielo viejos se opacan y adquieren un

sabor rancio.

El dispositivo automático para hacer hielo.

Un refrigerador recién instalado puede tardar hasta 8 a 12 horas antes de empezar a hacer hielo.

Dispositivo para

hacer hielo

Recipiente

del hielo

Brazo detector en

la posición

STOP

(PARADA—

hacia arriba)

Brazo detector en

la posición

(ACTIVADA—

hacia abajo)

Juego de accesorios para el dispositivo automático para hacer hielo

Si su refrigerador no venía ya equipado

con un dispositivo automático para hacer

hielo, puede obtener, a costo adicional, un

juego de accesorios para el dispositivo para

hacer hielo.

Véase la parte de atrás de su refrigerador

para el juego de dispositivo para hacer hielo

específico necesario para su modelo.

Brazo detector en la posición

STOP

(PARADA—hacia arriba)

Brazo detector en el modelo

con dispensador.

Servicio al consumidor Solucionar problemas Operación Seguridad

Instalación

Para usar el dispensador

Presione el borde del vaso suavemente

contra el botón del dispensador.

Seleccione

ICE CUBES

(cubos de hielo),

CRUSHED ICE

(hielo triturado) o

WATER

[agua (en algunos modelos)].

El recogedor no se vacía solo. Para reducir

las manchas de agua, el recogedor y la

parrilla se deberán limpiar regularmente.

Si no hay distribución de agua cuando el refrigerador

está primeramente instalado, hay posibilidad de aire

en el sistema de la línea de agua. Oprima el botón

del dispensador durante al menos dos minutos para

eliminar el aire atrapado de la línea de agua y llenar

el sistema. Para eliminar las impurezas de la línea

de agua, deseche los primeros seis vasos de agua.

PRECAUCION: No introduzca nunca los dedos ni

otros objetos en la apertura del dispensador de

hielo triturado.

El dispensador de hielo.

En algunos modelos

El recipiente de almacenamiento de

hielo

Para sacar:

Levante la parte de adelante del

recipiente y jálelo hacia afuera deteniendo

atrás y adelante.

Para volver a colocar:

Vuelva a colocar el

recipiente en su entrepaño. Si no entrara

completamente, vuelva a sacar y gire el

mecanismo de manejo 1/4 de vuelta.

Entonces vuelva a colocarlo otra vez.

Gire

Mecanismo

de manejo

Datos importantes de su dispensador

■No agregue hielo de charolas o de bolsas

en el recipiente. Podría provocar que no

salga bien o que no se triture

adecuadamente.

■Evite los vasos demasiado llenos de hielo

y el uso de vasos estrechos o demasiado

altos. El hielo amontonado podría

obstruir el orificio o hacer que se congele

la puerta del orifico de manera que no se

pueda abrir. Si hubiera hielo

bloqueándolo, desprenda con una

cuchara de madera.

■Las bebidas y los alimentos no se deberán

enfriar rápidamente en el recipiente del

hielo. Las latas, botellas o paquetes de

comida en el recipiente de hielos podrían

causar la obstrucción del dispositivo para

hacer hielo o del recipiente.

■Un poco de hielo triturado puede surtir

aunque había seleccionado

ICE CUBES

(cubos de hielo). Esto sucede en

ocasiones cuando algunos cubos se

canalizan en el triturador.

■Después de usar hielo triturado, un poco

de agua puede gotear del vertedero.

■En ocasiones es posible que se forme

escarcha sobre la puerta del orificio del

hielo. Esto es normal y sucede

generalmente cuando se ha surtido

repetidamente hielo triturado. La escarcha

se evapora después de poco tiempo.

■El agua surtida no está helada. Para

agua más fría agregue simplemente

hielo triturado o cubos antes de

extraer agua.

Accesorio para el filtro de agua

El filtro de agua es una opción a costo

adicional y puede obtenerse de su

distribuidor. Especifique el accesorio

WR97X0214. Viene con instrucciones

completas de instalación y se instala en una

línea de agua de cobre de 1/4²de diámetro

externo.

Recogedor

Servicio al consumidorSolucionar problemas

Operación

Seguridad Instalación

Cuidado y limpieza del refrigerador.

Limpiar el exterior

El pozo del dispensador

(en algunos

modelos), por debajo de la parrilla, se debe

mantener limpio y seco. El agua que se

queda en el pozo puede dejar depósitos.

Quite los depósitos agregando vinagre sin

diluir al pozo. Remoje hasta que

desaparezcan los depósitos o hasta que se

desprendan lo suficiente para quitarlos.

El botón del dispensador

(en algunos

modelos). Se limpia con una solución de

agua tibia y bicarbonato de sodio—

aproximadamente una cucharada (15 ml)

de bicarbonato de sodio por cada cuarto

(1 litro) de agua. Enjuague completamente

con agua y seque.

CONSEJO: Abra la puerta del congelador un poco

para evitar que salga hielo o agua durante la

limpieza.

Las manijas de la puerta y los ornamentos

(en

algunos modelos). Se limpian con un paño

humedecido con una solución de

detergente suave y agua. Seque con un

paño suave.

Las manijas suaves forradas

(en algunos

modelos) son fáciles de mantener limpias si

se enceran regularmente. Use una cera

doméstica (por ejemplo, Pledge o Jubilee)

para encerar las manijas. Limpie con agua y

jabón o un limpiador suave para todo uso.

Mantenga limpio el terminado.

Limpie con un

paño limpio ligeramente humedecido con

cera para aparatos de cocina o un

detergente suave y agua. Seque y pula con

un paño limpio y suave.

No limpie el refrigerador con un paño sucio para

trastes ni con un paño húmedo. Estos podrían dejar

residuos que afecten a la pintura. No use estropajos,

limpiadores en polvo, blanqueadores ni limpiadores

que contengan blanqueador, ya que estos productos

podrían rayar y desprender el terminado de pintura.

Press here to

remove grille.

Limpiar el interior

Para evitar olores,

deje una caja abierta de

bicarbonato de sodio en los

compartimientos de alimentos frescos y del

congelador.

Desconecte el refrigerador antes de limpiarlo.

Si no fuera posible, exprima el exceso de

humedad de la esponja o del paño cuando

se limpie alrededor de botones, bombillas

o controles.

Use cera para electrodomésticos en el

interior entre las puertas.

Use agua caliente y una solución de

bicarbonato de sodio—aproximadamente

una cucharada (15 ml) de bicarbonato de

sodio por cada cuarto (1 litro) de agua. Esta

solución limpia y neutraliza olores.

Enjuague y seque.

Después de limpiar las juntas de las puertas,

aplique una capa delgada de vaselina del

lado de la bisagra. Esto ayuda a evitar que

las juntas se doblen o se peguen.

Evite limpiar los entrepaños de vidrio (en algunos

modelos) fríos con agua caliente, ya que la extrema

diferencia de temperatura puede hacer que se

quiebren. Maneje los entrepaños de vidrio con

cuidado. Chocar vidrio templado puede hacer que

se rompe en pedazos.

No lave partes plásticas del refrigerador en el

lavaplatos—excepto las fuentes y tapas del

sistema “Quick Serve.”

Debajo del refrigerador

Para la operación más eficiente, usted

necesita mantener limpia la región debajo

del refrigerador. Quite la rejilla de la base y

barra o pase el aspirador.

Para obtener los mejores resultados, use un

cepillo para este propósito. Puede adquirir

uno en la mayoría de las tiendas de

refacciones para electrodomésticos.

Limpie las bobinas del condensador

al menos una vez al año.

Servicio al consumidor Solucionar problemas Operación Seguridad

Instalación

Atrás del refrigerador

Se deberá tener cuidado al retirar el

refrigerador de la pared. Todos los tipos de

recubrimiento de pisos se pueden dañar,

sobre todo los recubrimientos acojinados y

los que tienen superficies repujadas.

Jale el refrigerador en forma recta y empuje

nuevamente para devolverlo a su posición.

Mover el refrigerador en dirección lateral

puede causar daños al recubrimiento del

piso o al refrigerador.

Al empujar el refrigerador a su lugar, asegúrese de

no pasar sobre el cable eléctrico ni sobre la línea de

alimentación del dispositivo para hacer hielos (en

algunos modelos).

Preparación para vacaciones

En el caso de vacaciones o ausencias

prolongadas, quite los alimentos y

desenchufe el refrigerador. Mueva el

control del compartimiento de alimentos

frescos a la posición

OFF

(apagado) y limpie

el interior con solución de bicarbonato de

una cucharada (15 ml) de bicarbonato por

un cuarto (1 litro) de agua. Deje abiertas

las puertas.

Mueva el brazo detector del dispositivo

para hacer hielo (en algunos modelos) a la

posición

STOP

(PARADA—hacia arriba) y

desconecte el suministro de agua al

refrigerador.

Si la temperatura pueda llegar al punto de

congelación, haya una persona calificada

para desaguar el sistema del suministro de

agua (en algunos modelos) para evitar

daños a la propiedad causados por

inundación.

Cambio de bombilla

Para reemplazar una bombilla fundida,

desenchufe el refrigerador, saque la

pantalla de luz, desenrosque la bombilla

cuando esté fría, y reemplácela con una

bombilla nueva del mismo tamaño o de

menos vatios.

El colocar el control en posición OFF (apagado)

no quita la corriente de circuito de la luz.

En caso de mudanza

Si se necesita quitar la puertas, vea la

sección

Sacar las puertas

Asegure todos los elementos sueltos como

parrillas, entrepaños y recipientes

pegándolos con cinta adhesiva en su lugar

para evitar daños.

Asegúrese de que el refrigerador se coloque en

posición vertical durante la mudanza.

Servicio al consumidorSolucionar problemas

Operación

Seguridad Instalación

Preparación para instalar el refrigerador.

Lea las instrucciones completamente y debidamente.

Suministro de agua al dispositivo para hacer hielo

(en algunos modelos)

Si su refrigerador tiene un dispositivo para hacer

hielo, éste tendrá que ser conectado a una línea de

agua fría.

Por un costo adicional, es posible adquirir de su

distribuidor o llamando a partes y accesorios al

800-626-2002, un paquete para el suministro de

agua (contiene los tubos de cobre, la válvula de

cierre, los dispositivos de ajuste y las instrucciones).

Ubicación del refrigerador

No instale el refrigerador donde las temperaturas

van debajo los 60 °F (16 °C), ya que no podrá

funcionar bastante para mantener las temperaturas

adecuadas.

Instale sobre un piso suficientemente firme para

soportar un refrigerador completamente lleno.

Espacios libres

Deje suficiente espacio para facilitar la instalación,

la circulación adecuada de aire y las conexiones de

plomería y eléctricas.

Lados ............................3/4²(19 mm)

Parte superior ..............1²(25 mm)

Parte posterior..............1²(25 mm)

Si el modelo 19¢, 22¢o 25¢va a instalarse en contra

de la pared, por el lado de la bisagra, deje un

espacio de 11/2²(38 mm) para que se puede abrir

la puerta.

Rodillos

(en algunos modelos)

Los rodillos tienen 3 propósitos:

Los rodillos se ajustan para hacer que la puerta

se cierre con facilidad cuando está abierta

aproximadamente en la mitad.[Elevando el

frente a una distancia aproximada 3/4²

(19 mm) del piso.]

Los rodillos se ajustan para que el refrigerador

sea firmemente posicionado en el piso y para no

tambalearse.

Los rodillos permiten mover el refrigerador

para retirarlo de la pared para su limpieza.

Para ajustar las ruedas:

Quite la parrilla de

la base, tirando hacia

afuera.

Gire los tornillos de

ajuste para las ruedas

sentido de las

manecillas del reloj para

elevar

el refrigerador y

contra las manecillas del

reloj para bajarlo.

Para volver a colocar

la parrilla de la base

empuje hasta que la

parrilla atore en su

lugar.

Servicio al consumidor Solucionar problemas Operación Seguridad

Instalación

Lo que se necesita

Para determinar la cantidad de tubo de cobre que

necesita:

Mida la distancia desde la válvula del agua detrás

del refrigerador hasta el tubo de suministro de

agua. Después añada 8 pies (244 cm). Asegúrese

de que haya suficiente tubo adicional 8 pies (244

cm) doblado en forma de una gran espiral en 3

vueltas de 10²(24 cm) de diámetro para permitir

distanciar el refrigerador de la pared después de la

instalación.

■

Un equipo de suministro de agua

(contiene los

tubos de cobre, la válvula de cierre y los

dispositivos de ajuste que aparecen en la lista

abajo) se puede adquirir, por un costo adicional,

de su distribuidor o por teléfono para partes y

accesorios al 800-626-2002.

■

Abastecimiento de agua fría.

La presión del agua

debe oscilar entre 40 y 120 p.s.i. [libras por

pulgada cuadrada (1.4–8.2 bars)].

■

Taladro eléctrico.

■Para la conexión entre el refrigerador y el

abastecimiento de agua es necesario un

tubo de

cobre

de un diámetro exterior de 1/4². Asegúrese

de que ambos extremos del tubo estén cortados a

precisión.

No utilice tubos ni empalmes de plástico ya que la tubería

de abastecimiento de agua se halla siempre bajo presión.

Además, ciertos tipos de tubos de plástico podrían

debilitarse con el tiempo y agrietarse, ocasionando fugas

de agua.

■

Dos tuercas de compresión con diámetro exterior de

1/4²y dos férulas (mangas)—

para conectar el tubo

de cobre a la llave de paso y la válvula del agua del

refrigerador.

■Si la tubería del agua existente tiene en el extremo

un empalme apestañado, para conectar la

tubería del agua al refrigerador se necesitará de

adaptador

(que se compra en las tiendas de

artículos de plomería)

puede cortar el

empalme apestañado con un

cortatubos

entonces usar un empalme de compresión.

■

Llave de paso

para conectarse a la tubería del agua

fría. La entrada de agua de dicha llave habrá

de tener un diámetro interior mínimo de 5/32²

en el punto de conexión a la

TUBERIA DE AGUA

FRIA.

En muchos de los juegos de accesorios para

el abastecimiento de agua se incluyen llaves de

paso tipo campana. Antes de comprarla,

asegúrese de que la llave de paso de tipo campana

se ajuste a las normas vigentes en materia de

plomería.

Instalación de la línea de agua.

Lea las instrucciones completamente y debidamente.

Antes de que empiece

Esta instalación de la línea de agua no está

garantizada ni por el fabricante del refrigerador ni

por el del dispositivo para hacer hielo. Siga estas

instrucciones detenidamente para minimizar el

riesgo de producir daños causados por acción del

agua, los cuáles podrían resultar muy costosos.

El agua que estalla en la tubería de la casa con un

ruido de martillo, puede causar daños en partes

del refrigerador y también fugas o inundación.

Llame a un plomero calificado para rectificar el

ruido de martillo en la tubería antes de instalar la

línea del suministro de agua al refrigerador.

Para prevenir quemaduras y daños al producto, no

instale la línea de agua a la tubería de agua

caliente.

Si utiliza el refrigerador antes de conectar la

tubería del agua, asegúrese de que el brazo

detector del dispositivo para hacer hielo

permanezca en la posición STOP (PARADA—

hacia arriba).

No instale el tubo del dispositivo para hacer hielo

en sitios en donde la temperatura pudiera

descender por debajo del punto de congelación.

Cuando utilice un aparato eléctrico (como, por

ejemplo, un taladro eléctrico) durante la

instalación, asegúrese de que dicho aparato esté

eléctricamente aislado o conectado de tal manera

que no exista peligro de que se produzcan

descargas eléctricas.

Todas las instalaciones deben apegarse a las

normas vigentes en materia de obras de plomería.

Servicio al consumidorSolucionar problemas

Operación

Seguridad Instalación

Instalación de la línea de agua.

Lea las instrucciones completamente y debidamente.

Servicio al consumidor Solucionar problemas Operación Seguridad

Instalación

Corte el paso de agua del abastecimiento principal

Abra la llave más cercano durante el tiempo suficiente para despejar la tubería del agua.

Instale la llave de paso

Instale la llave de paso en la tubería de agua

potable de uso frecuente más cercana.

Coloque la llave en un lugar que tenga fácil

acceso. Lo mejor es colocarla en el lateral de

un tubo vertical. Si fuera necesario colocarla

en un tubo horizontal, haga la conexión en la

parte superior o lateral, en vez de en la inferior,

para evitar la extracción de sedimentos

presentes en el tubo.

Haga un agujero de 1/4²en el tubo con un

taladro, usando una broca bien afilada. Elimine

las asperezas que pudieran haberse producido

al hacer el agujero con el taladro.

Una la llave de paso al tubo de agua fría con la

abrazadera de tubo.

Apriete los tornillos de la abrazadera hasta que

la arandela obturadora empiece a dilatarse.

No apriete demasiado pues podría quebrar el tubo

de cobre.

Haga pasar el tubo de cobre y conéctelo a la llave de paso

Haga pasar el tubo de cobre entre la tubería de agua

fría y el refrigerador.

Haga pasar el tubo por un agujero hecho en el suelo

(detrás del refrigerador o en la base del armario

adyacente) lo más próximo posible a la pared.

Asegúrese de que haya suficiente tubo adicional

8 pies (244 cm) doblado en forma de una gran

espiral en 3 vueltas de 10²(25 cm) de diámetro

para permitir distanciar el refrigerador de la pared

después de la instalación.

Coloque la tuerca de compresión y la férula

(manga) en el extremo del tubo y conéctelo a la

llave de paso.

Asegúrese de que el tubo esté totalmente metido en

la llave. Apriete bien la tuerca de compresión.

Abra el abastecimiento de agua y deje correr el agua por la tubería

Abra el abastecimiento principal del agua y deje

que ésta corra por el interior del tubo hasta que

salga completamente transparente.

Cierre el agua después de que haya pasado por

el tubo un litro, aproximadamente.

Arandela

Extremo de entrada

Abrazadera del tubo

Tubo de agua de fría vertical

Llave de paso

tipo campana

Llave de paso

tipo campana Tuerca de compresión

Tuerca de presión

Válvula de salida

Férula (manga)

Conecte el tubo de cobre al refrigerador

Antes de efectuar la conexión al refrigerador,

asegúrese de que el cable eléctrico del

refrigerador no esté enchufado a la toma de

corriente de la pared.

Si su abastecimiento de agua contiene arena o

partículas que pudieran obstruir la criba de la

válvula del agua del refrigerador, recomendamos

que instale un filtro para agua. Instálelo en el tubo

de agua cerca al refrigerador.

Retire el tapón de plástico de la válvula de agua.

Coloque la tuerca de compresión y la férula

(manga) al extremo del tubo, tal como se indica

en la ilustración.

Introduzca el extremo del tubo de cobre en la

entrada de la válvula del agua (lo más posible).

Al mismo tiempo que sujeta el tubo, apriete el

dispositivo de ajuste.

Sujete el tubo de cobre con la abrazadera que se

proporciona, de modo que quede en posición.

Es posible que tenga que abrir la abrazadera a

palanca.

Tuerca de

compresión de 1/4²

Tubería de cobre

de 1/4²

Férula (manga)

Abrazadera

del tubo

Conexión al refrigerador

Servicio al consumidorSolucionar problemas

Operación

Seguridad Instalación

Abra el agua en la llave de paso

Apriete todas las conexiones que tengan fugas

de agua.

Enchufe el cable eléctrico del refrigerador

Coloque el tubo de cobre en espiral para evitar la

vibración contra la parte trasera del refrigerador o

contra la pared.

Desplace el refrigerador nuevamente contra

la pared.

Arranque el dispositivo para hacer hielo

Mueva el brazo detector hasta la posición

(activada—abajo). El dispositivo para hacer hielo

no entrará en funcionamiento hasta que haya

alcanzado su temperatura de operación de 15 °F

(-9 °C), o inferior. En dicho momento entrará en

funcionamiento, si el brazo detector se encuentre

en la posición

(ACTIVADA—hacia abajo).

NOTA: El dispositivo para hacer hielo podría hacer un ciclo

doble al arrancar por primera vez, ocasionando que se vierta

agua del dispositivo para hacer hielo sobre la cubitera. Esto

es normal y no deberá ocurrir una segunda vez.

Cambiar el modo de apertura de la puerta.

Lea las instrucciones completamente y debidamente.

Notas importante

NOTA: La puertas en modelos de dispensador no pueden

cambiar su modo de apertura.

Cuando cambie el modo de apertura de la puerta:

■Lea las instrucciones por completo antes de

empezar.

■Maneje las partes con cuidado para evitar rascar la

pintura.

■Sitúe los tornillos cerca de las partes que

correspondan para evitar utilizarlos en un lugar

incorrecto.

■Provea un lugar de trabajo apropiado para que las

puertas no se rasquen.

IMPORTANTE: Una vez haya empezado, no mueva

la gaveta hasta que haya finalizado el proceso de

cambiar el modo de apertura de la puerta.

Estas instrucciones son para cambiar las bisagras

del lado derecho al lado izquierdo—si usted quiere

volver a poner las bisagras de nuevo en el lado

derecho, siga las mismas instrucciones

(simplemente cambie todas las referencias

a izquierda y derecha).

Herramientas necesarias

■Destornillador Phillips

■Cinta para cubrir (aislante)

■Destornillador T20 o T25, según el que necesite

su modelo

■Cuchillo de enmasillar o destornillador de hoja

delgada

■Llave de tuercas de 3/8²(se recomienda una llave

de tuercas de 6 puntas)

Sacar las puertas.

Antes de sacar las puertas

Desenchufe el refrigerador.

Vacíe los entrepaños de las puertas, incluyendo el compartimiento de productos lácteos.

PRECAUCION: No deje que ninguna de las puertas se caiga al suelo.

Si esto ocurriera el freno de la puerta podría dañarse.

Saque la puerta del congelador

Ponga cinta aislante alrededor de donde se cierra la puerta.

Con un destornillador Phillips, saque la cabeza de la bisagra (en algunos

modelos). Con un destornillador T20 o T25, saque los tornillos que

aguantan la bisagra superior del compartimiento.

Levante la bisagra hacia arriba para liberar la clavija de la bisagra del

encaje en la parte superior de la puerta.

Saque la cinta aislante, incline la puerta hacia usted y levántela para

liberar el encaje inferior de la clavija de la bisagra en el soporte central

de la bisagra.

Sitúe la puerta en una superficie adecuada para que no se rasque,

con la parte exterior hacia arriba.

Servicio al consumidor Solucionar problemas Operación Seguridad

Instalación

Saque la puerta de los alimentos frescos

Ponga cinta aislante alrededor de donde se cierra la puerta.

Saque la clavija de la bisagra con una llave de tuercas de 3/8².

Saque la cinta aislante e incline la puerta para sacarla del compartimiento. Saque la arandela de la

clavija de la bisagra y guárdela.

Levante la puerta hacia arriba para liberar el encaje inferior de la clavija de la bisagra en el soporte

inferior de la bisagra.

Sitúe la puerta en una superficie adecuada para que no se rasque, con la parte exterior hacia arriba.

Invertir la ferretería.

Transfiera el soporte de la bisagra inferior a la izquierda

Quite la parrilla de la base, tirando

hacia afuera.

Usando un destornillador Torx, mueva

el soporte de la bisagra y la arandela de

plástico del lado derecho al lado izquierdo.

Transfiera el soporte central de la bisagra

a la izquierda

Saque el soporte de la bisagra de la parte

central derecha del compartimiento sacando

los tres tornillos más exteriores.

NOTA: Guarde estos tornillos con el soporte

de la bisagra. Estos tornillos son más largos

y se usarán al instalar la bisagra del otro lado.

Saque los tres tornillos Torx de la parte

central izquierda del compartimiento.

Atorníllelos en los orificios del lado derecho.

Ponga el soporte central de la bisagra en

los orificios en la parte central izquierda

del compartimiento, inserte y apriete los

tres tornillos largos.

Transfiera la bisagra superior a la izquierda

Intercambie la bisagra y tornillos de la parte superior derecha con los tornillos

de la parte superior izquierda del compartimiento.

No apriete los tornillos a la bisagra en este momento.

Transfiera los frenos de la puerta

En cada puerta, saque los frenos de metal, y cámbielos del lado derecho al izquierdo.

Cambie cualquier tornillo del lado izquierdo al derecho.

1Arandela de plástico

Soporte de la bisagra

No saque

este tornillo

Centro derecha

No saque

este tornillo

Centro izquierda

Servicio al consumidorSolucionar problemas

Operación

Seguridad Instalación

Invertir las manijas de la puerta.

Lea las instrucciones completamente y debidamente.

Transfiera la manija de la puerta de los alimentos frescos

Saque el taco de la manija utilizando un cuchillo de enmasillar por debajo del reborde,

y saque el tornillo de debajo.

Saque los dos tornillos aguantando la manija por la parte superior.

Saque el taco del extremo izquierdo de la puerta e insértelo en el orificio de la parte opuesta.

Mueva el medallón de la puerta.

Taco de la

manija

Taco de la manija

Tornillos para

los orificios

de la manija

Medallón

Para reponer la manija en

el lado opuesto.

Manija corta

Taco de la

manija

Manija larga

Clavija

Agujero

Los modelos con manijas largas tienen una

clavija que se encaje en un orificio en la

parte inferior de la puerta.

Servicio al consumidor Solucionar problemas Operación Seguridad

Instalación

Transfiera la manija de la puerta del

congelador

■Saque los tornillos de la manija en la parte

superior y inferior de la puerta.

■Mueva los tornillos en el lado derecho de la puerta

a los orificios de la manija en el lado izquierdo.

■Reponga la manija en el lado opuesto utilizando

los orificios más cercanos del reborde de la puerta.

Volver a colocar las puertas.

Volver a colocar la puerta de los alimentos frescos

Sitúe la puerta de los alimentos frescos en la

clavija de la bisagra inferior.

Asegúrese de que la arandela esté en su lugar.

Enderece la puerta y alinee ésta con el soporte

central de la bisagra.

Vuelva a instalar la clavija de la bisagra con una

llave de tuercas de 3/8²para que pase a través del

orificio de la parte central del soporte de la parte

superior de la puerta.

Volver a colocar la puerta del congelador

Coloque la puerta del congelador en la

clavija de la bisagra central.

Asegúrese de que la arandela esté en su lugar.

Levante la bisagra superior para que la clavija

entre en el soporte de la puerta.

Asegúrese de que la puerta sea recta y que

el espacio entre las puertas sea el mismo en

toda la parte del frente. Apriete los tornillos

de la bisagra superior.

Arandela

de plástico

Arandela de plástico

Puerta de los alimentos frescos

Clavija de la bisagra

Soporte central

de la bisagra

Soporte central de

la bisagra

Arandela de plástico

Servicio al consumidorSolucionar problemas

Operación

Seguridad Instalación

Sonidos normales de la operación.

Según la ubicación del refrigerador en su cocina, tal vez quiera

usar un pedazo de alfombra, con caucho en la parte inferior, por

debajo del refrigerador y así reducir el ruido.

Máquina de hacer hielo (en algunos modelos).

Oirá de vez en cuando los cubos

de hielo cayendo al recipiente. Si eso es su primero dispositivo para hacer

hielo escuchará sonidos que no son familiares. Son sonidos normales de hacer

hielo y no son una causa para preocuparse.

Ventilador del vaporizador.

Puede ser que oirá el aire forzado a través del

gabinete por el ventilador.

Vaporizador.

El flujo de refrigerante a través del vaporizador puede producir

un ruido hervoroso o de burbujeo.

Calentador para descongelar.

Durante los ciclos de descongelamiento, el goteo

de agua que cae en el calentador para descongelar puede causar un ruido

silbante. Después del descongelamiento, un crujido se puede producir y el

vaporizador puede producir un ruido hervoroso o de burbujeo.

Control de temperatura y control de tiempos de descongelamiento.

Estas partes

pueden producir un sonido al encenderse o apagarse el refrigerador. El

control de tiempo de descongelamiento produce también un sonido similar

al sonido de un reloj eléctrico.

Interior de plástico.

Crujidos o truenos causados por la expansión del interior

de plástico.

Válvula de agua (en modelos equipados con máquina de hacer hielo).

Cuando la

máquina de hacer hielo se llena de agua, se oirán un zumbido y el flujo de agua.

Bandeja de desagüe.

Se puede oír agua que fluye a la bandeja de desagüe en el

ciclo de descongelamiento.

Compresor.

Los nuevos compresores de alta eficiencia funcionan mucho más

rápido que los modelos antiguos. El compresor puede producir un zumbido

o ruido pulsante más alto.

Ventilador del condensador.

Puede ser que oirá el aire forzado sobre el

condensador por el ventilador.

Antes de solicitar un servicio…

Solucionar problemas

¡Ahorre tiempo y dinero! Revise las tablas en las siguientes

páginas y tal vez no necesitará de solicitar un servicio.

Problema Causas Posibles Qué hacer

El refrigerador no

Refrigerador en ciclo de •Espere 30 minutos para que la descongelación se termine.

funciona

descongelar.

Control en posición

OFF

•Mueva el control hasta un ajuste de temperatura.

(apagado).

El refrigerador esté •Empuje la clavija completamente en el enchufe.

desconectado.

Fusible fundido/ •Reemplace el fusible o reajuste el interruptor.

interruptor de circuito roto.

Estos sonidos son normales

y son causados por una

operación muy eficaz.

Servicio al consumidor Solucionar problemas Operación Seguridad

Instalación

Problema Causas Posibles Qué hacer

Vibraciones o sacudidas

Los rodillos requieren •Vea

Rodillos.

(una vibración ligera

un ajuste.

es normal)

El motor opera durante

Es normal cuando •Espere 24 horas para que el refrigerador se enfríe

períodos prolongados o

el refrigerador es recién completamente.

se arranca y se para con

instalado en su casa.

frecuencia. (Refrigeradores

Ocurre cuando hay largas •Eso es normal.

modernos con más espacio

cantidades de alimentos

de almacenamiento y un

en el refrigerador.

congelador más grande

Se dejó abierta la puerta. •Revise si un paquete mantiene la puerta abierta.

requieren más tiempo de

Clima caluroso o aperturas •Eso es normal.

operación. Se arrancan y

frecuentes de la puerta.

se paran a menudo para

Controles de temperatura •Vea

Los controles.

mantener temperaturas

ajustados al punto más frío.

uniformes.)

Parrilla y condensador •Vea

Cuidado y limpieza.

requieren de limpieza.

Compartimiento de

El control de temperatura •Vea

Los controles.

alimentos frescos o

no se fijó bastante frío.

congelador demasiado

Clima caluroso o aperturas •Fije el control de temperatura un paso más frío.

cálido

frecuentes de la puerta. Vea

Los controles.

Se dejó abierta la puerta. •Revise si hay un paquete que mantiene la puerta abierta.

Un paquete está estorbando •Verifique que no hay paquetes estorbando el ducto

el ducto de aire en el del congelador.

congelador.

Escarcha o cristales

Se dejó abierta la puerta. •Revise si hay un paquete que mantiene la puerta abierta.

de hielo en alimentos

La puerta se abre con frecuencia

congelados (escarcha

o por mucho tiempo.

en paquete es normal)

Dispositivo automático

Brazo detector en posición de •Mueve el brazo en posición de

(ACTIVADA–

para hacer hielo no STOP

(PARADA–hacia arriba). hacia abajo).

funciona (en algunos

•Tal vez unos cubos se pegan al lado del molde. Mueve el

modelos)

brazo en posición de

STOP

(PARADA—hacia arriba) y

luego quite estos cubos.

El agua está cerrada o no está •Vea

Instalar la línea de agua.

conectada.

El compartimiento del •Espere 24 horas para que se enfríe el refrigerador.

congelador es muy cálido.

Cubos apilados en el recipiente •Nivele los cubos con la mano.

apaga el dispositivo para hacer

hielo.

Los cubos son

La llave de paso que conecta •Llame a un plomero para limpiar la llave de paso.

demasiados

el refrigerador a la línea de

pequeños

agua puede ser atascada.

Formación lenta del hielo

Se dejó abierta la puerta. •Revise si hay un paquete que mantiene la puerta abierta.

El control de temperatura •Vea

Los controles.

no es bastante frío.

Servicio al consumidorSolucionar problemas

Operación

Seguridad Instalación

Antes de solicitar un servicio…

Problema Causas Posibles Qué hacer

Los cubos tienen mal

El recipiente para los •Vacíe y limpie el recipiente. Deseche los cubos.

olor/sabor

cubos necesita limpieza.

Alimentos transmitiendo •Envuelva bien los alimentos.

olor/sabor a los cubos.

El interior del refrigerador Vea

Cuidado y limpieza.

requiere limpieza.

Se forma humedad

No es extraño durante •Seque la superficie y asegurese que el interruptor

en la superficie de los

periodos de alta humedad para ahorrar electricidad no esta fijado en la posición

compartimientos entre

POWER SAVER.

las puertas

Humedad en el interior

Se abre la puerta con

(en clima húmedo el aire

frecuencia o por mucho

lleva la humedad al interior

tiempo.

del refrigerador cuando se

abren las puertas)

Formación lenta del hielo

La puerta se dejó abierta. •Revise si hay un paquete que mantiene la puerta abierta.

El control de temperatura •Vea

Los controles.

no es bastante frío.

La puerta no se cierra

Las ruedas y patas •Vea

Rodillos.

por sí mísmo

frontales requieren ajuste.

El dispensador de hielo

Dispositivo de hielo apagado •Enciende el dispositivo de hielo o el agua.

no funciona (en algunos

o el agua está apagado.

modelos)

Los cubos están pegados •Remueve los cubos y ponga el brazo en

al brazo detector. (ACTIVADA–hacia abajo).

Bloques irregulares de •Rómpalos con los dedos y deseche los cubos restantes.

hielo en el recipiente. •El congelador puede ser muy caliente. Ajuste el control a

una posición más fría paso por paso hasta que no se

formen bloques.

El refrigerador huele

Alimentos transmitiendo •Alimentos con olores fuertes deben estar tapados.

olores al refrigerador. •Guarde una caja de bicarbonato de sodio en el

refrigerador; cámbiela cada tres meses.

El interior requiere limpieza. •Vea

Cuidado y limpieza.

Aire caliente a la base

El aire fluye para enfriar el •Consulte su vendedor de recubrimientos de piso

del refrigerador

motor. En el proceso de si tiene alguna objeción a esta descoloración.

refrigeración es normal que

salga calor de la base del

refrigerador. Algunos

recubrimientos de piso se

descoloran a estas

temperaturas normales

y seguras.

Brillo anaranjado

Calefactor de descongelación •Eso es normal.

en el congelador

encendido.

Servicio al consumidor Solucionar problemas Operación Seguridad

Instalación

Notas

Servicio al consumidorSolucionar problemas

Operación

Seguridad Instalación

Servicio al consumidor Solucionar problemas Operación Seguridad

Instalación

Garantía del Refrigerador

(Para consumidores en los EE.UU.)

Todos los servicios los proporcionarán nuestros centros de fábrica o

nuestros prestadores Customer Care

autorizados. Para solicitar servicio,

llame 800-GE-CARES.

Durante: GE reemplazará sin costo:

Un año Cualquier parte

del refrigerador que falle debido a un defecto en materiales o mano de obra.

A partir de la fecha

Durante este

año de garantía completa,

GE también proporcionará

sin costo,

mano de obra y

de compra original

servicio en su hogar para reemplazar las partes defectuosas.

Cinco años Cualquier parte del sistema sellado de refrigeración,

(compresor, condensador, evaporador y todas

A partir de la fecha

tuberías de conexión)que falle debido a un defecto en materiales o mano de obra. Durante este

de compra original cinco años de garantía,

GE también proporcionará

sin costo,

mano de obra y servicio en su hogar

para reemplazar las partes defectuosas.

Por vida Cualquier recipiente o gaveta transparente

proporcionada con el refrigerador si se rompiera

A partir de la fecha

durante el uso normal. Las tapaderas de las gavetas no son incluidas.

de compra original

■Viajes de servicio a su hogar para enseñarle cómo usar el

producto.

■Una instalación incorrecta.

■Fallas del producto si hay abuso, mal uso, o uso para otros

propósitos que los propuestos, o uso para fines

comerciales.

■Pérdida de alimentos por averías.

■Reemplazo de fusibles de su hogar o reajuste de

interruptores de circuito.

■Daño al producto causado por accidente, fuego,

inundaciones, o actos de Dios.

■Daño incidental o consecuencial a su propiedad causado

por posibles defectos con el aparato.

Lo que GE no cubrirá

Esta garantía se extiende al comprador original y a cualquier propietario que lo suceda para el caso de productos

comprados para uso doméstico normal en los Estados Unidos. En Alaska, usted tendrá que pagar el flete del

producto o los costos de viaje del técnico de servicio hasta su hogar.

Algunos estados no permiten la exclusión o limitación de daños incidentales o consecuenciales. Esta garantía le

proporciona derechos legales específicos, y puede tener otros derechos que pueden variar de un estado a otro.

Para conocer los derechos legales de su estado, consulte con su oficina local de asuntos del consumidor o al

procurador general de su estado.

Garantidor: General Electric Company. Louisville, KY 40225

Servicio al consumidorSolucionar problemas

Operación

Seguridad Instalación

Números de servicio.

GE Answer Center

800.626.2000

El GE Answer Center®está abierto las 24 horas del día, los 7 días de la semana.

Reparaciones en su hogar

800-432-2737

Para reparar su aparato GE, sólo llame por teléfono.

Necesidades especiales

800.626.2000

TDD 800-TDD-GEAC (800-833-4322)

GE le ofrece, sin costo, un folleto de ayuda en planear cocinas para personas limitadas

en su movilidad.

Contratos de servicio

800-626-2224

Compre un contrato GE antes de que su garantía expire, y recibirá un discuento considerable.

Así el servicio al consumidor GE estará allí aún después de que expire su garantía.

Partes y accesorios*

800-626-2002

Las personas calificadas para dar servicio a sus aparatos pueden recibir partes y accesorios

(* incluyendo los filtros de agua) a sus hogares (se aceptan VISA, MasterCard y Discover).

Las instrucciones de mantenimiento para el usuario que contiene este manual, las puede realizar

cualquier usuario. Otro tipo de servicios los deberá ejecutar un personal calificado. Tenga

precaución, un servicio inadecuado puede ser causa de peligros en la operación.

Servicio satisfactorio

Si no quedara satisfecho con el servicio GE:

Primero,

contacte las personas que le dieron servicio.

Después,

si sigue insatisfecho, escriba todos los detalles—incluso su número de teléfono—a:

Manager, Consumer Relations, GE Appliances, Appliance Park, Louisville, KY 40225.

Finalmente,

si aún siguiera sin resolver el problema escriba a: Major Appliance Consumer Action

Program, 20 North Wacker Drive, Chicago, IL 60606.

Impreso en los Estados Unidos

Customer Service Troubleshooting Tips Operating Instructions Safety Instructions

Installation Instructions

Customer Service Troubleshooting Tips Installation Instructions Safety Instructions

Operating Instructions

Customer Service Troubleshooting Tips Installation Instructions Safety Instructions

Operating Instructions

Service Telephone Numbers

GE Answer Center

In the U.S.: 800.626.2000

The GE Answer Center® is open 24 hours a day, 7 days a week.

In Canada,

contact: Manager, Consumer Relations, Camco Inc., Suite 310, 1 Factory Lane,

Moncton, N.B. E1C 9M3.

In-Home Repair Service

In the U.S.: 800-432-2737

Expert GE repair service is only a phone call away.

In Canada,

call 1-800-361-3400.

Special Needs Service

In the U.S.: 800.626.2000

GE offers, free of charge, a brochure to assist in planning a barrier-free kitchen for persons

with limited mobility.

In the U.S., call 800-TDD-GEAC (800-833-4322).

In Canada,

contact: Manager, Consumer Relations, Camco Inc., Suite 310, 1 Factory Lane,

Moncton, N.B. E1C 9M3.

Service Contracts

In the U.S.: 800-626-2224

Purchase a GE service contract while your warranty is still in effect and you’ll receive a

substantial discount. GE Consumer Service will still be there after your warranty expires.

In Canada,

call 1-800-461-3636.

Parts and Accessories

In the U.S.: 800-626-2002

Individuals qualified to service their own appliances can have parts or accessories sent directly to

their homes (VISA, MasterCard and Discover cards are accepted).

Instructions contained in this manual cover procedures to be performed by any user. Other servicing

generally should be referred to qualified service personnel. Caution must be exercised, since

improper servicing may cause unsafe operation.

Customers

in Canada

should consult the yellow pages for the nearest Camco service center.

Service Satisfaction

If you are not satisfied with the service you receive from GE:

First,

contact the people who serviced your appliance.

Next,

if you are still not pleased,

in the U.S.,

write all the details—including your phone number—

to: Manager, Consumer Relations, GE Appliances, Appliance Park, Louisville, KY 40225; or,

in Canada,

to Director, Consumer Relations, Camco Inc., Suite 310, 1 Factory Lane, Moncton,

N.B. E1C 9M3.

Finally,

if your problem is still not resolved, write Major Appliance Consumer Action Program,

20 North Wacker Drive, Chicago, IL 60606 (U.S. only).

Printed in the United States

Ge Appliances 24 Users Manual 49 6970

24 to the manual a80b47f9-de04-4d49-ae9b-7ae648db13ba

Navigation menu

Versions of this User Manual:

Views

Navigation
