Water Softening
system
Safety Information . . . . . . . . . .2
Installation Instructions  . .3–12
Step-by-step instructions  . . .6–12
Operating Instructions
Breaking a salt bridge  . . . . . . .14

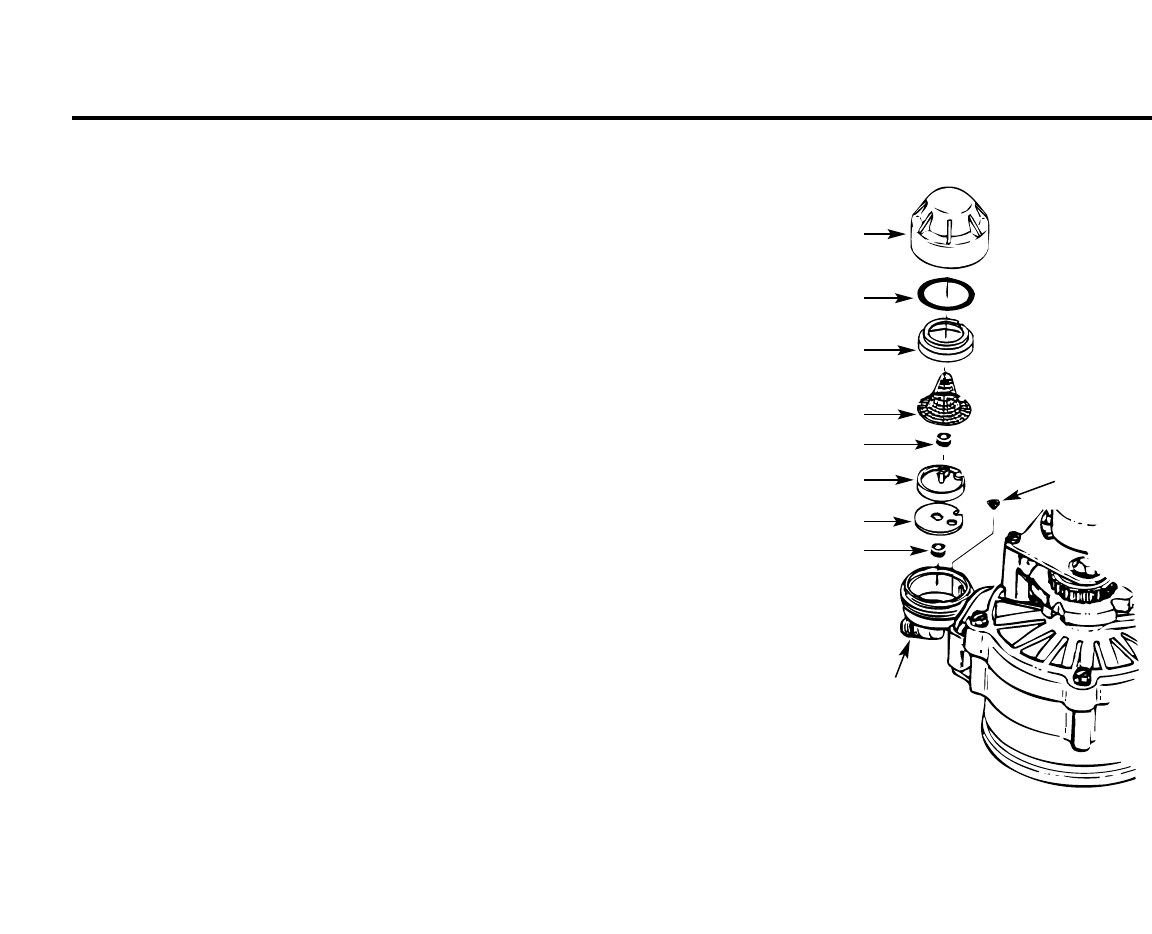

Cleaning the nozzle and
venturi assembly  . . . . . . . . . . .14
Features  . . . . . . . . . . . . . . . . . .15
Service  . . . . . . . . . . . . .13, 16–18
Water softener system  . . . .13–18
Care and Cleaning  . . . . . . . .19
Troubleshooting Tips . . . .20–22
Consumer Support
Consumer Support  . .Back Cover
Parts list/catalog  . . . . . . . .24–27
Warranty (U.S.)  . . . . . . . . . . . .28
Warranty (Canada)  . . . . . . . . .29
Modelos GXSF35E, GXSF39E
Manual del Propietario e
Instrucciones de Instalación
La sección en español empieza en la página 31
Sistema Suavizante
de Agua
www.GEAppliances.com
7247174     215C1173P010     49-50151     02-05 JR
Write the model and serial numbers here:
Model # ____________________________
Serial # ____________________________
To find these numbers, lift the cover and
look on the rim below the control panel.
Models GXSF35E, GXSF39E
Owner’s Manual &
Installation Instructions
Water Softening
System
System tested and certified by NSF International against NSF/ANSI Standard 44 for the
chemical reduction claims specified on the performance data sheet.
Sistema probado y certificado por NSF International contra norma 44 de NSF/ANSI para
las afirmaciones de reducción de los productos químicos especificadas en la hoja de datos
de funcionamiento.

IMPORTANT SAFETY INFORMATION.

READ ALL INSTRUCTIONS BEFORE USING.

SAFETY PRECAUTIONS

■Check and comply with your state and local

codes. You must follow these guidelines.

■Use care when handling the water softening

system. Do not turn upside down, drop, drag

or set on sharp protrusions.

■Water softening systems using sodium chloride

(salt) for recharge add sodium to the water.

Persons on sodium restricted diets should consider

the added sodium as part of their overall intake.

Potassium chloride can be used as an alternative

to sodium chloride in your softener.

■

The water softening system works on 24 volt-60 Hz

electrical power only. Be sure to use only the

included transformer.

■Transformer must be plugged into an indoor

120 volt, grounded outlet only.

■Use clean water softening salts only, at least

99.5% pure. NUGGET, PELLET or coarse

SOLAR salts are recommended. Do not use rock,

block, granulated or ice cream making salts.

They contain dirt and sediments, or mush and

cake, and will create maintenance problems.

■Keep the salt hole cover in place on the softener

unless servicing the unit or refilling with salt.

WARNING: Do not use with water that is

microbiologically unsafe or of unknown quality

without adequate disinfection before or after

the system.

READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.

SAVE THESE INSTRUCTIONS

PROPER INSTALLATION

■Install or store where it will not be exposed to

temperatures below freezing or exposed to any

type of weather. Water freezing in the system will

break it. Do not attempt to treat water over 100°F.

■Do not install in direct sunlight. Excessive sun or

heat may cause distortion or other damage to

non-metallic parts.

■Properly ground to conform with all governing

codes and ordinances.

■Use only lead-free solder and flux for all sweat-

solder connections, as required by state and

federal codes.

■

The water softening system requires a minimum

water flow of three gallons per minute at the inlet.

Maximum allowable inlet water pressure is 125 psi.

If daytime pressure is over 80 psi, nighttime

pressure may exceed the maximum. Use a pressure

reducing valve to reduce the flow if necessary.

■

Softener resins may degrade in the presence

of chlorine above 1 ppm. If you have chlorine

in excess of this amount, you may experience

reduced life of the resin. In these conditions,

you may wish to consider purchasing a GE

point-of-entry household filtration system with

a chlorine reducing filter.

WARNING: Discard all unused parts

and packaging material after installation.

Small parts remaining after the installation

could be a choke hazard.

This water softening system must be properly installed and located in accordance with the Installation

Instructions before it is used.

For your safety, the information in this manual must be followed to minimize the risk of electric shock,

property damage or personal injury.

WARNING!

CAUTION: Certain plumbing skills are needed for installation. If you are unsure about

any part of the installation of this product, consult a professional plumber.

Installation instructions. GEAppliances.com

Unpacking and Inspection

Be sure to check the entire softener for any

shipping damage or parts loss. Also note

damage to the shipping cartons. Contact the

transportation company for all damage and

loss claims. The manufacturer is not

responsible for damages in transit.

Small parts needed to install the softener are

packaged either in a bag or on a cardboard

sheet. To avoid loss of the small parts, keep

them packaged until you are ready to use them.

Be sure not to discard components hidden in

packaging.

■Before you begin installation, read these

Installation Instructions completely. Then,

obtain all the materials and tools you will

need to make the installation. Failure to

properly install the softener voids the

warranty.

■Check local codes. The installation must

conform to them.

■In the Commonwealth of Massachusetts,

Plumbing Code 248 CMR shall be adhered to.

Consult with your licensed plumber.

■Use only lead-free solder and flux for all

sweat-solder connections, as required by

state and federal codes.

■Connect the softener to the main water

supply pipe before or ahead of the water

heater. DO NOT RUN HOT WATER THROUGH

THE SOFTENER. Temperature of water

passing through the softener must be

less than 120°F.

■Use care when handling the softener.

Do not turn upside down, drop, drag

or set on sharp protrusions.

■Maximum allowable inlet water pressure is

125 psi. If daytime pressure is over 80 psi,

nighttime pressure may exceed the

maximum. Use a pressure reducing valve

if necessary. (Adding a pressure reducing

valve may reduce the flow.)

■The softener works on 24 volt-60 Hz

electrical power only. Be sure to use the

included transformer. Be sure the electric

outlet and transformer are in an inside

location to protect from moisture.

■See Where to Install the Softener section for

more details.

WARNING: Do not use with water

that is microbiologically unsafe or of

unknown quality without adequate

disinfection before or after the system.

The water should be tested periodically

to verify that the system is performing

satisfactorily.

■Small parts remaining after the installation

could be a choke hazard. Discard safely.

Important Installation Recommendations

Read entire manual. Failure to follow all guidelines and rules could cause personal injury or

property damage.

Installation instructions.

Plan How You Will Install the Softener

You must first decide how to run in and out

pipes to the softener. Look at the house

main water pipe at the point where you will

connect the softener. Is the pipe soldered

copper, glued plastic or threaded galvanized?

What is the pipe size?

WARNING: Use only lead-free

solder and flux to prevent lead poisoning.

See Typical Installation Illustration, Fig. 1. Use

this as a guide when planning your particular

installation. Be sure to direct the incoming hard

water supply to the softener valve inlet fitting.

The valve is marked IN and OUT. See illustration

on page 5 to help you prepare.

Where to Install the Softener

■Place the softener as close as possible to a

sewer drain, or other acceptable drain point

or standpipe.

■It is recommended to keep outside faucets

on hard water to save soft water and salt.

■

Do not install the softener in a place where it

could freeze. Freeze damage is not covered by

the warranty.

■Do not install the softener where it would

block access to the water heater or access to

the main water shutoff.

■Put the softener in a place where water

damage is least likely to occur if a leak

develops. The manufacturer will not repair

or pay for water damage.

■A 120 volt electric outlet is needed to plug

in the included transformer. The softener

has a 10 foot power cable. If the outlet is

remote (up to 100 feet), use 18 gauge wire

to connect. Be sure the electric outlet and

transformer are in an inside location, to protect

from wet weather. Be sure the outlet is

unswitched to prevent accidental shutoff.

■If installing in an outside location, you must

take the steps necessary to assure the softener,

installation plumbing, wiring, etc., are as

well protected from the elements (sunlight,

rain, wind, heat, cold), contamination,

vandalism, etc., as when installed indoors.

Outdoor installation is not recommended and

voids the warranty.

■Keep the softener out of direct sunlight.

The sun’s heat may distort non-metallic

parts and may damage the electronics.

■In and out fittings included with the softener

are 3/4″(nominal) copper sweat tubes.

You should maintain the same, or larger,

pipe size as the water supply pipe, up to the

softener inlet and outlet.

■Use the included bypass valve to install the

softener. The bypass valve allows you to turn

off water to the softener for servicing, but

still have water in the house pipes. The in

and out fittings referred to above connect to

the bypass valve with the included nuts and

washers.

■Use copper, brass or galvanized pipe and

fittings. Some codes may also allow CPVC

plastic pipes.

■If additional drain hose is needed for valve

and salt tank drains, it can be ordered from

GE Parts at 800.626.2002.

■If a rigid valve drain is needed to comply

with plumbing codes, you can buy the parts

needed to connect a 1/2″copper tubing or

plastic pipe drain.

■Clean nugget or pellet water softener salt is

needed to fill the brine tank, see Step 8 in

the Step-by-Step Installation Instructions.

Tools and Materials Required for Installation

GEAppliances.com

Typical Installation Illustration

Soft water

Hard water to

outside faucets

MAIN WATER PIPE

Hard water

NOTE: See Drain Hose Connections section.

24V transformer

120-volt outlet

Bypass valve

Hard water to

outside faucets

Inlet valve

Outlet valve

3-Valve Bypass System

For soft water service:

• Open the inlet and

outlet valves

• Close the bypass valve

For bypass hard water:

• Close the inlet and

outlet valves

• Open the bypass valve

Salt hole

cover

SALT

GOES HERE

Brinewell

INLET

Washer (2)

Copper tube, 3/4″ (2)

Installation nut (2)

Bypass Valve

• Pull out for soft water service

• Push in for bypass

NOTE: Fittings supplied are for

3/4″copper plumbing. If you have

1″plumbing, do not use the copper tubes

and nuts included. Buy 1″NPT female

adapters and connect directly to the

1″NPT male threads of the bypass valve.

Nut (2)

Copper tube, 3/4″(2)

Washer (2)

Installation adapter (2) (see above)

NOTE: Fittings supplied are for

3/4″copper plumbing. If you have

1″plumbing, do not use the copper tubes

and nuts included. Buy 1″NPT female

adapters and connect directly to the

1″NPT male threads of the adapters.

INLET

Union (not supplied) (2)

Optional 3-Valve Bypass Installation Illustration

Adapters for this installation are not supplied with the softener. To order these adapters, call GE Parts 800.626.2000. (Ask for Part # WS60X10006.)

Fig. 1 CROSSOVER

Use if water supply flows from the left.

Include single or 3-valve bypass.

Hard water

From softener

outlet

Soft water

To softener

inlet

Fig. 2 CROSSOVER

Use if water supply flows from the left.

Include single or 3-valve bypass.

Hard water

From softener

outlet

Soft water

To softener

inlet

MAIN WATER PIPE

Hard water

Soft water

120-volt outlet

24V

transformer

Brinewell

SALT

GOES HERE

Salt hole

cover

Drain

Fig. 3A

Fig. 3B

Fig. 3C

OUT

Turn bypass valve

upside down to

connect to floor

level plumbing

Valve body

inlet or outlet

Bypass valve

(push all the way in)

Clip

END

VIEW

Clip

Outlet

Inlet

O-ring seal goes into

the outer groove only.

The clip snaps into the

inner groove (see below).

Bypass

valve

SIDE

VIEW

Step-by-step installation instructions.

■Turn off the gas or electric supply to the water heater, in the possibility

that the water heater may be drained while draining pipes.

■Turn off the water supply to pipes to be cut and drain the house

water pipes.

■Open both hot and cold faucets at the lowest location possible.

Release 2 clips at rear of cover. Rotate cover forward and lift up.

NOTE: For easier installation, remove the top cover.

1. INSTALL BYPASS VALVE

•Remove plastic shipping plug and wire from valve outlet.

•Push the bypass valve (lubricate o-ring seals with silicone grease)

into both ports of the valve as shown in Fig. 3A.

•Snap the 2 large plastic clips in place, from the top, down as shown

in Figures 3A and 3B. Be sure they snap into place. Pull on the

bypass valve to make sure it is held securely in place.

2. MOVE THE SOFTENER ASSEMBLY INTO INSTALLATION POSITION

Be sure the installation surface is level and smooth. Sharp objects

under the tank may puncture it. If needed, place the tank on a section

of 3/4″thick (minimum) plywood. Then, place shims under the

plywood as needed to level the softener.

3. PLUMB “IN” AND “OUT” PIPES TO AND FROM SOFTENER

CAUTION: Observe all of the following cautions as you

connect inlet and outlet plumbing. See illustrations on page 5.

•BE SURE INCOMING HARD WATER SUPPLY IS DIRECTED TO THE

SOFTENER VALVE INLET PORT. If house water flow is from the left,

use a plumbing crossover as shown in Fig. 1, page 5. If the house water

flows up from the floor level, turn the bypass valve upside down as shown

in Fig. 3C.

•If making a soldered copper installation, do all sweat soldering before

connecting pipes to the bypass valve. Torch heat will damage plastic

parts.

•When turning threaded pipe fittings onto plastic fittings, use care not

to cross-thread.

•Use pipe joint compound on all external pipe threads.

•Support inlet and outlet plumbing in some manner (use pipe hangers)

to keep the weight off of the valve fittings.

NOTE: Be sure the turbine and

support are firmly in place in the

valve outlet. Blow into the valve

port and observe the turbine

for free rotation.

Turbine

Valve outlet

Turbine shaft

and support

Drain Fitting

GEAppliances.com

Fig. 4A

Fig. 5

To sewer drain

Overflow

drain hose

Hose clamp

Grommet

Clip

1/4″NPT threads

Barbs 1/2″O.D.

copper tube

(not furnished)

Cut barbs

from drain

fitting Compression fitting,

1/4″NPT X 1/2″O.D. tube

(not furnished)

Do not connect to

valve drain hose.

Hose adapter

Fig. 4

Drain

fitting

on valve

Valve drain hose

FLOOR DRAIN

Tie or wire

hose in place

11⁄2″air gap

LAUNDRY TUB

SUMP

Clamp

STANDPIPE

Blue indicator light

4. CONNECT AND RUN THE VALVE DRAIN HOSE

•Use the provided drain hose (20′length included) to attach to the

valve drain fitting. To keep water pressure from blowing the hose off,

use a hose clamp to secure in place. Cut the necessary length and use

the remainder in Step 5.

•Locate the other end of the hose at a suitable drain point (floor drain,

sump, laundry tub, etc.) that terminates at the sewer. Check and comply

with local codes.

IMPORTANT: If more drain hose is needed, it should be ordered from

GE Parts at 800.626.2002. The water softener will not work if water

cannot exit this hose during recharge.

•Tie or wire the hose in place at the drain point. High water pressure will

cause it to whip during the back-wash and fast rinse cycles of recharge.

Also provide an air gap of at least 11⁄2″between the end of the hose and

the drain point. An air gap prevents possible siphoning of sewer water

into the softener, if the sewer should “back-up.”

•Elevating the drain hose may cause back pressure that could reduce

the brine draw during recharge. If raising the drain line overhead is

required to get to the drain point, measure the inlet water pressure to

the softener first. For inlet pressures between 20 and 50 psi, do not raise

higher than 8′above the floor. For inlet pressure above 50 psi, the drain

line may be raised to a maximum height of 14′.

4A. CONNECTING A RIGID VALVE DRAIN TUBE

To adapt a copper drain tube to the softener, use a hacksaw to cut the

barbed end from the drain fitting as shown in Fig. 4A. Rotate the drain

fitting so the cutting blade clears the valve housing to prevent damage to

valve. Buy a compression fitting (1/4″female pipe thread x 1/2″O.D. tube)

and needed tubing from your local hardware store.

5. INSTALL THE BRINE TANK OVERFLOW FITTINGS AND HOSE

•Insert the rubber grommet into the 3/4″ diameter hole in the brine

tank sidewall as shown in Fig. 5.

•Push the end of the hose adapter elbow into the grommet as shown

in Fig. 5.

•Attach a length of hose (use remaining hose from Step 4) to the hose

adapter elbow. Use a hose clamp to hold it in place.

•Locate the other end of the hose at the drain point. DO NOT ELEVATE

this hose higher than the elbow on the brine tank.

IMPORTANT: DO NOT TEE OVERFLOW HOSE TO VALVE DRAIN HOSE.

NOTE: This drain is for safety only. If the cabinet (brine tank) should

over-fill with water, the excess is carried to the drain.

Step-by-step installation instructions.

6. INSTALL GROUNDING CLAMP

DANGER: Failure to properly attach ground

clamp could result in electrical shock.

If plumbing is metal, to maintain electrical ground

continuity in the house cold water piping, install the

included ground clamps as shown in Fig. 6.

•Clean pipe with emery paper in the area where the

clamp is to be installed.

•Install grounding clamps as shown, making sure

ground clamps fit freely around pipe.

•Make sure lock washer is in place.

•Handtighten screw, then one more full turn with

screwdriver.

NOTE: When replacing an existing softener, also replace

grounding clamps.

If removing softener completely, hard-plumb the water

line with same type of pipes as the original to assure

plumbing integrity and ground continuity over the life

of the home.

7. FLUSH PIPES, EXPEL AIR FROM SOFTENER AND

TEST YOUR INSTALLATION FOR WATER LEAKS

CAUTION: To avoid water or air pressure

damage to softener inner parts, be sure to do the

following steps in exact order.

•Fully open 2 cold soft water faucets nearby the softener.

•Place bypass valve in “bypass” position by pushing the

stem inward.

•Fully open the house main water pipe shutoff valve.

Observe a steady flow from both faucets opened in

the step above.

•Place bypass valve in the “service” position EXACTLY

as follows. KEEP SOFT WATER FAUCETS OPEN.

•SLOWLY pull or slide the valve stem (out) toward the

service position, pausing several times to allow the

softener to pressurize slowly.

•After about 3 minutes, open a HOT water faucet

for 1 minute, or until all air is expelled, then close.

NOTE: If water appears cloudy or has salty taste,

allow to run for several more minutes, or until clear.

•Close all water faucets.

•Check your plumbing work for leaks and fix right

away if any are found. Be sure to observe previous

caution notes.

•Turn on the gas or electric supply to the water heater.

Light the pilot, if applicable.

8. ADD WATER AND SALT TO THE BRINE TANK

•Lift the salt hole cover. Add about 3 gallons of water

into the tank. Do not add into the brinewell.

•Fill tank with NUGGET, PELLET or coarse SOLAR

water softener salt with a purity of 99.5% or higher.

Do not use rock, block, granulated and ice cream-

making salts, or salt with iron-removing additives

(except for Diamond Crystal®Red•Out®brand salt).

Maximum salt storage capacity is approximately 200 lbs.

Keep the salt hole cover closed unless servicing the unit

or refilling with salt.

NOTE: If the softener is installed in a humid basement or

other damp area, it is better to fill the tank with less salt,

more frequently. Eighty to 100 lbs. of salt will last for

several months, depending on water hardness, family size

and water softening system model.

9. CONNECT TO ELECTRICAL POWER

To gain access to the transformer/power cord assembly,

remove the salt hole cover from the softener. Unclip the

tabs on the rear of the top cover and rotate the cover

upwards to remove. DO NOT PULL OR DISCONNECT

WIRING.

•The softener works on 24 volt-60Hz electric power. The

included transformer changes standard 120-volt AC

house power to 24 volts. Plug the transformer into a

120-volt outlet only. Be sure the outlet is always live so

it can not be switched off by mistake.

•Replace the top cover.

•Replace the salt hole cover.

Fig. 6

Ground clamp

From valve outlet

To valve inlet

GEAppliances.com

Programming the Control

CONTROL SETTINGS REQUIRED upon installation

and after an extended power outage.

NOTES:

■WHEN THE TRANSFORMER IS PLUGGED INTO

THE ELECTRICAL OUTLET, 12:00 PM (flashing),

and an arrow is displayed next to PRESENT TIME

on the faceplate decal. The blue indicator light will

also flash. Program the control as instructed below.

■If - - - is flashing, use the UP button to set

the correct F or H code as follows: F35 for GXSF35E

or F39 for GXSF39E. If you pass by the correct code

number, use the DOWN button. Then press the

MODE button to accept the correct model.

■A “beep” sounds while pressing buttons for control

programming. One beep signals a change in the

control display. Repeated beeps mean the control

will not accept a change from the button you have

pressed, and you should select another button.

■To program the control, you will use the UP ,

DOWN and MODE buttons.

■Use the MODE button to scroll arrow to desired

control function.

SET PRESENT TIME OF DAY

1. Press the MODE button until

arrow points to PRESENT

TIME.

2. Press UP or DOWN button to set. The UP button

advances the time; the DOWN button moves the time

in reverse.

2. If the present time is between noon and midnight,

be sure PM shows in the display. If the present time

is between midnight and noon, be sure AM shows in

the display.

NOTE: Each press of an UP or DOWN button changes

the time by one minute. Holding the button changes the

time at a rapid rate.

3. When the present time is correct, press MODE to accept.

SET WATER HARDNESS NUMBER

1. Press the MODE button until

arrow points to HARDNESS.

2. Press UP or DOWN button

to set your water hardness number in the display. DOWN

decreases the hardness value. UP increases the hardness

value.

NOTE: Each press of a button changes the display by 1,

between 1 and 25. Above 25, the display changes 5 at a time

(25, 30, 35, etc.). Holding a button in changes the numbers

at a rapid rate.

3. When the display shows your water hardness (in grains

per gallon), press MODE to accept.

NOTE: If there is clear water iron in your water supply,

you will need to increase the hardness setting by 5 for

each 1 ppm of clear water iron in your water supply.

You can get the grains per gallon (gpg) hardness of your

water supply from a water analysis laboratory. If you are

on a municipal supply, call your local water department.

Or call Legend Technical Services, an independent

laboratory, to request a water hardness test kit at

1.800.826.8553, extension 47. If your report shows

hardness in parts per million (ppm) or milligrams per liter

(mg/l), simply divide by 17.1 to get the equivalent number

of grains per gallon.

SET RECHARGE (STARTING) TIME

1. Press the MODE button until

arrow points to RECHARGE

TIME.

NOTE: A flashing 2:00 AM (factory default) should show in

the display. This is a good time for recharge to start (takes

about 2 hours) in most households because water is not

in use. HARD WATER is bypassed to house faucets during

recharge.

If no change is needed, go to step 3. To change the

recharge starting time, follow step 2.

2. Press UP or DOWN button to set the desired

recharge start time. Be sure to observe the AM or PM

as you did when setting the time of day.

NOTE: Each press of a button changes the time by 1 hour.

Holding the buttons in changes the time at a rapid rate.

3. Press the MODE button to accept.

SALT

LEVEL

SALT

LEVEL

SALT

LEVEL

Step-by-step installation instructions.

Programming the Control (cont.)

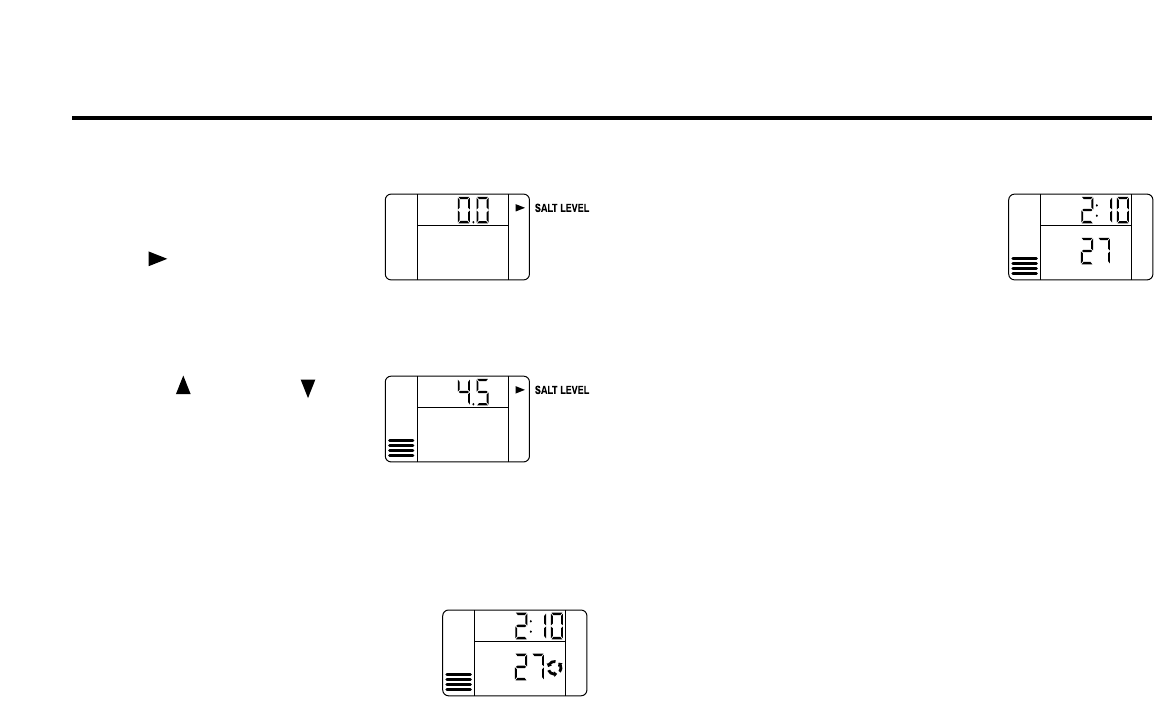

SET SALT LEVEL

1. Press the MODE button until

arrow points to SALT LEVEL.

2. Determine level of salt in brine tank using yellow

indicator on side of brine well, inside brine tank

(see illustration on page 5).

3. Press UP or DOWN

button to set the SALT LEVEL

to correspond to level on

yellow indicator in brine tank.

NOTE: Each press of a button changes the level by

increments of 0.5 up to 8.0. As the number increases,

the salt level bars increase on each whole number.

Lowering the salt level below zero turns the SALT LEVEL

indicator OFF.

4. Press the MODE button to accept. The

display shows the present time of day

and DAYS TO EMPTY. RECHARGE

TONIGHT may appear if unit is new.

DAYS TO EMPTY

The words DAYS TO EMPTY and a number

are shown in the lower half of the display.

This information is shown in the normal

run display. This is to inform the user of the number of days

before the salt level in the brine tank reaches Level 0.

There will be salt left in the salt tank, but it may not be

sufficient to fully recharge the system. Salt should be added

at this time to avoid hard water. The value is updated daily

and whenever the SALT LEVEL value is changed.

NOTE: For the first several weeks of operation, the DAYS TO

EMPTY may provide erratic operation. For example, the

blue indicator light may flash, showing that more salt is

required, when the actual salt level in the tank is well above

the Level 0. In some cases, the DAYS TO EMPTY may even

increase over a several week period.

It takes a couple of months for the water softener to learn

your water usage pattern. Once it does this, it will accurately

determine actual salt usage pattern. During this period,

check salt level when blue indicator light flashes. If the salt

level in the tank is at Level 1 or above, allow system to run.

Be sure to reset your salt level indicator each time you add

salt to the system.

SALT

LEVEL

DAYS TO EMPTY

RECHARGE TONIGHT

SALT

LEVEL

SALT

LEVEL

SALT

LEVEL

DAYS TO EMPTY

GEAppliances.com

Optional Control Settings

The controller display has several options and features.

LOW SALT ALARM

The LOW SALT ALARM, when enabled,

will sound the beeper when the DAYS

TO EMPTY value is 15 days or less. To

change this setting, press and hold the MODE button for

3 seconds. ON (factory default) or OFF will flash in the

display. Press the UP or DOWN buttons to toggle

this feature ON or OFF. Press the MODE button to accept,

and the display will move to SALT EFFICIENCY.

SALT EFFICIENCY

When the SALT EFFICIENCY feature

is ON, the unit will operate at a salt

efficiency of at least 4000 grains of

hardness removed per pound of salt. This mode of

operation is the most efficient setting for salt usage,

because the system will tend to recharge more often,

with less salt usage. Turning the feature OFF will tend

to lengthen the time between recharge cycles, which will

provide the most efficient usage of water, but may use

more salt. The degree of difference between these

two cycles is highly dependent on the water usage and

hardness at a particular installation.

If you have very hard water, and you find your system

is regenerating every 1-2 days, turn the SALT EFFICIENCY

to OFF to lengthen the time between regenerations.

NOTE: California Regulations require this feature to be

ON for installations in California.

To change the setting, press the UP or DOWN

buttons to toggle the feature ON or OFF. Press the

MODE button to accept. The display will move to

SYSTEM/ELECTRONIC DIAGNOSTICS.

SYSTEM/ELECTRONIC DIAGNOSTICS

This display contains system

diagnostics information to assist in

troubleshooting problems with the

system. See pages 15–18 for details.

Press the MODE button to return to

the normal run display.

LOST TIME SIGNAL

If time is lost on the display due to power interruption, the

blue indicator light will flash 4 times every second, until the

present time of day is entered.

LOW SALT SIGNAL

When the DAYS TO EMPTY drops to 15, the blue indicator

light and DAYS TO EMPTY in the display will flash every

second and the alarm will beep every 30 seconds (from

8:00 AM to 8:00 PM), to notify the user that the unit is

running low on salt. As soon as any button is pressed,

the alarm will stop beeping. The blue indicator light and

DAYS TO EMPTY will continue to flash. Once salt is added

to the brine tank and the SALT LEVEL is reset, the DAYS TO

EMPTY will be reset.

ERROR SIGNALS

If there is an error code detected, the

blue indicator light will flash 4 times

every second, the display will flash Err

and the alarm will beep every 30 seconds (from 8:00 AM

to 8:00 PM), to signal that the softener requires service.

The alarm can be turned off by pressing any button, but

the blue indicator light and display will continue to flash.

See page 16 for information to assist in troubleshooting

error codes. Once the problem is corrected, disconnect the

transformer from the wall outlet momentarily, and plug it

back in. The normal display will appear. The motor may

run for several minutes, as the unit resets. If the problem is

not corrected, the error code will reappear in 6 minutes.

BLUE INDICATOR LIGHT

Steady blue light indicates that the unit is working

correctly. The light flashes when the unit needs attention

from the user.

•Light flashes and DAYS TO EMPTY flashes—check salt level

and add salt as required.

•Light flashes and Err is in the display—electrical problem

with system—see page 16.

•Light will also flash when power to the unit has been

interrupted. Check the PRESENT TIME setting.

SALT

LEVEL

SALT

LEVEL

SALT

LEVEL

SALT

LEVEL

These systems conform to NSF/ANSI 44 for the specific capacity claims as verified and substantiated by test data.

* Testing was performed using pellet grade sodium chloride as the regenerant salt.

** Efficiency rating is valid only at the lowest stated salt dosage. These softeners were efficiency rated according to

NSF/ANSI 44.

*** Extent of iron removal may vary with conditions. The capacity to reduce clear water iron is substantiated by

WQA test data. State of Wisconsin requires additional treatment if water supply contains greater than 5 ppm

clear water iron. Use of Diamond Crystal®Red•Out®or Super Iron Out®will improve iron removal. Refer to

Cleaning Iron Out of the Water Softening System section.

**** Canada working pressure limits: 1.4–7.0 kg/cm2.

33⁄8″

OUTLET

INLET

INLET–OUTLET

471⁄2″

411⁄4″16″

Step-by-step installation instructions.

Sanitizing Procedures

To complete the installation, do the following

sanitizing procedures.

Care is taken at the factory to keep your

water softener clean and sanitary. Materials

used to make the softener will not infect or

contaminate your water supply and will not

cause bacteria to form or grow. However,

during shipping, storage, installing and

operating, bacteria could get into the

softener. For this reason, sanitizing as

follows is suggested when installing.

NOTE: Sanitizing is recommended by the

Water Quality Association for disinfecting.

1. Be sure to complete all installation steps,

including programming the control.

2. Pour about 3/4 oz. (11⁄2tablespoons) of

common 5.25% unscented household bleach

(Clorox, Linco, Bo Peep, White Sail, Eagle,

etc.) into the brinewell. Refer to illustration

on page 5.

3. IMPORTANT: Press and hold for 3 seconds

the faceplate RECHARGE button to start

an immediate recharge. RECHARGE begins to

flash in the display. The bleach will be drawn

through the water softener and out the drain.

This process takes approximately 2 hours.

4. If, after sanitization, water from the house

faucet tastes salty or has a slight color, this is

a preservative from the resin tank. Turn on

the cold soft water faucets and drain for a

few minutes or until clear.

NOTE: When the sanitizing recharge is over,

all remaining bleach is flushed from the

conditioner and your house COLD water supply

is fully soft immediately. However, your water

heater is filled with hard water and as hot water

is used, it will refill with soft water. When all the

hard water is replaced in the water heater, hot

only and mixed hot and cold water will be fully

soft. If you want totally soft water immediately,

after the above recharge, drain the water heater

until the water runs cold.

WARNING: If you do drain the

water heater, use extreme care as the hot

water could cause burns. Turn the water

heater off prior to draining.

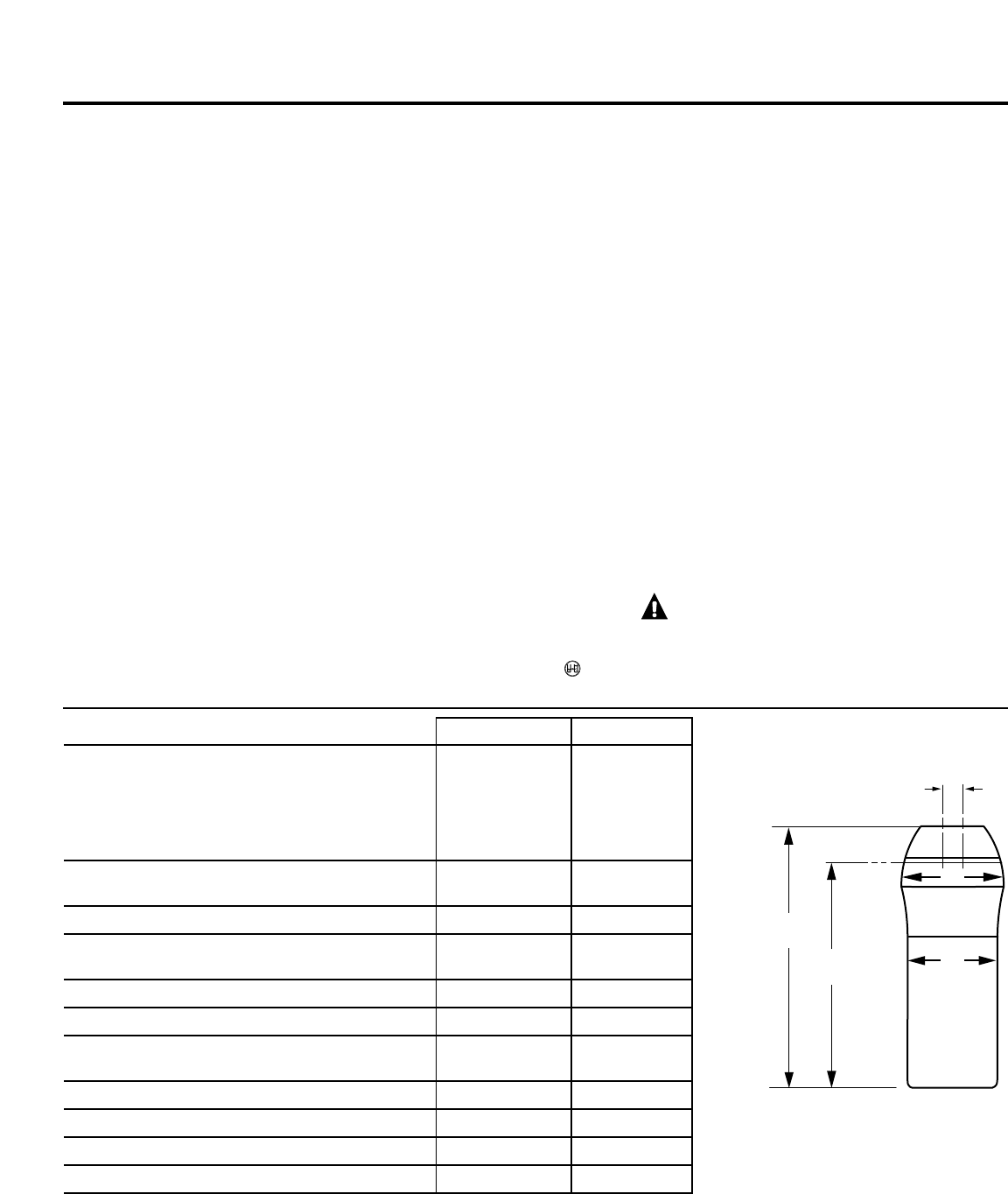

Specifications/Dimensions

19″

GXSF35E GXSF39E

Rated Capacity* 14,000 grains with 15,300 grains with

2.8 lbs. of salt 3.0 lbs. of salt

29,600 grains with 32,800 grains with

8.8 lbs. of salt 9.6 lbs. of salt

35,200 grains with 39,100 grains with

14.7 lbs. of salt 16.1 lbs. of salt

Rated Efficiency** 5,000 grains/lb. 5,100 grains/lb.

@ 2.8 lbs. of salt @ 3.0 lbs. of salt

Amount of High Capacity Resin (lbs/cu. ft) 47.8/0.92 52.5/1.01

Resin Tank Nominal Size (in., dia. x height) 9 x 40 9 x 40

Service Flow Rate (gpm) 8.5 8.0

Water Supply Maximum Hardness (gpg) 100 110

Water Supply Maximum Clear Water Iron (ppm)*** 6 8

Water Pressure Limits (min.–max. psi)**** 20–125 20–125

Pressure Drop at Rated Service Flow (psig) 15 15

Water Temperature Limits (min.–max. °F) 40–120 40–120

Maximum Flow Rate to Drain (gpm) 2.0 2.0

About the water softener system. GEAppliances.com

Service

When the water softening system is providing

soft water, it is called “Service.” During service,

hard water flows from the house main water

pipe into the water softening system. Inside the

water softening system resin tank is a bed made

up of thousands of tiny, plastic resin beads. As

hard water passes through the bed, each bead

attracts and holds the hard minerals. This is

called ion-exchanging. It is much like a magnet

attracting and holding metals. Water without

hard minerals (soft water) flows from the water

softening system and to the house pipes.

After a period of time, the resin beads become

coated with hard minerals and they have to be

cleaned. This cleaning is called recharge.

Recharge is started at 2:00 AM (factory setting)

by the water softening system control, and

consists of five stages or cycles. These are

FILL, BRINING, BRINE RINSE, BACKWASH and

FAST RINSE.

For emergency needs, hard water is available

to the home during the recharge cycles.

However, you should avoid using HOT water

because the water heater will fill with the

hard water.

Automatic Hard Water Bypass During Recharge

Fill

Salt dissolved in water is called brine. Brine is

needed to clean the hard minerals from resin

beads. To make the brine, water flows into the

salt storage area during the fill stage.

Brining

During brining, brine travels from the salt

storage area into the resin tank. Brine is the

cleaning agent needed to remove hard minerals

from the resin beads. The hard minerals and

brine are discharged to the drain.

The nozzle and venturi create a suction to

move the brine, maintaining a very slow rate

to get the best resin cleaning with the least salt.

Brine Rinse

After a pre-measured amount of brine is used,

the brine valve closes. Water continues to flow

in the same path as during brining, except for

the discontinued brine flow. Hard minerals and

brine flush from the resin tank to the drain.

Backwash

During backwash, water travels up through

the resin tank at a fast flow rate, flushing

accumulated iron, dirt and sediments from

the resin bed and to the drain.

Fast Rinse

Backwash is followed by a fast flow of water

down through the resin tank. The fast flow

flushes brine from the bottom of the tank,

and packs the resin bed.

After fast rinse, the water softening system

returns to soft water service.

About the water softener system.

Breaking a Salt Bridge

Sometimes, a hard crust or salt bridge forms in

the salt storage area. It is usually caused by high

humidity or the wrong kind of salt. When the

salt bridges, an empty space forms between the

water and salt. Then salt will not dissolve in the

water to make brine.

If the brine tank is full of salt, it is hard to tell

if you have a salt bridge. Salt is loose on top,

but the bridge is under it. The following is the

best way to check for a salt bridge.

Salt should be loose all the way to the bottom

of the tank. Take a broom handle or like tool,

and carefully push it down into the salt,

working it up and down. If the tool strikes

a hard object (be sure it’s not the bottom or

sides of the tank), it’s most likely a salt bridge.

Carefully break the bridge with the tool.

Do not pound on the walls of the tank.

If the wrong kind of salt made the bridge, take

it out. Then fill the tank with nugget or pellet

salt only. In humid areas, it is best to fill with

less salt, more often to prevent a salt bridge

from forming.

A clean nozzle and venturi is needed for the

water softening system to work properly. This

small unit makes the suction to move brine

from the salt storage area to the resin tank

during recharge. If it becomes plugged with

sand, dirt, etc., the water softening system

will not work and you will get hard water.

To get to the nozzle and venturi, remove

the water softening system top cover. Be sure

the water softening system is in service cycle

(no water pressure at nozzle and venturi).

Then, while holding the nozzle and venturi

housing with one hand, remove the cap. Lift

out the screen support and screen, then the

nozzle and venturi. Wash and rinse the parts in

warm water until clean. If needed, use a small

brush to remove iron or dirt. Also check and

clean the gasket.

NOTE: Some models have a small flow plug

located in the nozzle and venturi, and/or

a small cone shaped screen in the housing.

Be sure to check and clean these parts,

if your model is so equipped.

Carefully replace all parts in the correct order.

Lightly lubricate the o-ring seal with clean

silicone grease or petroleum jelly and place in

position. Install and tighten the cap, by hand only.

Do not overtighten the cap.

Cleaning the Nozzle and Venturi Assembly

Push tool into salt

bridge to break

Pencil

mark

Broom

handle

Salt

bridge

Water level

1″–2″

IMPORTANT: Be sure small holes in the gasket are

centered directly over the small holes in the nozzle and

venturi housing.

*Install with numbered side up, concave side down.

Cap

O-ring seal

Screen support

Screen

Nozzle & Venturi

housing

Gasket

*Flow plug

GEAppliances.com

During normal operation, the present time of

day and AM or PM and DAYS TO EMPTY show

in the control display area. When the demand

computer determines a recharge is needed,

RECHARGE TONIGHT begins to flash in the

display along with the present time. RECHARGE

TONIGHT flashes until the next recharge start

time; then changes to RECHARGE, which flashes

until the recharge is over.

Normal Operation, Control Displays

Sometimes, a manually started recharge may

be desired or needed. Two examples:

■You have used more water than usual

(house guests, extra washing, etc.) and

you may run out of soft water before the

next recharge.

■The system ran out of salt.

Use one of the following features to start

a recharge immediately, or at the next preset

recharge start time.

RECHARGE TONIGHT

Touch (do not hold) the RECHARGE button.

RECHARGE TONIGHT flashes in the control

display area. A recharge will occur at the next

preset recharge start time. If you decide to

cancel this recharge, touch the same button

once more.

RECHARGE

Press and hold the RECHARGE button until

RECHARGE starts to flash in the control display

area. The water softening system begins an

immediate recharge and, when over in about

two hours, you will have a new supply of soft

water. Once started, you cannot cancel this

recharge.

Feature: Optional Recharge Controls

Feature: Memory

If electrical power to the water softening system

is interrupted, the control display is blank, and

the blue indicator light is off, but the control

keeps correct time for about 6 hours. When

power is restored, you have to reset the present

time only if the display and blue indicator light

are flashing. All other settings are maintained

and never require resetting unless a change

is desired.

If the time is flashing after a long power outage,

the water softening system continues to work

as it should to provide you with soft water.

However, recharge may occur at the wrong time

of day until you reset the control to the correct

time of day.

The control computer has a self-diagnostic

function for the electrical system (except

input power and water meter). The computer

monitors the electronic components and

circuits for correct operation. If a malfunction

occurs, an error code appears in the

control display.

The chart on Error Codes shows the error codes

that could appear and possible reasons for each

code. See Manually Initiated Electronic Diagnostics

to further isolate the defect.

Feature/Service: Automatic Electronic Diagnostics

To remove an error code: 1. Unplug transformer.

2. Correct defect.

3. Plug transformer in.

4. Wait for at least 6 minutes. The error code will return if the reason for

the error code was not corrected.

NO SOFT

WATER

CONTROL SHOWS

WRONG TIME AND DAY,

AND/OR IS FLASHING.

CONTROL

DISPLAY

BLANK.

CONTROL DISPLAY SHOWS

CORRECT TIME AND DAY

AND IS STEADY.

Check electrical

power to control

(outlet, transformer,

power cable, all

connections).

Do manual

diagnostics.

NO POWER

POWER OK

REPAIR AS

NEEDED

CONTROL

DEFECTIVE

Do manual

diagnostics to

verify proper

function.

Electrical power was off.

Reset the correct time of

day.

Investigate reason for

power loss.

About the water softener system.

Service: Electronic Demand Time Features and Service

If you are not getting soft water, and an error

code is not displayed, use the procedures below

to find the problem. First make the following

visual checks.

VISUAL CHECKS:

1. Is there electrical power to the outlet the

water softening system transformer is

plugged into?

2. Is there sufficient salt in the storage tank?

3. Is the softener bypass valve directing water

for soft water service?

4. Is the valve drain hose open to the drain,

not more than 8′above the softener, and

unobstructed? If hose is above 8′, see page 7,

section 4.

If you do not find a problem with the visual checks,

continue below.

Service: Timer/Softener, Service Checkout Procedure

ERROR CODE

DISPLAYED ERR 01 ERR 02 ERR 03 ERR 04 ERR 05

POSSIBLE DEFECT • Motor • Position • Motor • Position • Control

inoperative switch inoperative switch or

or wiring wiring

harness harness

• Wiring • Control • Control • Control

harness or

connection

to switch

• Position

switch

• Control

GEAppliances.com

1. To enter diagnostics, press and hold

the MODE button for 3 seconds until

the LOW SALT ALARM screen shows.

2. Press the MODE button 2 times to

advance through LOW SALT ALARM

and SALT EFFICIENCY options. See

Programming the Control for details

on these two options.

3. OPERATION OF DIAGNOSTICS

•Valve Position—Press the RECHARGE button to

initiate a recharge cycle. Press again to manually index

valve to next position. See Service: Manually Advance

Recharge Check for details.

0 – Service

1 – Fill

2 – Brine

3 – Backwash

4 – Fast Rinse

•Motor Operation—Two dashes will circulate around

when motor should be running.

•Position Switch Operation—

– Closed—valve rotating to next position

– Open—valve in position, service, fill, brine, etc.

•Water Meter—Indicates whether water is flowing

through valve.

– 000 indicates no water is flowing through the valve

– Open nearby soft water faucet

– 000 to 199 (continual) shows water is flowing. Display

repeats for each gallon of water passing through the

meter. Control will beep at every gallon.

– If there is no reading in the display, with faucet

open, check the sensor. Pull the sensor from the

valve outlet port, and pass a small magnet in front

of the sensor. Counter should index in the display.

If counter does not index, check to make sure

harness is connected to board properly. If there is

a reading in the display, there may be a problem

associated with the turbine. Turn off water supply,

close the by-pass valve, and disconnect by-pass valve

from valve body. Check turbine for binding or

restriction due to debris. If this does not correct

the problem, the Timer, Sensor or Turbine may

require replacement.

4. Historical data about the softener is available.

•Press and hold the UP button to display the number

of days this control has had electrical power applied.

•Press and hold the DOWN button to display the

number of recharges initiated by this control since the

model code number was entered.

5. Press the MODE button to return to normal operation

and display.

Service: Set Model (F or H) Code

1. To change or check model code, first press and hold the

MODE button for 3 seconds until the LOW SALT ALARM

screen shows.

2. Press and hold the MODE button again

for 3 seconds. A display with at

the top will appear.

3. Press the UP or DOWN buttons

to select the correct model code.

SR22–GXSF27E, F31–GXSF31E, F35–GXSF35E,

F39–GXSF39E, H39–GXSH39E, H45–GNSH45E

4. Press the MODE button one time to return to normal

operation and display. If the model code was changed:

•the display will go blank momentarily, then display the

model code entered.

•the display will then return to the set present time

display, and the blue indicator light will flash. The

control will have to be reprogrammed. See Programming

the Control.

NOTE: If the control is left in any of the above diagnostic

displays, or a flashing display when setting time, hardness,

etc., it will revert back to the normal display in 4 minutes.

Service: Manually Initiated Electronics Diagnostics

SALT

LEVEL

SALT

LEVEL

SALT

LEVEL

Water meter

Valve

position

Position

switch

Motor

Turbine

Turbine support

and shaft

Sensor

housing

Position

switch

Valve

outlet

SALT

LEVEL

About the water softener system.

NOTE: The control display must show a steady

time (not flashing).

1. Press the RECHARGE button and hold in

for three seconds. RECHARGE begins to flash

as the water softening system enters the fill

cycle of recharge. Remove the brinewell

cover and, using a flashlight, observe fill

water entering the brine tank. If water does

not enter the tank, look for an obstructed

nozzle, venturi, fill flow plug or brine tubing.

See Care and Cleaning of the Water Softener

System section.

2. After observing fill, press the RECHARGE

button to move the water softening system

into brining. A slow flow of water to the drain

will begin. Verify brine draw from the brine

tank by shining a flashlight into the brinewell

and observing a noticeable drop in the liquid

level over an extended period of time.

NOTE: Be sure a salt bridge is not preventing

water from contacting salt. See Care and

cleaning of the water softening system section.

If the water softening system does not draw brine,

check:

■nozzle and/or venturi dirty or defective.

■defective nozzle and venturi seal.

■nozzle and venturi not seated properly

on gasket.

■other inner valve defect (rotor seal, rotor

and disc, wave washer, etc.).

■restricted drain (check drain fitting and

hose).

NOTE: If water system pressure is low, an

elevated drain hose may cause back pressure,

stopping brine draw.

3. Again, press the RECHARGE button to move

the water softening system into backwash.

Look for a fast flow of water from the drain

hose. A slow flow indicates a plugged top

distributor, backwash flow plug or drain hose.

4. Press the RECHARGE button to move the

water softening system into fast rinse. Again

look for a fast drain flow. Allow the water

softening system to rinse for a few minutes

to flush out any brine that may remain in

the resin tank from the brining cycle test.

5. To return the water softening system to

service, press the RECHARGE button.

Service: Manually Advance Recharge Check

Care and cleaning of the water softening system. GEAppliances.com

Brine (salt dissolved in water) is needed for

each and every recharge. The water for making

brine is metered into the salt storage area by

the water softening system valve and control.

However, you must keep the tank supplied

with salt.

When to refill with salt: If the blue indicator

light and DAYS TO EMPTY are flashing, there is

less than 15 days supply of salt. Refill with salt.

In humid areas it is best to refill with less salt

and more often, to avoid the forming of a

salt bridge (see page 14). After adding salt,

remember to reset the SALT LEVEL in the

control (see page 10). Never allow the salt

level to drop below zero on the yellow indicator

before you refill it. Without enough salt, you

will soon have hard water.

Use clean water softening salts only, at least

99.5% pure. NUGGET, PELLET or coarse

SOLAR salts are recommended. Do not use rock,

block, granulated or ice cream making salts.

They contain dirt and sediments, or mush and

cake, and will create maintenance problems.

CAUTION: Water softening salt with

iron removing additives: Some salts may have

an additive to help the water softening

system handle iron in the water supply.

Although this additive may help to keep the

water softening system resin clean, it may

also release corrosive fumes that weaken

and shorten the life of some water softening

system parts. GE recommends using only

Diamond Crystal®Red•Out®brand salt.

Checking the Salt Storage Level and Refilling

Your water softening system takes hardness

minerals (calcium and magnesium) out of

the water. Also, it can control some (see the

Specification Guidelines section) “clear water”

iron. With clear water iron, water from a faucet

is clear when first put into a glass. After 15 to

30 minutes, the water begins to cloud or turn

rust colored. A water softening system will not

remove any iron that makes the water cloudy

or rusty as it comes from the faucet (called red

water iron). To take red water iron out of water,

or over the maximum of clear water iron,

an iron filter or other equipment is needed.

GE recommends using only Diamond Crystal®

Red•Out®brand salts with Iron Fighter®

additive to help keep the resin bed clean of

clear iron. If your water supply has clear water

iron, periodic resin bed cleaning is needed.

GE recommends using Super Iron Out®brand

resin bed cleaner to thoroughly clean your

resin bed if your iron content is high. Clean

the bed at least every six months, or more

often if iron appears in the soft water between

cleanings.

IMPORTANT: It is important to mix the resin bed

cleaner with water (following the manufacturer’s

instructions), pour it into the brinewell tube

(see page 5) and recharge the softener

immediately. Do not pour the resin bed cleaner

in with the salt, as it will not be as effective in

cleaning the resin, and can cause damage to

the softener if it is left in the brine tank for an

extended period due to the corrosive gases that

are formed.

Cleaning Iron Out of the Water Softening System

Troubleshooting Tips

Save time and money! Review the chart on following pages first

and you may not need to call for service.

Problem Possible Causes What To Do

No soft water Faucet or fixture where sample was •

To conserve salt, the installer

may have isolated some fixtures

taken not plumbed to soft water

(outside faucets, toilets, etc.)

from soft water. From the outlet

NOTE:

Be sure sample is from a faucet of the water softening system, trace the water flow path,

that does not mix soft and hard water. in house plumbing. If soft water is not directed to a faucet

For example, a single lever kitchen faucet, or

fixture where wanted, consult a plumber.

if the cold side is plumbed to hard water.

No salt in the brine tank or •Check for a salt bridge or, if the

tank is empty, refill with

salt bridged recommended salt. Press (for 3 seconds) the RECHARGE

button to start an immediate recharge and restore

soft water supply.

Transformer unplugged at wall outlet or

•Check for a loss of electrical power to the water softening

power cable to softener not connected. system, due to any of these conditions and correct as needed.

Fuse blown or circuit breaker popped With the power supply restored, observe the faceplate time

on circuit to electrical outlet. display and read Programming the Control section.

Electrical outlet on a circuit that can

NOTE: The electrical outlet for the softener should be continuously

be switched off

live

so it cannot be accidentally switched off.

Manual bypass valve in •Be sure the bypass valve stem

is positioned properly, with the

bypass position

knob in the OUT position. Observe i

nstructions on the decal

at the end of the stem.

Valve drain hose pinched, plugged, •

Any restriction in this drain hose

may prevent proper

elevated too high or otherwise

operation of the

nozzle and venturi and reduce or prevent

restricted brine draw during recharge.

Nozzle and venturi dirty, incorrectly •Refer to Cleaning the Nozzle and Venturi Assembly

instructions.

assembled or damaged

With water pressure to the

water softening system off, take

the nozzle assembly apart. Inspect, clean and replace as

needed. Any foreign particle(s), scratches, nicks, etc., in the

passages can

prevent operation. Be sure holes in the gasket are

centered over holes in the housing.

NO SOFT WATER—Most Common Problems:

Check the following before calling for service:

•Not enough salt—should be at least 1/3 full.

•

Bypass valve in “Bypass” position—knob should be in the “OUT” (service) position.

•Hardness setting too low—check hardness setting and adjust. Verify hardness of

supply water—from local water company, water test or call the GE Answer Center.

•Salt Bridge—salt solidifies above water level so that brine water is not in contact

with salt. See the Breaking a Salt Bridge section.

Before you call for service…

Problem Possible Causes What To Do

Water hard sometimes Using hot water while the water •Avoid using hot water during water softening system recharge

softening system is regenerating because the water heater will refill with hard water. See

Automatic Hard Water Bypass During Recharge section, page 13.

Control HARDNESS number setting •Press the MODE button until arrow points to HARDNESS.

too low Be sure the number shown is the same as the actual grains

per gallon hardness of your water supply. See the

Programming the Control section if a change in the setting

is needed.

Grains of hardness in your water •

Water hardness can change

over time, especially in well water.

supply have increased To check, have the water tested by a water analysis laboratory

or call your local water department. Adjust the HARDNESS

number setting as needed.

Water feels slippery Absence of hardness minerals •This is normal. Hardness in water gives it the abrasive feel

after installation of you may have been accustomed to. The slippery feel is the

water softening system clean feel of soft water.

Water softening system Water softening system is a •Does not use much salt to regenerate—very efficient.

not using any salt “demand” unit

Possible salt bridge •See the About the Water Softener System section, page 14.

Possible plugged nozzle and venturi •See the About the Water Softener System section, page 14.

Water is blue color Acidic water in copper plumbing •Have the water tested at once.

after water softening

system was installed

Water softening system Meter turbine stuck •See the Service: Manually Initiated Electronics Diagnostics

not regenerating section for troubleshooting procedures, page 17.

•Call for service.

Sensor wire not plugged into •See the Service: Manually Initiated Electronics Diagnostics

the control section for troubleshooting procedures, page 17.

•Call for service.

No power to unit •Check the circuit breaker or fuses.

Mechanical defect •Call for service.

Cloudiness on glassware Combination of soft water and •This is called etching and is permanent. To prevent this

(automatic dishwashers) too much detergent from happening, use less detergent if you have soft water.

Wash glassware in the shortest cycle that will get them clean.

Excessive/high level Valve drain hose pinched, •Any restriction in this drain hose may prevent proper

of water in brine tank plugged, elevated too high operation of the nozzle and venturi and reduce or prevent

or otherwise restricted brine draw during recharge.

Nozzle and venturi dirty, incorrectly •See the Cleaning the Nozzle and Venturi Assembly section,

assembled or damaged page 14. With water pressure to the water softening system

off, take the nozzle assembly apart. Inspect, clean and

replace as needed. Any foreign particle(s), scratches, nicks,

etc., in the passages can prevent operation. Be sure holes

in the gasket are centered over holes in the housing.

GEAppliances.com

Problem Possible Causes What To Do

Salty tasting or Unit not sanitized •Complete the Sanitizing Procedures on page 12.

brown/yellow colored •At completion of recharge cycle (approx. 2 hrs), run water

water after installation from faucets to purge the salty water.

Low water pressure Check pressure.

•Drain height 8′or less, pressure should be minimum of 20 psi.

•Drain height above 8′, pressure should be minimum of 50 psi.

Restricted drain hose •Clean and reconnect hose.

•Check for kinks in drain line.

Brown/yellow Unit was idle for a period of time •Complete the Sanitizing Procedures on page 12.

colored water

Resin beads showing Cracked distributor •Call for service.

up in drinking water

and sink

Sounds you might hear Running water from the unit •This is normal.

into a drain during recharge

Water has air bubbles Air in system after installation •Will go away after it runs for a while.

and is cloudy

Error Code on control Wiring may have worked loose •See page 16 for details.

in the control •Unplug transformer.

•Remove control cover, release clips on side.

•Check for loose/incorrect wiring connections to electronic

board or switch. Reconnect as required.

•Reassemble control cover.

•Plug in Transformer.

•Wait six minutes for Error Code to reappear.

•If Error Code reappears, call for service.

Troubleshooting Tips

Before you call for service…

Blue light flashing

When power applied Control needs to be programmed •See the Programming the Control section, page 9–10.

to the system (a power outage may have occurred)

If “DAYS TO EMPTY” Low salt level, less than 15 days •Fill with salt.

is flashing •Reset salt level.

If “Err” in display Electrical problem with system •See page 16 for details.

•See procedure above, Error code on control.

Notes. GEAppliances.com

Parts list.

GEAppliances.com

GENERAL ELECTRIC PARTS CATALOG

REF. NO. PART NO. PART DESCRIPTION (01) (01)

0003 WS35X10001 O-RING SEAL KIT 1 1

0004 WS34X10015 DECAL, FACEPLATE 1 1

0005 WS07X10004 HOSE, DRAIN, 20 FT. 1 1

0007 WS14X10002 DISTRIBUTOR, TOP 1 1

0008 WS14X10001 DISTRIBUTOR, BOTTOM 1 1

0009 WS01X10002 RESIN, 1 CU. FT. 1 1

0010 WS32X10011 RESIN TANK, 9 X 40 1 1

0011 WS31X10022 COVER, TOP W/ LENS 1 1

0012 WS31X10023 FACEPLATE 1 1

0013 WS21X10013 CONTROL 1 1

0016 WS26X10013 TRANSFORMER WITH

POWER CORD 1 1

0017 WS31X10021 COVER, SALT HOLE,

WITH LABELS 1 1

0018 WS33X10001 VAPOR BARRIER 1 1

0019 WS33X10007 RIM 1 1

0020 WS31X10024 COVER, BRINEWELL W/ DECAL 1 1

0021 WS02X10009 NUT 1 1

0022 WS32X10017 BRINEWELL W/ DECAL 1 1

0023 WS02X10027 SCREW 1 1

0024 WS32X10016 TANK, BRINE, ROUND 1 1

0025 WS18X10003 CLAMP, HOSE 2 2

0026 WS22X10016 ADAPTER, HOSE 1 1

0027 WS22X10017 GROMMET 1 1

0028 WS35X10035 GROUND CLAMP KIT 1 1

0029 WS15X10035 BRINE VALVE ASM. 1 1

0030 WS35X10036 FLOAT, STEM & GUIDE 1 1

0031 WS03X10006 CLIP 1 1

0032 WS15X10006 VALVE BODY, BRINE 1 1

0033 WS03X10007 CLIP 1 1

0034 WS03X10008 SCREEN 1 1

0035 WS07X10002 TUBING ASM. 1 1

0036 WS07X10015 BRINE TUBE ASM. 1 1

0037 WS31X10018 BACK COVER, ELECTRONICS 1 1

0038 WS02X10029 SPACER 1 1

0039 WS02X10030 FACEPLATE SUPPORT 1 1

0055 WS28X10003 RETAINER CLAMP 2 2

0056 WS28X10004 CLAMP 2 2

0101 WS02X10012 SCREW 1 1

0102 WS02X10013 SPACER 1 1

0103 WS21X10003 SWITCH 1 1

0104 WS03X10009 PIN, EXPANSION 1 1

0105 WS02X10014 SCREW 5 5

0106 WS31X10006 COVER, VALVE 1 1

0107 WS03X10010 WAVE SPRING 1 1

0108 WS26X10002 ROTOR & DISC ASM. 1 1

0109 WS19X10004 CAP, VENTURI 1 1

0110 WS03X10011 SEAL, O-RING 1 1

Parts catalog.

GEAppliances.com

GENERAL ELECTRIC PARTS CATALOG

REF. NO. PART NO. PART DESCRIPTION (01) (01)

0111 WS19X10005 SUPPORT SCREEN 1 1

0112 WS03X10013 SCREEN 1 1

0113 WS22X10020 FLOW PLUG, .10 GPM 1 1

0114 WS08X10005 GASKET & ASPIRATOR 1 1

0115 WS03X10015 CONE SCREEN 1 1

0116 WS22X10021 PLUG, FILL FLOW, .30 GPM 1 1

0117 WS03X10017 FERRULE NUT 1 1

0118 WS15X10034 NOZZLE/VENTURI BODY 1 1

0119 WS03X10018 RETAINER 1 1

0120 WS03X10019 SEAL, O-RING, 1/4″X 3/8″22

0121 WS15X10010 BODY, VALVE 1 1

0122 WS03X10020 SPRING 1 1

0123 WS22X10022 PLUG, DRAIN SEAL 1 1

0124 WS15X10009 NOZZLE/VENTURI ASM. 1 1

0130 WS35X10005 SEAL KIT, 3/4″11

0132 WS22X10023 ADAPTER, DRAIN HOSE 1 1

0133 WS03X10021 O-RING, 5/8″X 13/16″11

0134 WS03X10022 PLUG, FLOW, RINSE CONTROL 1 1

0135 WS03X10023 CLIP 1 1

0136 WS26X10003 CAM & GEAR 1 1

0137 WS26X10004 BEARING 1 1

0138 WS26X10005 PLATE, MOTOR, 3/4″11

0139 WS02X10015 SCREW, #6-20 X 3/8″22

0140 WS26X10011 MOTOR ASM. 1 1

0141 WS02X10016 SCREW, #6-20 X 7/8″22

0142 WS60X10001 NUT, INSTALLATION 2 2

0143 WS60X10002 TUBE, INSTALLATION 2 2

0144 WS60X10003 WASHER 2 2

0145 WS60X10004 CLIP 2 2

0146 WS28X10017 HARNESS WIRE, SENSOR ASSY., 3/4″11

0147 WS19X10006 TURBINE & SUPPORT ASM. 1 1

0150 WS03X10024 SEAL, O-RING 1 1

0151 WS15X10012 BYPASS ASM. 1 1

0152 WS03X10025 SEAL, O-RING 2 2

0153 WS60X10006 ADAPTER 2 2

0999 49-50151 OWNER’S MANUAL 1 1

WS35X10037 INSTALLATION KIT 1 1

For The Period Of: We Will Replace:

One Year Any part of the Water Softening System which fails due to a defect in materials or workmanship.

From the date of the During this full one-year warranty, GE will also provide, free of charge, all labor and in-home service

original purchase to replace the defective part. All warranty service will be provided by a GE SmartWater™Authorized

Service agent.

Three Years The electronic monitor, if it fails due to a defect in materials or workmanship. During this three-year

From the date of the limited warranty, you will be responsible for any labor or in-home service costs.

original purchase

Ten Years A replacement brine tank or cabinet, if either fails due to a defect in materials or workmanship.

From the date of the During this ten-year limited warranty, you will be responsible for any labor or in-home service costs.

original purchase

■Service trips to your home to teach you how to use

the product.

■Improper installation, delivery or maintenance.

■Failure of the product if it is abused, misused, or used for

other than the intended purpose or used commercially.

■Defects that result from improper installation or damage

not caused by GE.

■Liability on the part of GE under this or any other warranty

for any indirect or consequential damage.

■Products that are used for commercial or industrial

applications.

■Filters, membranes or batteries.

■Replacement of house fuses or resetting of circuit breakers.

■Damage to the product caused by accident, fire, floods or

acts of God.

■Incidental or consequential damage caused by possible

defects with this appliance, its installation or repair.

■Damage caused after delivery.

What Is Not Covered:

This warranty is extended to the original purchaser and any succeeding owner for products purchased for home use

within the USA. In Alaska, the warranty excludes the cost of shipping or service calls to your home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives you

specific legal rights, and you may also have other rights which vary from state to state. To know what your legal rights

are, consult your local or state consumer affairs office or your state’s Attorney General. THIS WARRANTY IS INTENDED

TO BE IN LIEU OF ALL OTHER WARRANTIES, WHETHER EXPRESS OR IMPLIED, INCLUDING THE WARRANTIES OF

MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.

Warrantor: General Electric Company. Louisville, KY 40225

GE Water Softening System Warranty. (For Customers in the United States)

All warranty service provided by our SmartWater™Authorized

Servicer Network. To schedule service, on-line, 24 hours a day, visit

us at GEAppliances.com, or call 800.GE.CARES (800.432.2737) (U.S),

or 866.777.7627 (Canada).

Staple your receipt here.

Proof of the original purchase

date is needed to obtain service

under the warranty.

All warranty service provided by our Factory Service Centers or an authorized technician.

For service, call toll free 1.866.777.7627.

What Is Not Covered:

■Service trips to your home to teach you how to use

the product.

■Improper installation.

If you have an installation problem, contact your dealer

or installer. You

are responsible for providing adequate

electrical, exhausting and other connecting facilities.

■

Replacement of house fuses or resetting

of circuit

breakers.

■Failure of the product if it is misused, or used for other

than the intended purpose or used commercially.

■

Damage to product caused by accident,

fire, floods or

acts of God.

WARRANTOR IS NOT RESPONSIBLE FOR CONSEQUENTIAL DAMAGES.

Warrantor: CAMCO INC.

For The Period Of: We Will Replace:

One Year Any part of the Water Softening System which fails due to a defect in materials or workmanship.

From the date of the During this full one-year warranty, GE will also provide, free of charge, all labor and in-home service

original purchase to replace the defective part.

Three Years The electronic monitor, if it fails due to a defect in materials or workmanship. During this three-year

From the date of the limited warranty, you will be responsible for any labor or in-home service costs.

original purchase

Ten Years A replacement brine tank or cabinet, if either fails due to a defect in materials or workmanship.

From the date of the During this ten-year limited warranty, you will be responsible for any labor or in-home service costs.

original purchase

GE Water Softening System Warranty. (For Customers in Canada)

Notes.

Información de seguridad  . . . . .32
Instrucciones para la
instalación  . . . . . . . . . . . . . . .33–42
Instrucciones paso por paso . . .36–42
Instrucciones para la operación
Cómo limpiar la ensambladura
de la boquilla y el Venturi  . . . . . . .45
Cómo romper un puente de sal . . .44
Funciones  . . . . . . . . . . . . . . . . . . .46
Servicio . . . . . . . . . . . . . . . .43, 47–49
Sistema de descalcificación
de agua  . . . . . . . . . . . . . . . . . .43–49
Cuidado y limpieza . . . . . . . . . . .50
Consejos para la solución
de averías  . . . . . . . . . . . . . . . .51–54
Soporte al cliente
Garantía . . . . . . . . . . . . . . . . . . . . .62
Lista de partes/catálogo  . . . . .56–59
Soporte al consumidor  . . . . . . . . .63
Escriba aquí el modelo y los números
de la serie:
Modelo No. ______________________
Serie No. ________________________
Para encontrar estos números, levante
la cubierta y mire en el borde, debajo
del panel del control.
31

INFORMACIÓN IMPORTANTE DE SEGURIDAD.

LEA TODAS LAS INSTRUCCIONES ANTES DEL USO.

PRECAUCIONES DE SEGURIDAD

■Revise y cumpla con todos los códigos estatales y

locales. Observe las pautas aquí presentadas.

■Tenga cuidado al manipular el sistema de

descalcificación de agua. No lo voltee, deje caer,

arrastre o coloque en protuberancias extremas.

■Los sistemas de descalcificación de agua que

utilicen cloruro de sodio (sal) para la recarga

agregan sodio al agua. Las personas que siguen dietas

con restricciones de sodio deben considerar el sodio

adicional como parte de su consumo general. El cloruro

de potasio puede usarse como una alternativa para

el cloruro de sodio de su descalcificador.

■

El sistema de descalcificación de agua funciona

solamente con 24 voltios-60 Hz.

Cerciórese de usar

exclusivamente el transformador incluido.

■El transformador se debe conectar únicamente

a un tomacorriente interior con conexión a tierra

de 120 voltios.

■Utilice únicamente sales para descalcificación

del agua, al menos con 99.5% de pureza. Se

recomiendan las sales en PEPITAS, BOLITAS

o SAL GRUESA SOLAR. No utilice sales en roca,

bloque, granuladas o sales para la elaboración

de helados. Éstas pueden contener suciedad y

sedimentos, o pasta y masa y podrían crear

problemas de mantenimiento.

■Mantenga la tapa del orificio de la sal en su lugar

en el descalcificador a menos que esté realizando

mantenimiento o reponiendo la sal.

ADVERTENCIA: No use con agua que

sea microbiológicamente insegura o de calidad

desconocida sin llevar a cabo la desinfección

adecuada antes o después del sistema.

LEA Y SIGA ESTA INFORMACIÓN DE SEGURIDAD CUIDADOSAMENTE.

GUARDE ESTAS INSTRUCCIONES

INSTALACIÓN CORRECTA

■Instale o almacene donde no quede expuesto a

temperaturas por debajo del punto de congelación

ni esté expuesto a ningún tipo de inclemencias

atmosféricas. Si el agua llega a congelarse dentro

del sistema, éste podría romperse. No intente dar

tratamiento al agua si se encuentra a una

temperatura por encima de 38 ºC (100 ºF).

■No instale expuesto a los rayos directos del sol.

Exposición al sol o calor excesivos podrían causar

distorsión u otros daños a las partes no metálicas.

■Conecte a tierra de manera apropiada según los

códigos y ordenanzas aplicables.

■Use solamente fundente y soldadura sin plomo para

todas las conexiones de condensación soldadas,

según los códigos estatales y federales aplicables.

■

El sistema de descalcificación de agua requiere un

flujo de agua mínimo de tres galones por minuto en

la entrada. La presión de entrada máxima permitida

es de 125 psi. Si la presión durante el día es por

encima de 80 psi, la presión nocturna podría exceder

el máximo. Use una válvula reductora de presión

para reducir el flujo si es necesario.

■

Las resinas de descalcificación podrían degradarse

ante la presencia de cloro por encima de 1 ppm.

Si usted tiene una cantidad de cloro mayor a ésta,

quizás experimente una vida menor de la resina.

En estas condiciones, es posible que quiera

considerar la compra de un sistema de filtración

del punto de admisión para casas GE con un filtro

reductor de cloro.

ADVERTENCIA:Deseche todas las

partes y los materiales de embalaje no utilizados

después de la instalación. Partes pequeñas

restantes después de la instalación podrían

representar un peligro de asfixia.

Este sistema de descalcificación de agua debe instalarse correctamente y colocarse de acuerdo a las

instrucciones de instalación antes de su uso.

Por su seguridad, se debe seguir la información en este manual con el fin de reducir el riesgo de una

descarga eléctrica, daños a la propiedad o daños personales.

ADVERTENCIA

PRECAUCIÓN: Se necesita cierta habilidad de plomería para la instalación.

Si usted no está seguro acerca de la instalación de alguna de las partes de este producto,

consulte a un plomero profesional.

Instrucciones de instalación. GEAppliances.com

Desempacado e inspección

Cerciórese de inspeccionar completamente el

descalcificador en busca de daños durante el

envío o partes que puedan haberse perdido.

También revise en busca de daños en la caja

de envío. Póngase en contacto con la compañía

de transporte para cualquier reclamo por daño

o pérdida. El fabricante no es responsable por

daños sufridos durante el tránsito.

Las partes pequeñas necesarias para instalar

el descalcificador se encuentran en una pieza

de cartón termoconformada o en una bolsa.

Para evitar la pérdida de las partes pequeñas,

manténgalas en el paquete hasta que esté

listo para usarlas. Cerciórese de no descartar

componentes que podrían estar escondidos

en el embalaje.

■Antes de comenzar la instalación, lea estas

Instrucciones de instalación completamente.

Luego, obtenga todos los materiales y

herramientas que necesita para llevar a cabo

la instalación. No instalar correctamente el

descalcificador invalida la garantía.

■Revise los códigos locales. La instalación

debe cumplir tales requisitos.

■En el estado de Massachusetts, la instalación

debe ajustarse al Código de Plomería 248 CMR.

Consulte a su plomero certificado.

■Use solamente fundente y soldadura sin

plomo para todas las conexiones de

condensación soldadas, según los códigos

estatales y federales aplicables.

■Conecte el descalcificador en la tubería

de suministro principal antes del

calentador de agua. NO HAGA PASAR

AGUA CALIENTE A TRAVÉS DEL

DESCALCIFICADOR. La temperatura

del agua que pase a través del

descalcificador debe ser menor de

49 ºC (120 ºF).

■Tenga cuidado cuando manipule el

descalcificador. No lo coloque boca

arriba, ni lo deje caer, ni lo arrastre,

ni lo apoye en protuberancias.

■La presión de entrada máxima permitida

es de 125 psi. Si la presión durante el día es

por encima de 80 psi, la presión nocturna

podría exceder el máximo. Use una válvula

reductora de presión para reducir el flujo si

es necesario. (Agregar una válvula reductora

de presión podría reducir el flujo.)

■El sistema de descalcificación funciona

solamente con 24 voltios-60 Hz. Cerciórese

de usar exclusivamente el transformador

incluido. Cerciórese de que el tomacorriente

eléctrico y el transformador están en el

interior de un recinto para protegerlos de

la humedad.

■Consulte la sección Dónde instalar el

descalcificador para más detalles.

ADVERTENCIA:No use con

agua que sea microbiológicamente

insegura o de calidad desconocida sin

llevar a cabo la desinfección adecuada

antes o después del sistema. El agua debe

probarse periódicamente para verificar

que el sistema se encuentra funcionando

satisfactoriamente.

■Partes pequeñas restantes después de la

instalación podrían representar un peligro

de asfixia. Deseche con toda seguridad.

Recomendaciones importantes para la instalación

Lea el manual completo. Ignorar las directrices y reglas podría causar lesiones personales o

daños a la propiedad.

Instrucciones de instalación.

Dónde instalar el Descalcificador

■Coloque el descalcificador lo más cercano

posible a un sumidero, o a otro punto de

drenaje o columna de suministro.

■Se recomienda que los grifos externos se

dejen con agua dura para así ahorrar agua

descalcificada y sal.

■

No instale el descalcificador en un lugar

donde se pueda congelar. Los daños debido al

congelamiento no están cubiertos por la garantía.

■No instale el descalcificador donde pueda

bloquear el acceso al calentador de agua o el

acceso a la válvula de cierre principal del agua.

■Coloque el descalcificador en un lugar donde

sea menos probable que ocurra daño causado

por el agua si es que eventualmente ocurriese

alguna fuga. El fabricante no reparará ni pagará

por daños ocasionados por agua.

■Un tomacorriente de 120 voltios es necesario

para conectar el transformador que viene

incluido. El descalcificador tiene un cable

eléctrico de 10 pies. Si el tomacorriente está

colocado demasiado lejos (hasta 100 pies),

use un cable calibre 18 para conectarlo.

Cerciórese de que el tomacorriente eléctrico y el

transformador estén en el interior de un recinto

para protegerlos de la humedad. Cerciórese de

que el tomacorriente esté desconectado para

prevenir un corte eléctrico accidental.

■Si se dispone a llevar a cabo la instalación en

el exterior, debe tomar las medidas necesarias

para asegurarse de que el descalcificador, la

instalación de plomería, el cableado, etc. están

bien protegidos de los elementos (rayos del sol,

lluvia, viento, calor, frío), de la contaminación,

vandalismo, etc. tal y como lo estarían si fueran

instalados internamente. La instalación en el

exterior no es recomendada, y anula la garantía.

■Mantenga el descalcificador alejado de los rayos

directos del sol. El calor del sol podría causar

distorsión u otros daños a las partes no

metálicas y podría hacer daño a las partes

electrónicas.

■Los accesorios de entrada y salida incluidos

con el descalcificador son tubos de cobre de

condensación de 3/4″(1,91 cm)—nominal.

Debe mantener un tamaño igual o mayor de

tubos que los tubos del suministro del agua,

hacia la entrada y salida del descalcificador.

■Use la válvula de bypass incluida para instalar el

descalcificador. La válvula de bypass le permite

desconectar el suministro de agua hacia el

descalcificador para efectuar servicio, pero aún

mantiene el agua llegando a las tuberías de la

casa. Los accesorios de entrada y salida a que

nos referimos anteriormente se conectan a la

válvula de bypass con las tuercas y arandelas

incluidas.

■Use accesorios y tuberías de cobre, latón o

galvanizados. Algunos códigos podrían permitir

el uso de tuberías plásticas CPVC.

■Si una manguera adicional es necesaria para el

drenaje de la válvula y el tanque de sal, usted la

puede solicitar en Accesorios GE llamando al

800.626.2002.

■Si necesita una válvula rígida de drenaje para

cumplir con los códigos de plomería, podrá

comprar las partes necesarias para conectar

un drenaje de tubería de cobre o plástico de

1/2″(1,27 cm).

■Sal del descalcificador en una pepita limpia o

bolita de agua es necesaria para llenar el tanque

de agua salmuera, consulte las Instrucciones de

Instalación Paso por Paso en el Paso 8.

Herramientas y materiales necesarios para la instalación

Lo primero que debe decidir es cómo instalar las

tuberías que entran y salen del descalcificador.

Fíjese en la tubería de agua en el punto donde

conectará el descalcificador. ¿La tubería está

soldada con cobre, pegada con plástico, o roscada

galvanizada? ¿Cuál es el tamaño de la tubería?

ADVERTENCIA: Use solamente

fundente y soldadura sin plomo para todas las

conexiones de condensación soldadas, según

los códigos estatales y federales aplicables.

Consulte la Ilustración de instalación normal, Fig. 1.

Úsela como una guía para planificar su instalación

particular. Cerciórese de dirigir el suministro de

agua dura entrante al acoplamiento de admisión

de la válvula del descalcificador. La válvula está

marcada IN (ENTRADA) yOUT (SALIDA). Consulte

la ilustración en la página 35 como ayuda para la

preparación.

Planifique la instalación del Descalcificador

GEAppliances.com

Ilustración de instalación normal

Agua descalcificada

Agua dura hacia

los grifos externos

TUBERÍA DE AGUA PRINCIPAL

Agua dura

NOTA: Ver la sección Conexiones de la manguera de drenaje.

Transformador

de 24V

Tomacorriente

de 120 voltios

Válvula de

bypass

Agua dura hacia

los grifos externos

Válvula de

entrada

Válvula de

salida

Sistema de derivación

de 3 válvulas

Para el servicio de agua

descalcificada:

• Abra las válvulas de entrada

de salida

• Cierre la válvula de bypass

Para circunvalar el agua dura:

• Cierre las válvulas de

entrada y salida

• Abra la válvula de bypass

Tapa del

orificio

de la sal

LA SAL

VA AQUÍ

Depósito

de la

salmuera

ENTRADA

Arandela (2)

Tubo de cobre de 3/4″(1,91 cm) (2)

Tuerca de instalación (2)

Válvula de bypass

• Tire hacia afuera para servicio de agua

descalcificada

• Empuje para bypass

NOTA: Los accesorios proporcionados son para

plomería de cobre de 3/4″(1,91 cm). Si usted

tiene plomería de 1″(2,54 cm), no use los

tubos de cobre y las tuercas incluidas. Compre

adaptadores hembras NPT de 1″(2,54 cm) y

conéctelos directamente a las roscas macho

NPT de 1″(2,54 cm) de la válvula de bypass.

Tuerca (2)

Tubo de cobre de 3/4″(1,91 cm) (2)

Arandela (2)

Adaptador de instalación (2) (ver arriba)

NOTA: Los accesorios proporcionados son para

plomería de cobre de 3/4″(1,91 cm). Si usted

tiene plomería de 1″(2,54 cm), no use los

tubos de cobre y las tuercas incluidas. Compre

adaptadores hembras NPT de 1″(2,54 cm) y

conéctelos directamente a las roscas macho

NPT de 1″(2,54 cm) de los adaptadores.

ENTRADA

Unión (no incluida) (2)

Ilustración de la instalación opcional de una derivación de 3 válvulas

Los adaptadores para esta instalación no vienen incluidos con el descalcificador. Para ordenar estos adaptadores, llame a GE Parts al

800.626.2000. (Solicite la parte # WS60X10006.)

Fig. 1 VÍA DE ENLACE

Úsela si el flujo de suministro fluye

desde la izquierda. Incluya una derivación

sencilla o de 3 válvulas.

Agua

dura

De la

salida del

descalcificador

Agua

descalcificada

Hacia la entrada

del descalcificador

TUBERÍA DE AGUA PRINCIPAL

Agua dura

Agua descalcificada

Tomacorriente

de 120 voltios

Transformador

de 24V

Depósito

de la

salmuera

LA SAL

VA AQUÍ

Tapa del

orificio de

la sal

Fig. 2 VÍA DE ENLACE

Úsela si el flujo de suministro fluye

desde la izquierda. Incluya una derivación

sencilla o de 3 válvulas.

Agua dura

De la

salida del

descalcificador

Agua

descalcificada

Hacia la

entrada del

descalcificador

Drenaje

Clip

Salida

Entrada

El sello del aro tórico va

en la muesca externa

solamente. El clip engrapa

en la muesca interna (ver

más adelante).

Válvula de

bypass

Accesorio de drenaje

Fig. 3A

Fig. 3B

Fig. 3C

ENTRADA

SALIDA

Gire la válvula

de bypass boca

arriba para

conectar a la

tubería al nivel

del piso.

Cuerpo de la válvula

de entrada o salida

Válvula de bypass

(empújela al máximo)

Clip

VISTA

POSTERIOR

VISTA

LATERAL

Instrucciones de instalación paso por paso.

■Suspenda el suministro de gas o de energía eléctrica que alimenta el

calentador de agua, en la posibilidad de que el calentador pueda drenarse

mientras usted drena las tuberías.

■Desconecte el suministro de agua hacia los tubos que han de ser cortados y

drene las tuberías de agua de la casa.

■Abras ambos grifos, el de agua fría y el de agua caliente en el lugar más

bajo posible. Libere los dos clips en la parte posterior de la cubierta.

Rote la cubierta hacia adelante y levante.

NOTA: Para una instalación más fácil, remueva la cubierta superior.

1. INSTALE LA VÁLVULA DE BYPASS

•Remueva el tapón plástico de embalaje y el cable de la salida de la válvula.

•Empuje la válvula de bypass (lubrique los aros tóricos con grasa de

silicona) hacia ambas boquillas de la válvula como se muestra en

la Fig. 3A.

•Enganche los dos clips plásticos en sus posiciones, a partir de la parte

superior y hacia abajo, como se muestra en las Figs. 3A y 3B. Cerciórese

de engancharlos en sus lugares apropiados. Tire de la válvula de bypass

para cerciorarse de que se encuentra sostenida con seguridad en su lugar.

2. MUEVA LA ENSAMBLADURA DEL DESCALCIFICADOR HACIA SU

POSICIÓN DE INSTALACIÓN

Cerciórese de que la superficie de instalación se encuentre nivelada y lisa.

Cualquier objeto cortante debajo del tanque podría causar una hendidura

en el mismo. Si es necesario, coloque el tanque sobre una sección de

plywood de un grueso mínimo de 1,91 cm (3/4″). Luego, coloque cuñas

debajo del plywood según sea necesario para nivelar el descalcificador.

3. CONECTE LAS TUBERÍAS QUE ENTRAN Y SALEN DEL DESCALCIFICADOR

PRECAUCIÓN:Siga todas las precauciones siguientes

mientras conecta la plomería de entrada y salida. Vea las ilustraciones

en la página 35.

•CERCIÓRESE DE QUE EL SUMINISTRO DE AGUA DURA ESTÁ

DIRECTAMENTE CONECTADO AL PUERTO DE LA VÁLVULA DE

ENTRADA DEL DESCALCIFICADOR DE AGUA. Si el flujo del agua de

la casa es desde la izquierda, use un crossover de tubería como se muestra

en la Figura 1, página 34. Si el flujo del agua de la casa fluye hacia arriba

desde el nivel de piso, voltee la válvula de bypass boca abajo como se

muestra en la Figura 3C.

•Si se dispone a llevar a cabo una instalación con soldadura de cobre,

haga todas las soldaduras de condensación antes de conectar los tubos

a la válvula de bypass. El calor de antorcha dañará las partes plásticas.

•Cuando se encuentre girando accesorios de tubería roscados en

accesorios plásticos, cerciórese de no cruzar las roscas.

•Use un compuesto de junta de tuberías en todas las roscas externas.

•Apoye la tubería de entrada y de salida de alguna manera (use colgadores

de tubería) para evitar que el peso se deposite sobre los ajustes de las

válvulas.

NOTA: Cerciórese de que la

turbina y el soporte se encuentren

firmes en sus posiciones en la

salida de la válvula. Sople hacia

la boquilla de la válvula y observe

que la turbina se encuentra

rotando libremente.

Turbina

Salida de la válvula

Eje y soporte

de la turbina

GEAppliances.com

Fig. 4

Válvula de la manguera

de drenaje

DRENAJE

DE PISO

Ate o amarre

la manguera

en su lugar

Espacio de

tolerancia de

3,8 cm (11⁄2″)

Abrazadera

Luz indicadora azul

4. CONECTE Y HAGA FUNCIONAR LA MANGUERA DE DRENAJE

DE LA VÁLVULA

•Use la manguera de drenaje (se ha incluido una de 20 pies) para

adherirla al accesorio de drenaje de la válvula. Para evitar que la presión

del agua expulse la manguera, use una abrazadera de mangueras para

asegurarla en su lugar. Corte la longitud necesaria y use la parte restante

en el Paso 5.

•Ubique el otro extremo de la manguera en un punto apropiado

para drenar (drenaje de piso, sumidero, tina de lavandería, etc.)

que termine en el sistema de alcantarillado. Cerciórese de cumplir

con los códigos locales.

IMPORTANTE: Si necesita más manguera de drenaje, ordénela llamando

al Departamento de Partes de GE al 800.626.2002. El descalcificador de

agua no funciona si el agua no escapa por esta manguera durante las

generaciones.

•Ate o amarre la manguera en un lugar cercano al punto de drenaje.

Una alta presión de agua podría causar que el extremo de la manguera

se mueva erráticamente durante los ciclos de lavado regresivo y enjuague

rápido de la generación. También deje una tolerancia de aire de al

menos 3,8 cm (11⁄2″) entre el extremo de la manguera y el punto de

drenaje. Este espacio previene que ocurra un efecto sifón del agua de

alcantarillado hacia el descalcificador, si ocurriese un ciclo de lavado

regresivo.

•Elevar la manguera de drenaje podría causar una presión negativa que

podría reducir la toma del contenido de sal durante las generaciones.

Si fuera necesario levantar la manguera de drenaje hasta un nivel superior

al descalcificador para llegar hasta el punto de drenaje, mida primero

la presión de entrada de agua hacia el descalcificador. Para las presiones

de entrada entre 20 y 50 psi, no eleve más de 8 pies (2,67 m) por encima

del piso. Para la presión de entrada por encima de 50 psi, la manguera

de drenaje podría levantarse a una altura máxima de 14 pies.

4A. CÓMO CONECTAR UN TUBO DE DRENAJE DE VÁLVULA RÍGIDA

Para adaptar un tubo de drenaje de cobre al descalcificador, use una

sierra de arco para cortar el extremo de púa del accesorio de drenaje,

tal y como se muestra en la Fig. 4A. Rote el accesorio de drenaje de forma

tal que la hoja de corte evite el alojamiento de la válvula para prevenir

daños a la válvula. Compre un accesorio de compresión (tubo hembra

de rosca de 1/4″[0,63 cm] x 1/2″[1,27 cm] de diámetro externo) y

los tubos necesarios en una ferretería local.

5. INSTALE LOS ACCESORIOS DE SOBREFLUJO DEL TANQUE DE

SALMUERA Y LA MANGUERA

•Inserte una arandela de goma en el agujero de 3/4″(1,9 cm) de diámetro

en el lado del tanque de salmuera como se muestra en la Fig. 5.

•Empuje el extremo del codo adaptador de la manguera hacia la

arandela como se muestra en la Fig. 5.

•Adhiera la manguera (use la manguera que sobre del Paso 4) al codo

adaptador de la manguera. Use una abrazadera de mangueras para

mantenerla firmemente en su lugar.

•Ubique el otro extremo de la manguera en el punto de drenaje.

NO ELEVE esta manguera más allá del codo en el tanque de salmuera.

IMPORTANTE: NO SOBREFLUYA EN T LA MANGUERA HACIA LA MANGUERA

DE DRENAJE DE LA VÁLVULA.

NOTA: Este drenaje es para seguridad solamente. Si el gabinete (el tanque de

salmuera) se llena demasiado de agua, el agua excesiva se lleva al drenaje.

Accesorio

de drenaje

en la válvula

Fig. 4A

Fig. 5

Hacia el drenaje

de la alcantarilla

Manguera

de drenaje

de sobreflujo

Abrazadera de

la manguera

Arandela

Clip

Roscas NPT de

1/4" (0,63 cm)

Lengüetas Tubo de cobre de

1/2″(1,27 cm) de

diámetro externo

(no incluido)

Corte las lengüetas

del accesorio de

drenaje

Accesorio de compresión, tubo de

1/4″(0,63 cm) NPT X 1/2″(1,27 cm)

de diámetro externo (no incluido)

No conectar la manguera

de drenaje de la válvula

Adaptador de

la manguera

TUBO REGULADOR

SUMIDERO

LAVADERO

6. INSTALE LAS ABRAZADERAS DE TIERRA

PELIGRO:No adherir apropiadamente la

abrazadera de tierra podría resultar en una descarga

eléctrica.

Si las tuberías son de metal, para mantener continuidad

de tierra eléctrica en la tubería de agua fría, instale las

abrazaderas de tierra incluidas como se muestra en la Fig. 6.

•Limpie la tubería con papel de esmerilar en el área donde

la abrazadera será instalada.

•Instale las abrazaderas de conexión a tierra como se

muestra, cerciorándose que las abrazaderas ajustan

libremente alrededor de la tubería.

•Cerciórese de que la arandela de cierre está en su lugar

•Apriete con sus manos el tornillo, luego una vuelta

completa adicional con el destornillador.

NOTA: Cuando reemplace un descalcificador existente,

también reemplace las abrazaderas de conexión a tierra.

Si se dispone a remover el descalcificador completamente,

coloque tuberías en las líneas de agua del mismo tipo que

las tuberías usadas originalmente para asegurar la integridad

de las tuberías y continuidad en la conexión a tierra a lo

largo de la vida de la casa.

7. PURGUE LAS TUBERÍAS, SAQUE EL AIRE DEL

DESCALCIFICADOR Y PRUEBE SU INSTALACIÓN

EN BÚSQUEDA DE FUGAS DE AGUA

PRECAUCIÓN: Para evitar daños por la

presión de agua o de aire en las partes internas del

descalcificador, cerciórese de dar los pasos siguientes

en el mismo orden en que se presentan.

•Abra completamente 2 grifos de agua descalcificada

fría en grifos cercanos al descalcificador.

•Abra la válvula de bypass en la posición “bypass”

empujando el vástago hacia adentro.

•Abra completamente la válvula de cierre de la tubería

del agua principal de la casa. Observe un flujo fijo de

ambos grifos abiertos en el paso A, anteriormente.

•Coloque la válvula de bypass en la posición de

“servicio”, en la forma EXACTA como le especificamos

a continuación. MANTENGA LOS GRIFOS DE AGUA

DESCALCIFICADA ABIERTO.

•LENTAMENTE tire o deslice el vástago de la válvula

(hacia afuera) hacia “servicio”, pausando varias veces

para permitir que la presurización del descalcificador

comience lentamente.

•Después de unos 3 minutos, abra un grifo de agua

CALIENTE por 1 minuto, o hasta que todo el aire haya

sido extraído, luego ciérrelo. NOTA: Si parece que el agua

está turbia o tiene un sabor salado, permita que el sistema

funcione por unos minutos más, o hasta que se aclare.

•Cierre todos los grifos de agua.

•Inspeccione en búsqueda de fugas en la tubería que se

acaba de llevar a cabo y repare inmediatamente si

encuentra alguna. Cerciórese de observar las notas de

precaución anteriores.

•Conecte el suministro de gas o eléctrico hacia el calentador

de agua. Encienda el piloto si es aplicable.

8. AGREGUE AGUA Y SAL AL TANQUE DE SALMUERA

•Levante la tapa del orificio de la sal. Agregue

aproximadamente 3 galones de agua al tanque.

No la agregue al depósito de salmuera.

•Llene el tanque con sal de PEPITAS, BOLITAS o SAL

GRUESA SOLAR con una pureza de 99.5 % o mayor.

No use sal en roca, en bloques, granulada, ni de helado

(para descongelar hielo), ni sal con aditivos que elimine

el hierro (excepto la marca Diamond Crystal®Red•Out®).

La capacidad de almacenamiento de sal es de

aproximadamente 200 libras. Mantenga la tapa del

agujero de la sal en su lugar, a no ser que se encuentre

realizando servicios de mantenimiento o llenando de sal.

NOTA: Si el descalcificador se instala en un sótano húmedo o

en un área demasiado húmeda, es mejor llenar el tanque con

menos sal, y hacerlo más frecuentemente. De 80 a 100 libras

de sal durarán varios meses, dependiendo de la dureza del

agua, el tamaño de la familia, y del modelo del sistema de

descalcificación.

9. CONECTAR A LA FUENTE ELÉCTRICA

Para lograr acceso al transformador/ensambladura del

cable eléctrico, remueva la cubierta del agujero de sal del

descalcificador. Desengrape las orejillas en la parte

posterior de la cubierta superior y rote la cubierta hacia

arriba para remover. NO TIRE O DESCONECTE LOS

ALAMBRES.

•El descalcificador funciona con suministro eléctrico de

24 voltios-60 Hz. El transformador incluido cambia de

120 voltios AC, normal en las residencias, a 24 voltios.

Conecte el transformador en un tomacorriente de

120 voltios solamente. Cerciórese de que el

tomacorriente siempre tenga suministro eléctrico,

y que no vaya a ser desconectado accidentalmente.

•Reemplace la cubierta superior.

•Reemplace la cubierta del agujero de sal.

Instrucciones de instalación paso por paso.

Abrazadera de tierra

Proveniente de la

salida de la válvula

Hacia la entrada de la válvula

Fig. 6

GEAppliances.com

Programación del control

Es necesario volver a AJUSTAR LOS CONTROLES después

de la instalación y después de una suspensión prolongada

en el suministro eléctrico.

NOTAS:

■CUANDO EL TRANSFORMADOR SE CONECTA

EN EL TOMACORRIENTE, la hora 12:00 aparecerá

(intermitente) y una flecha aparece al lado de

PRESENT TIME (hora actual) en la calcomanía del plato.

También, la luz indicadora azul parpadeará. Programe

el control según las instrucciones a continuación.

■Si aparecen unas líneas intermitentes - - - , use el

botón UP para ajustar el código apropiado F o H de

la siguiente forma siguiente: F35 para GXSF35E, o bien

F39 para GXSF39E. Si se le pasa el código correcto, use

el botón DOWN . Luego, oprima el botón MODE (modo)

para aceptar el modelo correcto.

■Un “bip” sonará mientras usted oprime los botones para

la programación del control. Un bip significa un cambio

en la pantalla de control. Sonidos repetidos significan que

el control no acepta un cambio del botón que usted ha

oprimido, y que usted debe oprimir otro botón.

■Para programar el control, usted usará los botones UP ,

DOWN y MODE (modo).

■Utilice el botón MODE (modo) para desplazar la flecha

hacia la función de control deseada.

AJUSTE LA HORA DEL DÍA

1. Presione el botón MODE (modo)

hasta que la flecha señale

PRESENT TIME (hora actual).

2. Oprima el botón UP o DOWN para ajustar.

El botón UP se mueve hacia adelante; el botón DOWN

se mueve hacia atrás.

2. Si la hora actual es entre el medio día y la media noche,

cerciórese de que PM se visualice. Si la hora actual es

entre la media noche y el medio día, cerciórese de que

AM se visualice.

NOTA: Cada vez que usted oprime los botones UP o

DOWN , el tiempo cambiará en un minuto. Sostener

uno de los botones oprimido hará que la hora cambie a

un ritmo rápido.

3. Cuando se muestra la hora actual, oprima MODE (modo)

para aceptar.

AJUSTE EL NIVEL DE DUREZA

DEL AGUA

1. Oprima el botón MODE (modo)

hasta que la flecha señale

HARDNESS (dureza).

2. Oprima los botones UP o DOWN para ajustar la

dureza del agua en la pantalla. DOWN disminuye el nivel

de dureza. UP aumenta el nivel de dureza.

NOTA: Cada vez que usted oprime un botón, la visualización

cambia un número entre 1 y 25. Por encima de 25, la

visualización cambia los números de 5 en 5 (25, 30, 35, etc.).

Mantener un botón presionado hace que los números cambien

a un ritmo más rápido.

3. Cuando la pantalla muestre el nivel de dureza del agua

deseado, (en granos por galón) oprima MODE (modo)

para aceptar.

NOTA: Si hay hierro de agua clara en su suministro de agua,

deberá aumentar el nivel de dureza en 5 por cada 1 ppm de

hierro de agua clara en su suministro de agua.

Usted puede obtener la dureza de granos por galón (gpg) de

su suministro de agua a través de un laboratorio de análisis de

agua. Si recibe el suministro municipal, llame a la compañía

local de suministro de agua. O bien, llame al Legend Technical

Services, un laboratorio independiente, para ordenar el kit de

prueba de la dureza del agua, al 1.800.826.8553, extensión 47.

Si su informe muestra dureza en partes por millón (ppm) o

miligramos por litros (mg/l), simplemente divida por 17,1

para obtener el número equivalente de granos por galón.

AJUSTE LA HORA (DE INICIO)

DE RECARGA

1. Presione el botón MODE (modo)

hasta que la flecha señale

RECHARGE TIME (hora de recarga).

NOTA: La hora 2:00 AM intermitente (predeterminado en

fábrica) debe aparecer en la pantalla. Esta es una buena hora

para que la recarga comience (toma alrededor de 2 horas) en

la mayoría de las casas, porque el agua no está en uso. AGUA

DURA es circundada hacia los grifos durante la generación.

Si no es necesario ningún cambio, siga al paso 3. Para cambiar

el tiempo de inicio de la recarga, siga el paso 2.

2. Oprima el botón UP o DOWN para fijar la hora de

inicio deseada para la recarga. Cerciórese de ajustar AM o

PM al igual que lo hizo para ajustar la hora del día.

NOTA: Cada vez que usted oprima los botones la hora cambia

por 1 hora. Mantener los botones oprimidos cambia la hora a

un ritmo más rápido.

3. Oprima el botón MODE (modo) para aceptar.

SALT

LEVEL

SALT

LEVEL

SALT

LEVEL

Instrucciones de instalación paso por paso.

Programación del control (cont.)

AJUSTE EL NIVEL DE SAL

1. Presione el botón MODE (modo)

hasta que la flecha señale

SALT LEVEL (nivel de sal).

2. Determine el nivel de sal en el tanque de salmuera

utilizando un indicador amarillo en el costado del

depósito de salmuera, dentro del tanque de salmuera

(vea la ilustración de la página 35).

3. Presione el botón UP o

DOWN para fijar el

SALT LEVEL (nivel de sal) que

corresponda al nivel en el

indicador amarillo en el tanque

de salmuera.

NOTA: Cada vez que presione el botón el nivel cambia en

incrementos de 0,5 hasta 8,0. A medida que el número

aumenta, las barras del nivel de sal aumentan en cada

número entero. Disminuir el nivel de sal por debajo de cero

lleva el indicador del SALT LEVEL (nivel de sal) a la posición

de apagado (OFF).

4. Presione el botón MODE (modo) para

aceptar. La pantalla muestra la hora

del día y el mensaje DAYS TO EMPTY

(días para desocupar). Es posible que

RECHARGE TONIGHT (recargue esta

noche) aparezca si la unidad es nueva.

DÍAS PARA DESOCUPAR

Las palabras DAYS TO EMPTY (días para

desocupar) y un número aparecen

en la mitad inferior de la pantalla.

Esta información aparece en la pantalla normal para informar

al usuario el número de días antes de que el nivel en el tanque

de salmuera llegue al nivel 0. Es posible que quede sal en el

tanque, pero no será suficiente para recargar plenamente el

sistema. Se debe agregar sal en este momento para evitar agua

dura. El valor se actualiza a diario y cada vez que el valor del

SALT LEVEL (nivel de sal) cambie.

NOTA: Por las primeras varias semanas de operación, los

DAYS TO EMPTY (días hasta desocupar) podría funcionar

erráticamente. Por ejemplo, la luz indicadora azul podría

parpadear, mostrando que se necesita más sal cuando el nivel

real de la sal en el tanque está muy por encima del Nivel 0.

En algunos casos, los DAYS TO EMPTY (días hasta desocupar)

podrían hasta aumentar al transcurrir de las semanas.

Se necesitan varios meses para que el sistema de

descalcificación de agua aprenda su ritmo de uso de agua.

Una vez lo haga, determinará fielmente sus necesidades.

Durante este período, inspeccione el nivel de la sal cuando

la luz azul indicadora del nivel de la sal parpadee. Si el nivel

de la sal en el tanque está en el Nivel 1 o en un nivel mayor,

permita que el sistema continúe funcionando. Cerciórese de

reajustar el indicador del nivel de la sal cada vez que agregue

sal al sistema.

SALT

LEVEL

DAYS TO EMPTY

RECHARGE TONIGHT

SALT

LEVEL

DAYS TO EMPTY

SALT

LEVEL

SALT

LEVEL

GEAppliances.com

Ajustes opcionales de control

La pantalla del controlador ofrece varias opciones y

características.

ALARMA DE BAJO NIVEL DE SAL

La LOW SALT ALARM (alarma de bajo

nivel de sal), cuando está activada, sonará

cuando el valor de DAYS TO EMPTY (días

para desocupar) sea de 15 días o menos. Para cambiar

este nivel, presione y sostenga el botón MODE (modo) por

3 segundos. Por configuración de fábrica, las palabras ON

y OFF aparecen intermitentes en la pantalla. Presione los

botones UP o DOWN para fijar esta función en ON

o en OFF. Presione el botón MODE (modo) para aceptar, y

la pantalla pasa a SALT EFFICIENCY (eficiencia de la sal).

EFICIENCIA DE LA SAL

Cuando la función de SALT EFFICIENCY

(eficiencia de la sal) de la sal esté

encendida (ON), la unidad opera a una

eficiencia de por lo menos 4000 granos de dureza removida

por libra de sal. Este modo de operación es el nivel más eficaz

para el uso de la sal, dado que el sistema tiende a regenerarse

más a menudo, con menos uso de sal. Fijar la función en la

posición de apagado (OFF) tiende a prolongar el tiempo entre

los ciclos de recarga, lo que ofrece el uso más eficiente del

agua, pero puede usar más sal. El grado de diferencia entre

estos dos ciclos depende en gran medida del uso del agua y

de la dureza en una instalación en particular.

Si usted tiene agua muy dura, y se da cuenta de que su

sistema está regenerando cada 1-2 días, fije la posición

de SALT EFFICIENCY (eficiencia de la sal) a la posición de

apagado (OFF) para alargar el tiempo entre regeneraciones.

NOTA: Las regulaciones de California exige que esta función

esté en la posición de encendido (ON) para instalaciones

en California.

Para cambiar este nivel, presione los botones UP o

DOWN para fijar la función en encendido o apagado.

Presione el botón MODE (modo) para aceptar. La pantalla

pasa a SYSTEM/ELECTRONIC DIAGNOSTICS (diagnóstico

electrónico/del sistema).

DIAGNÓSTICO ELECTRÓNICO/DEL SISTEMA

Esta visualización contiene información

sobre el diagnóstico del sistema para

ayudar a la solución de problemas del

sistema. Consulte las páginas 46–49 para detalles. Presione

el botón MODE (modo) para regresar a la visualización de

corrida normal.

SEÑAL DE HORA PERDIDA

Si la hora se pierde en la pantalla debido a una interrupción

en el suministro eléctrico, la luz indicadora azul se enciende

cuatro veces intermitentemente cada segundo, hasta que se

ingrese la hora actual del día.

SEÑAL DE BAJO NIVEL DE SAL

Si la función DAYS TO EMPTY (días para desocupar) está por

debajo de 15, la luz indicadora azul se enciende y la señal

DAYS TO EMPTY (días para desocupar) en la pantalla se enciende

cada segundo y la alarma suena cada 30 segundos (desde las

8:00 AM hasta las 8:00 PM) para avisar al usuario que la unidad

está en un nivel bajo de sal. Tan pronto como se presione

cualquier botón, la alarma deja de sonar. La luz indicadora

azul y el mensaje DAYS TO EMPTY (días para desocupar)

continúan intermitentes. Una vez que se agrega sal al tanque

de salmuera y el nivel de sal se vuelve a configurar, la función

de DAYS TO EMPTY (días para desocupar) se configura también.

SEÑALES DE ERROR

Si se detecta un código de error, la luz

indicadora azul se enciende 4 veces cada

segundo de forma intermitente, la pantalla

muestra Err y la alarma suena cada 30 segundos (desde las

8:00 AM hasta las 8:00 PM) para señalar que el descalcificador

necesita mantenimiento. Es posible apagar la alarma al

presionar cualquier botón, sin embargo, la luz azul indicadora

y la pantalla continúa intermitente.

Consulte la página 47 para información sobre la solución

de averías con los códigos de error. Una vez que corrija el

problema, desconecte por un momento el transformador

del tomacorriente y conéctelo nuevamente. Aparece la

visualización normal. Es posible que el motor opere unos

minutos, hasta que la unidad se vuelva a configurar. Si el

problema no se corrige, el código de error vuelve a aparecer

en 6 minutos.

LUZ INDICADORA AZUL

Una luz azul sólida indica que la unidad está trabajando

correctamente. La luz parpadea cuando la unidad necesita

atención de parte del usuario.

•La luz parpadea y DAYS TO EMPTY (días para desocupar)

parpadea—inspeccione el nivel de sal y agregue según

sea necesario.

•La luz parpadea y Err aparece en la pantalla—hay algún

problema eléctrico en el sistema—ver la página 47.

•La luz también parpadeará cuando la energía eléctrica

a la unidad haya sido interrumpida. Inspeccione los

ajustes en PRESENT TIME (hora actual).

SALT

LEVEL

SALT

LEVEL

SALT

LEVEL

SALT

LEVEL

Instrucciones de instalación paso por paso.

Procedimientos de desinfección

Para completar la instalación, siga los procedimientos

de desinfección siguientes.

En la fábrica se siguen los cuidados para

mantener el descalcificador de agua limpio y

desinfectado. Los materiales usados para construir

el descalcificador no contaminarán ni infectarán

su suministro de agua ni causarán que se forme

o crezca bacteria. Sin embargo, durante el envío,

el almacenamiento, la instalación y la operación,

algún tipo de bacteria podría penetrar el

descalcificador. Por esta razón, el siguiente

proceso de desinfección se sugiere después

de la instalación.

NOTA: La desinfección es recomendada por la

Asociación de Calidad del Agua.

1. Cerciórese de completar todos los pasos de

instalación, incluyendo la programación

del control.

2. Vacíe aproximadamente 3/4 de onza de cloro

casero sin perfume 5,25 % (Clorox, Linco,

Bo Peep, White Sail, Eagle, etc.) en el depósito

de la salmuera. Consulte la ilustración en la

página 35.

3. IMPORTANTE: Oprima y sostenga oprimido por

3 segundos el botón RECHARGE (recargo)

del plato para comenzar una recarga inmediata.

El indicador de RECHARGE (recargo) aparece 4.

intermitente en la pantalla. El cloro es llevado

hacia y a través del descalcificador de agua.

Esta proceso dura aproximadamente 2 horas.

4. Si, después de la desinfección, el agua de la llave

de la casa tiene un sabor salado o tiene un color

ligero, esto es un preservativo del tanque de

resina. Abra los grifos de agua fría descalcificada

por unos minutos hasta que el agua se aclare.

NOTA: Cuando la recarga de limpieza termine,

todo el cloro restante es purgado de su

acondicionador y el suministro de agua FRÍA de su

casa está completa e inmediatamente descalcificada.

Sin embargo, su calentador de agua está lleno de

agua dura y a medida que el agua caliente se use,

el calentador se llena con agua descalcificada. Cuando

toda el agua dura se reemplace en el calentador

de agua, el agua caliente y el agua mezclada caliente

y fría, estarán completamente descalcificadas.

Si desea agua descalcificada inmediatamente,

después de la recarga anterior, drene agua

del calentador hasta que el agua salga fría.

ADVERTENCIA:Si usted drena

el calentador de agua, tenga cuidado extremo,

ya que el agua caliente lo podría quemar. Apague

el calentador de agua antes de proceder con

el drenaje.

Especificaciones/Dimensiones

33⁄8″

(8,7 cm)

Salida

ENTRADA–SALIDA

16″

19″

Estos sistemas se conforman a NSF/ANSI 44 para los reclamos de capacidad específica verificados y substanciados por datos de prueba.

* La prueba se llevó a cabo usando bolitas grado cloro de sodio como sal regeneradora.

** El ritmo de eficiencia es válido solamente ante la dosis de sal más baja. La eficiencia de estos descalcificadores fue evaluada de

acuerdo con NSF/ANSI 44.

*** La cantidad de hierro removido puede variar según las condiciones. La capacidad para reducir el hierro de agua clara es

sustentada por los datos de las pruebas WQA. El estado de Wisconsin requiere tratamiento adicional si el suministro de agua

contiene más de 5 ppm de hierro de agua clara. Use Diamond Crystal®Red•Out®o Super Iron Out®, lo que mejora la eliminación

del hierro. Consulte la sección Limpieza del hierro del agua del sistema de descalcificación.

**** Limites de presión de trabajo en Canadá: 1,4–7,0 kg/cm2.

GXSF35E GXSF39E

Ritmo de capacidad* 14000 granos con 15300 granos con

2,8 lbs. de sal 3,0 lbs. de sal

29600 granos con 32800 granos con

8,8 lbs. de sal 9,6 lbs. de sal

35200 granos con 39100 granos con

14,7 lbs. de sal 16,1 lbs. de sal

Ritmo de eficiencia** 5000 granos/lb. 5100 granos/lb.

@ 2,8 lbs. de sal @ 3,0 lbs. de sal

Cantidad de capacidad de resina alta (lbs/cu. pies) 47,8/0,92 52,5/1,01

Tamaño nominal del tanque de resina

(pulg., diam. x altura) 9 x 40 9 x 40

Ritmo de flujo de servicio (gpm) 8,5 8,0

Dureza máxima del suministro de agua (gpg) 100 110

Hierro de agua clara máximo en el agua de

suministro (ppm)*** 6 8

Límites de presión de agua (mín.–máx. psi)**** 20–125 20–125

Caída de presión al ritmo de flujo de servicio (psig) 15 15

Temperatura máxima del agua (mín.–máx. °F) 40–120 40–120

Ritmo de flujo máximo para drenaje (gpm) 2,0 2,0

Entrada

471⁄2″

(120,7 cm)

411⁄4″

(104,8 cm) (40,6 cm)

(48,3 cm)

Sobre el sistema de descalcificación de agua. GEAppliances.com

Servicio

Cuando el sistema descalcificador de agua está

proporcionando agua descalcificada, a esto se le

llama “Servicio”. Durante el servicio, el agua dura

fluye desde la tubería de agua principal de la

casa hacia el sistema de descalcificación de agua.

En el interior del tanque de resina del sistema de

descalcificación de agua hay una película o capa

compuesta de miles de resinas plásticas diminutas.

Cuando el agua dura pasa a través de la capa, cada

resina diminuta atrapa los minerales duros. A esto

se le llama intercambio de iones. Es como un

imán que atrae y atrapa metales. Luego, el agua

sin minerales duros (agua descalcificada o agua

blanda) fluye hacia la casa desde el sistema de

descalcificación.

Después de un período de tiempo, la capa de

resina se obstruye o se satura con los minerales

duros y debe limpiarse. Esta limpieza se denomina

recarga. La recarga comienza a las 2:00 AM

(ajustado en fábrica) por el control del sistema

de descalcificación de agua, y consiste en cinco

etapas o ciclos. Éstas son FILL (llenado), BRINING

(proceso de salado), BRINE RINSE (enjuague salado),

BACKWASH (lavado regresivo) yFAST RINSE

(enjuague rápido).

En casos de emergencia, el agua dura está

disponible hacia la casa durante los ciclos

de recarga.

Sin embargo, usted debe evitar usar agua CALIENTE

porque el calentador de agua se llenará con

agua dura.

Circunvalación automática del agua dura durante la recarga

Llenado

La sal disuelta en agua es llamada salmuera. La

salmuera es necesaria para limpiar los minerales

duros de las diminutas partículas de resina. Para

formar la salmuera, el agua fluye hacia el interior

del tanque de sal durante el período de llenado.

Salado

Durante el proceso de salado, la salmuera se

desplaza del área del tanque de almacenamiento

de la sal hacia el tanque de la resina. La salmuera

es el agente de limpieza necesario para remover

los minerales duros de la capa de resina. Los

minerales duros y la salmuera son descargados

hacia el desagüe.

La boquilla y el Venturi crean una succión para

mover la salmuera, manteniendo un ritmo muy

bajo para obtener la resina de limpieza con la

menor cantidad de sal.

Enjuague Salado

Después de que se use una cantidad de salmuera

medida con anterioridad, la válvula de salmuera

se cierra. El agua continúa fluyendo en la misma

trayectoria que durante el proceso de salado,

excepto por el flujo de salmuera discontinuado.

Los minerales duros y la salmuera fluyen del

tanque de resina hacia el desagüe.

Lavado Regresivo

Durante el lavado regresivo, el agua viaja hacia

arriba a través del tanque de resina a un flujo de

ritmo rápido, purgando el hierro acumulado, la

suciedad y los sedimentos desde la capa de resina

hacia el desagüe.

Enjuague Rápido

El lavado regresivo es seguido por un flujo de

agua rápido hacia abajo a través del tanque de

resina. El flujo rápido purga la salmuera del fondo

del tanque, y rellena el tanque de resina.

A continuación del enjuague rápido, el sistema de

descalcificación de agua regresa al servicio de agua

descalcificada.

Sobre el sistema de descalcificación de agua.

Cómo romper un puente de sal

A veces, una capa dura de sal o puente de sal se

forma en el área de almacenamiento de la sal.

Esto generalmente se debe a la humedad alta o

al uso de algún tipo de sal equivocada. Cuando

la sal forma puente, un espacio vacío se forma

entre el agua y la sal. Entonces la sal no se

disuelve en el agua para hacer la salmuera.

Si el tanque de la sal está lleno de sal, es difícil

saber si existe o no un puente de sal. La sal está

floja en la parte superior, pero el puente está

por debajo. A continuación, la forma más

efectiva de inspeccionar si existe la formación

de un puente de sal.

La sal debe estar floja desde arriba hasta el

fondo del tanque. Tome un palo de escoba o

algo parecido, y con cuidado, empújelo hacia

el interior del depósito de sal, introduciéndolo

y sacándolo. Si el instrumento golpea un objeto

duro (cerciórese de que lo que golpea no es

el fondo o las paredes laterales del tanque),

es posible que exista un puente de sal. Con

cuidado, rompa el puente con el instrumento.

No golpee las paredes del tanque.

Si el tipo de sal equivocada es usado para

hacer la salmuera, sáquela. Entonces llene el

tanque con sal de pepitas o bolitas solamente.

En áreas húmedas, es mejor llenar el depósito

con menos sal, y hacerlo más a menudo para

evitar la formación de puentes de sal.

Empuje el instrumento hacia

el interior del depósito de sal

para romper el puente

Marca

de lápiz

Instrumento

Sal

Puente

de sal

Nivel de agua

1″–2″

(2,54 cm–5,1 cm)

Es necesario que la boquilla y el Venturi estén

limpios para que el sistema de descalcificación

de agua funcione apropiadamente. Esta pequeña

unidad ejecuta la succión para mover la

salmuera del área de almacenamiento de sal

hacia el tanque de resina durante la recarga.

Si está atascada con arena, sucia, etc., el sistema

de descalcificación de agua no funcionará y

usted solamente tendrá agua dura.

Para lograr acceso a la boquilla y al Venturi,

retire la tapa superior del sistema de

descalcificación de agua. Cerciórese de que

el sistema de descalcificación de agua está en

ciclo de servicio (que no haya presión de agua

en la boquilla y el Venturi). Luego, mientras

sostiene el alojamiento de la boquilla y el

Venturi, remueva la tapa. Levante el soporte del

filtro y el filtro, luego la boquilla y el Venturi.

Lave y enjuague las partes en agua cálida hasta

que estén limpios. Si es necesario, use un cepillo

pequeño para remover el hierro o la suciedad.

También inspeccione y limpie la junta.

NOTA: Algunos modelos tienen un pequeño

tapón de flujo localizado en la boquilla y

el Venturi, y/o un pequeño filtro en forma

de cono en el alojamiento. Cerciórese de

inspeccionar y limpiar estas partes, si su

modelo está equipado con ellos.

Con cuidado reemplace todas las partes en

el orden correcto. Lubrique ligeramente el

sello del aro tórico con una grasa de silicona

o con vaselina y coloque en su posición.

Instale y apriete la tapa con sus manos solamente.

No apriete la tapa demasiado.

Cómo limpiar la ensambladura de la boquilla y el Venturi

IMPORTANTE: Cerciórese de que los agujeros pequeños en

la junta estén centrados directamente sobre los pequeños

agujeros en el alojamiento de la boquilla y el Venturi.

*Instale con el lado que contiene números hacia arriba y

el lado cóncavo hacia abajo.

Tapa

Sello del aro

tórico

Soporte del

filtro

Filtro

Boquilla y Venturi

Alojamiento de la

boquilla y el Venturi

Junta

*Tapón de flujo

GEAppliances.com

Durante la operación normal, la hora actual

del día y AM o PM y DAYS TO EMPTY (días

hasta desocupar) se muestran en el área de la

pantalla de control. Cuando la computadora

de demanda determina que una recarga es

necesaria, el mensaje RECHARGE TONIGHT

(recargue esta noche) comienza a parpadear

en la pantalla con la hora actual. RECHARGE

TONIGHT (recargue esta noche) parpadea hasta

el momento de inicio de la próxima recarga,

cuando cambiará a RECHARGE (recargo), el cual

parpadea hasta que la recarga concluya.

Operación normal, Pantalla de control

A veces, es posible que usted desee o

necesite una recarga iniciada manualmente.

Dos ejemplos:

■Usted ha usado más agua que de costumbre

(huéspedes en la casa, lavado adicional, etc.)

y quizás se quede sin agua descalcificada

antes de la próxima recarga.

■Se le acabó la sal al sistema.

Use una de las funciones siguientes para

comenzar una recarga inmediatamente,

o en el próximo inicio de recarga

preprogramada.

RECARGUE ESTA NOCHE

Oprima (no sostenga oprimido) el botón de

RECHARGE (recargo) . RECHARGE TONIGHT

(recargue esta noche) comienza a parpadear

en el área de la pantalla de control. Una

recarga ocurrirá en el próximo inicio

de recarga preprogramada. Si decide cancelar

esta recarga, toque el mismo botón una vez más.

RECARGO

Oprima y sostenga oprimido el botón de

RECHARGE (recargo) hasta que RECHARGE

(recargo) comience a parpadear en la pantalla

de control. El sistema de descalcificación de

agua comienza una recarga inmediata y,

cuando termine en unas dos horas, usted

tendrá un nuevo suministro de agua

descalcificada. Una vez haya iniciado,

usted no puede cancelar la recarga.

Función: Controles opcionales de recargado

Función: Memoria

Si el suministro eléctrico del sistema de

descalcificación de agua es interrumpido, la

pantalla de control estará en blanco, y la luz

indicadora azul se apaga, pero el control

mantiene la hora correcta por seis horas

aproximadamente. Cuando el suministro es

restaurado, usted tendrá que reajustar la hora

actual solamente si la visualización y la luz

indicadora azul están intermitentes. Todos los

otros ajustes se mantienen y nunca requieren

ser ajustados a no ser que usted desee hacer

algún cambio.

Si la hora está intermitente después de una

interrupción prolongada en el suministro

eléctrico, el sistema de descalcificación de

agua continúa operando como debería para

proporcionarle agua descalcificada. Sin

embargo, la recarga podrían ocurrir a la

hora equivocada del día hasta que usted

reajuste el control a la hora correcta del día.

Sobre el sistema de descalcificación de agua.

La computadora de control tiene una función

de diagnóstico automático para el sistema

eléctrico (excepto para la energía de entrada

y la medición del agua). La computadora

monitorea los componentes electrónicos y los

circuitos para una operación correcta. Si ocurre

un error, un código de error aparece en la

pantalla de control.

La tabla de Códigos de Errores (Error Codes)

muestra los códigos de errores que podrían

aparecer y las razones posibles para cada

código. Ver Cómo iniciar el diagnóstico

electrónico manualmente para aislar el defecto

aún más.

Característica/Servicio: Diagnosis electrónica automática

Para eliminar un código de error: 1. Desconecte el transformador.

2. Corrija el problema.

3. Conecte otra vez el transformador.

4. Espere por lo menos 6 minutos. El código de error regresará si la razón

del código de error no ha sido corregida.

NO HAY AGUA

DESCALCIFICADA

EL CONTROL MUESTRA LA

HORA Y EL DÍA EQUIVOCADOS,

Y/O ESTÁ INTERMITENTE.

LA PANTALLA

DE CONTROL

ESTÁ EN

BLANCO.

LA PANTALLA DE CONTROL

MUESTRA LA HORA

CORRECTA Y EL DÍA Y NO

ESTÁ INTERMITENTE.

Inspeccione la energía

eléctrica hacia el control

(interruptor, transformador,

cable eléctrico y todas las

conexiones).

Realice

diagnóstico

manual.

SIN SUMINISTRO

SUMINISTRO OK

REPARE SEGÚN

SEA NECESARIO

CONTROL

DEFECTUOSO

Lleve a cabo los

diagnósticos manuales

para verificar que todo

funciona correctamente.

El suministro eléctrico ha

sido interrumpido. Reajuste

la hora correcta del día.

GEAppliances.com

Servicio: Funciones y servicio del tiempo de demanda electrónico

Si usted no está recibiendo agua descalcificada,

y no aparece un código de error, use el

siguiente procedimiento para encontrar la

fuente del problema. Primero realice las

siguientes inspecciones visuales.

INSPECCIONES VISUALES:

1. ¿Hay energía eléctrica entrando hacia el

tomacorriente en el cual el transformador

del sistema de descalcificación de agua está

conectado?

2. ¿Hay suficiente sal en el tanque de

almacenamiento?

3. ¿Está la válvula de bypass de descalcificación

dirigiendo el agua para el servicio de

descalcificación?

4. ¿Está la manguera de drenaje de la válvula

abierta hacia el drenaje, a no más de 8 pies

(2,67 m) por arriba del descalcificador, y no

tiene ninguna obstrucción? Si la manguera

está más de 8 pies (2,67 m) por arriba del

descalcificador, ver la página 37, sección 4.

Si usted no encuentra el problema con la

inspección visual, continúe más adelante.

Servicio: Sincronizador/Descalcificador, procedimiento de inspección del servicio

CÓDIGO DE ERROR

VISUALIZADO ERR 01 ERR 02 ERR 03 ERR 04 ERR 05

POSIBLE DEFECTO • El motor no • Interruptor • Motor no • Interruptor • Control

funciona de posición funciona o de posición o

problemas en problemas en

el cableado el cableado

• Problemas en • Control • Control • Control

el cableado o

en la conexión

hacia el

interruptor

• Interruptor

de posición

• Control

Investigue la razón de la

interrupción eléctrica.

Sobre el sistema de descalcificación de agua.

1. Para entrar a la función de diagnóstico,

oprima y mantenga oprimido el botón

MODE (modo) por tres segundos hasta

que aparezca la pantalla de LOW SALT

ALARM (alarma de bajo nivel de sal).

2. Presione el botón MODE (modo) 2 veces

para avanzar a las opciones LOW SALT

ALARM (alarma de bajo nivel de sal) y

SALT EFFICIENCY (eficiencia de la sal).

Vea la sección Programación del control

para detalles sobre estas dos opciones.

3. OPERACIÓN DE DIAGNÓSTICO

•Posición de la válvula—Presione el botón RECHARGE

(recargo) para iniciar un ciclo de recarga. Presione

de nuevo para llevar la válvula manualmente a la

siguiente posición. Consulte la sección Servicio: Revisión

de recarga con avance manual para detalles.

0 – Servicio

1 – Llenado

2 – Proceso de salado

3 – Lavado regresivo

4 – Enjuague rápido

•Operación del motor—Dos rayas circulan alrededor

cuando el motor debería estar operando.

•Operación del interruptor de posición—

– Cerrado—la válvula rota hacia la siguiente

posición

– Abierto—la válvula está en posición, servicio,

llenado, salado, etc.

•Medidor del agua—Indica si el agua fluye a través

de la válvula.

– 000 indica que no hay agua fluyendo hacia la válvula

– Abrir un grifo cercano de agua descalcificada

– 000 hasta 199 (continuo) muestra que el agua fluye.

La visualización se repite por cada galón de agua que

pasar por el medidor. El control produce un sonido

por cada galón.

– Si no hay lectura en la pantalla, con el grifo abierto,

revise el sensor. Hale el sensor del puerto de salida

de la válvula, y pase un pequeño imán por el frente

del sensor. El contador debe aparecer en la pantalla.

Si el contador no aparece, revise para cerciorarse de

que los cables están conectados correctamente al

tablero. Si hay una lectura en la pantalla, puede

haber un problema relacionado con la turbina.

Cierre el suministro del agua, cierre la válvula de

bypass, y desconecte la válvula de bypass del cuerpo

de la válvula. Revise la turbina en busca de ataduras

o restricciones por causa de restos. Si esto no corrige

el problema, es posible que deba reemplazar el

sincronizador, el sensor o la turbina.

4. Hay datos históricos disponibles sobre el descalcificador.

•Presione y mantenga presionado el botón UP para

visualizar el número de días que este control ha estado

con corriente eléctrica.

•Presione y sostenga el botón DOWN para visualizar

el número des recargas iniciadas por este control desde

que se ingresó el número del código del modelo.

5. Presione el botón MODE (modo) para regresar a la

operación normal y visualización.

Servicio: Diagnóstico electrónico iniciado manualmente

SALT

LEVEL

SALT

LEVEL

SALT

LEVEL

Medidor del agua

Posición de

la válvula

Interruptor

de posición

Motor

Turbina

Soporte de la

turbina y eje

Alojamiento

del sensor

Interruptor

de posición

Salida de

la válvula

GEAppliances.com

1. Para cambiar o revisar el código del modelo,

presione primero y sostenga el botón MODE

(modo) por tres segundos hasta que aparezca

la pantalla de la LOW SALT ALARM (alarma de

bajo nivel de sal).

2. Presione y sostenga

el botón MODE (modo)

nuevamente por tres

segundos. En la parte

superior de la pantalla

aparece la palabra .

3. Presione los botones UP o DOWN

para seleccionar el código de modelo

correcto.

SR22–GXSF27E, F31–GXSF31E,

F35–GXSF35E, F39–GXSF39E,

H39–GXSH39E, H45–GNSH45E

4. Presione el botón MODE (modo) una vez

para regresar a la operación y visualización

normal. Si el código del modelo cambió:

•la pantalla se pondrá en blanco

momentáneamente, luego se visualiza

el código de modelo ingresado.

•la pantalla regresa a la visualización de

la hora actual y la luz indicadora azul se

prenderá de forma intermitente. Es

necesario reprogramar el control. Consulte

la sección Reprogramación del control.

NOTA: Si el control es dejado en una visualización

de diagnóstico o en una pantalla intermitente

cuando se ajusta la hora o la dureza, la hora

actual regresa automáticamente si un botón no

es oprimido dentro de cuatro minutos.

SALT

LEVEL

NOTA: La pantalla de control debe mostrar la

hora de manera estable (no intermitente).

1. Presione el botón RECHARGE (recargo)

y sosténgalo presionado por tres segundos.

La palabra RECHARGE (recargo) comienza

a parpadear a medida que el sistema de

descalcificación de agua inicia el ciclo

llenado de recarga. Retire la cubierta del

depósito de la salmuera y, con una linterna,

observe el agua de llenado entrando hacia el

tanque de salmuera. Si no hay agua entrando

al tanque, busque cualquier obstrucción en

una boquilla, el Venturi, el tapón de flujo de

llenado o la tubería de la salmuera. Consulte

la sección Cuidado y limpieza del sistema de

descalcificación de agua.

2. Después de observar el llenado, presione el

botón RECHARGE (recargo) para llevar al

sistema de descalcificación de agua al

proceso de salado. Un flujo lento de agua

hacia el drenaje debe comenzar. Verifique

la extracción de la salmuera del tanque

alumbrando con una linterna hacia el

depósito de la salmuera y observando un

goteo evidente en el nivel de líquido

durante un período de tiempo extenso.

NOTA: Cerciórese de que no es un puente

de sal el que está evitando el contacto con

la sal. Consulte la sección Cuidado y limpieza

del sistema de descalcificación de agua.

Si el sistema de descalcificación de agua no

extrae salmuera, inspeccione:

■Que la boquilla y/o el Venturi no estén

sucios o defectuosos.

■Que el empaque de la boquilla o el

Venturi no estén defectuosos.

■Que la boquilla y/o el Venturi no estén

bien asentados en la junta.

■Otro defecto de la válvula interna

(empaque del rotor, rotor y disco,

arandela de onda, etc.).

■Que no exista un drenaje restringido

(inspeccione los accesorios del drenaje y

la manguera).

NOTA: Si la presión del sistema de agua es baja,

una manguera elevada podría causar presión

regresiva, evitando la extracción de la salmuera.

3. De nuevo, presione el botón RECHARGE

(recargo) para llevar el sistema de

descalcificación de agua al lavado regresivo.

Busque un flujo rápido de agua de la

manguera de drenaje. Un flujo lento indica

que se ha obstruido un distribuidor superior,

un tapón de flujo de lavado regresivo o la

manguera de drenaje.

4. Presione el botón RECHARGE (recargo)

para llevar el sistema de descalcificación de

agua al enjuague rápido. De nuevo, busque

un flujo rápido. Permita que el sistema de

descalcificación de agua enjuague por unos

minutos para purgar cualquier salmuera que

haya quedado en el tanque de resina durante

la prueba del ciclo del proceso de salado.

5. Para regresar el sistema de descalcificación

de agua a servicio, presione el botón

RECHARGE (recargo) .

Servicio: Inspección manual del avance de la recarga

Servicio: Configurar el código del modelo (F o H)

Cuidado y limpieza del sistema de descalcificación de agua.

Se necesita salmuera (sal disuelta en agua)

para cada recarga. El agua para hacer la

salmuera es medida cuando entra al área de

almacenamiento de la sal a través de la válvula

del sistema de descalcificación de agua y el

control. Sin embargo, usted debe mantener el

tanque con sal.

Cuándo rellenar con sal: si una luz indicadora

azul se enciende y muestra DAYS TO EMPTY

(días hasta desocupar) parpadeando, hay menos

de 15 días de suministro de sal. Rellene con sal.

En áreas húmedas es mejor llenar con menos

sal y hacerlo más frecuentemente, para evitar

la formación de puentes de sal, consulte la

página 44. Después de agregar sal, recuerde

restablecer el SALT LEVEL (nivel de sal) en el

control, consulte la página 40. Nunca permita

que el nivel de sal dejar caer bajo cero en la

indicadora amarilla antes de usted rellenarlo.

Sin suficiente sal, pronto tendrá agua dura.

Utilice sales de sistemas de descalcificación de

agua solamente, por lo menos 99,5% puras.

Recomendamos PEPITAS, BOLITAS o SAL

GRUESA SOLAR. No use sal en roca, en bloques,

granulada ni de helado (para descongelar hielo).

Éstas contienen suciedad y sedimentos, o pasta

y masa, y crearán problemas de mantenimiento.

PRECAUCIÓN:

Sal descalcificadora de agua con aditivos que

remueven el hierro: Algunas sales podrían

tener aditivos para ayudar al sistema de

descalcificación de agua con el hierro en

el suministro de agua. Aunque este aditivo

puede ayudar a mantener limpio el sistema

de descalcificación de agua, el mismo

también puede crear gases corrosivos que

debilitan y acortan la vida de las partes

del sistema de descalcificación de agua.

GE solamente recomienda el uso de la

marca de sal Diamond Crystal®Red•Out®.

Inspeccione el nivel de almacenamiento de la sal y el rellenado

Su sistema de descalcificación de agua toma la

dureza de los materiales (calcio y magnesio) y

la extrae del agua. También, puede controlar

una cantidad considerable del hierro del

“agua clara” (Consulte la sección Directrices de

especificaciones). Con hierro de agua clara, el

agua de un grifo es clara cuando se coloca en

un vaso al principio. De 15 a 30 minutos más

tarde, el agua comienza a ponerse turbia o a

cambiar a un color rojo ladrillo. Un sistema de

descalcificación de agua no remueve el hierro

que causa que el agua se torne turbia o que

adquiera el color rojo ladrillo cuando sale del

grifo (llamada agua rojo ladrillo). Para extraer

el hierro de esta agua se requiere un filtro u

otro equipo.

GE recomienda que se usen las marcas de sal

Diamond Crystal®Red•Out®con aditivo Iron

Fighter®para ayudar a mantener la capa de

resina limpia del hierro. Si su suministro de

agua tiene hierro de agua clara, es necesario

que usted limpie periódicamente la capa de

resina. GE recomienda usar un limpiador de

capas de resina Super Iron Out®, para limpiar

así eficientemente dicha capa, especialmente

cuando el contenido de hierro es alto. Limpie

la capa por lo menos cada seis meses, o más a

menudo si comienza a aparecer hierro en su

agua descalcificada entre limpieza y limpieza.

IMPORTANTE: Es importante mezclar el

limpiador de la capa de resina con agua

(siga las instrucciones del fabricante) y vaciarlo

en el depósito de la salmuera (ver página 35)

y proceda a regenerar el descalcificador

inmediatamente. No vierta el limpiador de la

capa de resina con la sal, ya que no será tan

eficiente en su función de limpieza de la resina,

y puede causar daños al descalcificador si se

deja en el tanque de la sal por un período de

tiempo prolongado debido a que gases

corrosivos se formarían.

Cómo limpiar el hierro de su sistema de descalcificación de agua

Consejos para la identificación y solución de averías

¡Ahorre tiempo y dinero! Revise las tablas en las siguientes páginas primero

y quizás no tenga que llamar para solicitar servicio.

Problema Posible causa Qué hacer

No hay agua El grifo o el accesorio donde la •

Para conservar sal, el instalador puede que haya aislado

descalcificada muestra

fue tomada no está conectado

algunos grifos (grifos fuera de la casa, inodoros, etc.)

al sistema de agua descalcificada

del sistema de descalcificación. A partir de la salida del

NOTA: Cerciórese de que la muestra no sistema de descalcificación de agua, rastree la trayectoria

es tomada de un grifo que mezcla agua de la tubería de la casa. Si el agua descalcificada no está

descalcificada con agua dura. Por ejemplo, conecada directamente a un grifo o accesorio donde a

un grifo de una sola palanca de la cocina, usted le gustaría que estuviera conectado, póngase en

si la tubería del agua fría de ese grifo está contacto con un plomero.

conectada al agua dura.

No hay sal en el tanque de la •Revise si hay un puente de sal, o si el tanque está vacío,

salmuera o hay un puente de sal llene otra vez con la sal recomendada. Presione (por tres

segundos) el botón RECHARGE (recargo) para dar inicio

a la recarga y restaurar el suministro de agua descalcificada.

El transformador está desconectado

•Inspeccione para cerciórese de que no ha habido una

en el

tomacorriente de la pared, o el interrupción energética hacia el descalcificador de agua

cable del descalcificador no está debido a algunas de estas condiciones y corrija según sea

conectado. Un fusible está fundido o se necesario. Una vez restaurada la energía, observe la

desconectó en el circuito eléctrico hacia visualización en el plato y lea la sección Programación

el tomacorriente. El tomacorriente del

control. NOTA: El tomacorriente para el interruptor del

está en un circuito que no puede ser

descalcificador debe estar permanentemente conectado para

desconectado

que no pueda ser desconectado accidentalmente.

La válvula de bypass manual está •Cerciórese de que la palanca de la válvula de bypass se

en la posición de bypass

encuentre en la posición correcta, con el botón en la posición

OUT (afuera). Observe las instrucciones en la etiqueta

en el extremo de la palanca.

La manguera de drenaje de la válvula •

Cualquier restricción en esta manguera de drenaje puede

está atascada, obstruida, elevada a una

prevenir

operación apropiada de la boquilla y el Venturi y

posición demasiado alta u obstruida reducir o evitar la toma de la salmuera durante la recarga.

de alguna forma

NO HAY AGUA DESCALCIFICADA—Problemas más comunes:

Inspeccione lo siguiente antes de llamar para solicitar servicio:

•No hay suficiente sal—debe estar por lo menos lleno hasta 1/3.

•La válvula de bypass está en la posición de “Bypass”—el indicador debe estar en la

posición “OUT” (servicio).

•El ajuste de dureza es demasiado bajo—inspeccione el ajuste de la dureza y ajústelo.

Verifique la dureza del suministro de agua—llamando a su compañía de agua local,

haciendo pruebas al agua o llamando al Centro de Respuestas de GE.

•Puente de sal—la sal se solidifica por encima del nivel del agua de forma tal que la

salmuera no está en contacto con la sal. Ver la sección Cómo romper un puente de sal.

Antes de llamar para solicitar servicio… GEAppliances.com

Antes de llamar para solicitar servicio…

el sistema de

descalcificación de

agua fue instalado

Problema Posible causa Qué hacer

No hay agua La boquilla y el Venturi están sucios, •Consulte las instrucciones para Limpiar la boquilla y el Venturi.

descalcificada (cont.) ensamblados incorrectamente Con la

presión del agua desconectada del sistema de

o dañados

descalcificación de

agua, desarme la ensambladura de la

boquilla. Inspecciónela, límpiela y reemplace cualquier

parte según sea necesario. Cualquier partícula extraña,

ralladura, muesca, etc., en los pasajes puede

impedir la

operación. Cerciórese de que los agujeros en la

junta estén

centrados directamente sobre los agujeros en el alojamiento.

A veces el agua Usar agua caliente mientras el •Evite usar agua caliente mientras el descalcificador de agua

está dura descalcificador de agua está en está en el proceso de recarga porque el calentador de agua

el proceso de regeneración se rellenará con agua dura. Consulte la sección Circunvalación

del agua dura automática durante la recarga, página 43.

El nivel de HARDNESS (dureza) •Presione el botón MODE (modo) hasta que la flecha señale

del control es muy bajo HARDNESS (dureza). Cerciórese de que el número que

aparece es igual que el número real de granos por galón,

la dureza de su suministro de agua. Consulte la sección

Programación del control si se necesita un cambio en los

niveles.

Los granos de dureza en su •

La dureza del agua puede cambiar con el paso del tiempo,

suministro de agua han especialmente cuando se trata de agua de pozo. Para

aumentado inspeccionar, hágale una prueba al agua en un laboratorio de

análisis o llame a su compañía local de suministro de agua.

Ajuste el valor de la HARDNESS (dureza) según sea necesario.

El agua se siente Ausencia de minerales de dureza •Esto es normal. La dureza le da la sensación abrasiva al agua

resbalosa después de la a la que usted está acostumbrado. Esta sensación de que el

instalación del sistema de agua resbalosa es porque ahora ha sido descalificada.

descalcificación de agua

El sistema de El sistema de descalcificación •No usa tanta sal para regenerarse, es muy eficiente.

descalcificación de de agua es una unidad de

agua no está usando “demanda”

ninguna sal

Posible puente de sal •Consulte la sección Sobre el sistema de descalcificación de

agua, en la página 44.

La boquilla o el Venturi •Consulte la sección Sobre el sistema de descalcificación de

posiblemente obstruidos agua, en la página 45.

El agua tiene un color Agua ácida en tuberías de cobre •Inmediatamente solicite que se le haga una prueba al agua.

azul después de que

GEAppliances.com

Problema Posible causa Qué hacer

El sistema de La turbina del medidor está atascada •Consulte la sección Servicio: Diagnóstico electrónico iniciado

descalcificación no manualmente, para procedimientos de solución de averías,

está regenerando en la página 48.

•Llame y solicite servicio.

Alambre del sensor no conectado •Consulte la sección Servicio: Diagnóstico electrónico iniciado

en el control manualmente, para procedimientos de solución de averías,

en la página 48.

•Llame y solicite servicio.

No hay energía eléctrica en la unidad •Inspeccione el interruptor de circuito o los fusibles.

Defecto mecánico •Llame y solicite servicio.

Agua turbia en la Combinación de agua descalcificada •A esto se le llama grabado de aguafuerte y es permanente.

cristalería (en los y demasiado detergente Para evitar que esto suceda, use menos detergente si usted

lavaplatos automáticos) tiene agua descalcificada. Lave la cristalería en el ciclo más

corto que los pueda limpiar.

Nivel alto/excesivo La manguera de drenaje de la válvula •Cualquier restricción en la manguera de drenaje podría

de agua en el tanque está doblada y eso la está obstruyendo, evitar la operación apropiada de la boquilla y el Venturi y

de la salmuera o está demasiado elevada, o su flujo reduce o evita que se descargue la salmuera durante la

está obstruido de alguna otra forma recarga.

La boquilla o el Venturi están sucios, •Ver la sección de Cómo limpiar la ensambladura de la boquilla y

ensamblados incorrectamente el Venturi en la página 45. Con presión de agua suspendida

o dañados hacia el sistema de descalcificación, desarme la

ensambladura. Inspecciónela, límpiela y reemplace las

partes que puedan estar dañadas. Cualquier partícula

extraña, rasgaduras, picaduras, etc. en la vía podría evitar

la operación correcta. Cerciórese de que los agujeros en la

junta estén centrados sobre los agujeros en el alojamiento.

El agua sabe a sal o tiene La unidad no está limpia •Complete los Procedimientos de desinfección, de la página 42.

aspecto café o amarillo •Después de que el ciclo de recarga haya sido completado

después de la instalación (aproximadamente 2 horas), haga circular agua a través de

los grifos para purgar el agua salada.

Baja presión del agua Inspeccione la presión.

•Para altura del drenaje de 8′o menor, la presión debería ser

de un mínimo de 20 psi.

•Para altura de drenaje superior de 8′, la presión debería ser

de un mínimo de 50 psi.

Manguera de drenaje restringida •Limpie y reconecte la manguera.

•Revise en busca de giros en la línea de drenaje.

Problema Posible causa Qué hacer

Agua de color La unidad estuvo inoperante •Complete los Procedimientos de desinfección, de la página 42.

café/amarillo por un periodo de tiempo

Las partículas de Distribuidor agrietado •Llame para solicitar servicio.

resina aparecen en

el agua potable y

en los lavamanos

Un sonido que usted Agua circulando desde la unidad •Esto es normal.

puede escuchar hacia el drenaje durante la recarga

El agua tiene burbujas Se introdujo aire en el sistema •Esto desaparecerá después de haber funcionado un tiempo.

de agua y está turbia después de la instalación

Un error de código El cableado podría haberse •Consulte la página 47 para detalles.

en el control aflojado en el control •Desconecte el transformador.

•Remueva la tapa del control, libere los clips en los costados.

•Inspeccione en búsqueda de conexiones sueltas/incorrectas

de cables hacia el tablero electrónico o interruptor. Vuelva a

conectar según sea necesario.

•Reensamble la tapa del control.

•Conecte el transformador.

•Espere seis minutos para que el error de código reaparezca.

•Si el error de código reaparece, llame para solicitar servicio.

Luz intermitente azul

Al conectar el sistema Se debe programar el control •Consulte la sección Programación del control, en la

(una interrupción el suministro páginas 39–40.

eléctrico podría haber ocurrido)

Si el mensaje Bajo nivel de sal, menos de 15 días •Llene con sal.

•Vuelva a establecer el nivel de sal.

Si la pantalla muestra Problema eléctrico con el sistema •Consulte la página 47 para detalles.

el mensaje “Err” •Consulte el procedimiento anterior. Código de error en

el control.

Antes de llamar para solicitar servicio…

“DAYS TO EMPTY”

(días para desocupar)

está intermitente

Notas. GEAppliances.com

Lista de partes.

GEAppliances.com

CATÁLOGO DE PARTES DE GENERAL ELECTRIC GG

NO. REFER. NO. DE PARTE DESCRIPCIÓN DE LA PARTE (01) (01)

0003 WS35X10001 KIT DEL SELLO DEL ARO TÓRICO 1 1

0004 WS34X10015 ETIQUETA, PLACA FRONTAL 1 1

0005 WS07X10004 MANGUERA DE DRENAJE, 20 PIES 1 1

0007 WS14X10002 DISTRIBUIDOR, SUPERIOR 1 1

0008 WS14X10001 DISTRIBUIDOR, DE BAJO 1 1

0009 WS01X10002 RESINA, 1 PIE CÚBICO 1 1

0010 WS32X10011 TANQUE DE RESINA, 9 X 40 1 1

0011 WS31X10022 CUBIERTA, SUPERIOR CON LENTES 1 1

0012 WS31X10023 PLATO FRONTAL 1 1

0013 WS21X10013 CONTROL 1 1

0016 WS26X10013 TRANSFORMADOR CON CABLE

ELÉCTRICO 1 1

0017 WS31X10021 CUBIERTA, AGUJERO DE LA SAL,

CON ETIQUETAS 1 1

0018 WS33X10001 BARRERA DE VAPOR 1 1

0019 WS33X10007 BORDE 1 1

0020 WS31X10024 CUBIERTA, DEPÓSITO DE LA 1 1

SALMUERA CON ETIQUETA

0021 WS02X10009 TUERCA 1 1

0022 WS32X10017 DEPÓSITO DE LA SALMUERA 1 1

CON ETIQUETA

0023 WS02X10027 TORNILLO 1 1

0024 WS32X10016 TANQUE DE SALMUERA, REDONDO 1 1

0025 WS18X10003 ABRAZADERA DE LA MANGUERA 2 2

0026 WS22X10016 ADAPTADOR DE LA MANGUERA 1 1

0027 WS22X10017 ARANDELA DE GOMA 1 1

0028 WS35X10035 KIT DE ABRAZADERAS PARA 1 1

CONEXIÓN A TIERRA

0029 WS15X10035 ENSAMBLADURA DE LA VÁLVULA 1 1

DE LA SALMUERA

0030 WS35X10036 ENSAMBLADURA DE FLOTE, 1 1

PALANCA Y GUÍA

0031 WS03X10006 CLIP 1 1

0032 WS15X10006 CUERPO DE LA VÁLVULA, SALMUERA 1 1

0033 WS03X10007 CLIP 1 1

0034 WS03X10008 FILTRO 1 1

0035 WS07X10002 ENSAMBLADURA DE LA TUBERÍA 1 1

0036 WS07X10015 ENSAMBLADURA DE LA TUBERÍA 1 1

DE LA SALMUERA

0037 WS31X10018 CUBIERTA POSTERIOR, 1 1

SIST. ELECTRÓNICOS

0038 WS02X10029 ESPACIADOR 1 1

0039 WS02X10030 SOPORTE, PLACA FRONTAL 1 1

0055 WS28X10003 ABRAZADERA RETENEDORA 2 2

0056 WS28X10004 ABRAZADERA 2 2

0101 WS02X10012 TORNILLO 1 1

0102 WS02X10013 ESPACIADOR 1 1

0103 WS21X10003 INTERRUPTOR 1 1

0104 WS03X10009 PASADOR, EXPANSIÓN 1 1

0105 WS02X10014 TORNILLO 5 5

Catálogo de partes.

GEAppliances.com

CATÁLOGO DE PARTES DE GENERAL ELECTRIC GG

NO. REFER. NO. DE PARTE DESCRIPCIÓN DE LA PARTE (01) (01)

0106 WS31X10006 CUBIERTA DE LA VÁLVULA 1 1

0107 WS03X10010 RESORTE DE ONDA 1 1

0108 WS26X10002 ROTOR Y DISCO 1 1

0109 WS19X10004 TAPA, VENTURI 1 1

0110 WS03X10011 SELLO DE ARO TÓRICO 1 1

0111 WS19X10005 FILTRO DE APOYO 1 1

0112 WS03X10013 FILTRO 1 1

0113 WS22X10020 TAPÓN DE FLUJO, 0,10 GPM 1 1

0114 WS08X10005 JUNTA Y ASPIRADOR 1 1

0115 WS03X10015 FILTRO CÓNICO 1 1

0116 WS22X10021 TAPÓN, FLUJO DE LLANADO, 1 1

0,30 GPM

0117 WS03X10017 TUERCA DE LA FÉRULA 1 1

0118 WS15X10034 CUERPO DE LA BOQUILLA/VENTURI 1 1

0119 WS03X10018 RETENEDOR 1 1

0120 WS03X10019 SELLO DE ARO TÓRICO, 1/4″X 3/8″22

0121 WS15X10010 CUERPO DE LA VÁLVULA 1 1

0122 WS03X10020 RESORTE 1 1

0123 WS22X10022 TAPÓN, SELLO DEL DRENAJE 1 1

0124 WS15X10009 ENSAMBLADURA DE LA 1 1

BOQUILLA/VENTURI

0130 WS35X10005 KIT DEL SELLO, 3/4″11

0132 WS22X10023 ADAPTADOR, MANGUGRA 1 1

DE DRENAJE

PARA DRENAJE

0133 WS03X10021 ARO TÓRICO, 5/8″X 13/16″11

0134 WS03X10022 TAPÓN DE FLUJO, CONTROL 1 1

DE ENJUAGUE

0135 WS03X10023 CLIP 1 1

0136 WS26X10003 LEVA Y ENGRANAJE 1 1

0137 WS26X10004 RODAMIENTO 1 1

0138 WS26X10005 PLATO DEL MOTOR, 3/4″11

0139 WS02X10015 TORNILLO, #6-20 X 3/8″22

0140 WS26X10011 ENSAMBLADURA DEL MOTOR 1 1

0141 WS02X10016 TORNILLO, #6-20 X 7/8″22

0142 WS60X10001 TUERCA DE LA INSTALACIÓN 2 2

0143 WS60X10002 TUBO DE LA INSTALACIÓN 2 2

0144 WS60X10003 ARANDELA 2 2

0145 WS60X10004 CLIP 2 2

0146 WS28X10017 CABLEADO, ENSAMBLADURA 1 1

DEL SENSOR, 3/4″

0147 WS19X10006 ENSAMBLADURA DE LA TURBINA 1 1

Y SOPORTE

0150 WS03X10024 SELLO DE ARO TÓRICO 1 1

0151 WS15X10012 ENSAMBLADURA DE LA VÁLVULA 1 1

DE BYPASS

0152 WS03X10025 SELLO DE ARO TÓRICO 2 2

0153 WS60X10006 ADAPTADOR 2 2

0999 49-50151 MANUAL DEL PROPIETARIO 1 1

WS35X10037 KIT DE INSTALACIÓN 1 1

Notas.

Notas. GEAppliances.com

Por el período de: Reemplazamos:

Uno año Cualquier parte del Sistema de descalcificación de agua que falle debido a defectos de materiales o

A partir de la fecha en la fabricación. Durante este período de un uño completo de garantía, GE también le proporcionará,

de la compra original de manera gratuita, toda la mano de obra y servicios en su casa para reemplazar partes defectuosas.

Todos los servicios de garantía son proporcionados por un agente de Servicio Autorizado de

GE SmartWater.™

Tres años El monitor electrónico, si el mismo falla debido a defectos de materiales o en la fabricación. Durante

A partir de la fecha este período de tres años de garantía limitada, usted será responsable por cualquier mano de obra o

de la compra original costos de servicio en su casa.

Diez años Un gabinete o tanque de salmuera de reposición, si cualquiera de los dos falla debido a defectos de

A partir de la fecha materiales o en la fabricación. Durante este período de diez años de garantía limitada, usted será

de la compra original responsable por cualquier mano de obra o costos de servicio en su casa.

■Viajes de servicio a su casa para enseñarle cómo usar

el producto.

■Instalación, entrega o mantenimiento inapropiada.

■Fallas del producto debido a abuso, o uso del producto

indebido, o para usos comerciales.

■Defectos que resulten de una instalación inapropiada o

daños no causados por GE.

■Responsabilidad civil por parte de GE bajo ésta o

cualquier otra garantía por cualquier daño indirecto

o consecuencial.

■Productos que se usan en aplicaciones comerciales

o industriales.

■Filtros, membranas o baterías.

■Reemplazo de los fusibles de la casa o reajustes de los

circuitos de interrupción.

■Daño del producto causado por accidentes, incendios,

inundaciones o incidentes de fuerza mayor.

■Daño incidental o consecuencial a la propiedad causada por

defectos posibles de este electrodoméstico, su instalación

o reparación.

■Daños causados después de la entrega.

Lo que no está cubierto:

Esta garantía es extendida al comprador original y a cualquier propietario posterior del producto comprado para uso

en el hogar dentro de EE.UU. En Alaska, la garantía excluye el costo de envío o los servicios de llamada a la casa.

Algunos estados no permiten la exclusión o la limitación de daños incidentales o consecuenciales. Esta garantía le da

a usted derechos legales específicos, y quizás usted tenga otros derechos, los que variarán de estado a estado. Para

saber cuáles son sus derechos legales, consulte a una oficina de asuntos del consumidor local o estatal o a póngase

en contacto con la oficina del Procurador General del estado (Attorney General). ESTA GARANTÍA REEMPLAZA TODAS

LAS OTRAS GARANTÍAS, YA SEA EXPRESAS O IMPLÍCITAS, INCLUYENDO LAS GARANTÍAS DE COMERCIABILIDAD E

IDONEIDAD PARA UN FIN EN PARTICULAR.

Garante: General Electric Company. Louisville, KY 40225

Garantía GE para el Sistema de Descalcificación de Agua.

Todos los servicios de garantía son proporcionados por nuestra red de

proveedores de servicios autorizados SmartWater.™Para programar un

servicio, por Internet, las 24 horas al día, visítenos en GEAppliances.com

o llame al 800.GE.CARES (800.432.2737).

Pegue su recibo aquí. La prueba

de la fecha de la compra original

es necesaria para recibir el

servicio bajo la garantía.

Página Web de GE Appliances GEAppliances.com

¿Tiene alguna pregunta sobre su electrodoméstico? ¡Pruebe la página Web de GE Appliances 24 horas

al día, cualquier día del año! Para mayor conveniencia y servicio más rápido, ya puede descargar los

Manuales de los Propietarios, pedir piezas o incluso hacer una cita en línea para que vengan a realizar

una reparación. También puede “Ask Our Team of Experts™” (Preguntar a nuestro equipo de expertos)

sobre cualquier cuestión y mucho más...

Solicite una reparación GEAppliances.com

El servicio de expertos GE está a tan sólo un paso de su puerta. ¡Entre en línea y solicite su reparación

cuando le venga bien 24 horas al día cualquier día del año! O llame al 800.GE.CARES (800.432.2737)

durante horas normales de oficina.

Real Life Design Studio (Estudio de diseño para la vida real)

GEAppliances.com

GE apoya el concepto de Diseño Universal—productos, servicios y ambientes que pueden usar gente de

todas las edades, tamaños y capacidades. Reconocemos la necesidad de diseñar para una gran gama de

habilidades y dificultades físicas y mentales. Para más detalles cobre las aplicaciones de GE Diseño Universal,

incluyendo ideas de diseño para la cocina para personas con discapacidades, mire nuestra página Web hoy

mismo. Para personas con dificultades auditivas, favor de llamar al 800.TDD.GEAC (800.833.4322).

Garantías ampliadas GEAppliances.com

Compre una garantía ampliada y obtenga detalles sobre descuentos especiales disponibles mientras su garantía

está aún activa. Puede comprarla en línea en cualquier momento, o llamar al (800.626.2224) durante horas

normales de oficina. GE Consumer Home Services estará aún ahí cuando su garantía termine.

Piezas y accesorios GEAppliances.com

Aquellos individuos con la calificación necesaria para reparar sus propios electrodomésticos pueden

pedir que se les manden las piezas o accesorios directamente a sus hogares (aceptamos las tarjetas

VISA, MasterCard y Discover). Haga su pedido en línea hoy, 24 horas cada día o llamar por teléfono

al 800.626.2002 durante horas normales de oficina.

Las instrucciones descritas en este manual cubren los procedimientos a seguir por cualquier usuario. Cualquier

otra reparación debería, por regla general, referirse a personal calificado autorizado. Debe ejercerse precaución

ya que las reparaciones incorrectas pueden causar condiciones de funcionamiento inseguras.

Póngase en contacto con nosotros GEAppliances.com

Si no está satisfecho con el servicio que recibe de GE, póngase en contacto con nosotros en nuestra

página Web indicando todos los detalles así como su número de teléfono o escríbanos a:

General Manager, Customer Relations

GE Appliances, Appliance Park

Louisville, KY 40225

Registre su electrodoméstico GEAppliances.com

¡Registre su nuevo electrodoméstico en línea—cuando usted prefiera! El registrar su producto a tiempo

le proporcionará, si surgiera la necesidad, una mejor comunicación y un servicio más rápido bajo los

términos de su garantía. También puede enviar su tarjeta de registro pre-impresa que se incluye en el

material de embalaje.

Soporte al Consumidor.

Consumer Support.

Printed in the United States

GE Appliances Website GEAppliances.com

Have a question or need assistance with your appliance? Try the GE Appliances Website 24 hours a day,

any day of the year! For greater convenience and faster service, you can now download Owner’s Manuals,

order parts, catalogs, or even schedule service on-line. You can also “Ask Our Team of Experts™”

your questions, and so much more...

Schedule Service GEAppliances.com

Expert GE repair service is only one step away from your door. Get on-line and schedule your service at

your convenience 24 hours any day of the year! Or call 800.GE.CARES (800.432.2737) during normal

business hours.

Real Life Design Studio GEAppliances.com

GE supports the Universal Design concept—products, services and environments that can be used by

people of all ages, sizes and capabilities. We recognize the need to design for a wide range of physical and

mental abilities and impairments. For details of GE’s Universal Design applications, including kitchen

design ideas for people with disabilities, check out our Website today. For the hearing impaired, please call

800.TDD.GEAC (800.833.4322).

Extended Warranties GEAppliances.com

Purchase a GE extended warranty and learn about special discounts that are available while your warranty

is still in effect. You can purchase it on-line anytime, or call 800.626.2224 during normal business hours.

GE Consumer Home Services will still be there after your warranty expires.

Parts and Accessories GEAppliances.com

Individuals qualified to service their own appliances can have parts or accessories sent directly to their

homes (VISA, MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or

by phone at 800.626.2002 during normal business hours.

Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally

should be referred to qualified service personnel. Caution must be exercised, since improper servicing may cause

unsafe operation.

If you are not satisfied with the service you receive from GE, contact us on our Website with all the details

including your phone number, or write to: General Manager, Customer Relations

GE Appliances, Appliance Park

Louisville, KY 40225

enhanced communication and prompt service under the terms of your warranty, should the need arise.

You may also mail in the pre-printed registration card included in the packing material.

Ge Appliances Gxsf35E Users Manual 49 50151

GXSF39E Dispatcher?RequestType=PDF&Name=49-50151

GXSF39E to the manual 0b0c8840-6064-4095-9b9a-d05c48c24b7b

Navigation menu

Versions of this User Manual:

Views

Navigation
