Pressure Washer Owner's Manual

Questions? Help is just a moment away!

Call: Generac Pressure Washer Helpline - 1-800-270-1408 M-F 8-5 CT

Web: www.generac-portables.com or www.briggsandstratton.com

Model No. 1676-0,2 (2700 PSIPressureWasher) Manual No. 190193GS Revision 6 (12/03/2002)

TABLE OF CONTENTS

Safety Rules.................................. 2-3

Know Your PressureWasher ...................... 4

Assembly.................................... 5-8

Operation .................................. 8-I1

Product Specifications........................... 12

Maintenance ............................... 12-14

Storage...................................... 14

Troubleshooting ............................... 15

Replacement Parts........................... 16-19

Warranty ............................... Last Page

EQUIPMENT

DESCRIPTION

_Read this manual carefully and become

familiar with your pressure washer. Know its

applications, its limitations and any hazards

involved.

Everyeffort has been made to ensure that informationin

this manual is accurate and current However, Generac

reservesthe right to change,alter or otherwise improve the

product andthis document at any time without prior notice.

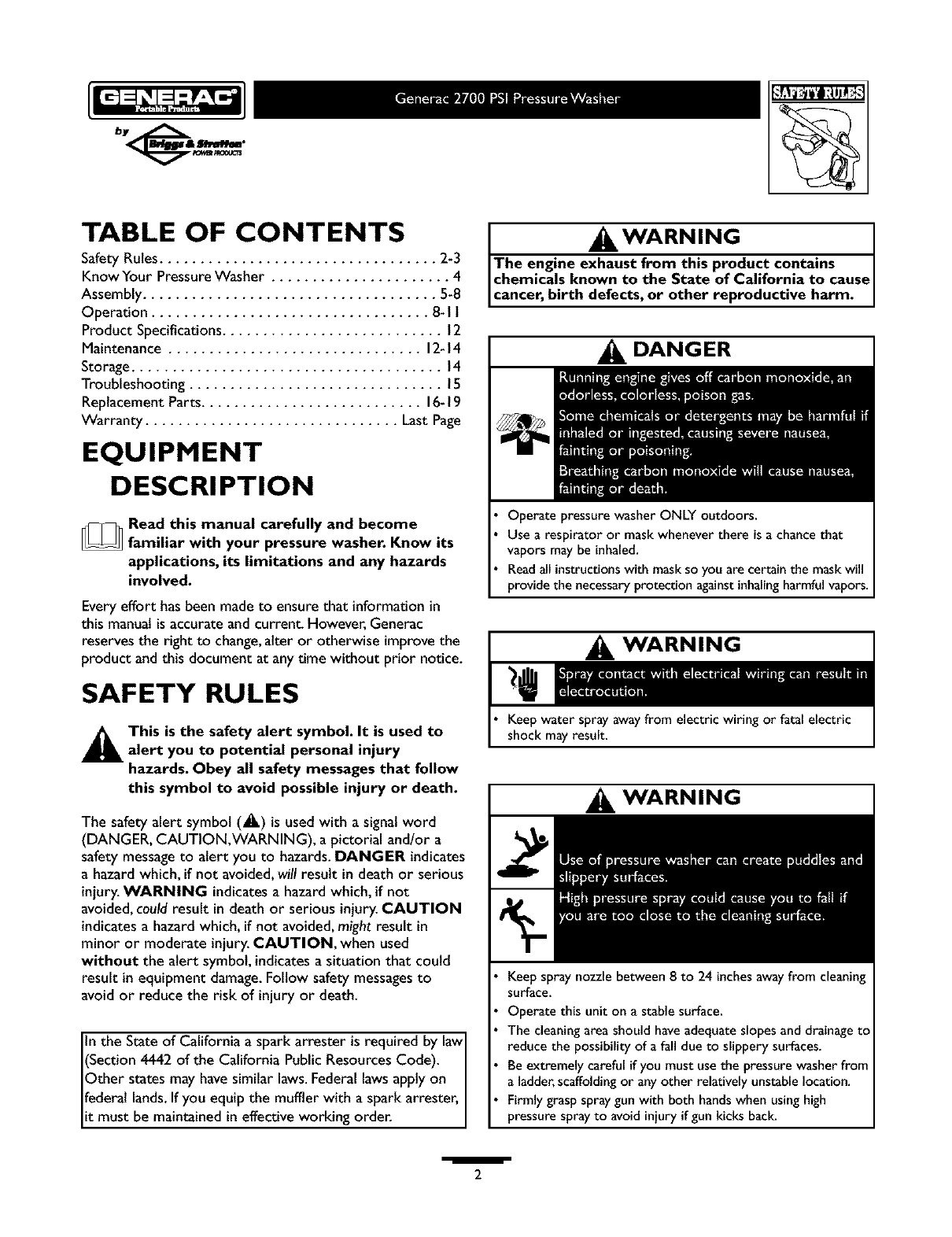

SAFETY RULES

Ahis is the safety alert symbol. It is used to

alert you to potential personal injury

hazards. Obey all safety messages that follow

this symbol to avoid possible injury or death.

The safety alert symbol (_.) is used with a signal word

(DANGER, CAUTION,WARNING), a pictorial and/or a

safety messageto alert you to hazards.DANGER indicates

a hazard which, if not avoided,will result in death or serious

injury. WARNING indicatesa hazard which, if not

avoided,could result in death or serious injury. CAUTION

indicates a hazard which, if not avoided,might result in

minor or moderate injury. CAUTION, when used

without the alert symbol, indicates a situation that could

result in equipment damage.Follow safety messagesto

avoid or reduce the risk of injury or death.

In the State of California a spark arrester is required by lawI

(Section 4442 of the California Public ResourcesCode). I

Other states may havesimilar laws.Federal lawsapply on

federal lands.If you equip the muffler with a spark arrester,

it must be maintained ineffective working order.

WARNING I

The engine exhaust from this product contains I

chemicals known to the State of California to cause

cancer, b rth defects, or other reproduct ve harm.

DANGER

Operate pressure washer ONLY outdoors.

Use a respirator or mask whenever there is a chance that

vapors may be inhaled.

Reada[[instructionswith mask so you are certain the maskwill

provide the necessaryprotection againstinhalingharmful vapors.

WARNING

Keepwater sprayawayfrom electric wiring or fatalelectric

shockmayresult.

WARNING

Keep spray nozzle between 8to 24 inches away from cleaning

surface.

Operate this unit on a stable surface.

The cleaning area should have adequate slopes and drainage to

reduce the possibilit), of a fall due to slipper), surfaces.

Be extremely careful if you must use the pressure washer from

a ladder, scaffolding or an), other relative[), unstable location.

Firmly grasp spray gun with both hands when using high

pressure spray to avoid iniury if gun kicks back.

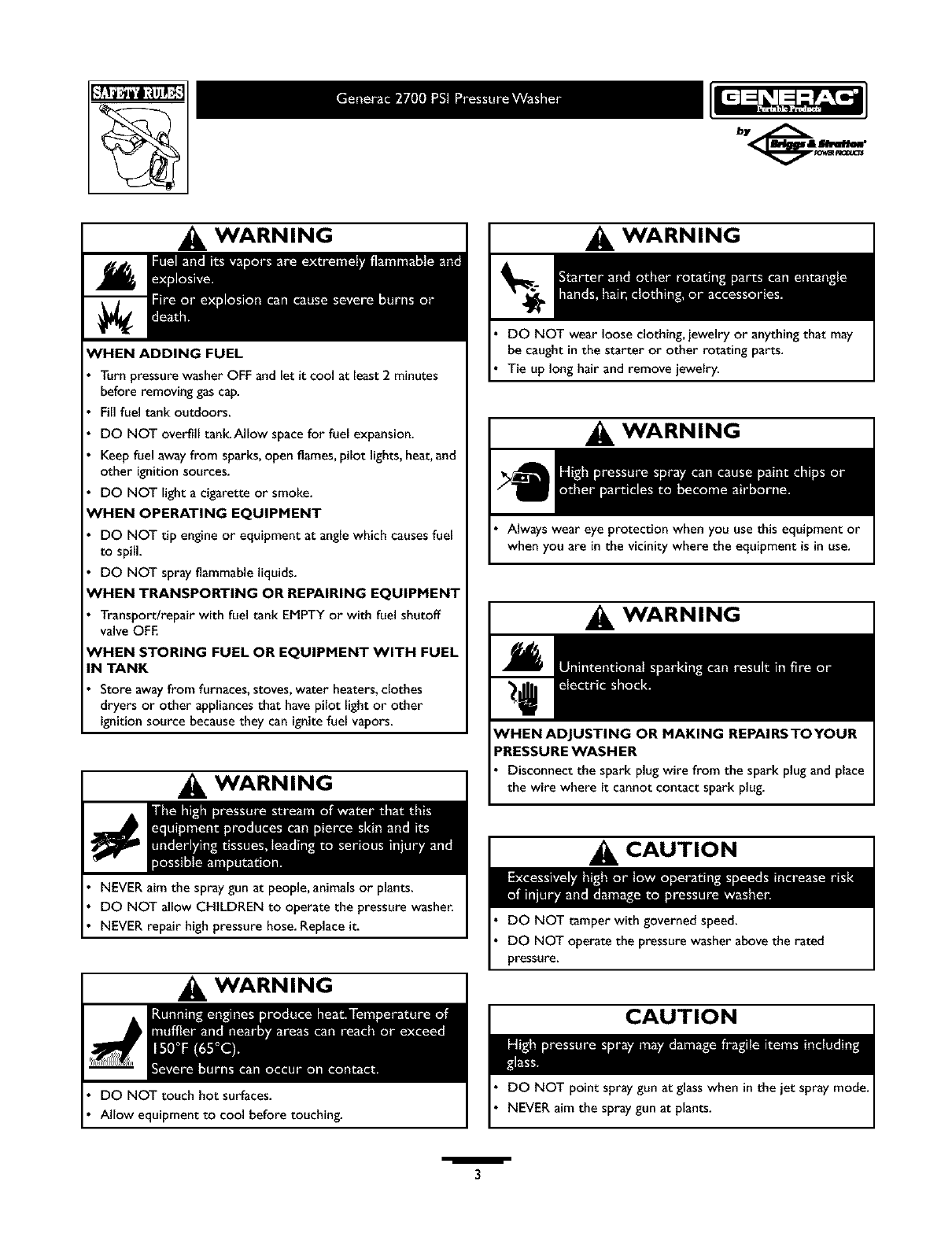

WARNING

WHEN ADDING FUEL

Turn pressure washer OFF and let it cool at least 2 minutes

before removing gas cap.

Fill fuel tank outdoors.

DO NOT overfill tank.Allow space for fuel expansion.

Keep fuel away from sparks, open flames, pilot lights,heat,and

other ignitionsources.

DO NOT light a cigarette or smoke.

NHEN OPERATING EQUIPMENT

DO NOT tip engine or equipment at angle which causesfuel

to spill.

DO NOT spray flammableliquids.

tHEN TRANSPORTING OR REPAIRING EQUIPMENT

Transport/repair with fuel tank EMPTY or with fuel shutoff

valve OFE

NHEN STORING FUEL OR EQUIPMENT WITH FUEL

IN TANK

Store away from furnaces,stoves, water heaters, clothes

dryers or other appliancesthat have pilot light or other

ignitionsource becausethey can ignitefuel vapors.

WARNING

NEVER aim the spray gun at people, animals or plants.

DO NOT allow CHILDREN to operate the pressure washer.

NEVER repair high pressure hose. Replace it.

WARNING

DO NOT touch hot surfaces.

Allow equipment to cool before touching.

WARNING

DO NOT wear loose clothing, iewelry or anything that may

be caught in the starter or other rotating parts.

Tie up long hair and remove jewelry.

WARNING

Always wear eye protection when you usethis equipment or

when you are in the vicinity where the equipment is in use.

WARNING

Disconnect the spark plug wire from the spark plug and place

the wire where it cannot contact spark plug.

CAUTION

DO NOT tamper with governedspeed.

DO NOT operate the pressure washerabove the rated

pressure.

CAUTION

DO NOT point spray gun at glass when in the jet spray mode.

NEVER aim the spray gun at plants.

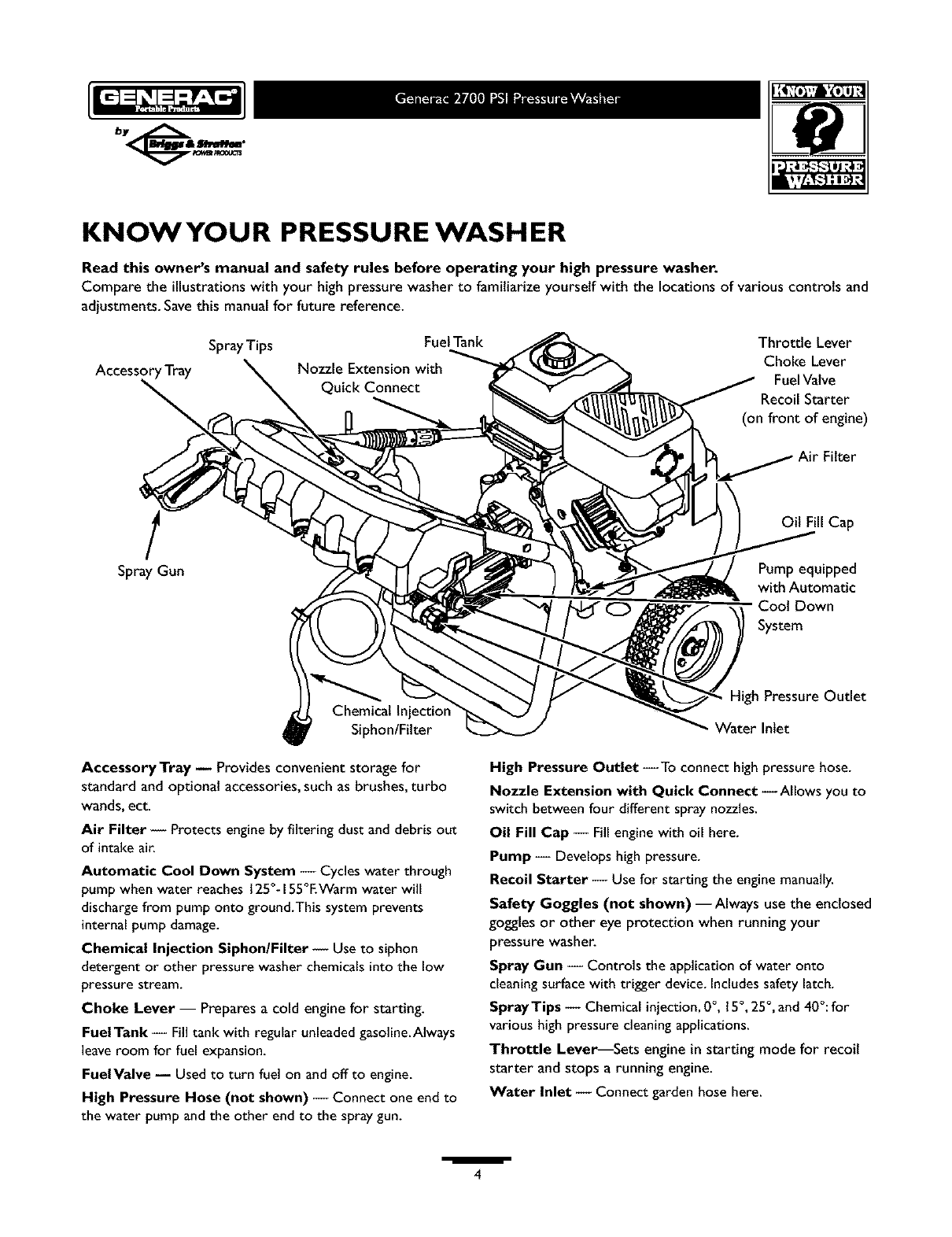

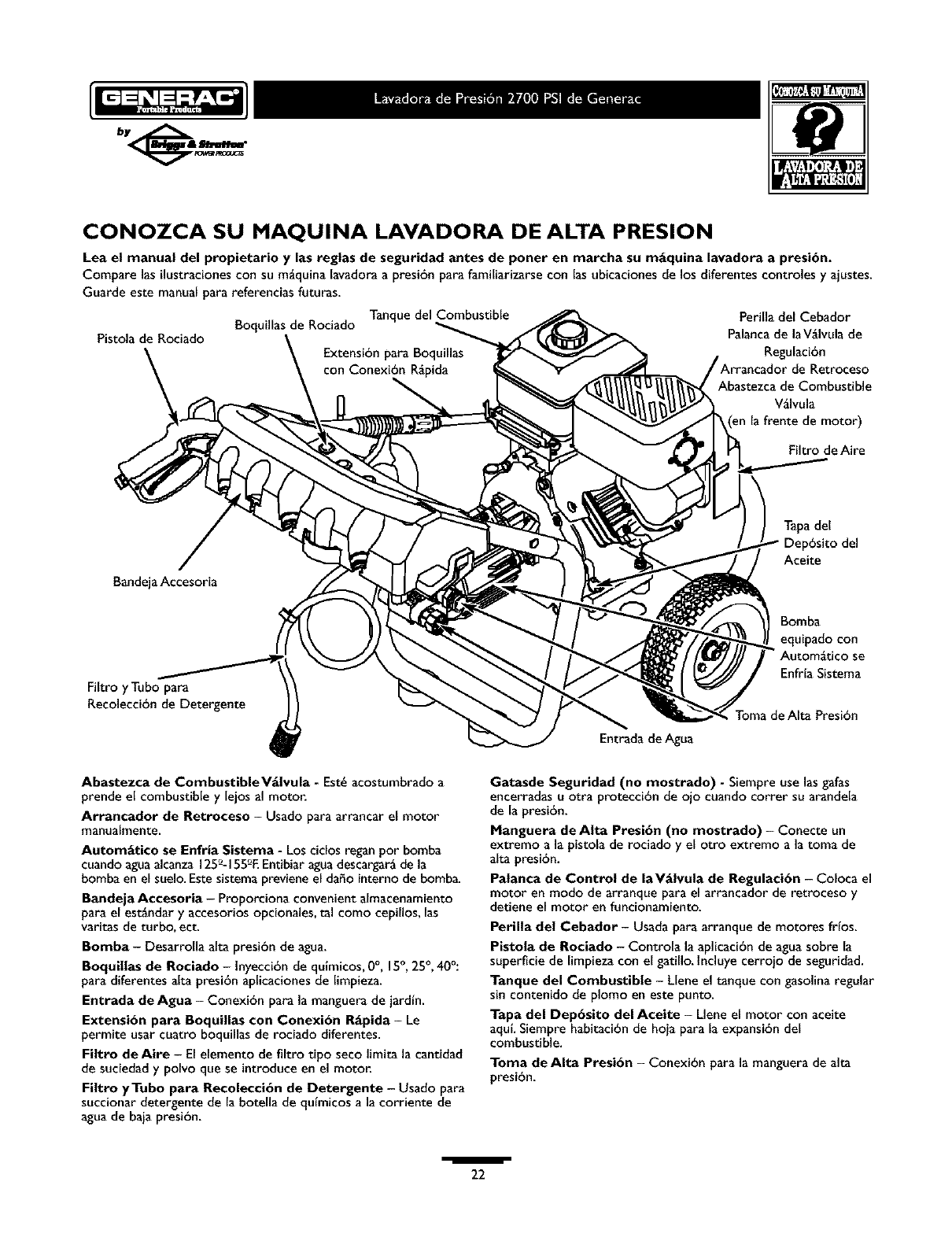

KNOWYOUR PRESSURE WASHER

Read this owner's manual and safety rules before operating your high pressure washer.

Compare the illustrations with your high pressure washer to familiarize yourself with the locations of various controls and

adjustments. Save this manual for future reference.

Accessory Tray

SprayTips Fuel Tank

Nozzle Extension with

Quick Connect

Throttle Lever

Choke Lever

FuelValve

Recoil Starter

(on front of engine)

Air Filter

Spray Gun Pump equipped

with Automatic

Cool Down

System

Chemical Injectiol

Siphon/Fitter

Accessory Tray -- Provides convenient storage for

standard and optional accessories, such as brushes, turbo

wands, ect.

Air Filter -- Protects engine by fi]tering dust and debris out

of intake air.

Automatic Cool Down System -- Cycles water through

pump when water reaches 125°- 155°F.Warm water will

discharge from pump onto ground.This system prevents

internal pump damage.

Chemical Injection Siphon/Filter -- Use to siphon

detergent or other pressure washer chemicals into the low

pressure stream.

Choke Lever -- Prepares a cold engine for starting.

FuelTank -- Fill tank with regular unleaded gasoline.Always

leave room for fuel expansion.

FuelValve -- Used to turn fuel on and off to engine.

High Pressure Hose (not shown) -- Connect one end to

the water pump and the other end to the spray gun.

High Pressure Outlet

- Water Inlet

High Pressure Outlet --To connect high pressure hose.

Nozzle Extension with Quick Connect --Allows you to

switch between four different spray nozzles.

Oil Fill Cap -- Fill engine with oil here.

Pump -- Develops high pressure.

Recoil Starter -- Use for starting the engine manually.

Safety Goggles (not shown) --Always use the enclosed

goggles or other eye protection when running your

pressure washer.

Spray Gun -- Controls the application of wEer onto

cleaning surface with trigger device. Includes safety latch.

Spray Tips -- Chemical injection, 0 °, {5°, 25 °, and 40°: for

various high pressure cleaning applications.

Throttle Lever_Sets engine {n starting mode for recoil

starter and stops a running engine.

Water Inlet -- Connect garden hose here.

IMPORTANT: Read entire owner's manual before you

attempt to assembleor operate your new pressure washer.

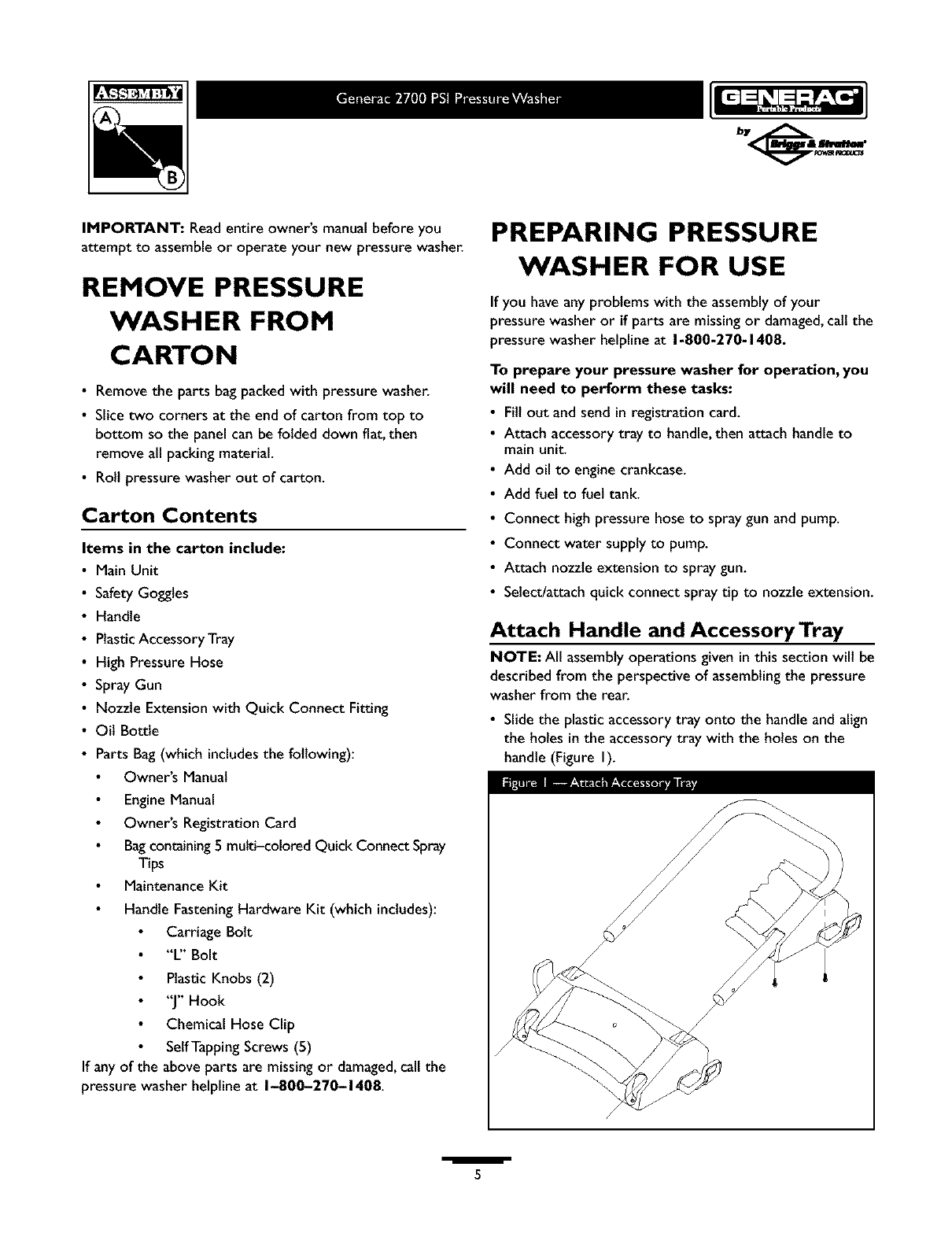

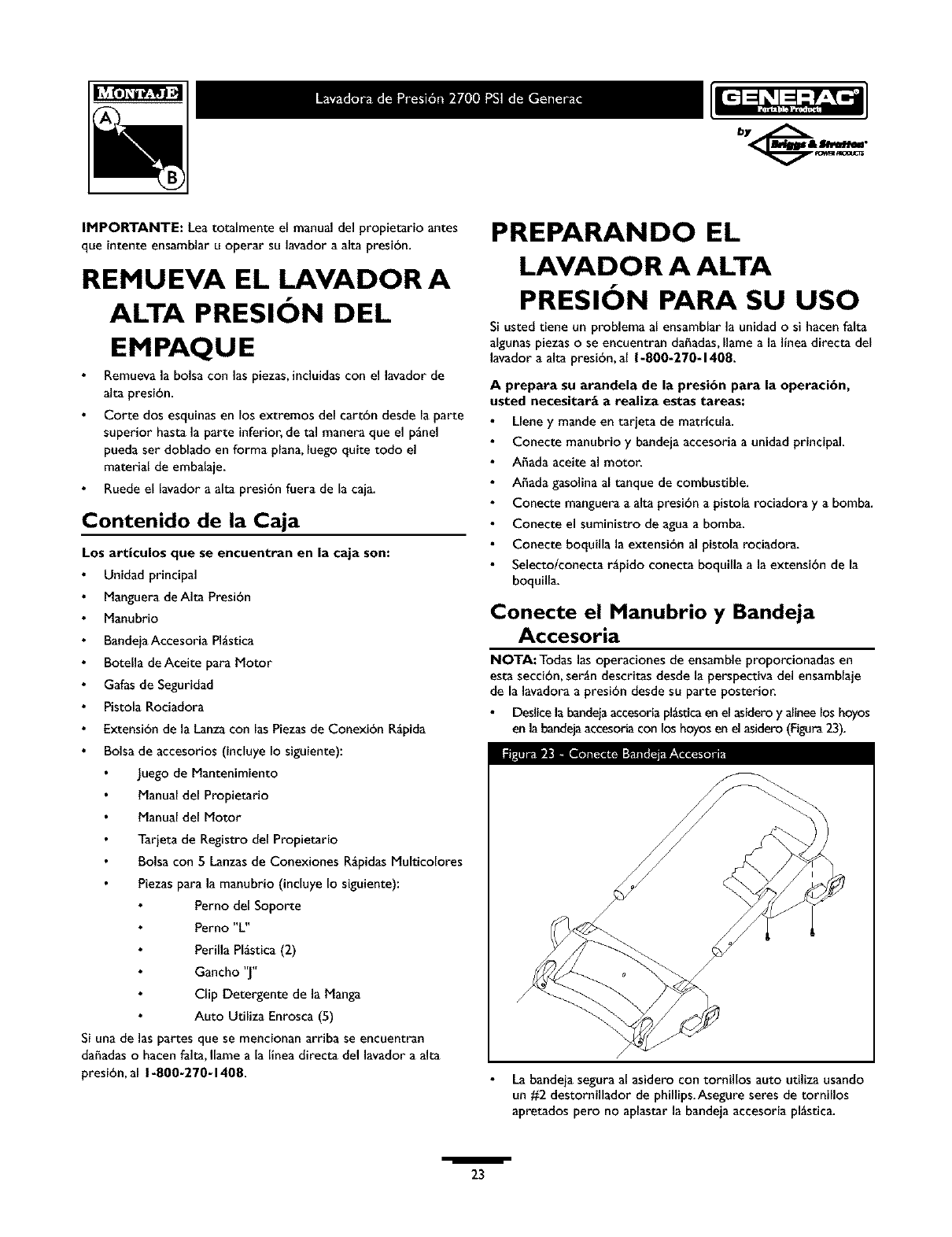

REMOVE PRESSURE

WASHER FROM

CARTON

•Remove the parts bag packedwith pressure washer.

• Slice two corners at the end of carton from top to

bottom so the panel can be folded down fiat, then

remove all packing material.

• Roll pressure washer out of carton.

Carton Contents

Items in the carton include:

• Main Unit

Safety Goggles

Handle

PlasticAccessory Tray

High Pressure Hose

Spray Gun

Nozzle Extension with Quick Connect Fitting

Oit Bottle

Parts Bag(which includesthe following):

Owner's Manual

EngineManual

Owner's Registration Card

Bagcontaining5 mult_olored Quick Connect Spray

Tips

Maintenance Kit

Handle Fastening Hardware Kit (which includes):

Carriage Bolt

"L" Bolt

Plastic Knobs (2)

"J" Hook

Chemical Hose Clip

SelfTapping Screws (5)

If any of the above parts are missing or damaged,call the

pressure washer helpline at 1-800-270-1408.

PREPARING PRESSURE

WASHER FOR USE

If you have any problems with the assemblyof your

pressure washer or if parts are missing or damaged,calt the

pressure washer helpline at 1-800-270-1408.

To prepare your pressure washer for operation, you

will need to perform these tasks:

• Fitl out and send in registration card.

• Attach accessory tray to handle, then attach handle to

main unit.

Add oil to engine crankcase.

Add fuel to fuel tank.

Connect high pressure hose to spraygun and pump.

Connect water supply to pump.

Attach nozzle extension to spray gun.

Select/attach quick connect spray tip to nozzle extension.

Attach Handle and Accessory Tray

NOTE: All assemblyoperations given in this section will be

described from the perspective of assemblingthe pressure

washer from the rear.

• Slide the plastic accessory tray onto the handle and align

the holes in the accessory tray with the holes on the

handle (Figure I).

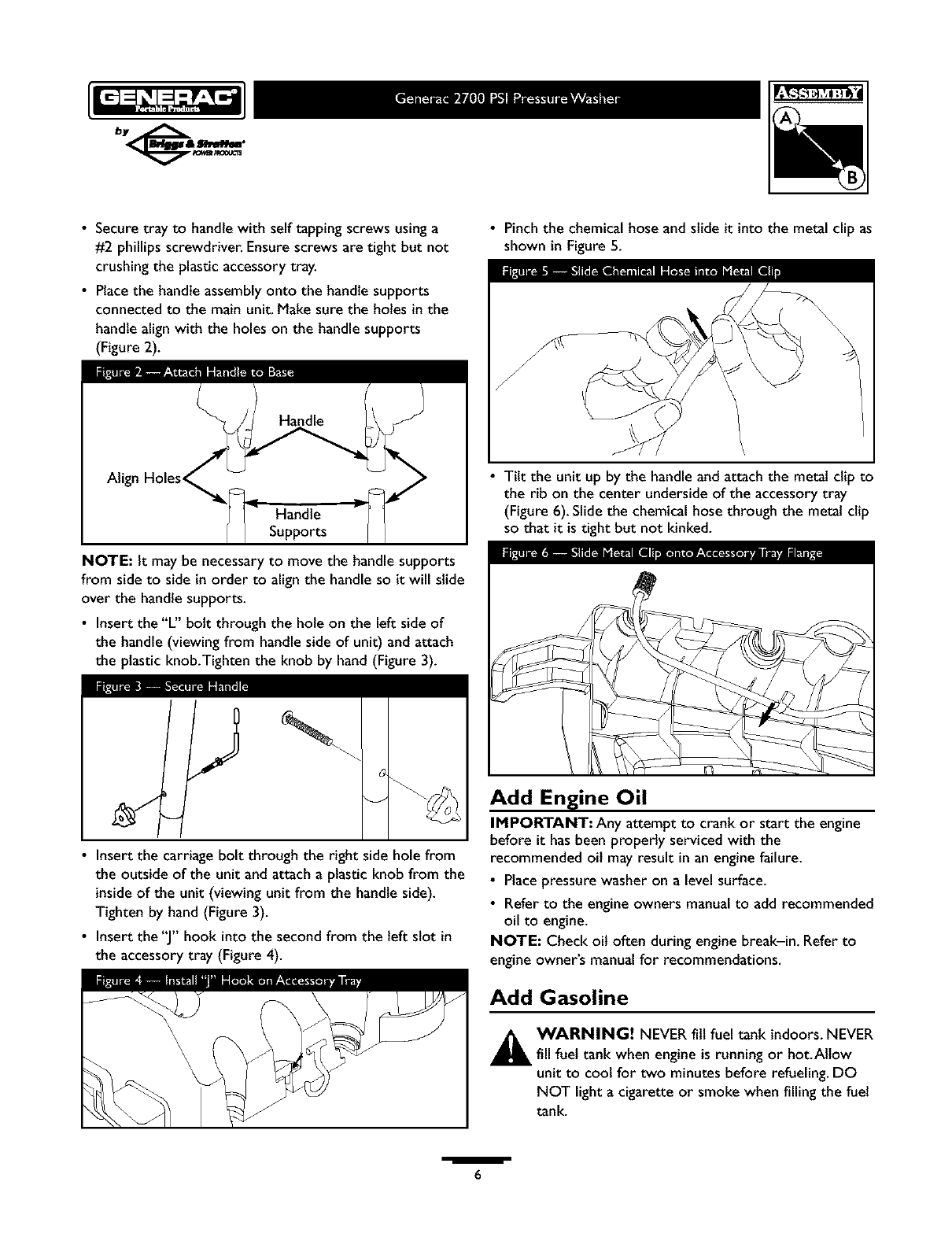

• Securetrayto handlewith self tapping screws using a

#2 phiillps screwdriver. Ensure screws are tight but not

crushing the plastic accessory tray.

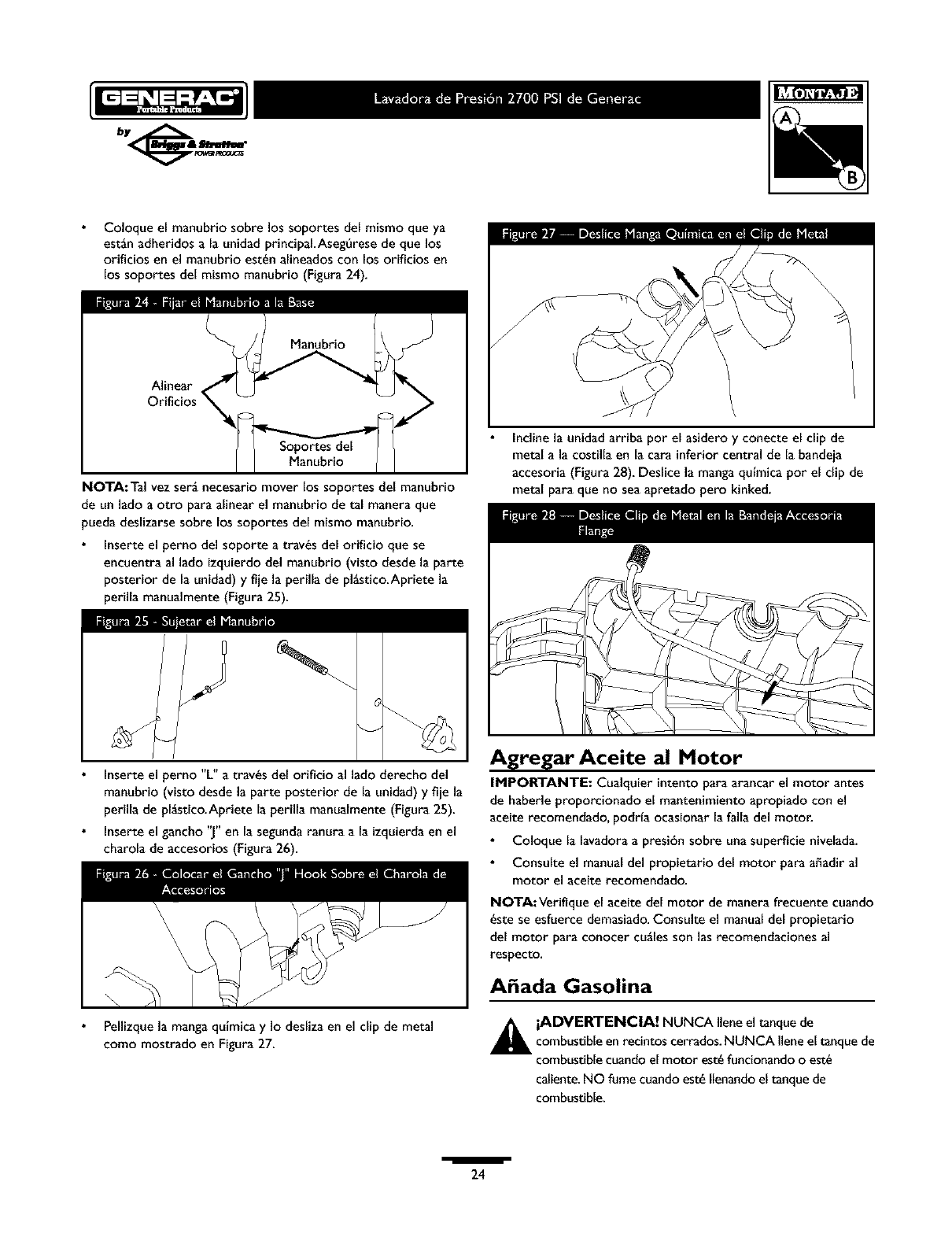

• Placethe handle assembly onto the handle supports

connected to the main unit. Make sure the holes in the

handle alignwith the holes on the handle supports

(Figure 2).

NOTE: It may be necessaryto move the handle supports

from side to side in order to align the handle so it will slide

over the handle supports.

• Insert the"L" bolt through the hole on the left side of

the handle (viewing from handle side of unit) and attach

the plastic knob.Tighten the knob by hand (Figure 3).

• Insert the carriage bolt through the right side hole from

the outside of the unit and attach a plastic knob from the

inside of the unit (viewing unit from the handle side).

Tighten by hand (Figure 3).

• Insert the"J" hook into the second from the left slot in

the accessory tray (Figure 4).

• Pinch the chemical hose and slide it into the metal cllp as

shown in Figure 5.

• Tilt the unit up by the handle and attach the metal clip to

the rib on the center underside of the accessory tray

(Figure 6). Slide the chemical hose through the metal clip

so that it is tight but not kinked.

Add Engine Oil

IMPORTANT: Any attempt to crankor start the engine

before it has been properly serviced with the

recommended oil may result in an engine failure.

• Place pressure washer on a levelsurface.

• Refer to the engine owners manual to add recommended

oil to engine.

NOTE: Check oil often during engine break-in. Refer to

engine owner's manual for recommendations.

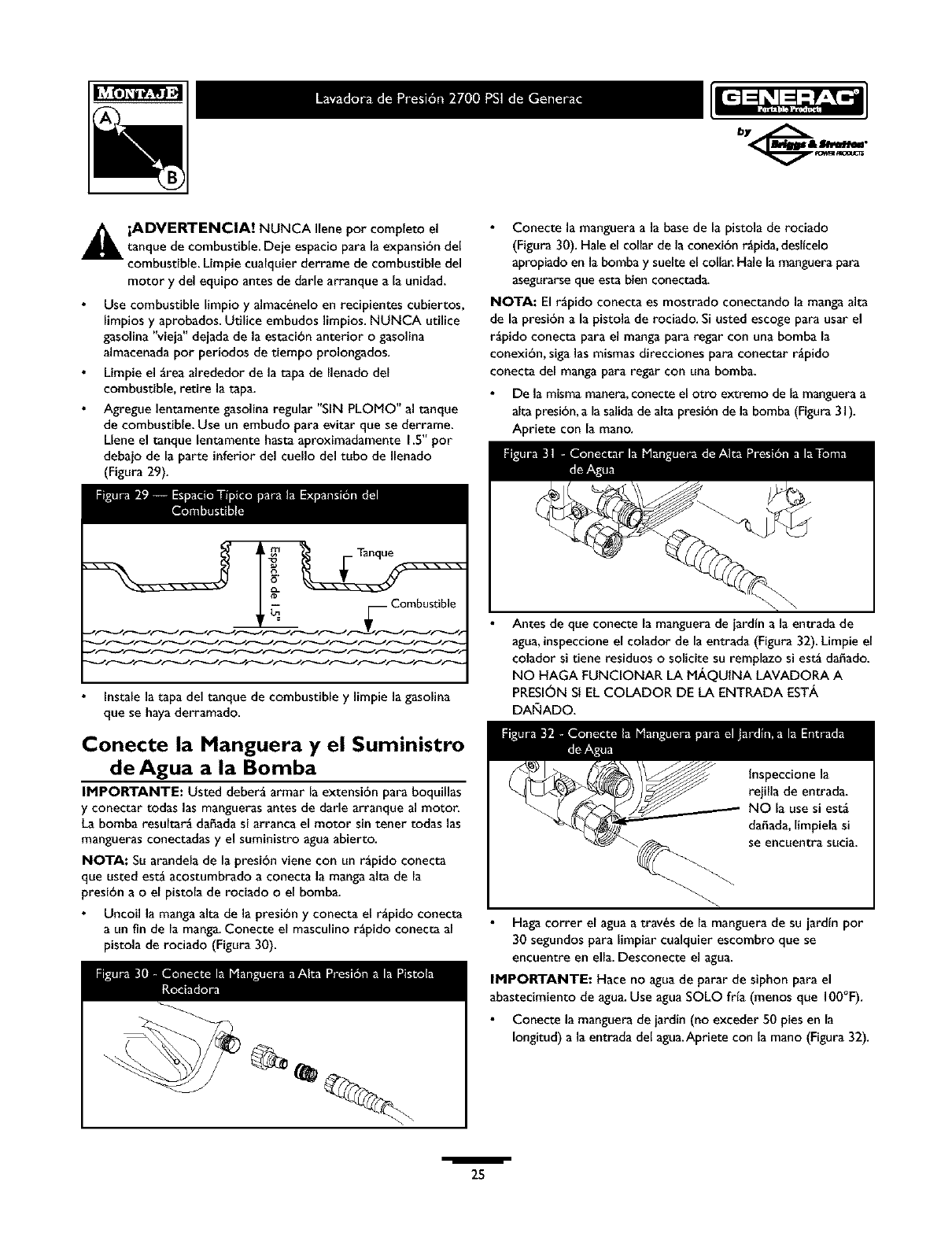

Add Gasoline

_ARNING! NEVER fill fuel tank indoors.NEVER

fill fuel tank when engine is running or hot.Allow

unit to coot for two minutes before refueling. DO

NOT lighta cigarette or smoke when filling the fuel

tank.

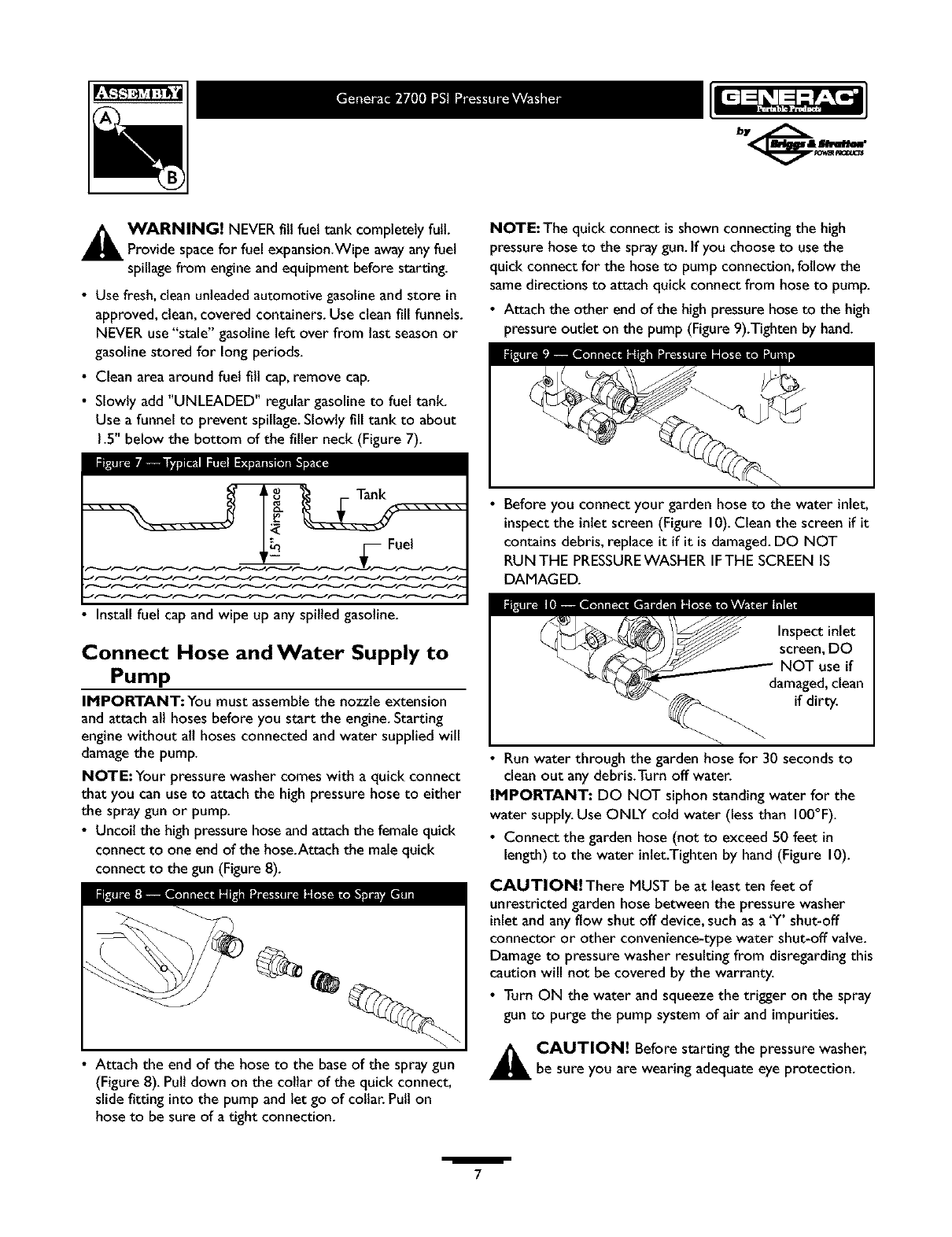

_ll ARNING! NEVERfill fuel tank completely full.

Provide spacefor fuel expansion.Wipe awayany fuel

spillagefrom engine and equipment before starting.

•Use fresh,clean unleadedautomotive gasolineand store in

approved, clean,covered containers. Use clean fill funnels.

NEVERuse "stale" gasoline left over from last season or

gasoline stored for long periods.

• Clean area around fuel fill cap,remove cap.

• Slowly add "UNLEADED" regular gasoline to fuel tank.

Use a funnel to prevent spillage.Slowly fill tank to about

1.5" below the bottom of the filler neck (Figure 7).

NOTE: The quick connect isshown connecting the high

pressure hose to the spraygun.If you choose to use the

quick connect for the hose to pump connection, follow the

samedirections to attach quick connect from hose to pump.

•Attach the other end of the highpressure hose to the high

pressureoutlet on the pump (Figure 9).Tighten by hand.

Fuel

Install _el cap and wipe up any spilled gasoline.

Connect Hose and Water Supply to

Pump

IMPORTANT: You must assemblethe nozzle extension

and attach all hosesbefore you start the engine. Starting

enginewithout all hoses connectedand water supplied will

damagethe pump.

NOTE: Your pressure washer comes with a quick connect

that you can use to attach the high pressure hose to either

the spraygun or pump.

• Uncoil the high pressure hose and attach the femalequick

connect to one end of the hose.Attach the male quick

connect to the gun (Figure 8).

• Attach the end of the hoseto the base of the spray gun

(Figure 8). Pull down on the collar of the quick connect,

slide fitting into the pump and let go of collar.Pull on

hose to be sure of a tight connection.

• Before you connectyour garden hose to the water inlet,

inspectthe inlet screen (Figure 10).Clean the screen if it

contains debris, replace it if it is damaged.DO NOT

RUN THE PRESSUREWASHER IFTHE SCREEN IS

DAMAGED.

• Run water through the garden hosefor 30 seconds to

clean out any debris.Turn off water.

IMPORTANT: DO NOT siphon standing water for the

water supply.Use ONLY cold water (lessthan 100°F).

• Connect the garden hose (not to exceed 50 feet in

length) to the water inlet.Tighten by hand (Figure 10).

CAUTION! There MUST be at least ten feet of

unrestricted garden hose between the pressure washer

inlet and any flow shut off device, such as a'Y' shut-off

connector or other convenience-type water shut-off valve.

Damageto pressure washer resulting from disregarding this

caution will not be covered by the warranty.

• Turn ON the water and squeeze the trigger on the spray

gun to purge the pump system of air and impurities.

_AUTION! Before starting the pressure washer,

be sure you are wearing adequate eye protection.

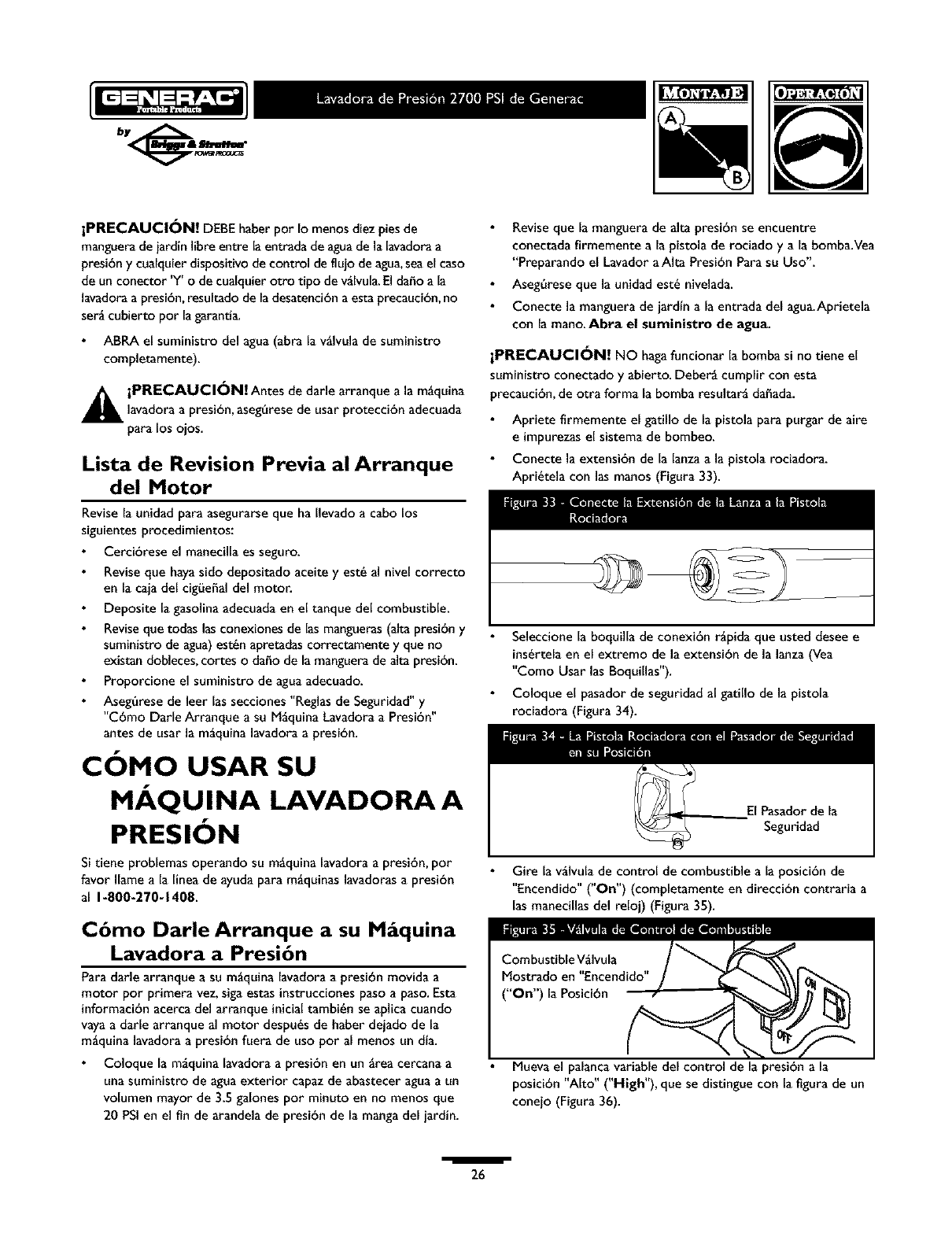

Checklist Before Starting Engine

Review the unit's assemblyto confirm you have performed

all of the following:

• Make sure the handle is in place and secure.

• Check that oil has been added to the proper level in the

engine crankcase.

• Add the proper gasoline to fuel tank.

• Check for properly attached hose connections.

• Check to make sure that there are no kinks, cuts, or

damageto the high pressure hose.

• Provide a proper water supply at an adequate flow.

• Be sure to read "Safety Rules" and "HowTo UseYour

PressureWasher" before using the pressure washer.

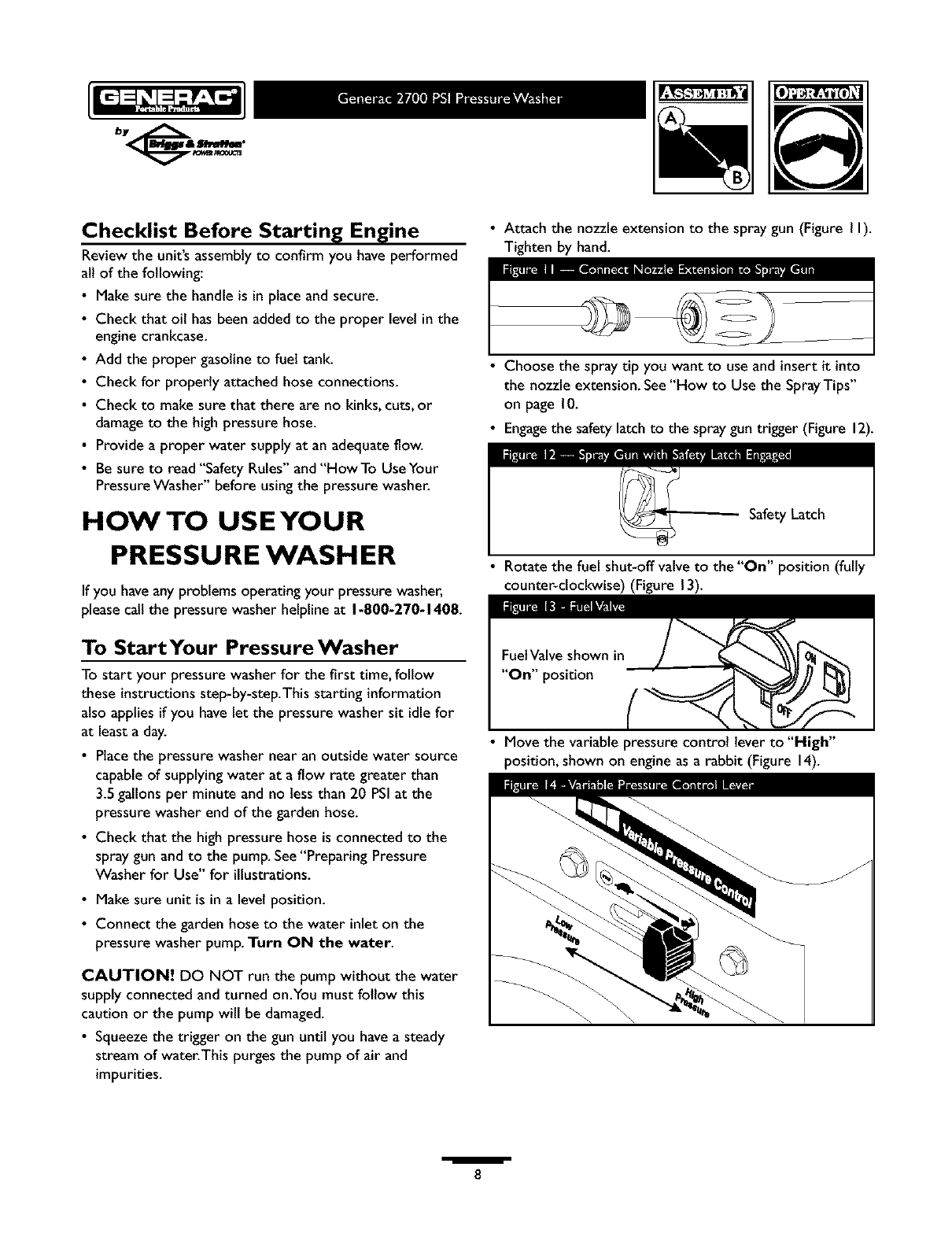

HOW TO USEYOUR

PRESSURE WASH ER

If you haveany problems operating your pressure washer,

pleasecall the pressure washer helpline at 1-800-270-1408.

To StartYour Pressure Washer

To start your pressure washer for the first time, follow

these instructions step-by-step.Thls starting information

also applies if you have let the pressure washer sit idle for

at least a day.

• Placethe pressure washer near an outside water source

capable of supplying water at a flow rate greater than

3.5 gallons per minute and no lessthan 20 PSIat the

pressure washer end of the garden hose.

• Check that the high pressure hose is connected to the

spray gun and to the pump. See"Preparing Pressure

Washer for Use" for illustrations.

• Make sure unit is in a level position.

• Connect the garden hose to the water inlet on the

pressure washer pump.Turn ON the water.

CAUTION! DO NOT run the pump without the water

supply connected and turned on.You must follow this

caution or the pump will be damaged.

• Squeezethe trigger on the gun until you have a steady

stream of water.This purges the pump of air and

impurities.

• Attach the nozzle extension to the spray gun (Figure I I).

Tighten by hand.

Choose the spray tip you want to use and insert it into

the nozzle extension. See"How to Use the SprayTips"

on page 10.

• Engagethe safetylatch to the spraygun trigger (Figure 12).

Safety Latch

• Rotate the fuel shut-off valve to the "On" position (fully

counter-clockwise) (Figure 13).

• Move the variable pressure control lever to "High"

position, shown on engine as a rabbit (Figure 14).

/fl

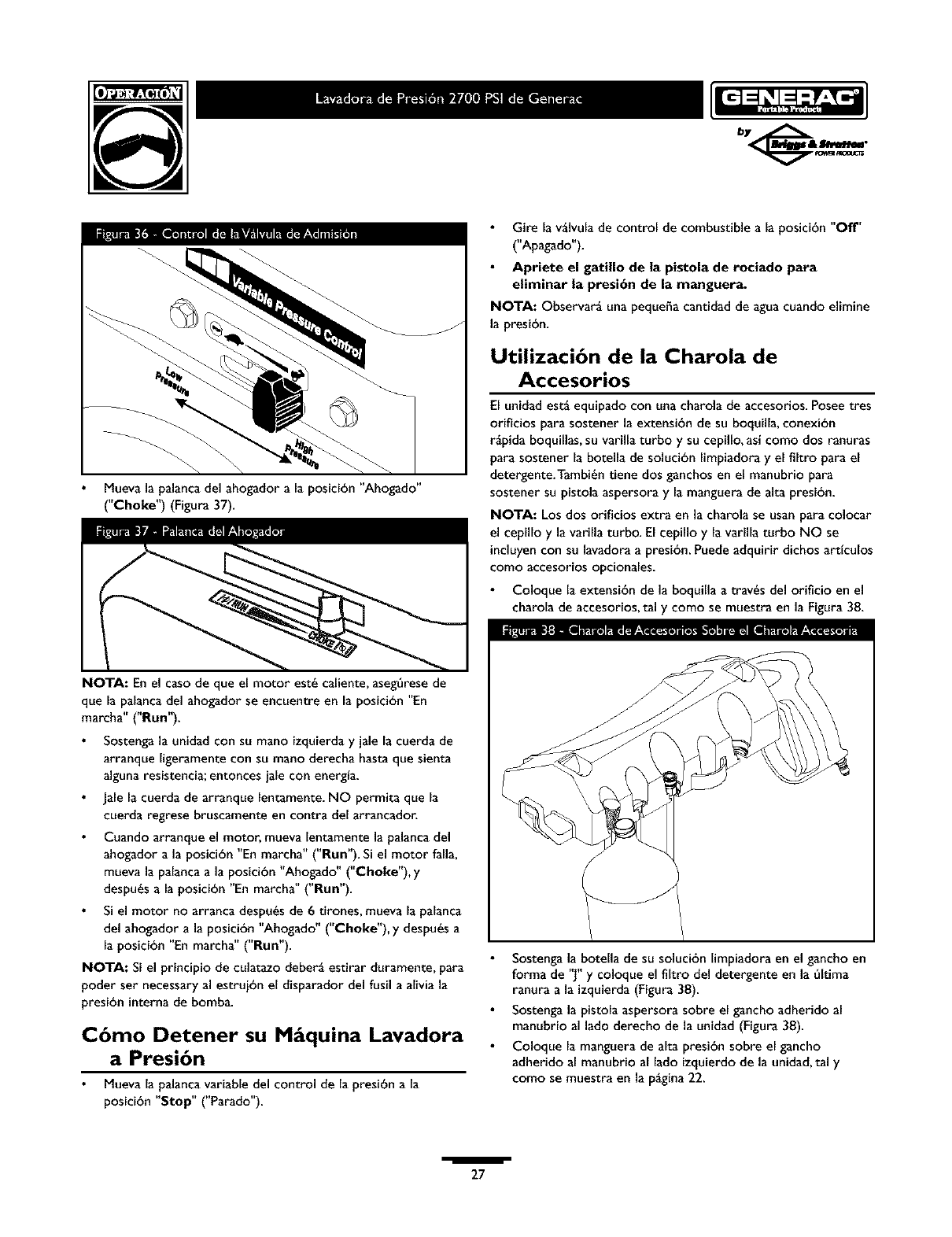

• Movethechokeleverto the "Choke" position

(Figure 15).

NOTE: For a warm engine,be sure the choke lever is in

the "Run" position.

• Grasp the unit'shandle with your left hand. Pull the

starter grip lightlywith your right hand until you feel

some resistance,then pull briskly.

• Return the starter grip handle slowly. Do Not let rope

"snap back" against starter.

• When engine starts, slowly move choke lever to the

"Run" position. If engine falters, move choke leverto the

"Choke" position, then to the "Run" position.

• If engine fails to start after six pulls,move choke leverto

the "Run" position. If engine fires, but does not continue

to run, move choke leverto the "Run" position.

NOTE: If the recoil starter is hard to pull, it may be

necessary to squeezethe gun trigger to relieve internal

pump pressure.

How to Stop Your Pressure Washer

• Move variable pressure control lever to "Stop" position.

• Turn the fuel shut_offvalve to the "Off" position (fully

clockwise).

•Squeeze trigger on the spray gun to relieve

pressure in the hose.

NOTE: A small amount of water will squirt out when you

release the pressure.

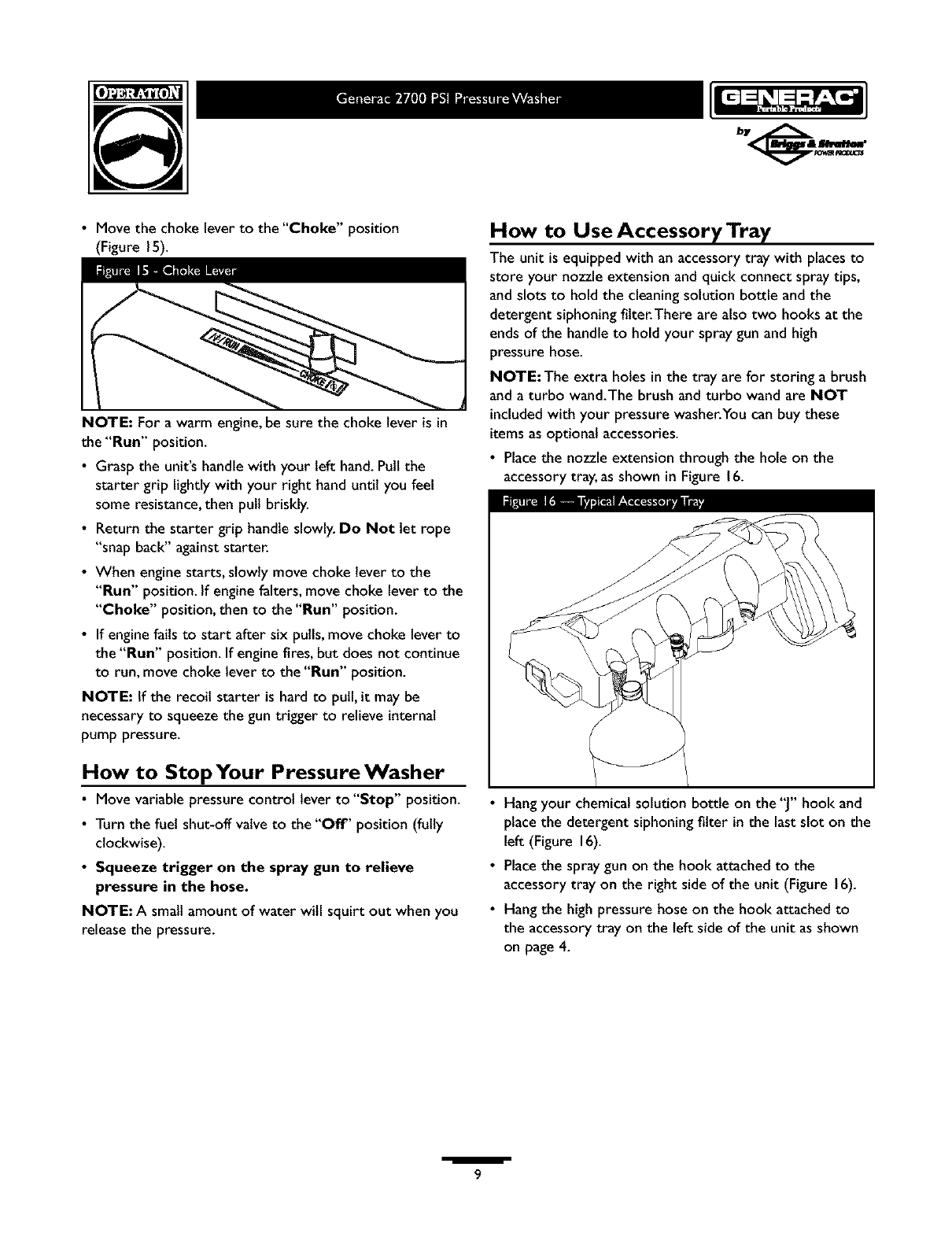

How to Use Accessory Tray

The unit is equipped with an accessory tray with placesto

store your nozzle extension and quick connect spray tips,

and slots to hold the cleaning solution bottle and the

detergent siphoning fitter.There are also two hooks at the

ends of the handle to hold your spray gun and high

pressure hose.

NOTE: The extra holes in the tray are for storing a brush

and a turbo wand.The brush and turbo wand are NOT

includedwith your pressure washer.You can buy these

items as optionat accessories.

•Placethe nozzle extension through the hole on the

accessory tray, as shown in Figure 16.

• Hang your chemical solution bottle on the"J" hook and

place the detergent siphoning filter in the last slot on the

left (Figure 16).

• Placethe spraygun on the hook attached to the

accessory tray on the right side of the unit (Figure 16).

• Hang the high pressure hose on the hook attached to

the accessory tray on the left side of the unit as shown

on page4.

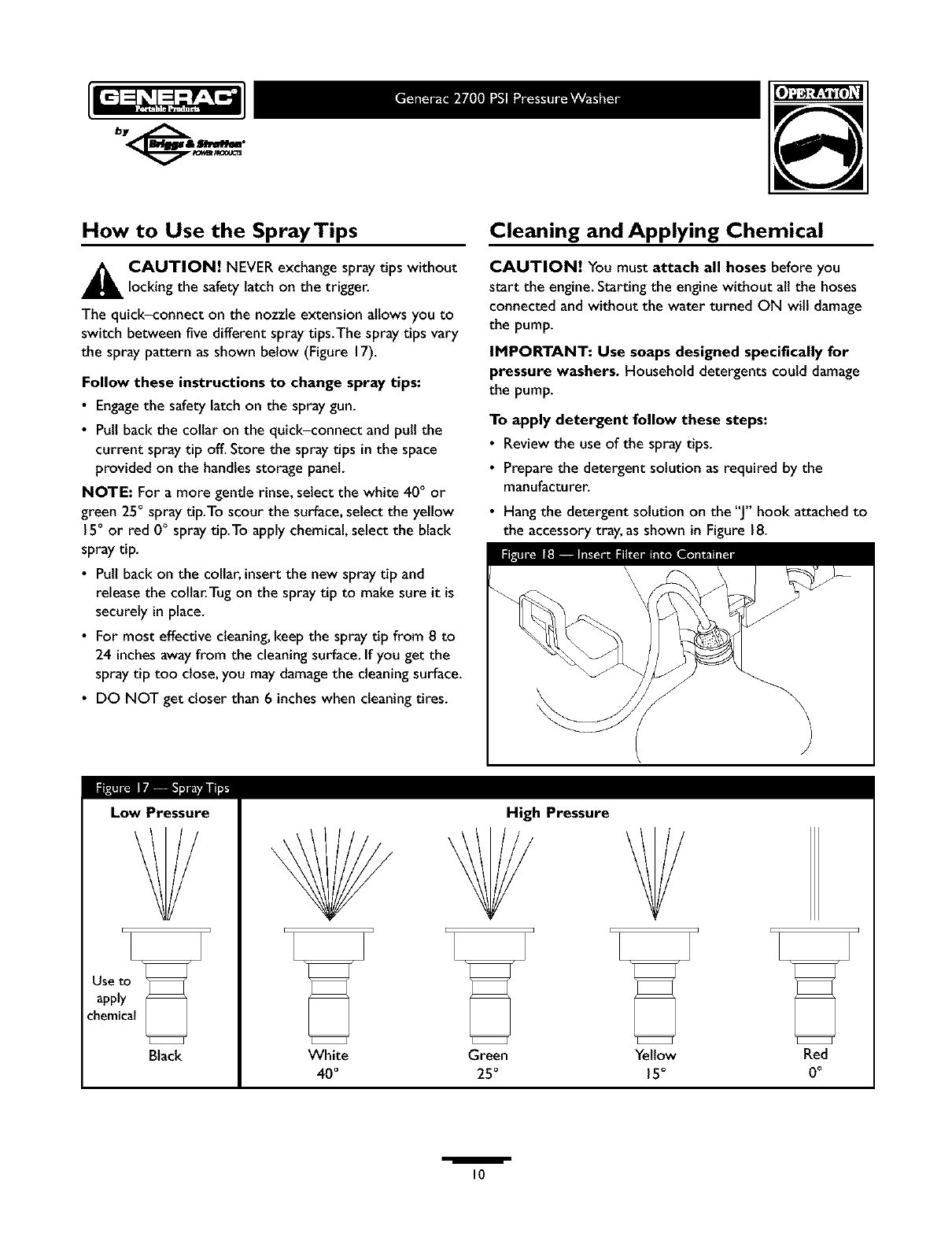

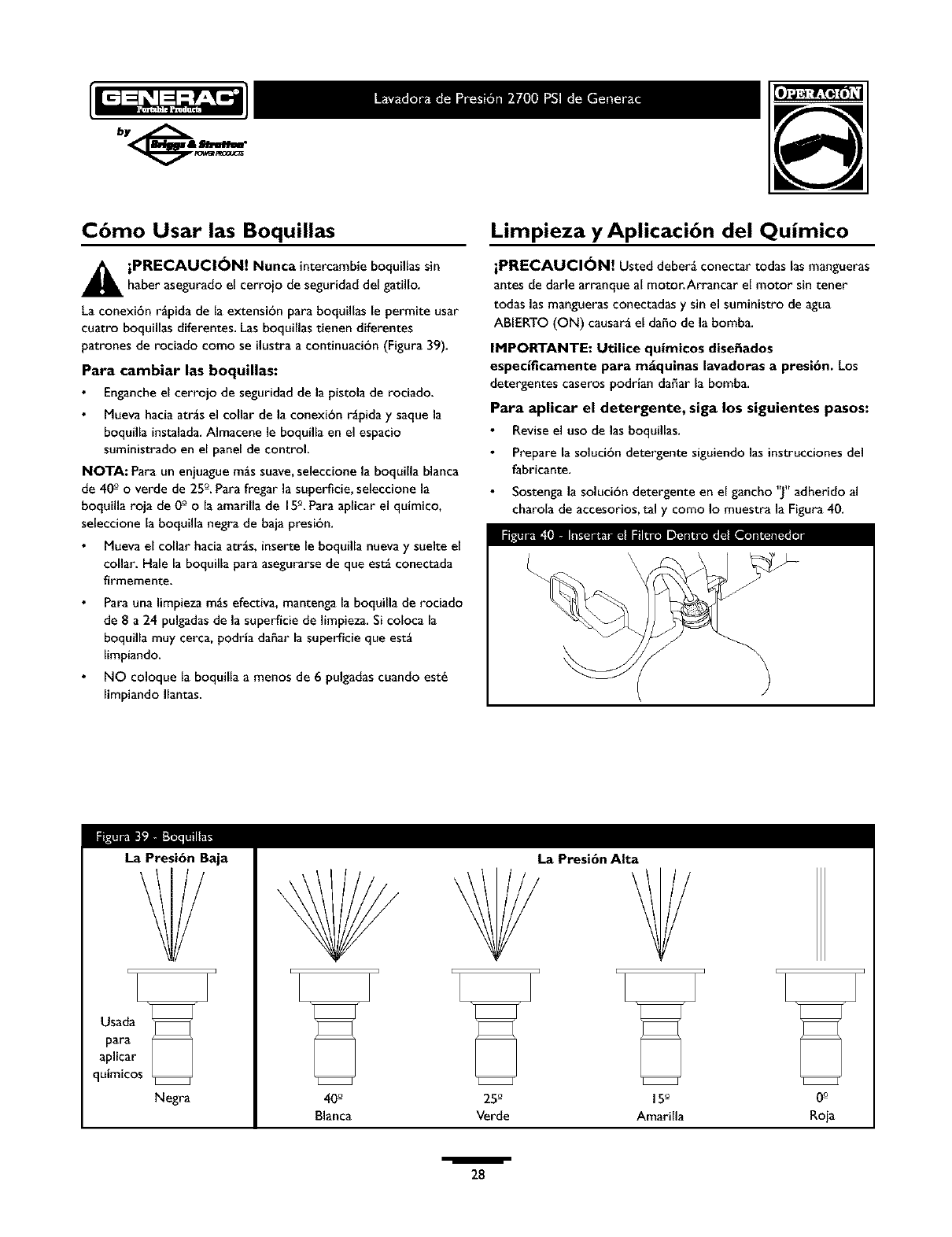

How to Use the SprayTips

_hL CAUTION! NEVERexchange spray tips without

lockingthe safety latch on the trigger.

The quick-connect on the nozzle extension allows you to

switch between five different spraytips.The spray tips vary

the spray pattern as shown below (Figure 17).

Follow these instructions to change spray tips:

•Engagethe safety latch on the spray gun.

•Putl back the collar on the quick-connect and putl the

current spray tip off. Store the spray tips in the space

provided on the handles storage panel.

NOTE: For a more gentle rinse, select the white 40° or

green 25°spray tip.To scour the surface,select the yellow

15°or red 0° spraytip.To apply chemical,select the black

spray tip.

• Putl back on the collar, insert the new spray tip and

release the collar.Tug on the spray tip to make sure it is

securely in place.

• For most effective cleaning,keep the spray tip from 8 to

24 inchesawayfrom the cleaning surface.If you get the

spray tip too close, you maydamagethe cleaning surface.

• DO NOT get closer than 6 incheswhen cleaning tires.

Cleaning and Applying Chemical

CAUTION! You must attach all hoses before you

start the engine. Starting the engine without alt the hoses

connected and without the water turned ON witldamage

the pump.

IMPORTANT: Use soaps designed specifically for

pressure washers. Household detergents could damage

the pump.

To apply detergent follow these steps:

•Review the use of the spraytips.

• Prepare the detergent solution as required by the

manufacturer.

• Hang the detergent solution on the "J"hook attached to

the accessory tray, as shown in Figure 18.

Low Pressure

Black

High Pressure

White Green Yellow Red

40°25°15° 0°

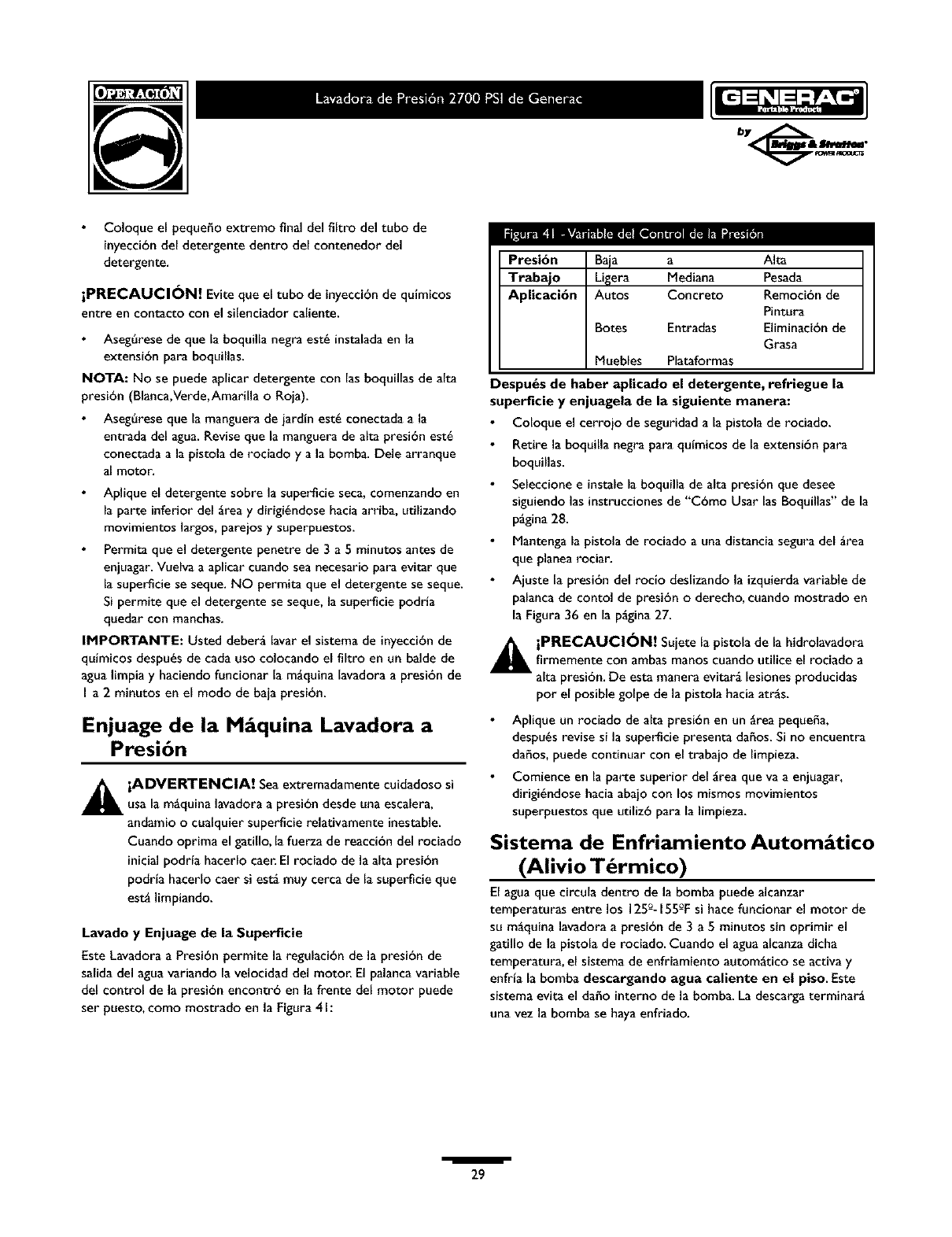

• Place the small filter end of the detergent siphoning tube

into the detergent container.

CAUTION! Keep the chemical injection tube from

coming in contact with the hot muffler.

• Make sure the black spray tip is installed.

NOTE: Detergent cannot be applied with the high

pressure spray tips (White, Green,Yellow, or Red).

• Make sure the garden hose is connected to the water

inlet. Check that the high pressure hose is connected to

the spraygun and the pump and start the engine.

• Apply the detergent to a dry surface, starting at lower

portion of area to be washed and work upward, using

long, even,overlapping strokes.

• Allow the detergent to soak in between 3-5 minutes

before washing and rinsing.Reapplyas needed to prevent

surface from drying. DO NOT allow the detergent to

dry on (prevents streaking).

IMPORTANT: You must flush the chemical injection

system after each use by placing the filter into a bucket of

clean water, then run the pressure washer in low pressure

for I-2 minutes.

Pressure Washer Rinsing

_ ARNING! Be extremely careful if you must use

the pressure washer from a ladder,scaffoldingor any

other relatively unstable location.When you press

the trigger,the recoil from the initial spray can be

very strong.The high pressure spray could causeyou

to fall if you are too close to the cleaning surface.

Wash and Rinse Surface

This pressure washer permits regulation of output water

pressure by varying the engine speed.The variable pressure

control lever found on the front of the engine maybe set,

as shown in Figure 19:

After you have applied detergent, scour the surface

and rinse it clean as follows:

• Apply safety latch to spray gun.

• Remove the black chemical spray tip from the nozzle

extension.

• Select and installthe desired high pressure spray tip

following the instructions "How to Use the SprayTips"

on page 10.

• Keep the spray gun a safedistance from the area you

plan to spray.

• Adjust the spraypressure by sliding the variable pressure

contol lever left or right, as shown in Figure 14on page8.

_ AUTION! Firmly grasp spray gun with both

hands when using high pressure spray to avoid

injury if gun kicks back.

• Apply a high pressure spray to a small area and then

check the surface for damage.If no damage is found, you

can assume it is okay to continue rinsing.

• Start at the top of the area to be rinsed, working down

with same overlapping strokes as you used for cleaning.

Automatic Cool Down System

(Thermal Relief)

If you run the engine on your pressure washer for

3-5 minutes without pressingthe trigger on the spray gun,

circulating water in the pump can reach a temperature

between 125°-155°EAt this temperature, the system

engagesand cools the pump by discharging the warm

water onto the ground. This system prevents internal

damage to the pump.

Pressure Low to High

Duty Light Medium Heavy

Application Auto Concrete Paint removal

Boat Driveway Degreasing

Furniture Deck

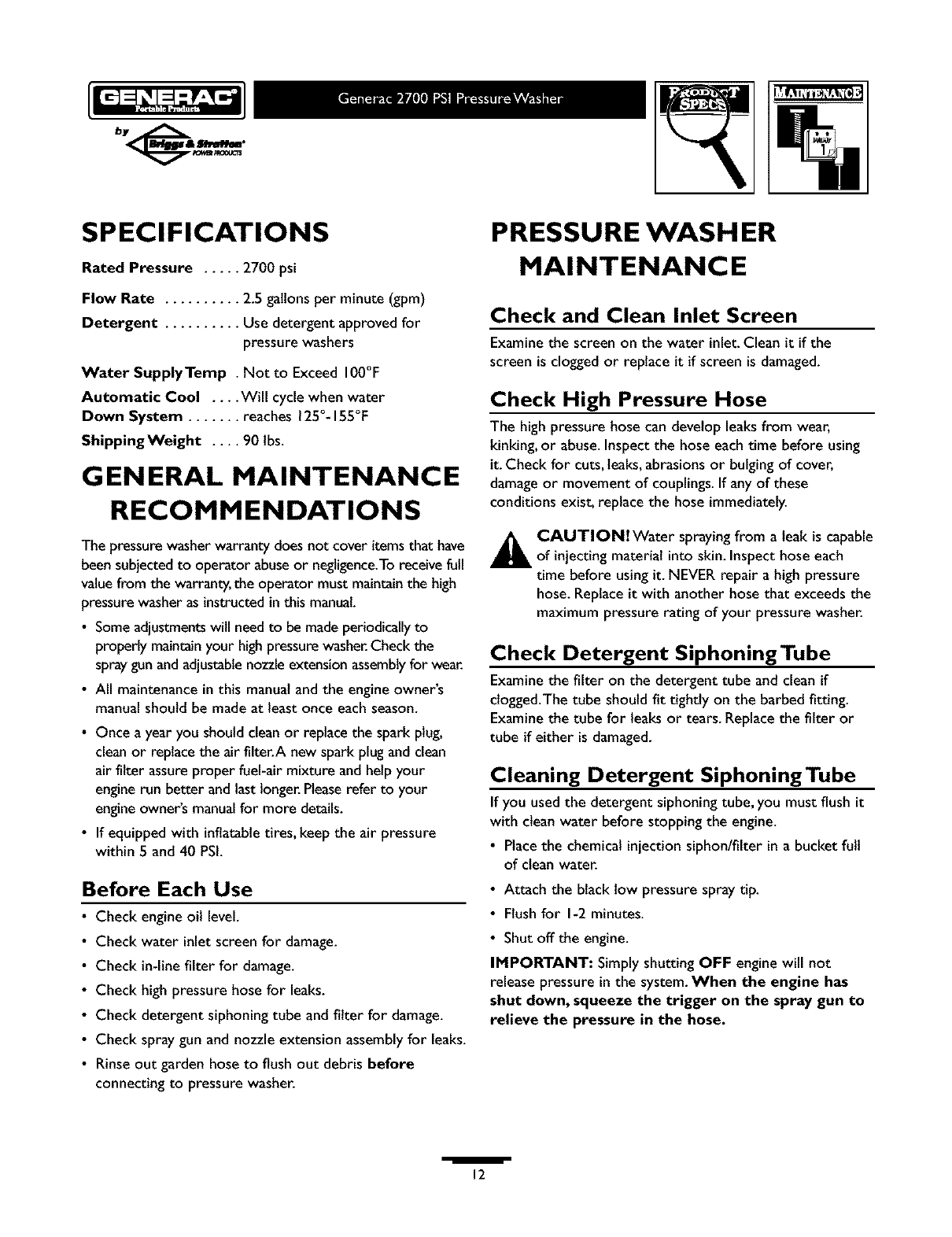

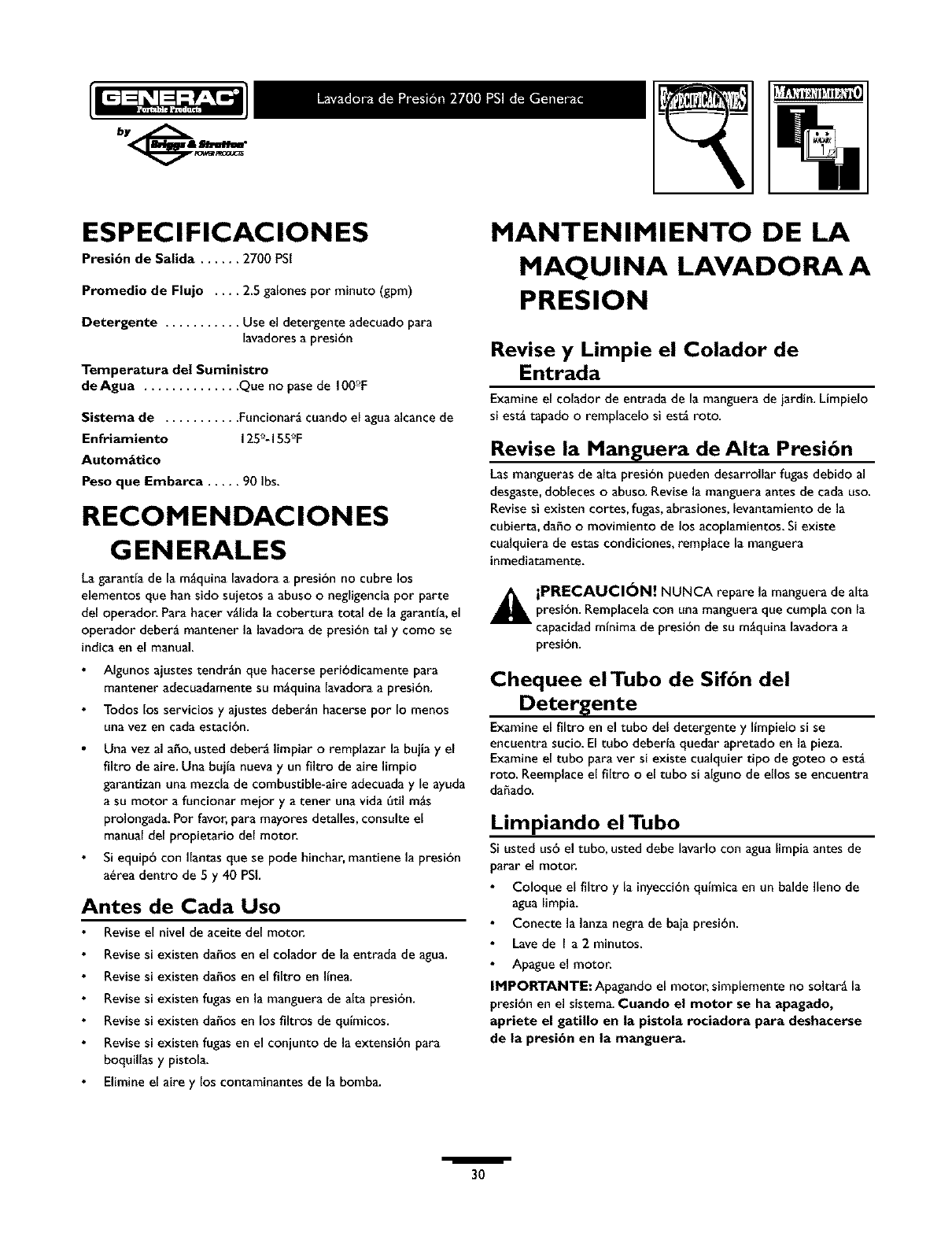

SPECIFICATIONS

Rated Pressure ..... 2700 psi

Flow Rate .......... 2.5 gallons per minute (gpm)

Detergent .......... Use detergent approved for

pressure washers

Water SupplyTemp . Not to Exceed IO0°F

Automatic Cool .... Will cycle when water

Down System ....... reaches 125%155°E

Shipping Weight .... 90 lbs.

GENERAL MAINTENANCE

RECOMMENDATIONS

The pressure washer warranty does not cover items that have

been subjected to operator abuse or negligence.To receive full

value from the warranty, the operator must maintain the high

pressure washer as instructed in this manual.

• Some adjustments will need to be made periodicallyto

properly maintain your high pressure washer. Check the

spray gun and adjustable nozzle extension assembly for wear.

•All maintenance in this manual and the engine owner's

manual should be made at {east once each season.

• Once a year you should clean or replace the spark plug,

clean or replace the air filter.A new spark plug and clean

air filter assure proper fuel-alr mixture and help your

engine run better and last longer. Please refer to your

engine owner's manual for more details.

•If equipped with inflatable tires, keep the air pressure

within 5 and 40 PSI.

Before Each Use

Check engineoil level.

Check water inlet screen for damage.

Check in-line filter for damage.

Check high pressure hose for leaks.

Check detergent siphoning tube and filter for damage.

Check spraygun and nozzle extensionassemblyfor leaks.

Rinseout garden hose to flush out debris before

connectingto pressure washer.

PRESSURE WASH ER

MAINTENANCE

Check and Clean Inlet Screen

Examine the screen on the water inlet.Clean it if the

screen isclogged or replace it if screen is damaged.

Check High Pressure Hose

The high pressure hose can develop leaksfrom wear,

kinking, or abuse.Inspect the hose each time before using

it. Check for cuts,leaks, abrasions or bulging of cover,

damageor movement of couplings. If any of these

conditions exist, replace the hose immediately.

_hL CAUTION!Water sprayingfrom a leak is capable

of injecting material into skin. Inspecthose each

time before using it. NEVER repair a high pressure

hose. Replaceit with another hose that exceeds the

maximum pressure rating of your pressure washer.

Check Detergent Siphoning Tube

Examine the filter on the detergent tube and clean if

clogged.The tube should fit tightly on the barbed fitting.

Examine the tube for leaks or tears. Replace the filter or

tube if either is damaged.

Cleaning Detergent Siphoning Tube

If you used the detergent siphoning tube, you must flush it

with clean water before stopping the engine.

• Placethe chemical injectionsiphon/filter in a bucket full

of clean water.

• Attach the black low pressure spray tip.

• Flushfor I-2 minutes.

• Shut off the engine.

IMPORTANT: Simply shutting OFF engine will not

release pressure in the system.When the engine has

shut down, squeeze the trigger on the spray gun to

relieve the pressure in the hose.

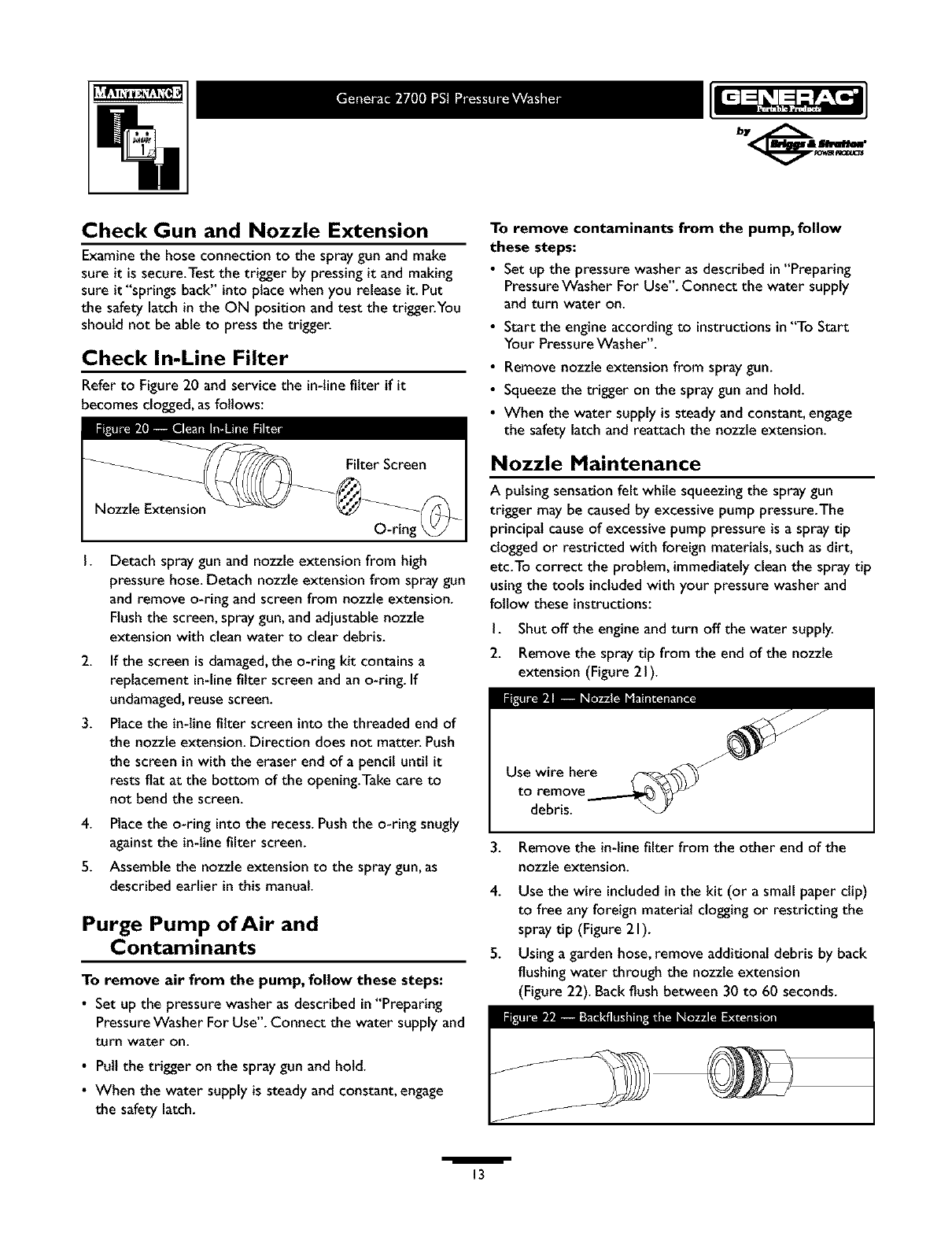

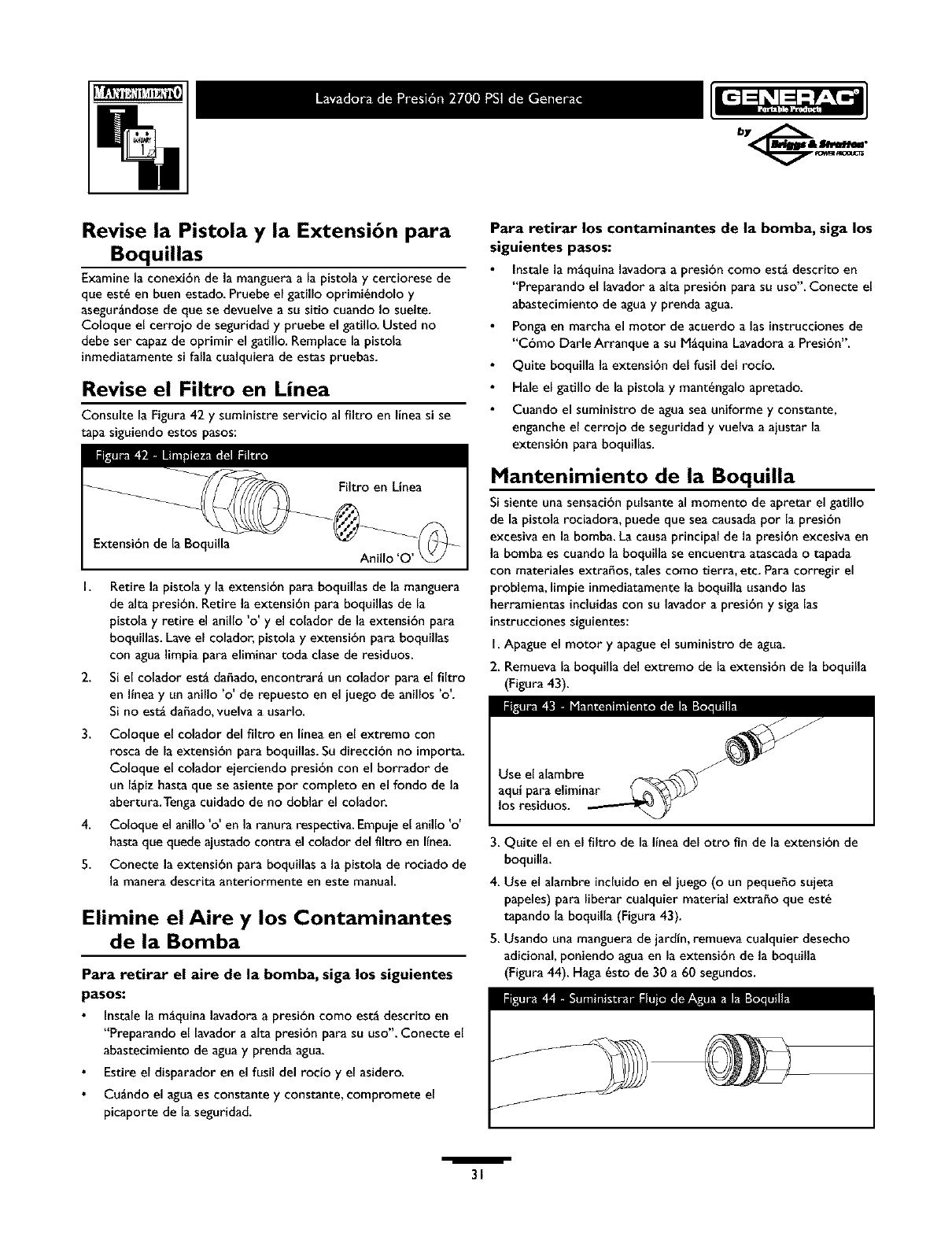

Check Gun and Nozzle Extension

Examinethe hose connection to the spray gun and make

sure it is secure.Testthe trigger by pressing it and making

sure it "springs back" into place when you release it. Put

the safety latchin the ON position and test the trigger.You

should not be able to press the trigger.

Check In-Line Filter

Refer to Figure 20 and service the in-linefilter if it

becomes clogged,as follows:

Nozzle Extension

Detach spray gun and nozzle extension from high

pressure hose. Detach nozzle extension from spray gun

and remove o-ring and screen from nozzle extension.

Flushthe screen, spray gun, and adjustable nozzle

extension with clean water to clear debris.

If the screen is damaged, the o-ring kit contains a

replacement in-line filter screen and an o-ring. If

undamaged, reusescreen.

Placethe in-linefilterscreen intothe threaded end of

the nozzle extension. Direction does not matter. Push

the screen in with the eraser end of a pencil until it

rests flat at the bottom of the opening.Take care to

not bend the screen.

4. Placethe o-ring into the recess.Pushthe o-ring snugly

againstthe in-line filter screen.

5. Assemble the nozzle extension to the spraygun, as

described earlier in this manual.

Purge Pump of Air and

Contaminants

To remove air from the pump, follow these steps:

• Set up the pressure washer as described in"Preparing

PressureWasher For Use". Connect the water supply and

turn water on.

• Pull the trigger on the spraygun and hold.

• When the water supply is steady and constant, engage

the safety latch.

To remove contaminants from the pump, follow

these steps:

• Set up the pressure washer as described in "Preparing

Pressure Washer For Use". Connect the water supply

and turn water on.

• Start the engine according to instructionsin "To Start

Your PressureWasher".

• Remove nozzleextensionfrom spraygun.

• Squeezethetriggeron thespraygunand hold.

• When the water supply is steady and constant, engage

the safety latch and reattach the nozzle extension.

Nozzle Maintenance

A pulsing sensation felt while squeezingthe spray gun

trigger may be caused by excessive pump pressure.The

principal cause of excessive pump pressure is a spray tip

clogged or restricted with foreign materials, such as dirt,

etc.To correct the problem, immediately clean the spraytip

using the tools included with your pressure washer and

follow these instructions:

I. Shut off the engineand turn off the water supply.

2. Remove the spray tip from the end of the nozzle

extension (Figure 21).

Use wire here _/

3. Remove the in-line filter from the other end of the

nozzle extension.

4. Use the wire included in the kit (or a small paper clip)

to free any foreign material dogging or restricting the

spray tip (Figure 2I).

5. Using a garden hose, remove additional debris by back

flushing water through the nozzle extension

(Figure 22). Back flush between 30 to 60 seconds.

/13

Reinstall the spray tip and in-line filter into the nozzle

extension.

7. Reconnect the nozzle extension to the spray gun.

8. Reconnect the water supply,turn on the water, and

start the engine.

9. Test the pressure washer by operating with each of the

Quick Connect spray tips.

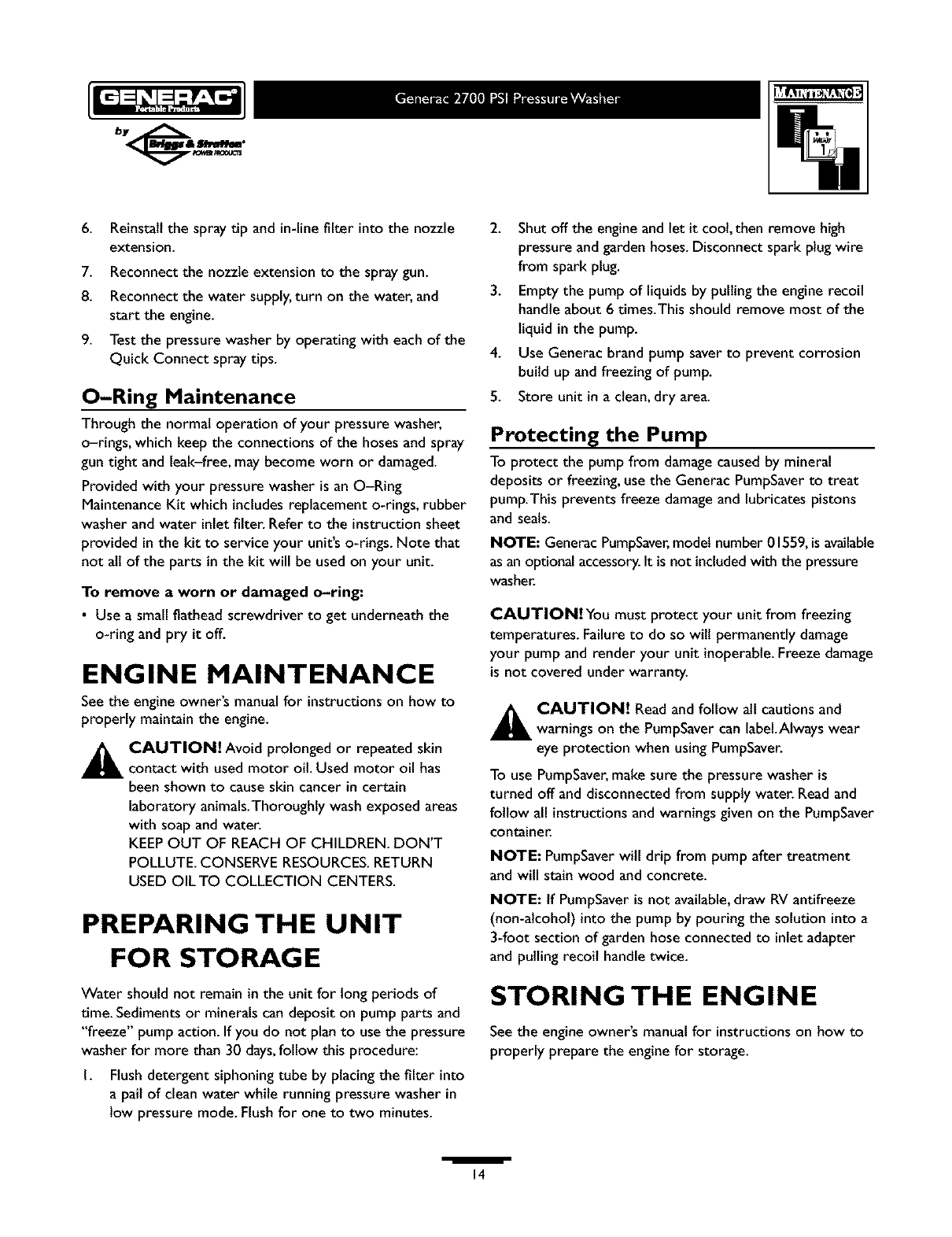

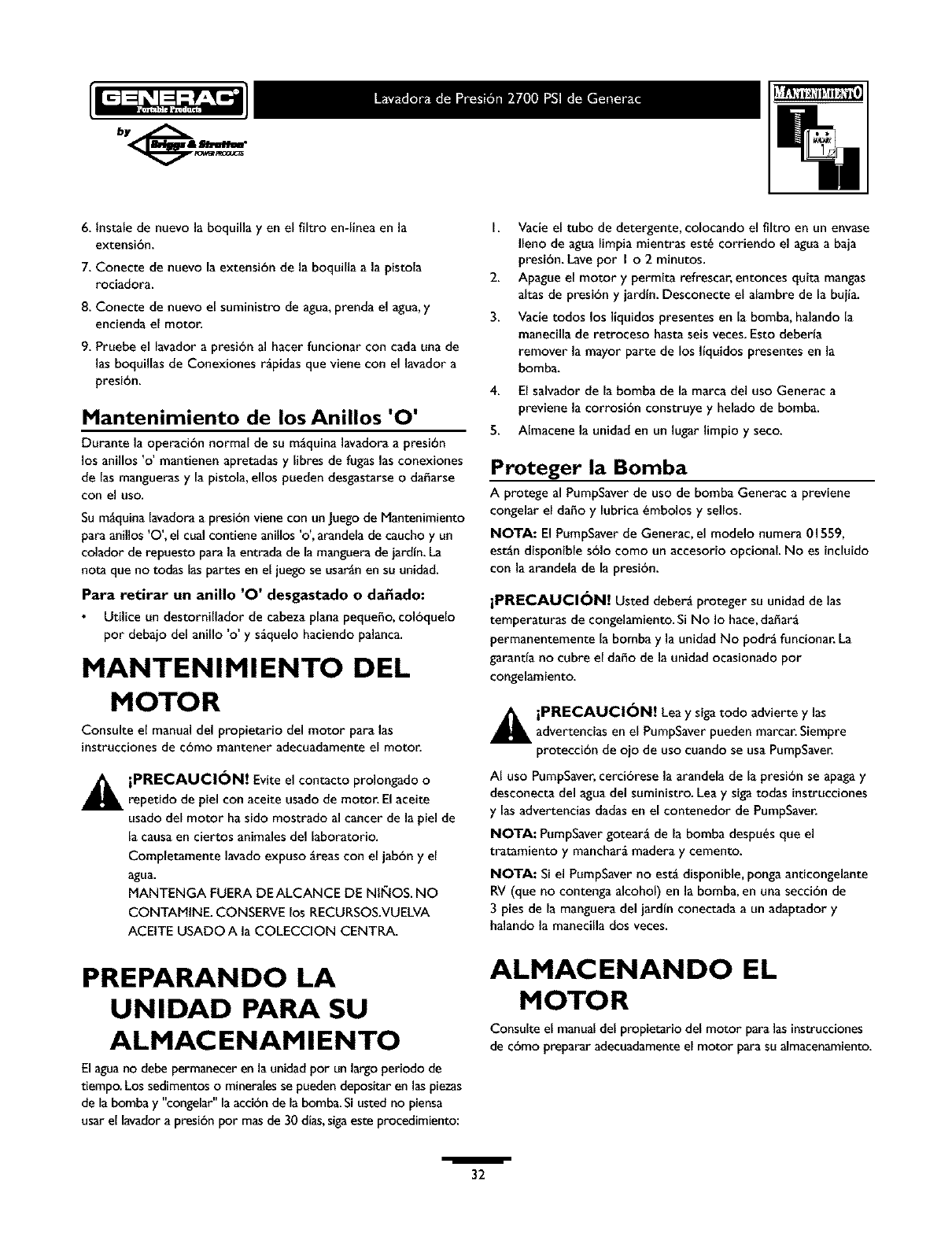

O-Ring Maintenance

Through the normal operation of your pressure washer,

o-rings, which keep the connections of the hoses and spray

gun tight and leak-free, may become worn or damaged.

Provided with your pressure washer is an O-Ring

Maintenance Kit which includes replacement o-rings, rubber

washer and water inlet filter. Refer to the instruction sheet

provided in the kit to service your unit's o-rings. Note that

not all of the parts in the kit will be used on your unit.

To remove a worn or damaged o-ring:

• Use a small flathead screwdriver to get underneath the

o-ring and pry it off.

ENGINE MAINTENANCE

Seethe engine owner's manual for instructions on how to

properly maintain the engine.

_AUTION! Avoid prolonged or repeated skincontact with used motor oil. Used motor oil has

been shown to cause skin cancer in certain

laboratory animals.Thoroughly wash exposed areas

with soap and water.

KEEPOUT OF REACH OF CHILDREN. DON'T

POLLUTE. CONSERVE RESOURCES.RETURN

USED OIL TO COLLECTION CENTERS.

PREPARING THE UNIT

FOR STORAGE

Water should not remain in the unit for long periods of

time. Sediments or minerals can deposit on pump parts and

"freeze" pump action. If you do not plan to use the pressure

washer for more than 30 days,follow this procedure:

I. Flushdetergent siphoning tube by placing the filter into

a pail of clean water while running pressure washer in

low pressure mode. Flushfor one to two minutes.

2. Shut off the engineand let it cool,then remove high

pressure and gardenhoses.Disconnect spark plug wire

from spark plug,

3. Empty the pump of liquids by pulling the engine recoil

handle about 6 times.This should remove most of the

liquid in the pump.

4. Use Generac brand pump saver to prevent corrosion

build up andfreezing of pump.

5. Store unit in a clean,dry area.

Protecting the Pump

To protect the pump from damage caused by mineral

deposits or freezing, use the Generac PumpSaverto treat

pump.This prevents freeze damageand lubricates pistons

and seals.

NOTE: Generac PumpSaver,model number 01559,is available

asan optional accessory.It is not included with the pressure

washer.

CAUTION!You must protect your unit from freezing

temperatures. Failure to do so will permanently damage

your pump and render your unit inoperable. Freeze damage

is not covered under warranty.

_CAUTION! Read and follow all cautions and

warnings on the PumpSavercan label.Always wear

eye protection when using PumpSaver.

To use PumpSaver,make sure the pressure washer is

turned off and disconnected from supply water. Read and

follow all instructions and warnings given on the PumpSaver

container.

NOTE: PumpSaverwill drip from pump after treatment

and will stain wood and concrete.

NOTE: If PumpSaveris not available,draw RV antifreeze

(non-alcohol) into the pump by pouring the solution into a

3-foot section of garden hose connected to inlet adapter

and pulling recoil handle twice.

STORING THE ENGINE

See the engine owner's manual for instructions on how to

properly prepare the engine for storage.

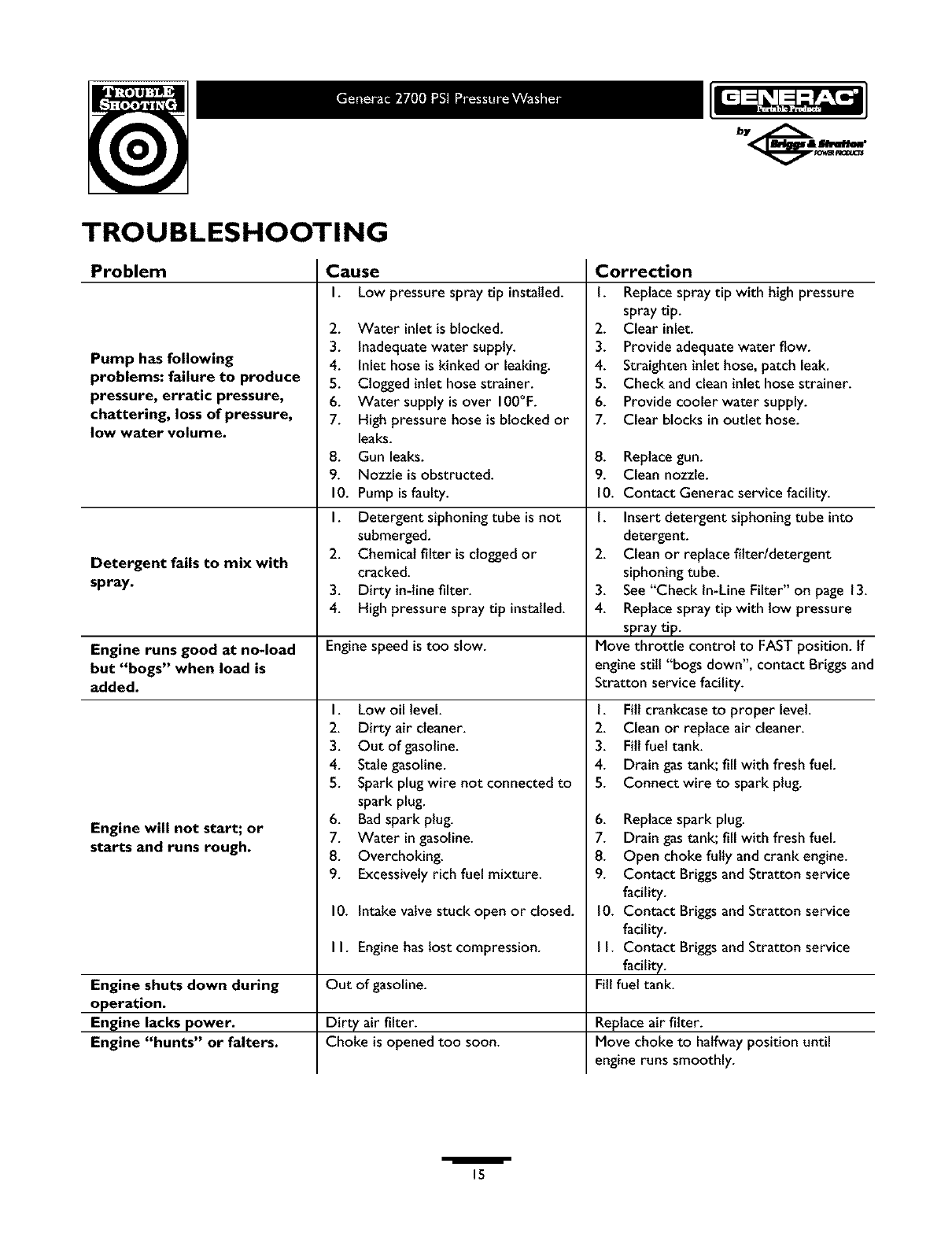

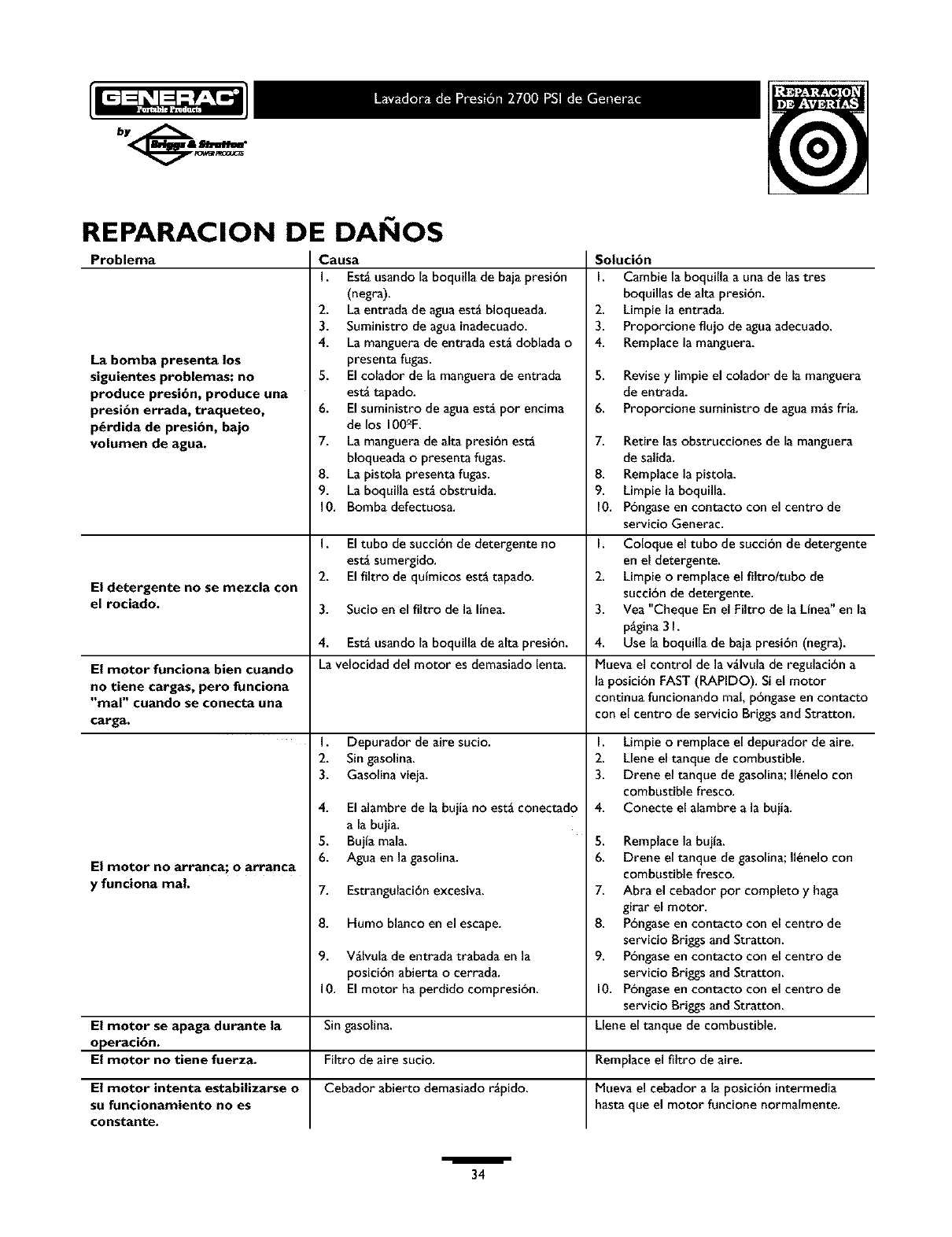

TROUBLESHOOTING

Problem

Pump has following

problems: failure to produce

pressure, erratic pressure,

chattering, loss of pressure,

low water volume.

Detergent fails to mix with

spray.

Engine runs good at no-load

but "bogs" when load is

added.

Engine will not start; or

starts and runs rough.

Engine shuts down during

operation.

Engine lacks power.

Engine "hunts" or falters.

Cause

I. Low pressure spray tip installed.

2. Water inlet isblocked.

3. Inadequatewater supply.

4. Inlet hose iskinked or leaking.

5. Clogged inlet hose strainer.

6. Water supply isover 100°F.

7. High pressure hose is blocked or

leaks.

8. Gun leaks.

9. Nozzle is obstructed.

10. Pump isfaulty.

I. Detergent siphoning tube is not

submerged.

2. Chemical filter is clogged or

cracked.

3. Dirty in-linefilter.

4. High pressure spray tip installed.

Engine speed is too slow.

I. Low oil level.

2. Dirty air cleaner.

3. Out of gasoline.

4. Stale gasoline.

5. Spark plug wire not connected to

spark plug.

6. Bad spark plug.

7. Water in gasoline.

8. Overchoking.

9. Excessively rich fuel mixture.

10. Intake valve stuck open or closed.

I I. Engine has lost compression.

Out of gasoline.

Dirty air filter.

Choke is opened too soon.

Correction

I. Replacespray tip with high pressure

spraytip.

2. Clear inlet.

3. Provide adequate water flow.

4. Straighten inlet hose, patch leak.

5. Check and clean inlet hose strainer.

6. Provide cooler water supply.

7. Clear blocks in outlet hose.

8. Replacegun.

9. Clean nozzle.

10. Contact Generac service facility.

I. Insert detergent siphoning tube into

detergent.

2. Clean or replace fitter/detergent

siphoning tube.

3. See"Check In-Line Filter" on page 13.

4. Replacespray tip with low pressure

spraytip.

Move throttle control to FASTposition. If

enginestill "bogs down", contact Briggsand

Stratton service facility.

I. Fill crankcase to proper level.

2. Clean or replace air cleaner.

3. Fill fuel tank.

4. Drain gas tank; fill with fresh fuel.

5. Connect wire to spark plug.

6. Replacespark plug.

7. Drain gastank; fill with fresh fuel.

8. Open choke fully andcrank engine.

9. Contact Briggsand Stratton service

facility.

10. Contact Briggsand Stratton service

facility.

I I. Contact Briggsand Stratton service

facility.

Fill fuel tank.

Replace air filter.

Move choke to halfway position until

engine runs smoothly.

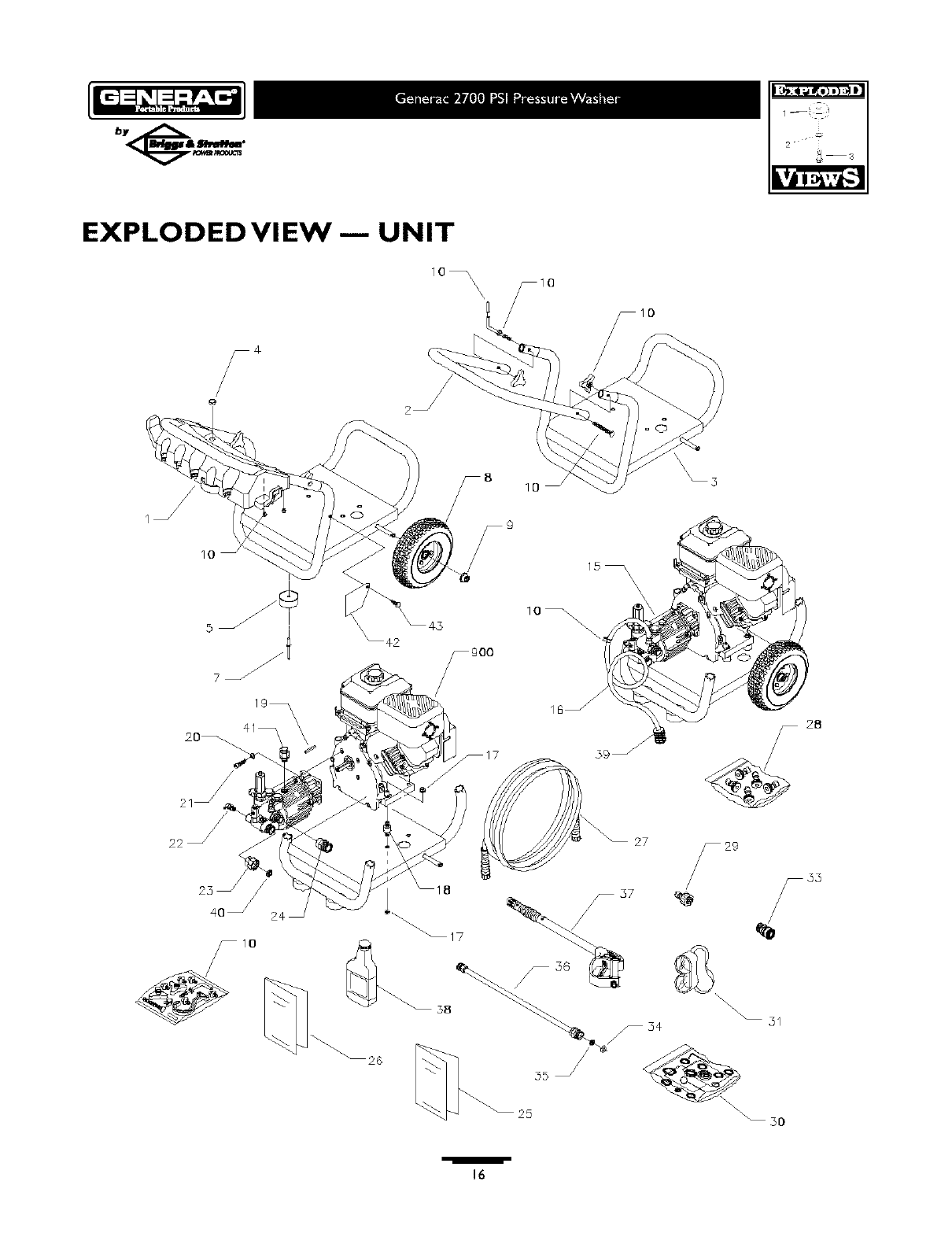

EXPLODEDVIEW--- UNIT

1<3_ \\\

\--42

\\\

\\ \

_26

25 50

[I _9.:4 u Ke) )) _ I']

b'< D •

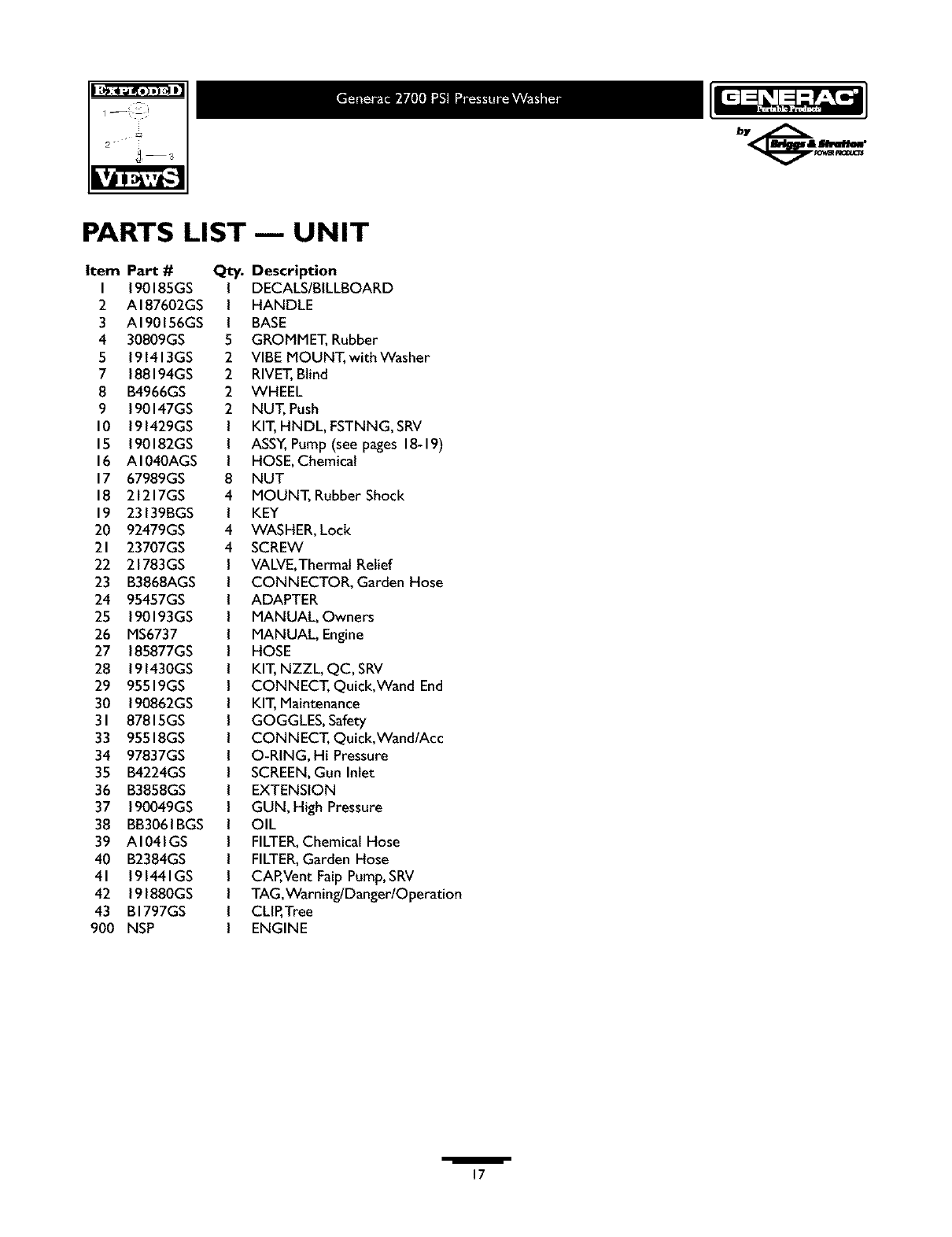

PARTS LIST--- UNIT

Item PaX #

I 190185GS

2 AI87602GS

3 AI90156GS

4 30809GS

5 191413GS

7 188194GS

8 B4966GS

9 190147GS

10 191429GS

15 190182GS

16 A 1040AGS

17 67989GS

18 21217GS

19 23139BGS

20 92479GS

21 23707GS

22 21783GS

23 B3868AGS

24 95457GS

25 190193GS

26 MS6737

27 185877GS

28 191430GS

29 95519GS

30 190862GS

31 87815GS

33 95518GS

34 97837GS

35 B4224GS

36 B3858GS

37 190049GS

38 BB3061BGS

39 AI041GS

40 B2384GS

41 191441GS

42 191880GS

43 BI797GS

900 NSP

Description

DECALS/BILLBOARD

HANDLE

BASE

GROMMET, Rubber

VIBE MOUNT, with Washer

RIVET,Blind

WHEEL

NUT, Push

KIT, HNDL, ESTNNG, SRV

ASSY,Pump (see pages 18-19)

HOSE,Chemical

NUT

MOUNT, Rubber Shock

KEY

WASHER, Lock

SCREW

VALVE,Thermal Relief

CONNECTOR, Garden Hose

ADAPTER

MANUAL, Owners

MANUAL, Engine

HOSE

KIT, NZZL, QC, SRV

CONNECT, Quick, Wand End

KIT, Maintenance

GOGGLES, Safety

CONNECT, Quick, Wand/Acc

O-RING, Hi Pressure

SCREEN,Gun Inlet

EXTENSION

GUN, High Pressure

OIL

FILTER,Chemical Hose

FILTER,Garden Hose

CAP,Vent Eaip Pump,SRV

TAG,Warning/Danger/Operation

CLIP,Tree

ENGINE

_ r 3

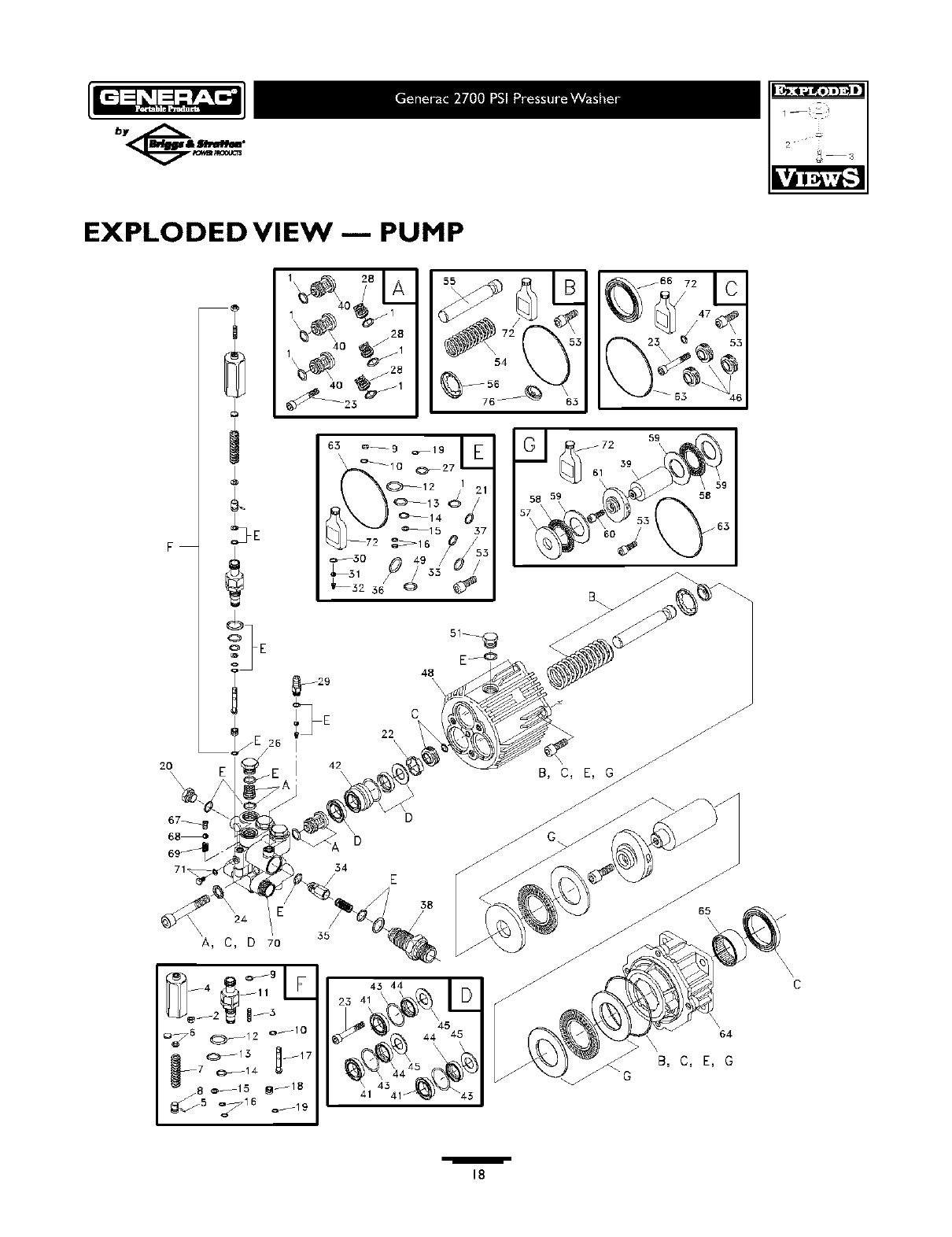

EXPLODED VIEW 1PUMP

1_° _,

J_23

_66 72

22 \\

2_-

\\A, C, D 70

_4 _1 1

_j6 0_12 o_10

-7 _,--14 _17

8 _--15 _lB

_5 _16 ,=_19

\B,C,E,G

[I _9.:4 _ die) D)_ I]

b'< D •

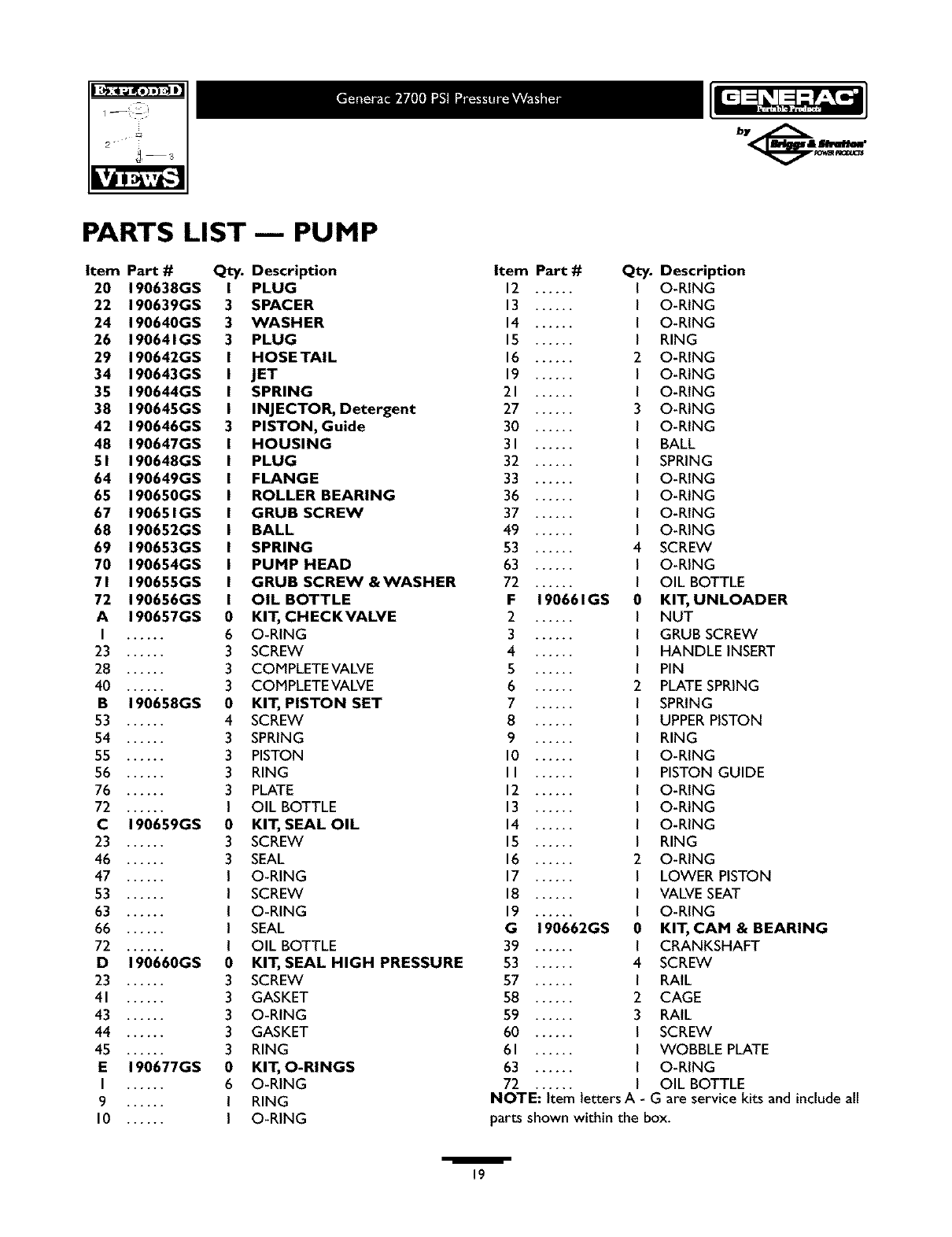

PARTS LIST-- PUMP

Item Part #

20 190638GS

22 190639GS

24 190640GS

26 190641GS

29 190642GS

34 190643GS

35 190644GS

38 190645GS

42 190646GS

48 190647GS

51 190648GS

64 190649GS

65 190650GS

67 190651GS

68 190652GS

69 190653GS

70 190654GS

71 190655GS

72 190656GS

A190657GS

i......

23 ......

28 ......

40 ......

B 190658GS

53 ....

54 ....

55 ....

56 ....

76 ....

72 ....

C 190659GS

23 ....

46 ....

47 ....

53 ....

63 ....

66 ....

72 ....

D 190660GS

23 ......

41 ......

43 ......

44 ......

45 ......

E 190677GS

i......

9 ......

10 ......

Qty. Description

I PLUG

3 SPACER

3 WASHER

3 PLUG

I HOSETAIL

I JET

I SPRING

I INJECTOR, Detergent

3 PISTON, Guide

HOUSING

PLUG

FLANGE

ROLLER BEARING

GRUB SCREW

BALL

SPRING

PUMP HEAD

GRUB SCREW & WASHER

OIL BOTTLE

0 KIT, CHECKVALVE

6 O-RING

3 SCREW

3 COMPLETE VALVE

0 KIT, PISTON SET

4 SCREW

3 SPRING

3 PISTON

3 RING

3 PLATE

I OIL BOTTLE

0 KIT, SEAL OIL

3 SCREW

3 SEAL

I O-RING

I SCREW

I O-RING

I SEAL

I OIL BOTTLE

0 KIT, SEAL HIGH PRESSURE

3 SCREW

3 GASKET

3 O-RING

3 GASKET

3 RING

0 KIT, O-RINGS

6 O-RING

I RING

I O-RING

Item Part #

12 ......

13 ......

14 ......

15 ......

16 ......

19 ......

21 ......

27 ......

30 ......

31 ......

32 ......

33 ......

36 ......

37 ......

49 ......

53 ......

63 ......

72 ......

F 190661GS

2 ......

3 ......

4 ......

S ......

6 ......

7 ......

8......

9 ......

10 ......

II ......

12 ......

13 ......

14 ......

15 ......

16 ......

17 ......

18 ......

19 ......

G 190662GS

39 ......

53 ......

57 ......

58 ......

59 ......

60 ......

61 ......

63 ......

72 ......

Qty. Description

I O-RING

I RING

2 O-RING

I O-RING

3 O-RING

O-RING

BALL

SPRING

O-RING

4 SCREW

I O-RING

I OIL BOTTLE

0 KIT, UNLOADER

I NUT

IGRUB SCREW

IHANDLE INSERT

IPIN

2 PLATESPRING

SPRING

UPPERPISTON

RING

O-RING

PISTON GUIDE

O-RING

RING

2 O-RING

ILOWER PISTON

IVALVESEAT

I O-RING

0 KIT, CAM &BEARING

I CRANKSHAFT

4 SCREW

IRAIL

2 CAGE

3 RAIL

ISCREW

IWOBBLE PLATE

I O-RING

IOIL BOTTLE

NOTE: Item letters A - G are service kits and includeall

parts shown within the box.

/19

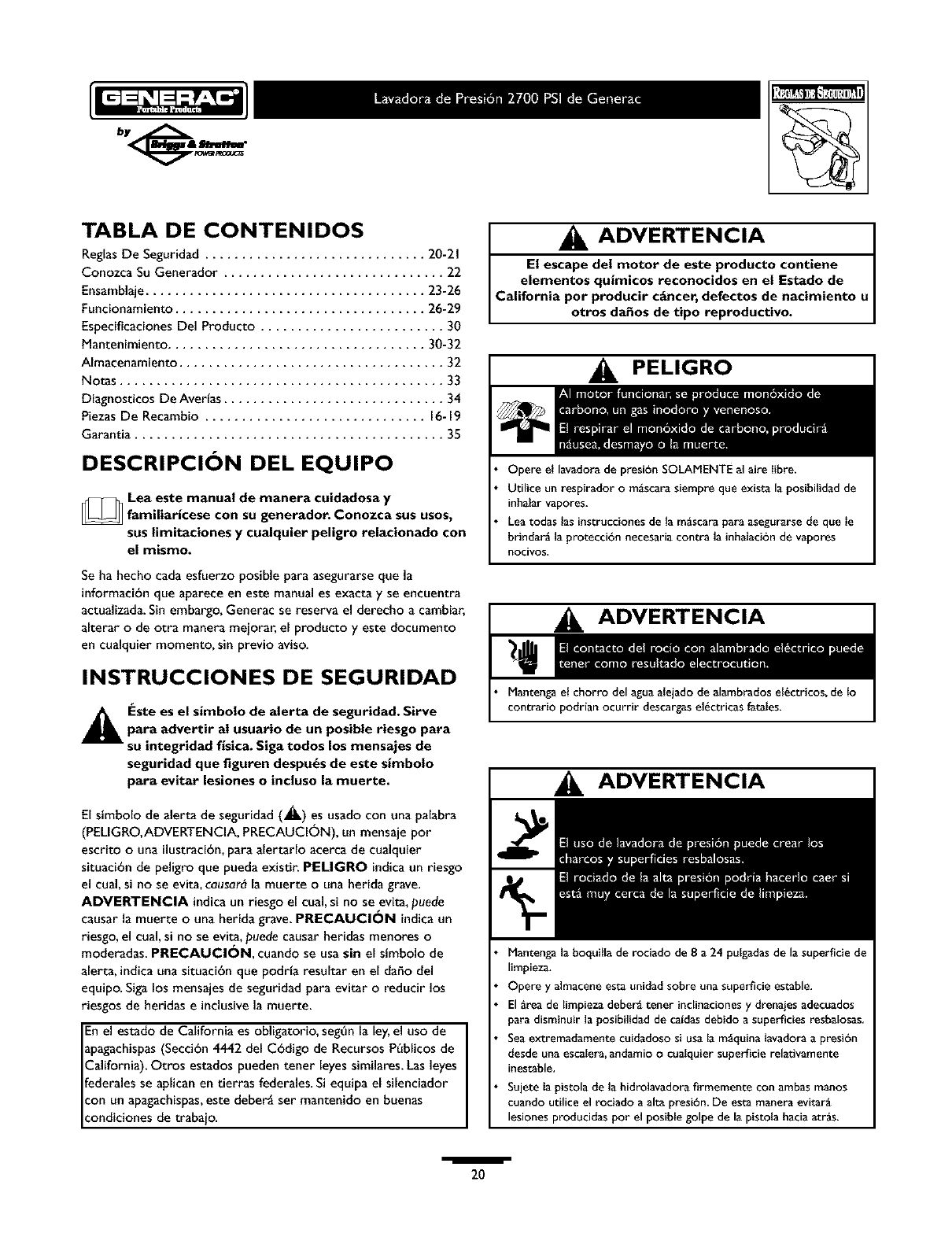

TABLA DE CONTENIDOS

ReglasDe Seguridad .............................. 20-21

Conozca Su Generador .............................. 22

Ensamblaje...................................... 23-26

Funeionamiento.................................. 26-29

Especificaciones Del Producto ......................... 30

Mantenimiento ................................... 30-32

AImacenamiento .................................... 32

Notas ............................................ 33

Diagnosticos De Averfas .............................. 34

PiezasDe Recambio .............................. 16-19

Garantia .......................................... 35

DESCRIPCI( N DEL EQUIPO

Lea este manual de manera cuidadosa y

_familiaricese con su generador. Conozca sus usos,

sus limitaciones ycualquier peligro relacionado con

el mismo.

Se ha hecho cada esfuerzo posible para asegurarse que la

informacibnque aparece en este manual es exacta y se encuentra

actualizada.Sin embargo,Generac se reserva el derecho a cambiar,

alterar ode otra manera meiorar, el producto y este documento

en cualquier momento, sin previo aviso.

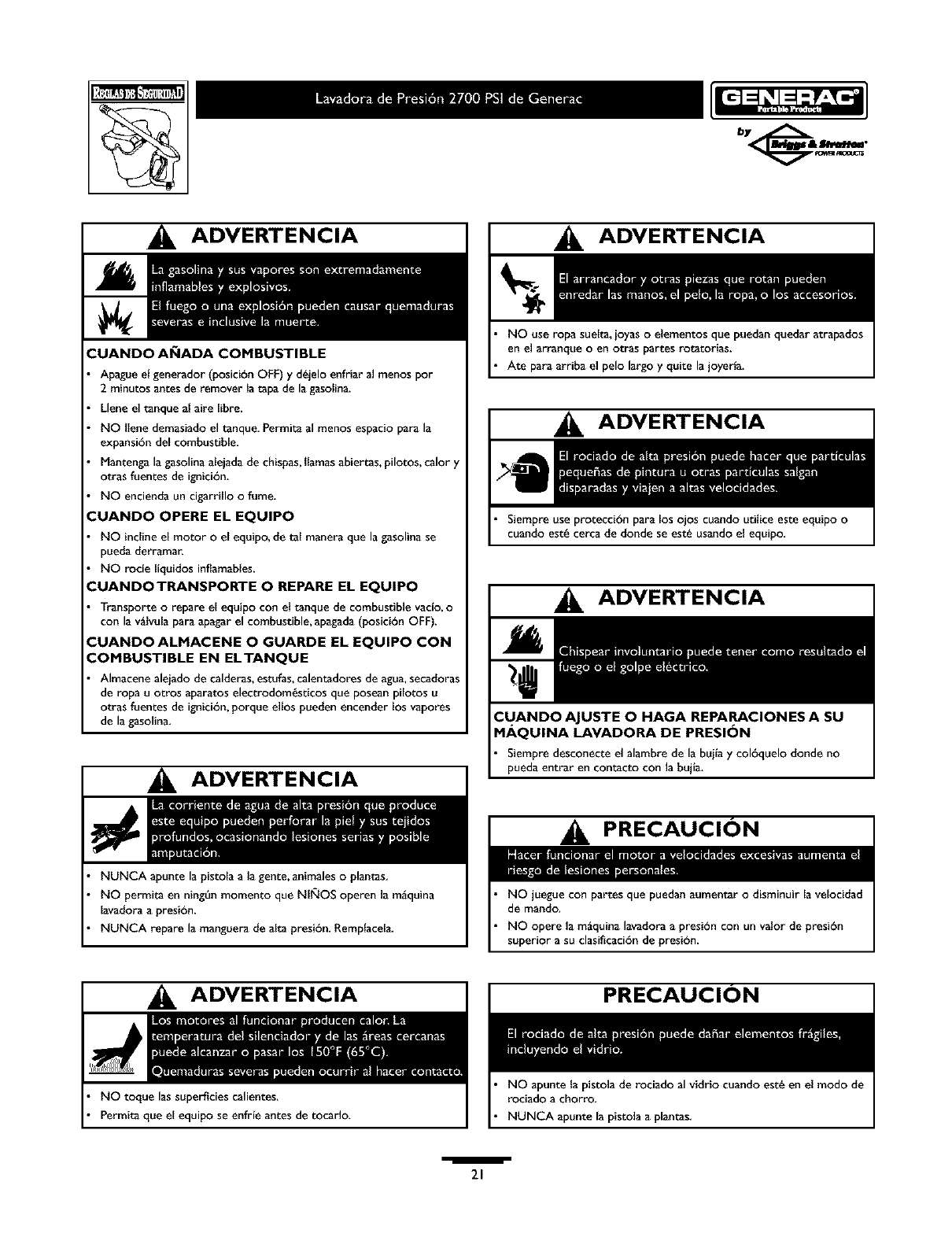

INSTRUCCIONES DE SEGURIDAD

_IL Este es el simbolo de alerta de seguridad. Sirvepara advertir al usuario de un posible riesgo para

su integridad fisica. Siga todos los mensajes de

seguridad que figuren despu_s de este simbolo

para eqitar lesiones o incluso la muerte.

El simbolo de alerta de seguridad (_.) es usado con una palabra

(PELIGRO,ADVERTENCIA, PRECAUCI_)N), un mensaje por

escrito ouna ilustracibn,para alertarlo acerca de cualquier

situacibn de peligro que pueda existir. PELIGRO indicaun riesgo

el cual,si no se evita, causar_la muerte ouna herida grave.

AOVERTENClA indicaun riesgo el cual,si no se evita, puede

causar la muerte ouna herida grave.PRECAUCI_)N indicaun

riesgo, el cual,si no se evita,puede causar heridas menores o

moderadas. PRECAUCI_)N, cuando se usa sin el simbolo de

alerta, indicauna situacibn que podrta resultar en el daho del

equipo. Sigalos mensajes de seguridad para evitar oreducir los

riesgos de heridas e inclusivela muerte.

Enel estado de California es obligatorio, seg_n la ley,el uso de

_pagachispas(Seccibn 4442 del Cbdigo de Recursos P_blicos de

California). Otros estados pueden tener leyes similares.Las leyes

_ederalesse aplican en tierras federales.Si equipa el silenciador

:on un apagachispas,este deber_ ser mantenido en buenas

:ondicionesde trabaio.

ADVERTENCIA

El escape del motor de este producto contiene

elementos qu_micos reconocidos en el Estado de

California por producir c_ncer, defectos de nacimiento u

otros da_os de tipo reproductivo.

PELIGRO

Opere el lavadorade presi6n SOLAMENTE al aire libre.

Utilice un respirador o m_scara siempre que exista la posibilidad de

inhalar vapores.

Lea todas las instruccionesde la m_scara para asegurarse de que le

brindar_ la protecci6n necesaria contra la inhalacibnde vapores

nocivos,

ADVERTENCIA

Mantenga el chorro del agua alejado de alambrados el_ctricos, de Io

contrario podrianocurrir descargasel_ctricasfatales.

ADVERTENCIA

Mantenga la boquilla de rociado de 8 a24 pulgadas de la superficie de

limpieza,

Opere y almacene esta unidad sobre una supedicie estable,

El grea de limpieza deber_ tener inclinaciones y drenaies adecuados

para disminuir la posibilidad de caldasdebido a superficies resbalosas,

Seaextremadamente cuidadososi usa la m_quina lavadora a presi6n

desde una escalera, andamio o cualquier super_cie relativamente

inestable,

Sujete la pistolade la hidrolavadora firmemente con ambasmanos

cuando utilice el rociado a alta presibn. De esta manera evitar_

lesiones producidas por el posible golpe de la pistola hacia arras.

ADVERTENCIA

CUANDO AI'_IADA COMBUSTIBLE

Apague el generador (posici6n OFF) y d_jelo enfriar al rnenos por

2 minutos antes de remover la tapa de la gasolina.

Llene el tanque al aire libre.

NO Ilene demasiado el tanque. Permita al menos espacio p_ra la

expansi6n del combustible.

Mantenga la gasolina alejada de chispas,llamasabiertas, pilotos, calory

otras fuentes de ignici6n.

NO encienda un cigarrillo o fume.

:UANDO OPERE EL EQUIPO

NO incline el motor o el equipo, de tal rnanera que la gasolina se

pueda derramar.

NO rocle liquidos inflarnables.

:UANDOTRANSPORTE OREPARE EL EQUIPO

Transporte o repare el equipo con el tanque de combustible ratio, o

con la v_lvula para apagar el combustible, apagada(posici6n OFF).

:UANDO ALMACENE OGUARDE EL EQUIPO CON

COMBUSTIBLE EN ELTANQUE

Almacene aleiado de calderas, estufas,calentadores de agua,secadoras

de ropa u otros aparatos electrodorn6sticos que posean pilotos u

otras fuentes de ignici6n,porque eUos puedenencender los vapores

de la gasolina.

ADVERTENCIA

NUNCA apunte la pistolaala genre, animales o plantas.

NO permita en ningdn momento que Nli_OS operen la rn_quina

lavadora a presi6n.

NUNCA repare la rnanguera de alta presi6n. Remplacela.

ADVERTENCIA

NO use ropa suelta, joyas o elernentos que puedanquedar atrapados

en el arranque o en otras partes rotatorias.

Ate para arriba el pelo largo y quite la joyeria.

ADVERTENCIA

Siempre use protecd6n para los ojos cuando utilice este equipo o

cuando est6 cerca de donde se est_ usando el equipo.

ADVERTENCIA

Siempre desconecte el alambre de la bujia y col6quelo donde no

pueda entrar en contacto con la bujia.

PRECAUCION

NO juegue con partes que puedan aumentar o disrninuir la veloddad

de mando.

NO opere la rn_quina lavadora a presi6ncon un valor de presi6n

superior a su clasificaci6n de presi6n.

ADVERTENCIA

NO toque las superficies calientes.

Permita que el equipo se enfrle antes de tocarlo.

PRECAUCION

NO apunte la pistola de rociado al vidrio cuando est_ en el rnodo de

rociado a chorro.

NUNCA apunte la pistola a plantas.

CONOZCA SU MAQUINA LAVADORA DE ALTA PRESION

Lea el manual del propietario y las reglas de seguridad antes de poner en marcha su m_quina lavadora a presi6n.

Compare las ilustraciones con su m_quina lavadora a presi6n para famiIiarizarse con las ubicaciones de los diferentes controles y ajustes.

Guarde este manual para referencias futuras.

Pistola de Rociado Boquil[as de Rociado Tanque del Combustible PeriIla det Cebador

Palancade laV_lvula de

Regu[aci6n

Abastezca de Combustible

V_lvula

de motor)

Filtro de Aire

BandejaAccesoria

Tapa det

Dep6sito del

Aceite

FiItro y Tubo para

Recolecci6n de Detergente

Entrada de Agua

Bomba

equipado con

Autom_tico se

En_ Sistema

Toma de Atta Presi6n

Abastezca de CombustibleV_lvula - Est_ acostumbrado a

prende el combustibley lejos al motor.

Arrancador de Retroceso - Usado para arrancar el motor

manuaImente.

Automgtico se Enfria Sistema - Losciclos reganpor bomba

cuando aguaalcanza 125°- 155°-EEntibiaraguadescargar_de la

bomba en el suelo.Estesistema previene el daho internode bomba.

Bandeja Accesoria - Proporciona convenient aImacenamiento

para el est_ndar y accesorios opcionales, tal como cepiIIos, las

varitas de turbo, ect.

Bomba - Desarro[la a[ta presi6n de agua.

Boquillas de Rociado - lnyecci6n de quimicos, 0°, 15°, 25°, 40°:

para diferentes alta presi6n aplicaciones de limpieza.

Entrada de Agua - Conexi6n para la manguerade jardfn.

Extensi6n para Boquillas con Conexi6n Rgpida - Le

permite usarcuatro boquiIlas de rociado diferentes.

Filtro de Aire - EI eIemento de fiItro tipo seco limita la cantidad

de suciedad y poIvo que se introduce en el motor.

Filtro yTubo para Recoleeci6n de Detergente - Usado para

succionar detergente de la boteIla de qufmicos a la corriente de

aguade baia presi6n.

Gatasde Seguridad (no mostrado) - Siempre use las galas

encerradas u otra protecci6n de ojo cuando correr su arandeIa

de la presi6n.

Manguera de Alta Presi6n (no mostrado) - Conecte un

extremo a la pistoIa de rociado y el otro extremo a la toma de

aIta presi6n.

Patanca de Control de laVglvula de Regulaci6n - Coloca el

motor en modo de arranque para el arrancador de retroceso y

detiene el motor en funcionamiento.

Perilla del Cebador - Usada paraarranque de motores frtos.

Pistola de Rociado - ControIa la aplicaci6n de aguasobre la

superficie de limpieza con el gatillo, lncluye cerroio de seguridad.

Tanque del Combustible - LIene el tanque con gasolina regular

sin contenido de plomo en este punto.

Tapa del Dep6sito del Aeeite - Llene el motor con aceite

aquLSiempre habitaci6n de hoia para la expansibn del

combustible.

Toma de Alta Presi6n - Conexi6n parala manguera de alta

presi6n.

IMPORTANTE: Lea totalmente el manual del propietario antes

que intente ensamblar u operar su lavador a alta presi6n.

REMUEVA EL LAVADOR A

ALTA PRESION DEL

EMPAQUE

Remuevala bolsa con las piezas,incluidascon el lavador de

alta presi6n.

Corte dos esquinas en los extremos del cart6n desde la parte

superior hasta la parte inferior,de tal manera que el pgnel

_uedaser doblado en forma plana, luego quite todo el

material de embalaje.

Ruede el lavador a alta presic')nfuera de la caja.

Contenido de la Caja

Los articulos que se encuentran en la caja son:

Unidad principal

Manguera deAlta Presi6n

Manubrio

BandejaAccesoria Pl_stica

Botella de Aceite para Motor

Gafasde Seguridad

Pistola Rociadora

Extensi6n de la Lanzacon lasPiezasde Conexi6n R_pida

Bolsade accesorios (incluye Io siguiente):

Juego de Mantenimiento

Manual del Propietario

Manual del Motor

Tarjeta de Registro del Propietario

Bolsa con 5 Lanzasde Conexiones RdpidasMulticolores

Piezaspara la manubrio (incluye Io siguiente):

Perno del Soporte

Perno "L"

PerillaPl_stica (2)

Gancho "J"

Clip Detergente de la Manga

Auto Utiliza Enrosca (5)

Si una de las partes que se mencionan arriba se encuentran

dahadas ohacenfalta, Ilame a la linea directa del lavador a alta

presi6n,al 1-800-270-1408.

PREPARANDO EL

LAVADOR A ALTA

PRESION PARA SU USO

Si usted tiene un problemaal ensamblar la unidad o si hacen falta

algunaspiezaso se encuentran dahadas,Ilame a la Ifneadirecta del

lavador a alta presi6n, al 1-800-270-1408.

A prepara su arandela de la presi6n para la operaci6n,

usted necesitarg arealiza estas tareas:

Llene y mande en tarjeta de matricula.

Conecte manubrio y bandeja accesoria a unidad principal.

ASada aceite al motor.

ASadagasolinaal tanque de combustible.

Conecte manguera a alta presi6n a pistola rociadora y a bomba.

Conecte el suministro de aguaa bomba.

Conecte boquilla la extensi6n al pistola rociadora.

Selecto/conecta r_pido conecta boquilla a la extensi6n de la

boquilla.

Conecte el Manubrio y Bandeja

Accesoria

NOTA: Todas las operaciones de ensamble proporcionadas en

esta secci6n, ser_n descritas desde la perspectiva del ensamblaje

de la lavadora a presi6n desde su parte posterior.

Deslicela bandejaaccesoriapl_tica en el asideroy alineelos hoyos

en labandejaaccesoriacon los hoyosen el asidero(Figura23).

p]JEM :_111t_'._

La bandeja segura al asidero con tornillos auto utiliza usando

un #2 destornillador de phillips. Asegure seres de tornillos

apretados pero no aplastar la bandeja accesoria pl_stica.

Coloqueelmanubriosobrelossoportesdelmismoqueya

est_nadheridosalaunidadprincipaLAseg_resedequelos

orificios en el manubrio est_n alineados con los orificios en

los soportes del mismo manubrio (Figura 24).

NOTA: Tal vez ser_ necesario mover los soportes del manubrio

de un lado a otro para alinear el manubrio de tal manera que

pueda deslizarse sobre los soportes del mismo manubrio.

Inserte el perno del soporte a trav_s del orificio que se

encuentra al lado izquierdo del manubrio (visto desde la parte

posterior de la unidad) y fije la perilla de pl_stico.Apriete la

perilla manualmente (Figura 25).

Inserte el perno "L" a trav6s del orificio al lado derecho del

manubrio (visto desde la parte posterior de la unidad) y fije la

perilla de pl_stico.Apriete la perilla manualmente (Figura 25).

Inserte el gancho "J" en la segunda ranura a la izquierda en el

charola de accesorios (Figura 26).

Pellizque la mangaquimica y Io desliza en el dip de metal

como mostrado en Figura 27.

Incline la unidad arriba pot el asidero y conecte el dip de

metal a la costilla en la cara inferior central de la bandeja

accesoria (Figura 28). Deslice la manga qufmica por el dip de

metal para que no sea apretado pero kinked.

Agregar Aceite al Motor

IMPORTANTE: Cualquier intento para arancar el motor antes

de haberle proporcionado el mantenimiento apropiado con el

aceite recomendado, podrta ocasionar la falla del motor.

Coloque la lavadora a presibn sobre una superficie nivelada.

Consulte el manual del propietario del motor para a_adir al

motor el aceite recomendado.

NOTA:Verifique el aceite del motor de manera frecuente cuando

_ste se esfuerce demasiado.Consulte el manualdel propietario

del motor para conocer cugles son las recomendaciones al

respeeto.

A ada Gasolina

_k ADVERTENCIA! NUNCA Ilene el tanque decombustible en recintos cerrados. NUNCA Ilene el tanque de

combustible cuando el motor est_ funcionando oest_

caliente.NO fume cuandoest_ Ilenando eltanque de

combustible.

_ADVERTENClA! NUNCA Ilene por completo eltanque de combustible. Deje espacio para la expansibn del

combustible.Limpie cualquierderrame de combustibledel

motor y del equipo antes de darle arranque a la unidad.

Use combustible limpio y almac_nelo en recipientes cubiertos,

limpios y aprobados. Utilice embudos limpios. NUNCA utilice

gasolina "vieja" deiada de la estaci6n anterior o gasolina

almacenada pot periodos de tiempo prolongados.

Limpie el grea alrededor de la tapa de llenado del

combustible, retire la tapa.

Agregue lentamente gasolina regular "SIN PLOMO" al tanque

de combustible. Use un embudo para evitar que se derrame.

Llene el tanque lentamente hasta aproximadamente 1.5" por

debajo de la parte inferior del cuello del tubo de Ilenado

(Figura 29).

Conecte la manguera a la base de la pistola de rociado

(Figura 30). Hale el collar de la conexi6n r_pida,deslfcelo

apropiado en labombay suelte el collar.Hale la manguerapara

asegurarseque esta bien conectad_

NOTA: El r_pido conecta es mostrado conectando la mangaalta

de la presi6n a la pistola de rociado. Si usted escoge para usar el

r_pido conecta para el manga para regar con una bomba la

conexi6n, siga las mismas direcciones para conectar r_pido

conecta del mangapara regar con una bomba.

De la mismamanera,conecte el otro extremo de la mangueraa

alta presi6n,a la salidade alta presi6n de la bomba (Figura3 I).

Apriete con la mano.

Combus_ble

Instale la tapa del tanque de combustible y limpie la gasolina

que se haya derramado.

Conecte la Manguera y el Suministro

de Agua a la Bomba

IMPOI_rANTE: Usted deberg armar la extensi6n para boquillas

y conectar todas las manguerasantes de darle arranque al motor.

La bomba resultar_ dahadasi arranca el motor sin tener todas las

mangueras conectadas y el suministro agua abierto.

NOTA: Su arandela de la presi6n viene con un rgpido conecta

que usted est_ acostumbrado a conecta la mangaalta de la

presi6n a oel pistola de rociado oel bomba.

Uncoil la mangaalta de la presi6n y conecta el r_pido conecta

a un fin de la manga.Conecte el masculino r_pido conecta al

pistola de rociado (Figura 30).

Antes de que conecte la manguera de iardln a la entrada de

agua, inspeccione el colador de la entrada (Figura 32). Limpie el

colador si tiene residuos o solicite su remplazo si est_ dafiado.

NO HAGA FUNCIONAR LA M,&,QUINA LAVADORA A

PRESI_N SI EL COLADOR DE LA ENTRADA EST',

DAiC,IADO.

Haga correr el agua a tray,s de la manguera de su iardin por

30 segundos para limpiar cualquier escombro que se

encuentre en ella. Desconecte el agua.

IMPOI_rANTE: Hace no agua de parar de siphon para el

abastecimiento de agua. Use agua SOLO frla (menos que IO0°F).

Conecte la manguera de iardin (no exceder 50 pies en la

longitud) a la entrada del agua.Apriete con la mano (Figura 32).

iPRECAUCI(_N! DEBE haber por Iomenos diezpiesde

manguera de iardinfibreentre laentradade agua de lalavadoraa

presi6ny eualquierdispositivode controlde fluiode agua,sea elcaso

de un eonector 'Y'o de eualquierotro tipode v_Ivula.Elda_o a la

lavadoraa presi6n,resultadode ladesatenei6na estapreeauei6n,no

ser_cubiertopor lagarantia.

ABRA elsuministrodelagua (abra lav_Ivulade suministro

eompletamente).

_k PRECAUCI(_N!Antes de darle arranque a la m_quina

lavadora a presi6n, aseg_resede usar protecci6n adecuada

para los ojos.

Lista de Revision Previa al Arranque

del Motor

Revise la unidad para asegurarse que ha Ilevado a cabo los

siguientes procedimientos:

Cerci6rese el manecilla es seguro.

Reviseque hayasido depositado aceite y est_ al nivel correcto

en la caja del cigLie_aldel motor.

Deposite la gasolina adecuadaen el tanque del combustible.

Reviseque todas lasconexiones de lasmangueras(alta presi6n y

suministro de agua)est_n apretadas correctamente y que no

existan dobleces,cortes odaho de la manguerade alta presi6n.

Proporcione el suministro de aguaadecuado.

Aseg_rese de leer lassecciones "Reglas de Seguridad" y

"C6mo Darle Arranque a su M_quina Lavadora a Presibn"

antes de usar la m_quina lavadora a presibn.

COMO USAR SU

MAQUINA LAVADORA A

PRESION

Si tiene problemas operando su mgquina lavadora a presi6n, pot

favor Ilame a la linea de ayuda para m_quinas lavadoras a presi6n

al 1-800-270-1408.

C6mo Darle Arranque a su MAquina

Lavadora a Presibn

Para darle arranque a su m_quina lavadoraa presi6n movida a

motor por primera vez, siga estas instruccionespaso a paso. Esta

informaci6nacerca del arranque inicialtambi_n se aplica cuando

vayaa darle arranque al motor despu_s de haber dejado de la

m_quina lavadora a presi6nfuera de uso por al menos un dta.

Coloque la m_quina lavadora a presi6n en un _rea cercana a

una suministro de agua exterior capaz de abastecer agua a un

volumen mayor de 3.5 galones pot minuto en no menos que

20 PSI en el fin de arandela de presibn de la manga del iardin.

Revise que la manguera de alta presi6n se encuentre

conectada flrmemente a la pistola de rociado y a la bomba.Vea

"Preparandoel Lavador aAIta Presi6n Parasu Uso".

Aseg_rese que la unidad est_ nivelada.

Conecte la manguera de jardtn a la entrada del agua.Aprietela

con la mano.Abra el suministro de agua.

iPRECAUCI(_N! NO haga funcionar la bomba si no tiene el

suministro conectado y abierto. Deber_ eumplir con esta

precauci6n, de otra forma la bomba resultar_ da_ada.

Apriete flrmemente el gatillo de la pistola para purgar de aire

e impurezas el sistema de bombeo.

Conecte la extensi6n de la lanza a la pistola rociadora.

Apri_tela con las manos (Figura 33).

Seleccionela boquilla de conexi6n r_pida que usted desee e

ins_rtela en el extremo de la extensi6n de la lanza (Vea

"Como Usar las Boquillas").

Coloque el pasador de seguridad al gatillo de la pistola

rociadora (Figura 34).

ElPasadorde la

Seguridad

Gire la vglvula de control de combustiblea la posici6n de

"Encendido" ("On") (completamente en direcci6n contraria a

las manecillasdel reloj) (Figura 35).

Combustible V_lvula

Mueva el palancavariable del control de la presi6n a la

posici6n "Alto" ("High"), que se distingue con la figura de un

conejo (Figura 36).

Mueva la palancadel ahogador a la posicibn "Ahogado"

("Choke") (Figura 37).

illl-_

NOTA: En el casode que el motor est_ caliente, aseg_resede

que la palancadel ahogador se encuentre en la posici6n "En

marcha" ("Run").

Sostengala unidad con su mano izquierda y jale la cuerda de

arranque ligeramente con su mano derecha hasta que sienta

alguna resistencia; entonces iale con energta.

Jale la cuerda de arranque lentamente. NO permita que la

cuerda regrese bruscamente en contra del arrancador.

Cuando arranque el motor, mueva lentamente la palancadel

ahogador a la posici6n "En marcha" ("Run"). Si el motor falla,

mueva la palancaa la posici6n "Ahogado" ("Choke"), y

despu_s a la posici6n "En marcha" ("Run").

Si el motor no arranca despu_s de 6 tirones, mueva la palanca

del ahogador a la posici6n "Ahogado" ("Choke"), y despu_s a

la posici6n "En marcha" ("Run").

NOTA: Si el principio de culatazo deber_ estirar duramente, para

poder ser necessary al estrui6n el disparador del fusil a alivia la

presi6n interna de bomba.

C6mo Detener su M quina Lavadora

a Presi6n

Mueva la palancavariable del control de la presi6n a la

posici6n "Stop" ("Parado").

Gire la vglvula de control de combustible a la posici6n "Off'

("Apagado").

Apriete el gatillo de la pistola de rociado para

eliminar la presi6n de la manguera.

NOTA: Observar_ una pequeffa cantidad de agua cuando elimine

la presi6n.

Utilizaci6n de la Charola de

Accesorios

El unidad est_ equipado con una charola de accesorios. Posee tres

oriflcios para sostener la extensi6n de su boquilla, conexi6n

r_pida boquillas, su varilla turbo y su cepillo, asl como dos ranuras

para sostener la botella de soluci6n limpiadora y el filtro para el

detergente.Tambi_n tiene dos ganchos en el manubrio para

sostener su pistola aspersora y la manguera de alta presi6n.

NOTA: Los dos orificios extra en la charola se usan para colocar

el cepillo y la varilla turbo. El cepillo y la varilla turbo NO se

incluyen con su lavadora a presi6n. Puede adquirir dichos artlculos

como accesorios opcionales.

Coloque la extensi6n de la boquilla a tray,s del orificio en el

charola de accesorios, tal y como se muestra en la Figura 38.

Sostenga la botella de su soluci6n limpiadora en el gancho en

forma de "J" y coloque el filtro del detergente en la _Itima

ranura a la izquierda (Figura 38).

Sostenga la pistola aspersora sobre el gancho adherido al

manubrio al lado derecho de la unidad (Figura 38).

Coloque la manguera de alta presi6n sobre el gancho

adherido al manubrio al lado izquierdo de la unidad, tal y

como se muestra en la p_gina 22.

C6mo Usar las Boquillas

A PRECAUCI_N! Nunca intercambie boquillas sin

haber asegurado el cerroio de seguridad del gatillo.

La conexibn r_pida de la extensibn para boquillas le permite usar

cuatro boquillas diferentes. Las boquillas tienen diferentes

patrones de rociado como se ilustra a continuacibn (Figura 39).

Para cambiar las boquillas:

Enganche e_cerrojo de seguridad de la pistola de rociado.

Mueva hacia atr_s el collar de la conexibn r_pida y saque la

boquil_a instalada. Almacene le boquil_a en el espacio

suministrado en e_ pane_ de control.

NOTA: Para un enjuague m_s suave, seleccione la boquilla blanca

de 40 _ overde de 25 °. Para fregar la superficie, seleccione la

boquilla roja de 0 ° o la amarilla de 15°. Para aplicar el quimico,

seleccione la boquilla negra de baja presibn.

Mueva e_ collar hacia atr_s, inserte _e boquil_a nueva y suelte e_

collar. Ha_e _a boquiHa para asegurarse de que est_ conectada

firmemente.

Para una limpieza m_s efectiva, mantenga _a boquiHa de rociado

de 8 a 24 pulgadas de la superfide de limpieza. Si co_oca _a

boquil_a muy cerca, podrla dahar _asuperficie que est_

Empiando.

NO coloque la boquilla a menos de 6 pulgadas cuando est_

limpiando Ilantas.

Limpieza y Aplicaci6n del Quimico

iPRECAUCI_N! Usted deber_ conectar todas lasmangueras

antes de darle arranque al motor.Arrancar el motor sin tener

todas las manguerasconectadas y sin el suministro de agua

ABIERTO (ON) causar_ el da_o de la bomba.

IMPORTANTE: Utilice quimicos dise_ados

especificamente para m_quinas lavadoras a presi6n. Los

detergentes caseros podrian da_ar la bomba.

Para aplicar el detergente, siga los siguientes pasos:

Revise el usode las boquil_as.

Prepare _asolucibn detergente siguiendo las instruccionesdel

fabricante.

Sostengala solucibn detergente en el gancho ']" adherido al

charola de accesorios, tal y como Io muestra la Figura 40.

La Presi6n Baja

Negra

La Presi6n Alta

40_ 25_ 15_ 0o

Blanca Verde Amarilla Roia

Coloque el pequeho extremo final del filtro del tubo de

inyeccibndel detergente dentro del contenedor del

detergente.

]PRECAUCI_N! Eviteque el tubo de inyeccibnde quimicos

entre en eontacto con el sileneiador caliente.

Aseg0rese de que la boquilla negra est_ instalada en la

extensi&n para boquillas.

NOTA: No se puede aplicar detergente con las boquillas de alta

presibn (Blanca,Verde,Amarilla oRoja).

Aseg0rese que la manguera de jardin est_ conectada a la

entrada del agua. Revise que la manguera de alta presi6n est_

conectada a la pistola de rociado y a la bomba. Dele arranque

al motor.

Aplique el detergente sobre la superficie seca, comenzando en

la parte inferior del grea y dirigi_ndose hacia arriba, utilizando

movimientos largos, parejos y superpuestos.

Permita que el detergente penetre de 3 a 5 minutos antes de

enjuagar. Vuelva a aplicar cuando sea necesario para evitar que

la superficie se seque. NO permita que el detergente se seque.

Si permite que el detergente se seque, la superficie podria

quedar con manchas.

IMPORTANTE: Usted deber_ lavar el sistema de inyeccibn de

quimicos despu_s de cada uso colocando el filtro en un balde de

agua limpia y haciendo funcionar la mgquina lavadora a presi6n de

I a 2 minutos en el modo de baia presibn.

Enjuage de la M quina Lavadora a

Presi6n

_hL ADVERTENCIA! Seaextremadamente cuidadoso si

usa la mgquina lavadora a presibn desde una escalera,

andamio o cualquier superficie relativamente inestable.

Cuando oprima el gatillo, la fuerza de reacci6n del rociado

inicialpodrta hacerlo caer.El rociado de la alta presi&n

podrta hacerlo caer si est_ muy cerca de la superficie que

es_ limpiando.

Lavado y Enjuage de la Superficie

EsteLavadora a Presi&npermite la regulaci_n de la presi6n de

salida del agua variando la velocidad del motor. El palancavariable

del control de la presibn encontrb en la frente del motor puede

ser puesto, como mostrado en la Figura 41:

Presi6n Baja a Alta

Trabajo Ligera Mediana Pesada

Aplicaci6n Autos Concreto Remoci6n de

Pintura

Botes Entradas Eliminacibn de

Grasa

Muebles Plataformas

Despu_s de haber aplicado el detergente, refriegue la

superficie y enjuagela de la siguiente manera:

Co_oque el cerrojo de seguridada _apistola de roeiado.

Retire la boquilla negra para quimicos de la extensi6n para

boquillas.

Seleccione e instalela boquilla de alta presibn que desee

siguiendo las instruccionesde "C&mo Usar las Boquillas" de la

p_gina28.

Mantenga la pistola de rociado a una distancia segura del _rea

que planearociar.

Ajuste la presibn del rocio deslizando la izquierdavariable de

palancade contol de presi6n o derecho, cuando mostrado en

la Figura36 en la p_gina27.

_h PRECAUCI(_N! Sujete la pistola de la hidrolavadorafirmemente con ambasmanos cuando utilice el rociado a

alta presi6n. De esta manera evitar_ lesiones producidas

por el posible golpe de la pistola haciaatr_s.

Aplique un rociado de alta presi6n en un _rea peque_a,

despu_s revise si la superficie presenta dahos. Si no encuentra

dahos, puede continuar con el trabajo de limpieza.

Comience en la parte superior del _rea que va a enjuagar,

dirigi_ndose hacia abajo con los mismos movimientos

superpuestos que utiliz6 para la limpieza.

Sistema de Enfriamiento Automgtico

(Alivio T rmico)

El aguaque circula dentro de la bomba puede alcanzar

temperaturas entre los 125°-155°F si hace funcionar el motor de

su m_quina lavadora a presibn de 3 a 5 minutos sin oprimir el

gatillo de la pistola de rociado. Cuando el agua alcanza dicha

temperatura, el sistema de enfriamiento autom_tico se activa y

enfrta la bomba descargando agua caliente en el piso. Este

sistema evita el da_o interno de la bomba. Ladescarga terminar_

una vez la bomba se hayaenfriado.

ESPECIFICACIONES

Presi6n de Salida ...... 2700 PSI

Promedio de Flujo .... 2.5 galones por minuto (gpm)

Detergente ........... Use el detergente adecuado para

[avadoresa presi6n

Temperatura del Suministro

deAgua .............. Que no pasede IO0OF

Sistema de ........... Funcionar_ cuandoel aguaalcance de

Enfriamiento 125°- 155°F

Automgtico

Peso que Embarca ..... 90 Ibs.

RECOMENDACIONES

G EN ERALES

La garantta de la m_quina lavadoraa presic'_nno cubre los

elementos que hart sido sujetos a abuso o negligencia por parte

del operador. Para hacer v_lida la cobertura total de la garantta,el

operador deberd mantener la lavadora de presic'_ntal y como se

indicaen el manual.

Algunos ajustes tendr_n que hacerse peribdicamente para

mantener adecuadamente su mgquina lavadoraa presic'_n.

Todos los servicios y ajustes deber_n hacerse por Io menos

una vez en cada estacibn.

Una vez al a_o, usted deber_limpiar oremplazar la bujia y el

filtro de aire. Una bujfa nueva y un filtro de aire limpio

garantizan una mezcla de combustible-aire adecuaday le ayuda

a su motor a funcionar mejor y a tener una vida _til m_s

prolongada. Por favor,para mayores detalles,consulte el

manual del propietario del motor.

Si equipb con I[antasque se pode hinchar, mantiene la presic'_n

a_rea dentro de 5 y 40 PSL

Antes de Cada Uso

Reviseel nivel de aceite del motor.

Revisesi existen da_os en el colador de la entrada de agua.

Revisesi existen da_os en el filtro en linea.

Revisesi existen fugas en la manguera de alta presic'_n.

Revisesi existen da_os en los flltros de quimicos.

Revisesi existen fugas en el conjunto de la extensibn para

boquillas y pistola.

Elimine el aire y los contaminantes de la bomba.

MANTENIMIENTO DE LA

MAQUINA LAVADORA A

PRESION

Revise y Limpie el Colador de

Entrada

Examineel colador de entrada de la manguera de jardin.Limpielo

si est_ tapado oremplacelo si est_ roto.

Revise la Manguera de Alta Presi6n

Lasmangueras de alta presic'_npueden desarrollar fugas debido al

desgaste,dobleces oabuso.Revise la manguera antes de cada uso.

Revise si existen cortes, fugas,abrasiones,levantamientode la

cubierta, da_o omovimiento de los acoplamientos. Si existe

cualquiera de estas condiciones, remplace la manguera

inmediatamente.

_k PRECAUCI_N! NUNCA repare la manguera de altapresibn. Remplacelacon una mangueraque cumpla con la

capacidad minima de presibn de su m_quina lavadoraa

presibn.

Chequee el Tubo de Sif6n del

Detergente

Examineel flltro en el tubo cleldetergente y llmpielo si se

encuentra sucio.El tubo deberta quedar apretado en la pieza.

Examine el tubo para ver si existe cualquier tipo de goteo oest_

roto. Reemplace el flltro o el tubo si alguno de ellos se encuentra

dahado.

Limpiando el Tubo

Si usted us6 el tubo, usteddebe lavarlo con agua limpia antes de

parar el motor.

Coloque el filtro y la inyeccibn qulmica en un balde Ileno de

agualimpia.

Conecte la lanza negra de baja presibn.

Lave de I a 2 minutos.

Apague el motor.

IMPORTANTE: Apagando el motor, simplemente no soltar_ la

presibn en el sistema. Cuando el motor se ha apagado,

apriete el gatillo en la pistola rociadora para deshacerse

de la presi6n en la manguera.

Revise la Pistola y la Extensi6n para

Boquillas

Examinela conexi6n de la manguera a la pistola y cerciorese de

que est_ en buen estado. Pruebe el gatillo oprimi_ndolo y

asegur_ndose de que se devuelve a su sitio cuando Io suelte.

Coloque el cerrojo de seguridad y pruebe el gatillo. Usted no

debe ser capazde oprimir el gatillo. Remplace la pistola

inmediatamentesi falla cualquiera de estas pruebas.

Revise el Filtro en Linea

Consulte la Figura 42 y suministre servicio al filtro en linea si se

tapa siguiendo estos pasos:

Extensi6n de la Boquilla Anill

I. Retire la pistola y la extensi6n para boquillas de la manguera

de alta presi6n. Retire la extensi6n para boquillas de la

pistola y retire el anillo 'o' y el colador de la extensi6n para

boquillas. Laveel colador, pistola y extensi6n para boquillas

con agualimpia para eliminar toda clase de residuos.

2. Si el colador est_ dahado, encontrar_ un colador para el filtro

en Ifneay un anillo 'o' de repuesto en el juego de anillos 'o'.

Si no est_ da_ado,vuelva a usarlo.

3. Coloque el colador del filtro en linea en el extremo con

rosca de la extensi6n para boquillas. Su direcci6n no importa.

Coloque el colador eierciendo presi6n con el borrador de

un Igpiz hasta que se asiente por completo en el fondo de la

abertura.Tenga cuidado de no doblar el colador.

4. Coloque el anillo 'o' en la ranura respectiva.Empujeel anillo 'o'

hasta que quede ajustado contra el colador del filtro en Iinea.

5. Conecte la extensi6n para boquillas a la pistola de rociado de

la manera descrita anteriormente en este manual.

Elimine el Aire y los Contaminantes

de la Bomba

Para retirar el aire de la bomba, siga los siguientes

pasos:

Instalela m_quina lavadora a presi6n como est_ descrito en

"Preparandoel lavador a alta presi6n para su uso". Conecte el

abastecimiento de agua y prenda agua.

Estire el disparador en el fusil del rocio y el asidero.

Cu_ndo el aguaes constante y constante, compromete el

picaporte de la seguridad.

Para retirar los contaminantes de la bomba, siga los

siguientes pasos:

Instalela m_quina lavadora a presi6n como est_ descrito en

"Preparandoel lavador a alta presi6n para su uso". Conecte el

abastecimiento de aguay prenda agua.

Pongaen marcha el motor de acuerdo alas instrucciones de

"C6mo Darle Arranque a su M_quina Lavadora a Presi6n".

Quite boquilla la extensi6n del fusil del rocIo.

Hale el gatillo de la pistola y mant_ngalo apretado.

Cuando el suministro de agua seauniforme y constante,

engancheel cerroio de seguridad y vuelva a aiustar la

extensi6n para boquillas.

Mantenimiento de la Boquilla

Si siente una sensaci6npulsante al momento de apretar el gatillo

de la pistola rociadora, puede que sea causadapor la presi6n

excesiva en la bomba. Lacausa principal de la presi6n excesiva en

la bomba es cuando la boquilla se encuentra atascada o tapada

con materiales extra_os, tales como tierra, etc. Para corregir el

problema, Iimpie inmediatamentela boquilla usando las

herramientas incluidascon su lavador a presi6n y siga las

instruccionessiguientes:

L Apague el motor y apague el suministro de agua.

2. Remueva la boquilla del extremo de la extensi6n de la boquilla

(Figura 43).

Use el alambre

aqui para eliminar

los residuos.

3. Quite el en el flltro de la llnea del otro fin de la extensi6n de

boquilla.

4. Use el alambre incluido en el iuego (o un pequeffo sujeta

papeles) para liberar cualquier material extraffo que est_

tapando la boquilla (Figura 43).

5. Usando una manguera de jardln, remueva cualquier desecho

adicional, poniendo agua en la extensi6n de la boquilla

(Figura 44). Haga _sto de 30 a 60 segundos.

_EBm l _.W._ E_'mU

6.lnstaledenuevo la boquilla yen el filtro en-linea en la

extensi6n.

7. Conecte de nuevo la extensi6n de la boquilla a la pistola

rociadora.

8. Conecte de nuevo el suministro de agua,prenda el agua,y

encienda el motor.

9. Pruebe el lavador a presi6n al hacer funcionar con cada una de

las boquillas de Conexiones r_pidas que viene con el lavador a

presi6n.

Mantenimiento de los Anillos 'O'

Durante la operaci6n normal de su m_quina lavadora a presi6n

los anillos 'o' mantienen apretadas y libres de fugas las conexiones

de las mangueras y la pistola, ellos pueden desgastarse oda_arse

con el uso.

Su m_quina lavadora a presi6n viene con un Juego de Mantenimiento

para anillos 'O', el cual contiene anillos 'o', arandela de caucho y un

colador de repuesto para la entrada de la manguera de iardin. La

nora que no todas las partes en el juego se usar_n en su unidad.

Para retirar un anUlo 'O' desgastado o da_ado:

Utilice un destornillador de cabeza plana pequeffo, col6quelo

por debajo del anillo 'o' y s_quelo haciendo palanca.

MANTENIMIENTO DEL

MOTOR

Consulte el manual del propietario del motor para las

instrucciones de c6mo mantener adecuadamente el motor.

_i PRECAUCI_N! Evite el contacto prolongado o

repetido de piel con aceite usado de motor. Elaceite

usado del motor ha sido mostrado al cancer de la piel de

la causaen ciertos animales del laboratorio.

Completamente lavado expuso greas con el jab6n y el

_ua.

MANTENGA FUERA DEALCANCE DE NII_IOS. NO

CONTAMtNE. CONSERVElos RECURSOS.VUELVA

ACEtTE USADO A la COLECCION CENTRA.

PREPARANDO LA

UNIDAD PARA SU

ALMACENAMIENTO

El agua no debe permanecer en la unidad por un largo periodo de

tiempo. Los sedimentos o minerales se pueden depositar en las piezas

de la bomba y "congelar" la acci6n de la bomba. Si usted no piensa

usar el lavador a presi6n por mas de 30 dias, siga este procedimiento:

I. Vacie el tubo de detergente, colocando el filtro en un envase

lleno de agua limpia mientras est_ corriendo el agua a baja

presi6n. Lave por I o 2 minutos.

2. Apague el motor y permita refrescar, entonces quita mangas

altas de presi6n y jardln. Desconecte el alambre de la bujia.

3. Vacie todos los liquidos presentes en la bomba, halando la

manecilla de retroceso hasta seis veces. Esto deberla

remover la mayor parte de los llquidos presentes en la

bomba.

4. El salvador de la bomba de la marca del uso Generac a

previene la corrosi6n construye y helado de bomba.

5. Almacene la unidad en un lugar limpio y seco.

Proteger la Bomba

A protege al PumpSaver de uso de bomba Generac a previene

congelar el daffo y lubrica _mbolos y sellos.

NOTA: El PumpSaver de Generac, el modelo numera 01559,

est_n disponible s61o como un accesorio opcional. No es incluido

con la arandela de la presi6n.

iPRECAUCI_N! Usted deber_ proteger su unidad de las

temperaturas de congelamiento. Si No Io hace, daffarg

permanentemente la bombay la unidad No podrg funcionar. La

garantla no cubre el da_o de la unidad ocasionado pot

congelamiento.

_IL iPRECAUCION! Lea y siga todo advierte y las

advertencias en el PumpSaver pueden marcar. Siempre

protecci6n de ojo de uso cuando se usa PumpSaver.

AI uso PumpSaver,cerci6rese la arandela de la presi6n se apagay

desconecta del agua del suministro. Lea y siga todas instrucciones

y lasadvertencias dadas en el contenedor de PumpSaver.

NOTA: PumpSavergotear_ de la bomba despu_s que el

tratamiento y manchar_ madera y cemento.

NOTA: Si el PumpSaverno est_ disponible, ponga anticongelante

RV (que no contenga alcohol) en la bomba,en una secci6n de

3 pies de la mangueradel jardln conectada a un adaptador y

halando la manecilla dos veces.

ALMACENANDO EL

MOTOR

Consulte el manual del propietario del motor para las instrucciones

de c6mo preparar adecuadamente el motor para su almacenamiento.

NOTAS

/33

REPARACION DE DAI IOS

Problema Causa

La bomba presenta los

siguientes problemas: no

produce presi6n, produce una

presi6n errada, traqueteo,

p_rdida de presi6n, bajo

volumen de agua.

El detergente no se mezc|a con

el rociado,

I. Est_usandola boquilla de baja presi6n

(negra).

2. La entrada de agua est_ bloqueada.

3. Suministro de agua inadecuado.

4. La manguera de entrada est_ doblada o

presenta fugas.

5. El colador de la manguera de entrada

est_ tapado.

6. El suministro de agua est_ pot encima

de los 100OF.

7. La manguera de alta presi6n est_

bloqueada o presenta fugas.

8. La pistola presenta fugas.

9. La boquilla est_ obstruida.

10. Bomba defectuosa.

I. El tubo de succi6n de detergenteno

est_ sumergido.

2. Elfiltro de qufmicos est_ tapado.

5oluci6n

I. Cambie la boquilla a una de las tres

boquillas de alta presi6n.

2. Limpie la entrada.

3. Proporcioneflujo de aguaadecuado.

4. Remplacela manguera.

5. Revisey limpie el colador de la manguera

de entrada.

6. Proporcione suministro de aguam_sfria.

7. Retire lasobstrucciones de la manguera

de salida.

8. Remplacela pistola.

9. Limpie la boquilla.

10. P6ngaseen contacto con el centro de

servicio Generac.

I. Coloque el tubo de succi6n de detergente

en el detergente.

2. Limpie oremplace el filtro/tubo de

succi6n de detergente.

3. Vea "Cheque En el Filtro de la Linea" en la

p_gina3I.

4. Use la boquilla de baiapresi6n (negra).

3. Sucio en el filtro de la linea.

4. Est_usandola boquilla de alta presi6n.

El motor funciona bien cuando La velocidad del motor es demasiadolenta. Mueva el control de la vglvulade regulaci6n a

no tiene cargas, pero funciona la posici6n FAST(RAPIDO). Siel motor

"mal" cuando se conecta una continuafuncionandoreal, p6ngaseen contacto

carga, con el centro de servicio Briggs and Stratton.

El motor no arranca; o arranca

yfunciona mal.

El motor se apaga durante la

operaci6n.

El motor no tiene fuerza.

El motor intenta estabilizarse o

su funcionamiento no es

constante.

I. Depurador de aire sucio.

2. Sin gasolina.

3. Gasolina vieja.

4. El alambre de la bujiano est_ conect_do

a la bujia.

5. Bujia mala.

6. Agua en la gasolina.

7. Estrangulaci6nexcesiva.

8. Humo blanco en el escape.

9. V_lvula de entrada trabada en la

posici6n abierta o cerrada.

10. Elmotorhaperdidocompresi6n.

Sin gasolina.

Filtro de aire sucio.

Cebador abierto demasiado rgpido.

Limpie o remplace el depurador de aire.

Llene el tanque de combustible.

Drene el tanque de gasolina; ll_nelo con

combustible fresco.

Conecte el alambre a la bujia.

5. Remplace la bujla.

6. Drene el tanque de gasolina; ll_nelo con

combustible fresco.

7. Abra el cebador pot completo y haga

girar el motor.

8. P6ngase en contacto con el centro de

servicio Briggs and Stratton.

9. P6ngase en contacto con el centro de

servicio Briggs and Stratton.

10. P6ngase en contacto con el centro de

servicio Briggs and Stratton.

Llene el tanque de combustible.

Remplaceel filtro de aire.

Mueva el cebador a la posici6n intermedia

hasta que el motor funcione normalmente.

GARANTJA LIMITADA

P(_LIZA DE GARANTiA PARA LOS PROPIETARIOS DE PRODUCTOS PORTATILES GENERAC Efectiva desde el I ro de Octubre, 2001

GARANTIA LIHITADA

"Los productos port,tiles Generac, LLC reparar_ o reemplazarg, sin costo alguno, cualquier parta o partes del equipo que est_n defectuosas en materiales o mano

de obra, o ambos. Los cargos por concepto de transporte en las partessometidas a reparaci6n o reemplazo b_jo esta garantia deben set cubiertos por el

comprador. Estag_rantla es efectiva por un cierto periodo de tiempo y est_ sujeta alas condidones provistasen la p61iza.Para el servicio de garantia, consiga el

concesionario autorizado mgs cercano en nuestro mapa Iocalizador de concesionarios en www_generac-portables.com o Ilame al 1-877-544-0982. NO EXISTE

OTRA GARANTiA EXPRESA.LAS GARANTJA5 IMPL{CITA5, INCLUYENDO AQUELLA5 DE MERCANTIBILIDAD O CAPACIDAD PARA UN PROP_SITO

PARTICULAR, EST_,N LIMITADA5 AL PERIODO DETIEMPO ESPECIFICADO, O HASTA EL L{MITE PERMITIDO POR LA LEY,TODAY CUALQUIER

GARANT{A IMPLiCITA EST'. EXCLUIDA_ RESPONSABILIDAD POR DANOS CONSECUENTES BAJO CUALQUIER Y TODAS LAS GARANT{A5, EST_.N

EXCLUIDAS HASTA EL LiMITE DE EXCLUSI(SN PERMITIDO POR LA LEY.Algunos estados no permiten limitaciones en cu_nto y cudn implicadas,las garantias

pueden set y algunos estados no permiten la exclusibn o limitacibn de da_os inddentales o consecuentes, pot Io que las limitaciones y exclusiones arriba

mencionadas, es posible,que no se apliquen a usted. Esta garantia le proporciona derechos legalesespecificos yes posible que usted tenga otros derechos los

cuales puedenvariar de estado aestado y de palsapals."

PERIODO DE GARANT|A*

PRODUCTOS '_

Generador port_til

(Vdlvula lateral con motor)

Generador port_til

(Motor de v_lvula superior)

Lavador el_ctrico a presibn

Lavador de gasolina a presibn

PARA USO DEL

CONSUMIDOR

Iafio

2 afios(el segundo afio

solamente para las partes)

Iafio

I afio

PARA USO COMERCIAL

90 dias

Iafio

nin_uno

90 dias

UNIDADES REACONDICIONADAS

POR LA FABRICA

90 dias

ninguno

90 dias

* El periodo de garantla comienza en la fecha de compra hecha pot el primer consumidor al detal o usuariocomercial, y continSa por el periodo de tiempo que

aparece en la tabla arriba mencionada."Para uso del consumidor" signiflca,uso residential por un consumidor al detaL"Para uso comercial" significa,todos losotros

casos,incluyendoel uso comercial, para generar un ingresoo pot prop6sitos de alquiler. Una vez que el equipo ha sido usado comercialmente, deberia set

considerado como de uso comercial para lasfinalidades de esta garanda. El equipo usado,el equipo de demostracibn y el equipo usadocomo energia primaria en

lugares donde las utilidades p_blicasno estgn garantizados. Los accesorios tales como pistolas, mangueras,varillas y boquillas est_n excluidos de la garantia del

producto.

** El motor a gasolina y las baterlas para el encendido, est_n garantizados por el fabricante de esos productos.

EL REGISTRO DE LA GARANTJA NO ES NECESARIO PARA OBTENER LA GARANTJA EN LOS EQUIPOS PORTATILES DE GENERAC,

GUARDE SU RECIBO DE COMPRA. SI USTED NO PROVEE LA PRUEBA DE LA FECHA DE LA COMPRA INICIAL, AL HOHENTO EN

QUE SE REQUIERA USAR LA GARANTiA, LA FECHA DE LA FABRICACI6N DEL EQUIPO SERA USADA PARA DETERMINAR EL

PERIODO DE GARANTiA.

Ace_a de la seguridad de su equipo:

Los Productos Por_tiles Generac, reciben las reparaciones bajo la garantia y le pide disculpas por cualquierinconvenienciacausada.Cualquier Concesionario de

Servicio Autorizado puede Ilevar a c=bo reparaciones baio la garantia. La mayorla de lasreparaciones baio la garantia son maneiadas normalmente, pero algunas

veces la solicitud del servicio de garantia es posible que no seaapropiada. Pot eiemplo, la garantia no ser& vglida si el dafio al equipo ocurri6 debido al mal uso, falta

de mantenimiento adecuado, maneio, envio, almacenamiento o una instalaci6n inadecuada.5imilarmente, la garantia es anulada si el n6mero de serial del equipo ha

sido removido o el equipo ha sido alterado o modificado.

Si un cliente no est_ de acuerdo con la decisi6n hecha por el Concesionario de Servicio, se Ilevar& a cabo una investigaci6n para determinar si la garantia se puede

aplicar. Pidaal Concesionario de 5ervicio que entregue todos los hechos que soportan su decisi6n a su Distribuidor, para que _ste los revise. Si el Distribuidor

decide que el reclamo es iusdficado, al cliente se le reembolsar_ completamenta por todos esos articulos que est_n defectuosos. Para evitar un malentendido que

pueda ocurrir entre el Concesionario y el cliente, abaio aparecen algunos de las razones pot las cuales el equipo puede fallar,y que la garantia no cubre:

Oesgaste normal:

Equipo el_ctrico al aire libre, como todos los aparatos mec_nicos, necesita partes, servicioy reemplazo, peri6dicamente,para que funcione bien. Estagarantia

no cubre la reparaci6n cuando el usonormal ha acabado con la vida de una parte en particular o del equipo.

Instalacibn y mantenimiento:

Estagarantla no se ap[ica al equipo o parte que ha estado sujeta auna instalacibninadecuada,que no hayasido autorizada o acualquier tipo de alteracibn, el

real uso, negligencia,accidentes, sobrecarga, velocidad excesiva, mantenimiento inadecuado,reparaci6n oalmacenamiento, que seg6n la opini6n de los Productos

Port'tiles Generac, ban afectado desfavorablemente su rendimiento y fiabilidad.Estagarantia tambi_n no cubre el mantenimiento normal tales como ajustes,

limpieza del sistema de combusti6n y la obstrucci6n (debido a materias quimicas, suciedad, carb6n ocal, etc.)

Otras exclusiones:

Tambi_n se encuentran excluidos de est_ garanda, el desgaste de los artlculos tales como,conectadores, medidores de aceite, correas,anillos O, filtros,

empaque de la bomba, etc. las bombas que se haganfuncionar o trabajar sin agua,o daSos y malfuncionamientos que resulten de accidentes, _busos,

modificaciones, altaraciones, un servicio in_decuado,congelamiento odeterioro quimico.

La garantia se encuentra disponible solamente a tray,s de los concesionarios de servicios autorizados pot los Productos Portgtiles Generac,

Esta garantfa no se aplica al servicio proveniente de cualquier otra entidad.

Usted puede ubicar su Concesionario de Servicio Autorizado de los Productos PortAtiles de Generac mgs cercano, en nuestro mapa Iocalizador

de concesionarios en www.generac-portables.com o Ilame al 1-877-544-0982.

Los Productos Port'tiles de Generac est_n fabricados bajo una o m_s de las siguientes patentes: (Otras patentas estgn pendientes)

5902094 5823752 5718255 5890413

Generac Portable Products, LLC

Jefferson,Wisconsin U.S.A.

LIMITED WARRANTY

GENERAC PORTABLE PRODUCTS OWNERWARRANTY POLICY Effective October I, 2001

LIMITED WARRANTY

"Generac Portable Products,LLC will repair or replace, free of charge, any part, or parts of the equipment that are defective in material or

workmanship or both.Transportation charges on parts submitted for repair or replacement under this Warranty must be borne by purchaser.

This warranty is effective for the time periods and subject to the conditions provided for in this policy. For warranty service, find the nearest

Authorized Service Dealer in our dealer Iocator map at www.generac-portables.com or call 1-877-544-0982.THERE IS NO OTHER EXPRESS

WARRANT'£ IMPLIEDWARRANTIES, INCLUDING THOSE OF MERCHANTABILITY AND FITNESS FORA PARTICULAR PURPOSE,ARE

LIMITED TO THE TIME PERIOD SPECIFIED,OR TO THE EXTENT PERMITTED BY LAW ANY AND ALL IMPLIEDWARRANTIES ARE

EXCLUDED. LIABILITY FOR CONSEQUENTIAL DAMAGES UNDER ANY AND ALL WARRANTIES ARE EXCLUDED TO THE EXTENT

EXCLUSION IS PERMITTED BY LAW. Some states do not allow limitations on how long an impliedwarranty lasts,and some states do not

allow the exclusion or limitation of incidental or consequential damages,so the above limitation and exclusion may not apply to you.This

warranty gives you specific legal rights and you mayalso have other rights which vary from state to state and country to country."

WARRANTY PERIOD*

PRODUCTS**

PortableGenerator

(SideValve Engine Powered)

PortableGenerator

(Overhead Valve Engine Powered)

ElectricPowered PressureWasher

GasolinePowered PressureWasher

CONSUMER USE

l year

2 years

(2nd year parts only)

I year

l year

COMMERCIAL USE

90 days

Iyear

None

90 days

FACTORY RECONDITIONED UNITS

90 days

None

90 days

*The warranty period begins on the date of purchase by the first retail consumer or commercial end user,and continues for the period of time

stated in the table above. "Consumer use" meanspersonal residential household use by a retail consumer. "Commercial use" means all other uses,

includingusefor commercial, income producing or rental purposes. Once equipment hasbeen used commercially, it shall thereafter be considered

to be in commercial usefor purposes of this warranty. Used equipment, demonstration equipment and equipment used for prime power in place

of a utility are not warranted.Accessory parts such as guns,hoses, wands and nozzles are excluded from the product warranty.

** The gasoline engine and starting batteries are warranted solely by the manufacturers of those products.

WARRANTY REGISTRATION IS NOT NECESSARYTO OBTAINWARRANTY ON GENERAC PORTABLE PRODUCTS

EQUIPMENT. SAVEYOUR PROOF OF PURCHASE RECEIPT. IFYOU DO NOT PROVIDE PROOF OFTHE INITIAL

PURCHASE DATE ATTHETIME WARRANTY SERVICE IS REQUESTED, THE MANUFACTURING DATE OFTHE

EQUIPMENTWILL BE USEDTO DETERMINE THEWARRANTY PERIOD.

About your equipment warranty:

Generac PortableProducts welcomeswarranty repair and apologizesto you for being inconvenienced.AnyAuthorized Service Dealer mayperform

warranty repairs. Most warranty repairs are handled routinely, but sometimes requests for warranty service may not be appropriate. For example,

warranty would not apply if equipment damageoccurred becauseof misuse,lack of routine maintenance,shipping,handling,warehousing or improper

installation.Similarly,warranty isvoid if the serial number of the equipment hasbeen removed or the equipment hasbeen altered or modified.

If a customer differs with the decision of the Service Dealer, an investigationwill be made to determine whether the warranty applies.Ask the

Service Dealer to submit all supporting facts to its Distributor for review. If the Distributor decides that the claim is justified, the customer will be

fully reimbursed for those items that are defective.To avoid misunderstandings that might occur between the customer and the Dealer,listed

below are some of the causes of equipment failure that the warranty does not cover:

Normal wear:

Outdoor Power Equipment,like all mechanical devices,needs periodic parts, service and replacement to perform well.This warranty

does not cover repair when normal use has exhausted the life of a part or the equipment.

Installation and Maintenance:

This warranty does not apply to equipment or parts that havebeen subjected to improper or unauthorizedinstallationor alteration,

misuse, negligence,accident, overloading, overspeeding, improper maintenance, repair or storage so as, in Generac Portable Products'

judgment,to adversely affect its performance and reliablity.This warranty also does not cover normal maintenance such as adjustments,

fuel system cleaning and obstruction (due to chemical, dirt, carbon or lime, etc.).

Other Exclusions:

Also excluded from this warranty are wear items such as quick couplers, oil gauges,belts, o-rings, filters,pump packing,etc., pumps

which havebeen run without water supplied or damageor malfunctions resulting from accidents,abuse,modifications, alterations, or

improper servicing or freezing or chemical deterioration.

Warranty is available only through service dealers authorized by Generac Portable Products.This warranty does not apply to

service by any other entity.

You may locate your nearest Authorized Generac Portable Product Service Dealer in our dealer Iocator map at

www.generac-portables.com or call 1-877-544-0982.

Generac PortableProductsAre Made Under One Or More Of The FollowingPatents: (Other PatentsPending)

5902094 5823752 5718255 5890413

Generac Portable Products, LLC

Jefferson,Wisconsin U.S.A.

Generac 1676 0 User Manual PRESSURE WASHER Manuals And Guides L0403258

GENERAC Power Washer, Gas Manual L0403258 GENERAC Power Washer, Gas Owner's Manual, GENERAC Power Washer, Gas installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
