AVERTISSEMENT
Por réduire le risque de blessures ou de dommages materials, utilisez cet ouvre-porte uniquement pour une porte à section ré sidentielle.
ENTRAÎNEMENT
COURROIE/CHAÎNE
MODÈLES D’OUVRE-PORTE DE GARAGE
MANUEL
D’UTILISATION
ET DE MAINTENANCE
Inclut la télécommande INTELLICODE®. Pour pouvoir fermer la porte, le système Safe-T-Beam®
doit être installé. À utiliser uniquement avec les portes de garages coulissantes à sections
résidentielles.
Compatible avec Homelink® et Car2U®.
INSTALLATEUR : LAISSER CE MANUEL AVEC LE PROPRIÉTAIRE DES LIEUX.
PROPRIÉTAIRE : CONSERVER CE MANUEL À TITRE DE RÉFÉRENCE ULTÉRIEURE.
TÉLÉCOMMANDÉ
PRÉPROGRAMMÉE
INCLUSE
POUR UNE
INSTALLATION
FACILE ET RAPIDE
Vous avez des questions ou besoin d’assistance ?
Pour obtenir des réponses et de l’assistance,
visitez le site http://www.GenieCompany.com
ou appelez le service clientèle au : +1 (800) 35-GENIE
ARRÊT
38267502755
Informations relatives à la sécurité
Notications relatives à la sécurité ................. 1
Importantes consignes de sécurité ................. 1
Importantes instructions d’installation .......... 2
Caractéristiques
Caractéristiques de sécurité ............................... 3
Caractéristiques de l’ouvre-porte ..................... 3
Fonction de protection de Safe-T-Beam ........ 3
Caractéristiques de la console murale ............ 4
Informations sur la programmation
Introduction ............................................................. 5
Présentation générale des commandes de la
tête motorisée ......................................................... 5
Limites de cour ce..................................................
Fermeture de la porte de garage (limite vers le
BAS) ............................................................................. 6
Ouverture de la porte de garage (limite vers le
HAUT) ......................................................................... 7
Contrôle de la force ............................................... 8
Test d’inversion au contact ................................. 8
Réglage de l’inversion au contact .................... 8
Programmation de la télécommande ............. 9
Programmation facultative
Pavé de programmation ............................. 10-11
Programmation des télécommandes pour véhi-
cules ..........................................................................12
Eacement de la mémoire des télécommandes
.............................................................................13
Maintenance et réglages
Importantes consignes de sécurité ...............14
Entretien régulier..................................................15
Remplacement des batteries de la télécom-
mande ......................................................................15
Remplacement des ampoules .........................16
Guide de réglage ........................................... 16-17
Redénition des limites de la course ............17
Réglage de la vitesse ...........................................17
Localisation des paires de Safe-T-Beam® .....18

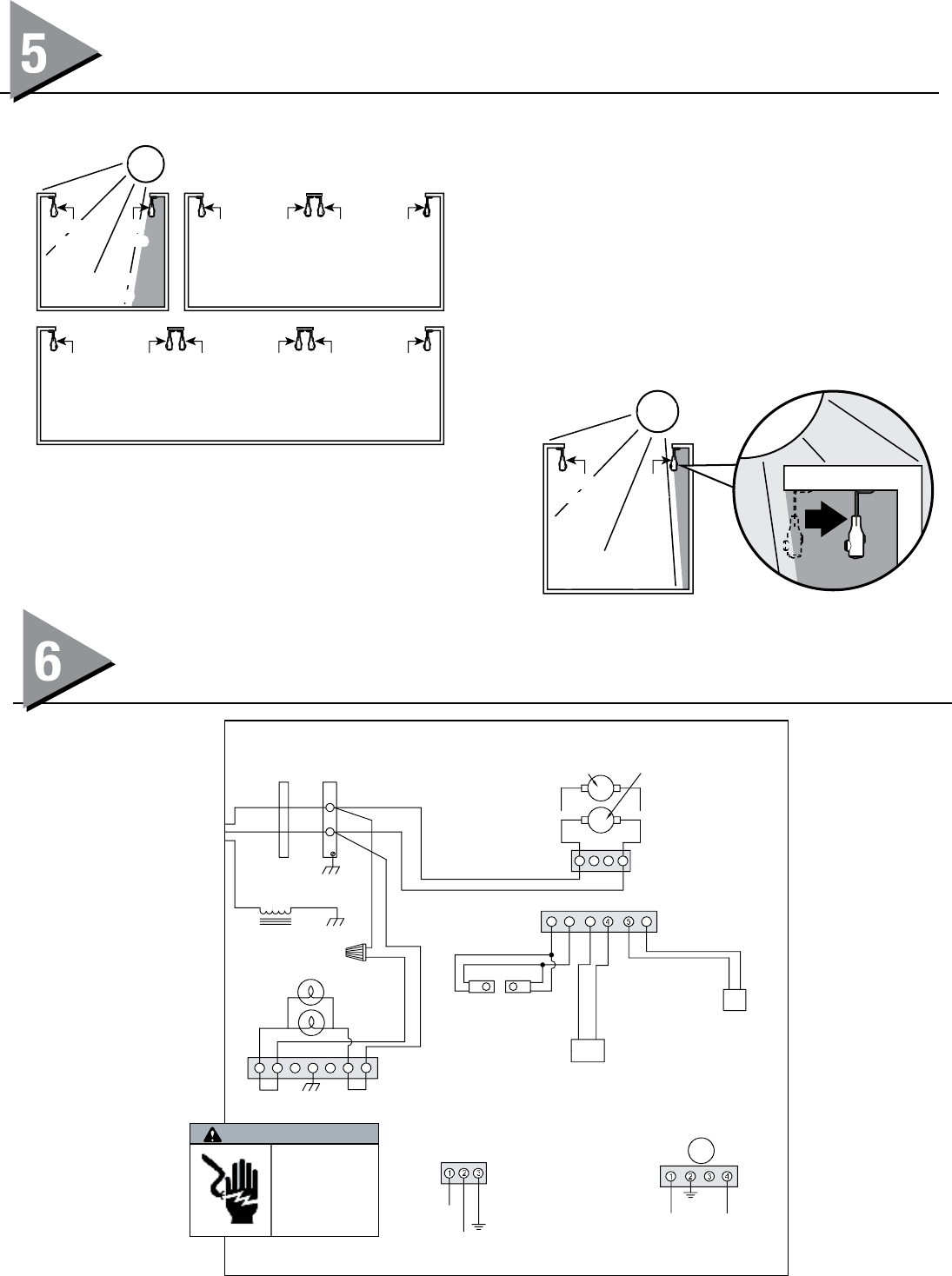

Schéma de câblage ...........................................18
Dépannage ..................................................... 19-20
Porte Monopieces ..............................................21
Garantie ..................................................................22
ARRET
Si vous êtes propriétaire/utilisateur et que vous ayez
besoin d’assistance ou que vous ayez des questions,
veuillez appeler le +1 (800) 35-GENIE.
Alternate language manuals available at: www.geniecompany.com
Idioma alternativo manuales disponibles en: www.geniecompany.com
Autre langue manuels disponibles à: www.geniecompany.com
LIRE ET RESPECTER TOUTES LES
INSTRUCTIONS.
CONSERVER CES INSTRUCTIONS
Table des matières
1
1Informations sur la sécurité
SOMMAIRE DES DANGERS POTENTIELS
PRENDRE CONNAISSANCE DES INFORMATIONS SUR LA SÉCURITÉ
Les portes de garage sont de gros objets lourds qui fonctionnent à
l’aide de ressorts soumis à une haute tension et de moteurs électriques.
Dans la mesure où les objets en mouvement, les ressorts sous tension
et les moteurs électriques peuvent entraîner des blessures, votre
sécurité et celle des autres exigent que vous preniez connaissance des
informations stipulées dans ce manuel. Si vous avez des questions ou si
vous ne comprenez pas les informations ci-incluses, veuillez contacter un
technicien spécialisé en système de porte de garage de votre région ou
visitez notre site à www.geniecompany.com
CONVENTIONS TYPOGRAPHIQUES UTILISÉES DANS CES
INSTRUCTIONS
Les symboles d’avertissement de sécurité et les termes de signalisation
suivants sont utilisés dans le manuel an d’attirer votre attention et
d’identier les divers niveaux de dangers et les instructions spéciales.
Ce symbole est un signal d’alerte de sécurité. Ce symbole vous signale
les dangers potentiellement mortels pour vous et d’autres
personnes.
Les messages de sécurité sont indiqués après le symbole
d’avertissement et les termes DANGER, AVERTISSEMENT ou ATTENTION.
• DANGER indique une situation dangereuse imminente qui, si elle N’EST
PAS évitée, risque d’entraîner des blessures graves, voire mortelles.
• AVERTISSEMENT signale une situation potentiellement dangereuse qui,
si elle N’EST PAS évitée, risque d’entraîner la mort ou des blessures
graves.
• MISE EN GARDE/ATTENTION signale une situation potentiellement
dangereuse qui, si elle N’EST PAS évitée, risque d’entraîner des blessures
ou des dommages matériels.
• REMARQUE est utilisé pour signaler les étapes importantes à suivre ou
d’importants éléments à prendre en considération.
Importantes Consignes de Sécurité
Ne laisser personne se tenir dans
l’ouverture de la porte pendant qu’elle
est en mouvement.
NE PAS permettre aux enfants de jouer
avec l’ouvre-porte.
NE PAS faire fonctionner une porte qui
bloque ou dont le ressort est cassé.
Ne pas essayer d’enlever, installer réparer
ou ajuster les ressorts ou toute autre pièce
à laquelle le ressort de la porte est atta-
ché, y compris blocs de bois, supports en
acier, câbles ou autres articles semblables.
Les installations, les réparations et les
réglages doivent être eectués par un
professionnel des systèmes de porte qui
se sert d’outils appropriés et qui respecte
les instructions.
AVERTISSEMENT
Risque de mort
ou des blessures
graves.
AVERTISSEMENT
Risque de mort
ou des blessures
graves.
AVERTISSEMENT
Risque de mort
ou des blessures
graves.

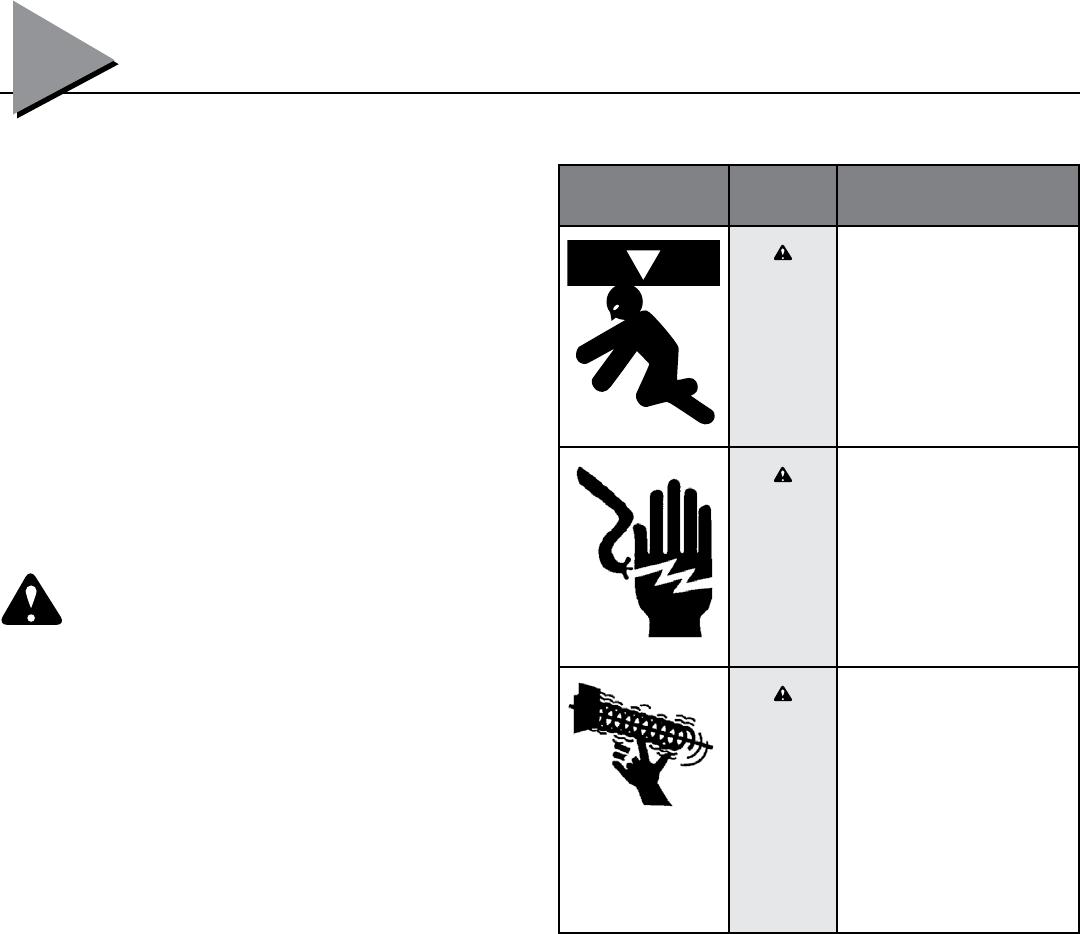

Danger
Potentiel Eet Prévention
Mettre hors tension avant d’enlever
le couvercle de l’ouvre-porte.
En replaçant le couvercle, s’assurer que
les ls ne sont ni coincés ni près des
pièces mobiles.
L’ouvre-porte doit être correctement
mis à la terre.
2
AVERTISSEMENT
!
L’opérateur, qui est équipé d’une prise électrique mise à la terre
pour votre protection est compatible uniquement avec des
prises électriques mises à la terre. NE PAS modier la che dune
quelconque manière. Si vous n’avez pas de prises mises à la terre,
faites-en installer par un électricien agréé. L’opérateur doit être
correctement mis à la terre pour éviter les blessures corporelles
et des dommages matériels. NE JAMAIS UTILISER DE RALLONGE!
Vériez les codes locaux des bâtiments pour connexions câblées
permanente. Les connexions câblées permanentes doivent
être eectuées par un électricien agréé qui se servira d’outils
appropriés et respectera les consignes.
1Informations sur la sécurité
POUR RÉDUIRE LES RISQUES DE BLESSURES GRAVES VOIRE MORTELLES
LIRE ET SUIVRE ATTENTIVEMENT TOUTES LES INSTRUCTIONS D’INSTALLATION ET DE FONCTIONNEMENT AINSI QUE TOUTES LES CONSIGNES DE
SÉCURITÉ. Si vous avez des questions ou si vous ne comprenez pas une instruction, veuillez contacter directement The Genie® Company ou le
revendeur agréé Genie® de votre région.
•
NE PAS installer l’opérateur sur une porte mal équilibrée. Celle-ci pourrait entraîner de graves blessures. Les réparations et les réglages des
câbles, ensembles de ressort ou tout autre article de quincaillerie doivent être eectués par un professionnel qui se sert d’outils appropriés et
qui respecte les instructions.
•
Enlever toutes les cordes et désactiver toutes les verrous de la porte avant l’installer l’opérateur.
•
Dans la mesure du possible, installer l’ouvre-porte à 2,1 m ou plus au-dessus du sol. Pour les produits dotés d’un cordon de déclenchement
d’urgence, installer le déclenchement d’urgence mais au moins à 1,8 m au-dessus du sol en évitant tout contact avec les véhicules pour éviter
qu’ils ne soient déclenchés accidentellement
•
NE PAS connecter l’opérateur à la source d’alimentation tant que l’instruction n’est pas donnée.
•
Repérer la console murale: A) En vue de la porte. B) À une hauteur minimale de 1,5 m an que les jeunes enfants ne puissent pas l’atteindre. C)
Loin de toutes pièces mobiles de la porte du garage.
•
Placer l’étiquette d’AVERTISSEMENT en cas de coinçage à proximité du bouton mural ou de la console de manière à ce qu’elle soit bien en
évidence. Installer la poignée du cordon de déclenchement d’urgence.
•
L’opérateur doit s’inverser lorsque la porte entre en contact avec un objet d’une hauteur de 3,8 cm placé sur le sol, au centre de l’ouverture de
la porte. Ceci équivaut environ à une planche de 5 x 10 cm posée à plat sur le sol.
IMPORTANTES INSTRUCTIONS D’INSTALLATION
AVERTISSEMENT
3
Commencez ici UNIQUEMENT APRÈS avoir assemblé et installé l’ouvre-porte. Consultez le poster sur l’assemblage et l’installation an de garantir
que toutes les étapes ont été exécutées.
Contactez votre distributeur Genie® pour obtenir le poster d’installation ou, si besoin, visitez www.GenieCompany.com pour télécharger un chier PDF.
CARACTÉRISTIQUES DE SÉCURITÉ
Le système d’inversion de sécurité sans
contact Safe-T-Beam® (STB)
Émet un faisceau invisible en travers de l’ouverture
de la porte. La porte s’arrête et inverse sa course
pour revenir en position totalement ouverte si
quelque chose traverse le faisceau. L’indicateur LED
s’allume sur la tête motorisée et sur le STB pour
fournir un auto-diagnostic en cas de problème
opérationnel.
Système d’inversion de sécurité au contact
Safe-T-Beam®
Arrête et inverse automatiquement la course d’une
porte dans les 2 secondes suivant un contact avec
un objet.
Système de surveillance Door Detect™
Surveille le système Safe-T-Beam® an de
garantir une fonctionnalité appropriée et s’arrête
automatiquement pour inverser le mouvement
d’une porte qui se ferme en cas de problème.
Déclenchement manuel d’urgence
Permet de déclencher manuellement l’ouvre-porte.
Vous l’utilisez en cas de panne de courant ou toute
autre urgence pour ouvrir ou fermer manuellement
la porte.
Programmation électronique SmartSet®
Réglez facilement la programmation pour
régler les limites et programmer de nouvelles
télécommandes.
Système d’éclairage automatique
Ce système à une ampoule fournit l’éclairage pour
rendre les entrées et les sorties plus sécuritaires
le soir. S’allume lorsque la porte est actionnée et
s’éteint automatiquement 4 minutes plus tard.
Détection de mouvement intégrée (en
option sur certains modèles)
Certaines unités disposent d’une détection
de mouvement intégrée au bloc moteur.
La lumière S’ALLUME automatiquement
lorsqu’un mouvement est détecté ce qui
optimise la sécurité
des mouvements dans le garage. La
lumière S’ÉTEINT automatiquement
4 minutes plus tard en l’absence de
mouvement.
FONCTION DE SAFE-T-BEAM® (STB)
1. Le Safe-T-Beam® n’a aucune incidence sur la porte pendant le cycle
d’ouverture.
2. Si le Safe-T-Beam® détecte un obstacle lorsque la porte est en cours
de fermeture, la porte ne pourra pas se fermer.
3. Lorsque la porte de garage est en cours de fermeture, si le faisceau
du Safe-T-Beam® est brisé par une personne ou un obstacle,
la porte de garage arrête sa course descendante et revient
automatiquement en arrière jusqu’à sa position ouverte.
4. En cas d’échec du système Safe-T-Beam®, coupure de courant ou
installation incorrecte, appuyez sur le bouton d’ouverture/fermeture
de la console murale que vous maintenez enfoncé jusqu’à ce que la
porte atteigne sa position totalement fermée. Si vous relâchez
le bouton d’ouverture/fermeture qui est sur la console murale pendant
la fermeture, la porte revient automatiquement en arrière à sa
position totalement ouverte.
CARACTÉRISTIQUES DE L’OUVRE-PORTE
INTELLICODE®
Un système de cryptage destiné à optimiser la
sécurité de l’opérateur de la porte en changeant
constamment le code d’accès chaque fois que
la télécommande est utilisée. L’ouvre-porte ne
répond qu’une seule fois au nouveau code. Un code
d’accès recopié d’un système en marche et répété
n’actionnera pas l’ouvre-porte.
Console murale
(disponible avec certains modèles)
Actionne l’ouvre-porte de l’intérieur du garage.
La console murale dispose d’un indicateur
lumineux avec : des boutons de commandes pour
l’ouverture/fermeture, Sure-Lock™, et des boutons
de commandes indépendantes pour l’éclairage.
Compatible Home Link® et Car2U®.
Reportez-vous au manuel de votre véhicule ou
visitez le site www.geniecompany.com pour toute
instruction.
TÉLÉCOMMANDE PRÉ-PROGRAMMÉE
Pour accélérer et faciliter l’installation, la
télécommande incluse avec cet ouvre-porte
est pré-programmée à l’usine. Aucune étape
supplémentaire n’est requise pour l’activation de la
porte avec la télécommande.
REMARQUE : Utilisez ce manuel UNIQUEMENT après avoir assemblé
et installé l’ouvre-porte. Passez en revue le Poster sur le montage
et l’installation. Assurez-vous que toutes les étapes ont été
eectuées.
Caractéristiques
4
Caractéristiques de la console murale
Une des commandes murales suivantes sera incluse.
REMARQUE : Les consoles murales d’autres fabricants risquent de ne pas fonctionner avec ce nouvel ouvre-porte. Utiliser uniquement la console murale
fournie avec cette unité. Voir l’avertissement.
CONSOLES MURALES DE LA SERIES II
CARACTÉRISTIQUES DU TYPE 1
Indicateur lumineux
Le gros bouton blanc s’allume en rouge lorsque la console mu-
rale est correctement câblée et que Sure-Lock™ est désactivé.
Lorsque Sure-Lock™ est activé, cet indicateur est éteint.
Bouton d’ouverture/fermeture
Ce bouton permet d’ouvrir ou de fermer la porte du garage.
Lorsque Sure-Lock™ est activé, le bouton d’ouverture/ferme-
ture FERME la porte uniquement.
REMARQUE : Une pression constante sur le bouton en mode
FERMETURE permet de neutraliser le réglage par défaut du STB
dans la tête motorisée et de fermer la porte.
Bouton de commande indépendante pour l’éclairage
Ce bouton permet d’allumer l’éclairage de la tête motorisée.
L’éclairage de la tête motorisée reste allumé jusqu’à ce qu’on
appuie sur le bouton à nouveau ou qu’une action de la porte
est terminée.
Bouton Sure-Lock™
Lorsque Sure-Lock™ est activé et que la porte est fermée, il est
impossible d’activer la tête motorisée avec la console murale
ou une télécommande.
• Appuyez puis relâchez pour activer Sure-Lock™ (la lu-
mière rouge s’éteint).
• Appuyez puis relâchez pour désactiver Sure-Lock™ (la
lumière rouge s’allume).
BOUTON MURAL
Le bouton de la commande murale est éclairé.
Appuyez une fois pour actionner la porte.
Si le bouton n’est pas allumé, vériez ce qui suit:
-Fil blanc connecté à la borne “W”
-Fil rayé connecté à la borne “B”
Bouton d’ouverture/fermeture
Ouvre et ferme la porte de l’intérieur du
Indicateur lumineux
-L’indicateur rouge rétroéclairé est allumé.
-Lorsque Sure-Lock™ est activé, l’indicateur
Bouton Sure-Lock™
-La position LOCK (verrouiller) désactive
toutes les commandes lorsque la porte est
complètement
Le bouton de commande indépendante
de l’éclairage contrôle l’éclairage de l’ouvre-
porte depuis
TYPE 1 TYPE 2
AVERTISSEMENT
!
l’utilisation d’une autre commande murale pourrait des résultats
in attendus de la porte ainsi que le dysfonctionnement de
l’éclairage. Localisez la console murale en vue de la porte et
susamment loin de la porte pour éviter tout contact pendant
l’utilisation de la console. La commande doit être à une hauteur
minimale de 1,5 m au-dessus du sol an que les jeunes enfants ne
puissent pas l’attiendre.
CARACTÉRISTIQUES DU TYPE 1
Indicateur lumineux
Le gros bouton blanc s’allume en rouge lorsque la console mu-
rale est correctement câblée et que Sure-Lock™ est désactivé.
Lorsque Sure-Lock™ est activé, cet indicateur est éteint.
Bouton d’ouverture/fermeture
Ce bouton permet d’ouvrir ou de fermer la porte du garage.
Lorsque Sure-Lock™ est activé, le bouton d’ouverture/ferme-
ture FERME la porte uniquement.
REMARQUE : Une pression constante sur le bouton en mode
FERMETURE permet de neutraliser le réglage par défaut du STB
dans la tête motorisée et de fermer la porte.
Bouton de commande indépendante pour l’éclairage
Ce bouton permet d’allumer l’éclairage de la tête motorisée.
L’éclairage de la tête motorisée reste allumé jusqu’à ce qu’on
appuie sur le bouton à nouveau ou qu’une action de la porte
est terminée.
Bouton Sure-Lock™
Lorsque Sure-Lock™ est activé et que la porte est fermée, il est
impossible d’activer la tête motorisée avec la console murale
ou une télécommande.
• Faites glisser l’interrupteur vers le haut pour activer Sure-
Lock™ (la lumière rouge s’éteint).
• Faites glisser l’interrupteur vers le bas pour désactiver
Sure-Lock™ (la lumière rouge s’allume).
5
REMARQUE :: Avant de procéder à la programmation de l’ouvre-porte,
s’assurer qu’il n’y pas d’objets dans l’ouverture de la porte de garage.
INTRODUCTION
Maintenant que vous avez installé votre ouvre-porte de
garage Genie®, procédez selon les étapes dans ce manuel
pour programmer l’ouvre-porte de manière à ouvrir et
fermer correctement la porte et garantir que toutes les
télécommandes fonctionnent correctement. Les étapes
suivantes vous aideront avec le réglage de l’ouvre-porte pour
qu’il fonctionne correctement.
Les étapes suivantes sont destinées à vous aider à programmer
les réglages fonctionnels de votre ouvre-porte.
1. LIMITES DE COURSE
2. CONTRÔLE DE LA FORCE
3. PROGRAMMATION À DISTANCE
PRÉSENTATION GÉNÉRALE DES COMMANDES DE LA TÊTE
MOTORISÉE
Cette section décrit les fonctions de programmation de
l’ouvre-porte. Utilisez les informations suivantes pour vous
familiariser avec les boutons et les indicateurs LED servant à la
programmation des fonctions.
Tête motorisée : La tête motorisée dispose de trois boutons
de programmation et de deux voyants LED. Chacun de ces
boutons est utilisé pour activer et exécuter la programmation
de la conguration. Les voyants LED indiquent le statut ou un
changement de fonction en s’allumant sur MARCHE, ARRET ou
EN CLIGNOTANT.
4 programmes sont disponibles (les 2 programmes réglés
à l’usine ne devraient en principe pas nécessiter de
changement).
1. Programme des limites de déplacement de la porte
• Ce programme permet de déterminer la distance
parcourue par la porte en haut comme en bas.
2. Programmes à distance
• Ces programmes vous indiquent comment con* gurer vos
télécommandes pour les synchroniser avec les dispositifs à
distance, les consoles murales, les pavés et la tête motorisée.
3. Programme de force de la porte
• Ce programme est utilisé uniquement pour des
ajustements mineurs dans certaines situations.
4. Programme de vitesse pour la porte (réglage par défaut)
• Ce programme ne nécessite pas de changements manuels.
Dénitions des termes :
Limites de course Paramètre programmable permettant
d’ajuster la distance de la course de la porte vers le haut ou
vers le bas.
Le Contrôle de la force fait référence à la quantité d’énergie
nécessaire au déplacement (ouverture / fermeture) de votre
porte. AUCUNE programmation n’est nécessaire.
La programmation à distance permet de synchroniser
vos appareils de commande à distance (télécommandes,
consoles murales et pavé) avec la tête motorisée..
Présentation générale de la programmation
Permet de déplacer la porte
vers le haut ou le bas pendant la
programmation et de passer d’un
menu à l’autre.
Permet d’activer et de sélectionner
les menus de programmation.
• Rappelez-vous toutefois que l’extrémité pointées du bouton (telle
qu’une èche) est dirigée dans la direction du déplacement du
chariot lorsque vous allez appuyer sur le bouton.
REMARQUE :
Chaque étape de programmation a un délai d’exécution de 30
secondes après l’activation de la fonction. Après 30 secondes, deux voyants LED
se mettent à clignoter en ROUGE indiquant que le délai a expiré et l’étape doit
être exécuté à nouveau. Vous pouvez recommencer chaque étape autant de fois
qu’il le faut pour la programmation.
ORIENTATION
En vous tenant debout sous le bloc motorisé de l’ouvre-porte - face à
la porte - regardant vers le haut, c’est ainsi que vous pourrez voir les
boutons de programmation et les voyants LED
REMARQUE: Les 3 boutons de programmation sont UNIQUE-
MENT destinés à la programmation. Ces boutons NE DOIVENT PAS
être utilisés pour faire fonctionner l’ouvre-porte une fois que la
section Programmation requise a été correctement exécutée.
PRGM
SET
PORTE
Voyants lumineux Jusqu’à Voyage
Voyage vers le bas
Menu de programmation
PRGM
SET
PRGM
SET
6
PRGM
SET
PRGM
SET
LIMITES DE COURSE
REMARQUE: Si le tendeur N’EST PAS engagé dans le chariot, l’engager
maintenant.
Avant de dénir les limites :
Assurez-vous que l’indicateur rouge
de la console murale est allumé. Si ce n’est pas le cas, voir les options
de dépannage à la page 19. Vérier les LED de STB : Conrmez que les
deux LED restent allumées d’une couleur unie. Si ce n’est pas le cas, voir
les options de dépannage à la page 15.
LIRE ET COMPRENDRE LES INSTRUCTIONS DES
ÉTAPES DE 2 À 5 AVANT DE POURSUIVRE.
Fermeture de la porte de garage (limite vers le
bas)
REMARQUE:
Il est recommandé de commencer avec la porte du garage
à mi-course mais ce n’est pas une obligation.

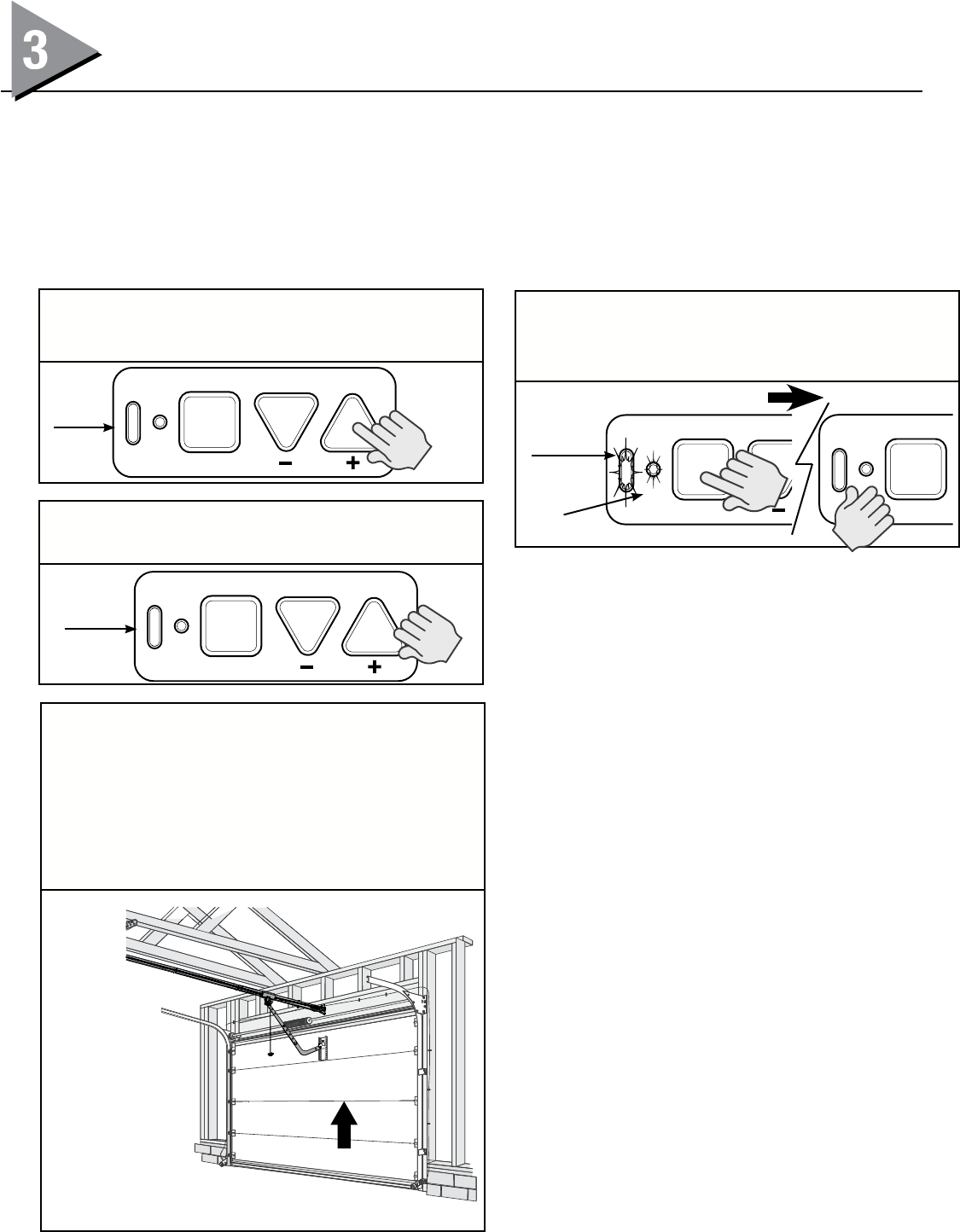

2. Appuyez sur le bouton éché vers le bas (-) pendant
deux secondes ou jusqu’à ce que la diode LED allongée
s’allume en bleu. (La diode LED arrondie est éteinte).
Bleu uni
1. Soulevez la porte avec la main jusqu’à ce que le chariot
engagé le tendeur sur la chaîne/courroie.
Le levier doit être
vers le HAUT
3. Relâchez le bouton éché vers le bas (-) et la diode
LED allongée se met à clignoter en bleu. (La diode LED
arrondie est toujours éteinte).
Clignotement
en bleu
5. Appuyez et relâchez le bouton du programmation/
réglage - Les deux LED clignotent en bleu, puis
s’éteignent. LA LIMITE DE COURSE VERS LE BAS
(FERMETURE) EST
Clignotement
en bleu
4. Appuyez sur le bouton éché vers le bas (-) que vous
maintenez enfoncé pour fermer la porte de garage.
Lorsque la porte du garage est complètement fermée,
relâchez le bouton vers le bas (–). S’il est allé trop
loin, appuyez sur le bouton vers le haut (+) que vous
relâchez pour déplacer la porte légèrement vers le haut.
La porte peut être déplacée vers le haut ou vers
AVERTISSEMENT
!
• S’assurer que le passage de la porte est visible et dégagé, à
savoir sans obstacles ni personne an d’éviter toute blessure
potentielle ou dommage matériel.
• NE PAS utiliser cette unité avec la console murale avant
d’avoir réglé les LIMITES. L’ouvre-porte pourrait subir de
sérieux dommages.
• La tendeur DOIT être engagée dans le chariot AVANT de
régler les limites. Voir le poster d’installation (si fourni) ou
appelez le service clientèle au 1-800-35-GENIE ou visitez le
site www.GenieCompany.com.
• NE PAS xer de limites en mode batterie de secours.
L’alimentation CA DOIT être branchée sur l’ouvre-porte,
pendant le réglage des limites, pour assurer un bon
fonctionnement.

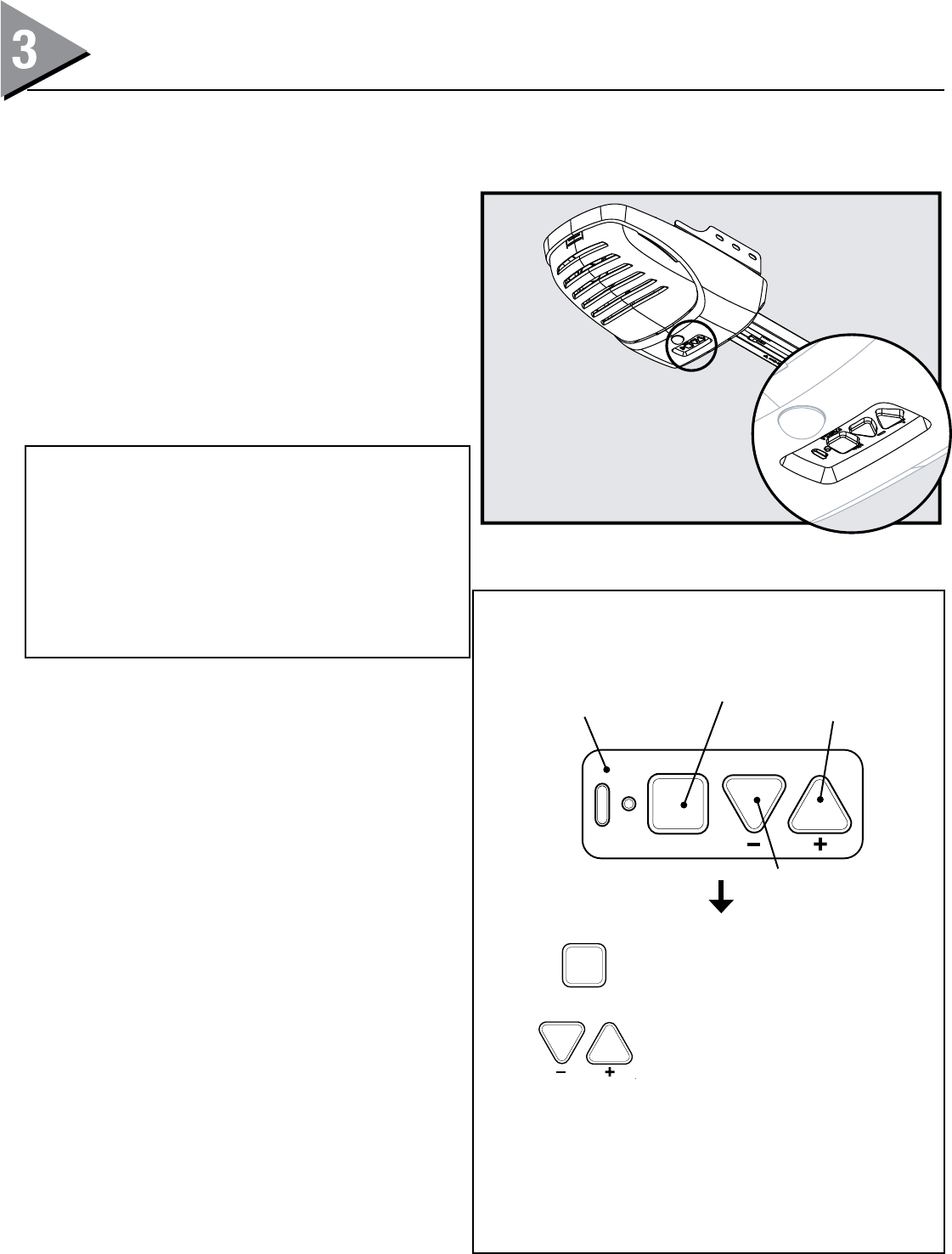

Informations sur la programmation
PRGM
SET
PRGM
SET
7

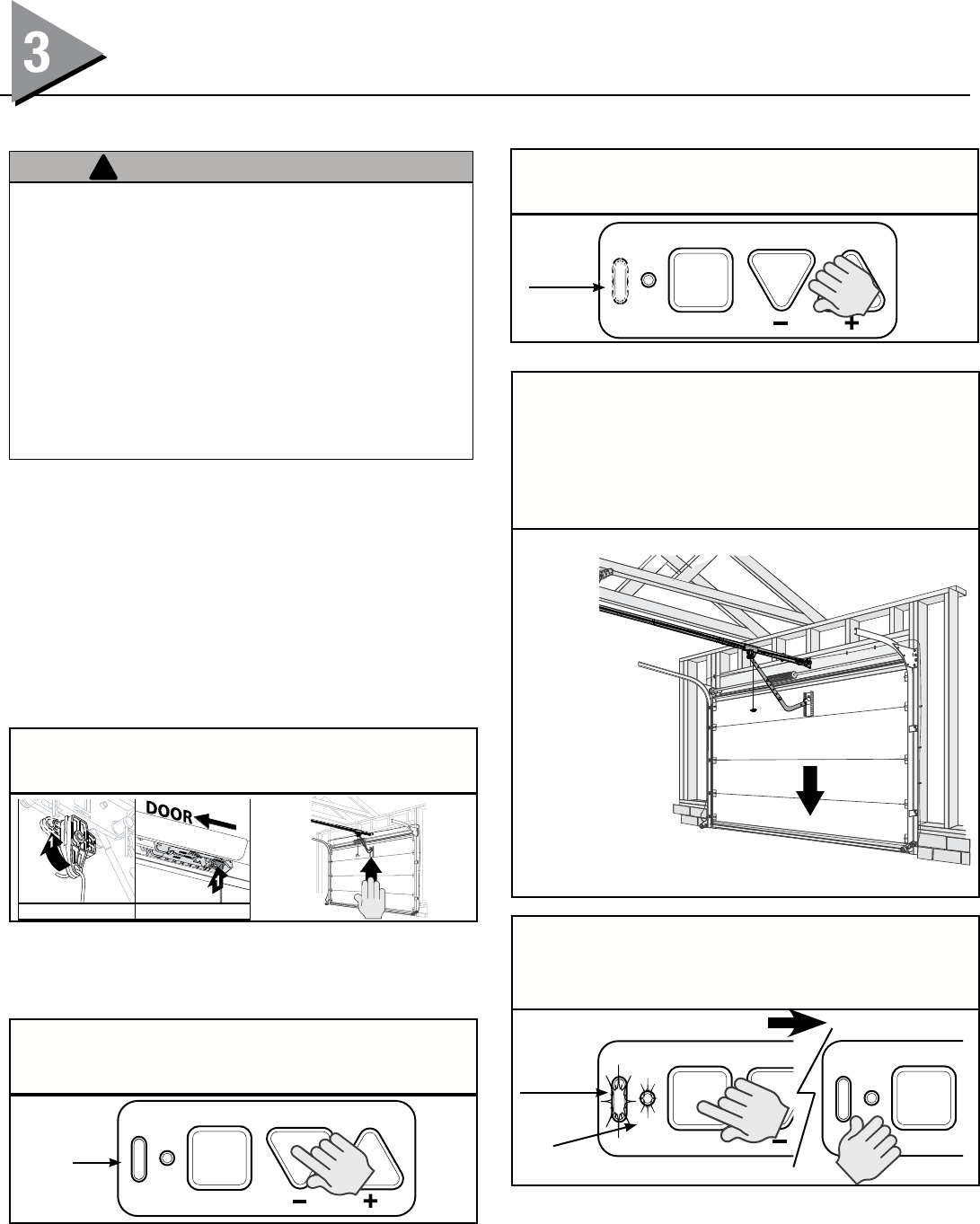

Ouverture de la porte de garage (limite vers le
haut)
REMARQUE :
Il est recommandé de commencer avec la porte du garage
fermée mais ce n’est pas une obligation.
LIRE ET COMPRENDRE LES INSTRUCTIONS DES
ÉTAPES DE 6 À 9 AVANT DE POURSUIVRE
6. Appuyez sur le bouton éché vers le HAUT (+) pendant
deux secondes ou jusqu’à ce que la diode LED allongée
s’allume en bleu. (La diode LED arrondie est éteinte).
Bleu uni
Clignotement
en bleu
7. Relâchez le bouton éché vers le HAUT (+) et la diode
LED arrondie se met à clignoter en bleu. (La diode LED
allongée s’éteint).
9. Appuyez et relâchez le bouton du programmation/
réglage - Les deux LED clignotent en bleu, puis
s’éteignent. LA COURSE VERS LE HAUT (OUVERTURE)
EST MAINTENANT PROGRAMMÉE.
8. Appuyez sur le bouton éché vers le haut (+) que vous
maintenez enfoncé pour ouvrir la porte de garage.
Lorsque la porte du garage est complètement ouverte,
relâchez le bouton vers le haut (+). Si elle est allée trop
loin, appuyez sur le bouton éché vers le bas (-) que
vous relâchez pour déplacer légèrement la porte vers le
bas. La porte peut être déplacée vers le haut ou vers le
bas avec les touches échées. Arrêtez le chariot avant
la tête
Informations sur la programmation
Clignotement
en bleu
PRGM
SET
PRGM
SET
PRGM
SET
PRGM
SET
8
Contrôle de la force
Les contrôles de la force sont automatiquement réglés lorsque vous
utilisez la commande murale pour la première fois avec votre ouvre-
porte. La porte DOIT exécuter un cycle complet, depuis l’ouverture
totale jusqu’à la fermeture totale et ensuite depuis la fermeture
totale jusqu’à l’ouverture totale pour que les réglages soient
automatiquement enregistrés.
Test d’inversion au contact
REMARQUE:
Les réglages de la Limite et de la Force DOIVENT ÊTRE
EFFECTUÉS avant de passer au test d’inversion au contact.
Lorsque la porte entre en contact avec la planche, elle doit s’arrêter
et repartir en arrière en 2 secondes et s’ouvrir complètement. L’indi-
cateur LED allongé sur la tête motorisée commence à clignoter en
rouge tandis que la porte repart en arrière. Retirez la colombe de
5 x 10 cm après le résultat positif du test d’inversion au contact. Le
cycle suivant eace les LED rouges clignotantes.
Réglage de l’inversion au contact
Si la porte s’arrête avant d’être entrée en contact avec la
planche ou si elle ne repart pas en arrière jusqu’à une position
totalement ouverte après le contact avec la planche, il est
possible que la limite vers le BAS ait été mal réglée. Vériez le
réglage comme suit :
1. Répétez la section Limite de la course vers le bas (page 6)
pour vous assurer que la porte est bien fermée contre le sol.
2. Répétez la section Contrôle de la force sur la gauche pour
régler les limites de la force.
3. Répétez le test d’inversion au contact ci-dessus
Répétez ce processus jusqu’à ce que la porte passe le test
d’inversion au contact. Pour de plus amples informations,
reportez-vous à la section Maintenance et réglage/Maintenance
régulière. Pages 14-18.
REMARQUE:
Les contrôles de la force NE REQUIÈRENT PAS de programmation.
Les limites de la force sont réglées à l’usine et requièrent rarement des
réglages. Vous trouverez des instructions sur ces réglages dans la section
Entretien et réglages de ce manuel (pages 14 à 18).
LE CONTRÔLE DE LA FORCE EST MAINTENANT RÉGLÉ.

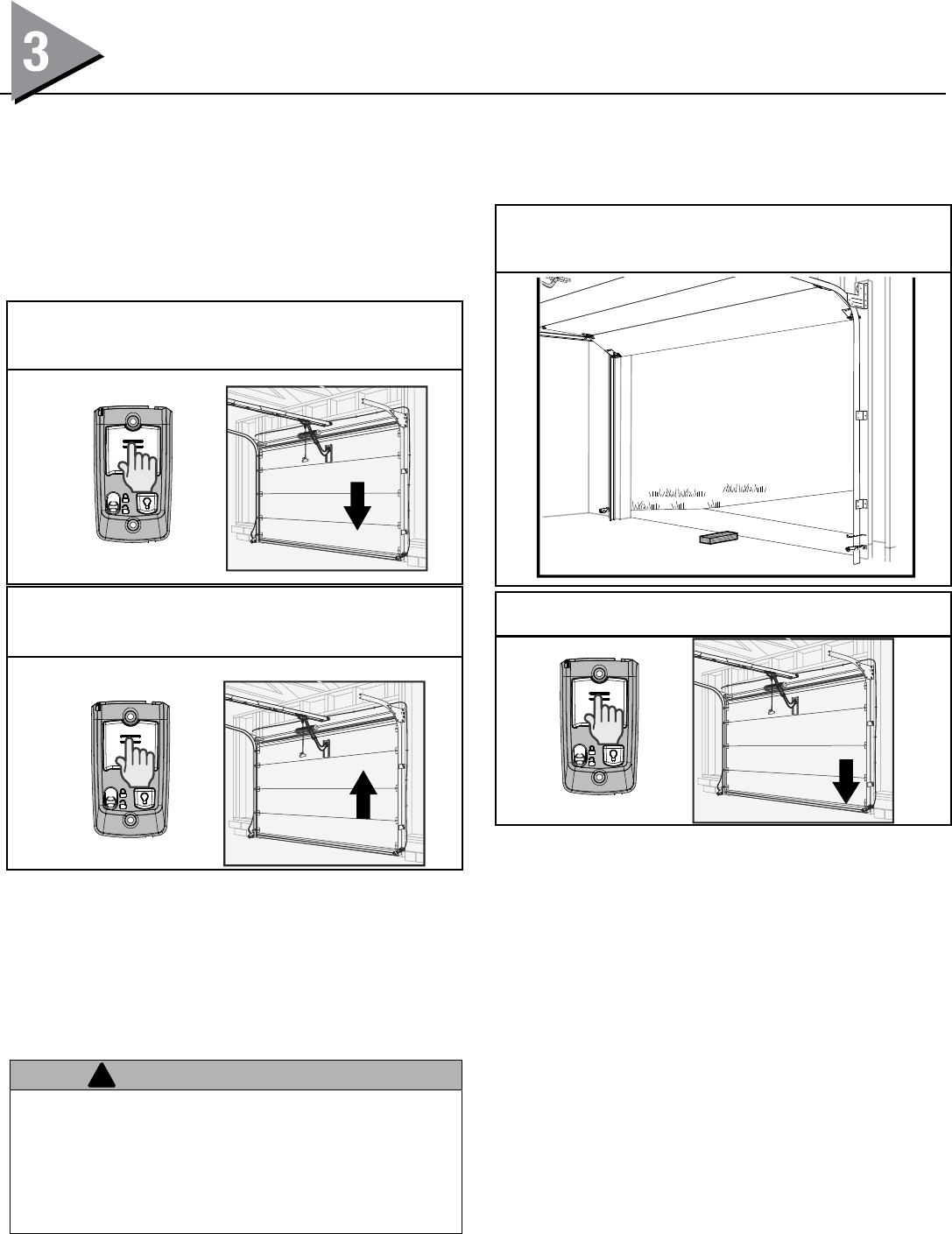

12. Avec la porte de garage ouverte, placez une colombe
de 5 x 10 cm à plat au centre de l’ouverture de la porte
de garage.
11. Appuyez puis relâchez le bouton d’ouverture/fermeture
de la console murale et laissez la porte suivre sa course
ascendante et s’arrêter à la limite en haut (ouverture).
10. Appuyez puis relâchez le bouton d’ouverture/fermeture
de la console murale et laissez la porte suivre sa course
descendante et s’arrêter à la limite en bas (fermeture).
13. Fermez la porte du garage à l’aide du bouton
d’ouverture/fermeture sur la commande murale.
Fonctionnement de la console murale
AVERTISSEMENT
!
Pour éviter les blessures ou des dommages
• NE JAMAIS régler la force pour compenser des dommages,
y compris une porte mal équilibrée, un rail de porte coinçant
ou des ressorts cassés.
• Tous les mois, EFFECTUEZ LE TEST D’INVERSION AU CONTACT.
Voir page 8.
9
TELECOMMANDE
REMARQUE: LES TÉLÉCOMMANDES INCLUSES AVEC CET OUVRE-
PORTE ONT ÉTÉ PRÉPROGRAMMÉES À L’USINE POUR VOUS SIMPLIFIER
LA TÂCHE.
REMARQUE:
Les instructions suivantes sont destinées aux télécommandes
achetées séparément en sus de celles fournies avec cet ouvre-porte mais qui
peuvent être utilisées si l’une des télécommandes doit être re-programmée.
REMARQUE:
Chaque étape de programmation a un délai d’exécution de 30
secondes après l’activation de la fonction. Après 30 secondes, deux voyants LED
se mettent à clignoter en ROUGE indiquant que le délai a expiré et l’étape doit
être exécuté à nouveau. Vous pouvez recommencer l’étape autant de fois qu’il
le faut pour la programmation.
REMARQUE:
NE PAS tenir la télécommande trop près de la tête motorisée lors
de la programmation des boutons de la télécommande.
REMARQUE:
Chaque bouton de télécommande doit être programmé
indépendamment comme suit.

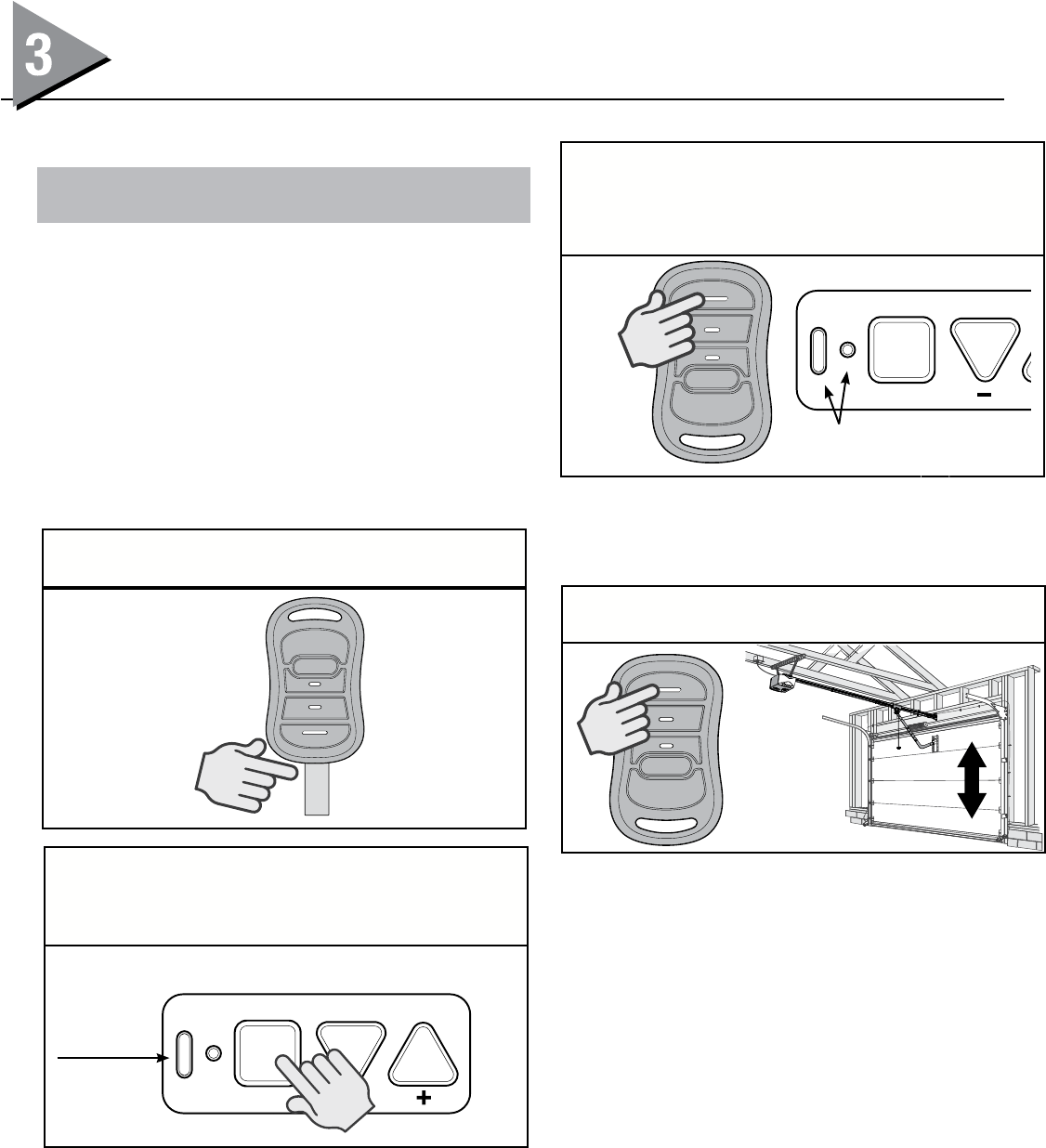

1. Retirez le lm protecteur de la batterie de la
télécommande en le tirant tout droit.

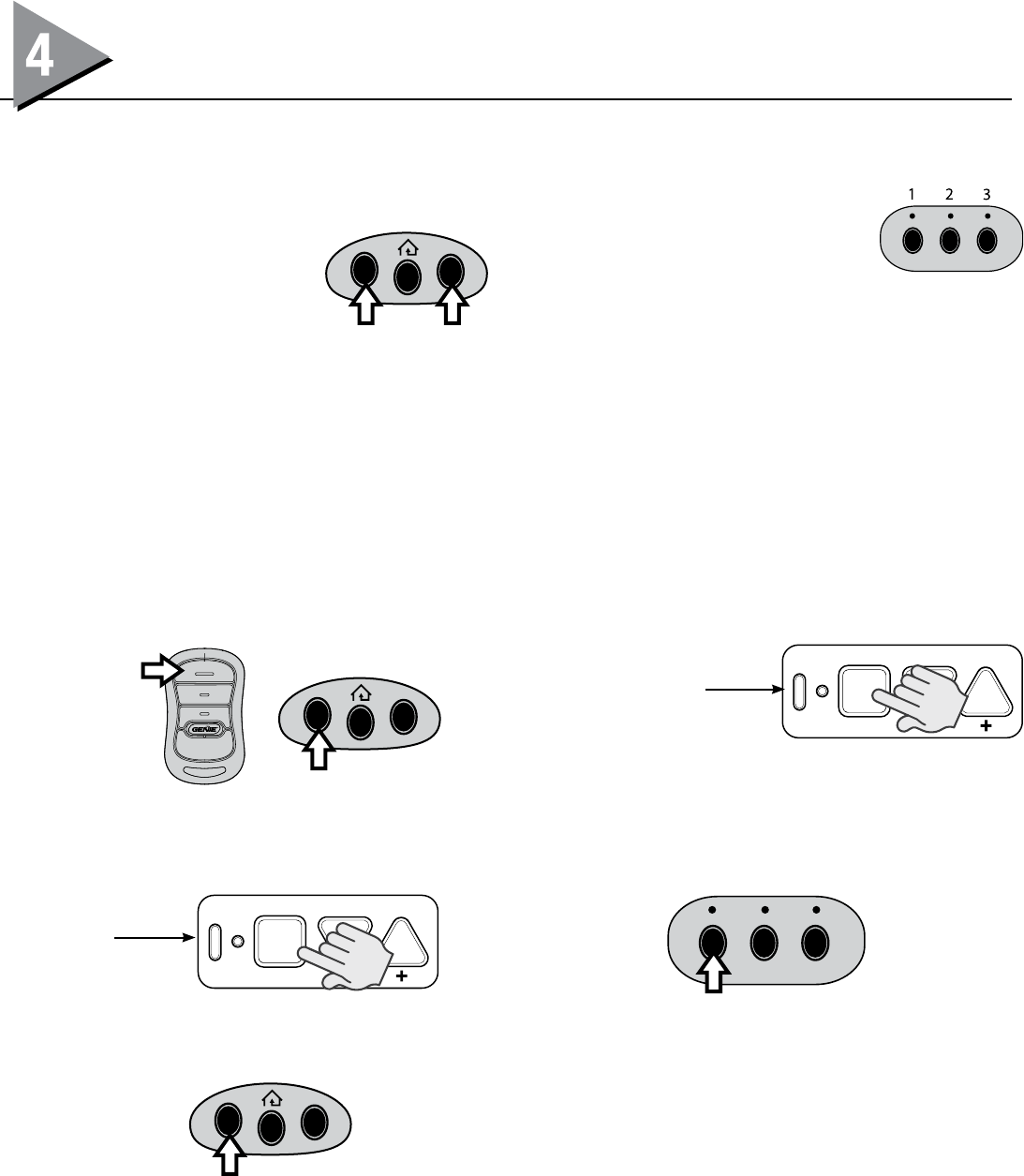

2. Appuyez et maintenez le bouton de programmation
sur l’ouvre-porte pendant secondes jusqu’à ce que la
LED arrondie soit bleue, puis relâchez. La LED violette
allongée clignote.
Clignotement
en violet
3. Appuyez doucement puis relâchez le bouton de la
télécommande à deux reprises. Les diodes LED de
l’ouvre-porte clignotent et s’éteignent indiquant que
vous avez eectué correctement la programmation
avec la télécommande
4. Appuyez puis relâchez le même bouton une troisième
fois. La porte doit s’ouvrir ou se fermer.
REMARQUE :
Pendant la programmation de boutons de la
télécommande, se tenir à au moins 1,5 m de la tête motorisée. Cette
distance garantit une bonne communication entre la télécommande et
la tête motorisée.
Pour programmer la même télécommande d’autres ouvre-portes
de garage, répétez les étapes ci-dessus en utilisant l’une des autres
boutons de la télécommande.
RÉPÉTER LES ÉTAPES DE 1 À 4 POUR CHAQUE OUVRE-PORTE
ET TÉLÉCOMMANDE
REMARQUE :
Il est possible d’appuyer trop rapidement ou trop
légèrement sur le bouton de la télécommande. Si les diodes LED ne
s’éteignent pas, appuyez sur le bouton de la télécommande plusieurs
fois pour obtenir conrmation.
LA PROGRAMMATION ÉLÉMENTAIRE EST MAINTENANT TERMINÉE.
VOUS POUVEZ UTILISER VOTRE OUVRE-PORTE.
Conforme à la réglementation de la FCC et de l’IC
Cet appareil est conforme aux normes de la FCC Partie 15 et des normes RSS non soumis à une licence d’Industrie Canada. Son fonctionnement est soumis aux
eux conditions suivantes : (1) Cet appareil ne doit pas provoquer d’interférences et (2) cet appareil doit tolérer toutes les interférences reçues, y compris les
interférences susceptibles de provoquer un fonctionnement incorrect. Cet appareil génère, utilise et peut rayonner de l’énergie radiofréquence et, s’il n’est pas
installé et utilisé selon les instructions, peut causer de l’interférence nuisible aux communications de radio. Cependant, nous ne pouvons vous garantir qu’une
interférence ne se produira pas dans une situation particulière. Si cet appareil cause des interférences préjudiciables à la réception radio ou télévision, ce qui peut
être déterminé en mettant l’appareil sur marche/arrêt, l’utilisateur devrait essayer de corriger l’interférence selon l’une ou plusieurs des mesures suivantes :
(A) Réorienter ou déplacer l’antenne de réception, (b) augmenter la distance entre l’ouvre-porte et le récepteur, (c) connecter l’ouvre-porte dans la prise d’un circuit
autre celui dans lequel le récepteur est connecté, et (d) consulter le revendeur local. Toute altération ou modication pourrait annuler la capacité de l’utilisateur
à utiliser l’appareil. L’appareil est conforme au code de sécurité de Santé Canada. L’installateur de cet appareil doit garantir que les rayonnements RF ne sont pas
supérieurs à l’exigence de Santé Canada. Vous pouvez obtenir de plus amples informations sur le site : http://www.hc-sc.gc.ca/ewh-semt/radiation/cons/wi# /
index-eng.php
Programmation de la télécommande
PRGM
SET
PRGM
SET
Clignotement
en violet
10

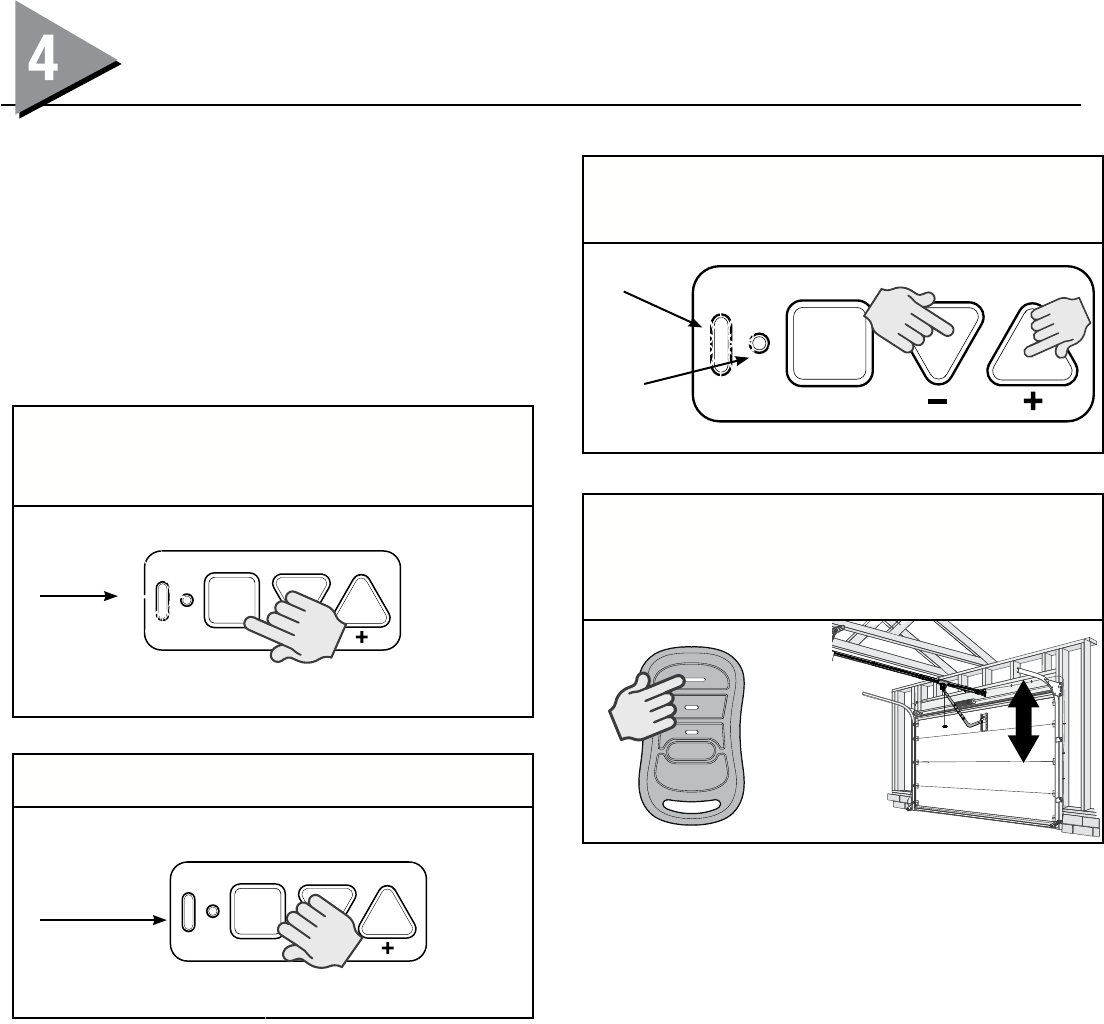

Programmation du pavé sans l
(Optionnel sur certains modèles)
Réglage du PIN pour la première fois:
1. Appuyez sur les chires dans l’ordre
2. Appuyez sur la touche PROGRAMMER
3. Saisissez votre nouveau code PIN (3 à 8 chires)
4. Appuyez de nouveau sur la touche PROGRAMMER
Le pavé est prêt à programmer un ouvre-porte.
Pour une utilisation sur une porte unique, passez à Syn-
chronisation pavé à la porte.
REMARQUE :
Si les voyants du pavé ne clignotent pas et s’étei-
gnent après avoir réglé le PIN,
eacez le pavé et répétez l’étape
1; voir la page 11 pour recon-
gurer un code PIN.
Localisez les boutons de
programmation et la diode
LED de votre ouvre-porte :
1. Appuyez sur le bouton RÉGLAGE DU PROGRAMME (SET PROGRAM)
pendant deux secondes jusqu’à ce que la LED arrondie devienne
bleue, puis relâchez. La LED violette allongée se met à clignoter.
2. Saisissez votre
nouveau code PIN sur le pavé.
3. Appuyez sur la touche Haut/Bas. Les diodes LED de l’ouvre-porte
resteront allumées.
4. Appuyez à nouveau sur la touche Haut/Bas. Les diodes LED
s’éteignent.
5. Appuyez sur la touche Haut/Bas pour la troisième fois. L’ouvre-porte
se met en marche.
Le processus de programmation d’UN pavé pour UN ouvre-
porte est maintenant terminé.
Section avec plusieurs portes:
1. Saisissez votre nouveau code PIN sur le pavé. (3 à 8 chires).
2. Appuyez deux fois sur la touche PROGRAMMER.
3. Saisissez le nombre total de portes à contrôler avec ce pavé
(appuyez sur 2 ou 3 selon le cas).
4. Appuyez sur la touche PROGRAMMER Le pavé est maintenant
programmé pour recevoir les signaux de plusieurs ouvre-portes.
5. Localisez les boutons de programmation et la diode LED de votre
ouvre-porte.
Appuyez sur le bouton RÉGLAGE DU PROGRAMME (SET PROGRAM)
pendant deux secondes jusqu’à ce que la LED arrondie devienne
bleue, puis relâchez. La LED violette allongée clignote.
6. Saisissez votre nouveau code PIN (3 à 8 chires).
7. Appuyez une seule fois sur la touche échée vers le haut/bas.
8. Attribuez un numéro à la porte contrôlée par le pavé en appuyant
sur 1-2 ou 3.
9. Appuyez sur ce numéro de porte une deuxième fois.
10. Appuyez sur le même numéro de porte une troisième fois. La porte
se met en marche.
Attendez 30 secondes pour que le pavé s’éteigne puis commencez par étape
5 pour les combinaisons portes/pavés supplémentaires, le cas échéant.
Pour ajouter un autre ouvre-porte à un pavé qui est déjà programmé pour
un ouvre-porte, suivez toutes les étapes de la section « Plusieurs portes ».
Veuillez noter à l’étape 8, que le pavé suppose que l’ouvre-porte d’origine
programmé pour le pavé est l’ouvre-porte n° 1.
Les pavés peuvent accepter jusqu’à trois ouvre-portes.

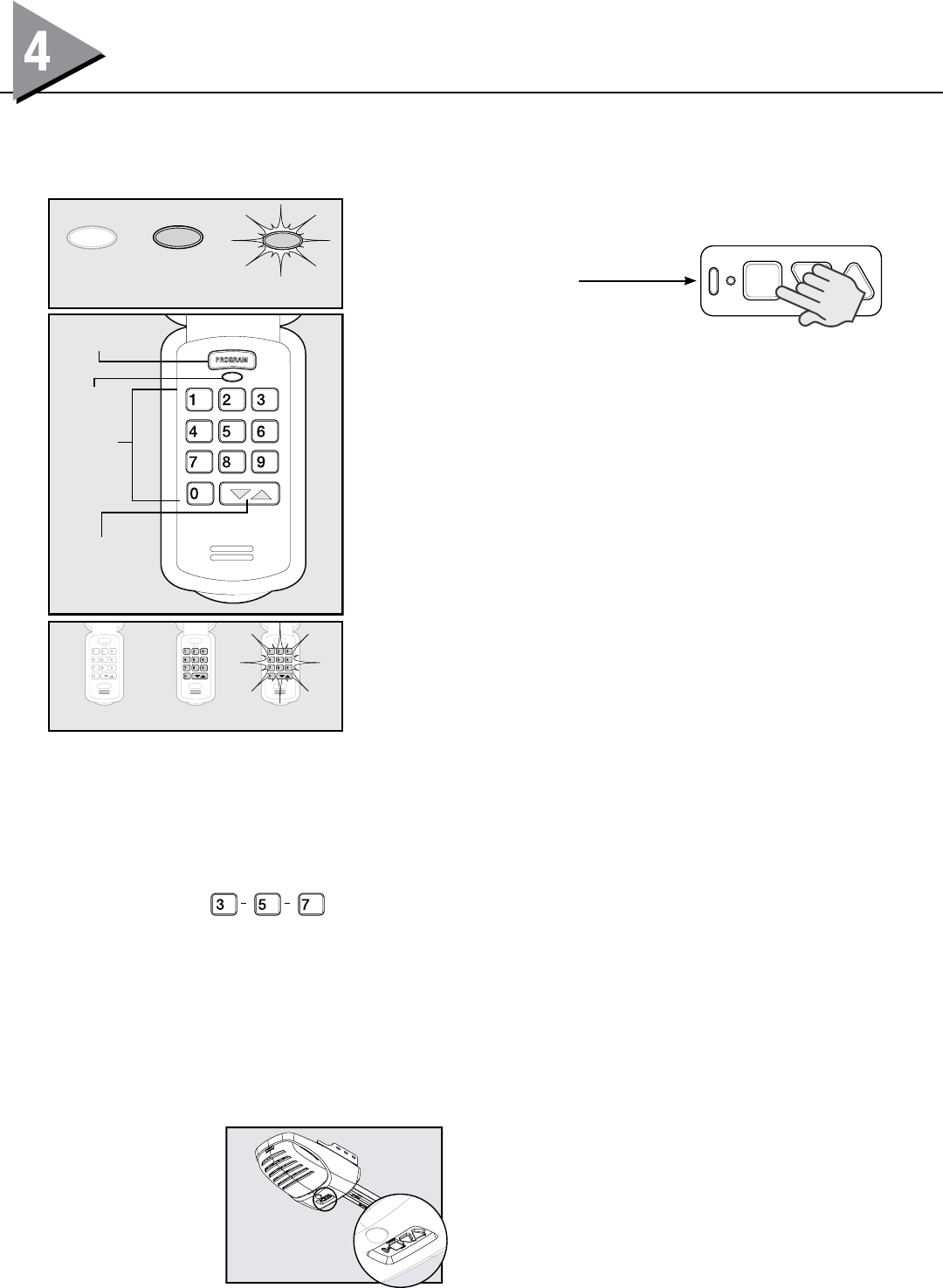

l’installation. Vue d’ensemble du pavé :
LED
éteinte
LED
sur LED
clignotant
touche
de programme
LED
clavier
en haut/vers le bas
clé (entrer)
clavier o clavier clignotantclavier sur
OUVRIR LE COUVERCLE DU COMPARTIMENT
DES PILES ET TIRER SUR LA LANGUETTE
EN PAPIER POUR PERMETTRE LE
FONCTIONNEMENT
Suggestion : Programmer le pavé
avant.
Synchronisation du pavé à la porte :
CLIGNOTEMENT
VIOLET
PRGM
SET
11
Fonctionnement de la porte avec pavé sans l :
Pour ouvrir et fermer une seule porte avec le pavé d’entrée sans
clé, saisissez le code PIN et appuyez sur la touche Haut/Bas
(saisie).
Pour des portes multiples, entrez le code PIN, appuyez une fois sur
la touche Bas/Haut et saisissez le numéro de la porte (1,2 ou 3).

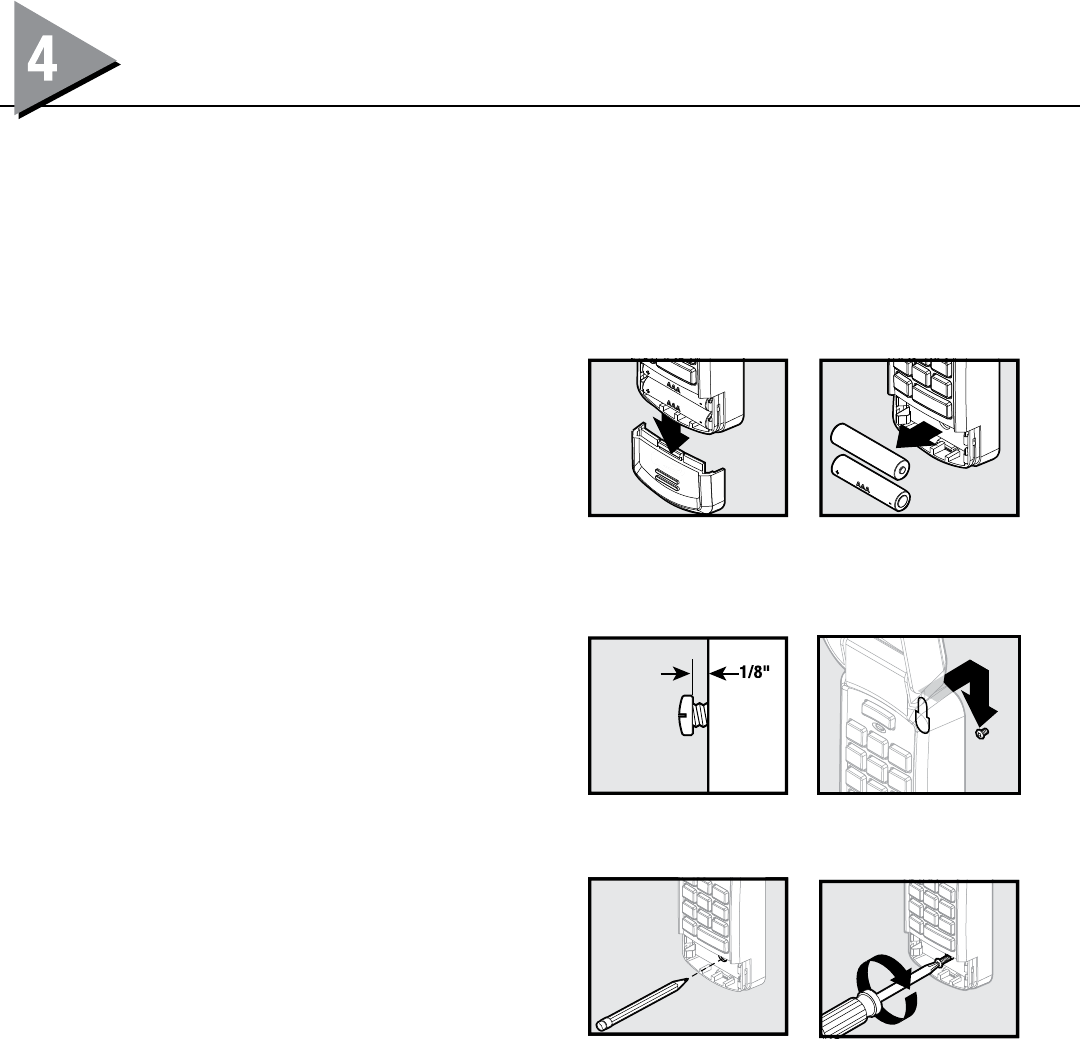

Installation du pavé
Le pavé DOIT être installé en vue de la ou des portes de garage, à
au moins 1,5 m au-dessus du sol et à l’écart des pièces mobiles de la
porte.
1. Enlevez le couvercle des batteries puis les batteries.
2. Percez un trou guide de 3/32 po pour la vis de xation supérieure
(incluse).
3. Installez une vis dans le trou pilote en conservant un espace de 1/8
po entre la tête du vis et le mur.
4. Accrochez le support, au dos du pavé, sur la vis.
5. Marquez un repère et percez un trou pilote pour la vis du bas
(incluse) et xez le pavé au mur (NE PAS trop serrer).
6. Réinstallez les batteries et le couvercle.
MUR
écart
REMARQUE : Le pavé d’entrée sans clé restera actif pendant 30
secondes et arrêtera ou démarrera la porte avec chaque touche de
n’importe quel bouton du pavé.
Changement d’un numéro PIN existant :
1. Saisissez votre PIN actuel
2. Appuyez une seule fois sur la touche Programmer
3. Saisissez votre nouveau code PIN (3-8 chires)
4. Appuyez une seule fois sur la touche Programmer
REMARQUE : Contrairement aux instructions de la section « Nouveau
réglage d’un code PIN », vous n’avez pas besoin de reprogrammer votre
ouvre-porte après le changement de votre NIP.
Nouveau réglage d’un code PIN :
Appuyez sur la touche PROGRAMMER que vous maintenez
enfoncée avec la touche Haut/Bas pendant environ cinq
secondes.
La diode LED clignote lentement puis s’éteint. Lorsque le LED
cesse de clignoter, l’ancienne programmation a été eacée.
Pour créer un code PIN, commencez par « Réglage du code PIN
pour la première fois.
Programmation du pavé sans l
(Suite)
12
B. Appuyez sur le bouton HomeLink sélectionné pendant deux secondes puis
relâchez. Appuyez de nouveau sur le même bouton pendant deux secondes
et relâchez. La diode LED allongée clignote en bleu et.
C. Appuyez sur le bouton Homelink plusieurs fois jusqu’à ce que la porte se
déplace.
REMARQUE : Pour toute instruction supplémentaire, reportez-vous
au manuel de la voiture, reportez-vous à www.homelink.com ou
visitez www.GenieCompany.com
Étape 1 Eacer HomeLink
Eacer HomeLink en appuyant et en maintenant
les premier et troisième boutons enfoncés
jusqu’à ce que l’indicateur sur HomeLink clignote
lentement puis rapidement pendant 20 secondes;
puis relâchez les deux boutons.
REMARQUE : Lorsque vous eacez les
données de votre HomeLink, vous supprimez toutes les informations des
ouvre-portes de garage précédemment programmées.
Étape 2 Programmer HomeLink sur la télécommande Genie
Choisissez le bouton de HomeLink à utiliser pour ouvrir la porte.
REMARQUE
:
Tenez la télécommande Génie à 5 cm du bouton HomeLink®.
Maintenez le bouton Genie enfoncé. Tout en maintenant ce bouton enfoncé,
appuyez et maintenez le bouton HomeLink sélectionné enfoncé.
Maintenez les deux boutons enfoncés jusqu’à ce que l’indicateur de HomeLink
clignote lentement puis rapidement. Une fois qu’il clignote, relâchez les deux
boutons.
Étape 3 Programmer HomeLink sur l’ouvre-porte Genie
A. Appuyez et maintenez le bouton PROGRAMMER enfoncé sur l’ouvre-porte
jusqu’à ce que la LED bleue arrondie s’allume. Relâchez le bouton. La diode LED
violette allongée clignote.
Programmation du système HomeLink® Programmtion du système Car2U®
Étape 1 Eacer Car2U pour restaurer les valeurs
par défaut
Le paramètre par défaut pour le système Car2U
est:
• Bouton 1 = Ouvre-portes fabriqués par Genie®
• Bouton 2 = Ouvre-portes fabriqués par LiftMaster®
• Bouton 3 = Ouvre-portes fabriqués par Wayne Dalton®
A. Appuyez et maintenez les boutons 1 et 3 enfoncés pendant 20
secondes ou jusqu’à ce que les trois diodes LED commencent
à clignoter.
B. Relâchez les deux boutons. Le système Car2U est maintenant
conguré aux réglages par défaut.
REMARQUE : Lorsque vous eacez les données de votre Car2U,
vous supprimez toutes les informations des ouvre-portes de garage
précédemment programmées.
Étape 2 Programmer Car2U sur l’ouvre-porte Genie
A. Appuyez et maintenez le bouton PROGRAMMER enfoncé sur l’ouvre-porte
jusqu’à ce que la LED bleue arrondie s’allume, relâchez le bouton. La diode
LED violette allongée clignote
B. Appuyez sur le bouton Genie Car2U désigné pendant deux secondes puis
relâchez. Appuyez de nouveau sur le même bouton pendant deux secondes
et relâchez. La diode LED allongée clignote en bleu et puis s’éteint.
C. Appuyez sur le bouton Car2U plusieurs fois jusqu’à ce que la porte se
déplace.
Étape 3 Changement du bouton par défaut pour un ouvre-porte
Genie
A. Appuyez sur les boutons 1 et 3 que et maintenez pendant une
seconde et relâchez les trois boutons. Les LED s’allume d’une
couleur rouge unie.
B. Appuyez sur le bouton (2 ou 3) que vous maintenez enfoncé
pour le changer à Genie - la diode LED correspondante
clignote. Tout en maintenant ce bouton enfoncé, appuyez sur
le bouton 1 et relâchez-le. Appuyez à nouveau sur le bouton 1
et relâchez.
C. Relâchez le bouton que vous maintenez enfoncé (étape B)
et attendez que la diode LED cesse de clignoter. Ce bouton
est maintenant réglé pour Genie. Répétez l’étape 2 pour le
deuxième ouvre-porte Genie
REMARQUE: Pour obtenir des instructions supplémentaires, reportez-
vous au manuel de votre voiture, learcar2u.com ou visitez le site
www.GenieCompany.com
Programmation des télécommandes pour
véhicule
CLIGNOTEMENT
VIOLET
CLIGNOTEMENT
VIOLET
PRGM
SET
PRGM
SET
13
PRGM
SET
Suppression des données des télécom-
mandes
1. Appuyez sur le bouton PROGRAM/SET de la tête
motorisée et maintenez-le enfoncé pendant deux
secondes ou jusqu’à ce que la LED arrondie devienne
bleue.
Bleu uni
Suppression des données des télécommandes
2. Relâchez le bouton PROGRAM/SET, la LED arrondie
s’éteint et la LED allongée clignote en violet.
Clignotement
en violet
REMARQUE:
Lorsque vous eacez la mémoire des télécommandes
de tête motorisée, TOUTES les télécommandes et les pavés sans l
programmées seront eacés. Votre ouvre-porte ne pourra plus reconnaître
les signaux émis de télécommandes, y compris une télécommande
manquante.
Toutes les autres télécommandes (ou télécommandes récupérées) et
les pavés sans l DOIVENT ÊTRE reprogrammés selon les instructions de
la page 9, 10 et 12.
4. Pour conrmer que la mémoire est eacée, appuyez sur
la touche de la télécommande qui a été programmée
précédemment sur l’ouvre-porte.
Si la mémoire a été eacée, l’ouvre-porte ne fonctionnera
pas.
Si les données de la télécommande sont eacées avec succès, la LED
arrondie de la tête motorisée clignote en bleu lorsque le bouton de la
télécommande est appuyé et l’ouvre-porte ne fonctionnera pas.
REMARQUE:
L’ouvre-porte du garage fonctionnera normalement
avec la console murale.
3. Appuyez sur le bouton HAUT (+) et BAS (-) et
maintenez-les enfoncés simultanément jusqu’à ce que
les DEL clignotent en bleu et s’éteignent.
Bleu clignotant
Bleu clignotant
PRGM
SET
PRGM
SET
14
Maintenance et réglages
Pour toute assistance, contactez le service clientèle au : 1-800-35-GENIE ou visitez www.GenieCompany.com
L’opérateur, qui est équipé d’une prise électrique mise à la terre pour
votre protection est compatible uniquement avec des prises
électriques mises à la terre. NE PAS modier la che d’une quelconque
manière. Si vous n’avez pas de prises mises à la terre, faites-en
installer par un électricien agréé. L’opérateur doit être correctement
mis à la terre pour éviter les blessures corporelles et des dommages
matériels. NE JAMAIS UTILISER DE RALLONGE! Vériez les codes
locaux des bâtiments pour toute exigence relative à une connexion
câblée permanente. Les connexions câblées permanentes doivent être
eectuées par un électricien agréé qui se servira d’outils appropriés et
respectera les consignes.
A
VERTISSEMENT
L’utilisation d’une autre commande murale pourrait produire des
résultats inattendus de la porte ainsi que le dysfonctionnement
de l’éclairage. Localisez la console murale en vue de la porte et
susamment loin de la porte pour éviter tout contact pendant
l’utilisation de la console. La commande doit être à une hauteur minimale
de 1,5 m au-dessus du sol an que les jeunes enfants ne puissent pas
l’atteindre.
A
VERTISSEMENT
AVERTISSEMENT
!
POUR RÉDUIRE LE RISQUE DE BLESSURES GRAVES VOIRE MORTELLES,
LIRE ET COMPRENDRE TOUTES LES INSTRUCTIONS.
1. NE JAMAIS permettre aux enfants d’actionner ou de jouer avec les
commandes de la porte.
2. Tenir les télécommandes hors de la portée des enfants.
3. TOUJOURS garder en vue la porte en mouvement et tenir à l’écart
toute personne ou objet jusqu’à ce que la porte soit totalement
fermée. PERSONNE NE DOIT TRAVERSER LA TRAJECTOIRE D’UNE PORTE
EN MOUVEMENT.
4. NE JAMAIS PASSER SOUS UNE PORTE À L’ARRÊT PARTIELLEMENT
OUVERTE.
5. Tester l’ouvre-porte une fois par mois. La porte de garage DOIT inverser
sa course au contact d’un objet de 4 cm (planche de 5 sur 10 cm) posé
à plat sur le sol au centre de l’ouverture de la porte. Après avoir réglé
la force ou la limite de la course, retenter l’ouvre-porte de garage. Un
mauvais réglage de l’ouvre-porte peut entraîner des blessures graves
voire mortelles
6. Utiliser, dans la mesure du possible le déclenchement d’urgence
uniquement lorsque la porte est fermée. Utiliser le déclenchement
d’urgence avec prudence lorsque la porte est ouverte. Des ressorts
faibles ou brisés peuvent faire descendre la porte rapidement ce qui
peut entraîner des blessures graves voire mortelles.
7. VEILLER À CE QUE LA PORTE SOIT CORRECTEMENT ÉQUILIBRÉE.
Consulter le manuel du propriétaire de la porte de garage. Une porte
déséquilibrée pourrait entraîner de graves blessures voire mortelles.
Demander à un technicien spécialisé en système de portes de se
charger des réparations des câbles, des ressorts et de toute autre
quincaillerie.
CONSERVER CES INSTRUCTIONS
IMPORTANTES CONSIGNES DE SÉCURITÉ
AVERTISSEMENT
!
• La quincaillerie de la porte de garage (ressorts, câbles, supports,
poulies, etc.) sont sous des pressions et des tensions extrêmes.
• NE PAS réparer ni régler les ressorts de la porte ou toute autre pièce
de quincaillerie et NE PAS ACTIONNER la porte manuellement ou
automatiquement si elle n’est pas correctement équilibrée ou si des
ressorts sont cassés.
• CONTACTEZ UN TECHNICIEN SPÉCIALISÉ EN SYSTÈME DE PORTES
15
Maintenance régulière
Les tâches de maintenance mensuelles incluent :
• Test d’inversion au contact
• Lubrication de la quincaillerie de la porte
• Vérication du système Safe-T-Beam®
• Équilibrage de la porte
• Remplacement des batteries de la télécommande
(selon les besoins)
• Remplacement des ampoules (selon les besoins)
• Tension de la chaîne/courroie
A. Test d’inversion au contact
Voir page 8.
B. Lubrication de la quincaillerie de la porte
Inspectez les rouleaux et les charnières de la porte et lubriez selon
les besoins avec une graisse légère à usages multiples.
C. Vérication du système Safe-T-Beam® (STB)
Assurez-vous que les deux diodes LED ROUGE et VERTE sont allumées
de couleur unie. Si c’est le cas, le système fonctionne correctement. Si
ce n’est pas le cas, vériez les points ci-dessous :
• La diode LED rouge du STB clignote.
– Vériez la présence d’obstruction.
– Contrôlez l’alignement (Voir page 18)
– Vériez l’acheminement du câble depuis STB jusqu’à la
connexion STB dans la tête motorisée
– Vériez la présence d’interférence de signaux d’une autre unité
Safe-T-Beam® (dans le cas d’installations de plusieurs portes).
• Aucune LED rouge ou verte du STB n’est allumée.
– Vériez le câblage et les connexions.
Si le système semble fonctionner correctement, eectuez la
vérication suivante :
1. Commencez par la fermeture de la porte.
2. Passez un objet à travers le faisceau. La porte devrait s’arrêter et
remonter en sens inverse pour se retrouver en position totalement
ouverte
.
– La porte doit être immobilisée ou bougée très lentement.
– Si la porte se déplace rapidement, CONTACTEZ UN TECHNICIEN
QUALIFIÉ EN SYSTÈME DE PORTE pour qu’il inspecte les ressorts.
• Fermez la porte.
• Placez le chariot en position engagée (voir l’illustration).
• Faites marcher la porte avec la télécommande ou la
commande murale. Le chariot se reconnectera à la chaîne/courroie
d’entraînement.
Maintenance et réglages (suite)
Remote Battery Replacement (1-button)
Remplacez la batterie de la télécommande par une batterie de type bouton CR2032.
1. Retirez le couvercle des batteries (partie inférieure du boîtier de la télécommande) en
appuyant sur le boîtier juste en dessous de l’indentation au niveau supérieur du couvercle et
glissez vers le bas. Vous pouvez également introduire une pièce dans l’indentation à l’avant
du boîtier pour écarter le couvercle des batteries et le débloquer pour l’ouvrir en le glissant.
2. Retirez l’ancienne batterie en la glissant et introduisez la nouvelle. Assurez-vous que le côté
positif (+) est en HAUT.
3. Glissez le couvercle de la batterie pour le remettre en place jusqu’à ce qu’il s’enclenche.
Remplacement de la batterie de la télécommande (3 boutons)
Remplacez la batterie de la télécommande par une batterie de type bouton CR2032.
1. Ouvrez le boîtier de la télécommande à l’aide d’une rondelle ou d’une pièce qui peut passer dans la fente
en haut de la télécommande.
2. Remplacez la batterie. Assurez-vous que le côté positif (+) est en HAUT.
3. Alignez les composants et enclenchez le boîtier pour le fermer.
• Relevez et abaissez la porte
manuellement. Elle devrait
pouvoir se déplacer librement
et sans accroc.
• Relevez la porte
manuellement à environ 90 à
120 cm et relâchez.
Eectuez le test comme suit :
• Avec la porte fermée, tirez la poignée du cordon de dé-
clenchement d’urgence VERS LE BAS et à l’écart de la porte
et relâchez pour désengager le chariot de la chaîne ou de
la courroie d’entraînement (voir l’illustration).
D. Équilibre de la porte (tension des ressorts)
E. Remplacement des batteries de la télécommande (selon les besoins)
Pour désengager le chariot du
tendeur, tirez la poignée ver le bas
et vers l’arrière.
Pour désengager le chariot du
tendeur, tirez la poignée ver le bas
et vers l’arrière.
entraînement par vis chaîne entraînement par courroie
16

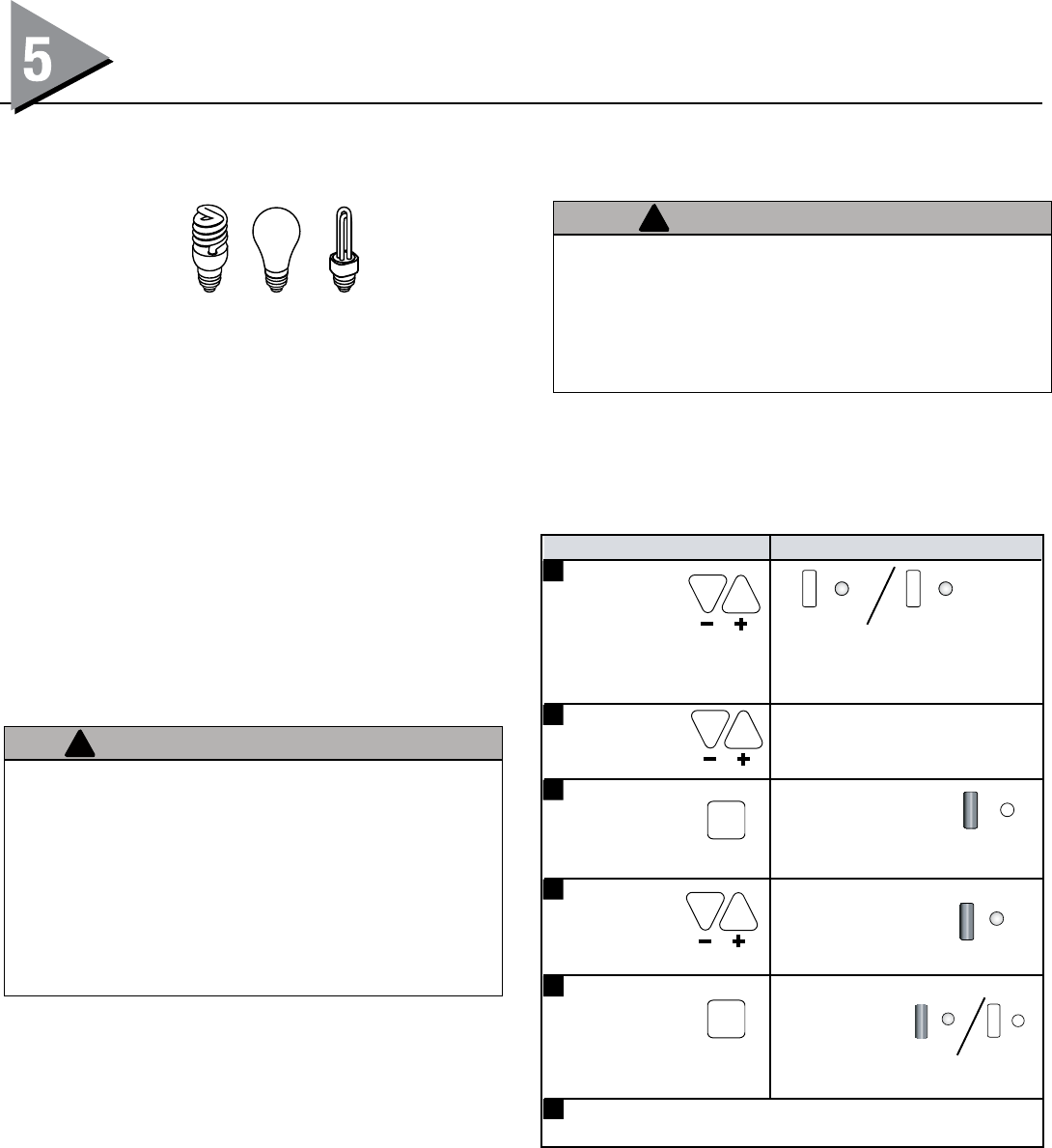

Changement d’ampoules
F. Remplacement d’ampoule
Consignes pour le réglage
Réglages de la force
La force est pré-programmée à l’usine et les réglages ont été mémorisés au
cours des étapes de réglage des limites d’ouverture/fermeture (voir la page
8). Dans le cadre d’une utilisation normale, ces réglages ne devraient pas
nécessiter d’ajustement.
ATTENTION
!
Pour éviter les blessures ou des dommages
• NE JAMAIS régler la force pour compenser des dommages,
y compris une porte mal équilibrée, un rail de porte coinçant
ou des ressorts cassés.
• Tous les mois, EFFECTUEZ LE TEST D’INVERSION AU CONTACT.
Voir page 8.
Maintenance et réglages
1. Mettez l’ouvre-porte hors tension.
Ouvrez le couvercle de l’éclairage de la tête motorisée en
appuyant sur les attaches de verrouillage supérieures.
• Remplacez la ou les anciennes ampoules avec la ou les
nouvelles.
• Utilisez des ampoules incandescentes de 60 Watts maxi.
ou l’équivalent CFL ou LED.
• Fermez le couvercle de l’éclairage de la tête motorisée.
2. Remettez l’ouvre-porte sous tension.
• Testez l’éclairage.
REMARQUE : L’utilisation d’ampoules LED peut
réduire la portée de vos télécommandes.
Visitez le site www.GenieCompany.com pour de plus amples
informations et les recommandations sur des ampoules LED.
AVERTISSEMENT
!
• Faire particulièrement attention lors de travaux eectués
depuis une échelle ou un escabeau sous risque d’entraîner
des blessures.
• En refermant le couvercle de l’éclairage, s’assurer que les ls
ne sont ni coincés ni près des pièces mobiles.
• Utiliser uniquement des ampoules incandescentes, LED ou
CFL à l’intensité recommandée.
• NE PAS utiliser d’ampoules d’une intensité supérieure à 60
watts.
• Utilisez des ampoules A19. NE PAS utiliser d’ampoules ayant
un cou court.
Le RÉGLAGE ACTUEL DE LA FORCE
VERS LE HAUT s'ache. VOIR TABLEAU
DANS LA COLONNE SUIVANTE.
Action Indications des LED/Résultat
Appuyez sur les
deux boutons haut
et bas que vous
maintenez enfoncés pendant
2 secondes ou jusqu'à ce que
la LED arrondie soit ROUGE.
Appuyez un bouton
ou l'autre jusqu'à
ce que vous obteniez
le réglage souhaité.
Appuyez
et relâchez.
Appuyez un
bouton ou l'autre
jusqu'à ce que vous
obteniez le réglage souhaité.
Appuyez
et relâchez.
UTILISEZ LE TABLEAU
DE LA COLONNE SUIVANTE.
UTILISEZ LE TABLEAU
DE LA COLONNE
SUIVANTE.
ENREGISTRE LE RÉGLAGE
Ensuite, le RÉGLAGEDE
LA FORCE VERS LE
BAS s'ache.
ARRÊT ROUGE ARRÊT BLEU
3 clignotements
CLIGNOTANT
EN BLEU
ARRÊT
BLEU
BLEU
ENREGISTRE LE RÉGLAGE
Les deux LED
s'allument en BLEU
puis s'éteignent
pour conrmer la
réinitialisation des deux réglages de force.
BLEU
BLEU
Apagado
ARRÊT
Répétez les instructions de « Programmer les limites de la force »
et « Test d'inversion au contact » à la page 10.
1
2
3
4
5
6
PROGRAMMER
RÉGLER
PROGRAMMER
RÉGLER
17

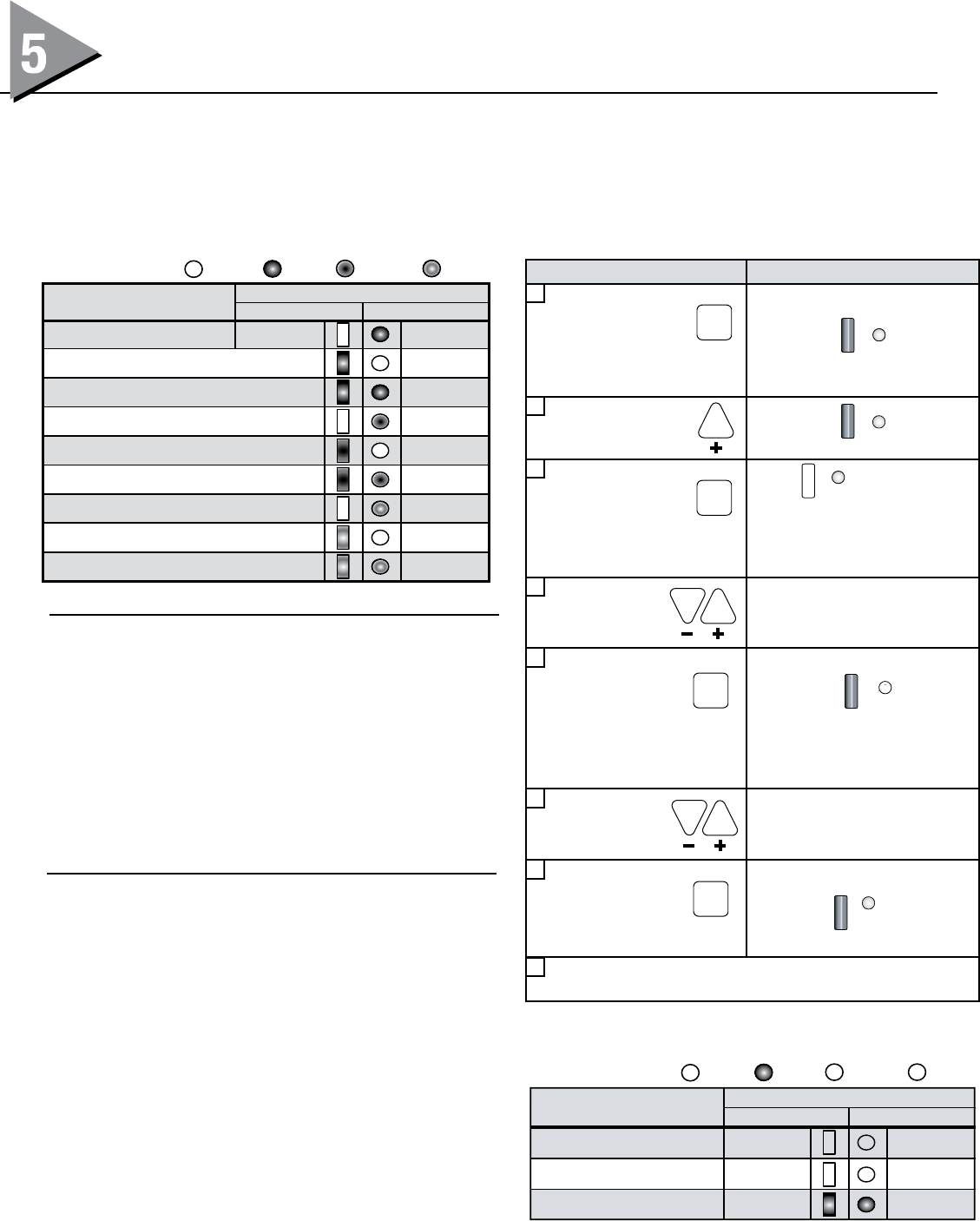

Redénition des limites de la course
Voir les pages 6-7-8 sur le nouveau réglage des limites de course.
Le réglage des limites de course et le test de l ’inversion au contact
doivent être eectuée dans le cas d’un changement apporté à la limite
de course.
REMARQUE : L’ouvre-porte ne se fermera automatiquement que
lorsque le système Safe-T-Beam® sera installé et que les limites sont
programmées .
Conditions pouvant nécessiter des réglages, telles que :
1. Portes avec des barrières d’étanchéité particulièrement rigides.
2. Portes qui commencent par descendre, S’ARRÊTENT et
repartent en arrière avant de se fermer.
3. Les portes qui commencent à remonter, mais S’ARRÊTENT
avant de s’ouvrir complètement.
Niveau de la force
LED de la tête motorisée
LED ARRONDIE
LED ALLONGÉE
Couleurs des LED:
Arrêt
Bleu
Violet
Rouge
Force Niveau 1 BLEU
BLEU
BLEU BLEU
Arrêt
Arrêt
Arrêt
Arrêt
Force Niveau 3
Force Niveau 4 VIOLET
VIOLET
VIOLET VIOLET
Arrêt
Force Niveau 6
Force Niveau 7 ROUGE
ROUGE
ROUGE
ROUGE
Arrêt
Force Niveau 9
Force Niveau 2
Force Niveau 5
Force Niveau 8
Maintenance et réglages
Réglage de la vitesse (moteurs CC uniquement)
Les réglages de la vitesse sont préprogrammés à l’usine pour
une vitesse maximum. La vitesse n’est pas censée être réglée
avec cette unité. Toutefois, la vitesse de la course pour l’ouvre-
porte peut être ajustée à une vitesse plus lente dans le sens de
l’ouverture et de la fermeture pour réduire l’usure sur les portes
à sections plus lourdes.
REMARQUE : Les portes mono pièces sont automatiquement
réglées à une vitesse plus lente pendant la programmation des
limites et ne peuvent pas être ajustées.
Il y a trois réglages de vitesse disponibles pour les portes
sectionnelles. Veuillez remarquer que la vitesse peut être a$
ectée par le poids et l’équilibre de la porte, ainsi que par les
conditions des composants et des rails de la porte..
ARRÊT
CLIGNOTE EN BLEU 3 FOIS
1
2
3
4
5
ENREGISTRE LE RÉGLAGE DE L'OUVERTURE.
7
8
6
Appuyez et maintenez
enfoncé pendant 10
secondes ou jusqu'à
ce que la LED devienne
BLEUE. Relâchez ensuite. BLEUBLEU
BLEUBLEU
Action Indications des LED/Résultat
Appuyez deux fois.
Appuyez et relâchez.
Appuyez un bouton
ou l'autre jusqu'à
ce que vous obteniez
le réglage souhaité.
Appuyez et relâchez.
Appuyez un bouton
ou l'autre jusqu'à ce
que vous obteniez
le réglage souhaité.
Appuyez et relâchez.
Les deux LED
clignotent en BLEU
conrmant le réglage.
REMARQUE: En fonction des critères
susmentionnés, il est possible que
vous n'ayez pas l'option d'augmenter
la vitesse.
ARRÊT
CLIGNOTE EN
BLEU 3 FOIS
REMARQUE: En fonction des critères
susmentionnés, il est possible que
vous n'ayez pas l'option d'augmenter
la vitesse.
ENREGISTRE LE RÉGLAGE DE LA
FERMETURE
CLIGNOTEMENT BLEU
CLIGNOTEMENT
BLEU
» et « Test d'inversion au contact » à la page 10.
Ensuite, le réglage
de vitesse actuelle pour l'OUVERTURE
s'ache. VOIR TABLEAU DANS LA
COLONNE SUIVANTE.
Ensuite, le réglage
de vitesse actuelle pour la
FERMETURE s'ache. VOIR TABLEAU
DANS LA COLONNE SUIVANTE.
PROGRAMMER
RÉGLER
PROGRAMMER
RÉGLER
PROGRAMMER
RÉGLER
PROGRAMMER
RÉGLER
Repetez led instructions de <Congurer les limites de la force
Niveau de la vitesse
LED de la tête motorisée
LED ARRONDIE
LED ALLONGÉE
Élevée
Moyenne
Faible
ROUGE
ROUGE
VIOLET VIOLET
BLEU BLEU
Couleurs des LED:
Arrêt
Bleu
Violet
Rouge
18
Maintenance et réglages
LED
rouge
LED
rouge
SoleilSoleil
LED
verte
LED
verte
Garage avec
porte unique
Garage avec
porte unique Garage
à deux portes
Garage
à deux portes
Garage
à trois portes
Garage
à trois portes
LED
rouge
LED
rouge
LED
verte
LED
verte LED
rouge
LED
rouge
LED
rouge
LED
rouge
LED
verte
LED
verte LED
rouge
LED
rouge
LED
rouge
LED
rouge LED
verte
LED
verte
LED
verte
LED
verte
LED
verte
LED
verte
LED
rouge
LED
rouge
SoleilSoleil
LED
verte
LED
verte
Garage
à porte unique
Garage
à porte unique
Garage à portes multiples
• NE JAMAIS placer les modules Safe-T-Beam® au croisement de signaux.
• Installer le module Safe-T-Beam source (LED rouge) sur les portes
adjacentes en les orientant dans des directions opposées.
REMARQUE: La lumière directe du soleil brouille les capteurs Safe-T-Beam®
(LED verte). Les modules du capteur PEUVENT être placés à l’écart de
l’ouverture de la porte si besoin pour éviter la lumière du jour. Toutefois pas
trop loin du mur an de garantir l’alignement au module source (LED rouge).
Porte de garage unique
• Déterminez quel côté du garage reçoit la lumière du soleil.
• Placez la source (LED rouge) sur le côté recevant la lumière du soleil.
Schéma de câblage
(Circuit de base – Ce schéma est indiqué à titre de référence uniquement).
1 2 3 6
1 2 3
7 6
CORDON D’ALIMENTATION
CONNECTEUR
BLANC
NOIR
VERT
BLANC
BLANC
NOIR
RIONEGUOR
RAYÉ BLANC
CONSOLE MURALE
MOTEUR D’ENTRAINEMENT À VIS
RAYÉ BLANC
SAFE-T-BEAM®
5 4 3 2 1
(Acheté séparément)
CONSOLE MURALE INTELLIGENT
4
NOIR
ROUGENOIR
MOTEUR À CHAINE
ROUGE NOIR
JAUNE
CAPTEUR OPTIQUE*
VERT
ROUGE
CARTE ÉLECTRONIQUE
ÉTRANGLEUR
*CERTAINS MODÈLES NE DISPOSENT PAS DE CETTE CARACTÉRISTIQUE
(IWC ou AWC)BWCSTB
RAYÉ BLANC
DÉTECTEUR DE MOUVEMENT*
CONSOLE MURALE INTELLIGENTE*
CHOC
ÉLECTRIQUE.
AVERTISSEMENT
19
Dépannage
ARRET
Vous avez des questions ou besoin d’assistance ? NE PAS RETOURNER ce produit au magasin.
Visitez le site www.geniecompany.com ou appelez le service clientèle au +1 (800) 35-GENIE.
PROBLÈME : QUE FAIRE :
L’ouvre-porte NE
FONCTIONNE PAS
lorsqu’on appuie
sur la commande
murale.
• Désactivez le Sure-Lock™ (voir la page 4).
• Vériez la source d’alimentation.
- Branchez une lampe dans la prise utilisée pour la tête motorisée. Si la lampe s’allume, la source d’alimentation est OK.
- Dans le cas contraire, vériez le fusible ou le disjoncteur.
• S’il n’y a pas de problème d’alimentation :
- Vériez les connexions au niveau des bornes de la tête motorisée et de la commande murale.
• Vériez la présence de ls coupés ou inversés. Les agrafes peuvent traverser l’isolant et court-circuiter les ls. Réparez ou
remplacez.
L’ouvre-porte fonctionne mais
la porte ne bouge pas.
• Assurez-vous que le chariot est engagé avec un tendeur de la chaîne/courroie. Voir le poster d’installation ou télécharger le
poster du site www.geniecompany.com
• Vériez an de garantir que la chaîne/la courroie ne sont pas cassées ou en dehors de la poulie.
L’ouvre-porte fonctionne avec
la commande murale mais pas
avec la télécommande.
• Vériez toutes les télécommandes.
• Remplacez la batterie de la télécommande. Voir page 15.
• Programmez les télécommandes sur la tête motorisée. Voir page 9.
La plage opérationnelle de la
télécommande est de 7,6 m
sinon elle ne fonctionne pas.
• Repositionnez la télécommande à l’intérieur de la voiture et/ou pointez la télécommande en direction de la porte de garage.
• Remplacez la batterie. Voir page 15.
• Repositionnez l’antenne de l’ouvre-porte.
• Éliminez tous les signaux qui pourraient brouiller (radio, etc.).
• Les ampoules LED peuvent interférer avec le signal de la télécommande. Voir la page 16.
La porte commence à
descendre, s’arrête et repart
en arrière.
OU
Dysfonctionnement du
système Safe T Beam®
• Dans le cas d’une nouvelle installation, vériez la position du bras de la porte. Voir le poster d’installation ou télécharger le
poster www.GenieCompany.com.
• Assurez-vous que les limites ont été réglées correctement. Voir les pages 6 et 7. Réglez les limites selon les besoins.
• Vériez si la DEL rouge Safe-T-Beam® clignote. Voir la page 15, Vérication du système Safe-T-Beam®
• Contrôlez le système Safe-T-Beam® pour détecter toute obstruction du faisceau ou mauvais alignement des lentilles. Voir la
page 15, Système Safe-T-Beam®
• Vériez si la porte coince.
• En cas de problème opérationnel et que l’ouvre-porte ne ferme pas la porte, vous pouvez forcer la fermeture comme suit
: Appuyez sur le bouton de la commande murale que vous maintenez enfoncé jusqu’à ce que la porte soit complètement
fermée.
• Vériez s’il y a brouillage avec d’autres unités Safe-T-Beam® adjacentes. Voir la page 18.
• Contactez Génie au 1-800-35-GENIE
La porte commence à
descendre mais s’arrête avant
de se fermer totalement.
OU La porte ne peut que
s’ouvrir.
• Vériez les connexions du Safe-T-Beam® au niveau de la tête motorisée et des STB. Voir la page 15, Vérication du système
Safe-T-Beam®
• Assurez-vous que les limites ont été réglées correctement. Voir les pages 6 et 7. Réglez les limites selon les besoins.
• Vériez L’INVERSION AU CONTACT. Voir la page 8.
• Vériez si la porte coince. Voir la section sur la maintenance et le réglage. Pages 14-18.
• Vériez la commande de la FORCE de fermeture. Voir page 8 pour de plus amples informations sur les réglages de la force.
Page 17.
La porte commence à monter
mais s’arrête avant d’être
complètement ouverte
• Assurez-vous que les limites ont été réglées correctement. Voir les pages 6 et 7. Réglez les limites selon les besoins.
• Veillez à ce que la porte et l’ouvre-porte et les ressorts soient en bon état, bien lubriés et que la porte est équilibrée.
• Vériez la commande de la FORCE de fermeture/ouverture. Voir page 8 ou Réglages de la force en page 17
• Si vous soupçonnez un problème avec le matériel ou les ressorts de porte de garage, visitez le site www.GenieCompany.com et
utilisez le localisateur fournissant une liste des revendeurs pour engager un professionnel au niveau local agréé en service pour
portes.
NE JAMAIS réparer la quincaillerie ni les ressorts de la porte soi-même.
La porte ne peut que se
fermer.
• Désactivez le Sure-Lock™ (voir la page 4).
• Assurez-vous que les limites ont été réglées correctement. Voir les pages 6 et 7.
• Contrôlez l’équilibre, l’état et le ressort de la porte.
• Vériez la commande de la FORCE d’ouverture. Voir page 8 ou Réglages de la force. Page 17.
• Si vous soupçonnez un problème avec le matériel ou les ressorts de porte de garage, visitez le site www.geniecompany.com et
utilisez le localisateur fournissant une liste des revendeurs pour engager un professionnel au niveau local agréé en service pour
portes.
NE JAMAIS réparer la quincaillerie ni les ressorts de la porte soi-même.
L’opérateur de la porte
s’actionne sans raison.
• Le bouton de la commande murale ou télécommande est bloqué.
• Une télécommande a-t-elle été perdue ou volée ? Eacez toutes les données des télécommandes de la mémoire de la tête
motorisée et programmez de nouvelles télécommandes. Voir pages 9-13.
20
PROBLÈME QUE FAIRE
Fonctionnement bruyant.
• Veillez à ce que tous les éléments de xation de la porte soient bien serrés.
• Assurez-vous que la porte du garage est en bon état, bien lubriée et équilibrée.
• Assurez-vous que l’ouvre-porte est en bon état.
L’ouvre-porte fonctionne
lentement.
• Vériez l’état de la porte. Il est possible que la porte doive être réparée/réglée par un professionnel.
• L’ouvre-porte est installé sur une porte mono pièce ? Cet ouvre-porte n’est pas conçu pour fonctionner sur une porte monopièce.
LED de la tête motorisée Problème potentiel Solution
LED arrondie LED allongée
ARRÊT ARRÊT
Fonctionnement normal. Aucune requise.
Pas de réaction de l’unité. Vériez l’alimentation électrique.
Contactez un technicien spécialisé en systèmes de portes.
MARCHE/ROUGE/UNI MARCHE/ROUGE/UNI Les limites N’ONT PAS été réglées
correctement. Reprogrammez les limites. Voir les pages 6 et 7.
MARCHE/ROUGE/
CLIGNOTEMENT
MARCHE/ROUGE/
CLIGNOTEMENT
Erreur de programmation. Débranchez l’unité, attendez 5 secondes et
rebranchez.
Défaillance de composant. Contactez un technicien spécialisé en systèmes de
portes.
MARCHE/BLEU/
CLIGNOTEMENT ARRÊT La télécommande n’est pas
programmée. Programmez la télécommande (voir page 9).
MARCHE/VIOLET/
CLIGNOTEMENT ARRÊT La télécommande n’est pas
programmée. Programmez la télécommande (voir page 9).
MARCHE/ROUGE/
CLIGNOTEMENT ARRÊT
Obstacle physique bloquant le Safe-T-
Beam®. Retirez l’obstacle et vériez à nouveau l’unité.
Brouillage du signal de Safe-T-Beam®.
Vériez l’alignement de la paire de Safe-T-Beam®
ainsi que celui de l’autre paire de Safe-T-Beam® la
plus proche (voir la page 15).
ARRÊT MARCHE/ROUGE/
CLIGNOTEMENT
Contact avec la porte pendant une
course vers le HAUT ou le BAS. Retirez l’obstacle.
Défaillance de composants de la porte
détectée.
Inspectez les ressorts, le rail, les rouleaux, les
charnières et les accessoires de la porte.
ARRÊT MARCHE/ROUGE Seuil thermique.
NE PAS débrancher l’unité.
Attendez que la LED s’eace avant de faire
fonctionner.
MARCHE/VIOLET/UNI MARCHE/VIOLET/UNI Erreur de composant. Contactez un technicien spécialisé en systèmes de
portes.
ARRÊT MARCHE/BLEU/
CLIGNOTEMENT La porte ne s’ouvre pas. Vériez Sure-Lock ™. Sure-Lock™ doit être désactivé
pendant un fonctionnement normal (voir la page 4).
MARCHE/VIOLET/
CLIGNOTEMENT
MARCHE/VIOLET/
CLIGNOTEMENT Erreur du récepteur radio.
Débranchez l’unité. Attendez 5 secondes et
rebranchez l’unité. Si le problème persiste, contactez
un technicien spécialisé en systèmes de portes.
Dépannage
FONCTIONNEMENT (suite)
LED DE LA TÊTE MOTORISÉE
21

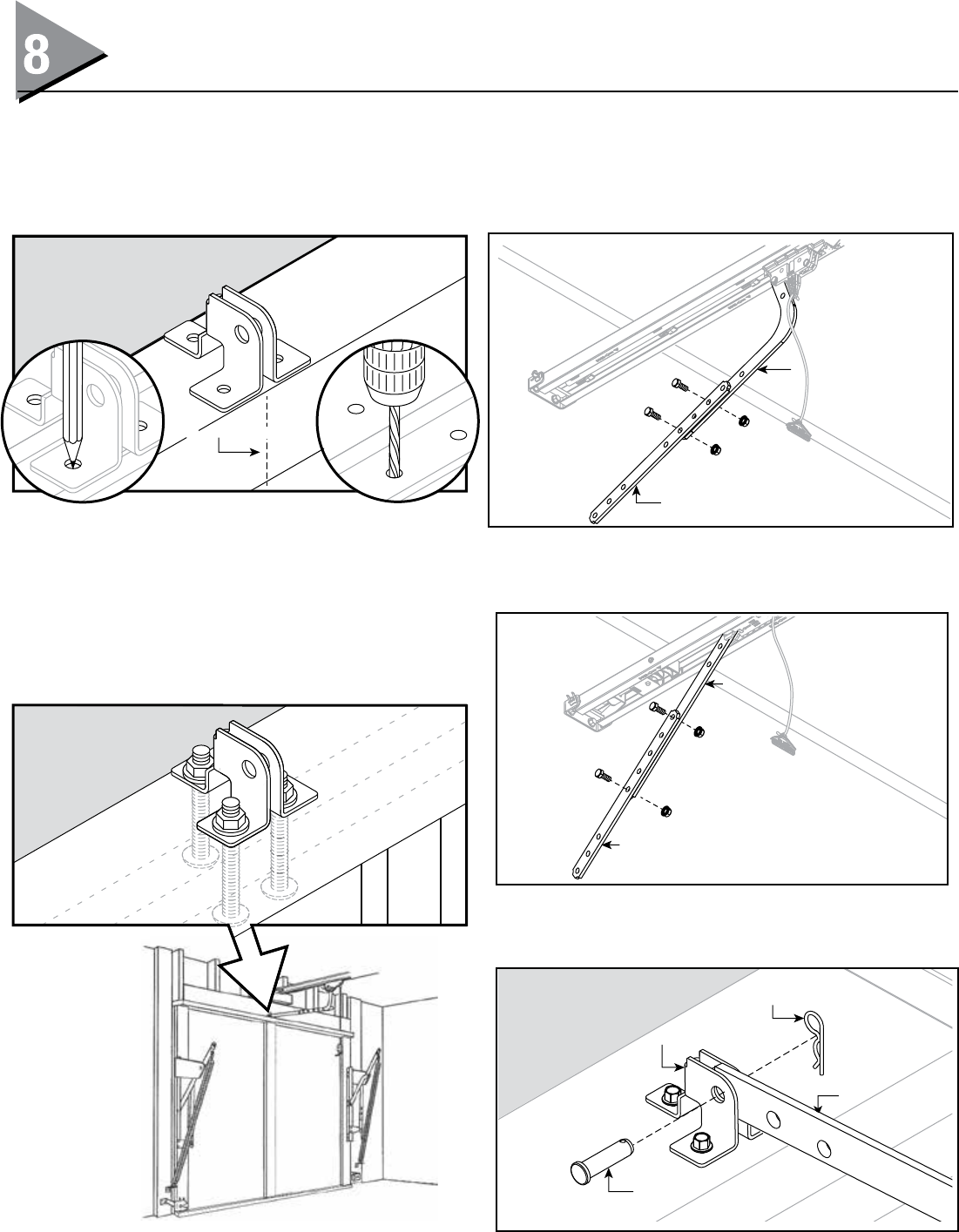

Portes monopieces
1a. En vous servant du support comme guide, marquez la position
des trous sur l’encadrement de la porte. Centrez le support sur la
porte, le plus haut possible, de préférence sur le bord supérieur.
2a. Modèles avec entraînement à vis:
Les portes monopièces doivent être reliées à un bras droit (voir
illustration).
1b. Sécuriser le support:
Méthode préférée: Percez des trous pilotes de 9/32 po à travers la
porte. Fixez le support avec des boulons mécaniques et écrous de
1/4-20 po et écrous (non fournis).
Autre méthode: Percez des trous pilotes de 1/8 po à travers la
porte. Fixez le support avec des vis tire-fond de 1/4 po x 1-1/2 po
(longueur minimum) (non fournies).
2b. Modèles à chaîne et courroie:
Les portes monopièces doivent être reliées à un bras droit.
3. Fixez le bras droit au support de la porte avec un axe de chape et
une goupille fendue
INSTALLATION
TYPE D’UNE PORTE
MONOPIÈCE
Ligne centrale de la porte
Bras courbe de la porte
Boulon 3/8 po-16 x 7/8
Contre-écrou 3/8 po-18
Bras droit de la porte
Bras droit de la porte
Bras droit de la porte
Boulon 3/8 po-16 x 7/8
Contre-écrou 3/8 po-18
Bras droit de la porte
Axe de chape
Support de porte
Goupille fendue
GARANTIE LIMITÉE DES MODÈLES 2562, 2568, 3022, 3024, 3042, 3062, 3064,
4024, 4042, 4062, 4064, 5042, SC1200, CB1000, CB1200
ACHETEUR:
ADRESSE DE L’INSTALLATION:
DATE D’ACHAT:
OUVRE MODÈLE:
TÉLÉCOMMANDE:
DATE DE L’INSTALLATION:
NOM DU DISTRIBUTEUR / INSTALLATEUR:
ADRESSE OU DISTRIBUTEUR / INSTALLATEUR:
NUMÉRO DE SÉRIE:
GMI Holdings, Inc., exerçant ses activités sous le nom de « The Genie Company », (le « Vendeur »), garantit à l’acheteur initial de kit de motorisation de porte de garage, pour les
modèles 2562, 2568, 3022, 3024, 3042, 3062 , 3064, 4024, 4042, 4062, 4064, 5042, SC1200, CB1000 ou CB1200, (« le Produit »), sous réserve que tous les termes et conditions des
présentes soient respectés, que le Produit et tous ses éléments présents sont exempts de vice de matériaux et de fabrication pour la/les période(s) suivante(s), à compter de la
date de l’achat :
MOTEUR/BOITÎER AUTOMATIQUE
Modèles 3022, 3024, 3042, 3062, 3064, 4024, 4042, 4062, 4064, CB1000, CB1200, SCI 1200 – GARANTIE LIMITÉE À VIE *
Modèles 2562,2568 et 5042 - QUINZE (15) ANS
VIS D’ENTRAÎNEMENT pour Produit de vis d’entraînement
Modèles 3062, 3064 AND 4062, 4064 - GARANTIE LIMITÉE À VIE *
Modèles 2562 et 2568 – CINQ (5) ANS
Ou
COURROIE - QUINZE (15) ANS pour Produit avec transmission à courroie
Ou
CHAÎNE - CINQ (5) ANS pour Produit avec commande par chaîne
ACCESSOIRES - UN (1) AN
PIÈCES D’UNITÉ CENTRALE **
Modèles 3022, 3024, 3042, 3062, 3064, 4024, 4042, 4062, 4064, 5042, SC 1200, CB1000 et CB1200 – CINQ (5) ans.
Modèles 2562 et 2568 - TROIS (3) ANS
AUTRES PIÈCES – Les pièces et les éléments qui ne font pas partie de l’Unité Centrale ** - UN (1) AN
* « Limitée à vie » signie : tant que l’acheteur initial est propriétaire de la résidence dans laquelle le Produit est initialement installé.
** L’ « Unité Centrale » est composée de la tête d’alimentation, la commande murale laire, le système Safe-T-Beam®, le bras et le rail.
En vertu de la présente garantie, l’obligation du Vendeur est limitée strictement, à sa seule discrétion, à réparer ou remplacer le Produit ou toute pièce de celui-ci, que le Vendeur
détermine défectueux pendant la période de garantie applicable. Tout frais de main-d’œuvre est exclu et reste à la charge de l’acheteur.
La présente garantie vous confère des droits juridiques spéciques, mais vous pouvez également disposer d’autres droits qui dièrent d’un état à l’autre. La présente est
uniquement accordée à l’acheteur initial du Produit et n’est ni transférable, ni cessible. La présente concerne uniquement le Produit installé dans une résidence ou autre cadre
non-commercial. Elle exclut tout Produit installé dans le cadre d’établissements de type commercial ou industriel. Cette garantie exclut toute pose non autorisée ou non
conforme, toute modication ou réparation du Produit, ou tout Produit ou élément qui a été endommagé ou détérioré par un mauvais usage, une négligence, un accident,
un manque d’entretien nécessaire, un non respect des instructions du manuel d’utilisation, une usure normale, une catastrophe naturelle ou toute autre cause qui échappe à
toute faculté raisonnable de contrôle de la part du Vendeur, et elle exclut les batteries, l’utilisation de rallonge, les pièces manquantes ou endommagées provenant de ventes de
liquidations ou de produits non emballés, ou les réparations ou l’entretien d’éléments de porte.
TOUTE GARANTIE EXPRESSE OU IMPLICITE DE CE PRODUIT, Y COMPRIS SANS TOUTEFOIS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE ET D’ADAPTATION À
UN USAGE PARTICULIER, EST LIMITÉE À LA DURÉE DE GARANTIE APPLICABLE ÉNONCÉE CI-DESSUS. AUCUNE GARANTIE, QU’ELLE SOIT EXPRESSE OU IMPLICITE, NE SERA VALABLE
APRÈS L’EXPIRATION DE LA DURÉE DE GARANTIE LIMITÉE.
Certains états n’autorisent pas les limitations sur la durée de garantie implicite, par conséquent, il est possible que la limitation indiquée ci-dessus ne s’applique pas à votre cas.
EN AUCUN CAS GMI HOLDINGS, INC. OU SA MAISON-MÈRE OU SES FILIALES NE SONT RESPONSABLES, ENVERS QUIQUONQUE, DES DOMMAGES PARTICULIERS, INDIRECTS,
SECONDAIRES, PUNITIFS, ACCESSOIRES ET INDIRECTS, même si le Vendeur a été averti de la possibilité de tels dommages. L’exclusion de tels dommages inclut, mais sans s’y
limiter, la perte, le coût de tout produit de substitution, ou autre perte nancière indirecte et similaire. Certains états n’autorisent pas l’exclusion ni la limitation de dommages
accessoires et indirects, il est par conséquent possible que la limite ou l’exclusion susmentionnées ne s’appliquent pas à votre cas.
Les réclamations au titre de la présente garantie doivent être eectuées promptement après la découverte et pendant la période de garantie applicable. Pour obtenir un service
couvert par la présente garantie, vous devez contacter le service clientèle de Genie® au numéro d’appel gratuit +1 (800) 354 3643, pour parler à un représentant expérimenté
et essayer des mesures de dépannage raisonnables. Vous devez lui fournir la preuve de la date et du lieu de l’achat et vous identier comme étant l’acheteur initial et décrire
le défaut allégué. L’acheteur doit accorder au Vendeur, une opportunité raisonnable d’inspecter le Produit dit défectueux avant le retrait ou la modication de sa condition.
Lorsque le Vendeur détermine que le Produit ou tout élément de celui-ci est défectueux pendant la période de garantie applicable (qui peut nécessiter que le Produit soit
renvoyé au Vendeur par l’acheteur et aux frais de ce dernier), le Vendeur fournira à l’acheteur des pièces de rechange ou, à sa seule discrétion, un remplacement du Produit (les
frais de port et d’emballage de tout remplacement du Produit ou de toute pièce de rechange sont également aux frais de l’acheteur). Le Vendeur peut utiliser des pièces de
rechange neuves ou utiliser des pièces de rechange remises à neuf, un nouveau Produit ou un Produit remis à neuf, de conception identique ou similaire.
Aucune procédure d’usage informel sur la résolution de conits du genre n’est décrite dans le « Magnuson-Moss Warranty Act ».

Navigation menu
