Instructions
GRACO INC.ąP.O. BOX 1441ąMINNEAPOLIS, MNą55440-1441
Copyright 2002, Graco Inc. is registered to I.S. EN ISO 9001
309045K
243012
Important Safety Instructions
Read all warnings and instructions in this
manual. Save these instructions.
Instructions de sécurité importantes.
Lire toutes les mises en garde et
instructions de ce manuel. Sauvegarder
ces instructions.
SG2, SG3 Airless Spray Guns
Pistolets pulvérisateurs sans
air SG2, SG3
– For applying architectural paints and coatings –
3600 psi (248 bar, 25 MPa) Maximum Working
Pressure
Pression de service maxi 3600 psi (248 bars, 25
MPa)
SG2 Model 243011, A
Modèle SG2 243011, A
Reversible Tip Guard, 515 Tip, RAC IV
Garde-buse réversible, buse 515, RAC IV
SG3 Model 243012, A
Modèle SG3 243012, A
Reversible Tip Guard, 515 Tip, RAC IV
Garde-buse réversible, buse 515, RAC IV
SG3 Model 246506, A
Modèle SG3 246506, A
Reversible Tip Guard, 515 Tip, RAC 5
Garde-buse réversible, buse 515, RAC 5
SG3–E Model 243238, A
Modèle SG3–E 243238, A
Reversible Tip Guard, 515 Tip
Garde-buse réversible, buse 515
SG3–A Model 243382, A
Modèle SG3–A 243382, A
Reversible Tip Guard, 515 Tip
Garde-buse réversible, buse 515
All models not available in all countries
Tous les modèles ne sont pas disponibles dans tous les
pays

2309045
The following are general warnings related to the setup, use, grounding, maintenance and repair of this equipment.
Additional, more specific warnings may be found throughout the body of this manual where applicable. Symbols
appearing in the body of the manual refer to these general warnings. When these symbols appear throughout the
manual, refer back to these pages for a description of the specific hazard.
WARNING
FIRE AND EXPLOSION HAZARD
Flammable fumes, such as solvent and paint fumes, in work area can ignite or explode. To help
prevent fire and explosion:
DUse equipment only in well ventilated area.
DEliminate all ignition sources; such as pilot lights, cigarettes, portable electric lamps, and plastic
drop clothes (potential static arc).
DSprayer generates sparks. When flammable liquid is used in or near sprayer or for flushing or
cleaning, keep sprayer at least 20 ft (6 m) away from explosive vapors.
DKeep work area free of debris, including solvent, rags and gasoline.
DDo not plug or unplug power cords or turn lights on or off when flammable fumes are present.
DGround equipment and conductive objects in work area. Read Grounding instructions.
DIf there is static sparking or you feel a shock, stop operating immediately. Do not use equipment
until you identify and correct the problem.
DKeep a fire extinguisher in the work area.
SKIN INJECTION HAZARD
High pressure fluid from gun, hose leaks, or ruptured components will pierce skin. This may look like
just a cut, but it is a serious injury that can result in amputation. Get immediate surgical treatment.
DDo not point gun at anyone or any part of the body.
DDo not put your hand over the spray tip.
DDo not stop or deflect leaks with your hand, body, glove, or rag.
DEngage trigger lock when not spraying.
DFollow Pressure Relief Procedure in this manual, when you stop spraying and before cleaning,
checking or servicing equipment.
PRESSURIZED ALUMINUM PARTS HAZARD
Do not use 1,1,1-trichloroethane, methylene chloride, other halogenated hydrocarbon solvents or
fluids containing such solvents in this equipment. Such use could result in a serious chemical reaction,
with the possibility of explosion, which could cause death, serious injury and/or substantial property
damage.

3309045
Les mises en gardes suivantes sont des mises en garde de sécurité relatives à la configuration, utilisation, mise à
la terre, maintenance et réparation de ce matériel. D’autres mises en garde plus spécifiques figurent dans ce man-
uel aux endroits concernés. Les symboles figurant dans ce manuel font référence à ces mises en garde générales.
Quand vous voyez l’un de ces symboles dans le manuel, reportez–vous à ces pages où ce risque spécifique est
décrit.
MISE EN GARDE
DANGERS D’INCENDIE ET D’EXPLOSION
Les vapeurs inflammables, vapeurs de solvant et de peinture par exemple, sur le lieu de travail
peuvent s’enflammer ou exploser. Pour prévenir un incendie ou une explosion:
DN’utiliser l’équipement que dans des locaux bien ventilés.
DSupprimer toutes les source de feu, telles que les veilleuses, cigarettes, lampes électriques
portatives et bâches plastique (risque de décharge d’électricité statique).
DLes pulvérisateurs produisent des étincelles. En cas d’utilisation de liquides inflammables dans
ou près du pulvérisateur ou encore pour rincer ou nettoyer, tenir le pulvérisateur à un minimum
de 20 ft (6 m) des vapeurs explosives.
DVeiller à débarrasser la zone de travail de tout résidu, comme les solvants, les chiffons et l’essence.
DNe pas brancher ni débrancher de cordons d’alimentation électrique ni allumer ou éteindre la
lumière en présence de vapeurs inflammables.
DRaccorder le matériel et les objets conducteurs se trouvant dans la zone de travail à la terre.
Lire les instructions de Mise à la terre.
DSi l’on remarque la moindre étincelle d’électricité statique ou si l’on ressent une décharge électri-
que, arrêter le travail immédiatement. Ne pas utiliser le matériel tant que le problème n’a pas été
identifié et résolu.
DLa présence d’un extincteur est obligatoire dans la zone de travail.
DANGERS D’INJECTIONS SOUS LA PEAU
Le produit s’échappant à haute pression du pistolet, d’une fuite sur le flexible ou d’un composant
défectueux risque de transpercer la peau. La blessure peut avoir l’aspect d’une simple coupure, mais
il s’agit en fait d’une blessure sérieuse pouvant entraîner une amputation. Consulter immédiatement
un médecin en vue d’une intervention chirurgicale.
DNe pas pointer le pistolet vers une personne ou une partie quelconque du corps.
DNe pas mettre la main devant la buse de projection.
DNe jamais colmater ou dévier les fuites avec la main, le corps, un gant ou un chiffon.
DVerrouiller la gâchette à chaque arrêt de la pulvérisation.
DSuivre la Procédure de décompression de ce manuel à chaque interruption de la pulvérisation et
avant le nettoyage, la vérification ou l’entretien du matériel.
RISQUES DUS AUX PIÈCES EN ALUMINIUM SOUS PRESSION
Ne pas utiliser de trichloréthane 1,1,1, de chlorure de méthylène et d’autres solvants d’hydrocarbure
halogéné ou des produits contenant ces solvants dans le matériel. Une telle utilisation pourrait
entraîner une réaction chimique grave et le risque d’explosion provoquant la mort, des blessures
corporelles graves et/ou des dégâts.

4309045
Grounding and Electric Requirements/Spécifica-
tions Électriques et de Mise à la Terre
DGround sprayer gun through connection to a
properly grounded fluid hose and pump.
Raccorder le pistolet à la terre par le biais d’un
flexible produit et d’une pompe correctement mis à
la terre.
DGround fluid supply container. Follow local code.
Raccorder le réservoir d’alimentation produit à la terre.
Respecter la réglementation locale.
The sprayer must be grounded. Grounding reduces risk of static
and electric shock by providing an escape wire for the electrical
current due to static build up or in the event of a short circuit.
Het spuitapparaat moet worden geaard. Aarding verlaagt de
kans op statische en elektrische schokken omdat het een onts-
nappingsdraad biedt voor de elektrische stroom die ontstaat als
gevolg van statische elektriciteit en bij eventuele kortsluiting.
ti5850a
DGround solvent pails used when flushing. Follow local
code. Use only conductive, metal pails, placed on a grounded
surface such as concrete. Do not place the pail on a non–
conductive surface such as paper or cardboard, which inter-
rupts the grounding continuity.
Raccorder à la terre les seaux de solvants utilisés pen-
dant le rinçage. Respecter la réglementation locale. N’utiliser
que des seaux métalliques conducteurs placés sur une surfa-
ce mise à la terre, sur du béton par exemple. Ne pas poser de
seau sur une surface non conductrice, papier ou carton, parce
qu’elle interrompt la continuité de la terre.

5309045
Grounding and Electric Requirements/Spécifica-
tions Électriques et de Mise à la Terre

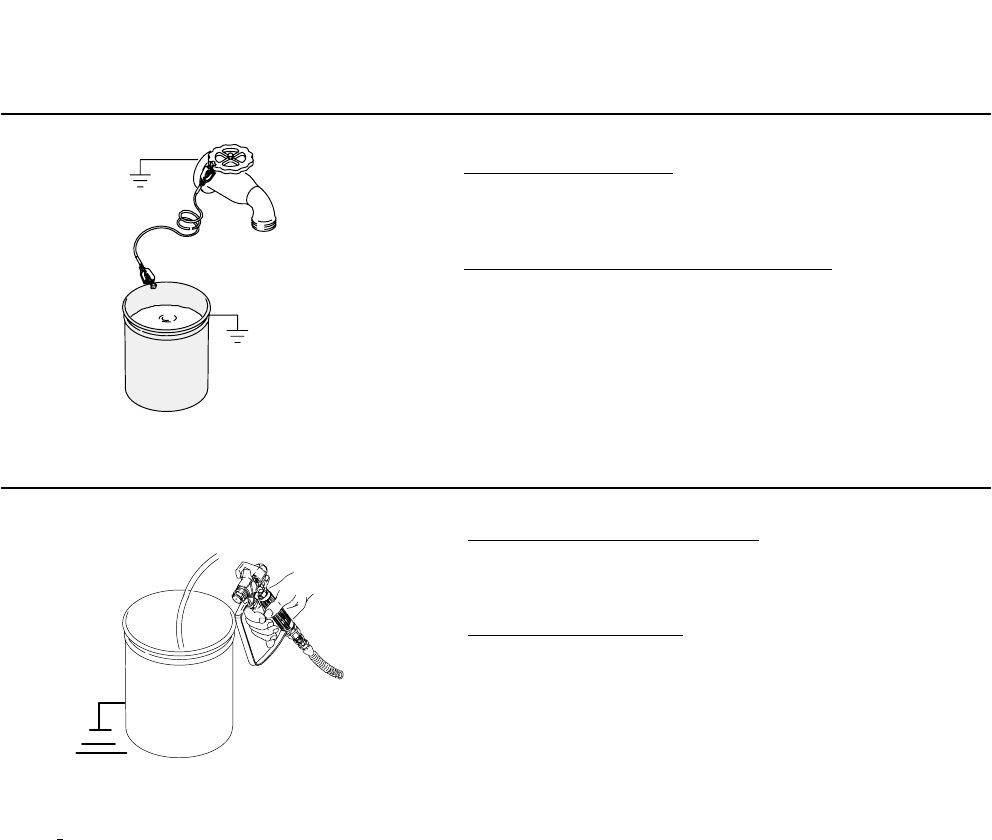

DGround the metal pail by connecting a ground wire to the
pail by clamping one end to pail and the other end to
ground such as as water pipe.
Raccorder le seau métallique à la terre en branchant un
fil de terre sur le seau en pinçant une extrémité sur le seau
et l’autre sur la terre, sur une conduite d’eau par exemple.
ti5851a
DMaintain grounding continuity when flushing or
relieving pressure by holding metal part of spray gun
firmly to side of a grounded metal pail, then trigger gun.
Maintenir la continuité de la mise à la terre pendant
le rinçage ou la décompression en appuyant une partie
métallique du pistolet contre le côté d’un seau métallique
relié à la terre, puis appuyer sur la gâchette du pistolet.

6309045

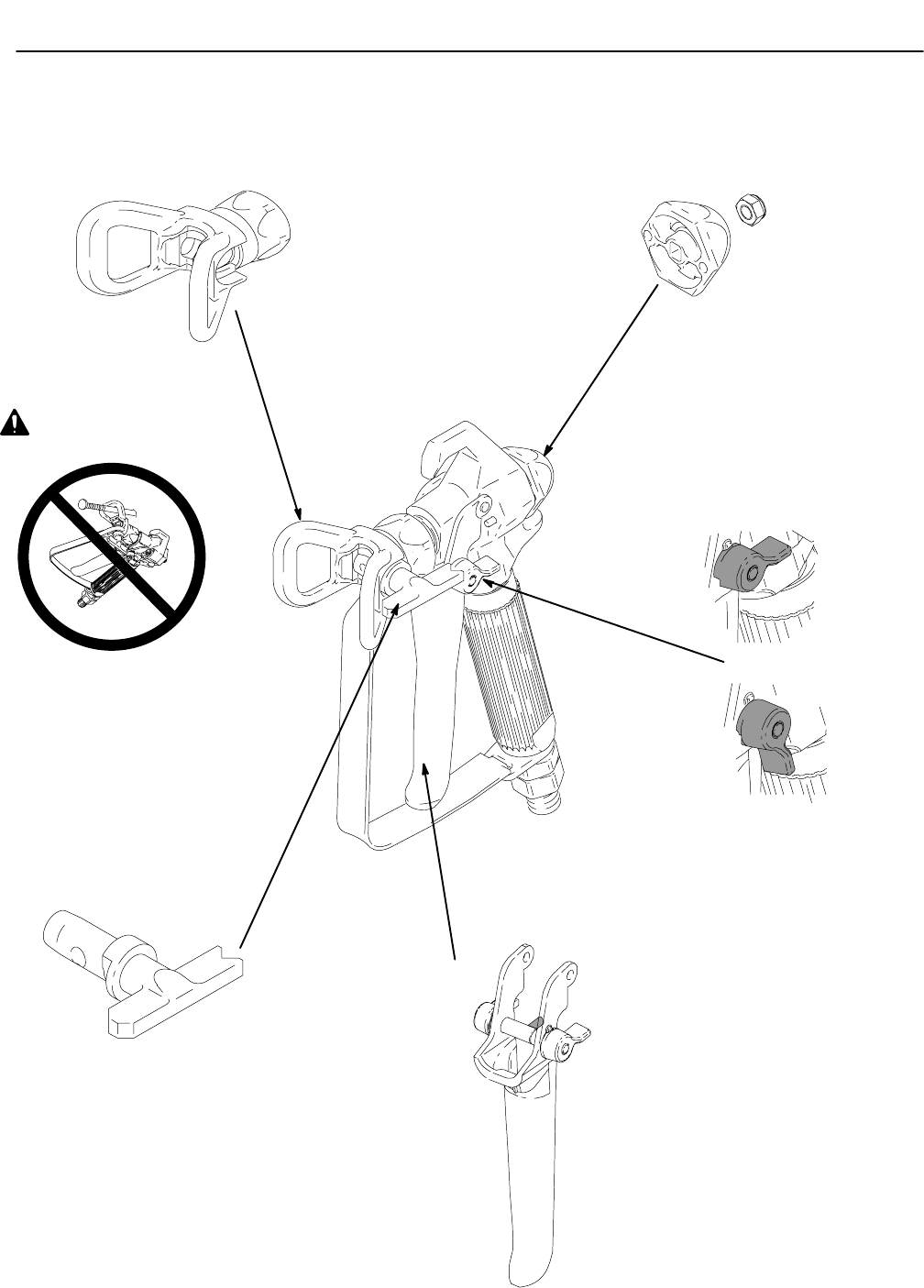

Component Identification / Identification des composants
D
D
Needle Adjustment / Réglage du
pointeau
Trigger /
Gâchette
Tip / Buse
Trigger Lock / Loquet de sécurité
Tip Guard / Protection de buse
CAUTION / ATTENTION

7309045

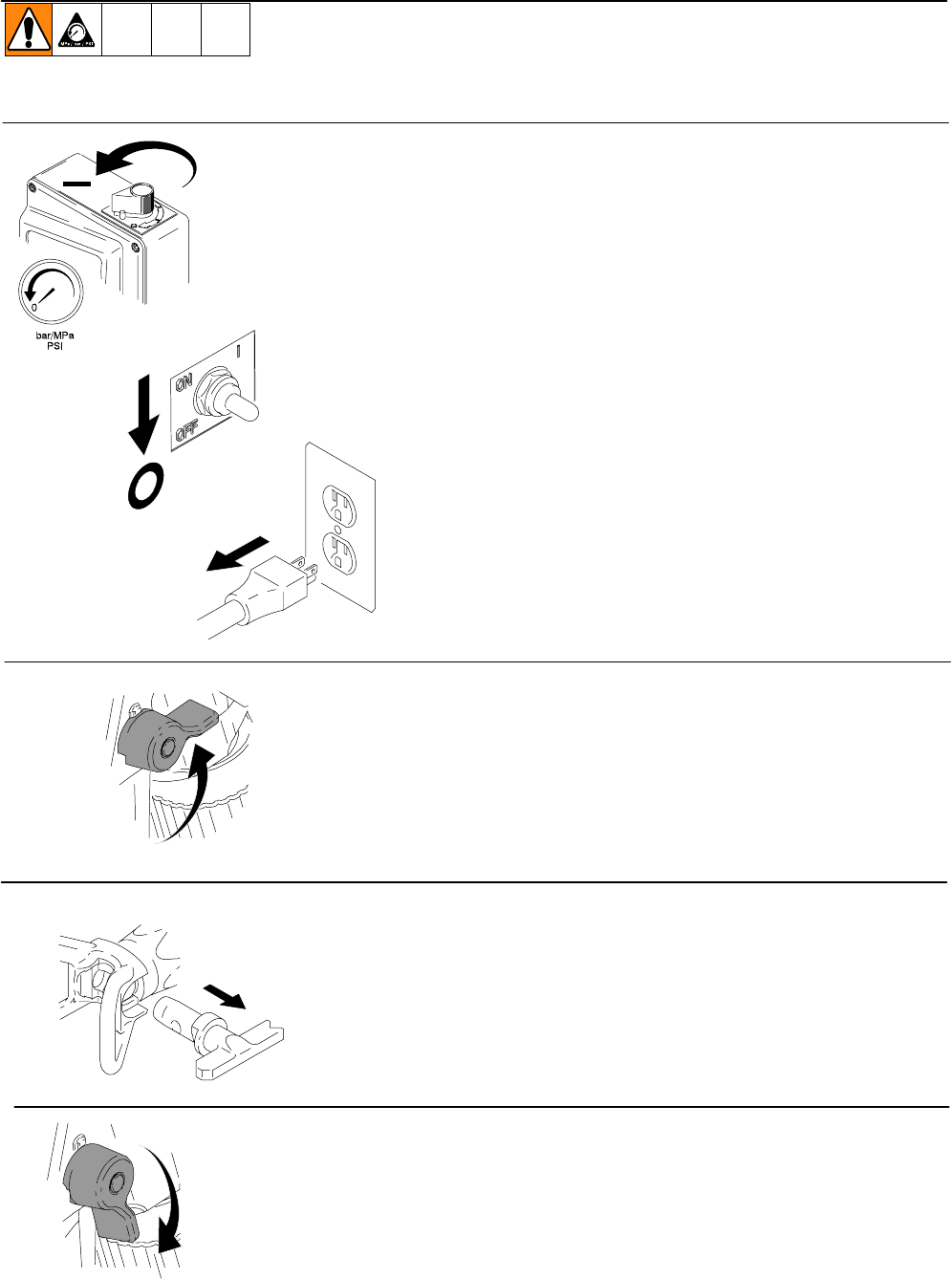

1. Turn pressure to lowest setting. Turn
sprayer OFF. Unplug.
Régler la pression au minimum. Mettre
le pulvérisateur sur ARRET. Débrancher.
2. Set trigger lock.
Verrouiller la gâchette.
PRESSURE RELIEF / DECOMPRESSION
3. Remove tip.
Enlever la buse.
4. Remove trigger lock.
Déverrouiller la gâchette.
Follow 1–7 when you stop spraying.
Suivre les étapes 1 à 7 lorsqu’on arrête de pulvériser.

8309045

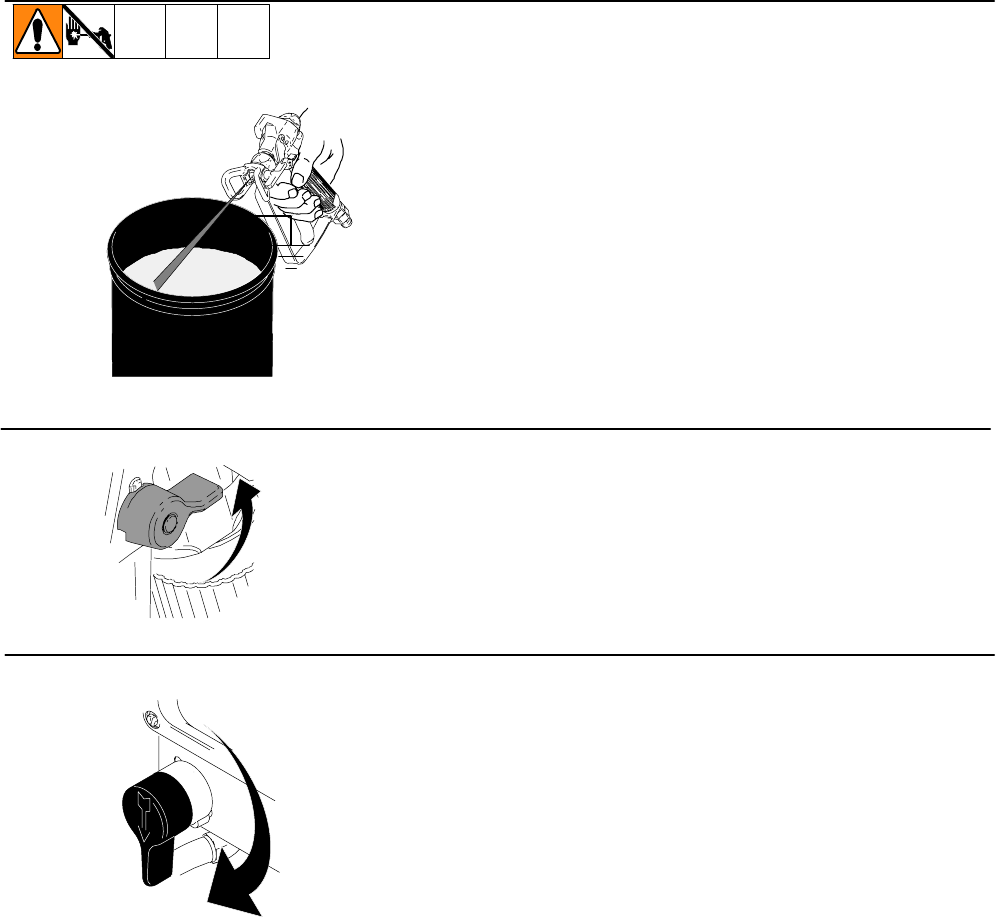

5. Trigger gun into grounded metal bucket.
Actionner le pistolet en le tenant dans un seau métal-
lique mis à la terre.
6. Set trigger lock.
Verrouiller la gâchette.
7. Turn Prime/Spray valve to PRIME.
Mettre la vanne Amorçage/Pulvérisation sur
AMORÇAGE.

9309045

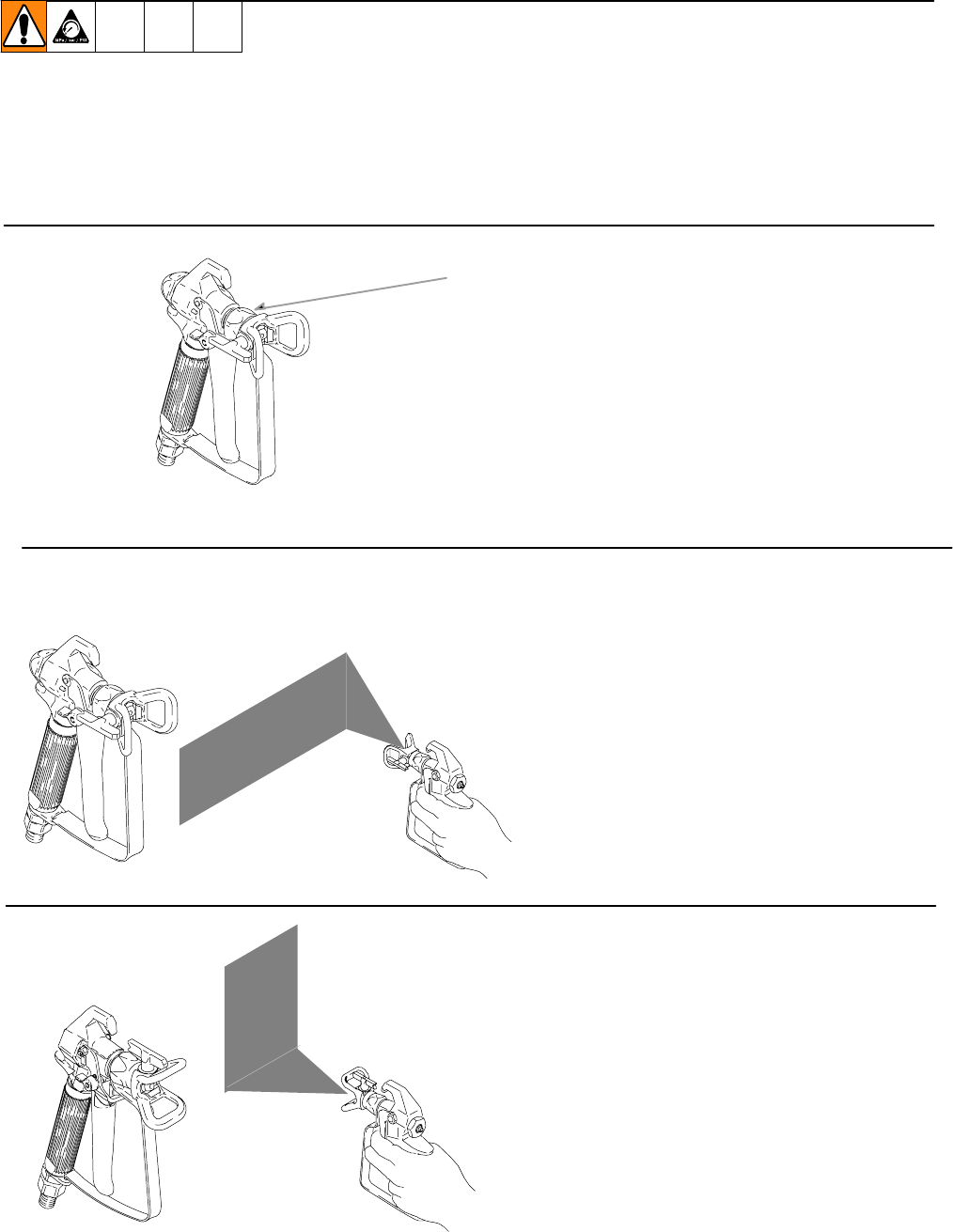

1. Relieve Pressure, page 7.
Décompression, page 7.
2. Loosen tip guard retaining nut.
Desserrer l’écrou de fixation du garde-buse.
ALIGN SPRAY / ALIGNER LE JET
3. Turn tip guard horizontally to spray a horizontal pattern.
Mettre le garde-buse à l’horizontale pour obtenir un jet
horizontal.
4. Turn tip guard vertically to spray a vertical pattern.
Mettre le garde-buse à la verticale pour obtenir un jet
vertical.

10 309045

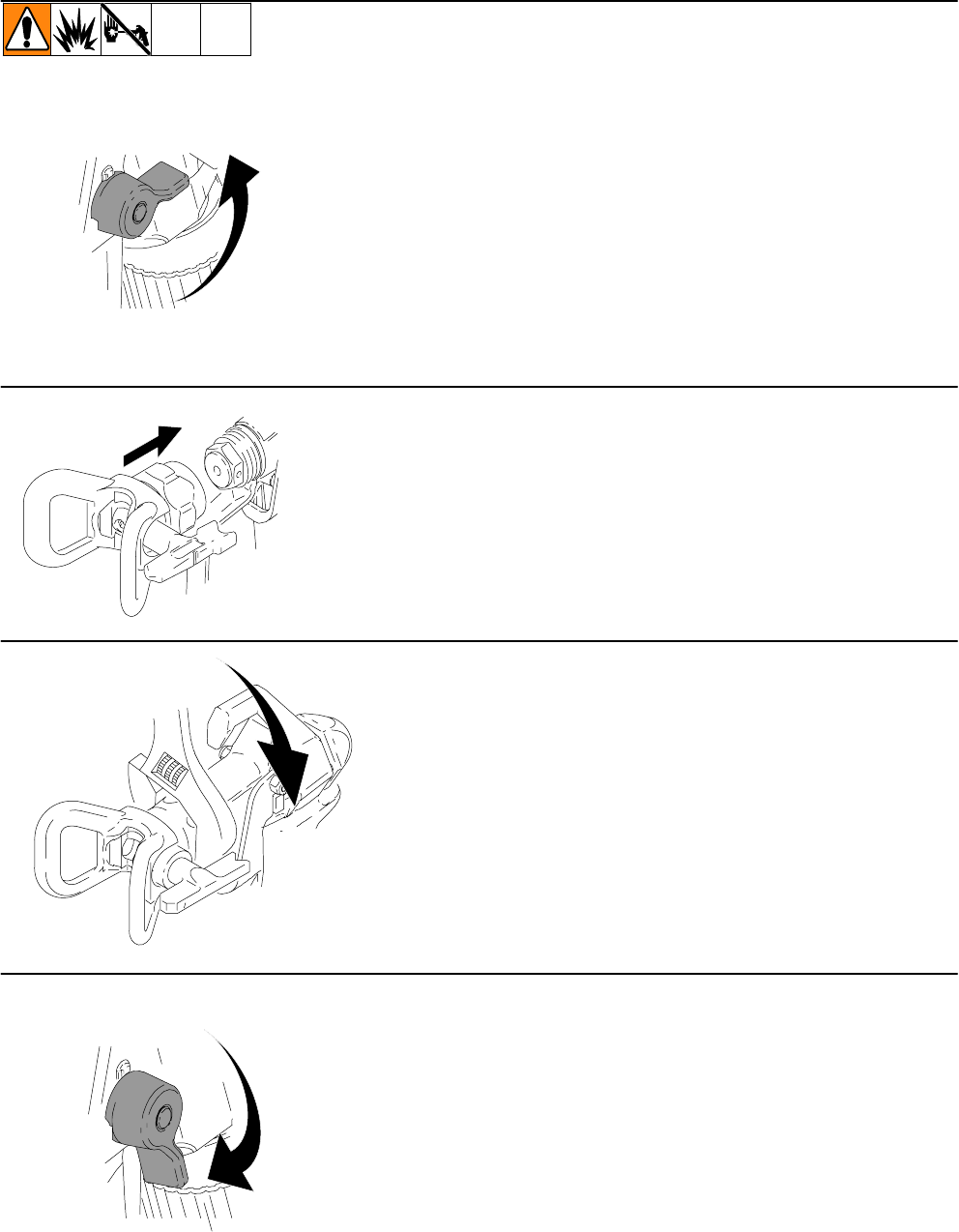

1. Set trigger lock.
Verrouiller la gâchette.

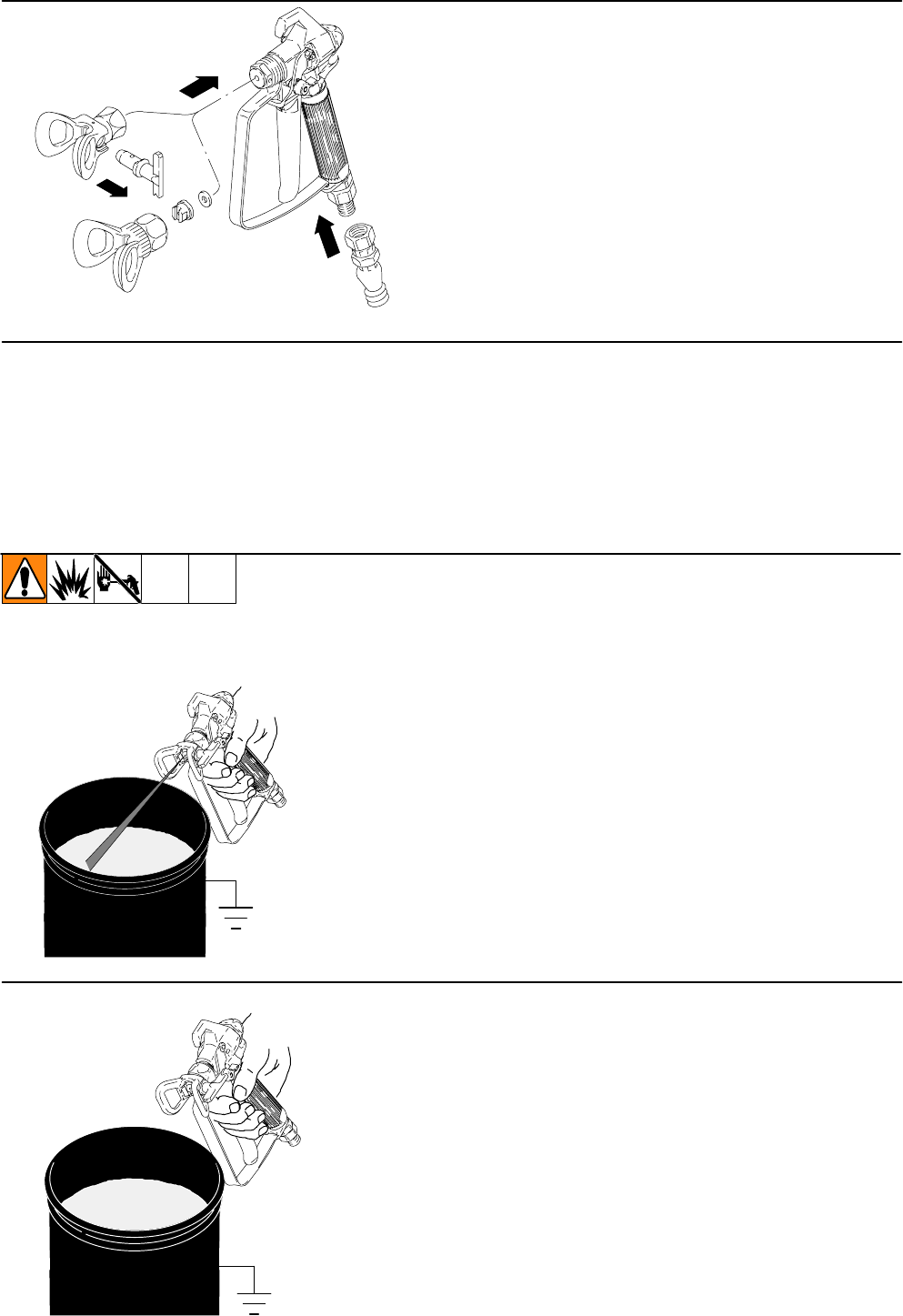

2. Install tip and guard.
Monter la buse et la garde.
ADJUST SPRAY / RÉGLER LE JET
3. Tighten retaining nut.
Resserrer l’écrou de retenue.
4. Remove trigger lock.
Déverrouiller la gâchette.

11309045

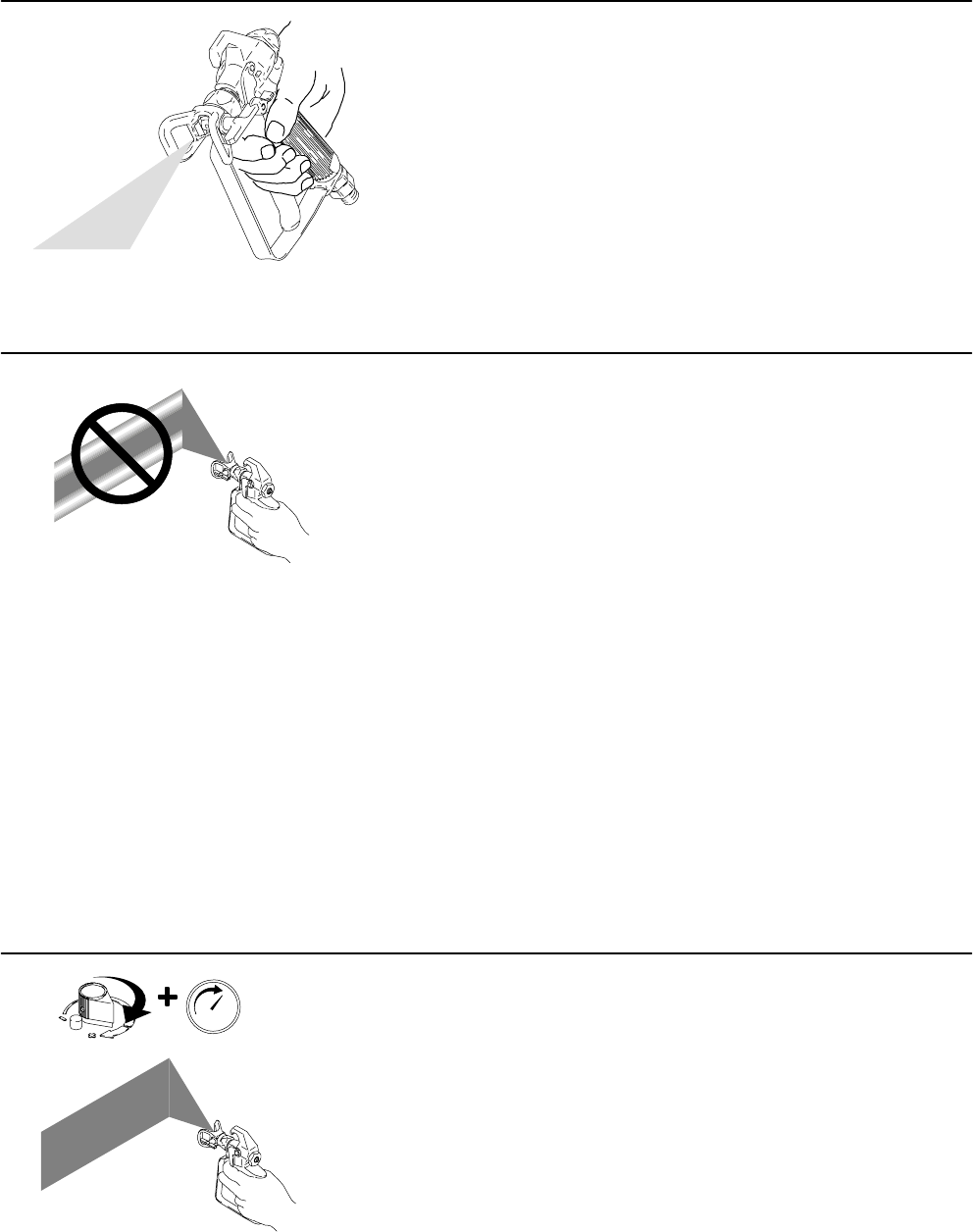

5. Trigger gun.
Actionner la gâchette du pistolet.
6. Hold gun perpendicular and approximately
12 in. (304 mm) from surface. Move gun
first, then pull gun trigger to spray.
Tenir le pistolet perpendiculairement à la
surface à peindre et à env. 12 in. (304 mm)
de celle-ci. Commencer par déplacer le
pistolet, puis appuyer sur la gâchette pour
pulvériser.
7. Slowly increase the pump pressure until
coverage is even and uniform.
Augmenter lentement la pression de la
pompe jusqu’à ce que ce que la couche
de couverture soit régulière et uniforme.

12 309045
1. Relieve Pressure, page 7.
Décompression, page 7.

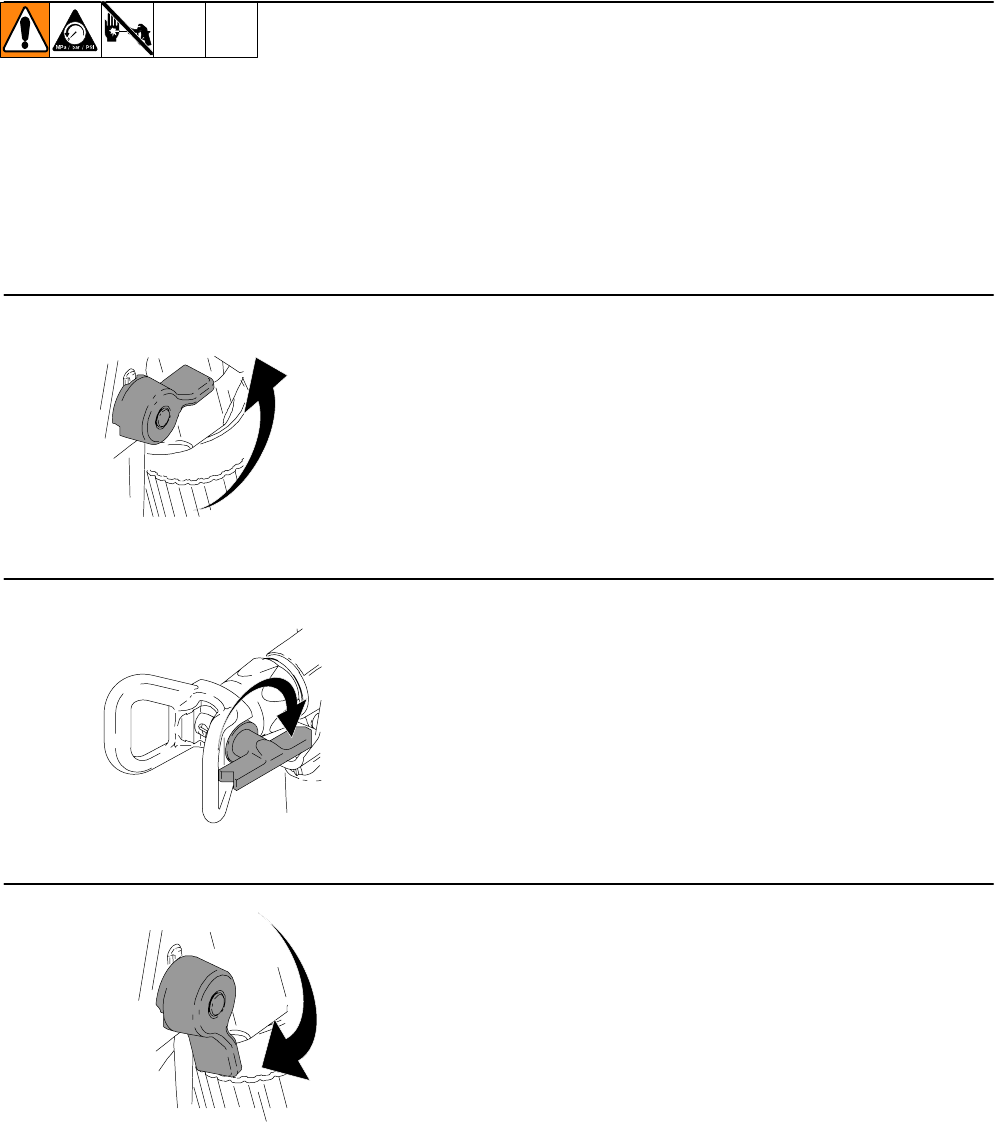

2. Set trigger lock.
Verrouiller la gâchette.
3. Rotate tip 180_.
Tourner la buse de 180_.
CLEAR CLOG / DÉBOUCHER

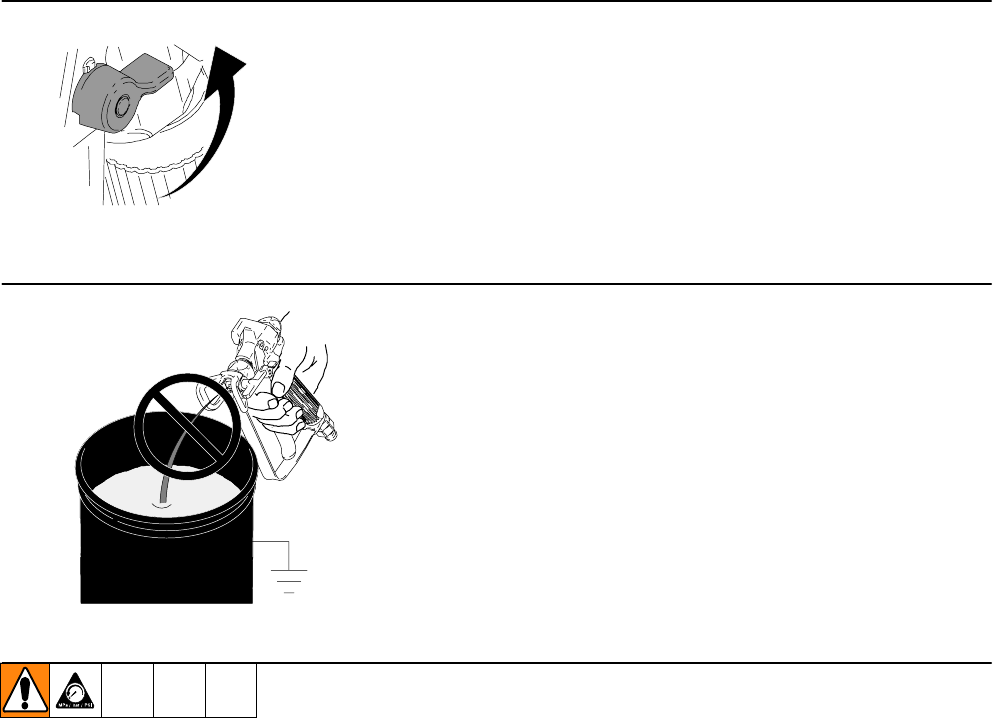

4. Remove trigger lock.
Déverrouiller la gâchette.

13309045

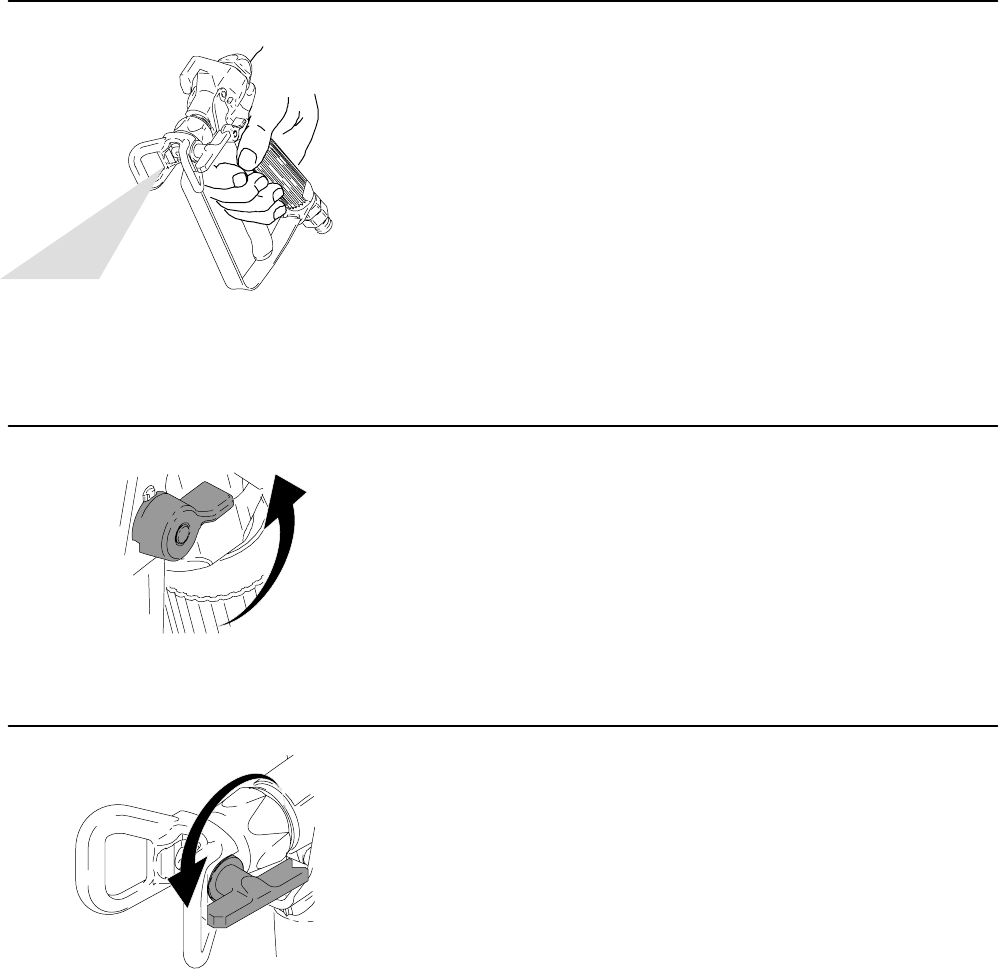

5. Trigger gun into pail or onto ground to remove clog.
Actionner le pistolet dans un seau ou au-dessus du
sol pour le déboucher.
6. Set trigger lock.
Verrouiller la gâchette.
7. Rotate tip 180_.
Tourner la buse de 180_.

14 309045

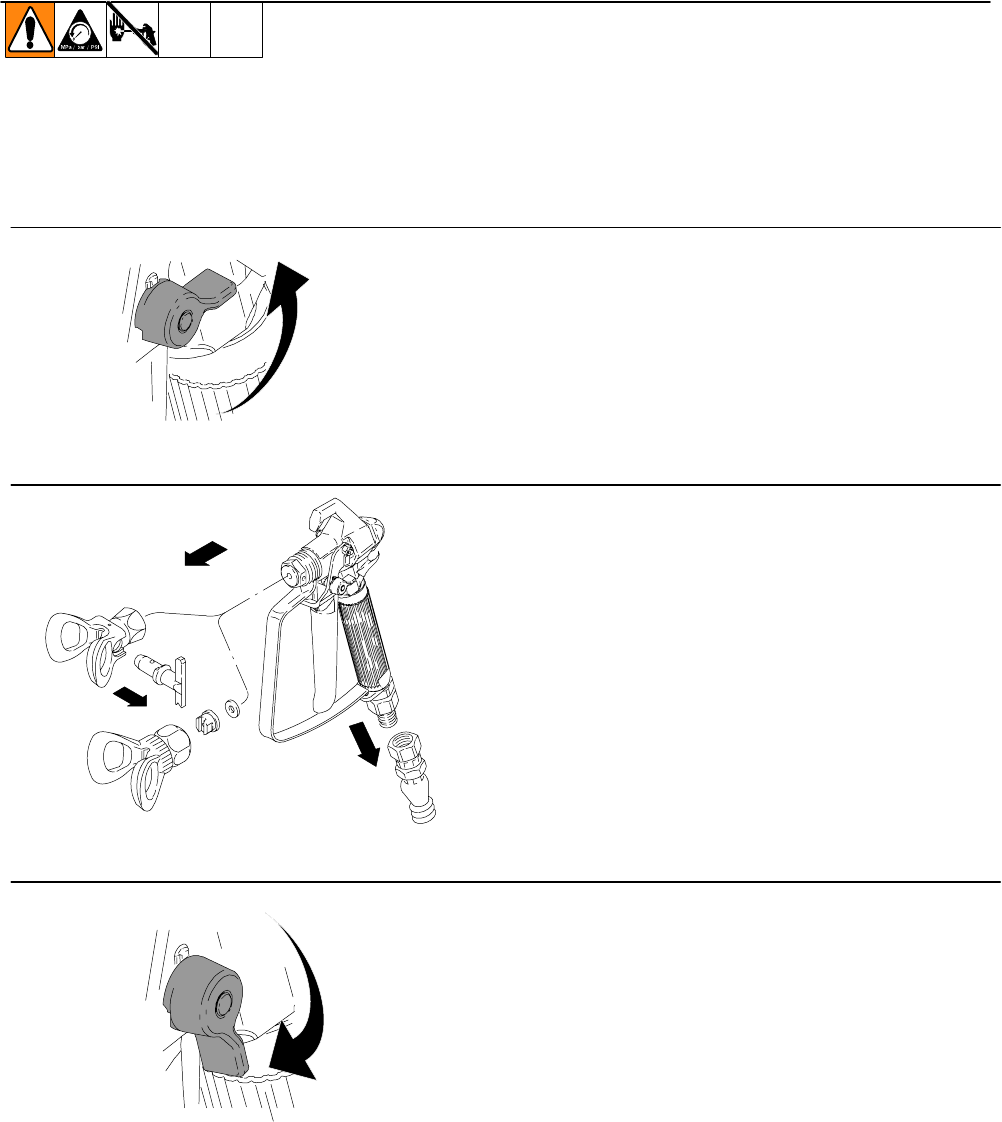

1. Relieve Pressure, page 7.
Décompression, page 7.
2. Set trigger lock.
Verrouiller la gâchette.
3. Remove tip and guard and disconnect gun
from fluid hose.
Démonter la buse et la garde, puis dé-
brancher le flexible produit sur le pistolet.
4. Release trigger lock.
Déverrouiller la gâchette.

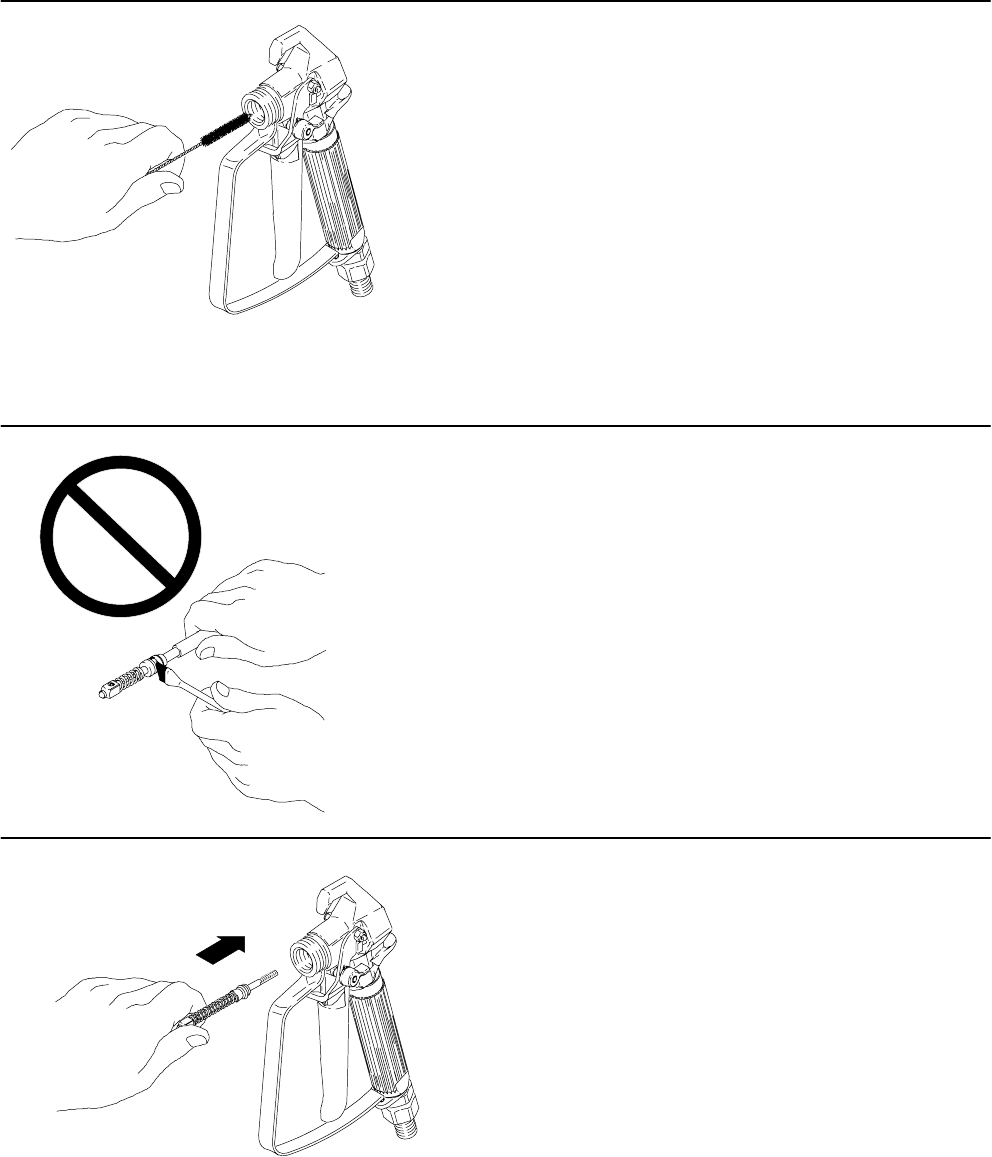

REPLACE NEEDLE / REMPLACER LE
POINTEAU

15309045

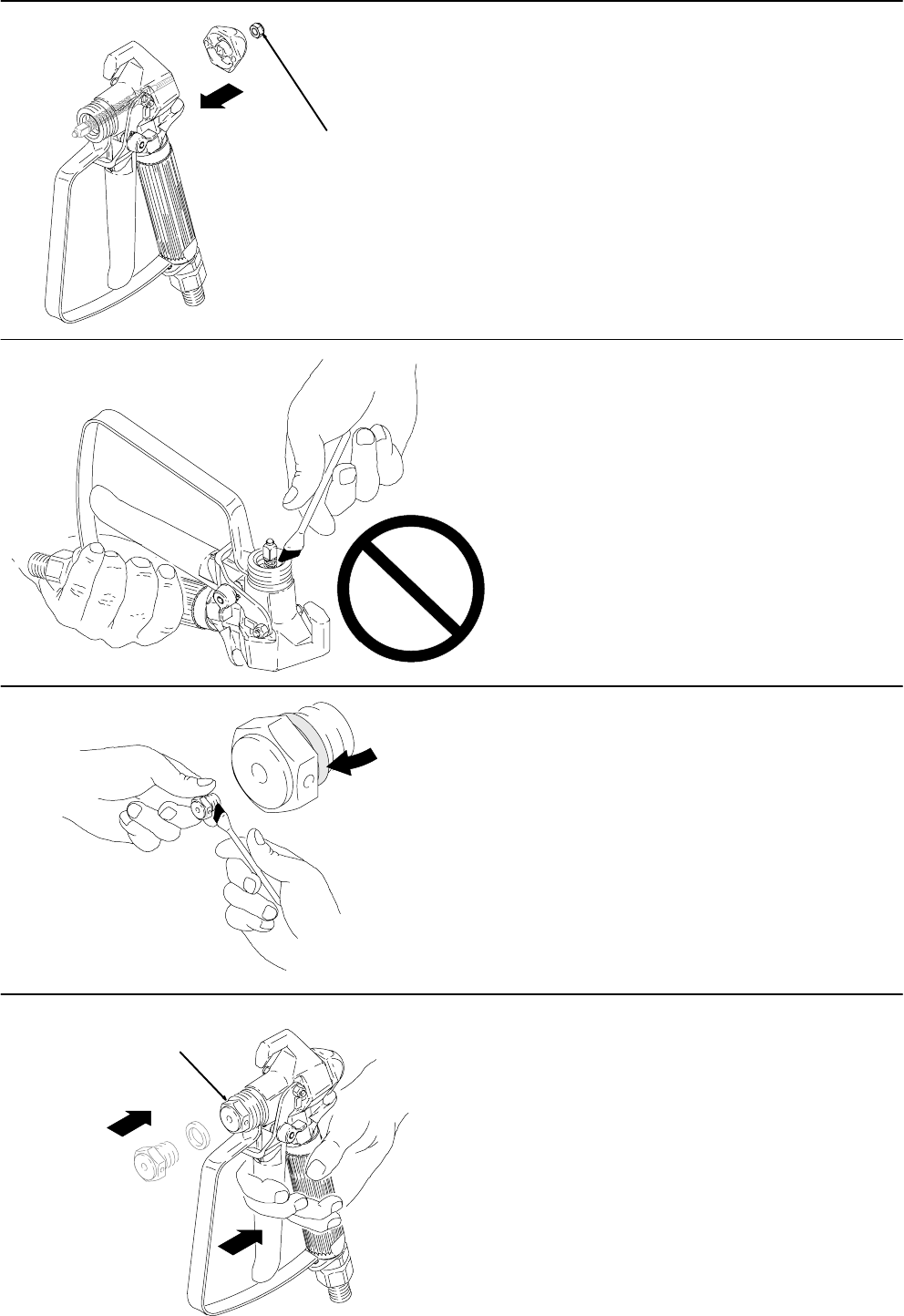

5. Squeeze trigger while unscrewing the diffuser.
Presser la gâchette tout en dévissant le diffuseur.
6. Remove locknut and end cap.
Retirer l’écrou de fixation et l’obturateur.
7. Tap out needle.
Sortir le pointeau.
OLD / ANCIEN

16 309045
SILICON
SILICONE
8. Clean internal passages of gun.
Nettoyer les conduits intérieurs du pistolet.
9. Grease o–rings of new needle using
a nonsilicon grease.
Graisser les joints toriques du nouveau
pointeau avec une graisse sans silicone.
10. Guide new needle into gun.
Enfoncer le nouveau pointeau dans le pistolet.
CLEAN / NETTOYER
GREASE / GRAISSER
NEW / NOUVEAU

17309045
SILICON
SILICONE
11. Install end cap and locknut, loosely.
Mettre l’obturateur et l’écrou en place, sans
serrer.
12. Grease o–rings of new needle using a non-
silicon grease.
Graisser les joints toriques du nouveau
pointeau avec une graisse sans silicone.
13. Grease threads of diffuser/seat. Place
gasket on diffuser/seat.
Graisser le filetage du diffuseur/siège.
Placer le joint sur le diffuseur/siège.
LOOSE / DESSERRER
Grease / Graisser
Gasket / Joint d’étanchéité
14. Squeeze trigger while installing gasket
and diffuser/seat. Torque to 26–32 ft lb
(19–24 NSm).
Presser la gâchette pendant la mise en
place du joint et du diffuseur/siège. Serrer
à 26–32 ft lb (19–24 NSm).
26–32 ft–lb (19–24 N.m)

18 309045

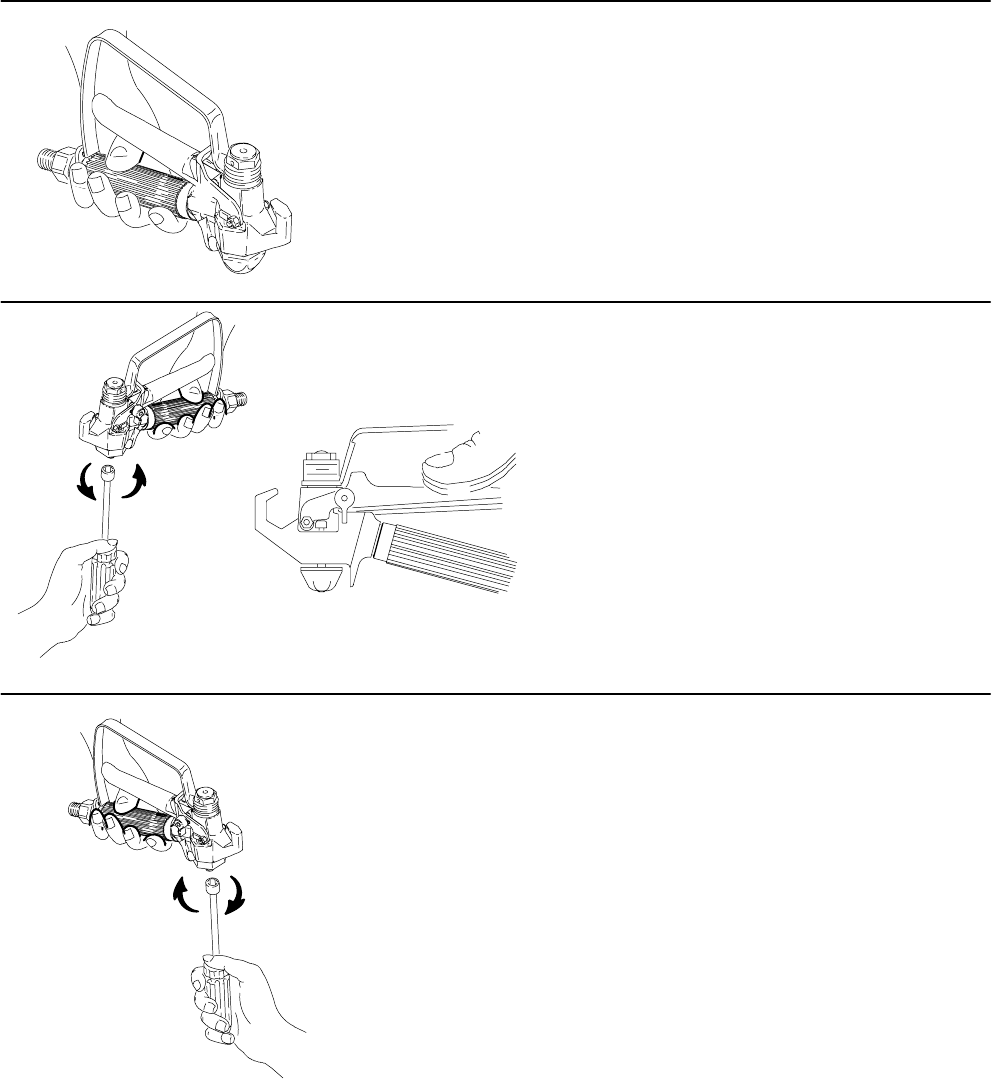

1. Hold gun with nozzle straight up.
Tenir le pistolet et la buse relevés complètement.
2. Turn locknut clockwise until you see and feel trig-
ger raise slightly.
Tourner l’écrou dans le sens horaire jusqu’à
ce que l’on voie et sente que la gâchette se
soulève légèrement.
3. Turn locknut 3/4 turn counterclockwise.
Tourner l’écrou de 3/4 de tour dans le sens
antihoraire.
NOTE: When needle is properly adjusted, trigger will move freely.
REMARQUE: Si le pointeau est correctement réglé, la gâchette se manœuvre librement.
ADJUST NEEDLE / RÉGLER LE POINTEAU
3/4 Turn / 3/4 de tour

19309045
4. Connect fluid hose, install tip and guard.
Brancher le flexible produit, mettre en place
la buse et la garde.
5.
Prime sprayer. See sprayer manual.
Amorcer le pulvérisateur. Voir le manuel du pulvé-
risateur.
SQUEEZE / APPUYER
6. Trigger gun into grounded metal bucket until fluid
flows from gun.
Actionner le pistolet en le tenant dans un seau
métallique mis à la terre jusqu’à ce que le produit
s’écoule du pistolet.
RELEASE / DESSERRER
7. Release trigger. Fluid flow should stop immediately.
Relâcher la gâchette. Le produit doit s’arrêter im-
médiatement de s’écouler.

20 309045
8. Set trigger lock.
Verrouiller la gâchette.
9. Try to trigger gun. No fluid should flow.
Essayer d’actionner le pistolet. Le produit ne
doit pas s’écouler.
10. If the gun fails either test, relieve
pressure, disconnect hose and re-
adjust needle, repeat tests.
Si l’un des deux essais échoue,
relâcher la pression, débrancher
le flexible et régler à nouveau le poin-
teau, répéter les essais.

21309045
Notes

22 309045

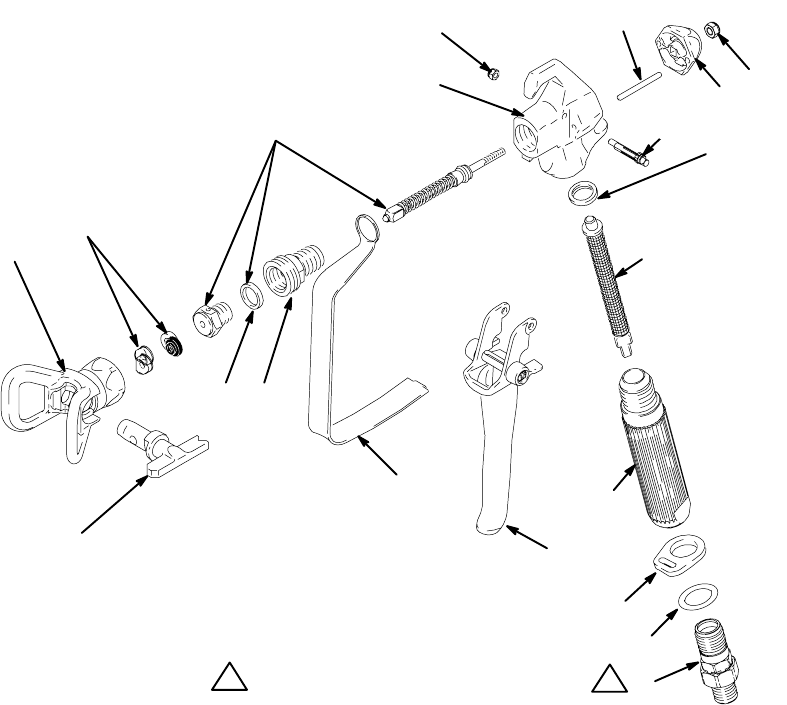

Parts Drawing / Pièces
243011, A
243012, A
246506, A
n2
n15
4
3
22
6
8
32
7n
26
11
1
Included with 1
Compris avec
le repère 1
1243012 & 246506 only
243012 & 246506 uni-
quement
23
24
5
9
10
1
33
12
15a
ti1432C
23309045
Parts List / Liste des pièces
Ref.
No. Part No. Description Qty.
Ref.
No. Part No. Description Qty.
1 243092 KIT, repair, gun, SG2/SG3 1
includes 9, 12, 13
218070 KIT, repair, gun SG3–E/SG3–A 1
includes 9, 12, 13
2nGUARD, tip 1
237859 RAC IV (243011, 243012) 1
243161 RAC 5 (246506) 1
3 243639 TRIGGER, repair kit 1
includes 32, 33
4 195495 GUARD, trigger 1
5 238817 KIT, swivel 1
195384 ADAPTER, gun inlet (243011) 1
6n243084 FILTER, gun, SG2/SG3 1
218131 FILTER, gun, SG3–E/SG3–A 1
7n179733 SEAL, sleeve 1
8 195395 CAP, end 1
9 115483 LOCKNUT, SG2/SG3 1
107110 LOCKNUT, SG3–E/SG3–A 1
10 115484 PIN, actuator 2
11 195419 HOUSING, needle 1
12 156766 GASKET 1
13 241865 NEEDLE, gun 1
(metal seal) 1
15nTIP, spray, cylinder
221515 RAC IV, (243011, 243012) 1
286515 RAC 5, (246506) 1
15a KIT, seal
243004 RAC IV (243011, 243012) 1
(inlcudes 2 rubber gaskets and 2 metal
seals)
243281 RAC 5 (246506) 1
(includes 5 rubber gaskets and 5 metal
seals)
22 113409 RETAINER, guard (SG2) 1
119506 RETAINER, guard (SG3) 1
23 HANDLE, gun
195393 SG2 1
195788 SG3, SG3–E 1
195920 SG3–A 1
24 115485 O-RING (SG2) 1
26 HOUSING, fluid
195389 SG2 1
195390 SG3 ALL 1
32 177538 STUD, trigger 1
33 105334 NUT, lock, hex 1
YReplacement Danger and Warning labels, tags and
cards are available at no cost.
nKeep these spare parts on hand to reduce down
time.
YDes étiquettes, plaques et panneaux de danger et
de mise en garde sont mis à disposition gratuite-
ment.
nGarder ces pièces de rechange à portée de la main
pour réduire les temps morts.

24 309045
Graco Standard Warranty
Garantie standard de Graco
Graco warrants all equipment referenced in this document which is manufactured by Graco and bearing its name to be free from de-
fects in material and workmanship on the date of sale to the original purchaser for use. With the exception of any special, extended, or
limited warranty published by Graco, Graco will, for a period of twelve months from the date of sale, repair or replace any part of the
equipment determined by Graco to be defective. This warranty applies only when the equipment is installed, operated and maintained
in accordance with Graco’s written recommendations.
This warranty does not cover, and Graco shall not be liable for general wear and tear, or any malfunction, damage or wear caused by
faulty installation, misapplication, abrasion, corrosion, inadequate or improper maintenance, negligence, accident, tampering, or sub-
stitution of non-Graco component parts. Nor shall Graco be liable for malfunction, damage or wear caused by the incompatibility of
Graco equipment with structures, accessories, equipment or materials not supplied by Graco, or the improper design, manufacture,
installation, operation or maintenance of structures, accessories, equipment or materials not supplied by Graco.
This warranty is conditioned upon the prepaid return of the equipment claimed to be defective to an authorized Graco distributor for
verification of the claimed defect. If the claimed defect is verified, Graco will repair or replace free of charge any defective parts. The
equipment will be returned to the original purchaser transportation prepaid. If inspection of the equipment does not disclose any defect
in material or workmanship, repairs will be made at a reasonable charge, which charges may include the costs of parts, labor, and
transportation.
THIS WARRANTY IS EXCLUSIVE, AND IS IN LIEU OF ANY OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING BUT
NOT LIMITED TO WARRANTY OF MERCHANTABILITY OR WARRANTY OF FITNESS FOR A PARTICULAR PURPOSE.
Graco’s sole obligation and buyer’s sole remedy for any breach of warranty shall be as set forth above. The buyer agrees that no other
remedy (including, but not limited to, incidental or consequential damages for lost profits, lost sales, injury to person or property, or any
other incidental or consequential loss) shall be available. Any action for breach of warranty must be brought within two (2) years of the
date of sale.
GRACO MAKES NO WARRANTY, AND DISCLAIMS ALL IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR
A PARTICULAR PURPOSE, IN CONNECTION WITH ACCESSORIES, EQUIPMENT, MATERIALS OR COMPONENTS SOLD
BUT NOT MANUFACTURED BY GRACO. These items sold, but not manufactured by Graco (such as electric motors, switches,
hose, etc.), are subject to the warranty, if any, of their manufacturer. Graco will provide purchaser with reasonable assistance in making
any claim for breach of these warranties.
In no event will Graco be liable for indirect, incidental, special or consequential damages resulting from Graco supplying equipment
hereunder, or the furnishing, performance, or use of any products or other goods sold hereto, whether due to a breach of contract,
breach of warranty, the negligence of Graco, or otherwise.
FOR GRACO BRAZILIAN/CANADIAN/COLUMBIAN CUSTOMERS
The Parties acknowledge that they have required that the present document, as well as all documents, notices and legal proceedings
entered into, given or instituted pursuant hereto or relating directly or indirectly hereto, be drawn up in English.
À L’ATTENTION DES CLIENTS BRÉZILIENS/CANADIENS/COLOMBIENS DE GRACO
Les parties reconnaissent avoir convenu que la rédaction du présente document sera en Anglais, ainsi que tous documents, avis et
procédures judiciaires exécutés, donnés ou intentés à la suite de ou en rapport, directement ou indirectement, avec les procédures
concernées.
ADDITIONAL WARRANTY COVERAGE / AVENANT DE GARANTIE
Graco does provide extended warranty and wear warranty for products described in the “Graco Contractor Equipment Warranty
Program”.
Graco accorde une garantie étendue et se porte garant des produits décrits dans le “Programme de garantie d’équipements des
fournisseurs Graco”.
TO PLACE AN ORDER OR FOR SERVICE, contact your Graco distributor.
POUR PASSER COMMANDE OU POUR TOUT SERVICE, contactez votre distributeur Graco.
All written and visual data contained in this document reflects the latest product information available at the time of publication.
Graco reserves the right to make changes at any time without notice.
This manual contains English and French GN 309045 MM 309045
Graco Headquarters: Minneapolis
International Offices: Belgium, China, Japan, Korea
GRACO INC.ąP.O. BOX 1441ąMINNEAPOLIS, MNą55440-1441
www.graco.com
PRINTED IN USA 309045 12/1999, Revised 9/2005
