Operation / Fonctionnement / Funcionamiento /

Bediening / Betrieb

LineLazer™ IV 3900, 5900, 200HS Auto-Layout™ System Airless Line Stripers / Traceurs de

lignes Airless LineLazer™ IV 3900, 5900, 200HS avec le dispositif Auto-Layout™ / Sistema

trazalíneas sin aire LineLazer™ IV 3900, 5900, 200HS Auto-Layout™ / LineLazer™ IV 3900,

5900, 200HS Auto-Layout™-systeem voor

airless belijningsapparaten / Airless-Markiergeräte LineLazer™ IV 3900, 5900,

200HS Auto-Layout™-System

- For the application of line striping materials -

- Pour le tracement de lignes à la peinture -

- Para la aplicación de materiales trazalíneas -

- Voor het aanbrengen van belijningsmaterialen -

- Zur Applikation von Linienmarkierungsmaterialien -

3300 psi (22.8 MPa, 228 bar) Maximum Working Pressure / Pression maximale de service 3300 psi (22,8 MPa, 228 bars) /

Presión máxima de trabajo de 3300 psi (22,8 MPa, 228 bar) / Maximum werkdruk 3300 psi (22,8 MPa, 228 bar) /

Zulässiger Betriebsüberdruck 3300 psi (22,8 MPa, 228 bar)

Important Safety Instructions

Read all warnings and instructions in this manual. Save these instructions.

Instructions de sécurité importantes

Lire toutes les mises en garde et instructions de ce manuel. Sauvegarder ces instructions.

Instrucciones importantes de seguridad

Lea todas las advertencias e instrucciones de este manual. Guarde las instrucciones.

Belangrijke veiligheidsinstructies

Lees alle waarschuwingen en instructies in deze handleiding. Bewaar deze instructies.

Wichtige Sicherheitshinweise

Diese Betriebsanleitung aufmerksam lesen und zum späteren Nachschlagen aufbewahren.

Related Manuals /

Manuels afférents /

Manuales

relacionados /

Bijbehorende

handleidingen /

Verwandte

Betriebsanleitungen

312195

310643

309741

309055

312345

312307

312190C

ti10233a

EN FR ES NL DE

2312190C

Contents

Warnings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Tip Selection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Component Identification. . . . . . . . . . . . . . . . . . . . . . . . . 15

Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Startup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Gun Placement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Auto-Layout System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Pressure Relief . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Cleanup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Warranty. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Table des matières

Mises en garde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Sélection des buses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Identification des composants . . . . . . . . . . . . . . . . . . . . 15

Configuration. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Mise en service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Mise en place du pistolet . . . . . . . . . . . . . . . . . . . . . . . . . 26

Dispositif Auto-Layout

(« Disposition automatique »). . . . . . . . . . . . . . . . . . 30

Décompression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Nettoyage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Índice

Advertencias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Selección de la boquilla . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Identificación de los componentes . . . . . . . . . . . . . . . . . 15

Configuración . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Puesta en marcha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Colocación de la pistola. . . . . . . . . . . . . . . . . . . . . . . . . . 26

Sistema de Trazado Automático . . . . . . . . . . . . . . . . . . . 30

Descompresión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Limpieza. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Inhoudsopgave

Waarschuwingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Tipkeuze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

De onderdelen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Opstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Opstarten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Het pistool positioneren. . . . . . . . . . . . . . . . . . . . . . . . . . 26

Auto-Layout-systeem . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

De druk ontlasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Inhaltsverzeichnis

Warnhinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Düsenauswahl. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Komponenten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Systemvorbereitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Inbetriebnahme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Pistolenbefestigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Auto-Layout-System. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Druckentlastung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

312190C 3

Models Covered / Modèles concernés / Modelos /

Modellen in deze handleiding / Behandelte Modelle

3900

253920 ✔✔

253953 ✔✔

255151 ✔✔

255152 ✔✔

5900

253921 ✔✔

253954 ✔✔

255153 ✔✔

255154 ✔✔

200HS

253922 ✔✔

253955 ✔✔

255155 ✔✔

255156 ✔✔

ti6394a

ti6394a

ti6394a

Warnings

4312190C

Warnings

The following are general warnings related to the safe setup, use, grounding, maintenance and repair of this equipment. In the text

of this manual, the exclamation point symbol alerts you to a warning and the hazard symbol refers to specific risks. Refer back to

these General Warnings pages. Additional procedure-specific warnings will be included where applicable.

Warnings

FIRE AND EXPLOSION HAZARD

Flammable fumes, such as solvent and paint fumes, in work area can ignite or explode. To help prevent

fire and explosion:

• Use equipment only in well ventilated area.

• Do not fill fuel tank while engine is running or hot; shut off engine and let it cool. Fuel is flammable

and can ignite or explode if spilled on hot surface.

• Eliminate all ignition sources; such as pilot lights, cigarettes, portable electric lamps, and plastic drop

cloths (potential static arc).

• Keep work area free of debris, including solvent, rags and gasoline.

• Do not plug or unplug power cords, or turn power or light switches on or off when flammable fumes

are present.

• Ground equipment and conductive objects in work area. See Grounding instructions.

• Use only grounded hoses.

• Hold gun firmly to side of grounded pail when triggering into pail.

• If there is static sparking or you feel a shock, stop operation immediately. Do not use equipment

until you identify and correct the problem.

• Keep a fire extinguisher in work area.

CARBON MONOXIDE HAZARD

Exhaust contains poisonous carbon monoxide, which is colorless and odorless. Breathing carbon

monoxide can cause death. Do not operate in an enclosed area.

SKIN INJECTION HAZARD

High-pressure fluid from gun, hose leaks, or ruptured components will pierce skin. This may look like just

a cut, but it is a serious injury that can result in amputation. Get immediate surgical treatment.

• Do not point gun at anyone or at any part of the body.

• Do not put your hand over the spray tip.

• Do not stop or deflect leaks with your hand, body, glove, or rag.

• Do not spray without tip guard and trigger guard installed.

• Engage trigger lock when not spraying.

• Follow Pressure Relief Procedure in this manual, when you stop spraying and before cleaning,

checking, or servicing equipment.

PRESSURIZED EQUIPMENT HAZARD

Fluid from the gun/dispense valve, leaks, or ruptured components can splash in the eyes or on skin and

cause serious injury.

• Follow Pressure Relief Procedure in this manual, when you stop spraying and before cleaning,

checking, or servicing equipment.

• Tighten all fluid connections before operating the equipment.

• Check hoses, tubes, and couplings daily. Replace worn or damaged parts immediately.

PRESSURIZED ALUMINUM PARTS HAZARD

Do not use 1,1,1-trichloroethane, methylene chloride, other halogenated hydrocarbon solvents or fluids

containing such solvents in pressurized aluminum equipment. Such use can cause serious chemical

reaction and equipment rupture, and result in death, serious injury, and property damage.

Warnings

312190C 5

EQUIPMENT MISUSE HAZARD

Misuse can cause death or serious injury.

• Do not exceed the maximum working pressure or temperature rating of the lowest rated system

component. See Technical Data in all equipment manuals.

• Use fluids and solvents that are compatible with equipment wetted parts. See Technical Data in all

equipment manuals. Read fluid and solvent manufacturer’s warnings.

• Check equipment daily. Repair or replace worn or damaged parts immediately.

• Do not alter or modify equipment.

• Use equipment only for its intended purpose. Call your Graco distributor for information.

• Route hoses and cables away from traffic areas, sharp edges, moving parts, and hot surfaces.

• Do not kink or overbend hoses or use hoses to pull equipment.

• Keep children and animals away from work area.

• Comply with all applicable safety regulations.

BURN HAZARD

Equipment surfaces and fluid that’s heated can become very hot during operation. To avoid severe burns,

do not touch hot fluid or equipment. Wait until equipment/fluid has cooled completely.

MOVING PARTS HAZARD

Moving parts can pinch or amputate fingers and other body parts.

• Keep clear of moving parts.

• Do not operate equipment with protective guards or covers removed.

• Pressurized equipment can start without warning. Before checking, moving, or servicing equipment,

follow the Pressure Relief Procedure in this manual. Disconnect power or air supply.

PERSONAL PROTECTIVE EQUIPMENT

You must wear appropriate protective equipment when operating, servicing, or when in the operating

area of the equipment to help protect you from serious injury, including eye injury, inhalation of toxic

fumes, burns, and hearing loss. This equipment includes but is not limited to:

• Protective eyewear

• Clothing and respirator as recommended by the fluid and solvent manufacturer

•Gloves

• Hearing protection

Mises en garde

6312190C

Mises en garde

Les mises en garde suivantes sont des mises en garde de sécurité générales relatives à la configuration, utilisation, maintenance et

réparation de ce matériel. Dans ce manuel, le point d’exclamation est une mise en garde et le symbole de danger fait référence à

des risques spécifiques. Voir les pages Mises en garde générales. D’autres mises en garde spécifiques aux procédures figurent

aux endroits concernés.

Mises en garde

DANGERS D’INCENDIE ET D’EXPLOSION

Les vapeurs inflammables de solvant et de peinture sur le lieu de travail peuvent prendre feu ou exploser.

Pour prévenir un incendie ou une explosion :

• N’utiliser l’équipement que dans des locaux bien ventilés.

• Ne pas faire le plein de carburant pendant que le moteur tourne ou qu’il est chaud ; arrêter le moteur et le laisser

refroidir. Le carburant est un produit inflammable qui peut prendre feu ou exploser au contact d’une surface

brûlante.

• Supprimer toutes les sources de feu, telles que les veilleuses, cigarettes, lampes de poche et bâches plastique

(risque d’électricité statique).

• Veiller à débarrasser la zone de travail de tout résidu, comme les solvants, les chiffons et l’essence.

• Ne pas brancher ni débrancher de cordons d’alimentation électrique ni actionner de commutateur marche-arrêt

ou de lumière en présence de vapeurs inflammables.

• Raccorder à la terre le matériel et les objets conducteurs du site. Voir les instructions de Mise à la terre.

• N’utiliser que des flexibles mis à la terre.

• Tenir le pistolet fermement contre la paroi d’un seau mis à la terre lorsqu’on pulvérise dans le seau.

• Si l’on remarque la moindre étincelle d’électricité statique ou si l’on ressent une décharge électrique, arrêter

le travail immédiatement. Ne pas utiliser le matériel tant que le problème n’a pas été identifié et résolu.

• Prévoir un extincteur dans la zone de travail.

DANGER DU MONOXYDE DE CARBONE

Les gaz d’échappement contiennent du monoxyde de carbone qui est un gaz dangereux incolore et inodore.

L’inhalation de monoxyde de carbone est mortelle. Ne pas travailler dans un endroit fermé.

DANGERS D’INJECTIONS

Le produit s’échappant à haute pression du pistolet, d’une fuite sur le flexible ou d’un composant défectueux risque

de transpercer la peau. La blessure peut avoir l’aspect d’une simple coupure, mais il s’agit en fait d’une blessure

sérieuse pouvant entraîner une amputation. Consulter immédiatement un médecin en vue d’une intervention

chirurgicale.

• Ne pas diriger le pistolet sur quelqu’un ou une partie quelconque du corps.

• Ne pas mettre la main devant la buse de projection.

• Ne jamais colmater ou dévier les fuites avec la main, le corps, un gant ou un chiffon.

• Ne pas pulvériser sans garde-buse ni sous-garde.

• Verrouiller la gâchette à chaque arrêt de la pulvérisation.

• Suivre la Procédure de décompression de ce manuel à chaque interruption de la pulvérisation et avant le

nettoyage, la vérification ou l’entretien du matériel.

DANGER DES ÉQUIPEMENTS SOUS PRESSION

Tout jet de produit provenant du pistolet/de la vanne de distribution, de fuites ou de composants défectueux risque

d’atteindre les yeux ou la peau et peut causer des blessures graves.

• Suivre la Procédure de décompression de ce manuel à chaque interruption de la pulvérisation et avant

le nettoyage, la vérification ou l’entretien du matériel.

• Serrer tous les raccords produit avant d’utiliser l’équipement.

•Vérifier les flexibles, tuyaux et raccords quotidiennement. Remplacer immédiatement tout élément usé ou

endommagé.

RISQUES DUS AUX PIÈCES EN ALUMINIUM SOUS PRESSION

N’utiliser ni 1,1,1-trichloréthane, ni chlorure de méthylène, ni solvants à base d’hydrocarbures halogénés, ni produits

contenant de tels solvants dans un appareil sous pression en aluminium. L’utilisation de ces produits risque de

déclencher une violente réaction chimique avec casse du matériel et provoquer ainsi de graves dommages corporels

et matériels pouvant entraîner la mort.

Mises en garde

312190C 7

DANGER EN CAS DE MAUVAISE UTILISATION DE L’ÉQUIPEMENT

Toute mauvaise utilisation du matériel peut provoquer des blessures graves, voire mortelles.

• Ne pas dépasser la pression ou température de service maximale spécifiée de l’élément le plus faible

du système. Voir les Caractéristiques techniques de tous les manuels de l’appareil.

• Utiliser des produits et solvants compatibles avec les pièces en contact avec le produit. Voir les Caractéristiques

techniques de tous les manuels d’équipement. Lire les mises en garde du fabricant de produit et de solvant.

• Vérifier l’équipement tous les jours. Réparer ou remplacer immédiatement les pièces usagées ou endommagées.

• Ne pas modifier cet équipement.

• N’utiliser ce matériel que pour l’usage auquel il est destiné. Pour plus de renseignements appelez votre

distributeur Graco.

• Écarter les flexibles et câbles électriques des zones de circulation, des bords coupants, des pièces en

mouvement et des surfaces chaudes.

• Ne pas plier ni trop cintrer les flexibles ni les utiliser pour tirer l’appareil.

• Tenir les enfants et animaux à l’écart du site de travail.

• Se conformer à toutes les règles de sécurité applicables.

RISQUES DE BRÛLURE

Les surfaces de l’appareil et le produit chauffé peuvent devenir brûlants quand l’appareil fonctionne. Pour éviter toute

brûlure grave, ne toucher ni le produit ni l’appareil quand ils sont chauds. Attendre qu’ils soient complètement

refroidis.

DANGER REPRÉSENTÉ PAR LES PIÈCES EN MOUVEMENT

Les pièces en mouvement peuvent pincer ou sectionner les doigts ou toute autre partie du corps.

• Se tenir à l’écart des pièces mobiles.

• Ne pas faire fonctionner le matériel si les gardes ou protections ont été enlevées.

• Un appareil sous pression peut démarrer de façon intempestive. Avant de contrôler, déplacer ou intervenir sur

l’appareil, observer la Procédure de décompression figurant dans ce manuel. Débrancher l’alimentation

électrique ou pneumatique.

ÉQUIPEMENT DE PROTECTION DU PERSONNEL

Il est impératif que le personnel porte un équipement de protection approprié quand il travaille ou se trouve dans la

zone de fonctionnement de l’installation pour éviter des blessures graves telles que des lésions oculaires, inhalation

de fumées toxiques, brûlures et perte de l’ouïe notamment. Cet équipement comprend ce qui suit, la liste n’étant pas

exhaustive :

• Lunettes de sécurité

• Le port de vêtements de sécurité et d’un respirateur est conseillé par le fabricant de produit et de solvant

• Gants

• Casque antibruit

Advertencias

8312190C

Advertencias

A continuación se ofrecen advertencias en general relacionadas con la seguridad de la puesta en marcha, utilización, conexión

a tierra, mantenimiento y reparación de este equipo. En el texto de este manual, el símbolo acompañado de una exclamación le

indica que se trata de una advertencia y el símbolo de peligro se refiere a un riesgo específico. Consulte siempre que lo necesite

estas páginas de Advertencias generales. Dónde sea pertinente se incluirán advertencias adicionales específicas a los

procedimientos.

Advertencias

PELIGRO DE INCENDIOS Y EXPLOSIONES

Los vapores inflamables, como los vapores de disolvente o de pintura, en la zona de trabajo pueden incendiarse

o explotar. Para evitar un incendio o explosión:

• Utilice el equipo únicamente en áreas bien ventiladas.

• No llene el depósito de combustible mientras el motor esté en marcha o caliente; apague el motor y espere

a que enfríe. El combustible es inflamable y puede incendiarse o explotar si se derrama sobre una superficie

caliente.

• Elimine toda fuente de ignición, tales como las luces piloto, los cigarrillos, lámparas eléctricas portátiles y las

cubiertas de plástico (arcos estáticos potenciales).

• Mantenga limpia la zona de trabajo, sin disolventes, trapos o gasolina.

• No enchufe ni desenchufe cables de alimentación ni apague ni encienda las luces en el área de pulverización.

• Conecte a tierra el equipo y los objetos conductores de la zona de trabajo. Vea las instrucciones de Conexión

a tierra.

• Utilice únicamente mangueras conectadas a tierra.

• Sujete firmemente la pistola contra el lateral de una lata conectada a tierra mientras dispara la pistola hacia

el interior de la misma.

• Si se aprecia la formación de electricidad estática durante el uso de este equipo, deje de trabajar

inmediatamente. No utilice el sistema hasta haber identificado y corregido el problema.

• Guarde un extintor de incendios en la zona de trabajo.

PELIGRO DE MONÓXIDO DE CARBONO

Los gases de escape contienen monóxido de carbono, un veneno incoloro e inodoro. Respirar monóxido de carbono

puede causar la muerte. No trabaje con este equipo en un recinto cerrado.

PELIGRO DE INYECCIÓN A TRAVÉS DE LA PIEL

El fluido a alta presión procedente de la pistola, fugas de la manguera o componentes rotos penetrarán en la piel.

La inyección del líquido puede tener la apariencia de un simple corte, pero se trata de una herida grave que puede

conducir a la amputación. Consiga inmediatamente tratamiento quirúrgico.

• No apunte nunca la pistola hacia alguien o alguna parte del cuerpo.

• No coloque la mano sobre la boquilla de pulverización.

• No intente bloquear ni desviar posibles fugas con la mano, el cuerpo, los guantes o con un trapo.

• No pulverice sin el portaboquillas y el seguro del gatillo.

• Enganche el seguro del gatillo cuando no esté pulverizando.

• Siga el Procedimiento de descompresión de este manual, cuando deje de pulverizar y antes de limpiar,

revisar o reparar el equipo.

PELIGROS DEL EQUIPO A PRESIÓN

El fluido procedente de la pistola/válvula dispensadora, y las fugas de las mangueras o de piezas rotas pueden

salpicar fluido en los ojos o en la piel y causar lesiones graves.

• Siga el Procedimiento de descompresión de este manual, cuando deje de pulverizar y antes de limpiar,

revisar o reparar el equipo.

• Apriete todas las conexiones antes de accionar el equipo.

• Compruebe diariamente las mangueras, los tubos y los acoplamientos. Reemplace inmediatamente las piezas

desgastadas o dañadas.

PELIGRO DE PIEZAS DE ALUMINIO A PRESIÓN

No utilice 1,1,1 tricloroetano, cloruro de metileno y otros disolventes de hidrocarburos halogenados o productos que

contengan dichos disolventes con equipos de aluminio presurizados. Esas sustancias podrían provocar peligrosas

reacciones químicas y ruptura del equipo, y causar la muerte, lesiones graves y daños materiales.

Advertencias

312190C 9

PELIGROS DEBIDOS A LA UTILIZACIÓN INCORRECTA DEL EQUIPO

El uso incorrecto puede causar la muerte o heridas graves.

• No exceda la presión máxima de trabajo o la temperatura del componente con menor valor nominal del sistema.

Consulte la sección Características técnicas de todos los manuales del equipo.

• Utilice líquidos y disolventes compatibles con las piezas húmedas del equipo. Consulte las Características

técnicas en todos los manuales que acompañan al equipo. Lea las recomendaciones de los fabricantes de

los líquidos.

• Revise el equipo a diario. Repare o cambie inmediatamente las piezas desgastadas o dañadas.

• No altere ni modifique el equipo.

• Utilice el equipo únicamente para el fin para el que ha sido destinado. Si desea información, póngase en

contacto con su distribuidor Graco.

• Desvíe las mangueras de zonas de tráfico intenso, de curvas pronunciadas, de piezas movibles y superficies

calientes.

• No retuerza ni doble las mangueras, ni las utilice para arrastrar el equipo.

• Mantenga a los niños y a los animales lejos de la zona de trabajo.

• Respete todas las normas relativas a la seguridad.

PELIGRO DE QUEMADURAS

Las superficies del equipo y del fluido calentado pueden calentarse mucho durante el funcionamiento. Para evitar

quemaduras graves, no toque el fluido o el equipo caliente. Espere hasta que haya enfriado.

PELIGRO DE PIEZAS EN MOVIMIENTO

Las piezas en movimiento pueden dañarle o amputarle los dedos u otras partes del cuerpo.

• Manténgase alejado de las piezas móviles.

• No utilice el equipo sin las cubiertas de protección.

• El equipo a presión puede ponerse en marcha inesperadamente. Antes de inspeccionar, mover, o revisar el

equipo, siga el Procedimiento de descompresión de este manual. Desconecte la fuente de alimentación

o el suministro de aire.

EQUIPO DE PROTECCIÓN PERSONAL

Debe utilizar equipo de protección adecuado cuando trabaje, revise o esté en la zona de funcionamiento del equipo,

con el fin de protegerse contra la posibilidad de lesionarse gravemente, incluyendo lesiones oculares, la inhalación

de vapores tóxicos, quemaduras o la pérdida auditiva. Este equipo incluye, pero no está limitado a:

• Gafas de protección

• Ropas protectoras y un respirador, tal como recomiendan los fabricantes del fluido y del disolvente

• Guantes

• Protección auditiva

Waarschuwingen

10 312190C

Waarschuwingen

Hieronder staan algemene waarschuwingen die te maken hebben met de veilig(e) installatie, gebruik, aarding, onderhoud

en reparatie van deze apparatuur. Het symbool met het uitroepteken in the tekst van deze handleiding verwijst naar een

waarschuwing en het gevarensymbool verwijst naar specifieke risico’s. Zie de pagina’s met de algemene waarschuwingen.

Daarnaast zijn er procedurespecifieke waarschuwingen te vinden in de tekst, waar van toepassing.

Waarschuwingen

BRAND- EN EXPLOSIEGEVAAR

Brandbare dampen in het werkgebied zoals die van oplosmiddelen en verf kunnen ontbranden of exploderen.

Voorkom brand en explosies o.a. als volgt:

• Gebruik de apparatuur alleen in goed geventileerde ruimtes.

• Vul de brandstoftank niet als de motor draait of als hij heet is; zet de motor uit en laat hem afkoelen. Brandstof

is zeer brandbaar en kan ontbranden of exploderen als het op een heet oppervlak wordt gemorst.

• Zorg dat er geen ontstekingsbronnen zijn, zoals waakvlammen, sigaretten, draagbare elektrische lampen en

kunststof kleding (deze kunnen statische vonkoverslag geven).

• Houd de werkruimte vrij van afval, ook verdunning, poetslappen en benzine.

• Haal geen stekkers uit stopcontacten, steek geen stekkers in stopcontacten en doe de verlichting niet aan of uit

met de schakelaars als er brandbare dampen aanwezig zijn.

• Aard de apparatuur en alle elektrisch geleidende voorwerpen en apparaten in het werkgebied. Zie de

Aardingsvoorschriften.

• Alleen geaarde slangen gebruiken.

• Houd het pistool stevig tegen de zijkant van een geaarde emmer gedrukt terwijl u in de emmer spuit.

• Als u merkt dat er sprake is van enige statische elektriciteit of u een schok voelt, stop dan onmiddellijk met

werken. Gebruik het systeem pas weer als u de oorzaak van het probleem kent en het probleem verholpen is.

• Zorg dat er altijd een brandblusapparaat op de werkplek is.

GEVAAR VAN KOOLMONOXIDE

De uitlaatgassen bevatten giftig koolmonoxide, een kleurloos en geurloos gas. Inademing van koolmonoxide kan tot

de dood leiden. Deze apparatuur niet in een gesloten ruimte gebruiken.

GEVAAR VOOR INJECTIE DOOR DE HUID

Vloeistof dat onder hoge druk uit pistool, uit lekkende slangen of uit beschadigde onderdelen komt, dringt door de

huid naar binnen in het lichaam. Dit kan eruit zien als een gewone snijwond, maar er is sprake van ernstig letsel.

Laat het onmiddellijk door een arts behandelen.

• Het pistool nooit op iemand of op enig lichaamsdeel richten.

• De hand nooit op de spuittip plaatsten.

• Nooit proberen lekkages te stoppen met uw handen, het lichaam, handschoenen of een doek.

• Niet spuiten als de tipbeveiliging en veiligheidspal van de trekker niet zijn aangebracht.

• Vergrendel de veiligheidspal van de trekker altijd wanneer u niet spuit.

• Volg altijd de Drukontlastingsprocedure in deze handleiding wanneer u ophoudt met spuiten, vóór reiniging,

controle, of onderhoud aan de apparatuur.

GEVAAR VAN APPARATUUR ONDER DRUK

Materiaal uit het spuitpistool/de kraan, uit lekkages of uit beschadigde onderdelen kan in de ogen of op de huid

spatten en ernstig letsel veroorzaken.

• Volg altijd de Drukontlastingsprocedure in deze handleiding wanneer u ophoudt met spuiten, vóór reiniging,

controle, of onderhoud aan de apparatuur.

• Draai steeds eerst alle materiaalkoppelingen goed vast, voordat u de apparatuur gaat bedienen.

• Kijk slangen, buizen en koppelingen elke dag na. Vervang versleten of beschadigde onderdelen onmiddellijk.

GEVAREN VAN ALUMINIUM ONDERDELEN ONDER DRUK

Gebruik in aluminium apparatuur onder druk geen 1,1,1-trichloorethaan, methyleenchloride, andere

halogeenkoolwaterstof-oplosmiddelen of vloeistoffen die dergelijke oplosmiddelen bevatten. Gebruik van dergelijke

stoffen kan leiden tot een chemische reactie waardoor de apparatuur kan barsten wat kan resulteren in dodelijk of

ernstig letsel en beschadiging van eigendommen.

Waarschuwingen

312190C 11

GEVAREN BIJ VERKEERD GEBRUIK VAN DE APPARATUUR

Verkeerd gebruik kan leiden tot dodelijk of ernstig letsel.

• De maximum werkdruk en maximum bedrijfstemperatuur van het zwakste onderdeel in uw systeem niet

overschrijden. Zie de Technische gegevens van alle handleidingen.

• Gebruik alleen materialen en oplosmiddelen die met de bevochtigde onderdelen van de apparatuur in aanraking

komen niet chemisch kunnen aantasten. Raadpleeg hiervoor de Technische Gegevens in alle handleidingen

van de apparatuur. Lees de waarschuwingen van de fabrikant van de gebruikte materialen en oplosmiddelen.

• Controleer de apparatuur dagelijks. Repareer of vervang versleten of beschadigde onderdelen meteen.

• Geen veranderingen of wijzigingen in de apparatuur aanbrengen.

• De apparatuur alleen voor het beoogde doel gebruiken. Neem contact op met uw Graco-leverancier voor meer

informatie.

• Houd slangen en kabels uit de buurt van plaatsen waar gereden wordt, scherpe randen, bewegende onderdelen

en hete oppervlakken.

• Zorg dat er geen kink in slangen komt, buig ze niet te ver door en trek het apparaat nooit vooruit aan de slang.

• Houd kinderen en dieren weg van het werkgebied.

• Houdt u aan alle geldende veiligheidsvoorschriften.

GEVAAR VAN BRANDWONDEN

Het oppervlak van de apparatuur en de vloeistof die wordt verhit kan zeer heet worden tijdens het gebruik. Voorkom

ernstige brandwonden en raak de hete vloeistof of de apparatuur niet aan. Wacht tot de apparatuur/vloeistof volledig

is afgekoeld.

GEVAREN VAN BEWEGENDE DELEN

Bewegende delen kunnen vingers en andere lichaamsdelen afknellen of amputeren.

• Blijf uit de buurt van bewegende onderdelen.

• De apparatuur niet laten draaien als de beschermwanden of -kappen zijn verwijderd.

• Apparatuur die onder druk staat kan zonder waarschuwing starten. Voordat u de apparatuur controleert,

verplaatst of er onderhoud aan pleegt, moet u eerst de Drukontlastingsprocedure in deze handleiding

raadplegen. Ontkoppel de stroom- of luchttoevoer.

PERSOONLIJKE BESCHERMINGSMIDDELEN

U moet geschikte beschermingsmiddelen dragen als u de apparatuur bedient, onderhoudt en als u in het werkgebied

aanwezig is – dit om u mede te beschermen tegen ernstig letsel, zoals oogletsel, inademing van giftige dampen,

brandwonden en gehoorverlies. Dergelijke apparatuur is o.a. (maar is hier niet tot beperkt):

• Een veiligheidsbril

• Kleding en een ademhalingsfilter, zoals aanbevolen door de fabrikant van de gebruikte vloeistoffen

en oplosmiddelen

• Handschoenen

• Gehoorbescherming

Warnhinweise

12 312190C

Warnhinweise

Die folgenden Warnhinweise beziehen sich auf sichere Systemvorbereitung, Einsatz, Erdung, Wartung und Reparatur dieses

Geräts. Im Text dieser Anleitung steht das Symbol mit dem Ausrufezeichen bei Warnhinweisen, und das Gefahrensymbol weist

auf spezielle Risiken hin. Diese Seiten mit allgemeinen Warnhinweisen sollten regelmäßig konsultiert werden. Weitere

verfahrensspezifische Warnhinweise sind an entsprechenden Stellen zu finden.

Warnhinweise

BRAND- UND EXPLOSIONSGEFAHR

Brennbare Dämpfe wie z. B. Lösungsmittel- und Lackdämpfe im Arbeitsbereich können explodieren oder sich

entzünden. Durch folgende Maßnahmen kann die Brand- und Explosionsgefahr verringert werden:

• Gerät nur in gut belüfteten Bereichen verwenden.

• Nicht bei laufendem oder heißem Motor auftanken; Motor abschalten und abkühlen lassen. Kraftstoff ist

brennbar und kann sich beim Auftreffen auf heiße Flächen entzünden oder explodieren.

• Mögliche Zündquellen, wie z. B. Kontrollleuchten, Zigaretten, Taschenlampen und Plastik-Abdeckfolien

(Gefahr statischer Elektrizität), beseitigen.

• Den Arbeitsbereich frei von Abfall, einschließlich Lösungsmittel, Lappen und Benzin, halten.

• Kein Stromkabel ein- oder ausstecken und keinen Licht- oder Stromschalter betätigen, wenn brennbare Dämpfe

vorhanden sind.

• Geräte und elektrisch leitfähige Gegenstände im Arbeitsbereich erden. Siehe Abschnitt Erdung.

• Nur geerdete Schläuche verwenden.

• Beim Spritzen in einen Eimer die Pistole fest an den geerdeten Eimer drücken.

• Wird bei Verwendung dieses Geräts statische Funkenbildung wahrgenommen oder ein elektrischer Schlag

verspürt, das Gerät sofort abschalten. Gerät nicht wieder verwenden, bevor nicht das Problem erkannt

und behoben wurde.

• Im Arbeitsbereich muss immer ein Feuerlöscher griffbereit sein.

GEFAHR DURCH KOHLENMONOXID

Die Abgase enthalten giftiges Kohlenmonoxid, das farb- und geruchlos ist. Das Einatmen von Kohlenmonoxid kann

zum Tod führen. Starten Sie daher den Motor niemals in einem geschlossenen Raum.

GEFAHR DURCH MATERIALEINSPRITZUNG

Eine mit Hochdruck aus Pistolen, Löchern im Schlauch oder gerissenen Komponenten austretende Flüssigkeit kann

in die Haut eindringen. Eine derartige Verletzung kann zwar wie ein gewöhnlicher Schnitt aussehen. Tatsächlich

handelt es sich dabei jedoch um eine schwere Verletzung, die eine Gliedmaßenamputation zur Folge haben kann.

Sofort einen Chirurgen aufsuchen.

• Pistole niemals gegen Personen oder Körperteile richten.

• Nicht die Hand über die Spritzdüse legen.

• Undichte Stellen nicht mit der Hand, dem Körper, einem Handschuh oder Lappen zuhalten oder ablenken.

• Niemals ohne Düsenschutz und Abzugssperre arbeiten.

• Immer die Abzugssperre verriegeln, wenn nicht gespritzt wird.

• Stets die in dieser Betriebsanleitung beschriebene Druckentlastung ausführen, wenn die Spritzarbeiten

beendet werden und bevor die Geräte gereinigt, überprüft oder gewartet werden.

GEFAHR DURCH DRUCKBEAUFSCHLAGTES GERÄT

Aus der Pistole, undichten Schläuchen oder gerissenen Teilen austretendes Material kann in die Augen oder auf

die Haut gelangen und schwere Verletzungen verursachen.

• Stets die in dieser Betriebsanleitung beschriebene Druckentlastung ausführen, wenn die Spritzarbeiten

beendet werden und bevor die Geräte gereinigt, überprüft oder gewartet werden.

• Vor Inbetriebnahme des Geräts alle Materialanschlüsse festziehen.

• Schläuche, Rohre und Kupplungen täglich überprüfen. Verschlissene oder beschädigte Teile sofort

auswechseln.

GEFAHR DURCH DRUCKBEAUFSCHLAGTE ALUMINIUMTEILE

Niemals 1,1,1-Trichlorethan, Methylenchlorid, andere Lösungsmittel mit halogenisierten Kohlenwasserstoffen oder

Materialien, die solche Lösungsmittel enthalten, in druckbeaufschlagten Aluminiumgeräten verwenden. Dies kann

folgenschwere chemische Reaktionen und Risse im Gerät sowie in weiterer Folge schwere oder tödliche

Verletzungen und Sachschäden nach sich ziehen.

Warnhinweise

312190C 13

GEFAHR DURCH MISSBRÄUCHLICHE GERÄTEVERWENDUNG

Missbräuchliche Verwendung des Gerätes kann zu tödlichen oder schweren Verletzungen führen.

• Niemals den zulässigen Betriebsüberdruck oder die zulässige Temperatur der Systemkomponente mit dem

niedrigsten Nennwert überschreiten. Den Abschnitt Technische Daten in den Betriebsanleitungen der

einzelnen Geräte beachten.

• Nur Materialien oder Lösemittel verwenden, die mit den benetzten Teilen des Gerätes verträglich sind. Siehe

Abschnitt Technische Daten in den Betriebsanleitungen aller Geräte.

• Das Gerät täglich überprüfen. Verschlissene oder beschädigte Teile müssen sofort ausgewechselt oder repariert

werden.

• Gerät nicht verändern oder modifizieren.

• Das Gerät nur für den vorgesehenen Zweck verwenden. Bei Fragen dazu den Graco-Händler kontaktieren.

• Die Schläuche und Kabel nicht in der Nähe von belebten Bereichen, scharfen Kanten, beweglichen Teilen oder

heißen Flächen verlegen.

• Schläuche nicht knicken oder zu stark biegen. Schläuche nicht zum Ziehen der Geräte verwenden.

• Kinder und Tiere vom Arbeitsbereich fernhalten.

• Alle anwendbaren Sicherheitsvorschriften erfüllen.

BRANDGEFAHR

Beheizte Geräteflächen und erwärmtes Material können während des Betriebs sehr heiß werden. Um schwere

Verbrennungen zu vermeiden, darf weder heißes Material noch das Gerät berührt werden. Warten Sie, bis das Gerät

bzw. das Material vollständig abgekühlt ist.

GEFAHR DURCH BEWEGLICHE TEILE

Bewegliche Teile können Finger oder andere Körperteile einklemmen oder abtrennen.

• Abstand zu beweglichen Teilen halten.

• Gerät niemals ohne Schutzabdeckungen in Betrieb nehmen.

• Unter Druck stehende Geräte können ohne Vorwarnung von selbst starten. Vor dem Überprüfen, Bewegen

oder Warten des Gerätes daher die in dieser Betriebsanleitung beschriebene Druckentlastung durchführen.

Strom- oder Druckluftversorgung unterbrechen.

SCHUTZAUSRÜSTUNG

Wenn Sie das Gerät verwenden, Servicearbeiten daran durchführen oder sich einfach im Arbeitsbereich aufhalten,

müssen Sie eine entsprechende Schutzbekleidung tragen, um sich vor schweren Verletzungen wie zum Beispiel

Augenverletzungen, Einatmen von giftigen Dämpfen, Verbrennungen oder Gehörschäden zu schützen. Der Umgang

mit diesem Gerät erfordert unter anderem folgende Schutzvorrichtungen:

• Schutzbrillen

• Schutzkleidung und Atemschutzgerät nach den Empfehlungen der Material- und Lösungsmittelhersteller

• Handschuhe

• Gehörschutz

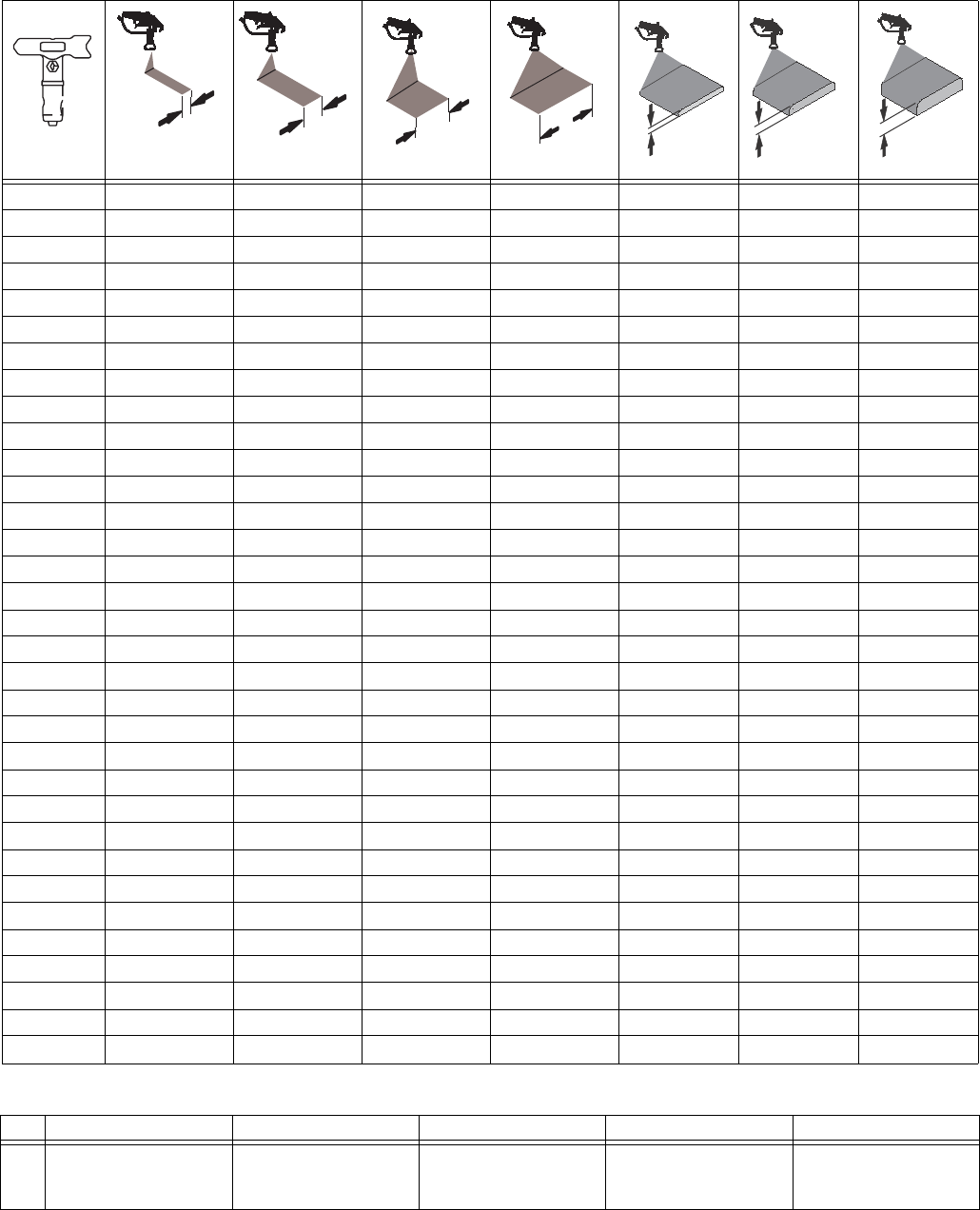

Tip Selection / Sélection des buses / Selección de la boquilla / Tipkeuze / Düsenauswahl

14 312190C

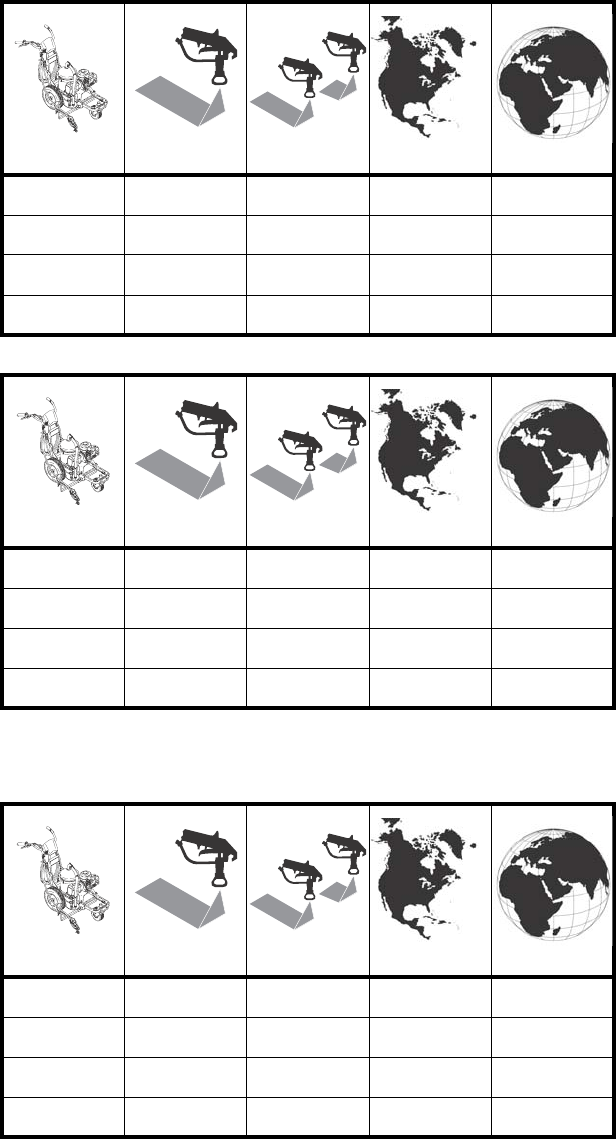

Tip Selection / Sélection des buses / Selección de la boquilla /

Tipkeuze / Düsenauswahl

LL5213* 2 (5) ✔

LL5215* 2 (5) ✔

LL5217 4 (10) ✔

LL5219 4(10) ✔

LL5315 4 (10) ✔

LL5317 4 (10) ✔

LL5319 4 (10) ✔

LL5321 4 (10) ✔

LL5323 4 (10) ✔

LL5325 4 (10) ✔

LL5327 4 (10) ✔

LL5329 4 (10) ✔

LL5331 4 (10) ✔

LL5333 4 (10) ✔

LL5335 4 (10) ✔

LL5355 4 (10) ✔

LL5417 6 (15) ✔

LL5419 6 (15) ✔

LL5421 6 (15) ✔

LL5423 6 (15) ✔

LL5425 6 (15) ✔

LL5427 6 (15) ✔

LL5429 6 (15) ✔

LL5431 6 (15) ✔

LL5435 6 (15) ✔

LL5621 12 (30) ✔

LL5623 12 (30) ✔

LL5625 12 (30) ✔

LL5627 12 (30) ✔

LL5629 12 (30) ✔

LL5631 12 (30) ✔

LL5635 12 (30) ✔

LL5639 12 (30) ✔

English Français Español Nederlands Deutsch

* Use 100 mesh filter

to reduce tip clogs Utiliser un filtre de 100 mesh

pour diminuer les bouchages

de la buse

Utilice el filtro de malla

100 para reducir las

obstrucciones de la boquilla

Gebruik een filter met een

maasgrootte van 100 om

verstoppingen van spuittips

te verminderen

Zur Vermeidung von

Düsenverstopfungen einen

Filter mesh 100 verwenden

in.

(cm)

in.

(cm)

in.

(

cm

)

in.

(cm)

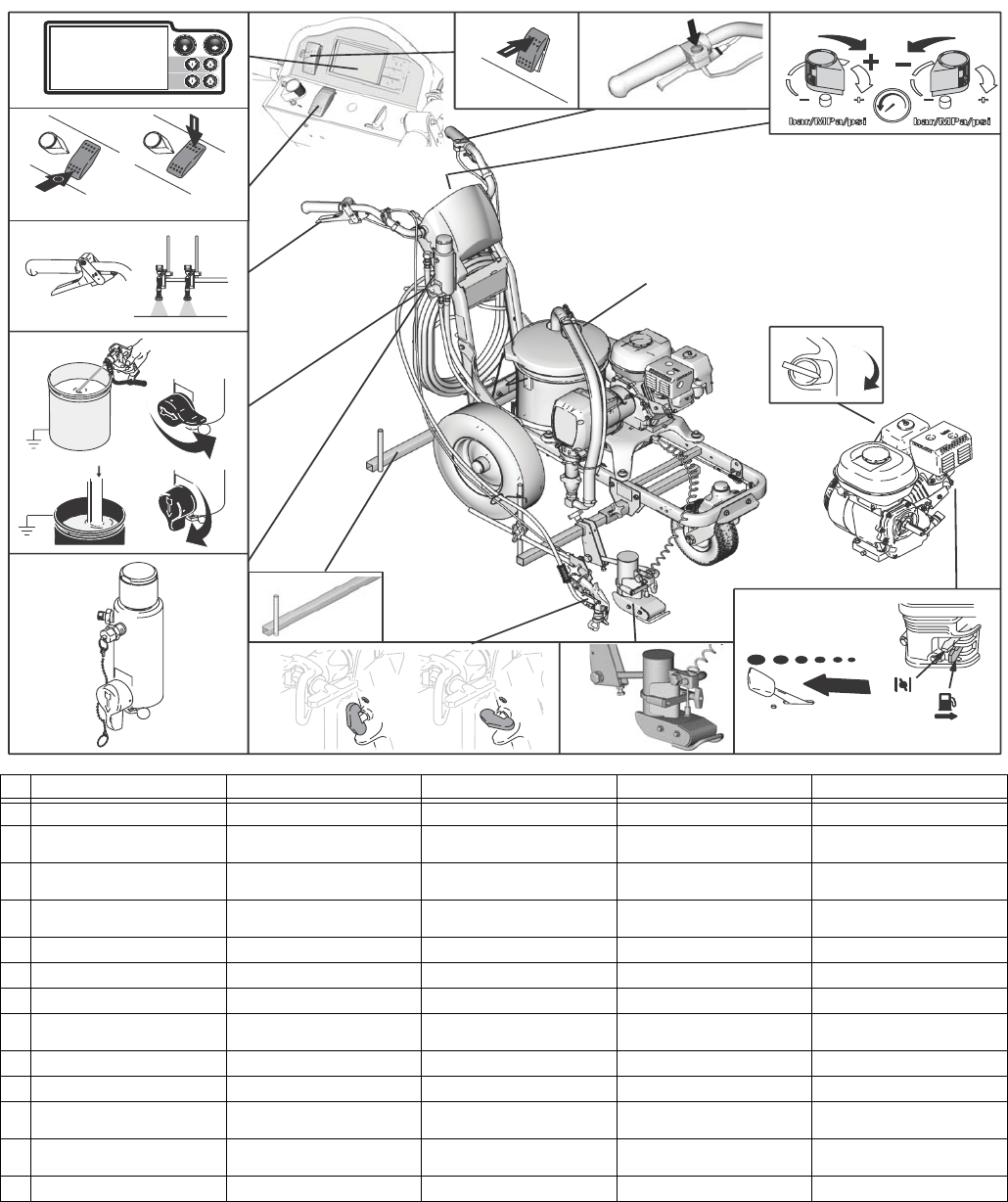

3900/5900 Component Identification / Identification des composants des modèles 3900/5900 /

3900/5900 Identificación de los componentes / De onderdelen, 3900/5900 / 3900/5900, Komponenten

312190C 15

3900/5900 Component Identification / Identification des composants

des modèles 3900/5900 / 3900/5900 Identificación de los componentes /

De onderdelen, 3900/5900 / 3900/5900, Komponenten

English Français Español Nederlands Deutsch

1 Display Écran Visualización Display Anzeige

2 Pump ON/OFF switch Commutateur MARCHE/

ARRÊT de la pompe Interruptor ON/OFF de la bomba AAN/UIT-schakelaar van de pomp EIN-/AUSSCHALTER

für die Pumpe

3 Spray gun control Commande du pistolet Dispositivo de control de la pistola

de pulverización Bedieningsregeling spuitpistool Spritzpistolenregler

4 Prime/Spray valve Vanne d’amorçage/

de pulvérisation Válvula de cebado/pulverización Voorpomp/spuitventiel Entlüftungs-/Spritzventil

5 Filter Filtre Filtro Filter Filter

6 Calibration bar Barre d’étalonnage Barra de calibración Kalibreerstaaf Kalibrierungsstange

7 Trigger safety Verrouillage gâchette Seguro del gatillo Veiligheidspal van de trekker Abzugssperre

8 Spray can holder Support du bidon de produit

de pulvérisation Soporte de la lata de pulverización Spuitbushouder Spritzdosenhalter

9 Engine/Controls Moteur/commandes Controles del motor Motorbediening Motorregler

10 Drain and siphon tubes Tuyaux de vidange et de succion Tubos de drenaje y de sifón Afvoer- en sifonbuis Ablass- und Saugschläuche

11 Pressure control Régulation de la pression Dispositivo de control

de la presión Drukregeling Druckregler

12 Turn control/Remote button Commande de direction/

Bouton de commande à distance Control de giro/Botón remoto Draairegeling/

knop afstandsbediening Drehregler/Fernbedienungstaste

13 Engine STOP ARRÊT moteur Parada del motor Motor STOPPEN Motor-STOPP

OFF

ON

OFF

OFF

ON

MODE

SETUP

ti10250a

ti10233a

ti10017a

ti10252a

ti10253a

ti10254a

1

2

3

4

10

56

78

9

9

111213

ti10255a

200HS Component Identification / Identification des composants du 200HS / 200HS Identificación de los componentes /

De onderdelen, 200HS / 200HS, Komponenten

16 312190C

200HS Component Identification / Identification des composants

du 200HS / 200HS Identificación de los componentes /

De onderdelen, 200HS / 200HS, Komponenten

OFF

ON

OFF

MODE

SETUP

ti10250a

ti10234a

ti10292a

ti10253a ti10254a

on off

ti10017a

1

2

3

4

10

56 7

8

9

8

111213

ti10255a

English Français Español Nederlands Deutsch

1 Display Écran Visualización Display Anzeige

2 Spray gun control Commande du pistolet Dispositivo de control de la pistola

de pulverización

Bedieningsregeling

spuitpistool

Spritzpistolenregler

3 Prime/Spray valve Vanne d’amorçage/

de pulvérisation

Válvula de cebado/pulverización Voorpomp/spuitventiel Entlüftungs-/Spritzventil

4 Filter Filtre Filtro Filter Filter

5 Calibration bar Barre d’étalonnage Barra de calibración Kalibreerstaaf Kalibrierungsstange

6 Trigger safety Verrouillage gâchette Seguro del gatillo Veiligheidspal van de trekker Abzugssperre

7 Spray can holder Support du bidon de produit

de pulvérisation

Soporte de la lata de pulverización Spuitbushouder Spritzdosenhalter

8 Engine/Controls Moteur/commandes Controles del motor Motorbediening Motorregler

9 Drain and siphon tubes Tuyaux de vidange et de succion Tubos de drenaje y de sifón Afvoer- en sifonbuis Ablass- und Saugschläuche

10 Pump ON/OFF switch Commutateur MARCHE/

ARRÊT de la pompe

Interruptor ON/OFF de la bomba AAN/UIT-schakelaar

van de pomp

EIN-/AUSSCHALTER

für die Pumpe

11 Pressure control Régulation de la pression Dispositivo de control de la presión Drukregeling Druckregler

12 Turn control/Remote button Commande de direction/

Bouton de commande à distance

Control de giro/Botón remoto Draairegeling/knop

afstandsbediening

Drehregler/Fernbedienungstaste

13 Engine STOP ARRÊT moteur Parada del motor Motor STOPPEN Motor-STOPP

Setup / Configuration / Configuración / Opstellen / Systemvorbereitung

312190C 17

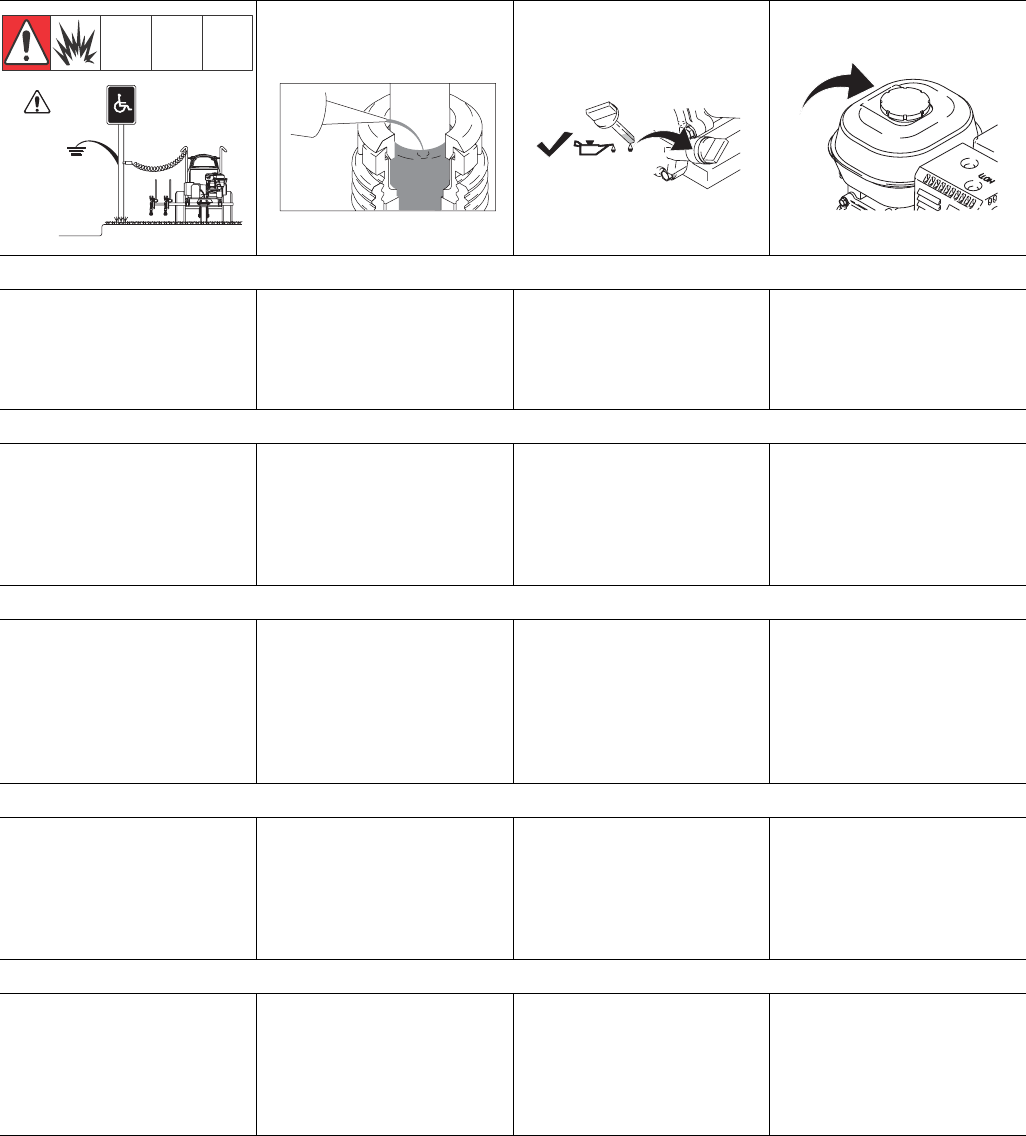

Setup / Configuration / Configuración / Opstellen / Systemvorbereitung

English

1 Ground striper with

grounding clamp during

Setup and Cleanup.

2 Each time your spray and

store, fill throat packing

nut with TSL to decrease

packing wear.

3 Check engine oil level.

Add SAE 10W-30

(summer) or 5W-20

(winter). See Honda

manual.

4 Fill fuel tank.

Français

1 Raccorder le traceur à la

terre à l’aide d’une pince

de terre pendant les

opérations de Setup

(« Configuration ») et de

Cleanup (« Nettoyage »).

2 À chaque pulvérisation et

entreposage, remplir

l’écrou du presse-étoupe

de liquide TSL pour

réduire l’usure des

garnitures.

3 Contrôler le niveau

d’huile. Ajouter de l’huile

SAE 10W–30 (été) ou

5W–20 (hiver). Voir le

manuel Honda.

4 Remplir le réservoir

de carburant.

Español

1 Conecte a tierra el

trazalíneas con la

abrazadera de conexión

a tierra durante la Puesta

en marcha y la

Limpieza.

2 Cada vez que utilice el

pulverizador y lo guarde,

llene la tuerca

prensaestopas del cuello

con TSL para reducir

el desgaste de las

empaquetaduras.

3 Compruebe el nivel del

aceite del motor. Añada

SAE 10W–30 (verano) o

5W–20 (invierno), si fuera

necesario. Vea el manual

Honda.

4 Llene el depósito de

combustible.

Nederlands

1 Aard het

belijningsapparaat met

een aardeklem tijdens

het Opstellen en het

Reinigen.

2 Vul elke keer als u gaat

spuiten de halspakking-

moer met TSL om te

zorgen dat de pakking

minder snel slijt.

3 Controleer het oliepeil

van de motor. Bijvullen

met SAE 10W–30 bij

(in de zomer) of 5W–20

(in de winter). Zie de

Honda-handleiding.

4 Vul de brandstoftank.

Deutsch

1 Während Vorbereitung

und Reinigung das

Markiergerät mit der

Erdungsklemme erden.

2 Bei jedem Spritzeinsatz

und vor jeder Lagerung

die Halsdichtungsmutter

mit TSL-Flüssigkeit füllen,

um Verschleiß an der

Dichtung zu verringern.

3 Motorölstand

kontrollieren. SAE

10W-30 (Sommer) oder

5W-20 (Winter)

nachfüllen. Siehe

Honda-Anleitung.

4 Kraftstofftank füllen.

ti3306a

Approximate

Fill Level

ti3307a

ti3308a

ti3309a

Setup / Configuration / Configuración / Opstellen / Systemvorbereitung

18 312190C

English

5 Set pump switch OFF. 6 If removed, install

strainer.

7 Turn prime valve down. Turn pressure control

counterclockwise to lowest pressure.

Français

5 Mettre l’interrupteur de la

pompe sur OFF (« Arrêt »).

6 Remettre la crépine

en place si elle a été

enlevée.

7 Abaisser la vanne d’amorçage. Tourner la régulation

de pression dans le sens antihoraire jusqu’à la

pression minimale.

Español

5 Coloque el interruptor de la

bomba en posición OFF.

6 Si lo ha desmontado,

instale el colador.

7 Gire hacia abajo la válvula de cebado. Gire el

dispositivo de control de presión en sentido

antihorario, hasta la presión más baja.

Nederlands

5 Draai de pompschakelaar

op OFF.

6 Als de zeef is verwijderd,

plaats hem dan weer

terug.

7 Draai de voorpompkraan omlaag. Draai de

drukregeling linksom op de laagste druk.

Deutsch

5 Pumpenschalter auf OFF

stellen.

6 Sieb installieren, falls

es ausgebaut wurde.

7 Entlüftungshahn nach unten drehen. Druckregler

gegen den Uhrzeigersinn auf den niedrigsten

Wert einstellen.

off

ti6470a

OFF

ti6477a

ti3430a

ti6473a

ti6594a

ti3441a

Setup / Configuration / Configuración / Opstellen / Systemvorbereitung

312190C 19

CAUTION

• Minimum hose size

allowable for proper

striper operation is

3/8 in. x 50 ft.

8 Place siphon tube set in grounded metal pail partially filled

with flushing fluid. Attach ground wire to pail and to true

earth ground. Do 1. - 5. of Startup to flush out storage oil

shipped in striper. Use water to flush water-base paint and

mineral spirits to flush oil-base paint and storage oil.

9 Check hydraulic oil level. Add

Graco hydraulic oil, Grade46,

169236 (5 gallon/ 18.9 liter)

or 207428 (1gallon/3.8liter).

Hydraulic tank capacity is

1.25 gallon (4.73 liter).

ATTENTION

• Pour un bon

fonctionnement

du traceur, il est

nécessaire d’utiliser

un flexible ayant

les dimensions

minimales de 3/8 in.

x 50 ft. (15,25 m).

8 Plonger le tuyau de succion dans un seau métallique mis

à la terre et partiellement rempli de produit de rinçage.

Raccorder un fil de terre au seau et à une véritable terre.

Effectuer les opérations 1. à 5. de la rubrique Démarrage

pour rincer l’huile d’entreposage laissée à l’intérieur du

traceur pour son transport. Rincer à l’eau pour éliminer

la peinture aqueuse et au white-spirit pour éliminer la

peinture à l’huile ainsi que l’huile d’entreposage.

9 Contrôler le niveau d’huile

hydraulique. Faire l’appoint

d’huile hydraulique, grade 46,

169236 (5 gallons/18,9 litres)

ou 207428 (1 gallon/3,8 litres).

Capacité du réservoir

hydraulique : 1,25 gallons

(4,73 litres).

PRECAUCIÓN

• El tamaño mínimo

de la manguera

disponible para

el correcto

funcionamiento

del trazalíneas es

3/8 pulg. x 50 ft

8 Coloque el tubo de aspiración en un recipiente metálico

parcialmente lleno con líquido de lavado. Sujete el cable

de conexión a tierra a una tierra verdadera. Lleve a cabo

los pasos 1. - 5. de la Puesta en marcha para eliminar

el aceite de almacenamiento enviado con el trazalíneas.

Utilice agua para eliminar las pinturas acuosas y alcoholes

minerales para las pinturas a base de aceite y el aceite

de almacenamiento.

9 Compruebe el nivel de aceite

hidráulico. Añada aceite

hidráulico Graco, grado 46,

169236 (18,9 litros/5 gal)

o 207428 (1 gal/3,8 litros).

La capacidad del depósito

hidráulico es de 4,73 litros

(1,25 galón).

VOORZICHTIG

• Voor een goede

werking van het

belijningssysteem

moet de slang

minimaal 3/8 inch x

50 ft (10mm x 15m)

zijn.

8 Plaats de sifonbuisset in een geaarde metalen bak die

deels gevuld is met spoelvloeistof. Bevestig een

massadraad aan de bak en aan een goede aarding.

Voer stappen 1 t/m 5 van de Startprocedure uit om de

opslagolie uit te spoelen die tijdens de verzending in het

belijningsapparaat zat. Spoel verf op waterbasis uit met

water en verf op oliebasis en de opslagolie uit het systeem

met thinner.

9 Controleer het oliepeil van

de hydraulische olie. Graco

hydraulische olie, Kwaliteits-

klasse 46, 169236 (5 gallon/

18,9 liter) of 207428 (1 gallon/

3,8 liter) bijvullen. De inhoud

van de hydraulische tank is

1,25 gallon (4,73 liter).

VORSICHT

• Die für ordnungs-

gemäßen Betrieb

des Markiergeräts

erforderliche

Mindest-Schlauchgr

öße beträgt 3/8 in. x

50 ft.

8 Den Saugschlauch in einen geerdeten Metalleimer legen,

der teilweise mit Spülflüssigkeit gefüllt ist. Den

Erdungsdraht am Eimer und einem guten Erdungspunkt

befestigen. Die Schritte 1-5 unter Inbetriebnahme

ausführen, um das im Markiergerät vorhandene Lageröl

auszuspülen. Farbe auf Wasserbasis ist mit Wasser

auszuspülen, und Farbe auf Ölbasis sowie das Lageröl

sind mit Lösungsbenzin auszuspülen.

9 Den Hydraulikölstand

kontrollieren. Graco-

Hydrauliköl Klasse 46

Nr. 169236 (18,9 l) bzw.

207428 (3,8 l) nachfüllen. Der

Hydrauliköltank fasst 4,73 l.

PAINT

FLUSH

ti3310a

Safe Range (cold)

ti3431a

200HS

Setup / Configuration / Configuración / Opstellen / Systemvorbereitung

20 312190C

Marking Module Setup / Réglage du module de tracement /

Configuración del módulo de marcado / De markeringsmodule

instellen / Vorbereitung des Markierungsmoduls

English

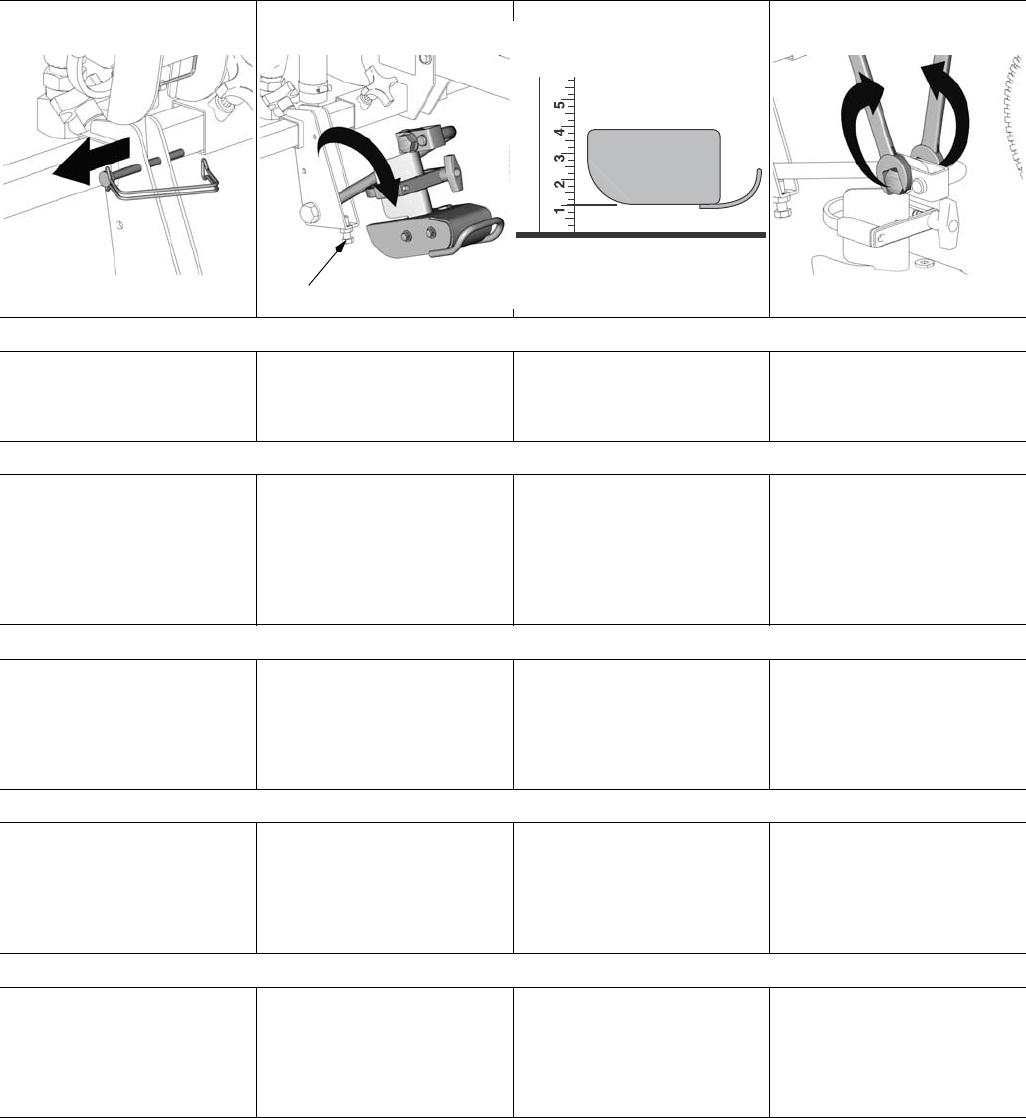

1 Remove storage pin.

2 Swing arm down to operating

position.

3 Adjust height screw (A, step

2) until can actuator is

approximately 1 inch or

more above ground.

4 Adjust can actuator bolt to

desired tension.

Note: This is set at Graco factory.

Français

1 Retirer la goupille

d’entreposage.

2 Basculer le bras vers le bas

pour le mettre en position

de service.

3 Régler la vis de réglage

de la hauteur (A, étape 2)

jusqu’à ce que le

mécanisme de commande

du bidon soit au moins

1 pouce (2,5 cm)

au-dessus du sol.

4 Régler le boulon du

mécanisme de commande

du bidon pour obtenir

le serrage souhaité.

Remarque : ceci a été réglé

à l’usine de Graco.

Español

1 Retire el pasador de

almacenamiento.

2 Baje el brazo hasta la

posición de funcionamiento.

3 Ajuste el tornillo de altura

(A, paso 2) hasta que el

accionador de la lata quede

a aproximadamente

2,54 cm (1 pulg.) por

encima del suelo.

4 Ajuste el perno del

accionador de la lata

a la tensión deseada.

Nota: Este ajuste viene fijado

en fábrica por Graco.

Nederlands

1 Verwijder de opslagpen.

2 Draai de arm omlaag in de

bedrijfsstand.

3 Stel de hoogteschroef

(A, stap 2) af tot de

busaandrijver zich

ongeveer 1 inch (2,5 cm)

of meer boven de grond

bevindt.

4 Stel de bout van de

busaandrijver op de

gewenste spanning.

Opmerking: Dit wordt ingesteld

in de Graco-fabriek.

Deutsch

1 Den Lagerungsstift

entfernen.

2 Den Arm nach unten auf

Betriebsposition drehen.

3 Die Höheneinstellschraube

(A, Schritt 2) justieren, bis

das Dosenstellglied ca.

2,5 cm oder höher über

dem Boden liegt.

4 Die Dosenstellglied-

schraube auf die

gewünschte Spannung

einstellen.

Hinweis: Diese Einstellung wird

im Graco-Werk vorgenommen.

ti10066a Ati10065a ti10061a ti10068a

Setup / Configuration / Configuración / Opstellen / Systemvorbereitung

312190C 21

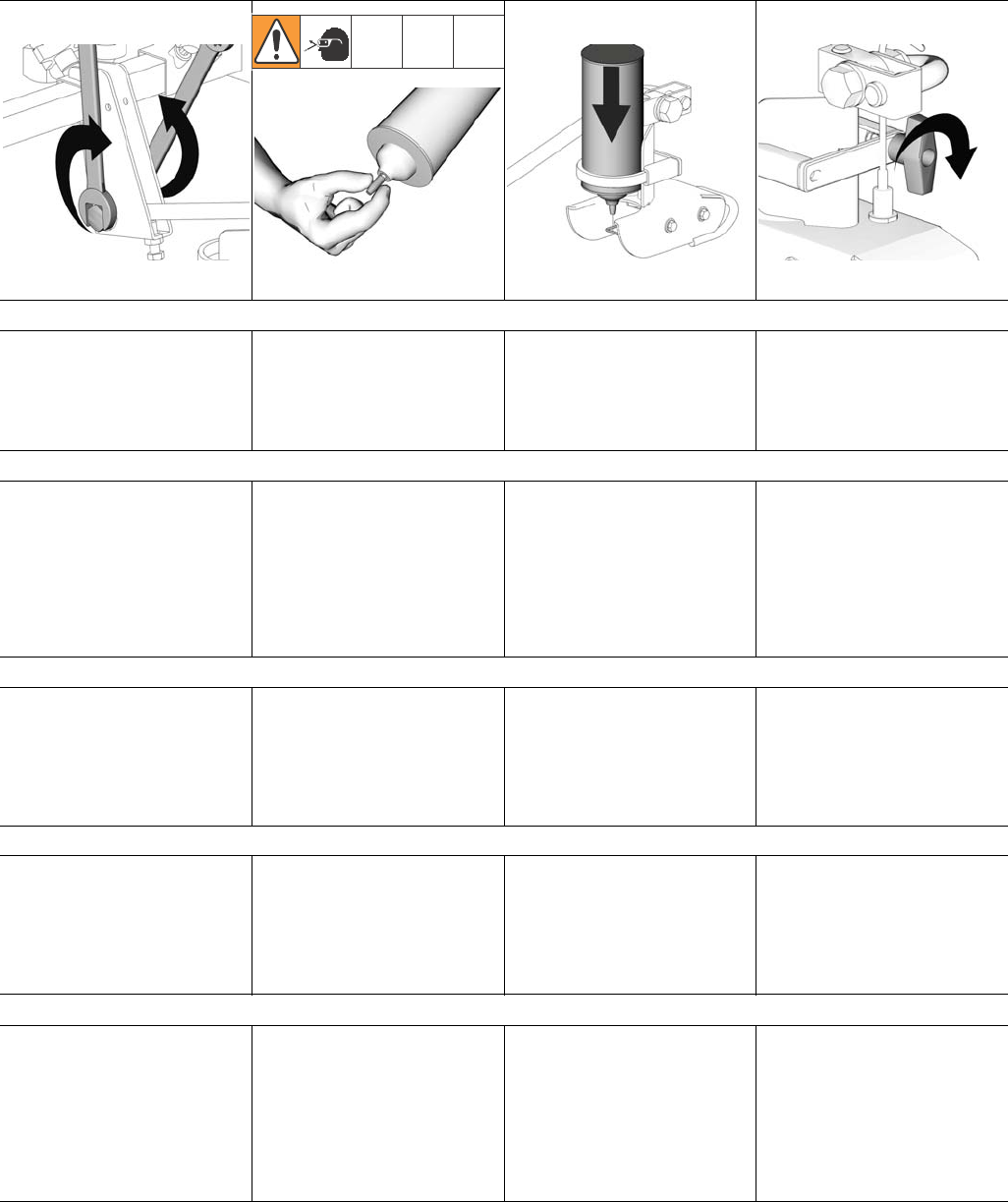

Marking Module Setup (cont’d) / Réglage du module de tracement (suite) / Configuración del módulo

de marcado (cont.) / De markeringsmodule instellen (vervolg) / Vorbereitung des Markierungsmoduls (Forts.)

English

5 Adjust bracket bolt to desired

tension.

Note: This is set at Graco factory.

6 Secure each new spray can

tip in place. Point can away

from you. Push tip down tight

on can. Failure to do this may

result in tip falling off during

use.

7 Insert spray can into actuator. 8 Verify can is seated properly.

Tighten.

Français

5 Régler le boulon du support

pour obtenir le serrage

souhaité.

Remarque : ceci a été réglé

à l’usine de Graco.

6 Bien fixer chaque nouvelle

buse de pulvérisation en

place. Diriger le bidon de

sorte qu’il ne pointe pas vers

vous. Pousser la buse dans le

bidon de sorte qu’elle y soit

bien fixée. Autrement, elle

risque de tomber hors du

bidon lors de son utilisation.

7 Insérer le bidon de

pulvérisation dans le

mécanisme de commande.

8 Vérifier que le bidon est

correctement posé. Serrer.

Español

5 Ajuste el perno de

abrazadera a la tensión

deseada.

Nota: Este ajuste viene fijado

en fábrica por Graco.

6 Sujete las boquillas de cada

lata de pulverización nueva.

No dirijq la lata hacia usted.

Empuje firmemente la

boquilla en la lata. De no

hacerlo, la boquilla podría

caerse durante el uso.

7 Introduzca la lata de

pulverización en el

accionado.

8 Compruebe que la lata está

bien asentada. Apriétela.

Nederlands

5 Stel de bout van de beugel af

op de gewenste spanning.

Opmerking: Dit wordt ingesteld in

de Graco-fabriek.

6 Zet elke tip van nieuwe

spuitbussen vast op hun

plaats. Richt de bus van u af.

Druk de tip omlaag en strak

op de bus. Als u dit nalaat

kan de tip eraf vallen tijdens

gebruik.

7 Breng de spuitbus aan in de

aandrijver.

8 Controleer nogmaals of de

bus goed zit. Draai hem vast.

Deutsch

5 Die Halterungsschraube auf

die gewünschte Spannung

einstellen.

Hinweis: Diese Einstellung wird im

Graco-Werk vorgenommen.

6 Jede neue Spritzdosendüse

an ihrem Platz befestigen.

Die Dose von der

Bedienperson weg richten.

Die Düse fest auf die Dose

herunterdrücken. Falls das

nicht getan wird, kann die

Düse beim Einsatz

herunterfallen.

7 Die Spritzdose in das

Stellglied einsetzen.

8 Kontrollieren, ob die Dose

richtig sitzt. Festziehen.

ti10060a ti10067a ti10063a ti10069a

Startup / Mise en service / Puesta en marcha / Opstarten / Inbetriebnahme

22 312190C

Startup / Mise en service / Puesta en marcha /

Opstarten / Inbetriebnahme

English

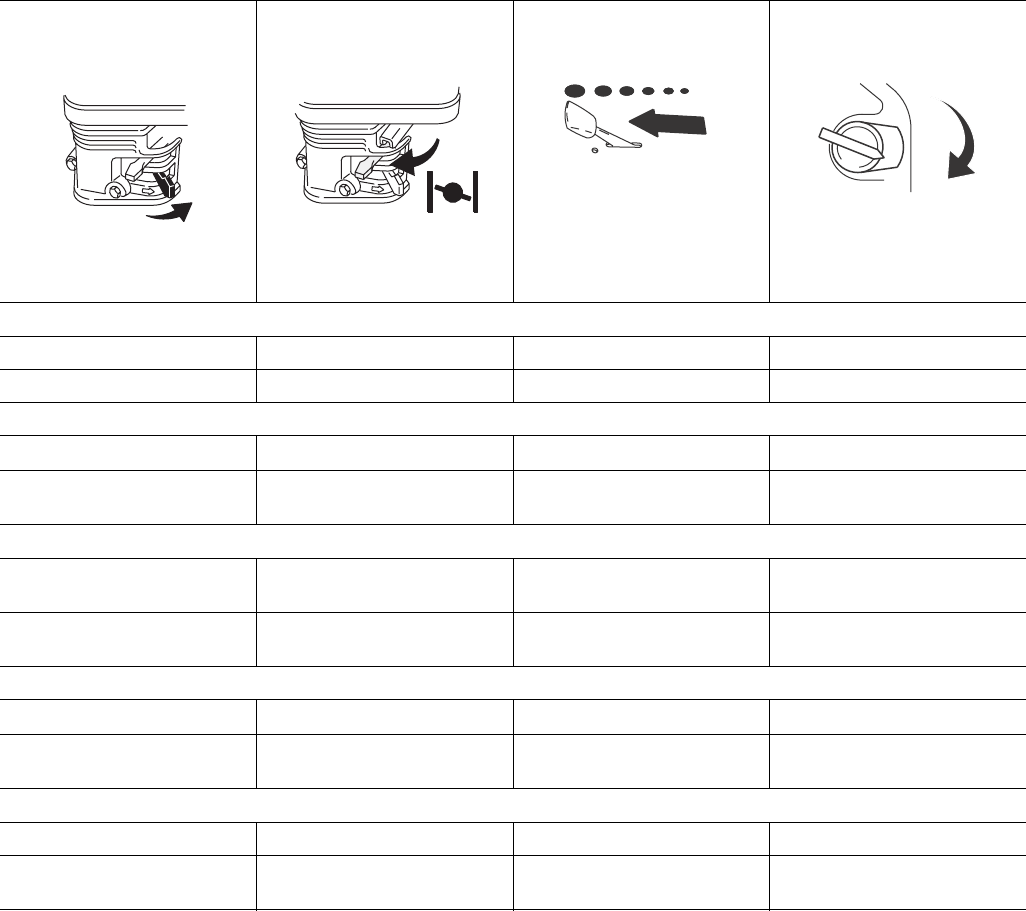

1 Start engine.

A Move fuel valve to open. B Move choke to closed. C Set throttle to fast. D Set engine switch ON.

Français

1 Démarrer le moteur.

A Mettre la vanne de

carburant sur ouvert.

B Mettre le volet du starter

sur fermé.

C Régler l’accélérateur

sur rapide.

D Mettre l’interrupteur

du moteur sur ON.

Español

1 Ponga en marcha

el pulverizador.

A Abra la válvula de

combustible.

B Cierre el obturador. C Coloque el acelerador

en posición rápida.

D Coloque el interruptor del

motor en posición ON.

Nederlands

1 Start de motor.

A Draai de brandstofkraan

open.

B Draai de choke dicht. C Zet het gas op snel. D Draai de motorschakelaar

op ON.

Deutsch

1 Motor starten.

A Kraftstoffhahn öffnen. B Motor-Choke schließen. C Gashebel auf Schnell

stellen.

D Motorschalter auf ON

drehen.

ti3312a ti3313a

ti6480a

OFF

ON

ti3315a

Startup / Mise en service / Puesta en marcha / Opstarten / Inbetriebnahme

312190C 23

English

E Pull starter cord. F After engine starts, move

choke to open.

G Set throttle to desired

setting.

H Digital display is

functional after engine

starts.

Français

E Tirer sur le cordon du

lanceur.

F Dès que le moteur tourne,

mettre le volant du starter

sur ouvert.

G Régler l’accélérateur

en position désirée.

H L’affichage numérique

fonctionne dès que le

moteur tourne.

Español

E Tire de la cuerda de

arranque.

F Después de que el motor

se ponga en marcha, abra

el obturador.

G Coloque el acelerador

en la posición deseada.

H La pantalla de

visualización funcionará

después de que se ponga

en marcha el motor.

Nederlands

E Trek aan het startkoord. F Zet de choke open, als de

motor is gestart.

G Draai het gas op de

gewenste stand.

H De digitale display gaat

werken nadat de motor

is gestart.

Deutsch

E Starterkabel ziehen. F Nach dem Starten des

Motors den Choke öffnen.

G Gashebel auf die

gewünschte

Geschwindigkeit

einstellen.

H Nach Start des Motors

schaltet sich das

Digital-Display ein.

ti3316a

ti3317a

ti6482a

Startup / Mise en service / Puesta en marcha / Opstarten / Inbetriebnahme

24 312190C

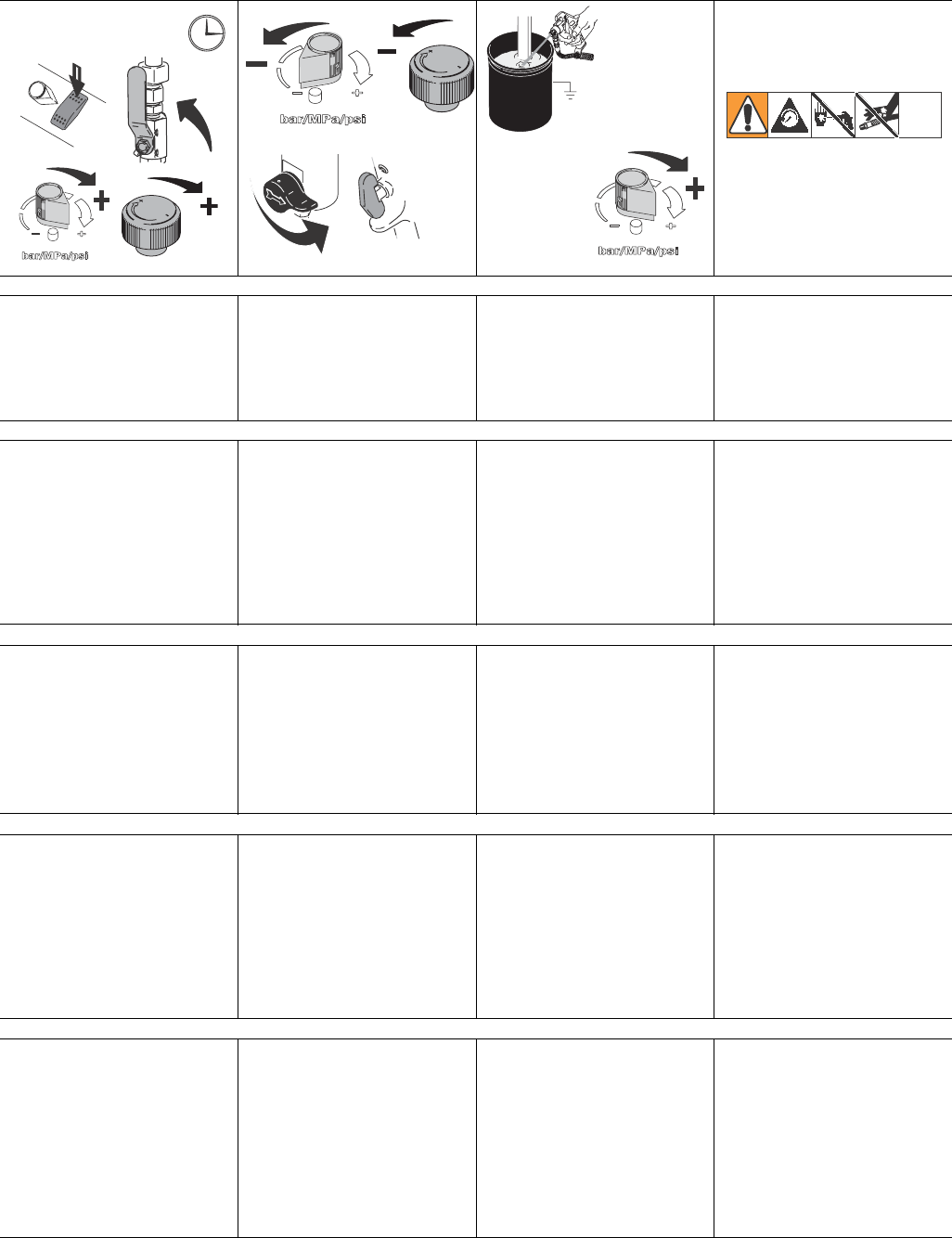

English

2 Set pump switch ON.

- Pump is now active -

3 Increase pressure enough to start

pump. Allow fluid to circulate for

15 seconds.

4 Turn pressure down, turn prime

valve horizontal. Disengage gun

trigger safety.

5 Hold gun against grounded metal

flushing pail. Trigger gun and

increase fluid pressure slowly

until pump runs smoothly.

Inspect fittings for leaks. Do not stop

leaks with your hand or a rag! If leaks

occur, turn striper OFF immediately.

Do Pressure Relief on pg 49. Tighten

leaky fittings. Repeat Startup, 1.-2. If

no leaks, continue to trigger gun until

system is thoroughly flushed. Proceed

to 3.

Français

2 Mettre l’interrupteur de la pompe

sur ON (« Marche »).

- La pompe est maintenant

en marche -

3 Augmenter suffisamment la

pression pour démarrer la

pompe. Faire circuler le fluide

pendant 15 secondes.

4 Réduire la pression, mettre

la vanne d’amorçage à

l’horizontale. Déverrouiller

la gâchette du pistolet.

5 Appuyer le pistolet contre un

seau de rinçage métallique mis à

la terre. Actionner le pistolet et

augmenter lentement la pression

du produit jusqu’à ce que la

pompe démarre en douceur.

Contrôler l’étanchéité des raccords.

Ne pas arrêter une fuite avec la main

ou un chiffon ! En cas de fuite, immé-

diatement ARRÊTER le traceur.

Effectuer la procédure de Décompres-

sion décrite à la page 49. Resserrer

les raccords non étanches. Répéter

les étapes 1. et 2. de la procédure

de Démarrage. S’il n’y a plus de fuite,

continuer l’actionnement du pistolet

jusqu’à ce que le pulvérisateur soit

entièrement rincé. Passer à l’étape 3.

Español

2 Coloque el interruptor de la

bomba en posición ON.

- Ahora la bomba está activada -

3 Aumente la presión lo suficiente

como para poner en marcha la

bomba. Deje que el fluido circule

durante 15 segundos.

4 Baje el ajuste de presión, gire

la válvula de cebado hasta

la posición horizontal.

Desenganche el seguro

del gatillo de la pistola.

5 Mantenga la pistola contra

una lata metálica de lavado

conectada a tierra. Dispare la

pistola y aumente lentamente la

presión de fluido hasta que la

bomba funcione suavemente.

Inspeccione los racores en busca de

fugas. ¡No detenga las fugas con la

mano o con un trapo! Si hubiera fugas,

APAGUE inmediatamente el trazalíneas.

Lleve a cabo el Procedimiento

de descompresión de la página 49.

Apriete los racores que tenían. Repita

el procedimiento de Puesta en marcha,

1.-2. Si no hubiera fugas, siga disparando

la pistola hasta que el sistema esté

bien lavado. Proceda al paso 3.

Nederlands

2 Zet de pompschakelaar op ON.

- De pomp is nu actief -

3 Voer de druk net genoeg op om

de pomp te starten. Laat de

vloeistof 15 seconden circuleren.

4 Draai de druk omlaag, draai de

inspuitkraan in de horizontale

stand. Haal de trekker van de

veiligheidspal.

5 Houd het pistool tegen een

geaarde metalen spoelbak.

Druk de trekker van het pistool

in en verhoog langzaam de

materiaaldruk totdat de pomp

soepel loopt.

Kijk de koppelingen na op lekken.

Lekken nooit met de hand of met een

doek afstoppen! Als er sprake is van

lekken, zet dan het belijningsapparaat

onmiddellijk UIT. Voer vervolgens de

procedure voor de Drukontlasting, zie

blz. 49 uit. Draai lekkende pakkingen

vast. Herhaal stappen 1.-2. van Starten.

Als er geen lekken zijn, blijf de trekker

van het pistool dan ingedrukt houden

tot het systeem grondig doorgespoeld

is. Ga verder bij 3.

Deutsch

2 Pumpenschalter auf ON stellen

(einschalten).

- Pumpe ist jetzt aktiv -

3 Den Druck soweit erhöhen,

dass die Pumpe startet. Die

Flüssigkeit 15 Sekunden lang

zirkulieren lassen.

4 Druck herunterdrehen,

Entlüftungsventil horizontal

stellen. Abzugssperre entriegeln.

5 Pistole gegen einen geerdeten

Spül-Metalleimer drücken. Pistole

abziehen und den Materialdruck

langsam erhöhen, bis die Pumpe

gleichmäßig läuft.

Alle Anschlüsse auf Dichtheit überprüfen.

Undichte Stellen niemals mit der

Hand oder einem Lappen abzudichten

versuchen! Wenn undichte Stellen

auftreten, das Markiergerät sofort

abschalten. Die Druckentlastung

auf Seite 49 ausführen. Undichte

Anschlüsse festziehen. Die Schritte 1-2

unter Inbetriebnahme ausführen.

Wenn keine undichten Stellen vorhan-

den sind, die Pistole weiterhin abzie-

hen, bis das System gründlich gespült

ist. Zu Schritt 3 weitergehen.

on

ti6471a

ON

ti6476a

ti6596a

15 SEC.

ti3442a

ti6472a

3304c

ti3441a

ti6594a

ti3322a

ti6596a

FLUSH /

RINCER /

LAVAR /

SPOELEN /

SPÜLEN 21b

Startup / Mise en service / Puesta en marcha / Opstarten / Inbetriebnahme

312190C 25

English

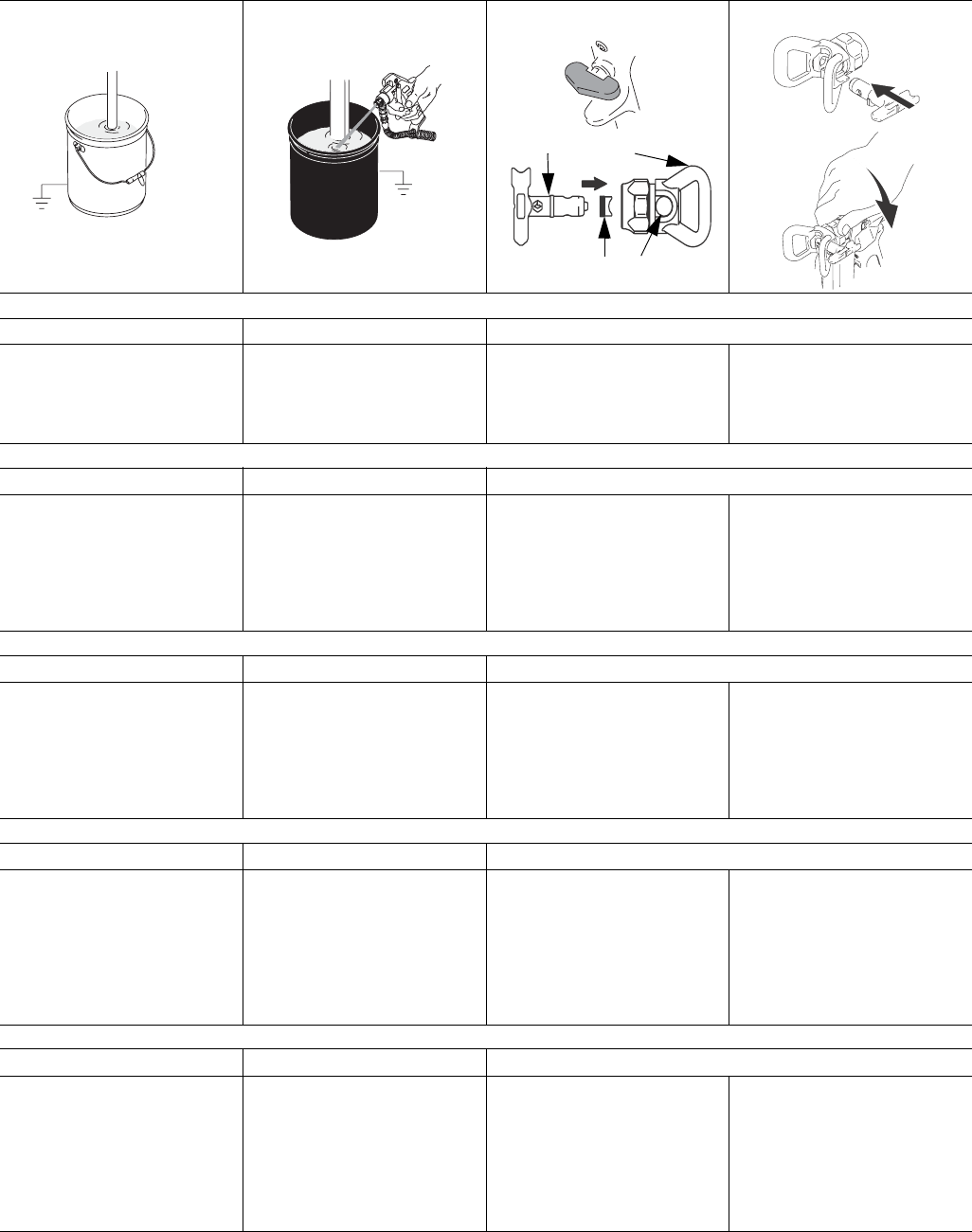

SwitchTip and Guard Assembly

6 Place siphon tube in paint

pail.

7 Trigger gun again into

flushing fluid pail until paint

appears. Assemble tip and

guard.

1 Engage trigger safety.

Use end of SwitchTip (A)

to press OneSeal (B) into tip

guard (D), with curve

matching tip bore (C).

2 Insert SwitchTip in tip bore

and firmly thread assembly

onto gun.

Français

Ensemble buse SwitchTip et garde

6 Mettre le tuyau de succion

dans un seau de peinture.

7 Actionner à nouveau le

pistolet en dirigeant le jet

dans le seau de rinçage

jusqu’à ce que la peinture

s’écoule. Monter la buse

et la garde.

1 Verrouiller la gâchette. Se

servir de l’extrémité de la

buse SwitchTip (A) pour

enfoncer le joint OneSeal (B)

dans la garde (D), le côté

incurvé faisant face à l’orifice

de la garde (C).

2 Introduire la buse SwitchTip

dans le trou de la buse et la

visser à fond dans le pistolet.

Español

Conjunto de boquilla de giro SwitchTip y portaboquillas

6 Coloque el tubo de

aspiración en la lata

de pintura.

7 Dispare la pistola en la lata

de líquido de lavado hasta

que salga pintura. Instale la

boquilla y la protección.

1 Enganche el seguro del

gatillo. Utilice la base de la

boquilla SwitchTip (A) para

colocar el cierre OneSeal (B)

en el portaboquillas (D),

encajando el cilindro en el

alojamiento (C).

2 Introduzca la boquilla

SwitchTip en el alojamiento

y enrosque firmemente el

conjunto en la pistola.

Nederlands

SwitchTip met houder

6 Plaats de sifonbuis in de

verfemmer.

7 Druk de trekker van het

pistool weer in en spuit in de

materiaalemmer tot er verf

verschijnt. Breng de tip en

de beschermer aan.

1 Zet de trekker op de

veiligheidspal. Gebruik het

uiteinde van de SwitchTip (A)

om de OneSeal (B) de

tipbeschermer (D) in te

duwen, zodanig dat het

gekromde deel aansluit in

de tipboring (C).

2 Steek de SwitchTip in de

tipboring en schroef het

geheel goed vast op het

pistool.

Deutsch

Umkehrdüse und Düsenschutz

6 Saugschlauch in den

Farbeimer stecken.

7 Pistole wieder in den

Spüleimer richten und

abziehen, bis Farbe austritt.

Düse und Düsenschutz

einbauen.

1 Abzugssperre verriegeln. Die

OneSeal-Dichtung (B) mit

dem Ende der Umkehrdüse

(A) in den Düsenschutz (D)

drücken, wobei die

Krümmung der

Düsenbohrung (C)

entsprechen muss.

2 Die Umkehrdüse in die

Düsenbohrung einführen

und fest auf die Pistole

schrauben.

PAINT

ti3316a

ti3322a

FLUSH / RINCER / LAVAR /

SPOELEN / SPÜLEN

ti3324a

ti6638a

A

BC

D

ti3325a

ti3327a

Gun Placement / Mise en place du pistolet / Colocación de la pistola / Het pistool positioneren / Pistolenbefestigung

26 312190C

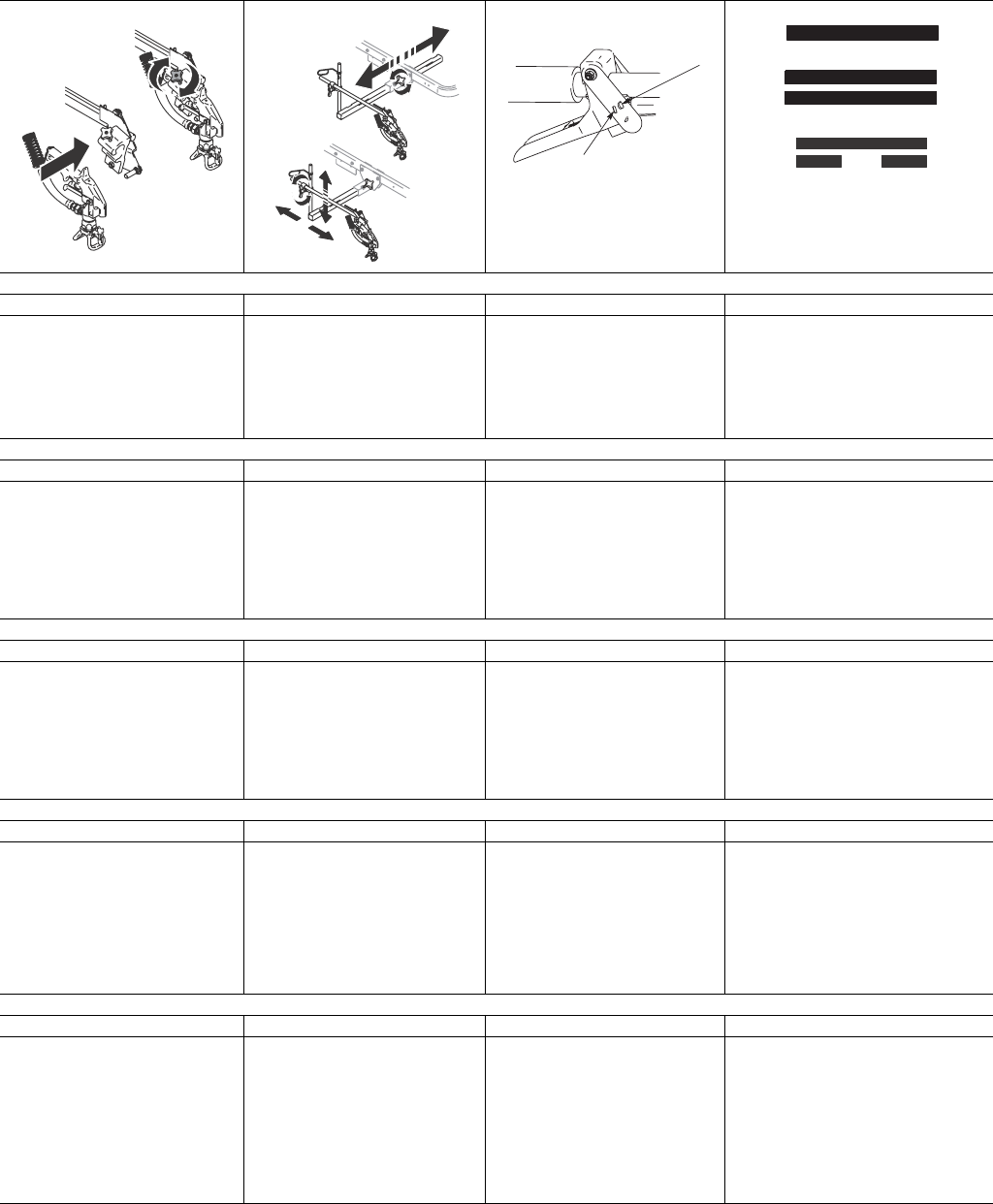

Gun Placement / Mise en place du pistolet / Colocación de la pistola /

Het pistool positioneren / Pistolenbefestigung

English

Install Gun Position Gun Select Gun

1 Insert gun into gun holder.

Tighten clamp. 2 Position gun: up/down,

forward/reverse, left/right.

See examples, page 27.

3 Connect gun cables to left or

right gun selector plates. A One gun: Disconnect one gun

selector plate from trigger.

B Both guns simultaneously: Adjust

both gun selector plates to the same

position.

C Solid-skip and skip-solid: Adjust

solid-line gun to position 1 and

skip-line gun to position 2.

Français

Montage du pistolet Position du pistolet Sélection du pistolet

1 Mettre le pistolet dans le

porte-pistolet. Serrer la fixation. 2 Positionner le pistolet vers le

haut/le bas, en avant/en arrière,

à gauche/à droite.

Voir exemples, page 27.

3 Brancher les fils des pistolets

sur les sélecteurs de pistolets :

droit ou gauche.

A Un pistolet : débrancher le sélecteur

un pistolet de la gâchette.

B Deux pistolets ensemble : régler

les deux sélecteurs de pistolets

sur la même position.

C Continu-discontinu et discontinu-

continu : mettre le pistolet ligne

continue en position 1 et le pistolet

ligne discontinue en position 2.

Español

Instalación de la pistola Colocación de la pistola Selección de la pistola

1 Introduzca la pistola en su

soporte. Apriete la abrazadera. 2 Dirija la pistola hacia arriba/

abajo, hacia adelante/atrás,

hacia la izquierda/derecha

Vea los ejemplos, página 27.

3 Conecte los cables de la pistola

a las placas selectoras de la

pistola izquierda o derecha.

A Una pistola: Desconecte la placa

selectora de una de las pistolas

del gatillo.

B Ambas pistolas simultáneamente:

Ajuste las placas selectoras de

ambas pistolas en la misma posición.

C Sólido-salto y salto-sólido: Ajuste la

pistola sólido-línea en la posición 1

y la pistola salto-línea en la posición 2.

Nederlands

Het pistool installeren Het pistool positioneren Het pistool selecteren

1 Breng het pistool aan in de

pistoolhouder. Draai de klem vast. 2 Positioneer het pistool:

omhoog/omlaag,

vooruit/achteruit, links/rechts.

Zie de voorbeelden, blz. 27.

3 Sluit de pistoolkabels

aan op de linker of rechter

pistoolkeuzeplaten.

A Eén pistool: haal één pistoolkeuze-

plaat los van de trekker.

B Beide pistolen tegelijk: Stel beide

pistoolkeuzeplaten af op de dezelfde

stand.

C Doorlopend-onderbroken en

onderbroken-doorlopend: stel het

pistool voor de doorlopende lijn af

op stand 1 en het pistool van de

onderbroken lijn op stand 2.

Deutsch

Installation der Pistole Anordnung der Pistole Pistole auswählen

1 Pistole in Pistolenhalterung

stecken. Klammer festziehen. 2 Pistole nach oben/unten,

vor/zurück, links/rechts

verschieben.

Siehe Beispiele, Seite 27.

3 Pistolenkabel mit linker oder

rechter Pistolen-Auswahlplatte

verbinden.

A Eine Pistole: Eine Pistolen-

Auswahlplatte vom Abzug abnehmen.

B Beide Pistolen gleichzeitig: Beide

Pistolen-Auswahlplatten in derselben

Position einstellen.

C Durchgehend-unterbrochen und

unterbrochen-durchgehend: Pistole

für durchgehende Linie in Position 1

einstellen, und Pistole für

unterbrochene Linie in Position 2

einstellen.

ti6550a

ti6549a

1

2

ti3330a

a

c

b

ti3331a

ti3332a

Gun Placement / Mise en place du pistolet / Colocación de la pistola / Het pistool positioneren / Pistolenbefestigung

312190C 27

TI3710b

1

2

3

4

7

6

5

English Français Español Nederlands Deutsch

1 One line. Une ligne. Una línea. Eén leiding. Eine Linie

2 One line up to 24 in.

(61 cm) wide.

Une ligne jusqu’à 24 in.

(61 cm) de large.

una línea de una anchura

máxima de 61 cm

(24 pulg.).

Eén leiding met een

maximale breedte van

24 inch (61 cm).

Eine Linie bis zu 61 cm

Breite.

3 Two lines. Deux lignes. Dos líneas. Twee leidingen. Zwei Linien.

4 One line or two lines to

spray around obstacles.

Une ou deux lignes pour

peindre en contournant

les obstacles.

Una línea o dos líneas

para pulverizar evitando

los obstáculos.

Eén leiding of twee

leidingen om daarmee

om obstakels heen

te spuiten.

Eine oder zwei Linien

zum Spritzen um

Hindernisse herum.

5 One gun curb. Bordure avec un pistolet. Flanco con una pistola. Stoeprand met

één pistool.

Kante mit einer Pistole.

6 Two gun curb. Bordure avec

deux pistolets.

Flanco con dos pistolas. Stoeprand met

twee pistolen.

Kante mit zwei Pistolen.

7 Two lines or one line up

to 24 in. (61 cm) wide.

Deux lignes ou une ligne

jusqu’à 61 cm de large.

Dos líneas o una línea

de una anchura máxima

de 61 cm (24 pulg.).

Twee leidingen of één

leiding met een maximale

breedte van 24 inch

(61 cm).

Zwei Linien oder eine

Linie bis zu 61 cm Breite.

Gun Placement / Mise en place du pistolet / Colocación de la pistola / Het pistool positioneren / Pistolenbefestigung

28 312190C

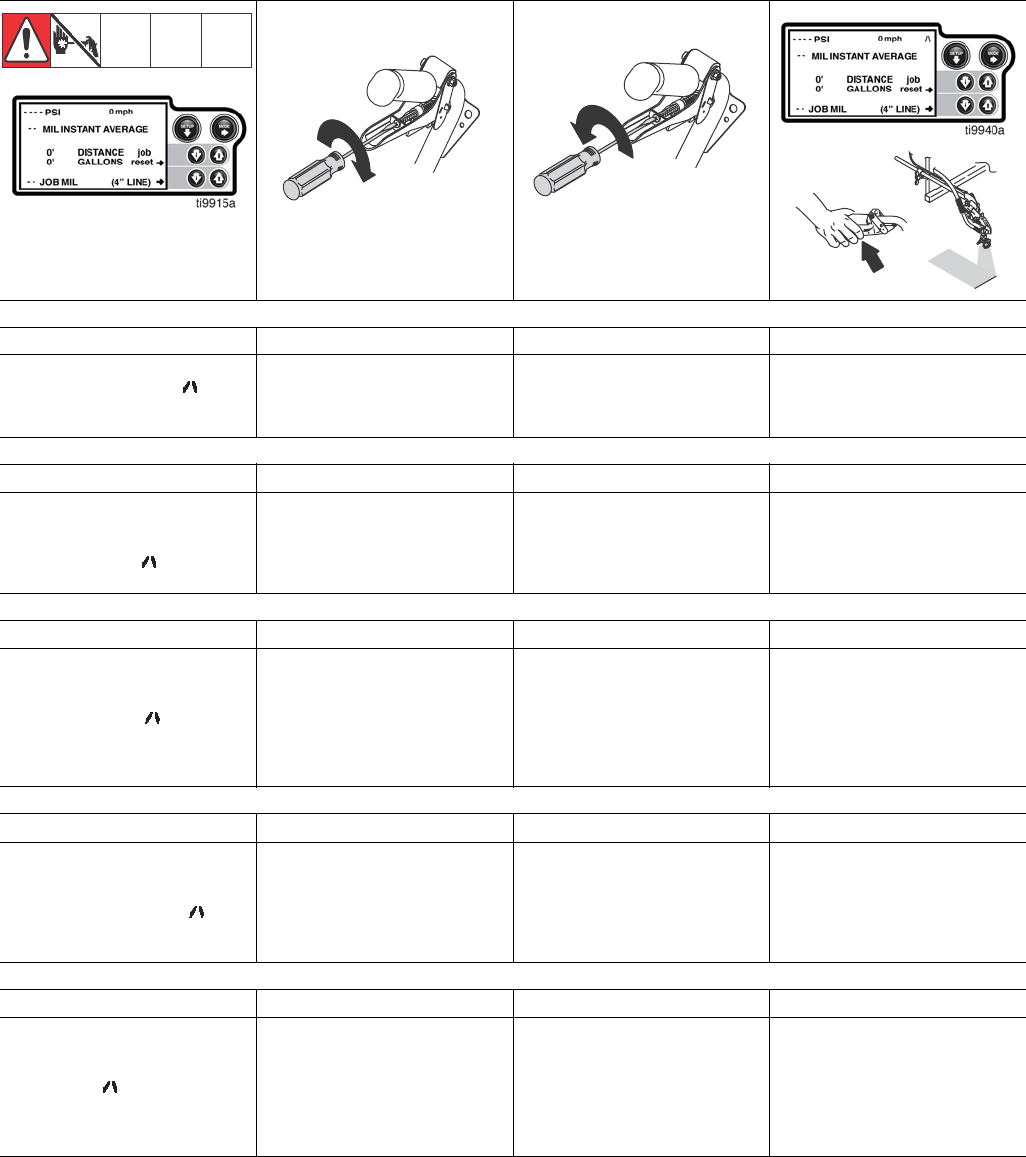

Trigger Sensor Adjustment / Réglage de sensibilité de la gâchette /

Ajuste del sensor de disparo / De trekkersensor afstellen /

Einstellung des Abzugsensors

English

No fluid spray No spray icon

1 Start striper engine. Engage

trigger. Spray icon

appear simultaneously

with start of fluid spray.

2 Turn screw in handle

clockwise if spray icon

appears before fluid

spray starts.

3 Turn screw in handle

counterclockwise if fluid

spray starts before spray

icon appears.

4 Continue adjusting screw in

handle until timing of spray

icon and fluid spray are

synchronized.

Français

Pas de jet Pas d’icône

1 Démarrer le moteur du

traceur. Actionner la

gâchette. L’icone de

pulvérisation s’affiche

dès que le jet jaillit.

2 Tourner la vis de la poignée

dans le sens horaire si

l’icône de pulvérisation

apparaît avant le jet.

3 Tourner la vis de la poignée

dans le sens antihoraire si

le jet jaillit avant l’affichage

de l’icône de pulvérisation.

4 Continuer à tourner la vis

de la poignée jusqu’à ce

que l’affichage de l’icône et

le jet soient synchronisés.

Español

Sin pulverización de fluido Sin icono de pulverización

1 Ponga en marcha el motor

del trazalíneas. Enganche

el gatillo. El icono de

pulverización debería

aparecer simultáneamente

con el comienzo de la

pulverización de fluido.

2 Gire el tornillo de la

empuñadura en sentido

horario si el icono de

pulverización aparece antes

de que comience

a pulverizarse el fluido.

3 Gire el tornillo de la

empuñadura en sentido

antihorario si el fluido

comienza a pulverizarse

antes de que aparezca el

icono de pulverización.

4 Siga ajustando el tornillo de

la empuñadura hasta que el

icono de pulverización y la

pulverización de fluido

estén sincronizadas.

Nederlands

Materiaal spuit niet Geen spuitpictogram

1 Start de motor van het

belijningsapparaat. Druk

de trekker in. Er moet

een spuitpictogram

verschijnen zodra er

materiaal begint te spuiten.

2 Draai de schroef in het

handvat rechtsom als het

spuitpictogram verschijnt

voordat er materiaal begint

te spuiten.

3 Draai de schroef in het

handvat linksom als er

materiaal begint te spuiten

voordat het spuitpictogram

verschijnt.

4 Stel de stelschroef zodanig

af dat het spuitpictogram

exact op het moment

verschijnt dat het materiaal

begint te spuiten.

Deutsch

Kein Materialaustritt Kein Spritz-Symbol

1 Den Markiergerätemotor

starten. Den Abzug

betätigen. Das Spritz-

Symbol sollte im selben

Moment erscheinen, wenn

Material auszutreten

beginnt.

2 Die Schraube im Griff im

Uhrzeigersinn drehen, wenn

das Spritz-Symbol

erscheint, bevor Material

gespritzt wird.

3 Die Schraube im Griff

im Gegenuhrzeigersinn

drehen, wenn Material

gespritzt wird, bevor das

Spritz-Symbol erscheint.

4 Mit der Einstellung der

Schraube im Griff solange

fortfahren, bis das

Erscheinen des Spritz-

symbols mit dem Beginn

des Materialaustritts

zusammenfällt.

ti3691c

ti3691b

ti10009a

Gun Placement / Mise en place du pistolet / Colocación de la pistola / Het pistool positioneren / Pistolenbefestigung

312190C 29

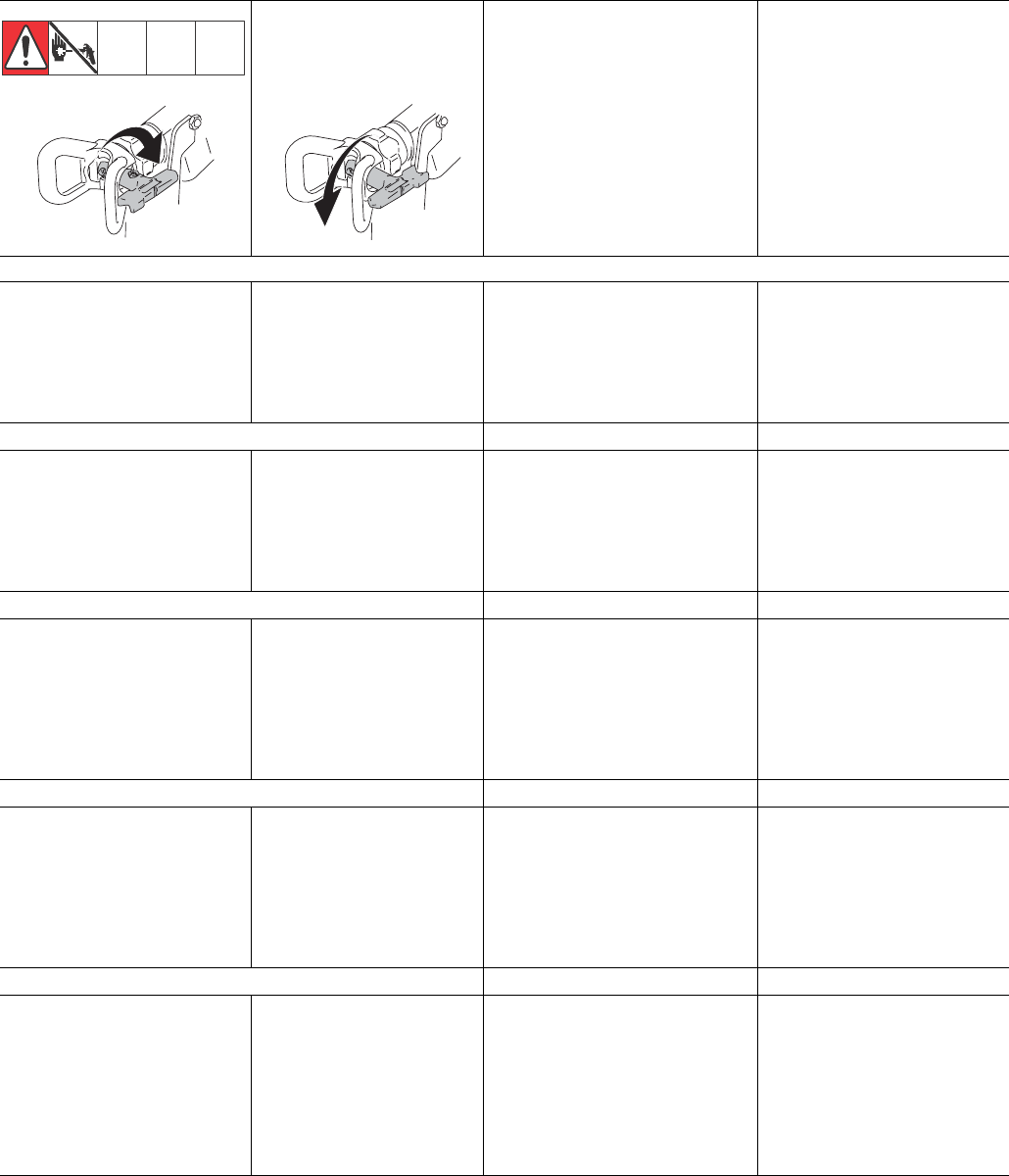

Clearing Tip Clogs / Déboucher la buse / Despeje de las obstrucciones

de la boquilla / Verstoppingen in de tip verwijderen / Reinigung

verstopfter Düsen

English

1 Release trigger, engage

gun trigger safety. Rotate

SwitchTip. Disengage gun

trigger safety and trigger gun

to clear the clog. Never point

gun toward your hand or into

a rag!

2 Engage gun trigger safety,

return SwitchTip to original

position, disengage gun

trigger safety and continue

spraying.

Français

1 Relâcher la gâchette, la

verrouiller. Faire pivoter la buse

SwitchTip. Déverrouiller la

gâchette et actionner le pistolet

pour déboucher la buse. Ne

jamais pointer le pistolet sur

votre main ou un chiffon!

2 Verrouiller la gâchette

du pistolet, remettre la

SwitchTip en position

initiale, déverrouiller

la gâchette et continuer

la pulvérisation.

Español

1 Suelte el gatillo, y enganche

el seguro. Gire la boquilla de

giro SwitchTip. Desenganche

el seguro del gatillo y dispare

la pistola para despejar la

obstrucción. ¡Nunca apunte la

pistola hacia su mano o hacia

un trapo!

2 Enganche el seguro del

gatillo de la pistola, vuelva

a colocar la boquilla

SwitchTip en posición

original, desenganche el

seguro del gatillo y siga

pulverizando.

Nederlands

1 Laat de trekker los, zet de

trekker op de veiligheidspal.

Keer de SwitchTip. Haal de

trekker van de veiligheidspal

en druk hem in om de

verstopping eruit te spuiten.

Het pistool nooit op uw hand

richten of in een doek spuiten!

2 Zet de trekker weer op

de veiligheidspal, zet

SwitchTip weer in de

oorspronkelijke stand,

Haal de trekker van de

veiligheidspal en ga door

met spuiten.

Deutsch

1 Abzug loslassen,

Abzugssperre verriegeln.

Umkehrdüse umdrehen.

Abzugssperre entriegeln und

Pistole abziehen, um die

Verstopfung zu beseitigen.

Pistole niemals gegen die

Hand oder in einen Lappen

richten!

2 Abzugssperre verriegeln,

Umkehrdüse auf

ursprüngliche Position

zurückstellen,

Abzugssperre entriegeln

und mit dem Spritzen

fortfahren.

ti3347a

ti3355a

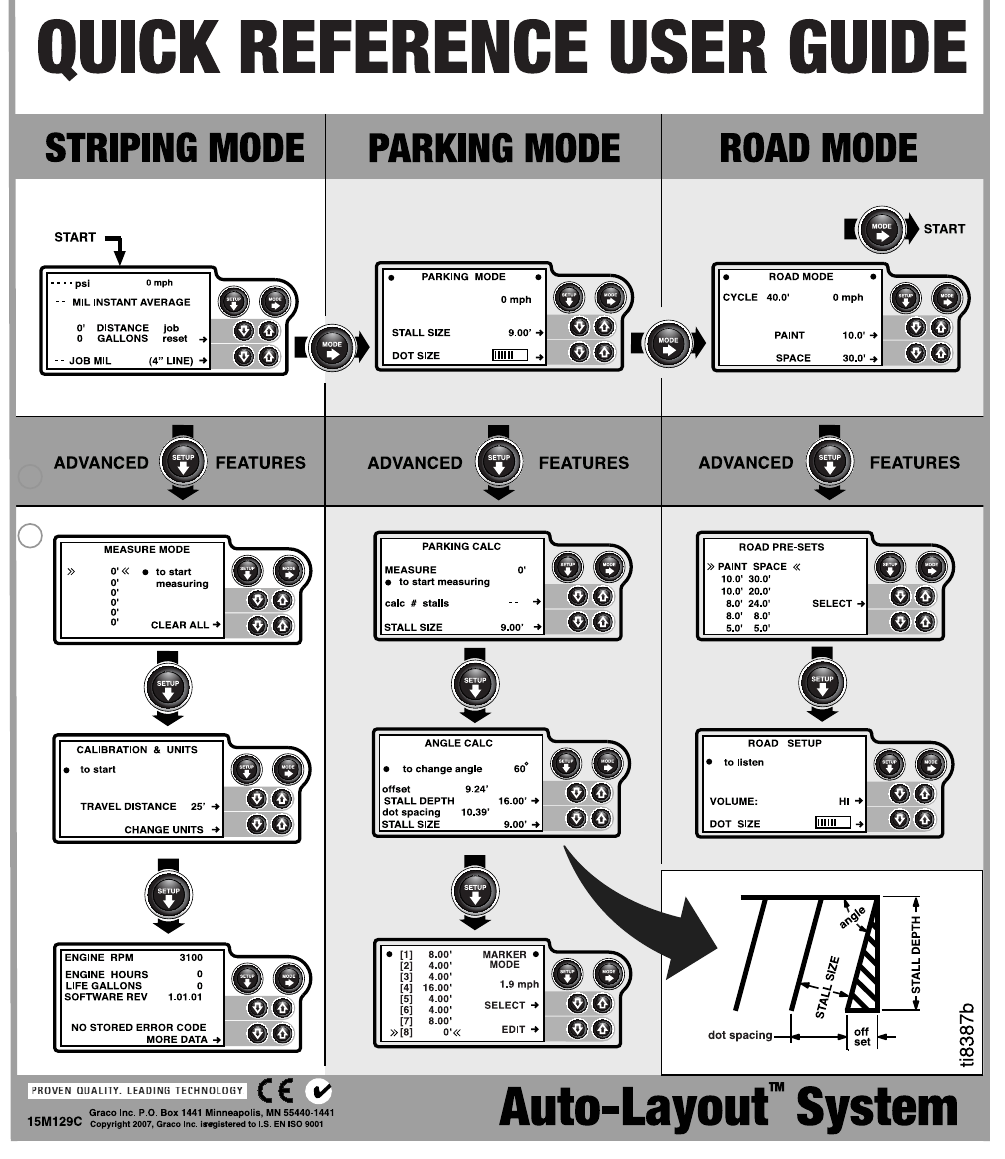

Auto-Layout System / Dispositif Auto-Layout (« Disposition automatique ») / Sistema de Trazado Automático /

Auto-Layout-systeem / Auto-Layout-System

30 312190C

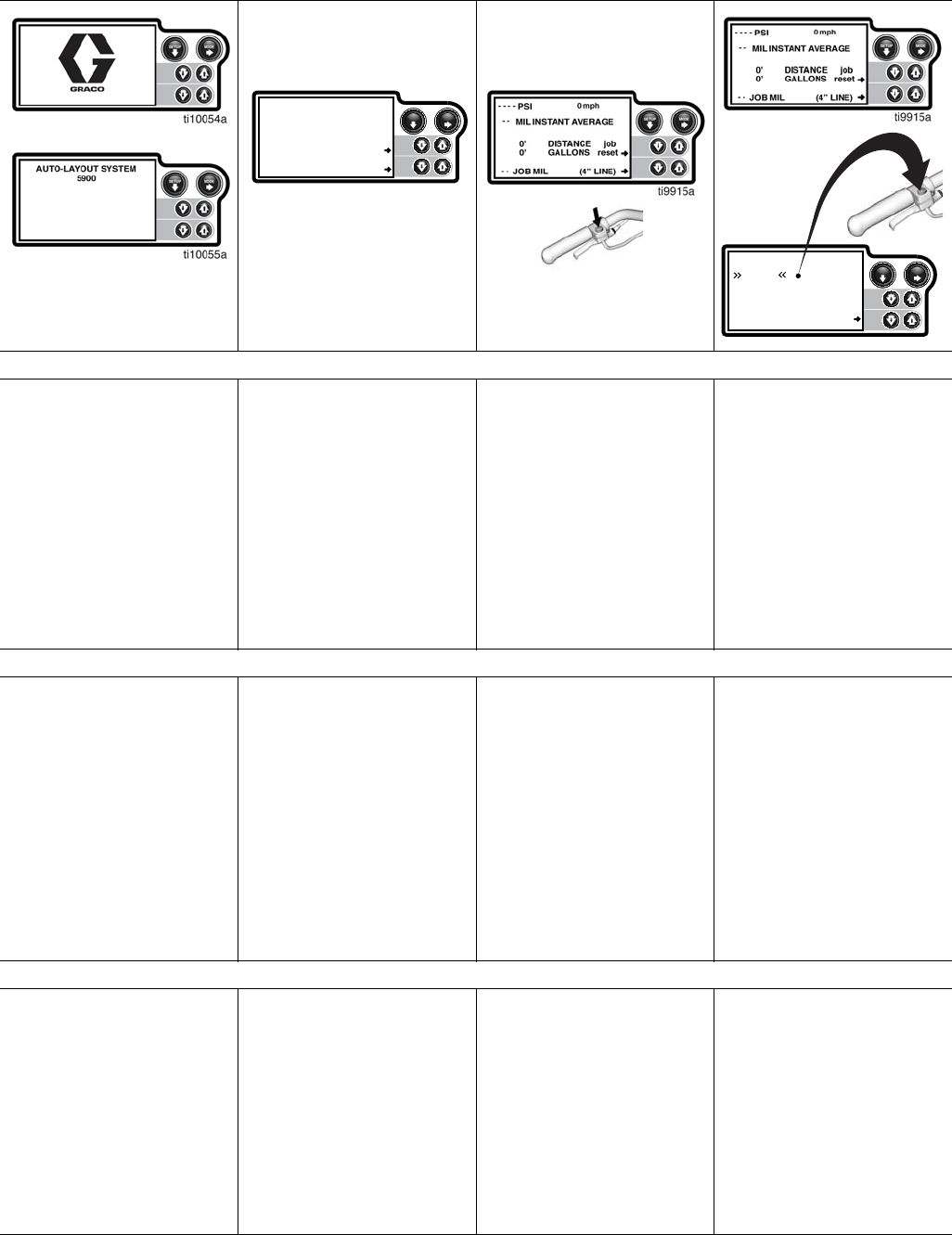

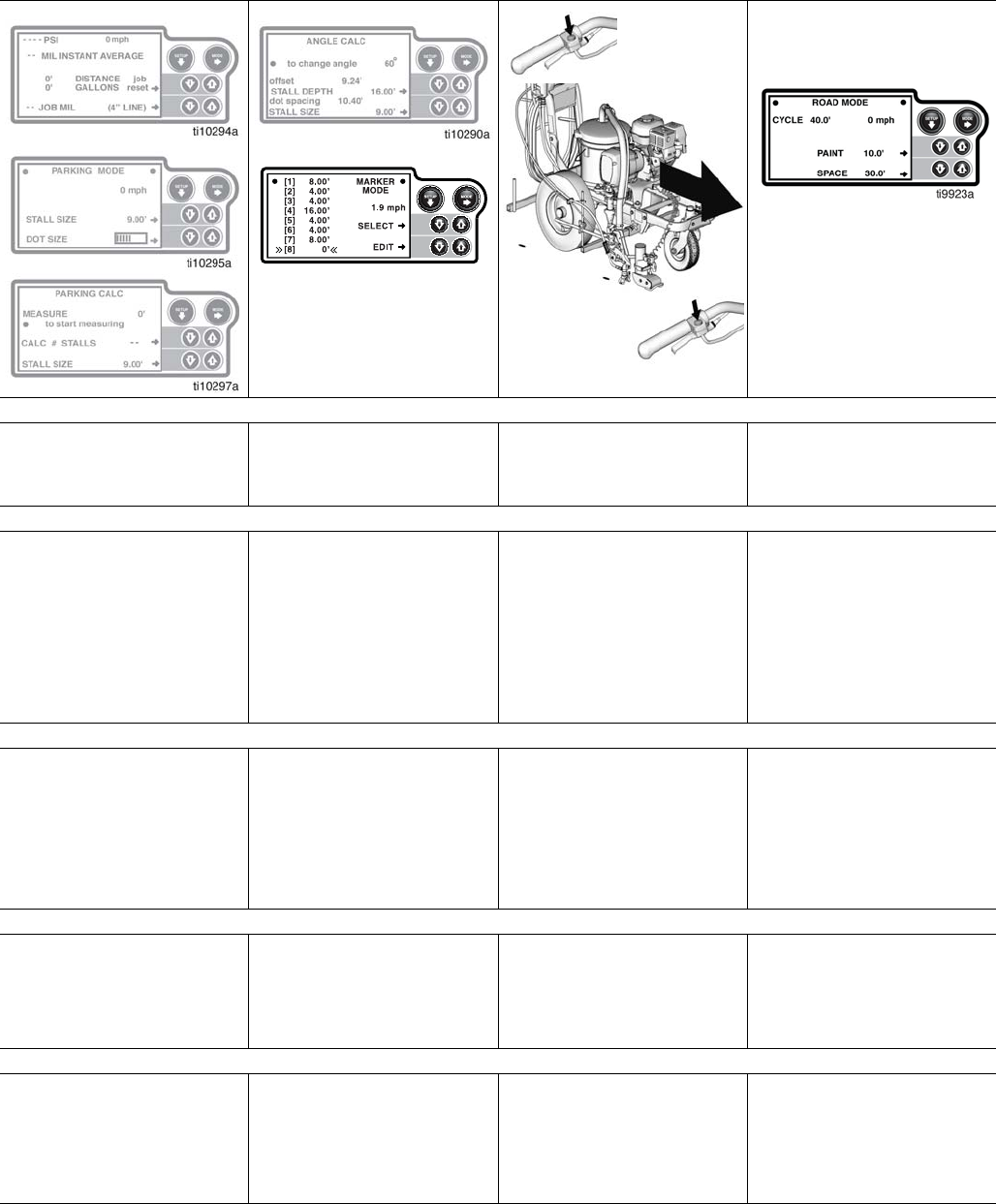

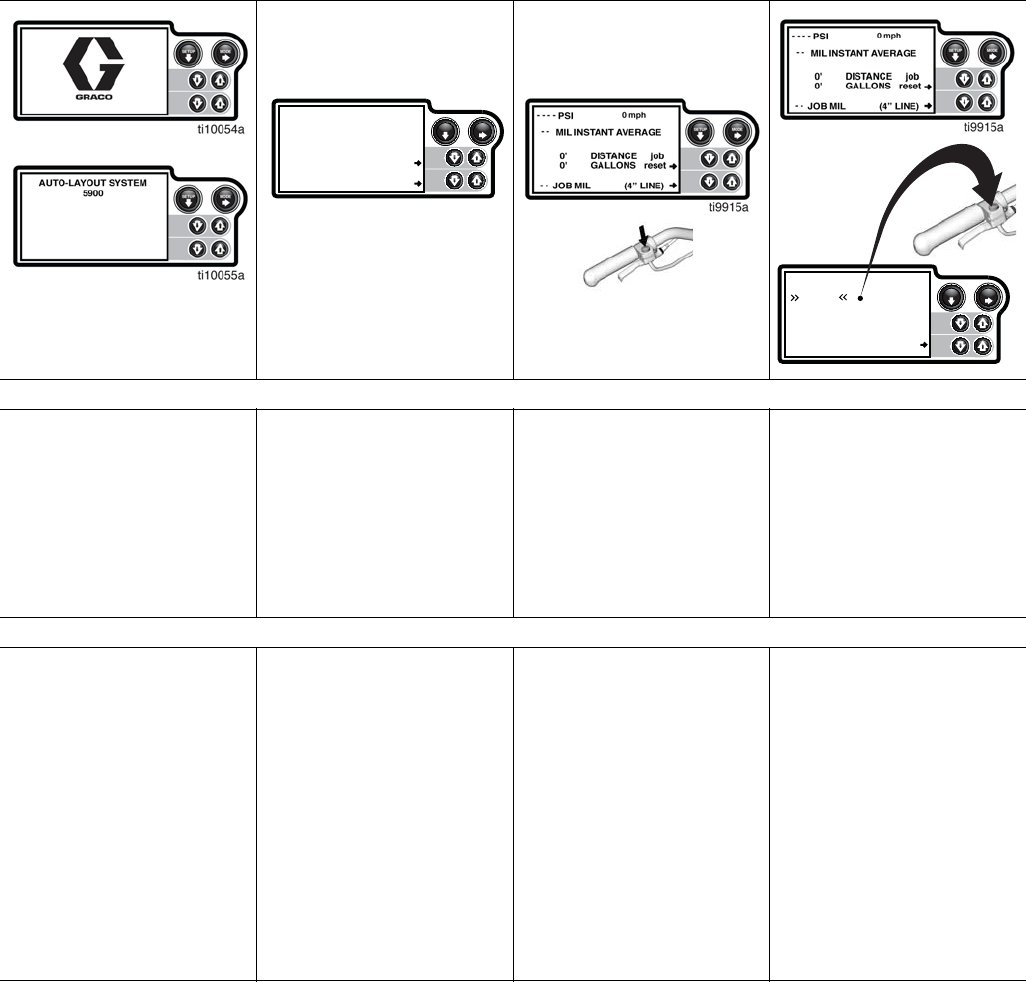

Auto-Layout System / Dispositif Auto-Layout (« Disposition

automatique ») / Sistema de Trazado Automático /

Auto-Layout-systeem / Auto-Layout-System

ti8387b_front

Auto-Layout System / Dispositif Auto-Layout (« Disposition automatique ») / Sistema de Trazado Automático /

Auto-Layout-systeem / Auto-Layout-System

312190C 31

Power-Up / Mise en marche / Suministrar energía /

Voeding aan / Hochfahren

English

1 Start engine. The Graco logo

momentarily displays. Striper

Identification momentarily displays.

2 This display appears on all new

stripers.

A Press CALIBRATE NOW and go to

page 33 if you want to calibrate now.

B Press CALIBRATE LATER and go to

page 37 if you want calibrate later.

Note: Striper is not accurate until calibration

is complete.

3 Pressure displays. Pressure varies

(0000 - 3300 psi).

A Adjust pressure with pressure control

knob to desired level.

BPress job reset arrow to clear

DISTANCE, GALLONS and JOB

MIL totals.

C Press either (X” LINE) arrow to

widen or narrow line width.

Note: In this mode you can press Remote

button and mark one dot. Or, press and hold

Remote button and move striper forward

and mark dots 1 foot apart until Remote

button is released.

Press SETUP to move vertically. Press

MODE to move horizontally.

Calibrate the Auto-Layout System before

beginning each job.

Set tire pressure to 60 psi.

Note: Whenever there are black dots on the

screen it indicates that the Remote button

starts and ends the process.

Français

1 Mettre le moteur en marche. Le logo

de Graco s’affiche brièvement.

L’identification du traceur s’affiche

brièvement.

2 Cet affichage apparaît sur tous les

nouveaux traceurs.

A Appuyer sur CALIBRATE NOW

(« Étalonner maintenant ») et aller

à la page 33 si un étalonnage

immédiat est souhaité.

B Appuyer sur CALIBRATE LATER

(« Étalonner plus tard ») et aller à la

page 37 si un étalonnage ultérieur

est souhaité.

Remarque : la précision du traceur

n’est bonne qu’après avoir exécuté

un étalonnage.

3 Affichage de la pression. La pression

peut varier de 0000 à 3300 psi

(22,75 MPa, 227,5 bars).

A Régler la pression au niveau

souhaité à l’aide du bouton de

régulation de la pression.

B Appuyer sur la flèche job reset

(« réinitialisation du travail »)

pour remettre les totaux à zéro

de DISTANCE (« Distance »),

GALLONS (« Gallons ») et JOB

(« Travail »).

C Appuyer sur une flèche (X” LINE)

(« Ligne X” ») pour augmenter ou

réduire la largeur du trait.

Remarque : dans ce mode, il est possible

de tracer un trait en appuyant sur le bouton

de commande à distance. Il est aussi

possible de réaliser un tracement avec une

distance de 1 pied (30 cm) entre les traits

en restant appuyer sur le bouton de

commande à distance ; ce tracement

s’arrête dès que ce bouton est relâché.

Appuyer sur SETUP (« Configuration »)

pour un déplacement vertical. Appuyer sur

MODE (« Mode ») pour un déplacement

horizontal.

Toujours faire un étalonnage du dispositif

Auto-Layout (« Disposition automatique »)

avant de commencer un travail.

Gonfler les pneus à la pression de 60 psi

(0,4 MPa, 4,1 bars).

Remarque : l’affichage de points noirs sur

l’écran indique le début et la fin d’un travail

commandé par le bouton de commande

à distance.

MODE

SETUP

CALIBRATE NOW

CALIBRATE LATER

ti10053a

STRIPER HAS NOT BEEN

CALIBRATED YET

MODE

SETUP

MEASURE MODE

CLEAR ALL

0'

0'

0'

0'

0'

0'

to start

measuring

Auto-Layout System / Dispositif Auto-Layout (« Disposition automatique ») / Sistema de Trazado Automático /

Auto-Layout-systeem / Auto-Layout-System

32 312190C

Español

1 Ponga el motor en marcha.

Aparecerá momentáneamente el

logotipo de Graco. Aparecerá

momentáneamente el número de

identificación del trazalíneas.

2 Esta pantalla aparece en todos los

trazalíneas nuevos.

A Pulse CALIBRATE NOW

(CALIBRAR AHORA) y vaya a la

página 33 si desea calibrar ahora

la máquina.

B Pulse CALIBRATE LATER

(CALIBRAR MÁS ADELANTE) y

vaya a la página 37 si desea calibrar

la máquina más adelante.

Nota: El funcionamiento del trazalíneas no

será preciso hasta que no se haya realizado

la calibración.

3 Aparece la visualización de presión.

El valor varía entre 0000 y 3300 psi.

A Ajuste la presión con el mando de

control de presión hasta el nivel

deseado.

B Pulse la tecla reiniciar tarea para

borrar los totales de DISTANCE,

GALLONS y JOB MIL (DISTANCIA,

GALONES y MIL TAREA).

C Pulse la flecha (X” LINE) para

estrechar o anchear el grosor de

la línea.

Nota: En este modo, puede pulsar el botón

Remoto y marcar un punto. O bien pulse

y mantengq pulsado el botón Remoto al

tiempo que mueve el trazalíneas hacia

adelante para marcar puntos con una

separación de 30 cm (1 pie); los puntos

se marcarán hasta que suelte el botón

Remoto.

Pulse SETUP (CONFIGURAR) para

moverse verticalmente. Pulse MODE

(MODO) para moverse horizontalmente.

Calibre el sistema de Trazado Automático

antes de comenzar cada tarea.

Fije la presión de los neumáticos en 60 psi.

Nota: La presencia de puntos negros en la

pantalla indica que el botón Remoto es el

encargado de poner en marcha y finalizar

el proceso.

Nederlands

1 Start de motor. Het Graco-logo

verschijnt kort op het scherm.

Het modeltype van het

belijningsapparaat verschijnt kort.

2 Deze gegevens verschijnen op alle

nieuwe belijningsapparaten.

A Druk op CALIBRATE NOW

[= Nu kalibreren] en ga naar blz. 33

als u nu wilt gaan kalibreren.

B Druk op CALIBRATE LATER

[= Later kalibreren] en ga naar

blz. 37 als u later wilt kalibreren.

Opmerking: Het belijningsapparaat

werkt pas nauwkeurig als u de

kalibreringsprocedure hebt afgerond.

3 De druk is te zien op het scherm.

De drukwaarde varieert (0000 -

3300 psi).

A Stel de druk met de knop voor de

drukregeling af op het gewenste

niveau.

B Druk op de pijl voor JOB RESET [=

nieuw werk instellen] om de totalen

voor DISTANCE [= Afstand],

GALLONS en JOB MIL te wissen.

C Druk op een van de (X” LINE) pijlen

om de lijnbreedte te vergroten of te

verkleinen.

Opmerking: In deze functie kunt u op de

Remote [= afstandsbediening] knop

drukken en één stip aanbrengen. U kunt

ook de Remote-knop indrukken en dan

ingedrukt houden en het belijningsapparaat

naar voren bewegen en zo punten op een

afstand van 30 cm van elkaar aanbrengen

tot u de Remote-knop weer loslaat.

Druk op SETUP om verticaal te bewegen.

Druk op MODE om horizontaal te bewegen.

Kalibreer het Auto-Layout-systeem steeds

voordat u aan een bepaald werk begint.

Stel de bandenspanning af op 60 psi.

Opmerking: Als er zwarte puntjes op het

scherm verschijnen, geeft dit aan dat het

proces wordt begonnen en afgesloten met

de Remote-knop.

Deutsch

1 Den Motor starten. Das Graco-Logo

wird kurz angezeigt. Die Markier-

gerätebezeichnung wird kurz

angezeigt.

2 Diese Anzeige erscheint bei allen

neuen Markiergeräten.

ACALIBRATE NOW drücken und

zu Seite 33 gehen, wenn die

Kalibrierung jetzt vorgenommen

werden soll.

BCALIBRATE LATER drücken und

zu Seite 37 gehen, wenn die

Kalibrierung später vorgenommen

werden soll.

Hinweis: Das Markiergerät arbeitet nicht

präzise, solange die Kalibrierung nicht

abgeschlossen worden ist.

3 Der Druck wird angezeigt. Der Druck

schwankt (0000 - 3300 psi).

A Den Druck mit dem Druckreglerknopf

auf den gewünschten Wert

einstellen.

BDen Job Reset-Pfeil drücken, um die

Werte für DISTANCE, GALLONS

und JOB MIL zu löschen.

C Einen der Pfeile (X" LINE) drücken,

um die Linie breiter oder schmaler

zu machen.

Hinweis: In dieser Betriebsart kann die

Fernbedienungstaste gedrückt und ein

Punkt markiert werden. Oder die

Fernbedienungstaste kann gehalten, das

Markiergerät vorwärts bewegt und Punkte

im Abstand von 1 Fuß markiert werden, bis

die Fernbedienungstaste losgelassen wird.

SETUP drücken, um vertikal vorzugehen.

MODE drücken, um horizontal vorzugehen.

Das Auto-Layout-System vor Beginn jeder

Arbeit kalibrieren.

Den Reifendruck auf 60 psi einstellen.

Hinweis: Wenn sich schwarze Punkte auf

dem Bildschirm befinden, bedeutet das,

dass die Fernbedienungstaste den Vorgang

startet und beendet.

MODE

SETUP

CALIBRATE NOW

CALIBRATE LATER

ti10053a

STRIPER HAS NOT BEEN

CALIBRATED YET

MODE

SETUP

MEASURE MODE

CLEAR ALL

0'

0'

0'

0'

0'

0'

to start

measuring

Auto-Layout System / Dispositif Auto-Layout (« Disposition automatique ») / Sistema de Trazado Automático /

Auto-Layout-systeem / Auto-Layout-System

312190C 33

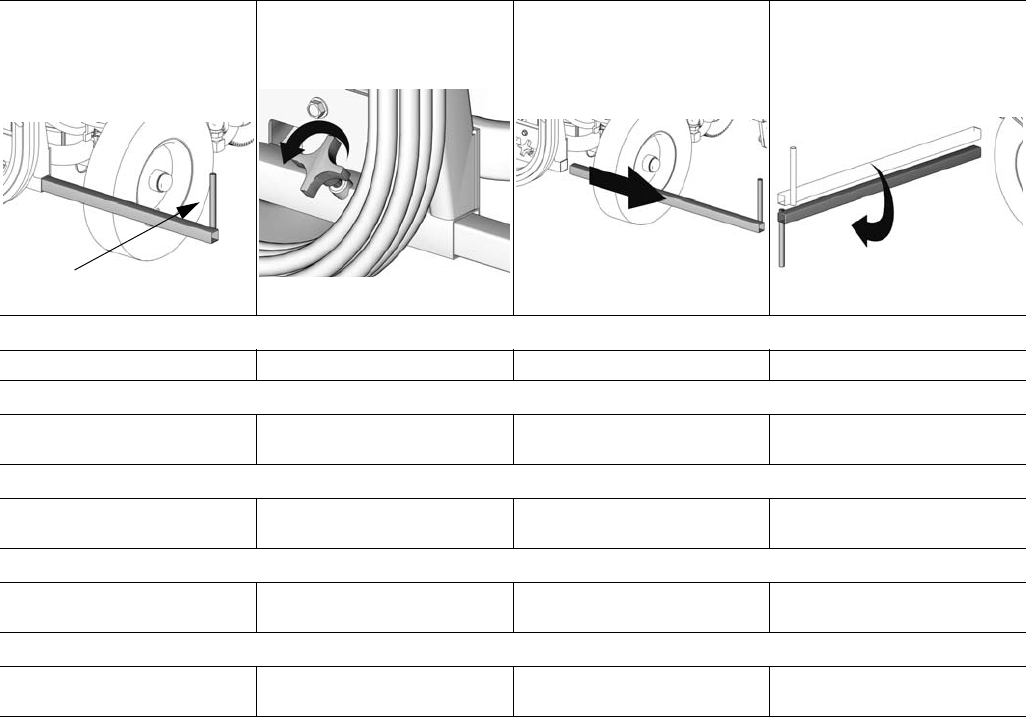

Calibration / Étalonnage / Calibración / Kalibreren / Kalibrierung

English

1 Locate calibration bar (A). 2 Loosen knob. 3 Remove calibration bar. 4 Rotate calibration bar.

Français

1 Situer la barre

d’étalonnage (A).

2 Desserrer le bouton. 3 Sortir la barre d’étalonnage. 4 Tourner la barre

d’étalonnage.

Español

1 Encuentre la barra de

calibración (A).

2 Afloje la perilla. 3 Retire la barra de

calibración.

4 Gire la barra de calibración.

Nederlands

1 Kijk waar de kalibreerstaaf

zich bevindt (A).

2 Draai de knop los. 3 Verwijder de kalibreerstaaf. 4 Roteer de kalibreerstaaf.

Deutsch

1 Die Kalibrierungsstange (A)

lokalisieren.

2 Den Knopf lösen. 3 Die Kalibrierungsstange

abnehmen.

4 Die Kalibrierungsstange

drehen.

ti10014a

A

Begin Calibration /

Commencer l’étalonnage /

Comenzar calibración /

Begin met kalibreren /

Beginn der Kalibrierung

ti10015a ti10018a ti10019a

Auto-Layout System / Dispositif Auto-Layout (« Disposition automatique ») / Sistema de Trazado Automático /

Auto-Layout-systeem / Auto-Layout-System

34 312190C

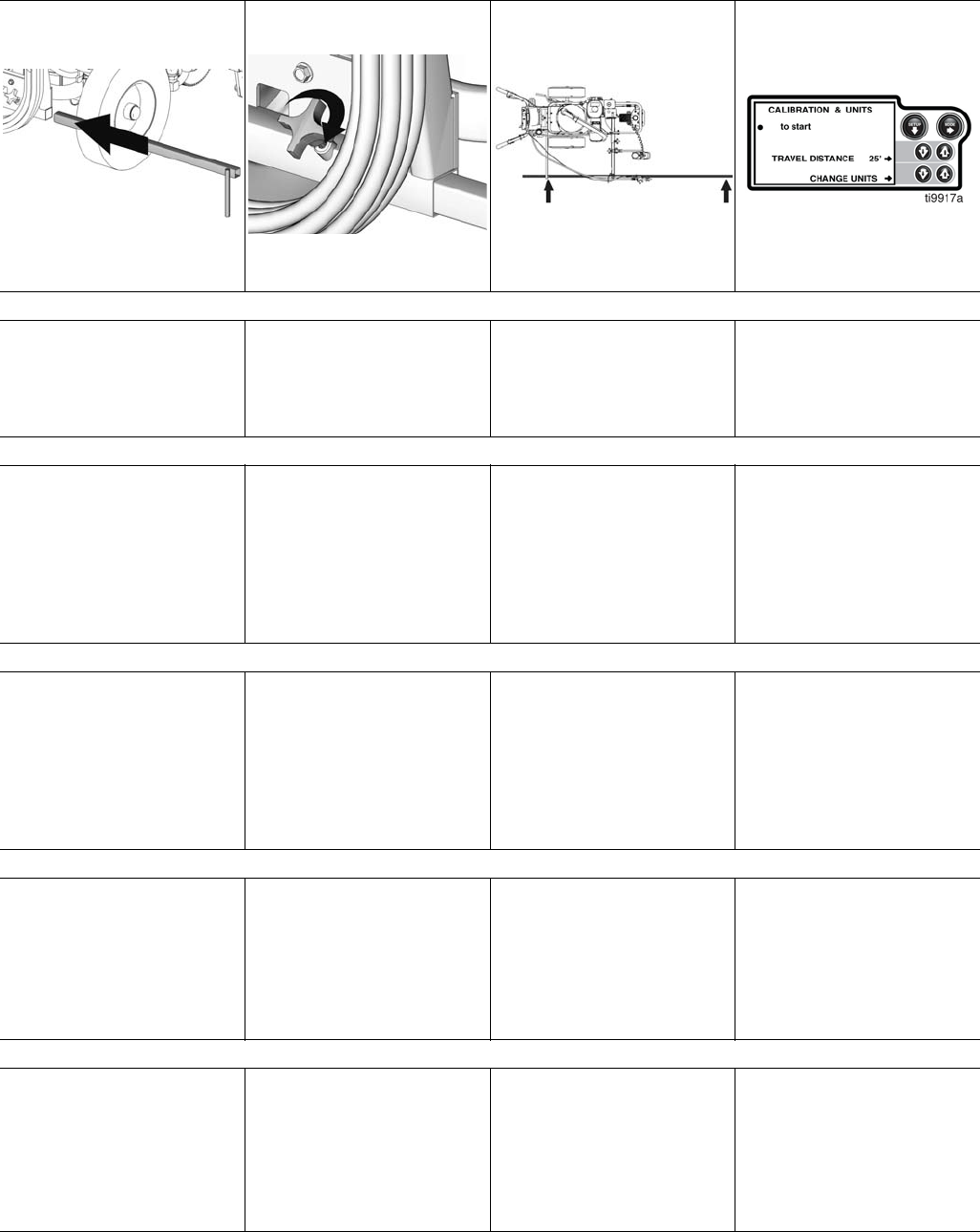

Calibration (cont’d) / Étalonnage (suite) / Calibración (cont.) / Kalibreren (vervolg) / Kalibrierung (Forts.)

English

5 Insert calibration bar face down. 6 Tighten knob. 7 Extend steel tape to distance

greater than 26 feet. 8 Press SETUP to move to

CALIBRATION & UNITS

display. Set TRAVEL

DISTANCE to 25 feet.

Note: Minimum distance is 25 feet.

Longer distances ensure better

accuracy, depending on conditions.

Français

5 Enfoncer la barre d’étalonnage,

face vers le bas. 6 Serrer le bouton. 7 Sortir le ruban en acier sur une

distance supérieure à 26 pieds

(8 m).

8 Appuyer sur SETUP

(« Configuration ») pour afficher

l’écran CALIBRATION & UNITS

(« Étalonnage & unités »).

Régler TRAVEL DISTANCE

(« Distance à parcourir »)

sur 25 pieds (7,5 m).

Remarque : la distance minimale

s’élève à 25 pieds (7,5 m). Les

distances supérieures améliorent la

précision en fonction des conditions.

Español

5 Introduzca la barra de

calibración dirigida hacia abajo. 6 Apriete la perilla. 7 Extienda la cinta métrica de

acero a una distancia superior

a 7,8 m (26 pies).

8 Pulse SETUP (CONFIGURAR)

para avanzar por la pantalla

CALIBRATION & UNITS

(CALIBRACIÓN y UNIDADES).

Fije TRAVEL DISTANCE

(DISTANCIA DE RECORRIDO)

en 7,5 m (25 pies).

Nota: La distancia mínima es de 7,5 m

(25 pies). Distancias más largas

garantizan una mayor precisión,

dependiendo de las condiciones.

Nederlands

5 Breng de kalibreerstaaf in met

de kop naar beneden. 6 Draai de knop aan. 7 Schuif de stalen tape uit tot een

afstand van meer dan 26 voet

(8 meter).

8Druk op SETUP om naar het

scherm CALIBRATION & UNITS

[= kalibreren & eenheden]

te gaan. Stel de TRAVEL

DISTANCE [= rijafstand]

in op 25 voet (8 meter).

Opmerking: De minimum afstand is

25 voet (8 meter). Langere afstanden

leveren een grotere nauwkeurigheid op,

afhankelijk van de omstandigheden.

Deutsch

5 Die Kalibrierungsstange mit der

Stirnseite nach unten einsetzen. 6 Den Knopf festdrehen. 7 Das Stahlbandmaß auf über

26 Fuß ausziehen. 8SETUP drücken, um zur Anzeige

CALIBRATION & UNITS

(Kalibrierung & Einheiten) zu

wechseln. TRAVEL DISTANCE

(Wegstrecke) auf 25 Fuß

einstellen.

Hinweis: Die Mindeststrecke beträgt

25 Fuß. Größere Entfernungen

bringen je nach Einsatzbedingungen

eine höhere Genauigkeit.

A

ti10013a ti10020a ti10011a

Auto-Layout System / Dispositif Auto-Layout (« Disposition automatique ») / Sistema de Trazado Automático /

Auto-Layout-systeem / Auto-Layout-System

312190C 35

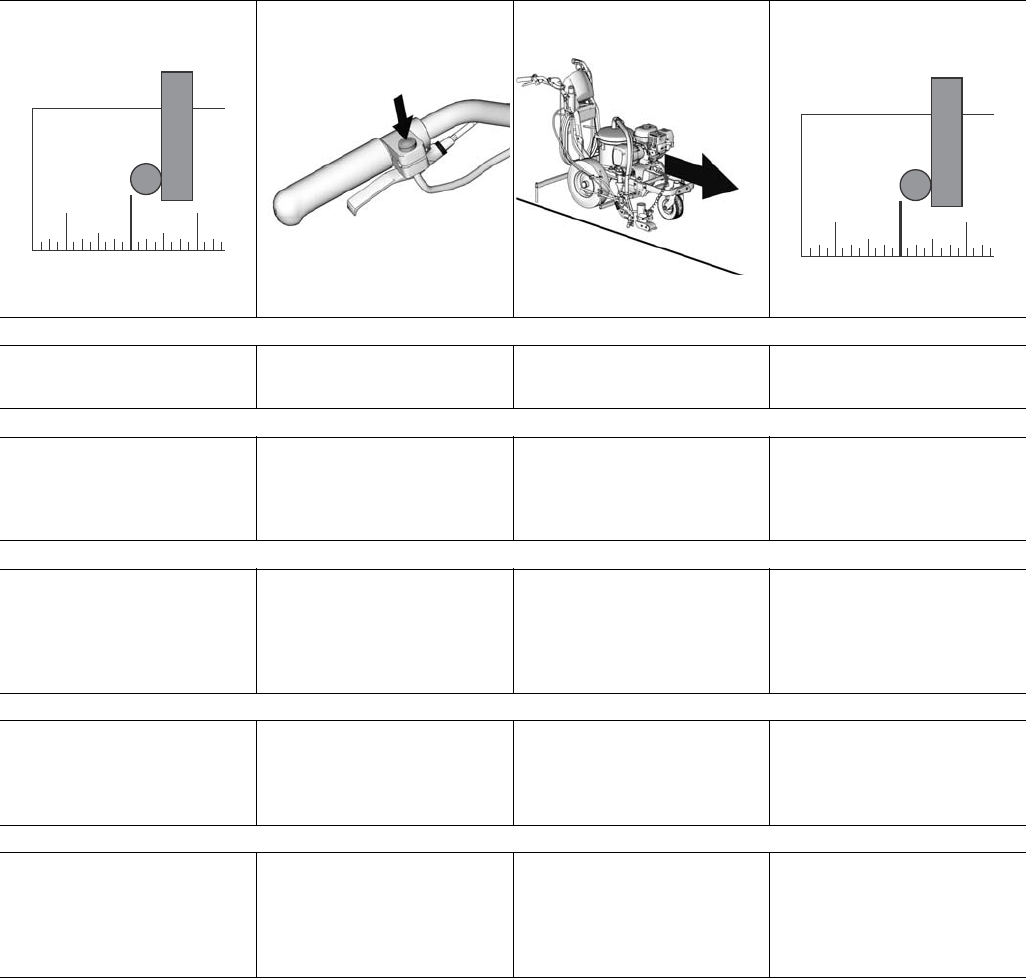

Calibration (cont’d) / Étalonnage (suite) / Calibración (cont.) / Kalibreren (vervolg) / Kalibrierung (Forts.)

English

9 Align calibration bar rear edge

with 1-foot on steel tape.

10 Push Remote button to start

calibration.

11 Move striper forward. Keep

calibration bar over steel tape.

12 Stop when calibration bar rear

edge aligns with 26-foot on

steel tape (25-foot distance).

Français

9 Aligner le bord arrière de la

barre d’étalonnage en posant

1 pied sur le ruban en acier.

10 Appuyer sur le bouton de

commande à distance pour

commencer l’étalonnage.

11 Pousser le traceur en avant.

Maintenir la barre

d’étalonnage au-dessus

du ruban en acier.

12 Arrêter lorsque le bord arrière

de la barre d’étalonnage

arrive à la hauteur de 26 ft.

(7,9 m) sur le ruban en acier

(distance de 25 ft. (7,5 m)).

Español

9 Alinee el extremo trasero de

la barra de calibración con la

marca de 30 cm (1 pie) de la

cinta métrica de acero.

10 Pulse el botón Remoto para

comenzar la calibración.

11 Mueva el trazalíneas hacia

adelante. Mantenga la barra

de calibración encima de la

cinta métrica de acero.

12 Deténgase cuando el extremo

trasero de la barra de

calibración esté alineada con

la marca de 7,8 m (26 pies)

de la cinta métrica de acero

(distancia de 7,5 m (25 pies)).

Nederlands

9 Lijn de rand aan de

achterzijde van de

kalibreerstaaf uit op 1 voet

(30 cm) op de stalen tape.

10 Druk op de Remote-knop

om met het kalibreren

te beginnen.

11 Beweeg de belijner naar

voren. Houd de kalibreerstaaf

over de stalen tape.

12 Stop wanneer de achterrand

van de kalibreerstaaf

tegenover de 26-voet

markering op de stalen tape

zit (afstand van 25 voet).

Deutsch

9 Die Hinterkante der

Kalibrierungsstange auf

1 Fuß am Stahlbandmaß

ausrichten.

10 Die Fernbedienungstaste

drücken, um mit der

Kalibrierung zu beginnen.

11 Das Markiergerät vorwärts

bewegen. Die Kalibrierungs-

stange über dem Stahl-

bandmaß halten.

12 Stoppen, wenn

die Hinterkante der

Kalibrierungsstange auf

26 Fuß am Stahlbandmaß

(25 Fuß Entfernung)

ausgerichtet ist.

ti10021a

1 FT

ti10017a ti10016a

26 FT

ti10022a

Auto-Layout System / Dispositif Auto-Layout (« Disposition automatique ») / Sistema de Trazado Automático /

Auto-Layout-systeem / Auto-Layout-System

36 312190C

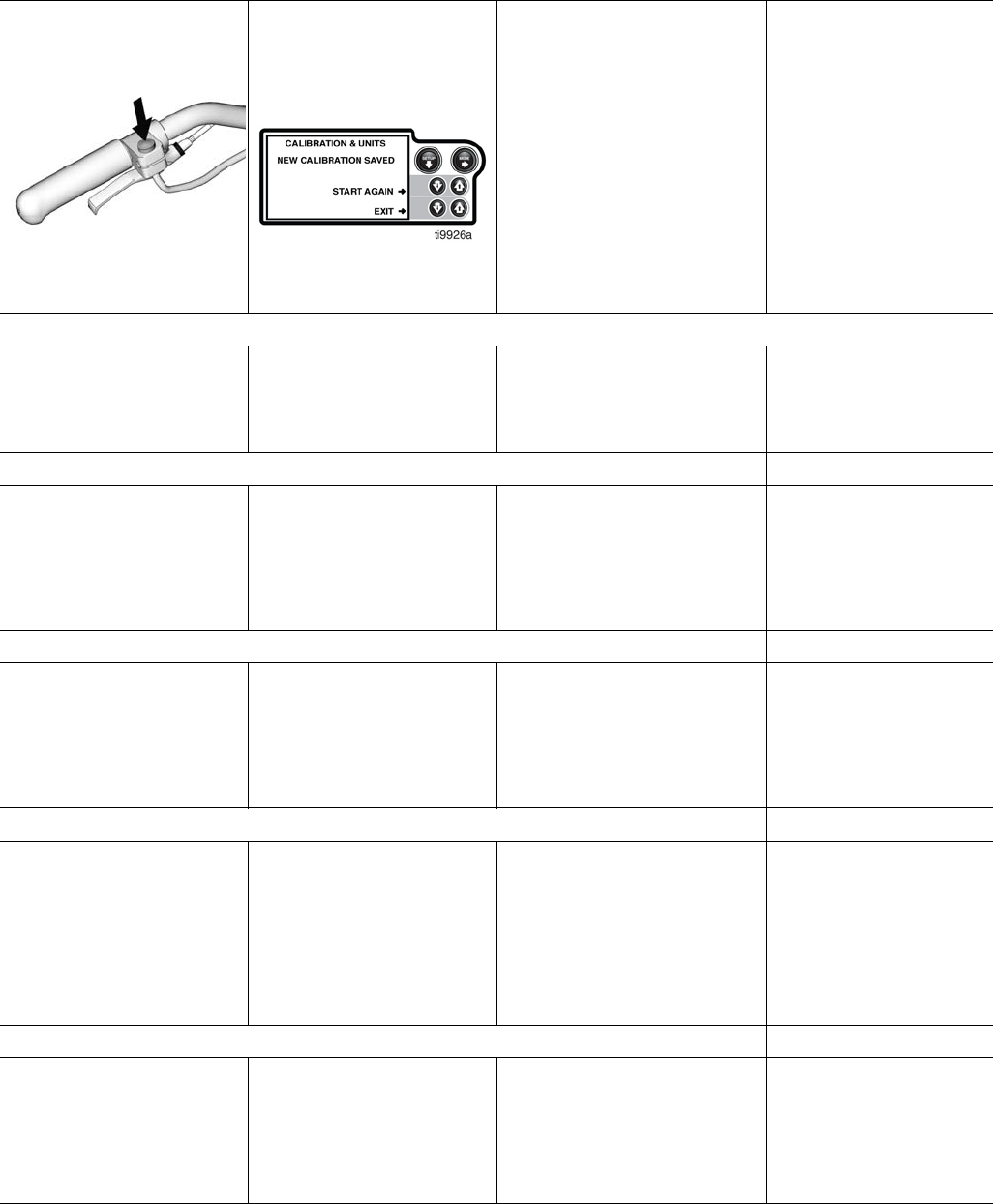

Calibration (cont’d) / Étalonnage (suite) / Calibración (cont.) / Kalibreren (vervolg) / Kalibrierung (Forts.)

English

13 Push Remote button to

complete calibration.

14 NEW CALIBRATION

STORED displays.

Press EXIT. Calibration

is complete.

15 Use striper to measure a length.

Measure this length with a steel

tape. Go to MEASURE MODE

to verify accuracy of calibration,

page 37.

Français

13 Appuyer sur le bouton de

commande à distance pour

terminer l’étalonnage.

14 Affichage de NEW

CALIBRATION STORED

(« Enregistrement du nouvel

étalonnage »). Appuyer

sur EXIT (« Quitter »).

L’étalonnage est terminé.

15 Utiliser le traceur pour mesurer

une longueur. Mesurer cette

longueur à l’aide du ruban en

acier. Naviguer vers MEASURE

MODE (« Mode de mesurage »)

pour vérifier la précision de

l’étalonnage, page 37.

Español

13 Pulse el botón Remoto para

finalizar la Calibración.

14 Aparece NEW

CALIBRATION STORED

(NUEVA CALIBRACIÓN).

Pulse EXIT (SALIR). La

calibración ha finalizado.

15 Utilice el trazalíneas para medir

la longitud. Mida esta longitud

con una cinta métrica de acero.

Vaya a MEASURE MODE

(MODO MEDIDA) para verificar

la precisión del calibrado,

página 37.

Nederlands

13 Druk op de Remote-knop om

het kalibreren te voltooien.

14 Op het scherm verschijnt

NEW CALIBRATION

STORED [= nieuwe

kalibratie opgeslagen].

Druk op EXIT. Het kalibreren

is nu klaar.

15 Meet een bepaalde afstand

met behulp van het belijnings-

apparaat. Meet deze afstand

met een stalen tape.

Ga naar MEASURE MODE

[= meetfunctie] om de

nauwkeurigheid van de

kalibratie te controleren,

zie blz. 37.

Deutsch

13 Die Fernbedienungstaste

drücken, um die Kalibrierung

abzuschließen.

14 Es erscheint die Anzeige

NEW CALIBRATION

STORED (neue Kalibrierung

gespeichert). EXIT drücken.

Die Kalibrierung ist

abgeschlossen.

15 Mit dem Markiergerät eine

Länge messen. Diese Länge

mit einem Stahlband messen.

Zu MEASURE MODE gehen,

um die Genauigkeit der

Kalibrierung zu kontrollieren,

Seite 37.

ti10017a

End Calibration /

Fin de l’étalonnage /

Finalizar calibración /

Het kalibreren voltooien /

Ende der Kalibrierung

Verify Calibration /

Vérification de l’étalonnage /

Verificar Calibración /

Controleer de kalibrering /

Kontrolle der Kalibrierung

Auto-Layout System / Dispositif Auto-Layout (« Disposition automatique ») / Sistema de Trazado Automático /

Auto-Layout-systeem / Auto-Layout-System

312190C 37

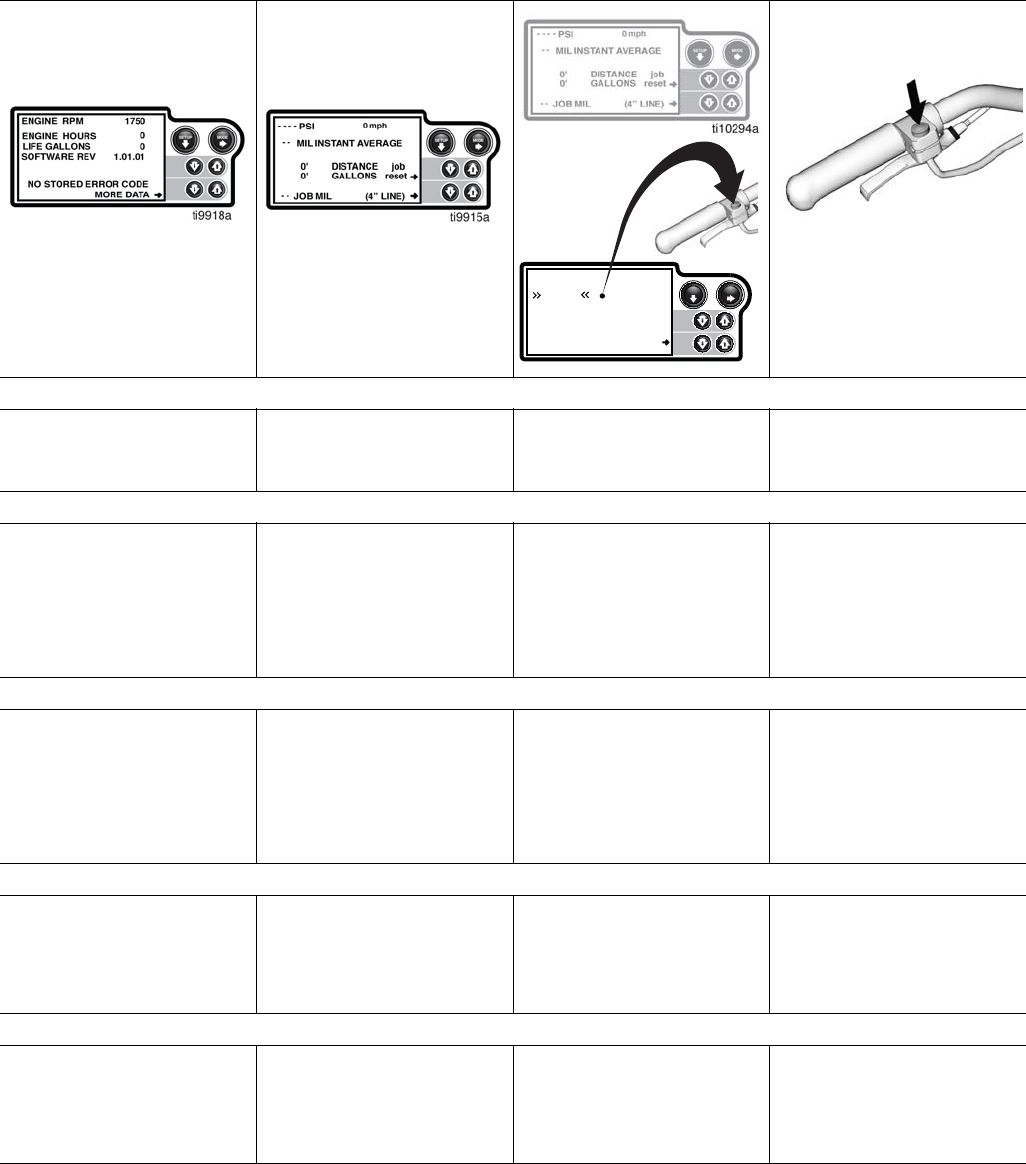

MEASURE MODE - Measurement / MODE DE MESURAGE - Mesurage /

MODO MEDIDA - Medida / MEASURE MODE - Meting /

MEASURE-MODE - Messungen

English

1Press SETUP and move

to ENGINE RPM display.

Note: This display is discussed

in Other Displays, page 48.

2Press SETUP and return

to MAIN DISPLAY. 3 Press SETUP and move to

MEASURE MODE display.

Use MEASURE MODE to

measure unknown distances.

4 Press Remote button and

move striper forward or

backwards (backwards

is a negative distance).

Français

1 Appuyer sur SETUP

(« Configuration ») et navi-

guer vers l’écran ENGINE

RPM (« Régime moteur »).

Remarque : cet écran est présenté

dans la rubrique Autres écrans

à la page 48.

2 Appuyer sur SETUP

(« Configuration ») pour

revenir à l’écran principal.

3 Appuyer sur SETUP

(« Configuration ») pour

afficher l’écran MEASURE

MODE (« Mode de

mesurage »). Utiliser

MEASURE MODE (« Mode

de mesurage ») pour mesurer

des distances inconnues.

4 Appuyer sur le bouton de

commande à distance et

avancer ou reculer le traceur

(reculer signifie une distance

négative).

Español

1Pulse SETUP

(CONFIGURACIÓN) y

avance hasta la pantalla

ENGINE RPM (RPM

MOTOR).

Nota: La información de esta

pantalla se discute en Otras

pantallas, página 48.

2Pulse SETUP

(CONFIGURACIÓN) y

regrese a MAIN DISPLAY

(PANTALLA PRINCIPAL).

3Pulse SETUP

(CONFIGURACIÓN) y

avance hasta la pantalla

MEASURE MODE (MODO

MEDIDA). Utilice MEASURE

MODE (MODO MEDIDA)

para medir las distancias

desconocidas.

4 Pulse el botón Remoto y

haga avanzar o retroceder el

trazalíneas (el retroceso es

una distancia negativa).

Nederlands

1 Druk op SETUP om naar

ENGINE RPM [= Toerental

van de motor] te gaan.

Opmerking: Dit scherm wordt

besproken onder Overige

schermen op blz. 48.

2 Druk op SETUP en keer terug

naar het HOOFDSCHERM. 3Druk op SETUP en ga naar

MEASURE MODE

[=MEETFUNCTIE]. Meet

onbekende afstanden met

behulp MEASURE MODE.

4 Druk op de Remote-knop

en beweeg het belijnings-

apparaat naar voren of naar

achteren (achterwaarts is een

negatieve afstand).

Deutsch

1SETUP drücken und zur

Anzeige ENGINE RPM

(Motordrehzahl) wechseln.

Hinweis: Diese Anzeige wird unter

Andere Anzeigen auf Seite 48

beschrieben.

2SETUP drücken und zur

HAUPTANZEIGE

zurückkehren.

3SETUP drücken und zur

Anzeige MEASURE MODE

(Messmodus) wechseln. Mit

MEASURE MODE können

unbekannte Entfernungen

gemessen werden.

4 Die Fernbedienungstaste

drücken und das

Markiergerät vor- oder

zurückbewegen (zurück zählt

als negative Entfernung).

MODE

SETUP

MEASURE MODE

CLEAR ALL

0'

0'

0'

0'

0'

0'

to start

measuring

ti10275a

ti10017a

Auto-Layout System / Dispositif Auto-Layout (« Disposition automatique ») / Sistema de Trazado Automático /

Auto-Layout-systeem / Auto-Layout-System

38 312190C

MEASURE MODE - Measurement (cont’d) / MEASURE MODE (« Mode de mesurage ») - Mesurage /

MODO MEDIDA - Medida (cont.) /MEASURE MODE - Meting (vervolg) / MEASURE-MODE - Messungen (Forts.)

English

5 Press Remote button to end

measured length. Up to six

lengths may be measured.

6 The last measured length is also

sent to PARKING CALC and

ANGLE CALC modes.

Note: All six lengths are kept in memory

until CLEAR ALL is pressed.

Note: Within this mode you can simply

press Remote button and mark one dot.

Or, press and hold Remote button and

move striper forward and mark dots

1 foot apart until Remote button is

released. This is not a measured length,

but it is a great way to create a reference

line.

Français

5 Appuyer sur le bouton de

commande à distance pour

terminer le mesurage d’une

longueur. Un maximum de six

longueurs peut ainsi être mesuré.

6 La dernière longueur mesurée

est aussi transmise aux modes

PARKING CALC (« Calcul des

emplacements de stationnement »)

et ANGLE CALC (« Calcul des

angles »).

Remarque : les six longueurs restent

en mémoire jusqu’à ce que l’opérateur

appuie sur CLEAR ALL (« Effacer tout »).

Remarque : dans ce mode, il est

possible de tracer un trait en appuyant

simplement sur le bouton de commande

à distance. Il est aussi possible de

réaliser un tracement avec une distance

de 1 pied (30 cm) entre les traits en

restant appuyer sur le bouton de

commande à distance ; ce tracement

s’arrête dès que ce bouton est relâché.

Cette longueur n’est pas une longueur

mesurée ; elle sert surtout pour avoir

une ligne de référence.

Español

5 Pulse el botón Remoto para

terminar de medir la longitud.

Se pueden medir hasta seis

longitudes.

6 La última longitud medida también

se envía a los modos PARKING

CALC (CAL ESTACIONAMIENTO)

y ANGLE CALC (CALC ÁNGULO).

Nota: Las seis longitudes se guardan en

la memoria hasta que se pulse CLEAR

ALL (BORRAR TODO).

Nota: Desde este modo, puede

simplemente pulsar el botón Remoto

y marcar un punto. O bien, pulse y

mantenga pulsado el botón Remoto,

haga avanzar el trazalíneas y marque

puntos en intervalos de 30 cm (1 pies)

hasta que suelte el botón Remoto. Esta

no es una longitud medida, pero sirve

para crear una línea de referencia.

Nederlands

5 Druk op de Remote-knop om de

gemeten afstand af te sluiten. U

kunt tot maximaal zes afstanden

meten.

6 De laatst gemeten afstand wordt

ook naar de functies PARKING

CALC [= parkeerberekening]

en naar de ANGLE CALC

[= hoekberekening] gestuurd.

Opmerking: Alle zes de afstanden

worden in het geheugen bewaard tot

op CLEAR ALL [= alles wissen] wordt

gedrukt.

Opmerking: Met deze functie kunt u

gewoon op de Remote-knop drukken

en één stip markeren. U kunt op de

Remote-knop drukken en deze ingedrukt

houden om het belijningsapparaat naar

voren te bewegen en stippen aanbrengen

op een onderlinge afstand van 1 voet

(30 cm). Dit is geen gemeten afstand

maar een prima manier om een

referentielijn te maken.

Deutsch

5 Die Fernbedienungstaste

drücken, um die Längenmessung

zu beenden. Es können bis zu

sechs Längen gemessen werden.

6 Die letzte gemessene Länge wird

auch zu den Modi PARKING

CALC und ANGLE CALC

geschickt.

Hinweis: Alle sechs Längen bleiben

im Speicher, bis CLEAR ALL (alles

löschen) gedrückt wird.

Hinweis: In dieser Betriebsart kann

einfach die Fernbedienungstaste

gedrückt und ein Punkt markiert werden.

Oder die Fernbedienungstaste kann

gehalten, das Markiergerät vorwärts

bewegt und Punkte im Abstand von

1 Fuß markiert werden, bis die

Fernbedienungstaste losgelassen wird.

Dies ist keine gemessene Länge, aber

eine gute Methode, um eine Bezugslinie

zu erstellen.

MODE

SETUP

MEASURE MODE

CLEAR ALL

125'

0'

0'

0'

0'

0'

to start

measuring

ti9942a

ti10017a

MODE

SETUP

ANGLE CALC

MEASURE 125'

to start measuring

CALC # STALLS

STALL SIZE 9.00'

- -

STALL ANGLE 60

dot spacing 10.39'

ti9944a

MODE

SETUP

PARKING CALC

MEASURE 0'

to start measuring

CALC # STALLS

STALL SIZE 9.00'

- -

ti9920a

ti10017a

ti10023a

Auto-Layout System / Dispositif Auto-Layout (« Disposition automatique ») / Sistema de Trazado Automático /

Auto-Layout-systeem / Auto-Layout-System

312190C 39

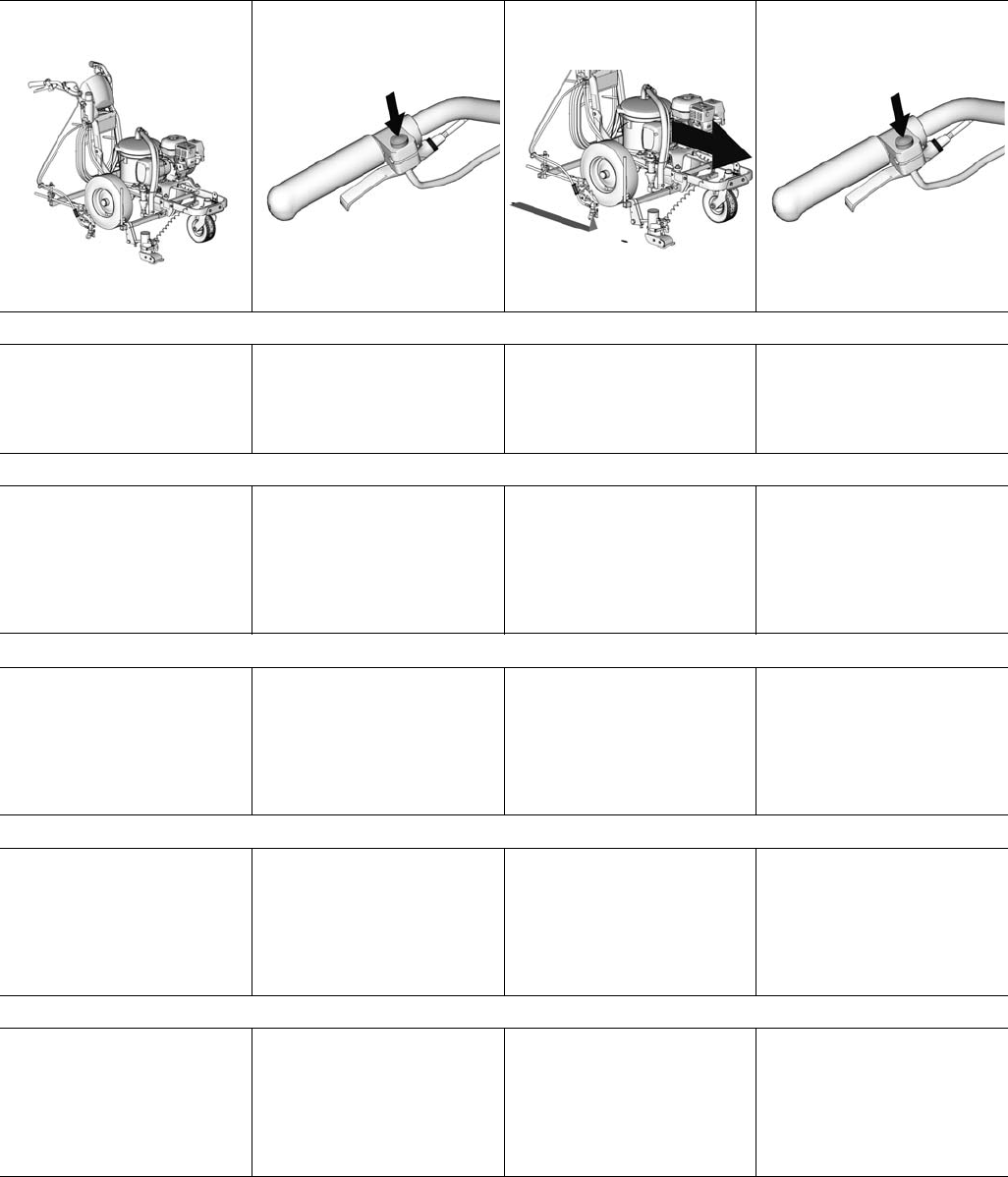

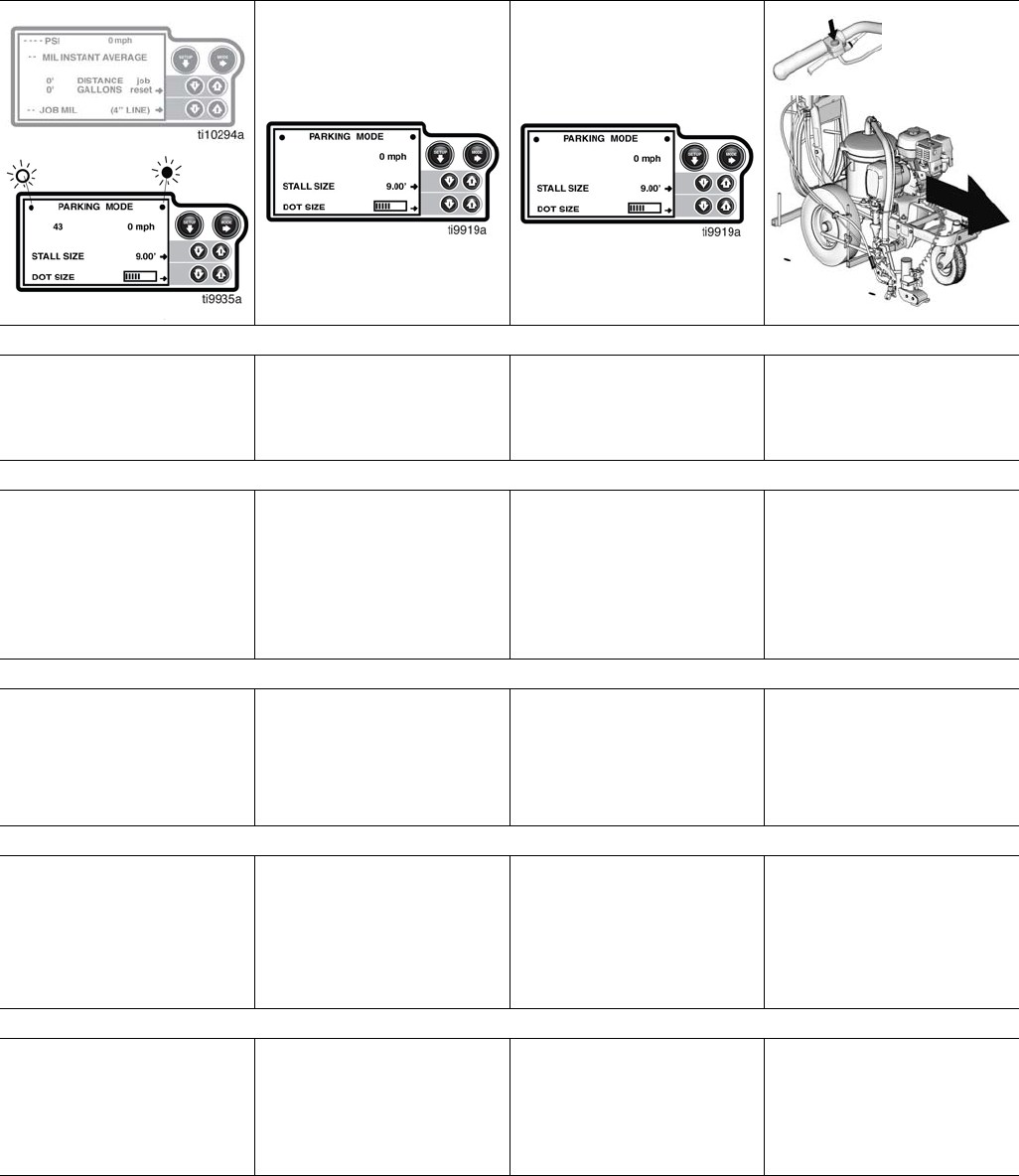

PARKING MODE - Basic Stalls / MODE POUR EMPLACEMENTS DE

PARKINGS - Emplacements de base / MODO ESTACIONAMIENTO -

Interrupciones básicas / PARKEERFUNCTIE - Basis contour-

aanduidingen / PARKMODUS - Einfache Zwischenräume

English

This display allows you to change stall

size and dot size. It also shows speed.

The two dots before and after

PARKING MODE flash alternately

when Remote button is pressed to

signal mode is active.

1 Press down arrow opposite DOT

SIZE and decrease dot size.

Press up arrow and increase

dot size.

2 Press down arrow opposite

STALL SIZE and decrease

stall width. Press up arrow

and increase stall width.

3 Press Remote button and move

striper forward. Striper marks dots

every 9.00’ (or stall size you have

set) until Remote button is

pressed again.

Français

Cet écran permet de modifier la

dimension de l’emplacement de

stationnement et des traits. Il affiche

aussi la vitesse. Les deux points avant

et après PARKING MODE (« Mode pour

emplacements de stationnement »)

clignotent de manière alternative

lorsque l’opérateur appuie sur le bouton

de commande à distance pour indiquer

que le mode est activé.

1 Appuyer sur la flèche vers la bas

à côté de DOT SIZE (« Taille des

traits ») pour réduire la taille des

traits. Appuyer sur la flèche vers

le haut pour augmenter la taille

des traits.

2 Appuyer sur la flèche vers la bas

à côté de STALL SIZE

(« Dimension de l’emplacement

de stationnement ») pour réduire

la largeur des emplacements.

Appuyer sur la flèche vers le haut

pour augmenter la largeur des

emplacements de stationnement.

3 Appuyer sur le bouton de

commande à distance et avancer

le traceur. Le traceur trace des

traits espacés de 9,00’ (23 cm)

(ou selon la dimension des

emplacements de stationnement

définie par l’opérateur) jusqu’à

ce que l’opérateur appuie une

nouvelle fois sur le bouton de

commande à distance.

Español

Esta pantalla le permite cambiar el

tamaño del punto y de la interrupción.

También muestra la velocidad. Los dos

puntos antes y después del PARKING

MODE (MODO ESTACIONAMIENTO)

destellan alternativamente cuando se

pulsa el botón Remoto para indicar el

modo activo.

1 Pulse la flecha hacia abajo

opuesta a DOT SIZE (TAMAÑO

PUNTO) y reduzca el tamaño del

punto. Pulse la flecha hacia arriba

y aumente el tamaño del punto.

2 Pulse la flecha hacia abajo

opuesta a STALL SIZE (TAMAÑO

INTERRUPCIÓN) y reduzca la

anchura de la interrupción. Pulse

la flecha hacia arriba y aumente

la anchura de la interrupción.

3 Pulse el botón Remoto y haga

avanzar el trazalíneas. El

trazalíneas marca puntos cada

2,7 m (9,00’) (o el tamaño de

interrupción que haya fijado)

hasta que se vuelva a pulsar

el botón Remoto.

Nederlands

Met dit scherm kunt u het formaat

van de contouraanduiding en het

stipformaat veranderen. Het scherm

toont ook de snelheid. De twee stippen

voor en achter PARKING MODE

[= parkeerfunctie] knipperen om en om

als de Remote-knop wordt ingedrukt om

aan te geven dat de functie actief is.

1 Druk op de ‘pijl omlaag’ tegenover

DOT SIZE [= stipformaat] om

het stipformaat te verkleinen.

Druk op de ‘pijl omhoog’ om

het stipformaat te vergroten.

2 Druk op de ‘pijl omlaag’ tegenover

STALL SIZE [=afstand tussen

strepen] om de afstand tussen

de strepen te verkleinen. Druk op

de ‘pijl omhoog’ om de afstand

voor de contouraanduiding te

vergroten.

3 Druk op de Remote-knop en

beweeg het belijningsapparaat

naar voren. Het apparaat brengt

stippen (of de contouraanduiding

die u heeft bij afstand tussen de

strepen ingesteld) aan om de

9 voet (2,20 meter) tot de

Remote-knop weer wordt

ingedrukt.

Deutsch

Über diese Anzeige können

Zwischenraumgröße und Punktgröße

geändert werden. Außerdem wird die

Geschwindigkeit gezeigt. Die zwei

Punkte vor und hinter PARKING MODE

blinken abwechselnd, wenn die

Fernbedienungstaste gedrückt wird, um

anzuzeigen, dass der Modus aktiv ist.

1 Den Abwärts-Pfeil gegenüber von

DOT SIZE (Punktgröße) drücken

und die Punktgröße verkleinern.

Den Aufwärts-Pfeil drücken und

die Punktgröße vergrößern.

2 Den Abwärts-Pfeil gegenüber

von STALL WIDTH (Zwischen-

raumgröße) drücken und die

Zwischenraumgröße verkleinern.

Den Aufwärts-Pfeil drücken

und die Zwischenraumgröße

vergrößern.

3 Die Fernbedienungstaste drücken

und das Markiergerät vorwärts

bewegen. Das Markiergerät

markiert Punkte alle 9,00 Fuß

(bzw. in der eingestellten

Zwischenraumgröße), bis die

Fernbedienungstaste erneut

gedrückt wird.

ti10017a

ti10064a

Auto-Layout System / Dispositif Auto-Layout (« Disposition automatique ») / Sistema de Trazado Automático /

Auto-Layout-systeem / Auto-Layout-System

40 312190C

PARKING MODE - Basic Stalls (cont’d) / PARKING MODE (« Mode pour emplacements de stationnement ») -

Emplacements de base (suite) / MODO ESTACIONAMIENTO - Interrupciones básicas (cont.) / PARKING MODE -

Basis contouraanduidingen (vervolg) / ARKMODUS - Einfache Zwischenräume (Forts.)

English

4 Press SETUP and move to

PARKING CALC. The striper

divides the stall size into the

measurement taken here to

determine the number of stalls that

can be striped in this space.

5 The last length measured in the

MEASURE MODE is transmitted to

this display. You can change STALL

SIZE (wider or narrower) or CALC #

STALLS (total number of stalls).

6 Press SETUP and return to

PARKING MODE Press Remote

button, move forward and start to

mark dots. Press Remote button

again to end dots.

7 Press setup and you can move to

ANGLE CALC, page 41. Press

mode to move to ROAD MODE,

page 44.

Français

4 Appuyer sur SETUP

(« Configuration ») pour naviguer

vers l’écran PARKING CALC

(« Calcul des emplacements de

stationnement »). Le traceur divise

la mesure prise ici par la dimension

de l’emplacement de stationnement

pour déterminer le nombre

d’emplacements qui peuvent

être tracés sur cet espace.

5 La dernière longueur mesurée

dans le MEASURE MODE (« Mode

de mesurage ») est transmise

vers cet écran. STALL SIZE

(« Dimension de l’emplacement de

stationnement ») (plus large ou plus

étroit) et CALC # STALLS (« Calcul

du nombre d’emplacements de

stationnement ») (le nombre total

des emplacements) peuvent être

modifiés.

6 Appuyer sur SETUP

(« Configuration ») et revenir

à l’écran PARKING MODE

(« Mode pour emplacements

de stationnement »). Appuyer sur le

bouton de commande à distance,

avancer le traceur et commencer

le tracement des traits. Appuyer

une nouvelle fois sur le bouton

de commande à distance pour

terminer le tracement des traits.

7 Appuyer sur Setup

(« Configuration ») pour appeler

l’écran ANGLE CALC (« Calcul

des angles »), page 41. Appuyer

sur Mode (« Mode ») pour afficher

l’écran ROAD MODE (« Mode pour

routes »), page 44.

Español

4 Pulse SETUP (CONFIGURACIÓN)

y avance hasta PARKING CALC

(CALC ESTACIONAMIENTO). El

trazalíneas divide el tamaño de la

interrupción por la medida que se

toma aquí para determinar el

número de interrupciones que

pueden realizarse en este espacio.

5 La última longitud medida en

MEASURE MODE (MODO MEDIDA)

se envía a esta pantalla. Puede

cambiar el STALL SIZE (TAMAÑO

INTERRUPCIÓN) (más ancho o

más estrecho) o CALC # STALLS

(CALC N° INTERRUPCIONES)

(número total de interrupciones).

6 Pulse SETUP (CONFIGURACIÓN)

y regrese al PARKING MODE

(MODO ESTACIONAMIENTO).

Pulse el botón Remoto, haga

avanzar el trazalíneas y comience

a marcar puntos. Vuelva a pulsar

el botón Remoto para terminar de

marcar puntos.

7 Pulse configuración y podrá

avanzar hasta ANGLE CALC

(CALC ÁNGULO), página 41.

Pulse el modo para avanzar

hasta ROAD MODE (MODO

CARRETERA), página 44.

Nederlands

4 Druk op SETUP en ga naar

PARKING CALC [= parkeer-

berekening]. Het belijningsapparaat

verdeelt de contouraanduiding in de

maten die hier zijn genomen om zo

het aantal contouraanduidingen te

berekenen binnen deze ruimte.

5 De laatst gemeten afstand in de

MEASURE MODE wordt naar

het scherm verzonden. U kunt

de STALL SIZE [= formaat contour-

aanduiding] (breder of smaller) en

CALC # STALLS [= bereken aantal

contouraanduidingen] veranderen.

6 Druk op SETUP en ga terug naar

PARKING MODE Druk op de

Remote-knop, ga naar voren en

begin met het aanbrengen van

stippen. Druk nogmaals op de

Remote-knop om te stoppen met

he aanbrengen van stippen.

7 Druk op setup waarna u naar

ANGLE CALC [= hoekberekening]

kunt gaan, zie blz. 41. Druk op de

functieknop om naar de ROAD

MODE [=wegfunctie] te gaan,

zie blz. 44.

Deutsch

4SETUP drücken, und zu PARKING

CALC gehen. Das Markiergerät

teilt die Zwischenraumgröße in den

hier vorgenommenen Messwert auf,

um die Anzahl der Zwischenräume

zu bestimmen, die auf dieser

Strecke markiert werden können.

5 Die letzte im MEASURE MODE

gemessene Länge wird zu dieser

Anzeige übertragen. STALL SIZE

(Zwischenraumgröße) oder CALC #

STALLS (Berechnung der Gesamt-

anzahl der Zwischenräume) können

geändert werden.

6SETUP drücken und zu PARKING

MODE zurückkehren. Die

Fernbedienungstaste drücken,

vorwärts fahren und mit der

Markierung von Punkten beginnen.

Die Fernbedienungstaste erneut

drücken, um die Punktemarkierung

zu beenden.

7 Die Setup-Taste drücken und zu

ANGLE CALC (Winkelberechnung)

gehen, Seite 41. Die Mode-Taste

drücken, um zu ROAD MODE zu

gehen, Seite 44.

Auto-Layout System / Dispositif Auto-Layout (« Disposition automatique ») / Sistema de Trazado Automático /

Auto-Layout-systeem / Auto-Layout-System

312190C 41

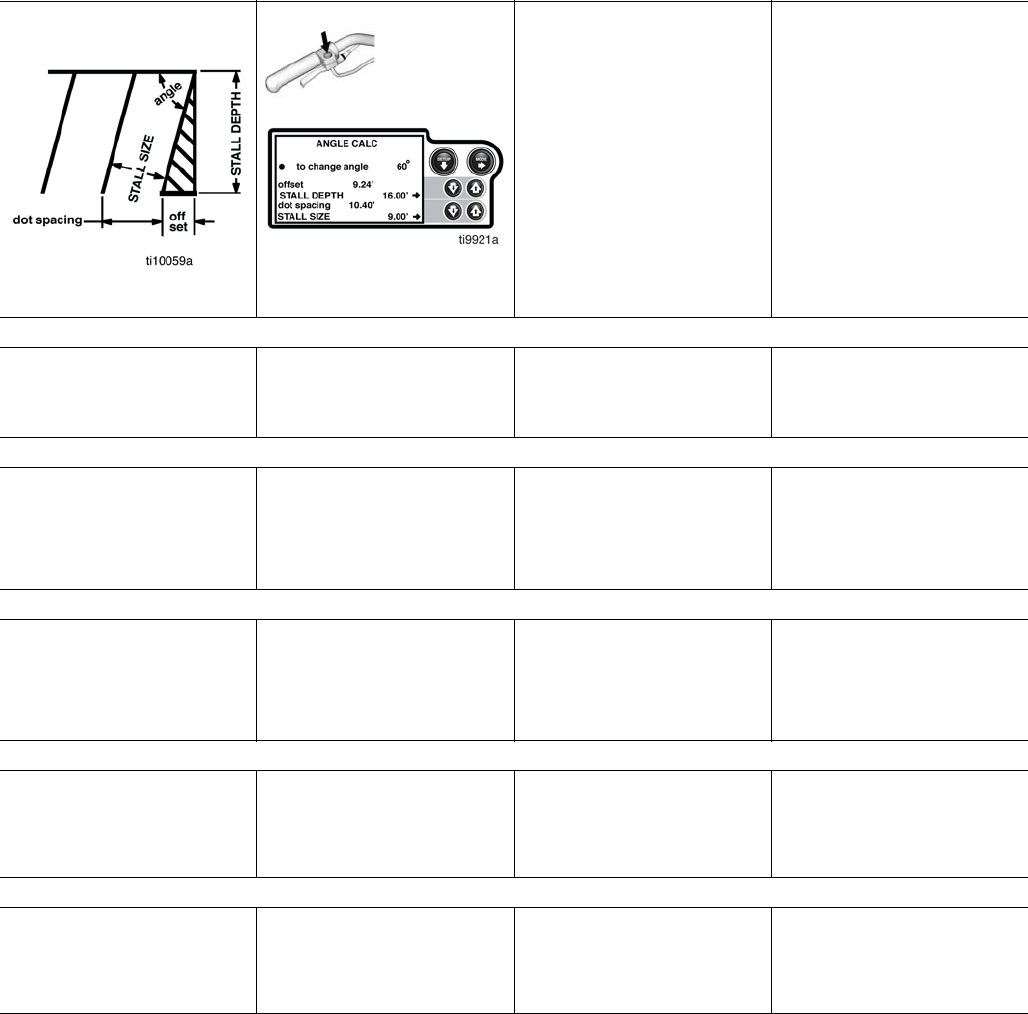

PARKING MODE - Angle Stalls / PARKING MODE (« Mode pour

emplacements de stationnement ») - Emplacements en biais /

MODO ESTACIONAMIENTO - Interrupciones en ángulo /

PARKING MODE - Contourhoeken / PARKMODUS - Abgewinkelte

Zwischenräume

English

1 Angle stalls require the operator to

input stall angle and depth. The

Auto-Layout System calculates

the offset distance based on this

input.

2 Press and hold Remote button

to change stall angle. Angle

increases up to 90° and wraps

around and starts over at 45°.

3STALL DEPTH: Press down

arrow to decrease, or up arrow

to increase, stall depth.

4STALL SIZE: Press down arrow to

decrease, or up arrow to increase,

stall size.

Français

1 L’opérateur doit introduire l’angle

et la profondeur de des

emplacements en biais.

Le dispositif Auto-Layout

(« Disposition automatique »)

calcule la distance de décalage

en fonction de ces données.

2 Tenir le bouton de commande

à distance enfoncé pour modifier

l’angle des emplacements.

L’angle augmente jusque 90°

et recommence ensuite à partir

de 45°.

3STALL DEPTH (« Profondeur des

emplacements ») : appuyer sur la

flèche vers le bas pour réduire la

profondeur des emplacements,

et sur la flèche vers le haut pour

l’augmenter.

4STALL SIZE (« Dimension

de l’emplacement de station-

nement ») : appuyer sur la flèche

vers le bas pour réduire la taille

des emplacements, et sur la

flèche vers le haut pour

l’augmenter.

Español

1 Las interrupciones en ángulo

requieren que el operario

introduzca un ángulo y una

profundidad de interrupción.

En base a esta entrada, el

sistema de Trazado Automático

calcula la distancia de desfasado.

2 Pulse y mantenga pulsado el

botón Remoto para cambiar el

ángulo de interrupción. El ángulo

aumenta hasta 90°, se cruza

y vuelve a comenzar a 45°.

3PROFUNDIDAD DE

INTERRUPCIÓN: Pulse la tecla

hacia abajo para reducir, o hacia

arriba para aumentar, la

profundidad de interrupción.

4TAMAÑO INTERRUPCIÓN: Pulse

la tecla hacia abajo para reducir,

o hacia arriba para aumentar,

el tamaño de interrupción.

Nederlands

1 Voor contouraanduidingen voor

hoeken moet de operator een

contourhoek en –diepte invoeren.

Het Auto-Layout System berekent

de afstand op basis van deze

invoer.

2 Druk op de Remote-knop en houd

hem ingedrukt om de contourhoek

voor de lijn te veranderen. De

hoek gaat tot 90°, draait om en

begint weer bij 45°.

3STALL DEPTH [= contourdiepte]:

Druk op de ‘pijl omlaag’ om de

diepte te verkleinen of op de

‘pijl omhoog’ om de diepte te

vergroten.

4STALL SIZE [= contourgrootte]:

Druk op de ‘pijl omlaag’ om de

grootte te verkleinen of op de

‘pijl omhoog’ om de grootte te

vergroten.

Deutsch

1 Bei abgewinkelten Zwischen-

räumen müssen Zwischenraum-

winkel und Tiefe eingegeben

werden. Das Auto-Layout-System

berechnet den Versatz auf der

Grundlage dieser Eingaben.

2 Die Fernbedienungstaste gedrückt

halten, um den Zwischenraumwin-

kel zu ändern. Der Winkel nimmt

bis zu 90° zu, schlägt um und

beginnt erneut bei 45°.

3ZWISCHENRAUMTIEFE:

Zur Verkleinerung der Zwischen-

raumtiefe den Abwärtspfeil

und zur Vergrößerung den

Aufwärtspfeil drücken.

4ZWISCHENRAUMGRÖSSE:

Zur Verkleinerung der Zwischen-

raumgröße den Abwärtspfeil

und zur Vergrößerung den

Aufwärtspfeil drücken.

ti10017a

Auto-Layout System / Dispositif Auto-Layout (« Disposition automatique ») / Sistema de Trazado Automático /

Auto-Layout-systeem / Auto-Layout-System

42 312190C

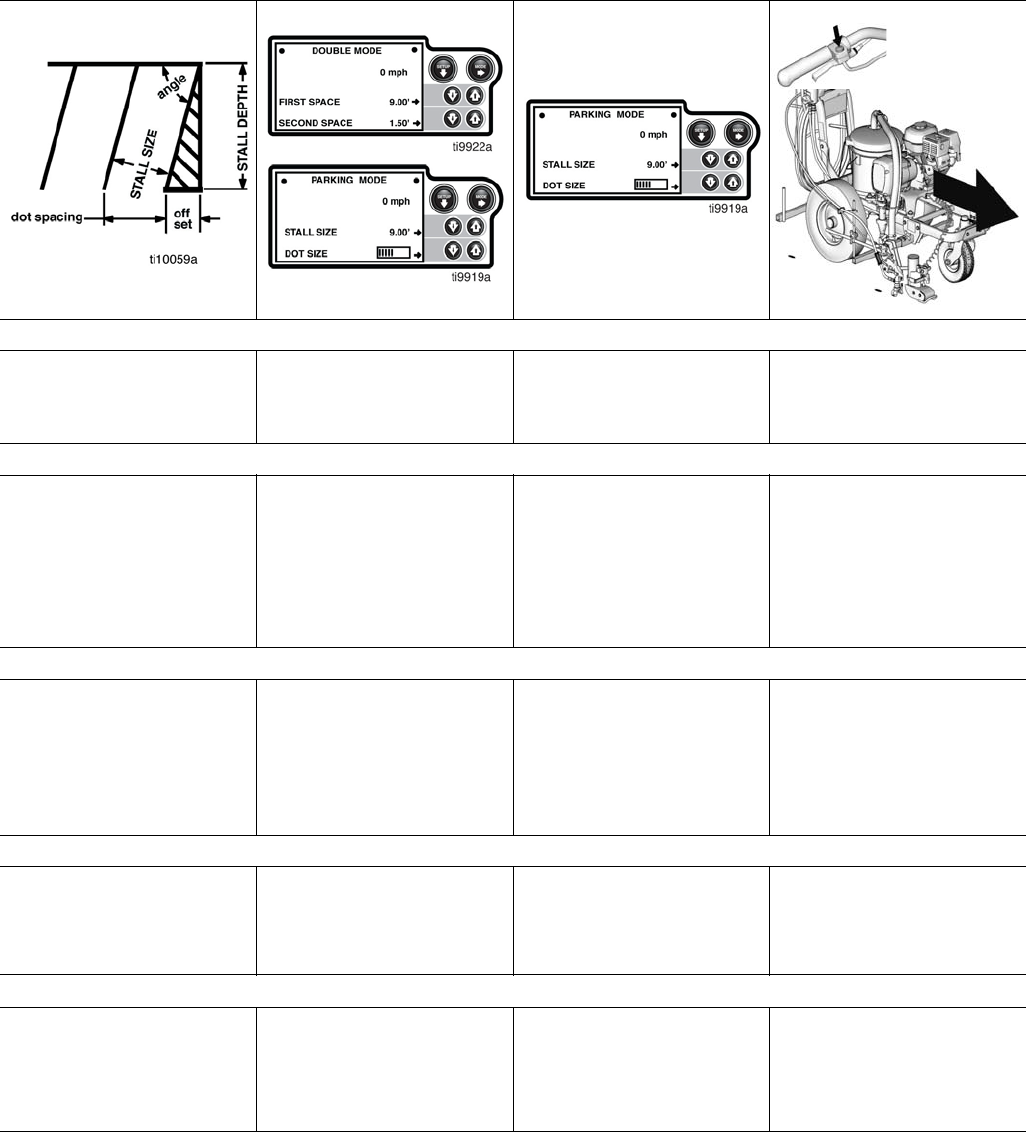

PARKING MODE - Angle Stalls (cont’d) / PARKING MODE (« Mode pour emplacements de stationnement ») -

Emplacements en biais (suite) / MODO ESTACIONAMIENTO – Interrupciones en ángulo (cont.) / PARKING MODE -

Contourhoek (vervolg) / PARKMODUS - Abgewinkelte Zwischenräume (Forts.)

English

5 Measure and mark the offset

distance for the first stall. 6 Press SETUP and move to

DOUBLE MODE. Press SETUP

again and go to PARKING

MODE.

7 System automatically transfers

dot spacing value calculated in

ANGLE CALC display to STALL

SIZE in PARKING MODE

display.

8 Press Remote button and move

striper forward to mark dots.

Press Remote button again

to stop marking dots.

Français

5 Mesurer et marquer la distance

de décalage pour le premier

emplacement.

6 Appuyer sur SETUP

(« Configuration ») et naviguer

vers DOUBLE MODE (« Mode

double »). Appuyer un nouvelle

fois sur SETUP (« Configuration »)

et naviguer vers PARKING MODE

(« Mode pour emplacements

de stationnement »).

7 L’appareil transmet automatique-

ment la valeur de l’espacement

entre les traits calculée dans

l’écran ANGLE CALC (« Calcul

des angles ») vers STALL SIZE

(« Dimension de l’emplacement

de stationnement ») dans l’écran

PARKING MODE (« Mode

pour emplacements de station-

nement »).

8 Appuyer sur le bouton de

commande à distance et avancer

le traceur pour tracer les traits.

Appuyer une nouvelle fois sur le

bouton de commande à distance

pour arrêter le tracement des

traits.

Español

5 Mida y marque la distancia de

desfasado para la primera

interrupción.

6 Pulse SETUP

(CONFIGURACIÓN) y avance

hasta DOUBLE MODE (MODO

DOBLE). Pulse de nuevo SETUP

(CONFIGURACIÓN) y vaya

hasta PARKING MODE (MODO

ESTACIONAMIENTO).

7 El sistema transfiere

automáticamente el valor de

espaciado entre puntos

calculado en la pantalla ANGLE

CALC (CALC ÁNGULO)

aSTALL SIZE (TAMAÑO

INTERRUPCIÓN) en la pantalla

PARKING MODE (MODO

ESTACIONAMIENTO).

8 Pulse el botón Remoto y haga

avanzar el trazalíneas para

marcar los puntos. Vuelva a

pulsar el botón Remoto para

dejar de marcar puntos.

Nederlands

5 Meet de onderlinge afstand en

geef deze aan voor de eerste

contouraanduiding.

6 Druk op SETUP en ga naar

DOUBLE MODE [= dubbele

functie]. Druk nogmaals op

SETUP en ga naar PARKING

MODE.

7 Het systeem brengt automatisch

de waarde voor de stipafstand

die is berekend bij ANGLE

CALC over naar STALL SIZE op

het PARKING MODE scherm.

8 Druk op de Remote-knop en

beweeg het belijningsapparaat

naar voren om de stippen aan

te brengen. Druk nogmaals op

de Remote-knop om ermee te

stoppen.

Deutsch

5 Den Versatz für den ersten

Zwischenraum messen und

markieren.

6SETUP drücken und zu

DOUBLE MODE gehen. SETUP

erneut drücken und zu PARKING

MODE gehen.

7 Das System überträgt den auf

der ANGLE CALC-Anzeige

berechneten Punktabstand

automatisch auf STALL SIZE in

der PARKING MODE-Anzeige.

8 Die Fernbedienungstaste

drücken und das Markiergerät

vorwärts bewegen, um Punkte

zu markieren. Die

Fernbedienungstaste erneut

drücken, um mit dem Markieren

von Punkten aufzuhören.

ti10017a

ti10064a

Auto-Layout System / Dispositif Auto-Layout (« Disposition automatique ») / Sistema de Trazado Automático /

Auto-Layout-systeem / Auto-Layout-System

312190C 43

Marker Mode / Mode marqueur / Modo marcador /

Double Mode / Marker Modus

English

1 Press MODE and move to

PARKING MODE. Press SETUP

and move to PARKING CALC.

Press SETUP again and move

to ANGLE CALC.

2 Press SETUP and move

to MARKER MODE.

A Enter FIRST SPACE.

B Enter SECOND SPACE.

3 Press Remote button to mark first

dot. Move striper forward and

begin marking dots. Press

Remote button to stop marking

dots.

4Press SETUP or MODE to move

to ROAD MODE.

Français

1 Appuyer sur MODE (« Mode »)

et aller vers PARKING MODE

(« Mode pour emplacements de

stationnement »). Appuyer sur

SETUP (« Configuration ») pour

aller vers PARKING CALC

(« Calcul des emplacements

de stationnement »). Appuyer

une nouvelle fois sur SETUP

(« Configuration ») et aller vers

ANGLE CALC (« Calcul des

angles »).

2 Appuyer sur SETUP

(« Configuration ») et naviguer

vers MARKER MODE (« Mode

marqueur»).

A Introduire le FIRST SPACE

(« Premier espacement »).

B Introduire le SECOND SPACE

(« Deuxième espacement »).

3 Appuyer sur le bouton de

commande à distance pour tracer

le premier trait. Avancer le traceur

et commencer le tracement des

traits. Appuyer sur le bouton de

commande à distance pour arrêter

le tracement des traits.

4 Appuyer SETUP (« Configuration »)

ou sur MODE (« Mode ») pour

naviguer vers ROAD MODE

(« Mode pour routes »).

Español

1 Pulse MODE (MODO) y avance

hasta PARKING MODE (MODO

ESTACIONAMIENTO). Pulse

SETUP (CONFIGURACIÓN) y

avance hasta PARKING CALC

(CALC ESTACIONAMIENTO).

Vuelva a pulsar SETUP

(CONFIGURACIÓN) y avance

hasta ANGLE CALC (CALC

ÁNGULO).

2 Pulse SETUP

(CONFIGURACIÓN) y avance

hasta MARKER MODE (MODO

MARCADOR).

A Introduzca FIRST SPACE

(PRIMER ESPACIO).

B Introduzca SEGUNDO ESPACIO.

3 Pulse el botón Remoto para

marcar el primer punto. Haga

avanzar el trazalíneas y comience

a marcar los puntos. Pulse el

botón Remoto para dejar de

marcar puntos.

4Pulse SETUP (CONFIGURACIÓN)

o MODE (MODO) para avanzar

hasta ROAD MODE (MODO

CARRETERA).

Nederlands

1Druk op MODE en ga naar

PARKING MODE. Druk op

SETUP en ga naar PARKING

CALC. Druk nogmaals op SETUP

en ga naar ANGLE CALC.

2 Druk op SETUP en ga naar

MARKER MODE.

AVoer de FIRST SPACE [= eerste

streeploze afstand] in.

BVoer de SECOND SPACE

[= tweede streeploze afstand] in.

3 Druk op de Remote-knop om de

eerste stip aan te geven. Beweeg

het belijningsapparaat naar voren

en begin met het aanbrengen

van de stippen. Druk op de

Remote-knop om ermee te

stoppen.

4 Druk op SETUP of MODE om

naar ROAD MODE te gaan.

Deutsch

1MODE drücken und zu PARKING

MODE gehen. SETUP drücken

und zu PARKING CALC gehen.

SETUP erneut drücken und zu

ANGLE CALC gehen.

2SETUP drücken und zu MARKER

MODE gehen.

AERSTEN ZWISCHENRAUM

eingeben.

BZWEITEN ZWISCHENRAUM

eingeben.

3 Die Fernbedienungstaste drücken,

um den ersten Punkt zu

markieren. Das Markiergerät

vorwärts bewegen und mit dem

Markieren von Punkten beginnen.

Die Fernbedienungstaste drücken,

um mit dem Markieren von

Punkten aufzuhören.

4SETUP oder MODE drücken, um

zu ROAD MODE zu gehen.

ti9922b

ti10064a

ti10017a

Auto-Layout System / Dispositif Auto-Layout (« Disposition automatique ») / Sistema de Trazado Automático /

Auto-Layout-systeem / Auto-Layout-System

44 312190C

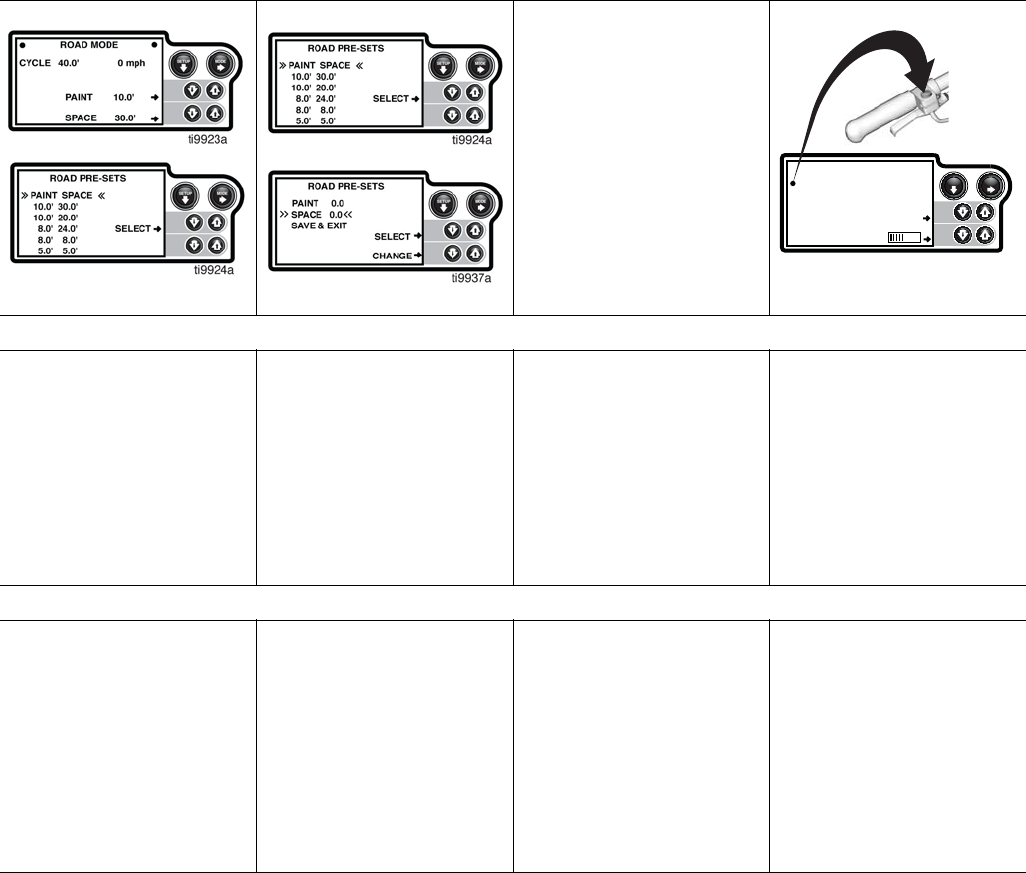

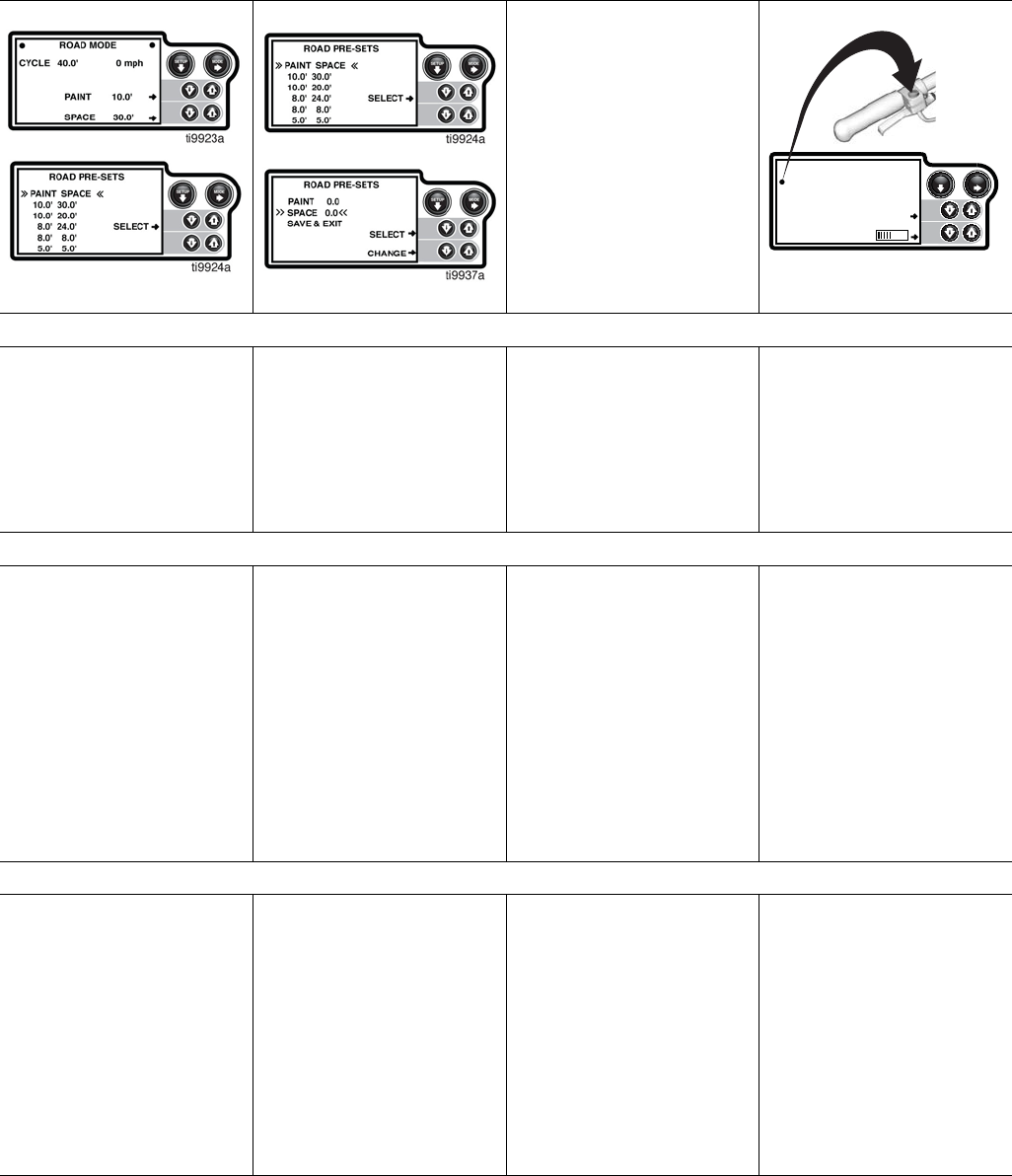

ROAD MODE / ROAD MODE (« Mode pour routes ») /

MODO CARRETERA / ROAD MODE / ROAD MODE (Straßenmodus)

English

1The ROAD MODE display

shows the paint and space

cycle data.

A Press SETUP and move to

ROAD PRE-SETS display.

B Press SELECT up or down

arrows to select one of five

pre-sets.

2ROAD PRE-SETS also allows

you to change selected paint

or space lengths.

ASelect EDIT to change selected

paint/space pair.

B Press SELECT up or down

arrows to select PAINT or

SPACE.

C To change PAINT or SPACE

length, press CHANGE.

The up and down arrows step the

values up or down in tenths of units if

they are momentarily pressed. If the

arrows are held down the values step

in whole units.

3 Press SETUP to move to

ROAD SETUP display.

A Press VOLUME up or down

arrows to choose HI, MED,

LO or OFF.

B Press DOT SIZE up or down

arrows to increase or decrease

dot size.

C Press and hold Remote button

down to hear beep volume

level.

Français

1 L’écran ROAD MODE (« Mode

pour routes ») affiche les

données relatives à la peinture

et la fréquence des

espacements.

A Appuyer sur SETUP

(« Configuration ») et naviguer

vers l’écran ROAD PRE-SETS

(« Programmes pour routes »).

B Appuyer sur les flèches vers le

haut ou vers le bas de SELECT

(« Sélection ») pour choisir un

des cinq programmes.

2ROAD PRE-SETS (« Program-

mes pour routes ») permet

aussi de modifier la peinture ou

la longueur des espacements

choisis.

A Sélectionner EDIT (« Modifier »)

pour modifier la peinture

et l’espacement choisis.

B Appuyer sur les flèches vers le

haut ou vers le bas de SELECT

(« Sélection ») pour choisir

PAINT (« Peinture ») ou SPACE

(« Espacement »).

C Appuyer sur CHANGE

(« Modifier ») pour modifier

PAINT (« Peinture ») ou SPACE

(« Espacement »).

Les valeurs affichées augment ou

diminuent par dixième d’unité en

poussant sur les flèches vers le haut

ou vers le bas. En restant appuyer

sur ces flèches, les valeurs avancer-

ont par unités entières.

3 Appuyer sur SETUP (« Configu-

ration ») pour afficher l’écran

ROAD SETUP (« Configuration

route »).

A Appuyer sur les flèches vers

le haut ou vers le bas de

VOLUME (« Volume ») pour

choisir HI (« Élevé »), MED

(« Moyen »), LO (« Faible »)

ou OFF (« Arrêt »).

B Appuyer sur les flèches vers le

haut ou vers le bas à côté de

DOT SIZE (« Taille des traits »)

pour augmenter ou réduire la

taille des traits.

C Tenir le bouton de commande à

distance enfoncé pour entendre

le niveau du volume du bip.

Español

1 La pantalla ROAD MODE

(MODO CARRETERA) muestra

los datos de los ciclos de

pintura y espacios.

A Pulse SETUP

(CONFIGURACIÓN) y avance

hasta la pantalla ROAD

PRE-SETS (PREAJUSTES

CARRETERA).

B Pulse las flechas SELECT

(SELECCIONAR) hacia

arriba/abajo para seleccionar

uno o cinco preajustes.

2ROAD PRE-SETS

(PREAJUSTES CARRETERA)

también le permite cambiar los

intervalos de pintura y espacios

seleccionados.

A Seleccione EDIT (EDITAR)

para cambiar el par pintura/

espacio seleccionado.

B Pulse las flechas SELECT

(SELECCIONAR) hacia

arriba/abajo para seleccionar

PAINT (PINTURA) o SPACE

(ESPACIO).

C Para cambiar la longitud del

intervalo PAINT (PINTURA)

oSPACE (ESPACIO), pulse

CHANGE (CAMBIAR).

Cuando se pulsan momentáneamente,

las flechas arriba y abajo aumentan

o reducen los valores en incrementos

de un décimo de unidad. Si las

mantiene pulsadas, los valores

cambian en unidades enteras.

3 Pulse SETUP

(CONFIGURACIÓN) para

avanzar hasta la pantalla

ROAD SETUP (CONFIGURAR

CARRETERA).

A Pulse las flechas VOLUME

(VOLUMEN) hacia arriba

o hacia abajo para elegir HI,

MED, LO o OFF (ALTO,

MEDIO, BAJO, APAGADO).

B Pulse las flechas DOT SIZE

(TAMAÑO PUNTO) hacia arriba

o hacia abajo para aumentar

o reducir el tamaño del punto.

C Pulse y mantenga pulsado el

botón Remoto para oír el nivel

de volumen del pitido.

MODE

SETUP

ROAD SETUP

VOLUME: HI

to listen

DOT SIZE

Auto-Layout System / Dispositif Auto-Layout (« Disposition automatique ») / Sistema de Trazado Automático /

Auto-Layout-systeem / Auto-Layout-System

312190C 45

Nederlands

1 Het scherm voor ROAD MODE

geeft de verfgegevens en de

gegevens voor de streeploze

cyclus.

A Druk op SETUP en ga naar het

scherm voor ROAD PRE-SETS

[= voorinstellingen voor de

weg].

B Druk op de omhoog- of

omlaag-pijl van SELECT om

een van de vijf voorinstellingen

te kiezen.

2Met ROAD PRE-SETS kunt

u ook de geselecteerde

verfafstanden of verfloze

afstanden wijzigen.

AKies EDIT [= bewerken] om

de geselecteerde combinatie

verf/streeploos te wijzigen.

B Druk op de omhoog- of omlaag-

pijl van SELECT om PAINT

[= verven] of SPACE [= ruimte]

te selecteren.

C Om de lengte voor PAINT of

SPACE te wijzigen moet u op

CHANGE [= wijzigen] drukken.

Met de omhoog- of omlaag-pijl wijzigt

u de waarden naar boven of beneden

in tienden van de eenheden als ze

even worden ingedrukt. Als u de

pijlen ingedrukt houdt, veranderen

de waarden in stappen van hele

eenheden.

3 Druk op SETUP om naar het

scherm ROAD SETUP te gaan.

A Druk op de omhoog- of omlaag-

pijl van VOLUME om HI

[= hoog], MED [= middel], LO

[= laag] of OFF te kiezen.

B Druk op de omhoog- of

omlaag-pijl van DOT SIZE om

het stipformaat te vergroten of

te verkleinen.

C Druk op de Remote-knop en

houd hem ingedrukt om het

piepje voor het volumeniveau

te horen.

Deutsch

1 Die ROAD MODE-Anzeige

zeigt die Daten für Farbe und

Abstände.

ASETUP drücken und zur

Anzeige ROAD PRE-SETS

(Straßen-Voreinstellungen)

wechseln.

B Die SELECT-Aufwärts- bzw.

Abwärtspfeile drücken, um eine

von fünf Voreinstellungen zu

wählen.

2 Über ROAD PRE-SETS

können auch die gewählte

Farbe oder die Abstandslängen

geändert werden.

AEDIT wählen, um das gewählte

Farb-/Abstandspaar zu ändern.

B Die SELECT-Aufwärts- bzw.

Abwärtspfeile drücken, um

PAINT (Farbe) oder SPACE

(Abstand) zu wählen.

C Zur Änderung von FARBE oder

ABSTANDS-Länge CHANGE

(ändern) drücken.

Durch die Aufwärts- und Abwärtsp-

feile werden die Werte in Zehntelein-

heiten geändert, wenn die Pfeile kurz

gedrückt werden. Wenn die Pfeile

gehalten werden, ändern sich die

Werte in ganzen Einheiten.

3SETUP drücken, um zur

Anzeige ROAD SETUP

zu wechseln.

A Die VOLUME-(Lautstärke)-

Aufwärts- bzw. Abwärtspfeile

drücken, um HI (hoch), MED

(mittel), LO (niedrig) oder OFF

(aus) zu wählen.

B Die DOT SIZE-Aufwärts- bzw.

Abwärtspfeile drücken, um die

Punktgröße zu vergrößern bzw.

zu verkleinern.

C Die Fernbedienungstaste

gedrückt halten, um die

Piepton-Lautstärke zu hören.

MODE

SETUP

ROAD SETUP

VOLUME: HI

to listen

DOT SIZE

Auto-Layout System / Dispositif Auto-Layout (« Disposition automatique ») / Sistema de Trazado Automático /

Auto-Layout-systeem / Auto-Layout-System

46 312190C

ROAD MODE (cont’d) / ROAD MODE (« Mode pour routes ») (suite) / MODO CARRETRA (cont.) /

ROAD MODE (vervolg) / ROAD MODE (Straßenmodus) (Forts.)

English

4 Mount gun on rear

calibration bar and in

alignment with marking

module.

5 Press Remote button

(striper beeps and marks

a dot (first dot in ROAD

MODE is twice the size

as all other dots).

6 Move forward and spray

when you see striper mark

a dot and hear beeping.

Stop spraying when

beeping stops.

7 Press Remote at end of

ROAD MODE operation.

8See Change Units and

Other Displays, page 47.

Français

4 Monter le pistolet sur

l’arrière de la barre

d’étalonnage en l’alignant

sur le module de tracement.

5 Appuyer sur le bouton de

commande à distance (le

traceur émet un bip et trace

un trait (le premier trait en

ROAD MODE (« Mode pour

routes ») est deux fois plus

long que les autres traits)).

6 Avancer et pulvériser

lorsque le traceur trace un

trait et émet un bip. Arrêter

la pulvérisation lorsque

l’émission des bips s’arrête.

7 Appuyer sur le bouton de

commande à distance à

la fin du travail en ROAD

MODE (« Mode pour

routes »).

8Voir Modifier les unités et

Autres écrans, page 47.

Español

4 Monte la pistola en la barra

de calibración trasera,

alineada con el módulo

de marcado.

5 Pulse el botón Remoto (el

trazalíneas emite un pitido

y marca un punto (el primer

punto en ROAD MODE

(MODO CARRETERA)

tiene el doble del tamaño

de los demás puntos).

6 Muévase hacia adelante y

pulverice cuando vea que

el trazalíneas marca un

punto y escuche un pitido.

Deje de pulverizar cuando

deje de oír el pitido.

7 Pulse Remoto al final de la

operación ROAD MODE

(MODO CARRETERA).

8 Vea Cambiar unidades

y Otras Pantallas,

página 47.

Nederlands

4 Monteer het pistool op de

achterste kalibreerstaaf

en lijn hem uit met de

markeringsmodule.

5 Druk op de Remote-knop

(de belijner laat een

piepgeluid horen en

markeert een stip (de

eerste stip in ROAD MODE

is tweemaal zo groot als

alle andere stippen).

6 Rijd naar voren en spuit als

u ziet dat het belijnings-

apparaat een markerings-

stip aanbrengt en u een

piepgeluid hoort. Stop met

spuiten als het piepen

stopt.

7 Druk op de Remote-knop

aan het einde van de

ROAD MODE-handeling.

8Zie Eenheden wijzigen en

overige schermen op

blz. 47.

Deutsch

4 Die Pistole so an der

hinteren Kalibrierungsstange

anbringen, dass sie auf das

Markiermodul ausgerichtet

ist.

5 Die Fernbedienungstaste

drücken (das Markiergerät

piept und markiert einen

Punkt (der erste Punkt bei

ROAD MODE ist zweimal

so groß wie alle anderen

Punkte).

6 Vorwärts fahren und

spritzen, sobald ein

markierter Punkt zu sehen

ist und Pieptöne zu hören

sind. Mit dem Spritzen

aufhören, wenn das Piepen

stoppt.

7 Am Ende des ROAD-

MODE-Einsatzes die

Fernbedienungstaste

drücken.

8 Siehe Änderung der

Einheiten und Andere

Anzeigen auf Seite 47.

ti10354a ti10017a ti10354a ti10017a

Auto-Layout System / Dispositif Auto-Layout (« Disposition automatique ») / Sistema de Trazado Automático /

Auto-Layout-systeem / Auto-Layout-System

312190C 47

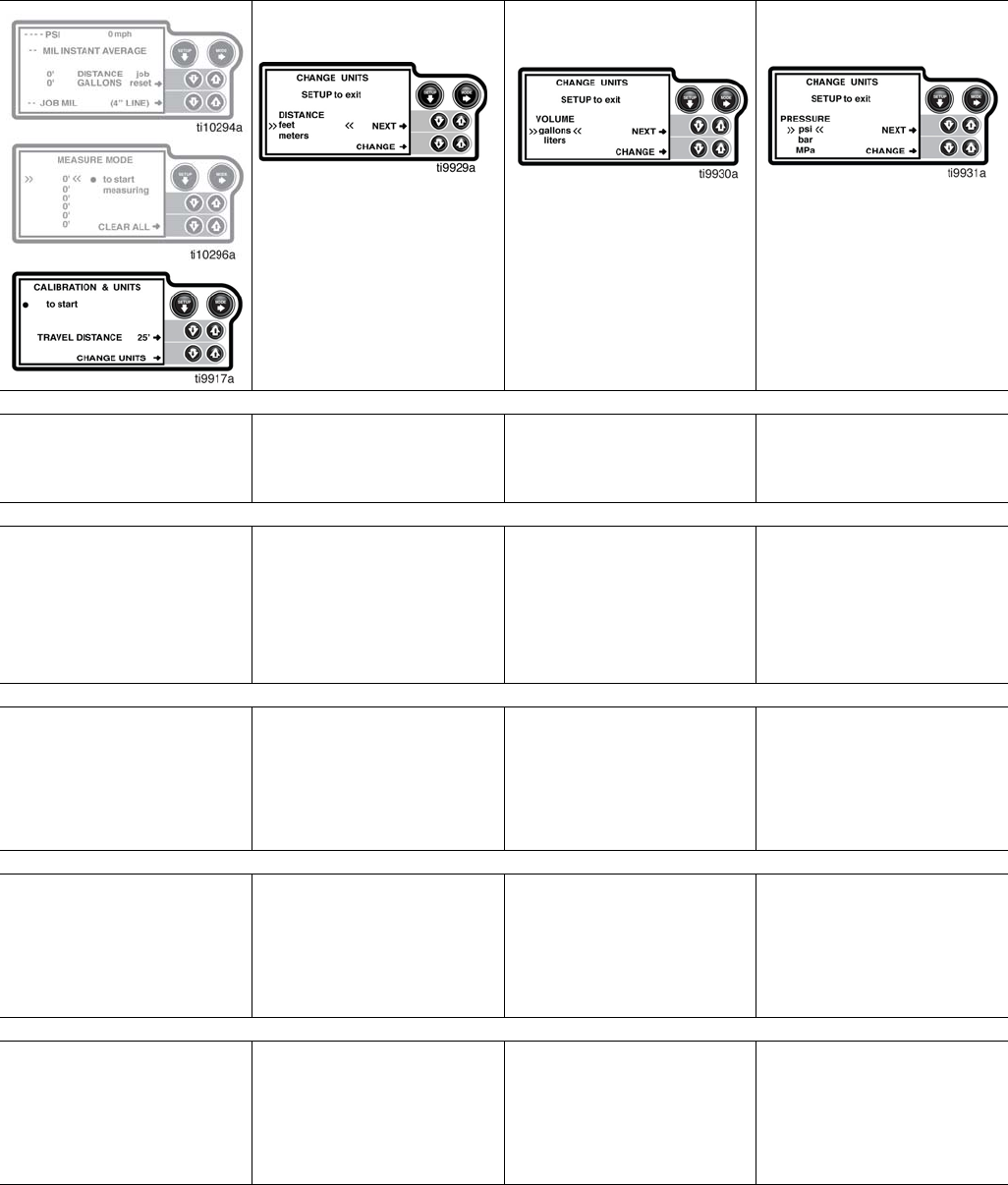

Change Units and Other Displays / Modifier les unités et autres écrans /

Cambio de unidades y Otras pantallas / Eenheden wijzigen en overige

schermen / Änderung der Einheiten und andere Anzeigen

English

To change display units, move to

CALIBRATION & UNITS display.

1 Press CHANGE UNITS and move

to DISTANCE display.

2 Press NEXT up/down arrow to select

DISTANCE units to change.

A Press CHANGE to change from present

units to selected units.

B Press MODE to move to VOLUME

display or SETUP to exit.

3 Press NEXT up/down arrow to select

VOLUME units to change.

A Press CHANGE to change from present

units to selected units.

B Press MODE to move to PRESSURE

display or SETUP to exit.

4 Press NEXT up/down arrow to select

PRESSURE units to change.

A Press CHANGE to change from present

units to selected units.

B Press MODE to move to DISTANCE

display or SETUP to exit.

Français

Pour modifier l’affichage des unités, naviguer

vers l’écran CALIBRATION & UNITS

(« Étalonnage & unités »).

1 Appuyer sur CHANGE UNITS

(« Modifier les unités ») et naviguer

vers l’écran DISTANCE (« Distance »).

2 Appuyer sur les flèches vers le haut

ou vers le bas de NEXT (« Suivant »)

pour choisir les unités de DISTANCE

(« Distance ») à modifier.

A Appuyer sur CHANGE (« Modifier »)

pour modifier les unités actuelles en

unités souhaitées.

B Appuyer sur MODE (« Mode »)

pour naviguer vers l’écran VOLUME

(« Volume ») ou sur SETUP

(« Configuration ») pour quitter.

3 Appuyer sur les flèches vers le haut

ou vers le bas de NEXT (« Suivant »)

pour choisir les unités de VOLUME

(« Volume ») à modifier.

A Appuyer sur CHANGE (« Modifier »)

pour modifier les unités actuelles en

unités souhaitées.

B Appuyer sur MODE (« Mode ») pour

naviguer vers l’écran PRESSURE

(« Pression ») ou sur SETUP

(« Configuration ») pour quitter.

4 Appuyer sur les flèches vers le haut

ou vers le bas de NEXT (« Suivant »)

pour choisir les unités de PRESSURE

(« Pression ») à modifier.

A Appuyer sur CHANGE (« Modifier »)

pour modifier les unités actuelles en

unités souhaitées.

B Appuyer sur MODE (« Mode ») pour

naviguer vers l’écran DISTANCE

(« Distance ») ou sur SETUP

(« Configuration ») pour quitter.

Español

Para cambiar las unidades de visualización,

vaya hasta la pantalla CALIBRATION & UNITS

(CALIBRACIÓN Y UNIDADES).

1 Pulse CHANGE UNITS (CAMBIAR

UNIDADES) y vaya hasta la pantalla

DISTANCE (DISTANCIA).

2 Pulse NEXT (SIGUIENTE) hacia

arriba/abajo para seleccionar las

unidades de DISTANCE (DISTANCIA)

que desea cambiar.

A Pulse CHANGE (CAMBIAR) para

cambiar las unidades actuales a las

unidades seleccionadas.

B Pulse MODE para acceder a la pantalla

VOLUME (VOLUMEN) o SETUP

(CONFIGURACIÓN) para salir.

3 Pulse NEXT (SIGUIENTE) hacia

arriba/abajo para seleccionar las

unidades de VOLUME (VOLUMEN)

que desea cambiar.

A Pulse CHANGE (CAMBIAR) para

cambiar las unidades actuales a las

unidades seleccionadas.

B Pulse MODE (MODO) para acceder a la

pantalla PRESSURE (PRESIÓN) o

SETUP (CONFIGURACIÓN) para salir.

4 Pulse la tecla NEXT (SIGUIENTE) hacia

arriba/abajo para seleccionar las

unidades de PRESSURE (PRESIÓN)

que desea cambiar.

A Pulse CHANGE (CAMBIAR) para

cambiar las unidades actuales a las

unidades seleccionadas.

B Pulse MODE (MODO) para acceder a la

pantalla DISTANCE (DISTANCIA) o

SETUP (CONFIGURACIÓN) para salir.

Nederlands

Om de eenheden op het scherm te wijzigen

moet u naar het scherm CALIBRATION &

UNITS [= kalibreren en eenheden] gaan.

1 Druk op CHANGE UNITS [= eenheden

wijzigen] en ga vervolgens naar het

scherm DISTANCE [= afstand].

2 Druk op de omhoog- of omlaag-pijl

van NEXT [= volgende] om de

maateenheden voor DISTANCE

[= afstand] te wijzigen.

A Druk op CHANGE [= wijzigen] om de

huidige maateenheden te veranderen

in de gekozen eenheden.

B Druk op MODE om naar het scherm

VOLUME te gaan of op SETUP om het

scherm te verlaten.

3 Druk op de omhoog- of omlaag-pijl

van NEXT [= volgende] om de

maateenheden voor VOLUME

te wijzigen.

A Druk op CHANGE [= wijzigen] om de

huidige maateenheden te veranderen

in de gekozen eenheden.

B Druk op MODE om naar het scherm

PRESSURE [= druk] te gaan of op

SETUP om het scherm te verlaten.

4 Druk op de omhoog- of omlaag-pijl

van NEXT [= volgende] om PRESSURE

[= druk] eenheden te wijzigen.

A Druk op CHANGE [= wijzigen] om de

huidige maateenheden te veranderen

in de gekozen eenheden.

B Druk op MODE om naar het scherm

DISTANCE [= afstand] te gaan of naar

SETUP om het scherm te verlaten.

Deutsch

Zur Änderung der Anzeigeeinheiten zur

Anzeige CALIBRATION & UNITS wechseln.

1CHANGE UNITS (Einheiten ändern)

drücken und zur DISTANCE-Anzeige

wechseln.

2 Die NEXT-Aufwärts- bzw. Abwärtspfeile

drücken, um die DISTANCE-Einheiten

zu wählen, die geändert werden sollen.

ACHANGE drücken, um von den

augenblicklichen Einheiten zu den

gewählten Einheiten zu wechseln.

BMODE drücken, um zur

VOLUME-Anzeige zu wechseln, oder

SETUP drücken, um die Anzeige zu

verlassen.

3Die NEXT-Aufwärts- bzw. Abwärtspfeile

drücken, um die VOLUME-Einheiten zu

wählen, die geändert werden sollen.

ACHANGE drücken, um von den

augenblicklichen Einheiten zu den

gewählten Einheiten zu wechseln.

BMODE drücken, um zur PRESSURE-

Anzeige zu wechseln, oder SETUP

drücken, um die Anzeige zu verlassen.

4 Die NEXT-Aufwärts- bzw. Abwärtspfeile

drücken, um die PRESSURE-Einheiten

zu wählen, die geändert werden sollen.

ACHANGE drücken, um von den

augenblicklichen Einheiten zu den

gewählten Einheiten zu wechseln.

BMODE drücken, um zur

DISTANCE-Anzeige zu wechseln, oder

SETUP drücken, um die Anzeige zu

verlassen.

Auto-Layout System / Dispositif Auto-Layout (« Disposition automatique ») / Sistema de Trazado Automático /

Auto-Layout-systeem / Auto-Layout-System

48 312190C

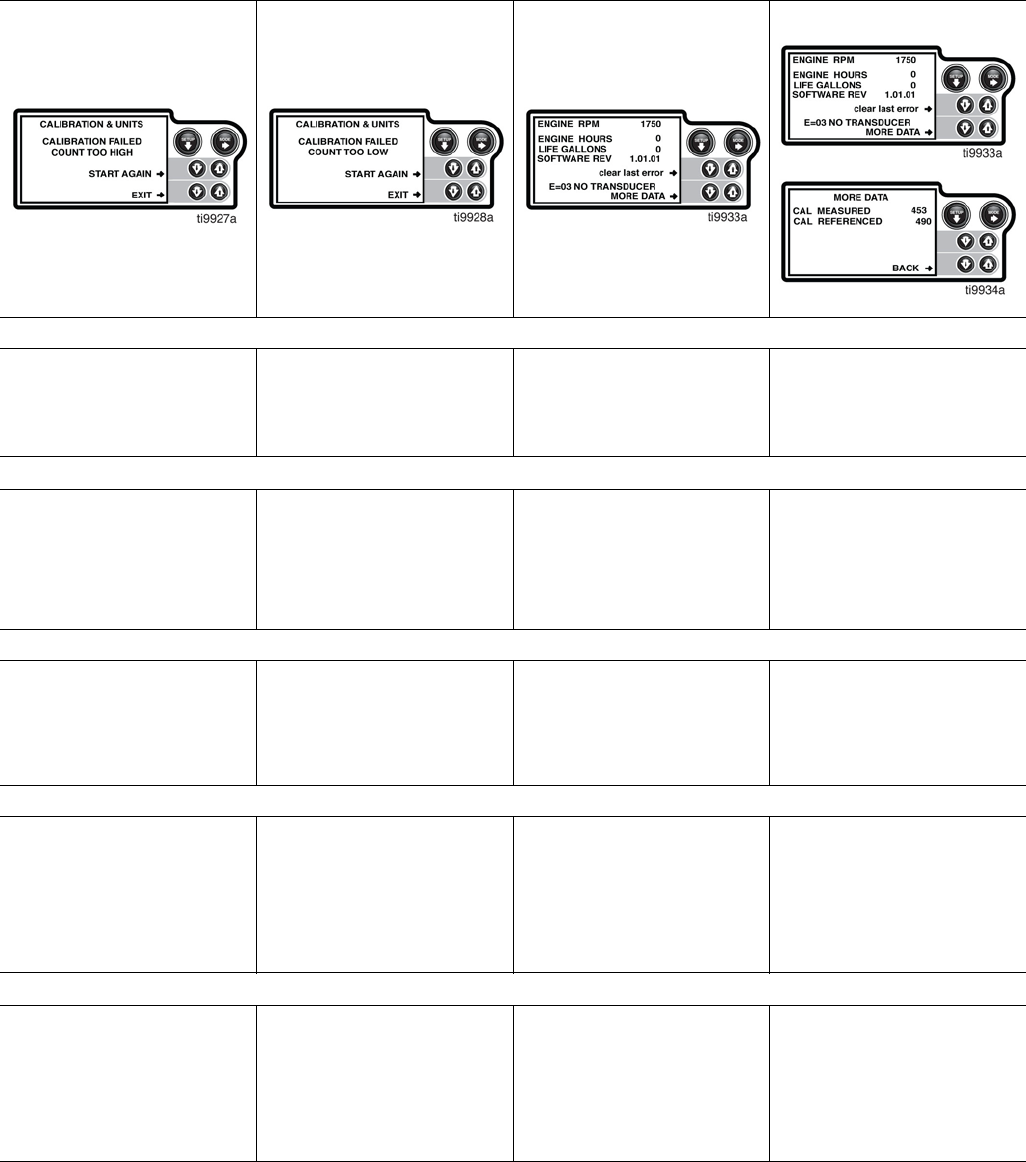

Other Displays / Autres écrans / Otras visualizaciones /

Overige schermen / Andere Anzeigen

English

1 This message is displayed if

striper has rolled beyond

calibration length when Remote

button is pressed to end

calibration.

2 This message is displayed if

striper has rolled less than

calibration length when Remote

button is pressed to end

calibration.

3 Displays striper current status.

An error condition may display

here. Correct error condition.

Press clear last error to

remove error message

from display.

4 Press MORE DATA to move to

this display. CAL MEASURED

and CAL REFERENCED data

is displayed.

Français

1 Ce message s’affiche si le

traceur a parcouru une distance

supérieure à la distance

d’étalonnage lorsque

l’opérateur appuie sur le bouton

de commande à distance pour

terminer l’étalonnage.

2 Ce message s’affiche si le

traceur a parcouru une distance

inférieure à la distance

d’étalonnage lorsque

l’opérateur appuie sur le bouton

de commande à distance pour

terminer l’étalonnage.

3 Affichage de l’état actuel du

traceur. Une situation d’erreur

peut également s’afficher ici.

Corriger la situation d’erreur.

Appuyer sur Clear last error

(« Effacer la dernière erreur »)

pour effacer le message

d’erreur de l’écran.

4 Appuyer sur MORE DATA

(« Autres données ») pour

naviguer vers cet écran. Les

données de CAL MEASURED

(« Étalonnage mesuré »)

et CAL REFERENCED

(« Étalonnage de référence »)

sont affichées.

Español

1 Este mensaje aparece si el

trazalíneas ha rebasado la

longitud de calibración cuando

se pulsa el botón Remoto para

finalizar la calibración.

2 Este mensaje aparece si el

trazalíneas no ha alcanzado la

longitud de calibración cuando

se pulsa el botón Remoto para

finalizar la calibración.

3 Muestra el estado actual del

trazalíneas. Aquí podría

visualizarse un error de estado;

si fuera así, corríjalo. Pulse

clear last error (borrar último

error) para eliminar el mensaje

de error de la pantalla.

4 Pulse MORE DATA (MÁS

DATOS) para acceder a esta

pantalla. Aparecen los datos

CAL MEASURED

(CAL MEDIDA) y CAL

REFERENCED (CAL

REFERENCIA).

Nederlands

1 Dit bericht verschijnt als het

belijningsapparaat voorbij de

kalibreerafstand is gerold als de

Remote-knop wordt ingedrukt

om het kalibreren te

beëindigen.

2 Dit bericht verschijnt als het

belijningsapparaat de

kalibreerafstand nog niet heeft

afgelegd als de Remote-knop

wordt ingedrukt om het

kalibreren te beëindigen.

3 Toont de huidige status van

het belijningsapparaat. Hier

kan ook een foutmelding

verschijnen. Verhelp het

probleem. Druk op CLEAR

LAST ERROR [= laatste

foutmelding wissen] om het

bericht van het scherm te

verwijderen.

4 Druk op MORE DATA [= meer

gegevens] om naar dit scherm

te gaan. Op het scherm

verschijnende gegevens

voor CAL MEASURED

[= berekening gemeten]

and CAL REFERENCED

[= referentiegegevens].

Deutsch

1 Diese Meldung wird angezeigt,

wenn das Markiergerät über

die Kalibrierungslänge hinaus

gerollt ist, wenn die Fern-

bedienungstaste gedrückt

wird, um die Kalibrierung

zu beenden.

2 Diese Meldung wird angezeigt,

wenn das Markiergerät weniger

als die Kalibrierungslänge

gerollt ist, wenn die Fern-

bedienungstaste gedrückt

wird, um die Kalibrierung

zu beenden.

3 Zeigt den aktuellen Markier-

gerätestatus an. Hier kann

ein Fehlerzustand angezeigt

werden. Fehlerzustände

müssen behoben werden.

clear last error (letzten Fehler

löschen) drücken, um die Fehl-

ermeldung von der Anzeige zu

entfernen.

4MORE DATA drücken, um

zu dieser Anzeige zu wechseln.

Die Daten für CAL

MEASURED und CAL

REFERENCED werden

angezeigt.

Pressure Relief / Décompression / Descompresión / De druk ontlasten / Druckentlastung

312190C 49

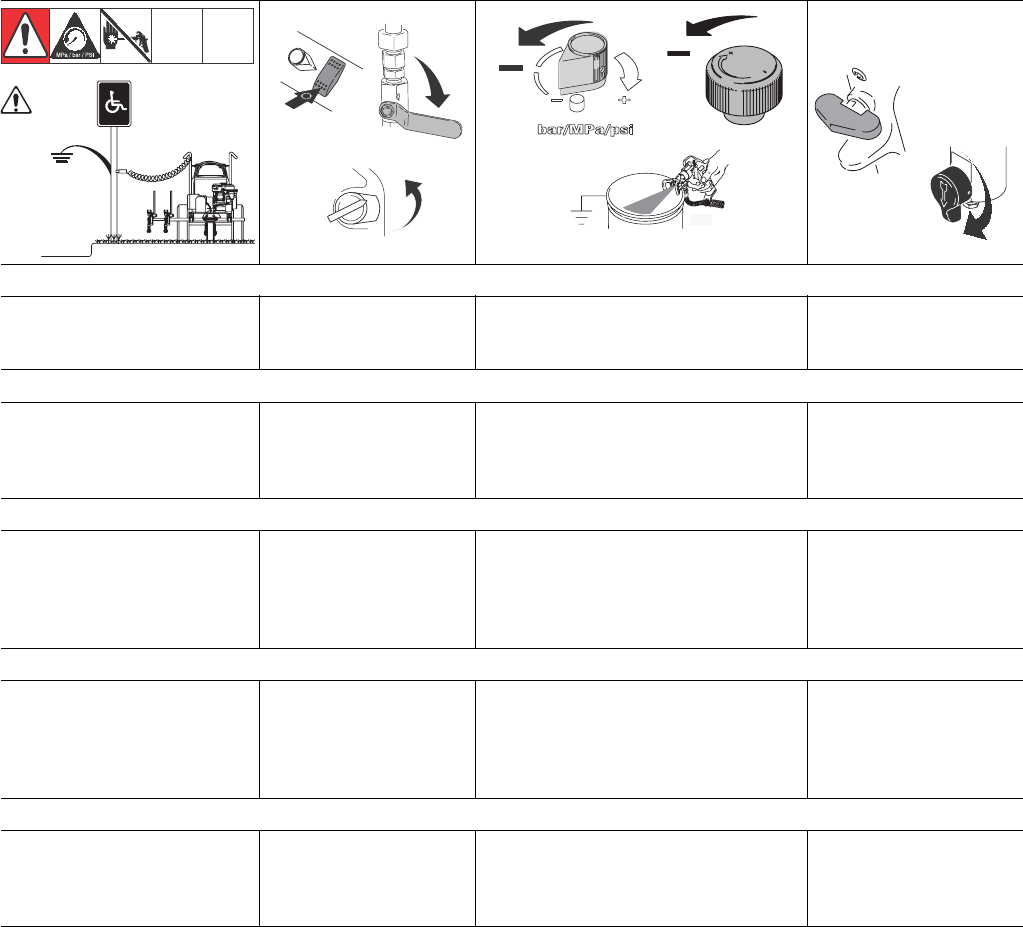

Pressure Relief / Décompression / Descompresión /

De druk ontlasten / Druckentlastung

English

1 Ground striper with

grounding clamp.

2 Set pump switch

OFF. Turn engine

OFF.

3 Turn pressure to lowest setting.

Trigger gun to relieve pressure.

4 Engage gun trigger

safety. Turn prime

valve down.

Français

1 Mettre le traceur à la terre

à l’aide de la pince

de terre.

2 Mettre l’interrupteur

de la pompe sur

OFF. Mettre le

moteur sur OFF.

3 Réduire la pression au plus bas.

Actionner le pistolet pour relâcher

la pression.

4 Verrouiller la

gâchette. Tourner la

vanne d’amorçage

vers le bas.

Español

1 Conecte a tierra el

trazalíneas con una

abrazadera de conexión

atierra.

2 Coloque el

interruptor de la

bomba en posición

OFF. Apague el

motor OFF.

3 Fije la presión en el valor más bajo.

Dispare la pistola para liberar la

presión.

4 Enganche el seguro

del gatillo de la

pistola. Gire la

válvula de cebado

hacia abajo.

Nederlands

1 Aard het belijnings-

apparaat met een

massaklem.

2 Zet de pompkraan

op OFF. Schakel

de motor UIT.

3 Draai de druk op de laagste stand.

Druk de trekker van het pistool in

om de druk te ontlasten.

4 Vergrendel de

veiligheidspal van

het pistool. Draai

de voorpompkraan

omlaag.

Deutsch

1 Das Markiergerät mit

einer Erdungsklammer

erden.

2 Den Pumpen-

schalter auf OFF

stellen. Den Motor

ausschalten (OFF).

3 Den Druck auf den niedrigsten

Wert einstellen. Die Pistole

abziehen, um den Materialdruck

zu entlasten.

4 Die Abzugssperre

verriegeln. Den

Entlüftungshahn

nach unten drehen.

ti3306a

OFF

ti6477a

ti5405a

OFF

ON

off

ti6470a

ti6594a

PAINT

ti3305a

ti3441a

ti3324a

ti6473a

Cleanup / Nettoyage / Limpieza / Reinigen / Reinigung

50 312190C

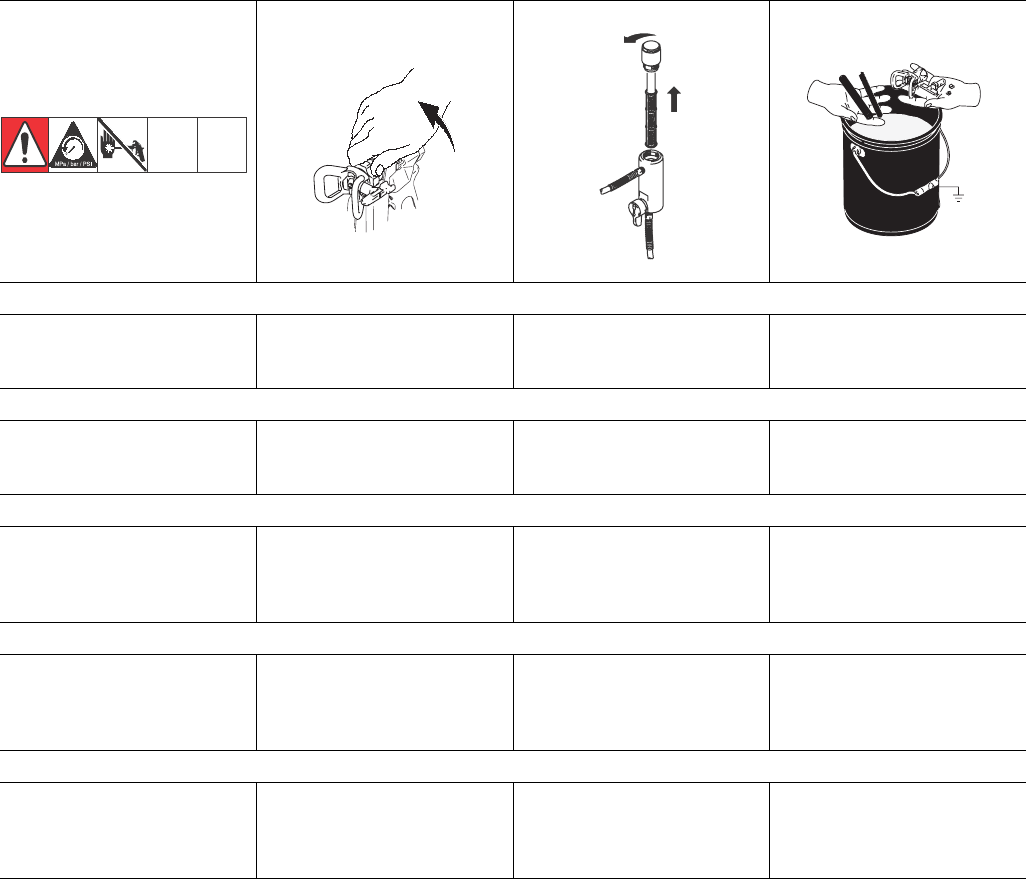

Cleanup / Nettoyage / Limpieza / Reinigen / Reinigung

English

Caution: Perform Pressure

Relief, page 49.

1 Remove guard and

SwitchTip.

2 Unscrew bowl, remove

filter. Assemble without

filter.

3 Clean filter, guard and

SwitchTip in flushing

fluid.

Français

Attention: Effectuer la

Décompression, page 49.

1 Démonter la garde et la

buse SwitchTip.

2 Dévisser la cloche,

démonter le filtre.

Remonter sans le filtre.

3 Nettoyer le filtre, la garde

et SwitchTip avec un

produit de rinçage.

Español

Precaución: Siga el

Procedimiento de

descompresión, página 49.

1 Retire el portaboquillas

y la boquilla de giro

SwitchTip.

2 Desenrosque la tapa del

filtro, retire el filtro. Vuelva

a montar sin el filtro.

3 Limpie el filtro, el

portaboquillas y la

boquilla de giro SwitchTip

con el líquido de lavado.

Nederlands

Voorzichtig: Voer de

drukontlastingsprocedure

op blz. 49 uit.

1 Verwijder de beschermer

en de SwitchTip.

2 Schroef de kom los en

verwijder het filter. Zet

hem in elkaar zonder

filter.

3 Reinig het filter, de

beschermer en de

SwitchTip in

spoelvloeistof.

Deutsch

Vorsicht: Druckentlastung

durchführen, Seite 49.

1 Düsenschutz und

Umkehrdüse abnehmen.

2 Filtergehäuse

abschrauben und Filter

entnehmen. Ohne Filter

zusammenbauen.

3 Filter, Düsenschutz

und Umkehrdüse in

Spülflüssigkeit reinigen.

TI3371A

ti6269a

FLUSH

TI3375A

Cleanup / Nettoyage / Limpieza / Reinigen / Reinigung

312190C 51

English

4 Remove siphon tube set

from paint and place in

flushing fluid. Use water

for water-base paint and

mineral spirits for oil-base

paint.

5 Turn engine ON and

start engine. Set pump

switch ON.

6 Turn prime valve

horizontal.

7 Hold gun against paint pail.

Disengage gun trigger safety. Turn

pressure control up until motor begins

to drive pump. Trigger gun until

flushing fluid appears.

Français

4 Sortir le tuyau de succion

de la peinture et le plonger

dans le produit de rinçage.

Utiliser de l’eau pour une

peinture à base aqueuse

et du white-spirit pour une

peinture à l’huile.

5 Mettre le moteur en

MARCHE. Mettre

l’interrupteur de la

pompe sur ON.

6 Mettre la vanne

d’amorçage en position

horizontale.

7 Appuyer le pistolet contre le seau de

peinture. Déverrouiller la gâchette.

Augmenter la pression jusqu’à ce que

le moteur commence à entraîner la

pompe. Actionner le pistolet jusqu’à

ce que le fluide de rinçage s’écoule.

Español

4 Retire el conjunto del tubo

de aspiración del cubo de

pintura e introdúzcalo en

el líquido de lavado.

Utilice agua para las

pinturas al agua y alcohol

mineral para pinturas al

aceite.

5 Encienda el motor ON

y póngalo en marcha.

Coloque el interruptor

de la bomba en

posición ON.

6 Coloque la válvula de

cebado en posición

horizontal.

7 Mantenga la pistola contra la lata de

pintura. Desenganche el seguro del

gatillo. Aumente el valor del control

de presión hasta que el motor

comience a accionar la bomba.

Dispare al pistola hasta que

comience a aparecer el líquido

de lavado.

Nederlands

4 Haal de sifonbuis uit de

verf en plaats hem in

spoelvloeistof. Gebruik

water voor verf op

waterbasis en thinner

voor verf op oliebasis.

5 Draai de motor op ON

en start de motor.

Draai de pomp-

schakelaar op ON.

6 Zet de inspuitkraan in

de horizontale stand.

7 Houd het pistool tegen een

verfemmer. Haal de trekker van de

veiligheidspal van het spuitpistool.

Draai de drukregeling van de pomp

omhoog tot de motor de pomp begint

aan te drijven. Druk de trekker van

het pistool in tot er spoelvloeistof

verschijnt.

Deutsch

4 Siphonschlauch-Gruppe

aus dem Farbbehälter

nehmen und in die

Spülflüssigkeit legen.

Wasser für Farbe auf

Wasserbasis und

Lösungsbenzin für Farbe

auf Ölbasis verwenden.

5 Motorschalter auf ON

stellen, um den Motor

zu starten.

Pumpenschalter auf

ON stellen.

6 Entlüftungshahn

waagrecht drehen.

7 Pistole gegen Farbeimer drücken.

Abzugssperre entriegeln. Druck mit

Druckregler erhöhen, bis der Motor

beginnt, die Pumpe anzutreiben.

Pistole abziehen, bis Spülflüssigkeit

austritt.

PAINT

FLUSH

ti3310a

ON

ti6476a

OFF

ON

ti3315a

off

ti6470a

ti6472a

ti3317a

ti6595a

ti3441a

Cleanup / Nettoyage / Limpieza / Reinigen / Reinigung

52 312190C

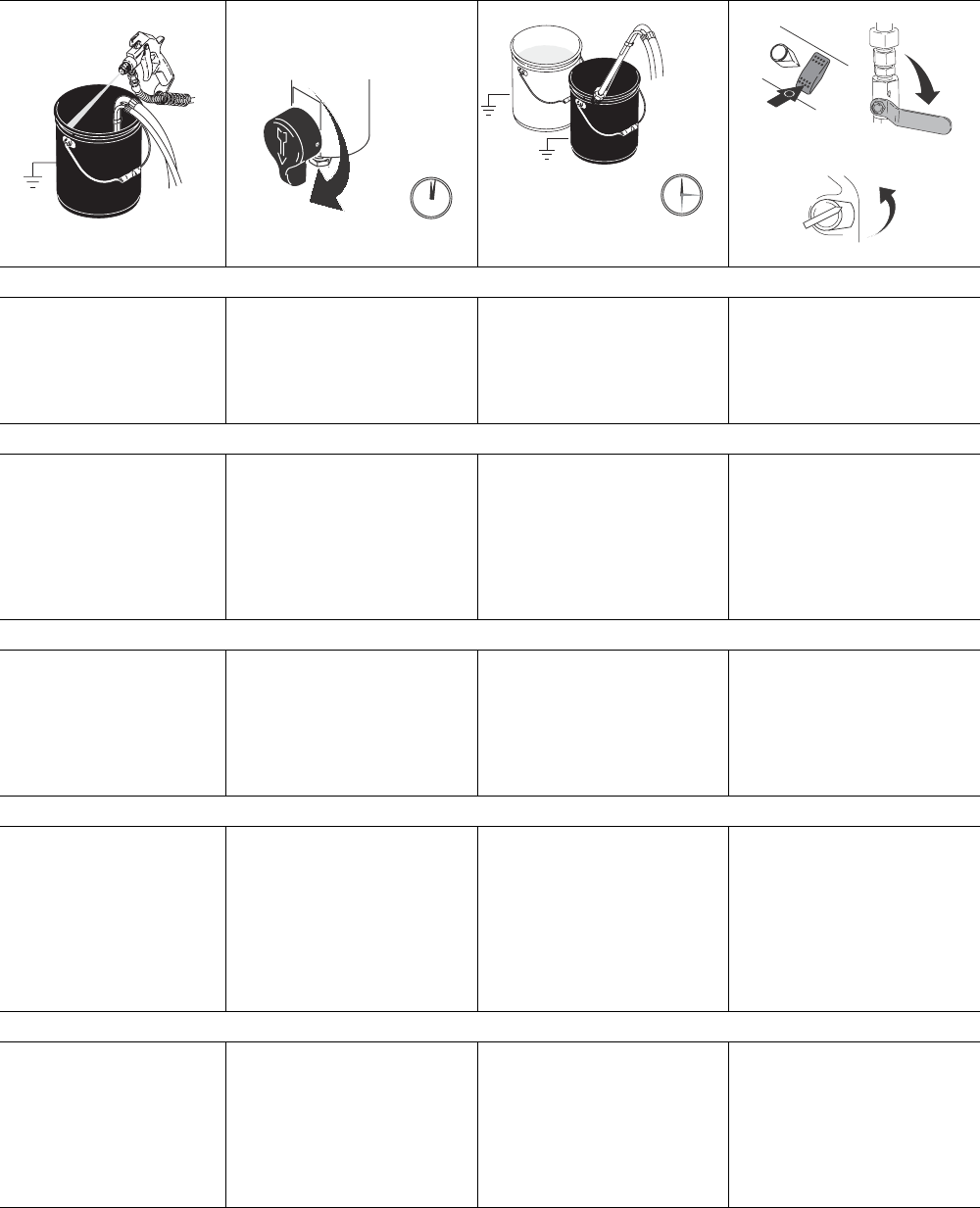

English

8 Move gun to flushing

pail, hold gun against

pail, trigger gun to

thoroughly flush system.

Release trigger and

engage trigger safety.

9 Turn prime valve down

and allow flushing fluid to

circulate for 1 to 2 minutes

to clean drain tube.

10 Raise siphon tube above

flushing fluid and run striper

for 15 to 30 seconds to

drain fluid.

11 Turn pump switch OFF.

Turn engine OFF.

Français

8 Approcher le pistolet

du seau de rinçage,

l’appuyer contre le seau

et actionner le pistolet

pour rincer soigneuse-

ment le pulvérisateur.

Relâcher la gâchette et

verrouiller la gâchette.

9 Positionner la vanne

d’amorçage vers le bas

et faire circuler le produit

de rinçage pendant 1 à

2 minutes pour nettoyer

le tuyau de vidange.

10 Soulever le tube d‘aspiration

au-dessus du niveau du

liquide de rinçage et faire

fonctionner le traceur

durant 15 à 30 secondes

pour vidanger le liquide.

11 ARRÊTER la pompe.

ARRÊTER le moteur.

Español

8 Mueva la pistola hasta

el bidón de lavado,

mantenga la pistola

contra el bidón y

dispárela para lavar el

sistema. Suelte el gatillo

y enganche el seguro.

9 Gire hacia abajo la válvula

de cebado y deje que el

líquido de lavado circule

durante 1 ó 2 minutos para

limpiar el tubo de drenaje.

10 Suba el tubo de aspiración

por encima del líquido de

lavado y haga funcionar

el trazalíneas durante

15 a 30 segundos para

drenar el líquido.

11 Coloque el interruptor de la

bomba en posición OFF.

Apague el motor (OFF).

Nederlands

8 Breng het pistool over

naar de spoelemmer,

houd het tegen de

emmer aan en druk

de trekker in tot het

systeem grondig is

gespoeld. Laat de

trekker los en zet hem

op de veiligheidspal.

9 Draai de voorpompkraan

omlaag en laat de spoel-

vloeistof 1 à 2 minuten cir-

culeren om de afvoerbuis

te reinigen.

10 Til de aanzuigbuis op tot

boven het spoelmiddel en

laat het belijningsapparaat

15 tot 30 seconden draaien

om het middel eruit

te verwijderen.

11 Draai de pompschakelaar

op OFF. Draai de motor

op OFF.

Deutsch

8 Pistole in den Spüleimer

richten, gegen die

Eimerwand drücken

und abziehen, um das

System gründlich zu

spülen. Abzug loslassen

und Abzugssperre

verriegeln.

9 Entlüftungshahn nach

unten drehen und

Spülflüssigkeit ca. 1 bis

2 Minuten lang zirkulieren

lassen, um das Spülrohr

zu reinigen.

10 Das Ansaugrohr über die

Spülflüssigkeit heben und

das Markiergerät ungefähr

15 bis 30 Sekunden lang

laufen lassen, um die

Flüssigkeit abzupumpen.

11 Pumpenschalter auf OFF

stellen. Motor ausschalten

(OFF).

FLUSH

TI3377A

ti6473a

1 -2 MIN.

PAINT

FLUSH

TI3383A

15-30 SEC. ti5405a

OFF

ON

OFF

ti6477a

off

ti6470a

Cleanup / Nettoyage / Limpieza / Reinigen / Reinigung

312190C 53

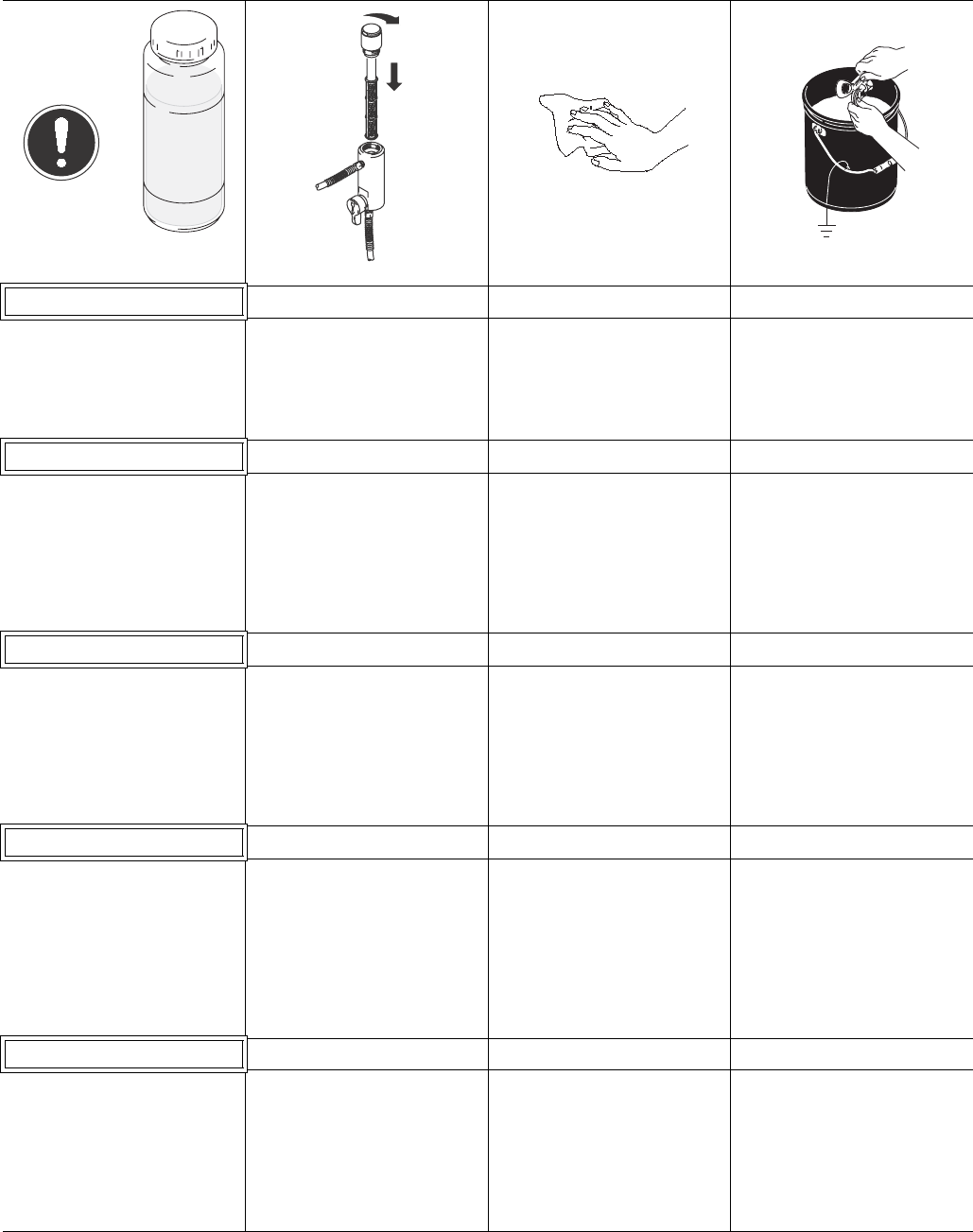

CAUTION

If flushing with water, flush again

with mineral spirits, or Pump

Armor to leave a protective

coating to prevent freezing

or corrosion.

12 Make sure plastic center

tube is tightened securely.

Install filter bowl and filter.

Hand tighten filter cap.

13 Wipe striper, hose and gun

with a rag soaked in water

or mineral spirits.

14 Clean tip, guard and gasket

with a soft bristle brush to

prevent part failure due to

dried materials. Assemble

parts and attach loosely

onto gun.

ATTENTION

En cas de rinçage à l’eau, rincer

une nouvelle fois avec du white-

spirit ou un produit anticorrosion

pour que ce produit constitue un

revêtement protecteur qui empê-

chera le gel ou la corrosion.

12 S’assurer que le tuyau

plastique central est bien

fixé. Remonter la cloche

du filtre et le filtre. Serrer le

chapeau du filtre à la main.

13 Essuyer le traceur, le

flexible et le pistolet avec

un chiffon trempé dans de

l’eau ou du white-spirit.

14 Nettoyer la buse et le joint

avec un pinceau souple

pour empêcher tout

dysfonctionnement dû

à des dépôts de produit

séché. Assembler les

pièces et les monter sur le

pistolet sans les bloquer.

PRECAUCIÓN

Si se utiliza agua para el lavado,

vuelva a lavar con alcohol mineral,

o Protección para bombas y deje

este recubrimiento protector en

el pulverizador para ayudar

a evitar la congelación o la

corrosión.

12 Asegúrese de que el tubo

central de plástico está

firmemente apretado.

Instale la cubeta del filtro

y el filtro. Apriete a mano

la tapa del filtro.

13 Frote el trazalíneas, la

manguera y la pistola con

un paño empapado con

agua o alcohol mineral.

14 Limpie la boquilla, el

portaboquillas y la junta

con un cepillo suave para

evitar su deterioro debido a

la acumulación de producto

seco. Ensamble las piezas

y sujételas, sin apretarlas

demasiado, en la pistola.

VOORZICHTIG

Als u spoelt met water, spoel dan

nogmaals met thinner of Pump

Armor voor een beschermlaag

om bevriezing of corrosie te

voorkomen.

12 Zorg ervoor dat de

middelste kunststof buis

goed wordt vastgezet.

Installeer de filterkom en

het filter. Draai de filterkap

handvast.

13 Veeg het belijnings-

apparaat, de slang en het

pistool schoon met een

doek die u in water of

thinner hebt gedoopt.

14 Reinig de tip, de beschermer

en de pakking met een

zachte borstelharen borstel

om te voorkomen dat de

onderdelen defect raken

door opgedroogd materiaal.

Zet de onderdelen weer in

elkaar en bevestig ze losjes

op het pistool.

VORSICHT

Nach dem Spülen mit Wasser

noch einmal mit Lösungsbenzin

oder Pump Armor spülen, um

einen Schutzüberzug im Gerät

zu erzeugen, der vor Vereisung

und Korrosion schützt.

12 Das Plastik-Mittelrohr muss

sicher angezogen sein.

Filtergehäuse und Filter

einbauen. Filterkappe

handfest anziehen.

13 Markiergerät, Schlauch und

Pistole mit einem Lappen

abwischen, der mit Wasser

oder Lösungsbenzin

befeuchtet wurde.

14 Düse, Düsenschutz und

Dichtung mit einer weichen

Borstenbürste reinigen, um

Materialdefekte auf Grund

von eingetrockneter Farbe

zu vermeiden. Teile

zusammenbauen und lose

an der Pistole befestigen.

Pump Armor

ti2895a

ti6271a

TI3388A

FLUSH

TI3390A

Warranty / Garantie / Garantía / Garantie / Garantie

54 312190C

Warranty / Garantie / Garantía / Garantie / Garantie

Graco warrants all equipment referenced in this document which is manufactured by Graco and bearing its name to be free from defects in material and

workmanship on the date of sale to the original purchaser for use. With the exception of any special, extended, or limited warranty published by Graco,

Graco will, for a period of twelve months from the date of sale, repair or replace any part of the equipment determined by Graco to be defective. This

warranty applies only when the equipment is installed, operated and maintained in accordance with Graco’s written recommendations.

This warranty does not cover, and Graco shall not be liable for general wear and tear, or any malfunction, damage or wear caused by faulty installation,

misapplication, abrasion, corrosion, inadequate or improper maintenance, negligence, accident, tampering, or substitution of non-Graco component parts.

Nor shall Graco be liable for malfunction, damage or wear caused by the incompatibility of Graco equipment with structures, accessories, equipment or

materials not supplied by Graco, or the improper design, manufacture, installation, operation or maintenance of structures, accessories, equipment or

materials not supplied by Graco.

This warranty is conditioned upon the prepaid return of the equipment claimed to be defective to an authorized Graco distributor for verification of the

claimed defect. If the claimed defect is verified, Graco will repair or replace free of charge any defective parts. The equipment will be returned to the original

purchaser transportation prepaid. If inspection of the equipment does not disclose any defect in material or workmanship, repairs will be made at a

reasonable charge, which charges may include the costs of parts, labor, and transportation.

THIS WARRANTY IS EXCLUSIVE, AND IS IN LIEU OF ANY OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO

WARRANTY OF MERCHANTABILITY OR WARRANTY OF FITNESS FOR A PARTICULAR PURPOSE.

Graco’s sole obligation and buyer’s sole remedy for any breach of warranty shall be as set forth above. The buyer agrees that no other remedy (including, but

not limited to, incidental or consequential damages for lost profits, lost sales, injury to person or property, or any other incidental or consequential loss) shall

be available. Any action for breach of warranty must be brought within two (2) years of the date of sale.

GRACO MAKES NO WARRANTY, AND DISCLAIMS ALL IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR

PURPOSE, IN CONNECTION WITH ACCESSORIES, EQUIPMENT, MATERIALS OR COMPONENTS SOLD BUT NOT MANUFACTURED BY GRACO.

These items sold, but not manufactured by Graco (such as electric motors, switches, hose, etc.), are subject to the warranty, if any, of their manufacturer.

Graco will provide purchaser with reasonable assistance in making any claim for breach of these warranties.

In no event will Graco be liable for indirect, incidental, special or consequential damages resulting from Graco supplying equipment hereunder, or the

furnishing, performance, or use of any products or other goods sold hereto, whether due to a breach of contract, breach of warranty, the negligence of

Graco, or otherwise.

FOR GRACO CANADA CUSTOMERS

The Parties acknowledge that they have required that the present document, as well as all documents, notices and legal proceedings entered into, given

or instituted pursuant hereto or relating directly or indirectly hereto, be drawn up in English. Les parties reconnaissent avoir convenu que la rédaction du

présent document ainsi que de tous les documents, avis et procédures judiciaires exécutés, donnés ou intentés à la suite de ou en rapport, directement

ou indirectement, avec les procédures concernées, sera en anglais.

ADDITIONAL WARRANTY COVERAGE

Graco does provide extended warranty and wear warranty for products described in the “Graco Contractor Equipment Warranty Program”.

For the latest information about Graco products, visit www.graco.com.

TO PLACE AN ORDER, contact your Graco distributor or call 1-800-690-2894 to identify the nearest distributor.

All written and visual data contained in this document reflects the latest product information available at the time of publication.

Graco reserves the right to make changes at any time without notice.

For patent information, see www.graco.com/patents.

Pour avoir plus d'informations concernant les brevets, consultez la page www.graco.com/patents.

Para información sobre patentes, vea www.graco.com/patents.

Zie www.graco.com/patents voor informatie over patenten.

Patentinformationen finden Sie unter www.graco.com/patents.

Original instructions. This manual contains English. MM 312190

Traduction des instructions originales.This manual contains French. MM 312190

Traducción de las instrucciones originales. This manual contains Spanish. MM 312190

Vertaling van de originele instructies.This manual contains Dutch. MM 312190

Übersetzung der Originalbetriebsanleitung. This manual contains German. MM 312190

Graco Headquarters: Minneapolis

International Offices: Belgium, China, Japan, Korea

GRACO INC. AND SUBSIDIARIES • P.O. BOX 1441 • MINNEAPOLIS MN 55440-1441 • USA

Copyright 2007, Graco Inc. All Graco manufacturing locations are registered to ISO 9001.

www.graco.com

Revised March 2013
