© 2007 Graco ISPC065BB 2/07 US

Infant Restraint/Carrier

Owner’s Manual

Read this manual

KEEP INSTRUCTIONS FOR FUTURE USE.

Even if using this infant restraint seems easy to figure out on

your own, it is very important to READ, UNDERSTAND

AND FOLLOW THE OWNERÊS MANUAL.

Failure to properly use this infant restraint increases the risk of

serious injury or death in a sudden stop or crash.

1.0 Warning to Parents and Other Users . . . . . . . . . . . . . . . . . . . . .4-5

2.0 Registration Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-7

2.1 Register Your Infant Restraint . . . . . . . . . . . . . . . . . . . . . . . . . .6

2.2 RecallInformation...................................6

2.3 IfYouNeedHelp ....................................7

3.0 ImportantInformation ................................8-12

3.1 Warnings for Use as Infant Restraint . . . . . . . . . . . . . . . . . . . .8

3.2 Warning for Use With a Stroller . . . . . . . . . . . . . . . . . . . . . . .10

3.3 Additional Warnings for Use as Carrier . . . . . . . . . . . . . . . . .11

3.4 Height and Weight Limits . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

4.0 Features and Components . . . . . . . . . . . . . . . . . . . . . . . . . . .13-19

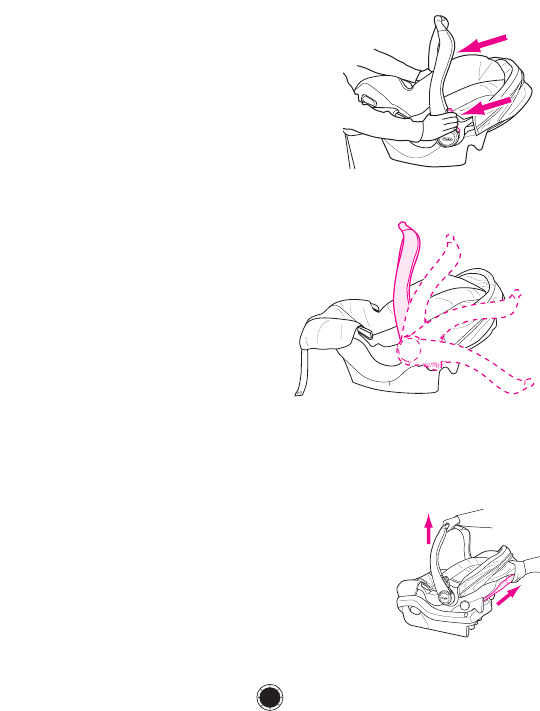

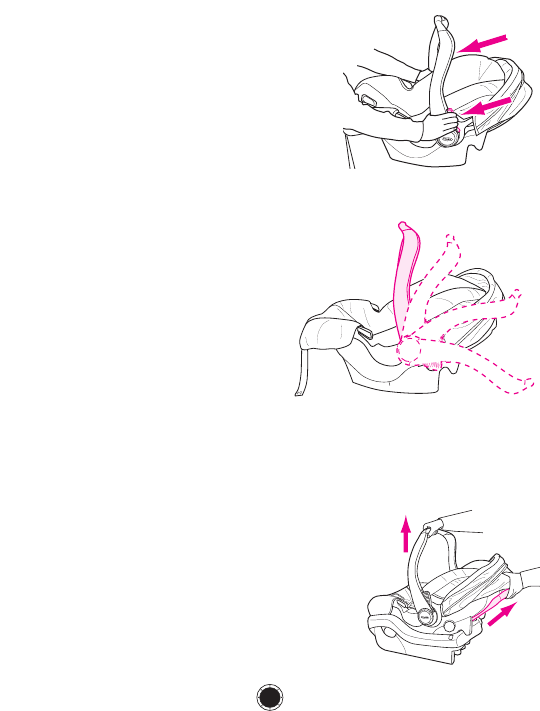

4.1 AdjustingHandle...................................16

4.2 Removing and Attaching Seat . . . . . . . . . . . . . . . . . . . . . . . .16

4.3 AttachingCanopy ..................................17

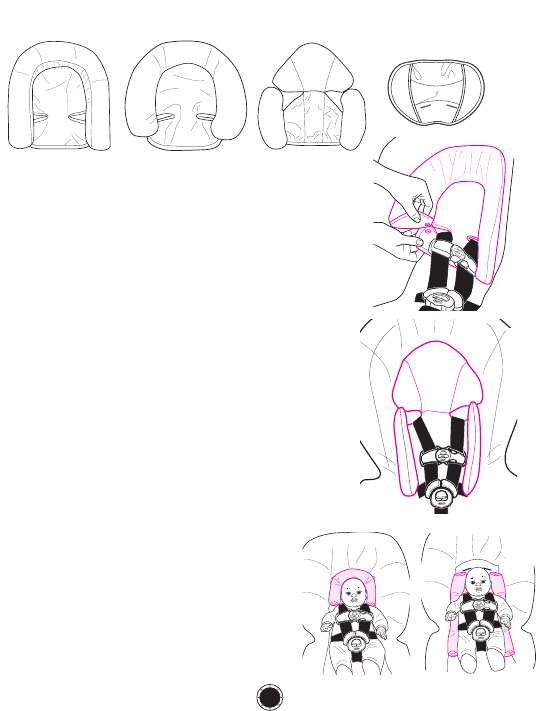

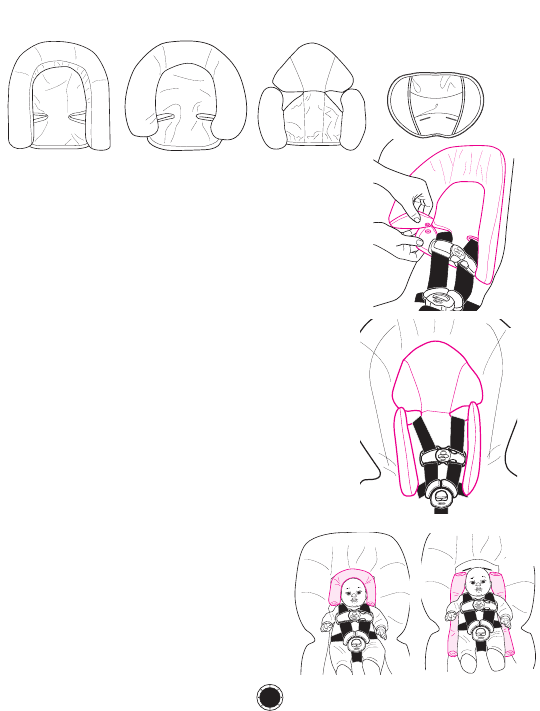

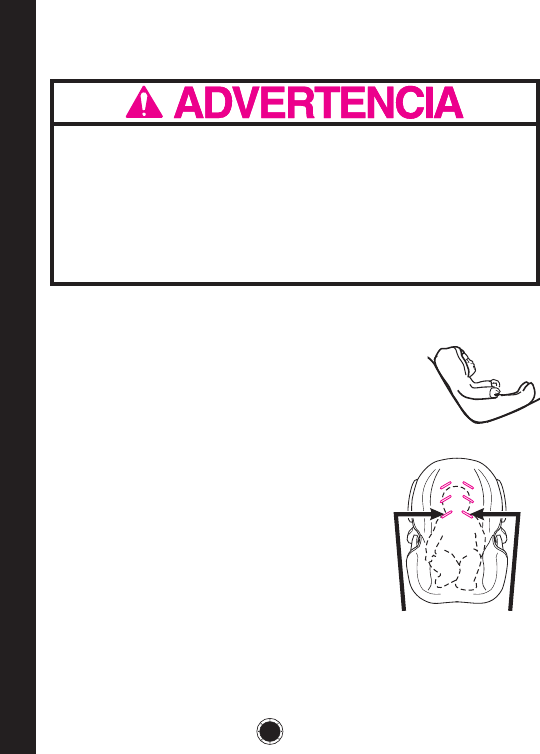

4.4 Head Support (on certain models) . . . . . . . . . . . . . . . . . . . . .18

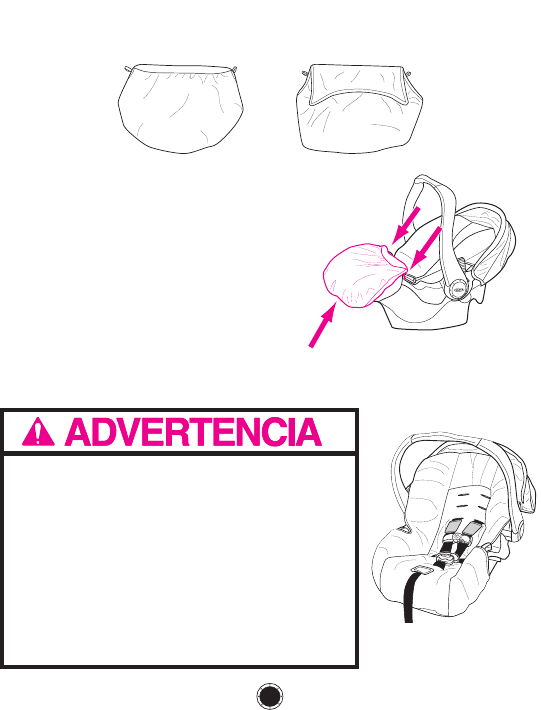

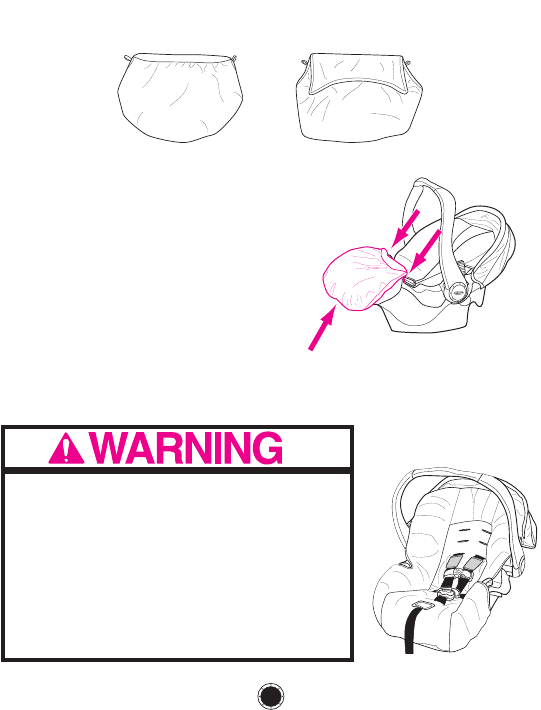

4.5 Cold Weather Boot (on certain models) . . . . . . . . . . . . . . . . .19

4.6 Harness Covers (on certain models) . . . . . . . . . . . . . . . . . . .19

5.0 UsingInfantRestraint ....................................20-25

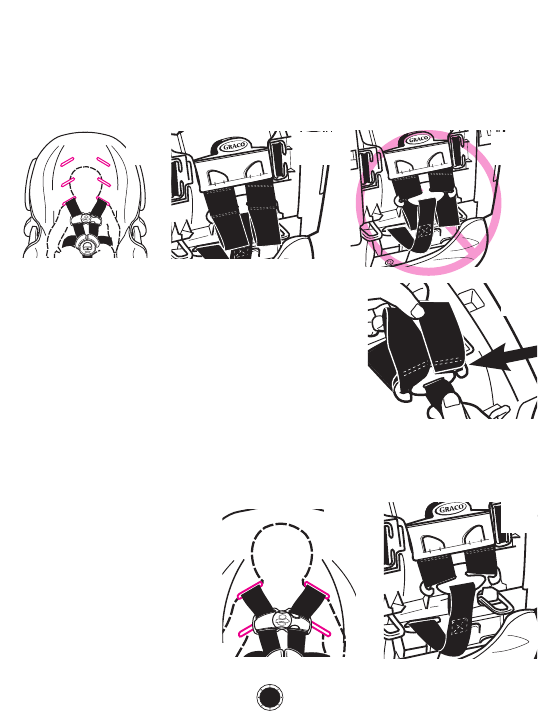

5.1 Positioning Harness Straps . . . . . . . . . . . . . . . . . . . . . . . . . . .20

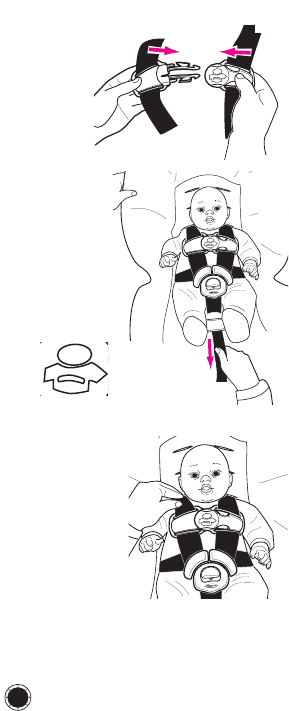

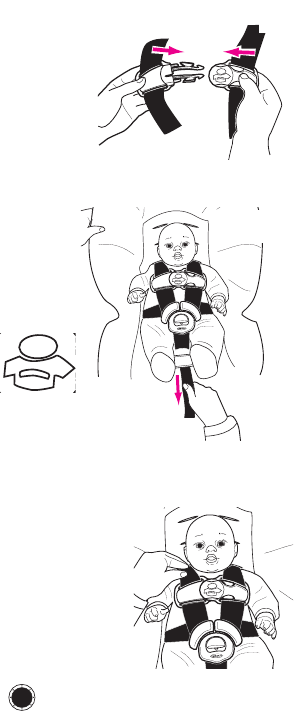

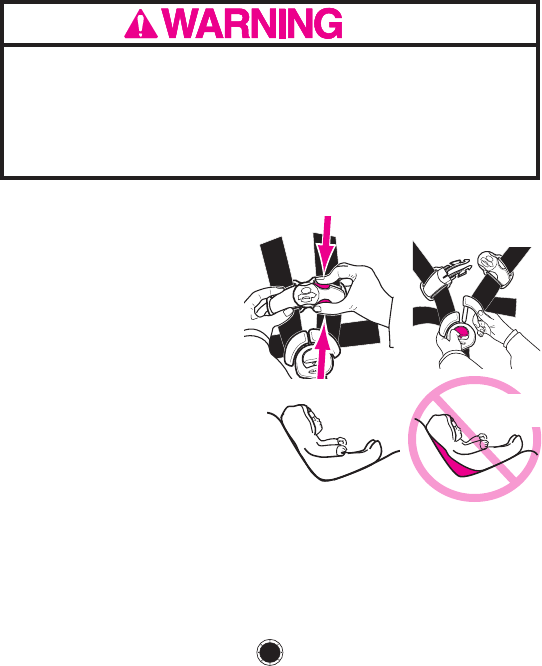

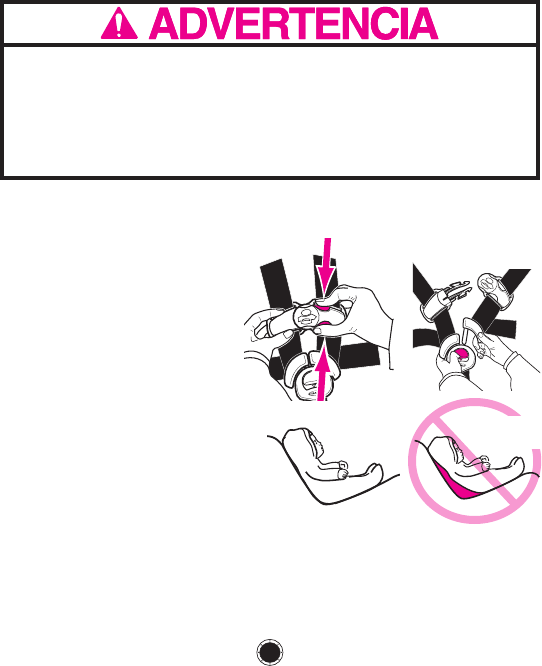

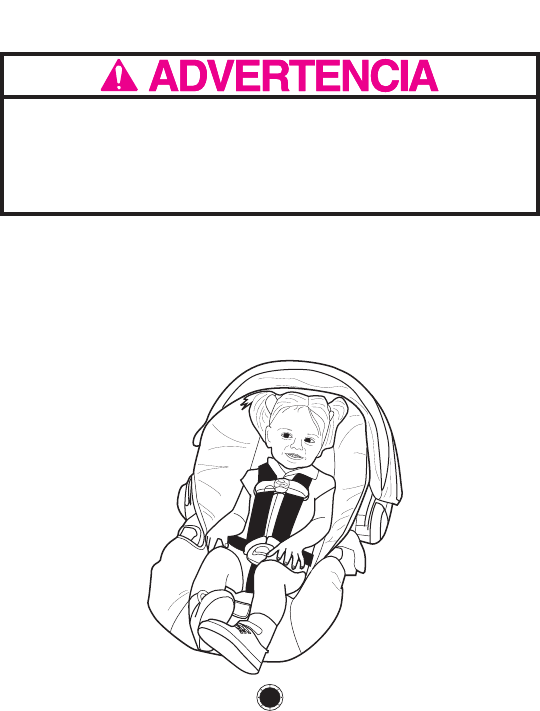

5.2 Securing Child in Infant Restraint . . . . . . . . . . . . . . . . . . . . . .24

2

3

6.0 Choosing an Appropriate Vehicle Seat Location . . . . . . . . .26-32

6.1 Vehicle Seat Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . .26

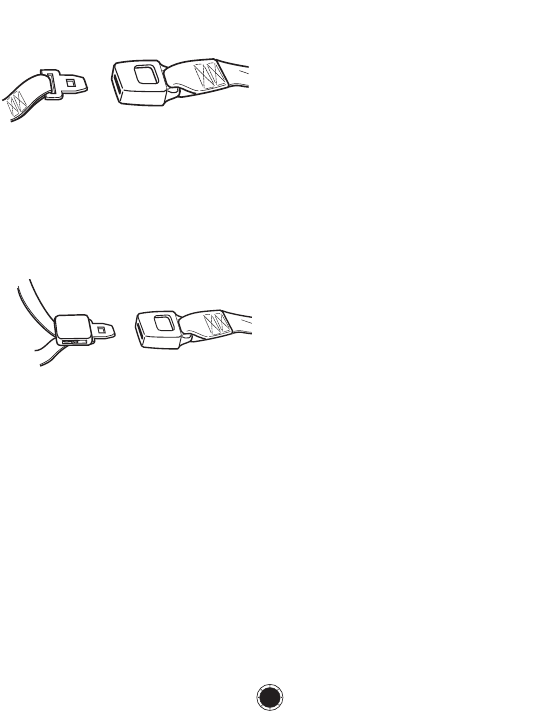

6.2 Vehicle Seat Belt Requirements . . . . . . . . . . . . . . . . . . . . . . .27

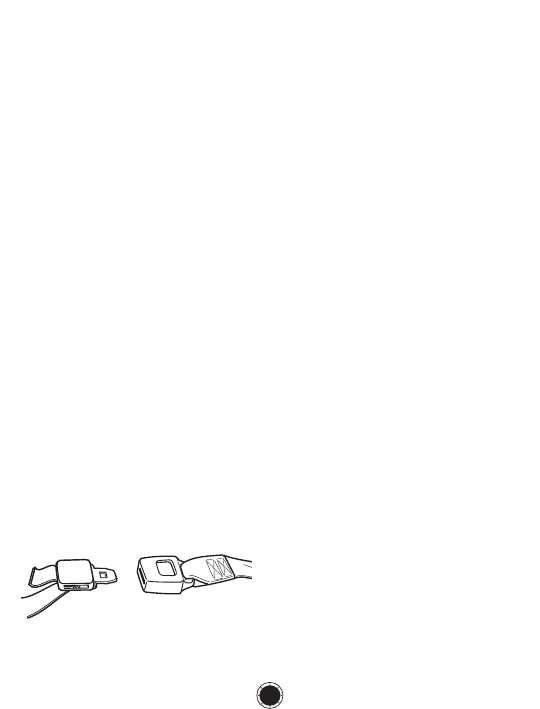

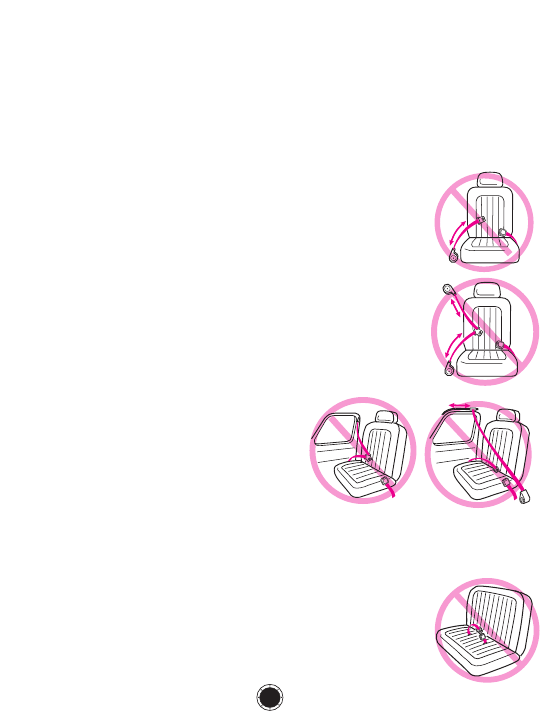

6.2.1 UNSAFE Vehicle Belt Systems . . . . . . . . . . . . . . . . . . .28

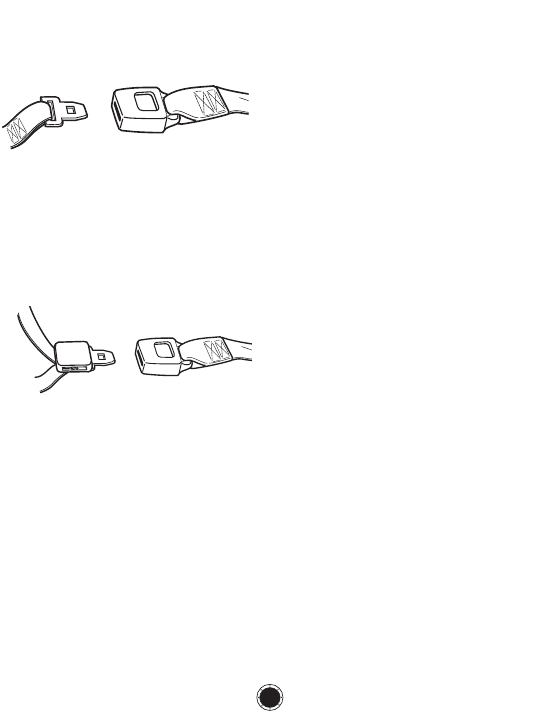

6.2.2 SAFE Vehicle Belt Systems . . . . . . . . . . . . . . . . . . . . . .29

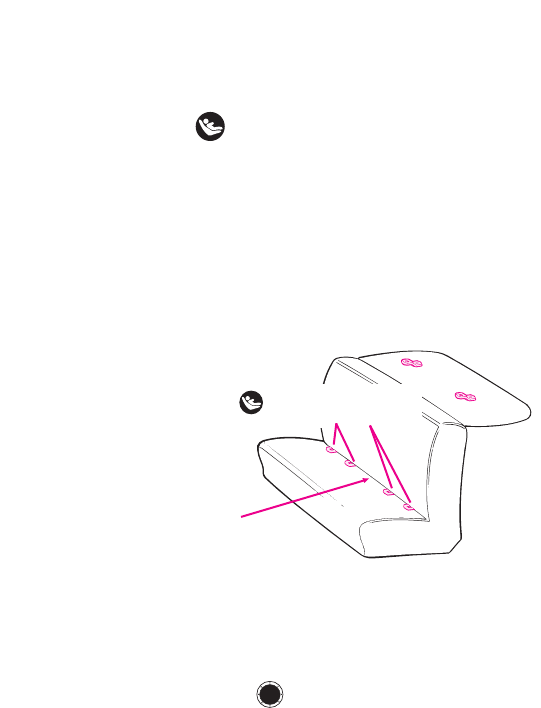

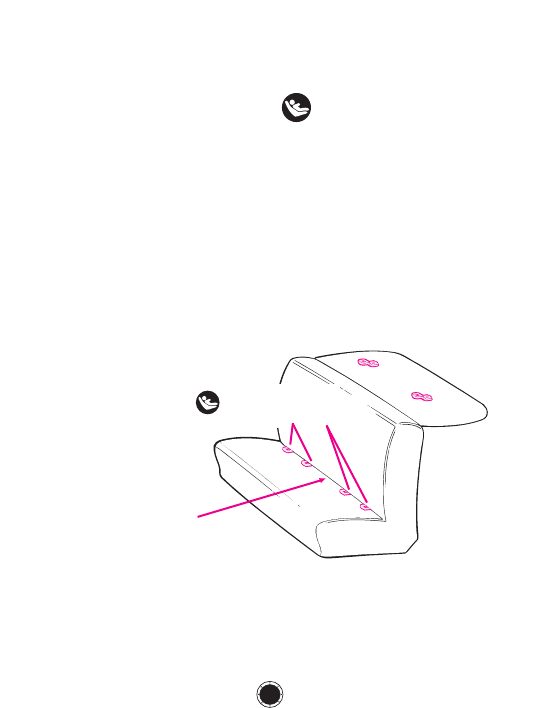

6.3 LATCH Locations ..................................32

7.0 How to Install the Infant Restraint/Base . . . . . . . . . . . . . . . .33-40

7.1 Installing the Infant Restraint Without Base

UsingVehicleBelt ..................................33

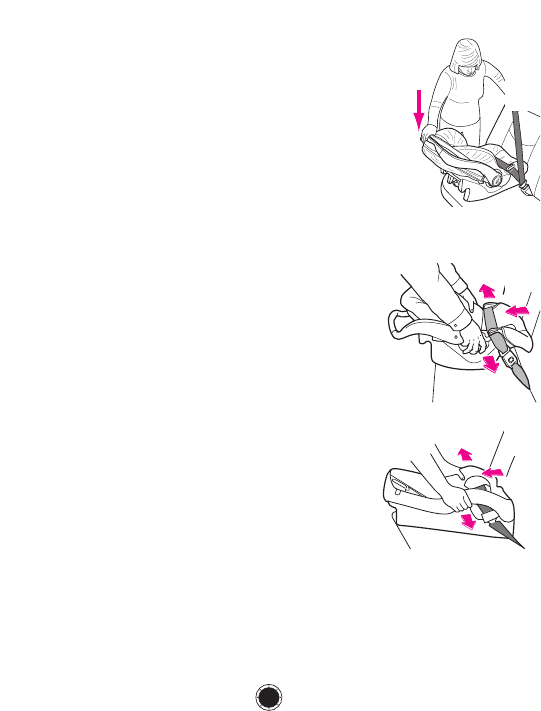

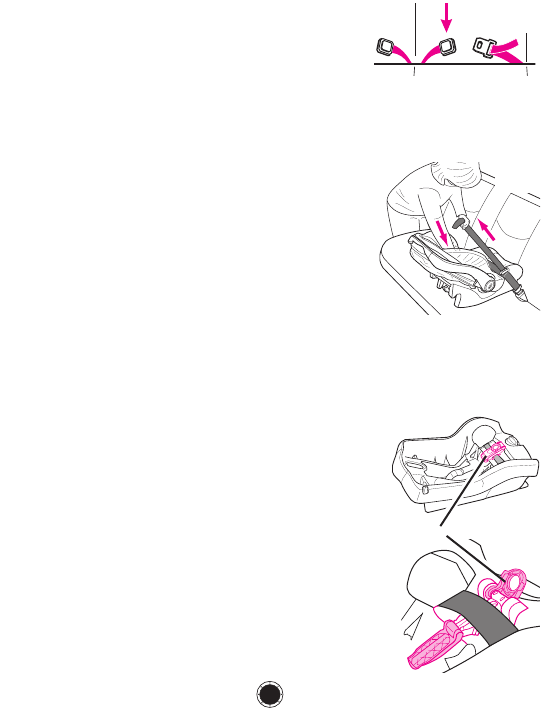

7.2 Installing the Infant Restraint and Base

UsingVehicleBelt ..................................34

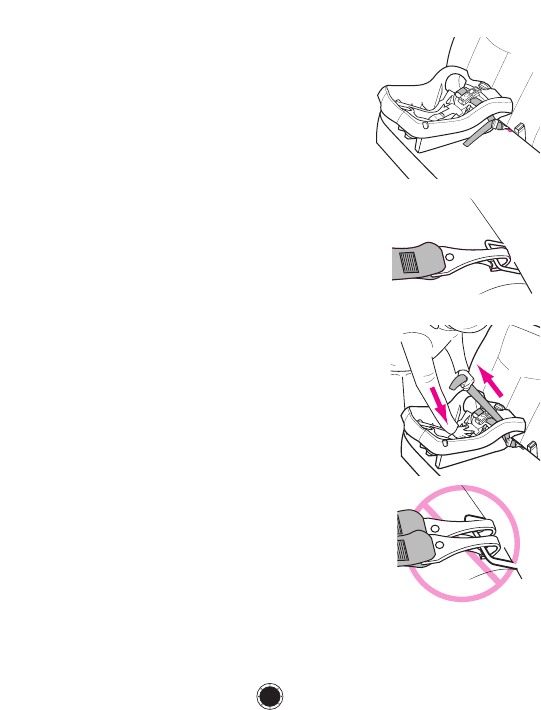

7.3 Using LATCH toInstallBase .........................37

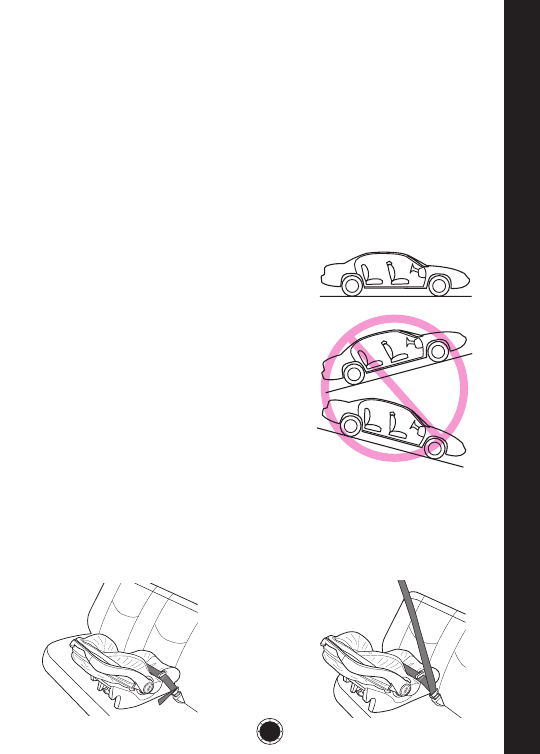

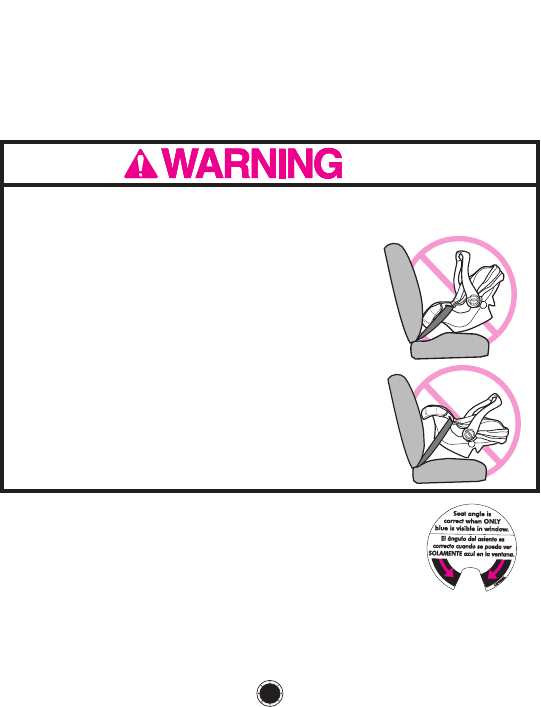

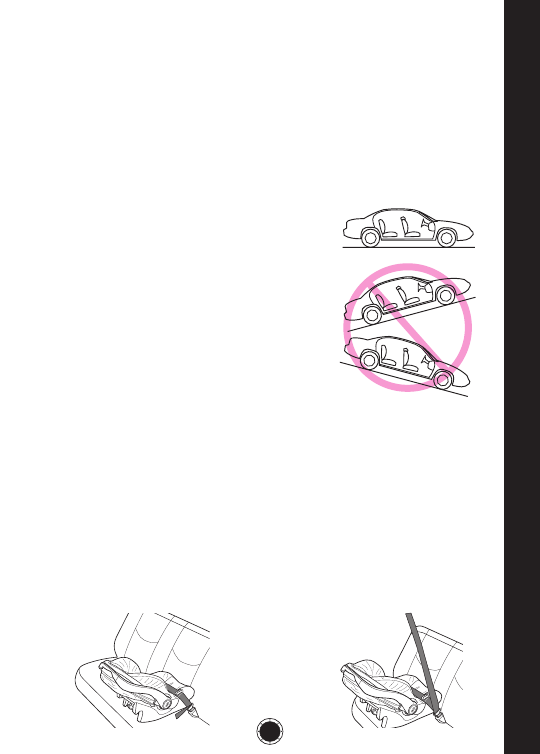

7.4 Reclining Infant Restraint/Base . . . . . . . . . . . . . . . . . . . . . . . .38

8.0 Additional Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41-43

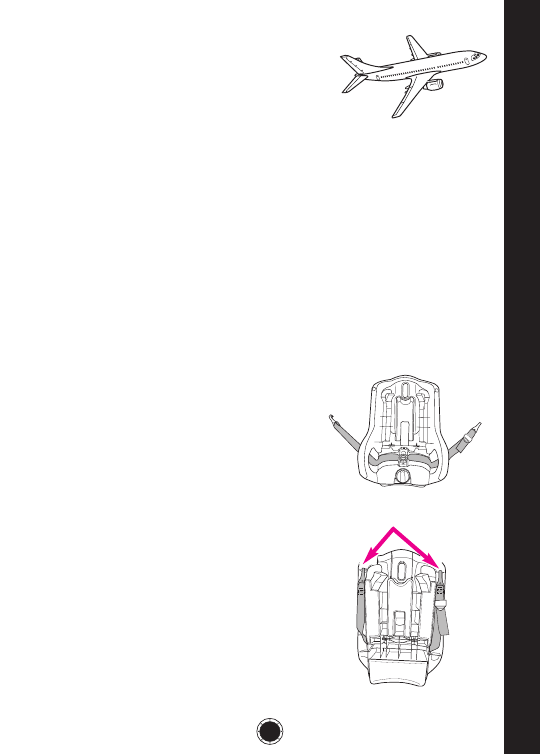

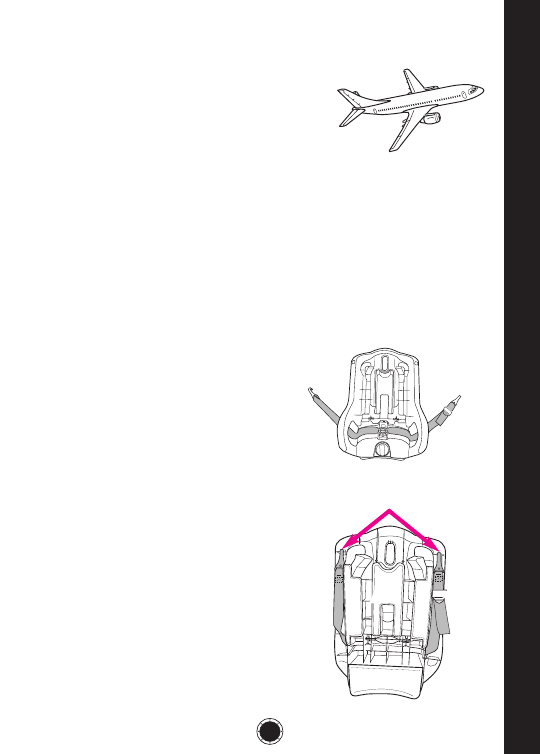

8.1 AirplaneUse ......................................41

8.2 Storing LATCH ....................................41

8.3 Cleaning and Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . .42

ReplacementParts ........................................44

4

No infant restraint can guarantee protection from injury in every

situation. However, proper use of this infant restraint reduces the

risk of serious injury or death to your child.

Failure to properly use this infant restraint increases the risk of

serious injury or death in a sharp turn, sudden stop or crash.

Your childÊs safety depends on you installing and using this infant

restraint correctly.

Even if using this infant restraint seems easy to figure out on your

own, it is very important to READ, UNDERSTAND AND FOLLOW

THE OWNERÊS MANUAL.

The manual is located in a pocket on the back of the infant

restraint.

You must also read your vehicle ownerÊs manual.

Your childÊs safety depends on:

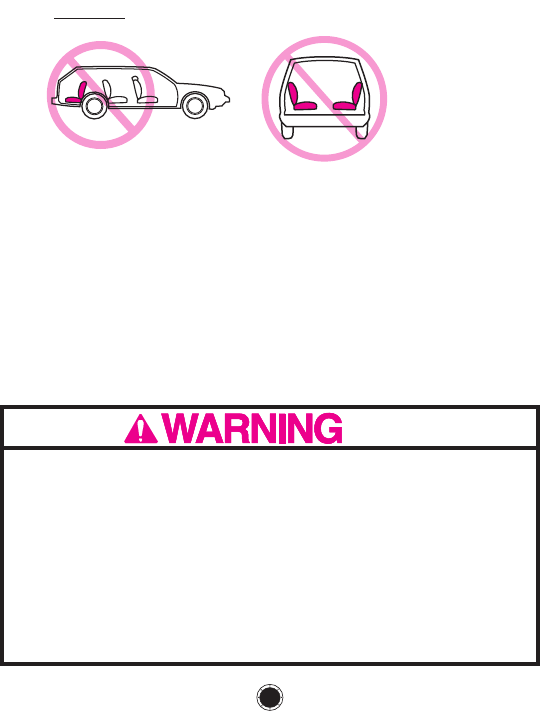

1. Choosing a suitable location in your vehicle. Some seating

positions, such as those equipped with air bags, may not be safe

locations for this infant restraint.

2. Inserting the harness straps in the proper slots for your child.

3. Properly securing your child in the infant restraint.

4. Placing infant restraint/base in a rear-facing position.

1.0 Warnings to Parents and Other Users

5

5. Properly routing the vehicle seat belt or LATCH.

6. Properly reclining the infant restraint.

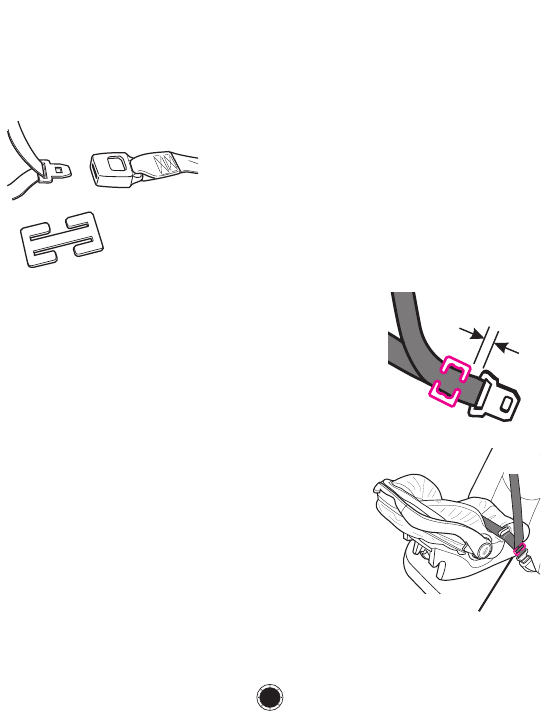

7. Properly securing the infant restraint in the vehicle using a seat

belt designed to restrain an infant restraint or by using LATCH. Many seat

belts are NOT safe to use with infant restraints, even though they can

easily be threaded through the infant restraint!

6

Model Number:

Manufactured in:

Purchase Date:

2.1 Register Your Infant Restraint

Please fill in the above information. The model number and

manufactured in (date) can be found on a label on the bottom of

your infant restraint. Fill out the prepaid registration postcard

attached to the seat cover and mail it today.

Child restraints could be recalled for safety reasons.You must

register this restraint to be reached in a recall. Send your name,

address and model number/manufactured in (date) to:

Graco ChildrenÊs Products Inc.

150 Oaklands Blvd.

Exton, PA 19341

or call 1-800-345-4109

or register online at www.gracobaby.com

•Call the U.S. GovernmentÊs Vehicle Safety Hotline

at 1-888-327-4236 (TTY:1-800-424-9153), or go to

http://www.NHTSA.gov

•Graco: 1-800-345-4109 or www.gracobaby.com

2.2 Recall Information

2.0 Registration Information

7

2.3 If You Need Help

In the U.S.A, please contact our Customer Service Department

with any questions you may have concerning parts, use, or main-

tenance. When you contact us, please have your productÊs model

number and manufactured in (date) ready so that we may help

you efficiently. These numbers can be found on a sticker on the

underside of your infant restraint.

1-800-345-4109 or www.gracobaby.com

8

3.0 Important Information

3.1 Warnings for Use as Infant Restraint

•DO NOT INSTALL OR USE THIS INFANT RESTRAINT AND

BASE UNTIL YOU READ AND UNDERSTAND THE

INSTRUCTIONS IN THIS MANUAL AND IN YOUR VEHICLE

OWNERÊS MANUAL. DO NOT let others install or use the

infant restraint unless they understand how to use it.

•FAILURE TO PROPERLY USE THIS INFANT RESTRAINT AND

BASE INCREASES THE RISK OF SERIOUS INJURY OR

DEATH IN A SUDDEN STOP OR CRASH. Your child can be

injured in a vehicle even if you are not in a crash. Sudden

braking and sharp turns can injure your child if the infant restraint

is not properly installed or if your child is not properly secured in

the infant restraint.

•PLACE THIS INFANT RESTRAINT IN A REAR-FACING

POSITION when using it in the vehicle.

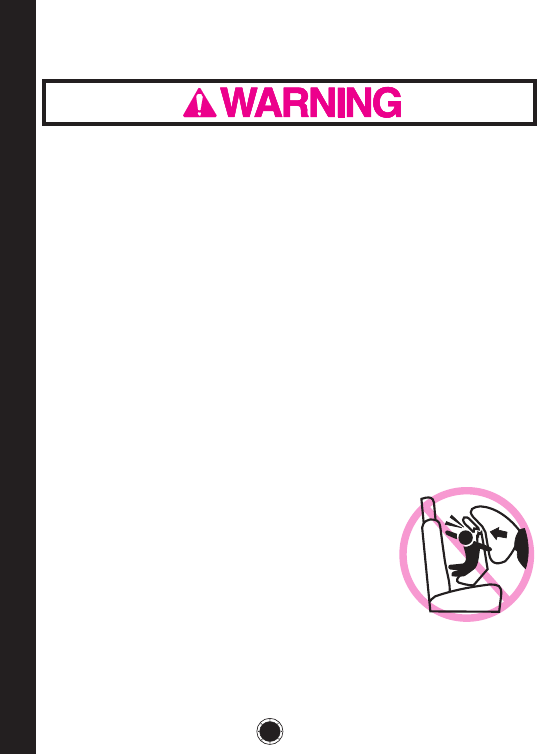

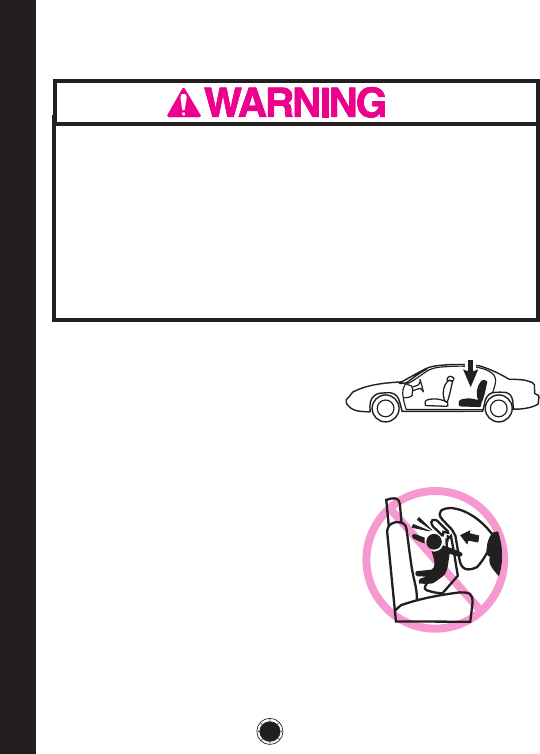

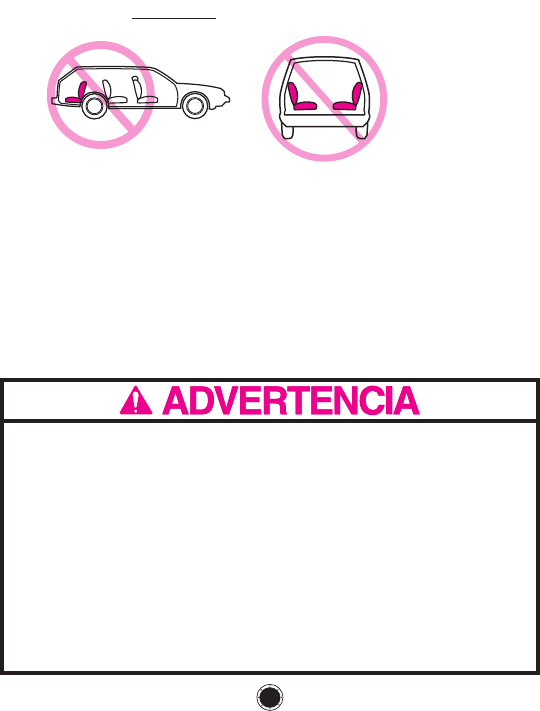

•DO NOT PLACE THIS INFANT RESTRAINT IN A VEHICLE

SEATING LOCATION THAT HAS A FRONT

AIR BAG. If the air bag inflates, it can hit the

infant restraint with great force and cause

serious injury or death to your child. Check

vehicle ownerÊs manual for information about

side air bags and infant restraint installation.

9

•SOME SPECIAL NEEDS CHILDREN, such as pre-term babies or

those who have tested positive for positional apnea, may be at

increased risk of suffering breathing or other difficulties in an infant

restraint. If your child has special needs, we recommend that you have

your physician or hospital staff evaluate your child and

recommend the proper infant restraint or car bed before using

this product.

•According to accident statistics, CHILDREN ARE SAFER

WHEN PROPERLY RESTRAINED IN REAR VEHICLE SEATING

POSITIONS, RATHER THAN FRONT SEATING POSITIONS. For a

vehicle with a front passenger air bag, refer to your vehicle ownerÊs

manual as well as these instructions for infant restraint installation.

•NEVER LEAVE YOUR CHILD UNATTENDED.

•NEVER LEAVE AN INFANT RESTRAINT AND BASE UNSECURED

IN YOUR VEHICLE. An unsecured infant restraint or base can be

thrown around and may injure occupants in a sharp turn, sudden

stop or crash. Remove it or make sure that it is securely belted in

the vehicle. If not using LATCH, make sure unsecured LATCH

connectors are properly stored on base.

•REPLACE THE INFANT RESTRAINT AND BASE AFTER AN

ACCIDENT OF ANY KIND. An accident can cause damage to the

infant restraint that you may not be able to see.

•STOP USING INFANT RESTRAINT AND BASE AND THROW IT

AWAY after the date molded into the back of the infant restraint. „DO

NOT use this car seat after December (Year)‰

•DO NOT MODIFY YOUR INFANT RESTRAINT AND BASE or use

any accessories or parts supplied by other manufacturers.

•NEVER USE INFANT RESTRAINT AND BASE IF IT HAS

DAMAGED OR MISSING PARTS. DO NOT use a cut, frayed or

damaged infant restraint harness, vehicle seat belt or LATCH belt.

•THE INFANT RESTRAINT CAN BECOME VERY HOT IF LEFT IN

THE SUN. Always touch the surface of any metal or plastic parts

before putting your child in the infant restraint.

•THIS INFANT RESTRAINT CONFORMS to all applicable Federal

Motor Vehicle Safety Standards and is certified for use in motor

vehicles and aircraft.

•USE ONLY WITH STROLLERS THAT ARE PART OF THE GRACO

TRAVEL SYSTEM. Refer to stroller ownerÊs manual for details about

how to attach the infant restraint to your stroller. If you do not have an

ownerÊs manual, please call toll-free, 1-800-345-4109 to obtain one, or

visit our website at www.gracobaby.com.

• Never use a GracoÊs infant restraint with other manufacturerÊs strollers.

May result in serious injury or death.

3.2 Warning for Use With a Stroller

10

3.3 Additional Warnings for Use as Carrier

11

•FALL HAZARD: ChildÊs movements can slide carrier.

NEVER place carrier near edges of countertops, tables or other

high surfaces. Always stay within arms reach whenever carrier is

not on floor/ground.

BE SURE handle locks into position before lifting carrier.

NEVER place carrier on the top of a shopping cart.

•SUFFOCATION HAZARD: Infant carrier can roll over on soft

surfaces and suffocate child. Never place carrier on beds, sofas

or other soft surfaces.

•STRANGULATION HAZARD: Child can strangle in loose restraint

straps. Always use harness. Never leave child in carrier when straps

are loose or undone.

KEEP STRINGS AND CORDS AWAY FROM CHILD. Strings and

cords can cause strangulation.

DO NOT place carrier near a window where cords from blinds or

drapes can strangle a child.

DO NOT hang strings on or over the carrier.

DO NOT place items with a string around a childÊs neck, such as

hood strings, pacifier cords, etc.

DO NOT attach strings to toys.

12

3.4 Height and Weight Limits

Your child MUST meet the following requirements:

•WEIGHT: 5-30 lbs. (2.3-13.6 kg)

AND

•HEIGHT: 32 inches (81 cm) or less in height.

TO AVOID SERIOUS INJURY OR DEATH DO NOT USE THE

INFANT RESTRAINT WITH A CHILD LARGER OR SMALLER

THAN THE WEIGHT AND HEIGHT RANGE LISTED BELOW.

13

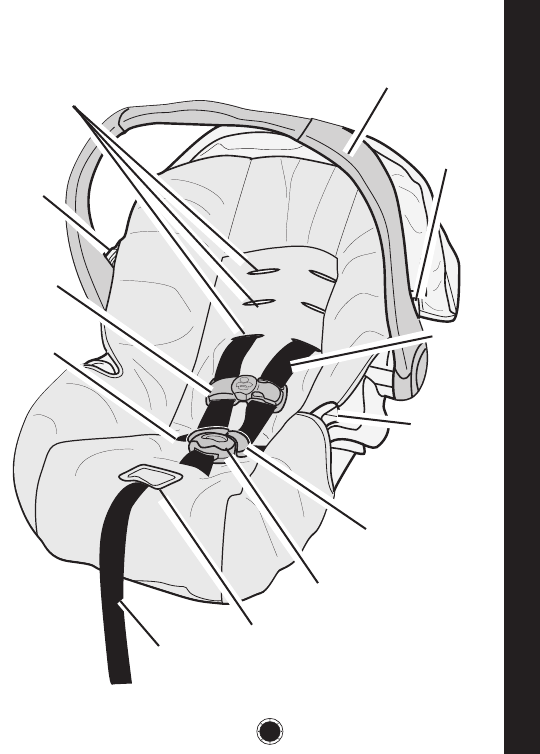

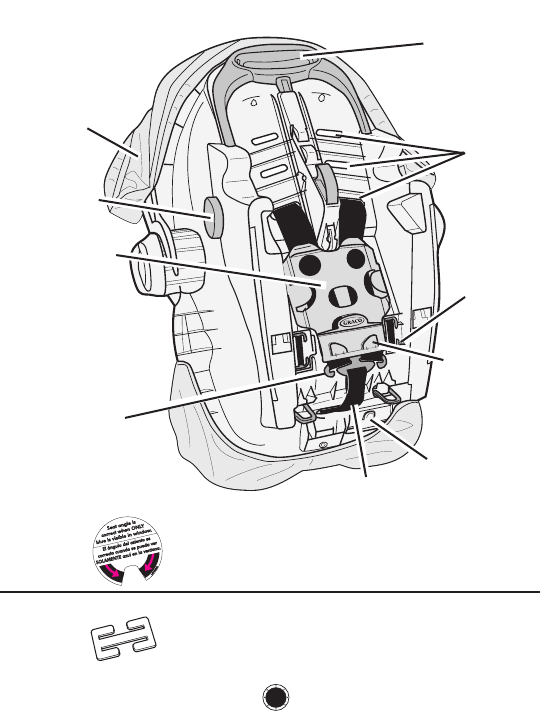

FRONT VIEW

Handle

Vehicle

belt

hook

Handle

adjustment

button

Harness

buckle tongues

4.0 Features and Components

Harness

slots

Harness

clip

Harness

buckle

Harness

adjustment

button

Harness

adjustment

strap

Harness

Strap

Handle

adjustment

button

Waist

slots

14

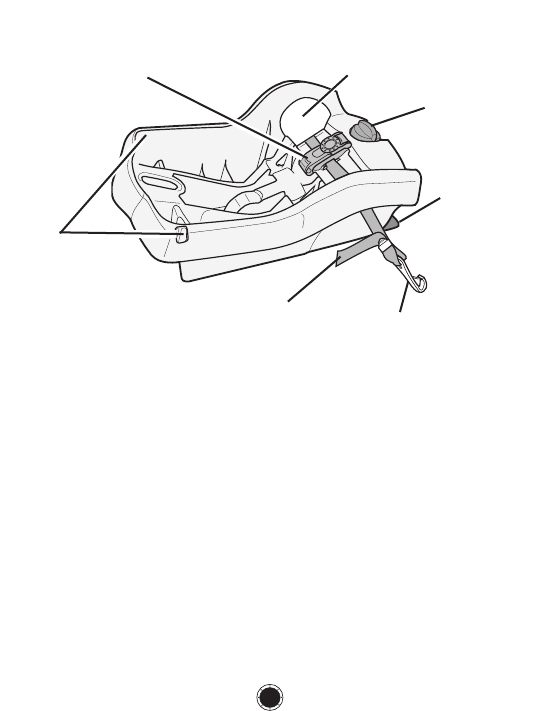

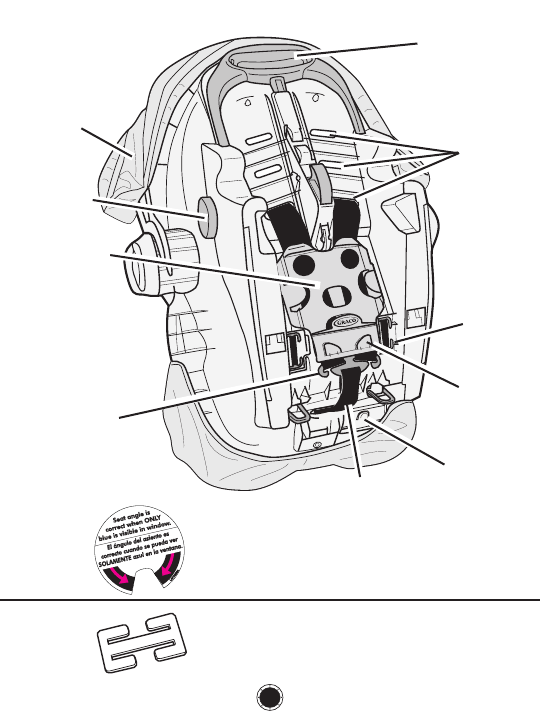

Canopy

Harness

slot

Release handle

Level

indicator*

OwnerÊs

manual

pocket

Metal

junction

plate Locking clip

storage**

**Locking

Clip

*Level

Indicator

Harness

storage for a

smaller child

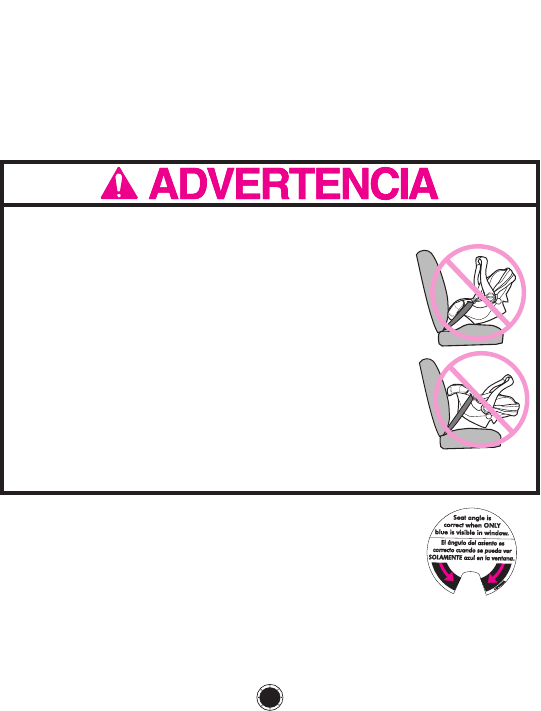

The level indicator is attached to the side of

the infant restraint and indicates whether or

not the infant restraint is properly reclined.

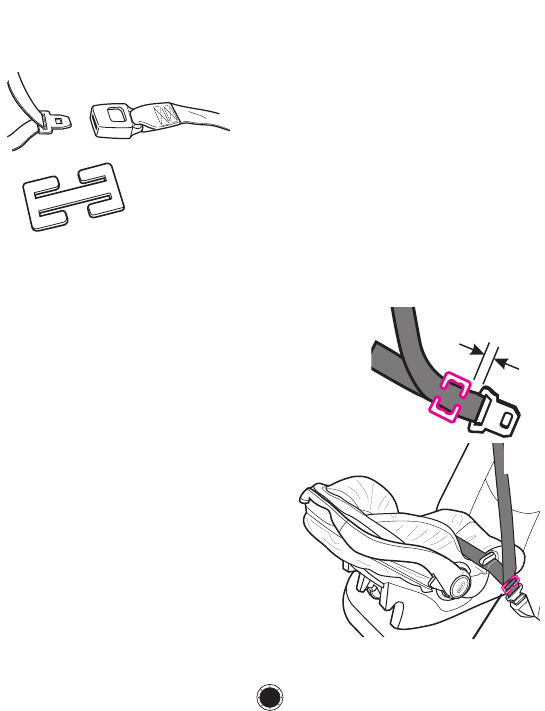

The locking clip is stored on the bottom of

the infant restraint.You will need to use it

with certain types of vehicle seat belts.

REAR VIEW

Harness adjustment

strap

Anchor

Clip

15

Vehicle belt/LATCH path

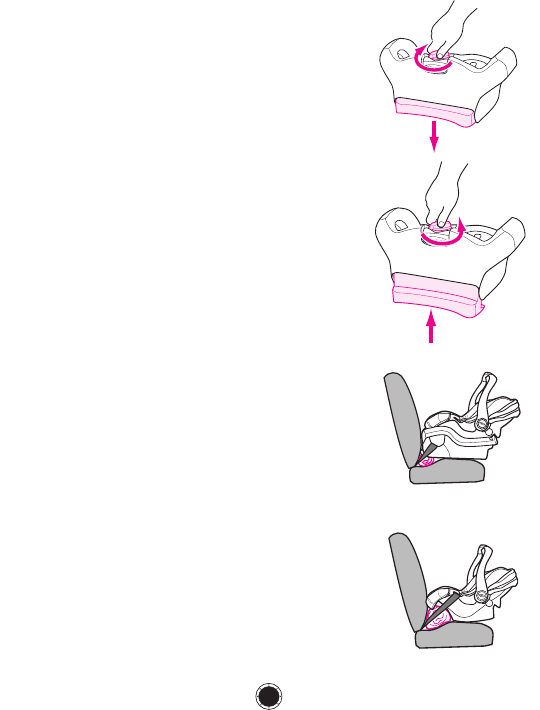

Knob for

Adjustable Foot

LATCH

Connector

LATCH

Storage

Bars

(underneath)

Lock-off

United States Federal Motor Vehicle Safety Standards have defined a

new system for installing car seats in vehicles. The system is called

LATCH

.

* LATCH may be used IN PLACE of vehicle belt ONLY if vehicle is

equipped with LATCH anchor points. Please refer to vehicle ownerÊs

manual for LATCH locations.

BASE

Adjustable Foot

LATCH

Adjustment

Belt

4.2 Removing and Attaching Infant Restraint

4.1 Adjusting Handle

To remove, squeeze release handle at back of

infant restraint and lift out of base as shown .

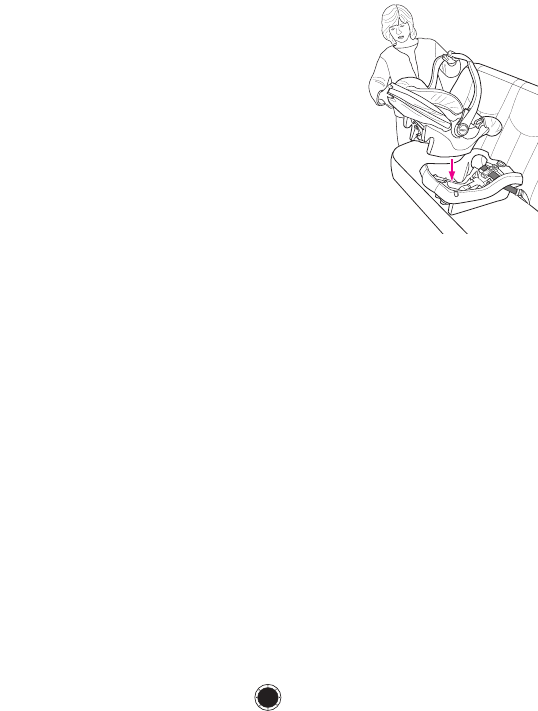

To put infant restraint in base, push infant

restraint down until it clicks into base. Pull up

on infant restraint to be sure it is latched

firmly into base.



1. Press handle adjustment buttons on both

sides of handle .

2. Rotate handle until it clicks into any of the

4 positions:

Position A: MUST be used

when carrying by handle,

Position B,C: are convenience

positions,

Position D: is the sitting position,

NEVER use position Bin

the vehicle.

BOTH handle adjustment

buttons must pop out to lock

handle in place .

3. Push and pull on the handle to

be sure it is locked firmly in

position.





Carrying

Sitting

AB

C

16

D

17

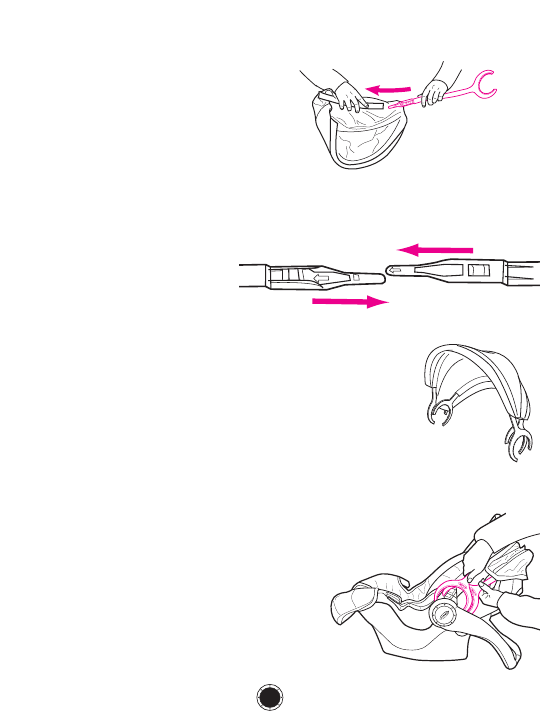

1. Infant restraint comes with four

identical canopy support parts.

Thread one canopy support

completely through sewn

channel .

2. Slide straight end of a

second support into

the straight end of the

first support and snap in

place .

3. Repeat steps one and two for the other canopy

tunnel. The canopy should appear as shown .

4. Attach canopy in the areas between

the infant restraint and the base of

the handle .

4.3 Attaching Canopy









4.4 Head Support (on certain models, styles vary)

Some infants may need extra support to keep

their head and body in a comfortable position.

Models with snaps: Unsnap the sides and

resnap them with the harness straps threaded

through the slots in the cushion .

Models without snaps: Thread the harness

through the openings in the head support as

shown .

If your model does not include a

head support, you may want to

use a rolled towel or a blanket

for support .MAKE SURE THAT

NOTHING INTERFERES WITH THE

HARNESS. Harness must still be flat

and snug against your childÊs shoulders.

g

r

a

c

o

b

a

b

y

.

c

o

m

g

r

a

c

o

b

a

b

y

.

c

o

m



18

g

r

a

c

o

b

a

b

y

.

c

o

m





19

4.5 ColdWeather Boot (on certain models, styles vary)

Some models come with a cold

weather boot. To use, wrap elastic

around bottom of seat and attach

both elastic loops around vehicle belt

hooks as shown .



4.6 Harness Covers (on certain models, styles vary)

To prevent ejection in sudden stop or crash:

• Always make sure shoulder straps are

threaded through slots and properly

positioned on shoulders.

• Make sure that harness covers do not

interfere with placement of the chest clip at

armpit level.

20

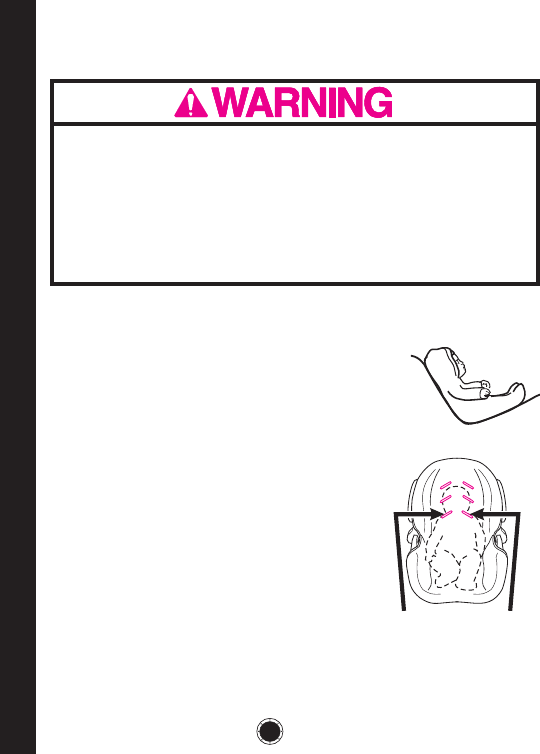

5.1 Positioning Harness Straps

1. Remove infant restraint from base and

rotate handle down to sitting position.

See

„4.1 Adjusting Handle‰

and

„4.2

Removing and Attaching Seat‰

, page. 16.

2. Place child in infant restraint as shown .

3. Determine which pair of harness slots

are even with or just below your

childÊs shoulders .

4. If the harness straps must be

adjusted: remove child from infant

restraint and move harness straps

to the proper harness slots by doing the

following: Use harness slots

even with or just below

childÊs shoulders





5.0 Using Infant Restraint

FAILURE TO PROPERLY ADJUST THE HARNESS STRAPS

FOR YOUR CHILD INCREASES THE RISK OF SERIOUS

INJURY OR DEATH IN THE EVENT OF A SHARP TURN,

SUDDEN STOP OR CRASH. The harness straps must be

properly adjusted to fit your child according to the following

instructions.

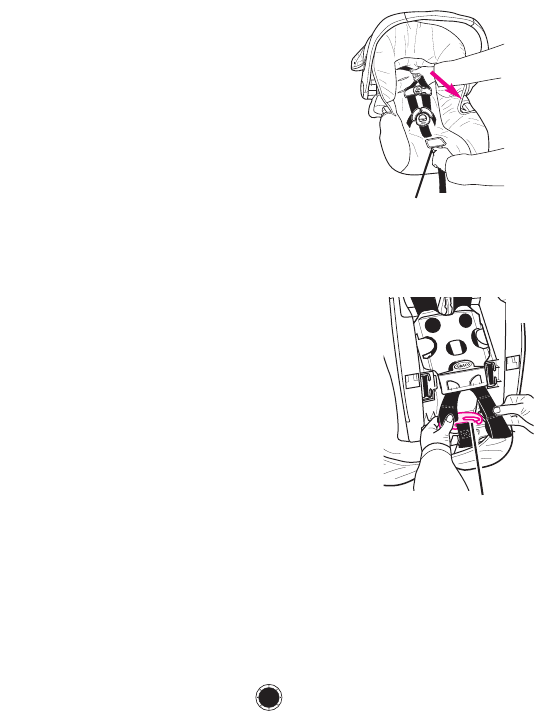

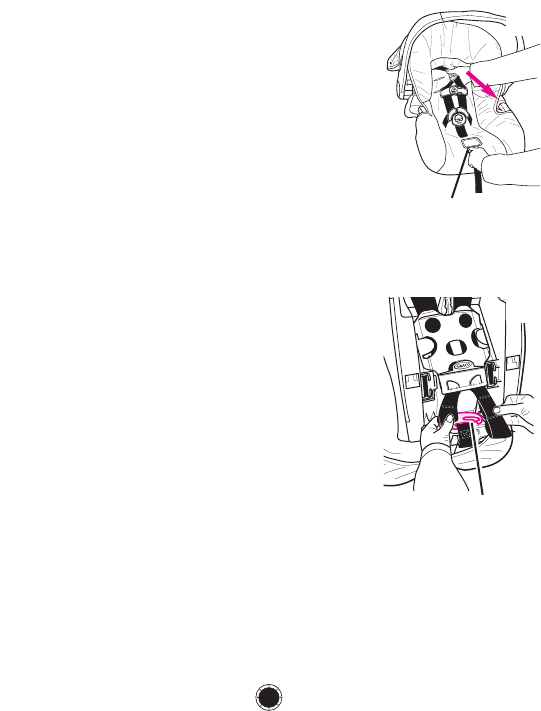

A. Push the harness adjustment button

under the seat flap. Pull the shoulder

straps out to loosen the harness .

B. From behind seat, pull the metal

junction plate down behind the ownerÊs

manual pocket and remove the ends of

the two shoulder straps from the metal

junction plate .

C. From front, pull straps through the

harness slots and then reinsert them

through the appropriate slots. Both

harness straps must be through the

same set of slots in the seat and pad.

D. From behind seat, push both shoulder

straps UNDER ownerÊs manual pocket

and out the bottom .

E. Depending on the size of your child, you

may need to adjust the harness straps or

waist straps as shown on pages 23-24.

Reassemble the strap ends onto the metal

junction plate .You will be able to use

various combinations of shoulder strap

loops and waist strap loops to get a snug

fit for your child.

5. SAFETY CHECK:

a) CHECK that straps are not twisted in front or back;

b) CHECK that straps are secure by pulling on harness

straps from the front of the seat.

g

r

a

c

o

b

a

b

y

c

o

m





Harness adjustment

button

Metal junction

plate

21

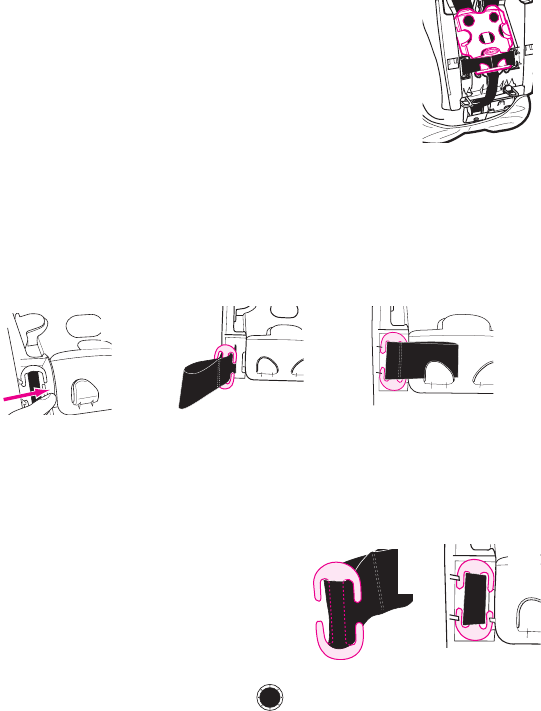

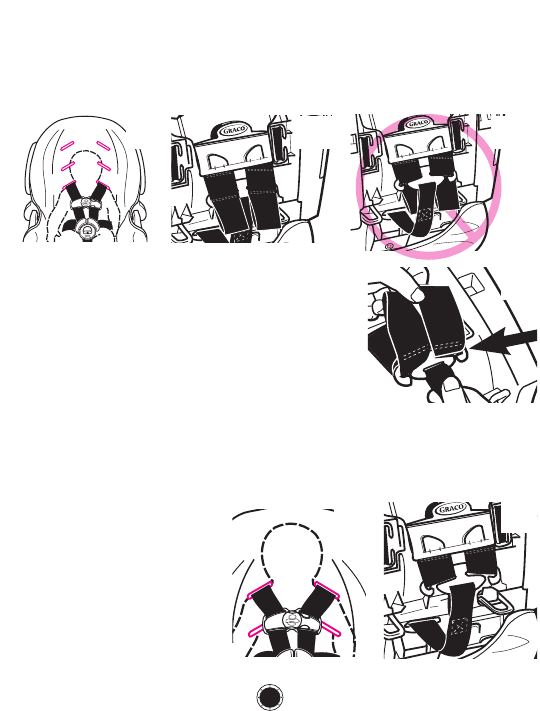

Shoulder Straps for a SMALLER Baby:

Use the lower harness slots (if they are even with or just below

your childÊs shoulders) and the upper strap loops . The ends of the

straps must hang in front of the metal junction plate as shown in ,

not as shown in .

CHECK that the loops are completely

within junction plate slots .

CHECK that straps are secure by pulling

on them.

Shoulder Straps for a LARGER Baby:

Use middle or upper harness slots and the end strap loops .

CHECK that the loops

are completely within

junction plate slots .

CHECK that straps

are secure by pulling

on them.

22

g

r

a

c

o

b

a

b

y

c

o

m

 





g

r

a

c

o

b

a

b

y

.

c

o

m



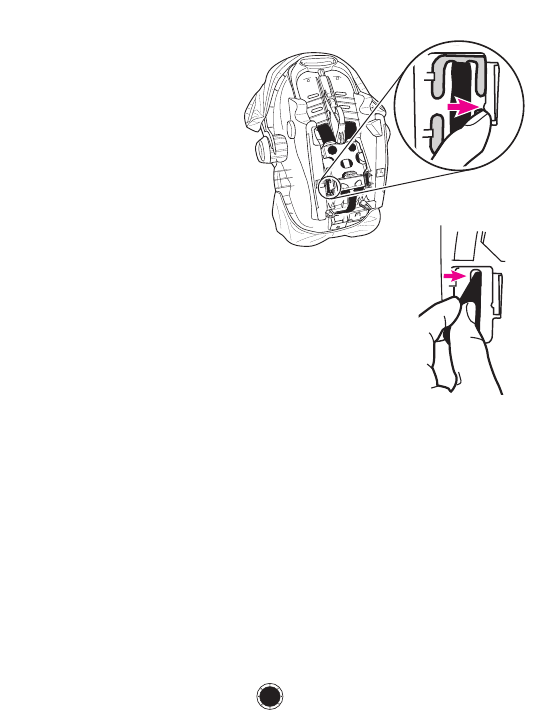

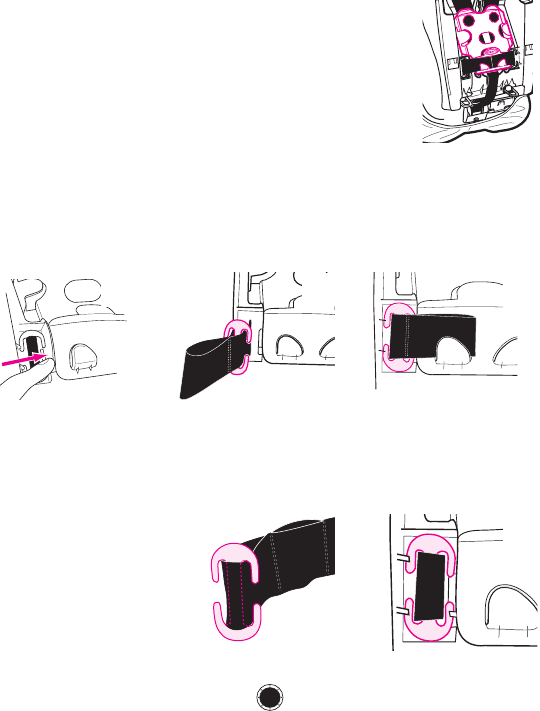

To Shorten Waist Straps for a SMALLER Baby:

The length of the waist strap can be shortened

further by pushing aside the small tab that holds the

anchor clips in place and pull the anchor clips out of

their indentations .Move the anchor clip to the

second loop in the strap .CHECK that anchor

clips are threaded properly. The ends of the straps must be inserted

under the storage tabs as shown in . Snap anchor clip into the seat

indentations. Repeat on other side.

CHECK that straps are secure by pulling on them from the front of

the seat.

To Lengthen Waist Straps for a LARGER Baby:

Remove the anchor clip from the seat . Move the anchor clip to the

end of the strap. CHECK that the anchor clips are threaded properly

BL. Snap anchor clips

back into seat as

shown in BM. Repeat

on other side.

CHECK that straps are

secure by pulling on

them from the front of the seat.





BM

23

BL

24

5.2 Securing Child in Infant Restraint

Failure to properly secure your child in the infant restraint/carrier

increases the risk of serious injury or death from suffocation or falls,

or in the event of a sudden stop or crash. Even when

used only as a carrier, make sure the harness straps are

properly secured.

1. Move infant restraint handle to sitting position (see page 16).

2. Open harness clip by

squeezing both sides and

unbuckle as shown .

3. Place your child in the infant

restraint as shown in ,not

. Place the harness straps

around your child.

4. Insert the two buckle tongues into the harness buckle on the crotch

strap. Make sure that you hear each tongue click into the buckle.

DO NOT use the infant restraint if the buckle tongues do not

latch in place. Call Graco at 1-800-345-4109.

g

r

a

c

o

b

a

b

y

.

c

o

m

 

g

r

a

c

o

b

a

b

y

.

c

o

m



25

5. Snap harness clip pieces together .

6. Pull on harness adjustment strap to

tighten straps as shown . CHECK that

both straps are flat and snug on

shoulders and thighs.

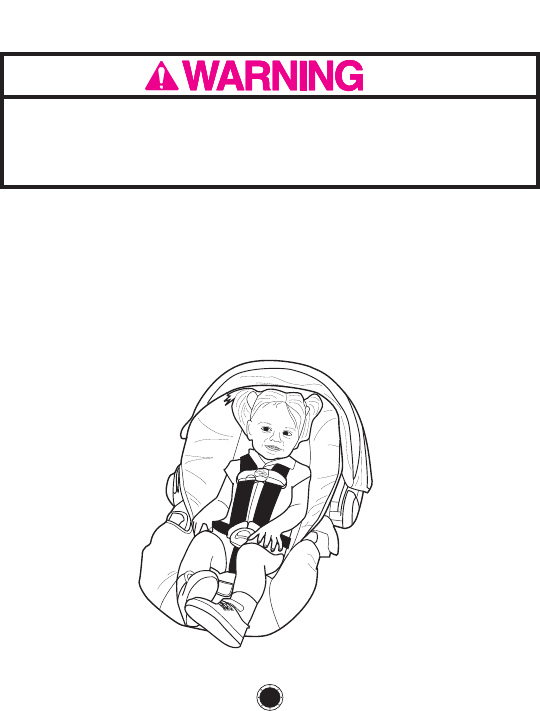

7. Position harness clip in middle of chest,

level with armpits and away from the

neck . The symbol on the

harness clip should be level

with the armpits.

8. SAFETY CHECK:

a) CHECK that harness straps are not twisted.

b) CHECK that the harness is snug.You should

not be able to pinch the harness if it

is snug. A snug strap should not allow any

slack. It lies in a relatively straight line without

sagging. It does not press on the childÊs flesh

or push the childÊs body into an unnatural

position .

g

r

a

c

o

b

a

b

y

.

c

o

m



g

r

a

c

o

b

a

b

y

.

c

o

m



g

r

a

c

o

b

a

b

y

.

c

o

m



26

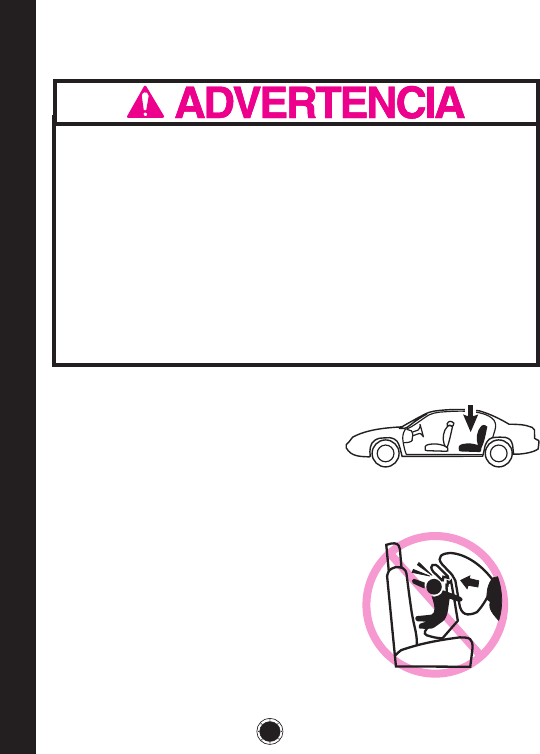

6.0 Choosing an Appropriate Vehicle Seat Location

6.1 Vehicle Seat Requirements

IMPROPER PLACEMENT OF THE INFANT RESTRAINT

INCREASES THE RISK OF SERIOUS INJURY OR DEATH.

Some seating positions in your vehicle may not be safe for this

infant restraint. Some vehicles do not have any seating posi-

tions that can be used safely with the infant restraint. If you are

not sure where to place the infant restraint in your vehicle,

consult your vehicle ownerÊs manual or call Graco at

1-800-345-4109.

•Whenever possible, secure the

infant restraint in the center

position of the seat directly

behind the front seats . If you

want to use LATCH, check your

vehicle ownerÊs manual for

LATCH locations.

•NEVER place this infant restraint

in a vehicle seating location that

has a front air bag . See

„3.1

Warnings for Use as Infant

Restraint‰

, page.8.





27

6.2 Vehicle Seat Belt Requirements

•The VEHICLE seat must face forward.

•DO NOT use infant restraint on vehicle seats with seat backs that

will not lock in an upright position. DO NOT use seats that can fold

down without having to release a lock or latch of some kind. These

seats can fly forward and strike the child in a sudden stop or crash.

MANY SEAT BELT SYSTEMS ARE NOT SAFE TO USE WITH THE

INFANT RESTRAINT. THE VEHICLE SEAT BELT MUST BE

DESIGNED TO HOLD THE INFANT RESTRAINT TIGHTLY AT

ALL TIMES.

Pay careful attention to these systems; some of the seat belts that are

not safe to use look very much like seat belts that are safe to use. If

you are unsure, consult your vehicle ownerÊs manual or call Graco

at 1-800-345-4109.

28

LATCH can be used IN PLACE OF the vehicle belt system. Please refer

to vehicle ownerÊs manual for LATCH locations.

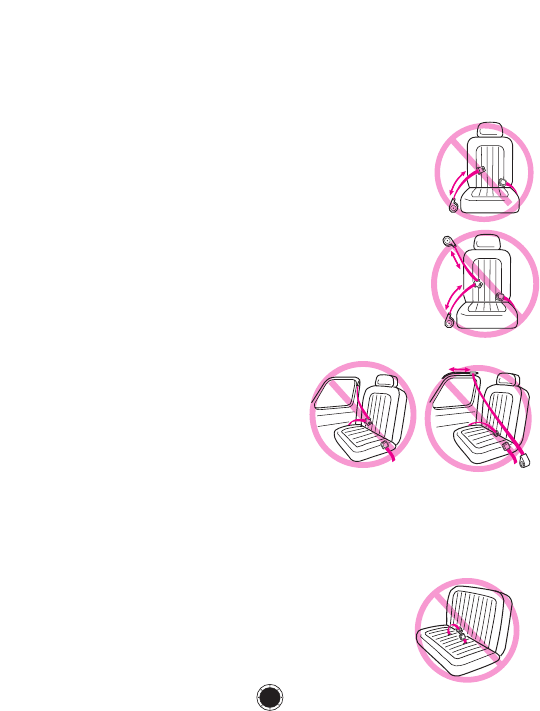

DO NOT use any of the following systems to secure the infant restraint.

•Lap Belts with Emergency Locking Retractor (ELR)

This lap belt stays loose and can move until it locks

in a crash or sudden stop.

•Combination Lap/Shoulder Belt with Retractor

Each strap has a retractor at one end and is attached to

the latch plate at the other end.

•Passive Restraint - Lap Belt with

Motorized Shoulder Belt

•Passive Restraint - Lap or

Shoulder Belt Mounted on Door

DO NOT use vehicle belts that

are attached to the door in any way

or that move along a track to

automatically surround the

passenger when the door is closed.

•Lap Belts Forward of Seat Crease

6.2.1 UNSAFE Vehicle Belt Systems

29

6.2.2 SAFE Vehicle Belt Systems

THE FOLLOWING BELT SYSTEMS CAN BE USED WITH YOUR

INFANT RESTRAINT, IF the seat location meets all other requirements

of these instructions and those in your vehicle owner's manual. LATCH

can be used in place of the vehicle belt system

.

Please refer to vehicle

ownerÊs manual for LATCH locations.

When using infant restraint without the base, adjust the belt as

described in this section for these types of vehicle seat belts.

When using the base to install the infant restraint, you must ALWAYS

use the Lock-off to secure the lap belt or lap/shoulder belt. See

„7.2

Installing the Infant Restraint and Base Using Vehicle Belt‰

, page. 34

for installation instructions when using the base.

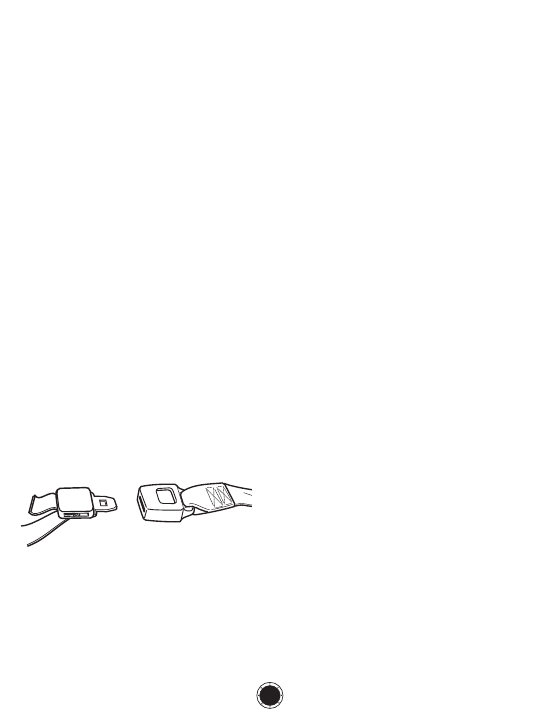

Some vehicle lap/shoulder seat belts have a plastic button on the belt.

Do not allow the button to interfere with the belt routing through the

vehicle belt path when installing the seat alone, or with the lock-off

when installing the seat and the base.

•Lap Belts - Manually Adjusted When buckled, the belt is

tightened manually by pulling on

the excess belt while pushing

down hard on the infant restraint.

•Combination Lap/Shoulder Belt

with Locking Latch Plate

•Lap Belts with Automatic

Locking Retractor (ALR) The automatic locking retractor

will not permit the lap belt to

lengthen once it is buckled.

Tighten the belt by feeding

the belt back into the retractor

while pushing down hard on the

infant restraint.

Once it is buckled, this type of

belt has a latch plate that will not

allow the lap portion of the belt to

loosen. Belt is tightened by pulling

hard on the shoulder portion of the

vehicle belt while pushing down

hard on the infant restraint.

30

31

To Install Locking Clip: (DO NOT use with base)

1. Tighten the buckled belt by pushing down

hard on the infant restraint and pulling hard

on the shoulder belt.

2. While pushing down on infant restraint, pinch

the two straps together behind the buckle

tongue. Unbuckle the belt

without allowing it to slip.

3. Connect lap and shoulder belts

with locking clip as shown 

and .

4. Rebuckle belt. Check that lap belt

does not move by pulling and

pushing hard on infant restraint.

If belt loosens or lengthens,

repeat procedure.

Locking clip

Locking clip goes here,

1/2inch (1 cm) from the buckle



•Combination Lap/Shoulder

Belt with Sliding Latch

Plate

This belt has a latch plate that slides

freely along the belt.

This belt MUST be converted to prevent

movement of the lap portion of the belt.

You must use a locking clip (provided

with the infant restraint) when using the

infant restraint without the base unless

your vehicle's seat belt can be

converted in another way as described

in your vehicle owner's manual.

1/2inch

(1 cm)



32

6.3 LATCH Locations

Newer vehicles may have one or more seating positions with LATCH

anchorage systems. If vehicle is equipped with LATCH, the vehicle lower

anchor points may be visible at the vehicle seat crease. If not visible, they

may be marked with the symbol .

See your vehicle ownerÊs manual for exact locations, anchor

identification, and requirements for use with an infant restraint.

Vehicle Lower

Anchor Points

Vehicle

Seat Crease

Typical seat in a passenger vehicle.

Other vehicle types may have

different LATCH locations or

different markings.

LATCH is defined as anchorages 280mm (11 inches) between anchor

points. Graco does not recommend using the LATCH system in the

center position if the spacing is greater than 280 mm (11 inches) unless

recommended in your vehicle ownerÊs manual.

When using the LATCH systemÊs lower anchorage belt to secure the

child restraint, buckle the unused vehicleÊs lap/shoulder belt behind

the child restraint to prevent the child from becoming entangled in the

lap/shoulder belt.

7.1 Installing the Infant Restraint Without Base

Using Vehicle Belt

You must carefully follow the instructions provided by your

vehicle manufacturer, in addition to the information in this

manual. Before proceeding be sure you have read and

understood section 6,

„Choosing an Appropriate Vehicle Seat

Location‰

on pages 26-32.

Make sure vehicle is on level ground 

so that the level indicator, which is

attached to the infant restraint, can

be used to properly recline the infant

restraint.

If a front passenger seat is used (see air

bag warning, page 8), slide the vehicle

seat rearward as far as possible from

the dashboard. If a rear seat is used,

make sure the seat in front of it is

moved forward enough and is upright

enough to allow room for the infant

restraint.

1. Place the infant restraint without base in a rear-facing

position in a vehicle seat.



2. Thread the vehicle belt under both vehicle belt hooks:

33

Lap Belt Lap/Shoulder

Belt

7.0 How to Install the Infant Restraint/Base

7.2 Installing the Infant Restraint and Base

Using Vehicle Belt

34

3. Buckle the vehicle belt. Make sure the buckle

tongue goes into the correct buckle .The seat

belt should not be twisted or turned.

4. Tighten the vehicle seat belt. Refer to your

vehicle ownerÊs manual and the instructions in

„6.2.2 SAFE Vehicle

Belt Systems‰

, page.29-31, on tightening your vehicle belt when

using the infant restraint without base.

To create a secure installation, push down

hard with your free hand on the infant

restraint and pull and tighten the

vehicle belt.

5. Test infant restraint for secure installation

as described in infant restraint

„Final Safety

Check‰ page.40

.





When using the base to install the infant

restraint, the lock-off is ALWAYS used to

secure both belts of the lap or lap/shoulder

belt.

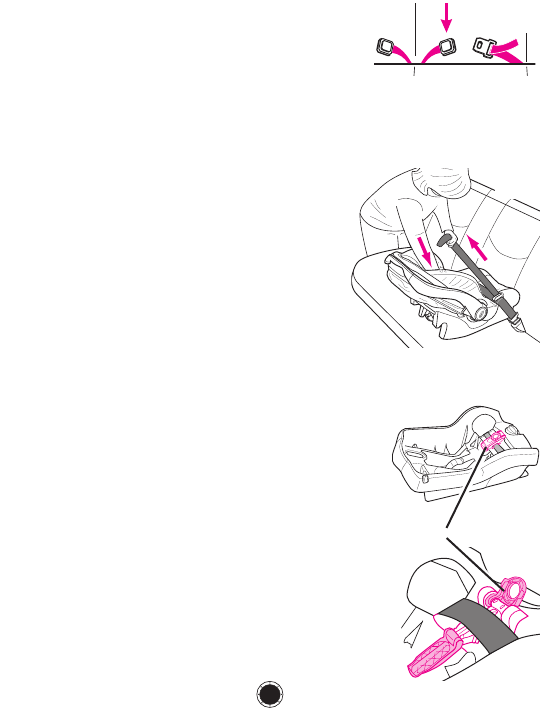

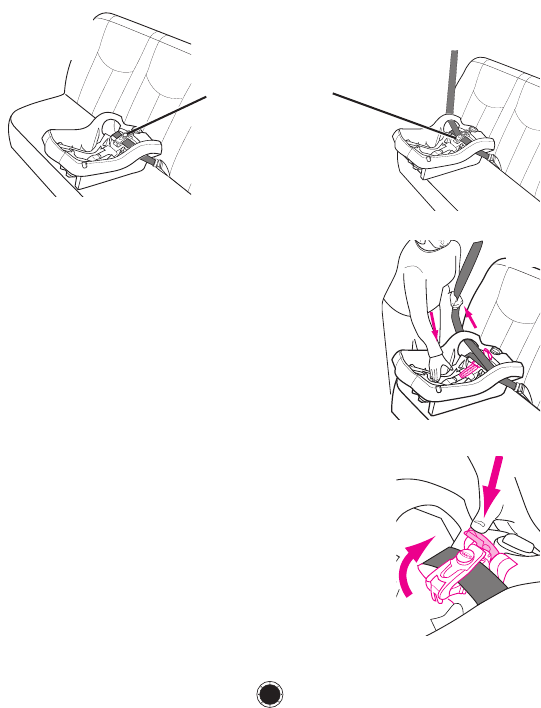

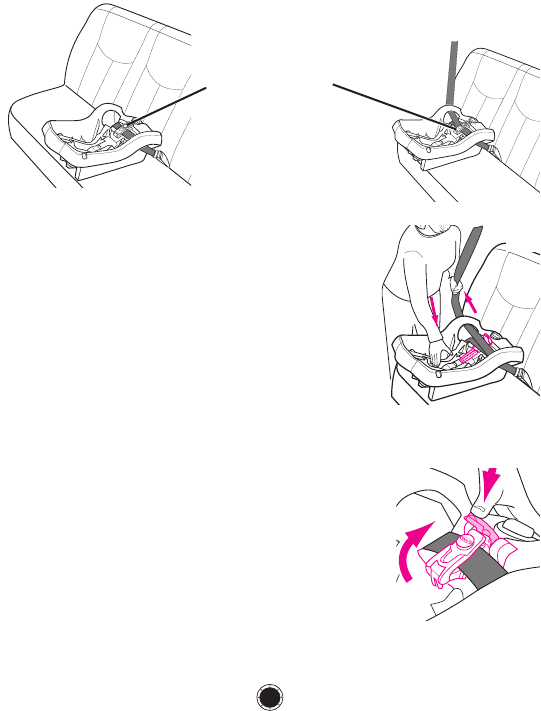

1. Place the base in a rear-facing position

on a vehicle seat.

2. Open the lock-off and route the vehicle

belt through the belt path and over the

lock-off. 



Lock-off

35

3. To create a secure installation, while

pushing down on the base, pull the free

end of the lap belt or the shoulder portion

of the lap/shoulder belt to tighten .

4. Close lock-off over lap belt AANNDDfree end or

the lap/shoulder belts .

Make sure that you push the top of the

lock-off all the way down.

5. Check that belt does not move by pulling

and pushing hard on base. If belt loosens

or lengthens, repeat procedure.

NEVER allow any object other than the

vehicle belts to go under or interfere with the

lock-off. If any other part of the vehicle belt

interferes with the lock-off choose another

seating location.



Belts MUST go

under lock-off

Lap Belt Lap/Shoulder

Belt



6. Push the infant restraint down into the base

and make sure that you hear a „click‰ .

Pull up on the infant restraint to be sure it

is latched securely into the base.

If the infant restraint does not securely latch

into the base, the infant restraint provides

NO protection for your child. DO NOT use

the infant restraint/base if the infant restraint

does not securely latch into the base.

7. Test infant restraint for secure

installation as described in infant

restraint

„Final Safety Check‰ page.40

.



36

37

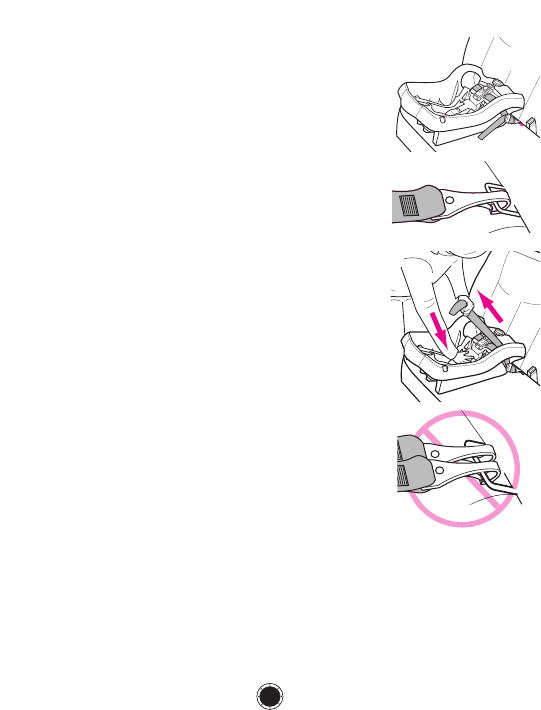

1. For ease of installation, extend

LATCH to its maximum length

and remove from storage bars.

2. Position base in vehicle seat as

shown.

3. Make sure LATCH is through

vehicle/LATCH belt path normally

used for vehicle seat belt. .

Belt must lay flat and not be twisted.

4. Hook Connectors to vehicle lower

anchors. Pull firmly on Connectors to

be sure they are attached .

5. Tighten LATCH by pushing down

hard on base and pulling the

adjustment belt .

6. NEVER put two LATCH connectors

on one vehicle LATCH anchor unless

specifically allowed by the vehicle

manufacturer .

7. Test infant restraint for secure

installation as described in infant

restraint

„Final Safety Check‰ page.40

.

8. Check that the LATCH stays tight

and does not slip from the tightened

position. If it does not stay tight, try another

seating position or contact Graco at 1-800-345-4109.

7.3 Using LATCH to install Base









Failure to properly recline the infant restraint on the vehicle seat

increases the risk of serious injury or death.

If the infant restraint is too upright, a childÊs head

may drop forward and cause breathing prob-

lems.

If the infant restraint is too reclined, a crash

could put too much force on a childÊs neck and

shoulders.

The infant restraint must be properly reclined

according to the following instructions.

38

7.4 Reclining Infant Restraint/Base

Check the level indicator. You must look straight

on at the indicator.

·If the indicator shows ONLY blue, the infant

restraint is properly leveled.

·If any orange is showing in the level indicator adjust the recline.

For your childÊs safety, it is important that your infant restraint/base be

properly reclined. Attached to the side of your infant restraint is a level

indicator to help properly recline the infant restraint/base on the

vehicle seat.

39

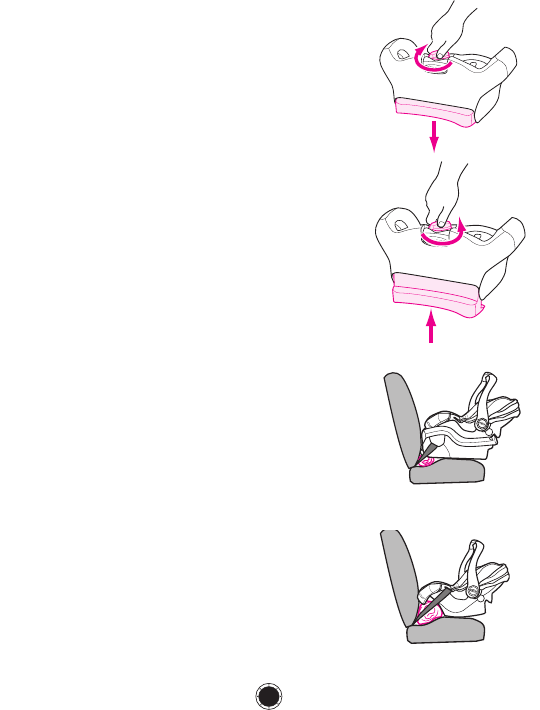

To Adjust Recline on Base:

Turn the knob clockwise to the desired setting

to lower the foot .

Turn the knob counter clockwise to raise the

foot .

If there is still orange in the level indicator when

the foot is completely extended then raise the

foot and place a rolled towel under the foot 

until ONLY blue shows.

When using only the infant restraint, if there is

still orange in the level indicator when the infant

restraint is resting on the vehicle seat then place

a rolled towel under the infant restraint until

ONLY blue shows.

Readjust the vehicle seat belt as necessary

to secure the infant restraint firmly in the

vehicle seat.









40

Final Safety Check: Every time you drive with

your child,

PUSH DOWN on the top of the infant restraint

slowly but firmly to make sure the vehicle belt

does not lengthen at all and that the vehicle

belt or LATCH is fastened securely around the infant

restraint/base .

Holding the infant restraint  or base near

the vehicle belt path, TWIST AND PULL the infant

restraint forward and to both sides to make sure

the vehicle belt or LATCH does not lengthen or

loosen and the infant restraint does not easily

move. The infant restraint should not move side

to side or forward more than 1 inch (2.5 cm).







41

1. For ease of storing, extend

LATCH to its maximum length.

2. Locate the storage bars on

bottom of infant restraint base .

3. Fasten connector (without

adjustment belt) onto storage bar.

4. Repeat step 3 for connector with

adjustment belt. After fastening

onto storage bar, pull on

adjustment belt to make sure

LATCH is securely fastened.

5. LATCH storage should look

like this when complete .

8.1 Airplane Use

When installing in an airplane using the

base, install the same way as in an

automobile with a lap only belt leaving the

lock off fully opened to allow for buckle

clearance. If using the shell only installing

follow the same instructions as an automobile. Notify the airline

ahead of time that you intend to bring the seat on board.

Use only in forward-facing aircraft seat. Follow the flight

attendants instructions about infant restraint placement.

Do not use this infant restraint if the airplane seat belt does

not hold the infant restraint securely.

8.0 Additional Information



Storage bars

8.2 Storing LATCH

Underside of base

8.3 Cleaning and Maintenance

!TO REMOVE AND WASH

INFANT RESTRAINT PAD,

follow instructions in

„5.1

Positioning Harness Straps‰

,

pages. 20-23 to remove the

harness straps from the metal

junction plate. Push aside the

small tab that holds the anchor

clips in place and pull the

anchor clips out of their

indentations. Remove the

anchor clips from the harness

straps and push straps through

seat slots .

Once seat pad has been removed put anchor

clips back on the harness straps so they do

not get misplaced.

Carefully remove the seat pad. Machine wash on

delicate cycle and drip-dry. DO NOT USE BLEACH.

Reverse steps to reinstall seat pad. Check that harness

system is not twisted, and pull on harness system to be

sure harness is securely reinstalled.



42



43

!INFANT RESTRAINT METAL AND PLASTIC PARTS may be cleaned

by wiping with a mild soap and water solution. DO NOT USE BLEACH

OR DETERGENT which may weaken plastic parts.

!HARNESS STRAPS may be spot cleaned or replaced. DO NOT

IMMERSE THE HARNESS STRAPS IN WATER. Doing so may weaken

the harness straps. NEVER iron the harness straps.

!IF HARNESS STRAPS have cuts, fraying or become badly twisted, you

must replace the straps.

!BUCKLE may be cleaned with a damp cloth.

!DO NOT LUBRICATE the buckle.

!DO NOT USE INFANT RESTRAINT without seat pad.

!CONTINUOUS USE OF INFANT RESTRAINT MAY CAUSE

DAMAGE TO VEHICLE SEAT. Use an infant restraint mat, towel

or thin blanket to protect upholstery.

!NEVER USE A SECOND-HAND INFANT RESTRAINT AND BASE

or an infant restraint whose history you do not know.

To purchase parts or accessories or for warranty

information in the United States,

please contact us at the following:

www.gracobaby.com

or

1-800-345-4109

Replacement Parts

44

© 2007 Graco ISPC065BB 2/07 US

Sistema de seguridad/transportador

Manual del dueño

Lea este manual

GUARDE ESTAS INSTRUCCIONES PARA USO FUTURO.

A pesar de que el uso de este sistema de seguridad para

bebés parezca fácil de descrifrar, es muy importante

LEER, ENTENDER Y SEGUIR EL MANUAL DEL DUEÑO.

No usar debidamente este sistema de seguridad

para bebés aumenta el riesgo de lesiones serias

o muerte en una parada repentina o accidente.

1.0 Advertencias a padres y otros dueños . . . . . . . . . . . . . . . . . . .4-5

2.0 Información sobre el registro . . . . . . . . . . . . . . . . . . . . . . . . . . .6-7

2.1 Registro de su sistema de seguridad para bebés . . . . . . . . . .6

2.2 Información sobre el retiro de productos del mercado . . . . . . .7

2.3 Sinecesitaayuda ...................................7

3.0 Información importante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8-12

3.1 Advertencias para uso como sistema de seguridad para bebés . .8

3.2 Advertencia para el uso con un cochecito . . . . . . . . . . . . . . .10

3.3 Advertencias adicionales para el uso como transportador . . .11

3.4 Limitaciones de peso y estatura . . . . . . . . . . . . . . . . . . . . . . .12

4.0 Funciones y componentes . . . . . . . . . . . . . . . . . . . . . . . . . . .13-19

4.1 Ajustedelamanija .................................16

4.2 Sacar y conectar el sistema de seguridad . . . . . . . . . . . . . . .16

4.3 Colocacióndelacapota .............................17

4.4 Apoyacabezas (en ciertos modelos) . . . . . . . . . . . . . . . . . . . .18

4.5 Bota para tiempo frío (en ciertos modelos) . . . . . . . . . . . . . .19

4.6 Cubiertas de arnés (ciertos modelos) . . . . . . . . . . . . . . . . . .19

5.0 Uso del sistema de seguridad para bebés . . . . . . . . . . . . . . . . . .20-25

5.1 Colocación de las correas del arnés . . . . . . . . . . . . . . . . . . .20

5.2 Sujetar el niño en el sistema de seguridad . . . . . . . . . . . . . .24

2

3

6.0 Cómo elegir un lugar apropiado para el asiento

delvehículo .......................................26-32

6.1 Requisitos del asiento del vehículo . . . . . . . . . . . . . . . . . . . .26

6.2 Requisitos del cinturón de seguridad del vehículo . . . . . . . . .27

6.2.1 Sistemas PELIGROSOS de cinturones de vehículos . .28

6.2.2 Sistemas SEGUROS de cinturones de vehículos . . . . .29

6.3 Ubicación del LATCH ...............................32

7.0 Instalación del sistema de seguridad para bebés/base . . .33-40

7.1 Instalación del sistema de seguridad para bebés sin la

base usando el cinturón del vehículo . . . . . . . . . . . . . . . . . . .33

7.2 Instalación del sistema de seguridad para bebés y la

base usando el cinturón del vehículo . . . . . . . . . . . . . . . . . . .34

7.3 Utilización del LATCH para instalar la base . . . . . . . . . . . . . .37

7.4 Inclinación del sistema de seguridad/base . . . . . . . . . . . . . . .38

8.0 Informaciónadicional ...............................41-43

8.1 Usoenaeronaves..................................41

8.2 Almacenamiento del LATCH .........................41

8.3 Limpieza y mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . .42

Piezasderepuesto........................................44

4

Ningún sistema de seguridad para bebés puede garantizar la

protección contra las lesiones en todas las situaciones. Sin

embargo, el uso apropiado de este sistema de seguridad para

bebés reduce el riesgo de lesiones serias o la muerte a su niño.

No usar debidamente este sistema de seguridad para bebés

aumenta el riesgo de lesiones serias o la muerte en una curva

cerrada, parada repentina o accidente.

La seguridad de su niño depende de que usted instale y use

este sistema de seguridad para bebés correctamente.

A pesar de que el uso de este sistema de seguridad para

bebés parezca fácil de descifrar, es muy importante LEER,

ENTENDER Y SEGUIR EL MANUAL DEL DUEÑO.

El manual se encuentra en el bolsillo trasero del sistema de

seguridad para bebés.

También debe leer el manual del dueño de su vehículo.

La seguridad de su niño depende de:

1. Elegir un lugar apropiado en su vehículo. Algunas

posiciones del asiento, tales como aquellas equipadas con

bolsas de aire, podrían ser lugares peligrosos para este

sistema de seguridad para bebés.

2. Introduzca las correas de arnés en las ranuras adecuadas

para su niño.

1.0 Advertencias a padres y otros dueños

5

3. Asegure debidamente a su niño en el sistema de seguridad

para bebés.

4. Ponga el sistema de seguridad para bebés/base en la

posición mirando hacia atrás.

5. Pase debidamente el cinturón de seguridad del vehículo

o LATCH.

6. Recline debidamente el sistema de seguridad para bebés.

7. Asegure debidamente el sistema de seguridad para bebés

en el vehículo usando un cinturón del asiento diseñado para sujetar

un sistema de seguridad para bebés o usando el LATCH. Muchos

cinturones de seguridad NO son seguros para usar con sistemas

de seguridad para bebés, a pesar de que se pueden colocar

fácilmente a través del sistema de seguridad para bebés!

6

Número de modelo:

Fabricado en:

Fecha de compra:

2.1 Registro de su sistema de seguridad

para bebés

Por favor, complete la información que se solicita más arriba.

El número de modelo y la fecha de fabricación se pueden

encontrar en una etiqueta en el fondo de su sistema de seguridad

para bebés. Llene la tarjeta postal de registro prepagada que se

encuentra en la funda del asiento y envíela hoy mismo.

Los dispositivos de seguridad para niños podrán ser retirados

del mercado por problemas de seguridad. Debe registrar este

sistema para que lo podamos contactar en dicho caso. Envíe

su nombre y apellido, dirección y número de modelo/fecha

de fabricación a:

Graco ChildrenÊs Products Inc.

150 Oaklands Blvd.

Exton, PA 19341

o llame al 1-800-345-4109

o inscríbase en línea en www.gracobaby.com

2.0 Información sobre el registro

7

2.3 Si necesita ayuda

En los EE.UU. por favor, comuníquese con nuestro Departamento

de Servicio al Cliente con cualquier pregunta que pudiera tener

sobre piezas, uso o mantenimiento. Cuando se ponga en contacto

con nosotros, por favor tenga listo el número de modelo y la

fecha de fabricación para que lo podamos ayudar más

eficientemente. Estos números pueden encontrarse en una

etiqueta ubicada en la parte inferior de su sistema de seguridad

para bebés.

1-800-345-4109 o www.gracobaby.com

•Llame a la Línea telefónica sobre seguridad en automóviles del

gobierno de EE.UU. al 1-888-327-4236 (TTY: 1-800-424-9153),

or go to http://www.NHTSA.gov

•Graco: 1-800-345-4109 o www.gracobaby.com

2.2 Información sobre el retiro de productos

del mercado

8

3.0 Información importante

3.1 Advertencias para uso como sistema de

seguridad para bebés

•NO INSTALE O USE ESTE SISTEMA DE SEGURIDAD PARA

BEBÉS Y BASE HASTA QUE HAYA LE¸DO Y ENTENDIDO

LAS INSTRUCCIONES EN ESTE MANUAL Y EN EL MANUAL

DEL DUEÑO DE SU VEH¸CULO. NO deje que otros instalen

o usen el sistema de seguridad para bebés a menos que

entiendan cómo usarlo.

•NO USAR DEBIDAMENTE ESTE SISTEMA DE SEGURIDAD

PARA BEBÉS Y BASE AUMENTA EL RIESGO DE LESIONES

SERIAS O LA MUERTE EN UNA PARADA REPENTINA O

ACCIDENTE. Su niño puede sufrir una lesión en un vehículo

aunque no sufra un accidente. Una frenada repentina o una

curva cerrada puede lesionar a su niño si el sistema de

seguridad para bebés no está debidamente instalado o si

el niño no está debidamente sujetado en el sistema de

seguridad para bebés.

•PONGA ESTE SISTEMA DE SEGURIDAD PARA BEBÉS EN

LA POSICIŁN MIRANDO HACIA ATR˘S cuando lo usa en el

vehículo.

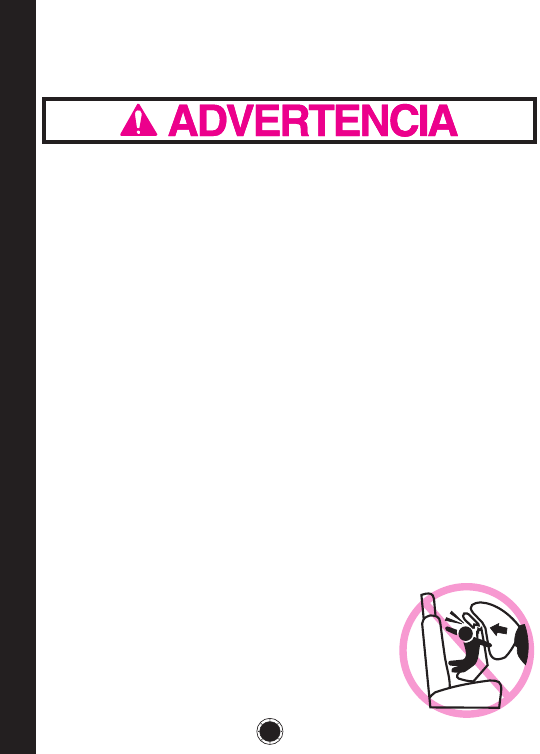

•NO PONGA ESTE SISTEMA DE SEGURIDAD PARA BEBÉS

EN UN ASIENTO DEL VEH¸CULO

EQUIPADO CON UNA BOLSA DE AIRE

DELANTERA. Si la bolsa de aire se infla,

puede golpear al sistema de seguridad para

bebés con mucha fuerza y causar lesiones

9

serias o la muerte de su niño. Consulte el manual del dueño del

vehículo para obtener información sobre las bolsas de aire laterales y

la instalación del sistema de seguridad para bebés.

•ALGUNOS NIÑOS CON NECESIDADES ESPECIALES, tales como

bebés que nacen antes de tiempo o quienes sufren de apnea de

posición, podrían sufrir más riesgo de sufrir problemas respiratorios

u otras dificultades en un sistema de seguridad para bebés. Si su

niño tiene necesidades especiales, recomendamos que su médico

o personal del hospital evalúe a su niño y recomiende el sistema

de seguridad para bebés adecuado para su bebé o cama para el

automóvil adecuado antes de usar este producto.

•Según las estadísticas de accidentes, LOS NIÑOS EST˘N M˘S

SEGUROS CUANDO EST˘N DEBIDAMENTE SUJETADOS EN LOS

ASIENTOS TRASEROS DEL VEH¸CULO EN LUGAR DE A LOS

ASIENTOS DELANTEROS. En el caso de un vehículo con una bolsa

de aire para el pasajero delantero, consulte el manual del dueño de su

vehículo así como estas instrucciones para la instalación del sistema

de seguridad para bebés.

•NUNCA DEJE A SU NIÑO SOLO.

•NUNCA DEJE UN SISTEMA DE SEGURIDAD PARA BEBÉSY LA

BASE SIN SUJETAR EN SU VEH¸CULO. Un sistema de seguridad

para bebés o base sin sujetar pueden ser arrojados y podrían lesionar

a los ocupantes en una curva cerrada, parada repentina o accidente.

Sáquelo o asegúrese de que esté debidamente sujetado en el vehícu-

lo. Si no usa el LATCH, asegúrese que los conectores del LATCH que

no estén enganchados estén debidamente almacenados en la base.

•CAMBIE EL SISTEMA DE SEGURIDAD PARA BEBÉSY LA BASE

DESPUÉS DE UN ACCIDENTE DE CUALQUIER TIPO. Un accidente

puede causar daño invisible al sistema de seguridad para bebés.

•DEJE DE USAR ESTE SISTEMA DE SEGURIDAD PARA BEBÉS Y

LA BASE Y T¸RELOS después de la fecha moldeada en el respaldo

del sistema de seguridad para bebés. „NO use este asiento para autos

después de Diciembre (año)‰

•NO MODIFIQUE SU SISTEMA DE SEGURIDAD PARA BEBÉS Y LA

BASE ni use ningún accesorio o repuesto provisto por otro fabricante.

•NUNCA USE EL SISTEMA DE SEGURIDAD PARA BEBÉS Y LA

BASE SI HAN RESULTADO DAÑADOS O LE FALTAN PIEZAS. NO

use un arnés de sistema de seguridad para bebés o cinturón del

asiento del vehículo o cinturón del LATCH rotos, deshilachados o

dañados.

•EL SISTEMA DE SEGURIDAD PARA BEBÉS PUEDE ALCANZAR

ALTAS TEMPERATURAS SI LO QUEDA EN EL SOL. Toque siempre

la superficie de cualquier pieza de metal o de plástico antes de poner

a su niño en el sistema de seguridad para bebés.

•ESTE SISTEMA DE SEGURIDAD PARA BEBÉS CUMPLE con todas

las Normas Federales de Seguridad para Vehículos Automotor y ha

sido certificado para el uso en vehículos automotor y aeronaves.

•USAR SOLAMENTE CON COCHECITOS QUE SON PARTE DEL

SISTEMA DE VIAJES GRACO. Consulte la hoja de instrucciones

del cochecito para obtener más información sobre cómo efectuar la

conexión del sistema de seguridad para bebés a su cochecito.

Si no tiene una hoja de instrucciones, por favor llame gratis al

1-800-345-4109 para obtener una, o visite nuestro sitio web,

www.gracobaby.com.

• El uso inadecuado del sistema de seguridad para bebés Graco con

el cochecito de otro fabricante podría resultar en una lesión seria o

la muerte.

3.2 Advertencias para el uso con un cochecito

10

3.3 Advertencias adicionales para el uso

como transportador

11

•PELIGRO DE CA¸DA: Los movimientos del niño pueden mover el

transportador.

NUNCA ponga el transportador cerca de los bordes de mesadas,

mesas u otras superficies altas. Manténgase siempre cerca cuando

el transportador no esté en el piso/tierra.

Antes de levantar el transportador, ASEGÐRESE que las manijas

estén trabajadas en posición.

No ponga NUNCA el transportador encima de un carrito de compras.

•PELIGRO DE ASFIXIA: En superficies blandas, el transportador

para bebé puede darse la vuelta y asfixiar al niño. Nunca ponga

el transportador sobre una cama, sofá u otra superficie blanda.

•PELIGRO DE ESTRANGULACIŁN: El niño puede estrangularse

con las correas de seguridad sueltas. Use siempre el arnés, no deje

nunca al niño en el transportador cuando las correas estén sueltas

o sin atar.

GUARDE LOS CORDONESY CUERDAS FUERA DEL ALCANCE

DEL NIÑO. Los cordones y cuerdas pueden causar la estrangulación.

NO coloque el transportador cerca de una ventana donde los

cordones de las cortinas o persianas puedan estrangular al niño.

NO cuelgue cordones sobre o encima del transportador.

NO coloque artículos con un cordón alrededor del cuello del niño,

tales como cordones de capucha, cordón del chupete, etc.

NO ponga cordones a los juguetes.

12

3.4 Limitaciones de peso y estatura

Su niño DEBE cumplir todos los requisitos:

•PESO: de 5 a 30 libras (2.3-13.6 kg)

A

•ALTURA: 32 pulgadas (81 cm) o menos de altura.

PARA EVITAR LESIONES SERIAS O LA MUERTE NO USE EL

SISTEMA DE SEGURIDAD PARA BEBES CON UN NINO QUE SEA

MAS GRANDE O MAS PEQUENO QUE LA GAMA DE ALTURAY

PESO LISTADA A CONTINUACION.

13

VISTA DELANTERA

Manija

Gancho

del

cinturón

del

vehículo

Botón de

ajuste de la

manija

Lenguas de la

hebilla del arnés

4.0 Funciones y componentes

Ranuras para

el arnés

Traba del

arnés

Hebilla

del arnés

Botón de

ajuste del

arnés

Correa de

ajuste del

arnés

Correa

del arnés

Botón de

ajuste de la

manija

Ranuras

para la

cintura

14

Capota

Ranuras

para el

arnés

Manija de

liberación

Indicador

del nivel*

Bolsillo del

manual del

dueño

Placa de

la unión

de metal Almacenamiento

de la traba de

seguridad**

**Traba de

seguridad

*Indicador

del nivel

Almacenamien

to del arnés

para un niño

más pequeño

El indicador de nivel se conecta al costado del sistema

de seguridad para bebés e indica si el sistema de

seguridad para bebés está debidamente inclinado.

La traba de seguridad se guarda en el fondo del

sistema de seguridad para bebés. Necesitará

usarlo con ciertos tipos de cinturones de seguridad

de automóviles.

VISTA TRASERA

Correa de ajuste

del arnés

Traba de

anclaje

15

Paso del LATCH/cinturón del vehículo

Perilla para

pie ajustable

Conector del

LATCH

Barras de

almace-

namiento del

LATCH

(debajo)

Traba del

cinturón

Las Normas Federales para Seguridad de Automóviles de Estados

Unidos han determinado un nuevo sistema de instalación de asientos de

seguridad en los vehículos. El sistema se denomina LATCH.

* LATCH debe usarse SOLAMENTE EN LUGAR del cinturón del

vehículo si el vehículo está equipado con puntos de anclaje LATCH.

Por favor, consulte el manual del dueño del vehículo para identificar

las ubicaciones donde debe instalarse el LATCH.

BASE

Pie ajustable

Cinturón de

ajuste del

LATCH

4.2 Sacar y conectar el sistema de seguridad para bebés

4.1 Ajuste de la manija

Para sacarlo, apriete la manija de liberación en la

parte trasera del sistema de seguridad y levántelo

de la base como se indica .

Para poner el sistema de seguridad para bebés en

la base, empuje el sistema de seguridad para bebés

hacia abajo hasta que se trabe en la base. Tire

hacia arriba del sistema de seguridad para bebés

para asegurarse que esté trabado firmemente en la base.



1. Apriete los botones de ajuste de la manija

en ambos costados de la manija .

2. Gire la manija hasta que se trabe en una

de las 4 posiciones:

Posición A: DEBE usarse cuando lo

transporta de la manija,

Posición B,C: son posiciones

de conveniencia,

Posición D: se encuentra en la

posición sentado,

NUNCA use la posición Ben

el vehículo.

AMBOS botones de ajuste de la

manija deben saltar para trabar la

manija en su lugar .

3. Empuje y tire de la manija para

asegurarse que esté firmemente trabada en su lugar.





Transporte

Sentado

AB

C

16

D

17

1. El sistema de seguridad para

bebés viene con cuatro piezas

idénticas de soporte de la capota.

Pase un soporte de la capota com-

pletamente a través del

túnel cosido .

2. Deslice el extremo recto

del segundo soporte en el

extremo recto del primer

soporte .

3. Repita los pasos uno y dos en el otro túnel

de la capota. La capota deberá aparecer

como se indica .

4. Sujete la capota en los lugares entre

el sistema de seguridad para bebés y

la base de la manija .

4.3 Colocación de la capota









4.4 Apoyacabezas (en ciertos modelos, los estilos varían)

Algunos bebés necesitan apoyo adicional para

mantener la cabeza y el cuerpo en una posición

cómoda.

Modelos con trabas: Destrabe los costados y

vuelva a trabarlos con las correas del arnés

pasadas a través de las ranuras en el cojín .

Modelos sin trabas: Pase el arnés

a través de las aberturas en el

apoyacabezas como se indica .

Si su modelo no incluye un

apoyacabezas, puede usar una

toalla enrollada o una manta como

apoyo .ASEGÐRESE QUE

NADA INTERFIERA CON EL

ARNÉS. Debe quedar plano y

ajustado sobre los hombros

de su niño.

g

r

a

c

o

b

a

b

y

.

c

o

m

g

r

a

c

o

b

a

b

y

.

c

o

m



18

g

r

a

c

o

b

a

b

y

.

c

o

m





19

4.5 Bota para tiempo frío (en ciertos modelos,

los estilos varían)

Algunos modelos vienen con una bota

para tiempo frío. Para usarla, ponga

el elástico alrededor del fondo del

asiento y coloque los dos nudos

elásticos alrededor de los ganchos

del cinturón del vehículo como

se indica .



4.6 Cubiertas de arnés (ciertos modelos)

Para prevenir la eyección en un accidente o

parada repentina:

• Asegúrese siempre que las correas del

hombro pasan por las ranuras y están

debidamente instaladas en los hombros.

• Asegúrese de que las cubiertas del arnés

no interfieran con la colocación del pasador

del pecho a la altura de las axilas.

20

5.1 Colocación de las correas del arnés

1. Saque el sistema de seguridad para bebés de la base y gire

la manija hacia abajo hasta la posición de

sentado. Vea la sección "

4.1 Sacar y conectar

el sistema de seguridad para bebés

" y "

4.2

Ajuste de la manija

" en la página 16.

2. Instale el sistema de seguridad para bebés

como se indica .

3. Determine qué par de ranuras del

arnés están parejas o apenas por

debajo de los hombros de su niño .

4. Si se deben ajustar las correas del

arnés: saque al niño del sistema de

seguridad para bebés y mueva las

correas del arnés a las ranuras

correctas del arnés.

Use las ranuras del arnés

a la altura o apenas por

debajo de los hombros

del niño





5.0 Uso del sistema de seguridad para bebés

NO AJUSTAR DEBIDAMENTE LAS CORREAS DEL ARNÉS

DEL NIÑO AUMENTA EL RIESGO DE SUFRIR LESIONES

SERIAS O LA MUERTE EN CASO DE UNA CURVA

CERRADA, PARADA REPENTINA O ACCIDENTE. Las

correas del arnés deben estar debidamente ajustadas según

el calce de su niño de acuerdo a las siguientes instrucciones.

A. Empuje el botón de ajuste del arnés debajo

de la aleta del asiento. Tire las correas de los

hombros para aflojar el arnés .

B. Detrás del asiento, tire de la placa de unión

de metal atrás del bolsillo para el manual del

dueño y saque los extremos de las dos

correas para los hombros de la placa de

unión de metal .

C. Desde adelante, pase las correas a través

de las ranuras del arnés y luego vuelva a

colocarlas a través de las ranuras apropiadas.

Las dos correas del arnés deben pasar a

través del mismo juego de ranuras.

D. Detrás del asiento, pase las dos correas

de los hombros por DEBAJO del bolsillo del

manual del dueño para que salgan de abajo .

E. Dependiendo del tamaño de su niño, podría

necesitar ajustar las correas del arnés o las

correas de la cintura como se indica en las

páginas 23 y 24. Vuelva a armar los extremos

de las correas en la placa de unión de metal

. Podrá usar varias combinaciones de nudos

de la correa para los hombros y de la correa

para la cintura para lograr un calce apretado

para su niño.

5. VERIFICACIŁN DE SEGURIDAD:

a) VERIFIQUE que las correas del arnés no estén dobladas

adelante o atrás;

b) VERIFIQUE que las correas estén aseguradas tirando de

las correas del arnés desde el frente del asiento.

g

r

a

c

o

b

a

b

y

c

o

m





Botón de ajuste

del arnés

Placa de unión

de metal

21

22

Correas para los hombros para un niño PEQUEÑO:

Use las ranuras inferiores del arnés (si están a la par o apenas

debajo de los hombros de su niño) y los nudos superiores de la correa

. Los extremos de las correas deben quedar al frente de la placa de

unión de metal como se indica en , no como se indica en .

VERIFIQUE que los nudos estén

completamente dentro de las ranuras

de la placa de unión .

VERIFIQUE que las correas están

aseguradas tirando de las mismas.

Correas para los hombros para

un niño M˘S GRANDE:

Use las ranuras superiores o del medio del arnés y los nudos del

extremo de la correa .

VERIFIQUE que los nudos

estén completamente

dentro de las ranuras

de la placa de unión .

VERIFIQUE que las

correas están aseguradas

tirando de las mismas.

g

r

a

c

o

b

a

b

y

c

o

m

 





g

r

a

c

o

b

a

b

y

.

c

o

m





Cómo acortar las correas para la cintura para

un niño PEQUEÑO:

La longitud de la correa para la cintura puede

acortarse más al sacar la pequeña lengüeta que

mantiene las hebillas de anclaje en su lugar y sacar

las hebillas de anclaje fuera de las hendiduras .

Mueva la hebilla de anclaje hasta el segundo nudo

de la correa .VERIFIQUE que las hebillas de anclaje estén

debidamente colocadas. Los extremos de las correas deben estar

enganchados debajo de las lengüetas de almacenamiento como

se indica en . Trabe la hebilla de anclaje en las hendiduras del

asiento. Repita el procedimiento del otro lado.

VERIFIQUE que las correas están aseguradas tirando de las mismas

desde el frente del asiento.

Cómo alargar las correas para la cintura

para un niño M˘S GRANDE:

Saque la hebilla de anclaje del asiento . Mueva la hebilla de

anclaje hasta el final de la correa. VERIFIQUE que las hebillas de

anclaje estén debidamente colocadas

BL. Trábelas en el asiento como se

indica en BM Repita el procedimiento

del otro lado.

VERIFIQUE que las correas estén

aseguradas tirando de las mismas

desde el frente del asiento.





BM

23

BL

24

5.2 Sujetar el niño en el sistema de seguridad

No ajustar debidamente a su niño en el sistema de seguridad para

bebés/transportador aumenta el riesgo de lesiones serias o la

muerte por asfixia, o caídas o en caso de una parada repentina o

accidente. Inclusive cuando lo usa solamente como transportador,

asegúrese que las correas del arnés estén debidamente ajustadas.

1. Mueva la manija del sistema de seguridad para bebés a la posición

de sentado (vea la página 16).

2. Abra la traba del arnés

apretando ambos costados

y destrabándola como se

indica .

3. Coloque su niño en el sis-

tema de seguridad para

bebés como se indica en ,

no . Pase las correas del

arnés sobre su niño.

4. Inserte las dos lenguas de la hebilla en la hebilla

del arnés en la correa de la entrepierna. Asegúrese

que escucha el clic de cada lengua en la hebilla.

NO use el sistema de seguridad para bebés si el lenguas de la

hebilla no se traba en su lugar. Llame a Graco al 1-800-345-4109.

g

r

a

c

o

b

a

b

y

.

c

o

m

 

g

r

a

c

o

b

a

b

y

.

c

o

m



25

5. Trabe las piezas de la traba del arnés .

6. Tire de la correa de ajuste del arnés para

ajustar las correas como se indica .

ASEGÐRESE que ambas correas estén

planas y ajustadas sobre los hombros

y las caderas.

7. Coloque la traba del arnés en el

medio del pecho, a nivel con las

axilas y lejos del cuello .

El símbolo de la traba del arnés

deberá estar a nivel de las axilas.

8. VERIFICACIŁN DE SEGURIDAD:

a) VERIFIQUE que las correas del arnés no

estén dobladas.

b) VERIFIQUE que el arnés esté tensionado.

No debería poder apretar el arnés si está

tensa. Una correa tensa no deberá estar floja.

Se mantiene en una línea recta sin doblarse.

No aprieta la carne del niño ni empuja el

cuerpo del niño en una posición que no

sea natural .

g

r

a

c

o

b

a

b

y

.

c

o

m



g

r

a

c

o

b

a

b

y

.

c

o

m



g

r

a

c

o

b

a

b

y

.

c

o

m



26

6.0 Cómo elegir un lugar apropiado para el asiento del vehículo

6.1 Requisitos del asiento del vehículo

LA COLOCACIŁN INADECUADA DEL SISTEMA DE

SEGURIDAD PARA BEBÉS AUMENTA EL RIESGO DE

SUFRIR LESIONES SERIAS O LA MUERTE. Algunas posi-

ciones de asiento en su vehículo podrían no ser seguras para

este sistema de seguridad para bebés. Algunos vehículos no

tienen posiciones de asiento que puedan usarse sin peligro con

el sistema de seguridad para bebés. Si no está seguro dónde

colocar el sistema de seguridad para bebés en su vehículo,

consulte su manual del dueño del vehículo o llame a Graco al

1-800-345-4109.

•Cuando sea posible, sujete el

sistema de seguridad para bebés

en la posición de asiento central

directamente detrás de los

asientos delanteros . Si desea

usar el LATCH, consulte su manual

del dueño del vehículo para ubicar

los LATCH.

•NUNCA ponga este sistema de

seguridad para bebés en un

asiento del vehículo que tenga

instalado una bolsa de aire

delantera . Vea "

3.1 Advertencias

para uso como sistema de seguridad para bebés

", página 8.





27

6.2 Requisitos del cinturón de seguridad del vehículo

•El asiento del VEH¸CULO debe estar orientado hacia adelante.

•NO USE el sistema de seguridad para bebés en asientos del

vehículo con respaldos que no traben en la posición vertical. NO

use asientos que se puedan plegar sin tener que liberar una traba o

dispositivo de algún tipo. Estos asientos pueden desplazarse hacia

adelante y golpear al niño en un accidente o parada repentina.

MUCHOS SISTEMAS DE CINTURONES DE SEGURIDAD NO SE

PUEDEN USAR CON CONFIANZA CON ESTE SISTEMA DE

SEGURIDAD PARA BEBÉS. EL CINTURŁN DE SEGURIDAD DEL

VEH¸CULO DEBE HABER SIDO DISEÑADO PARA RETENER AL

SISTEMA DE SEGURIDAD PARA BEBÉS DE MODO AJUSTADO

EN TODO MOMENTO.

Preste mucha atención a estos sistemas ya que muchos de los

sistemas de cinturones de seguridad que no son seguros se parecen

mucho a los que no presentan peligro. Si no está seguro, consulte su

manual del dueño del vehículo o llame a Graco al 1-800-345-4109.

28

El LATCH puede usarse EN LUGAR DEL sistema de cinturones del

vehículo. Por favor, consulte el manual del dueño del vehículo para

identificar las ubicaciones donde debe instalarse el LATCH.

NO USE ninguno de los siguientes sistemas para sujetar el sistema de

seguridad para bebés.

•Cinturones de seguridad para la cintura con retractor

de traba de emergencia (Emergency Locking Retractor,

ELR) Este cinturón de seguridad para la cintura se

mantiene flojo y puede moverse hasta que se trabe en

un accidente o parada repentina.

•Combinación de cinturón para la cintura y el

hombro con retractor Cada correa tiene un retractor

en una punta y está conectada a la placa de seguridad

en la otra punta.

•Sistema pasivo - Cinturón para la

cintura con cinturón para el hombro

motorizado

•Sistema pasivo - Cinturón para el

hombro o la cintura montado en la

puerta

NO use los cinturones del vehículo que estén conectados

a la puerta de manera alguna o que se muevan a través

de un carril para rodear automáticamente al pasajero

cuando se cierra la puerta.

•Cinturones de seguridad para la cintura que están

más adelante del pliegue del asiento

6.2.1 Sistemas PELIGROSOS de cinturones de vehículos

29

6.2.2 Sistemas SEGUROS de cinturones de vehículos

LOS SIGUIENTES CINTURONES DE SEGURIDAD PUEDEN USARSE

CON SU SISTEMA DE SEGURIDAD PARA BEBÉS, SI el asiento

cumple con todos los otros requisitos de estas instrucciones y los que se

incluyen en su manual del dueño del vehículo. El LATCH puede usarse

en lugar del sistema de cinturones del vehículo. Por favor, consulte el

manual del dueño del vehículo para identificar las ubicaciones donde

debe instalarse el LATCH.

Cuando usa el sistema de seguridad para bebés sin la base, ajuste

el cinturón como se describe en esta sección para estos tipos de

cinturones del asiento del vehículo.

Cuando usa la base para instalar el sistema de seguridad para bebés,

debe usar SIEMPRE la traba para asegurar cinturones de la cintura o

del hombro y la cintura. Vea

"7.2 Instalación del sistema de seguridad

para bebés y la base usando el cinturón del vehículo,"

página 34 para

obtener las instrucciones para la instalación cuando usa la base.

Los cinturones de seguridad para el hombro y la cintura de algunos

vehículos tienen un botón de plástico en el cinturón. No deje que el

botón interfiera con el ruteo del cinturón a través del camino del

cinturón del vehículo cuando instala el asiento solo o con la traba

cuando instala el asiento y la base.

•Cinturones de seguridad para la

cintura - ajustado manualmente Cuando está trabado, se tensiona

manualmente el cinturón tirando

del exceso de la correa mientras se

empuja con fuerza hacia abajo

sobre el sistema de seguridad

para bebés.

•Combinación cinturón para

la cintura y el hombro con

placa de seguridad con traba

•Cinturones de seguridad para

la cintura con retractor de

seguridad automático (ALR)

El retractor de seguridad automático

no permitirá que el cinturón de

seguridad para la cintura se extienda

una vez que está sujetado en la

hebilla. Ajuste el cinturón pasando

el cinturón por el retractor mientras

empuja con fuerza el sistema de

seguridad para bebés hacia abajo.

Una vez que está trabado en la

hebilla, este tipo de cinturón

tiene una placa de seguridad

que no permitirá que la parte del

cinturón de seguridad para la

cintura se afloje. El cinturón se

ajusta tirando con fuerza de la

parte del hombro del cinturón del

vehículo mientras empuja con

fuerza el sistema de seguridad

para bebés hacia abajo.

30

Para instalar la traba de seguridad: (NO lo use

con la base)

1. Ajuste el cinturón trabado empujando con fuerza

el sistema de seguridad para bebés hacia abajo

y tirando con fuerza el cinturón para el hombro.

2. Mientras empuja el sistema de seguridad para

bebés hacia abajo, apriete las dos correas

juntas detrás de la lengua de la hebilla.

Destrabe el cinturón sin permitir que se mueva.

3. Conecte el cinturón de seguridad para la

cintura y para el hombro con la traba de

seguridad como se indica y.

4. Vuelva a poner el cinturón en la hebilla.

Verifique que el cinturón de seguridad para la

cintura no se mueve tirando y empujando

con fuerza el sistema de seguridad para

bebés. Si el cinturón se afloja o se alarga,

repita el procedimiento.

La traba de seguridad va aquí,

½ pulgada (1 cm) de la hebilla



•Combinación cinturón

para la cintura y el

hombro con placa de

seguridad con traba

móvil

Este cinturón tiene una placa de seguridad

que se mueve libremente a lo largo

del cinturón.

Este cinturón DEBE convertirse para prevenir

el movimiento de la parte de la cintura del

cinturón. Debe usar una traba de seguridad

(provista con el sistema de seguridad para

bebés) cuando usa el asiento ssiinnla base a

menos que el cinturón del asiento del

vehículo pueda ser convertido de otra

manera según las instrucciones en su

manual del dueño del vehículo.

1/2pulgada

(1 cm)



31

Traba de

seguridad

32

6.3 Ubicación del LATCH

Los vehículos nuevos tienen uno o varios asientos equipados con

sistemas de anclaje LATCH. Si el vehículo viene equipado con el

sistema LATCH, se pueden ver los puntos de anclaje inferiores en

el pliegue del asiento del vehículo. Si no están visibles, pueden estar

marcados con el símbolo .

Vea su manual del dueño del vehículo para informarse sobre

las ubicaciones exactas, la identificación de los anclajes y los

requisitos de uso con un sistema de seguridad para bebés.

Puntos de anclaje

inferiores del vehículo

Pliegue del

asiento del

vehículo

Un asiento típico de un

vehículo de pasajeros. Otros

tipos de vehículos pueden

tener otras

ubicaciones del sistema

LATCH o marcas diferentes.

El LATCH se define como anclajes de 280 mm (11 pulgadas) entre los

puntos de anclaje. Graco no recomienda usar el sistema LATCH en la

posición central si el espacio es más de 280 mm (11 pulgadas) a

menos que se lo recomiende en su manual del dueño del vehículo.

Cuando usa el cinturón de sujetación más bajo del sistema LATCH para

asegurar el sistema de seguridad para niños, trabe el cinturón para la

falda y el hombro del vehículo que no se usa detrás del sistema de

seguridad para prevenir que el niño se enrede en el mismo.

7.1 Instalación del sistema de seguridad para

bebés/sin la base con el cinturón del vehículo

Debe seguir detenidamente las instrucciones provistas por el

fabricante de su vehículo, además de la información de este

manual. Antes de seguir, asegúrese de haber leído y entendido

la sección 6,

"Cómo elegir un lugar apropiado para el asiento del

vehículo"

en las páginas 26-31.

Asegúrese que el vehículo esté nivelado 

de modo que el indicador de nivel,

conectado al sistema de seguridad para

bebés, pueda usarse para reclinar

adecuadamente el sistema de seguridad

para bebés.

Si va a usar el asiento delantero del

pasajero (vea la advertencia de la bolsa de

aire en la página 8), mueva el asiento del

vehículo para atrás todo lo posible. Si usa un asiento trasero,

asegúrese que el asiento de adelante está lo más adelante

posible y en posición vertical para que haya suficiente espacio

para el sistema de seguridad para bebés.

1. Coloque el sistema de seguridad para bebés sin la base

orientado hacia atrás en un asiento del vehículo.



2. Pase el cinturón del vehículo debajo de los dos ganchos del

cinturón del vehículo:

33

Cinturón de

la cintura

Cinturón del

hombro/cintura

7.0 Instalación del sistema de seguridad para bebés/base

34

3. Trabe el cinturón del asiento. Asegúrese que

la lengua de la hebilla pase por la hebilla

correcta .El cinturón del vehículo no

deberá estar doblado ni dar vuelta.

4. Ajuste el cinturón de seguridad del vehículo. Consulte su manual del

dueño del vehículo y las instrucciones en

"6.2.2 Sistemas

SEGUROS de cinturones de vehículos"

, páginas 24 a 26 sobre

cómo tensionar el cinturón del vehículo cuando

usa el sistema de seguridad para bebés solo.

Para crear una instalación bien ajustada,

apriete hacia abajo con fuerza con su mano

en del sistema de seguridad para bebés  y

tire y apriete el cinturón de seguridad del

vehículo.

5. Pruebe el sistema de seguridad para bebés para determinar si la

instalación está segura como se describe en la sección

"Verificación

final de seguridad"

en la página 40.





Cuando usa la base para instalar el sistema de

seguridad para bebés, debe usar SIEMPRE la

traba para asegurar ambos cinturones de la

cintura o del hombro y la cintura.

1. Coloque la base orientada hacia atrás en un

asiento del vehículo.

2. Abra la traba y pase el cinturón del vehículo a

través de la vía del cinturón y sobre la traba. 



Traba

7.2 Instalación del sistema de

seguridad para bebés y la base

usando el cinturón del vehículo

35

3. Para crear una instalación bien ajustada,

mientras empuja a la base hacia abajo, tire

la punta libre del cinturón para la cintura o

la parte del hombro del cinturón para el

hombro/cintura para apretarlo .

4. Cierre la traba sobre ambos los cinturones del

hombro Yla cintura .

Asegúrese que puede empujar la parte de

arriba de la traba bien hacia abajo.

5. Verifique que al cinturón no se mueve tirando

y empujando con fuerza la base. Si el cinturón

se afloja o se alarga, repita el procedimiento.

NUNCA permita que ningún objeto que no sean

los cinturones del vehículo pasen por debajo o

interfieran con la traba. Si alguna otra parte del

cinturón del vehículo interfiere con la traba, elija

otro lugar en el asiento.



Los cinturones

DEBEN pasar

debajo de la traba

Cinturón de

la cintura

Cinturón para la cintura/cinturón

para el hombro



6. Empuje el sistema de seguridad para

bebés hacia abajo en la base y asegúrese

de que escucha un "clic" . Tire hacia

arriba del sistema de seguridad para

bebés para asegurarse que esté trabado

apretadamente en la base.

Si el sistema de seguridad para bebés no

se traba apretadamente en la base, el

sistema de seguridad para bebés NO

proporciona ninguna protección a su niño.

NO use la base/sistema de seguridad si el

sistema de seguridad para bebés no está

debidamente trabado en la base.

7. Pruebe el sistema de seguridad para bebés

para determinar si la instalación está

segura como se describe en la sección

"Verificación final de seguridad"

en la

página 40.



36

37

1. Para facilitar la instalación, extienda el

LATCH hasta su máxima longitud y

sáquelo de las barras de almacenamiento.

2. Ponga la base en el asiento del vehículo

como se indica .

3. Pase el LATCH por el recorrido del

cinturón/LATCH en la base que

normalmente se usa para el cinturón del

asiento del vehículo. .

El cinturón debe mantenerse en

posición plana sin doblarse.

4. Enganche los Conectores a los anclajes

inferiores del vehículo. Tire firmemente

de los conectores para asegurarse que

estén enganchados .

5. Ajuste el LATCH empujando con fuerza

hacia abajo sobre la base y tirando el

cinturón de ajuste .

6. NUNCA ponga dos conectores LATCH en

un anclaje LATCH del vehículo a menos

que el fabricante lo haya permitido

específicamente .

7. Pruebe el sistema de seguridad para bebés para determinar

si la instalación está segura como se describe en la sección

"Verificación final de seguridad"

en la página 40.

8. Verifique que el LATCH se mantiene apretado y no se suelta

de la posición apretada. De no mantenerse apretado, colóquelo

en otro asiento o póngase en contacto con el Servicio al Cliente.

7.3 Utilización del LATCH para instalar la base









38

No inclinar debidamente el sistema de seguridad para

bebés en el asiento del vehículo aumenta el riesgo

de lesiones serias o la muerte.

Si el sistema de seguridad para bebés está

demasiado vertical, la cabeza del niño podría caer

hacia adelante y causar problemas a la respiración.

Si el sistema de seguridad para bebés está

demasiado inclinado, un accidente podría ejercer

demasiada fuerza en el cuello y hombros del niño.

El sistema de seguridad para bebés debe estar

debidamente inclinado según las siguientes instrucciones.

7.4 Inclinación del sistema de seguridad para bebés/base

Verifique el indicador del nivel. Debe mirar de frente

al indicador.

·Si en el indicador aparece SOLAMENTE de color azul,

el sistema de seguridad para bebés está debidamente nivelado.

·Si en el indicador aparece la zona de color naranja, ajuste la inclinación.

Es importante que su sistema de seguridad para bebés/base esté

debidamente inclinado para mayor seguridad de su niño. En el costado

de su sistema de seguridad para bebés hay un indicador del nivel para

ayudar a reclinar debidamente el sistema de seguridad para bebés/base

en el asiento del vehículo.

39

Para ajustar la inclinación sobre la base:

Gire la perilla en el sentido de las agujas del

reloj hasta alcanzar el valor deseado para bajar

el pie .

Gire la perilla en el sentido contrario a las

agujas del reloj para levantar el pie .

Si todavía aparece la zona de color naranja en

el indicador de nivel cuando el pie está comple-

tamente extendido, levante el pie y coloque una

toalla enrollada debajo del pie  SOLAMENTE

hasta que aparezca la zona de color azul.

Cuando usa solamente el sistema de seguridad

para bebés, si todavía aparece la zona de color

naranja en el indicador de nivel cuando el sistema

de seguridad para bebés está instalado en el

asiento del vehículo, coloque una toalla enrollada

debajo del sistema de seguridad para bebés 

hasta que SOLAMENTE se vea la zona de

color azul.

Vuelva a ajustar el cinturón de seguridad del

vehículo lo necesario para sujetar firmemente

el sistema de seguridad para bebés al asiento

del vehículo.









40

Verificación final de seguridad: Cada vez que

sale en automóvil con su niño,

EMPUJE HACIA ABAJO lenta pero firmemente la

parte de arriba del sistema de seguridad para bebés

para asegurarse que el cinturón del vehículo no se

alarga y que el cinturón del vehículo o el LATCH

esté sujetado apretadamente alrededor de la

base/sistema de seguridad para bebés .

Agarrando el sistema de seguridad para bebé 

o base cerca del recorrido del cinturón del

vehículo, GIRE Y TIRE el asiento hacia adelante

y hacia ambos costados para asegurarse que el

cinturón del vehículo o LATCH no se alargue ni

se afloje y que no se pueda mover el sistema de

seguridad para bebés con facilidad. El sistema

de seguridad para bebés no deberá moverse de

un lado a otro ni hacia adelante más de 1 pulgada

(2,5 cm).







41

1. Para facilitar el almacenamiento,

extienda el LATCH hasta el máximo.

2. Ubique las barras de almacenamiento

en el fondo de la base del sistema

de seguridad para bebés .

3. Ajuste el extremo del LATCH

(sin el cinturón de ajuste) sobre

la barra de almacenamiento.

4. Repita el Paso 3 del LATCH con el

cinturón de ajuste. Después de ajustarlo

sobre la barra de almacenamiento, tire

el cinturón de ajuste para asegurarse

que el LATCH esté debidamente ajustado.

5. El almacenamiento del LATCH

debería tener este aspecto cuando

esté terminado .

8.1 Uso en aeronaves

Cuando la instala en un avión usando la

base, instálela de la misma manera que en

un automóvil con el cinturón de la cintura

solamente dejando la traba totalmente

abierta para permitir espacio para la hebilla. Si solamente usa el

armazón, instálela siguiendo las mismas instrucciones que para un

automóvil.Notifique a la aerolínea con anticipación que piensa

transportar una silla a bordo.

Ðsela solamente en un asiento de la aeronave orientado hacia

adelante. Cumpla las instrucciones del personal a bordo sobre la

colocación del sistema de seguridad para bebés. No use este sis-

tema de seguridad para bebés si el cinturón de seguridad de la

aeronave no sujeta apretadamente al sistema.

8.0 Información adicional



Barras de almacenamiento

8.2 Almacenamiento del LATCH

Parte inferior de la base

8.3 Limpieza y mantenimiento

!PARA SACAR Y LAVAR

LA ALMOHADILLA DEL

SISTEMA DE SEGURIDAD

PARA BEBÉS, siga las

instrucciones en la sección 5.1

"Colocación de las correas del

arnés"

, en las páginas 20 a 23

para sacar las correas del

arnés de la placa de unión de

metal. Separe la pequeña

lengüeta que mantiene las

hebillas del anclaje en su lugar y saque las hebillas

del anclaje de sus hendiduras. Saque las hebillas de

anclaje de las correas del arnés y pase las correas

por las ranuras del asiento .

Una vez que ha sacado la almohadilla del asiento,

ponga las hebillas de anclaje en las correas del arnés

para que no se pierdan.

Saque cuidadosamente la almohadilla del asiento. Se puede lavar a

máquina por separado en el ciclo delicado y secar al aire. NO USE

BLANQUEADOR.

Invierta los pasos para volver a instalar la almohadilla del asiento.

Verifique que el sistema del arnés no esté doblado, y tire del sistema

de arnés para asegurarse que esté debidamente instalado.



42



43

!LAS PIEZAS DE METAL Y DE PL˘STICO DEL SISTEMA DE

SEGURIDAD PARA BEBÉS pueden limpiarse con una solución de

jabón suave y agua. NO USE BLANQUEADOR NI DETERGENTE ya

que podría afectar a las piezas de plástico.

!LAS CORREAS DEL ARNÉS pueden limpiarse a mano o cambiarse. NO

SUMERJA LAS CORREAS DEL ARNÉS EN AGUA. Hacerlo podría debilitar

las correas del arnés. NUNCA planche las correas del arnés.

!SI LAS CORREAS DEL ARNÉS están cortadas, deshilachadas

o muy torcidas, debe cambiar las correas.

!La HEBILLA puede limpiarse con un trapo húmedo.

!NO LUBRIQUE la hebilla.

!NO USE EL SISTEMA DE SEGURIDAD PARA BEBÉS sin la

almohadilla del asiento.

!EL USO CONTINUO DEL SISTEMA DE SEGURIDAD PARA BEBÉS

PODR¸A CAUSAR DAÑOS AL ASIENTO DEL VEH¸CULO. Use una

estera, toalla o frazada fina con el sistema de seguridad para bebés para

proteger el tapizado.

!NUNCA USE UN SISTEMA DE SEGURIDAD PARA BEBÉS Y BASE

USADO o un sistema de seguridad para bebés si no conoce su historia.

Para comprar piezas o accesorios o para obtener

información sobre la garantía en los Estados Unidos,

por favor comuníquese con nosotros en:

www.gracobaby.com

o

1-800-345-4109

Piezas de repuesto

44
