999 6758.8 © 2004 Greenlee Textron Inc. 12/04

DM-20

Digital

Multimeter

Multímetro

digital

Contrôleur

numérique

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

Read and understand all of the instructions

and safety information in this manual before

operating or servicing this tool.

Lea y entienda todas las instrucciones y la

información sobre seguridad que aparecen

en este manual, antes de manejar esta

herramienta o darle mantenimiento.

Lire attentivement et bien comprendre

toutes les instructions et les informations sur

la sécurité de ce manuel avant d‘utiliser ou de

procéder à l‘entretien de cet outil.

2

Description

The Greenlee DM-20 Digital Multimeter is a hand-held testing device

with the following measurement capabilities: AC and DC voltage,

DC current, and resistance. It also checks diodes, verifies continuity,

and tests 1.5 V and 9 V batteries.

Safety

Safety is essential in the use and maintenance of Greenlee tools and

equipment. This instruction manual and any markings on the tool

provide information for avoiding hazards and unsafe practices related

to the use of this tool. Observe all of the safety information provided.

Purpose of This Manual

This instruction manual is intended to familiarize all personnel with the

safe operation and maintenance procedures for the Greenlee DM-20

Digital Multimeter.

Keep this manual available to all personnel. Replacement manuals are

available upon request at no charge.

All specifications are nominal and may change as design improvements

occur. Greenlee Textron Inc. shall not be liable for damages resulting from

misapplication or misuse of its products.

® Registered: The color green for electrical test instruments is a registered

trademark of Greenlee Textron Inc.

KEEP THIS MANUAL

DM-20

3

Important Safety Information

This symbol is used to call your attention to hazards or unsafe

practices which could result in an injury or property damage. The

signal word, defined below, indicates the severity of the hazard.

The message after the signal word provides information for

preventing or avoiding the hazard.

SAFETY ALERT SYMBOL

Immediate hazards which, if not avoided, WILL result in severe

injury or death.

Hazards which, if not avoided, COULD result in severe injury or

death.

Hazards or unsafe practices which, if not avoided, MAY result in

injury or property damage.

Read and understand this material before

operating or servicing this equipment. Failure

to understand how to safely operate this tool

could result in an accident causing serious

injury or death.

4

Important Safety Information

Electric shock hazard:

Contact with live circuits could result in severe

injury or death.

Electric shock and fire hazard:

•Do not expose this unit to rain or moisture.

•Do not use the unit if it is wet or damaged.

•Inspect the test leads before use. They must be clean and dry,

and the insulation must be in good condition.

•Use this unit for the manufacturer’s intended purpose only, as

described in this manual. Any other use can impair the

protection provided by the unit.

Failure to observe these warnings could result in severe injury or

death.

Electric shock hazard:

•Do not apply more than the rated voltage between any two input

terminals, or between any input terminal and earth ground.

•Do not contact the test lead tips.

Failure to observe these warnings could result in severe injury or

death.

DM-20

5

Important Safety Information

Electric shock hazard:

•Do not operate with the case open.

• Before opening the case, remove the test leads from the circuit

and shut off the unit.

Failure to observe these warnings could result in severe injury or

death.

Electric shock hazard:

The fuse is an integral part of the overvoltage protection. When

fuse replacement is necessary, refer to “Specifications” for the

correct type, size and capacity. Using any other type of fuse will

void the overvoltage protection rating of the unit.

Failure to observe this warning could result in severe injury or

death.

Electric shock hazard:

•Unless measuring voltage or current, shut off and lock out

power. Make sure that all capacitors are discharged. Voltage

must not be present.

•Using this unit near equipment that generates electromagnetic

interference can result in unstable or inaccurate readings.

Failure to observe these warnings could result in severe injury or

death.

6

Important Safety Information

Set the selector and connect the test leads so that they correspond

to the intended measurement. Incorrect settings or connections

can result in a blown fuse.

Electric shock hazard:

•Do not attempt to repair this unit. It contains no user-serviceable

parts.

•Do not expose the unit to extremes in temperature or high

humidity. Refer to “Specifications.”

Failure to observe these precautions may result in injury and can

damage the unit.

Electric shock hazard:

Do not change the measurement function while the test leads are

connected to a component or circuit.

Failure to observe this precaution may result in injury and can

damage the unit.

Note: The test leads of this unit are not removable. Do not attempt to

remove them.

DM-20

7

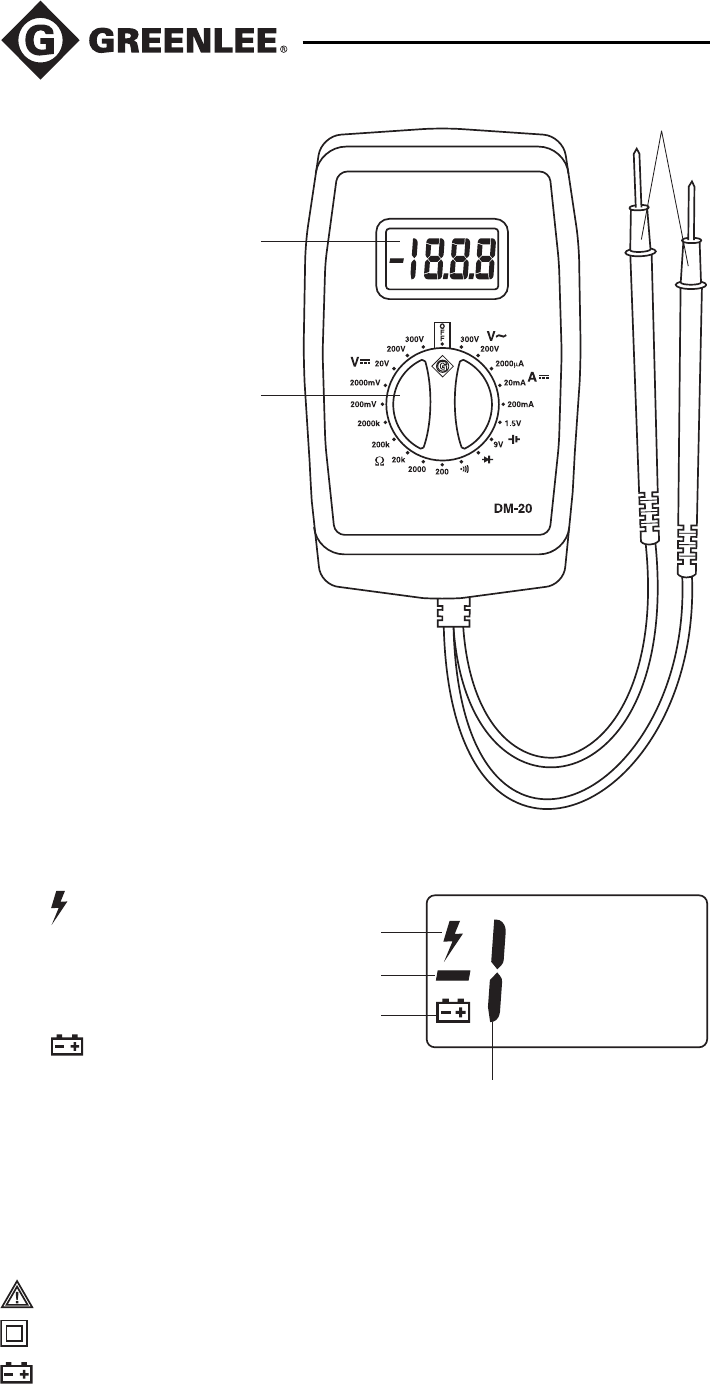

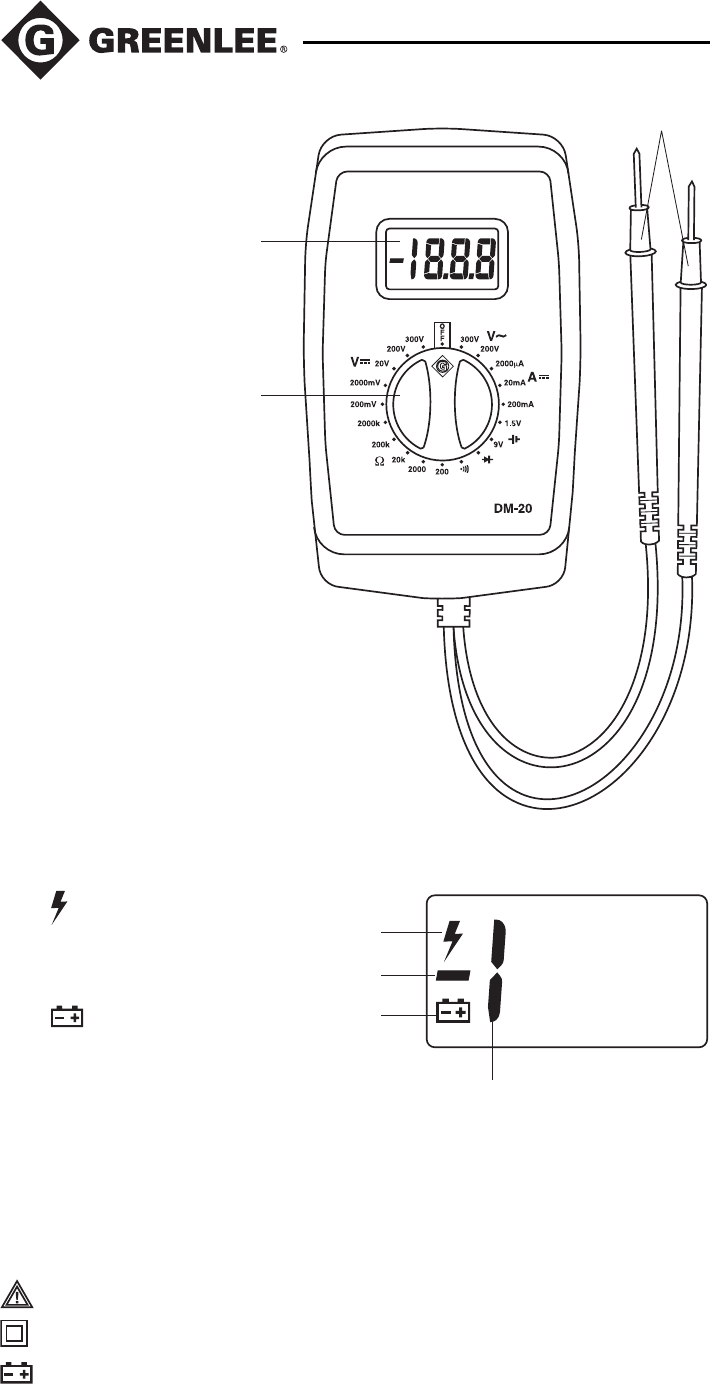

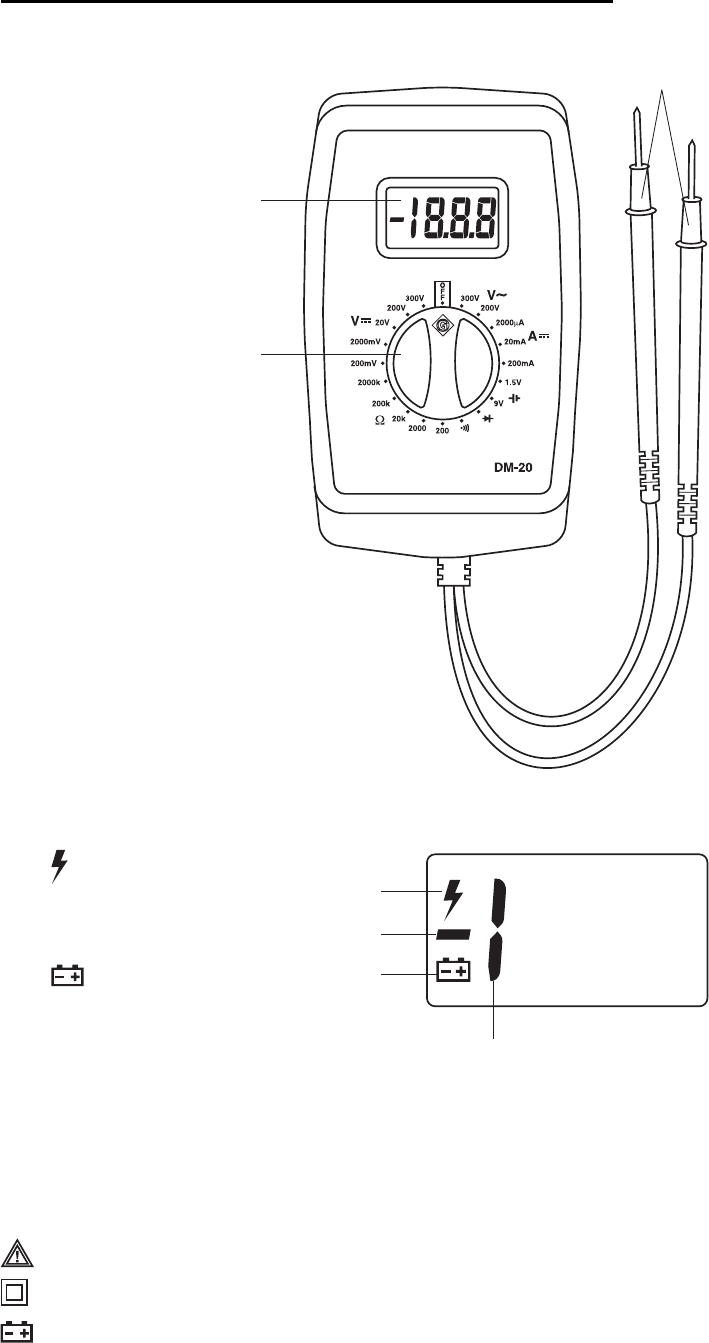

Identification

1. LCD display

2. Selector to select

a function or turn

power off

3. Permanently

attached test

leads and probes

Display Icons

4. 300 V AC or DC range

selected

5. –Polarity indicator

6. Low battery indicator

7.

1

Overload indicator

Symbols on the Unit

Warning—Read the instruction manual

Double insulation

Battery

1

2

3

4

5

6

7

8

Operation

Electric shock hazard:

Contact with live circuits could result in severe

injury or death.

1. Refer to the Settings Table. Set the selector to the proper setting.

Start with the highest measurement range.

2. Refer to “Typical Measurements” for specific measurement

instructions.

3. Test the unit on a known functioning circuit or component.

•If the unit does not function as expected on a known functioning

circuit, replace the battery and/or fuses.

• If the unit still does not function as expected, send the unit to

Greenlee for repair. Refer to the instructions under the Warranty.

4. Take the reading from the circuit or component to be tested. If the

resolution is not satisfactory, remove the meter from the circuit

and change to the next lower range.

Settings Table

To measure this value: Set the selector to this symbol:

Continuity*

Current (DC)**

Diode

Resistance Ω

Voltage (AC)

Voltage (DC)

Battery

*Tone sounds if the measured resistance is less than approximately

25 Ω.

** Connect the unit in series with the test object and then switch the

test object on.

DM-20

9

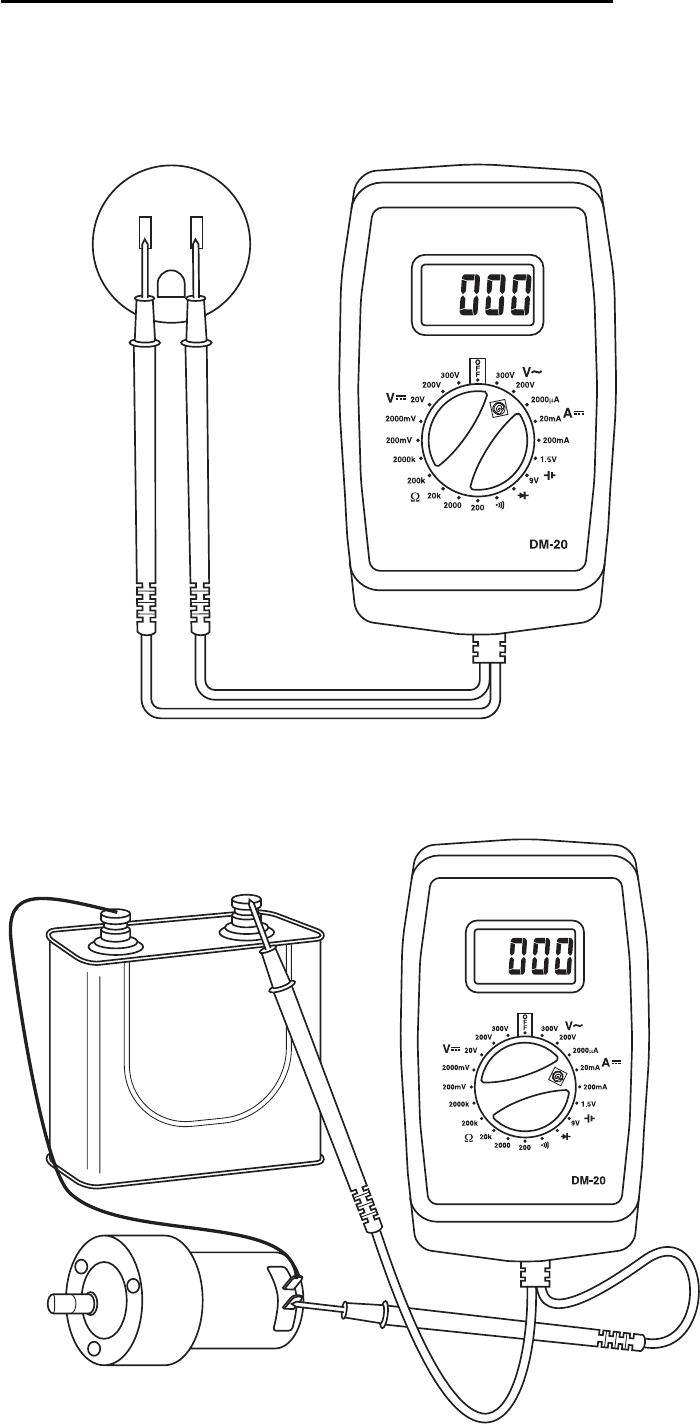

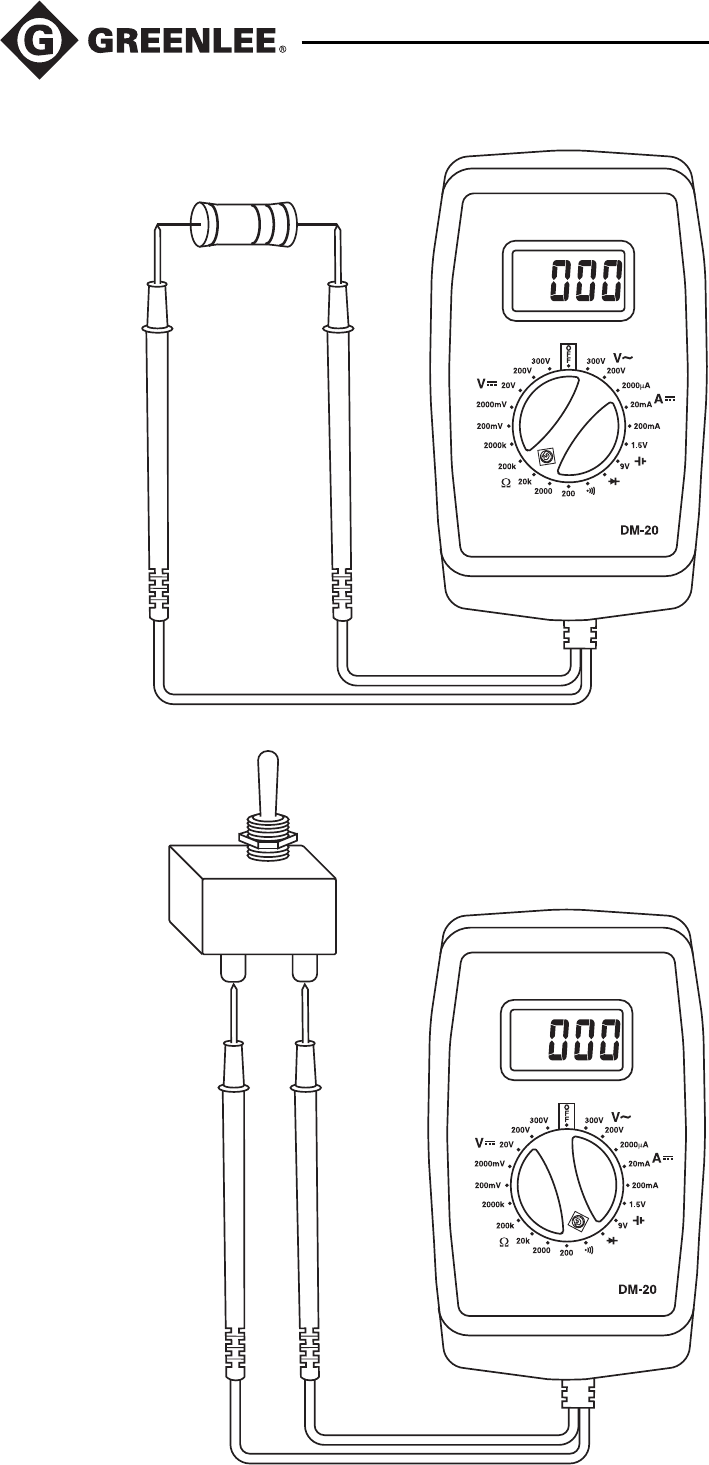

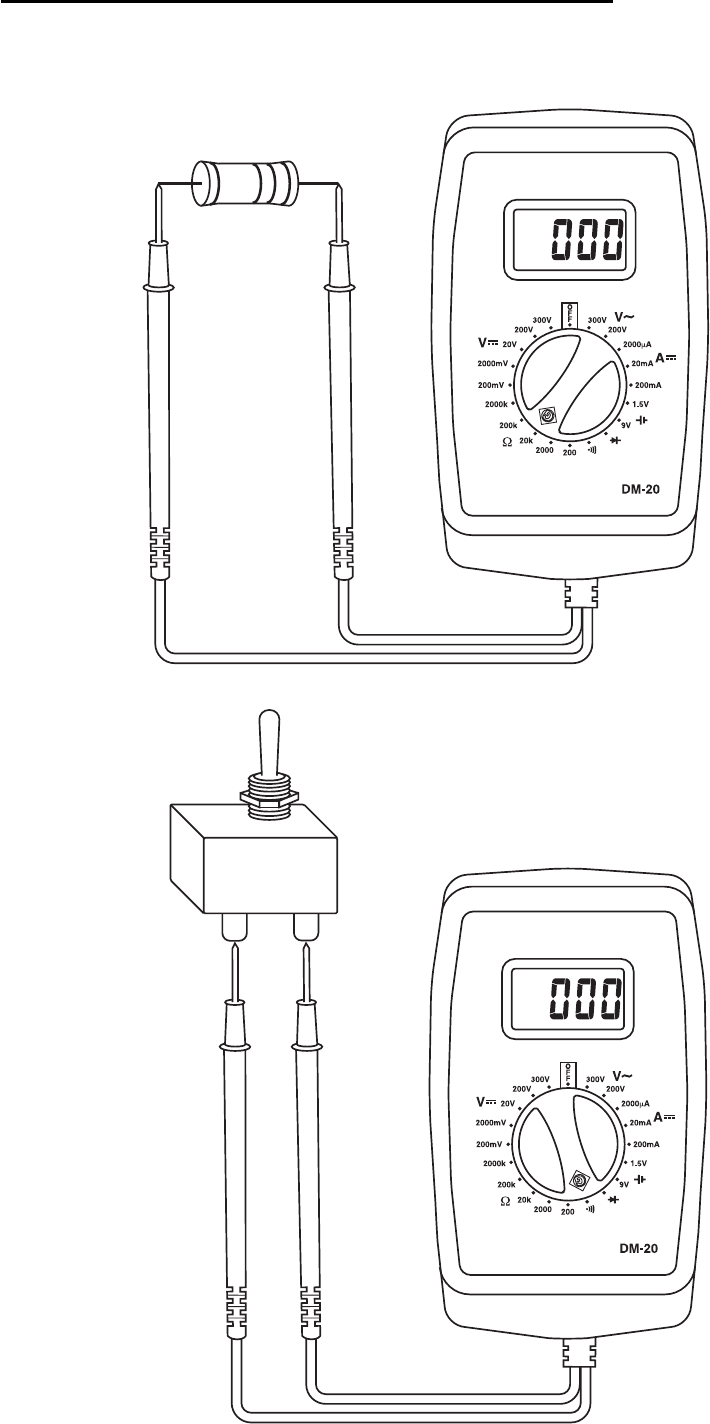

Current Measurement

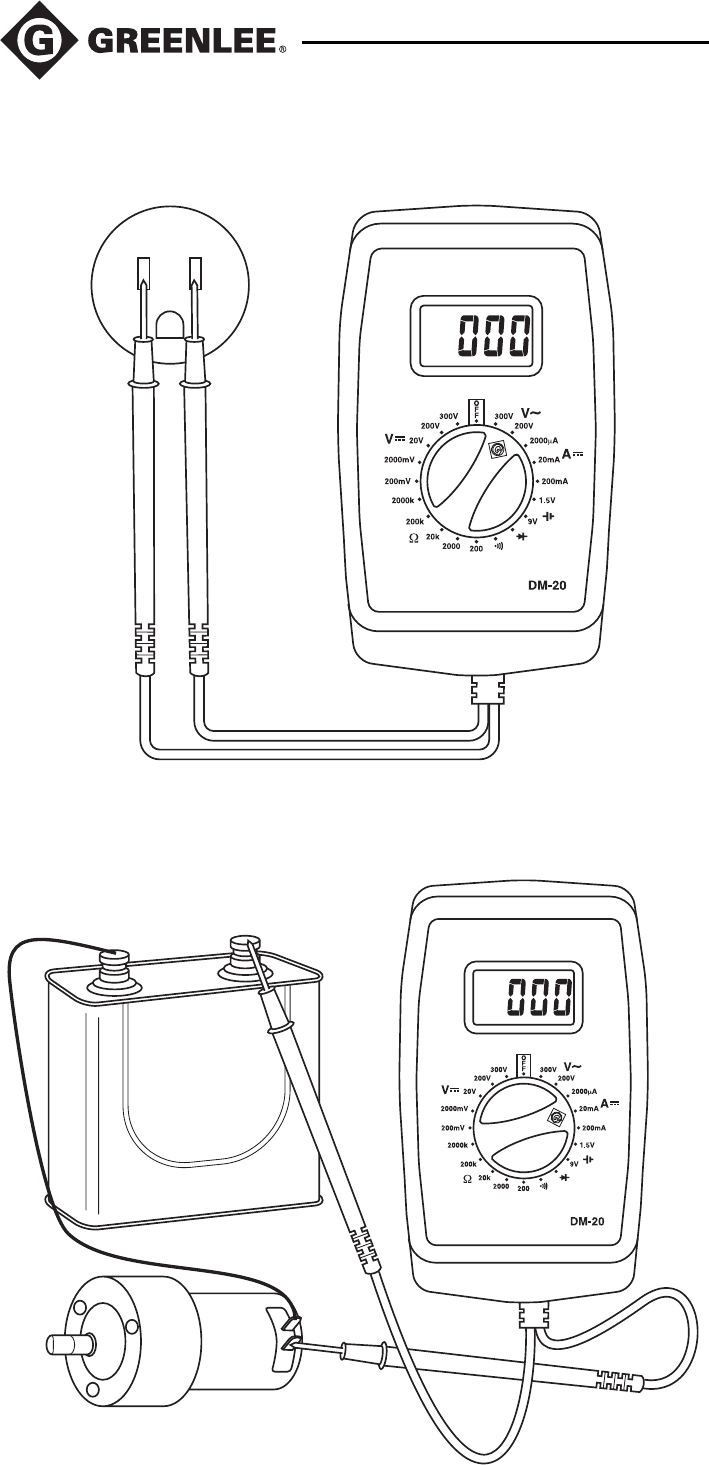

Voltage Measurement

Typical Measurements

10

Typical Measurements

Resistance

Measurement

Continuity

Check

DM-20

11

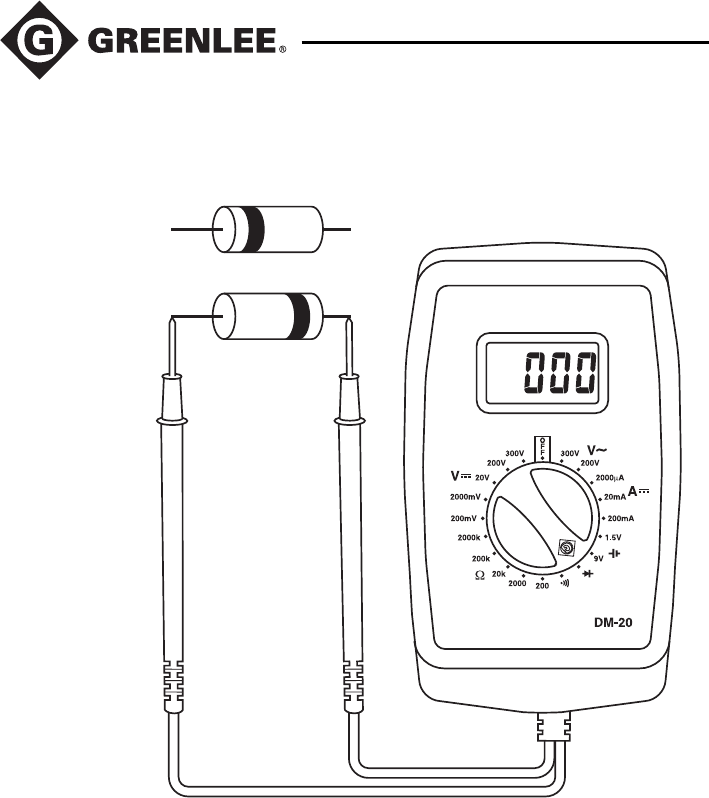

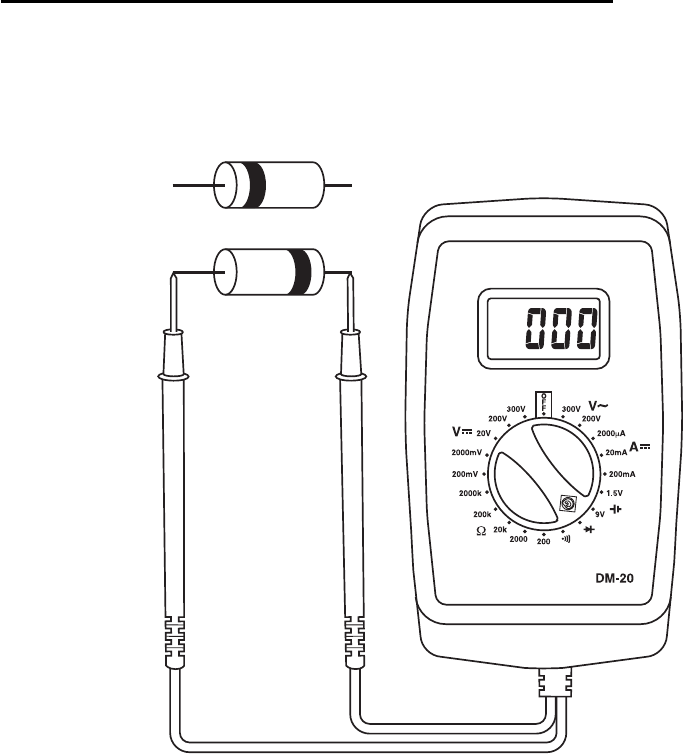

Diode Measurement

Typical Measurements

Reverse Bias

Forward Bias

Red Probe

12

Accuracy

Refer to “Specifications” for operating conditions and temperature

coefficient.

Accuracy is specified as follows: ± (a percentage of the reading + a

fixed amount) at 23 °C ± 5 °C (73.4 °F ± 9 °F), 0% to 80% relative

humidity.

AC Voltage

Frequency Input

Range Accuracy Range Impedance

199.9 V ± (1.5% + 0.4 V) 45 to 400 Hz 0.5 MΩ

300 V ± (2.0% + 4 V)

DC Current

Range Accuracy Burden Voltage

1999 µA± (2.5% + 4 µA)

19.99 mA ± (2.5% + 0.04 mA) < 0.7 V

199.9 mA ± (2.5% + 0.4 mA)

Resistance

Range Accuracy Typical Open Circuit Voltage

199.9 Ω± (1.5% + 0.5 Ω)3.2 VDC

1999 Ω± (1.5% + 0.005 kΩ)

19.99 kΩ± (1.5% + 0.05 kΩ)

199.9 kΩ± (1.5% + 0.5 kΩ)> 0.3 VDC

1999 kΩ± (2.0% + 0.004 MΩ)

DC Voltage

Range Accuracy Input Impedance

199.9 mV ± (1.2% + 0.2 mV)

1.999 V ± (1.2% + 0.002 V)

19.99 V ± (1.2% + 0.02 V) 1 MΩ

199.9 V ± (1.2% + 0.2 V)

300 V ± (1.5% + 2 V)

DM-20

13

Specifications

Display: 3-1/2–digit LCD (1999 maximum count)

Polarity: Automatic

Sampling Rate: 2.5 per second

Temperature Coefficient: 0.1 x (accuracy) per °C below 18 °C

or above 28 °C

Overload Protections:

mA and Battery Test: 0.315 A/250 V F fuse, interrupting rating

1500 A, 5 mm x 20 mm

All Other Functions: 300 VAC RMS and 300 VDC

Measurement Category: Category II, 300 V

Operating Conditions: 0 °C to 40 °C (32 °F to 104 °F),

0 to 80% relative humidity

Altitude: 2000 m (6500’) maximum

Indoor use only

Pollution Degree: 2

Storage Conditions: –10 °C to 60 °C (14 °F to 140 °F),

0 to 70% relative humidity

Remove battery

Battery: 9-Volt battery (NEDA 1604, JIS 006P or IEC 6F22)

Accuracy (cont’d)

Battery Test

Test Current: Approximately 14 mA for 1.5 V, 8 mA for 9 V

Accuracy: ± (5% + 0.1 V)

Diode Test

Open Circuit Voltage: 3.2 VDC (maximum)

Test Current (Typical): 1.0 mA

Continuity

Tone indicates continuity. Threshold is approximately 30 Ω.

Resolution: 1 Ω

Open Circuit Voltage: 3.2 VDC (maximum)

14

Measurement Categories

These definitions were derived from the international safety standard

for insulation coordination as it applies to measurement, control, and

laboratory equipment. These measurement categories are explained in

more detail by the International Electrotechnical Commission; refer to

either of their publications: IEC 61010-1 or IEC 60664.

Measurement Category I

Signal level. Electronic and telecommunication equipment, or parts

thereof. Some examples include transient-protected electronic circuits

inside photocopiers and modems.

Measurement Category II

Local level. Appliances, portable equipment, and the circuits they are

plugged into. Some examples include light fixtures, televisions, and

long branch circuits.

Measurement Category III

Distribution level. Permanently installed machines and the circuits they

are hard-wired to. Some examples include conveyor systems and the

main circuit breaker panels of a building’s electrical system.

Measurement Category IV

Primary supply level. Overhead lines and other cable systems. Some

examples include cables, meters, transformers, and other exterior

equipment owned by the power utility.

Statement of Conformity

Greenlee Textron Inc. is certified in accordance with ISO 9000 (2000)

for our Quality Management Systems.

The instrument enclosed has been checked and/or calibrated using

equipment that is traceable to the National Institute for Standards and

Technology (NIST).

DM-20

15

Maintenance

Battery and Fuse Replacement

Electric shock hazard:

•Do not attempt to repair this unit. It contains no user-serviceable

parts.

•Do not expose the unit to extremes in temperature or high

humidity. Refer to “Specifications.”

Failure to observe these precautions may result in injury and can

damage the unit.

Electric shock hazard:

•Do not operate with the case open.

• Before opening the case, remove the test leads from the circuit

and shut off the unit.

Failure to observe these warnings could result in severe injury or

death.

1. Disconnect the unit from the circuit. Turn the unit OFF.

2. Remove the screws from the back cover. Remove the back cover.

3. Replace the battery (observe polarity) and/or fuse.

4. Replace the cover and screws.

Electric shock hazard:

The fuse is an integral part of the overvoltage protection. When

fuse replacement is necessary, refer to “Specifications” for the

correct type, size and capacity. Using any other type of fuse will

void the overvoltage protection rating of the unit.

Failure to observe this warning could result in severe injury or

death.

16

Maintenance (cont’d)

Cleaning

Periodically wipe the case with a damp cloth and mild detergent; do

not use abrasives or solvents.

DM-20

17

Descripción

El Multímetro digital modelo DM-20 de Greenlee es un instrumento de

verificación capaz de efectuar los siguientes tipos de mediciones:

tensión alterna y continua, corriente continua, y resistencia. Esta

unidad es de bolsillo y cabe perfectamente en la palma de la mano.

Además, este multímetro verifica diodos, continuidad y prueba pilas de

1,5 V y 9 V.

Acerca de la seguridad

Es fundamental observar métodos seguros al utilizar y dar

mantenimiento a las herramientas y equipo Greenlee. Este manual de

instrucciones y todas las marcas que ostenta la herramienta le ofrecen

la información necesaria para evitar riesgos y hábitos poco seguros

relacionados con su uso. Siga toda la información sobre seguridad que

se proporciona.

Propósito de este manual

Este manual de instrucciones tiene como propósito familiarizar a todo

el personal con los procedimientos de operación y mantenimiento

seguros para el Multímetro digital modelo DM-20 de Greenlee.

Manténgalo siempre al alcance de todo el personal. Puede obtener

copias adicionales de manera gratuita, previa solicitud.

Todas las especificaciones son nominales y pueden cambiar conforme

tengan lugar mejoras de diseño. Greenlee Textron Inc. no se hace

responsable de los daños que puedan surgir de la mala aplicación o mal

uso de sus productos.

® Registrado: El color verde para instrumentos de verificación eléctricos es

una marca registrada de Greenlee Textron Inc.

CONSERVE ESTE MANUAL

18

Importante Información sobre Seguridad

Este símbolo se utiliza para indicar un riesgo o práctica poco

segura que podría ocasionar lesiones o daños materiales. Cada

uno de los siguientes términos denota la gravedad del riesgo. El

mensaje que sigue a dichos términos le indica cómo puede evitar o

prevenir ese riesgo.

SÍMBOLO DE ALERTA

SOBRE SEGURIDAD

Peligros inmediatos que, de no evitarse, OCASIONARÁN graves

lesiones o incluso la muerte.

Peligros que, de no evitarse, PODRÍAN OCASIONAR graves

lesiones o incluso la muerte.

Peligro o prácticas peligrosas que, de no evitarse, PUEDEN

OCASIONAR lesiones o daños materiales.

Lea y entienda este documento antes de

manejar esta herramienta o darle

mantenimiento. Utilizarla sin comprender

cómo manejarla de manera segura podría

ocasionar un accidente y, como resultado de

éste, graves lesiones o incluso la muerte.

DM-20

19

Importante Información sobre Seguridad

Peligro de electrocución:

El contacto con circuitos activados podría

ocasionar graves lesiones o incluso la muerte.

Peligro de electrocución e incendio:

• No exponga esta unidad ni a la lluvia ni a la humedad.

•No utilice esta unidad si se encuentra mojada o dañada.

•Revise minuciosamente los cables de prueba antes de utilizarlos.

Deberán estar limpios y secos, y su forro aislante deberá hallarse

en buenas condiciones.

• Utilícela únicamente para el propósito para el que ha sido

diseñada por el fabricante, tal como se describe en este manual.

Cualquier otro uso puede menoscabar la protección

proporcionada por la unidad.

De no observarse estas advertencias podrían sufrirse graves

lesiones o incluso la muerte.

Peligro de electrocución:

•No aplique más de la tensión nominal entre dos terminales de

entrada cualesquiera, o entre una terminal de entrada cualquiera

y una conexión a tierra.

•No toque las puntas de los cables de prueba.

De no observarse estas advertencias podrían sufrirse graves

lesiones o incluso la muerte.

20

Importante Información sobre Seguridad

Peligro de electrocución:

•No haga funcionar esta unidad con la caja abierta.

•Antes de abrir la caja, retire del circuito los cables de prueba y

apague la unidad.

De no observarse estas advertencias podrían sufrirse graves

lesiones o incluso la muerte.

Peligro de electrocución:

El fusible es una parte integral para la protección contra

sobretensión. Cuando sea necesario reemplazarlo, consulte la

sección “Especificaciones” para saber qué tipo, tamaño y

capacidad debe tener. Utilizar cualquier otro tipo de fusible anulará

la clasificaciónde protección de sobretensión de la unidad.

De no observarse esta advertencia podrían sufrirse graves lesiones

o incluso la muerte.

Peligro de electrocución:

•A menos que vaya a medir tensión o corriente, apague y bloquee

la energía. Asegúrese de que todos los condensadores estén

totalmente sin carga. No debe haber tensión alguna.

•Al utilizar esta unidad cerca de equipo que genere interferencia

electromagnética quizá se obtenga una lectura inexacta e

inestable.

De no observarse estas advertencias podrían sufrirse graves

lesiones o incluso la muerte.

DM-20

21

Importante Información sobre Seguridad

Nota: Los cables de prueba de esta unidad no son removibles. No

intente removerlos.

Coloque el interruptor de selección y conecte los cables de prueba

de modo que correspondan al tipo de medición que se desea

efectuar. Si se colocan o se conectan incorrectamente puede

quemarse un fusible.

Peligro de electrocución:

•No intente reparar esta unidad, ya que contiene partes que deben

recibir mantenimiento por parte de un profesional.

•No exponga la unidad a ambientes de temperatura extrema o

altos niveles de humedad. Consulte la sección

“Especificaciones”.

De no observarse estas precauciones pudieran sufrirse lesiones o

daños a la unidad.

Peligro de electrocución:

No cambie la función de medición mientras los cables de prueba

estén conectados a un componente o circuito.

De no observarse esta advertencia pudieran sufrirse lesiones o

daños a la unidad.

22

Identificación

1. Pantalla de cristal

líquido

2. Interruptor de

selección para

seleccionar una

función o apagar

(OFF) la unidad

3. Sondas y cables

de prueba

permanentemente

conectados

Iconos de la pantalla

4. Escala de 300V CA

o CC seleccionada

5. –Indicador de

polaridad

6. Indicador de pila baja

7.

1

Indicador de

sobrecarga

Símbolos en la unidad

Advertencia—Lea el manual de instrucciones

Doble forro aislante

Pila

1

2

3

4

5

6

7

DM-20

23

Operación

1. Consulte la Tabla de valores. Coloque el interruptor de selección en

el valor adecuado. Empiece por la escala de medición más alta.

2. Consulte la sección “Mediciones más comunes” en relación con

las instrucciones específicas para cada tipo de medición.

3. Pruebe la unidad en un circuito o componente que se sabe está

funcionando perfectamente.

•Si la unidad no funciona como debería en un circuito que se sabe

está funcionando perfectamente, reemplace la pila y/o los fusibles.

• Si sigue sin funcionar como debería, devuélvala a Greenlee a fin

de que sea reparada. Consulte las instrucciones en la sección

“Garantía”.

4. Anote la lectura del circuito o componente que se está verificando.

Si la resolución de la lectura no es satisfactoria, desconecte el

medidor del circuito y cambie a la siguiente escala inferior.

Tabla de valores

Coloque el interruptor

Para medir este valor: de selección en este símbolo:

Continuidad*

Corriente (CC)**

Diodo

Resistencia Ω

Tensión (CA)

Tensión (CC)

Pila

*El tono suena si la resistencia medida es menor a 25 Ω

aproximadamente.

** Conecte la unidad en serie con el objeto que desea verificar y luego

encienda el objeto.

Peligro de electrocución:

El contacto con circuitos activados podría

ocasionar graves lesiones o incluso la muerte.

24

Medición de corriente

Medición de tensión

Mediciones más comunes

DM-20

25

Mediciones más comunes

Medición de resistencia

Verificación de

continuidad

26

Mediciones más comunes

Polarización

inversa

Polarización

directa

Sonda roja

Verificación de diodo

DM-20

27

Precisión

Consulte la sección “Especificaciones” en relación con las condiciones

de operación y el coeficiente de temperatura.

La precisión se especifica de la siguiente manera: ± (un porcentaje de

la lectura + una cantidad fija) a 23°C ± 5°C (73,4°F ± 9°F), 0% a 80%

de humedad relativa.

Tensión alterna (CA)

Escala de Impedancia

Escala Precisión frecuencia de entrada

199,9 V ± (1,5% + 0,4 V) 45 a 400 Hz 0,5 MΩ

300 V ± (2,0% + 4 V)

Corriente continua (CC)

Escala Precisión Tensión de carga

1999 µA± (2,5% + 4 µA)

19,99 mA ± (2,5% + 0,04 mA) < 0,7 V

199,9 mA ± (2,5% + 0,4 mA)

Resistencia

Tensión de circuito

Escala Precisión abierto típica

199,9 Ω± (1,5% + 0,5 Ω)3,2V CC

1999 Ω± (1,5% + 0,005 kΩ)

19,99 kΩ± (1,5% + 0,05 kΩ)

199,9 kΩ± (1,5% + 0,5 kΩ)> 0,3V CC

1999 kΩ± (2,0% + 0,004 MΩ)

Tensión continua (CC)

Escala Precisión Impedancia de entrada

199,9 mV ± (1,2% + 0,2 mV)

1,999 V ± (1,2% + 0,002 V)

19,99 V ± (1,2% + 0,02 V) 1 MΩ

199,9 V ± (1,2% + 0,2 V)

300 V ± (1,5% + 2 V)

28

Especificaciones

Pantalla: Pantalla de cristal líquido (LCD) de 3-1/2–dígitos,

(resolución máxima de 1999 puntos)

Polaridad: Automática

Frecuencia de muestreo: 2,5 por segundo

Coeficiente de temperatura: 0,1 x (precisión) por °C menor de 18°C o

mayor de 28°C

Protecciones contra sobrecarga:

Prueba de pila y mA: 0,315 A/250 V F, condiciones de corte del

fusible 1.500 A, 5 mm x 20 mm

Demás funciones: 300V CA eficaces y 300V CC

Categoría de mediciones: Categoría II, 300 V

Condiciones de operación: 0°C a 40°C (32°F a 104°F), 0 a 80% de

humedad relativa

Altura: 2.000 m (6.500 pies) máximo

Uso en interiores únicamente

Grado de contaminación: 2

Condiciones de almacenamiento: –10°C a 60°C (14°F a 140°F),

0 a 70% de humedad relativa

Retire la pila

Pila: Pila de 9 voltios (NEDA 1604, JIS 006P o IEC 6F22)

Precisión (continuación)

Verificación de la pila

Corriente de verificación: Aproximadamente 14 mA para 1,5 V;

8 mA para 9 V

Precisión: ± (5% + 0,1 V)

Verificación de diodo

Tensión de circuito abierto: 3,2V CC (máximo)

Corriente de prueba (típica): 1,0 mA

Continuidad

El tono es señal de continuidad. El umbral es aproximadamente 30 Ω.

Resolución: 1 Ω

Tensión de circuito abierto: 3,2V CC (máximo)

DM-20

29

Categorías de medición

Las siguientes definiciones proceden de la norma de seguridad

internacional sobre la coordinación de aislamientos tal y como se

aplica a equipos de medición, control y laboratorio. En las

publicaciones IEC 61010-1 y IEC 60664 de la International

Electrotechnical Commission (Comisión Electrotécnica Internacional)

se detallan más a fondo estas categorías de medición.

Categoría de medición I

Nivel de señal. Equipo electrónico y de telecomunicaciones, o partes

del mismo. Como ejemplo pueden citarse los circuitos electrónicos

protegidos contra tensiones momentáneas dentro de fotocopiadores y

modems.

Categoría de medición II

Nivel local. Aparatos eléctricos, equipo portátil, y los circuitos a los

que están conectados. Como ejemplo pueden citarse dispositivos de

iluminación, televisores y circuitos de rama larga.

Categoría de medición III

Nivel de distribución. Máquinas instaladas permanentemente y los

circuitos a los que están cableados. Como ejemplo pueden citarse

sistemas conductores y los paneles del interruptor automático

principal del sistema eléctrico de un edificio.

Categoría de medición IV

Nivel de abastecimiento primario. Líneas aéreas y otros sistemas de

cable. Como ejemplo pueden citarse cables, medidores,

transformadores y cualquier otro equipo exterior perteneciente a la

empresa de servicio eléctrico.

Declaración de conformidad

Greenlee Textron Inc. cuenta con certificación conforme a ISO 9000

(2000) para nuestros Sistemas de Gerencia de Calidad.

El instrumento provisto ha sido inspeccionado y/o calibrado mediante

el uso de equipo reconocido por el Instituto Nacional de Normas y

Tecnologías

(National Institute for Standards and Technology

[NIST]).

30

Mantenimiento

Cómo reemplazar la pila y el fusible

1. Desconecte la unidad del circuito. Apague (OFF) la unidad.

2. Retire los tornillos de la tapa posterior. Retire la tapa posterior.

3. Reemplace la pila (fíjese en la polaridad) y/o el fusible.

4. Vuelva a colocar la tapa y los tornillos.

Peligro de electrocución:

El fusible es una parte integral para la protección contra

sobretensión. Cuando sea necesario reemplazarlo, consulte la

sección “Especificaciones” para saber qué tipo, tamaño y

capacidad debe tener. Utilizar cualquier otro tipo de fusible anulará

la clasificaciónde protección de sobretensión de la unidad.

De no observarse esta advertencia podrían sufrirse graves lesiones

o incluso la muerte.

Peligro de electrocución:

•No haga funcionar esta unidad con la caja abierta.

•Antes de abrir la caja, retire del circuito los cables de prueba y

apague la unidad.

De no observarse estas advertencias podrían sufrirse graves

lesiones o incluso la muerte.

Peligro de electrocución:

•No intente reparar esta unidad, ya que contiene partes que deben

recibir mantenimiento por parte de un profesional.

•No exponga la unidad a ambientes de temperatura extrema o

altos niveles de humedad. Consulte la sección

“Especificaciones”.

De no observarse estas precauciones pudieran sufrirse lesiones o

daños a la unidad.

DM-20

31

Mantenimiento (continuación)

Limpieza

Limpie periódicamente la caja utilizando un paño húmedo y detergente

suave; no utilice abrasivos ni solventes.

32

DM-20

33

Description

Le contrôleur numérique DM-20 de Greenlee est un appareil portable

conçu pour vérifier la tension c.a. et c.c., le courant c.c. et la

résistance. Il vérifie également les diodes, la continuité et les piles de

1,5 V et 9 V.

Sécurité

Lors de l’utilisation et de l’entretien des outils et des équipements de

Greenlee, votre sécurité est une priorité. Ce manuel d’instructions et

toute étiquette sur l’outil fournit des informations permettant d’éviter

des dangers ou des manipulations dangereuses liées à l’utilisation de

cet outil. Suivre toutes les consignes de sécurité indiquées.

Dessein de ce manuel

Ce manuel d’instructions est conçu pour que le personnel puisse se

familiariser avec le fonctionnement et les procédures d’entretien sûres

du contrôleur numérique DM-20 de Greenlee.

Mettre ce manuel à la disposition de tous les employés. On peut

obtenir des exemplaires gratuits sur simple demande.

Toutes les spécifications sont nominales et peuvent changer avec

l’amélioration de la conception. Greenlee Textron Inc. ne peut être tenue

responsable des dommages résultant d’une application inappropriée ou

d’un mauvais usage de ses produits.

® Enregistré : La couleur verte des instruments de vérification électrique est

une marque de commerce déposée de Greenlee Textron Inc.

CONSERVER CE MANUEL

34

Consignes de sécurité importantes

Ce symbole met en garde contre les risques et les manipulations

dangereuses pouvant entraîner des blessures ou

l’endommagement du matériel. Le mot indicateur, défini ci-

dessous, indique la gravité du danger. Le message qui suit le mot

indicateur indique comment empêcher le danger.

SYMBOLE D’AVERTISSEMENT

Danger immédiat qui, s’il n’est pas pris en considération

ENTRAINERA des blessures graves, voire mortelles.

Danger qui, s’il n’est pas pris en considération, POURRAIT

entraîner des blessures graves, voire mortelles.

Dangers ou manipulations dangereuses qui, s’ils ne sont pas pris

en considération, POURRAIENT EVENTUELLEMENT entraîner des

dommages à la propriété ou causer des blessures.

Lire attentivement et bien comprendre cette

documentation avant d’utiliser ou de

procéder à l’entretien de cet équipement.

Négliger de comprendre comment utiliser cet

outil en toute sécurité pourrait provoquer un

accident et entraîner des blessures graves,

voire mortelles.

DM-20

35

Consignes de sécurité importantes

Risques de décharge électrique et d’incendie :

•Ne pas exposer cet appareil à la pluie ou à l’humidité.

•Ne pas utiliser cet appareil s’il est mouillé ou endommagé.

•Vérifier les fils d’essai avant de les utiliser. La pièce (ou les

pièces) doi(ven)t être propre(s) et sèche(s) et l’isolation en bon

état.

•Utiliser cet appareil uniquement dans le but pour lequel il a été

conçu, comme il est décrit dans ce manuel. Toute autre

utilisation peut altérer le système de protection de cet appareil.

L’inobservation de ces consignes pourrait entraîner des blessures

graves, voire mortelles.

Risques de décharge électrique :

•Ne pas appliquer plus que la tension nominale entre deux bornes

d’entrée, ou entre une borne d’entrée et une prise de terre.

•Ne pas toucher les extrémités des fils d’essai.

L’inobservation de ces consignes pourrait entraîner des blessures

graves, voire mortelles.

Risques de décharge électrique :

Un contact avec des circuits sous tension

pourrait entraîner des blessures graves, voire

mortelles.

36

Consignes de sécurité importantes

Risques de décharge électrique :

Le fusible est une partie intégrante du système de protection de

surtension. Lorsqu’un fusible doit être remplacé, consulter les

spécifications pour connaître le type, la taille et la capacité requis.

L’utilisation de tout autre type de fusible annule l’étalonnage de

protection contre la surtension de l’appareil.

L’inobservation de cette consigne pourrait entraîner des blessures

graves, voire mortelles.

Risques de décharge électrique :

•Sauf si l’on mesure la tension ou le courant, mettre hors tension

et verrouiller la source d’alimentation. S’assurer que tous les

condensateurs sont déchargés. Aucune tension ne doit être

présente.

•L’utilisation de cet appareil à proximité d’équipements qui

génèrent des interférences électromagnétiques peut produire des

lectures instables ou erronées.

L’inobservation de ces consignes pourrait entraîner des blessures

graves, voire mortelles.

Risques de décharge électrique :

•Ne pas utiliser lorsque le boîtier est ouvert.

•Avant d’ouvrir le boîtier, retirer les fils d’essai du circuit et mettre

l’appareil hors tension.

L’inobservation de ces consignes pourrait entraîner des blessures

graves, voire mortelles.

DM-20

37

Remarque : Les fils d’essai de cet appareil sont fixés en permanence.

Ne pas essayer de les enlever.

Consignes de sécurité importantes

Régler le sélecteur et connecter les fils d’essai pour qu’ils

correspondent à la mesure voulue. Des réglages ou des

connexions incorrects peuvent faire sauter les fusibles.

Risques de décharge électrique :

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune

pièce pouvant être réparée.

•Ne pas exposer l’appareil à des températures ou à une humidité

extrêmes. Se reporter à la section des « Spécifications ».

L’inobservation de ces consignes pourrait endommager l’appareil

et entraîner des blessures.

Risques de décharge électrique :

Ne pas modifier la fonction de mesure pendant que les fils d’essai

sont connectés à un composant ou à un circuit.

L’inobservation de cette consigne pourrait endommager l’appareil

et entraîner des blessures.

38

Identification

1. ACL

2. Sélecteur pour

choisir une

fonction ou

mettre hors

tension

3. Fils d’essai et

sondes connectés

en permanence

Icônes de l’afficheur

4. Plage sélectionnée :

300 V c.a. ou c.c.

5. –Indicateur de polarité

6. Indicateur de pile faible

7.

1

Indicateur de surcharge

Symboles apparaissant sur l’appareil

Avertissement — Lire le manuel d’instructions

Isolation double

Pile

1

2

3

4

5

6

7

DM-20

39

Utilisation

1. Consulter le tableau des réglages. Régler le sélecteur à la mesure

appropriée. Commencer avec la plage de mesures la plus élevée.

2. Se reporter aux « Mesures types » pour obtenir des instructions de

mesure spécifiques.

3. Vérifier l’appareil sur un circuit ou sur un composant connu.

•Si l’appareil ne fonctionne pas comme prévu sur un circuit dont

le fonctionnement est connu, remplacer la pile et/ou les fusibles.

•Si l’appareil ne fonctionne toujours pas comme prévu, le

renvoyer à Greenlee pour qu’il soit réparé. Se reporter aux

instructions de la garantie.

4. Lire le circuit ou le composant à vérifier. Si la résolution n’est pas

satisfaisante, retirer le contrôleur du circuit et passer à la plage

immédiatement moins élevée.

Tableau des réglages

Pour mesurer Régler le sélecteur

cette valeur : à ce symbole :

Continuité*

Courant (c.c.)**

Diode

Résistance Ω

Tension (c.a.)

Tension (c.c.)

Pile

*Une tonalité se fait entendre si la résistance mesurée est inférieure à

environ 25 Ω.

** Connecter l’appareil en série avec l’objet à vérifier, puis mettez

l’objet sous tension.

Risques de décharge électrique :

Un contact avec des circuits sous tension

pourrait entraîner des blessures graves, voire

mortelles.

40

Mesure du courant

Mesure de la tension

Mesures types

DM-20

41

Mesures types

Mesure de la résistance

Vérification

de la

continuité

42

Sonde rouge

Polarisation

directe

Polarisation

inverse

Mesure des diodes

Mesures types

DM-20

43

Précision

Pour obtenir les conditions d’utilisation et les coefficients de

température, consulter la section sur les « Spécifications ».

La précision est spécifiée comme suit : ± (un pourcentage de la lecture

+ une quantité fixe) à 23 °C ± 5 °C (73,4 °F ± 9 °F), 0 à 80 %

d’humidité relative.

Tension c.a.

Plage de Impédance

Plage Précision fréquence d’entrée

199,9 V ± (1,5% + 0,4 V) 45 à 400 Hz 0,5 MΩ

300 V ± (2,0% + 4 V)

Courant c.c.

Plage Précision Tension de consommation

1999 µA± (2,5% + 4 µA)

19,99 mA ± (2,5% + 0,04 mA) < 0,7 V

199,9 mA ± (2,5% + 0,4 mA)

Résistance

Plage Précision Tension de circuit ouvert

199,9 Ω± (1,5% + 0,5 Ω)3,2 V.c.c.

1999 Ω± (1,5% + 0,005 kΩ)

19,99 kΩ± (1,5% + 0,05 kΩ)

199,9 kΩ± (1,5% + 0,5 kΩ)> 0,3 V.c.c.

1999 kΩ± (2,0% + 0,004 MΩ)

Tension c.c.

Plage Précision Impédance d’entrée

199,9 mV ± (1,2% + 0,2 mV)

1,999 V ± (1,2% + 0,002 V)

19,99 V ± (1,2% + 0,02 V) 1 MΩ

199,9 V ± (1,2% + 0,2 V)

300 V ± (1,5% + 2 V)

44

Spécifications

Affichage : 3-1/2 chiffres à cristaux liquides

(compte maximum de 1 999)

Polarité : Automatique

Taux d’échantillonnage : 2,5 par seconde

Coefficient de température : 0,1 x (précision ) par °C au-dessous de

18 °C ou au-dessus de 28 °C

Protections contre la surcharge :

mA et pile : 0,315 A/250 V F fusible, pouvoir de coupure nominal,

1500 A, 5 mm x 20 mm

Toutes les autres fonctions : 300 V c.a. valeur efficace (RMS) et

300 V c.c.

Catégorie de mesure : Catégorie II, 300 V

Conditions d’utilisation : 0 à 40 °C (32 à 104 °F), 0 à 80 % d’humidité

relative

Altitude : 2000 m (6500 pi) maximum

Utilisation à l’intérieur uniquement

Degré de pollution : 2

Conditions d’entreposage : -10 à 60 °C (14 à 140 °F), 0 à 70 %

d’humidité relative

Enlever la pile.

Pile : pile de 9-volts (NEDA 1604, JIS 006P ou IEC 6F22)

Précision (suite)

Contrôle des piles

Vérification du courant : Environ 14 mA pour 1,5 V, 8 mA pour 9 V

Précision : ± (5 % + 0,1 V)

Vérification de la diode

Tension du circuit ouvert : 3,2 V.c.c. (maximum)

Vérification du courant (Type) : 1,0 mA

Continuité

La tonalité indique la continuité. Le seuil est approximativement 30 Ω.

Résolutions : 1 Ω

Tension du circuit ouvert : 3,2 V.c.c. (maximum)

DM-20

45

Catégories de mesure

Ces définitions sont dérivées des normes internationales sur la

sécurité pour la coordination de l’isolation telle qu’elle s’applique à la

mesure, au contrôle et à l’équipement de laboratoire. Ces catégories de

mesure sont expliquées plus en détail par la Commission

électrotechnique internationale ; se reporter à l’une de ces deux

publications : IEC 61010-1 ou IEC 60664.

Catégorie de mesure I

Niveau de signal. Pièces ou équipement électronique et de

télécommunication. Par exemple, les circuits électroniques protégés

contre les courants transitoires, dans les photocopieurs et les

modems.

Catégorie de mesure II

Niveau local. Appareils, équipement portatif et les circuits dans

lesquels ils sont branchés. Par exemple, les appareils d’éclairage, les

téléviseurs et les dérivations.

Catégorie de mesure III

Niveau de distribution. Les machines installées en permanence et les

circuits auxquels elles sont câblées. Par exemple, les systèmes de

convoyeurs et les panneaux de disjoncteurs principaux du système

électrique d’un édifice.

Catégorie de mesure IV

Niveau d’alimentation principal. Lignes surélevées et autres systèmes

de câbles. Par exemple, les câbles, les multimètres, les

transformateurs et autres équipements extérieurs appartenant aux

fournisseurs en électricité.

Déclaration de conformité

Greenlee Textron Inc. est certifiée selon ISO 9000 (2000) pour nos

Systèmes de gestion de la qualité.

L’instrument ci-inclus a été vérifié et/ou étalonné avec des moyens de

mesure raccordés aux étalons du National Institute of Standards and

Technology (NIST).

46

Entretien

Remplacement de la pile et du fusible

1. Débrancher l’appareil du circuit. Mettre l’appareil hors tension

(OFF).

2. Enlever les vis du couvercle arrière. Retirer le couvercle arrière.

3. Remplacer la pile (selon la polarité) et/ou le fusible.

4. Remettre en place le couvercle et les vis.

Risques de décharge électrique :

• Ne pas tenter de réparer cet appareil. Il ne comporte aucune

pièce pouvant être réparée.

•Ne pas exposer l’appareil à des températures ou à une humidité

extrêmes. Se reporter à la section des « Spécifications ».

L’inobservation de ces consignes pourrait endommager l’appareil

et entraîner des blessures.

Risques de décharge électrique :

•Ne pas utiliser lorsque le boîtier est ouvert.

•Avant d’ouvrir le boîtier, retirer les fils d’essai du circuit et mettre

l’appareil hors tension.

L’inobservation de ces consignes pourrait entraîner des blessures

graves, voire mortelles.

Risques de décharge électrique :

Le fusible est une partie intégrante du système de protection de

surtension. Lorsqu’un fusible doit être remplacé, consulter les

spécifications pour connaître le type, la taille et la capacité requis.

L’utilisation de tout autre type de fusible annule l’étalonnage de

protection contre la surtension de l’appareil.

L’inobservation de cette consigne pourrait entraîner des blessures

graves, voire mortelles.

DM-20

47

Entretien (suite)

Nettoyage

Nettoyer régulièrement le boîtier avec un chiffon humide et un

détergent doux. Ne pas utiliser de produits abrasifs ou de solvants.

4455 Boeing Drive, Rockford, IL 61109-2988 USA

Customer Service (International): 815-397-7070 • Fax: 815-397-9247

Customer Service (North America): 800-435-0786

USA Fax: 800-451-2632, 815-397-1865 • Canada Fax: 800-524-2853

Greenlee Textron Inc. is a subsidiary of Textron Inc.

www.greenlee.com

For technical assistance: 800-435-0786

Lifetime Limited Warranty

Greenlee Textron Inc. warrants to the original purchaser of these goods for use that

these products will be free from defects in workmanship and material for their useful life,

excepting normal wear and abuse. This warranty is subject to the same terms and

conditions contained in Greenlee Textron Inc.’s standard one-year limited warranty.

For all Test Instrument repairs, contact Customer Service at 800-435-0786 and request a

Return Authorization. An Approved Authorization including shipping label and

instructions will be sent.

For items not covered under warranty (such as items dropped, abused, etc.), a repair

cost quote is available upon request.

Note: Prior to returning any test instrument, please check replaceable batteries or make

sure the battery is at full charge.

Garantía limitada válida durante la vida útil del producto

Greenlee Textron Inc. le garantiza al comprador original de estos bienes de uso, que los

mismos estarán libres de defectos de materiales y fabricación durante su vida útil;

excepto en el caso de que sean maltratados o hayan sufrido el deterioro normal. Esta

garantía está sujeta a los mismos términos y condiciones de la garantía estándar

limitada válida por un año, otorgada por Greenlee Textron Inc. .

Para reparaciones de todo instrumento de verificación, comuníquese con el

Departamento de Servicio al Cliente al 800-435-0786 y solicite una autorización de

devolución. Se le enviará una Autorización Aprobada incluyendo una etiqueta de envío e

instrucciones.

Puede obtener, previa solicitud, una cotización de precios de reparación para aquellos

artículos que no están cubiertos bajo esta garantía (los que se han dejado caer o han

sido maltratados).

Aviso: Antes de devolver un instrumento de verificación, revise si las pilas están bajas y

es necesario reemplazarlas.

Garantie à vie limitée

La société Greenlee Textron Inc. garantit à l’acheteur d’origine de ces produits que ces

derniers ne comportent aucun défaut d’exécution ou de matériau pour la durée de leur

vie utile, sauf l’usure normale. Cette garantie est assujettie aux mêmes conditions que

celles contenues dans les modalités et conditions de la garantie limitée standard d’un an

de Greenlee Textron Inc.

Pour toutes les réparations d’instruments de mesure, appeler le service après vente au

800 435-0786 et demander une autorisation de retour. Une autorisation approuvée,

incluant

une étiquette d’expédition et des instructions sera envoyée.

Lorsque les articles ne sont pas protégés par une garantie (comme si l’appareil tombe,

s’il est soumis à un usage abusif, etc.), une soumission pour le prix de réparation sera

présentée sur demande.

Remarque : Avant de renvoyer un appareil de mesure, vérifier les piles remplaçables ou

s’assurer que la pile est chargée au complet.
