HID Global 614XAN 6145AxN multiCLASS RP15 User Manual

HID Global Corporation 6145AxN multiCLASS RP15 Users Manual

UserManual.wiki >

HID Global >

614XAN User Manual HTML Version

Users Manual

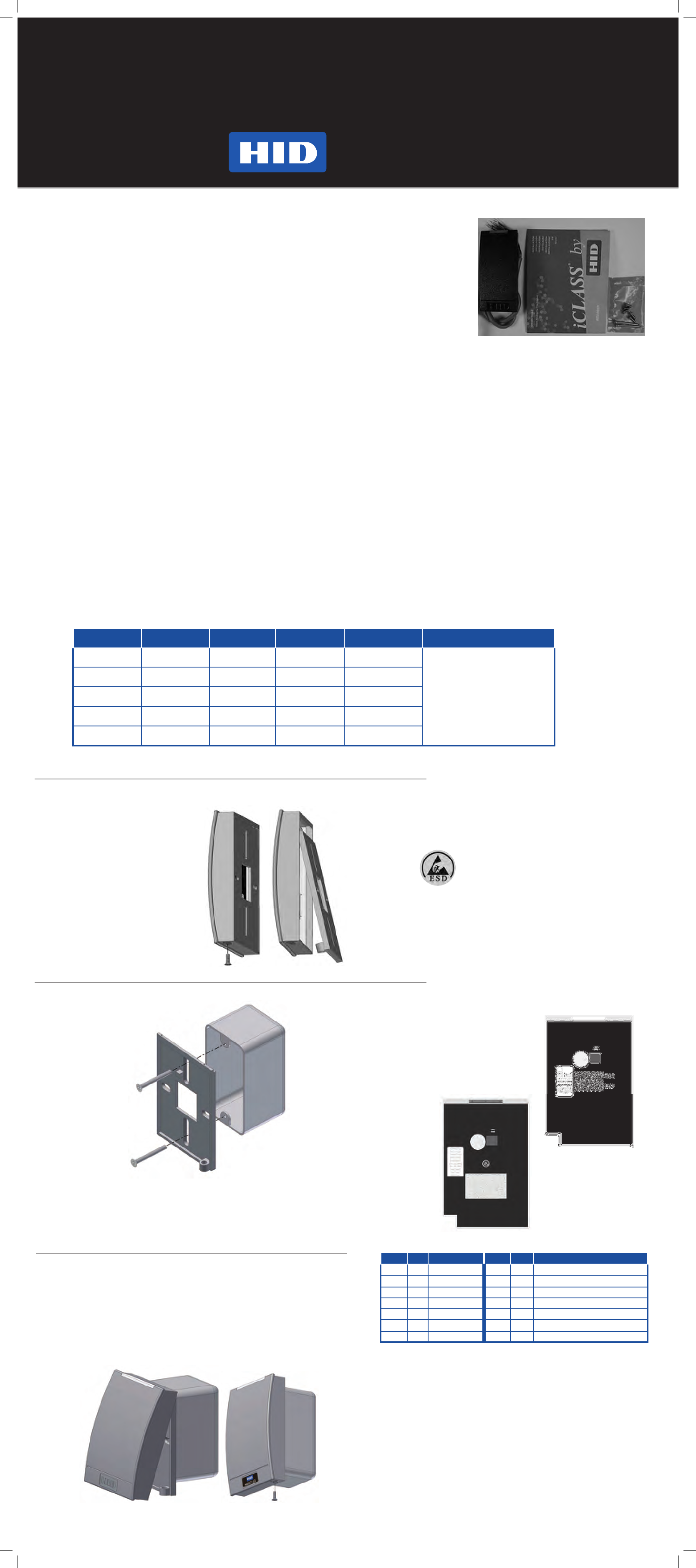

installation

instalación

installation

instalação

installation

installazione

安装

取り付け

설치



HID Global Corporation

Americas

9292 Jeronimo Road

Irvine, California

92618-1905 USA

Tel. 1-800-237-7769

Fax: (949) 598-1690

Email: tech@hidcorp.com

Europe, Middle East and Africa

HID Corporation, Ltd. (Haverhill, UK)

Tel. +44 (0) 1440 711822

Email: eusupport@hidcorp.com

Asia-Pacific

HID Asia Pacific Ltd. (Hong Kong)

Tel. (852) 3160 9802

Fax: (852) 3160 4809

Email: asiasupport@hidcorp.com

www.hidcorp.com

6300-910 Rev B

Patent 7124943

Expansion ModulE installation

INSTALACIÓN DEL MÓDULO DE EXPANSIÓN

INSTALLATION DES MODULES D’EXTENSION

INSTALAÇÃO DO MÓDULO DE EXPANSÃO

installation dEr ErwEitErungsModulE

installaZionE dEi Moduli di EspansionE

扩展模块的安装

拡張モジュールの取り付け

확장 모듈 설치

Установка модУлей расширения

Part #, N.º De comPonente, Pièce nº, Peça nº, 3122anB - Uart

teilenr., Parte n°, 部件号, 部分番号, Дет. № 3122ane - rs232

3123ane - rs485

3124ane - UsB

Expansion Modules connect to terminal readers, install when power is off.

Los módulos de expansión se conectan a los lectores de borne; se deben instalar cuando esté

apagada la energía.

Modules d’extension connectés aux lecteurs à bornier. lls doivent être hors tension pour

l’installation.

Módulos de expansão conectados aos leitores do terminal; instale quando estiver desligado.

Erweiterungsmodule werden an Leser angeschlossen. Installieren, wenn Gerät ausgeschaltet ist.

I moduli di espansione sono connessi ai lettori terminali. Eseguire l’installazione a dispositivo

spento.

扩展模块连接到终端读卡器，安装前请关闭电源。

拡張モジュールのターミナルコネクタへの接続。電源オフ時に取り付けてください。

확장 모듈은 터미널 리더기에 연결됩니다. 전원을 끄고 설치하십시오.





FUnzionalità aggiUntive

• I moduli di espansione forniscono funzionalità aggiuntive a tutti i lettori.

3122ANB – da UART a UART, 3122ANE - RS232, 3123ANE - RS485, 3124ANE - USB

• Uscita collettore aperto – controlla un dispositivo esterno (mass. 16 V c.c.) che funziona solo in

modalità host. Per dettagli, vedere la nota applicativa iCLASS.

• Tamper ottico – Per l’attivazione del tamper ottico, è necessaria una scheda di configurazione. Una

volta attivato, se la piastra posteriore viene rimossa, il dispositivo invia una notifica. Contattare

il supporto tecnico HID per opzioni relative al tamper ottico.

• Schede di configurazione – tali schede consentono di modificare il lettore in modo da rispondere

agli specifici requisiti di un’installazione. Le opzioni di configurazione includono: audio-visivo, output

del numero di serie della scheda e output della tastiera (solo per modelli con tastiera). Contattare il

supporto tecnico HID per tutte le opzioni di configurazione del lettore.

• Ingresso di tipo hold – quando viene attivata, questa linea memorizza in un buffer una tessera o

disattiva la lettura della tessera fino al rilascio.

可选功能

•扩展模块为所有终端读卡机提供了可选功能。

3122ANB - UART到UART，3122ANE - RS232，3123ANE - RS485，3124ANE - USB

• 开路集电极输出－控制一个仅以主机模式操作的外部设备（最大16 VDC）。有关详细信息，请参

 见“iCLASS应用说明”。

• 光学修改警报器-光学修改警报器需要通过配制卡激活。一旦激活了光学修改警报器，移除读卡器的后

 板将会发出修改通知。请联系HID技术支持部门，获取光学修改警报器选件。

• 配置卡－可以使用配置卡改装读卡器，以满足特定的安装要求。配置选项包括：音频/视频、CSN 

 输出和键盘输出（仅限于键盘模式）。有关读卡机的所有配置选项，请联系HID技术支持部门。

• 暂停输入－启用时，这条线控制线使读卡器缓冲一个卡号或者使读卡器不读卡，直到该功能被取消

オプション機能

• 拡張モジュールは、すべてのターミナルリーダーにオプションの機能を提供します。

3122ANB - UART to UART、3122ANE - RS232、 3123ANE - RS485、3124ANE - USB

• オープンコレクタ出力 - ホストモードでのみ動作する外部装置（最大 16 VDC）をコントロールします。詳細

は iCLASS アプリケーションノートを参照してください。

• 光タンパー－光タンパーを有効にするには、設定カードが必要です。いったん有効にすると、取り付けプレート

を取り外したときに、光タンパーが作動します。光タンパーのオプションについては、HID 技術サポートにご連絡く

ださい。

• 設定カード - 設定カードを使用すると、取り付けの具体的な要件を満たすようにリーダーを変更できます。

設定オプションには、オーディオビジュアル、CSN 出力、キーパッド出力（キーパッドモデルのみ）などがあります。

すべてのリーダー設定オプションについては、HID 技術サポートにご連絡ください。

• ホールド入力 - 有効にすると、無効にするまで、このラインは、カードをバッファするかカード読み取り設定を無

効にします。

선택 사양 기능

• 확장 모듈은 모든 터미널 리더기에 추가적인 옵션 기능을 제공합니다.

3122ANB - UART 대 UART, 3122ANE - RS232, 3123ANE - RS485, 3124ANE - USB

• 오픈 콜렉터 출력 - 외부 장치(최대 16 VDC)를 제어합니다. 단, 호스트 모드일 때만 작동합니다.

자세한 내용은 iCLASS 어플리케이션 노트를 참조하십시오.

• 옵티컬 탬퍼 - 옵티컬 탬퍼를 활성화하려면 구성 카드가 필요합니다. 옵티컬 탬퍼가 활성화되면, 리더

기의 설치 플레이트가 제거될 때 옵티컬 탬퍼가 작동하게 됩니다. 옵티컬 탬퍼 옵션에 대한 내용은 HID

기술 지원부에 문의하십시오.

• 설정 카드 - 설정 카드를 사용하면, 리더기는 설치시 특정 요건을 만족하도록 수정 가능합니다. 구성 옵

션은 비퍼, LED, CSN 출력 및 키패드 출력(키패드 모듈 전용)을 포함합니다. 모든 리더 구성 옵션

에 대한 내용은 HID 기술 지원에 문의하십시오.

• 입력 대기 - 작동되면 작동이 해지될 때까지 이 라인은 카드를 읽지 않거나 카드 읽기 설정을 사용하지

않습니다.



• 

3121ANB  

3122ANE - RS232, 3123ANE - RS485, 3124ANE - USB.

  

  

 

  

  

  

 

  

  

  

  

  

 

 

 

recUrsos oPcionais

• Módulos de expansão oferecem funcionalidade opcional para todos os leitores do terminal.

3122ANB - UART a UART, 3122ANE - RS232, 3123ANE - RS485, 3124ANE - USB

• Saída do coletor aberto – controla o dispositivo externo (máx. 16 VCC) operando somente no modo

hospedeiro. Veja a observação iCLASS de aplicação para detalhes.

• Optical Tamper – Um cartão de configuração é necessário para ativar o Optical Tamper (detector ótico).

Uma vez que o Optical Tamper está ativado, a remoção da placa posterior do leitor irá iniciar a notificação

do tamper (detector). Contate o suporte técnico da HID para opções de Optical Tamper.

• Cartões de configuração – com o uso de cartões de configuração, o leitor pode ser modificado para

atender aos requisitos específicos de uma instalação. As opções de configuração incluem áudio-visual,

saídas de CSN e saídas de teclado (somente modelos com teclado). Contate o Suporte técnico da HID

para obter todas as opções de configuração do leitor.

• Manter entrada – quando ativada essa linha ou armazena um cartão ou desabilita a leitura de um cartão

até que seja liberada, conforme configurada.

oPtionale FUnktionen

• Erweiterungsmodule bieten zusätzliche Funktionen für alle Leser.

3122ANB - UART zu UART, 3122ANE - RS232, 3123ANE - RS485, 3124ANE - USB

• Open-Collector-Ausgang – Steuert ein externes Gerät (max. 16 V GS), ausschließlich via serielle

Schnittstelle. Einzelheiten sind im iCLASS-Anwendungshinweis enthalten

• Optische Manipulationssicherung – Zur Aktivierung der Optischen Manipulationssicherung ist eine

Konfigurationskarte erforderlich. Wenn nach Aktivierung der Konfigurationskarte die Montageplatte

des Lesers entfernt wird, wird eine Manipulationswarnung ausgegeben. Informationen zu den

Konfigurationsoptionen der Optischen Manipulationssicherung sind über den technischen Support von HID

erhältlich.

• Konfigurationskarten – Durch die Verwendung von Konfigurationskarten kann der Leser modifiziert werden,

um die jeweiligen Anforderungen einer Installation zu erfüllen. Zu den Konfigurationsoptionen gehören

audiovisuelle Einstellung (LEDs und Beeper), CSN lesen und Tastatur-Ausgänge (nur bei Modellen mit

Tastatur). Informationen zu den Konfigurationsoptionen der Leser sind über den technischen Support von

HID erhältlich.

• Hold-Eingang – Wenn diese Funktion aktiviert ist, werden die Kartendaten entweder zwischengespeichert

oder die Lesekonfiguration der Karte wird gesperrt, je nach Konfiguration.

CaractèristiqUes en oPtion

• Les modules d’extension fournissent des fonctionnalités optionnelles à tous les lecteurs à bornier.

3122ANB - UART à UART, 3122ANE - RS232, 3123ANE - RS485, 3124ANE - USB

• Sortie à collecteur ouvert - contrôle un dispositif externe (16 Vcc max.) uniquement via liaison série. Voir la

note d’application iCLASS pour de plus amples détails.

• Protection optique contre les altérations malveillantes - Une carte de configuration active la Protection

optique. Une fois que la Protection optique est activée, une notification d’altération apparaît lorsqu’on enlève

la plaque de montage du lecteur. Contacter le Support technique de HID pour les options de Protection

optique.

• Cartes de configuration – Les cartes de configuration peuvent modifier le lecteur pour satisfaire aux

exigences spécifiques d’une installation. Les options de configuration incluent : le fonctionnement des LEDs

et du buzzer, la lecture d’un CSN et le fonctionnement du clavier (modèles à clavier uniquement). Contactez

le support technique de HID pour toutes les options de configuration de lecteur.

• Entrée Hold - Lorsqu’activée, le code carte peut être mis en mémoire tampon ou la lecture d’une carte peut

être inhibée selon la configuration choisie.

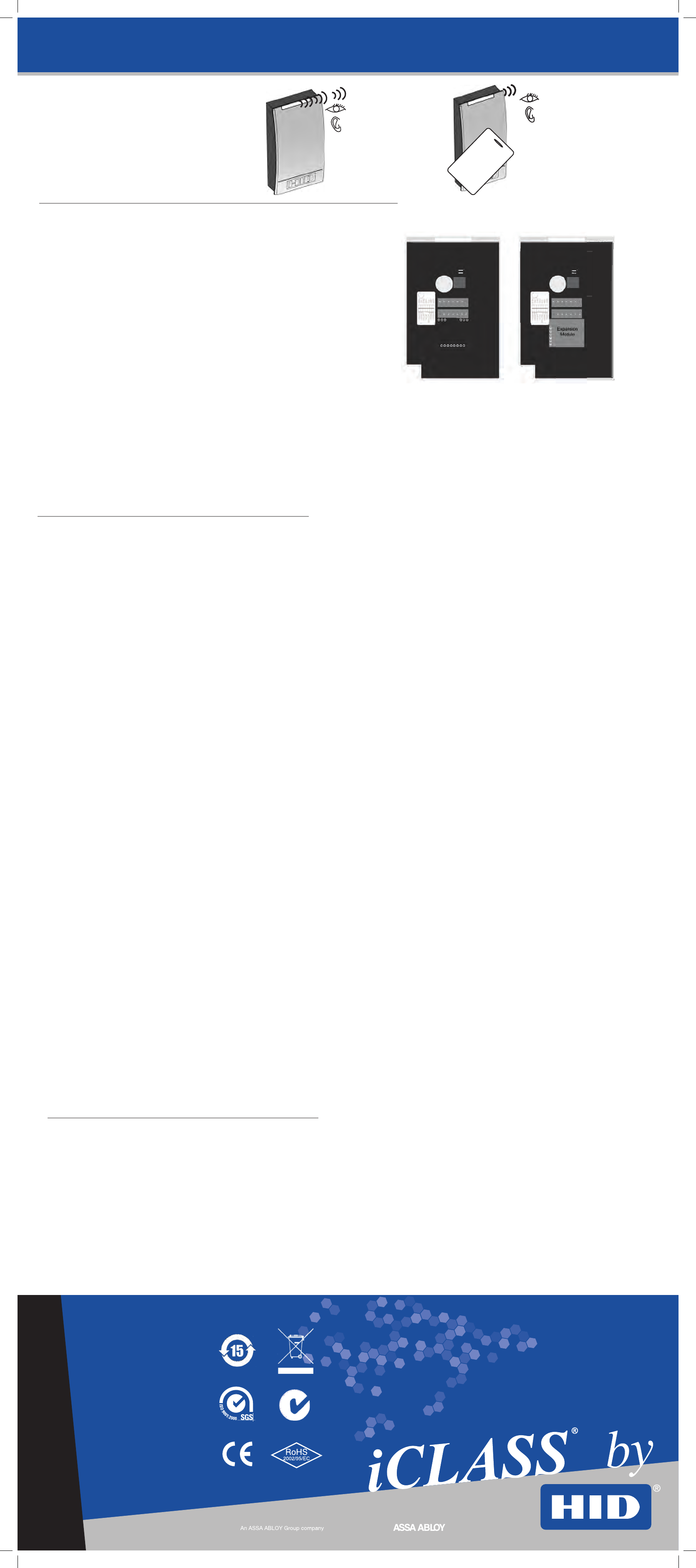

Turn power on

Encienda la unidad

Mettez sous tension

Ligue a energia

Einschalten

Accendere

打开电源

電源を入れます

전원을 켜십시오



Test card

Pruebe la tarjeta

Testez la carte

Teste o cartão

Karte testen

Provare la tessera

测试卡

カードをテストします

카드를 테스트하십시오



optional FEaturEs

CAUTION: Once installed, do not remove expansion modules.

PRECAUCIÓN: Tras la instalación, no se deben quitar los módulos de expansión.

ATTENTION : une fois installés, les modules d’extension ne doivent pas être retirés.

CUIDADO: Depois da instalação, não remova os módulos de extensão.

VORSICHT: Installierte Erweiterungsmodule nicht wieder entfernen.

AVVISO: una volta completata l’installazione, non rimuovere i moduli di espansione.

注意：一旦安装完成，请不要移除扩展模块。

注意：拡張モジュールは、一度取り付けた後は取り外さないでください。

주의: 설치한 경우, 확장 모듈을 제거하지 마십시오.

ВНИМАНИЕ: Удаление модулей расширения после их установки не допускается.

Power & testing

encenDiDo y PrUeBa

alimentation et test

Força e teste

stromversorgUng UnD testen

accensione e Prova

电源和测试

電源投入とテスト

전원 및 테스트

Включение питания и проВерка

R10 • R15 • R30 • R40 • RW100 • RW150 • RW300 • RW400

RP15 • RP40

rEgulatory

These proximity readers are intended to be powered from a limited power source output of a previously certified power supply. These readers are intended to be used with listed (UL294) control equipment.

FCC / Canada Radio CeRtiFiCation

These devices comply with part 15 of the FCC rules.

Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation.

Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment.

Le fonctionnement est soumis aux deux conditions suivantes : (1) Ce dispositif ne peut pas causer de perturbations nuisibles et (2) ce dispositif doit accepter toute perturbation quelconque qu’il reçoit, y compris des perturbations

susceptibles de provoquer un fonctionnement indésirable. Les changements ou modifications n’ayant pas été expressément approuvés par la partie responsable de la conformité peuvent faire perdre à l’utilisateur l’autorisation de

faire fonctionner le matériel.

Ce MaRking

HID Global hereby declares that these proximity readers are in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC.

Por el presente, HID Global declara que estos lectores de proximidad cumplen con los requisitos esenciales y otras disposiciones relevantes de la Directiva 1999/5/EC.

HID Global déclare par la présente que ces lecteurs à proximité sont conformes aux exigences essentielles et aux autres stipulations pertinentes de la Directive 1999/5/EC.

A HID Global, por meio deste, declara que estes leitores de proximidade estão em conformidade com as exigências essenciais e outras condições da diretiva 1999/5/EC.

HID Global bestätigt hiermit, dass die Leser die wesentlichen Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EG erfüllen.

HID Global dichiara che i lettori di prossimità sono conformi ai requisiti essenziali e ad altre misure rilevanti come previsto dalla Direttiva europea 1999/5/EC.

この装置はMICにより認証済みです。 MIC　証明書番号は AC-07043 です。

Check reader label for current regulatory approvals.

• Expansion Modules provide optional functionality for all terminal readers.

3122ANB - UART to UART, 3122ANE - RS232, 3123ANE - RS485, 3124ANE - USB

• Open Collector Output - Controls an external device (16 VDC Max) operating in Host Mode only. See the

iCLASS Application Note for details.

Optical Tamper - A configuration card is necessary to activate the Optical Tamper. Once activated, and when

the mounting plate is removed, the Optical Tamper is activated. Contact HID Technical Support for Optical

Tamper options.

Configuration Cards - 





• Hold Input - when asserted, this line either buffers a card or disables a card read until released, as configured.

características oPcionales

• Los módulos de expansión proporcionan a todos los lectores de borne salidas opcionales.

3122ANB - UART a UART, 3122ANE - RS232, 3123ANE - RS485, 3124ANE - USB

• Salida a colector abierto: controla un dispositivo externo (16 VCC máx.) que funciona únicamente en Modo

Host. Para obtener más información, consulte la Nota de Aplicación de iCLASS.

• Interruptor de sabotaje óptico: la tarjeta de configuración acciona el interruptor de sabotaje óptico. Una vez

accionado, cuando se retira la placa posterior del lector, se activa una notificación de sabotaje. Comuníquese

con el Centro de Asistencia Técnica de HID para conocer las opciones de interruptores de sabotaje óptico.

• Tarjetas de configuración: el uso de las tarjetas de configuración permite que el lector pueda ser modificado

para cumplir con los requisitos específicos de una instalación. Las opciones de configuración incluyen salidas

de audio, video, CSN y teclado numérico (únicamente para los modelos que cuentan con esta opción).

Comuníquese con el Centro de Asistencia Técnica de HID para conocer todas las opciones de configuración.

• Entrada de retención: cuando se activa, esta línea almacena en memoria intermedia una tarjeta o anula su

configuración de lectura hasta que sea desactivada.

•

installation

instalación

installation

instalação

installation

installazione

安装

取り付け

설치



iCLASS®

R10 / RW100

R15 / RW150

R30 / RW300

R40 / RW400

RP15 / RP40

comPonentes

• 1 lector iCLASS

• 1 manual de instalación

• 2 tornillos mecánicos Phillips

de 3.5 mm x 12 mm, paso 0.6

• 2 tornillos mecánicos

autoperforantes

N.º 6 de 32 x 0.375“

• 2 tornillos Phillips N.º 6 para

metales de 1.5”

• 1 tornillo de seguridad N.º 6

contra sabotaje de 0.375” para

llave inglesa

• 2 conectores de borne para

lectores de borne

Recomendado:

• Un máximo de 9 empalmes

para cable (flexible)

• Cable, de 5 a 9 conductores

(Wiegand o RS232), blindado

22 AWG (flexible)

• Fuente de alimentación lineal

• Caja metálica o de plástico

para conexiones

• Herramienta de seguridad

(para tornillo contra sabotaje)

HID 04-0001-03

Pièces

• 1 - Lecteur iCLASS

• 1 - Manuel d’installation

• 2 - Vis cruciformes

3,5 mm x 0,6 pas x 12 mm

• 2 - Vis cruciformes

autotaraudeuses

Nº 6-32 x 0,375 pouce

• 2 - Vis à tôle cruciformes

Nº 6 x 1,5 pouce

• 1 - Vis de sécurité inviolable

Nº 6 x 0,375 pouce

• 2 - Connecteurs pour lecteurs à

bornier

Recommandés

• Embouts de câble (jusqu’à 9)

• Câble, 5-9 conducteurs

(Wiegand ou RS232), 22 AWG

blindé

• Alimentation cc linéaire

• Boîtier de jonction métallique

ou plastique

• Outil de sécurité (pour vis

inviolable) HID 04-0001-03

Peças

• 1 – Leitor iCLASS

• 1 – Manual de instalação

• 2 – Parafusos Phillips para

aplicação a máquina de

3,5 mm x de passo

0,6 x 12 mm

• 2 – Parafusos Phillips de auto-

rosqueamento para aplicação a

máquina nº 6-32 x 0,375 pol.

• 2 – Parafusos Phillips de chapa

metálica nº 6 x 1,5 pol.

• 1 – Parafuso de segurança

de chave de porca

nº 6 x 0,375 pol., antiviolação

• 2 – Conectores do terminal

para os leitores do terminal.

Recomendado

• Entrelaçamentos de até

9 cabos (cabo flexível)

• Cabo, condutor 5-9 (Wiegand

ou RS232), 22 AWG blindado

(cabo flexível)

• Alimentação CC linear

• Caixa de junção de metal ou

plástico

• Ferramenta de segurança (para

o parafuso antiviolação)

HID 04-0001-03

komPonenten

• 1 iCLASS Leser

• 1 Installationsanleitung

• 2 Kreuzschlitzschrauben –

3,5 mm x 12 mm (x 0,6 Zoll

Teilung)

• 2 Kreuzschlitz-

Schneidschrauben – US-Größe

Nr. 6-32 x 0,375 Zoll

• 2 Kreuzschlitz-

Blechschrauben – US-Größe

Nr. 6 x 1,5 Zoll

• 1 Sicherungsschraube –

US-Größe Nr. 6 x 0,375 Zoll

• 2 Anschlussstecker für Leser

Empfohlene Komponenten

• Bis zu 9 Spleißverbindungen

• Kabel, 5-9 Leiter (Wiegand

oder RS232), AWG 22,

abgeschirmt

• Lineares Gleichstrom-Netzteil

• Verteilerkasten aus Metall oder

Kunststoff

• Sicherungswerkzeug (für

Sicherungsschraube)

HID 04-0001-03

comPonenti

• 1 lettore iCLASS

• 1 manuale di installazione

• 2 viti da ferro Phillips da

3,5 mm x 12 mm con passo

da 0,6

• 2 viti da ferro autofilettanti

Phillips numero

6-32 x 0,375 pollici

• 2 viti per lamiera Phillips

numero 6 x 1,5 pollici

• 1 vite di sicurezza

antimanomissione Spanner

numero 6 x 0,375 pollici

• 2 connettori terminali per lettori

terminali

Consigliati

• Fino a 9 cavetti connettori

• Cavo, conduttore 5-9 (di tipo

Wiegand o RS232), schermato

22 AWG

• Alimentatore lineare c.c.

• Scatola di giunzione metallica o

in plastica

• Utensile di sicurezza (per

viti antimanomissione)

HID 04-0001-03

部件

• 1 - iCLASS 读卡机

• 1 – 安装手册

• 2 - 3.5 mm x .6 螺距 x 12 mm

Phillips机制螺钉

• 2 - #6-32 x .375” Phillips 自攻

(mv) 机制螺钉

• 2 - #6 x 1.5” Phillips 小螺钉

• 1 - #6 x .375” 扳手安全螺钉，

防撬

• 2 -终端读卡机终端接头

HID Global 614XAN 6145AxN multiCLASS RP15 User Manual

HID Global Corporation 6145AxN multiCLASS RP15 Users Manual

Users Manual

Navigation menu

Namespaces

Views

Navigation
