1. User Manual
2. user manual

user manual

ACCESS ﬂexibility.

RK40

RPK40

iCLASS SE®13.56 MHz Contactless Smart Card Readers with Keypad

INSTALLATION GUIDE

instalación

installation

instalação

installation

installazione

安装

取り付け

설치

УСТАНОВКА

6706-901 A.0.5

iCLASS RK40, RPK40

6706-901 A.0

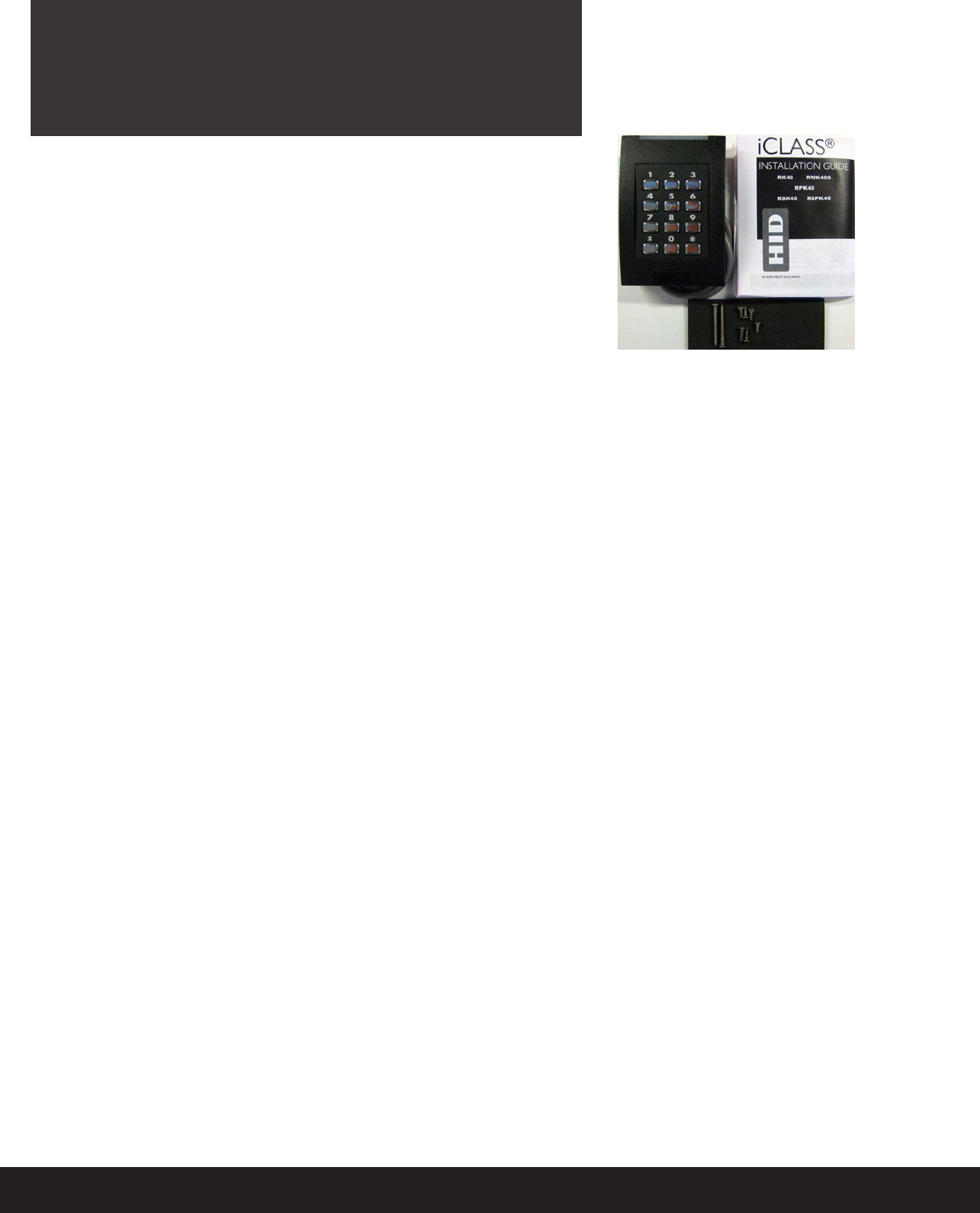

Parts List

componentes

pièces

peças

Komponenten

componenti

部件列表

部品

부품

КОМПЛЕКТАЦИЯ

PARTS

• 1 - iCLASS Reader

• 1 - Installation Manual

• 2 - 3.5 mm x .6 pitch x 12 mm Phillips machine screws

• 3 - #6-32 x .375” Phillips self-tapping (mv) machine screws

• 2 - #6 x 1.5” Phillips sheet metal screws

• 1 - #6 x .375” Spanner security screw, anti-tamper

• 2 - Terminal connectors for terminal readers

• 1 - Mounting Gasket

• 1 - Base plate

Recommended

• Up to 9 wire splices (pigtail)

• Cable, 5-9 conductor (Wiegand or RS232),

22 or 24 AWG [65 mm or 51 mm] (pigtail)

• Linear DC Power supply

• Metal or plastic junction box

• Security Tool (for anti-tamper screw) HID 04-0001-03

LiSTA de comPonenTeS

• 1 lector iCLASS

• 1 manual de instalación

• 2 tornillos mecánicos Phillips de 3.5 mm x 12 mm, paso 0.6

•3 tornillos mecánicos autoperforantes N.º 6 de 32 x 0.375“

•2 tornillos Phillips N.º 6 para metales de 1.5”

•1 tornillo de seguridad N.º 6 contra sabotaje de 0.375” para 

llave inglesa

•2 conectores de borne para lectores de borne

• 1 guarnición de montaje

• 1 placa base

Recomendado:

•Un máximo de 9 empalmes para cable (flexible)

• Cable, de 5 a 9 conductores (Wiegand o RS232), 22 o 24 AWG

[65 mm o 51 mm] (flexible)

• Fuente de alimentación lineal de CC

• Caja metálica o de plástico para conexiones

• Herramienta de seguridad (para tornillo contra sabotaje)

HID 04-0001-03

LiSTe deS PièceS

•1 - Lecteur iCLASS

•1 - Manuel d’installation

•2 - Vis mécaniques cruciformes 3,5 mm x 0,6 pas x 12 mm

•3 - Vis mécaniques cruciformes autotaraudeuses

Nº 6-32 x 0,375 pouce

•2 - Vis à tôle cruciformes Nº 6 x 1,5 pouce

•1 - Vis de sécurité inviolable Nº 6 x 0,375 pouce

•2 - Connecteurs de bornier pour lecteurs à bornier

• 1 - Joint plat

• 1 - Support

Recommandés

•Jusqu’à 9 embouts de câble (en tire-bouchon)

•Câble, 5-9 conducteurs (Wiegand ou RS232),

22 ou 24 AWG [65 mm ou 51 mm] (câble)

•Alimentation cc linéaire

•Boîtier de jonction métallique ou plastique

•Outil de sécurité (pour vis inviolable) HID 04-0001-03

PeçAS

•1 – Leitor iCLASS

•1 – Manual de instalação

•2 – Parafusos Phillips para aplicação a máquina de 3,5 mm x de

passo 0,6 x 12 mm

•3 – Parafusos Phillips de auto-rosqueamento para aplicação a

máquina nº 6-32 x 0,375 pol.

•2 – Parafusos Phillips de chapa metálica nº 6 x 1,5 pol.

•1 – Parafuso de segurança de chave de porca nº 6 x 0,375 pol.,

antiviolação

•2 – Conectores do terminal para os leitores do terminal.

• 1 – Vedação de montagem

• 1 – Placa básica

Recomendado

•Entrelaçamentos de até 9 cabos (cabo flexível)

•Cabo, condutor 5-9 (Wiegand ou RS232), 22 ou 24 AWG

[65 mm ou 51 mm] (cabo flexível)

•Alimentação DC linear

•Caixa de junção de metal ou plástico

•Ferramenta de segurança (para o parafuso antiviolação)

HID 04-0001-03

komPonenTen

•1 iCLASS Leser

•1 Installationsanleitung

•2 Kreuzschlitzschrauben – 3,5 mm x 12 mm (x 0,6 Zoll Teilung)

•3 Kreuzschlitz-Schneidschrauben – US-Größe  

Nr. 6-32 x 0,375 Zoll

•2 Kreuzschlitz-Blechschrauben – US-Größe  

Nr. 6 x 1,5 Zoll

•1 Sicherungsschraube – US-Größe Nr. 6 x 0,375 Zoll

•2 Anschlussstecker für Leser

• 1 Montagedichtung

• 1 Grundplatte

Empfohlene Komponenten

•Bis zu 9 Spleißverbindungen

•Kabel, 5-9 Leiter (Wiegand oder RS232), 22 oder 24 AWG

[65 mm oder 51 mm], (bewegliches Anschlusskabel)

•Lineares Gleichstromnetzteil

•Verteilerkasten aus Metall oder Kunststoff

•Sicherungswerkzeug (für Sicherungsschraube) HID 04-0001-03

eLenco PARTi

• Un lettore iCLASS

• Un manuale di installazione

• Due viti da ferro Phillips da 3,5 mm x 12 mm con passo da 0,6

• Viti da ferro autofilettanti Phillips numero # 6 32 x 0,375 pollici

• Due viti per lamiera Phillips numero 6 x 1,5 pollici

• Una vite di sicurezza antimanomissione Spanner

numero 6 x 0,375 pollici

• Due morsettiere per terminali lettore

• Una guarnizione per montaggio

• Una piastra di base

Consigliati

• Cavo a nove poli

• Cavo, conduttore 5-9 (tipo Wiegand o RS232),

22 o 24 AWG [65 mm o 51 mm] (a tortiglione)

• Alimentatore lineare c.c.

• Scatola di giunzione metallica o in plastica

• Utensile di sicurezza (per viti antimanomissione) HID 04-0001-03

部件列表

• 1 - iCLASS 读卡机

• 1 – 安装手册

• 2 - 3.5mmx.6螺距x12mmPhillips机制螺钉

• 3 - #6-32x.375”Phillips自攻(mv)机制螺钉

• 2 - #6x1.5”Phillips小螺钉

• 1 - #6x.375”扳手安全螺钉，防撬

• 2 -终端读卡机的终端接头

• 1-安装垫片

• 1 - 底板

推荐

• 最多9个接线头（绞编）

• 电缆，5-9导线（Wiegand或RS232），22或24AWG

[65mm或51mm]（绞编）

• 线性直流电源

• 金属或塑料接线盒

• 安全工具（用于防撬螺钉）HID 04-0001-03

部品リスト

• 1 - iCLASSリーダー

• 1 - 取り付けマニュアル

• 2 - 3.5 mm x .6 ピッチ x 12 mm プラス小ねじ

• 3 - #6-32 x .375” セルフタッピング(mv）プラス小ねじ

• 2 - #6 x 1.5” 板金プラスねじ

• 1 - #6 x .375” スパナ用セキュリティねじ、不正開封防止

• 2 - ターミナルリーダ用ターミナルコネクタ

• 1 - 取り付けガスケット

• 1 - ベースプレート

推奨

• 最大 9 のワイヤスプライス（ピグテール）

• ケーブル、5～9芯(Wiegandまたは RS232)、22または24 AWG

[65 mmまたは51 mm] (ピグテール)

• リニア DC 電源

• 金属製またはプラスチック製接続ボックス

• セキュリティツール（不正開封防止ねじ用）HID 04-0001-03

부품

• 1 - iCLASS 리더기

• 1 - 설치 메뉴얼

• 2 - 3.5 mm x 0.6 피치 x 12 mm (+)형 기계용 나사

• 3 - #6-32 x 0.375인치 (+)형 자동 탭 기계 용 나사 

• 2 - #6 x 1.5인치 (+)형 판금 나사

• 1 - #6 x 0.375인치 스패너 안전 나 사, 안티-탬퍼 

• 2 - 터미널 리더용 터미널 커넥터

• 1 - 설치 개스킷

• 1 - 베이스 플레이트

권장 사항

• 최대 9개의 라인 케이블 (Pigtail)

• 케이블, 5-9 커넥터(Wiegand 또는 RS232), 

22 또는 24 AWG[65 mm 또는 51 mm]  (Pigtail)

• Linear DC 전원 공급장치

• 금속 또는 플라스틱 결합 박스

• 보안 툴 (안티-탬퍼용 나사) HID 04-0001-03

Комплектация

• 1 считыватель (карт-ридер) iCLASS

• 1 руководство по монтажу

• 2 винта 3,5 мм x 0,6 x 12 мм с крестообразным шлицем

• 3 винта-самореза #6-32 x 0,375” с крестообразным

шлицем

• 2 шурупа по жести № 6 x 1,5” с крестообразным шлицем

• 1 винт с головкой под спецключ № 6 x 0,375” для защиты

от несанкционированного вскрытия

• 2 соединителя для считывателей с клеммами

• 1 монтажная прокладка

• 1 монтажная плата

Рекомендуется:

• До 9 муфт для сращивания гибких выводов

• 5-9 жил (Wiegand или RS232), калибр 22 или 24 AWG

[65 или 51 мм] (с гибкими выводами)

• Линейный источник напряжения постоянного тока

• Металлическая или пластмассовая соединительная

коробка

• Спецключ (для защитного винта) HID 04-0001-03

INSTALLATION GUIDE 3

6706-901 A.0 RK40, RPK40 iCLASS

NSC = Normal Standby Condition UL Reference Number Deciphering

x1 Reader Colors: K = Black, G = Gray

x2 Wiring: N = Pigtail, T = Terminal

PRODUCT

PRODUCTO

PRODUIT

PRODUTO

PRODUKT

PRODOTTO

製品

产品

제품

ИЗДЕЛИЕ

BASE PART NUMBER

NÚMERO DE COMPONENTE BASE

RÉFÉRENCE DE BASE

NÚMERO DAS PEÇAS BÁSICAS

HAUPTTEILENUMMER

NUMERO PARTE DI BASE

基本部品番号

基本部件编号

기본부품 번호

БАЗОВЫЙ НОМЕР ИЗДЕЛИЯ

INPUT VOLTAGE (VDC)

TENSIÓN DE ENTRADA (VCC)

TENSION D’ALIMENTATION (Vcc)

VOLTAGEM DE ENTRADA (VCC)

EINGANGSSPANNUNG (VDC)

TENSIONE IN INGRESSO (V c.c.)

入力電圧(VDC)

输入电压(VDC)

입력 전압(VDC)

НАПРЯЖЕНИЕ ПИТАНИЯ

(В постоянного тока)

CURRENT

CORRIENTE

COURANT

CORRENTE

STROMSTÄRKE

CORRENTE

電流

电流

전류

ТОК

OPERATING TEMPERATURE

TEMPERATURA DE FUNCIONAMIENTO

TEMPÉRATURE DE FONCTIONNEMENT

TEMPERATURA OPERACIONAL

BETRIEBSTEMPERATUR

TEMPERATURA D’ESERCIZIO

稼動温度

操作温度

작동 온도

РАБОЧАЯ ТЕМПЕРАТУРА

CABLE LENGTH

LONG. DE CABLE

LONGUEUR DE CÂBLE

COMPRIMENTO DO CABO

LUNGHEZZA CAVO

ケーブル長

电缆长度

케이블 길이

ДЛИНА КАБЕЛЯ

UL REF NUMBER

NÚMERO DE REFERENCIA UL

RÉF. UL

NÚMERO DE REFERÊNCIA UL

UL-REFERENZNUMMER

NUMERO DI RIFERIMENTO UL

UL参照番号

UL参考编号

UL 참조 번호

Справочный номер в UL

NSC PEAK

RK40 921N

5-16 VDC

130 mA 170 mA -30° - 150°F

(-35° - 65° C)

Wiegand = 500 ft - 22 AWG

(152.4 m)

300 ft - 24 AWG

(91.44 m)

RK40Dx1x2N

RPK40 921P 140 mA 175 mA RPK40Dx1x4N

Junction box not included.

Caja para conexiones no incluida.

Boîtier de jonction non inclus.

Caixa de junção não incluída.

Anschlusskasten nicht mit inbegriffen.

Scatola di raccordo non inclusa.

不包括接线盒。

接続ボックスは含まれていません。

연결 박스는 제품에 포함되지 않습니다.

Соединительная коробка не прилагается

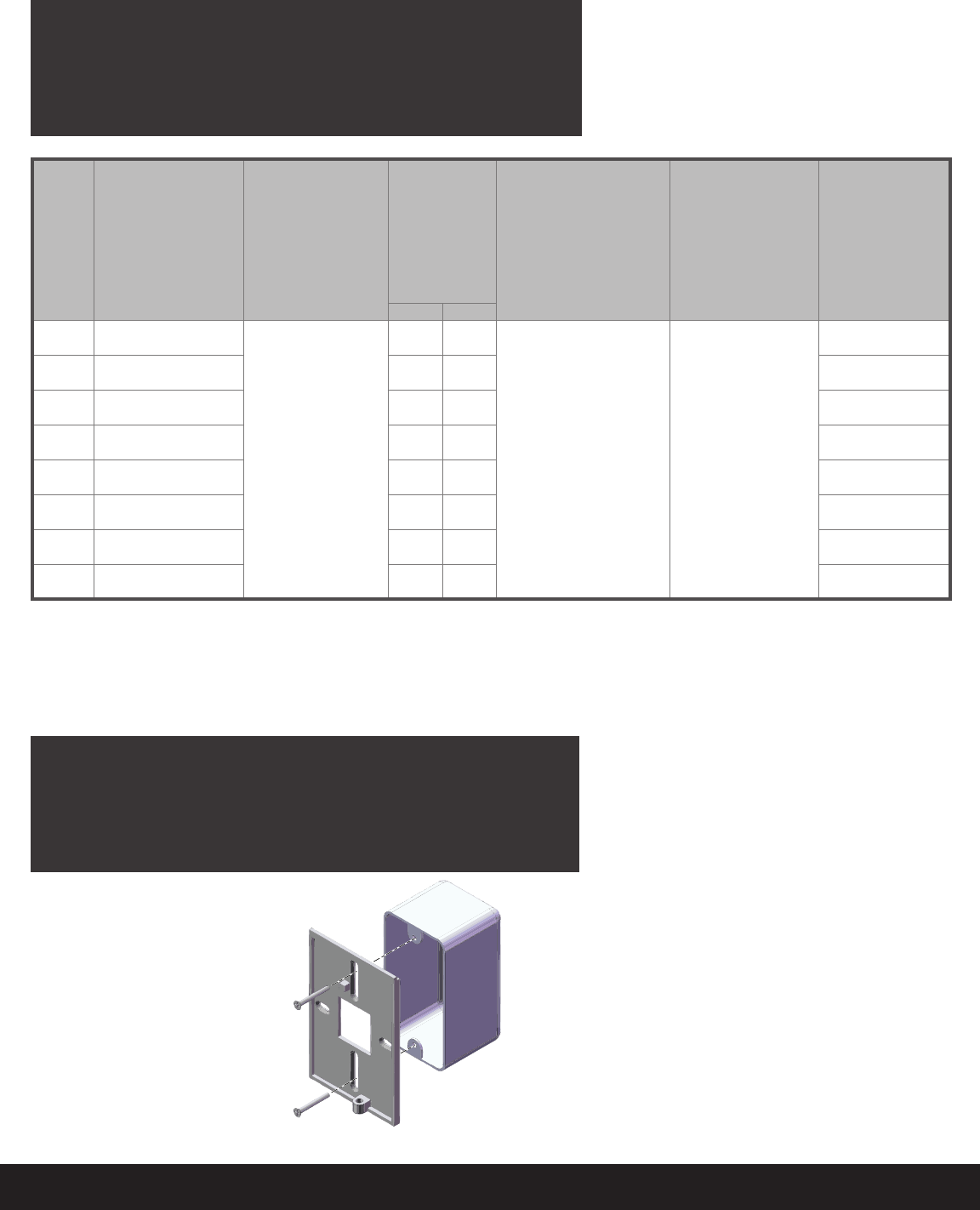

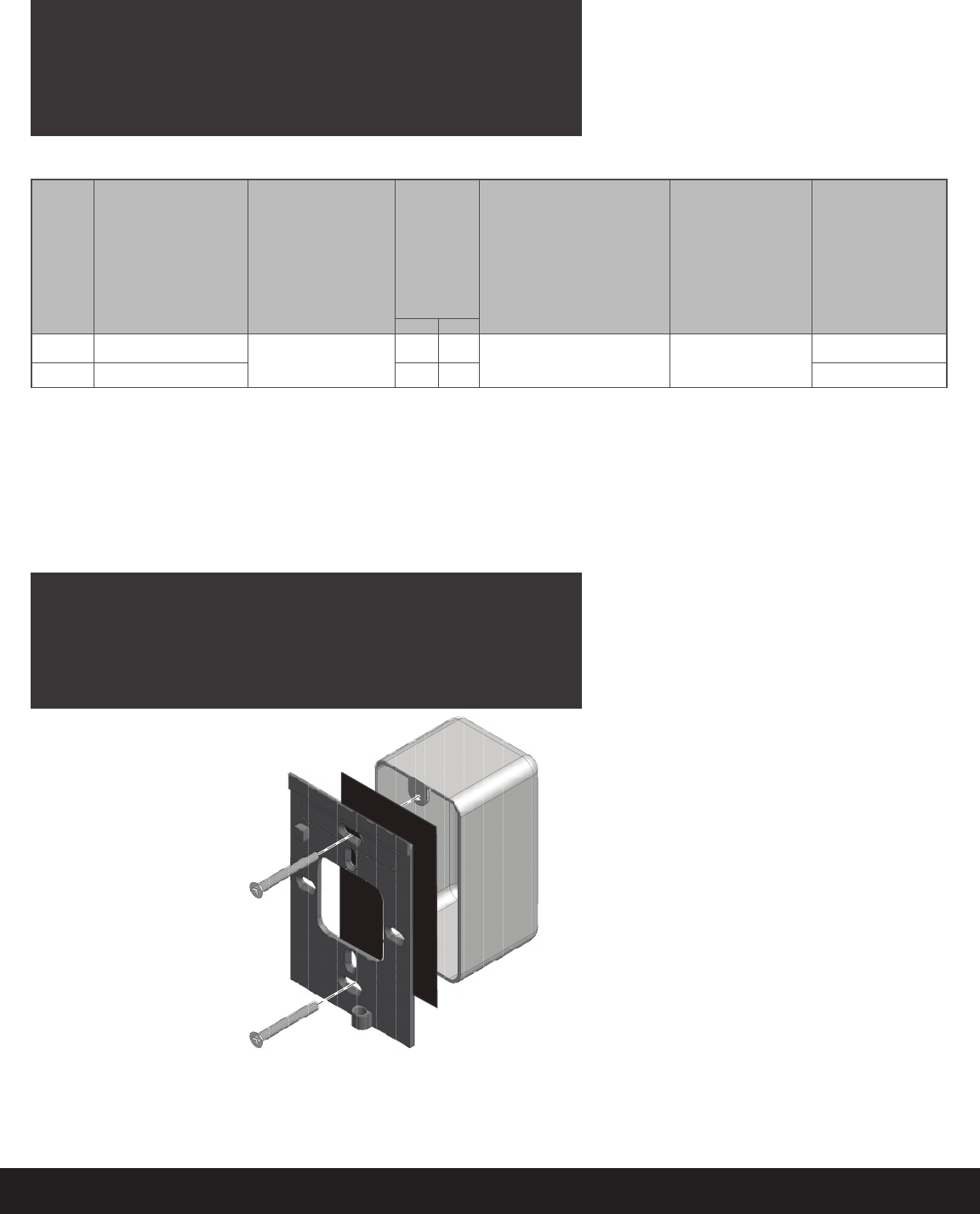

Speciﬁcations

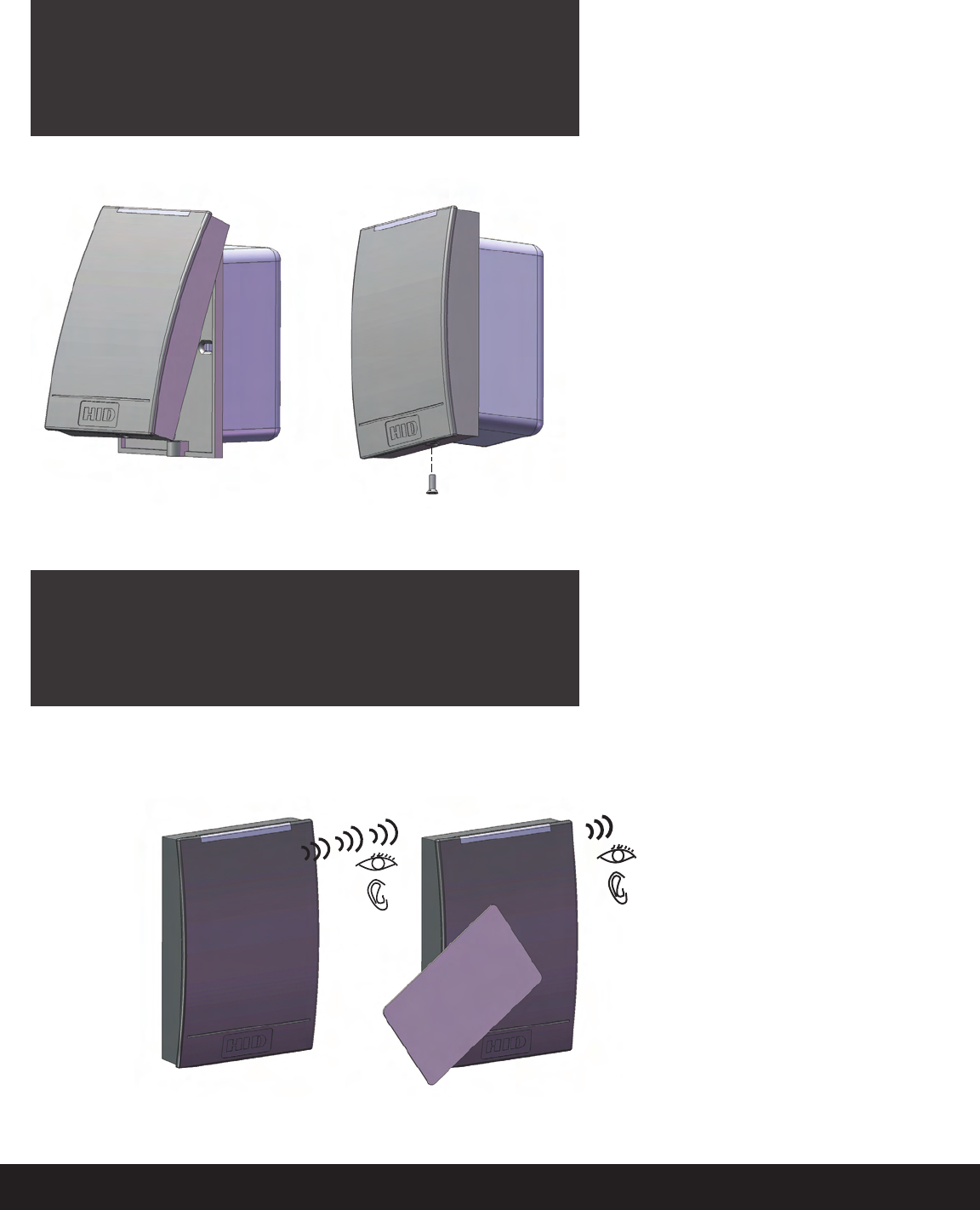

Mounting

especificaciones

spécifications

especificações

spezifiKationen

specifiche

仕様

规格

사양

ХАрАКТЕрИсТИКИ

montaje

montage

montagem

montage

montaggio

取り付け

安装

설치

КрЕПЛЕнИЕ

iCLASS RK40, RPK40

6706-901 A.0

BEEP

GRN

RTN

+VDC

SHLD

RED

HOLD

GPI01

GPI02

OC/TMPR

DATA1

DATA0

GPI03

GPI04

ATTENTION

Observe precautions for handling

ELECTROSTATIC SENSITIVE DEVICES

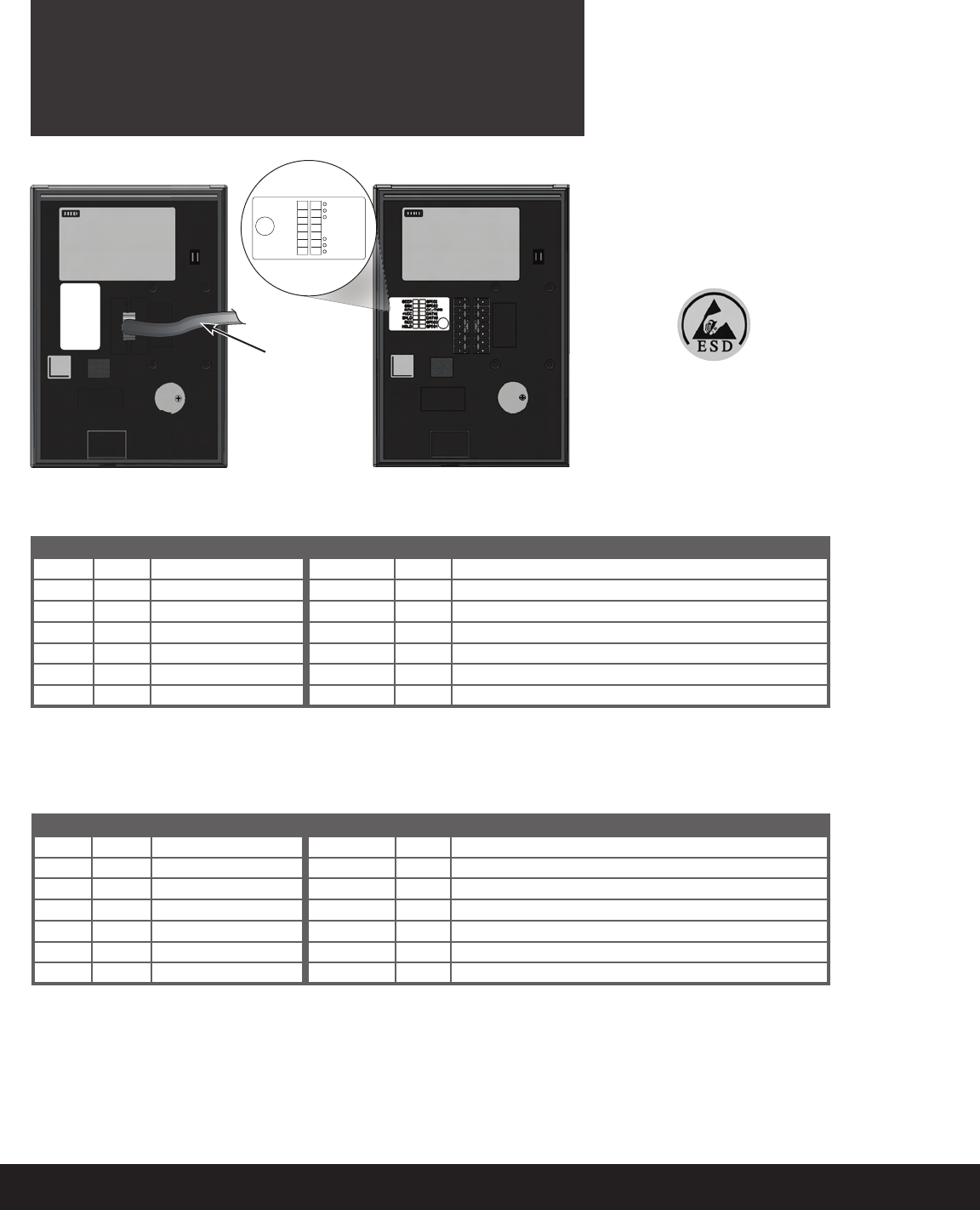

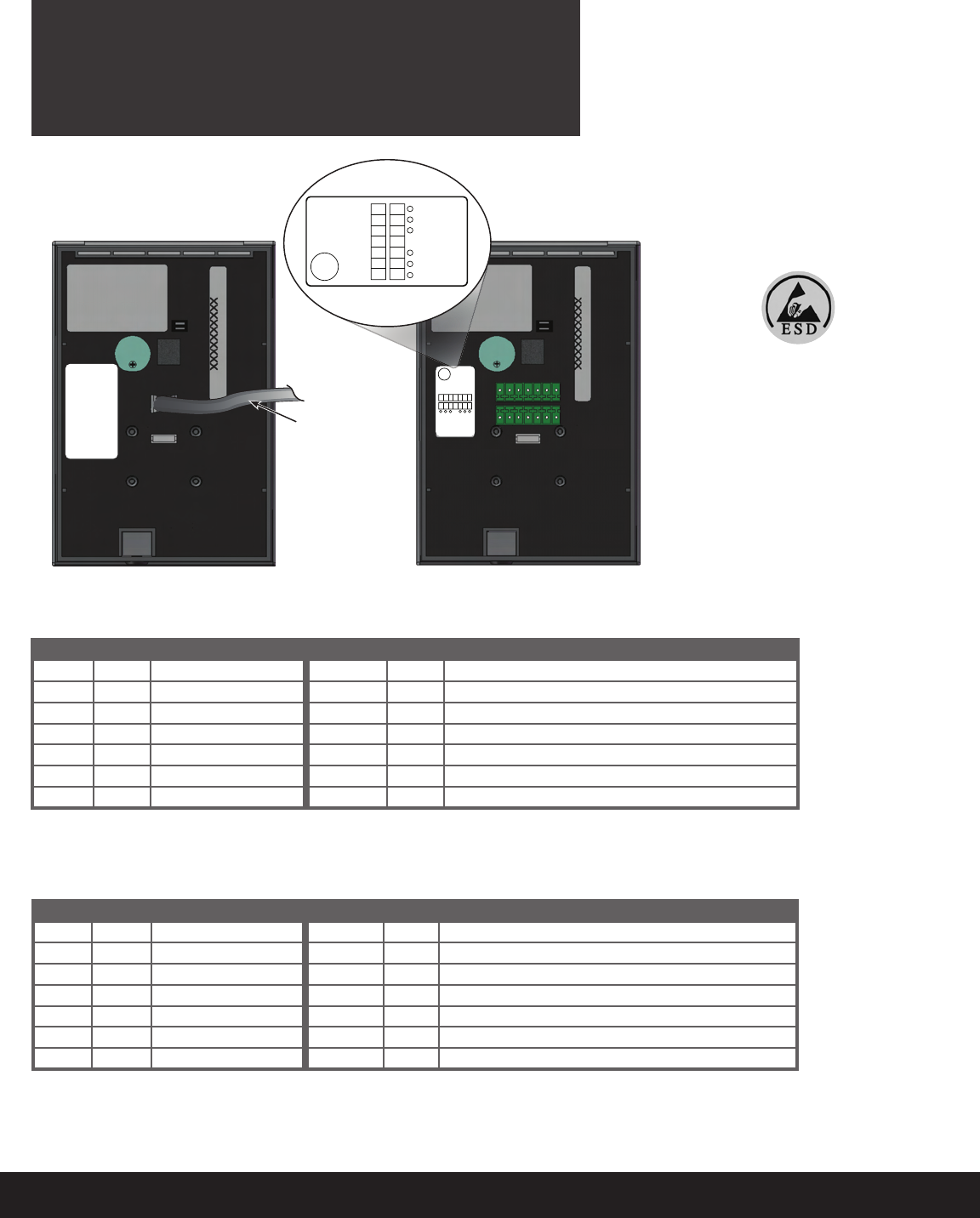

Wiring

Terminal Reader

Pigtail (RP) Reader

BEEP (YEL)

HOLD (BLU)

OC/TMPR (VIO)

DATA1 (WHT)

DATA0 (GRN)

GRN LED (ORN)

RED LED (BRN)

RS232-T/RS485-A (RED/GRN)

RS232-R/RS485-B (TAN)

RS485-Z (PINK)

RS485-Y (GRAY)

+VDC (RED)

GND (BLK)

18 in

(0.46 m)

* Tamper Output. When activated, output syncs to ground (default).

** Dependent upon reader configuration.

See HTOG Wiegand and Clock-and-Data configurations for more information.

Pigtail Terminal Description Pigtail Terminal Description

Yellow P1-1 Beeper Input Red/Green P2-7 GPIO1 (RS232-T / RS485-A )

Orange P1-2 Green (GRN) LED Input Tan P2-6 GPIO2 (RS232-R / RS485-B)

Black P1-3 Ground (RTN) Violet P2-5 * Open Collector Output

Red P1-4 +VDC White P2-4 ** Wiegand Data 1 / Clock

Drain P1-5 Shield (SHLD) Green P2-3 ** Wiegand Data 0 / Data

Brown P1-6 Red LED Input Pink P2-2 GPIO3 (RS485-Z)

Blue P1-7 Hold Input Gray P2-1 GPIO4 (RS485-Y)

* Salida de sabotaje. Al activarse, la salida se sincroniza con tierra (predeterminado).

** Depende de la configuración del lector.

Consulte las configuraciones de HTOG Wiegand y Reloj y datos para obtener más información.

Flexible Borne Descripción Flexible Borne Descripción

Amarillo P1-1 Entrada de bíper Rojo/ Verde P2-7 GPIO1 (RS232-T / RS485-A)

Naranja P1-2 Entrada de LED Verde (GRN) Bronceado P2-6 GPIO2 (RS232-R / RS485-B)

Negro P1-3 Tierra (RTN) Violeta P2-5 * Salida de colector abierto

Rojo P1-4 +VCC Blanco P2-4 ** Datos Wiegand 1 / Reloj

- P1-5 Sin uso Verde P2-3 ** Datos Wiegand 0 / Datos

Marrón P1-6 Entrada de LED rojo Rosa P2-2 GPIO3 (RS485-Z)

Azul P1-7 Entrada de retención Designe Gris P2-1 GPIO4 (RS485-Y)

cableado

câblage

fiação

Verdrahtung

cablaggio

配線

布线

배선

ТАБЛИЦА рАсКЛЮЧЕнИЯ ПрОВОДОВ

INSTALLATION GUIDE 5

6706-901 A.0 RK40, RPK40 iCLASS

* Sortie autoprotection. Lorsqu'elle est activée, la sortie est tirée vers la masse (par défaut).

** Selon la configuration du lecteur.

Pour plus d’informations, voir les configurations HTOG Wiegand et Clock-and-Data.

Câble À bornier Description Câble À bornier Description

Jaune P1-1 Entrée Beeper Rouge/vert P2-7 GPIO1 (RS232-T / RS485-A)

Orange P1-2 Entrée LED verte (GRN) Bronzage P2-6 GPIO2 (RS232-R / RS485-B)

Noir P1-3 Terre (RTR) Violet P2-5 * Sortie à collecteur ouvert

Rouge P1-4 +Vcc Blanc P2-4 ** Données Wiegand 1 / Clock

- P1-5 Non utilisé Vert P2-3 ** Données Wiegand 0 / Data

Marron P1-6 Entrée LED rouge Rose P2-2 GPIO3 (RS485-Z)

Bleu P1-7 Entrée Hold Ereinter Gris P2-1 GPIO4 (RS485-Y)

* Saída de tamper. Quando ativada a saída sincroniza com o terra (padrão).

** Dependente da configuração do leitor. Consulte do HTOG Wiegand e Configurações do Relógio e de Dados para obter mais informações.

Cabo exível Terminal Descrição Cabo exível Terminal Descrição

Amarelo P1-1 Entrada de bíper Vermelho/verde P2-7 GPIO1 (RS232-T / RS485-A)

Laranja P1-2 Entrada de LED verde (VRD) Bronzeie P2-6 GPIO2 (RS232-R / RS485-B)

Preto P1-3 Terra (RTN) Violeta P2-5 * Saída do coletor aberta

Vermelho P1-4 +VDC Branco P2-4 ** Wiegand-Daten 1/Uhr

- P1-5 Não usado Verde P2-3 ** Dados Wiegand 0 / Dados

Marrom P1-6 Entrada de LED vermelho Cor-de-rosa P2-2 GPIO3 (RS485-Z)

Azul P1-7 Manter entrada A lousa Cinzento P2-1 GPIO4 (RS485-Y)

* Manipulationssicherungsausgang. Bei Aktivierung schaltet der Ausgang auf Erdungsleiter um (Standard).

** Abhängig von Leserkonfiguration. Weitere Informationen siehe HTOG Wiegand- und Clock-and-Data-Konfiguration.

Pigtail Terminal Beschreibung Pigtail Terminal Beschreibung

Gelb P1-1 Signaltoneingang Rot/Grün P2-7 GPIO1 (RS232-T / RS485-A)

Orangefarben P1-2 Grün (GRN) LED-Eingang Sonnenbräunung P2-6 GPIO2 (RS232-R / RS485-B)

Schwarz P1-3 Erdungsleiter (RTN) Violett P2-5 * Open-Collector-Ausgang

Rot P1-4 +VDC Weiß P2-4 ** Wiegand-Daten 1 / Uhr

- P1-5 Nicht verwendet Grün P2-3 ** Wiegand-Daten 0 / Daten

Braun P1-6 Eingang rote LED Rosa P2-2 GPIO3 (RS485-Z)

Blau P1-7 Hold-Eingang Schiefer Grauen Sie An P2-1 GPIO4 (RS485-Y)

* Uscita tamper. Quando attivata, uscita a negativo (predefinito).

** Dipende dalla configurazione del lettore.

Per ulteriori informazioni in merito vedere le configurazioni HTOG Wiegand e Clock-and-Data.

Cavo essibile Terminale Descrizione Cavo essibile Terminale Descrizione

Giallo P1-1 Ingresso con cicalino Rosso/verde P2-7 GPIO1 (RS232-T / RS485-A)

Arancione P1-2 Ingresso LED verde (GRN) Abbronzatura P2-6 GPIO2 (RS232-R / RS485-B)

Nero P1-3 Massa (RTN) Violetto P2-5 * Uscita collettore aperto

Rosso P1-4 +V c.c. Bianco P2-4 ** Wiegand Data 1 / Clock

- P1-5 Non usato Verde P2-3 ** Wiegand Data 0 / Clock

Marrone P1-6 Ingresso LED rosso Traforare P2-2 GPIO3 (RS485-Z)

Blu P1-7 Ingresso di tenuta Grigio ardesia P2-1 GPIO4 (RS485-Y)

iCLASS RK40, RPK40

6706-901 A.0

* タンパー出力。

** リーダーの設定によって異なります。

詳細については、注文の手引き(HTOG)でWiegandとClock-and-Dataの設定を参照してください。

ピグテールターミナル説明ピグテールターミナル説明

黄色 P1-1 ブザー入力赤/グリーン P2-7 ** GPIO1 (RS232-T / RS485-A)

オレンジ色 P1-2 緑色(GRN) LED入力日焼け〔黄褐色〕 P2-6 ** GPIO2 (RS232-R / RS485-B)

黒色 P1-3 接地(RTN) 紫色 P2-5 *** オープンコレクタ出力

赤色 P1-4 +VDC 白色 P2-4 **** Wiegandデータ1/クロック

- P1-5 未使用緑色 P2-3 **** Wiegandデータ0/データ

茶色 P1-6 赤色LED入力ピンク P2-2 ** GPIO3 (RS485-Z)

青色 P1-7 ホールド入力候補者名簿灰色 P2-1 ** GPIO4 (RS485-Y)

* 防拆输出。激活后，输出信号与接地信号同步（默认）。

** 取决于读卡机配置。

有关详细信息，请参见HTOGWiegand和时钟与数据配置。

绞编端子说明绞编端子说明

黄色 P1-1 蜂鸣器输入红色/绿色 P2-7  GPIO1(RS232-T/RS485-A)

橙色 P1-2 绿色(GRN)LED输入棕褐色 P2-6  GPIO2(RS232-R/RS485-B)

黑色 P1-3 接地(RTN) 紫色 P2-5 * 开路集电极输出

红色 P1-4 +VDC 白色 P2-4 ** Wiegand数据1/时钟

- P1-5 未用绿色 P2-3 ** Wiegand数据0/数据

棕色 P1-6 红色LED输入粉红色 P2-2  GPIO3(RS485-Z)

蓝色 P1-7 暂停输入安蓝灰色的格雷 P2-1  GPIO4(RS485-Y)

*  탬퍼 출력. 활성화되면 출력은 접지에 동기화됩니다(기본값).

**  리더기의 구성에 따라 달라집니다.

  자세한 내용은 HTOG Wiegand 및 Clock-and-Data 구성을 참조하십시오.

피그테일 터미널 설명 피그테일 터미널 설명

노란색 P1-1 비퍼 입력 레드/녹색 P2-7   GPIO1 (RS232-T /RS485-A)

오렌지색 P1-2 녹색(GRN) LED 입력 Tan P2-6   GPIO2 (RS232-R / RS485-B)

검정색 P1-3 접지(RTN) 보라색 P2-5 *   오픈 콜렉터 출력

빨간색 P1-4 +VDC 흰색 P2-4 **  Wiegand Data 1 / Clock

- P1-5 사용 안함 녹색 P2-3 **  Wiegand Data 0 / Data

갈색  P1-6 빨간색 LED 입력 핑크 P2-2   GPIO3 (RS485-Z)

파란색 P1-7 입력 대기 회색 석판 P2-1   GPIO4 (RS485-Y)

* Выход датчика вскрытия корпуса. После активации датчика выход замыкается на землю (по умолчанию).

** Зависит от конфигурации считывателя.

Дополнительная информация приводится в руководстве по заказу изделий Wiegand и Clock-and-Data.

Гибкий вывод Клемма Описание Гибкий вывод Клемма Описание

Желтый P1-1 Вход для звукового сигнала Красный/Зеленый P2-7 GPIO1 (RS232-T / RS485-A)

Оранжевый P1-2 Зеленый светодиод (GRN) – вход Загар P2-6 GPIO2 (RS232-R / RS485-B)

Черный P1-3 Земля (минус) Фиолетовый P2-5 * Выход «открытый коллектор»

Красный P1-4 + В пост. тока Белый P2-4 ** Wiegand Данные 1 / Время

- P1-5 Не используется Зеленый P2-3 ** Wiegand Данные 0 / Данные

Коричневый P1-6 Красный светодиод – вход Розовый P2-2 GPIO3 (RS485-Z)

Синий P1-7 Ввод задержки Серый Сланец P2-1 GPIO4 (RS485-Y)

INSTALLATION GUIDE 7

6706-901 A.0 RK40, RPK40 iCLASS

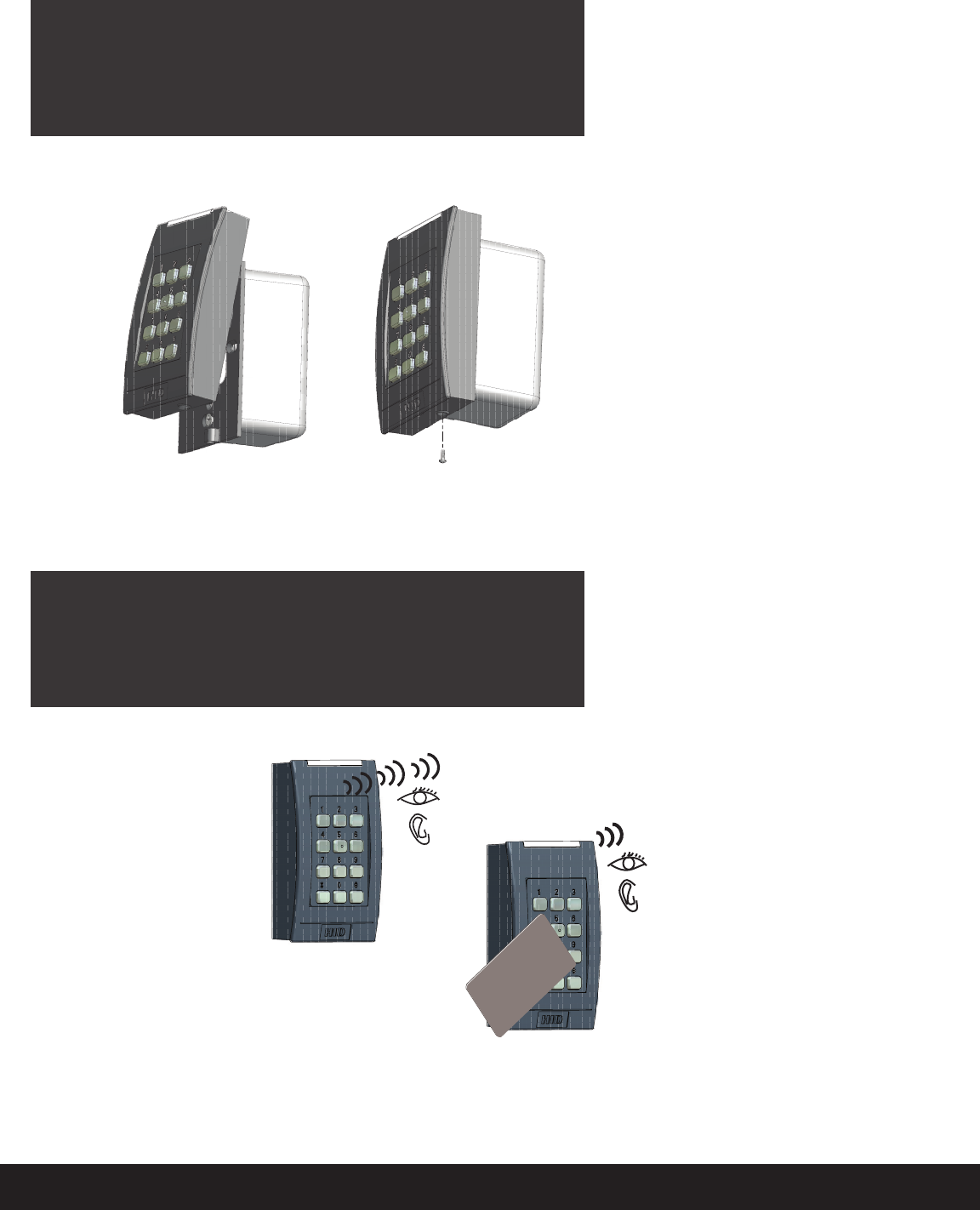

Power & Testing

Turn power on

Encienda la unidad

Mettez sous tension

Ligue a energia

Einschalten

Accendere

打开电源

電源を入れます

전원을 켜십시오

Включить питание Test card

Pruebe la tarjeta

Testez la carte

Teste o cartão

Karte testen

Provare la tessera

测试卡

カードをテストします

카드를 테스트하십시오

Тестовая карта

Install Reader to Backplate

encendido y prueba

alimentation et tests

energia e teste

stromVersorgung und testen

accensione e proVa

電源投入とテスト

电源和测试

전원 및 테스트

ВКЛЮЧЕнИЕ ПИТАнИЯ И ПрОВЕрКА

instalación del lector en la placa posterior

installation du lecteur sur la plaque arrière

instalação do leitor na placa traseira

leser an der rücKplatte anbringen

installazione del lettore a contropiastra

背面プレートへのリーダーの取り付け

将读卡机安装到后板

리더기를 백플레이트에 설치

УсТАнОВКА сЧИТыВАТЕЛЯ нА МОнТАжнУЮ ПЛАТУ

iCLASS RK40, RPK40

6706-901 A.0

Optional Features

• Open Collector Output - Controls an external device (16 VDC Max) operating in Host Mode only. Sink - 40mA / Source - 1mA. See the iCLASS Application Note for details.

• Optical Tamper - A configuration card is necessary to activate the Optical Tamper. Once activated, and when the mounting plate is removed, the Optical Tamper is activated. Contact HID Technical

Support for Optical Tamper options. See Tamper Application Note, AN0112.

• Configuration Cards - With the use of conguration cards, the reader can be modied to meet the specic requirements of an installation. Conguration options include; audio visual, CSN outputs and

keypad outputs. Contact HID Technical Support for all reader conguration options.

• Hold Input - when asserted, this line either buffers a card or disables a card read until released, as configured.

• Salida a colector abierto: controla un dispositivo externo (16 VCC máx.) que funciona únicamente en Modo Host. Disipación de corriente: 40mA / Fuente: 1mA. Para obtener más información,

consulte la Nota de Aplicación de iCLASS.

• Interruptor de sabotaje óptico: la tarjeta de configuración acciona el interruptor de sabotaje óptico. Una vez accionado, cuando se retira la placa posterior del lector, se activa un interruptor de

sabotaje óptico. Comuníquese con el Centro de Asistencia Técnica de HID para conocer las opciones de interruptores de sabotaje óptico.

• Tarjetas de configuración: el uso de las tarjetas de configuración permite que el lector se pueda modificar para cumplir con los requisitos específicos de una instalación. Las opciones de

configuración incluyen salidas de audio, visuales, CSN y teclado numérico. Comuníquese con el Centro de Asistencia Técnica de HID para conocer todas las opciones de configuración.

• Entrada de retención: cuando se activa, esta línea almacena una tarjeta en memoria intermedia o anula su configuración de lectura hasta que sea desactivada.

• Sortie à collecteur ouvert - contrôle un dispositif externe ( 16 Vcc max, -40mA). Voir la note d’application iCLASS pour de plus amples détails.

• Autoprotection optique – Une carte de configuration est nécessaire pour activer l’autoprotection optique. Une fois que celle-ci a été activée, l’autoprotection optique se déclenche lorsque la plaque de

montage est enlevée. Contactez le support technique de HID pour connaître les options d’autoprotection optique.

• Cartes de configuration – Les cartes de configuration permettent de modifier le fonctionnement du lecteur pour satisfaire aux exigences spécifiques d’une installation. Les options de configuration

comprennent les fonctions audiovisuelles ainsi que les sorties CSN et les sorties de clavier. Contactez le support technique de HID pour connaître l’ensemble des options de configuration du lecteur.

• Entrée Hold - Lorsqu’elle est activée, cette ligne met une carte en mémoire tampon ou désactive la lecture de carte lorsque l’entrée est active, selon la configuration définie.

• Saída do coletor aberta – controla o dispositivo externo (máx. 16 VCC) operando somente no modo Host. Dissipador – 40mA / Fonte – 1mA. Veja a observação iCLASS de aplicação para

detalhes.

• Optical Tamper – Um cartão de configuração é necessário para ativar o Optical Tamper (detector ótico). Uma vez acionado, quando se retira a placa traseira do leitor, o Optical Tamper será ativado.

Contate o suporte técnico da HID para obter as opções do Optical Tamper.

• Cartões de configuração – com o uso de cartões de configuração, o leitor pode ser modificado para atender aos requisitos específicos de uma instalação. As opções de configuração incluem áudio-

visual, saídas de CSN e saídas de teclado. Contate o Suporte Técnico HID para obter todas as opções de configuração do leitor.

• Entrada Hold – quando ativada, essa linha ou armazena um cartão ou desabilita a leitura de um cartão até que seja liberada, conforme configurada.

• Open-Collector-Ausgang – steuert ein externes Gerät (max. 16 VDC), ausschließlich über serielle Schnittstelle. Sink - 40 mA / Quelle - 1 mA. Einzelheiten sind im iCLASS-Anwendungshinweis

enthalten. Wenn nach Aktivierung der Konfigurationskarte die Montageplatte des Lesers entfernt wird, wird eine Manipulationswarnung ausgegeben.

• Optische Manipulationssicherung – zur Aktivierung der optischen Manipulationssicherung ist eine Konfigurationskarte erforderlich. Wenn nach Aktivierung der Konfigurationskarte die Montageplatte

des Lesers entfernt wird, wird eine Manipulationswarnung ausgegeben.

Informationen zu den Konfigurationsoptionen der optischen Manipulationssicherung sind über den technischen Support von HID erhältlich.

• Konfigurationskarten – durch die Verwendung von Konfigurationskarten kann der Leser modifiziert werden, um die jeweiligen Anforderungen einer Installation zu erfüllen. Zu den

Konfigurationsoptionen gehören audiovisuelle Einstellung, CSN-Ausgänge und Tastenfeld-Ausgänge. Informationen zu den Konfigurationsoptionen der Leser sind über den technischen Support von

HID erhältlich.

• Hold-Eingang – wenn diese Funktion aktiviert ist, werden die Kartendaten entweder zwischengespeichert oder die Lesekonfiguration der Karte wird gesperrt, je nach Konfiguration.

características opcionales

Caractèristiques en option

recursos opcionais

optionale features

funzioni opzionali

オプション機能

可选功能

선택 사양 기능

ДОПОЛнИТЕЛЬныЕ ВОЗМОжнОсТИ

INSTALLATION GUIDE 9

6706-901 A.0 RK40, RPK40 iCLASS

• Uscita collettore aperto – Controlla un dispositivo esterno (massimo 16 V c.c.) che funziona solo in modalità host. Sink - 40mA / Source - 1mA. Per dettagli in merito, vedere la nota applicativa

iCLASS.

• Tamper ottico – per l’attivazione del tamper ottico è necessaria una tessera di configurazione. Una volta attivato, se la piastra posteriore viene rimossa, il dispositivo viene attivato.

Contattare il supporto tecnico HID per opzioni relative al tamper ottico.

• Tessere di configurazione – tali tessere consentono di modificare il lettore in modo da rispondere agli specifici requisiti di un’installazione. Le opzioni di configurazione includono: audio-visivo, output

del numero di serie della scheda e output della tastiera. Contattare il supporto tecnico HID per tutte le opzioni di configurazione del lettore.

• Ingresso di tipo hold – Quando viene attivata, questa linea memorizza in un buffer una tessera o disattiva la lettura della tessera fino al rilascio, come configurato.

• オープンコレクタ出力 - ホストモードでのみ動作する外部装置(最大 16 VDC)をコントロールします。シンク - 40mA /ソース - 1mA。詳細については、iCLASSアプリケーションノートを参照してください。

• 光タンパー - 光タンパーを有効にするには、設定カードが必要です。一旦有効にすると、取り付けプレートを取り外したときに、光タンパーが作動します。

光タンパーのオプションについては、HID技術サポートにご連絡ください。

• 設定カード - 設定カードを使用すると、取り付けの具体的な要件を満たすようにリーダーを変更できます。設定オプションには、オーディオビジュアル、CSN出力、キーパッド出力などがあります。すべてのリーダ

ー設定オプションについては、HID技術サポートにご連絡ください。

• ホールド入力 - 有効にすると、解除するまで、このラインは、設定されたとおりに、カードをバッファするかカード読み取り設定を無効にします。

• 开路集电极输出-控制一个仅以主机模式工作的外部设备（最大16VDC）。拉电流-40mA/灌电流-1mA。有关详细信息，请参见“iCLASS应用说明”。

• 光学修改警报器-光学修改警报器需要通过配置卡激活。一旦激活，光学修改警报器会在移除读卡机的安装板时发出警报。请联系HID技术支持部门，获取光学修改警报器选件。

• 配置卡－可以使用配置卡改装读卡器，以满足特定的安装要求。配置选项包括：音频/视频、CSN输出和键盘输出。有关读卡机的所有配置选项，请联系HID技术支持部门。

• 暂停输入-启用时，这条控制线会使读卡器缓冲一个卡或者使读卡器不读卡，直到该功能被取消。

• 오픈 콜렉터 출력 - 외부 장치(최대 16 VDC)를 제어합니다. 단, 호스트 모드일 때만 작동합니다. 싱크 - 40mA / 소스 - 1mA. 자세한 내용은 iCLASS 어플리케이션 노트를 참조하십시오.

• 옵티컬 탬퍼 - 옵티컬 탬퍼를 활성화하려면 설정 카드가 필요합니다. 옵티컬 탬퍼가 활성화되면, 리더기의 설치 플레이트가 제거될 때 옵티컬 탬퍼가 작동하게 됩니다. 옵티컬 탬퍼 옵션에 대한 

내용은 HID 기술 지원부에 문의하십시오.

• 설정 카드 - 설정 카드를 사용하면, 리더기는 설치시 특정 요건을 만족하도록 수정 가능합니다. 구성 옵션은 LED의 시각적 효과, CSN 출력 및 키패드 출력을 포함합니다. 모든 리더 구성 옵션에 

대한 내용은 HID 기술 지원부에 문의하십시오.

• 입력 대기 - 입력 신호가 수신되면, 입력이 해제될때까지 리더는 카드를 판독하지 않거나 카드데이터를 저장하지 않습니다.

• Выход «открытый коллектор» контролирует внешнее устройство (16 В постоянного тока максимально) – только при работе в режиме «хост-устройства». Сток – 40 мА / исток – 1 мА.

Подробности приведены в «Примечаниях о применении устройства iCLASS».

• Оптический датчик вскрытия – для активации этого датчика требуется карта конфигурации. После того как этот датчик будет активирован, несанкционированное снятие монтажной платы

считывателя приведет к выдаче тревожного сигнала. Информацию о вариантах настройки оптического датчика вскрытия можно получить в службе технической поддержки корпорации

НID.

• Карты конфигурации – • С помощью карт конфигурации можно настроить считыватель под конкретные требования системы, в которой он будет использоваться. Варианты настройки

конфигурации: аудио и видео, выход СSN (серийный номер карты) и выход на тастатуру. Информацию обо всех вариантах настройки конфигурации считывателя можно получить в

службе технической поддержки корпорации НID.

• Ввод задержки (Hold input) – при включении эта линия сохранит параметры карты в буфере или же заблокирует считывание карты до снятия сигнала (в зависимости от настройки

конфигурации).

hidglobal.com

ACCESS experience.

HID Global

North America

15370 Barranca Parkway

Irvine, CA 92618

USA

Phone: 800 237 7769

Fax: 949-732-2120

Asia Paciﬁc

19/F 625 King’s Road

NorthPoint, Island East

Hong Kong

Phone: 852 3160 9800

Fax: 852 3160 4809

Europe, Middle East & Africa

Phoenix Road

Haverhill, Suolk CB9 7AE

England

Phone: +44 (0) 1440 714 850

Fax: +44 (0) 1440 714 840

Support: support.hidglobal.com

Check reader label for current regulatory approvals.

Connect only to a Listed Access Control / Burglary power-limited power supply. These readers are intended to be used with listed (UL294) control equipment.

Only the Wiegand communication protocol has been investigated by UL.

FCC / Canada Radio Certification

CAUTION: Any changes or modiﬁcations to this device not explicitly approved by manufacturer could void your authority to operate this equipment.

This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interfer-

ence received, including interference that may cause undesired operation.

This device complies with Industry Canada license-exempt RSS standard(s). Operation is subject to the following two conditions:

(1) This device may not cause interference, and (2) This device must accept any interference, including interference that may cause undesired operation of the device.

CE Marking

HID Global hereby declares that these proximity readers are in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC.

Por el presente, HID Global declara que estos lectores de proximidad cumplen con los requisitos esenciales y otras disposiciones relevantes de la Directiva 1999/5/EC.

HID Global déclare par la présente que ces lecteurs à proximité sont conformes aux exigences essentielles et aux autres stipulations pertinentes de la Directive 1999/5/CE.

A HID Global, por meio deste, declara que estes leitores de proximidade estão em conformidade com as exigências essenciais e outras condições da diretiva 1999/5/EC.

HID Global bestätigt hiermit, dass die Leser die wesentlichen Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EG erfüllen.

HID Global dichiara che i lettori di prossimità sono conformi ai requisiti essenziali e ad altre misure rilevanti come previsto dalla Direttiva europea 1999/5/EC.

Download copies of the R&TTE Declaration of Conformity (DoC) at http://certifications.hidglobal.com.

Taiwan

According to “Administrative Regulations on Low Power Radio Waves Radiated Devices” Without permission granted by the NCC, any company, enterprise, or user is not allowed to change frequency,

enhance transmitting power or alter original characteristic as well as performance to an approved low power radio-frequency devices. The low power radio-frequency devices shall not influence aircraft

security and interfere legal communications; If found, the user shall cease operating immediately until no interference is achieved. The said legal communications means radio communications is

operated in compliance with the Telecommunications Act.

The low power radio-frequency devices must be susceptible with the interference from legal communications or ISM radio wave radiated devices.

經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現

象時，應立即停用，並改善至無干擾時方得繼續使用。前項合法通信，指依電信法規定作業之無線電通信。低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。

Japan MIC

この装置は総務省の型式指定を受けています。これらの装置は無線装置の電磁的両立性規格(EMC規格：ETSI301-489)に準拠しています。しかしながら、非常に近くにある近接（低周波）機器やその他不明な電波があ

った場合はその影響を受ける可能性があります。その影響の程度は各医療機器とそこからの距離によるために正確に量るのは困難です。設置は可能な限り医療機器から離れた位置に行い、設置後に医療機器が正

常稼動するか必ず確認して下さい。

Singapore

Complies with

IDA Standards

DB103548

HID, HID Global, iCLASS, multiCLASS and Indala are the trademarks or registered

trademarks of HID Global Corporation in the U.S. and other countries.

Korean KCC

RK40D RPK40D

항목 규격

송신주파수 RFID:13.56 MHz RFID:13.5607 MHz,

LPD:125 KHz

수신주파수 RFID:13.56 MHz RFID:13.56 MHz,

LPD:125 KHz

출력 RFID: 10m에서

47.544mv이하

RFID: 10m에서 47.544mv이하.

LPD:3 m 거리에서 500 ㎶/m이하

전원 DC 12.0V

전파형식 A1D

발진방식 X-tal X-tal (13.56MHz) Resonator(125kHz)

변조방식 AM AM(13.56MHz), FSK(125kHz)

6706-901 Rev A.0.5

Patent Pending

HID Global MCLASSRP40D MCLASS RFID Reader User Manual iCLASS Keypad Installation Guide

HID Global Corporation MCLASS RFID Reader iCLASS Keypad Installation Guide

Contents

user manual

Navigation menu

Namespaces

Views

Navigation
