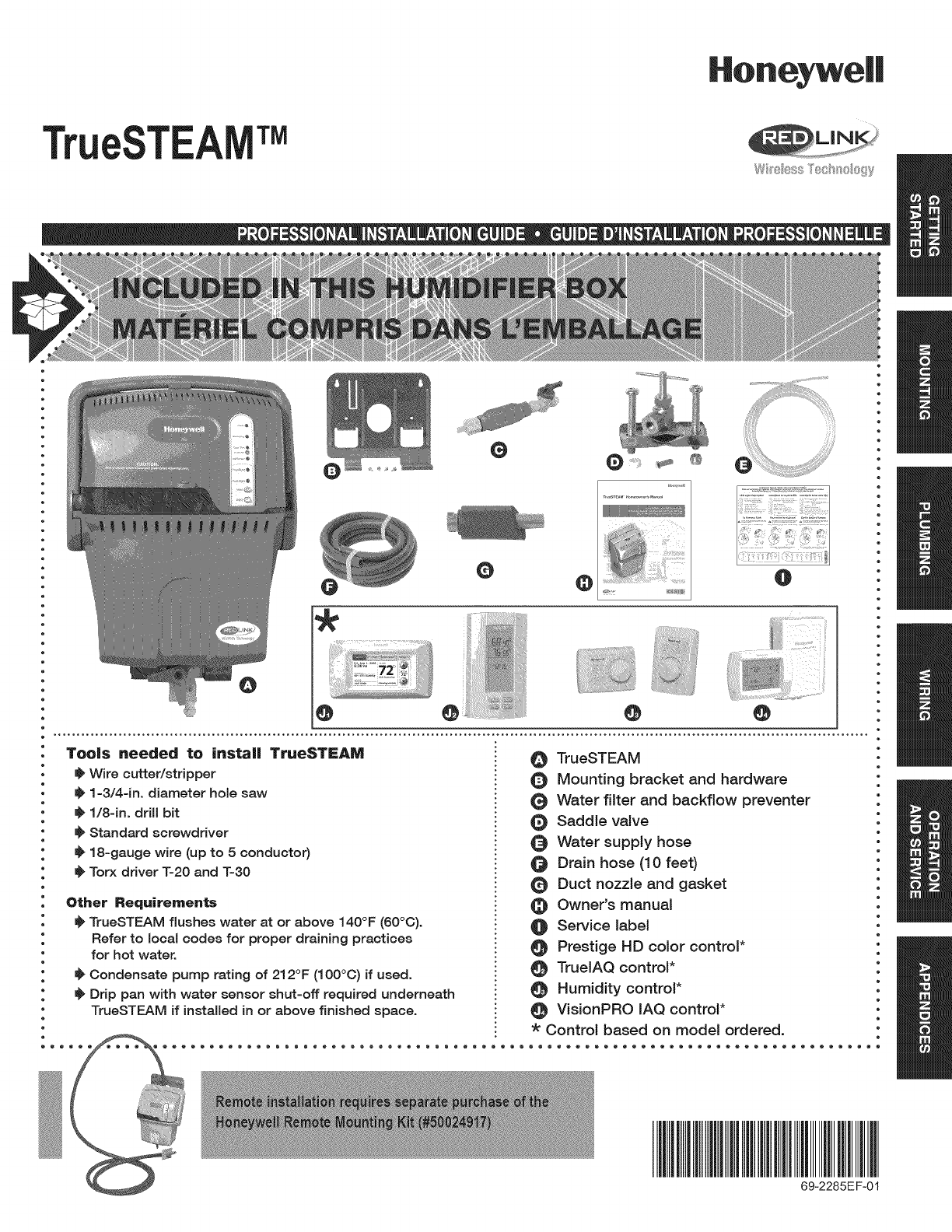

Hone we||

TrueSTEAMTM

® s_s @gy

o@@

@ @ @ 0

Tools needed to instal| TrueSTEAM OTrueSTEAM

Wire cutter/stripper O Mounting bracket and hardware

@1 =3/4dn. diameter hole saw

1/8=in. drill bit

_, Standard screwdriver

18-gauge wire (up to 5 conductor)

Tot× driver 1"-20 and 1"-30

Other Requirements

TrueSTEAM flushes water at or above 140°F (6000).

Refer to local codes for proper draining practices

for hot water.

Condensate pump rating of 212°F (100°C) if used.

Drip pan with water sensor shut=off required underneath

TrueSTEAM if instaJJed in or above finished space.

Water filter and backflow preventer

(_ Saddle valve

Q Water supply hose

Drain hose (10 feet)

_) Duct nozzle and gasket

Owner's manual

Service label

Prestige HD color control*

TruelAQ control*

Humidity control*

VisionPRO IAQ control*

*Control based on model ordered.

69-2285EF-01

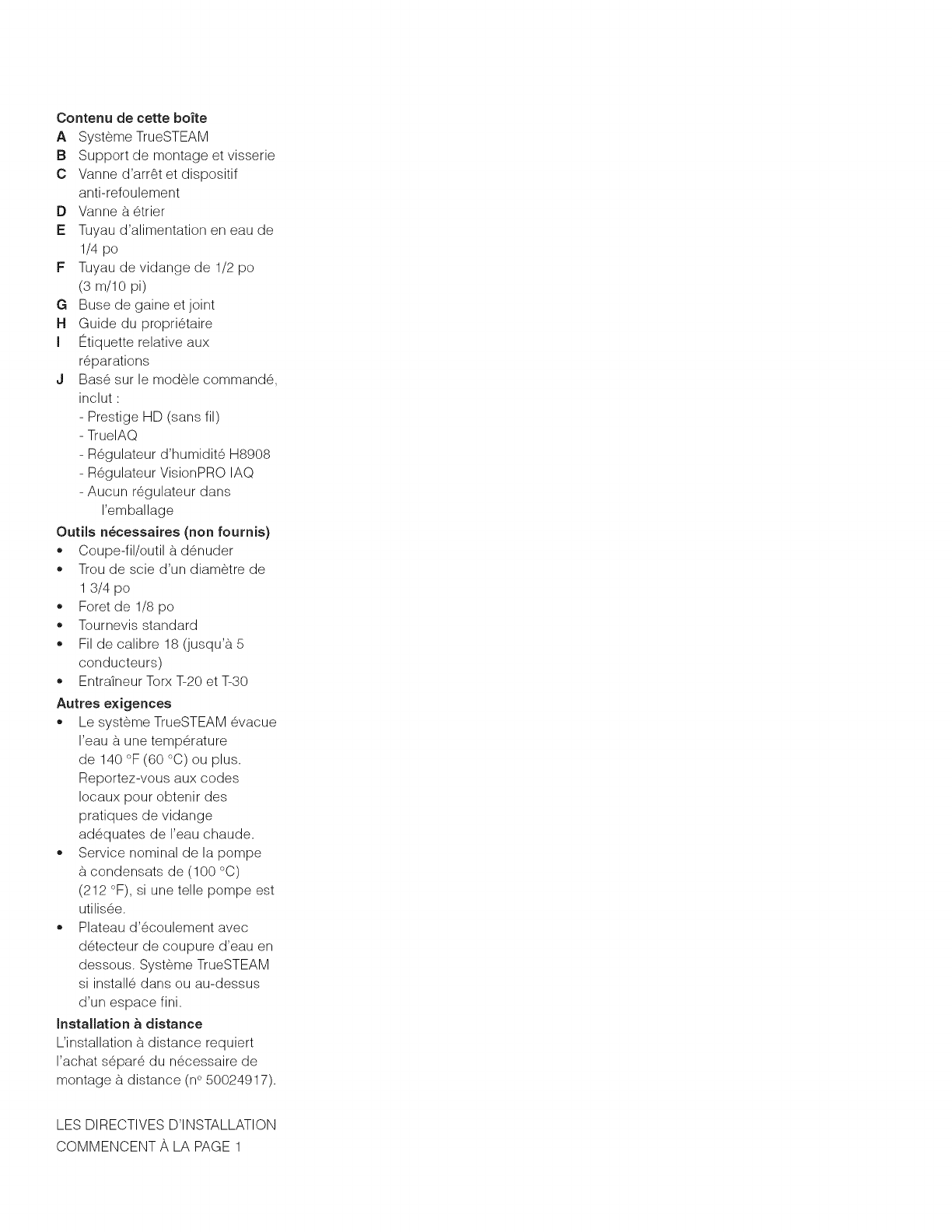

Contenu de cette bo_te

ASysteme TrueSTEAM

B Support de montage et visserie

O Vanne d'arr_t et dispositif

anti-refoulement

D Vanne _.6trier

E Tuyau d'alimentation en eau de

1/4 po

F Tuyau de vidange de 1/2 po

(3 m/10 pi)

G Buse de gaine et joint

H Guide du propri6taire

I Etiquette relative aux

r6parations

J Bas6 sur le modele command6,

inclut :

- Prestige HD (sans fil)

- TruelAQ

- R6gulateur d'humidit6 H8908

- R6gulateur VisionPRO IAQ

- Aucun r6gulateur dans

I'emballage

Outils n_cessaires (non fournis)

• Coupe-fil/outil _. d6nuder

• Trou de scie d'un diametre de

1 3/4 po

• Foret de 1/8 po

• Tournevis standard

= Fil de calibre 18 (jusqu'_.5

conducteurs)

= Entra_neur Torx T-20 et T-30

Autres e×igences

• Le systeme TrueSTEAM 6vacue

I'eau _. une temp6rature

de 140 °F (60 °C) ou plus.

Reportez-vous aux codes

Iocaux pour obtenir des

pratiques de vidange

ad6quates de I'eau chaude.

Service nominal de la pompe

_. condensats de (100 °C)

(212 °F), si une telle pompe est

utilis6e.

Plateau d'6coulement avec

d6tecteur de coupure d'eau en

dessous. Syst_me TrueSTEAM

si install6 dans ou au-dessus

d'un espace fini.

installation a distance

L'installation b_distance requiert

I'achat s6par6 du n6cessaire de

montage _. distance (n° 50024917).

LES DIRECTIVES D'INSTALLATION

COMMENCENT A LA PAGE 1

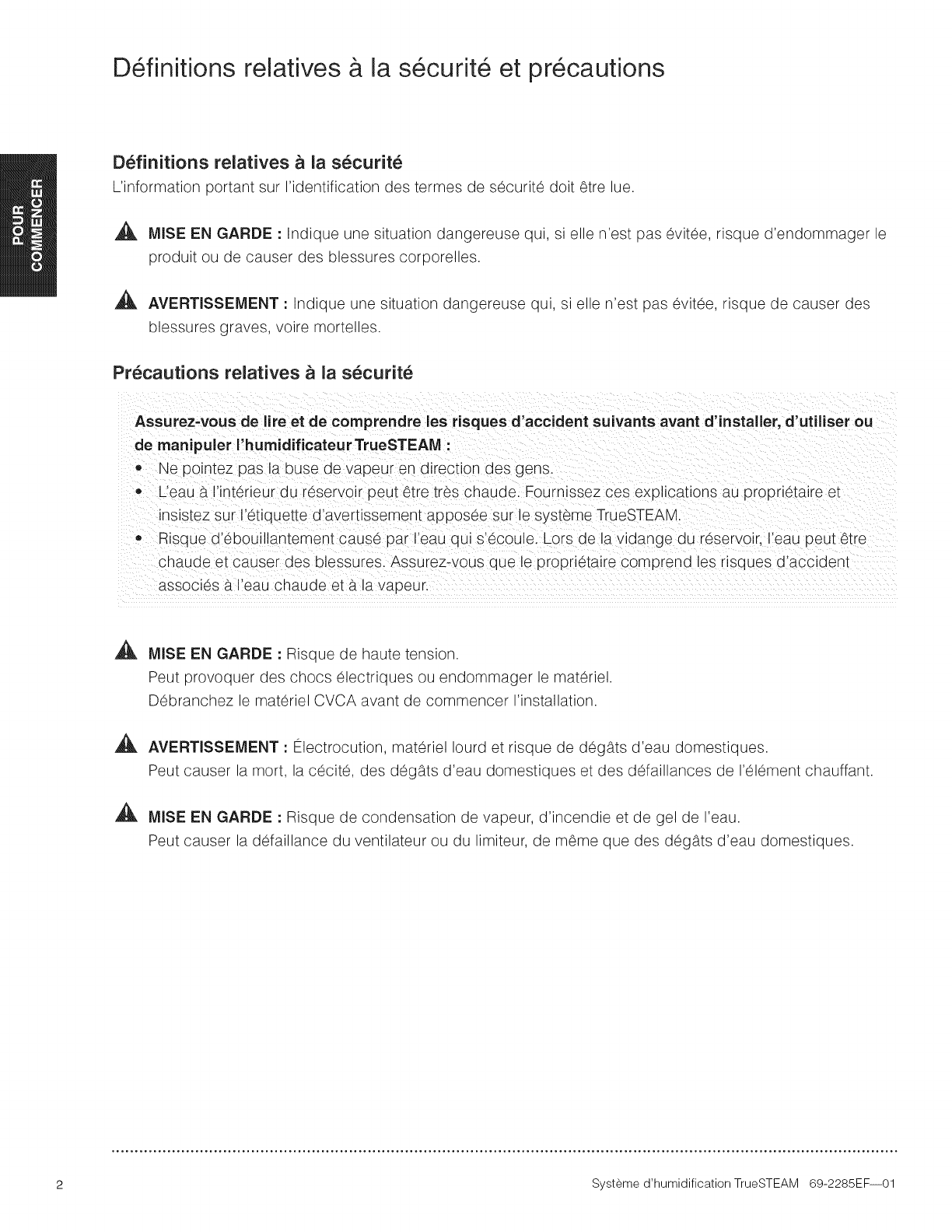

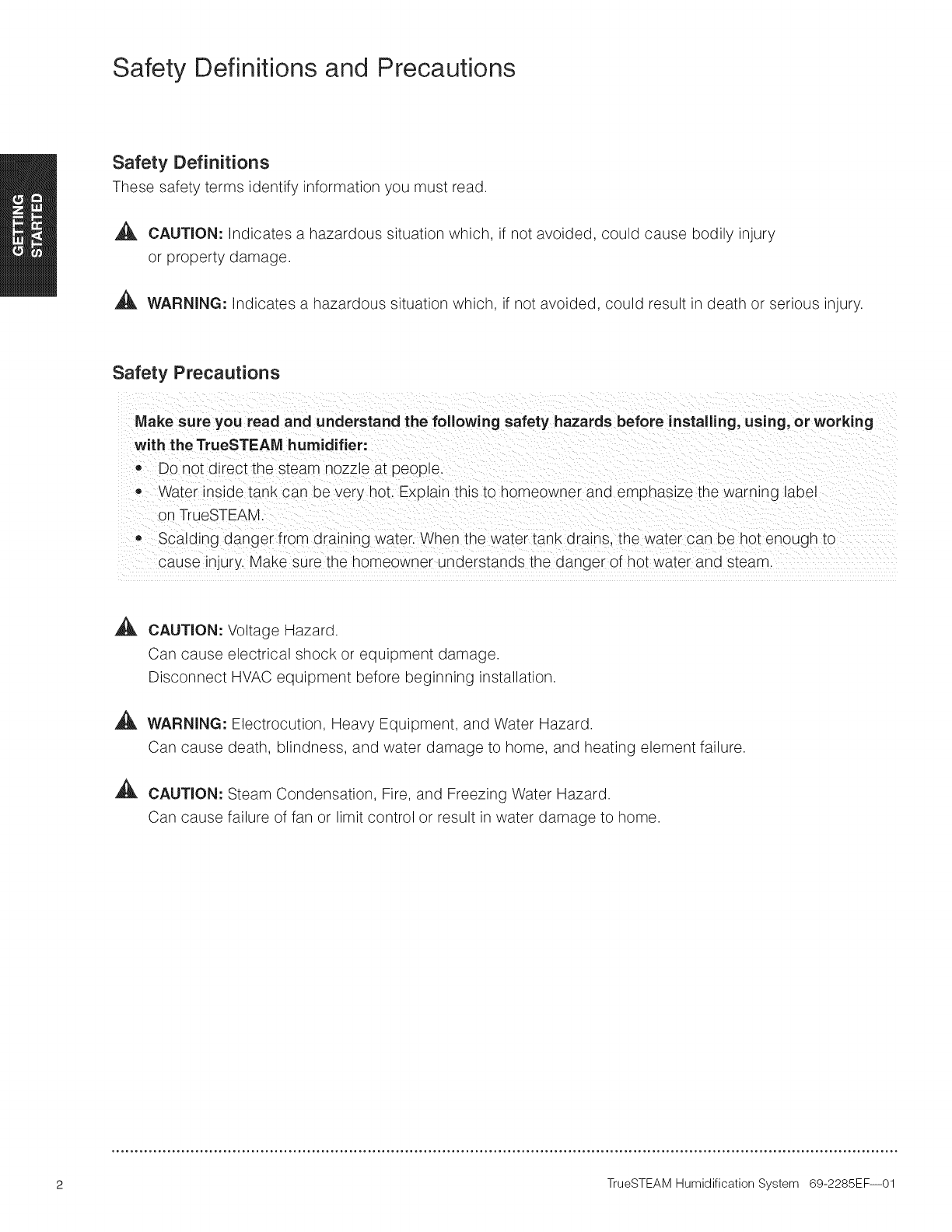

Safety Definitions and Precautions

Safety Definitions

These safety terms identify information you must read.

CAUTION: Indicates a hazardous situation which, if not avoided, could cause bodily injury

or property damage.

,_ WARNING: Indicates a hazardous situation which, if not avoided, could result in death or serious injury.

Safety Precautions

Make sure you read and understand the following safety hazards before installing, using, or working

with the TrueSTEA M humidifier:

-Do not direct the steam nozzle at people.

• Water inside tank can be very hot. Explain this to homeowner and emphasize the warning label

on TrueSTEAM.

Scalding danger from draining water. When the water tank drai%, the water can be hot enough tc

cause njury. Make sure the homeowner understands tne danger of hot water and steam

CAUTION: Voltage Hazard.

Can cause electrical shock or equipment damage.

Disconnect HVAC equipment before beginning installation.

WARNING: Electrocution, Heavy Equipment, and Water Hazard.

Can cause death, blindness, and water damage to home, and heating element failure.

CAUTION: Steam Condensation, Fire, and Freezing Water Hazard.

Can cause failure of fan or limit control or result in water damage to home.

TrueSTEAM Humidification System 69-2285EF--01

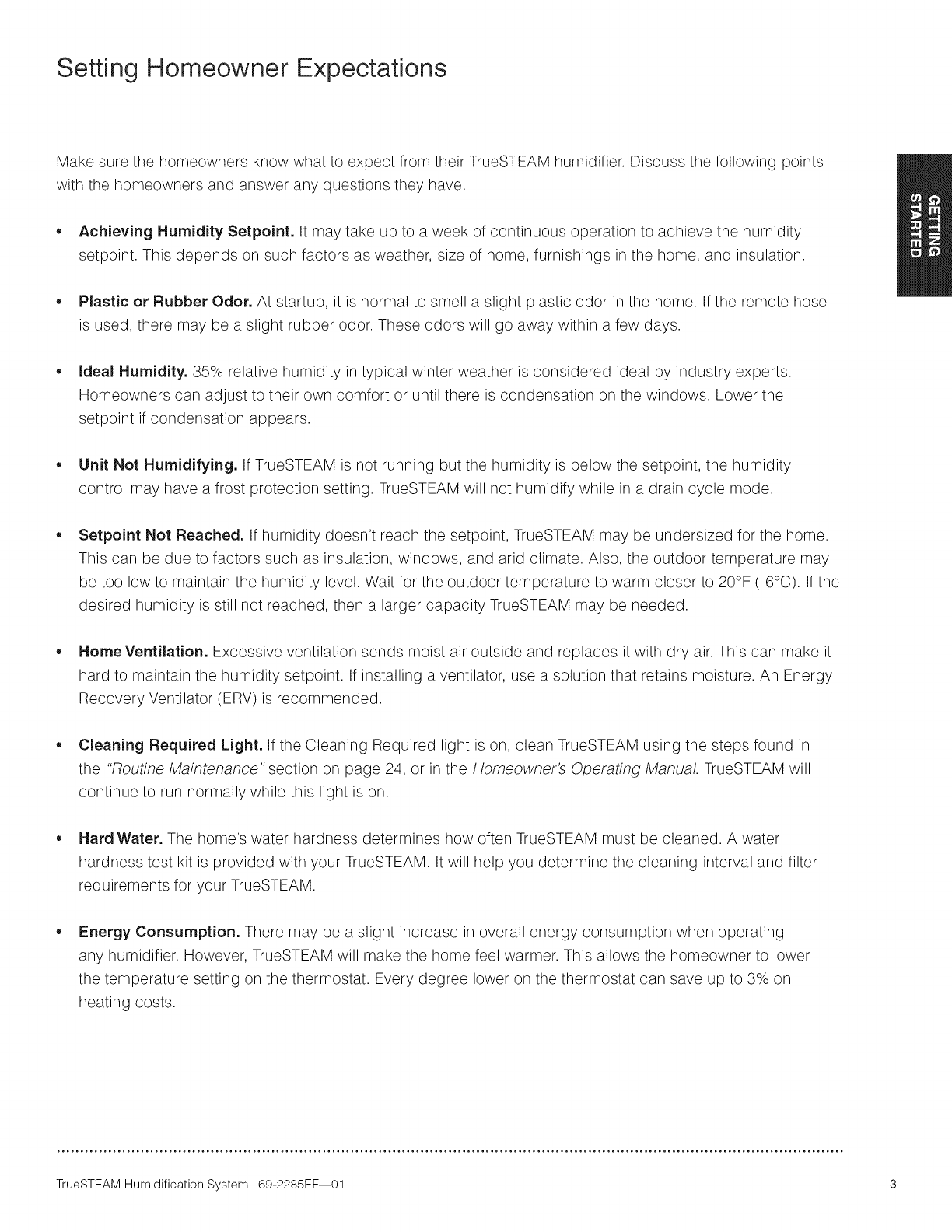

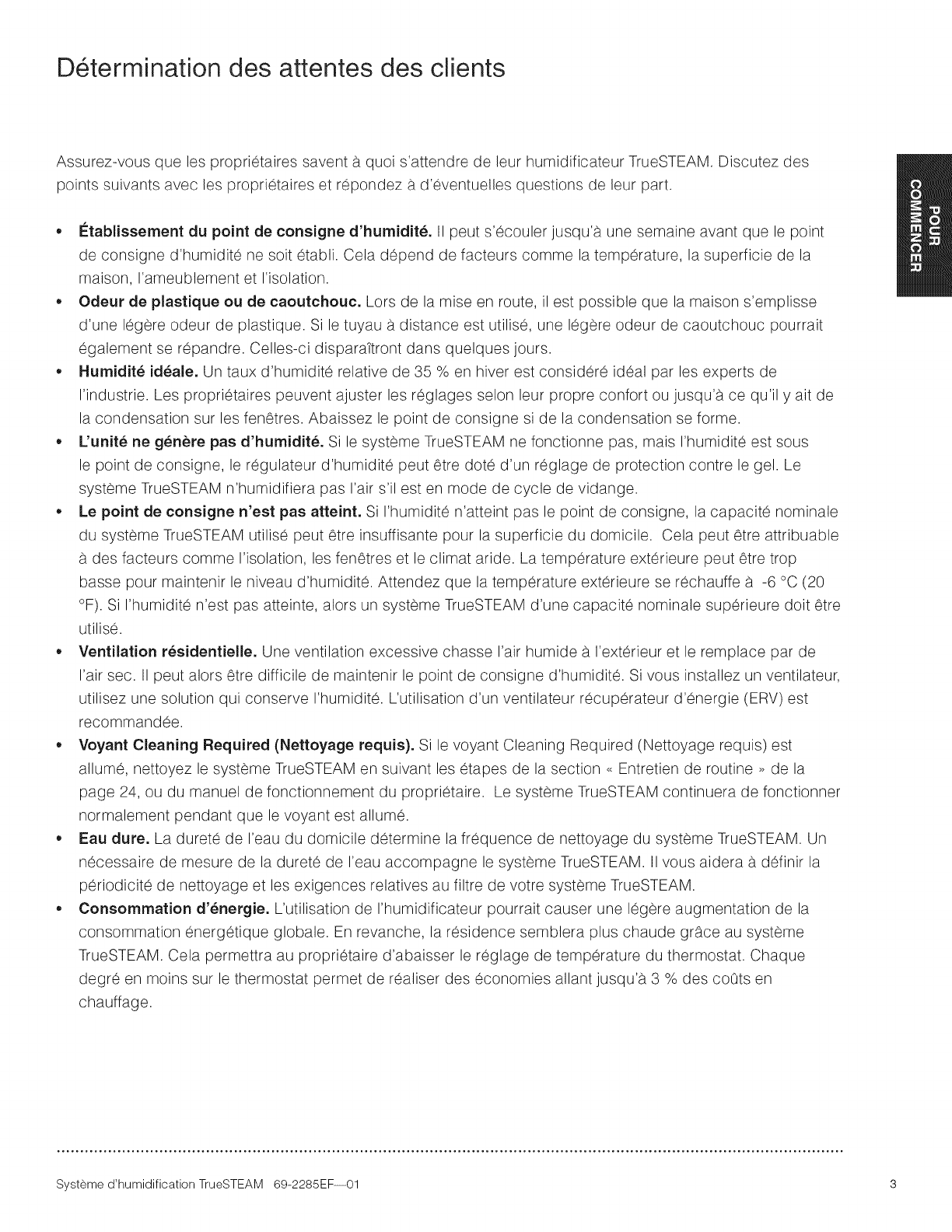

Setting Homeowner Expectations

Make sure the homeowners know what to expect from their TrueSTEAM humidifier, Discuss the following points

with the homeowners and answer any questions they have,

,, Achieving Humidity Setpoint. It may take up to a week of continuous operation to achieve the humidity

setpoint. This depends on such factors as weather, size of home, furnishings in the home, and insulation.

,, Plastic or Rubber Odor. At startup, it is normal to smell a slight plastic odor in the home. If the remote hose

is used, there may be a slight rubber odor. These odors will go away within a few days.

Ideal Humidity. 35% relative humidity in typical winter weather is considered ideal by industry experts.

Homeowners can adjust to their own comfort or until there is condensation on the windows. Lower the

setpoint if condensation appears.

,, Unit Hot Humidifying. If TrueSTEAM is not running but the humidity is below the setpoint, the humidity

control may have a frost protection setting. TrueSTEAM will not humidify while in a drain cycle mode.

Setpoint Not Reached. If humidity doesn't reach the setpoint, TrueSTEAM may be undersized for the home.

This can be due to factors such as insulation, windows, and arid climate. Also, the outdoor temperature may

be too low to maintain the humidity level. Wait for the outdoor temperature to warm closer to 20°F (-6°C). If the

desired humidity is still not reached, then a larger capacity TrueSTEAM may be needed.

Home Ventilation. Excessive ventilation sends moist air outside and replaces it with dry air. This can make it

hard to maintain the humidity setpoint. If installing a ventilator, use a solution that retains moisture. An Energy

Recovery Ventilator (ERV) is recommended.

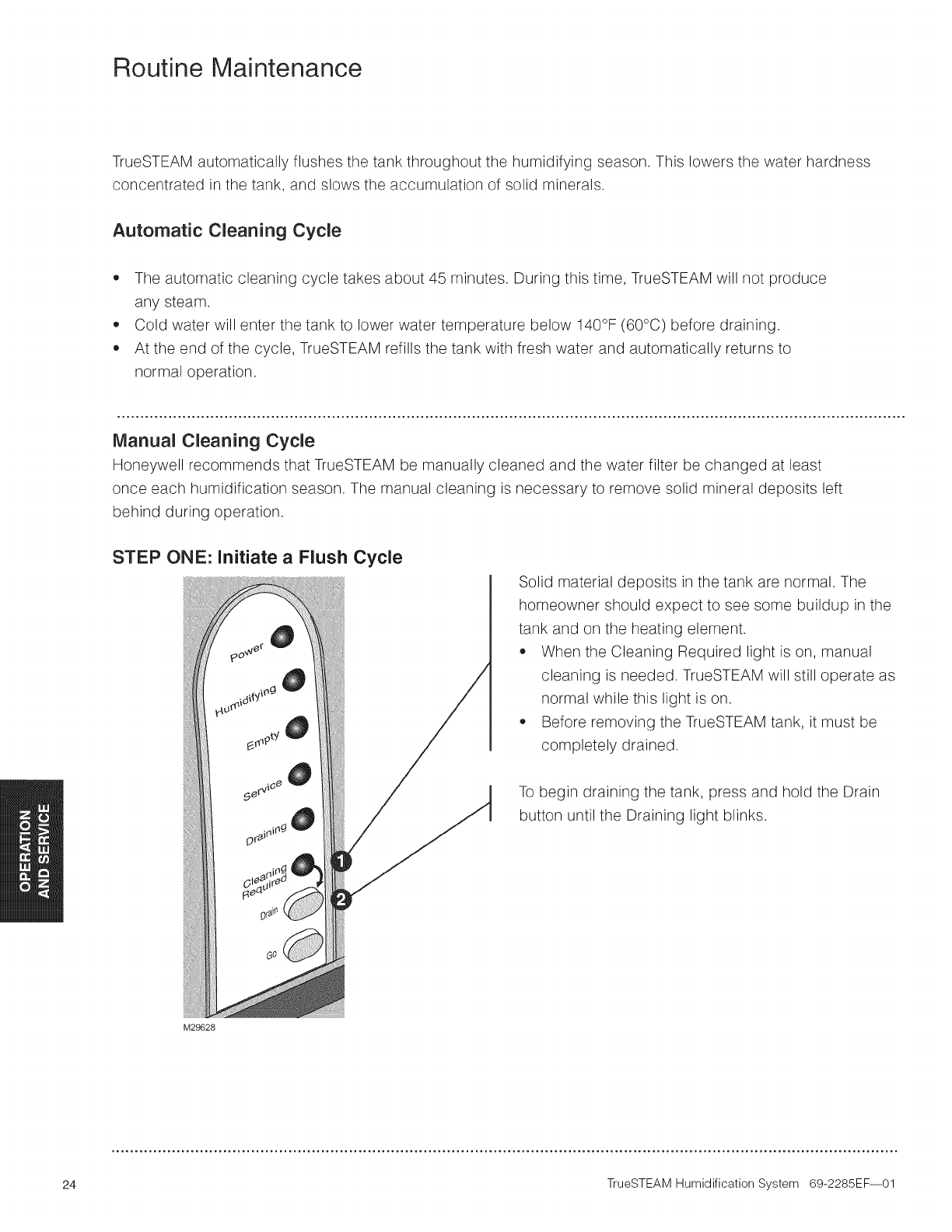

Cleaning Required Light. If the Cleaning Required light is on, clean TrueSTEAM using the steps found in

the "Routine Maintenance" section on page 24, or in the Homeowner's Operating Manual. TrueSTEAM will

continue to run normally while this light is on.

Hard Water. The home's water hardness determines how often TrueSTEAM must be cleaned. A water

hardness test kit is provided with your TrueSTEAM. It will help you determine the cleaning interval and filter

requirements for your TrueSTEAM.

Energy Consumption. There may be a slight increase in overall energy consumption when operating

any humidifier. However, TrueSTEAM will make the home feel warmer. This allows the homeowner to lower

the temperature setting on the thermostat. Every degree lower on the thermostat can save up to 3% on

heating costs.

TrueSTEAM Humidification System 69-2285EF--01

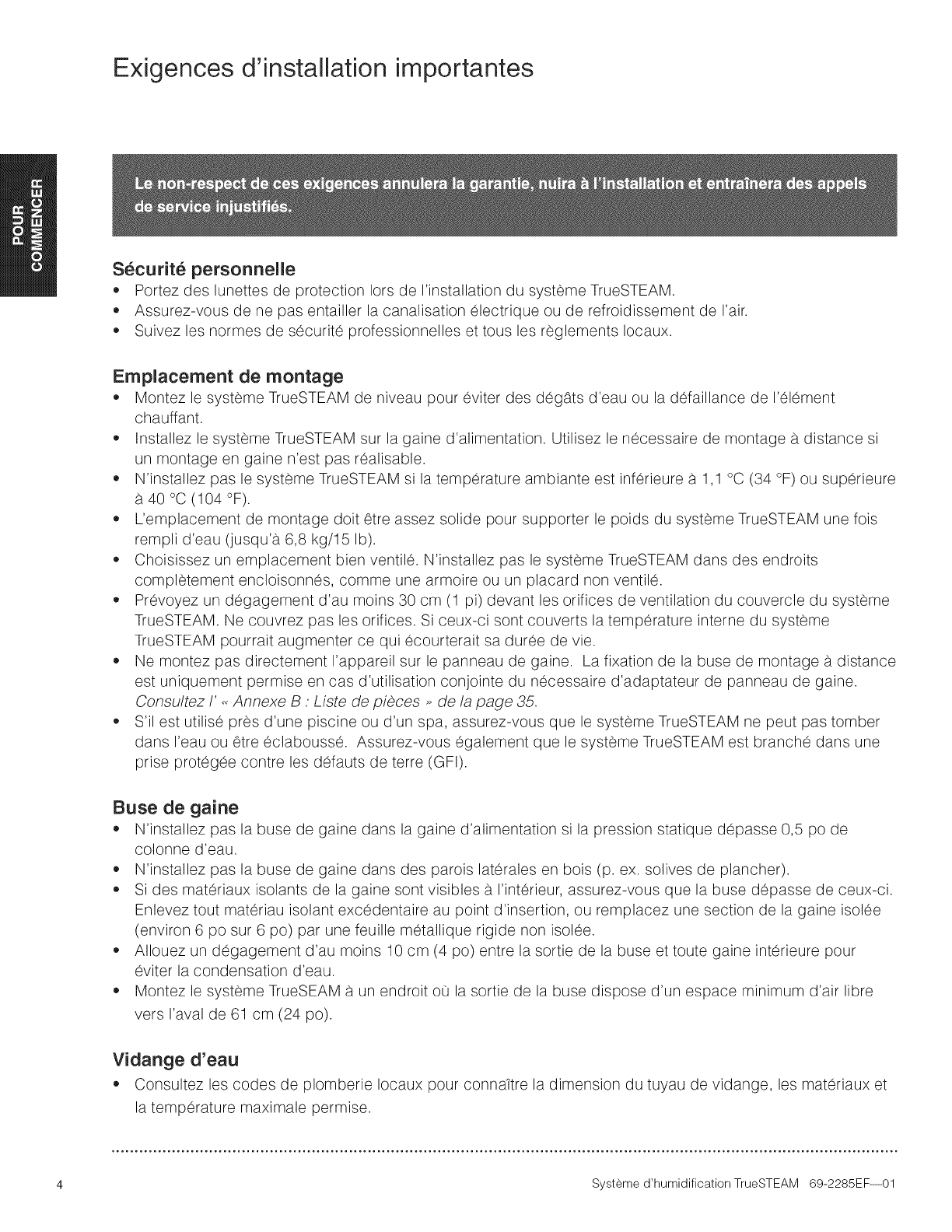

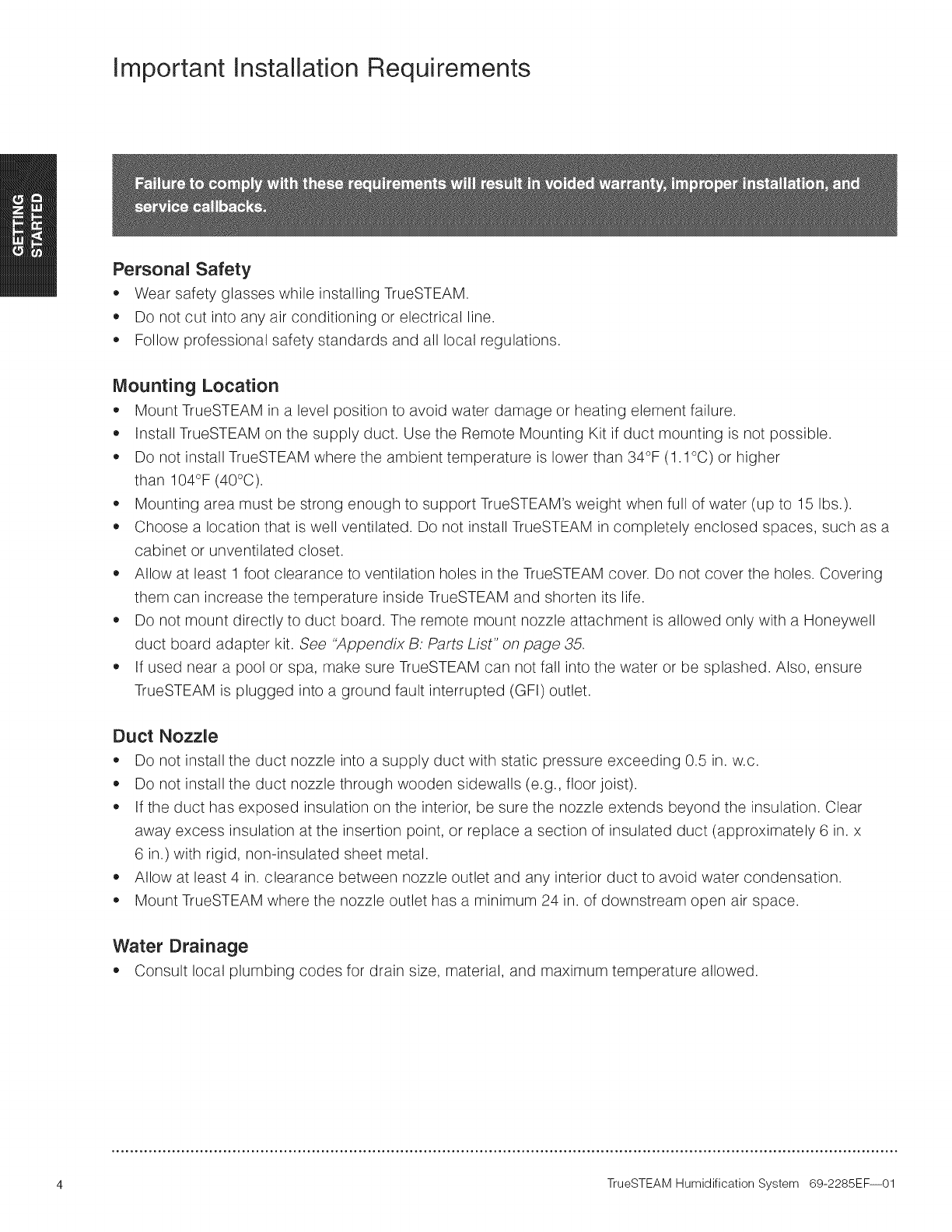

Important Installation Requirements

Personal Safety

• Wear safety glasses while installing TrueSTEAM.

• Do not cut into any air conditioning or electrical line.

Follow professional safety standards and all local regulations.

Mounting Location

• Mount TrueSTEAM in a level position to avoid water damage or heating element failure.

Install TrueSTEAM on the supply duct. Use the Remote Mounting Kit if duct mounting is not possible.

Do not install TrueSTEAM where the ambient temperature is lower than 34°F (1.1°C) or higher

than 104°F (40°C).

Mounting area must be strong enough to support TrueSTEAM's weight when full of water (up to 15 Ibs.).

Choose a location that is well ventilated. Do not install TrueSTEAM in completely enclosed spaces, such as a

cabinet or unventilated closet.

Allow at least 1 foot clearance to ventilation holes in the TrueSTEAM cover. Do not cover the holes. Covering

them can increase the temperature inside TrueSTEAM and shorten its life.

Do not mount directly to duct board. The remote mount nozzle attachment is allowed only with a Honeywell

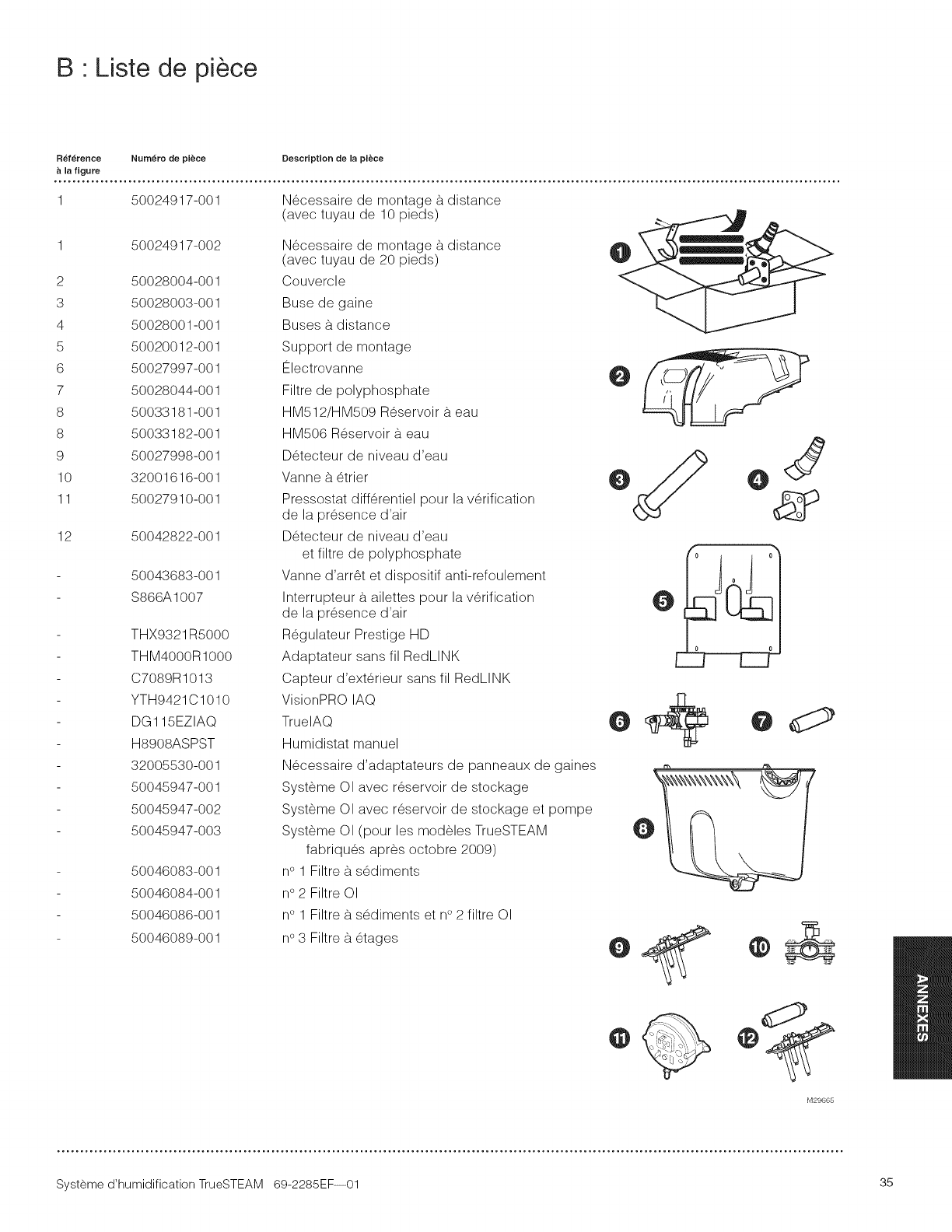

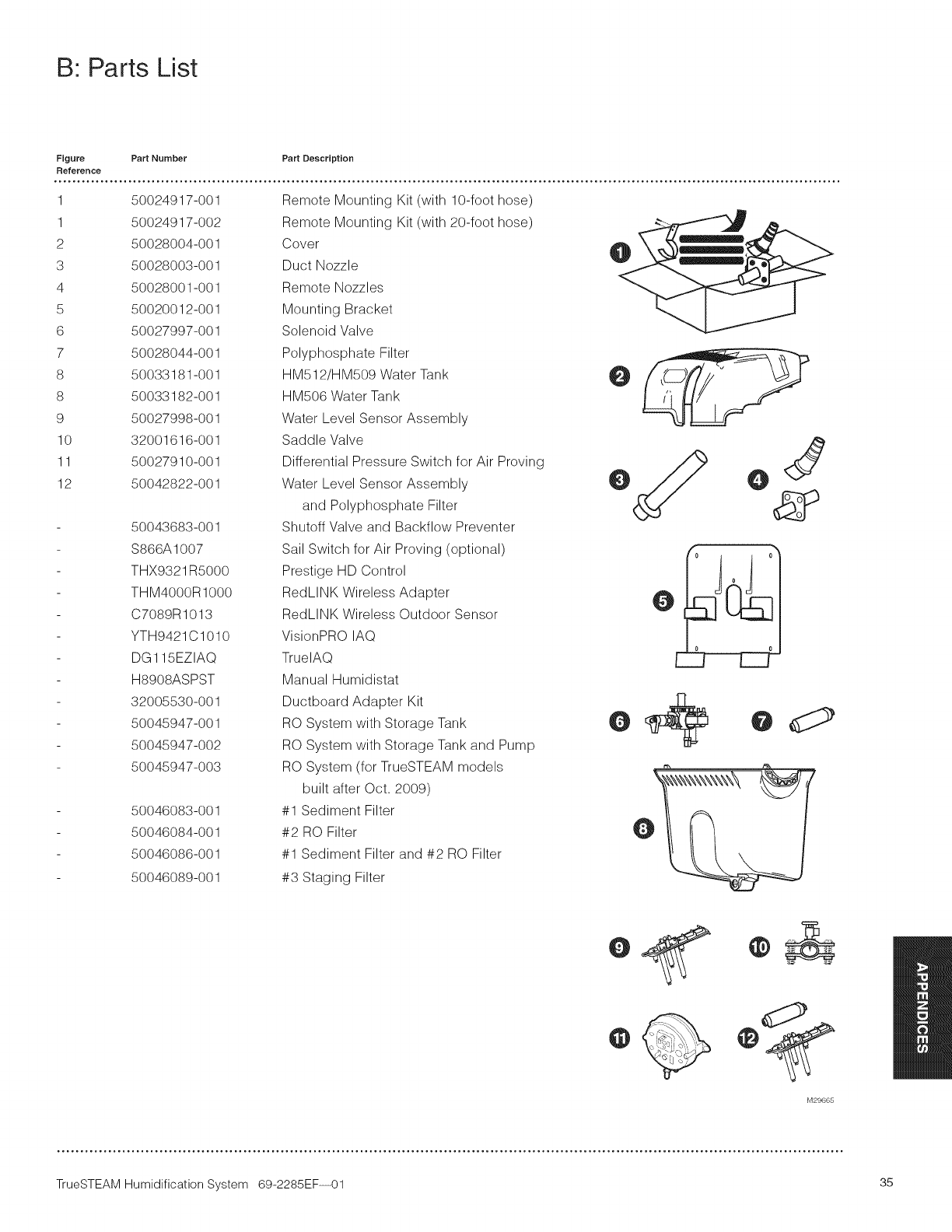

duct board adapter kit. See "Appendix B: Parts List" on page 35.

If used near a pool or spa, make sure TrueSTEAM can not fall into the water or be splashed. Also, ensure

TrueSTEAM is plugged into a ground fault interrupted (GFI) outlet.

Duct Nozzle

• Do not install the duct nozzle into a supply duct with static pressure exceeding 0.5 in. w.c.

Do not install the duct nozzle through wooden sidewalls (e.g., floor joist).

If the duct has exposed insulation on the interior, be sure the nozzle extends beyond the insulation. Clear

away excess insulation at the insertion point, or replace a section of insulated duct (approximately 6 in. x

6 in.) with rigid, non-insulated sheet metal.

Allow at least 4 in. clearance between nozzle outlet and any interior duct to avoid water condensation.

Mount TrueSTEAM where the nozzle outlet has a minimum 24 in. of downstream open air space.

Water Drainage

Consult local plumbing codes for drain size, material, and maximum temperature allowed.

TrueSTEAM Humidification System 69-2285EF--01

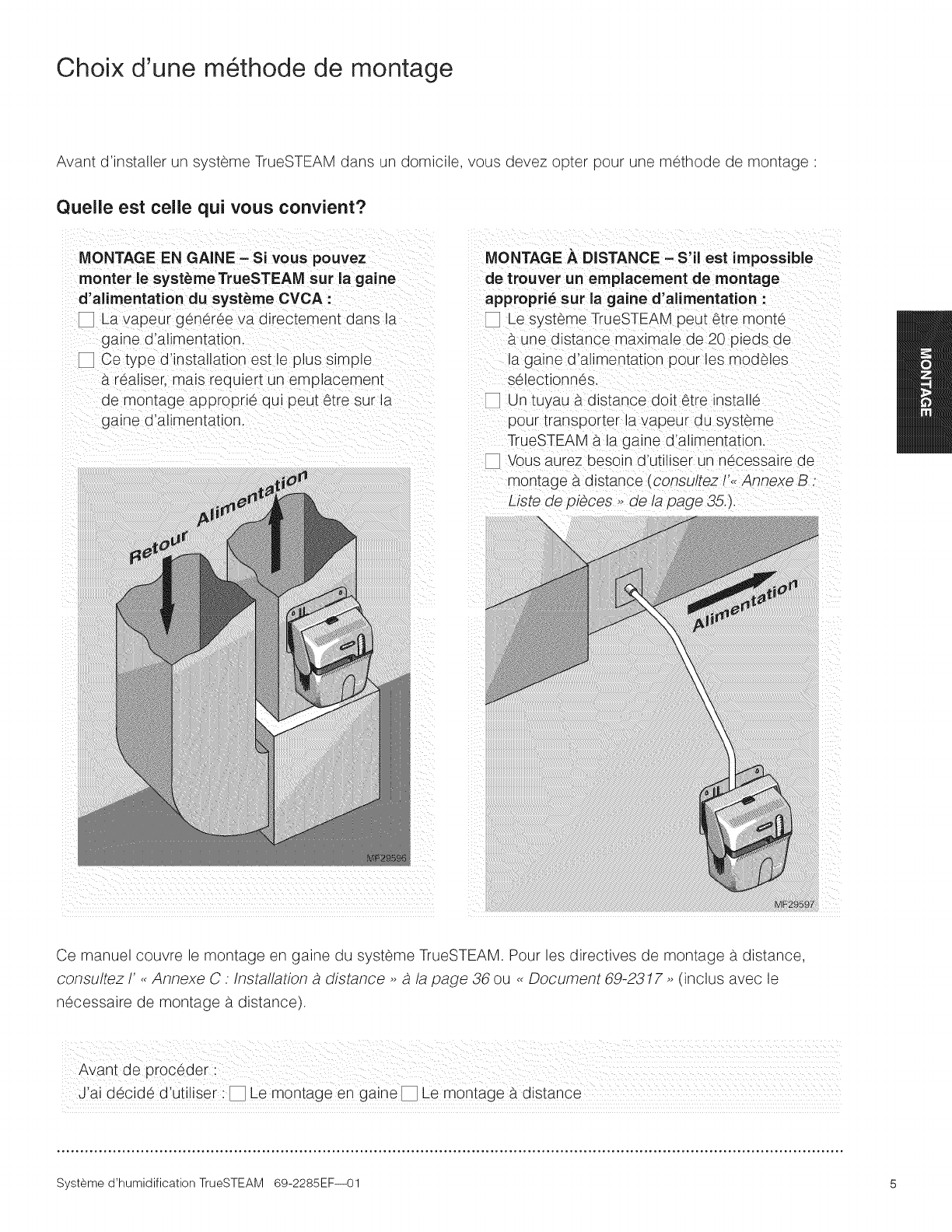

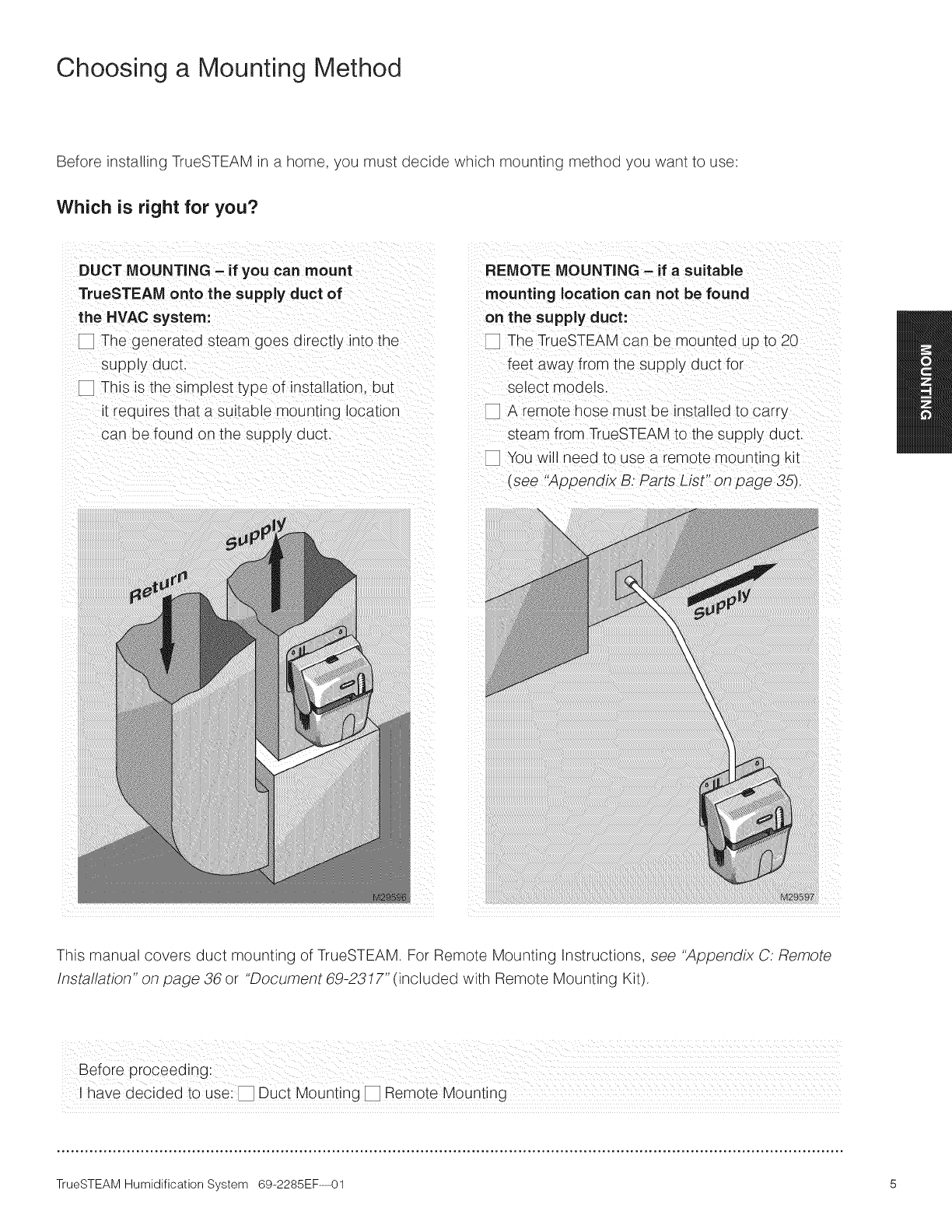

Choosing a Mounting Method

Before installing TrueSTEAM in a home, you must decide which mounting method you want to use:

Which is right for you?

DUCT MOUNTING - if you can mount

TrueSTEAM onto the supply duct of

the HVAC system:

[] The generated steam goes directly into the

supply duct.

[] This is the simplest type of installation, but

it requires that a suitable mounting location

can be found on tlqe supply duct.

REMOTE MOUNTING -if asuitable

mounting location can not be found

on the supply duct:

• The TrueSTEAM can be mounted up to 20

feet away from the supply duct for

select models.

• A remote hose must be installed to carry

steam from TrueSTEAM to the supply duct.

• You will need to use a remote mounting kit

_see "Appendix B: Parts List" on page 35).

This manual covers duct mounting of TrueSTEAM. For Remote Mounting Instructions, see "Appendix C: Remote

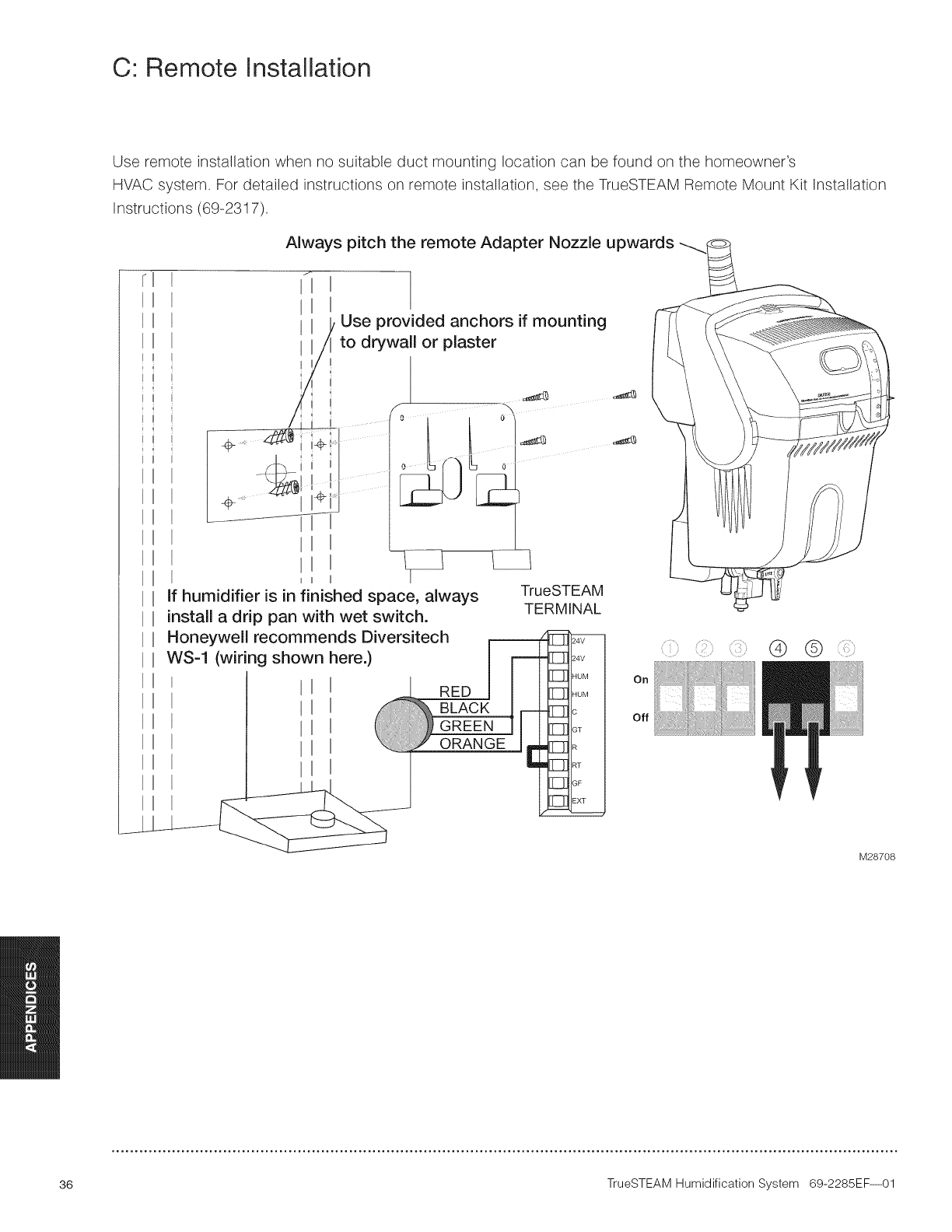

Installation" on page 36 or "Document 69-2317" (included with Remote Mounting Kit).

! have decided to use: [] Duct Mounting [] Remote Mounting

TrueSTEAM Humidification System 69-2285EF--01

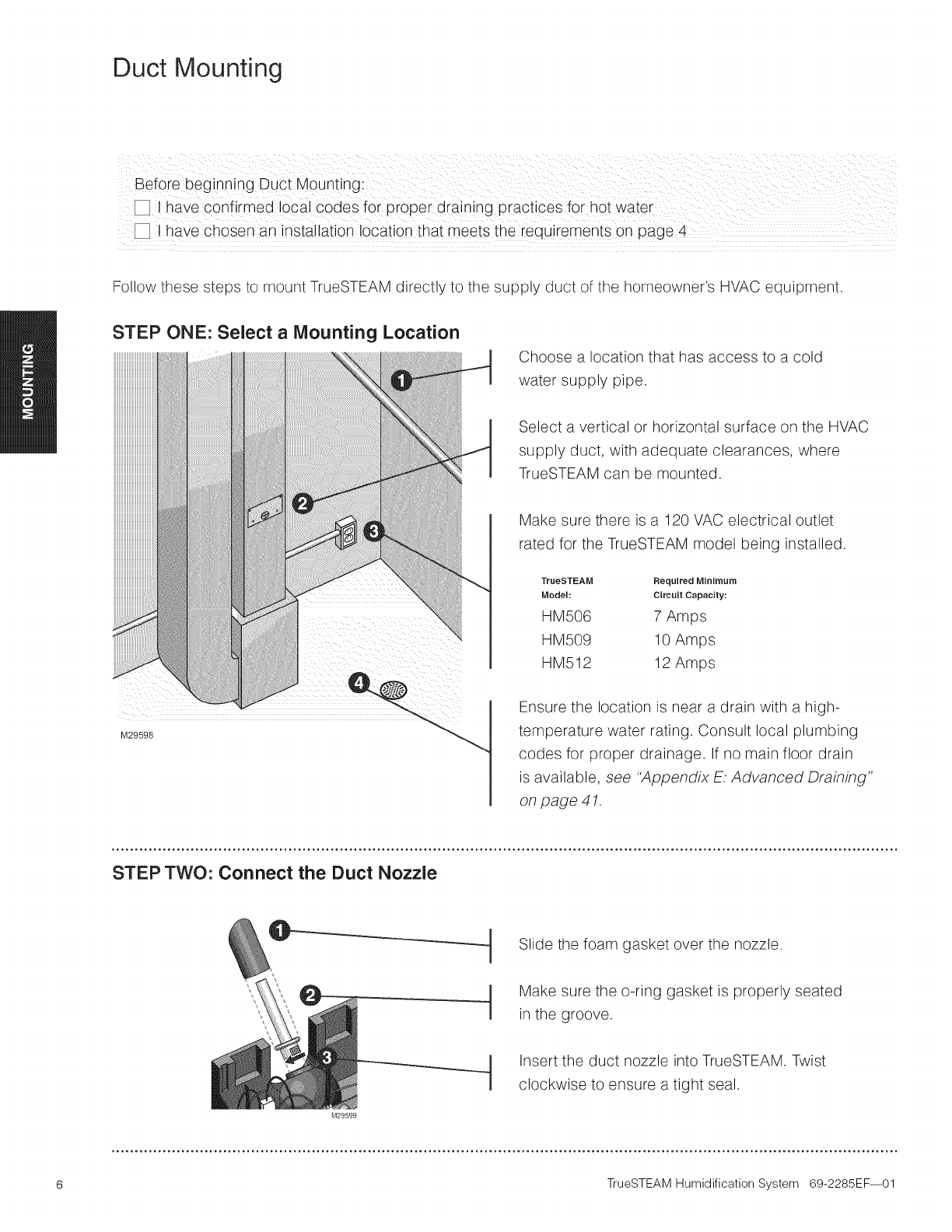

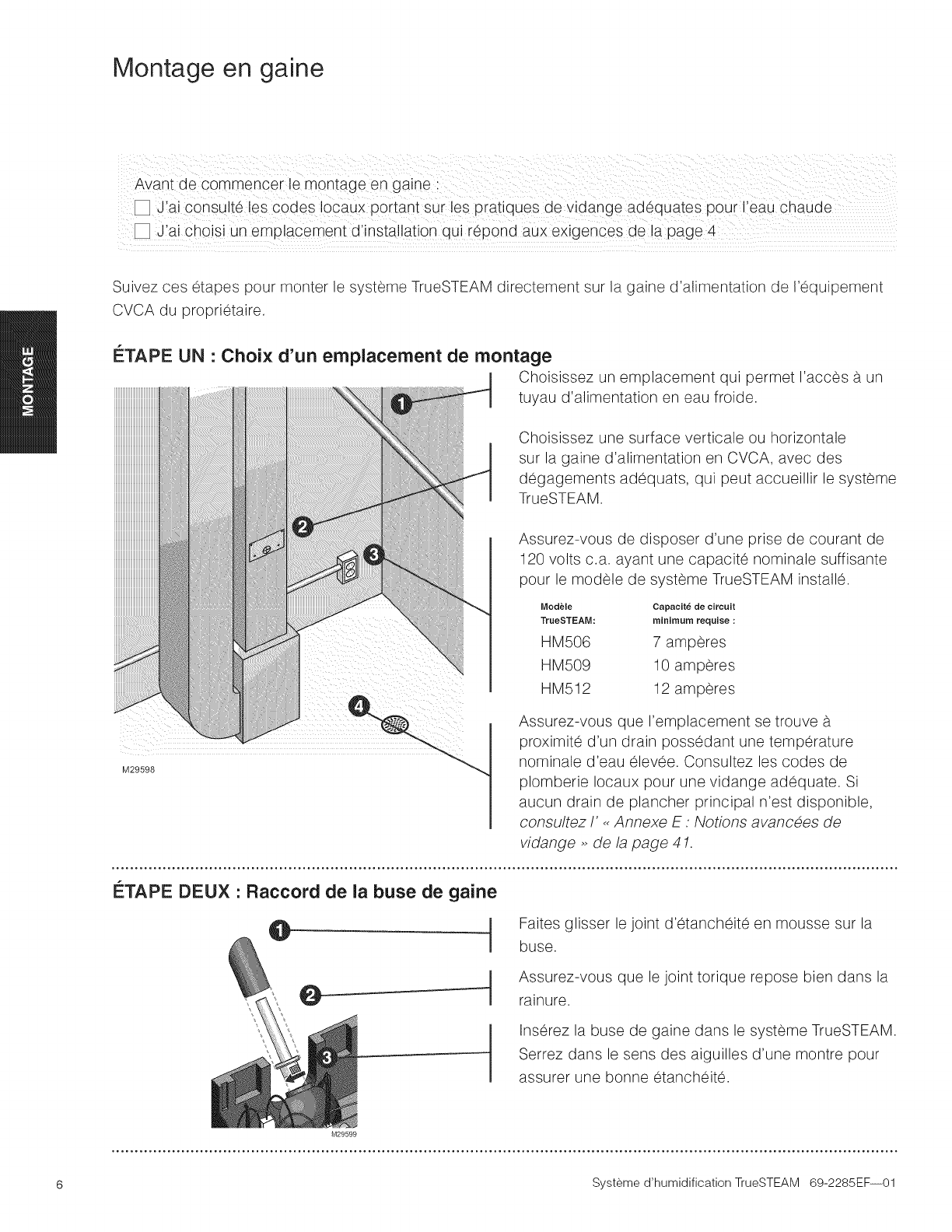

Duct Mounting

h: ¸: : : : :: : : ! : : ::

Bef0re beginning Duct M0untingi

! have €0_firm÷d !0cal codeS ior proper draining practiCes for hot water

i have chosen an instal!ation 10cati0n that m÷ets the ieqUirementS 0n pag÷ 4

Follow these steps to mount TrueSTEAM directly to the supply duct of the homeowner's HVAC equipment.

STEP ONE: Select aMounting Location

Choose a location that has access to a cold

water supply pipe.

Select a vertical or horizontal surface on the HVAC

supply duct, with adequate clearances, where

TrueSTEAM can be mounted.

M29598

Make sure there is a 120 VAC electrical outlet

rated for the TrueSTEAM model being installed.

TrueSTEAM Required Minimum

Modeh Circuit Capacity:

HM506 7 Amps

HM509 10 Amps

HM512 12 Amps

Ensure the location is near a drain with a high-

temperature water rating. Consult local plumbing

codes for proper drainage. If no main floor drain

is available, see "Appendix E: Advanced Draining"

on page 41.

STEP TWO: Connect the Duct Nozzle

Slide the foam gasket over the nozzle.

Make sure the o-ring gasket is properly seated

in the groove.

Insert the duct nozzle into TrueSTEAM. Twist

clockwise to ensure a tight seal.

TrueSTEAM Humidification System 69-2285EF--01

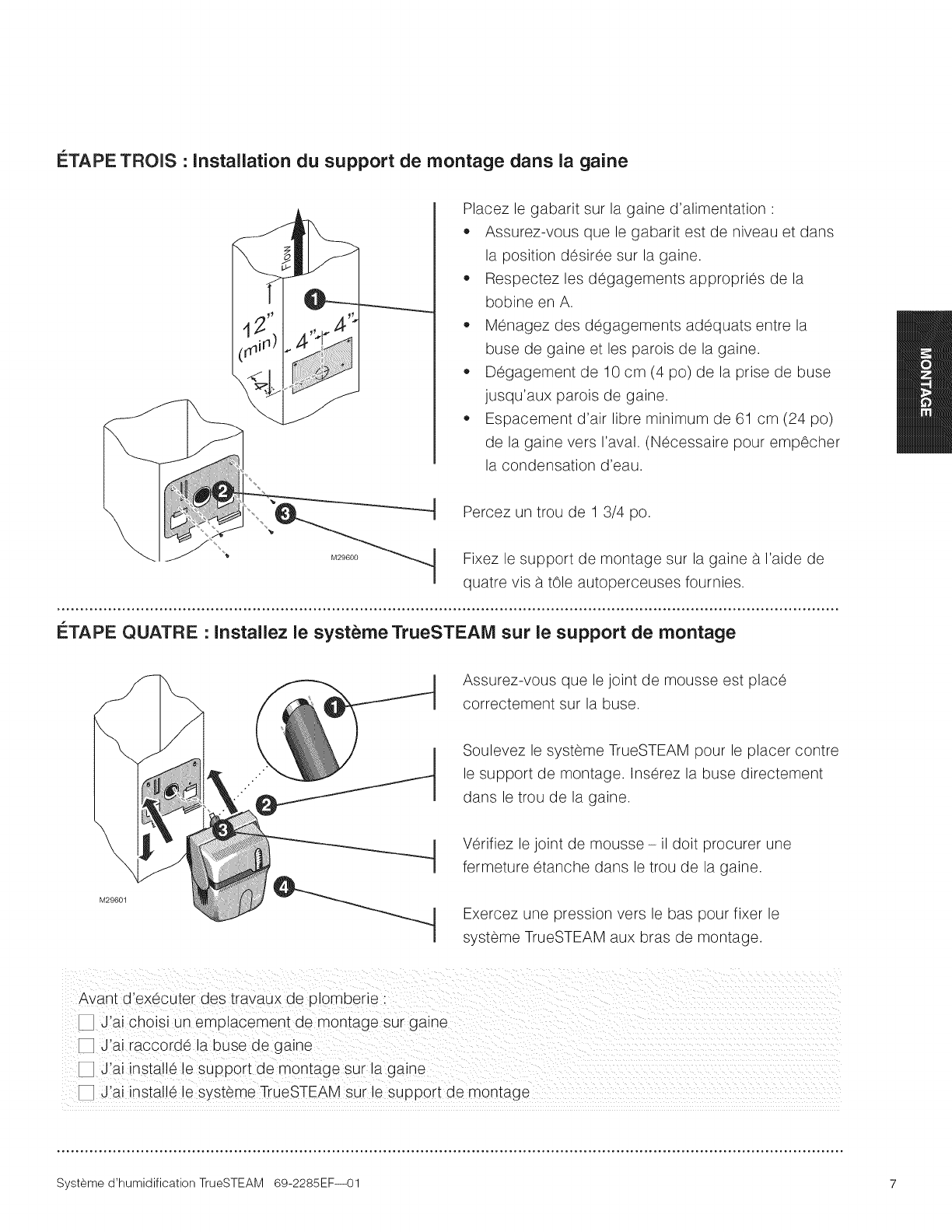

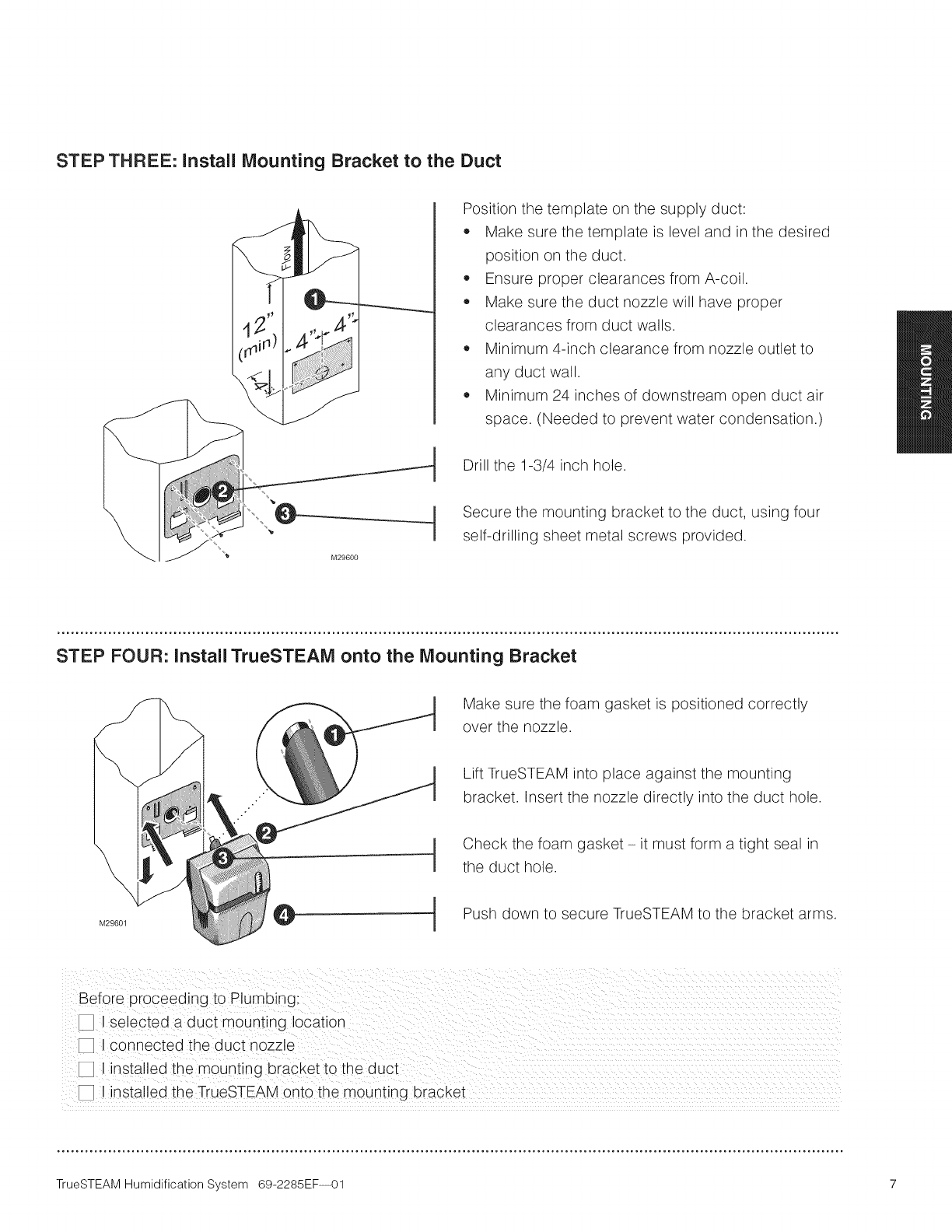

STEP THREE: Install Mounting Bracket to the Duct

M29600

Position the template on the supply duct:

• Make sure the template is level and in the desired

position on the duct.

Ensure proper clearances from A-coil.

Make sure the duct nozzle will have proper

clearances from duct walls.

Minimum 4-inch clearance from nozzle outlet to

any duct wall.

Minimum 24 inches of downstream open duct air

space. (Needed to prevent water condensation.)

Drill the 1-3/4 inch hole.

Secure the mounting bracket to the duct, using four

self-drilling sheet metal screws provided.

STEP FOUR: Install TrueSTEAM onto the Mounting Bracket

Make sure the foam gasket is positioned correctly

over the nozzle.

Lift TrueSTEAM into place against the mounting

bracket. Insert the nozzle directly into the duct hole.

Check the foam gasket - it must form a tight seal in

the duct hole.

Push down to secure TrueSTEAM to the bracket arms.

Before proceeding to Plumbing:

[] I selected a duct mounting location

[] I connected the duct nozzle

[] I installed the mounting bracket to the duct

[] I installed the TrueSTEAM onto the mounting bracket

TrueSTEAM Humidification System 69-2285EF--01

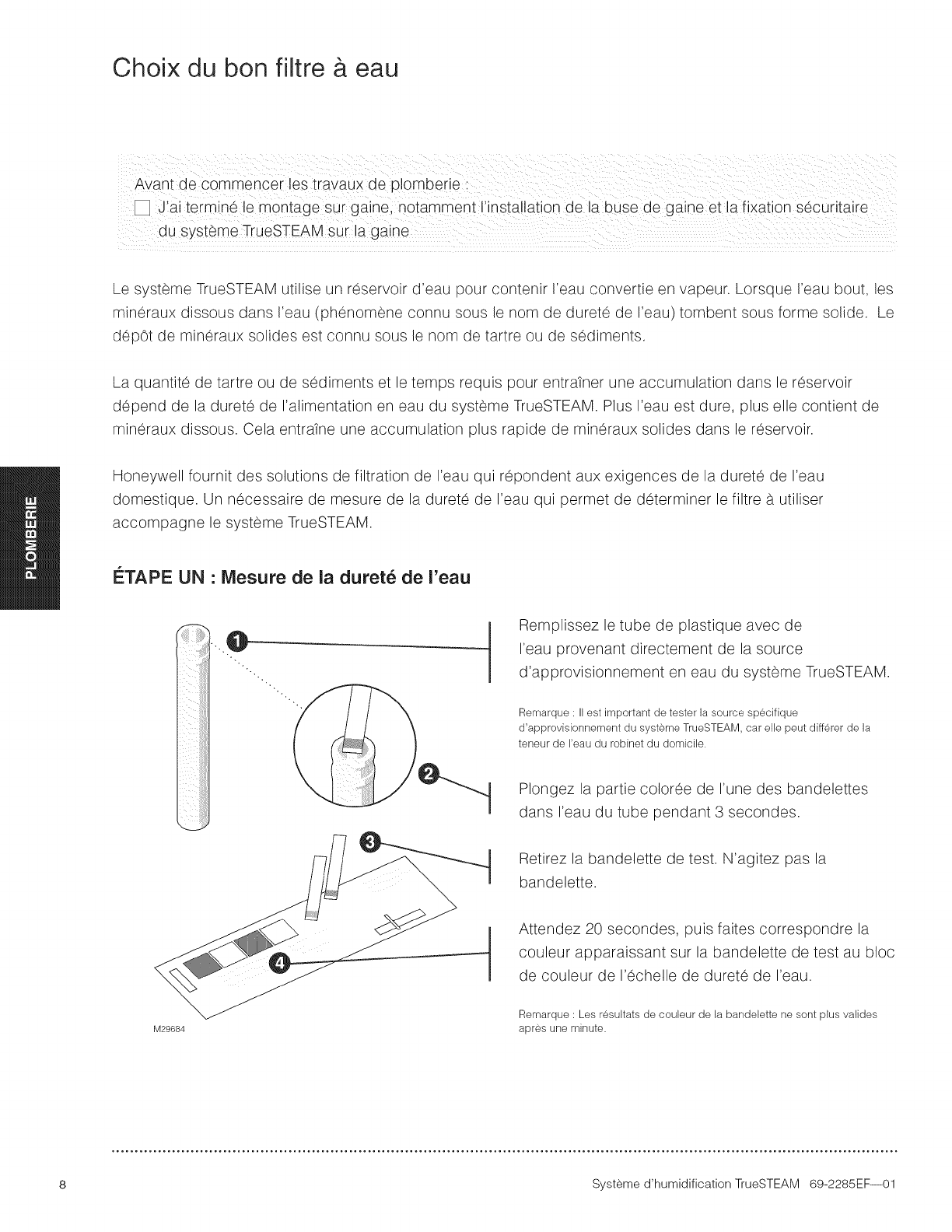

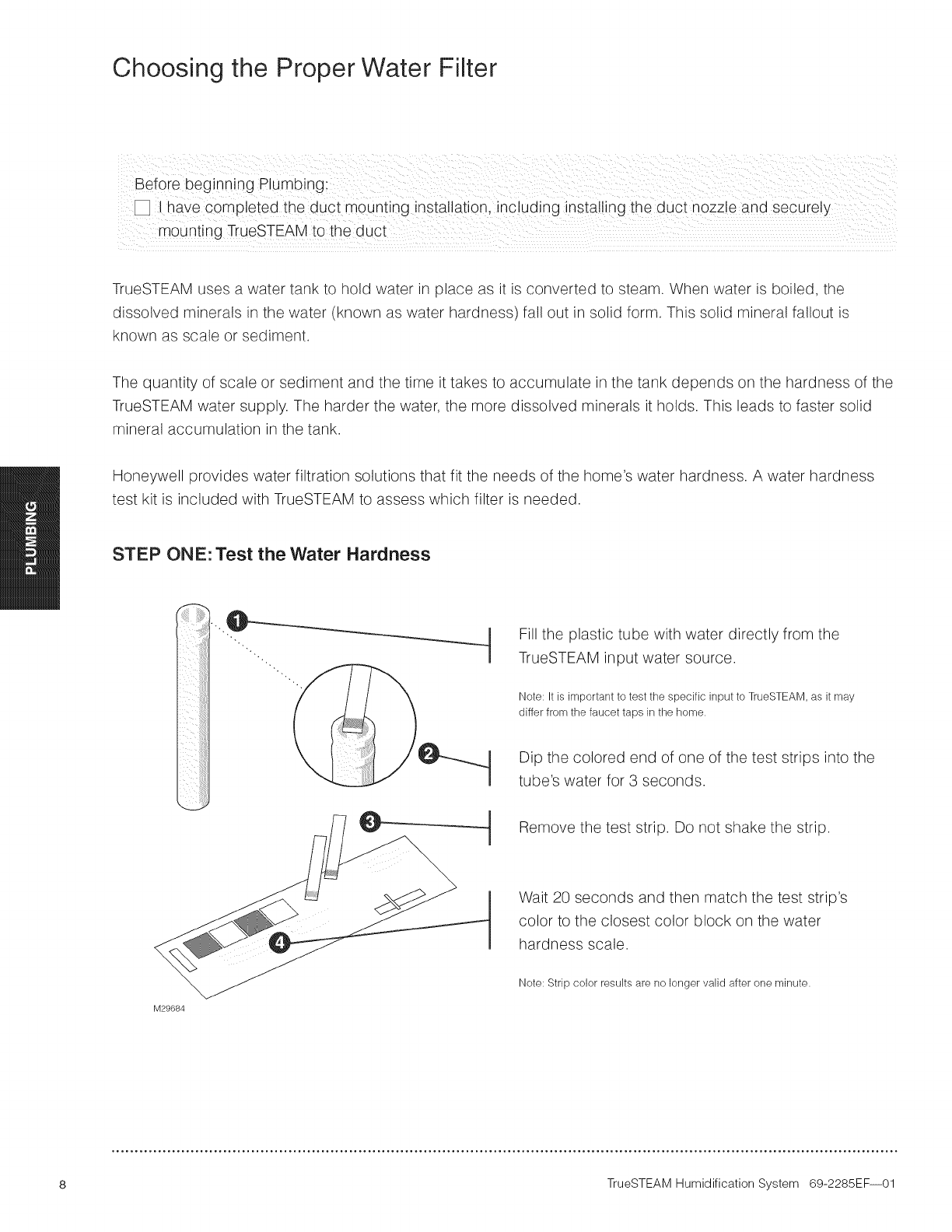

Choosing the Proper Water Filter

[] I have compieted the duct mounting installation, including installing the duct nozz!e and securely

mounting TrueSTEAM t0the duct

TrueSTEAM uses a water tank to hold water in place as it is converted to steam. When water is boiled, the

dissolved minerals in the water (known as water hardness) fall out in solid form. This solid mineral fallout is

known as scale or sediment.

The quantity of scale or sediment and the time it takes to accumulate in the tank depends on the hardness of the

TrueSTEAM water supply. The harder the water, the more dissolved minerals it holds. This leads to faster solid

mineral accumulation in the tank.

Honeywell provides water filtration solutions that fit the needs of the home's water hardness. A water hardness

test kit is included with TrueSTEAM to assess which filter is needed.

STEP ONE: Test the Water Hardness

M29684

Fill the plastic tube with water directly from the

TrueSTEAM input water source.

Note: It is important to test the specific input to TrueSTEAM, as it may

differ from the faucet taps in the home.

Dip the colored end of one of the test strips into the

tube's water for 3 seconds.

Remove the test strip. Do not shake the strip.

Wait 20 seconds and then match the test strip's

color to the closest color block on the water

hardness scale.

Note: Strip color results are no longer valid after one minute.

TrueSTEAM Humidification System 69-2285EF--01

STEP TWO: interpret the Test Result

The color block will recommend the best water filter method for the home.

Which is right for you?

If water hardness is in range 1: If water hardness is in range 2:

Honeywe recommends using the

polypr_osphate filter (sold separately).

,, /,

Proceed to Wate Supply and Drain

Connections" on page 10.

M296B1

Honeywell recommends using the Re Filtration

system _sold separately).

Note f the Re Filtratior System is not used, se[ [ne r or leowners

exue _tatlon In _ addl[ional cleaning Deyono once per season _VII

De necessary.

Proceed to "Water Supply and Drain

Connections" on page 10. See "Appendix F:

Reverse Osmosis Filter" on page 42 to install

the filter.

Honeywell recommends the home insta!l a

water Soiten er foi its water sup ply, water

hardness in this range negative!y affects

iaucetsl dishWashei% ShoWer headSl laundry

machines, and drains as well as TrueSTEAM. ....

: [

TrueSTEAM Humidification System 69-2285EF--01

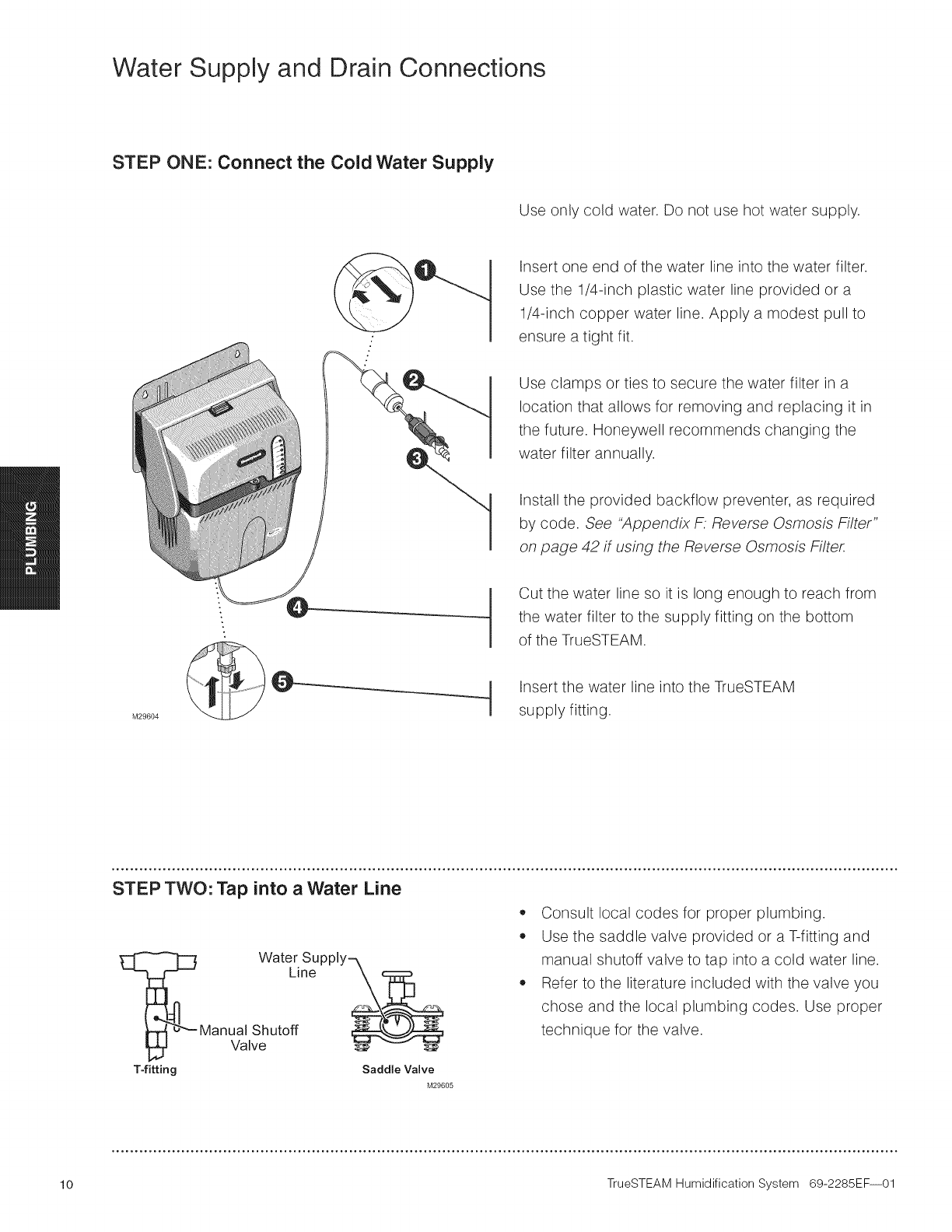

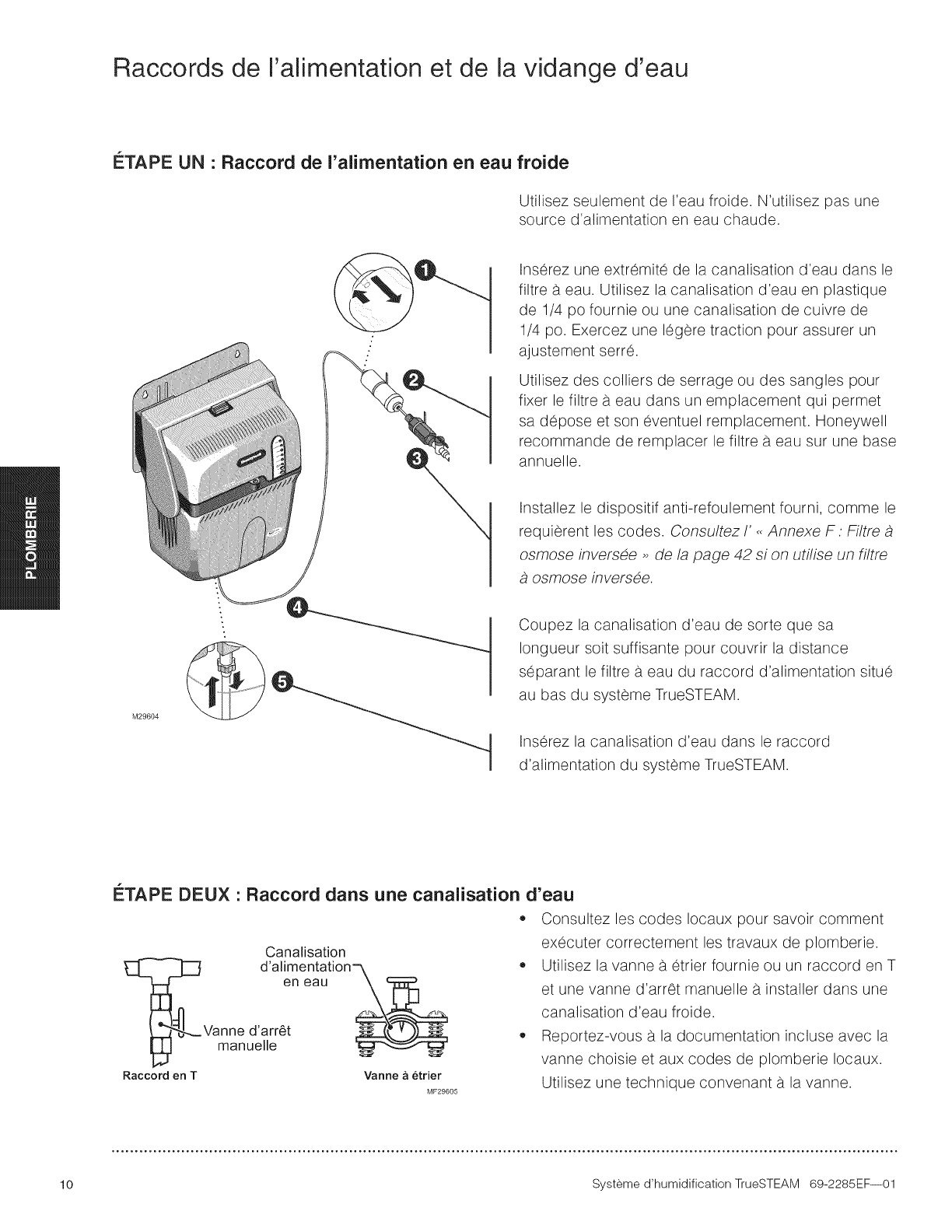

Water Supply and Drain Connections

STEP ONE: Connect the Cold Water Supply

Use only cold water, Do not use hot water supply,

Insert one end of the water line into the water filter.

Use the 1/4-inch plastic water line provided or a

1/4-inch copper water line. Apply a modest pull to

ensure a tight fit.

Use clamps or ties to secure the water filter in a

location that allows for removing and replacing it in

the future. Honeywell recommends changing the

water filter annually.

Install the provided backflow preventer, as required

by code. See "Appendix F: Reverse Osmosis Filter"

on page 42 if using the Reverse Osmosis Filter.

tut the water line so it is long enough to reach from

the water filter to the supply fitting on the bottom

of the TrueSTEAM.

,_ Insert the water line into the TrueSTEAM

supply fitting.

STEP TWO: Tap into a Water Line

Water Supply- k

Line _c:_

ManUvaallShutoff

T-fitting Saddle Valve

• Consult local codes for proper plumbing.

Use the saddle valve provided or a T-fitting and

manual shutoff valve to tap into a cold water line.

Refer to the literature included with the valve you

chose and the local plumbing codes. Use proper

technique for the valve.

lO TrueSTEAM Humidification System 69-2285EF--01

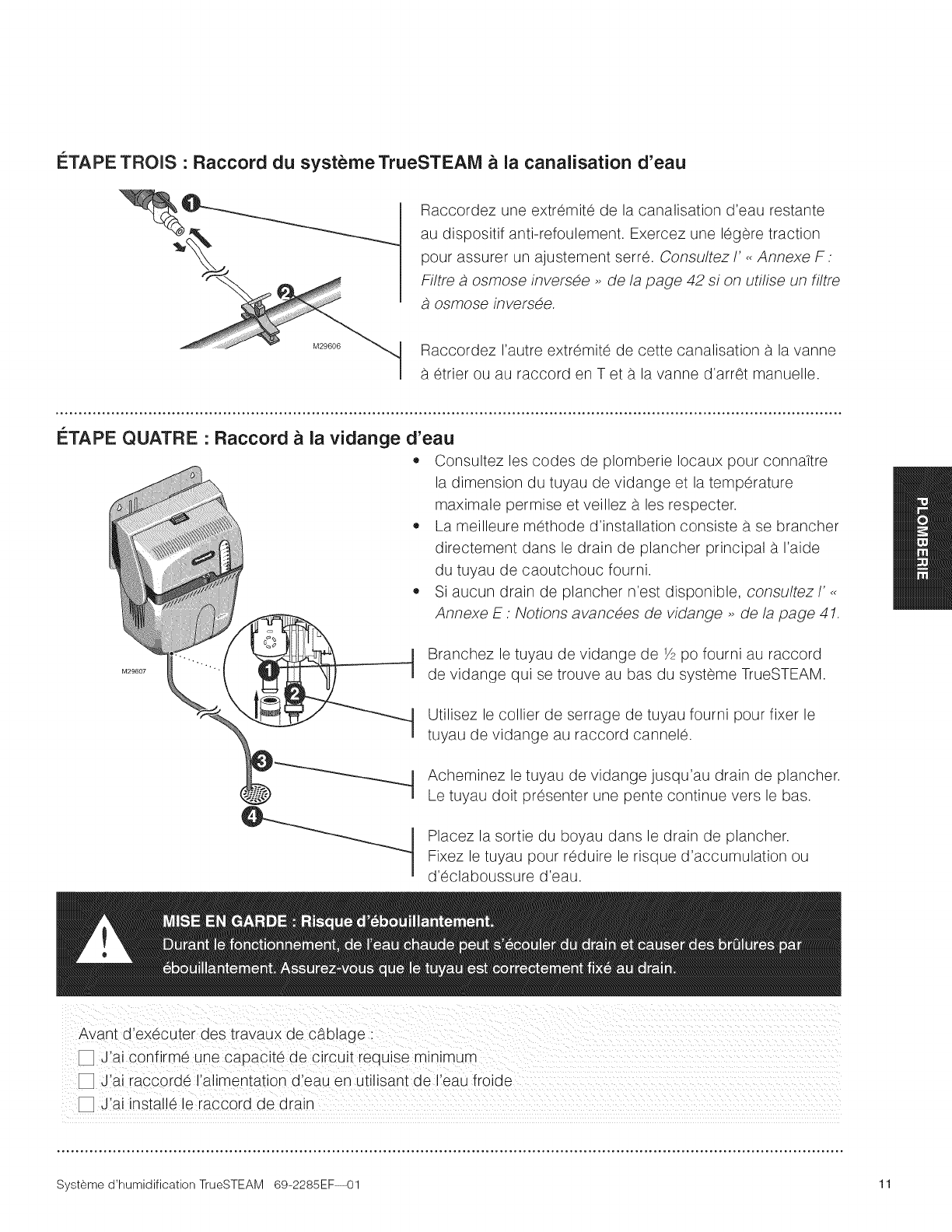

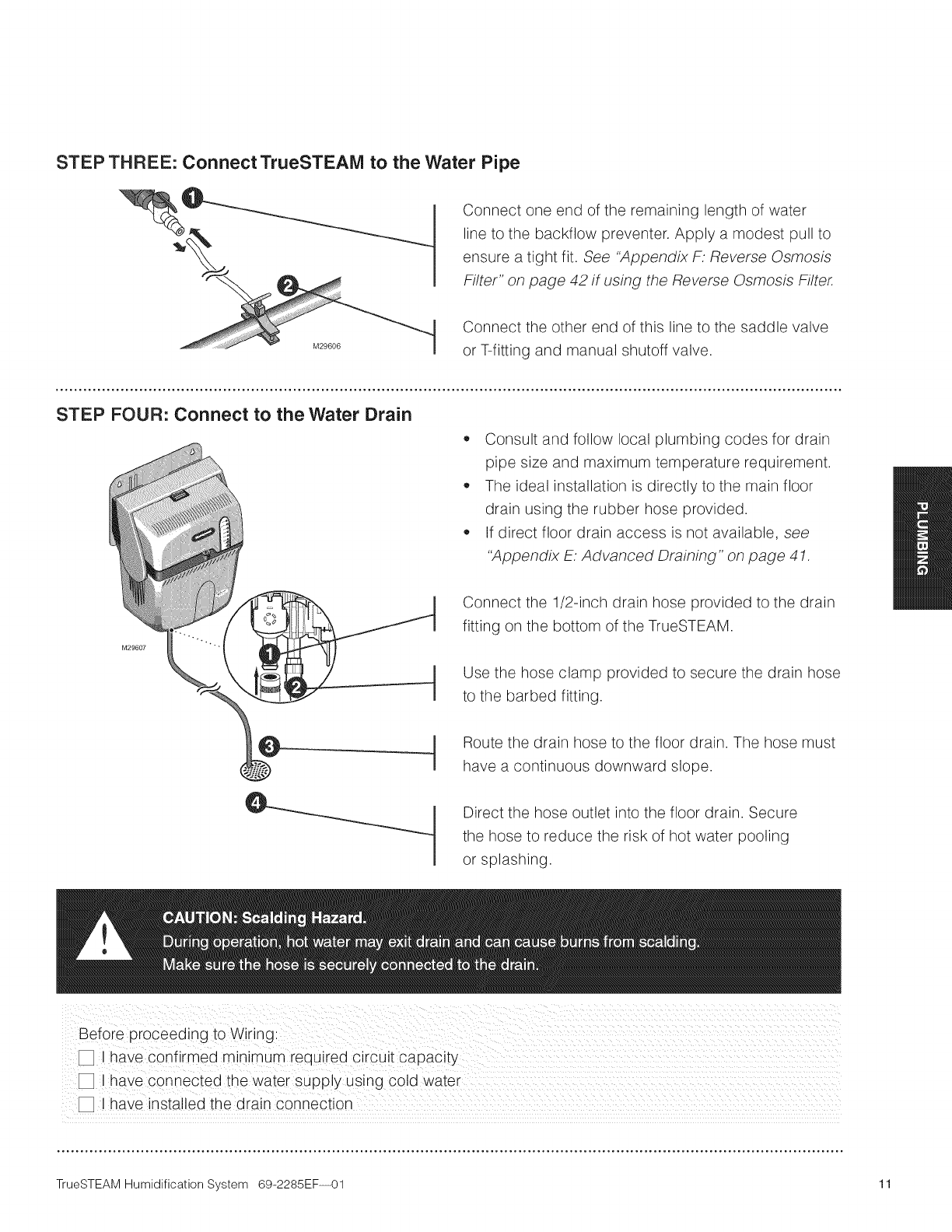

STEP THREE: Connect TrueSTEANI to the Water Pipe

Connect one end of the remaining length of water

line to the backflow preventer. Apply a modest pull to

ensure a tight fit. See "Appendix F: Reverse Osmosis

Filter" on page 42 if using the Reverse Osmosis Filter.

Connect the other end of this line to the saddle valve

or T-fitting and manual shutoff valve.

STEP FOUR: Connect to the Water Drain

• Consult and follow local plumbing codes for drain

pipe size and maximum temperature requirement.

The ideal installation is directly to the main floor

drain using the rubber hose provided.

If direct floor drain access is not available, see

"Appendix E: Advanced Draining" on page 41.

Connect the 1/2-inch drain hose provided to the drain

fitting on the bottom of the TrueSTEAM.

Use the hose clamp provided to secure the drain hose

to the barbed fitting.

Route the drain hose to the floor drain. The hose must

have a continuous downward slope.

Direct the hose outlet into the floor drain. Secure

the hose to reduce the risk of hot water pooling

or splashing.

Before proceeding to Wiring:

[] I have confirmed minimum required circuit capacity

[] I have connected the water supply using cold water

[] I have installed the drain connection

TrueSTEAM Humidification System 69-2285EF--01 11

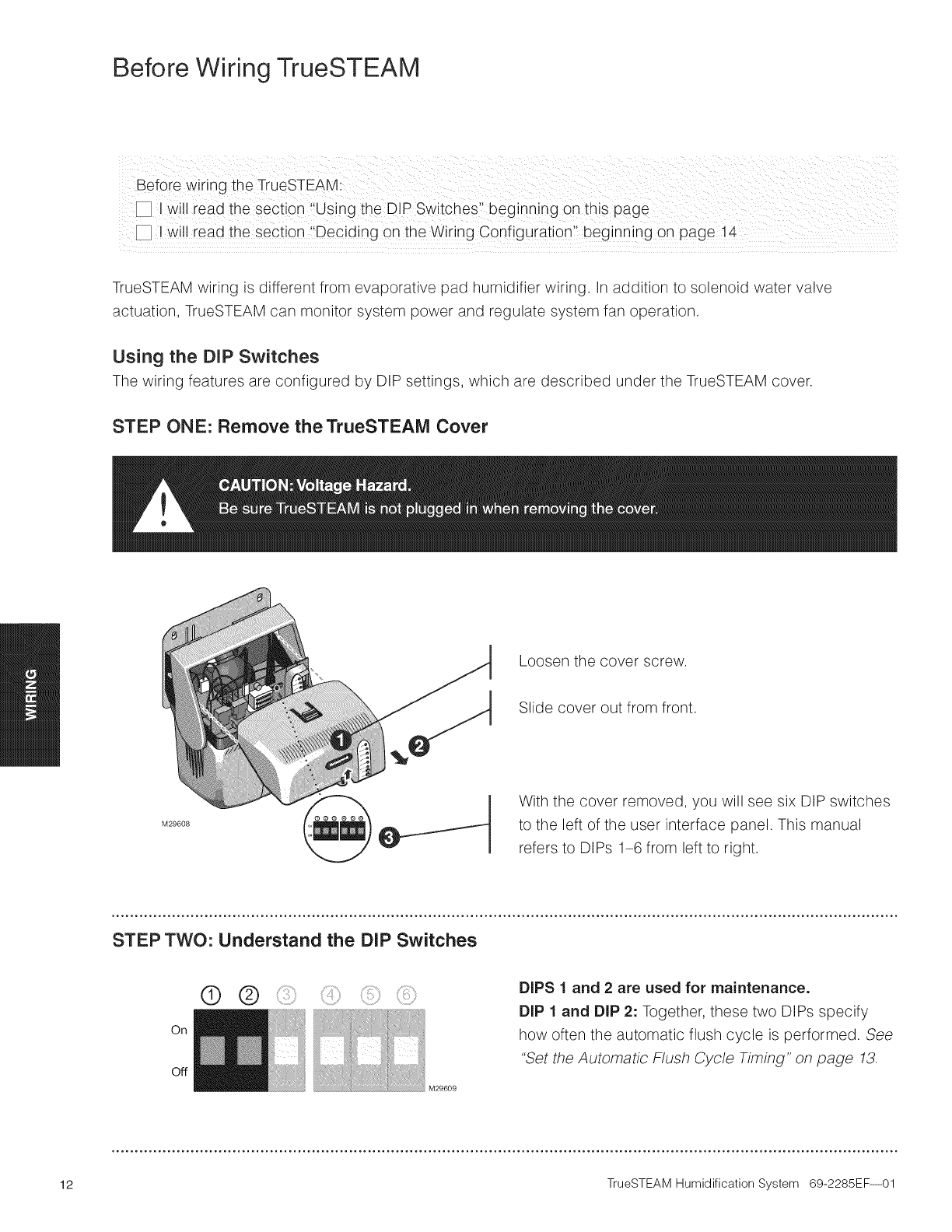

Before Wiring TrueSTEAM

TrueSTEAM wiring is different from evaporative pad humidifier wiring, in addition to solenoid water valve

actuation, TrueSTEAM can monitor system power and regulate system fan operation.

Using the DiP Switches

The wiring features are configured by DiP settings, which are described under the TrueSTEAM cover.

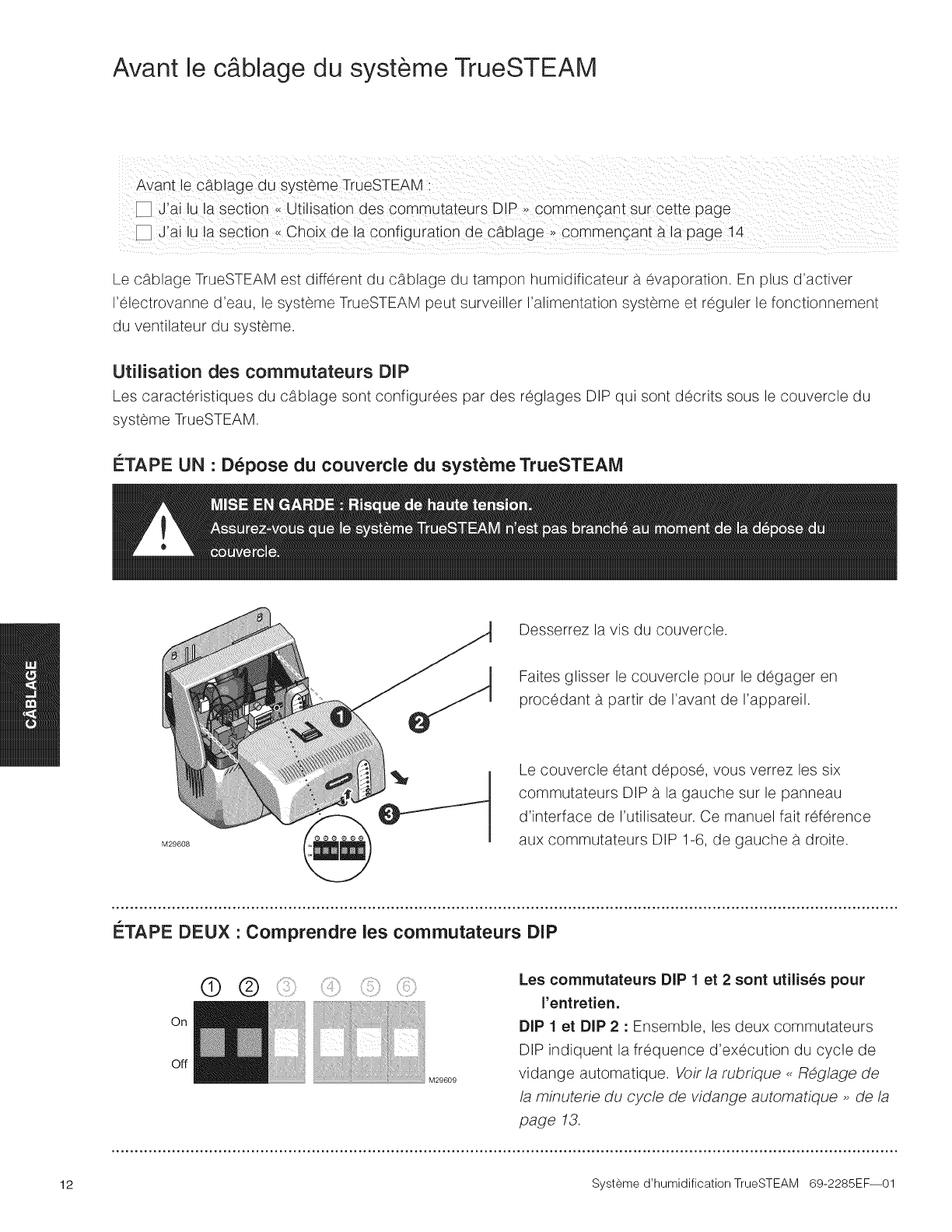

STEP ONE: Remove the TrueSTEAM Cover

Loosen the cover screw.

Slide cover out from front.

With the cover removed, you will see six DIP switches

to the left of the user interface panel. This manual

refers to DIPs 1-6 from left to right.

STEP TWO: Understand the DiP Switches

Off

®® DIPS 1 and 2 are used for maintenance.

DIP 1 and DIP 2: Together, these two DIPs specify

how often the automatic flush cycle is performed. See

"Set the Automatic Flush Cycle Timing" on page 13.

12 TrueSTEAM Humidification System 69-2285EF--01

Off

k,!!.,,!' (_)

ii_iiiimiii!iiii!ii_!iiiii_ii_iiiiiiii!_iiiiiiiii!ii_iiii!iiiiii!iiiii!_iiiiiiiiii!ii!!!ii!iiiiI

_iiii_ii!i!_iii_i_i!iI_iiIiiiiii!iiF_i!iii_iii_i_iiii_i!_iiiIi_iii_iii_iiiiiiiiiiiii__ iiiiiii/!ii/iii/iiii/i

M29611

(_)

M29612

M29613

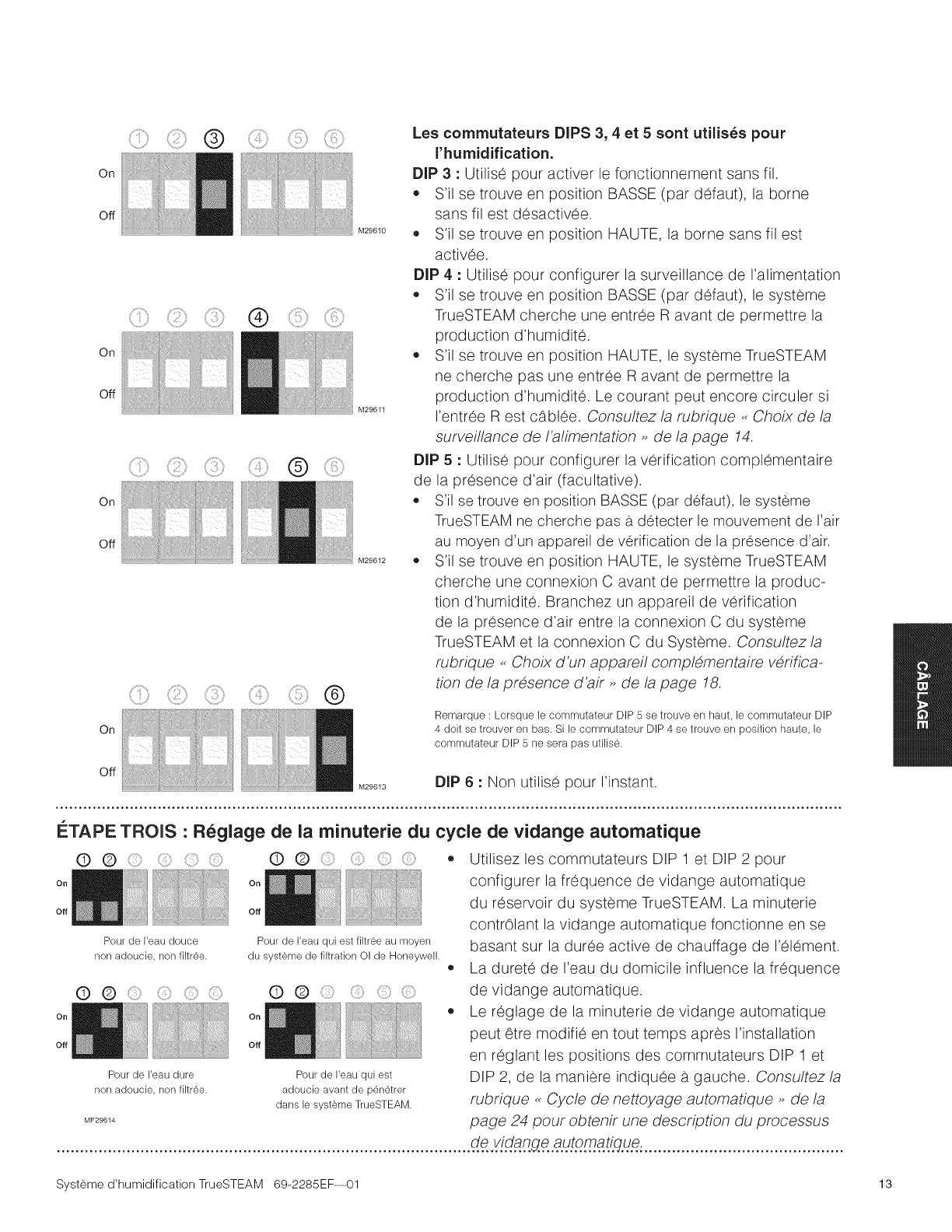

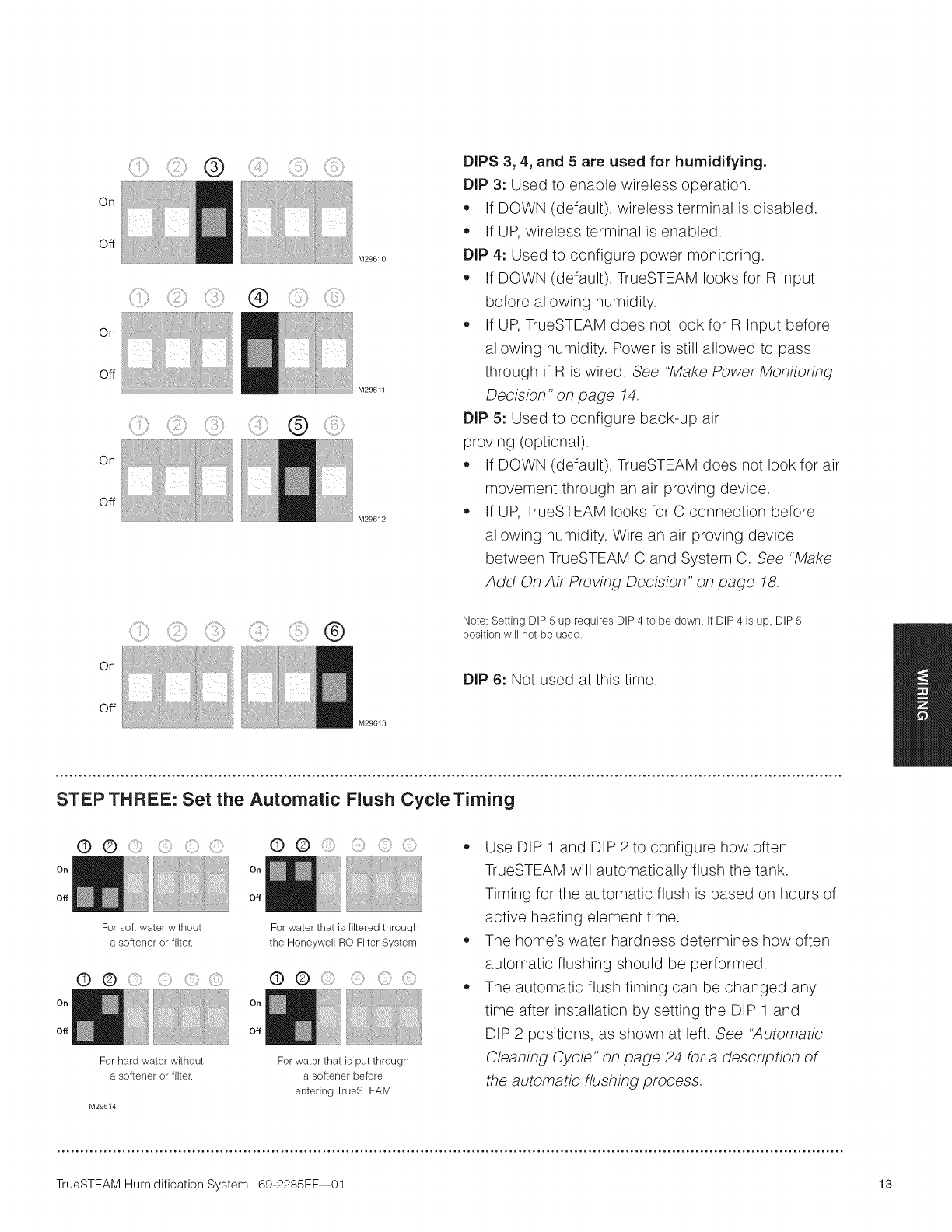

DIPS 3, 4, and 5 are used for humidifying.

DIP 3: Used to enable wireless operation.

*If DOWN (default), wireless terminal is disabled.

*If UP, wireless terminal is enabled.

DIP 4: Used to configure power monitoring.

*If DOWN (default), TrueSTEAM looks for R input

before allowing humidity.

*If UP, TrueSTEAM does not look for R Input before

allowing humidity. Power is still allowed to pass

through if R is wired. See "Make Power Monitoring

Decision" on page 14.

DIP 5: Used to configure back-up air

proving (optional).

*If DOWN (default), TrueSTEAM does not look for air

movement through an air proving device.

*If UP, TrueSTEAM looks for C connection before

allowing humidity. Wire an air proving device

between TrueSTEAM C and System C. See "Make

Add-On Air Proving Decision" on page 18.

Note: Setting DIP 5 up requires DIP 4 to be down. If DIP 4 is up, DIP 5

position will not be used.

DIP 6: Not used at this time.

STEP THREE: Set the Automatic Flush Cycle Timing

Off

For soft water without

a softener or filter.

For water that is filtered through

the Honeywell RO Filter System.

For hard water without

a softener or filter.

M29614

For water that is put through

a softener before

entering TrueSTEAM.

*Use DIP 1 and DIP 2 to configure how often

TrueSTEAM will automatically flush the tank.

Timing for the automatic flush is based on hours of

active heating element time.

*The home's water hardness determines how often

automatic flushing should be performed.

*The automatic flush timing can be changed any

time after installation by setting the DiP 1 and

DiP 2 positions, as shown at left. See "Automatic

Cleaning Cycle" on page 24 for a description of

the automatic flushing process.

TrueSTEAM Humidification System 69-2285EF--01 13

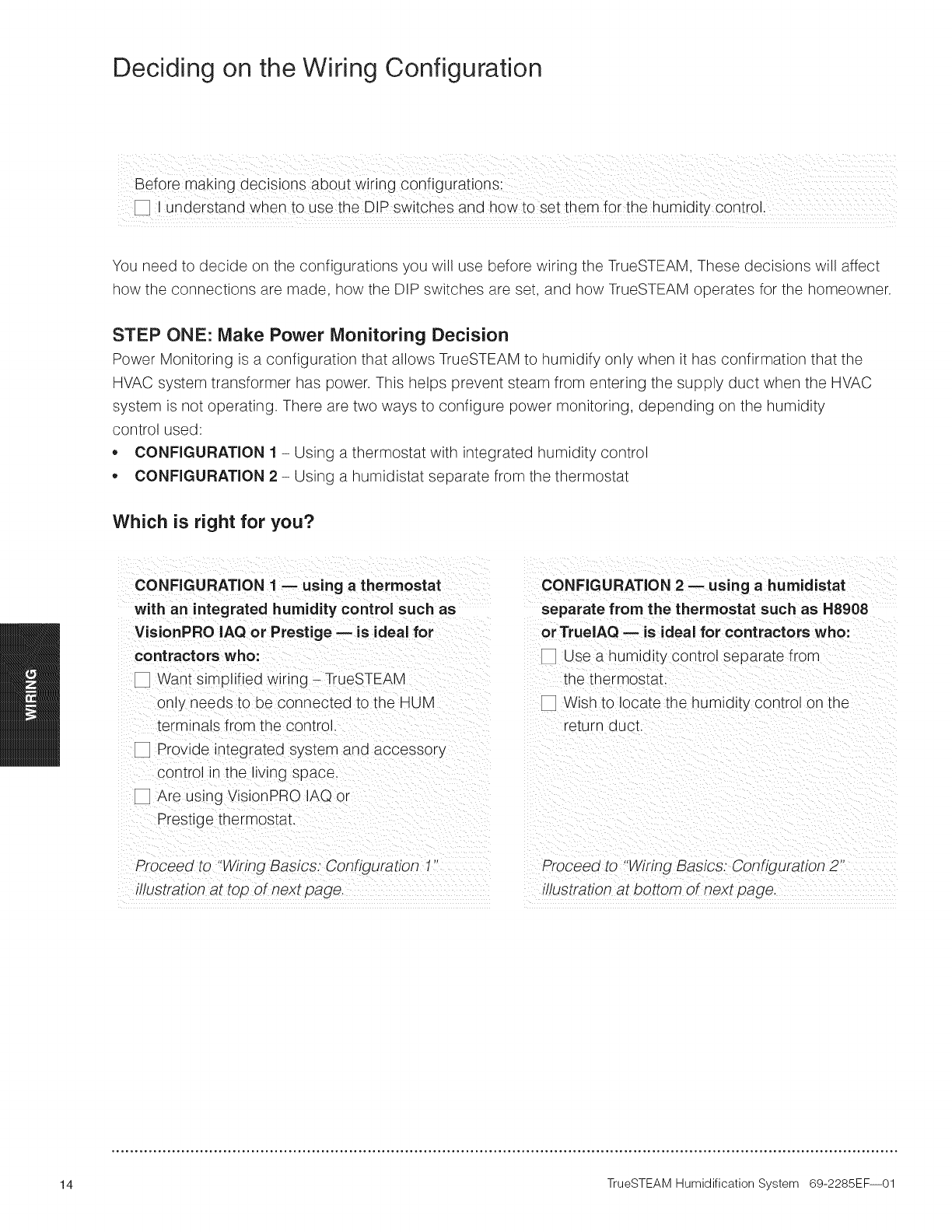

Deciding on the Wiring Configuration

! t i t t i i ¸/t

Bef0ie making decisions ab0Ut Wiring c0nfiguiati0nsi

i undeistand when t0 use the DiP Switches and h0W t0 Set them f0i the humidity C0ntio[

You need to decide on the configurations you will use before wiring the TrueSTEAM, These decisions will affect

how the connections are made, how the DIP switches are set, and how TrueSTEAM operates for the homeowner.

STEP ONE: Make Power Monitoring Decision

Power Monitoring is a configuration that allows TrueSTEAM to humidify only when it has confirmation that the

HVAC system transformer has power. This helps prevent steam from entering the supply duct when the HVAC

system is not operating. There are two ways to configure power monitoring, depending on the humidity

control used:

,, CONFIGURATION 1 - Using a thermostat with integrated humidity control

,, CONFIGURATION 2 - Using a humidistat separate from the thermostat

Which is right for you?

CONFIGURATION 1 -- using a thermostat

with an integrated humidity control such as

VisionPRO IAQ or Prestige -- is ideal for

contractors who:

[] Want simplified wiring - TrueSTEAM

only needs to be connected to the HUM

_erminals from the control.

• Provide integrated system and accessory

control in the living space.

[] Are using VisionPRO IAQ or

Prestige thermostat.

Proceed to "Wiring Basics: Conf_uration 1"

illustration at top of next page.

CONFIGURATION 2 uusing a humidistat

separate from the thermostat such as H8908

or TruelAQ -- is ideal for contractors who:

[] Use a humidity control separate from

the thermostat.

[] Wish to locate the humidity control on the

return duct.

Proceed to "Wiring Basics: Configuration 2

illustration at bottom of next page.

14 TrueSTEAM Humidification System 69-2285EF--01

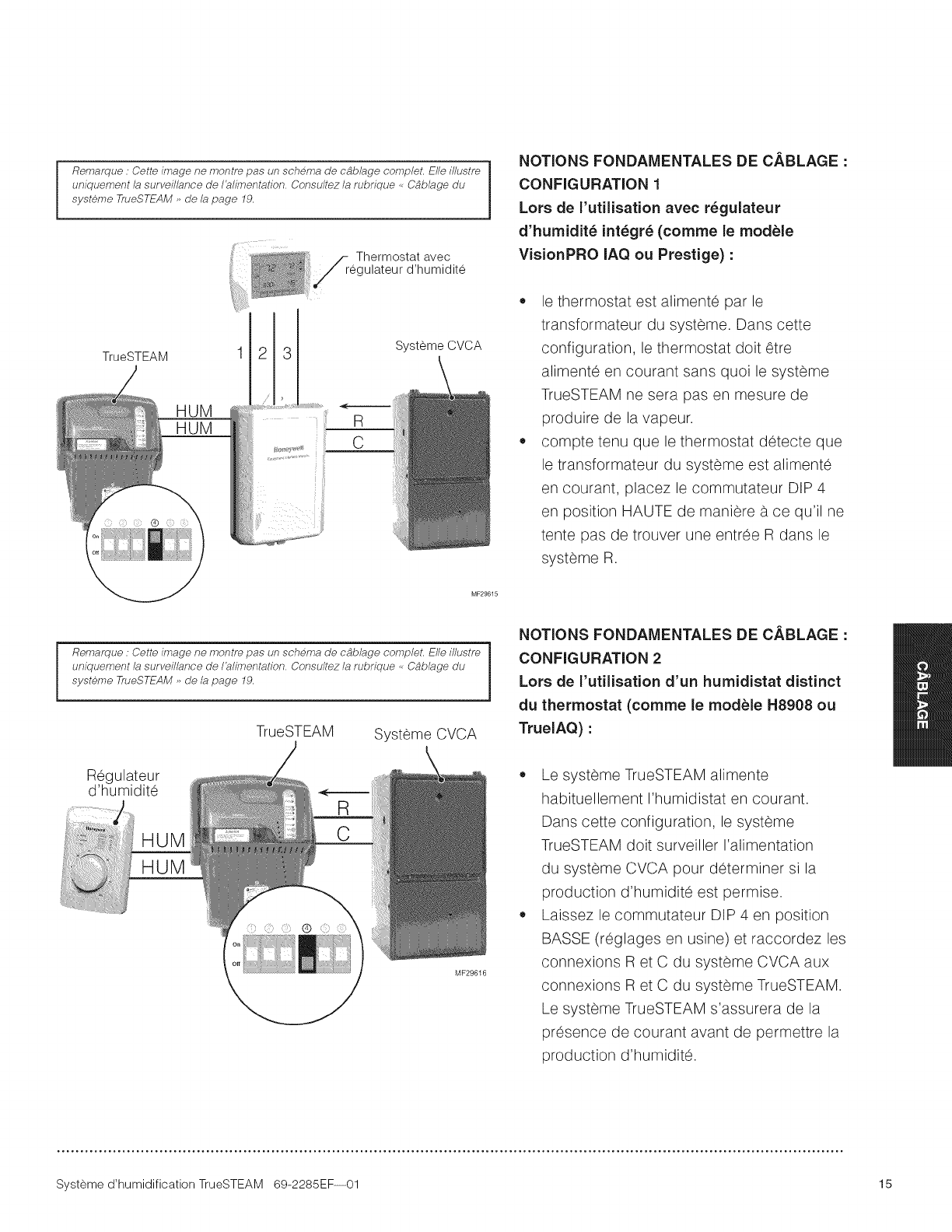

lNote: This image is not a complete wiring diagram. It only depicts power monitoring.

See 'Wiring the TrueSTEAM" on page 19.

TrueSTEAM

HUM

Thermostat with

Humidity Control

HVAC System

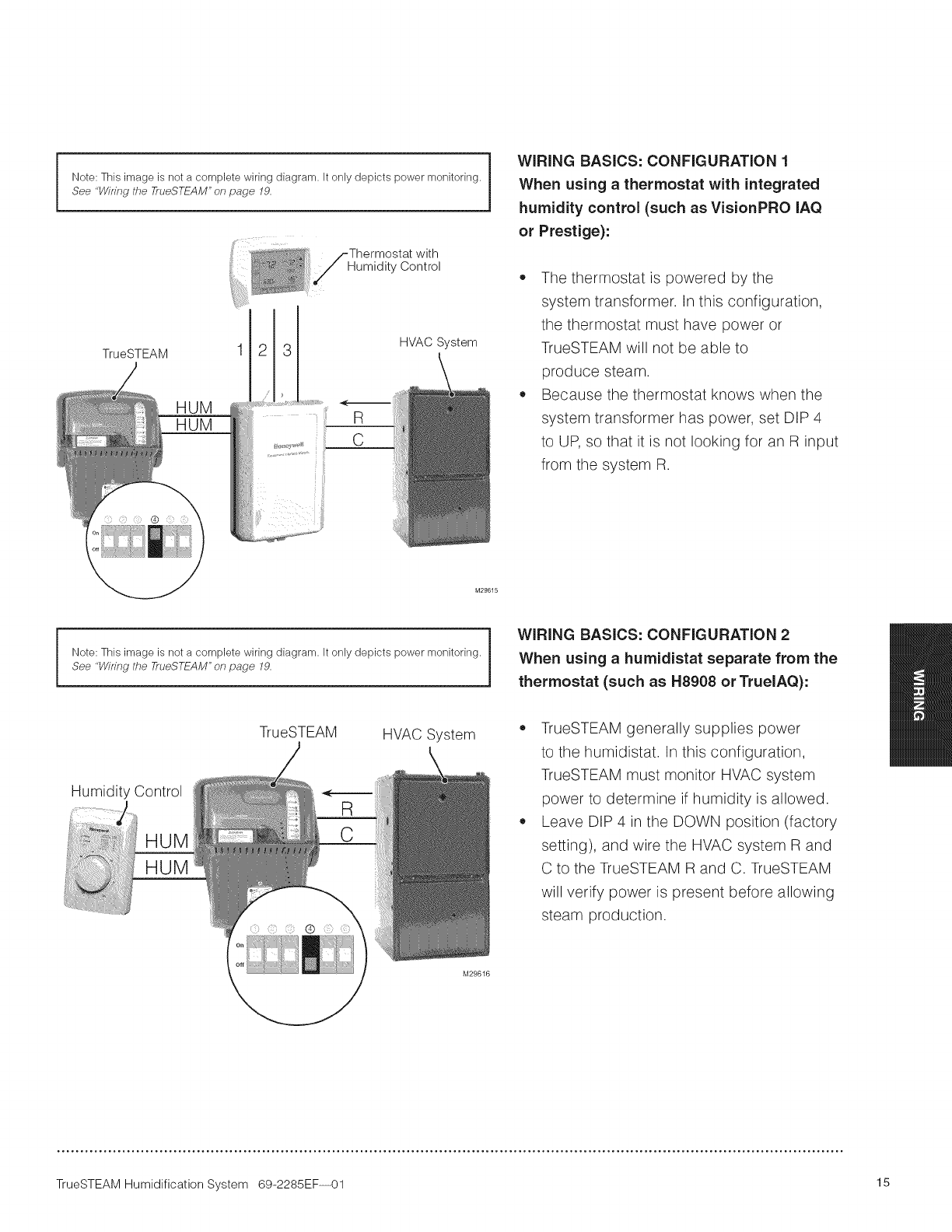

WIRING BASICS: CONFIGURATION 1

When using a thermostat with integrated

humidity control (such as VisionPRO IAQ

or Prestige):

• The thermostat is powered by the

system transformer. In this configuration,

the thermostat must have power or

TrueSTEAM will not be able to

produce steam.

• Because the thermostat knows when the

system transformer has power, set DiP 4

to UP, so that it is not looking for an R input

from the system R.

lNote: This image is not a cornpbte wiring diagram. It only depicts power monitoring.

See 'Wiring the TrueSTEAM" on page 19. WIRING BASICS: CONFIGURATION 2

When using ahumidistat separate from the

thermostat (such as H8908 or TruelAQ):

Humidity Control

TrueSTEAM HVAC System TrueSTEAM generally supplies power

to the humidistat. In this configuration,

TrueSTEAM must monitor HVAC system

power to determine if humidity is allowed.

Leave DiP 4 in the DOWN position (factory

setting), and wire the HVAC system R and

C to the TrueSTEAM R and C. TrueSTEAM

will verify power is present before allowing

steam production.

TrueSTEAM Humidification System 69-2285EF--01 15

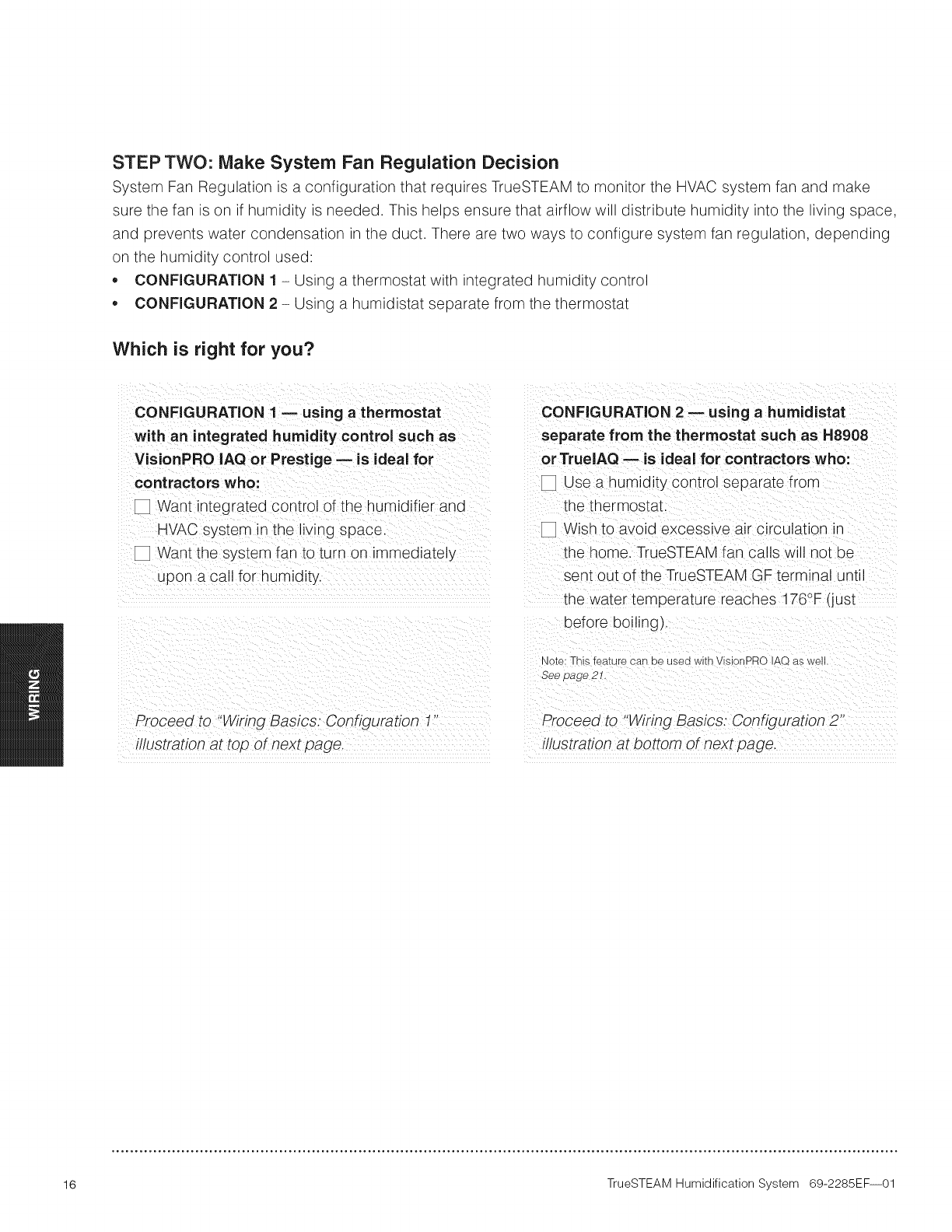

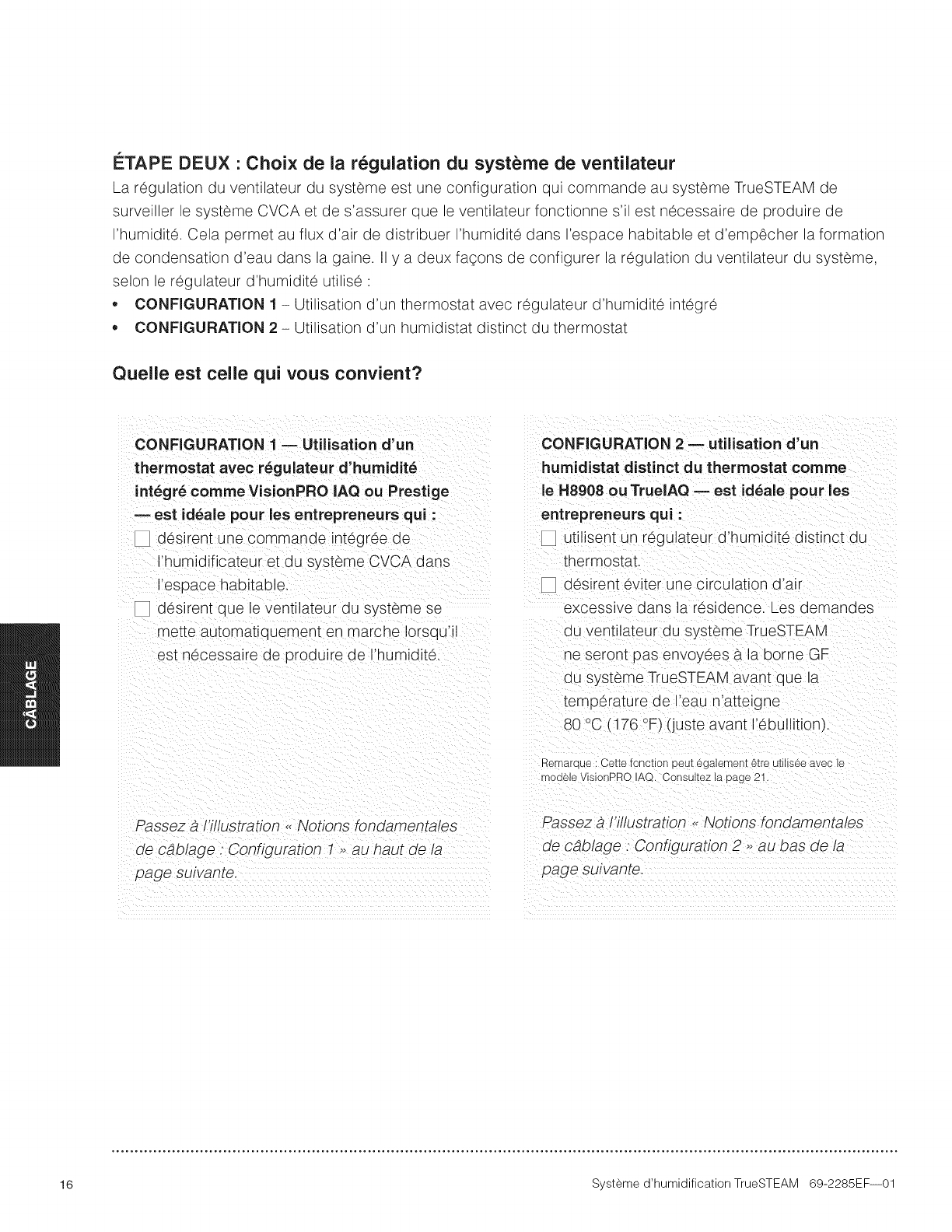

STEP TWO: Make System Fan Regulation Decision

System Fan Regulation is a configuration that requires TrueSTEAM to monitor the HVAC system fan and make

sure the fan is on if humidity is needed. This helps ensure that airflow will distribute humidity into the living space,

and prevents water condensation in the duct. There are two ways to configure system fan regulation, depending

on the humidity control used:

,, CONFIGURATION 1 - Using a thermostat with integrated humidity control

,, CONFIGURATION 2 - Using a humidistat separate from the thermostat

Which is right for you?

CONFIGURATION 1 -- using a thermostat

with an integrated humidity control such as

VisionPRO IAQ or Prestige -- is ideal for

contractors who:

• Want integrated control of the humidifier and

HVAC system in the living space.

[] Want the system fan to turn on immediately

upon a call for humidity.

CON F!GURATION 2 _Usinga humid!star

separatefrO"thethermostatsuchasN8908

or TruelAQ _is ideal for contractors who:

useahumidityc0nti0_S÷parateiiom

h°meTrueS_EAM_anca!_swi!!notbe

GF termina! un!i!

the water temperature reaches 176°F (just

Note: This feature Can be used with VisionPRO IAQ as well.

Proceed to "Wiring Basics: Configuration 1"

illustration at top of next page.

Proceed to !!Wiring Basics/ Configuration 211

illustration at bottom of next page. .........................

16 TrueSTEAM Humidification System 69-2285EF--01

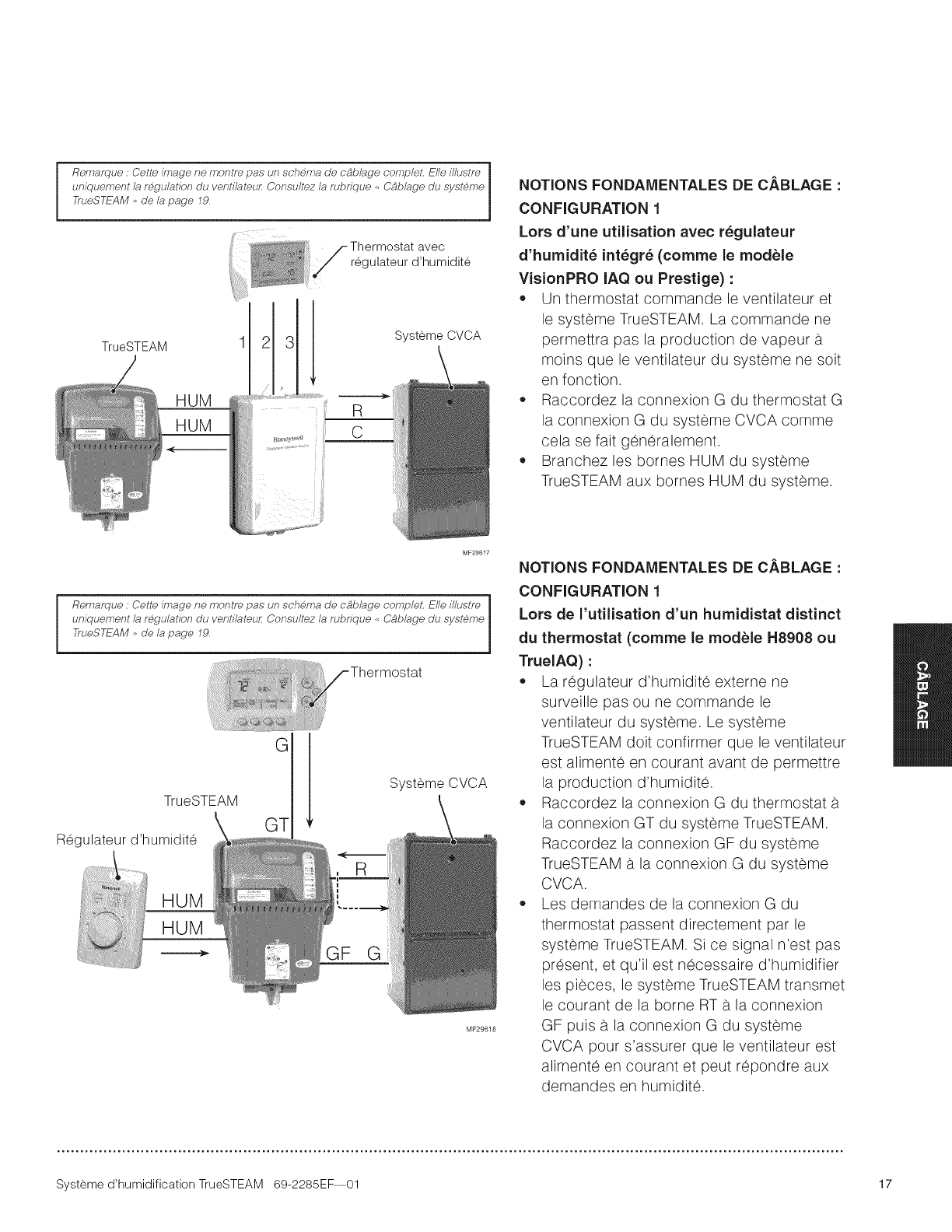

l Note: This image is not a complete wiring diagram. It onJy depicts fan regulation. See[

'W@?_gthe TrueSTEAM" on page 19. 1

TrueSTEAM

HUM

f Thermostat with

Humidity Control

HVAC System

WIRING BASICS: CONFIGURATION 1

When using a thermostat with integrated

humidity control (such as VisionPRO iAQ

or Prestige):

• A thermostat controls the fan and

TrueSTEAM. The control will not allow

steam production unless the system fan

is on.

Wire Thermostat G to the HVAC system G

as normal.

Wire TrueSTEAM HUM terminals to the

system HUM terminals.

Note: This image is not a complete wiring diagram. It onJy depicts fan regulation. See|

'W@?_gthe TrueSTEAM" on page 19. l

WIRING BASICS: CONFIGURATION 2

When using ahumidistat separate from the

thermostat (such as Hsg08 or TrueiAQ):

TrueSTEAM

Humidity Control

HUM

GF G

HVAC System

The external humidity control does

not monitor or control the system fan.

TrueSTEAM must confirm that the fan has

power before allowing humidity.

Break the thermostat G to HVAC system

G connection. Wire thermostat G to

TrueSTEAM GT. Wire TrueSTEAM GF to

HVAC system G.

Thermostat G calls will pass directly

through TrueSTEAM. If this signal is

not present, and humidity is needed,

TrueSTEAM will relay power from its RT

terminal to GF and out to HVAC system

G to ensure the fan has power for

humidity calls.

TrueSTEAM Humidification System 69-2285EF--01 17

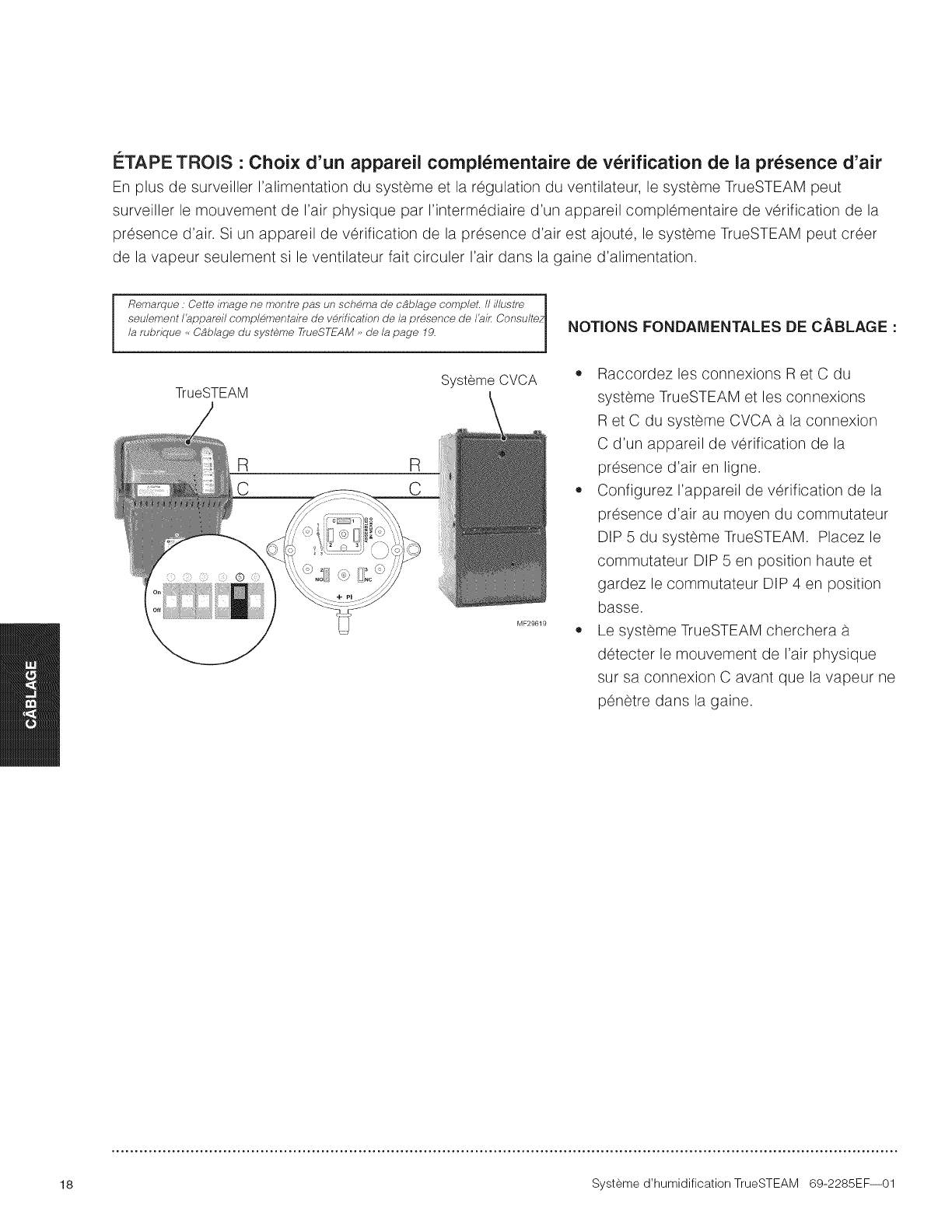

STEP THREE: Make Add-On Air Proving Decision

In addition to monitoring system power and fan regulation, TrueSTEAM can monitor physical air movement

through an optional add-on air proving device. If an air proving device is added, TrueSTEAM can create steam

only if the fan is moving air through the supply duct.

[Note: This image is not a complete wiring diagram. It onJy depicts add-on air proving.

See 'Wirir_g the TrueSTEAM" on page 19.

TrueSTEAM HVAC System

R R

C C

WIRING BASICS

• Wire TrueSTEAM R and C to HVAC system

R and C with an air proving device in-line

on C.

Configure air proving through DiP 5 on

TrueSTEAM. Set DiP 5 up and keep

DiP 4 down.

TrueSTEAM will look for physical air

movement through its C connection before

steam enters the duct.

18 TrueSTEAM Humidification System 69-2285EF--01

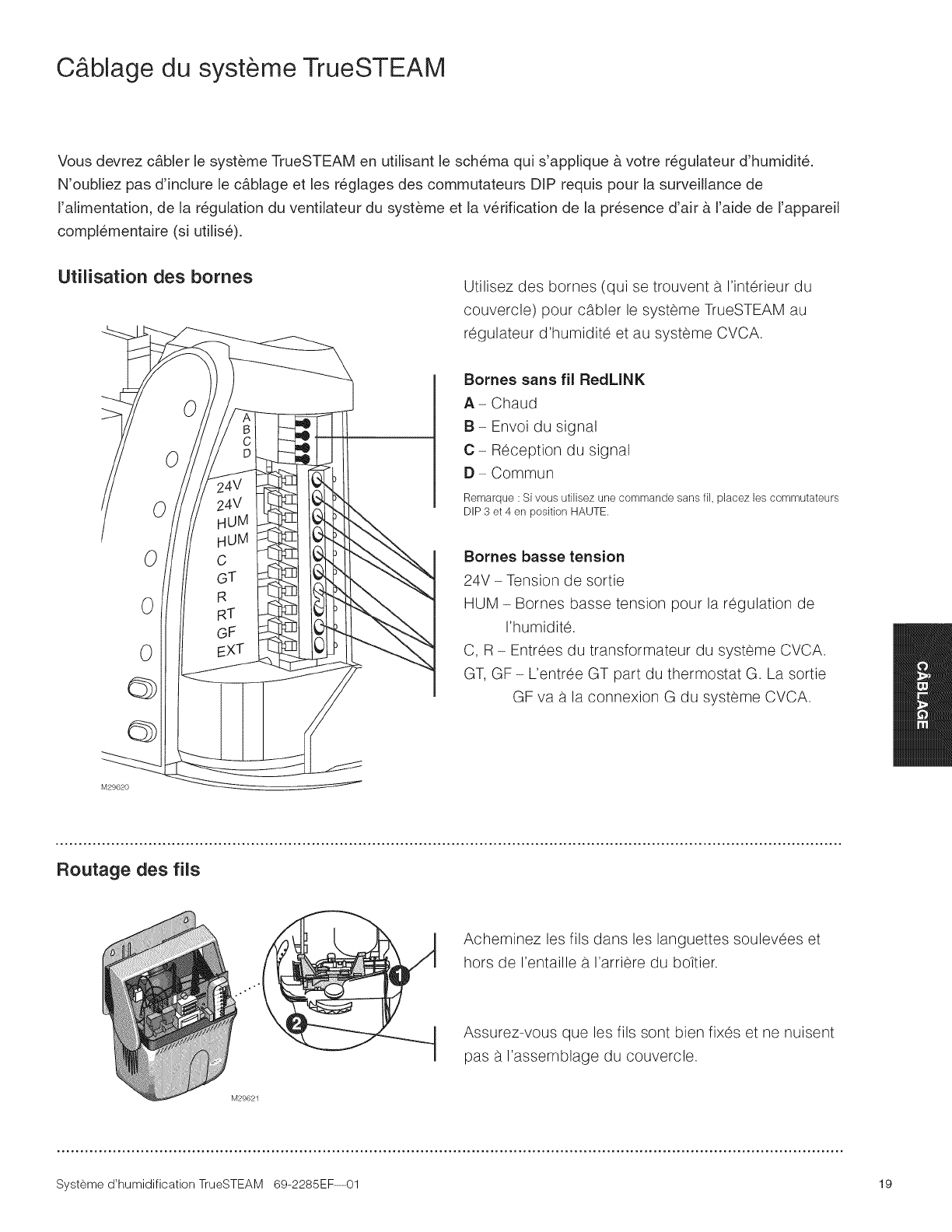

Wiring the TrueSTEAM

You will need to wire TrueSTEAM using the diagram that applies to your humidity control. Remember to

include the wiring and DiP settings required for power monitoring, system fan regulation, and add-on air

proving (if used).

Using the Terminals

M29620

Use the terminals (found inside the cover) to

wire TrueSTEAM to the humidity control and the

HVAC system.

RedLIN K Wireless Terminals

A- Hot

B - Send signal

C- Receive signal

D - Common

Note: If using wireless control, set DIPs 3 and 4 to the UP position.

Low=voltage Terminals

24V - Output voltage

HUM - Low-voltage terminals for humidity control.

C, R - Inputs from HVAC system transformer.

GT, GF - GT input is from thermostat G. GF output

goes to HVAC system G.

Routing the Wires

M29621

Route wires through the raised tabs and out the notch

at the rear of the chassis.

Make sure the wires are secure and do not interfere

with the cover assembly.

TrueSTEAM Humidification System 69-2285EF--01 19

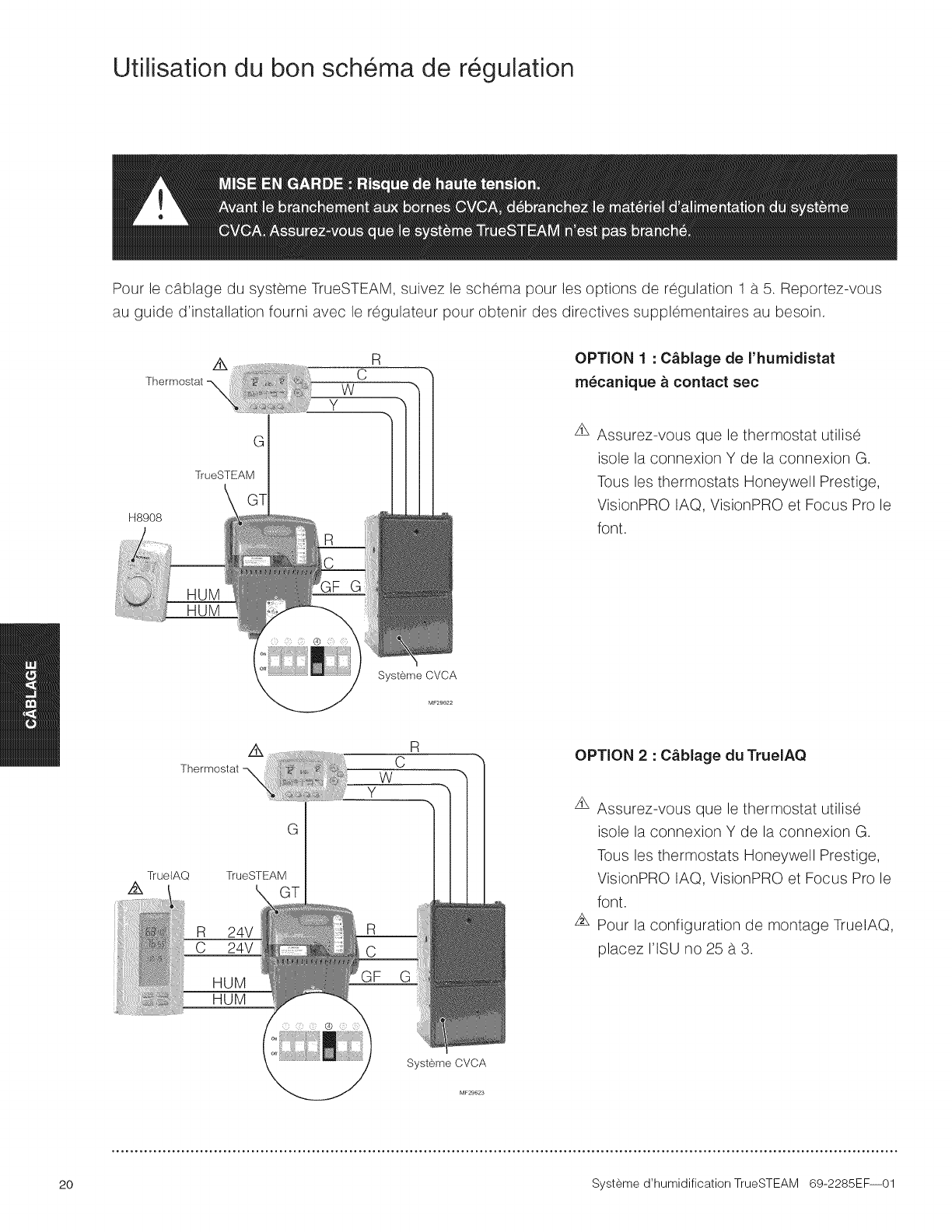

Using the Correct Control Diagram

Follow the diagram for control options 1 through 5 to wire the TrueSTEAM Refer to the installation manual

)rovided with the control for additional instructions if needed,

A R

Thermostat -_ W

y -',

TrueSTEAM

H8908

::_:d

HVAC System

OPTION 1: Dry=contact Mechanical

Humidistat Wiring

z_ Make sure that the thermostat used

isolates Y from G. All Honeywell Prestige,

VisionPRO IAQ, VisionPRO, and Focus Pro

thermostats do this.

Thermostat --_

TruelA( TrueSTEAM

R 24V

C 24V

HUM

ROPTION 2: TruelAQ Wiring

z£ Make sure that the thermostat used

isolates Y from G. All Honeywell Prestige,

VisionPRO IAQ, VisionPRO, and Focus Pro

thermostats do this.

For the TruelAQ Installer Setup, set ISU

#25 to 3.

HVAC System

2O TrueSTEAM Humidification System 69-2285EF--01

TrueSTEAM

HVAC System

G C

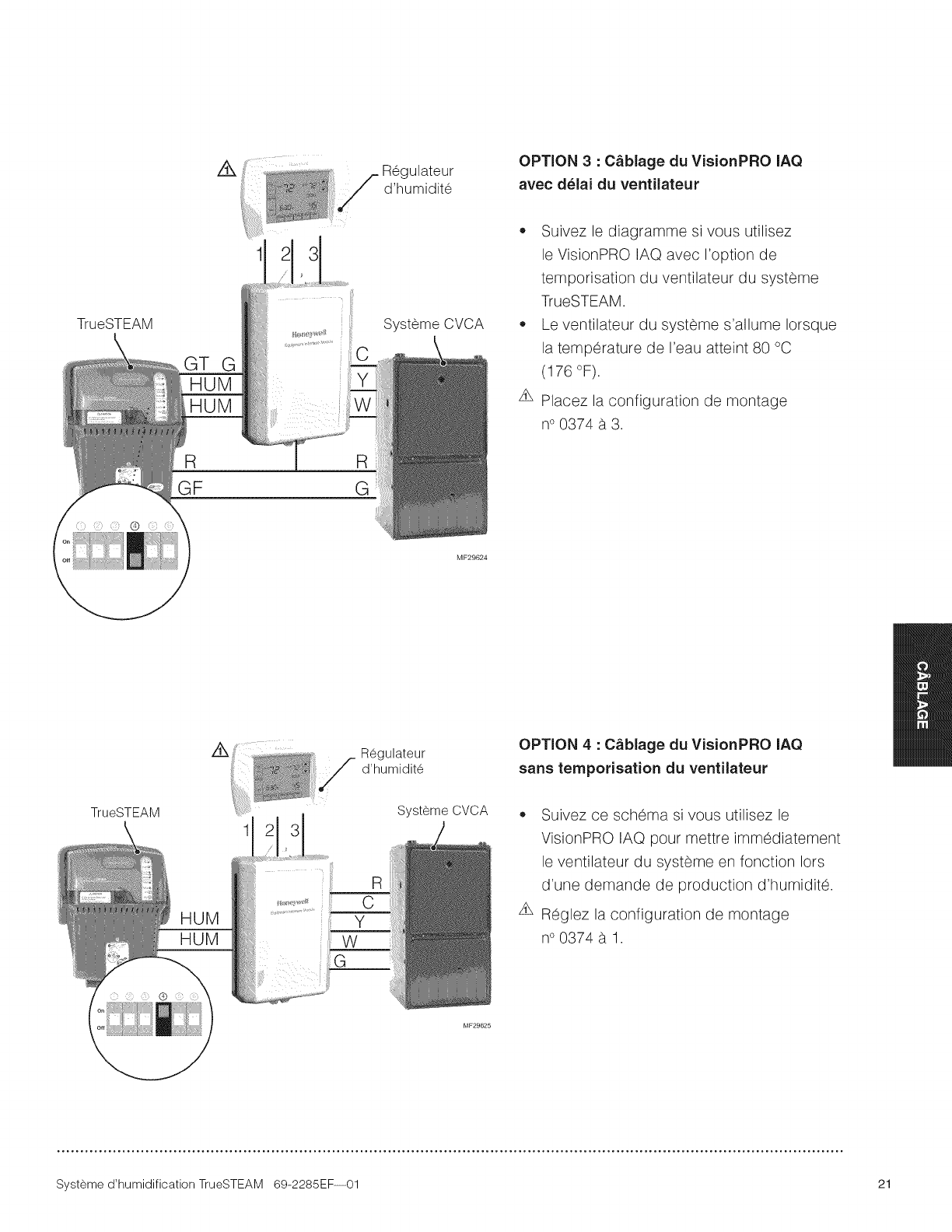

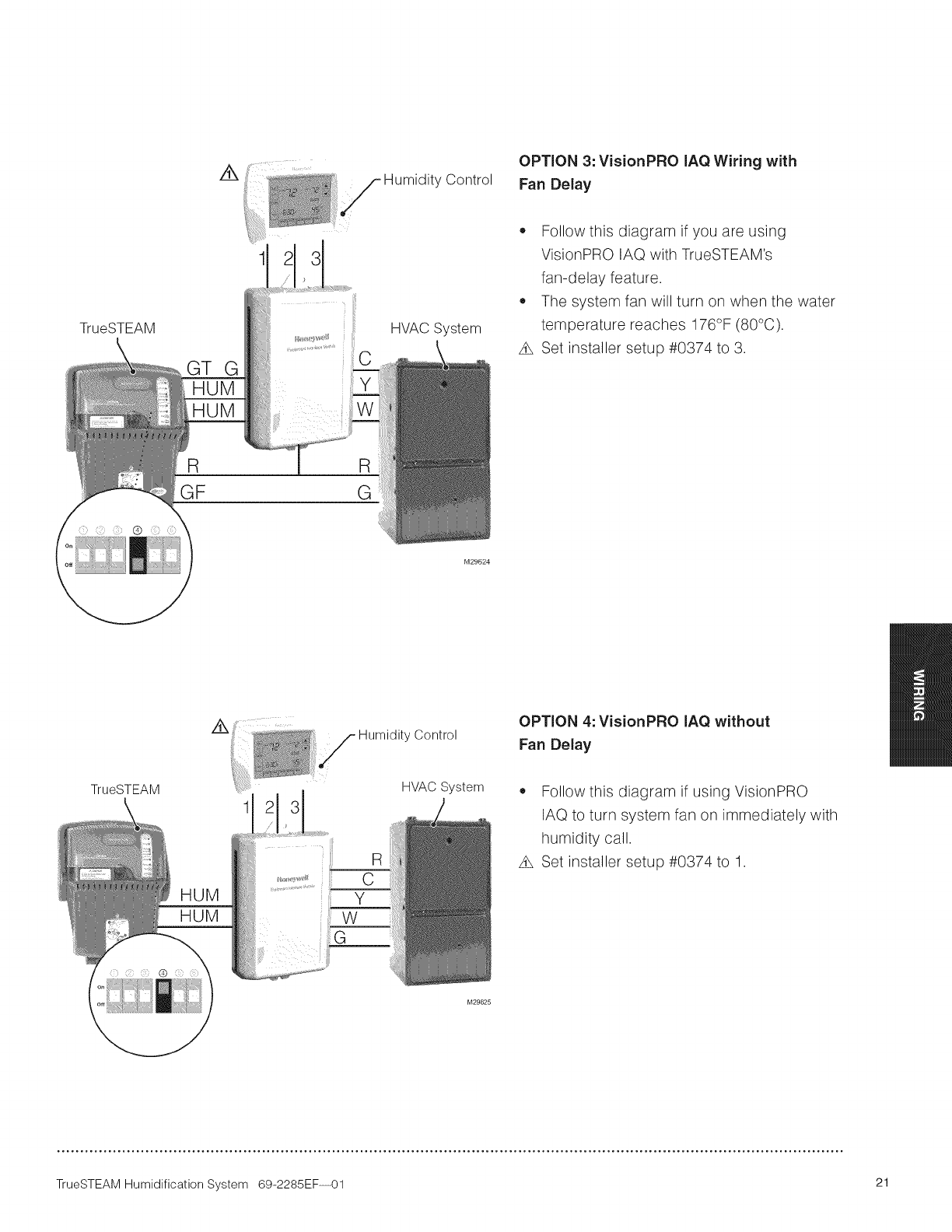

OPTION 3: VisionPRO IAQ Wiring with

Fan Delay

• Follow this diagram if you are using

VisionPRO IAQ with TrueSTEAM's

fan-delay feature.

• The system fan will turn on when the water

temperature reaches 176°F (80°C).

z:L Set installer setup #0374 to 3.

TrueSTEAM

HUM

iiili

Humidity Control

HVAC System

OPTION 4: VisionPRO IAQ without

Fan Delay

• Follow this diagram if using VisionPRO

IAQ to turn system fan on immediately with

humidity call.

z:L Set installer setup #0374 to 1.

TrueSTEAM Humidification System 69-2285EF--01 21

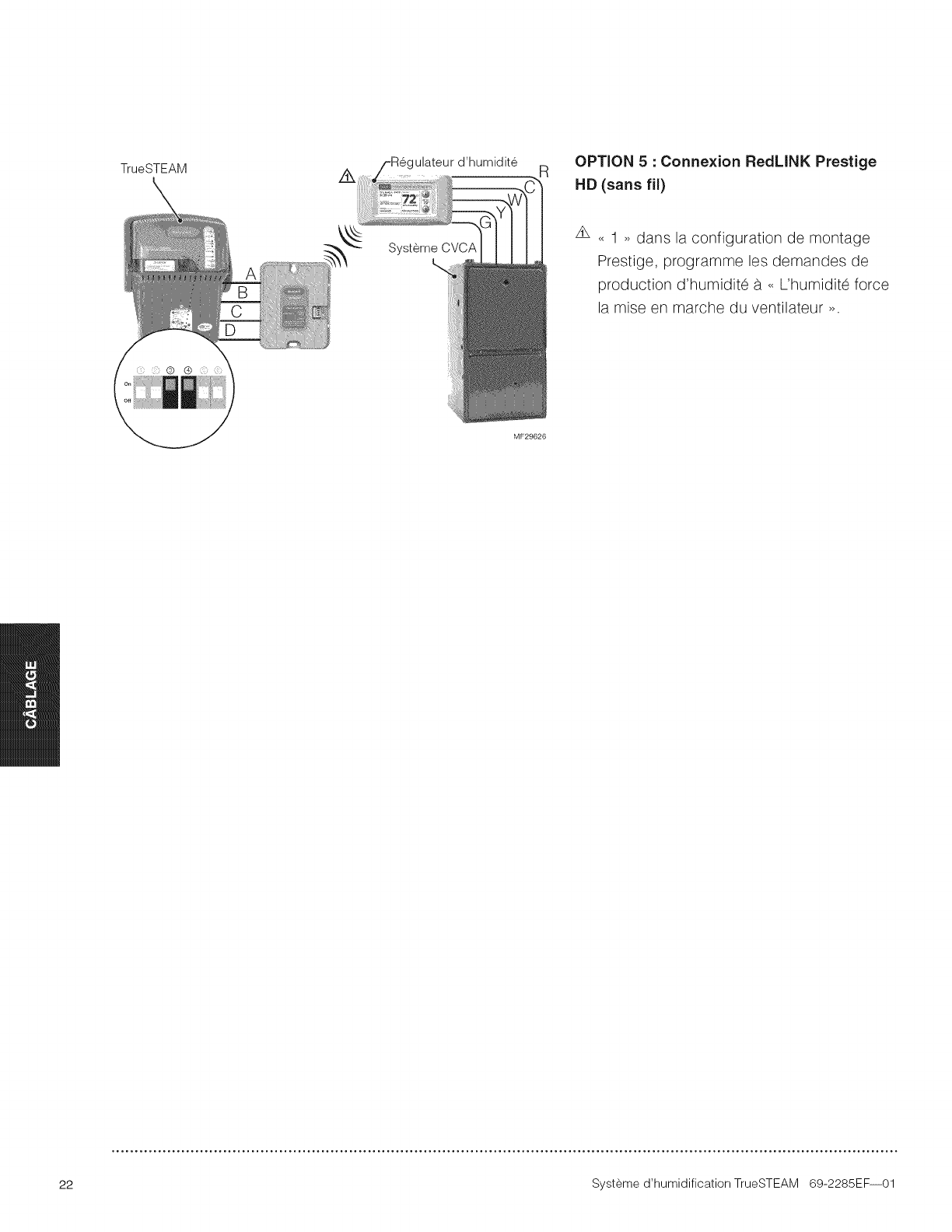

TrueSTEAM ,Control ROPTION 5: RedLINK Prestige HD

Connection (Wireless)

"1" in Prestige Installer setup, program

humidity calls to "Humidify Forces

Fan On."

22 TrueSTEAM Humidification System 69-2285EF--01

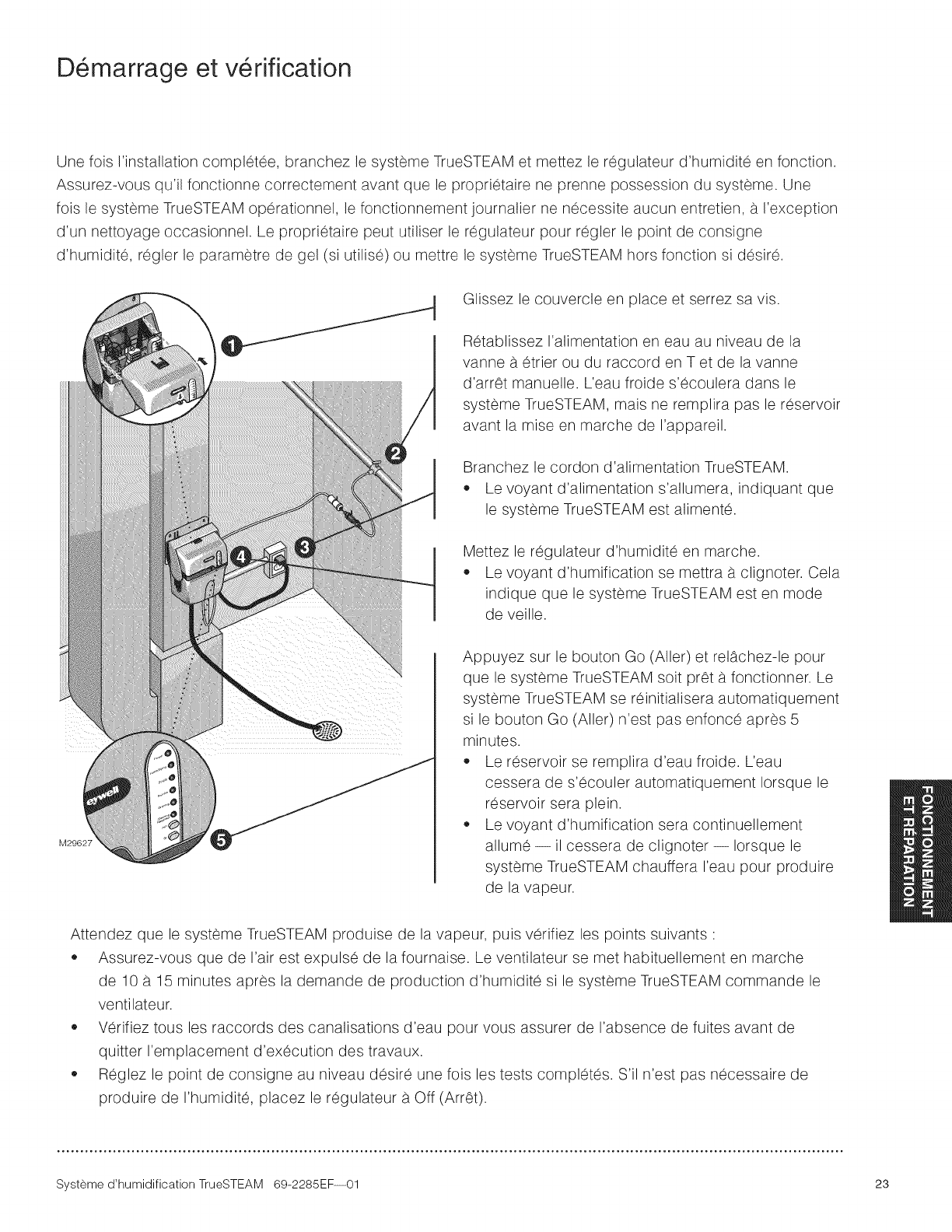

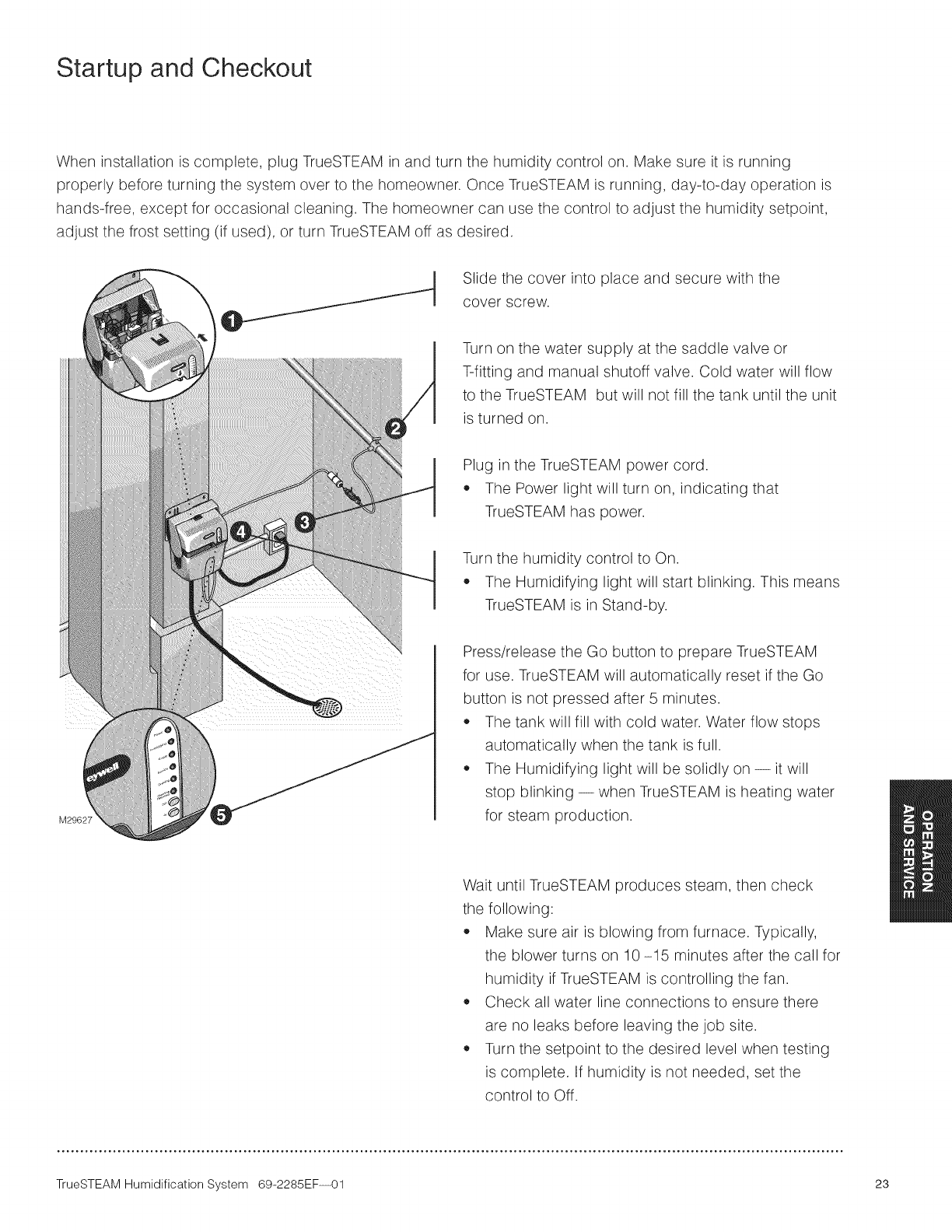

Startup and Checkout

When installation is complete, plug TrueSTEAM in and turn the humidity control on. Make sure it is running

properly before turning the system over to the homeowner. Once TrueSTEAM is running, day-to-day operation is

hands-free, except for occasional cleaning. The homeowner can use the control to adjust the humidity setpoint,

adjust the frost setting (if used), or turn TrueSTEAM off as desired.

M2962;

Slide the cover into place and secure with the

cover screw.

Turn on the water supply at the saddle valve or

T-fitting and manual shutoff valve. Cold water will flow

to the TrueSTEAM but will not fill the tank until the unit

is turned on.

Plug in the TrueSTEAM power cord.

• The Power light will turn on, indicating that

TrueSTEAM has power.

Turn the humidity control to On.

The Humidifying light will start blinking. This means

TrueSTEAM is in Stand-by.

Press/release the Go button to prepare TrueSTEAM

for use. TrueSTEAM will automatically reset if the Go

button is not pressed after 5 minutes.

The tank will fill with cold water. Water flow stops

automatically when the tank is full.

The Humidifying light will be solidly on -- it will

stop blinking -- when TrueSTEAM is heating water

for steam production.

Wait until TrueSTEAM produces steam, then check

the following:

Make sure air is blowing from furnace. Typically,

the blower turns on 10-15 minutes after the call for

humidity if TrueSTEAM is controlling the fan.

Check all water line connections to ensure there

are no leaks before leaving the job site.

Turn the setpoint to the desired level when testing

is complete. If humidity is not needed, set the

control to Off.

TrueSTEAM Humidification System 69-2285EF--01 23

Routine Maintenance

TrueSTEAM automatically flushes the tank throughout the humidifying season, This lowers the water hardness

concentrated in the tank, and slows the accumulation of solid minerals,

Automatic Cleaning Cycle

• The automatic cleaning cycle takes about 45 minutes. During this time, TrueSTEAM will not produce

any steam.

Cold water will enter the tank to lower water temperature below 140°F (60°C) before draining.

At the end of the cycle, TrueSTEAM refills the tank with fresh water and automatically returns to

normal operation.

IVlanual Cleaning Cycle

Honeywell recommends that TrueSTEAM be manually cleaned and the water filter be changed at least

once each humidification season. The manual cleaning is necessary to remove solid mineral deposits left

behind during operation.

STEP ONE: Initiate a Flush Cycle

Solid material deposits in the tank are normal. The

homeowner should expect to see some buildup in the

tank and on the heating element.

When the Cleaning Required light is on, manual

cleaning is needed. TrueSTEAM will still operate as

normal while this light is on.

Before removing the TrueSTEAM tank, it must be

completely drained.

To begin draining the tank, press and hold the Drain

button until the Draining light blinks.

M29628

24 TrueSTEAM Humidification System 69-2285EF--01

The cleaning flush cycle is initiated when the Draining

light begins blinking. The cycle will take about

45 minutes to complete. It will take longer if using

RO filters.

M29628

Cry?e/ 0

serVic_ 0

Dr_ieioO 0

When the Empty light is on, the tank is empty. The

tank may now be removed for cleaning or

other service.

TrueSTEAM Humidification System 69-2285EF--01 25

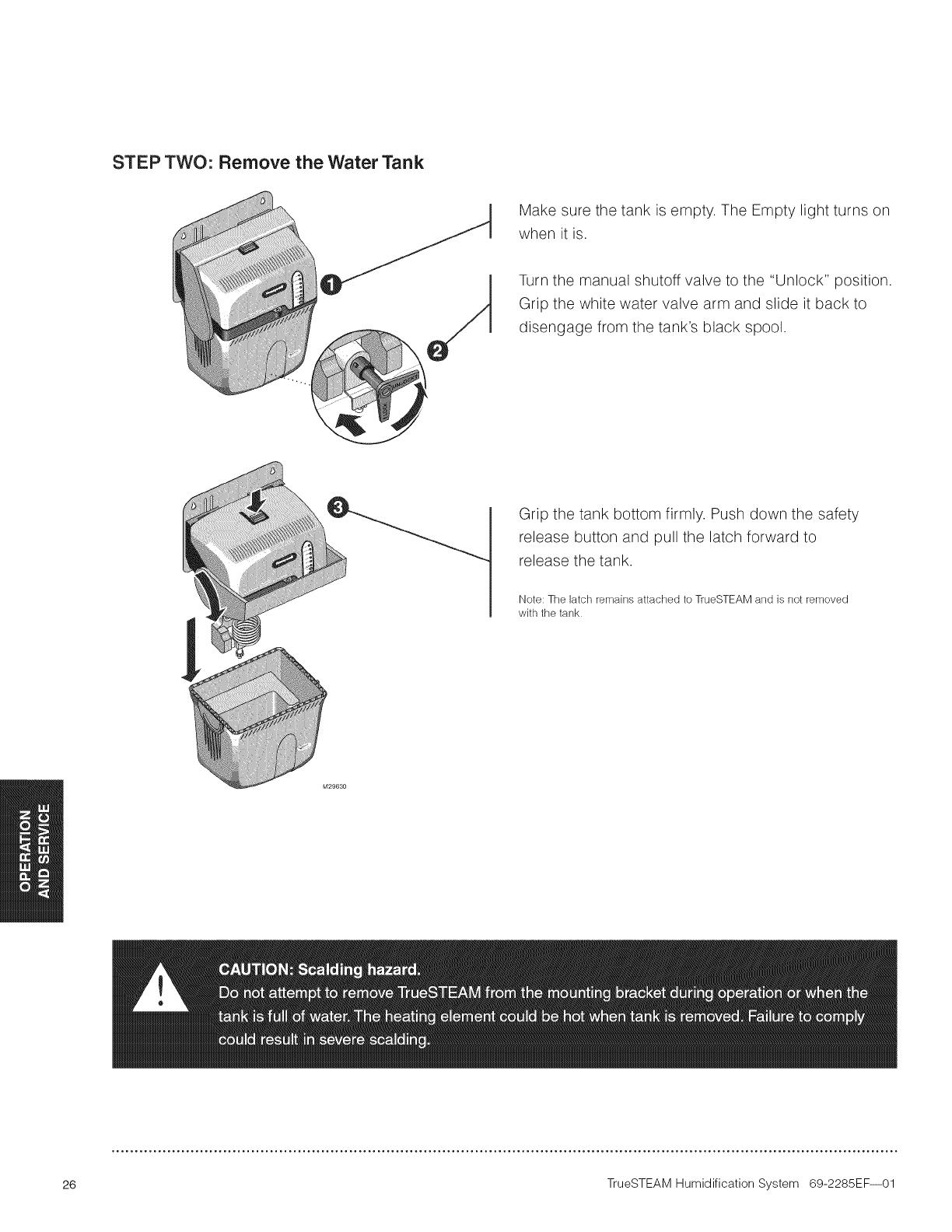

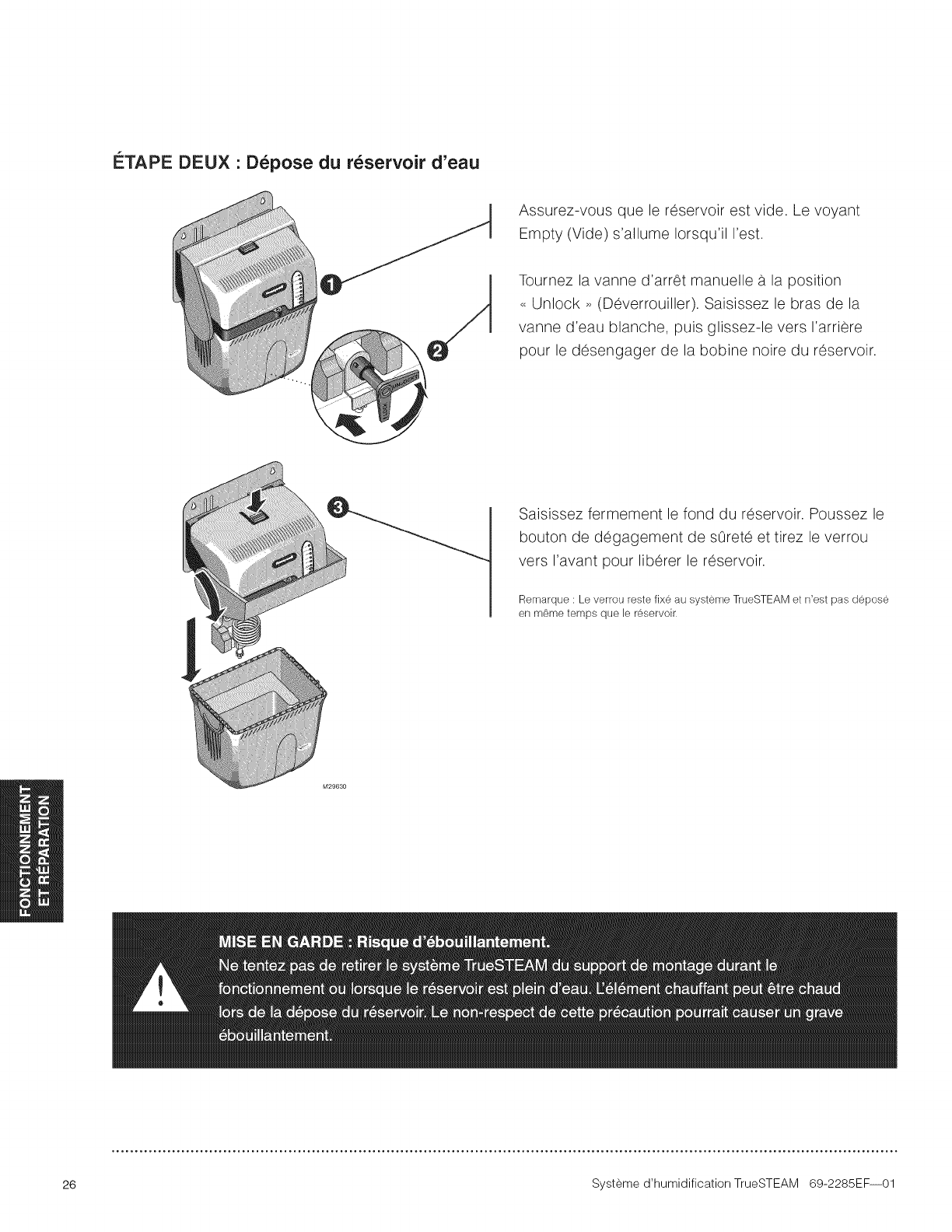

STEP TWO: Remove the Water Tank

Make sure the tank is empty. The Empty light turns on

when it is.

Turn the manual shutoff valve to the "Unlock" position.

Grip the white water valve arm and slide it back to

disengage from the tank's black spool.

Grip the tank bottom firmly. Push down the safety

release button and pull the latch forward to

release the tank.

Note: The latch remains attached to TrueSTEAM and is not removed

with the tank.

26 TrueSTEAM Humidification System 69-2285EF--01

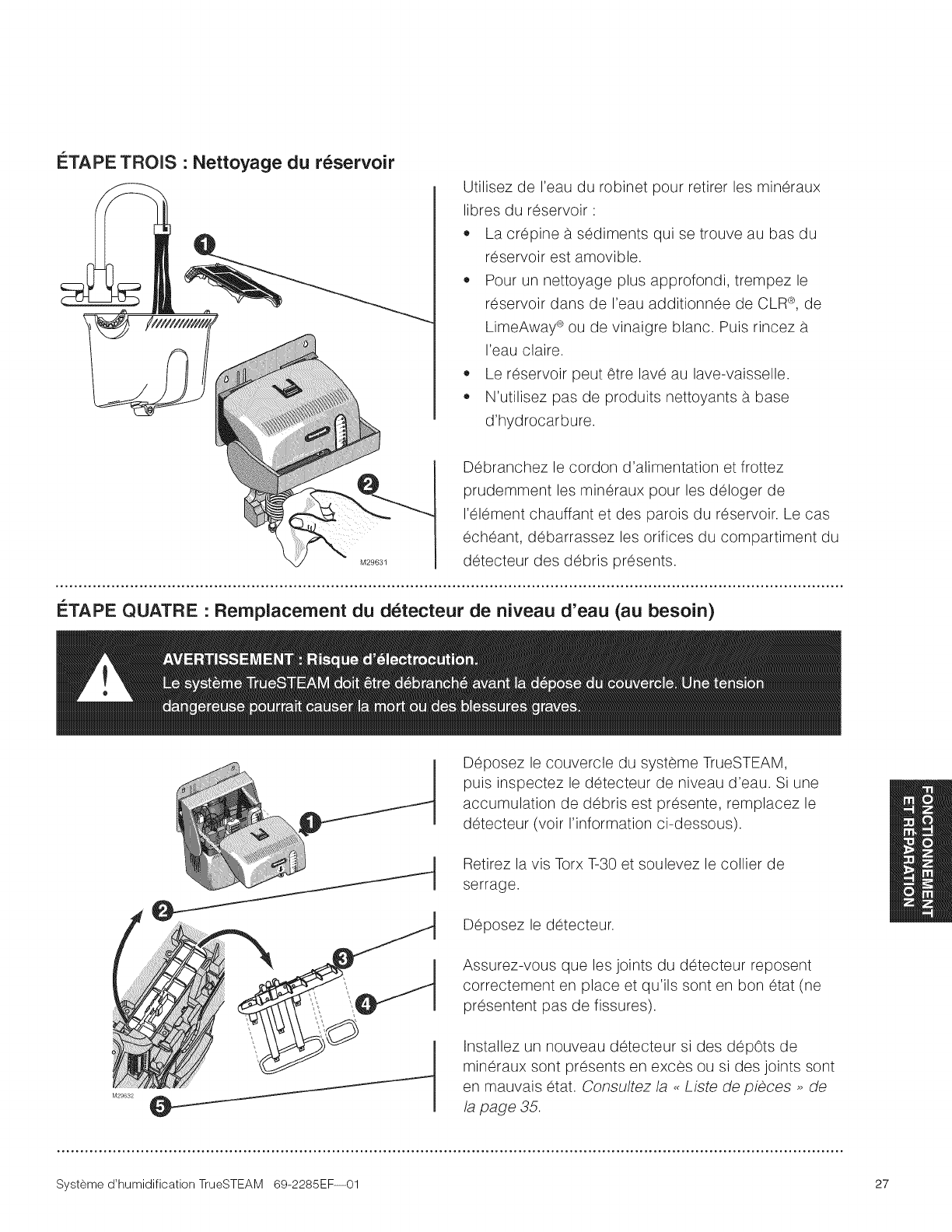

STEP THREE: Clean theTank

Use tap water to flush loose minerals from the tank:

• Sediment screen at tank's bottom is removable.

For a more thorough cleaning, soak tank in water

with CLR®, LimeAway ®or white vinegar. Then

rinse clean.

Tank is dishwasher safe.

Do not use hydrocarbon-based cleaners.

Unplug the power cord and carefully rub minerals

off of the heating element and tank walls. Clear the

sensor compartment holes of debris, if present.

STEP FOUR: Replace the Water Level Sensor (if necessary)

Remove TrueSTEAM cover and inspect water

level sensor. If debris buildup is present, replace

the sensor (see below).

Remove T-30 Torx screw and lift clamp.

Remove the sensor.

Ensure sensor gaskets are seated properly and are in

good condition (no cracks).

Install a new sensor if excessive mineral deposits are

present, or if gaskets are in poor condition. See "Parts

List" on page 35.

TrueSTEAM Humidification System 69-2285EF--01 27

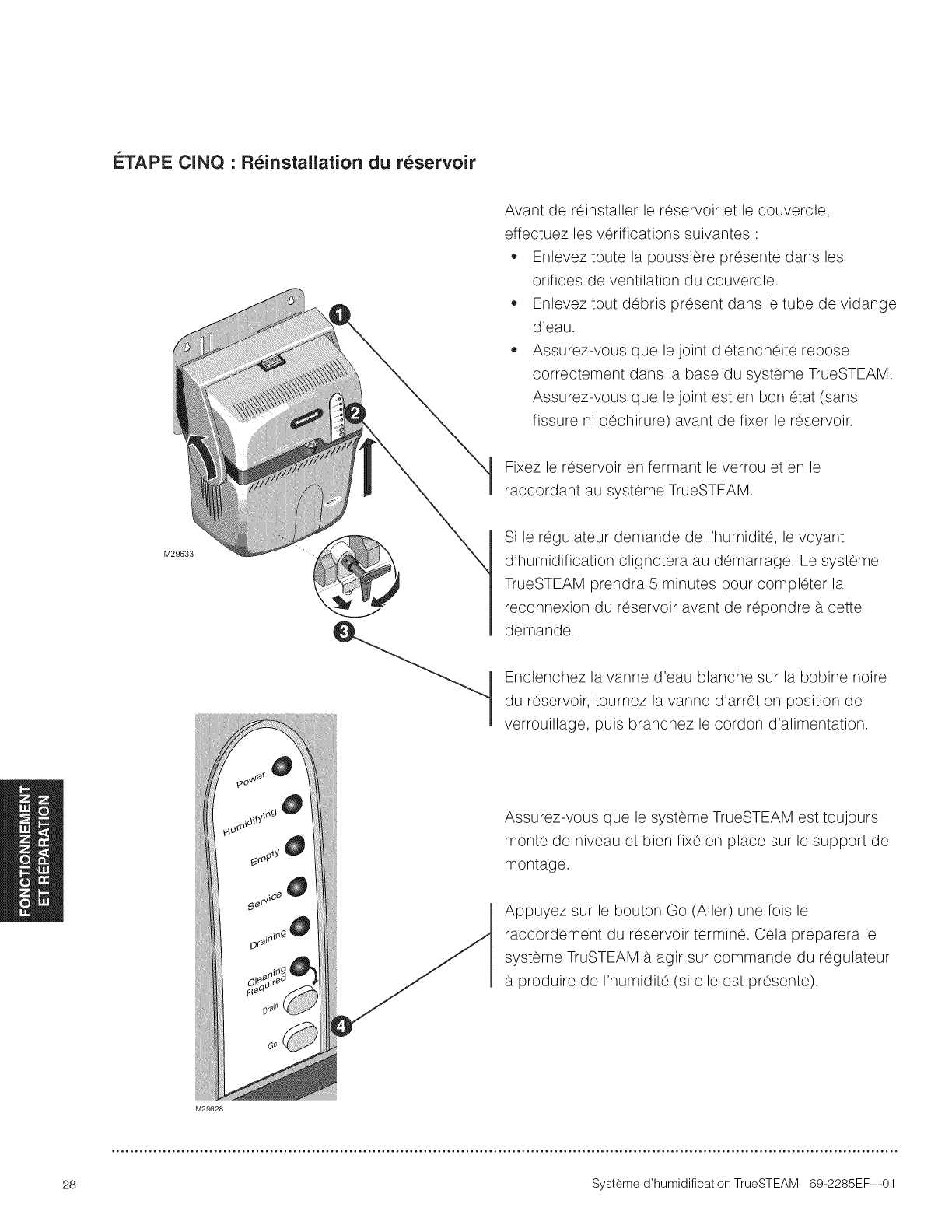

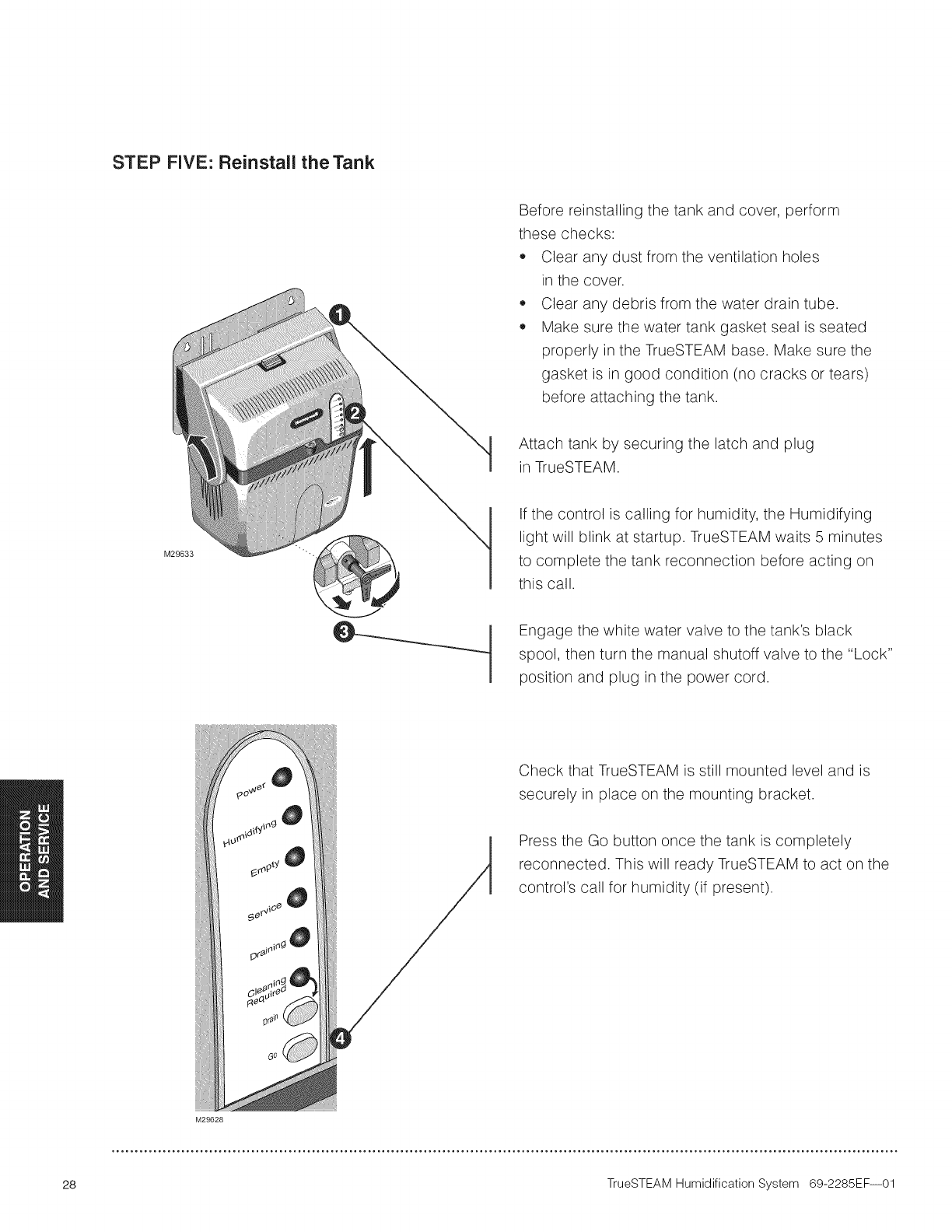

STEP FIVE: Reinstall the Tank

Before reinstalling the tank and cover, perform

these checks:

•Clear any dust from the ventilation holes

in the cover.

•Clear any debris from the water drain tube.

•Make sure the water tank gasket seal is seated

properly in the TrueSTEAM base. Make sure the

gasket is in good condition (no cracks or tears)

before attaching the tank.

Attach tank by securing the latch and plug

in TrueSTEAM.

M29633

If the control is calling for humidity, the Humidifying

light will blink at startup. TrueSTEAM waits 5 minutes

to complete the tank reconnection before acting on

this call.

Engage the white water valve to the tank's black

spool, then turn the manual shutoff valve to the "Lock"

position and plug in the power cord.

Check that TrueSTEAM is still mounted level and is

securely in place on the mounting bracket.

Press the Go button once the tank is completely

reconnected. This will ready TrueSTEAM to act on the

control's call for humidity (if present).

M29628

28 TrueSTEAM Humidification System 69-2285EF--01

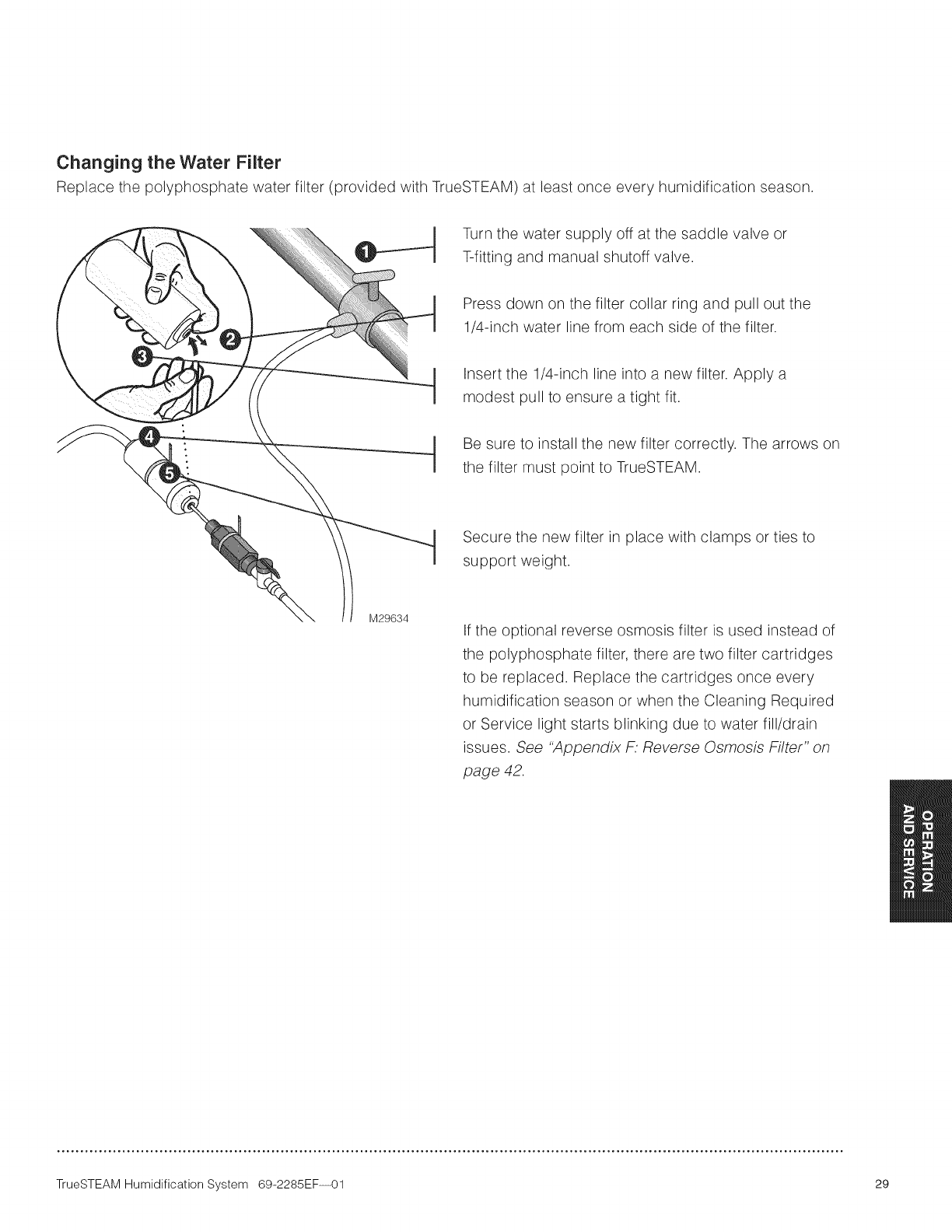

Changing the Water Filter

Replace the polyphosphate water filter (provided with TrueSTEAM) at least once every humidification season.

Turn the water supply off at the saddle valve or

T-fitting and manual shutoff valve.

Press down on the filter collar ring and pull out the

1/4-inch water line from each side of the filter.

Insert the 1/4-inch line into a new filter. Apply a

modest pull to ensure a tight fit.

Be sure to install the new filter correctly. The arrows on

the filter must point to TrueSTEAM.

Secure the new filter in place with clamps or ties to

support weight.

M29634 If the optional reverse osmosis filter is used instead of

the polyphosphate filter, there are two filter cartridges

to be replaced. Replace the cartridges once every

humidification season or when the Cleaning Required

or Service light starts blinking due to water fill/drain

issues. See "Appendix F: Reverse Osmosis Filter" on

page 42.

TrueSTEAM Humidification System 69-2285EF--01 29

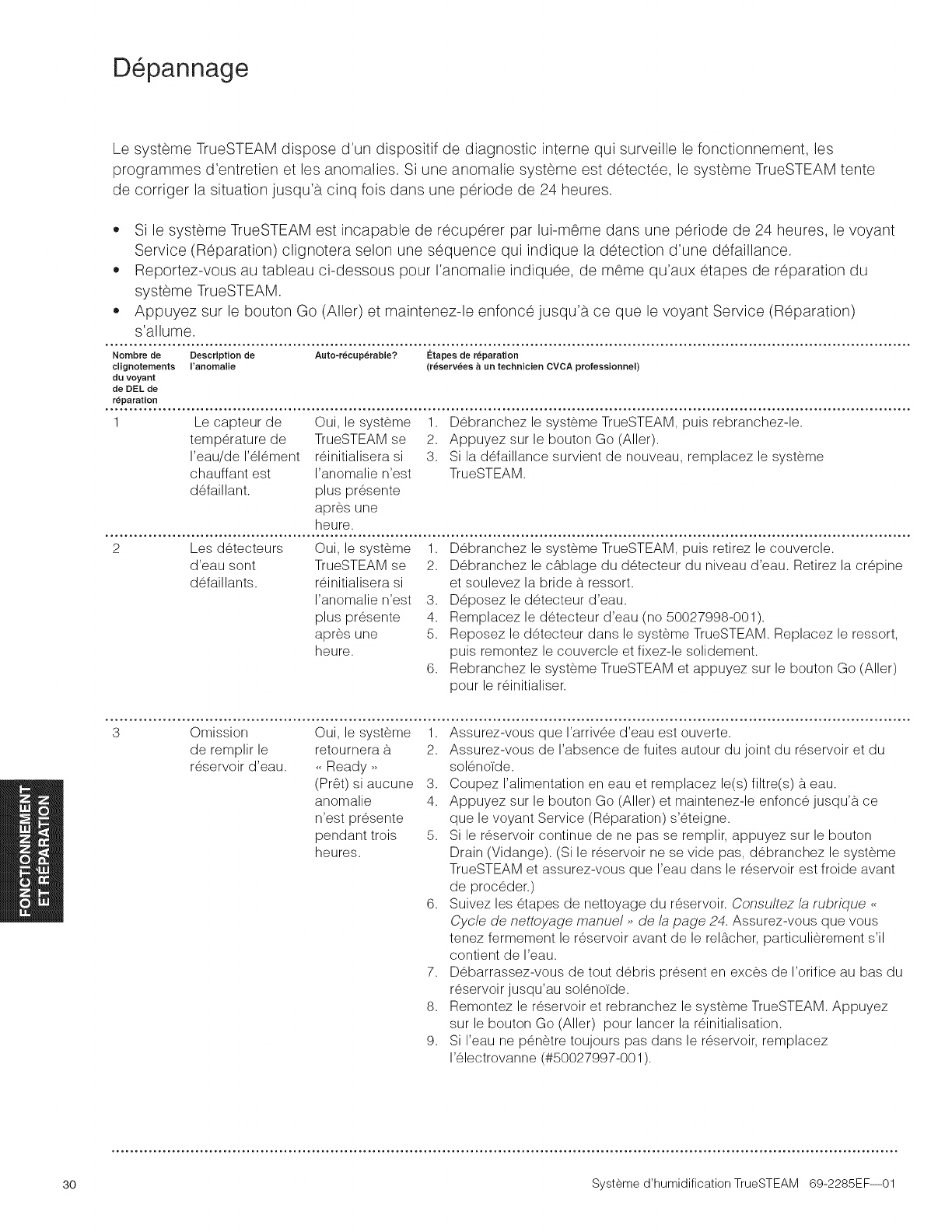

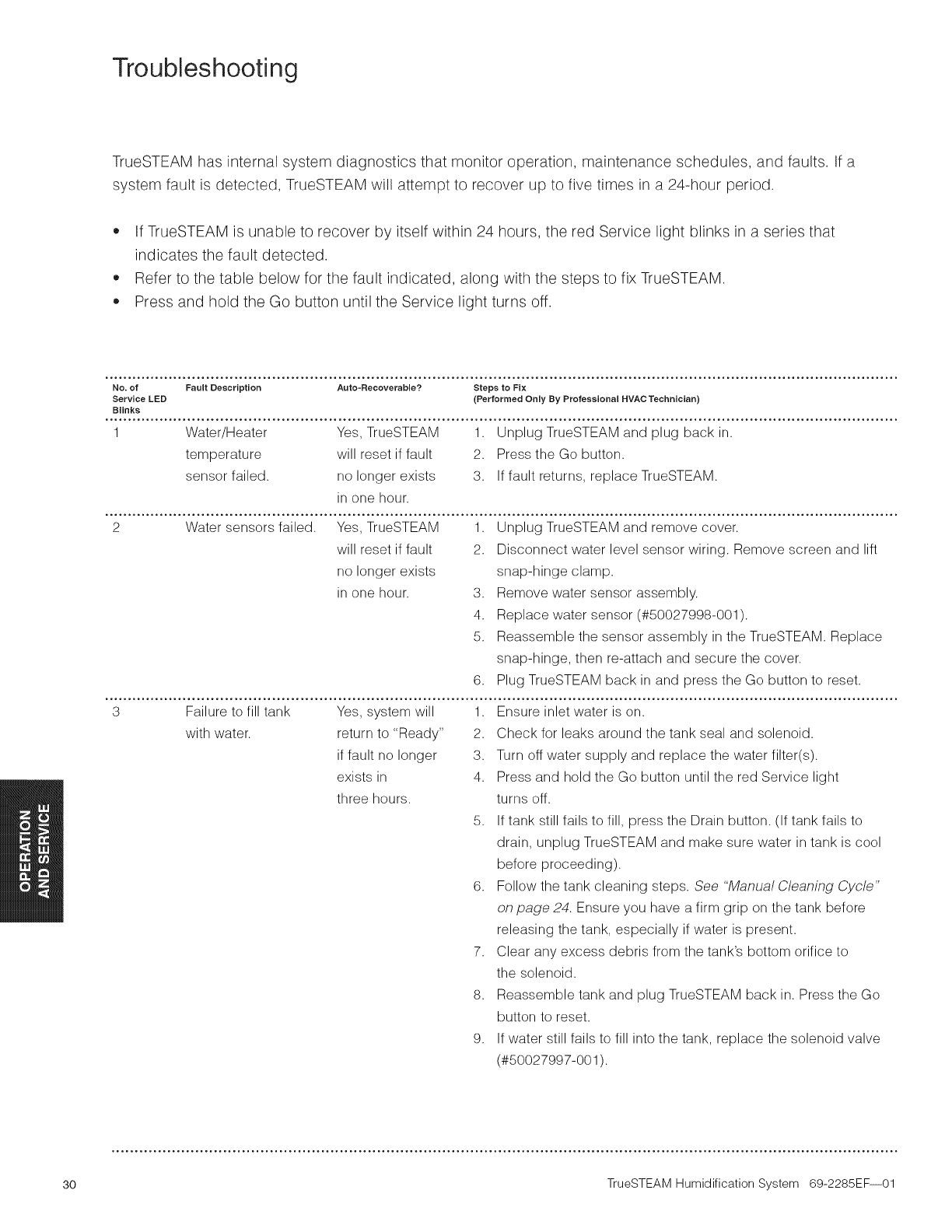

Troubleshooting

TrueSTEAM has internal system diagnostics that monitor operation, maintenance schedules, and faults, If a

system fault is detected, TrueSTEAM will attempt to recover up to five times in a 24-hour _eriod,

If TrueSTEAM is unable to recover by itself within 24 hours, the red Service light blinks _na series that

indicates the fault detected.

Refer to the table below for the fault indicated, along with the steps to fix TrueSTEAM.

Press and hold the Go button until the Service light turns off.

No. of Fault Description Auto-Recoverable? Steps to Fix

Service LED (Performed Only By Professional HVAC Technician)

Blinks

1 Water/Heater Yes, TrueSTEAM 1. Unplug TrueSTEAM and plug back in.

temperature will reset if fault 2. Press the Go button.

sensor failed, no longer exists 3. If fault returns, replace TrueSTEAM.

in one hour.

2 Water sensors failed. Yes, TrueSTEAM 1. Unplug TrueSTEAM and remove cover.

will reset if fault 2. Disconnect water level sensor wiring. Remove screen and lift

no longer exists snap-hinge clamp.

in one hour. 3. Remove water sensor assembly.

4. Replace water sensor (#50027998-001).

5. Reassemble the sensor assembly in the TrueSTEAM. Replace

snap-hinge, then re-attach and secure the cover.

6. Plug TrueSTEAM back in and press the Go button to reset.

Failure to fill tank

with water.

Yes, system will

return to "Ready"

if fault no longer

exists in

three hours.

1. Ensure inlet water is on.

2. Check for leaks around the tank seal and solenoid.

3. Turn off water supply and replace the water filter(s).

4. Press and hold the Go button until the red Service light

turns off.

5. If tank still fails to fill, press the Drain button. (If tank fails to

drain, unplug TrueSTEAM and make sure water in tank is cool

before proceeding).

6. Follow the tank cleaning steps. See "Manual Cleaning Cycle"

on page 24. Ensure you have a firm grip on the tank before

releasing the tank, especially if water is present.

7. Clear any excess debris from the tank's bottom orifice to

the solenoid.

8. Reassemble tank and plug TrueSTEAM back in. Press the Go

button to reset.

9. If water still fails to fill into the tank, replace the solenoid valve

(#50027997-001).

3O TrueSTEAMHumidification System 69-2285EF--01

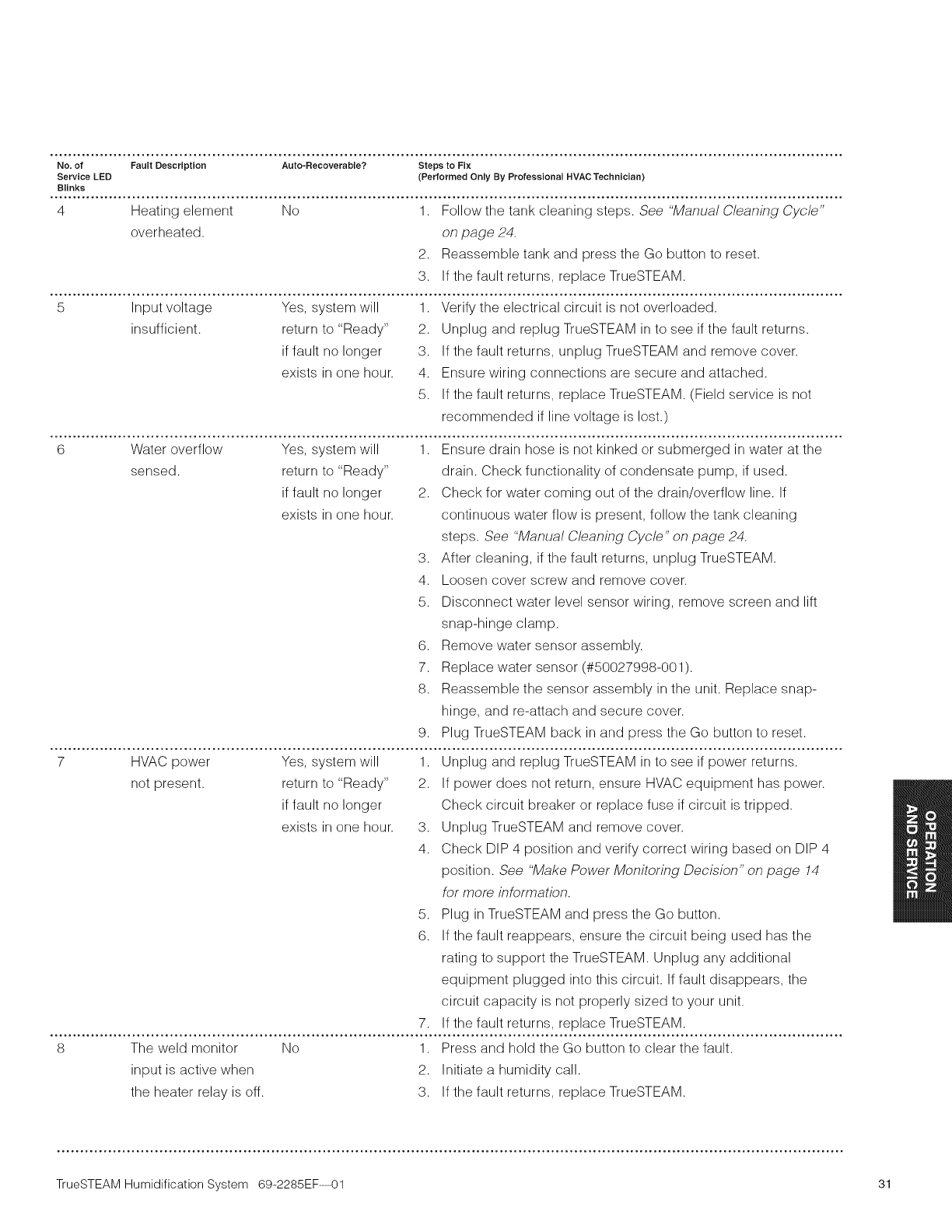

No. of Fault Description Auto-Recoverable? Steps to Fix

Service LED (Performed Only By Professional HVAC Technician)

Blinks

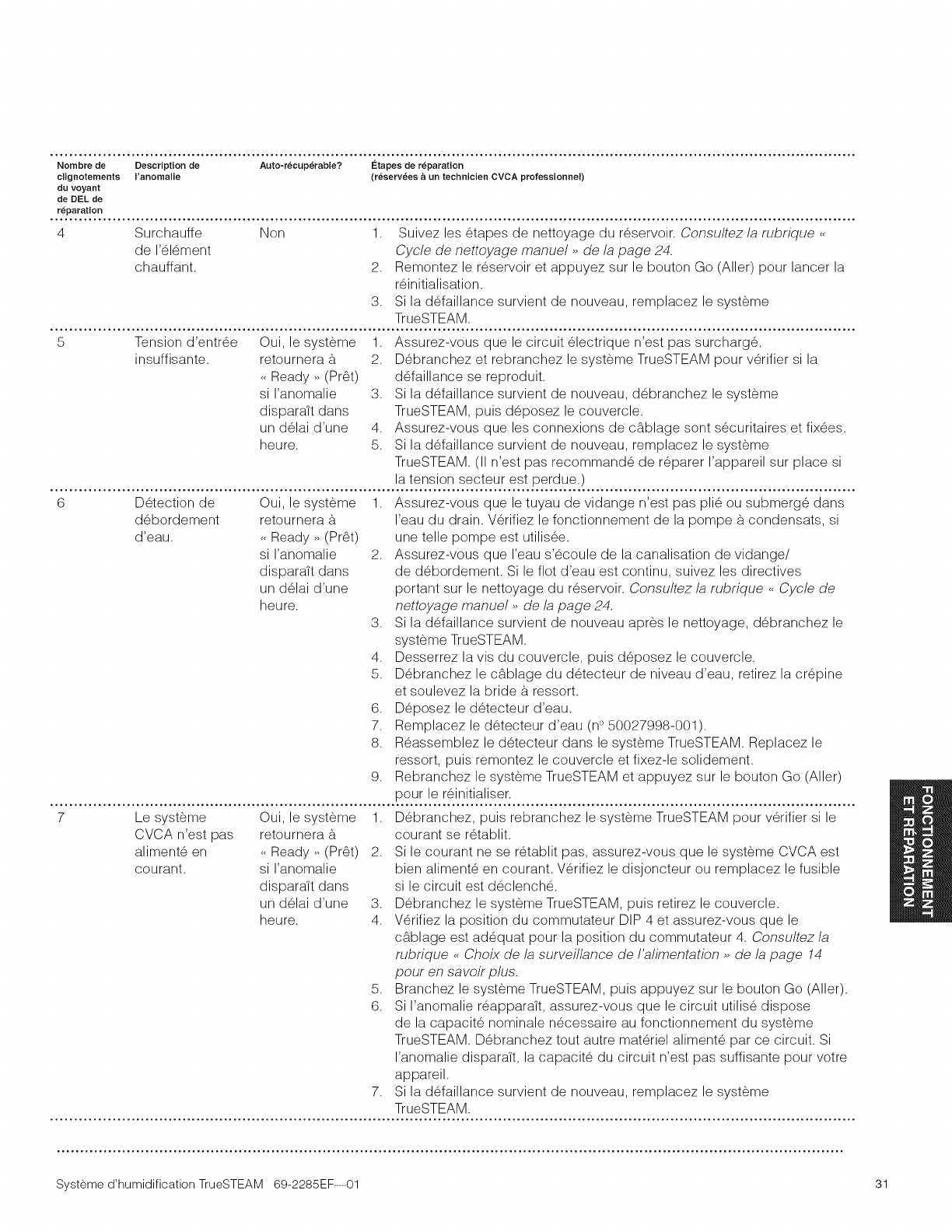

4 Heating element No 1. Follow the tank cleaning steps. See "Manual Cleaning Cycle"

overheated, on page 24.

2. Reassemble tank and press the Go button to reset.

3. If the fault returns, replace TrueSTEAM.

Input voltage

insufficient.

Yes, system will

return to "Ready"

if fault no longer

exists in one hour.

1. Verify the electrical circuit is not overloaded.

2. Unplug and replug TrueSTEAM in to see if the fault returns.

3. If the fault returns, unplug TrueSTEAM and remove cover.

4. Ensure wiring connections are secure and attached.

5. If the fault returns, replace TrueSTEAM. (Field service is not

recommended if line voltage is lost.)

6 Water overflow Yes, system will 1. Ensure drain hose is not kinked or submerged in water at the

sensed, return to "Ready" drain. Check functionality of condensate pump, if used.

if fault no longer 2. Check for water coming out of the drain/overflow line. If

exists in one hour. continuous water flow is present, follow the tank cleaning

steps. See "Manual Cleaning Cycle" on page 24.

3. After cleaning, if the fault returns, unplug TrueSTEAM.

4. Loosen cover screw and remove cover.

5. Disconnect water level sensor wiring, remove screen and lift

snap-hinge clamp.

6. Remove water sensor assembly.

7. Replace water sensor (#50027998-001).

8. Reassemble the sensor assembly in the unit. Replace snap-

hinge, and re-attach and secure cover.

9. Plug TrueSTEAM back in and press the Go button to reset.

7 HVAC power Yes, system will 1. Unplug and replug TrueSTEAM in to see if power returns.

not present, return to "Ready" 2. If power does not return, ensure HVAC equipment has power.

if fault no longer Check circuit breaker or replace fuse if circuit is tripped.

exists in one hour. 3. Unplug TrueSTEAM and remove cover.

4. Check DIP 4 position and verify correct wiring based on DIP 4

position. See "Make Power Monitoring Decision" on page 14

for more information.

5. Plug in TrueSTEAM and press the Go button.

6. If the fault reappears, ensure the circuit being used has the

rating to support the TrueSTEAM. Unplug any additional

equipment plugged into this circuit. If fault disappears, the

circuit capacity is not properly sized to your unit.

7. If the fault returns, replace TrueSTEAM.

8 The weld monitor No 1. Press and hold the Go button to clear the fault.

input is active when 2. Initiate a humidity call.

the heater relay is off. 3. If the fault returns, replace TrueSTEAM.

TrueSTEAMHumidification System 69-2285EF--01 31

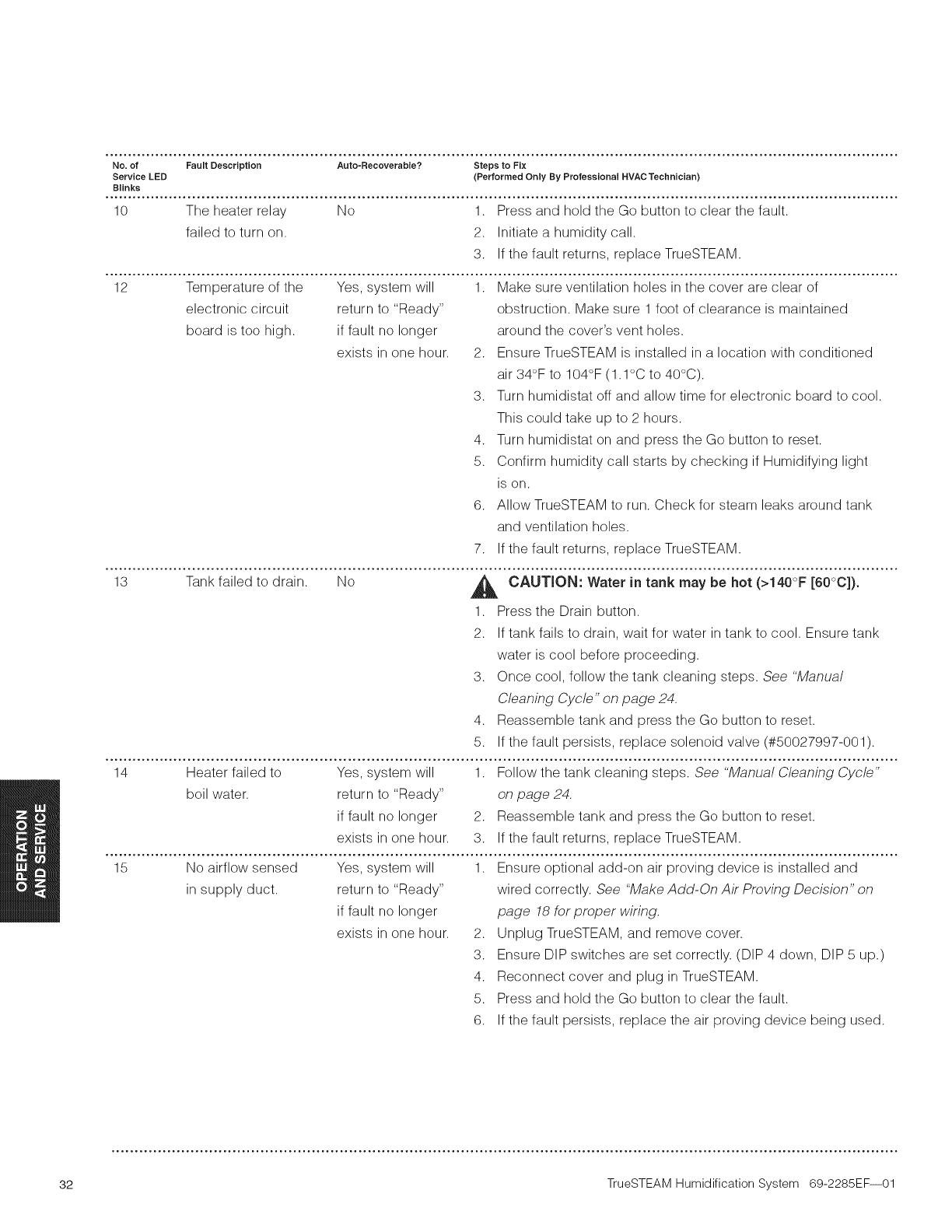

No. of Fault Description Auto-Recoverable? Steps to Fix

Service LED (Performed Only By Professional HVAC Technician)

Blinks

10 The heater relay No 1. Press and hold the Go button to clear the fault.

failed to turn on. 2. Initiate a humidity call.

3. If the fault returns, replace TrueSTEAM.

12 Temperature of the Yes, system will 1. Make sure ventilation holes in the cover are clear of

electronic circuit return to "Ready" obstruction. Make sure 1 foot of clearance is maintained

board is too high. if fault no longer around the cover's vent holes.

exists in one hour. 2. Ensure TrueSTEAM is installed in a location with conditioned

air 34°F to 104°F (1.1°C to 40°C).

3. Turn humidistat off and allow time for electronic board to cool.

This could take up to 2 hours.

4. Turn humidistat on and press the Go button to reset.

5. Confirm humidity call starts by checking if Humidifying light

is on.

6. Allow TrueSTEAM to run. Check for steam leaks around tank

and ventilation holes.

7. If the fault returns, replace TrueSTEAM.

13 Tank failed to drain. No _, CAUTION: Water in tank may be hot (>140°F [60°0]).

1. Press the Drain button.

2. If tank fails to drain, wait for water in tank to cool. Ensure tank

water is cool before proceeding.

3. Once cool, follow the tank cleaning steps. See "Manual

Cleaning Cycle" on page 24.

4. Reassemble tank and press the Go button to reset.

5. If the fault persists, replace solenoid valve (#50027997-001).

14 Heater failed to Yes, system will 1. Follow the tank cleaning steps. See "Manual Cleaning Cycle"

boil water, return to "Ready" on page 24.

if fault no longer 2. Reassemble tank and press the Go button to reset.

exists in one hour. 3. If the fault returns, replace TrueSTEAM.

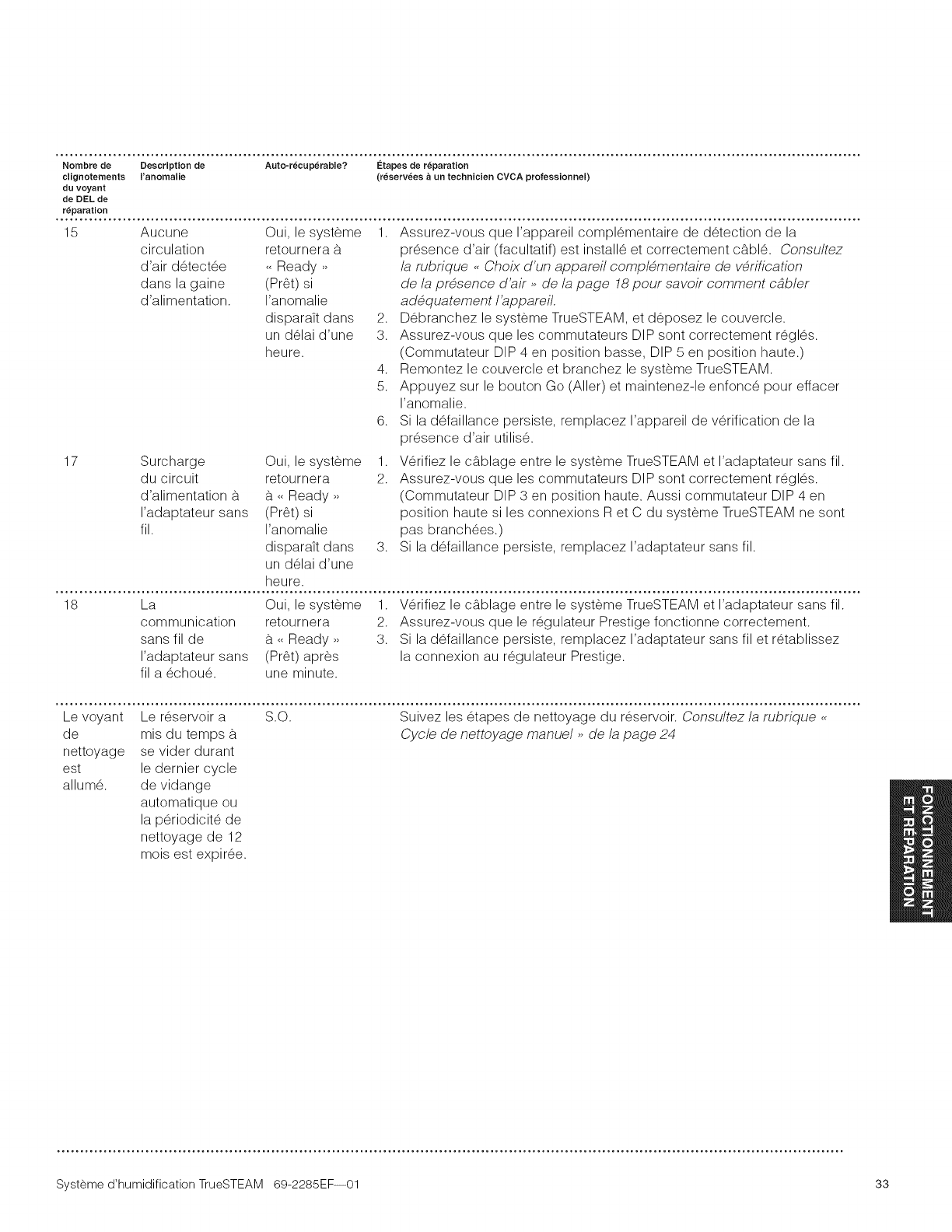

15 No airflow sensed

in supply duct.

Yes, system will

return to "Ready"

if fault no longer

exists in one hour.

1. Ensure optional add-on air proving device is installed and

wired correctly. See "Make Add-On Air Proving Decision" on

page 18 for proper wiring.

2. Unplug TrueSTEAM, and remove cover.

3. Ensure DIP switches are set correctly. (DIP 4 down, DIP 5 up.)

4. Reconnect cover and plug in TrueSTEAM.

5. Press and hold the Go button to clear the fault.

6. If the fault persists, replace the air proving device being used.

32 TrueSTEAMHumidification System 69-2285EF--01

No. of Fault Description Auto-Recoverable? Steps to Fix

Service LED (Performed Only By Professional HVAC Technician)

Blinks

17 Power to the wireless Yes, system will 1. Verify wiring between TrueSTEAM and the wireless adapter.

adapter overloaded, return to "Ready" 2. Ensure DIP switches are set correctly. (DIP 3 up. Also DIP 4 up

if fault no longer if TrueSTEAM R and C aren't wired.)

exists in one hour. 3. If the fault persists, replace the wireless adapter.

18 Wireless Yes, system will 1. Verify wiring between TrueSTEAM and the wireless adapter.

communication return to "Ready" 2. Verify the Prestige control is operating correctly.

from wireless after one minute. 3. If the fault persists, replace wireless adapter and re-enroll

adapter failed, connection to Prestige.

Cleaning

Required

light

is on.

Tank was slow to

drain during last

automatic flush cycle

or 12-month cleaning

interval time

has expired.

N/A Follow the tank cleaning steps. See "Manua/C/eaning Cyc/e"

on page 24.

TrueSTEAMHumidification System 69-2285EF--01 33

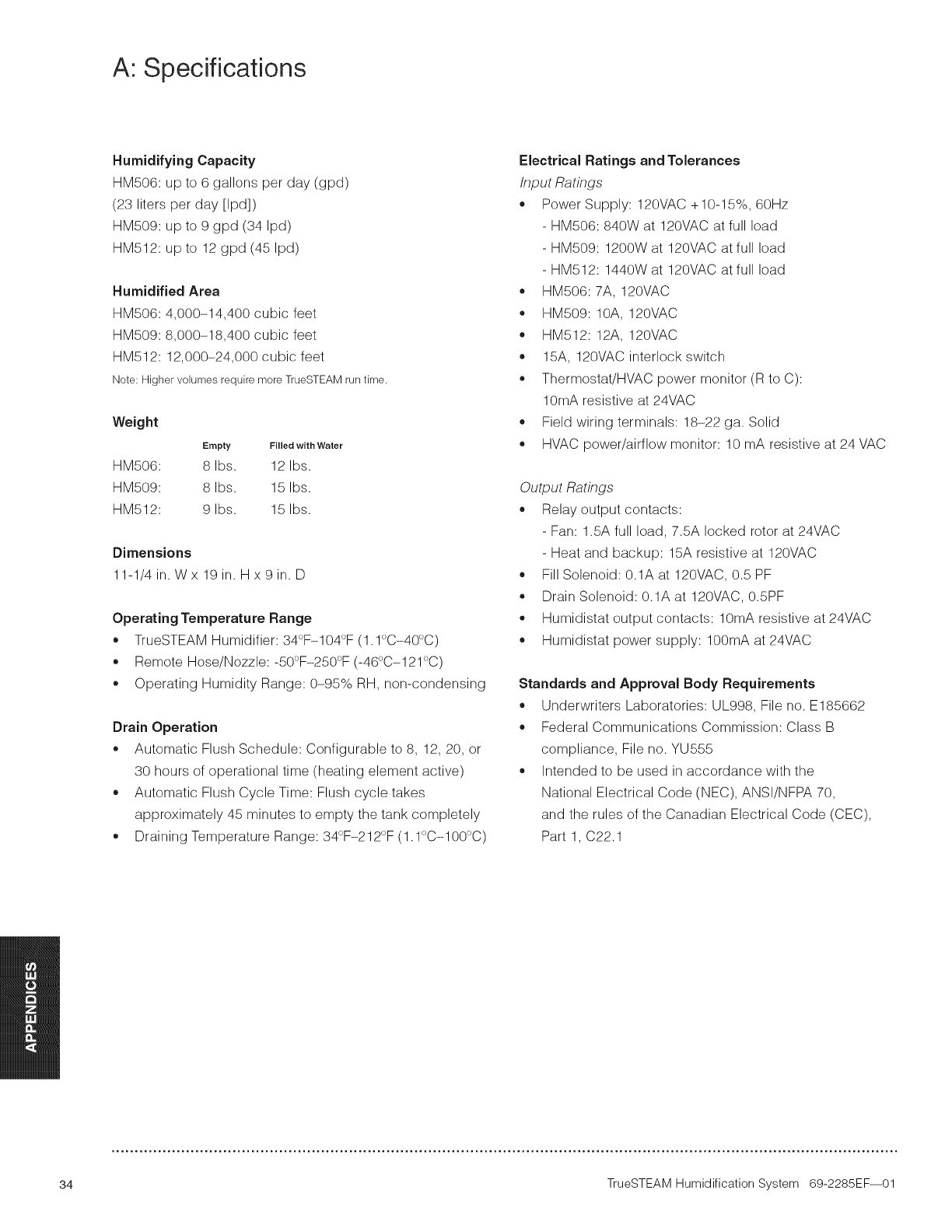

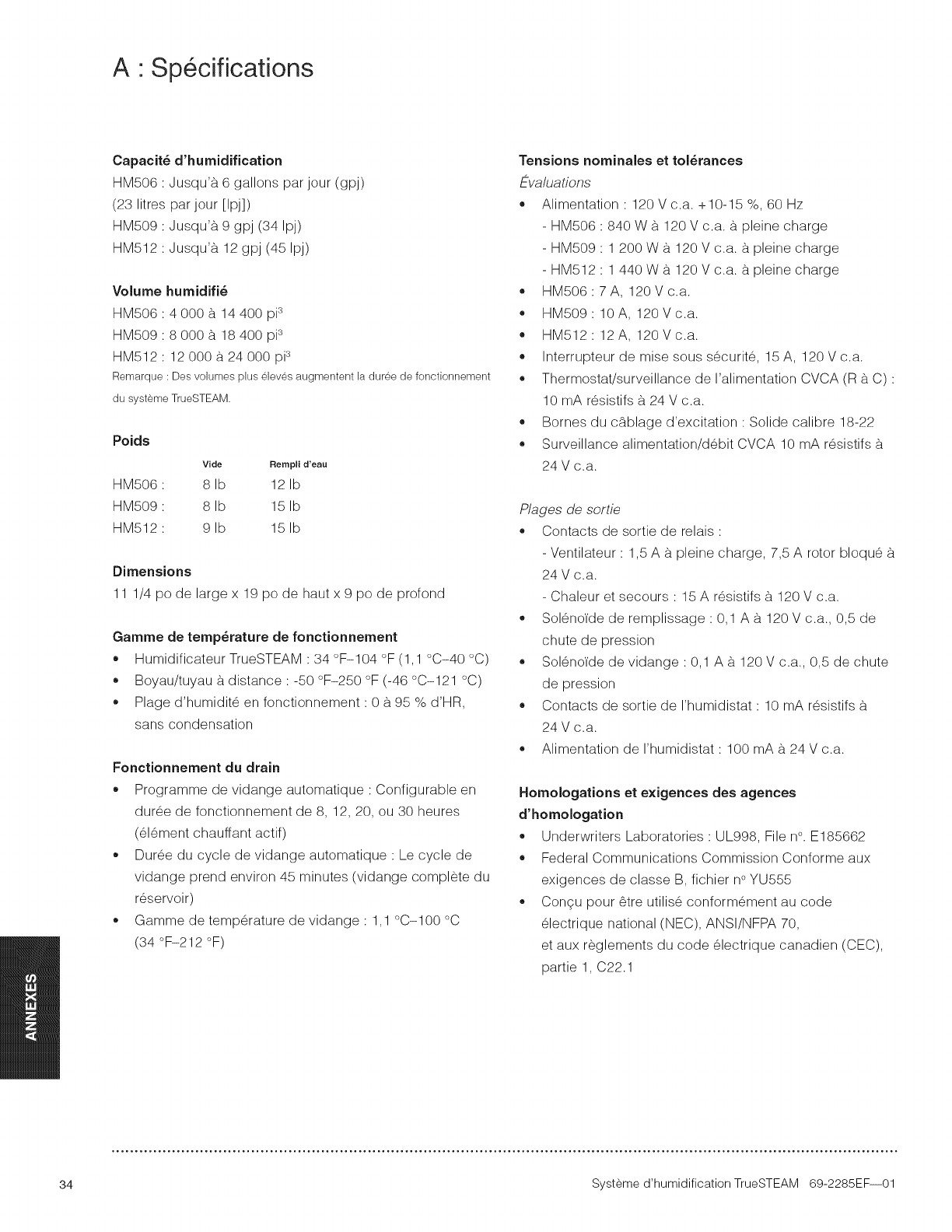

A: Specifications

Humidifying Capacity

HM506: up to 6 gallons per day (gpd)

(23 liters per day [Ipd])

HM509: up to 9 gpd (34 Ipd)

HM512: up to 12 gpd (45 Ipd)

Humidified Area

HM506:4,000-14,400 cubic feet

HM509:8,000-18,400 cubic feet

HM512:12,000-24,000 cubic feet

Note: Higher volumes require more TrueSTEAM run time.

Weight

Empty Filled with Water

HM506: 8 Ibs. 12 Ibs.

HM509: 8 Ibs. 15 Ibs.

HM512: 9 Ibs. 15 Ibs.

Dimensions

11-1/4 in. Wx 19 in. H x 9 in. D

Operating Temperature Range

• TrueSTEAM Humidifier: 34°F-104°F (1.1°C-40°C)

• Remote Hose/Nozzle: -50°F-250°F (-46°C-121°C)

• Operating Humidity Range: 0-95% RH, non-condensing

Drain Operation

• Automatic Flush Schedule: Configurable to 8, 12, 20, or

30 hours of operational time (heating element active)

• Automatic Flush Cycle Time: Flush cycle takes

approximately 45 minutes to empty the tank completely

• Draining Temperature Range: 34°F-212°F (1.1°C-100°C)

Electrical Ratings and Tolerances

Input Ratings

• Power Supply: 120VAC +10-15%, 60Hz

- HM506: 840W at 120VAC at full load

- HM509: 1200W at 120VAC at full load

- HM512: 1440W at 120VAC at full load

• HM506: 7A, 120VAC

• HM509: 10A, 120VAC

• HM512: 12A, 120VAC

• 15A, 120VAC interlock switch

• Thermostat/HVAC power monitor (R to C):

10mA resistive at 24VAC

• Field wiring terminals: 18-22 ga. Solid

• HVAC power/airflow monitor: 10 mA resistive at 24 VAC

Output Ratings

• Relay output contacts:

- Fan: 1.5A full load, 7.5A locked rotor at 24VAC

- Heat and backup: 15A resistive at 120VAC

• Fill Solenoid: 0.1A at 120VAC, 0.5 PF

• Drain Solenoid: 0.1A at 120VAC, 0.5PF

• Humidistat output contacts: 10mA resistive at 24VAC

• Humidistat power supply: 100mA at 24VAC

Standards and Approval Body Requirements

• Underwriters Laboratories: UL998, File no. E185662

• Federal Communications Commission: Class B

compliance, File no. YU555

• Intended to be used in accordance with the

National Electrical Code (NEC), ANSI/NFPA 70,

and the rules of the Canadian Electrical Code (CEC),

Part 1, C22.1

34 TrueSTEAMHumidification System 69-2285EF--01

B: Parts List

Figure Part Number Part Description

Reference

1 50024917-001

1 50024917-002

2 50028004-001

3 50028003-001

Remote Mounting Kit (with 10-foot hose)

Remote Mounting Kit (with 20-foot hose)

Cover

Duct Nozzle O

50028001-001

50020012-001

50027997-001

Remote Nozzles

Mounting Bracket

Solenoid Valve

50028044-001

50033181-001

50033182-001

50027998-001

32001616-001

50027910-001

50042822-001

50043683-001

Polyphosphate Filter

HM512/HM509 Water Tank

HM506 Water Tank

Water Level Sensor Assembly

Saddle Valve

Differential Pressure Switch for Air Proving

Water Level Sensor Assembly

and Polyphosphate Filter

Shutoff Valve and Backflow Preventer

$866A1007

THX9321R5000

THM4OOORIO00

C7089R1013

YTH9421C1010

DG115EZIAQ

H8908ASPST

32005530-001

50045947-001

50045947-002

50045947-003

Sail Switch for Air Proving (optional)

Prestige HD Control

RedLINK Wireless Adapter

RedLINK Wireless Outdoor Sensor

VisionPRO IAQ

TruelAQ

Manual Humidistat

Ductboard Adapter Kit

RO System with Storage Tank

RO System with Storage Tank and Pump

RO System (for TrueSTEAM models

built after Oct. 2009)

50046083-001 #1 Sediment Filter

50046084-001 #2 RO Filter O

50046086-001 #1 Sediment Filter and #2 RO Filter

50046089-001 #3 Staging Filter

o "

M29665

TrueSTEAMHumidification System 69-2285EF--01 35

C: Remote Installation

Use remote installation when no suitable duct mounting location can be found on the homeowner's

HVAC system. For detailed instructions on remote installation, see the TrueSTEAM Remote Mount Kit installation

instructions (69-2317),

Always pitch the remote Adapter Nozzle upwards

I I

I J/Use provided anchors if mounting

I/I to drywa,, or plaster

V_"

;' ' o

__ ji

_ i÷

Jf humidifier is in finished space, always

install a drip pan with wet switch.

Honeywell recommends Diversitech

WS-1 (wiring shown here.)

III RED F -_

III BLACK

III GREEN

III ORANGE

III

TrueSTEAM

TERMINAL

!4V

_[] 4UM

4UM

_[] 37

T-rl_

D_T

]_]] sF

EXT

:'-:_[i :_$_ cii cI ci ':[:[[i

off

@ @

M28708

36 TrueSTEAM Humidification System 69-2285EF--01

Cut a slit in the insulation half way

around the hose.

Do not cut into the

rubber steam hose.

Insert the hose clamp into

the slit and hook it onto the

rubber hose.

Minimum of

6 inches _

of straight //Clamp

vertical rise.

Clearance hole for hose and insulation.

Seal off unconditioned space with

grommet (not provided) or caulk.

Always install nozzle so the

outlet is pointed up.

Do not route the steam

hose through the hole

in the mounting plate.

If hose slopes downhill...

Downward slope can not be more than

3 feet below humidifier steam outlet.

Provide a 212°F rated Tee at the

lowest point, Do not use plastic Tee.

Hose clamps at

/\ every connection.

Minimum upward /

pi /

On straight runs, use

perforated an

Otherwise, support

hose every 12 inches

using provided hooks. Min

Minimum 2

Nozzle at

Clamps upward pitch.

Always consult and follow local

plumbing codes for drain pipe

size and maximum temperature

requirement,

Water in elbow,

M29636

TrueSTEAM Humidification System 69-2285EF--01 37

D: Advanced Wiring

TrueSTEAM Wired to a Dedicated Fan/Blower

TruelAQ

R 24V

C 24V

HUM

TrueSTEAM

Gen Purpose

SPST Relay

GF #R8222

20V Transformer

# AT120

Fan/Blower

rnin 250 CFM

120 VAC

TrueSTEAM nozzle must be inserted into

a dedicated duct box. Do not leave

nozzle exposed.

• Requires 4-inch clearance from nozzle to

any duct surface.

Requires 24-inch open air space

downstream from nozzle.

Install fan/blower on upstream end of

duct box.

Install a grille on downstream end of

duct box.

zL In TruelAQ installer setup, set ISU #25 to 3.

If air proving switch is used, set

TrueSTEAM DiP 4 down and DiP 5 up.

TrueSTEAM Wired to a Humidistat in a Zoned Application

TrueSTEAM

z£

Optional Air R 24V

ProvingSwitoh C C 24V

GF HUM

C HUM

TruelAQ

z£ If air proving switch is used, set

TrueSTEAM DIP 4 down and DIP 5 up.

Connect the thermostats, dampers,

transformers, and sensor wires as shown

in the Truezone HZ432 panel instructions.

z£ In TruelAQ installer setup, set ISU #25

to 3.

R RH

/5,

HZ432

Panel

M29638

38 TrueSTEAM Humidification System 69-2285EF--01

TrueSTEAlVl Wired to aThermostat in aZoned Application

Optional Air

Proving Switch

HUM

VisionPro IAQ

z:L If air proving switch is used, set

TrueSTEAM DIP 4 down and DIP 5 up.

z£ Connect the thermostats, dampers,

transformers, and sensor wires as shown

in the Truezone HZ432 panel instructions.

A In VisionPRO IAQ installer setup, set ISU

#0374 to 3.

Panel

/_ M29639

TrueSTEAlVl RedLINK Connection in a Zoned Application

Optional Air

Proving Switch

Panel

THM4000R

Wireless Adapter

A (TrueSTEAM to Prestige)

" A

Zones

2-4

THM4000R

Wireless Adapter

(Zones to FocusPRO and/or Prestige)

M29640

z:L If air proving switch is used, set

TrueSTEAM DIP 4 down and DIP 5 up.

Connect the thermostats, dampers,

transformers, and sensor wires as shown

in the Truezone HZ432 panel instructions.

A In Prestige installer setup, program

humidity calls to "Humidify Independent

of Fan."

z_ One Truezone HZ432 panel with

a RedLINK adapter will wirelessly

communicate with 3 additional zones with

RedLINK thermostats.

TrueSTEAM Humidification System 69-2285EF--01 39

Wiring IVlultiple TrueSTEAlVls to One Humidity Control

Conventional

Thermostat

z_ Ensure thermostat isolates Y from G.

All Honeywell Prestige, VisionPRO, and

FocusPro thermostats do this.

HUM

TrueSTEAM

GTi

Humidity

Control

HUM

M29641

4O TrueSTEAM Humidification System 69-2285EF--01

cr_

£.d

TrueSTEAM Humidification System 69-2285F__F--O1

F: Reverse Osmosis Filter

If the TrueSTEAM owner's home has hard water, the Honeywell Reverse Osmosis (RO) Filtration System

(#50045947) should be installed in the water supply line,

The RO Filtration System consists of a base chassis, with three filter cylinders:

*Water first passes through the #1 sediment removal filter.

*Then it passes through the #2 reverse osmosis filter.

*Clean water fills the #3 clean water staging tank and the storage tank reserve (if used; see note below).

Note: Whether you have a storage tank and accessories depends on your TrueSTEAM model See the Installation Guide packaged with the RO FiJtrafion System

for more details.

Finally, this reserve flows into the TrueSTEAM tank when the tank runs low and the solenoid valve opens. A drain

line carries reject water from the RO Filtration System to a suitable drainage point in the home.

Parts of the RO Filter

Base Chassis

1. Sediment Removal Filter- Replace at least

once each humidification season.

Replace M29662

Reverse Osmosis Filter- Replace at least

once each humidification season.

Clean Water Staging Tank - Not necessary

to replace, but unscrew and empty water at the

end of a humidification season.

42 TrueSTEAM Humidification System 69-2285EF--01

Setting up the RO Filter

See the instruction sheet packaged with the RO Filtration System for complete installation instructions.

.Mount the base chassis to a surface capable

of holding up to 7 pounds between the home's

cold water line and the TrueSTEAM location.

(Mounting hardware is provided.)

White Tubin(

Yellow

Tubing

Backflow

Preventer

.Connect the 1/4-inch white water line to the

home's main cold water supply. Connect the

other end to the inlet port on the base chassis.

.Connect the 1/4-inch white water line to the

outlet on the base chassis. Connect the other

end to the shutoff valve. Connect the other end

to the TrueSTEAM supply fitting.

.Connect the yellow water line to the outlet port

on the clean water storage tank. Connect the

other end to the yellow inlet port on the RO

Filter System.

5. Connect the red tubing to the reject water port

on the base chassis, and to a suitable drain on

the other end.

IMPORTANT: Refer to and follow local codes

for proper drain installation. Refer to additional

drain requirements in the TrueSTEAM

installation guide when coupling the RO Filter

drain with the TrueSTEAM drain,

TrueSTEAM Humidification System 69-2285EF--01 43

Maintaining the RO Filter

Honeywell recommends the following maintenance steps be performed at least once each

humidification season,

e___114 Remove filters #1, #2, and #3, in this order.

Reconnect filters in this order:

• Empty water from the #3 filter and reconnect to the

RO System. (Do not replace.)

• Connect a new #2 filter.

• Connect a new #1 filter.

M29663

44 TrueSTEAM Humidification System 69-2285EF--01

Definitions relatives & la securit6 et precautions

Definitions relatives a la securit6

L'information portant sur I'identification des termes de securit6 dolt Ctre lue.

_k MISE EN GARDE : Indique une situation dangereuse qui, si elle n'est pas evit6e, risque d'endommager le

produit ou de causer des blessures corporelles.

,_ AVERTiSSEMENT : Indique une situation dangereuse qui, si elle n'est pas evit6e, risque de causer des

blessures graves, voire mortelles.

Precautions relatives a la securite

Assurez-vous de life et de corn prendre ies risques d'accident suivants avant d'instailer, d'utiiiser ou

de rnanipuler I'humidificateurTrueSTEAlVl :

- Ne pointez pas la buse de vapeur en oirection des gens.

o Ueau a I'interieur dL reserv@r peut Ctre t@s chaude. Fou'nissez ces explications au proprietaire et

insistez sur retiquette d'avertissemen[ apposee sur le systeme TrueSTEAM.

Risque d'ebouillantement cause par I'eau qui s'ecoule. Lors de la vidange du reservoir. I'eau peut Ctre

chaude e[ causer des blessures. Assurez-vous que le proprietaire comprend les riscues d'accident

associes a I'eau chaude eta la vapeur.

MISE EN GARDE : Risque de haute tension.

Peut provoquer des chocs electriques ou endommager le mat@iel.

Debranchez le mat@iel CVCA avant de commencer I'installation.

AVERTISSEMENT : @lectrocution, mat@iel Iourd et risque de d6g_ts d'eau domestiques.

Peut causer la mort, la cecit6, des d6g_ts d'eau domestiques et des defaillances de I'el6ment chauffant.

MISE EN GARDE :Risque de condensation de vapeur, d'incendie et de gel de I'eau.

Peut causer la ddaillance du ventilateur ou du limiteur, de mCme que des d6g_ts d'eau domestiques.

Systeme d'humidification TrueSTEAM 69-2285EF--01

Determination des attentes des clients

Assurez-vous que les proprietaires savent a quoi s'attendre de leur humidificateur TrueSTEAM Discutez des

points suivants avec les proprietaires et repondez a d'eventuelles questions de leur part,

,, i'Etablissernent du point de consigne d'hurnidit_. II peut s'ecouler jusqu'a une semaine avant que le point

de consigne d'humidite ne soit etabli. Cela depend de facteurs comme la temperature, la superficie de la

maison, I'ameublement et I'isolation.

,, Odeur de plastique ou de caoutchouc. Lors de la mise en route, il est possible que la maison s'emplisse

d'une leg0re odeur de plastique. Si le tuyau a distance est utilise, une leg0re odeur de caoutchouc pourrait

egalement se repandre. Celles-ci disparaitront dans quelques jours.

,, Humidit_ id_ale. Un taux d'humidite relative de 35 % en hiver est consider6 ideal par les experts de

I'industrie. Les proprietaires peuvent ajuster les reglages selon leur propre confort ou jusqu'a ce qu'il y ait de

la condensation sur les fen6tres. Abaissez le point de consigne si de la condensation se forme.

,, L'unit_ ne g_n_re pas d'hurnidit_. Si le systeme TrueSTEAM ne fonctionne pas, mais I'humidite est sous

le point de consigne, le regulateur d'humidite peut 6tre dote d'un reglage de protection contre le gel. Le

systeme TrueSTEAM n'humidifiera pas I'air s'il est en mode de cycle de vidange.

,, Le point de consigne n'est pas atteint. Si I'humidite n'atteint pas le point de consigne, la capacite nominale

du systeme TrueSTEAM utilise peut 6tre insuffisante pour la superficie du domicile. Cela peut 6tre attribuable

des facteurs comme I'isolation, les fen6tres et le climat aride. La temperature exterieure peut 6tre trop

basse pour maintenir le niveau d'humidite. Attendez que la temperature exterieure se rechauffe a -6 °C (20

°F). Si I'humidite n'est pas atteinte, alors un systeme TrueSTEAM d'une capacite nominale superieure doit 6tre

utilise.

,, Ventilation r_sidentielle. Une ventilation excessive chasse I'air humide a I'exterieur et le remplace par de

I'air sec. II peut alors 6tre difficile de maintenir le point de consigne d'humidite. Si vous installez un ventilateur,

utilisez une solution qui conserve I'humidite. L'utilisation d'un ventilateur recup6rateur d'energie (ERV) est

recommandee.

,, Voyant Cleaning Required (Nettoyage requis). Si le voyant Cleaning Required (Nettoyage requis) est

allume, nettoyez le systeme TrueSTEAM en suivant les etapes de la section <<Entretien de routine _ de la

page 24, ou du manuel de fonctionnement du proprietaire. Le systeme TrueSTEAM continuera de fonctionner

normalement pendant que le voyant est allume.

,, Eau dure. La durete de I'eau du domicile determine la frequence de nettoyage du systeme TrueSTEAM. Un

necessaire de mesure de la durete de I'eau accompagne le systeme TrueSTEAM. II vous aidera a definir la

periodicit6 de nettoyage et les exigences relatives au filtre de votre systeme TrueSTEAM.

,, Consommation d'_nergie. L'utilisation de I'humidificateur pourrait causer une leg0re augmentation de la

consommation energ6tique globale. En revanche, la residence semblera plus chaude grace au systeme

TrueSTEAM. Cela permettra au proprietaire d'abaisser le reglage de temperature du thermostat. Chaque

degre en moins sur le thermostat permet de realiser des economies allant jusqu'a 3 % des coots en

chauffage.

Systeme d'humidification TrueSTEAM 69-2285EF--01

Exigences d'installation importantes

Securit6 personnelle

• Portez des lunettes de protection Iors de I'installation du systeme TrueSTEAM.

• Assurez-vous de ne pas entailler la canalisation electrique ou de refroidissement de I'air.

• Suivez les normes de securit6 professionnelles et tousles reglements Iocaux.

Emplacement de montage

• Montez le systeme TrueSTEAM de niveau pour eviter des d6g_ts d'eau ou la ddaillance de I'el6ment

chauffant.

• Installez le systeme TrueSTEAM sur la gaine d'alimentation. Utilisez le necessaire de montage _tdistance si

un montage en gaine n'est pas realisable.

• N'installez pas le systeme TrueSTEAM si la temperature ambiante est inferieure _t 1,1 °C (34 °F) ou superieure

_t 40 °C (104 °F).

• L'emplacement de montage dolt Ctre assez solide pour supporter le poids du systeme TrueSTEAM une fois

rempli d'eau (jusqu'_t 6,8 kg/15 Ib).

• Choisissez un emplacement bien ventile. N'installez pas le systeme TrueSTEAM dans des endroits

completement encloisonnes, comme une armoire ou un placard non ventile.

• Prevoyez un degagement d'au moins 30 cm (1 pi) devant les orifices de ventilation du couvercle du systeme

TrueSTEAM. Ne couvrez pas les orifices. Si ceux-ci sont couverts la temperature interne du systeme

TrueSTEAM pourrait augmenter ce qui ecourterait sa duree de vie.

• Ne montez pas directement I'appareil sur le panneau de gaine. La fixation de la buse de montage _t distance

est uniquement permise en cas d'utilisation conjointe du necessaire d'adaptateur de panneau de gaine.

Consultez I' _Annexe B : Liste de p@ces _de la page 35.

• S'il est utilise pros d'une piscine ou d'un spa, assurez-vous que le systeme TrueSTEAM ne peut pas tomber

dans I'eau ou Ctre eclabouss6. Assurez-vous egalement que le systeme TrueSTEAM est branche dans une

prise proteg6e contre les ddauts de terre (GFI).

Buse de gaine

• N'installez pas la buse de gaine dans la gaine d'alimentation si la pression statique depasse 0,5 po de

colonne d'eau.

• N'installez pas la buse de gaine dans des parois laterales en bois (p. ex. solives de plancher).

• Si des materiaux isolants de la gaine sont visibles _t I'interieur, assurez-vous que la buse depasse de ceux-ci.

Enlevez tout materiau isolant excedentaire au point d'insertion, ou remplacez une section de la gaine isolee

(environ 6 po sur 6 po) par une feuille metallique rigide non isolee.

• AIIouez un degagement d'au moins 10 cm (4 po) entre la sortie de la buse et toute gaine interieure pour

eviter la condensation d'eau.

• Montez le systeme TrueSEAM _tun endroit ou la sortie de la buse dispose d'un espace minimum d'air libre

vers I'aval de 61 cm (24 po).

Vidange d'eau

• Consultez les codes de plomberie Iocaux pour connaitre la dimension du tuyau de vidange, les materiaux et

la temperature maximale permise.

Systeme d'humidification TrueSTEAM 69-2285EF--01

Choix d'une methode de montage

Avant d'installer un systeme TrueSTEAM dans un domicile, vous devez opter pour une methode de montage '

Quelle est celle qui vous convient?

MONTAGE EN GAINE - Si vous pouvez

monter ie syst_meTrueSTEAM sur la gaine

d'aiimentation du systeme CVCA :

[] La vaDeur gen6r6e va directement dans la

gaine d'alimentation.

[] Ce type d'installation est le plus simple

@aliser. mais requiert un emplacement

de montage approprie qui peut Ctre sur la

gaine d'alimentation.

MONTAGE ADISTANCE - S'ii est impossible

de trouver un emplacement de montage

appropri_ sur la gaine d'alimentation :

• Le systeme TrueSTEAM peut Ctre mont@

une distance maximale de 20 pieds de

la gaine d'alimentation pour les modeles

selectionn@s.

[] Un tuyau a distance dolt 6tre installe

pour _ransporter la vapeur du systeme

TrueSTEAM a la gaine d'alimentation.

• Vous aurez besoin d'utiliser un necessaire de

montage a distance Iconsultez I'_ Annexe B :

Liste de pieces _,de la page 35.1.

1- _

Ce manuel couvre le montage en gaine du systeme TrueSTEAM. Pour les directives de montage a distance,

consultez I' _Annexe C ' lnstallation a distance _a la page 36 ou _ Document 69-2317 _ inclus avec le

necessaire de montage a distance).

J'ai d6cid6 dlutiliser ; [] Le m@ntage en gain÷[] Le montage a distance

Systeme d'humidification TrueSTEAM 69-2285EF--01

Montage en gaine

J:ai consulte !es codes Iocaux portant sur les pratiques de vidange adequates pour I%au chaude

d'ai choisi un empiacement d'installati0n qui @pond auX exigences de ia page

Suivez ces etapes pour monter le systeme TrueSTEAM directement sur la gaine d'alimentation de I'equipement

CVCA du proprietaire.

I_TAPE UN -Choix d'un emplacement de montage

Choisissez un emplacement qui permet

tuyau d'alimentation en eau froide.

'acces a un

Choisissez une surface verticale ou horizontale

sur la gaine d'alimentation en CVCA, avec des

degagements adequats, qui peut accueillir le systeme

TrueSTEAM.

Assurez-vous de disposer d'une prise de courant de

120 volts c.a. ayant une capacite nominale suffisante

pour le modele de systeme TrueSTEAM installe.

IVlod_le Capacit_ de circuit

TrueSTEAM: minimum requise :

HM506 7 amperes

HM509 10 amperes

HM512 12 amperes

Assurez-vous que I'emplacement se trouve _t

proximite d'un drain possedant une temperature

nominale d'eau elev6e. Consultez les codes de

plomberie Iocaux pour une vidange adequate. Si

aucun drain de plancher principal n'est disponible,

consultez I' _Annexe E : Notions avanc#es de

vidange _de la page 41.

I_TAPE DEUX •Raccord de la buse de gaine

t Faites glisser le joint d'etanch6it6 en mousse sur la

buse.

Assurez-vous que le joint torique repose bien dans la

rainure.

Inserez la buse de gaine dans le systeme TrueSTEAM.

Serrez dans le sens des aiguilles d'une montre pour

assurer une bonne etanch6it6.

M29599

6 Systeme d'humidification TrueSTEAM 69-2285EF--01

I_TAPE TROIS •Installation du support de montage darts la gaine

i' _ M29600

Placez le gabarit sur la gaine d'alimentation :

• Assurez-vous que le gabarit est de niveau et dans

la position deire sur la gaine.

• Respectez les degagements approprie de la

bobine en A.

• Menagez des degagements adequats entre la

buse de gaine et les parois de la gaine.

• Degagement de 10 cm (4 po) de la prise de buse

jusqu'aux parois de gaine.

• Espacement d'air libre minimum de 61 cm (24 po)

de la gaine vers I'aval. (Neessaire pour emp¢cher

la condensation d'eau.

Percez un trou de 1 3/4 po.

Fixez le support de montage sur la gaine _tI'aide de

quatre vis _t t01e autoperceuses fournies.

I_TAPE QUATRE •Installez le systeme TrueSTEAIVI sur le support de montage

Assurez-vous que le joint de mousse est place

correctement sur la buse.

Soulevez le systeme TrueSTEAM pour le placer contre

le support de montage. Ins@ez la buse directement

dans le trou de la gaine.

V@ifiez le joint de mousse - il doit procurer une

fermeture @anche dans le trou de la gaine.

Exercez une pression vers le bas pour fixer le

systeme TrueSTEAM aux bras de montage.

Avant d'executer des travaux de plomberie :

[] J'ai chois un emplacement de moq[age sur gaine

[] J'ai raccorde la buse de gaine

[] J'ai instaB le suppor_ de montage sur la gaine

[] J'ai instaB le systeme TrueSTEAM sur le support de mon[age .....

Systeme d'humidification TrueSTEAM 69-2285EF--01

Choix du bon filtre & eau

[] jiai termine !e montage sur gaine, notamment Hnsta!!ation de !abuse de gaine et la fixation securitaire

Syst_me TrueSTEAM sur !a gaine

Le systeme TrueSTEAM utilise un @servoir d'eau pour contenir I'eau convertie en vapeur. Lorsque I'eau bout, les

mineraux dissous dans I'eau (phenomene connu sous le nom de durete de I'eau) tombent sous forme solide. Le

depot de mineraux solides est connu sous le nom de tartre ou de sediments.

La quantite de tartre ou de sediments et le temps requis pour entrainer une accumulation dans le @servoir

depend de la durete de I'alimentation en eau du systeme TrueSTEAM. Plus I'eau est dure, plus elle contient de

mineraux dissous. Cela entraine une accumulation plus rapide de mineraux solides dans le @servoir.

Honeywell fournit des solutions de filtration de I'eau qui @pondent aux exigences de la durete de I'eau

domestique. Un necessaire de mesure de la durete de I'eau qui permet de determiner le filtre a utiliser

accompagne le systeme TrueSTEAM.

I_TAPE UN • Mesure de la durete de I'eau

T_¸_%

t Remplissez le tube de plastique avec de

I'eau provenant directement de la source

d'approvisionnement en eau du systeme TrueSTEAM.

Remarque : II est important de tester la source specifique

d'approvisionnement du systeme TrueSTEAM, car elle peut differer de la

teneur de reau du robinet du domicile.

Plongez la partie colo@e de I'une des bandelettes

dans I'eau du tube pendant 3 secondes.

Retirez la bandelette de test. N'agitez pas la

bandelette.

M29684

Attendez 20 secondes, puis faites correspondre la

couleur apparaissant sur la bandelette de test au bloc

de couleur de I'echelle de durete de I'eau.

Remarque : Les @sultats de couleur de la bandelette ne sont plus valides

apres une minute.

8 Systeme d'humidification TrueSTEAM 69-2285EF--01

I_TAPE DEU× - Interpretation du resultat du test

Le bloc de couleur permet d'identifier la methode de filtration d'eau convenant le mieux au domicile.

Quelle est celle qui vous convient?

Si la duret_ de I'eau correspond a la plage 1: Si la duret_ de I'eau correspond b la plage 2 :

Honeywell recommanoe d'utiliser le filtre en

polyphosphate (vendu separementL

jJ"_

M2966"

Honeywell recommande d'utiliser le systeme de

filtration OI (vendu s6paremen_/.

Remaraue : 8 e systeme ae Tu[ration OI n'est uas utilise, informez

÷DroDrle[alre au II sera neoessa re a eTTeciuer des nettoyages plus

fr6auemment due sur Jne base salsonnlere

Consultez la rubrique _Raccords de

I'alimentation et de la vidange d'eau _de/a

page 10.

Consu/tez /a rubrique _Raccords de

I'alimentation et de la vidange d'eau _de la

page 10. Consultez I' _Annexe F: Filtre 8

osmose inversee _de la page 42 pour obten/r

des directives d'installation du filtre.

Si la duret# de I,eau correspond _ la plage 3

HO_eYwei!

adoucisseur d:eau aid source d:alimentati0n

en eau. Une durete d'eau se situant dans cette

plage a des effets negatifs sur les robinets

les lave-vaisselle les pommes de douche es

machines de blanchisserie et les drains de

m6me que le systeme TrueSTEAM.

Systeme d'humidification TrueSTEAM 69-2285EF--01 9

Raccords de I'alimentation et de la vidange d'eau

I_TAPE UN • Flaccord de I'alimentation en eau froide

Utilisez seulement de I'eau froide. N'utilisez pas une

source d'alimentation en eau chaude.

M29604

Inserez une ext@mite de la canalisation d'eau dans le

filtre _t eau. Utilisez la canalisation d'eau en plastique

de 1/4 po fournie ou une canalisation de cuivre de

1/4 po. Exercez une leg0re traction pour assurer un

ajustement ser@.

Utilisez des colliers de serrage ou des sangles pour

fixer le filtre _teau dans un emplacement qui permet

sa depose et son eventuel remplacement. Honeywell

recommande de remplacer le filtre _teau sur une base

annuelle.

Installez le dispositif anti-refoulement fourni, comme le

requierent les codes. Consultez I' _Annexe F : Filtre

osmose inversee _de la page 42 si on utilise un filtre

osmose inversee.

Coupez la canalisation d'eau de sorte que sa

Iongueur soit suffisante pour couvrir la distance

separant le filtre _t eau du raccord d'alimentation situe

au bas du systeme TrueSTEAM.

Ins@ez la canalisation d'eau dans le raccord

d'alimentation du systeme TrueSTEAM.

I_TAPE DEUX : Raccord darts une canalisation d'eau

• Consultez les codes Iocaux pour savoir comment

Canalisation

d'alimentation-_

en eau &_

Vanne d'arr_t ,_k_

manuelle

Raccord en T Vanne a etrier

executer correctement les travaux de plomberie.

Utilisez la vanne _tetrier fournie ou un raccord en T

et une vanne d'arrCt manuelle _t installer dans une

canalisation d'eau froide.

Reportez-vous _t la documentation incluse avec la

vanne choisie et aux codes de plomberie Iocaux.

Utilisez une technique convenant _t la vanne.

10 Systeme d'humidification TrueSTEAM 69-2285EF--01

I_TAPE TROIS •Raccord du systerne TrueSTEAIVl ala canalisation d'eau

Raccordez une ext@mite de la canalisation d'eau restante

au dispositif anti-refoulement. Exercez une leg0re traction

pour assurer un ajustement set@. Consultez I' _Annexe F

Filtre a osmose inversee _de la page 42 si on utilise un filtre

osmose inversee.

Raccordez I'autre ext@mite de cette canalisation a la vanne

etrier ou au raccord en T et a la vanne d'arrCt manuelle.

I_TAPE QUATRE •Raccord a la vidange d'eau

Consultez les codes de plomberie Iocaux pour connaitre

la dimension du tuyau de vidange et la temperature

maximale permise et veillez a les respecter.

La meilleure methode d'installation consiste a se brancher

directement dans le drain de plancher principal a I'aide

du tuyau de caoutchouc fourni.

Si aucun drain de plancher n'est disponible, consultez I' _

Annexe E: Notions avancees de vidange _de la page 41.

Branchez le tuyau de vidange de Y2po four@ au raccord

de vidange qui se trouve au bas du systeme TrueSTEAM.

Utilisez le collier de serrage de tuyau four@ pour fixer le

tuyau de vidange au raccord cannele.

Acheminez le tuyau de vidange jusqu'au drain de plancher.

Le tuyau doit p@senter une pente continue vers le bas.

Placez la sortie du boyau dans le drain de plancher.

Fixez le tuyau pour @duire le risque d'accumulation ou

d'eclaboussure d'eau.

Avant d'executer des travaux de c_blage :

[] J'ai confirm@ une capacite de circuit requ_se minimum

[] J'ai raccorde I'alimentation a'eau en utilisant de I'eau froide

[] J'ai installe le raccord de drain

Systeme d'humidification TrueSTEAM 69-2285EF--01 11

Avant le c&biage du systeme TrueSTEAM

Le c_blage TrueSTEAM est diff@ent du c_blage du tampon humidificateur a evaporation. En plus d'activer

I'electrovanne d'eau, le systeme TrueSTEAM peut surveiller I'alimentation systeme et @guler le fonctionnement

du ventilateur du systeme.

Utilisation des commutateurs DiP

Les caract@istiques du c_blage sont configu@es par des @@ages DiP qui sont decrits sous le couvercle du

systeme TrueSTEAM.

I_TAPE UN • Depose du couvercle du systeme TrueSTEAM

Desserrez la vis du couvercle.

Faites glisser le couvercle pour le degager en

procedant a partir de I'avant de I'appareil.

Le couvercle etant depos6, vous verrez les six

commutateurs DIP a la gauche sur le panneau

d'interface de I'utilisateur. Ce manuel fait @f@ence

aux commutateurs DiP 1-6, de gauche a droite.

I_TAPE DEUX • Comprendre les commutateurs DIP

Off

®® Les commutateurs DIP 1et 2 sont utilis_s pour

I'entretien,

DIP 1 et DIP 2 : Ensemble, les deux commutateurs

DiP indiquent la f@quence d'execution du cycle de

vidange automatique. Voir la rubrique _Reglage de

la minuterie du cycle de vidange automatique _de la

page 13.

12 Systeme d'humidification TrueSTEAM 69-2285EF--01

Off

i<:P%

%._,,!!!,Y @

i,¸¸_p!_ @

£) <:i!¸19`

tiiT i¸@ii_i........¢" "iii

iiiiiiili iiiiiiili;i ii

_:iiiiii}:li!!liH _'iiiiiiiiiiiiii}:li!!ii/i_iii!_N}:ii!lilii"i/

M29611

M29612

M29613

Les commutateurs DIPS 3, 4et 5 sont utilis_s pour

I'humidification.

DiP 3: Utilise pour activer le fonctionnement sans fil.

• S'il se trouve en position BASSE (par ddaut), la borne

sans fil est desactiv6e.

• S'il se trouve en position HAUTE, la borne sans fil est

activee.

DiP 4 :Utilise pour configurer la surveillance de I'alimentation

• S'il se trouve en position BASSE (par ddaut), le systeme

TrueSTEAM cherche une ent@e R avant de permettre la

production d'humidite.

• S'il se trouve en position HAUTE, le systeme TrueSTEAM

ne cherche pas une ent@e R avant de permettre la

production d'humidite. Le courant peut encore circuler si

I'ent@e Rest c_bl6e. Consultez la rubrique _<Choix de la

surveillance de I'alimentation >>de la page 14.

DIP 5: Utilise pour configurer la v@ification complementaire

de la p@sence d'air (facultative).

S'il se trouve en position BASSE (par defaut), le systeme

TrueSTEAM ne cherche pas a detecter le mouvement de Pair

au moyen d'un appareil de v@ification de la p@sence d'air.

• S'il se trouve en position HAUTE, le systeme TrueSTEAM

cherche une connexion C avant de permettre la produc-

tion d'humidite. Branchez un appareil de verification

de la p@sence d'air entre la connexion C du systeme

TrueSTEAM et la connexion C du Systeme. Consultez la

rubrique _<Choix d'un appareil complementaire verifica-

tion de la presence d'air ,>de la page 18.

Remarque : Lorsque ie cornmutateur DIP 5 se trouve en haut, le cornmutateur DIP

4 dolt se trouver en bas. Si ie cornmutateur DIP 4 se trouve en position haute, le

cornmutateur DIP 5 ne sera pas utilise.

DIP 6 :Non utilise pour I'instant.

I_TAPE TROIS "Reglage de la minuterie du cycle de vidange automatique

Off

Pour de I'eau douce

non adoucie, non filtr6e.

Pour de ]'eau qui est filtree au moyen

du systeme de filtration OI de Honeywelk

Pour de I'eau dure

non adoucie, non fiitr6e.

MF29614

Pour de I'eau qui est

adoucie avant de p@]6trer

clans le systeme TrueSTEAM.

• Utilisez les commutateurs DIP 1 et DIP 2 pour

configurer la f@quence de vidange automatique

du reservoir du systeme TrueSTEAM. La minuterie

contr01ant la vidange automatique fonctionne en se

basant sur la duree active de chauffage de I'element.

• La durete de I'eau du domicile influence la frequence

de vidange automatique.

• Le reglage de la minuterie de vidange automatique

peut Ctre modifie en tout temps apres I'installation

en reglant les positions des commutateurs DiP 1 et

DiP 2, de la maniere indiquee a gauche. Consultez la

rubrique <<Cycle de nettoyage automatique >>de la

page 24 pour obtenir une description du processus

.........................................................................................dq,vid gq,.£upm iqy. ;...........................................

Systeme d'humidification TrueSTEAM 69-2285EF--01 13

Choix de la configuration de c&biage

[] Je comprends quand uti!iser !eS commutateurs DIPet comment les p!acer pour @guler !%umid!te_

Vous devez decider des configurations que vous utiliserez avant de c_bler le systeme TrueSTEAM. Ces

decisions auront une incidence sur la @alisation des connexions, le positionnement des commutateurs DIP et le

fonctionnement du systeme TrueSTEAM pour le proprietaire.

I_TAPE LIN :Choix de la surveillance de I'alimentation

La surveillance de I'alimentation est une configuration qui permet au systeme TrueSTEAM d'humidifier seulement

Iorsqu'il recoit la confirmation que le transformateur du systeme CVCA est alimente en courant. Cette fonction

emp¢che la vapeur de penetrer dans la gaine d'alimentation Iorsque le systeme CVCA ne fonctionne pas. II est

possible de configurer la surveillance de I'alimentation de deux facons, selon le @gulateur d'humidite utilise :

,, CONFIGURATION 1 - Utilisation d'un thermostat avec @gulateur d'humidite integ@

,, CONFIGURATION 2- Utilisation d'un humidistat distinct du thermostat

Quelle est celle qui vous convient?

CONFIGURATION 1 -- Utilisation d'un

thermostat avec r_gulateur d'humidit_

int_gr_ comme VisionPRO IAQ ou Prestige

-- est id_ale pour les entrepreneurs qui :

[] Comptent utiliser des procedures de

CONFIGURATION 2 -- utilisation d'un

humidistat distinct du thermostat comme

le H8908 ou TruelAQ B est id_ale pour les

entrepreneurs qui :

[] utilisent un @gulateur d'humidite distinct du

c_blage simplifiees -ie systeme TrueSTEAM

dolt seulement 6tre connecte aux bornes

HUM du @gulateur.

[] Fournissent un systeme integ@ et des

regulateurs accessoires dans une surface

habitable.

[] Utilisent un thermostat VisionPRO IAQ ou

Prestige.

thermostat.

[] desirent placer le @gulateu" d'humidite sur

la gaine de retour.

Passez a I'illustration _Notions fondamentales

de cgblage : Configuration 1 _au haut de la

page suivante.

Passez a I'illustration _,Notions fondamentales

de cgblage : Configuration 2 _au bas de la

page suivante,

14 Systeme d'humidification TrueSTEAM 69-2285EF--01

iRemarque .Cette image ne montre pas un schema de cgblage comp/et. E//e i//ustre

uniquement la surveillance de I'alffTtentation. Consultez la rubrique _C_blage du

systeme TrueSTEAM _de la page 19.

TrueSTEAM

HUM

r Thermostat avec

egulateur d'humidite

Systeme CVCA

NOTIONS FONDAIVIENTALES DE CABLAGE :

CONFIGURATION 1

Lots de I'utilisation avec r_gulateur

d'humidit_ int_gr_ (comme le modele

VisionPRO IAQ ou Prestige) :

• le thermostat est alimente par le

transformateur du systeme. Dans cette

configuration, le thermostat dolt 6tre

alimente en courant sans quoi le systeme

TrueSTEAM ne sera pas en mesure de

produire de la vapeur.

• compte tenu que le thermostat detecte que

le transformateur du systeme est alimente

en courant, placez le commutateur DiP 4

en position HAUTE de maniere ace qu'il ne

tente pas de trouver une ent@e R dans le

systeme R.

[Remarque .Cette image ne montre pas un schema de cgblage comp/et. E//e i//ustre

uniquement la surveillance de I'alffTtentation. Consultez la rubrique _Cgblage du

systeme TrueSTEAM _de la page 19.

TrueSTEAM Systeme CVCA

NOTIONS FONDAMENTALES DE CABLAGE :

CONFIGURATION 2

Lots de I'utilisation d'un humidistat distinct

du thermostat (comme le modele H8908 ou

TruelAQ) :

Regulateur

d'humidite Le systeme TrueSTEAM alimente

habituellement I'humidistat en courant.

Dans cette configuration, le systeme

TrueSTEAM doit surveiller I'alimentation

du systeme CVCA pour determiner si la

production d'humidite est permise.

Laissez le commutateur DiP 4 en position

BASSE (@@ages en usine) et raccordez les

connexions R et C du systeme CVCA aux

connexions R et C du systeme TrueSTEAM.

Le systeme TrueSTEAM s'assurera de la

p@sence de courant avant de permettre la

production d'humidite.

Systeme d'humidification TrueSTEAM 69-2285EF--01 15

I_TAPE DEUX •Choix de la regulation du systeme de ventilateur

La @gulation du ventilateur du systeme est une configuration qui commande au systeme TrueSTEAM de

surveiller le systeme CVCA et de s'assurer que le ventilateur fonctionne s'il est necessaire de produire de

I'humidite. Cela permet au flux d'air de distribuer I'humidite dans I'espace habitable et d'emp¢cher la formation

de condensation d'eau dans la gaine. II y a deux facons de configurer la @gulation du ventilateur du systeme,

selon le @gulateur d'humidite utilise :

• CONFiGURATiON 1 - Utilisation d'un thermostat avec @gulateur d'humidite integ@

• CONFiGURATiON 2- Utilisation d'un humidistat distinct du thermostat

Quelle est celle qui vous convient?

CONFIGURATION 1 -- Utilisation d'un

thermostat avec r_gulateur d'humidit_

int_gr_ comme VisionPRO IAQ ou Prestige

= est id_ale pour les entrepreneurs qui :

• de@rent une commande integree de

'humidificateur et du systeme CVCA dans

'espace habitable.

• desirent que le ventilateur du systeme se

metre automatiquement en marche Iorsqu'il

est necessaire de produire de I'humidite,

xl i i i ii _ i ii

CONFIGURATION 2 -- utilisation d'un

humidistat distinct du thermostat comme

le H8908 ou TruelAQ _ est id_ale pour les

entrepreneurs qul :

[] utilisent un @gulateur d'humidite distinct du

thermostat

desirent 6viter une circulation d:air

excessive dans la @sidence Les demandes

du ventilateur du systeme TrueSTEAM

ne ser@ntpas envoyees a la borne GF

d@Syst_me TrUeSTEAM ava@tque ia

temp@ature de !'eau nlatte gne

(juSte avant i!_bUllition)i

Remarque : Cette fonction peut egalement 6tre utilisee avec le

Passez a l'i/iustration _Notions fondamentales

de cgblage : Configuration 1 _au haut de la

page suivante.

Passez a I'illustration _Notions fondamenta/es

16 Systeme d'humidification TrueSTEAM 69-2285EF--01

iRemarque .Cette image ne montre pas un schema de cgblage comp/et. E//e i//ustre

uniquement la regulation du ventilateur Consultez la rubrique _Cgblage du systeme

TrueSTEAM _de la page 19.

_Thermostat avec

regulateur d'humidite

TrueSTEAM

HUM

HUM R

Systeme CVCA

iNOTIONS FONDAMENTALES DE C.&BLAGE :

CONFIGURATION 1

Lots d'une utilisation avec r_gulateur

d'humidit_ int_gr_ (comme le modele

VisionPRO IAQ ou Prestige) :

• Un thermostat commande le ventilateur et

le systeme TrueSTEAM. La commande ne

permettra pas la production de vapeur

moins que le ventilateur du systeme ne soit

en fonction.

• Raccordez la connexion G du thermostat G

la connexion G du systeme CVCA comme

cela se fait gen6ralement.

• Branchez les bornes HUM du systeme

TrueSTEAM aux bornes HUM du systeme.

iemarque .Cette image ne montre pas un schema de cgblage comp/et. E//e i//ustre |

un/quement la r4gulat/on du vent/lateur Consultez la rubnque _Cgblage du systeme 1

TrueSTEAM _de la page 19.

i-Thermostat

.... i i,,

TrueSTEAM

Regulateur d'humidite

HUM

Systeme CVCA

NOTIONS FONDAMENTALES DE C.&BLAGE :

CONFIGURATION 1

Lots de I'utilisation d'un humidistat distinct

du thermostat (comme le modele H8908 ou

TruelAQ) :

• La @gulateur d'humidite externe ne

surveille pas ou ne commande le

ventilateur du systeme. Le systeme

TrueSTEAM doit confirmer que le ventilateur

est alimente en courant avant de permettre

la production d'humidite.

• Raccordez la connexion G du thermostat

la connexion GT du systeme TrueSTEAM.

Raccordez la connexion GF du systeme

TrueSTEAM a la connexion G du systeme

CVCA.

• Les demandes de la connexion G du

thermostat passent directement par le

systeme TrueSTEAM. Si ce signal n'est pas

present, et qu'il est necessaire d'humidifier

les pieces, le systeme TrueSTEAM transmet

le courant de la borne RT a la connexion

GF puis a la connexion G du systeme

CVCA pour s'assurer que le ventilateur est

alimente en courant et peut @pondre aux

demandes en humidite.

Systeme d'humidification TrueSTEAM 69-2285EF--01 17

I_TAPE TROIS •Choix d'un appareil complementaire de verification de la presence d'air

En plus de surveiller I'alimentation du systeme et la @gulation du ventilateur, le systeme TrueSTEAM peut

surveiller le mouvement de I'air physique par I'intermediaire d'un appareil complementaire de verification de la

p@sence d'air. Si un appareil de verification de la p@sence d'air est ajoute, le systeme TrueSTEAM peut c@er

de la vapeur seulement si le ventilateur fait circuler I'air dans la gaine d'alimentation.

[Remarque .Cette image ne montre pas un schema de cgblage comp/eL //illustre

seulement I'appareil complementa/ke de verification de la presence de I'a/k Consultez

la rubrique _Cgblage du systeme TrueSTEAM _de la page 19.

TrueSTEAM Systeme CVCA

R R

C C

NOTIONS FONDAMENTALES DE CABLAGE :

• Raccordez les connexions R et C du

systeme TrueSTEAM et les connexions

R et C du systeme CVCA a la connexion

C d'un appareil de verification de la

p@sence d'air en ligne.

• Configurez I'appareil de verification de la

p@sence d'air au moyen du commutateur

DiP 5 du systeme TrueSTEAM. Placez le

commutateur DiP 5 en position haute et

gardez le commutateur DiP 4 en position

basse.

• Le systeme TrueSTEAM cherchera

detecter le mouvement de I'air physique

sur sa connexion C avant que la vapeur ne

pen0tre dans la gaine.

18 Systeme d'humidification TrueSTEAM 69-2285EF--01

C&blage du systeme TrueSTEAM

Vous devrez c&bler le syst_me TrueSTEAM en utilisant le schema qui s'applique & votre r6gulateur d'humidit6.

N'oubliez pas d'inclure le c&blage et les reglages des commutateurs DIP requis pour la surveillance de

l'alimentation, de la regulation du venfilateur du syst_me et la v6rificafion de la presence d'air & l'aide de l'appareil

compl6mentaire (si utilis6).

Utilisation des bornes

M29620

Utilisez des bornes (qui se trouvent _t I'interieur du

couvercle) pour c_tbler le systeme TrueSTEAM au

regulateur d'humidite et au systeme CVCA.

Bornes sans fil RedLINK

A- Chaud

B- Envoi du signal

C- Reception du signal

D - Commun

Remarque : Si vous utilisez une cornmande sans fil, placez les commutateurs

DIP 3 et 4 en position HAUTE.

Bornes basse tension

24V - Tension de sortie

HUM - Bornes basse tension pour la regulation de

I'humidite.

C, R - Entrees du transformateur du systeme CVCA.

GT, GF - L'entree GT part du thermostat G. La sortie

GF va _tla connexion G du systeme CVCA.

Routage des fils

M29621

Acheminez les fils dans les languettes soulevees et

hors de I'entaille _t I'arriere du boitier.

Assurez-vous que les fils sont bien fixes et ne nuisent

pas _tI'assemblage du couvercle.

Systeme d'humidification TrueSTEAM 69-2285EF--01 19

Utilisation du bon schema de regulation

Pour le c_blage du systeme TrueSTEAM, suivez le sch@na pour les options de regulation 1 a 5. Reportez-vous

au guide d'installation fourni avec le regulateur pour obtenir des directives supplementaires au besoin.

Thermostat-.

TrueSTEAMG

H8908

HUM

y ",

OPTION 1 :C_blage de I'humidistat

m_canique a contact sec

z_ Assurez-vous que le thermostat utilise

isole la connexion Y de la connexion G.

Tous les thermostats Honeywell Prestige,

VisionPRO IAQ, VisionPRO et Focus Pro le

font.

Systeme CVCA

TruelA( TrueSTEAM

R 24V

C 24V

HUM

OPTION 2: C_blage du TruelAQ

Assurez-vous que le thermostat utilise

isole la connexion Y de la connexion G.

Tousles thermostats Honeywell Prestige,

VisionPRO IAQ, VisionPRO et Focus Pro le

font.

Pour la configuration de montage TruelAQ,

placez I'ISU no 25 _t 3.

Systeme CVCA

2O Systeme d'humidification TrueSTEAM 69-2285EF--01

Regulateur

d'humidite

OPTION 3: C_blage du VisionPRO IAQ

avec d_lai du ventiiateur

TrueSTEAM

GT G

Systeme CVCA

• Suivez le diagramme si vous utilisez

le VisionPRO IAQ avec I'option de

temporisation du ventilateur du systeme

TrueSTEAM.

• Le ventilateur du systeme s'allume Iorsque

la temperature de I'eau atteint 80 °C

(176 °F).

z:L Placez la configuration de montage

n° 0374 a 3.

R6gulateur

d'humidit6

TrueSTEAM Syst6me CVCA

HUM

OPTION 4 : C_blage du VisionPRO iAQ

sans temporisation du ventilateur

• Suivez ce schema si vous utilisez le

VisionPRO IAQ pour mettre immediatement

le ventilateur du systeme en fonction Iors

d'une demande de production d'humidite.

z:L Reglez la configuration de montage

n° 0374 a 1.

Systeme d'humidification TrueSTEAM 69-2285EF--01 21

TrueSTEAM ulateurd'humidite

ROPTION 5:Connexion RedLINK Prestige

NO (sans fil)

<<1 _>dans la configuration de montage

Prestige, programme les demandes de

production d'humidite a <<L'humidite force

la mise en marche du ventilateur _>.

22 Systeme d'humidification TrueSTEAM 69-2285EF--01

Demarrage et verification

Une lois I'installation complet6e, branchez le systeme TrueSTEAM et mettez le regulateur d'humidite en fonction.

Assurez-vous qu'il fonctionne correctement avant que le proprietaire ne prenne possession du systeme. Une

fois le systeme TrueSTEAM operationnel, le fonctionnement journalier ne necessite aucun entretien, a I'exception

d'un nettoyage occasionnel. Le proprietaire peut utiliser le regulateur pour regler le point de consigne

d'humidite, regler le parametre de gel (si utilise) ou mettre le systeme TrueSTEAM hors fonction si desir6.

M2962;

Glissez le couvercle en place et serrez sa vis.

Retablissez I'alimentation en eau au niveau de la

vanne a etrier ou du raccord en T et de la vanne

d'arrCt manuelle. L'eau froide s'ecoulera dans le

systeme TrueSTEAM, mais ne remplira pas le reservoir

avant la mise en marche de I'appareil.

Branchez le cordon d'alimentation TrueSTEAM.

• Le voyant d'alimentation s'allumera, indiquant que

le systeme TrueSTEAM est alimente.

Mettez le regulateur d'humidite en marche.

• Le voyant d'humification se mettra a clignoter. Cela

indique que le systeme TrueSTEAM est en mode

de veille.

Appuyez sur le bouton Go (Aller) et rel_chez-le pour

que le systeme TrueSTEAM soit prCt a fonctionner. Le

systeme TrueSTEAM se reinitialisera automatiquement

si le bouton Go (Aller) n'est pas enfonce apres 5

minutes.

• Le reservoir se remplira d'eau froide. L'eau

cessera de s'ecouler automatiquement Iorsque le

reservoir sera plein.

• Le voyant d'humification sera continuellement

allume --il cessera de clignoter --Iorsque le

systeme TrueSTEAM chauffera I'eau pour produire

de la vapeur.

Attendez que le systeme TrueSTEAM produise de la vapeur, puis verifiez les points suivants :

• Assurez-vous que de I'air est expulse de la fournaise. Le ventilateur se met habituellement en marche

de 10 a 15 minutes apres la demande de production d'humidite si le systeme TrueSTEAM commande le

ventilateur.

• Verifiez tous les raccords des canalisations d'eau pour vous assurer de I'absence de fuites avant de

quitter I'emplacement d'execution des travaux.

• Reglez le point de consigne au niveau desir6 une fois les tests complet6s. S'il n'est pas necessaire de

produire de I'humidite, placez le regulateur a Off (ArrCt).

Systeme d'humidification TrueSTEAM 69-2285EF--01 23

Entretien de routine

Le systeme TrueSTEAM vidange automatiquement le reservoir pendant toute la saison d'humidification. Cette

operation reduit la durete de I'eau concentree dans le reservoir et ralentit I'accumulation de mineraux solides.

Cycle de nettoyage automatique

• Le cycle de nettoyage automatique prend environ 45 minutes. Durant cette periode, le systeme TrueSTEAM

ne produira pas de vapeur.

L'eau froide pen6trera dans le reservoir pour abaisser la temperature de I'eau sous 60 °C (140 °F) avant la

vidange.

A la fin du cycle, le systeme TrueSTEAM remplit le reservoir d'eau froide et se remet _tfonctionner

normalement.

Cycle de nettoyage manuel

Honeywell recommande de nettoyer manuellement le systeme TrueSTEAM et de remplacer le filtre _teau au

moins une fois par saison d'humidification. Le nettoyage manuel est necessaire pour retirer les depOts de

matieres solides residuelles attribuables au fonctionnement.

I_TAPE LIN •Lancement d'un cycle de vidange

II est normal que des matieres solides se deposent

dans le reservoir. Le proprietaire dolt s'attendre _t ce

que des depOts s'accumulent dans le reservoir et sur

I'el6ment chauffant.

Lorsque le voyant Cleaning Required (Nettoyage

requis) est allume, il est necessaire de proceder

_tun nettoyage manuel. Le systeme TrueSTEAM

continuera de fonctionner normalement pendant

que le voyant est allume.

Le reservoir TrueSTEAM dolt 6tre completement

vide avant de proceder _tsa depose.

Pour lancer la vidange du reservoir, appuyez sur le

bouton de vidange et maintenez-le enfonce jusqu'_t

ce que le voyant de vidange clignote.

M29628

24 Systeme d'humidification TrueSTEAM 69-2285EF--01

Le cycle de vidange/nettoyage est lance Iorsque le

voyant de vidange se met a clignoter. Le cycle dure

environ 45 minutes. La du@e s'allongera si des filtres

OI sont utilises.

M29628

setVic_ 0

lpr_ieio_ 0

Le @servoir est vide Iorsque le voyant Empty (Vide)

s'allume. Le @servoir peut alors Ctre depos6 a des

fins de nettoyage, d'entretien ou de @paration.

Systeme d'humidification TrueSTEAM 69-2285EF--01 25

I_TAPE E)EUX • Depose du reservoir d'eau

Assurez-vous que le @servoir est vide. Le voyant

Empty (Vide) s'allume Iorsqu'il I'est.

Tournez la vanne d'arrCt manuelle a la position

<<Unlock _ (Deverrouiller). Saisissez le bras de la

vanne d'eau blanche, puis glissez-le vers I'arriere

pour le desengager de la bobine noire du @servoir.

Saisissez fermement le fond du @servoir. Poussez le

bouton de degagement de s0rete et tirez le verrou

vers I'avant pour liberer le @servoir.

Remarque : Le verrou reste fixe au systeme TrueSTEAM et n'est pas depos6

en m6me temps que le @servoir.

26 Systeme d'humidification TrueSTEAM 69-2285EF--01

I_TAPE TROIS •Nettoyage du reservoir

Utilisez de I'eau du robinet pour retirer les mineraux

libres du reservoir :

• La crepine a sediments qui se trouve au bas du

reservoir est amovible.

Pour un nettoyage plus approfondi, trempez le

reservoir dans de I'eau additionnee de CLR®, de

LimeAway ® ou de vinaigre blanc. Puis rincez

I'eau claire.

Le reservoir peut 6tre lave au lave-vaisselle.

N'utilisez pas de produits nettoyants a base

d'hydrocarbure.

Debranchez le cordon d'alimentation et frottez

prudemment les mineraux pour les deloger de

I'el6ment chauffant et des parois du reservoir. Le cas

ech6ant, debarrassez les orifices du compartiment du

detecteur des debris presents.

ETAPE QUATRE •Remplacement du detecteur de niveau d'eau (au besoin)

Deposez le couvercle du systeme TrueSTEAM,

puis inspectez le detecteur de niveau d'eau. Si une

accumulation de debris est presente, remplacez le

detecteur (voir I'information ci-dessous).

Retirez la vis Torx T-30 et soulevez le collier de

serrage.

Deposez le detecteur.

Assurez-vous que les joints du detecteur reposent

correctement en place et qu'ils sont en bon etat (ne

presentent pas de fissures).

Installez un nouveau detecteur si des dep0ts de

mineraux sont presents en exces ou si des joints sont

en mauvais etat. Consultez la _Liste de p@ces _de

la page 35.

Systeme d'humidification TrueSTEAM 69-2285EF--01 27

I_TAPE CINQ •Reinstallation du reservoir

Avant de reinstaller le reservoir et le couvercle,

effectuez les v@ifications suivantes :

• Enlevez toute la poussiere presente dans les

orifices de ventilation du couvercle.

Enlevez tout debris present dans le tube de vidange

d'eau.

Assurez-vous que le joint d'etanch6it6 repose

correctement dans la base du systeme TrueSTEAM.

Assurez-vous que le joint est en bon etat (sans

fissure ni dechirure) avant de fixer le reservoir.

Fixez le reservoir en fermant le verrou et en le

raccordant au systeme TrueSTEAM.

M29633

Si le regulateur demande de I'humidite, le voyant

d'humidification clignotera au demarrage. Le systeme

TrueSTEAM prendra 5 minutes pour completer la

reconnexion du reservoir avant de repondre _t cette

demande.

Enclenchez la vanne d'eau blanche sur la bobine noire

du reservoir, tournez la vanne d'arrCt en position de

verrouillage, puis branchez le cordon d'alimentation.

Assurez-vous que le systeme TrueSTEAM est toujours

monte de niveau et bien fixe en place sur le support de

montage.

Appuyez sur le bouton Go (Aller) une fois le

raccordement du reservoir termine. Cela preparera le

systeme TruSTEAM _tagir sur commande du regulateur

_t produire de I'humidite (si elle est presente).

M29628

28 Systeme d'humidification TrueSTEAM 69-2285EF--01

Remplacement du filtre a eau

Remplacez le filtre a eau en polyphosphate (fourni avec le systeme TrueSTEAM) au moins une fois par saison

d'humidification.

M29634

Coupez I'alimentation en eau a la vanne a etrier ou au

raccord en T et a la vanne d'arrCt manuelle.

Appuyez sur I'anneau de collier de filtre et tirez la

canalisation d'eau de 1/4 po de chaque c0te du filtre

pour la degager.

Introduisez la canalisation de 1/4 po dans un nouveau

filtre. Exercez une leg0re traction pour assurer un

ajustement ser@.

Assurez-vous d'installer correctement le nouveau

filtre. Les fleches du filtre doivent pointer en direction

du systeme TrueSTEAM.

Fixez le nouveau filtre en place a I'aide de colliers de

serrage ou de sangles pour supporter le poids.

Si le filtre a osmose inversee, offert en option, est

utilise au lieu du filtre en polyphosphate, deux

cartouches de filtre doivent Ctre remplacees.

Remplacez les cartouches une fois par saison

d'humidification ou Iorsque le voyant Cleaning

Required (Nettoyage requis) ou Service (Reparation)

commence a clignoter en raison de problemes de

remplissage ou de vidange. Consultez I' _Annexe F :

Filtre a osmose inversee _de la page 42.

Systeme d'humidification TrueSTEAM 69-2285EF--01 29

Depannage

Le systeme TrueSTEAM dispose d'un dispositif de diagnostic interne qui survei!le le fonctionnement, les

programmes d'entretien et les anomalies. Si une anomalie systeme est d6tectee, le systeme TrueSTEAM tente

de corriger la situation jusqu'a cinq fois dans une p@iode de 24 heures.

• Si le systeme TrueSTEAM est incapable de @cup@er par lui-mCme dans une periode de 24 heures, le voyant

Service (Reparation) clignotera selon une sequence qui indique la detection d'une ddaillance.

• Reportez-vous au tableau ci-dessous pour I'anomalie indiquee, de mCme qu'aux etapes de @paration du

systeme TrueSTEAM.

• Appuyez sur le bouton Go (Aller) et maintenez-le enfonce jusqu'a ce que le voyant Service (Reparation)

s'allume.

Nombre de Description de Auto-r_cup_rable? Etapes de r_paration

¢lignotements I'anomalie (r_serv_es a un teehnicien CVCA professionnel)

du voyant

de DEL de

r_paration

1 Le capteur de Oui, le syst6me 1. D6branchez le syst6me TrueSTEAM, puis rebranchez-le.

temp@ature de TrueSTEAM se 2. Appuyez sur le bouton Go (Aller).

I'eau/de 1'616ment @initialisera si 3. Si la d6faillance survient de nouveau, remplacez le syst6me

chauffant est I'anomalie n'est TrueSTEAM.

d6faillant, plus pr6sente

apr6s une

heure.

Les d6tecteurs

d'eau sont

d6faillants.

Oui, le syst6me

TrueSTEAM se

@initialisera si

I'anomalie n'est

plus pr6sente

apr6s une

heure.

1. D6,branchez le syst6me TrueSTEAM, puis retirez le couvercle.

2. D6branchez le cg.blage du d6tecteur du niveau d'eau. Retirez la cr6pine

et soulevez la bride b. ressort.

3. D6posez le d6tecteur d'eau.

4. Remplacez le d6tecteur d'eau (no 50027998-001).

5. Reposez le d6tecteur dans le syst6me TrueSTEAM. Replacez le ressort,

puis remontez le couvercle et fixez-le solidement.

6. Rebranchez le syst6me TrueSTEAM et appuyez sur le bouton Go (Aller)

pour le r6initialiser.

Omission

de remplir le

r6servoir d'eau.

Oui, le syst_me

retournera b.

,, Ready _

(Pr_t) si aucune

anomalie

n'est pr6sente

pendant trois

heures.

1. Assurez-vous que I'arriv6e d'eau est ouverte.

2. Assurez-vous de I'absence de fuites autour du joint du @servoir et du

sol6no'l'de.

3. Coupez I'alimentation en eau et remplacez le(s) filtre(s) 9.eau.

4. Appuyez sur le bouton Go (Aller) et maintenez-le enfonc6 jusqu'b, ce

que le voyant Service (R6paration) s'6teigne.

5. Si le r6,servoir continue de ne pas se remplir, appuyez sur le bouton

Drain (Vidange). (Si le @servoir ne se vide pas, d6branchez le systeme

TrueSTEAM et assurez-vous que I'eau dans le @servoir est froide avant

de proc6der.)

6. Suivez les 6tapes de nettoyage du r6servoir. Consultez la rubrique _

Cycle de nettoyage manuel _,de la page 24. Assurez-vous que vous

tenez fermement le r6servoir avant de le relg.cher, particulierement s'il

contient de I'eau.

7. D6barrassez-vous de tout d6bris p@sent en exc_s de I'orifice au bas du

r6servoir jusqu'au sol6no'l'de.

8. Remontez le r6servoir et rebranchez le syst_,me TrueSTEAM. Appuyez

sur le bouton Go (Aller) pour lancer la @initialisation.

9. Si I'eau ne p6n_tre toujours pas dans le @servoir, remplacez

1'61ectrovanne (#50027997-001).

3O Systeme d'humidification TrueSTEAM 69-2285EF--01

Nombre de Description de Auto-r_cup_rabie? Etapes de r_paration

clignotements i'anomalie (r_serv_es a un technicien CVCA professionnel)

du voyant

de DEL de

r_paration

4 Surchauffe Non 1. Suivez les 6tapes de nettoyage du @servoir. Consu/tez/a rubrique,

de 1'616ment Cycle de nettoyage manuel _,de la page 24.

chauffant. 2. Remontez le @servoir et appuyez sur le bouton Go (Aller) pour lancer la

@initialisation.

3. Si la d6faillance survient de nouveau, remplacez le systeme

TrueSTEAM.

Tension d'entr6e

insuffisante.

Oui, le systeme

retournera &.

_ Ready _ (Pr_t)

si I'anomalie

disparaTt dans

un d61ai d'une

heure.

1. Assurez-vous que le circuit 61ectrique n'est pas surcharg6.

2. D6branchez et rebranchez le syst_me TrueSTEAM pour v6rifier si la

d6faillance se reproduit.

3. Si la d6faillance survient de nouveau, d6branchez le syst_me

TrueSTEAM, puis d6posez le couvercle.

4. Assurez-vous que les connexions de cg.blage sont s6curitaires et fix6es.

5. Si la d6faillance survient de nouveau, remplacez le systeme

TrueSTEAM. (11n'est pas recommand6 de r6parer I'appareil sur place si

la tension secteur est perdue.)

6 D6tection de Oui, le systeme 1. Assurez-vous que le tuyau de vidange n'est pas pli6 ou submerg6 dans

d6bordement retournera a. I'eau du drain. V6rifiez le fonctionnement de la pompe _.condensats, si

d'eau. _ Ready _ (Pr_t) une telle pompe est utilis6e.

si I'anomalie 2. Assurez-vous que I'eau s'6coule de la canalisation de vidange/

disparaTt dans de d6bordement. Si le flot d'eau est continu, suivez les directives

un d61ai d'une portant sur le nettoyage du r6servoir. Consultez la rubrique, Cycle de

heure, nettoyage manuel _,de la page 24.

3. Si la d6faillance survient de nouveau ap@s le nettoyage, d6branchez le

syst_me TrueSTEAM.

4. Desserrez la vis du couvercle, puis d6posez le couvercle.

5. D6branchez le cg.blage du d6tecteur de niveau d'eau, retirez la c@pine

et soulevez la bride _. ressort.

6. D6posez le d6tecteur d'eau.

7. Remplacez le d6tecteur d'eau (n° 50027998-001).

8. R6assemblez le d6tecteur dans le systeme TrueSTEAM. Replacez le

ressort, puis remontez le couvercle et fixez-le solidement.

9. Rebranchez le systeme TrueSTEAM et appuyez sur le bouton Go (Aller)

pour le @initialiser.

7 Le syst_me Oui, le systeme 1. D6branchez, puis rebranchez le syst_me TrueSTEAM pour v6rifier si le

CVCA n'est pas retournera a. courant se r6tablit.

aliment6 en _ Ready _ (Pr_t) 2. Si le courant ne se @tablit pas, assurez-vous que le syst_me CVCA est

courant, si I'anomalie bien aliment6 en courant. V6rifiez le disjoncteur ou remplacez le fusible

disparaTt dans si le circuit est d6clench6.

un d61ai d'une 3. D6branchez le systeme TrueSTEAM, puis retirez le couvercle.

heure. 4. V6rifiez la position du commutateur DIP 4 et assurez-vous que le

cg.blage est ad6quat pour la position du commutateur 4. Consultez la

rubrique , Choix de la surveillance de I'alimentation _,de la page 14

pour en savoir plus.

5. Branchez le systeme TrueSTEAM, puis appuyez sur le bouton Go (Aller).

6. Si I'anomalie @apparaTt, assurez-vous que le circuit utilis6 dispose

de la capacit6 nominale n6cessaire au fonctionnement du syst_me

TrueSTEAM. D6branchez tout autre mat6riel aliment6 par ce circuit. Si

I'anomalie disparaTt, la capacit6 du circuit n'est pas suffisante pour votre

appareil.

7. Si la d6faillance survient de nouveau, remplacez le systeme

TrueSTEAM.

Systeme d'humidification TrueSTEAM 69-2285EF--01 31

Nombre de Description de Auto-r_cup_rabie? Etapes de r_paration

clignotements i'anornalie (r_serv_es a un technicien CVCA professionnei)

du voyant

de DEL de

r_paration

L'entr6e du Non

moniteur soud6

est active

Iorsque relais

du g6n6rateur

de chaleur est

coup6.

Le relais du Non

g,_n6rateur de

chaleur ne s'est

pas allum6.

1. Appuyez sur le bouton Go (Aller) et maintenez-le enfonc6 pour

supprimer I'anomalie.

2. Lancez une demande de production d'humidit6.

3. Si la d6faillance survient de nouveau, remplacez le systeme

TrueSTEAM.

1. Appuyez sur le bouton Go (Aller) et maintenez-le enfonc6 pour effacer

I'anomalie.

2. Lancez une demande de production d'humidit6.

3. Si la d6faillance survient de nouveau, remplacez le systeme

TrueSTEAM.

12 La temp6rature Oui, le syst_me 1. Assurez-vous que les orifices de ventilation du couvercle ne sont pas

de la carte de retournera a. obstru6s. V6rifiez qu'un d6gagement de 1 pied est maintenu autour de

circuit imprim6 _ Ready ceux-ci.

61ectronique est _ (Pr_t) si 2. Assurez-vous que le syst_me TrueSTEAM est install6 dans un

trop 61ev6e. I'anomalie emplacement climatis6 dont la temp6rature de I'air se situe entre 1,1 °C

dispara'ft dans et 40 °C (34 °F et 104 °F).

un d61ai d'une 3. Mettez I'humidistat hors fonction et laissez le circuit 61ectronique

heure, refroidir. Cela peut prendre jusqu%, deux heures.

4. Mettez I'humidistat en marche, puis appuyez sur le bouton Go (Allez)

pour @initialiser.

5. Confirmez que la demande de production d'humidit6 s'effectue en

v6rifiant si le voyant d'humidification est allum6.

6. Laissez le systeme TrueSTEAM fonctionner. Assurez-vous de I'absence

de fuites autour du r6servoir ou des trous de ventilation.

7. Si la d6faillance survient de nouveau, remplacez le systeme

TrueSTEAM.

13 La vidange du Non _ MISE EN GARDE; L'eau du r_servoir peut _tre ehaude

@servoir ne s'est _ (> de 60 °O [140 °F ]),

pas effectu6e. 1. Appuyez sur le bouton Drain (Vidange).

2. Si le r6servoir ne se vide pas, attendez que I'eau du @servoir

refroidisse. Assurez-vous que I'eau du r6servoir est froide avant de

proc6der.

3. Une fois que I'eau est froide, suivez les 6tapes de nettoyage du

r6servoir. Consultez la rubrique , Cycle de nettoyage manuel _,de la

page 24.

4. Remontez le r6,servoir et appuyez sur le bouton Go (Aller) pour lancer la

r6initialisation.

5. Si la d6faillance persiste, remplacez 1'61ectrovanne

(n° 50027997-001 ).

14 Le g6n6rateur de Oui, le syst_me 1. Suivez les 6tapes de nettoyage du @servoir. Consultez la rubrique,

chaleur ne fait retournera &._Cycle de nettoyage manuel _,de la page 24.

pas bouillir I'eau. Ready _ (Pr_t) 2. Remontez le r6,servoir et appuyez sur le bouton Go (Aller) pour lancer la

si I'anomalie r6initialisation.

disparaTt dans 3. Si la d6faillance survient de nouveau, remplacez le systeme

un d61ai d'une TrueSTEAM.

heure.

32 Systeme d'humidification TrueSTEAM 69-2285EF--01

Nombre de Description de Auto-r_cup_rable? Etapes de r_paration

clignotements I'anornalie (r_serv_es a un technicien CVCA professionnel)

du voyant

de DEL de

r_paration

15 Aucune

circulation

d'air d6tect6e

dans la gaine

d'alimentation.

Surcharge

du circuit

d'alimentation b.

I'adaptateur sans

fil.

Oui, le syst6me

retournera &.

<<Ready >>

(Pr6t) si

I'anomalie

disparaTt dans

un d61ai d'une

heure.

Oui, le syst6me

retournera

a. <<Ready >>

(Pr6t) si

I'anomalie

disparaTt dans

un d61ai d'une

heure.

1. Assurez-vous que I'appareil compl6mentaire de d6tection de la

pr6sence d'air (facultatif) est install6 et correctement c9.bl6. Consultez

la rubfique _Choix d'un appareil compl4mentaire de v4rification

de la pr4sence d'air _de la page 18 pour savoir comment cgbler

ad4quatement I'appareil,

2. D6branchez le syst6me TrueSTEAM, et d6posez le couvercle.

3. Assurez-vous que les commutateurs DIP sont correctement r6gl6s.

(Commutateur DIP 4 en position basse, DIP 5 en position haute.)

4. Remontez le couvercle et branchez le syst6me TrueSTEAM.

5. Appuyez sur le bouton Go (Aller) et maintenez-le enfonc6 pour effacer

I'anomalie.

6. Si la d6faillance persiste, remplacez I'appareil de v6rification de la

pr6sence d'air utilis6.

1. V6rifiez le cg.blage entre le syst6me TrueSTEAM et I'adaptateur sans fil.

2. Assurez-vous que les commutateurs DIP sont correctement r6gl6s.

(Commutateur DIP 3 en position haute. Aussi commutateur DIP 4 en

position haute si les connexions R et C du systeme TrueSTEAM ne sont

pas branch6es.)

3. Si la d6faillance persiste, remplacez I'adaptateur sans fil.

18 La Oui, le syst6me 1. V6rifiez le cg.blage entre le syst6me TrueSTEAM et I'adaptateur sans fil.

communication retournera 2. Assurez-vous que le r6gulateur Prestige fonctionne correctement.

sans fil de a. _ Ready _ 3. Si la d6faillance persiste, remplacez I'adaptateur sans filet r6tablissez

I'adaptateur sans (Pr6,t) apr6s la connexion au r6gulateur Prestige.

fil a 6chou6. une minute.

Le voyant Le r6servoir a S.O. Suivez les 6tapes de nettoyage du r6servoir. Consu/tez/a rubrique,

de mis du temps _. Cycle de nettoyage manuel _de la page 24

nettoyage se vider durant

est le dernier cycle

allum6, de vidange

automatique ou

la p6riodicit6 de

nettoyage de 12

mois est expir6e.

Systeme d'humidification TrueSTEAM 69-2285EF--01 33

A • Specifications

Capaeit_ d'humidificatJon

HM506 : Jusqu'9. 6 gallons par jour (gpj)

(23 litres par jour [Ipj])

HMS09 : Jusqu'9. 9 gpj (34 Ipj)

HM512 : Jusqu'9. 12 gpj (45 Ipj)

Volume humidifi_

HM506 : 4 000 9. 14 400 pi'_

HM509 : 8 000 9. 18 400 pi'_

HM512 : 12 000 9. 24 000 pi'_

Remarque : Des volumes plus eleves augmentent la duree de fonctionnement

du systeme TrueSTEAM.

Poids

Vide Rempli d'eau

HM506 : 8 Ib 12 Ib

HM509 : 8 Ib 15 Ib

HM512 : 9 Ib 15 Ib

Dimensions

11 1/4 po de large x 19 po de haut x 9 po de profond

Gamme de temperature de fonctionnement

• Humidificateur TrueSTEAM : 34 °F-104 °F (1,1 °C-40 °C)

Boyau/tuyau 9.distance : -50 °F-250 °F (-46 °C-121 °C)

Plage d'humidit6 en fonctionnement : 0 9.95 % d'HR,

sans condensation

Fonetionnement du drain

Programme de vidange automatique : Configurable en

dur6e de fonctionnement de 8, 12, 20, ou 30 heures

(616ment chauffant actif)

Dur6e du cycle de vidange automatique : Le cycle de

vidange prend environ 45 minutes (vidange complete du

r6servoir)

Gamme de temp@ature de vidange : 1,1 °C-100 °C

(34 °F-212 °F)

Tensions nominales et tolerances

Evaluations

Alimentation : 120 V c.a. +10-15 %, 60 Hz

- HM506 : 840 W 9. 120 V c.a. 9. pleine charge

- HM509 : 1 200 W 9. 120 V c.a. 9. pleine charge

- HM512 : 1 440 W 9. 120 V c.a. 9. pleine charge

HM506 : 7 A, 120 V c.a.

HM509 : 10 A, 120 V c.a.

HM512 : 12 A, 120 V c.a.

Interrupteur de mise sous s6curit6, 15 A, 120 V c.a.

Thermostat/surveillance de I'alimentation CVCA (R 9.C)

10 mA r6sistifs 9. 24 V c.a.

Bornes du cg.blage d'excitation : Solide calibre 18-22

Surveillance alimentation/d6bit CVCA 10 mA r6sistifs 9.

24 V c.a.

Plages de sortie

Contacts de sortie de relais :

- Ventilateur : 1,5 A 9. pleine charge, 7,5 A rotor bloqu6 a

24 V c.a.

- Chaleur et secours 15 A r6sistifs 9. 120 V c.a.

Sol6noTde de remplissage : 0,1 A 9.120 V c.a., 0,5 de

chute de pression

Sol6noTde de vidange : 0,1 A 9.120 V c.a., 0,5 de chute

de pression

Contacts de sortie de I'humidistat : 10 mA r6sistifs 9.

24 V c.a.

Alimentation de I'humidistat : 100 mA 9. 24 V c.a.

Homologations et exigenees des agenees

d'homologation

= Underwriters Laboratories : UL998, File n°. E185662

Federal Communications Commission Conforme aux

exigences de classe B, fichier n° YU555

Congu pour 6tre utilis6 conform6ment au code

61ectrique national (NEC), ANSI/NFPA 70,

et aux r_glements du code 61ectrique canadien (CEC),

partie 1, C22.1

34 Systeme d'humidification TrueSTEAM 69-2285EF--01

B • Liste de piece

R_f_rence Num_ro de piece Description de la piece

la figure

50024917-001 N6cessaire de montage 9.distance

(avec tuyau de 10 pieds)

2 50028004-001

3 50028003-001

4 50028001-001

5 50020012-001

6 50027997-001 O

7 50028044-001

8 50033181-001

8 50033182-001

9 50027998-001

10 32001616-001 0 O '_

11 50027910-001 _)

12 50042822-001

50024917-002 N6cessaire de montage 9.distance A

(avec tuyau de 20 pieds)

Couvercle

Buse de gaine

Buses _.distance

Support de montage

Electrovanne

Filtre de polyphosphate

HM512/HM509 R6servoir _.eau

HM506 R6servoir _. eau

D6tecteur de niveau d'eau

Vanne _.6trier

Pressostat diff@entiel pour la v@ification

de la pr6sence d'air

D6tecteur de niveau d'eau

et filtre de polyphosphate

Vanne d'arr_t et dispositif anti-refoulement

Interrupteur b. ailettes pour la v@ification

de la pr6sence d'air

R6gulateur Prestige HD

Adaptateur sans fil RedLINK

Capteur d'ext@ieur sans fil RedLINK

VisionPRO IAQ

TruelAQ

Humidistat manuel

N6cessaire d'adaptateurs de panneaux de gaines

Syst_me OI avec r6servoir de stockage

Syst_me OI avec r6servoir de stockage et pompe

Syst_me OI (pour les modeles TrueSTEAM

fabriqu6s apr_s octobre 2009)

n° 1 Filtre _.s6diments

n° 2 Filtre OI

n° 1 Filtre _.s6diments et n° 2 filtre OI

n° 3 Filtre _.6tages

50043683-001

$866A1007

THX9321R5000

THM4OOORIO00

C7089R1013

YTH9421C1010

DG115EZIAQ

H8908ASPST

32005530-001

50045947-001

50045947-002

50045947-003

50046083-001

50046084-001

50046086-001

50046089-001

M29665

Systeme d'humidification TrueSTEAM 69-2285EF--01 35

C • Installation & distance

Procedez a une installation a distance si aucun emplacement de montage sur gaine n'est disponible sur le

systeme CVCA du proprietaire. Pour obtenir des instructions detaill6es sur I'installation a distance, consultez les

directives d'installation du necessaire de montage a distance du systeme TrueSTEAM (69-2317),

Placez toujours la buse de I'adaptateur & distance vers le

"i I

I I

//_ Utilisez les 616merits d'ancrage fournis

pour un montage sur cloison s_che

ou pl&tre

ISi I'humidificateut se trouve ins un

endroit fini, installez toujours un plateau

d'6coulement dote d'un commutateur

humide. Honeywell recommande [---

d'utiliser ie Diversitech WS-1 (c&blage J [-

lillustr6 ici.) I I IROUGEJ

II I NOIR

II I VERT

II I ORANGE

III

TrueSTEAM

BORNE

_[] !4V

!4V

4UM

f-rl;

D_T

]Z] SF

EXT

,,, LI ,'

On ,

off _i

@ @

MF28708

36 Systeme d'humidification TrueSTEAM 69-2285EF--01

Percez une fente dans I'isolant en

retrait du pourtour du tuyau.

Ne coupez pas le tuyau

de vapeur de caoutchouc.

Ins6rez le collier de serrage de

tuyau dans la fente, puis fixez-le

sur le tuyau de caoutchouc.

M onnt_mevertuiCa.le __

de15cm/6

D_gagement minimum de 7,6 cm (3 pc)

de la prise de buse jusqu'& la gaine.

Buse en pente ascendante_ _'air libre vers I'avaL

," t.,olller ae serrage

'_Pour les parcours en ligne droite, utilisez un fer

d'angle perform. Sinon, supportez le tuyau & tous

les 30,5 cm (12 pc) en utilisant les crochets fournis.

_ _Trou de passage pour la tuyauterie et I'isolation

Etanch_isez tout espace non conditionn_ & ['aide

d'un passe-ill (non fourni) ou d'un mat_riau

d'_tanch_it&

1/Collier de serrage

Installez toujours la buse de

maniere & ce que la sortie soit

point_e vers le haut.

N'acheminez pas le tuyau de

vapeur par I'orifice de la

Si le tuyau est oriente vers le bas...

Le bas de la pente descendante ne doit passe trouver _ plus

de 3 pieds sous la sortie de vapeur de I'humidificateur.

Utilisez un T d'une capacit# thermique nomina[e

de 100 °C (212 °F). N'utilisez pas de Ten plastique.

plaque de montage. /\\

i1 ne P°°u: leeSt_:° uIrns

::lisant'les cr(oc2heP]sfoul)is.

Minimum de 15 cm (6 pc)

Minimum de 5 cm (2 po_l

Consultez toujours les codes de "-"'_ -

plomberie Iocaux pour connaftre la dimension

du tuyau de vidange et la temp#rature

max[male permise et veillez & les respecter.

Colliers de serrage de

tuyau pour chaque raccord,

Inclinaison minimum /

vers le haut de /

Buse en pente

Colliers de ascendante

serrage

Eau darts le coude.

MF29636

Systeme d'humidification TrueSTEAM 69-2285EF--01 37

D • Notions avancees de c&blage

Systeme TrueSTEAlVl branche a un ventilateur/soufflante dedi6s

TruelAQ

HUM

TrueSTEAM

20V Transformateur

N° AT120

Relais unipolaire

unidirectionnel 'a

usage g6neral

#R8222 Ventilateu r/seufflante

rnin 250 pP/min

120V c.a.

La buse du systeme TrueSTEAM dolt Ctre

inse@e dans une gaine dedi6e. Ne laissez

pas la buse _t decouvert.

• II est necessaire de disposer d'un

degagement de 10 cm (4 po) entre la buse

et toutes les parois de la gaine.

• Requiert un espace d'air libre de 61 cm

(24 po) vers le bas, _t partir de la buse.

• Installez un ventilateur/une soufflante sur

I'ext@mite ouverte de la gaine.

• Installez une grille sur I'ext@mite

descendante de la gaine.

z£ Pour la configuration de montage TruelAQ,

placez I'ISU n° 25 _t3.

• Si un commutateur de verification de

la p@sence de I'air est utilise, @glez le

commutateur DiP 4 en position basse et

le commutateur DiP 5 en position haute

(systeme TrueSTEAM).

Systeme TrueSTEAIVI branche a un humidistat darts une application a zonage

Commutateur de verification

de la presence d'air (facultatif) C

TrueSTEAM

R 24

C 24

HUM

,£

HZ432

TruelAQ

z£

MF29638

z:L Si un commutateur de verification de la

p@sence de I'air est utilise, placez le

commutateur DiP 4 en position basse et

le commutateur DiP 5 en position haute

(systeme TrueSTEAM).

Branchez les thermostats, les registres, les

transformateurs et les fils de detecteur de

la facon indiquee dans les directives du

panneau Truezone HZ432.

z£ Pour la configuration de montage TruelAQ,

placez I'ISU n° 25 _t3.

38 Systeme d'humidification TrueSTEAM 69-2285EF--01

Systeme TrueSTEAlVl branche a un thermostat dans une application a zonage

Commutateur de v6rification

de la presence d'air (facultatif) C

HZ432

HUM

VisionPro IAQ

z£

£L

MF29639

z:L Si un commutateur de verification de la

presence de I'air est utilise, placez le

commutateur DiP 4 en position basse et

le commutateur DiP 5 en position haute

(systeme TrueSTEAM).

Branchez les thermostats, les registres, les

transformateurs et les fils de detecteur de

la facon indiquee dans les directives du

panneau Truezone HZ432.

Pour la configuration de montage TruelAQ,

placez I'ISU n° 0374 a 3.

Connexion RedLINK du systeme TrueSTEAlVl dans une application a zonage

Commutateur de verification

de la p@sence d'air (fac@tatif)

HZ432/5 '

THM4000R

Adaptateur sans fil

TrueSTEAM vers Prestige)

THM4000R

Adaptateur sans fil

(Zones vereFocusPRO et/ou Prestige)

MF29640

zL Si un commutateur de verification de la

presence de I'air est utilise, placez le

commutateur DiP 4 en position basse et

le commutateur DiP 5 en position haute

(systeme TrueSTEAM).

3L Branchez les thermostats, les registres, les

transformateurs et les fils de detecteur de

la facon indiquee dans les directives du

panneau Truezone HZ432.

z£ Dans la configuration de montage

Prestige, programme les demandes de

production d'humidite a <<Humidification

independante du ventilateur _.

z_ Un panneau Truezone HZ432 muni d'un

adaptateur RedLINK communiquera sans

fil avec 3 zones additionnelles au moyen

des thermostats RedLINK.

Systeme d'humidification TrueSTEAM 69-2285EF--01 39

C_blage de plusieurs systemes TrueSTEABVl vers un regulateur d'humidite

TrueSTEAM

Thermostat

HUM

FrueSTEAM

Regulateur d'humidite

separ6 MF29641

z£ Assurez-vous que le thermostat isole la

connexion Y de la connexion G. Tous

les thermostats Honeywell Prestige,

VisionPRO et Focus Pro le font.

4O Systeme d'humidification TrueSTEAM 69-2285EF--01

Systeme d+humidification TrueSTEAM 69-2285EF--01 41

F • Filtre & osmose inversee

Si I'eau du domicile du proprietaire du systeme TrueSTEAM est dure, le systeme de filtration par osmose

inversee de Honeywell (n° 50045947) dolt _tre installe sur la canalisation d'alimentation en eau,

Le systeme de filtration OI se compose d'un boitier de base et de trois cylindres de filtration :

• L'eau pen0tre d'abord dans le filtre d'enlevement des sediments.

• Elle passe ensuite dans le filtre _t osmose inversee n° 2.

• L'eau propre remplit le @servoir _tetages numero 3 et le @servoir de stockage (si utilise voir la note ci-

dessous).

Remarque : L'utilisation d'un @servoir de stockage et des accessoires depend du modele de systeme TrueSTEAM. Consultez le guide d'installation

accornpagnant le systeme de filtration OI pour obtenir de I'information detaill6e.

Finalement, cette @serve coule dans le @servoir TrueSTEAM Iorsque le @servoir est presque vide et que

I'electrovanne s'ouvre. Une canalisation de vidange rejette I'eau du systeme de filtration OI vers un point de

vidange approprie du domicile.

Pieces du filtre OI

IBo'itier de base

1. Filtre d'enlbvement des s_diments - Dolt

Ctre remplace au moins une fois par saison

d'humidification.

2. Filtre d'enlbvement des s_diments - Dolt

Ctre remplace au moins une fois par saison

d'humidification.

Remplacez MF29662

mR_servoir a _tages pour eau propre - Ne dolt

pas Ctre remplace. II faut plut0t devisser et vider

I'eau _t la fin de la saison d'humidification.

42 Systeme d'humidification TrueSTEAM 69-2285EF--01

IVlise en place du filtre OI

Consultez le feuillet d'instructions accompagnant le systeme de filtration OI pour obtenir de I'information

detaill6e.

1. Montez le boitier de base sur une surface en

mesure de supporter jusqu'a 7 livres entre

la canalisation d'eau if@de du domicile et

I'emplacement du systeme TrueSTEAM.

(Quincaillerie de montage fournie.)

'_sTubulure blanche de 1Apo

Tubulure blanche_

Dispositif

anti-refoulement

I _ ]L.J _ Tubulure

ti_ _.J jaune

_Tubuiure rouge ....._e _ ..,re

_e I'_

Raccordez la canalisation d'eau blanche

de 1/4 po a I'alimentation en eau froide du

domicile. Branchez I'autre ext@mite a I'orifice

d'ent@e du boitier de base.

Raccordez la canalisation d'eau blanche

de 1/4 po a la decharge du boitier de base.

Branchez I'autre ext@mite a la vanne d'arrCt.

Branchez I'autre ext@mite dans le raccord

d'alimentation du systeme TrueSTEAM.

Raccordez la canalisation d'eau jaune a la

decharge du @servoir de stockage d'eau

propre. Raccordez I'autre ext@mite dans

I'orifice d'alimentation du systeme de filtration

OI.

Branchez le tuyau rouge dans I'orifice de rejet

de I'eau du boitier de base et dans un drain

approprie a I'autre ext@mite.

MF29642

IMPORTANT : Reportez-vous aux codes

Iocaux pour savoir comment installer le drain

et assurez-vous de les respecter. Reportez-

vous aux exigences supplementaires

relatives au drain enonc6es dans le guide

d'installation du systeme TrueSTEAM Iors de

I'accouplement du drain du filtre OI au drain

du systeme TrueSTEAM

Systeme d'humidification TrueSTEAM 69-2285EF--01 43

Entretien du fiitre Oi

Honeywell recommande d'executer les etapes d'entretien suivantes au moins une fois par saison

d'humidification.

OI Deposez les filtres n°S1,2 et 3 en respectant cette

I sequence.

Rebranchez les filtres en respectant la sequence

• Videz I'eau p@sente dans le filtre n° 3 et rebran-

chez au systeme OI. (Ne dolt pas Ctre remplace.)

• Installez un filtre n° 2 neuf.

• Installez un filtre n° 1 neuf.

M29663

44 Systeme d'humidification TrueSTEAM 69-2285EF--01

Systemed'humidificationTrueSTEAM69-2285EF--01 45

Automation and ControJ Solutions

Solutions de r_gulation et d'automatisation

Honeywell International Inc.

1985 Douglas Drive North

Golden Valley, MN 55422

Honeywell Limited-Honeywell Limit6e

35 Dynamic Drive

Toronto, Ontario M1V 4Z9

http://yourhome.honeywell.com

®U.S. Register Trademark

® Marque depos6e aux E.-U.

@ 2009 Honeywell International Inc.

69-2285EF 01 M.S. 11-09

Printed in U.S.A. on recycled

paper containing at least 10%

post-consumer paper fibers.

Imprime aux E.-U. sur du papier recycle

contenant au moins 10 % de fibres de

papier recyclees apr_s consommafion.

Honeywell

HONEYWELL Humidifier Manual L1002585

HM509 HM509 HONEYWELL HUMIDIFIER - Manuals and Guides L1002585 View the owners manual for your HONEYWELL HUMIDIFIER #HM509. Home:Heating & Cooling Parts:Honeywell Parts:Honeywell HUMIDIFIER Manual

Navigation menu

Versions of this User Manual:

Views

Navigation
