1

proyector digital

hp

serie mp3130

guía del usuario

Aviso

Este manual y los ejemplos contenidos en el mismo se ofrecen “tal cual” y está sujetos a cambio sin

previo aviso. Hewlett-Packard Company no ofrece garantía alguna en lo que respecta a este manual,

incluidas, pero sin limitarse a ellas, las garantías implícitas de comerciabilidad e idoneidad para un

fin particular. Hewlett-Packard Company no se responsabiliza de los errores o daños consecuentes

o accidentales relacionados con el suministro o utilización de este manual o los ejemplos

contenidos en el mismo.

Transacciones de los consumidores en Australia y el Reino Unido: Las exenciones de

responsabilidad y limitaciones anteriores no se aplicarán a las transacciones de consumidores en

Australia y el Reino Unido y no afectarán a los derechos de los consumidores establecidos por la

ley.

© Copyright 2003-2004 Hewlett-Packard Development Company, L.P. Queda prohibida la

reproducción, adaptación o traducción sin el previo consentimiento por escrito, a excepción de lo

permitido por las leyes de propiedad intelectual.

Los derechos de los programas que controlan este producto están registrados y todos los derechos

reservados.

También queda prohibida la reproducción, adaptación o traducción de estos programas sin el previo

consentimiento por escrito de Hewlett-Packard Company.

Microsoft® y Windows® son marcas comerciales registradas en EE.UU. de Microsoft Corporation.

Adobe® y Acrobat® son marcas comerciales de Adobe Systems Incorporated.

Hewlett-Packard Company

Digital Projection and Imaging

1000 NE Circle Blvd.

Corvallis, Oregon 97330

Segunda edición (Diciembre de 2004)

Guía del usuario 3

Contenido

1Instalación

Qué se incluye en la caja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Identificación de componentes comunes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

El proyector de un vistazo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Botones y luces del proyector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Panel posterior. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Mando a distancia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Accesorios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Instalación del proyector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Colocar el proyector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Instalar sobre una mesa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Conectar la alimentación. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Conectar un ordenador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Conectar un organizador portátil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

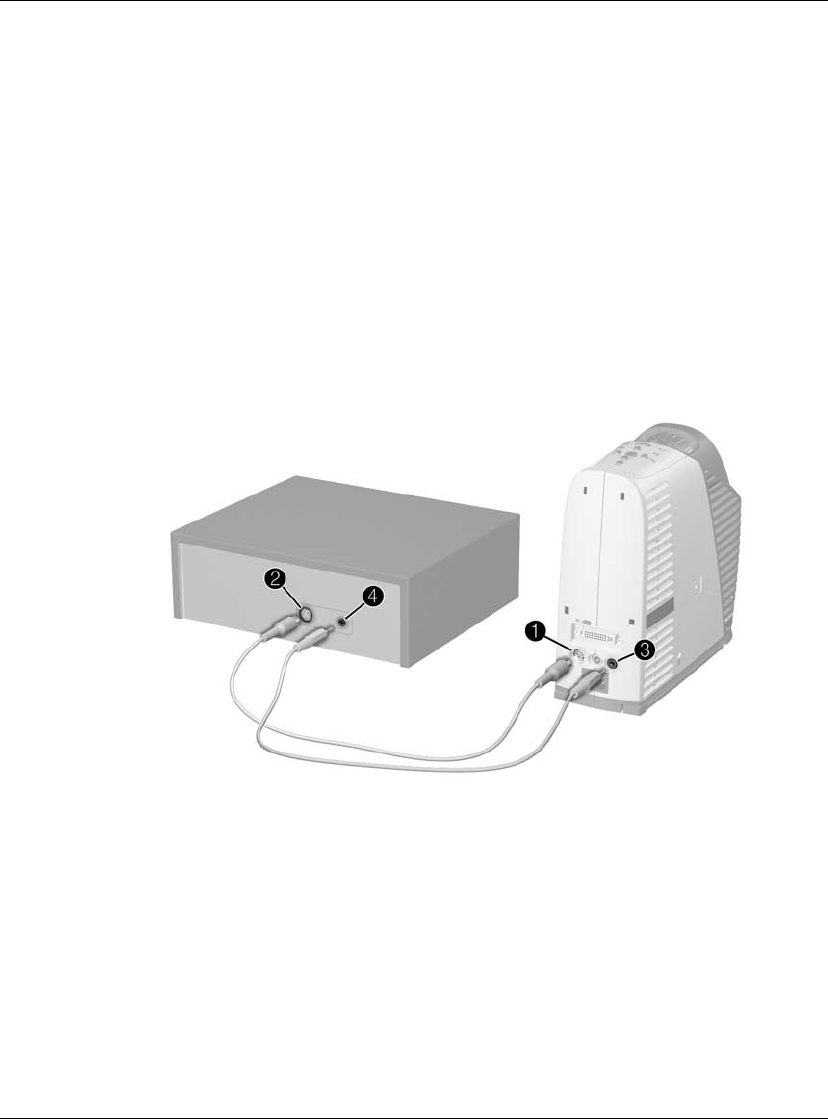

Conectar las fuentes de vídeo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Encendido y apagado. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Encender el proyector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Apagar el proyector. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Restablecer el proyector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Realización de ajustes básicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Dirigir el proyector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Ajustar el enfoque y el zoom. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

2 Realización de presentaciones

Utilización del mando a distancia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Realización de presentaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Realizar una presentación desde un ordenador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Cambiar la fuente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Ocultar o mostrar la pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

4Guía del usuario

Contenido

3 Ajuste del proyector

Ajuste de la imagen y el sonido. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Ajustar la forma de la imagen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Ajustar la imagen según el tipo de imagen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Ajustar otra configuración de imagen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Ajustar el sonido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Ajustar la configuración del proyector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

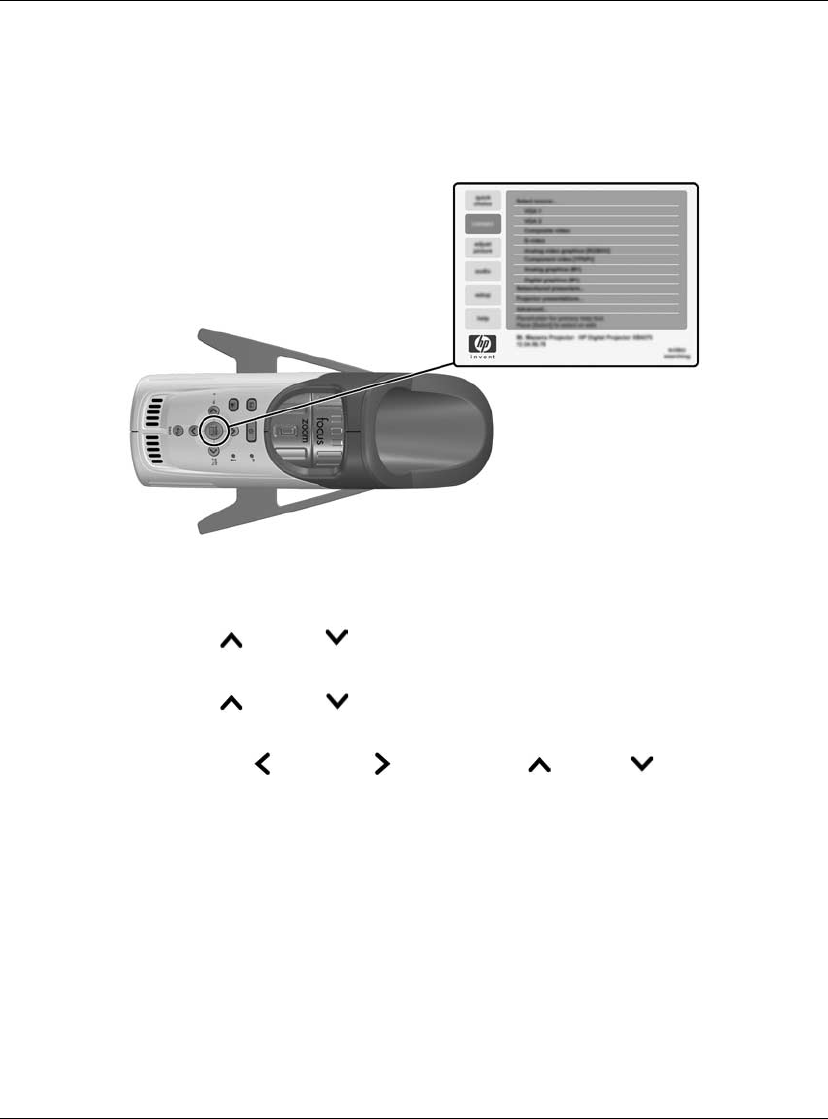

Utilización del menú en pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Cambiar la configuración mediante el menú en pantalla . . . . . . . . . . . . . . . . . . . . . . . . 39

Menú Elección rápida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Menú Entrada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Menú Ajustar imagen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Menú Audio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Menú Configuración . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Menú Ayuda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

4 Mantenimiento del proyector

Realización del mantenimiento rutinario. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Conocer el estado del proyector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Limpiar la lente del proyector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Sustituir el módulo de la lámpara . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

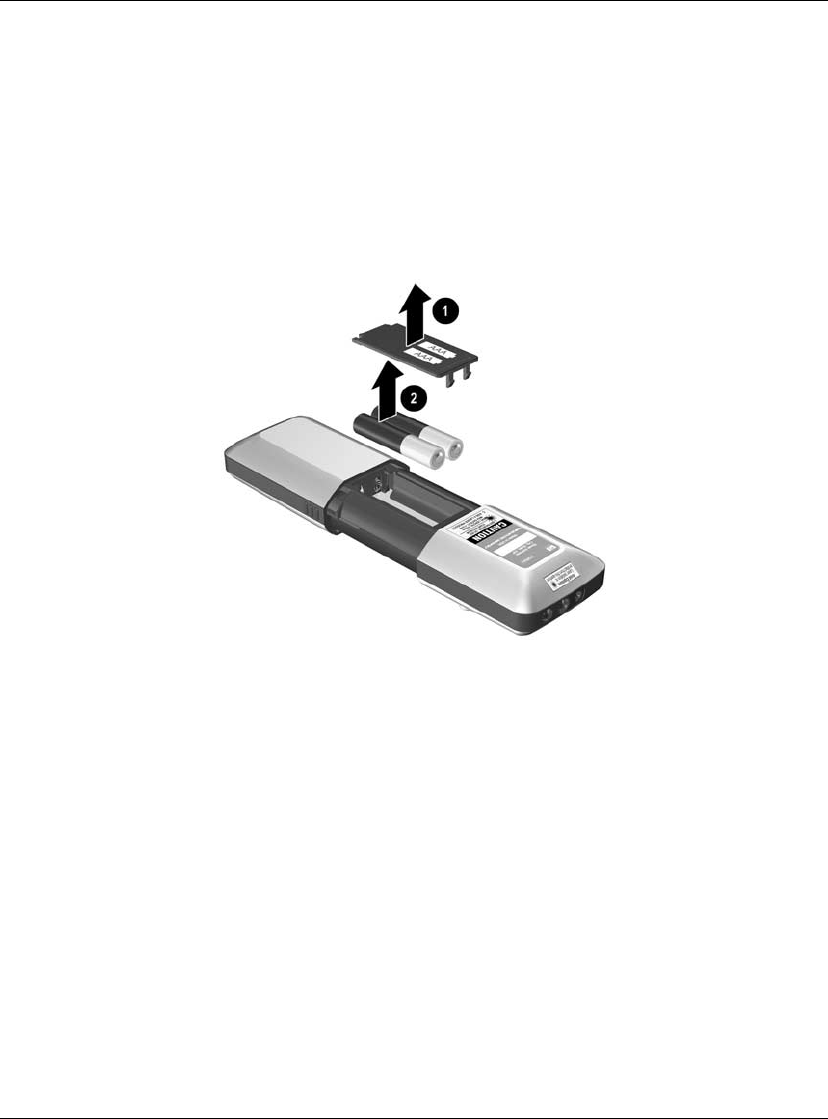

Sustituir las pilas del mando a distancia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Actualización del proyector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Actualizar el firmware. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

5 Instalación permanente

Instalación del proyector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Montar el proyector sobre un trípode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Instalar sobre una mesa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Instalar en el techo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Instalar para proyección posterior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Cerrar el proyector. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Guía del usuario 5

Contenido

6 Resolución de problemas

Sugerencias para la solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Problemas de puesta en funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Problemas con la imagen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Problemas de sonido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Problemas de interrupción. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Problemas con el mando a distancia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Comprobación del proyector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Para ejecutar los diagnósticos del proyector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

7 Referencia

Especificaciones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Información de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Precauciones de seguridad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Seguridad de láser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Seguridad de LED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

Seguridad de mercurio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

Información sobre normativas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Internacional . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Índice

6Guía del usuario

Contenido

Guía del usuario 7

1

Instalación

Este capítulo explica cómo instalar y configurar el proyector digital HP.

■“Qué se incluye en la caja” en la página 8

■“Identificación de componentes comunes” en la página 9

■“Instalación del proyector” en la página 16

■“Encendido y apagado” en la página 27

■“Realización de ajustes básicos” en la página 29

8Guía del usuario

Instalación

Qué se incluye en la caja

Antes de instalar el proyector, asegúrese de que la caja que le han enviado incluye los

siguientes elementos. Si no contiene alguno de los siguientes elementos, póngase en

contacto con HP.

Identificación del contenido de la caja

Símbolo Elemento Función

1Funda para transporte Transporta y protege el protector.

2CD de documentación Contiene documentación sobre el proyector.

3Proyector con tapa de lente Proyecta imágenes.

4Mando a distancia y dos pilas AAA Controla el proyector.

5Guía de configuración rápida,

garantía, asistencia y documentación

de activación de puertos

Ofrece documentación para ayudarle a

ponerlo en funcionamiento y a recibir

asistencia.

6Cable de alimentación Conecta el proyector a la fuente de

alimentación.

7Cable M1 a VGA/USB Conecta el proyector al ordenador.

8Cable de S-video Conecta el proyector al dispositivo de S-video.

9Cable de vídeo compuesto RCA Conecta el dispositivo a la salida de vídeo

compuesto RCA.

-Cable de audio con miniconector Conecta la fuente de audio al proyector.

Guía del usuario 9

Instalación

Identificación de componentes comunes

Esta sección identifica componentes y funciones comunes del proyector.

■“El proyector de un vistazo” en la página 10

■“Botones y luces del proyector” en la página 11

■“Panel posterior” en la página 12

■“Mando a distancia” en la página 13

■“Accesorios” en la página 15

10 Guía del usuario

Instalación

El proyector de un vistazo

Identificación del proyector

Símbolo Elemento Función

1Panel de botones Contiene botones y luces.

2Anillo de zoom Aumenta el tamaño de la imagen entre el 100

y el 120%.

3Anillo de focus (enfoque) Enfoca a distancias de 1,2 a 12 m

4Cubierta de lente Protege la lente.

5Pestillo de lámpara Abre la carcasa de la lámpara para su

sustitución.

6Botón de inclinación Ajusta la altura de la imagen y extiende los

soportes.

7Soporte Añade estabilidad al proyector.

8Ranura de seguridad Asegura el proyector con un candado para

cables.

9Receptor para el mando a

distancia

Recibe señales del mando a distancia (una en

cada lado).

Guía del usuario 11

Instalación

Botones y luces del proyector

Identificación de botones y luces del proyector

Símbolo Elemento Función

1Botón Enter (intro), botón

Back (atrás), y flechas de

dirección

Permiten cambiar la configuración del

proyector mediante el menú en pantalla

2Botón Source (fuente) Cambia a la siguiente fuente de entrada.

3Botón de vídeo de cine Optimiza la imagen para introducir vídeos.

4Botón de gráficos

empresariales

Optimiza la imagen para introducir datos.

5Botón de alimentación Enciende y apaga el proyector.

6Luz de aviso de la lámpara Se enciende cuando la lámpara experimenta

un fallo.

7Luz de aviso de la

temperatura

Se enciende cuando la temperatura interna

es demasiado elevada.

8Botón Auto sync

(autosincronización)

Vuelve a sincronizar el proyector a la señal

de entrada.

12 Guía del usuario

Instalación

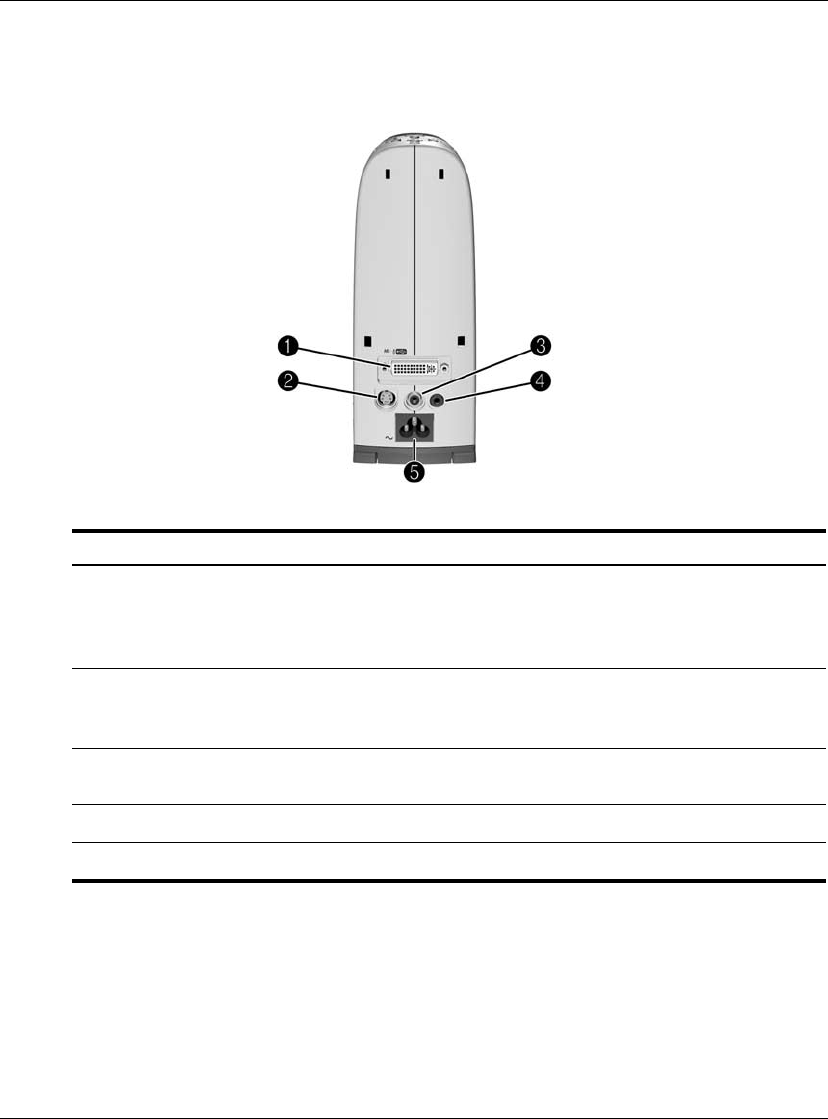

Panel posterior

Identificación del panel posterior

Símbolo Elemento Función

1entrada M1 Conecta diferentes dispositivos con salidas de

vídeo analógico y digital, incluidos

ordenadores. También admite salida de

dispositivo USB para controlar un ratón.

2Entrada de S-video Conecta la entrada de vídeo de dispositivos

como reproductores de vídeo y reproductores

de DVD.

3Entrada de vídeo

compuesto

Conecta la entrada de vídeo de dispositivos

como reproductores de vídeo.

4Entrada de audio Conecta la fuente de audio.

5Alimentación principal Conecta el cable de alimentación al proyector.

Guía del usuario 13

Instalación

Mando a distancia

✎Antes de utilizar el mando a distancia, instale dos pilas AAA. Consulte “Sustituir las

pilas del mando a distancia” en la página 48.

Identificación del mando a distancia con la carcasa cerrada

Símbolo Elemento Función

1Retroceso y avance de

página

Retrocede o avanza páginas en un

ordenador conectado.

2Funciones de botón derecho e

izquierdo de ratón

Realiza las funciones de los botones derecho

e izquierdo de un ratón para un ordenador

conectado.

3Hide (ocultar) Oculta la pantalla.

4Source (fuente) Cambia a la siguiente fuente de entrada.

5Alimentación Enciende y apaga el proyector.

6Anillo del puntero láser Enciende el puntero láser.

7Botón de ratón Mueve el puntero del ratón en un ordenador

conectado.

14 Guía del usuario

Instalación

ÅADVERTENCIA: Para reducir el riesgo de lesiones oculares, no mire directamente

a la luz láser del mando a distancia, y no apunte la luz del láser a los ojos de una

persona.

Identificación del mando a distancia con la carcasa abierta

Símbolo Elemento Función

1Botón de vídeo de cine Optimiza la imagen para introducir vídeos.

2Botones de menú Permiten cambiar la configuración del

proyector mediante el menú en pantalla

3Auto sync

(autosincronización)

Vuelve a sincronizar el proyector a la señal de

entrada.

4Botón de gráficos

empresariales

Optimiza la imagen para introducir datos.

Guía del usuario 15

Instalación

Accesorios

HP ofrece accesorios que pueden mejorar el funcionamiento de su proyector de HP.

Consulte a su distribuidor o visite el sitio Web http://www.hp.com para adquirir

accesorios tales como:

■Módulo de adjuntos inteligente (conectar un ordenador a través de la red

local, agregar una tarjeta 802.11b opcional para conexiones inalámbricas

del ordenador, etc)

■Montaje en el techo

■Pantalla para el proyector

■Cables de alimentación

■Módulo de lámpara de repuesto

■Cables de vídeo

16 Guía del usuario

Instalación

Instalación del proyector

Esta sección describe cómo instalar, planificar y conectar el proyector:

■“Colocar el proyector” en la página 17

■“Instalar sobre una mesa” en la página 19

■“Conectar la alimentación” en la página 19

■“Conectar un ordenador” en la página 20

■“Conectar un organizador portátil” en la página 22

■“Conectar las fuentes de vídeo” en la página 23

Guía del usuario 17

Instalación

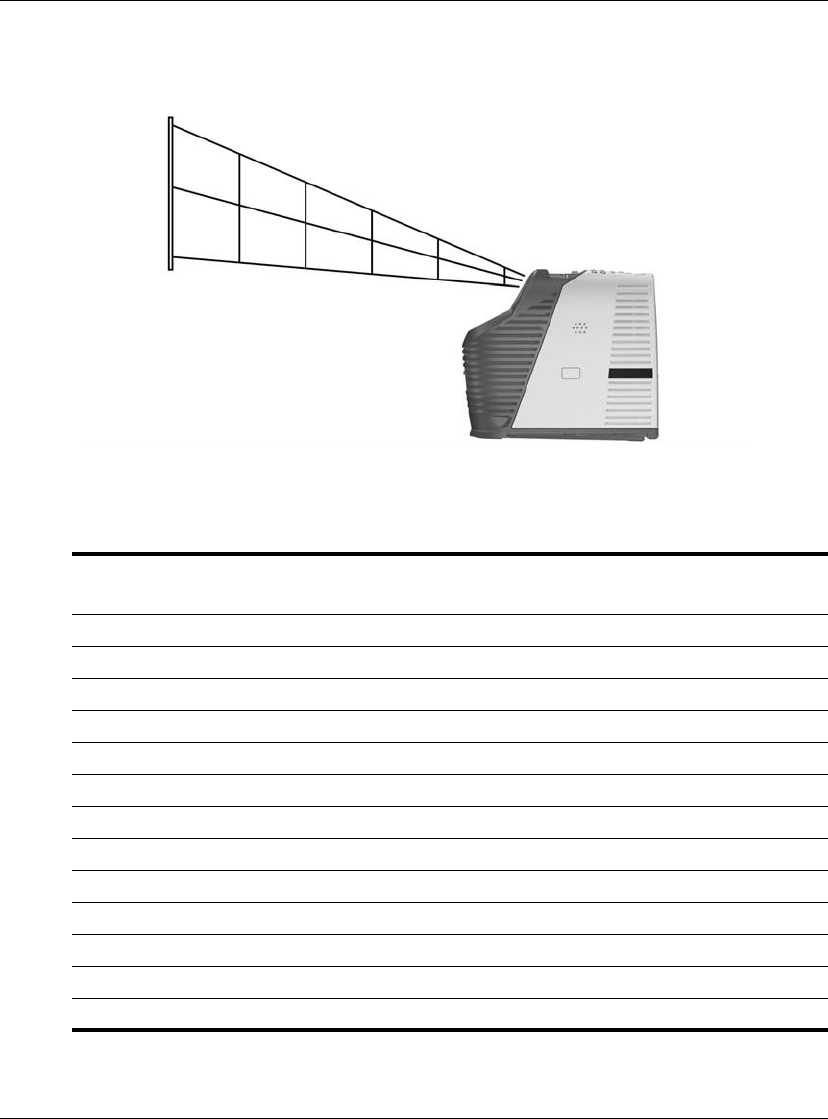

Colocar el proyector

Las siguientes tablas muestran dónde colocar el proyector con respecto a la pantalla.

Identificación del tamaño de la imagen con respecto a la distancia de la

pantalla

Tamaño de imagen

(diagonal)

Tamaño de imagen

(anchura)

Distancia (lente a pantalla)

0,8 m 0,6 m 1,2 m

1 m 0,8 m 1,4–1,6 m

1,5 m 1,2 m 2,1–2,5 m

2 m 1,6 m 2,7–3,3 m

2,5 m 2 m 3,4–4,1 m

3 m 2,4 m 4,1–4,9 m

3,8 m 3 m 5,1–6,2 m

4,6 m 3,7 m 6,2–7,4 m

5,1 m 4,1 m 6,8–8,2 m

6,1 m 4,9 m 8,2–9,8 m

6,9 m 5,5 m 9,2–11,1 m

7,6 m 6,1 m 10,3–12 m

8,4 m 6,7 m 11,3–12 m

18 Guía del usuario

Instalación

Si no desea utilizar las tablas de distancias, podrá utilizar las siguientes ecuaciones

para determinar la posición en la que debe instalar el proyector en relación con la

pantalla.

Cálculo de las dimensiones de proyección

distancia de la lente a la pantalla = A × anchura de la pantalla

distancia mínima y máxima de la pantalla = B

anchura de la pantalla = 0,8 × diagonal de la pantalla (para pantalla 4:3)

lente de proyector por debajo de la parte inferior de la pantalla = C × anchura de la

pantalla (para pantalla 4:3)

A = 1,67 a 2

B = 1,2 a 12 m

C = 0,21 a 0,45

Guía del usuario 19

Instalación

Instalar sobre una mesa

1. Coloque el proyector sobre una plataforma estable colocada entre 1,2 y 12 m

frente a la pantalla. Lo ideal sería que la plataforma estuviera colocada más abajo

de la pantalla.

2. Conecte un extremo del cable de alimentación a la parte posterior del proyector y

el otro extremo a una toma eléctrica.

3. Cuando encienda el proyector por primera vez, colóquelo para que se ajuste

a la instalación, si es necesario. Abra el menú en pantalla y seleccione

Configuración > Posición del proyector. A continuación elija Delante de la

pantalla en una mesa en la lista desplegable (ajuste predeterminado).

Si desea instalar de forma permanente el proyector en el techo o detrás de la pantalla,

consulte “Instalación del proyector” en la página 51.

Conectar la alimentación

■Conecte un extremo del cable de alimentación a la parte posterior del proyector 1

y el otro extremo a una toma eléctrica 2.

20 Guía del usuario

Instalación

Conectar un ordenador

Ordenador con puerto VGA

1. Conecte el cable M1 a VGA/USB entre el puerto M1 del proyector 1 y el puerto

VGA del ordenador 2.

2. (Opcional) Para que el mando a distancia funcione como el ratón del ordenador,

conecte el enchufe USB del cable de conexión M1 a VGA/USB en el puerto USB

del ordenador 3.

3. (Opcional) Para obtener sonido, conecte un cable con miniconector entre el puerto

de audio del proyector 4 y el ordenador 5

Guía del usuario 21

Instalación

Ordenador con puerto DVI

Las conexiones son similares a la conexión de ordenador VGA. Para obtener una

ayuda visual, consulte la imagen anterior.

1. Conecte un cable de conexión M1 a DVI/USB (disponible de HP) entre el puerto

M1 del proyector 1 y el puerto DVI del ordenador 2.

2. (Opcional) Para que el mando a distancia funcione como el ratón del ordenador,

conecte el enchufe USB del cable de conexión M1 a DVI/USB en el puerto USB

del ordenador 3.

3. (Opcional) Para obtener sonido, conecte un cable con miniconector entre el puerto

de audio del proyector 4 y el ordenador 5.

22 Guía del usuario

Instalación

Conectar un organizador portátil

1. Asegúrese de que el organizador portátil cuenta con un puerto de salida VGA.

Si fuera necesario, instale una tarjeta accesoria de salida VGA en el organizador.

✎No todos los dispositivos portátiles incluyen puertos de salida VGA. Por ejemplo,

el iPAQ Pocket PC necesita una tarjeta de PC de salida VGA con un conector de

15 patillas.

2. Conecte un cable M1 a VGA/USB entre el puerto M1 del proyector 1 y el otro

extremo a la tarjeta de PC de salida VGA 2 del organizador.

Guía del usuario 23

Instalación

Conectar las fuentes de vídeo

Conexión de S-video

Muchos reproductores de DVD y reproductores de vídeo disponen de salida de

S-video.

1. Conecte el cable de S-video entre el puerto de S-video del proyector 1 y el

dispositivo de vídeo 2.

2. (Opcional) Para obtener sonido, conecte un cable con miniconector entre el puerto

de audio del proyector 3 y el dispositivo de vídeo 4. Si el dispositivo de vídeo

dispone de conectores de audio RCA, utilice un cable o un adaptador de

miniconector a RCA.

24 Guía del usuario

Instalación

Conexión de vídeo compuesto

Muchos reproductores de vídeo y otros equipos de vídeo disponen de una salida de

vídeo compuesto, un único conector de salida de vídeo RCA.

1. Conecte el cable de vídeo compuesto (conector RCA) entre el puerto de vídeo

compuesto del proyector 1 y el puerto de vídeo RCA del dispositivo de vídeo 2.

2. (Opcional) Para obtener sonido, conecte un cable con miniconector entre el puerto

de audio del proyector 3 y el dispositivo de vídeo 4. Si el dispositivo de vídeo

dispone de conectores de audio RCA, utilice un cable o un adaptador de

miniconector a RCA.

Guía del usuario 25

Instalación

Conexión de vídeo de componentes

Muchos reproductores de DVD y otros dispositivos de vídeo de alta calidad ofrecen

salida de vídeo de componentes, normalmente tres conectores RCA etiquetados con

YPbPr o YCbCr.

1. Conecte un cable de conexión M1 a vídeo de componentes (disponible en HP)

entre el puerto M1 del proyector 1 y el puerto YPbPr o YCbCr del dispositivo de

vídeo 2.

2. (Opcional) Para obtener sonido, conecte un cable con miniconector entre el puerto

de audio del proyector 3 y el dispositivo de vídeo 4. Si el dispositivo de vídeo

dispone de conectores de audio RCA, utilice un cable o un adaptador de

miniconector a RCA.

Si el dispositivo de vídeo cuenta con conectores BNC trenzados etiquetados con RGB

o similar, utilice un cable M1 a BNC (disponible en HP).

26 Guía del usuario

Instalación

Conexión de SCART

Muchos tipos de dispositivos de vídeo ofrecen una conexión de vídeo SCART.

1. Conecte un cable adaptador M1 a SCART (disponible en HP) al puerto M1 del

proyector 1, y después conecte un cable SCART entre el adaptador y el

dispositivo SCART 2.

2. (Opcional) Para obtener sonido, conecte un cable con miniconector entre el puerto

de audio del proyector 3 y el dispositivo de vídeo 4. Si el dispositivo de vídeo

dispone de conectores de audio RCA, utilice un cable o un adaptador de

miniconector a RCA.

✎El conector SCART del cable adaptador HP incluye un interruptor. Si la imagen no se

muestra clara con el interruptor ajustado en uno, ajústelo en dos.

Guía del usuario 27

Instalación

Encendido y apagado

Esta sección ofrece instrucciones sobre cómo encender y apagar el proyector.

■“Encender el proyector” en la página 27

■“Apagar el proyector” en la página 28

■“Restablecer el proyector” en la página 28

Encender el proyector

1. Asegúrese de que el cable de alimentación está conectado.

2. Retire la tapa de la lente presionando en las lengüetas 1 a cada lado de la tapa y

tirando de ella 2.

3. Pulse el botón de alimentación 3 en la parte superior del proyector, o pulse el

botón de alimentación del mando a distancia.

4. Conecte y encienda la fuente, como un ordenador, un organizador portátil o un

reproductor de DVD. Para obtener más información, consulte “Instalación del

proyector” en la página 16.

28 Guía del usuario

Instalación

Apagar el proyector

1. Pulse el botón de alimentación del proyector o del mando a distancia para apagar

el proyector.

El botón de alimentación parpadea durante el periodo de enfriamiento, después el

proyector se apaga.

2. Durante el período de enfriamiento, puede desconectar el equipo de sonido y de

vídeo del proyector, pero no el cable de alimentación.

3. Si tiene que desenchufar o quitar el proyector, espere a que la luz del botón de

alimentación deje de parpadear; a continuación, desenchufe el cable de

alimentación.

ÄPRECAUCIÓN: No desconecte la alimentación hasta que el proyector se haya

enfriado (cuando el ventilador se detiene) y el botón de alimentación deje de

parpadear. De lo contrario, puede acortar la vida útil de la lámpara.

Si intenta encender de nuevo el proyector durante el período de enfriamiento, no se

encenderá. Espere a que finalice el período de enfriamiento y a que el botón de

alimentación deje de parpadear.

Restablecer el proyector

Si el proyector no responde en absoluto, puede restablecer todos los circuitos

desconectando la alimentación.

1. Pulse el botón de alimentación del proyector o del mando a distancia para apagar

el proyector, y espere hasta que finalice el período de enfriamiento y el botón de

alimentación deje de parpadear. Si el proyector no se apaga, siga con el paso

siguiente.

2. Desenchufe el cable de alimentación. Déjelo desenchufado durante al menos

15 segundos, o más tiempo si el proyector aún no se ha enfriado.

3. Vuelva a conectar el cable de alimentación y pulse el botón de alimentación para

reiniciar el proyector.

Guía del usuario 29

Instalación

Realización de ajustes básicos

Esta sección ofrece instrucciones sobre cómo realizar ajustes básicos en el proyector.

■“Dirigir el proyector” en la página 29

■“Ajustar el enfoque y el zoom” en la página 30

Dirigir el proyector

✎Al pulsar el botón de inclinación para dirigir el proyector, los soportes salen de la base

y proporcionan una estabilidad adicional.

■Para elevar la imagen proyectada en la pantalla, pulse el botón de inclinación 1,

que hace que se salgan los soportes 2, y eleve la parte frontal del proyector hasta

alcanzar el ángulo de visualización deseado 3. Suelte el botón de inclinación para

bloquear el ajuste.

■Para bajar la imagen proyectada, pulse el botón de inclinación mientras baja la

parte frontal del proyector. Suelte el botón de inclinación para bloquear el ajuste.

■Para almacenar el proyector, pulse el botón de inclinación y baje el proyector

sobre la base; a continuación, suelte el botón de inclinación. Coloque los soportes

en la base.

Al inclinar el proyector hacia arriba o hacia abajo, los lados de la imagen pueden

quedar inclinados. No obstante, el proyector ajusta automáticamente la imagen, para

que los lados queden verticales. Para establecer este ajuste, consulte “Ajustar la forma

de la imagen” en la página 36.

30 Guía del usuario

Instalación

Ajustar el enfoque y el zoom

1. Gire el anillo de focus (enfoque) hasta que la imagen sea nítida. El proyector

puede enfocarse a distancias de 1,2 a 12 m.

2. Gire el anillo de zoom para ajustar el tamaño de la imagen de 100 al 120%.

Si la imagen no cabe en la pantalla, puede que sea necesario acercar el proyector a la

pantalla.

Guía del usuario 31

2

Realización de presentaciones

Este capítulo explica cómo realizar presentaciones con el proyector.

■“Utilización del mando a distancia” en la página 31

■“Realización de presentaciones” en la página 33

Utilización del mando a distancia

■Para encender o apagar el proyector, pulse el botón de alimentación 5.

■Para encender el puntero láser, mantenga presionado el anillo del puntero láser 6.

■Para ocultar o hacer aparecer la imagen proyectada, pulse el botón hide

(ocultar) 3.

■Para cambiar a la siguiente fuente de entrada conectada, pulse el botón source

(fuente) 4.

32 Guía del usuario

Realización de presentaciones

■Para que funcione como un ratón en un ordenador, incline el botón de ratón 7

para mover el puntero, y pulse el botón izquierdo 2 o el botón derecho 2. Esta

función requiere una conexión USB entre el proyector y el ordenador.

■Para controlar el avance y el retroceso de páginas en un ordenador, pulse los

botones de retroceso 1 y avance 1. Esta función requiere una conexión

USB entre el proyector y el ordenador.

■Abra la carcasa del mando a distancia para utilizar los demás botones.

❏Para optimizar la imagen para el tipo de señal de entrada, pulse el botón de

gráficos o el botón de vídeo de cine .

❏Para cambiar los ajustes del proyecto con el menú en pantalla, pulse enter

(intro) y utilice los botones de navegación para realizar los cambios. Para

obtener más detalles, consulte “Utilización del menú en pantalla” en la

página 38.

❏Para salir de cualquier menú en pantalla o ajuste, pulse el botón back

(atrás) una o más veces.

❏Para ajustar la sincronización, pulse el botón auto sync (autosincronización).

Para ver una imagen de los componentes ocultos del mando a distancia, consulte

“Mando a distancia” en la página 13.

✎Desde una distancia máxima de 9 m, dirija el mando a distancia al lateral del

proyector. Si está mirando más hacia la parte frontal y posterior del proyector, puede

que tenga que acercarse hasta 2 m.

ÅADVERTENCIA: Para reducir el riesgo de lesiones oculares, no mire directamente

a la luz láser del mando a distancia, y no apunte la luz del láser a los ojos de una

persona.

Guía del usuario 33

Realización de presentaciones

Realización de presentaciones

Esta sección describe diferentes tareas que puede realizar durantes las presentaciones.

■“Realizar una presentación desde un ordenador” en la página 33

■“Cambiar la fuente” en la página 34

■“Ocultar o mostrar la pantalla” en la página 34

Realizar una presentación desde un ordenador

1. Asegúrese de que el ordenador está conectado al proyector. Para obtener más

información, consulte “Conectar un ordenador” en la página 20.

2. Compruebe que el ordenador y el proyector están encendidos. Para obtener más

información, consulte “Encender el proyector” en la página 27.

✎Si la imagen que aparece en la pantalla del ordenador no se proyecta en la pantalla,

puede que tenga que pulsar la tecla de función (como Fn + F4 o Fn + F5) para activar

el puerto de vídeo del ordenador. Para obtener más información, consulte la tarjeta de

puerto de vídeo que se incluye con el proyector.

3. Si desea ajustar la imagen proyectada, consulte “Ajuste de la imagen y el sonido”

en la página 35.

4. Puede utilizar el mando a distancia para mejorar la presentación. Para obtener más

información, consulte “Utilización del mando a distancia” en la página 31.

❏Para desplazarse por las páginas de una presentación, pulse los botones de

retroceso o avance de página.

❏Para mover el puntero del ratón, ladee el botón del ratón.

❏Para encender el puntero láser, mantenga presionado el anillo del puntero

láser.

✎Para realizar operación con el ratón y los botones de retroceso o avance de

página, dirija el mando a distancia al lateral del proyector desde una distancia máxima

de 9 m. Si está mirando más hacia la parte frontal y posterior del proyector, puede que

tenga que acercarse hasta 2 m.

Estas operaciones necesitan una conexión USB desde el proyector al ordenador.

ÅADVERTENCIA: Para reducir el riesgo de lesiones oculares, no mire directamente

a la luz láser del mando a distancia, y no apunte la luz del láser a los ojos de una

persona.

34 Guía del usuario

Realización de presentaciones

Cambiar la fuente

Si desea cambiar la fuente:

■Pulse el botón source (fuente) del proyector o del mando a distancia.

■Abra el menú en pantalla, seleccione Entrada, y seleccione el puerto al que está

conectada la fuente de entrada.

Ocultar o mostrar la pantalla

Puede ocultar la pantalla de la vista del público temporalmente.

■Pulse el botón hide (ocultar) del mando a distancia.

■Abra el menú en pantalla y seleccione Elección rápida > Ocultar.

La pantalla queda en blanco hasta que vuelva a pulsar el botón hide (ocultar) o

cualquier otro botón del proyector o del mando a distancia.

✎Si utiliza Microsoft PowerPoint, también puede pulsar la tecla B o W para ocultar la

pantalla. La pantalla permanece en blanco hasta que pulse de nuevo la tecla B o W.

Guía del usuario 35

3

Ajuste del proyector

Este capítulo describe cómo realizar ajustes en el proyector.

■“Ajuste de la imagen y el sonido” en la página 35

■“Utilización del menú en pantalla” en la página 38

Ajuste de la imagen y el sonido

Esta sección ofrece las siguientes instrucciones sobre el ajuste de la imagen y el

sonido.

■“Ajustar la forma de la imagen” en la página 36

■“Ajustar la imagen según el tipo de imagen” en la página 36

■“Ajustar otra configuración de imagen” en la página 37

■“Ajustar el sonido” en la página 37

■“Ajustar la configuración del proyector” en la página 37

36 Guía del usuario

Ajuste del proyector

Ajustar la forma de la imagen

Si la imagen presenta bordes inclinados en la pantalla, puede enderezarlos. Esto se

realiza acortando los bordes largos hasta que la imagen quede recta.

1. Abra el menú en pantalla y seleccione Ajustar imagen > Corrección de

estrechamiento.

2. Ajuste la configuración de estrechamiento según sea necesario con los botones de

menú del proyector o del mando a distancia:

❏Si la parte superior de la imagen es demasiado ancha o demasiado estrecha,

pulse el botón arriba o abajo hasta que la anchura sea correcta. Este

ajuste anula la corrección automática de “estrechamiento vertical” que ofrece

el proyector.

❏Si uno de los lados de la imagen es demasiado largo o demasiado corto, pulse

el botón izquierda o derecha hasta que la altura sea correcta.

❏Si desea activar la corrección de estrechamiento vertical, pulse el botón

enter (intro) que se active esta opción.

❏Si desea desactivar la corrección de estrechamiento vertical, pulse el botón

enter (intro) hasta que se desactive esta opción.

3. Pulse el botón back (atrás) para guardar la configuración.

✎Si ajusta la corrección de estrechamiento con los botones arriba o abajo , se

suspende la corrección automática hasta que vuelva a activarla manualmente o hasta

que apague el proyector.

Ajustar la imagen según el tipo de imagen

Utilice los botones de modo de imagen en el proyector o en el mando a distancia para

optimizar la imagen.

■Para optimizar la imagen en presentaciones de datos, pulse el botón de gráficos

empresariales .

Se enciende el botón de gráficos empresariales.

■Para optimizar la imagen en el caso de vídeos, pulse el botón de vídeo de cine .

Se enciende el botón de vídeo de cine.

Si ajusta la configuración de la imagen en el menú en pantalla, el botón de modo de

imagen se apaga, lo cual indica una configuración personalizada.

Guía del usuario 37

Ajuste del proyector

Ajustar otra configuración de imagen

El menú en pantalla ofrece diferentes ajustes con los que puede ajustar la imagen.

1. Abra el menú en pantalla y seleccione Ajustar imagen.

2. Cambie los ajustes de la imagen cuanto sea necesario.

En el menú Ajustar imagen, puede cambiar opciones de imagen avanzadas y

básicas, como el brillo, el contraste, relación de aspecto y corrección de

estrechamiento.

Para obtener descripciones de todos los ajustes de imagen disponibles, consulte

“Menú Ajustar imagen” en la página 42.

✎Para salir de cualquier menú en pantalla o ajuste, pulse el botón back (atrás) una o

más veces.

Ajustar el sonido

1. Abra el menú en pantalla y seleccione Audio.

2. Establezca los ajustes de audio.

En el menú Audio, puede ajustar la configuración de audio, como las opciones de

silencio, volumen, agudos y graves.

Para obtener descripciones de todos los ajustes de audio disponibles, consulte “Menú

Audio” en la página 43.

Ajustar la configuración del proyector

1. Abra el menú en pantalla y seleccione Configuración.

2. Cambie los ajustes de configuración cuanto sea necesario.

En el menú Configuración, puede seleccionar ajustes como el idioma, la posición

del proyector y el modo de protector de lámpara.

Para obtener descripciones de todos los ajustes de imagen disponibles, consulte

“Menú Configuración” en la página 44.

38 Guía del usuario

Ajuste del proyector

Utilización del menú en pantalla

En esta sección se explica cómo navegar por el menú en pantalla y se ofrecen

definiciones de las funciones. En las tablas de esta sección se describen todas las

funciones disponibles en el menú en pantalla para la versión de firmware en el

momento de la publicación. Si el firmware que utiliza es una versión diferente, puede

que algunos menús difieran con respecto a los que se muestran.

■“Cambiar la configuración mediante el menú en pantalla” en la página 39

■“Menú Elección rápida” en la página 40

■“Menú Entrada” en la página 41

■“Menú Ajustar imagen” en la página 42

■“Menú Audio” en la página 43

■“Menú Configuración” en la página 44

■“Menú Ayuda” en la página 44

✎Para salir de cualquier menú en pantalla o ajuste, pulse el botón back (atrás) una o

más veces.

Guía del usuario 39

Ajuste del proyector

Cambiar la configuración mediante el menú en pantalla

Puede cambiar la configuración en el menú en pantalla con los botones del proyector o

del mando a distancia.

1. Pulse enter (intro) en el proyector o en el mando a distancia para abrir el menú en

pantalla.

2. Pulse arriba o abajo para resaltar el menú deseado y pulse enter (intro)

para seleccionar el menú resaltado.

3. Pulse arriba o abajo para resaltar el parámetro deseado y pulse enter

(intro) para seleccionar la opción resaltada.

4. Pulse izquierda o derecha o pulse arriba o abajo para seleccionar el

ajuste deseado. En el caso de algunos ajustes, se ven diferentes pantallas mientras

se realiza el cambio.

5. Pulse enter (intro) u otro botón indicado para volver al menú.

40 Guía del usuario

Ajuste del proyector

6. Para desplazarse a un menú diferente, pulse el botón back (atrás) y seleccione

el menú.

7. Para cerrar el menú en pantalla, pulse el botón back (atrás) una o varias veces,

según se necesite.

Si no ocurre nada durante un período de tiempo, el menú en pantalla se cierra. Para

cambiar la cantidad de tiempo hasta que se cierre el menú en pantalla, abra el menú en

pantalla y seleccione Configuración > Intervalo de espera para el menú.

Menú Elección rápida

Este menú ofrece un acceso rápido desde otros menús a las funciones más utilizadas.

El menú en el proyector puede diferir con respecto al que se muestra a continuación.

Elección rápida

Corrección de estrechamiento Corrige los bordes inclinados de la imagen. Con

esta función se compensa una imagen no corregida

automáticamente por el proyector.

Restablecer corrección de

estrechamiento.

Pone a cero la corrección de estrechamiento.

Siguiente entrada Busca la siguiente señal disponible desde una

fuente de entrada.

Autosincronización Vuelve a sincronizar el proyector a la señal de

entrada. Esto puede compensar cualquier cambio

en la señal.

Ocultar Elimina todas las imágenes de la pantalla.

Silencio Interrumpe la salida de audio.

Aumentar Amplía una parte de la imagen. Se muestra un

menú que le permite controlar la panorámica

vertical y horizontal y el nivel de ampliación. Para

poder utilizar la panorámica, deberá ampliar antes

la imagen.

Guía del usuario 41

Ajuste del proyector

Menú Entrada

Para obtener una ayuda visual, consulte “Panel posterior” en la página 12.

Entrada

Gráficos digitales/analógicos

(M1)

Muestra la entrada digital o analógica del puerto

M1. Este puerto se conecta a diferentes tipos de

dispositivos, incluidos dispositivos analógicos VGA y

SCART y dispositivos digitales DVI (Digital Video

Interface, interfaz de vídeo digital). Esta conexión se

considera como entrada de vídeo o de gráficos,

dependiendo del dispositivo.

Vídeo compuesto Muestra la entrada del puerto de vídeo compuesto

amarillo (la entrada la derecha del puerto de

S-video en el panel posterior). El puerto

normalmente se conecta a una TV o a un

reproductor de vídeo. Esta entrada se considera

normalmente una entrada de vídeo.

S-video Muestra la entrada al puerto S-video. Este puerto

normalmente se conecta a un dispositivo de vídeo,

como un reproductor, una cámara o un reproductor

de DVD. La conexión se considera normalmente una

entrada de vídeo.

Autobúsqueda de fuente Establece si el proyector busca automáticamente

señales de entrada y muestra la siguiente que

encuentra.

42 Guía del usuario

Ajuste del proyector

Menú Ajustar imagen

Ajustar imagen

Modo de imagen Ajusta la configuración de color para el tipo de

imagen. Puede optimizar la imagen para

presentaciones en ordenador o salida de vídeo. El

mando a distancia y el proyector cuentan con

botones para cambiar el modo de imagen.

Brillo Aclara u oscurece la imagen.

Contraste Establece la diferencia entre las áreas claras y

oscuras.

Espacio de colores En algunas entradas de componentes, seleccione el

tipo de codificación de señal utilizada por la fuente

de entrada. Puede anular la selección realizada con

el proyector.

Imagen avanzada > Establece los ajustes de imagen avanzados.

Saturación de color Ajusta la intensidad de los colores.

Tono Cambia los colores hacia el rojo o hacia el verde.

Nitidez Acentúa o suaviza la imagen.

Temperatura del color Cambia los colores hacia el rojo o hacia el azul.

Frecuencia Ajusta la temporización del proyector con respecto a

la tarjeta de gráficos del ordenador.

Sintonía automática Sincroniza el proyector a una tarjeta de gráficos de

ordenador.

Posición vertical Mueve la imagen hacia arriba o hacia abajo en el

área de proyección.

Posición horizontal Mueve la imagen hacia la izquierda o hacia la

derecha en el área de proyección.

Guía del usuario 43

Ajuste del proyector

Menú Audio

Corrección de estrechamiento Corrige los bordes inclinados de la imagen. Con

esta función se compensa una imagen no corregida

automáticamente por el proyector.

Restablecer corrección de

estrechamiento.

Pone a cero la corrección de estrechamiento.

Relación de aspecto Selecciona la proporción de la imagen no corregida

automáticamente por el proyector.

• Para adaptarse automáticamente a la mayoría

de las entradas, seleccione Ajustar a

pantalla.

• Para alargar la imagen de manera que cubra

toda el área de proyección, seleccione Ocupar

pantalla.

• Si una imagen con el ancho de toda la pantalla

aparece alargada, seleccione 16:9.

• Para mostrar cada punto de la imagen como un

punto proyectado, seleccione 1 a 1.

Restablecer configuración de

vídeo

Restablece este menú a la configuración

predeterminada.

Audio

Silencio Interrumpe la salida de audio.

Volumen Cambia la intensidad del sonido.

Agudos Cambia la intensidad de las frecuencias más altas.

Graves Cambia la intensidad de las frecuencias más bajas.

Restablecer configuración de

audio

Restablece este menú a los valores predeterminados.

Ajustar imagen (continuación)

44 Guía del usuario

Ajuste del proyector

Menú Configuración

Menú Ayuda

Configuración

Idioma Selecciona el idioma en el que se muestran los

menús.

Protector de lámpara Ajusta una salida luminosa más baja para

prolongar la vida útil de la lámpara.

Posición del proyector Ajusta la imagen de acuerdo con la orientación del

proyector: boca arriba o boca abajo, frente a la

pantalla o tras ella. Invierte o vuelve la imagen, tal y

como corresponda.

Estrechamiento automático Establece si los bordes inclinados de una imagen se

corrigen automáticamente.

Intervalo de espera para el

menú

Establece el tiempo que espera una entrada el menú

en pantalla antes de cerrarse.

Restablecer horas de lámpara Para una lámpara nueva, restablece las horas de

uso.

Restablecer toda la

configuración

Restablece la mayoría de los valores de menú a la

configuración predeterminada.

Ayuda

Acerca de este proyector Muestra información y el estado del proyector.

Diagnósticos Muestra las pruebas para comprobar el

funcionamiento del proyector y del mando a

distancia.

Guía del usuario 45

4

Mantenimiento del proyector

Este capítulo explica cómo mantener el proyector.

■“Realización del mantenimiento rutinario” en la página 45

■“Actualización del proyector” en la página 49

Realización del mantenimiento rutinario

Esta sección ofrece instrucciones sobre cómo realizar un mantenimiento rutinario.

■“Conocer el estado del proyector” en la página 45

■“Limpiar la lente del proyector” en la página 45

■“Sustituir el módulo de la lámpara” en la página 46

■“Sustituir las pilas del mando a distancia” en la página 48

Conocer el estado del proyector

■Abra el menú en pantalla y seleccione Ayuda > Acerca de este proyector. Esta

pantalla muestra información acerca del proyector y el estado del mismo.

Limpiar la lente del proyector

■Para reducir al mínimo el riesgo de daños o de arañazos en la superficie de la

lente, quite las partículas de polvo con aire desionizado seco y limpio.

Si esto no funciona, utilice el siguiente método:

■Limpie la lente con un paño seco y limpio en una sola dirección. No restriegue la

lente en diferentes direcciones.

Si el paño está sucio o mancha la lente, lave el paño. Si después de lavarlo sigue

sucio o si el tejido está dañado, cámbielo.

46 Guía del usuario

Mantenimiento del proyector

ÄPRECAUCIÓN: La limpieza requiere un cuidado especial:

■No pulverice ningún tipo de fluido o limpiador directamente en la superficie de

la lente. Los agentes limpiadores pueden dañar la lente.

■No utilice suavizantes de tejidos al lavar el paño para la limpieza ni toallitas

suavizantes en la secadora. Las sustancias químicas en el paño pueden dañar

la superficie de la lente.

■No guarde el paño de limpieza en contacto con la lente durante un largo

período de tiempo, ya que podría mancharse la lente con tinte del paño. El

paño puede contaminarse si deja al aire libre.

Sustituir el módulo de la lámpara

ÅADVERTENCIA: Para sustituir el módulo de la lámpara se requiere un cuidado

especial:

■Cuando la lámpara se encuentra al final de su vida útil, puede romperse. Para

reducir el riesgo de sufrir daños, tenga cuidado al retirar el módulo de la

lámpara, ya que puede haber cristales rotos. Para la instalación en el techo,

póngase gafas protectoras y guantes cuando retire el módulo de la lámpara. Si

la lámpara está rota, póngase en contacto con HP para obtener información

acerca de las reparaciones que puedan ser necesarias.

■Debido a que el conjunto de la lámpara funciona a una temperatura muy

elevada, espere 30 minutos antes de retirar el módulo de la lámpara.

1. Apague el proyector y deje que éste se enfríe durante 30 minutos.

2. Deslice el pestillo hacia arriba en la parte frontal del proyector.

3. Deslice la carcasa de la lámpara hasta extraerla del proyector.

4. Deslice la nueva carcasa de la lámpara hasta que quede encajada en el proyector.

5. Empuje hacia abajo el pestillo.

Guía del usuario 47

Mantenimiento del proyector

6. Encienda el proyector. Si la lámpara no se enciende tras el período de

calentamiento, intente volver a instalar la lámpara.

7. Abra el menú en pantalla y seleccione Configuración > Establecer horas de

lámpara.

ÅADVERTENCIA: Esta lámpara contiene una pequeña cantidad de mercurio. Si se

rompe, ventile de forma adecuada el área en la que se produzca la rotura. Puede

que existan normativas sobre la eliminación de esta lámpara, debido a

consideraciones medioambientales. Para deshacerse o reciclar información,

póngase en contacto con las autoridades locales o con Electronic Industries

Alliance (http://www.eiae.org).

48 Guía del usuario

Mantenimiento del proyector

Sustituir las pilas del mando a distancia

1. Deslice la carcasa del mando a distancia hasta ver el compartimento de las pilas.

2. En la parte posterior del mando a distancia, reitre la cubierta de las pilas 1.

3. Retire las pilas viejas, e instale dos pilas nuevas tamaño AAA 2.

4. Instale la cubierta de las pilas.

Para eliminar las pilas usadas, póngase en contacto con su proveedor local de servicio

de recogida de estos materiales para informarse sobre las restricciones locales sobre la

eliminación y reciclado de las pilas.

Guía del usuario 49

Mantenimiento del proyector

Actualización del proyector

Actualizar el firmware

HP puede publicar periódicamente versiones actualizadas del firmware del proyector

para mejorar el rendimiento del proyector. La versión del firmware del proyector se

muestra en el menú en pantalla en Ayuda > Acerca de este proyector. Compruebe si

existen versiones actualizadas en la dirección http://www.hp.com/go/proj_firmware.

Método USB

1. En un equipo con un puerto VGA y un puerto USB, vaya al sitio Web de

actualización del proyector de HP (consulte la introducción de esta sección) y

descargue el último archivo destinado a una actualización de USB.

2. Conecte el cable M1 a VGA/USB entre el puerto M1 del proyector y el puerto

VGA del equipo.

3. Conecte el enchufe USB del cable M1 a VGA/USB en el puerto USB del equipo.

Esta conexión resulta necesaria.

4. En el equipo, ejecute el archivo descargado haciendo doble clic en el mismo. Siga

las instrucciones que aparecen en la pantalla. No apague el proyector hasta que se

le indique.

50 Guía del usuario

Mantenimiento del proyector

Guía del usuario 51

5

Instalación permanente

Este capítulo explica cómo instalar permanentemente el proyector digital.

Instalación del proyector

Esta sección ofrece instrucciones sobre cómo instalar permanentemente el proyector.

■“Montar el proyector sobre un trípode” en la página 51

■“Instalar sobre una mesa” en la página 52

■“Instalar en el techo” en la página 53

■“Instalar para proyección posterior” en la página 54

■“Cerrar el proyector” en la página 54

Montar el proyector sobre un trípode

El proyector incluye un soporte de trípode estándar en la parte inferior del mismo.

Este soporte permite montar el proyector en trípodes fácilmente disponibles en tiendas

de cámaras y aparatos electrónicos.

ÄPRECAUCIÓN:

■El trípode deberá soportar un peso de al menos 2,26 kg. Para obtener más

información, consulte el manual del usuario suministrado con el trípode.

■No apriete demasiado el tornillo del soporte de trípode. Si lo hace, el tornillo

podría quedar dañado y el proyector podría caerse del trípode.

52 Guía del usuario

Instalación permanente

1. Si es necesario, retire del trípode el bloque de montaje del trípode.

2. Si hay una patilla guía en el bloque de montaje del trípode, alinéela con el orificio

de patilla situado en la parte inferior del proyector.

3. Fije el bloque de montaje del trípode al orificio del soporte del trípode situado en

la parte inferior del proyector.

4. Fije el proyector y el bloque de montaje de trípode al trípode según las

instrucciones del fabricante del mismo.

Instalar sobre una mesa

En el Capítulo 1 se explica esta instalación de forma detallada. Para obtener más

información, consulte “Instalación del proyector” en la página 16.

Guía del usuario 53

Instalación permanente

Instalar en el techo

ÅADVERTENCIA: Para reducir al mínimo el riesgo de sufrir daños a causa de un

equipo mal instalado, se recomienda que la instalación en el techo sea llevada a

cabo por un profesional.

1. Alinee el extremo del soporte de montaje en techo con el orificio central en el

soporte de montaje inferior y asegúrelo firmemente con una arandela y un tornillo.

2. Fije el soporte de montaje al proyector. Consulte las instrucciones suministradas

con el soporte del techo.

3. Fije el soporte de montaje en el techo al techo, y asegúrelo firmemente con cuatro

tornillos con capacidad de soportar 4 kg. El soporte de montaje en el techo debe

colocarse entre 1,2 y 12 m frente a la pantalla. Consulte la tabla de “Instalación

del proyector” en la página 16.

4. Ajuste el menú en pantalla para que se adapte a su configuración. Abra el menú en

pantalla y seleccione Configuración > Posición del proyector. A continuación,

elija Delante de la pantalla colgado del techo en la lista desplegable.

54 Guía del usuario

Instalación permanente

Instalar para proyección posterior

1. Coloque el proyector de 1,2 a 12 m tras una pantalla translúcida diseñada para la

proyección posterior.

Para obtener más instrucciones, consulte “Instalar sobre una mesa” en la

página 19 o “Instalar en el techo” en la página 53.

2. Abra el menú en pantalla y seleccione Configuración > Posición del proyector.

A continuación elija Detrás de la pantalla en una mesa o Detrás de la pantalla

colgado del techo en la lista desplegable.

Cerrar el proyector

El proyector incluye una ranura integrada para asegurar el proyector con un cable y un

candado (como el sistema de candado Kensington MicroSaver, disponible en

numerosas tiendas de informática).

1. Enrolle el cable alrededor de un objeto seguro, como la pata de una mesa. Haga un

nudo corredizo con el cable alrededor del objeto, y asegúrese de que no se va a

deshacer.

2. Inserte el candado 1 en el orificio y gire la llave 2.

Guía del usuario 55

6

Resolución de problemas

En este capítulo se describen los problemas potenciales y se ofrecen sugerencias para

ayudarle a solucionarlos.

■“Sugerencias para la solución de problemas” en la página 55

■“Comprobación del proyector” en la página 63

Sugerencias para la solución de problemas

Para utilizar esta sección, localice la exposición del problema que más se asemeje al

suyo e intente realizar las indicaciones de una en una hasta que se solucione el

problema. Si las sugerencias no solucionan el problema, póngase en contacto con HP.

Consulte la Guía de asistencia que se incluye con el proyector.

■“Problemas de puesta en funcionamiento” en la página 56

■“Problemas con la imagen” en la página 57

■“Problemas de sonido” en la página 61

■“Problemas de interrupción” en la página 61

■“Problemas con el mando a distancia” en la página 62

56 Guía del usuario

Resolución de problemas

Problemas de puesta en funcionamiento

Si no se enciende ninguna luz ni suena ningún sonido:

❏Asegúrese de que el cable de alimentación está conectado de

forma segura al proyector y de que el otro extremo está enchufado

a una toma de alimentación.

❏Vuelva a pulsar el botón de alimentación.

Si no se proyecta nada, pero parece que el proyector se ha puesto en

funcionamiento:

❏Asegúrese de que se ha retirado la tapa de la lente.

❏Compruebe la parte frontal del proyector, el pestillo del módulo

de la lámpara debe estar hacia abajo.

❏Si el indicador de la lámpara está encendido, sustituya o vuelva a

instalar el módulo de la lámpara. Si el indicador de lámpara

parpadea, apague el proyector y deje que se enfríe antes de

reiniciarlo; sustituya el módulo de la lámpara si el indicador sigue

parpadeando.

❏Si el indicador de temperatura está encendido o parpadea, apague

el proyector y deje que éste se enfríe antes de reiniciarlo. Si la luz

de advertencia se vuelve a encender o vuelve a parpadear,

póngase en contacto con HP para obtener asistencia.

Si el proyector emite un sonido de “tictac”, si la lámpara del proyector no se

enciende y si el indicador de lámpara está encendido o parpadea:

❏La lámpara del proyector está demasiado caliente para

encenderse. Apague el proyector y espere a que éste se enfríe

antes de volverlo a encender.

❏La lámpara del proyector no está realizando una buena conexión.

Apague el proyector y deje que éste se enfríe. A continuación, en

la parte frontal del proyector, deslice el pestillo del módulo de la

lámpara hacia arriba y hacia abajo. Asegúrese de que éste se

encuentra completamente bajado.

❏La lámpara del proyector ha llegado al final de su vida útil.

Sustituya la lámpara.

Guía del usuario 57

Resolución de problemas

Problemas con la imagen

Si la imagen no aparece en la pantalla, pero se muestra la pantalla de inicio

de HP:

❏Pulse el botón source (fuente) del proyector o del mando a

distancia.

❏Apague o desactive la función de salvapantallas del equipo

portátil o de sobremesa.

❏En el caso de una conexión a un equipo, asegúrese de que el

puerto de vídeo externo del equipo portátil está activado. Observe

la tarjeta de puerto de vídeo que se incluye con el proyector. En

algunos portátiles, por ejemplo, pulse las teclas de función

Fn + F4 para activar el puerto de vídeo externo.

❏Compruebe que está conectada la fuente de entrada adecuada.

Abra el menú en pantalla y seleccione Entrada. A continuación,

ajuste la puerta de entrada adecuada en la que se encuentra

conectada el equipo.

❏Compruebe que la búsqueda automática está activada. Abra el

menú en pantalla y seleccione Entrada > Autobúsqueda de

fuente.

Si aparece la fuente de entrada incorrecta:

❏Pulse el botón source (fuente) del proyector o del mando a

distancia para seleccionar otra fuente de entrada activa.

❏Compruebe que está conectada la fuente de entrada adecuada.

Abra el menú en pantalla y seleccione Entrada. A continuación,

ajuste la fuente de entrada adecuada.

❏Compruebe que el proyector está activado para la búsqueda

automática. Abra el menú en pantalla y seleccione Entrada >

Autobúsqueda de fuente.

❏Si la fuente de entrada puede apagarse y encenderse, abra el menú

en pantalla y seleccione Entrada. Establezca Autobúsqueda de

fuente en Desactivado y seleccione la fuente de entrada correcta.

58 Guía del usuario

Resolución de problemas

Si la imagen está desenfocada:

❏Asegúrese de retirar la tapa de la lente.

❏Mientras se muestra el menú en pantalla, ajuste el anillo de focus

(enfoque). (El tamaño de la imagen no debe cambiar; si lo hace,

está ajustando el zoom en lugar del enfoque.)

❏Asegúrese de que la pantalla de proyección se encuentra a una

distancia de 1,5 a 12 m del proyector.

❏En el caso de una conexión a un equipo, ajuste la resolución de la

pantalla en el equipo en 1.024 x 768 píxeles.

❏Compruebe si es necesario limpiar la lente de proyección.

Si se muestra una imagen boca abajo o invertida:

❏El proyector se ha ajustado en la posición incorrecta. Abra el

menú en pantalla, seleccione Configuración > Posición del

proyector, y elija el ajuste adecuado.

Si la imagen es demasiado pequeña o demasiado grade:

❏Ajuste el anillo de zoom de la parte superior del proyector.

❏Asegúrese de que el proyector se encuentra a una distancia de

1,2 a 12 m de la pantalla de proyección.

❏Abra el menú en pantalla y seleccione Ajustar imagen >

Relación de aspecto. Establézcalo en Ajustar a pantalla o

Ocupar pantalla. Para obtener una imagen en toda la pantalla,

intente ajustar la relación de aspecto en 16:9.

Si la imagen presenta bordes inclinados:

❏Vuelva a colocar el proyector de tal forma que quede lo más

centrado posible en la pantalla y por debajo de la parte inferior o

por encima de la parte superior de la misma.

❏El proyector puede corregir automáticamente los lados inclinados

de la imagen cuando el proyector esté inclinado hacia arriba o

hacia abajo. No obstante, las correcciones adicionales pueden

requerirse en determinadas situaciones. Abra el menú en pantalla

y seleccione Ajustar imagen > Corrección de estrechamiento.

Establezca los ajustes horizontales y verticales según se necesite,

o active o desactive la corrección de estrechamiento automático.

Guía del usuario 59

Resolución de problemas

Si aparece una imagen movida o recortada:

❏Pulse el botón auto sync (autosincronización) del proyector o del

mando a distancia.

❏Si está activada la ampliación digital, pulse enter (intro) para

cancelarla.

❏En el caso de una conexión a un equipo, apague todo y, a

continuación, encienda primero el proyector y después el equipo

portátil o de sobremesa.

❏En el caso de una conexión a un equipo, si con los pasos

anteriores no se corrige la imagen de la pantalla, ajuste

la resolución del equipo portátil o de sobremesa en

1.024 x 768 píxeles.

Si la imagen parpadea o se muestra inestable:

❏Pulse el botón auto sync (autosincronización) del proyector o del

mando a distancia.

❏En el caso de una conexión a un equipo, ajuste la resolución de la

pantalla en 1.024 x 768 píxeles.

❏En el caso de una conexión a un equipo, abra el menú en pantalla,

seleccione Ajustar imagen > Imagen avanzada y ajuste la

Frecuencia o Sintonía automática.

Si la imagen se alarga:

❏Abra el menú en pantalla y seleccione Ajustar imagen >

Relación de aspecto. Establézcalo en Ajustar a pantalla o

Ocupar pantalla. Para obtener una imagen en toda la pantalla,

ajuste la relación de aspecto en 16:9. O bien, intente ajustar la

relación de aspecto en 1 a 1.

Si la imagen desaparece de la pantalla del ordenador:

❏En el caso de una conexión a un equipo portátil, puede que se

pueda activar tanto el puerto VGA externo como la pantalla

integrada. Consulte el manual del equipo o la guía de puertos de

vídeo del proyector.

Si los colores proyectados no parecen del todo correctos:

❏Si el botón de vídeo de cine del proyector no está encendido,

intente pulsar el botón de vídeo de cine del proyector o del mando

a distancia.

60 Guía del usuario

Resolución de problemas

❏Abra el menú en pantalla y seleccione Ajustar imagen > Imagen

avanzada. Establezca los ajustes avanzados según sea necesario.

❏Abra el menú en pantalla y seleccione Ajustar imagen >

Espacio de colores. Cambiar la selección.

❏Abra el menú en pantalla y seleccione Ayuda > Diagnósticos.

Realice pruebas de color.

Si los colores proyectados no parecen en absoluto correctos:

❏En el caso de un dispositivo de entrada YPbPr o RGB, asegúrese

de que todos los conectores de vídeo se corresponden

correctamente.

❏Compruebe que las patillas de los conectores del cable no están

dobladas o rotas.

❏Abra el menú en pantalla y seleccione Ajustar imagen> Espacio

de colores. Cambiar la selección.

❏Abra el menú en pantalla y seleccione Ayuda > Diagnósticos.

Realice pruebas de color.

❏Restablezca los ajustes de la imagen a los ajustes

predeterminados de fábrica. Consulte el siguiente problema.

Si los ajustes de la imagen son completamente incorrectos y no puede corregirlos:

❏Restablezca los ajustes de proyección a los ajustes

predeterminados de fábrica. Para ello, mantenga pulsados los

botones abajo + arriba + derecha del proyector

durante 5 segundos. (Esto no restablece los ajustes del módulo de

adjuntos.)

Si un dispositivo DVI hace que aparezca en la pantalla un mensaje de error o

información inservible:

❏Algunas fuentes digitales de alta definición incorporan protección

del contenido HDCP (protección del contenido digital de ancho

de banda elevado). Este proyector no puede mostrar dicho

contenido. Si el dispositivo cuenta con otro puerto de salida,

como S-video, intente conectar dicho puerto al proyector.

Si el proyector deja de responder a todos los controles:

❏Si es posible, apague el proyector y, a continuación, desenchufe el

cable de alimentación y espere al menos 15 segundos antes de

volver a encenderlo.

Guía del usuario 61

Resolución de problemas

Problemas de sonido

Si el proyector no emite sonido:

❏Asegúrese de que se ha conectado de forma segura un cable de

audio entre el proyector y el dispositivo de entrada.

❏Compruebe que se han establecido los ajustes de silencio y

volumen correctos en el dispositivo de entrada, que puede ser un

ordenador, un reproductor de DVD o una cámara de vídeo.

❏Abra el menú en pantalla y seleccione Audio. Compruebe lo

siguiente:

◆El ajuste de silencio está desactivado.

◆El ajuste de volumen es correcto.

Problemas de interrupción

Si el indicador de lámpara o el indicador de temperatura se enciende o parpadea:

❏Si el indicador de lámpara se enciende, la lámpara experimenta

un fallo. Instale una lámpara nueva.

❏Si el indicador de lámpara parpadea, la lámpara no puede

encenderse. Espere a que el proyector se enfríe y después intente

reiniciarlo de nuevo. Si el indicador vuelve a parpadear, instale

una nueva lámpara.

❏Si el indicador de temperatura se enciende o parpadea, el

proyector está demasiado caliente. Consulte el siguiente

problema.

Si el proyector se apaga de repente y la luz de temperatura se enciende:

❏Si la luz de temperatura parpadea, el ventilador no funciona.

Espere unos minutos a que se enfríe el proyector.

❏Si la luz de temperatura permanece encendida, el proyector se ha

sobrecalentado. Espere unos minutos a que se enfríe.

❏Si el flujo de aire está obstruido, elimine la obstrucción.

❏Si es posible, elimine de la habitación cualquier fuente que

desprenda un exceso de calor.

❏Si la condición se produce después de reiniciar el proyector,

póngase en contacto con HP para que el proyector pueda ser

reparado.

62 Guía del usuario

Resolución de problemas

Si la lámpara se apaga durante una presentación:

❏Una mínima subida de tensión puede hacer que la lámpara se

apague. Espere unos minutos y, a continuación, encienda el

proyector.

❏Puede que el módulo de la lámpara se haya quemado. Sustituya el

módulo de la lámpara.

Si la lámpara se quema o emite un sonido de chasquido:

❏Cuando la lámpara llega al final de su vida útil, puede quemarse o

emitir un sonido de chasquido. Si esto ocurre, el proyector no

volverá a encenderse hasta que el módulo de la lámpara haya sido

sustituido.

❏Si la lámpara se rompe, póngase en contacto con HP para obtener

información acerca de las reparaciones que puedan ser necesarias.

Problemas con el mando a distancia

Si el mando a distancia no funciona:

❏Si la luz indicadora situada en la parte delantera del mando a

distancia parpadea al pulsar los botones, el mando a distancia

funciona correctamente. Si la luz no parpadea, inserte dos pilas

AAA nuevas en el mando a distancia.

❏Asegúrese de que no haya ningún objeto que obstruya el receptor

del mando a distancia situado en el lateral del proyector.

Acérquese a una distancia de 9 metros del proyector. Si está

mirando más hacia la parte frontal y posterior del proyector,

puede que tenga que acercarse hasta 2 m.

❏Abra el menú en pantalla y seleccione Ayuda > Diagnósticos.

Realice pruebas del mando a distancia.

Si únicamente no funcionan el ratón y los botones de retroceso y avance de

página:

❏Asegúrese de que dispone de una conexión USB entre el

proyector y el equipo.

❏Abra el menú en pantalla y seleccione Ayuda > Diagnósticos.

Realice pruebas del mando a distancia y de USB.

Guía del usuario 63

Resolución de problemas

Comprobación del proyector

El menú en pantalla contiene pruebas de diagnóstico que puede utilizar para

comprobar el funcionamiento correcto del proyector y del mando a distancia.

Para ejecutar los diagnósticos del proyector

1. Abra el menú en pantalla y seleccione Ayuda > Diagnósticos.

2. Seleccione una prueba para realizar.

64 Guía del usuario

Resolución de problemas

Guía del usuario 65

7

Referencia

En este capítulo se ofrecen las especificaciones, la información de seguridad y la

información sobre normativas del proyector.

■“Especificaciones” en la página 65

■“Información de seguridad” en la página 71

■“Información sobre normativas” en la página 73

Especificaciones

Debido a que HP mejora constantemente sus productos, las siguientes

especificaciones están sujetas a cambios. Para obtener las últimas especificaciones,

visite el sitio Web de HP en http://www.hp.com.

Identificación de las especificaciones del proyector

Resolución XGA

Tecnología DLP (Digital Light Processing, Procesamiento digital de luz)

Conectores de vídeo Entrada M1-DA (digital y analógica), cables M1-DA

opcionales para VGA, DVI, vídeo de componentes (3 RCA)

y SCART

Entrada de S-video

Entrada de vídeo compuesto (1 RCA)

Conectores de audio Entrada de audio con miniconector

66 Guía del usuario

Referencia

Conectores opcionales El módulo de adjuntos inteligente opcional ofrece soporte de

red, USB y Compact Flash

Receptores de infrarrojos En los laterales izquierdo y derecho del proyector

Tamaño 197 x 78 x 231 mm

Peso 1,7 kg

Lente Relación de distancia de 2,02 a 1,68 (distancia/anchura)

Zoom óptico 1.2:1

Zoom digital Sí

Estrechamiento Corrección automática: hasta ±30° en vertical

Corrección automática: hasta ±30° en vertical, hasta ±12°

en horizontal

Audio Sonido máx. de 2 W

Lámpara Lámpara P-VIP de 180 W, arco de 1,1 mm

2.000 horas (media vida)

El modo de ahorro de lámpara reduce el consumo de

energía de la lámpara a 156 W y amplía la duración

nominal a 3000 horas

Lámpara de repuesto: L1621A

Motor ligero 0,7 12° DDR DMD

XGA

Sistema de color Dos modos de color predeterminados disponibles:

Gráficos empresariales

Vídeo de cine

Mando a distancia Ratón USB con puntero láser

Opciones de montaje Techo y sobremesa, montaje en trípode, proyección frontal y

posterior

Identificación de las especificaciones del proyector

(continuación)

Guía del usuario 67

Referencia

Seguridad Compatible con cerradura Kensington

Alimentación 100-240 V a 50-60 Hz

Nivel de ruido 37 dBA

Entorno Funcionamiento:

Temperatura: 10 a 35°C

Humedad: 80% máx. de humedad relativa, sin

condensación

Altitud: hasta 3.000 m, hasta 25°C

Almacenamiento:

Temperatura: -20 a 55°C

Humedad: 80% máx. de humedad relativa, sin

condensación

Altitud: hasta 12.000 m

Identificación de las especificaciones del proyector

(continuación)

68 Guía del usuario

Referencia

Compatibilidad de modo de vídeo analógico

Compatibilidad Resolución Sincronización V (Hz) Sincronización H (kHz)

VGA 640 x 350 70 31,5

640 x 350 85 37,9

640 x 400 85 37,9

640 x 480 60 31,5

640 x 480 72 37,9

640 x 480 75 37,5

640 x 480 85 43,3

720 x 400 70 31,5

720 x 400 85 37,9

SVGA 800 x 600 56 35,2

800 x 600 60 37,9

800 x 600 72 48,1

800 x 600 75 46,9

800 x 600 85 53,7

XGA 1.024 x 768 60 48,4

1.024 x 768 70 56,5

1.024 x 768 75 60

1.024 x 768 85 68,7

SXGA 1.280 x 1.024 60 63,98

1.280 x 1.024 75 79,98

SXGA+ 1.400 x 1.050 60 63,98

MAC LC 13 640 x 480 66,66 34,98

MAC II 13 640 x 480 66,68 35

Guía del usuario 69

Referencia

MAC 16 832 x 624 74,55 49,725

MAC 19 1.024 x 768 75 60,24

MAC 1.152 x 870 75,06 68,68

MAC G4 640 x 480 60 31,35

MAC G4 640 x 480 120 68,03

MAC G4 1.024 x 768 120 97,09

i Mac DV 640 x 480 117 60

i Mac DV 800 x 600 95 60

i Mac DV 1.024 x 768 75 60

i Mac DV 1.152 x 870 75 68,49

i Mac DV 1.280 x 960 75 75

i Mac DV 1.280 x 1.024 75 90,9

Compatibilidad de modo de vídeo analógico

(continuación)

Compatibilidad Resolución Sincronización V (Hz) Sincronización H (kHz)

70 Guía del usuario

Referencia

Compatibilidad de modo de vídeo digital

Compatibilidad Resolución Sincronización V (Hz) Sincronización H (kHz)

VGA 640 x 350 70 31,5

640 x 350 85 37,9

640 x 400 85 37,9

640 x 480 60 31,5

640 x 480 72 37,9

640 x 480 75 37,5

640 x 480 85 43,3

720 x 400 70 31,5

720 x 400 85 37,9

SVGA 800 x 600 56 35,2

800 x 600 60 37,9

800 x 600 72 48,1

800 x 600 75 46,9

800 x 600 85 53,7

XGA 1.024 x 768 60 48,4

1.024 x 768 70 56,5

1.024 x 768 75 60

SXGA 1.280 x 1.024 60 63,98

Guía del usuario 71

Referencia

Información de seguridad

Precauciones de seguridad

ÅADVERTENCIA: Tome las siguientes precauciones para reducir el riesgo de sufrir

daños.

■Para evitar lesiones oculares, no mire directamente a la lente cuando la lámpara

esté encendida. No apunte a los ojos de una persona con la luz láser.

■Para evitar descargas eléctricas, no exponga el proyector a la lluvia ni a la

humedad. No abra el proyector excepto tal y como se muestra en el manual.

■Para reducir el riesgo de incendio o de descarga eléctrica, no deje que se

introduzcan en el proyector pequeños objetos metálicos. Transporte el proyector

únicamente en su funda protectora y no guarde clips ni ningún otro objeto

pequeño dentro de la funda.

■Deje enfriar el proyector antes de retirar cualquier tapa y tocar los componentes

internos, tal y como se indica en el manual.

■Mantenga el papel y otros materiales combustibles alejados de la lente del

proyector para evitar la posibilidad de que se produzca un incendio.

■Utilice únicamente un cable de alimentación aprobado y específico para el voltaje

y la corriente marcada en la etiqueta del producto. No sobrecargue ninguna salida

ni prolongador.

Seguridad de láser

El puntero láser del mando a distancia cuenta con la certificación de dispositivo láser

de clase 2 de acuerdo con la norma sobre rendimiento de radiaciones del DHHS

(Departamento de salud y servicios humanos) y las normas internacionales IEC

825/IEC 825-1 (EN60825/EN60825-1). Este dispositivo no se considera perjudicial,

pero se recomienda tomar las siguientes precauciones:

■Asegúrese de utilizarlo de la forma adecuada; para ello, lea y siga atentamente las

instrucciones.

■Si la unidad necesita ser reparada, póngase en contacto con un centro de

mantenimiento HP.

■No intente realizar ningún ajuste en la unidad.

■Evite la exposición directa al haz de láser.

72 Guía del usuario

Referencia

Seguridad de LED

Los puertos de infrarrojos situados en el proyector digital y el mando a distancia se

clasifican como dispositivos de LED de clase 1 de acuerdo con la norma internacional

IEC 825-1 (EN60825-1). Este dispositivo no se considera perjudicial, pero se

recomienda tomar las siguientes precauciones:

■Si la unidad necesita ser reparada, póngase en contacto con un centro de

mantenimiento HP.

■No intente realizar ningún ajuste en la unidad.

■Evite la exposición directa de los ojos al haz del LED de infrarrojos. Tenga en

cuenta que el haz es una luz invisible o no puede verse.

■No intente ver el haz del LED de infrarrojos con ningún tipo de dispositivo óptico.

Seguridad de mercurio

ÅADVERTENCIA: Esta lámpara de proyector digital contiene una pequeña

cantidad de mercurio. Si se rompe, ventile de forma adecuada el área en la que se

produzca la rotura. Puede que existan normativas sobre la eliminación de la

lámpara, debido a consideraciones medioambientales. Para deshacerse o reciclar

información, póngase en contacto con las autoridades locales o con Electronic

Industries Alliance en la dirección http://www.eiae.org.

Guía del usuario 73

Referencia

Información sobre normativas

En esta sección se ofrece información que muestra cómo su proyector digital cumple

con las normativas en determinadas zonas geográficas. Cualquier modificación que

realice en su proyector digital que no haya sido expresamente aprobada por HP podría

anular la autoridad para utiliza el proyector digital en estas zonas geográficas.

74 Guía del usuario

Referencia

Internacional

Por motivos de identificación normativa, al producto se le ha asignado un número de

modelo normativo. El número de modelo normativo de su producto aparece en la

declaración de conformidad. Este número normativo es diferente al nombre comercial

y al número de producto.

DECLARACIÓN DE CONFORMIDAD

De acuerdo con ISO/IEC Guía 22 y EN 45014

Nombre del fabricante: HewlettPackard Company

Dirección del fabricante: HewlettPackard Company

Digital Projection and Imaging

1000 NE Circle Blvd.

Corvallis, Oregon 97330

Declara que el/los producto(s):

Nombre del producto: Proyector digital

Número(s) de modelo: mp3130/mp3135 series

Modelo normativo: CRVSB-03AP

Cumple con las siguientes especificaciones de productos:

Seguridad: IEC 60950:1999/ EN 60950:2000

IEC 60825-1:1993 +A1 / EN 60825-1:1994 +A11 Clase 1 LED

GB4943-1995

EMC: EN 55022: 1998 Clase B [1]

CISPR 24:1997 / EN 55024: 1998

IEC 61000-3-2:1995 / EN 61000-3-2:2000

IEC 61000-3-3:1994 / EN 61000-3-3:1995+A1:2001

GB9254-1998

FCC Título 47 CFR, Parte 15 Clase B/ANSI C63.4:1992

AS/NZS 3548:1995 Normativa de Clase B

Información complementaria:

Este producto cumple con los requisitos de las siguientes Directrices y lleva la correspondiente marca CE:

-Directriz de baja tensión: 73/23/EEC

-Directriz de compatibilidad electromagnética: 89/336/EEC

[1] El producto se ha probado en una configuración típica con periféricos Hewlett Packard Personal

Computer.

Este dispositivo cumple con la Parte 15 de la normativa FCC. El funcionamiento está sujeto a las dos

condiciones siguientes: (1) este dispositivo no puede provocar interferencias perjudiciales, (2) este

dispositivo debe aceptar cualquier interferencia recibida, incluidas las que puedan provocar un

funcionamiento no deseado.

Corvallis, Oregon, septiembre 1, 2003

Steve Brown, Director General

Contacto en Europa sólo para asuntos de normativas: Hewlett Packard GmbH, HQ-TRE, Herrenberger Straße 140,

71034 Boeblingen, Alemania. (FAX:+49-7031-143143).

Contacto en EE.UU.: Hewlett Packard Co., Corporate Product Regulations Manager, 3000 Hanover Street, Palo

Alto, CA 94304. Teléfono: (650) 857-1501.

Guía del usuario Índice 75

Índice

A

accesorios

listado 15

actualización 49

ajustar imagen 37

alimentación

apagado 28

encendido 27

apagado 28

audio

ajuste 37

B

bordes inclinados

consulte corrección de estrechamiento

botón hide (ocultar) 34

botones

mando a distancia 13

proyector 11

C

candado 54

candado Kensington 54

conectores de entrada/salida

consulte panel posterior

conexión de fuentes de entrada

con S-video 23

conexión de SCART 26

conexión de vídeo compuesto 24

conexión de vídeo de componentes 25

ordenador con puerto DVI 21

ordenador con puerto VGA 20

organizador portátil 22

conexión de SCART

conexión de fuente de vídeo 26

conexión de S-video

conexión de fuente de vídeo 23

conexión de vídeo compuesto

conexión de fuente de vídeo 24

conexión de vídeo de componentes

conexión de fuente de vídeo 25

conexiones

consulte panel posterior

configuración

ajuste 37

utilización del menú en pantalla 39

contenido

en la caja 8

corrección de estrechamiento

ajuste 36

Índice 76 Guía del usuario

Índice

D

dimensiones

de pantalla y espacio 17

dirección del proyector

elevar y descender 29

distancia

instalación con respecto a la imagen 16

E

encendido 27

enfoque

ajuste 30

gama de 30

especificaciones

del proyector 65

estado

de proyector 45

F

firmware

actualización 49

fuente

cambio 34

fuentes de vídeo 23

I

idioma

cambio 37

imagen

ajuste 37

información de seguridad

LED 72

precauciones 71

seguridad de láser 71

instalación

consulte instalación en el techo

consulte instalación en la mesa

consulte instalación para proyección

posterior

consulte también instalación en techo

consulte también instalación sobre mesa

consulte también proyección posterior

instalación en techo

configuración 53

instalación para proyección posterior

configuración 54

instalación sobre una mesa

instalación 19

L

lente

cuidado 45

limpieza 45

luces

identificación 11

M

mando a distancia

identificación con la carcasa abierta 14

identificación con la carcasa cerrada 13

sustitución de las pilas 48

utilización 31

mantenimiento

mantenimiento rutinario 45

menú

consulte menú en pantalla

Guía del usuario Índice 77

Índice

menú en pantalla

acerca de las definiciones del menú 44

definiciones del menú ajustar imagen 42

definiciones del menú audio 43

definiciones del menú configuración 44

definiciones del menú de elección

rápida 40

definiciones del menú entrada 41

utilización 38, 39

mercurio 47

modo de gráficos

consulte modo de imagen

modo de gráficos empresariales

consulte modo de imagen

modo de imagen

cambio 32, 36

definición 36

modo de protector de lámpara 37

modo de vídeo

consulte modo de imagen

modo de vídeo analógico

compatibilidad 68

modo de vídeo de cine

consulte modo de imagen

módulo de la lámpara

sustitución 46

O

optimización de la imagen 36

organizador portátil

conexión 22

P

panel posterior

identificación 12

panel trasero

consulte panel posterior

posición

consulte instalación en el techo

consulte instalación en la mesa

consulte instalación para proyección

posterior

presentaciones

cambio de fuente 34

desde un ordenador 33

proyector

actualización 49

ajuste 35

identificación de las diferentes partes 10

instalación 16

mantener 45

solución de problemas 55

prueba

diagnósticos 63

puntero láser 31

R

restablecimiento

ajustes de proyección 60

proyector 28

S

seguridad

cierre 54

seguridad de láser

precauciones 71

seguridad de LED

precauciones 72

solución de problemas

problemas con el mando a distancia 62

problemas con la imagen 57

problemas de interrupción 61

problemas de puesta en

funcionamiento 56

problemas de sonido 61

sugerencias 55

sonido

consulte audio

Índice 78 Guía del usuario

Índice

T

trípode

montaje sobre 51

U

utilización 34

Z

zoom

ajuste 30

gama de 30
