Guía de referencia del hardware
Modelo Microtorre
Familia Evo de Compaq
Número de referencia del documento: 274620-071
Mayo de 2002
En este manual encontrará información básica para actualizar esta
serie de equipos.
© 2002 Compaq Information Technologies Group, L.P.
Compaq, el logotipo de Compaq y Evo son marcas comerciales de Compaq
Information Technologies Group, L.P. en los Estados Unidos y en otros países.
Microsoft, MS-DOS, Windows, Windows NT son marcas comerciales de
Microsoft Corporation en los Estados Unidos y en otros países.
Intel, Pentium, Intel Inside y Celeron son marcas comerciales de Intel Corporation
en los Estados Unidos y en otros países.
Todos los nombres de otros productos mencionados en este documento son marcas
comerciales de sus respectivas empresas.
Compaq no se hace responsable de las omisiones ni de los errores técnicos o de
edición que pueda contener este documento. La información contenida en este
documento se proporciona “tal cual” sin garantía de ningún tipo y está sujeta a
modificaciones sin notificación previa. Las garantías para los productos de
Compaq están estipuladas en las declaraciones expresas de garantía limitada que
acompañan a dichos productos. La información contenida en este documento
no debe interpretarse como una garantía adicional.
ADVERTENCIA: cuando el texto aparece de este modo, significa que si
no se siguen las instrucciones pueden producirse lesiones e incluso la
muerte.
PRECAUCIÓN: cuando el texto aparece de este modo, significa que si
no se siguen las indicaciones se puede dañar el equipo o perder
información.
Guía de referencia del hardware
Primera edición: Mayo de 2002
Número de referencia del documento: 274620-071
Guía de referencia del hardware iii
Contenido
1 Características del producto
Características de la configuración estándar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–1
Componentes del panel frontal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–2
Componentes del panel posterior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–3
Teclado Easy Access . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–4
Personalización de los botones Easy Access . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–5
Tecla del logotipo de Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–6
Funciones especiales del ratón . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–6
Ubicación del número de serie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–7
2 Actualizaciones de hardware
Características de mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–1
Secuencia de instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–1

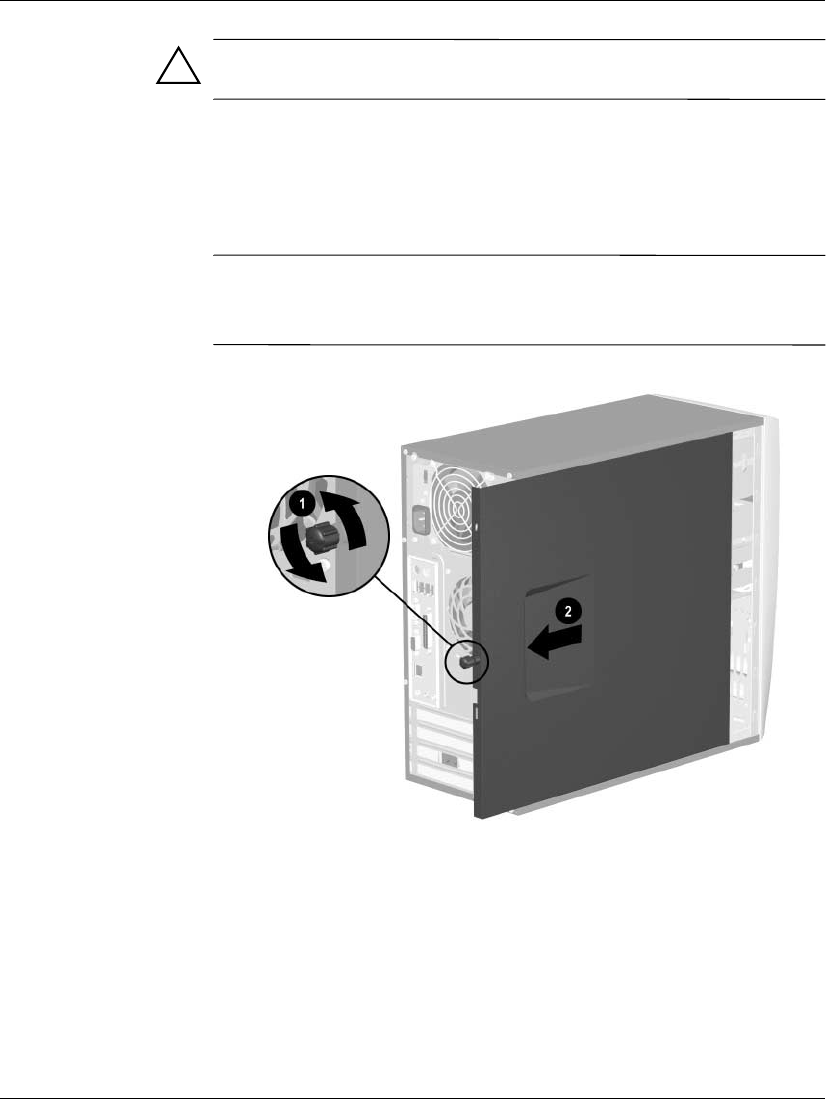

Extracción del panel de acceso del equipo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–2
Instalación de memoria adicional . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–5
DIMM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–5
DIMM DDR-SDRAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–5

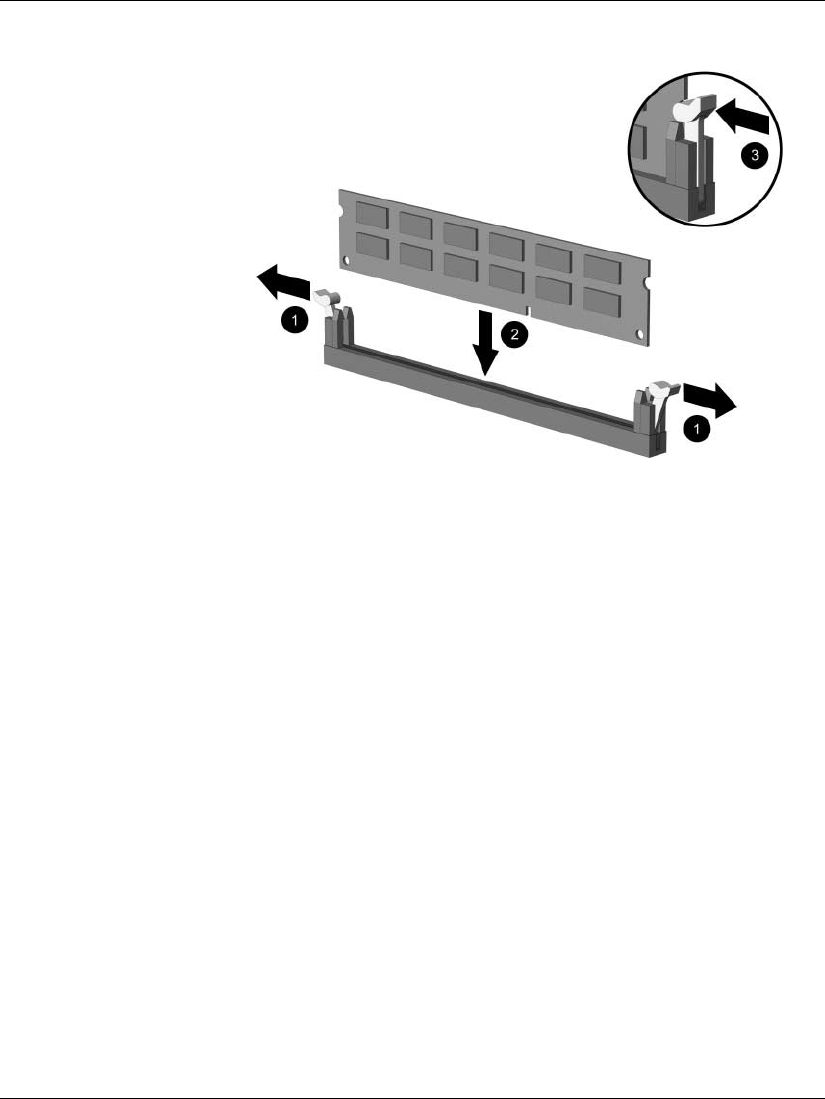

Instalación de módulos DIMM DDR-SDRAM . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–6

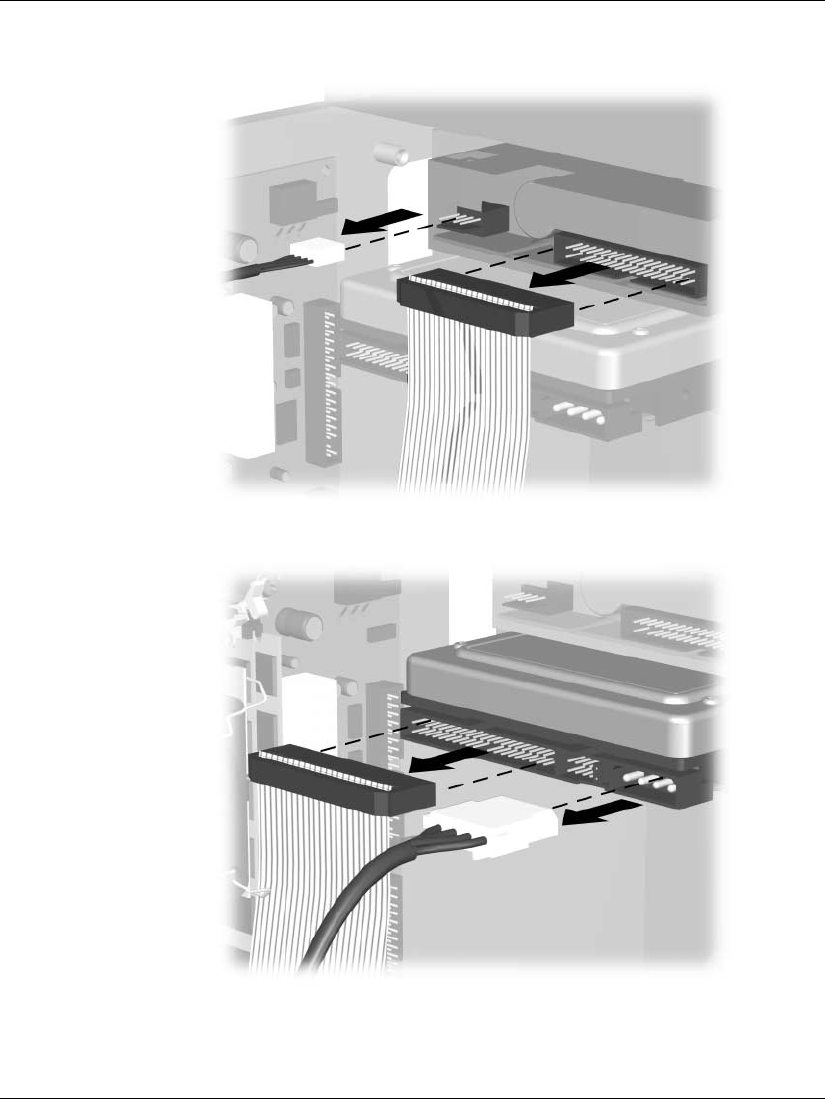

Extracción o actualización de una unidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–8
Localización de las posiciones de las unidades . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–9

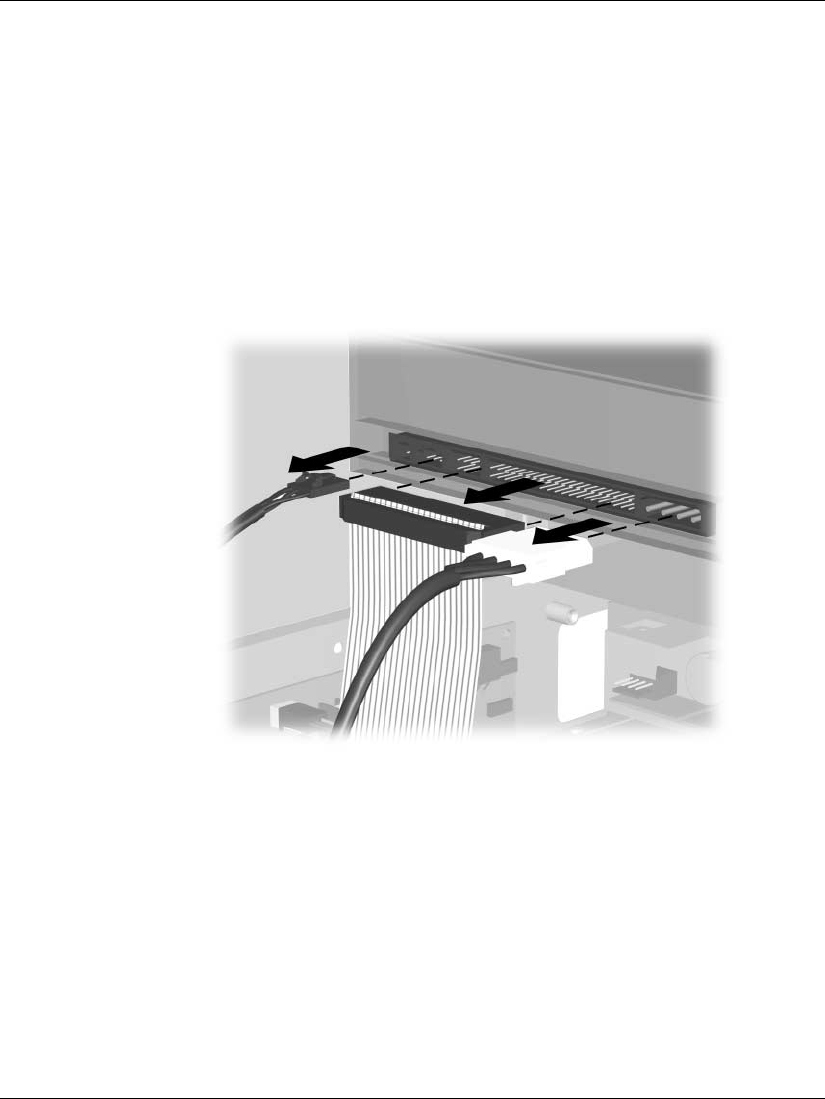

Extracción de una unidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–10
Colocación de una unidad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–13

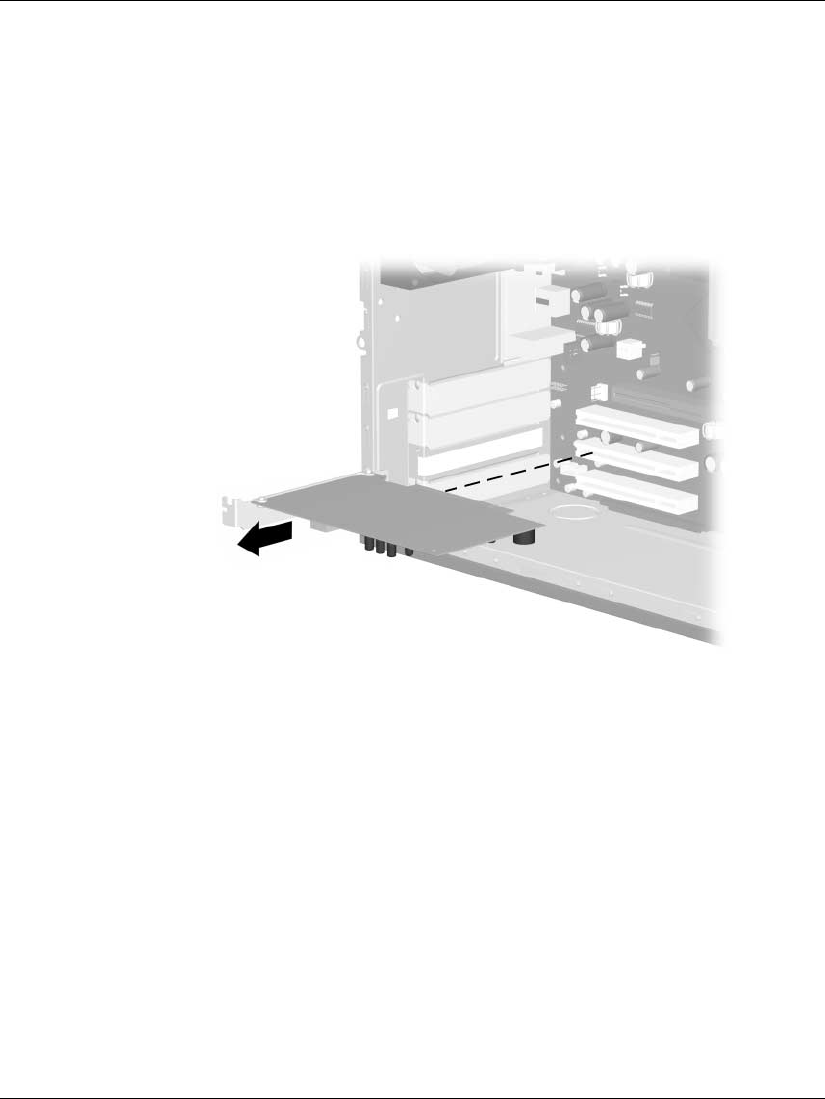

Extracción o instalación de una tarjeta de expansión . . . . . . . . . . . . . . . . . . . . . . . . . 2–16

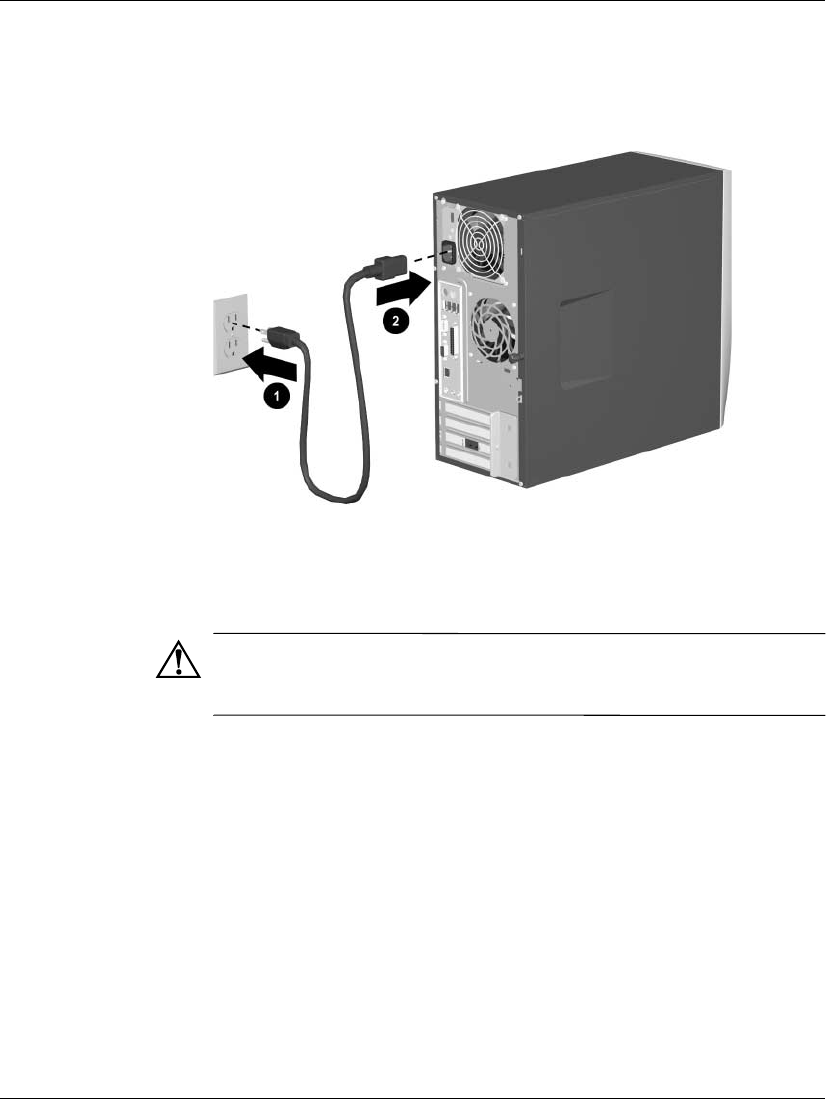

Montaje del equipo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–20
iv Guía de referencia del hardware
Contenido
A Especificaciones
B Directrices de instalación de la unidad de disco duro
Utilización de la función de selección por cable con dispositivos Ultra ATA . . . . . . . B–1
Directrices de instalación de dispositivos Ultra ATA . . . . . . . . . . . . . . . . . . . . . . B–2
Dispositivos SCSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B–3
Directrices de utilización de dispositivos SCSI . . . . . . . . . . . . . . . . . . . . . . . . . . . B–3
Directrices de instalación de dispositivos SCSI opcionales . . . . . . . . . . . . . . . . . . B–5
Controladores SCSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B–6

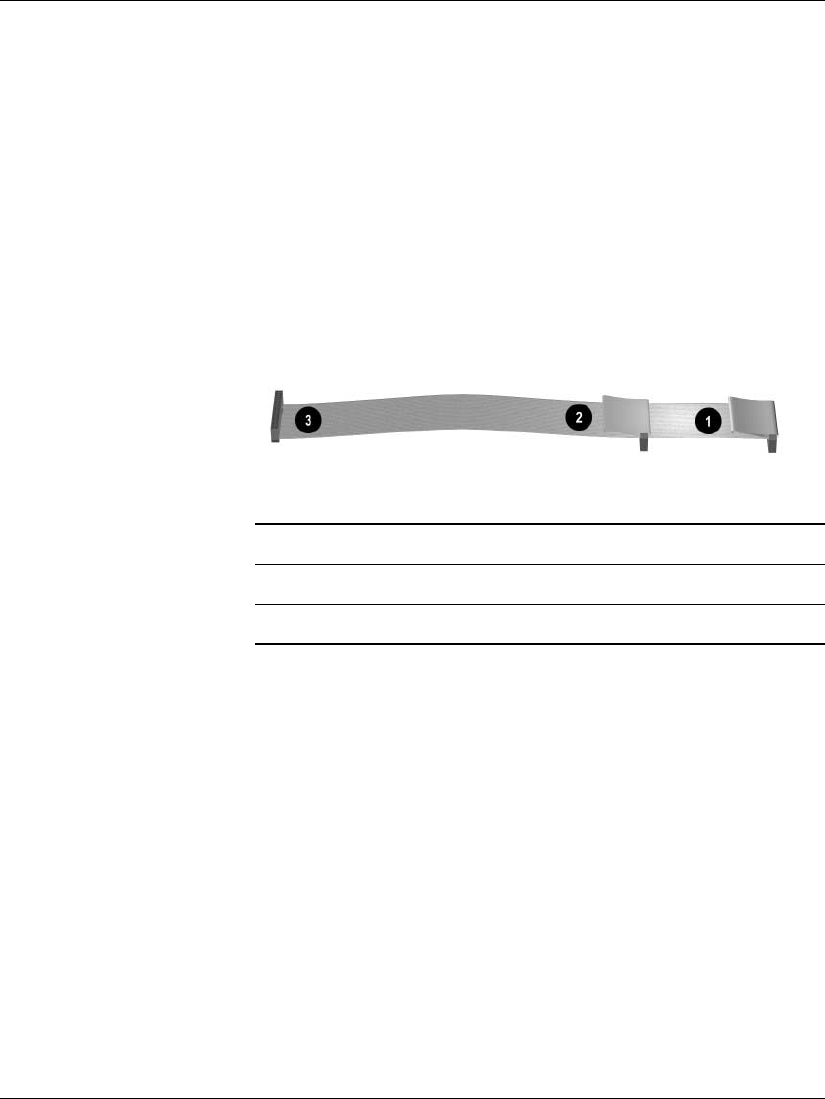

Cables SCSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B–6
Utilización de un cable SCSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B–6
Utilización de SCSISelect con dispositivos SCSI. . . . . . . . . . . . . . . . . . . . . . . . . . B–7
Selección de las opciones de Quiet Drive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B–8

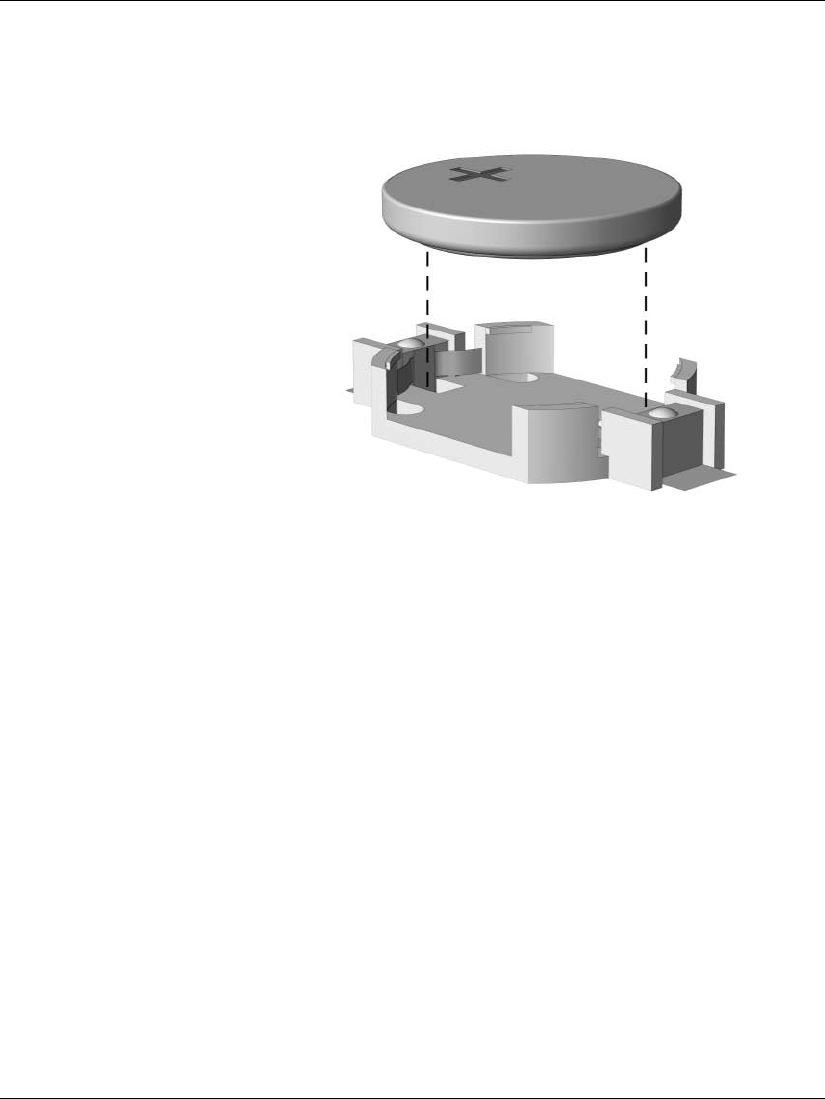

C Sustitución de la batería

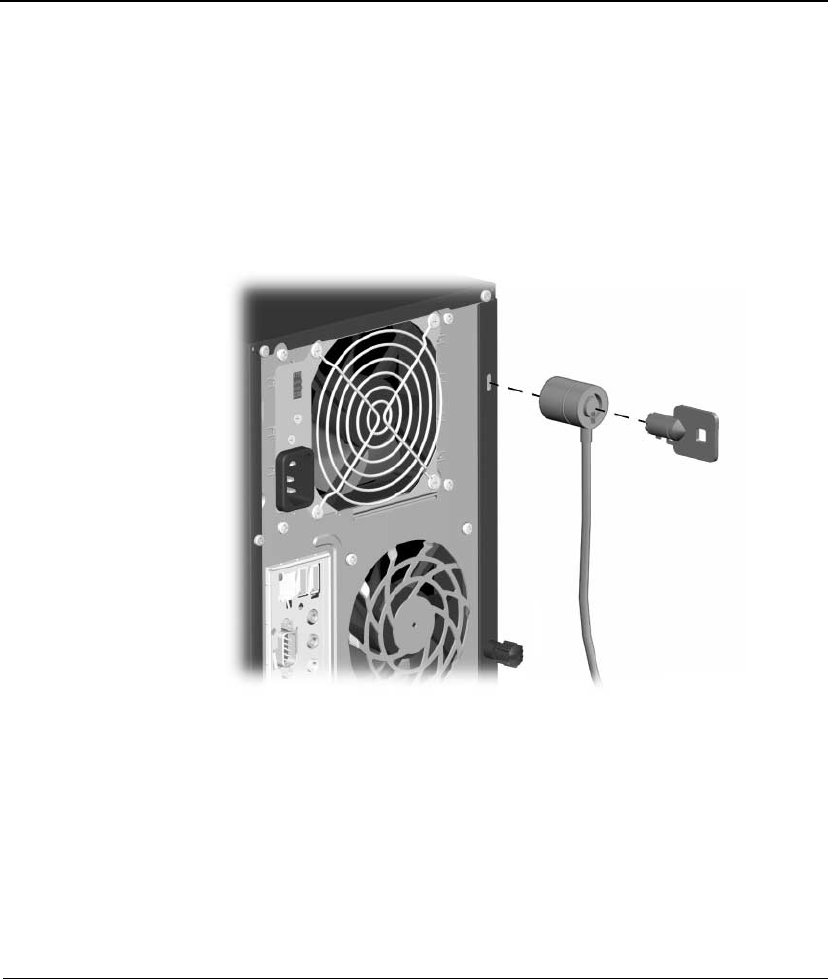

D Candados de seguridad

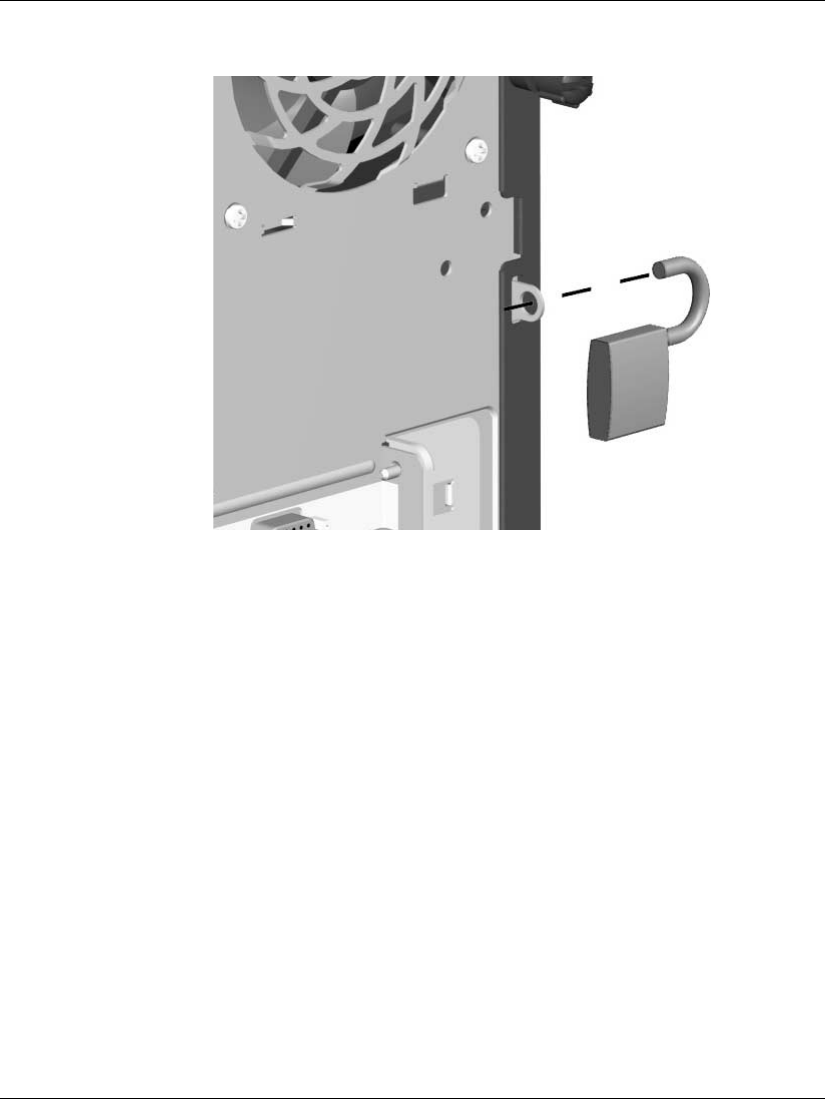

Instalación de un candado de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D–1
E Descarga electrostática
Prevención de daños electrostáticos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–1
Métodos de conexión a tierra . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2
F Mantenimiento rutinario del equipo y preparación para el transporte
Mantenimiento rutinario del equipo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F–1
Precauciones con la unidad de CD-ROM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F–2
Funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F–2
Limpieza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F–2
Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F–2
Preparación para el transporte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F–3
índice
Guía de referencia del hardware 1–1
1
Características del producto
Características de la configuración estándar

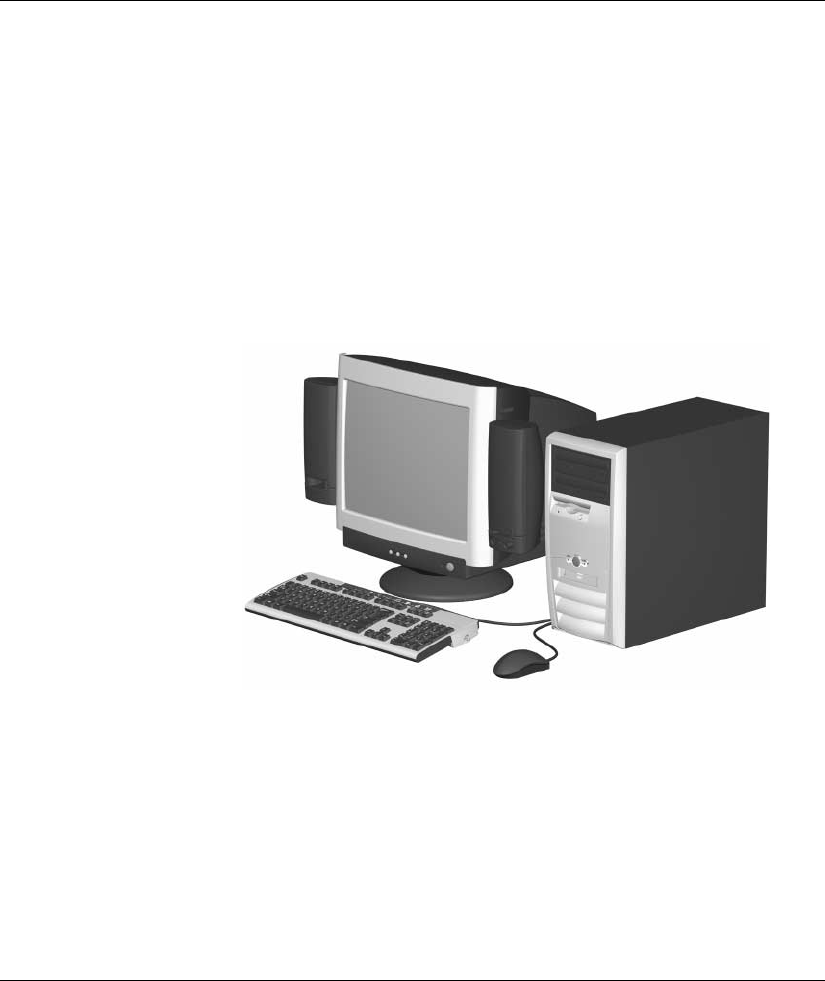

Las características del modelo microtorre Evo™ de Compaq varían
según el modelo. Para obtener una lista completa del hardware y el
software instalados en el equipo, ejecute la utilidad Diagnósticos de
Compaq para Windows. En la Guía de solución de problemas del CD
Biblioteca de documentación de Compaq encontrará instrucciones
sobre cómo utilizar esta utilidad.
1–2 Guía de referencia del hardware
Características del producto
Componentes del panel frontal
Componentes del panel frontal
1Unidad de CD-ROM, CD-RW,
DVD-ROM o DVD-R/RW
7Botón de expulsión de la unidad
de CD-ROM
2Indicador luminoso de actividad
de la unidad de CD-ROM
8Botón de expulsión de disquete
3Unidad de disquete 9Botón de alimentación
4Indicador luminoso de actividad
de la unidad de disquete
-Indicador luminoso de actividad
de disco duro
5Indicador luminoso de encendido qPuertos USB (Bus serie universal)
(opcional)
6Conector de micrófono (opcional) wClavija de auriculares (opcional)
Guía de referencia del hardware 1–3
Características del producto

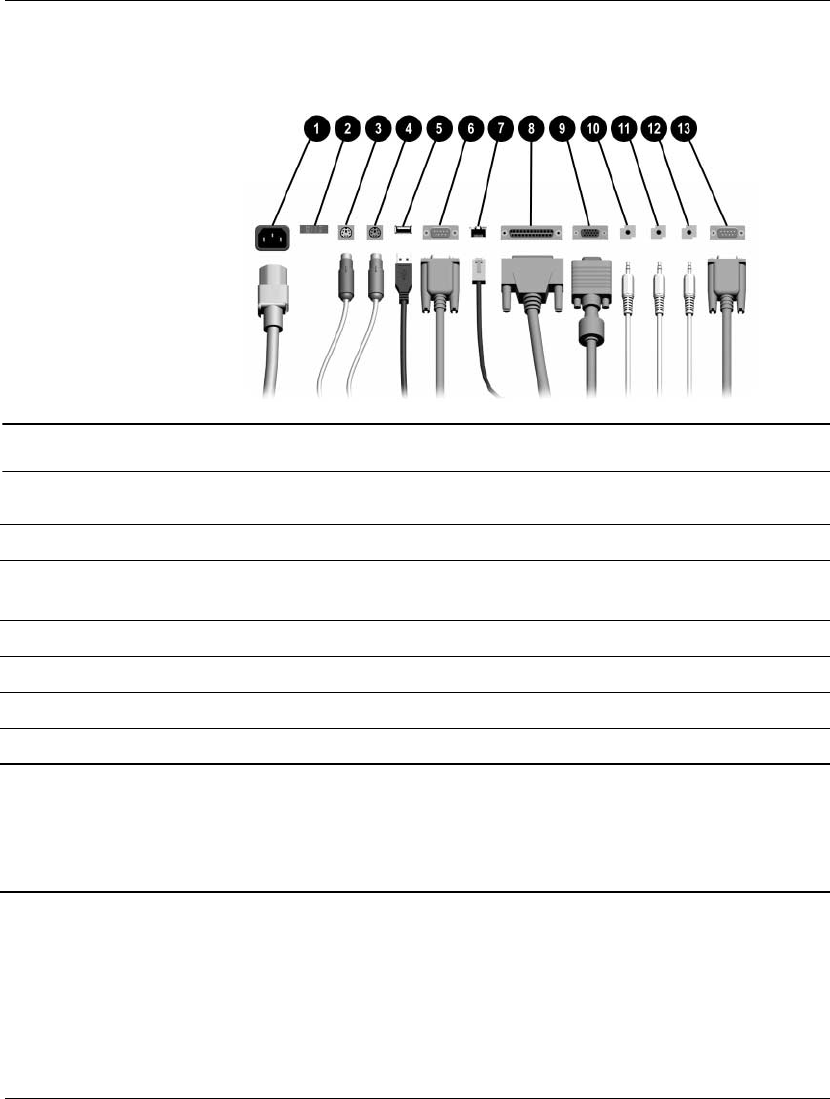

Componentes del panel posterior
Componentes del panel posterior
1Conector del cable de alimentación 8Conector paralelo
2Conmutador de selección de voltaje 9Conector de monitor
3Conector de ratón -Conector de auriculares/línea
de salida
4Conector de teclado qConector de entrada de audio
5Bus serie universal (USB) wConector de micrófono
6Conector serie (COM1) eConector serie (COM2)
7Conector RJ-45
✎La disposición y el número de conectores pueden variar según el modelo.
✎El conector de monitor en la placa del sistema está inactivo si se instala una tarjeta de
expansión AGP en el ordenador personal. El monitor debe estar conectado al conector
de monitor en la tarjeta AGP instalada para un funcionamiento correcto. Si el monitor no
está conectado al conector correspondiente, no funcionará correctamente.
1–4 Guía de referencia del hardware
Características del producto
Teclado Easy Access

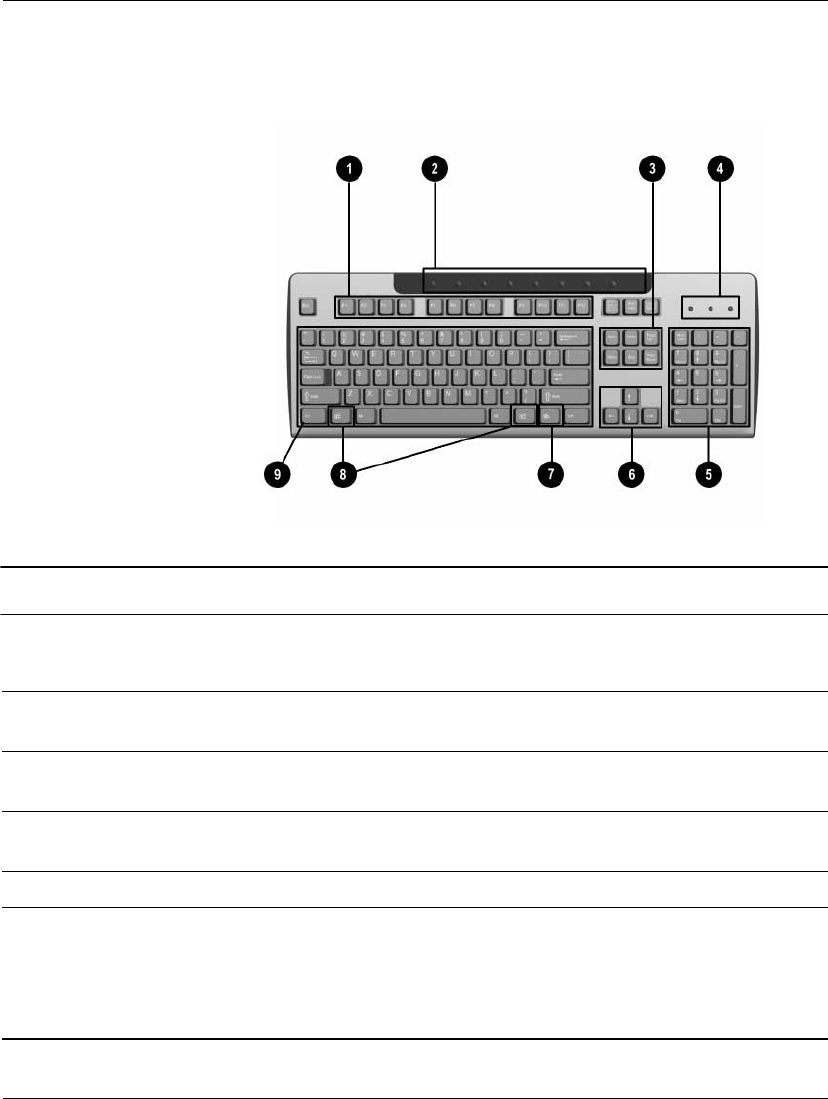

Componentes del teclado Easy Access de Compaq
1Teclas de función Realizan funciones especiales según la aplicación
de software que se esté utilizando.
2Botones Easy Access Proporciona acceso rápido a destinos de Internet
específicos.
3Teclas de edición Incluyen las siguientes: Insert, Inicio, RePág, Supr,
Fin y AvPág.
4Indicadores luminosos
de estado
Indican el estado del equipo y los valores del teclado
(Bloq Num, Bloq Mayús y Bloq Despl).
5Teclas numéricas Funcionan como el teclado de una calculadora.
6Teclas de flecha Se utilizan para desplazarse por un documento o
página Web. Estas teclas le permiten desplazarse
hacia la derecha, hacia la izquierda, hacia arriba y
hacia abajo utilizando el teclado en lugar de utilizar
el ratón.
Guía de referencia del hardware 1–5
Características del producto
Personalización de los botones Easy Access
Todos los botones Easy Access se pueden programar de modo que
abran cualquier aplicación o archivos de datos del disco duro o
cualquier dirección de Internet.
Para programar los botones Easy Access, haga lo siguiente:
1. Haga doble clic en el icono del teclado en el área de notificación
(en la esquina inferior derecha) de la barra de tareas de Windows.
Se abrirá el cuadro de diálogo Propiedades del teclado.
2. Haga clic en el botón de ayuda del cuadro de diálogo Propiedades
del teclado para obtener las instrucciones.
7Tecla Aplicación* Se utiliza (como el botón derecho del ratón)
para abrir menús emergentes en una aplicación de
Microsoft Office. Puede realizar otras funciones en
otras aplicaciones de software.
8Tecla del logotipo
de Windows*
Se utiliza para abrir el menú Inicio en Microsoft Windows.
También se emplea en combinación con otras teclas
para realizar otras funciones.
9Tecla Ctrl Se utiliza en combinación con otra tecla y su función
depende del software que se esté utilizando.
*Teclas disponibles en ciertas zonas geográficas.
Componentes del teclado Easy Access de Compaq (continuación)
1–6 Guía de referencia del hardware
Características del producto
Tecla del logotipo de Windows
La tecla del logotipo de Windows se utiliza en combinación con
otras teclas para realizar determinadas funciones disponibles en los
sistemas operativos Windows. Consulte el apartado “Componentes
del teclado Easy Access” para saber cuál es la tecla del logotipo
de Windows.
Funciones especiales del ratón
La mayoría de las aplicaciones de software permiten que se utilice un
ratón. Las funciones asignadas a cada botón del ratón dependen de las
aplicaciones de software utilizadas.
Tecla del logotipo de Windows Muestra u oculta el menú Inicio
Tecla del logotipo de Windows + dMuestra el escritorio
Tecla del logotipo de Windows + mMinimiza todas las aplicaciones abiertas
Mayús + tecla del logotipo de Windows + mDeshace Minimizar todo
Tecla del logotipo de Windows + eAbre Mi PC
Tecla del logotipo de Windows + fAbre Buscar documento
Tecla del logotipo de Windows + Ctrl + f Abre Buscar PC
Tecla del logotipo de Windows + F1 Abre la ayuda de Windows
Tecla del logotipo de Windows + lBloquea el equipo si se encuentra conectado
a un dominio de red o permite cambiar de
usuario si no se encuentra conectado a un
dominio de red
Tecla del logotipo de Windows + rAbre el cuadro de diálogo Ejecutar
Tecla del logotipo de Windows + uAbre el administrador de utilidades
Tecla del logotipo de Windows + Tab Activa el siguiente botón de la barra de
tareas
Guía de referencia del hardware 1–7
Características del producto

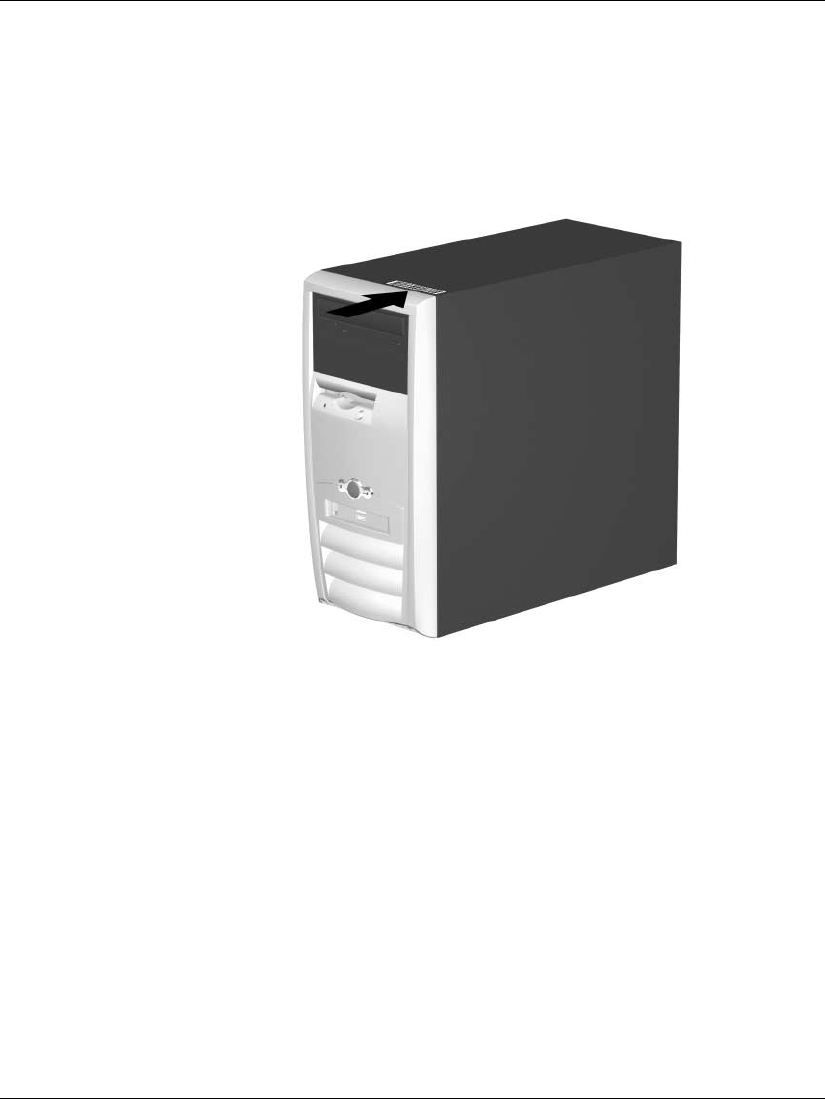

Ubicación del número de serie
Cada equipo tiene un número de serie exclusivo que está en la parte
superior de la cubierta 1 del equipo microtorre. Tenga este número
a mano cuando se ponga en contacto con el servicio al cliente de
Compaq para obtener ayuda.
Ubicación del número de serie
Guía de referencia del hardware 2–1
2
Actualizaciones de hardware
Características de mantenimiento
El equipo incluye características que hacen que sea más fácil actualizarlo
y realizar tareas de mantenimiento.
Secuencia de instalación
Es muy importante que siga esta secuencia de pasos para asegurarse
de que la instalación de los componentes opcionales se realiza
correctamente. Para obtener más información sobre Computer Setup,
consulte la publicación Computer Setup (F10) Utility Guide
(Guía sobre la utilidad Computer Setup (F10)). Si el equipo ya está
encendido, apáguelo y desconecte el cable de alimentación de la
toma de pared.
ADVERTENCIA: para reducir el riesgo de lesiones por descargas eléctricas
o por tocar superficies calientes, no olvide desconectar el cable de alimentación
de la toma de alimentación de la pared y espere a que los componentes se
enfríen antes de tocarlos.
ADVERTENCIA: para reducir el riesgo de descarga eléctrica, fuego o
daños en el equipo, no enchufe conectores de telecomunicaciones o líneas
telefónicas en los conectores del Controlador de interfaz de red (NIC).
PRECAUCIÓN: la electricidad estática puede dañar los componentes
electrónicos del equipo o de los componentes opcionales. Antes de
seguir estos pasos, toque un objeto metálico que esté conectado a
tierra para descargar la electricidad estática de su cuerpo. Consulte
el apéndice E de esta guía para obtener información adicional sobre
la prevención de descargas electrostáticas.
2–2 Guía de referencia del hardware
Actualizaciones de hardware
1. Retire la cubierta exterior para abrir el equipo. Consulte los
procedimientos de extracción del panel de acceso del equipo.
2. Instale los componentes opcionales. Hallará instrucciones en los
apartados correspondientes de esta guía o en la documentación
suministrada con los componentes opcionales.
3. Vuelva a colocar el panel de acceso en el equipo.
4. Encienda el monitor, el equipo y cualquier dispositivo que desee
probar.
5. Si es necesario, vuelva a configurar el equipo. Consulte la
publicación Computer Setup (F10) Utility Guide (Guía sobre la
utilidad Computer Setup (F10)) para obtener instrucciones sobre
cómo utilizar Computer Setup.
Extracción del panel de acceso del equipo
Para extraer el panel de acceso del equipo:
1. Cierre el sistema operativo correctamente y luego apague el
equipo y todos los dispositivos externos.
2. Desconecte el cable de alimentación de la toma de alimentación,
así como todos los dispositivos externos.
Guía de referencia del hardware 2–3
Actualizaciones de hardware
PRECAUCIÓN: antes de extraer el panel de acceso, asegúrese de apagar
el equipo y de desenchufar el cable de alimentación de la toma eléctrica.

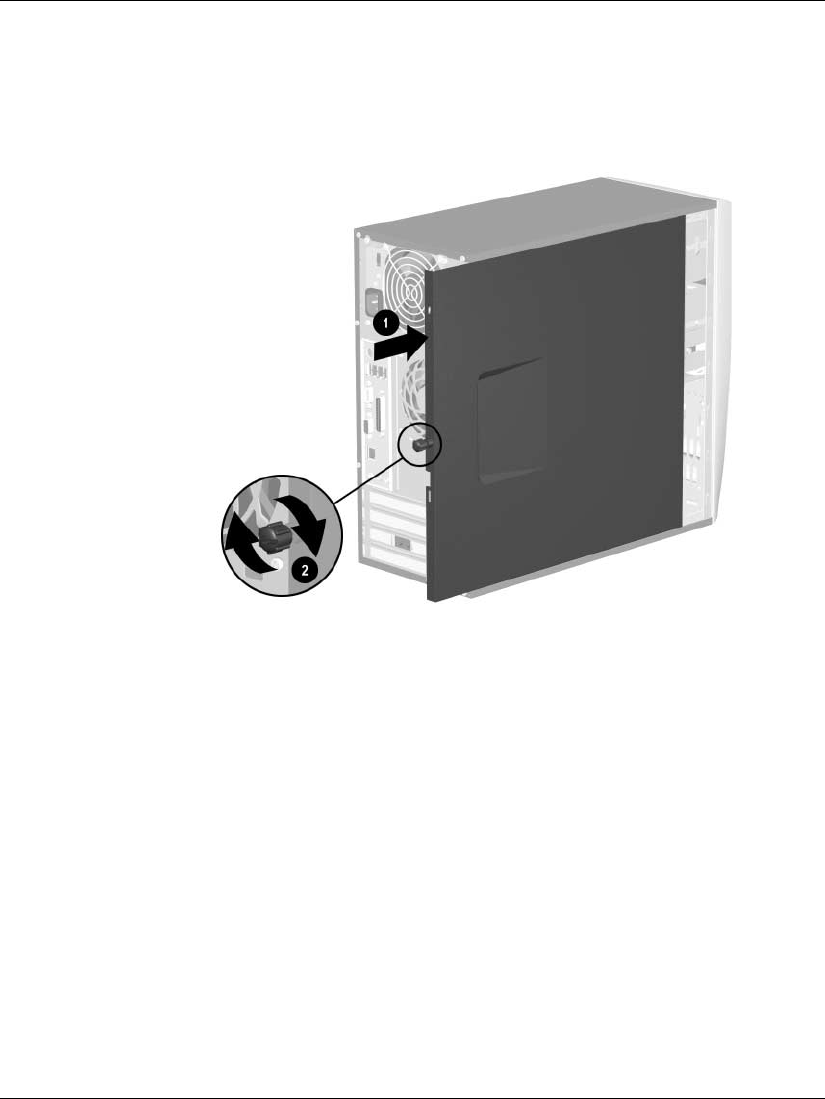

3. Afloje el tornillo aprisionado 1 que sujeta el panel de acceso al
chasis del equipo.
4. Deslice el panel de acceso 2 hacia atrás aproximadamente 2,5 cm
(1 pulg.) y, a continuación, levántelo y retírelo de la unidad.
✎Puede colocar el equipo sobre uno de sus lados para instalar las partes
internas. Asegúrese de colocar el lado del panel de acceso con el asa
hacia arriba.
Extracción del panel de acceso del equipo
2–4 Guía de referencia del hardware
Actualizaciones de hardware

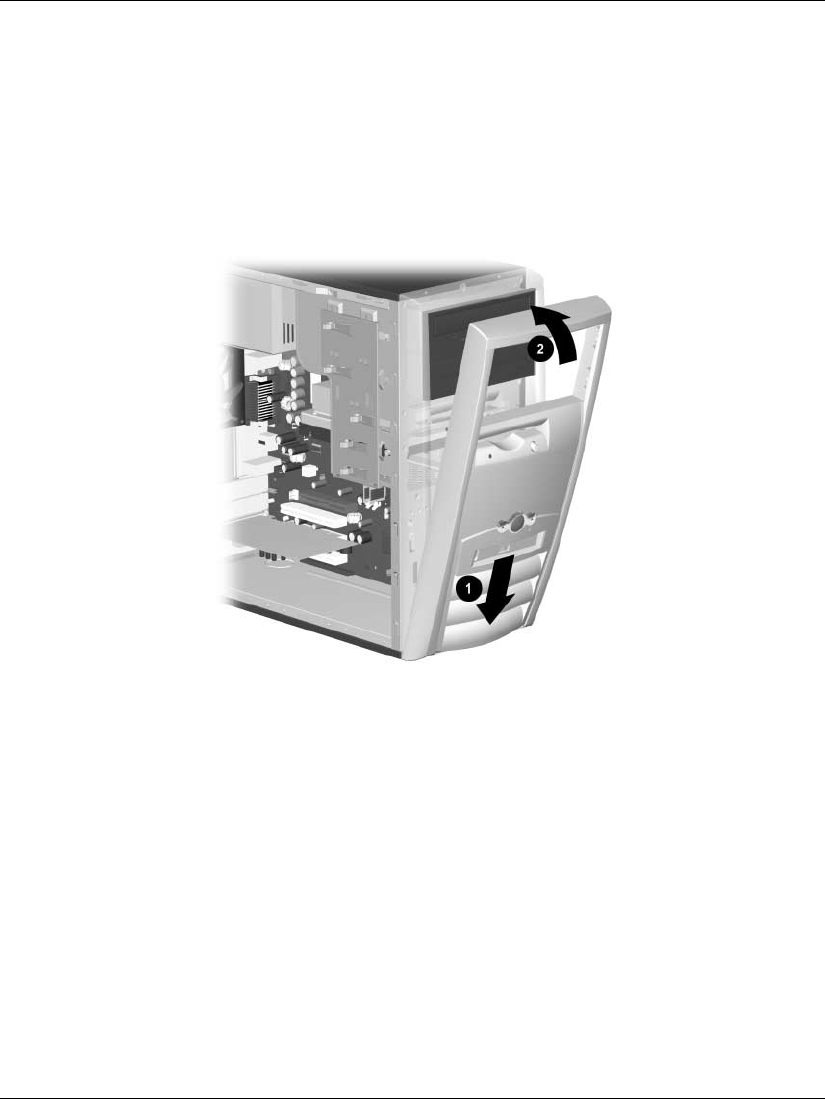

5. Quite el panel frontal empujando suavemente la parte superior 1
para separarlo del chasis y, a continuación, extraiga la parte
inferior 2.
Extracción del panel frontal
Guía de referencia del hardware 2–5
Actualizaciones de hardware
Instalación de memoria adicional
El ordenador se entrega con módulos de memoria en línea dual
(DIMM) con memoria de acceso aleatorio dinámico síncrono de
velocidad de datos doble (DDR-SDRAM).
DIMM
Puede ocupar los zócalos de memoria de la placa del sistema con
módulos DIMM estándar del sector. Estas ranuras para módulos de
memoria están ocupadas como mínimo por un módulo de memoria
preinstalado. Para obtener el máximo soporte de memoria, es posible
que deba sustituir el DIMM preinstalado por un DIMM de mayor
capacidad.
DIMM DDR-SDRAM
Para un funcionamiento correcto, si su sistema admite módulos
DIMM DDR-SDRAM, el módulo debe ser un DIMM DDR-SDRAM
estándar del sector de 2,5 V, 168 patillas, compatible con PC 1600 a
200 MHz o PC 2100 a 266 MHz sin búfer. El módulo DIMM
DDR-SDRAM debe admitir la latencia CAS 2 o 2,5
(CL = 2 o CL = 2,5). También debe contener la información de SPD
(Serial Presence Detect, Detección de presencia serie) de JEDEC
(Joint Electronic Device Engineering Council). No se admiten
módulos DIMM construidos con SDRAM x4; el sistema no se
iniciará si se utilizan módulos DIMM no admitidos.
✎El chipset Intel 845-G no admite la memoria ECC.
2–6 Guía de referencia del hardware
Actualizaciones de hardware
Instalación de módulos DIMM DDR-SDRAM
PRECAUCIÓN: los zócalos de los módulos de memoria tienen contactos
metálicos dorados. Cuando actualice la memoria, es importante que
utilice módulos de memoria con contactos metálicos dorados para
evitar la corrosión o la oxidación como consecuencia de la conexión
de contactos metálicos incompatibles.
PRECAUCIÓN: la electricidad estática puede dañar los componentes
electrónicos del equipo o de las tarjetas opcionales. Antes de seguir
estos pasos, toque un objeto metálico que esté conectado a tierra para
descargar la electricidad estática de su cuerpo. Consulte el apéndice E,
“Descarga electrostática”, para obtener más información.
PRECAUCIÓN: cuando manipule un módulo de memoria, no toque
ningún contacto. Si lo hiciera, el módulo podría resultar dañado.
1. Cierre correctamente el sistema operativo, apague el equipo y los
dispositivos externos y desconecte el cable de alimentación de la
toma eléctrica.
2. Extraiga la cubierta y localice los zócalos de los módulos de
memoria.
ADVERTENCIA: para reducir el riesgo de quemaduras producidas por
superficies calientes, espere a que se enfríen los componentes internos
del sistema antes de tocarlos.
3. Abra ambas pestañas del zócalo del módulo de memoria 1 e
inserte el módulo de memoria en el zócalo 2.
Guía de referencia del hardware 2–7
Actualizaciones de hardware
Instalación de un módulo DIMM
Empiece instalando un módulo en el zócalo más cercano al
módulo preinstalado y, a continuación, instale los módulos
siguiendo el orden numérico de los zócalos.
Sólo hay un modo de instalar un módulo de memoria. Haga
coincidir la muesca del módulo con la pestaña del zócalo de
memoria. Introduzca el módulo en el zócalo; compruebe que
quede totalmente insertado y bien encajado 3.
2–8 Guía de referencia del hardware
Actualizaciones de hardware
Extracción o actualización de una unidad
El equipo admite hasta cuatro unidades, que pueden instalarse en
diferentes configuraciones.
■Unidad de CD-ROM o de CD-R/RW
■Unidad de VD-ROM o de DVD-R/RW
■Unidad de disco duro
■Unidad de disquete
En este apartado se describe el procedimiento para sustituir o actualizar
las unidades de almacenamiento. Para sustituir una unidad se necesita
un destornillador Torx o de punta plana.
PRECAUCIÓN: antes de extraer la unidad de disco duro, no olvide
realizar una copia de seguridad de los archivos personales que guarda
en dicha unidad en un dispositivo de almacenamiento externo, como
por ejemplo, un CD. De lo contrario, podría perder datos. Después de
sustituir la unidad de disco duro, tendrá que ejecutar el CD Restore Plus!
de Compaq de Compaq para cargar los archivos de Compaq instalados
en fábrica.
Guía de referencia del hardware 2–9
Actualizaciones de hardware
Localización de las posiciones de las unidades
Posiciones de las unidades
1Unidad óptica
2Segunda unidad óptica
3Unidad de disquete
4Unidad de disco duro
✎Una unidad óptica es una unidad de CD-ROM, de CD-RW o de
DVD-ROM.
2–10 Guía de referencia del hardware
Actualizaciones de hardware
Extracción de una unidad
1. Cierre el sistema operativo adecuadamente, apague el equipo,
desconecte el cable de la toma de alimentación eléctrica y extraiga
el panel de acceso.
2. Extraiga el panel frontal.
3. Desconecte los cables de alimentación y de datos de la parte
posterior de la unidad, tal como se indica en las siguientes
ilustraciones.
Desconexión de los cables de la unidad óptica
Guía de referencia del hardware 2–11
Actualizaciones de hardware
Desconexión de los cables de la unidad de disquete
Desconexión de los cables de la unidad de disco duro
2–12 Guía de referencia del hardware
Actualizaciones de hardware
4. Las unidades están aseguradas en el compartimiento de la unidad
mediante un soporte de unidad con pestañas de liberación 1.
Presione hacia arriba las pestañas de liberación del soporte de la
unidad que desee extraer y, a continuación, deslice la unidad
hacia el exterior de su compartimiento de unidad 2.
Extracción de una unidad
5. Retire los cuatro tornillos, dos en cada lateral, de la unidad
antigua. Necesitará esos tornillos para instalar la nueva unidad.
Guía de referencia del hardware 2–13
Actualizaciones de hardware
Colocación de una unidad
PRECAUCIÓN: para evitar la pérdida de datos o para no dañar el equipo ni
la unidad:
■Si inserta o extrae una unidad de disco duro, cierre el sistema
operativo correctamente y, a continuación, apague el equipo. No
extraiga la unidad de disco duro cuando el equipo esté encendido
o en modo de espera.
■Antes de manipular una unidad, asegúrese de haber descargado
la electricidad estática de su cuerpo. Cuando manipule una unidad,
procure no tocar el conector. Para obtener más información sobre
cómo evitar daños por la electricidad estática, consulte el apéndice
E, “Descarga electrostática”.
■Manipule las unidades con cuidado; protéjalas de posibles caídas.
■No aplique demasiada fuerza cuando inserte una unidad.
■Evite exponer la unidad de disco duro a líquidos, temperaturas
extremas o productos que generen campos magnéticos tales como
monitores o altavoces.
le:
1. Coloque los cuatro tornillos de guía (dos en cada lado) que quitó
de la unidad antigua en la nueva unidad. Esos tornillos le ayudan
a colocar la unidad en la posición correcta en el compartimiento.
2. Deslice la unidad por el compartimiento de la unidad 1,
alineando los tornillos de guía con las ranuras de guía hasta que
quede firmemente en su sitio.
Deslizamiento de la unidad en el alojamiento de la unidad
2–14 Guía de referencia del hardware
Actualizaciones de hardware
3. Vuelva a conectar los cables de alimentación y de datos a la
unidad como se muestra en las siguientes ilustraciones.

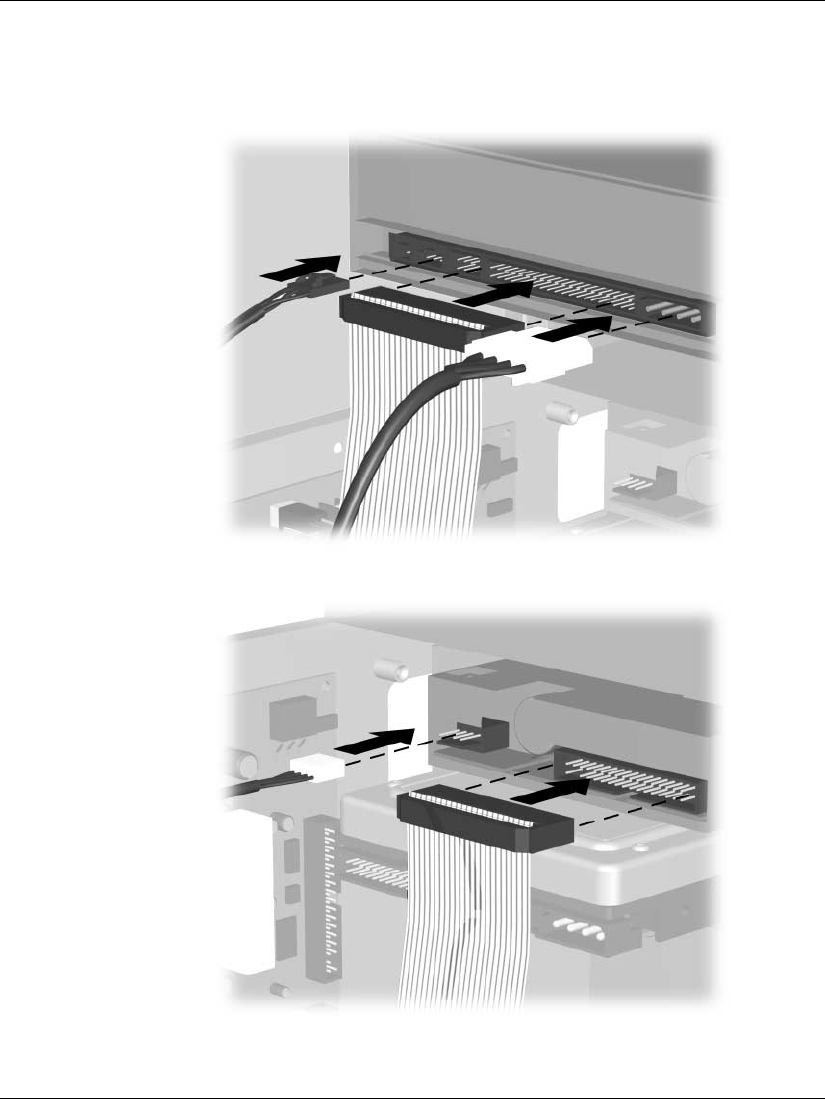

Reconexión de los cables de la unidad óptica
Reconexión de los cables de la unidad de disquete
Guía de referencia del hardware 2–15
Actualizaciones de hardware

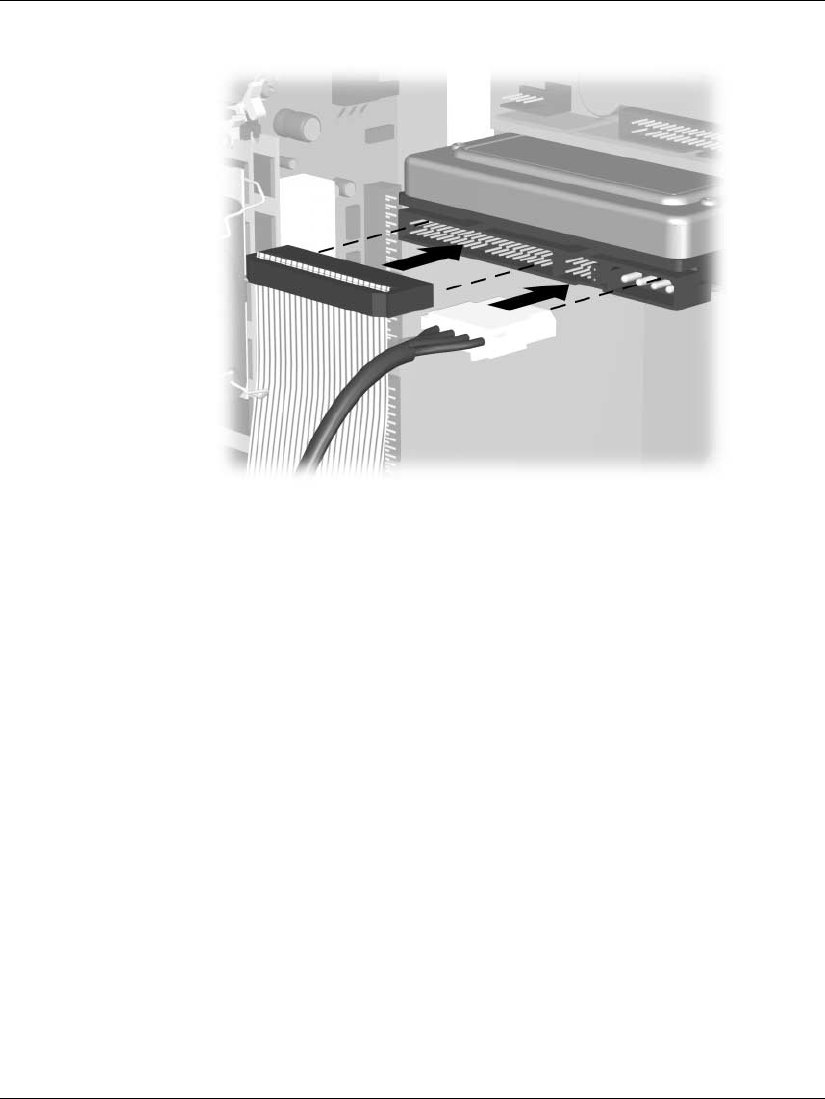

Reconexión de los cables de la unidad de disco duro
4. Complete el procedimiento descrito en el apartado “Montaje del
equipo” de este capítulo.
5. Encienda el equipo.
6. Si ha sustituido la unidad de disco duro, inserte el CD Restore
Plus! de Compaq para restaurar el sistema operativo, los
controladores de software y/o cualquier aplicación de software
instalados previamente en el equipo por Compaq. Siga las
instrucciones que se ofrecen en la guía incluida en el CD de
restauración. Una vez finalizado el proceso de restauración,
reinstale los archivos personales de los que hizo una copia de
seguridad antes de sustituir el disco duro.
2–16 Guía de referencia del hardware
Actualizaciones de hardware
Extracción o instalación de una tarjeta de expansión
Para extraer, sustituir o agregar una tarjeta de expansión, necesitará
un destornillador Phillips.
1. Cierre el sistema operativo adecuadamente, apague el equipo,
desconecte el cable de la toma de alimentación eléctrica y
extraiga el panel de acceso.

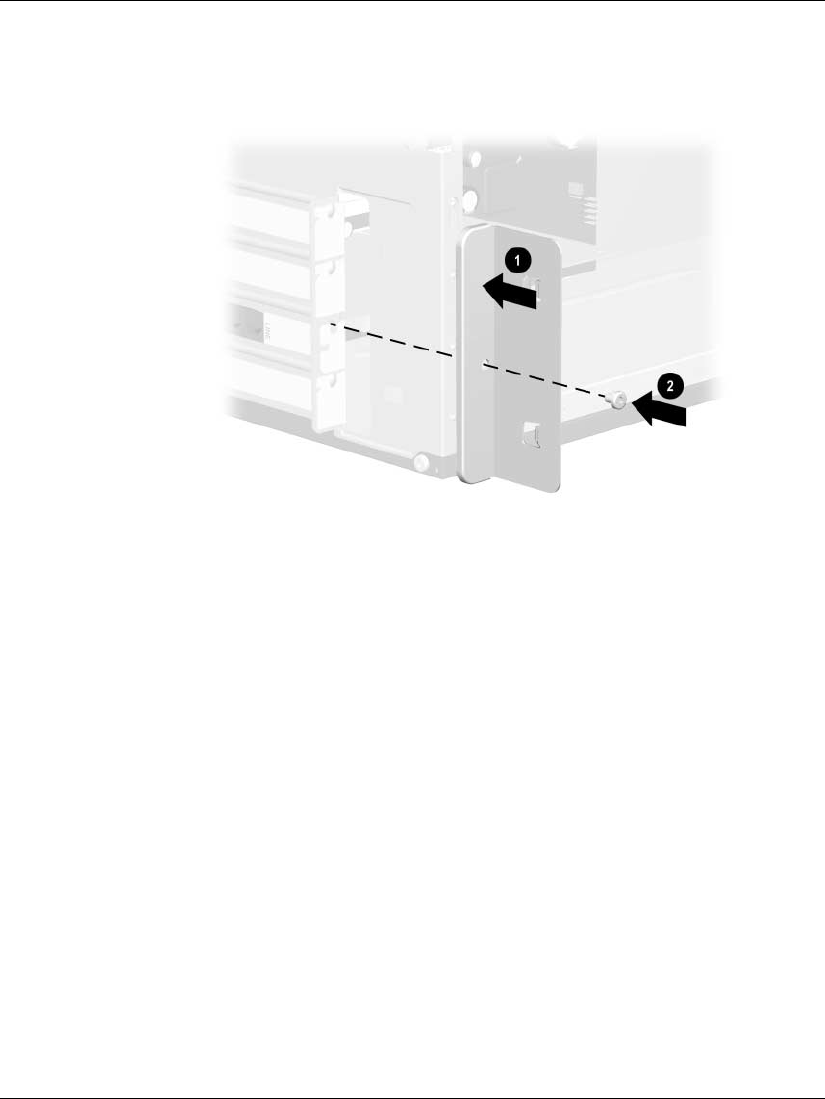

2. En la parte posterior del equipo las ranuras de expansión están
protegidas por una cubierta de soporte de expansión. Para extraer
la cubierta de soporte de expansión quite el tornillo de la cubierta
de soporte 1 y extraiga la cubierta de soporte de expansión 2.
Extracción del tornillo y de la cubierta de soporte de expansión
Guía de referencia del hardware 2–17
Actualizaciones de hardware
3. Localice en el equipo las ranuras de expansión de la placa del
sistema.
4. Si va a extraer una tarjeta de expansión, sostenga la tarjeta por
cada extremo y muévala cuidadosamente hacia delante y hacia
atrás hasta que los conectores se suelten del zócalo. Cerciórese de
no rayar la tarjeta rozándola contra los demás componentes.
Extracción de una tarjeta de expansión
2–18 Guía de referencia del hardware
Actualizaciones de hardware
5. Si no va a sustituir una tarjeta de expansión antigua por una nueva,
coloque la cubierta de la ranura de expansión para cerrar la ranura
abierta. Inserte la cubierta de metal de la ranura en la ranura abierta
y coloque un tornillo sobre la cubierta para fijarla en su sitio.
6. Si va a sustituir una tarjeta de expansión o añadir una nueva, alinee
el borde de la tarjeta de expansión con la ranura del chasis y presione
suavemente la tarjeta para insertarla en la ranura de expansión.
Sustitución o adición de una tarjeta de expansión
✎Al instalar una tarjeta de expansión, presione firmemente sobre la
tarjeta para que el conector se inserte correctamente en la ranura de la
tarjeta de expansión.
7. Si ha sustituido una tarjeta de expansión o añadido una nueva,
guarde la tarjeta antigua en el embalaje antiestático de la nueva
tarjeta.
Guía de referencia del hardware 2–19
Actualizaciones de hardware
8. Vuelva a colocar la cubierta de soporte de expansión 1 y el
tornillo 2.
Colocación de la cubierta de soporte de expansión
9. Complete el procedimiento descrito en el apartado “Montaje del
equipo” de este capítulo.
2–20 Guía de referencia del hardware
Actualizaciones de hardware
Montaje del equipo
1. Coloque el chasis en posición vertical. En una esquina, alinee el
extremo inferior del panel frontal con el extremo inferior 1 del
chasis de forma que el panel frontal se enganche en el chasis.
A continuación, presione el extremo superior del panel contra el
chasis hasta que quede colocado firmemente en la posición 2.
Colocación del panel frontal
Guía de referencia del hardware 2–21
Actualizaciones de hardware
2. Coloque el panel de acceso lateral en el chasis en su posición
correcta y deslícelo hasta que quede en su sitio 1. Compruebe
que el orificio del tornillo esté alineado con el orificio del chasis 2
y vuelva a colocar el tornillo.
Colocación del panel de acceso lateral
2–22 Guía de referencia del hardware
Actualizaciones de hardware

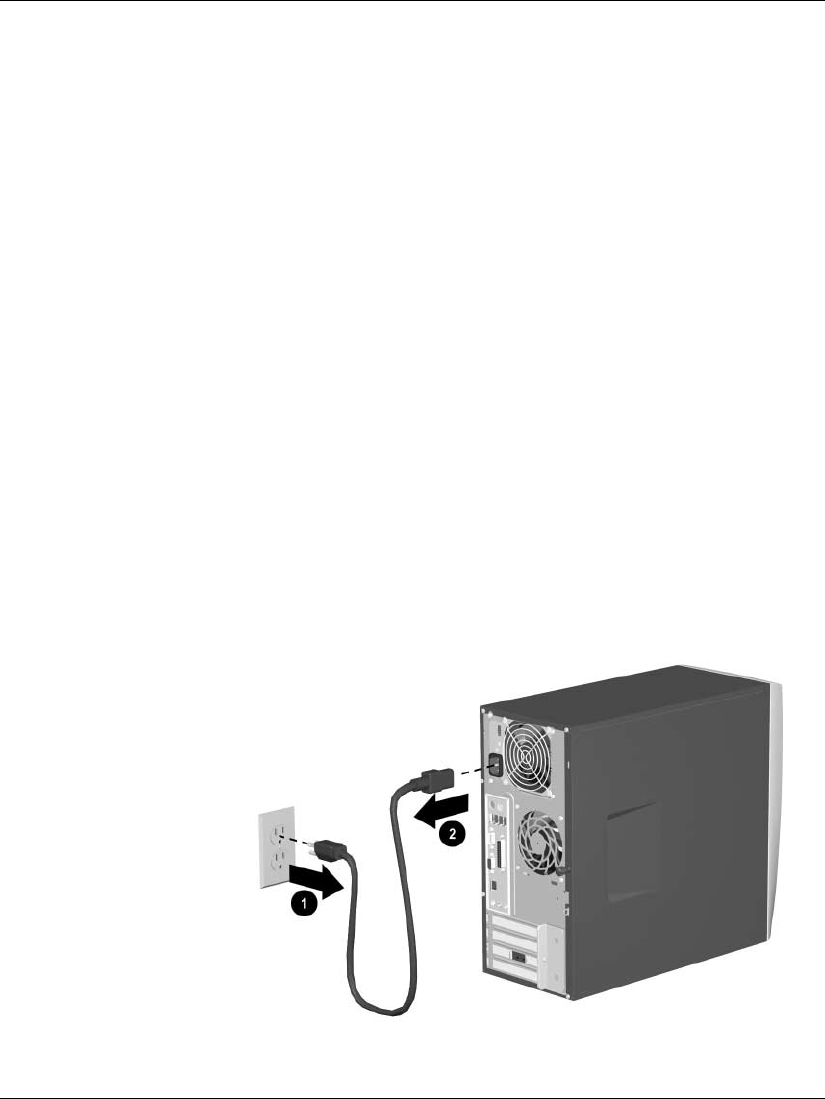

3. Vuelva a conectar el cable de alimentación 1 al equipo y a una
toma de alimentación 2.
Conexión del cable de alimentación
4. Vuelva a conectar todos los dispositivos periféricos al equipo.
ADVERTENCIA: para reducir el riesgo de descarga eléctrica, incendio
o daños en el equipo, no enchufe conectores de telecomunicaciones o
telefónicos en los puertos del Controlador de interfaz de red (NIC).
5. Pulse el botón de alimentación para encender el equipo.
Guía de referencia del hardware A–1
A
Especificaciones
Microtorre Evo™ serie D300 de Compaq
Dimensiones de la microtorre
Altura
Anchura
Profundidad
3,8 pulg.
12,5 pulg.
14,6 pulg.
9,7 cm
31,8 cm
37,1 cm
Peso aproximado 20 lb. 9,1 kg
Peso soportado
(carga máxima distribuida) 100 lb 45,4 kg
Rango de temperaturas
En funcionamiento
En reposo
50° a 95 °F
–22° a 140 °F
10° a 35 °C
–30° a 60 °C
Humedad relativa (sin condensación)
En funcionamiento
En reposo
10 a 90%
5 a 95%
10 a 90%
5 a 95%
Altitud máxima (sin presurizar)
En funcionamiento
En reposo
10.000 pies
30.000 pies
3.048 m
9.144 m
Disipación del calor
Máxima
Nominal
1.155 BTU/h
577 BTU/h
290 kg-cal/h
145 kg-cal/h
A–2 Guía de referencia del hardware
Especificaciones
Configuración del conmutador de
voltaje de entrada
115 V 230 V
Fuente de alimentación
Rango de voltaje en funcionamiento
Rango de voltaje nominal*
Frecuencia de línea nominal
90 a 264 V CA
100 a 240 V CA
50 a 60 Hz
90 a 264 V CA
100 a 240 V CA
50 a 60 Hz
Potencia de salida 220 W 220 W
Corriente nominal de entrada (máxima)* 6 A a 100 V CA 3 A a 200 V CA
*Algunos modelos utilizan una fuente de alimentación con una corrección de factor de
potencia activo de rango completo. De este modo, no es necesario un conmutador de
selección del voltaje de entrada y se reducen de forma significativa los armónicos y la
amplitud de potencia de entrada.
Microtorre Evo™ serie D300 de Compaq (continuación)
Guía de referencia del hardware B–1
B
Directrices de instalación de la unidad
de disco duro
Utilización de la función de selección por cable
con dispositivos Ultra ATA
Hay unidades opcionales de Compaq disponibles en kits que incluyen
un cable de unidad especial. La configuración de la unidad utiliza una
función de selección por cable que identifica la unidad como dispositivo
0 (unidad maestra) o dispositivo 1 (unidad esclava).
El dispositivo 1 es la unidad conectada al conector central del cable.
El dispositivo 0 es la unidad conectada al conector del extremo del
cable (sólo para cables ATA de 80 conductores). Si desea ver un
ejemplo de cable Ultra ATA, consulte el apartado “Directrices para
la instalación de dispositivos Ultra ATA” de este apéndice.
Los discos duros de Compaq se entregan con los puentes predefinidos
en el modo de selección por cable, por tanto, no es necesario realizar
cambios en la disposición de los puentes de las unidades existentes u
opcionales. Si ha adquirido una unidad de disco duro de otro fabricante,
consulte la documentación que acompaña al kit para asegurarse de que
los cables se instalan y configuran correctamente.
✎Si instala un segundo dispositivo en el Controlador principal, tendrá
que utilizar un cable Ultra ATA de 80 conductores para conseguir un
rendimiento óptimo. Este cable es estándar en algunos modelos.
B–2 Guía de referencia del hardware
Directrices de instalación de la unidad de disco duro
Directrices de instalación de dispositivos Ultra ATA
Para instalar unidades Ultra ATA adicionales, siga estas directrices:
■Si utiliza varios dispositivos Ultra ATA, Compaq recomienda
repartir los dispositivos entre los canales Ultra ATA principal y
secundario para obtener un rendimiento óptimo. Conecte el
dispositivo adicional a la placa del sistema mediante un cable
Ultra ATA adicional.
■Cable Ultra ATA de 80 conductores:
❏Cable de 80 conductores con una longitud total máxima de
45,7 cm y un espaciado máximo de 15,24 cm entre los
dispositivos 0 y 1.
Cable Ultra ATA de 80 conductores
■Para conseguir un rendimiento óptimo, conecte las unidades de
disco duro al Controlador principal. Conecte los dispositivos de
expansión, como unidades ópticas ATA, de cinta y de disquete,
en el Controlador secundario.
■Instale las unidades de media altura o de un tercio de altura en un
compartimiento de media altura.
■Instale tornillos de guía para asegurarse de que la unidad está
correctamente alineada dentro del armazón. Compaq proporciona
varios tornillos de guía adicionales, instalados en la parte frontal
del armazón del equipo, detrás del panel frontal. Algunas
opciones utilizan piezas métricas M3. Los tornillos métricos
que suministra Compaq son de color negro.
■Si sólo hay un dispositivo conectado a un cable, este dispositivo
debe conectarse al conector del extremo (dispositivo 0).
1Conector del dispositivo 0 (unidad maestra)
2Conector del dispositivo 1 (unidad esclava)
3Conector de la placa del sistema
Guía de referencia del hardware B–3
Directrices de instalación de la unidad de disco duro
Dispositivos SCSI
Esta sección contiene información relacionada con la instalación y
directrices de dispositivo SCSI.
Directrices de utilización de dispositivos SCSI
Al instalar y trabajar con los dispositivos SCSI, debe observar estas
directrices:
■Un único Controlador Ultra SCSI admite hasta siete dispositivos
SCSI por canal.
■Cada Controlador Wide-Ultra SCSI, Ultra-Wide SCSI, Wide
Ultra2 SCSI, Ultra 320 SCSI o Ultra 160 SCSI admite hasta
15 dispositivos SCSI por canal.
■Si utiliza varios dispositivos SCSI, Compaq recomienda repartir
los dispositivos entre los canales A y B, si es posible, para obtener
un rendimiento óptimo.
■Recomendación para el cable SCSI:
❏Cable LVD de par trenzado con una longitud máxima
de 132,5 cm, un terminador incorporado y un máximo
de 5 unidades con un espaciado mínimo entre unidades
de 13,3 cm.
✎Para modelos de formato reducido, sólo se admite un cable de un solo
dispositivo.
■El Controlador SCSI requiere que haya un número único de
ID SCSI (0–7 u 8–15) para cada dispositivo SCSI instalado. El
Controlador identifica los dispositivos SCSI por su número de
ID y no por su ubicación. Cambiar la posición de un dispositivo
SCSI por otra en la cadena SCSI no afecta a la comunicación
entre el Controlador y el dispositivo. A continuación se indican
los números ID SCSI reservados y disponibles para
dispositivos SCSI:
❏0: reservado para la unidad de disco duro principal
❏7: reservado para el Controlador
❏Del 1 al 6 y del 8 al 15: disponibles para todos los demás
dispositivos SCSI
B–4 Guía de referencia del hardware
Directrices de instalación de la unidad de disco duro
■Cada cadena o circuito SCSI debe estar terminado (cerrado) en
ambos extremos. La terminación puede llevarse a cabo con uno
de los métodos siguientes:
❏Mediante un cable provisto de un terminador incorporado.
Este cable se entrega con el equipo.
❏Mediante un cable provisto de un enchufe con una resistencia
de terminación en el último conector.
❏Mediante la conexión de un dispositivo SCSI con la
terminación activada en el último conector.
❏Mediante la conexión de un dispositivo SCSI externo con
su terminación activada al conector SCSI externo que se
encuentra en el panel posterior del equipo.
■Encienda todos los dispositivos SCSI externos antes de encender
el equipo. De este modo, el Controlador SCSI podrá reconocer
los dispositivos externos.
■El sistema admite una combinación de dispositivos SCSI internos
y externos, como unidades de disco duro, de cinta y ópticas.
■Compaq no recomienda combinar dispositivos SCSI de diferente
anchura dentro de la misma cadena SCSI o del mismo canal
SCSI. La combinación de dispositivos de anchuras diferentes
en la misma cadena o canal siempre da como resultado una
velocidad de transferencia de datos equivalente a la del dispositivo
más lento de la cadena. Pueden combinarse dispositivos Wide-Ultra2,
Ultra 160 y Ultra 320 en un mismo canal. No coloque dispositivos
estrechos en un canal que contenga algún tipo de dispositivo que
no sea un dispositivo estrecho.
Si desea obtener más información acerca de los dispositivos SCSI
opcionales, consulte la documentación que acompaña a cada dispositivo,
o bien póngase en contacto con el servicio técnico autorizado de
Compaq.
PRECAUCIÓN: no pase los cables cerca de la entrada de aire de la
fuente de alimentación. Los cables colocados de este modo pueden
bloquear la circulación del aire hacia la fuente de alimentación y
ocasionar el sobrecalentamiento de la misma.
Guía de referencia del hardware B–5
Directrices de instalación de la unidad de disco duro
Directrices de instalación de dispositivos SCSI opcionales
✎Si combina unidades de disco duro Ultra ATA y SCSI en el mismo
sistema, la unidad Ultra ATA será la unidad de arranque, a menos que
se modifique el orden de arranque en la utilidad de configuración que
aparece al pulsar F10 durante el arranque.
Al sustituir una unidad de disco duro, la nueva unidad debe ser del
mismo tipo que la unidad anterior. Si sustituye una unidad de disco
duro Ultra ATA por una unidad de disco duro SCSI, necesitará un kit
de cables opcionales SCSI LVD (Diferencial de bajo voltaje)
multimodo.
Si sólo se utiliza una unidad de disco duro SCSI, debe instalarse en el
compartimiento 4 si el equipo dispone de cuatro o más compartimientos.
Antes de instalar un dispositivo SCSI, realice las siguientes
operaciones:
■Compruebe el ID SCSI de la unidad y, si es necesario, configúrelo
con un número exclusivo. Consulte la sección “Directrices de
utilización de dispositivos SCSI” de este apéndice o la
documentación que acompaña al dispositivo.
■Determine si el dispositivo debe tener la terminación activada o
desactivada. Si es necesario, establezca la terminación. Consulte
la sección “Utilización de un cable SCSI” de este apéndice o la
documentación que acompaña al dispositivo.
✎Es posible que algunos dispositivos no tengan puentes de terminación
en el dispositivo. La terminación de estos dispositivos puede llevarse
a cabo con cable de terminación.
Encienda un dispositivo SCSI externo antes de encender el equipo.
De esta manera, el Controlador de la placa del sistema puede
reconocer el dispositivo SCSI externo y reiniciar automáticamente.
Cuando hay un dispositivo SCSI externo conectado a un conector
SCSI externo en el panel posterior del equipo, el dispositivo pasa a
ser el final de la cadena SCSI y debe configurarse como terminador.
B–6 Guía de referencia del hardware
Directrices de instalación de la unidad de disco duro
Controladores SCSI
Determinados modelos como las estaciones de trabajo están equipados
con un Controlador SCSI Ultra 160 integrado de un solo canal con un
conector interno en la placa del sistema.
Cables SCSI
Los compartimientos de unidades frontales están disponibles para
instalar o conectar dispositivos SCSI de almacenamiento masivo.
Utilización de un cable SCSI
Determinados modelos se entregan con un cable SCSI multimodo que
admite dispositivos LVD (Diferencial de bajo voltaje) o de terminación
única. El cable admite hasta tres dispositivos SCSI en los compartimientos
de unidades frontales (los modelos UATA no incluyen el cable SCSI).
Cable SCSI para cinco dispositivos con terminador
✎El cable que se entrega con el equipo puede tener un aspecto diferente
del cable mostrado (cable para cinco dispositivos).
✎Para modelos de formato reducido, sólo se admite un cable de un solo
dispositivo.
Si desea obtener más información acerca de la instalación de dispositivos
SCSI opcionales, consulte la documentación que acompaña al kit
opcional del dispositivo o póngase en contacto con su distribuidor o
el servicio técnico autorizado de Compaq.
Guía de referencia del hardware B–7
Directrices de instalación de la unidad de disco duro
Utilización de SCSISelect con dispositivos SCSI
El adaptador central SCSI incluye la utilidad SCSISelect, que permite
configurar dicho adaptador y ejecutar utilidades para discos SCSI.
Para ejecutar la utilidad SCSISelect:
■En el modo de mensajes POST activados: pulse Ctrl+A cuando
aparezca el mensaje “Press <Ctrl><A> for SCSISelect Utility”
(Pulse Ctrl+A para acceder a la utilidad SCSISelect) durante
la POST.
■En el modo de mensajes POST desactivados: cuando aparezca
la pantalla con el logotipo de Compaq, pulse cualquier tecla para
salir de dicha pantalla. Inmediatamente después de salir de la
pantalla del logotipo, pulse Ctrl+A para acceder a la utilidad
SCSISelect.
Aparece un menú con las siguientes opciones:
■Configure/View Host Adapter Settings (Configurar/Ver valores
de adaptador central)
❏SCSI Bus Interface Definitions (Definiciones de interfaz
de bus SCSI)
◆Host Adapter SCSI ID (ID SCSI de adaptador central)
◆SCSI Parity Checking (Comprobación de paridad SCSI)
◆Host Adapter SCSI Termination (Terminación SCSI
de adaptador central)
❏Additional Options (Opciones adicionales)
◆Boot Device Options (Opciones de dispositivo
de arranque)
◆SCSI Device Configuration (Configuración
de dispositivos SCSI)
◆Advanced Configuration Options (Opciones
de configuración avanzada)
■SCSI Disk Utilities (Utilidades de disco SCSI)
Enumera todos los dispositivos SCSI y números de ID SCSI.
✎Para obtener información adicional sobre cómo configurar el estado
de la visualización de los mensajes de la POST, consulte la publicación
Computer Setup (F10) Utility Guide (Guía sobre la utilidad Computer
Setup (F10)) del CD Biblioteca de documentación de Compaq.
B–8 Guía de referencia del hardware
Directrices de instalación de la unidad de disco duro
Selección de las opciones de Quiet Drive
✎Quiet Drive (Unidad en modo silencioso) es una función opcional y
puede que no se incluya en el equipo.
Si el equipo dispone de Quiet Drive o, si escoge instalar Quiet Drive,
puede configurar la unidad para que funcione en modo silencioso o
en modo de rendimiento (predeterminado). Cuando está inactivo,
Quiet Drive produce un nivel de ruido acústico de aproximadamente
4 decibelios (dB) menos que la unidad estándar. Cuando funciona en
modo silencioso, Quiet Drive lee y graba datos a un nivel de ruido
acústico de aproximadamente 7 dB menos que la unidad estándar.
✎Cuando funciona en modo silencioso, la unidad no funciona al nivel
máximo de rendimiento. Para funcionar al nivel máximo de rendimiento,
configure la unidad para que funcione en modo de rendimiento.
Para determinar si el equipo contiene Quiet Drive o para activar el
modo silencioso, siga los pasos siguientes:
1. Encienda o reinicie el equipo. Si trabaja con Windows, haga clic
en Inicio > Apagar el sistema > Reiniciar el equipo.
2. Cuando aparezca el mensaje F10 = Setup en la esquina inferior
derecha de la pantalla, pulse la tecla F10.
✎Si no pulsa la tecla F10 mientras se visualiza el mensaje, deberá
reiniciar el equipo para acceder a la utilidad.
3. Seleccione el idioma de la lista y pulse la tecla Intro.
Guía de referencia del hardware B–9
Directrices de instalación de la unidad de disco duro
4. En el menú de utilidades de Computer Setup puede elegir entre
cinco encabezados: Mediante las teclas de flecha o la tecla Tab,
seleccione Storage (Almacenamiento) > Device Configuration
(Configuración de dispositivos).
5. Seleccione la unidad de la lista de dispositivos. Pulse la tecla Intro.
6. Seleccione Quiet Drive (Unidad en modo silencioso) > Quiet
(Silencioso). Performance (Rendimiento) es el valor predeterminado
de fábrica.
✎Si no se visualiza la opción Quiet Drive, el equipo no contiene una
unidad de modo silencioso.
7. Para aplicar y guardar los cambios, seleccione File (Archivo) >
Save Changes (Guardar los cambios).
Guía de referencia del hardware C–1
C
Sustitución de la batería
La batería que se incluye con el equipo proporciona energía al reloj
de tiempo real y tiene una duración aproximada de tres años. Cuando
sustituya la batería, utilice una batería equivalente a la batería instalada
originalmente en el equipo. El equipo se entrega con una batería de
litio de 3 voltios.
✎La duración de la batería de litio puede alargarse conectando el
equipo a una toma de pared de CA. La batería de litio sólo se utiliza
cuando el equipo NO está conectado a alimentación de CA.
ADVERTENCIA: el equipo contiene una batería interna de dióxido de
manganeso y litio. Existe peligro de incendio y quemaduras si la batería
no se utiliza con cuidado. Para reducir el riesgo de lesiones:
■No intente recargar la batería.
■No la exponga a temperaturas superiores a 60 °C (140 °F).
■No desmonte, aplaste, perfore o cortocircuite los contactos
externos, ni la arroje al agua o al fuego.
■Utilice sólo baterías recomendadas por Compaq.
PRECAUCIÓN: antes de sustituir la batería, es importante que realice
una copia de seguridad de la configuración de la CMOS del equipo.
Cuando se extrae o se sustituye la batería, se borra la configuración de
la CMOS. Consulte la publicación Guía de solución de problemas para
obtener información sobre cómo hacer una copia de seguridad de la
configuración de la CMOS.
Las baterías, los paquetes de baterías y los acumuladores no deben
arrojarse a la basura con otros residuos domésticos. A fin de remitirlos
para su reciclado o eliminación correcta, utilice el sistema público de
recogida o devuélvalos a Compaq, a sus distribuidores autorizados o
a sus agentes.
C–2 Guía de referencia del hardware
Sustitución de la batería
PRECAUCIÓN: la electricidad estática puede dañar los componentes
electrónicos del equipo o de los componentes opcionales. Antes de seguir
estos pasos, toque un objeto metálico que esté conectado a tierra para
descargar la electricidad estática de su cuerpo.
1. Si normalmente utiliza el bloqueo de Smart Cover, utilice
Computer Setup para desactivar el bloqueo y el sensor de
Smart Cover.
2. Cierre el sistema operativo adecuadamente, apague el equipo
y los dispositivos externos, desconecte el cable de la toma de
alimentación eléctrica y extraiga la cubierta del equipo o el panel
de acceso.
✎Es posible que tenga que extraer la tarjeta de expansión para alcanzar
la batería.
3. Localice la batería y el soporte de la batería en la placa del
sistema.
4. En función del tipo de soporte de batería de la placa del sistema,
lleve a cabo las siguientes instrucciones para sustituir la batería.
Guía de referencia del hardware C–3
Sustitución de la batería
Tipo 1
a. Extraiga la batería del soporte.
Extracción de la batería (tipo 1)
b. Inserte la batería de repuesto, con el polo positivo hacia
arriba.
El soporte de la batería la fijará automáticamente en la posición
correcta.
C–4 Guía de referencia del hardware
Sustitución de la batería
Tipo 2
a. Para soltar la batería del soporte, presione la sujeción
metálica que sobresale de un extremo de la batería.
b. Cuando la batería se suelte, extráigala.
Extracción de la batería (tipo 2)
Guía de referencia del hardware C–5
Sustitución de la batería
c. Para insertar una batería nueva, deslice la batería por debajo
del borde del soporte con el polo positivo hacia arriba.
Empuje el extremo exterior hacia abajo hasta que el otro
extremo de la batería se encaje en la sujeción.
Colocación de la batería (tipo 2)
✎Una vez colocada la batería, efectúe los pasos siguientes para
completar el procedimiento.
5. Vuelva a colocar la cubierta del equipo o el panel de acceso.
6. Conecte y encienda el equipo.
7. Vuelva a establecer la fecha y la hora, las contraseñas y cualquier
otra configuración especial del sistema con la utilidad de configuración
de Compaq. Consulte la publicación Computer Setup (F10)
Utility Guide (Guía sobre la utilidad Computer Setup (F10)).
Si normalmente utiliza el bloqueo de Smart Cover, utilice
Computer Setup para volver a activar el bloqueo y el sensor
de Smart Cover.
Guía de referencia del hardware D–1
D
Candados de seguridad
Instalación de un candado de seguridad
Los candados de seguridad que se muestran a continuación y en la
página siguiente pueden utilizarse para asegurar el equipo microtorre.
Instalación de un candado con cadena Kensington
en el equipo microtorre Evo serie D300 de Compaq
D–2 Guía de referencia del hardware
Candados de seguridad
I
Instalación de un candado en el equipo microtorre
Evo serie D300 de Compaq
Guía de referencia del hardware E–1
E
Descarga electrostática
Una descarga de electricidad estática producida a través de los dedos
u otro conductor puede dañar las placas del sistema u otros dispositivos
sensibles a la electricidad estática. Este tipo de daños puede reducir la
vida útil del dispositivo.
Prevención de daños electrostáticos
Para evitar daños electrostáticos, tenga en cuenta las precauciones
siguientes:
■Evite el contacto directo de las manos con los productos; para
ello, transporte y almacene los productos en bolsas antiestáticas.
■Mantenga los componentes sensibles a la electricidad estática en
sus embalajes hasta que lleguen a las entornos de trabajo sin
electricidad estática.
■Coloque los componentes en una superficie conectada a tierra antes
de sacarlos de los contenedores.
■Procure no tocar las patillas, los cables ni los circuitos.
■Utilice siempre un método de conexión a tierra adecuado cuando
toque un componente o una unidad sensible a la electricidad
estática.
E–2 Guía de referencia del hardware
Descarga electrostática
Métodos de conexión a tierra
Existen varios métodos de conexión a tierra. Adopte una o varias de
las medidas siguientes cuando manipule o instale componentes sensibles
a la electricidad estática:
■Utilice una muñequera antiestática conectada mediante un cable
de tierra a una mesa de trabajo conectada a tierra o al chasis del
equipo. Las muñequeras antiestáticas son correas flexibles con
una resistencia mínima de 1 megaohmio +/–10%, en los cables
de tierra. Para conseguir una conexión a tierra adecuada, póngase
la muñequera antiestática bien ajustada y en contacto con la piel.
■Utilice tiras antiestáticas para tacones, punteras o botas cuando
trabaje de pie. Póngase las tiras en ambos pies cuando pise suelos
conductores o esterillas de disipación.
■Utilice herramientas conductoras.
■Utilice un kit de reparaciones portátil con una esterilla plegable
disipadora de la electricidad estática.
Si no dispone del equipo recomendado para una adecuada conexión a
tierra, póngase en contacto con su distribuidor o el servicio técnico
autorizado de Compaq.
✎Para obtener más información sobre la electricidad estática, póngase
en contacto con su distribuidor o el servicio técnico autorizado de
Compaq.
Guía de referencia del hardware F–1
F
Mantenimiento rutinario del equipo
y preparación para el transporte
Mantenimiento rutinario del equipo
Siga estas sugerencias para el cuidado de su equipo y monitor:
■Coloque el equipo en una superficie plana y resistente. Deje
un espacio libre de unos 7,5 cm detrás de la unidad del sistema
y sobre el monitor para permitir una correcta ventilación.
■Nunca encienda el equipo sin la cubierta o el panel lateral instalados.
■Nunca bloquee la circulación del aire en el equipo de modo que
se obstruyan los ventiladores frontales o la toma de aire. No
coloque el teclado, con el pie abatible bajado, directamente contra
la parte frontal de la unidad de sobremesa, ya que también podría
limitar la circulación del aire.
■Mantenga el equipo alejado de entornos de humedad excesiva, luz
solar directa o temperaturas extremas de frío o calor. Para obtener
información sobre los rangos de temperatura y humedad
recomendados para el equipo, consulte el apéndice A,
“Especificaciones”, de esta guía.
■Intente no derramar líquidos cerca del equipo ni el teclado.
■No tape nunca las ranuras de ventilación del monitor con ningún
tipo de material.
■Apague el equipo antes de emprender cualquiera de las siguientes
acciones:
❏Limpiar el exterior del equipo. Puede hacerlo siempre que sea
necesario con un paño húmedo y suave. Los productos de
limpieza pueden decolorar o deteriorar el acabado.
❏Limpiar, de vez en cuando, las ranuras de ventilación de la
parte frontal y posterior del equipo. La pelusa y otros cuerpos
extraños pueden bloquear las ranuras de ventilación y
obstruir la circulación de aire.
F–2 Guía de referencia del hardware
Mantenimiento rutinario del equipo y preparación para el transporte
Precauciones con la unidad de CD-ROM
Siga las instrucciones que se indican a continuación cuando realice el
mantenimiento o la limpieza de la unidad de CD-ROM.
Funcionamiento
■No mueva la unidad durante su funcionamiento. Puede verse
afectada la función de lectura.
■No exponga la unidad a cambios bruscos de temperatura, ya que
puede formarse condensación en su interior. Si la temperatura
cambia bruscamente mientras la unidad está encendida, espere
como mínimo una hora antes de apagarla. Si usa la unidad
inmediatamente, la lectura puede fallar.
■Evite colocar la unidad en un lugar sometido a humedad elevada,
temperaturas extremas, vibración mecánica o luz solar directa.
Limpieza
■Limpie el panel y los controles con un paño suave y seco, o con
un paño humedecido con un detergente líquido suave. No
pulverice nunca soluciones limpiadoras directamente sobre
la unidad.
■Evite el uso de disolventes, como el alcohol o benceno, que puedan
dañar el acabado.
Seguridad
Si cae un objeto o líquido en la unidad, desenchufe inmediatamente el
equipo y solicite la revisión del mismo al servicio técnico autorizado
de Compaq.
Guía de referencia del hardware F–3
Mantenimiento rutinario del equipo y preparación para el transporte
Preparación para el transporte
Para preparar el equipo para el transporte, lleve a cabo los siguientes
pasos:
1. Realice una copia de seguridad de los archivos del disco duro en
discos PD, cartuchos de cinta o disquetes. Asegúrese de que el
medio de almacenamiento que utilice para guardar las copias de
seguridad no esté expuesto a impulsos eléctricos o magnéticos
durante su almacenamiento o transporte.
✎La unidad de disco duro se bloquea automáticamente cuando se
desactiva la alimentación del sistema.
2. Extraiga los disquetes de las unidades de disquete y guárdelos.
3. Inserte un disquete en blanco en la unidad de disquete para
proteger la unidad durante el transporte. No utilice un disquete
en el que haya guardado datos o vaya a hacerlo.
4. Apague el equipo y los demás dispositivos externos.
5. Desconecte el cable de alimentación de la toma de corriente
y del equipo.
6. Desconecte los componentes del sistema y los dispositivos
externos de sus fuentes de alimentación y luego del equipo.
✎Compruebe que todas las tarjetas estén correctamente asentadas y
fijadas en las ranuras correspondientes antes de transportar el equipo.
7. Para proteger los componentes del sistema y los dispositivos
externos, embálelos en sus cajas originales o en otras similares
con suficiente material protector.
✎Para obtener información sobre las características ambientales
necesarias cuando el equipo no está en funcionamiento, consulte
el apéndice A, “Especificaciones”, en esta misma guía.
Guía de referencia del hardware índice–1
A
alimentación
botón 1–2
indicador luminoso 1–2
B
batería
sustitución C–1
C
cable de alimentación
conectar 2–22
candados de seguridad D–1
CD-R/RW
instalación 2–8
CD-ROM
instalación 2–8
componentes
panel frontal 1–2
panel posterior 1–3
teclado 1–4
componentes del panel frontal 1–2
componentes del panel posterior 1–3
Controlador SCSI B–6
D
descarga electrostática 2–1, E–1
disco duro
instalación 2–8
dispositivo SCSI
directrices B–3
dispositivos Ultra ATA B–1
disquete
instalación 2–8
DVD-R/RW
instalación 2–8
E
especificaciones A–1
extraer
panel de acceso del equipo 2–2
F
ficheros de copia de seguridad 2–8, 2–15
I
instalación
unidades 2–10, 2–13
L
logotipo de Windows, tecla 1–6
M
mantenimiento del equipo F–1
memoria
instalación 2–5
P
panel de acceso
colocar 2–21
extraer 2–3
panel de acceso del equipo, extraer 2–2
panel frontal
colocar 2–20
extraer 2–4
preparación para el transporte F–1
Q
Quiet Drive (Unidad en modo silencioso)
B–8
índice
índice–2 Guía de referencia del hardware
índice
R
ranuras de expansión 2–17
ratón
funciones especiales 1–6
restaurar software 2–15
S
soporte de unidad 2–12
T
tarjeta de expansión 2–16
tecla del logotipo de Windows 1–6
teclado 1–4
puerto 1–3
U
ubicación del número de serie 1–7
ubicaciones de las unidades
unidad de disco duro 2–9
unidad de disquete 2–9
unidad óptica, unidad de CD 2–9
unidad óptica, unidad de DVD 2–9
unidad de disco duro
directrices de instalación B–1
indicador luminoso de actividad 1–2
unidad de disquete 1–2
botón de expulsión 1–2
indicador luminoso de actividad 1–2
unidades ópticas 2–9, B–2
botón de expulsión 1–2
indicador luminoso de actividad 1–2
unidades, posiciones 2–9
USB 1–2
utilidad SCSISelect B–7

Navigation menu
