HP Laser Jet Pro 200 Color MFP M275nw Austauschen Der Bildtrommel C02781035
User Manual: HP HP LaserJet Pro 200 color MFP M275nw - Austauschen der Bildtrommel
Open the PDF directly: View PDF
.
Page Count: 7
LASERJET PRO 200
COLOR MFP M275nw
Austauschen der Bildtrommel
HINWEIS: Die in diesem Produkt installierte Bildtrommel wird von der Gewährleistung des Produkts abgedeckt.
Auf Ersatzbildtrommeln wird eine einjährige Herstellergarantie ab dem Zeitpunkt der Installation gewährt. Das
Einsetzdatum der Bildtrommel wird auf der Verbrauchsmaterial-Statusseite angezeigt. Es sind nur die
Druckpatronen dieses Geräts von der HP Gewährleistung mit Premiumschutz abgedeckt.
ACHTUNG: Nehmen Sie die Bildtrommel erst unmittelbar vor dem Gebrauch aus der Verpackung.
1. Entfernen Sie das Papier aus dem Zufuhrfach.
2. Heben Sie den Kameraarm vollständig an.
© 2011 Copyright Hewlett-Packard Development
Company, L.P.
1

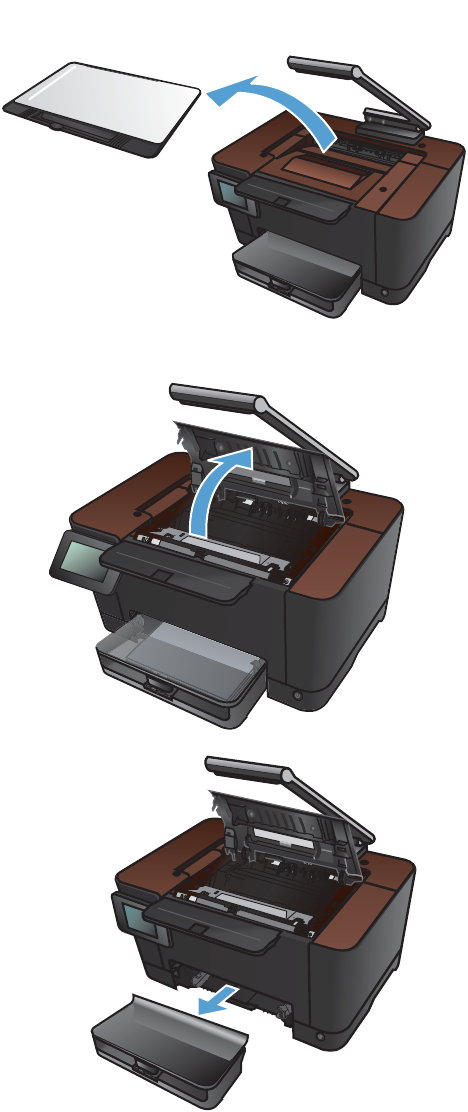

3. Entfernen Sie den Objekttisch, und legen Sie
ihn zur Seite.

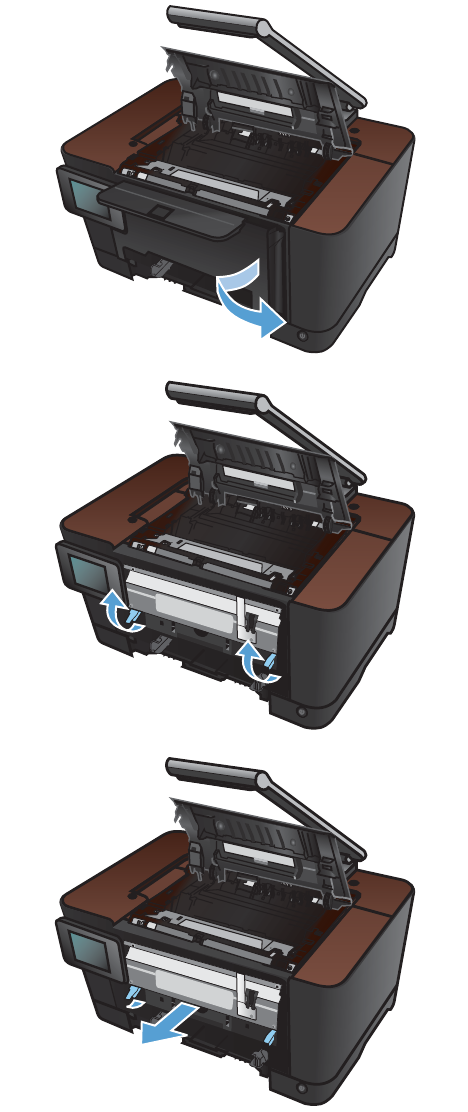

4. Öffnen Sie die Druckpatronenklappe.
5. Ziehen Sie das Zufuhrfach zum Entfernen
gerade heraus.
LASERJET PRO 200 2
6. Ziehen Sie den oberen rechten Teil der
vorderen Abdeckung heraus, und kippen Sie
sie leicht nach vorne, um die rechte Seite zu
lösen. Nehmen Sie die vordere Abdeckung
vom Gerät.
7. Heben Sie die beiden Hebel an, mit denen die
Bildtrommel befestigt ist.

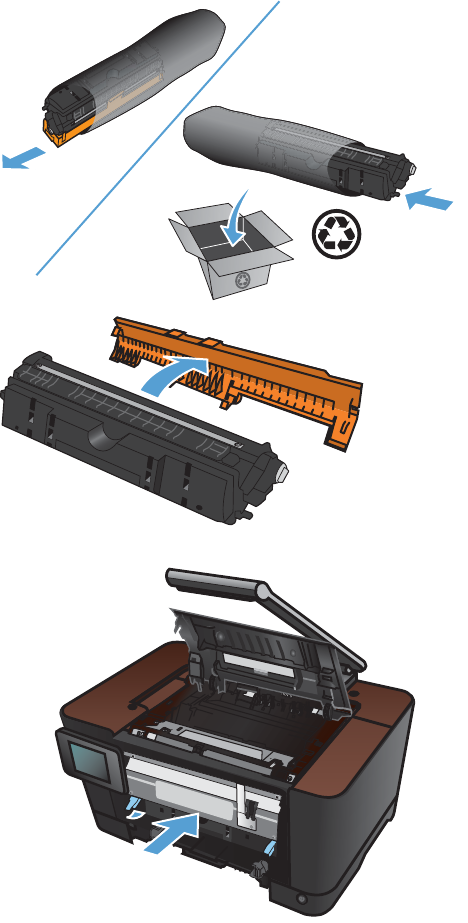

8. Entfernen Sie die alte Bildtrommel.
© 2011 Copyright Hewlett-Packard Development
Company, L.P.
3
9. Nehmen Sie die neue Bildtrommel aus der
Verpackung. Legen Sie die gebrauchte
Bildtrommel zum Recycling in die
Schutzverpackung und in den Karton.
10. Entfernen Sie die Schutzhüllen von der neuen
Bildtrommel.
ACHTUNG: Um eine Beschädigung der
Bildtrommel zu vermeiden, darf diese keinem
Licht ausgesetzt werden. Decken Sie sie mit
einem Blatt Papier ab.
ACHTUNG: Berühren Sie die grüne Walze
nicht. Fingerabdrücke auf der Bildtrommel
können die Druckqualität beeinträchtigen.
11. Setzen Sie die neue Bildtrommel in das Gerät
ein.
LASERJET PRO 200 4
12. Senken Sie die beiden Hebel ab, mit denen
die Bildtrommel befestigt ist.
13. Bringen Sie die vordere Abdeckung wieder
an. Setzen Sie die linke Seite erst ein, und
drehen Sie die Abdeckung dann in ihre Position.
14. Setzen Sie das Zufuhrfach wieder ein.
© 2011 Copyright Hewlett-Packard Development
Company, L.P.
5
15. Schließen Sie die Druckpatronenklappe.
16. Setzen Sie den Objekttisch wieder ein.
17. Senken Sie den Kameraarm ab.
HINWEIS: Senken Sie den Kameraarm, um
die Kameralinsenabdeckung vor
Beschädigungen zu schützen.
LASERJET PRO 200 6

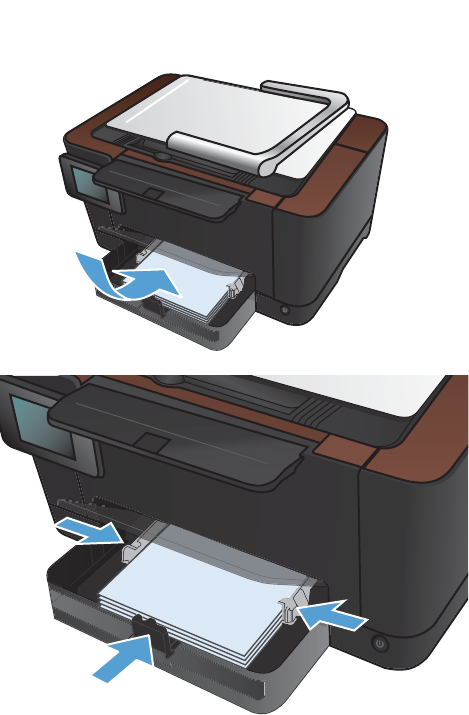

18. Legen Sie das Papier in das Zufuhrfach.
19. Stellen Sie die Führungen so ein, dass sie am
Papierstapel anliegen.
© 2011 Copyright Hewlett-Packard Development
Company, L.P.
7
