HP Kayak XM600 Minitower

Benutzerhandbuch

HP Kayak XM600 Series 2

und HP Kayak XM600

Dieses Benutzerhandbuch befaßt sich mit dem

HP Kayak XM600 Series 2 mit Prozessoren, die in

Sockeln installiert werden. Diese PCs haben die

Modellnummer P2190N und höher.

Ein separates Benutzerhandbuch ist für den HP Kayak

XM600 verfügbar, der mit Prozessoren ausgestattet ist,

die in Steckplätzen installiert werden.

An jedem PC befindet sich an der Gehäuseaußenseite ein

“Support Label”, auf dem die entsprechende PC-Serie

angegeben ist. Von vorne betrachtet befindet sich der

Aufkleber an der Unterkante der rechten Seitenab-

deckung des PC.

Auf dem “Support Label” sind Modell, Modellnummer

und Seriennummer angegeben. Der Aufkleber enthält

folgende Informationen:

HP Kayak XM600

Diese PCs haben die Modellnummern Dxxxx (alle) und

Pxxxx bis P2189N.

oder

HP Kayak XM600 Series 2

Diese PCs haben die Modellnummer P2190N und höher.

Benutzerhandbuch

Inhaltsverzeichnis

Hinweis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Wichtige Warnhinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Information und Hilfe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Informationen zu ergonomischen Aspekten . . . . . . . . . . . . . . . . . . . 9

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

1 Einrichten und Verwenden Ihrer PC Workstation. . . . . . . . . 11

Anschließen von Geräten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Das MaxiLife-Statusbedienfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Einschalten und Ausschalten Ihrer PC Workstation . . . . . . . . . . . 14

Verwenden der erweiterten HP Multimedia-Tastatur

(nur bei bestimmten Modellen) . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Anzeigen der HP Konfigurationsübersicht . . . . . . . . . . . . . . . . . . . 17

Verwenden des HP Setup-Programms . . . . . . . . . . . . . . . . . . . . . . . 18

Einrichten von Kennwörtern im HP Setup-Programm . . . . . . . . . 20

Verwenden des Power-Management . . . . . . . . . . . . . . . . . . . . . . . . 21

Verwaltungsfunktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Software und Treiber . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

2 Installieren und Austauschen von Hardware-Komponenten

in Ihrer PC Workstation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Abnehmen und Wiederanbringen der Gehäuseabdeckung

und des Frontrahmens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Ausbauen oder Installieren eines Prozessors . . . . . . . . . . . . . . . . . 28

Ausbauen, Austauschen und Erweitern von Speicher. . . . . . . . . . 32

Ausbauen und Austauschen einer Zubehörkarte . . . . . . . . . . . . . . 34

Installieren von Massenspeichergeräten . . . . . . . . . . . . . . . . . . . . . 36

Ausbauen und Austauschen des primären Festplattenlaufwerks 41

Installieren eines zweiten Festplattenlaufwerks in einem

internen Laufwerksschacht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Installieren eines dritten oder vierten Festplattenlaufwerks . . . . 44

Installieren eines Gerätes in einem von vorne zugänglichen

Laufwerksschacht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Austauschen des CD-ROM- (oder DVD-) Laufwerks . . . . . . . . . . . 46

Austauschen des Diskettenlaufwerks . . . . . . . . . . . . . . . . . . . . . . . 47

Abschließen der Installation eines Massenspeichergerätes . . . . . 48

Austauschen des Netzteils. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Austauschen der Systemplatine . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Austauschen des Ventilators im Hauptgehäuse . . . . . . . . . . . . . . . 53

Austauschen der Ventilator- und Lautsprechereinheit . . . . . . . . . 54

4English

Benutzerhandbuch

Inhaltsverzeichnis

50%

Schalter auf der Systemplatine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Austauschen der Batterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

3 Fehlerbehebung an Ihrer HP PC Workstation. . . . . . . . . . . . 59

Wenn Ihr PC nicht einwandfrei startet . . . . . . . . . . . . . . . . . . . . . . . 60

Wenn an Ihrem PC ein Problem mit der Hardware vorliegt. . . . . . 60

Diagnostizieren von Problemen mit HP MaxiLife . . . . . . . . . . . . . . 62

Diagnosefunktionen vor dem Systemstart . . . . . . . . . . . . . . . . . . . . 66

Das Hardware-Diagnoseprogramm HP e-DiagTools . . . . . . . . . . . . 67

Abbilderstellungs- und Wiederherstellungs-CD-ROM. . . . . . . . . . . 69

Antworten auf häufig gestellte Fragen . . . . . . . . . . . . . . . . . . . . . . . 73

Benötigen Sie weitere Hilfe?. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Zusammenstellen der Informationen vor der Kontaktaufnahme

mit dem HP Kundendienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Index. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

Hinweis

Änderungen vorbehalten.

Hewlett-Packard übernimmt keinerlei Verantwortung für den Inhalt dieser

Dokumentation und schließt insbesondere direkte und indirekte

Verantwortung für die Marktgängigkeit oder die Eignung für bestimmte

Einsatzzwecke aus. Hewlett-Packard übernimmt keine Haftung für Fehler,

die in diesem Handbuch enthalten sind, oder für zufällige oder

Folgeschäden im Zusammenhang mit der Lieferung, Leistungsfähigkeit

oder dem Gebrauch dieses Handbuchs.

Hewlett-Packard übernimmt keine Verantwortung für den Gebrauch oder

die Zuverlässigkeit seiner Software auf Geräten, die nicht von

Hewlett-Packard geliefert wurden.

Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte

vorbehalten. Kein Teil dieser Dokumentation darf ohne vorherige

schriftliche Genehmigung von Hewlett-Packard fotokopiert, reproduziert

oder übersetzt werden.

AdobeTM und AcrobatTM sind Warenzeichen von Adobe Systems

Incorporated.

Microsoft®, MS®, MS-DOS®, Windows® und Windows NT® sind in den USA

eingetragene Warenzeichen der Microsoft Corporation.

Pentium® ist ein eingetragenes Warenzeichen der Intel Corporation.

Rambus und RDRAM sind eingetragene Warenzeichen von Rambus Inc.

Direct Rambus, Direct RDRAM und RIMM sind Warenzeichen von

Rambus Inc.

Hewlett-Packard France

Business Desktop Division (BDD)

38053 Grenoble Cedex 9

France

 2000 Hewlett-Packard Company

Wichtige Warnhinweise

Vermeiden einer Gefahr durch Stromschlag

WARNUNG Um eine Gefahr durch Stromschlag zu vermeiden, öffnen Sie nicht das

Netzteil. Dort befinden sich keine Teile, die der Benutzer reparieren

kann.

Um eine Gefahr durch Stromschlag und eine Verletzung Ihrer Augen

durch Laser-Strahlung zu vermeiden, öffnen Sie nicht das Laser-Modul.

Das Laser-Modul darf ausschließlich von fachlich qualifizierten

Technikern gewartet werden. Nehmen Sie an der Laser-Einheit keine

Veränderungen vor. Angaben zum Stromverbrauch und zur Wellenlänge

finden Sie auf dem Aufkleber am CD-ROM-Laufwerk. Dieses Produkt ist

ein Laser-Produkt der Klasse 1.

Hinweis zu elektrischen Verbindungen

WARNUNG Zu Ihrer eigenen Sicherheit sollten Sie das Gerät immer an einer

geerdeten Wandsteckdose anschließen. Verwenden Sie immer ein

Netzkabel mit einem einwandfrei geerdeten Stecker, wie z.B. die Kabel,

die im Lieferumfang dieses Gerätes enthalten sind bzw. Ihren

landesspezifischen Bestimmungen entsprechen. Dieses Gerät wird durch

das Abziehen des Netzkabels aus der Steckdose vom Netz getrennt. Dies

bedeutet, daß das Gerät in der Nähe einer Steckdose, die leicht

zugänglich ist, aufgestellt werden muß.

Multimedia-Modelle

WARNUNG Wenn es sich bei Ihrem PC um ein Multimedia-Modell handelt oder wenn

in Ihrem PC eine Audiokarte installiert ist, sollten Sie die Lautstärke vor

dem Anschließen von Kopfhörern und Lautsprechern senken. Hierdurch

vermeiden Sie eine versehentlich zu hoch eingestellte Wiedergabe. Wenn

Sie den Lautstärkepegel über längere Zeit zu hoch eingestellt haben, kann

dies Ihr Gehör schädigen. Legen Sie sich die Kopfhörer vor dem

Aufsetzen zunächst um den Hals, und drehen Sie die Lautstärke nach

unten. Wenn Sie dann die Kopfhörer aufsetzen, stellen Sie die Lautstärke

auf ein angenehmes Niveau ein. Wenn Sie die Wiedergabe als angenehm,

deutlich und ohne Verzerrungen empfinden, lassen Sie den

Lautstärkeregler in dieser Position.

Abnehmen und Wiederanbringen der Gehäuseabdeckung

WARNUNG Zu Ihrer eigenen Sicherheit sollten Sie niemals die Gehäuseabdeckung

des PC abnehmen, ohne zuvor das Netzkabel aus der Steckdose und die

Kabel zu einem Telekommunikationsnetz abgezogen zu haben. Bringen

Sie die Gehäuseabdeckung immer erst am PC an, bevor Sie diesen wieder

einschalten.

Sicherheitshinweise

WARNUNG Wenn die Batterie nicht korrekt eingebaut wird, besteht Explosionsgefahr.

Zu Ihrer eigenen Sicherheit sollten Sie nicht versuchen, die Batterie

wiederaufzuladen, zu zerlegen oder die alte Batterie zu verbrennen.

Tauschen Sie die Batterie nur gegen den gleichen oder ähnlichen Typ aus,

der vom Hersteller empfohlen wird. Es handelt sich hier um eine Lithium-

Batterie ohne Schwermetalle. Batterien gehören nicht in den Hausmüll. Sie

werden vom Händler, bei dem Sie den PC gekauft haben, vom Hersteller

oder deren Beauftragten kostenlos zurückgenommen, um sie einer

Verwertung bzw. Entsorgung zuzuführen.

Wenn Sie ein Modem besitzen:

Schließen Sie dieses Produkt nicht während eines Gewitters an das

Telefonnetz an. Installieren Sie erst dann Telefonanschlußdosen in

feuchten Umgebungen, nachdem Sie das Telefonkabel von der

Netzwerkkarte abgezogen haben. Berühren Sie nicht isolierte

Telefondrähte oder Drahtenden nur dann, nachdem Sie das Telefonkabel

von der Netzwerkkarte abgezogen haben. Gehen Sie beim Installieren oder

Modifizieren von Telefonkabeln vorsichtig vor. Benutzen Sie während

eines Gewitters keinen Telefonapparat (sofern kein drahtloses

Telefongerät). Es besteht eine Blitzschlaggefahr.

Bei Schäden an Gasleitungen sollten Sie niemals in der Nähe der

Schadensstelle ein Telefon verwenden, um den Schaden zu melden. Ziehen

Sie zuerst die Kabel zum Telefonnetz ab, bevor Sie die

Kommunikationskarte berühren oder ausbauen.

Auspacken Ihrer PC Workstation

WARNUNG Wenn Sie sich nicht sicher sind, ob Sie das Gerät allein heben können,

sollten Sie eine weitere Person um Hilfe bitten.

Statische Elektrizität

VORSICHT Statische Elektrizität kann elektronische Bauteile beschädigen.

Schalten Sie alle Geräte aus. Vermeiden Sie jeglichen Kontakt Ihrer

Kleidung mit den Bauteilen. Legen Sie die Schutzhülle mit den

Bauteilen auf die Oberseite der PC Workstation, um eventuell

vorhandene statische Elektrizität abzuleiten, wenn Sie das Bauteil aus

der Schutzhülle nehmen. Fassen Sie das Zubehörteil möglichst selten

und nur an den Kanten an.

Information und Hilfe

Kennenlernen der

Erweiterung Ihres

Computers durch die

Installation von Zubehör

Online-Hilfe des Betriebssystems

Start ☞ Hilfe ☞Inhalt

Dieses Handbuch

Information CD-ROM

Kennenlernen der

Verwendung Ihres

Betriebssystems

Informationen über die

verfügbaren Unter-

stützungsoptionen und über

die Fehlerbehebung an Ihrer

PC Workstation

Kurzreferenz

Das Handbuch in Papierform, das Ihrem PC

beiliegt.

HP Leitfaden zur Fehlerbehebung

Information CD-ROM

Dieses Handbuch

Einrichten und Verwenden Ihrer

PC Workstation

Einrichten Ihres Computers

Information CD-ROM

Auffinden von Informationen Start ☞ Programme ☞ HP Info ☞

Auffinden von Informationen

PC Workstation Dokumentationsübersicht

Durchzuführende Aufgabe

Aufrufen von Informationen

Referenzen

Fehlerbehebung und Unterstützung

Einrichten

Auf der HP Web-Site

Die HP Web-Site enthält eine umfangreiche Palette an Informationen,

einschließlich Dokumentation zum Herunterladen, Service- und

Unterstützungsoptionen und die aktuellsten Versionen von Treibern und

Dienstprogrammen.

Dokumentation zum Herunterladen von der HP Web-Site

Von der HP Web-Site können Sie sich weitere Dokumentation für Ihre

PC Workstation herunterladen. Diese Dokumentation wird im Adobe

Acrobat (PDF) Format bereitgestellt.

Die Dokumentation für Ihre PC Workstation steht auf der HP Web-Site:

http://www.hp.com/go/kayaksupport zur Verfügung. Wählen Sie

dann im Dropdown-Menü “HP Kayak XM600” aus.

Diese umfaßt:

•Leitfaden zur Fehlerbehebung — enthält Informationen für die

Fehlerbehebung.

•Technical Reference Manual — enthält detaillierte Informationen über

Ihre PC Workstation, einschließlich: Schalter auf der Systemplatine,

IRQs, DMAs und E/A-Adressen.

•Service Handbook — enthält Informationen zu Ersatzteilen mit den

entsprechenden HP Teilenummern.

HINWEIS Um die vorgenannten Handbücher lesen und drucken zu können, muß

Adobe Acrobat Reader auf Ihrer PC Workstation installiert sein. Sie

können sich dieses Programm von der Adobe Systems Incorporated

Web-Site: www.adobe.com oder von der HP Kayak Web-Site kostenlos

herunterladen.

Informationen zu ergonomischen Aspekten

Sie sollten auf jeden Fall die Informationen zu ergonomischen Aspekten

lesen, bevor Sie Ihre PC Workstation verwenden.

Grundlegende Informationen zu ergonomischen Aspekten finden Sie in der

Kurzreferenz (liegt Ihrer PC Workstation bei).

Weitere Informationen zu ergonomischen Aspekten können Sie auf Ihrem

PC aufzurufen. Klicken Sie hierfür auf die Schaltfläche Start und dann auf

Programme ➪ HP Info ➪ Komfortables Arbeiten, oder informieren Sie sich auf

der HP Web-Site unter: www.hp.com/ergo.

Technische Daten

Physische Eigenschaften (werkseitige Standardkonfiguration)

HINWEIS Wenn der Computer über den Netzschalter an der Frontseite ausgeschaltet wird, fällt

der Stromverbrauch unter 5 W, jedoch nicht auf 0 W. Diese spezielle Ein-/Ausschalt-

methode erhöht die Lebensdauer des Netzteils. Wenn der Stromverbrauch nach dem

Ausschalten tatsächlich 0 betragen soll, ziehen Sie entweder das Netzkabel aus der

Steckdose, oder verwenden Sie eine Steckdosenleiste mit separatem Schalter.

Eigenschaften: Beschreibung:

Gewicht (ohne Tastatur und Bildschirm) 14,4 kg

Abmessungen 47,0 cm (T) x 21,0 cm (B) x 49,0 cm (H)

Aufstellfläche 0,09 m2

Temperatur bei Lagerung -40 °C bis 70 °C

Luftfeuchtigkeit bei Lagerung 8% bis 85% (relativ)

Temperatur bei Betrieb 10 °C bis 35 °C

Luftfeuchtigkeit bei Betrieb 15% bis 85% (relativ)

Akustische Geräuschemission

(gemäß ISO 7779):

•Bei Betrieb (typisch)

LwA < 42 dBA

Weitere Informationen zu akustischen Daten finden Sie im

Datenblatt zur PC Workstation auf der HP Web-Site unter:

http://www.hp.com/desktops/kayak

Stromversorgung •Eingangsspannung: 100 - 127, 200 - 250 V

(mit Spannungswahlschalter)

•Eingangsfrequenz: 50/60 Hz

•Maximale Leistungsaufnahme: 320 W Dauerleistung

•Der maximal unterstützte Stromverbrauch pro PCI-

Zubehörsteckplatz beträgt 25 W, entweder über die

Versorgung mit 5 V oder mit 3,3 V. Hierbei müssen die

elektrischen Angaben gemäß den PCI 2.2

Spezifikationen eingehalten werden. Der gesamte

Stromverbrauch der PCI-Steckplätze darf 75 W nicht

überschreiten.

•Der maximal zulässige Stromverbrauch im AGP PRO-

Steckplatz ist auf 50 W begrenzt.

Einrichten und Verwenden Ihrer

PC Workstation

WARNUNG Wenn Sie nicht sicher sind, ob Sie die PC Workstation und den

Bildschirm alleine tragen können, lassen Sie sich beim Transport von

einer weiteren Person helfen.

1Nehmen Sie bei Erhalt Ihrer PC Workstation alle Teile aus der

Verpackung.

2Stellen Sie die PC Workstation auf einen stabilen Tisch in der Nähe einer

Steckdose auf. Es sollte genügend Platz für Tastatur, Maus und Zubehör

vorhanden sein.

3Stellen Sie die PC Workstation so auf, daß die Anschlüsse an der

Rückseite leicht zugänglich sind.

Werkzeuge zum

Aufstellen Zum Aufstellen der PC Workstation sind keine Werkzeuge erforderlich.

Wenn Sie jedoch in Ihrer PC Workstation eine Zubehörkarte einbauen

wollen, benötigen Sie einen Schraubendreher. Weitere Informationen zum

Einbau von Zubehör finden Sie unter "Installieren und Austauschen von

Hardware-Komponenten in Ihrer PC Workstation" auf Seite 23.

1 Einrichten und Verwenden Ihrer PC Workstation

Anschließen von Geräten

12 English

Anschließen von Geräten

Zu Ihrer eigenen Sicherheit sollten Sie zuerst die Warnhinweise auf den

Seiten 6 und 7 lesen.

HINWEIS Universal Serial Bus (USB). Die USB-Anschlüsse (Universal Serial

Bus) können für USB-Zubehör verwendet werden. (Informationen zu HP

Zubehör finden Sie auf der HP Web-Site unter

www.hp.com/go/pcaccessories.) Der Großteil des USB-Zubehörs

wird automatisch konfiguriert, sobald es physisch an der PC Workstation

angeschlossen wird. USB wird nicht von allen Betriebssystemen

unterstützt.

Line Out-Anschluß. Wenn Sie den Line Out-Anschluß verwenden, wird

der interne Lautsprecher deaktiviert. Die externen Lautsprecher sollten

über ein integriertes Netzteil verfügen.

Paralleler Anschluß

Serieller Anschluß A

Tastaturanschluß

Dual-USB-Anschlüsse

Serieller Anschluß B

MIDI-

Anschluß

Line Out-Anschluß

Line In-Anschluß

Mikrofonanschluß

Mausanschluß

Bildschirmanschluß

1 Einrichten und Verwenden Ihrer PC Workstation

Das MaxiLife-Statusbedienfeld

Das MaxiLife-Bedienfeld befindet sich auf der Vorderseite Ihrer

PC Workstation.

HP MaxiLife und

seine Flüssigkristall-

anzeige (LCD)

HP MaxiLife und seine LCD-Anzeige unterstützen Sie bei der Diagnose von

Problemen, die an Ihrer PC Workstation auftreten. Außerdem werden in

dieser LCD-Anzeige Systeminformationen angezeigt, die Sie

möglicherweise für den Kundendienst benötigen. Drücken Sie eine der

LCD-Bedientasten, um das Menü anzuzeigen. Mit der Taste blättern

Sie durch die Menüoptionen, und mit der Taste wählen Sie die

gewünschte Option aus. Weitere Informationen zur Verwendung der LCD-

Anzeige finden Sie im Abschnitt “Diagnostizieren von Problemen mit HP

MaxiLife” auf Seite 62.

Festplatten-

Betriebsanzeige Diese Anzeige flackert, wenn auf Ihr Festplattenlaufwerk zugegriffen wird.

Netzschalter

Reset-Taste

LCD-Bedientasten

Festplatten-

Betriebsanzeige

1 Einrichten und Verwenden Ihrer PC Workstation

Einschalten und Ausschalten Ihrer PC Workstation

14 English

Einschalten und Ausschalten Ihrer PC Workstation

Erstes Starten der PC Workstation

Falls auf Ihrer PC Workstation Software vorinstalliert ist, wird diese beim

ersten Starten der PC Workstation initialisiert. Der Prozeß zur Software-

Initialisierung dauert einige Minuten. Er dient zum Einstellen der Sprache

für die Software und zum Konfigurieren der Software für die in Ihrem

Computer verwendete Hardware (nach Initialisieren der Software können

Sie die Einstellungen ändern).

Starten der PC Workstation

1Schalten Sie zuerst den Bildschirm ein, bevor Sie die PC Workstation

starten.

2Starten Sie die PC Workstation, indem Sie eine der beiden folgenden

Möglichkeiten wählen:

•Drücken des Netzschalters am Bedienfeld.

•Drücken der Leertaste (nur bei Multimedia-Modellen).

Die Einschaltfunktion über die Tastatur funktioniert nur dann, wenn

auf der Systemplatine der entsprechende Schalter aktiviert ist (die

Standardeinstellung ist “aktiviert”).

Wenn Sie den Computer einschalten, führt dieser den Power-On-Self-

Test (POST) durch, während das Logo der PC Workstation angezeigt

wird. Wenn Sie die Detailinformationen des Power-On-Self-Tests auf

dem Bildschirm betrachten möchten, drücken Sie die Taste Esc. Tritt

während des POST ein Fehler auf, so wird dieser automatisch

angezeigt.

3Wenn Sie im Setup-Programm der PC Workstation ein Kennwort

eingerichtet haben, erscheint nach Beendigung des Power-On-Self-

Tests eine Aufforderung zur Eingabe des Kennwortes. Geben Sie an

dieser Stelle Ihr Kennwort ein, und drücken Sie die Eingabetaste, um

die PC Workstation benutzen zu können.

1 Einrichten und Verwenden Ihrer PC Workstation

Einschalten und Ausschalten Ihrer PC Workstation

Initialisieren Ihrer Software

HINWEIS Sie dürfen die PC Workstation während der Initialisierung der Software

NICHT AUSSCHALTEN, da dies zu unvorhersehbaren Ergebnissen führen

könnte.

Gehen Sie zum Initialisieren Ihrer Software wie folgt vor:

1Schalten Sie zunächst den Bildschirm und anschließend die

PC Workstation ein.

Nach Einschalten der PC Workstation erscheint das Logo der

HP PC Workstation. Die PC Workstation führt den Power-On-Self-Test

(POST) aus.

2Daraufhin wird die Routine zur Software-Initialisierung gestartet. Sie

dient zum Anzeigen der Software-Nutzungsbedingungen. Außerdem

erhalten Sie die Möglichkeit zum Lesen der ergonomischen Hinweise für

Benutzer von Computern (“Komfortables Arbeiten”). Abschließend

werden Ihnen einige Fragen zur PC Workstation gestellt.

3Füllen Sie während des Initialisierungsprozesses die Garantiekarte aus,

die diesem Handbuch beiliegt.

4Nach Abschluß des Initialisierungsprozesses klicken Sie auf OK. Danach

wird die PC Workstation neu gestartet.

Erstellen einer Notfalldiskette

Während der Initialisierung Ihrer Software müssen Sie unbedingt eine

Notfalldiskette für das Betriebssystem erstellen, wenn Sie hierzu

entsprechend aufgefordert werden. HP empfiehlt, daß Sie hierfür neue

Disketten verwenden.

Weitere Informationen zum Erstellen dieser Disketten finden Sie in der

Dokumentation zur Anwendungs-Software oder zum Betriebssystem.

Ausschalten der PC Workstation

Um die PC Workstation auszuschalten, stellen Sie zuerst sicher, daß Sie alle

Anwendungen beendet haben. Wählen Sie dann im Menü Start den Befehl

zum Herunterfahren Ihres Betriebssystems aus. Wenn Sie entsprechend

aufgefordert werden, drücken Sie den Netzschalter am Bedienfeld der

PC Workstation.

VORSICHT Schalten Sie die PC Workstation erst dann am Netzschalter aus, wenn

Sie hierzu aufgefordert werden. Andernfalls können nicht gespeicherte

Daten von geöffneten Anwendungen verlorengehen.

1 Einrichten und Verwenden Ihrer PC Workstation

Verwenden der erweiterten HP Multimedia-Tastatur (nur bei bestimmten Modellen)

16 English

Verwenden der erweiterten HP Multimedia-Tastatur

(nur bei bestimmten Modellen)

Die erweiterte HP Multimedia-Tastatur verfügt über Softkeys, die für die

folgenden Funktionen verwendet werden können:

•Anzeigen und Konfigurieren der Aktionen, die den Tasten zugeordnet

sind.

•Durchführen von Kurzbefehlen zum Starten von Anwendungen, zum

Öffnen von Dateien oder zum Öffnen von Web-Sites im Internet.

•Starten des Internet-Browsers, der im Lieferumfang des Systems

enthalten ist.

•Absperren oder Deaktivieren der PC Workstation.

•Aufrufen von HP TopTools und Kundeninformationen.

•Stummschalten oder Einstellen der Lautstärke des Audiosystems.

•An der Tastatur können direkt ein Kopfhörer und ein Mikrofon

angeschlossen werden. Damit dies funktioniert, müssen die Kopfhörer-

und Mikrofonanschlüsse mit den entsprechenden Buchsen auf der

Rückseite angeschlossen sein.

Menütaste Wenn Sie die Menütaste “?” drücken, wird am Bildschirm der Softkey-

Abschnitt der erweiterten HP Tastatur angezeigt. Klicken Sie am

Bildschirm auf eine dieser Tasten, um den Abschnitt anzuzeigen, der einer

einzelnen Taste zugeordnet ist oder um einer Taste eine Aktion zuzuordnen

oder diese zu verändern. Für benutzerdefinierte Aktionen stehen spezielle

Kurzbefehltasten zur Verfügung.

Menütaste

Absperr-/

Deaktivierungs-

taste

Internet-Taste

HP TopTools

Kurzbefehltaste

HP Kunden-

informationen

Tasten für

Lautstärke-

regelung

Kurzbefehltasten

Stumm-

schaltungs-

taste

Tastaturanschluß

Kopfhörer- und

Mikrofonanschluß

können auf der

Rückseite

angeschlossen

werden.

Die Buchsen

für Kopfhörer

und Mikrofon

befinden sich

direkt

unterhalb der

Oberkante der

Tastatur.

Leertaste mit Einschaltfunktion

1 Einrichten und Verwenden Ihrer PC Workstation

Anzeigen der HP Konfigurationsübersicht

Die HP Konfigurationsübersicht enthält eine Zusammenfassung der

aktuellen Konfiguration Ihrer PC Workstation (Beispiele: BIOS-Version,

CPU-Taktfrequenz, Speichermodulgröße und installierte

Massenspeichergeräte).

Überprüfen Sie die Konfiguration der PC Workstation bei deren erstmaliger

Verwendung und immer dann, wenn Sie Zubehörkomponenten installiert,

ausgebaut oder erweitert haben. Prüfen Sie die Konfiguration wie folgt:

1Schalten Sie zuerst den Bildschirm und dann die PC Workstation ein. Falls

die PC Workstation bereits eingeschaltet ist, speichern Sie Ihre Daten,

und beenden Sie alle Programme. Starten Sie dann die PC Workstation

neu. Spezielle Anweisungen zum Ausschalten und Neustarten Ihrer

PC Workstation finden Sie in der Dokumentation zu Ihrem

Betriebssystem.

2Wenn das Logo auf dem Bildschirm erscheint, drücken Sie die Taste

Esc. Hierdurch rufen Sie die HP Konfigurationsübersicht auf. (Um

direkt in das Setup-Programm zu gelangen und dabei die

Konfigurationsübersicht zu überspringen, drücken Sie anstelle der Taste

Esc die Taste .) Die Konfigurationsübersicht erscheint nur für einen

kurzen Moment.

1 Einrichten und Verwenden Ihrer PC Workstation

Verwenden des HP Setup-Programms

18 English

Verwenden des HP Setup-Programms

Verwenden Sie das Setup-Programm, um Ihre PC Workstation zu

konfigurieren (Beispiele: Einrichten des Systems und der

Benutzerkennwörter, Installieren und Erweitern von

Massenspeichergeräten) und um Konfigurationsprobleme zu beheben.

Sie sollten sich die bei der Systemkonfiguration vorgenommenen

Änderungen schriftlich notieren.

Starten des HP Setup-Programms

1Schalten Sie den Bildschirm und dann die PC Workstation ein. Falls die

PC Workstation bereits eingeschaltet ist, speichern Sie Ihre Daten, und

beenden Sie alle Programme. Starten Sie dann die PC Workstation neu.

2Drücken Sie die Taste , wenn am unteren Bildschirmrand die Anzeige

Setup erscheint. Falls Sie nicht rechtzeitig die Taste drücken und

der Startvorgang fortgesetzt wird, müssen Sie die PC Workstation neu

starten. Somit wird der Power-On-Self-Test erneut durchgeführt, und Sie

können die Taste drücken.

Es erscheint der Eingangsbildschirm des Setup-Programms der

PC Workstation. Das Hauptmenü (Main Menu) enthält mehrere Felder, in

welchen beispielsweise die installierte BIOS-Version oder Datum und

Uhrzeit angegeben werden.

Am oberen Bildschirmrand befindet sich die Menüleiste. Ein Menü wird mit

der Pfeil-nach-links- oder Pfeil-nach-rechts-Taste ausgewählt.

Das Menü “Main”

Das Menü “Main” enthält eine Liste mit Feldern. Beispiele: installierte

BIOS-Version, “PnP” (für die Auswahl, ob die Geräte über das BIOS oder

über ein Plug & Play-Betriebssystem wie Windows 95 konfiguriert werden),

“Reset Configuration Data”, “System Time”, “System Date”, “Key Click”,

“Key Auto-Repeat Speed”, “Delay Before Auto-Repeat” und “NumLock at

Power-on”. Standardmäßig ist die Option “Reset Configuration Data” auf

“No” eingestellt. Durch die Einstellung “Yes” werden die Daten der System-

konfiguration gelöscht und die Standardeinstellungen wiederhergestellt.

1 Einrichten und Verwenden Ihrer PC Workstation

Verwenden des HP Setup-Programms

Das Menü “Advanced”

Das Menü “Advanced” enthält eine Liste der Untermenüs für die folgenden

Funktionen:

•Konfigurieren von Speicher-Caching, USB-Anschlüssen, integrierten

E/A-Anschlüssen und integrierten Audiogeräten

•Aktivieren der Diskettenlaufwerke, IDE-Geräte (primär und sekundär)

•PCI-Geräte

Das Menü “Security”

Über die Untermenüs können die Eigenschaften und Werte für “System

Administrator Password”, “User Password”, “Power-on Password” und

“Fixed Disk Boot Sector” eingestellt werden. Außerdem können

Einstellungen vorgenommen werden, um ein unberechtigtes Starten von

Disketten-, CD-ROM- und IDE-Festplattenlaufwerken zu verhindern

(“Einrichten von Kennwörtern im HP Setup-Programm” auf Seite 20).

Das Menü “Boot”

Legen Sie die Reihenfolge der Geräte fest, in der das BIOS diese ansteuern

soll, um das Betriebssystem zu starten. Die Option für den QuickBoot-

Modus ermöglicht dem System, bestimmte Tests während des Systemstarts

zu überspringen. Hierdurch verringert sich die Dauer des Systemstarts.

Das Menü “Power”

Über die Option “Modem Ring” können Sie am System die Möglichkeit

aktivieren bzw. deaktivieren, daß das System zur vollen Geschwindigkeit

zurückkehrt, wenn ein IRQ generiert wurde. Über die Option “Network

Interface” kann das System zur normalen Geschwindigkeit zurückkehren,

wenn über die Netzwerkschnittstelle ein spezifischer Befehl empfangen

wurde.

Die Optionen “Standby Delay” (reduziert die Prozessorleistung) und

“Suspend Delay” (maximale Reduzierung des Stromverbrauchs) sind nur

für das Betriebssystem Windows 95 SR2.1 relevant. Stellen Sie über diese

Optionen einen Zeitraum ein, wie lange das System inaktiv sein muß, bevor

es in einen der ausgewählten Modi wechselt.

HINWEIS Das Setup-Programm manipuliert das Systemverhalten, indem die

Parameter für die Einschaltinitialisierung modifiziert werden. Falsch

eingestellte Werte können zu Fehlern beim Systemstart führen. Sollte

dieser Fall auftreten, drücken Sie die Taste , um die Standardwerte

des Setup-Programms wiederherzustellen.

1 Einrichten und Verwenden Ihrer PC Workstation

Einrichten von Kennwörtern im HP Setup-Programm

20 English

Einrichten von Kennwörtern im HP Setup-Programm

Sie können Kennwörter einrichten, um verschiedene Sicherheitsstufen für

Ihre PC Workstation zu erreichen: das Verwalterkennwort, das

Benutzerkennwort und das Einschaltkennwort. Diese Kennwörter werden

im Setup-Programm unter der Menügruppe Security eingerichtet.

Mit dem Verwalterkennwort können Sie auf alle Einstellungen im Setup-

Programm zugreifen und diese ändern. Mit dem Benutzerkennwort besteht

nur eine Zugriffs- und Änderungsmöglichkeit für bestimmte Optionen im

Hauptmenü.

Wenn die Option für das Einschaltkennwort aktiviert ist, müssen Sie bei

jedem Systemstart des PC ein Kennwort eingeben. Hier kann entweder das

Verwalter- oder das Benutzerkennwort verwendet werden.

Einrichten eines Kennwortes

Richten Sie ein Kennwort wie folgt ein:

1Starten Sie das Setup-Programm.

2Wählen Sie das Menü Security aus.

3Wählen Sie das Untermenü Administrator oder User aus.

4Wählen Sie die Setup-Option Set Administrator oder User password aus. Sie

werden aufgefordert, daß Kennwort zweimal einzugeben.

Um das Einschaltkennwort zu aktivieren, wählen Sie die Setup-Option

Enabled aus.

5Um Ihre Änderungen zu speichern und das Setup-Programm zu

verlassen drücken Sie die Taste Esc, oder wählen Sie Exit Menu und dann

Exit Saving Changes aus.

Um das Kennwort zu löschen, gehen Sie genauso vor wie beim Festlegen

eines Kennwortes. Sie werden dann zuerst zur Eingabe des bestehenden

Kennwortes aufgefordert. Lassen Sie dann das Feld für das neue Kennwort

leer, und drücken Sie die Eingabetaste. Drücken Sie dann nochmals die

Eingabetaste, um Ihre Auswahl zu bestätigen.

1 Einrichten und Verwenden Ihrer PC Workstation

Verwenden des Power-Management

Mit Hilfe des Power-Management können Sie den gesamten

Stromverbrauch des PC verringern, indem Sie die Aktivitäten des PC

reduzieren, wenn diese nicht benutzt werden. Weitere Informationen zu

den Daten über den Stromverbrauch finden Sie im Datenblatt der

PC Workstation auf der HP Web-Site unter:

http://www.hp.com/desktops/kayak.

Betriebssystem Die Funktionen für das Power-Management der einzelnen Betriebssysteme

sind unterschiedlich. Weitere Informationen hierzu finden Sie in der

Dokumentation zu Ihrem Betriebssystem.

Verwaltungsfunktionen

Ihr PC verfügt über eine Vielzahl an Verwaltungsfunktionen. HP TopTools

ist ein Werkzeug für die Geräteverwaltung, das Sie bei der Behebung von

Problemen unterstützt und die Fernverwaltung vereinfacht. Weitere

Informationen zu TopTools finden Sie auf der HP Web-Site unter:

www.hp.com/toptools

Software und Treiber

Von der HP Support-Site unter www.hp.com/go/kayaksupport können Sie

sich im Abschnitt “Software and Drivers” die aktuellsten Treiber und BIOS-

Versionen für Ihren PC herunterladen.

Sie können sich außerdem registrieren, so daß Sie automatisch

entsprechende Informationen erhalten, sobald neue Treiber verfügbar sind.

Eine aktuelle Liste der unterstützten Geräte erhalten Sie von Ihrem

Fachhändler oder finden Sie auf der HP Web-Site unter:

http://www.hp.com/go/kayak

1 Einrichten und Verwenden Ihrer PC Workstation

Software und Treiber

22 English

Installieren und Austauschen von

Hardware-Komponenten in Ihrer

PC Workstation

Dieses Kapitel enthält Informationen über die Installation von Zubehör und

das Austauschen von Hardware-Komponenten in Ihrer PC Workstation.

Eine aktuelle Liste der unterstützten Geräte erhalten Sie von Ihrem

Fachhändler oder auf der HP Web-Site:

http://www.hp.com/go/kayak.

Von vorne zugängliche

Laufwerksschächte:

- drei Schächte für

5¼-Zoll-Laufwerke

(können für optische

Laufwerke oder zwei

zusätzliche Festplatten-

laufwerke mit einem

3½-Einbaurahmen-Kit

genutzt werden – nicht

im Lieferumfang

enthalten)

- zwei Schächte für

3½-Zoll-Laufwerke,

einschließlich 1,44-MB-

Diskettenlaufwerk

Netzteil

Laufwerksschacht für primäres

Festplattenlaufwerk

Laufwerksschacht für sekundäres

Festplattenlaufwerk

Freie Einbauschienen (in der Abbildung

nicht erkennbar):

- Breite, grüne Schienen für 3,5-Zoll-

Geräte (z.B. Zip-Laufwerk)

- Schmale, grüne Schienen für 5,25-Zoll-

Geräte

- Blaue Schienen für 3,5-Zoll-

Festplattenlaufwerke

Hauptventilator

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

24 English

Systemplatine der HP Kayak XM600 PC Workstation

Bis zu sechs Zubehörkarten können

installiert werden:

- Ein Universal AGP PRO-Steckplatz (Grafik)

- Fünf 32-Bit-PCI-Steckplätze

Es werden ein und

zwei Prozessoren

unterstützt.

Anschluß für

Diskettenlaufwerk

Primärer IDE-Anschluß

Sekundärer IDE-Anschluß

Speichermodule für zwei RDRAM-Module

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Abnehmen und Wiederanbringen der Gehäuseabdeckung und des Frontrahmens

Abnehmen und Wiederanbringen der

Gehäuseabdeckung und des Frontrahmens

Abnehmen der Gehäuseabdeckung

Zu Ihrer eigenen Sicherheit sollten Sie zuerst die Warnhinweise auf den

Seiten 6 und 7 lesen.

1Schalten Sie den Bildschirm und den Computer aus. Ziehen Sie alle

Netzkabel und Kabel zu einem lokalen Netzwerk oder Telefonnetz ab.

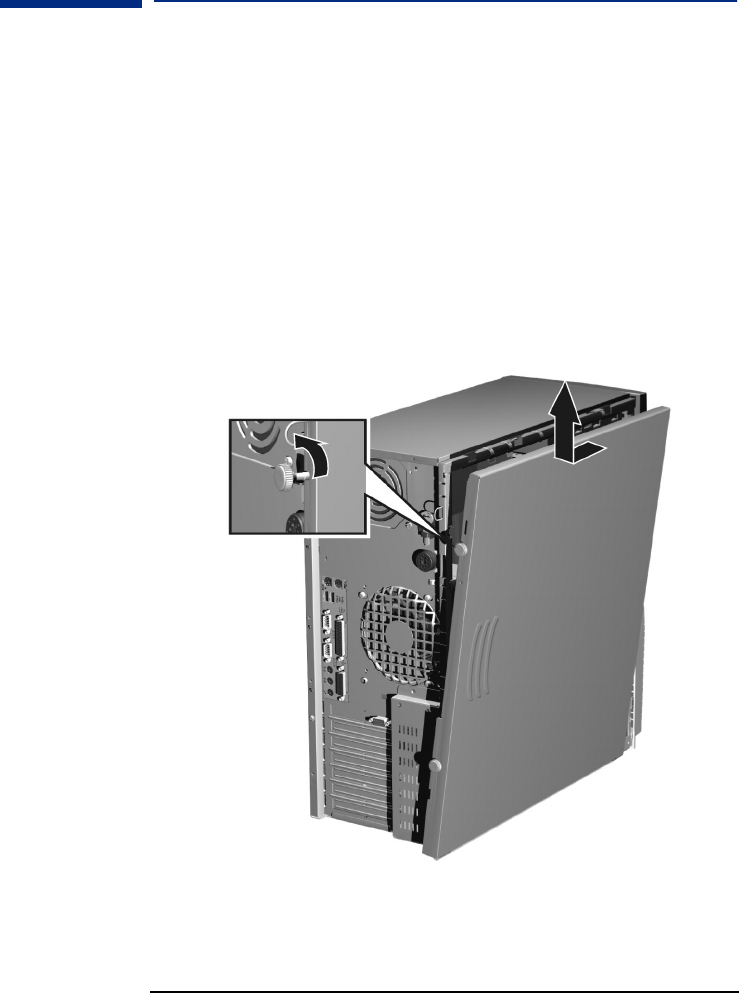

2Lösen Sie die beiden Rändelschrauben auf der Rückseite der

PC Workstation.

3Stellen Sie sich auf die Rückseite der PC Workstation. Schieben Sie die

Gehäuseabdeckung zu Ihnen hin, bis Sie ein Klicken hören.

4Kippen Sie die Gehäuseabdeckung zur Seite, und heben Sie sie dann

vom Gehäuse der PC Workstation nach oben weg.

➍



2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Abnehmen und Wiederanbringen der Gehäuseabdeckung und des Frontrahmens

26 English

Abnehmen des Frontrahmens

Falls erforderlich, nehmen Sie den Frontrahmen ab. Dieser besteht aus

zwei Teilen:

•Der obere (blaue) Frontrahmen ermöglicht den Zugang zu den drei 5,25-

Zoll-Laufwerksschächten und den beiden 3,5-Zoll-Laufwerksschächten.

•Der untere (graue) Frontrahmen ermöglicht den Zugang zum

Bedienfeld. Um an den unteren Frontrahmen zu gelangen, müssen Sie

zuerst den oberen Frontrahmen abnehmen.

HINWEIS Gehen Sie beim Abnehmen des oberen und unteren Frontrahmens

vorsichtig vor. Sie sind nicht an einem Scharnier befestigt. Versuchen Sie

daher nicht, die Frontrahmen mit Gewalt zur Seite zu klappen.

Nehmen Sie den oberen

und den unteren

Frontrahmen wie folgt

ab:

aLösen Sie die

beiden

Klammern an der

linken Seite des

Frontrahmens.

bÖffnen Sie den

Frontrahmen

etwas, und

ziehen Sie ihn

dann nach außen

weg.

Wiederanbringen der Gehäuseabdeckung und des Frontrahmens

1Vergewissern Sie sich, daß alle internen Kabel korrekt angeschlossen

und geschützt verlegt sind.

2Sofern erforderlich, bringen Sie den Frontrahmen wieder an.

Vergewissern Sie sich dabei, daß der Frontrahmen korrekt ausgerichtet

ist. Richten Sie hierfür die beiden Kunststoffstifte an den

entsprechenden Löchern auf der rechten Gehäuseseite aus. Drücken Sie

dann den Frontrahmen vorsichtig auf das Gehäuse, bis er einrastet.

Wenn Sie beide Teile des Frontrahmens entfernt haben, müssen Sie

zuerst den unteren Teil anbringen.

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Abnehmen und Wiederanbringen der Gehäuseabdeckung und des Frontrahmens

3Stellen Sie sich auf die Rückseite des PC. Legen Sie die

Gehäuseabdeckung auf das Gehäuse (richten Sie die Schienen an den

unteren Innenkanten der Gehäuseabdeckung mit der Unterkante des

PC-Gehäuses aus).

4Schließen Sie die Gehäuseabdeckung. Stellen Sie dabei sicher, daß die

Führungen an der Oberseite der Gehäuseabdeckung in den Schienen auf

der Gehäuseoberseite eingesetzt sind.

5Schieben Sie die Gehäuseabdeckung nach vorne. Ziehen Sie dann die

beiden Rändelschrauben fest.

6Sofern erforderlich, verriegeln Sie die Gehäuseabdeckung mit dem

beiliegenden Schlüssel. Schließen Sie alle Netzkabel und Telefonkabel

wieder an.

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Ausbauen oder Installieren eines Prozessors

28 English

Ausbauen oder Installieren eines Prozessors

Systeme mit einem Prozessor können durch einen weiteren Prozessor

ergänzt werden. Dieser wird dann im leeren Prozessorsockel installiert.

Somit entsteht ein Zwei-Prozessor-System. Der zweite Prozessor muß

hinsichtlich der Spezifikationen (Typ, Taktfrequenz und Level-2-Cache-

Speicherkapazität) mit dem ersten Prozessor übereinstimmen.

Ausbauen eines vorhandenen Prozessors

1Schalten Sie den Bildschirm und die PC Workstation aus. Ziehen Sie alle

Netzkabel und Kabel zu einem lokalen Netzwerk oder Telefonnetz ab.

2Nehmen Sie die Gehäuseabdeckung von der PC Workstation ab

(Anweisungen siehe Seite 25).

3Sofern vorhanden, ziehen Sie von der Systemplatine den Netzanschluß

vom Ventilator des Kühlkörpers ab. Entfernen Sie dann den Kühlkörper.

Sie müssen die Halteklammern, mit welchen der Prozessor im Sockel

befestigt ist, ggf. mit einem entsprechenden Werkzeug lösen.

4Entfernen Sie das wärmeableitende Material auf der Unterseite des

Kühlkörpers. Sie müssen das Material ggf. mit einer Münze oder einem

ähnlichen Gegenstand abkratzen, so daß vom alten wärmeableitenden

Material keine Rückstände zurückbleiben.

5Stellen Sie den ZIF- (Zero Insertion Force) Hebel seitlich am

Prozessorsockel nach oben, bis er sich in der vertikalen Position

befindet, um so die Stifte des Prozessors im Sockelboden freizugeben.

Heben Sie den Prozessor vorsichtig heraus. Um ein Verbiegen der

Prozessorstifte zu vermeiden, halten Sie den Prozessor beim

Herausziehen horizontal zur Hauptplatine.

6Bewahren Sie den entfernten Prozessor in einer antistatischen

Verpackung auf (z.B. in der Verpackung, in der sich der neue Prozessor

befindet).

➍

➎

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Ausbauen oder Installieren eines Prozessors

Installieren eines Prozessors

Wenn Sie einen neuen Prozessor installieren, fahren Sie direkt mit Schritt 4

fort.

1Schalten Sie den Bildschirm und die PC Workstation aus. Ziehen Sie alle

Netzkabel und Kabel zu einem lokalen Netzwerk oder Telefonnetz ab.

2Nehmen Sie die Gehäuseabdeckung von der PC Workstation ab

(Anweisungen siehe Seite 25).

3Ermitteln Sie die Position des Sockels für den zweiten Prozessor. Er

trägt auf der Systemplatine die Bezeichnung CPU 2. Stellen Sie den ZIF-

Hebel nach oben, und entfernen Sie den Schutzeinsatz aus dem CPU 2

Sockel. Bewahren Sie den Schutzeinsatz an einem sicheren Ort auf.

4Setzen Sie den neuen Prozessor vorsichtig ein. Dabei muß sich der ZIF-

(Zero Insertion Force) Hebel in der geöffneten Position vertikal zur

Hauptplatine befinden. Vergewissern Sie sich, daß der Prozessor korrekt

ausgerichtet ist. Er kann nur in eine Richtung eingesetzt werden. Der

Prozessor muß nicht mit zu großem Druck eingesetzt werden. Wenn die

Stifte nicht beschädigt sind, kann der Prozessor problemlos eingesetzt

werden.

5Nachdem der Prozessor vollständig eingesetzt wurde, schließen Sie den

ZIF-Hebel, bis sich dieser in horizontaler Position zur Hauptplatine

befindet und am Sockelboden einrastet. Hierdurch werden die

Prozessorstifte fixiert.

Wenn im unteren CD-ROM-Laufwerksschacht ein Gerät installiert ist,

müssen Sie sicherstellen, daß es nicht mit dem neuen Prozessor

kollidiert.

6Bringen Sie das neue wärmeableitende Material (Aufkleber oder

Polymer, liegt dem neuen Prozessor bei) auf der Unterseite des

Kühlkörpers an.

❺

❹❼

❻

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Ausbauen oder Installieren eines Prozessors

30 English

7Befestigen Sie den Kühlkörper mit den Halteklammern am Prozessor, so

daß der Kühlkörper fest mit dem Prozessor verbunden ist. Wenn Ihr

Kühlkörper mit einem Ventilator ausgestattet ist, schließen Sie diesen

am entsprechenden Anschluß auf der Systemplatine an. Dort sind die

Anschlüsse für den ersten und zweiten Prozessor mit CPU_FAN1 und

CPU_FAN2 markiert.

8Bringen Sie die Gehäuseabdeckung an der PC Workstation wieder an

(Anweisungen siehe Seite 26). Schließen Sie alle Netzkabel und Kabel zu

einem Telefonnetz wieder an.

Überprüfen Sie beim Starten der PC Workstation, ob der Prozessor korrekt

identifiziert wurde (siehe “Anzeigen der HP Konfigurationsübersicht” auf

Seite 17).

Um Ihre Dual-Prozessor-Konfiguration optimal zu nutzen, müssen Sie

Ihr Betriebssystem entsprechend konfigurieren (siehe “Konfigurieren

des Betriebssystems für zwei Prozessoren” auf Seite 30).

Konfigurieren des Betriebssystems für zwei Prozessoren

Konfiguration unter Windows 2000

Um eine Dual-Prozessor-Konfiguration optimal zu nutzen, müssen Sie

Windows 2000 wie folgt konfigurieren:

1Klicken Sie auf Start, Einstellungen und Systemsteuerung.

2Doppelklicken Sie im Fenster Systemsteuerung auf Verwaltung.

3Doppelklicken Sie im Fenster Verwaltung auf Computerverwaltung.

4Klicken Sie im linken Abschnitt im Fenster Computerverwaltung unter dem

Abschnitt Systemprogramme auf Geräte-Manager.

5Doppelklicken Sie im rechten Abschnitt Geräte-Manager auf Computer, und

doppelklicken Sie dann auf ACPI-Uniprozessor-PC.

6Klicken Sie im angezeigten Fenster Eigenschaften auf das Register Treiber,

und klicken Sie dann auf die Schaltfläche Treiber aktualisieren.

7Klicken Sie auf Weiter, um den Assistent zum Aktualisieren von Gerätetreibern

aufzurufen. Wählen Sie im nächsten Fenster Alle bekannten Treiber für das

Gerät in einer Liste anzeigen aus, und klicken Sie dann auf Weiter, um

fortzufahren.

8Wählen Sie im nächsten Fenster Alle Hardwarekomponenten dieser Geräteklasse

anzeigen. Wählen Sie dann im Abschnitt Hersteller die Option [Standard-

Computer] und im Abschnitt Modelle die Option ACPI-Multiprozessor-PC aus.

Klicken Sie dann auf die Schaltfläche Weiter.

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Ausbauen oder Installieren eines Prozessors

9Klicken Sie auf Weiter, um den Treiber zu installieren. Wenn dieser

Vorgang abgeschlossen ist, klicken Sie auf Fertig stellen. Schließen Sie alle

geöffneten Fenster, und starten Sie bei der entsprechenden

Aufforderung Ihren PC neu.

Nach dem Neustart wird Ihre neue Dual-Prozessor-Konfiguration von

Windows 2000 optimal genutzt.

Konfiguration unter Windows NT 4.0 mit HP DualExpress!

Im Lieferumfang des HP Prozessorzubehörs ist die Anwendung

“HP DualExpress!” enthalten. Mit dieser Anwendung wird Windows NT 4

von einem Einzel-Prozessor- auf ein Mehr-Prozessor-System erweitert.

HINWEIS Verwenden Sie die Anwendung “HP DualExpress!” nicht, wenn Sie

Windows 2000 von einem Einzel-Prozessor- auf ein Mehr-Prozessor-

System erweitern.

Mit Hilfe eines Installations-Assistenten führt Sie HP DualExpress! durch

die Erweiterung des Betriebssystems. Dies dauert ca. fünf Minuten.

Starten von

HP DualExpress! Der zweite Prozessor muß installiert und der PC gestartet sein. Zu diesem

Zeitpunkt wird von Windows NT nur der erste Prozessor erkannt. Legen Sie

die HP DualExpress! Diskette im Diskettenlaufwerk ein, und folgen Sie den

Anweisungen. Wenn die Erweiterung abgeschlossen ist, wird das System

neu gestartet. Jetzt wird ein Mehr-Prozessor-System erkannt.

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Ausbauen, Austauschen und Erweitern von Speicher

32 English

Ausbauen, Austauschen und Erweitern von Speicher

HINWEIS Verwenden Sie ausschließlich HP Speichermodule, die für Ihr PC-Modell

angeboten werden. Informationen über Zubehör für Ihren PC finden Sie

auf der HP Accessories Web-Site unter:

http://www.hp.com/go/pcaccessories.

Erweitern von Speicher

Die HP Kayak XM600 PC Workstation unterstützt bis zu zwei RAMBUS

Direct RAM (RDRAM) Speichermodule.

Wenn nur ein RDRAM-Modul installiert ist, muß sich dies im Sockel

unmittelbar neben dem Prozessor/den Prozessoren befinden. Im freien

Speichersockel muß sich ein Überbrückungsmodul befinden.

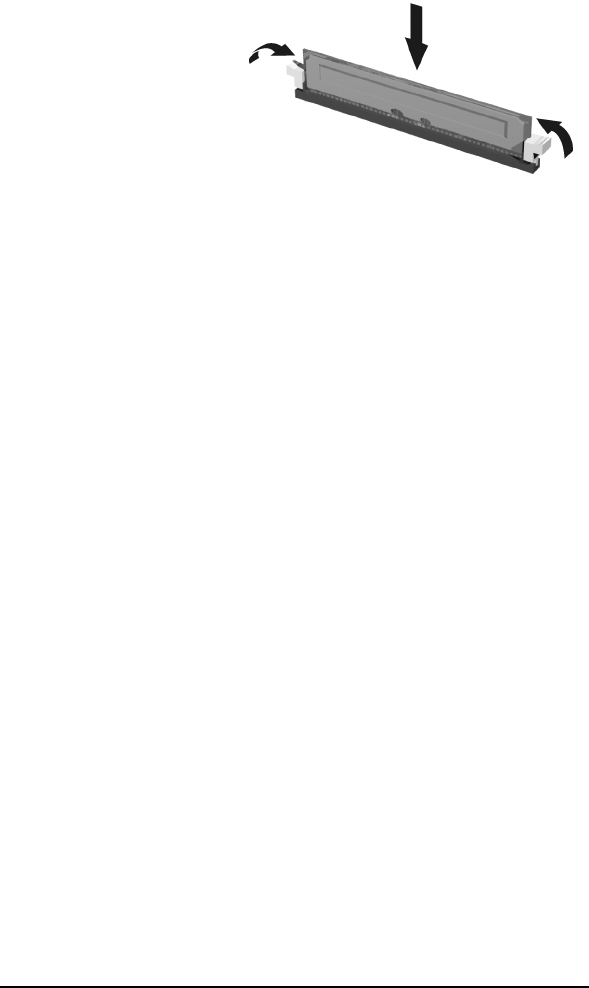

Ausbauen und Installieren eines Speichermoduls

Installieren oder

Austauschen eines

Speichermoduls

1Schalten Sie den Bildschirm und die PC Workstation aus. Ziehen Sie alle

Netzkabel und Kabel zu einem lokalen Netzwerk oder Telefonnetz ab.

2Nehmen Sie die Gehäuseabdeckung von der PC Workstation ab

(Anweisungen siehe Seite 25).

Um die Installation zu vereinfachen, legen Sie den PC auf seine Seite, so

daß die Systemplatine nach oben zeigt.

3Wenn Sie ein weiteres

Speichermodul

installieren, müssen Sie

das Überbrückungsmodul

entfernen. Öffnen Sie die

beiden Halteklammern,

und entfernen Sie das

Überbrückungsmodul aus

dem Sockel.

Wenn Sie ein vorhandenes

Speichermodul ersetzen,

öffnen Sie die beiden Halteklammern, und entfernen Sie das vorhandene

Speichermodul aus dem Sockel.

Bewahren Sie stets entfernte Speicher- oder Überbrückungsmodule an

einem sicheren Ort zur späteren Verwendung auf.

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Ausbauen, Austauschen und Erweitern von Speicher

4Installieren Sie das neue

Speichermodul.

Vergewissern Sie sich

dabei, daß die beiden

Einkerbungen an der

unteren Kante des

Speichermoduls mit

denen am Sockel

ausgerichtet sind. Wenn

die beiden Halteklammern geöffnet sind, drücken Sie das

Speichermodul vollständig in den Sockel hinein, bis die

Halteklammern einrasten.

5Bringen Sie die Gehäuseabdeckung an der PC Workstation wieder an

(Anweisungen siehe Seite 26). Schließen Sie alle Netzkabel und Kabel zu

einem Telefonnetz wieder an.

6Überprüfen Sie die neue Konfiguration in der HP Konfigurationsübersicht

(siehe “Anzeigen der HP Konfigurationsübersicht” auf Seite 17).

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Ausbauen und Austauschen einer Zubehörkarte

34 English

Ausbauen und Austauschen einer Zubehörkarte

Die HP Kayak XM600 besitzt auf der Systemplatine fünf 32-Bit-Steckplätze

für PCI-Zubehörkarten mit 33 MHz und für 5 V sowie einen Universal AGP

PRO Steckplatz.

Die HP Kayak XM600 Minitower Modelle unterstützen die folgenden AGP

Videokarten:

•AGP Videokarten (≤ 25W)

•AGP PRO Videokarten (≤ 50W)

Es werden keine AGP PRO Videokarten mit hoher Leistung (>50W)

unterstützt.

Um eine Zubehörkarte auszubauen oder zu installieren, gehen Sie wie folgt

vor:

1Schalten Sie den Bildschirm und die PC Workstation aus. Ziehen Sie alle

Netzkabel und Kabel zu einem lokalen Netzwerk oder Telefonnetz ab.

2Nehmen Sie die Gehäuseabdeckung von der PC Workstation ab

(Anweisungen siehe Seite 25).

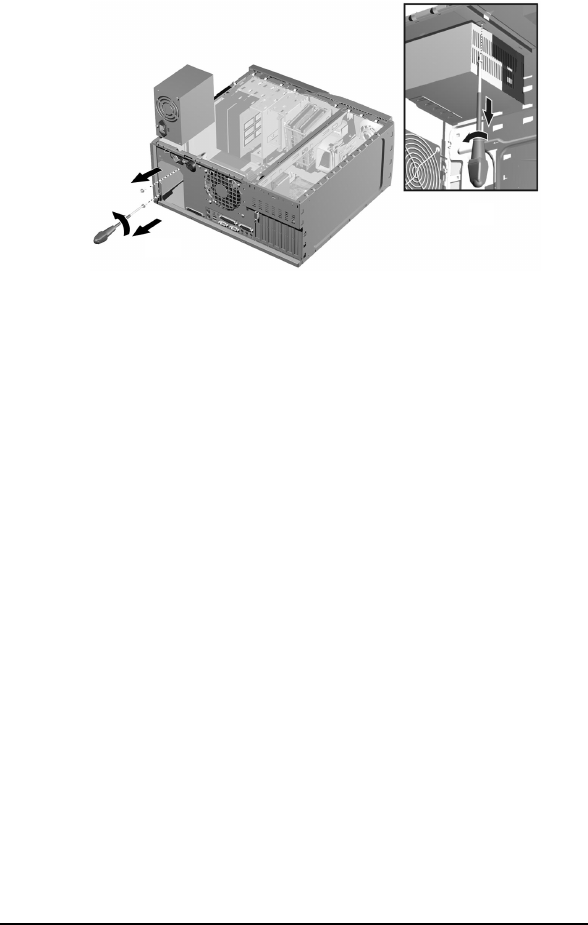

3Wenn Sie eine

vorhandene AGP

Videokarte ausbauen,

müssen Sie ggf. die

Gehäuseleiste und die

Halterung für die

Videokarte (sofern

angebracht) entfernen,

um so den Zugang zum AGP PRO Steckplatz zu verbessern.

4Wenn Sie eine neue Zubehörkarte installieren möchten, lösen Sie die

Schrauben an der Abdeckblende des Steckplatzes, und entfernen Sie

diese. Bewahren Sie sie an einem sicheren Ort auf. Wenn die

Abdeckblende des Steckplatzes fest sitzt, lösen Sie die Schrauben an

den benachbarten Steckplätzen.

Wenn Sie eine vorhandene Zubehörkarte austauschen möchten, ziehen

Sie alle an der Zubehörkarte angeschlossenen Kabel ab. Entfernen Sie

die Schraube, mit der die alte Karte befestigt ist, und ziehen Sie die

Karte vorsichtig heraus.

HINWEIS Bestimmte Karten sind in speziellen Steckplätzen zu installieren. Spezielle

Anweisungen zur Installation finden Sie im dazugehörigen Handbuch.

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Ausbauen und Austauschen einer Zubehörkarte

5Richten Sie die neue Karte vorsichtig am Steckplatz aus, und schieben

Sie sie in Position. Drücken Sie dann die Karte fest in den Steckplatz,

und ziehen Sie die Schraube fest.

6Wenn Sie eine AGP Grafikkarte installieren, müssen Sie ggf. die spezielle

Kartenhalterung (sofern angebracht) ausrichten, so daß die Karte

während des Transports und im Normalbetrieb fest fixiert bleibt.

7Installieren Sie ggf. weiteres Zubehör, bevor Sie die Gehäuseabdeckung

wiederanbringen (siehe Seite 26). Schließen Sie alle Kabel und

Netzkabel wieder an.

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Installieren von Massenspeichergeräten

36 English

Installieren von Massenspeichergeräten

Der PC ist mit einem integrierten Ultra ATA-66 Controller ausgestattet, an

dem bis zu vier IDE-Geräte angeschlossen werden können. IDE-Geräte für

Wechselmedien (wie CD-ROM-, DVD-, Band- und Zip-Laufwerke) müssen

von vorne zugänglich sein. Zusätzlich zum Diskettenlaufwerk können in

Ihrem PC ein weiteres 3,5-Zoll-Gerät und drei von vorne zugängliche 5,25-

Zoll-Geräte installiert werden. Beachten Sie, daß sich in dem von vorne

zugänglichen Laufwerksschacht möglicherweise bereits ein CD-ROM-

Laufwerk befindet.

Im Minitower-Gehäuse können bis zu vier Festplattenlaufwerke installiert

werden. In den internen Laufwerksschächten können Festplatten mit

jeweils 15.000 Umdrehungen pro Minute installiert werden. Mit Hilfe eines

Einbaurahmen-Kits (muß separat bestellt werden) können in den 5¼-Zoll-

Laufwerksschächten zwei weitere Festplattenlaufwerke mit jeweils 10.000

Umdrehungen pro Minute installiert werden.

Informationen zum Umsetzen der Steckbrücken oder spezielle

Installationsanweisungen, die zu beachten sind, finden Sie im Handbuch

zum Laufwerk.

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Installieren von Massenspeichergeräten

Kabel und Anschlüsse (alle Modelle)

Bei der Installation eines IDE-Zip-, Festplatten-, DVD-, CD-ROM-, CD-RW-

oder Bandlaufwerks müssen Sie Stromversorgungs- und Datenkabel

anschließen. Nachfolgend sind die Datenkabel mit den entsprechenden

Anschlüssen dargestellt.

Zu verwendende

IDE-Daten-

anschlüsse

Es gibt drei Datenkabel in Ihrer PC Workstation (SCSI-Modelle besitzen ein

weiteres Kabel und weitere Anschlüsse, siehe “Kabel und Anschlüsse (SCSI-

Modelle)” auf Seite 39). Zwei von diesen sind für IDE-Geräte.

•Am ATA IDE-Kabel können zwei IDE-Geräte angeschlossen werden.

Dieses Kabel wird am primären IDE-Anschluß auf der Systemplatine

angeschlossen. Das startfähige Festplattenlaufwerk ist an diesem Kabel

über den MASTER-Anschluß angeschlossen. Ein zweites

Festplattenlaufwerk kann über den SLAVE-Anschluß installiert werden.

•An einem zweiten IDE-Laufwerkskabel können zwei IDE-Geräte

angeschlossen werden. Wenn Sie ein CD-ROM-, DVD- oder Zip-

Laufwerk installieren, schließen Sie es an diesem Kabel an.

•Das dritte Kabel besitzt einen Anschluß für ein Diskettenlaufwerk.

Zwei IDE-Datenkabel, jedes mit

zwei 40-poligen Anschlüssen für

IDE-Laufwerke

Kabel mit einem 34-poligen

Anschluß für

3,5-Zoll-Diskettenlaufwerk

Anschluß für Diskettenlaufwerk

Primärer IDE-Anschluß Sekundärer IDE-Anschluß

Primäres IDE-Kabel für zwei

Festplattenlaufwerke

Sekundäres IDE-Kabel für von

vorne zugängliche Geräte, wie

CD-ROM- oder Zip-Laufwerke

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Installieren von Massenspeichergeräten

38 English

In der nachfolgenden Tabelle ist erläutert, welche Datenanschlüsse bei der

Installation von zusätzlichen Geräten zu verwenden sind.

Vorbereiten der

Installation eines

IDE-Festplatten-

laufwerks

Informationen zum Umsetzen der Steckbrücken oder spezielle

Installationsanweisungen, die zu beachten sind, finden Sie im

Installationshandbuch zum Laufwerk.

Beispiele von Kombinationen mit mehreren IDE-Laufwerken

Konfiguration Verbindungen zu den Datenkabeln

1 Festplattenlaufwerk

1 CD-ROM-Laufwerk

1. Startfähiges Festplattenlaufwerk:

2. CD-ROM-Laufwerk:

Master-Anschluß, primäres IDE-Kabel

Master-Anschluß, sekundäres IDE-Kabel

2 Festplattenlaufwerke

1 CD-ROM-Laufwerk

1. Startfähiges Festplattenlaufwerk:

2. Zweites Festplattenlaufwerk:

3. CD-ROM-Laufwerk:

Master-Anschluß, primäres IDE-Kabel

Slave-Anschluß, primäres IDE-Kabel

Master-Anschluß, sekundäres IDE-Kabel

1 Festplattenlaufwerk

1 CD-ROM-Laufwerk

1 Zip-Laufwerk

1. Startfähiges Festplattenlaufwerk:

2. CD-ROM-Laufwerk:

3. Zip-Laufwerk:

Master-Anschluß, primäres IDE-Kabel

Master-Anschluß, sekundäres IDE-Kabel

Slave-Anschluß, sekundäres IDE-Kabel

2 Festplattenlaufwerke

1 CD-ROM-Laufwerk

1 Zip-Laufwerk

1. Startfähiges Festplattenlaufwerk:

2. Zweites Festplattenlaufwerk:

3. CD-ROM-Laufwerk:

4. Zip-Laufwerk:

Master-Anschluß, primäres IDE-Kabel

Slave-Anschluß, primäres IDE-Kabel

Master-Anschluß, sekundäres IDE-Kabel

Slave-Anschluß, sekundäres IDE-Kabel

1 Festplattenlaufwerk 1. Startfähiges Festplattenlaufwerk: Master-Anschluß, primäres IDE-Kabel

2 Festplattenlaufwerke 1. Startfähiges Festplattenlaufwerk:

2. Zweites Festplattenlaufwerk:

Master-Anschluß, primäres IDE-Kabel

Slave-Anschluß, primäres IDE-Kabel

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Installieren von Massenspeichergeräten

Kabel und Anschlüsse (SCSI-Modelle)

Zu verwendende

SCSI-Daten-

anschlüsse

An Modellen, die mit einer SCSI-Karte ausgestattet sind, können bis zu fünf

interne SCSI-Geräte angeschlossen werden.

Wenn alle internen SCSI-Anschlüsse belegt sind, können weitere Geräte

außen auf der Rückseite des PC direkt am SCSI-Anschluß angeschlossen

werden. Am externen Anschluß können bis zu zehn externe Geräte

angeschlossen werden. Somit besteht die Möglichkeit, maximal 15 (interne

+ externe) Geräte anzuschließen.

HINWEIS Die Gesamtlänge der externen SCSI-Kabel sollte 3 m nicht überschreiten.

Vorbereiten der

Installation eines

SCSI-Festplatten-

laufwerks

Wenn Sie ein weiteres SCSI-Laufwerk installieren, müssen Sie für dieses

eine freie SCSI-ID konfigurieren. Es gibt SCSI-IDs zwischen 0 und 15

für 16-Bit-Wide-SCSI.

Vom ersten SCSI-Festplattenlaufwerk wird die SCSI-ID 0 belegt, und die

SCSI-ID 7 ist für den integrierten SCSI-Controller reserviert

(Standardeinstellung für Narrow- und Wide-SCSI-Geräte).

Sie sollten dem zweiten SCSI-Festplattenlaufwerk eine freie SCSI-ID

zuordnen (z.B. die SCSI-ID 1).

Primäres IDE-Kabel

Sekundäres IDE-Kabel

Interner, 68-pol. 16-Bit

U160 SCSI-Anschluß

16-Bit-SCSI-Abschluß-

widerstand am Kabel

SCSI-Karte im PCI-Steckplatz

16-Bit-SCSI-Kabel mit

fünf 68-pol. Anschlüssen

Zwei IDE-Datenkabel, jedes

mit zwei 40-pol.

Anschlüssen für IDE-

Laufwerke

Kabel mit einem 34-pol.

Anschluß für

3,5-Zoll-Diskettenlaufwerk

Anschluß für Diskettenlaufwerk

Primärer IDE-Anschluß

Sekundärer IDE-Anschluß

Externer, 68-pol. SCSI-Anschluß (zwei

Schrauben), von der Rückseite des PC

zugänglich

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Installieren von Massenspeichergeräten

40 English

Die SCSI-ID wird normalerweise über Steckbrücken am SCSI-

Festplattenlaufwerk konfiguriert. Informationen zur Auswahl der SCSI-ID

finden Sie im Installationshandbuch zum Laufwerk.

An einigen internen SCSI-Festplattenlaufwerken befinden sich

Abschlußwiderstände, die vor der Installation in Ihrem Computer entfernt

oder deaktiviert werden müssen. Weitere Details hierzu und spezielle

Installationsanweisungen, die zu beachten sind, finden Sie im

Installationshandbuch zum Laufwerk.

Stromversorgungsanschlüsse

Zusätzliche Einbauschienen

Einbauschienen werden bei der Installation von zusätzlichen

Massenspeichergeräten verwendet. Sie befinden sich im Innenbereich der

PC Workstation. Vier Paar sind seitlich in den von vorne zugänglichen

Einbauschächten angebracht, und ein Paar befindet sich an der

Gehäuseleiste. Abhängig von dem zu installierenden Gerät werden spezielle

Einbauschienen benötigt. Anhand ihrer Form, Markierungen und Farbe

können diese problemlos unterschieden werden.

In der nachfolgenden Tabelle sind die Geräte in Verbindung mit ihren

Anordnungen und den dazu erforderlichen Einbauschienen angegeben.

Stromversorgungskabel für

3,5-Zoll-Diskettenlaufwerk Stromversorgungskabel für

Festplatten-, Zip-, Band-, CD-RW-,

CD-ROM- und DVD-Laufwerke

Zu installierendes Gerät Anordnung Benötigte Einbauschienen

3½-Zoll-Gerät

(2. Festplattenlaufwerk)

Interner 3½-Zoll-

Laufwerksschacht

Blaue linke und rechte Einbauschienen

(Schienen sind mit L oder R markiert)

3½-Zoll-Gerät (Zip-Laufwerk oder

zweites Diskettenlaufwerk)

Von vorne zu-

gänglicher 3½-Zoll-

Laufwerksschacht

Breite grüne Einbauschienen (Schienen

sind nicht mit L oder R markiert)

5¼-Zoll-Gerät (CD-ROM usw.) Von vorne zu-

gänglicher 5¼-Zoll-

Laufwerksschacht

Schmale grüne Einbauschienen

(Schienen sind mit L oder R markiert)

3½-Zoll-Gerät (3. oder

4. Festplattenlaufwerk)

Von vorne zu-

gänglicher 5¼-Zoll-

Laufwerksschacht

Verwenden Sie das separate

Festplatteneinbau-Kit.

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Ausbauen und Austauschen des primären Festplattenlaufwerks

Ausbauen und Austauschen des primären

Festplattenlaufwerks

VORSICHT Fassen Sie das Festplattenlaufwerk vorsichtig an. Vermeiden Sie

Erschütterungen und schnelle Bewegungen, da dies zu Schäden an den

internen Bauteilen des Festplattenlaufwerks führen kann.

Vergewissern Sie sich, daß Sie Ihre Dateien vor der Installation eines

Festplattenlaufwerks gesichert haben. Informationen hierzu finden Sie

in der Dokumentation zu Ihrem Betriebssystem.

Ausbauen des alten

Laufwerks 1Schalten Sie den Bildschirm und die PC Workstation aus. Ziehen Sie alle

Netzkabel und Kabel zu einem lokalen Netzwerk oder Telefonnetz ab.

2Nehmen Sie die Gehäuseabdeckung von der PC Workstation ab

(Anweisungen siehe Seite 25).

3Ziehen Sie Daten- und Stromversorgungskabel vom Festplattenlaufwerk

ab.

4Entfernen Sie das Laufwerk. Drücken Sie hierfür die beiden Klammern

auf der Vorderseite des Laufwerks nach innen. Drücken Sie dann auf die

Rückseite des Laufwerks, so daß Sie es aus dem Laufwerksschacht

herausschieben können.

➍

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Ausbauen und Austauschen des primären Festplattenlaufwerks

42 English

5Entfernen Sie die beiden kurzen blauen Einbauschienen. Ziehen Sie

diese vorsichtig vom Festplattenlaufwerk ab. Diese Einbauschienen

werden für das neue Festplattenlaufwerk benötigt.

VORSICHT Gehen Sie während der Installation mit dem Festplattenlaufwerk

vorsichtig um. Es kann bereits durch ein Herunterfallen aus 0,5 cm

beschädigt werden.

VORSICHT Konfigurieren Sie das neue Festplattenlaufwerk mit den gleichen

Einstellungen wie das alte Laufwerk.

Installieren des

neuen Laufwerks 1Bringen Sie die kurzen blauen Einbauschienen am neuen

Festplattenlaufwerk an. Setzen Sie die Schiene mit der Bezeichnung “L”

an der linken Seite (Kabelanschlüsse zeigen nach vorne zu Ihnen und

befinden sich auf der Unterseite) und die Schiene mit der Bezeichnung

“R” an der rechten Seite des Festplattenlaufwerks ein.

2Das Festplattenlaufwerk kann nur in eine Richtung eingesetzt werden.

Vergewissern Sie sich, daß die Daten- und Kabelanschlüsse zu Ihnen

zeigen und sich auf der Oberseite befinden.

3Richten Sie die Einbauschienen an beiden Seiten des Laufwerks mit den

Schienen im Laufwerksschacht aus. Schieben Sie dann das Laufwerk in

den Schacht, bis es hörbar einrastet.

4Schließen Sie die Stromversorgungs- und Datenkabel am neuen

Festplattenlaufwerk an. Die Anschlüsse sind so geformt, daß nur eine

Anschlußmöglichkeit besteht. Wenn Sie sich nicht sicher sind, welcher

Anschluß zu verwenden ist, lesen Sie den Abschnitt "Installieren von

Massenspeichergeräten" auf Seite 36.

HINWEIS Vermeiden Sie, daß das Kabel des Temperaturfühlers bei den

Festplattenlaufwerksschächten eingeklemmt oder abgezogen wird. Wenn

dieses Kabel abgezogen ist, schließen Sie es wieder an der Systemplatine

am Anschluß mit der Bezeichnung THERMAL_SENSOR an (befindet sich

neben den IDE- und Diskettenlaufwerksanschlüssen).

5Bringen Sie die Gehäuseabdeckung an der PC Workstation wieder an

(siehe Seite 26). Schließen Sie alle Netzkabel und Telefonkabel wieder

an.

6Fahren Sie mit der Seite 48 fort, um die Installation abzuschließen.

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Installieren eines zweiten Festplattenlaufwerks in einem internen Laufwerksschacht

Installieren eines zweiten Festplattenlaufwerks in einem

internen Laufwerksschacht

In den internen Laufwerksschächten können zwei 3,5-Zoll-Geräte installiert

werden. Bei einer IDE-Konfiguration muß das Master-Festplattenlaufwerk

im oberen Laufwerksschacht installiert sein.

Installieren Sie ein zweites Festplattenlaufwerk wie folgt:

1Schalten Sie den Bildschirm und die PC Workstation aus. Ziehen Sie alle

Netzkabel und Kabel zu einem lokalen Netzwerk oder Telefonnetz ab.

2Nehmen Sie die Gehäuseabdeckung von der PC Workstation ab

(Anweisungen siehe Seite 25).

3Wenn das primäre Festplattenlaufwerk im oberen Laufwerksschacht

installiert ist, ziehen Sie die Daten- und Stromversorgungskabel ab.

4Bringen Sie die kurzen blauen Einbauschienen (befinden sich am

CD-ROM-Gehäuse) am neuen Festplattenlaufwerk an. Setzen Sie die

Schiene mit der Bezeichnung “L” an der linken Seite (Kabelanschlüsse

zeigen nach vorne zu Ihnen und befinden sich auf der Unterseite) und

die Schiene mit der Bezeichnung “R” an der rechten Seite des

Festplattenlaufwerks ein.

5Das zweite Festplattenlaufwerk kann nur in eine Richtung eingesetzt

werden. Vergewissern Sie sich, daß die Daten- und Kabelanschlüsse zu

Ihnen zeigen und sich auf der Oberseite befinden.

6Richten Sie die Einbauschienen an beiden Seiten des Laufwerks mit den

Schienen im Laufwerksschacht aus. Schieben Sie dann das Laufwerk in

den unteren Schacht, bis es hörbar einrastet.

HINWEIS Vermeiden Sie, daß das Kabel des Temperaturfühlers bei den

Festplattenlaufwerksschächten eingeklemmt oder abgezogen wird. Wenn

dieses Kabel abgezogen ist, schließen Sie es wieder an der Systemplatine

am Anschluß mit der Bezeichnung THERMAL_SENSOR an (befindet sich

neben den IDE- und Diskettenlaufwerksanschlüssen).

7Schließen Sie die Stromversorgungs- und Datenkabel am zweiten

Festplattenlaufwerk an. Schließen Sie die Stromversorgungs- und

Datenkabel am primären Festplattenlaufwerk wieder an.

8Bringen Sie die Gehäuseabdeckung an der PC Workstation wieder an

(siehe Seite 26). Schließen Sie alle Netzkabel und Telefonkabel wieder

an.

9Fahren Sie mit der Seite 48 fort, um die Installation abzuschließen.

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Installieren eines dritten oder vierten Festplattenlaufwerks

44 English

Installieren eines dritten oder vierten

Festplattenlaufwerks

In den von vorne zugänglichen 5¼-Zoll-Laufwerksschächten können mit

Hilfe eines Einbaurahmen-Kits für Festplattenlaufwerke ein drittes und

viertes 3,5-Zoll-Festplattenlaufwerk installiert werden. Das Einbaurahmen-

Kit ist als Zubehör verfügbar und kann separat bestellt werden.

Installieren eines Gerätes in einem von vorne

zugänglichen Laufwerksschacht

1Schalten Sie den Bildschirm und die PC Workstation aus. Ziehen Sie alle

Netzkabel und Kabel zu einem lokalen Netzwerk oder Telefonnetz ab.

2Nehmen Sie die Gehäuseabdeckung und den oberen Frontrahmen von

der PC Workstation ab (Anweisungen siehe Seite 25).

3Abhängig von dem zu installierenden Gerät:

aEntfernen Sie entweder die 5¼-Zoll-Metallabdeckblende.

Fassen Sie mit Ihrem Zeigefinger durch die Öffnung links an der

Abdeckblende, um die Blende aus dem PC-Gehäuse zu entfernen.

bOder brechen Sie die 3½-Zoll-Metallabdeckblende aus dem PC-

Gehäuse.

Sie müssen die Blende mit einem Schraubenzieher lösen. Brechen

Sie die Blende zuerst auf einer Seite auf, und ziehen Sie diese dann

heraus.

Achten Sie in beiden Fällen darauf, daß Sie sich beim Entfernen der

Abdeckblende nicht an Ihren Fingern verletzen.

4Wenn Sie ein drittes oder viertes 3½-Zoll-Festplattenlaufwerk (die

beiden Laufwerksschächte für Festplattenlaufwerke sind belegt)

installieren, verwenden Sie ein Einbaurahmen-Kit, um das Laufwerk im

5¼-Zoll-Laufwerksschacht zu installieren (zwei Einbaurahmen werden

unterstützt). Installieren Sie den Einbaurahmen im mittleren

Laufwerksschacht im von vorne zugänglichen Laufwerksgehäuse, sofern

dieser Schacht frei ist. Weiterhin liegen vier Schrauben bei, mit welchen

der Einbaurahmen am Festplattenlaufwerk befestigt wird.

Für standardmäßige 5¼-Zoll-Geräte, wie z.B. CD-ROM- oder DVD-

Laufwerke, wird kein Einbaurahmen benötigt. Diese Geräte werden mit

den bereits vorhandenen Einbauschienen installiert. Weitere

Informationen dazu, welche Einbauschienen für Ihr Gerät zu

verwenden sind, finden Sie in der Tabelle auf Seite 40.

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Installieren eines Gerätes in einem von vorne zugänglichen Laufwerksschacht

5Richten Sie die Einbauschienen an beiden Seiten des Laufwerks mit den

Schienen im Laufwerksschacht aus. Schieben Sie dann das Laufwerk in

den unteren Schacht, bis es hörbar einrastet.

6Schließen Sie die Stromversorgungs- und Datenkabel am installierten

Gerät an. Die Anschlüsse sind so geformt, daß nur eine

Anschlußmöglichkeit besteht. Wenn Sie sich nicht sicher sind, welcher

Anschluß zu verwenden ist, lesen Sie den Abschnitt "Installieren von

Massenspeichergeräten" auf Seite 36.

7Um den Zugang zum Gerät zu ermöglichen, entfernen Sie die Kunststoff-

blende vom Frontrahmen, indem Sie diese an einer Seite lösen und dann

herausklappen. Bewahren Sie diese an einem sicheren Ort auf.

8Bringen Sie die Gehäuseabdeckung und den oberen Frontrahmen an der

PC Workstation wieder an (siehe Seite 26). Schließen Sie alle Netzkabel

und Telefonkabel wieder an.

9Fahren Sie mit der Seite 48 fort, um die Installation abzuschließen.

➍

➎

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Austauschen des CD-ROM- (oder DVD-) Laufwerks

46 English

Austauschen des CD-ROM- (oder DVD-) Laufwerks

Ausbauen des alten

Laufwerks 1Schalten Sie den Bildschirm und die PC Workstation aus. Ziehen Sie alle

Netzkabel und Kabel zu einem lokalen Netzwerk oder Telefonnetz ab.

2Nehmen Sie die Gehäuseabdeckung und den oberen Frontrahmen von

der PC Workstation ab (Anweisungen siehe Seite 25).

3Ziehen Sie Daten- und Stromversorgungskabel vom alten Laufwerk ab.

4Entfernen Sie das Laufwerk. Drücken Sie hierfür die beiden Klammern

auf der Vorderseite des Laufwerks nach innen. Drücken Sie dann auf die

Rückseite des Laufwerks, so daß Sie es aus dem Laufwerksschacht

herausschieben können.

5Entfernen Sie die beiden langen grünen Führungsschienen, indem Sie

diese vorsichtig vom Laufwerk lösen. Diese Führungsschienen werden

für das neue Laufwerk benötigt.

Installieren des

neuen Laufwerks 1Bringen Sie die Einbauschienen am neuen Laufwerk an. Die

Einbauschienen werden in zwei Löchern auf der Laufwerksunterseite

eingesetzt. Diese Einbauschienen können links und rechts vertauscht

werden. Es müssen keine bestimmten Seiten beachtet werden.

2Richten Sie die Einbauschienen an beiden Seiten des Laufwerks mit den

Schienen im Laufwerksschacht aus. Schieben Sie dann das Laufwerk in

den Schacht, bis es hörbar einrastet.

3Schließen Sie die Stromversorgungs- und Datenkabel auf der Rückseite

des neuen Laufwerks an. Die Anschlüsse sind so geformt, daß nur

eine Anschlußmöglichkeit besteht. Wenn Sie sich nicht sicher sind,

welcher Anschluß zu verwenden ist, lesen Sie den Abschnitt

"Installieren von Massenspeichergeräten" auf Seite 36.

4Bringen Sie die Gehäuseabdeckung und den oberen Frontrahmen an der

PC Workstation wieder an (siehe Seite 26). Schließen Sie alle Netzkabel

und Telefonkabel wieder an.

5Fahren Sie mit der Seite 48 fort, um die Installation abzuschließen.

➍

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Austauschen des Diskettenlaufwerks

Ausbauen des

Diskettenlaufwerks 1Schalten Sie den Bildschirm und die PC Workstation aus. Ziehen Sie alle

Netzkabel und Kabel zu einem lokalen Netzwerk oder Telefonnetz ab.

2Nehmen Sie die Gehäuseabdeckung und den oberen Frontrahmen von

der PC Workstation ab (Anweisungen siehe Seite 25).

3Ziehen Sie Daten- und Stromversorgungskabel vom alten Laufwerk ab.

4Entfernen Sie das Laufwerk. Drücken Sie hierfür die beiden Klammern

auf der Vorderseite des Laufwerks nach innen. Drücken Sie dann auf die

Rückseite des Laufwerks, so daß Sie es aus dem Laufwerksschacht

herausschieben können.

5Entfernen Sie die beiden kurzen grünen Einbauschienen. Ziehen Sie

diese vorsichtig vom Laufwerk ab. Diese Einbauschienen werden für das

neue Laufwerk benötigt.

Installieren des

Diskettenlaufwerks 1Bringen Sie die kurzen grünen Einbauschienen am neuen Laufwerk an.

Setzen Sie die Schiene mit der Bezeichnung “L” an der linken Seite

(Kabelanschlüsse zeigen nach vorne zu Ihnen und befinden sich auf der

Oberseite) und die Schiene mit der Bezeichnung “R” an der rechten

Seite des Laufwerks ein.

2Richten Sie die Einbauschienen an beiden Seiten des Laufwerks mit den

Schienen im Laufwerksschacht aus. Schieben Sie dann das Laufwerk in

den Schacht, bis es hörbar einrastet.

3Schließen Sie die Stromversorgungs- und Datenkabel am neuen

Laufwerk und an allen installierten Laufwerken an. Die Anschlüsse sind

so geformt, daß nur eine Anschlußmöglichkeit besteht.

4Bringen Sie die Gehäuseabdeckung und den oberen Frontrahmen an der

PC Workstation wieder an (siehe Seite 26). Schließen Sie alle Netzkabel

und Telefonkabel wieder an.

5Fahren Sie mit der Seite 48 fort, um die Installation abzuschließen.

➍

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Abschließen der Installation eines Massenspeichergerätes

48 English

Abschließen der Installation eines Massenspeichergerätes

Bei der Installation

eines IDE-

Laufwerks

1Schalten Sie den Computer ein.

2Um die Konfiguration Ihres Festplattenlaufwerks zu überprüfen,

drücken Sie bei der Anzeige des HP Logos die Taste , um das Setup-

Programm aufzurufen. Im Setup-Programm wählen Sie das Menü

Advanced und dann das Untermenü IDE Devices aus. Prüfen Sie unter der

Option Primary Master, ob die Angaben für das Gerät vom Setup-

Programm korrekt erkannt wurden.

3Drücken Sie die Taste , um die Änderungen zu speichern und das

Setup-Programm zu verlassen.

4Informationen zur Partitionierung und Formatierung eines Laufwerks

finden Sie in der Dokumentation zum Betriebssystem.

5Wenn ein IDE-Laufwerk ausgebaut wurde, schalten Sie den Computer

ein. Das System-BIOS erkennt, daß ein Gerät fehlt. Drücken Sie die

Taste , um zu bestätigen, daß Sie ein Gerät entfernen möchten. Die

Systemkonfiguration wird automatisch aktualisiert.

Bei der Installation

eines SCSI-Fest-

plattenlaufwerks

1Schalten Sie den Computer ein.

2Um das SCSI Configuration Utility aufzurufen, drücken Sie bei

Erscheinen der entsprechenden Aufforderung während des

Systemstarts der PC Workstation die Taste .

3Überprüfen oder modifizieren Sie die Konfiguration Ihres neuen SCSI-

Festplattenlaufwerks. Weitere Informationen zur Konfiguration eines

SCSI-Festplattenlaufwerks finden Sie im SCSI Administrator’s Guide.

Dieser steht auf der HP Web-Site zur Verfügung:

http://www.hp.com/go/kayaksupport

4Nach Abschluß der Konfiguration beenden Sie das SCSI Configuration

Utility, und starten Sie den Computer neu, um die Änderungen zu

speichern.

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Austauschen des Netzteils

Bei der Installation

eines CD-ROM-,

CD-RW- oder DVD-

Laufwerks

1Schalten Sie den Computer ein, und drücken Sie die Taste , wenn

das HP Logo erscheint.

2Wählen Sie im Setup-Programm das Menü Advanced und dann das

Untermenü IDE Devices aus. Überprüfen Sie, ob das CD-ROM-Laufwerk

am IDE-Kanal erkannt wurde.

3Drücken Sie die Taste , um die Änderungen zu speichern und das

Programm zu verlassen.

Bei der Installation

eines Disketten-

laufwerks

1Schalten Sie den Computer ein, und drücken Sie die Taste , wenn

das HP Logo erscheint.

2Wählen Sie im Setup-Programm das Menü Advanced und dann das

Untermenü Floppy Disk Drives aus. Überprüfen Sie, ob das Laufwerk

erkannt wurde.

3Drücken Sie die Taste , um die Änderungen zu speichern und das

Programm zu verlassen.

Austauschen des Netzteils

WARNUNG Hewlett-Packard unterstützt keine Erweiterungen von Netzteilen. Diese

Informationen dienen nur dem Austausch eines defekten Netzteils. Zu

Ihrer eigenen Sicherheit ersetzen Sie das vorhandene Netzteil ausschließ-

lich durch ein Netzteil, das Sie vom HP Kundendienst erhalten haben.

Ausbauen des

Netzteils 1Schalten Sie den Bildschirm und die PC Workstation aus. Ziehen Sie alle

Netzkabel und Kabel zu einem lokalen Netzwerk oder Telefonnetz ab.

2Nehmen Sie die Gehäuseabdeckung von der PC Workstation ab

(Anweisungen siehe Seite 25).

3Ziehen Sie alle internen Stromversorgungskabel ab.

4Legen Sie Ihre PC Workstation auf deren Seite. Dabei muß die

Systemplatine nach oben zeigen.

5Entfernen Sie die beiden Schrauben auf der Gehäuserückseite, mit

welchen das Netzteil befestigt ist.

6Entfernen Sie die Schrauben im Innenbereich der PC Workstation auf

der Oberseite des Netzteils.

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Austauschen des Netzteils

50 English

7Drücken Sie das Netzteil nach vorne, bis es sich aus der

Führungsschiene löst. Kippen Sie es etwas in Richtung Systemplatine,

und nehmen Sie es dann aus dem Gehäuse.

Installieren des

Netzteils 1Setzen Sie das neue Netzteil ein.

2Befestigen Sie es mit den zuvor entfernten drei Schrauben.

3Schließen Sie alle internen Stromversorgungskabel wieder an.

4Stellen Sie die PC Workstation wieder senkrecht auf.

5Bringen Sie die Gehäuseabdeckung an der PC Workstation wieder an

(siehe Seite 26). Schließen Sie alle Netzkabel und Telefonkabel wieder

an.

➐

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Austauschen der Systemplatine

Ausbauen der Systemplatine

1Schalten Sie den Bildschirm und die PC Workstation aus. Ziehen Sie alle

Netzkabel und Kabel zu einem lokalen Netzwerk oder Telefonnetz ab.

2Nehmen Sie die Gehäuseabdeckung von der PC Workstation ab

(Anweisungen siehe Seite 25).

3Um den Vorgang zu erleichtern, legen Sie die PC Workstation auf deren

Seite. Dabei muß die Systemplatine nach oben zeigen.

4Entfernen Sie die Halterungsschiene am PC-Gehäuse.

5Ziehen Sie alle Kabel von der Systemplatine ab.

6Entfernen Sie Hauptspeicher, Prozessor und ggf. Zubehörkarten von der

alten Systemplatine (wie in diesem Kapitel beschrieben).

7Entfernen Sie die vier Schrauben neben dem Prozessorsockel.

8Entfernen Sie die externe, auf der Rückseite neben dem AGP PRO-

Steckplatz vorhandene Schraube.

9Heben Sie die Systemplatine heraus. Achten Sie darauf, daß Sie die

Anschlüsse auf der Rückseite des PC nicht beschädigen.

10 Lösen Sie den Haltewinkel von der Systemplatine. Dieser Winkel muß an

der neuen Systemplatine wieder angebracht werden.

➑

➒

❹

❼

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Austauschen der Systemplatine

52 English

Installieren der neuen Systemplatine

1Befestigen Sie den Haltewinkel an der neuen Systemplatine.

2Richten Sie die rückseitigen Anschlüsse mit ihren entsprechenden

Sockeln aus, und setzen Sie dabei die Systemplatine ein, indem Sie diese

auf die Führungsstifte aufsetzen. Achten Sie darauf, daß alle Häken

korrekt positioniert sind. Vergewissern Sie sich, daß die Anschlüsse auf

der Rückseite korrekt mit ihren Sockeln ausgerichtet sind.

3Ziehen Sie die Schrauben auf der Rückseite neben dem AGP PRO

Steckplatz fest, so daß die Systemplatine befestigt ist.

4Befestigen Sie die Systemplatine am Gehäuse mit den vier Schrauben

neben den Prozessorsockeln.

5Schließen Sie alle zuvor von der alten Systemplatine abgezogenen Kabel

wieder an. Informationen über die Anordung der Anschlüsse auf der

Systemplatine können Sie dem Aufkleber auf der Innenseite der

Gehäuseabdeckung entnehmen.

6Installieren Sie Hauptspeicher, Prozessor und ggf. Zubehörkarten auf der

neuen Systemplatine (wie in diesem Kapitel beschrieben).

7Bringen Sie die Halterungsschiene wieder an, und befestigen Sie diese

mit der entsprechenden Schraube.

8Stellen Sie die PC Workstation wieder senkrecht auf.

9Bringen Sie die Gehäuseabdeckung an der PC Workstation wieder an

(siehe Seite 26). Schließen Sie alle Netzkabel und Telefonkabel wieder an.

10 Nach der Installation der Systemplatine müssen Sie Ihr BIOS

aktualisieren.

HINWEIS Das aktuellste BIOS für Ihren PC und Anweisungen zur Aktualisierung des

BIOS finden Sie unter: www.hp.com/go/kayaksupport.



❹

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Austauschen des Ventilators im Hauptgehäuse

Ausbauen des Ventilators

1Schalten Sie den Bildschirm und die PC Workstation aus. Ziehen Sie alle

Netzkabel und Kabel zu einem lokalen Netzwerk oder Telefonnetz ab.

2Nehmen Sie die Gehäuseabdeckung von der PC Workstation ab

(Anweisungen siehe Seite 25).

3Halten Sie den Ventilator mit einer Hand fest. Drücken Sie mit einem

Schraubendreher die Halteklammern in die Richtung, die durch die

Pfeile am Gehäuse vorgegeben ist. Schieben Sie dann den Ventilator

nach oben aus dem Gehäuse heraus.

4Ziehen Sie das Kabel für den Ventilator vom Anschluß “MAIN_FAN” auf

der Systemplatine ab.

Einbauen des Ventilators

1Schließen Sie das Kabel für den Ventilator am Anschluß “MAIN_FAN”

auf der Systemplatine an.

HINWEIS Vergewissern Sie sich, daß sich im Ventilator keine Kabel befinden und

daß während des normalen Betriebs und nach einem Transport keine

Kabel mit dem Ventilator in Berührung gelangen können.

2Der Ventilator kann nur in eine Richtung installiert werden. Der Abstand

zwischen den beiden Halteklammern ist oben kürzer als unten. Richten

Sie die Klammern des Ventilators mit den entsprechenden Vertiefungen

aus.

3Drücken Sie den Ventilator vorsichtig nach unten, bis er einrastet.

4Bringen Sie die Gehäuseabdeckung an der PC Workstation wieder an

(siehe Seite 26). Schließen Sie alle Netzkabel und Telefonkabel wieder an.

❸

❹

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Austauschen der Ventilator- und Lautsprechereinheit

54 English

Austauschen der Ventilator- und Lautsprechereinheit

Ausbauen der

Ventilator- und

Lautsprechereinheit

1Schalten Sie den Bildschirm und die PC

Workstation aus. Ziehen Sie alle Netzkabel und

Kabel zu einem lokalen Netzwerk oder

Telefonnetz ab.

2Nehmen Sie die Gehäuseabdeckung sowie den

oberen und unteren Frontrahmen von der PC

Workstation ab (Anweisungen siehe Seite 25).

3Ziehen Sie alle Kabel von ihren Anschlüssen

auf der Systemplatine ab.

4Um den Vorgang zu erleichtern, legen Sie die

PC Workstation auf deren Seite. Dabei muß die

Systemplatine nach oben zeigen.

5Entfernen Sie die Halterungsschiene am PC-

Gehäuse.

6Entfernen Sie die Schraube auf der

Gehäusevorderseite.

7Lösen Sie die drei Klammern auf der

Gehäusevorderseite.

8Schieben Sie die Ventilator- und

Lautsprechereinheit in Richtung Rückseite

des PC, bis sie komplett aus dem Gehäuse

herausgezogen ist. Entfernen Sie diese dann

aus der PC Workstation.

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Austauschen der Ventilator- und Lautsprechereinheit

Einbauen der

Ventilator- und

Lautsprechereinheit

1Positionieren Sie die Ventilator- und

Lautsprechereinheit hinter den internen

Laufwerksschächten (der Lautsprecher

muß sich direkt an der

Gehäuseunterkante befinden und in

Richtung Vorderseite der

PC Workstation zeigen). Vergewissern

Sie sich, daß alle Kabel korrekt verlegt

sind. Schieben Sie dann die Ventilator-

und Lautsprechereinheit in Richtung

Gehäusevorderseite.

2Richten Sie die Klammern und

Führungsstifte mit den entsprechenden Sockeln aus, und schieben Sie

die Einheit weiter nach vorne, bis sie fest sitzt.

3Schließen Sie die Kabel der Ventilator- und Lautsprechereinheit an den

entsprechenden Anschlüssen auf der Systemplatine an.

4Bringen Sie die Schraube auf der Gehäusevorderseite wieder an.

5Bringen Sie die Halterungsschiene wieder an, und befestigen Sie diese

mit der entsprechenden Schraube.

6Stellen Sie die PC Workstation wieder senkrecht auf.

7Bringen Sie die Gehäuseabdeckung sowie den oberen und unteren

Frontrahmen an der PC Workstation wieder an (siehe Seite 26).

Schließen Sie alle Netzkabel und Telefonkabel wieder an.

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Schalter auf der Systemplatine

56 English

Schalter auf der Systemplatine

Für die Konfiguration werden zehn Schalter auf der Systemplatine

verwendet. Diese sind von 1 bis 10 numeriert. Einige von ihnen sind

reserviert und sollten nicht verändert werden, da dies sonst zu einem

Systemfehler führen könnte.

Schalter Standardposition Für folgende Konfigurationszwecke:

1-5 AUS Reserviert 1-5. Ändern Sie nicht die

Standardeinstellungen.

6EIN Aktiviert das Einschalten über die Tastatur.

Bei Stellung AUS ist diese Option deaktiviert.

7AUS Aktiviert die normalen Modi.

Bei Stellung EIN wird der BIOS-Wiederherstellungsmodus

beim nächsten Systemstart aktiviert.

8AUS Läßt CMOS-Speicher unverändert.

Bei Stellung EIN wird der CMOS-Speicher beim nächsten

Systemstart gelöscht.

9AUS Ermöglicht Benutzer- und Systemverwalterkennwörter.

Bei Stellung EIN werden die Kennwörter beim nächsten

Systemstart gelöscht.

10 EIN Wählt den Gehäusetyp.

EIN = Minitower

Anordnung der

Schalter auf der

Systemplatine

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Austauschen der Batterie

WARNUNG Wenn die Batterie nicht korrekt eingebaut wird, besteht Explosionsgefahr.

Zu Ihrer eigenen Sicherheit sollten Sie nicht versuchen, die Batterie

wiederaufzuladen, zu zerlegen oder die alte Batterie zu verbrennen.

Tauschen Sie die Batterie nur gegen den gleichen oder ähnlichen Typ aus,

der vom Hersteller empfohlen wird. Es handelt sich hier um eine Lithium-

Batterie ohne Schwermetalle. Batterien gehören nicht in den Hausmüll. Sie

werden vom Händler, bei dem Sie die PC Workstation gekauft haben, vom

Hersteller oder deren Beauftragten kostenlos zurückgenommen, um sie

einer Verwertung bzw. Entsorgung zuzuführen.

Wenn bei Ihrem PC wiederholt die Konfigurationseinstellungen

verlorengehen, sollten Sie die Batterie austauschen. Ersetzen Sie diese

durch eine Mangan-/Lithium-Knopfzellenbatterie CR2032. Diese erhalten

Sie in vielen PC-Geschäften.

Tauschen Sie die Batterie wie folgt aus:

1Ziehen Sie alle Netzkabel und Kabel zu einem Telefonnetz von der

PC Workstation ab.

2Nehmen Sie die Gehäuseabdeckung von der PC Workstation ab (siehe

Seite 25).

3Lösen Sie die alte Batterie von unten aus der Halteklammer/

den Halteklammern.

Anordnung der Batterie

2 Installieren und Austauschen von Hardware-Komponenten in Ihrer PC Workstation

Austauschen der Batterie

58 English

4Setzen Sie die neue Batterie in der Batteriehalterung ein. Vergewissern

Sie sich, daß sie korrekt sitzt und die Batterie durch die Klammer fest in

der Halterung fixiert ist.

5Bringen Sie die Gehäuseabdeckung der PC Workstation wieder an

(siehe Seite 26). Schließen Sie alle Kabel und Netzkabel wieder an.

6Starten Sie das Setup-Programm, um die PC Workstation neu zu

konfigurieren.

Fehlerbehebung an Ihrer

HP PC Workstation

Dieses Kapitel enthält eine Zusammenfassung der Informationen, mit deren

Hilfe Probleme bei der Verwendung Ihrer PC Workstation behoben werden

können.

•Vorgehensweise bei allgemeinen Problemen mit dem PC und der

Hardware

•Diagnostizieren von Problemen mit HP MaxiLife

•Verwenden des Hardware-Diagnoseprogramms HP e-DiagTools

•Verwenden der HP Abbilderstellungs- und Wiederherstellungs-

CD-ROM

•Antworten auf häufig gestellte Fragen

•Vorgehensweise, wenn Sie weitere Hilfe benötigen

•Vorgehensweise bei der Kontaktaufnahme mit dem HP Kundendienst

Weitere detaillierte Informationen finden Sie im Leitfadnen zur

Fehlerbehebung auf der HP Web-Site unter:

http://www.hp.com/go/kayaksupport, wählen Sie dann HP Kayak

XM600 aus dem Dropdown-Menü aus.

3 Fehlerbehebung an Ihrer HP PC Workstation

Wenn Ihr PC nicht einwandfrei startet

60 English

Wenn Ihr PC nicht einwandfrei startet

Wenn an Ihrem PC ein Problem mit der Hardware

vorliegt

Der PC schaltet nicht ein

Haben Sie folgendes überprüft... Vorgehensweise

Das Netzkabel des PC ist korrekt angeschlossen. Schließen Sie das Netzkabel an einer funktionierenden geerdeten Steckdose

und am PC an.

Der Power-On-Self-Test gab einen Fehler aus

Der PC startet nicht, und es ertönt ein Geräusch oder Signalton

Haben Sie folgendes überprüft... Vorgehensweise

Den Teil Ihrer Konfiguration, bei dem der Power-On-Self-Test

einen Fehler erkannt hat.

Siehe “Diagnostizieren von Problemen mit HP MaxiLife” auf Seite 62.

Informationen finden Sie im Leitfaden zur Fehlerbehebung auf der HP Web-

Site: www.hp.com/go/kayaksupport

Der Bildschirm funktioniert nicht...

Die Netz-Betriebsanzeige des PC leuchtet, aber am Bildschirm wird nichts angezeigt.

Haben Sie folgendes überprüft... Vorgehensweise

In der LCD-Statusanzeige erscheint eine Fehlermeldung. Siehe “Diagnostizieren von Problemen mit HP MaxiLife” auf Seite 62.

Der Bildschirm ist eingeschaltet (LED leuchtet). Eine Erläuterung zu den LED-Anzeigen (grün, orange oder blinkend) finden Sie

im Handbuch zum Bildschirm.

Das Netzkabel des Bildschirms ist korrekt

angeschlossen.

Schließen Sie das Netzkabel an. Vergewissern Sie sich, daß es an einer

funktionierenden geerdeten Steckdose und am Bildschirm angeschlossen ist.

Die Helligkeit und der Kontrast sind am Bildschirm

korrekt eingestellt.

Überprüfen Sie die Einstellungen mit dem OSD (On-Screen Display =

Bildschirmmenüs) bzw. mit den Bedienelementen auf der Vorderseite des

Bildschirms.

Während des Systemstarts erscheint eine Anzeige, aber danach erscheint nichts am Bildschirm.

Haben Sie folgendes überprüft... Vorgehensweise

Die Bildschirmeinstellungen in Ihrem PC sind mit Ihrem

Bildschirm kompatibel.

•Windows NT: Wählen Sie während des Systemstarts den VGA-Modus aus,

und setzen Sie dann die Auflösung zurück.

•Windows 95/98: Starten Sie den PC neu. Wenn der HP Bildschirm erscheint,

drücken Sie die Taste F8, und starten Sie dann den PC im geschützten

Modus. Doppelklicken Sie in der Systemsteuerung auf das Symbol Anzeige

und dann auf die Schaltfläche Einstellungen. Setzen Sie die Auflösung mit

dem entsprechenden Schieberegler zurück.

3 Fehlerbehebung an Ihrer HP PC Workstation

Wenn an Ihrem PC ein Problem mit der Hardware vorliegt

Die Tastatur funktioniert nicht...

Haben Sie folgendes überprüft... Vorgehensweise

Das Tastaturkabel ist korrekt angeschlossen. Stecken Sie das Kabel am korrekten Anschluß auf der Rückseite des

PC ein.

Die Tastatur ist sauber, und es sind keine Tasten eingeklemmt. Überprüfen Sie, ob sich alle Tasten auf der gleichen Höhe befinden

und ob keine Tasten eingeklemmt sind.

Die Tastatur selbst ist nicht defekt. Tauschen Sie entweder die Tastatur durch eine funktionierende

Tastatur aus, oder testen Sie die gleiche Tastatur an einem anderen

PC.

Wenn der PC startet, aber immer noch ein Problem vorliegt... Führen Sie e-DiagTools aus. Siehe Seite 67.

Die Maus funktioniert nicht...

Haben Sie folgendes überprüft... Vorgehensweise

Das Mauskabel ist korrekt angeschlossen. 1Schalten Sie den PC aus.

2Stecken Sie das Kabel im korrekten Anschluß auf

der Rückseite des PC ein.

Sie verwenden den korrekten Treiber. Wenn Sie mit einer erweiterten HP Maus

arbeiten, vergewissern Sie sich, daß der korrekte Treiber installiert ist. Dieser

Treiber ist im Lieferumfang der HP Maus mit Rollfunktion enthalten.

Laden Sie sich den aktuellsten Treiber von der

HP Web-Site herunter:

www.hp.com/go/kayaksupport

Die Maus ist sauber. Reinigen Sie die Mauskugel und die Sensoren.

Die Maus selbst ist nicht defekt. Tauschen Sie entweder die Maus durch eine

funktionierende Maus aus, oder testen Sie die gleiche

Maus an einem anderen PC.

Wenn der PC startet, aber immer noch ein Problem vorliegt... Führen Sie e-DiagTools aus. Siehe Seite 67.

Der Power-On-Self-Test zeigt im HP MaxiLife Bedienfeld einen Fehler an

Vorgehensweise

•Siehe “Diagnostizieren von Problemen mit HP MaxiLife” auf Seite 62.

•Drücken SIe die Taste F2, um das Setup-Programm aufzurufen.1

1. Weitere Informationen zum Setup-Programm finden Sie im Leitfaden zur Fehlerbehebung, den Sie sich von der HP Web-Site

herunterladen können: www.hp.com/go/kayaksupport.

3 Fehlerbehebung an Ihrer HP PC Workstation

Diagnostizieren von Problemen mit HP MaxiLife

62 English

Diagnostizieren von Problemen mit HP MaxiLife

Ihre HP LCD-Anzeige unterstützt Sie bei der Diagnose von Problemen mit

Ihrer PC Workstation. Dies ist auch dann möglich, wenn Ihr System und Ihr

Bildschirm nicht einwandfrei funktionieren.

Tests vor dem

Systemstart Wenn Sie den Netzschalter an Ihrer PC Workstation drücken, überprüft

HP MaxiLife Ihr System, bevor mit der Startsequenz begonnen wird. Die

Diagnosetests vor dem Systemstart werden ausgeführt, um deren Priorität

hinsichtlich der Computerfunktionen sicherzustellen. Beim ersten

erkannten Fehler wird in der LCD-Statusanzeige eine Meldung angezeigt.

Wenn dieser Fall eintritt, kann eine der folgenden Anzeigen erscheinen.

Überprüfen Sie, ob der Prozessor

korrekt im CPU-Sockel eingesetzt ist.

Überprüfen Sie das Netzteil und die

angeschlossenen Netzkabel. Überprüfen Sie, ob die

Systemplatine angeschlossen ist.

CPU Socket

ERROR !

Power Supply

ERROR !

Board PLL

ERROR !

Keine RDRAM-Module

installiert.

Überprüfen Sie, ob die RDRAM-

Überbrückungsmodule installiert

sind.

No RIMM

ERROR !

Contin Module

ERROR !

Die Höchstanzahl von 32

Geräten pro RDRAM wurde

überschritten.

RIMM Devices

ERROR !

Die installierten RDRAM-Module haben

inkompatible Geschwindigkeiten.

RIMM Speed

ERROR !

Überprüfen Sie, ob die Speicher-

module korrekt installiert sind.

Memory Error

ERROR !

3 Fehlerbehebung an Ihrer HP PC Workstation

Diagnostizieren von Problemen mit HP MaxiLife

POST-Phase Nach diesen Tests wird die POST- (Power-On Self Test) Phase gestartet.

Während dieser Phase erscheint eine der folgenden Anzeigen:

Weitere Funktionen

Die HP MaxiLife-Dienste umfassen:

•Anzeigen von Konfigurationsdetails Ihrer PC Workstation, die für den

Kundendienst benötigt werden (System info).

•Anzeigen der POST- (Power-On Self Test) Schritte während der

Einschaltphase (Boot steps).

•Durchführen von Diagnosetests an verschiedenen Hardware-

Komponenten Ihrer PC Workstation und Anzeigen von deren

Ergebnissen (Diags).

Konfigurieren

der HP LCD-

1Vergewissern Sie sich, daß das Netzkabel der PC Workstation an einer

geerdeten Steckdose angeschlossen ist. Schalten Sie die PC Workstation

ein.

2Drücken Sie die LCD-Bedienfeldtaste, um die folgenden Menüs

aufzurufen.

Keine Fehler aufgetreten. Es ist ein POST-Fehler aufgetreten.

Weitere Informationen über die

Fehlerbeschreibung finden Sie im

Leitfaden zur Fehlerbehebung.

INFO SERVICES

HP Kayak XM600 ERROR

ERROR DESCRIPTION

Select

System info

Boot steps

GoNext

System info

Boot steps

GoNext

System info

Exit

GoNext

System info

Exit

ExitNext

3 Fehlerbehebung an Ihrer HP PC Workstation

Diagnostizieren von Problemen mit HP MaxiLife

64 English

3Mit der Taste blättern Sie durch die Menüoptionen, und mit der

Taste wählen Sie die gewünschte Option aus.

System Info. In der LCD-Anzeige werden Systeminformationen in einer Übersicht

dargestellt. Die Anzeige umfaßt folgende Detailangaben:

Um diese Detailangaben zu betrachten, blättern Sie mit der Taste

durch die Informationsanzeigen.

Boot Steps Nach Möglichkeit zeigt die Option “Boot Steps” beim nächsten Einschalten

Ihrer PC Workstation alle POST-Schritte an. Für Kundendienstzwecke

werden die POST-Schritte als POST-Codes angegeben (z.B. ist ein POST-

Code = Schritt xx im Power-On Self Test). Sie werden in der LCD-Anzeige

wie folgt ausgegeben:

Diags Wenn Ihre PC Workstation eingeschaltet ist, werden die Diagnosetests sofort

ausgeführt, nachdem Sie die Option Diags im Hauptmenü der LCD-Anzeige

ausgewählt haben.

Es werden folgende Tests ausgeführt:

•CPU-Sockeltest

•Einschalttest

•Karten-PLL-Test

•RAM-Modultest

Um die Testergebnisse für jede Systemkomponente anzuzeigen, drücken

Sie die Bedientaste .

•Produktbezeichnung

•BIOS-Version

•Seriennummer

•Typ und Taktfrequenz des Prozessors

•Anzahl und Kapazität der installierten

Speichermodule

Beim nächsten Einschalten Ihrer

PC Workstation werden die einzelnen

Schritte des POST in der LCD-Anzeige

ausgegeben.

HP Kayak XM600

POST Code xx

3 Fehlerbehebung an Ihrer HP PC Workstation

Diagnostizieren von Problemen mit HP MaxiLife

Wenn keine Komponentenfehler erkannt werden, erscheint die folgende

Anzeige.

Wenn ein Fehler erkannt wurde, erscheint eine Fehlermeldung, in der das

Problem angegeben wird. Um weitere Testergebnisse für andere

Systemkomponenten zu betrachten, drücken Sie die Bedientaste .

Wenn die Diagnosetests abgeschlossen sind, erscheint eine der folgenden

Anzeigen.

Um die Testsitzung zu verlassen, drücken Sie die Taste .

Am CPU-Sockel wurden keine Fehler

erkannt.

CPU Socket

Wenn z.B. der Prozessor nicht korrekt

eingesetzt ist, erscheint diese Anzeige.

CPU Socket

Es wurden keine Fehler erkannt.Es wurden Systemfehler erkannt.

DIAGNOSTICS:

EXIT

Done FAIL DIAGNOSTICS:

EXIT

Done OK

3 Fehlerbehebung an Ihrer HP PC Workstation

Diagnosefunktionen vor dem Systemstart

66 English

Diagnosefunktionen vor dem Systemstart

Wenn Ihr PC startet, führt das BIOS einen Power-On-Self-Test

(POST) durch, um Ihre Hardware-Konfiguration auf

Probleme zu untersuchen. Wenn während des POST ein

Problem erkannt wird, erscheint am Bildschirm des PC eine

Fehlermeldung.

Wenn jedoch Ihr PC keine Fehlermeldung anzeigen kann

(wenn beispielsweise die Grafikkarte ausgefallen ist), ertönt

ein Summton. Unmittelbar nach dem Summton ertönt eine

Folge von akustischen Signaltönen.

Wenn Sie eine Folge von akustischen Signaltönen hören,

müssen Sie diese zählen. So können Sie die Problemursache

ermitteln.

Beachten Sie, daß bei Fehlern mit dem Speicher (Code 3),

der Grafikkarte (Code 4) und P&P/PCI (Code 5) diese vom

elektronischen Summer erst mit einer Verzögerung von

15 Sekunden erkannt werden.

Wenn kein akustischer Signalton ertönt

Wenn kein akustischer Signalton ertönt, schalten Sie den PC

aus, indem Sie den Netzschalter für fünf oder mehr Sekunden

gedrückt halten. Achten Sie darauf, ob dann Signaltöne

hörbar sind.

Anzahl der

Signaltöne Bedeutung

0 System ist in Ordnung

1 Prozessor ausgefallen, nicht korrekt angeschlossen oder ZIF-Sockel

nicht geschlossen

2Stromversorgung im geschützten Modus

3 Kein Speicher, fehlerhafte Speichermodule, inkompatible

Speichermodule

4 Problem mit der Grafikkarte

5 Problem bei der P&P/PCI-Initialisierung

6 BIOS beschädigt. Sie müssen eine Disaster Recovery Prozedur starten

7 Systemplatine defekt

3 Fehlerbehebung an Ihrer HP PC Workstation

Das Hardware-Diagnoseprogramm HP e-DiagTools

HP e-DiagTools ist ein exakt arbeitendes und zuverlässiges

Dienstprogramm, mit dem Sie mögliche Hardware-bezogene Probleme

diagnostizieren können. Die Funktionen des Dienstprogramms:

•Überprüfen der Hardware-Konfiguration und ob diese korrekt arbeitet

•Testen einzelner Hardware-Komponenten

•Diagnostizieren von Hardware-bezogenen Problemen

•Abrufen einer vollständigen Hardware-Konfiguration

•Bereitstellen von präzisen Informationen für einen HP Techniker, so daß

Probleme schnell und effektiv behoben werden können

Weitere Informationen über dieses Dienstprogramm finden Sie im

e-DiagTools Benutzerhandbuch. Dieser steht auf der HP Web-Site im

PDF- (Adobe Acrobat) Format zur Verfügung.

Wo können Sie sich HP e-DiagTools beschaffen?

HP e-DiagTools ist über die folgenden Quellen verfügbar:

•Installiert auf Ihrem Festplattenlaufwerk in der speziellen “Utility”-

Partition (Dienstprogrammpartition)

•Abbilderstellungs- und Wiederherstellungs-CD-ROM, die Ihrem

Computer beiliegt

•HP DiagTools CD-ROM von der HP Web-Site unter:

http://www.hp.com/desktops/diagtools

Vorbereiten der Verwendung von HP e-DiagTools

Entscheiden Sie sich, von wo aus Sie das Diagnoseprogramm starten

möchten: entweder von der Dienstprogramm-Partition auf dem

Festplattenlaufwerk oder über eine der CD-ROM-Optionen. Mit beiden

Möglichkeiten stehen umfangreiche Tests zur Verfügung. Sämtliche

Funktionen von e-DiagTools können jedoch nur beim Starten von

e-DiagTools vom Festplattenlaufwerk genutzt werden. Wenn Sie die

Diagnoseprogramme von einer CD-ROM starten, muß das CD-ROM-

Laufwerk so konfiguriert sein, daß der Systemstart zuerst von CD-ROM und

erst danach vom Festplattenlaufwerk erfolgt.

Starten von HP e-DiagTools

Vom Festplattenlaufwerk:

1Schließen Sie alle Anwendungen, sofern dies noch nicht erfolgt ist.

2Fahren Sie den Computer herunter, und wählen Sie dabei die Option für

den Neustart.

3 Fehlerbehebung an Ihrer HP PC Workstation

Das Hardware-Diagnoseprogramm HP e-DiagTools

68 English

3Wenn das Kayak-Startlogo erscheint, wird für einige Sekunden die

folgende Meldung angezeigt: “Press <F10> to start hardware

diagnostics or any other key to proceed”.

Drücken Sie die Taste , um HP e-DiagTools zu starten.

4Beim Start von e-DiagTools erscheint ein Begrüßungsbildschirm. Folgen

Sie den Anweisungen am Bildschirm, um die Diagnosetests auszuführen.

Entweder von der Abbilderstellungs- und Wiederherstellungs-CD-ROM

oder von der HP DiagTools CD-ROM:

1Legen Sie die CD-ROM im CD-ROM-Laufwerk ein, und starten Sie den

Computer neu.

2Drücken Sie die Taste , um in der Startreihenfolge die CD-ROM an

die erste Position zu stellen.

3Der PC startet von der CD-ROM.

Wenn Sie die Abbilderstellungs- und Wiederherstellungs-CD-ROM

verwenden, erscheint ein Menü. Wählen Sie die Option zum Ausführen

von e-DiagTools aus.

4Beim Start von e-DiagTools erscheint ein Begrüßungsbildschirm. Folgen

Sie den Anweisungen am Bildschirm, um die Diagnosetests auszuführen.

Dieses Dienstprogramm erkennt automatisch die komplette Hardware-

Konfiguration Ihres Systems, bevor die Tests durchgeführt werden.

Erstellen eines Support Tickets

Um eine vollständige Aufzeichnung Ihrer Systemkonfiguration und

Testergebnisse zu erstellen, müssen Sie ein Support Ticket generieren.

Dies ist eine einfache Textdatei, die wichtige Informationen für die

Unterstützung der Techniker vor Ort und der Techniker von HP enthält.

Wenn Sie HP e-DiagTools vom Festplattenlaufwerk ausführen und Ihr PC

an ein lokales Netzwerk mit TCP/IP- (Internet) Protokollen angeschlossen

ist, können Sie in e-DiagTools Ihr Support Ticket via E-Mail verschicken.

Wenn Sie HP e-DiagTools von einer CD-ROM ausführen, können Sie die

Support Ticket-Datei entweder auf dem Festplattenlaufwerk oder auf einer

Diskette speichern.

Sie können die Support Ticket-Datei auch über das Programm “Support

Ticket Viewer” betrachten.

Die Support Ticket-Datei kann via E-Mail oder Fax verschickt werden.

3 Fehlerbehebung an Ihrer HP PC Workstation

Abbilderstellungs- und Wiederherstellungs-CD-ROM

Mit der PC Image Engineer — Abbilderstellungs- und

Wiederherstellungs-CD-ROM können Sie die ursprüngliche

Werkskonfiguration Ihres Computers wiederherstellen, das Betriebssystem

ändern oder rekonfigurieren und Treiber oder andere werkseitig

bereitgestellte Software-Komponenten neu installieren. Die Treiber und

Software-Dienstprogramme (einschließlich Dokumentation und

Navigationshilfen) unterstützen Sie bei der Wiederherstellung der

gesamten vorinstallierten Software oder Teile davon.

Welche Funktionen

sind verfügbar? Nachfolgend sind einige der Funktionen der Abbilderstellungs- und

Wiederherstellungs-CD-ROM beschrieben:

•Vollständige Wiederherstellung: Stellt Betriebssystem, Treiber,

Dienstprogramme und die spezielle Plattenpartition in dem werkseitigen

Zustand wieder her. Bei einer vollständigen Wiederherstellung werden

automatisch alle Viren entfernt, die sich möglicherweise im “Master Boot

Record” befinden. Es ist jedoch zu beachten, daß bei dieser Funktion Ihr

Festplattenlaufwerk neu formatiert wird. Es wird nachdrücklich

empfohlen, daß Sie nach Möglichkeit alle Datendateien und

installierten Software-Programme sichern.

•Minimale Wiederherstellung: Stellt nur Betriebssystem und SCSI-

Treiber für den Zugriff auf ein SCSI-Festplattenlaufwerk wieder her.

•Teilweise Wiederherstellung: Stellt einzelne Treiber her, die in einem

“Bereich mit Suchfunktion” auf der CD-ROM zur Verfügung stehen.

•Kopieren der OS-Master-Dateien: Wird verwendet, wenn Sie bei der

Installation von zusätzlichen Treibern von Windows zum Einlegen der

Medien für das Betriebssystem aufgefordert werden.

•HP e-DiagTools: Überprüft die Systemkonfiguration und den

Systembetrieb. Siehe auch Seite 67.

HINWEIS Durch einige Operationen, die mit der Abbilderstellungs- und

Wiederherstellungs-CD-ROM durchgeführt werden können, wird der

aktuelle Datenbestand Ihrer Festplatte dauerhaft gelöscht. Sie müssen vor

Verwendung dieser CD-ROM stets all Ihre Daten und persönlichen

Dateien sichern.

Anforderungen

Bevor Sie eine Wiederherstellung, ein Upgrading oder Downgrading

durchführen, sollten Sie sich eine Checkliste für jeden Funktionstyp

anlegen. Um Einstellungen im Setup-Programm ändern zu können,

benötigen Sie das Verwalterkennwort. Sie sollten sich alle im Setup-

Programm vorgenommenen Änderungen schriftlich notieren.

3 Fehlerbehebung an Ihrer HP PC Workstation

Abbilderstellungs- und Wiederherstellungs-CD-ROM

70 English

Durchführen einer Wiederherstellung, eines Upgrading oder Downgrading

❒Die CD-ROM muß für das PC-Modell geeignet sein (die CD-ROM kann

nur für ein spezifisches PC-Modell verwendet werden).

❒Sichern Sie (nach Möglichkeit) Datendateien und Software-

Anwendungen.

❒Sie sollten eine Erweiterung auf die aktuellste BIOS-Version vornehmen.

❒Einstellungen im Setup-Programm: Löschen Sie alle Kennwörter auf

BIOS-Ebene. Im Menü “Security” stellen Sie alle Optionen für “Hardware

Protection” auf “Enabled” oder “Unlocked” (sofern vorhanden).

Vergewissern Sie sich, daß die Option für den Systemstart von der CD-

ROM aktiviert ist. Im Menü “Boot” muß das CD-ROM-Laufwerk in der

“Boot Device Priority List” so konfiguriert sein, daß es vor dem

Festplattenlaufwerk startet.

❒Vergewissern Sie sich, daß die Echtheitsbescheinigung von Microsoft

vorliegt. (Diese kann sich als Aufkleber seitlich am PC befinden.)

Ausführen von HP e-DiagTools

❒Die CD-ROM muß für das PC-Modell geeignet sein (die CD-ROM kann

nur für ein spezifisches PC-Modell verwendet werden).

❒Das CD-ROM-Laufwerk muß so konfiguriert sein, daß es vor dem

Festplattenlaufwerk startet.

3 Fehlerbehebung an Ihrer HP PC Workstation

Abbilderstellungs- und Wiederherstellungs-CD-ROM

Durchführen einer vollständigen Wiederherstellung

Abhängig von der Hardware-Konfiguration sollte eine vollständige

Systemwiederherstellung zwischen 30 Minuten und 2 Stunden dauern.

HINWEIS Beachten Sie, daß bei dieser Prozedur der gesamte Datenbestand auf dem

Festplattenlaufwerk (von der primären Partition, sofern definiert)

gelöscht wird. Vergewissern Sie sich, daß alle Datendateien und

Software-Anwendungen gespeichert wurden.

1Fahren Sie das Betriebssystem herunter, und schalten Sie den PC aus.

2Bauen Sie sämtliche Nicht-Standardkomponenten aus, die nach

Lieferung nachträglich im PC installiert wurden, um so den werkseitigen

Zustand des PC wiederherzustellen.

3Legen Sie die Wiederherstellungs-CD-ROM in das CD-ROM-Laufwerk

ein, und starten Sie den PC.

4Drücken Sie die Taste , um das CD-ROM-Laufwerk als erstes

Startgerät auszuwählen.

5Der Computer startet von der CD-ROM und zeigt ein Menü im DOS-

Format an. Wählen Sie die Option für die Wiederherstellung des

Festplattenlaufwerks aus.

In einigen Fällen müssen Sie die Menüoption “Partitioning &

Formatting” berücksichtigen. In diesem Fall gibt es zwei Optionen:

•Automatic (empfohlen)

•Custom (nur für fortgeschrittene Benutzer)

Sofern keine spezifischen Anforderungen zu beachten sind, wählen Sie

die Option “Automatic”.

6Folgen Sie den Anweisungen am Bildschirm.

7Zuerst wird das Festplattenlaufwerk formatiert. Es erfolgen mehrere

Neustarts. Dies ist normal. Unterbrechen Sie nicht diesen Prozeß.

Warten Sie, bis eine Meldung erscheint, in der angegeben wird, daß der

Vorgang erfolgreich abgeschlossen ist.

8Nehmen Sie die Wiederherstellungs-CD-ROM aus dem CD-ROM-

Laufwerk.

9Es werden Betriebssystem und Treiber installiert. An dieser Stelle

müssen Sie die Einstellungen für das Betriebssystem eingeben.

3 Fehlerbehebung an Ihrer HP PC Workstation

Abbilderstellungs- und Wiederherstellungs-CD-ROM

72 English

Abschließen einer vollständigen Wiederherstellung

Bei der vollständigen Wiederherstellung wird das ursprüngliche

Plattenabbild Ihres Computers wiederhergestellt. Sie sollten jedoch die

aktuellsten Treiber installieren. Diese finden Sie auf der HP Web-Site

www.hp.com/go/kayaksupport

Außerdem sollten Sie die Treiber für alle zusätzlich installierten

Zubehörkarten installieren. Alle Datendateien und Software-Anwendungen,

die Sie vor der Durchführung der vollständigen Wiederherstellung gesichert

haben, müssen ebenfalls auf das Festplattenlaufwerk zurückgeladen

werden.

Minimale Wiederherstellung

Um nur das Betriebssystem wiederherzustellen, folgen Sie den

vorgenannten Anweisungen. In Schritt 5 wählen Sie die Option für die

minimale Wiederherstellung.

Bei der minimalen Wiederherstellung wird das ursprünglich mit dem PC

gelieferte Service Pack installiert. Es kann jedoch auch zu einem späteren

Zeitpunkt installiert werden.

Wenn Ihre PC Workstation über keine SCSI-Laufwerke verfügt, erscheint

die Meldung “Der Start mindestens eines Dienstes, der beim Systemstart

gestartet werden sollte, schlug fehl”. Sie können den Treiber über

Systemsteuerung > SCSI entfernen.

Um die Wiederherstellung abzuschließen, müssen Sie die von

Hewlett-Packard empfohlenen Treiber (von der HP Web-Site) oder andere

Treiber installieren.

Durchführen einer teilweisen Wiederherstellung

Legen Sie die Wiederherstellungs-CD-ROM in das CD-ROM-Laufwerk ein,

während das Betriebssystem aktiv ist. Sie können mit einem Web-Browser

durch den Inhalt der CD-ROM navigieren, um die erforderlichen Treiber

abzurufen. Sie können die Verzeichnisse mit den Treibern auch mit dem

Windows Explorer durchsuchen.

Um einen Treiber zu installieren, folgen Sie den Anweisungen in der

Liesmich-Datei zum Treiber.

3 Fehlerbehebung an Ihrer HP PC Workstation

Antworten auf häufig gestellte Fragen

F: Wie kann das Betriebssystem auf einem PC erneut installiert werden?

A: PC Image Engineer — Verwenden Sie die Abbilderstellungs- und

Wiederherstellungs-CD-ROM, die Ihrem PC beiliegt.

F: Warum arbeitet der PC langsamer/erzeugt rätselhafte Meldungen?

A: Der PC wurde eventuell von einem Virus infiziert. Führen Sie ein

Antivirenprogramm auf Ihrem PC aus.

Wenn das Problem weiterhin besteht, aktualisieren Sie das BIOS des

PC. Sie können sich das BIOS und die Aktualisierungsanweisungen

unter www.hp.com/go/kayaksupport herunterladen.

Verringern Sie die Auslastung des PC, indem Sie nicht verwendete

Anwendungen schließen. Informationen zur Überwachung der

Leistung finden Sie in der Dokumentation zum Betriebssystem (online

oder in gedruckter Form).

F: Es sind am PC Probleme aufgetreten, nachdem neue Software installiert

wurde. Wie ist vorzugehen?

A: Deinstallieren Sie die Software, um zu prüfen, ob hierdurch das

Problem behoben ist. Wenn das Problem weiterhin besteht, wenden Sie

sich an den Hersteller der Software. Dort erhalten Sie Hilfe und

Informationen zu bekannten Kompatibilitätsproblemen.

F: Wie kann die integrierte Sound-Funktion am PC deaktiviert werden,

wenn eine Sound-Karte als Zubehör installiert wird (unter Windows NT,

Windows 95 oder Windows 98)?

A: Deaktivieren Sie im HP Setup-Programm die Option “Audio” im

Menü “Advanced”. Siehe “Verwenden des HP Setup-Programms” auf

Seite 18.

F: Können USB-Hardware-Geräte unter allen auf dem PC vorinstallierten

Betriebssystemen verwendet werden?

A: Nein. USB wird nur von den vorinstallierten Betriebssystemen

Windows 95, Windows 98 und Windows 2000 unterstützt.

F: Ist der PC Jahr-2000-kompatibel?

A: Alle neuen HP PC Workstations sind so konzipiert, daß sie den

Übergang in das Jahr 2000 ohne Probleme überstehen. Weitere

Informationen finden Sie auf der HP Jahr-2000-Web-Site unter:

www.hp.com/year2000.

3 Fehlerbehebung an Ihrer HP PC Workstation

Benötigen Sie weitere Hilfe?

74 English

F: Eine Anwendung zeigt eine Meldung an, daß am PC mehr freier

Speicher benötigt wird. Wie kann freier Speicherplatz geschaffen werden?

A: Beenden Sie alle offenen Anwendungen, mit welchen Sie derzeit

nicht arbeiten. Löschen Sie nicht benötigte Dateien von Ihrer

Festplatte.

F: Wo findet man Informationen über die aktuellsten HP Treiber?

A: www.hp.com/go/kayaksupport

Benötigen Sie weitere Hilfe?

Detaillierte Hilfe finden Sie im Leitfaden zur Fehlerbehebung. Dieses Handbuch steht

über die HP Web-Site unter der folgenden Adresse zur Verfügung:

www.hp.com/go/kayaksupport

Einige Tips für die Fehlerbehebung:

•Starten Sie Ihren PC neu, und achten Sie darauf, ob das Problem erneut

auftritt.

•Führen Sie HP e-DiagTools aus. Sie können ein Hardware-Profil Ihres PC

erstellen (Support Ticket), das für Unterstützungszwecke gefaxt oder

verschickt werden kann. Informationen zur Verwendung von

e-DiagTools finden Sie auf Seite 67.

•Informieren Sie sich auf der HP Support Web-Site

www.hp.com/go/kayaksupport darüber, ob Ihr Problem bereits

bekannt ist.

•Aktualisieren Sie das BIOS (Basic Input/Output System) Ihres PC. Die

aktuellste BIOS-Version für Ihren PC und Anweisungen zur

Aktualisierung des BIOS finden Sie auf der HP Support Web-Site unter:

www.hp.com/go/kayaksupport

•Notieren Sie sich die Details des Problems, so daß Sie es exakt

beschreiben können. Hinweise zu den benötigten Informationen finden

Sie auf Seite 75.

•Denken Sie darüber nach, ob Sie kürzlich irgendetwas unternommen

haben, wodurch das Problem verursacht werden konnte.

•Sofern möglich, sollte Ihr System während des Telefonats eingeschaltet

und aktiv sein.

•Wenden Sie sich an Ihren HP Fachhändler oder an den

HP Kundendienst außerhalb der Spitzenzeiten (in der Mitte des

Vormittags und am frühen Abend). Weitere Informationen hierzu finden

in der HP Kurzreferenz.

Außerdem finden Sie Informationen zu den Diensten und

Unterstützungsangeboten von HP auf der Support Web-Site:

www.hp.com/go/kayaksupport

3 Fehlerbehebung an Ihrer HP PC Workstation

Zusammenstellen der Informationen vor der Kontaktaufnahme mit dem HP Kundendienst

Zusammenstellen der Informationen vor der

Kontaktaufnahme mit dem HP Kundendienst

Vor der Kontaktaufnahme mit dem HP Kundendienst sollten Sie sich einige

der nachfolgend erwähnten Informationen notieren. Dies ermöglicht eine

schnelle und effiziente Bearbeitung Ihres Problems durch den

HP Kundendienst:

Beschreibung des PC

Modellnummer Siehe Aufkleber auf der rechten Seite des PC.

Seriennummer Siehe Aufkleber auf der rechten Seite des PC.

Speicher

•Installierter Speicher in MB

•Speicher von HP oder von einem

Fremdhersteller

•Die Größe des gesamten, installierten Speichers wird im Hauptmenü des Setup-

Proigramms angezeigt. Dies wird während des Systemstarts durch Drücken der Taste F2

aufgerufen. Sie können auch mit der Funktion System Info von HP MaxiLife diese

Informationen abfragen (siehe “Weitere Funktionen” auf Seite 63).

•Bei Speichermodulen von Fremdherstellern können Kompatibilitätsprobleme auftreten. HP

unterstützt und empfiehlt ausschließlich HP Speichermodule.

Eine Frage oder ein Problem

Notieren Sie sich eine kurze Beschreibung des Problems

Häufigkeit Wie oft trat das Problem auf?

Funktionierte der PC ordnungsgemäß? Wie lange hat der PC normal funktioniert?

Letzte Änderungen am PC Wurden am PC kürzlich irgendwelche Änderungen vorgenommen?

Hardware-Konfiguration

Welche BIOS-Version wird verwendet? Die BIOS-Version wird im Hauptmenü des Setup-Programms angezeigt. Dies wird während des

Systemstarts durch Drücken der Taste F2 aufgerufen. Sie können auch mit der Funktion

System Info von HP MaxiLife diese Informationen abfragen (siehe “Weitere Funktionen” auf

Seite 63).

Wurden BIOS-Parameter geändert? Trat das Problem auf, nachdem im Setup-Programm das BIOS geändert wurde?

Erstellen Sie eine Liste der Steckplätze und

Interrupts, die von zusätzlichen Karten

verwendet werden (z.B. Netzwerk-, Sound-

und SCSI-Karten).

Dies dient der Überprüfung von Interrupt-Konflikten. Um die IRQs zu ermitteln,

führen Sie e-DiagTools aus (siehe Seite 67).

3 Fehlerbehebung an Ihrer HP PC Workstation

Zusammenstellen der Informationen vor der Kontaktaufnahme mit dem HP Kundendienst

76 English

Betriebssystem

Arbeiten Sie mit der auf Ihrem PC

werkseitig vorinstallierten Betriebssystem-

Software?

Falls nicht, wie lautet Ihre

Betriebssystemversion? Wählen Sie im Menü “Start” die Optionen “Einstellungen” ➪ “Systemsteuerung” aus, und klicken

Sie dann auf das Symbol “System”. Unter “System” wird die Betriebssystemversion angezeigt.

Werden vom Betriebssystem

Fehlermeldungen generiert?

Notieren Sie sich exakt den Text der Fehlermeldung.

Treten während des Systemstarts (Power-

On-Self-Test) Fehler auf? Dieser Test

überprüft alle installierten Komponenten.

Sämtliche POST-Fehler werden entweder am Bildschirm angezeigt oder über Signaltöne

ausgegeben.

Abbilderstellungs- und Wiederherstellungs-CD-

ROM

Abschließen einer vollständigen

Wiederherstellung, 72

Ausführen von HP e-DiagTools, 70

Durchführen einer vollständigen

Wiederherstellung, 71

teilweise Wiederherstellung, 72

verfügbare Funktionen, 69

vor der Verwendung, 69

Vorbereiten der Verwendung, 69

Wiederherstellung, 70

Abnehmen und Wiederanbringen

Frontrahmen, 25

Gehäuseabdeckung, 25

Abnehmen und Wiederanbringen der

Gehäuseabdeckung

wichtiger Warnhinweis, 6

Aktualisieren

BIOS, 74

Ausbauen

Netzteil, 49

Ventilator, 53

Ausbauen und Austauschen

primäres Festplattenlaufwerk, 41

Zubehörkarte, 34

Ausbauen und Wiedereinbauen

Prozessor, 28

Auspacken der PC Workstation, 11

Ausschalten

PC Workstation, 15

Austauschen

Batterie, 57

CD-ROM-Laufwerk, 46

Diskettenlaufwerk, 47

Netzteil, 49

primäres Festplattenlaufwerk, 41

Speichermodul, 32

Systemplatine, 51

Ventilator, 53

Batterie

Austauschen, 57

Betriebsanzeige

Festplatte, 13

Bildschirm

Fehlerbehebung, 60

BIOS

Aktualisieren, 74

Version, 75

BIOS-Wiederherstellungsmodus

Schalter auf der Systemplatine, 56

CD-ROM-Laufwerk

Austauschen, 46

Installieren, 46

CMOS-Speicher

Schalter auf der Systemplatine, 56

CPU-Haltewinkel, 51, 52

Deaktivieren der Klangwiedergabe, 73

Diagnostizieren von Hardware-Problemen, 67

Diskettenlaufwerk

Austauschen, 47

Dokumentation zum Herunterladen, 9

DualExpress!, 31

Dual-Prozessoren

Installation, 29

Windows 2000-Konfiguration, 30

Windows NT 4.0-Konfiguration, 31

Einrichten

Kennwort, 20

Einschalten über die Tastatur

Schalter auf der Systemplatine, 56

Einschalten und Ausschalten der PC Workstation,

Einzel-Prozessor-System, 28

Elektrische Sicherheit

wichtiger Warnhinweis, 6

Ergonomie

Aufrufen von Informationen, 9

Erweiterte Tastatur, 16

Fehler

beim Starten, 66

Fehlerbehebung

Antworten auf häufig gestellte Fragen, 73

Bildschirm, 60

Maus, 61

PC startet nicht, 60

Tastatur, 61

Tips, 74

Fehlerbehebung an Ihrem PC, 59

Festplatte

IDE, 38

SCSI, 39

Festplatten-Betriebsanzeige, 13

Festplattenlaufwerk

primäres austauschen, 41

Frontrahmen

Abnehmen, 26

Wiederanbringen, 26

Index

Gehäuseabdeckung

Abnehmen, 25

Wiederanbringen, 26

Hardware-Probleme

Diagnostizieren, 67

Fehlerbehebung, 60

Hinweis

Warenzeichen, 5

HP Abbilderstellungs- und Wiederherstellungs-CD-

ROM, 59

HP DualExpress!

Verwenden, 31

HP e-DiagTools, 59, 67, 69

Anforderungen, 67

Starten, 67

Verfügbarkeit, 67

HP MaxiLife, 13

Boot Steps, 64

Diags, 64

Konfigurieren der LCD-Anzeige, 63

POST-Phase, 63

Problemdiagnose, 62

Systeminformationen, 64

Tests vor dem Systemstart, 62

HP TopTools, 21

IDE

Festplatte, 38

Informationen und Hilfe, 8

Initialisieren

Software, 15

Installieren

Massenspeichergeräte, 36

Netzteil, 50

Plattenlaufwerke, 36

Speichermodul, 32

Systemplatine, 52

Zubehör im vorderen Laufwerksgehäuse, 44

zweites Festplattenlaufwerk, 43

Installieren und Austauschen von Hardware-

Komponenten, 23

Jahr-2000-Kompatibilität, 73

Kennwort

Einrichten, 20

Kennwörter

Schalter auf der Systemplatine, 56

Konfigurationsübersicht

Anzeigen der aktuellen Konfiguration, 17

Massenspeichergerät

Abschließen der Installation, 48

Maus

Fehlerbehebung, 61

Mehr-Prozessor-System, 28

Multimedia-Modelle

wichtiger Warnhinweis, 6

Netzteil

Austauschen, 49

Installieren, 50

PC Workstation

Auspacken, 11

Ausschalten, 15

Einschalten und Ausschalten, 14

erster Start, 14

Fehlerbehebung, 59

Starten, 14

Überblick, 23

Plattenlaufwerke

Installieren, 36

POST-Fehler, 66

Power-Management

Verwenden, 21

Power-On-Self-Test

Bildschirm, 15

Probleme

Antworten auf häufig gestellte Fragen, 73

Prozessor

Ausbauen und Wiedereinbauen, 28

Schalter auf der Systemplatine, 56

SCSI

Festplatte, 39

Setup-Programm

Anzeigen der Konfigurationsübersicht, 17

Einrichten von Kennwörtern, 20

Menüs, 18

Starten, 18

Überprüfen der Konfiguration, 17

Verwenden, 18

Sicherheitshinweise, 7

Software

Herunterladen, 21

Initialisieren, 15

Nutzungsbedingungen, 15

Index

Speicher

Austauschen, 32

Installieren, 32

Starten

HP e-DiagTools, 67

PC Workstation, 14

PC Workstation zum ersten Mal, 14

Setup-Programm, 18

Systemplatine

Ausbauen, 51

Austauschen, 51

Installieren, 52

Tastatur, 16

Technische Daten

physische Eigenschaften, 10

Treiber

aktuellste HP Treiber, 74

Herunterladen, 21

URL

für aktuellste HP Treiber, 74

für die BIOS-Aktualisierung, 73

für Dokumentation zum Herunterladen, 9

für HP e-DiagTools, 67

für Informationen zu HP TopTools, 21

für Jahr-2000-Informationen, 73

für Kayak-Unterstützung, 59, 60, 61

zum Herunterladen von Software und Treibern,

USB-Geräte, 73

Ventilator

Austauschen, 53

Verwaltungsfunktionen, 21

Verwenden

HP DualExpress!, 31

Power-Management, 21

Vorderes Laufwerksgehäuse

Installieren von Zubehör, 44

Wichtige Warnhinweise

Abnehmen und Wiederanbringen der

Gehäuseabdeckung, 6

elektrische Sicherheit, 6

Multimedia-Modelle, 6

Sicherheitshinweis, 7

Vermeiden einer Gefahr durch Stromschlag, 6

Wiederanbringen

Frontrahmen, 26

Index

HP Kayak Xm600 Series 2, User's Guide For Minitower S Lpv06846

Navigation menu

Versions of this User Manual:

Views

Navigation
