CEXUT1 User Manual

User Manual

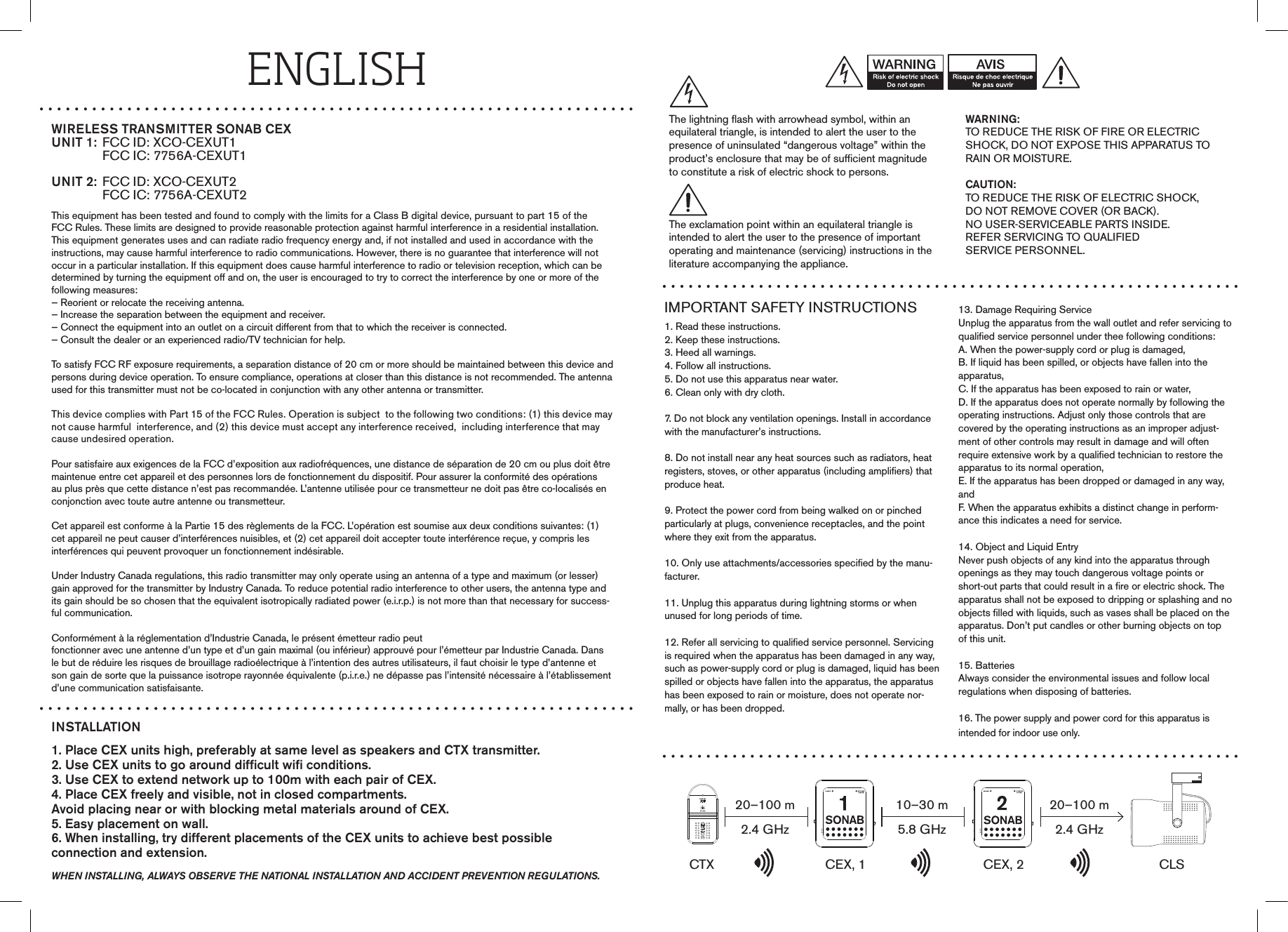

SPECIFICATIONSType: WiFi wireless extenderChannels: 3ID codes: 10Dimensions: Heigth: 110 mmWidth: 95 mmThickness: 30 mmWIRELESS FEATURESExtended range: 20–100 m depending on conditionsRF band (WIFI): 2.4 GHzRF band between units: 5.8 GHz Wireless full CD audio qualityNo interference or delaysSample rate: 48 KHzPlug n’ play, no software neededDedicated proprietary network protocolChannel sniffing and frequency hopping3 channels with 10 ID codes on each channelRUser manual • Bruksanvisning • Manuel d’utilisation • Bedienungsanleitung • Manual del propietarioCEX wireless range extender© Sonab Audio AB SverigeSonab® , Sonab logotypen, är registrerade varumärken av Sonab Audio AB, Sverige. Cloud 9™. Alla rättigheter reserverade. Sonab följer en policy om ständig produktutveckling. Speciﬁkationer kan ändras utan föregående meddelande. © Sonab Audio AB SwedenSonab® , the Sonab logotype are all registered trademarks of Sonab Audio AB, Sweden. Cloud 9™. All rights reserved. Sonab follows a policy of continuous advancement in development. Speciﬁcations may be changed without notice.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:— Reorient or relocate the receiving antenna.— Increase the separation between the equipment and receiver.— Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.— Consult the dealer or an experienced radio/TV technician for help. To satisfy FCC RF exposure requirements, a separation distance of 20 cm or more should be maintained between this device and persons during device operation. To ensure compliance, operations at closer than this distance is not recommended. The antenna used for this transmitter must not be co-located in conjunction with any other antenna or transmitter.This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.Pour satisfaire aux exigences de la FCC d’exposition aux radiofréquences, une distance de séparation de 20 cm ou plus doit être maintenue entre cet appareil et des personnes lors de fonctionnement du dispositif. Pour assurer la conformité des opérations au plus près que cette distance n’est pas recommandée. L’antenne utilisée pour ce transmetteur ne doit pas être co-localisés en conjonction avec toute autre antenne ou transmetteur.Cet appareil est conforme à la Partie 15 des règlements de la FCC. L’opération est soumise aux deux conditions suivantes: (1) cet appareil ne peut causer d’interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences qui peuvent provoquer un fonctionnement indésirable.Under Industry Canada regulations, this radio transmitter may only operate using an antenna of a type and maximum (or lesser) gain approved for the transmitter by Industry Canada. To reduce potential radio interference to other users, the antenna type and its gain should be so chosen that the equivalent isotropically radiated power (e.i.r.p.) is not more than that necessary for success-ful communication.Conformément à la réglementation d’Industrie Canada, le présent émetteur radio peutfonctionner avec une antenne d’un type et d’un gain maximal (ou inférieur) approuvé pour l’émetteur par Industrie Canada. Dans le but de réduire les risques de brouillage radioélectrique à l’intention des autres utilisateurs, il faut choisir le type d’antenne et son gain de sorte que la puissance isotrope rayonnée équivalente (p.i.r.e.) ne dépasse pas l’intensité nécessaire à l’établissement d’une communication satisfaisante.WIRELESS TRANSMITTER SONAB CEXUNIT 1: FCC ID: XCO-CEXUT1 FCC IC: 7756A-CEXUT1UNIT 2: FCC ID: XCO-CEXUT2 FCC IC: 7756A-CEXUT2INSTALLATION1. Place CEX units high, preferably at same level as speakers and CTX transmitter.2. Use CEX units to go around difﬁcult wiﬁ conditions.3. Use CEX to extend network up to 100m with each pair of CEX.4. Place CEX freely and visible, not in closed compartments. Avoid placing near or with blocking metal materials around of CEX.5. Easy placement on wall.6. When installing, try different placements of the CEX units to achieve best possible connection and extension. When installing, alWays observe the national installation and accident prevention regulations.IMPORTANT SAFETY INSTRUCTIONS1. Read these instructions.2. Keep these instructions.3. Heed all warnings.4. Follow all instructions.5. Do not use this apparatus near water.6. Clean only with dry cloth.7. Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.8. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produce heat.9. Protect the power cord from being walked on or pinched particularly at plugs, convenience receptacles, and the point where they exit from the apparatus.10. Only use attachments/accessories specified by the manu-facturer.11. Unplug this apparatus during lightning storms or when unused for long periods of time.12. Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been damaged in any way, such as power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does not operate nor-mally, or has been dropped.13. Damage Requiring ServiceUnplug the apparatus from the wall outlet and refer servicing to qualified service personnel under thee following conditions:A. When the power-supply cord or plug is damaged,B. If liquid has been spilled, or objects have fallen into the apparatus,C. If the apparatus has been exposed to rain or water,D. If the apparatus does not operate normally by following the operating instructions. Adjust only those controls that are covered by the operating instructions as an improper adjust-ment of other controls may result in damage and will often require extensive work by a qualified technician to restore the apparatus to its normal operation,E. If the apparatus has been dropped or damaged in any way, andF. When the apparatus exhibits a distinct change in perform-ance this indicates a need for service.14. Object and Liquid EntryNever push objects of any kind into the apparatus through openings as they may touch dangerous voltage points or short-out parts that could result in a fire or electric shock. The apparatus shall not be exposed to dripping or splashing and no objects filled with liquids, such as vases shall be placed on the apparatus. Don’t put candles or other burning objects on top of this unit.15. BatteriesAlways consider the environmental issues and follow local regulations when disposing of batteries.16. The power supply and power cord for this apparatus is intended for indoor use only.WARNING:TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APPARATUS TO RAIN OR MOISTURE.CAUTION:TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.The lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons.The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance.ENGLISHCTX CEX, 1 CEX, 2 CLS20–100 m2.4 GHz20–100 m2.4 GHz10–30 m5.8 GHz

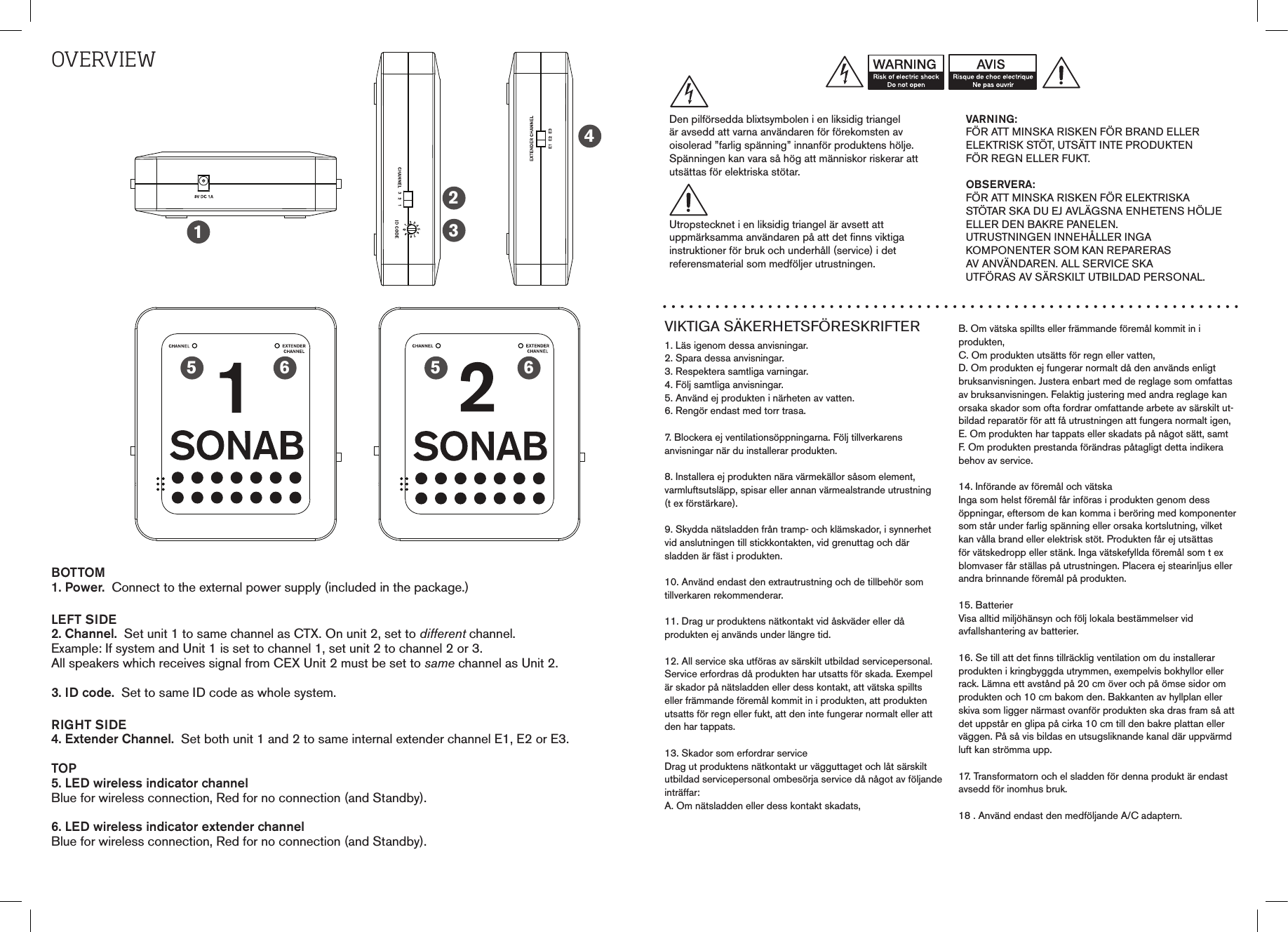

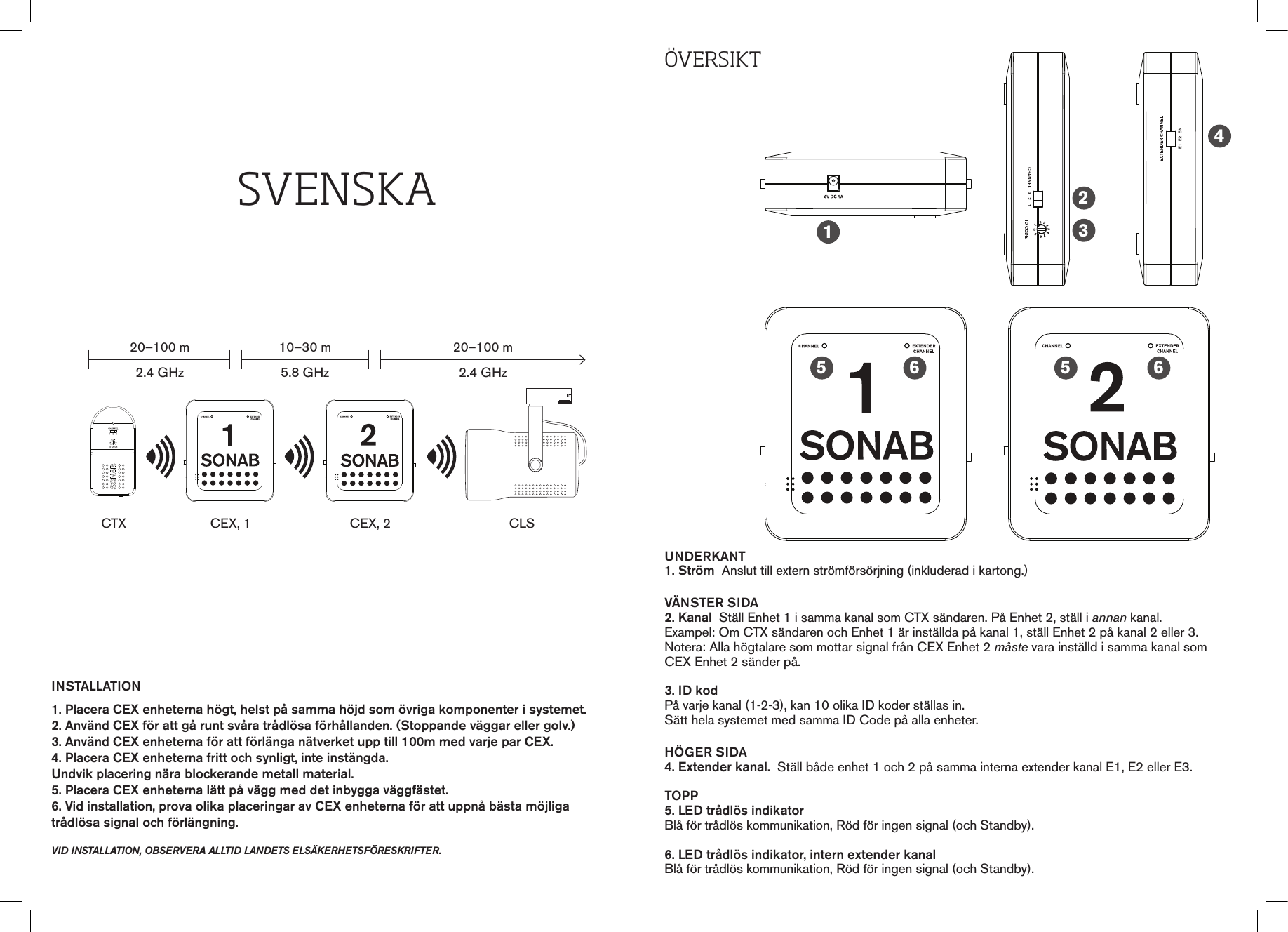

ÖvErSIktUNDERKANT1. Ström Anslut till extern strömförsörjning (inkluderad i kartong.)VÄNSTER SIDA2. Kanal Ställ Enhet 1 i samma kanal som CTX sändaren. På Enhet 2, ställ i annan kanal. Exampel: Om CTX sändaren och Enhet 1 är inställda på kanal 1, ställ Enhet 2 på kanal 2 eller 3.Notera: Alla högtalare som mottar signal från CEX Enhet 2 måste vara inställd i samma kanal som CEX Enhet 2 sänder på. 3. ID kodPå varje kanal (1-2-3), kan 10 olika ID koder ställas in. Sätt hela systemet med samma ID Code på alla enheter. HÖGER SIDA4. Extender kanal. Ställ både enhet 1 och 2 på samma interna extender kanal E1, E2 eller E3.TOPP5. LED trådlös indikatorBlå för trådlös kommunikation, Röd för ingen signal (och Standby).6. LED trådlös indikator, intern extender kanalBlå för trådlös kommunikation, Röd för ingen signal (och Standby).INSTALLATION1. Placera CEX enheterna högt, helst på samma höjd som övriga komponenter i systemet.2. Använd CEX för att gå runt svåra trådlösa förhållanden. (Stoppande väggar eller golv.)3. Använd CEX enheterna för att förlänga nätverket upp till 100m med varje par CEX.4. Placera CEX enheterna fritt och synligt, inte instängda. Undvik placering nära blockerande metall material. 5. Placera CEX enheterna lätt på vägg med det inbygga väggfästet.6. Vid installation, prova olika placeringar av CEX enheterna för att uppnå bästa möjliga trådlösa signal och förlängning. vid installation, observera alltid landets elsäkerhetsföreskrifter.SvENSkACTX20–100 m2.4 GHz10–30 m5.8 GHz20–100 m2.4 GHzCEX, 1 CEX, 2 CLS012345 56 6

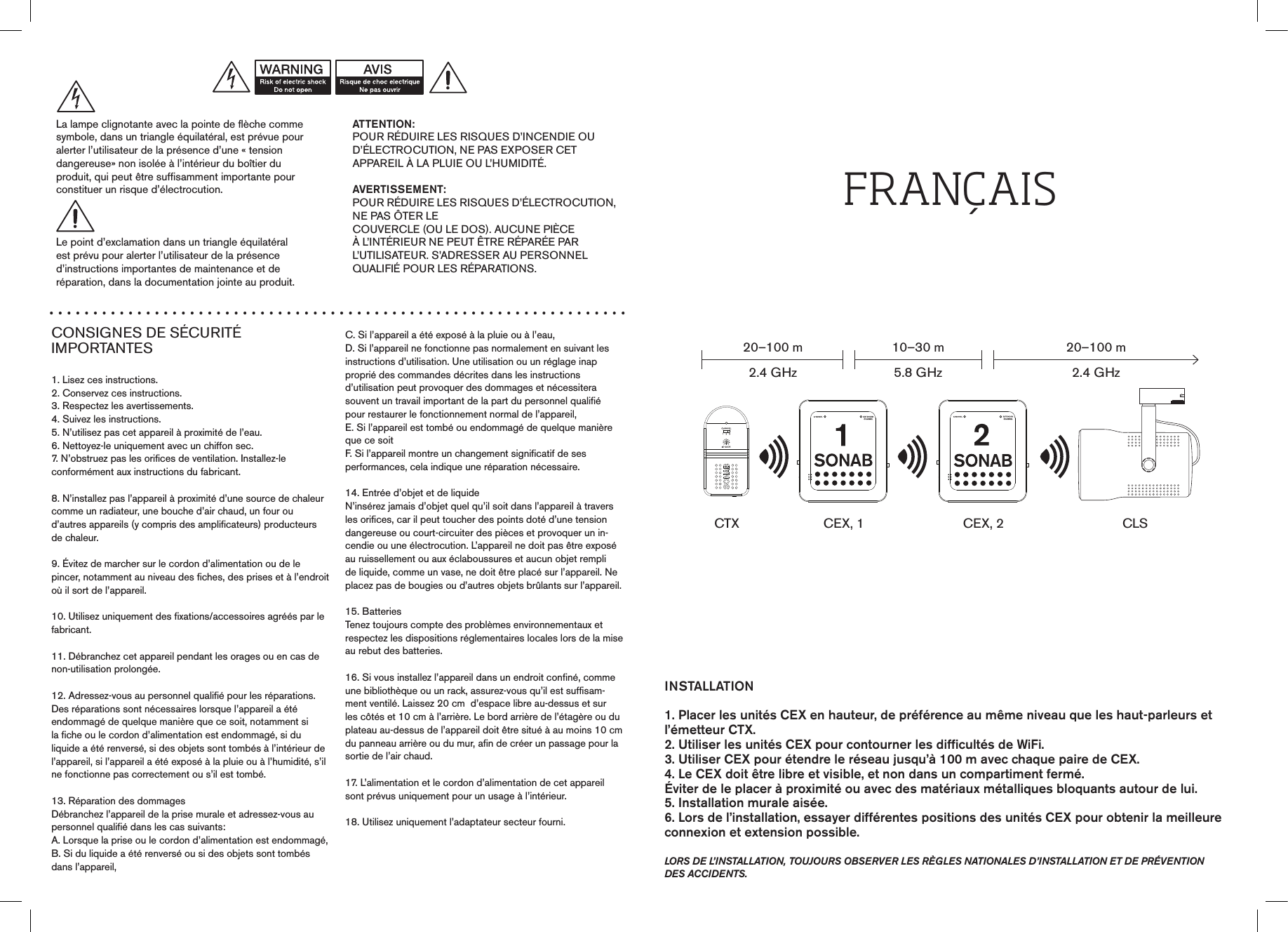

CONSIGNES DE SÉCURITÉ IMPORTANTES1. Lisez ces instructions.2. Conservez ces instructions.3. Respectez les avertissements.4. Suivez les instructions.5. N’utilisez pas cet appareil à proximité de l’eau.6. Nettoyez-le uniquement avec un chiffon sec.7. N’obstruez pas les orifices de ventilation. Installez-leconformément aux instructions du fabricant.8. N’installez pas l’appareil à proximité d’une source de chaleur comme un radiateur, une bouche d’air chaud, un four oud’autres appareils (y compris des amplificateurs) producteursde chaleur.9. Évitez de marcher sur le cordon d’alimentation ou de le pincer, notamment au niveau des fiches, des prises et à l’endroit où il sort de l’appareil.10. Utilisez uniquement des fixations/accessoires agréés par le fabricant.11. Débranchez cet appareil pendant les orages ou en cas denon-utilisation prolongée.12. Adressez-vous au personnel qualifié pour les réparations.Des réparations sont nécessaires lorsque l’appareil a étéendommagé de quelque manière que ce soit, notamment sila fiche ou le cordon d’alimentation est endommagé, si duliquide a été renversé, si des objets sont tombés à l’intérieur de l’appareil, si l’appareil a été exposé à la pluie ou à l’humidité, s’il ne fonctionne pas correctement ou s’il est tombé.13. Réparation des dommagesDébranchez l’appareil de la prise murale et adressez-vous aupersonnel qualifié dans les cas suivants:A. Lorsque la prise ou le cordon d’alimentation est endommagé,B. Si du liquide a été renversé ou si des objets sont tombésdans l’appareil,C. Si l’appareil a été exposé à la pluie ou à l’eau,D. Si l’appareil ne fonctionne pas normalement en suivant lesinstructions d’utilisation. Une utilisation ou un réglage inapproprié des commandes décrites dans les instructions d’utilisation peut provoquer des dommages et nécessitera souvent un travail important de la part du personnel qualifié pour restaurer le fonctionnement normal de l’appareil,E. Si l’appareil est tombé ou endommagé de quelque manièreque ce soitF. Si l’appareil montre un changement significatif de sesperformances, cela indique une réparation nécessaire.14. Entrée d’objet et de liquideN’insérez jamais d’objet quel qu’il soit dans l’appareil à travers les orifices, car il peut toucher des points doté d’une tension dangereuse ou court-circuiter des pièces et provoquer un in-cendie ou une électrocution. L’appareil ne doit pas être exposé au ruissellement ou aux éclaboussures et aucun objet rempli de liquide, comme un vase, ne doit être placé sur l’appareil. Ne placez pas de bougies ou d’autres objets brûlants sur l’appareil.15. BatteriesTenez toujours compte des problèmes environnementaux etrespectez les dispositions réglementaires locales lors de la mise au rebut des batteries.16. Si vous installez l’appareil dans un endroit confiné, comme une bibliothèque ou un rack, assurez-vous qu’il est suffisam-ment ventilé. Laissez 20 cm d’espace libre au-dessus et sur les côtés et 10 cm à l’arrière. Le bord arrière de l’étagère ou du plateau au-dessus de l’appareil doit être situé à au moins 10 cm du panneau arrière ou du mur, afin de créer un passage pour la sortie de l’air chaud.17. L’alimentation et le cordon d’alimentation de cet appareilsont prévus uniquement pour un usage à l’intérieur.18. Utilisez uniquement l’adaptateur secteur fourni.ATTENTION:POUR RÉDUIRE LES RISQUES D’INCENDIE OUD’ÉLECTROCUTION, NE PAS EXPOSER CETAPPAREIL À LA PLUIE OU L’HUMIDITÉ.AVERTISSEMENT:POUR RÉDUIRE LES RISQUES D’ÉLECTROCUTION, NE PAS ÔTER LE COUVERCLE (OU LE DOS). AUCUNE PIÈCE À L’INTÉRIEUR NE PEUT ÊTRE RÉPARÉE PAR L’UTILISATEUR. S’ADRESSER AU PERSONNEL QUALIFIÉ POUR LES RÉPARATIONS.La lampe clignotante avec la pointe de flèche commesymbole, dans un triangle équilatéral, est prévue pouralerter l’utilisateur de la présence d’une « tension dangereuse» non isolée à l’intérieur du boîtier du produit, qui peut être suffisamment importante pour constituer un risque d’électrocution.Le point d’exclamation dans un triangle équilatéralest prévu pour alerter l’utilisateur de la présenced’instructions importantes de maintenance et de réparation, dans la documentation jointe au produit.INSTALLATION1. Placer les unités CEX en hauteur, de préférence au même niveau que les haut-parleurs et l’émetteur CTX.2. Utiliser les unités CEX pour contourner les difﬁcultés de WiFi.3. Utiliser CEX pour étendre le réseau jusqu’à 100 m avec chaque paire de CEX.4. Le CEX doit être libre et visible, et non dans un compartiment fermé. Éviter de le placer à proximité ou avec des matériaux métalliques bloquants autour de lui.5. Installation murale aisée.6. Lors de l’installation, essayer différentes positions des unités CEX pour obtenir la meilleure connexion et extension possible.lors de l’installation, toujours observer les rÈgles nationales d’installation et de prÉvention des accidents.FrANÇAISCTX20–100 m2.4 GHz10–30 m5.8 GHz20–100 m2.4 GHzCEX, 1 CEX, 2 CLS0

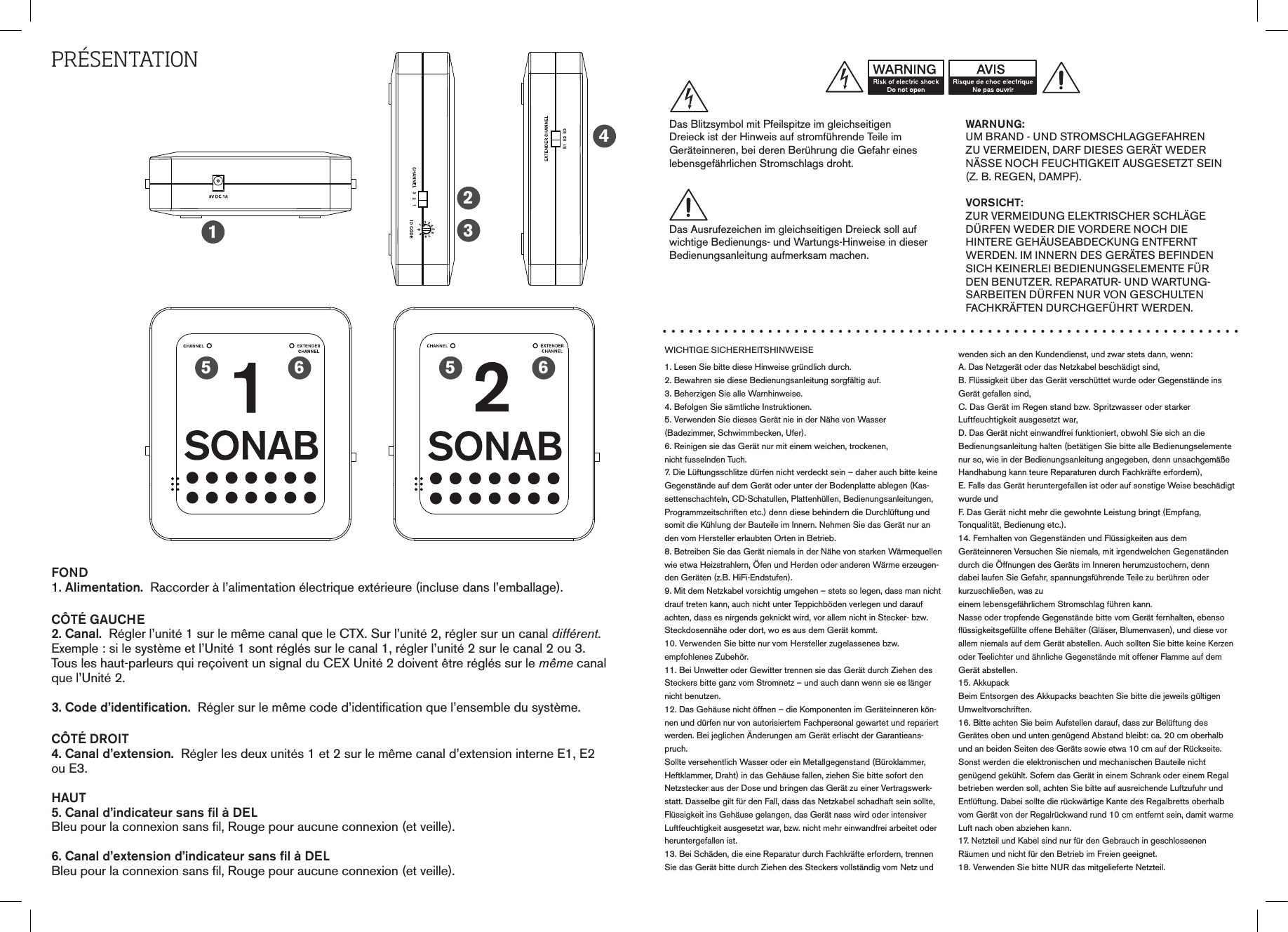

ÜbErbLIckUNTEN1. Strom. Schließen Sie die Einheit an die externe Stromversorgung an (im Paket enthalten).LEFT SIDE2. Linke. SSender. Stellen Sie die Einheit 1 auf den gleichen Sender wie CTX ein. Einheit 2 auf anderen Sender stellen. Beispiel: Falls das System und die Einheit 1 auf Kanal 1 eingestellt sind, stellen Sie die Einheit 2 auf Sender 2 oder 3. Alle Lautsprecher, die das Signal von der CEX-Einheit 2 erhalten, müssen auf den gleichen Sender wie die Einheit 2 eingestellt werden.3. ID-Code. Auf den gleichen ID-Code wie das gesamte System einstellen.RECHTE SEITE4. Extender-Sender. Setzen Sie sowohl Einheit 1 als auch 2 auf den gleichen internen Extender-Sender E1, E2 oder E3.OBEN5. Drahtloser LED-Anzeigesender Blau für drahtlose Verbindung, Rot für keine Verbindung (und Standby).6. Drahtloser LED-Anzeige-Extender-SenderBlau für drahtlose Verbindung, Rot für keine Verbindung (und Standby).12345 56 6INSTALLATION1. Platzieren Sie die CEX-Einheiten hoch, wenn möglich auf der gleichen Ebene wie die Lautsprecher und der CTX-Transmitter.2. Verwenden Sie CEX-Einheiten, um schwierige WIFI-Bedingungen zu umgehen.3. Verwenden Sie die CEX-Einheit, um das Netzwerk bis auf 100 m Reichweite mit jedem Paar CEX auszuweiten.4. Platzieren Sie die CEX-Einheit frei, sichtbar und nicht in einem geschlossenen Fach. Vermeiden Sie es, die CEX-Einheit in die Nähe oder Umgebung von undurchdringlichen Materialien aus Metall zu platzieren.5. Einfache Installation an der Wand.6. Versuchen Sie verschiedene Positionen für die CEX-Einheiten, um die bestmögliche Verbindung und Verlängerung zu erreichen. beachten sie bei der installation die in ihreM land gÜltigen installations- und unfallverMeidungsbestiMMungen.DEUtScHCTX20–100 m2.4 GHz10–30 m5.8 GHz20–100 m2.4 GHzCEX, 1 CEX, 2 CLS0

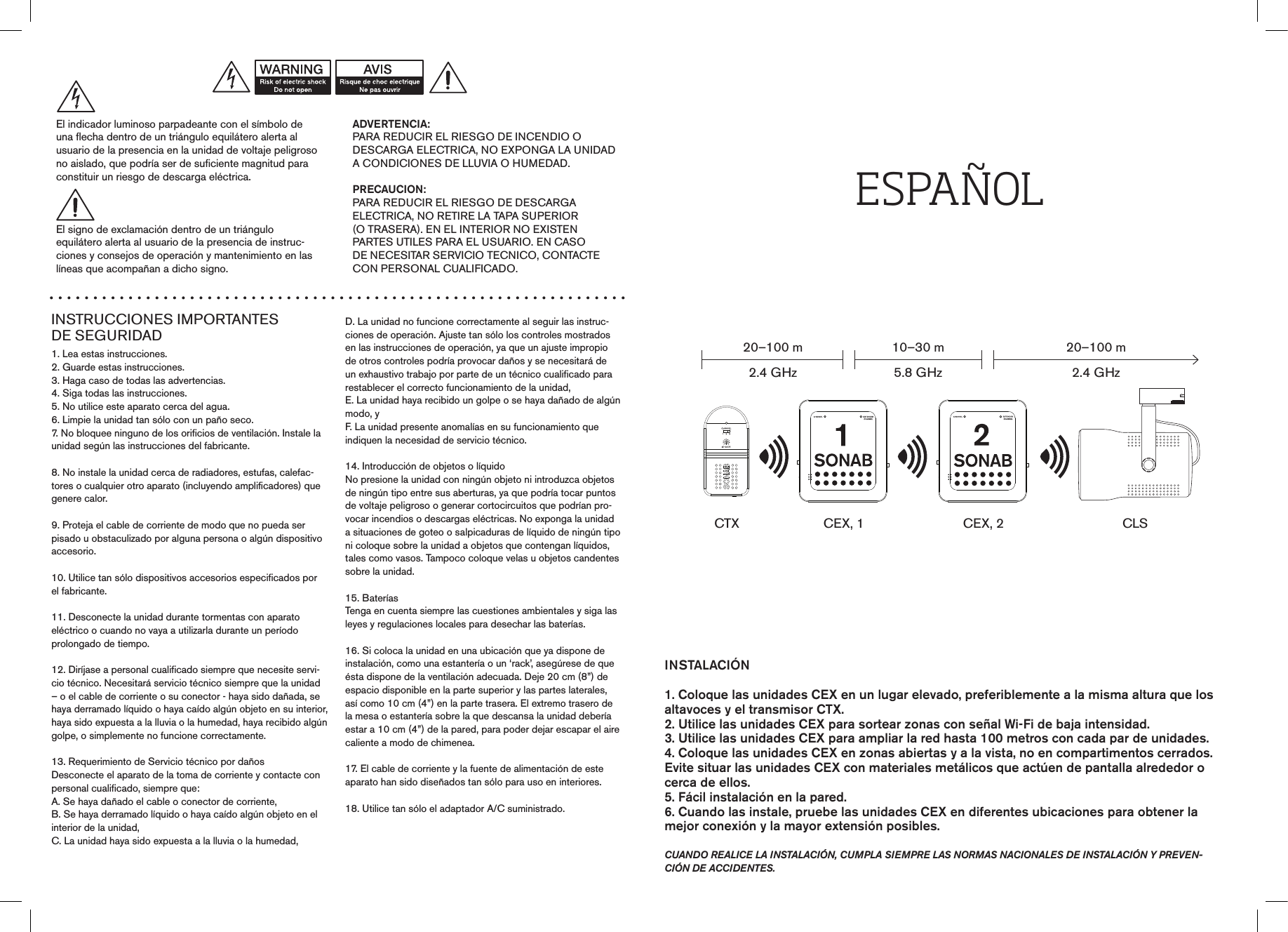

INSTRUCCIONES IMPORTANTES DE SEGURIDAD1. Lea estas instrucciones.2. Guarde estas instrucciones.3. Haga caso de todas las advertencias.4. Siga todas las instrucciones.5. No utilice este aparato cerca del agua.6. Limpie la unidad tan sólo con un paño seco.7. No bloquee ninguno de los orificios de ventilación. Instale la unidad según las instrucciones del fabricante.8. No instale la unidad cerca de radiadores, estufas, calefac-tores o cualquier otro aparato (incluyendo amplificadores) quegenere calor.9. Proteja el cable de corriente de modo que no pueda serpisado u obstaculizado por alguna persona o algún dispositivo accesorio.10. Utilice tan sólo dispositivos accesorios especificados por el fabricante.11. Desconecte la unidad durante tormentas con aparatoeléctrico o cuando no vaya a utilizarla durante un períodoprolongado de tiempo.12. Diríjase a personal cualificado siempre que necesite servi-cio técnico. Necesitará servicio técnico siempre que la unidad – o el cable de corriente o su conector - haya sido dañada, se haya derramado líquido o haya caído algún objeto en su interior, haya sido expuesta a la lluvia o la humedad, haya recibido algún golpe, o simplemente no funcione correctamente.13. Requerimiento de Servicio técnico por dañosDesconecte el aparato de la toma de corriente y contacte conpersonal cualificado, siempre que:A. Se haya dañado el cable o conector de corriente,B. Se haya derramado líquido o haya caído algún objeto en el interior de la unidad,C. La unidad haya sido expuesta a la lluvia o la humedad,D. La unidad no funcione correctamente al seguir las instruc-ciones de operación. Ajuste tan sólo los controles mostradosen las instrucciones de operación, ya que un ajuste impropiode otros controles podría provocar daños y se necesitará deun exhaustivo trabajo por parte de un técnico cualificado para restablecer el correcto funcionamiento de la unidad,E. La unidad haya recibido un golpe o se haya dañado de algún modo, yF. La unidad presente anomalías en su funcionamiento queindiquen la necesidad de servicio técnico.14. Introducción de objetos o líquidoNo presione la unidad con ningún objeto ni introduzca objetos de ningún tipo entre sus aberturas, ya que podría tocar puntos de voltaje peligroso o generar cortocircuitos que podrían pro-vocar incendios o descargas eléctricas. No exponga la unidad a situaciones de goteo o salpicaduras de líquido de ningún tipo ni coloque sobre la unidad a objetos que contengan líquidos, tales como vasos. Tampoco coloque velas u objetos candentes sobre la unidad.15. BateríasTenga en cuenta siempre las cuestiones ambientales y siga lasleyes y regulaciones locales para desechar las baterías.16. Si coloca la unidad en una ubicación que ya dispone deinstalación, como una estantería o un ‘rack’, asegúrese de que ésta dispone de la ventilación adecuada. Deje 20 cm (8”) de espacio disponible en la parte superior y las partes laterales, así como 10 cm (4”) en la parte trasera. El extremo trasero de la mesa o estantería sobre la que descansa la unidad debería estar a 10 cm (4”) de la pared, para poder dejar escapar el aire caliente a modo de chimenea.17. El cable de corriente y la fuente de alimentación de esteaparato han sido diseñados tan sólo para uso en interiores.18. Utilice tan sólo el adaptador A/C suministrado.ADVERTENCIA:PARA REDUCIR EL RIESGO DE INCENDIO ODESCARGA ELECTRICA, NO EXPONGA LA UNIDAD A CONDICIONES DE LLUVIA O HUMEDAD.PRECAUCION:PARA REDUCIR EL RIESGO DE DESCARGAELECTRICA, NO RETIRE LA TAPA SUPERIOR(O TRASERA). EN EL INTERIOR NO EXISTENPARTES UTILES PARA EL USUARIO. EN CASODE NECESITAR SERVICIO TECNICO, CONTACTECON PERSONAL CUALIFICADO.El indicador luminoso parpadeante con el símbolo deuna flecha dentro de un triángulo equilátero alerta alusuario de la presencia en la unidad de voltaje peligroso no aislado, que podría ser de suficiente magnitud para constituir un riesgo de descarga eléctrica.El signo de exclamación dentro de un triánguloequilátero alerta al usuario de la presencia de instruc-ciones y consejos de operación y mantenimiento en laslíneas que acompañan a dicho signo.INSTALACIÓN1. Coloque las unidades CEX en un lugar elevado, preferiblemente a la misma altura que los altavoces y el transmisor CTX.2. Utilice las unidades CEX para sortear zonas con señal Wi-Fi de baja intensidad.3. Utilice las unidades CEX para ampliar la red hasta 100 metros con cada par de unidades.4. Coloque las unidades CEX en zonas abiertas y a la vista, no en compartimentos cerrados. Evite situar las unidades CEX con materiales metálicos que actúen de pantalla alrededor o cerca de ellos. 5. Fácil instalación en la pared.6. Cuando las instale, pruebe las unidades CEX en diferentes ubicaciones para obtener la mejor conexión y la mayor extensión posibles. cuando realice la instalación, cuMpla sieMpre las norMas nacionales de instalación y preven-ción de accidentes.ESPAÑOLCTX20–100 m2.4 GHz10–30 m5.8 GHz20–100 m2.4 GHzCEX, 1 CEX, 2 CLS0

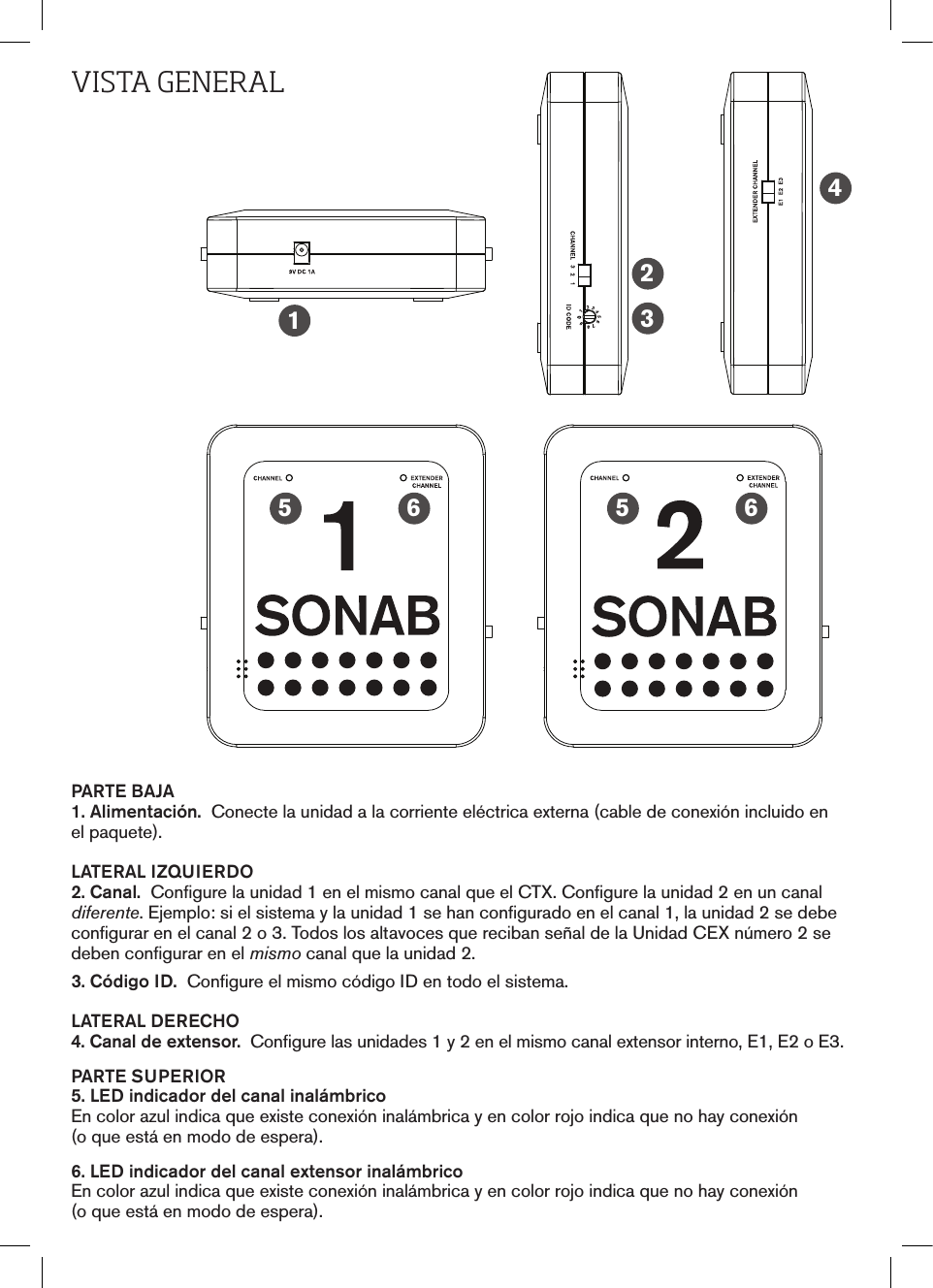

vIStA GENErALPARTE BAJA1. Alimentación. Conecte la unidad a la corriente eléctrica externa (cable de conexión incluido en el paquete).LATERAL IZQUIERDO2. Canal. Conﬁgure la unidad 1 en el mismo canal que el CTX. Conﬁgure la unidad 2 en un canal diferente. Ejemplo: si el sistema y la unidad 1 se han conﬁgurado en el canal 1, la unidad 2 se debe conﬁgurar en el canal 2 o 3. Todos los altavoces que reciban señal de la Unidad CEX número 2 se deben conﬁgurar en el mismo canal que la unidad 2. 3. Código ID. Conﬁgure el mismo código ID en todo el sistema.LATERAL DERECHO4. Canal de extensor. Conﬁgure las unidades 1 y 2 en el mismo canal extensor interno, E1, E2 o E3. PARTE SUPERIOR5. LED indicador del canal inalámbrico En color azul indica que existe conexión inalámbrica y en color rojo indica que no hay conexión (o que está en modo de espera).6. LED indicador del canal extensor inalámbricoEn color azul indica que existe conexión inalámbrica y en color rojo indica que no hay conexión (o que está en modo de espera).12345 56 6
