user’s manual

IMPORTANT SAFETY INSTRUCTIONS!

1 Read these instructions.

2 Keep these instructions.

3 Heed all warnings.

4 Follow all instructions.

5 Do not use this apparatus near water.

6 Clean only with dry cloth.

7 Do not block any ventilation openings. Install in accordance with the manu-

facturer’s instructions.

8 Do not install near any heat sources such as radiators, heat registers, stoves,

or other apparatus (including amplifiers) that produce heat.

9 Do not defeat the safety purpose of the polarized or grounding-type plug. A

polarized plug has two blades with one wider than the other. A grounding

type plug has two blades and a third grounding prong. The wide blade or

the third prong are provided for your safety. If the provided plug does not fit

into your outlet, consult an electrician for replacement of the obsolete outlet.

10 Protect the power cord from being walked on or pinched, particularly at

plugs, convenience receptacles, and the point where they exit from the

apparatus.

11 Only use attachments/accessories specified by the manufacturer.

12 Use only with the cart, stand, tripod, bracket, or

table specified by the manufacturer, or sold with

the apparatus. When a cart is used, use caution

when moving the cart/apparatus combination to

avoid injury from tip-over.

13. Unplug this apparatus during lightning storms or

when unused for long periods of time.

14. Refer all servicing to qualified service personnel. Servicing is required when

the apparatus has been damaged in any way, such as power-supply cord

or plug is damaged, liquid has been spilled or objects have fallen into the

apparatus, the apparatus has been exposed to rain or moisture, does not

operate normally, or has been dropped.

15. To completely disconnect this equipment from the AC mains, disconnect the

power supply cord plug from the AC receptacle.

16. The mains plug of the power supply cord shall remain readily operable.

17 CAUTION: Danger of explosion if battery is incorrectly replaced. Replace only

with the same or equivalent type (AAA). Dispose of dead batteries in accor-

dance with local regulation.

18. To prevent overheating, do not cover the apparatus. Install in accordance

with the manufacturer’s instructions.

19. No naked flame sources, such as candles, should be placed on the product.

20. Do not expose this apparatus to dripping or splashing and ensure that no

objects filled with liquids, such as vases, are placed on the apparatus.

21. Batteries (battery pack or batteries installed) shall not be exposed to exces-

sive heat such as sunshine, fire, or the like.

22. For apparatus mounted to wall, the apparatus shall be installed on solid

wood, bricks, concrete or solid wood columns and battens.

23. DO NOT overload wall outlets or extension cords beyond their rated capacity

as this can cause electric shock or fire.

24. Minimum distances around the apparatus for sufficient ventilation.

25. The ventilation should not be impeded by covering the ventilation openings

with items, such as newspapers, tablecloths,curtains, etc.

26. Do not ingest the battery, Chemical Burn Hazard.

27. Keep new and used batteries away from children.

28. If the battery compartment does not close securely, stop using the product

and keep it away from children.

29. If you think batteries might have been swallowed or placed inside any part of

the body, seek immediate medical attention.

30. The battery (battery or batteries or battery pack) shall not be exposed to

excessive heat such as sunshine, fire or the like.

31. Risk of leakage. Only use the specified type of Batteries. Never mix new and

used batteries. Observe correct polarity. Remove batteries from products that

are not in use for extended periods of time. Store batteries in a dry place.

32. Do not recharge non-rechargeable batteries.

33. Avoid exposure to extreme heat or cold.

34. This equipment is a Class II or double insulated electrical appli-

ance. It has been designed in such a way that it does not require

a safety connection to electrical earth.

35. Danger of explosion if battery is incorrectly replaced. Replace only with the

same or equivalent type.

36. (The remote control supplied with) This product contains a AAA battery. If the

AAA battery is swallowed, it can cause severe internal burns in just 2 hours

and can lead to death.

37. Do not handle leaking or damaged AAA batteries.

The lightning bolt flash with arrowhead

symbol within an equilateral triangle,

is intended to alert the user to the pres-

ence of potentially “dangerous voltage” within the

product’s enclosure that may be of sufficient magni-

tude to constitute a risk of electric shock to persons.

The exclamation point within an equi-

lateral triangle is intended to alert the

user to the presence of important oper-

ating and maintenance (servicing) instructions in the

literature accompanying the appliance.

Do Not Open! Risk of Electrical Shock. Voltages in this equip-

ment are hazardous to life. No user-serviceable parts inside.

Refer all servicing to qualified service personnel. To prevent fire

or shock hazard, do not expose this module to rain or moisture.

38. THIS PRODUCT CONTAINS A AAA BATTERY. IF MISUSED OR ABUSED THIS

CAN RESULT IN:

- Smoke or gas hazard

- Heat hazard

- Fire hazard

- Explosion hazard

39. If an appliance coupler is used as the disconnect device, the disconnect

device shall remain readily operable.

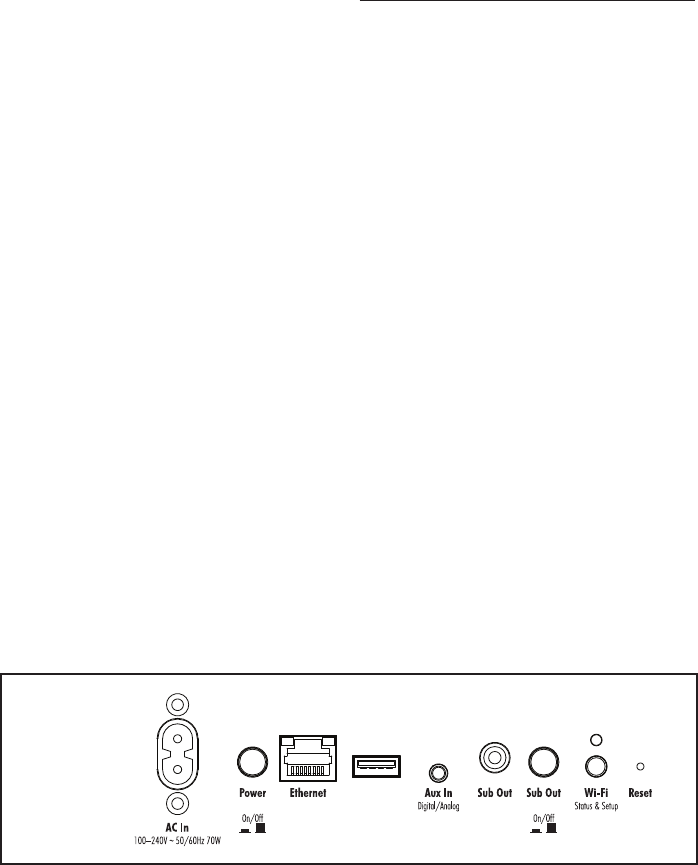

The rating for the USB output is 5V 2.1A.

WARNING: This product is intended to be operated ONLY from the AC Voltages

listed on the back panel or included power supply of the product. Operation from other

voltages other than those indicated may cause irreversible damage to the product

and void the product warranty. The use of AC Plug Adapters is cautioned because

it can allow the product to be plugged into voltages in which the product was not

designed to operate. If the product is equipped with a detachable power cord, use

only the type provided with your product or by your local distributor and/or retailer. If

you are unsure of the correct operational voltage, please contact your local distributor

and/or retailer.

This device complies with Part 15 of the FCC Rules. Operation is subject to the follow-

ing two conditions: (1) This device may not cause harmful interference, and (2) this

device must accept any interference received, including interference that may cause

undesired operation.

FEDERAL COMMUNICATIONS COMMISSION INTERFERENCE

STATEMENT: This equipment has been tested and found to comply with the limits

for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are

designed to provide reasonable protection against harmful interference in a residential

installation. This equipment generates, uses and can radiate radio frequency energy

and, if not installed and used in accordance with the instructions, may cause harmful

interference to radio communications. However, there is no guarantee that interfer-

ence will not occur in a particular installation. If this equipment does cause harmful

interference to radio or television reception, which can be determined by turning the

equipment off and on, the user is encouraged to try to correct the interference by one

or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which

the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

Approved under the verification provision of FCC Part 15 as a Class B Digital Device.

Any changes or modifications not expressly approved by the grantee of this device

could void the user’s authority to operate the equipment.

RF EXPOSURE WARNING: This equipment must be installed and operated in

accordance with provided instructions and the antenna(s) used for this transmitter

must be installed to provide a separation distance of at least 20 cm from all per-

sons and must not be co-located or operating in conjunction with any other antenna

or transmitter. End-users and installers must be provide with antenna installation

instructions and transmitter operating conditions for satisfying RF exposure compli-

ance.

5GHz RF DEVICE STATEMENT: This device operates in the 5.15–5.25GHz

frequency range and is restricted to indoor use only. Outdoor operations in the 5150–

5250MHz frequency range is prohibited.

CANADA, INDUSTRY CANADA (IC) NOTICES: This device complies with

Industry Canada licence-exempt RSS standard(s). Operation is subject to the following

two conditions: (1) this device may not cause interference, and (2) this device must

accept any interference, including interference that may cause undesired operation

of the device.

Under Industry Canada regulations, this radio transmitter may only operate using

an antenna of a type and maximum (or lesser) gain approved for the transmitter by

Industry Canada. To reduce potential radio interference to other users, the antenna

type and its gain should be so chosen that the equivalent isotropically radiated power

(e.i.r.p.) is not more than that necessary for successful communication.

This radio transmitter (certification number: 7756A-CRESCENDOX) has been approved

by Industry Canada to operate with the antenna types listed below with the maximum

permissible gain and required antenna impedance for each antenna type indicated.

Antenna types not included in this list, having a gain greater than the maximum gain

indicated for that type, are strictly prohibited for use with this device.

Gain of antenna: 4.2dBi max.

Type of antenna: 50ohm, PIFA

RADIO FREQUENCY (RF) EXPOSURE INFORMATION: The radiated output

power of the Wireless product is below the Industry Canada (IC) radio frequency

exposure limits. The Wireless product should be used in such a manner such that the

potential for human contact during normal operation is minimized. This device has

also been evaluated and shown compliant with the IC RF Exposure limits under mobile

exposure conditions. (antennas are greater than 20cm from a person’s body).

Caution: (i) The device operating in the band 5150–5250 MHz is only for indoor use

to reduce the potential for harmful interference to co-channel mobile satellite systems;

(ii) The maximum antenna gain permitted for devices in the bands 5250–5350 MHz

and 5470–5725 MHz shall comply with the e.i.r.p. limit; and (iii) The maximum

antenna gain permitted for devices in the band 5725–5825 MHz shall comply with

the e.i.r.p. limits specified for point-to-point and non point-to-point operation as

appropriate. (iv) Users should also be advised that high-power radars are allocated

as primary users (i.e. priority users) of the bands 5250–5350 MHz and 5650–5850

MHz and that these radars could cause interference and/or damage to LE-LAN devices.

(iv) the worst-case tilt angle(s) is compliant with the e.i.r.p. elevation mask require-

ment set forth in Section 6.2.2(3).

WEEE NOTICE

Note: This mark applies only to countries within the European

Union (EU) and Norway.

In accordance with the European Union WEEE (Waste Electrical and Electronic

Equipment) directive 2002/96/EC effective August 13, 2005, we would like to

notify you that this product may contain regulated materials which upon disposal,

according to the WEEE directive, require special reuse and recycling processing.

For this reason Martin Logan has arranged with our distributors in European

Union member nations to collect and recycle this product at no cost to you.

find your local distributor please contact the dealer from whom you purchased

this product, email info@martinlogan.com or visit the distributor locator at

www.martinlogan.com.

Please note, only this product itself falls under the WEEE directive. When dis-

posing of packaging and other related shipping materials we encourage you to

recycle these items through the normal channels.

WARNING/CAUTION!

• Hazardous voltages exist inside—do not remove cover.

• Refer servicing to a qualified technician.

• To prevent fire or shock hazard, do not expose this module to moisture.

• Unplug speaker should any abnormal conditions occur.

• Turn speaker off before making or breaking any signal connections!

• The power cord should not be installed, removed, or left detached from the

speaker while the other end is connected to an AC power source.

• No candles or other sources of open flame should be placed on the speaker.

• No liquids either in glasses or vases should be placed on speaker.

• Speaker should not be exposed to dripping or splashing liquids.

• The terminals marked with the lightning bolt symbol should be connected by

an instructed person or by way of ready made terminals.

• The power cord should remain readily operable should any abnormal

conditions occur.

• Any changes or modifications not expressly approved by the grantee of this

device could void the user’s authority to operate the equipment.

AirPlay, iPad, iPhone, iPod, iPod classic, iPod nano, and iPod touch are

trademarks of Apple Inc., registered in the U.S. and other countries.

AirPlay works with iPhone, iPad, and iPod touch with iOS 4.3.3 or later,

Mac with OS X Mountain Lion, and Mac and PC with iTunes 10.2.2 or later.

iPad mini, iPod touch (3rd through 5th generation), and iPod nano (5th

through 7th generation). “Made for iPod,” “Made for iPhone,” and “Made

for iPad” mean that an electronic accessory has been designed to connect

specifically to iPod, iPhone, or iPad, respectively, and has been certified by

the developer to meet Apple performance standards. Apple is not respon-

sible for the operation of this device or its compliance with safety and

regulatory standards. Please note that the use of this accessory with iPod,

iPhone, or iPad may affect wireless performance.

Made for:

• iPhone 6 Plus

• iPhone 6

• iPhone 5s

• iPhone 5c

• iPad Air 2

• iPad mini 3

For DTS patents, see http://patents.dts.com. Manufactured under license

from DTS, Inc. DTS, Play-Fi, the Symbol, and Play-Fi together in combi-

nation with the Symbol are trademarks of DTS, Inc. DTS and Play-Fi are

Apple and the Apple logo are trademarks of Apple Inc., registered in the U.S.

and other countries. App Store is a service mark of Apple Inc.

The Spotify software is subject to third party licenses found here:

www.spotify.com/connect/third-party-licenses

The Bluetooth word mark and logos are registered trademarks owned by

Bluetooth SIG, Inc. and any use of such marks by MartinLogan, Ltd. is under

license.

Windows is a registered trademark of Microsoft Corporation in the United

States and other countries.

Other trademarks and trade names are those of their respective owners.

Introduction and Overview ...............7

Placement ...........................7

Connection ..........................7

Power Connection ...................7

Signal Connection ...................7

Network Connection .................8

Subwoofer Connection ................8

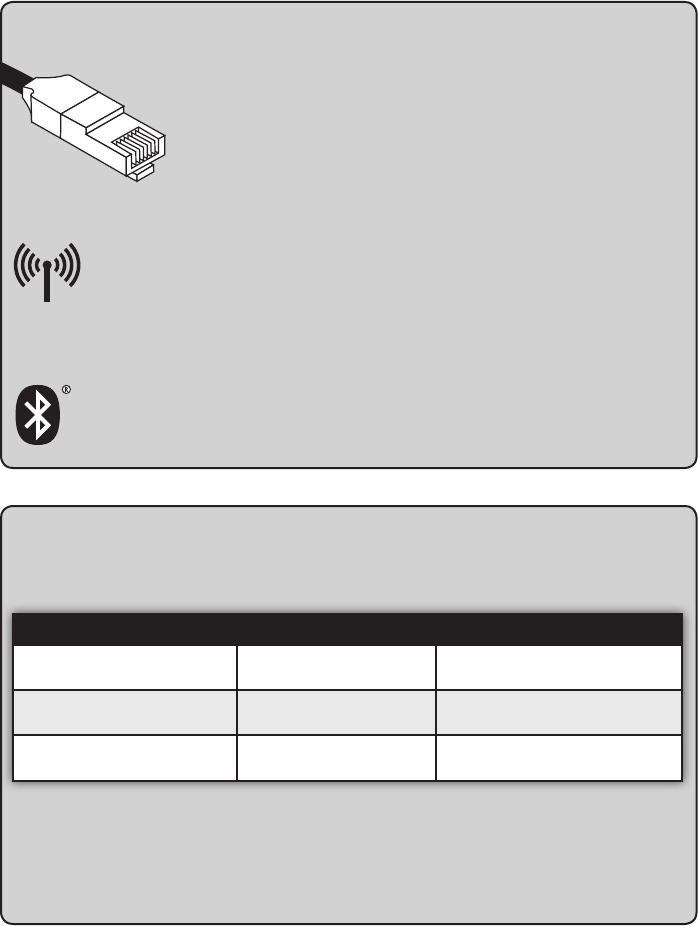

An Overview of Connections .............9

Volume Behavior by Input ...............9

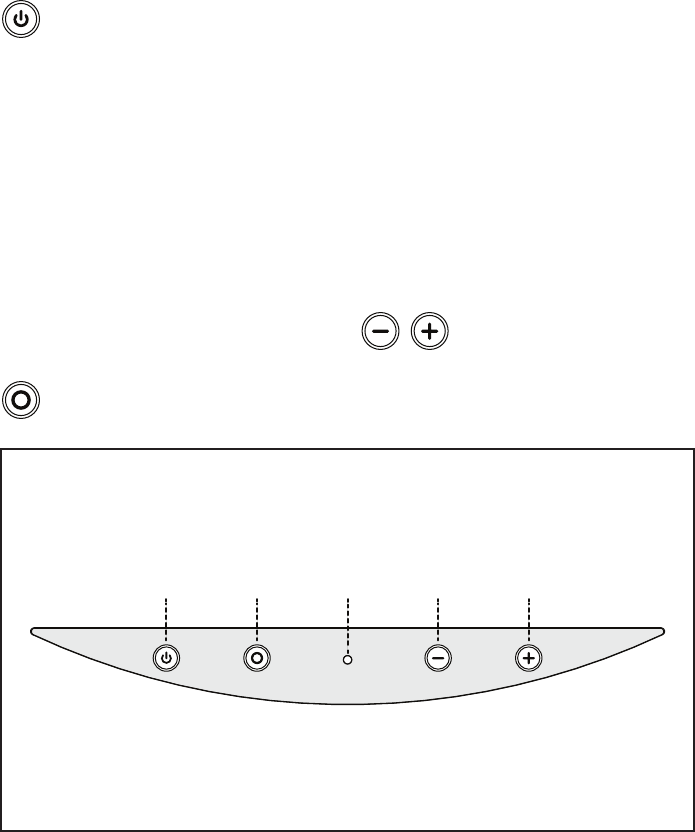

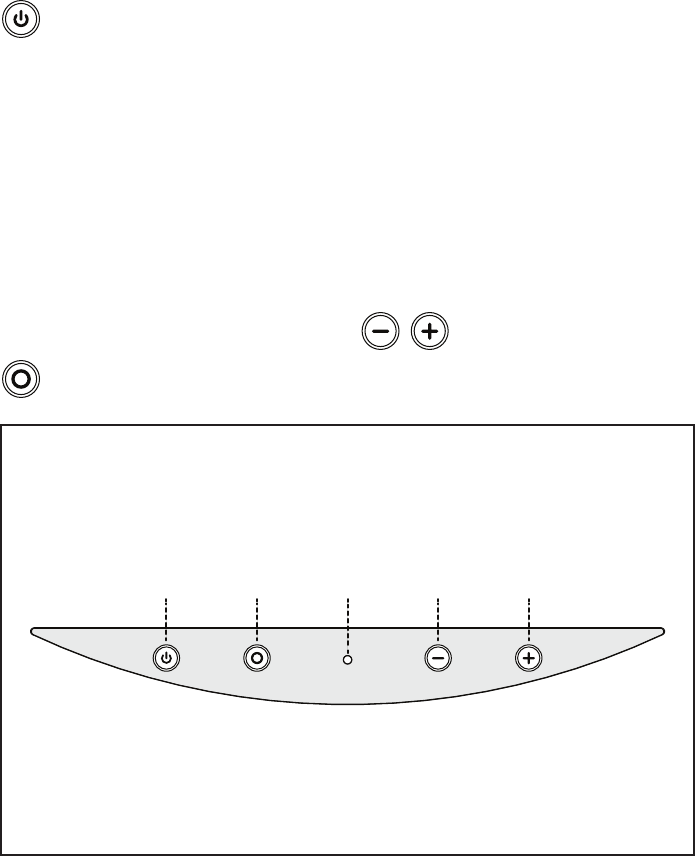

Controls ...........................11

Front Panel Controls .................11

Remote Control ....................12

Changing the Remote’s Batteries .........12

Control Functions by Input ..............13

Playing Audio Using Play-Fi® ............13

Automatic Input Selection ..............13

Playback – From the DTS Play-Fi App ......13

Controlling Multiple Speakers ...........14

Additional Play-Fi Features .............14

Playing Audio Using AirPlay® ............14

Automatic Input Selection ..............14

Playback – From an Apple® iOS Device ....14

Playback – From iTunes® on a Mac or PC ..14

Controlling Playback Using iTunes ........15

How to use Connect ...................15

DTS Play-Fi and Apple AirPlay Setup ......15

Network Requirements ...............15

DTS Play-Fi App Requirements ...........15

Apple AirPlay Requirements ............16

Wi-Fi Status Light ...................16

Downloading the DTS Play-Fi App ........16

Connecting to a Wireless Network:

Access Point Setup .................16

Audio Streaming Usage Guide ..........16

Connecting to a Wireless Network:

Wi-Fi Protected Setup (WPS) ..........18

Connecting to a Wired Network ........18

Apple AirPlay Setup (Without DTS App) ....18

Bluetooth® Connection .................19

Updates and Rebooting ................20

DTS Play-Fi App Update ..............20

DTS Play-Fi Module Update ............20

MartinLogan Firmware Update ..........20

Rebooting ........................20

Factory Reset ......................20

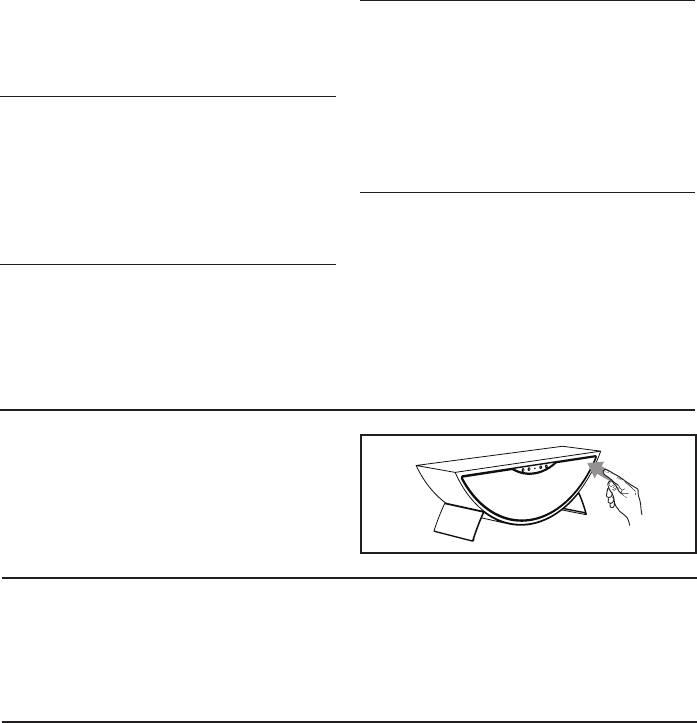

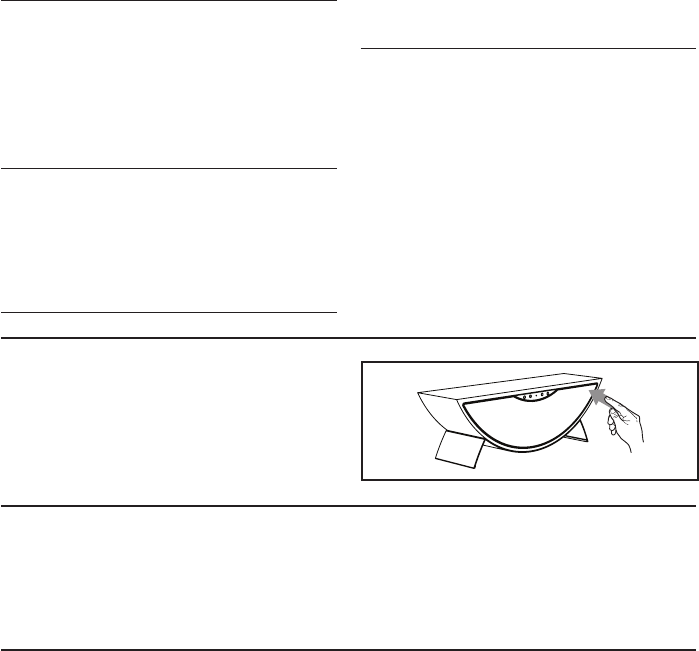

Removing the Front Grille ...............20

Contacting Customer Service ............20

General Information ..................20

Warranty Information ................20

Serial Number .....................21

Service .........................21

Frequently Asked Questions .............21

Troubleshooting ...................... 22

Specifications .......................24

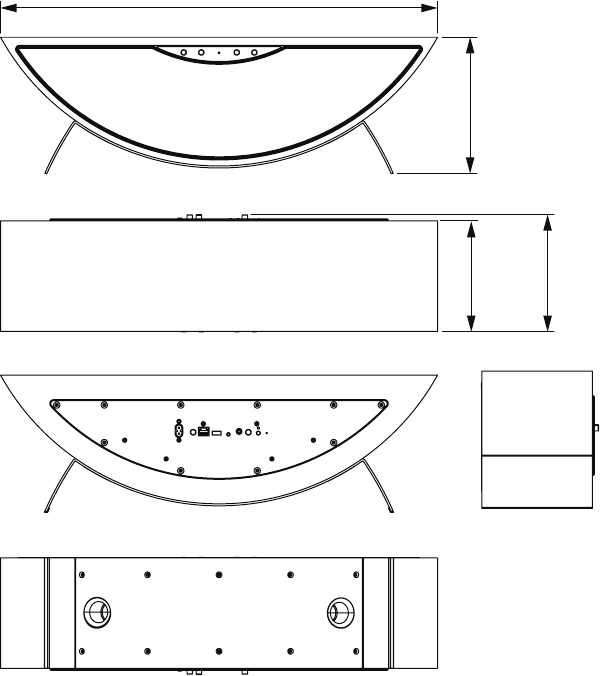

Dimensional Drawings .................25

Serial Number:_____________________________

Record your serial number here for easy reference.

You will need this information when filling out your

warranty registration. The serial number is located on

the back of the speaker and on the product carton.

IntroductIon and overvIew

Placement

Thank you—the MartinLogan owner, for loving what we

do, and making it possible for us to do what we love.

MartinLogan’s dedicated in-house engineering and

design team developed the Crescendo X speaker to

deliver exceptional audio performance from a single

system, easily integrated and installed in a diverse

variety of environments. The Crescendo X produces an

enveloping field of richly detailed audio incorporating

two tweeters (featuring MartinLogan’s award-winning

Folded Motion technology), a high-performance woofer,

and three channels of dedicated class-D amplification

representing 100 watts of total system power.

An advanced 24-bit 48kHz DSP (digital signal pro-

cessing) based pre-amplifier allows MartinLogan to

replace dedicated stereo speakers with a one piece

solution, capable of reproducing sound with unflinch-

ing accuracy, resolution, and detail—the inspiration

behind every MartinLogan design. Additionally, for

a fully authentic audio experience, the Crescendo X

makes connecting a dedicated subwoofer as simple

as the push of a button.

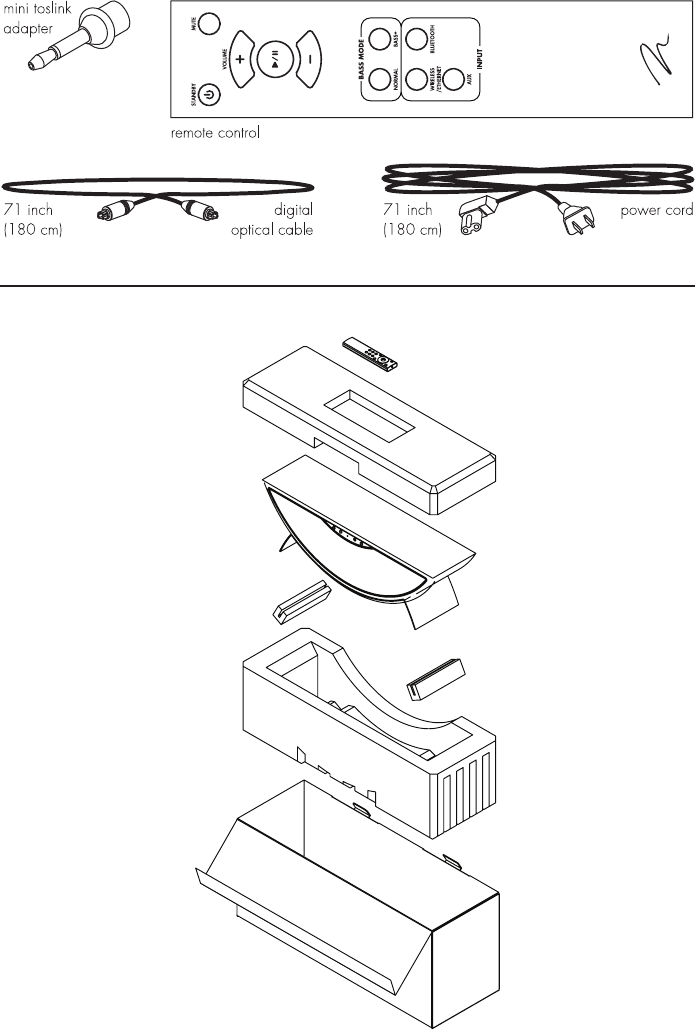

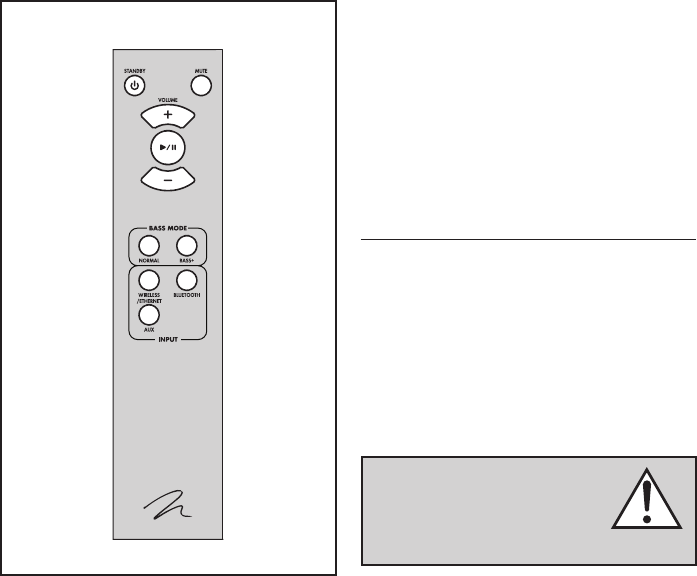

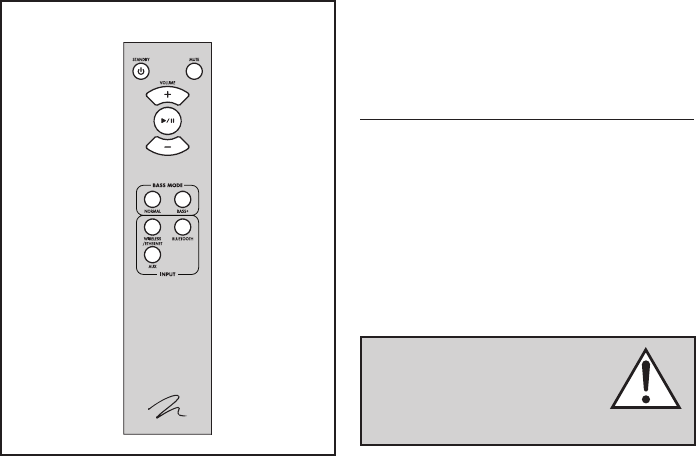

The Crescendo X’s remote control quickly adjusts

volume, selects inputs, and controls your media. The

remote also allows you to easily switch between

two discrete acoustic modes—‘Bass +’ mode (for

those moments requiring a little extra thunder) and a

‘Normal’ mode that restores normal levels.

We recommend locating the speaker on a surface

that provides a wide, level, and stable platform

such as a table or audio/video rack. Please note,

this speaker is not magnetically shielded and there-

fore should not be placed directly beneath or on

top of a CRT (cathode ray tube) television. The

magnetic field of the speaker will not affect plasma

and LCD style televisions.

connectIon

POWER CONNECTION

The power cord should be firmly inserted into the

AC power receptacle on the rear of the speaker,

and then to any convenient AC wall outlet.

If you remove your speaker from the country of

original sale, be certain that the AC power sup-

plied in any subsequent location is suitable

before connecting and operating the speaker.

Substantially impaired performance or severe

damage may occur to the speaker if operation is

attempted from an incorrect AC power source.

When the Power button on the back panel is set

to ‘Off’ the speaker is completely powered down,

including all network connections (Wi-Fi and

Ethernet are deactivated).

SIGNAL CONNECTION

Connections are made at the signal input section

WARNING! Turn your speaker off

before making or breaking any sig-

nal connections! WARNING! The

power cord should not be installed,

removed, or left detached from the speaker while

the other end is connected to an AC power source.

on the rear electronics panel of the speaker. Your

speaker features the following audio inputs:

• Ethernet: used for streaming audio from Apple

AirPlay or DTS Play-Fi®.

• Aux [Auxiliary]: used for either digital optical

(Toslink) or analog input. This input will accept

either a standard 3.5mm stereo headphone

style or mini-Toslink plug. A special mini-Tos-

link to Toslink cable or mini-Toslink adaptor is

required for digital optical connection.

In addition, the speaker features two inputs that do

not require a physical connection:

• Wireless: used for streaming audio from Apple

AirPlay or Play-Fi®.

• Bluetooth: used for streaming from compatible

Bluetooth equipped devices, including aptX®

Bluetooth devices.

Please note, when utilizing this speaker to reproduce

audio from a television via the speaker’s Auxiliary

(digital or analog) connection, the television’s audio

output should be defeated. Some televisions will

allow you to turn off the internal speaker via the

television’s menu system. Other televisions may

require you to turn the television’s volume to “zero”

or “mute.” Additionally, your television may require

you to turn on the digital optical output or and/or

configure the output for 2-channel (stereo) sound.

Please refer to your television’s manual.

NETWORK CONNECTION

To stream audio to your speaker, a LAN (local

area network) connection is required. This connec-

tion can be established using Wi-Fi or Ethernet.

Refer to the wireless setup section of this manual for

setup and usage details.

SUBWOOFER CONNECTION

You may choose to employ a separate subwoofer

to enhance bass performance. Subwoofers can

be connected via the speaker’s “Sub Out” RCA

connection. We recommend using a superb

MartinLogan subwoofer.

Using a high-quality RCA style cable designed for

subwoofer connection, connect “Sub Out” from the

speaker to the “LFE In/Sub In” on the subwoofer.

On the back panel of the speaker, set the Sub

Out button to “On” (in its “on” state the button will

be depressed—in its “off” state the button will be

extended). When the Sub Out is turned on, the

deep bass output of the speaker will be reduced

(to optimize performance) and bass information will

be sent directly to your external subwoofer for a

deeper, extended, overall bass response.

Reference your subwoofer’s manual to learn how

to properly adjust the sub’s level and phase con-

trols to achieve proper blending with the speaker.

When Sub Out is set to “On,” the speaker will

handle the crossover setting to the subwoofer,

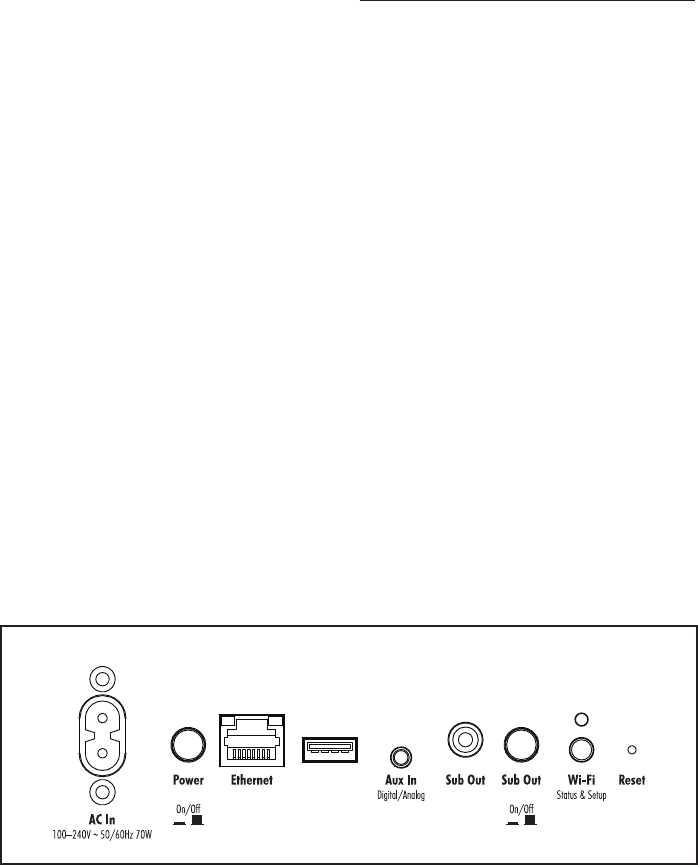

Fig. 1 Connection Panel

achieving ideal blending with the speaker.

Because of this, the subwoofer’s crossover should

be set to “bypass” or “LFE.” For subwoofers that

do not have a “bypass” or “LFE” crossover setting,

we recommend adjusting the crossover to its high-

est setting—remember, the speaker will handle the

crossover before sending out the sub signal.

Using a MartinLogan Dynamo Subwoofer:

If using a MartinLogan Dynamo family subwoofer,

we recommend beginning with the following sub-

woofer settings:

• Low-pass: Bypass

• Phase: 0

• Volume: Knob set to vertical (12-o’clock to

1-o’clock position)

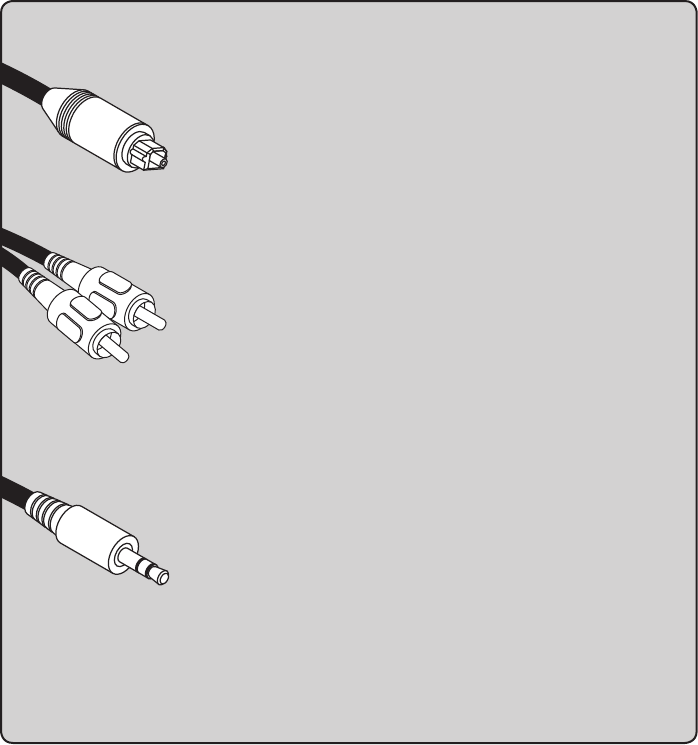

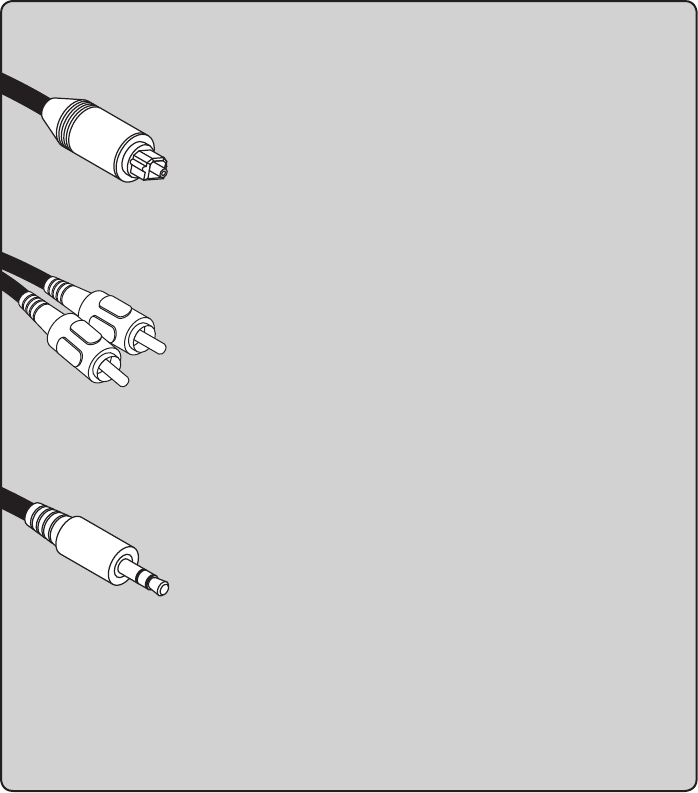

Digital Optical: Also referred to as Toslink, this cable utilizes one cable to pass digital

audio information (no video). A digital optical cable offers a high-quality digital

connection and passes multi-channel encoded audio between a source compo-

nent and an audio output device. The Auxiliary input on this speaker accepts

digital optical connection with the use of a mini-Toslink adaptor (included with

this speaker). Toslink to mini-Toslink cables may also be available from your dealer.

Left/Right Analog RCA: These cables are used to pass audio information (no

video). An analog RCA cable can only pass a single channel of audio infor-

mation between a source component and audio output device. To achieve

two-channels of audio (left/right), you will find that analog RCA cables come

bundled as a stereo pair (two connectors on each end). The Auxiliary input

on this speaker can accept an analog stereo signal through a cable using a

3.5mm stereo “headphone style” jack. If you are connecting this speaker to a device (such as a dock

or CD player) with left/right RCA analog outputs, you will need a special cable with a 3.5mm ‘head-

phone style’ jack on one end and left/right RCA jacks on the other end.

Left/Right Analog 3.5mm Stereo “Headphone Style” Jack: This cable is used to pass

audio information (no video). Users may find source components such as digital

media players and docks utilize a 3.5mm ‘headphone style’ connector. The

Auxiliary input on this speaker can accept an analog stereo signal through a

cable using a 3.5mm “headphone style” connector. These devices also have a

“volume control” that increases or decreases the level of the output signal.

If you are connecting a device

which allows volume adjustment (like a digital media player or cell phone), we recommend the volume on

the device not be set to maximum. When the volume is set to its maximum setting, the amplifier in the external

device is likely to introduce elevated distortion into the audio signal which, in turn, will be passed on to this

speaker and further amplified, creating even more distortion.

an overvIew of connectIons

an overvIew of connectIons [contInued]

Ethernet: This cable allows you to physically connect a device to a LAN (local area

network). When connected to a LAN, audio information can be sent to this

speaker using various protocols (such as Play-Fi® or AirPlay). If a wireless (Wi-

Fi) connection is used to connect to a LAN, there is no need to use an

Ethernet connection. However, in some installations, a ‘hard-wired’ Ethernet

connection may prove more desirable than a wireless connection.

Wi-Fi: This connection technology wirelessly connects a device to a LAN (local area

network). When connected to a LAN, audio information can be sent to this speaker using

various protocols (such as Play-Fi or AirPlay). If an Ethernet connection is used to connect

to a LAN, there is no need to use a Wi-Fi connection. In some installations a ‘hard-wired’ Ethernet

connection may prove more desirable than a wireless connection.

Bluetooth: This wireless connection technology allows a wide variety of devices to connect

to an audio output device and stream audio. Bluetooth establishes a connection directly

with an audio output device and does not require either device to be connected to a LAN.

volume BehavIor By InPut

Depending on the input selected on your speaker, the volume will exhibit different behaviors.

SPEAKER INPUT FRONT LED COLOR VOLUME BEHAVIOR

Wireless or Ethernet

(using AirPlay or Play-Fi) Purple (flashing purple indicates

no network is available)

Volume on device/remote and speaker

are synced and control each other.

Aux [Auxiliary] Green Volume on device/remote and volume

on speaker are controlled separately.*

Bluetooth Blue Volume on device/remote and volume

on speaker are controlled separately.*

* Devices connected via auxiliary and Bluetooth will often have

their own volume control which functions separately from the

speaker’s volume. If you are connecting a device which allows

you to adjust its volume separately, we recommend that the

volume on the device not be set to maximum. When set to its

maximum setting, the amplifier in the external device is likely to in-

troduce elevated levels of distortion into the audio signal which,

in turn, will be further amplified by the speaker. Find a volume be-

tween 50–75% of the device’s maximum volume and use your

speaker’s volume control to adjust the final playback volume.

controls

FRONT PANEL CONTROLS

STANDBY/MUTE: This button mutes the speak-

er and toggles between on and standby. To

mute press the button once (front LED will flash red). To

enter standby press the button for two seconds (front LED

will turn red). If no audio signal is detected for ten min-

utes, the speaker will automatically go into networked

standby mode (Wi-Fi and Ethernet remain active).

When the speaker is in standby mode, press the button

once to exit. A new audio signal will also automatically

wake the speaker. Please note, if the Auxiliary Input

has a cable plugged into the connection (with or with-

out active audio content), the speaker will not go into

standby mode automatically and will not stay in standby

mode, even if manually activated (fig. 2).

INPUT: Cycles through the audio inputs.

The order of the inputs is:

Wireless/Ethernet (purple) > Auxiliary (green) >

Bluetooth (blue) (fig. 2).

FRONT LED: The LED on front of the speaker indi-

cates the following (fig. 2):

• No Color: Speaker does not have power (or

updating firmware).

• Red: Speaker is in standby.

• Flashing Red: Speaker is muted.

• Purple: Wireless/Ethernet input active.

• Flashing Purple: Wireless/Ethernet input active

(no network connected).

• Green: Auxiliary input active.

• Blue: Bluetooth input active.

VOL –/VOL +: Adjusts the volume

level (fig. 2). For more details see

the section titled “VOLUME BEHAVIOR BY INPUT.”

STANDBY/MUTE INPUT VOL– VOL+FRONT LED

Fig. 2 Front Panel Controls

REMOTE CONTROL

STANDBY: This button toggles between on and stand-

by. If no audio signal is detected for ten minutes, the

speaker will automatically go into networked standby

mode (Wi-Fi and Ethernet remain active). When the

speaker is in standby mode, press the button once

to exit. A new audio signal will also automatically

wake the speaker. Please note, if the Auxiliary Input

has a cable plugged into the connection (with or

without active audio content), the speaker will not go

into standby mode automatically and will not stay in

standby mode, even if manually activated.

MUTE: Mutes the volume. A second press will restore

the previous volume setting. Additionally, you can

turn mute off by pressing either of the volume buttons.

When mute is active, the front LED will blink red.

VOL+/VOL–: Adjusts volume level. See the section

titled “VOLUME CONTROL (BY INPUT)”

PLAY/PAUSE: Toggles between play or pause.

This button works when a source is connected via

AirPlay or Play-Fi.

BASS MODE – NORMAL: Normal bass levels.

BASS MODE – BASS+: Increases bass output.

INPUT – WIRELESS/ETHERNET: Sets the current

input to receive an audio signal from the local

area network via the Wi-Fi or Ethernet connection

(using AirPlay or Play-Fi®).

INPUT – AUXILIARY: Sets the current input to

receive an audio signal from the auxiliary input via

a digital optical mini Toslink or analog 3.5mm ste-

reo “headphone” style jack connection.

INPUT – BLUETOOTH: Sets the current input to

receive an audio signal from a Bluetooth capable

device that is connected wirelessly to the speaker.

Turn turn Bluetooth on, press the input button to

switch the source to Bluetooth. To turn Bluetooth

off, select an input other than Bluetooth.

CHANGING THE REMOTE’S BATTERIES

The remote control for your speaker uses two AAA

type batteries. Access the battery compartment by

using a Phillips screwdriver to remove the screw

located on the bottom of the remote.

Fig. 3 Remote Control

Caution! Danger of explosion

if battery is incorrectly replaced.

Replace only with the same or

equivalent type.

Play-Fi®AirPlay iTunes Digital or Analog Bluetooth

Speaker Input Wireless/

Ethernet Wireless/

Ethernet Auxiliary Bluetooth

Front LED Color Purple Purple Purple Green Blue

Standby √√√√√

Mute √√√√√

Volume –/+ √ √ √ √* √*

Play/Pause √√√

Bass Mode:

Normal √√√√√

Bass Mode:

Bass + √√√√√

Input: Wireless/

Ethernet √√√√√

Input: Auxiliary √√√√√

Input: Bluetooth √√√√√

*Devices connected via auxiliary and Bluetooth will

often have their own volume control which is separate

from the speaker’s volume. If you are connecting a

device which allows you to adjust its volume separately,

we recommend that the volume on the device not be

set to maximum. When set to its maximum setting, the

amplifier in the external device is likely to introduce

elevated levels of distortion into the audio signal which,

in turn, will be further amplified by the speaker. Find

a volume between 50-–75% of the device’s maximum

volume and use your speaker’s volume control to adjust

the final playback volume.

Depending on the input selected on your speaker, the remote will control functions differently.

control functIons By InPut

PlayIng audIo usIng Play‑fI

AUTOMATIC INPUT SELECTION

Your speaker will automatically switch to the

streaming input if it detects that a new Play-Fi con-

nection has been established with the speaker.

PLAYBACK – FROM THE DTS PLAY-FI APP

Note: Future updates to the DTS Play-Fi application

may change functionality.

1. Launch the DTS Play-Fi app on your mobile

device or PC (located in the system tray).

2. Android™ and iOS Device Users: Within the

Play-Fi app, select your music source. You can

choose from your personal music library, Internet

Radio, or from select internet music services. PC

Users: Any audio content from your computer

can be streamed using Play-Fi.

If you have more than one DTS Play-Fi

speaker

connected to your network, you will be prompted

to select the speaker to which you want to stream.

CONTROLLING MULTIPLE SPEAKERS

If you have more than one Play-Fi speaker connect-

ed to your network, you can simultaneously stream

the same audio to multiple speakers.

1. Android and iOS Device Users: Within the

app, press the Play-Fi logo in the lower corner

of the app. PC Users: open the Play-Fi program

using the icon in your system tray.

Select additional devices to play audio from. PC

Users: The free version of the Windows

app

may not allow streaming to multiple speakers. An

upgraded version of the DTS Play-Fi app, with this

capability, can be purchased from the DTS website.

Note: 8 Play-Fi speakers can be synced to

play the same audio content at the same time.

We recommend up to 32 Play-Fi speakers on

a network for the best experience, but the only

limit to connected devices is how many your

router can support.

TIP! Primary and Secondary Speakers

When streaming audio content to multiple devices,

you will be asked to assign them to two categories:

primary and secondary devices. The DTS Play-Fi

module requires a primary device be selected.

This maximizes synchronization between multiple

devices simultaneously streaming the same content.

Select the DTS Play-Fi device with the strongest signal

as your primary device. Secondary devices connect

to your primary device, so if you disable your primary

device, you will need to select a new primary device

before audio resumes on your secondary devices.

ADDITIONAL PLAY-FI FEATURES

New versions of the Play-Fi app will add features

not mentioned in this manual. Please refer to the

app and related documentation for details on new

and enhanced features such as streaming different

audio content to multiple zones and grouping of two

discrete speakers for stereo (left/right) playback.

AUTOMATIC INPUT SELECTION

Your speaker will automatically switch to the

streaming input if it detects that a new AirPlay con-

nection has been established with the speaker.

PLAYBACK – FROM AN APPLE iOS DEVICE

1. Open your music application.

2. Press the AirPlay icon and choose your speaker

from the list.

3. Play music.

PLAYBACK – FROM iTUNES ON A MAC

OR PC (PERSONAL COMPUTER)

1. Launch iTunes (version 10 or later).

2. Click the AirPlay icon (usually located in the

upper left of the iTunes window) and choose

your speaker from the list. You can choose

multiple speakers if you have more than one

speaker on your network.

3. Play music.

PlayIng audIo usIng aIrPlay

CONTROLLING PLAYBACK USING iTUNES

To control playback (play/pause/volume) from

your speaker or remote control, follow these steps:

1. On your computer, launch iTunes (version

10.2.2 or later).

2. Open “Preferences” and choose “Devices.”

3. Check the box for “Allow iTunes audio control

from remote speakers” and click okay.

dts Play‑fI® and aPPle aIrPlay setuP

NETWORK REQUIREMENTS

You must have the following to connect your wireless

product to your network:

• A wireless router.

• A high-speed internet connection for reliable

playback of internet based music services.

• Have your network password ready before

connecting the wireless product to your network.

TIP! If wireless connectivity is weak or not available,

connect to your router with an Ethernet cable. TIP! Your

wireless product communicates with wireless networks

that support 802.11g/n. For best performance, a

network that supports 802.11n wireless technology is

recommended. A network supporting 802.11b may be

used, but it will effectively stream to only one device

equipped with DTS Play-Fi. Your wireless product

communicates over a 2.4 GHz wireless band, however,

it can become slow in locations, such as apartments,

where many routers are in operation. Consequently,

your wireless product is capable of jumping onto a 5

GHz band on dual band wireless routers.

DTS PLAY-FI APP REQUIREMENTS

• An Android device running Android 2.2 or later.

• An iOS device running iOS 6.0 or later.

• A Windows PC running Windows 7, 8 (32 and

64 bit), or later.

You’ll need Spotify Premium to use Connect, see

details overleaf.

1. Add your new device to the same wifi network

as your phone, tablet or PC (see product user

instructions for details).

2. Open the Spotify app on your phone, tablet or

PC, and play any song.

3. If you’re using the app on a phone - tap the

song image in the bottom left of the screen. For

tablet and PC move to step 4.

4. Tap the Connect icon

5. Pick your device from the list. If you can’t see

it, just check it’s connected to the same wifi

network as your phone, tablet or PC.

All done! Happy listening.

Licenses

The Spotify Software is subject to third party

licenses found here:

www.spotify.com/connect/third-party-licenses.

how to use connect

audIo streamIng usage guIde

DEVICE APP CONTENT MULTI-ROOM SUPPORT

Apple iOS

DTS Play-Fi • Select music services

• iTunes music stored on device

• Up to eight

• Multiple simultaneous users

• Speakers can be zoned

Apple AirPlay • iTunes audio content

• All iOS music apps • One to one

Android DTS Play-Fi • Select music services

• iTunes music stored on device

• Up to eight

• Multiple simultaneous users

• Speakers can be zoned

Mac PC Apple AirPlay • All audio content • Up to six

Windows PC DTS Play-Fi • All audio content

• Up to eight

• Multiple simultaneous users

• Speakers can be zoned

Apple AirPlay • iTunes audio content • Up to six

APPLE AIRPLAY REQUIREMENTS

• An iOS device running iOS 4.3.3 or later.

• Mac with OS X Mountain Lion, or later.

• Mac or PC with iTunes 10.2.2, or later.

WI-FI STATUS LIGHT

The Wi-Fi Status light tells you what your wireless

product is doing (fig. 1 & 2).

• Rapid Blinking: booting up.

• Blinking: connecting to a wireless router.

• Slow Pulse: Access Point Setup Mode.

• Two Blinks & Pause: WPS (Wi-Fi Protected

Setup) Mode.

• Solid: Connected to a wireless router.

• Off: Connected to a router via Ethernet.

DOWNLOADING THE DTS PLAY-FI® APP

•

Android Device Users: Download DTS’s free Play-Fi

app from the Google Play

or Amazon App Store

• iOS Device Users: Download DTS’s free Play-Fi

app from the Apple App Store.

• PC Users: Download DTS’s free Play-Fi program

from https://play-fi.com/apps/windows

TURNING WI-FI ON AND OFF

After powering on the speaker, the default status of

Wi-Fi is on. Press and hold the Standby/Mute and

Vol+ buttons for 3 seconds to turn Wi-Fi off. Press

and hold the Standby/Mute and Vol+ buttons for 3

seconds to turn Wi-Fi back on.

CONNECTING TO A WIRELESS NETWORK:

ACCESS POINT SETUP

Access Point Setup causes your MartinLogan

wireless product to behave as if it were a wireless

router. Using your mobile device or Wi-Fi capable

PC, you connect directly to your wireless product

using Wi-Fi, select your home wireless network,

and enter the network password.

For optimal setup conditions place your wireless

product next to your wireless router. The device

can be moved to its final location after wi-fi setup.

2. Plug in your wireless product and press the

Power button. The Wi-Fi Status light will start

rapidly blinking for about 20 seconds while your

wireless product is booting up. If your wireless

product is not configured to connect to your

network, it will continue to blink. If this is the first

time your new wireless product is plugged in,

the Wi-Fi Status light will start pulsing slowly.

If the wireless product is already configured to

connect to a wi-fi network, the button will turn

solid (connected) or blink rapidly (not connected).

Once the Wi-Fi Status light starts pulsing slowly,

your wireless product is in Access Point Mode and

ready to connect to your wireless network. Note:

If the Wi-Fi Status light does not pulse slowly, press

and hold the Wi-Fi Setup button for 8 seconds.

You will hear two tones—one at 3 seconds and

another at 8 seconds. After 20 seconds, the Wi-

Fi Status light will begin pulsing slowly to indicate

Access Point mode is ready. At anytime you can

press the button again to cancel the setup mode.

Android Device Users:

a) Launch the DTS Play-Fi® app.

b) The app will automatically find your device

and provide prompts for setup.

c) Touch the “Setup” button on the screen.

d) Enter the password for your wireless network;

the app will connect your device to your

network. You will notice the Wi-Fi Status light

will have changed from blinking to solid. This

may take up to a minute. If, after a minute,

the button continues to blink rapidly, setup

failed and you should try again.

e) Your wireless product is now connected to

your wireless network. Reconnect your mobile

device to your wireless network. You may re-

name your device using the app.

iOS Device Users:

Please note: When using an iOS device your

wireless product can stream audio using either

Apple AirPlay or DTS Play-Fi.

a) Make sure your iOS device’s Wi-Fi is turned

on and connected to your Wi-Fi network.

b) Open your iOS device’s ‘Settings’ app

and go to the ‘Wi-Fi’ menu. Your wireless

product will show up under the heading ‘set

up new AirplAy speAker...’

c) Select your wireless product from the list. It

will have “Play-Fi ” in the name.

d) Once in the ‘AirPlay Setup’ menu you will

be prompted to select your Wi-Fi network

and name your speaker (you will not need

to enter your network password.)

e) Once your device is connected, you will

notice that the Wi-Fi Status light on your

wireless product will change from blinking to

solid. This may take up to a minute. If, after a

minute, the button continues to blink rapidly,

setup failed and you should try again.

Your wireless product is now connected to

your wireless network. Reconnect your iOS

device to your wireless network.

PC Users:

a) Launch the DTS Play-Fi app.

b) The app will automatically find your device

and provide prompts for set up. If the app

does not prompt you to set up a new device,

within the app go to the settings screen and

click ‘Setup Play-Fi Device’. Follow the on-

screen instructions.

c) Click the “Set-up” button on the screen.

d) Select the speaker(s) you want to set up.

e) Enter the password for your wireless network;

the app will connect your device to your

network. You will notice the Wi-Fi Status light

will have changed from blinking to solid. This

may take up to a minute. If, after a minute,

the button continues to blink rapidly, setup

failed and you should try again.

Your wireless product is now connected to

your wireless network. Reconnect your PC to

your wireless network. You may re-name your

device using the app.

CONNECTING TO A WIRELESS NETWORK:

WI-FI PROTECTED SETUP (WPS)

Wi-Fi Protected Setup (WPS) is a feature found

on most wireless routers that allows your wireless

product to securely and automatically connect

without needing to enter a password. WPS is not

a standard feature on all routers, and only one

wireless product can be set up at a time.

Check your router’s owner’s manual to see if WPS is

an available feature, or look for a button on your router

marked with the WPS logo ( ). If your router does

not have WPS, then use Access Point Wireless Setup.

1. For optimal setup conditions place your wireless

product next to your wireless router. The device

can be moved to its final location after wi-fi setup.

Plug in your wireless product and press the Power

button. The Wi-Fi Status light will start rapidly blinking

for about 20 seconds while your wireless product is

booting up. If your wireless product is not configured

to connect to your network, it will continue to blink.

If this is the first time your new wireless product is

plugged in, the Wi-Fi Status light will start pulsing

slowly. If the wireless product is already configured

to connect to a wi-fi network, the Status Light will turn

solid (connected) or blink rapidly (not connected).

3. To initiate Wi-Fi Protected Setup (WPS), for 3

seconds, press and hold the Wireless Setup

button on the back of your wireless product until

you hear a tone. The Wi-Fi Status light will blink

twice in continuous intervals to indicate WPS

mode. Now push the WPS button ( ) on your

router. If you cannot find a WPS button on your

router, refer to the router’s owner’s manual.

4. Once the Wi-Fi Status light turns solid (not

blinking), this indicates your wireless product

is connected to your wireless network. If, after

a minute, the button continues to blink rapidly,

setup failed and you should try again.

5. Connect your mobile device or PC to the same

network as your wireless product.

Launch the DTS

Play-Fi

app. Upon launching, it will automatically

detect your wireless product and should prompt

you to name your wireless product.

CONNECTING TO A WIRED NETWORK

1. Using an Ethernet cable, connect your wireless

product to your router.

2. Plug in your wireless product and press the

Power button. The Wi-Fi Status light will start

rapidly blinking for about 20 seconds while

your wireless product is booting up.

The Wi-Fi Status light turns off when the wireless

product is connected via Ethernet.

4. Connect your mobile device or PC to the same

network as your wireless product.

Launch the DTS

Play-Fi app. Upon launching, it will automatically

detect your wireless product and should prompt

you to name your wireless product.

APPLE AIRPLAY SETUP (WITHOUT DTS® APP)

If you do not want to install and use the DTS Play-Fi

app you can still setup the wireless product to work

with iTunes and AirPlay on your Mac or Windows

PC using the following procedure.

Alternate Connection for Mac and Windows PC:

To avoid a delayed wireless set up, place your

wireless product in close proximity to your router

during wireless set up.

2. Plug in your wireless product and press the

Power button. The Wi-Fi Status light will start

rapidly blinking for about 20 seconds while your

wireless product is booting up. If your wireless

product is not configured to connect to your

network, it will continue to blink. If this is the first

time your new wireless product is plugged in,

the Wi-Fi Status light will start pulsing slowly.

If the wireless product is already configured to

connect to a wi-fi network, the button will turn

solid (connected) or blink rapidly (not connected).

Once the Wi-Fi Status light starts pulsing slowly,

your wireless product is in Access Point Mode and

ready to connect to your wireless network. Note:

If the Wi-Fi Status light does not pulse slowly, press

and hold the Wi-Fi Setup button for 8 seconds.

You will hear two tones—one at 3 seconds and

another at 8 seconds. After 20 seconds, the Wi-

Fi Status light will begin pulsing slowly to indicate

Access Point mode is ready. At anytime you can

press the button again to cancel the setup mode.

4. Ensure that Wi-fi is enabled on your computer.

Go to your computer’s Wi-Fi set up. Select the

Wi-Fi network with “Play-Fi ” in the name.

5. Once your wireless product is selected as the

Wi-Fi network, open your web browser and type

http://192.168.0.1/index.html in the address bar.

You will see a web page from your wireless product.

Click on ‘Set Up’. A list of wireless networks will

be displayed. Click on the wireless network you

wish to connect to.

7. Enter the password for your wireless network

then click ‘Next’.

Enter a name for your wireless product and then

click ‘Next’ to connect your wireless product to

your network.

Your wireless product will attempt to connect to

your network. Once the Wi-Fi Status light turns

solid (not blinking), this indicates your wireless

product is connected to your wireless network.

If the Wi button rapidly blinks, setup failed and

should be tried again.

10. Connect your Mac or PC to the same network

as your wireless product. Open your music

application, press the AirPlay icon, and choose

your speaker from the list.

1 Set your speaker to Bluetooth mode. Use the

speaker’s remote control to select Bluetooth,

or repeatedly press the input button on front of

the speaker until the front LED turns blue.

2 Sync the speaker with your digital media

device or computer. Follow the directions that

came with your device/computer.

3 Within your music application, you may need

to select the speaker as the output device for

playback.

4 You are now ready to stream music to your

speaker

Bluetooth connectIon

MartinLogan customer service is available

Monday–Friday between the hours of 8am–5pm

(central time) by calling (785) 749-0133 or by

emailing service@martinlogan.com.

contactIng customer servIce

general InformatIon

WARRANTY INFORMATION

Your wireless product is provided with an auto-

matic Limited 90 Day Warranty coverage. You

have the option, at no additional charge, to

receive a Limited 2 Year Warranty coverage. To

obtain the Limited 2 Year Warranty coverage,

please complete registration 30 days of pur-

chase. For your convenience, MartinLogan offers

online warranty registration at www.martinlogan.

com. MartinLogan may not honor warranty service

claims unless we have a completed Warranty

Registration on file! Please save your original

purchase receipt. A copy of your reciept may be

required if service is necessary.

DTS PLAY-FI® APP UPDATE

If the DTS Play-Fi app on your mobile device or PC

requires an update, you will be notified that an update

is available and guided through the update process.

DTS PLAY-FI MODULE UPDATE

The DTS Play-Fi module within your speaker will

occasionally require an update. If an update is

needed, the DTS Play-Fi app will notify you and

guide you through the update process.

MARTINLOGAN FIRMWARE UPDATE

Your wireless product may occasionally require

firmware updates. Check www.martinlogan.com

for the latest updates.

REBOOTING

For less than 3 seconds, insert a pin or other small

object into the small hole above the “Reset” label

on back of the speaker. A single tone will sound.

This will reboot your wireless product. Network set-

tings will not be cleared.

FACTORY RESET

For 3 seconds or longer, insert a pin or other small

object into the small hole above the “Reset” label

on back of the speaker. Two tones will sound. This

will reset your wireless product to factory settings

and clear the network configuration.

To remove the front grille from the speaker use a

finger to firmly apply pressure to either corner of

the grille.

removIng the front grIlle

Fig. 4

uPdates and reBootIng

How do I connect the wireless product to

my television, Blu-Ray/DVD/CD player?

If your television has analog outputs these can be

used instead.

How do I clean my speaker?

Use a dust free cloth (such as a micro fiber cloth)

or a soft brush to remove dust from your speakers.

Do not spray any kind of cleaning agent on or in

close proximity to the drivers.

Could you suggest a list of suitable elec-

tronics and cables ideal for this speakers?

We have no favorites and use electronics and

cables quite interchangeably. We would suggest

listening to a number of brands—and above all

else—trust your ears. Dealers are always the best

source for information when purchasing additional

audio equipment.

Can I use other cables other than those

provided with the speaker?

The cables included with the speaker are intended

to get you started. You may find it necessary to aug-

ment your system with additional cables or replace

the included cables with cables of different length.

Is there likely to be interaction between

my speaker and the TV in my A/V system?

Yes, but only with CRT televisions. This speaker is

not magnetically shielded and should be kept at

least two feet away from a CRT television. LCD

and plasma televisions will not be affected.

How can I remove the grille cloth from

the speaker?

Use a finger to firmly apply pressure to either corner

of the grille.

frequently asked questIons

SERIAL NUMBER

The serial number is located on back of the speaker,

near the connection panel. The serial number may

also be found on the product carton.

SERVICE

Should you use your MartinLogan product in a

country other than the one in which it was originally

purchased, we ask that you note the following:

1 The appointed MartinLogan distributor for any

given country is responsible for warranty servicing

only on units distributed by or through it in that coun-

try in accordance with its applicable warranty.

2 Should a MartinLogan product require ser-

vicing in a country other than the one in which

it was originally purchased, the end user may

seek to have repairs performed by the nearest

MartinLogan distributor, subject to that distribu-

tor’s local servicing policies, but all cost of repairs

(parts, labor, and transportation) must be borne by

the owner of the MartinLogan product.

If, after owning your speaker for six months, you

relocate to a country other than the one in which

you purchased your speaker, your warranty may

be transferable. Contact MartinLogan for details.

I’m having trouble using the Play-Fi

app.

• For information on the DTS Play-Fi app, please

visit: https://play-fi.com/faq

Speaker does not turn on.

• Check that the wireless product’s AC power

cord is firmly attached to the AC Power In input

and plugged into a working AC outlet.

•

Speaker is not behaving as expected.

• Turn the wireless product off and on using the

Power button.

• Unplug the wireless product, wait 30 seconds,

and plug it back in.

The Wi-Fi Status light does not light up.

• When connected to a network with an Ethernet

cable, this light will turn off.

I can not connect my speaker to my network.

• Verify that your wireless network is functioning.

• Your router’s wireless signal may be weak or

your wireless product may be out of the range

of your Wi-Fi network. Move the wireless

product closer to the router or use an Ethernet

connection instead.

•

Before connecting to your network, verify that

your wireless product’s Input button is illuminated

in purple. This indicates network streaming mode.

Press the Input button to enter network streaming

mode (purple).

• Reboot your wireless product. Turn the wireless

product off and on using the Power button on

the rear of the speaker. This reboot will cycle

the power off and on and force the wireless

product to reconnect to your network.

• Reset your wireless product to factory settings.

Perform a factory reset by inserting a pin or

other small object into the small hole above

the “Reset” label on back of the speaker.

Once complete, your wireless product will be

reset to factory default settings and will clear

the network configuration. After a reset has

been performed, there is no way to recover the

previous user configured settings.

The Play-Fi app cannot find my speaker.

• If you are trying to setup your wireless product,

verify the wireless product is fully powered on

and in Access Point Mode (Wi-Fi Status light is

pulsing slowly). If the Wi-Fi Status light does not

pulse slowly, press and hold the Wi-Fi Setup

button for 8 seconds. You will hear two tones—

one at 3 seconds and another at 8 seconds.

• Verify you are within the recommended range

of your wireless router.

•

Verify your mobile device or PC has its Wi-Fi

enabled or is otherwise connected to your network.

• Verify there are no other apps running on your

device that might impede wireless connectivity

to your network.

• Restart your phone, tablet, or PC.

• If you still can’t find the wireless product on your

network and are in an office environment, verify

with your network administrator that no special

permissions are enabled that would prevent

external wireless products from communicating

with the network.

• If the wireless product is still not found, uninstall,

re-download, and re-install the DTS Play-Fi

app

on your mobile device or PC.

• Reboot your wireless product. Turn the wireless

product off and on using the Power button on

the rear of the speaker. This reboot will cycle

the power off and on and force the wireless

product to reconnect to your network.

• Reset your wireless product to factory settings.

Perform a factory reset by inserting a pin or

other small object into the small hole above

the “Reset” label on back of the speaker.

Once complete, your wireless product will be

reset to factory default settings and will clear

trouBleshootIng

the network configuration. After a reset has

been performed, there is no way to recover the

previous user configured settings.

The Play-Fi app reports “Play-Fi Devices Lost.”

• Check that your device is powered on.

• Verify you have a strong network signal.

• Verify the network connection has not been lost.

• Check for other devices that might be causing

heavy network traffic.

• Verify that your mobile device or PC has not left

the range of your router.

•

Verify that your mobile device or PC and your

wireless product are connected to the same network.

•

Verify that your wireless product’s wireless

streaming has not been taken over by another app.

• Exit and then restart the DTS Play-Fi app.

• Uninstall, re-download, and re-install the DTS

Play-Fi app on your mobile device or PC.

• Reboot your wireless product. Turn the wireless

product off and on using the Power button on

the rear of the speaker. This reboot will cycle

the power off and on and force the wireless

product to reconnect to your network.

• Reset your wireless product to factory settings.

Perform a factory reset by inserting a pin or

other small object into the small hole above

the “Reset” label on back of the speaker.

Once complete, your wireless product will be

reset to factory default settings and will clear

the network configuration. After a reset has

been performed, there is no way to recover the

previous user configured settings.

No output from the speaker.

• Check that the wireless product is turned on.

• Check that the wireless product is not muted.

• Check that the wireless product’s volume is not

turned all the way down.

• Check that the wireless product is set to the

proper input.

• Check that all system components are turned

on and source material is playing.

• Turn the speaker off and on using the Power button.

• Unplug the speaker, wait 30 seconds, and plug

it back in.

• Check that all interconnecting cables are con-

nected at both ends.

• If necessary, try connecting an alternate source

component to make sure the original source

component isn’t the problem.

When using the Analog Input, sound is

coming from both my speaker

and my

connected television.

• When utilizing the wireless product to repro-

duce audio, the television’s audio output should

be defeated. Some televisions will allow you to

turn off the internal speaker via the television’s

menu system. Other televisions may require you

to turn the television’s volume to “zero” or to

“mute” the television.

When using the Analog Input, the speaker

is too quiet even turned up.

• Check that the output on your television or

other source components are not connected via

a variable level output. Sometimes this option

may be configured in your source components

menu. Please refer the manual for the source

component in question.

No sound coming from external sub

• Check that the external sub is turned on.

• Check that the subwoofer cables are attached to

the Sub Out connection on the wireless product

and to the appropriate input on the subwoofer.

• Check that the Sub Out button on the wireless

product is depressed.

External sub is too quiet.

• Turn up the volume on the subwoofer.

• Try moving the subwoofer to a different loca-

tion in the listening room.

Frequency Response .....................

Crossover Frequency.....................

Amplifier Power ........................

High Frequency Drivers...................

Low Frequency Drivers ...................

Cabinet ..............................

Components...........................

Inputs................................

Wireless Inputs.........................

Wireless Connectivity ....................

USB Charging Power ....................

Output ...............................

Power Draw...........................

Remote Battery.........................

Weight...............................

Dimensions (H x W x D) ..................

23,000 Hz ± 3 dB

3,600 Hz

1 x 50 Watts (woofer). 2 x 25 Watts (tweeters)

100 Watts (140 Watts peak) combined total output.

Two 0.94” x 1” (2.4cm x 2.5cm) Folded Motion

Transducers with 2.8” x 1.25” (7.1cm x 3.2cm)

diaphragm.

5” x 7” (12.7cm x 17.8cm) fiber cone with

extended throw drive assembly. Non-resonant

asymmetrical chamber format.

Ported

24-bit 48kHz

DSP based preamplifier

Class-D amplifier

Auxiliary analog/optical digital (3.5mm mini jack)

RJ45 Ethernet

Apple AirPlay, DTS Play-Fi® , Bluetooth

802.11b/g (2.4GHz)

Bluetooth v3.0 (supports AAC, aptX, MP3, SBC)

2.4 Amp (capable of rapidly charging some devices)

Subwoofer Out via analog RCA

Max: 70 Watts, Idle: 6.5 Watts,

Standby consumption: <0.5 Watts

Network standby consumption: < 6 Watts

2x AAA

15 lbs. (6.8 kg)

8.1” x 25.7” x 6.9” (20.5cm x 65.3cm x 17.5cm)

* Specifications are subject to change without notice.

sPecIfIcatIons*

25.7” (65.3cm) / 25,7 po (65,3cm)

8.1” (20.5cm)

8,1 po (20,5cm)

6.5” (16.5cm)

6,5 po (16,5cm)

6.9” (17.5cm)

6,9 po (17,5cm)

dImensIonal drawIngs

Lawrence, Kansas, USA tel 785.749.0133 fax 785.749.5320 www.martinlogan.com

manuel de l’utilisateur

CONSIGNES DE SÉCURITÉ IMPORTANTES

1 Lisez les consignes.

2 Conservez les consignes.

3 Tenez compte de toutes les mises en garde.

4 Suivez les consignes.

5 N’utilisez pas cet appareil près de l’eau.

6 Nettoyez uniquement avec un linge sec.

Ne bloquez pas les ouvertures de ventilation. Installez conformément aux

instructions du fabricant.

8 N’installez pas le produit près des sources de chaleur, telles que les

radiateurs, les registres de chaleur, les poêles ou les autres appareils qui

produisent de la chaleur (y compris les amplificateurs).

9 N’outrepassez pas la caractéristique de sécurité de la fiche polarisée ou de type

polarisé. Une fiche polarisée a deux lames dont une est plus large que l’autre.

Une fiche de type polarisé a deux lames et une troisième qui agit à titre de

broche de masse (grounding prong). La lame large ou la broche de masse sont

fournies pour votre sécurité. Si la fiche fournie n’entre pas dans la prise murale,

consultez un électricien pour qu’il remplace la prise obsolète.

10 Protégez le cordon d’alimentation pour qu’il ne soit pas piétiné ou écrasé

par des articles placés ou appuyés sur ceux-ci, en prêtant particulièrement

attention à la fiche des cordons, aux réceptacles d’utilité et à l’endroit où ils

sortent de l’appareil.

11 Utilisez uniquement les pièces ou les accessoires recommandés par le fabri-

cant.

12 Utilisez uniquement avec le chariot, le pied, le

trépied, le support ou la table recommandé par

le fabricant ou vendu avec l’appareil. Lorsque

vous utilisez un chariot, faites attention lorsque

vous déplacez le chariot/appareil pour éviter

de vous blesser s’il bascule.

13 Débranchez l’appareil lors des orages électriques ou lorsque vous ne l’utilisez

pas pendant une longue période.

14 Faites effectuer toutes les réparations par un technicien compétent. Des

réparations sont nécessaires lorsque l’appareil a été endommagé de

quelque façon que ce soit, par exemple, lorsque le cordon d’alimentation est

endommagé, que du liquide ou des objets sont tombés dans l’appareil, que

l’appareil a été exposé à la pluie ou à l’humidité, qu’il ne fonctionne pas

normalement ou qu’il est tombé sur le sol.

15. Pour débrancher complètement cet appareil des sources principales, débran-

chez le cordon d’alimentation du réceptacle.

16. La prise principale du cordon d’alimentation doit être facilement accessible.

17 MISE EN GARDE : risque d’explosion si la pile n’est pas placée correctement.

Remplacez la pile uniquement avec le même type de pile ou un type équiva-

lent (AAA). Jetez les piles épuisées conformément aux lois locales.

18. Pour éviter les surchauffes, ne couvrez pas l’appareil. Installez l’appareil

conformément aux instructions du fabricant.

19. Aucune flamme nue, comme une chandelle, ne doit être placée sur

l’appareil.

20. N’exposez pas cet appareil aux gouttes et aux éclaboussures et assurez-

vous qu’aucun objet contenant des liquides, tel qu’un vase, n’est placé sur

l’appareil.

21. Les piles (bloc-piles ou piles installés) ne doivent pas être exposées à une

chaleur excessive comme les rayons du soleil, un feu ou quelque chose de

semblable.

22. Pour les appareils montés sur un mur, l’appareil doit être installé sur du bois

solide, des briques, du béton ou des colonnes et des lattes en bois solides.

23. NE surchargez PAS les prises murales ou les rallonges électriques au-delà

de leur capacité nominale, car cela peut causer un choc électrique ou un

incendie.

24.

Respectez les distances minimales autour de l’appareil pour assurer une ventila-

tion suffisante.

25. La ventilation ne doit pas être bloquée en couvrant les ouvertures de ventila-

tion avec des articles comme des journaux, des linges de table, des rideaux,

etc.

26. N’ingérez pas la pile, risque de brûlure chimique.

27. Gardez les piles nouvelles et usagées hors de la portée des enfants.

28. Si le compartiment à piles ne se ferme pas bien, cessez d’utiliser le produit

et gardez-le hors de la portée des enfants.

29. Si vous pensez que les piles ont été avalées ou placées à l’intérieur d’une

partie du corps, consultez immédiatement un médecin.

30. Les piles (pile, piles ou bloc-pile) ne doivent pas être exposées à une chaleur

excessive comme les rayons du soleil, un feu ou quelque chose de semblable.

31. Risque de fuite. Utilisez uniquement les piles du type indiqué. Ne mélangez

jamais de nouvelles piles avec des piles usagées. Respectez la bonne polarité.

Enlevez les piles des produits qui ne sont pas utilisés pendant une longue péri-

ode. Rangez les piles dans un endroit sec.

32. Ne rechargez pas les piles non rechargeables.

33. Évitez l’exposition à la chaleur ou au froid extrême.

34. Cet équipement est un appareil électrique de Classe II ou à

double isolation. Il a été conçu de façon à ne pas nécessiter de

branchement électrique de sécurité (mise à la terre).

35. Risque d’explosion si la pile n’est pas bien remplacée. Remplacez-la

uniquement avec le même type de pile ou un type équivalent.

36. (La télécommande fournie avec) ce produit contient une pile AAA. Si la pile

AAA est avalée, elle peut causer des brûlures internes graves en seulement 2

heures et peut causer le décès de la personne.

Le symbole de l’éclair avec une pointe

en forme de flèche, dans un triangle

équilatéral, avertit l’utilisateur de la

présence d’une « tension dangereuse » potentielle

près du produit qui peut être suffisante pour constituer

un risque de décharge électrique.

Le point d’exclamation dans un tri-

angle équilatéral avertit l’utilisateur de

la présence de directives importantes

en matière de fonctionnement et d’entretien (service)

dans les documents qui accompagnent l’appareil.

Ne pas ouvrir! Risque de choc électrique. Les tensions de cet équipement sont

potentiellement mortelles. Aucune pièce réparable par l’utilisateur à l’intérieur.

L’entretien doit être fait par un technicien compétent. Pour éviter les risques

d’incendie ou de choc, ne pas exposer ce module à l’humidité.

37. Ne manipulez pas des piles AAA qui fuient ou qui sont endommagées.

38.

CE PRODUIT CONTIENT UNE PILE AAA. S’IL EST MAL UTILISÉ OU MAL MANIPULÉ,

ILPEUT CAUSER :

- Un risque de fumée ou de gaz

- Un risque de chaleur

- Un risque d’incendie

- Un risque d’explosion

39. Si un coupleur d’appareil est utilisé comme dispositif de déconnexion, le

dispositif de déconnexion doit rester prêt à fonctionner.

La puissance nominale pour la sortie USB est de 5V 2.1A.

MISE EN GARDE : cet appareil est conçu pour fonctionner UNIQUEMENT avec les

tensions CA indiquées sur le panneau arrière ou avec l’alimentation électrique incluse

avec l’appareil. Le fonctionnement à partir de tensions autres que celles indiquées sur

l’appareil pourrait causer des dommages irréversibles au produit et annuler la garant-

ie. L’utilisation d’adaptateur de prise CA doit faire l’objet d’une attention particulière,

car elle peut faire en sorte que l’appareil soit branché à des tensions pour lesquelles

il n’a pas été conçu. Si l’appareil est doté d’un cordon d’alimentation détachable,

utilisez uniquement le type de cordon fourni avec l’appareil ou par votre distributeur

ou revendeur local. Si vous n’êtes pas certain de la tension d’utilisation appropriée,

veuillez communiquer avec votre distributeur ou revendeur local.

Cet appareil est conforme à la Partie 15 du règlement FCC. Son utilisation est

assujettie aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer

d’interférences nuisibles, et (2) cet appareil doit supporter les interférences reçues, y

compris celles susceptibles de nuire à son bon fonctionnement.

DÉCLARATION DE LA FEDERAL COMMUNICATIONS COMMISSION SUR

L’INTERFÉRENCE : Cet équipement a été testé et jugé conforme aux limites d’un

appareil numérique de Classe B, en vertu de la Section 15 du règlement de la FCC.

Ces limites sont conçues pour offrir une protection jugée raisonnable contre l’interférence

nuisible dans une installation résidentielle. Cet équipement génère, utilise et peut

émettre une énergie radiofréquence et, s’il n’est pas installé et utilisé conformément aux

instructions, peut causer une interférence nuisible aux radiocommunications. Cependant,

il n’y a aucune garantie de non-apparition d’interférence dans une installation particu-

lière. Si cet équipement cause une interférence nuisible à la réception radiophonique ou

télévisuelle, qu’on peut déterminer en ouvrant et en fermant l’équipement, l’utilisateur

est invité à essayer de corriger l’interférence à l’aide de l’une ou de plusieurs des

mesures suivantes :

• Réorienter l’antenne de réception ou la changer de place.

• Augmenter la distance entre l’équipement et le récepteur.

• Raccorder l’équipement à une prise située sur un autre circuit que celui sur

lequel le récepteur est raccordé.

• Consulter le revendeur ou un technicien radio/TV compétent pour obtenir de l’aide.

Approuvé en vertu de la disposition de vérification de la Section 15 de la FCC à titre

d’appareil numérique de classe B.

Les changements ou modifications non expressément approuvés par le concessionnaire

de cet appareil peuvent priver l’utilisateur du droit d’utiliser l’équipement en question.

MISE EN GARDE SUR L’EXPOSITION RF : Cet équipement doit être installé et

utilisé conformément aux instructions fournies et la ou les antennes utilisées pour ce

transmetteur doivent être installées de façon à offrir une distance de séparation d’au

moins 20 cm de toutes les personnes et ne doivent pas être situées au même endroit

ou utilisées conjointement avec toute autre antenne ou tout autre transmetteur. Les

utilisateurs finaux et les installateurs doivent recevoir les instructions d’installation de

l’antenne et les conditions d’utilisation du transmetteur pour se conformer aux normes

d’exposition RF.

ÉNONCÉ RELATIF AUX APPAREILS 5GHz RF : Cet appareil fonctionne dans

la plage de fréquences 5.15– 5.25GHz et est limité à un usage intérieur uniquement.

L’utilisation à l’extérieur dans la plage de fréquences 5150–5250MHz est interdite.

CANADA, AVIS D’INDUSTRIE CANADA (IC) : Le présent appareil est con-

forme aux CNR d’Industrie Canada applicables aux appareils radioexempts de licence.

L’exploitation est autorisée aux deux conditions suivantes : (1) l’appareil ne doit pas

produire de brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage

radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonc-

tionnement.

Conformément à la réglementation d’Industrie Canada, le présent émetteur radio peut

fonctionner avec une antenne d’un type et d’un gain maximal (ou inférieur) approuvé

pour l’émetteur par Industrie Canada. Dans le but de réduire les risques de brouillage

radioélectrique à l’intention des autres utilisateurs, il faut choisir le type d’antenne et

son gain de sorte que la puissance isotrope rayonnée équivalente (p.i.r.e.) ne dépasse

pas l’intensité nécessaire à l’établissement d’une communication satisfaisante.

Le présent émetteur radio (numéro de certification : 7756A-CRESCENDOX) a été

approuvé par Industrie Canada pour fonctionner avec les types d’antenne énumérés

ci-dessous et ayant un gain admissible maximal et l’impédance requise pour chaque

type d’antenne. Les types d’antenne non inclus dans cette liste, ou dont le gain est

supérieur au gain maximal indiqué, sont strictement interdits pour l’exploitation de

l’émetteur.

Gain d’antenne: 4.2dBi maximal

Type d’antenne: 50 ohm, PIFA

INFORMATION SUR L’EXPOSITION À LA RADIOFRÉQUENCE (RF) :

La puissance d’émission radio du produit sans fil ci-dessous est inférieure aux limites

d’exposition aux radiofréquences d’Industrie Canada (IC). Ce produit sans fil doit être

utilisé de telle façon que le potentie de contact humain pendant le fonctionnement soit

minimisé. Cet appareil a également été évalué et il a été démontré conforme aux limites

d’exposition RF d’IC dans des conditions d’exposition mobiles. (Les antennes sont à plus

de 20 cm du corps d’une personne.)

Mise en garde : (i) les dispositifs fonctionnant dans la bande 5150-5250 MHz sont

réservés uniquement pour une utilisation à l’intérieur afin de réduire les risques

d’interférence préjudiciable aux systèmes de satellites mobiles utilisant les mêmes

canaux; (ii) le gain maximal d’antenne permis pour les dispositifs utilisant les bandes

5250-5350 MHz et 5470-5725 MHz doit se conformer à la limite de p.i.r.e.; (iii) le

gain maximal d’antenne permis pour les dispositifs utilisant la bande 5725-5825

MHz) doit se conformer à la limite de p.i.r.e. spécifiée pour l’exploitation point à point

et non point à point, selon le cas. (iv) De plus, les utilisateurs devraient aussi être

avisés que les utilisateurs de radars de haute puissance sont désignés utilisateurs

principaux (c.-à-d., qu’ils ont la priorité) pour les bandes 5250-5350 MHz et 5650-

5850 MHz et que ces radars pourraient causer de l’interférence et/ou des dommages

aux dispositifs LAN-EL. (iv) les pires angles d’inclinaison sont conformes à l’exigence

de p.i.r.e. applicable au masque d’élévation énoncée à la section 6.2.2 (3).

AVIS WEEE

Remarque : cette marque s’applique uniquement aux pays de

l’Union européenne (UE) et à la Norvège.

En vertu de la directive WEEE de l’Union européenne (directive sur les déchets

électriques et électroniques) entrée en vigueur le 13 août 2005, nous vous avisons

que ce produit pourrait contenir des matériaux réglementés dont l’élimination doit

faire l’objet de procédures de réutilisation et de recyclage particulières.

À cette fin, Martin Logan a demandé à ses distributeurs dans les pays

membres de l’Union européenne de reprendre et de recycler ce produit

gratuitement. Pour trouver le distributeur le plus près, communiquez avec

le revendeur du produit, envoyez un courriel à info@martinlogan.com ou

consultez le site Web martinlogan.com. Notez que seul le produit est régi

par la directive WEEE. Nous vous encourageons à recycler les matériaux

d’emballage et autres matériaux d’expédition selon les procédures normales.

AVERTISSEMENT/MISE EN GARDE!

• Tensions dangereuses à l’intérieur – ne pas retirer le couvercle.

• Les réparations doivent être effectuées par un technicien compétent.

•

Pour éviter les risques d’incendie ou de choc, ne pas exposer ce module à l’humidité.

• Débrancher l’enceinte en cas de situations anormales.

• Éteindre l’enceinte avant de faire ou de défaire des raccords de signal!

•

Le cordon d’alimentation ne doit pas être installé, enlevé ou laissé détaché de

l’enceinte lorsque l’autre extrémité est raccordée à une source d’alimentation CA.

•

Aucune chandelle ou autre source de flamme nue ne doit être placée sur l’enceinte.

• Aucun liquide, dans un verre ou un vase, ne doit être placé sur l’enceinte.

• L’enceinte ne doit pas être exposée à des écoulements ou à des éclabous-

sures de liquide.

• Les bornes marquées d’un symbole d’éclair doivent être raccordées par une

personne compétente ou par des bornes déjà raccordées.

• Le cordon d’alimentation doit rester facilement accessible en cas de condi-

tions anormales.

• Les changements ou modifications non expressément approuvés par le

concessionnaire de cet appareil peuvent priver l’utilisateur du droit d’utiliser

l’équipement en question.

AirPlay, iPad, iPhone, iPod, iPod classic, iPod nano et iPod touch sont des marques de

commerce d’Apple Inc., enregistrées aux É.-U. et dans d’autres pays.

AirPlay fonctionne avec les iPhone, iPad et iPod touch dotés d’iOS 4.3.3 ou d’une

version ultérieure, Mac dotés d’OS X Mountain Lion, et Mac et PC avec iTunes 10.2.2

ou une version ultérieure.

iPad mini, iPod touch (de la 3e à la 5e génération), et iPod nano (de la 5e à la 7e

génération). Les termes « Made for iPod », « Made for iPhone », et « Made for iPad »

signifient qu’un accessoire électronique a été conçu pour se brancher spécifiquement

aux appareils iPod, iPhone ou iPad, respectivement, et qu’il a été certifié par le dével-

oppeur pour répondre aux normes de rendement d’Apple. Apple n’est pas responsable

du fonctionnement de cet appareil ou de sa conformité aux normes de sécurité ou

réglementaires. Veuillez noter que l’utilisation de cet accessoire avec un iPod, iPhone

ou iPad peut avoir des répercussions sur le rendement de la fonction sans fil.

Fait pour :

• iPhone 6 Plus

• iPhone 6

• iPhone 5s

• iPhone 5c

• iPad Air 2

• iPad mini 3

Pour les brevets DTS, voir http://patents.dts.com. Fabriqué sous licence de DTS, Inc.

DTS, Play-Fi, le symbole, et DTS et le symbole réunis sont des marques de commerce

de DTS, Inc. DTS et Play-Fi sont des marques de commerce déposées de DTS, Inc. ©

Apple et le logo Apple sont des marques de commerce d’Apple Inc., enregistrées aux

É.-U. et dans les autres pays. App Store est une marque de service d’Apple Inc.

Le logiciel Spotify est l’object de licences de tiers trouvés ici:

www.spotify.com/connect/third-party-licenses.

Le mot servant de marque Bluetooth et les logos sont des marques de commerce

déposées possédées par Bluetooth SIG, Inc. et toute utilisation de ces marques par

MartinLogan, Ltd. est autorisée par licence.

Windows est une marque de commerce déposée de Microsoft Corporation aux États-

Unis et dans d’autres pays.

Les autres marques de commerce et noms commerciaux sont la propriété de leur pro-

priétaire respectif.

Introduction et aperçu ......................33

Positionnement ........................... 33

Branchement ............................. 33

Branchement de l’alimentation ...............33

Raccord de signal .......................34

Connexion réseau .......................34

Connexion du caisson de sous-graves ..........34

Un aperçu des connexions ...................35

Réaction du volume selon l’entrée ............. 36

Commandes .............................37

Commandes du panneau avant ..............37

Télécommande .........................38

Changer la pile de la télécommande ..........38

Fonctions de commande selon l’entrée .......... 39

Lecture de l’audio à l’aide du Play-FiMD ...........39

Choix de l’entrée automatique ...............39

Lecture – à partir de l’application DTS ..........39

Commande d’enceintes multiples .............40

Caractéristiques Play-Fi supplémentaires .........40

Lecture de l’audio à l’aide du AirPlay ............40

Choix de l’entrée automatique ...............40

Lecture – à partir d’iTunes sur un Mac ou un

PC (ordinateur personnel) ................40

Commander la lecture avec iTunesMD ...........41

Functionnement de Spotify Connect ............ 41

Configuratioun de DTS Play-Fi et AppleMD AirPlayMD . 41

Exigences du r

seau .....................41

Application DTS Play-Fi - Exigences ............41

Apple AirPlay - Exigences ..................42

Lumière de statut Wi-Fi ....................42

chargement de l’application DTS Play-Fi ......42

Connexion à un réseau san fil : configuration du point d’accès

.42

Guide d’utilisation de la lecture en continu .......42

Connexion à un réseau san fil : Wi-Fi Protected Setup (WPS)

.44

Connexion à un réseau câblé ...............44

Configuration Apple AirPlay (sans application DTS) .45

Connexion BluetoothMD ......................45

Mises à jour et redémarrage ...................46

Mises à jour du DTS Play-Fi .................46

Mises à jour du module DTS Play-Fi ............46

Mise a jour du micrologiciel MartinLogan ........46

Redémarrage ..........................46

Réinitialisation selon les paramètres d’usine .......46

Retirer la grille avant ....................... 46

Communiquer avec le service à la clientèle .......46

Renseignements généraux ...................46

Renseignements sur la garantie ...............46

Numéro de série ........................47

Service ..............................47

Foire aux questions ........................47

Dépannage ..............................48

Spécifications ............................50

Dessins dimensionnels ......................51

Numéro de série : __________________________

Veuillez noter votre numéro de série ici pour le

retrouver facilement. Vous aurez besoin de ce

numéro lorsque vous remplirez l’inscription à la

garantie. Le numéro de série se trouve sur la partie

arrière de l’enceinte et sur le carton d’emballage.

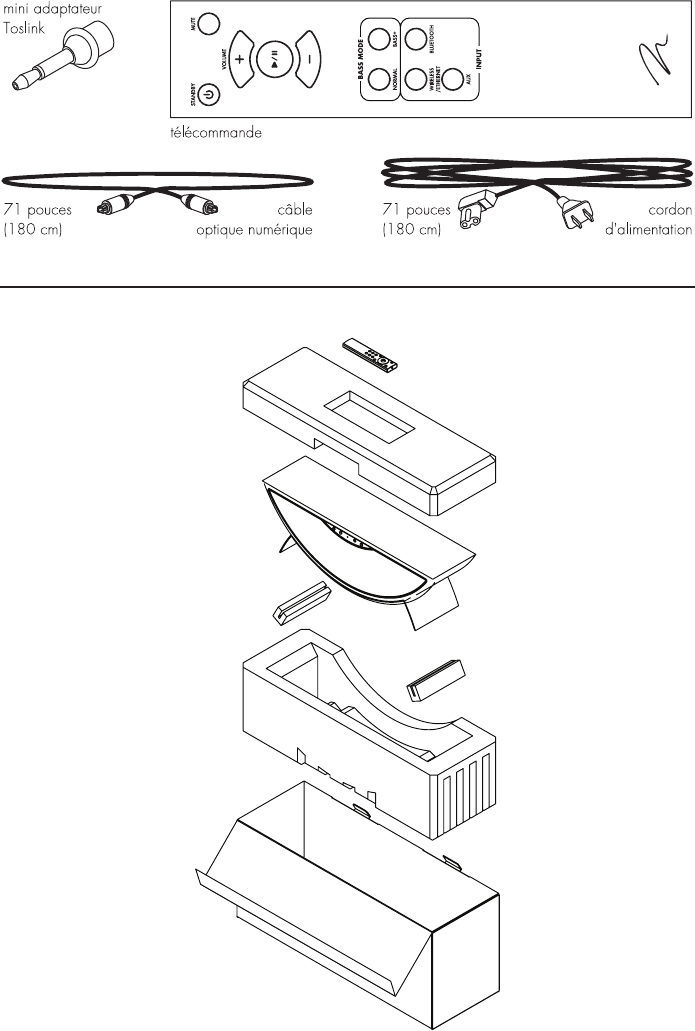

IntroductIon et aPerçu

PosItIonnement

Merci à vous, propriétaire d’un produit MartinLogan,

d’aimer ce que nous faisons, et de faire en sorte que nous

puissions faire ce que nous aimons.

L’équipe interne d’ingénierie et de conception dévouée de

MartinLogan a développé l’enceinte Crescendo X pour offrir

un rendement audio exceptionnel à partir d’un seul système,

qui s’intègre et s’installe facilement dans différents environne-

ments. Le Crescendo X produit un champ enveloppant de

son richement détaillé qui comprend deux haut-parleurs

d’aigus (notamment la technologie Folded Motion primée

de MartinLogan), un haut-parleur de graves haute perfor-

mance et trois canaux dédiés d’amplification de classe D,

pour une puissance totale du système de 100 watts.

Un préamplificateur avancé de 24 bits 48 kHz DSP (digi-

tal signal processing) permet à MartinLogan de remplacer

les enceintes stéréo dédiées par une solution en une seule

pièce, capable de reproduire le son avec une précision,

une résolution et des détails exceptionnels, l’inspiration

derrière chaque design MartinLogan. De plus, afin de

fournir une expérience sonore totalement authentique,

le Crescendo X permet de brancher un caisson de sous-

graves dédié en appuyant simplement sur un bouton.

La télécommande du Crescendo X permet de régler

rapidement le volume, de choisir les entrées et de com-

mander l’appareil. La télécommande permet également

de basculer rapidement entre deux modes acoustiques

discrets : mode « Bass + » (pour les passages qui exi-

gent un peu plus de tonnerre) et un mode « Normal » qui

restaure les niveaux normaux.

Nous recommandons de placer cette enceinte sur une sur-

face qui offre une plateforme large, au niveau et stable,

comme une table ou un support audio/vidéo. Veuillez

noter que cette enceinte n’est pas dotée d’une protection

magnétique; par conséquent, elle ne doit pas être placée

directement en-dessous ou au-dessus d’une télévision à écran

cathodique (CRT). Le champ magnétique de l’enceinte n’aura

aucun effet sur les télévisions de style plasma ou LCD.

Branchement

BRANCHEMENT DE L’ALIMENTATION

Le cordon d’alimentation doit être fermement inséré dans

la prise d’alimentation CA située à l’arrière de l’enceinte,

puis dans toute prise CA murale appropriée.

Si vous retirez l’enceinte du pays de vente d’origine,

assurez-vous que l’alimentation CA fournie dans tout

emplacement suivant est appropriée avant de brancher

et d’utiliser l’enceinte. Si l’enceinte est utilisée avec une

source d’alimentation CA inappropriée, son rendement

peut être grandement diminué et des dommages graves

peuvent survenir.

Lorsque le bouton d’alimentation (Power) sur le panneau

arrière est réglé à « Off » (Fermé), l’alimentation de

l’enceinte est complètement coupée, y compris toutes les

connexions réseau (le Wi-Fi et Ethernet sont désactivés).

MISE EN GARDE! Éteignez l’enceinte

avant de faire ou de défaire des raccords

de signal! MISE EN GARDE! Le cordon

d’alimentation ne doit pas être installé, enlevé

ou laissé détaché de l’enceinte lorsque l’autre extrémité est

raccordée à une source d’alimentation CA.

RACCORD DE SIGNAL

Les raccords sont effectués dans la section entrée des

signaux située sur le panneau électronique arrière de

l’enceinte. Votre enceinte est dotée des entrées audio sui-

vantes :

• Ethernet : utilisée pour lire un contenu audio en continu

à partir d’Apple AirPlay ou, DTS Play-FiMD.

• Aux [Auxiliaire] : utilisée pour optique numérique

(Toslink) ou entrée analogique. Cette entrée accepte

une prise de type casque d’écoute stéréo standard

de 3,5 mm ou mini Toslink. Une prise mini Toslink à

câble Toslink spéciale ou un adaptateur mini Toslink est

nécessaire pour une connexion optique numérique.

De plus, l’enceinte comporte deux entrées qui ne néces-

sitent pas de connexion physique :

• Sans fil : utilisée pour lire un contenu audio en continu

à partir d’appareils Apple AirPlay or Play-Fi.

• Bluetooth : utilisée pour lire un contenu audio en con-

tinu à partir d’appareils compatibles dotés de la fonction

Bluetooth, y compris les appareils aptXMD Bluetooth.

Veuillez noter que lorsque vous utilisez cette enceinte pour

reproduire le son d’une télévision par l’entremise de la con-

nexion Auxiliaire (numérique ou analogique) de l’enceinte,

la sortie audio de la télévision doit être désactivée.

Certaines télévisions vous permettent d’éteindre l’enceinte

interne en passant par le système de menu de la télévision.

Pour d’autres télévisions, il peut être nécessaire de mettre le

volume à zéro ou en « sourdine ». De plus, il est possible

que votre télévision exige que vous allumiez la sortie optique

numérique ou que vous configuriez le son à deux canaux

(stéréo). Veuillez consulter le manuel de la télévision.

CONNEXION RÉSEAU

Pour envoyer l’audio en continu enceinte, une connexion

LAN (local area network – réseau local) est nécessaire.

Cette connexion peut être établie par Wi-Fi ou Ethernet.

Consultez la section Configuration sans fil de ce manuel

pour obtenir des détails sur la configuration et l’utilisation.

CONNEXION DU CAISSON DE SOUS-GRAVES

Vous pouvez utiliser un caisson de sous-graves distinct

pour améliorer le rendement des graves. Les caissons

de sous-graves peuvent être raccordés par l’entremise

de la connexion RCA « Sub Out » de l’enceinte. Nous

vous recommandons d’utiliser un superbe caisson de sous-

graves MartinLogan.

À l’aide d’un câble de style RCA de haute qualité conçu

pour le raccordement du caisson de sous-graves, raccor-

dez la sortie « Sub Out » de l’enceinte à l’entrée « LFE

In/Sub In » du caisson de sous-graves. Sur le panneau

arrière de l’enceinte, réglez le bouton Sub Out à « On

» (lorsqu‘il est à « on », le bouton sera enfoncé; lorsqu’il

est à « off », le bouton sera sorti). Lorsque Sub Out est

allumé (on), la sortie des graves profondes de l’enceinte

sera réduite (pour optimiser le rendement) et l’information

des graves sera envoyée directement au caisson de sous-

graves externe pour obtenir une réponse générale des

graves plus profonde et prolongée.

Consultez le manuel du caisson de sous-graves pour savoir

comment régler les commandes de niveau et de phase du

caisson de sous-graves afin d’obtenir un mélange appro-

prié avec l’enceinte. Lorsque Sub Out est réglé à « On »,

l’enceinte gèrera la fonction de répartition (crossover) du

Fig. 1 Panneau

de connexion

caisson de sous-graves, afin d’obtenir le meilleur mélange

avec l’enceinte. Pour cette raison, le répartiteur du caisson

de sous-graves doit être réglé à « bypass » (contournement)

ou « LFE ». Pour les caissons de sous-graves qui n’ont pas

de fonction de répartiteur « bypass » ou « LFE », nous vous

recommandons de régler le répartiteur à son paramètre le

plus élevé; n’oubliez pas que l’enceinte gèrera le répartit-

eur avant d’envoyer le signal des sous-graves.

Utilisation d’un caisson de sous-graves Dynamo de

MartinLogan :

Si vous utilisez un caisson de sous-graves de la gamme

MartinLogan Dynamo, nous vous recommandons de com-

mencer avec les réglages de caisson de sous-graves suivants :

• Passe basse : Bypass (contournement)

• Phase : 0°

• Volume : Bouton réglé à la verticale (position 12 heu-

res à 1 heure)

Optique numérique : également appelé Toslink, ce câble utilise un câble pour acheminer

l’information audio numérique (pas de vidéo). Un câble optique numérique offre une con-

nexion numérique de haute qualité et achemine le son encodé à canaux multiples entre

une composante source et un appareil à sortie audio. L’entrée auxiliaire de cette enceinte

accepte une connexion optique numérique avec l’aide d’un adaptateur mini Toslink (com-

pris avec cet appareil). Les câbles Toslink à mini Toslink peuvent également être disponibles auprès de votre revendeur.

RCA analogique (gauche/droite) : ces câbles sont utilisés pour acheminer l’information audio (pas de vidéo).

Un câble RCA analogique peut uniquement acheminer un seul canal d’information entre une com-

posante source et un appareil à sortie audio. Pour obtenir un son à deux canaux (gauche/

droite), vous verrez que les câbles RCA analogiques viennent sous forme de paire stéréo

(deux connecteurs à chaque extrémité). L’entrée auxiliaire sur cette enceinte peut accepter

un signal stéréo analogique grâce à un câble utilisant une prise stéréo de 3,5 mm de style

casque d’écoute. Si vous branchez cette enceinte à un appareil (station d’accueil ou lecteur CD)

doté de sorties RCA analogiques gauche/droite, vous aurez besoin d’un câble spécial avec une prise de 3,5 mm de

style casque d’écoute à une extrémité et de prises RCA gauche/droite à l’autre extrémité.

Prise analogique gauche/droite stéréo de 3,5 mm de style casque d’écoute : ce câble est utilisé pour

acheminer l’information audio (pas de vidéo). Les utilisateurs noteront que certaines composantes

sources comme les lecteurs numériques et les stations d’accueil utilisent un connecteur de

3,5 mm de style casque d’écoute. L’entrée auxiliaire sur cette enceinte peut accepter un

signal stéréo analogique grâce à un câble utilisant un connecteur de 3,5 mm de style

casque d’écoute. Ces appareils sont également dotés d’une « commande de volume »

qui augmente ou diminue le niveau du signal de sortie.

Si vous branchez un appareil qui permet un réglage du volume (comme un lecteur numérique ou un téléphone cel-

lulaire), nous vous recommandons de ne pas régler le volume de l’appareil au maximum. Lorsque le volume est réglé

au maximum, l’amplificateur dans l’appareil externe est susceptible d’introduire une distorsion élevée dans le signal

audio qui, à son tour, sera transmise à son enceinte et amplifiée davantage, ce qui crée encore plus de distorsion.

un aPerçu des connexIons

un aPerçu des connexIons [suIte]

Ethernet : ce câble vous permet de brancher physiquement un appareil à un LAN (réseau local).

Lors d’une connexion à un LAN, l’information audio peut être envoyée à cette enceinte à

l’aide de différents protocoles (comme Play-FiMD ou AirPlay). Si une connexion sans fil

(Wi-Fi) est utilisée pour se connecter à un LAN, il n’est pas nécessaire d’utiliser une con-

nexion Ethernet. Toutefois, dans certaines installations, une connexion Ethernet câblée

peut être plus indiquée qu’une connexion sans fil.

Wi-Fi : cette technologie de connexion permet le branchement sans fil d’un appareil à un LAN

(réseau local). Lors d’une connexion à un LAN, l’information audio peut être envoyée à cette enceinte

à l’aide de différents protocoles (comme Play-Fi ou AirPlay). Si une connexion Ethernet est utilisée pour

se connecter à un LAN, il n’est pas nécessaire d’utiliser une connexion Wi-Fi. Dans certaines installations, une con-

nexion Ethernet câblée peut être plus indiquée qu’une connexion sans fil.

Bluetooth: cette technologie de connexion sans fil permet de brancher une vaste gamme d’appareils

à un appareil doté d’une sortie audio et à la lecture audio en continu. Bluetooth établit une connexion

directement avec un appareil doté d’une sortie audio et n’a pas besoin que l’un ou l’autre des appar-

eils soit connecté à un LAN.

réactIon du volume selon l’entrée

En fonction de l’entrée choisie sur votre enceinte, le volume réagira de différentes façons.

ENTRÉE DE L’ENCEINTE

COULEUR DE LA DEL AVANT

RÉACTION DU VOLUME

Sans fil ou Ethernet

(avec AirPlay ou Play-Fi)

Mauve (mauve clignotant indique

qu’aucun réseau n’est disponible)

Le volume sur l’appareil/télécommande

et le volume de l’enceinte sont synchro-

nisés et se commandent l’un l’autre.

Aux [auxiliaire] Verte Le volume sur l’appareil/télécommande

et le volume de l’enceinte sont com-

mandés séparément.*

Bluetooth Bleue

* Les appareils connectés par auxiliaire et Bluetooth auront

souvent leur propre commande du volume qui fonctionne

séparément du volume de l’enceinte. Si vous branchez un

appareil qui vous permet de régler le volume séparément,

nous vous recommandons de ne pas régler au maximum

le volume sur cet appareil. Lorsque le volume est réglé au

maximum, l’amplificateur dans l’appareil externe est suscep-

tible d’introduire une distorsion élevée dans le signal audio

qui, à son tour, sera amplifiée davantage par l’enceinte.

Trouvez un volume qui se situe entre 50 et 75 % du volume

maximal de l’appareil et utilisez la commande de volume

de votre enceinte pour régler le volume final de lecture.

commandes

COMMANDES DU PANNEAU AVANT

STANDBY/MUTE (VEILLE/SOURDINE) : ce bouton

met l’enceinte en sourdine et bascule entre le mode

allumé (On) et veille. Pour mettre en sourdine, appuyez une

fois sur le bouton (la DEL avant clignotera en rouge). Pour

passer en mode veille, appuyez sur le bouton pendant deux

secondes (la DEL passera au rouge). Si aucun signal audio

n’est détecté pendant dix minutes, l’enceinte passera automa-

tiquement en mode veille de réseau (le Wi-Fi et Ethernet

restent actifs).Lorsque l’enceinte est en mode veille, appuyez

une fois sur le bouton pour en sortir. Un nouveau signal audio

réveillera automatiquement l’enceinte. Veuillez noter que si un

câble est branché dans la connexion de l’entrée auxiliaire

(avec ou sans contenu audio actif), l’enceinte ne passera pas

automatiquement en mode veille et ne restera pas en mode

veille, même si ce mode est activé manuellement (fig. 2).

INPUT (ENTRÉE) : navigue dans les entrées

audio. L’ordre des entrées est : Wireless/Ethernet

(Sans fil/Ethernet) (mauve) > Auxiliary (Auxiliaire) (verte) >

Bluetooth (bleue) (fig. 2).

DEL AVANT : la DEL située sur la partie avant de

l’enceinte indique les renseignements suivants (fig. 2) :

• Aucune couleur : l’enceinte n’est pas sous tension (ou

met à jour le micrologiciel).

• Rouge : l’enceinte est en mode veille.

• Rouge clignotante : l’enceinte est en mode sourdine.

• Mauve : l’entrée sans fil/Ethernet est active.

• Mauve clignotante : l’entrée sans fil/Ethernet est

active (aucun réseau connecté).

• Verte : l’entrée auxiliaire est active.

• Bleue : l’entrée Bluetooth est active.

VOL –/VOL +: règle le volume (fig. 2).

Pour obtenir de plus amples renseigne-

ments, consultez la section « RÉACTION DU VOLUME

SELON L’ENTRÉE ».

VEILLE/SOURDINE ENTRÉE VOL– VOL+DEL AVANT

Fig. 2 Commandes du panneau avant

TÉLÉCOMMANDE

STANDBY (VEILLE) : ce bouton permet de basculer entre

le mode allumé (On) et veille. Si aucun signal audio n’est

détecté pendant dix minutes, l’enceinte passera automatique-

ment en mode veille de réseau (le Wi-Fi et Ethernet restent

actifs). Lorsque l’enceinte est en mode veille, appuyez une

fois sur le bouton pour en sortir. Un nouveau signal audio

réveillera automatiquement l’enceinte. Veuillez noter que si un

câble est branché dans la connexion de l’entrée auxiliaire

(avec ou sans contenu audio actif), l’enceinte ne passera pas

automatiquement en mode veille et ne restera pas en mode

veille, même si ce mode est activé manuellement.

MUTE (SOURDINE) : met le volume en sourdine. Appuyez

sur ce bouton pendant une seconde pour restaurer le

réglage du volume précédent. De plus, vous pouvez dés-

activer la sourdine en appuyant sur l’un des boutons du

volume. Lorsque la fonction sourdine est activée, la DEL

avant clignotera en rouge.

VOL+/VOL– : règle le niveau du volume. Voir la section «

COMMANDE DU VOLUME (PAR ENTRÉE) ».

PLAY/PAUSE (LECTURE/PAUSE) : Bascule entre les

modes lecture ou pause. Ce bouton fonctionne lorsqu’une

source est connectée par l’entremise d’AirPlay ou Play-Fi.

BASS MODE – NORMAL (MODE GRAVES – NORMAL) :

niveaux de graves normaux.

BASS MODE – BASS+: (MODE GRAVES – GRAVES+:) :

augmente la sortie des graves.

INPUT – WIRELESS/ETHERNET (ENTRÉE – SANS FIL/

ETHERNET) : règle l’entrée actuelle pour recevoir un sig-

nal audio du réseau local par l’entremise d’une connexion

Wi-Fi ou Ethernet (avec AirPlay ou Play-FiMD).

INPUT – AUXILIARY (ENTRÉE – AUXILIAIRE) : règle

l’entrée actuelle pour recevoir un signal audio de l’entrée

auxiliaire par l’entremise de la connexion mini Toslink

optique numérique ou d’une prise stéréo analogique de

3,5 mm de style casque d’écoute.

INPUT – BLUETOOTH (ENTRÉE – BLUETOOTH) : règle

l’entrée actuelle pour recevoir un signal audio d’un appa-

reil avec capacité Bluetooth branché sans fil à l’enceinte.

Pour activer le Bluetooth, appuyez sur le bouton d’entrée

pour faire passer la source au Bluetooth. Pour éteindre le

Bluetooth, choisissez une autre entrée que Bluetooth.

CHANGER LA PILE DE LA TÉLÉCOMMANDE

La télécommande de votre enceinte fonctionne avec deux

piles de type AAA. Vous pouvez accéder au comparti-

ment à piles en utilisant un tournevis Phillips pour enlever

la vis située au bas de la télécommande.

Fig. 3

Télécommande

Mise en garde! Risque d’explosion

si la pile n’est pas bien remplacée.

Remplacez-la uniquement avec le

même type de pile ou un type équivalent.

Play-FiMD AirPlay iTunes

Numérique ou

analogique Bluetooth

Entrée de

l’enceinte Sans fil/Ethernet Sans fil/Ethernet Sans fil/Ethernet Auxiliaire Bluetooth

Couleur DEL avant Mauve Mauve Mauve Verte Bleue

Standby (veille) √√√√√

Sourdine √√√√√

Volume –/+ √ √ √ √* √*

Lecture/pause

√√√

Mode graves :

normal √√√√√

Mode graves :

Graves+ √√√√√

Entrée : sans fil/

Ethernet √√√√√

Entrée : auxiliaire √√√√√

Entrée : Bluetooth √√√√√

*Les appareils connectés par auxiliaire et Bluetooth auront

souvent leur propre commande du volume qui fonctionne

séparément du volume de l’enceinte. Si vous branchez un

appareil qui vous permet de régler le volume séparément,

nous vous recommandons de ne pas régler au maximum

le volume sur cet appareil. Lorsque le volume est réglé au

maximum, l’amplificateur dans l’appareil externe est suscep-

tible d’introduire une distorsion élevée dans le signal audio

qui, à son tour, sera amplifiée davantage par l’enceinte.

Trouvez un volume qui se situe entre 50 et 75 % du volume

maximal de l’appareil et utilisez la commande de volume

de votre enceinte pour régler le volume final de lecture.

Selon l’entrée choisie sur votre enceinte, la télécommande commandera les fonctions différemment.

fonctIons de commande selon l’entrée

lecture de l’audIo à l’aIde du Play‑fI

CHOIX DE L’ENTRÉE AUTOMATIQUE

Votre enceinte peut passer automatiquement à l’entrée lec-

ture en continu si elle détecte qu’une nouvelle connexion

AirPlay a été établie avec l’enceinte.

LECTURE – À PARTIR DE L’APPLICATION DTS

REMARQUE : Les prochaines mises à jour de l’application

DTS Play-Fi pourraient changer les fonctions.

Lancez l’application DTS Play-Fi sur votre appareil mobile

ou votre PC (située dans la barre d’état système).

2. Utilisateurs d’un appareil AndroidTM et iOS : Dans

l’application Play-Fi, choisissez votre source de

musique. Vous pouvez choisir dans votre bibliothèque

de musique personnelle, dans la radio Internet ou dans

certains services de musique en ligne. Utilisateurs PC :

Tout contenu audio de votre ordinateur peut être lu en

continu avec Play-Fi.

Si plus d’une enceinte Play-FiMD est connectée à votre

réseau, on vous invitera à choisir l’enceinte Play-Fi vers

laquelle vous souhaitez envoyer la musique en continu.

COMMANDE D’ENCEINTES MULTIPLES

Si plus d’une enceinte Play-Fi est connectée à votre réseau,

vous pouvez envoyer le même audio en continu à plusieurs

enceintes simultanément.

Utilisateurs d’un appareil Android et iOS : Dans

l’application, appuyez sur le logo Play-Fi dans le coin inférieur

de l’application. Utilisateurs PC : ouvrez le programme

Play-Fi à l’aide de l’icône dans votre barre d’état système.

2. Choisissez des appareils additionnels pour lire l’audio.

Utilisateurs PC : Une version gratuite de l’application

Windows pourrait ne pas vous permettre de lire en

continu avec plusieurs enceintes. Une version à niveau

de l’application DTS Play-Fi, avec cette capacité, peut

être achetée sur le site Web de DTS.

REMARQUE : Il est posible de synchroniser huit enceintes

Play-Fi pour lire le même contenu audio en même temps.

Nous recommandons jusqu’à 32 enceintes Play-Fi sur un

même réseau pour le meilleur résultat, mais la seule limite

au nombre d’appareils connectés est e nombre que votre

routeur peut prendre en charge.

CONSEIL! Enceintes principales et secondaires

Lorsque vous envoyez du contenu audio en continu vers

plusieurs appareils, on vous demande de les attribuer à deux

catégories : appareil principal et secondaire. Le module

DTS Play-Fi nécessite de choisir un appareil principal. Cela

maximise la synchronisation entre les appareils multiples qui

lisent le même contenu en continu de façon simultanée.

Choisissez l’appareil DTS Play-Fi avec le signal le plus fort comme

appareil principal. Les appareils secondaires se connectent à

votre appareil principal, alors si vous désactivez votre appareil

principal, vous devrez choisir un nouvel appareil principal avant

que l’audio ne recommence sur vos appareils secondaires.

CARACTÉRISTIQUES PLAY-FI SUPPLÉMENTAIRES

De nouvelles versions de l’application Play-Fi ajouteront

des caractéristiques qui ne sont pas mentionnées dans

le présent manuel. Veuillez consulter l’application et la

documentation connexe pour obtenir les détails des nouvelles

caractéristiques améliorées comme l’envoi de contenu audio

différent à plusieurs zones et le groupage de deux enceintes

discrètes pour la lecture en stéréo (gauche/droite).

lecture de l’audIo à l’aIde du aIrPlay

CHOIX DE L’ENTRÉE AUTOMATIQUE

Votre enceinte peut passer automatiquement à l’entrée lec-

ture en continu si elle détecte qu’une nouvelle connexion

AirPlay a été établie avec l’enceinte.

LECTURE – À PARTIR D’UN APPAREIL APPLE IOS

1. Ouvrez votre application de musique.

2. Appuyez sur l’icône AirPlay et choisissez votre

enceinte dans la liste.

3. Lire la musique

LECTURE – À PARTIR D’ITUNES SUR UN MAC

OU UN PC (ORDINATEUR PERSONNEL)

1. Lancez iTunes (version 10 ou ultérieure).

2. Appuyez sur l’icône AirPlay (habituellement située

dans le coin supérieur gauche de la fenêtre iTunes)

et choisissez votre enceinte dans la liste. Vous pou-

vez choisir plusieurs enceintes si vous avez plus d’une

enceinte dans votre réseau.

3. Lire la musique

COMMANDER LA LECTURE AVEC ITUNES

Pour commander la lecture (lecture/pause/volume) à par-

tir de votre enceinte ou de la télécommande, suivez les

étapes suivantes :

1. Sur votre ordinateur, lancez iTunes (version 10.2.2 ou

ultérieure).

2. Ouvrez « Préférences » et choisissez « Appareils ».

3. Cochez la case « Autoriser la commande audio

d’iTunes à partir de haut-parleurs distants » et cliquez

sur OK.

confIguratIon de dts Play‑fImd et aPPle aIrPlay

EXIGENCES DU RÉSEAU

Vous devez avoir ce qui suit pour connecter votre produit

sans fil à votre réseau :

• Un routeur sans fil.

• Une connexion Internet haute vitesse pour une lecture

fiable des services de musique en ligne.

• Ayez votre mot de passe de réseau prêt avant de

connecter le produit sans fil à votre réseau.

CONSEIL! Si la connexion sans fil est faible ou indisponible,

effectuez une connexion à votre routeur avec un câble

Ethernet. CONSEIL! Votre produit sans fil communique avec

les réseaux sans fil qui prennent en charge le 802.11g/n.

Pour obtenir un meilleur rendement, un réseau qui prend en

charge la technologie sans fil 802.11n est recommandé.

Un réseau qui supporte la technologie 802.11b peut être

utilisé, mais il enverra le son en continu effectivement à un

seul appareil doté du DTS Play-FiMD. Votre produit sans fil

communique par une bande sans fil 2.4 GHz; toutefois, elle

peut être lente dans des endroits comme un appartement où

de nombreux autres routeurs sont en fonction à proximité.

Ainsi, produit sans fil est capable de sauter sur une bande 5

GHz sur des routeurs sans fil à double bande.

APPLICATION DTS PLAY-FIMD - EXIGENCES

• Un appareil Android qui utilise Android 2.2 ou une

version ultérieure.

functIonnement de sPotIfy connect

Spotify Connect ne fonctionne qu’avec Spotify Premium

(voir détails au verso).

1. Ajoutez votre nouvel appareil au même réseau wi-

fi que votre téléphone, tablette ou PC (pour plis

d’informations, consultez les instructions d’utilisation du

produit).

2. Ouvrez l’appli Spotify sur votre téléphone, tablette ou

PC, puis écoutez le tire de votre choix.

3. Si vous utilisez l’appli sur un téléphone, appuyez

sur l’image du titre dans le coin inférieur gauche de

l’écran. Sur tablette et PC, passez à l’étape 4.

4. Appuyez sur l’icône Connect

5. Choisissez votre appareil dans la liste. S’il n’y figure

pas, il vous suffit de vérifier qu’il est bien connecté

au même réseau wi-fi que celui de votre téléphone,

tablette ou PC.

Terminé ! Bonne écoute !

Licences

Le logiciel Spotify est l’object de licences de tiers trouvés

ici:

www.spotify.com/connect/third-party-licenses.

• Un appareil iOS qui utilise iOS 6.0 ou une version

ultérieure.

• Un PC Windows qui utilise Windows 7, 8 (32 et 64

bits), ou une version ultérieure.

APPLE AIRPLAY – EXIGENCES

• Un appareil iOS qui utilise iOS 4.3.3 ou une version

ultérieure.

• Mac avec OS X Mountain Lion, ou une version

ultérieure.

• Mac ou PC avec iTunes 10.2.2, ou une version

ultérieure.

LUMIÈRE DE STATUT Wi-Fi

La lumière de statut Wi-Fi vous indique ce que le produit

Wi-Fi fait (fig. 1 & 2).

• Clignotement rapide : chargement.

• Clignotement : connexion à un routeur sans fil.

• Pulsation lente : mode de configuration du point

d’accès.

• Deux clignotements et pause : Mode WPS (Wi-Fi

Protected Setup).

• Unie : connecté à un routeur sans fil.

• Éteinte : connecté à un routeur par Ethernet.

TÉLÉCHARGEMENT DE L’APPLICATION DTS PLAY-FIMD

• Utilisateurs d’un appareil Android : Téléchargez

l’application DTS Play-fi gratuite sur Google PlayMD

ou Amazon App StoreMD.

• Utilisateurs d’un appareil iOS : Téléchargez

l’application DTS Play-Fi gratuite sur Apple App

Store.

• Utilisateurs PC : Téléchargez le programme DTS

Play-Fi gratuit sur https://play-fi.com/apps/windows

ALLUMER ET FERMER LE WI-FI

Après avoir allumé l’enceinte, le statut par défaut du Wi-Fi

est allumé. Appuyez et maintenez enfoncés les boutons

Standby/Mute (veille/sourdine) et volume pendant 3

secondes pour éteindre le Wi-Fi. Appuyez et maintenez

guIde d’utIlIsatIon de la lecture en contInu

APPAREIL APP CONTENU SOUTIEN MULTI-PIÈCES

Apple iOS

DTS Play-Fi • Services de musique choisis

•

Musique iTunes stockée sur l’appareil

• Jusqu’à 8

• Plusieurs utilisateurs simultanés

• Les enceintes peuvent être zonées

Apple AirPlay • Contenu audio iTunes

•

Toutes les applications de musique iOS

• Un à un

Android

DTS Play-Fi • Services de musique choisis

•

Musique iTunes stockée sur l’appareil

• Jusqu’à 8

• Plusieurs utilisateurs simultanés

• Les enceintes peuvent être zonées

Mac PC Apple AirPlay • Tout le contenu audio • Jusqu’à 6

Windows PC DTS Play-Fi • Tout le contenu audio

• Jusqu’à 8

• Plusieurs utilisateurs simultanés

• Les enceintes peuvent être zonées

Apple AirPlay • Contenu audio iTunes • Jusqu’à 6

enfoncés les boutons Standby/Mute (veille/sourdine) et

volume pendant 3 secondes pour rallumer le Wi-Fi.

CONNEXION À UN RÉSEAU SANS FIL : CON-

FIGURATION DU POINT D’ACCÈS

La configuration du point d’accès fait en sorte que le

produit sans fil MartinLogan se comporte comme un

routeur sans fil. À l’aide de votre appareil mobile ou d’un

PC doté de la fonction Wi-Fi, connectez directement votre

produit sans fil par Wi-Fi; choisissez votre réseau sans fil

local, puis entrez le mot de passe du réseau.

Pour obtenir des conditions de configuration optimales,

placez le produit sans fil à côté de votre routeur sans

fil. L’appareil peut être déplacé à son emplacement

final après la configuration Wi-Fi.

Branchez le produit sans fil et appuyez sur le bouton

de mise sous tension (POWER). La lumière de statut

Wi-Fi commencera à clignoter rapidement pendant 20

secondes pendant que le produit sans fil démarre. Si votre

produit sans fil n’est pas configuré pour se connecter à

votre réseau, le bouton continuera à clignoter. Si c’est la

première fois que vous branchez votre nouveau produit

sans fil, la lumière de statut Wi-Fi commencera à pulser

lentement. Si le produit sans fil est déjà configuré pour se

connecter à un réseau Wi-Fi, le bouton sera de couleur

unie (connecté) ou clignotera rapidement (pas connecté).

Une fois que la lumière de statut Wi-Fi commence à pulser

lentement, votre produit sans fil est en mode point d’accès et prêt

à se connecter à votre réseau sans fil. REMARQUE : Si la lumière

de statut Wi-Fi ne pulse pas lentement, appuyez et maintenez

enfoncé le bouton de configuration Wi-Fi pendant 8 secondes.

Vous entendez deux tonalités, une à 3 secondes et l’autre à

8 secondes. Après 20 secondes, la lumière de statut Wi-Fi

commencera à pulser lentement pour indiquer que le mode point

d’accès est prêt. En tout temps, vous pouvez appuyer à nouveau

sur le bouton pour annuler le mode de configuration.

Utilisateurs d’un appareil Android :

a) Lancez l’application DTS Play-FiMD.

b) L’application trouvera automatiquement votre

appareil et vous invitera à faire la configuration.

Touchez le bouton « Setup » (configuration) à l’écran.

Entrez le mot de passe de votre réseau sans fil;

l’application connectera votre appareil au réseau.

Vous remarquerez que la lumière de statut Wi-Fi

passera du clignotement à une couleur unie. Cela

peut prendre jusqu’à une minute. Si après une minute

le bouton continue de clignoter rapidement, la

configuration a échoué et vous devez recommencer.

e) Votre produit sans fil est maintenant connecté à

votre réseau sans fil. Reconnectez votre appareil

mobile à votre réseau sans fil. Vous pouvez

renommer votre appareil à l’aide de l’application.

Utilisateurs d’un appareil iOS :

Veuillez noter : lorsque vous utilisez un appareil iOS,

votre produit sans fil peut lire l’audio en continu à

l’aide d’Apple AirPlay ou de DTS Play-Fi.

a) Assurez-vous que le Wi-Fi de l’appareil iOS est

allumé et connecté à votre réseau Wi-Fi.

b) Ouvrez l’application « Paramètres » (Settings) de

votre appareil iOS et allez dans le menu « Wi-Fi

». Votre produit sans fil apparaîtra sous l’en-tête «

configurer une nouvelle enceinte AirPlay » (set up

new AirPlay speaker...).

c) Choisissez le produit sans fil dans la liste. Son

nom contiendra « Play-Fi ».

d) Une fois que vous serez dans le menu «

Configuration AirPlay », on vous demandera de

choisir votre réseau Wi-Fi et de nommer votre

enceinte (vous n’aurez pas besoin d’entrer le mot

de passe de votre réseau).

Une fois votre appareil connecté, vous remarquerez

que la lumière de statut Wi-Fi sur votre produit sans

fil passera du clignotement à une couleur unie. Cela

peut prendre jusqu’à une minute. Si après une minute

le bouton continue de clignoter rapidement, la

configuration a échoué et vous devez recommencer.

f) Votre produit sans fil est maintenant connecté à

votre réseau sans fil. Reconnectez votre appareil

iOS à votre réseau sans fil.

Utilisateurs PC :

a) Lancez l’application DTS Play-Fi.

L’application trouvera automatiquement votre appareil

et vous invitera à faire la configuration. Si l’application

ne vous invite pas à configurer un nouvel appareil,

dans l’application, aller à l’écran des réglages et

cliquez sur ‘Setup Play-Fi Device’ (Configurer un

appareil Play-Fi). Suivez les instructions à l’écran.

Cliquez sur le bouton « Setup » (configuration) à l’écran.

Choisissez la ou les enceintes que vous souhaitez configurer.

Entrez le mot de passe de votre réseau sans fil;

l’application connectera votre appareil au réseau.

Vous remarquerez que la lumière de statut Wi-Fi

passera du clignotement à une couleur unie. Cela

peut prendre jusqu’à une minute. Si après une minute

le bouton continue de clignoter rapidement, la

configuration a échoué et vous devez recommencer.

f) Votre produit sans fil est maintenant connecté

à votre réseau sans fil. Reconnectez votre PC à

votre réseau sans fil. Vous pouvez renommer votre

appareil à l’aide de l’application.

CONNEXION À UN RÉSEAU SANS FIL : WI-FI

PROTECTED SETUP (WPS)

Le Wi-Fi Protected Setup (WPS) est une caractéristique qui

se retrouve sur la plupart des routeurs sans fil et qui permet à

votre produit sans fil de se connecter de façon sécuritaire et

automatique sans entrer de mot de passe. La fonction WPS

n’est pas une caractéristique standard sur tous les routeurs,

et un seul appareil sans fil peut être configuré à la fois.

Consultez le manuel de l’utilisateur de votre routeur pour

voir s’il est doté du WPS, ou cherchez un bouton sur votre

routeur sur lequel le logo WPS ( ) est apposé. Si votre

routeur ne comporte pas la fonction WPS, alors utilisez la

configuration du point d’accès sans fil.

1. Pour obtenir des conditions de configuration

optimales, placez le produit sans fil à côté de votre

routeur sans fil. L’appareil peut être déplacé à son

emplacement final après la configuration Wi-Fi.

2. Branchez le produit sans fil et appuyez sur le bouton

de mise sous tension (POWER). La lumière de statut

Wi-Fi commencera à clignoter rapidement pendant

20 secondes pendant que le produit sans fil démarre.

Si votre produit sans fil n’est pas configuré pour se

connecter à votre réseau, le bouton continuera à

clignoter. Si c’est la première fois que vous branchez

votre nouveau produit sans fil, la lumière de statut Wi-

Fi commencera à pulser lentement. Si le produit sans

fil est déjà configuré pour se connecter à un réseau

Wi-Fi, le bouton sera de couleur unie (connecté) ou

clignotera rapidement (pas connecté).

3. Pour lancer la fonction Wi-Fi Protected Setup

(WPS), appuyez et maintenez enfoncé le bouton de

configuration Wi-Fi situé sur la partie arrière de votre

produit sans fil pendant 3 secondes ou jusqu’à ce

que vous entendiez une tonalité. La lumière de statut

Wi-Fi clignotera deux fois en intervalles continus pour

indiquer le mode WPS. Maintenant, appuyez sur le

bouton WPS ( ) sur votre routeur. Si vous ne trouvez

pas de bouton WPS sur votre routeur, consultez le

manuel de l’utilisateur de votre routeur.

4. Une fois que la lumière de statut Wi-Fi passe en

mode uni (sans clignotement), cela indique que votre

produit sans fil est connecté à votre réseau sans fil.

Si après une minute le bouton continue de clignoter

rapidement, la configuration a échoué et vous devez

recommencer.

5. Connectez votre appareil mobile ou votre PC au même

réseau que votre produit sans fil. Lancez l’application

DTS Play-FiMD. Lors du lancement, l’application

détectera automatiquement votre produit sans fil et

vous invitera à le nommer.

CONNEXION À UN RÉSEAU CÂBLÉ :

1. À l’aide d’un câble Ethernet, branchez votre produit

sans fil au routeur.

2. Branchez le produit sans fil et appuyez sur le bouton

de mise sous tension (POWER). La lumière de statut

Wi-Fi commencera à clignoter rapidement pendant

20 secondes pendant que le produit sans fil démarre.

3. La lumière de statut Wi-Fi s’éteindra lorsque le produit

sans fil sera connecté par Ethernet.

4. Connectez votre appareil mobile ou votre PC au même

réseau que votre produit sans fil. Lancez l’application

DTS Play-Fi. Lors du lancement, l’application détectera

automatiquement votre produit sans fil et vous invitera

à le nommer.

CONFIGURATION APPLE AIRPLAY (SANS

APPLICATION DTS®)

Si vous ne souhaitez pas installer et utiliser l’application DTS

Play-Fi

, vous pouvez quand même configurer le produit sans

fil pour qu’il fonctionne avec iTunes et AirPlay sur votre Mac

ou votre PC Windows à l’aide de la procédure suivante.

Connexion alternative pour Mac et PC Windows :

1. Pour éviter une configuration sans fil avec délai,

placez votre produit sans fil à proximité de votre

routeur pendant la configuration sans fil.

2. Branchez le produit sans fil et appuyez sur le bouton

de mise sous tension (POWER). La lumière de statut

Wi-Fi commencera à clignoter rapidement pendant

20 secondes pendant que le produit sans fil démarre.

Si votre produit sans fil n’est pas configuré pour se

connecter à votre réseau, le bouton continuera à

clignoter. Si c’est la première fois que vous branchez

votre nouveau produit sans fil, la lumière de statut Wi-

Fi commencera à pulser lentement. Si le produit sans

fil est déjà configuré pour se connecter à un réseau

Wi-Fi, le bouton sera de couleur unie (connecté) ou

clignotera rapidement (pas connecté).

3. Une fois que la lumière de statut Wi-Fi commence à

pulser lentement, votre produit sans fil est en mode

point d’accès et prêt à se connecter à votre réseau

sans fil. REMARQUE : Si la lumière de statut Wi-Fi ne

pulse pas lentement, appuyez et maintenez enfoncé le

bouton de configuration Wi-Fi pendant 8 secondes.

Vous entendez deux tonalités, une à 3 secondes et

l’autre à 8 secondes. Après 20 secondes, la lumière

de statut Wi-Fi commencera à pulser lentement pour

indiquer que le mode point d’accès est prêt. En tout

temps, vous pouvez appuyer à nouveau sur le bouton

pour annuler le mode de configuration.

4. Assurez-vous que le Wi-Fi est activé sur votre

ordinateur. Allez dans la configuration Wi-Fi de votre

ordinateur. Choisissez le réseau Wi-Fi dont le nom

contient « Play-Fi ».

5. Une fois le produit sans fil choisi comme réseau Wi-Fi,

ouvrez votre navigateur et entrez http://192.168.0.1/

index.html dans la barre d’adresse. Vous verrez une

page Web de votre produit sans fil.

6. Cliquez sur « Set Up » (configuration). Une liste des

réseaux sans fil s’affichera. Cliquez sur le réseau sans

fil auquel vous souhaitez vous connecter.

7. Entrez le mot de passe de votre réseau sans fil et

cliquez sur « Suivant ».

8. Entrez un nom pour votre produit sans fil, puis cliquez

sur « Next » (suivant) pour connecter votre produit

sans fil à votre réseau.

9. Votre produit sans fil tentera de se connecter à votre

réseau. Une fois que la lumière de statut Wi-Fi passe

en mode uni (sans clignotement), cela indique que

votre produit sans fil est connecté à votre réseau

sans fil. Si le bouton sans fil clignote rapidement, la

configuration a échoué et vous devez recommencer.

10. Connectez votre Mac ou votre PC au même réseau

que votre produit sans fil. Ouvrez l’application de

musique, appuyez sur l’icône AirPlay et choisissez

votre enceinte dans la liste.

connexIon Bluetooth

Réglez l’enceinte en mode Bluetooth. Utilisez la télé-

commande de l’enceinte pour sélectionner Bluetooth ou

appuyez plusieurs fois sur le bouton Input (Entrée) sur le

devant de l’enceinte jusqu’à ce que la DEL passe au bleu.

2 Synchronisez l’enceinte avec votre appareil numéri-

que ou votre ordinateur. Suivez les instructions

fournies avec votre appareil/ordinateur.

Dans votre application de musique, vous pourriez devoir

sélectionner l’enceinte en tant qu’appareil de lecture.

4 Vous êtes maintenant prêt à lire de la musique en con-

tinu avec votre enceinte.

Pour enlever la grille avant de l’enceinte, utilisez un doigt

pour appliquer une pression ferme sur l’un des coins de

la grille.

retIrer la grIlle avant

Fig. 4

mIses à jour et redémarrage

MISE À JOUR DU DTS PLAY-FIMD

Si l’application DTS Play-Fi sur votre appareil mobile ou

votre PC nécessite une mise à jour, vous serez informé

qu’une mise à jour est disponible et guidé pendant le

processus de mise à jour.

MISE À JOUR DU MODULE DTS PLAY-FI

Le module DTS Play-Fi dans votre enceinte aura parfois

besoin d’une mise à jour. Si une mise à jour est nécessaire,

l’application DTS Play-Fi vous informera et vous guidera

pendant le processus de mise à jour.

MISE À JOUR DU MICROLOGICIEL MARTINLOGAN

Le produit sans fil aura parfois besoin de mises à jour

du micrologiciel. Consultez www.martinlogan.com pour

obtenir les dernières mises à jour.

REDÉMARRAGE

Pendant moins de 3 secondes, insérez une tige ou un

autre petit objet dans le petit trou qui se trouve au-des-

sus de l’étiquette « Reset » (réinitialisation) à l’arrière de

l’enceinte. Une seule tonalité retentira. Cela fera redé-

marrer votre produit sans fil. Les paramètres du réseau ne

seront pas effacés.

RÉINITIALISATION SELON LES PARAMÈTRES D’USINE

Pendant 3 secondes ou plus, insérez une tige ou un

autre petit objet dans le petit trou qui se trouve au-des-

sus de l’étiquette « Reset » (réinitialisation) à l’arrière de

l’enceinte. Deux tonalités retentiront. Cela réinitialisera

votre produit sans fil aux paramètres de l’usine et effacera

la configuration réseau.

Le service à la clientèle de MartinLogan est disponible

du lundi au vendredi, de 8 h à 17 h (heure normale du

Centre) en composant le 785-749-0133 ou en envoyant

un courriel à l’adresse service@martinlogan.com.

communIquer avec le servIce à la clIentèle

RENSEIGNEMENTS SUR LA GARANTIE

Votre produit sans fil est vendu avec une garantie limi-

tée automatique de 90 jours. Vous avez la possibilité

d’obtenir, sans frais supplémentaires, une garantie limi-

tée de deux (2) ans. Pour obtenir la garantie limitée de

deux ans, vous devez remplir le certificat d’enregistrement

dans les 30 jours qui suivent la date d’achat. Pour

plus de commodité, MartinLogan permet également

l’enregistrement en ligne à la garantie à l’adresse www.

martinlogan.com. MartinLogan pourrait ne pas honorer les

renseIgnements généraux

réclamations de service au titre de la garantie à moins

d’avoir une carte d’enregistrement à la garantie dûment

remplie dans ses dossiers! Veuillez conserver votre reçu

d’achat d’origine. Une copie de votre reçu pourrait être

exigée si le service est nécessaire.

NUMÉRO DE SÉRIE

Le numéro de série est situé derrière l’enceinte, près du

panneau de connexion. Le numéro de série est également

indiqué sur la boîte de l’appareil.

SERVICE

Si vous utilisez votre produit MartinLogan dans un pays

autre que celui où il a été acheté à l’origine, nous vous

demandons de noter ce qui suit :

1 Le distributeur MartinLogan désigné pour tout pays donné

est responsable du service au titre de la garantie uniquement

pour les appareils distribués par ce pays ou par l’entremise

de celui-ci conformément à sa garantie applicable.

Si un produit MartinLogan doit faire l’objet de répara-

tions (service) dans un pays autre que celui où il a été acheté

à l’origine, l’utilisateur final peut faire réparer le produit chez

le distributeur MartinLogan le plus proche, sous réserve des

politiques de service locales de ce distributeur, mais tous

les coûts des réparations (pièces, main-d’œuvre et transport)

seront assumés par le propriétaire du produit MartinLogan.

Si, après avoir possédé l’enceinte pendant six mois, vous

déménagez dans un pays autre que celui où vous avez

acheté l’enceinte, votre garantie peut être transférable.

Communiquez avec MartinLogan pour obtenir tous les détails.

Comment puis-je connecter le produit sans fil

à ma télévision, ou à mon lecteur Blu-Ray/

DVD/CD?

Si votre télévision a des sorties analogiques, elles peuvent

être utilisées à la place.

Comment puis-je nettoyer mon enceinte?

Utilisez un linge propre (comme un linge à microfibres) ou

une brosse molle pour enlever la poussière des enceintes.

Ne vaporisez pas d’agent nettoyant sur ou à proximité

des haut-parleurs.

Puis-je utiliser d’autres câbles que ceux four-

nis avec l’enceinte?

Les câbles inclus avec l’enceinte sont fournis pour vous

permettre de commencer. Vous pourriez juger utile

d’augmenter le rendement du système avec des câbles

supplémentaires ou de remplacer les câbles inclus par des

câbles d’une longueur différente.

Pouvez-vous me proposer une liste d’appareils

électroniques et de câbles qui conviennent

parfaitement à cette enceinte?

Nous n’avons pas de produits préférés; nous utilisons les

appareils électroniques et les câbles de façon assez inter-

changeable. Nous vous proposons d’écouter plusieurs

marques et surtout, de faire confiance à votre ouïe. Les rev-

endeurs sont toujours la meilleure source de renseignements

lorsque vous achetez de l’équipement audio supplémentaire.

Peut-il y avoir une interaction entre mes en-

ceintes et la télévision dans mon système A/V?

Oui, mais seulement avec les télévisions CRT. Cette en-

ceinte n’a pas de protection magnétique et doit être gar-

dée à au moins deux pieds d’une télévision CRT. Les télévi-

sions ACL et plasma ne sont pas touchées.

Comment puis-je enlever le tissu de grille de l’enceinte?

Utilisez un doigt pour appliquer une pression ferme sur l’un

des coins de la grille.

foIre aux questIons

déPannage

J’ai de la difficulté à utiliser l’application Play-Fi

• Pour obtenir de plus amples renseignements sur

l’application DTS Play-Fi, veuillez consulter : https://

play-fi.com/faq

Le produit sans fil ne s’allume pas.

• Vérifiez que le cordon d’alimentation CA du produit

sans fil est bien fixé dans l’entrée AC Power In et bien

branché dans une prise CA qui fonctionne.

La lumière de statut Wi-Fi ne s’allume pas.

• Lors d’une connexion à un réseau avec un câble

Ethernet, cette lumière s’éteint.

Je suis incapable de connecter mon produit

sans fil à mon réseau.

• Vérifiez que votre réseau sans fil fonctionne.

• Le signal sans fil de votre routeur peut être faible ou

votre produit sans fil peut être hors de portée de votre

réseau Wi-Fi. Rapprochez le produit sans fil du rou-

teur ou utilisez une connexion Ethernet.

• Avant la connexion à votre réseau, vérifiez que

le bouton Input (entrée) de votre produit sans fil est

allumé en mauve. Cela indique le mode lecture en

continu réseau. Appuyez sur le bouton Input pour

passer en mode lecture en continu réseau (mauve).

•

Redémarrez votre produit sans fil. Éteignez le produit sans

fil et rallumez-le à l’aide du bouton de mise sous tension

(Power) situé à l’arrière de l’enceinte. Ce redémarrage

éteindra et allumera l’alimentation électrique, et forcera le

produit sans fil à se reconnecter à votre réseau.

• Réinitialisez le produit sans fil aux paramètres de

l’usine. Effectuez une réinitialisation aux paramètres

de l’usine en insérant une tige ou un autre petit objet

dans le petit trou qui se trouve au-dessus de l’étiquette

« Reset » (réinitialisation) à l’arrière de l’enceinte. Une

fois terminé, votre produit sans fil sera réinitialisé aux

paramètres de l’usine et effacera la configuration

réseau. Après une réinitialisation, il est impossible de

récupérer les paramètres configurés par l’utilisateur.

L’application Play-Fi ne trouve pas mon produit sans fil.

•

Si vous essayez de configurer votre produit sans fil, véri-

fiez que le produit sans fil est allumé et en mode point

d’accès (la lumière de statut Wi-Fi pulse lentement).

Si la lumière de statut Wi-Fi ne pulse pas lentement,

appuyez et maintenez enfoncé le bouton de configura-

tion Wi-Fi pendant 8 secondes. Vous entendez deux

tonalités, une à 3 secondes et l’autre à 8 secondes.

• Vérifiez que vous êtes dans l’intervalle de distance

recommandé pour votre routeur sans fil.

•

Vérifiez que le Wi-Fi est activé sur votre appareil mobile

ou PC ou qu’il est connecté autrement au réseau.

• Vérifiez qu’aucune autre application pouvant nuire à

la connectivité sans fil de à votre réseau ne fonctionne

sur votre appareil.

• Redémarrez votre téléphone, tablette ou PC.

•

Si vous ne trouvez toujours pas le produit sans fil sur

votre réseau et que vous êtes dans un bureau, vérifiez

auprès de l’administrateur du réseau si des autorisa-

tions spéciales sont activées et empêchent les appareils

sans fil externes de communiquer avec le réseau.

•

Si le produit sans fil n’est toujours pas trouvé, désin-

stallez, téléchargez à nouveau et réinstallez l’application

DTS Play-Fi sur votre appareil mobile ou votre PC.

•

Redémarrez votre produit sans fil. Éteignez le produit

sans fil et rallumez-le à l’aide du bouton de mise sous

tension (Power) situé à l’arrière de l’enceinte. Ce redé-

marrage éteindra et allumera l’alimentation électrique, et

forcera le produit sans fil à se reconnecter à votre réseau.

• Réinitialisez le produit sans fil aux paramètres de

l’usine. Effectuez une réinitialisation aux paramètres

de l’usine en insérant une tige ou un autre petit objet

dans le petit trou qui se trouve au-dessus de l’étiquette

« Reset » (réinitialisation) à l’arrière de l’enceinte. Une

fois terminé, votre produit sans fil sera réinitialisé aux

paramètres de l’usine et effacera la configuration

réseau. Après une réinitialisation, il est impossible de

récupérer les paramètres configurés par l’utilisateur.

L’application DTS Play-Fi indique « Play-Fi Devices

Lost (appareils Play-Fi perdus) »

• Vérifiez que votre appareil est allumé.

• Vérifiez que vous avez un signal de réseau fort.

• Vérifiez si la connexion réseau est perdue.

• Vérifiez si d’autres appareils causent un trafic lourd sur

le réseau.

• Vérifiez si l’appareil mobile ou le PC est hors de por-

tée du routeur.

• Vérifiez que votre appareil mobile ou PC et votre

produit sans fil sont connectés au même réseau.

• Vérifiez que la lecture en continu sans fil du produit

n’est pas prise par une autre application.

• Sortez de l’application DTS Play-Fi et redémarrez-la.

•

Désinstallez, téléchargez à nouveau et réinstallez l’application

DTS Play-Fi sur votre appareil mobile ou votre PC.

•

Redémarrez votre produit sans fil. Éteignez le produit

sans fil et rallumez-le à l’aide du bouton de mise sous

tension (Power) situé à l’arrière de l’enceinte. Ce redé-

marrage éteindra et allumera l’alimentation électrique, et

forcera le produit sans fil à se reconnecter à votre réseau.

• Réinitialisez le produit sans fil aux paramètres de

l’usine. Effectuez une réinitialisation aux paramètres

de l’usine en insérant une tige ou un autre petit objet

dans le petit trou qui se trouve au-dessus de l’étiquette

« Reset » (réinitialisation) à l’arrière de l’enceinte. Une

fois terminé, votre produit sans fil sera réinitialisé aux

paramètres de l’usine et effacera la configuration

réseau. Après une réinitialisation, il est impossible de

récupérer les paramètres configurés par l’utilisateur.

Aucun son du produit sans fil.

• Vérifirez que le produit sans fil est allumé.

•

Vérifirez que le produit sans fil n’est pas en mode sourdine

• Vérifiez si le volume du produit sans fil est à zéro.

•

Vérifiez si le produit sans fil est réglé à la bonne entrée.

• Vérifiez que tous les composants du système sont allu-

més et que le matériel source est en mode lecture.

• Fermez et allumez le produit sans fil à l’aide du bou-

ton de mise sous tension (Power).

• Débranchez le produit sans fil, attendez 30 secondes

et rebranchez-le.

• Vérifiez si tous les câbles d’interconnexion sont rac-

cordés aux deux extrémités.

• Si nécessaire, essayez de raccorder un autre com-

posant source pour vous assurer que le composant

source d’origine n’est pas le problème.

Lorsque j’utilise l’entrée analogique, le son sort de

mon produit sans fil et de ma télévision connectée.

• Lorsque vous utilisez le produit sans pour reproduire

l’audio, la sortie audio de la télévision doit être

désactivée. Certaines télévisions vous permettent

d’éteindre l’enceinte interne en passant par le système

de menu de la télévision. Pour d’autres modèles de

télévision, vous devez régler le volume de la télévision

à zéro ou à « sourdine ».

Lorsque j’utilise l’entrée analogique, le produit

sans fil est trop silencieux, même si le produit

sans fil est allumé.

•

Vérifiez si la sortie de votre télévision ou des autres

composants sources est raccordée par l’entremise d’une

sortie à niveau variable. Parfois, cette option peut être

configurée dans le menu du composant source. Veuillez

consulter le manuel du composant source en question.

Aucun son provenant du caisson de sous-

graves externe

•

Vérifiez si le caisson de sous-graves externe est allumé.

• Vérifiez si les câbles du caisson de sous-graves sont

raccordés à la connexion Sub Out du produit sans fil

et à l’entrée appropriée du caisson de sous-graves.

• Vérifiez que le bouton Sub Out sur le produit sans fil

est enfoncé.

• Fermez et allumez le produit sans fil à l’aide du bou-

ton de mise sous tension (Power).

• Débranchez le produit sans fil, attendez 30 secondes

et rebranchez-le.

Le caisson de sous-graves externe est trop silencieux.

• Montez le volume du caisson de sous-graves.

• Essayez de déplacer le caisson de sous-graves dans

la salle d’écoute.

Mon produit sans fil ne se comporte pas comme prévu.

• Fermez et allumez le produit sans fil à l’aide du bou-

ton de mise sous tension (Power).

• Débranchez le produit sans fil, attendez 30 secondes

et rebranchez-le.

Réponse de fréquence.........................

Fréquence du répartiteur.......................

Puissance de l’amplificateur ....................

Haut-parleurs de haute fréquence ................

Haut-parleurs de basse fréquence ................

Boîtier ....................................

Composantes ...............................

Entrées....................................

Entrées sans fil .........................

Connectivité sans fil .....................

Puissance de chargement USB...................

Sortie.....................................

Consommation d’énergie ......................

Pile de la télécommande .......................

Poids .....................................

Dimensions (H x l x P).........................

50–23 000 Hz ± 3 dB

3 600 Hz

1 x 50 watts (haut-parleur de graves). 2 x 25 watts (haut-

parleur d’aigus). 100 watts (pointe de 140 watts) de

sortie totale combinée.

Deux transducteurs Folded Motion de 0,94 po x 1 po

(2,4 cm x 2,5 cm) avec diaphragme de 2,8 po x 1,25

po (7,1 cm x 3,2 cm).

Cônes en fibre de 5 X 7 po (12,7 x 17,8 cm) avec

haut-parleur à poussée étendue. Format de chambre asy-

métrique non résonant.

À ouverture

Préamplificateur fondé sur DSP de 24 bits 48 kHz

Amplificateur de classe-D

Auxiliaire analogique/optique numérique (mini prise de 3,5 mm)

RJ45 Ethernet

Apple AirPlay, DTS Play-FiMD , Bluetooth

802.11b/g (2.4GHz)

Bluetooth v3.0 (supporte AAC, aptX, MP3, SBC)

2,4 Amp (capable de charger rapidement certains appareils)

Subwoofer Out par analogique RCA

Max : 70 Watts, point mort : 6,5 watts,

Consommation en mode veille : <0,5 watt

Consommation du réseau en mode veille : < 6 watts

2x AAA

15 lb (6,8 kg)

8,1 po x 25,7 po x 6,9 po (20,5 cm x 65,3 cm x 17,5 cm)

* Les spécifications peuvent changer sans préavis.

sPécIfIcatIons*

25.7” (65.3cm) / 25,7 po (65,3cm)

8.1” (20.5cm)

8,1 po (20,5cm)

6.5” (16.5cm)

6,5 po (16,5cm)

6.9” (17.5cm)

6,9 po (17,5cm)

dessIns dImensIonnels
