Harman HKTRAVELER Portable Bluetooth Speaker User Manual TR03820 HK TRAVEL Global QSG B V8 LD

Harman International Industries, Inc Portable Bluetooth Speaker TR03820 HK TRAVEL Global QSG B V8 LD

Contents

User Manual

Step 3
Presser en même temps
Pulsar simultáneamente
Pressione ao mesmo tempo
Gleichzeitig drücken
Premere in contemporanea

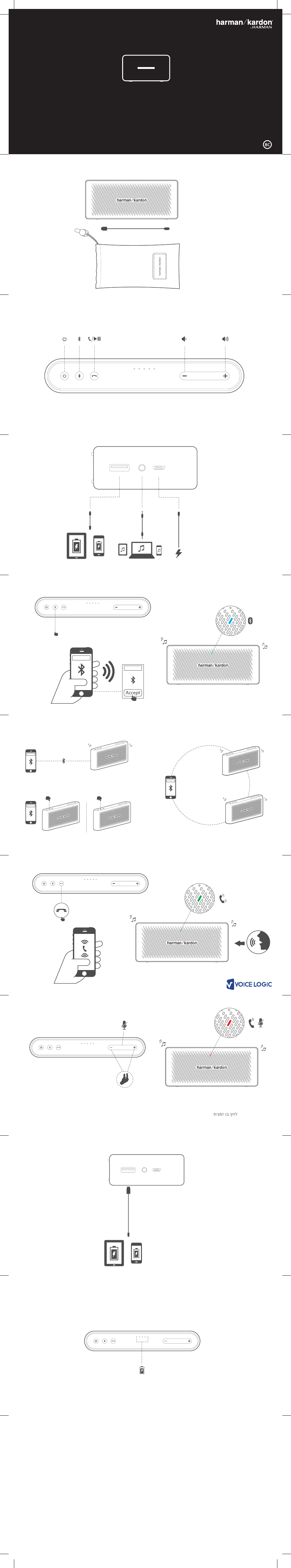

Quick Start Guide
Guide de demarrage rapide
Buttons
Connections
USB AUX POWER
Bluetooth®
Wireless daisy chain
What’s in the box
Charging
TRAVELER
HK TRAVELER
HK TRAVELER
x1
x1
x1
Hands-free
Mute
Gelijktijdige indrukken
Trykk samtidig
Paina samanaikaisesti
Нажмите одновременно
Tryck samtidigt
Tryk på samme tid
同時に押してください
Nacisn󲒂󲒜 jednocze󲒅nie
동시에 누름
同时按下
同時按下
Tekan bersamaan
Press at the same time
Battery charging indication
Speaker A
>5 sec
Speaker A
Step 1
Step 2
>5 sec
Speaker B
HK TRAVELER
HK TRAVELER
HK TRAVELER
EN
•Transducers: 2 x 36mm
•Ratedpower:2x5W
•Frequency response: 180-20kHz
•Signal-to-noise ratio: 80dB
•Battery type: Lithium polymer (3.8V, 2500mAh)
•Micro USB rating: 5V, Max 1.5A
•Max Output USB Rating: 5V, 1.0A
•Input connections: Bluetooth, AUX-in
•Music play time: Up to 10 hours (varies by volume level and
audio content)
•Battery charge time: 3 to 5 hours (varies by charging current)
•Dimensions (W x D x H): 160mm x 27.5mm x 67mm
•Weight: 300g
•Bluetooth transmitter frequency range: 2.402GHz~2.480GHz
•Bluetooth transmitter power: 0~3dBm
•Bluetooth transmitter modulation: GFSK, 8DPSK, π/4DQPSK
FR
•Transducteurs : 2 x 36 mm
•Puissance nominale : 2 x 5 W
•Réponse en fréquence : 180 Hz - 20 kHz
•Rapport signal sur bruit : 80 dB
•Type de batterie : Lithium polymère (3,8V, 2 500 mAh)
•Caractéristiques micro USB : 5 V, Max. 1,5 A
•Max. sortie USB : 5 V, 1,0 A
•Connexions d'entrée : Bluetooth, AUX-in
•Autonomie : Jusqu’à 10 heures (en fonction du niveau du volume et
du contenu audio)
•Temps de charge de la batterie : 3 à 5 heures (selon le courant de
charge)
•Dimensions (L x P x H) : 160 mm x 27,5 mm x 67 mm
•Poids : 300g
•Bande de fréquences de l'émetteur Bluetooth : 2,402 GHz ~ 2,480 GHz
•Puissance de l'émetteur Bluetooth : 0~3dBm
•Modulation de l'émetteur Bluetooth : GFSK, 8DPSK, π/4DQPSK
ﺖﻗﻮﻟا ﺲﻔﻧ ﰲ ﻂﻐﺿا
ON
USB AUX POWER
ES
•Transductores: 2 x 36 mm
•Potencia nominal: 2 x 5 W
•Intervalo de frecuencias: 180 - 20 kHz
•Relación señal-ruido: 80 dB
•Tipo de batería: Polímero de litio (3,8 V 2500 mAh)
•Valores nominales micro USB: 5 V, Máx. 1,5 A
•Salida nominal máxima USB 5 V, 1,0 A
•Conexiones de entrada: Bluetooth, AUX-in
•Tiempo de reproducción de música: Hasta 10 horas (depende del
nivel de volumen y el contenido del audio)
•Tiempo de carga de la batería: De 3 a 5 horas (depende de la
intensidad de carga)
•Dimensiones (An. x Prof. x Al.): 160 mm x 27,5 mm x 67 mm
•Peso: 300g
•Intervalo de frecuencias del transmisor Bluetooth:
2,402 GHz ~ 2,480 GHz
•Potencia del transmisor Bluetooth: 0 ~ 3 dBm
•Modulación del transmisor Bluetooth: GFSK, 8DPSK, p/4DQPSK
PT
•Transdutores: 2 x 36 mm
•Potência nominal: 2 x 5 W
•Resposta de frequência: 180 Hz a 20 KHz
•Relação sinal/ruído: 80 dB
•Tipo de bateria: Polímero de lítio (3,8 V, 2500 mAh)
•Alimentação micro-USB: 5 V, Máx. 1,5 A
•Potência máx. de saída USB: 5 V, 1.0 A
•Conexões de entrada: Bluetooth, Aux-in
•Tempo de reprodução de música: Até 10 horas, dependendo do
volume e do tipo de música
•Tempo de carregamento da bateria: 3 a 5 horas, dependendo da
corrente de carregamento
•Dimensões (L × P ×A): 160 × 27,5 × 67 mm
•Peso: 300 g
•Intervalo de frequência do transmissor Bluetooth: 2,402 a 2,480 GHz
•Potência do transmissor Bluetooth: 0 a 3 dBm
•Modulação do transmissor Bluetooth: GFSK, 8DPSK e π/4DQPSK
PL
•Przetworniki:2x36mm
•Mocznamionowa:2x5W
•Charakterystyka częstotliwości: 180–20KHz
•Współczynnik sygnału do szumu: 80 dB
•Typ akumulatora: litowo-polimerowy (3,8 V; 2500 mAh)
•Wartości znamionowe Micro-USB: 5V; Maks. 1,5 A
•Maks. wyjście USB: 5 V, 1,0 A
•Złącza: Bluetooth, wejście AUX
•Czas odtwarzania dźwięku: do 10 godzin (w zależności o poziomu
głośności i rodzaju materiałów audio)
•Czas ładowania akumulatora: od 3 do 5 godzin (w zależności od prądu
ładowania)
•Wymiary (Szer. x gł. x wys.): 160 mm x 27,5 mm x 67 mm
•Waga: 300 g
•Zakres częstotliwości nadajnika Bluetooth: 2,402 GHz ~ 2,480GHz
•Moc nadajnika Bluetooth: 0~3dBm
•Modulacja nadajnika Bluetooth: GFSK, 8DPSK, π/4DQPSK
DE
•Schallgeber: 2 x 36 mm
•Nennleistung: 2 x 5 W
•Frequenzgang: 180-20 kHz
•Rauschabstand: 80 dB
•Akku-Typ: Lithium-Polymer (3,8 V 2500 mAh)
•Micro-USB-Daten: 5 V, Max. 1,5 A
•Max. USB-Ausgangsleistung: 5 V/ 1,0 A
•Eingangsanschlüsse: Bluetooth, AUX-in
•Musikwiedergabezeit: Bis zu 10 Stunden (je nach Lautstärke und
Audioinhalt)
•Akkuladedauer: 3 bis 5 Stunden (je nach Ladestrom)
•Abmessungen (B x T x H): 160 mm x 27,5 mm x 67 mm
•Gewicht: 300 g
•Frequenzbereich für die Bluetooth-Übertragung: 2,402 GHz- 2,480 GHz
•Bluetooth-Übertragungsleistung: 0-3 dBm
•Bluetooth-Übertragungsmodulation: GFSK, 8DPSK, π/4DQPSK
IT
•Trasduttori: 2 x 36mm
•Potenza nominale: 2 x 5W
•Risposta in frequenza: 180-20kHz
•Rapporto segnale-rumore: 80dB
•Batteria: Polimeri di Litio (3.8V, 2500mAh)
•Uscita micro USB: 5V, Max 1.5A
•Uscita nominale Max USB: 5V, 1.0A
•Connessioni in ingresso: Bluetooth, AUX-in
•Autonomia in riproduzione musicale: fino a 10 ore (varia a seconda del
livello del volume e della traccia audio)
•Tempo di ricarica: da 3 a 5 ore (varia a seconda della corrente di
ricarica)
•Dimensioni (Lx P x A): 160mm x 27.5mm x 67mm
•Peso: 300g
•Gamma del trasmettitore Bluetooth: 2.402GHz~2.480GHz
•Potenza del trasmettitore Bluetooth: 0~3dBm
•Modulazione del trasmettitore Bluetooth: GFSK, 8DPSK, π/4DQPSK
NL
•Transducers: 2 x 36mm
•Nominaal vermogen: 2 x 5W
•Frequentierespons: 180-20kHz
•Signaal-ruisverhouding: 80dB
•Batterijtype: Lithium-polymeer (3.8V, 2500mAh)
•Micro-USB vermogen: 5V, Max 1.5A
•Max Output USB rating: 5V, 1,0A
•Input-aansluitingen: Bluetooth, AUX-in
•Muziek afspeeltijd: tot 10 uur (afhankelijk van het volume en
audio-inhoud)
•Batterij oplaadtijd: 3-5 uur (afhankelijk van de laadstroom)
•Afmetingen (Wx L x H): 160mmx 27.5mmx 67mm
•Gewicht: 300g
•Frequentiebereik Bluetooth zender: 2.402GHz ~ 2.480GHz
•Vermogen Bluetooth zender: 0 ~ 3dBm
•Bluetooth zendermodulatie: GFSK, 8DPSK, π / 4DQPSK
NO
•Elementer: 2 x 36 mm
•Oppgitt effekt: 2 x 5W
•Frekvensrespons: 180-20kHz
•Signal/støyforhold: 80dB
•Batteritype: Litiumpolymer (3.8V, 2500mAh)
•Mikro USB strøm: 5V, Maks. 1,5A
•Maksimal utgangsstrøm USB: 5V, 1,0 A
•Inngangstilkoblinger: Bluetooth, AUX-inn
•Musikkavspillingstid: Opptil 10 timer (varierer etter lydnivå og
lydinnhold)
•Batteriladetid: 3 til 5 timer (varierer med ladestrøm)
•Mål (Bx D x H): 160mm x 27.5mm x 67mm
•Vekt: 300g
•Bluetooth-senderens frekvensområde: 2.402GHz~2.480GHz
•Bluetooth-senderens effekt: 0~3dBm
•Bluetooth-senderens modulasjon: GFSK, 8DPSK, π/4DQPSK
FI
•Kaiutinelementit: 2 x 36 mm
•Nimellisteho: 2 x 5 W
•Taajuusvaste: 180Hz–20 kHz
•Signaali-kohinasuhde: 80 dB
•Akkutyyppi: Litiumpolymeeri (3,8 V, 2 500 mAh)
•Mikro-USB-luokitus: 5 V, Max. 1,5A
•Max. USB-lähtö: 5V, 1,0A
•Tuloliitännät: Bluetooth, AUX-in
•Musiikin toistoaika: Jopa 10 tuntia (riippuu äänenvoimakkuudesta ja
äänisisällöstä)
•Akun latausaika: 3–5 tuntia (vaihtelee latausvirran mukaan)
•Mitat (L x S x K): 160 mm x 27,5 mm x 67 mm
•Paino: 300 g
•Bluetooth-lähettimen taajuusalue: 2.402 GHz~2.480 GHz
•Bluetooth-lähettimen teho: 0~3 dBm
•Bluetooth-lähettimen modulaatio: GFSK, 8DPSK, π/4DQPSK
RU
•Преобразователи: 2 x 36 мм
•Номинальная мощность: 2 x 5 Вт
•Частотная характеристика: 180 Гц - 20 КГц
•Соотношение "сигнал-шум": 80 дБ
•Тип аккумулятора: литиевый полимер (3,8 В, 2500 мА*ч)
•Micro USB, номинал: 5 В, Максимум 1.5A
•Максимальное выходное напряжение USB: 5V, 1.0A
•Входные соединения: Bluetooth, AUX-in
•Время работы в режиме воспроизведения музыки: до 10 ч. (зависит
от уровня громкости и воспроизводимого содержимого)
•Время зарядки аккумулятора: от 3 до 5 часов (зависит от силы тока
при зарядке)
•Габариты (Ш x Г x В): 160 x 27,5 x 67 мм
•Вес: 300 г
•Диапазон частот передачтика Bluetooth: 2,402 ГГц - 2,480 ГГц
•Мощность передатчика Bluetooth: 0- 3 дБ/мВт
•Модуляция передатчика Bluetooth: GFSK, 8DPSK, π/4DQPSK
SV
•Element: 2 x 36 mm
•Märkeffekt:2x5W
•Frekvensomfång: 180 Hz–20 kHz
•Signal-brusförhållande: 80 dB
•Batterityp: Litiumpolymer (3,8 V, 2500 mAh)
•Micro-USB-effekt: 5 V, Max 1,5 A
•Max uteffekt USB-klassning: 5 V, 1,0 A
•Ingångar: Bluetooth, AUX-in
•Uppspelningstid: Upp till 10 timmar (beroende på volym och
ljudinnehåll)
•Laddningstid för batteriet: 3 till 5 timmar (beroende på laddningsström)
•Mått(BxDxH):160x27,5x67mm
•Vikt: 300 g
•Bluetooth-sändarens frekvensomfång: 2,402 GHz ~ 2,480 GHz
•Bluetooth-sändarens effekt: 0 ~ 3 dBm
•Bluetooth-sändarens modulering: GFSK, 8DPSK, π/4DQPSK
DA
•Transducere: 2 x 36 mm
•Nominel effekt: 2 x 5 W
•Frekvensområde: 180 Hz - 20 kHz
•Signal til støj-forhold: 80 dB
•Batteritype: Litium-ion polymer (3,8 V, 2500 mAh)
•Micro USB strømspecifikationer: 5 V, Maks. 1,5 A
•Maks. strømspec. for USB-udgang: 5 V, 1,0 A
•Indgangsstik: Bluetooth, AUX-in
•Musikafspilningstid: Op til 10 timer (afhængig af lydstyrkeniveau og
musikindhold)
•Batterigenopladningstid: 3 til 5 timer (afhængig af opladningsstrøm)
•Mål (B x D x H): 160 x 27,5 x 67 mm
•Vægt: 300 g
•Frekvensområde for Bluetooth-transmitter: 2,402 - 2,480 GHz
•Bluetooth-sendeeffekt: 0 - 3 dBm
•Bluetooth-sendemodulation: GFSK, 8DPSK, π/4DQPSK
JP
•トランスデューサー：2x36mm
•定格出力：2x5W
•周波数特性：180∼20KHz
•S/N比：80dB
•バッテリーの種類：リチウムポリマー（3.8V、2500mAh）
•マイクロUSB定格：5V、最大1.5A
•最大出力USB定格：5V、1.0A
•入力接続：Bluetooth、Aux端子
•
音楽再生時間：最大10時間（音量と音楽コンテンツにより異なります）
•バッテリー充電時間：3∼5時間(充電電流により異なります)
•寸法(幅x奥行x高さ)：160mmx27.5mmx67mm
•重 量：3 0 0 g
•Bluetoothトランスミッター周波数帯域：2.402GHz∼2.480GHz
•Bluetooth対応トランスミッター出力：0∼3dBm
•Bluetooth対応トランスミッター変調：GFSK、8DPSK、π/4DQPSK
KO
•트랜스듀서: 2x36mm
•정격 전력: 2x5W
•주파수 응답: 180~20kHz
•신호대 잡음비: 80dB
•배터리 유형: 리튬 폴리머(3.8V, 2,500mAh)
•마이크로 USB 정격: 5V, 최대 1.5A
•최대 출력 USB 정격: 5V, 1.0A
•입력 연결: Bluetooth, 보조 입력
•음악 재생 시간: 최대 10시간(볼륨 레벨이나 오디오 콘텐츠에
따라 달라질 수 있음)
•배터리 충전 시간: 3~5시간(충전 전류에 따라 달라질 수 있음)
•치수(너비x깊이x높이): 160mm x 27.5mm x 67mm
•중량: 300g
•Bluetooth 송신기 주파수 범위: 2.402GHz~2.480GHz
•Bluetooth 송신기 출력: 0~3dBm
•Bluetooth 송신기 변조: GFSK, 8DPSK, π/4DQPSK
CHS
•换能器：2x36mm
•额定功率输入：2x5W
•频率响应：180-20kHz
•信噪比：80dB
•电池类型：锂聚合物 (3.8V, 2500mAh)
•Micro USB 额定值：5V，最大 1.5A
•最大输出 USB 额定值：5V，1.0A
•输入连接：蓝牙、辅助输入
•音乐播放时间：最长 10 小时（因音量和音频内容而异）
•电池充电时间：3 至 5 小时（因充电电流而异）
•尺寸（宽 x 厚 x 高）：160mmx 27.5mmx 67mm
•重量：300g
•蓝牙发射器频率范围：2.402GHz~2.480GHz
•蓝牙发射器功率：0~3dBm
•蓝牙发射器调制：GFSK、8DPSK、π/4DQPSK
CHT
•轉換器： 2x36mm
•額定功率：2x5W
•頻率回應：180-20kHz
•雜訊比：80dB
•電池類型： 鋰聚合體 (3.8V, 2500mAh)
•Micro USB 額定值： 5V, 最大 1.5A
•最大輸出 USB 額定值：5V，1.0A
•輸入連接： Bluetooth，Aux 輸入
•
音樂播放時間： 長達
10
小時（視音量和音訊內容而異）
•電池充電時間： 3 至 5 小時（視充電電流而異）
•尺寸（寬 x 深 x 高）：160mmx 27.5mmx 67mm
•重量：300g
•Bluetooth 發射機頻率範圍：2.402GHz~2.480GHz
•Bluetooth 發射機功率： 0~3dBm
•Bluetooth 發射機調變：GFSK、8DPSK、π/4DQPSK
ID
•Transduser: 2 x 36mm
•Peringkat daya: 2 x 5W
•Respons frekuensi: 180-20kHz
•Rasio sinyal-dibanding-derau: 80dB
•Tipe baterai: Polimer litium (3,8 V, 2.500 mAh)
•Rating USB Mikro: 5V, Maks. 1,5 A
•Rating USB Output Maks.: 5 V, 1,0 A
•Koneksi input: Bluetooth, AUX-in
•Lama pemutaran musik: Hingga 10 jam (bervariasi tergantung tingkat
volume dan konten audio)
•Lama pengisian daya baterai: 3 sampai 5 jam (tergantung arus
pengisian daya)
•Dimensi (P x L x T): 160mm x 27,5mm x 67mm
•Berat: 300g
•Rentang frekuensi pemancar Bluetooth: 2,402 GHz~2,480 GHz
•Daya pemancar Bluetooth: 0~3dBm
•Modulasi pemancar Bluetooth: GFSK, 8DPSK, π/4DQPSK
TR03820_B
The Bluetooth® word mark and logos are registered trademarks owned
by Bluetooth SIG, Inc. and any use of such marks by HARMAN
International Industries, Incorporated is under license. Other
trademarks and trade names are those of their respective owners.
Торговая марка: Harman/Kardon
Назначение товара: Активная акустическая система
Изготовитель: Харман Интернешнл Индастриз Инкорпорейтед, США, 06901
Коннектикут, г.Стэмфорд, Атлантик Стрит 400, офис 1500
Страна происхождения: Китай
Импортер в Россию: OOO“ХАРМАН РУС СиАйЭс“, Россия, 127018, г.Москва, ул. Двинцев,
д.12, к 1
Гарантийный период: 1 год
Информация о сервисных центрах: www.harman.com/ru тел. +7-800-700-0467
Срок службы: 3 года
Товар сертифицирован
Дата производства: Дата изготовления устройства определяется по двум буквенным
обозначениям из второй группы символов серийного номера изделия, следующих
после разделительного знака «-». Кодировка соответствует порядку букв латинского
алфавита, начиная с января 2010 года: 000000-MY0000000, где «M» - месяц
производства (А - январь, B - февраль, C - март и т.д.) и «Y» - год производства (A - 2010,
B-2011,C-2012ит.д.).
VoiceLogic is a leading-edge voice-enhancement technology that
significantly improves the clarity of voice communications by
minimizing a wide variety of background noises.
HE
מ"מ 2 * 63 :רמתמ
W2 * 5 :גרודמ קפסה
180-20kHz :רדת תבוגת
80dB :שערל תוא סחי
(3.8V, 2500mAh) רמילופ םויתיל :הללוס גוס
Micro USB׃ 5V,רפמא 1.5 םומיסקמ
רפמא 1.0,טלוו 5:ילמיסקמ בוקנ USB ךרע
Bluetooth,AUX-in :טלק ירוביח
(וידואה ןכותו לוק תמצוע יפל הנתשמ) תועש 10 דע :הקיסומ תעמשה ןמז
(הניעטה םרזל םאתהב הנתשמ) תועש 5 דע 3 :הללוסה תניעט ןמז
מ"מ 67 * מ"מ 27.5 * מ"מ 160 :(ג * ע * ר) תודימ
םרג 300 :לקשמ
2.402GHz~2.480GHz ׃Bluetooth-ה רדשמ לש םירדת חווט
0~3dBm׃ Bluetooth-ה רדשמ קפסה
GFSK, 8DPSK,π / 4DQPSK ׃Bluetooth -ה רדשמ ןונפא
AR
ﻢﻣ 2×36:تﻻﻮﺤﳌا
تاو 2 × 5 :ﺔﻨﻨﻘﳌا ةرﺪﻘﻟا
ﺰﺗﺮﻫ ﻮﻠﻴﻛ 180-20 :ددﱰﻟا ﺔﺑﺎﺠﺘﺳا
ﻞﺒﺴﻳد 80 :ﺶﻳﻮﺸﺘﻟا ﱃإ ةرﺎﺷﻹا ﺔﺒﺴﻧ
(ﺒﻣأ ﲇﻠﻣ 2500 ،ﺖﻟﻮﻓ 3.8) ﻤﻴﻟﻮﺑ مﻮﻴﺜﻴﻟ :ﺔﻳرﺎﻄﺒﻟا عﻮﻧ
ﺒﻣأ 1.5 ﴡﻗﻷا ﺪﺤﻟا ،ﺖﻟﻮﻓ 5:ﺮﻐﺼُﳌا USB زﺎﻬﺟ لﱠﺪﻌُﻣ
ﺒﻣأ 1.0 ، جﺮﺨﻟﺎﺑ صﺎﺨﻟا 5ﺖﻟﻮﻓ:USB ﻒﻴﻨﺼﺘﻟ ﴡﻗﻷا ﺪﺤﻟا
AUX ﻞﺧﺪﻣ ،ثﻮﺗﻮﻠﺑ :لﺎﺧدﻹا تﻼﺻو
(ﻮﺼﻟا ىﻮﺘﺤﳌا تﻮﺼﻟا ىﻮﺘﺴﻣ ﻢﺠﺣ ﻒﻠﺘﺨﻳ) تﺎﻗﺎﺳ 10 ﻰﺘﺣ :ﻰوﻴﺳﻮﳌا ﻞﻴﻐﺸﺗ ﺖﻗو
(ﻦﺤﺸﻟاوﺎﻴﺗ ﺐﺴﺣ ﻒﻠﺘﺨﻳ) تﺎﻗﺎﺳ 5 ﱃإ 3 ﻦﻣ :
ﻳوﺎﻄﺒﻟا ﻦﺤﺷ ﺖﻗو
ﻢﻣ 67 × ﻢﻣ 27.5 × ﻢﻣ 160 :(عﺎﻔﺗوﻻا × ﻖﻤﻌﻟا × ضﺮﻌﻟا) دﺎﻌﺑﻷا
اﺮﺟ 300 :نزﻮﻟا
ﺰﺗﺮﻫﺎﻐﻴﻏ 2.480 – 2.402 :ثﻮﺗﻮﻠﺑ لﺎﺳوإ زﺎﻬﺠﻟ يددﱰﻟا قﺎﻄ
ﻟا
ﲇﻠﻣ ﻞﺒﺴﻳد 0-3 :ثﻮﺗﻮﻠﺑ لﺎﺳوإ زﺎﻬﺟ
ﻗﺎﻃ
GFSK, 8DPSK, π/4DQPSK :ثﻮﺗﻮﻠﺑ لﺎﺳوإ زﺎﻬﺟ تاﺪﺣوﻂﺒﺿ

Navigation menu
