User manual
TV
SOURCE
DONE
(3)
(2)
Follow the same procedure for VOLUME - and
VOLUME + . For mute, press bloth VOLUME +
and VOLUME - button on soundbar and press
MUTE button on TV remote control.
Press and hold VOLUME+ and SOURCE
button on soundbar again and now your
soundbar respond to your TV remote control.

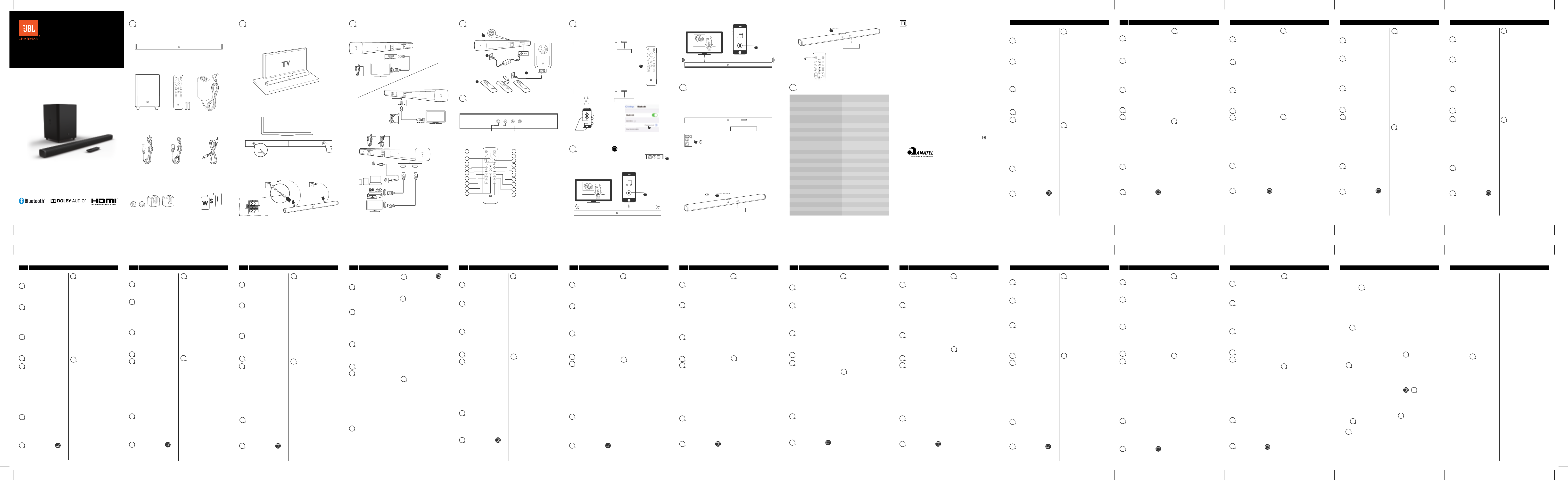

Quick Start Guide
JBL Bar 3.1
What’s in the box
1
Soundbar
Place your soundbar
2
3.1-Channel 4K Ultra HD Soundbar with Wireless Subwoofer
2a. Place the Soundbar on the table
2b. Wall mount the SoundBar
The Bluetooth®word mark and logos are registered trademarks owned by Bluetooth
SIG, Inc. and any use of such marks by HARMAN International Industries, Incorporated
is under license. Other trademarks and trade names are those of their respective
owners.
The terms HDMI, the HDMI logo, and High-Definition Multimedia Interface are
trademarks or registered trademarks of HDMI Licensing LLC in the United States and
other countries.
Manufactured under license from Dolby Laboratories. Dolby,Dolby Audio,Pro Logic
and the double-D symbol are trademarks of Dolby Laboratories.
CAUTION:
Danger of explosion if battery is incorrectly replaced. Replace only with the same or
equivalent type.
There are no restrictions in use in EU
CAUTION:
This equipment is a Class II or double insulated electrical appliance. It has been
designed in such a way that it does not require a safety connection to
electrical earth.
Este equipamento opera em caráter
secundário, isto é, não tem direito a
proteção contra interferência prejudicial,
mesmo de estações do mesmo tipo, e
não pode causar interferência a
sistemas operando em carater primario”
Este produto está homologado pela
ANATEL, de acordo com os
procedimentos regulamentados pela
Resolução 242/2000, e atende aos
requisitos técnicos aplicados.
Para maiores informações, consulte o
site da ANATEL - www.anatel.gov.br
Power Cables*
Power Adaptor
HDMI Cable AUX cable
Wall-Mount Brackets Product Information &
Wall-mounted guide
TV
Connect your soundbar
3
3a. Connect to your TV
HDMI (ARC)
HDMI
Use tape to stick the wall-mounted paper guide on the wall, push a pen
tip through the center to mark the wall-mounted bracket location and
remove the paper.
Screw the wall mount brackets on the pen mark; Fix the screw at the
back of soundbar; then hook the soundbar on the wall.
Control your soundbar
5
Power your system
4
5a. Top Panel
Power Volume
Down
Volume
Up
Source
3
2
5b. Remote control
1) Power
2) Source*
3) Play / Pause
4) Volume +
5) Volume -
6) Previous
7) Next
8) Audio Sync +
9) Audio Snyc -
10) Mute
11) Bass +
12) Bass -
13) Sound mode**
14) Soundshift On / off
15) Shuffle / Repeat
16) Surround On / off
17) Night mode On / off
18) Dim display
19) Bluetooth
Bluetooth®connection
6
JBL Bar 3.1
Choose "JBL Bar 3.1" to connect
6a. Press Remote Control Bluetooth button to enter Bluetooth source
6b.
Sub-woofer Remote Control
Note: For complete information about using all of your JBL Bar 3.1,
download the full Owner’s Manual from www.jbl.com. * Power cable numbers varied by regions
≤8 mm/
0.31" 4mm/
0.16"
≥35 mm/1.4"
HDMI IN / HDMI (ARC)
HDMI OUT
HDMI IN HDMI OUT (ARC)
AUX-IN
AUX-OUT
3b. Connect to other devices
HDMI AUX cable
Remark: Press and hold Remote control Bluetooth button for 3 seconds if you
want to pair another mobile device
8b. For other TVs, do IR remote learning
Please manually program the soundbar to respond your TV remote control
step by step. First, press and hold VOLUME+ and SOURCE button to enter
learning mode.
Then, press POWER button on the soundbar and press POWER button on the
TV remote control
(1)
JBL SoundShift®
7
(A)
Press Remote control Soundshift button to enable
Soundshift feature.
While Soundshift is on, play and pause your music source to
enjoy auto-switch between your mobile devices (A) and TV (B).
Product Specications
9
7
6
4
2
1
5
3
8
9
13
15
17
19
10
11
12
14
16
18
PAIRING
Respond to Your TV Remote Control
8
Use your own TV remote control to control your soundbar
8a. For most Samsung, LG, Sony and Vizio TVs*
The soundbar responds to your TV remote control automatically. Press and hold
soundbar remote contorl SHUFFLE button if you want to disable this function.
TV REMOTE OFF
>3 s
FR Guide de démarrage rapide
Remarque: Pour obtenir des informations
complètes sur toutes les possibilités d'utilisation de
votre JBL Bar 3.1, téléchargez le mode d'emploi
intégral depuis www.jbl.com.
NL Snelstartgids NO Hurtigstartveiledning FI Pikaopas RU Краткое руководство SV Snabbstartsguide DA Hurtigstartsguide JP クイックスタートガイド PL Przewodnik szybkiego startu KO 빠른시작가이드 CHS 快速入指南 CHT 快速入門指南 ID Panduan Memulai Cepat AR ﻊﻳﴪﻟا ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد
2-D=3mm
1
CONNECTED
(B)
Торговая марка: JBL
Назначение товара: Активная
акустическая система
Изготовитель: Харман Интернешнл Индастриз
Инкорпорейтед, США, 06901 Коннектикут,
г.Стэмфорд, Атлантик Стрит 400, офис 1500
Страна происхождения: Китай
Импортер в Россию: OOO “ХАРМАН РУС СиАйЭс“,
Россия, 127018, г.Москва, ул. Двинцев, д.12, к 1
Гарантийный период: 1 год
Информация о сервисных центрах:
www.harman.com/ru тел. +7-800-700-0467
Срок службы: 5 лет
Товар сертифицирован
Дата производства: Дата изготовления
устройства определяется по двум буквенным
обозначениям из второй группы символов
серийного номера изделия, следующих после
разделительного знака «-». Кодировка
соответствует порядку букв латинского
алфавита, начиная с января 2010 года:
000000-MY0000000, где «M» - месяц производства
(А - январь, B - февраль, C - март и т.д.) и «Y» - год
производства (A - 2010, B - 2011, C - 2012 и т.д.).
* Switch between HDMI ARC/ HDMI 1/ HDMI 2/ HDMI 3/ Optical/ AUX/ Bluetooth/ USB
** Switch between Standard/ music/voice/ movie/ sports sound mode
Barre de son, Caisson de graves, Télécommande,-
Adaptateur secteur, Câbles d'alimentation*, Câble
HDMI, Câble AUX, Supports muraux, Informations
sur le produit et guide de montage mural
* Le nombre de câbles d'alimentation varie selon
les régions
Contenu de la boîte
1
Positionner votre barre de son
2
Branchement de votre barre
de son
3
Alimenter votre système
4
Commander votre barre de son
5
• Puissance totale maximale: 450W
• Pression sonore max : 103db
• Réponse en fréquence : 35 Hz à 2 kHz
• Entrées vidéo HDMI: 3 entrées HDMI 2.0
• Sortie vidéo HDMI (avec canal de retour audio ARC)
: 1 sortie HDMI 2.0
• Version Bluetooth : 4.0
• Plage de fréquences du Bluetooth:
2402MHz - 2480MHz
• Puissance max. de l'émetteur: 6dbm (EIRP)
• Puissance maximale de la barre de son : 150 W
• Taille de haut-parleur de la barre de son : 6
haut-parleurs racetrack de 44 mm (1,75"), 3
haut-parleurs aigus de 19mm (0,75")
• Dimensions de la barre de son (L x H x P):
1018x58x78(mm)\40"x2,3"x3"
• Poids de la barre de son: 3 kg
• Consommation électrique de la barre de son (veille):
< 0,5W
• Soundbar input: DC 24V, 2.7A
• Puissance maximale du caisson de graves : 300W
• Taille de haut-parleur de caisson de graves200mm
(8") : 254 mm (10")
• Bande de fréquences du sans fil 5.8G : 5740MHz -
5840MHz
•Puissance max. de l'émetteur: 20 dbm (EIRP)
• Dimensions du caisson de graves (L x H x P) :
440x305x305(mm)\16"x12"x12"
• Poids du caisson de graves: 13kg
• Consommation électrique du caisson de graves
(veille): < 0,5W
• Consommation électrique du caisson de graves
(max) : 60W
• Dimensions de l’emballage (L x H x P) :
1097 x 365 x 450mm \ 43.2" x 14.4" x 17.7"
•Poids de l'emballage (brut): 17,85 kg
• Operating Temperature (Max): 45°C
2a. Placer la barre de son sur une table
2b. Montage mural de la barre de son
Utilisez de la bande adhésive pour coller le guide
papier de montage mural sur la paroi, enfoncez un
crayon au centre afin de marquer l'emplacement du
support mural puis retirez le papier.
Vissez les fixations murales sur le repère au crayon,
montez la vis à l'arrière de la barre de son puis
montez la barre de son sur la paroi.
9Caractéristiques du produit:
6a.
Appuyez sur le bouton Bluetooth de la
télécommande pour choisir la source Bluetooth.
JUMELAGE
6b.
CONNECTÉ
Choisissez «JBL Bar 3.1» pour vous connecter.
Remarque: enfoncez et maintenez 3 secondes le
bouton Bluetooth de la télécommande si vous voulez
jumeler un autre appareil mobile
Connexion Bluetooth
6
Utilisez la télécommande de votre téléviseur pour
commander votre barre de son.
8a. Avec la plupart des téléviseurs Samsung, LG,
Sony et Vizio*
La barre de son réagit automatiquement à la
télécommande de votre téléviseur. Enfoncez et
maintenez le bouton SHUFFLE de la
télécommande de la barre de son si vous voulez
désactiver cette fonction.
TÉLÉCOMMANDE DE TÉLÉVISEUR
DÉSACTIVÉE
* Pour les modèles de téléviseurs non
compatibles, veuillez vous reporter à la section
8b et exécuter un apprentissage de
télécommande IR.
8b. Avec d’autres téléviseurs, utilisez
l’apprentissage IR.
Veuillez programmer pas à pas et manuellement
la barre de son pour répondre à la
télécommande de votre téléviseur.
Premièrement, enfoncez et maintenez les
boutons VOLUME+ et SOURCE pour passer au
mode d'apprentissage.
APPRENTISSAGE
Appuyez sur le bouton marche/arrêt de la barre
de son et appuyez sur le bouton marche/arrêt de
la télécommande du téléviseur.
TERMINÉ
Suivez la même procédure pour VOLUME+ et
VOLUME-. Pour couper le son, appuyez sur le
boutons VOLUME+ et VOLUME- de la barre de
son et appuyez sur le bouton MUTE de la
télécommande du téléviseur.
Enfoncez et maintenez à nouveau les boutons
VOLUME+ et SOURCE sur la barre de son et
votre barre de son répond à présent à la
télécommande de votre téléviseur.
Réponse à la télécommande
de votre téléviseur
8
Appuyez sur le bouton Soundshift de la télécommande
pour activer la fonction Soundshift. Si Soundshift est
actif, lisez et suspendez votre source musicale pour
profiter de la commutation automatique entre vos
appareils mobiles (A) et le téléviseur (B).
JBL SoundShift®
7
5a. Panneau supérieur
Alimentation, Diminution du volume,
Augmentation du volume, Source
5b. Télécommande
1) Alimentation
2) Source*
3) Lecture / pause
4) Volume +
5) Volume -
6) Précédent
7) Suivant
8) Synchro audio+
9) Synchro audio -
10) Silence
11) Graves +
12) Graves -
13) Mode audio**
14) Marche/arrêt SoundShift
15) Aléatoire / Répétition
16) Marche/arrêt surround
17) Marche/arrêt mode
nocturne
18)
Atténuer la luminosité
19)
Bluetooth
3a. Branchement à votre téléviseur
HDMI OUT (ARC), HDMI, HDMI (ARC), OPTICAL
IN, OPTICAL, OPTICAL OUT
3b. Connexion à d’autres appareils
HDMI, Câble AUX, AUX-IN, HDMI IN, HDMI OUT
(ARC), AUX-OUT, HDMI OUT, HDMI IN / HDMI
(ARC)
* Commute HDMI ARC / HDMI 1 / HDMI 2 / HDMI 3 /
Optical / AUX / Bluetooth / USB
** Commute les modes audio standard/ musique/
voix/film/sports
ES Guía de inicio rápido PT Guia de Início Rápido
• Potencia total máxima: 450W
• SPL máximo: 103dB
• Respuesta en frecuencias de 35Hz a 2 KHz
• Entradas de vídeo HDMI: 3 entradas HDMI 2.0
• Salida de vídeo HDMI (con canal de retorno de audio
- ARC): 1 salida HDMI 2.0
• Versión Bluetooth: 4.0
• Intervalo de frecuencias: 2402MHz - 2480MHz
• Potencia transmitida máxima: 6 dBm (EIRP)
• Potencia total máxima de la barra de sonido: 150W
• Tamaño del transductor de la barra de sonido:
6 x unidades racetrack de 1,75", 3 x altavoces de
agudos de 0,75"
• Dimensiones (Ancho x Alto x Profundidad):
1018x58x78 (mm)/40"x2,3"x3"
• Peso de la barra de sonido: 3 kg
•Consumo de energía de la barra de sonido (en
espera): < 0,5 W
• Soundbar input: DC 24V, 2.7A
• Potencia total máxima del subwoofer: 300W
• Tamaño de transductor del subwoofer 8"
(200mm): 10"
• Intervalo de frecuencias inalámbricas 5.8G: 5.740
MHz - 2,48GHz
•Potencia transmitida máxima: 20 dBm (ERIP)
• Dimensiones (Ancho x Alto x Profundidad):
440 x 305 x 305 (mm)/16"x12"x12"
• Peso del subwoofer: 13 kg
•Consumo de energía del subwoofer (en espera):
<0,5W
• Consumo de energía del subwoofer (máximo): 60W
• Dimensiones (Ancho x Alto x Profundidad):
1097 x 365 x 450mm \ 43.2" x 14.4" x 17.7"
• Peso del paquete (bruto): 17.85kg
• Operating Temperature (Max): 45°C
9Especicaciones del producto
Utilizar el control remoto de su televisor para
controlar la barra de sonido.
8a. Para la mayoría de televisores Samsung, LG,
Sony y Vizio*
La barra de sonido responde al control remoto
del televisor automáticamente. Para desactivar
esta función, mantenga pulsado el botón
SHUFFLE del control remoto de la barra de
sonido.
TV REMOTE OFF
* Para modelos de televisor no compatibles, siga
las indicaciones de la sección 8b y realice el
aprendizaje remoto del control mediante IR.
8b. Para otros televisores, utilice el aprendizaje
del control remoto mediante IR.
Programe manualmente la barra de sonido para
responder al control remoto del televisor paso a
paso. En primer lugar, pulse y mantenga pulsado
el botón VOLUME+ y SOURCE para acceder al
modo de aprendizaje.
APRENDIZAJE
A continuación, pulse el botón POWER
(Encender/Apagar) en la barra de sonido y el
botón POWER (Encender/Apagar) del control
remoto del televisor.
TERMINADO
Siga el mismo procedimiento para VOLUME- y
VOLUME+. Para silenciar, pulse a la vez los
botones VOLUME+ y VOLUME- de la barra de
sonido y el botón MUTE del control remoto del
televisor.
Mantenga pulsados los botones VOLUME+ y
SOURCE de la barra de sonido de nuevo; ahora,
la barra de sonido responderá al control remoto
del televisor.
Responder al control remoto
del televisor
8
Pulse el botón RC Soundshift para activar la función
Soundshift.
Con Soundshift activado, es posible reproducir y pausar
el origen de música para disfrutar del cambio automático
entre dispositivos móviles (A) y el televisor (B).
JBL SoundShift®
7
Nota: Para obtener información completa sobre el
uso de la JBL Bar 3.1, descargue el manual del
propietario completo de www.jbl.com.
Barradesonido,Subwoofer,Controlremoto,
Adaptador de alimentación, Cables de
alimentación*, Cable HDMI, Cable AUX, Soportes
para montaje mural, Información de producto y guía
de montaje mural
* Los números de los cables de alimentación varían
según la región
Contenido de la caja
1
Colocar la barra de sonido
2
Conectar la barra de sonido
3
Encender el sistema
4
Controlar la barra de sonido
5
Utilice cinta adhesiva para pegar la guía de papel
para montaje mural en la pared. Con la punta de un
bolígrafo marque el centro para marcar la pared en
la ubicación de montaje y quite el papel.
Atornille los soportes para montaje mural sobre la
marca del bolígrafo. Sujete el tornillo en la parte
posterior de la barra de sonido y, a continuación,
cuelgue la barra de sonido en la pared.
2a. Colocar la barra de sonido sobre la mesa
2b. Montar la barra de sonido en la pared
6a.
Pulse el botón RC Bluetooth para cambiar al
origen Bluetooth.
EMPAREJAMIENTO
6b.
CONECTADO
Seleccione "JBL Bar 3.1" para conectar
Nota: Mantenga pulsado el botón de control remoto
Bluetooth durante 3segundos para emparejar con otro
dispositivo móvil
Conexión Bluetooth
6
5b. Control remoto
1) Alimentación
2) Fuente*
3) Reproducir/Pausa
4) Volumen +
5) Volumen -
6) Anterior
7) Siguiente
8) Sincronización audio +
9) Sincronización audio -
10) Silencio
11) Bajos +
12) Bajos -
13) Modo de sonido**
14) Soundshift Activado/
Desactivado
15) Mezclar/Repetir
16) Envolvente Activado/
Desactivado
17) Modo noche Activado/
Desactivado
18) Atenuar pantalla
19) Bluetooth
3a. Conectar con el televisor
HDMI OUT (ARC), HDMI, HDMI(ARC),
OPTICAL IN, OPTICAL (Óptico), OPTICAL OUT
3b. Conectar con otros dispositivos
Cable AUX, AUX IN, HDMI IN, AUX OUT, HDMI
OUT, HDMI IN/HDMI (ARC)
* Cambiar entre HDMI ARC/HDMI 1/HDMI 2/
HDMI 3/Optical/ AUX/Bluetooth/USB
** Cambiar entre los modos de sonido estándar/
música/voz/cine/deportes
• Total Daya Maksimum : 450W
• SPL Maksimum : 103db
• Respons Frekuensi : 35Hz hingga 2KHz
• Input Video HDMI : 3 Input HDMI 2.0
• Output Video HDMI (dengan Audio Return Channel) :
1 output HDMI 2.0
• Versi Bluetooth : 4.0
•Rentang Frekuensi Bluetooth : 2402MHz-2480MHz
• Daya Transmisi Maksimum : 6dbm (EIRP)
• Daya Maksimum Soundbar : 150W
• Ukuran Transduser Soundbar : 6 x racetrack driver
ukuran 1,75" dan 3 x tweeter ukuran 0,75"
• Dimensi Soundbar (P x T x L) :
1018x58x78(mm)\40"x2,3"x3"
• Berat Soundbar : 3kg
• Konsumsi Daya Soundbar (siaga) : < 0,5 W
• Soundbar input: DC 24V, 2.7A
• Daya Maksimum Subwoofer : 300W
• Ukuran Transduser Subwoofer 8” (200mm) : 10"
• 5,8G Rentang Frekuensi Nirkabel :
5740MHz-5840MHz
• Daya Transmisi Maksimum : 20dbm (EIRP)
• Dimensi Subwoofer (P x T x L) : 440 x 305 x 305
(mm) \ 16" x 12" x 12"
• Berat Subwoofer : 13kg
• Konsumsi Daya Subwoofer (siaga) : < 0,5 W
• Konsumsi Daya Subwoofer (maksimal) : 60W
• Dimensi Kemasan (P x T x L) : 1097 x 365 x 450mm \
43.2" x 14.4" x 17.7"
• Berat Kemasan (Berat Kotor) : 17,85kg
• Operating Temperature (Max): 45°C
9Spesikasi Produk
Gunakan remote kontrol TV Anda untuk
mengontrol soundbar.
8a. Untuk sebagian besar TV Samsung, LG, Sony,
dan Vizio*
Soundbar merespons remote kontrol TV Anda
secara otomatis. Tekan dan tahan tombol
SHUFFLE (acak) remote kontrol soundbar jika
Anda ingin menonaktifkan fungsi ini.
TV REMOTE OFF (Remote TV Nonaktif)
*Untuk model TV yang tidak kompatibel, ikuti
bagian 8b dan lakukan pengenalan remote IR.
8b. Untuk TV lainnya, lakukan pengenalan
remote IR.
Program soundbar secara manual agar
merespons remote kontrol TV Anda selangkah
demi selangkah. Pertama, tekan dan tahan
tombol VOLUME+ (Tambah Volume) dan
SOURCE (Sumber) untuk masuk ke mode
pengenalan.
LEARNING (Mempelajari)
Kemudian, tekan tombol POWER (Daya) pada
soundbar dan tekan tombol POWER (Daya) pada
remote kontrol TV.
DONE (Selesai)
Lakukan langkah yang sama untuk VOLUME -
(Kurangi Volume) dan VOLUME + (Tambah
Volume). Untuk fungsi penonaktifan audio, tekan
kedua tombol yakni VOLUME + (Tambah
Volume) dan VOLUME - (Kurangi Volume) pada
soundbar dan tekan tombol MUTE (Bisu) pada
remote kontrol TV.
Tekan dan tahan tombol VOLUME+ (Tambah
Volume) dan SOURCE (Sumber) pada soundbar
lagi dan soundbar pun kini merespons remote
kontrol TV Anda.
Reaksi terhadap Remote
Kontrol TV Anda
8
Tekan tombol RC Soundshift untuk mengaktifkan fitur
Soundshift.
Ketika Soundshift aktif, putar dan hentikan sementara
sumber musik untuk menikmati peralihan otomatis
antara perangkat mobile (A) dan TV (B).
JBL SoundShift®
7
Catatan: Untuk informasi selengkapnya tentang
penggunaan semua fitur JBL Bar 3.1, unduh
Panduan Pengguna lengkap dari www.jbl.com.
Soundbar, Sub-woofer, Remote Kontrol, Adaptor
Daya,KabelDaya*,KabelHDMI,KabelAUX,Braket
Dudukan Dinding, Informasi Produk & Pemandu
dudukan dinding
* Nomor kabel daya berbeda-beda tergantung wilayah
Isi kotak
1
Letakkan soundbar Anda
2
Hubungkan soundbar Anda
3
Daya sistem Anda
4
Kontrol soundbar Anda
5
Gunakan plester untuk menempelkan pemandu kertas
dudukan dinding ke dinding, tandai bagian tengahnya
dengan menggunakan penda dsb. untuk menandai
lokasi braket dudukan dinding lalu lepaskan kertas.
Sekrup braket dudukan dinding di bagian yang sudah
ditandai tadi; Pasang sekrup di bagian belakang
soundbar; kemudian kaitkan soundbar di dinding.
2a. Letakkan Soundbar di atas meja
3b. Hubungkan ke perangkat lain
Kabel AUX, AUX IN, HDMI IN, AUX OUT, HDMI
OUT, HDMI IN / HDMI (ARC)
2b. Pasang SoundBar di dinding
6a.
Tekan tombol RC Bluetooth untuk masuk ke
sumber Bluetooth
MENYAMBUNG
6b.
TERSAMBUNG
Pilih "JBL Bar 3.1" untuk menyambung
Keterangan: Tekan dan tahan tombol Bluetooth Remote
kontrol selama 3 detik jika Anda ingin menyambungkan
perangkat mobile lainnya lagi
Koneksi Bluetooth
6
5a. Panel Atas
Daya, Volume Down (Kurangi Volume),
Volume Up (Tambah Volume), Sumber
5b. Kontrol jarak jauh
1) Daya
2) Sumber*
3) Play (Putar) / Pause
(Hentikan Sementara)
4) Volume + (Tambah
Volume)
5) Volume - (Kurangi
Volume)
6) Sebelumnya
7) Berikutnya
8) Audio Sync + (Tambah
Sinkronisasi Audio)
9) Audio Snyc - (Kurangi
Sinkronisasi Audio)
10) Matikan suara
11) Bass + (Tambah Bass)
12) Bass - (Kurangi Bass)
13) Mode suara**
14) Soundshift Aktif /
Nonaktif
15) Shuffle / Repeat
(Acak / Ulang)
16) Surround Aktif /
Nonaktif
17) Mode Malam Aktif /
Nonaktif
18) Redupkan layar
19) Bluetooth
3a. Hubungkan ke TV Anda
HDMI OUT (ARC), HDMI, HDMI (ARC),
OPTICAL IN, OPTICAL, OPTICAL OUT
* Beralih antara HDMI ARC/ HDMI 1/ HDMI 2/
HDMI 3/ Optical/ AUX/ Bluetooth/ USB
** Bzeralih antara mode suara Standar/
musik/vokal/ film/ olahraga
JBL SoundShift®
7
1
2
3
*For non-compatible TV models, please follow section 8b and do IR remote learning
LEARNING
>5 s
5a. Panel superior
Alimentación, Reducir volumen, Aumentar volumen,
Fuente
• Potência máxima: 450 W
• SPL máximo: 103 dB
•Resposta de frequência: 35 Hz a 2 KHz
• Entradas de vídeo HDMI: 3 entradas HDMI 2.0
• Saída de vídeo HDMI (com Audio Return Channel):
1 saída HDMI 2.0
• Versão Bluetooth: 4.0
• Intervalo de frequência do transmissor Bluetooth:
2.402 a 2.480 MHz
•Potência máxima do transmissor Bluetooth: 6 dBm
(EIRP)
•Potência máxima da soundbar: 150 W
• Tamanho do transdutor da soundbar: 6 drivers de
1,75" e 3 tweeters de 0,75"
• Dimensões da soundbar (A x L x P):
1018×58×78mm(40"×2,3"×3")
• Peso da soundbar: 3 kg
• Consumo de energia da soundbar (em espera):
<0,5W
• Soundbar input: DC 24V, 2.7A
• Potência máxima do subwoofer: 300 W
• Tamanho do transdutor do subwoofer de
8” (200 mm): 10"
• Intervalo de frequência wireless 5.8G: 5.740 a
5.840 MHz
• Potência máxima do transmissor: 20 dBm (EIRP)
• Dimensões da soundbar (A x L x P): 440 × 305 ×
305 mm (16" × 12" × 12")
• Peso do subwoofer: 13 kg
• Consumo de energia do subwoofer (em espera):
<0,5W
•Consumo de energia do subwoofer (máx.): 60W
• Dimensões da embalagem (A × L × P):
1097 x 365 x 450mm \ 43.2" x 14.4" x 17.7"
• Peso da soundbar embalada (bruto): 17,85 kg
• Operating Temperature (Max): 45°C
9Especicações do produto
A soundbar pode ser controlada pelo controle
remoto da TV
8a. Para a maioria das TVs Samsung, LG, Sony e
Vizio*
A soundbar responde automaticamente ao
controle remoto da TV. Para desabilitar essa
função, pressione longamente o botão SHUFFLE
da soundbar.
DESLIGAR CONTROLE REMOTO DA TV
*Se a sua TV for incompatível, siga as instruções
na Seção 8b para ensinar a soundbar a entender
os sinais de um controle remoto por
infravermelho.
8b. Para outros modelos de TV, use o
aprendizado de sinais de infravermelho.
Para outros modelos de TV, use o aprendizado
de sinais de infravermelho
Programe manualmente a soundbar para
responder aos sinais do controle remoto da TV.
Primeiro, pressione longamente os botões
VOLUME+ e SOURCE para entrar no modo de
aprendizado.
APRENDIZADO
Em seguida, pressione os botões LIGA da
soundbar e do controle remoto da TV
PRONTO
Siga o mesmo procedimento para VOLUME - e
VOLUME +. Para programar o sinal de mudo,
pressione VOLUME + e VOLUME - na soundbar
e depois MUTE no controle remoto da TV.
Pressione longamente os botões VOLUME+ e
SOURCE da soundbar. Assim, ela passará a
responder aos sinais do controle remoto da TV.
Responde ao controle
remoto da TV
8
Pressione o botão RC SoundShift para ligar o recurso
SoundShift.
Quando o SoundShift está ativado, a soundbar alterna
automaticamente entre dispositivos móveis (A) e a TV (B)
sempre que o sinal de um dispositivo móvel é ligado ou
desligado.
JBL SoundShift®
7
Obs: O Manual do Proprietário da JBL Bar 3.1
contém instruções completas sobre como usar a
soundbar e está disponível em www.jbl.com.
Soundbar, Subwoofer, Controle remoto, Adaptador
de energia, Cabos de alimentação*, Cabo HDMI,
Cabo AUX, Suportes para montagem em parede,
Informações sobre o produto e instruções para
montagem em parede
* Os cabos de alimentação variam em função da
região
Conteúdo da caixa
1
Posicionamento da soundbar
2
Conecte a soundbar
3
Alimentação do sistema
4
Controles da soundbar
5
2a. Posicione a soundbar na mesa
2b. Montagem da soundbar em parede
Coleogabaritodepapelnaparedeusandofita
adesiva, perfure o centro do gabarito com a ponta de
uma caneta para assinalar o local de fixação do
suporte e retire o papel.
Aparafuse os suportes de montagem em parede no
pontomarcadocomacanetaeaperteoparafusona
parte traseira da soundbar. Em seguida, fixe a
soundbar na parede.
3b. Conexão a outros dispositivos
Cabo AUX, AUX IN, HDMI IN, AUX OUT, HDMI
OUT, HDMI IN / HDMI (ARC)
6a.
Pressione o botão RC Bluetooth para entrar na
fonte Bluetooth.
EMPARELHAMENTO
6b.
CONECTADO
Selecione o dispositivo "JBL Bar 3.1" para conectar
Importante: Para emparelhar outro dispositivo móvel,
pressione o botão Bluetooth do controle remoto por 3
segundos
Conexão Bluetooth
6
5a. Painel superior
Alimentação, Volume -, Volume +, Fonte
5b. Controle remoto
1) Alimentação
2) Fonte*
3) Play / Pausa
4) Volume +
5) Volume -
6) Anterior
7) Próximo
8) Sinc áudio +
9) Sinc áudio -
10) Mudo
11) Graves +
12) Graves -
13) Modo de som**
14) Liga / desliga soundshift
15) Reordenar / Repetir
16) Liga / desliga surround
17) Liga / desliga modo noturno
18) Reduzir luminosidade do
display
19) Bluetooth
3a. Conexão a TV
HDMI OUT (ARC), HDMI, HDMI (ARC),
OPTICAL IN, OPTICAL, OPTICAL OUT
* Alterna entre HDMI ARC, HDMI 1, HDMI 2,
HDMI 3, Optical, AUX, Bluetooth e USB
** Alterna entre os modos padrão, música, voz,
filme e esportes
DE Kurzanleitung
• Gesamte Verstärkerleistung: 450W
•Maximaler Schalldruckpegel: 103dB
• Frequenzgang: 35Hz bis 2 kHz
• HDMI-Videoeingänge: 3 HDMI 2.0-Eingänge
• HDMI-Videoausgang (mit ARC (Audio Return
Channel)-Unterstützung): 1 HDMI 2.0-Ausgang
• Bluetooth-Version: 4.0
• Bluetooth-Frequenzbereich: 2402 – 2480MHz
•Max. Übertragungsleistung: 6dBm (EIRP)
• Max. Verstärkerleistung der Soundbar: 150W
• Schallgebergröße der Soundbar: „6 x 1,75"“
Racetrack-Lautsprecher, 3 x 0,75" „Hochtöner“
• Soundbar-Abmessungen (L x B x H):
1018x58x78(mm)\40"x2,3"x3"
• Soundbar-Gewicht: 3kg
• Energieverbrauch der Soundbar (im Standby):
<0,5W
• Soundbar input: DC 24V, 2.7A
• Max. Verstärkerleistung des Subwoofers: 300 W
• Schallgebergröße des Subwoofers 8" (200mm): 10"
• 5,8G WLAN-Frequenzbereich: 5740 – 5840MHz
• Max. Übertragungsleistung: 20dBm (EIRP)
• Subwoofer-Abmessungen (L x B x H):
440x305x305(mm)\16"x12"x12"
• Subwoofer-Gewicht: 13 kg
•Energieverbrauch des Subwoofers (im Standby):
<0,5W
•Energieverbrauch des Subwoofers (max.): 60 W
• Verpackungsabmessungen (L x B x H):
1097 x 365 x 450mm \ 43.2" x 14.4" x 17.7"
• Verpackungsgewicht (brutto): 17,85 kg
• Operating Temperature (Max): 45°C
9Produktspezikationen
Verwenden Sie Ihre eigene TV-Fernbedienung für
die Steuerung der Soundbar.
8a. Für die meisten Fernsehgeräte von Samsung,
LG, Sony und Vizio*
Die Soundbar reagiert automatisch auf die
Fernbedienung des Fernsehgeräts. Halten Sie die
Soundbar Fernbedienung SHUFFLE-Taste der
Soundbar-Fernbedienung gedrückt, wenn diese
Funktion deaktiviert werden soll.
*Folgen Sie bei nicht-kompatiblen TV-Modellen
bitte der Beschreibung in Abschnitt 8b und
programmieren Sie die IR-Fernbedienung
entsprechend
TV-FERNBEDIENUNG AUS
8b. Führen Sie bei anderen Fernsehgeräten die
Programmierung der IR-Fernbedienung durch
Programmieren Sie bitte die Soundbar manuell
Schritt für Schritt, damit sie sich mit der
Fernbedienung Ihres Fernsehgeräts steuern lässt.
Halten Sie zuerst die Tasten VOLUME+ und
SOURCE gedrückt, um den Programmiermodus
zu starten.
PROGRAMMIERUNG
Drücken Sie die POWER (EIN-/AUS)-Taste an der
Soundbar und die EIN-/AUS-Taste auf der
Fernbedienung des Fernsehgeräts.
FERTIG
Folgen Sie dem gleichen Verfahren für die Tasten
VOLUME- und VOLUME+. Drücken Sie zum
Stummschalten die beiden Tasten VOLUME+
und VOLUME- an der Soundbar und drücken Sie
die Taste MUTE auf der Fernbedienung des
Fernsehgeräts.
Halten Sie die Tasten VOLUME+ und SOURCE
an der Soundbar erneut gedrückt. Jetzt reagiert
Ihre Soundbar auf die Fernbedienung Ihres
Fernsehgeräts.
Steuerung mit Ihrer
TV-Fernbedienung
8
Drücken Sie die Soundshift-Taste auf der Fernbedienung,
um die Soundshift-Funktion zu aktivieren.
Wenn Soundshift eingeschaltet ist, starten und
unterbrechen Sie die Wiedergabe der Musikquelle, um
zwischen Ihren Mobilgeräten (A) und dem TV-Gerät (B) zu
wechseln.
JBL SoundShift®
7
Hinweis: Vollständige Informationen über die
Verwendung des JBL Bar 3.1 finden Sie in der
vollständigen Bedienungsanleitung unter
www.jbl.com.
Soundbar, Subwoofer, Fernbedienung,
Netzadapter, Netzkabel*, HDMI-Kabel, AUX-Kabel,
Wandhalterungen, Produktinformationen und
Anleitung für Wandmontage
* Anzahl der Netzkabel variiert je nach Region
Was bendet sich in
der Verpackung
1
Aufstellen der Soundbar
2
Anschließen der Soundbar
3
Einschalten der Anlage
4
Steuern der Soundbar
5
2a. Aufstellen der Soundbar auf einem Tisch
2b. Wandmontage der Soundbar
Kleben Sie die Montageskizze mit Klebeband an die
Wand. Drücken Sie mit einer Stiftspitze ein Loch durch
die Mitte, um die Position für die Wandhalterung zu
markieren, und entfernen Sie das Papier.
Schrauben Sie die Wandhalterung an der
markierten Position fest. Befestigen Sie die
Schraube auf der Rückseite der Soundbar und
hakenSiedieSoundbarandieWand.
3b. Anschließen an andere Geräte
AUX-Kabel, AUX IN, HDMI IN, AUX OUT, HDMI
OUT, HDMI IN / HDMI (ARC)
6a.
Drücken Sie Bluetooth-Taste auf der Fernbedienung,
um die Bluetooth-Quelle aufzurufen
KOPPLUNG AKTIV
6b.
VERBUNDEN
Wählen Sie zum Koppeln "JBL Bar 3.1"
Bemerkung: Halten Sie die Bluetooth-Taste auf der
Fernbedienung 3 Sekunden lang gedrückt, wenn ein
anderes Mobilgerät gekoppelt werden soll
Bluetooth-Verbindung
6
5a. Oberseite
Ein/Aus, Lautstärke niedriger, Lautstärke höher, Quelle
5b. Fernbedienung
1) Ein/Aus
2) Quelle*
3) Wiedergabe / Pause
4) Lautstärke +
5) Lautstärke -
6) Zurück
7) Weiter
8) Audio Sync +
9) Audio Snyc -
10) Stummschaltung
11) Bässe +
12) Bässe -
13) Sound-Modus**
14) Soundshift Ein/Aus
15) Zufällige
Wiedergabe/Wiederholen
16) Surround Ein/Aus
17) Nachtmodus Ein/Aus
18) Displaybeleuchtung
dimmen
19) Bluetooth
3a. Anschließen an das Fernsehgerät
HDMI OUT (ARC), HDMI, HDMI(ARC),
OPTICAL IN, OPTICAL, OPTICAL OUT
* Wechselt zwischen HDMI ARC/HDMI 1/ HDMI
2/ HDMI 3/ Optical/ AUX/ Bluetooth/USB
** Wechselt zwischen Sound-Modus Standard/
Musik/ Sprache/ Film/ Sport
IT Guida di avvio rapido
• Potenza massima totale: 450W
• SPL massimo: 103dB
• Risposta in frequenza: 35Hz - 2KHz
• Ingressi Video HDMI: 3 Ingressi HDMI 2.0
• Uscita Video HDMI (con Audio Return Channel):
1 Uscita HDMI 2.0
• Versione Bluetooth: 4.0
• Gamma di frequenza Bluetooth:
2402MHz-2480MHz
•Potenza di trasmissione massima: 6dbm (EIRP)
• Potenza massima Soundbar: 150W
• Misura del trasduttore della Soundbar: "6 x 1.75"
driver recetrack 3 x 0.75"" tweeter"
• Dimensioni Soundbar (L x A x P): 1018 x 58 x 78
(mm) \ 40" x 2.3" x 3"
• Peso Soundbar: 3kg
• Consumo Energetico Soundbar (standby): <0,5W
• Soundbar input: DC 24V, 2.7A
• Potenza massima del subwoofer: 300W
• Misura del trasduttore del subwoofer da 8” (200mm)
:10"
• Gamma di frequenza wireless 5.8G:
5740MHz-5840MHz
•Potenza di trasmissione massima: 20dbm (EIRP)
• Dimensioni del subwoofer (L x A x P): 440 x 305 x
305(mm)\16"x12"x12"
• Peso del Subwoofer: 13kg
• Consumo Energetico del subwoofer (standby):
<0,5W
• Consumo Energetico del subwoofer (max): 60W
• Dimensioni dell'imballo (L x A x P):
1097 x 365 x 450mm \ 43.2" x 14.4" x 17.7"
• Peso dell'imballo (lordo): 17,85kg
• Operating Temperature (Max): 45°C
9Speciche del prodotto
Utilizzo del telecomando della TV per controllare
la Soundbar.
8a. Per la maggior parte dei televisori Samsung,
LG, Sony e Vizio*
La Soundbar risponde automaticamente ai
comandi del telecomando del tuo TV. Premere e
tenere premuto il pulsante SHUFFLE sul
telecomando della soundbar se si desidera
disattivare questa funzione.
SPEGNIMENTODELTELECOMANDODELTV
* Per i modelli di TV non compatibili, seguire la
sezione 8b ed effettuare la procedura di
programmazione del telecomando IR
8b. Per gli altri TV, effettuare la procedura di
programmazione del telecomando IR
Programmare manualmente passo a passo la
Soundbar per rispondere ai comandi del
telecomando del televisore. Innanzitutto, premere
e tenere premuti insieme i pulsanti VOLUME+ e
SOURCE per entrare nella modalità di
programmazione.
PROGRAMMAZIONE
Quindi, premere il tasto POWER (Alimentazione)
sulla Soundbar e premere il tasto POWER del
telecomando del televisore.
FATTO
Seguire la stessa procedura per VOLUME - e
VOLUME + . Per la funzione mute, premere
entrambi i pulsanti VOLUME + e VOLUME - sulla
Soundbar e premere il pulsante MUTE sul
telecomando del televisore.
Premere e tenere premuti nuovamente i tasti
VOLUME+ e SOURCE sulla Soundbar, ed ora la
Soundbar risponderà ai comandi del
telecomando del televisore.
Controllo tramite il telecomando
della TV
8
Premere sul telecomando il tasto Soundshift per
attivare la funzione Soundshift.
Mentre Soundshift è attivo, riprodurre e mettere in
pausa la fonte musicale per usufruire del passaggio
automatico tra i dispositivi mobili (A) e la TV (B).
JBL SoundShift®
7
Nota: Per informazioni complete su come utilizzare
al meglio JBL Bar 3.1, scarica il Manuale di
istruzioni completo da www.jbl.com.
Soundbar, Subwoofer, Telecomando,
Trasformatore, Cavi di alimentazione*, Cavo HDMI
Cavo AUX, Supporti da parete, Informazioni sul
prodotto & Guida all'installazione a muro
* Il numero dei cavi di alimentazione cambia a
seconda della regione
Contenuto della confezione
1
Posizionamento della soundbar
2
Collegamento della soundbar
3
Accensione del sistema
4
Controllo della soundbar
5
Utilizzare del nastro adesivo per attaccare la dima di
carta sulla parete, spingere la punta di una penna
attraverso il centro per contrassegnare la posizione
della staffa a parete e rimuovere la dima.
Avvitare le staffe per il montaggio a parete in
corrispondenza del segno della penna; fissare la
vite sul retro della Soundbar; quindi agganciare la
Soundbar sulla parete.
2a. Posizionamento della soundbar su un tavolo
3b. Collegamento ad altri dispositivi
Cavo AUX, AUX IN, Ingresso AUX, Uscita AUX,
Uscita HDMI, Ingresso HDMI / HDMI (ARC)
2b. Montaggio a parete della Soundbar
6a.
Premere sul telecomando il tasto Bluetooth per
attivare la sorgente Bluetooth.
ABBINAMENTO
6b.
CONNESSO
Scegliere "JBL Bar 3.1" per collegare
Osservazione Tenere premuto il pulsante Bluetooth del
telecomando per 3 secondi se si desidera abbinare un
altro dispositivo mobile
Connessione Bluetooth
6
5a. Pannello superiore
Alimentazione, Volume giù, Volume su, Sorgente
5b. Telecomando
1) Alimentazione
2) Sorgente*
3) Play/Pause
4) Volume +
5) Volume -
6) Precedente
7) Prossimo
8) Sync Audio +
9) Snyc Audio -
10) Mute
11) Bassi +
12) Bassi -
13) Modalità audio**
14) Soundshift On/ off
15) Casuale / Ripeti
16) Surround On/ off
17) Modalità notte On/ off
18) Dimming display
19) Bluetooth
3a. Collegamento al TV
Uscita HDMI (ARC), HDMI, HDMI ARC,
Ingresso OTTICO, OTTICO, Uscita OTTICO
* Cicla in sequenza fra HDMI ARC/ HDMI 1/
HDMI 2/ HDMI 3/ Ottico/ AUX/ Bluetooth/ USB
** Cicla in sequenza fra le modalità audio
Standard/ musica/voce/ film/ sport
• Totale maximale vermogen: 450W
• Maximale SPL: 103db
• Frequentiebereik: 35Hz tot 2KHz
• HDMI video-ingangen: 3 HDMI 2.0 uitgangen
• HDMI video-uitgang (met Audio Return Channel): 1
HDMI 2.0 uitgang
• Bluetooth-versie: 4.0
• Bluetooth frequentiebereik: 2.402MHz-2.480MHz
• Nominaal zendvermogen: 6dbm (EIRP)
• Maximaal vermogen soundbar: 150W
• Soundbar Transducer afmeting: "6 x 1.75""
racetrack drivers 3 x 0.75"" tweeter"
• Soundbar afmetingen (B x H x L):
1018x58x78(mm)\40"x2.3"x3"
•Gewicht soundbar: 3kg
• Soundbar stroomverbruik (standby): <0,5W
• Soundbar input: DC 24V, 2.7A
• Subwoofer maximaal vermogen: 300W
• Subwoofer transducer afmeting 8” (200mm) : 10"
• 5.8G Draadloos frequentiebereik:
5.740MHz-5.840MHz
•Nominaal zendvermogen: 20dbm (EIRP)
• Subwoofer afmetingen (B x H x L) :
440x305x305(mm)\16"x12"x12"
• Gewicht subwoofer: 13kg
• Soundbar stroomverbruik (standby): <0,5W
• Subwoofer stroomverbruik (max): 60W
• Verpakkingsafmetingen (B x H x L):
1097 x 365 x 450mm \ 43.2" x 14.4" x 17.7"
• Gewicht verpakking (bruto): 17,85kg
• Operating Temperature (Max): 45°C
9Productspecicaties
Gebruik je eigen TV-afstandsbediening om je
soundbar te bedienen
8a. Voor de meeste modellen van Samsung, LG,
Sony en Vizio TVs*
De soundbar reageert automatisch op je
tv-afstandsbediening. De SHUFFLE-toets op de
afstandsbediening van de soundbar ingedrukt
houden om deze functie uit te schakelen.
TV-AFSTANDSBEDIENING UIT
*Volg de aanwijzing in Sectie 8b en vol de
instructie voor inleren van de
IR-afstandsbediening voor niet-compatibele
tv-modellen
8b. De IR-afstandsbediening inleren voor gebruik
met andere TV's.
De soundbar handmatig programmeren om met
de afstandsbediening van je TV te gebruiken. De
toetsen VOLUME+ en SOURCE ingedrukt
houden om de inleren-modus in te schakelen.
INLEREN
Druk op de Aan/uit-toets op de soundbar en
druk dan op de Aan/uit-toets van de
afstandsbediening van de TV.
GEREED
Volg dezelfde procedure voor VOLUME- en
VOLUME+. Druk voor de dempingsfunctie op de
toetsen VOLUME+ en VOLUME- op de soundbar
en druk op de MUTE-toets op de
afstandsbediening van de TV.
Houd de VOLUME+ en SOURCE-toets op de
soundbar weer ingedrukt en de soundbar
reageert op je tv-afstandsbediening.
Regeert op je eigen
TV-afstandsbediening
8
Druk op de RC Bluetooth-toets om de
Soundshift-functie in te schakelen
Soundshift inschakelen en muziek afspelen en
pauzeren om te profiteren van auto-switch tussen je
mobiele apparaten (A) en TV (B).
JBL SoundShift®
7
Opmerking: Voor volledige informatie over het
gebruik van alle functies van de JBL Bar 3.1 kun je
de gebruikershandleiding downloaden van
www.jbl.com.
Soundbar, Subwoofer, Afstandsbediening,
Voedingsadapter, Voedingskabels*, HDMI-kabel,
AUX-kabel, Muurbevestigingsbeugels,
Productinformatie & Aanwijzingen voor
muurmontage
* Voedingskabelnummers variëren per regio
Verpakkingsinhoud
1
Plaatsing van je soundbar
2
De soundbar aansluiten
3
Schakel je systeem in
4
De soundbar instellen
5
Gebruik tape om het papieren sjabloon aan de
muur te plakken. Druk met een pen door het
midden om de locatie van de muurmontagebeugel
te markeren en verwijder het papier.
Schroef de muurbevestigingsbeugels op de
penmarketing. Bevestig de schroef aan de
achterzijde van de soundbar en haak de soundbar
aan de muur.
2a. Plaats de soundbar op een tafel
3b. Aansluiten op andere apparaten
AUX-kabel, AUX IN, HDMI IN, AUX OUT, HDMI
OUT, HDMI IN / HDMI (ARC)
2b. Monteer de soundbar aan de muur
6a.
Druk op de RC Bluetooth-toets om Bluetooth in te
schakelen
KOPPELEN
6b.
AANGESLOTEN
Selecteer "JBL Bar 3.1" om aan te sluiten
Opmerking: Houd de Bluetooth-toets op de
afstandsbediening 3 seconden ingedrukt als je een
ander mobiel apparaat wilt koppelen
Bluetooth verbinding
6
5a. Bovenpaneel
Voeding, Volume lager, Volume hoger, Bron
5b. Afstandsbediening
1) Voeding
2) Bron*
3) Weergave/Pauze
4) Volume +
5) Volume -
6) Vorige
7) Volgende
8) AudioSync+
9) AudioSnyc-
10) Dempen
11) Bass +
12) Bass -
13) Geluidsmodus**
14) Soundshift Aan/Uit
15) Shuffle/Herhalen
16) Surround Aan/Uit
17) Nachtmodus Aan/Uit
18) Display dimmen
19) Bluetooth
3a. De TV aansluiten
HDMI OUT (ARC), HDMI, HDMI(ARC),
OPTICAL IN, OPTICAL, OPTICAL OUT
* Schakel tussen HDMI ARC/ HDMI 1/ HDMI 2/
HDMI 3/ Optical/ AUX/ Bluetooth/ USB
** Schakel tussen Standaard/muziek/spraak/
film/sportgeluid-modus
• Total maksimal effekt : 450W
• Maks. SPL : 103db
• Frekvensrespons: 35Hz til 2kHz
•HDMI-videoinnganger : 3 HDMI 2.0 innganger
• HDMI videoutgang (med Audio Return Channel) : 1
HDMI 2.0 utgang
• Bluetooth-versjon : 4.0
• Bluetooth frekvensområde : 2402MHz-2480MHz
• Maks. sendereffekt : 6dbm (EIRP)
• Lydplanke maksimal kraft : 150W
• Størrelse på lydplankens høyttalerelement : "6 x
1.75"" racetrack-elementer 3 x 0.75"" diskant"
• Lydplankens mål (B x H x D) : 1018 x 58 x 78 (mm) \
40" x 2,3" x 3"
• Lydplankens vekt : 3kg
• Lydplankens strømforbruk (standby) : < 0,5W
• Soundbar input: DC 24V, 2.7A
• Subwooferens maksimale effekt: 300W
• Størrelse på subwofferens høyttalerelement
8" (200 mm) : 10"
• 5,8G trådløst frekvensområde : 5740MHz-5840MHz
• Maks. sendereffekt : 20dbm (EIRP)
• Subwooferens mål (B x H x D) : 440 x 305 x 305
(mm) \ 16" x 12" x 12"
• Subwooferens vekt : 13kg
• Subwooferens strømforbruk (standby) : < 0,5W
• Subwooferens strømforbruk (maks) : 60W
• Emballasjens mål (B x H x D):
1097 x 365 x 450mm \ 43.2" x 14.4" x 17.7"
• Emballasjens vekt (brutto) : 17,85kg
• Operating Temperature (Max): 45°C
9Produktspesikasjoner
Bruk TV-ens fjernkontroll til å betjene lydplanken
8a. For de este Samsung, LG, Sony og Vizio
TV-er*
Lydplanken reagerer automatisk på
TV-fjernkontrollen. Trykk og hold inne
lydplankens SHUFFLE-knapp hvis du vil
deaktivere denne funksjonen.
TV-FJERNKONTROLL AV
*For ikke-kompatible TV-modeller, følg avsnitt 8b
og utfør IR-opplæring
8b. For andre TV-er, utfør IR-opplæring
Programmer lydplanken trinnvis manuelt for å
reagere på fjernkontrollen til TV. Først trykker du
på og holder nede VOLUME+ og
SOURCE-knappen for å gå inn i
opplæringsmodus.
OPPLÆRING
Deretter trykker du på POWER-knappen på
lydplanken og trykker på POWER-knappen på
fjernkontrollen på TVen
FERDIG
Følg samme fremgangsmåte for volum- og
volum+. For demp, trykk både VOLUM+ og
VOLUM- knappen på lydplanken og trykk
MUTE-knappen på fjernkontrollen på TV-en.
Trykk og hold inne VOLUME+ og
SOURCE-knappen på lydplanken igjen og nå vil
lydplanken reagere på fjernkontrollen til TV-en.
Reagere på fjernkontrollen til
TV-en din
8
Merk: For fullstendig informasjon om bruk av hele
JBL Bar 3.1, last ned den komplette
brukerhåndboken fra www.jbl.com.
Lydplanke, Subwoofer, Fjernkontroll, Strømadapter,
Strømkabler*, HDMI-kabel, AUX-kabel, Veggfeste,
Produktinformasjon og veggmonteringsveiledning
*Strømkabelnumre variert etter region
Innhold i esken:
1
Plassere lydplanken
2
Koble til lydplanken
3
Slå på systemet ditt
4
Betjene lydplanken din
5
Bruke tape for å holde papirmalen for
veggmontering på veggen, trykk en pennespiss
gjennom midten for å markere plasseringen for
veggbraketten og fjern papiret.
Skru veggmonteringsbrakettene fast på
pennmerket, fest skruen på baksiden av lydplanken,
hekt deretter lydplanken på veggen.
2a. Plasser lydplanken på bordet
3b. Koble til andre enheter
AUX-kabel, AUX INN, HDMI INN, AUX UT, HDMI
UT,HDMIINN/HDMI(ARC)
2b. Monter lydplanken på veggen
6a.
Trykk på RC Bluetooth-knappen for å angi
Bluetooth-kilde
TILKNYTNING
6b.
TILKOBLET
Velg "JBL Bar 3.1" for å koble til
Merknad: Trykk og hold inne Bluetooth-knappen på
fjernkontrollen i 3 sekunder hvis du vil koble til en annen
mobilenhet
Bluetooth-tilkobling
6
5a. Toppanel
Strøm, Volum ned, Volum opp, Kilde
5b. Fjernkontroll
1) Strøm
2) Kilde*
3) Spill / Pause
4) Volum +
5) Volum -
6) Forrige
7) Neste
8) Lydsynkronisering +
9) Lydsynkronisering -
10) Demp lyd
11) Bass +
12) Bass -
13) Lydmodus**
14) Lydskift på / av
15) Tilfeldig / gjenta
16) Surround på / av
17) Nattmodus på / av
18) Demp lys på display
19) Bluetooth
3a. Koble til TVen din
HDMI UT (ARC), HDMI, HDMI(ARC),
OPTISK INN, OPTISK, OPTISK UT
* Bytt mellom HDMI ARC / HDMI 1 / HDMI 2 /
HDMI 3 / Optisk / AUX / Bluetooth / USB
** Bytt mellom Standard / Musikk / Stemme / Film
/ Sport-lydmodus
Trykk på RC Soundshift-knappen for å aktivere
Soundshift-funksjonen.
Når Soundshift er på, spill og pause musikkilden
din for å nyte automatisk bytte mellom
mobilenheter (A) og TV (B).
JBL SoundShift®
7
• Kokonaislähtöteho: 450 W
• Enimmäisäänenpaine (SPL): 103db
• Taajuusvaste: 35Hz - 2kHz
• HDMI-videotulot: 3 HDMI 2.0 -tuloa
• HDMI-videolähtö (äänen paluukanavalla):
1 HDMI 2.0 -tulo
• Bluetooth-versio: 4.0
• Bluetooth-taajuusalue: 2402–2480MHz
• Suurin välitysteho: 6dBm (EIRP)
• Soundbarin enimmäisteho: 150W
• Soundbar-kaiuttimen puhekelan koko: "6 x 1,75""
racetrack-ohjainta 3 x 0,75"" diskanttikaiutinta"
• Soundbarin mitat (L x K x S): 1 018 x 58 x 78 mm
• Soundbarin paino: 3 kg
• Soundbarin virrankulutus (valmiustila): <0,5W
• Soundbar input: DC 24V, 2.7A
•Subwooferin enimmäisteho: 300W
• Subwoofer-kaiuttimen puhekelan koko 200mm: 10"
• 5,8G langattoman taajuusalue: 5740–5840MHz
• Suurin välitysteho: 20dBm (EIRP)
• Subwooferin mitat (L x K x S): 440 x 305 x 305 mm
• Subwooferin paino: 13kg
• Subwooferin virrankulutus (valmiustila): <0,5W
• Subwooferin virrankulutus (enimmäis): 60 W
• Pakkauksen mitat (L x K x S):
1097 x 365 x 450mm \ 43.2" x 14.4" x 17.7"
• Pakkauksen paino (brutto): 17,85 kg
• Operating Temperature (Max): 45°C
9Tuotetiedot
Käytä oman TV:si kaukosäädintä Soundbarin
ohjaamiseen
8a. Useimmille Samsungin, LG:n, Sonyn ja Vizion
TV:ille*
Soundbar vastaa TV:si kaukosäätimen
ohjaukseen automaattisesti. Paina ja pidä
Soundbarin kaukosäätimen SHUFFLE-painiketta
painettuna, jos haluat poistaa tämän toiminnon
käytöstä.
TV:N KAUKOSÄÄDIN POIS PÄÄLTÄ
*Noudata muiden kuin yhteensopivien TV-mallien
kohdalla osan 8b ohjeita ja katso IR-etäopetus
8b. Tee muille TV:ille IR-etäopetus
Ohjelmoi Soundbar manuaalisesti vastaamaan
TV:si kaukosäätimelle vaiheittain. Paina ensin
VOLUME+- ja SOURCE-painikkeita ja pidä niitä
painettuina opetustilaan siirtymiseksi.
OPPIMINEN
Paina sitten Soundbarin POWER-painiketta ja
paina TV:n kaukosäätimen POWER-painiketta
VALMIS
Toimi samalla tavalla painikkeille VOLUME- ja
VOLUME+. Mykistä painamalla samanaikaisesti
painikkeita VOLUME+ ja VOLUME- Soundbarissa
ja painamalla mykistyspainiketta TV:n
kaukosäätimessä.
Paina VOLUME+- ja SOURCE-painikkeita
Soundbarissa uudelleen ja nyt Soundbar vastaa
TV:si kaukosäätimelle.
Vastaa TV:si kaukosäätimelle
8
Paina ´RC Soundshift -painiketta ottaaksesi
Soundshift-ominaisuuden käyttöön.
Kun Soundshift on päällä, toista ja keskeytä
musiikkilähde nauttiaksesi automaattisesta vaihdosta
mobiililaitteiden (A) ja TV:n (B) välillä.
JBL SoundShift®
7
Huom.: Täydelliset tiedot JBL Bar 3.1:n
käyttämisestä saat lataamalla käyttäjän oppaan
osoitteesta www.jbl.com.
Soundbar, Subwoofer, Kaukosäädin, Verkkolaite,
Virtajohdot*, HDMI-kaapeli, AUX-kaapeli,
Seinäasennuksen kannattimet, Tuotetiedot ja
seinäasennuksen opas
* Virtajohtojen numerot vaihtelevat alueittain
Mitä pakkaus sisältää
1
Aseta Soundbar
2
Yhdistä Soundbar
3
Tehoa järjestelmääsi
4
Ohjaa Soundbaria
5
Käytä teippiä seinäasennuksen paperiohjeen
kiinnittämiseksi seinään. Työnnä kynän kärki
keskikohdan läpi merkitäksesi seinään kiinnitettävän
telineen paikan ja irrota paperi.
Ruuvaa seinäasennuksen kannattimet kynällä
merkittyyn kohtaan. Kiinnitä ruuvi Soundbarin
taakse ja ripusta Soundbar seinään.
2a. Aseta Soundbar pöydälle
3b. Liitä muihin laitteisiin
AUX-kaapeli, AUX IN, HDMI IN, AUX OUT, HDMI
OUT, HDMI IN / HDMI (ARC)
2b. Soundbarin asennus seinälle
6a.
Paina RC Bluetooth -painiketta syöttääksesi
Bluetooth-lähteen
YHDISTÄMINEN
6b.
YHDISTETTY
Valitse yhdistettävä "JBL Bar 3.1"
Huomautus: Paina ja pidä kaukosäätimen
Bluetooth-painiketta painettuna 3 sekuntia, jos haluat
yhdistää toisen mobiililaitteen
Bluetooth-yhteys
6
5a. Yläpaneeli
Teho, Vähennä äänenvoimakkuutta,
Lisää äänenvoimakkuutta, Lähde
5b. Kaukosäädin
1) Teho
2) Lähde*
3) Toisto / Tauko
4) Äänenvoimakkuus +
5) Äänenvoimakkuus -
6) Edellinen
7) Seuraava
8) AudioSync+
9) AudioSync-
10) Mykistys
11) Basso +
12) Basso -
13) Äänitila**
14) Soundshift päällä/pois
15) Satunnaistoisto/Toista
16) Surround päällä/pois
17) Yötila päällä/pois
18) Himmeä näyttö
19) Bluetooth
3a. Yhdistä TV:seen
HDMI OUT (ARC), HDMI, HDMI(ARC),
OPTINEN IN, OPTINEN, OPTINEN OUT
* Vaihtaa seuraavien välillä: HDMI ARC / HDMI 1 /
HDMI2/HDMI3/optinen/AUX/Bluetooth/
USB
** Vaihto seuraavien äänitilojen välillä:
vakio/musiikki/ääni/elokuva/urheilu
•Общая максимальная мощность:450Вт
•Макс. SPL: 103 дБ
•Частотная характеристика:35Гц – 2 КГц
•Видеовыходы HDMI: 3 выхода HDMI 2.0
•Видеовыход HDMI (с обратным аудиоканалом):
1выход HDMI 2.0
•Версия Bluetooth: 4.0
•Частотный диапазон Bluetooth 2402 МГц – 2480 МГц
•Макс.мощность передатчика:6дБм (EIRP)
•Максимальная мощность звуковой панели:150Вт
•Размер преобразователя звуковой панели:
6xголовок громкоговорителя 1,75", 3
ВЧ-динамика 0,75"
•Размеры звуковой панели (ШхВхД):
1018 x 58 x 78 (мм) \ 40" x 2,3" x 3"
•Вес звуковой панели:3кг
•Энергопотребление звуковой панели (режим
ожидания): <0,5 Вт
• Soundbar input: DC 24V, 2.7A
•Максимальная мощность сабвуфера:300Вт
•Размер преобразователя сабвуфера 8” (200 мм): 10"
•Частотный диапазон беспроводной связи 5.8G
5740 МГц – 5840 МГц
•Макс.мощность передатчика:20дБм (EIRP)
•Размеры сабвуфера (ШхВхД) 440 x 305 x 305
(мм)\16"x12"x12"
•Вес сабвуфера:13кг
•Энергопотребление сабвуфера (режим ожидания):
<0,5 Вт
•Энергопотребление сабвуфера (макс.): 60 Гц
•Размеры упаковки (ШхВхД) 1097 x 365 x 450мм \
43.2" x 14.4" x 17.7"
•Вес упаковки (общий) 17,85 кг
• Operating Temperature (Max): 45°C
9Технические характеристики
Использования пульта телевизора для
управления звуковой панелью
8a. Для большинства телевизоров Samsung, LG,
Sony и Vizio*
Звуковая панель автоматически реагирует на
пульта телевизора. Нажмите и удерживайте
кнопку СЛУЧ. ПОРЯДОК на пульте звуковой
панели, чтобы отключить эту функцию.
ОТКЛЮЧЕНИЕ ПУЛЬТА ТЕЛЕВИЗОРА
*Если телевизор не совместим, следуйте
рекомендациям в разделе 8b и выполните
запоминание ИК-пульта
8b. Для других телевизоров выполните
запоминание ИК-пульта
Вручную запрограммируйте звуковую панель,
чтобы она реагировала на пульт телевизора,
шаг за шагом. Сначала нажмите у удерживайте
кнопку ГРОМКОСТЬ + и ГРОМКОСТЬ -, чтобы
перейти в режим запоминания.
ЗАПОМИНАНИЕ
Затем нажмите кнопку питания на звуковой
панели и нажмите кнопку питания на пульте
телевизора
ГОТОВО
Выполните ту же процедуру для ГРОМКОСТЬ - и
ГРОМКОСТЬ +. Чтобы отключить громкость,
одновременно нажмите кнопку ГРОМКОСТЬ - и
ГРОМКОСТЬ + на звуковой панели, а затем
нажмите кнопку БЕЗ ЗВУКА на пульте телевизора.
Нажмите и удерживайте кнопки ГРОМКОСТЬ + и
ИСТОЧНИК на звуковой панели опять, и теперь
звуковая панель будет реагировать пульт
телевизора.
Использование пульта телевизора
8
Нажмите кнопку Soundshift на пульте, чтобы
включить функцию Soundshift.
При включенной функции Soundshift вы можете
воспроизводить и останавливать музыку и
автоматически переключаться между
мобильными устройствами (A) и телевизором (B).
JBL SoundShift®
7
Примечание. Чтобы получить полную
информацию об использовании JBL Bar 3.1 по
максимуму, загрузите полное руководство
пользователя на сайте www.jbl.com.
Звуковая панель, Сабвуфер, Дистанционное,
управление, Сетевой адаптер, Электрические
кабели, HDMI-кабель, Кабель AUX, Настенные
крепления, Информация о товаре и направляющая
для крепления на стену
* Количество электрических кабелей зависит от
региона
Комплектация
1
Установка звуковой панели
2
Подключение звуковой панели
3
Питание системы
4
Управление звуковой панелью
5
Воспользуйтесь лентой, чтобы приклеить
бумажную направляющую для крепления на стену,
вставьте кончик ручки в центр, чтобы отметить
расположение настенного крепления и удалите
бумагу.
Прикрутите настенные крепления в месте отметок,
зафиксируйте крепления на задней части звуковой
панели, за тем повесьте звуковую панель на стену.
2a.
Установка звуковой панели на столе
3b. Подключение к другим устройствам
Кабель AUX, AUX IN, HDMI IN, AUX OUT, HDMI OUT,
HDMI IN / HDMI (ARC)
2b.
Установка звуковой панели на стене
6a.
Нажмите кнопку Bluetooth на пульте, чтобы
выбрать Bluetooth как источник.
СОПРЯЖЕНИЕ
6b.
ПОДКЛЮЧЕНО
Выберите JBL Bar 3.1 для подключения
Примечание:Нажмите и удерживайте кнопку
Bluetooth на пульте управления в течение 3 секунд,
если вы хотите подключить другое мобильное
устройство
Подключение Bluetooth
6
5a.
Верхняя панель
Питание, меньшение громкости,
Увеличение громкости, УИсточник
5b.
Пульт управления
1) Питание
2) Источник*
3) Воспроизведение /
Пауза
4) Громкость +
5) Громкость -
6) Предыд.
7) След.
8) Синх.звука +
9) Синх.звука -
10) Без звука
11) Бас +
12) Бас -
13) Режим звука**
14) Вкл/выкл Soundshift
15) Случ.порядок / Повтор
16) Вкл/выкл объемный
звук
17) Вкл/выкл ночной режим
18) Затемнить дисплей
19) Bluetooth
3a. Подключение к телевизору
HDMI OUT (ARC), HDMI, HDMI(ARC), OPTICAL IN,
OPTICAL, OPTICAL OUT
*Переключение между HDMI ARC/ HDMI 1/
HDMI 2/ HDMI 3/ Optical/ AUX/ Bluetooth/ USB
** Переключение между режимами звука
Стандарт/Музыка/Речь/Кино/Спорт
• Total maxeffekt: 450 W
• Max. SPL: 103 dB
•Fr
ekvensomfång: 35 Hz till 2 KHz
• HDMI-videoingångar: 3 HDMI 2.0-ingångar
• HDMI-videoutgång (med Audio Return Channel):
1 HDMI 2.0-utgång
• Bluetooth-version: 4.0
• Bluetoothfrekvensomfång: 2402–2480 MHz
• Maximal sändningsstyrka: 6 dbm (EIRP)
• Maxeffekt, soundbar: 150 W
• Soundbarhögtalarens elementstorlek: "6 x 1,75""
ovala mellanregisterbasar 3 x 0,75"" diskanter"
• Soundbarhögtalarens dimensioner (B x H x D):
1018 x 58 x 78 (mm)\40" x 2,3" x 3"
• Soundbarhögtalarens vikt: 3kg
• Soundbarhögtalarens strömförbrukning (i
standbyläge): <0,5 W
• Soundbar input: DC 24V, 2.7A
• Maxeffekt, subwoofer: 300 W
• Subwooferns elementstorlek 8” (200 mm): 10"
• 3.8 G trådlöst frekvensomfång: 5740–5840 MHz
• Maximal sändningsstyrka: 20 dbm (EIRP)
• Subwooferns dimensioner (B x H x D):
440 x 305 x 305 (mm)\16" x 12" x 12"
• Subwooferns vikt: 13kg
• Subwooferns strömförbrukning (i standbyläge):
<0,5 W
• Subwooferns strömförbrukning (max.): 60 W
• Förpackningens dimensioner (B x H x D):
1097 x 365 x 450mm \ 43.2" x 14.4" x 17.7"
• Förpackningens vikt (brutto): 17,85kg
• Operating Temperature (Max): 45°C
9Produktspecikationer
Använd fjärrkontrollen till TV:n för att kontrollera
soundbarhögtalaren
8a. För de esta TV-apparater från Samsung, LG,
Sony och Vizio*
Soundbarhögtalaren svarar automatiskt på
fjärrkontrollen till TV:n Tryck på och håll inne
knappen SHUFFLE på fjärrkontrollen till
soundbarhögtalaren om du vill inaktivera
funktionen.
TV-FJÄRRKONTROLL AV
*För icke-kompatibla TV-modeller följer du avsnitt
8b och genomför inlärning av IR-fjärrkontroll
8b. För andra TV-apparater genomför du inlärning
av IR-fjärrkontroll
Programmera soundbarhögtalaren manuellt steg
för steg till att svara på fjärrkontrollen till TV:n.
Först trycker du på och håller inne knapparna
VOLUME+ och SOURCE för att gå in i
inlärningsläge.
INLÄRNING
Därefter trycker du på knappen POWER på
soundbarhögtalaren och på knappen POWER på
fjärrkontrollen till TV:n.
KLART
Genomför samma procedur för VOLUME - och
VOLUME + . För mute trycker du på knapparna
VOLUME + och VOLUME - på soundbarhögtalar-
en och på MUTE på fjärrkontrollen till TV:n.
Tryck på och håll inne knapparna VOLUME + och
SOURCE på soundbarhögtalaren igen. Nu svarar
soundbarhögtalaren på fjärrkontrollen till TV:n.
Svara på fjärrkontrollen till TV:n
8
Tryck på knappen RC Soundshift för att aktivera
funktionen Soundshift.
När Soundshift är på kan du spela upp och pausa
musikkällan och njuta av automatisk växling mellan
dina mobila enheter (A) och
TV:n (B).
JBL SoundShift®
7
OBS: För fullständig information om användning av
JBL Bar 3.1 kan du hämta hela bruksanvisningen
på www.jbl.com.
Soundbar, Subwoofer, Fjärrkontroll, Eladapter,
Strömkablar*, HDMI-kabel, AUX-kabel,
Väggmonteringsfästen, Produktinformation och
väggmonteringsguide
*Antal strömkablar varierar beroende på region
Vad nns i lådan?
1
Placera soundbarhögtalaren
2
Anslut soundbarhögtalaren
3
Strömsätt systemet
4
Kontrollera soundbarhögtalaren
5
Använd tejp för att fästa pappersguiden för
väggmontering på väggen, tryck spetsen på en
penna genom mitten för att markera var
väggmonteringsfästet ska sitta och ta bort pappret.
Skruva fast väggmonteringsfästet vid märket, fäst
skruven på baksidan av soundbarhögtalaren och
haka fast högtalaren på väggen.
2a. Placera soundbarhögtalaren på bordet
3b. Anslut till andra enheter
AUX-kabel, AUX IN, HDMI IN, AUX OUT, HDMI
OUT, HDMI IN / HDMI (ARC)
2b. Väggmontera soundbarhögtalaren
6a.
Tryck på knappen RC Bluetooth för att ange
Bluetooth-källa
PARKOPPLING
6b.
ANSLUTEN
Välj "JBL Bar 3.1" för att ansluta
Anmärkning: Tryck på och håll inne fjärrkontrollsknappen
Bluetooth i tre sekunder om du vill para ihop högtalaren
med en annan mobil enhet.
Bluetooth-anslutning
6
5a. Toppanel
Ström, Sänk volym, Höj volym, Källa
5b. Fjärrkontroll
1) Ström
2) Källa*
3) Play / Pause
4) Volume +
5) Volume -
6) Previous
7) Next
8) AudioSync+
9) AudioSync-
10) Mute
11) Bass +
12) Bass -
13) Ljudläge**
14) Soundshift på/av
15) Shuffle/Repeat
16) Surround på/av
17) Nattläge på/av
18) Dämpa display
19) Bluetooth
3a. Anslut till TV:n
HDMI OUT (ARC), HDMI, HDMI(ARC),
OPTICAL IN, OPTICAL, OPTICAL OUT
*Växla mellan HDMI ARC/HDMI 1/HDMI 2/HDMI
3/Optisk/AUX/Bluetooth/USB
**Växla mellan ljudlägena standard/musik/röst/
film/sport
• Samlet maksimal effekt: 450 W
• Maks. SPL: 103 dB
•Fr
ekvensområde: 35 Hz - 2 kHz
• HDMI-videoindgange: 3 HDMI 2.0-indgange
• HDMI-videoudgang med ARC (Audio Return
Channel): 1 HDMI 2.0-udgang
• Bluetooth-version: 4.0
• Frekvensområde for Bluetooth: 2402 - 2480 MHz
• Maks. sendeeffekt: 6 dBm (EIRP)
• Maksimal effekt soundbar: 150 W
• Transducer-størrelse for soundbar: 6 x 1,75"
racetrack-drivere 3 x 0,75" tweeter
• Mål soundbar (B x H x D) : 1018 x 58 x 78 (mm) \
40" x 2,3" x 3"
• Vægt af soundbar: 3 kg
• Strømforbrug for soundbar (standby): < 0,5 W
• Soundbar input: DC 24V, 2.7A
• Maks. effekt subwoofer: 300 W
• Transducer-størrelse for subwoofer 8" (200 mm): 10"
• 5,8 G trådløs frekvensområde: 5740 - 5840 MHz
• Maks. sendeeffekt: 20 dBm (EIRP)
• Mål subwoofer (B x H x D) : 440 x 305 x 305 (mm) \
16" x 12" x 12"
• Vægt af subwoofer: 13 kg
• Strømforbrug for subwoofer (standby): < 0,5 W
• Strømforbrug for subwoofer (maks.): 60 W
• Mål af emballage (B x D x H): 1097 x 365 x 450mm \
43.2" x 14.4" x 17.7"
• Vægt af pakke (brutto): 17,85 kg
• Operating Temperature (Max): 45°C
9Produktspecikationer
Brug din fjernbetjening til fjernsynet for at styre
din soundbar
8a. For de este Samsung, LG, Sony og Vizio
fjernsyn*
Soundbaren reagerer automatisk på din
fjernbetjening til fjernsynet. Tryk og hold
SHUFFLE-knappen nede på fjernbetjeningen,
hvis du ønsker at deaktivere denne funktion.
FJERNBETJENING TIL FJERNSYN FRA
*For ikke-kompatible fjernsynsmodeller skal du
følge afsnit 8b og udføre IR
fjernbetjeningsindlæring
8b. For andre fjernsyn skal du udføre IR
fjernbetjeningsindlæring
Programmér soundbaren manuelt til at reagere
på din fjernbetjening til fjernsynet trin for trin. Tryk
og hold VOLUME+ og SOURCE-knappen nede
for at gå til indlæringstilstand.
INDLÆRING
Tryk derefter på knappen POWER på
soundbaren og tryk på knappen POWER på
fjernbetjeningen
UDFØRT
Følg den samme procedure for VOLUME - og
VOLUME + . For at slå lyden fra skal du trykke på
knapperne VOLUME + og VOLUME - på
soundbaren og trykke på MUTE-knappen på
fjernbetjeningen.
Tryk og hold igen på VOLUME+ og
SOURCE-knappen på soundbaren, hvorefter
soundbaren reagerer på din fjernbetjening til
fjernsynet.
Reagerer på din fjernbetjening
til fjernsynet
8
Tryk på RC Soundshift-knappen for at aktivere
funktionen SoundShift.
Når Soundshift er aktiveret, kan du afspille og sætte
din musikkilde på pause for at skifte automatisk
imellem dine mobile enheder (A) og fjernsynet (B).
JBL SoundShift®
7
Bemærk: Download den fulde brugervejledning fra
www.jbl.com for yderligere oplysninger om alle dine
JBL Bar 3.1.
Soundbar, Subwoofer, Fjernbetjening, Strømadapter,
Strømledninger*, HDMI-kabel, AUX-kabel,
Vægmonteringsbeslag, Produktoplysninger og guide
til vægmontering
* Strømledningernes numre varierer, afhængig af
region
Hvad er der i æsken
1
Placering af soundbaren
2
Sådan forbinder du soundbaren
3
Tænder for systemet
4
Sådan styrer du soundbaren
5
Brug tape til at klæbe papirskabelonen fast på
væggen, marker midten af beslaget med en pen og
fjern papiret.
Skru beslaget fast ved markeringen. Fastgør skruen
på bagsiden af soundbaren, og hæng derefter
soundbaren på væggen.
2a. Placering af soundbaren på et bord
3b. Sådan forbinder du til andre enheder
AUX-kabel, AUX IND, HDMI IND, AUX UD, HDMI
UD, HDMI IND/HDMI (ARC)
2b. Vægmontering af soundbaren
6a.
Tryk på RC Bluetooth-knappen for at indtaste
Bluetooth-kilde
PARRER
6b.
FORBUNDET
Vælg "JBL Bar 3.1" for at forbinde
Bemærk: Tryk og hold Bluetooth-knappen på
fjernbetjeningen nede i 3 sekunder, hvis du ønsker at
parre en anden mobil enhed
Bluetooth-forbindelse
6
5a. Toppanel
Strøm, Lydstyrke ned, Lydstyrke op, Kilde
5b. Fjernbetjening
1) Strøm
2) Kilde*
3) Play/Pause
4) Lydstyrke +
5) Lydstyrke -
6) Forrige
7) Næste
8) Lydsynkronisering +
9) Lydsynkronisering -
10) Lydløs
11) Bas +
12) Bas -
13) Lydtilstand**
14) SoundShift Til/Fra
15) Tilfældig/Gentag
16) Surround Til/Fra
17) Nattilstand Til/Fra
18) Dæmp skærm
19) Bluetooth
3a. Sådan forbinder du til dit fjernsyn
HDMI UD (ARC), HDMI, HDMI (ARC), OPTISK
IND, OPTISK, OPTISK UD
* Skift imellem HDMI ARC/HDMI 1/HDMI 2/HDMI
3/Optisk/AUX/Bluetooth/USB
** Skift imellem lydtilstandene Standard/Musik/
Tale/ Video/Sport
• Całkowita maks. moc: 450 W
• Maksymalne ciśnienie akustyczne (SPL): 103 dB
• Pasmo przenoszenia: 35 Hz – 2 kHz
• Wejścia HDMI Video: 3 wejścia HDMI 2.0
• Wyjście HDMI Video (z obsługą zwrotnego kanału
audio (ARC)): 1 wyjście HDMI 2.0
• Wersja Bluetooth: 4.0
• Pasmo przenoszenia Bluetooth: 2402 MHz -
2480 MHz
• Maks. moc nadajnika: 6 dbm (EIRP)
• Maks. moc soundbaru: 150 W
• Rozmiar przetwornika soundbaru: 6 głośników typu
racetrack 1,75", 3 x tweeter 0,75"
• Wymiary soundbaru (szer. x wys. x gł.): 1018 x 58 x
78 (mm) \ 40" x 2,3" x 3"
• Masa soundbaru: 3 kg
• Pobór mocy soundbaru (tryb czuwania): <0,5 W
• Soundbar input: DC 24V, 2.7A
• Maks. moc subwoofera: 300 W
• Rozmiar przetwornika subwoofera 8" (200 mm): 10"
• Zakres częstotliwości komunikacji bezprzewodowej
5.8G: 5740 MHz-5840 MHz
• Maks. moc nadajnika: 20 dBm (EIRP)
• Wymiary subwoofera (szer. x wys. x gł.): 440 x 305 x
305 (mm) \ 16" x 12" x 12"
• Masa subwoofera: 13 kg
• Pobór mocy subwoofera (tryb czuwania): <0,5 W
• Pobór mocy subwoofera (maks.): 60 W
• Wymiary opakowania (szer. x wys. x gł.):
1097 x 365 x 450mm \ 43.2" x 14.4" x 17.7"
• Masa opakowania (brutto): 17,85 kg
• Operating Temperature (Max): 45°C
9Dane techniczne produktu
Użyj pilota do zdalnego sterowania TV do
sterowania soundbarem
8a. W przypadku większości telewizorów
Samsung, LG, Sony i Vizio*
Soundbar automatycznie odpowiada na działanie
pilota zdalnego sterowania TV. Jeśli chcesz
wyłączyć tę funkcję, naciśnij i przytrzymaj
przycisk SHUFFLE na pilocie zdalnego
sterowania soundbarem.
PILOT DO TV WYŁ.
*W przypadku niekompatybilnych modeli TV
należy skorzystać z sekcji 8b i zaprogramować
funkcję zdalną IR
8b. W przypadku innych telewizorów
zaprogramuj funkcję zdalną IR
Ręcznie zaprogramuj soundbar, aby odpowiadał
na funkcje pilota zdalnego sterowania TV, krok
po kroku. Najpierw naciśnij i przytrzymaj przyciski
VOLUME+ oraz SOURCE, aby włączyć tryb
programowania.
PROGRAMOWANIE
Naciśnij przycisk POWER na soundbarze, a
następnie przycisk POWER na pilocie zdalnego
sterowania TV.
GOTOWE
Postępuj zgodnie z tą instrukcją dla przycisków
VOLUME - i VOLUME +. Aby wyciszyć dźwięk,
naciśnij przycisk VOLUME + i VOLUME - na
soundbarze, a następnie przycisk MUTE na
pilocie zdalnego sterowania TV.
Naciśnij i przytrzymaj przyciski VOLUME+ i
SOURCE na soundbarze ponownie – teraz
soundbar powinien reagować na funkcje pilota
zdalnego sterowania TV.
Odpowiedź na funkcje pilota
zdalnego sterowania TV
8
Naciśnij przycisk RC Soundshift, aby włączyć funkcję
Soundshift.
Gdy funkcja Soundshift jest włączona, włącz i
wstrzymaj źródło odtwarzania muzyki, aby korzystać z
automatycznego przełączania między urządzeniami
mobilnymi (A) i TV (B).
JBL SoundShift®
7
Uwaga: Aby uzyskać kompletne informacje o
obsłudze wszystkich funkcji systemu JBL Bar 3.1,
należy pobrać instrukcję obsługi ze strony
www.jbl.com.
Soundbar, Subwoofer, Pilot zdalnego sterowania,
Zasilacz, Przewody zasilające*, Kabel HDMI, Kabel
AUX, Wsporniki do montażu na ścianie, Informacje o
produkcie i szablon do montażu ściennego
* Numery przewodów zasilających wg regionów
Zawartość zestawu
1
Rozmieszczanie soundbaru
2
Podłączanie soundbaru
3
Uruchom system
4
Sterowanie soundbarem
5
Użyj taśmy do przyklejenia szablonu do montażu
ściennego na ścianie, pchnij końcówkę długopisu
przez środek, aby wyznaczyć lokalizację wspornika
ściennego, i zdejmij szablon.
Przykręć wsporniki ścienne w miejscu oznaczenia;
dociśnij wkręt z tyłu soundbaru, a następnie zawieś
soundbar na ścianie.
2a. Ustawianie soundbaru na stole
3b. Podłącz do innych urządzeń
Kabel AUX, WEJ. AUX, WEJ. HDMI, WYJ. AUX,
WYJ. HDMI, WEJ. HDMI / HDMI (ARC)
2b. Montaż soundbaru na ścianie
6a.
Naciśnij przycisk RC Bluetooth, aby włączyć
źródło Bluetooth
PAROWANIE
6b.
PODŁĄCZONO
Wybierz „JBL Bar 3.1”, aby się połączyć
Wskazówka: Naciśnij i przytrzymaj przez 3 s przycisk
zdalnego sterowania Bluetooth, jeśli chcesz sparować
kolejne urządzenie przenośne
Połączenie Bluetooth
6
5a. Panel górny
Moc, Zmniejszanie głośności,
Zwiększanie głośności, Urządzenie źródłowe
5b. Pilot zdalnego sterowania
1) Moc
2) Urządzenie źródłowe*
3) Odtwarzaj/Pauza
4) Głośność +
5) Głośność –
6) Poprzedni
7) Następny
8) Synch. audio +
9) Synch. audio -
10) Wyciszanie
11) Tony niskie +
12) Tony niskie -
13) Tryb dźwięku**
14) Wł./wył. funkcję
SoundShift
15) Odtwarzaj
losowo/Powtórz
16) Wł./wył. funkcję dźwięku
surround
17) Wł.wył. tryb nocny
18) Przygaś wyświetlacz
19) Bluetooth
3a. Podłączanie do telewizora
WYJ. HDMI (ARC), HDMI, HDMI (ARC), WEJ.
OPTYCZNE, OPTYCZNE, WYJ. OPTYCZNE
* Przełączanie między HDMI ARC/ HDMI 1/ HDMI
2/ HDMI 3/ Optyczne/ AUX/ Bluetooth/ USB
** Przełączanie między trybami dźwięku
Standardowy/ Muzyka /Głos/ Filmy/ Sport
• トータルの最大出力：450W
• 最大音圧レベル：103dB
• 周波数特性: 35Hz～2KHz
• HDMIビデオ入力：HDMI 2.0入力 3系統
• HDMIビデオ出力(オーディオ･リターン･チャンネル付)
：HDMI 2.0出力 1系統
•Bluetoothバージョン：4.0
•Bluetooth周波数帯域：2402MHz～-2480MHz
• 最大送信電力：6dbm(EIRP)
• サウンドバーの最大出力：150W
• サウンドバーのトランスデューサー寸法：「6x1.75イン
チレーストラック・ドライバー 3x0.75インチツイ
ーター」
• サウンドバー寸法(幅x高さx奥行):
1018x58x78(mm)\40x2.3x3インチ
• サウンドバー重量：3kg
• サウンドバーの電力消費量(スタンバイ時)：0.5W以下
•Soundbar input: DC 24V, 2.7A
• サブウーファー最大出力：300W
•サブウーファーのトランスデューサー寸法8インチ
(200mm)：10インチ
•5.8G無線周波数帯域5740MHz～-5840MHz
• 最大送信電力：20dbm(EIRP)
• サブウーファー寸法(幅x高さx奥行)：
440x305x305(mm)\16x12x12インチ
• サブウーファーの重量: 13kg
• サブウーファーの電力消費量(スタンバイ時)：
0.5W以下
• サブウーファーの電力消費量(最大時)：60W
• 外装寸法(幅x高さx奥行): 1097 x 365 x 450mm \
43.2" x 14.4" x 17.7"
• 外装重量(総重量)：17.85kg
•Operating Temperature (Max): 45°C
9
製品の仕様
TVリモコンを使用してサウンドバーをコントロ
ールする
8a.
サムスン
、LG、ソニー、Vizio
製の
TV
の大部分
に対応*
サウンドバーはお持ちのTVリモコンに自動的に
対応します。この機能をオフにするには、サウ
ンドバー・リモコンのシャッフルボタンを押し
続けてください。
TVリモコンをオフにする
*非対応のTVモデルには、セクション8bに従って
IRリモート・ラーニングを行います
8b.
他の
TV
では、
IR
リモート・ラーニングをオン
にします.
1ステップずつTVリモコンを対応させるには、サ
ウンドバーを手動でプログラムしてください。
ラーニングモードに入るには、最初にボリュー
ム+とソースボタンを押し続けてください。
ラーニング
次に、サウンドバー上のパワーボタンを押して
からTVリモコンのパワーボタンを押してくださ
い。
完了
ボリューム-およびボリューム+でも同じ手順に従
ってください。ミュートするには、サウンドバ
ー上のボリューム+およびボリューム-ボタンを両
方押して、TVリモコンのミュートボタンを押し
てください。
再度サウンドバー上のボリューム+およびソース
ボタンを押し続ければ、サウンドバーはTVリモ
コンに対応します。
お持ちのTVリモコンに対応
8
RCサウンドシフト・ボタンを押してサウンドシ
フト機能をオンにします。
サウンドシフトがオンになっている間、音楽ソ
ースの再生や一次停止をしてモバイル・デバイ
ス(A)とTV(B)間の自動切り替えをお楽しみいた
だけます。
JBL SoundShift®
7
注意：JBL Bar 3.1の全機能に関する完全な情報に
ついては、www.jbl.comから完全な取扱説明書を
ダウンロードしてください
サウンドバー, サブウーファー, リモコン,
電源アダプター, 電源ケーブル*, HDMIケーブル,
AUXケーブル, 壁はめ込み用金具, 製品情報&壁取り
付け用ガイド
*電源ケーブルの番号は地域によって異なります
同梱品
1
サウンドバーの設置
2
サウンドバーの接続
3
システムの電源を入れる
4
サウンドバーのコントロール
5
テープを使って壁掛け用ペーパーガイドを壁に貼り
付け、サウンドバーの中央部に当たる位置にペン先
を押しつけて、壁掛け用金具の位置をマークしてペ
ーパーを外してください。
ペンでマークした位置に壁掛け用金具をねじ込んで
ください。サウンドバーの背部にねじを固定します
。次に、サウンドバーを壁に掛けてください。
2a.
テーブル上でのサウンドバーの設置
3b.
他のデバイスに接続
AUXケーブル, AUX端子, HDMI入力, AUX出力,
HDMI出力, HDMI入力/HDMI(ARC)
2b.
サウンドバーの壁への設置
6a.
RC Bluetoothボタンを押してBluetoothソースを登
録します.
ペアリング
6b.
接続済み
接続するには「JBL Bar 3.1」を選択
注：他のモバイル・デバイスとペアにしたい場
合は、リモコンのBluetoothボタンを3秒間押し続
けてください
Bluetooth 接続
6
5a.
トップパネル
電源, ボリュームダウン, ボリュームアップ, ソース
5b.
リモコン
1) 電源
2) ソース*
3) 再生/一時停止
4) ボリューム+
5) ボリューム-
6) 前へ
7) 次へ
8) オーディオシンク+
9) オーディオシンク-
10) ミュート
11) バス+
12) バス-
13) サウンドモード**
14) サウンドシフト・オン/
オフ
15) シャッフル/リピート
16) サラウンド・オン/オフ
17) ナイトモード・オン/オ
フ
18) 淡色表示ディスプレイ
19) Bluetooth
3a.
TVへの接続
HDMI出力(ARC), HDMI, HDMI(ARC), 光学入力,
光端子, 光学出力
*HDMI ARC/ HDMI 1/ HDMI 2/ HDMI 3/ 光学/
AUX/ Bluetooth/ USBの切り替え
**スタンダード/ミュージック/ボイス/ムービー
/スポーツサウンド・モードの切り替え
• 전체 최대�출력: 450W
•최대SPL: 103db
• 주파수 응답: 35Hz ~ 2KHz
•HDMI 비디오�입력: HDMI 2.0 출력 3개
•HDMI 비디오�출력(Audio Return Channel 지원):
HDMI 2.0 출력 1개
•Bluetooth 버전: 4.0
•Bluetooth 주파수�범위: 2,402MHz ~ 2,480MHz
• 최대 송신�출력: 6dbm(EIRP)
• 사운드바�최대�출력: 150W
• 사운드바�변환기 크기: "6 x 1.75" 레이스트랙�드라이버
3x0.75" 트위터"
• 사운드바�치수(너비 x 높이 x 깊이):
1,018 x 58 x 78(mm) \ 40" x 2.3" x 3"
• 사운드바�중량: 3kg
• 사운드바�소비�전력(대기): <0.5W
•Soundbar input: DC 24V, 2.7A
• 서브우퍼�최대�출력: 300W
• 서브우퍼�변환기�크기 8”(200mm): 10"
•5.8G 무선�주파수�범위: 5,740MHz ~ 5,840MHz
• 최대 송신�출력: 20dbm(EIRP)
• 서브우퍼�치수(너비 x 높이 x 깊이): 440 x 305 x
305(mm) \ 16" x 12" x 12"
• 서브우퍼�중량: 13kg
• 서브우퍼�소비�전력(대기): <0.5W
• 서브우퍼�소비�전력(최대): 60W
• 포장�치수(너비 x 높이 x 깊이):
1,097 x 365 x 450mm \ 43.2" x 14.4" x 17.7"
• 포장�중량(총): 17.85kg
•Operating Temperature (Max): 45°C
9
제품 사양
자체 TV 리모콘을 사용해 사운드바 제어
8a.
대부분의 Samsung, LG, Sony 및 Vizio TV*
사운드바가 TV 리모콘에 자동으로 응답합니다. 이
기능을 비활성화하려면 사운드바 리모콘 SHUFFLE
버튼을 길게 누르십시오.
TV 리모콘 꺼짐
*호환되지 않는 TV 모델의 경우 섹션 8b에 따라 IR
리모콘 학습을 수행하십시오.
8b.
다른 TV의 경우 IR 리모콘 학습을 수행하십시오.
TV 리모콘에 응답하도록 사운드바를 한 단계씩
수동으로 프로그래밍하십시오. 먼저, VOLUME+ 및
SOURCE 버튼을 길게 눌러 학습 모드로 들어갑니다.
학습
그런 다음 사운드바의 POWER 버튼을 누르고 TV
리모콘의 POWER 버튼을 누릅니다.
완료
VOLUME - 및 VOLUME +에 대해서도 동일한 절차를
따릅니다. 음소거하려면 사운드바의 VOLUME + 및
VOLUME - 버튼을 동시에 누르고 TV 리모콘의 MUTE
버튼을 누릅니다.
사운드바의 VOLUME+ 및 SOURCE 버튼을 다시 길게
누르면 이제 사운드바가 TV 리모콘에 응답합니다.
TV 리모콘에 응답
8
Soundshift 기능을 활성화하려면 RC Soundshift
버튼을 누르십시오.
Soundshift가 켜져 있는 상태에서 음원을 재생 및
일시 중지하여 모바일 장치(A)와TV(B) 사이에서
자동으로 전환할 수 있습니다.
JBL SoundShift®
7
참고: JBL Bar 3.1 사용에 관한 모든 정보를 보려면
www.jbl.com 에서 전체 사용자 설명서를
다운로드하시기 바랍니다.
사운드바, 서브우퍼, 리모콘, 전원 어댑터, 전원 케이블*,
HDMI 케이블, AUX 케이블, 벽 장착 브래킷, 제품 정보 및
벽 장착 가이드
* 전원 케이블 수는 지역별로 다릅니다.
구성품
1
사운드바 배치
2
사운드바 연결
3
시스템 전원 공급
4
사운드바 제어
5
테이프를 사용해 벽 장착 용지 가이드를 벽에 부착하고
가운데 부분을 펜 끝으로 눌러 벽 장착 브래킷 위치를
표시하고 용지를 제거합니다.
펜으로 표시한 부분에 벽 장착 브래킷을 나사로
고정합니다. 사운드바 뒷면에 나사를 고정한 다음
사운드바를 벽에 겁니다.
2a.
사운드바를 테이블 위에 놓을 경우
3b.
다른 장치에 연결
AUX 케이블, 보조 입력, HDMI 입력, 보조 출력,
HDMI 출력, HDMI 입력/HDMI(ARC)
2b.
사운드바 벽면 장착
6a.
RC Bluetooth 버튼을 눌러 Bluetooth 소스로 진입
페어링
6b.
연결됨
연결할 "JBL Bar 3.1"선택
참고: 다른 모바일 장치를 페어링하려면 리모콘의
Bluetooth 버튼을 3초간 누르십시오.
Bluetooth 연결
6
5a.
상단 패널
출력, 볼륨 감소, 볼륨 증가, 소스
5b.
리모콘
1) 출력
2) 소스*
3) 재생/일시 중지
4) 볼륨 +
5) 볼륨 -
6) 이전
7) 다음
8) 오디오 동기화 +
9) 오디오 동기화 -
10) 음소거
11) 저음 +
12) 저음 -
13) 사운드 모드**
14)
Soundshift
켜짐/꺼짐
15) 순서 섞기/반복
16) 서라운드 켜짐/꺼짐
17) 야간 모드 켜짐/꺼짐
18) 화면을 어둡게 표시
19)
Bluetooth
3a.
TV에 연결
HDMI
출력
(ARC), HDMI, HDMI(ARC),
광학 입력,
광학, 광학 출력
* HDMI ARC/HDMI 1/HDMI 2/HDMI
3/Optical/AUX/Bluetooth/USB의순서로
전환됩니다.
** 표준/음악/음성/영화/스포츠 사운드 모드의
순서로 전환됩니다.
•最大总功率：450W
•最大 SPL：103db
•频率响应：35Hz 至2KHz
• HDMI 视频输入： 3 个HDMI 2.0 输入
• HDMI 视频输出（带音频回传通道）： 1 个HDMI 2.0
输出
•蓝牙版本： 4.0
•蓝牙频率范围：2402MHz-2480MHz
•最大传输功率：6dbm (EIRP)
•条形音响最大功率：150W
•条形音响换能器尺寸：“6 x 1.75"" 赛道驱动器
3 x 0.75"" 高音扬声器”
•条形音响尺寸（宽 x 长 x 厚）：
1018x58x78(mm)\40"x2.3"x3"
•条形音响重量： 3kg
•条形音响功耗（待机）：<0.5W
• Soundbar input: DC 24V, 2.7A
•低音炮最大功率：300W
•低音炮换能器尺寸 8" (200mm)： 10"
• 5.8G 无线频率范围：5740MHz-5840MHz
•最大传输功率：
20dbm (EIRP)
•低音炮尺寸（宽 x 长 x 厚）： 440 x 305 x 305 (mm) \
16" x 12" x 12"
•低音炮重量：13kg
•低音炮功耗（待机）：<0.5W
•低音炮功耗（最大值）： 60W
•包装尺寸（宽 x 长 x 厚）：1097 x 365 x 450mm \
43.2" x 14.4" x 17.7"
•包装重量（总重）：17.85kg
• Operating Temperature (Max): 45°C
9
产品规格
使用自家的电视遥控器来控制条形音响
8a.
适用于大多数三星，LG，索尼和 Vizio 电视*
条形音响会自动响应您的电视遥控器指令。 如果
要禁用此功能，请按住条形音响遥控器上的
SHUFFLE 按钮。
电视遥控器不可用
* 对于不兼容的电视型号，请按照第 8b 节进行红
外遥控学习
8b.
对于其他电视型号的遥控器，请进行红外遥控
学习
请手动编程条形音响，逐步响应电视遥控器的指
令。 首先，按住
VOLUME+
和
SOURCE
按钮进
入学习模式。
学习
然后，按条形音响上的
POWER
按钮，并按电视
遥控器上的
POWER
按钮。
完成
对
VOLUME+
和
VOLUME-
执行相同的步骤。 对
于静音，请按条形音响上的
VOLUME+
和
VOLUME-
按钮，然后按电视遥控器上的 MUTE 按
钮。
再次按住条形音响上的
VOLUME+
和
SOURCE
按
钮，现在您的条形音响将会响应您的电视遥控器
指令。
使用电视遥控器控制
8
按住遥控器上的 Soundshift 按钮启用相关功能。
Soundshift 开启后，播放并暂停您的音乐源，以
便在移动设备 (A) 和电视 (B) 之间自动切换。
JBL SoundShift®
7
注意： 有关使用 JBL Bar 3.1 所有功能的完整信息，
请登录 www.jbl.com 下载完整的用户手册。
条形音响, 低音炮, 遥控器, 电源适配器, 电源线*,
HDMI
电缆,
AUX
电缆, 壁挂支架, 产品信息及壁
挂指南
*电源线数量因地区而异
产品清单
1
布置条形音响
2
连接条形音响
3
系统供电
4
控制条形音响
5
使用胶带将壁挂式导纸板固定在墙壁上，用笔尖在
中心钻一个点，标记壁挂式支架位置并取下纸张。
对照标记使用螺丝固定壁挂支架，然后将螺丝固定
在条形音响背面，最后将条形音响挂在墙上。
2a.
将条形音响安装到桌面上
3b.
连接到其他设备
AUX 电缆, AUX IN（辅助输入）, HDMI IN（
HDMI 输入）, AUX OUT（辅助输出）, HDMI
OUT（HDMI 输出）, HDMI IN（HDMI 输入）/
HDMI (ARC)
2b.
将条形音响安装到墙壁上
6a.
按住遥控器上的蓝牙按钮进入蓝牙源
配对
6b.
已连接
选择“JBL Bar 3.1”进行连接
备注： 如果要配对其他移动设备，请按住遥控器
上的蓝牙按钮 3 秒
Bluetooth 连接
6
5a.
顶部面板
Power（电源), Volume Down（调低音量),
Volume Up（调高音量), Source（来源）
5b.
遥控器
1) Power（电源）
2) Source（来源）*
3) Play / Pause
(播放/暂停)
4) Volume +（调高音量）
5) Volume -（调低音量）
6) Previous（上一首）
7) Next（下一首）
8) Audio Sync +（音频同步 +）
9) Audio Snyc -（音频同步 -）
10) MUTE（静音）
11) Bass +（低音 +）
12) Bass -（低音 -）
13) Sound mode
(声音模式）**
14) Soundshift On / off
(SoundShift 开启/关闭)
15) Shuffle / Repeat
(随机/重复）
16) Surround On / off
(环绕声开启/关闭）
17) Night mode On / off
(夜间模式开启/关闭）
18) Dim display
(调暗显示器）
19) Bluetooth（蓝牙）
3a.
连接到电视
HDMI OUT（HDMI 输出）(ARC), HDMI, HDMI
(ARC), OPTICAL IN（光学输入）, OPTICAL（
光学）,OPTICALOUT（光学输出）
*在 HDMI ARC/ HDMI 1/ HDMI 2/ HDMI 3/ 光学/
AUX/ 蓝牙/ USB 之间切换
** 在标准/音乐/语音/电影/运动声音模式之间切换
•最大總功率：450W
•最大 SPL：103db
•頻率回應：35Hz - 2KHz
• HDMI 視訊輸入： 3 個HDMI 2.0 輸入
• HDMI 視訊輸出（帶音訊回傳通道）：
1個HDMI 2.0 輸出
• Bluetooth 版本： 4.0
• Bluetooth 頻率範圍：2402MHz-2480MHz
•最大發射機功率：6dbm (EIRP)
•條型音箱最大功率：150W
•條型音箱轉換器尺寸： 6 x 1.75" 賽道驅動器
3x0.75"高音喇叭
•條型音箱尺寸（寬 x 高 x 深）： 1018 x 58 x 78 (mm) \
40" x 2.3" x 3"
•條型音箱重量： 3kg
•條型音箱功耗（待命）：<0.5W
• Soundbar input: DC 24V, 2.7A
•重低音喇叭最大功率：300W
•重低音喇叭轉換器尺寸 8” (200mm) : 10"
• 5.8G 無線頻率範圍：5740MHz-5840MHz
•最大發射機功率：20dbm (EIRP)
•重低音喇叭尺寸（寬 x 高 x 深）：
440x305x305(mm)\16"x12"x12"
•重低音喇叭重量：13kg
•重低音喇叭功耗（待命）：<0.5W
•重低音喇叭功耗（最大）： 60W
•包裝尺寸（寬 x 高 x 深）：1097 x 365 x 450mm \
43.2" x 14.4" x 17.7"
•包裝重量（毛重）：17.85kg
• Operating Temperature (Max): 45°C
9
產品規格
使用您自己的 TV 遙控器控制您的條型音箱
8a. 對於大多數 Samsung、LG、Sony 及
Vizio TV*
條型音箱自動回應您的 TV 遙控器。 如果您想要
停用此功能，請按住條型音箱遙控器上的隨機播
放按鈕。
TV 遙控器關閉
*對於不相容的 TV 型號，請遵循第 8b 節並進行
紅外遙控器學習
8b. 對於其他 TV，請執行紅外遙控器學習
請手動對條型音箱編程，逐步回應電視遙控器。
首先，按住 VOLUME+（音量+）和 SOURCE
（來源）按鈕進入學習模式。
學習
然後，按條型音箱上的電源按鈕，然後按電視遙
控器上的電源按鈕
完成
對VOLUME -（音量-）及 VOLUME +（音量+）
採取相同程序。 如需靜音，請同時按條型音箱上
的VOLUME +（音量+）及 VOLUME -（音量-）
按鈕，然後按電視遙控器上的 MUTE（靜音）按
鈕。
再次按住條型音箱上的 VOLUME+（音量+）及
SOURCE（來源）按鈕，現在，您的條型音箱即
可回應您的電視遙控器。
回應 TV 遙控器
8
按RC Soundshift 按鈕以啟用 Soundshift 功能。
當Soundshift 開啟時，播放並暫停您的音樂來源
，以便在行動裝置 (A) 和TV (B) 之間自動切換。
JBL SoundShift®
7
附註： 如需使用所有 JBL Bar 3.1 的完整資訊，請
從www.jbl.com 下載完整版擁有者手冊。
條型音箱, 重低音喇叭, 遙控器, 電源配接器, 電源線*,
HDMI 纜線, AUX 纜線, 掛牆托架, 產品資訊與掛牆指南
*電源線數量因地區而異
包裝盒內物品
1
放置條型音箱
2
連接條型音箱
3
對系統供電
4
控制條型音箱
5
使用膠帶將掛牆導紙粘貼在牆壁上，推筆尖穿過中
心處，標記掛牆支架位置並取出紙。
使用螺釘將掛牆支架固定於筆所做的標記上；固定
條型音箱後面的螺釘；然後將條型音箱掛在牆上。
2a.
在檯面上放置條型音箱
3b.
連接至其他裝置
AUX 纜線, AUX 輸入, HDMI 輸入, AUX 輸出,
HDMI 輸出, HDMI 輸入 / HDMI (ARC)
2b.
掛牆安裝條型音箱
6a.
按RC Bluetooth 按鈕進入 Bluetooth 來源
正在配對
6b.
已連接
選擇「JBL Bar 3.1」以進行連接
備註： 如果您想要配對其它行動裝置，請按住遙
控器 Bluetooth 按鈕 3 秒鐘。
Bluetooth 連接
6
5a.
頂部面板
電源, 減小音量, 增加音量, 來源
5b.
遙控器
1)
電源
2)
來源*
3)
播放/暫停
4)
音量 +
5)
音量 -
6)
上一個
7)
下一個
8)
音訊同步 +
9)
音訊同步 -
10)
靜音
11)
低音 +
12)
低音 -
13)
聲音模式**
14)
Soundshift 開/關
15)
隨機播放/重複
16)
環繞聲開/關
17)
夜間模式開/關
18)
將顯示調暗
19)
Bluetooth
3a.
連接至 TV
HDMI 輸出 (ARC), HDMI, HDMI(ARC), 光纖輸入,
光纖, 光纖輸出
*在 HDMI ARC/ HDMI 1/ HDMI 2/ HDMI 3/ 光纖/
AUX/ Bluetooth/ USB 之間切換
** 在標準/音樂/語音/電影/運動聲音模式之間切換
:
3١JBL Bar
www.jbl.com
*
HDMI
AUX
*
ﺔﻟوﺎﻄﻟا ﲆﻋ ﺔﻴﺗﻮﺼﻟا ﺔﺿرﺎﻌﻟا ﻊﺿ .2a
ﻂﺋﺎﺤﻟا ﲆﻋ ﺔﻴﺗﻮﺼﻟا ﺔﺿرﺎﻌﻟا ﺖﺒﺛ .2b
.
.
/2 HDMI /1 HDMI ARC/ HDMI *
Optical/ AUX/ Bluetooth/ USB /3 HDMI
**
"////"
RC Bluetooth
Bluetooth
"3١JBL Bar"
:
٣ Bluetooth
RC Soundshift
Soundshift
Soundshift
() ()
*
VizioSonyLGSamsung
""
*
"٨
"
"
"
( )+
VOLUME
()SOURCE
()POWER
()POWER
)-VOLUME
)+VOLUME(
(
VOLUME( )+VOLUME
( )-
( )MUTE
)+
VOLUME
()SOURCE (
()HDMI
HDMI
()HDMI
OPTICAL
OPTICAL
OPTICAL
AUX
AUX
HDMI
AUX
HDMI
()HDMI / HDMI
.5a
4
9
8
6Bluetooth
5
.5b
(1
* (2
/ (3
(4
(5
(6
(7
(8
(9
(10
(11
(12
** (13
Soundshi/ (14
/ (15
/ (16
/ (17
(18
(19
450 : •
103 : •
2 35 : •
2.0 HDMI 3 :HDMI •
1 ( ) HDMI •
2.0 HDMI
4.0 :Bluetooth •
2480-2402 :Bluetooth •
(EIRP) 6 : •
150 : •
× 6 : •
0.75 × 3 1.75
1018 :( × × ) •
3 × 2.3 × 40 / () 78 × 58 ×
3 : •
0.5> :( ) •
2.7A ,24V Soundbar input: DC
•
300 : •
:( 200) 8 •
10
5840- 5740 :5.8G •
(EIRP) 20 : •
:( × × ) •
12 × 12 × 16 / () 305 × 305 × 440
13 : •
0.5> :( ) •
60 :( ) •
:( × × ) •
"17.7 x "14.4 x "43.2 \ 450mm x 365 x 1097
17.85 :() •
Operating Temperature (Max): 45°C
•
TR03865_D
DC IN DC IN DC IN DC IN Ingresso DC
DC IN
DC INN
DC IN
DC IN
DC IN DC IND DC入力
WEJ. DC
DC 입력
DC IN（直流输入） 直流輸入 DC IN
DC
Total Maximun Power 450W
Max SPL 103db
Frequency Response 35Hz to 2KHz
HDMI Video Inputs 3 HDMI 2.0 inputs
HDMI Video Output
(with Audio Return Channel) 1 HDMI 2.0 output
Bluetooth Version 4.0
Bluetooth Frequency Range 2402MHz-2480MHz
Max Transmitting power 6dbm (EIRP)
Soundbar Maximun Power 150W
Soundbar Transducer Size 6 x 1.75" racetrack drivers
3 x 0.75" tweeter
Soundbar Dimensions (W x H x D)
1018 x 58 x 78 (mm) \ 40" x 2.3" x 3"
Soundbar Weight 3kg
Soundbar Power Consumption (standby) <0.5W
Soundbar input DC 24V, 2.7A
Subwoofer Maximun Power
300W
Subwoofer Transducer Size 8” (200mm) 10"
5.8G Wireless Frequency Range 5740MHz-5840MHz
Max Transmitting power 20dbm (EIRP)
Subwoofer Dimensions (W x H x D)
440 x 305 x 305 (mm) \ 16" x 12" x 12"
Subwoofer Weight
Subwoofer Power Consumption (standby)
Subwoofer Power Consumption (max)
Packaging Dimensions (W x H x D)
Packaging Weight (Gross)
13kg
<0.5W
60W
1097 x 365 x 450mm \ 43.2" x 14.4" x 17.7"
17.85kg
Operating Temperature (Max) 45°C
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO FPO
FPO
FPO
FPO FPO
FPO
FPO
FPO
