JBL GTR-7535/104/102 Amplifier
Quick- Connect Guide
MOUNTING
IMPORTANT: Disconnect the vehicle’s negative (–) battery
terminal before beginning the installation. Select a location that
provides enough air for the amp to cool itself.
• Do not mount the amplifier outside the car or in the engine
compartment.
SPEAKER CONNECTIONS
Always connect the (+) speaker terminal on the amplifier to the (+)
terminal on the speaker and the (–) speaker terminal on the
amplifier to the (–) terminal on the speaker.
IMPORTANT: Make sure the (+) and (–) bare wires do not touch
each other or the other terminal at either the amplifier terminals or
the speaker terminals. Touching wires can cause a short circuit
that can damage the amplifier.
GTR-7535/104 4-Channel Operation
• Minimum impedance for each speaker is 2 ohms.
IMPORTANT: This quick-connect guide contains information
about mounting and connecting your amplifier. For complete
installation, connection, setup and adjustment information,
download the full GTR-7535/GTR-104/GTR-102 Amplifier
User Manual at jbl.com.
IMPORTANT: Disconnect the vehicle’s negative (–) battery
terminal before beginning the installation.
Using the Power and Speaker Connectors

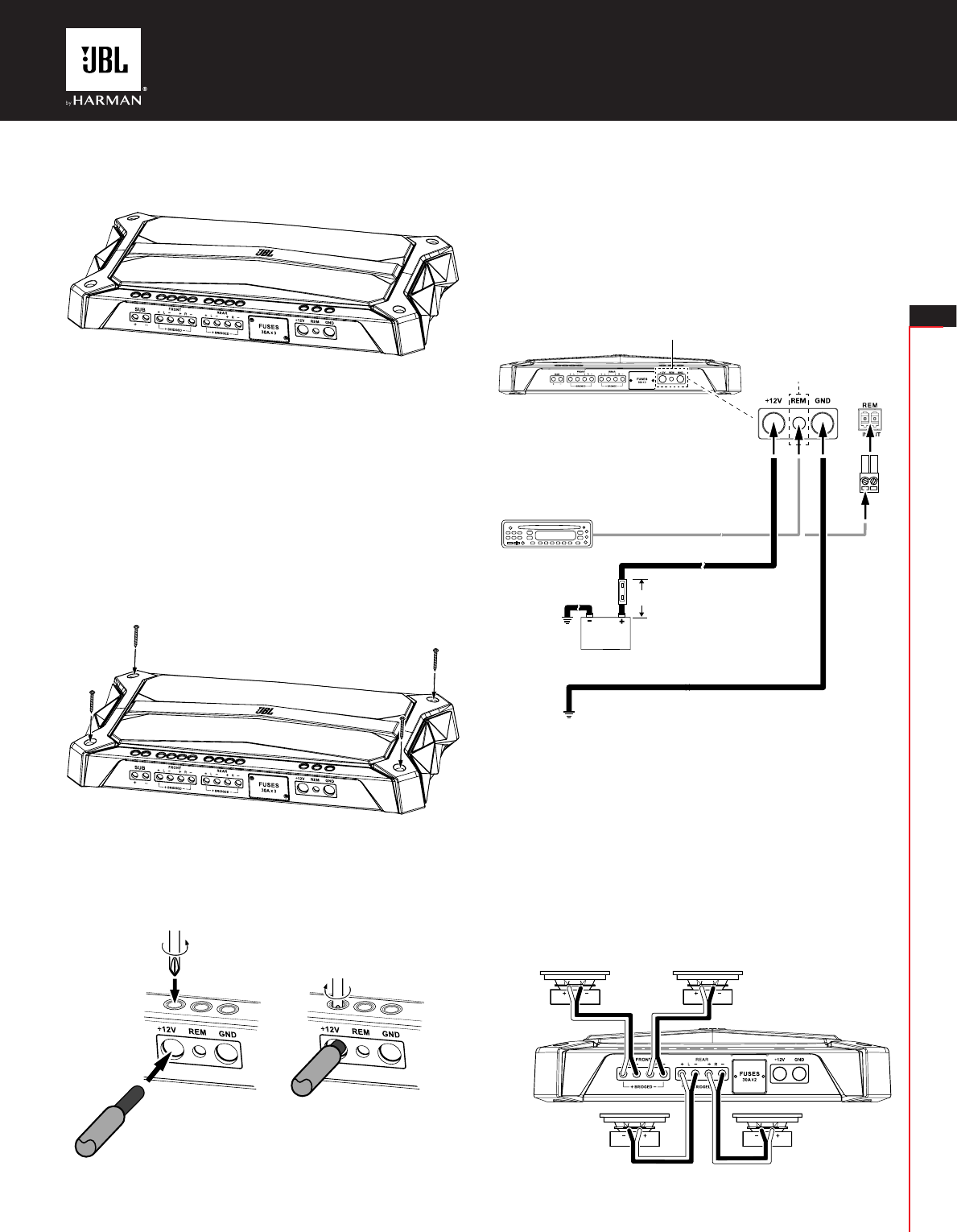

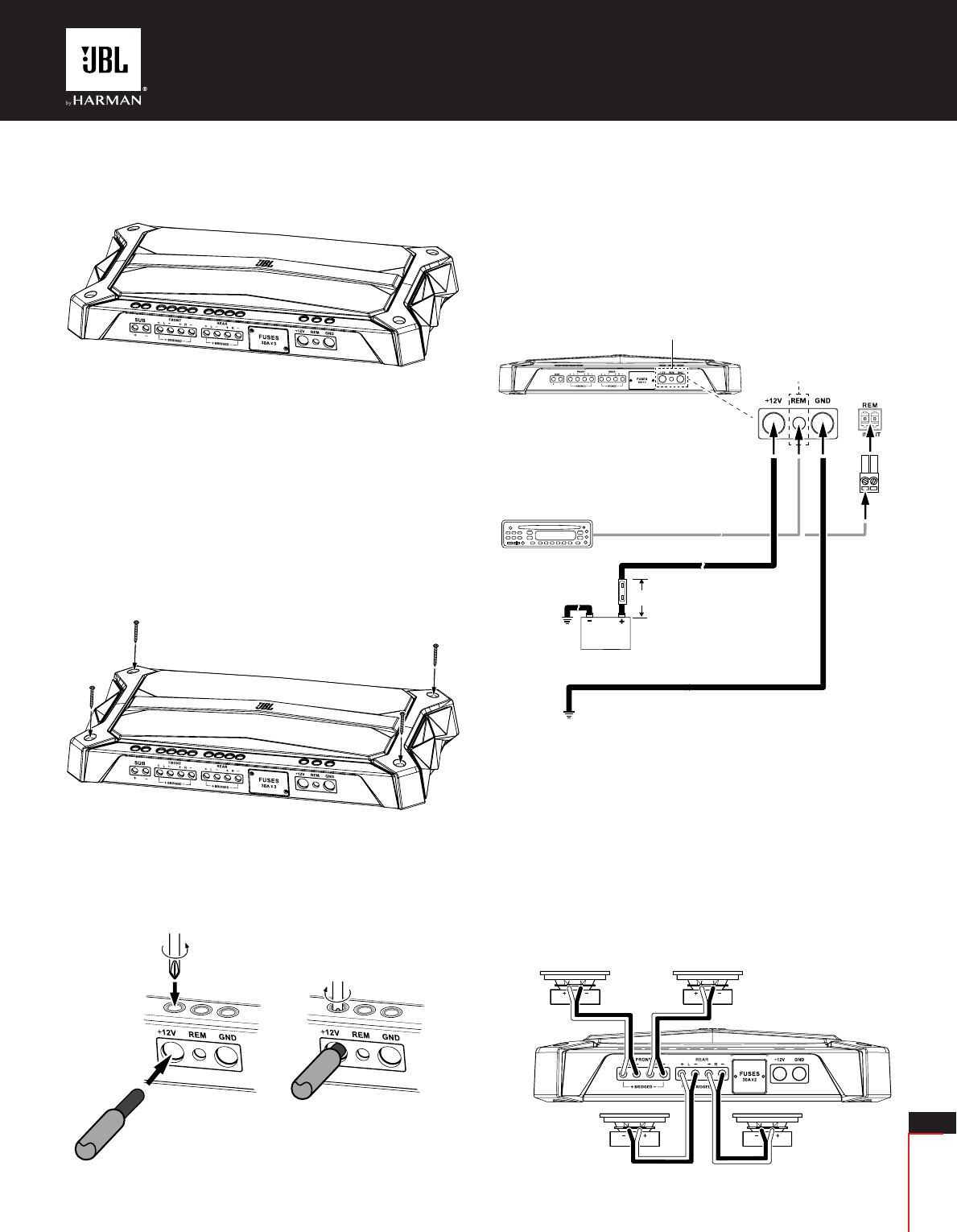

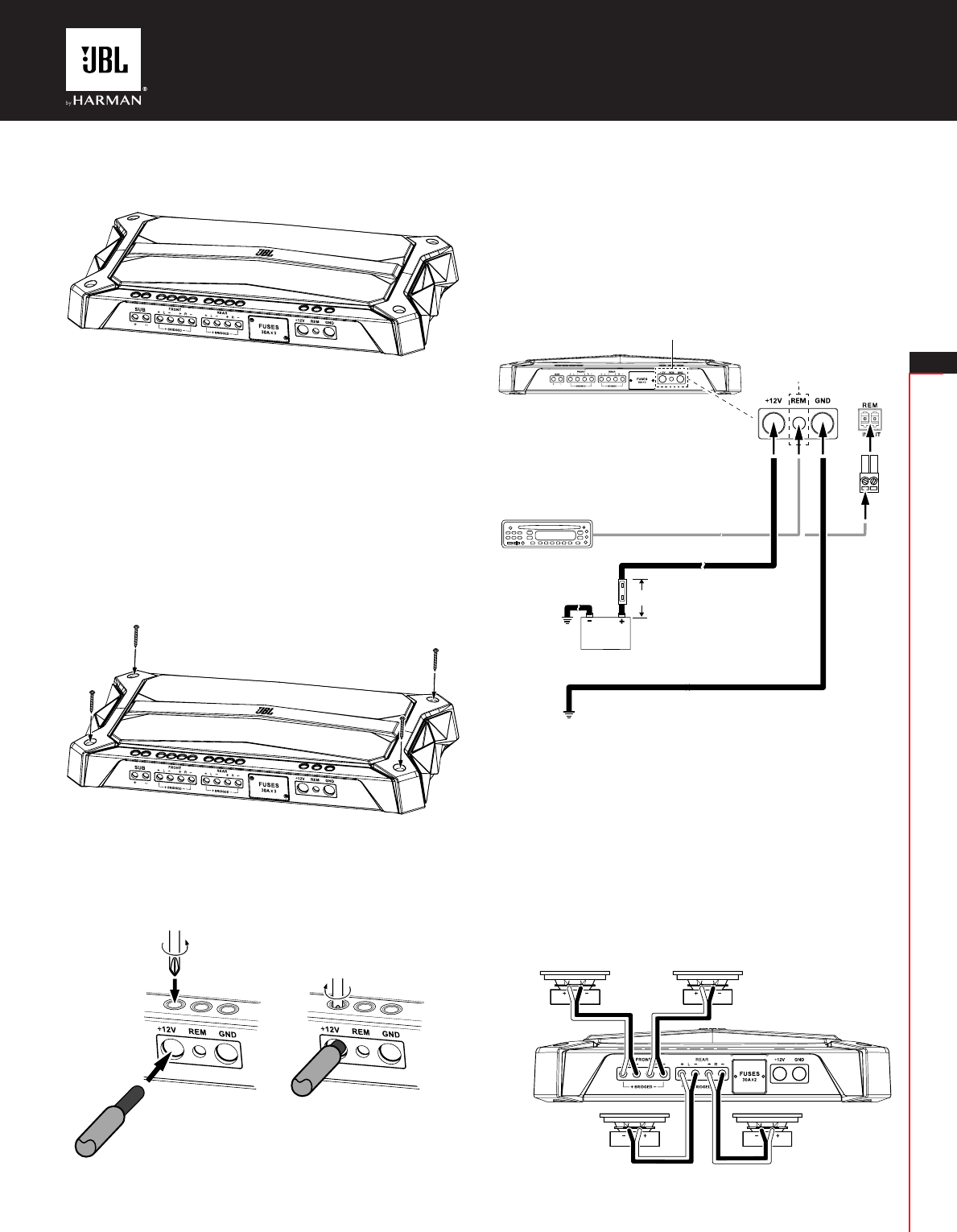

GROUND & POWER CONNECTIONS
GTR-7535/104/102
• Use sandpaper to clear the paint from the metal surface at the
ground connection. Use a star-type lock washer to secure the
connection.
• Install a fuse holder for a 90A fuse (GTR-7535), 60A fuse
(GTR-104) or 30A fuse (GTR-102) on the power (12V) wire
within 18" (46cm) of the (+) battery terminal. Do not install the
fuse in the holder at this time. In place of a fuse, you can install
a circuit breaker of equivalent amperage rating.
Power
Connectors
GTR-7535 GTR-104/
GTR-102
Audio System
Head Unit
Chassis Ground
(bare metal)
18”
(46cm)
Fuse:
GTR-7535 = 90A
GTR-104 = 60A
GTR-102 = 30A
Remote Turn-On (optional)
>#18AWG (0.82mm2)Wire
>#10AWG (5.26mm2)Wire
>#10AWG (5.26mm2)Wire
Front Left
Speaker
Rear Left
Speaker
Rear Right
Speaker
Front Right
Speaker
EN
HARMAN International
Industries, Incorporated
8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
© 2015 HARMAN International Industries, Incorporated. All rights reserved.
JBL is a trademark of HARMAN International Industries, Incorporated, registered in the
United States and/or other countries. All Rights Reserved. Features, specifications and
appearance are subject to change without notice.
INPUT CONNECTIONS
Connect the source unit’s RCA line outputs to the amplifier's left
and right inputs, as shown in the illustration below.
CONTROL PANEL CONNECTION
Connect the supplied control panel to the amplifier’s Controller
connector, as shown in the illustration below. The control panel
includes a long cable and a mounting flange, allowing it to be
mounted in a convenient location in the vehicle’s cabin.
For complete control panel mounting instructions, please
download the full GTR-7535/GTR-104/GTR-102 Amplifier User
Manual at jbl.com.
SETTING THE CONTROLS AND USING THE
AMPLIFIER
For complete information about setting the amplifier’s controls and
using all of the amplifier’s features, please download the full
GTR-7535/GTR-104/GTR-102 Amplifier User Manual at jbl.com.
If your source unit does not have RCA outputs use the supplied
bare wire-to-RCA adapters to connect the source unit’s speaker
wires to the amplifier, as shown in the illustration below.
When you’re finished connecting the source unit’s speaker
outputs to the adapters, plug the adapters into the amplifier’s
input connectors as shown in the previous illustrations.

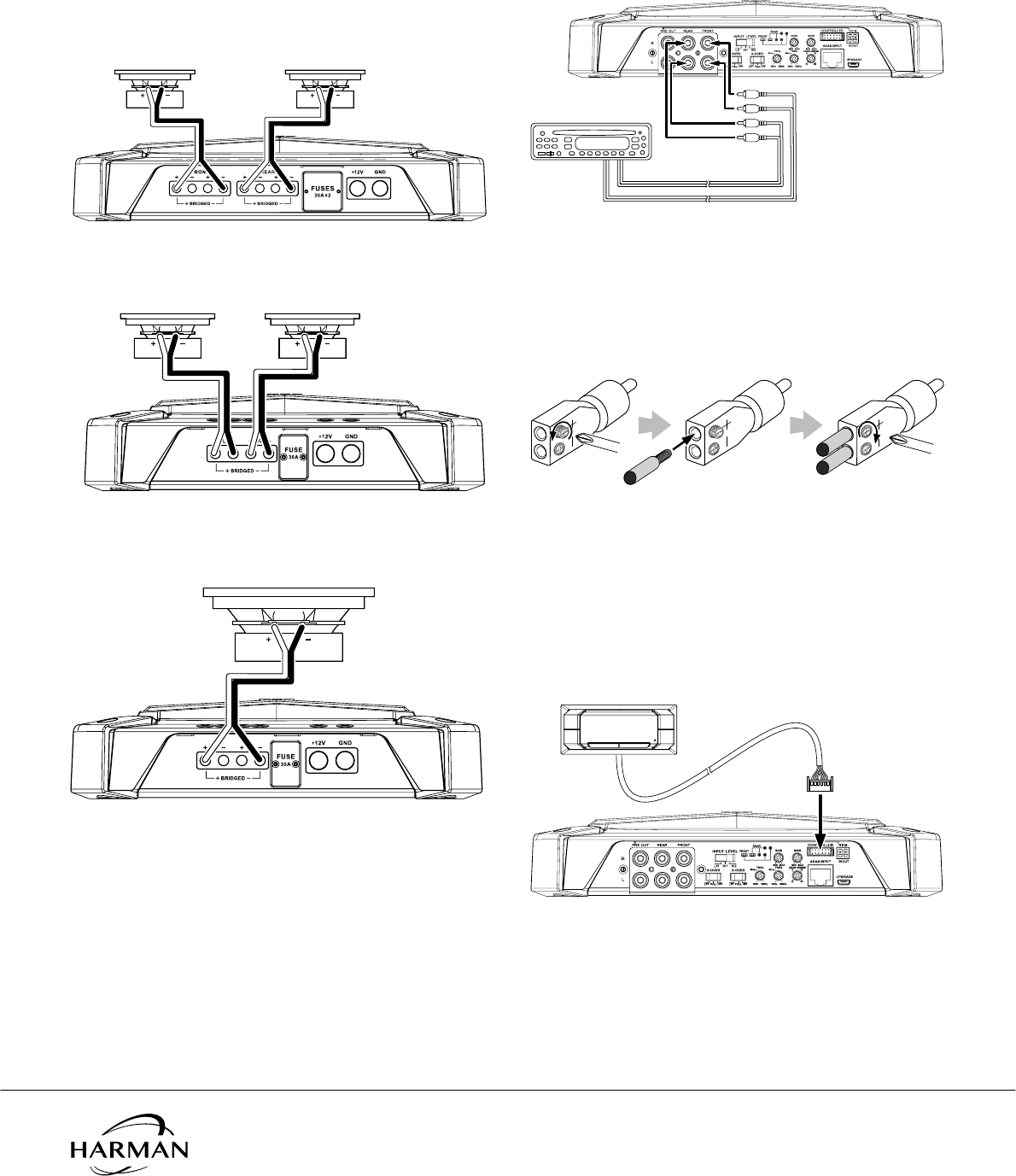

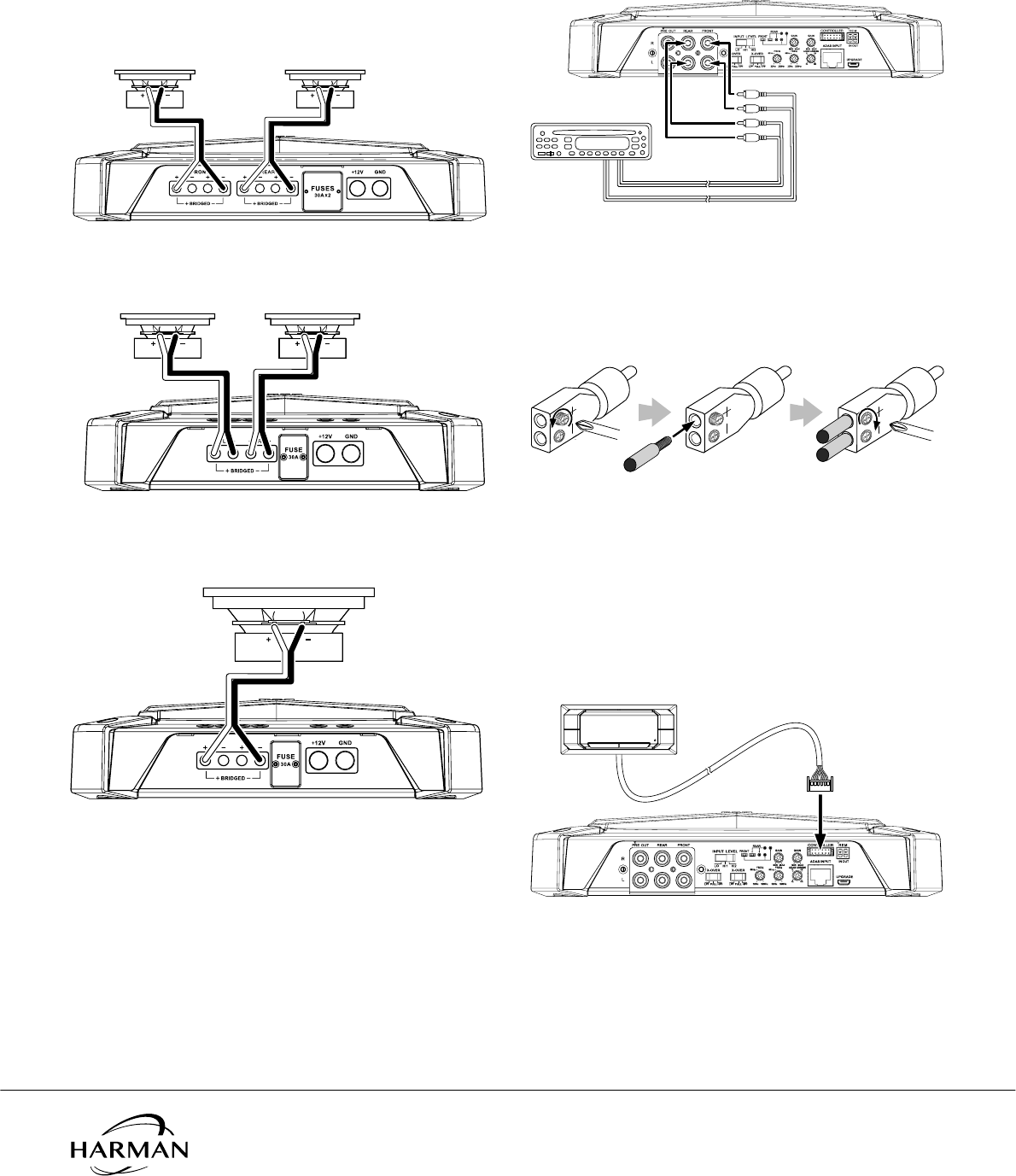

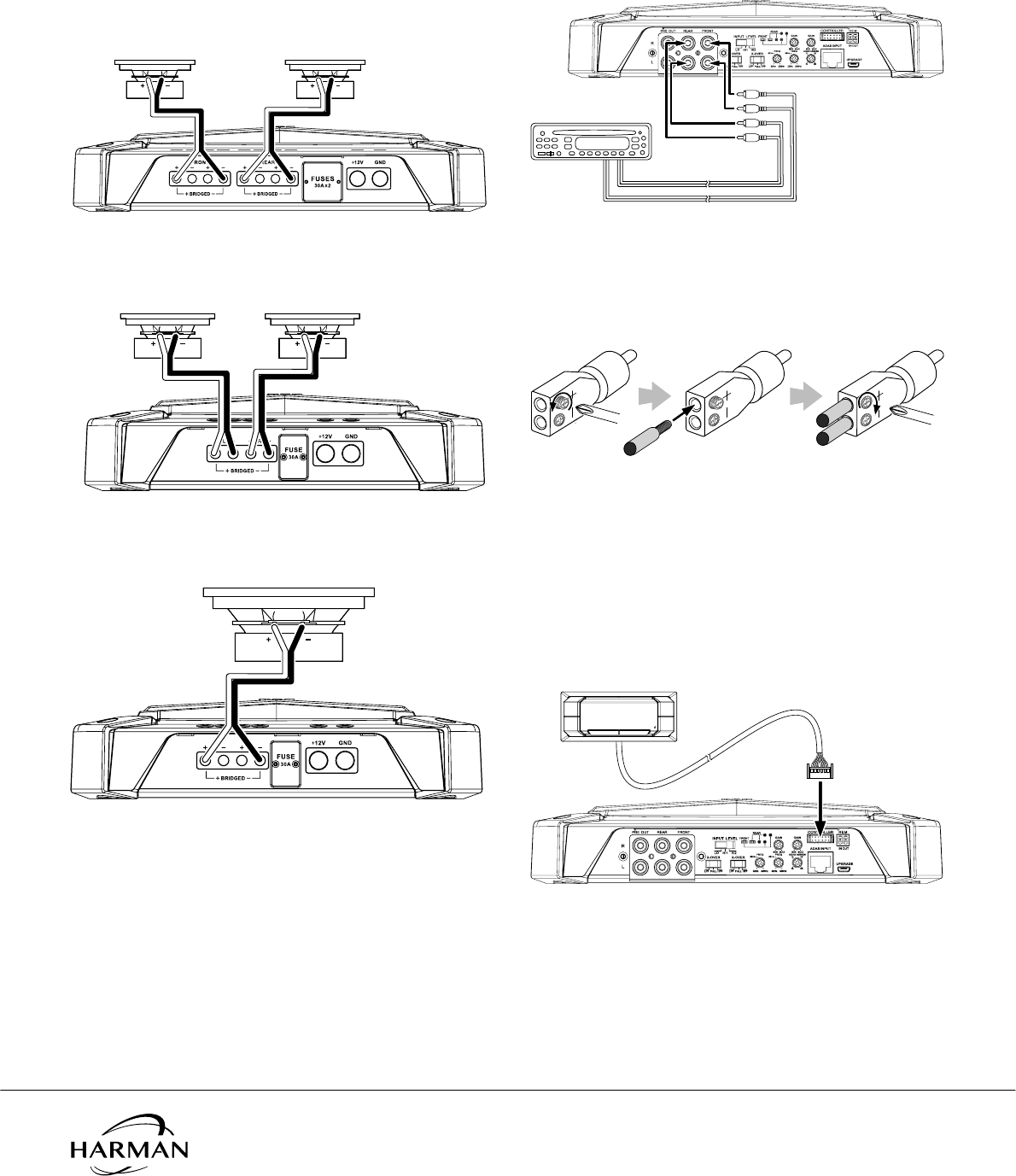

GTR-7535/104 2-Channel Bridged Operation
• Minimum impedance for each speaker is 4 ohms.
GTR-102 2-Channel Operation
• Minimum impedance for each speaker is 2 ohms.
GTR-102 1-Channel Bridged Operation
• Minimum speaker impedance is 4 ohms.
Left
Speaker
Right
Speaker
NOTE: For additional speaker connection diagrams, download the
full GTR-7535/GTR-104/GTR-102 Amplifier User Manual at
jbl.com.
Source Unit
Rear RCA Line Outputs
Front RCA Line Outputs
• For bridged operation, use a Y”-adapter to connect the source
unit’s left and right outputs to the amplifier’s front and rear left and
right channel input connector(s) as shown in the illustration below.
Left
Speaker
Right
Speaker
Subwoofer
FR
Amplificateur JBL GTR-7535/104/102
Guide de branchement rapide
MONTAGE
IMPORTANT: débranchez la borne négative de la batterie (-) du
véhicule avant de commencer l'installation. Sélectionnez un
emplacement qui fournit assez d'air pour que l'amplificateur se
refroidisse par lui-même.
• Ne montez pas l'amplificateur à l'extérieur de la voiture ou dans
le compartiment moteur.
BRANCHEMENTS DES HAUT-PARLEURS
Branchez toujours la borne (+) du haut-parleur sur l'amplificateur à
la borne (+) du haut-parleur et la borne (-) du haut-parleur sur
l'amplificateur à la borne (-) du haut-parleur.
IMPORTANT: veillez à ce que les fils nus (+) et (-) ne se touchent
pas et ne touchent pas d'autre borne au niveau des bornes
d'amplificateur et de haut-parleur. Un contact des fils peut créer
un court-circuit et endommager l'amplificateur.
Utilisation des 4 canaux du GTR-7535/104
• L'impédance minimale de chaque haut-parleur est 2 ohms.
IMPORTANT: ce guide de branchement rapide contient des
informations sur le montage et le branchement de votre amplificateur.
Pour des informations détaillées sur l'installation, le branchement, la
configuration et les réglages, téléchargez le mode d'emploi complet
de l'amplificateur GTR-7535/GTR-104/GTR-102 sur jbl.com.
IMPORTANT: débranchez la borne négative de la batterie (-) du
véhicule avant de commencer l'installation.
Utilisation des connecteurs d'alimentation et de haut-parleur
CONNEXIONS DE MASSE ET D'ALIMENTATION
GTR-7535/104/102
• Poncez au papier abrasif pour enlever la peinture de la surface
métallique à l'emplacement de la connexion à la masse. Utilisez
une rondelle de blocage en étoile pour bloquer la connexion.
• Installez un porte-fusible pour un fusible de 90A (GTR-7535),
60 A (GTR-104) ou 30 A (GTR-102) sur le fil d'alimentation (12 V)
à moins de 46 cm (18") de la borne (+) de la batterie. N'installez
pas de fusible dans le porte-fusible à ce stade. Vous pouvez
remplacer le fusible par un disjoncteur de même ampérage.
Connecteurs
d'alimentation
GTR-7535 GTR-104/
GTR-102
Appareil de tête
du système audio
Masse du châssis
(métal nu)
46cm
(18")
Fusible :
GTR-7535 = 90A
GTR-104 = 60A
GTR-102 = 30A
Allumage distant (option)
Fil > 0,82 mm² (#18AWG)
Fil > 5,26 mm² (#10AWG)
Fil > 5,26 mm² (#10AWG)
Haut-parleur
avant gauche
Haut-parleur
arrière gauche Haut-parleur
arrière droit
Haut-parleur
avant droit
HARMAN International
Industries, Incorporated
8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
© 2015 HARMAN International Industries, Incorporated. Tous droits réservés.
JBL est une marque commerciale de HARMAN International Industries, Incorporated,
déposée aux États-Unis et/ou dans d’autres pays. Tous droits réservés. Les
caractéristiques, les spécifications et l'aspect sont susceptibles d'être modifiés sans préavis.
CONNEXIONS D'ENTRÉE
Branchez les sorties ligne RCA de l'unité source aux entrées
gauches ou droites de l'amplificateur en suivant les indications de
l'illustration ci-dessous.
CONNEXIONS DU PANNEAU DE COMMANDE
Connectez le panneau de commande fourni au connecteur de
Contrôleur d'amplificateur, comme représenté dans l'illustration
ci-dessous. Le panneau de commande inclut un long câble et une
bride de montage, qui permettent de le monter dans un
emplacement pratique de l'habitacle du véhicule.
Pour des informations détaillées sur le montage du panneau de
commande, téléchargez le mode d'emploi complet de
l'amplificateur GTR-7535/GTR-104/GTR-102 sur jbl.com.
RÉGLAGE DES COMMANDES ET
UTILISATION DE L'AMPLIFICATEUR
Pour des informations détaillées sur le réglage des commandes
de l'amplificateur et l'utilisation de toutes de ses fonctions,
téléchargez le mode d'emploi complet de l'amplificateur
GTR-7535/GTR-104/GTR-102 sur jbl.com.
Si votre appareil source ne dispose pas de sorties RCA, utilisez
des adaptateurs fil nu vers RCA pour relier les câbles de
haut-parleurs de l'appareil source à l'amplificateur, comme
représenté dans l'illustration ci-dessous.
Une fois le branchement des sorties des haut-parleurs de
l'appareil source aux adaptateurs terminé, branchez les
adaptateurs dans les connecteurs d'entrée de l'amplificateur
comme représenté dans l'illustration ci-dessus.
Fonctionnement en 2 canaux pontés sur GTR-7535/104
• L'impédance minimale de chaque haut-parleur est 4 ohms.
Utilisation des 2 canaux du GTR-102
• L'impédance minimale de chaque haut-parleur est 2 ohms.
Fonctionnement en 1 canal ponté sur GTR-102
• L'impédance minimale du haut-parleur est 4 ohms.
Haut-parleur
droit
Haut-
parleur
gauche
REMARQUE : pour obtenir d'autres schémas de connexion des
haut-parleurs, téléchargez le mode d'emploi complet de
l'amplificateur GTR-7535/GTR-104/GTR-102 sur jbl.com.
Appareil source
Sorties ligne RCA arrière
Sorties ligne RCA avant
• Pour un fonctionnement ponté, utilisez un adaptateur en Y
pour connecter les sorties gauches et droites de l'unité
principale aux connecteurs d'entrée des canaux gauches et
droits avant et arrière de l'amplificateur comme représenté
dans l'illustration ci-dessous.
Haut-parleur
droit
Haut-
parleur
gauche
Caisson de graves

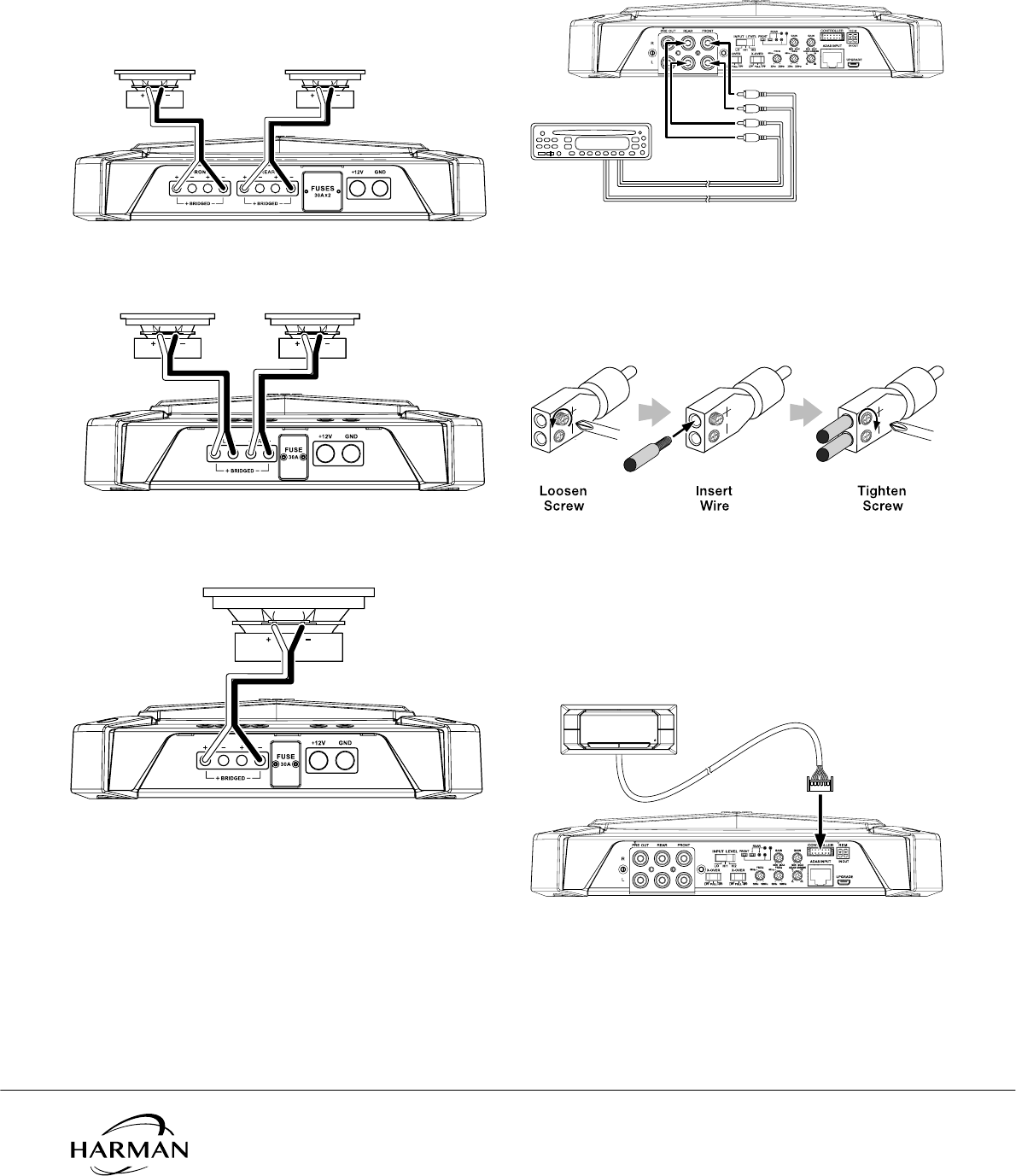

Dévissez
la vis
Insérez
le fil
Serrez la
vis
ID
PEMASANGAN
PENTING: Lepaskan terminal aki negatif (–) kendaraan sebelum
memulai pemasangan. Pilih lokasi dengan sirkulasi udara yang baik
agar penguat dapat mendinginkan komponennya sendiri.
• Jangan memasang penguat di luar mobil atau di dalam
kompartemen mesin.
KONEKSI SPEAKER
Selalu sambungkan terminal speaker (+) pada penguat ke terminal (+)
di speaker dan terminal speaker (–) pada penguat ke terminal (–) di
speaker.
PENTING: Pastikan kabel telanjang (+) dan (–) tidak saling
bersentuhan atau tidak menyentuh terminal lain baik itu di terminal
penguat maupun terminal speaker. Jika kabel tersentuh, maka dapat
mengakibatkan arus pendek yang dapat merusak penguat.
Pengoperasian Saluran GTR-7535/104 4
• Impedansi minimum untuk setiap speaker adalah 2 ohm.
PENTING: Panduan menyambung-cepat ini memuat informasi
tentang pemasangan dan penyambungan penguat Anda. Untuk
informasi pemasangan, penyambungan, pengaturan, dan
penyesuaian, unduh Panduan Pengguna Penguat
GTR-7535/GTR-104/GTR-102 selengkapnya di di jbl.com.
PENTING: Lepaskan terminal aki negatif (–) kendaraan sebelum
memulai pemasangan.
Menggunakan Konektor Daya dan Speaker
KONEKSI GROUND & DAYA
GTR-7535/104/102
• Gunakan ampelas untuk membersihkan cat dari permukaan logam
pada koneksi ground. Gunakan cincin pengunci tipe bintang untuk
mengamankan koneksi.
• Pasang dudukan sekring untuk sekring 90A (GTR-7535), sekring
60A (GTR-104), atau sekring 30A (GTR-102) pada daya (12V),
kabel 18” (46cm) pada terminal (+) aki. Pada saat ini, jangan
memasang sekring pada dudukan. Sebagai pengganti sekring,
Anda dapat memasang pemutus arus dengan tingkat kekuatan
ampere yang sama.
Konektor
Daya
GTR-7535 GTR-104/
GTR-102
Unit Utama
Sistem Audio
Ground Sasis
(logam telanjang)
18”
(46cm)
Sekring:
GTR-7535 = 90A
GTR-104 = 60A
GTR-102 = 30A
Pengaktifan Jarak Jauh (opsional)
>Kabel #18AWG (0,82mm2)
>Kabel #10AWG (5,26mm2)
>Kabel #10AWG (5,26mm2)
Speaker
Kiri Depan
Speaker
Kiri Belakang Speaker
Kanan Belakang
Speaker
Kanan Depan
Panduan Menyambung-Cepat Penguat
JBL GTR-7535/104/102
HARMAN International
Industries, Incorporated
8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
© 2015 HARMAN International Industries, Incorporated. Semua hak dilindungi undang-undang.
JBL adalah merek dagang milik HARMAN International Industries, Incorporated, yang terdaftar
di Amerika Serikat dan/atau negara-negara lainnya. Semua Hak Dilindungi Undang-undang.
Fitur, spesifikasi, dan penampilan dapat berubah tanpa pemberitahuan.
KONEKSI INPUT
Sambungkan output lintasan RCA unit sumber ke input kiri dan kanan
penguat, seperti yang ditampilkan pada ilustrasi di bawah ini.
KONEKSI PANEL KONTROL
Sambungkan panel kontrol yang tersedia ke konektor Controller
penguat, seperti yang ditampilkan pada ilustrasi di bawah ini. Panel
kontrol termasuk kabel panjang dan flensa dudukan, membuatnya
dapat terpasang pada lokasi yang nyaman di kabin kendaraan.
Untuk informasi pemasangan panel kontrol, unduh Panduan
Pengguna Penguat GTR-7535/GTR-104/GTR-102 selengkapnya di
jbl.com.
MENGATUR KONTROL DAN MENGGUNAKAN
PENGUAT
Untuk informasi pengaturan kontrol penguat dan penggunaan semua
fitur penguat, unduh Panduan Pengguna Penguat
GTR-7535/GTR-104/GTR-102 selengkapnya di jbl.com
Jika unit sumber Anda tidak memiliki output RCA, gunakan adaptor
kabel telanjang untuk adaptor RCA yang tersedia untuk
menyambungkan kabel speaker unit sumber ke penguat, seperti yang
ditunjukkan pada ilustrasi di bawah ini.
Saat Anda selesai menyambungkan output speaker unit sumber ke
adaptor, sambungkan adaptor ke konektor input penguat seperti
yang ditunjukkan pada ilustrasi sebelumnya.
Pengoperasian Saluran yang Dijembatani GTR-7535/104 2
• Impedansi minimum untuk setiap speaker adalah 4 ohm.
Pengoperasian Saluran GTR-102 2
• Impedansi minimum untuk setiap speaker adalah 2 ohm.
Pengoperasian Saluran yang Dijembatani GTR-102 1
• Impedansi speaker minimum adalah 4 ohm.
Speaker
Kiri Speaker
Kanan
CATATAN: Untuk informasi diagram koneksi speaker tambahan,
unduh Panduan Pengguna Penguat GTR-7535/GTR-104/GTR-102
selengkapnya di jbl.com.
Unit Sumber
Output Lintasan RCA Belakang
Output Lintasan RCA Depan
• Untuk operasi jembatan, gunakan adaptor Y” untuk menyambung
output kiri dan kanan unit sumber ke konektor input saluran kiri
dan kanan bagian depan dan belakang penguat seperti yang
ditampilkan pada ilustrasi di bawah ini.
Speaker
Kiri Speaker
Kanan
Subwoofer
Kendurkan
Sekrup
Masukkan
Kabel Kencangkan
Sekrup
TR
MONTAJ
ÖNEMLİ: Kuruluma başlamadan önce aracın negatif (-) akü kutup
başının bağlantısını ayırın. Amplifikatörün kendini soğutması için yeterli
hava sağlayan bir yer seçin.
• Amplifikatörü araba dışına veya motor bölmesine monte etmeyin.
HOPARLÖR BAĞLANTILARI
Her zaman amplifikatördeki (+) hoparlör terminalini hoparlördeki (+)
terminaline ve amplifikatördeki (–) hoparlör terminalini hoparlördeki (–)
terminaline bağlayın.
ÖNEMLİ: (+) ve (–) çıplak tellerine birbirine veya amplifikatör terminalleri
veya hoparlör terminalleri ya da diğer terminale dokunmadığından emin
olun. Dokunan teller amplifikatöre zarar verebilecek bir kısa devreye
neden olabilir.
GTR-7535/104 4-Kanal Çalışma
• Her hoparlör için minimum empedans 2 ohm'dur
ÖNEMLİ: Bu hızlı bağlantı kılavuzu amplifikatörün montajı ve
bağlanması ile ilgili bilgiler içermektedir. Montaj, bağlantı, kurulum ve
ayar bilgileri için, jbl.com adresinde bulunan tam
GTR-7535/GTR-104/GTR-102 Amplifikatör Kullanma Kılavuzunu
indirin.
ÖNEMLİ: Kuruluma başlamadan önce aracın negatif (-) akü kutup
başının bağlantısını ayırın.
Güç ve Hoparlör Konnektörlerinin kullanılması
TOPRAK ve GÜÇ BAĞLANTILARI
GTR-7535/104/102
• Toprak bağlantısı yapılacak metal yüzeyden boyayı temizlemek için
zımpara kâğıdı kullanın. Bağlantının güvenliğini sağlamak için bir
yıldız tipi kilit pulu kullanın.
• (+) akü terminalinin 18"(46cm) içindeki güç (12V) teli üzerine bir 90A
sigorta (GTR-7535), 60A sigorta (GTR-104) ya da 30A sigorta
(GTR-102) için bir sigorta tutucu takın. Şu anda tutucuya sigortayı
takmayın. Bir sigorta yerine, eşdeğer amper değerinde bir devre
kesici takabilirsiniz.
Güç
Konnektörler
GTR-7535 GTR-104/
GTR-102
Ses Sistemi
Ana Ünite
Şasi Toprağı
(çıplak metal)
18"
(46cm)
Sigorta:
GTR-7535 = 90A
GTR-104 = 60A
GTR-102 = 30A
Uzaktan Açma (opsiyonel)
>#18AWG (0,82mm2)Tel
>#10AWG (5,26mm2)Tel
>#10AWG (5,26mm2)Tel
Ön Sol
Hoparlör
Arka Sol
Hoparlör Arka Sağ
Hoparlör
Ön Sağ
Hoparlör
JBL GTR-7535/104/102 Amplifikatör Hızlı
Bağlantı Kılavuzu
HARMAN International
Industries, Incorporated
8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
© 2015 HARMAN International Industries, Incorporated. Tüm hakları saklıdır.
JBL Amerika Birleşik Devletleri ve/veya diğer ülkelerde kayıtlı Harman International Industries,
Incorporated şirketinin ticari markalarıdır. Tüm Hakları Saklıdır. Özellikler, spesifikasyonlar ve
görünüm haber verilmeksizin değiştirilebilir.
GİRİŞ BAĞLANTILARI
Aşağıdaki resimde gösterildiği gibi, kaynak ünitesinin RCA hat
çıkışlarını amplifikatörün sol ve sağ girişlerine bağlayın.
KONTROL PANELİ BAĞLANTISI
Aşağıdaki resimde gösterildiği gibi, verilen kontrol panelini
amplifikatörün Kontrolör konnektörüne takın. Kontrol paneli, aracın
kabininde elverişli bir konuma monte edilmeye izin veren, uzun kablo
ve montaj flanşı içermektedir.
Tam kontrol paneli montaj talimatları için, lütfen jbl.com adresinde
bulunan tam GTR-7535/GTR-104/GTR-102 Amplifikatör Kullanma
Kılavuzunu indirin.
KONTROLLERİN AYARI VE AMPLİFİKATÖRÜN
KULLANIMI
Amplifikatörün kontrollerini ayarlama ve amplifikatörün tüm özelliklerini
kullanma hakkında tam bilgi için, lütfen jbl.com adresinde bulunan tam
GTR-7535/GTR-104/GTR-102 Amplifikatör Kullanma Kılavuzunu indirin.
Kaynak ünitenizin RCA çıkışları yoksa, aşağıdaki resimde gösterildiği
gibi, kaynak ünitesinin hoparlör kablolarını amplifikatöre bağlamak için
verilen RCA adaptörlerine çıplak teli kullanın.
Kaynak ünitesinin hoparlör çıkışlarını adaptörlere bağlamayı
tamamladığınızda, önceki resimlerde gösterildiği gibi, adaptörleri
amplifikatörün giriş konnektörlerine takın.
GTR-7535/104 2-Kanal Köprülü Çalışma
• Her hoparlör için minimum empedans 4 ohm'dur
GTR-102 2-Kanal Çalışma
• Her hoparlör için minimum empedans 2 ohm'dur
GTR-102 1-Kanal Köprülü Çalışma
• Minimum hoparlör empedansı 4 ohm'dur.
Sol
Hoparlör Sağ
Hoparlör
NOT: Ek hoparlör bağlantı şemaları için, jbl.com adresinde bulunan
tam GTR-7535/GTR-104/GTR-102 Amplifikatör Kullanma Kılavuzunu
indirin.
Kaynak Ünitesi
Arka RCA Hat Çıkışları
Ön RCA Hat Çıkışları
• Köprülü çalışma için, aşağıdaki resimde gösterildiği gibi, kaynak
ünitesinin sağ ve sol çıkışlarını amplifikatörün ön ve arka sol ve sağ
kanal giriş konnektörlerine bağlamak için bir Y"-adaptör kullanın.
Sol
Hoparlör Sağ
Hoparlör
Subwoofer
Vidayı
Gevşetin
Teli
Takın
Vidayı
Sıkın
