Harman JBLLINK20 Portable Wireless Speaker User Manual TR03993 JBL LINK 20 QSG C V12 LD

Harman International Industries, Inc Portable Wireless Speaker TR03993 JBL LINK 20 QSG C V12 LD

Contents

Users Manual

Link 20
Top
Bluetooth paring
Volume down/up
Press to start your request
Press to stop audio,
timers, alarms, and
responses
Front
Back
Battery level indicator
Power on/off
Mic mute/unmute
USB connector
for charging
Restart
For more product information, please visit jbl.com
Button panel
Lights when active
Wi-Fi status indicator
Microphones
Product Tour
USB adapter
Micro USB cable
TR03993_C
2.
Download and run the Google Home app on a phone or tablet.
Set up your JBL Link 20 in the Google Home app.
JBL Link 20 is IPX7 waterproof.
IPX7 waterproof is defined as the speaker can be immersed in
water up to 1m for up to 30 minutes.
IMPORTANT: To ensure that the JBL Link 20 is waterproof, please
remove all cable connections and tightly close the cap; exposing
the JBL Link 20 to liquids without doing so may result in
permanent damage to the speaker. And do not expose JBL Link
20 to water while charging, as doing so may result in permanent
damage to the speaker or power source.
1.
Press to power on
IPX 7 WaterproofGet Started
Specication
• Transducer: 2 x 50mm
• Output power: 2 x 10W
• Frequency response: 65Hz-20kHz
• Signal-to-noise ratio: >80dB
• Battery type: Lithium-ion Polymer (3.7V, 6000mAh)
• Battery charge time: 4.5 hours @5V 2.3A
• Music play time: up to 8 hours (varies by volume level and
content)
•Wireless network: 802.11b/g/n/ac (2.4/5GHz)
• Bluetooth version: 4.1
• Supported audio formats: HE-AAC, LC-AAC, MP3, Vorbis,
WAV (LPCM), FLAC, Opus
• Dimensions (Dia x H): 93 x 210 mm
• Weight: 913g
The Wi-Fi CERTIFIED Logo is a certification mark of the Wi-Fi
Alliance. The Wi-Fi Protected Setup Identifier Mark is a mark of the
Wi-Fi Alliance.
The Bluetooth®word mark and logos are registered trademarks
owned by Bluetooth SIG, Inc. and any use of such marks by
HARMAN International Industries, Incorporated is under license.
Other trademarks and trade names are those of their respective
owners.
Chromecast is a trademark of Google Inc. Google Play, and the
Google Play logo are trademarks of Google Inc.

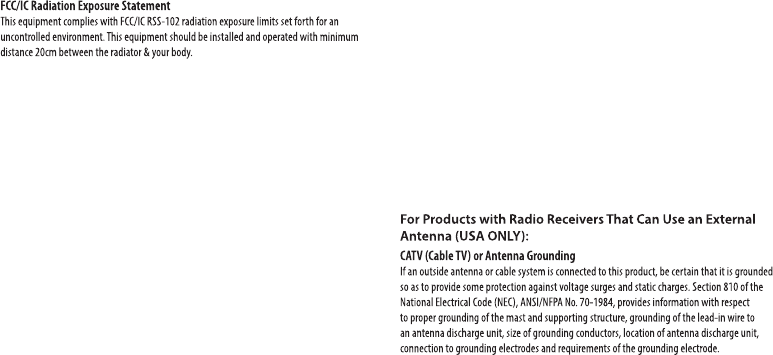

This equipment complies with FCC/IC RSS-102 radiation exposure
limits set forth for an uncontrolled environment. This eqipment
should be installed and operated with minimum distance 20cm
between the radiator & your body.
ce matériel est conforme aux limites de dose d'exposition aux
rayonnements, fac / ic rss-102 énoncée dans un autre
environnement.cette eqipment devrait être installé et exploité avec
distance minimale de 20 entre le radiateur et votre corps.
RSS standard(s).
For Wi-Fi 5G device
FCC Caution:
High power radars are allocated as primary users of the 5.25 to 5.35 GHz and 5.65 to
5.85 GHz bands. These radar stations can cause interference with and/or damage this
device. No configuration controls are provided for this wireless equipment allowing any
change in the frequency of operations outside the FCC grant of authorization for US
operation according to Part 15.407 of the FCC rules.
IC Caution:
User should also be advised that:
(i) The device for operation in the band 5150 - 5250 MHz is only for indoor use to reduce
the potential for harmful interference to co-channel mobile satellite systems; (ii) the
maximum antenna gain permitted for devices in the bands 5250 - 5350 MHz and 5470 -
5725 MHz shall comply with the e.i.r.p. limit: and
(iii) The maximum antenna gain permitted for devices in the band 5725 - 5825 MHz
shall comply with the e.i.r.p. limits specified for point-to-point and non point-to-point
operation as appropriate.
(iv) Users should also be advised that high-power radars are allocated as primary users
(i.e. priority users) of the bands 5250 - 5350 MHz and 5650 - 5850 MHz and that these
radars could cause interference and/or damage to LE-LAN devices.
Exposure of humans to RF fields (RSS-102)
The computers employ low gain integral antennas that do not emit RF field in excess of
Health Canada limits for the general population; consult Safety Code 6, obtainable from
Health Canada’s Web site at http://www.hc-sc.gc.ca/
The radiated energy from the antennas connected to the wireless adapters conforms to the
IC limit of the RF exposure requirement regarding IC RSS-102, Issue 5 clause 4. SAR tests are
conducted using recommended operating positions accepted by the FCC/ RSS with the
device transmitting at its highest certified power level in all tested frequency band without
distance attaching away from the body. Non-compliance with the above restrictions may
result in violation of FCC RF exposure guidelines.
Use Restriction Attention in France, operation is limited to indoor use within the band
5150-5350 MHz.
EN 50332-1:2013
EN 50332-2:2013
14/02/2014
2013/56/EU
2013/56/EU
1/07/2015
2014/30/EU 2014/35/EU 2012/27/EU
2014/53/EU 2012/27/EU
Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio
exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne
doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage
radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.
Pour les appareils 5G Wi- Fi
Les utilisateurs devraient aussi être avisés que
(i) Les dispositifs fonctionnant dans la bande 5150-5250 MHz sont réservés uniquement pour une
utilisation à l’intérieur afin de réduire les risques de brouillage préjudiciable aux systems de satellites
mobiles utilisant les mêmes canaux;
(ii) Le gain maximal d’antenne permis pour les dispositifs utilisant les bandes 5 250-5 350 MHz et 5
470-5 725 MHz doit se conformer à la limite de p.i.r.e.
(iii) le gain maximal d’antenne permis (pour les dispositifs utilisant la bande 5 725-5 825 MHz) doit se
conformer à la limite de p.i.r.e. spécifiée pour l’exploitation point à point et non point à point, selon le
cas.De plus, les utilisateurs de radars de haute puissance sont désignés utilisateurs principaux (c.-à-d.,
qu’ils ont la priorité) pour les bandes 5 250-5 350 MHz et 5 650-5 850 MHz et que ces radars pourrai
ent causer du brouillage et/ou des dommages aux dispositifs LAN-EL.
Conformité des appareils de radiocommunication aux limitesd’expositionhumaine aux
radiofréquences (CNR-102)
L’ordinateur utilise des antennesintégrales à faible gain qui n’émettent pas un champ
électromagnétiquesupérieur aux normesimposées par Santé Canada pour la population. Consultez le
Code de sécurité 6 sur le site Internet de Santé Canada à l’adressesuivante : http://www.hc-sc.gc.ca/
L’énergieémise par les antennesreliées aux cartes sans filrespecte la limited’exposition aux
radiofréquencestellequedéfinie par Industrie Canada dans la clause 4.1 du document CNR-102, version
5. Tests DAS sonteffectués en utilisant les positions recommandées par la FCC/CNR avec le
téléphoneémet à la puissance certifiéemaximaledanstoutes les bandes de fréquencestestées sans
distance attacher loin du corps.Non-respect des restrictions ci-dessuspeutentraînerune violation des
directives de la FCC/CNR.
Utilisez Restriction Attention en France , l'opération est limitée à une utilisation intérieure dans la
bande 5150-5350 MHz
EN 50332-1:2013
14/02/2014
EN 50332-2:2013
AVERTISSEMENT : Ne pas ingérer BATTERIE, BURN RISQUE CHIMIQUE [La télécommande fournie
avec] Ce produit contient une pile pièce / bouton. Si la pile pièce / bouton est avalé, il peut
causer des brûlures internes graves en seulement 2 heures et peut conduire à la mort. Gardez
piles neuves et usagées de portée des enfants. Si vous pensez que les batteries pourraient avoir
été avalé ou placé à l'intérieur d'une partie du corps, consulter immédiatement un médecin.
2013/56/EU
1/07/2015
2013/56/EU
2014/30/EU
2014/35/EU
2012/27/EU
2014/53/EU
2012/27/EU
EN 50332-1:2013 EN 50332-2:2013
14/02/2014
2013/56/EU
1/07/2015
2013/56/EU
2014/30/EU 2014/35/EU
2012/27/EU
2014/53/EU 2012/27/
EU
EN 50332-1:2013 EN 50332-
2:2013
14/02/2014
2013/56/EU
1/07/2015
2013/56/EU
