user manual
REFLECT MINI BT2
FPO
Quick Start Guide
Guide de démarrage rapide
REFLECT MINI BT2
a) Mix and match for a custom fit.
LS
S
M
1
Ear tips and Freebit stabilizers.
SML
b) Installation
2
Quick Start Guide
Guide de démarrage rapide
REFLECT MINI BT2

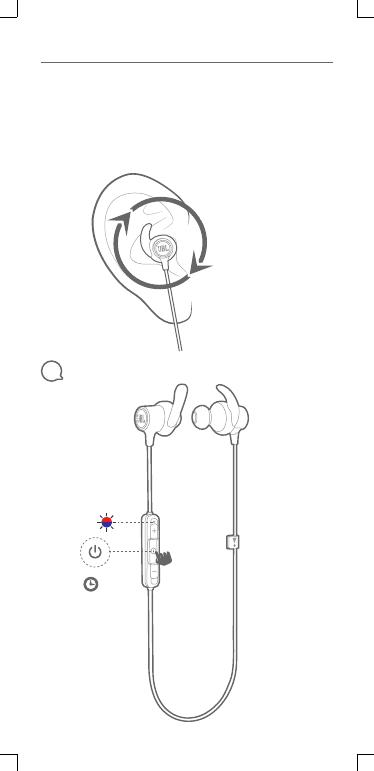

Power on/off
c) Patented ear tips, enhancers provide more secure,
ergonomic fit for activities both in and out of workouts.
Turn for perfect fit
>2.5s
Quick Start Guide
Guide de démarrage rapide
REFLECT MINI BT2
JBL REFLECT MINI 2
3
4
5
2hr

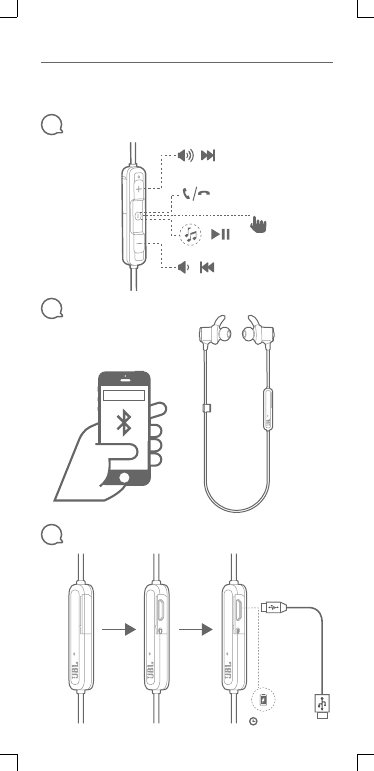

Buttons and voice assistants
Connect Bluetooth®
Charging
Siri®/Google Now™
2X
6
Quick Start Guide
Guide de démarrage rapide
REFLECT MINI BT2
State LED
behaviors
Pairing mode
No device connected
X 2Device connected
Low battery
Charging battery
État
Comportement
de la DEL
Mode d'association
Aucun appareil connecté
X 2Appareil connecté
Batterie faible
Batterie en charge
Estado
Comportamientos
del LED
Modo emparejamiento
No hay ningún dispositivo conectado
X 2Dispositivo conectado
Batería baja
Cargando batería
Status LED-
Verhalten
Pairing-Modus
Kein Gerät verbunden
X 2Gerät verbunden
Batteriestand niedrig
Batterie wird geladen
Estado
Comportamentos
LED
Modo de emparelhamento
Nenhum dispositivo ligado
X 2Dispositivo ligado
Pouca bateria
A carregar a bateria
Status LED
gedrag
Verbinden modus
Geen apparaat aangesloten
X 2Apparaat aangesloten
Accu bijna leeg
Accu wordt geladen
Stato
Comportamenti
LED
Modalità di accoppiamento
Nessun dispositivo connesso
X 2Dispositivo connesso
Batteria quasi scarica
Batteria in carica
Tila LED-valojen
merkitykset
Paritustila
Laitetta ei ole kytkettynä
X 2Laite kytketty
Alhainen virtataso
Lataa akkua
Tilstand LED
virkemåter
Paringsmodus
Ingen enhet tilkoblet
X 2Enhet tilkoblet
Lavt batterinivå
Batterilading
Quick Start Guide
Guide de démarrage rapide
REFLECT MINI BT2
Status LED
beteenden
Länkningsläge
Ingen enhet ansluten
X 2Enhet ansluten
Lågt batterinivå
Laddar batteri
Состояние Сигналы
индикаторов
Режим сопряжения
Нет подключенных устройств
X2Устройство подключено
Аккумулятор разряжен
Зарядка аккумулятора
状態 LED
の働き
配对模式
機器が接続されていない
X2機器が接続されている
低电量
正在充电
Stednavn LED-
adfærd
Parringstilstand
Ingen enhed forbundet
X 2enhed forbundet
Lavt batteriniveau
Oplader batteri
状态 LED
变化模式
配对模式
未连接设备
X2已连接设备
低电量
正在充电
상태 LED
동작
페어링 모드
연결된 장치 없음
X2장치 연결됨
배터리 부족
배터리 충전 중
Status Warna
LED
Mode Pairing
Nessun dispositivo connesso
X2Dispositivo connesso
Baterai lemah
Mengisi baterai
狀態 LED
行為
配對模式
未連接裝置
X2已連接裝置
電池電力不足
正在為電池充電
Quick Start Guide
Guide de démarrage rapide
REFLECT MINI BT2
EN
•Model Name: REFLECT MINI BT2
•Premium 5.8mm Dynamic Driver
• Frequency Response: 10Hz–22kHz
• Connection: Micro USB cable for rapid charge.
•Support: BT 4.2, A2DP v1.3, AVRCP v1.5, HFP v1.6, SBC codec
• Bluetooth transmitter frequency range: 2.402 - 2.480GHz
• Bluetooth transmitter power: < 4dBm
• Bluetooth transmitter modulation: GFSK, π/4 DQPSK, 8DPSK
• Battery type: Rechargeable Lithium Ion Cylindrical Cell
(3.7V 2x85 mAh)
FR
•Désignation du modèle : REFLECT MINI BT2
• Haut-parleur dynamique haut de gamme 5,8 mm
• Réponse en fréquence : 10 Hz - 22 kHz
• Connexion : Micro USB cable for rapid charge.
• Support : BT 4.2, A2DP v1.3, AVRCP v1.5, HFP v1.6, SBC codec
• Plage de fréquences de l'émetteur Bluetooth : 2,402-2,480 GHz
• Puissance de l'émetteur Bluetooth : < 4 dBm
• Modulation de l'émetteur Bluetooth : GFSK, π/4 DQPSK, 8DPSK
• Type de batterie : Cellule cylindrique lithium-ion rechargeable
(3,7 V 2x85 mAh)
ES
•Nombre del modelo: REFLECT MINI BT2
• Transductor dinámico premium de 5,8 mm
• Respuesta de frecuencia: 10 Hz - 22 kHz
• Conexión: Micro USB cable for rapid charge.
•Compatibilidad:
BT 4.2, A2DP v1.3, AVRCP v1.5, HFP v1.6, SBC codec
• Alcance de frecuencia del transmisor Bluetooth: 2.402 - 2.480 GHz
• Potencia del transmisor Bluetooth: < 4dBm
•Modulación del transmisor Bluetooth: GFSK π/4 DQPSK 8DPSK
• Tipo de batería: celda cilíndrica de ion de litio recargable
(3,7 V - 2x85 mAh)
PT
•Nome do Modelo: REFLECT MINI BT2
• Driver dinâmico de 5,8 mm de qualidade superior
• Resposta em frequência: 10 Hz - 22 kHz
• Conexão: Micro USB cable for rapid charge.
• Suporte: BT 4.2, A2DP v1.3, AVRCP v1.5, HFP v1.6, SBC codec
• Gama de frequências do transmissor Bluetooth: 2,402 - 2,480 GHz
• Potência do transmissor Bluetooth: < 4 dBm
• Modulação do transmissor Bluetooth: GFSK, π/4 DQPSK, 8DPSK
• Tipo de bateria: pilha cilíndrica de iões de lítio recarregável
(3,7 V 2x85 mAh)
FPO FPO
FPO
FPO
FPO FPO
FPO
FPO
FPO FPO
FPO
FPO
Quick Start Guide
Guide de démarrage rapide
REFLECT MINI BT2
NL
•Modelnaam: REFLECT MINI BT2
• Hoofwaardige 5.8mm Dynamic Driver
• Frequentiebereik: 10Hz-22kHz
•Aansluiting: Micro USB cable for rapid charge.
•Ondersteund:
BT 4.2, A2DP v1.3, AVRCP v1.5, HFP v1.6, SBC codec
• Bluetooth transmitter frequentiebereik: 2.402 -2.480GHz
• Bluetooth transmitter vermogen: < 4dBm
• Bluetooth transmitter modulatie: GFSK, π/4 DQPSK, 8DPSK
• Type batterij: Oplaadbare Lithium Ion Cilindrische Cel
(3.7 V 2x85 mAh)
NO
•Modellnavn: REFLECT MINI BT2
• Premium 5,8 mm dynamisk driver
• Frekvensområde: 10 Hz-22k Hz
• Tilkobling: Micro USB cable for rapid charge.
• Støtter: BT 4.2, A2DP v1.3, AVRCP v1.5, HFP v1.6, SBC codec
• Bluetooth-senderens frekvensområde: 2,402–2,480 GHz
• Bluetooth-senderens effekt: < 4 dBm
• Bluetooth-senderens modulering: GFSK, π/4 DQPSK, 8DPSK
• Batteritype: Oppladbar sylinderformet lithium-ion-celle
(3,7 V, 2x85 mAh)
IT
•Nome modello: REFLECT MINI BT2
• Driver Dinamico Premium da 5.8mm
• Risposta in frequenza: 10Hz-22kHz
• Collegamento: Micro USB cable for rapid charge.
• Supporta: BT 4.2, A2DP v1.3, AVRCP v1.5, HFP v1.6, SBC codec
• Gamma di frequenza trasmettitore Bluetooth: 2.402 -2.480GHz
• Potenza trasmettitore Bluetooth: < 4dBm
• Modulazione trasmettitore Bluetooth: GFSK, π/4 DQPSK, 8DPSK
• Tipo di Batteria: Cella Cilindrica Ricaricabile agli Ioni di LIthio
(3.7V 2x85 mAh)
DE
•Modellbezeichnung: REFLECT MINI BT2
• Hochwertiger 5,8mm-Dynamik-Lautsprecher
• Frequenzbereich: 10Hz-22kHz
• Anslutning: Micro USB cable for rapid charge.
• Unterstützung:
BT 4.2, A2DP v1.3, AVRCP v1.5, HFP v1.6, SBC codec
• Frequenzbereich für die Bluetooth-Übertragung: 2,402 -2,480GHz
• Bluetooth-Übertragungsleistung: < 4dBm
• Bluetooth-Übertragungsmodulation: GFSK, π/4 DQPSK, 8DPSK
•Batterie-Typ: Wiederaufladbarer Lithium-Ionen-Akku (Zylinder)
(3,7V 2x85 mAh)
FPO FPO
FPO
FPO
FPO FPO
FPO
FPO
FPO FPO
FPO
FPO
FPO FPO
FPO
FPO
Quick Start Guide
Guide de démarrage rapide
REFLECT MINI BT2
SV
•Modellbeteckning: REFLECT MINI BT2
• Premium 5,8 mm dynamiskt element
• Frekvensomfång: 10 Hz - 22 kHz
• Anslutning: Micro USB cable for rapid charge.
• Stöd för: BT 4.0, A2DP v1.2, AVRCP v1.4, HFP v1.6, SBC codec
• Bluetooth-sändarens frekvensomfång: 2.402 -2.480 GHz
• Bluetooth-sändarens effekt: < 4 dBm
• Bluetooth-sändarens modulering: GFSK, π/4 DQPSK, 8DPSK
•Batterityp: Uppladdningsbart litiumjonbatteri (3,7 V 2x85 mAh)
DA
•Modelnavn: REFLECT MINI BT2
• 5,8 mm dynamiske enheder af premiumkvalitetr
• Frekvensområde: 10 Hz - 22 kHz
• Tilkobling: Micro USB cable for rapid charge.
•Support: BT 4.2, A2DP v1.3, AVRCP v1.5, HFP v1.6, SBC codec
• Frekvensområde for Bluetooth-transmitter: 2.402-2.480GHz
• Bluetooth-sendeeffekt: < 4 dBm
• Bluetooth-sendemodulation: GFSK, π/4 DQPSK, 8DPSK
• Batteritype: Genopladeligt, cylindrisk lithium-ion-cellebatteri
(3,7 V, 2x85 mAh)
FI
•Mallin nimi: REFLECT MINI BT2
• Ensiluokkainen 5,8 mm:n dynaaminen elementti
• Taajuusvaste: 10Hz-22kHz
• Liitäntä: Micro USB cable for rapid charge.
•Tuki: BT 4.2, A2DP v1.3, AVRCP v1.5, HFP v1.6, SBC codec
• Bluetooth-lähettimen taajuusalue: 2,402 -2,480GHz
• Bluetooth-lähettimen teho: < 4 dBm
• Bluetooth-lähettimen modulaatio: GFSK, π/4 DQPSK, 8DPSK
• Akun tyyppi: Uudelleenladattava sylinterikennolla varustettu
litiumioniakku (3,7 V 2x85 mAh)
RU
•Наименование модели: REFLECT MINI BT2
•Высококачественная 5,8-мм динамическая мембранаr
•Частотная характеристика: 10 Гц-22 КГц
•Соединения: Micro USB cable for rapid charge.
•Поддерживаемые протоколы:
BT 4.2, A2DP v1.3, AVRCP v1.5, HFP v1.6, SBC codec
•Частотный диапазон передатчика Bluetooth: 2402-2480 ГГц
•Мощность передатчика Bluetooth: макс. 4 дБ/мВт
•Модуляция передатчика Bluetooth: гаусс. част. модул. π/4
относ. квадрат. фаз. модул. относ. восьмер. фаз. модул.
•Тип аккумулятора: перезаряжаемый ионно-литиевый цилиндрический
элемент (3,7 В, 2x85 мА*ч)
FPO FPO
FPO
FPO
FPO FPO
FPO
FPO
FPO FPO
FPO
FPO
FPO FPO
FPO
FPO
CHT
•機型名稱： REFLECT MINI BT2
•優質 5.8mm 動圈驅動器
•頻率回應：10Hz-22kHz
•連接：Micro USB cable for rapid charge.
•支援：BT 4.2、A2DP v1.3、 AVRCP v1.5、HFP v1.6、 SBC codec
•Bluetooth 發射機頻率範圍：2.402-2.480GHz
•Bluetooth 發射機功率：< 4dBm
•Bluetooth 發射機調變：GFSK、π/4 DQPSK、8DPSK
•電池類型：可充電圓柱型鋰離子 電池 (3.7V 2x85 mAh)
JP
•モデル名: REFLECT MINI BT2
•高品質の5.8mmダイナミックドライバー
•周波数特性：10Hz～22kHzHz
•接続：Micro USB cable for rapid charge.
•サポート：BT4.2、A2DP v1.3、AVRCP v1.5、HFP v1.6、SBC codec
•Bluetoothトランスミッター周波 数帯域：2.402～2.480GHz
•Bluetooth対応トランスミッター 出力：< 4dBm
•Bluetooth対応トランスミッター 変調：GFSK、π/4 DQPSK、8DPSK
•バッテリーの種類：再充電可能 リチウムイオン円筒形電池
(3.7V 2x85 mAh)
KO
•모델명: REFLECT MINI BT2
•프리미엄 5.8mm 다이내믹 드라이버
•주파수 응답: 10Hz -22kHz
•연결: Micro USB cable for rapid charge.
•지원: BT 4.2, A2DP v1.3, AVRCP v1.5, HFP v1.6, SBC codec
•블루투스 트랜스미터 주파수 범위: 2.402-2.480GHz
•블루투스 트랜스미터 전력: <4dBm
•블루투스 트랜스미터 변조: GFSK, π/4 DQPSK, 8DPSK
•배터리 유형: 충전식 리튬이온 원통형 셀(3.7V 2x85 mAh)
CHS
•型号名称：REFLECT MINI BT2
•优质的 5.8mm 动圈驱动器
•频率响应：10Hz-22kHz
•连接：Micro USB cable for rapid charge.
•支持：BT 4.2、A2DP v1.3、AVRCP v1.5、HFP v1.6、SBC codec
•蓝牙发射器频率范围：2.402 - 2.480GHz
•蓝牙发射器功率：< 4dBm
•蓝牙发射器调制：GFSK, π/4 DQPSK, 8DPSK
•电池类型：圆柱型锂离子充电电池 (3.7V 2x85 mAh)
Quick Start Guide
Guide de démarrage rapide
REFLECT MINI BT2
FPO FPO
FPO
FPO
FPO FPO
FPO
FPO
FPO FPO
FPO
FPO
FPO FPO
FPO
FPO
Quick Start Guide
Guide de démarrage rapide
REFLECT MINI BT2
ID
•Nama Model: REFLECT MINI BT2
• Penggerak Dinamis 5,8mm Premium
• Tanggapan Frekuensi: 10Hz-22kHz
• Koneksi: Micro USB cable for rapid charge.
• Mendukung: BT 4.2, A2DP v1.3, AVRCP v1.5, HFP v1.6, SBC codec
• Jangkauan frekuensi transmiter bluetooth: 2,402 -2,480GHz
• Tenaga pemancar bluetooth: < 4dBm
• Modulasi pemancar bluetooth: GFSK, π/4 DQPSK, 8DPSK
•Jenis Baterai: Sel Silindris Ion Litium (3.7V 2x85 mAh) Isi Ulang
PL
•Nazwa modelu: REFLECT MINI BT2
• Przetwornik dynamiczny premium ośrednicy 5,8mm
• Pasmo przenoszenia: 10Hz – 22 kHz
• Złącze: Kabel micro USB do ładowania
•
Obsługiwane profile: BT 4.2, A2DP v1.3, AVRCP v1.5, HFP v1.6,
SBC codec
• Zakres częstotliwości nadajnika Bluetooth: 2,402 – 2,480GHz
• Moc nadajnika Bluetooth: < 4 dBm
• Modulacja nadajnika Bluetooth: GFSK, π/4 DQPSK, 8DPSK
•
Rodzaj akumulatora: Litowo-jonowy z ogniwami cylindrycznymi
(3,7 V, 2 x 85 mAh)
AR
Reflect Mini BT2:ﻞﻳدﻮﳌا ﻢﺳا •
ﻢﻣ 5.8 زﺎﺘﻤﻣ ﻴﻣﺎﻨﻳد كﺮﺤﻣ •
ﺰﺗﺮﻫ ﻮﻠﻴﻛ 22 – ﺰﺗﺮﻫ 10 :ددﱰﻟا ﺔﺑﺎﺠﺘﺳا •
Micro USB ﻦﺤﺷ ﻞﺑﺎﻛ :ﻞﻴﺻﻮﺘﻟا •
SBC codecو،HFP v1.6و،AVRCP v1.5و،A2DP v1.3و،BT 4.2 :ﻢﻋﺪﻟا •
ﺰﺗﺮﻫ ﺎﻐﻴﻏ 2480 − 2.402 :ثﻮﺗﻮﻠﺑ لﺎﺳرإ زﺎﻬﺠﻟ يددﱰﻟا قﺎﻄﻨﻟا •
ﲇﻴﻣ ﻞﺒﻴﺴﻳد 4 > :ثﻮﺗﻮﻠﺑ لﺎﺳرإ زﺎﻬﺟ ﺔﻗﺎﻃ •
GFSK، π/4 DQPSK، 8DPSK :ثﻮﺗﻮﻠﺑ لﺎﺳرإ زﺎﻬﺟ تاﺪﺣو ﻂﺒﺿ •
(ﺔﻋﺎﺳ ﺒﻣأ ﲇﻠﻣ 2x85 ﺖﻟﻮﻓ 3.7)ﻦﺤﺸﻟا ةدﺎﻋﻹ ﺔﻠﺑﺎﻗ ﺔﻴﻧاﻮﻄﺳأ نﻮﻳأ مﻮﻴﺜﻴﻟ ﺔﻴﻠﺧ :ﺔﻳرﺎﻄﺒﻟا عﻮﻧ •
HE
REFLECT MINI BT2 :םגד •
• מ"מ 5.8םייתרקוי םיימניד םילוקמר •
10Hz-22kHz :רדת תבוגת
הניעטל Micro USB לבכ :רוביח •
BT 4.2, A2DP v1.3, AVRCP v1.5, HFP v1.6, SBC codec :ךמות •
2.480GHz דע 2.402-מ :Bluetooth רודיש רדת חווט •
4dBm-מ תוחפ :Bluetooth רודיש תמצוע •
Bluetooth:GFSK, π/4 DQPSK, 8DPSK רודיש ןונפיא •
( 3.7V 2x85 mAh) ןעטנ ילילג ןוי-םויתיל את :הללוס גוס •
FPO
FPO FPO
FPO FPO FPO
FPO
FPO
FPO FPOFPO
FPO FPO
FPO
FPO
Наименование товара: Пользовательские наушники JBLREFMINI2BLK /
Изготовитель: Харман Интернешнл Индастриз Инкорпорейтед, США,
06901 Коннектикут, г.Стэмфорд, Атлантик Стрит 400, офис 1500 / Страна
происхождения: Китай Импортер в Россию: OOO“ХАРМАН РУС СиАйЭс“,
Россия, 127018, г.Москва, ул. Двинцев, д.12, к 1 Товар сертифицирован /
Гарантийный период: 1 год / Информация о сервисных центрах:
www.harman.com/ru тел. +7-800-700-0467 / Срок службы: 2 года / Срок
хранения: не ограничен / Условия хранения: Cтандартные при
нормальных значениях климатических факторов внешней среды /
Номер документа соответствия: Товар не подлежит обязательной
сертификации / Дата производства: Дата изготовления устройства
определяется по двум буквенным обозначениям из второй группы
символов серийного номера изделия, следующих после
разделительного знака «-». Кодировка соответствует порядку букв
латинского алфавита, начиная с января 2010 года: 000000-MY0000000,
где «M» - месяц производства (А - январь, B - февраль, C - март и т.д.) и «Y»
- год производства (A - 2010, B - 2011, C - 2012 и т.д.).
TR04377_B
Quick Start Guide
Guide de démarrage rapide
REFLECT MINI BT2
