Harman SB450S POWERED SOUNDBAR SPEAKER SYSTEM User Manual TR02323 JBL SB450 QSG A V8 001 LD
Harman International Industries, Inc POWERED SOUNDBAR SPEAKER SYSTEM TR02323 JBL SB450 QSG A V8 001 LD
Harman >
User manual
TV
SOURCE

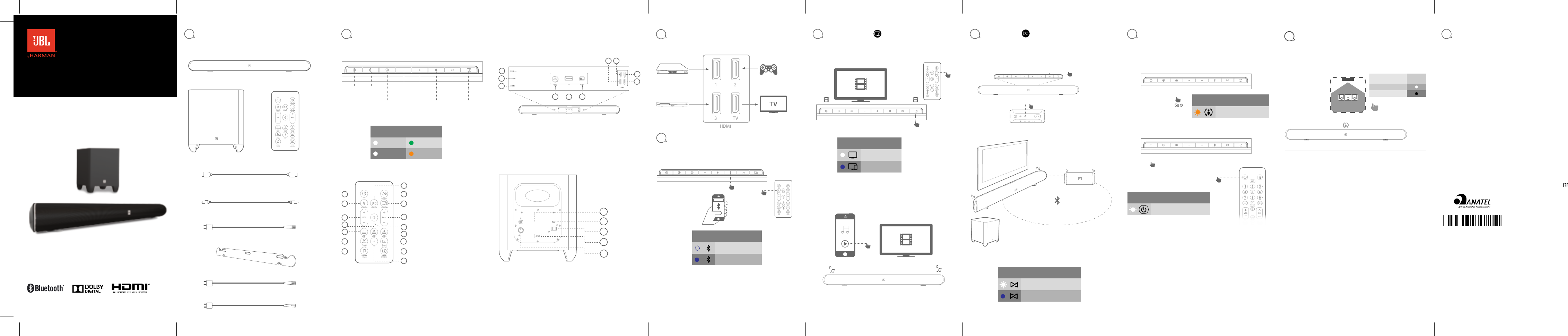

Quick Start Guide
JBL CINEMA® SB450
Note: For complete information about using all of your JBL Cinema
SB450, download the full Owner’s Manual from www.jbl.com.
JBL Cinema SB 450
Subwoofer
Remote Control
HDMI Cable
Optical cable
Power cable
1) Power
2) Bluetooth
3) Connect
4) Soundshift
5) Audio Feedback
6) Volume up
7) Mute
8) Volume Down
9) Virtual Surround
10) Stereo
What’s in the box
1
x1
x1
x1
JBL Cinema SB450
Wireless Subwoofer x1 Remote Control x1
HDMI Cable
Optical cable
x1
Power cable
Connecting Devices
3
1) USB (Software updates only)
2) Power In
3) Aux IN
4) Optical IN
5) HDMI 1
6) HDMI 2
7) HDMI 3
8) HDMI TV
9) Subwoofer pairing button
10) Wall Mount / Table Mount EQ switch
JBL SoundShift®
5JBL Connect
6TV Remote Control Learning Product Specications
7 9
• Frequency response: 45Hz – 20kHz
• Maximum SPL: 100dB
•JBL Cinema SB450 includes two-way, dual driver left and right speaker modules,
each with one 55mm (2.25") full range drivers and a 32mm (1.25") dome tweeter
• Wireless, powered subwoofer with a 165mm (6.5") driver in a ported enclosure
• Total Cinema SB450 amplifier power: 200W max
• Dolby
®
Digital Decoding
• Bluetooth
®
connectivity
• One stereo analog-audio input
• One optical digital input
• One USB port for software update
•Dimensions: Soundbar (L x W x H): 32.7" x 2.5" x 3.1" (831 x 65 x 78mm)
Weight: 6.2lb (2.8kg)
•Subwoofer (L x W x H): 9.5" x 9.5" x 12.6" (242 x 242 x 320mm)
Weight: 10.6lb (4.8kg)
The Bluetooth®word mark and logos are registered trademarks owned by
Bluetooth SIG, Inc. and any use of such marks by HARMAN International
Industries, Incorporated is under license. Other trademarks and trade names are
those of their respective owners.
Manufactured under license from Dolby Laboratories. Dolby and the double-D
symbol are trademarks of Dolby Laboratories.
PT
Observação: Para obter informações completas sobre como usar todos os recursos do JBL
Cinema SB450, baixe o Manual do Usuário completo do site www.jbl.com.
NL
Opmerking: Download de volledige Gebruiksaanwijzing van www.jbl.com voor uitgebreide
informatie over het gebruik van uw JBL Cinema SB450.
KO
참고: JBL Cinema SB450 사용에 관한 모든 정보를 보려면 www.jbl.com에서 전체 사용자
설명서를 다운로드하시기 바랍니다.
DA
Bemærk: Der findes fuldstændige oplysninger om al brug af JBL Cinema SB450 i den
komplette betjeningsvejledning, der kan downloades fra www.jbl.com
JP
注意：JBL Cinema SB450 の全機能の使用に関する完全な情報については、www.jbl.com
から完全な取扱説明書をダウンロードしてください
Guia de Início Rápido
Snelstartgids 빠른 시작 가이드 Hurtigstartsguide クイック スタート ガイド
ES
Nota: Para obtener información completa sobre el uso de JBL Cinema SB450, descargue el
Manual del usuario completo de www.jbl.com.
Guía de inicio rápido
TR02323_A
XXXX-XX-XXXX
(XX)XXXXXXXXXXXXX
FR Guide de démarrage rapide
Contenu de la boîte
1
Remarque : Pour obtenir des informations détaillées sur l'utilisation de votre JBL Cinema
SB450, téléchargez le Mode d'emploi complet sur www.jbl.com.
Bouton de télécommande
3
Top Buttons (Left to Right)
2
Note : Avant d'utiliser la
télécommande, retirez la languette en
plastique qui protège la pile au bas de
la télécommande.
11
• Réponse en fréquence : 45 Hz à 20 kHz
• Pression sonore max. : 100 dB
• La JBL Cinema SB450 inclut des
haut-parleurs deux voies séparées
gauches et droites, chacune avec un
haut-parleur large bande de 55mm
(2,25") et un haut-parleur aigu à dôme de
32mm (1,25").
• Caisson de graves actif sans fil avec
haut-parleur de 165 mm (6,5") dans un
caisson bass reflex
• Puissance totale de l'amplificateur de la
CinemaSB450:200Wmax
• Décodage Dolby
®
Digital
• Connectivité Bluetooth
®
• Une entrée audio analogique stéréo
• Une entrée numérique optique
• Une prise USB pour la mise à jour de
logiciel
• Dimensions : Barre de son (L x P x H) :
831 x 65 x 78mm (32,7" x 2,5" x 3,1")
Poids : 2,8 kg (6,2 lb)
Caisson de graves (L x P x H) : 242 x 242
x 320mm (9,5" x 9,5" x 12,6")
Poids : 4,8 kg (10,6 lb)
La marque verbale et les logotypes
Bluetooth® sont des marques commerciales
déposées et la propriété de Bluetooth SIG,
Inc. et toute utilisation de ces marques par
HARMAN International Industries,
Incorporated, est sous licence. Les autres
marques commerciales et appellations
commerciales sont celles de leurs
propriétaires respectifs.
Fabriqué sous la licence des Dolby
Laboratories. Dolby et le symbole du double
D sont des marques commerciales de Dolby
Laboratories.
Connecting Device
5
Association du
caisson de graves
6
Appuyez sur le bouton d'association au dos
de la barre de son pour entrer en mode
d'association sans fil (la DEL clignote bleue).
Appuyez sur le bouton d'association du
caisson de graves pendant plus de
1 seconde pour associer le caisson de
graves à la barre de son.
Appuyez sur le bouton Bluetooth pour
associer jusqu'à 3 appareils sans fil.
Appuyez longtemps pour déconnecter
tous les appareils associés.
Connecté
Mode association
Mode veille
Comportement
de la DEL
Торговая марка: JBL
Назначение товара:
АКТИВНАЯ АКУСТИЧЕСКАЯ СИСТЕМА
Изготовитель: ХАРМАН ИНТЕРНЕШНЛ ИНДАСТ
РИЗ ИНКОРПОРЕЙТЕД, США, 06901 КОННЕКТИ
КУТ, г.СТЭМФОРД, АТЛАНТИК СТРИТ 400, ОФИ
С1500
Страна происхождения: Китай
Импортер в Россию: OOO “ХАРМАН РУС
СиАйЭс“, РОССИЯ, 123317, МОСКВА, ПРЕСНЕНС
КАЯ НАБ, Д.10
Гарантийный период: 1 год
Информация о сервисных центрах:
www.harman.com/ru тел. +7-800-700-0467
Срок службы: 5 лет
Срок хранения: не ограничен
Условия хранения: Cтандартные при нормаль
ных значениях климатических факторов внеш
ней среды
Номер документа соответствия:
Дата производства: Дата изготовления устрой
ства определяется по двум буквенным обозна
чениям из второй группы символов серийног
о номера изделия, следующих после разделит
ельного знака «-». Кодировка соответствует п
орядку букв латинского алфавита, начиная с я
нваря 2010 года: 000000-MY0000000, где «M» - м
есяц производства (А - январь, B - февраль, C -
март и т.д.) и «Y» - год производства (A - 2010,
B - 2011, C - 2012 и т.д.).
Este equipamento opera em caráter
secundário, isto é, não tem direito a
proteção contra interferência prejudicial,
mesmo de estações do mesmo tipo, e
não pode causar interferência a
sistemas operando em carater primario”
Este produto está homologado pela
ANATEL, de acordo com os
procedimentos regulamentados pela
Resolução 242/2000, e atende aos
requisitos técnicos
aplicados.
Para maiores informações, consulte o
site da ANATEL - www.anatel.gov.br
RU
Примечание: Для получения полной информации об использовании JBL Cinema
SB450 загрузите полное руководство пользователя с веб-сайта www.jbl.com
附註：如需有關使用所有 JBL Cinema SB450 的完整資訊，請轉至 www.jbl.com
以下載完整的《擁有者手冊》
Краткое руководство CHS 快速入门指南
Buttons and Controls
2
110
9
2
4
3
6
5
8
7
1) SB450 is connected to TV and it is playing TV Sound. Press SoundShift
Button, SoundShift Button light turns blue (SoundShift ON).
Soundshift is off
Soundshift is on
LED BEHAVIOR
HDMI TV
HDMI 1/2/3
Optical
Aux
SOURCE LED BEHAVIOR
2) Press play on a Bluetooth-paired phone, SB450 will auto switch to
play phone sound.
Wirelessly links multiple JBL Connect compatible speakers together.
Seeking JBL Connect Speaker
Paired with JBL Connect Speaker
LED BEHAVIOR
Press the Bluetooth button to pair up to 3 wireless devices.
1. Short-press to connect a new device
2. Long-press to disconnect all paired devices.
JBL SB450
or
Bluetooth
4
OR
Learn Power2)
1) Enter Learning Mode
1. Press button on soundbar
2. Press button on TV remote control
VOLUME + : Press 'Volume +' on the soundbar and then press 'Volume +' on
the TV remote control.
VOLUME − : Press 'Volume –' on the soundbar and then press 'Volume –' on
the TV remote control.
MUTE: Press 'Volume +' and 'Volume –' together on the soundbar and then
press 'Mute' on the TV remote control.
Press and hold the top panel 'Surround' key again to exit learning mode (the
LED will stop blinking).
3) Complete Learning
Command is learned 1s
LED BEHAVIOR
Learning Mode ON
LED BEHAVIOR
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
Power
Source
Virtual Surround
Volume Down
Volume Up
Bluetooth
JBL Connect
JBL Soundshift
Bluetooth
7
Rear Panel
4
1) USB (Software only)
2) Power In
3) Aux IN
4) Optical IN
5) HDMI 1
6) HDMI 2
7) HDMI 3
8) HDMI TV
9) Bluetooth Pairing Button
2) Activez la lecture sur un téléphone
Bluetooth associé, la SB450
commute automatiquement sur la
lecture du son du téléphone.
Source TV, Soundshift désactivé
Source TV, Soundshift activé
INDICATIONS DE LA DEL
JBL SoundShift™
1) La SB450 est connectée
au téléviseur et diffuse le son du
téléviseur. Appuyez sur le bouton
TV, celui-ci devient bleu
(SoundShift actif).
8
9
Relie sans fil plusieurs enceintes
compatibles JBL Connect.
JBL Connect
Appuyez sur le bouton JBL Connect sur
toutes les enceintes concernées pour
démarrer l'association. Toutes les
enceintes connectées diffuseront le
même son en Bluetooth depuis le même
appareil sans fil.
Apprentissage de la
télécommande du téléviseur
1) Entrée en mode d'apprentissage
2) Apprendre marche/arrêt
4) Apprendre diminution du volume
3) Apprendre augmentation du volume
La commande est apprise
INDICATIONS DE LA DEL
1. Appuyez sur le bouton de l'appareil
2. Appuyez sur le bouton de la
télécommande
5) Apprendre Silence
6) Sortie du mode d'apprentissage
1. Appuyez sur le bouton de l'appareil
2. Appuyez sur le bouton de la
télécommande
La commande est apprise
INDICATIONS DE LA DEL
1. Appuyez sur le bouton de l'appareil
2. Appuyez sur le bouton de la
télécommande
La commande est apprise
INDICATIONS DE LA DEL
1. Appuyez sur le bouton de l'appareil
2. Appuyez sur le bouton de la
télécommande
La commande est apprise
INDICATIONS DE LA DEL
Recherche d'enceintes JBL Connect
Enceinte JBL Connect jumelée
INDICATIONS DE LA DEL
10
FPO FPO
FPO
FPO
FPO
FPO
JBL Cinema SB 450
Subwoofer
Remote Control
HDMI Cable
Optical cable
Power cable
1) Power
2) Bluetooth
3) Connect
4) Soundshift
5) Audio Feedback
6) Volume up
7) Mute
8) Volume Down
9) Virtual Surround
10) Stereo
Contenido de la caja
1
Botones del control remoto
3
Top Buttons (Left to Right)
2
Nota: Antes de usar el control remoto,
quite la pestaña de plástico que
protege la batería en la parte inferior del
control remoto.
11
• Réponse en fréquence : 45 Hz à 20 kHz
• Pression sonore max. : 100 dB
• La JBL Cinema SB450 inclut des
haut-parleurs deux voies séparées
gauches et droites, chacune avec un
haut-parleur large bande de 55mm
(2,25") et un haut-parleur aigu à dôme de
32mm (1,25").
• Caisson de graves actif sans fil avec
haut-parleur de 165 mm (6,5") dans un
caisson bass reflex
• Puissance totale de l'amplificateur de la
CinemaSB450:200Wmax
• Décodage Dolby
®
Digital
• Connectivité Bluetooth
®
• Une entrée audio analogique stéréo
• Une entrée numérique optique
• Une prise USB pour la mise à jour de
logiciel
•Dimensions : Barre de son (L x P x H) :
831 x 65 x 78mm (32,7" x 2,5" x 3,1")
Poids : 2,8 kg (6,2 lb)
Caisson de graves (L x P x H) : 242 x 242
x 320mm (9,5" x 9,5" x 12,6")
Poids : 4,8 kg (10,6 lb)
La marque verbale et les logotypes
Bluetooth® sont des marques commerciales
déposées et la propriété de Bluetooth SIG,
Inc. et toute utilisation de ces marques par
HARMAN International Industries,
Incorporated, est sous licence. Les autres
marques commerciales et appellations
commerciales sont celles de leurs
propriétaires respectifs.
Fabriqué sous la licence des Dolby
Laboratories. Dolby et le symbole du double
D sont des marques commerciales de Dolby
Laboratories.
Connecting Devices
FPO
Connecting Devices
5
Emparejamiento
del subwoofer
6
Pulse el botón de emparejamiento situado
en la parte posterior de la barra de sonido
para ponerla en modo de emparejamiento
inalámbrico (LED parpadeante en color azul)
Pulse el botón de emparejamiento del
subwoofer durante más de 1 segundo
para emparejar el subwoofer con la
barra de sonido.
Conectado
Modo de emparejamiento
Modo en espera
Comportamiento
del LED
FPO
FPO
FPO
FPO
FPO
Power
Source
Virtual Surround
Volume Down
Volume Up
Bluetooth
JBL Connect
JBL Soundshift Pulse el botón Bluetooth para emparejar
hasta 3 dispositivos inalámbricos.
Manténgalo pulsado para desconectar
todos los dispositivos emparejados.
Bluetooth
7
Rear Panel
4
1) USB (Software only)
2) Power In
3) Aux IN
4) Optical IN
5) HDMI 1
6) HDMI 2
7) HDMI 3
8) HDMI TV
9) Bluetooth Pairing Button
2) Pulse el botón de reproducción en un
teléfono emparejado mediante
Bluetooth. SB450 cambiará
automáticamente para reproducir el
sonido del teléfono.
Fuente de televisión,
Soundshift desactivado
Fuente de televisión,
Soundshift activado
COMPORTAMIENTO
DE LOS LED
1)
SB450 está conectado a un
televisor y reproduciendo el sonido
del televisor. Pulse el botón TV. La
luz del botón TV se vuelve de color
azul (SoundShift ON).
JBL SoundShift™
8
9
Enlaza por vía inalámbrica múltiples
altavoces compatibles con JBL Connect
entre sí.
JBL Connect
Pulse el botón JBL Connect en todos los
altavoces deseados para empezar el
emparejamiento. Todos los altavoces
conectados reproducirán el mismo audio
mediante Bluetooth desde el mismo
dispositivo inalámbrico.
Aprendizaje del control
remoto del televisor
1) Acceder al modo de aprendizaje
2) Aprender alimentación
4) Aprender disminuir volumen
3) Aprender aumentar volumen
Se ha aprendido el comando
COMPORTAMIENTO
DE LOS LED
1. Pulse el botón del dispositivo
2. Pulse el botón del control remoto
5) Aprender Silencio
6) Salir del modo de aprendizaje
1. Pulse el botón del dispositivo
2. Pulse el botón del control remoto
Se ha aprendido el comando
COMPORTAMIENTO
DE LOS LED
1. Pulse el botón del dispositivo
2. Pulse el botón del control remoto
Se ha aprendido el comando
COMPORTAMIENTO
DE LOS LED
1. Pulse el botón del dispositivo
2. Pulse el botón del control remoto
Se ha aprendido el comando
COMPORTAMIENTO
DE LOS LED
Buscando altavoz JBL Connect
Altavoz JBL Connect emparejado
COMPORTAMIENTO
DE LOS LED
10
FPO
FPO
JBL Cinema SB 450
Subwoofer
Remote Control
HDMI Cable
Optical cable
Power cable
1) Power
2) Bluetooth
3) Connect
4) Soundshift
5) Audio Feedback
6) Volume up
7) Mute
8) Volume Down
9) Virtual Surround
10) Stereo
Conteúdo da caixa
1
Botões do controle remoto
3
Top Buttons (Left to Right)
2
Observação: Antes de usar o controle
remoto, retire o protetor de bateria de
plástico da parte inferior do controle
remoto.
11
• Réponse en fréquence : 45 Hz à 20 kHz
• Pression sonore max. : 100 dB
• La JBL Cinema SB450 inclut des
haut-parleurs deux voies séparées
gauches et droites, chacune avec un
haut-parleur large bande de 55mm
(2,25") et un haut-parleur aigu à dôme de
32mm (1,25").
• Caisson de graves actif sans fil avec
haut-parleur de 165 mm (6,5") dans un
caisson bass reflex
• Puissance totale de l'amplificateur de la
CinemaSB450:200Wmax
• Décodage Dolby
®
Digital
• Connectivité Bluetooth
®
• Une entrée audio analogique stéréo
• Une entrée numérique optique
• Une prise USB pour la mise à jour de
logiciel
•Dimensions : Barre de son (L x P x H) :
831 x 65 x 78mm (32,7" x 2,5" x 3,1")
Poids : 2,8 kg (6,2 lb)
Caisson de graves (L x P x H) : 242 x 242
x 320mm (9,5" x 9,5" x 12,6")
Poids : 4,8 kg (10,6 lb)
La marque verbale et les logotypes
Bluetooth® sont des marques commerciales
déposées et la propriété de Bluetooth SIG,
Inc. et toute utilisation de ces marques par
HARMAN International Industries,
Incorporated, est sous licence. Les autres
marques commerciales et appellations
commerciales sont celles de leurs
propriétaires respectifs.
Fabriqué sous la licence des Dolby
Laboratories. Dolby et le symbole du double
D sont des marques commerciales de Dolby
Laboratories.
5
Pareamento de
subwoofer
6
Pressione o botão de pareamento na parte
traseira da soundbar para entrar no modo de
pareamento wireless. (O LED pisca em azul.)
Pressione o botão de pareamento do
subwoofer por pelo menos um segundo
para parear o subwoofer com a
soundbar.
Pressione o botão Bluetooth para
emparelhar até três dispositivos
wireless. Pressione por um período
prolongado para desconectar todos os
dispositivos pareados.
Conectado
Modo de pareamento
Modo standby
Funcionamento
do LED
FPO
FPO
FPO
FPO
FPO
Power
Source
Virtual Surround
Volume Down
Volume Up
Bluetooth
JBL Connect
JBL Soundshift Bluetooth
7
Rear Panel
4
1) USB (Software only)
2) Power In
3) Aux IN
4) Optical IN
5) HDMI 1
6) HDMI 2
7) HDMI 3
8) HDMI TV
9) Bluetooth Pairing Button
2) Se o botão play for pressionado em
um telefone Bluetooth emparelhado,
o SB450 passará automaticamente a
reproduzir o som do telefone.
Fonte de TV, Soundshft ligado
Fonte de TV, Soundshft desligado
FUNCIONAMENTO DO LED
JBL SoundShift™
1)
SB450 está conectado a uma TV e
reproduzindo o sinal de som da
TV. Pressione o botão TV. Ele
acenderá em azul, ligando o
SoundShift.
8
9
Conecta vários alto-falantes compatíveis
com JBL Connect usando links wireless.
JBL Connect
Pressione o botão JBL Connect em todos
os alto-falantes a serem emparelhados.
Todos os alto-falantes conectados
passarão a reproduzir o mesmo sinal
Bluetooth do mesmo dispositivo wireless.
Aprendizado do controle
remoto do TV
1) Entrar no modo de aprendizado
2) Aprender o botão Power
4) Aprender volume –
3) Aprender volume +
Comando aprendido
FUNCIONAMENTO DO LED
1. Pressione o botão no dispositivo
2. Pressione o botão no controle remoto
5) Aprender o botão Muto
6) Sair do modo de aprendizado
1. Pressione o botão no dispositivo
2. Pressione o botão no controle remoto
Comando aprendido
FUNCIONAMENTO DO LED
1. Pressione o botão no dispositivo
2. Pressione o botão no controle remoto
Comando aprendido
FUNCIONAMENTO DO LED
1. Pressione o botão no dispositivo
2. Pressione o botão no controle remoto
Comando aprendido
FUNCIONAMENTO DO LED
Procurando caixa de som JBL Connect
Caixa de som JBL Connect emparelhada
FUNCIONAMENTO DO LED
10
FPO
FPO
IT
Nota: Per informazioni complete sull'utilizzo di JBL Cinema SB450, scaricare il Manuale utente
dal sito www.jbl.com.
Guida di avvio rapido
JBL Cinema SB 450
Subwoofer
Remote Control
HDMI Cable
Optical cable
Power cable
1) Power
2) Bluetooth
3) Connect
4) Soundshift
5) Audio Feedback
6) Volume up
7) Mute
8) Volume Down
9) Virtual Surround
10) Stereo
Contenuto della confezione
1
Pulsanti del telecomando
3
Top Buttons (Left to Right)
2
Nota : Prima di utilizzare il telecomando,
rimuovere la linguetta di plastica protettiva
della batteria nella parte inferiore del
telecomando.
11
• Réponse en fréquence : 45 Hz à 20 kHz
• Pression sonore max. : 100 dB
• La JBL Cinema SB450 inclut des
haut-parleurs deux voies séparées
gauches et droites, chacune avec un
haut-parleur large bande de 55mm
(2,25") et un haut-parleur aigu à dôme de
32mm (1,25").
• Caisson de graves actif sans fil avec
haut-parleur de 165 mm (6,5") dans un
caisson bass reflex
• Puissance totale de l'amplificateur de la
CinemaSB450:200Wmax
•Décodage Dolby
®
Digital
• Connectivité Bluetooth
®
• Une entrée audio analogique stéréo
• Une entrée numérique optique
• Une prise USB pour la mise à jour de
logiciel
• Dimensions : Barre de son (L x P x H) :
831 x 65 x 78mm (32,7" x 2,5" x 3,1")
Poids : 2,8 kg (6,2 lb)
Caisson de graves (L x P x H) : 242 x 242
x 320mm (9,5" x 9,5" x 12,6")
Poids : 4,8 kg (10,6 lb)
La marque verbale et les logotypes
Bluetooth® sont des marques commerciales
déposées et la propriété de Bluetooth SIG,
Inc. et toute utilisation de ces marques par
HARMAN International Industries,
Incorporated, est sous licence. Les autres
marques commerciales et appellations
commerciales sont celles de leurs
propriétaires respectifs.
Fabriqué sous la licence des Dolby
Laboratories. Dolby et le symbole du double
D sont des marques commerciales de Dolby
Laboratories.
Connecting Devices
5
Accoppiamento
del subwoofer
6
Premere il tasto di accoppiamento nella parte
posteriore della soundbar per attivare la
modalità di accoppiamento wireless (LED
lampeggiante in blu)
Tenere premuto il tasto di accoppiamento
del subwoofer per più di 1 secondo per
accoppiarlo alla soundbar.
Premere il pulsante Bluetooth per
abbinare sino a 3 dispositivi wireless.
Tenere premuto per disconnettere tutti i
dispositivi abbinati.
Connesso
Modalità di accoppiamento
Modalità Standby
Stato LED
FPO
FPO
FPO
FPO
FPO
Power
Source
Virtual Surround
Volume Down
Volume Up
Bluetooth
JBL Connect
JBL Soundshift Bluetooth
7
Rear Panel
4
1) USB (Software only)
2) Power In
3) Aux IN
4) Optical IN
5) HDMI 1
6) HDMI 2
7) HDMI 3
8) HDMI TV
9) Bluetooth Pairing Button
2) Premere Play su un telefono Bluetooth
abbinato, SB450 commuterà
automaticamente per riprodurre
l'audio del telefono.
Sorgente TV, Soundshift è spento
Sorgente TV, Soundshift è acceso
COMPORTAMENTO LED
JBL SoundShift™
1)
SB450 è collegato al TV e sta
riproducendo il suono del TV
Premere il pulsante TV, il pulsante
TV diventa blu (SoundShift ON).
8
9
Collega fra loro in modalità wireless più
diffusori compatibili JBL Connect.
JBL Connect
Premi il pulsante JBL Connect su tutti i
diffusori desiderati per iniziare
l'abbinamento. Tutti i diffusori collegati
riprodurranno lo stesso audio Bluetooth
dallo stesso dispositivo wireless.
Apprendimento Del
telecomando del TV
1) Entra nella modalità apprendimento
2) Apprendi accensione
4) Apprendi Volume giù
3) Apprendi Volume su
Comandi acquisiti
COMPORTAMENTO LED
1. Premi il pulsante sul dispositivo
2. Premi il pulsante sul telecomando
5) Apprendi Mute (Silenzia)
6) Esci dalla modalità apprendimento
1. Premi il pulsante sul dispositivo
2. Premi il pulsante sul telecomando
Comandi acquisiti
COMPORTAMENTO LED
1. Premi il pulsante sul dispositivo
2. Premi il pulsante sul telecomando
Comandi acquisiti
COMPORTAMENTO LED
1. Premi il pulsante sul dispositivo
2. Premi il pulsante sul telecomando
Comandi acquisiti
COMPORTAMENTO LED
Ricerca speaker JBL Connect
Speaker JBL Connect abbinato
COMPORTAMENTO LED
10
11
• Réponse en fréquence : 45 Hz à 20 kHz
• Pression sonore max. : 100 dB
• La JBL Cinema SB450 inclut des
haut-parleurs deux voies séparées
gauches et droites, chacune avec un
haut-parleur large bande de 55mm
(2,25") et un haut-parleur aigu à dôme de
32mm (1,25").
•Caisson de graves actif sans fil avec
haut-parleur de 165 mm (6,5") dans un
caisson bass reflex
• Puissance totale de l'amplificateur de la
CinemaSB450:200Wmax
• Décodage Dolby
®
Digital
• Connectivité Bluetooth
®
• Une entrée audio analogique stéréo
• Une entrée numérique optique
• Une prise USB pour la mise à jour de
logiciel
• Dimensions : Barre de son (L x P x H) :
831 x 65 x 78mm (32,7" x 2,5" x 3,1")
Poids : 2,8 kg (6,2 lb)
Caisson de graves (L x P x H) : 242 x 242
x 320mm (9,5" x 9,5" x 12,6")
Poids : 4,8 kg (10,6 lb)
La marque verbale et les logotypes
Bluetooth® sont des marques commerciales
déposées et la propriété de Bluetooth SIG,
Inc. et toute utilisation de ces marques par
HARMAN International Industries,
Incorporated, est sous licence. Les autres
marques commerciales et appellations
commerciales sont celles de leurs
propriétaires respectifs.
Fabriqué sous la licence des Dolby
Laboratories. Dolby et le symbole du double
D sont des marques commerciales de Dolby
Laboratories.
FPO
FPO
FPO
Lernfähige TV-
Fernbedienung
1) Lernmodus aktivieren
2) Lernen: Ein/Aus
4) Lernen: Lautstärke niedriger
3) Lernen: Lautstärke höher
Der Befehl wurde gelernt
LED-VERHALTEN
1. Drücken Sie die Taste auf dem Gerät
2. Drücken Sie die Taste auf der
Fernbedienung
5) Lernen Stummschaltung
6) Lernmodus verlassen
1. Drücken Sie die Taste auf dem Gerät
2. Drücken Sie die Taste auf der
Fernbedienung
Der Befehl wurde gelernt
LED-VERHALTEN
1. Drücken Sie die Taste auf dem Gerät
2. Drücken Sie die Taste auf der
Fernbedienung
Der Befehl wurde gelernt
LED-VERHALTEN
1. Drücken Sie die Taste auf dem Gerät
2. Drücken Sie die Taste auf der
Fernbedienung
Der Befehl wurde gelernt
LED-VERHALTEN
JBL Connect-Lautsprecher
wird gesucht
Gekoppelter JBL Connect-
Lautsprecher
LED-VERHALTEN
10
FPO
FPO
JBL Cinema SB 450
Subwoofer
Remote Control
HDMI Cable
Optical cable
Power cable
1) Power
2) Bluetooth
3) Connect
4) Soundshift
5) Audio Feedback
6) Volume up
7) Mute
8) Volume Down
9) Virtual Surround
10) Stereo
Verpakkingsinhoud
1
Afstandsbedieningtoetsen
3
Top Buttons (Left to Right)
2
Note : Verwijder het plastic lipje aan de
onderkant van batterij voordat u de
afstandsbediening gebruikt.
11
• Réponse en fréquence : 45 Hz à 20 kHz
• Pression sonore max. : 100 dB
• La JBL Cinema SB450 inclut des
haut-parleurs deux voies séparées
gauches et droites, chacune avec un
haut-parleur large bande de 55mm
(2,25") et un haut-parleur aigu à dôme de
32mm (1,25").
•Caisson de graves actif sans fil avec
haut-parleur de 165 mm (6,5") dans un
caisson bass reflex
• Puissance totale de l'amplificateur de la
CinemaSB450:200Wmax
• Décodage Dolby
®
Digital
• Connectivité Bluetooth
®
• Une entrée audio analogique stéréo
• Une entrée numérique optique
• Une prise USB pour la mise à jour de
logiciel
• Dimensions : Barre de son (L x P x H) :
831 x 65 x 78mm (32,7" x 2,5" x 3,1")
Poids : 2,8 kg (6,2 lb)
Caisson de graves (L x P x H) : 242 x 242
x 320mm (9,5" x 9,5" x 12,6")
Poids : 4,8 kg (10,6 lb)
La marque verbale et les logotypes
Bluetooth® sont des marques commerciales
déposées et la propriété de Bluetooth SIG,
Inc. et toute utilisation de ces marques par
HARMAN International Industries,
Incorporated, est sous licence. Les autres
marques commerciales et appellations
commerciales sont celles de leurs
propriétaires respectifs.
Fabriqué sous la licence des Dolby
Laboratories. Dolby et le symbole du double
D sont des marques commerciales de Dolby
Laboratories.
Connecting Devices
5
Subwoofer koppeling
6
Druk op de Koppeling-toets op de achterkant
van de soundbar om de draadloze
koppeling-modus te activeren (de LED
knippert blauw)
Druk minimaal 1 seconde op de
koppeling-toets op de subwoofer om de
subwoofer te koppelen aan de soundbar.
Druk op de Bluetooth-knop om
maximaal 3 draadloze apparaten te
koppelen. lang indrukken om alle
apparaten te koppelen.
Aangesloten
Koppeling-modus
Standby-modus
LED-indicaties
FPO
FPO
FPO
FPO
FPO
Power
Source
Virtual Surround
Volume Down
Volume Up
Bluetooth
JBL Connect
JBL Soundshift Bluetooth
7
Rear Panel
4
1) USB (Software only)
2) Power In
3) Aux IN
4) Optical IN
5) HDMI 1
6) HDMI 2
7) HDMI 3
8) HDMI TV
9) Bluetooth Pairing Button
2) Druk op aFSPELEN (Play) op een
Bluetooth- gekoppeldde telefoon.
SB450 zal automatisch naar het
geluid van de telefoon schakelen.
TV-bron, Soundshift is uit
TV-bron, Soundshift is aan
LED-FUNCTIES
JBL SoundShift™
1)
SB450 is aangesloten op de TV en het
TV-geluid wordt afgespeeld. Druk op
de TV-toets. Het lampje van de
TV-toets gaat blauw branden
(SoundShift AAN).
8
9
Koppel meedere JBL Connect compatibele
luidsprekers draadloos samen.
JBL Connect
Druk op de JBL Connect-toets op alle
gewenste luidsprekers om het koppelen
te starten. Alle aangesloten luidsprekers
zullen het geluid van dezelfde
Bluetooth-audio van hetzelfde draadloze
apparaat afspelen.
TV remote inleren
1) Inleermodus openen
2) Voeding inleren
4) Volume lager inleren
3) Volume hoger inleren
Opdracht is ingeleerd
LED-FUNCTIES
1. Toets op apparaat indrukken
2. Toets op remote indrukken
5) Dempen inleren
6) Afsluiten inleer-modus
1. Toets op apparaat indrukken
2. Toets op remote indrukken
Opdracht is ingeleerd
LED-FUNCTIES
1. Toets op apparaat indrukken
2. Toets op remote indrukken
Opdracht is ingeleerd
LED-FUNCTIES
1. Toets op apparaat indrukken
2. Toets op remote indrukken
Opdracht is ingeleerd
LED-FUNCTIES
Zoeken naar JBL Connect luidspreker
Gekoppelde JBL Connect luidspreker
LED-FUNCTIES
10
FPO
FPO
JBL Cinema SB 450
Subwoofer
Remote Control
HDMI Cable
Optical cable
Power cable
1) Power
2) Bluetooth
3) Connect
4) Soundshift
5) Audio Feedback
6) Volume up
7) Mute
8) Volume Down
9) Virtual Surround
10) Stereo
Hvad er der i æsken
1
Knapper på fjernbetjeningen
3
Top Buttons (Left to Right)
2
Bemærk: Før du benytter fjernbetjeningen,
skal du fjerne den plastiktap, der beskytter
batteriet, i bunden af fjernbetjeningen.
11
• Réponse en fréquence : 45 Hz à 20 kHz
• Pression sonore max. : 100 dB
• La JBL Cinema SB450 inclut des
haut-parleurs deux voies séparées
gauches et droites, chacune avec un
haut-parleur large bande de 55mm
(2,25") et un haut-parleur aigu à dôme de
32mm (1,25").
•Caisson de graves actif sans fil avec
haut-parleur de 165 mm (6,5") dans un
caisson bass reflex
• Puissance totale de l'amplificateur de la
CinemaSB450:200Wmax
• Décodage Dolby
®
Digital
• Connectivité Bluetooth
®
• Une entrée audio analogique stéréo
• Une entrée numérique optique
• Une prise USB pour la mise à jour de
logiciel
• Dimensions : Barre de son (L x P x H) :
831 x 65 x 78mm (32,7" x 2,5" x 3,1")
Poids : 2,8 kg (6,2 lb)
Caisson de graves (L x P x H) : 242 x 242
x 320mm (9,5" x 9,5" x 12,6")
Poids : 4,8 kg (10,6 lb)
La marque verbale et les logotypes
Bluetooth® sont des marques commerciales
déposées et la propriété de Bluetooth SIG,
Inc. et toute utilisation de ces marques par
HARMAN International Industries,
Incorporated, est sous licence. Les autres
marques commerciales et appellations
commerciales sont celles de leurs
propriétaires respectifs.
Fabriqué sous la licence des Dolby
Laboratories. Dolby et le symbole du double
D sont des marques commerciales de Dolby
Laboratories.
Connecting Devices
5
Parring af subwoofer
6
Tryk på knappen til parring på bagsiden af
soundbaren for at aktivere trådløs
parringstilstand (LED-indikator blinker blåt)
Tryk på knappen til parring på
subwooferen, og hold den nede i 1 sekund
for at parre subwooferen med soundbaren.
Tryk på knappen Bluetooth for at parre
op til tre trådløse enheder. Hold
knappen inde for at afbryde alle parrede
enheder.
Tilsluttet
Parringstilstand
Standbytilstand
LEDadfærd
FPO
FPO
FPO
FPO
FPO
Power
Source
Virtual Surround
Volume Down
Volume Up
Bluetooth
JBL Connect
JBL Soundshift Bluetooth
7
Rear Panel
4
1) USB (Software only)
2) Power In
3) Aux IN
4) Optical IN
5) HDMI 1
6) HDMI 2
7) HDMI 3
8) HDMI TV
9) Bluetooth Pairing Button
2) Tryk på afspil på en Bluetooth-parret
telefon. SB450 overgår automatisk
til at afspille telefonens lyd.
Tv-kilde, Soundshift er slukket`
Tv-kilde, Soundshift er tændt
LED-FUNKTIONALITET
JBL SoundShift™
1)
SB450 er forbundet til tv'et og
afspiller tv'ets lyd. Tryk på knappen TV.
Knappen begynder at lyse blåt
(SoundShift TIL).
8
9
Kæder trådløst flere forskellige kompatible
JBL Connect-højttalere sammen.
JBL Connect
Tryk på knappen JBL Connect på alle
ønskede aftaler for at påbegynde parring.
Alle forbundne højttalere afspiller den
samme Bluetooth-lyd fra den samme
trådløse enhed.
Fjernbetjening med
indlæringsfunktion til tv
1) Åbn indlæringstilstand
2) Lær tænd/sluk
4) Lær lydstyrke ned
3) Lær lydstyrke op
Kommanoden er lært
LED-FUNKTIONALITET
1. Tryk på knappen på enheden
2. Tryk på knappen på fjernbetjeningen
5) Lær Sluk for lyd
6) Afslut indlæringstilstand
1. Tryk på knappen på enheden
2. Tryk på knappen på fjernbetjeningen
Kommanoden er lært
LED-FUNKTIONALITET
1. Tryk på knappen på enheden
2. Tryk på knappen på fjernbetjeningen
Kommanoden er lært
LED-FUNKTIONALITET
1. Tryk på knappen på enheden
2. Tryk på knappen på fjernbetjeningen
Kommanoden er lært
LED-FUNKTIONALITET
Søger efter JBL Connect Speaker
JBL Connect Speaker parret
LED-FUNKTIONALITET
10
FPO
FPO
JBL Cinema SB 450
Subwoofer
Remote Control
HDMI Cable
Optical cable
Power cable
1) Power
2) Bluetooth
3) Connect
4) Soundshift
5) Audio Feedback
6) Volume up
7) Mute
8) Volume Down
9) Virtual Surround
10) Stereo
Комплект поставки
1
Кнопки на пульте ДУ
3
Top Buttons (Left to Right)
2
Примечание.Перед использованием
пульта ДУ снимите пластиковый ярлык
на аккумуляторе в нижней части пульта.
11
• Réponse en fréquence : 45 Hz à 20 kHz
• Pression sonore max. : 100 dB
• La JBL Cinema SB450 inclut des
haut-parleurs deux voies séparées
gauches et droites, chacune avec un
haut-parleur large bande de 55mm
(2,25") et un haut-parleur aigu à dôme de
32mm (1,25").
•Caisson de graves actif sans fil avec
haut-parleur de 165 mm (6,5") dans un
caisson bass reflex
• Puissance totale de l'amplificateur de la
Cinema SB450 : 200 W max
• Décodage Dolby
®
Digital
• Connectivité Bluetooth
®
• Une entrée audio analogique stéréo
• Une entrée numérique optique
• Une prise USB pour la mise à jour de
logiciel
• Dimensions : Barre de son (L x P x H) :
831 x 65 x 78mm (32,7" x 2,5" x 3,1")
Poids : 2,8 kg (6,2 lb)
Caisson de graves (L x P x H) : 242 x 242
x 320mm (9,5" x 9,5" x 12,6")
Poids : 4,8 kg (10,6 lb)
La marque verbale et les logotypes
Bluetooth® sont des marques commerciales
déposées et la propriété de Bluetooth SIG,
Inc. et toute utilisation de ces marques par
HARMAN International Industries,
Incorporated, est sous licence. Les autres
marques commerciales et appellations
commerciales sont celles de leurs
propriétaires respectifs.
Fabriqué sous la licence des Dolby
Laboratories. Dolby et le symbole du double
D sont des marques commerciales de Dolby
Laboratories.
Connecting Devices
5
Сопряжение сабвуфера
6
Нажмите кнопку сопряжения на задней
панели звуковой панели, чтобы войти в
режим беспроводного сопряжения
(синий индикатор начнет мигать)
Нажмите и удерживайте кнопку сопря
жения на сабвуфере 1 секунду, чтобы
установить сопряжение сабвуфера со
звуковой панелью.
Нажмите кнопку Bluetooth для сопряжен
ия до 3 беспроводных устройств. Для раз
соединения всех сопряженных устройст
в нажмите и удерживайте кнопку.
Подключено
Режим сопряжения
Режим ожидания
Сигналы световых
индикаторов
FPO
FPO
FPO
FPO
FPO
Power
Source
Virtual Surround
Volume Down
Volume Up
Bluetooth
JBL Connect
JBL Soundshift Bluetooth
7
Rear Panel
4
1) USB (Software only)
2) Power In
3) Aux IN
4) Optical IN
5) HDMI 1
6) HDMI 2
7) HDMI 3
8) HDMI TV
9) Bluetooth Pairing Button
2)
При нажатии кнопки воспроизведения
на телефоне, сопряженном по Bluetooth,
SB450 автоматически переключится
на воспроизведение звука с телефона.
Источник ТВ, Soundshift выкл.
Источник ТВ, Soundshift вкл.
Действия светодиодов
1)
SB450 подключен к телевизору и в
оспроизводит звук с него. При
нажатии кнопки TV кнопка начинает
светиться с иним (SoundShift ВКЛ.).
9
Беспроводное соединение нескольких д
инамиков, совместимых с JBL Connect.
JBL Connect
Нажмите JBL Connect button на всех нужн
ых колонках, чтобы начать сопряжение.
Все подключенные колонки будут
воспроизводи ть один и тот же
аудиосигнал Bluetooth с од
ного беспроводного устройства.
Обучение пульта от ТВ
1) Вход в режим обучения
2) Запомнить кнопку для питания
4) Запомнить кнопку для
уменьшения громкости
3)
Запомнить кнопку для увеличения
громкости
Команда записана
Действия светодиодов
1. Нажмите кнопку на устройстве
2. Нажмите кнопку на пульте
5) Запомнить кнопку для Без звука
6) Выйти из режима обучения
1. Нажмите кнопку на устройстве
2. Нажмите кнопку на пульте
Команда записана
Действия светодиодов
1. Нажмите кнопку на устройстве
2. Нажмите кнопку на пульте
Команда записана
Действия светодиодов
1. Нажмите кнопку на устройстве
2. Нажмите кнопку на пульте
Команда записана
Действия светодиодов
Поиск динамика JBL Connect
Сопряжено с динамиком JBL Connect
Действия светодиодов
10
FPO
FPO
JBL Cinema SB 450
Subwoofer
Remote Control
HDMI Cable
Optical cable
Power cable
1) Power
2) Bluetooth
3) Connect
4) Soundshift
5) Audio Feedback
6) Volume up
7) Mute
8) Volume Down
9) Virtual Surround
10) Stereo
同梱品
1
リモートコントロール・ボタン
3
Top Buttons (Left to Right)
2
注意: リモコンを使用する前に、リモコンの
底部にある、バッテリーを保護するプラス
チックのつまみを取り外してください。
11
• Réponse en fréquence : 45 Hz à 20 kHz
• Pression sonore max. : 100 dB
• La JBL Cinema SB450 inclut des
haut-parleurs deux voies séparées
gauches et droites, chacune avec un
haut-parleur large bande de 55mm
(2,25") et un haut-parleur aigu à dôme de
32mm (1,25").
•Caisson de graves actif sans fil avec
haut-parleur de 165 mm (6,5") dans un
caisson bass reflex
• Puissance totale de l'amplificateur de la
CinemaSB450:200Wmax
• Décodage Dolby
®
Digital
• Connectivité Bluetooth
®
• Une entrée audio analogique stéréo
• Une entrée numérique optique
• Une prise USB pour la mise à jour de
logiciel
• Dimensions : Barre de son (L x P x H) :
831 x 65 x 78mm (32,7" x 2,5" x 3,1")
Poids : 2,8 kg (6,2 lb)
Caisson de graves (L x P x H) : 242 x 242
x 320mm (9,5" x 9,5" x 12,6")
Poids : 4,8 kg (10,6 lb)
La marque verbale et les logotypes
Bluetooth® sont des marques commerciales
déposées et la propriété de Bluetooth SIG,
Inc. et toute utilisation de ces marques par
HARMAN International Industries,
Incorporated, est sous licence. Les autres
marques commerciales et appellations
commerciales sont celles de leurs
propriétaires respectifs.
Fabriqué sous la licence des Dolby
Laboratories. Dolby et le symbole du double
D sont des marques commerciales de Dolby
Laboratories.
Connecting Devices
5
サブウーファー・ ペアリング
6
サウンドバーの背面にあるペアリングボタン
を押して、ワイヤレス・ペアリング・モード
に入 ってください(LEDが青く点滅)
サウンドバーのペアリングボタンを1秒間
超押して、サウンドバーをサブウーファーと
ペアにしてください。
Bluetoothボタンを押して最高で3つ
のワイヤレス機器をペアにしてくだ
さい。 長押しで全てのペアになった
機器の接続を切る。
接続されています
ペアリングモード
Standby(スタンバイ)モード
LEDの状態
FPO
FPO
FPO
FPO
FPO
Power
Source
Virtual Surround
Volume Down
Volume Up
Bluetooth
JBL Connect
JBL Soundshift Bluetooth
7
Rear Panel
4
1) USB (Software only)
2) Power In
3) Aux IN
4) Optical IN
5) HDMI 1
6) HDMI 2
7) HDMI 3
8) HDMI TV
9) Bluetooth Pairing Button
2)
Bluetoothでペアになったスマートフォ
ンで再生を押すと、BOOST(ブースト)
TVは自動でスマートフォンのサウンド
再生に切り替わります。
TVソース、Soundshift
(サウンドシフト)オフ
TVソース、Soundshift
(サウンドシフト)オン
LEDの状態
JBL SoundShift™
1)
BOOST(ブースト) TVはTVに接続して
TVサウンドを再生します。 TVボタン
を押すと、TVボタンのライトが青に
変わります(サウンドシフトON)。
8
9
付属のマルチプルJBLコネクト対応スピ
ーカーにワイヤレスでリンク.
JBLコネクト
ペアリングを開始するには、お望みのスピー
カー 全てのJBLコネクト･ボタンを押してく
ださい。 接続された全スピーカーは同一のワ
イヤレス機器 から同一のBluetoothオーディ
オを再生します。
TVリモコンの説明
1) 学習モードに入る
2) 電源の記憶
4) ボリュームダウンを記憶
3) ボリュームアップを記憶
コマンドが記憶されました
LEDの状態
1. デバイスのボタンを押す
2. リモコンのボタンを押す
5) を記憶 ミュート
6) 学習モードに入る
1. デバイスのボタンを押す
2. リモコンのボタンを押す
コマンドが記憶されました
LEDの状態
1. デバイスのボタンを押す
2. リモコンのボタンを押す
コマンドが記憶されました
LEDの状態
1. デバイスのボタンを押す
2. リモコンのボタンを押す
コマンドが記憶されました
LEDの状態
JBLコネクトスピーカーを求める
ペアになったJBL
コネクトスピーカー
LEDの状態
10
FPO
FPO
JBL Cinema SB 450
Subwoofer
Remote Control
HDMI Cable
Optical cable
Power cable
1) Power
2) Bluetooth
3) Connect
4) Soundshift
5) Audio Feedback
6) Volume up
7) Mute
8) Volume Down
9) Virtual Surround
10) Stereo
구성품
1
리모콘 버튼
3
Top Buttons (Left to Right)
2
참고: 리모콘을 사용하기 전에 리모콘
하단에 있는 배터리 보호용 플라스틱 탭을
제거하십시오.
11
• Réponse en fréquence : 45 Hz à 20 kHz
• Pression sonore max. : 100 dB
• La JBL Cinema SB450 inclut des
haut-parleurs deux voies séparées
gauches et droites, chacune avec un
haut-parleur large bande de 55mm
(2,25") et un haut-parleur aigu à dôme de
32mm (1,25").
• Caisson de graves actif sans fil avec
haut-parleur de 165 mm (6,5") dans un
caisson bass reflex
• Puissance totale de l'amplificateur de la
CinemaSB450:200Wmax
•Décodage Dolby
®
Digital
• Connectivité Bluetooth
®
• Une entrée audio analogique stéréo
• Une entrée numérique optique
• Une prise USB pour la mise à jour de
logiciel
• Dimensions : Barre de son (L x P x H) :
831 x 65 x 78mm (32,7" x 2,5" x 3,1")
Poids : 2,8 kg (6,2 lb)
Caisson de graves (L x P x H) : 242 x 242
x 320mm (9,5" x 9,5" x 12,6")
Poids : 4,8 kg (10,6 lb)
La marque verbale et les logotypes
Bluetooth® sont des marques commerciales
déposées et la propriété de Bluetooth SIG,
Inc. et toute utilisation de ces marques par
HARMAN International Industries,
Incorporated, est sous licence. Les autres
marques commerciales et appellations
commerciales sont celles de leurs
propriétaires respectifs.
Fabriqué sous la licence des Dolby
Laboratories. Dolby et le symbole du double
D sont des marques commerciales de Dolby
Laboratories.
Connecting Devices
5
서브우퍼 페어링
6
사운드바�뒷면의�페어링�버튼을�누르면�무선
페어링�모드로�들어갑니다(LED가�파란색으로
깜박임).
서브우퍼와�사운드바를�페어링하려면
서브우퍼의�페어링 버튼을 1초�이상
누릅니다.
Bluetooth 버튼을�눌러�최대 3개의�장치와
페어링하십시오. 길게 눌러�페어링한
장치의�연결�해제.
연결
페어링 모드
대기 모드
LED
동작
FPO
FPO
FPO
FPO
FPO
Power
Source
Virtual Surround
Volume Down
Volume Up
Bluetooth
JBL Connect
JBL Soundshift Bluetooth
7
Rear Panel
4
1) USB (Software only)
2) Power In
3) Aux IN
4) Optical IN
5) HDMI 1
6) HDMI 2
7) HDMI 3
8) HDMI TV
9) Bluetooth Pairing Button
2) Bluetooth가 페어링된 휴대폰의�재생을
누르면 SB450는�휴대폰�사운드
재생으로�자동�전환됩니다.
TV 소스, Soundshift 꺼짐
TV 소스, Soundshift 켜짐
LED 동작
1) SB450는 TV에�연결되어 TV 사운드를
재생합니다. TV 버튼을�누르면 TV 버튼
라이트가 파란색이 됩니다(SoundShift
ON).
9
여러�개의 JBL Connect 호환 스피커를�무선
연결합니다.
JBL Connect
페어링을�하기�위해�원하는�모든�스피커의
JBL Connect 버튼을 누르십시오. 연결된
모든�스피커는�같은�무선�장치에서�동시에
Bluetooth 오디오가 재생됩니다.
TV 리모콘 학습
1) 학습 모드 입력
2) 출력 학습
4) 볼륨 감소 학습
3) 볼륨 증가 학습
명령이 학습됨
LED 동작
1. 장치의 버튼 누르기
2. 리모컨의 버튼 누르기
5) 음소거
6) 학습 모드 종료
1. 장치의 버튼 누르기
2. 리모컨의 버튼 누르기
명령이 학습됨
LED 동작
1. 장치의 버튼 누르기
2. 리모컨의 버튼 누르기
명령이 학습됨
LED 동작
1. 장치의 버튼 누르기
2. 리모컨의 버튼 누르기
명령이 학습됨
LED 동작
JBL Connect 스피커 검색
페어링된 JBL Connect 스피커
LED 동작
10
FPO
FPO
JBL Cinema SB 450
Subwoofer
Remote Control
HDMI Cable
Optical cable
Power cable
1) Power
2) Bluetooth
3) Connect
4) Soundshift
5) Audio Feedback
6) Volume up
7) Mute
8) Volume Down
9) Virtual Surround
10) Stereo
产品清单
1
遥控按钮
3
Top Buttons (Left to Right)
2
注意：使用遥控器前，请先取下遥控器
底部保护电池的塑料薄片。
11
• Réponse en fréquence : 45 Hz à 20 kHz
• Pression sonore max. : 100 dB
• La JBL Cinema SB450 inclut des
haut-parleurs deux voies séparées
gauches et droites, chacune avec un
haut-parleur large bande de 55mm
(2,25") et un haut-parleur aigu à dôme de
32mm (1,25").
•Caisson de graves actif sans fil avec
haut-parleur de 165 mm (6,5") dans un
caisson bass reflex
• Puissance totale de l'amplificateur de la
CinemaSB450:200Wmax
• Décodage Dolby
®
Digital
• Connectivité Bluetooth
®
• Une entrée audio analogique stéréo
• Une entrée numérique optique
• UnepriseUSBpourlamiseàjourde
logiciel
• Dimensions : Barre de son (L x P x H) :
831 x 65 x 78mm (32,7" x 2,5" x 3,1")
Poids : 2,8 kg (6,2 lb)
Caisson de graves (L x P x H) : 242 x 242
x 320mm (9,5" x 9,5" x 12,6")
Poids : 4,8 kg (10,6 lb)
La marque verbale et les logotypes
Bluetooth® sont des marques commerciales
déposées et la propriété de Bluetooth SIG,
Inc. et toute utilisation de ces marques par
HARMAN International Industries,
Incorporated, est sous licence. Les autres
marques commerciales et appellations
commerciales sont celles de leurs
propriétaires respectifs.
Fabriqué sous la licence des Dolby
Laboratories. Dolby et le symbole du double
D sont des marques commerciales de Dolby
Laboratories.
Connecting Devices
5
低音炮配对
6
按下条形音响背面的配对按钮以进入
无线配对模式（指示灯呈蓝色闪烁）
按住低音炮上的配对按钮 1 秒以上
以使低音炮和条形音响配对。
按下蓝牙按钮最多可配对 3 个无线设备。
长按以断开所有已配对的设备。
已连接
配对模式
待机模式
LED 行為
FPO
FPO
FPO
FPO
FPO
Power
Source
Virtual Surround
Volume Down
Volume Up
Bluetooth
JBL Connect
JBL Soundshift
Bluetooth
7
Rear Panel
4
1) USB (Software only)
2) Power In
3) Aux IN
4) Optical IN
5) HDMI 1
6) HDMI 2
7) HDMI 3
8) HDMI TV
9) Bluetooth Pairing Button
2) 按下已通过蓝牙配对的手机上的播放按
钮后，SB450 将自动切换为播放手
机的声音。
TV 源，Soundshift 已关闭
TV 源，Soundshift 已开启
LED 变化模式
1)
SB450 已连接至电视且正在播放电
视声音。 按下电视按钮后，其指示灯将
呈蓝色亮起（指明 SoundShift 已开启）。
9
无线连接多台兼容 JBL Connect 的扬声器∘
JBL Connect
按下所有需要配置的扬声器上的 JBL 连接按
钮，以开始配对。 所有连接的扬声器将开始
播放来自 同一无线设备的同一蓝牙音频。
正在搜寻 JBL Connect 扬声器
已配对 JBL Connect 扬声器
LED 变化模式
电视遥控器学习
1) 进入学习模式
2) 学习电源
4) 学习调低音量
3) 学习调高音量
已学习命令
LED 变化模式
1. 按下设备上的按钮
2. 按下遥控器上的按钮
5) 学习 静音
6) 退出学习模式
1. 按下设备上的按钮
2. 按下遥控器上的按钮
已学习命令
LED 变化模式
1. 按下设备上的按钮
2. 按下遥控器上的按钮
已学习命令
LED 变化模式
1. 按下设备上的按钮
2. 按下遥控器上的按钮
已学习命令
LED 变化模式
10
FPO
FPO
JBL SoundShift™
8
JBL SoundShift™
8
JBL SoundShift™
8
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
DE
Hinweis: Vollständige Informationen über die Verwendung des JBL Cinema SB450 findest Du
in der Bedienungsanleitung, die Du unter www.jbl.com herunterladen kannst.
Kurzanleitung
JBL Cinema SB 450
Subwoofer
Remote Control
HDMI Cable
Optical cable
Power cable
1) Power
2) Bluetooth
3) Connect
4) Soundshift
5) Audio Feedback
6) Volume up
7) Mute
8) Volume Down
9) Virtual Surround
10) Stereo
Verpackungsinhalt
1
Fernbedienungstasten
3
Top Buttons (Left to Right)
2
Note: Before using the remote control,
remove the plastic tab protecting the
battery at the bottom of the remote
control.
Connecting Devices
5
Subwoofer-Pairing
6
Drücke die Taste für drahtloses Pairing auf
der Rückseite der Soundbar, um den Modus
für drahtloses Pairing zu aktivieren (LED
leuchtet blau auf)
Halte die Taste für drahtloses Subwoofer-
Pairing länger als eine Sekunde gedrückt,
um mit dem Pairing von Soundbar und
Subwoofer zu beginnen.
Drücke die Bluetooth-Taste, um bis zu
3 drahtlose Geräte zu pairen. Halte die
Taste länger gedrückt, um alle
gepairten Geräte voneinander zu
trennen.
Verbunden
Pairing-Modus
Standby-Modus
LED–Verhalten
FPO
FPO
FPO
Power
Source
Virtual Surround
Volume Down
Volume Up
Bluetooth
JBL Connect
JBL Soundshift
Bluetooth
7
Rear Panel
4
1) USB (Software only)
2) Power In
3) Aux IN
4) Optical IN
5) HDMI 1
6) HDMI 2
7) HDMI 3
8) HDMI TV
9) Bluetooth Pairing Button
2) Drücke auf die 'Wiedergabe' auf einem
via Bluetooth gepairten Telefon. SB450
schaltet automatisch um und spielt
die Audioinhalte vom Telefon ab.
TV-Quelle , Soundwechsel ist aus
TV-Quelle , Soundwechsel ist an
LED-VERHALTEN
JBL SoundShift™
1)
SB450 ist an den Fernseher
angeschlossen und spielt den
TV-Sound ab. Drücke die
TV-Taste. Die Tastenbeleuchtung
wechselt zu blau (SoundShift EIN).
8
9
Drahtlose Verbindung mehrerer JBL
Connect-kompatibler Lautsprecher
miteinander.
JBL Connect
Drücke die JBL Connect-Taste auf allen
gewünschten Lautsprechern, um mit dem
Pairing zu beginnen. Alle angeschloss-
enen Lautsprecher spielen dieselben
Bluetooth-Audioinhalte von demselben
drahtlosen Gerät ab.
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
FPO
NOTE: Only Bluetooth Audio can be shared among the SB450 and other JBL devices.
4K Ultra-HD 2.1 Soundbar with Wireless Subwoofer
1) Press connect button on both speakers
2) Speakers connect together and play
StopPlay Pause Skip/SearchOpen/Close
You can always turn SoundShift off at any time by pressing the button.
To reset the SB450, press and hold Volume+ and Virtual Surround buttons for 5s.
Bluetooth Pairing
Bluetooth Paired
LED BEHAVIOR
2c. Remote control
1) Power
2) Bluetooth
3) JBL Connect
4) JBL Soundshift
5) Audio Feedback
6) Volume +/-
7) Mute
8) Bass Volume +/-
9) HDMI 1 Input
10) HDMI 2 Input
11) HDMI 3 Input
12) HDMI TV Input
13) Optical Input
14) Aux Input
15) Virtual Surround
16) Harman Volume
4
15
13
11
5
3
14
7
1
2
6
9
10
12
8
16
Note: Before using the remote control, remove the plastic tab protecting the battery at
the bottom of the remote control.
Your soundbar and subwoofer are already paired out of the box. If the subwoofer does
not automatically connect, press the pairing buttons on soundbar and subwoofer.
2b. Source LED
2a. Soundbar top panel
Virtual Surround
Power
Bluetooth
Volume
Down
Volume
Up
JBL Connect
JBL Soundshift
Source
2d. Soundbar Rear Panel Program the soundbar to respond to your own TV remote Control. Experience virtual surround sound without additional wires or speakers with
Harman Display Surround.
x1
Wall mount accessories
x1
Soundbar power cable
x1
Subwoofer power cable
2e. Subwoofer Rear Panel
1) Power
2) Wireless Pairing Button
3) Crossover
4) Power Input AC
5) Phase
8Stereo / Harman Display Surround
Virtual Surround OFF
Virtual Surround ON
LED
BEHAVIOR
4
5
1
2
3
LTHCyan LTHMagenta LTHYellow LTHBlack LTHP172C
TR & Job No:
Job Description:
Date:
Other:
Developed by
RESTRICTED
DESIGN ADAPTATION / IMAGE / FINAL ART
IMPORTANT NOTE : THE PRINT/PDF IS FOR LAYOUT AND TEXT ILLUSTRATION ONLY. THE COLOURS INDICATED HERE MAY NOT APPEAR SAME IN THE FINAL PROOF. ALTHOUGH
EVERY EFFORT HAS BEEN MADE TO CHECK THE CORRECTION OF LAYOUT AND TEXT. IT IS CLIENT RESPONSIBILITY TO VERIFY BEFORE GIVING THE FINAL APPROVAL.
TR02323_JBL_SB450_QSG_A
Version : 8
TR02323
2016-06-14
GP01/UK02/UK03/UK04/RT05/EDI06/RT07/RT08
N/A
EQUITY COLORS:
REPRESENTATION:
