HE225A,B and HE265A,B

By-Pass Flow-Through

Humidifiers

with

OWNER’S GUIDE

HE225A,B AND HE265A,B BY-PASS FLOW-THROUGH HUMIDIFIERS

69-1423EF-3 2

American Lung Association® Health House® Program and

Honeywell Working Together For Better Air

Did you know that the average person breathes 3400 gallons(12,870 liters) of air each

day * and spends 90% of that day inside?**

Indoor air quality products from Honeywell are designed to help make your home more

comfortable—from zoning products that allow you to control the temperature in

individual areas of the home to humidifiers and comfort control centers that help

balance the moisture content of your indoor air.

Honeywell is proud to be a partner of the American Lung Association® Health House®

program that provides guidelines for constructing homes with improved air quality and

ventilation.

For more information on ways to improve the air inside your home, please visit the

Health House website at:

www.healthhouse.org

and the American Lung Association website at: ww.lungusa.org

The American Lung Association and its Health House program do not endorse

products.

For more information about Honeywell Indoor Air Quality products, visit:

www.honeywell.com/yourhome

or call:

1-800-345-6770 x531

*EPA.National Air Quality 1999 Status & Trends.

**Indoor Air Pollution, An Introduction for Health Professionals, EPA, US Government Printing Office #1994-

523-217/81322.

IMPORTANT

Please read these instructions and keep them in your records.

HE225A,B AND HE265A,B BY-PASS FLOW-THROUGH HUMIDIFIERS

3 69-1423EF-3

OPERATING YOUR HUMIDIFIER

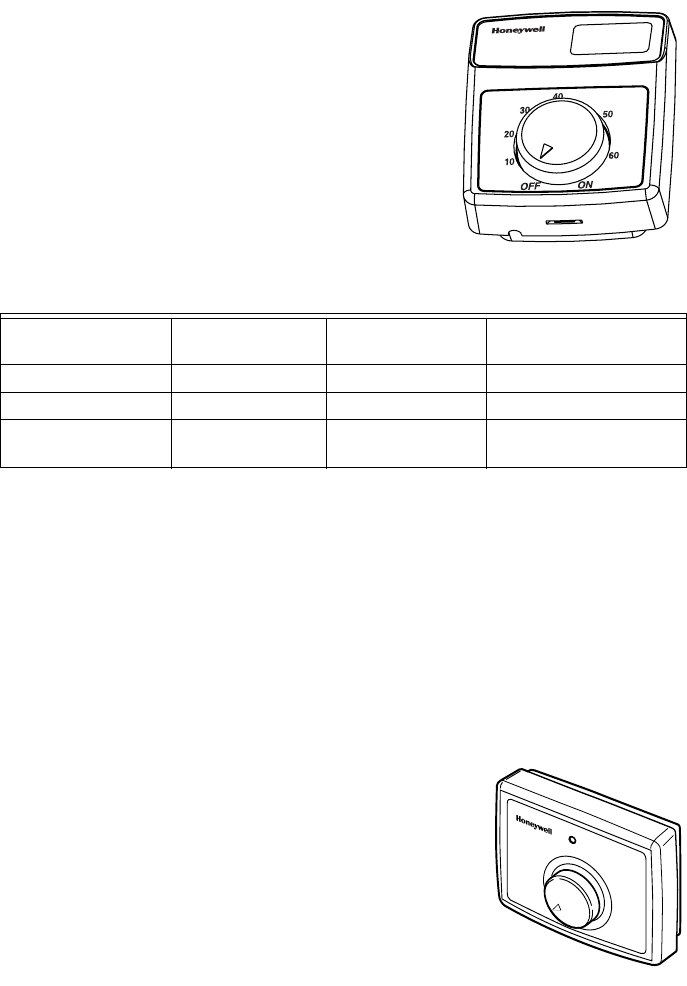

HE225A,HE265A

Your Enviracaire Elite™ HE225A and HE265A

Humidifiers from Honeywell are controlled by the

H8908B Convertible Humidity Control. The

convertible humidity control is installed either on an

interior wall in the living area, or on the return air duct.

Choose the humidity control setting using the

combination relative humidity/outdoor temperature

setting scale on your humidity control dial. Match the

dial setting to the outdoor temperature for optimizing

the humidity level while reducing moisture conden-

sation on your windows. The table below can also be

used to adjust humidity control to the recommended

setting.

NOTE: As outside temperature drops, the recommended humidity control setting is

lowered to adjust for effects of dewpoint. These settings should reduce accu-

mulation of moisture and ice on your windows and other areas of your home.

Some indoor activities such as cooking, showering and clothes drying can cause

excessive levels of humidity and start the accumulation of moisture on your windows.

NOTE: If this condition persists for more than a few hours, set the humidity control to

the lowest setting to turn off the humidifier. If the condition does not improve,

ventilate your home to remove the moisture.

HE225B,HE265B

Your Enviracaire Elite™ HE225B and HE265B

Humidifiers are ontrolled by the Honeywell H1008

Automatic Humidity Control with HumidCalc+™. The

automatic humidity control is mounted in the return air

duct where it can be exposed to the air stream of the

return air.

At Outside

Temperature

Recommended

Control Setting

At Outside

Temperature

Recommended

Control Setting

-20°F (-29°C) 15 +10°F (-12°C) 30

-10°F (-23°C) 20 +20°F (-7°C) 35

0°F (-18°C) 25 Above 20°F (-7°C) 40

Humidity Control

Régulateur d'humidité

-20 °F

-10 °F

0 °F

+10 °F

+20 °F

Over 20 °F

15%

20%

25%

30%

35%

40%

HUMIDITY

SETTING

OUTDOOR

TEMPERATURE

-30 °C

-25 °C

-20 °C

-10 °C

-5 °C

Over 0 °C

M1469

4

M1281

7

H1008A

HE225A,B AND HE265A,B BY-PASS FLOW-THROUGH HUMIDIFIERS

69-1423EF-3 4

The HumidCalc+™ software inside your automatic humidity control is designed to

measure or infer outdoor temperature and automatically adjust the humidity based on

the frost factor setting that the homeowner sets to allow for variances in furnace size,

window type and insulation.

The Automatic Humidity Control with HumidiCalc+™ requires an initial adjustment

period. For maximum humidification, set the H1008 to 10 and run the fan continuously.

Check for condensation on windows after a cold night. If there is no condensation,

leave the setting at 10. If there is condensation, lower the frost factor dial one setting.

Continue to check for condensation on cold mornings until the correct humidity setting

is reached for your home. Allow two days between adjustments to determine if further

adjustment is necessary. Once you have tuned in the proper setting, you should never

have to adjust it again. HumidiCalc+™ takes over and makes any future adjustments

caused by varying outdoor temperatures, thus reducing moisture build-up on windows

while maintaining the optimal humidity level.

HOW YOUR HUMIDIFIER WORKS

Your Enviracaire Elite™ humidifier uses the principle that vapor (evaporated water) is

created when warm air blows over a water soaked area. As the vapor circulates, the

relative humidity rises.

Your humidity control monitors the relative humidity and activates the humidifier

accordingly. The humidifier has a water supply that dispenses water evenly over the

AgION™ antimicrobial humidifier pad. The warm dry air, from the furnace, passes over

the humidifier pad and picks up the moist air to circulate it throughout your home.

Humidified air feels warmer and more comfortable so you may be able to lower your

thermostat heating setpoint, which saves money on your heating fuel bills. The end

result is that your humidifier gives you a cleaner, more comfortable environment that is

also energy efficient.

MAINTAINING YOUR HUMIDIFIER

.A regular maintenance program prolongs the life of your humidifier and provides a

more comfortable home. Frequency of cleaning depends on the condition of your

water. You can use either hard or soft water in your humidifier, but hard water mineral

deposits are more difficult to clean than soft water deposits. For optimum performance,

Honeywell recommends replacing the AgION™ antimicrobial pad once a year. Use the

following procedure to clean your Honeywell humidifier.

Humidity Level Recommended Setting

Insufficient humidity Increase the frost factor dial by one setting.

Condensation on windows Decrease the frost factor dial by one setting.

HE225A,B AND HE265A,B BY-PASS FLOW-THROUGH HUMIDIFIERS

5 69-1423EF-3

WARNING

Serious Personal Injury Hazard.

Can cause electrical shock and injury from moving parts.

Disconnect power and shut off water supply before removing cover.

IMPORTANT

Never oil any part of the humidifier.

Every 1 to 3 Months (Depending on Water Quality)

1. Disconnect power and turn off humidifier water supply.

2. Remove the humidifier cover by unplugging the connector and loosening the

thumb screw. Grasp the cover near the bottom and pull toward you.

3. Remove humidifier pad assembly from humidifier by grasping top of tray and pull-

ing it toward you.

4. Lift the tray off the pad.

5. Gently pinch water nozzle catches inward until you can lift water nozzle off tray.

6. Carefully remove any mineral deposits from tray and frame. Be sure frame drain

hole is not blocked.

7. Disconnect drain hose from drain fitting on the bottom of the humidifier housing.

8. Clean the drain fitting, if necessary.

9. Bend the drain hose to loosen any mineral deposits.

10. Flush the drain hose with pressuized water (a running tap) to clean the hose.

11. Reattach the drain hose to the drain fitting.

12. Snap the water nozzle back on the tray.

13. Be sure the marked end of the pad is facing up. Place the tray on the new pad.

14. Place humidifier pad assembly in humidifier housing. Be sure water feed tube is

placed in guide slots.

15. Replace the humidifier cover.

16. See Checking Your Humidifier for

Proper Operation section to verify

operation.

End of Humidification Season

Clean the humidifier and shut it off at the

end of the heating season. See Every 1 to

3 Months section, steps 1 through 15, to

shut down for the season.

IMPORTANT

Be sure humidifier power is off.

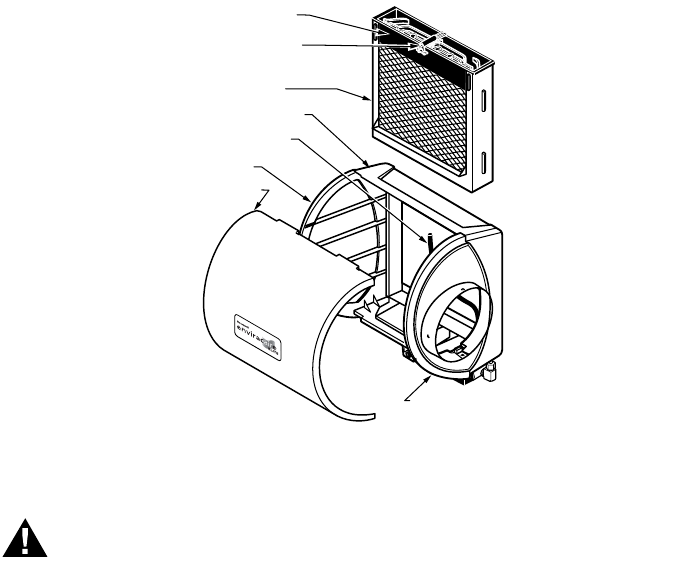

M14702

A

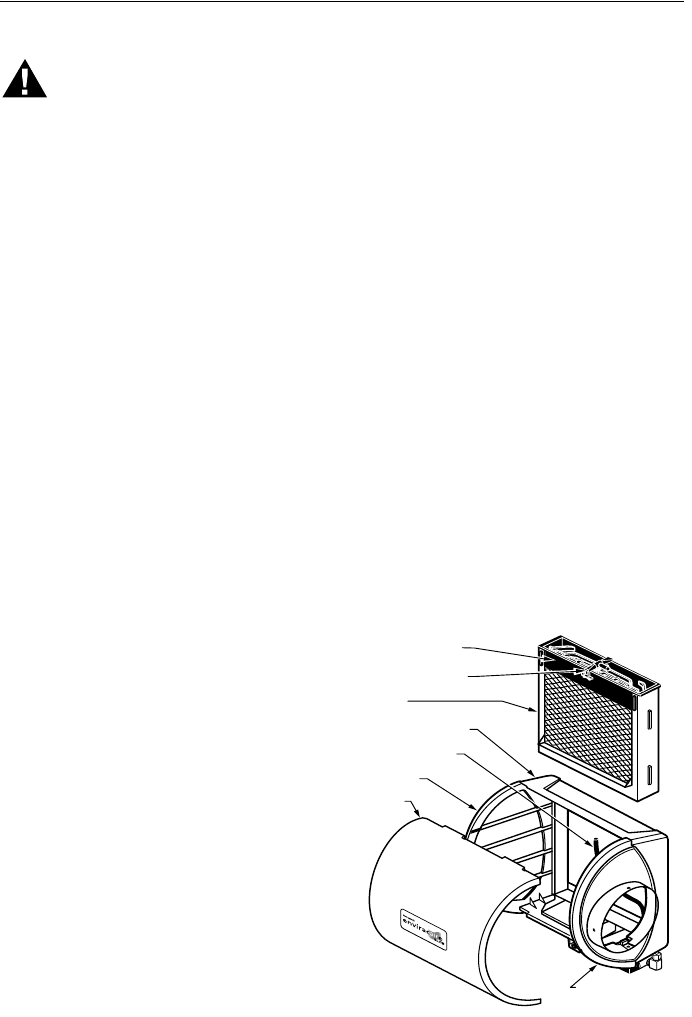

PerfectFlo™ WATER

DISTRIBUTION TRAY

WATER FEED NOZZLE

HUMIDIFIER HOUSING

SIDEWALL

BYPASS SIDEWALL

COVER

WATER FEED TUBE

AgION

HUMIDIFIER PAD ASSEMBLY

TM

HE225A,B AND HE265A,B BY-PASS FLOW-THROUGH HUMIDIFIERS

69-1423EF-3 6

Vacation

The humidifier water supply and your humidity control can be turned off. Turn on

humidifier water supply and reset your humidity control when you return.

CHECKING YOUR HUMIDIFIER OPERATION

After winter startup or servicing, check the humidifier operation:

1. Turn on the humidifier power and water supply.

2. Turn H8908B Control to highest setting or H1008A Control to test position; set

thermostat to 10°F (6°C) above room temperature.

NOTE: The H1008A Automatic Humidity Control stays in test mode for thirty minutes.

Then it automatically resets to the maximum frost factor setting. If system

checkout is not completed in thirty minutes, test mode can be extended by

turning dial setting back and then returning it to test mode.

3. Observe that water is flowing out of the drain hose.

NOTE: The furnace blower must be on to activate the humidifier.

4. Reset thermostat and H8908A Control to comfortable setting or H1008A

Automatic Control to desired frost factor setting for automatic operation.

TROUBLESHOOTING YOUR HUMIDIFIER

Problem What to Look for What to Do

Low humidity Furnace blower not

operating.

•Reset circuit breaker or replace fuse.

•Check that the furnace power is on.

•Check all external wiring connections.

•Check humidity control setting.

•Call a heating contractor.

Rapid air changes. Drafts

(cold air is dry and is an

added load to humidifier).

•Keep doors and windows closed.

•Close fireplace damper if not using.

•Minimize exhaust fan running time.

•Seal around doors and windows.

High humidity Condensation on walls. •Turn off humidity control and water until

condensation is completely evaporated.

Heavy condensation on

windows.

•Turn humidity control low enough to

eliminate bath and cooking conden-

sation moisture. If moisture persists,

more ventilation is needed.

HE225A,B AND HE265A,B BY-PASS FLOW-THROUGH HUMIDIFIERS

7 69-1423EF-3

ADDING PERFECT CLIMATE® CONTROLS FOR

COMFORT AND CONVENIENCE

1. Honeywell Perfect Climate Comfort Center™ controls or Chronotherm® IV

Programmable Thermostats.

2. Honeywell media air cleaner or electronic air cleaners3.Honeywell humidistats.

3. Honeywell humidifiers.

4. Honeywell home ventilation systems.

Describing Perfection

The cleanest, healthiest, most convenient, energy efficient, and comfortable indoor

environment possible today! Perfect climate is achieved when the following five core

components of a home’s climate system work together:

• optimal efficiency heating and cooling equipment,

• precise, programmable temperature control,

• effective indoor air quality control,

• controlled humidity,

• proper ventilation and air distribution.

Contact your local Perfect Climate® dealer for an evaluation of your home.

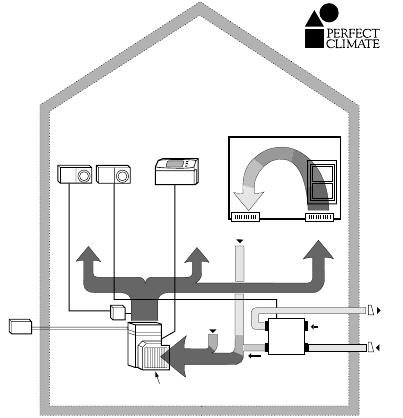

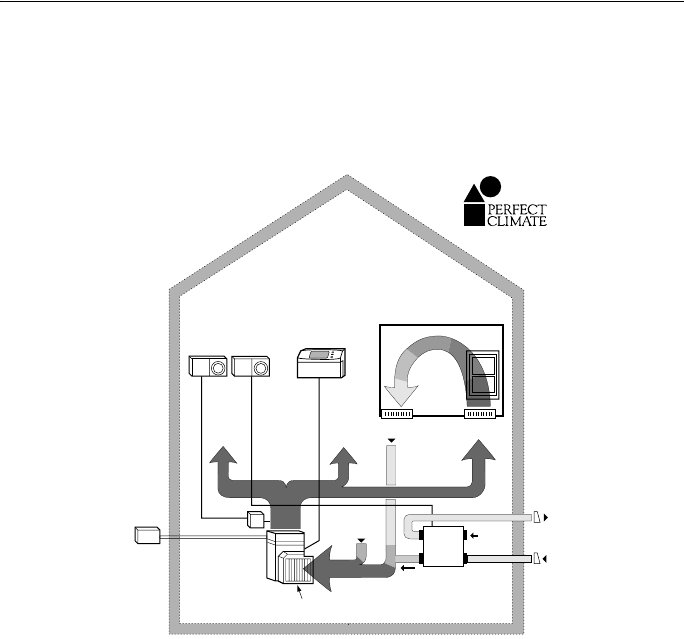

CONDITIONED

AIR CONDITIONED

AIR

RETURN AIR

REGISTER SUPPLY AIR

REGISTER

STALE AIR

EXHAUST

FRESH AIR

INTAKE

HONEYWELL

HOME

VENTILATION

SYSTEM

HONEYWELL

ELECTRONIC AIR CLEANER

OPTIMAL

EFFICIENCY

FORCED AIR

FURNACE

FRESH

AIR TO

HOME

HUMIDIFIER

OPTIMAL

EFFICIENCY AIR

CONDITIONER

OR HEAT PUMP

THE

HONEYWELL

HUMIDIFIER IS ONE

PART OF A PERFECT CLIMATE®

INDOOR ENVIRONMENT THAT PROVIDES

TOTAL INDOOR COMFORT. IT MAKES YOU FEEL

BETTER, AND ALLOWS YOU TO LIVE AND WORK

IN A MORE COMFORTABLE ENVIRONMENT.

COLD AIR

RETURN STALE

AIR FROM

BATHS

®

M12302

How it works...

HONEYWELL

HUMIDISTAT

HOME

VENTILATION

SYSTEM

FRESH AIR

CONTROL

HONEYWELL

CHRONOTHERM® lV

PROGRAMMABLE

THERMOSTAT

HE225A,B AND HE265A,B BY-PASS FLOW-THROUGH HUMIDIFIERS

69-1423EF-3 G.H. Rev. 9-03 www.honeywell.com/yourhome

Automation and Control Solutions

Honeywell International Inc. Honeywell Limited-Honeywell Limitée

1985 Douglas Drive North 35 Dynamic Drive

Golden Valley, MN 55422 Scarborough, Ontario

M1V 4Z9

Printed in U.S.A. on recycled

paper containing at least 10%

post-consumer paper fibers.

WARRANTY

Honeywell warrants this product, excluding humidifier pad, to be free from defects in

the workmanship or materials, under normal use and service, for a period of one (1)

year from the date of purchase by the consumer. If, at any time during the warranty

period, the product is defective or malfunctions, Honeywell shall repair or replace it (at

Honeywell’s option) within a reasonable period of time.

If the product is defective, return it, with a bill of sale or other dated proof of purchase, to the

place where you purchased it.

This warranty does not cover removal or reinstallation costs. This warranty shall not

apply if it is shown by Honeywell that the defect or malfunction was caused by damage

which occurred while the product was in the possession of a consumer.

Honeywell’s sole responsibility shall be to repair or replace the product within the

terms stated above. HONEYWELL SHALL NOT BE LIABLE FOR ANY LOSS OR

DAMAGE OF ANY KIND, INCLUDING ANY INCIDENTAL OR CONSEQUENTIAL

DAMAGES RESULTING, DIRECTLY OR INDIRECTLY, FROM ANY BREACH OF

ANY WARRANTY, EXPRESS OR IMPLIED, OR ANY OTHER FAILURE OF THIS

PRODUCT. Some states do not allow the exclusion or limitation of incidental or

consequential damages, so this limitation may not apply to you.

THIS WARRANTY IS THE ONLY EXPRESS WARRANTY HONEYWELL MAKES

OTHIS PRODUCT. THE DURATION OF ANY IMPLIED WARRANTIES, INCLUDING

THE WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR

PURPOSE, IS HEREBY LIMITED TO THE ONE YEAR DURATION OF THIS

WARRANTY. Some states do not allow limitations on how long an implied warranty

lasts, so the above limitation may not apply to you.

This warranty gives you specific legal rights, and you may have other rights which vary

from state to state.

If you have any questions concerning this warranty, please write Honeywell Customer

Care, 1985 Douglas Dr N, Golden Valley, MN 55422 or call 1-800-468-1502. In

Canada, write Retail Products, ON15, Honeywell Limited/Honeywell Limitée,

35 Dynamic Dr, Scarborough, Ontario M1V 4Z9.

® U.S. Registered Trademark

Copyright © 2003 Honeywell International Inc.

All Rights Reserved 69-1423EF-3

Humidificateurs à circulation

directe et à dérivation

HE225A,B et HE265A,B

avec

MANUEL DU PROPRIÉTAIRE

HUMIDIFICATEURS À CIRCULATION DIRECTE ET À DÉRIVATION HE225A,B ET HE265A,B

69-1423EF-3 2

Le programme American Lung Association® Health House® et

Honeywell : Ensemble pour un air de mielleure qualité

Saviez-vous que chaque personne respire en moyenne 12,870 litres (3400 gallons)

d’air tous les jours* et passe environ 90 % du temps à l’intérieur**?

Les produits de Honeywell pour la qualité de l’air ambiant sont conçus pour vous aider

à rendre votre maison plus confortable, qu’il s’agisse de régulateurs par zone qui

permettent de régler la température dans chacune des parties de la maison ou

d’humidificateurs ou de thermostats évolués qui aident à équilibrer le taux d’humidité

de l’air ambiant.

Honeywell est fière de s’associer au programme American Lung Association® Health

House®. Le programe American Lung Association Health House donne des directives

sur la construction de maisons saines où la qualité de l’air ambiant et la ventilation

sont améliorées.

Pour obtenir des renseignements plus détaillés sur la façon d’améliorer la qualité de

l’air dans votre maison, consultez le site Web du programme Health House à l’adresse

suivante : www.healthhouse.org

et le site Web de l’American Lung Association à l’adresse : www.lungusa.org

L’American Lung Association et le programme Health House n’appuient jamais de

produits.

Pour obtenir de renseignements détaillés sur les produits de Honeywell pour la qualité

de l’air ambiant, consultez notre site Web :

www.honeywell.com/yourhome

ou composez le numéro de notre ligne d’information :

1-800-345-6770, poste 531

*EPA.National Air Quality 1999 Status & Trends.

**Indoor Air Pollution, An Introduction for Health Professionals, EPA, US Government Printing Office, #1994-

523-217/81322.

IMPORTANT

Veuillez lire les présentes directives et les conserver dans vos

dossiers.

HUMIDIFICATEURS À CIRCULATION DIRECTE ET À DÉRIVATION HE225A,B ET HE265A,B

3 69-1423EF-3

RÉGLAGE DE L’HUMIDIFICATEUR

Les humidificateurs HE220A et HE260A de Honeywell

sont commandés par l’hygrostat universel H908A installé

soit sur le mur intérieur d’une pièce soit sur le retour d’air

froid. Régler l’hygrostat à l’aide de l’échelle combinée

d’humidité relative et de température extérieure. Régler

le cadran en fonction de la température extérieure afin

d’optimiser le niveau d’humidité et d’éliminer la conden-

sation dans les fenêtres. Le tableau ci-dessous peut

également être utilisé pour sélectionner le réglage

recommandé.

REMARQUE : Lorsque la température extérieure baisse, le réglage recommandé doit

être abaissé de manière à tenir compte du point de rosée. Les

réglages ci-dessus devraient permettre de réduire l’accumulation

d’humidité et de glace dans les fenêtres et ailleurs dans la maison.

Certaines activités à l’intérieur, notamment la cuisson, les douches, et le séchage des

vêtements peuvent produire une humidité excessive et être la cause de l’accumulation

d’humidité dans les fenêtres.

REMARQUE : Si ces conditions durent plusieurs heures, régler l’hygrostat à la valeur

la plus basse pour arrêter l’humidificateur. S’il n’y a aucun change-

ment, il faudrait ventiler la maison pour faire disparaître l’humidité.

Les humidificateurs Enviracaire ElitemcHE225B et HE265B

sont com-mandés par l’hygrostat automatique H1108, avec

logiciel HumidiCalc+mc. L’hygrostat auto-matique est monté

sur la gaine de retour d’air de sorte qu’il soit exposé au

courant d’air sur le retour d’air. Le logiciel HumidiCalc+mcde

l’hygrostat est conçu pour régler auto-matiquement le

niveau d’humidité en fonction de la tem-pérature et de

l’humidité à l’intérieur, de la température extérieure, évaluée

ou mesurée, et du réglage du cadran de facteur de givre. Le

facteur de givre permet de tenir compte de variations, telles

que la grosseur de l’appareil de chauf-fage, l’isolation des

fenêtres et la température moyenne diurne.

Température

extérieure

Réglage

recommandé

Température

extérieure

Réglage

recommandé

-29 °C (-20 °F) 15 -12 °C (+10 °F) 30

-23°C (-10°F) 20 -7°F (+20°F) 35

-18 °C (0 °F) 25 Supérieure à -7 °C

(20 °F)

40

Humidity Control

Régulateur d'humidité

-20 °F

-10 °F

0 °F

+10 °F

+20 °F

Over 20 °F

15%

20%

25%

30%

35%

40%

HUMIDITY

SETTING

OUTDOOR

TEMPERATURE

-30 °C

-25 °C

-20 °C

-10 °C

-5 °C

Over 0 °C

M1469

4

M1281

7

H1008A

HUMIDIFICATEURS À CIRCULATION DIRECTE ET À DÉRIVATION HE225A,B ET HE265A,B

69-1423EF-3 4

L’hygrostat automatique avec logiciel HumidiCalc+™ nécessite une période

d’ajustement initiale. Régler le cadran de facteur de givre à 5, puis régler le facteur de

givre d’après le tableau suivant − un seul réglage à la fois. Il suffit de régler cadran

plus haut pour augmenter le taux d’humidité, ou plus bas, s’il y a de l’humidité dans les

fenêtres à l’intérieur. Tourner le cadran entre deux valeurs pour obtenir un réglage

plus précis. Attendre deux jours avant de modifier de nouveau le réglage afin que le

niveau d’humidité se stabilise. Une fois le bon réglage trouvé, il n’y a généralement

pas lieu de le modifier par la suite. Le logiciel effectue tous les changements

nécessaires en raison des variations de température à l’extérieur. Il diminue ainsi

l’humidité dans les fenêtres tout en maintenant un niveau d’humidité optimal.

COMMENT FONCTIONNE L’HUMIDIFICATEUR

L’humidificateur fonctionne selon le principe suivant : la vapeur (eau évaporée) se

forme lorsque l’air chaud souffle dans un endroit où il y a de l’eau; en circulant, la

vapeur fait augmenter l’humidité relative.

L’hygrostat vérifie l’humidité relative et, s’il y a lieu, fait fonctionner l’humidificateur. Le

tube d’arrivée d’eau répartit uniformément l’eau sur l’écran évaporateur de

l’humidificateur. L’air sec et chaud qui sort de l’appareil de chauffage passe sur l’écran

évaporateur de l’humidificateur et capte l’air humide pour le faire circuler dans la

maison.

L’air humidifié est plus chaud et il assure un meilleur confort. Le point de consigne du

thermostat peut donc être abaissé, ce qui permet de diminuer les coûts de chauffage.

Avec un humidificateur, la maison devient confortable et éconergétique.

INSTRUCTIONS D’ENTRETIEN

Un programme d’entretien à intervalles réguliers prolonge la durée de l’humidificateur

et assure un meilleur confort. La fréquence de nettoyage varie selon la qualité de

l’eau.

L’humidificateur peut fonctionner avec de l’eau dure ou de l’eau douce. Les dépôts de

sédiments d’eau dure sont plus difficiles à enlever que ceux d’eau douce. Remplacer

l’écran évaporateur à intervalles de 12 mois.

Niveau d’humidité Réglage recommandé

Faible humidité Régler le cadran de facteur de givre une valeur

plus haut.

Condensation dans les fenêtres Régler le cadran de facteur de givre une valeur

plus bas.

HUMIDIFICATEURS À CIRCULATION DIRECTE ET À DÉRIVATION HE225A,B ET HE265A,B

5 69-1423EF-3

À intervalles de 1 à 3 mois (selon la qualité de l’eau)

AVERTISSEMENT

Risque de choc électrique.

Peut causer des blessures ou endommager le matériel.

Couper l’alimentation électrique et fermer l’arrivée d’eau de l’humidificateur

avant de faire l’installation ou l’entretien de l’appareil.

IMPORTANT

Ne jamais lubrifier les pièces de l’humidificateur.

Pour nettoyer l’humidificateur Honeywell :

1. Couper l’alimentation électrique et fermer l’arrivée d’eau de l’humidificateur.

2. Enlever le couvercle de l’humidificateur.

3. Enlever l’ensemble écran évaporateur en tenant le plateau et en le tirant vers soi.

4. Tirer vers soi un côté du cadre de l’ensemble écran évaporateur pour dégager le

plateau du cadre.

5. Appuyer délicatement sur les cliquets du gicleur vers l’intérieur pour enlever le

gicleur du plateau.

6. Glisser l’écran évaporateur de l’humidificateur vers l’extérieur du cadre.

MF14702

A

ENSEMBLE ÉCRAN

ÉVAPORATEUR

D’HUMIDIFICATEUR

AgIONMC

GICLEUR

D’ARRIVÉE D’EAU

BOÎTIER DE

L’HUMIDIFICATEUR

PAROI

LATÉRALE

PAROI LATÉRALE

DE DÉRIVATION

COUVERCLE

TUBE

D’ARRIVÉE D’EAU

P

LATEAU DE DISTRIBUTION

D

’EAU PERFECTFLOMC

HUMIDIFICATEURS À CIRCULATION DIRECTE ET À DÉRIVATION HE225A,B ET HE265A,B

69-1423EF-3 6

7. Gratter soigneusement les dépôts de sédiments au fond du plateau et sur le

cadre. S’assurer que l’orifice de vidange n’est pas bloqué.

8. Nettoyer l’écran évaporateur de l’humidificateur avec un couteau à mastic.

REMARQUE : S’il y a une grande quantité de dépôts de sédiments, remplacer l’écran

évaporateur.

9. Séparer le tuyau de vidange du raccord de vidange à la partie inférieure du

boîtier de l’humidificateur.

10. Nettoyer le raccord de vidange s’il y a lieu.

11. Plier le tuyau de vidange pour décoller les dépôts de sédiments.

12. Rincer le tuyau de vidange avec de l’eau sous pression (eau du robinet) pour le

nettoyer.

13. Replacer le tuyau de vidange sur le raccord de vidange.

14. Insérer l’écran évaporateur d’humidificateur dans le cadre.

15. Replacer le gicleur sur le plateau.

16. Placer le plateau sur le cadre.

17. Mettre l’ensemble écran évaporateur d’humidificateur dans le boîtier de l’humid-

ificateur en appuyant jusqu’à ce qu’il soit bien en place. S’assurer que le tube

d’arrivée d’eau n’est ni écrasé ni tortillé.

18. Remettre le couvercle sur l’humidificateur.

19. Pour vérifier le fonctionnement de l’humidificateur, se reporter à la section Vérifi-

cation du fonctionnement de l’humidificateur .

Fin de la saison d’humidification

À la fin de la saison de chauffage, il faut nettoyer et arrêter l’humidificateur. Pour

arrêter l’appareil, suivre les étapes 1 à 18 de la section À intervalles de 1 à 3 mois.

IMPORTANT

S’assurer que l’appareil est à l’arrêt.

Vacances

Fermer l’arrivée d’eau de l’humidificateur et mettre l’hygrostat à l’arrêt. Au retour,

ouvrir l’arrivée d’eau de l’humidificateur et régler l’hygrostat.

HUMIDIFICATEURS À CIRCULATION DIRECTE ET À DÉRIVATION HE225A,B ET HE265A,B

7 69-1423EF-3

VÉRIFICATION DU FONCTIONNEMENT DE

L’HUMIDIFICATEUR

Après l’entretien ou la mise en marche pour l’hiver, vérifier le fonctionnement de

l’humidificateur en suivant les étapes ci-dessous :

1. Mettre en marche l’humidificateur et ouvrir l’arrivée d’eau.

2. Régler l’hygrostat universel H908A à la valeur la plus élevée, ou régler

l’hygrostat automatique H1008A à la position test, et régler le thermostat pour

qu’il indique 6 °C (10 °F) de plus que la température de la pièce.

REMARQUE : L’hygrostat automatique H1008A restera en mode test pendant trente

minutes. Puis, il se réglera automatiquement selon le facteur de givre

maximal. Si la vérification n’est pas terminée au bout de trente min-

utes, tourner le cadran, puis régler de nouveau l’hygrostat à la position

test pour prolonger la période d’essai.

3. Vérifier si l’eau circule dans le tuyau de vidange.

REMARQUE : Le ventilateur de l’appareil de chauffage doit être en marche pour

que l’humidificateur fonctionne.

4. Régler le thermostat et l’hygrostat universel H908A pour qu’ils assurent une

température de confort ou régler l’hygrostat automatique H1008A en fonction du

facteur de givre désiré pour le faire fonctionner automatiquement.

HUMIDIFICATEURS À CIRCULATION DIRECTE ET À DÉRIVATION HE225A,B ET HE265A,B

69-1423EF-3 8

DÉPANNAGE

Problème Ce qu’il faut vérifier Ce qu’il faut faire

Faible humidité Le ventilateur de l’appareil de

chauffage ne fonctionne pas

• Réenclencher le disjoncteur ou

vérifier si le fusible est bon.

• Vérifier si l’appareil de

chauffage est sous tension.

• Vérifier les connexions

externes.

• Vérifier le réglage de

l’hygrostat.

• Appeler un entrepreneur en

chauffage.

Le renouvellement d’air est

rapide (courant d’air : l’air froid

est sec et représente une

charge supplémentaire pour

l’humidificateur.)

• Garder les portes et les fenêtres

fermées.

• Fermer le registre de la

cheminée (foyer) lorsque celle-ci

n’est pas utilisée.

• Faire fonctionner le ventilateur

d’extraction pendant une période

minimum.

• Rendre les portes et les

ouvertures étanches.

Humidité élevée Condensation sur les murs • Arrêter l’hygrostat et fermer

l’arrivée d’eau jusqu’à ce que la

condensation disparaisse

complètement.

Forte condensation dans les

fenêtres

• Abaisser suffisamment le

réglage de l’hygrostat pour

éliminer la condensation. Il peut

s’agir de condensation temporaire

causée par les bains, le lavage

des planchers, la cuisson, etc. Si

la condensation persiste, il faut

augmenter la ventilation.

HUMIDIFICATEURS À CIRCULATION DIRECTE ET À DÉRIVATION HE225A,B ET HE265A,B

9 69-1423EF-3

RÉGULATEURS Perfect Climate POUR PLUS DE

CONFORT ET DE COMMODITÉ

1. Régulateurs Perfect Climate® Comfort Center™ de Honeywell ou thermostats

programmables Chronotherm® IV.

2. Filtres à air à fibres ou filtres à air électronique Honeywell.

3. Hygrostats Honeywell.

4. Humidificateurs Honeywell.

5. Systèmes d’aération Honeywell.

Pour décrire la perfection

Le milieu ambiant le plus pratique, le plus éconergétique, le plus propre, le plus sain et

le plus confortable qui soit de nos jours! Obtenez cette ambiance parfaite en

rassemblant les cinq principaux éléments d’un système de régulation d’ambiance

résidentiel :

• un système de chauffage et de refroidissement à rendement optimal.

• une régulation précise et programmable de la température.

• une régulation efficace de la qualité de l’air ambiant

• la maîtrise de l’humidité.

• a ventilation et la distribution adéquates de l’air.

Communiquez avec votre représentant Perfect Climate® pour obtenir une évaluation

pour votre maison.

AIR

CONDITIONNÉ AIR

CONDITIONNÉ

REGISTRE

D’AIR REPRIS REGISTRE D’AIR

DE SOUFFLAGE

EXTRACTION

DE L’AIR VICIÉ

PRISE

D’AIR NEUF

SYSTÈME

D’AÉRATION

HONEYWELL

FILTRE À AIR

ÉLECTRONIQUE HONEYWELL

APPAREIL DE

CHAUFFAGE

À AIR PULSÉ

À RENDEMENT

OPTIMAL AIR NEUF

VERS LA

MAISON

HUMIDIFICATEUR

CLIMATISEUR

OU POMPE

À CHALEUR

À

RENDEMENT

OPTIMAL

FACULTATIFS

L’HUMIDIFICATEUR

HONEYWELL FAIT PARTIE

DE LA GAMME DE PRODUITS POUR

LE CONFORT AMBIANT PERFECT CLIMATE®.

GRÂCE À CES PRODUITS, VOUS VOUS SENTIREZ

MIEUX ET VOUS POURREZ VIVRE ET TRAVAILLER DANS

UN MILIEU PLUS CONFORTABLE.

RETOUR

D’AIR FROID

®

MF1230

2

Comment ça marche…

HYGROSTAT

HONEYWELL

SYSTÈME

DE VENTILATION,

RÉGULATION

DE L’AIR NEUF

THERMOSTAT

PROGRAMMABLE

CHRONOTHERM®

HONEYWELL

AIR VICIÉ

DES SALLES

DE BAIN

Imprimé aux États-Unis sur du papie

r

recyclé contenant au moins 10 %

de fibres post-consommation.

HUMIDIFICATEURS À CIRCULATION DIRECTE ET À DÉRIVATION HE225A,B ET HE265A,B

69-1423EF-3 G.H. Rév. 09-03 www.honeywell.com/yourhome

Solutions de régulation et d'automatisation

Honeywell International Inc. Honeywell Limited-Honeywell Limitée

1985 Douglas Drive North 35, Dynamic Drive

Golden Valley, MN 55422 Scarborough (Ontario)

M1V 4Z9

GARANTIE

Honeywell garantit que ce produit, à l’exception de l’écran évaporateur de

l’humidificateur, est exempt de tout vice de fabrication ou de matière dans la mesure

où il en est fait une utilisation et un entretien convenables et ce, pour une période de

un an à partir de la première date d’achat par le consommateur. En cas de défec-

tuosité ou de mauvais fonctionnement pendant la période de garantie, Honeywell

réparera ou remplacera ledit produit (au choix de Honeywell) dans un délai

raisonnable.

Si le produit est défectueux, le consommateur doit le retourner au magasin où il a été

acheté, en y joignant la facture ou une preuve d’achat.

La présente garantie ne couvre pas les frais d’installation et de retrait de ce produit.

La présente garantie ne s’appliquera pas s’il est démontré par Honeywell que la

défectuosité ou le mauvais fonctionnement du produit est attribuable à un

endommagement du produit alors que le consommateur l’avait en sa possession.

La responsabilité de Honeywell se limite à réparer ou à remplacer le produit

conformément aux modalités susmentionnées. Honeywell n’assume aucune

responsabilité pour quelque dommage indirect que ce soit résultant d’une violation

quelconque d’une garantie, expresse ou tacite, applicable au présent produit. Certains

territoires et provinces ne permettent pas l’exclusion ou la restriction des dommages

indirects et, par conséquent, la présente restriction peut ne pas s’appliquer.

La présente garantie tient lieu de toutes les autres garanties, expresses ou tacites, et

les garanties de valeur marchande et de conformité à une fin particulière sont par les

présentes exclues après la période de un an de la présente garantie. Certains

territoires et provinces ne permettent pas l’exclusion ou la restriction des dommages

indirects et, par conséquent, la présente restriction peut ne pas s’appliquer. La présent

garantie donne au consommateur des droits légaux spécifiques et peut-être certains

autres droits qui peuvent varier selon la province ou le territoire.

Pour tout renseignement concernant cette garantie, veuillez écrire au Honeywell

Customer Care, 1985 Douglas Dr N, Golden Valley, MN 55422 ou appeler la ligne

directe 1-800-468-1502. Au Canada, veuillez écrire à Honeywell Limitée-Honeywell

Limited, Produits de détail, ON15, 35 Dynamic Dr, Scarborough, Ontario M1V 4Z9.
