Open the PDF directly: View PDF .
Page Count: 16

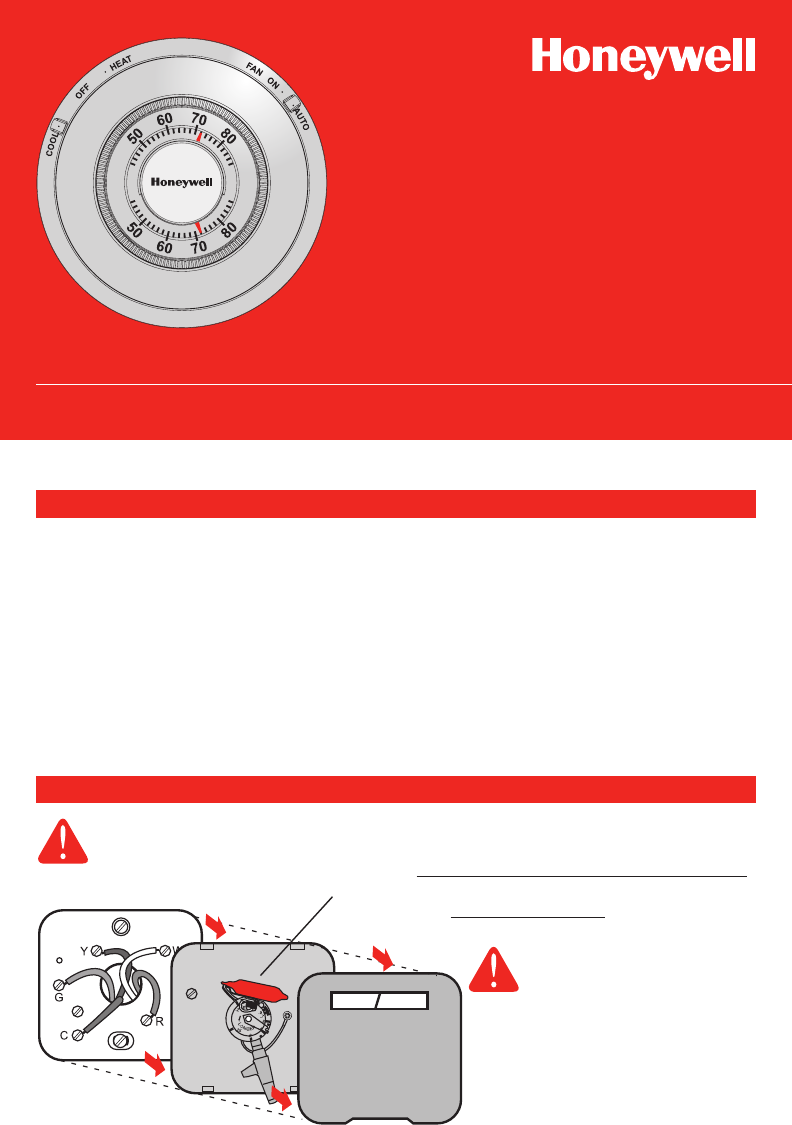

Owner’s Manual

English: Page 1

Mode d’emploi

Français : Page 6

Manual de Uso

Español: Página 11

CT87N/CT87K

The Round®

® U.S. Registered Trademark. U.S. Patents 7,159,789;

7,159,790; 7,476,988 and other patents pending.

Copyright © 2009, Honeywell International Inc.

All rights reserved.

69-1959EFS-02

The Round®

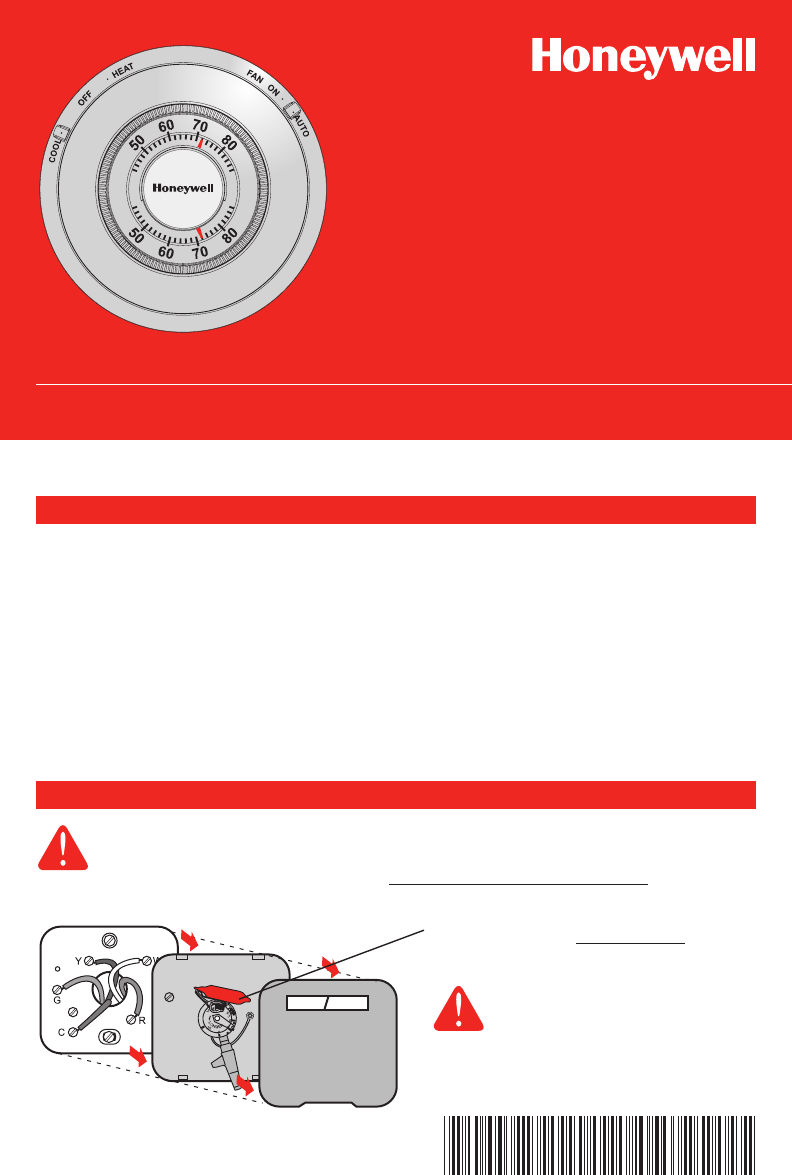

1. CAUTION TURN OFF POWER to system at the furnace, or at the fuse/circuit breaker

panel before you begin.

2. Remove cover and thermostat, but leave wallplate with wires attached.

MERCURY NOTICE

If your old thermostat contains

mercury, contact your local waste

management authority for proper

disposal instructions.

Is there a sealed tube containing

mercury? If so, see mercury notice

below.

Leave wallplate in place.

Old thermostat Cover

Check package contents:

• Thermostat

• Coverplate

• Wallanchors&screws(2each)

• Wirelabels

Before you begin, make sure

you have:

• No.2Phillips&smallpocket

screwdrivers

• Hammer

• Level(optional)

• Pencil

• Drillandbit(3/16”fordrywall,7/32”

forplaster)

Getting started

Remove your old thermostat

CT87K(24Vacheatingsystems) • CT87N(24Vacheatingandcoolingsystems)

This thermostat contains a Lithium battery which

may contain Perchlorate material.

Perchlorate Material—special handling may apply,

See www.dtsc.ca.gov/hazardouswaste/perchlorate

CT87N/CT87K • Owner's Manual

69-1959EFS—02 2

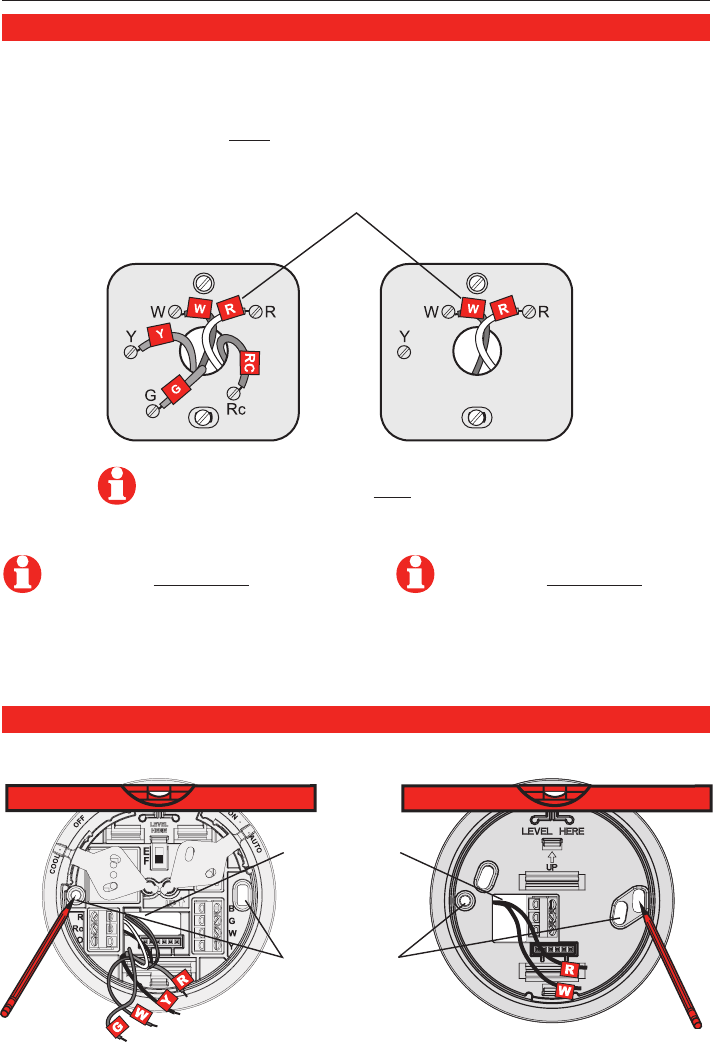

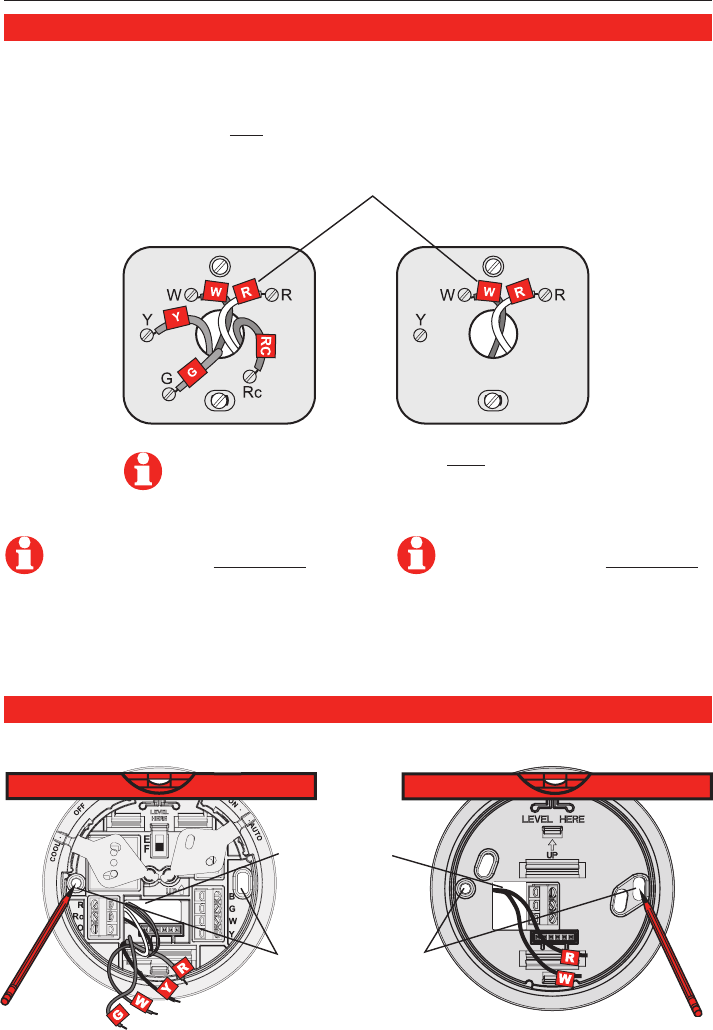

Wrap supplied labels securely around each wire. Do not let wires fall into wall opening!

IGNORE WIRE COLORS: Use only letter designations

to identify wire types.

For CT87N: If your old thermostat

has7ormorewires(not counting

terminals C or C1),youmayhave

purchased the wrong replacement

thermostat. Stop now and call

1-800-468-1502 for advice.

CT87N

1. Pull wires

through base.

2. Level base if

desired.

3. Markpositions

of both screw

holes.

R

W

Y

CT87K

For CT87K: If your old thermostat

has4ormorewires(not counting

terminals C or C1),youmayhave

purchased the wrong replacement

thermostat. Stop now and call

1-800-468-1502 for advice.

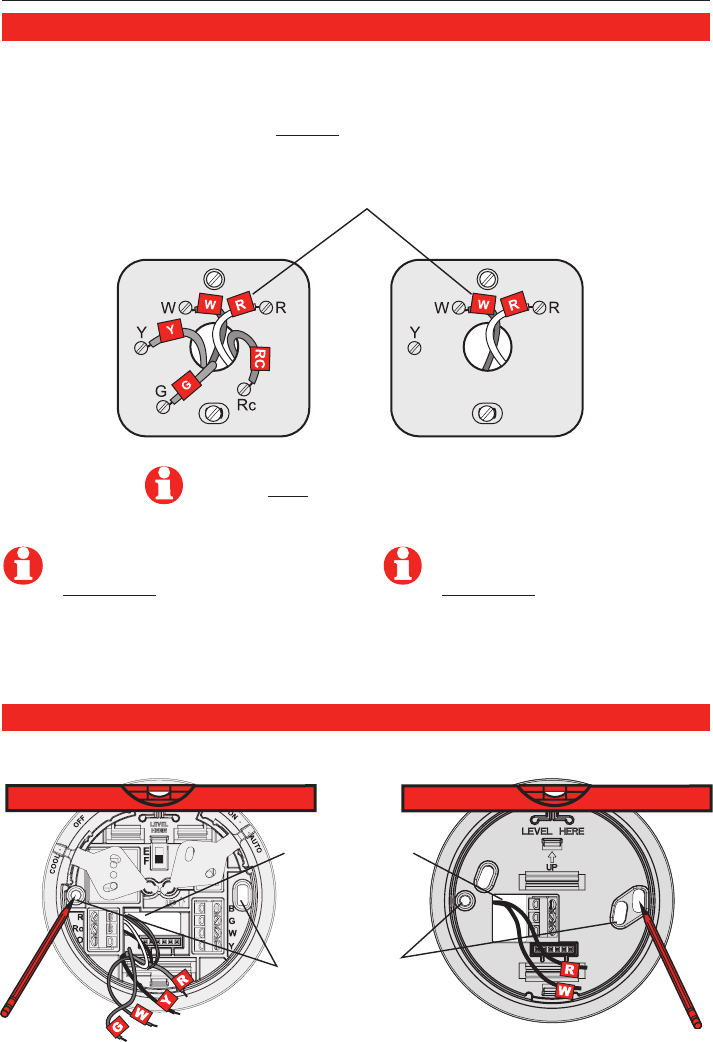

Use a screwdriver to disconnect wires one by one. As you disconnect each wire, wrap it with

thelabelmatchingtheletteronyouroldthermostat.(Adhesivelabelsaresuppliedinyour

thermostatpackage.)

Remove the old wallplate only after all wires are labeled. Be careful not to let loose wires fall

into the wall opening.

Label wires and remove old wallplate

Mark mounting position

CT87N CT87K

English: Page 1 • Français : Page 6 • Español: Página 11

3 69-1959EFS—02

Wiring CT87N

[1] If wires will be connected to both R and Rc

terminals, remove the metal jumper.

[2]DonotconnectbothO and B if you have a

heat pump. Connect only the O wire. Wrap B

wire with electrical tape and do not use.

[3]DonotuseC, X or B. Wrap bare end of wire

with electrical tape.

Cover plate

(optional)

Thermostat

base

CT87N

Wiring CT87K

• 2-wire heat-only system: Connect one

wire to R terminal, one wire to W terminal.

• 3-wire hot water heat-only system: Connect

wires R to R, W to W, and Y to Y terminals.

R

W

Y

CT87K

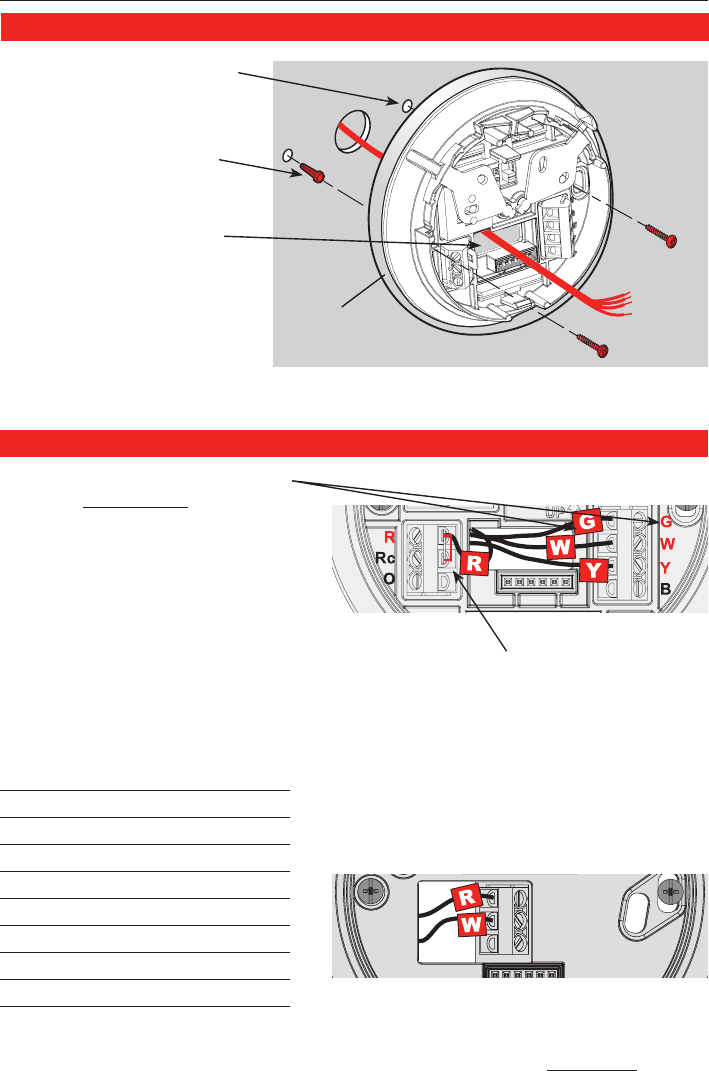

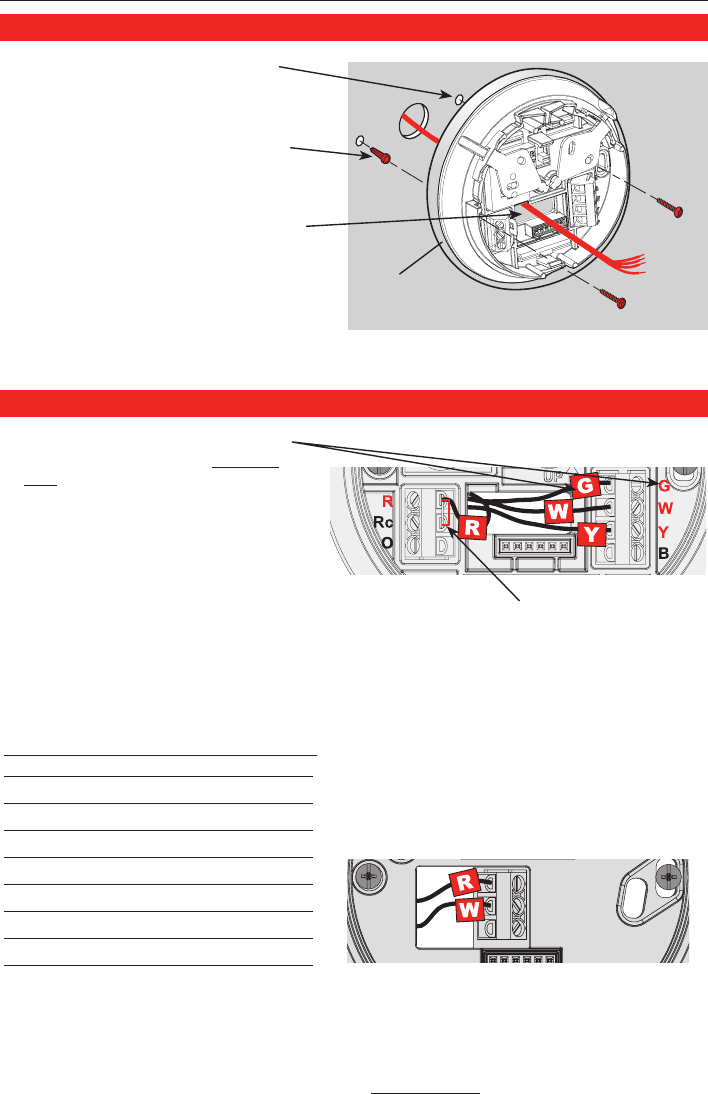

1. Drillholesatpencil-marked

locations(3/16”fordrywall,

7/32”forplaster).

2. Use hammer to tap anchors

into holes until flush with

wall.

3. [Optional] Pull wires through

coverplate(ifneededtocover

marksleftbytheoldthermostat).

4. Pull wires through thermostat

base, position over anchors,

then insert mounting screws.

Check level if desired, then

tighten screws.

Mount thermostat base

1. Match each labeled wire with same

letterontheterminalblock(s).

2. Use a screwdriver to loosen screw

terminals, insert bare wire into

slots, then tighten screws.

3. Pushanyexcesswirebackintothe

wall opening.

Labels don't match?

If labels do not match letters on

thermostat, see table below.

Existing wires Connect to:

R• RH•4• V Terminal “R” [1]

Rc Terminal “Rc” [1]

O Terminal “O” [2]

B Terminal “B” [2]

G•F Terminal “G”

W•W1•H Terminal “W”

Y •Y1•M Terminal “Y”

C•X •B Do not use [3]

Connect wires

CT87N/CT87K • Owner's Manual

69-1959EFS—02 4

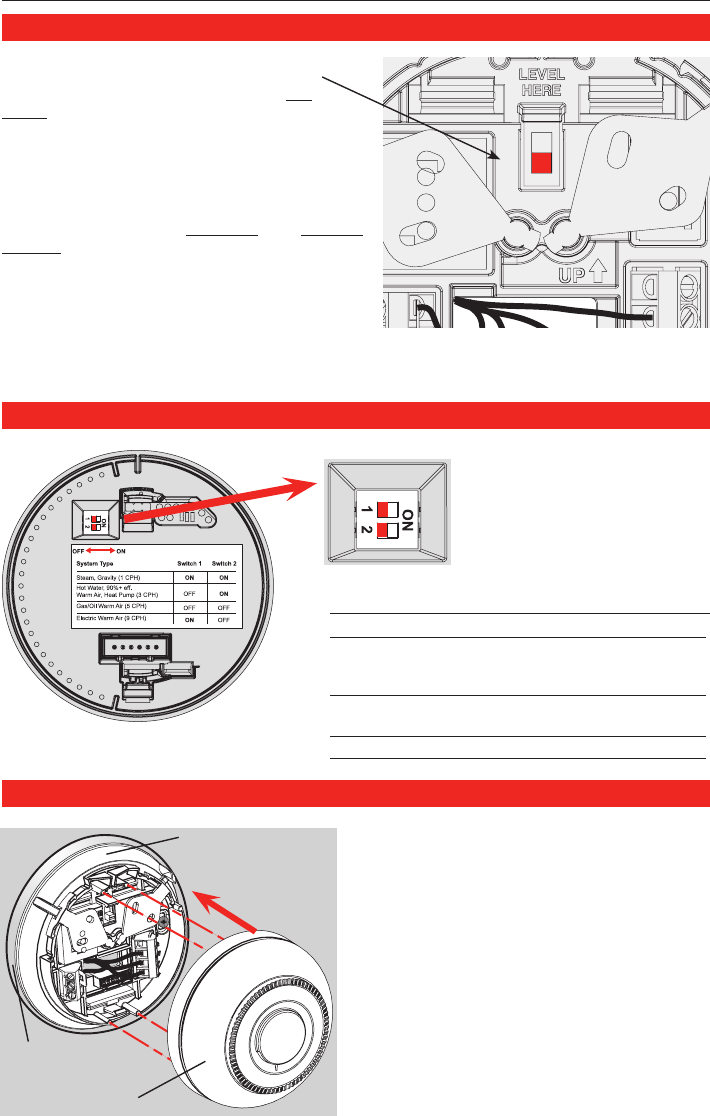

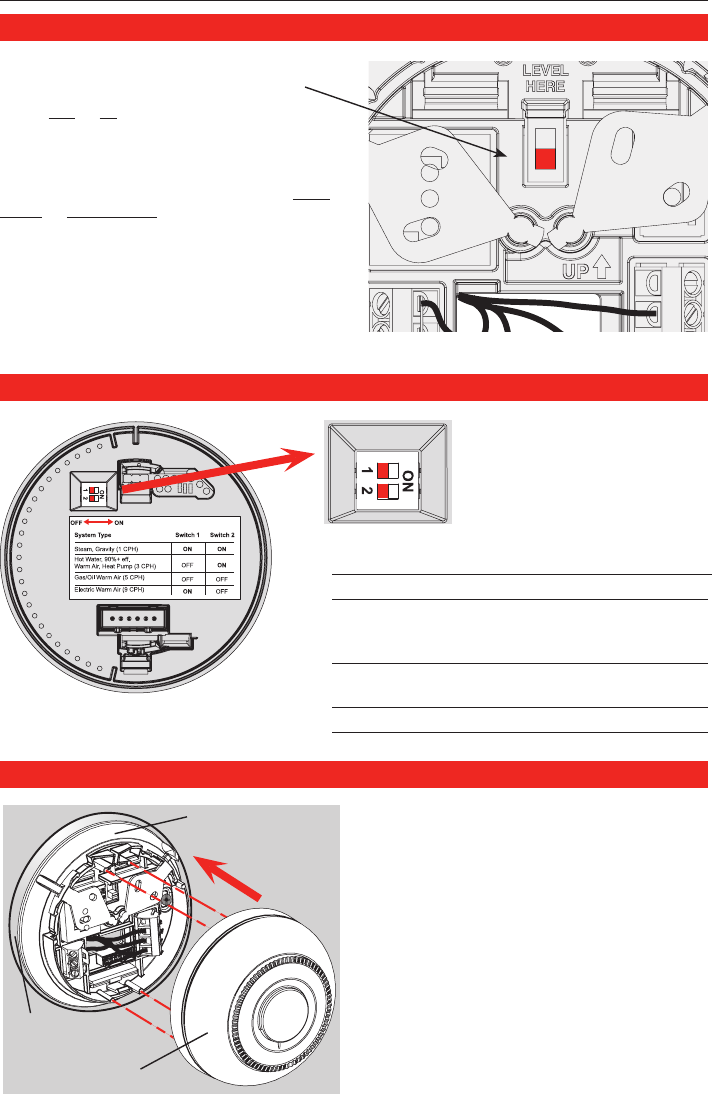

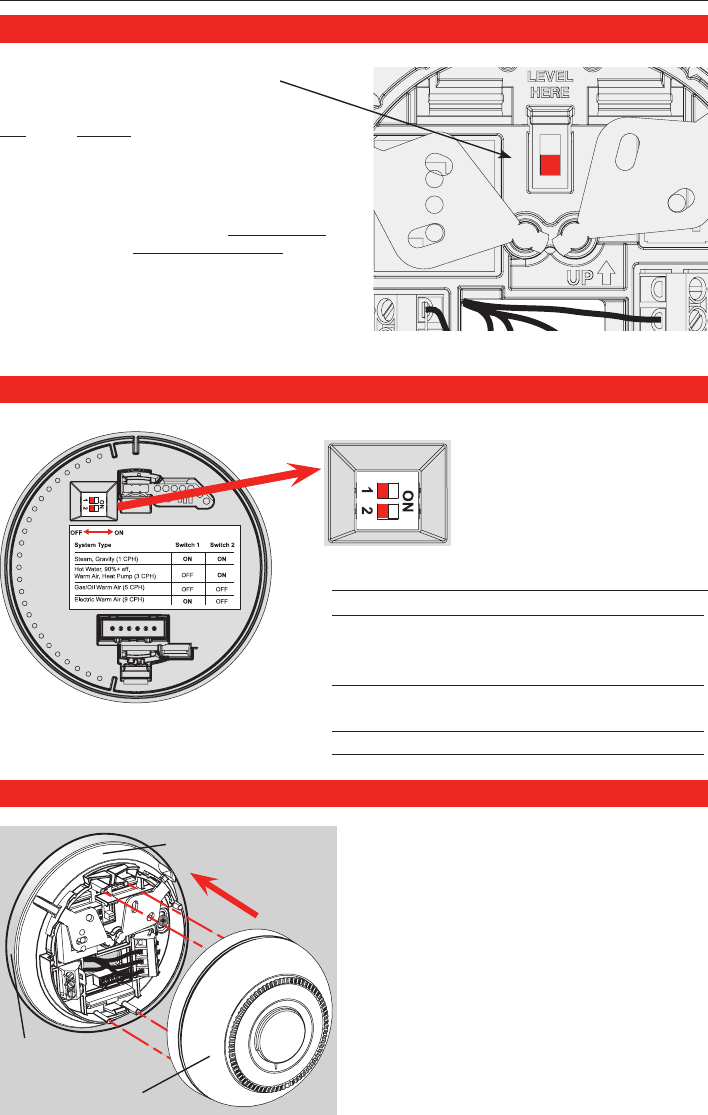

1. Align the slots on the base with tabs on

the thermostat, then push gently until the

thermostat snaps into place.

2. Restore electrical power at the heating/

cooling system, or at the fuse/circuit-

breaker panel.

Move the switch to the proper setting for your

system:

F: For gas or oil heating systems, leave the

fan operation switch in this factory-set position

(forsystemsthatcontrolthefaninacallfor

heat).

E: Change the switch to this setting for heat

pump or electric heatsystems.(Thissetting

is for systems that allow the thermostat to

control the fan in a call for heat, if a fan wire is

connected to the Gterminal.)

E

F

Set fan operation switch (CT87N)

Finish installation

Base

Heating System Switch 1 Switch 2

Steam or gravity On On

High efficiency warm air Off On

(90%plusefficiency),

hot water, or heat pump

Gas or oil warm air Off Off

(factorysetting)

Electric warm air On Off

Thermostat

Coverplate

(optional)

Move the cycle rate switches

to the proper setting for your

system(seetablebelow).

Set cycle rate switches

English: Page 1 • Français : Page 6 • Español: Página 11

5 69-1959EFS—02

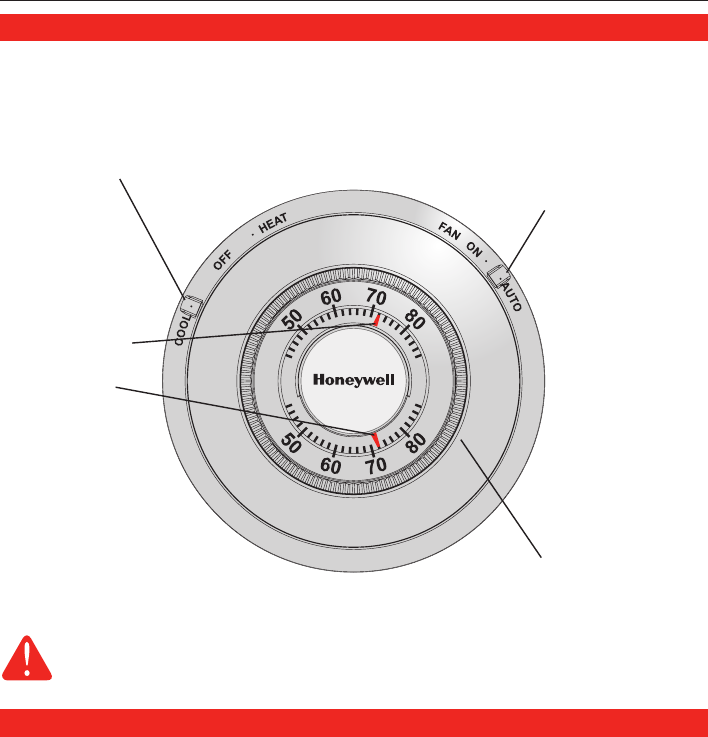

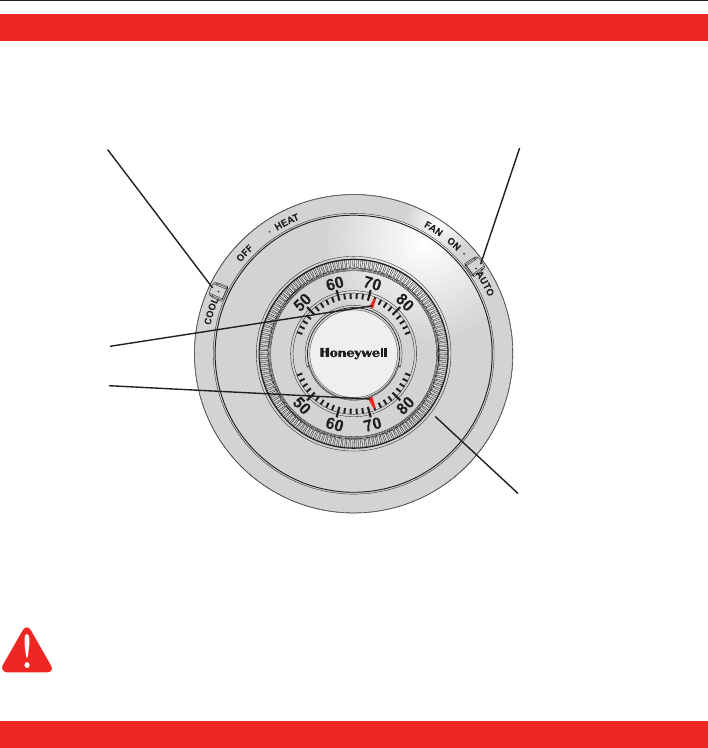

Fan switch (CT87N)

• On: Fan runs continuously.

• Auto: Fan runs only when heating

or cooling system is on.

System switch (CT87N)

• Cool: Controls the cooling system.

• Heat: Controls the heating system.

• Off: All systems are off.

Operation

CAUTION: EQUIPMENT DAMAGE HAZARD (CT87N)

Donotoperatecoolingsystemwhenoutdoortemperatureisbelow50°F(10°C).

Temperature setting

Rotate to set desired indoor

temperature.

Honeywell warrants this product to be free from defects in

the workmanship or materials, under normal use and service,

for a period of one (1) year from the date of purchase by the

consumer. If at any time during the warranty period the product

is determined to be defective or malfunctions, Honeywell shall

repair or replace it (at Honeywell's option).

If the product is defective,

(i) return it, with a bill of sale or other dated proof of

purchase, to the place from which you purchased it; or

(ii) call Honeywell Customer Care at 1-800-468-1502.

Customer Care will make the determination whether the product

should be returned to the following address: Honeywell Return

Goods, Dock 4 MN10-3860, 1885 Douglas Dr. N., Golden

Valley, MN 55422, or whether a replacement product can be

sent to you.

This warranty does not cover removal or reinstallation

costs. This warranty shall not apply if it is shown by Honeywell

that the defect or malfunction was caused by damage which

occurred while the product was in the

possession of a consumer.

Honeywell's sole responsibility shall be to repair or replace

the product within the terms stated above. HONEYWELL

SHALL NOT BE LIABLE FOR ANY LOSS OR DAMAGE OF

ANY KIND, INCLUDING ANY INCIDENTAL OR

CONSEQUENTIAL DAMAGES RESULTING, DIRECTLY OR

INDIRECTLY, FROM ANY BREACH OF ANY WARRANTY,

EXPRESS OR IMPLIED, OR ANY OTHER FAILURE OF THIS

PRODUCT. Some states do not allow the exclusion or

limitation of incidental or consequential damages, so this limita-

tion may not apply to you.

THIS WARRANTY IS THE ONLY EXPRESS WARRANTY

HONEYWELL MAKES ON THIS PRODUCT. THE DURATION

OF ANY IMPLIED WARRANTIES, INCLUDING THE

WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, IS HEREBY LIMITED TO THE ONE-

YEAR DURATION OF THIS WARRANTY. Some states do not

allow limitations on how long an implied warranty lasts, so the

above limitation may not apply to you.

This warranty gives you specific legal rights, and you may

have other rights which vary from state to state.

If you have warranty questions, please write Honeywell

Customer Relations, 1985 Douglas Dr., Golden Valley, MN

55422 or call 1-800-468-1502. In Canada, write Retail Products

ON15-02H, Honeywell Limited/Honeywell Limitée, 35 Dynamic

Drive, Toronto, Ontario M1V 4Z9.

1-year limited warranty

Temperature

Desiredindoor

temperature.

Current indoor

temperature.

CT87N/CT87K

The Round®

Owner’s Manual

English: Page 1

Mode d’emploi

Français : Page 6

Manual de Uso

Español: Página 11

Vérifier le contenu de

l'emballage :

• Thermostat

• Plaquederecouvrement

• Chevillesetvisdemontage

(2dechaque)

• Étiquettesdefils

Outils et matériel nécessaires :

• Tournevisàpointecruciformen°2

• Petittournevisdepoche

• Marteau

• Niveau(facultatif)

• Crayon

• Mèche(3/16popourcloisonssèches,

7/32popourcloisonsplâtre)

AVIS SUR LE MERCURE

Ne pas placer l'ancien

thermostat dans les ordures

s’il contient une ampoule de

mercure. Contacter l'agence

de gestion des déchets de

la localité pour connaître les

règlementsconcernantle

recyclage et la mise au rebut.

Ancien

thermostat

Laisserlaplaquedemontageenplace. Le thermostat comporte-t-il un tube scellé

contenantdumercure?Sic’estlecas,sereporterà

l’avis concernant le mercure ci-dessous.

Couvercle

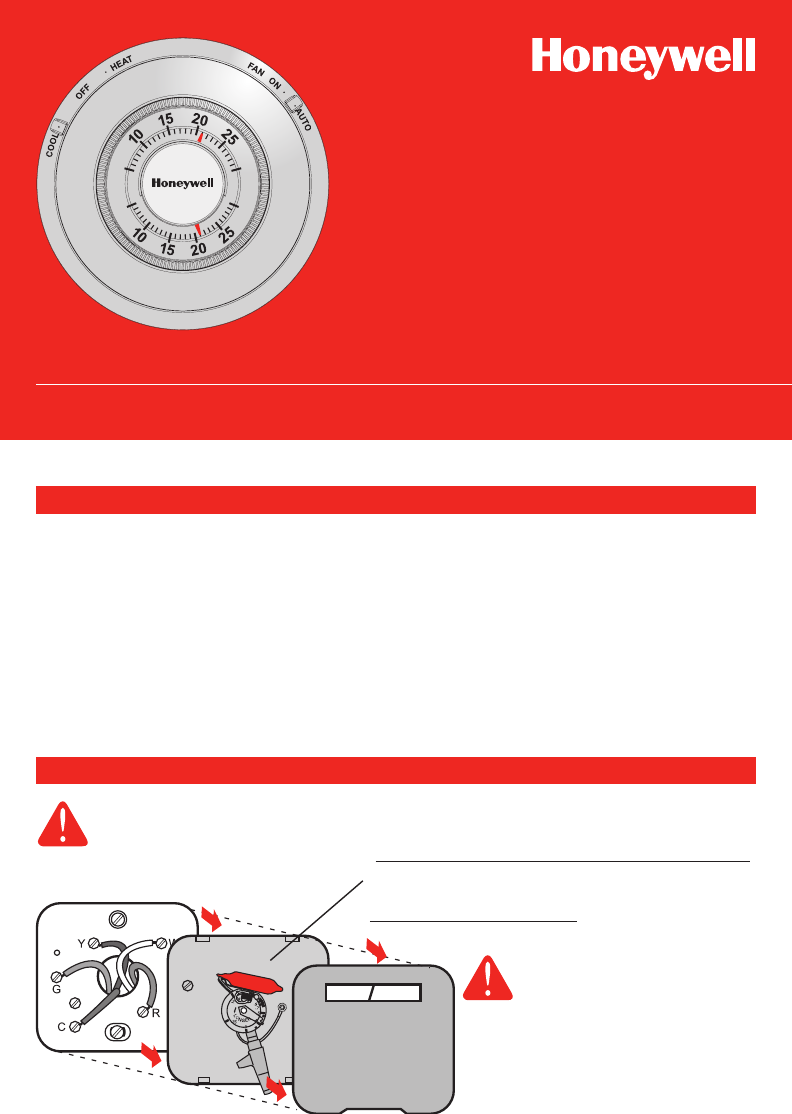

1. MISE EN GARDE COUPER L'ALIMENTATIONdusystèmeàl'appareildechauffage

ou au panneau de disjoncteurs ou de fusibles avant de commencer.

2. Retirer le boîtier et le thermostat. Laisserlaplaquemuraleetlesfilsquiysontfixés.

Retrait de l'ancien thermostat

Avant l'installation

®MarquedéposéeauxÉ.-U.BrevetsÉ.-U.No 7,159,789;

7,159,790; 7,476,988 et autres brevets en instance.

© 2009 Honeywell International Inc. Tous droits réservés.

CT87K(systèmesdechauffage24Vc.a.) • CT87N(systèmesdechauffageetderefroidissement24Vc.a.)

Cethermostatcontientunepileaulithiumquipourraitcontenirduperchlorate.

Matériau contenant du perchlorate — des consignes de manipulation spéciales pourraient

s'appliquer,prièredeconsulterwww.dtsc.ca.gov/hazardouswaste/perchlorate

English: Page 1 • Français : Page 6 • Español: Página 11

7 69-1959EFS—02

Étiquetage des fils et retrait de l'ancienne plaque murale

Fixersoigneusementlesétiquettesfourniesàchaquefil.Ne pas laisser les fils tomber dans

l’ouverture du mur!

Installation de la plaque de raccordement

Débrancherlesfilsunparunàl’aided’untournevis.Àmesurequelesfilssontdébranchés,fixer

lesétiquettesci-jointesportantlalettrecorrespondantàl’ancienneborne.(Desétiquettesadhé-

sivessontfourniesdansl'emballageduthermostat.)

Neretirerl’ancienneplaquequ’aprèsavoirétiquetétouslesfils.Veillerànepaslaisserdesfils

détachés tomber dans l’ouverture du mur.

CT87N CT87K

NE PAS TENIR COMPTE DE LA COULEUR DES FILS :

Tenir compte seulement de la lettrequiidentifieletypedefil.

CT87N : Si l'ancien thermostat a

7filsouplus(sans compter C ou

C1),lethermostatderechangene

convientpeu-êtrepasàl'application.

Arrêter l'installation et demander

conseil au 1 800 468-1502.

CT87K : Si l'ancien thermostat a

4filsouplus(sans compter C ou

C1),lethermostatderechangene

convientpeu-êtrepasàl'application.

Arrêter l'installation et demander

conseil au 1 800 468-1502.

1. Tirer les fils

par la base.

2. Mettre la base

de niveau

(facultatif).

3. Marquerla

position des

deuxtrousdevis.

R

W

Y

CT87N CT87K

CT87N/CT87K • Mode d’emploi

69-1959EFS—02 8

Plaquede

recouvrement

en option

Base du

thermostat

1. Percerdestrousauxendroits

marquésaucrayon(3/16po

pourlescloisonssèches,

7/32popourleplâtre).

2. Enfoncer les chevilles avec

unmarteaujusqu'àce

qu'ellessoientdeniveau

avec le mur.

3. [Facultatif] Tirer les fils par

laplaquederecouvrement

(utiliséepourdissimuler

lesmarqueslaisséespar

l'ancienthermostat).

4. Tirer les fils par la base du

thermostat et insérer les vis.

Vérifiersilethermostatest

deniveau(facultatif)etserrer

les vis.

Installation de la plaque murale et de la plaque de raccordement

Câblage CT87N

[1]SidesfilsserontraccordésauxbornesR et

Rc, enlever le cavalier en métal.

[2]NepasraccorderàlafoislesbornesO et

Bàunepompeàchaleur.RaccorderlefilO

seulement. Enrouler le bout du fil B de ruban

isolant.

[3] Ne pas utiliser les fils C, X ou B. Enrouler les

bouts de fil de ruban isolant.

CT87N

Câblage CT87K

• Système de chauffage à 2 fils : Raccorder

unfilàlaborneR,unfilàlaborneW.

• Système de chauffage à eau chaude à 3 fils :

Raccorder les bornes RàR, WàW et YàY.

R

W

Y

CT87K

1. Fairecorrespondrelefilàlaborne

portant la même lettre.

2. Desserrerlesbornesàvisàl’aide

d’un tournevis, insérer les fils dans

des fentes et serrer les vis.

3. Repousserlefilentropdans

l'ouverture du mur.

Les étiquettes ne

correspondent pas?

Silesétiquettesnecorrespondentpas

auxlettresmarquéessurlethermostat,

voir le tableau ci-dessous.

Fils existants Raccorder à :

R• RH•4• V Borne R [1]

Rc Borne Rc [1]

O Borne O [2]

B Borne B [2]

G•F Borne G

W•W1•H Borne W

Y •Y1•M Borne Y

C•X •B Ne pas utiliser [3]

Raccordement

English: Page 1 • Français : Page 6 • Español: Página 11

9 69-1959EFS—02

Placerlesélecteuràlapositionqui

correspondausystème:

F :S’ils’agitd’unsystèmedechauffageau

gaz ou au mazout,laisserlesélecteuràla

positionrégléeenusine(pourlessystèmes

quicommandentlamiseenmarchedu

ventilateurlorsd’unedemandedechaleur).

E : Déplacerlecommutateuràcette

positionsilesystèmeestunethermopompe

ou un appareil de chauffageélectrique.(À

cette position, le thermostat commande la

mise en marche du ventilateur lors d’une

demande de chaleur si un fil du ventilateur

estraccordéàlaborneG.)

E

F

Réglages du ventilateur (CT87N)

Réglages du nombre de cycles

Déplacerlesinterrupteursde

réglage du nombre de cycles

enfonctiondedusystème

(consulterletableauci-

dessous).

Système de chauffage 1 2

Vapeur ou gravité On On

Système à air chaud à haut rendement Off On

(90%d’efficacitéetplus),

eau chaude ou thermopompe

Air chaud au gaz ou au mazout Off Off

(réglagesdel’usine)

Air chaud à l’électricité On Off

Interrupteurs

1. Aligner les fentes du couvercle avec les

languettes du thermostat, puis pousser

doucementjusqu’àcequelecouvercle

s’emboîte en place.

2. Rétablirlecourantélectriqueàpartirde

l’installation de chauffage/climatisation ou

du panneau de fusibles ou de disjoncteurs.

Thermostat

Base

Plaquede

recouvrement

en option

Montage du thermostat

CT87N/CT87K • Mode d’emploi

69-1959EFS—02 10

Honeywell garantit ce produit, contre tout vice de fabrication

ou de matière dans la mesure où il en est fait une utilisation

et un entretien convenables, et ce, pour un (1) an à partir de

la date d’achat par le consommateur. En cas de défectu-

osité ou de mauvais fonctionnement pendant la période de

garantie, Honeywell remplacera ou réparera le produit (au gré

de Honeywell) dans un délai raisonnable.

Si le produit est défectueux,

(i) le retourner, accompagné d’une preuve d’achat indiquant la

date d’achat, au détaillant auprès de qui il a été acheté, ou

(ii) s’adresser aux Services à la clientèle de Honeywell en

composant le 1 800 468-1502. Les Services à la clientèle

détermineront alors si le produit doit être retourné à l’adresse

suivante : Honeywell Return Goods, Dock 4 MN10-3860, 1885

Douglas Dr. N., Golden Valley, MN 55422, ou si un produit

de remplacement peut vous être expédié.

La présente garantie ne couvre pas les frais de retrait ou de

réinstallation. La présente garantie ne s’appliquera pas s’il est

démontré que la défectuosité ou le mauvais fonctionnement

est dû à un endommagement du produit alors que le con-

sommateur l’avait en sa possession.

La responsabilité de Honeywell se limite à réparer ou à

remplacer le produit conformément aux modalités susmen-

tionnées. HONEYWELL N’EST EN AUCUN CAS RESPONS-

ABLE DES PERTES OU DOMMAGES, Y COMPRIS LES

DOMMAGES INDIRECTS OU ACCESSOIRES DÉCOULANT

DIRECTEMENT OU INDIRECTEMENT D’UNE VIOLATION

QUELCONQUE D’UNE GARANTIE, EXPRESSE OU TACITE,

APPLICABLE AU PRÉSENT PRODUIT NI DE TOUTE AUTRE

DÉFECTUOSITÉ DU PRÉSENT PRODUIT. Certaines provinces

ne permettent pas l’exclusion ou la restriction des dommages

indirects et, par conséquent, la présente restriction peut ne

pas s’appliquer.

LA PRÉSENTE GARANTIE TIENT LIEU DE TOUTES LES

AUTRES GARANTIES EXPRESSES ACCORDÉES PAR

HONEYWELL POUR CE PRODUIT. LA DURÉE DE TOUTE

GARANTIE TACITE, Y COMPRIS LES GARANTIES DE

VALEUR MARCHANDE ET DE CONFORMITÉ À UNE FIN

PARTICULIÈRE SONT PAR LES PRÉSENTES LIMITÉES À LA

PÉRIODE D'UN AN DE LA PRÉSENTE GARANTIE. Certaines

provinces ne permettent pas de limiter la durée des garanties

tacites et, par conséquent, la présente limitation peut ne pas

s’appliquer.

La présente garantie donne au consommateur des droits

légaux spéciques et peut-être certains autres droits qui

peuvent varier d’une province à l’autre.

Pour toute question concernant la présente garantie, prière

d’écrire aux Services à la clientèle de Honeywell à l’adresse

suivante : Honeywell Customer Relations, 1985 Douglas Drive,

Golden Valley, MN 55422, ou encore composer le 1 800

468-1502. Au Canada, prière de s’adresser au service des

Produits de détail, Honeywell Limited/Honeywell Limitée, 35

Dynamic Drive, Toronto (Ontario) M1V 4Z9.

Garantie limitée de un an

MISE EN GARDE : RISQUE DE DOMMAGES MATÉRIELS (CT87N)

Nepasfairefonctionnerlesystèmederefroidissementlorsquelatempératureextérieure

estinférieureà10°C(50°F).

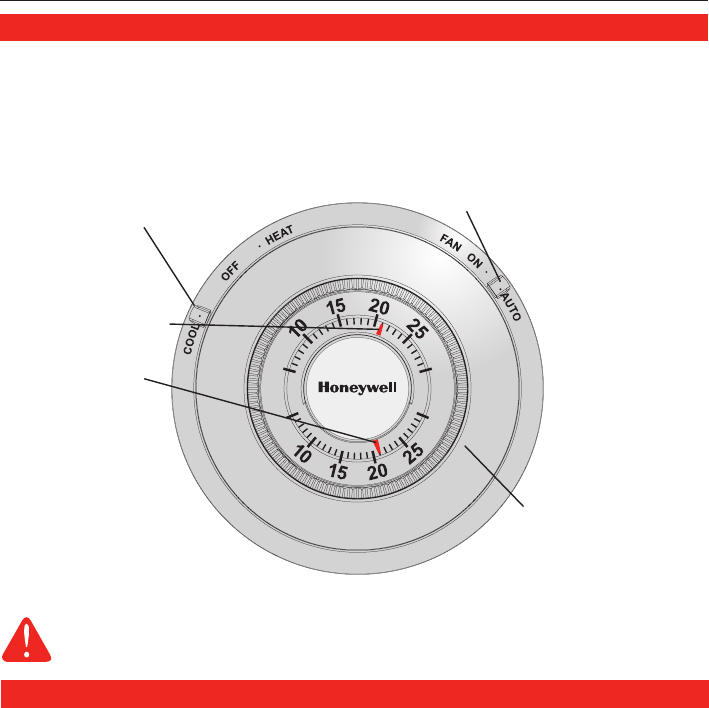

Sélecteur du ventilateur

(CT87N)

• On : Le ventilateur fonctionne en

permanence.

• Auto :Leventilateurnefonctionneque

lorsquelechauffageoulaclimatisation

est en marche.

Réglage de la

température

Tourner pour obtenir la

température ambiante désirée.

La température

Température ambiante

désirée.

Température

ambiante actuelle.

Sélecteur du système

(CT87N)

• Cool :Commandelesystèmede

refroidissement seulement.

• Heat :Commandelesystèmede

chauffage seulement.

• Off :Touslessystèmessont

hors tension.

Fonctionnement

Compruebe el contenido

del paquete:

• Termostato

• Placadecubierta

• Soportesdeparedytornillosdemontaje

(2cadauno)

• Rótulosparaloscables

Herramientas y materiales

necesarios:

• Destornillador Phillips N.º 2

• Destornilladorpequeñodebolsillo

• Martillo

• Nivel(optativo)

• Lápiz

• Mechadetaladro(3/16"para

mamposteríaenseco,7/32"parayeso)

Lista de comprobación previa a la instalación

AVISO DE MERCURIO

No arroje su viejo termostato

a la basura si contiene

mercurio en un tubo sellado.

Comuníqueseconla

autoridadlocaldedisposición

de desechos para recibir

instrucciones sobre reciclado

yeliminacióncorrecta.

CT87N/CT87K

The Round®

Owner’s Manual

English: Page 1

Mode d’emploi

Français : Page 6

Manual de Uso

Español: Página 11

Termostato viejo

Dejelaplacademontajeensulugar. ¿Existealgúntuboselladoquecontengamercurio?Sies

así, consulte el aviso sobre mercurioquefiguraabajo.

Cubierta

Remueva su viejo termostato

1. PRECAUCIÓN APAGUE LA ENERGÍA del sistema en el calentador, o en el panel de

fusibles-interruptor térmico del circuito antes de iniciar.

2. Retire la cubierta y el termostato, pero deje los cables unidos a la placa de montaje.

® Marca registrada de los EE. UU. Patente en EE.UU: Nº 7,159,789;

7,159,790; 7,476,988 y otras patentes pendientes.

© 2009, Honeywell International Inc. Todos los derechos reservados.

CT87K(sistemasdecalefacción24VCA) • CT87N(sistemasdecalefacciónyderefrigeración24VCA)

Estetermostatotieneunabateríadelitioquepuedecontenerperclorato.

Perclorato: puede ser necesario manipularlo con métodos especiales.

Visitewww.dtsc.ca.gov/hazardouswaste/perchlorate

CT87N/CT87K • Manual de Uso

69-1959EFS—02 12

Rotule los cables y retire la vieja placa de montaje

Useundestornilladorparadesconectarloscablesunoauno.Amedidaquedesconectecada

cable,péguelealrededorelrótuloconlamismaletraquefiguraensuviejotermostato.(Enel

paquetedesutermostatoseincluyenrótulosautoadhesivos.)

Retirelaviejaplacademontajesólodespués de haber rotulado todos los cables. Tenga cui-

dadodenodejarqueloscablessueltoscaiganenelhuecodelapared.

Envuelvafirmementelosrótulosprovistosalrededordecadacable¡No permitaqueloscables

caigan en el hueco de la pared!

IGNORE LOS COLORES DE LOS CABLES:

Usesóloletras para identificar los tipos de cable.

Para el modelo CT87N: Si su viejo

termóstatotiene7omáscables

(no contando los terminales C o

C1),ustedpudohabercompradoel

termóstatoincorrectodelreemplazo.

Interrumpalainstalaciónyllameal

1-800-468-1502 para pedir consejo.

Repérez la position de montage

CT87N CT87K

Para el modelo CT87K: Si su viejo

termóstatotiene4omáscables

(no contando los terminales C o

C1),ustedpudohabercompradoel

termóstatoincorrectodelreemplazo.

Interrumpalainstalaciónyllameal

1-800-468-1502 para pedir consejo.

1. Tire de los

cables a través

de la base.

2. Nivele la base

si lo desea.

3. Marquelas

posiciones de

ambos orificios.

R

W

Y

CT87N CT87K

English: Page 1 • Français : Page 6 • Español: Página 11

13 69-1959EFS—02

1. Taladre orificios en las posiciones

marcadas.Orificiosde3/16"para

mampostería en seco. Orificios de

7/32"parayeso.

2. Con un martillo golpee suavemente

los soportes de pared e

introdúzcalosenlosorificioshasta

quequedenalrasdelapared.

3. [Opcional] Tire de los cables a través

delacubierta(sifuesenecesario

para cubrir las marcas dejadas por

suviejotermostato).

4. Tire de los cables a través de la

base del termostato e inserte los

tornillos. Nivélela si lo desea y luego

ajuste los tornillos.

Instalación de placa de montaje

Termostato

Cubierta

opcional

Cableado CT87N

[1] Si los cables son conectados con los

terminales de R y de Rc, retire el empalme

de metal.

[2] No conecte los cables de O y de B si

usted tiene una bomba de calor. Conecte

solamente el cable de O. Envuelva el cable

de B con la cinta eléctrica.

[3] No utilice los cables de C, de X o de B.

Envuelvaelextremodecablesconlacinta

eléctrica.

CT87N

Cableado CT87K

• Sistema de calefacción de dos cables:

Conecte un cable con el terminal de R, un

cable al terminal de W.

• Sistema de calefacción de tres cables de

agua caliente: Conecte los cables de R a

de R, de W a de W y de Y a de Y.

R

W

Y

CT87K

1. Haga coincidir cada cable rotulado

conelterminalquetienela misma

letra.

2. Utilice un destornillador para aflojar

los terminales atornillados, inserte

los cables en ranuras, luego ajuste

los tornillos.

3. Empujeelcablesobrantedentrodel

orificio de la pared.

¿Los rótulos no coinciden?

Silosrótulosnocoincidenconlasletras

de los terminales en el termostato,

consulte la tabla abajo.

Cables existentes Conecte a:

R • RH • 4 • V Terminal “R” [1]

Rc Terminal “Rc” [1]

O Terminal “O” [2]

B Terminal “B” [2]

G • F Terminal “G”

W • W1 • H Terminal “W”

Y • Y1 • M Terminal “Y”

C • X • B Para no utilizar [3]

Conecte los cables

CT87N/CT87K • Manual de Uso

69-1959EFS—02 14

E

F

Finalice la instalación

Termostato

Cubierta

opcional

1. Alinee las ranuras de la cubierta con las

lengüetas del termostato, luego empuje con

suavidadhastaquelacubiertacalceensu

lugar.

2. Vuelvaaconectarlacorrienteeléctricaenel

sistemadecalefacción/refrigeración,oenel

panel de fusibles/disyuntor.

Fije el interruptor para su sistema:

F: Paralossistemasdecalefacciónagas o

aceite, deje el interruptor de fun-cionamiento

delventiladorenlaposiciónoriginaldefábrica

(estaposiciónesparalossistemasquecon-

trolan el ventilador cuando hay demanda de

calefacción).

E: Cambieelinterruptoraestaposiciónparalos

sistemasdecalefaccióneléctricos o de bombeo

de calor.(Estaposiciónesparalossistemas

quepermitenqueeltermostatocontroleel

ventiladorcuandohaydemandadecalefacción,

si hay conectado un cable del ventilador al

terminal G).

Fije los interruptores de la tarifa del ciclo

Fije los interruptores de la

tarifa del ciclo para su sistema

(véaselatablaabajo).

Sistema de calefacción 1 2

Sistema de vapor/gravedad On On

Aire caliente de alta Apagado On

eficiencia(90%+),agua

caliente o pompa de calor

Aire caliente (gas/petróleo) Apagado Apagado

(ajustedelafábrica)

Aire caliente eléctrico On Apagado

Interruptores

Ajuste de funcionamiento del ventilador (CT87N)

Base

English: Page 1 • Français : Page 6 • Español: Página 11

15 69-1959EFS—02

Honeywell garantiza que, a excepción de la batería y en condi-

ciones de uso y servicio normales, este producto no tendrá

defectos de fabricación ni de materiales durante un (1) año

a partir de la fecha de compra por parte del consumidor. Si

durante ese período de garantía, el producto resulta defectuoso

o tiene problemas de funcionamiento, Honeywell lo reparará o

reemplazará (a criterio de Honeywell).

Si el producto es defectuoso:

(i) devuélvalo, acompañado de la factura u otra prueba de

compra con fecha, al lugar donde lo adquirió; o

(ii) llame al número de atención al cliente de Honeywell al

1-800-468-1502. Atención al cliente determinará si el

producto se debe devolver a la siguiente dirección: Honeywell

Return Goods, Dock 4 MN10-3860, 1885 Douglas Dr. N.,

Golden Valley, MN 55422 o bien, si se le puede enviar un pro-

ducto de reemplazo.

Esta garantía no cubre los costos de remoción o reinsta-

lación. Esta garantía no corresponde si Honeywell prueba que

el defecto o mal funcionamiento ha sido ocasionado por daño

producido mientras el producto estaba en manos de un con-

sumidor.

La única responsabilidad de Honeywell será repa-

rar o reemplazar el producto en el marco de los términos

precedentemente mencionados. HONEYWELL NO SERÁ

RESPONSABLE POR NINGUNA PÉRDIDA NI DAÑOS

DE NINGÚN TIPO, INCLUSO DAÑOS INCIDENTALES

O CONSECUENTES QUE RESULTEN, DIRECTA O

INDIRECTAMENTE DEL INCUMPLIMIENTO DE CUALQUIER

GARANTÍA, EXPRESA O IMPLÍCITA, O DE NINGUNA OTRA

FALLA DE ESTE PRODUCTO. Algunos estados no admiten la

exclusión o limitación de los daños incidentales o consecuen-

tes, de manera que tal vez esta limitación no se aplique en su

caso.

ÉSTA ES LA ÚNICA GARANTÍA EXPRESA DE

HONEYWELL RESPECTO DE ESTE PRODUCTO. LA

DURACIÓN DE LAS GARANTÍAS IMPLÍCITAS, INCLUSO

LA DE COMERCIABILIDAD Y DE APTITUD PARA UN USO

PARTICULAR, SE LIMITA POR ELLO A LA DURACIÓN DE

UN AÑO DE ESTA GARANTÍA. Algunos estados no admiten

limitaciones en cuanto a la duración de las garantías implícitas,

de manera que tal vez la limitación precedente no se aplique en

su caso.

Esta garantía le otorga derechos legales específicos y puede

gozar de otros derechos que varían de un estado al otro.

Si desea consultar acerca de esta garantía, escriba a

Honeywell Customer Relations, 1985 Douglas Dr., Golden

Valley, MN 55422 o llame a 1-800-468-1502. En Canadá,

escriba a Retail Products ON15-02H Honeywell Limited/

Honeywell Limitée, 35 Dynamic Drive, Toronto, Ontario M1V

4Z9.

Interruptor del ventilador

(CT87N)

• On: El ventilador funciona

continuamente.

• Auto:Funcionasólocuandoestá

encendidoelsistemaderefrigeración

ocalefacción.

Temperatura

Temperatura

interior deseada.

Temperatura de

interior actual.

Interruptor del sistema

(CT87N)

• Cool:Controlaelsistemaderefrigeración.

• Heat:Controlaelsistemadecalefacción.

• Off:Todoslossistemasestánapagados.

Instrucciones de funcionamiento

Ajuste de temperatura

Rote para ajustar la tempera tura deseada.

Garantía limitada de un año

PRECAUCIÓN: PELIGRO DE DAÑO AL EQUIPO (CT87N)

Nohagafuncionarelsistemaderefrigeracióncuandolatemperaturaexteriorsea

inferiora50°F(10°C).

CT87N/CT87K • Owner's Manual

Honeywell International Inc.

1985DouglasDriveNorth

GoldenValley,MN55422

http://yourhome.honeywell.com

Automation and Control Solutions

® U.S. Registered Trademark.

© 2009 Honeywell International Inc.

69-1959EFS—02 M.S. Rev. 10-09

Honeywell Limited-Honeywell Limitée

35DynamicDrive

Toronto,OntarioM1V4Z9

Printed in U.S.A. on recycled

papercontainingatleast10%

post-consumer paper fibers.

Need Help?

For assistance with this product please visit http://yourhome.honeywell.com

or call Honeywell Customer Care toll-free at 1-800-468-1502

Besoin d’aide?

Pourobtenirdel’aideetapprendreàfairefonctionnervotreproduit

Honeywell, veuillez consulter le site Web http://yourhome.honeywell.com

ouvousadresserauxServicesàlaclientèledeHoneywellencomposantle

1 800 468-1502

¿Necesita ayuda?

Consulte sobre este producto en http://yourhome.honeywell.com

ollamandosincargoaatenciónalclientedeHoneywell1-800-468-1502
